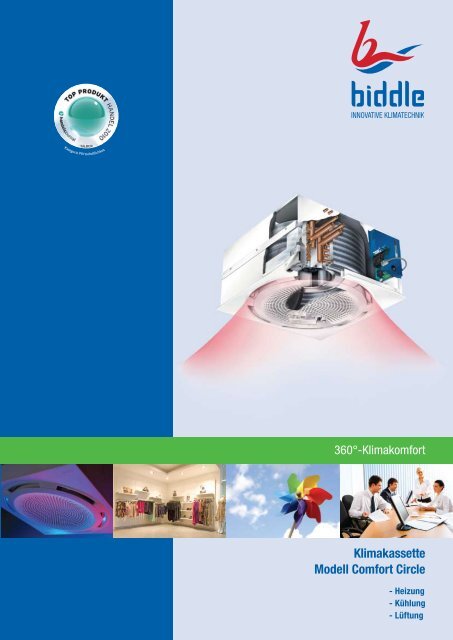

Kategorie Wirtschaftlichkeit<br />
360°-Klimakomfort<br />
Klimakassette<br />
Modell Comfort Circle<br />
- Heizung<br />
- Kühlung<br />
- Lüftung
Klimakassette Comfort Circle<br />
Zufriedene Kunden und Mitarbeiter<br />
In einem klimatisierten Büro oder Verkaufsraum lässt es sich angenehmer arbeiten.<br />
Auch Kunden fühlen sich beim Einkaufen wohler und verweilen dort gern länger. Wer<br />
eine ansprechende, raumsparende Lösung für das Heizen, Kühlen und/oder Lüften<br />
von Verkaufsstätten oder Büros sucht, findet in der Klimakassette Comfort Circle das<br />
ideale Gerät. Je nach Höhe der Innentemperatur sorgt der Comfort Circle stets im<br />
richtigen Augenblick für die gewünschte Heizung bzw. Kühlung.<br />
Comfort Circle<br />
Vorteile des Comfort<br />
Circle<br />
Schönes, dezentes Design<br />
Das flache Gerät verschwindet nahezu komplett im Deckenzwischenraum; nur der<br />
schöne, dezente Zu- und Abluftauslass bleibt sichtbar.<br />
• flache Bauweise<br />
• Frischluft und Wärmerückgewinnung<br />
• patentierte 360°-Luftverteilung<br />
• große Reichweite – wenige Geräte<br />
• auch für niedrige Wassertemperaturen<br />
geeignet<br />
• benutzerfreundliche, automatische<br />
Regelung<br />
• 5 Jahre Vor-Ort-Garantie<br />
Der Comfort Circle sorgt für ein<br />
angenehmes Raumklima.<br />
Klima nach Maß<br />
Mit dem Comfort Circle lässt sich das Innenklima perfekt regeln. Der Raum wird je<br />
nach Wunsch beheizt, gekühlt und/oder belüftet. Durch die Kombination von Heizen,<br />
Kühlen und Lüften in einem Gerät sparen Kunden die Anschaffung zusätzlicher<br />
Anlagen.<br />
Vielfältig einsetzbar<br />
Dank ihrer ansprechenden Optik und ihres niedrigen Geräuschpegels eignet sich die<br />
Klimakassette hervorragend für den Einsatz in Verkaufsstätten, öffentlichen Gebäuden,<br />
Büros sowie in Ausstellungs- und Empfangsräumen.<br />
2
Gleichmäßige Luftverteilung<br />
Der Comfort Circle ist mit einem patentierten runden Luftleitring ausgestattet. Abluft<br />
und Zuluft werden gleichzeitig über die Sichtblende geführt. Nach dem Erwärmen<br />
bzw. Kühlen der Luft wird diese über den Luftleitring seitlich der Sichtblende gleichmäßig<br />
und mit großer Reichweite 360 Grad im Raum verteilt. Der Vorteil: weniger<br />
Geräte und geringerer Energieverbrauch.<br />
Automatisch eingestellte Zuluftrichtung<br />
Beim Kühlen oder Heizen stellt der Comfort Circle die Zuluftrichtung automatisch ein.<br />
Warme Luft wird in einem Winkel von 45 Grad in Richtung Boden geleitet, was für<br />
eine gute Tiefenwirkung sorgt (s. Abb. 1). Um im Kühlfall ein optimales, zugluftfreies<br />
Raumklima zu schaffen, wird die kalte Luft entlang der Decke geführt (Coanda-<br />
Effekt).<br />
Der Comfort Circle eignet sich auch für den<br />
Einsatz in Computerräumen.<br />
Fest eingestellte Zuluftrichtung<br />
Klimakassetten, die sich ausschließlich zum Heizen oder Kühlen eignen, haben eine<br />
fest eingestellte Zuluftrichtung.<br />
Abb. 1: Heizen<br />
Abb. 2: Kühlen<br />
Regelungsoptionen<br />
Referenzen<br />
• EDEKA<br />
• GEOX<br />
• Landtag NRW<br />
• McPaper<br />
• Montblanc<br />
• NETTO<br />
• REWE<br />
• Takko<br />
• Tchibo<br />
Der Comfort Circle ist in drei Ausführungen lieferbar: in der Grundaustattung ohne<br />
Regelung, mit einer luftseitigen Thermostatregelung oder mit einer luft- und wasserseitigen<br />
Modulationsregelung - jeweils mit benutzerfreundlichem Bedientableau. Beide<br />
Regelungen sind mit einer Wochenzeitschaltuhr und einem Raumthermostaten<br />
ausgestattet (s. Seite 7).<br />
Platzsparende Lösung<br />
Heizungs- und Kühlgeräte dürfen den verfügbaren Raum in Verkaufsräumen, Supermärkten<br />
und öffentlichen Gebäuden meist nicht einschränken, weil Boden- und<br />
Wandflächen für Regale, Gestelle, Stände und sonstiges Mobiliar verfügbar bleiben<br />
müssen. Dieser Anforderung entspricht die Klimakassette Comfort Circle perfekt, da<br />
sie in die Decke eingebaut wird.<br />
3
Varianten<br />
Typencode<br />
CC 60-H1C2-M1<br />
Ausführung<br />
60 = 60 x 60 cm Umluft<br />
90 = 90 x 90 cm Umluft<br />
60 V = 60 x 60 cm Frischluft*<br />
90 V = 90 x 90 cm Frischluft*<br />
* Frischluft auch in Verbindung mit<br />
Umluft möglich.<br />
Wärmetauschertyp<br />
H2 = Heizung zweireihig<br />
H3 = Heizung dreireihig<br />
C2 = Kühlung zweireihig<br />
C3 = Kühlung dreireihig<br />
H1C2 = Heizung einreihig, Kühlung<br />
zweireihig<br />
Regelung<br />
B0 = Grundausstattung<br />
ohne Regelung<br />
S0 = luftseitige<br />
Thermostatregelung<br />
S1 = luftseitige Thermostatregelung<br />
mit<br />
automatischer<br />
Winkelverstellung<br />
M0 = luft- und wasserseitige<br />
Modulationsregelung<br />
M1 = luft- und wasserseitige<br />
Modulationsregelung mit<br />
automatischer<br />
Winkelverstellung<br />
Der Comfort Circle eignet sich für Umluft- und Frischluftbetrieb und ist in zwei<br />
Versionen lieferbar:<br />
- CC 60 (60 x 60 x 30 cm) mit einem max. Luftvolumenstrom von 830 m³/h<br />
- CC 90 (90 x 90 x 32,4 cm) mit einem max. Luftvolumenstrom von 1730 m³/h<br />
Die Klimakassette besitzt eine vorgestanzte Öffnung im Gehäuse (mit Ausnahme des<br />
Frischluftmodells), die als Sekundärluftanschluss zum Heizen oder Kühlen eines<br />
weiteren Raumes genutzt werden kann.<br />
Auswahl<br />
Mit dem CC 60 kann ein Raum von maximal 100 m², mit dem CC 90 ein Raum von<br />
maximal 200 m² beheizt werden. Für die Kühlung gelten spezielle Anforderungen;<br />
hierzu muss die Kühllast berechnet werden. Die Klimakassette eignet sich für eine<br />
maximale Montagehöhe von vier Metern.<br />
Farben<br />
Gehäuse und Sichtblende des Comfort Circle werden standardmäßig in RAL 9010<br />
(weiß) geliefert. Weitere RAL-Farben sind gegen Aufpreis lieferbar.<br />
Niedrige Wassertemperaturen<br />
Heutzutage werden zunehmend energiesparende und nachhaltige Anlagen verwendet,<br />
die mit niedrigen Wassertemperaturen arbeiten, zum Beispiel beim Einsatz von<br />
Wärmepumpen. Der Comfort Circle eignet sich zum Anschluss an ein solches System.<br />
Das Gerät muss dann jedoch mit einem H3- oder C3-Wärmetauscher ausgestattet<br />
werden.<br />
Durchdachtes Aufhängesystem<br />
Biddle-Klimakassetten können auch nachträglich installiert werden. Das verstellbare<br />
Aufhängesystem ermöglicht es, das Gerät in alle Richtungen und somit in die richtige<br />
Position zu verschieben. Das Gerät lässt sich dadurch einfach in den Deckenzwischenraum<br />
integrieren.<br />
Einfache Inspektion und Wartung<br />
Einfach zu warten<br />
Wartungs- und Reparaturarbeiten erfordern kein Verschieben der Deckenpaneele.<br />
Über das herausnehmbare Kunststoffgitter an der Unterseite ist der Luftfilter gut<br />
erreichbar und lässt sich mit einem Staubsauger bequem reinigen. Zum Reinigen des<br />
Zuluftgitters kann man die ganze Blende herausnehmen. Die elektrischen und wasserseitigen<br />
Anschlüsse müssen für Inspektions- und Wartungsarbeiten über die Decke<br />
erreichbar bleiben.<br />
4
Standard-Lieferumfang<br />
Der Comfort Circle hat folgenden Lieferumfang:<br />
• zwei Aufhängeprofile<br />
• zwei Blindplatten, um ggf. die Zuluftrichtung anzupassen<br />
• eingebaute Kondensatpumpe (nur bei Kühlung)<br />
• eingebaute Kondensatwanne (nur bei Kühlung)<br />
• wasserseitiges Regelventil mit Antrieb (nur bei Modulationsregelung)<br />
Ergänzendes Zubehör<br />
Immer erforderlich:<br />
• Bedientableau<br />
• Schwachstromkabel (verschiedene Längen)<br />
Klimakassetten Comfort Circle über den<br />
Kassen eines Supermarktes.<br />
Optionales Zubehör:<br />
• Aufhängeset<br />
• Sensor für Change-Over-System<br />
• Anschlussstutzen für Sekundärluftanschluss<br />
• Ausgleichsplatte für CC 90<br />
• Anlegethermostat<br />
Change-Over-System<br />
Der Comfort Circle eignet sich auch für den wechselseitigen Heiz- bzw. Kühlbetrieb<br />
(Change-Over-System). Das Gerät besitzt dann einen automatisch verstellbaren<br />
Luftleitring. Um eine optimale Abstimmung zwischen der Klimakassette und den Heizund<br />
Kühlquellen zu erzielen, muss zudem ein Change-Over-System-Sensor angebracht<br />
werden.<br />
Flexibles Aufhängesystem<br />
Drehzahlanpassung<br />
Mithilfe des eingebauten Trafos können die werkseitig vorgegebenen Drehzahl stufen<br />
projektspezifisch angepasst werden.<br />
Der CC 90 wurde mit einer Ausgleichsplatte<br />
in die Zwischendecke eingepasst.<br />
5
Frischluftmodell<br />
Beim Frischluftmodell wird Außenluft zugeführt und erwärmt bzw. gekühlt wieder in<br />
den Raum geleitet. Für die Installation dieses Modells ist Sonderzubehör erhältlich.<br />
Das Frischluftgerät wird nur mit einer Modulationsregelung geliefert (s. Seite 7).<br />
Zubehör Frischluftmodell<br />
Für die Installation eines Frischluftgerätes bietet Biddle folgende Komponenten:<br />
• Frischluftbox mit Frischluftfilter (s. Seite 18 und 19)<br />
• Außenluftanschluss über das Dach: Dachhaube, Dachdurchführungsrohr und<br />
Abluftstutzen (s. Seite 20 und 22)<br />
• Außenluftanschluss über die Wand: Außenwandgitter, Wanddurchführungsrohr und<br />
Abluftstutzen (s. Seite 21 und 22)<br />
• Klappenstellmotoren<br />
• Frischluftmodul für direkten Anschluss an einen Abluftventilator (230 Volt)<br />
Die Zeichnungen am Ende dieser Seite verdeutlichen den Aufbau des Frischluftgerätes<br />
mitsamt dem erforderlichen Zubehör.<br />
Die Frischluftbox wird mit isolierten Kanälen an den Comfort Circle angeschlossen.<br />
Die Frischluft wird zugeführt, von der Klimakassette erwärmt bzw. gekühlt und dann<br />
dem Raum zugeführt. Die Frischluftbox besteht aus einer Luftklappe und einem<br />
Flachfilter (Klasse G2) oder Taschenfilter (Klasse G4). Die mitgelieferte Regelung<br />
enthält bereits die Steuerung für die Klappenstellmotoren und den Frostschutzthermosthaten<br />
sowie eine Schnittstelle (0-10 Volt) für einen Abluftventilator.<br />
Dachhaube<br />
Dachdurchführungsrohr<br />
Abluftstutzen<br />
CC 60 mit Frischluftbox und<br />
Außenluftanschluss über das Dach<br />
CC 60<br />
Frischluftbox<br />
Frischluftgitter<br />
Wanddurchführung<br />
Abluftstutzen<br />
Frischluftbox<br />
CC 90 mit Frischluftbox und<br />
Außenluftanschluss über die Wand<br />
CC 90<br />
6
Details Regelungsoptionen<br />
Der Comfort Circle ist in drei Ausführungen lieferbar:<br />
1. Grundausstattung ohne Regelung<br />
Die Klimakassette besitzt einen Trafo, der auf einer festen Stufe verdrahtet ist.<br />
2. Luftseitige Thermostatregelung<br />
Diese regelt die Ventilatordrehzahl in drei Stufen, um die gewünschte Raumtemperatur<br />
zu erreichen. Die Raum-Solltemperatur wird über das Bedientableau eingestellt.<br />
Das Bedientableau enthält<br />
Raumthermostat und Wochenzeitschaltuhr.<br />
3. Luft- und wasserseitige Modulationsregelung<br />
Sie regelt sowohl die Ventilatordrehzahl als auch die Zulufttemperatur, um die ge -<br />
wünschte Raumtemperatur zu erreichen. Die Raum-Solltemperatur wird über das Bedientableau<br />
voreingestellt. Alle Frischluftgeräte sind serienmäßig mit dieser Regelung ausgestattet.<br />
Bedientableau mit Display<br />
Das Bedientableau besitzt mehrere Sensortasten und ein übersichtliches Display.<br />
Nach Einstellen der gewünschten Raumtemperatur hält die Regelung wahlweise automatisch<br />
oder in einer von drei manuell gewählten Ventilatorstufen die Raumtemperatur<br />
konstant. Neben diesen Funktionen verfügt das Bedientableau auch über eine integrierte<br />
Wochenzeitschaltuhr. Die Tasten können mit "key lock" gesperrt werden.<br />
An ein Bedientableau lassen sich bis zu zehn Geräte anschließen. Die maximale Länge<br />
der Steuerkabel in einem Regelungssystem beträgt 100 m. Das Bedientableau bietet<br />
diverse Menü-Einstellungen: ein Benutzer-, ein Installations- und ein Service-Menü<br />
sowie die Einstellung der Wochenzeitschaltuhr.<br />
• Automatische oder manuelle Bedienung<br />
Über das Bedientableau können die Drehzahlstufen der Klimakassette automatisch oder<br />
manuell gewählt werden.<br />
• Wochenzeitschaltuhr<br />
Das Bedientableau verfügt serienmäßig über eine Wochenzeitschaltuhr. Damit kann<br />
das Gerät automatisch an bestimmten Tagen ein- und ausgeschaltet werden.<br />
• Integrierter Frostschutz und Luftklappensteuerung (bei Frischluft)<br />
Die Frischluftgeräte sind mit einem in die Steuerung integrierten Frostschutzthermostaten<br />
und einer Luftklappensteuerung ausgestattet. Der Frostschutz mindert das<br />
Risiko für ein Einfrieren des Wärmetauschers (voreingestellt auf 5 ºC). Bei einem<br />
Abschalten oder Spannungsausfall schaltet die Luftklappe automatisch in die Umluftstellung.<br />
Plug & Play<br />
• Steckerfertig<br />
Die Geräte mit integrierter Regelung werden steckerfertig geliefert. Für den Anschluss<br />
an die Netzspannung verfügen sie über ein festes Kabel (ca. 2,5 m) mit angegossenem<br />
Schukostecker. Über die Anschlussplatte und Anschlüsse im Kasten lassen sich<br />
Komponenten wie Folgegeräte, Bedientableau und Ein-/Ausgänge an die Regelplatine<br />
anschließen.<br />
7
Technische Daten CC 60<br />
Umluftgerät<br />
Basisdaten<br />
Anschlussspannung V/ph/Hz 230/1/50<br />
max. Stromaufnahme A 0,6<br />
max. Leistungsaufnahme W 125<br />
Gewicht kg H2=30 / H3=32 / C2=31 / C3 & H1C2=33<br />
Stufe 1 2 3 4 5 6<br />
Abzweigspannung V 110 130 145 160 175 230<br />
Schalldruckpegel dB(A) 32 38 43 48 52 54<br />
Heizung<br />
Raumluftbedingungen 1 ºC<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Heizleistung<br />
kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
H2 PWW 80/60 °C H3 PWW 60/40 °C<br />
20 ºC 20 ºC<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
300 390 510 620 710 830 300 390 510 620 710 830<br />
4,8 6 7,3 8,5 9,4 10,6 3,2 4 5 5,8 6,4 7,2<br />
68 66 63 61 59 58 52 51 49 48 47 46<br />
210 265 320 375 415 465 140 175 215 250 280 3156<br />
1,3 1,9 2,7 3,6 4,3 5,3 0,4 0,6 0,8 1,1 1,3 1,6<br />
Kühlung<br />
Raumluftbedingungen 1<br />
ºC/%<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Kühlleistung gesamt kW<br />
Kühlleistung sensibel kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
C2 PKW 6/12 °C C3 PKW 6/12 °C<br />
27 ºC/48 % r. F. 27 ºC/48 % r. F.<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
300 390 510 620 710 830 300 390 510 620 710 830<br />
2,2 2,7 3,2 3,7 4 4,4 2,5 3,1 3,8 4,3 4,8 5,3<br />
1,5 1,9 2,3 2,7 3 3,3 1,7 2,1 2,6 3,1 3,4 3,9<br />
12 12 13 14 14 15 10 11 11 12 12 13<br />
315 380 460 525 575 635 360 440 540 620 680 760<br />
3,3 4,7 6,6 8,4 10 11,9 2,5 3,6 5,2 6,7 8 9,6<br />
Heizung/Kühlung<br />
Raumluftbedingungen 1<br />
ºC/%<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Heizleistung<br />
kW<br />
Kühlleistung gesamt kW<br />
Kühlleistung sensibel kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
H1C2 PWW 80/60 °C H1C2 PKW 6/12 °C<br />
20 ºC 27 ºC/48 % r. F.<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
300 390 510 620 710 830 300 390 510 620 710 830<br />
2,4 2,9 3,5 3,9 4,3 4,8<br />
2,2 2,7 3,2 3,7 4 4,4<br />
1,5 1,9 2,3 2,7 3 3,3<br />
44 42 40 39 38 37 12 12 13 14 14 15<br />
110 130 155 175 190 210 315 380 460 525 575 635<br />
0,5 0,6 0,9 1,1 1,2 1,5 3,3 4,7 6,6 8,4 10 11,9<br />
1 Die Raumluftbedingungen entsprechen den Eurovent-Normen.<br />
2 Die Zulufttemperatur ist bei Geräten mit Modulationsregelung auf 50 °C begrenzt.<br />
3 Wasserseitiger Druckverlust ohne 3-Wege-Ventil. Für Kvs-Werte des 3-Wege-Ventils siehe Seite 23.<br />
8
Technische Daten CC 60<br />
Frischluftgerät<br />
Basisdaten<br />
Anschlussspannung V/ph/Hz 230/1/50<br />
max. Stromaufnahme A 0,6<br />
max. Leistungsaufnahme W 125<br />
Gewicht kg H2=31 / H3=33<br />
Stufe 1 2 3 4 5 6<br />
Abzweigspannung V 110 130 145 160 175 230<br />
Schalldruckpegel dB(A) 36 41 47 51 54 57<br />
Heizleistung CC 60 V<br />
H2 PWW 80/60 ºC<br />
100 m 3 /h 200 m 3 /h 300 m 3 /h 400 m 3 /h 500 m 3 /h 600 m 3 /h 700 m 3 /h<br />
t Li Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w<br />
°C kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa<br />
-10 2,3 50 0,1 4,5 50 0,2 6,8 50 0,5 9 50 1 11,2 50 2,2 13,5 50 4,5 15,8 50 9,3<br />
- 5 2 50 0,1 4,1 50 0,2 6 50 0,4 8,1 50 0,8 10,1 50 1,6 12,1 50 2,9 14,2 50 5,6<br />
0 1,8 50 0,1 3,6 50 0,1 5,4 50 0,3 7,3 50 0,7 9 50 1,2 10,8 50 2,1 12,7 50 3,8<br />
15 1,2 50 0,1 2,4 50 0,1 3,6 50 0,2 4,8 50 0,3 6 50 0,5 7,3 50 0,8 8,5 50 1,2<br />
20 1 50 0,1 2,0 50 0,1 3,1 50 0,1 4,1 50 0,2 5 50 0,4 6,1 50 0,6 7,1 50 0,8<br />
H3 PWW 60/40 ºC<br />
-10 2,3 50 0,1 4,5 50 0,3 6,7 50 1 8,8 49 2,3 10,6 47 3,3 12,3 45 4,3 13,9 43 5,4<br />
-5 2 50 0,1 4,1 50 0,3 6,1 50 0,9 8 49 1,9 9,6 47 2,7 11,1 45 3,6 12,6 44 4,5<br />
0 1,8 50 0,1 3,6 50 0,3 5,4 50 0,6 7,2 50 1,6 8,6 48 2,3 10 46 3 11,3 45 3,7<br />
15 1,2 50 0,1 2,4 50 0,1 3,6 50 0,4 4,8 50 0,7 5,8 49 1,1 6,7 48 1,4 7,6 47 1,8<br />
20 1 50 0,1 2 50 0,1 3 50 0,3 4,1 50 0,5 4,9 49 0,8 5,7 48 1,1 6,4 47 1,3<br />
t Li = Lufteintrittstemperatur t Lu = Luftaustrittstemperatur Q = Heizleistung ∆pw = wasserseitiger Druckverlust<br />
Wasserseitiger Druckverlust ohne 3-Wege-Ventil. Für Kvs-Werte des 3-Wege-Ventils siehe Seite 23.<br />
250<br />
Charakteristiken CC 60 V mit Frischluftbox<br />
Zur Erklärung siehe Seite 12.<br />
Bitte beachten: Alle Daten inkl.<br />
Druckverlust der Frischluftbox.<br />
externer Widerstand (Druckverlust) [Pa]<br />
200<br />
150<br />
100<br />
50<br />
0<br />
110 V:<br />
36 dB(A)<br />
130 V:<br />
41 dB(A)<br />
160 V:<br />
51 dB(A)<br />
145 V:<br />
47 dB(A)<br />
230 V:<br />
57 dB(A)<br />
175 V:<br />
54 dB(A)<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Luftvolumenstrom m 3 /h<br />
9
Technische Daten CC 90<br />
Umluftgerät<br />
Basisdaten<br />
Anschlussspannung V/ph/Hz 230/1/50<br />
max. Stromaufnahme A 1,3<br />
max. Leistungsaufnahme W 270<br />
Gewicht kg H2=47 / H3=50 / C2=48 / C3 & H1C2=51<br />
Stufe 1 2 3 4 5 6<br />
Abzweigspannung V 100 130 155 170 190 230<br />
Schalldruckpegel dB(A) 32 40 47 50 54 58<br />
Heizung<br />
Raumluftbedingungen 1 ºC<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Heizleistung<br />
kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
H2 PWW 80/60 °C H3 PWW 60/40 °C<br />
20 ºC 20 ºC<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
570 830 1080 1220 1420 1730 570 830 1080 1220 1420 1730<br />
9,2 12,4 15,2 16,7 18,7 21,6 6,3 8,6 10,6 11,7 13,2 15,3<br />
68 64 62 61 59 57 53 51 49 49 48 46<br />
401 541 665 730 818 945 273 373 462 509 573 666<br />
1,2 2,1 3,1 3,7 4,5 5,9 0,3 0,5 0,8 0,9 1,2 1,5<br />
Kühlung<br />
Raumluftbedingungen 1<br />
ºC/%<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Kühlleistung gesamt kW<br />
Kühlleistung sensibel kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
C2 PKW 6/12 °C C3 PKW 6/12 °C<br />
27 ºC/48 % r. F. 27 ºC/48 % r. F.<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
570 830 1080 1220 1420 1730 570 830 1080 1220 1420 1730<br />
4,2 5,5 6,6 7,2 8 9 4,9 6,6 8,1 8,9 10 11,5<br />
2,9 3,9 4,8 5,3 5,9 6,8 3,3 4,6 5,7 6,3 7,1 8,3<br />
12 13 14 14 14 15 9 10 11 11 12 12<br />
598 790 950 1032 1142 1295 701 950 1165 1277 1427 1642<br />
3,2 5,3 7,4 8,6 10,4 13,1 2 3,5 5 5,9 7,3 9,4<br />
Heizung/Kühlung<br />
Raumluftbedingungen 1<br />
ºC/%<br />
Stufe<br />
Luftvolumenstrom m 3 /h<br />
Heizleistung<br />
kW<br />
Kühlleistung gesamt kW<br />
Kühlleistung sensibel kW<br />
Zulufttemperatur 2 ºC<br />
Wassermenge<br />
l/h<br />
wasserseitiger Druckverlust 3 kPa<br />
H1C2 PWW 80/60 °C H1C2 PKW 6/12 °C<br />
20 ºC 27 ºC/48 % r. F<br />
1 2 3 4 5 6 1 2 3 4 5 6<br />
570 830 1080 1220 1420 1730 570 830 1080 1220 1420 1730<br />
5 6,6 7,9 8,6 9,5 10,8<br />
4,2 5,5 6,6 7,2 8 9<br />
2,9 3,9 4,8 5,3 5,9 6,8<br />
46 44 42 41 40 39 12 13 14 14 14 15<br />
222 289 346 376 416 473 598 790 950 1032 1142 1295<br />
1,4 2,3 3,2 3,7 4,5 5,7 3,2 5,3 7,4 8,6 10,4 13,1<br />
1 Die Raumluftbedingungen entsprechen den Eurovent-Normen.<br />
2 Die Zulufttemperatur ist bei Geräten mit Modulationsregelung auf 50 °C begrenzt.<br />
3 Wasserseitiger Druckverlust ohne 3-Wege-Ventil. Für Kvs-Werte des 3-Wege-Ventils siehe Seite 23.<br />
10
Technische Daten CC 90<br />
Frischluftgerät<br />
Basisdaten<br />
Anschlussspannung V/ph/Hz 230/1/50<br />
max. Stromaufnahme A 1,4<br />
max. Leistungsaufnahme W 270<br />
Gewicht kg H2=53 / H3=56<br />
Stufe 1 2 3 4 5 6<br />
Abzweigspannung V 100 130 155 170 190 230<br />
Schalldruckpegel dB(A) 31 37 43 47 50 57<br />
Heizleistung CC 90 V<br />
H2 PWW 80/60 ºC<br />
200 m 3 /h 400 m 3 /h 600 m 3 /h 800 m 3 /h 1000 m 3 /h 1200 m 3 /h 1400 m 3 /h<br />
t Li Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w Q t Lu ∆p w<br />
°C kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa kW °C kPa<br />
-10 4,5 50 0,1 9 50 0,2 13,5 50 0,5 17,9 50 1,2 22,5 50 2,6 27 50 5,2 31,4 50 9,9<br />
-5 4 50 0,1 8,2 50 0,2 12,1 50 0,4 16,2 50 1 20,2 50 1,8 24,3 50 3,6 28,4 50 6,5<br />
0 3,6 50 0,1 7,3 50 0,2 10,9 50 0,3 14,4 50 0,7 18 50 1,3 21,7 50 2,4 25,2 50 4<br />
15 2,4 50 0,1 4,9 50 0,1 7,2 50 0,2 9,5 50 0,3 11,9 50 0,5 14,4 50 0,9 16,8 50 1,3<br />
20 2 50 0,1 4 50 0,1 6,1 50 0,2 7,9 50 0,2 10 50 0,4 12,1 50 0,6 14,4 50 1<br />
H3 PWW 60/40 ºC<br />
-10 4,5 50 0,1 9 50 0,3 13,5 50 0,8 17,8 49 2 21,5 47 2,8 25 46 3,7 28,4 44 4,7<br />
-5 4,1 50 0,1 8 50 0,2 12,1 50 0,6 16,1 50 1,7 19,5 48 2,4 22,7 46 3,1 25,7 45 3,9<br />
0 3,6 50 0,1 7,2 50 0,2 10,8 50 0,5 14,5 50 1,4 17,5 49 1,9 20,3 47 2,6 23 46 3,2<br />
15 2,4 50 0,1 4,8 50 0,1 7,2 50 0,3 9,6 50 0,6 11,8 50 0,9 13,7 48 1,2 15,5 47 1,6<br />
20 2 50 0,1 4 50 0,1 6 50 0,2 8,1 50 0,4 10 50 0,7 11,6 49 0,9 13,1 48 1,1<br />
t Li = Lufteintrittstemperatur t Lu = Luftaustrittstemperatur Q = Heizleistung ∆pw = wasserseitiger Druckverlust<br />
Wasserseitiger Druckverlust ohne 3-Wege-Ventil. Für Kvs-Werte des 3-Wege-Ventils siehe Seite 23.<br />
250<br />
Charakteristiken CC 90 V mit Frischluftbox<br />
Zur Erklärung siehe Seite 12.<br />
Bitte beachten: Alle Daten inkl.<br />
Druckverlust der Frischluftbox.<br />
externer Widerstand (Druckverlust) [Pa]<br />
200<br />
150<br />
100<br />
80<br />
50<br />
0<br />
110 V:<br />
31 dB(A)<br />
130 V:<br />
37 dB(A)<br />
155 V:<br />
43 dB(A)<br />
170 V:<br />
47 dB(A)<br />
190 V:<br />
50 dB(A)<br />
230 V:<br />
57 dB(A)<br />
0 200 400 600 800 1000 1200 1400 1600 1800 2000<br />
Luftvolumenstrom m 3 /h<br />
11
Auswahl des Frischluftgerätes<br />
Erläuterung der technischen Daten<br />
Die Luftmenge der Frischluftgeräte in der Stellung „Frischluft“ hängt von der Drehzahl und dem luftseitigen Druckverlust in den<br />
Abluftkanälen ab. Aus den Grafiken und Tabellen auf Seite 9 und 11 lassen sich Luftmenge und Heizkapazität ablesen. Der luftseitige<br />
Druckverlust muss separat bestimmt werden.<br />
1. Bestimmen Sie die gewünschte Luftmenge: z. B. 800 m 3 /h (siehe Beispiel CC 90 V, Seite 11).<br />
2. Berechnen Sie den externen Widerstand in den verwendeten Kanälen, z. B. 80 Pa.<br />
Der interne Widerstand im Gerät, in der Frischluftbox und in dem Frischluftanschluss ist in die Tabellen bereits eingerechnet.<br />
Dadurch brauchen Sie nur noch den externen Widerstand zu berücksichtigen, der von den angewandten Kanälen aufgebaut<br />
wurde. Ziehen Sie in der Grafik eine vertikale Linie ausgehend von 800 m 3 /h (auf der Horizontalachse) und eine horizontale Linie<br />
ausgehend von 80 Pa (auf der Vertikalachse). Der Schnittpunkt dieser Linien zeigt die Ventilatorstufe (Abzweigspannung) des<br />
Gerätes. Für die restlichen Daten siehe die entsprechende Tabelle auf Seite 11.<br />
Ergebnis<br />
Abzweigspannung: 170 V Luftmenge: 800 m 3 /h<br />
Schalldruckpegel: 47 dB(A) Zulufttemperatur: 50 °C<br />
Wasserseitiger Druckverlust: 1,2 kPa Heizkapazität bei -10 °C: 17,9 kW<br />
Wassermenge: 767 l/h (für die Berechnung s. Formel Seite 13)<br />
Korrekturfaktoren Heizleistung<br />
Die in den Tabellen auf Seite 8 bis 11 angegebenen Heizleistungen für die Wärmetauschertypen<br />
H1 und H2 beruhen auf einer Wassertemperatur von 80/60 °C. Die<br />
Heizleistung für den Wärmetauschertyp H3 basiert auf einer Wassertemperatur von<br />
60/40 °C. Zugrunde liegt eine Ablufttemperatur von +20 °C für Umluft und -10 °C für<br />
Frischluft. Bei anderen Wassertemperaturen und/oder Ablufttemperaturen sollte die<br />
Heizleistung mit dem entsprechenden Faktor aus nachstehender Tabelle multipliziert<br />
werden.<br />
Korrekturfaktoren Heizleistung für Wärmetauschertyp H2 und H3 (Umluft)<br />
Wasser-<br />
Ablufttemperatur<br />
temperatur +10 °C +15 °C +18 °C +20 °C<br />
H1/H2 H3 H1/H2 H3 H1/H2 H3 H1/H2 H3<br />
90/70 °C 1,44 2,54 1,32 2,32 1,25 2,21 1,21 2,12<br />
80/60 °C 1,23 2,16 1,11 1,96 1,04 1,82 1 1,76<br />
70/50 °C 1,01 1,77 0,9 1,58 0,94 1,66 0,78 1,38<br />
60/40 °C 0,79 1,39 0,68 1,2 0,61 1,08 0,57 1<br />
50/40 °C 0,7 1,24 0,59 1,04 0,53 0,93 0,49 0,86<br />
Korrekturfaktoren Heizleistung für Wärmetauschertyp H2 und H3 (Frischluft)<br />
Wasser-<br />
Ablufttemperatur<br />
temperatur -10 °C 0 °C +10 °C +15 °C +18 °C +20 °C<br />
H1/H2 H3 H1/H2 H3 H1/H2 H3 H1/H2 H3 H1/H2 H3 H1/H2 H3<br />
90/70 °C 1,13 1,54 0,98 1,34 0,84 1,14 0,77 1,04 0,73 0,99 0,7 0,96<br />
80/60 °C 1 1,36 0,85 1,16 0,71 0,97 0,65 0,88 0,6 0,82 0,58 0,79<br />
70/50 °C 0,87 1,18 0,73 0,99 0,59 0,8 0,52 0,71 0,55 0,75 0,46 0,62<br />
60/40 °C 0,74 1 0,59 0,81 0,46 0,63 0,4 0,54 0,36 0,49 0,33 0,45<br />
50/40 °C 0,68 0,92 0,54 0,73 0,41 0,56 0,35 0,47 0,31 0,42 0,28 0,39<br />
12
Korrekturfaktoren Kühlleistung<br />
Die in den Tabellen auf Seite 8 und 10 angegebenen Kühlleistungen für die Wärmetauschertypen<br />
C2 und C3 beruhen auf einer Wassertemperatur von 6/12 °C und Lufteintrittsbedingungen<br />
von 27 °C/48 % r. F. Bei anderen Wassertemperaturen und/oder<br />
Raumluftbedingungen sollte die Kühlleistung mit dem entsprechenden Faktor aus<br />
nachstehender Tabelle multipliziert werden. Daten zur Berechnung der Kühlleistung<br />
bei anderen Kühlmitteln sind auf Anfrage erhältlich.<br />
Korrekturfaktoren Kühlleistung Wärmetauschertypen C2 und C3 (Umluft)<br />
Wasser- Raumluft- 40 % r. F. 48 % r. F. 60 % r. F.<br />
temperatur bedingungen Q t Q v Q t Q v Q t Q v<br />
6/12 °C 22 °C 0,57 0,75 0,57 0,75 0,7 0,7<br />
24 °C 0,66 0,87 0,68 0,83 0,93 0,81<br />
27 °C 0,81 1,02 1 1 1,29 0,98<br />
8/14 °C 22 °C 0,47 0,62 0,47 0,62 0,47 0,58<br />
24 °C 0,57 0,75 0,57 0,75 0,71 0,69<br />
27 °C 0,71 0,94 0,78 0,89 1,07 0,86<br />
10/16 °C 22 °C 0,38 0,5 0,38 0,5 0,38 0,5<br />
24 °C 0,47 0,63 0,47 0,63 0,47 0,57<br />
27 °C 0,61 0,81 0,61 0,81 0,84 0,75<br />
Qt = gesamte Kühlleistung Qv = sensible Kühlleistung<br />
Wassermenge<br />
mw = Wassermenge [l/h]<br />
Q = Leistung [kW]<br />
ρw = Dichte des Wassers (= 1) [kg/l]<br />
Cpw = spezifische Wärmekapazität von<br />
Wasser (= 4,18) [kJ/kg°C]<br />
∆Tw = Temperaturdifferenz des<br />
Wassers [°C]<br />
Bei anderen Wasser- und Raumtemperaturen als den in den Tabellen angegebenen<br />
lässt sich die tatsächliche Wassermenge mit nachstehender Formel überschlägig<br />
berechnen. Hierzu muss jedoch erst die Heiz- oder gesamte Kühlleistung anhand der<br />
Tabellen auf Seite 12 und 13 neu berechnet werden.<br />
mw =<br />
Q<br />
ρ w C pw ∆Tw<br />
• 3600 [ l/h]<br />
Wasserseitiger Druckverlust<br />
∆ pw = wasserseitiger Druckverlust [kPa]<br />
2<br />
∆ pw = wasserseitiger Druckverlust laut<br />
1<br />
Tabellenwert [kPa]<br />
mw = Wassermenge laut<br />
1<br />
Tabellenwert [l/h]<br />
mw = Wassermenge laut Berechnung<br />
2<br />
mit Formel [l/h]<br />
Bei anderen Wassertemperaturen als den in den Tabellen angegebenen lässt sich der<br />
tatsächliche wasserseitige Druckverlust mit nachstehender Formel überschlägig<br />
berechnen. Hierzu muss zuerst die Wassermenge berechnet werden.<br />
∆ p w2 = ∆p w1<br />
( m w 2<br />
) 2<br />
m w1<br />
[kPa]<br />
Schalldruckpegel<br />
Gerät Raum- Nachhallinhalt<br />
(m 3 ) zeit (s)<br />
CC 60 300 0,5<br />
CC 90 600 0,6<br />
CC 60 V 300 0,5<br />
CC 90 V 600 0,6<br />
In den Tabellen auf Seite 8 bis 11 ist für alle sechs Drehzahlstufen ein Schalldruckpegel<br />
im Nachhallfeld angegeben. Diese Schalldruckwerte gelten für einen einzelnen<br />
Comfort Circle in einem Referenzraum. In Abhängigkeit von Installation und Ventilatorstufe<br />
wird der Schalldruckpegel im Raum in einem Abstand von vier Metern zum<br />
Gerät gemessen.<br />
13
Andere Raumgröße und mehrere Geräte<br />
Lp = Schalldruckpegel [dB(A)]<br />
T = Nachhallwert abweichender<br />
Raum [s]<br />
T 0<br />
= Nachhallwert Referenzraum [s]<br />
(siehe Tabelle)<br />
V = Rauminhalt abweichender<br />
Raum [m 3 ]<br />
V 0<br />
= Rauminhalt Referenzraum [m 3 ]<br />
(siehe Tabelle)<br />
n = Anzahl Geräte<br />
Bei Verwendung eines Gerätes in einem Raum anderer Größe oder bei Verwendung<br />
mehrerer Geräte in einem Raum muss der Schalldruckpegel neu berechnet werden.<br />
Hierzu verwendet man die nachstehende Formel, wobei der relevante Tabellenwert den<br />
Tabellen auf Seite 8 bis 11 (Basisdaten) entnommen werden kann.<br />
Rechenbeispiel<br />
( ( ) ) )<br />
(<br />
T<br />
V<br />
Lp = Tabellenwert + 10 • log<br />
T 0<br />
-10 • log<br />
V 0<br />
+10 • log (n) [dB(A)]<br />
Gesucht: Schalldruckpegel im Nachhallfeld von zwei Klimakassetten CC 60 in Stufe 2<br />
in einem Raum mit einer Nachhallzeit von 0,7 Sekunden und einem Rauminhalt von<br />
600 m 3 .<br />
( ( ) ( ) )<br />
0,7 600<br />
48 + 10 • log -10 • log +10 • log (2)<br />
0,5 300<br />
48 + 1,5 - 3 + 3 = 49,5 dB(A)<br />
Schallleistung in dB<br />
Pro Oktavband in der Mittelfrequenz in dB<br />
Lw<br />
Modell Stufe 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz dB(A)<br />
CC 60 1 51,5 52,7 47,4 41,8 41,4 36,7 15,4 0 45,4<br />
2 53,6 57,1 52,5 47,3 45,8 45 29,3 0 51,6<br />
3 54,4 61,5 56,6 52,2 51,5 50,5 40,2 22,9 56,8<br />
4 56,8 66,6 61,5 56,7 56,4 55 48,7 32,6 61,7<br />
5 58,3 69,6 65,3 60,6 60,4 58,3 53,9 39,3 65,5<br />
6 59,9 72,2 67,9 62,9 62,7 60,2 56,7 43,6 67,8<br />
CC 90 1 43,7 52,6 48,3 44 42,4 32,1 22,2 20,2 46,6<br />
2 52,9 60,1 55,6 51,9 51,2 46,2 35 24,5 55,3<br />
3 58,4 64,7 61,5 58,1 57,9 53,6 46,1 36,1 61,9<br />
4 59,5 66,9 65,3 61,3 61,1 56,9 51 42,1 65,2<br />
5 60,8 68,8 69,6 64,9 64,8 60,5 55,6 48,2 69<br />
6 64,4 71,3 74,3 69,5 69,3 64,7 60,4 55,1 73,5<br />
CC 60 V 1 56,4 59,8 53,1 45,9 38 34,4 14,9 0 49,1<br />
2 56,9 61,7 58,6 51,9 43,9 43,1 28,9 0 54,2<br />
3 61,2 64,6 64,2 58,1 51,6 51,4 44,9 25,9 60,5<br />
4 61,7 69,3 68,3 62,2 55,8 54,2 50,8 33,6 64,5<br />
5 62,6 71,3 71,3 65 58,8 56,5 53,5 38,3 67,3<br />
6 63,9 73,4 74,9 68,5 61,7 59 55,6 42,6 70,5<br />
CC 90 V 1 50,6 57,1 50,5 40,1 35,6 25,3 15 0 45,7<br />
2 54,1 58,9 57,5 47,7 44,6 39,7 27,7 0 52,2<br />
3 58,1 65,9 62,3 54,4 52,1 47 38,3 16 58,5<br />
4 58 69,6 65,4 56,8 55,4 51,9 41,3 25,6 61,8<br />
5 62,7 72,2 68,2 60,9 59,4 57,2 47,6 31,3 65,5<br />
6 64 79 74,5 66,3 64,9 64,4 57,6 42 71,9<br />
14
Maßskizzen CC 60/CC 90 Umluft<br />
Gewindestangen (M8) werden<br />
nicht mitgeliefert<br />
Anschlüsse<br />
s. Seite 23<br />
Kondensatablauf<br />
A 50<br />
572<br />
50<br />
E<br />
572<br />
50<br />
Anschlussleiste<br />
300<br />
20 300 B<br />
164<br />
620<br />
20<br />
620<br />
800<br />
710<br />
800<br />
196<br />
171<br />
164 196<br />
139 171<br />
164<br />
710<br />
30<br />
30<br />
139<br />
75<br />
Retour Ø15<br />
98<br />
143<br />
120<br />
98<br />
164<br />
D<br />
C<br />
F<br />
Montagesicherung<br />
Langloch<br />
50 x 10<br />
800<br />
710<br />
30<br />
optionales Zubehör:<br />
Anschlussstutzen für<br />
Sekundärluftanschluss<br />
H<br />
I<br />
G<br />
600<br />
143<br />
120<br />
75<br />
Retour Ø15<br />
Aanvoer Ø15<br />
600<br />
Aanvoer Ø22<br />
Aanvoer Ø15<br />
2,5 m<br />
ca. 2 Meter<br />
Condensafvoer<br />
Aanvoer Ø22<br />
Retour Ø22<br />
ø 160 mm<br />
ca. 2 Meter<br />
Condensafvoer<br />
DETAIL A<br />
Retour Ø22<br />
Modell A B C D E F G H I<br />
CC 60 572 300 620 164 570 620 600 110 285<br />
CC 90 872 324 920 189 870 920 900 122 435<br />
DETAIL A<br />
CP1010X-002<br />
Hinweis:<br />
• Alle Maßangaben in mm.<br />
CP1010X-002<br />
15
Maßskizzen CC 60 V Frischluft<br />
Gewindestangen (M8) werden<br />
nicht mitgeliefert<br />
Anschlüsse<br />
s. Seite 23<br />
77<br />
783<br />
568<br />
89 49<br />
570<br />
482<br />
277<br />
240<br />
90<br />
ø 200 21<br />
620<br />
620<br />
800<br />
710<br />
80<br />
2,5 m<br />
600<br />
ø200 40 ø 200 80<br />
282 85<br />
20 367<br />
Anschlussleiste<br />
Montagesicherung<br />
Langloch<br />
50 x 10<br />
Hinweise:<br />
• Alle Maßangaben in mm.<br />
• Diese Maßskizzen gelten für alle Frischluftmodelle – auch in Verbindung mit Heizung und/oder Kühlung.<br />
16
Maßskizzen CC 90 V Frischluft<br />
Gewindestangen (M8) werden<br />
nicht mitgeliefert<br />
Anschlüsse<br />
s. Seite 23<br />
77<br />
1203<br />
900<br />
176 50<br />
870<br />
822<br />
318<br />
247<br />
ø 200 24<br />
101<br />
91<br />
308<br />
409<br />
Anschlussleiste<br />
920<br />
20<br />
920<br />
Montagesicherung<br />
ø 200<br />
Langloch<br />
50 x 10<br />
800<br />
710<br />
251<br />
251 251<br />
241 251<br />
241 241<br />
219 241<br />
219 219<br />
209 219<br />
209 209<br />
209<br />
900<br />
233 ø 200 34 ø 200 233<br />
2,5 m<br />
Retour Ø15<br />
Retour Ø15 Retour Ø15<br />
Retour Ø15<br />
Aanvoer Ø15<br />
Aanvoer Aanvoer Ø15 Ø15<br />
Aanvoer Ø15<br />
Aanvoer Ø22<br />
Aanvoer Aanvoer Ø22 Ø22<br />
Aanvoer Ø22<br />
Retour Ø22<br />
Retour Ø22 Retour Ø22<br />
Retour Ø22<br />
ø 200<br />
DETAIL A<br />
DETAIL A DETAIL A<br />
DETAIL A<br />
Hinweise:<br />
• Alle Maßangaben in mm.<br />
• Diese Maßskizzen gelten für alle Frischluftmodelle – auch in Verbindung mit Heizung und/oder Kühlung.<br />
CP2510XH001<br />
CP2510XH001 CP2510XH001<br />
CP2510XH001<br />
17
Maßskizzen Frischluftbox CC 60<br />
826<br />
826<br />
570<br />
570<br />
78 50 78 50 570 570 50 78 50 78<br />
518<br />
518<br />
Ø 199<br />
36<br />
Ø 199<br />
36<br />
271<br />
271<br />
36<br />
36<br />
optionales Zubehör:<br />
369 369127<br />
80 127 80<br />
Klappenstellmotor<br />
46 46 482 482 46 46<br />
576<br />
576<br />
574<br />
574<br />
Kanalanschluss<br />
Hinweis:<br />
• Alle Maßangaben in mm.<br />
18
Maßskizzen Frischluftbox CC 90<br />
36<br />
Ø 199<br />
1438<br />
78 206 870 206 78<br />
1438<br />
78 206 870 206 78<br />
36<br />
271<br />
870<br />
818<br />
870<br />
818<br />
36<br />
Ø 199<br />
36<br />
271<br />
594 127 155 71 732 71<br />
876<br />
874<br />
594 127 155 71 732 71<br />
876<br />
optionales Zubehör:<br />
874<br />
Klappenstellmotor<br />
Kanalanschluss<br />
Hinweis:<br />
• Alle Maßangaben in mm.<br />
19
Maßskizzen Dachdurchführung<br />
Dachhaube und Dachdurchführung<br />
Material: 1,5 mm Aluminiumblech<br />
C 530<br />
319<br />
325<br />
445<br />
50<br />
Schraubverbindung<br />
(erst nach Entfernen<br />
der Regenkappe zu<br />
bohren)<br />
600<br />
70<br />
A<br />
Dachaufkantung<br />
(bauseits) mit<br />
Dachbelag<br />
versehen<br />
139<br />
70 B<br />
70<br />
70 145 70<br />
abnehmbare Haube<br />
Dachhaube<br />
70<br />
50<br />
Maschendrahtgitter in<br />
Abluftöffnung<br />
Dachaufkantung<br />
(bauseits)<br />
70<br />
Dachdurchführungsrohr<br />
Hinweis:<br />
• Alle Maßangaben in mm.<br />
Modell A B C<br />
CC 60 619 628 803<br />
CC 90 994 1003 1178<br />
20
Maßskizzen Wanddurchführung<br />
Wanddurchführung und Außenwandgitter<br />
Material Wanddurchführungsrohr: sendzimirverzinktes Stahlblech<br />
Material Außenwandgitter: extrudiertes Aluminium<br />
46<br />
200 206<br />
A<br />
B<br />
C<br />
D<br />
E<br />
Frischluftgitter<br />
Wanddurchführungsrohr<br />
Wanddurchführungsrohr<br />
außen<br />
205-355<br />
innen<br />
6<br />
178<br />
127<br />
176<br />
139<br />
142<br />
133<br />
170<br />
Modell A B C D E<br />
CC 60 654 603 625 628 616<br />
CC 90 1029 978 1000 1003 991<br />
Hinweis:<br />
• Alle Maßangaben in mm.<br />
21
Maßskizzen Abluftstutzen<br />
CC 60<br />
30 983<br />
30<br />
246<br />
491<br />
246<br />
120<br />
127<br />
4,5<br />
231<br />
Ø 200<br />
278<br />
CC 90<br />
1483<br />
186,5 370 370 370 186,5<br />
Hinweise:<br />
• Alle Maßangaben in mm.<br />
22
Maßskizzen Anschlüsse<br />
Heizen oder Kühlen, 2-Leiter-System<br />
A<br />
B<br />
Entlüftung<br />
C<br />
D<br />
Rücklauf<br />
Vorlauf<br />
Modell A B C D<br />
CC 60 171 139 143 120<br />
CC 90 241 209 168 145<br />
CC 60 V 171 139 125 102<br />
CC 90 V 241 209 150 127<br />
Heizen und Kühlen, 4-Leiter-System<br />
G<br />
H<br />
F E<br />
Entlüftung<br />
Rücklauf Heizung<br />
Vorlauf Heizung<br />
Anschluss Kühlung entspricht dem 2-Leiter-System<br />
(siehe Maßskizze oben).<br />
Modell E F G H<br />
CC 60 196 164 98 75<br />
CC 90 251 219 113 90<br />
CC 60 V 196 164 80 57<br />
CC 90 V 251 219 95 72<br />
Kondensatablauf<br />
Kondensatablauf<br />
Anschluss<br />
Modell<br />
Wärmetauschertyp<br />
H1 H2 & H3 C2 & C3<br />
Kvs 1 DN Kvs 1 DN Kvs 1 DN<br />
CC 60 1,6 15 2,5 20 2,5 20<br />
CC 90 3,0 15 3,0 20 3,0 20<br />
1<br />
Kvs für 3-Wege-Ventil<br />
Rohrdurchmesser Schnellkupplungen<br />
DN 15 = 15 mm<br />
DN 20 = 22 mm<br />
Hinweise:<br />
• Alle Maßangaben in mm.<br />
• Maßskizze Frischluftgerät weicht von obigen Zeichnungen ab: siehe Seite 16 und 17.<br />
23
Spezifikationen<br />
Gehäuse<br />
Das Gehäuse besteht aus Zinkorblech, das zum Schutz vor Verformung und Schwing<br />
ungen zusätzlich verstärkt wurde. An der Unterseite befindet sich das abnehmbare<br />
Zu- und Abluftgitter aus Kunststoff. Das Gehäuse ist mit schalldämpfenden und wärmedämmenden<br />
Materialien ausgekleidet. Gehäuse sowie Zu- und Abluftgitter werden<br />
standardmäßig in der Farbe RAL 9010 (weiß) geliefert, auf Wunsch auch in anderen<br />
RAL-Farben.<br />
Motor-/Ventilatoreinheit<br />
Unauffällig und äußerst effektiv: der Comfort<br />
Circle in einem Büro.<br />
Der Zentrifugalventilator mit rückwärts gebogenen Schaufeln ist schwingungsfrei im<br />
Gehäuse montiert. Angetrieben wird er von einem kugelgelagerten Außenläufermotor.<br />
Ventilatorgehäuse und Schaufelrad bestehen aus Aluminium-Stahlblech. Die<br />
Motor-/Ventilatoreinheit ist nach DIN 40050, Schutzklasse IP44 sowie Wärmeschutzklasse<br />
F gefertigt und serienmäßig mit Thermokontakten ausgestattet. Der<br />
Thermokontakt unterbricht den Stromkreis des Motors, sobald die maximal zulässige<br />
Motortemperatur überschritten wird (auto reset).<br />
Wärmetauscher<br />
Die Wärmetauscher bestehen aus 3/8“-Kupferrohren und Aluminiumlamellen. Sie<br />
sind mit zwei oder drei Rohrreihen lieferbar. Der Arbeitsdruck beträgt max. 8 bar bei<br />
max. 90 °C.<br />
ISO 9001:2008<br />
Änderungen vorbehalten<br />
Der Comfort Circle macht es möglich: Einkaufen in Wohlfühlatmosphäre.<br />
ComfortCircle.D-2010-10-pdf•1504
