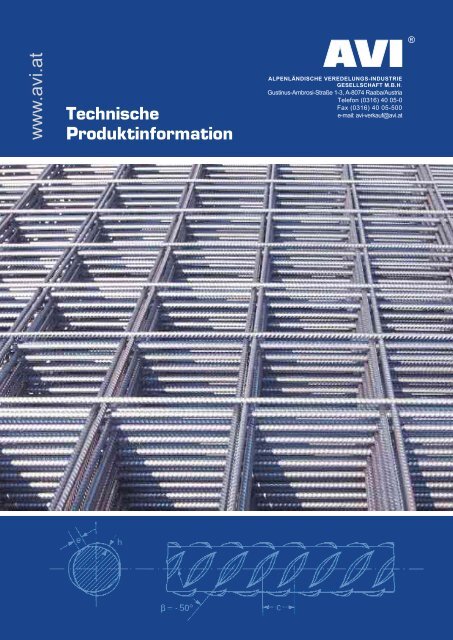

www.avi.at<br />
®<br />
<strong>Technische</strong><br />
<strong>Produktinformation</strong><br />
ALPENLÄNDISCHE VEREDELUNGS-INDUSTRIE<br />
GESELLSCHAFT M.B.H.<br />
Gustinus-Ambrosi-Straße 1-3, A-8074 Raaba/Austria<br />
Telefon (0316) 40 05-0<br />
Fax (0316) 40 05-500<br />
e-mail: avi-verkauf@avi.at
®<br />
Techn.<br />
Service<br />
INHALT<br />
01<br />
Firmengruppe<br />
<strong>AVI</strong> - EVG - Marienhütte - H+S<br />
BSTG - Filzmoser<br />
02 Betonrippenstahl TCA 55<br />
03 <strong>AVI</strong>-RIP 55<br />
04<br />
ÖMAT Schlaufenmatten<br />
siehe Einzelprospekt<br />
05<br />
A-AQ Lagermatten<br />
siehe Einzelprospekt<br />
06 <strong>AVI</strong>-Sondermatten<br />
07 RIPA - Anschlusskorb<br />
08 <strong>AVI</strong>-Gitterträger<br />
09<br />
<strong>AVI</strong>-Distanzstreifen (<strong>AVI</strong>-DS)<br />
siehe Einzelprospekt<br />
10<br />
<strong>AVI</strong>-Durchstanzbewehrungselemente<br />
(<strong>AVI</strong>-DE)<br />
siehe <strong>Technische</strong> Richtlinie <strong>AVI</strong>-DE<br />
11 C<strong>AVI</strong>C-Anschlussbewehrung<br />
12 Sicherheitsanschlussleiste<br />
13 <strong>AVI</strong>-NIRO Thermokorb (<strong>AVI</strong>-TK)<br />
14<br />
EVG / Filzmoser Betonstahl-<br />
Biege- und Schneideanlagen<br />
Satz- u. Druckfehler vorbehalten.<br />
Auflage September 2005<br />
15 Ergänzungen<br />
Ausgabe i 2005
®<br />
Techn.<br />
Service<br />
FIRMENGRUPPE<br />
Die Firmen<br />
<strong>AVI</strong>, EVG, H + S, MARIENHÜTTE, BSTG und FILZMOSER<br />
bilden eine privatwirtschaftliche Unternehmensgruppe. Alle<br />
Unternehmen der Gruppe sind nach EN ISO 9001 zertifiziert.<br />
Die Firma <strong>AVI</strong> betreibt in Raaba bei Graz ein modernes Werk<br />
zur industriellen Herstellung von Betonbewehrungsmaterial<br />
für die schlaffe Bewehrung (Flächenbewehrung). Neben der<br />
Erzeugung von Baustahlgitter hat sich das Unternehmen auch<br />
auf dem Gebiet von Gitterträgern, Abstandhaltern und diversen<br />
anderen hochwertigen Betonbewehrungsprodukten als<br />
fachkundiger Produzent einen Namen gemacht.<br />
Die Firma EVG ist ein weltweit tätiges Maschinenbauunternehmen,<br />
welches sich auf die Entwicklung und den Bau von<br />
Maschinen und Anlagen zur Verarbeitung von Draht und<br />
Betonstahl spezialisiert hat. Diese Anlagen werden nahezu<br />
zur Gänze über eigene ausländische Vertriebsgesellschaften<br />
und internationale Vertretungen exportiert.<br />
Das Stahl- und Walzwerk MARIEN-<br />
HÜTTE erzeugt auf Schrottbasis,<br />
unter Anwendung des Tempcore Vergütungsverfahrens,<br />
Qualitäts- Betonstahl.<br />
Die Firma ist der einzige österreichische<br />
Produzent von geripptem,<br />
warmgewalztem, stabförmigem Bewehrungsstahl<br />
TCA 55. In geringem<br />
Umfang werden auch Stabstahl, Felsanker<br />
und Sonderstähle produziert.<br />
Die Firma H + S beschäftigt sich in<br />
Zusammenarbeit mit <strong>AVI</strong> mit der<br />
Erzeugung und dem Vertrieb von<br />
Feingitter, Leichtgitter sowie Matten<br />
für die unterschiedlichsten Anwendungsgebiete.<br />
Weiters werden Wildzäune in geknoteter<br />
und punktgeschweißter Ausführung<br />
sowie Sonderkonstruktionen<br />
wie Schiebetore, Drehtore und Zäune<br />
aus Stahl und Aluminium produziert.<br />
Ein Schwerpunkt der Tätigkeit liegt in<br />
der Herstellung und der Montage von<br />
kompletten Zaunanlagen.<br />
1 1 h
®<br />
Techn.<br />
Service<br />
FIRMENGRUPPE<br />
Die Firma BSTG zählt gemeinsam mit der<br />
Marienhütte und dem Schwesterwerk <strong>AVI</strong> zu den<br />
größten Betonbewehrungsherstellern in Österreich.<br />
BSTG erzeugt Lagermatten und Sondermatten<br />
der Stahlgruppe M 550 und M 600 nach ÖNORM<br />
B 4200 Teil 7 sowie M 500 nach DIN 488.<br />
Das Erzeugungsprogramm umfasst auch kaltverformte<br />
Ringdrähte in gerippter oder glatter Ausführung<br />
sowie Fugenband- und RIPA Anschlusskörbe.<br />
Die Firma FILZMOSER entwickelt und produziert<br />
High-Tech-Maschinen und Systeme für Betonund<br />
Fertigteilwerke sowie Biegereiunternehmen.<br />
Ferner werden Gitterträger -Schweißmaschinen<br />
sowie Sondermaschinen für die Betonstahlverarbeitung<br />
hergestellt.<br />
<strong>AVI</strong><br />
Alpenländische Veredelungs- Industrie<br />
Gesellschaft m.b.H.<br />
Gustinus-Ambrosi-Straße 1-3<br />
A-8074 Raaba<br />
Tel.: ++43 316 4005-0<br />
Fax: ++43 316 4005–507<br />
e-mail: avi-verkauf@avi.at<br />
Internet: www.avi.at<br />
EVG<br />
Entwicklungs- und Verwertungs-<br />
Gesellschaft m.b.H.<br />
Gustinus-Ambrosi-Straße 1-3<br />
A-8074 Raaba<br />
Tel.: ++43 316 4005-0<br />
Fax: ++43 316 4005–500<br />
e-mail: evg@evg.com<br />
Internet: www.evg.com<br />
H + S<br />
Zauntechnik Gesellschaft m.b.H.<br />
Gustinus-Ambrosi-Straße 1-3<br />
A-8074 Raaba<br />
Tel.: ++43 316 4005-0<br />
Fax.: ++43 316 4005-405<br />
e-mail: hs-zaun@hs-zaun.at<br />
Internet: www.hs-zaun.at<br />
MARIENHÜTTE<br />
Stahl- und Walzwerk<br />
Gesellschaft m.b.H.<br />
Südbahnstraße 11<br />
A-8021 Graz<br />
Tel.: ++43 316 5975-0<br />
Fax: ++43 316 581182<br />
e-mail: office@marienhuette.at<br />
Internet: www.marienhuette.at<br />
BSTG<br />
Drahtwaren Produktionsund<br />
Handels GmbH<br />
Köglstraße 11<br />
A-4020 Linz<br />
Tel.: ++43 732 778333-0<br />
Fax: ++43 732 778333-35<br />
e-mail: office@bstg.at<br />
Internet: www.bstg.at<br />
FILZMOSER<br />
Maschinenbau GmbH<br />
Unterhart 76<br />
A-4641 Steinhaus bei Wels<br />
Tel.: ++43 7242 3434-0<br />
Fax: ++43 7242 3434-30<br />
e-mail: office@fil.co.at<br />
Internet: www.filzmoser.com<br />
1 2 h
Techn.<br />
Service<br />
BETONRIPPENSTAHL<br />
Z-2.1.1-01-0066<br />
BAUCERT<br />
STEIERMARK<br />
TEMPCORE TCA 55 ®<br />
C<br />
Schnitt C-D<br />
Z<br />
M<br />
Detail Z<br />
H'<br />
D<br />
RBL<br />
~ 50°<br />
C<br />
E F<br />
Schnitt E-F (vergrößert)<br />
b<br />
h<br />
45°<br />
Beschreibung:<br />
Der TCA 55 ist ein warmgewalzter, aus Walzhitze<br />
vergüteter Rippenstahl. Die mechanischtechnologischen<br />
Eigenschaften entsprechen der<br />
Gruppe BSt 550 nach ÖNORM B 4200/7.<br />
Der Stahl für den TCA 55 wird aus Elektrostahl<br />
mit Hilfe des Tempcore-Verfahrens hergestellt.<br />
Herstellungsverfahren<br />
Beim Tempcore-Verfahren durchläuft der fertig<br />
gewalzte und mit Schrägrippen versehene Stahl<br />
eine Kühlstrecke und wird von den Walztemperaturen<br />
(ca. 1.000 °C) durch Wasser abgeschreckt.<br />
Der Stabkern kühlt langsam ab, sodass während<br />
des Auflaufens des Stahles auf das Kühlbett<br />
Wärme vom Kern nach außen zur Oberfläche<br />
fließt, die dadurch angelassen wird.<br />
Abmessungen<br />
Die Nenndurchmesser reichen von 8,0 bis 40,0<br />
mm. Der Kernquerschnitt des Rippenstahles hat<br />
die Form eines Kreisquerschnittes.<br />
Hinsichtlich der Abmessungen gelten die Werte<br />
der Tabelle 1.<br />
Jeder Einzelstab hat je über den halben Umfang<br />
gegenüberliegende erhabene Schrägrippen.<br />
Diese Schrägrippen liegen zur Längsachse in<br />
einem Winkel von ca. 50°.<br />
Zwischen diesen beiden Schrägrippenreihen<br />
läuft je eine Längsrippe. Außerdem werden zwei<br />
der Kennzeichnung des Verfahrens dienende<br />
Längsrippen angeordnet, die die Schrägrippen<br />
jeweils halbieren. Diese Längsrippen sind höchstens<br />
halb so hoch wie die Schrägrippen.<br />
Schweißbarkeit<br />
Der Tempcore TCA 55 ist ein Betonbewehrungsstahl,<br />
für den volle Schweißbarkeit nach allen<br />
gängigen technischen Verfahren – Widerstandabbrennstumpfschweißung,<br />
Gaspressschweißung,<br />
Lichtbogenschweißung und<br />
Schutzgasschweißung – gewährleistet wird.<br />
Für die Ausführung und Gütesicherung gelten<br />
die einschlägigen NORMEN und Vorschriften.<br />
2 1 h
BETONRIPPENSTAHL<br />
Kennzeichnung<br />
1.) Güte- und Landeskennzeichen 2.) Herstellerkennzeichen<br />
Stahlgruppe<br />
Stahl- und Walzwerk<br />
Marienhütte Ges.m.b.H. Werk Nr. 3<br />
Abmessungen Tabelle 1<br />
Schrägrippen<br />
Längsrippen<br />
Nenndurch<br />
messer<br />
Nennquer<br />
schnitt<br />
Höhe<br />
Abstand<br />
Te m p c o re<br />
K e n n -<br />
z e i c h n u n g<br />
Nennmasse<br />
Kopfbreite<br />
Bogenlänge<br />
Längsnaht<br />
d s A s g h b RBL C H’ M<br />
mm cm 2 kg/m min. mm min. mm ca. mm max. mm max. mm max. mm<br />
8 0,503 0,395 0,40 0,60 10,05 7,89 0,20 0,56<br />
10 0,785 0,617 0,51 0,60 12,50 9,73 0,25 0,70<br />
12 1,13 0,888 0,62 0,80 15,07 11,51 0,31 0,84<br />
14 1,54 1,21 0,73 0,80 17,59 13,23 0,36 0,98<br />
16 2,01 1,58 0,84 0,80 20,10 14,91 0,42 1,12<br />
20 3,14 2,47 1,06 1,00 25,13 18,10 0,53 1,40<br />
26 5,31 4,17 1,41 1,40 32,67 22,46 0,70 1,82<br />
30 7,07 5,55 1,66 1,60 37,69 25,08 0,83 2,10<br />
36 10,2 7,99 2,04 1,80 45,22 28,62 1,02 2,52<br />
40 12,6 9,87 2,31 2,00 50,24 30,72 1,15 2,80<br />
Mechanisch-technologische Eigenschaften Tabelle 2<br />
Eigenschaften 1) Einheit Anforderungen<br />
Streckgrenze mindestens N/mm 2 550<br />
Zugfestigkeit mindestens N/mm 2 620<br />
Bruchdehnung für 5 d s Messlänge mindestens % 17<br />
Gleichmaßdehnung mindestens % 5<br />
Schweißbiegeprobe<br />
(D = Durchmesser des Biegedorns) D/d s = – 8<br />
Dauerschwingfestigkeit 2 σ A<br />
für 2 x 10 6 Lastwechsel<br />
mindestens N/mm 2 245<br />
1)<br />
Hinsichtlich Rückbiegefähigkeit, Elastizitätsmodul und Verbundspannung<br />
beziehungsweise- festigkeit gilt die ÖNORM B 4200, Teil 7, Tabelle 1.<br />
2 2 h
BETONRIPPENSTAHL<br />
Erzeugungs- und Lieferlängen<br />
Im Durchmesserbereich 8,0 bis 12,0 mm beträgt<br />
die Werkslänge 14,0 m; von 14,0 bis 40,0 mm<br />
werden die Werkslängen in 14,0 m und 18,0 m<br />
erzeugt.<br />
Überlängen bis 30,0 m sowie Fixlängen sind bei<br />
entsprechender Abnahmemenge nach Vereinbarung<br />
lieferbar.<br />
Längentoleranz bei Sonderlängen<br />
Über 10,0 bis 20,0 m:<br />
Toleranz = ± 100 mm<br />
Über 20,0 bis 30,0 m:<br />
Toleranz = ± 150 mm<br />
Gewichtstoleranz<br />
Die zulässige Gewichtsabweichung vom Nenngewicht<br />
je lfm ist nach ÖNORM 4200/7 mit ± 5%<br />
festgelegt.<br />
Biegen von Stahleinlagen<br />
(nach ÖNORM B 4700–Ausgabe 2001-06-01)<br />
Krümmung um einen<br />
mindestens gleich dicken Stab<br />
D 20 s<br />
D 3d s<br />
l erf b,<br />
5 d s<br />
d<br />
5 s<br />
l erf b,<br />
ds<br />
d s<br />
d1d<br />
s s<br />
d s<br />
D<br />
D<br />
l b, erf<br />
l erf b,<br />
135°<br />
Endhaken Winkelhaken 135°<br />
10 d s<br />
d s<br />
D<br />
D 10ds<br />
D<br />
d s<br />
90°
BETONRIPPENSTAHL<br />
Grundmaß l b<br />
der Verankerungslänge<br />
für Rippenstäbe BSt 550<br />
Betonfestigkeitsklassen<br />
d s B 20 B 25 B 30 B 40 B 50 B 60<br />
C 16/20 C 20/25 C 25/30 C 30/37 C 35/45 C 40/50 C 45/55 C 50/60<br />
mm cm cm cm cm cm cm cm cm cm<br />
5 30 26 23 20 19 18 17 15 14<br />
6 36 32 27 24 23 22 20 18 17<br />
7 42 37 31 28 27 25 23 21 20<br />
8 48 42 36 32 30 29 26 24 23<br />
9 54 47 40 36 34 32 30 27 26<br />
10 60 52 45 40 38 36 33 30 28<br />
11 66 58 49 44 42 39 36 33 31<br />
12 72 63 54 48 45 43 39 36 34<br />
14 84 73 62 56 53 50 46 42 39<br />
16 96 84 71 64 60 57 52 48 45<br />
20 120 104 89 80 75 71 65 60 56<br />
26 156 136 116 104 98 92 84 78 73<br />
30 180 156 133 120 113 106 97 90 84<br />
36 225 195 166 150 141 132 122 113 105<br />
40 260 226 193 174 163 153 141 130 121<br />
2 4 h
®<br />
Techn.<br />
Service <strong>AVI</strong>-RIP ® 55<br />
Z-2.1.2-03-0067<br />
BAUCERT<br />
STEIERMARK<br />
RIP 55 <strong>AVI</strong>-COIL<br />
Betonstahl in Ringen<br />
e<br />
h<br />
= ~50°<br />
c<br />
Beschreibung:<br />
Der Betonrippenstahl „<strong>AVI</strong>-RIP 55“ ist ein kaltverformter<br />
Rippenstahl, dessen Stahlgüte der<br />
Gruppe BSt 550 nach ÖNORM B 4200 Teil 7<br />
entspricht.<br />
Streckgrenze mindestens 550 N/mm 2<br />
Zugfestigkeit mindestens 620 N/mm 2<br />
Bruchdehnung für 5ds Messlänge 12%..............<br />
Als Ausgangsmaterial wird Walzdraht aus<br />
Elektrostahl verwendet.<br />
Der Kernquerschnitt der Betonrippenstähle hat<br />
die Form eines Bogenvielecks, der Gesamtquerschnitt<br />
einschließlich der Rippen ist annähernd<br />
kreisförmig (siehe Abb.).<br />
Jeder Einzelstab hat drei im Winkel von etwa<br />
120° zueinander angeordnete Anflachungen,<br />
zwischen denen im Bogenbereich je eine Reihe<br />
sichelförmiger Schrägrippen angeordnet ist,<br />
deren Enden in die Anflachung stetig auslaufen.<br />
Diese Rippen sind schräg gegen die Stabachse<br />
geneigt und über die ganze Länge des Stabes<br />
gleichmäßig verteilt.<br />
Die Schrägrippenreihen können gegeneinander<br />
versetzt sein, eine Rippenreihe ist gegenläufig.<br />
Form, Abmessungen und Maße der einzelnen<br />
Rippen sind je nach Type der hergestellten<br />
Durchmesser aus der Abbildung und der Tabelle<br />
1 ersichtlich.<br />
Güte- und<br />
Landeskennzeichen<br />
BSt 550<br />
Werkkennzeichen:<br />
<strong>AVI</strong> Werk Nr. 5<br />
3 1 h
<strong>AVI</strong>-RIP ® 55<br />
<strong>AVI</strong>-RIP ®<br />
55 Erzeugungsprogramm<br />
Tabelle 1<br />
1 2 3 4 5 6 7<br />
Durchmesser<br />
Nennquerschnitt<br />
Masse<br />
Höhe „h“<br />
mind.<br />
Rippen<br />
Abstand „c“<br />
max.<br />
einzeln<br />
ca.<br />
Maß „e“<br />
gesamt<br />
ca.<br />
mm cm 2 kg/m mm mm mm mm<br />
5,0* 0,196 0,154 0,25 5,00 1,05 3,14<br />
6,0 0,283 0,222 0,30 6,00 1,26 3,77<br />
7,0* 0,385 0,302 0,35 6,95 1,47 4,40<br />
8,0 0,503 0,395 0,40 7,89 1,68 5,03<br />
9,0* 0,636 0,499 0,46 8,82 1,88 5,65<br />
10,0 0,785 0,617 0,51 9,73 2,09 6,28<br />
11,0* 0,950 0,746 0,56 10,63 2,30 6,91<br />
12,0 1,131 0,888 0,62 11,51 2,51 7,54<br />
14,0 1,539 1,208 0,73 13,24 2,93 8,80<br />
* nicht lagernd, nur auf Bestellung<br />
Coilabmessungen<br />
Ringgewicht: ca. 2.950 kg<br />
Innendurchmesser: 620 mm<br />
Außendurchmesser: 1.100 mm<br />
Höhe:<br />
820 mm<br />
● Abspulrichtung auf Wunsch<br />
im oder gegen Uhrzeigersinn<br />
● Ausschließlich mit<br />
Innen- oder Außengreifer<br />
transportierbar<br />
(keine Hebeösen)<br />
● Voll schweißbar<br />
● Für die Verarbeitung auf<br />
Richt- und Schneideanlagen,<br />
sowie Biegeautomaten<br />
geeignet.<br />
3 2 h
Hochduktiler Betonstahl in Ringen<br />
NEU<br />
Der Betonrippenstahl „<strong>AVI</strong> RIP 55 HD 5“ ist<br />
ein warmgewalzter Rippenstahl, dessen Stahlgüte<br />
der Gruppe BSt 550 nach ÖNORM B 4200<br />
Teil 7 entspricht.<br />
Streckgrenze mindestens 550 N/mm 2<br />
Zugfestigkeit mindestens 620 N/mm 2<br />
Gleichmaßdehnung mind. 5%.<br />
.............<br />
Als Ausgangsmaterial wird Walzdraht aus<br />
Elektrostahl verwendet.<br />
Durchmesser<br />
Nennquerschnitt<br />
Masse<br />
mm cm 2 kg/m<br />
8,0 0,503 0,395<br />
10,0 0,785 0,617<br />
12,0 1,131 0,888<br />
14,0 1,539 1,208<br />
Sonderdurchmesser auf Anfrage<br />
Coilabmessungen<br />
620 mm<br />
1100 mm 820 mm<br />
Ringgewicht: ca. 3.000 kg<br />
Innendurchmesser: 620 mm<br />
Außendurchmesser: 1.100 mm<br />
Höhe:<br />
820 mm<br />
● Ausschließlich mit Innen- oder Außengreifer<br />
transportierbar (keine Hebeösen)<br />
● Voll schweißbar<br />
● Für die Verarbeitung auf Richt- und<br />
Schneideanlagen, sowie Biegeautomaten<br />
geeignet.<br />
● Abspulrichtung auf Wunsch im oder gegen<br />
Uhrzeigersinn<br />
3 3 i
® Techn.<br />
Service<br />
<strong>AVI</strong>-SONDERMATTEN<br />
Z-2.1.3-03-0074<br />
BAUCERT<br />
STEIERMARK<br />
Abrissmatte AM<br />
5<br />
120 cm<br />
15 30 30 30 15<br />
d,quer<br />
BAUSTELLENBEWEHRUNG<br />
für Großflächenplattendecken<br />
Beschreibung:<br />
Abrissmatten AM sind Sondermatten gemäß ÖNORM<br />
B 4200/7 mit gerippten Längs- und Querdrähten. Sie<br />
werden im Auflagerbereich von Stahlbetonplatten als<br />
Rissearmierung beim Auftreten unbeabsichtigter Einspannungen<br />
(Rissesicherung) eingesetzt.<br />
M 550 nach ÖNORM B 4200/7<br />
240 cm<br />
23 x 10 cm<br />
d,längs<br />
Type<br />
Drahtdurchmesser<br />
Stahlquerschnitt<br />
d,längs d,quer A s , l ä n g s As,quer<br />
Gewicht/<br />
Matte<br />
mm mm cm 2 /m cm 2 /m kg<br />
AM 50 5,0 4,2 1,96 0,46 5,47<br />
AM 60 6,0 5,0 2,83 0,65 7,86<br />
5<br />
gebündelt zu 100 Stück<br />
Fugenmatte FM<br />
5<br />
60 cm<br />
15 30 15<br />
d,quer<br />
Beschreibung:<br />
Fugenmatten FM sind Sondermatten gemäß ÖNORM<br />
B 4200/7 mit gerippten Längs- und Querdrähten. Sie<br />
werden im Stoßbereich von Elementdecken (einachsig<br />
wirkende Plattenelemente) im Ortbeton als Fugen- bzw.<br />
Querbewehrung verwendet.<br />
240 cm<br />
23 x 10 cm<br />
d,längs<br />
M 550 nach ÖNORM B 4200/7<br />
Type<br />
Drahtdurchmesser<br />
Stahlquerschnitt<br />
d,längs d,quer A s , l ä n g s As,quer<br />
Gewicht/<br />
Matte<br />
mm mm cm 2 /m cm 2 /m kg<br />
FM 42 4,2 4,2 1,39 0,46 2,09<br />
FM 50 5,0 4,2 1,96 0,46 2,74<br />
5<br />
gebündelt zu 100 Stück<br />
6 1 h
<strong>AVI</strong>-SONDERMATTEN<br />
Z-2.1.3-03-0074<br />
BAUCERT<br />
STEIERMARK<br />
BAUSTELLENBEWEHRUNG<br />
zur Abdeckung von negativen Momenten<br />
Stützmatte STM M 550 nach ÖNORM B 4200/7<br />
15 30 30 30<br />
d,quer<br />
Länge<br />
30 30 30 15<br />
5<br />
Breite 240<br />
23 x 10 cm<br />
d,längs<br />
5<br />
Type<br />
gebündelt zu 50 Stück<br />
Abmessungen Drahtdurchmesser Stahlquerschnitt Gewicht/<br />
Matte<br />
Länge Breite d,längs d,quer As,längs As,quer<br />
m m mm mm cm 2 /m cm 2 /m kg<br />
STM 50 2,40 2,40 5,0 4,2 1,96 0,46 10,94<br />
STM 60 3,00 2,40 6,0 5,0 2,83 0,65 19,66<br />
STM 70 3,60 2,40 7,0 5,5 3,85 0,79 31,45<br />
Type<br />
Stahlquerschnitte in Abhängigkeit von der Überdeckung „e“<br />
e = 0 cm e = 20 cm e = 40 cm e = 60 cm e = 80 cm e = 100 cm e = 120 cm<br />
cm 2 /m cm 2 /m cm 2 /m cm 2 /m cm 2 /m cm 2 /m cm 2 /m<br />
STM 50 1,96 2,14 2,35 2,61 2,94 3,36 3,92<br />
STM 60 2,83 3,09 3,40 3,77 4,25 4,85 5,66<br />
STM 70 3,85 4,20 4,62 5,13 5,78 6,60 7,70<br />
6 2 h
® Techn.<br />
Service<br />
<strong>AVI</strong>-SONDERMATTEN<br />
Z-2.1.3-03-0074<br />
BAUCERT<br />
STEIERMARK<br />
HEIZUNGSMATTEN<br />
HM 38<br />
Beschreibung:<br />
Anwendung in Fußbodenheizungen.<br />
Einfaches Fixieren der Heizrohre an<br />
den Heizungsmatten mittels Kunststoffschellen.<br />
Erhöhung der Festigkeit<br />
der Estrichplatte.<br />
2400 mm<br />
1200 mm<br />
<strong>Technische</strong> Daten:<br />
Maße: 1200 x 2400 mm<br />
Teilung: 150 x 150 mm<br />
Drahtstärke: 3,8 mm<br />
Gewicht: 1 Matte 3,43 kg<br />
1 Bund = 200 Stück<br />
6 3 h
RIPA ® -<br />
ANSCHLUSSKORB<br />
• Betonrippenstahl<br />
• Bewehrungsmatten<br />
• Sondermatten<br />
• Fugenbandkorb<br />
• RIPA-Anschlusskorb<br />
7 1 h
RIPA ® -ANSCHLUSSKORB<br />
Ein paar Handgriffe . . .<br />
Anwendung als<br />
Randarmierungen:<br />
Auch zur rationellen Randarmierung<br />
von Decken- und Kragplatten kann<br />
der BSTG RIPA-Anschlusskorb<br />
erfolgreich eingesetzt werden.<br />
Anwendung bei<br />
Bodenplatten:<br />
Korb Nr. 1 wird liegend<br />
verlegt, Korb Nr. 2 anschließend<br />
in Pfeilrichtung<br />
eingeschoben. Fundamentauskragung<br />
und Wandanschluss<br />
lassen sich so in kürzester<br />
Zeit konstruktiv sauber<br />
ausarmieren.<br />
Anwendung bei<br />
Brüstungen, Leibungen<br />
und Aussparungen:<br />
Hier werden zwei BSTG<br />
RIPA-Anschlusskörbe miteinander<br />
kombiniert, was<br />
eine schnelle, saubere Ausarmierung<br />
ermöglicht.<br />
Anwendung bei<br />
Wand-Deckenanschlüssen:<br />
Zunächst wird Korb Nr. 1 verlegt<br />
und daraufhin die Wand<br />
betoniert, ohne dass hervorstehende<br />
Anschlusseisen die<br />
Arbeit behindern. Erst nach<br />
dem Schalen der Decke und<br />
dem Verlegen der unteren<br />
Deckenarmierung schiebt<br />
man schließlich Korb Nr. 2 in<br />
Pfeilrichtung ein.<br />
7 2 h<br />
Anwendung bei<br />
Streifenfundamenten:<br />
Der 3,1 m lange BSTG<br />
RIPA-Anschlusskorb kann<br />
von einem Mann mit einem<br />
einzigen Griff versetzt<br />
werden - exakt an den<br />
richtigen Platz und<br />
ohne Kipprisiko.<br />
Anwendung bei<br />
Eckausbildungen von<br />
Wänden:<br />
Zwei ineinandergeschobene<br />
BSTG RIPA-Anschlusskörbe<br />
werden mit 3 bis 4 Drahtbindern<br />
fixiert - schon ist die<br />
Ecke statisch und konstruktiv<br />
korrekt ausarmiert. Arbeitsdauer:<br />
knapp zwei Minuten.<br />
Die anschließende Wandarmierung<br />
braucht nur noch<br />
gestoßen zu werden.
RIPA ® -ANSCHLUSSKORB<br />
. . . statt fünf bis sechs Stunden Arbeit<br />
Er macht Schluss mit dem mühsamen Aufstellen einzelner Bügel,<br />
mit dem langwierigen Fixieren an Längseisen, mit dem<br />
lästigen Umkippen fast fertiger Bügelkörbe.<br />
Er ermöglicht das Verlegen der Fundamentanschlusseisen<br />
mit wenigen<br />
Handgriffen.<br />
Mit den umgebogenen<br />
freien Enden entspricht<br />
der Anschlusskorb den<br />
Sicherheitsvorschriften<br />
der Bauarbeiterschutzverordnung.<br />
Lagerprogramm Korblänge 3,1 m<br />
16 Bügel Ø 8,0 mm<br />
Bügelabstand 20 cm<br />
A s 2,51 cm 2 /m<br />
Längsstäbe<br />
Ø 6,0 mm<br />
Type<br />
Korbbreite<br />
B<br />
für Wandoder<br />
Deckenstärke<br />
d<br />
Korbmasse<br />
cm<br />
cm kg/Korb kg/lfm.<br />
9 L<br />
9<br />
13 - 16<br />
9,3<br />
3,01<br />
13 L<br />
13<br />
17 - 20<br />
9,5<br />
3,07<br />
21 Bügel Ø 8,0 mm<br />
18 L<br />
18<br />
22 - 25<br />
9,8<br />
3,17<br />
Bügelabstand 15 cm<br />
A s 3,35 cm 2 /m<br />
Type<br />
Korbbreite<br />
B<br />
für Wandoder<br />
Deckenstärke<br />
d<br />
Korbmasse<br />
Längsstäbe<br />
Ø 6,0 mm<br />
cm<br />
cm kg/Korb kg/lfm.<br />
11 M<br />
11<br />
15 - 19<br />
15,0<br />
4,84<br />
15 M<br />
20 M<br />
15<br />
20<br />
19 - 22<br />
24 - 28<br />
15,3<br />
15,7<br />
4,94<br />
5,07<br />
21 Bügel Ø 10,0 mm<br />
Bügelabstand 15 cm<br />
A s 5,24 cm 2 /m<br />
Type<br />
Korbbreite<br />
B<br />
für Wandoder<br />
Deckenstärke<br />
d<br />
Korbmasse<br />
Längsstäbe<br />
Ø 6,0 mm<br />
cm<br />
cm kg/Korb kg/lfm.<br />
15 S<br />
15<br />
19 - 22<br />
26,7<br />
8,62<br />
20 S<br />
20<br />
24 - 28<br />
27,4<br />
8,84<br />
7 3 h
BSTG RIPA ® -ANSCHLUSSKORB<br />
40<br />
38<br />
36<br />
34<br />
32<br />
30<br />
28<br />
26<br />
24<br />
22<br />
20<br />
18<br />
16<br />
14<br />
12<br />
10<br />
8<br />
6<br />
9 L<br />
11 M<br />
13 L<br />
15 S<br />
15 M<br />
18 L<br />
20 S<br />
20 M<br />
Bemessungsgrundlagen<br />
kNm/m<br />
4<br />
2<br />
12 14 16 18 20 22 24 26 28 30<br />
Wand- oder Deckenstärke in cm<br />
B 4200/7<br />
GEPRÜFT<br />
Gruppe M 550<br />
gemäß ÖNORM B 4200 - Teil 7<br />
Streckgrenze mindestens = 550 N/mm 2<br />
Zugfestigkeit mindestens = 620 N/mm 2<br />
Kontakte<br />
• Anfragen über Verfügbarkeit und Preis der Produkte richten Sie bitte an unseren Verkauf.<br />
Verkauf allgemein:<br />
Ing. Franz Dornstädter<br />
Sonja Klein<br />
franz.dornstaedter@bstg.at · Tel. +43 (732) 778333-40 sonja.klein@bstg.at<br />
Fax DW 35 oder 56 · Mobil 0664/5441975 Tel. +43 (732) 778333-23 · Fax DW 35 oder 56<br />
Verkauf Sonderprodukte:<br />
Ing. Peter Pollak<br />
Christian Haneder<br />
peter.pollak@bstg.at · Tel. +43 (732) 778333-41 christian.haneder@bstg.at · Tel. +43 (732) 778333-64<br />
Fax DW 35 oder 56 · Mobil 0664/8227408 Fax DW 35 oder 56 · Mobil 0664/5485298<br />
• Anfragen über Liefertermine und Abholtermine richten Sie bitte an unseren Versand.<br />
Versand:<br />
Gottfried Windbacher<br />
gottfried.windbacher@bstg.at · Tel. +43 (732) 778333-25 · FaxDW26<br />
7 4 h<br />
A-4020 Linz, Köglstraße 11<br />
Tel. 0732/778333-0 · Fax DW 35 · office@bstg.at · www.bstg.at
® Techn.<br />
Service<br />
<strong>AVI</strong>-GITTERTRÄGER<br />
Z-2.1.4-01-0069<br />
BAUCERT<br />
STEIERMARK<br />
<strong>AVI</strong>-GITTERTRÄGER<br />
Das tragende Element<br />
der Hohlkörperdecken<br />
(Beton- und Ziegelfertigteildecken)<br />
der Großflächenplattendecke<br />
(teilweise vorgefertigte Plattendecke)<br />
der Doppelwände<br />
(vorgefertigte Hohlwände)<br />
Das Erzeugungsprogramm umfasst:<br />
Rundstahlträger als Elementträger auf Lager und<br />
Sonderträger mit Höhen von 70 bis 400 mm<br />
In allen Knotenpunkten verschweißt<br />
Der an den Ober- und Untergurt geschweißte<br />
Diagonalenstrebenzug gewährleistet einwandfreie<br />
Verbügelung und hohe Schubkraftsicherung.<br />
Fixträger für den Wohnhausbau<br />
mit 150 und 190 mm Höhe<br />
Vielfache konstruktive Möglichkeiten<br />
Das Gitterwerk des Trägers erlaubt alle auf der<br />
Baustelle ev. anfallenden konstruktiven Maßnahmen,<br />
wie z.B. Auswechslungen, Verstärkung<br />
der Bewehrung, Einbinden in Massivunterzüge<br />
und dgl.<br />
8 1 h
<strong>AVI</strong>-GITTERTRÄGER<br />
<strong>AVI</strong>-Rundstahlträger<br />
Beschreibung:<br />
Der Obergurt und die Diagonalstäbe des Rundstahlträgers<br />
bestehen aus einem kaltgezogenen<br />
glatten Draht, der Untergurt aus einem kaltverformten<br />
hochgerippten Stahl.<br />
Die Trägerhöhen von 70 bis 400 mm sind variabel<br />
– Abstufung 10 mm.<br />
Alle Trägertypen sind kurzfristig auf Bestellung<br />
ab entsprechenden Mindestmengen (ca.10to)<br />
lieferbar.<br />
Anwendungsbereiche: Hohlkörperdecken, Plattendecken,<br />
Doppelwände, Spaltenböden.<br />
a<br />
d2<br />
Obergurt<br />
d3<br />
Diagonalstäbe<br />
H<br />
d1<br />
α<br />
Untergurt<br />
a<br />
ba<br />
Abmessungen, Stabquerschnitte<br />
Trägerhöhen<br />
Obergurt<br />
Untergurt<br />
Diagonalen<br />
Abstand der<br />
Diagonalstäbe<br />
Breite des<br />
Untergurtes<br />
H d3 d1 d2 a ba<br />
mm mm mm mm mm mm<br />
70 - 400 6 -12 5 -14 4 - 8 200 ca. 80<br />
Lieferlängen<br />
Werkslängen<br />
12 - 14m oder<br />
Fixlängen in<br />
10 cm<br />
Abstufungen<br />
Stahlkennwerte<br />
Trägerteil<br />
Anforderungen<br />
Streckgrenze<br />
Anforderungen<br />
Zugfestigkeit<br />
Bemessungswert<br />
der Streckgrenze<br />
N/mm 2 N/mm 2 N/mm 2<br />
Zuggurt<br />
Rippenstahl<br />
Stahl-Gruppe 55<br />
Obergurt<br />
Stahl-Gruppe 50<br />
Diagonalen<br />
Stahl-Gruppe 50<br />
550 620 478<br />
500 560 435<br />
500 560 435<br />
8 2 h
<strong>AVI</strong>-GITTERTRÄGER<br />
<strong>AVI</strong>-Elementträger<br />
Abmessungen:<br />
Trägerhöhe H mm 90 110 130 150 170 190 200 230 250<br />
Obergurt d3 mm 7,2 7,2 7,2 7,2 8,0 8,0 8,0 8,0 8,0<br />
Diagonalstäbe d2 mm 4,6 4,6 4,6 4,6 5,0 5,0 5,0 5,0 5,0<br />
Untergurt d1 mm 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0<br />
<br />
Neigungswinkel ° 42,0 47,7 52,4 56,3 59,5 62,2 63,4 66,5 68,2<br />
Werkslänge m 14,0 14,0 14,0 14,0 14,0 14,0 12,0 14,0 12,0<br />
Gewicht je lfm kg/m 0,98 1,02 1,06 1,10 1,31 1,37 1,39 1,48 1,53<br />
Schubaufnahme durch die Diagonalen des Trägers nach<br />
ÖNORM B 4700/3.4.4.2(10):<br />
V Rds<br />
z<br />
=<br />
48,4 . (1,110+cot)<br />
53,5 . (0,910+cot)<br />
57,3 . (0,770+cot)<br />
60,1 . (0,667+cot)<br />
73,6 . (0,589+cot)<br />
75,5 . (0,527+cot)<br />
76,4 . (0,501+cot)<br />
78,3 . (0,435+cot)<br />
79,3 . (0,400+cot)<br />
V Rds =(A SW /s).z.ƒ yd<br />
.(cot+ cot).sin ... Bemessungswert des Widerstandes [KN]<br />
der Schrägzugbewehrung gegen Querkraft<br />
... Neigung der Betondruckstreben<br />
z ... Hebelarm der inneren Kräfte [m]<br />
Montageschnittkräfte:<br />
Trägerhöhe H mm 90 110 130 150 170 190 200 230 250<br />
Zul. Knickmoment des<br />
Obergurtes (kNm/Tr äger)<br />
Zul. Querkraft der<br />
Diagonalen (kN/Träger)<br />
0,49 0,60 0,72 0,84 1,44 1,62 1,71 1,97 2,15<br />
4,30 4,05 3,57 3,10 3,75 3,24 3,02 2,46 2,16<br />
8 3 h
150<br />
(190)<br />
<strong>AVI</strong>-GITTERTRÄGER<br />
<strong>AVI</strong>-Fixträger<br />
Eine Sonderform des <strong>AVI</strong>-Gitterträgers stellt der<br />
<strong>AVI</strong>-Fixträger dar. Sein Untergurt enthält bereits<br />
die komplette Bewehrung für die im Wohnhausbau<br />
übliche Deckenbelastung.<br />
Ergänzende Bewehrungszulagen sind bei größeren<br />
Spannweiten und höheren Auflasten<br />
erforderlich.<br />
Die bundweise Lieferung zu 50 Stück erfolgt in<br />
Längen von 1,20 m bis 6,80 m mit einer Trägerhöhe<br />
von 150 mm, sowie von 5,60 m bis 8,00 m<br />
mit einer Trägerhöhe von 190 mm.<br />
Die Längenabstufungen betragen jeweils 20 cm.<br />
UG BSt 550<br />
Maße in mm<br />
ø5<br />
200<br />
BSt 500<br />
56,3°<br />
(62,2°)<br />
200 ca. 70<br />
Schubaufnahme<br />
durch die Diagonalen eines Trägers:<br />
ø8<br />
OG BSt 500<br />
Tr ä g e r h ö h e 150mm 190mm<br />
V Rds<br />
=<br />
z<br />
71,0 . (0,667+cot) 75,5 . (0,527+cot)<br />
Montageschnittkräfte:<br />
Trägerteil 150 190<br />
zul. Knickmoment<br />
des Obergurtes<br />
(kNm/Träger)<br />
zul. Querkraft<br />
der Diagonalen<br />
(kN/Träger)<br />
1,27 1,62<br />
4,33 3,24<br />
Fixträger-Programm H=190mm<br />
Trägerlänge<br />
Durchmesser<br />
Untergurt<br />
Querschnitt<br />
Untergurt<br />
m mm cm 2 kg/m<br />
5,60 14 + 14 3,08 3,47<br />
5,80 14 + 14 3,08 3,47<br />
6,00 14 + 14 3,08 3,47<br />
6,20 14 + 14 3,08 3,47<br />
6,40 14 + 14 3,08 3,47<br />
6,60 14 + 14 3,08 3,47<br />
6,80 14 + 14 3,08 3,47<br />
7,00 14 + 14 3,08 3,47<br />
7,20 14 + 14 3,08 3,47<br />
7,40 14 + 14 3,08 3,47<br />
7,60 14 + 14 3,08 3,47<br />
7,80 14 + 14 3,08 3,47<br />
8,00 14 + 14 3,08 3,47<br />
Fixträger-Programm H=150mm<br />
Trägergewicht<br />
Trägerlänge<br />
Durchmesser<br />
Untergurt<br />
Querschnitt<br />
Untergurt<br />
Trägergewicht<br />
m mm cm 2 kg/m<br />
1,20-2,20 5 + 5 0,39 1,26<br />
2,40 5 + 6 0,48 1,33<br />
2,60 6 + 6 0,57 1,39<br />
2,80 6 + 7 0,67 1,47<br />
3,00 7 + 7 0,77 1,55<br />
3,20 7 + 8 0,89 1,65<br />
3,40 8 + 8 1,01 1,74<br />
3,60 8 + 9 1,14 1,84<br />
3,80 9 + 9 1,27 1,95<br />
4,00 9 + 10 1,42 2,07<br />
4,20 10 + 10 1,57 2,18<br />
4,40 10 + 11 1,74 2,31<br />
4,60 11 + 11 1,90 2,44<br />
4,80 11 + 12 2,08 2,58<br />
5,00 12 + 12 2,26 2,73<br />
5,20 12 + 14 2,67 3,05<br />
5,40 12 + 14 2,67 3,05<br />
5,60 14 + 14 3,08 3,37<br />
5,80 14 + 14 3,08 3,37<br />
6,00 14 + 14 3,08 3,37<br />
6,20 14 + 14 3,08 3,37<br />
6,40 14 + 14 3,08 3,37<br />
6,60 14 + 14 3,08 3,37<br />
6,80 14 + 14 3,08 3,37<br />
8 4 h
® Techn.<br />
Service C<strong>AVI</strong>C ®<br />
Vorgefertigtes Bewehrungs-Anschlusselement<br />
●<br />
●<br />
Nach dem Ausschalen werden<br />
die Anschlussstäbe aus<br />
der Stahlblechleiste herausgebogen<br />
Die genoppte Stahlblechleiste<br />
verbleibt im Beton<br />
Beschreibung:<br />
Das Bewehrungsanschlusselement C<strong>AVI</strong>C dient<br />
zur kraftschlüssigen Verbindung zwischen<br />
einem bereits bestehenden und einem noch<br />
herzustellenden Betonbauteil. Bügelförmig abgewinkelte<br />
Anschlussstäbe aus <strong>AVI</strong>-RIP 55,<br />
einem ÖNORM-geprüften kaltverformten Rippenstahl<br />
der Güte BSt 550, sind in genoppten<br />
Stahlblechleisten von 1,25 m Länge verwahrt.<br />
Nach dem Ausschalen verbleibt die Stahlblechleiste<br />
im Beton. Durch einfaches Abziehen des<br />
Deckels wird die Anschlussbewehrung freigelegt<br />
und kann mit Hilfe eines Rohres zu einem<br />
beliebigen Zeitpunkt zurückgebogen werden.<br />
Durch die Anwendung von vorgefertigten<br />
C<strong>AVI</strong>C-Bewehrungsanschlüssen wird ein Durchbohren<br />
teurer Schalungstafeln vermieden und<br />
zeitaufwändige Stemmarbeiten können entfallen.<br />
C<strong>AVI</strong>C-Bewehrungsanschlusselemente werden<br />
für Anschlüsse von Wänden, Podesten, Gesimsen<br />
und allgemein für alle bewehrten Arbeitsfugen<br />
eingesetzt.<br />
11 1 h
3,5 cm<br />
15 cm<br />
C<strong>AVI</strong>C ®<br />
125 cm<br />
a = 20 cm<br />
a = 20 cm<br />
∅ 8 mm<br />
Beispiel: C 8/20<br />
Blechleiste: Länge = 125 cm; Breite = 6,7 cm<br />
Tabelle 1<br />
C<strong>AVI</strong>C-Erzeugungsprogramm<br />
Type<br />
Bügel<br />
Anzahl je<br />
Leiste<br />
Bügel ø<br />
BSt 550<br />
Abstand<br />
a<br />
Stahlquerschnitt<br />
Anschlusslänge<br />
l<br />
mm cm cm 2 /m cm<br />
C 8/20 6 8 20 2,52 30<br />
C 8/15 8 8 15 3,35 30<br />
C 10/20 6 10 20 3,93 38<br />
C 10/15 8 10 15 5,23 38<br />
C 12/20 6 12 20 5,66 45<br />
C 12/15 8 12 15 7,54 45<br />
Sondertypen auf Bestellung.<br />
Die Anlieferung der Lagertypen erfolgt in Bündeln zu je 8 Elementen. Diese reichen für zwei Wandanschlüsse<br />
bei einer Geschoßhöhe von 2,60 bis 2,80 m.<br />
Tabelle 2<br />
Gewichte<br />
Type<br />
Bügel<br />
Gewicht/lfm<br />
Stahlblechleiste<br />
Element<br />
Gesamtlänge<br />
je<br />
Element<br />
Element<br />
Gewicht<br />
Bund<br />
(8 Elemente)<br />
kg/lfm kg/lfm kg/lfm m kg kg<br />
C 8/20 1,05 0,77 1,82 1,25 2,28 18,24<br />
C 8/15 1,41 0,77 2,18 1,25 2,72 21,76<br />
C 10/20 1,92 0,77 2,69 1,25 3,36 26,88<br />
C 10/15 2,56 0,77 3,33 1,25 4,16 33,28<br />
C 12/20 3,12 0,77 3,89 1,25 4,86 38,88<br />
C 12/15 4,16 0,77 4,93 1,25 6,16 49,28<br />
11 2 h
® Techn.<br />
Service<br />
SICHERHEITS-<br />
ANSCHLUSSLEISTE<br />
SL<br />
Sicherheits-Anschlussleiste<br />
Erzeugungsprogramm<br />
Type<br />
BSt 550<br />
ø<br />
Abstand<br />
der Stäbe<br />
a<br />
Stahlquerschnitt<br />
A s<br />
Verankerungslänge<br />
S 1 S 2<br />
Gewicht<br />
mm cm cm 2 /m cm cm kg/Leiste<br />
SL 8/20-6 8 20 2,51 58 78 3,77<br />
SL 8/25-5 8 25 2,01 58 78 3,20<br />
SL 10/20-6 10 20 3,93 73 93 6,87<br />
SL 10/25-5 10 25 3,14 73 93 5,77<br />
SLK 8/20-6 8 20 2,51 42 62 3,02<br />
SLK 8/25-5 8 25 2,01 42 62 2,57<br />
SLK 10/20-6 10 20 3,93 52 72 5,31<br />
SLK 10/25-5 10 25 3,14 52 72 4,48<br />
L<br />
a<br />
S<br />
S<br />
1<br />
2<br />
=<br />
=<br />
=<br />
=<br />
a<br />
L<br />
100 cm<br />
Beschreibung:<br />
S<br />
S<br />
Länge der Anschlussleiste<br />
Abstand der Stäbe<br />
Untere Verankerungslänge<br />
Obere Verankerungslänge<br />
Die Sicherheits-Anschlussleiste ist ein Bewehrungselement,<br />
bei dem mehrere einzelne<br />
Steckeisen durch aufgeschweißte Querdrähte<br />
miteinander verbunden sind. Durch die entsprechende<br />
Formgebung der oberen Enden<br />
der Steckeisen erfüllt die Anschlussleiste die<br />
Sicherheitsvorschriften.<br />
2<br />
1<br />
Anwendung<br />
Das Verlegen der Sicherheits-Anschlussleiste ist<br />
besonders einfach, da alle durch Querdrähte<br />
verbundenen Steckeisen zugleich „gesteckt“<br />
werden.<br />
Der untere Querdraht verhindert dabei ein<br />
Absacken der einzelnen Stäbe im Beton und<br />
fixiert zugleich die Einstecktiefe.<br />
Die Anschlussleiste kann mittels dieser Querdrähte<br />
leicht an bestehenden Bewehrungen befestigt<br />
werden. Die Anordnung der Querdrähte<br />
ermöglicht ein problemloses Einfädeln der Deckenbewehrung.<br />
Auszug aus 340. Verordnung<br />
(Ausgabe 5.5 1994)<br />
Bauarbeiterschutzverordnung – Bau V/ § 6/4<br />
Lotrechte Bewehrungsstäbe müssen an ihrem<br />
oberen Ende bügelförmig, z.B. mit Haken, ausgebildet<br />
sein. Ist aus arbeitstechnischen Gründen,<br />
wie bei Säulen mit engem Eisenabstand,<br />
diese bügelförmige Ausbildung nicht möglich, so<br />
sind geeignete Maßnahmen, wie Abdecken oder<br />
Umbiegen dieser Bewehrungsstäbe, zu treffen.<br />
12 1 h
® Techn.<br />
Service<br />
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
patentgeschützt<br />
TK<br />
Z-2.1.8-02-1174<br />
BAUCERT<br />
STEIERMARK<br />
<strong>AVI</strong>-NIRO Thermokorb<br />
TKM/5E<br />
Übersicht der Typenreihen und Anwendungen<br />
TKM<br />
TKA<br />
TKF<br />
AT/2<br />
TKW<br />
Thermokörbe für auskragende Balkonplatten,<br />
durchlaufende Platten usw.<br />
Thermokörbe im Auflagerbereich von Loggien,<br />
vorgesetzten Attiken, sowie für Sonderlösungen<br />
geteilte Thermokörbe für Fertigteile<br />
Thermokörbe für Attikaanwendungen<br />
Thermokörbe (vertikal angeordnet)<br />
für Wandkonsolen und Wandscheiben<br />
13 1 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
<strong>AVI</strong>-NIRO-Thermokörbe sind wärmedämmende,<br />
tragende Verbindungselemente zwischen Bauteilen<br />
aus Stahlbeton. Sie werden zur Verbesserung<br />
der Wärmedämmung bei auskragenden<br />
Stahlbetonplatten im Übergang zum Gebäudeinneren<br />
eingebaut. Weitere sinnvolle Anwendungsgebiete<br />
sind: Loggienanschlüsse, Deckenkonsolen<br />
als Auflager bei Vormauerungen,<br />
Anschlüsse von Attiken, Laubengänge, Podeste<br />
usw.<br />
<strong>AVI</strong>-NIRO-Thermokörbe bestehen aus einem<br />
statisch wirksamen Stabwerk aus voneinander<br />
unabhängigen Einzelrippen und einer 8 cm<br />
dicken Polystyrol-Hartschaumstoffplatte (EPS-<br />
W 30 nach ÖNORM B 6050). Die Einzelrippen<br />
durchdringen die Polystyrolplatte und bestehen<br />
in diesem Bereich zur Vermeidung von Korrosion<br />
aus U-förmigen nicht rostenden Stahlblechprofilen,<br />
an deren Enden Betonrippenstäbe<br />
in Bügelform angeschweißt sind.<br />
Die Weiterleitung der Kräfte aus den Einzelrippen<br />
in die anschließenden Stahlbetonbauteile<br />
erfolgt durch eine entsprechende Anschlussbewehrung.<br />
Alle Einzelrippen sind grundsätzlich so aufgebaut,<br />
dass sie sowohl positive als auch negative<br />
Biegemomente und Querkräfte aufnehmen<br />
können.<br />
Sie bestehen aus einem einheitlichen U 30<br />
NIRO-Blechprofil (Werkstoff Nr. 1.4571 C 850<br />
nach ÖNORM - EN 10088-2).<br />
Die Distanzierung wird durch je 2 Betonrippenstahlbügel<br />
Ø 10 mm (BSt 550 nach ÖNORM<br />
B 4700 Punkt 3.4.1.2) hergestellt, die an die<br />
Flansche von Ober- und Untergurt (Schutzgasschweißung)<br />
angeschweißt sind.<br />
Die Herstellung der Einzelrippen erfolgt mit Hilfe<br />
von Schweißrobotern in den Höhen 11 cm,<br />
13 cm, 15 cm und 17 cm. Damit kann ein Plattendickenbereich<br />
von 16 cm aufwärts abgedeckt<br />
werden.<br />
Y<br />
1<br />
25<br />
15,4<br />
X<br />
3<br />
30<br />
1<br />
X<br />
A =2,05 cm 2<br />
J1=1,24 cm 4<br />
RH<br />
Y<br />
Tabelle 1<br />
Querschnittswerte für ein Rippenelement<br />
Plattendicke (cm) ≥ 16,0 ≥ 18,0 ≥ 20,0 ≥ 22,0<br />
Rippenhöhe RH (cm) 11,0 13,0 15,0 17,0<br />
Jx (cm 4 ) 86,97 128,32 177,88 235,65<br />
Jy (cm 4 ) 5,46 5,46 5,46 5,46<br />
13 2 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Beschreibung:<br />
<strong>AVI</strong>-NIRO-Thermokörbe sind mehrachsig beanspruchbar<br />
und eignen sich aus diesem Grund<br />
für die verschiedensten Anwendungsgebiete.<br />
Für den Einsatz in plattenförmigen Tragwerken<br />
mit vorwiegend Momenten- und/oder Querkraftbeanspruchung<br />
(Mx, Vy) sind Standardkörbe<br />
der Serien TKM und TKA mit einheitlicher Länge<br />
von 100 cm und verschiedener Rippenanzahl<br />
(2–9 Rippen) vorgesehen.<br />
Bei beengten Platzverhältnissen können jedoch<br />
auch Körbe mit 1–9 Rippen mit einem einheitlichen<br />
minimalen Rippenabstand von 10 cm<br />
erzeugt werden. Die Korblänge ist sodann<br />
abhängig von der Rippenanzahl. Die Bemessung<br />
der U 30-Niroprofile erfolgt unter Zugrundelegung<br />
einer zulässigen Beulspannung von<br />
420 N/mm 2 .<br />
Die für die Berechnung der Interaktionsdiagramme<br />
notwendigen zulässigen Momente und<br />
Querkräfte werden an einem modifizierten Vierendeelträgermodell<br />
ermittelt. Umfangreiche<br />
Stahlbetonplatten- und Konsolversuche haben<br />
dieses Rechenmodell bestätigt.<br />
Die Weiterleitung der Kräfte aus den U 30–Nirostahlprofilen<br />
in den Stahlbetonquerschnitt erfolgt<br />
über angeschweißte Rippenstahlbügel der<br />
Stahlgüte BSt 550.<br />
Der einheitlich gewählte Durchmesser 10 mm<br />
für alle Bügel ist optimal auf die Tragfähigkeit der<br />
Niroprofile abgestimmt und ist gleichzeitig das<br />
Maß für die bauseits einzulegende Anschlussbewehrung.<br />
Das hohe Trägheitsmoment der Einzelrippen<br />
wirkt sich sehr günstig auf das Verformungsund<br />
Schwingungsverhalten der <strong>AVI</strong>-NIRO-Thermokörbe<br />
aus.<br />
Deshalb können die empfohlenen zusätzlichen<br />
Überhöhungen der Kragplatten sehr gering<br />
angesetzt werden.<br />
Empfohlene zusätzliche Überhöhung<br />
in % der Kraglänge<br />
Tabelle 2<br />
Plattendicke cm RH cm Überhöhung %<br />
≥ 16 11 0,59 %<br />
≥ 18 13 0,50 %<br />
≥ 20 15 0,43 %<br />
≥ 22 17 0,38 %<br />
Die Tragfähigkeit der Niroprofile ist abhängig von<br />
der Rippenhöhe RH.<br />
Rippenhöhen und Plattendicken können nach<br />
Bedarf und Anwendungsfall aufeinander abgestimmt<br />
werden.<br />
Die Differenz von Plattendicke und Rippenhöhe<br />
sollte nicht kleiner als 5 cm sein.<br />
Wenn auch <strong>AVI</strong>-NIRO-Thermokörbe überwiegend<br />
in plattenförmigen Tragwerken eingesetzt<br />
werden, so sind aufgrund der mehrachsigen<br />
Beanspruchbarkeit auch zahlreiche andere<br />
Anwendungsfälle möglich: z.B. Anschlüsse für<br />
Träger, Konsolen, Wandscheiben, Säulen, Attiken<br />
usw.<br />
13 3 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
TYPENREIHE: TKM<br />
Plattendicke: ≥ 16 cm<br />
Für frei auskragende Balkonplatten (Kragplatten). Vorwiegend für die Übertragung von Biegemomenten<br />
und Querkräften (Interaktion), auch mit verschiedenen Vorzeichen.<br />
90 80 90<br />
AUSSEN<br />
EPS W30<br />
➁<br />
➀<br />
INNEN<br />
30<br />
25 25<br />
30<br />
ø10mm<br />
30<br />
BSt 550<br />
ø10mm<br />
NIRO<br />
1.4571 C 850<br />
MAUERWERK<br />
➀ Momentenbezugspunkt<br />
➁ Querkraftbezugspunkt<br />
90 80 90<br />
AUSSEN<br />
EPS W30<br />
➁ ➀<br />
INNEN<br />
30<br />
BSt 550<br />
ø10mm<br />
25 25<br />
NIRO<br />
1.4571 C 850<br />
30<br />
ø10mm<br />
30<br />
MAUERWERK<br />
≥ 180<br />
Größte zulässige Momente M x max (und dazugehörige Querkräfte V y )<br />
für Typenreihen TKA und TKM (charakteristische Werte) Tabelle 3<br />
R i p p e n -<br />
h ö h e<br />
Plattendicke<br />
Schnittkräfte<br />
Anzahl der Rippen<br />
1 2 3 4 5 6 7 8 9 10<br />
≥ 16 cm 11 cm M x max (kNm) 5,2 10,4 15,6 20,9 26,1 31,3 36,5 41,7 46,9 52,2<br />
V y ( k N ) 5,8 11,6 17,5 23,3 29,1 34,9 40,7 46,5 52,4 58,2<br />
≥ 18 cm 13 cm M x max (kNm) 6,3 12,5 18,8 25,1 31,4 37,6 43,9 50,2 56,4 62,7<br />
V y ( k N ) 6,6 13,2 19,8 26,4 33,1 39,7 46,3 52,9 59,5 66,1<br />
≥ 20 cm 15 cm M x max (kNm) 7,3 14,6 22,0 29,3 36,6 43,9 51,3 58,6 65,9 73,2<br />
V y ( k N ) 7,2 14,4 21,5 28,7 35,9 43,1 50,3 57,4 64,6 71,8<br />
≥ 22 cm 17 cm M x max (kNm) 8,4 16,8 25,1 33,5 41,9 50,3 58,6 67,0 75,4 83,8<br />
V y ( k N ) 7,6 15,2 22,8 30,4 38,0 45,6 53,2 60,9 68,5 76,1<br />
Bei Verwendung der Typenreihe TKA ist zu beachten, dass Rippenhöhen über 11 cm nur für die<br />
Varianten V1 und V2 angeboten werden (170 mm bzw. 220 mm Bügelüberstand).<br />
13 4 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
TYPENREIHE: TKA<br />
Plattendicke: ≥ 16 cm<br />
Zur Übertragung von Querkräften, Biegemomenten und Normalkräften. Geeignet für Konsolen, Attiken<br />
und verschiedene Fertigteilanschlüsse. Für die Ermittlung der zulässigen Biegemomente und<br />
Querkräfte können die gleichen Interaktionsdiagramme verwendet werden wie für die Typenreihe<br />
TKM.<br />
➁ ➀<br />
(RH = 11 cm)<br />
EPS W30<br />
AUSSEN<br />
ø10mm<br />
25 25<br />
30 30<br />
BST 550<br />
NIRO<br />
1.4571 C 850<br />
120 80<br />
MAUERWERK<br />
80<br />
120<br />
*<br />
➀ Momentenbezugspunkt<br />
➁ Querkraftbezugspunkt<br />
LOGGIA<br />
➁<br />
➀<br />
EPS W30<br />
BST 550<br />
ø10mm<br />
30 30<br />
30<br />
25<br />
25<br />
25<br />
25<br />
NIRO<br />
1.4571 C 850<br />
ø10mm<br />
MAUERWERK<br />
≥ 180<br />
110<br />
* Optionen:<br />
Variante V1: 170 mm<br />
Variante V2: 220 mm<br />
Größte zulässige Querkräfte V y max (und dazugehörige Momente M x )<br />
für Typenreihen TKA und TKM (charakteristische Werte)<br />
Tabelle 4<br />
R i p p e n -<br />
h ö h e<br />
Plattendicke<br />
Schnittkräfte<br />
Anzahl der Rippen<br />
1 2 3 4 5 6 7 8 9 10<br />
≥ 16 cm 11 cm M x (kNm) 1,2 2,4 3,7 4,9 6,1 7,3 8,6 9,8 11,0 12,2<br />
V ym a x ( k N ) 15,3 30,6 45,9 61,2 76,5 91,8 107,1 122,4 137,7 153,0<br />
≥ 18 cm 13 cm M x (kNm) 1,2 2,5 3,7 4,9 6,2 7,4 8,7 9,9 11,1 12,4<br />
V ym a x ( k N ) 15,5 30,9 46,4 61,8 77,3 92,7 108,2 123,6 139,1 154,5<br />
≥ 20 cm 15 cm M x (kNm) 1,2 2,5 3,7 5,0 6,2 7,5 8,7 10,0 11,2 12,5<br />
V ym a x ( k N ) 15,6 31,2 46,8 62,4 78,0 93,5 109,1 124,7 140,3 155,9<br />
≥ 22 cm 17 cm M x (kNm) 1,3 2,5 3,8 5,0 6,3 7,5 8,8 10,1 11,3 12,6<br />
V ym a x ( k N ) 15,7 31,4 47,1 62,9 78,6 94,3 110,0 125,7 141,4 157,1<br />
Bei Verwendung der Typenreihe TKA ist zu beachten, dass Rippenhöhen über 11 cm nur für die<br />
Varianten V1 und V2 angeboten werden (170 mm bzw. 220 mm Bügelüberstand).<br />
13 5 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
TYPENREIHE: TKF (geteilte Thermokörbe)<br />
Plattendicke: ≥ 18 cm<br />
Dies ist eine zweiteilige Version der Typenreihe TKM und wurde speziell für Fertigteile (Elementplatten)<br />
entwickelt. Ein Teil (Druckgurt) wird im Fertigteilwerk eingebaut, der zweite Teil (Zuggurt) dann auf<br />
der Baustelle aufgesetzt.<br />
30<br />
AUSSEN<br />
Elementträger<br />
600<br />
260<br />
600<br />
80<br />
110<br />
100<br />
EPS W30<br />
➁ ➀<br />
250 25 250<br />
INNEN<br />
Elementträger<br />
120<br />
180<br />
Plattenbewehrung<br />
25<br />
375<br />
30<br />
NIRO<br />
1.4571 C 850<br />
MAUERWERK<br />
BST 550<br />
ø 10mm<br />
60<br />
➀ Momentenbezugspunkt<br />
➁ Querkraftbezugspunkt<br />
Größte zulässige Momente M x max (und dazugehörige Querkräfte V y )<br />
für Typenreihe TKF<br />
Tabelle 5<br />
R i p p e n -<br />
h ö h e<br />
Plattendicke<br />
Schnittkräfte<br />
Anzahl der Rippen<br />
1 2 3 4 5 6 7 8 9 10<br />
≥ 18 cm 13 cm M xm a x ( k N m ) 6,3 12,5 18,8 25,1 31,4 37,6 43,9 50,2 56,4 62,7<br />
V y ( k N ) 3,3 6,6 9,9 13,2 16,5 19,8 23,1 26,4 29,7 33,1<br />
TYPE: AT/2 für aufgesetzte Attiken<br />
Zulässige Schnittkräfte<br />
für Attikakorb AT/2 Tabelle 6<br />
±Vy<br />
±Mx<br />
Fz<br />
320mm<br />
80 160 80<br />
Attikadicke<br />
Rippenhöhe<br />
Schnittkräfte<br />
AT /2<br />
±M x (kNm) 9,0<br />
≥ 16 cm<br />
11 cm<br />
±V y (kN) 12,0<br />
≥160<br />
600 mm<br />
TYPE AT/2<br />
F z (kN) 35,0<br />
25 110 25<br />
80<br />
320<br />
bauseitige Dämmung<br />
Achsabstand<br />
1<br />
BÜGEL ø10 bauseits<br />
120<br />
MAUERWERK<br />
1 Momentenbezugspunkt<br />
Beispiel: M x = 2,6 kNm/m<br />
V y = 2,5 kN/m<br />
F z = 7,5 kN/m<br />
mögliche Achsabstände der AT/2:<br />
e 1 = 9,0/2,6 = 3,4 m<br />
e 2 = 12,0/2,5 = 4,8 m<br />
e 3 = 35,0/7,5 = 4,7 m<br />
gewählt: kleinster Achsabstand 3,4 m. Die Attika bzw.<br />
Brüstung ist als Durchlaufträger zu betrachten.<br />
13 6 h<br />
13 6 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Bezeichnungsschema der <strong>AVI</strong>-NIRO-Thermokörbe<br />
notwendige Angaben<br />
für Bestellungen<br />
Beispiel 1: TKA/ 4G 11/18<br />
Beispiel 2: TKM/ R6E 15/20 F90<br />
Beispiel 3: TKF/ 9E 13/18<br />
Beispiel 4: TKM/ 7G 11/22 F90<br />
Beispiel 5: AT/ 2 11/16<br />
Beispiel 6: TKA/ 5G 13/18 V1<br />
1 2 3 4 5 6 7<br />
TKM = Momentenkorb; TKA = Querkraftkorb<br />
TKF = geteilter Korb; AT/2 = Attikakorb<br />
„leer” = Korblänge 1 m<br />
R = Korblänge abhängig von Rippenanzahl<br />
Anzahl der Rippen<br />
(maximal 9)<br />
Ausführungsart des Druckgurtes<br />
G = gerade; E = aufgebogen<br />
Rippenhöhe in cm: TKM (11; 13; 15; 17)<br />
TKA (11); TKA Var.1/2 (11; 13; 15; 17)<br />
Deckendicke bzw. Korbhöhe bzw.<br />
Wanddicke in cm<br />
V1 oder V2 für Sonderformen des TKA<br />
Feuerschutz F90; „leer” = kein Feuerschutz<br />
Beispiel allgemein<br />
TKM/ R n G/E RH/ D Anm.<br />
Ausführungsart des Druckgurtes<br />
600mm<br />
600mm<br />
TKM/G<br />
600mm<br />
600mm<br />
TKM/E<br />
TKA/G<br />
TKA/E<br />
*<br />
*<br />
120mm<br />
120mm<br />
600mm<br />
600mm<br />
* Optionen:<br />
Standard: 120 mm<br />
Variante V1: 170 mm<br />
Variante V2: 220 mm<br />
Bügelsonderformen abweichend von der TKMund<br />
TKA-Reihe sind prinzipiell möglich.<br />
Attikakörbe AT/2 sowie alle Körbe für den Einsatz<br />
in Konsolen werden nur mit geraden Druckgurten<br />
ausgeliefert.<br />
Für besondere Anforderungen an den Brandschutz<br />
(F90-Ausführung) werden Kalziumsilikat-<br />
Brandschutzplatten auf die Wärmedämmelemente<br />
aufgeklebt.<br />
13 7 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Standardausführung<br />
Anzahl der Rippen je 1m Korblänge<br />
(Korblänge ohneFeuerschutz)<br />
260 480 260<br />
TKM/2<br />
TKA /2<br />
170 330 330 170<br />
TKM/3<br />
TKA /3<br />
125 250 250 250 125<br />
TKM/4<br />
TKA /4<br />
100 200 200 200 200 100<br />
TKM/5<br />
TKA /5<br />
100 160 160 160 160 160 100<br />
TKM/6<br />
TKA /6<br />
80 140 140 140 140 140 140 80<br />
TKM/7<br />
TKA /7<br />
100 100 100 100 200 100 100 100 100<br />
TKM/8<br />
TKA /8<br />
100 100 100 100 100 100 100 100 100 100<br />
TKM/9<br />
TKA /9<br />
1000<br />
Korbhöhe<br />
13 8 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Rippenausführung<br />
Korblängen in Abhängigkeit von der Rippenanzahl<br />
(Mindestlängen ohne Feuerschutz)<br />
100mm<br />
50 50<br />
200mm<br />
100<br />
50 50<br />
TKM/R1<br />
TKA /R1<br />
TKM/R2<br />
TKA /R2<br />
300mm<br />
100 100<br />
50 50<br />
320mm<br />
80 160 80<br />
TKM/R3<br />
TKA /R3<br />
AT/2<br />
400mm<br />
50<br />
100 100 100<br />
50<br />
TKM/R4<br />
TKA /R4<br />
TKM/R5<br />
TKA /R5<br />
500mm<br />
100 100 100 100<br />
50 50<br />
500mm<br />
2 TKM/A R5<br />
ergeben max. 10<br />
Rippen pro Meter<br />
TKM/R6<br />
TKA /R6<br />
600mm<br />
50<br />
100 100 100 100 100<br />
50<br />
TKM/R7<br />
TKA /R7<br />
700mm<br />
100 100 100 100 100 100<br />
50 50<br />
TKM/R8<br />
TKA /R8<br />
800mm<br />
50<br />
100 100 100 100 100 100 100<br />
50<br />
Korblänge<br />
Korbhöhe<br />
13 9 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Moment/Querkraft-Interaktionsdiagramme für Platten<br />
Für verschiedene Rippenhöhen RH<br />
und verschiedene Rippenanzahl Rn<br />
RH = 11 cm<br />
160<br />
TKM+TKA<br />
Plattendicke: ≥ 16 cm<br />
140<br />
zul. Querkräfte V y (kN) zul. Querkräfte V y (kN)<br />
120<br />
100<br />
80<br />
60<br />
40<br />
20<br />
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10<br />
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90<br />
zul. Momente M x (kNm)<br />
RH = 13 cm<br />
160 (80)<br />
140 (70)<br />
120 (60)<br />
100 (50)<br />
80 (40)<br />
60 (30)<br />
TKM+(TKF)+TKA V1+TKA V2<br />
Plattendicke: ≥ 18 cm<br />
40 (20)<br />
20 (10)<br />
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10<br />
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90<br />
zul. Momente M x (kNm)<br />
Für die Bemessung der Typenreihe TKF gelten die in Klammern angeführten zul. Querkräfte V y .<br />
Bei den TKA-Typen sind nur die Varianten V1 und V2 möglich.<br />
13 10 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Moment/Querkraft-Interaktionsdiagramme für Platten<br />
Für verschiedene Rippenhöhen RH und verschiedene Rippenanzahl Rn<br />
RH = 15 cm<br />
160<br />
140<br />
120<br />
TKM+TKA V1+TKA V2<br />
Plattendicke: ≥ 20 cm<br />
zul. Querkräfte V y (kN)<br />
100<br />
80<br />
60<br />
40<br />
20<br />
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10<br />
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90<br />
zul. Momente M x (kNm)<br />
RH = 17 cm<br />
160<br />
140<br />
TKM+TKA V1+TKA V2<br />
Plattendicke: ≥ 22 cm<br />
zul. Querkräfte V y (kN)<br />
120<br />
100<br />
80<br />
60<br />
40<br />
20<br />
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10<br />
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90<br />
zul. Momente M x (kNm)<br />
Anwendungsbeispiel: Balkon; Plattendicke = 22 cm<br />
M = 40 kNm; V = 35 kN (Gebrauchslasten)<br />
1. Mögl.: RH = 17 cm ➔ R5 gewählt: TKM/5E 17/22<br />
2. Mögl.: RH = 15 cm ➔ R6 gewählt: TKM/6E 15/22<br />
13 11 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Moment/Querkraft-Interaktionstabellen für eine vertikale Rippe<br />
y y y y<br />
x x x x x x x x<br />
y y y y<br />
Rippenhöhe 11 cm Rippenhöhe 13 cm Rippenhöhe 15 cm Rippenhöhe 17 cm<br />
Plattendicke ≥ 16 cm Plattendicke ≥ 18 cm Plattendicke ≥ 20 cm Plattendicke ≥ 22 cm<br />
M / V M x V y M / V M x V y M / V M x V y M / V M x V y<br />
13 12 h<br />
k N m k N k N m k N k N m k N k N m k N<br />
0,08 1,2 15,3 0,08 1,2 15,5 0,08 1,2 15,6 0,08 1,3 15,7<br />
0,10 1,5 14,9 0,10 1,5 15,1 0,10 1,5 15,3 0,10 1,5 15,5<br />
0,11 1,7 14,7 0,12 1,7 14,8 0,12 1,8 15,0 0,12 1,8 15,1<br />
0,13 1,9 14,4 0,14 2,0 14,5 0,14 2,1 14,6 0,15 2,2 14,8<br />
0,15 2,1 14,1 0,16 2,2 14,2 0,17 2,4 14,3 0,18 2,5 14,4<br />
0,16 2,2 13,9 0,18 2,5 13,9 0,19 2,7 14,0 0,21 2,9 14,0<br />
0,18 2,4 13,6 0,20 2,7 13,6 0,22 3,0 13,7 0,24 3,2 13,7<br />
0,20 2,6 13,4 0,22 2,9 13,3 0,24 3,2 13,3 0,27 3,6 13,3<br />
0,21 2,8 13,1 0,24 3,2 13,0 0,27 3,5 13,0 0,30 3,9 13,0<br />
0,23 3,0 12,8 0,27 3,4 12,7 0,30 3,8 12,7 0,34 4,3 12,6<br />
0,25 3,2 12,6 0,30 3,7 12,4 0,33 4,1 12,3 0,38 4,6 12,3<br />
0,27 3,4 12,3 0,32 3,9 12,1 0,37 4,4 12,0 0,42 5,0 11,9<br />
0,29 3,5 12,1 0,35 4,1 11,8 0,40 4,7 11,7 0,46 5,3 11,6<br />
0,31 3,7 11,8 0,38 4,4 11,5 0,44 5,0 11,3 0,50 5,6 11,2<br />
0,35 3,9 11,2 0,41 4,6 11,2 0,48 5,3 11,0 0,55 6,0 10,8<br />
0,39 4,1 10,4 0,45 4,9 10,9 0,52 5,6 10,7 0,60 6,3 10,5<br />
0,44 4,3 9,7 0,49 5,1 10,4 0,57 5,9 10,4 0,66 6,7 10,1<br />
0,50 4,5 8,9 0,55 5,3 9,7 0,61 6,1 10,0 0,72 7,0 9,8<br />
0.57 4,6 8,2 0,63 5,6 8,9 0,67 6,4 9,6 0,78 7,4 9,4<br />
0,65 4,8 7,4 0,72 5,8 8,1 0,76 6,7 8,8 0,85 7,7 9,1<br />
0,76 5,0 6,6 0,83 6,1 7,3 0,87 7,0 8,0 0,96 8,1 8,4<br />
0,90 5,2 5,8 0,95 6,3 6,6 1,02 7,3 7,2 1,10 8,4 7,6<br />
TKM+TKA TKM+TKA V1, V2 TKM+TKA V1, V2 TKM+TKA V1, V2<br />
Tabelle 7<br />
Moment/Querkraft für eine horizontale Rippe<br />
x<br />
Plattendicke ≥ 12 cm<br />
J y = 5,46 cm 4<br />
y<br />
y M ym ax = 1,5 kNm<br />
W y = 3,64 cm 3 (V xm ax = 19,1 kN)<br />
x
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
<strong>AVI</strong>-NIRO-Thermokörbe in vertikaler Anordnung<br />
für Wandkonsolen und Wandscheiben<br />
Da <strong>AVI</strong>-Thermokörbe in drei Achsen beansprucht<br />
werden können ist eine vielseitige A nwendbarkeit<br />
gegeben. Eine vertikale Anordnung der Körbe<br />
bietet sich dort an, wo hohe Lasten über relativ<br />
schmale Konsolen übertragen werden<br />
müssen. Länge und Höhe der Körbe ist so zu<br />
wählen, dass für bauseitige Zusatzbügel im<br />
Anschlussbereich noch die notwendige Betonüberdeckung<br />
gegeben ist.<br />
Korbhöhe<br />
X<br />
≥ 200<br />
TKW-Anwendung<br />
X<br />
≥ 200<br />
70<br />
Y<br />
240<br />
100<br />
70<br />
Y<br />
Korblänge<br />
Y<br />
340<br />
100 100<br />
Y<br />
70<br />
R2<br />
70<br />
R3<br />
≥ 110<br />
X<br />
≥ 110<br />
X<br />
Größte zulässige Momente M y max für Konsolen (Rippenausführung)<br />
≥ 20 cm<br />
K o n s o l e n -<br />
h ö h e<br />
variabel<br />
R2 R3 R4 R5 R6 R7 R8<br />
R10<br />
(2x R5)<br />
M y max (kNm) 8,7 18,6 31,9 48,7 69,1 92,9 120,3 185,6<br />
V x ( k N ) 28,7 45,1 60,6 75,8 90,9 106,0 121,0 150,9<br />
Größte zulässige Querkräfte V x max für Konsolen (Rippenausführung)<br />
≥ 20 cm<br />
K o n s o l e n -<br />
h ö h e<br />
variabel<br />
K o n s o l e n -<br />
h ö h e<br />
R2 R3 R4 R5 R6 R7 R8<br />
R10<br />
(2x R5)<br />
M y (kNm) 4,3 7,1 9,9 12,9 15,8 18,8 21,8 27,8<br />
V x max ( k N ) 53,2 88,3 124,2 160,8 197,8 235,1 272,5 347,9<br />
Größte zulässige Momente M y max für Konsolen (Standardkörbe)<br />
TKM 2<br />
TKA 2<br />
TKM 3<br />
TKA 3<br />
TKM 4<br />
TKA 4<br />
TKM 5<br />
TKA 5<br />
TKM 6<br />
TKA 6<br />
TKM 7<br />
TKA 7<br />
TKM 8<br />
TKA 8<br />
TKM 9<br />
TKA 9<br />
≥ 20 cm ca. 100 cm M y max (kNm) 46,9 65,8 83,6 100,7 112,8 131,9 151,1 151,2<br />
V x ( k N ) 30,6 45,5 60,6 75,6 90,7 105,7 120,9 135,9<br />
Größte zulässige Querkräfte V x max für Konsolen (Standardkörbe)<br />
K o n s o l e n -<br />
h ö h e<br />
Konsolenbreite<br />
Schnittkräfte<br />
Konsolenbreite<br />
Schnittkräfte<br />
Konsolenbreite<br />
Schnittkräfte<br />
Konsolenbreite<br />
Schnittkräfte<br />
TKM 2<br />
TKA 2<br />
TKM 3<br />
TKA 3<br />
TKM 4<br />
TKA 4<br />
TKM 5<br />
TKA 5<br />
TKM 6<br />
TKA 6<br />
TKM 7<br />
TKA 7<br />
TKM 8<br />
TKA 8<br />
TKM 9<br />
TKA 9<br />
≥ 20 cm ca. 100 cm M y (kNm) 5,7 8,5 11,2 14,0 16,7 19,5 22,3 24,8<br />
V x max ( k N ) 71,0 105,9 140,6 175,2 209,0 243,8 278,8 310,1<br />
13 13 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Moment/Querkraft-Diagramm für Konsolen (Rippenausführung)<br />
(gültig für TKM und TKA)<br />
Die Mindesthöhe der Konsole (=Korblänge) ist abhängig von der Anzahl der Rippen Rn<br />
(Rippenabstand 10 cm)<br />
Breite der Konsole ≥ 20 cm<br />
zul. Querkräfte V x (kN) zul. Querkräfte V x (kN)<br />
360<br />
320<br />
280<br />
240<br />
200<br />
160<br />
120<br />
80<br />
40<br />
0<br />
R2<br />
R3<br />
R4<br />
R5<br />
R6<br />
R7<br />
zul. Momente M y (kNm)<br />
TKW-Anwendung<br />
0 20 40 60 80 100 120 140 160 180 200<br />
Moment/Querkraft-Diagramm für Konsolen (Standardausführung)<br />
(gültig für TKM und TKA)<br />
Die Mindesthöhe der Konsole beträgt ca.100 cm (=Korblänge der Standardkörbe TKM und TKA)<br />
und ist unabhängig von der Anzahl der Rippen Rn<br />
Breite der Konsole ≥ 20 cm<br />
360<br />
320<br />
280<br />
240<br />
200<br />
160<br />
120<br />
80<br />
R8<br />
R9<br />
R10<br />
40<br />
0<br />
TKM 2<br />
TKA 2<br />
TKM 3<br />
TKA 3<br />
TKM 4<br />
TKA 4<br />
TKM 5<br />
TKA 5<br />
0 20 40 60 80 100 120 140 160 180 200<br />
TKM 6<br />
TKA 6<br />
zul. Momente M y (kNm)<br />
TKM 7<br />
TKA 7<br />
TKM 8<br />
TKA 8<br />
TKM 9<br />
TKA 9<br />
13 14 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
Das Berechnungsprogramm „TK-BEM” liefert die erforderlichen Thermokorbtypen für<br />
TK-BEM<br />
verschiedene Belastungsfälle.<br />
Das Programm ist in Form von Excel-Tabellenblättern (ab Version 97) ausgeführt. Die Typenreihen<br />
des <strong>AVI</strong>-NIRO-Thermokorbs werden in allen gängigen Anwendungsgebieten berechnet.<br />
Benutzer:<br />
Balkon<br />
® BEMESSUNGSPROGRAMM FÜR <strong>AVI</strong>-NIRO-THERMOKÖRBE<br />
Version 2.1.03<br />
Copyright © 2001-2004 <strong>AVI</strong> Ges.m.b.H.<br />
Statik-Abteilung <strong>AVI</strong> Ges.m.b.H., 8074 Raaba - Rechner 1<br />
Balkonplatte mit Gleichlast, Linienlasten und Randmoment bzw. mit Angabe der<br />
endültigen Schnittkräfte (Moment und Querkraft)<br />
Loggia<br />
Loggia mit einachsiger Tragrichtung und je 2 Thermokörben pro Auflager<br />
Querkraft<br />
Seitlicher Querkraftanschluß für Attika, Brüstung und Decke mit Angabe der Belastungen<br />
oder endgültigen Schnittkräfte (Moment, Querkraft und Horizontalkraft)<br />
Attika<br />
Vertikaler Anschluß für eine Attika mit Hilfe von einzelnen Thermokörben<br />
Konsole<br />
Konsole mit vertikalem Thermokorb und 3-achsiger Beanspruchung<br />
Einstellungen:<br />
Im Vollbildmodus starten<br />
Mit zuletzt bearbeiteter Datei starten<br />
Keine Änderung der Schriftfarbe (Rot/Grau)<br />
Beim Beenden Berechnungsblätter sichern<br />
Beim Beenden Excel schließen<br />
TK-Typen Menü Balkon Loggia Querkraft Attika Konsole Information Beenden<br />
Im Startmenü können folgende Blätter ausgewählt werden:<br />
Balkonanschlüsse (vorwiegend die Typenreihen<br />
<strong>AVI</strong>-TKM und <strong>AVI</strong>-TKF). Als Eingabewerte<br />
sind entweder die Abmessungen und Belastungen<br />
einer Balkonplatte oder die endgültigen<br />
Schnittkräfte (Moment und Querkraft) erforderlich.<br />
Loggiaanschlüsse (Typenreihe <strong>AVI</strong>-TKA).<br />
Eine Loggiaplatte wird als einachsig wirkende<br />
Stahlbetonplatte mit je 2 <strong>AVI</strong>-TKA pro Auflagerseite<br />
berechnet.<br />
Querkraftanschlüsse (Typenreihe <strong>AVI</strong>-TKA).<br />
Als Eingabewerte sind entweder die Abmessungen<br />
und Belastungen oder die endgültigen<br />
Schnittkräfte (Moment, Querkraft und Horizontalkraft)<br />
erforderlich.<br />
Attikaanschlüsse (Typ <strong>AVI</strong>-AT/2 oder TKA R1).<br />
Dieses Blatt berechnet den vertikalen Anschluss<br />
einer Attika. Zur Berechnung sind die Schnittkräfte<br />
(Moment, Horizontal- und Vertikalkraft) pro<br />
Meter erforderlich.<br />
Konsolenanschlüsse (<strong>AVI</strong>-TKM und <strong>AVI</strong>-TKA).<br />
Als Belastung für Konsolen sind die endgültigen<br />
Schnittkräfte entlang der 3 Raumachsen anzugeben.<br />
Bei allen Berechnungsblättern kann der Benutzer<br />
die Schnittkräfte sowohl mit als auch ohne<br />
Teilsicherheitsbeiwerte nach ÖNORM B 4700<br />
angeben. Der Ergebnisausdruck enthält den<br />
Tragsicherheitsnachweis für den <strong>AVI</strong>-NIRO-<br />
Thermokorb und die erforderliche Anschlussbewehrung<br />
in der Stahlbetonplatte.<br />
13 15 h
<strong>AVI</strong>-THERMO-KORB ®<br />
(<strong>AVI</strong>-TK)<br />
<strong>AVI</strong>-Thermokorb-Sonderlösungen<br />
Balkone mit Niveausprung:<br />
1. Möglichkeit: Typ TKA V1 oder V2<br />
WEITERFÜHRENDE KRAGBEWEHRUNG<br />
BAUSEITS !<br />
BAUSEITS !<br />
BALKON<br />
DECKE INNEN<br />
MONTAGESTAB<br />
BAUSEITS !<br />
oder<br />
17cm TKA / V1<br />
22cm TKA / V2<br />
2. Möglichkeit: Typ TK-Sonderform<br />
WEITERFÜHRENDE KRAGBEWEHRUNG<br />
BAUSEITS !<br />
BAUSEITS !<br />
BALKON<br />
MONTAGESTAB<br />
BAUSEITS !<br />
DECKE INNEN<br />
BAUSEITS !<br />
Kragplattenanschlüsse an Wände:<br />
1. Möglichkeit: Typ TKA V1 oder V2 2. Möglichkeit: Typ TK Sonderform<br />
WEITERFÜHRENDE KRAGBEWEHRUNG<br />
BAUSEITS !<br />
BAUSEITS !<br />
WEITERFÜHRENDE KRAGBEWEHRUNG<br />
BAUSEITS !<br />
BAUSEITS !<br />
KRAGPLATTE<br />
KRAGPLATTE<br />
MONTAGESTAB<br />
MONTAGESTAB<br />
oder<br />
17cm TKA / V1<br />
22cm TKA / V2<br />
BAUSEITS !<br />
13 16 h
EVG ®<br />
Betonstahlbiege- und Schneideautomaten<br />
POLYBEND<br />
Bügelbiegeautomat für die Verarbeitung von<br />
Betonstahl ab Ring im Drahtdurchmesserbereich<br />
von 6 - 16 mm. Maximaler Ausstoß bei<br />
minimaler Wartung durch elektrische Servomotoren.<br />
ADD-A-BEND<br />
Zusatzmaschine zu POLYBEND für die Produktion<br />
von langen Bügeln mit beidseitigen<br />
Endhaken im Durchmesserbereich von 6 - 16<br />
mm.<br />
POLYCUT<br />
Richt- und Schneideautomat zum Richten und<br />
Ablängen von Drähten ab Ring im Durchmesserbereich<br />
von 6 - 16 mm. Schonende Verarbeitung<br />
durch Rollentechnik, höchste Ausstoßleistung<br />
und exakte Schnittlängen.<br />
Entwicklungs- u. Verwertungs- Gesellschaft m.b.H.<br />
Gustinus-Ambrosi-Str. 1-3<br />
A-8074 Raaba/Graz<br />
Tel.: ++43 316 4005-0<br />
Fax: ++43 316 4005-500<br />
Internet: www.evg.com<br />
e-mail: evg@evg.com<br />
14 1 h
FIL<br />
Anlagen zur Betonstahlbearbeitung<br />
RA-XE MIT DBE<br />
Flexible, mehrbahnige Richtanlage mit Rollen-<br />
Rotoren zum Richten und Schneiden von<br />
Betonstahl ab Ring im Durchmesserbereich von<br />
5 - 16 mm. Erweiterbar mit Doppelbiegeeinrichtung<br />
für Bügel und Stäbe mit Endaufbiegungen.<br />
Draht- und Biegedorndurchmesserwechsel binnen<br />
weniger Sekunden.<br />
POLYBAR<br />
Zum Ablängen und Kommissionieren von<br />
Betonstahl in Stangen mit Durchmesser von 8 -<br />
40 mm. Höchste Produktivität bei minimalem<br />
Wartungsaufwand durch elektrische Servoantriebe,<br />
auch beim Schneidesystem.<br />
BEWEHRUNGSROBOTER ABS<br />
Linearer Einlegeroboter zum Einlegen von<br />
Längsstäben, Querstäben und Gitterträgern auf<br />
Umlaufpaletten bei Elementdecken - und Doppelwand<br />
- Fertigung. Nahezu bedienungsfreie<br />
Produktion bei positionsgenauer Verlegung.<br />
Filzmoser Maschinenbau Gesellschaft m.b.H.<br />
Unterhart 76<br />
A-4641 Steinhaus<br />
Tel.: ++43 7242 3434<br />
Fax: ++43 7242 3434-30<br />
Internet: www.filzmoser.com<br />
e-mail: marketing@fil.co.at<br />
14 2 h
