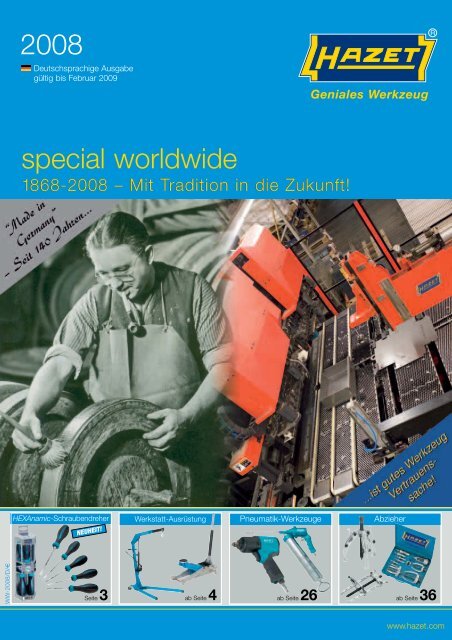

2008<br />
Deutschsprachige Ausgabe<br />
gültig bis Februar 2009<br />
Geniales Werkzeug<br />
special worldwide<br />
1868-2008 – Mit Tradition in die Zukunft!<br />
HEXAnamic-Schraubendreher<br />
NEUHEIT!<br />
Werkstatt-Ausrüstung<br />
Pneumatik-Werkzeuge<br />
Abzieher<br />
WW-2008/D/€<br />
Seite3<br />
ab Seite4<br />
ab Seite26<br />
ab Seite36<br />
www.hazet.com
special worldwide<br />
Diagnose<br />
Boreskop (Tiefenlupe)<br />
Mit 2,5 V XHL-Xenon Halogenlampe<br />
und Batteriegriff inkl. Batterien<br />
• Für Öffnungen ab d 1 mm,<br />
ermöglicht Blick bis in 250 mm Tiefe<br />
• Bis zu 10-fache Vergrößerung<br />
• 17 vorschaltbare Linsen ermöglichen<br />
Kontrolle von Objekten im Abstand<br />
von 5–250 mm<br />
4810-5 EAN-No. 4000896127214<br />
• Optimal geeignet für die visuelle Inspektion von<br />
schwer oder gar nicht einzusehenden<br />
Bereichen, z.B. Schließzylindern,<br />
Rissen, Bohrungen, Düsen etc.<br />
• Arbeiten auch ohne Brille möglich<br />
• Mit integrierter beleuchteter<br />
Abstandsanzeige<br />
• Mit Taschen-Clip<br />
• Geringes Gewicht – nur 100 g<br />
Professionelles Endoskop 6 mm d<br />
Kaltlicht-Endoskop für die Schadensdiagnose mit Batteriehandgriff und Okularmuschel<br />
• Durch Drehen des Endoskops ist ein<br />
Rundum-Sichtfeld gewährleistet<br />
• 4 x so hell wie herkömmliche Endoskope<br />
durch Xenon-Halogenleuchte<br />
• Stufenloses Fokussieren des Okulars für<br />
optimale Bilder (blauer Einstellring)<br />
• Ein- / Ausschalter mit stufenloser Lichtregelung<br />
• Hochauflösender Bildleiter mit mehr als 7000<br />
Bildfasern, 50.000 Lux<br />
• Großes Übersichtsfeld durch<br />
großen Öffnungswinkel (50°)<br />
• Minimaler Biegeradius (30 mm) für schwer<br />
zugängliche Stellen, z. B. Biegungen in<br />
Leitungen und Schläuchen<br />
• Spezialvergütete Achromat-Optik für<br />
Bilder ohne Farbsäume<br />
• Beschlagfreie, wasserdichte Endoskopsonde.<br />
Kurzzeitiger Einsatz auch in Öl und Benzin möglich<br />
• Schnelle Adaptierung des Batteriehandgriffs<br />
mit dem Grundgerät durch patentierten<br />
Bajonett-Anschluss<br />
• Praktischer Kunststoff-Koffer<br />
mit Weichschaum-Einlage<br />
• Einsatzbereich -20 bis +55 °C<br />
• Okularmuschel für Brillenträger<br />
• Nutzlänge 1000 mm, flexibel<br />
• Außendurchmesser wird nicht<br />
durch den Einsatz des 90°/110°<br />
Spiegel-Seitsichtadapters verändert (unverlierbar)<br />
• Optional aufschraubbare Seitsicht-Adapter<br />
90° 4811-2 bzw. 110° 4811-3<br />
• Minimaler Arbeitsabstand 10 mm<br />
• Mobiler, netzunabhängiger Einsatz durch<br />
Batteriehandgriff mit 3 handelsüblichen<br />
Trockenbatterien (bis zu 10 Std. Arbeitszeit)<br />
• Keine Hitze-Entwicklung an der Endoskopsonde<br />
• Helligkeit bis zu 50.000 Lux im Abstand<br />
von 16 mm<br />
XSWT<br />
UYV<br />
Für die Begutachtung und Erstellung von Schadensdiagnosen,<br />
wie z.B.<br />
Industrie:<br />
• CNC Maschinen, Planetengetriebe,<br />
Lager und Laufbuchsen, Führungen<br />
und Nuten etc.<br />
• Qualitätsprüfungen im<br />
Oberflächenbereich, Schweißnähte,<br />
Lötverbindungen, Nietverbindungen,<br />
Schraubverbindungen aller Art,<br />
Bohrungen und Gewinde aller Art<br />
Luftfahrt:<br />
• Sportflugzeuge, Hubschrauber, Chassis,<br />
Motorenbereiche Zylinder, Ventile / Ventilböden,<br />
Kolben/Kolbenringe<br />
Baubereich:<br />
• Altbausanierung, Hohlräume,<br />
Kabelschächte etc.<br />
Kfz, Nfz, Motorräder, Boote:<br />
• Motorenbereiche wie Zylinderwandungen,<br />
Kolben, Ventile, Ölpumpe,<br />
Ölwanne, Getriebe etc.<br />
• Diagnostizieren von Undichtigkeiten im<br />
Motor, Kühlsystem, Sichtprüfung im<br />
Katalysator, Karosseriebereiche, Chassis,<br />
Holme, Schächte, Achsverschleiß z.B.<br />
Lagerringe, Kugellager, Laufspuren im<br />
Achskörper, Antriebswellen etc.<br />
min. 30 mm min. 30 mm<br />
Zubehör: 90° und 110°<br />
aufschraubbarer Spiegel<br />
(Seitsichtadapter)<br />
• Ursprünglicher Außendurchmesser<br />
(6 mm) des Endoskops bleibt erhalten<br />
• Feste Verschraubung für sicheren Halt<br />
(unverlierbar)<br />
• Bildwinkel 40°<br />
40°<br />
90°<br />
40°<br />
EAN-No.<br />
1 4000896+<br />
<br />
6 mm<br />
• Lieferumfang:<br />
Endoskop 4811-1/2 bestehend aus:<br />
– Endoskop<br />
– Okularmuschel<br />
– Batteriehandgriff mit 3 Batterien (LR 14)<br />
Mögliche Anwendungsbereiche:<br />
4811-2 109685<br />
4811-3 115891<br />
110°<br />
4811-1/2 EAN-No. 4000896109678<br />
Achsverschleiß<br />
Hohlräume (z.B. Holme,<br />
Schiebedach, Schächte)<br />
Ventile Zylinderwandung /<br />
Kolbenboden<br />
Getriebeschäden und<br />
Verschleißspuren<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
2 www.werkzeug-forum.de
HEXAnamic-Schraubendreher<br />
Geniales Werkzeug<br />
Neues<br />
-Schraubendreher-Programm<br />
Nach neuesten ergonomischen Erkenntnissen anatomisch geformte Schraubendreher<br />
• Komponente 3 (weich):<br />
Für ausgeprägten Abgleitschutz<br />
bei axialem Anpressdruck<br />
• Komponente 1 (hart):<br />
Optimale Klingenfixierung<br />
• Rutschsicher auch bei<br />
ölverschmierten Händen<br />
• Komponente 2 (hart):<br />
Stabilität gegenüber äußeren<br />
Schlageinwirkungen<br />
<strong>Neuheit</strong><br />
• Grau beschichtete Spitze für<br />
perfekten Halt im<br />
Schraubenprofil<br />
• Versetzter 6-kant im vorderen Griffbereich:<br />
– Optimierter Abgleitschutz<br />
– Gegen unkontrolliertes Wegrollen<br />
des Schraubendrehers<br />
• Größenoptimierte<br />
Schnelldrehzone<br />
• 6 vertiefte Griffzonen<br />
für optimale Kraftübertragung<br />
Belastung der Hand<br />
Herkömmliche Schraubendreher<br />
HEXAnamic-Schraubendreher<br />
HEXAnamic-<br />
Griff<br />
= Geringe<br />
Belastung<br />
Herkömmlicher<br />
Griff<br />
= Hohe<br />
Belastung<br />
Ausgeübtes Drehmoment<br />
Neuer<br />
-Schraubendreher-Satz<br />
Anatomisch geformte Griffe für die perfekte Verbindung zwischen Hand und Schraubendreher K L<br />
• 3-Komponenten-Griff, gestaltet nach neuesten ergonomischen Erkenntnissen in<br />
Zusammenarbeit mit führenden Arbeitswissenschaftlern in Deutschland:<br />
– Komponente 1 (hart): optimale Klingenfixierung<br />
– Komponente 2 (hart): Stabilität gegenüber äußeren Schlageinwirkungen<br />
– Komponente 3 (weich): für ausgeprägten Abgleitschutz bei axialem Anpressdruck<br />
• Versetzter 6-kant im vorderen Griffbereich:<br />
– Optimierter Abgleitschutz<br />
– Gegen unkontrolliertes Wegrollen des Schraubendrehers<br />
• Rutschsicher auch bei ölverschmierten Händen<br />
• Größenoptimierte Schnelldrehzone<br />
• Resistent gegen Benzin, Säure, Skydrol, Bremsflüssigkeit etc.<br />
• Klinge aus hochwertigem Spezialstahl, verchromt<br />
• Mit grau beschichteten Spitzen für optimalen Korrosionsschutz<br />
und perfekten Halt der Klinge im Schraubenkopf<br />
Inhalt:<br />
3 Schlitzschraubendreher K<br />
0,8 x 4,0 x 100 1,0 x 5,5 x 125<br />
1,2 x 6,5 x 150 mm 802/5 EAN-No. 4000896147359<br />
2 Kreuzschlitzschraubendreher L<br />
PH 1 (80 mm) PH 2 (100 mm)<br />
5teilig<br />
TOPSELLER!<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
3
special worldwide<br />
Werkstatt-Ausrüstung<br />
Hydraulik-Wagenheber<br />
Reduzierter Kraftaufwand durch optimierte Hebellänge<br />
• Überlastschutz durch Überdruckventil (bei max. Last folgt Hubstopp)<br />
• Hochglanzpolierter Kolben erhöht die Haltbarkeit der Dichtungen<br />
• Höhenverstellbare Spindelschraube<br />
• Verstauvorrichtung für Griffrohr<br />
• Schnellverbindung des 2-teiligen Betätigungshebels<br />
(Kugelverriegelung)<br />
• Softgriff zur optimalen Kraftübertragung<br />
• Praktischer Tragegriff (nur 210-12 und 210-20)<br />
• CE/EN-Norm<br />
<strong>Neuheit</strong><br />
1<br />
Tragkraft Mindesthöhe Maximale Höhe Hebellänge Max. Spindelschrauben- Gewicht EAN-No.<br />
to mm mm mm Länge mm kg 4000896+<br />
210-2 2 183 348 340 50 2,6 143313<br />
210-6 6 219 427 448 75 4,6 143320<br />
210-12 12 240 473 460 80 7,9 144037<br />
210-20 20 242 475 460 80 12,5 144044<br />
Alu-Hydraulik-Rangier-<br />
Wagenheber<br />
Tragkraft 2 Tonnen<br />
• Leicht und kompakt – bis 50% Gewichtsreduzierung<br />
gegenüber Stahlausführungen<br />
• Besonders geeignet für den mobilen Einsatz<br />
• Durch die geringe Mindesthöhe (95 mm) auch<br />
für tiefer gelegte Fahrzeuge geeignet<br />
• Ruckfreie Hubbewegung durch automatische Entlüftung<br />
des Hydrauliksystems<br />
• 2 Alu-Lenkrollen zum Rangieren auf engstem Raum<br />
• Überlastschutz durch Überdruckventil<br />
(bei max. Last folgt Hubstopp)<br />
• Schnellverbindung des 2-teiligen Betätigungshebels<br />
(Kugelverriegelung) inkl. Rammschutz<br />
• Einfaches Absenken durch Drehen des<br />
Betätigungshebels (Kardan-Antrieb)<br />
• Softgriff zur optimalen Kraftübertragung<br />
• Stoßgummi (125 mm ) auswechselbar<br />
• Seitliche Zusatzgriffe erleichtern das Tragen<br />
• Maximale Höhe 470 mm<br />
• Hebellänge 1120 mm<br />
• Gewicht 25 kg<br />
• CE/EN-Norm<br />
<strong>Neuheit</strong><br />
150<br />
mm<br />
Hydraulik-Rangier-<br />
Wagenheber<br />
Tragkraft 3,5 Tonnen<br />
• 50% Zeitersparnis durch Schnellhub-Technologie<br />
• Kompakte Bauweise<br />
• Ruckfreie Hubbewegung durch automatische<br />
Entlüftung des Hydrauliksystems<br />
• Geräuscharme Rollen mit reduziertem Rollwiderstand<br />
• Lenkrollen zum Rangieren auf engstem Raum<br />
• Einfaches Absenken durch Drehen des<br />
Betätigungshebels (Kardan-Antrieb)<br />
• Überlastschutz durch Überdruckventil<br />
(bei max. Last folgt Hubstopp)<br />
• Schnellverbindung des 2-teiligen<br />
Betätigungshebels<br />
• Softgriff zur optimalen<br />
Kraftübertragung<br />
• Stoßgummi (125 mm )<br />
auswechselbar<br />
• Mindesthöhe 145 mm<br />
• Maximale Höhe 504 mm<br />
• Hebellänge 1320 mm<br />
• Gewicht 40,5 kg<br />
• CE/EN-Norm<br />
<strong>Neuheit</strong><br />
165<br />
mm<br />
213-2 EAN-No. 4000896144051 214-3,5 EAN-No. 4000896144068<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
4 www.werkzeug-forum.de
Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Hydraulik-Werkstattkran<br />
Tragkraft 0,6 bis 1 Tonne (je nach Auslegerposition)<br />
• Mit Lastenausgleicher – verhindert das Verkanten<br />
z.B. von Motoren beim Ein- und Ausbau<br />
• Zusammenklappbar – Lagerung auf engstem Raum.<br />
Standfläche im eingeklappten Zustand 350 x 570 mm<br />
• Präzises Absenken der Last durch Handablassventil mit<br />
Totmann-Funktion<br />
• 5 Auslegerpositionen: min. 930 mm, max. 1330 mm<br />
• Überlastschutz durch Überdruckventil (bei max.<br />
Last folgt Hubstopp)<br />
• Mit Aufhängehaken<br />
• Pumpen-Hebel schwenkbar – von jeder<br />
Anwenderposition bedienbar<br />
• Softgriff zur optimalen Kraftübertragung<br />
• Geräuscharme Laufrollen<br />
• Lenkrollen zum Rangieren auf engstem Raum<br />
• Mindest-Hebehöhe 930 mm<br />
• Maximale Hebehöhe 1978 bis 2170 mm<br />
(je nach Auslegerposition)<br />
• Abmessungen (H x B x L)<br />
1460 x 1106 x 1536 mm<br />
• Gewicht Werkstattkran 84 kg<br />
Gewicht Lastenausgleicher 5,5 kg<br />
Komplett, 2teilig<br />
inkl. Lastenausgleicher<br />
<strong>Neuheit</strong><br />
Inkl. Lastenausgleicher<br />
• Handablassventil<br />
216-1/2 EAN-No. 4000896144075<br />
Unterstellböcke<br />
Zum Abstützen von gehobenen<br />
Lasten und Fahrzeugen<br />
• Robuste, geschweißte Konstruktion<br />
• 90° versetzte Bohrungen verhindern<br />
fehlerhaftes Einstecken der<br />
Sicherheitsbolzen<br />
• 6 Einstellhöhen<br />
• Sicherheitsbolzen mit Kette<br />
(unverlierbar)<br />
• Gummischutz auf der<br />
Auflagefläche<br />
• Paarweise zu verwenden<br />
• Preis pro Paar<br />
217-3/2 217-6/2<br />
<strong>Neuheit</strong><br />
1<br />
Tragkraft Mindesthöhe Maximale Höhe Lochabstand Auflagefläche Gewicht EAN-No.<br />
to mm mm mm mm kg 4000896+<br />
217-3/2 3 290 433 28,5 80 2,5 144015<br />
217-6/2 6 365 565 40,0 105 5,5 144112<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
5
special worldwide<br />
Werkzeugwagen i ®<br />
i ® 178<br />
Ausführungen<br />
• Mit 6 oder 7 Schubfächern<br />
2-stufiges Verriegelungs-Konzept<br />
• Zentralverriegelung, abschließbar durch<br />
Zylinderschloss mit 2 Knickschlüsseln<br />
• Einzelverriegelung verhindert ungewolltes Öffnen<br />
der Schubfächer<br />
Robust und technisch durchdacht<br />
• Stabiler Fahrgriff für höchste Zugkraft, fest am<br />
Korpus montiert<br />
• Kantenschutzecken oben und unten an allen vier<br />
Fahrzeugseiten<br />
• Lösungsmittelbeständige Kunststoff-Arbeitsplatte<br />
(gegen Öl, Bremsflüssigkeit, Skydrol)<br />
mit Fächern für Kleinteile und Beschriftungsfeld<br />
(z.B. individuelle Personifizierung für Mechaniker)<br />
• Umrandung schützt Teile vor Herabfallen<br />
Ausführung Schubfächer<br />
• Für HAZET-Werkzeug-Ordnung geeignet<br />
• Alle Schubfächer mit leichtgängiger Rollenführung<br />
100% ausziehbar<br />
• Schubfächer – Innenmaße: b 527 mm x t 348 mm<br />
Diverse zusätzliche Befestigungsmöglichkeiten<br />
• Individuelle Befestigungsmöglichkeiten durch<br />
Rechteck-Lochraster auf Seitenwänden,<br />
z.B. mit Haken für Werkzeuge oder andere<br />
Anbauteile wie z.B. Dosenhalter, Papierrollenhalter,<br />
Papierkorb, etc.<br />
• Eingezogene Seitenwände schützen Anbauteile<br />
vor Beschädigungen, da diese innerhalb der<br />
Wagenabmessungen angebracht sind<br />
Hochwertiges Fahrwerk<br />
• Hochwertige, große, stark<br />
belastbare Kugellagerrollen<br />
( 125 mm) gewährleisten<br />
einfaches Bewegen auch bei<br />
hoher dynamischer Last<br />
• Alle Räder mit Fadenschutz (schützt<br />
die Lager vor Schmutz und Fäden)<br />
Umfangreiches<br />
Zubehör-Programm<br />
» Siehe Werkzeug-Handbuch 2008<br />
(ab Seite 24) oder im Internet<br />
unter www.hazet.com «<br />
Gebrauchsmusterschutz<br />
Fahrgriff am<br />
Korpus montiert<br />
100 % Auszug<br />
H 1040 x B 817 x T 502 mm<br />
Ausführung Gewicht EAN-No.<br />
1<br />
kg 4000896+<br />
178-6 3 flache und 3 hohe Schubfächer 80,5 141296<br />
178-7 5 flache und 2 hohe Schubfächer 82 141241<br />
25 kg<br />
Belastung<br />
Schubfach<br />
75<br />
mm<br />
160<br />
mm<br />
i ® 179<br />
TOP-Ausstattung wie i ® 178<br />
+ Mit 6, 7, 8 oder 9 Schubfächern und je 1 Trennblech je Schubfach<br />
+ Senkrechter, durchgehender Kantenschutz<br />
auf allen vier Fahrzeugecken<br />
+ Innovative, großzügige Befestigungsflächen<br />
+ Etikettierung der Schubfächer zur<br />
Kennzeichnung möglich, Etikettenbogen<br />
beiliegend<br />
+ Alle Schubfächer mittels kugelgelagerter<br />
Teleskopschienen 100% ausziehbar<br />
+ Schubfächer – Innenmaße: b 527 mm x t 398 mm<br />
+ Ca. 13% mehr Schubfachvolumen als der<br />
i ® 169 N und der 178<br />
Umfangreiches Zubehör-Programm<br />
» Siehe Werkzeug-Handbuch 2008 (Seite 26)<br />
oder im Internet unter www.hazet.com «<br />
Durchdachte Sicherheit für Ihre Werkstatt …<br />
+ 3-stufiges Verriegelungs-Konzept für erhöhte Sicherheit<br />
Zentralverriegelung<br />
Einzelverriegelung<br />
plus gegenseitige Auszugssperre<br />
für minimales Kipprisiko<br />
(kann im Bedarfsfall vom<br />
Anwender mit wenigen<br />
Handgriffen ausgesetzt werden)<br />
100 % Auszug<br />
H 1040 x B 817 x T 502 mm<br />
75<br />
mm<br />
160<br />
mm<br />
25 kg<br />
Belastung<br />
Schubfach<br />
… weil sicher sicher sicher ist!<br />
Ausführung Gewicht EAN-No.<br />
1<br />
kg 4000896+<br />
179-6 3 flache und 3 hohe Schubfächer 88 141265<br />
179-7 5 flache und 2 hohe Schubfächer 90 140794<br />
179-8 7 flache und 1 hohes Schubfach 92 141272<br />
179-9 9 flache Schubfächer 94 141289<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
Alle Werkzeugwagen ohne abgebildetes Werkzeug und Zubehör<br />
6 www.werkzeug-forum.de
Werkzeugwagen i ®<br />
Geniales Werkzeug<br />
i ® Konzept 180<br />
• Innovative, stabile Säulenkonstruktion<br />
• Integrierter Rammschutz<br />
• Rohrsäulen als Haltevorrichtung für Zubehör nutzbar<br />
• Lösungsmittelbeständige Kunststoff-Arbeitsplatte<br />
(Tragfähigkeit ca. 125 kg) mit Aufnahmemöglichkeiten für Kleinteile<br />
• Seitenwände und Rückwand mit Quadrat-Lochraster<br />
zur Aufnahme von Werkzeughaken und Zubehör<br />
• Ausführung Schubfächer:<br />
– Hoch belastbar à 30 kg/Schubfach<br />
– Für HAZET-Werkzeug-Ordnung geeignet<br />
– Je zwei Trennbleche/Schubfach im Lieferumfang<br />
– Alle Schubfächer 100% ausziehbar<br />
– Schubfächer b 523 x t 397 mm<br />
Flaches Schubfach h 80 mm Blendenhöhe<br />
Hohes Schubfach h 165 mm Blendenhöhe<br />
• Zentralverriegelung mit Zylinderschloss und 2 Knickschlüsseln<br />
• Gegenseitige Auszugssperre der Schubfächer<br />
• Einzelverriegelung für jedes Schubfach<br />
• Etikettierung der Schubfächer zur Kennzeichnung möglich<br />
(Etikettenbogen beiliegend)<br />
• 2 kugelgelagerte Lenkrollen, feststellbar<br />
• 2 kugelgelagerte Bockrollen<br />
• Gebrauchsmusterschutz / DBGM / Geschmacksmusterschutz<br />
30 kg<br />
Belastung<br />
Schubfach<br />
Aufsatzkoffer 180 K-4<br />
– Die perfekte Ergänzung!<br />
+50% Nutzraum-Vergrößerung –<br />
100 % Auszug<br />
(siehe S. 8)<br />
100 % Auszug<br />
H 1035 x B 810 x T 575 mm<br />
30 kg<br />
Belastung<br />
Schubfach<br />
Tür abschließbar (siehe S. 8)<br />
H 1500 x B 810 (730) x T 575 mm<br />
(810 mm = Maß über Fahrgriff)<br />
Modular<br />
• Mit 6, 7, 8 oder 9 Schubfächern mit je 2 Trennblechen<br />
Vielseitig<br />
• Seitliche Tür möglich<br />
• Verschiedene Arbeitsplatten zum Einlegen<br />
• Diverse Anbauteile<br />
3-stufiges Verriegelungs-Konzept<br />
• Zentral-Verriegelung, abschließbar mit 2 Knickschlüsseln<br />
• Einzelarretierung<br />
• Gegenseitige Auszugssperre<br />
Top-Ausstattung<br />
• Individuelle Befestigungsmöglichkeiten durch seitliche und<br />
rückseitige Rechteck-Lochraster z.B. mit Haken für Werkzeuge<br />
oder vielfältige Anbauteile wie Dosenhalter etc.<br />
• Alle Rohrsäulen als Haltevorrichtung für Zubehör nutzbar,<br />
z.B. Saugheber, Dokumentenhalter etc.<br />
Umfangreiches Zubehör-Programm<br />
» Siehe Werkzeug-Handbuch 2008 (Seite 30 – 33)<br />
oder im Internet unter www.hazet.com «<br />
1<br />
Ausführung Farbe Gewicht EAN-No.<br />
kg 4000896+<br />
180-6 3 flache und 3 hohe Schubfächer HAZET-Blau 103,5 110612<br />
180-6-RAL 9006 3 flache und 3 hohe Schubfächer Weißaluminium, RAL 9006 103,5 115945<br />
180-7 5 flache und 2 hohe Schubfächer HAZET-Blau 106,8 110629<br />
180-7-RAL 9006 5 flache und 2 hohe Schubfächer Weißaluminium, RAL 9006 106,8 115952<br />
180-8 7 flache Schubfächer und 1 hohes Schubfach HAZET-Blau 112 110636<br />
180-8-RAL 9006 7 flache Schubfächer und 1 hohes Schubfach Weißaluminium, RAL 9006 112 115969<br />
180-9 9 flache Schubfächer HAZET-Blau 116 110643<br />
180-9-RAL 9006 9 flache Schubfächer Weißaluminium, RAL 9006 116 115976<br />
180 K-4 Aufsatzkoffer mit 4 Schubfächern, H 459,5 x B 730 x T 575 mm HAZET-Blau 50 127535<br />
180 K-4-RAL 9006 Aufsatzkoffer mit 4 Schubfächern, H 459,5 x B 730 x T 575 mm Weißaluminium, RAL 9006 50 127542<br />
Alle Werkzeugwagen ohne abgebildetes Werkzeug und Zubehör<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
7
special worldwide<br />
Werkzeugwagen i ®<br />
Multiplex-Holzplatte<br />
Als Einlage für Kunststoff-Arbeitsplatte<br />
für 180 und 180 K-4 (siehe Seite 7)<br />
Metallplatte, Alu-Riffel-Optik<br />
Als Einlage für Kunststoff-Arbeitsplatte<br />
für 180 und 180 K-4 (siehe Seite 7)<br />
Tür, abschließbar, beidseitig montierbar<br />
für 180 (siehe Seite 7)<br />
• Schützt hochwertige Werkzeuge,<br />
z.B. Drehmomentschlüssel<br />
• Inkl. 2 Schlüssel<br />
180-21<br />
EAN-No. 4000896110797<br />
Farbe: HAZET-Blau<br />
180-22 EAN-No. 4000896110803 180-23 EAN-No. 4000896110810<br />
180-21-RAL 9006<br />
EAN-No. 4000896110799<br />
Farbe: Weißaluminium, RAL 9006<br />
i ® 173<br />
Raumwunder<br />
• Doppeltes Volumen gegenüber<br />
üblichen Werkzeugwagen<br />
Vielfalt<br />
• Wahlweise Kunststoff-Arbeitsplatte (173-1)<br />
oder robuste Multiplex-Holzplatte (173-2)<br />
Sicherheit<br />
• Zentralverriegelung aller Schubfächer<br />
Innovation<br />
• Verschließbares Seitenfach<br />
Ausziehbare Ablage<br />
• z. B. für Diagnosegerät oder Laptop<br />
Hohe Belastbarkeit<br />
Umfangreiches Zubehör-Programm<br />
» Siehe Werkzeug-Handbuch 2008 (Seite 21)<br />
oder im Internet unter www.hazet.com «<br />
100 % Auszug<br />
35 kg<br />
Belastung<br />
Schubfach<br />
• Das doppelte Volumen gegenüber marktüblichen<br />
Werkzeugwagen bei nur 20 % mehr Flächenbedarf<br />
kommt den wachsenden Ansprüchen des modernen<br />
Mechanikers entgegen. Ständig steigende Pkw-Vielfalt<br />
erfordert immer neue und größere Werkzeug-Sortimente<br />
• Zentralverriegelung mit gegenseitiger Verriegelung der<br />
Schubfächer (gem. EN 1757-3): Aus Sicherheitsgründen lässt<br />
sich jeweils nur 1 Schubfach öffnen<br />
• Verschließbares Seitenfach für Wertgegenstände oder<br />
hochwertige Werkzeuge, wie z.B. Drehmoment-Schlüssel<br />
• Ein Schlüssel für alle Schlösser (Zylinderschloss mit 2 Knickschlüsseln)<br />
• Schlanke, seitlich ausziehbare Ablage für Diagnosegeräte, Laptops o.ä.<br />
• Elastisches Kantenprofil schützt vor Beschädigungen<br />
• Große, stabile Leichtlaufräder, Gesamt-Belastbarkeit 750 kg<br />
• Hochwertige Verarbeitung und exklusives Design (DBGM und Geschmacksmusterschutz)<br />
• Ausführung Schubfächer:<br />
– Hoch belastbar à 35 kg/Schubfach / 7 flache (70 mm) und 1 hohes (140 mm) Schubfach<br />
– Alle Schubfächer 100% ausziehbar / Kugelgelagerte Teleskopschienen<br />
– Inkl. 21 Trennbleche (60 x 397 mm) zur beliebigen Unterteilung der Schubfächer<br />
– Nachträgliche Austauschmöglichkeit der beiden unteren<br />
flachen Schubfächer gegen ein hohes Schubfach<br />
• Arbeitsplatte wahlweise als:<br />
– Moderne, lösungsmittelbeständige Kunststoff-Arbeitsplatte (173-1)<br />
mit Aufnahmemöglichkeiten für Schraubendreher und ähnliche<br />
Werkzeuge (für Kunststoff-Einlage 173-21 geeignet)<br />
– Robuste Multiplex-Holzplatte (173-2) mit Aufnahmemöglichkeiten<br />
für Schraubendreher o.ä.<br />
• Optional vielfältige An- und Ausbaumöglichkeiten:<br />
– Dosenhalter z.B. für Spraydosen / Papierkorb / Papierrollenhalter / Kabeltrommel<br />
173-1<br />
Unser Größter!<br />
H 1061 x B 910 x T 590 (466) mm<br />
35 kg<br />
Belastung<br />
Schubfach<br />
Ausführung Gewicht EAN-No.<br />
1<br />
kg 4000896+<br />
173-1 Kunststoff-Arbeitsplatte 139 089031<br />
173-2 Multiplex-Holzplatte 145 088997<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
173-2<br />
H 1061 x B 910 x T 590 (466) mm<br />
Alle Werkzeugwagen ohne abgebildetes Werkzeug und Zubehör<br />
8 www.werkzeug-forum.de
Werkzeugwagen i ®<br />
Geniales Werkzeug<br />
Metall-Werkzeugkasten<br />
80teilig<br />
Stabile Ausführung in neuem blau-schwarzen Design<br />
• Mit Vorhängeschloss<br />
• Abmessung: H 200 x B 530 x T 200 mm<br />
• HAZET-blau / schwarz einbrennlackiert<br />
Inhalt:<br />
10 Doppel-Maulschlüssel<br />
450 N-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22<br />
24 x 27 30 x 32 mm<br />
11 Doppel-Ringschlüssel<br />
630- 6 x 7 8 x 9 10 x 11<br />
12 x 13 14 x 15 16 x 17<br />
18 x 19 21 x 22 24 x 27<br />
30 x 32 36 x 41 mm<br />
11 j Schraubendreher<br />
K 803-25 30 35 40 55 80<br />
L 803-PH 1 PH 2 PH 3 M 803-PZ 1 PZ 2<br />
18 6kt.-Steckschlüssel-Einsätze 8 $<br />
900-10 11 12 13 14 15<br />
16 17 18 19 21 22<br />
24 26 27 28 30 32 mm<br />
1 Umschaltknarre 3, 1 Quergriff 3<br />
2 Verlängerungen 123 und 248 mm 3 – 8<br />
1 Universalgelenk 3 – 8<br />
4 Schraubendreher-Einsätze<br />
b 986-5 6 8 10 mm<br />
6 Winkelschraubendreher b<br />
3, 4, 5, 6, 8, 10 mm<br />
1 Reifen- und Montagehebel<br />
2 Flachmeißel, 1 Kreuzmeißel<br />
2 Durchtreiber, 1 Körner<br />
2 Universal-Zangen, 1 Flachschaber<br />
1 Kraft-Seitenschneider<br />
1 Flachrund-Zange<br />
1 Kunststoff-Schon-Hammer<br />
1 Schlosser-Hammer 500 g<br />
1 Rollband-Maß 3 m<br />
190/80 EAN-No. 4000896048922<br />
komplett mit 80teiligen Sortiment<br />
190 L EAN-No. 4000896007462<br />
Werkzeugkasten, leer<br />
Werkzeugwagenk160 ST<br />
Absenkbar<br />
• 2 Zwischenkästen, geräumiger Unterkasten<br />
• Tischplatte und Zwischenkästen absenkbar<br />
• Säulen abschwenkbar zum<br />
platzsparenden Transport<br />
• Gewicht: 16,5 kg<br />
435 mm<br />
Den können Sie<br />
überallhin mitnehmen!!!<br />
i ® 166 N<br />
Das Original!<br />
• Platzsparend<br />
• Abschwenkbare Säulen als Tragegriff nutzbar<br />
• Mit Vorhängeschloss verschließbar<br />
• Äußere Gummileisten schützen Tischplatte<br />
und Zwischenkästen vor Beschädigungen<br />
• Tischplatte mit Gummimatte, 2 Zwischenkästen<br />
inkl. 4 variablen Einteilungen, geräumige<br />
Bodenwanne, 4 vollgummibereite Räder,<br />
doppelkugelgelagert, davon 2 Lenkrollen<br />
feststellbar<br />
• Abmessung: H 965 x B 680 x T 350 mm<br />
(H abgesenkt 465 mm)<br />
• Gewicht: 24,5 kg<br />
160 ST EAN-No. 4000896004201<br />
166 N EAN-No. 4000896004959<br />
H 950 x B 590 x T 345 mm<br />
i ® 166 C<br />
• Ca. 50% mehr Fassungsvermögen als der Vorgänger<br />
• Deckel mit integrierter, auswechselbarer Buchenplatte<br />
• Mittelkästen passend für HAZET-Werkzeug-Ordnung,<br />
inkl. je 2 Trennblechen<br />
• Mit zusätzlichem Tableau, verschiebbar,<br />
in die Mittelkästen integrierbar,<br />
z.B. für Mess-Schieber und Kleinteile<br />
• Geräumiger Unterkasten aus Stahlblech<br />
• Große Rollen mit besseren Laufeigenschaften<br />
über Unebenheiten<br />
• Absenkbar, verschließbar, inkl. Vorhängeschloss<br />
mit 2 Schlüsseln<br />
• Umlaufende Gummiprofile<br />
• Geschmacksmusterschutz<br />
• Gewicht: 27,6 kg<br />
• Mit abschwenkbaren Säulen auf niedrigste<br />
Höhe (647 mm) für platzsparenden Transport<br />
166 C EAN-No. 4000896072286<br />
647 mm<br />
H 1102 (647) x B 725 x T 398 mm<br />
Alle Werkzeugwagen ohne abgebildetes Werkzeug und Zubehör<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
9
special worldwide<br />
Betriebs- / Werkstatt-Ausrüstung<br />
Werkzeug-Sortimente in<br />
2-Komponenten-Weichschaum-Einlagen<br />
• Safety-Insert-System – Alle Werkzeuge rüttelfest eingebettet<br />
• Fehlendes Werkzeug wird sofort bemerkt<br />
• Passend für alle HAZET-Werkzeugwagen i mit Schubfächern.<br />
Für die Werkzeugwagen i 173, 179 und 180 empfehlen wir zusätzlich Kunststoff-Einlage<br />
173-36/5 oder Weichschaum-Einlagen 163-522x40 bzw. 163-522x50 (siehe nächste Seite unten)<br />
Werkzeug-Satz, 56teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Werkzeug-Satz, 75teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Werkzeug-Satz, 27teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Steckschlüssel-Satz<br />
Inhalt:<br />
12 6kt.-Steckschlüssel-Einsätze 6 $<br />
850-4 5 5,5 6 7 8<br />
9 10 11 12 13 14 mm<br />
12 Schraubendreher-Einsätze 6<br />
b 8501-3 4 5 6 8 mm<br />
K 8503-0,6 x 3,5 1 x 5,5 1,2 x 8 mm<br />
L 8506-PH 1 PH 2<br />
M 8507-PZ 1 PZ 2<br />
1 Umschaltknarre 1, 1 Quergriff 1, 1 Steckgriff 1,<br />
2 Verlängerungen 55 und 147 mm 1 – 6,<br />
1 Universalgelenk 1 – 6<br />
21 6kt.-Steckschlüssel-Einsätze 8 $<br />
900-10 11 12 13 14 15 16 17 18 19<br />
20 21 22 23 24 26 27 28 30 32 34 mm<br />
1 Umschaltknarre 3, 1 Quergriff 3,<br />
2 Verlängerungen 123 und 248 mm 3 – 8,<br />
1 Universalgelenk 3 – 8<br />
68<br />
NeO<br />
TORX ® -Steckschlüssel-Satz<br />
Inhalt:<br />
4 h-Doppelringschlüssel<br />
e 609-E 6 x E 8 E 10 x E 12 E 14 x E 18 E 20 x E 24<br />
10 h j-Schraubendreher<br />
N 803-T 6 T 7 T 8 T 9 T 10 T 15 T 20 T 25 T 27 T 30<br />
5 h-Steckschlüssel-Einsätze 6<br />
e 850-E 4 E 5 E 6 E 7 E 8<br />
12 6kt.-Steckschlüssel-Einsätze 7 $<br />
880-10 11 12 13 14 15 16 17 18 19 21 22 mm<br />
4 h-Steckschlüssel-Einsätze 7 e 880-E 10 E 11 E 12 E 14<br />
2 Schraubendreher-Einsätze 7 N 8802-T 40 T 45<br />
4 h-Steckschlüssel-Einsätze 8 e 900-E 16 E 18 E 20 E 24<br />
3 h-Schraubendreher-Einsätze 8 N 992-T 50 T 55 T 60<br />
1 Umschaltknarre 2, 1 Universalgelenk 2 – 7, 3 Verlängerungen<br />
74, 150 und 254 mm 2 – 7, 2 Verbindungsteile E – 6, E – 7<br />
11 h-Winkelschraubendreher<br />
N 2115-T 6 T 7 T 8 T 9 T 10 T 15 T 20 T 25 T 27 T 30 T 40<br />
1 Bit-Umschaltknarre E<br />
11 h-Schraubendreher-Einsätze / Bits F<br />
N 2223-T 6<br />
O 2223-T 7 H T 8 H T 9 H T 10 H T 15 H<br />
T20H T25H T27H T30H T40H<br />
1 h-Schraubendreher-Einsatz / Bit FN, lang 2223 Lg-T 25<br />
Werkzeug-Satz<br />
Inhalt:<br />
1 Universalzange, 1 Seitenschneider,<br />
1 Flachrundzange, 1 Kombinationszange,<br />
1 Schlosserhammer, 2 Flachmeißel,<br />
1 Körner, 4 Splinttreiber<br />
13 j-Schraubendreher<br />
K 803-25 30 35 40 65 80<br />
L 803-PH 1 PH 2<br />
N 803-T 10 T 15 T 20 T 25 T 30<br />
2 ULTRA-Schraubendreher, kurze Form<br />
K 801 K-55<br />
L 801 K-PH 2<br />
KLN<br />
163-57/56 EAN-No. 4000896122837<br />
163-53/75 EAN-No. 4000896122783<br />
163-31/27 EAN-No. 4000896118618<br />
Werkzeug-Satz, 25teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Werkzeug-Satz, 27teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Werkzeug-Satz, 22teilig<br />
in 2K-Weichschaum-Einlage (3/3)<br />
Schraubenschlüssel-Satz<br />
Inhalt:<br />
17 Ring-Maulschlüssel<br />
600 N-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 mm<br />
8 Doppelringschlüssel<br />
630-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22 mm<br />
163-30/25 EAN-No. 4000896118601<br />
Werkzeug-Satz<br />
Inhalt:<br />
17 Ring-Maulschlüssel %<br />
600 N-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 mm<br />
8 j-Schraubendreher<br />
K 803-25 30 35 40 65 80 mm<br />
L 803-PH 1 PH 2<br />
2 ULTRA-Schraubendreher, kurze Form<br />
K 801 K-55 L 801 K-PH 2<br />
163-58/27 EAN-No. 4000896122844<br />
KL<br />
Werkzeug-Satz<br />
Inhalt:<br />
9 Winkelschraubendreher<br />
b 2105 Lg-015 02 025 03 04 05 06 08 10 mm<br />
2 Flachmeißel, 1 Körner, 4 Splinttreiber,<br />
1 Flachschaber, 1 Kunststoff-Schonhammer,<br />
1 Schlosserhammer, 1 Magnetischer Sucher,<br />
1 Fühlerlehre, 1 Rollbandmaß<br />
163-60/22 EAN-No. 4000896122851<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
10 www.werkzeug-forum.de
Betriebs- / Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Werkzeug-Satz, 6teilig<br />
in 2K-Weichschaum-Einlage (1/3)<br />
Werkzeug-Satz, 10teilig<br />
in 2K-Weichschaum-Einlage (1/3)<br />
Werkzeug-Satz, 8teilig<br />
in 2K-Weichschaum-Einlage (1/3)<br />
Werkzeug-Satz, 3teilig<br />
in 2K-Weichschaum-Einlage (1/3)<br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
Schraubendreher-Satz<br />
Inhalt:<br />
6 j-Schraubendreher<br />
K 803-40 55 65 80<br />
L 803-PH 1 PH 2<br />
KL<br />
Schraubendreher-Satz<br />
Inhalt:<br />
8 j-Schraubendreher<br />
K 803-25 30 35 40 65 80<br />
L 803-PH 1 PH 2<br />
2 ULTRA-Schraubendreher, kurze Form<br />
K 801 K-55 L 801 K-PH 2<br />
KL<br />
Doppel-Maulschlüssel-Satz<br />
Inhalt:<br />
8 Doppel-Maulschlüssel<br />
450 N-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22 mm<br />
Zangen-Satz<br />
Inhalt:<br />
760 N-2<br />
1802-22<br />
1841 a-22<br />
163-93/6 EAN-No. 4000896145645<br />
163-94/10 EAN-No. 4000896145652<br />
163-95/8 EAN-No. 4000896145669<br />
163-96/3 EAN-No. 4000896145676<br />
Werkzeug-Satz, 6teilig<br />
in 2K-Weichschaum-Einlage (1/3)<br />
Werkzeug-Satz, 17teilig<br />
in 2K-Weichschaum-Einlage (2/3)<br />
Werkzeug-Satz, 18teilig<br />
in 2K-Weichschaum-Einlage (2/3)<br />
Werkzeug-Satz, 13teilig<br />
in 2K-Weichschaum-Einlage (2/3)<br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
<strong>Neuheit</strong><br />
Knarren-Ring-Mauschlüssel-Satz<br />
Inhalt:<br />
6 Knarren-Ring-Mauschlüssel<br />
606-8 10 12 13 17 19 mm<br />
Ring-Maulschlüssel-Satz<br />
Inhalt:<br />
17 Ring-Maulschlüssel<br />
600 N-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 mm<br />
Ring-Maulschlüssel-Satz<br />
Inhalt:<br />
18 Ring-Maulschlüssel<br />
603-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 27 mm<br />
Schraubendreher-Satz<br />
KL<br />
M<br />
Inhalt:<br />
11 j-Schraubendreher<br />
K 803-25 30 35 40 65 80<br />
L 803-PH 1 PH 2 PH 3 M 803-PZ 1 PZ 2<br />
2 ULTRA-Schraubendreher, kurze Form<br />
K 801 K-55 L 801 K-PH 2<br />
163-97/6 EAN-No. 4000896145683<br />
163-98/17 EAN-No. 4000896145690<br />
163-99/18 EAN-No. 4000896145706<br />
163-100/13 EAN-No. 4000896145713<br />
Werkzeug-Satz, 9teilig<br />
in 2K-Weichschaum-Einlage (2/3)<br />
<strong>Neuheit</strong><br />
Werkzeug-Satz, 26teilig<br />
in 2K-Weichschaum-Einlage (2/3)<br />
<strong>Neuheit</strong><br />
Weichschaum-Einlage<br />
mit 3 Kleinteilefächern<br />
Für Assistent 173, 179 und 180<br />
• Geeignet zur Aufnahme von z.B. Schrauben,<br />
Stiften usw.<br />
• Sinnvolle Ergänzung zu Weichschaum-Einlagen<br />
für Werkzeugsätze<br />
• Volle Ausnutzung der größeren Schubfächer bei den Werkzeugwagen<br />
i 173, 179 und 180 durch optimales Schließen des Raumes<br />
zwischen der Werkzeug-Weichschaum-Einlage<br />
und der Schubfachrückwand<br />
522 mm<br />
35 mm<br />
Doppel-Ringschlüssel-Satz<br />
Inhalt:<br />
9 Doppel-Ringschlüssel<br />
630-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 20 x 22<br />
21 x 23 mm<br />
163-101/9 EAN-No. 4000896145720<br />
Steckschlüssel-Satz<br />
8<br />
Inhalt:<br />
21 6kt.-Steckschlüssel-Einsätze 8 $<br />
900-10 11 12 13 14 15 16 17 18 19 20<br />
21 22 23 24 26 27 28 30 32 34 mm<br />
1 Umschaltknarre 3, 1 Quergriff 3,<br />
2 Verlängerungen 123 und 248 mm 3 – 8,<br />
1 Universalgelenk 3 – 8<br />
163-102/27 EAN-No. 4000896145935<br />
40 (50)<br />
mm<br />
163-522x40 EAN-No. 4000896141050<br />
H 35 x B 522 x T 40 mm<br />
Geeignet für i 180<br />
163-522x50 EAN-No. 4000896141043<br />
H 35 x B 522 x T 50 mm<br />
Geeignet für i 173 und 179<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
11
special worldwide<br />
Betriebs- / Werkstatt-Ausrüstung<br />
Werkzeug-Satz, 4teilig 1/3<br />
Werkzeug-Satz, 3teilig 1/3<br />
Werkzeug-Satz, 8teilig 1/3<br />
Werkzeug-Satz, 3teilig 1/3<br />
Zangen- und Schaber-Satz<br />
823 824<br />
1846 a-2 1846 c-2<br />
wx yz<br />
Zangen-Satz<br />
760 N-2<br />
1802-22 1841 a-22<br />
Hammer und Meißel-Satz<br />
730-3 6 746-1<br />
748 b-3 4 5 6 2140-5<br />
Hammer und Gripzangen-Satz<br />
757-7 10<br />
1952-35<br />
161-22 P/4 EAN-No. 4000896004508<br />
161-23 P/3 EAN-No. 4000896004522<br />
161-24 P/8 EAN-No. 4000896004546<br />
161-25 P/3 EAN-No. 4000896004560<br />
Werkzeug-Satz, 18teilig 2/3<br />
Werkzeug-Satz, 11teilig 2/3<br />
Werkzeug-Satz, 17teilig 2/3<br />
Werkzeug-Satz, 9teilig 2/3<br />
Ring-Maulschlüssel-Satz<br />
603-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 27 mm<br />
Doppel-Maulschlüssel-Satz<br />
450 N-6 x 7 8 x 9 10 x 11 12 x 13 14 x 15 16 x 17<br />
18 x 19 21 x 22 24 x 27 30 x 32 34 x 36 mm<br />
Ring-Maulschlüssel-Satz<br />
600 N-6 7 8 9 10 11 12 13 14<br />
15 16 17 18 19 21 22 24 mm<br />
%<br />
Doppel-Ringschlüssel-Satz<br />
630-6 x 7 8 x 9 10 x 11 12 x 13 14 x 15<br />
16 x 17 18 x 19 20 x 22 21 x 23 mm<br />
161-26 P/18 EAN-No. 4000896004584<br />
161-27 P/11 EAN-No. 4000896004607<br />
161-28 P/17 EAN-No. 4000896004621<br />
161-29 P/9 EAN-No. 4000896004645<br />
Werkzeug-Satz, 11teilig 2/3<br />
Werkzeug-Satz, 11teilig 1/3<br />
Werkzeug-Satz, 4teilig 1/3<br />
Werkzeug-Satz, 8teilig 1/3<br />
Schraubendreher-Einsätze<br />
b 986 Lg-5 7 10 mm<br />
986 S Lg-6 8 mm<br />
P 990 Lg-8 mm<br />
990 S Lg-10 12 mm<br />
N 992 Lg-T 70<br />
992 S Lg-T 45 T 55<br />
8<br />
Zangen-Satz für Sicherungsringe<br />
1846 a-2<br />
1846 b-2<br />
1846 c-2<br />
1846 d-2<br />
wx yz<br />
Doppel-Ringschlüssel-Satz<br />
630-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22 mm<br />
161-32 P/11 EAN-No. 4000896053995<br />
161-35 P/4 EAN-No. 4000896053988<br />
161-39 P/8 EAN-No. 4000896059522<br />
Doppel-Ringschlüssel-Satz<br />
610 N-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22<br />
24 x 26 27 x 32 30 x 34 mm<br />
161-31 P/11 EAN-No. 4000896004683<br />
Werkzeug-Satz, 17teilig 1/3<br />
Werkzeug-Satz, 45teilig 1/3<br />
Werkzeug-Satz, 13teilig 1/3<br />
Werkzeug-Satz, 22teilig 1/3<br />
7<br />
Schraubendreher-Einsätze<br />
b 8801 K-3 4 5 6 7 8 9 10 mm<br />
N 8802-T 15 T 20 T 25 T 27 T 30 T 40 T 45 T 50<br />
P 8808-5 6 8 10 mm 8808 Lg-8 10 mm<br />
Steckschlüssel-Satz<br />
880-10 11 12 13 14 15<br />
16 17 18 19 21 22 mm<br />
8816 P 8820<br />
8821-3 6 10<br />
7 $<br />
Steckschlüssel-Satz<br />
850-4 5 5,5 6 7 8<br />
9 10 11 12 13 14 mm<br />
e 850-E 4 E 5 E 6 E 7 E 8 E 10 E 11<br />
863 P 866 U 867-2 868 869<br />
b 8501-3 4 5 6 8 mm<br />
N 8502-T 8 T 9 T 10 T 15 T 20<br />
T 25 T 27 T 30 T 40<br />
K 8503-0,6x3,5 1x5,5 1,2x8 mm<br />
L 8506-PH 1 PH 2 M 8507-PZ 1 PZ 2<br />
6 $<br />
8 $<br />
Schraubendreher-Einsätze<br />
P 990-6 8 10 12 mm<br />
990 Lg-6 8 mm<br />
990 S Lg-10 12 mm<br />
O 992-T 30 H T 40 H T 45 H T 50 H T 55 H<br />
161-41 P/22 EAN-No. 4000896060948<br />
161-42 P/17 EAN-No. 4000896061273<br />
161-43 P/45 EAN-No. 4000896060924<br />
161-44 P/13 EAN-No. 4000896060917<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
Weitere Werkzeugsätze siehe Werkzeug-Handbuch 2008 (ab Seite 33) oder im Internet unter www.hazet.com<br />
12 www.werkzeug-forum.de
Betriebs- / Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Werkzeug-Satz, 10teilig 1/3<br />
Werkzeug-Satz, 9teilig 1/3<br />
Werkzeug-Satz, 8teilig 1/3<br />
Werkzeug-Satz, 28teilig 1/3<br />
Schraubendreher-Einsätze<br />
b 986-5 6 7 8 10 mm<br />
986 Lg-5 7 10 mm<br />
986 S Lg-6 8 mm<br />
8<br />
h Schraubendreher-Satz<br />
N 828-T 6 T 7 T 8<br />
T 9 T 10 T 15<br />
T 20 T 25 T 30<br />
Schraubendreher-Satz<br />
b 828-2 2,5 3 4 5 6 8 10 mm<br />
Steckschlüssel-Satz<br />
900-12 17 18 19 20 21<br />
22 24 27 30 32 mm<br />
900 Z-8 9 10 11 12 13 14<br />
15 16 17 18 19 30 mm<br />
916 SP 917-5 918-10 920<br />
8 $<br />
161-45 P/10 EAN-No. 4000896060900<br />
161-46 P/9 EAN-No. 4000896061976<br />
161-47 P/8 EAN-No. 4000896061983<br />
161-49 P/28 EAN-No. 4000896074235<br />
Werkzeug-Satz, 30teilig 1/3<br />
Werkzeug-Satz, 58teilig 2/3<br />
Werkzeug-Satz, 26teilig 2/3<br />
Werkzeug-Satz, 4teilig 1/3<br />
Steckschlüssel-Satz<br />
850-4 5 5,5 6 7 8<br />
9 10 11 12 13 14 mm<br />
b 8501-3 4 5 6 8 mm<br />
K 8503-0,6 x 3,5 1 x 5,5 1,2 x 8 mm<br />
L 8506-PH 1 PH 2<br />
M 8507-PZ 1 PZ 2<br />
863 P 865 866 U 867-2 868 869<br />
6<br />
161-50 P/30 EAN-No. 4000896100835<br />
Werkzeug-Satz, 4teilig 1/3<br />
h Steckschlüssel-Satz<br />
e 609-E 6 x E 8 E 10 x E 12 E 14 x E 18 E 20 x E 24<br />
N 803-T 6 T 7 T 8 T 9 T 10<br />
T 15 T 20 T 25 T 27 T 30<br />
e 850-E 4 E 5 E 6 E 7 E 8<br />
880-E 10 E 11 E 12 E 14<br />
N 8802-T 40 T 45<br />
e 900-E 16 E 18 E 20 E 24<br />
N 992-T 50 T 55 T 60<br />
2115-T 6 T 7 T 8 T 9 T 10<br />
T 15 T 20 T 25 T 27 T 30 T 40<br />
2223-T 6 2223 Lg-T 25<br />
O 2223-T 7 H T 8 H T 9 H T 10 H T 15 H<br />
T 20 H T 25 H T 27 H T 30 H T 40 H<br />
2250-1 2 2264<br />
Steckschlüssel-Satz<br />
900-10 11 12 13 14 15 16 17<br />
18 19 20 21 22 23 24 26<br />
27 28 30 32 34 mm<br />
915<br />
916 SP<br />
917-5<br />
918-10<br />
920<br />
8 $<br />
Zangen-Satz<br />
759 N-2 1802 M-22<br />
1841 M b-33 1850 M-22<br />
161-54 P/4 EAN-No. 4000896098491<br />
Werkzeug-Satz, 4teilig 1/3<br />
Schraubenschlüssel-Satz<br />
c 428-7 8 10 13<br />
161-57 P/4 EAN-No. 4000896109265<br />
Feilen-Satz<br />
2119-8 2120-8<br />
2122-8 2123-8<br />
Werkzeug-Satz, 29teilig 2/3<br />
161-56 P/4 EAN-No. 4000896098484<br />
161-52 P/58 EAN-No. 4000896100842<br />
161-53 P/27 EAN-No. 4000896100859<br />
Werkzeug-Satz, 13teilig 1/3<br />
Werkzeug-Satz, 42teilig 1/3<br />
Werkzeug-Satz, 3teilig 1/3<br />
Inhalt:<br />
824 1952-35<br />
2105 Lg-015 02 025 03<br />
04 05 06 08 10<br />
2147 MS 2154-2<br />
Steckschlüssel-Satz<br />
850-4 5 5,5 6 7 8<br />
9 10 11 12 13 14 mm<br />
850 Lg-4 5 5,5 6 7 8<br />
9 10 11 12 13 mm<br />
N 8501-3 4 5 6 8<br />
K 8503-0,6 x 3,5 1 x 5,5 1,2 x 8 mm<br />
L 8506-PH 1 PH 2<br />
M 8507-PZ 1 PZ 2<br />
858-1 863 P 865 866 U<br />
867-2 868 869<br />
6 $<br />
Automatik-Gripzangen-Satz<br />
755-6 A,<br />
Länge: 161 mm<br />
Spannbereich: 0–32 mm<br />
755-7 A,<br />
Länge: 192 mm<br />
Spannbereich: 0–44 mm<br />
755-10 A,<br />
Länge: 230 mm<br />
Spannbereich: 0–44 mm<br />
Automatische Größeneinstellung<br />
Steckschlüssel-Satz<br />
b 986-5 6 7 8 10<br />
12 14 17 19 mm<br />
b 986 KK-6 7 8 10 mm<br />
P 990-5 6 8 10 12 14 16 18 mm<br />
P 990 Lg-8 12<br />
P 990 S Lg-10 12<br />
917-1 919-1 5 10<br />
8<br />
<strong>Neuheit</strong><br />
161-58 P/13 EAN-No. 4000896121700<br />
161-60 P/42 EAN-No. 4000896123049<br />
161-61 P/3 EAN-No. 4000896126552<br />
161-62 P/29 EAN-No. 4000896147182<br />
Weitere Werkzeugsätze siehe Werkzeug-Handbuch 2008 (ab Seite 33) oder im Internet unter www.hazet.com<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
13
special worldwide<br />
Betriebs- / Werkstatt-Ausrüstung<br />
Werkzeug-Satz, 4teilig 1/3 Werkzeug-Satz, 20teilig 1/3<br />
Werkzeug-Satz, 58teilig 3/3<br />
68<br />
Zangen-Satz<br />
1802-33 1841 a-33<br />
1841 b-33 1850-22<br />
<strong>Neuheit</strong><br />
Schraubendreher-Einsätze<br />
880 TZ-9 10 11 12 13 14 15<br />
16 17 18 19 20 20,8 21 22<br />
870 8822-1 3 10 8830<br />
7 %<br />
<strong>Neuheit</strong><br />
161-63 P/4 EAN-No. 4000896146956 161-64 P/20 EAN-No. 4000896147144<br />
Steckschlüssel-Satz<br />
6 850-4 5 6 7 8 9 10 11 12 13 14 mm<br />
N 8501-3 4 5 6 8 mm<br />
K 8503-0,6 x 3,5 0,8 x 4 1 x 5,5 1,2 x 8 mm<br />
L 8506-PH 1 PH 2 PH 3 PH 4<br />
M 8507-PZ 1 PZ 2 PZ 3<br />
863 P 865 866 U 867-2 868 869<br />
8 900-10 11 12 13 14 15 16 17 18 19<br />
20 21 22 23 24 26 27 28 30 32 mm<br />
915 916 SP 917-5 918-10 920<br />
161P/58 EAN-No. 4000896004904<br />
5 kleine Kunststoffeinlagen Werkzeug-Satz, 8teilig 1/3 Werkzeug-Satz, 12teilig 2/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
<strong>Neuheit</strong><br />
Für Schubfächer am 173, 179, 180<br />
H 40 x B 170 x T 50 mm<br />
Ring-Maulschlüssel-Satz<br />
600 N-10 11 13 14<br />
15 17 19 22 mm<br />
HEXAnamic-Schraubendreher-Satz<br />
K 802-40 55 65 80<br />
L 802-PH 1 PH 2<br />
173-36/5 EAN-No. 4000896090167<br />
600 N/8 EAN-No. 4000896023387<br />
802/6 EAN-No. 4000896145560<br />
Werkzeug-Satz, 8teilig 1/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 5teilig 1/3<br />
<strong>Neuheit</strong><br />
Doppel-Maulschlüssel-Satz<br />
450 N-6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 21 x 22 mm<br />
Knarren-Ring-Maulschlüssel-Satz<br />
606-8 10 12 13 17 19 mm<br />
Knarren-Ring-Maulschlüssel-Satz<br />
606-8 9 10 11 12 13<br />
14 15 16 17 18 19 mm<br />
HEXAnamic TORX ® Schraubendreher-Satz<br />
O 802-T 10 H T 15 H T 20 H<br />
T 25 H T 30 H<br />
450 N/8 EAN-No. 4000896020850<br />
606/6 EAN-No. 4000896115907<br />
606/12 EAN-No. 4000896118038<br />
802 TH/5 EAN-No. 4000896145591<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 10teilig 1/3<br />
j Schraubendreher-Satz<br />
K 803-40 55 65 80 mm<br />
L 803-PH 1 PH 2<br />
j Schraubendreher-Satz<br />
K 803-40 55 65 80 mm<br />
L 803-PZ 1 PZ 2<br />
j VDE-Elektriker-Schraubendreher-Satz<br />
K 803 VDE-25 40 55 65 mm<br />
L 803 VDE-PH 1 PH 2<br />
j Schraubendreher-Satz<br />
K 803-25 30 35 40 65 80 mm<br />
L 803-PH 1 PH 2 K 801 K-55 mm L 801 K-PH 2<br />
803/6 EAN-No. 4000896080373<br />
803/6-1 EAN-No. 4000896080380<br />
803 VDE/6 EAN-No. 4000896080229<br />
803/10 EAN-No. 4000896080236<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
Weitere Werkzeugsätze siehe Werkzeug-Handbuch 2008 (ab Seite 33) oder im Internet unter www.hazet.com<br />
14 www.werkzeug-forum.de
Betriebs- / Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Werkzeug-Satz, 13teilig 2/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 6teilig 1/3<br />
Werkzeug-Satz, 10teilig 3/12<br />
Schraubendreher-Satz<br />
b 829-2 2,5 3<br />
4 5 6 mm<br />
TORX ® Schraubendreher-Satz<br />
N 829-T 15 T 20 T 25<br />
T 27 T 30 T 40<br />
Gelenk-Steckschlüssel-Einsätze<br />
b 880 G-10 11 12 13 14<br />
15 16 17 18 19 mm<br />
7 $<br />
829/6 EAN-No. 4000896133864<br />
829 T/6 EAN-No. 4000896133789<br />
880 G/10 EAN-No. 4000896121090<br />
Werkzeug-Satz, 5teilig 1/12<br />
Werkzeug-Satz, 5teilig 1/12<br />
Werkzeug-Satz, 6teilig 2/12<br />
j Schraubendreher-Satz<br />
K 801 K-55 mm<br />
L 801 K-PH 2<br />
K 803-25 30 35 40 65 80 mm<br />
L 803-PH 1 PH 2 PH 3<br />
M 803-PZ 1 PZ 2<br />
TORX ® Steckschlüssel-Einsätze<br />
e 900-E 10 E 12 E 14 E 16 E 18<br />
8<br />
Schraubendreher-Einsätze<br />
b 986-5 6 7 8 10 mm<br />
8<br />
Schraubendreher-Einsätze<br />
b 986 KK-5 6 7 8 10 12 mm<br />
8<br />
803/13 EAN-No. 4000896098514<br />
900-E/5 EAN-No. 4000896129331<br />
986-P/5 EAN-No. 4000896054145<br />
986 KK-P/6 EAN-No. 4000896054091<br />
Werkzeug-Satz, 5teilig 3/12<br />
Werkzeug-Satz, 5teilig 1/12<br />
Werkzeug-Satz, 3teilig 1/12<br />
Werkzeug-Satz, 5teilig 1/12<br />
Schraubendreher-Einsätze<br />
b 986 Lg-5 7 10 986 S Lg-6 8 mm<br />
8<br />
Schraubendreher-Einsätze<br />
P 990-5 6 8 10 12 mm<br />
8<br />
Schraubendreher-Einsätze<br />
P 990 Lg-8 990 S Lg-10 12 mm<br />
8<br />
Schraubendreher-Einsätze<br />
O 992-T 30 H T 40 H T 45 H T 50 H T 55 H<br />
8<br />
986 S Lg-P/5 EAN-No. 4000896054039<br />
990-P/5 EAN-No. 4000896054053<br />
990 S Lg-P/3 EAN-No. 4000896054046<br />
992 H-P/5 EAN-No. 4000896054152<br />
Weitere Werkzeugsätze siehe Werkzeug-Handbuch 2008 (ab Seite 33)<br />
oder im Internet unter www.hazet.com<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
15
special worldwide<br />
Drehmoment-Werkzeuge<br />
Drehmoment-Schraubendreher<br />
Für Anzugs-Drehmomente von 0,6 – 5,4 Nm<br />
• Schnelle und präzise Einstellung der Drehmomentwerte über<br />
Winkel-Schraubendreher (HAZET 2100-06, im Lieferumfang enthalten)<br />
• Deutlich spür- und hörbare Drehmomentauslösung bei Erreichen<br />
des eingestellten Drehmoments durch Überratschen<br />
• Unbegrenztes Lösemoment ohne Drehmomentfunktion<br />
• Einsteck-Bithalter mit Magnet für alle gängigen Bits mit F Antrieb<br />
• Genauigkeit (Toleranz) in Anlehnung an EN ISO 6789<br />
• Anwendung: z.B. Scheibenbremsen am Fahrrad<br />
Inhalt:<br />
1 Drehmoment-Griff,<br />
1 Einsteck-Bithalter (Verlängerung) 2239-7, 1 Winkel-Schraubendreher 2100-06<br />
Drehmoment-Schlüssel System 5000 CT<br />
„Der Werkstatt-Klassiker!“<br />
1<br />
Anzugsdrehmoment EAN-No.<br />
Nm 4000896+<br />
6001-1,5/3 0,6 – 1,5 141678<br />
6001-3,0/3 1,5 – 3,0 141685<br />
6001-5,4/3 3,0 – 5,4 141692<br />
Solide und preisbewußt<br />
Millionenfach bewährt<br />
Unverzichtbar für kontrollierten Drehmomentanzug<br />
• ± 4% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung) nach DIN EN ISO 6789:2003 (D)<br />
• Mit automatischer Kurzwegauslösung, hör- und fühlbar bei Erreichen des eingestellten Wertes<br />
• Einstellen des gewünschten Drehmomentwertes schnell und sicher durch Drehen des Griffes<br />
• DBGM, EP<br />
• Exakt – Feine<br />
Skaleneinteilung<br />
• Ergonomisch<br />
• Geprüft mit<br />
Zertifikat<br />
Mit Seriennummer<br />
und Zertifikat<br />
• Individuelle<br />
Seriennummer<br />
• Sichere Verriegelung des<br />
Handgriffes durch Drehkranz –<br />
keine Klemmgefahr!<br />
• Umschaltbar durch Durchsteck-Vierkant<br />
(nach DIN 3120 A, ISO1174-1 A)<br />
mit Kunststoff-Drehknopf zum Vorziehen<br />
von Hand<br />
Antrieb Drehmoment- Länge Teilung EAN-No.<br />
1<br />
bereich mm 4000896+<br />
5110-1 CT 2 10 – 60 Nm 310 0,5 Nm 022397<br />
5121-1 CT 3 20 – 120 Nm 392 0,1 Nm 022427<br />
5122-1 CT 3 40 – 200 Nm 498 0,1 Nm 022472<br />
5123-1 CT 3 60 – 320 Nm 615 0,2 Nm 022588<br />
2,5 – 25 Nm Drehmomentschlüssel W 1<br />
Ideal für Arbeiten an Zweirädern<br />
• ± 4% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung) nach DIN EN ISO 6789:2003 (D)<br />
• Mit automatischer Kurzwegauslösung, hör- und fühlbar bei Erreichen des eingestellten Wertes<br />
• Einstellen des gewünschten Drehmomentwertes schnell und sicher durch Drehen des Griffes<br />
• Sichere Verriegelung am Handgriff<br />
• Feine Skaleneinteilung<br />
• Länge 232 mm<br />
• Teilung 0,25 Nm<br />
• DBGM, EP<br />
• Mit eingebauter<br />
Hebel-Umschaltknarre<br />
5108-2 CT EAN-No. 4000896119752<br />
• 1-Antrieb<br />
• Robuste und dauerhafte Skalierung (Teilung 0,25 Nm):<br />
unempfindlich gegen Schlag- oder Falleinwirkung im<br />
rauen Werkstatteinsatz<br />
Mit Seriennummer<br />
und Zertifikat<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
16 www.werkzeug-forum.de
Drehmoment-Werkzeuge<br />
Geniales Werkzeug<br />
Drehmoment-Schlüssel System 5000 CLT<br />
„Für die gehobenen Anforderungen!“<br />
Ausgezeichnet mit dem<br />
Click-Lens-Type mit großer Display-Anzeige im Sichtfenster gewährleistet Sicherheit für den Anwender<br />
• ± 4% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung) nach DIN EN ISO 6789:2003 (D)<br />
• Drehmomentauslösung – fühlbar – durch Kurzwegauslösung – akustisch – durch Click-Geräusch<br />
• DBGM, EP angemeldet<br />
• Anwenderfreundliche Umschaltknarre<br />
• Servicefreundlich<br />
(Knarren-Reparatursätze für<br />
kundenorientierte Selbstmontage)<br />
• Keine Verlustgefahr des Vierkantes<br />
wie bei Durchsteckknarre<br />
Drehmoment-Schlüssel System 6000 CT<br />
„Hochpräzise Premium-Messinstrumente – Für höchste Ansprüche!“<br />
• ± 2% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung) nach DIN EN ISO 6789:2003 (D)<br />
• Drehknopf für zusätzliche Verriegelung der Einstellung<br />
• Vierkant nach DIN 3120 A, ISO 1174-1A<br />
• In Safe Box (siehe oben)<br />
• Anwenderfreundliche Umschaltknarre<br />
• Servicefreundlich<br />
(Knarren-Reparatursätze<br />
für kundenorientierte<br />
Selbstmontage)<br />
• Robuste und widerstandsfähige,<br />
hartverchromte Stahlrohrkonstruktion<br />
in schlanker<br />
Bauform<br />
• Geprüft mit Zertifikat<br />
• Integrierter Umschalthebel mit Freilauffunktion<br />
bei 3 Ausführung verringert Verletzungsgefahr<br />
und Funktionsstörungen<br />
– Sicher in Safe-Box mit Sichtfenster! –<br />
• Integrierter Umschalthebel mit<br />
Freilauffunktion bei 3 Ausführung<br />
verringert Verletzungsgefahr und<br />
Funktionsstörungen<br />
• Robuste und widerstandsfähige<br />
hartverchromte Stahlrohrkonstruktion<br />
in schlanker Bauform<br />
• Keine Verlustgefahr des Vierkantes gegenüber Durchsteckknarren<br />
1000 Nm Drehmomentschlüssel 4<br />
Gewicht nur ca. 10 kg – ideal geeignet für Industriekletterer<br />
• Einsatz an Windrädern, auf Werften, in der Schwerindustrie etc. • Auslösekraft nur 590 N<br />
• 2teilig, zerlegbar (durch Entriegelungs-Werkzeug), in Tasche – (60 kg) bei 1000 Nm<br />
zum Tragen an der Hand oder auf dem Rücken<br />
• Mit Umschaltknarre 4<br />
• Drehmomentbereich: 400 – 1000 Nm<br />
• Teilung 5 Nm<br />
• ±3% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung)<br />
• Ergonomisch geformter Griff mit Bund<br />
verringert Abrutsch- bzw. Verletzungsgefahr<br />
• Einstellen des gewünschten<br />
Drehmomentwertes schnell und<br />
sicher durch Drehen des Handgriffes<br />
• Sicheres und präzises Einstellen des gewünschten Auslösewertes.<br />
Optimales und vereinfachtes Ablesen des Drehmomentwertes<br />
• Dreistellige, große Ziffern für ablesbare Drehmomenteinstellung<br />
• Großes, gewölbtes Sichtfenster (austauschbar) optimiert die<br />
Ablesbarkeit<br />
1<br />
Antrieb Drehmoment- Länge Teilung EAN-No.<br />
bereich mm 4000896+<br />
5121-2 CLT 3 20–120 Nm 435 1,0 Nm 104215<br />
5122-2 CLT 3 40–200 Nm 545 1,0 Nm 104192<br />
5123-2 CLT 3 60–320 Nm 660 2,0 Nm 104222<br />
5128-2 CLT 3 50–250 lbf.ft. 660 2,0 lbf.ft. 112296<br />
• Exakt feine<br />
Skalenteilung<br />
• Sichere Verriegelung<br />
am Handgriff<br />
• Ergonomisch geformter Griff mit Bund<br />
verringert Abrutsch- bzw. Verletzungsgefahr<br />
• Sichere Verriegelung<br />
des Handgriffes<br />
• Einstellen des gewünschten Drehmomentwertes<br />
schnell und sicher durch Drehen des Handgriffes<br />
1<br />
Antrieb Drehmoment- Länge Teilung EAN-No.<br />
bereich mm 4000896+<br />
6110-1 CT 2 5– 60 Nm 335 0,5 Nm 025022<br />
6121-1 CT 3 20–120 Nm 435 1,0 Nm 025220<br />
6122-1 CT 3 40–200 Nm 543 1,0 Nm 025268<br />
6123-1 CT 3 60–320 Nm 659 2,0 Nm 025367<br />
Mit Seriennummer<br />
und Zertifikat<br />
Mit Seriennummer<br />
und Zertifikat<br />
Mit Entriegelungs-Werkzeug<br />
6150-1 CT EAN-No. 4000896141067<br />
930 mm<br />
905 mm<br />
Länge = 1788 mm<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
17
special worldwide<br />
Drehmoment-Werkzeuge<br />
Drehmoment-Vervielfältiger US<br />
Verbesserte, leichtgewichtige Ausführung aus Aluminium.<br />
Bis zu 30% weniger Gewicht als vergleichbare Stahlausführung<br />
• Für schwergängige Verschraubungen<br />
• Erspart den Einsatz von langen Hebeln,<br />
Schlag-Schlüsseln u.ä. – schont die Verschraubung<br />
• Ohne externe Energieversorgung<br />
• Wartungsarm<br />
• Hohe Genauigkeit ± 5%<br />
• Für Bau- und Landmaschinen, Lkw, Anlagen-,<br />
Maschinen- und Schiffbau<br />
1<br />
Antrieb Drehmoment Übersetzungs- EAN-No.<br />
Nm verhältnis 4000896+<br />
6800 ALU- 700 8 – 4 700 ca. 1:3,5 143467<br />
6800 ALU-1400 9 –5 1400 ca. 1:3,5 143481<br />
6800 ALU-2800 9 –5 2800 ca. 1:12 143603<br />
Extra lange Ausführung z.B für tiefliegende Radverschraubungen an Lkw<br />
6800 ALU-Lg 1400 9 –5 2800 ca. 1:3,5 143580<br />
Neue Ausführung<br />
Elektronisches Drehmoment-Prüfgerät<br />
Zur Prüfung von Drehmomentschlüsseln nach DIN EN ISO 6789:2003<br />
• Kompaktes, handliches Prüfgerät<br />
• Genauigkeit ± 1%<br />
• Messbereich 10 – 350 Nm (max. Drehmoment)<br />
• Großes, gut lesbares LED-Display mit 3 LED’s<br />
zur leicht erkennbaren Statusanzeige<br />
• Schnelle Befestigung mittels 4 Schrauben an ebenen<br />
Oberflächen (Tisch, Wand etc.)<br />
• Feststehende Vierkantaufnahme, 12,5 mm = 1 ⁄2”<br />
• Einfachste Bedienung reduziert Anwenderfehler auf ein Minimum<br />
• 3 Anwendungsmodi: Mitlaufende Anzeige (Track)<br />
Knickpunkterkennung (1st Peak)<br />
Spitzenwertanzeige (Final-Peak)<br />
• Anzeige in Nm, problemlos umschaltbar auf lbf.ft und lbf.in<br />
• Einfache Vorgabe eines Zieldrehmoments mit Toleranzen<br />
• Lieferumfang inkl. Netzteil und RS-232C Verbindungskabel<br />
zu PC bzw. Drucker<br />
• Gewicht: 2,5 kg / H 145,5 x B 150 x T 85 mm<br />
7901 E EAN-No. 4000896140671<br />
Prüfsoftware HAZET – Torque-Testing für Prüfgerät 7901 E<br />
Zum professionellen Erstellen, Speichern und Ausdrucken von<br />
Drehmoment-Prüfzertifikaten nach DIN EN ISO 6789:2003<br />
• Inkl. Datenbank (Updatefähig) aller aktuellen HAZET-Drehmomentschlüssel<br />
(deren Prüfwerte im Bereich von 10 – 350 Nm liegen) und Einsteckwerkzeuge<br />
• Mit Erweiterungsmöglichkeit der Datenbank zur Eingabe anderer Hersteller,<br />
weiterer auslösender Drehmomentschlüssel (Click-Type), Einsteckwerkzeuge,<br />
Messbereiche, Prüfwerte, Einheiten, Toleranzen und Normen<br />
• Software zum Erstellen eigener Zertifikat-Layouts und der Möglichkeit zum Einfügen<br />
eigener Firmenlogos<br />
• Mit Sprachunterstützung. Neben den eingestellten Sprachen Deutsch und Englisch<br />
ermöglicht die Sprachunterstützung des Programms dem Anwender die Bedieneroberfläche,<br />
Tabellen und Feldbenennungen in jeder gewünschten Landessprache zu gestalten.<br />
• Internet-Update Funktion<br />
• Inkl. umfangreicher Dokumentation<br />
Systemvoraussetzung<br />
Betriebssystem: Microsoft ® Windows 2000 / XP / Vista<br />
Speicherbedarf: Min. 50 MB freier Festplattenspeicher<br />
Arbeitsspeicher: Min. 256 MB<br />
Prozessor: Ab Pentium III<br />
Grafikauflösung: Mind. 1024 x 768<br />
Erhältlich ab Mai 2008<br />
7901 E-D EAN-No. 4000896148202<br />
Neue Software<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
18 www.werkzeug-forum.de
Drehmoment-Service / Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Drehmomentschlüssel-<br />
Wartungsservice-Box<br />
Der Renner – Schnelles, einmaliges Wartungsservice-Paket<br />
Kalibrieren, reparieren – schnell – problemlos – ohne Jahresvertrag!<br />
Bestellen Sie bei Ihrem HAZET-Fachhändler<br />
Neue HAZET-<br />
Wartungsservice-Box –<br />
Genial einfach!<br />
• TOP-Leistungen – „…alles aus einer Box!“<br />
• Einmalige Justierung und Kalibrierung eines HAZET-Drehmomentschlüssels Ihrer Wahl<br />
• Prüfplakette und Prüfzertifikat mit tatsächlich ermittelten Prüfwerten<br />
für Ihren Drehmomentschlüssel<br />
• Kostenlose Abholung und Rücktransport in HAZET-eigener Versandverpackung<br />
durch Paketdienst<br />
• Wartung, Neu-Kalibrierung und Rücksendung innerhalb von 5 Werktagen<br />
nach Wareneingang<br />
• Erfolgte Wartung gewährleistet nachweisbar gleichmäßige Arbeitsqualität<br />
• Erstellung eines übersichtlichen Kostenvoranschlages vor Reparatur<br />
• Schnelle Abwicklung durch direkte Anbindung an das HAZET-WERK<br />
Bestellung der Wartungsservice-Box durch den<br />
Kunden bei Ihrem HAZET-Fachhändler<br />
Lieferung der Box durch HAZET über Ihren<br />
HAZET-Fachhändler an den Kunden.<br />
Ausfüllen des Paketaufklebers durch den Kunden<br />
SP-10 EAN-No. 4000896140763<br />
Für Drehmomentschlüssel 5108 bis 5128 /<br />
6108 bis 6128 / 6280 bis 6293<br />
SP-20 EAN-No. 4000896140770<br />
Für Drehmomentschlüssel 6132 bis 6145 /<br />
6294 bis 6296<br />
Kostenlose Einsendung durch den Kunden mittels<br />
der vorliegenden Verpackung<br />
Justierung, Kalibrierung und Reparatur Ihrer<br />
Drehmomentschlüssel innerhalb von 5 Arbeitstagen<br />
bei HAZET. Kostenlose Rücksendung an den Kunden<br />
Ausziehbare Umschaltknarre 3<br />
Besonders geeignet in Nfz- und Landmaschinenbereichen sowie in Industrieanlagen<br />
• Stufenlos ausziehbar von 410 auf 590 mm<br />
• Geringer Kraftaufwand durch längeren Hebel<br />
• Max. Drehmoment: 600 Nm<br />
• Einfache Fixierung mittels griffigem Feststellring<br />
• Knarr-Rad 32 Zähne<br />
• Chrom-Vanadium / Oberfläche verchromt, Köpfe poliert<br />
180 mm 410 mm<br />
916 LG EAN-No. 4000896116591<br />
590 mm<br />
Hochwertige Mehrzweckwanne<br />
Für den professionellen Ölwechsel,<br />
die Reinigung von Teilen oder das<br />
Auffangen z.B. von Kühlflüssigkeit<br />
• Fassungsvermögen 16 l<br />
• Aus Polyethylen<br />
• Mit Ausgießhahn zum sicheren und<br />
sauberen Ausgießen der Flüssigkeiten<br />
• Mit drei Tragegriffen zum einfachen<br />
Tragen und Ausgießen<br />
600 mm<br />
450 mm<br />
180<br />
mm<br />
<strong>Neuheit</strong><br />
Klappmesser<br />
Schneller Klingentausch<br />
• Komfortgriff aus schlagfestem ABS<br />
• Klingenfach mit Verschluss-Sicherung<br />
• Daumenkissen zur gelenkschonenden Arbeit<br />
• Inkl. 5 Klingen<br />
<strong>Neuheit</strong><br />
197-2 EAN-No. 4000896146802 2157-1 EAN-No. 4000896147236<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
19
special worldwide<br />
Juwelen für den Fachmann<br />
Qualität „Made in Germany“<br />
Steckschlüssel-Satz<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
10 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 4 4,5 5 5,5 6 7 8 9 10 11 mm<br />
1 Umschaltknarre,<br />
1 Universalgelenk,<br />
2 Verlängerungen 55 und 147 mm<br />
14teilig,<br />
im Kunststoffkasten 6 $<br />
Steckschlüssel-Satz<br />
30teilig,<br />
im Kunststoffkasten<br />
• Zusätzlich mit Schraubendreher-Einsätzen<br />
CVD-TIN beschichtet<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
12 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 4 5 5,5 6 7 8 9 10 11 12 13 14 mm<br />
12 Schraubendreher-Einsätze<br />
b 3 4 5 6 8 mm<br />
K 0,6 x 3,5 1 x 5,5 1,2 x 8 mm<br />
L PH 1 PH 2<br />
M PZ 1 PZ 2<br />
1 Umschaltknarre, 1 Quergriff, 1 Steckgriff,<br />
1 Universalgelenk,<br />
2 Verlängerungen 55 und 147 mm<br />
6 $<br />
bKLM<br />
850-1 EAN-No. 4000896036196 854 EAN-No. 4000896038336<br />
Doppel-Maulschlüssel-Satz<br />
12teilig<br />
In stabilem Kunststoff-Halter mit praktischem<br />
Tragegriff<br />
• Zur Wandbefestigung geeignet<br />
Inhalt:<br />
12 Doppel-Maulschlüssel<br />
s 6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 20 x 22<br />
21 x 23 24 x 27 25 x 28 30 x 32 mm<br />
Ring-Maulschlüssel-Satz<br />
12teilig<br />
In stabilem Kunststoff-Halter mit praktischem<br />
Tragegriff<br />
• Zur Wandbefestigung geeignet<br />
Inhalt:<br />
12 Ring-Maulschlüssel<br />
s 10 11 12 13 14 15<br />
16 17 18 19 21 22 mm<br />
Doppel-Ringschlüssel-Satz<br />
12teilig<br />
In stabilem Kunststoff-Halter mit praktischem<br />
Tragegriff<br />
• Zur Wandbefestigung geeignet<br />
Inhalt:<br />
12 Doppel-Ringschlüssel<br />
s 6 x 7 8 x 9 10 x 11 12 x 13<br />
14 x 15 16 x 17 18 x 19 20 x 22<br />
21 x 23 24 x 26 25 x 28 27 x 32 mm<br />
12 Teile, ein Handgriff!<br />
12 Teile, ein Handgriff!<br />
12 Teile, ein Handgriff!<br />
450 N/12 N RS EAN-No. 4000896020805<br />
600 N/12 RS EAN-No. 4000896066636<br />
610 N/12 RS EAN-No. 4000896024988<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
20 www.werkzeug-forum.de
Juwelen für den Fachmann<br />
Qualität „Made in Germany“<br />
Geniales Werkzeug<br />
Steckschlüssel-Satz<br />
33teilig, im Kunststoffkasten<br />
• Zusätzlich mit Schraubendreher-Einsätzen<br />
CVD-TIN beschichtet<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
11 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 5 5,5 6 7 8 9 10 11 12 13 14 mm<br />
16 Schraubendreher-Einsätze<br />
b 3 4 5 6 mm<br />
K 1 x 5,5 mm<br />
L PH 2<br />
N T 10 T 15 T 20 T 25 T 30<br />
e E 5 E 6 E 7 E 8 E 10<br />
1 Umschaltknarre, 1 Steckgriff, 1 Universalgelenk,<br />
1 Schwenkbare Verlängerung 101,5 mm<br />
2 Verlängerungen 55 und 147 mm<br />
854 T EAN-No. 4000896109579<br />
6 $<br />
bKLNe<br />
Steckschlüssel-Satz 7 $<br />
16teilig, im Kunststoffkasten<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
11 Steckschlüssel-Einsätze (6kt.)<br />
mit Tractionsprofil $<br />
s 8 10 11 12 13 14<br />
15 17 19 21 22 mm<br />
1 Umschaltknarre, 1 Quergriff,<br />
1 Universalgelenk,<br />
2 Verlängerungen 126 und 254 mm<br />
880 N-1 EAN-No. 4000896040926<br />
Steckschlüssel-Satz<br />
46teilig, im Kunststoffkasten mit Tragegriff<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
6 12 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 4 4,5 5 5,5 6 7 8 9 10 11 12 13 mm<br />
1 Umschaltknarre, 1 Steckgriff, 1 Universalgelenk,<br />
1 Verlängerung 101,5 mm, 1 Verbindungsteil 6 – b<br />
7<br />
g<br />
12 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 10 11 12 13 14 15<br />
16 17 18 19 21 22 mm<br />
1 Umschaltknarre, 1 Universalgelenk,<br />
1 Verlängerung 150 mm, 1 Verbindungsteil 7 – b<br />
13 Schraubendreher-Einsätze<br />
b 3 4 5 6 8 mm<br />
K 0,5 x 4,0 0,6 x 4,5<br />
0,8 x 5,5 1,0 x 6,0 mm<br />
L PH 1 PH 2<br />
M PZ 1 PZ 2<br />
67<br />
bKLM$W<br />
882 EAN-No. 4000896042289<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
21
special worldwide<br />
Juwelen für den Fachmann<br />
Qualität „Made in Germany“<br />
Steckschlüssel-Satz<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
20 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 10 11 12 13 14 15 16 17 18 19<br />
20 21 22 23 24 26 27 28 30 32 mm<br />
1 Umschaltknarre, 1 Quergriff, 1 Universalgelenk,<br />
2 Verlängerungen 123 und 248 mm<br />
25teilig, im Kunststoffkasten<br />
mit integriertem Tragegriff<br />
8 $<br />
Steckschlüssel-Satz<br />
15teilig, im Kunststoffkasten<br />
mit integriertem Tragegriff<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
12 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 10 11 12 13 14 16 17 18 19 21 22 24 mm<br />
1 Umschaltknarre, 1 Universalgelenk,<br />
1 Verlängerung 248 mm<br />
8 $<br />
900 EAN-No. 4000896042685 932 N EAN-No. 4000896046553<br />
Steckschlüssel-Satz<br />
• PUR-Weichschaum-Einlage –<br />
alle Werkzeuge sind rüttelfest eingebettet<br />
Inhalt:<br />
6<br />
8<br />
7 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 5 5,5 6 7 8 10 11 mm<br />
1 Umschaltknarre, 1 Universalgelenk, 1 Verlängerung 101,5 mm<br />
10 Steckschlüssel-Einsätze (6kt.) mit Tractionsprofil $<br />
s 12 13 14 15 16 17 18 19 21 22 mm<br />
1 Umschaltknarre, 1 Universalgelenk,<br />
1 Verlängerung 123 mm<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
23teilig, im Kunststoffkasten<br />
mit integriertem Tragegriff<br />
68$<br />
Werkzeug-Koffer<br />
56teilig<br />
Praktischer, eleganter „Slim-Line“-Koffer (nur 105 mm hoch) aus Kunststoff<br />
• Für universelle Anwendungen z.B. im Haus, Hobby und Garten<br />
• Übersichtliche und sichere Werkzeug-Anordnung in hochwertigen, 2farbigen<br />
Weichschaum-Einlagen – fehlendes Werkzeug wird sofort bemerkt<br />
• Sicherung gegen Herausfallen der Werkzeuge durch Klemm-Effekt in Einlagen<br />
• Verdecktes Leerfach für Kleinteile<br />
Inhalt:<br />
8 Doppel-Maulschlüssel<br />
s 6 x 7 8 x 9 10 x 11<br />
12 x 13 14 x 15 16 x 17<br />
18 x 19 21 x 22 mm<br />
6 Schraubendreher<br />
K 0,8 x 4,0 1,0 x 5,5<br />
1,2 x 6,5<br />
L PH 1 PH 2 M PZ 2<br />
14 Steckschlüssel-Einsätze (6kt.)<br />
mit Tractionsprofil 7 $<br />
s 8 10 11 12 13 14<br />
15 16 17 18 19 20<br />
21 22 mm<br />
1 Umschaltknarre<br />
2 Verlängerungen<br />
74 und 150 mm<br />
1 Universalzange 260 mm<br />
1 Seitenschneider 165 mm<br />
1 Spannungsprüfer 220–250 V<br />
1 LED-Lenser Triplex<br />
1 Klein-Metallsäge 252 mm<br />
1 Schlosserhammer 500 g<br />
1 Rollbandmaß 2 m<br />
1 Universalmesser 167 mm<br />
1 Universalschere<br />
8 Winkelschraubendreher<br />
b 2 2,5 3 4 5 6 7 8 mm<br />
8 TORX ® -Winkelschraubendreher<br />
b T 9 T 10 T 15 T 20<br />
T 25 T 27 T 30 T 40<br />
938 N EAN-No. 4000896046607 1520/56 EAN-No. 4000896111183<br />
22 www.werkzeug-forum.de
Juwelen für den Fachmann<br />
Qualität „Made in Germany“<br />
Geniales Werkzeug<br />
Steckschlüssel-Satz<br />
Inhalt:<br />
15teilig,<br />
im Metallkasten mit Kunststoff-Einlage<br />
9<br />
10 Steckschlüssel-Einsätze (6kt.)<br />
s 22 24 27 30 32 36 38 41 46 50 mm<br />
1 Umschalt-Knarrenkopf, 1 Drehstange, 1 Schiebestück,<br />
2 Verlängerungen 200 und 400 mm<br />
Steckschlüssel-Satz<br />
Inhalt:<br />
17teilig,<br />
im Metallkasten<br />
11 Steckschlüssel-Einsätze (Doppel-6kt.)<br />
s 32 36 41 46 50 55 60 65 70 75 80 mm<br />
1 Umschalt-Knarrenkopf, 1 Drehstange,<br />
1 Schiebestück, 1 Universalgelenk,<br />
2 Verlängerungen<br />
200 und<br />
400 mm<br />
0<br />
1000 EAN-No. 4000896000616<br />
1100 Z EAN-No. 4000896002504<br />
578 x 235 x 88 mm 780 x 319 x 113 mm<br />
h Schraubwerkzeug-Satz<br />
678e<br />
9teilig, im Kunststoffkasten, mit PUR-Einlage<br />
Für Außen TORX ® Schrauben<br />
Inhalt:<br />
3 TORX ® Steckschlüssel-Einsätze 6<br />
E 4 E 5 E 6<br />
3 TORX ® Steckschlüssel-Einsätze 7<br />
E 8 E 10 E 12<br />
3 TORX ® Steckschlüssel-Einsätze 8<br />
E 14 E 18 E 20<br />
h Schraubwerkzeug-Satz<br />
678N<br />
10teilig, im Kunststoffkasten, mit PUR-Einlage<br />
Für Innen TORX ® Schrauben<br />
Inhalt:<br />
3 TORX ® Steckschlüssel-Einsätze 6<br />
T 8 T 10 T 15<br />
3 TORX ® Steckschlüssel-Einsätze 7<br />
T 20 T 25 T 30<br />
4 TORX ® Steckschlüssel-Einsätze 8<br />
T 40 T 50 T 55 T 60<br />
1557/9 EAN-No. 4000896003907 1557/10 EAN-No. 4000896003716<br />
h Schraubwerkzeug-Satz<br />
NOe<br />
29teilig, im Kunststoffkasten, mit PUR-Einlage<br />
Für Innen und Außen TORX ® Schrauben<br />
Inhalt:<br />
4 TORX ® Doppel-Ringschlüssel e<br />
E 6 x E 8 E 10 x E 12 E 14 x E 18 E 20 x E 24<br />
12 TORX ® Steckschlüssel-Einsätze<br />
6e E 5 E 6 E 7 E 8 7e E 10 E 12 E 14<br />
8eE 10 E 12 E 14 8NT 55 T 60<br />
10 TORX ® Schraubendreher-Einsätze (Bits) F<br />
N T 10 T 20 T 25 T 27 T 30 T 40 T 45 T 50<br />
N T 25 (lange Ausführung) O T 30 H<br />
3 Verbindungsteile 6 – E,<br />
7 – G, 8 – G<br />
h Schraubwerkzeug-Satz<br />
58teilig, im Kunststoffkasten, mit PUR-Einlage<br />
Für Innen und Außen TORX ® Schrauben<br />
Inhalt:<br />
4 TORX ® Doppel-Ringschlüssel e<br />
E 6 x E 8 E 10 x E 12 E 14 x E 18 E 20 x E 24<br />
10 TORX ® j-Schraubendreher N<br />
T 6 T 7 T 8 T 9 T 10<br />
T 15 T 20 T 25 T 27 T 30<br />
18 TORX ® Steckschlüssel-Einsätze<br />
6e E 4 E 5<br />
E 6 E 7 E 8<br />
7e E 10 E 11<br />
E 12 E 14<br />
7N T 40 T 45<br />
8eE 16 E 18<br />
E 20 E 24<br />
8NT 50 T 55 T 60<br />
11 TORX ® Winkelschraubendreher N<br />
T 6 T 7 T 8 T 9 T 10 T 15<br />
T 20 T 25 T 27 T 30 T 40<br />
12 TORX ® Schraubendreher-<br />
Einsätze (Bits) F<br />
N T 6 N T 25 (lange Ausführung)<br />
O T 7 H T 8 H T 9 H T 10 H T 15 H<br />
T 20 H T 25 H T 27 H T 30 H T 40 H<br />
1 Bit-Umschaltknarre E,<br />
2 Verbindungsteile 6 – E, 7 – E<br />
678<br />
NOe<br />
1557/29 EAN-No. 4000896003846 1557/58 EAN-No. 4000896003884<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
23
special worldwide<br />
Werkstatt-Ausrüstung / Problemlöser<br />
14teilig,<br />
VDE-Schraubendreher-Satz im Metallkasten<br />
Sicherheitswerkzeug nach DIN ISO 60900<br />
• Alle Schraubendreher 10.000 Volt stückgeprüft, garantiert<br />
sicheres Arbeiten bis 1.000 Volt<br />
• Sicherer Halt der Klingen im Griff, automatische<br />
Verriegelung gegen unbeabsichtigtes Herausziehen<br />
• Aufsteckbare Drehkappe und griffige Weichmantelzone<br />
für Einsatz als Feinwerkzeuge<br />
• Erster kompakter VDE Werkzeugsatz (nicht nur) für Elektriker<br />
• Überragend in Funktion und Qualität<br />
Inhalt:<br />
12 VDE-Schraubendreher<br />
K 2,5 3 3,5 4 5,5 6,5 mm<br />
L PH 1 PH 2 M PZ 2 N T 10 T 15 T 20<br />
Griffige Weichmantelzone<br />
804VDE/14 EAN-No. 4000896133000<br />
Drehkappe<br />
Gebogener TORX ® -<br />
Doppelring-Schlüssel<br />
Insbesondere für die Betätigung der<br />
Turboladerverschraubung an MERCEDES-BENZ<br />
• Typ 211 (E-Klasse), 203 (C-Klasse) ab Bj. 2006<br />
• Auf die speziellen Verschraubungsbedingungen abgestimmtes Werkzeug<br />
• Chrom-Vanadium, Oberfläche verchromt<br />
e E10<br />
t<br />
615-E 10 x E 12 EAN-No. 4000896146895<br />
e E12<br />
t<br />
<strong>Neuheit</strong><br />
Splinttreiber-Satz 5teilig<br />
Achtkantige Splinttreiber<br />
• An Handform angepasster 2-Komponenten-<br />
Handschutz gewährleistet:<br />
– Deutliche Reduzierung des Verletzungsrisikos<br />
– Sicheren Halt<br />
– Dämpfende Wirkung (Reduzierung<br />
der Handbelastung bei Schlägen)<br />
• Gesamtlänge: 150 mm lang,<br />
Länge Handschutz: 75 mm<br />
• Chrom-Vanadium, luftgehärtet;<br />
DIN 6450, Form C<br />
Inhalt:<br />
5 Splinttreiber<br />
3, 4, 5, 6, 8 mm<br />
751 HS/5 EAN-No. 4000896148257<br />
<strong>Neuheit</strong><br />
Schraubendreher-Satz<br />
Mit 4 Wechselklingen<br />
5teilig,<br />
in Gürteltasche<br />
Winkelschraubendreher-Sätze<br />
Im Kunststoff-Halter<br />
• Mit Kugelkopf,<br />
Kugelkopfseite = Schwenkbereich 20°<br />
• Extra lange Ausführung<br />
• Für Innensechskant-<br />
Schrauben<br />
• Chrom-Vanadium,<br />
Oberfläche vernickelt<br />
2105 A Lg/10 H<br />
Inhalt:<br />
PH 1 L + K 0,8 x 4,0 mm<br />
PH 2 L + K 1,0 x 6,0 mm<br />
b s 3 + 4 mm<br />
hN T10+T15<br />
804/5 EAN-No. 4000896132850<br />
• Schraubendreher und T-Griff in Einem<br />
• Ersetzt 16 Einzelwerkzeuge<br />
• Die beste Alternative zum großen<br />
Werkzeugkasten (multifunktionell)<br />
• Griff bis 80 Nm getestet<br />
• Ergonomisch ausgereiftes Design<br />
• Frei mit dem 6.3 = 1 ⁄4” Bitprogramm<br />
kombinierbar<br />
• Klingen aus Hochleistungs-Bitstahl<br />
Härte / Drehmoment bis zu 100 %<br />
über DIN-Werten<br />
2105 Lg/9 H<br />
Inhalt:<br />
9 Winkelschraubendreher, metrisch<br />
s 1,5 2 2,5 3 4 5 6 8 10 mm<br />
Inhalt:<br />
10 Winkelschraubendreher, amerik. Maße<br />
s 0.05” 1 ⁄16 5 ⁄64 3 ⁄32 1 ⁄8 5 ⁄32 3 ⁄16 7 ⁄32 1 ⁄4 5 ⁄16”<br />
2105 Lg/9 H EAN-No. 4000896012015 2105 A Lg/10 H EAN-No. 4000896083749<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
24 www.werkzeug-forum.de
Bit-Halter / Bit-Box / Bohrer-Bit-Satz<br />
Geniales Werkzeug<br />
Schraubendreher-Einsatz Bit-Halter<br />
Der „mobile Werkzeugkasten“ für alle Fälle!<br />
• Sehr handlich<br />
• Überall einsetzbar<br />
• Keine überstehenden Spitzen<br />
= kein Verletzungsrisiko<br />
• Passt in jede Tasche<br />
E<br />
HAZET-Schraubendreher-<br />
Einsätze (Bits), blau beschichtet<br />
bieten folgende Vorteile:<br />
Bis zu 400 % höherer<br />
Korrosionsschutz<br />
Extrem passgenaue Profile<br />
Hohe Zähigkeit<br />
KORROSIONS-BESTÄNDIGKEIT<br />
HAZET-Bits (blau beschichtet):<br />
0 1 2 3 4<br />
Herkömmliche<br />
Bits<br />
HAZET<br />
Zähigkeit<br />
ca.4-fach<br />
<strong>Neuheit</strong><br />
Herkömmliche Bits<br />
HAZET-Bits (blau beschichtet)<br />
E<br />
Drehwinkel<br />
Bit-Halter 10teilig<br />
Inhalt:<br />
8 Edelstahl-Schraubendreher-Einsätze (Bits)<br />
K 0,6 x 4,5 0,8 x 5,5 mm<br />
L PH 1 PH 2 M PZ 1 PZ 1<br />
N T 20 T 30<br />
1 Edelstahl-Halter 2239-1<br />
1 Kunststoffbox 2260/10KL N<br />
Jetzt auch aus<br />
Edelstahl erhältlich!<br />
Bit-Halter<br />
10teilig<br />
Inhalt:<br />
8 Schraubendreher-Einsätze (Bits)<br />
K 0,6 x 4,5 0,8 x 5,5 mm<br />
L PH 1 PH 2 M PZ 1 PZ<br />
N T 20 T 30<br />
1 Halter 2239-1<br />
1 Kunststoffbox 2260/10KL N<br />
TORX ® Bit-Halter<br />
10teilig<br />
Inhalt:<br />
8 Schraubendreher-Einsätze (Bits)<br />
N T 9 T 10 T 15 T 20<br />
T 25 T 27 T 30 T 40<br />
1 Halter 2239-1<br />
1 Kunststoffbox 2260/10KL N<br />
„Jetzt mit neuen<br />
Bestückungen!“<br />
2260 X/10 NEAN-No. 4000896147601<br />
2260/10 N EAN-No. 4000896147205<br />
2260/10 T EAN-No. 4000896015702<br />
Profi-Bit-Box für den Handwerker 36teilig<br />
Hohe Qualität und große Bit-Vielfalt<br />
• Alle gängigen Bits in einer übersichtlichen robusten Kunststoff-Box<br />
• Bithalter mit magnetischem Schnellverschluss für problemlosen Bit-Wechsel<br />
Inhalt:<br />
1 Bithalter h D 6,3 = 1 ⁄4” g C 6,3<br />
35 Schraubendreher-Einsätze (Bits):<br />
K 0,6 x 4,5 0,8 x 5,5<br />
1,0 x 6,0 mm (je 1x )<br />
L PH 1 (3x) PH 2 (3x)<br />
PH 3 (1x)<br />
M PZ 1 (3x) PZ 2 (3x)<br />
PZ 3 (1x)<br />
b s 3 4 5 6 mm (je 1x )<br />
N T 10 (1x) T 15 (2x)<br />
T 20 (2x) T 25 (2x)<br />
T 27 (1x) T 30 (2x)<br />
T 40 (2x)<br />
O T 20 H T 30 H (je 1x )<br />
Bohrer- / Bit-Satz<br />
19teilig,<br />
in robuster Kunststoffbox<br />
Betätigungs-Werkzeuge zum Bohren und<br />
Schrauben – alles in einer Box<br />
• Kurze Ausführung – Ideal für<br />
enge Platzverhältnisse<br />
• Bithalter mit Klemmfeder<br />
zum schnellen Wechseln<br />
der Werkzeuge<br />
• Hochwertige Qualitäts<br />
HSS-Bohrer<br />
Inhalt:<br />
1 Bithalter h D 6,3 = 1 ⁄4” g C 6,3<br />
6 Spiralbohrer-Bits HSS<br />
3 4 5 6 8 10 mm<br />
12 Schraubendreher-Einsätze (Bits):<br />
K 0,6 x 4,5 1,0 x 6,0 mm<br />
L PH 1 PH 2 M PZ 1 PZ 2<br />
N T 10 T 15 T 20 T 25 T 30 T 40<br />
2240/36 EAN-No. 4000896141425<br />
2241/19 EAN-No. 4000896141401<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
25
special worldwide<br />
Pneumatik-Programm<br />
mit eigenem HAZET-Service<br />
Schlagschrauber 3 STUVC<br />
Ultraleichtes Kunststoffgehäuse – leichter als<br />
vergleichbare Aluminium-Gehäuse<br />
• Maximale Leistung bei extrem geringem Gewicht (nur 1,21 kg)<br />
• Minimale Vibrationswerte schonen<br />
Muskulatur und Gelenke insbesondere<br />
bei häufigem Einsatz<br />
• Bis zu 15 dB(A) leiser<br />
als herkömmliche Geräte<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• Max. Lösemoment: 493 Nm<br />
– Max. Drehmoment: 461 Nm<br />
– Empf. Drehmoment: 448 Nm<br />
• Stoßfestes Kunststoff-Gehäuse<br />
• Drehzahl / Minute max.: 10.000<br />
• Mehrstufiger Rechts-/Linkslauf<br />
• Schraubengröße: M 16<br />
• Luftverbrauch: 127 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 84,6 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Abluftführung durch den Handgriff<br />
nach unten<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
Nur<br />
1,21 kg!<br />
Minimale<br />
Vibration!<br />
3 MINI ULTRALEICHT<br />
Extrem haltbar für den vollen Profi-Einsatz!<br />
Größenverhältnis<br />
zu herkömmlichen<br />
1<br />
⁄2”-Schlagschraubern<br />
<strong>Neuheit</strong><br />
9012 UL EAN-No. 4000896146970<br />
Schlagschrauber 3 STUVC<br />
• Max. Lösemoment: 670 Nm<br />
– Max. Drehmoment: 610 Nm<br />
– Empf. Drehmoment: 550 Nm<br />
• Hochleistungs-Stift-Schlagwerk<br />
• 3 Leistungsstufen im Rechtslauf,<br />
1 im Linkslauf<br />
• Drehzahl / Minute max.: 7000<br />
• Luftverbrauch: 113 l/min.<br />
• Betriebsdruck: 6,3 bar<br />
• Gewicht: 2,5 kg<br />
• Schraubengröße: M16<br />
• Kälteisolierter Handgriff<br />
TOPSELLER!<br />
9012 SPC EAN-No. 4000896119639<br />
3<br />
• Abluftführung durch den Handgriff nach unten<br />
• Vibrationsarm<br />
• Inkl. Kupplungsstecker, Nennweite 7.2<br />
Max.<br />
Drehmoment<br />
610 Nm<br />
Max.<br />
Lösemoment<br />
670 Nm<br />
6kt.-Steckschlüssel-Einsätze 3teilig 8<br />
Speziell für die Radmontage und -demontage<br />
• Lange Ausführung<br />
• Für Maschinenbetätigung<br />
• Mit Kunststoff-Einsatz zum Schutz der<br />
Oberflächen an den Radschrauben<br />
• Zusätzlich mit Kunststoff-Hülse außen<br />
zum Schutz der Felgen beim Ansetzen<br />
der Radschrauben<br />
• Kunststoff-Hülsen farblich codiert, zum schnellen<br />
Auffinden der gewünschten Schlüsselweite<br />
• Kunststoff-Hülse auswechselbar<br />
Inhalt:<br />
3 6kt. Steckschlüssel-Einsätze 8,<br />
s 17, 19, 21 mm<br />
TOPSELLER!<br />
903 SPC/3 EAN-No. 4000896128754<br />
Schlagschrauber 3 STUVC<br />
Mit Hochleistungs-<br />
Doppelschlagwerk!<br />
• Max. Lösemoment: 670 Nm<br />
– Max. Drehmoment: 623 Nm<br />
– Empf. Drehmoment: 550 Nm<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• 3 Leistungsstufen im Rechtslauf,<br />
1 im Linkslauf<br />
• Drehzahl / Minute max.: 7500<br />
• Luftverbrauch: 113 l/min<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 88 dB(A)<br />
• Gewicht: 2,5 kg<br />
• Schraubengröße: M16<br />
• Kälteisolierter Handgriff<br />
• Abluftführung durch den<br />
Handgriff nach unten<br />
• Vibrationsarm<br />
• Inkl. Kupplungsstecker, Nennweite 7.2<br />
9012-1 SPC EAN-No. 4000896146963<br />
<strong>Neuheit</strong><br />
Max.<br />
Drehmoment<br />
623 Nm<br />
Max.<br />
Lösemoment<br />
670 Nm<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
26 www.werkzeug-forum.de
Pneumatik-Programm<br />
mit eigenem HAZET-Service<br />
Geniales Werkzeug<br />
Schlagschrauber 2 S<br />
Ultraleichtes (1,2 kg) Magnesium-Gehäuse<br />
leichter als vergleichbare Alu-Gehäuse<br />
• Hochleistungs-Stift-Schlagwerk<br />
• 3 Leistungsstufen im Rechtslauf<br />
• Ergonomisches Arbeiten durch optimale<br />
Gewichtsverteilung (nicht kopflastig)<br />
• Schraubengröße: M 13<br />
• Empfohlenes Drehmoment: bis 190 Nm<br />
• Luftverbrauch: 71 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 90 dB(A)<br />
• Drehzahl / Minute max.: 10000<br />
• Kälteisolierter Handgriff<br />
Max.<br />
Drehmoment<br />
250 Nm<br />
• Abluftführung durch den Handgriff nach unten<br />
• Vibrationsarm<br />
• Rechts-/Linkslauf<br />
• Einfache Bedienung<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
Schlagschrauber 3<br />
Leichtes (2,2 kg) Magnesium-Gehäuse<br />
leichter als vergleichbare Alu-Gehäuse<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• 3 Leistungsstufen im Rechtslauf<br />
• Schraubengröße: M 16<br />
• Empfohlenes Drehmoment:<br />
bis 542 Nm<br />
• Luftverbrauch: 133 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 88 dB(A)<br />
• Drehzahl / Minute max.: 7500<br />
• Kälteisolierter Handgriff<br />
• Abluftführung durch den<br />
Handgriff nach unten<br />
• Vibrationsarm<br />
• Rechts-/Linkslauf<br />
• Einfache Bedienung<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
Max.<br />
Drehmoment<br />
740 Nm<br />
Max.<br />
Lösemoment<br />
350 Nm<br />
9011 MG EAN-No. 4000896109180<br />
Max.<br />
Lösemoment<br />
1490 Nm<br />
UST<br />
9012 MG EAN-No. 4000896109197<br />
Schlagschrauber 4 US<br />
Leichtes (5,2 kg) Magnesium-Gehäuse<br />
leichter als vergleichbare Alu-Gehäuse<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• 3 Leistungsstufen im Rechtslauf<br />
• Schraubengröße: M 30<br />
• Empfohlenes Drehmoment:<br />
bis 1084 Nm<br />
• Luftverbrauch: 206 l/min<br />
• Luftanschluss Gewinde: 3 ⁄8”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 87 dB(A)<br />
• Drehzahl / Minute max.: 5500<br />
• Kälteisolierter Handgriff<br />
• Abluftführung durch den<br />
Handgriff nach unten<br />
• Vibrationsarm<br />
• Rechts-/Linkslauf<br />
• Einfache Bedienung<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
Max.<br />
Drehmoment<br />
1490 Nm<br />
Max.<br />
Lösemoment<br />
1800 Nm<br />
Schlagschrauber 5 US<br />
Leichtes (8,8 kg) Magnesium-Gehäuse<br />
leichter als vergleichbare Alu-Gehäuse<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• Mehrstufiger Rechts-/Linkslauf<br />
• Schraubengröße: M 32<br />
• Empfohlenes Drehmoment:<br />
bis 1355 Nm<br />
• Luftverbrauch:<br />
300 l/min<br />
• Luftanschluss<br />
Gewinde: 1 ⁄2”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel:<br />
Lp A 111,4 dB(A)<br />
• Drehzahl / Minute max.: 4500<br />
• Kälteisolierter Handgriff<br />
• Abluftführung nach unten<br />
9013 MG EAN-No. 4000896109210<br />
Max.<br />
Drehmoment<br />
2160 Nm<br />
Max.<br />
Lösemoment<br />
2600 Nm<br />
9014 MG EAN-No. 4000896109227<br />
Schlagschrauber 3 S<br />
Ultraleichtes Kunststoff-Gehäuse – maximale Leistung<br />
bei minimalem Gewicht (1,9 kg)<br />
• Stoßfestes Kunststoff-Gehäuse<br />
• Hochleistungs-Doppel-<br />
Schlagwerk<br />
• Mehrstufiger Rechts-/<br />
Linkslauf<br />
• Schraubengröße: M 16<br />
• Empfohlenes Drehmoment:<br />
bis 515 Nm<br />
• Luftverbrauch: 133 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 98,5 dB(A)<br />
• Drehzahl / Minute max.: 7700<br />
• Vibrationsarmer, kälteisolierter Handgriff<br />
• Abluftführung durch den<br />
Handgriff nach unten<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
Max.<br />
Drehmoment<br />
690 Nm<br />
Max.<br />
Lösemoment<br />
9012 KS EAN-No. 4000896109203<br />
Schlagschrauber 5 US<br />
Leichtes (9,9 kg) Magnesium-<br />
Gehäuse leichter als<br />
vergleichbare Alu-Gehäuse<br />
• Lange Antriebsspindel: 190 mm –<br />
zum Anziehen und Lösen von<br />
tiefliegenden Verschraubungen<br />
• Hochleistungs-Doppel-Schlagwerk<br />
• Mehrstufiger Rechts-/Linkslauf<br />
• Schraubengröße: M 32<br />
• Empfohlenes Drehmoment: bis 1355 Nm<br />
• Luftverbrauch: 300 l/min<br />
• Luftanschluss Gewinde: 1 ⁄2”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 111,4 dB(A)<br />
• Drehzahl / Minute max.: 4500<br />
• Kälteisolierter Handgriff<br />
• Abluftführung nach unten<br />
Drehmoment<br />
2160 Nm<br />
1490 Nm Max.<br />
Max.<br />
Lösemoment<br />
2600 Nm<br />
9014 MG-Lg EAN-No. 4000896115853<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
27
special worldwide<br />
Pneumatik-Programm<br />
mit eigenem HAZET-Service<br />
Ratschenschrauber 1 S<br />
35 Nm<br />
Power Package<br />
Ratschenschrauber 3 S<br />
110 Nm<br />
Power Package<br />
• Rechts-/Linkslauf<br />
• Stufenlose Einstellung<br />
• Luftverbrauch: 180 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 83 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Vibrationsarm<br />
Ratschenschrauber 2 S<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
• Drehzahl / Minute max.: 170,<br />
Gewicht: 0,5 kg, Länge: 165 mm<br />
9020-2 EAN-No. 4000896109432<br />
35 Nm<br />
Power Package<br />
• Höheres Drehmoment 110 Nm<br />
ohne Nachratschen<br />
• Rechts-/Linkslauf<br />
• Stufenlose Einstellung<br />
• Luftverbrauch: 180 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 89 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Vibrationsarm<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
• Drehzahl / Minute max.: 160,<br />
Gewicht: 1,4 kg, Länge: 270 mm<br />
9022-3 EAN-No. 4000896140701<br />
• Kurze Form (Baumaße wie 9020-2)<br />
• Rechts-/Linkslauf<br />
• Stufenlose Einstellung<br />
• Luftverbrauch: 180 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 83 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Vibrationsarm<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
• Drehzahl / Minute max.: 170<br />
Gewicht: 0,5 kg, Länge: 165 mm<br />
9021-3 EAN-No. 4000896116614<br />
Bohrmaschine SX<br />
Besonders für Karosseriearbeiten und Industrie<br />
Ratschenschrauber 2 S<br />
• Rechts-/Linkslauf<br />
• Stufenlose Einstellung<br />
• Luftverbrauch: 180 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 88 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Vibrationsarm<br />
70 Nm<br />
Power Package<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
• Drehzahl / Minute max.: 160,<br />
Gewicht: 1,2 kg, Länge: 230 mm<br />
9021-2 EAN-No. 4000896109449<br />
• Schnellspann-Bohrfutter,<br />
Spannweite 1 – 10 mm<br />
• Rechts-/Linkslauf<br />
• Luftverbrauch 113 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel:<br />
Lp A 91 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Abluftführung durch den<br />
Handgriff nach unten<br />
• Robustes Maschinengehäuse<br />
• Für Dauerbetrieb geeignet<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
• Drehzahl / Minute max.: 2600, Gewicht: 1,35 kg<br />
9030-1 EAN-No. 4000896109470<br />
Ratschenschrauber 3 S<br />
• Rechts-/Linkslauf<br />
• Stufenlose Einstellung<br />
• Luftverbrauch: 180 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 88 dB(A)<br />
• Kälteisolierter Handgriff<br />
• Vibrationsarm<br />
70 Nm<br />
Power Package<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
• Drehzahl / Minute max.: 160,<br />
Gewicht: 1,2 kg, Länge: 230 mm<br />
9022-2 EAN-No. 4000896109456<br />
Ausblasstift SX<br />
Praktische und kompakte Ausführung mit Anhänge-Clip z.B. an Brusttasche<br />
• Luftfluss durch Verdrehen einstellbar, Düse-? 3 mm<br />
• Leicht bedienbar, direkt an Luftkupplung 7,2 mm anschließbar<br />
• Durchfluss max. 360 l/min bei 6 bar<br />
• Hochwertige Perbunan-Dichtung (NBR)<br />
• Duraluminium-Gehäuse<br />
• Länge 109 mm, Gewicht: 160 g<br />
• Integrierter Kupplungsstecker,<br />
Nennweite 7,2<br />
9040-3 EAN-No. 4000896109500<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
28 www.werkzeug-forum.de
Pneumatik-Programm<br />
mit eigenem HAZET-Service<br />
Geniales Werkzeug<br />
Stabschleifer<br />
Zum Schleifen, Glanzschleifen,<br />
Polieren und Entgraten<br />
• Hoher Bedienkomfort<br />
• Ergonomisches Design<br />
• Drehzahl-Regulierung über Stellrad<br />
• Luftverbrauch: 113 l/min<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Spannzange 6 mm<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
9032-1<br />
Gerade Ausführung<br />
Meißel-Hammer-Set<br />
6teilig, im Kunststoffkasten<br />
Zum Austrennen von Karosserieblechen<br />
mit Druckluft und zum Einsatz im<br />
Industriebereich<br />
<strong>Neuheit</strong><br />
1<br />
1/min Leistung Schall- Länge Gewicht EAN-No.<br />
W druck- mm g 4000896+<br />
pegel<br />
9032-1 2000 – 25000 164 91 158 380 117055<br />
9032-5 2000 – 22000 160 90 160 560 117062<br />
Ausblaspistolen<br />
Zum Säubern oder schnellen Entfernen<br />
von Spänen oder anderen Fremdkörpern<br />
9032-5<br />
Abgewinkelte Ausführung<br />
• Einsatz an Maschinen, in Werkstätten, bei der Holzverarbeitung,<br />
Ausstattungsbetrieben und im Haushalt, insbesondere an schwer zugänglichen Stellen<br />
• Rutschsicherer Griff / Gehäuse aus Nylon, Düse aus Stahl<br />
• Maximaler Druck: 15 bar<br />
• Betriebsdruck: 5 bis 8 bar<br />
• Durchfluss max.: 300 l/min<br />
• Schalldruckpegel Lp A: 85 bis 90 dB/A 9040-1<br />
• Luftanschluss: 6,3 mm ( 1 ⁄4”)<br />
• Gewicht: 250 g<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
9035-1/6 EAN-No. 4000896146765<br />
• Sehr geringer Luftverbrauch:<br />
nur 77,3 l/min<br />
• Mit Schnellspannfutter für<br />
schnellen Meißelwechsel<br />
• Ca. 60% geringere Vibration<br />
gegenüber herkömmlichen Geräten<br />
• Gut geeignet auch zum Lösen<br />
festgerosteter Verschraubungen<br />
• Schlagzahl: 2.900/min<br />
• Meißelaufnahme: h 10 mm<br />
• Leistungskontrolle über Druckschalter<br />
• Luftanschluss: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel: Lp A 104,9 dB(A)<br />
• Kälteisolierter Handgriff<br />
• 5 Einzelmeißel im Set (je 175 mm lang)<br />
• Gewicht: 1,7 kg<br />
• Inkl. Kupplungsstecker, Nennweite 7,2<br />
9040-2<br />
Rohr ausziehen<br />
Rohr zurückschieben<br />
Düsenlänge einstellbar von 165–280 mm<br />
1<br />
Ausführung<br />
EAN-No.<br />
4000896+<br />
9040-1 Düsenlänge 93 mm, Gesamtlänge 205 mm 109487<br />
9040-2 Stufenlos ausziehbare Düse von 165 bis 280 mm 109494<br />
Ausblasstift mit 3 m Schlauch<br />
Schlauchart: Spiralschlauch (Polyester) in HAZET-Blau<br />
• Einfachste Handhabung:<br />
Der Luftstrom „startet“ durch<br />
leichtes „Knicken“ der Gummitülle<br />
• Gummibeschichteter Ausblasstift<br />
ohne harte Spitze bzw. Stiftgehäuse<br />
schützt empfindliche Gegenstände<br />
beim „Ausblasen“, z.B. lackierte<br />
Bereiche im Motorraum o.ä.<br />
• Leicht bedienbar, direkt an<br />
Luftkupplung anschließbar<br />
• Max. Arbeitslänge: 3 m<br />
• Betriebsdruck: 6,3 bar<br />
• Länge: 80 mm, Gewicht: 240 g<br />
• Integrierter Kupplungsstecker, Nennweite 7,2<br />
<strong>Neuheit</strong><br />
9040-5 EAN-No. 4000896146987<br />
Meißel-Hammer-Set<br />
6teilig, im Kunststoffkasten<br />
Zum Austrennen von Karosserieblechen<br />
mit Druckluft und zum Einsatz im Industriebereich<br />
• Gut geeignet auch zum Lösen<br />
festgerosteter Verschraubungen<br />
• Schlagzahl 3.000/min<br />
• Meißelaufnahme: h 10 mm<br />
• Leistungskontrolle über<br />
Druckschalter<br />
• Luftverbrauch: 240 l/min<br />
• Luftanschluss: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Schalldruckpegel:<br />
Lp A 98 dB(A)<br />
• Kälteisolierter Handgriff<br />
• 5 Einzelmeißel im Set<br />
(je 175 mm lang)<br />
• Gewicht: 1,7 kg<br />
• Inkl. Kupplungsstecker,<br />
Nennweite 7,2<br />
9035/6 EAN-No. 4000896109463<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
29
special worldwide<br />
Pneumatik-Programm<br />
mit eigenem HAZET-Service<br />
Heißluft-Handgerät<br />
Reifenfüll-Messgerät<br />
Spezielle Gummi-Ummantelung schützt Manometer vor leichten Stößen<br />
• Handgriff mit Betätigungshebel und Ablassknopf (für Einhandbedienung)<br />
• Schlauch mit integriertem Momentstecknippel<br />
• Manometer-Messbereich: 0 – 12 bar<br />
• Flexibler Schlauch, Länge: 400 mm<br />
• Manometer-Durchmesser: 80 mm<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck (empfohlen):<br />
6,3 bar<br />
• Max. Druck: 8 bar<br />
• Gewicht: 340 g<br />
• Integrierter Kupplungsstecker,<br />
Nennweite 7,2<br />
• In den Griff<br />
integrierte<br />
Aufhängevorrichtung<br />
<strong>Neuheit</strong><br />
Fettpresse<br />
Mit starrem Rohrstück 180 mm lang<br />
• Sehr gut ausbalanciert für ermüdungsfreies Arbeiten durch<br />
optimalen Schwerpunkt zwischen Betätigungshebel und Kartusche<br />
• Drei Fettbefüllungs-Möglichkeiten:<br />
– Einsatz einer handelsüblichen Kartusche im Zylinder<br />
– Direktes Aufsetzen mit dem im Pressenkopf integrierten<br />
Nippel auf eine Pumpe<br />
– Einfüllen von „losem“ Fett direkt in den Metallzylinder (ohne Kartusche)<br />
<strong>Neuheit</strong><br />
9041-1 EAN-No. 4000896147076 9042-1 EAN-No. 4000896147083<br />
• Füllmenge: ca. 400 g<br />
• Luftanschluss Gewinde: 1 ⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Gewicht: 1,5 kg<br />
• Integrierter Kupplungsstecker,<br />
Nennweite 7,2<br />
Kombi-Spritzpistole<br />
Für Unterbodenschutz bzw. Schallschutz oder<br />
Hohlraumversiegelung mit Wachs<br />
• Einfaches Auftragen des Unterbodenschutzes (bzw. Schallschutz)<br />
mit standardmäßig installierter Düse<br />
• Nutzbar für alle handelsüblichen 1000 ml Kartuschen.<br />
Anwendungs-Tipp: Kartusche öffnen, Ansaugrohr eintauchen,<br />
Kartusche festschrauben, fertig zum Einsatz!<br />
• Luftverbrauch: 225 l/min<br />
• Luftanschluss<br />
Gewinde: 1<br />
⁄4”<br />
• Betriebsdruck: 6,3 bar<br />
• Gewicht (ohne Kartusche):<br />
410 g<br />
• Integrierter Kupplungsstecker,<br />
Nennweite 7,2<br />
<strong>Neuheit</strong><br />
Beiliegender flexibler 500 mm-Schlauch<br />
mit Spreizdüse für Rundumwachsnebel<br />
ermöglicht problemlosen Wachsauftrag in<br />
Hohl- und Zwischenräumen<br />
(Schlauch wird gegen Düse ausgetauscht)<br />
Premium-Heißluft-Handgerät<br />
• Leistung 2000 Watt<br />
• Temperaturbereich: 80–650 °C elektronisch stufenlos regelbar<br />
• Luftmengenbereich: 200–550 l/min elektronisch stufenlos regelbar<br />
• 7 vorprogrammierte Einstellungen für spezielles Plastikschweißen<br />
(nur Eingabe des Plastikmaterials notwendig –<br />
Temperatur und Luftstrom<br />
sind vorprogrammiert)<br />
• Regelung der Ist-Temperatur bei Einsatz<br />
aller Düsen durch geschlossenen,<br />
elektronisch gesteuerten Kreislauf<br />
• Menüführung in 7 Sprachen abrufbar<br />
• Komplett-Set inkl. Edelstahl-Schweiß-,<br />
Überlappschweiß-, Lötschrumpfreflektorund<br />
Reflektordüsen sowie Andrückrolle<br />
im Kunststoffkoffer<br />
• Stand-By (geringer Stromverbrauch im<br />
ECO-Betrieb bei konstanter Temperatur)<br />
• Angezogene Luft wird nicht durch<br />
den Motor geblasen<br />
• Geschützte Vollkeramik<br />
für optimale Isolierung<br />
• 14 Funktionsprogramme<br />
• Leichtgewicht<br />
780 g<br />
6teilig,<br />
im Kunststoff-Koffer<br />
9042-4 EAN-No. 4000896147090<br />
1990-2/6 EAN-No. 4000896141586<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
30 www.werkzeug-forum.de
Heißluft-Handgerät<br />
Gewinde-Reparatur<br />
Geniales Werkzeug<br />
Heißluft-Handgerät<br />
3teilig, im<br />
Kunststoff-Koffer<br />
• Leistung 1600 Watt<br />
• 2 Temperaturbereiche 350 / 500 °C<br />
• 2 Luftmengenbereiche 350 / 500 l/min<br />
• Leichtgewicht 680 g<br />
• Angezogene Luft wird nicht durch den Motor geblasen<br />
• Komplett-Set inkl. Edelstahl-Breitschlitz- und<br />
Reflektorendüse im Kunststoffkoffer<br />
Universal-Gewinde-<br />
Nachschneider<br />
Für Gewindedurchmesser 4–13 mm ( 5 ⁄32”– 1 ⁄2”)<br />
• Schnellfixierung mittels Einstellschraube (A)<br />
• Automatische Einstellung der Klinge auf<br />
jegliche Gewindesteigung<br />
• Zum Nachschneiden von Rechts- und<br />
Linksgewinden (Drehrichtung beachten!)<br />
• Für alle metrischen und nicht-metrischen<br />
Gewindearten (60°-Flankenmaß)<br />
B<br />
Auf<br />
A<br />
B<br />
Zu<br />
A<br />
Drehen<br />
1990-1/3 EAN-No. 4000896141531<br />
842 AG-1 EAN-No. 4000896140718<br />
Zum Anheben der<br />
Klinge (B) Einstellschraube<br />
(A) drehen.<br />
Werkzeug auf<br />
das zu reparierende<br />
Gewinde setzen.<br />
Einstellschraube (A)<br />
zurückdrehen. Die<br />
Klinge in die Rillen<br />
des Gewindes<br />
setzen und leicht<br />
anziehen.<br />
Das Werkzeug in<br />
Pfeilrichtung drehen.<br />
Gewinde-Reparatur-<br />
Sortimente und<br />
Nachfüllsätze<br />
Ermöglichen die kostengünstige<br />
Reparatur beschädigter<br />
oder abgenutzter Gewinde<br />
• Anwendung: Zur Gewindepanzerung<br />
von Werkstoffen<br />
mit geringer Scherfestigkeit,<br />
z.B. Aluminium- und Magnesium-<br />
Legierungen, im Maschinenbau,<br />
in der Kfz-, Elektro- und Medizin-<br />
Technik sowie in der Luft- und<br />
Raumfahrt<br />
• Hochwertiger Chromnickel-<br />
Nirostastahl sorgt für gute<br />
Innengewinde, die Temperaturund<br />
Korrosionseinwirkung<br />
widerstehen<br />
• Ausschussrückgewinnung<br />
Sätze und Sortimente komplett<br />
mit Spiralbohrer, Handeinbau-<br />
Werkzeug, Gewindebohrer, Zapfenbrecher<br />
und Gewindeeinsätzen.<br />
Anwendung / Gewinde Anzahl EAN-No.<br />
1<br />
R K * Teile 4000896+<br />
Gewinde-Reparatur-Sätze und Sortimente<br />
842-5/24 M 5 x 0,8 6,7 24 119295<br />
842-6/24 M 6 x 1,0 8,0 24 119301<br />
842-8/24 M 8 x 1,25 10,8 24 119318<br />
842-10/14 M 10 x 1,5 13,5 14 119325<br />
842-12/14 M 12 x 1,75 16,3 14 119530<br />
842-14/17 M 14 x 1,25 (Zündk.-Gewinde)** – 17 119547<br />
842-512/130 M 5–M 12 – 130 119554<br />
842-614/113 M 6–M 14 – 113 119561<br />
Nachfüll-Sätze<br />
842-05/10 M 5 x 0,8 6,7 10 124442<br />
842-06/10 M 6 x 1,0 8,0 10 124459<br />
842-08/10 M 8 x 1,25 10,8 10 124466<br />
842-010/10 M 10 x 1,5 13,5 10 124473<br />
842-012/10 M 12 x 1,75 16,3 10 124480<br />
842-014/10 M 14 x 1,25 (Zündk.-Gewinde)* 16,4 10 124497<br />
842-014A/10 M 14 x 1,25 (Zündk.-Gewinde)* 12,4 10 126354<br />
842-014B/10 M 14 x 1,25 (Zündk.-Gewinde)* 8,4 10 126347<br />
* Länge des Gewinde-Einsatzes im eingebauten Zustand<br />
** Mit speziellem Gewindeschneid-Werkzeug, ohne Gewinde- und Spiralbohrer<br />
Aufbohren<br />
des beschädigten Gewindes<br />
Gewindeeinsatz einbauen<br />
Kontrolle<br />
(Gewinde und Steigung)<br />
Aufnahmegewinde in<br />
aufgebohrtes Loch schneiden<br />
Eindrehwerkzeug herausdrehen und Mitnahmezapfen<br />
mit Zapfenbrecher entfernen<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
31
special worldwide<br />
Arbeitsschutz<br />
Kniebrett<br />
Kleine Matte für Mechaniker<br />
• Abwischbare, einfach zu reinigende Oberfläche<br />
• Beständig gegen Öl, Benzin, Bremsenreiniger<br />
sowie praktisch für alle in Werkstätten<br />
verwendeten Flüssigkeiten<br />
• Material aus nicht absorbierendem Schaumstoff<br />
mit geschlossenen Zellen<br />
• Maße: 30 x 450 x 250 mm<br />
195-1 EAN-No. 4000896121069<br />
• Trage- / Hängegriff<br />
Bügel-Gehörschutz<br />
„Federleicht“ – der Leichteste seiner<br />
Klasse mit nur 8 g<br />
• Ergonomische Bügelform vermindert<br />
störende Reibungsgeräusche<br />
z.B. an Kleidungsstücken<br />
• Komfortabler bewegungsfreier Sitz durch<br />
einzigartig oval geformte weiche Schaumstoffstöpsel<br />
• Ideal für lange Einsätze<br />
• Abgewinkelter Bügel verhindert beim Ablegen<br />
die Verschmutzung der Stöpsel<br />
• Stöpsel problemlos auswechselbar (1984-01/10)<br />
Schutzbrillen<br />
• Extrem kratzfest, optimale Passform,<br />
Schutz bei Schleif-, Dreh- und Fräsarbeiten etc.<br />
• Sportliches Design, Scheibe aus Polycarbonat<br />
• Perfektes Anpassen an die Kopfform durch Längenund<br />
Neigungsverstellung des Bügels<br />
• Dauerhaft beschlagfreie Beschichtung der Innenseite sorgt für<br />
klare Sicht auch unter schwierigen Umgebungsbedingungen<br />
Extrem kratzfest<br />
Patentierter<br />
quattroflex Bügel<br />
2 Komponenten-Technik<br />
1984-1 EAN-No. 4000896126743<br />
Handschuhe<br />
Universell einsetzbar für Beruf und Freizeit<br />
• Besonders geeignet für Arbeiten im<br />
technischen Bereich durch ausgezeichnete<br />
Taktilität<br />
• Gutes Tragegefühl bei Arbeiten mit Kleinteilen<br />
• Extrem widerstandsfähig gegen<br />
Flüssigkeiten und Öle durch<br />
speziell silikonisiertes Rindsleder<br />
1984-01/10 EAN-No. 4000896126729<br />
Ersatz-Stöpsel (10 Stück)<br />
Optimale<br />
Seitenabdeckung<br />
Innovatives<br />
Rahmenkonzept<br />
Größe EAN-No.<br />
1 4000896+<br />
1987-1 L L 127603<br />
1987-1 XL XL 127627<br />
1987-1 XXL XXL 127634<br />
• Klettverschluss<br />
am Handgelenk<br />
• Rückhand –<br />
Atmungsaktiv<br />
Schneller und einfacher<br />
Scheibenwechsel<br />
Indirekte Ventilation<br />
Bügelneigung und -länge<br />
individuell einstellbar<br />
• Universell einsetzbar<br />
• Atmungsaktive, elastische<br />
und abriebfeste Materialien<br />
• Innenhand-Verstärkung<br />
• Spezielle Grip-Flex<br />
Verstärkung des Daumen<br />
und Zeigefingers<br />
• Verkürzter Daumen,<br />
Mittel- und Zeigefinger<br />
• Anti-Vibrationspads<br />
<br />
<br />
• Daumen mit Schweißabstreifer<br />
aus Terry-Cotton<br />
<br />
EAN-No.<br />
1<br />
4000896+<br />
1985-1 • Scheibe Polycarbonat, farblos UV 2–1,2 116003<br />
• DIN EN 166–168, UV 400<br />
1985-2 • Scheibe Polycarbonat, grau getönt, 116010<br />
mit Sonnenschutz UV 5-2,5<br />
• DIN EN 166–168, 172 (Sonnenschutz), UV 400<br />
1985-3 • Scheibe Polycarbonat, gelb getönt UV 2–1,2 126750<br />
• Aufhellung dunkler Umgebungen und<br />
Konturen (Kontraststeigerung)<br />
• DIN EN 166-168, UV 400<br />
1985-4 • Scheibe Polycarbonat, blau getönt UV 2–1,2 126767<br />
• Für angenehmes und entspanntes Sehen bei<br />
Dauer-Anwendung<br />
• Für hohe visuelle Ansprüche, DIN EN 166–168, UV 400<br />
<br />
Größe EAN-No.<br />
1 4000896+<br />
1987-2 L L 127610<br />
1987-2 XL XL 127641<br />
1987-2 XXL XXL 127658<br />
Handschuhe<br />
Mit Klettverschluss<br />
TOPSELLER!<br />
1987-3 EAN-No. 4000896127719<br />
• Klettverschluss<br />
mit Anziehhilfe<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
32 www.werkzeug-forum.de
Superhelle LED-Leuchten<br />
Geniales Werkzeug<br />
LED-Arbeitsleuchte mit Akku<br />
Aufladbare LED-Handlampe. Robust, zuverlässig mit<br />
außerordentlicher Leuchtkraft<br />
• Lichtquelle 30 LED mit ultra-weißem Licht – 1500 Lux<br />
(im Abstand von 50 cm)<br />
• Kaltlicht – kein Verbrennungsrisiko<br />
• Leuchtdauer ca. 6 Stunden<br />
• Komplette Ladezeit nur ca. 2,5 Stunden (kabellose Ladung)<br />
• Schutzhülle aus Gummi – schützt gegen Stöße und Öl<br />
• Lampenschutzgrad IP 65, Batterieladeschutzgrad IP 20<br />
• Elektronische Sicherheitskontrolle der Aufladung –<br />
Lampe kann im Ladegerät verbleiben<br />
• Austauschbare, durchsichtige Frontplatte<br />
• Elektronische Schutzkontrolle der Akkus<br />
• Soft-touch-Schalter (durch Schutzhülle überzogen)<br />
• Verstellbarer Haken<br />
• Rote LED an der Handlampe leuchtet bei schwachem Akku<br />
• Multifunktions-Kontroll-Leuchte am Ladegerät zur<br />
Kontrolle des Ladezustandes: blinkt rot bei Ladevorgang /<br />
leuchtet grün bei Ende des Ladevorgangs<br />
• Umweltfreundlicher NiMH-Akku: 4,8 V – 3300 mAh<br />
• Ladegerät: 100–230 V, 50–60 Hz,<br />
mit 2 m Kabel und Eurostecker<br />
Long Flexible Light<br />
Ideal für Inspektionen z.B. im Motorraum<br />
• 350 mm langer, flexibler Schwanenhals<br />
• 17 mm Durchmesser, 125 mm lang<br />
(Gesamtlänge ca. 480 mm)<br />
1979-20 EAN-No. 4000896101252<br />
Magnetfuß<br />
Geeignet für 1979-20<br />
• Auch als Standfuß einsetzbar<br />
• Gewicht: ca. 320 g<br />
• Um 360° in alle Richtungen biegbar<br />
• Über 100 Stunden Batterie-Lebensdauer<br />
• Gewicht inkl. Batterie ca. 173 g<br />
• Batterietypen: 4 x AA (Mignon) oder LR 6<br />
1979-3 EAN-No. 4000896136339<br />
1979-21 EAN-No. 4000896109586<br />
Photonenpumpe<br />
Klein und schlank: 14 mm Durchmesser / 72 mm lang<br />
1979-5 EAN-No. 4000896100729<br />
• Über 100 Stunden Batterie-Lebensdauer<br />
• Photonenröhren-Reflektor mit Weitwinkel<br />
• Leichtes, robustes und edles Aluminium-Gehäuse<br />
• Gewicht inkl. Batterie ca. 40 g<br />
• Batterietypen: 4 x AG 13 oder LR 44<br />
Head Fire Triplex<br />
Ideal für Freizeit und Extremsport<br />
• Stirnlampe mit hohem Tragekomfort<br />
• Lampenkopf um 85° schwenkbar<br />
• Bis zu 100 Stunden Batterie-<br />
Lebensdauer<br />
• Dreifach Tragegurt, verstellbar<br />
1979-35 EAN-No. 4000896101269<br />
• Batteriefach am Hinterkopf verhindert<br />
Kopflastigkeit<br />
• Gewicht inkl. Batterie ca. 120 g<br />
• Batterietypen: 3 x AAA (Micro) oder LR 03<br />
LED-Stab<br />
Ideal für die Werkstatt<br />
• Bis zu 300 Stunden<br />
Brenndauer mit<br />
einem Batterie-Satz<br />
• Doppelt vergütete Echtglaslinse<br />
bündelt das Licht<br />
1979-10 EAN-No. 4000896101238<br />
• 14 mm Durchmesser, ca. 140 mm lang<br />
• Gewicht inkl. Batterie ca. 80 g<br />
• Batterietypen: 3 x LR 1 (Lady)<br />
LED-Lenser Triplex<br />
Ideal für Handwerk, Extremsport, Rettungs- und Sicherheitsdienste<br />
• Reichweite bis<br />
zu 50 Meter<br />
• 26 mm Durchmesser<br />
und nur<br />
139 mm lang<br />
1979-40 EAN-No. 4000896101276<br />
• Bis zu 100 Stunden Brenndauer<br />
• Inkl. Trageschlaufe und praktischer<br />
Gürteltasche<br />
• Gewicht inkl. Batterie ca. 165 g<br />
• Batterietypen: 3 x LR 1 (Lady)<br />
Short Flexible Light<br />
Ideal für Inspektionen oder als Leselampe<br />
• 95 mm langer,<br />
flexibler<br />
Schwanenhals<br />
• 14 mm Durchmesser<br />
(Gesamtlänge ca. 162 mm)<br />
1979-15 EAN-No. 4000896101245<br />
• Um 360° in alle Richtungen biegbar<br />
• Über 100 Stunden Batterie-Lebensdauer<br />
• Gewicht inkl. Batterie ca. 44 g<br />
• Batterietypen: 4 x AG 13 oder LR 44<br />
LED-Leuchte mit V7-Power Chip<br />
• Hellste Lampe ihrer Klasse<br />
auf dem Weltmarkt<br />
• Klein und handlich<br />
• Eng-gebündeltes,<br />
weißes Licht<br />
• Spritzwassergeschützt<br />
1979-45 EAN-No. 4000896109593<br />
• Gürteltasche mit Klettverschluss<br />
• Bis zu 110 Stunden Brenndauer<br />
• 89 mm lang, 23,5 mm Durchmesser<br />
• Gewicht inkl. Batterien ca. 120 g<br />
• Batterietypen: 3 x AAAA oder LR 61<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
33
special worldwide<br />
Zangen / Schraubendreher / Schraubenschlüssel<br />
Zangensatz 2teilig<br />
Mit ergonomischen<br />
2-Komponenten-<br />
Kunststoff-Griffhüllen<br />
• Oberfläche gestrahlt und poliert<br />
• Induktiv gehärtete<br />
Schneiden<br />
TOP Zangen-Aktionssatz<br />
Spitzenqualität „Made in Germany“<br />
<strong>Neuheit</strong><br />
Universal-Zange<br />
Installateurs Klassiker<br />
• Wasserpumpenzange<br />
• Gewerbe durchgesteckt<br />
• Kopf und Gewerbe blank geschliffen<br />
• Oberfläche HAZET-blau<br />
• DIN ISO 8976<br />
• Länge 250 mm, Gewicht nur 329 g<br />
TOPSELLER!<br />
<strong>Neuheit</strong><br />
TOPSELLER!<br />
1800 M/2 EAN-No. 4000896146109 759 SPC EAN-No. 4000896146116<br />
Inhalt:<br />
1 Kraftseitenschneider l = 175 mm<br />
1 Flachrundzange l = 170 mm<br />
• Spannbereiche:<br />
Flachmaterial sb: 30 mm<br />
Rundmaterial sb: 6 – 35 mm<br />
j-ULTRA Schraubendreher-Satz<br />
5teilig<br />
Mit Schlagkappe für mehr Power! K L<br />
• Mehrkomponenten Griff garantiert optimale<br />
Oberflächen und sehr guten Kraftschluß<br />
• Schlagstück aus vergütetem Stahl<br />
• Klingen mit 6kt.-Ansatz als Schlüsselhilfe<br />
• DIN 5265 Form D, Schneiden nach DIN 5264<br />
• Chrom-Vanadium<br />
• Klingen verchromt,<br />
Spitzen brüniert<br />
Inhalt:<br />
3 Schlitzschraubendreher K<br />
0,7 x 4,5 x 90 0,8 x 5,5 x 100<br />
1,0 x 7,0 x 125 mm<br />
2 Kreuzschlitzschraubendreher L<br />
PH 1 (90 mm) PH 2 (100 mm)<br />
801 U/5 EAN-No. 4000896109388<br />
j-Schraubendreher-Satz<br />
• Mit j-Griff<br />
• Ergonomisch und hoch belastbar<br />
• Hohe Kraftübertragung<br />
• Chrom-Vanadium, Klingen verchromt, Spitzen brüniert<br />
• Geschmacksmusterschutz<br />
Inhalt:<br />
4 Schlitzschraubendreher K<br />
0,8 x 4,0 x 100 1,0 x 5,5 x 125<br />
1,2 x 6,5 x 150 1,2 x 8,0 x 150 mm<br />
2 Kreuzschlitzschraubendreher L<br />
PH 1 (80 mm) PH 2 (100 mm)<br />
803 SPC/6 EAN-No. 4000896127856<br />
6teilig<br />
Doppel-Maulschlüssel-Satz 9teilig<br />
Ring-Maulschlüssel-Satz 10teilig<br />
Inhalt:<br />
9 Doppel-Maulschlüssel<br />
450 N-6 x 7 8 x 9 10 x 11<br />
12 x 13 14 x 15 16 x 17<br />
18 x 19 21 x 22 24 x 27 mm<br />
450 SPC/9 EAN-No. 4000896118489<br />
Inhalt:<br />
10 Ring-Maulschlüssel<br />
600 N-8 10 12 13 14<br />
15 16 17 18 19 mm<br />
600 SPC/10 EAN-No. 4000896118465<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
34 www.werkzeug-forum.de
Steckschlüssel-Sätze<br />
Geniales Werkzeug<br />
Adapter-Satz<br />
Für Knarren-Ring-Maulschlüssel<br />
Inhalt:<br />
3 Knarren-Ring-Maulschlüssel-Adapter<br />
10 mm – 1 13 mm – 2<br />
19 mm – 3<br />
1 Bit Adapter<br />
32teilig,<br />
4teilig Steckschlüssel-Satz im Kunststoffkasten 6 $<br />
Inhalt:<br />
10 Steckschlüssel-Einsätze<br />
s 5 5,5 6 7 8<br />
9 10 11 12 13 mm<br />
13 Schraubendreher-Einsätze<br />
b 4 5 6 8 mm<br />
K 0,8 x 4 1 x 5,5 mm<br />
L PH 1 PH 2<br />
N T 10 T 15 T 20<br />
T 25 T 30<br />
1 Umschaltknarre,<br />
1 Steckgriff<br />
2 Verlängerungen<br />
55 und 147 mm,<br />
1 Universalgelenk<br />
4 Winkelschraubendreher<br />
b 1,5 2 2,5 3 mm<br />
606/4 SPC EAN-No. 4000896127399 850 SPC EAN-No. 4000896088713<br />
mit Sicherungsknopf<br />
Steckschlüssel-Satz<br />
Inhalt:<br />
14 Steckschlüssel-Einsätze mit Tractionsprofil $<br />
s 7 8 9 10 11 12 13 14 15 16 17 18 19 22 mm<br />
5 Doppel-6kt.-Steckschlüssel-<br />
Einsätze mit Tractionsprofil,<br />
lange Ausführung %<br />
s 10 12 13 17 19 mm<br />
5 Schraubendreher-Einsätze b<br />
s 4 5 6 7 8 mm<br />
8 h Schraubendreher-<br />
Einsätze<br />
T 15 T 20 T 25 T 27<br />
T 30 T 40 T 45 T 50<br />
1 Umschaltknarre<br />
1 Universalgelenk<br />
2 Verlängerungen 74 und 150 mm<br />
2 Adapter 3 – 7 1– 7<br />
885 SPC EAN-No. 4000896098224<br />
38teilig,<br />
im Kunststoffkasten<br />
7 $%<br />
Nb<br />
20teilig,<br />
Steckschlüssel-Satz 8 $<br />
im Kunststoffkasten<br />
Inhalt:<br />
16 Steckschlüssel-Einsätze<br />
mit Tractionsprofil $<br />
s 10 11 12 13<br />
14 15 16 17<br />
18 19 21 22<br />
24 27 30 32 mm<br />
1 Umschaltknarre<br />
2 Verlängerungen<br />
123 und 247 mm<br />
1 Universalgelenk<br />
900 SPC EAN-No. 4000896088720<br />
Steckschlüssel-Satz<br />
47teilig,<br />
im Kunststoffkasten<br />
Inhalt:<br />
9 6kt.-Steckschlüsseleinsätze mit Tractionsprofil 6 $<br />
s 5 6 7 8 9 10 11 12 13 mm<br />
17 Schraubendreher-Einsätze F<br />
b 2 3 4 5 6 mm K 4 6 8 mm<br />
L PH 1 PH 2 M PZ 1 PZ 2<br />
N T 10 T 15 T 20 T 25 T 30<br />
1 Umschaltknarre 1<br />
1 Steckgriff 1<br />
1 Verlängerung 101,5 mm 1 – 6<br />
1 Verbindungsteil 6 – E<br />
14 6kt.-Steckschlüssel-Einsätze<br />
mit Tractionsprofil 8 $<br />
s 10 11 12 13 14 15 16<br />
17 18 19 21 22 24 27 mm<br />
1 Umschaltknarre 3, 2 Verlängerungen<br />
123 und 248 mm 3 – 8<br />
18teilig,<br />
68 Steckschlüssel-Satz im Kunststoffkasten 9<br />
E h Inhalt:<br />
b<br />
8 6kt.-Steckschlüssel-<br />
Einsätze<br />
s 22 24 27 30<br />
32 36 41 46 mm<br />
4 Schraubendreher-Einsätze<br />
b 14 17 19 22 mm<br />
1 Drehstange mit Kugel<br />
und Stiftsicherung,<br />
500 mm lang<br />
1 Umschaltknarrenkopf 4<br />
1 Schiebestück 4<br />
mit Kugelsicherung<br />
2 Verlängerungen 75<br />
und 200 mm<br />
1 Adapter 3 – 9<br />
902 SPC EAN-No. 4000896127887<br />
Solange der Vorrat reicht!<br />
*<br />
TOPSELLER!<br />
1000 SPC EAN-No. 4000896098330<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
35
special worldwide<br />
Abzieher<br />
Schnellspann-Abzieher-Satz<br />
Verwendung als Außen- und Innen-Abzieher<br />
durch einfaches Umstecken der Haken<br />
• 3 Schnellspann-Haken mit Fixierhebel<br />
• Schmale, geschmiedete Abzieherhaken insbesondere bei<br />
Getriebereparatur notwendig (wo herkömmliche Abzieherhaken<br />
aus Platzgründen<br />
nicht einsetzbar sind)<br />
• Optimale Aufbewahrung<br />
im übersichtlichen<br />
Sortimentskoffer mit<br />
Weichschaumeinlage<br />
6teilig<br />
<strong>Neuheit</strong><br />
Schnellspann-Abzieher-Satz<br />
9eilig<br />
Verwendung als Außen- und Innen-Abzieher durch einfaches<br />
Umstecken der Haken<br />
• Umfangreicher Satz mit 6 Schnellspann-Haken<br />
inkl. Fixierhebel (lang, kurz)<br />
• Schmale, geschmiedete<br />
Abzieherhaken insbesondere<br />
bei speziellen Reparaturen<br />
notwendig<br />
(wo herkömmliche<br />
Abzieherhaken aus<br />
Platzgründen nicht<br />
einsetzbar sind)<br />
• Optimale Aufbewahrung<br />
im übersichtlichen<br />
Sortimentskoffer mit<br />
Weichschaumeinlage<br />
<strong>Neuheit</strong><br />
Inhalt, 6teilig:<br />
1 Spindel G 1 ⁄2” x 210 mm (1786 S-03)<br />
Je eine 2- (1786-22) und 3-armige (1786-33) Traverse<br />
3 schmale Schnellspann-Abzieherhaken 150 mm lang (1786 FS-150)<br />
Inhalt, 9teilig:<br />
1 Spindel M14 x 1,5 x 140 mm (1786-01)<br />
Je eine 2- (1786-21) und 3-armige (1786-31) Traverse<br />
Je 3 schmale Schnellspann-Abzieherhaken in Längen<br />
100 mm (1786 FS-100) und 200 mm (1786 FSS-200)<br />
Spindel EAN-No.<br />
1 Y Z<br />
4000896+<br />
Spindel EAN-No.<br />
1 Y Z<br />
4000896+<br />
1786 FS/6-1 160 150 G 1 ⁄2” x 210 mm 147373<br />
1786 FS/9 90 100 / 200 M 14 x 1,5 x 140 mm 147380<br />
Universal-Abzieher, 2-armig<br />
Doppelseitig verwendbar!<br />
• Zum Abziehen von Zahnrädern,<br />
Kugellagern etc.<br />
• Beidseitig verwendbare Abzieherhaken<br />
mit einer schmalen Seite für enge<br />
Platzverhältnisse<br />
• Selbsttätiges Anpressen<br />
der Abzieherhaken<br />
• Spezialstahl<br />
• Oberfläche verzinkt<br />
<strong>Neuheit</strong><br />
Universal-Abzieher, 3-armig<br />
Doppelseitig verwendbar!<br />
• Zum Abziehen von Zahnrädern,<br />
Kugellagern etc.<br />
• Beidseitig verwendbare Abzieherhaken<br />
mit einer schmalen Seite für enge<br />
Platzverhältnisse<br />
• Selbsttätiges Anpressen<br />
der Abzieherhaken<br />
• Spezialstahl<br />
• Oberfläche verzinkt<br />
<strong>Neuheit</strong><br />
2-armige Ausführung<br />
3-armige Ausführung<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
1783-9 90 80 M 14 x 1,5 x 125 mm 2 147397<br />
1783-32 320 260 G 1 ⁄2” x 350 mm 8 147403<br />
1783-40 400 320 G 1 ⁄2” x 350 mm 8 147410<br />
1789-9 90 80 M 14 x 1,5 x 125 mm 3 147427<br />
1789-32 320 260 G 1 ⁄2” x 350 mm 12 147731<br />
1789-40 400 320 G 1 ⁄2” x 350 mm 12 147748<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
sb = Spannbereich st = Spanntiefe to = Tonne<br />
36 www.werkzeug-forum.de
Abzieher<br />
Geniales Werkzeug<br />
Universal-Abzieher, 2-armig<br />
Kräftige, bewährte Ausführung<br />
• Zum Abziehen von Kugellagern,<br />
Rädern, Scheiben etc.<br />
• Anwendungs- und Kostenvorteile durch:<br />
– Variable Spanntiefe<br />
– Selbsttätiges Anpressen der Haken<br />
• Robuste und geschmiedete<br />
Ausführung<br />
• Preiswerte, wirtschaftliche<br />
Universal-Abzieher<br />
<strong>Neuheit</strong><br />
Universal-Abzieher, 3-armig<br />
Kräftige, bewährte Ausführung<br />
• Zum Abziehen von Kugellagern,<br />
Rädern, Scheiben etc.<br />
• Anwendungs- und Kostenvorteile durch:<br />
– Variable Spanntiefe<br />
– Selbsttätiges Anpressen der Haken<br />
• Robuste und geschmiedete<br />
Ausführung<br />
• Preiswerte, wirtschaftliche<br />
Universal-Abzieher<br />
<strong>Neuheit</strong><br />
2-armige Ausführung<br />
3-armige Ausführung<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
1790-70 70 80 M 12 x 1,5 x 110 mm 1 147755<br />
1790-90 90 120 M 14 x 1,5 x 155 mm 2 147762<br />
1790-130 130 160 M 18 x 1,5 x 200 mm 5 147779<br />
1790-180 180 200 G 1 ⁄2” x 250 mm 8 147786<br />
1791-70 70 80 M 12 x 1,5 x 110 mm 2 147793<br />
1791-90 90 120 M 14 x 1,5 x 155 mm 3 147809<br />
1791-130 130 160 M 18 x 1,5 x 200 mm 7,5 147816<br />
1791-180 180 200 G 1 ⁄2” x 250 mm 12 147823<br />
Lüfter-Abzieher, 2-armig<br />
Spezielle, schlanke<br />
Abzieherhaken mit<br />
dreifacher Spanntiefen-<br />
Verstellung<br />
• Robuste und<br />
geschmiedete Ausführung<br />
<strong>Neuheit</strong><br />
Lüfter-Abzieher, 3-armig<br />
Spezielle, schlanke<br />
Abzieherhaken mit<br />
dreifacher Spanntiefen-<br />
Verstellung<br />
• Robuste und<br />
geschmiedete Ausführung<br />
<strong>Neuheit</strong><br />
2-armige Ausführung<br />
3-armige Ausführung<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
1792-1 150 200 M 14 x 1,5 x 155 mm 2 147830<br />
1793-1 150 200 M 14 x 1,5 x 155 mm 3 147847<br />
sb = Spannbereich st = Spanntiefe to = Tonne<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
37
special worldwide<br />
Abzieher<br />
Abzieher 2-armig<br />
Kräftige, bewährte Ausführung<br />
• Insbesondere für Industrie<br />
und Nfz, wie Landwirtschaftsund<br />
Baumaschinen geeignet<br />
• Selbsttätiges Anpressen<br />
der Abzieherhaken<br />
• Hydraulikspindel<br />
1796 H-03 nachrüstbar<br />
<strong>Neuheit</strong><br />
Abzieher 3-armig<br />
Kräftige, bewährte Ausführung<br />
• Insbesondere für Industrie<br />
und Nfz, wie Landwirtschaftsund<br />
Baumaschinen geeignet<br />
• Selbsttätiges Anpressen<br />
der Abzieherhaken<br />
• Hydraulikspindel<br />
1796 H-03 nachrüstbar<br />
<strong>Neuheit</strong><br />
2-armige Ausführung<br />
3-armige Ausführung<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
1794-1 280 300 G 1” x 360 mm 8 147854<br />
1794-2 420 420 G 1” x 500 mm 8 147861<br />
1795-1 300 300 G 1” x 360 mm 12 147878<br />
1795-2 425 425 G 1” x 500 mm 12 147885<br />
Abzieher mit integriertem<br />
Spannbügel<br />
Abzieherhaken doppelseitig einsetzbar<br />
• Insbesondere zum Trennen und Abziehen<br />
bündig sitzender Teile geeignet<br />
• Anwendungsvorteile durch mehrfache<br />
Spanntiefen-Verstellung<br />
<strong>Neuheit</strong><br />
Stehbolzen-Ausdreher<br />
Zum Aus- und Eindrehen von Stehbolzen (Gewindestifte)<br />
mit Rechts- oder Linksgewinde<br />
• Insbesondere zum Ausdrehen auch<br />
von sehr kurzen Stehbolzenenden geeignet<br />
• Spezialstahl<br />
• Oberfläche verzinkt<br />
<strong>Neuheit</strong><br />
Spindel Max. EAN-No.<br />
1 Y Z<br />
to 4000896+<br />
Bolzen-Duchmesser<br />
EAN-No.<br />
1<br />
mm 4000896+<br />
1796-1 110 170 M 18 x 1,5 x 200 mm 5 147892<br />
1796-2 160 260 G 1 ⁄2” x 350 mm 7,5 147908<br />
1796-3 160 325 G 1 ⁄2” x 350 mm 7,5 147915<br />
845-3 8–19 148011<br />
845-4 19–25 148028<br />
845-5 5–26 148035<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
sb = Spannbereich st = Spanntiefe to = Tonne<br />
38 www.werkzeug-forum.de
Abzieher<br />
Geniales Werkzeug<br />
Innen-Auszieher-Satz<br />
Bewährter Satz im übersichtlichen, handlichen Stahlblechkoffer<br />
• Innenauszieher und Gegenstütze zum Ausziehen von Kugellagern,<br />
Kugellager-Außenringen und Büchsen<br />
• Mit verstärktem Bund zum problemlosen und sicheren Abziehen von<br />
Nadellager, Kugellager sowie Messinghülsen<br />
Achtung: Bund der Schalen ist immer hinter dem Lager anzusetzen!<br />
<strong>Neuheit</strong><br />
Trenn- und Abziehvorrichtungs-Satz<br />
Für engste Platzverhältnisse und bündig sitzende Lager<br />
• Trenn- und Abziehvorrichtungen mit Verlängerung<br />
• Zum Abziehen von Kugel-,<br />
Rollenlagern und Innenringen<br />
• Zugbolzen werden in<br />
Verbindung mit den<br />
Trennvorrichtungen<br />
in die Gewindelöcher der<br />
Trennbacken geschraubt<br />
• Spannen der Trennvorrichtung<br />
erfolgt durch gleichmäßiges<br />
Anziehen der Muttern auf<br />
den Stehbolzen<br />
• Jeweils 3teiliger Satz<br />
im handlichen<br />
Stahlblechkoffer<br />
<strong>Neuheit</strong><br />
Anzahl Teile<br />
EAN-No.<br />
1<br />
4000896+<br />
1788 N-1/5 5teilig 147922<br />
Inhalt: 1 Gegenstütz-Vorrichtung (1788 N-835), 4 Innenauszieher: 12–14 mm (1788 N-12)*,<br />
14–19 mm (1788 N-14)*, 19–25 mm (1788 N-25), 25–30 mm (1788 N-30)<br />
* = mit verstärktem Bund<br />
1788 N/10 10teilig 147939<br />
Inhalt: 2 Gegenstütz-Vorrichtungen (1788 N-835, 1788 N-4570), 8 Innenauszieher:<br />
12–15 mm (1788 N-15), 15–19 mm (1788 N-19), 19–25 mm (1788 N-25),<br />
25–30 mm (1788 N-30), 30–35 mm (1788 N-35), 35–45 mm (1788 N-45),<br />
45–55 mm (1788 N-55), 55–70 mm (1788 N-70)<br />
1798 N/11 11teilig 147953<br />
Inhalt: 2 Gegenstütz-Vorrichtungen (1788 N-835, 1788 N-4570), 6 Innenauszieher:<br />
12–15 mm (1788 N-15), 15–19 mm (1788 N-19), 19–25 mm (1788 N-25),<br />
25–30 mm (1788 N-30), 30–35 mm (1788 N-35), 35–45 mm (1788 N-45),<br />
1 Abzieher, 2-armige Ausführung (1787-9), 1 Abziehfutter (1788-532),<br />
1 Batterieklemmen-Abzieher (1784-40)<br />
1798 N/15 15teilig 147960<br />
Inhalt: 2 Gegenstütz-Vorrichtungen (1788 N-835, 1788 N-4570), 8 Innenauszieher:<br />
12–15 mm (1788 N-15), 15–19 mm (1788 N-19), 19–25 mm (1788 N-25),<br />
25–30 mm (1788 N-30), 30–35 mm (1788 N-35), 35–45 mm (1788 N-45),<br />
45–55 mm (1788 N-55), 55–70 mm (1788 N-70)<br />
2 Abzieher, 2-armige Ausführung (1787-9 und 1787-16), 1 Abziehfutter (1788-532),<br />
1 Batterieklemmen-Abzieher (1784-40), 1 Stehbolzen-Ausdreher (845-1)<br />
Anzahl Teile EAN-No.<br />
1 Y<br />
4000896+<br />
1775 N/3 40 – 120 3teilig 147984<br />
Inhalt: 1 Abziehvorrichtung 1775 N-12, sb max mm: 40 – 120, Spanntiefe 160 mm,<br />
Spindel M 14 x 120 mm, 1 Trennvorrichtung 1775 N-60, 5 – 60 mm, Gewinde M 10,<br />
1 Paar Verlängerung 1775 N-012, 100 mm<br />
1775 N-1/3 90 – 300 3teilig 147991<br />
Inhalt: 1 Abziehvorrichtung 1775 N-30, sb max mm: 90 – 300, Spanntiefe 270 mm,<br />
Spindel G 3 ⁄4” x 280 mm, 1 Trennvorrichtung 1775 N-155, 30 – 155 mm,<br />
Gewinde M 18 x 1,5 mm, 1 Paar Verlängerung 1775 N-030, 100 mm<br />
1775 N-2/3 90 – 300 3teilig 148004<br />
Inhalt: 1 Abziehvorrichtung 1775 N-38, sb max mm: 125 – 380, Spanntiefe 350 mm,<br />
Spindel G 1” x 310 mm, 1 Trennvorrichtung 1775 N-200, 30 – 200 mm,<br />
Gewinde M 22 x 1,5 mm, 1 Paar Verlängerung 1775 N-038, 200 mm<br />
Zylinderbüchsen-Auszieher-Satz<br />
2teiliger Satz, komplett inkl. Gegenstütze<br />
• Zum Ausziehen nasser Zylinderbüchsen bei Pkw oder Lkw,<br />
z.B. MERCEDES-BENZ, MAN sowie bei stationären Motoren<br />
und anderen Teilen<br />
2teilig<br />
<strong>Neuheit</strong><br />
Gewinde EAN-No.<br />
1 Y<br />
4000896+<br />
1797-1/2 60 –160 G 1 ⁄2” 147977<br />
sb = Spannbereich<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
www.hazet.com<br />
39
special worldwide<br />
Werkstatt-Ausrüstung<br />
Geniales Werkzeug<br />
Fahrbarer Werkzeugkoffer<br />
mit 84teiligem Premium-Werkzeug-Sortiment<br />
• Ergonomisches Arbeiten auf praktischer Arbeitshöhe (600 mm) durch Lift-Auszug<br />
• Kipp-Sicherheit durch spezielles Sicherheits-System (bis 40 kg Gesamtgewicht)<br />
• Ausziehbar – Transport- und Hebefunktion mit Einhand-Bedienung<br />
Inhalt:<br />
15 Ring-Maulschlüssel, s 7–22 mm,<br />
4 HEXAnamic-Schraubendreher für Schlitzschrauben K, 3 4 5,5 6,5 mm<br />
2 HEXAnamic-Schraubendreher für Kreuzschlitzschrauben L,PH1,PH2<br />
1 j ULTRA-Schraubendreher PH 2, kurz<br />
2 HEXAnamic-Schraubendreher für Pozidriv-Schrauben M,PZ1,PZ2<br />
8 6kt. Steckschlüssel-Einsätze 6 $, s 6–13 mm<br />
13 6kt. Steckschlüssel-Einsätze 7 %, s 10–22 mm<br />
3 TORX ® Schraubendreher-Einsätze 7N, T 20, T 25, T 30<br />
1 Flachschaber 150 mm, 1 Universalzange 260 mm, 1 Seitenschneider 180 mm,<br />
1 Flachrundzange 200 mm, 1 Karosserie-Blechschere 260 mm,<br />
7teiliger Winkelschraubendreher-Satz am Ring b, s 2-8 mm<br />
7teiliger TORX ® Winkelschraubendreher-Satz am Ring, T 8-T 40<br />
1 Schlosserhammer 500 g, 1 Rollbandmaß 76 x 56 mm, 2 m lang,<br />
1 Universalschere 194 mm, 1 Flachmeißel 150 mm, 1 Spannungsprüfer 220–250 V<br />
1 Feinzahn-Umschaltknarre 1, 1 Knarre mit Quergriff 1,<br />
1 Verlängerung 147 mm 1 – 6, 1 Universalgelenk 1 – 6<br />
1 Quergriff 2, 1 Umschaltknarre 2, 1 Universalgelenk 2 – 7<br />
2 Verlängerungen 150 und 264 mm 2 – 7, 1 Magnetischer Sucher 465 mm,<br />
1 Klein-Metallsäge 252 mm, 1 Flexible Lampe<br />
40 kg<br />
Belastung<br />
Werkzeugfach<br />
3kg<br />
Belastung<br />
Ablage<br />
150/84 EAN-No. 4000896110971<br />
mit 84teiligem Werkzeug-Sortiment<br />
150 L EAN-No. 4000896110988<br />
Koffer, leer mit Weichschaum-Einlage<br />
24teilig,<br />
Steckschlüssel-Satz (6kt.) 6<br />
im Kunststoffkasten<br />
-EDELSTAHL-WERKZEUGE: SICHER – HOCHWERTIG – UMWELTBEWUSST<br />
Inhalt:<br />
13 6kt. Steckschlüssel-Einsätze 6 $,<br />
4 4,5 5 5,5 6 7 8<br />
9 10 11 12 13 14 mm<br />
5 Schraubendreher-Einsätze<br />
für Innensechskant-Schrauben b,<br />
3 4 5 6 8 mm<br />
1 Umschaltknarre 1, 1 Quergriff 1,<br />
1 Steckgriff 1, 1 Universalgelenk 1 – 6,<br />
2 Verlängerungen 55 und 147 mm 1 – 6<br />
Unverbindliche Preisempfehlung ohne MwSt.<br />
Für High-End-Anwendungen in:<br />
– Industrie<br />
– Luftfahrt-Technik<br />
– Schiffsbau / Werften / Nautik-Bereich<br />
– Laboreinrichtungen<br />
– Kfz- / Nfz-Bereich<br />
– In Bereichen der Medizintechnik<br />
und Lebensmittel-Industrie<br />
DAUER-BELASTBARKEIT<br />
HAZET-Schraubendreher-Einsatz:<br />
0 1 2 3<br />
Standard<br />
ca. 3-fach<br />
STATISCHE BELASTBARKEIT<br />
HAZET-Umschaltknarre:<br />
0%<br />
Standard<br />
50% 100%<br />
130%<br />
ca. +30%<br />
Durch und durch Edelstahl verhindert Fremdrost!<br />
Das bedeutet: Nur eine durchgängige Linie vom Werkzeug,<br />
über Schraube, Unterlegscheibe, Bauteil und Mutter aus Edelstahl<br />
gewährleistet die sichere rostfreie Verbindung – das vermeidet<br />
zusätzliche Kosten oder nachträgliche Schäden!<br />
Was ist Fremdrost und wie entsteht er?<br />
• Fremdrost entsteht durch Einsatz von Werkzeugen<br />
aus normalem Stahl bei Betätigung von Edelstahlbauteilen<br />
• Häufige Anwendung führt zu Abrieb auf Stahlwerkzeugen<br />
• Setzt man diese Stahlwerkzeuge bei Edelstahlbauteilen ein,<br />
bleiben Stahlrückstände auf der Schraubverbindung haften<br />
• Durch Stahlrückrückstände in Verbindung mit Sauerstoff entsteht ROST!<br />
854 X EAN-No. 4000896121120<br />
WW 2008 D/€ I. 03.08/140. Di 10207/Dö Technische Änderungen vorbehalten, Abbildungen können vom Original abweichen und sind daher unverbindlich!<br />
40 www.hazet.com
