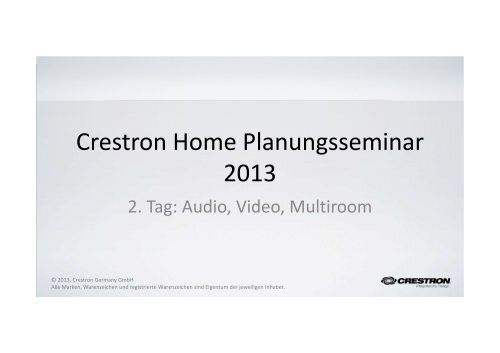

Crestron Home Planungsseminar

2013

2. Tag: Audio, Video, Multiroom

© 2013, Crestron Germany GmbH

Alle Marken, Warenzeichen und registrierte Warenzeichen sind Eigentum der jeweiligen Inhaber.

Projekte

Projekte

Projekte

Projekte - Sonderdrucke

Projekte - Sonderdrucke

Technik im privaten Umfeld

• Licht

• Jalousie

• Heizung / Klima / Lüftung

• Alarmanlage

• Außenkameras

• Brandmeldeanlage

• Türsprechanlage

• Swimming-Pool / Sauna

• Multiroom Beschallung

• Heimkino

• Störmeldungen

• …

Beispiele für Schnittstellen:

Technik im privaten Umfeld

Wer macht was?

• Programmierer /

Systemintegrator

• Elektroinstallateur

• Alarmanlagenerrichter

• Audio + Video

Dienstleister

Steuerung Fremdgeräte - Infrarot

• Infrarot Sendediode IRP-2

• Einige 1000 Treiber in der Datenbank

• Nahezu alle Infrarot steuerbaren Geräte

einsetzbar

• Infrarot Lerngerät CSP-LIR-USB lernt neue

Geräte ein und speichert diese als Datei ab

• Einfache und schnelle Programmierung

• Aber keine Statusrückmeldungen vom Gerät

IRP-2

Rubrik 07

CSP-LIR-USB

TPMC-4SMD-FD

MC2E

SAT/Kabel TV-Empfänger

Ethernet

Steuerung Fremdgeräte - seriell

• Bidirektionale serielle Steuerung über RS-232, RS-422 oder RS-485

• Einige 1000 fertige programmierte Makros

in der in der Datenbank

• Jeder Crestron Programmierer kann diese

kostenfrei verwenden und auch verändern

(Quellcode frei verfügbar)

• Serielles Protokoll ist frei programmierbar

in Logikbausteinen oder Hochsprache

• Aufwand je nach Gerät sehr unterschiedlich

• Gerätehersteller muss das Protokoll zur

Verfügung stellen

http://www.crestron.com/resources/product_and_programming_resources/integrated_partner_modules

Rubrik 07

Plasma / LCD Display

RS232

TPMC-4-SMD-FD

RS232

MC2E

Surround Sound System

Ethernet

Interkom Audio und Video

Interkom Audio – Interkom Video

• Interaktive Kommunikation zwischen 2 oder mehreren Touchpanels

• Interaktive Kommunikation zwischen Türsprechstelle und Touchpanel

• Interaktive Kommunikation zwischen Telefonanlage und Touchpanel

• Zugriff auf Tür- und Torkamera

• Zugriff auf Videoüberwachungstechnik

• Grundvoraussetzung ist ein Touchpanel, welches über

Mikrofon, Lautsprecher und Videoeingang verfügt

Interkom Audio und Video

Systembeispiel am TPS-6L

Nahezu jedes Touchpanel verfügt über:

– Einen Videoeingang und

Audioein- und ausgang

– Integriertes Mikrofon

und Lautsprecher

Interkom Video

Video von analogen Kameras über Netzwerk übertragen

Videokamera

Video + Audio

Ethernet IP

CEN-SWPOE5

CEN-NVS200

Ethernet IP

Ethernet IP

TPMC-8L, TPMC-9L

TPMC-V12L o.ä.

CEN-WAP-ABG

WLAN

WLAN

TPMC-8X-GA

TPMC-3X

Touchpanels + Interkom

Crestron Touchpanels mit IP-Interkom bzw. SIP-Interkom

• TPMC-4-SMx-FD (Full Duplex)

• TPMC-8 / TPMC-8L

• TPMC-9 / TPMC-9L

• TPMC-V12L

• TPMC-V15L

Kommunikation zur Türsprechstelle über Ethernet mit

IP-Interkom oder SIP

SIP ist bidirektional Standard, den versch. Hersteller

mit Zusatzfunktionen versehen

Siehe auch:

http://www.3cx.de/voip-sip/sip-faq.php

http://de.wikipedia.org/wiki/SIP-Telefon

http://de.wikipedia.org/wiki/Session_Initiation_Protocol

TPMC-4-SMD-FD

TPMC-9L

SIP Sprechstelle

Ethernet

Touchpanels + Interkom

Touchpanels + Interkom

Multiroom Audio & Surroundsysteme

• Multiroomverstärker

• Lautsprecherserien

• Adagio Multiroom Audio

• Procise Surround System

• Sonnex Multiroom Audio

Multiroom Systeme

C2N-AMP-4X100

• Kompaktes Multiroommodul

• Busmodul - wird über Cresnet

mit der Steuerung verbunden

• 6 Stereoeingänge

• 4 Stereoausgänge

• 8 * 50 Watt an 8 Ohm, oder

75 Watt an 4 Ohm, oder

100 Watt an 8 Ohm gebrückt

• Frontpanelbedienung für Quellen- /

Raumauswahl und Volume + -

• Erweiterbar auf 16 Zonen durch „Loop Through Eingänge“

Rubrik 22

Lautsprechersysteme

Rubrik 13

Air Lautsprecherserie

Rubrik 13

• Innen und außen einsetzbar

• 4, 6 und 8 Inch Modelle

• Bis zu 200 Watt Belastbarkeit

• Schwarz und Weiß

• Komplett lackierbar

Excite Lautsprecherserie

Rubrik 13

• Versionen für Wand- oder Deckeneinbau




Aspire Lautsprecherserie

Rubrik 13



• Titan Dome Hochtöner

• Rahmenlose Abdeckung



Essence Lautsprecherserie

Rubrik 13



• Kevlar® Membrane

• Polymer Dome Hochtöner

• Rahmenlose Abdeckungen

• Bis zu 100 Watt Belastbarkeit

Home Basic-Konzept

Multiroomsysteme

Adagio Multiroomsysteme

• Kompaktes Multiroom

• Einfache Installation

• Out-of-the-box (ohne Programmierung)

• Systemintegration / Ausbau

• Licht- Gebäudetechnik

• Licht, Heizung, Jalousie

• Touchpanel, Bedienstellen

• Drahtgebunden, drahtlos

• Videosignalverteilung

• Jederzeit erweiterbar

Rubrik 22


AESI „Adagio Entertainmentsystem“

• Audiodistribution mit 6 Audioeingängen,

• Steuerzentrale und Mehrkanal-Endstufen für 6 Zonen

• Frontpanel oder Raumbedienung

AAEI „Adagio Audio Expander“

• Audiodistribution und Mehrkanal-Endstufen

• Für 6 Zonen, maximal auf 24 Zonen ausbaubar

Rubrik 22


AESI „Adagio Entertainment System“

• Audioverteilung von 10 Quellen auf 6 Zonen

• 3 Steckplätze für AM- / FM-Doppeltuner

oder Netzwerkradio (ATC-Audionet)

• 10 externe Audioquellen (CEN-IDOCV Apple

iPod-Interface, i-Server, CD-Player, etc.)

• 2 x 60 Watt bei 4 Ohm je Zone

• Linelevel Ausgang je Zone

• Volume, Bass, Höhen, Balance, Mute,

Stereo / Mono je Zone regelbar

Rubrik 22


AESI „Adagio Entertainment System“

• Crestron Steuerung der Serie 2 – frei programmierbar

• 8 * Infrarot Out und 2 * RS-232 Steuerport

• 4* Niedervolt Relais, 4* Dig. In

• 1* IR in (RC5)

• 10/100 Ethernet mit e-Control 2 Webserver

• 6 * Cresnet-Anschluss für Tasten- und

LCD-Module

• Cresnet Stromversorgung (20 Watt für externe Module verwendbar)

• Unterstützt Homeautomation-Erweiterung via Cresnet oder LAN

Rubrik 22


AAEI „Adagio Audio Expander“

• Audioverteilung von 10 Quellen auf 6 Zonen

• 10 externe Audioquellen (CEN-IDOCV Apple iPod-Interface,

i-Server, CD-Player, etc….…)

• 2 x 60 Watt bei 4 Ohm je Zone

• Linelevel Ausgang je Zone

• Volume, Bass, Höhen, Balance, Mute,

Stereo / Mono je Zone regelbar

• 6 x Cresnet Anschluss für

weitere Bedienelemente

• Bis zu 3 AAEI kaskadierbar

Rubrik 09


Rubrik 09


ATC-AMFM2 2G

• AM- / FM-Radiotunerkarte

• Zum Einbau in CEN-TRACK oder AESI

• Bietet 2 unabhängige Audiosignale

• Sendersuchlauf

• Stationsspeicher

• RDS-Text

Rubrik 09


ATC-AUDIONET

• Internet Radiotunerkarte

• Zum Einbau in CEN-TRACK

• AESI

• Bietet eine Internetradioquelle

Rubrik 22


ATC-AUDIONET

• Zugriff auf nahezu alle Internetradiostationen - weltweit

• Unterstützt Metadaten und Grafiken

• Favoriten / Lieblingsenderlisten können über

Frontpanel, Touchpanel und Internetbrowser

konfiguriert werden

• Unterstützt WAV, MP3, WMA, AAC und Real Streaming

• Vorgefertigte Touchpanel GUI – browsen von Genre,

Favoriten usw. (ähnlich wie bei iServer und ADMS-

Bedienung)

• Alphanumerische Suche mittels Keyword, Genre,

Location oder Sprache

• Verwaltung und Auswahl der Favoriten über Web

Rubrik 22

http://radio.crestron.com


ATC-AUDIONET

Warum das Browserinterface ?

• Einfachere Suche durch tausende Radiostationen

• Lange Listen auf einer Seite ohne Scrollen

• Live anhören und testen und dann einfach

den Favoriten zuordnen

• Oft wird beim Kunden nur ein kleines

Touchpanel installiert, wie das TPMC-3X, hier

müsste dann durch viele Seiten gescrollt werden

Rubrik 09

http://radio.crestron.com


ATC-AUDIONET

• Kann auch Audiofiles (Türgong, Alarm …)

auf interner Speicherkarte speichern

• Zum Einbau in CEN-TRACK oder AESI

• Interner Flash-Speichersteckplatz um

Türgong- Alarmsignal zu speichern und

abzurufen und dann über das Multiroom

Audiosystem wiederzugeben

Rubrik 22


CEN-TRACK-AMFM2

• 19” Audiomodul mit 3 Steckplätzen

• 1 x ATC-AMFM2 Doppel-Radiotunerkarte ist bereits eingebaut

• Weitere Steckplätze für AM/FM oder Internet-Radiokarte ATC-AudioNet

Rubrik 22


CEN-TRACK-AMFM2

• Simultaner digitaler und analoger Audioausgang

Rubrik 22

x1 SPDIF

x1 Unbalanced Stereo Line-Level

x1 Balanced/Unbalanced Stereo Line-Level

iPhone und MAC Lösungen

iPhone und MAC Lösungen

CEN-IDOC-V

• iPod ® Interface mit Dockingstation

• Synchronisation mit iTunes ® über Ethernet

• Musik und Filme online von iTunes kaufen und diese über die Auto-Sync-Funktion

direkt zur CEN-IDOC-V übertragen

• Unterstützt die 4te Generation des iPods oder neuere Versionen,

iPod photo, iPod nano, iPod touch ® , iPhone ® , und neue 3G Versionen

von iPod touch und iPhone

• Aufladen während das Gerät in der Dockstation eingesteckt ist,

auch iPhone und iPod touch 3G Geräte

• Vollständige bidirektionale Steuerung über Touchpanel

• Plug-and-play Integration mit Adagio ®

Rubrik 22


CEN-IDOCV-DSW

• Wandeinbaudockingstation für Apple ® iPod ®

• Schwarz oder weiß lieferbar

• 2 Knöpfe zur lokalen Bedienung (ohne Touchpanel

oder Bedienstelle)

• Der LOCAL-Knopf ermöglicht die Navigation /

Bedienung des iPods direkt am Gerät

• Der Volume-Knopf ermöglicht die Bedienung der

Lautstärke

Rubrik 22


CEN-IDOC-V und CEN-IDOCV-DSW

• Tisch und Wandmontage

Rubrik 22


iPod Dockingstation

Systemaufbau

Rubrik 22


CEN-iServer

• Erster iPod-basierender Home Audioserver

• Netzwerk Audioserver

• Spielt AAC Dateien direkt ab, ohne Umwandlung

• Synchronisierung mit iTunes über Ethernet

• Kompatibel mit der 4. Generation des iPods,

wie iPod photo, iPod nano,iPod touch, iPhone,

neue 3G Version des iPod touch und iPhone

• Verschiedene Speichergrößen von Apple verfügbar

• Vollständige bidirektionale Kommunikation

mit dem Touchpanel

• Plug-and-play Integration mit Adagio

Rubrik 22


CEN-iServer

• Audioausgang

• Cinch und auch CAT5 (CH)

• Composite und Component Videoausgang

• CAT5 (CH) Ausgang für Leitungslängen bis zu 150 Meter

• Mehrere iServer können mit iTunes

synchronisiert werden

• Die USB über Ethernet-

Technologie ermöglicht einen

beliebigen Standort des iTunes PCs

Rubrik 22


• Das iTunes Haus


Nutzung des iPhones oder iPods nicht nur als Audioquelle,

sondern als Bedienelement…


Design und Funktionen frei gestaltbar mit der

Crestron VT Pro-e Software


Crestron Mobile und

Crestron Mobile Pro

XPanel für Mac

• Arbeitet auf iPhone, iPod, iPad

oder Mac Rechner

• Download der App von der Crestron-

Seite (iTunes Store)

• Mac und iPhone haben dieselbe

Bedienstruktur


Diskussion / Überlegung?

• Alles mit iPhone und Co. bedienen und steuern?

• Macht das Sinn?

• Planerischer Ansatz?

• Thema Systemsicherheit?

• Betriebssicherheit?

• Bedienkomfort?

• Service?


IDOC-PAD-DSC

• Tischdockingstation für iPad

• Volle Benutzung, auch während des

Ladevorgangs

• In weiß oder schwarz

• Auch für 2. iPad Generation

Rubrik 03


IDOC-PAD-DSW-C bzw.

IDOC-PAD2-DSW-C

• Wandeinbaudockingstation für iPad

• Volle Benutzung, auch während

des Ladevorgangs

• In weiß oder schwarz

• Auch für 2. iPad Generation

Rubrik 03

Android Lösungen

R2 Software für Crestron Mobile Pro ®

oder Mobile Pro G

• Automatische Skalierung auf die Displaygröße

• Benötigt Android Version 1.6 oder höher

• Wird die Oberfläche auf dem Prozessor abgelegt,

kann von einem Apple oder Android-System auf die

selbe Oberfläche zugegriffen werden!

Home Komfort Systemskizze

\Seminar-Unterlagen Home\Planung\Beispiele_und_Kalkulationen\Home-Komfort

Sonnex Multiroom Audio

SWAMPI-24x8

• Integrierte Matrix und Amplifier mit

hochwertigem DSP

• Hohe Ausgangsleistung, niedriger

Leistungsverbrauch

• Geringe Wärmeabgabe

• Leistungsstarke Ausgänge

– 240 Watt bei 4 Ohm

– 140 Watt bei 8 Ohm

• Hybrid-Design

• Class D mit diskreten Bauteilen aufgebaut

• Technische Daten gleich hochwertig

wie bei analog (.003 THD) S/N: 110dB

Rubrik 22


SWAMPI-24x8

• 24 Stereoeingänge, davon 16 Stereo Audio

(davon 4 symmetrische) und 8 SPDIF

• 10 Stereo Zonenausgänge

davon 8 Zonen mit 8 Stereoverstärker

2 Zonen Digital Out

• Volle Matrix – jeder Eingang auf jeden

Ausgang frei routbar

• Alle Audiosignale werden digitalisiert und

digital geroutet für minimalsten Signalverlust

Rubrik 22


SWAMPI-24x8

2 x Digital Audio Out?

• Jede analoge oder digitale Quelle kann auf 2

verschiedene AV-Receiver geroutet werden

• Jede Quelle kann dadurch in den

Multiroomzonen und auch in den

Surroundzonen wiedergegeben werden

• Die AV-Receiver können im zentralen Rack

oder lokal in den Räumen stehen

• Anschluss für Subwoofer in 2 Zonen

Rubrik 22


SWAMPI-24x8

Steuerung - Bedienung

• Ethernet/Cresnet

• System läuft „out of the box“

• Frontpanelbedienung für Setup

und Volume-Control

• Matrix Routing: Quelle - Zone

• Ausgang Bridging, EQ Profile usw.

• RJ45 Anschlüsse für ...


Multi-Channel Audiobus

• 64 Kanäle mit 48KHz / 24 bit unkomprimiertes Audio

• Übertragung bis zu 65 m über ein geschirmtes CAT5 Kabel

• Überträgt Audio- und Steuerdaten


Zonen-Erweiterung

• Audioerweiterung kann per CAT-Kabel bis

65 m vom Hauptrack entfernt sein

• Durch den Einsatz des S-EXT1-S

Erweiterung auf bis zu 600 Meter

• In den dezentralen Multiroomzonen

stehen alle 24 Audioquellen vom

Hauptrack zur Verfügung

Rubrik 22


Bridging and Bussing

• Beliebige Zonen können gebrückt werden,

um dann 400 W bei 8 Ohm zu erhalten

• Einstellbar über Frontpanel

• LEDs zwischen den Lautsprecheranschlüssen

leuchten, damit man sieht welche Ausgänge

gebrückt sind

Mono Out

• Einzelne Zonen können auf „Mono“

geschaltet werden

• Auch bei gebrückten Ausgängen

• Ideal in Zonen, wo Stereo nicht gewünscht ist

Rubrik 22


SWAMPE-8 und SWAMPE-4:

Multiroom Expander

• Wird im Zentralrack oder im Gebäude verteilt installiert

• Ein CAT5 Eingang empfängt:

• Alle 24 Audioquellen

• Steuerdaten

• Frontpanelbedienung

• 16 bzw. 8 Lautsprecherkanäle

• 240 Watt bei 4 Ohm

• 140 Watt bei 8 Ohm

• Bridging und bussing, wie SWAMPI-24x8

Rubrik 22


SWE-8: 8-Zonen Multiroom Expander

• Wird im Zentralrack oder im Gebäude

dezentral installiert

• Ein CAT5 „Sonnex Link“ Eingang empfängt:

• Alle 24 Audioquellen

• Steuerdaten

• Frontpanelbedienung

Rubrik 22


SWE-8: 8-Zonen Multiroom Expander

8 x Stereo Audioausgänge über folgende Signalarten:

• 4 Audioausgänge , jeweils unsymmetrisch über

Cinch, symmetrisch über 5 pol. Phoenix Stecker

und CAT5

• 4 Audioausgänge, jeweils symmetrisch über CAT5

und SPDIF, - RJ45 Buchse für CAT Kabelverbindung

zum SWAMPI-24X8 via Sonnex Link.

• Digital Audio zum Surround Receiver

• CAT Balanced Audio für aktive Subwoofer

und Kopfhörer

Rubrik 22

Sonnex Audiotools

• Amp-Status- und Fehleranzeige

• Audioeinstellungen für jede Zone

• Ausgangsleistungsbegrenzung

• Eingangssignale kompensieren

• Ausgänge gruppieren

• Bridging

• Stereo – Mono umschalten


Rubrik 22


• EQU mit Preset

• Schnelle und einfache globale

Einstellungen

• Eigene EQU Presets speichern

• Lautsprecherprofile anlegen und

speichern

• Für verschiedene

Lautsprechertypen

• Für verschiedene Raumtypen

Rubrik 22

Multiroom Audio – 100V Übertrager

SAT-70/100V

• 2 oder 4 Kanal Ausführung

• 120 W je Kanal

• 19“ Rackmontage

• Ideal für lange Kabelwege

z.B. Gartenbeschallung

Rubrik 22

7.1 Surround Sound Prozessor

HD-XSP

• Surround Sound Ausgang als HDMI® und symmetrische/unsymmetrische

Anschlüsse sowie Stereo downmix Ausgang

• 24-bit Audiosignalprozessor und -wandler

• DTS-HD®, Dolby® TrueHD, and Dolby Digital Plus® Decoder

• QuickSwitch HD® Technologie

• 1 HDMI, 1 SPDIF optical, 2 SPDIF koaxial und 2 analoge Eingänge

• Audio Mix Eingang (z.B. Türklingel)

Rubrik 22

Multiroom Audio

Sonnex Multiroom Ausbau

• 72 + 2 digitale Zonen

• Über 30.000 Watt Verstärkerleistung

Rubrik 22

High End Heimkino

Eine Highend-Lösung für ein Surround-System im Heimkino oder Vorstandsraum

The best of the best in Funktion und Design

Eine Kombination von Professionalität und Genauigkeit

Professional and Precise

Pro cise

Rubrik 22

PROCISE

PSPHD

• Professional 7.3 Surround Sound Prozessor und Vorverstärker

• Entwickelt für High-End Heimkinos, audiophile Hörräume,

Besprechungsräume und Auditorien

• High-End Frontpaneldesign

• Vakuum fluoreszierendes Display

• Komplette Konfiguration und Diagnostik

über Frontbedienung

Rubrik 22

PROCISE

PSPHD - Surround 7.3?

• Drei separate und getrennte Subwooferausgänge

• Während ein Subwoofer genug Bass für einen Raum durchschnittlicher Größe

produziert wird durch die Zugabe zusätzlicher Subwoofer eine Reduzierung der

Raumresonanzen erzielt und die gesamte Qualität des Basssignales wird

homogener im Raum verteilt.

• Es geht nicht darum, mehr Bass zu produzieren -

es geht darum, die Tiefton-Qualität und die

Basssignale überall im Raum zu verbessern.

Rubrik 22

PROCISE

PSPHD Konfigurationen enthalten:

• Einzel-Subwoofer

• Dual-Subwoofer für eine links / rechts Konfiguration, mit Unterstützung des

akustischen Standortes der links / rechts Tieftonfrequenzen des Audioinhaltes

• Triple-Subwoofer für eine links / rechts /Center Konfiguration. Mit Unterstützung

des akustischen Standortes der links / rechts / Center Tieftonfrequenzen

des Audioinhaltes

• Das MultEQ Pro Tool kalibriert den Akustiklevel

und enthält eine Equalizerfunktion für jeden

Subwoofer unabhängig voneinander, für das

ultimative Tieftonerlebnis an allen Sitzpositionen.

Rubrik 22

PROCISE

PSPHD

• 6 x HDMI In mit 7.1 HD Unterstützung, Multi-Channel Audio und 1080p/60 Video

• Unterstützt HDCP

• 10 SPDIF Eingänge

• 3 Audio Mix Eingänge für Mikrofon

(mit EQU, Filter, Gate)

• 8 analoge Audioeingänge

• Unsymmetrische / Symmetrische

XLR Ausgänge

Rubrik 22

PROCISE

PSPHD - Rückansicht

Rubrik 22

PROCISE

PSPHD – Software Procise-Tools

• Professioneller Surround Sound und Raumkonfigurationstool

• Einstellmöglichkeiten wie z.B:

– Konfigurieren jedes wichtigen Punktes in dem Audiodiagramm

über ein intuitives Benutzerinterface

– Speichern und Laden von Backupkonfigurationen

– Überwachung der Audiolevel in Echtzeit

– Einfache Namensgebung der Quellen, nicht

verwendete Quellen können versteckt werden

– Echtzeit Frontpanel und Programmaktualisierung

– Audyssey MultEQ XT misst Sound, kalkuliert das

Equalizing, entfernt Störungen und erstellt eine

detailierte Dokumentation und Zertifizierung

Rubrik 22

PROCISE

Rubrik 22

PROCISE

PROAMP-7x400

• Professioneller 7-Kanal Verstärker

• Ultraeffizienter analoger Class D Verstärker

• Massive Spannungsversorgung- dual 1.8KVA

Ringkerntrafos, 168,000uF Kapazität

• Isolierte Spannungsversorgung für jeden Kanal

• Ultraniedrige Störspannung und Noise-Pegel

• SNR: 112 dB

Rubrik 22

PROCISE

PROAMP-7x400

• Das „D“ steht nicht für digital; es steht für

„schalten“ und nicht linear wie ein Class A

Verstärker

• Wesentlich leistungseffektiver als lineare

Verstärker

• Deutlich höhere Leistungsausbeute und

geringere Wärmeentwicklung

• Einbau in 19” Rack und ohne Lüftungsgeinheit

darunter oder darüber montier- und stapelbar

Rubrik 22

PROCISE

PROAMP-7x400

• 400 Watt/Kanal an 8 Ohm


• Kleine Abmessungen für die

Leistungsdaten

• Benötigt keine Lüftungsfreiräume

oberhalb oder unterhalb des Gerätes

• Fehlerschutz mit Frontpanelanzeige und

Reporten über das Netzwerk für:

– Überspannung

– Übertemperatur

– Gleichspannungsschutz

Rubrik 22

2.8KW Leistung!

PROCISE

PROAMP-7x250



• Kleine Abmessungen für die

Leistungsdaten

• Benötigt keine Lüftungsfreiräume oberhalb

oder unterhalb des Gerätes

• Fehlerschutz mit Frontpanelanzeige und

Reporten über das Netzwerk für:

– Überspannung

– Übertemperatur

– Gleichspannungsschutz

Rubrik 22

1.6KW Leistung!

PROCISE

PSPHD und PROAMP…….

• Einzigartig in Leistung und Erscheinung

• Symmetrische Audioeingänge

• Steuerbare Leistung, Master-mute-Funktion

und Kanal-Mute-Funktion

• Überwachung der Arbeitstemperatur, des

Signals pro Kanal, Kanal-Übersteuerung

(clipping), Kanal- Fehler, Kanal-Überspannung,

Kurzschluss im Lautsprecherkreis

• Anzeige am Frontpanel des PSPHD oder / und

auf dem Touchpanel

Rubrik 22

1.6KW Leistung!

Audio- und Videosignalverteilung

DigitalMedia

Crestron DigitalMedia Technologie ermöglicht eine kosteneffiziente Lösung zur HDMI

Verteilung über eine standardisierte CAT5e/6/7 Verkabelung und / oder Multimode oder

Singlemode Glasfaser.

CRESTRON DIGITALMEDIA

Bisherige Technologien und Signale

Was wird es zunächst weiterhin geben?

• Composite

• Component

• VGA

Was ist vom Markt verschwunden?

• S-Video

• DVI – Was DVI??

Die digitalen Signalformate

HDMI ist der klare Gewinner

im Consumer Markt.

DisplayPort entwickelt sich zum Standard

für Computer.

DisplayPort

Warum DisplayPort?

PC-Hersteller (und Apple) möchten zwei Dinge:

• Geringere Kosten

• Möglichst kleine Bauform

- Chip-chip Kommunikation

VGA ist teuer und unhandlich.

DisplayPort und Mini-DisplayPort sind

die Wahl professioneller Hersteller.

DisplayPort und HDMI im Vergleich

Features DisplayPort HDMI

HD Auflösungen 2560x1600 2560x1600

Deep Color 48-bit 48-bit

Audio Multi-channel (7.1) Multi-channel (7.1)

EDID Ja Ja

HDCP Ja Ja

CEC Nein Ja

Locking Connector Ja Nein

Der „analoge Sonnenuntergang“

• Seit dem 31.Dezember 2010, müssen alle neu verkauften Blu-ray Player die

Ausgabe des analogen Videosignales reduzieren auf eine interlaced

Standardauflösung (480i/576i)

• Ab 2013 läuft die Ausgabe des analogen Videosignals aus: Nach dem 31.12.2013

dürfen Blu-Ray Player mit „Decrypted AACS Content“ auf analog Videoausgänge

weder hergestellt noch verkauft werden.

• Ausgabe des HDCP geschützten Inhaltes dann nur noch über HDMI .

• Intel und AMD bieten ab 2014 keine Chipsätze mehr an, die analoge

VGA-Ausgänge haben -> dann gibt es keine Notebooks mehr zu kaufen, die einen

VGA-Anschluss haben.

HDMI Verteilung via HDMI-Kabel

HDMI Kabelinstallation:

Für professionelle Installationen nicht besonders gut geeignet.

• HDMI-Signale werden schon über kurze Distanzen schnell schlechter.

• In-line Verstärker sind ungeeignet und nur

für bestimmte Längen zu bekommen.

• HDMI-Stecker können nicht Vor Ort verbunden

werden und sind schwierig durch Wände etc.

zu verlegen.

HDMI Videoverteilung

Es ist aber nicht möglich, das Video als komprimiertes Signal

aus dem Player zu bekommen.

YPbPr DVI/HDMI

UNCOMPRESSED!!

HDMI Verteilung über TCP/IP

TCP/IP ist keine brauchbare Technologie um HD Video zu

verteilen.

Sogar ein Gigabit Ethernet Netzwerk ist nicht in der Lage unkomprimiertes HD Video

zu übertragen.

1080i

1080p

1080p

Deep

Color

2.23 Gbps

4.46 Gbps

6.68 Gbps

HDMI Formate

Welche Videoformate werden heute verwendet?

Component

HDMI 1.0

HDMI 1.3a

HDMI Formate

Die Entwicklung von HDMI

Einführung Dez.

2002

HDMI 1.0 HDMI 1.1 HDMI 1.2 HDMI 1.2a HDMI 1.3 HDMI 1.3

a/b/c

Mai

2004

Aug.

2005

Dez.

2005

Juni

2006

Nov.

2006

HDMI 1.4 HDMI 1.4a

Steckertyp A A,B A,B A,B A, Mini, A, Mini A, Mini A, Mini

Max. Daten

G/Bit/s

A = 3,96 A = 3,96

B = 7,92

A = 3,96

B = 7,92

A = 3,96

B = 7,92

Mai

2009

Mrz.

2010

8,16 8,16 8,16 8,16

Max. Bildformat 1080p/ 60Hz 1080p/ 60Hz 1080p/ 60Hz 1080p/ 60Hz 1440p/60Hz 1440p/60Hz 2160p/100Hz 2160p/100Hz

Ton 8PCM, Dolby

Digital

DTS

8PCM, Dolby

Digital

DTS

+ DVD Audio

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

Extras CEC,

Prüfung

Kabellänge

8,16 Gbit/s = 340MHz x 8 Bit x 3

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

DD Plus, True

HD dts-HD

CEC,

Prüfung

Kabellänge

Lip-Sync

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

DD Plus, True

HD dts-HD

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

DD Plus, True

HD dts-HD

4K Auflösung,

3D, Ethernet,

Audio

Rückkanal

8PCM, Dolby

Digital

DTS, DVD

Audio, SACD

DD Plus, True

HD dts-HD

DigitalMedia

Konventionelle

Lösungen

Klassisches DigitalMedia

(Generation 1)

DigitalMedia Infrastrukturübersicht

Klassisches DM

DM 8G+ CAT

DM 8G Glasfaser Multimode

DM 8G Glasfaser Singlemode

45 m

100 m

300 m

12000 m

DigitalMedia

DigitalMedia unterstützte Formate

DigitalMedia Videoformate:

• Composite

• S-Video

• Component (Y/Pr/Pb)

• RGBHV

• SDI

• HD-SDI

• DVI

• HDMI

• DisplayPort

QuickMedia

DigitalMedia

DigitalMedia überträgt außerdem

• Audio

– HDMI 7.1 Channel

– 2.0 PCM

– DTS-HD

– Dolby TrueHD

– SPDIF

– 2-Kanal Analog Stereo

• Ethernet

• USB Human Interface Device (z.B. Maus und Tastatur)

• Geräteansteuerung (IR, RS-232)

• CEC Control der Geräte wie SAT Empfänger, Blu-ray, LCD-Display

• EDID Datenverwaltung und Konfiguration

• HDCP Verschlüsselung

DigitalMedia TM Beispielanwendung

DM-MD8X8

• Verteilt unkomprimiertes digitales Video und Audio über CAT-Kabel oder

Glasfaserkabel

• Unterstützt HDMI 1.3a mit Deep Color und 7.1 Kanal HD Audio

• Unterstützt Videoauflösungen bis zu WUXGA 1920x1200 und HD 1080p60

mit Deep Color

• Unterstützt Kabellängen bis zu 145 m bei DM Klassik, 100 m bei 8G+ und bis zu 300 m

mit CresFiber Glasfaserkabel als Multimode

• Unterstützung von bis zu acht Roomcontrollern

Rubrik 08

DM-MD8X8

• Konfigurierbare Eingänge unterstützen die komplette Bandbreite an analogen und

digitalen Signalen

• QuickSwitch HD Technologie ermöglicht schnelles Umschalten

von HDMI-Quellen

• Regelt das HDCP Digital Rights Management für jedes Gerät

• Ermöglicht automatisches AV-Signalmanagement

über die EDID-Daten

• Ermöglicht Geräteansteuerung über

CEC Befehle!

Rubrik 08

DM-MD8X8

• Verteilt ebenfalls USB-HID Maus-, Tastatur- und Spielekonsolebefehle

• Ermöglicht getrenntes Schalten von Bild, Ton und USB!

• Ermöglicht die gleichzeitige Ausgabe

von Stereo und Surround Audio

• Beinhaltet einen 10/100 Ethernet

Switch mit Gigabit LAN Uplink-Port

• Einfaches Setup und Diagnose

über das Frontpanel oder die

Crestron Toolbox Software

Rubrik 08

DM-MD16X16

Aufbau wie DM-MD8x8, jedoch

• 16 Steckplätze zur Aufnahme von Eingangskarten für

beliebige Bild- und Tonsignale

• Unterstützt bis zu 16 Roomcontroller

Rubrik 08

DM-MD32X32

Aufbau wie DM-MD8x8 oder DM-MD16x16, jedoch

• 32 Steckplätze zur Aufnahme von Eingangskarten für

beliebige Bild- und Tonsignale

• Unterstützt bis zu 32 Roomcontroller

Rubrik 08

Frontansicht Rückansicht

DigitalMedia Matrix RPS Version

Alle Matrixen sind auch als RPS Version mit redundanter Stromversorgung verfügbar.

Rubrik 08

DigitalMedia Aussichten

In Kürze in Auslieferung …. DM-MD64x64

Rubrik 08

Frontansicht Rückansicht

In naher Zukunft verfügbar….

….DM-MD128x128

DM Eingangskarten

• DMC-HD

• DMC-HD-DSP

• DMC-VID4

• DMC-DVI

• DMC-VID-RCA-A

• DMC-VID-RCA-D

• DMC-VID-BNC

• DMC-SDI

• DMC-VGA

Rubrik 08

DM Transmitter Eingangskarten

• DMC-C

• DMC-C-DSP

• DMC-S

• DMC-S-DSP

• DMC-S2

Rubrik 08

DigitalMedia Video Eingangskarten

Am Beispiel: Analog Audio und Video Eingangskarte

DMC-VID-RCA-A

• Integriert Composite/S-Video/Componente Quellen + Stereo Audio in das digitale

Verteilungssystem.

• Konvertiert Bild + Stereo Audio in ein HDMI Signal zur Verteilung.

Rubrik 08

DigitalMedia: HDMI und Audio

HDMI Eingangskarte mit DSP: DMC-HD-DSP

• Wie die DMC-HD, aber zusätzlich DSP Prozessor integriert, ermöglicht

gleichzeitige Ausgabe von 7.1 Surround und Stereo Audio

Rubrik 08

DigitalMedia Audiooptionen

Das Audiosignal kann über DigitalMedia als 7.1. Signal in den Raum übertragen und

dem Multiroom Audiosystem als Stereoton parallel

zur Verfügung gestellt werden.

Rubrik 08

analog Stereo

Multiroom Audio oder DSP im

Konferenzraum

8G+

7.1 Surround Sound

ODER analog Stereo

Room Solution Box

(HDMI mit

Multi-Channel Audio)

DMCI

• DigitalMedia Karteninterface

• 1/2-19” breite, 1 HE Kartenträger zum Einstecken jeder beliebigen DM-

Eingangskarte zur Nutzung von einzelnen Karten

• Ermöglicht den Anschluss jeder beliebigen AV-Quelle an ein DM-System oder

Crestron HDMI-Switcher als vollständig digitales HDMI-Signal

• Cresnet + Ethernet Anschluss ermöglicht die Anbindung an eine Crestron

Steuerung

Rubrik 08

Großartige Ergänzung kleiner digitaler Systeme

• Jede DM-Karte hat einen HDMI Loop Ausgang

• Konvertierung von Formaten durch

simples Einstecken einer Eingangskarte

• HDMI von:

Rubrik 08

– RGBHV + Audio

– Composite/S + Audio

– Component + Audio

– HD-SDI

– DM CAT

– DM Glasfaser

HDMI (including Audio) OUT

RGBHV IN AUDIO IN

BONUS!!

USB CONTROL

(KVM)

DigitalMedia Transmitter - Übersicht

Rubrik 08

8G+ Transmitter

DM-TX-201-C

• Geringe Bauhöhe mit 2,5 cm für die Untertisch-Montage

• Folgende Eingänge:

Rubrik 08

– HDMI

– Lokaler HDMI loop out

– VGA

– Audio (1/8” stereo)

– USB für Tastatur / Maus

– Lokaler LAN Anschluss

DM-TX-201


DM-TX-201-C

• Anschlüsse:

Rubrik 08

– Stereo Audio (3.5 mm Klinke)

– VGA Eingang

– HDMI Eingang

– USB vom PC für Tastatur / Maus Funktion


– Digital Media Out


DM-TX-201-C

Installationsbeispiel

• Folgende Anschlussmöglichkeiten:

Rubrik 08

• VGA

• Audio

• HDMI/DisplayPort

• Audio

• USB

• LAN

DM-TX-201


DM-TX-401-C

• ½ 19“ Gehäuse

• Anschlüsse:

– HDMI

– DisplayPort

– VGA

– Audio Cinch




– RS232 und IR zur Steuerung von Zuspielgeräten

Rubrik 08

DM-TX-401-C

8G+ Transmitter als Wandanschluss

DM-TX-200-C-2G

• Passt in 2-Gang-Box

• Eingänge:

Rubrik 08

– HDMI

– VGA

– Stereo Audio (3,5 mm Klinke)

– USB für Tastatur und Maus

– PoE oder lokale Stromversorgung

DM-TX-200-C-2G

CAT Eingangskarte für 8G+

• Standard- und DSP-Version verfügbar

• Stromversorgung für DigitalMedia Sender (TXs) durch Einspeisung von Standard

PoE Netzteile oder Switcher

Rubrik 08

DMCO CAT Ausgangskarte für 8G+

• Optional Stromversorgung der DigitalMedia Receiver

durch Stromversorgung über Standard PoE Netzteile oder Switcher

• Ausgang 1 und 3 verfügen über einen parallelen HDMI Ausgang

Rubrik 08

PoE = PoDM Stromversorgung

CEN-SWPOE16

• 19“ Rack-mount 24-Port managebaren 10/100

Ethernet-Switch

• Alle Ports auf der Rückseite für einfache

Verkabelung in einem typischen

AV-Rack, z.B. für DM-MD-Matrix

• 34,2 Watt Ausgangsleistung je Port

• 255 Watt gesamte Ausgangsleistung

• 2 Gigabit Ethernet uplink/stacking Ports

• Layer2 managebar

• PoE per Steuerung einzeln abschaltbar

Rubrik 17

PoE = PoDM Stromversorgung

CEN-SWPOE24

• 19“ Rack-mount 24-Port managebaren 10/100

Ethernet-Switch

• Alle Ports auf der Rückseite für einfache

Verkabelung in einem typischen

AV-Rack, z.B. für DM-MD-Matrix

• Alle 24 Ports liefern gleichzeitig

802.3af PoE Stromversorgung

• 2 Gigabit Ethernet uplink/stacking Ports

Rubrik 17

DigitalMedia Room Solution Box

DM-RMC-……….. „Flache“ Installation

• Montage hinter Flachbildschirm

• Montage in abgehangener Decke

• Montage in rechteckige UP-Dose

• Verbindungen parallel zur Wand,

um den Abstand zu minimieren

• Montierbar in jede Richtung

Rubrik 08

DigitalMedia Room Solution Box

• DM 8G Eingang

• HDMI-Ausgang

• Lokale LAN-Schnittstelle

• RS-232 und IR Steuerausgang

• Geringer Leistungsverbrauch von 13 W

• Stromversorgung durch PoE

über Digital Media CAT-Kabel

oder dezentrales Netzteil

• Geringe Baugröße: 155 x 143 x 26 mm

Rubrik 08

HDMI RS232

DM-RMC-100-C

8G Receiver / Room Solution Box

DM-RMC-100-C


• HDMI-Ausgang



• Stromversorgung über Po-DM

• Mit 1” sehr geringe Einbauhöhe

Rubrik 08

8G Receiver / Room Solution Box

DM-RMC-Scaler-C


• HDMI Ausgang

• Integrierter HD-Videoscaler



Rubrik 08

8G Receiver + Amplifier

DM-RMC-200-C

Wie DM-RMC-Scaler-C und zusätzlich

• Analoger Stereo Audioausgang

• Eingebauter 30 Watt Verstärker

• 2 Relaiskontakte

• 1 digitaler Eingang

• USB-HID für Maus und Tastatur

Rubrik 08

Installationsbeispiel

Glasfaser?

8G+ Glasfaser Transmitter

DM-TX-201-S und DM-TX-201-S2

• Als Multimode und Singlemode verfügbar

• Geringe Bauhöhe mit 2,5cm für die

Untertischmontage

• Folgende Eingänge:

– HDMI


– VGA




Rubrik 08

DM-TX-201-S

8G+ Glasfaser Eingangskarte

DMC-S (DSP) und DMC-S2 (DSP)

• Als Multimode und Singlemode verfügbar

• DSP und nicht-DSP Version verfügbar

• Lokaler HDMI Loop Through Ausgang

• Analoger Audioausgang

Rubrik 08

8G+ Glasfaser Ausgangskarte

Multimode und Singlemode Glasfaserausgang mit parallelem

HDMI-Ausgang

DMCO Typ 4 = Multimode

DMC= Typ 6 = Singlemode

Rubrik 08

8G+ Glasfaser Room Solution Box

• Multimode:

– DM-RMC-100-S


– DM-RMC-Scaler-S


• Singlemode:

– DM-RMC-Scaler-S2

– DM-RMC-200-S2

• Es wird generell nur eine Faser benötigt

Rubrik 08

DM-RMC-100-S

DM-RMC-200-S2

Zusammenfassung TX… und RMC…

Transmitters Receivers

DM-TX-200-C-2G DM-RMC-100-C

DM-RMC-150-S

DM-TX-201-C

DM-TX-201-S

DM-TX-201-S2

DM-TX-401-C

DM-TX-401-S

DM-TX-401-S2

DM-RMC-Scaler-C

DM-RMC-Scaler-S

DM-RMC-Scaler-S2

DM-RMC-200-C

DM-RMC-200-S

DM-RMC-200-S2

• Typ C = CAT Kabel

• Typ S = MM LWL

• Typ S2 = SM LWL

DM Onlinekonfigurator

Konfiguriert Ihr DM-System

• Generiert eine Geräteauflistung

• Ermöglicht die Konfiguration von

Doppel-Ausgangskarten (bisher

immer 4 Ausgänge / Karte)

http://www.crestron.com/resources/system_design_resources/product_configuration_t

ools/dm_switchers/

Kompakte DigitalMedia Systeme

DM-MD6x4

• Quickswitch Technology

• EDID Management

• 6 * HDMI Eingänge

• 3 * 8G CAT Ausgänge für RMC 100-C/Scaler-C oder 200-C

• 1 * lokaler HDMI Ausgang

• Farbiges Frontdisplay

• CEC Steuerung der Zuspieler möglich

Rubrik 08

DM-MD6x6

• Quickswitch Technology

• EDID Management

• 6 * HDMI Eingänge

• 5 * 8G CAT Ausgänge für RMC 100-C/Scaler-C oder 200-C

• 1 * lokaler HDMI Ausgang

• Farbiges Frontdisplay

• CEC Steuerung der Zuspieler möglich

Rubrik 08

DigitalMedia Applikationen - KVM

DigitalMedia

USB

Audio+Video

USB

Wozu USB übertragen

Anwendungen im Homebereich

• Fernsteuern des PCs im Arbeitszimmer vom WZ aus

• XBOX als DVD Player verwenden

• Editieren der Senderlisten eines SAT-Receivers

• Keine PC-Games nach 22 00 Uhr

Anwendungen im Commercial Bereich

• Zugriff von der Leitwarte aus auf PCs im Serverraum

• Steuern eines Bibliotheks-PCs vom Klassenzimmer

• Ein Arbeitsplatz für viele PCs

Crestron DigitalMedia TM

DM ist 3DReady!

• DM-MD-8X8, 16x16, 32x32 + RPS Versionen

• Alle HDMI Eingangskarten

• Alle Ausgangskarten

• HD-DA-2-Quad

• DM-MD-6x4

• DM-MD-6x6

• PSPHD

• Alle DM-RMCs (außerDM-RMC-100-S)

• DM-TX-100 (alle Ausführungen)

• HD-MD-8X1/8X2

• HD-DA-2

Was ist mit HDMI 1.4?

Zusatzfunktionalität:

• Embedded Ethernet

• 3D Support

• Audio return channel

DigitalMedia beinhaltet das bereits HEUTE.

HDCP (High-bandwidth digital content protection)

• Von Intel entwickeltes Verschlüsselungssystem für

die Schnittstellen HDMI, DVI und DisplayPort mit

einer Länge von 56 Bit

• Dient zur geschützten Übertragung von Audio- und

Videosignalen

• Mit HDCP soll verhindert werden, dass Signale

innerhalb einer Verbindung von Quelle zur Senke

abgegriffen werden kann

• Weitere Informationen sind in einem HDCP-

Whitepaper zusammengefasst und stehen online als

Download zur Verfügung

HDCP 2.0? - für Streaming Inhalte

Es ermöglicht HDCP 2.0 und 1.x zu mischen und hin und her zu wandeln

HDCP 2.0 wurde für „weniger sichere Verbindungen“ entwickelt, also nicht für HDMI

oder DVI, sondern z.B. für Ethernet.

HDCP 2.0 löst HDCP 1.x nicht ab !!

HDMI in Multi-Room - Stolpersteine

• HDMI Quellen verfügen über s.g. Keys und es obliegt dem Gerätehersteller oder

HDMI Grafikchiphersteller, über wie viele Keys das Gerät verfügt und somit an wie

viele Ziele (Senken) der Content gleichzeitig gehen darf.

– Eigentlich max. 40 aber in der Realität sind es nur zwischen 1 (!) und 16

• Sobald dieser Zähler überschritten wird, stoppt die Wiedergabe an ALLE Displays

binnen 2 Sek., da die Anzahl der max. zur Verfügung stehenden Keys überschritten

wird!

• Niemand weiß, warum es plötzlich nicht mehr geht!

• Insbesondere Pay-TV zertifizierte Geräte verfügen in vielen Fällen nur über 1 Key

DigitalMedia HDCP Limits

Wieviele Displays an einer Quelle?

Dies ist abhängig von den Geräteherstellern (Blu-ray, SAT …)

Nix falsch gemacht? Geht trotzdem nicht!

Content kann

nicht dargestellt

werden

2

HDMI

Content kann

nicht dargestellt

werden

DigitalMedia Inbetriebnahme

• Die DigitalMedia Inbetriebnahme überprüft und dokumentiert alle

Quellenfeatures

• Auch über das DM-Frontpanel ablesbar!

2

HDMI

HDMI

DigitalMedia HDCP Limits

Wieviele Displays an einer Quelle?

Dies ist abhängig von den Geräteherstellern (Blu-ray, SAT …)

HDCP Limits - Set Top Boxes

Motorola DCT6412 (Comcast) 1*

Scientific Atlanta 8300HD (Cablevision) 1*

TivoHD 16

DirecTV HR21 N/A**

EchoStar Europe Vi P211 16

Echostar STB VIP-222 16

http://www.crestron.com/downloads/

pdf/misc/third_party_hdcp_limits.pdf

HDCP Limits - HD Disc Players

Panasonic DMP-BD30 3

Toshiba HD-A20 10

Toshiba HD-A35 16

LG Super Multi-Blue 16

Motorola VIP 1200 16

Sony DVD-P DPX – 2380 9

Sony Blu-ray Recorder BDZ-X100 8

Sony BD Player Blu-ray player BDP-S5000ES 16

Philips Blu-ray player BDP 7200 16


• HDMI Geräte „automatisieren“ sich selbst und fragen nicht mal nach

• CEC (Consumer Electronic Control) = HDMI als Steuerleitung

Auszug aus der „Teufelsliste“:

- One Touch Play = Quelle schaltet Display auf „seinen“ HDMI Input

- OSD Display = Quelle borgt sich kuzzeitig das OSD des Displays aus

- System Standby = „Wenn ich ausgeschaltet werde, schalte ich dich aus!“

• Preset Transfer = synchronisiert Senderlisten von TV und VCR

• Soll herstellerunabhängig funktionieren


CEC hat viele Namen

• EZ-Sync, Simplink, Digital Link HD, NetCommand for HDMI RIHD

• Viera Link, EasyLink, Kuro Link, Anynet+, Aquos Link

• BRAVIA Theatre Sync, REGZA-Link bei Toshiba

CRESTRON nutzt CEC aktiv, indem es den CEC-Verkehr

• unterbrechen kann, d.h. „nichts passiert ohne mein Wissen“,

• mitlauschen kann, z.B. der Blu-ray ist jetzt in PlayMode,

• selbst generieren kann, z.B. Power On/Off über HDMI, kein RS-232 nötig!

CEC Alptraum

POWER

OFF

HDMI

Displays

Switch

schalten

sends

sich

commands

AUS und keiner

to

ist schuld

displays

daran!

Gerät Off command erhält Standby is sent

from Befehl HDMI via Remote

device

DigitalMedia Software

Weitere Info zur Software

und Inbetriebnahme

im DigitalMedia

Design Guide ab Seite 61.

Aufbau und Infrastruktur

Unterstützung von Patchfeldern in der DM-Strecke:

• Geschirmte Patchverbindungen können verwendet werden

• Bis zu drei Patchfelder pro Kabelweg

• Neutrik EtherCON stellt eine stabile Steckverbindung zur Verfügung

• Ideal z.B. für über Bodentank steckbare Medienmobile etc.

Anforderungen an Systemaufbau

• Gibt es ein bisschen Bild wie zu analogen Zeiten?

• In vielen Fällen war es aus mangelndem Budget,

Wissen und Know-How oder durch Einschränkungen

in der Installation (Revisionsschächte, Kabelwege,

Brandschottung etc.) nicht möglich ein 100% Bild

analog darzustellen!






Brandschottung etc.) nicht möglich ein 100% Bild

analog darzustellen!

In vielen Fällen sieht es so aus !






Brandschottung etc.) nicht möglich, ein 100% Bild

analog darzustellen!

Oder vielleicht so?


Die digitale Signaltechnik stellt sehr hohe Anforderungen!

• Die Auswahl der Quellen wird übersichtlicher und Infrastruktur wird

einfacher, aber…..

• Kabelwege sind limitiert… DVI und HDMI max. 10 Meter

• Zudem kommen weitere Datenprotokolle und der Austausch von

Daten und Informationen zwischen Quellen, Matrixen und Senken

• z.B. HDCP, AACS, EDID sowie Limitierungen, Einschränkungen und

Fallen (Anzahl der Keys, CEC und inkompatible Chipsätze)

• Dennoch Umschaltzeiten wie zu analogen Zeiten

Schlechtes HDMI Signal

Mit DigitalMedia


• Durch zu lange Verbindungen generierte Bitfehler auf der HDMI Leitung:

Bitfehlerrate von Datenrate abhängig.

Dies bedeutet je nach Auflösung, Audioformat treten Fehler auf oder eben nicht.


Typische Meldung, wenn

die Senke oder

Übertragungsstrecke

nicht konform ist!


• Auch HDMI ist nicht gleich HDMI !!!!!

• DigitalMedia® sorgt für eine Bandbreite von 8GBits/s

• Was heißt eigentlich CEC kompatibel?

Anforderungen an modernes System

1. Je nach Verbindungslänge zwischen den Ein- und Ausgängen muss die Verkabelung des Systems über Standard CAT Kabel,

Multimode LWL oder Single LWL möglich sein.

2. Das komplette System muss vollständig HDCP konform sein

3. Einspeisungen und Übertragung von derzeit allen bekannten analogen und digitalen Bild- und Tonsignalen muss gewährleistet

sein

4. Einspeisung und Übertragung von analogen Audiosignalen als auch digitale Mehrkanal Audiosignalen über sämtliche

Verbindungsstrecken muss möglich sein.

5. Getrennte Verschaltung und Routing von Bild- und Tonsignalen an sämtlichen Ein- und Ausgängen von der Matrix ist zu

gewährleisten

6. Wandlung von Mehrkanal Audiosignalen in ein Stereosignal (s.g. Downmix) sowie integrierte Lautstärke und Klangregelung

ist zu gewährleisten

7. Ansteuerung von Quellen und Senken über den Industriestandard CEC (consumer electronic control) muss frei

programmierbar sein

8. Integrierter Ethernet Switch, der frei managebar ist und eine Integration in eine vorhandene IT-Infrastruktur ermöglicht

9. Ausreichende Produktvielfalt, um die Projekt spezifische Anforderung einer wirtschaftlichen Lösung bieten zu können

10. Zertifizierte Systemintegratoren die über das entsprechende Know-How in der digitalen Welt verfügen und vom Hersteller den

erforderlichen Support erhalten

DM-Software

DigitalMedia

Tools

DM-Software

DigitalMedia Tools

Die Verbindungsarten für alle Einspeiseund

Ausgabepunkte werden grafisch in leicht

erkennbarer Form dargestellt, z.B.:

• Weiß - Feste Verbindung zur Eingangskarte

• Türkis - Glasfaserverkabelung über

abgesetzten Ein- / Ausgabepunkt

• Grün – CAT-verkabelung über abgesetzten

Ein- / Ausgabepunkt

• Lila - Direkte USB Verbindung

• Gelb - Angeschlossenes Gerät nicht aktiv

• Rot - Verbindung ist fehlerhaft,

Klartextmeldung als Pop-up Window

DM-Software

DigitalMedia Tools

Auswertung der Signale

und Kabellängen

DigitalMedia Zusammenfassung

• Verteilung von HDMI mit HDCP, Ethernet, USB und Steuerung über

– CAT5

– DM THETA.6

– Multimode Glasfaser

• Unterstützt beliebige AV-Geräte

• Überträgt Full HD Content ohne Komprimierung oder Verringerung der Auflösung

– Bis zu 100 m über Crestron DM CAT Kabel mit Deep Color Auflösung,

300 m über Multimode Glasfaser und 12000 m über SingleMode

• Unterstützt die aktuellsten Audioformate

• Verteilt sowohl 2-Kanal, wie auch 7.1 Surround Sound Audio zeitgleich über HDMI

DigitalMedia vereinfacht die Installation

DigitalMedia Transport überträgt außerdem:

• Audio

• HDMI 7.1 Channel

• 2.0 PCM

• DTS-HD

• Dolby TrueHD

• SPDIF

• 2-Kanal Analog


• Ethernet

• USB Human Interface Device (z.B. Maus und Tastatur)

• Geräteansteuerung (IR, RS-232, CEC)

DigitalMedia ist ein All-in-One Produkt

• Analog Switcher

• Analog-digital Konverter

• Digital Switcher

• USB und Videoextender

• Ethernet Switch, etc…

vs.

CEC, USB, LAN, ...

10/100 LAN

CONTROL

DigitalMedia

ALTERNATIVEN ?

• DVI -> End of Life

• Audio ?

• Kabel ?

DigitalMedia Seminare

DigitalMedia Grundlagen

• Übertragung ALLER üblichen und gängigen Signalarten und Formen bis zu einer

Auflösung von 2560x1200 Pixeln

• Übertragung von Audiosignalen auch OHNE Videosignal

• Automatische Signalerkennung

• Anzeige der anliegenden Auflösung/Audiodaten etc.

• Intelligentes EDID-Management

• Nicht nur C+P, sondern intelligenter Eingriff

• Komplette HDCP-Konformität

• Geringe Umschaltzeiten

• Generierung der CEC-Protokolle und Steuerdaten

• Installations- und Wartungssoftware DM-Tools

• Vereinfachte Kabel- und Infrastruktur

DigitalMedia Essentials

Alle wesentlichen Grundlagen und weiterführenden Informationen sind auch als u.g.

Whitepaper zusammengefasst und stehen zum Download online zur Verfügung.

http://www.crestron.com/products/digitalmedia_analog_digital_audio_video_av_distribution/resources.asp

DigitalMedia Roadmap

• 8G Glasfaser Wandanschlussfelder

• DigitalMedia 128X128 Matrix

• Übertragung über noch längere Distanzen

• H.264 Streaming Video Eingangsund

Ausgangskarten (mit HDCP 2.0)

• ……..

Home Exclusiv Konzept

Weitere HDMI Lösungen

HD-MD8x1

• 8x1 HDMI Umschalter

• HDMI 1.3a Deep Color

• Cresnet oder Ethernet Kommunikation

zur Steuerung

• Bedienung über Frontpanel möglich

• Dadurch auch stand-alone zu betreiben

• 1 HE 19 Zoll

• Volle HDCP Unterstützung

• Hält die Kommunikation über HDCP mit den Geräten aufrecht

(d.h. der Blu-ray Player geht nicht in den Sleep-Modus!)

• Auflösungsmanagement

Rubrik 09


HD-MD8x2

• 8x2 HDMI Matrix

• HDMI 1.3a Deep Color

• Cresnet oder Ethernet Kommunikation

zur Steuerung

• Bedienung über Frontpanel möglich

• Dadurch auch stand-alone zu betreiben

• 1 HE 19 Zoll

• Volle HDCP Unterstützung

• Hält die Kommunikation über HDCP mit den Geräten aufrecht

(d.h. der Blu-ray Player geht nicht in den Sleep-Modus!)

• Auflösungsmanagement

Rubrik 09


HD-TX1-F / HD-RX1-F

• HDMI Transmitter- und Receiverpaar

• Punkt zu Punkt HDMI 1.3a Übertragung

• Bildauflösung bis 1080p Deep Color

• Audio 7.1 HD lossless Audio

• Single-Glasfaserverbindung

• Übertragung bis zu 300 Metern

• Infrarot (bis 192 kHz)

• Bidirektional RS-232 Steuerung Übertragung (bis 115kB)

• Übertragung von EDID, CEC und HDCP

• Ohne Programmierung, direkt einsetzbar

Rubrik 09

1 x Glasfaser


HD-TX3-F / HD-RX3-F

• Wie HD-TX1-F / HD-RX1-F, aber zusätzlich

Rubrik 09

– Analog Audiosignalübertragung

– USB Übertragung

– Ethernet Übertragung

1 x Glasfaser


Crestron Fiber Extenders - Beispiele

Rubrik 09


Crestron Fiber Extenders –

Beispiele

Rubrik 09


HD-EXT1-C (HD-RX1-C + HD-TX1-C)


• Punkt zu Punkt HD Videoübertragung


(3D kompatibel)

• Audio 7.1 HD lossless Audio

• Single CAT Kabelverbindung DM-CBL-8G


• Infrarot (bis 192 kHz)

• Bidirektional RS-232 Steuerung Übertragung (bis 115 kB)


• Ohne Programmierung, direkt einsetzbar

Rubrik 09


HD-EXT2-C ( HD-RX2-C + HD-TX2-C)


• Punkt zu Punkt HD-Videoübertragung


• (3D kompatibel)

• Audio 7.1 HD lossless Audio und

Analog Audio über 2. CAT-Kabel

• 1. CAT Kabelverbindung DM-CBL-8G

2. CAT5e Kabel für analog Audio


• Infrarot (bis 192 kHz) und Bidirektional RS-232 Steuerung Übertragung (bis 115 kB)


Rubrik 09


HD-DA-2

• Problemlöser (3

in 1)

Rubrik 09

HDMI 1:2

Verteilverstärker

Audio

Extractor

SPDIF, analog out

Audio

Embedder

SPDIF, TOSLink in


HD-DA-2

• 1-auf-2 HDMI Verteilverstärker

und Audiokonverter

• Unterstützt HDMI w/Deep Color

und 7.1 Kanal HD Audio

• Einfache Konfiguration der

Audio EDID-Daten über einfache

DIP-Schalter

• HDCP Statusanzeige

Rubrik 09


HD-Scaler

Rubrik 09

Crestron

HD Scaler

SCALED


HD-Scaler

• Skaliert automatisch jedes Eingangssignal auf die native Auflösung des Displays

• Digital: 100% HDCP kompatibel; unterstützt HDMI, DVI und DisplayPort Multimode

digitale Quellen

• Analog: RGBHV, RGBS, RGsB, Component, Composite und S-Video analoge Signale

• Automatische 2x1 Umschaltung

• 125 vordefinierte Eingangsauflösungen

• Zusätzlich kann jede beliebige Auflösung definiert werden

• Unterstützt bis zu 7,5% Overscan

• Integrierte Testbilder für einfache Inbetriebnahme

• Onscreen-Menü zur Konfiguration mit der

mitgelieferten IR Fernbedienung

Rubrik 09

Kabel & Anschlussfelder

Rubrik 23

Crestron Media Plate: MP-WPxxx

Rubrik 23

Konfektionierte Kabel

Rubrik 23

Konfektionierte Kabel

Anschlussfertig konfektionierte Kabel

verschiedener Typen und Längen

• VGA

• DVI

• HDMI

• Component


• Glasfaser

• RS-232

• USB

• und mehr

Rubrik 23

Schnittstellen Fremdsysteme

• Somfy

• DMX

• EIB/KNX

• DALI

• LON

• BACNet

• MODBUS

• LCN

• u.v.m.…..

Rubrik 16

Anbindung Fremdsysteme

Hardware + Softwaremodule von Crestron

• CI-KNX, Schnittstelle zum EIB-Bus

– Kommunikation über Ethernet mit Crestron Steuerung

– max. 300 Adressen je Gateway

• CGEIB-IP


– max. 500 Adressen je Gateway

• CGELON-240


• CGDMX-512-BI

– Kommunikation über RS232 mit Crestron Steuerung

Rubrik 16


DIN-DALI2

• 2 DALI Linien mit je 64 Adressen,

16 Gruppen, 16 Szenen

• Cresnet und LAN PoE-Anschluss

• 2 Testknöpfe

• Unterstützt 2 Steuerungen

• DALI Spannung extern oder intern

• Anzeige/Einstellmöglichkeit der Cresnet ID

• Localer Override Eingang für Notfallbackup

Rubrik 16


• Integriert verschiedene Gebäudemanagement-Systeme

in ein Crestron System

• Verbindung zum Crestron Steuerungssystem via Ethernet

• Unterstützt:

Rubrik 16

– BACnet/IP

– BACnet/MSTP

– Modbus TCP/IP

– Modbus RTU

– LonWorks

– Metasys N2 Open (Johnson Controls)

GLA-BMS


• CI-Somfy-RTS Interface für bis zu

16 Somfy Jalousien + Rolladen mit

Funkantrieb

• LCN Softwaremodul

• Lutron Modul STI-LT

• CanBUS Softwaremodul

• MODBus Softwaremodul

• ChilliNet Softwaremodul (Zero88)

• ProfiBus Softwaremodul

Rubrik 16

Überwachung

Für einfache Anlagen ohne VDS Zertifizierung können die Fenster- und

Bewegungsmelder-kontakte über Eingangsmodule auf dem Cresnet-Bus realisiert

werden. Diese können in einer

55 mm UP Verteilerdose oder im Schaltschrank als Reiheneinbaugerät auf 35 mm DIN

Hutschiene installiert werden.

Überwachung von Bewegung:

Als Bewegungsmelder sind die CH-MD1 einsetzbar, die bei Anwesenheit auch das Licht

schalten.

Überwachung von Fenstern und Türen:

Die einfachste Art zur Visualisierung sind Eingangsmodule zur Aufnahme von externen

Kontakten , z.B. DIN-IO8, C2N-UNI8-IO.

Alarmanlage mit VDS-Zertifizierung

Überwachung - EMA: Telenot Honeywell 561-MB 100

Features:

• Bis zu 16 Alarmbereiche intern/extern scharf und unscharf schalten möglich

• Auswertung von Alarmbereich bereit, nicht bereit, gesperrt, Meldekontakt

• Auswertung aller in der EMA vorhandenen Meldepunkte wie gesperrt, bereit, nicht

bereit, nicht verfügbar und ob Alarm ansteht

• Ansteuerung von Ausgangskontakten Ein/Aus (dies ist die einzige Möglichkeit um z.B.

Meldepunkte aus dem Bereich herauszunehmen, umständliche aber einzige Methode,

dies über einen Ausgangskontakt zu realisieren)

Erforderliche Crestron Hardware:

Eigener Crestron Controller mit RS232 Port für IGIS Loop Protokoll – z.B. MC2E

Schwierigkeitsgrad Ansteuerung: hoch


Überwachung - EMA: Telenot Honeywell 561-MB 100

Vorteil:

• Hoher Bekanntheitsgrad und Marktanteil

Nachteil:

• Oftmals fehlendes Know-how der EMA Integratoren bei Fremdanbindung, deshalb

oft zeitaufwändige Umsetzung

• Ohne IGIS Loop Controller und Know-how der Errichterfirma keine Anbindung

an Crestron möglich


Telenot Complex 400

Features:

• Bis zu 8 Alarmbereiche intern/extern scharf und unscharf schalten möglich

• Auswertung scharf/unscharf/alarm/gestört

• Auswertung 128 Meldungsbereiche wie Brandmeldung, Überfall, Einbruch, Glasbruch,

Sabotage, Störungen

• Auswertung der Stati von 32 Meldungsgruppen

• Auswertung der Stati von Meldebus 1 und 2 jeweils von Adresse 1 bis 63

Vorteil:

• Einfachere Anbindung, da direkte RS232 Schnittstelle bei der Complex 400 vorhanden

• Nur Info über Meldebereiche/Meldepunkte von Errichterfirma notwendig


Telenot Complex 400

Nachteil:

• Wenn möglich separate Steuerung, da hoher Performancebedarf

-> Eigener Crestron Controller mit RS232 Port für Telenot Protokoll – z.B. MC2E

Schwierigkeitsgrad Ansteuerung: mittel


General Electric (GE) ATS 2104

Features:

- Zwischen 4 bzw. 16 Alarmbereiche scharf/unscharf (je nach Modell)

- Auswertung von 64 – 256 Meldegruppen

- Auswertung des letzten Zutritts über einen Kartenleser (Tür-Nr., Kartenleser-Nr. und

User-Nr.)

- Auswertung des letzten Zutritts über ein GE-Panel abfragen (RAS-Nr. und User-Nr.)

- Protokoll über die letzten 6 Aktionen, die durchgeführt wurden

- Aufzeichnung der letzten 50 Meldegruppenalarme


General Electric (GE) ATS 2104

Schwierigkeitsgrad Ansteuerung: leicht

Vorteil:

• Einfacher Kommunikationsaufbau und einfache Auswertung

• Es kann jederzeit jeder Status abgefragt werden

• Geringste Prozessorbelastung aller Alarmzentralen an der Crestron Zentrale

Nachteil:

• Es wird nie ein komplettes Systemabbild gesendet, sondern nur Statusänderungen

• Zur Ansteuerung wird immer die Druckerschnittstelle der ATS 2104 benötigt

• Keine Möglichkeit direkter „scharf bereit“ Status, muss von Crestron abgebildet werden

Planungshilfen

PROJEKT

Licht, Jalousien, Rolladen

Licht dimmen

Licht schalten

Steckdosen schalten

Steckdosen dimmen

Motor für Rolladen, Jalousie

Heizung, Klima

Temperatursensor

Einzelraumregelung Kontakt

Einzelraumregelung 0-10V

Räume mit Bezeichnung

Technikzentrale

1 2 3 4 5 6 7 8 Summe

Diese Projekt-Planungshilfe steht als Excel-Datei auf der Planungs-DVD zur Verfügung: Datei: „Crestron Home Planung Checkliste.xls”

Software / Dokumentation

Software zum Design der Touchpaneloberflächen - VT-Pro-e

Mit der Software Vision Tools Pro-e können alle Crestron Touchpanels einfach

programmiert werden. Diese Software kann auch HTML-Bedienoberflächen und EXE-

Dateien für die Bedienung über Windows PC, Pocket PC, Windows CE, Apple iPod

Touch (ab 03/2009) erstellen – durch einfache Konvertierung, ohne

Neuprogrammierung.

Die erstellten Touchpanel-Layouts können dann dem Programmierer zur weiteren

Bearbeitung übergeben oder als JPG-Datei exportiert werden, damit diese in das

Pflichtenheft und in die Projektdokumentation übernommen werden können.

Die Software erstellt für Sie aber auch eine komplette Dokumentation als HMTL-Datei.

Diese können Sie dann einfach mit dem Microsoft Word ® öffnen und bearbeiten ->

Generate Project Document.

Software / Dokumentation

Software zum Design der Touchpaneloberflächen - VT-Pro-e

Diese Software ist auf der Crestron Programmier-DVD enthalten und wird beim

Besuch des Programmierseminars übergeben.

Bitte haben Sie dafür Verständnis, dass wir telefonische Supportanfragen zum Umgang

mit der Software erst nach erfolgreicher Programmierschulung bearbeiten können.

ACHTUNG: Bitte denken Sie an die Datensicherung.

Die Projekte werden auf einem PC erstellt und dann in kompilierter Form in die

Steuerung bzw. das Touchpanel geladen. Es ist nicht möglich, dass Sie Programme von

der Steuerung bzw. Touchpanel auf den PC zurückladen um Sie dann wieder zu

verändern.

Software / VT-Pro-e

Software / SimplWin

Software zum Erstellen der Programmlogik – SIMPLWIN

Mit der Software SimplWin erstellen Sie die logischen Verknüpfungen zwischen dem

Touchpanel und den gewünschten Funktionen und Programmabläufen. Hier werden

auch die Fremdgeräte spezifischen Treiber definiert.

Diese Treiber können auch selbst frei programmiert werden, wie z.B. die Steuerung

von einem LCD-TV über RS232-Schnittstelle.

Selbstverständlich können Sie beliebige zeitabhängige Vorgänge steuern

(auch Uhrzeit abhängig) und abhängig von Eingangssignalen (Tastendruck oder

externes Signal) Funktionen auslösen.

Software / SimplWin

Software / SimplWin

Software / DEAL

Software zum Einlesen von

Infrarotfernbedienungen – DEAL

Die Software DEAL (Driver Editor And

Learner) ermöglicht in Verbindung mit

dem Infrarot-Code Lese- und Testgerät

CNXLIRI das Einlesen von fremden

Fernbedienungen.

Die eingelesenen Codes werden als

Datei gespeichert und sind dann

jederzeit auch in anderen Projekten

nutzbar.

Software / Systembuilder

Software zum einfachen Erstellen von Adagio Multiroom Audiosystemen

• Diese ermöglicht es, Adagio-Systeme mit vorgefertigten Bausteinen zu erstellen.

• Verbindung zum Lichtsteuersystem über Ethernet mit fertigen Bausteinen.

• Der große Vorteil ist die Zeitersparnis im Vergleich zur manuellen Programmierung

in SimplWin und VT-Pro-e.

• Nachteil: weniger flexibel bei der Anbindung von Fremdsystemen.

Software / Systembuilder

Software / Systembuilder

Software Produkte

Software Produkte

SDK für Microsoft ActiveX control

• Kommunikation zum Crestron Steuerungssystem

mit folgenden Funktionen

– Tastenbefehle

– Aktive Rückmeldungen

– Anzeige von Bargraph

– Textfelder mit Variablen (indirect text)

• Programmierung mit C++, VB, etc.


SDK für Microsoft .NET control

• Kommunikation zum Crestron Steuerungssystem

mit folgenden Funktionen





• Programmierung in Server basierenden Applikationen


SDK für Adobe Flash Control

• Visualisierung und Kommunikation

zum Crestron Steuerungssystem mit

folgenden Funktionen





• Integration in Adobe Flash Webseiten für PC, Apple

und Linux Systeme

Crestron Home Planungsseminar 2013

2. Tag: Audio, Video, Multiroom

2 - Crestron

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
