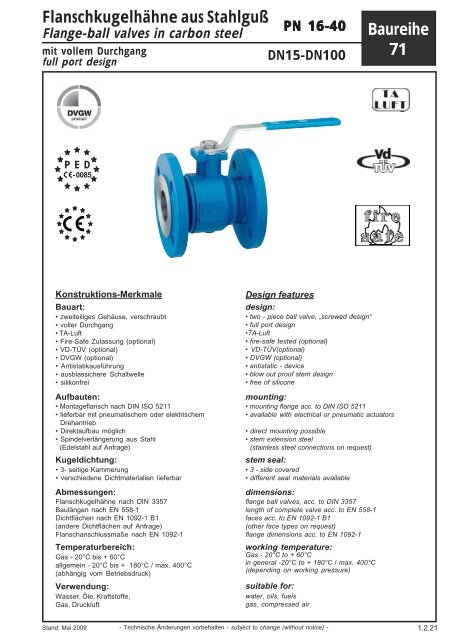

Flanschkugelhähne aus Stahlguß<br />
Flange-ball valves in carbon steel<br />
mit vollem Durchgang<br />
full port design<br />
P E D<br />
-0085<br />
Konstruktions-Merkmale<br />
Bauart:<br />
• zweiteiliges Gehäuse, verschraubt<br />
• voller Durchgang<br />
• TA-Luft<br />
• Fire-Safe Zulassung (optional)<br />
• VD-TÜV (optional)<br />
• DVGW (optional)<br />
• Antistatikausführung<br />
• ausblassichere Schaltwelle<br />
• silikonfrei<br />
Aufbauten:<br />
• Montageflansch nach DIN ISO 5211<br />
• lieferbar mit pneumatischem oder elektrischem<br />
Drehantrieb<br />
• Direktaufbau möglich<br />
• Spindelverlängerung aus Stahl<br />
(Edelstahl auf Anfrage)<br />
Kugeldichtung:<br />
• 3- seitige Kammerung<br />
• verschiedene Dichtmaterialien lieferbar<br />
Abmessungen:<br />
Flanschkugelhähne nach DIN 3357<br />
Baulängen nach EN 558-1<br />
Dichtflächen nach EN 1092-1 B1<br />
(andere Dichtflächen auf Anfrage)<br />
Flanschanschlussmaße nach EN 1092-1<br />
Temperaturbereich:<br />
Gas - 20°C bis + 60°C<br />
allgemein - 20°C bis + 180°C / max. 400°C<br />
(abhängig vom Betriebsdruck)<br />
Verwendung:<br />
Wasser, Öle, Kraftstoffe,<br />
Gas, Druckluft<br />
Stand: Mai 2009<br />
PN PN 16-40<br />
16-40<br />
DN15-DN100<br />
Design features<br />
design:<br />
• two - piece ball valve, „screwed design“<br />
• full port design<br />
•TA-Luft<br />
• fire-safe tested (optional)<br />
• VD-TÜV(optional)<br />
• DVGW (optional)<br />
• antistatic - device<br />
• blow out proof stem design<br />
• free of silicone<br />
mounting:<br />
• mounting flange acc. to DIN ISO 5211<br />
• available with electrical or pneumatic actuators<br />
• direct mounting possible<br />
• stem extension steel<br />
(stainless steel connections on request)<br />
stem seal:<br />
• 3 - side covered<br />
• different seal materials available<br />
dimensions:<br />
flange ball valves, acc. to DIN 3357<br />
length of complete valve acc. to EN 558-1<br />
faces acc. to EN 1092-1 B1<br />
(other face types on request)<br />
flange dimensions acc. to EN 1092-1<br />
working temperature:<br />
Gas - 20°C to + 60°C<br />
in general -20°C to + 180°C / max. 400°C<br />
(depending on working pressure)<br />
suitable for:<br />
water, oils, fuels<br />
gas, compressed air<br />
- Technische Änderungen vorbehalten - subject to change (without notice) -<br />
Baureihe<br />
71<br />
1.2.21
Auslegungsbeispiele für die Dichtungssysteme<br />
Design for sealsystem<br />
Wasser<br />
Dampf<br />
Gas<br />
Druckluft<br />
Koksofengas<br />
Flugasche<br />
Kraftstoffe<br />
(Diesel etc.)<br />
Öle<br />
Lösemittel<br />
Dichtungssysteme für unterschiedliche Anwendungen<br />
seal systems for different applications<br />
Dichtungssystem<br />
seal system<br />
A<br />
B<br />
D<br />
E<br />
G<br />
S<br />
Tabelle / table 3<br />
water<br />
steam<br />
gas<br />
compressed air<br />
coke ovengas<br />
fly ash<br />
fuels<br />
oils<br />
solvents<br />
Kugeldichtung<br />
ball seal<br />
Spindeldichtung<br />
stem seal<br />
PTFE PTFE + FKM PTFE<br />
PTFE/TFM PTFE + FKM PTFE<br />
Antimony<br />
Carbon<br />
PTFE + GF<br />
PTFE /TFM<br />
PTFE + GF<br />
Dichtungssystem<br />
PN16 PN40 Bemerkung<br />
remark<br />
E<br />
Gehäusedichtung<br />
body seal<br />
Graphite Graphite<br />
PTFE + FKM<br />
PTFE + EPDM<br />
DVGW NG-4313AT0284<br />
PN 16 für Gase nach G260/1<br />
DVGW DG-4314AU0120<br />
PN 40 für Gase nach G260/1<br />
Vd TÜV-Merkblatt 1065<br />
VbF; WHG; Gas - HL - Vo<br />
TRB 801 Nr. 45<br />
TÜV. AR: 304-04<br />
(Mehrpreise - siehe Bildpreisliste)<br />
(additional costs acc. to price list)<br />
PTFE<br />
PTFE<br />
Fire Safe (FKM+<br />
PTFE + Graphite) Graphite<br />
Bestellcode für Zulassungen<br />
ordering code for certification<br />
TA LUFT AW- SVA / 217 / 98<br />
(Standard, ohne Kennzeichnung und Mehrpreis)<br />
(Stanard version without additional costs)<br />
Fire Safe Test nach British<br />
Standard BS 6755-2<br />
und ISO 10497<br />
TÜV BB-FDB-MAN/237/00<br />
Der Kugelhahn ist mit den aufgeführten Zulassungen lieferbar<br />
(siehe auch Bestellangaben):<br />
This valve is available with the shown certifications ( acc. to ordering dates)<br />
E<br />
G G<br />
A<br />
E<br />
a.A<br />
a.A<br />
E<br />
B<br />
E<br />
---<br />
---<br />
E<br />
< DN50 max.<br />
215°C,21bar<br />
< DN100 max.<br />
212°C, 20bar<br />
optional Druckentlastungsbohrung<br />
optional<br />
vent hole<br />
0<br />
1<br />
3<br />
5<br />
6<br />
Sauerstoff<br />
Stickstoff<br />
Isocyanat<br />
Polyol<br />
Hochtemp. od.<br />
Wärmeträgeröl<br />
Fire-Safe-Ausf.<br />
Zulassungen<br />
certifications<br />
TA-LUFT / Vd-TÜV<br />
PED / Gas PN16<br />
TA-LUFT / Vd-TÜV<br />
PED / Gas PN40<br />
-------<br />
TA-LUFT / Vd-TÜV<br />
PED<br />
TA-LUFT / Vd-TÜV / PED<br />
TA-LUFT / Fire Safe acc.<br />
BS 6755-2 and ISO 10497<br />
Bestellangaben Bestellangaben ( ( Beispiel Beispiel )<br />
)<br />
Ordering Ordering Ordering Ordering Ordering data data data data data ( ( ( ( ( example example example example example ) ) ) ) )<br />
Baureihe /<br />
series<br />
Nennweite /<br />
diameter<br />
Druckstufe /<br />
pressure rating<br />
Kugel / F<br />
ball<br />
Dichtungssystem / A / B / D / E /G / S<br />
seal system<br />
Baulänge /<br />
length<br />
oxygen<br />
nitrogen<br />
Isocyanat<br />
Polyol<br />
Benötigte Zulassungen<br />
required registrations<br />
Dichtungssystem<br />
PN16 PN40 Bemerkung<br />
remark<br />
A B<br />
A B<br />
E<br />
E<br />
Falls bei der Bestellung nicht näher spezifiziert<br />
liefern wir den Standard: 71-DN-16-F-E-R27-0<br />
In case of no order specification we<br />
supply our standard: 71-DN-16-F-E-R27-0<br />
D<br />
S<br />
E<br />
E<br />
D<br />
S<br />
Tabelle / table 1<br />
trocken<br />
dry<br />
max. 400°C<br />
Tabelle / table 2<br />
Bestellcode für<br />
Zulassungen<br />
ordering code<br />
for seal system<br />
0/1<br />
0/3<br />
0<br />
0/5<br />
0/5<br />
6<br />
Tabelle / table 4<br />
71 - 50 - 16 - F - E - R27 - 0<br />
EN 558 Reihe 27 / Reihe 1<br />
EN 558 line 27 / line 1
DN<br />
LW<br />
15<br />
20<br />
25<br />
32<br />
40<br />
50<br />
65<br />
80<br />
100<br />
PN 16<br />
100<br />
PN 40<br />
115<br />
120<br />
125<br />
130<br />
140<br />
150<br />
170<br />
180<br />
190<br />
190<br />
1<br />
Nr./no Bezeichnung description Werkstoff material<br />
1 Gehäuse body<br />
2 Kugel<br />
ball F<br />
*3 Kugeldichtung ballseal<br />
4 Flansch<br />
flange<br />
5 Schaltwelle stem<br />
6 Sechskantmutter nut<br />
7 Anschlagstift stop pin<br />
8 Griff<br />
handle<br />
*9 Gehäusedichtring body seal ring<br />
10 Anlaufring bearing ring<br />
*12 Packung packing<br />
*13 O-Ring<br />
O-ring seal<br />
14 Graphit Ring graphite ring<br />
15 Überwurfmutter nut<br />
17 Typenschild data plate<br />
18 Antistatik antistatic<br />
19 Dichtring seal ring<br />
20 Federring clip ring<br />
L<br />
Reihe/Line<br />
R 27 R 1<br />
130<br />
150<br />
160<br />
180<br />
200<br />
230<br />
290<br />
310<br />
350<br />
350<br />
2<br />
H R<br />
77,5 150<br />
84,5 150<br />
99,5 170<br />
104,5 170<br />
116,5 220<br />
124,0 220<br />
144,0 250<br />
165,0 350<br />
182,0 350<br />
182,0 350<br />
9<br />
17<br />
* siehe Tabelle Dichtungssysteme<br />
* see table seal systems<br />
SW<br />
9<br />
9<br />
11<br />
11<br />
14<br />
14<br />
17<br />
22<br />
22<br />
22<br />
h<br />
9<br />
9<br />
11<br />
11<br />
14<br />
14<br />
17<br />
24<br />
24<br />
24<br />
4<br />
3<br />
Stahlguß<br />
Edelstahl<br />
-<br />
Stahlguß<br />
Edelstahl<br />
A2<br />
Edelstahl<br />
Stahl verz.<br />
-<br />
PTFE<br />
-<br />
-<br />
Graphit<br />
Edelstahl<br />
Alu<br />
A2<br />
Graphit<br />
A2<br />
Montageflansch<br />
Mounting flange<br />
PN 16 PN 40<br />
DIN ISO 5211 D g K b z d D g K b z d<br />
F 03<br />
F 03<br />
F 05<br />
F 05<br />
F 05<br />
F 05<br />
F 07<br />
F 10<br />
F 10<br />
F 10<br />
8<br />
carbon steel<br />
stainless steel<br />
-<br />
carbon steel<br />
stainless steel<br />
A2<br />
stainless steel<br />
steel zinc plated<br />
-<br />
PTFE<br />
-<br />
-<br />
graphite<br />
stainless steel<br />
aluminium<br />
A2<br />
graphite<br />
A2<br />
95<br />
105<br />
115<br />
140<br />
150<br />
165<br />
185<br />
200<br />
220<br />
45<br />
58<br />
68<br />
78<br />
88<br />
102<br />
122<br />
138<br />
158<br />
1.0619<br />
1.4408<br />
-<br />
1.0619<br />
1.4404<br />
-<br />
1.4305<br />
-<br />
-<br />
-<br />
-<br />
-<br />
-<br />
-1.4404<br />
-<br />
-<br />
-<br />
-<br />
65<br />
75<br />
85<br />
100<br />
110<br />
125<br />
145<br />
160<br />
180<br />
5<br />
16<br />
18<br />
18<br />
18<br />
18<br />
20<br />
22<br />
24<br />
20<br />
15<br />
Material-<br />
Bezeichnung<br />
4<br />
4<br />
4<br />
4<br />
4<br />
4<br />
4<br />
8<br />
8<br />
6<br />
18<br />
14<br />
14<br />
14<br />
18<br />
18<br />
95<br />
105<br />
115<br />
140<br />
150<br />
45<br />
58<br />
68<br />
78<br />
88<br />
65<br />
75<br />
85<br />
100<br />
110<br />
16<br />
18<br />
18<br />
18<br />
18<br />
18 165 102 125 20<br />
18 185 122 145 22<br />
18 200 138 160 24<br />
18<br />
7<br />
235 162 190 24<br />
4<br />
4<br />
4<br />
4<br />
4<br />
4<br />
8<br />
8<br />
8<br />
20<br />
Montageflansch<br />
mounting flange<br />
14<br />
14<br />
14<br />
18<br />
18<br />
18<br />
18<br />
18<br />
22<br />
14<br />
13<br />
10<br />
SW<br />
19<br />
Gewicht<br />
weight ~kg<br />
R 27<br />
2,000<br />
2,800<br />
3,900<br />
5,600<br />
7,000<br />
9,200<br />
15,200<br />
20,000<br />
26,800<br />
28,800<br />
12<br />
R 1<br />
2,260<br />
2,990<br />
4,240<br />
6,370<br />
8,150<br />
10,460<br />
17,380<br />
22,160<br />
30,500<br />
33,870<br />
1.2.21
ar<br />
40<br />
25<br />
20<br />
16<br />
10<br />
bar<br />
40<br />
25<br />
16<br />
10<br />
Druck-Temperaturdiagramme<br />
pressure temperature diagram<br />
Dichtsystem B + G<br />
seal system B + G<br />
0<br />
-20 0 50 100 120 150 180 200 215<br />
Dichtsystem E + S<br />
seal system E + S<br />
0<br />
-20 0 50 100 120 150 180 200 215<br />
bar<br />
40<br />
25<br />
Dichtsystem A<br />
seal system A<br />
DN65-DN100<br />
DN15-DN50<br />
16 DN15-DN50<br />
10<br />
DN65-DN100<br />
DN15-DN50<br />
DN65-DN100<br />
T (°C)<br />
T (°C)<br />
0<br />
-20 0 50 100 120 150 180 200 215<br />
T (°C)<br />
Folgende Schaltmomente wurden an neuen Kugelhähnen ermittelt. Entsprechend der Anwendung<br />
müssen geeignete Sicherheitswerte bei der Antriebsauslegung berücksichtigt werden.<br />
Following operating torques were determinated from stock valves. According to there<br />
application a apppropriate safety factor must be taken under consideration.<br />
Schaltmomente in Nm der Dichtsysteme / operating torque Nm acc. to the seal system<br />
Druck in bar 0 7 16 25 40<br />
DN<br />
15<br />
20<br />
25<br />
32<br />
40<br />
50<br />
65<br />
80<br />
100<br />
B+G<br />
3<br />
3<br />
6<br />
10<br />
12<br />
12<br />
19<br />
22<br />
55<br />
E<br />
1<br />
4<br />
4<br />
7<br />
8<br />
9<br />
10<br />
15<br />
15<br />
B+G<br />
2<br />
4<br />
5<br />
11<br />
9<br />
12<br />
24<br />
25<br />
66<br />
E<br />
1,2<br />
4,2<br />
4,2<br />
7,2<br />
8,2<br />
15,0<br />
17,0<br />
20,0<br />
35,0<br />
B+G<br />
3<br />
4<br />
5<br />
10<br />
12<br />
13<br />
35<br />
34<br />
82<br />
E<br />
1,5<br />
4,6<br />
4,5<br />
7,5<br />
8,5<br />
22,0<br />
22,0<br />
30,0<br />
55,0<br />
B+G<br />
3<br />
5<br />
6<br />
10<br />
14<br />
16<br />
36<br />
38<br />
89<br />
E<br />
1,7<br />
4,6<br />
4,5<br />
8,0<br />
9,0<br />
27,0<br />
25,0<br />
28,0<br />
67,0<br />
B+G<br />
4<br />
6<br />
8<br />
13<br />
17<br />
24<br />
50<br />
50<br />
105<br />
E<br />
15<br />
20<br />
25<br />
32<br />
40<br />
50<br />
65<br />
80<br />
100
