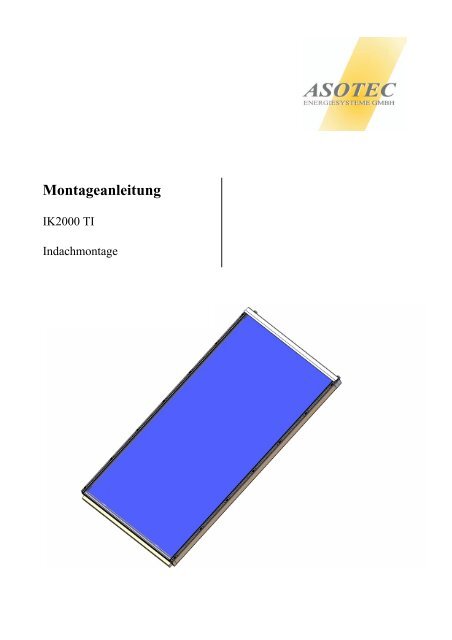

<strong>Montageanleitung</strong><br />
IK2000 TI<br />
Indachmontage
Inhaltsverzeichnis:<br />
Sicherheitshinweise Seite 3<br />
Allgemeine Hinweise Seite 4<br />
Platzbedarf Seite 6<br />
Erforderliche Befestigungsmittel Seite 6<br />
Anordnung der Befestigungsmittel Seite 7<br />
Schematische Darstellung der<br />
verschiedenen Dachbereiche Seite 8<br />
Benötigtes Material Seite 9<br />
Benötigtes Werkzeug Seite 9<br />
Die Montage (nebeneinander) Seite 10-15/17-30<br />
Zweireihige Montage (übereinander) Seite 16/31-43<br />
Allgemeine Geschäftsbedingungen Seite 44-47
Sicherheitshinweise:<br />
Absturzsicherungs- oder Auffangeinrichtungen nach DIN 18338 – Dachdeckungs- und Dachdichtungsarbeiten<br />
verwenden, u/o Gerüste mit Sicherheitsnetzen laut DIN 18451 vor Arbeitsbeginn<br />
aufbauen.<br />
Falls personenunabhängige Absturzsicherungen oder Auffangvorrichtungen aus arbeitstechnischen<br />
Gründen nicht vorhanden sind, sind Sicherheitsgeschirre (nur vom TÜV geprüfte Produkte!)<br />
zu verwenden.<br />
Sicherheitsgeschirr möglichst oberhalb des Benutzers anschlagen und nur an tragfähigen Bauteilen<br />
bzw. Anschlagpunkten befestigen!<br />
Bei der Verwendung von Anlegeleitern auf einwandfreien Zustand der Leiter (keine angebrochenen<br />
Holme und Sprossen bei Holzleitern, keine verbogenen Metallleitern usw.) und richtigen<br />
Aufstellungswinkel (68° -75°) achten.<br />
Die Leiter gegen Ausgleiten, Umfallen, Abrutschen und Einsinken sichern und nur an<br />
sichere Stützpunkte anlehnen.<br />
Falls keine ausreichenden Sicherungseinrichtungen verwendet werden, oder deren ordnungsgemäßer<br />
Zustand bzw. Einsatz nicht gewährleistet ist, kann es zu Abstürzen aus großer Höhe und<br />
somit zu schweren bzw. tödlichen Verletzungen kommen!<br />
In der Nähe spannungsführender, elektrischer Freileitungen bei denen ein Berühren möglich ist,<br />
nur arbeiten, wenn:<br />
- deren spannungsfreier Zustand hergestellt und für die Dauer der Arbeiten sichergestellt ist<br />
- die spannungsführenden Teile durch Abdecken oder Anschranken geschützt sind<br />
- die Sicherheitsabstände nicht unterschritten werden<br />
Sicherheitsradius 1m bei........................1000 Volt Spannung<br />
Sicherheitsradius 3m bei......1000 bis 110000 Volt Spannung<br />
Sicherheitsradius 4m bei..110000 bis 220000 Volt Spannung<br />
Sicherheitsradius 5m bei..220000 bis 380000 Volt Spannung<br />
Sicherheitsradius > 5m bei unbekannter Spannungsgröße<br />
(Unterschreitung der Abstände kann zu Unfällen mit Todesfolge führen!)<br />
An den Kollektoren können, wenn sie ungeschützt (nicht abgedeckt) dem Sonnenlicht ausgesetzt<br />
sind, hohe Temperaturen entstehen. Es besteht Verbrennungsgefahr!<br />
Bei Bohrarbeiten Schutzbrille tragen!<br />
Bei Montage Sicherheitsschuhe tragen!<br />
Bei Montage schnittsichere Arbeitshandschuhe tragen!<br />
Bei Montage Helm tragen!
allgemeine Hinweise:<br />
! Bitte vor dem Montieren der Solaranlage die <strong>Montageanleitung</strong> genau durchlesen. Bei Nichtbeachten der<br />
<strong>Montageanleitung</strong> entfallen automatisch alle Gewährleistungsansprüche.<br />
! Für die Bewertung der Tragfähigkeit der Unterkonstruktion (Dach, Fundament, Bauwerksanbindung, etc.)<br />
ist grundsätzliche ein befugter Statiker zu Rate zu ziehen.<br />
! Die verwendeten Montagematerialien sind prinzipiell statisch geprüft. Bei besonderen Belastungen<br />
(Schnee, hohe Windlasten,…) muss jedoch die Prüfung durch einen Fachmann erfolgen. Die Montage<br />
muss unter Einhaltung der AUVA – Vorschriften erfolgen.<br />
! Jedes Kollektorfeld ist entsprechen den örtlichen Vorschriften an einen Potentialausgleich anzuschließen.<br />
! Um Störungen des optischen Erscheinungsbildes zu vermeiden wird empfohlen, die Kollektoren immer mit<br />
einer Neigung von mindestens 40° zu montieren. Um die volle Funktionsfähigkeit zu gewährleisten, müssen<br />
die Kollektoren mit einer Neigung von mindestens 30° bis maximal 90° montiert werden.<br />
! Alle Komponenten der Solaranlage sind bei Anlieferung auf Transportschäden zu kontrollieren.<br />
! Kollektor nur mit der Glasseite nach oben transportieren.<br />
! Kollektor sanft abstellen, nicht fallen lassen. Keinesfalls Druck mit irgendwelchen Werkzeugen auf die ungeschützte<br />
Glaskante ausüben. Die freien Enden der Sammelrohre nicht beschädigen/ verformen, da<br />
sonst die Dichtheit der Verschraubung nicht mehr gewährleistet werden kann.<br />
! Die Kollektoren nur mit einem Gurt oder dergleichen auf das Dach transportieren, keinesfalls an den Anschlüssen,<br />
Einnietmuttern oder Glasleisten hinaufziehen. Stöße und mechanische Belastungen sollten so<br />
weit als möglich vermieden werden.<br />
! Befüllen der Anlage nur im kalten Zustand, d.h. bei abgedeckten Kollektoren oder ohne direkte Sonneneinstrahlung,<br />
um Dampfschläge zu verhindern.<br />
! Frostschutzmischungsverhältnis entsprechend der Frostgefährdung verwenden. Die Richtlinien (DIN,<br />
ÖNORM) und die Herstellerangaben des Frostschutzkonzentrates beachten. Es dürfen nur speziell für<br />
Solaranlagen geeignete Wasser-Glykolgemische eingesetzt werden.<br />
! Bei Frostgefahr dürfen Druckproben und Funktionstests nur mit Frostschutzgemisch erfolgen, da es möglich<br />
ist, dass einmal befüllte Kollektoren sich nicht mehr zu 100% entleeren.<br />
! Bei Öffnen von Ventilen im Solarkreis (Entlüfter, Sicherheitsventil) besteht Verbrühungsgefahr.<br />
! Änderungen, die dem technischen Fortschritt dienen, sind jederzeit möglich.<br />
! Die Betriebsparameter sind abhängig von der jeweiligen Systemgestaltung. Als Richtwerte gelten ein Betriebsdruck<br />
von ca. 2,5 bis 3 bar und Volumenströme von ca. 20 bis 100 Liter pro Quadratmeter Kollektorfläche<br />
und Stunde. Der höchst zulässige Betriebsdruck der Kollektoren beträgt 6 bar. Die Kollektoren sind<br />
grundsätzlich wartungsfrei, es wird jedoch eine jährliche Kontrolle der Anlage auf Schäden und Unregelmäßigkeiten<br />
durch einen Fachmann empfohlen.<br />
! Reklamationen sind nur in schriftlicher Form mit vollständig ausgefülltem Reklamationsdatenblatt.
Statik<br />
Vor der Montage ist unbedingt die statische Tragfähigkeit des Daches zu prüfen. Besonderes Augenmerk sollte<br />
hierbei auf den Zustand der Unterkonstruktion gelegt werden, da an dieser die Montageelemente zur Befestigung<br />
des Kollektors angebracht werden.<br />
Die Angaben dieser <strong>Montageanleitung</strong> über die Befestigung der Kollektoren unterliegen folgenden Einschränkungen:<br />
- Dachneigung 20° - 45°<br />
- Gebäudehöhe max. 25 m über Boden<br />
- max. Windgeschwindigkeit 150 km/h<br />
- max. Schneelasten 150 kg/m²<br />
Im Falle geänderter Einbaubedingungen ist ein gesonderter statischer Nachweis zu führen.<br />
Hinterlüftung<br />
Auf eine ausreichende, funktionierende, Hinterlüftung der Kollektoren ist zu achten. (Die Hinterlüftung ist, im Regelfall,<br />
durch die Montage auf der Dachlattung gegeben). Originaleinblechung verwenden!<br />
Blitzschutz<br />
Die metallischen Rohrleitungen des Solarkreises müssen mit einem Leiter, mind. 16 mm² Cu-Leitung<br />
(grün/gelb), mit der Hauptpotentialausgleichsschiene des Hauses verbunden werden. Die Erdung kann aber auch<br />
direkt, über eine separate Erdungsleitung an der Gebäudeaußenwand, mittels Stab - Erder erfolgen (in Potentialausgleich<br />
einbeziehen).<br />
Ist eine Blitzschutzanlage vorhanden, so können die Sonnenkollektoren, die Gestellkonstruktion (bei Aufdachmontage)<br />
sowie die Blecheinfassung (bei Indachmontage) mit der Fangeinrichtung (auf kürzestem Weg) verbunden<br />
werden.<br />
Schutz vor Verschmutzung<br />
Be- und Entlüftungsöffnungen am Kollektorgehäuse, sowie sämtliche Kollektoranschlüsse müssen während der<br />
Montage vor Verschluss und Verschmutzung geschützt werden!<br />
Allgemeines<br />
Die angeführten Hinweise und Empfehlungen erheben keinen Anspruch auf Vollständigkeit. Es sind alle einschlägigen<br />
Richtlinien, Normen und Vorschriften für die Durchführung der Montagearbeit und den Betrieb einer<br />
Solaranlage zu beachten.<br />
Die Mindestdachneigung für den Einbau des in dieser <strong>Montageanleitung</strong> dargestellten Eindeckrahmens<br />
beträgt 30°.<br />
Eine jährliche Kontrolle der Anlage durch einen Fachmann wird empfohlen.<br />
Druckverlust T=20°C<br />
L/h 0 50 100 150 200 250<br />
Pa 0 389 839 1352 1926 2562<br />
Befestigung<br />
Alle Befestigungsmittel sind im Lieferumfang der Einblechung bzw. der Kollektoren vorhanden.<br />
Ausgenommen sind die Befestigungsmittel für die Hilfslatten.
Platzbedarf verschiedener Kollektorkombinationen<br />
Kollektorabmessungen: Länge 1987mm, Breite 1004mm, Höhe 115mm, Gewicht 45kg<br />
Außenabmaße Kollektorfeld [mm]<br />
Kollektoranordnung<br />
ohne EDR<br />
mit EDR<br />
Dachneigung>27°<br />
Kollektoranordnung<br />
EDR.........Eindeckrahmen<br />
Maximal 6 Kollektoren in einer Reihe miteinander verschalten!<br />
Ansonsten müssen Pakete gebildet und diese parallel verschaltet werden!<br />
Außenabmaße Kollektorfeld [mm]<br />
ohne EDR<br />
mit EDR<br />
Dachneigung>27°<br />
2010 x 1000 2640 x 1260 4220 x 1000 4850 x 1260<br />
2010 x 2000 2640 x 2260 4220 x 2000 4850 x 2260<br />
2010 x 3000 2640 x 3260 4220 x 3000 4850 x 3260<br />
2010 x 4000 2640 x 4260 4220 x 4000 4850 x 4260<br />
2010 x 5000 2640 x 5260 4220 x 5000 4850 x 5260<br />
2010 x 6000 2640 x 6260 4220 x 6000 4850 x 6260<br />
Erforderliche Befestigungsmittel für IK2000 TIN/H<br />
Kollektor-Typ<br />
HRK 200<br />
Lage<br />
Erfordeliche<br />
Winkelanzahl O+U<br />
je Seite<br />
Erforderliche<br />
Schraubenanzahl<br />
zum Dach<br />
je Winkel<br />
Erforderliche<br />
Schraubenanzahl zur<br />
Kollektor-<br />
Rahmenbefestigung<br />
je Winkel<br />
seitliche<br />
Direktbefestigung<br />
je Seite<br />
Winkel- und Laschentyp: BMF 40/40/1,9<br />
Schrauben-Dimension: Spax 5 x 40 mm Spax 5 x 40 mm Spax 5 x 90 mm<br />
MITTLERER<br />
DACHBEREICH<br />
FIRST- UND<br />
GRATBEREICH<br />
TRAUFE UND<br />
ORTGANGBEREICH<br />
2 1 3 2<br />
2 3 5 2<br />
2 4 6 2
Anordnung der Befestigungsmittel<br />
MITTLERER DACHBEREICH FIRST- UND GRATBEREICH<br />
215 mm<br />
max. 1580 mm<br />
215 mm<br />
100 -150 mm<br />
TRAUFE- UND ORTGANGBEREICH<br />
505 mm<br />
max. 1000 mm<br />
505 mm<br />
100 -150 mm<br />
400 mm<br />
max. 1210 mm<br />
400 mm<br />
seitliche<br />
Befestigung<br />
statt mit<br />
Spax auch<br />
mit Winkeln<br />
und mind.<br />
je 2<br />
Schrauben<br />
5x40 mm<br />
möglich!<br />
100 -150 mm<br />
Sg>= 30 mm<br />
Schematisch dargestellter Schraubkanal<br />
(Kollektorrahmenprofil).
Schematische Darstellung der verschiedenen Dachbereiche<br />
Ist der Abstand der Befestigungswinkel kleiner als der Sparrenabstand, sind geeignete Unterkonstruktionen<br />
zur Lastabtragung vorzusehen.<br />
Die <strong>Montageanleitung</strong> wurde nach bestem Wissen und Gewissen sowie dem aktuellen Stand der Technik entsprechend<br />
erstellt. Änderungen vorbehalten.
Benötigtes Material<br />
Befestigungswinkel mit Spax<br />
Wellrohr- Kollektoranschlussverbinder<br />
Benötigtes Werkzeug<br />
Akku-Schrauber mit diversen<br />
Bohrern und Bits<br />
Rollmeter<br />
Wellrohr-Kollektorverbinder<br />
Eindeckrahmen<br />
Grundset + Erweiterungsset(s)<br />
Hammer<br />
Maulschlüssel (Gr. 36 ) u/o<br />
Wasserpumpenzange<br />
Fühler<br />
Winkelschleifer mit versch.<br />
Trennscheiben<br />
Fuchsschwanz
Die Montage<br />
1.<br />
1.1<br />
1.2<br />
1.2<br />
1.1<br />
N x 1000mm + 2 x 500mm<br />
H + 1000mm<br />
Dachfläche entsprechend der<br />
Anzahl der zu montierenden<br />
Kollektoren ausdecken!<br />
N.......... Kollektoren pro Reihe<br />
H.......... Kollektorhöhe<br />
Die genauen Abmessungen entnehmen<br />
Sie bitte der Tabelle auf<br />
Seite 6.<br />
~ 20 mm<br />
Hilfslatte (~20 mm oberhalb letzter Ziegelreihe)<br />
mit Spax auf Sparren befestigen.<br />
Befestigungswinkel unten montieren (Anzahl<br />
und Anordnung der erforderlichen<br />
Befestigungsmittel siehe Tabelle S.7)
2.<br />
Anschluss:<br />
AG ¾“<br />
2.1<br />
2.1<br />
2.2 + 2.3<br />
2.1<br />
Kollektor an Befestigungswinkeln fixieren (Anzahl<br />
und Anordnung der erforderlichen Befestigungsmittel<br />
siehe Tabelle S.11).<br />
2.2 2.3<br />
Hilfslatte an Oberseite (auf Sparren) montieren<br />
(so ausführen, dass Befestigungswinkel<br />
gesetzt werden können).<br />
Ersten Kollektor positionieren<br />
(zuvor Schutzleiste an Kollektorunterseite<br />
entfernen!).<br />
Achtung: Zuvor Schutzleiste entfernen!<br />
Falsch!<br />
Anschließend Befestigungswinkel oben<br />
und seitliche Direktbefestigung anbringen<br />
(Anzahl und Anordnung der erforderlichen<br />
Befestigungsmittel siehe Tabelle S.11).
3.<br />
Zweiten Kollektor positionieren<br />
(Schutzleiste entfernen!).<br />
Anschließend Schritte 2.1 und 2.3<br />
wiederholen (siehe Seite 6).<br />
3.1 3.2<br />
Wellrohr - Kollektorverbinder anbringen<br />
(Dichtung beilegen!) und Fühler montieren.<br />
3.2 3.1<br />
3.2<br />
2.3<br />
2.1<br />
Anschluss :<br />
AG ¾“<br />
Connection:<br />
Male thread ¾“<br />
Wellrohr - Kollektoranschlussverbinder<br />
anbringen (Dichtung beilegen!) und in den<br />
Dachraum führen.<br />
Rohrdimensionierung des<br />
Wärmeträgerkreises:<br />
Tube size of the solar circuit:<br />
Up to 3 Coll. 15x1mm<br />
4 - 6 Coll. 18x1mm<br />
7 – 10 Coll. 22x1 mm
3.3 Verschaltung der Kollektoren bis 20m²<br />
Kollektorfelder bis zu 12m² können in<br />
Serie verschaltet werden.<br />
Ab 14m² müssen Pakete gebildet werden,<br />
die nach Tichelmann verschaltet<br />
werden (siehe Abbildung für 20m²).<br />
Die Anschlüsse zwischen den Kollektoren<br />
und an den Kollektorkreis sind in<br />
Cu 22 oder mit 3/4“ AG ausgeführt.<br />
Kalte<br />
Seite<br />
4. Montage der Verblechung NEBENEINANDER<br />
Heiße<br />
Seite
4.1<br />
4.2<br />
4.3<br />
4.1<br />
4.3<br />
4.4<br />
4.2<br />
Linkes unteres Eck einfädeln<br />
und mit 1-2 Nägeln fixieren.<br />
c)<br />
Rechten (u. linken) Seitenteil<br />
einfädeln und an vorgegeben<br />
Stellen mit c) am Kollektor<br />
befestigen<br />
Rechtes oberes Eck und Mittelteil<br />
einfädeln.<br />
4.5<br />
Mittelteil von links einschieben;<br />
mit a) in Falznähe befestigen.<br />
Weiters mehrmals mit b)<br />
befestigen.<br />
*<br />
4.4<br />
a)<br />
b)<br />
c)<br />
Anschließend Mittelteil außerhalb<br />
der Sicke* mit c) befestigen.<br />
Abdeckprofil aufklipsen und festschrauben.<br />
Abdeckkappe ebenfalls<br />
aufklipsen und festschrauben.<br />
Rechtes unteres Eck einfädeln<br />
und mit Nägeln und a) befestigen,<br />
Bleischürze an Ziegelform<br />
anpassen<br />
b)<br />
usw.<br />
a)<br />
c)<br />
a) Spenglerdichtschraube<br />
b) Schiefernagel mit Blechhafter<br />
c) Spax<br />
(liegen Eindeckrahmen bei!)<br />
a)<br />
Rechte obere Ecke montieren,<br />
mit a) am Kollektor befestigen.
4.4<br />
4.5<br />
5.<br />
Seitenabdeckprofil rechts (und links)<br />
montieren.<br />
(Alle Oberteile ebenfalls mit b) befestigen!)<br />
Seitenabdeckprofil mit a) an vorgegebenen<br />
Stellen befestigen.<br />
Abdeckkappe links und rechts aufklipsen<br />
und festschrauben.<br />
Kehldichtstreifen an Kollektoroberseite aufkleben (siehe gelbe Markierung S. 8)<br />
Dachfläche wieder eindecken – fertig!<br />
a)
Zweireihige Montage (übereinander)<br />
Die Montage erfolgt im wesentlichen sinngemäß den Schritten 1bis 5.<br />
Folgende Abweichungen sind zu beachten:<br />
- Der Abstand zwischen den Kollektorreihen beträgt 200 mm<br />
- Der Holzunterlagskeil (HUK-Ü) zwischen den Kollektoren weist einen trapezförmigen Querschnitt auf<br />
200 mm<br />
Ausgangszustand: Alle Montageschritte<br />
bei zweiter Reihe<br />
ausgeführt; Abstand = 200 mm<br />
Einfädeln des horizontalen<br />
Übergangsbleches.<br />
Fertiger Übergang – bei Arbeitsschritt 4.3<br />
fortsetzen (siehe Seite 8).<br />
Holzunterlagskeil übereinander<br />
(HUK-Ü) mit Spax auf Unterkonstruktion<br />
befestigen.<br />
Übergangsblech links und<br />
rechts mit b) befestigen.<br />
b)<br />
a)<br />
Anbringen des linken und rechten<br />
Übergangsbleches.<br />
Seitenteil links und rechts<br />
montieren und mit b) befestigen.<br />
c)<br />
a) Spenglerdichtschraube<br />
b) Schiefernagel mit Blechhafter<br />
c) Spax<br />
(liegen Eindeckrahmen bei!)
Firstblech links<br />
1126_L<br />
9<br />
Firstblech<br />
Stützblech<br />
1130_27<br />
5<br />
7<br />
1135_L<br />
Seitenteil links<br />
Firstblech mitte<br />
1127_M<br />
10<br />
Firstblech<br />
Stützblech<br />
1130_27 7<br />
8<br />
Firstblech rechts<br />
1128_R<br />
5<br />
1135_L<br />
Seitenteil links<br />
8<br />
11<br />
Firstblech<br />
Stützblech<br />
1130_27<br />
7<br />
Firstblech<br />
Stützblech<br />
1130_27<br />
8<br />
7<br />
Vorderteil links<br />
1121_L<br />
1<br />
Seitenteil rechts<br />
1136_R<br />
1124<br />
Vorderteil Abdeckleiste<br />
4<br />
6<br />
Vorderteil mitte<br />
1121_M<br />
2<br />
1124<br />
4<br />
6<br />
Vorderteil Abdeckleiste<br />
1136_R<br />
Vorderteil rechts<br />
1121_R<br />
<strong>Montageanleitung</strong> 17<br />
Seitenteil rechts<br />
3<br />
1124<br />
4<br />
Vorderteil Abdeckleiste
+23 cm<br />
Aufdeckmaße 18<br />
+9 cm<br />
+41 cm
1 2<br />
365 mm<br />
270 mm<br />
Vor dem Beginn der Einfassungsmontage sind die Kollektoren am Dach anzubringen und zu befestigen. Der<br />
Abstand der unteren Kollektorkante zur nächsten Dachlatte muss 120 mm betragen!! Über die Länge<br />
der gesamten Kollektoranlage sind oberhalb der Kollektoren 2 zusätzliche Dachlatten anzubringen (die Maße<br />
bitte der Zeichnung oben entnehmen).<br />
3 4<br />
Montage der Vorderteile: Die Vorderteile wie in der oberen Abbildung gezeigt an den Kollektor anpassen.<br />
Details in den folgenden Abbildungen entnehmen.<br />
120 mm<br />
Die äußeren Glasleisten an den beiden äußeren Kollektoren abmontieren.<br />
1<br />
Begonnen wird mit dem linken Vorderteil. Den Vorderteil wie in Abb. 3 gezeigt an das untere Kollektorprofil<br />
andrücken und seitlich nach rechts schieben bis er mit dem linken Kollektorprofil bündig abschließt.<br />
19
5 6<br />
Den linken Vorderteil mit 2 Dachpappstiften durch die vorgestanzten Löcher am Kollektor befestigen.<br />
7 8<br />
1<br />
2x<br />
2x<br />
1<br />
Nach dem Zusammenstecken mit dem linken Vorderteil, den mittleren Vorderteil mit 2 Dachpappstiften am<br />
Kollektor befestigen.<br />
2<br />
1<br />
Montage mittlerer Vorderteil: Den Vorderteil wie in Abb. 3 gezeigt an das untere Kollektorprofil andrücken und<br />
mit dem linken Vorderteil zusammenstecken das sich der Zusammenstoß in der Mitte der Kollektor-Mittelleiste<br />
befindet.<br />
2<br />
Den rechten Vorderteil wie in Abb. 3 gezeigt an das untere Kollektorprofil andrücken und mit dem mittleren<br />
Vorderteil zusammenstecken.<br />
3<br />
2<br />
20
9 10<br />
2<br />
2x<br />
Nach dem Zusammenstecken mit dem mittleren Vorderteil, den rechten Vorderteil mit 2 Dachpappstiften am<br />
Kollektor befestigen.<br />
11 12<br />
Die Vorderteil Abdeckleisten wie in der Abbildung gezeigt unter das Kollektorprofil schieben.<br />
3<br />
Detail:<br />
Vorderteil Abdeckleiste<br />
4<br />
Nach dem Anbringen der Vorderteile erfolgt die Montage der Vorderteil Abdeckleisten.<br />
3x<br />
4<br />
Die Abdeckleisten-Montage mit der linken beginnen und diese wie in Abb. 11 gezeigt unter das Kollektorprofil<br />
schieben und mit 3 Dichtschrauben durch die vorgestanzten Löcher am Kollektor befestigen.<br />
4<br />
4<br />
21
13 14<br />
3x<br />
4<br />
Die mittlere Abdeckleiste wie in Abb. 11 gezeigt unter das Kollektorprofil schieben. Die mittlere Abdeckleiste<br />
ca. 20 mm über die linke Abdeckleiste schieben. Danach mit 3 Dichtschrauben am Kollektor befestigen.<br />
15 16<br />
5<br />
Beginn der Seitenteil Montage. Der linke untere Seitenteil ist identisch mit dem oberen linken Seitenteil.<br />
Den Seitenteil einfach an das Kollektorprofil drücken und in den linken Vorderteil schieben bis der Seitenteil<br />
bündig mit der Kollektorunterkante abschließt (s. Abb. 16).<br />
1<br />
3x<br />
Die rechte Abdeckleiste wie in Abb. 11 gezeigt unter das Kollektorprofil schieben. Die rechte Abdeckleiste<br />
soweit nach links schieben, bis sie mit dem rechten Kollektorprofil bündig abschließt und mit der mittleren<br />
Abdeckleiste überlappt (ca. 20 mm). Danach mit 3 Dichtschrauben am Kollektor befestigen.<br />
5<br />
4<br />
1<br />
22
17 18<br />
Den linken oberen Seitenteil an das Kollektorprofil andrücken und in den unteren linken Seitenteil schieben<br />
bis der obere Seitenteil bündig mit der oberen Kollektorkante abschließt (s. Abb. 18).<br />
19 20<br />
pro 33 cm<br />
1 Stk<br />
5<br />
5<br />
Die Seitenteile mit Haftern, wie in der Abbildung gezeigt, alle 33 cm auf den Dachlatten befestigen.<br />
5<br />
5<br />
1<br />
3<br />
Montage der rechten Seitenteile: Der rechte untere und rechte obere Seitenteil sind identisch. Die Montage<br />
erfolgt auf die gleiche Weise, wie die der linken Seitenteile.<br />
5<br />
6<br />
23
21 22<br />
23<br />
3<br />
6<br />
Nach der Seitenteil-Montage sind die Hinterteil-Stützbleche anzubringen. Sie werden einfach in das Kollektorprofil<br />
eingehängt (s. Abb. 24)<br />
7<br />
6<br />
24<br />
7<br />
pro 33 cm<br />
1 Stk<br />
24
25 26<br />
7<br />
Jeweils 1 Stützblech an den äußeren Ecken und an jedem Kollektorzusammenstoß anbringen. Die Stützbleche<br />
mit jeweils 1 Stk Dachpappstift an der Dachlatte befestigen.<br />
27 28<br />
7<br />
4x<br />
7<br />
7<br />
8<br />
7<br />
7<br />
7<br />
In die Stützbleche die mitgelieferten Holzbretter einlegen (s. Abb. 27 u. 28).<br />
8<br />
8<br />
8<br />
8<br />
25
29 30<br />
7<br />
Die Holzbretter durch die vorgebohrten Löcher in den Stützblechen mit Spax festschrauben.<br />
31 32<br />
ø 4,5 mm<br />
8x<br />
Vor der Montage der Firstbleche die Seitenteile (links und rechts) unten und beim Zusammenstoß der unteren<br />
und oberen Seitenteile (Abb. 33) vernieten. Die Löcher sind in den äußeren Teilen vorgestanzt, müssen aber<br />
durch die darunterliegenden gebohrt werden (4,5 mm Durchmesser).<br />
26
33<br />
35<br />
ø 4,5 mm<br />
Montage der Firstbleche: Die Firstbleche werden wie in der Skizze oben gezeigt in das Kollektorprofil eingehängt<br />
und auf die Stützbleche aufgelegt.<br />
34<br />
Nach dem Vernieten der Seitenteile werden die in Abb. 2 abmontierten Glasleisten wieder am Kollektor<br />
befestigt.<br />
36<br />
9<br />
Die Montage der Firstbleche mit dem linken Firstblech beginnen.<br />
27
37<br />
9<br />
Das linke Firstblech in den linken oberen Seitenteil einführen und gleichzeitig in das obere Kollektorprofil wie<br />
in Abb. 36 gezeigt einhängen.<br />
39<br />
9<br />
10<br />
38<br />
9<br />
Das mittlere Firstblech wie in Abb. 35 gezeigt in das obere Kollektorprofil einhängen und mit dem linken<br />
Firstblech zusammenstecken, dass der Zusammenstoß mittig bei der Kollektorleiste liegt.<br />
40<br />
10<br />
Das rechte Firstblech in das Kollektorprofil einhängen (s. Abb. 35), nach links schieben und mit dem mittleren<br />
Firstblech bis zum Anschlag zusammenstecken. Das rechte Firstblech genau wie das linke in den rechten<br />
oberen Seitenteil einführen.<br />
10<br />
11<br />
28
41<br />
43<br />
10<br />
11<br />
42<br />
ø 4,5 mm 44<br />
Das rechte Firstblech seitlich mit 2 Haftern an den Dachlatten befestigen und mit der Kollektor-Profilleiste<br />
vernieten.<br />
2x<br />
Das linke Firstblech seitlich mit 2 Haftern an den Dachlatten befestigen und mit der Kollektor-Profilleiste<br />
vernieten.<br />
2x<br />
ø 4,5 mm<br />
Die Firstbleche mit 3 Dichtschrauben pro Firstblech auf der oberen Dachlatte festschrauben. Die Löcher für<br />
die Schrauben müssen gebohrt werden.<br />
9<br />
29
45<br />
47<br />
9x<br />
Den rechten und den linken Vorderteil mit einem KUNSTSTOFFHAMMER am unteren äußeren Ende vorsichtig<br />
an die Ziegelform anpassen.<br />
46<br />
Entlang der Seitenteile und Firstbleche Schaumstoffkeile aufkleben. DIE SCHAUMSTOFFKEILE SIND NUR BEI<br />
WELLIGEM DACHMATERIAL ERFORDERLICH!<br />
48<br />
Abschließend die Bleischürze an den Vorderteilen an die Form der Dachziegel anpassen.<br />
30
6<br />
1135_L<br />
Seitenteil links<br />
6<br />
1135_L<br />
Seitenteil links<br />
4<br />
Seitenteil<br />
Übergang links<br />
1134_L<br />
1<br />
Zwischenblech<br />
links<br />
1132_L<br />
Seitenteil rechts<br />
1136_R<br />
7<br />
2<br />
Zwischenblech<br />
mitte<br />
1133_M<br />
Seitenteil rechts<br />
1136_R<br />
7<br />
3<br />
Zwischenblech<br />
rechts<br />
1132_R<br />
Seitenteil<br />
Übergang rechts<br />
1134_R<br />
5<br />
<strong>Montageanleitung</strong><br />
Erweiterung<br />
übereinander<br />
31
+23 cm<br />
+9 cm<br />
Aufdeckmaße 32<br />
+41 cm<br />
+20 cm
1 2<br />
365 mm<br />
270 mm<br />
200 mm<br />
120 mm<br />
Vor dem Beginn der Einfassungsmontage sind die Kollektoren am Dach anzubringen und zu befestigen. Der<br />
Abstand der unteren Kollektorkante zur nächsten Dachlatte muss 120 mm betragen!! Über die Länge<br />
der gesamten Kollektoranlage sind oberhalb der oberen Kollektoren 2 zusätzliche Dachlatten anzubringen<br />
(die Maße bitte der Zeichnung oben entnehmen). Der Abstand zwischen den Kollektorreihen muß 200<br />
mm betragen.<br />
3 4<br />
Die Montage der Einfassung beginnt mit der Anbringung der Vorderteile. Details zur Vorderteil-Montage<br />
entnehmen Sie bitte der <strong>Montageanleitung</strong> für Einfassungen nebeneinander.<br />
Die äußeren Glasleisten an den äußeren Kollektoren abmontieren.<br />
Vorderteile fertig montiert.<br />
33
5 6<br />
Nach der Montage der Vorderteile erfolgt die Anbringung der Vorderteil-Abdeckleisten. Details zur Montage<br />
der Abdeckleisten entnehmen Sie bitte der <strong>Montageanleitung</strong> für Einfassungen nebeneinander.<br />
7 8<br />
pro 33 cm<br />
1 Stk<br />
Die Seitenteile mit Haftern alle 33 cm auf den Dachlatten befestigen.<br />
Nächster Schritt ist die Anbringung der linken Seitenteile für die untere Kollektorreihe. Details für die Seitenteilmontage<br />
entnehmen Sie bitte der <strong>Montageanleitung</strong> für Einfassungen nebeneinander.<br />
Anbringen der rechten Seitenteile für die untere Kollektorreihe. Details für die Seitenteilmontage entnehmen<br />
Sie bitte der <strong>Montageanleitung</strong> für Einfassungen nebeneinander.<br />
34
9 10<br />
pro 33 cm<br />
1 Stk<br />
Die Seitenteile mit Haftern alle 33 cm auf den Dachlatten befestigen. Die in Punkt 2 abmontierten Glasleisten der unteren Kollektorreihe wieder am Kollektor festschrauben.<br />
11 12<br />
Vor der Zwischenblechmontage sind an der oberen Kollektorreihe Zusatzlatten anzubringen. Die Latten die<br />
als Transporsicherung an den Kollektoren angebracht sind dafür zu verwenden. Genaue Maße für die Anbringung<br />
s. nächste Abbildung.<br />
35
13 14<br />
Die Dachlatten in einem Abstand von 5 mm zur Kollektortropfnase anbringen (s. Zeichnung).<br />
15 16<br />
Die Montage der Zwischenbleche beginnt mit dem Linken. Das Zwischenblech wie in Abb. 14 gezeigt in den<br />
oberen Kollektor einhängen und am unteren Kollektor auflegen.<br />
1<br />
3-5 mm<br />
Die Zwischenblech in den folgenden Montageschritten wie im Bild oben gezeigt unter die Kollektortropfnase<br />
des oberen Kollektors einhängen und am unteren Kollektor auflegen.<br />
1<br />
36
17 18<br />
1<br />
Das mittlere Zwischenblech wie in Abb. 14 gezeigt in den oberen Kollektor einhängen und über das linke<br />
Zwischenblech bis zum Anschlag schieben.<br />
19 20<br />
2<br />
2<br />
Das rechte Zwischenblech wie in Abb. 14 gezeigt in den oberen Kollektor einhängen und über das mittlere<br />
Zwischenblech bis zum Anschlag schieben.<br />
ø 4,5 mm<br />
Die Zwischenbleche mit jeweils 3 Nieten durch die vorgebohren Löcher am Kollektorprofil befestigen. Die<br />
Löcher im Kollektorprofil müssen noch mit einem 4,5 mm Bohrer gebohrt werden.<br />
3<br />
37
21 22<br />
23<br />
4<br />
9x<br />
1<br />
24<br />
4<br />
Den Seitenteil-Übergang links in den linken oberen Seitenteil der unteren Kollektorrreihe und UNTER das<br />
linke Zwischenblech schieben, bis es mit der unteren Kante des Zwischenblechs abschließt. UNBEDINGT DAR-<br />
AUF ACHTEN, DASS DAS ZWISCHENBLECH ÜBER DEM SEITENTEIL-ÜBERGANG LIEGT!!!<br />
3<br />
Den Seitenteil-Übergang rechts in den linken oberen Seitenteil der unteren Kollektorrreihe und UNTER das<br />
rechte Zwischenblech schieben, bis es mit der unteren Kante des Zwischenblechs abschließt. UNBEDINGT<br />
DARAUF ACHTEN, DASS DAS ZWISCHENBLECH ÜBER DEM SEITENTEIL-ÜBERGANG LIEGT!!!<br />
1<br />
5<br />
38
25 26<br />
3<br />
27 28<br />
3 ø 4,5 mm<br />
Das rechte Zwischenblech mit der Kollektorglasleiste durch das vorgebohrte Loch im Zwischenblech vernieten.<br />
Das Loch in der Glasleiste muss mit einem Bohrer mit 4,5 mm Durchmesser gebohrt werden.<br />
5<br />
ø 4,5 mm<br />
Das linke Zwischenblech mit der Kollektorglasleiste durch das vorgebohrte Loch im Zwischenblech vernieten.<br />
Das Loch in der Glasleiste muss mit einem Bohrer mit 4,5 mm Durchmesser gebohrt werden.<br />
6<br />
Montage der linken Seitenteile der oberen Kollektorreihe: Den unteren Seitenteil in den Seitenteil-Übergang<br />
nach unten schieben bis er mit der unteren Kollektorkante abschließt. den oberen Seitenteil in den unteren<br />
Seitenteil schieben, bis er bündig mit der oberen Kollektorkante abschließt.<br />
6<br />
1<br />
5<br />
39
29 30<br />
31 32<br />
5<br />
Montage der rechten Seitenteile der oberen Kollektorreihe: Den unteren Seitenteil in den Seitenteil-Übergang<br />
nach unten schieben bis er mit der unteren Kollektorkante abschließt. den oberen Seitenteil in den unteren<br />
Seitenteil schieben, bis er bündig mit der oberen Kollektorkante abschließt.<br />
7<br />
7<br />
pro 33 cm<br />
1 Stk<br />
Die Seitenteile und den Seitenteil-Übergang links mit Haftern alle 33 cm auf den Dachlatten befestigen.<br />
Die beiden Seitenteile vernieten. Das Loch muss durch den darunterliegenden gebohrt werden.<br />
pro 33 cm<br />
1 Stk<br />
ø 4,5 mm<br />
ø 4,5 mm<br />
Die Seitenteile und den Seitenteil-Übergang rechts mit Haftern alle 33 cm auf den Dachlatten befestigen.<br />
Die beiden Seitenteile vernieten. Das Loch muss durch den darunterliegenden gebohrt werden.<br />
40
33 34<br />
Die in Punkt 2 abmontierten Glasleisten wieder anbringen.<br />
35<br />
Nach der Seitenteil-Montage erfolgt die Anbringung der Firstblechstützen. Details zur Montage der Firstblechstützen<br />
finden Sie in der <strong>Montageanleitung</strong> für Einfassungen nebeneinander.<br />
36<br />
41
37<br />
Die mitgelieferten Holzbretter in die Stützbleche einlegen und befestigen. Details s. <strong>Montageanleitung</strong> für<br />
Einfassungen nebeneinander.<br />
39 40<br />
Die Firstbleche mit jeweils 3 Dichtschrauben an der Dachlatte befestigen. Das linke und rechte Firstblech zusätzlich<br />
mit 2 Haftern seitlich befestigen. Details zur Befestigung bitte der <strong>Montageanleitung</strong> für Einfassungen<br />
nebeneinander entnehmen.<br />
38<br />
Nächster Schritt ist die Montage der Firstbleche. Details zur Montage entnehmen Sie bitte der <strong>Montageanleitung</strong><br />
für Einfassungen nebeneinander.<br />
Entlang der Seitenteile und Firstbleche Schaumstoffkeile aufkleben. DIE SCHAUMSTOFFKEILE SIND NUR BEI<br />
WELLIGEM DACHMATERIAL ERFORDERLICH!<br />
42
41 42<br />
Den rechten und den linken Vorderteil mit einem KUNSTSTOFFHAMMER am unteren äußeren Ende vorsichtig<br />
an die Ziegelform anpassen.<br />
Abschließend die Bleischürze an den Vorderteilen an die Form der Dachziegel anpassen.<br />
43
