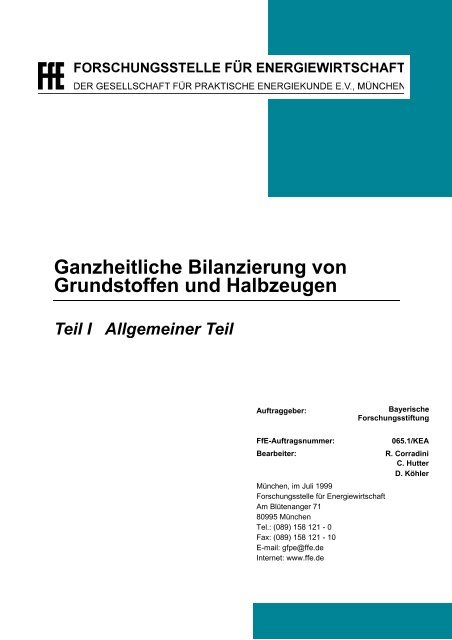

Ganzheitliche Bilanzierung von

Grundstoffen und Halbzeugen

Teil I Allgemeiner Teil

Auftraggeber:

Bayerische

Forschungsstiftung

FfE-Auftragsnummer: 065.1/KEA

Bearbeiter: R. Corradini

C. Hutter

D. Köhler

München, im Juli 1999

Forschungsstelle für Energiewirtschaft

Am Blütenanger 71

80995 München

Tel.: (089) 158 121 - 0

Fax: (089) 158 121 - 10

E-mail: gfpe@ffe.de

Internet: www.ffe.de

Inhaltsverzeichnis

1 Einleitung...............................................................................................................2

1.1 Problemstellung ...............................................................................................................................................2

1.2 Ziel des Projekts...............................................................................................................................................3

1.3 Aufbau der Teilberichte....................................................................................................................................5

1.3.1 Ganzheitliche energetische Bilanzierung der Energiebereitstellung (GABIE).......................................5

1.3.2 Bilanzierung von 40 Grundstoffen.........................................................................................................5

1.3.3 Praxistests ............................................................................................................................................6

2 Definitionen und Begriffserläuterungen .............................................................7

2.1 Formelzeichen, Einheiten und technische Begriffe ..........................................................................................7

2.2 Kumulierter Energieaufwand (KEA) .................................................................................................................8

2.3 Bereitstellungsnutzungsgrad..........................................................................................................................10

3 Methodik ..............................................................................................................11

3.1 Input-Output-Analyse .....................................................................................................................................11

3.2 Prozeßkettenanalyse .....................................................................................................................................12

3.3 Bilanzgrenzen ................................................................................................................................................15

3.4 Bezugsgrößen................................................................................................................................................17

3.5 Bewertung regenerativer Energieträger .........................................................................................................18

3.6 Bewertung von Abfällen .................................................................................................................................19

3.7 Bewertung von Sekundärrohstoffen...............................................................................................................20

3.8 Kuppelproduktion ...........................................................................................................................................20

3.8.1 Substitutionsmethode .........................................................................................................................21

3.8.2 Allokation nach Massen......................................................................................................................22

3.8.3 Allokation nach Energieinhalten (Heizwerten) ....................................................................................22

3.8.4 Sonstige Zuordnungsverfahren...........................................................................................................23

3.9 Ermittlung der Emissionen .............................................................................................................................23

3.9.1 Untersuchungsgegenstand.................................................................................................................23

3.9.2 Vorgehensweise .................................................................................................................................25

4 Basisdaten für die Grundstoffbereitstellung ....................................................30

4.1 Basisdaten für die verwendeten Energieträger ..............................................................................................30

4.1.1 Brennstoffe .........................................................................................................................................30

4.1.2 Elektrische Energie.............................................................................................................................33

4.2 Sonstige Basisdaten ......................................................................................................................................34

4.2.1 Transporte ..........................................................................................................................................34

4.2.2 Hilfsstoffe ............................................................................................................................................36

i

FORSCHUNGSSTELLE FÜR

ENERGIEWIRTSCHAFT

ii Inhaltsverzeichnis

5 Energieträger.......................................................................................................38

5.1 Brennstoffe ....................................................................................................................................................38

5.1.1 Erdgas ................................................................................................................................................38

5.1.2 Braunkohle .........................................................................................................................................40

5.1.3 Steinkohle...........................................................................................................................................41

5.1.4 Mineralöl(-produkte) ...........................................................................................................................43

5.1.5 Uran....................................................................................................................................................46

5.2 Elektrische Energie........................................................................................................................................49

5.2.1 In Deutschland....................................................................................................................................49

5.2.2 In anderen Ländern ............................................................................................................................53

6 Fazit......................................................................................................................56

7 Quellen.................................................................................................................57


ENERGIEWIRTSCHAFT

Vorwort

Der Begriff "ganzheitlich" ist heute aus energiewirtschaftlichen Analysen nicht mehr

wegzudenken; er ist wie das Präfix "Bio-" oder "Öko-" zu einem Modewort entartet und

damit in Gefahr entwertet und in seiner Bedeutung verkannt zu werden. Er ist und er

wird sicher zu leichtfertig verwendet; denn eine wirklich umfassende ganzheitliche

Analyse anthropogenen Wirkens kann sich der Menschheit nicht erschließen, schon

weil wir wohl immer mehr wissen, aber nicht wissen, was wir morgen wissen werden.

So gleicht zum Beispiel der derzeitige Stand bei der Ermittlung von sogenannten Ökobilanzen

dem Versuch, den Gesamtwert eines Vermögens oder einer Schuld, das sich

aus Anteilen unterschiedlicher Währungen zusammensetzt, zu bestimmen, ohne den

Wechselkurs der einzelnen Währungen zu kennen.

Insofern sollte man sich bewußt sein, daß alleine die in ganzheitlichen Betrachtungen

zwingend einzubeziehenden Sachbilanzen, zum Beispiel über Materialaufwand, kumulierte

Primärenergieaufwendungen, Flächenbeanspruchung und resultierende Stoffflüsse,

objektiv, wenn auch nicht in beliebiger Genauigkeit, erstellbar sind. Sie sind

aber die entscheidende Basis einer darauf aufbauenden ganzheitlichen Schau und Bewertung.

Diese Studie, die sich, wie heute üblich und unumgänglich, auch des Begriffes ganzheitlich

bedient, erarbeitet auf ingenieurwissenschaftlicher Grundlage neue Teile dieser

Basis.

Eine ganzheitliche Beurteilung von Systemen zur Energiebereitstellung macht bei fossilen

Kraftwerken die Dominanz des Massen- und kumulierten Energieaufwandes der

eingesetzten Brennstoffe deutlich. Trotzdem muß auch der Massen- und kumulierte

Energieaufwand für das Herstellen, die Nutzung und die Entsorgung der Systeme ermittelt

und mit beachtet werden. Diese Frage spielt z.B. bei der Gegenüberstellung weniger

zentraler Kraftwerke mit einer großen Anzahl kleiner dezentraler Anlagen eine

entscheidende Rolle. Nur über diesen Ansatz läßt sich die heute intensiv diskutierte

Potentialermittlung zu einer Verminderung der Umweltwirkung und das heute empfohlene

Öko-Audit gewerblicher Anlagen objektiv durchführen und bewerten.

München im Juli 1999, Wolfgang Mauch

Helmut Schaefer

Ulrich Wagner

1


ENERGIEWIRTSCHAFT

2 Allgemeiner Teil

1 Einleitung

1.1 Problemstellung

Eine zukunftsgerichtete Energie-, Wirtschafts- und Umweltpolitik muß alle Optionen

des technisch Machbaren sowie des wirtschaftlich und ökologisch Sinnvollen werten

und abwägen. Wichtiges Beurteilungskriterium und Entscheidungshilfe sind Kenntnisse

der stofflichen und energetischen Aufwendungen und Wechselwirkungen bei der

Produktion von Gütern bzw. der Bereitstellung von Dienstleistungen. In diesem Zusammenhang

ist auch die Diskussion über Ökobilanzen und die EG-Verordnung über

Öko-Audits in Industriebetrieben zu sehen. Diese Ansätze erheben den Anspruch, im

Rahmen einer ganzheitlichen Bilanzierung technische, ökonomische, ökologische und

soziologische Aspekte zu erfassen und zu bewerten.

Eine derart umfassende und vollständige Erhebung und Bewertung von Fakten übersteigt

aus verschiedenen Gründen, die im folgenden kurz dargestellt werden, die Möglichkeiten

kleinerer und mittlerer Unternehmen und führt selbst bei großen, international

agierenden Unternehmen dazu, nur einzelne Demonstrationsprojekte durchzuführen:

• Eine den Ansprüchen der DIN-ISO 14040 gerecht werdende Faktensammlung für

Produkt-Ökobilanzen ist extrem aufwendig, da die Datenerhebung für den gesamten

Lebensweg eines Gutes durchgeführt werden muß.

• Da die Zielsetzung erheblichen Einfluß auf die zu ermittelnden Daten hat kann im

Rahmen einer Ökobilanz nur begrenzt auf bereits vorhandene Literaturdaten zurückgegriffen

werden.

• Bei der Bewertung der erhobenen Daten muß zum Teil auf nicht objektivierbare

Kriterien ('Humantoxizität', 'Treibhauspotential', ...) zurückgegriffen werden.

• Folgerungen zur Verbesserung der Umweltverträglichkeit eines Produktes sind

nach erfolgter Bilanzierung nicht eindeutig ableitbar, da häufig eine Verbesserung

in einem Bereich gegen eine Verschlechterung in einem anderen abgewägt werden

muß. Auch hier ist ein objektives Vorgehen kaum möglich.

Diese Gründe führen bzw. führten in der letzten Zeit zu zwei grundsätzlich verschiedenen

Entwicklungen. Einerseits beschränkten sich viele Unternehmen bei der Datenerhebung

auf den in der EG-Öko-Audit-Verordnung festgelegten Rahmen eines Standortes.

Dadurch wird die Datenmenge überschaubarer, die ökologischen Auswirkungen

von Veränderungen im Produktionsprozess sind - scheinbar - direkt an veränderten Input-Output-Strömen

ablesbar. Daß bei dieser Vorgehensweise der Blick über den eigenen

Werkszaun verloren geht und die ökologischen Wirkungen der Material- und Energiebereitstellung

nicht erfaßt werden, wird hierbei in Kauf genommen.


ENERGIEWIRTSCHAFT

Einleitung 3

Andererseits wird in verschiedenen Gremien (z.B. SETAC) nach Möglichkeiten zur Reduktion

des Datenumfangs einer Ökobilanz gesucht. Diese Bestrebungen laufen unter

Begriffen wie 'short-cut-LCA', 'Öko-Kennzahlen' usw. Häufiges Ziel ist es, die ganzheitliche

Betrachtung auf einen wesentlichen Aspekt (z.B. Abwasser, Energie, toxische

Substanzen) zu beschränken und so Optimierungspotentiale entlang eines komplexen

Produktionsablaufes zu erkennen. Wesentliches Problem hierbei ist die Frage inwieweit

von einem Leitparameter auf andere, nicht detailliert betrachtete Aspekte geschlossen

werden kann. Diese Diskussion wird unter dem Begriff 'Richtungssicherheit'

geführt.

Im Mittelpunkt dieses Projektes steht der Kumulierte Energieaufwand (KEA) als eine

der wenigen Kennzahlen für deren Erhebung ein entsprechendes Regelwerk existiert

/VDI4600/, deren Anwendung seit langer Zeit mit Erfolg praktiziert wird und die zumindest

für den wichtigen Aspekt Energieverbrauch eine verläßliche Kenngröße darstellt.

1.2 Ziel des Projekts

Die Anwendbarkeit einer Kenngröße im Rahmen von Umweltschutzmaßnahmen hängt

im wesentlichen von folgenden Parametern ab:

• Aussagefähigkeit: Die Kenngröße muß für mindestens einen Aspekt bzw. einen Bereich

des Umweltschutzes (z.B. Ressourcenschonung, Emissionsminderung, ...) eindeutige

Aussagen liefern. D.h. daß Veränderungen der Umweltbelastung über die

Veränderungen des Kennwerts erkennbar sind.

• Nachvollziehbarkeit: Die Ermittlung des Kennwertes muß auf Nachvollziehbare,

einheitlich für möglichst viele Anwendungsfälle durchführbare Art und Weise möglich

sein. Die bei der Ermittlung eines Kennwertes zwangsläufig zu treffenden Annahmen

müssen ebenfalls praktisch überprüfbar sein.

• Praktikabilität: Der Aufwand bei der Erhebung eines Kennwertes muß in vernünftigem

Verhältnis zu seiner Aussagefähigkeit stehen. Variantenrechnungen müssen

z.B. mit geringem Aufwand möglich sein.

Ziel dieses Projekts ist es einerseits die Tauglichkeit des KEA als eine der wichtigsten

Umwelt-Kenngrößen zu demonstrieren und andererseits häufig benötigte Daten bereitzustellen,

die die Ermittlung des KEA für Güter und Dienstleistungen vereinfachen.

Die Einsatzmöglichkeiten des KEA im Rahmen von Öko-Audits und Produkt-

Ökobilanzen werden in einer Reihe von Praxistests mit unterschiedlichem Detaillierungsgrad

sowie verschiedensten Zielsetzungen untersucht.

Den Umfang der Untersuchungen stellt Abbildung 1 dar. Neben der Brennstoffbereitstellung

soll vor allem die Bereitstellung von elektrischer Energie sowie die Bereitstellung

von 40 der am häufigsten verwendeten Grundstoffe und Halbzeuge detailliert untersucht

werden. Aufgrund der wechselseitigen Verflechtung der Daten untereinander -

angedeutet durch die Pfeile - können und müssen in einer iterativen Vorgehensweise

die Daten zu den einzelnen Themenbereichen immer wieder aktualisiert werden.


ENERGIEWIRTSCHAFT



ENERGIEWIRTSCHAFT

Brennstoffbereitstellung

Biomasse

Gas

Öl

Steinkohle

Braunkohle

Erkundung

Umsiedlung

Abraumbeseitigung

. . .

Emissionen Emissionen

Energien

Energien

Massen

Massen

Strombereitstellung

Müllheizkraftwerke

Wasserkraftwerke

Grundstoffbereitstellung

Emissionen

Energien

Massen

Blockheizkraftwerke

Kernkraftwerke

Steinkohlekraftwerke

Braunkohlekraftwerke

Herstellung

Nutzung

Entsorgung

Abbildung 1: Basisdaten zur ganzheitlichen Bewertung

Kupfer

Aluminium

Beton

Stahl

Eisenerzabbau

Aufbereitung

Sintern

. . .

Wesentlicher Bestandteil der zu ermittelnden Basisdaten ist ein konsistentes Modell

der Bereitstellung "konventioneller" Energieträger in Deutschland. Ausgehend von der

Brennstoffbereitstellung im In- und Ausland, Daten zum Import sowie den Umwandlungsbilanzen

für elektrischen Strom wird der KEA der Energieträger bestimmt. Zusammen

mit den Emissionen, die bei der Verbrennung von Brennstoffen - bei der Bereitstellung

von Energieträgern sowie bei deren Anwendung beim Endverbraucher -

entstehen, können außerdem die durch den Energieträgereinsatz freiwerdenden "energiebedingten"

Emissionen angegeben werden.

Neben den Energieträgern werden für die Bilanzierung des KEA ausführliche Informationen

zu häufig verwendeten Grundstoffen und den entsprechenden Herstellungsverfahren

benötigt. Mit Daten zu rund 40 Grundstoffen wird im Rahmen dieses Projektes

eine umfassende "Basisdatei" bereitgestellt, mit deren Hilfe eine Abschätzung des KEA

sowie der energieund prozeßbedingten Emissionen häufig ohne großen zusätzlichen

Aufwand möglich ist. Der erste und häufig zeitaufwendigste Schritt einer Ökobilanz,

nämlich die Erhebung von Sachbilanzdaten, wird durch die so bereitgestellte Datensammlung

deutlich vereinfacht.

Einleitung 5

1.3 Aufbau der Teilberichte

Die Teilberichte zu diesem Projekt sind folgendermaßen gegliedert:

1.3.1 Ganzheitliche energetische Bilanzierung der Energiebereitstellung

(GABIE)

Zur Bereitstellung der Energieträger wurden an der FfE folgende Untersuchungen

durchgeführt.

• Die Gewinnung von Braunkohle /GAB 7/

• Emissionen des deutschen Kraftwerksparks /GAB 8/

• Die Bereitstellung von Uran als Kernbrennstoff /GAB 2/

• Prozeßkettenanalyse und Verfügbarkeit von Erdgas /FfE 96/

• Energieaufwand der Herstellung von Mineralölprodukten /JES 94/

Um die Bedeutung der Anlagentechnik (Herstellung, Nutzung und Entsorgung) bei der

Bereitstellung von Energieträgern zu ermitteln wurden fünf Kraftwerkstypen detailliert

untersucht. Die Ergebnisse sind in folgenden Teilberichten zusammengefaßt:

• Allgemeiner Teil (Teil I)

• Energetische Untersuchung eines Kernkraftwerkes (Teil II)

• Energetische Untersuchung eines Steinkohlekraftwerkes (Teil III)

• Energetische Untersuchung eines Braunkohlekraftwerkes (Teil IV)

• Energetische Untersuchung eines GuD-Kraftwerkes (Teil V)

• Energetische Untersuchung von Blockheizkraftwerken (Teil VI)

1.3.2 Bilanzierung von 40 Grundstoffen

Im Rahmen der Untersuchung zur Grundstoffbereitstellung werden Halbzeuge oder

Produkte aus folgenden Materialien untersucht:

• Teil I: Allgemeiner Teil

• Teil II: Baustoffe

• Teil III: Metalle

• Teil IV: Kunststoffe

• Teil V: Sonstiges (Brennstoffe, Biogene Kraftstoffe, u.a.)

Diese Studie untersucht einen repräsentativen Querschnitt der wichtigsten in

Deutschland verwendeten Grundstoffe und Halbzeuge.

Die einzelnen Teile sind, um eine bessere Vergleichbarkeit der Ergebnisse zu gewährleisten,

weitestgehend identisch aufgebaut. Hierbei beschränkt sich die Studie auf den

Aspekt der Bilanzierung des Kumulierten Energieaufwands und ausgewählter Emissionen.


ENERGIEWIRTSCHAFT


1.3.3 Praxistests

Um die Anwendbarkeit der Daten zu überprüfen und Möglichkeiten der Datenbanknutzung

aufzuzeigen wurde eine Reihe von Praxistests durchgeführt. Zu dieser Thematik

existieren drei Teilberichte:

• Ökobilanzierung mit Hilfe der KEA-Datenbank - Praxistests: /PRA/

• Ganzheitliche Energie- und Stoffbilanz für eine erdgekoppelte Wärmepumpe: /WP/

• Wege zum Niedrigenergiehaus - Ganzheitliche Bewertung: /NEH/

Im Teil Praxistests werden sowohl allgemeine Überlegungen zur Verwendung des KEA

im Rahmen von Ökobilanzen bzw. Öko-Audits angestellt als auch praktische Beispiele

des Einsatzes erläutert. Die Teilberichte zum Niedrigenergiehaus bzw. zur Wärmepumpe

sind detaillierte Studien, in denen die Anwendung des KEA für die Bewertung

der Herstellungs-, Nutzungs- und Entsorgungsphase eines Gutes demonstriert wird.


ENERGIEWIRTSCHAFT

Definitionen und Begriffserläuterungen 7

2 Definitionen und Begriffserläuterungen

2.1 Formelzeichen, Einheiten und technische Begriffe

Die in dieser Studie verwendeten Formelzeichen und Begriffe sind im folgenden aufgeführt.

Formelzeichen Einheit Benennung

b - Bereitstellungsnutzungsgrad

EEV J/fE 1 , Wh/fE Endenergieverbrauch

g - Nutzungsgrad

H J/fE, Wh/fE Heizwert

KEA J/fE, Wh/fE Kumulierter Energieaufwand

KNA J/fE, Wh/fE Kumulierter Nichtenergetischer Aufwand

KPA J/fE, Wh/fE Kumulierter Prozeßenergieaufwand

KRA J/fE, Wh/fE Kumulierter Regenerativer Aufwand

KNRA J/fE, Wh/fE Kumulierter Nichtregenerativer Aufwand

NEV J/fE, Wh/fE Nichtenergetischer Verbrauch

Indizes

Symbol Bedeutung

Brst Brennstoff

el elektrisch

prim Primärenergie

end Endenergie

Technische Begriffe

Primärenergie (Rohenergie)

Energieinhalt von Energieträgern, die noch keiner Umwandlung unterworfen wurden

(z.B. Heizwert von Braunkohle in der Lagerstätte).

Sekundärenergie

Energieinhalt von Energieträgern, die aus der Umwandlung von Primärenergieträgern

oder aus anderen Sekundärenergieträgern gewonnen werden (z.B. Kokereigas als Kuppelprodukt

der Koksherstellung).

Bezugsenergie

Energieinhalt aller primären und sekundären Energieträger, die der Verbraucher bezieht

(wird im Rahmen dieses Projektes nicht benutzt).

1 Die Energiegrößen werden auf die funktionale Einheit fE bezogen. Darunter wird das jeweils betrachtete Produkt,

dessen Masse, Volumen, Energieinhalt usw. oder eine konkrete Dienstleistung verstanden


ENERGIEWIRTSCHAFT


Endenergie

Energieinhalt aller primären und sekundären Energieträger, die dem Verbraucher für

die unmittelbare Umsetzung in Nutzenergie zur Verfügung gestellt werden (z.B. elektrische

Energie).

Nutzenergie

Energie, welche beim Verbraucher nach der letzten Umwandlung für den jeweiligen

Zweck zur Verfügung steht. Technische Form der Energie, welche der Verbraucher für

den jeweiligen Zweck letztlich benötigt, also z.B. Wärme, mechanische Energie, Licht,

Nutzelektrizität (z.B. für Galvanik und Elektrolyse) und elektromagnetische Strahlung.

Abwärme

Umfaßt alle ein System verlassenden, fühlbaren und latenten Wärmeströme einschließlich

der Strahlungsverluste, aber mit Ausnahme der erzeugten Zielenergie. Sofern

und soweit Abwärme nicht durch Wärmerückgewinnung genutzt wird, geht sie an

die Umgebung ab und ist dann Fortwärme.

Fortwärme

Enthält alle an die Umgebung freigesetzten fühlbaren und latenten Wärmemengen aus

anthropogenen Prozessen, die mit Energieumsatz verbunden sind. Die Fortwärme wird

an die Umwelt abgegeben. Sie wird damit Bestandteil der Umweltenergie und kann

dann als Fortwärme nicht mehr identifiziert werden.

Kuppelproduktion

Kuppelproduktion beinhaltet die Herstellung zumindest zweier Zielenergien, wobei die

Produktion des einen zwangsläufig den Anfall des anderen beeinflußt.

Kuppelprodukte

Kuppelprodukte sind zwei oder mehrere in einem Produktionsgang zwangsläufig und

gleichzeitig anfallende Produkte.

2.2 Kumulierter Energieaufwand (KEA)

Die Definitionen zum Kumulierten Energieaufwand entsprechen der VDI-Richtlinie

4600 „Kumulierter Energieaufwand - Begriffe, Definitionen, Berechnungsmethoden“

(/VDI/).

Kumulierter Energieaufwand (KEA):

Der Kumulierte Energieaufwand gibt die Gesamtheit des primärenergetisch bewerteten

Aufwandes an, der im Zusammenhang mit der Herstellung, Nutzung und Beseitigung

eines ökonomischen Gutes (Produkt oder Dienstleistung) entsteht bzw. diesem ursächlich

zugewiesen werden kann. Dieser Energieaufwand stellt die Summe der Kumulierten

Energieaufwendungen für die Herstellung (KEAH), die Nutzung (KEAN) und

die Entsorgung (KEAE) des ökonomischen Gutes dar, wobei für diese Teilsummen anzugeben

ist, welche Vor- und Nebenstufen mit einbezogen sind.

KEA = KEA + KEA + KEA

(I-1)

H



N

E

Definitionen und Begriffserläuterungen 9

Kumulierter Energieaufwand zur Herstellung (KEAH)

KEAH wird die Summe der primärenergetisch bewerteten Energieaufwendungen genannt,

die sich bei der Herstellung selbst sowie bei der Gewinnung, Verarbeitung, Herstellung

und Entsorgung der Fertigungs-, Hilfs- und Betriebsstoffe und Betriebsmittel

einschließlich der Transportaufwendungen für einen Gegenstand oder eine Dienstleistung

ergeben.

Kumulierter Energieaufwand für die Nutzung (KEAN)

KEAN wird die Summe der primärenergetisch bewerteten Energieaufwendungen genannt,

die sich für den Betrieb oder die Nutzung eines Gegenstandes oder einer

Dienstleistung ergeben. Diese Summe beinhaltet neben dem Betriebsenergieverbrauch

den Kumulierten Energieaufwand für die Herstellung und Entsorgung von Ersatzteilen,

von Hilfs- und Betriebsstoffen sowie von Betriebsmitteln, die für Betrieb und Wartung

erforderlich sind. Die zugrundegelegten Betriebs- und Nutzungszeiten sind stets

anzugeben. Der Energieaufwand für Transporte ist mit einzuschließen.

Kumulierter Energieaufwand für die Entsorgung (KEAE)

KEAE wird die Summe der primärenergetisch bewerteten Energieaufwendungen genannt,

die sich bei der Entsorgung eines Gegenstandes oder Teilen des Gegenstandes,

d.h. dem endgültigen Ausschleusen aus dem Nutzungskreislauf, ergeben. Diese Summe

beinhaltet neben dem Energieaufwand für die Entsorgung selbst den Kumulierten

Energieaufwand für die Herstellung und Entsorgung von Hilfs- und Betriebsstoffen

sowie von Betriebsmitteln, die für die Entsorgung erforderlich sind. Der Energieaufwand

für Transporte ist hier ebenfalls zu bilanzieren.

Neben den in /VDI4600/ festgelegten Definitionen werden hier zwei weitere Begriffe

eingeführt.

Kumulierter Regenerativer Energieaufwand (KRA):

Speziell bei der Bereitstellung regenerativer Energieträger, oder in Prozeßketten mit

relevantem Anteil regenerativer Energieträger am Gesamt-Energieaufwand ist die Angabe

des Kumulierten Regenerativen Aufwands (KRA) sinnvoll, da so die unterschiedliche

Qualität regenerativer und fossiler Energieträger verdeutlicht wird. In Anlehnung

an /DRE99/ wird der KRA definiert als Summe aller regenerativen Energieaufwendungen,

die für die Bereitstellung eines Gutes oder einer Dienstleistung erforderlich sind.

Kumulierter Nichtregenerativer Energieaufwand (KNRA):

Der Kumulierte Nichtregenerative Aufwand ergibt sich als Differenz aus dem KEA und

dem KRA. Er beinhaltet alle Aufwendungen fossiler und nuklearer Energieträger und

ist, wie in Kapitel 3.5 an einem Beispiel dargestellt wird, eine für den Vergleich des

Ressourcenaufwands verschiedener Güter bzw. Dienstleistungen geeignete Kenngröße.


ENERGIEWIRTSCHAFT


Eine andere Aufteilung des KEA unterscheidet zwischen dem Kumulierten Prozeßenergieaufwand

(KPA) und dem Kumulierten Nichtenergetischen Aufwand (KNA).

KEA = KPA + KNA

(I-2)

Kumulierter Prozeßenergieaufwand (KPA)

Der Kumulierte Prozeßenergieaufwand umfaßt allen gehandelten, primärenergetisch

über Bereitstellungsnutzungsgrade bewerteten Endenergieverbrauch (EEV) für Wärme,

Kraft, Licht und sonstige Nutzelektrizitätserzeugung.

Kumulierter Nichtenergetischer Aufwand (KNA)

Der Kumulierte Nichtenergetische Aufwand ist die Summe des primärenergetisch bewerteten

Energieinhalts aller nichtenergetisch eingesetzten Energieträger (NEV) und

des Stoffgebundenen Energieinhaltes (SEI).

KNA = NEV + SEI

(I-3)

Nichtenergetischen Verbrauch (NEV)

Der Nichtenergetische Verbrauch (NEV) erfaßt den primärenergetisch bewerteten

stofflichen Verbrauch an Energieträgern, die in der nationalen Energiestatistik als

Energieträger ausgewiesen sind, d.h. im wesentlichen fossile Rohstoffe.

Stoffgebundener Energieinhalt (SEI)

Im Stoffgebundenen Energieinhalt werden die primärenergetisch bewerteten Energieinhalte

aller anderen brennbaren Stoffe erfaßt, d.h. die Energieinhalte aller über den

Heizwert bewertbaren Stoffe, die nicht in den nationalen Energiestatistiken als Energieträger

ausgewiesen sind, z.B. als Werkstoff verarbeitete Biomasse.

2.3 Bereitstellungsnutzungsgrad

Um eine Aussage über den Ressourcenbedarf bzw. über den KEA eines ökonomischen

Produktes treffen zu können, muß dieses primärenergetisch beurteilt werden. Dazu

sind die Aufwendungen aus allen Stufen der Prozeßkette von der Exploration, der Förderung

und Gewinnung der Primärenergieträger, ihrem Transport, ihrer Aufbereitung

bzw. Umwandlung und ihrer Verteilung bis zur Bereitstellung beim Verbraucher zu

bilanzieren.

Für die Berechnung des Primärenergieaufwandes, der den Energiegehalt der Rohstoffe

in ihrer Lagerstätte angibt, ist in der VDI-Richtlinie 4600 der Bereitstellungsnutzungsgrad

b definiert. Er beschreibt das Verhältnis des Energieinhalts eines Energieträgers

am Einsatzort (z.B. Heizwert eines Brennstoffes) zum gesamten Primärenergieaufwand,

der zur Bereitstellung des Energieträgers notwendig ist. Im Rahmen dieser Studie

wurden umfangreiche Erhebungen zur Bereitstellung von Energieträgern durchgeführt,

deren Ergebnisse in Kapitel 5 zusammengefaßt sind. Dort wird auch auf die primärenergetische

und emissionsmäßige Bewertung von fossilen und nuklearen Energieträgern

eingegangen.


ENERGIEWIRTSCHAFT

Methodik 11

3 Methodik

Die Erhebung der Basisdaten erfolgt weitestgehend in Anlehnung an die VDI-Richtlinie

4600. Im folgenden wird detailliert auf diejenigen Bereiche eingegangen, in denen der

methodische Freiraum, den die VDI-Richtlinie explizit einräumt, genutzt wurde.

3.1 Input-Output-Analyse

Unter Input-Output-Analyse wird ein Vorgehen verstanden, das einen beliebig dimensionierten

Bilanzraum als Black-Box betrachtet und die in den Bilanzraum eintretenden

bzw. die den Bilanzraum verlassenden Stoff- oder Energieströme erfaßt. In den

meisten Fällen können keine Aussagen über die Zusammenhänge oder Abhängigkeiten

innerhalb des Bilanzraumes gemacht werden. Die Aussagefähigkeit der Daten hängt

im wesentlichen von der Art des Bilanzraumes bzw. vom Aggregationsgrad der Input-

Output-Daten ab. Tabelle 1 zeigt mögliche Bilanzräume.

Tabelle 1: Klassifikation von Input-Output-Analysen

Quellen Aggregationsgrad Aussagen über

Nationale und internationale Statistiken

(z.B. für Deutschland die Statistiken der

Arbeitsgemeinschaft Energiebilanzen)

Hoch Industriezweige und deren Produkte

Betriebliche Input-Output-Analysen bzw.

Betriebsstatistiken

Messungen, Herstellerinformationen,

Nenndaten von Maschinen, ...

Mittel Einzelne Betriebe (daher oft nicht repräsentativ)

Gering Einzelne Prozessen bzw. Anlagen

Die energetische Input-Output-Analyse stützt sich häufig auf nationale Angaben zur

volkswirtschaftlichen Verflechtung und Energieverwendung. Aufgrund des hohen Aggregationsgrades

und der Bezugnahme auf monetäre Werte ist sie allerdings nicht direkt

zur Ermittlung des KEA einzelner Produkte geeignet. Jedoch können, insbesondere

in Branchen, die nur ein Produkt herstellen (z.B. Energie- oder Grundstoffsektoren)

die Daten in Mengeneinheiten erfaßt werden und repräsentative gesamtwirtschaftliche

Analysen sowie Abschätzungen des Einflusses von Teilen und Vorleistungen auf den

KEA eines Produkts erfolgen.

Dient die Energie- und Stoffbilanz eines Betriebes als Basis für eine Input-Output-

Analyse, so liegen die Angaben meist in einem für die Prozeßkettenanalyse brauchbaren

Aggregationsgrad vor. Einschränkungen für die Verwendbarkeit ergeben sich jedoch

häufig dadurch, daß die Daten wegen spezieller Eigenarten des betrachteten Betriebes

nicht repräsentativ sind. Aussagen auf die Zuteilung von Inputs auf mehrere

Produkte eines Betriebes sind häufig nicht möglich. Daher werden auch Betriebsbilanzen

vorzugsweise für die Modellierung von Herstellungsverfahren mit nur einem Zielprodukt

verwendet.

Den geringsten Aggregationsgrad besitzen Daten, die einzelne Verfahren (z.B. Einschmelzen)

beschreiben. Aus diesen Daten können Optimierungspotentiale ermittelt

und "Referenzprozesse" abgeleitet werden. Auch die Allokation der Inputs bei Verfah-


ENERGIEWIRTSCHAFT


ren mit mehreren Zielprodukten ist nur mit Hilfe von Prozeßinformationen sinnvoll

möglich. Im Rahmen dieser Studie wird daher weitestgehend auf Prozeßbeschreibungen

zurückgegriffen. Daten höheren Aggregationsgrades werden nur verwendet, wenn

keine detaillierten Informationen vorliegen.

3.2 Prozeßkettenanalyse

Um die Umweltauswirkungen eines Gutes bzw. einer Dienstleistung ganzheitlich betrachten

zu können, müssen alle während der Herstellung, Nutzung und Entsorgung

des Gutes stattfindenden Prozesse bilanziert werden. Für die Untersuchung der Herstellungsphase

eignet sich hierzu am besten die Prozeßkettenanalyse. Ausgehend von

einem zu bilanzierenden Produkt (z.B. Kraftwerk) untersucht man die für die Produktion

notwendigen Bauteile und sonstigen Aufwendungen. Durch diese Betrachtungsweise

ergibt sich eine Baumstruktur (siehe Abbildung 2), die sich in entgegengesetzter

Richtung des Produktionsablaufs nach jeder Stufe in weitere Äste verzweigt. Jede Aufspaltung

beschreibt hierbei einen eigenen Prozess.

Abbildung 2: Schema eines Materialstammbaums für die Herstellung eines Gutes

In jeder Produktionsebene ist Energie für die Herstellungs- und Fertigungsprozesse erforderlich,

die mit dem KEAH der eingesetzten Materialien ein vorläufiges Ergebnis für

den KEAH des gesamten Produkts ergibt. Auf diese Weise kann der KEAH in Form einer

Makroanalyse zunächst auf Baugruppen-, dann auf Bauteile- bzw. Halbzeugebene

und schließlich bis zurück zur Rohstoffebene ermittelt werden.


ENERGIEWIRTSCHAFT

Methodik 13

Aufbauend auf den Ergebnissen der Makroanalyse muß für die relevanten Positionen

eine Mikroanalyse, d.h. eine detaillierte Betrachtung einzelner Teilprozesse, durchgeführt

werden. Je tiefer man die Baumstruktur mit ihren Teilprozessen analysiert, um

so genauer stellt sich das Gesamtergebnis dar. Allerdings liegen ab einer gewissen Detailtiefe

weitere Ergebnisse unter den Meßfehlern der bereits ermittelten Daten, die

Analyse sollte dann abgebrochen werden. Letztendlich ist ein Abgrenzungskriterium,

das die Zahl der zu betrachtenden Prozeßschritte und Stoffe auf ein sachgerechtes und

operationales Maß reduzieren soll, erst nach einer quantitativen Grobanalyse der auszuschließenden

Phasen definierbar. Der Ablauf einer KEA-Analyse ist in Abbildung 3

dargestellt.

Abbildung 3: Vorgehensweise bei der Analyse des KEA /MAU 93/


ENERGIEWIRTSCHAFT


In Schritt eins werden grundlegende Daten, wie Material- und Prozeßenergieverbrauch

für die Bereitstellung eines ökonomischen Gutes grob analysiert, um dann mit verfügbarem

Datenmaterial die Teilbereiche des KEA abzuschätzen. Als Vergleichsdaten für

die Abschätzung des KEAH können Anlagen und Geräte vergleichbarer Größe oder

ähnlichen Aufbaus dienen. Ein genaueres Bild erhält man durch Makroanalyse der

Fertigungsbetriebe und durch energetische Bewertung der Eingangsmaterialien auf

Halbzeugebene. Der KEAN ist aus Durchschnitts- bzw. Erfahrungswerten ableitbar.

Nach der Erarbeitung solcher Relationen im ersten Schritt, können dann in einem

zweiten Schritt diejenigen Bauteile und Prozesse, die den größten Einfluß auf das Gesamtergebnis

ausmachen, näher untersucht werden. Dabei stellt sich jedoch die Frage

nach der Genauigkeit, mit der die einzelnen Untersuchungen zum KEA durchgeführt

werden sollen. Deshalb muß in einem dritten Schritt die Qualität des vorläufig ermittelten

KEA geprüft werden. Durch Auswahl und Analyse sensitiver Positionen, wie

z.B.:

• der Halbzeuge, deren Herstellungsaufwand unbekannt ist,

• des indirekten Verbrauchs,

• des Einflusses der Betriebsmittel und Hilfsstoffe und

• des Mehrverbrauchs durch Fabrikationsreste,

werden die Fehler eingegrenzt. Dazu ist es notwendig, mittels Prozeßkettenanalyse die

eingesetzten Produkte retrospektiv bis zum ersten Schritt in der Verfahrenskette, der

Rohstoffgewinnung, zurückzuverfolgen.

Für die Untersuchung der eingesetzten Hilfs- und Betriebsmittel, die ihrerseits unter

Benutzung anderer Hilfsmittel erzeugt und zur Produktionsstätte transportiert werden,

ist es in den meisten Fällen ausreichend, nur einen ersten Schritt zu machen. Diese

Methode bietet sich vor allem dann an, wenn das Einsatzgewicht der Betriebsmittel

um Größenordnungen unter dem Durchsatz während der gesamten Nutzungsdauer

liegt, weil dann in den meisten Fällen auch der KEAH der Betriebsmittel im Vergleich

zum Prozeßenergieverbrauch eine marginale Größe darstellt. Abschätzungen mit Hilfe

technischer Daten, wie z.B. dem Einsatzgewicht, dem spezifischen Verbrauch und dem

Durchsatz, können die Untersuchung vereinfachen und die Aktivitäten auf die wesentlichen

Merkmale einer Prozeßkette konzentrieren.

Abbildung 4 beschreibt die Vorgehensweise bei der Ermittlung des KEA als Kombination

aus Input-Output-Analyse und Prozesskettenanalyse.


ENERGIEWIRTSCHAFT

Methodik 15

Abbildung 4: Kombination zweier Analyseverfahren zur Ermittlung des Kumulierten

Energieaufwandes für die Herstellung eines Produkts /FLE 99/

Angestrebt wird die Durchführung der Prozesskettenanalyse mit Input-Output-Daten

auf Prozessebene, die durch den Vergleich mit stärker aggregierten Daten verifiziert

werden.

Ein Abbruchkriterium, welches die Prozeßkettenanalyse zum Teil deutlich vereinfacht,

ist erreicht, wenn ein zu bilanzierender Zweig in vorhergehenden Untersuchungen bereits

bilanziert wurde und die dabei ermittelten Daten in nachvollziehbarer und ausreichend

detaillierter Form vorliegen. Da zum KEA schon eine Vielzahl von Untersuchungen

durchgeführt wurde, ist die Bilanzierung neuer Produkte häufig mit geringem Aufwand

durchführbar.

Mit diesem iterativen Verfahren wird bei jedem Durchgang der ermittelte Wert sukzessive

einem unter den gemachten Voraussetzungen "endgültigen" Wert angenähert. Im

Rahmen dieses Projekts wurden mehrere Iterationen durchgeführt, bis die Abweichungen

zwischen den einzelnen Durchläufen auf ein im Rahmen der Gesamtgenauigkeit zu

vernachlässigendes Maß gesunken waren.

3.3 Bilanzgrenzen

Die im Rahmen dieser Studie bereitgestellten Daten beschränken sich weitgehend auf

die Herstellung bzw. Bereitstellung von für Energie- und Stoffflußanalysen häufig benötigte

Materialien bzw. Energieträger. In Abbildung 5 sind die typischen Stoff- und

Energieströme dargestellt.


ENERGIEWIRTSCHAFT


Primärenergieträger Primäre und sekundäre Rohstoffe

Fertigungsstoffe:

Rohstoffe,Kreislaufmaterial,Teile,Gruppen

z.B. Stahl, Öl (nichtenergetischer

Aufwand),

Bleche, Motoren



Bereitstellung der betrieblichen Produktionsfaktoren

Betriebsstoffe:

Betriebsenergie,

rückgeführte Energie

Ersatzteile,

Schmierstoffe

Prozeß

Betriebsmittel:

Maschinen, Gebäude, nicht-

Transportmittel produktionstechnische

Anlagen

z.B. Drehbank, z.B. Werksgebäude

Stanzmaschine F&E-Bereich, Kantine,

Ofen, Fließband Verwaltung

ZielKuppel-

Abfälle Emissionen Fortwärme

produktprodukte

( u n g e n u t z t )

durchgehend berücksichtigt mit Einschränkungen berücksichtigt nicht berücksichtigt

Abbildung 5: Stoff- und Energieströme eines Prozesses

In der Regel nicht Bestandteil

der energetischen Bilanzierung:

Menschliche Arbeit

z.B. Maschinenbeschickung

von Hand

Metobolische Energie:

z.B. Nährwert von

Lebensmitteln

Umweltenergie:

z.B. natürliche Beleuchtung

oder Beheizung durch passive

Solarenergienutzung

Luft:

z.B. Verbrennungsluft

Wasser:

z.B. Kühlwasser

Boden:

z.B. Flächenbedarf für

Anlagen, Gebäude

An der Schattierung der Pfeile ist zu erkennen, welche Teilbereiche bei der Bilanzierung

berücksichtigt bzw. vernachlässigt werden:

• Fertigungsstoffe

Unter dem Begriff Fertigungsstoffe werden alle Rohstoffe, Kreislaufmaterialien,

Teile (Halbzeuge, Rohteile, Umarbeitsteile und Fertigteile) und Gruppen zusammengefaßt,

die im Rahmen der Herstellungsphase dem Zielprodukt zugewiesen

werden können. Fertigungsstoffe gehen in aller Regel als Bestandteile in das Zielprodukt

ein und werden daher bei der Bilanzierung berücksichtigt.

• Betriebsstoffe

Betriebsstoffe ermöglichen die Nutzung der Betriebsmittel. Es handelt sich um

primäre und sekundäre Energien, die im laufenden Betrieb verbraucht werden,

um Hilfsstoffe und um Aufwendungen, die für die Instandhaltung notwendig sind,

wie z.B. Ersatzteile und Schmierstoffe. Betriebsstoffe wurden - abhängig von der

Datenlage - berücksichtigt.

• Betriebsmittel

Betriebsmittel sind alle Einrichtungen und Anlagen, welche die technische Voraussetzung

betrieblicher Leistungserstellung bilden. Die Zuordnung von Betriebsmitteln

zum Zielprodukt ist im allgemeinen nur indirekt möglich und relativ ungenau,

da sich ihre Nutzungsdauer selten im voraus bestimmen läßt. Betriebsmittel

können in zwei Gruppen eingeteilt werden: zum einen in Maschinen, Anlagen

und Transportmittel (z.B. Drehbänke, Öfen, Fließbänder), zum anderen in

Gebäude (z.B. Maschinenhaus) und nicht-produktionstechnische Anlagen (z.B.

Verwaltungsgebäude).

Methodik 17

Auf die Betriebsmittel, die nach VDI4600 fester Bestandteil der KEA-Bilanzierung

sind, soll hier detailliert eingegangen werden. Wie durch die weißen Pfeile angedeutet

ist, werden diese bei der Grundstoffbilanzierung aus folgenden Gründen nicht berücksichtigt:

• Die Ermittlung des Energieaufwandes für die Herstellung der Betriebsmittel ist

häufig mit erheblichem Aufwand verbunden, da der Durchsatz oder die Lebensdauer

einer Maschine, die Energieaufwendungen bei der Herstellung der Betriebsmittel

selbst usw. nur schwer zu erfassen sind.

• Der Einfluß der Betriebsmittel auf den gesamten KEA (und auch auf eine Reihe

weiterer umweltrelevanter Fragestellungen) ist, wie in /GRU 3/ aber auch bei der

Ermittlung der Energieaufwendungen für die Energiebereitstellung gezeigt werden

konnte, äußerst gering. So liegt der gesamte Energieaufwand für die Herstellung

der Produktionsanlagen (incl. Transportmittel) bei der Stahlherstellung deutlich

unter 1 %. Der Aufwand für die Herstellung, Instandhaltung und die Entsorgung

eines Steinkohlekraftwerkes incl. der sonstigen Betriebsmittel während der Nutzungsphase

des Kraftwerks liegt bei rund 1 % der Energiemenge, die in der eingesetzten

Steinkohle enthalten ist. Der Anteil des KEAH des Kraftwerks am gesamten

Energieeinsatz während der Lebensdauer liegt bei nur 0,3 %. Aus den angeführten

Beispielen kann jedoch nicht gefolgert werden, daß der Aufwand für Betriebsmittel

generell vernachlässigt werden kann. Bei Prozessen mit geringem Durchsatz oder

sehr aufwendiger Anlagentechnik ist wie bereits im Kapitel 3.2 dargelegt zumindest

eine Grobbilanzierung der Betriebsmittel generell zu empfehlen. Für die im Rahmen

dieser Studie betrachteten Prozesse der Grundstoffindustrie mit hohen Durchsätzen,

hohem Betriebsenergieverbrauch und wenig aufwendiger Anlagentechnik

liegt jedoch der Fehler durch die Vernachlässigung der Betriebsmittel innerhalb der

sonstigen Fehlergrenzen.

Nicht berücksichtigte Input-Parameter sind menschliche Arbeit und metabolische

Energie (z.B. Nährwert von Lebensmitteln). Umweltenergie, z.B. passiv genutzte Solarenergie,

wird in der Regel von der Bilanzierung ausgeschlossen. Luft, Wasser und Boden

sind ebenso nicht Bestandteil der energetischen Bilanzierung, wohl jedoch die

Aufwendungen zu ihrem Transport bzw. ihrer Bereitstellung soweit die technischen

Prozesse dies erfordern.

Output sind neben dem Zielprodukt ggf. Kuppelprodukte und Emissionen, sowie nicht

genutzte Fortwärme und Abfälle, wobei letztere nicht in die KEA-Bilanzierung eingehen.

3.4 Bezugsgrößen

Als Bezugsgrößen (funktionale Einheit) für die ermittelten KEA- und Emissionswerte

werden kommen folgende Größen zum Einsatz:

• Bei Grundstoffen, außer Holz (GRU 2, Teil N), die Produktmasse (Angabe des KEA

in MJ/kg). Die ebenfalls anzutreffende Bezugseinheit "Volumen" wurde hier bewußt

nicht gewählt, da Volumenänderungen durch z.B. Aufschäumen meist mit deutlich

geringeren Veränderungen des KEA verbunden sind, als Veränderungen der Pro-


ENERGIEWIRTSCHAFT


duktmasse. Zur Umrechnung der Größen wird jedoch soweit möglich und sinnvoll

die Dichte der betrachteten Materialien angegeben.

• Bei Holz wird das Volumen eingesetzt, da bei den durch Umgebungsbedingungen,

wie Temperatur, Luftfeuchte usw. bedingten Veränderungen der Restfeuchte im

Holz die Gutsmasse stärker schwankt als das Volumen. Außerdem ist bei Bauholz

das Volumen eine gebräuchlichere Einheit als die Masse.

• Bei Energieträgern wird der Energieinhalt als Bezugsgröße verwendet; bei Brennstoffen

auch die Masse oder das Volumen. In Verbindung mit dem stets angegebenen

Heizwert sind diese Größen ineinander umrechenbar.

3.5 Bewertung regenerativer Energieträger

Die Bewertung regenerativer Energieträger in Energiebilanzen ist ein vieldiskutiertes

Thema. Die Bewertungsansätze reichen von einer Vernachlässigung der eingesetzten

regenerativen Energiemengen bis zu einer Berücksichtigung der Nutzungsgrade bei der

Umwandlung. Generell zu berücksichtigen sind die Aufwendungen zur Herstellung der

Anlagen bei der Bereitstellung und Umwandlung der Energieträger, also z.B. der

Kraftwerke. Am Beispiel der Photovoltaik lassen sich die Auswirkungen dieser verschiedenen

Bewertungsansätze verdeutlichen:

• Vernachlässigt man die Einstrahlung auf die Module, so daß nur die Aufwendungen

für die Herstellung der PV-Anlage berücksichtigt werden, so beträgt der KEA des

photovoltaisch erzeugten Stroms - abhängig von der Art, der Ausrichtung und der

Lebensdauer des Moduls sowie weiteren Einflußparametern - zwischen 0,1 und

1 kWhprim/kWhend. Üblicherweise liegt der Wert unter 1, so daß die PV-Anlage de

facto eine Energiequelle darstellt.

• Berücksichtigt man den Nutzungsgrad der Umwandlung (5 - 15 %), so liegt der

Primärenergieaufwand von photovoltaisch erzeugtem Strom - wiederum abhängig

von oben genannten Parametern - zwischen 7 und 20 kWhprim/kWhend und damit

deutlich über dem Primärenergieverbrauch fossiler Kraftwerke.

Diese Spannbreite verdeutlicht die Schwierigkeiten bei der Bewertung regenerativer

Energie, erschwert aber außerdem den Vergleich der ermittelten kumulierten Energieaufwendungen

mit konventionellen Systemen. In dieser Studie werden regenerative

Energieträger daher folgendermaßen berücksichtigt:

• Die Aufwendungen für die Herstellung der Anlagen werden berücksichtigt. Die entsprechenden

Daten stammen aus /HAG 92/ bzw. /KIN 92/ und /DRE99/.

• Für die Umwandlung der Energieformen Sonnenstrahlung, Wind- und Wasserkraft

wird der Netto-Nutzungsgrad - in Übereinstimmung mit nationalen und internationalen

Statistiken - zu 100 % angesetzt. D.h. nur diejenige Energiemenge, die die

Anlagen zur Umwandlung der Umwelt-Energie in nutzbare Energieformen verläßt,

wird als Energieeinsatz gewertet.

• Erfolgt nach der ersten Umwandlung der Umweltenergie in nutzbare Energie eine

weitere Energiewandlung (z.B. solarthermisches Dampfkraftwerk, Verbrennung

von Biomasse) so geht der reale Umwandlungsnutzungsgrad in die Bewertung ein.


ENERGIEWIRTSCHAFT

Methodik 19

• Sonstige Aufwendungen zur Bereitstellung von Biomasse (Anbau, Aufzucht und

Ernte von Pflanzen) werden bei der Ermittlung des KEA berücksichtigt (siehe hierzu

/GRU5/ und /GRU 2 Kapitel N/)

• Spielen regenerative Energieträger bei der Herstellung eines Produktes eine wesentliche

Rolle, so wird der Kumulierte Nichtregenerative Aufwand /DRE99/ explizit

ausgewiesen. Dadurch wird eine Beurteilung der Ressourcenbelastung deutlich

vereinfacht.

Anhand von Abbildung 6 lassen sich die Vorteile einer getrennten Erfassung von regenerativen

und nichtregenerativen Aufwendungen verdeutlichen.

16

[GJ/t]

14

Primärenergieaufwand

12

10

8

6

4

2

0

Kumulierter Energieaufwand

Kumulierter Nichtregenerativer Aufwand

0,658

0,656

13,820

1,520

Beton B25 Schnittholz

Abbildung 6: Vergleich der gesamten und der nichtregenerativen Primärenergieaufwendungen

am Beispiel von Schnittholz und Beton

Während bei Beton die Energieaufwendungen zu beinahe 100 % aus fossilen Quellen

gedeckt werden, und daher KEA und KNRA weitgehend identisch sind, beträgt der

nichtregenerative Aufwand für die Schnittholzherstellung nur rund 13 % des KEA.

Dies liegt zum einen am hohen Anteil der im Produkt in Form des Heizwertes gebundenen

Energie (ca. 12 GJ/t) und zum anderen am vergleichsweise hohen Anteil an Prozeßenergie,

der in der Holzindustrie mit Hilfe von Restholz gedeckt wird.

3.6 Bewertung von Abfällen

Da im Rahmen dieser Studie nur die Bereitstellung von Gütern und Dienstleistungen

betrachtet wurde, spielt die Frage der Reststoffbewertung nur bei der Rückführung von

Stoffen in den Produktionskreislauf eine Rolle. Aufwendungen für Entsorgung, Deponierung

usw. wurden nicht näher betrachtet, jedoch existiert eine Vielzahl von Untersuchungen

der FfE bzw. des Lehrstuhls für Energiewirtschaft und Kraftwerkstechnik


ENERGIEWIRTSCHAFT


der TU München, die sich eingehend mit Fragen der Entsorgung beschäftigt (z.B.

/EUR 94/, /MAU 93/).

3.7 Bewertung von Sekundärrohstoffen

Bei der Bewertung von Recyclingprozessen muß unterschieden werden zwischen internem

Recycling (z.B. Rückführung von Gießresten in den Schmelzofen des Gießwerks)

und externem Recycling (z.B. Rückführung von Stahlschrott in das Elektrostahlwerk).

• Intern recyclierbaren Materialien, werden keine Energieaufwendungen oder Emissionen

zugeschrieben. Die Aufwendungen werden dem Zielprodukt gutgeschrieben,

so daß das Recyclingmaterial bei der Rückführung in den Produktionsprozeß energie-

und emissionsfrei zur Verfügung steht. Eventuell anfallende Transport- und

Aufarbeitungsaufwendungen müssen selbstverständlich berücksichtigt werden.

• Dem Recyclingmaterial, das von außen in den Produktionsprozeß einfließt (z.B.

durch Wertstoffsammlung), wird der KNA des Vorprodukts (d.h. diejenige Energiemenge,

die der Umwelt entnommen und keinem Umwandlungsprozeß unterzogen

wurde) zugewiesen. Die Aufwendungen für die Bereitstellung des Recyclingmaterials

werden ebenfalls berücksichtigt. Eine generelle Berücksichtigung des Heizwerts

von sekundären Rohstoffen nach /VDI4600/ findet nicht statt, da dem Sekundärprozeß

auf diese Weise Energieaufwendungen zugeschrieben werden, die tatsächlich

nicht anfallen. Eine eingehende Diskussion dieses Themas findet in /GRU 3 - "Weiterführende

Überlegungen"/ statt.

Da es für die Berücksichtigung von sekundären Rohstoffen keine eindeutig richtige

oder falsche Vorgehensweise gibt, die gewählte Art der Berücksichtigung jedoch nicht

unerheblichen Einfluß auf die Ergebnisse hat, werden die Heizwerte der rückgeführten

Stoffe in den jeweiligen Kapiteln stets angegeben, so daß sowohl deren Einfluß abgeschätzt

werden kann, als auch eine Abänderung der Vorgehensweise mit dem vorhandenen

Zahlenmaterial jederzeit durchführbar ist.

3.8 Kuppelproduktion

Da bei einer Vielzahl von Prozessen mehrere Produkte gleichzeitig hergestellt werden,

stellt sich häufig die Frage nach der Zuteilung (Allokation) der Energie- und Materialaufwendungen

auf die verschiedenen Produkte. Jede derartige Aufteilung muß nach

/VDI4600/ folgende Kriterien erfüllen:

• Die Summe der Einsatzmengen ist identisch mit der Summe der Ausgangsmengen

eines Bilanzraums und

• die Summe der Energieeinträge entspricht der Summe der Energieausträge.

Diese Quellen- und Senkenfreiheit von Bilanzräumen hinsichtlich Massen und Energiemengen

ist eines der Leitkriterien bei der Prozesskettenanalyse.

Im Rahmen dieser Studie wurde zunächst eine Unterscheidung der Produkte jedes Bilanzraums

in Zielprodukte und sonstige (Neben-)produkte durchgeführt. Eine Zuteilung

von Energie- und Emissionswerten erfolgt im Rahmen der Prozesskettenanalyse

nur auf Zielprodukte.


ENERGIEWIRTSCHAFT

Methodik 21

Nebenprodukte werden stets angegeben, da sie zur Komplettierung der Massenbilanz

notwendig sind. Sie stellen häufig Produktionsabfälle bzw. nicht weiter genutzte Reststoffe

dar.

Ausnahme hierbei ist die Verbrennung von Brennstoffen. Da die für die Verbrennung

benötigte Luftmenge nicht berücksichtigt wird, und eine vollständige Massenbilanz bei

Verbrennungsvorgängen äußerst schwierig zu erstellen ist, werden Energieträger und

deren Verbrennungsrückstände standardmäßig aus der Massenbilanz ausgeblendet.

Bei Bilanzräumen mit mehreren Zielprodukten existieren verschiedene Bewertungsmöglichkeiten,

die im folgenden erläutert werden.

3.8.1 Substitutionsmethode

Bei diesem Verfahren werden nicht die Aufwendungen der Inputs nach einem festen

Schlüssel auf die Outputs verteilt, sondern die aus einem anderen Verfahren (Äquivalenzprozeß)

bekannten Aufwendungen eines Zielprodukts von den gesamten Aufwendungen

der Inputs abgezogen. Dieses Substitutionsprinzip wurde bis vor einigen Jahren

u.a. in der nationalen Strombilanz angewendet, um die Stromerzeugung aus nichtfossilen

Energieträgern zu bilanzieren. Deren Energieerzeugung wurde mit den mittleren

Aufwendung fossil befeuerter Wärmekraftwerke bewertet /AGE 78/. Diesem Ansatz

liegt die Annahme zugrunde, daß mit dem Einsatz nichtfossiler Brennstoffe zur Stromerzeugung

Strom aus konventionellen Wärmekraftwerken ersetzt wird und dadurch

Brennstoffeinsatz in diesen Kraftwerken substituiert wird.

Im Rahmen dieser Studie kommt die Substitutionsmethode nur bei der Bewertung von

KWK-Prozessen zum Einsatz 2 . Bei der kombinierten Erzeugung von elektrischer Energie

und Wärme stellt die proportionale Aufteilung des Energieeinsatzes zur Strombzw.

Wärmemenge (siehe Kapitel 3.8.3) keine sinnvolle Bewertungsmöglichkeit dar.

Die verschiedenen "Qualitäten" elektrischer und thermischer Energie würden bei diesem

Verfahren vernachlässigt. Vielmehr wird für die erzeugte thermische Energie ein

alternativer Bereitstellungsprozeß, i.a. ein für das jeweilige Temperatur und Druckniveau

geeigneter Kessel, der mit dem für den KWK-Prozeß eingesetzten Brennstoff beheizt

wird, zugrundegelegt. Die bei dieser alternativen Bereitstellung erforderlichen

Energieaufwendungen werden von den Energieaufwendungen des KWK-Prozesses abgezogen.

Die verbleibenden Aufwendungen werden dann der erzeugten elektrischen

Energie zugerechnet.

Eine "Variante" dieser Methode kommt im Rahmen dieser Studie bei der Bewertung

von Energieträgern, die als Nebenprodukte in der Rohstoff- oder Halbzeugindustrie anfallen

(z.B. Wasserstoff bei der Alkali-Chlorid-Elektrolyse, Gichtgas aus dem Hochofen)

zum Einsatz. Hierbei wird der Energieinhalt (Heizwert) des Energieträgers vom Primärenergieaufwand

der Inputs abgezogen, der verbleibende Energieinput wird dann

auf die eigentlichen Zielprodukte des Prozesses aufgeteilt. Auf eine weitergehende primärenergetische

Bewertung des Energieinhalts bzw. die Betrachtung eines Alternativ-

Prozesses wird aus Praktikabilitätsgründen verzichtet.

2 Zur primärenergetischen Bewertung von regenerativen Energieträgern siehe Kapitel 3.4


ENERGIEWIRTSCHAFT


3.8.2 Allokation nach Massen

Eine massenproportionale Aufteilung der Aufwendungen findet immer dann statt,

wenn einen Bilanzraum (z.B. metallverarbeitender Betrieb) mehrere ähnliche Kuppelprodukte

verlassen und die Datenlage eine andere Aufteilung nicht zuläßt.

3.8.3 Allokation nach Energieinhalten (Heizwerten)

Bei Prozessen, in denen alle Zielprodukte einen Energieinhalt besitzen, bietet sich anstelle

der massenproportionalen Aufteilung eine Aufteilung nach den Energieinhalten

der Zielprodukte an. Diese Form der Aufteilung bildet die tatsächlichen Energieströme,

insbesondere bei Prozessen mit hohem Anteil an nichtenergetischen Aufwendungen,

optimal ab.

So werden insbesondere in der petrochemischen Industrie in komplexen Prozessen verschiedene

Kohlenwasserstoffverbindungen hergestellt bzw. separiert; der Heizwert der

Produkte hat dabei bis auf wenige Ausnahmen einen Anteil von mehr als 50 % am

KEA.

Den Einfluß der Allokationsmethode auf den KEA der Produkte stellt Tabelle 2 anhand

eines Steamcrackingverfahrens dar. Wegen des hohen massenspezifischen Heizwerts

von Wasserstoff wird diesem beim Übergang von massen- auf heizwertproportionale

Bewertung ein wesentlich höherer Energieaufwand zugewiesen.

Tabelle 2: Vergleich verschiedener Allokationsverfahren am Beispiel "Steamcrakking

von Ethan"

Produkt

Masse / Energieinhalt

Ethylen

1kg / 47,2 MJ

Propylen

0,02 kg / 0,92 MJ

Wasserstoff

0,08 kg / 9,6 MJ

Methan

0,09 kg / 0,45 MJ

Butan

0,04 kg / 1,824 MJ

Pyrolyse-Gasöl

0,01 kg / 0,41 MJ

Bei massenproportionaler Bewertung liegt der KEA des Wasserstoffs deutlich unter

seinem Energieinhalt; bei heizwertproportionaler Bewertung ergibt sich ein spezifischer

KEA von rund 1,26 MJprim/MJH2. Ähnlich wie in diesem Beispiel ergeben sich

durch heizwertproportionale Bewertung für eine Vielzahl von petrochemischen Prozessen

deutlich plausiblere Werte als bei der Allokation nach Massen. Daher erfolgt die

Allokation in /GRU 4 - Kunststoffe/ durchgängig über die Heizwerte bzw. im Fall von

Dampf oder elektrischer Energie über die Energieinhalte der Zielprodukte.



Anteil an der

Outputmasse [%]

KEA bei Allokation

nach Masse [%]

Anteil am Gesamt-

Energieoutput [%]

KEA bei Allokation

nach Heizwert [MJ]

80,6 65,29 73,3 59,31

1,6 1,31 1,4 1,15

6,5 5,23 14,9 12,06

7,3 5,88 7,0 5,65

3,2 2,61 2,8 2,29

0,8 0,65 0,6 0,51

Summe 100,0 80,97 100,0 80,97

Methodik 23

3.8.4 Sonstige Zuordnungsverfahren

Neben den oben ausführlich dargestellten Bewertungsmethoden existieren weitere Zuordnungsverfahren,

die im Rahmen dieser Studie nicht verwendet wurden. Diese verwenden

u.a. folgende Größen für die Aufteilung der Inputströme auf die Produkte 3 .

• Physikalische Größen: Volumen, Stoffmenge (mol), Brennwert, Enthalpie

• Wirtschaftliche Größen: Marktpreis, Werkabgabepreis

Insbesondere eine monetäre Bewertung ist häufig von den physikalischen Gegebenheiten

weit entfernt und spiegelt die tatsächlichen Energie- und Stoffströme nur begrenzt

wieder. Daher sollte die Bewertung soweit möglich auf der Basis physikalischer Größen

durchgeführt werden.

3.9 Ermittlung der Emissionen

Im folgenden werden die betrachteten Emissionsarten beschrieben sowie die Begriffe

prozeßbedingte und energiebedingte Emissionen definiert. Danach wird die Vorgehensweise

zur Ermittlung der Emissionen erläutert.

3.9.1 Untersuchungsgegenstand

Die im folgenden beschriebenen atmosphärischen Emissionen werden, soweit es die Datenlage

zuläßt, durchgängig für alle untersuchten Grundstoffe angegeben.

• CO2: Kohlendioxid ist als Verbrennungsrückstand aller kohlenstoffhaltiger Energieträger

die mengenmäßig bedeutendste Emissionsart. Kohlendioxid aus Verbrennungsprozessen

wird als energiebedingte Emission definiert (siehe auch 3.9.2). Zusätzlich

gibt es Verfahren, in denen CO2 prozeßbedingt entsteht, wie z. B. bei der

Zersetzung von Carbonaten (Decarbonatisierung) bei Brennprozessen (z.B. CaCO3

→ CO2 + CaO) oder bei der Reduktion von Metalloxiden zu den entsprechenden Metallen

(z. B. 2Al2O3 + 3C → 4Al + 3CO2). Ein besonderes Augenmerk bei der Ermittlung

von Kohlendioxidemissionen ist auf die Bilanzierung von aus Biomassefeuerung

emittierte CO2-Emissionen zu legen. Biomasse bindet während der Wachstumsphase

durch die Photosynthese Kohlendioxid aus der Luft, das bei der Verbrennung

wieder freigesetzt wird. Als CO2-neutral wird diese separat erfaßt und

ausgewiesen. Da Kohlendioxid zudem als wesentliches Treibhausgas in der öffentlichen

Diskussion steht und sich eine Vielzahl von Projekten mit Möglichkeiten zur

Verringerung der CO2-Emissionen beschäftigen, wird im Rahmen dieses Projekts

eine detaillierte und vollständige Darstellung der durch die Herstellung von Grundstoffen

bedingten Kohlendioxidemissionen durchgeführt.

• CO: Lokal gesehen wirkt Kohlenmonoxid ab einer Konzentration von 0,01 % als

humantoxisches Gift (Atembeschwerden aufgrund Blockierung des Hämoglobins).

Global haben CO-Emissionen kein Wirkungspotential, da sie in der Atmosphäre

durch Radikale bzw. im Boden von Bakterien zu Kohlendioxid aufoxidiert werden.

Sie können jedoch als Leitgröße für die Qualität von Verbrennungsprozessen herangezogen

werden, da CO-Emissionen meist durch unvollständige Verbrennung koh-

3 Für die Chlor-Alkali-Elektrolyse wurde im Rahmen dieses Projekts auf eine Aufteilung der Inputs nach Anteilen verzichtet

(siehe /GRU 3/ - Kapitel B Abschnitt 3.6).


ENERGIEWIRTSCHAFT


lenstoffhaltiger Brennstoffe entstehen. Durch geeignete Gestaltung des Brennraums

bzw. Luftüberschuß bei der Verbrennung und eine sogenannte Nachverbrennung

der Abgase (z. B. Al-Elektrolyse) können CO-Emissionen weitgehend vermieden

werden. Da CO einen Heizwert von ca. 2,8 kWh/kg besitzt, kann eine Nachverbrennung

zur Verbesserung des Wirkungsgrades bei der Energiewandlung beitragen,

wenn die dabei freiwerdende Wärme für den Prozeß genutzt wird.

• NOx: Stickstoffoxide spielen bei der Entstehung des photochemischen Smogs (Ozon)

und des sauren Regens eine erhebliche Rolle. Sie treten vor allem als Stickstoffmonoxid

(NO) und Stickstoffdioxid (NO2) auf. Bei Verbrennungsprozessen reagiert

Stickstoff mit Sauerstoff zu NO (ca. 95 bis 98 %) und NO2 (ca. 2 bis 5 %). Hierbei

wirken unterschiedliche Mechanismen:

Brennstoff-NOx-Bildung: Im Brennstoff gebundener Stickstoff reagiert in der

Flamme bei Temperaturen zwischen 800 und 1.400 °C im ersten Schritt mit Luftsauerstoff

zu NO; in einem zweiten Schritt ist eine Reaktion mit Brennstoffstickstoff

zu molekularem Stickstoff möglich. Wesentliche Einflußgrößen sind Stickstoffgehalt

und Art der Stickstoffverbindungen im Brennstoff, die Flammentemperatur,

die Verweilzeit und der Luftüberschuß.

Prompte NOx-Bildung: Promptes NOx entsteht in brennstoffreichen Flammen

durch Einwirkung von kohlenstoffhaltigen Radikalen auf den Luftstickstoff und

nachfolgende Oxidation der Kohlenstoff-Stickstoff-Verbindung. Die prompte NOx-

Bildung nimmt mit steigender Temperatur zu.

Thermische NOx-Bildung: Das chemische Gleichgewicht zwischen den Komponenten

Stickstoff, Sauerstoff und Stickstoffmonoxid verlagert sich bei zunehmender

Temperatur zu höheren NO-Konzentration. An den Nachschaltheizflächen von

Wärmeerzeugern und in der Atmosphäre wird das so gebildete NO zu NO2 aufoxidiert.

Die thermische NOx-Bildung ist stark abhängig von der Flammentemperatur,

der Sauerstoffkonzentration sowie der Verweilzeit bei Temperaturen über 1300 °C.

Maßnahmen zur NOx-Emissionsminderung zielen wegen der hohen Bedeutung der

thermischen NOx-Bildung hauptsächlich auf den zuletzt genannten Bildungsmechanismus

ab. Dabei wird versucht durch niedrige Flammtemperaturen, kurze

Verweilzeiten und Luftmangel oder aber sehr hohen Luftüberschuß die Bedingungen

für die NOx-Bildung zu verschlechtern. Maßnahmen, die auf Luftmangel basieren,

laufen jedoch konträr zu den Bestrebungen einer möglichst vollständigen Verbrennung

mit dem Ziel niedriger Ruß, Kohlenmonoxid und Kohlenwasserstoffemissionen.

• SO2: Schwefeldioxid entsteht vor allem in Abhängigkeit vom Schwefelgehalt des

eingesetzten Brennstoffs. Bei der Verbrennung von Schwefel entsteht zunächst SO2,

welches unter bestimmten Voraussetzungen bei hohen Temperaturen zu SO3 aufoxidiert

wird. Dieses wiederum reagiert bei Zugabe von Wasser zu Schwefelsäure

(Versauerungspotential) weiter. Eine Verringerung der SO2-Emissionen ist primär

durch die Verwendung schwefelarmer Brennstoffe (z.B. Erdgas, Treibstoffe mit

niedrigerem Schwefelgehalt) zu erreichen. Bei stark schwefelhaltigen Brennstoffen

kann auch eine Entschwefelung der Rauchgase notwendig werden. Weitere Entstehungsmöglichkeiten

für SO2-Emissionen sind das Rösten sulfidischer Erze und die

thermische Zersetzung von Sulfaten.


ENERGIEWIRTSCHAFT

Methodik 25

• CH4: Methan wird in der Natur durch Gärprozesse erzeugt. Wegen seines hohen

Treibhauspotentials befindet es sich ebenso wie CO2 in der öffentlichen Diskussion.

Technisch bedingte CH4-Emissionen sind meist auf die Freisetzung von CH4 bei der

Gewinnung von Rohstoffen (Leckagen bei der Erdgasförderung, Steinkohlebergbau

u.a.) und dem Erdgastransport, sowie in geringerem Maße auf eine unvollständige

Verbrennung (vor allem von Erdgas) zurückzuführen. Die Möglichkeiten zur Emissionsminderung

bestehen v.a. in Verbesserungen bei der Brennstoffgewinnung und

–verteilung sowie in einer optimierten Verbrennungstechnik.

• NMVOC: Die Gruppe der Non-Methane-Volatile-Organic-Carbons (Nichtmethanhaltige-

flüchtige- Kohlenwasserstoffe) umfaßt eine nicht quantifizierbare

Anzahl von Wasserstoff-Kohlenstoff-Verbindungen alleine oder in Kombination mit

einer Vielzahl weiterer Elemente. Es handelt sich meist um thermisch nicht vollständig

oxidierte Brennstoffreste (Verkehr), um Zersetzungs- und Reaktionsprodukte

aus Herstellungsprozessen (z.B. Erdölraffination) oder um Materialverluste bei

Lagerung und Verbrauch organischer Flüssigkeiten. Die Vielzahl dieser Verbindungen

wird in einer Gruppe zusammengefaßt, weil einerseits die detaillierte Erfassung

aufgrund des enormen meßtechnischen Aufwands kaum möglich ist und andererseits

die Werte für die Einzelverbindungen in Literaturquellen stark schwanken.

• N2O: Distickstoffoxid (Lachgas) kommt in Spuren in der Atmosphäre vor und entsteht

in der Natur beim Um- und Abbau von organischem Stickstoff im Boden oder

Güllelager. Lachgas, das als Treibhausgas wirkt, entsteht des weiteren bei Verbrennungsvorgängen

sowie in der chemischen Industrie bei der Herstellung von

Kunststoffen (Nylon) und Kunstdünger. Für die Entstehungsmechanismen besteht

weiterer Forschungsbedarf, so daß die Berechnung mit Hilfe der Emissionsfaktoren

als unsicher einzustufen ist.

• Staub/Partikel: Die bei Verbrennungsprozessen entstehenden Partikel bestehen

aus Ruß, angelagerten Kohlenwasserstoffen, Sulfaten und Asche. Bei sonstigen

Herstellungsprozessen meist als Feinstaub prozeßbedingt entstehende Partikel

werden in dieser Studie nicht erfaßt.

3.9.2 Vorgehensweise

Ziel dieser Studie ist es, neben dem Kumulierten Energieaufwand weitere wichtige

Größen für die ganzheitliche Bilanzierung von Produkten und Dienstleistungen bereitzustellen.

Die im Zusammenhang mit der Bereitstellung von Grundstoffen anfallenden

Emissionen sind ein wichtige Kenngrößen für Ökobilanzen (vgl. /PRA/).


ENERGIEWIRTSCHAFT


Bei der Ermittlung von Emissionen wird zwischen energiebedingten und prozeßbedingten

Emissionen unterschieden.

• Energiebedingte Emissionen entstehen bei der Gewinnung, Umwandlung und dem

Transport von Energieträgern sowie der eigentlichen Verbrennung (Oxidation) der

Brennstoffbestandteile. Neben den konventionellen Energieträgern werden auch

Ersatzbrennstoffe sowie Zuschlagstoffe, die energetisch zum Brennprozeß beitragen,

unter dem Begriff Energieträger zusammengefaßt. Diese werden analog der Vorgehensweise

der KEA-Ermittlung mit Hilfe der Prozeßkettenanalyse kumuliert erfaßt.

• Prozeßbedingte Emissionen sind energieträgerunabhängige Emissionen, die durch

chemische Reaktionen der an einem Prozeß beteiligten Einsatzstoffe oder durch

Verdampfen bzw. Sublimieren von Stoffen entstehen.

Die Unterscheidung dieser Emissionsklassen ist insbesondere deshalb sinnvoll, weil im

Rahmen dieses Projekt umfangreiche Daten zum Energieeinsatz bei Herstellungsprozessen

gesammelt werden und daraus die energiebedingten Emissionen abgeleitet

werden können. Die durch den Energieeinsatz resultierenden Emissionen stellen erfahrungsgemäß

bei einer Vielzahl von Prozessen den Großteil der Gesamtemissionen dar.

Die im folgenden beschriebene Methodik bei der Ermittlung der Emissionen soll insbesondere

die Bedeutung der energiebedingten Emissionen für die Gesamtemissionen eines

Produktes aufzeigen.

Um für typische Produktionsprozesse möglichst nachvollziehbare Emissionswerte angeben

zu können, wird in folgenden Schritten vorgegangen:

• Ermittlung der energiebedingten Emissionen (Kapitel 3.9.2.1)

• Ermittlung der Gesamtemissionen von Herstellungsprozessen durch Literaturrecherchen,

Herstellerbefragungen usw. (Kapitel 3.9.2.3)

• Vergleich der Gesamtemissionen mit den energiebedingten und Erklärung eventueller

Abweichungen, z.B. durch Betrachtung möglicher prozeßbedingter Emissionen.

Als Ergebnis der Berechnungen werden für jeden bilanzierten Stoff neun Werte ausgewiesen.

Stets aufgeführt wird der KEA und die energiebedingten Emissionen, die das

Ergebnis der Prozeßkettenanalyse sind, und nach Vergleich mit Fachliteraturwerten

die ermittelten Gesamtemissionen. Bei Prozeßketten mit einem relevanten Anteil regenerativer

Energieträger am KEA (über 5 %) werden zudem der Kumulierte Nichtregenerative

Aufwand (KNRA) und die CO2-Emissionen aus nichtregenerativen Brennstoffen

ausgewiesen.

3.9.2.1 Energiebedingte Emissionen

Die Berechnung der energiebedingten Emissionen basiert auf der detaillierten Kenntnis

von Art und Menge der für einen bestimmten Prozeß eingesetzten Energieträger.

Diese Kenntnis genügt für die Ermittlung der Emissionen bei der Bereitstellung der

benötigten Energieträger, da zu den entsprechenden Emissionen eine Vielzahl von Untersuchungen

durchgeführt wurden /BAU 97/, /GEM/, /ÖKO 95/.


ENERGIEWIRTSCHAFT

Methodik 27

Auf die Emissionen des Verbrennungsprozesses selbst wirkt sich entscheidend die Prozeßführung

bei der Verbrennung (z.B. Temperatur, Luftzahl) und die Art der Rauchgasnachbehandlung

(Nachverbrennung, Filter, Rauchgaswäsche) aus. Letztere werden

berücksichtigt, falls für einen bestimmten Prozeß eine Rauchgasnachbehandlung üblicherweise

durchgeführt wird bzw. gesetzliche Vorschriften den Einsatz bestimmter

Emissionsminderungstechnologien vorschreiben. Anmerkungen zu diesen Techniken

und den Auswirkungen auf die Emissionen finden sich in den jeweiligen Grundstoff-

Kapiteln.

Die Abhängigkeit einzelner Emissionsarten von der Prozeßführung bei der Verbrennung

kann zu erheblichen Schwankungsbreiten führen. Es ist für die spezifischen Herstellungsprozesse

nicht möglich, diese komplexen Abhängigkeiten vollständig zu erfassen.

Z.B. werden die CO-Emissionen eines Prozesses durch geeignete Verfahren (z.B.

Lambda-Regelung; thermische Nachverbrennung) bis nahe Null gesenkt. Abhängig davon,

ob diese Verfahren in einer Anlage zum Einsatz kommen, schwanken die CO-

Emissionen sehr stark. Aus diesem Grund erfolgt die Ermittlung verbrennungsbedingter

Emissionen mit ausgewählten spezifischen Emissionen, die als Richtwerte dienen

können, jedoch beim Vergleich mit einem ausgesuchten Praxiswert u.U. hohe Schwankungsbreiten

aufweisen.

In Tabelle 3 bis Tabelle 6 (Kapitel 4.1) sind die energiebedingten Emissionen aller

Energieträger aufgelistet, die im Rahmen der Bilanzierung der Grundstoffe und Halbzeuge

zugrunde gelegt wurden. Die Tabellen geben die Gesamt-Emissionen an, d.h. sie

enthalten sowohl die vorgelagerten als auch die bei der Verbrennung von Brennstoffen

entstehenden Emissionen. Erfaßt werden

• Brennstoffe einschließlich der Emissionen für Abbau, Veredelung und Transport bis

zum Endverbraucher (Tabelle 3)

• Sonstige Energieträger (Tabelle 4)

• Elektrische Energie einschließlich der Emissionen bei der Bereitstellung der Brennstoffe,

der Umwandlung in elektrische Energie und der aus den Verteilungsverlusten

resultierenden Mehremissionen. (Tabelle 5)

• Aufwendungen für den Transport einschließlich der Emissionen für die Kraftstoffbereitstellung

(Tabelle 6)

3.9.2.2 Prozeßbedingte Emissionen

Neben den durch den Einsatz von Energieträgern bedingten Emissionen entstehen

Luftschadstoffe in Prozessen, deren primäres Ziel nicht die Gewinnung oder Umwandlung

von Energie ist. Einige Beispiele sind:

• Beim Einsatz von Lösungsmitteln verdampft ein Teil der leichtflüchtigen Kohlenwasserstoffe

in die Umwelt.

• Beim Brennen von Kalkstein entstehen durch die Dekarbonatisierung prozeßbedingte

Kohlendioxidemissionen.

• Beim Schmelzen und Reduzieren von Al2O3 (Tonerde) in der Aluminium-

Bleielektrolyse entstehen prozeßbedingte CO2-Emissionen.


ENERGIEWIRTSCHAFT


• Aus dem Schwefelgehalt der eingesetzten Brennstoffe (und u.U. Rohstoffe) berechnete

SO2-Emissionen werden häufig durch sekundäre Effekte vermindert. Hierunter

sind die Einbindung in das Produkt (z.B. Zementherstellung) oder etwaige Reststoffe

(Asche) ebenso zu verstehen wie die Bildung von schwefeliger Säure im Falle der

Taupunktunterschreitung der Abgase. Insbesondere bei SO2 aber auch bei NOx werden

häufig auch zusätzliche Emissionsminderungsmaßnahmen eingesetzt, um gesetzliche

Grenzwerte einzuhalten.

Da die prozeßbedingten Emissionen weitgehend unabhängig vom Energieaufwand sind,

kann im Rahmen dieser Studie keine vollständige Erfassung dieser Emissionen vorgenommen

werden. Die Relevanz der prozeßbedingten Emissionen wird jedoch stets

durch Vergleich der berechneten energiebedingten Emissionen mit Emissionswerten

aus der Fachliteratur aufgezeigt. Abweichungen der Gesamtemissionen zu den über

Prozeßkettenanalyse ermittelten energiebedingten Emissionen können häufig durch die

Betrachtung prozeßbedingter Emissionen erklärt werden.

3.9.2.3 Gesamtemissionen - Literaturvergleich

Zu den Gesamtemissionen von Herstellungsprozessen existieren einige anerkannte

Studien, die im folgenden kurz beschrieben werden:

• GEMIS: Das Gesamt-Emissions-Modul integrierter Systeme /GEM/ beschreibt die

Bereitstellung von Energieträgern bzw. die Herstellung von Gütern und legt dabei

besonderen Wert auf die vollständige Erfassung der dabei entstehenden Emissionen.

Die in GEMIS zugrunde liegenden Bilanzgrenzen sind aufgrund des ganzheitlichen

Ansatzes mit dieser Studie identisch.

• ÖKO-Inventare: Die umfangreiche Datensammlung „Ökoinventare für Energiesysteme“

/ÖKO 95/ wurde von der ETH Zürich im Auftrag des schweizerischen Bundesamts

für Energiewirtschaft erstellt. Integriert sind neben umfangreichen Prozeßketten

zur Energiebereitstellung auch die Herstellung von Grundstoffen. Die

Daten sind wegen ähnlicher Bilanzgrenzen und Vorgehensweise mit den in der vorliegenden

Studie erarbeiteten Werten vergleichbar.

Für einige Materialien existieren außerdem Ökobilanzen, die als Datenquelle für die

Gesamtemissionen herangezogen werden konnten.

Beim Vergleich der verschiedenen Literaturquellen untereinander bzw. mit den energiebedingten

Emissionen fallen zum Teil erhebliche Abweichungen auf, die in den einzelnen

Grundstoffkapiteln in einer vergleichenden Gegenüberstellung erläutert werden.

Wesentliche Quellen für Abweichungen sind:

• Verschiedene Bilanzräume bei den Literaturwerten. So wird in einem Teil der Ökobilanzen

die Bereitstellung von Einsatzstoffen bzw. Energieträgern nicht ausreichend

betrachtet.

• Unterschiedlicher Ortsbezug (z.B. Schweiz /ÖKO 95/- Deutschland /GRU 2-5/)

• Berücksichtigung prozeßbedingter Emissionen (vgl. Kapitel 3.9.2.2)


ENERGIEWIRTSCHAFT

Methodik 29

3.9.2.4 Auswahl von Emissionswerten – Datenqualität

Nach der Gegenüberstellung verschiedener Emissionswerte aus der Fachliteratur und

eigenen Berechnungen sowie der anschließenden Diskussion von Abweichungen wird

für jede Emissionsart ein „plausibler“ Wert ausgewählt. Ergebnis ist ein Datensatz, der

für jeden Grundstoff mindestens acht Emissionsarten beinhaltet.

Im folgenden wird eine zumindest qualitative Bewertung der Datenqualität für die verschiedenen

Emissionsarten angegeben:

Die ausgewiesenen CO2-Emissionen haben eine sehr gute Datenqualität, da die Abbildung

durch Berechnung aus dem Kohlenstoffgehalt der Energieträgern (und u.U. prozeßbedingt

aus dem Carbonatgehalt der Einsatzstoffe) realitätsgetreu möglich ist und

die Emissionen über Prozeßkettenanalyse vollständig erfaßt werden.

Die Datenqualität der SO2-Emissionen werden als gut eingestuft. Sie sind im wesentlichen

energiebedingt und berechenbar. Durch Abgleich mit Literaturwerten konnten

Abweichungen in der Praxis korrigiert werden.

Die Datenqualität der CH4-Emissionen kann als gut eingestuft werden. Diese sind im

wesentlichen energiebedingt und entstehen v.a. in vorgelagerten Prozeßketten der

Brennstoffe Steinkohle und Erdgas.

Die Angaben von CO-, NOX-, Staub- und NMVOC-Emissionen können als Richtwerte

eingestuft werden. Die Ermittlung von exakten Werten ist nicht möglich, da diese sehr

stark vom einzelnen Prozeß abhängig sind.

Die Berechnung der N2O-Emission über Emissionsfaktoren ist als problematisch einzustufen,

da weiterer Forschungsbedarf bezüglich der Entstehungsmechanismen dieses

Treibhausgases besteht. Die Werte sollten als grobe Richtwerte betrachtet werden.


ENERGIEWIRTSCHAFT


4 Basisdaten für die Grundstoffbereitstellung

Die Ermittlung des KEA ist, wie bereits oben beschrieben, ein iterativer Vorgang. Bei

dem jede Veränderung in der Bereitstellungskette von Energieträgern (z.B. andere Importstruktur,

neue Umwandlungstechniken) zu veränderten Werten bei den Grundstoffen

führt, aber auch jede Änderung bei wichtigen Grundstoffen einen (wenn auch geringeren)

Einfluß auf die Bereitstellungsaufwendungen für Energieträger hat. Um die

Nachvollziehbarkeit der im folgenden ermittelten Werte sicherzustellen werden in diesem

Kapitel daher die Ausgangsdaten für den letzten vollzogenen Iterationsschritt bei

der Grundstoffbilanzierung dargestellt. Diese werden durchgängig in allen Kapiteln zur

Grundstoffbereitstellung verwendet. Danach erfolgt ein weiterer Iterationsschritt, in

dem die Ergebnisse der Grundstoffbilanzierung, aber auch aktuellere Statistiken verwendet

werden um aktuelle Werte für die Energieträgerbereitstellung zu ermitteln. In

einer Sensitivitätsbetrachtung wird im Anschluß ermittelt, wie sich die Abweichungen

der neuen Energieträgerdaten von den vorher festgelegten auf die Werte der Grundstoffe

auswirken.

4.1 Basisdaten für die verwendeten Energieträger

4.1.1 Brennstoffe

Die folgenden Daten stammen aus verschiedenen an der FfE durchgeführten Studien

und wurden, vor allem bei den Emissionen, mit Werten aus /GEM/ ergänzt. Auf die

Ermittlung der Werte wird im folgenden Kapitel näher eingegangen.


ENERGIEWIRTSCHAFT

Basisdaten für die Grundstoffbereitstellung 31

Tabelle 3: Basisdaten der in den Grundstoffkapiteln verwendeten Brennstoffe

Energieträger Heizwert

[MJ/kg]

[MJ/m³]

KEA

[MJ/kg]

[MJ/m³]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]

Mineralölprodukte

Heizöl L

Bereitstellung 6,98 19,62 26,41 31,05 20,05 17,67 0,11 4,01

Verbrennung 42,73 47,59 74,37 43,05 287,05 79,70 3,02 3,02 2,01 11,48

SUMME

Heizöl S

81,35 62,67 313,46 110,75 23,07 20,69 2,12 15,49


Verbrennung 40,56 44,62 78,77 51,60 143,34 490,90 3,32 3,32 2,11 23,75

SUMME

Petrolkoks

88,45 73,50 173,50 526,16 27,04 21,50 2,27 28,09


Verbrennung 31,02 36,62 127,80 0,00 69,60 1125,00 - - - -

SUMME

127,80 0,00 69,60 1125,00 0,00 0,00 0,00 0,00

Kohle / Kohleprodukte

Steinkohle


Verbrennung 29,79 31,19 93,33 94,67 159,12 91,74 0,38 1,90 49,99 18,83

SUMME

Braunkohle

97,30 96,82 167,81 103,82 497,68 2,35 50,08 20,24


Verbrennung 8,95 9,24 115,86 19,39 67,33 58,49 0,45 4,49 45,33 8,98

SUMME

Steinkohlen-Pech

118,04 20,27 68,54 59,60 3,35 4,97 45,53 9,16


Verbrennung 37,68 37,68 105,20 0,00 69,90 213,70

SUMME

Koks

105,20 0,00 69,90 213,70 0,00 0,00 0,00 0,00


Verbrennung 28,65 34,76 92,60 53,20 141,80 720,70 8,80 8,90 3,50 36,40

SUMME

Kokereigas

161,20 58,40 178,80 764,30 667,70 9,80 4,90 42,30


Verbrennung 15,99 15,99 42,45 0,00 - 0,00 - - - -

SUMME

Holzkohle

42,45 0,00 0,00 0,00 0,00 0,00 0,00 0,00

Bereitstellung 4

- - - - - - - -

Verbrennung 29,26 29,26 99,72 - - 31,00 - - - -

SUMME

Erdgas

99,72 0,00

Gase

0,00 31,00 0,00 0,00 0,00 0,00


Verbrennung 31,74 35,46 55,15 27,99 55,98 0,43 2,52 2,52 1,01 0,14

SUMME

58,80 63,46 68,17 5,15 166,92 3,17 1,10 2,94

4 Über die Energieaufwendungen bzw. die Emissionen bei der Holzkohlebereitstellung liegen keine Informationen vor


ENERGIEWIRTSCHAFT


Tabelle 4: Basisdaten der in den Grundstoffkapiteln verwendeten sonstigen Energieträger

Energieträger Heizwert

[MJ/kg]

[MJ/m³]



KEA

[MJ/kg]

[MJ/m³]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]

Gase

Gichtgas


Verbrennung 3,98 3,98 188,00 0,00 - 0,00 - - - -

SUMME

Konvertergas

188,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00


Verbrennung 12,6 12,6 156,90 - - 0,00 - - - -

SUMME

156,90 0,00 0,00 0,00 0,00 0,00 0,00 0,00

Sonstige Energieträger

Brennstoff-Mix 5


Verbrennung 37,50 40,91 73,69 55,08 113,13 174,97 2,12 2,57 16,03 12,83

SUMME

Rest-Holz

79,24 76,49 129,66 191,06 224,19 8,42 16,14 15,68


Verbrennung 12,30 12,30 101,50 105,9 169,5 56,9 21,2 31,8 6,3 8,4

SUMME

Diesel (Treibstoff)

106,45 112,70 205,70 62,00 27,40 36,10 6,60 11,00


Verbrennung 42,96 48,05 74,05 179,49 1175,82 74,73 14,65 128,21 5,49 84,25

SUMME

81,03 199,11 1202,23 105,78 34,70 145,88 5,60 88,26

5 Wird verwendet, wenn die Einsatzmenge an Energieträgern nur als Energiemenge gegeben ist und keine Daten über

die eingesetzte Brennstoffart vorliegen.


4.1.2 Elektrische Energie

Im folgenden werden die für alle weiteren Berechnungen benötigten Basisdaten zur Bereitstellung

elektrischer Energie in Deutschland bzw. in anderen Ländern / Ländergruppen

aufgelistet. Die Vorgehensweise bei der Datenermittlung ist in Kapitel 5.2 beschrieben.

Tabelle 5: Basisdaten für die Berechnung des KEA in den Grundstoffkapiteln

Land /

Ländergruppe

6 wird für die Bewertung elektrischer Energie beim Abbau, der Aufbereitung, sowie dem Transport von Eisenerzen

verwendet.

7 wird für die Bewertung elektrischer Energie beim Abbau, der Aufbereitung, sowie dem Transport von Bauxit verwendet.

8 wird für die Bewertung elektrischer Energie in der Tonerdeproduktion verwendet, sofern diese Prozesse in für

Deutschland relevanten Tonerde-exportierenden Ländern stattfinden.

9 wird für die Bewertung elektrischer Energie in der Aluminiumelektrolyse verwendet, sofern diese Prozesse in für

Deutschland relevanten Primär-Aluminium-exportierenden Ländern stattfinden.

10 wird für die Bewertung elektrischer Energie in Prozessen außerhalb von Aluminium-Elektrolysen verwendet, sofern

diese Prozesse in für Deutschland relevanten Primär-Aluminium-exportierenden Ländern stattfinden.

11 wird für die Bewertung elektrischer Energie in der Sekundär-Aluminium-Produktion verwendet, sofern diese Prozesse

in für Deutschland relevanten Sekundär-Aluminium-exportierenden Ländern stattfinden.

12 wird für die Bewertung elektrischer Energie beim Abbau, der Aufbereitung, sowie dem Transport von Kupferrzen

verwendet.

13 wird für die Bewertung elektrischer Energie in der Produktion von unraffiniertem Kupfer verwendet, sofern diese

Prozesse in für Deutschland relevanten unraff.-Cu-exportierenden Ländern stattfinden.

14 wird für die Bewertung elektrischer Energie in der Primär-Kupfer-Produktion verwendet, sofern diese Prozesse in für

Deutschland relevanten Primär-Kupfer-exportierenden Ländern stattfinden.

15 wird für die Bewertung elektrischer Energie in der Sekundär-Kupfer-Produktion verwendet, sofern diese Prozesse in

für Deutschland relevanten Sekundär-Kupfer-exportierenden Ländern stattfinden.

16 wird für die Bewertung elektrischer Energie verwendet, wenn nicht bekannt ist, in welchem Land der betrachtete

Prozeß stattfindet.

KEA

[MJprim/MJel]

CO2

[kg/kWh]

CO

[g/kWh]

NOX

[g/kWh]

SO2

[g/kWh]

CH4

[g/kWh]

NMVOC

[g/kWh]

N20

[g/kWh]

Staub

[g/kWh]

D-Mix 1996 3,182 0,654 0,280 0,698 0,404 1,295 0,057 0,025 0,044

Fe-Erz-Mix 6

1,836 0,229 0,152 0,305 0,170 0,826 0,030 0,011 0,016

Bauxit-Mix 7

2,972 0,808 0,594 1,233 0,535 2,391 0,135 0,036 0,045

Tonerde-Mix 8

2,823 0,577 0,540 1,073 0,413 1,499 0,123 0,025 0,036

Prim-Al-Mix1 9

1,890 0,262 0,287 0,571 0,129 0,530 0,059 0,010 0,024

Prim-Al-Mix2 10

2,500 0,409 0,572 1,127 0,243 1,187 0,117 0,019 0,031

Sek-Al-Mix 11

3,040 0,456 0,494 1,008 0,315 1,453 0,106 0,021 0,027

Cu-Konzentrat-Mix 12

2,539 0,523 0,397 0,796 0,365 1,328 0,099 0,022 0,034

unraff-Cu-Mix 13

2,886 0,554 0,394 0,791 0,425 1,790 0,086 0,025 0,029

Prim-Cu-Mix 14

3,193 0,604 0,762 1,516 0,386 1,967 0,154 0,028 0,038

Sek-Cu-Mix 15

2,990 0,525 0,561 1,131 0,351 1,577 0,120 0,024 0,033

Welt-Mix 16

3,262 0,672 0,587 1,205 0,437 1,630 0,134 0,028 0,045


ENERGIEWIRTSCHAFT


4.2 Sonstige Basisdaten

Im folgenden werden Grunddaten zu denjenigen Materialien aufgelistet, die im Rahmen

dieses Projekts nicht detailliert untersucht wurden.

4.2.1 Transporte

4.2.1.1 Daten

Transportprozesse und die durch sie entstehenden Umweltbelastungen gewinnen immer

mehr an Bedeutung. Daher ist die Berücksichtigung der Transportaufwendungen

Bestandteil sowohl der verschiedenen Maßnahmen im Bereich der Ökobilanzierung als

auch der KEA-Bilanzierung. Für eine detaillierte Erfassung von Transportenergieaufwendungen

sind folgende Informationen notwendig:

• Eingesetzte Verkehrsmittel (LKW, Bahn, Schiff, ...)

• Spezifischer Antriebsenergieverbrauch (Energieträger und Energiemenge)

• Transportentfernung

• Auslastung des Verkehrsmittels

• Einsatzfall (Stop and Go, Fernverkehr, Verhältnis von Fahrtzeit zu Stillstandszeit,

...)

Da diese Informationen nur begrenzt verfügbar sind und selbst für ähnliche Transporte

z.T. erhebliche Schwankungen auftreten, wurden in einem ersten Schritt die in

Tabelle 6 bzw. Abbildung 7 dargestellten Basis-Transportprozesse modelliert.

Tabelle 6: Daten der verwendeten Transportprozesse

Transportprozeß KEA

[MJ/tkm]

LKW

(Standard)

LKW

(Stop and Go)

Güterzug

(Elektrotraktion - D

Rückfahrt leer)

Güterzug

(Elektrotraktion - D

Rückfahrt voll)

Güterzug

(Diesel - nah)

Güterzug

(Diesel - fern)

Binnenschiff

(Schubbot+Leichter)

Seeschiff

(Massengutfrachter)

Seeschiff

(Fe-Erz-Transport)



CO2

[kg/tkm]

CO

[g/tkm]

NOX

[g/tkm]

SO2

[g/tkm]

CH4

[g/tkm]

NMVOC

[g/tkm]

N20

[g/tkm]

Staub

[g/tkm]

1,174 0,085 0,209 1,2623 0,111 0,036 0,153 0,006 0,093

3,460 0,251 0,616 3,719 0,327 0,107 0,451 0,017 0,273

1,194 17

0,068 0,029 0,073 0,042 0,135 0,006 0,003 0,005

1,194 0,068 0,029 0,073 0,042 0,135 0,006 0,003 0,005

0,685 0,050 0,122 0,737 0,065 0,021 0,089 0,003 0,054

0,483 0,035 0,086 0,519 0,046 0,015 0,063 0,0024 0,038

0,349 0,025 0,062 0,375 0,033 0,011 0,046 0,0017 0,028

0,268 0,022 0,018 0,042 0,128 0,0066 0,0052 0,0006 0,0068

0,043 0,0035 0,0029 0,0069 0,0209 0,0011 0,0009 0,0001 0,0011

17 Diese Werte gelten nur für Güterzüge in Deutschland, da bei Transporten im Ausland die spezifischen Bereitstellungsaufwendungen

für elektrische Energie in diesen Ländern berücksichtigt werden müssen


3.5

[MJ/tkm]

Kumulierter Energieaufwand

3.0

2.5

2.0

1.5

1.0

0.5

0.0

KEA [MJ/tkm]

CO2 [g/tkm]

LKW (Stop and Go)

LKW (Standard)

Güterzug (Elektro - Rückf. leer)

Güterzug (Elektro - Rückf.voll)

Güterzug (Diesel - nah)

Güterzug (Diesel - fern)

Binnenschiff (Schubbot+Leichter)

Seeschiff (Massengutfrachter)

Seeschiff (Fe-Erz-Transport)

Abbildung 7: KEA und CO2-Emissionen der betrachteten Transportprozesse

4.2.1.2 Gewichtete Transportentfernungen

350

[g/tkm]

Da einige Stoffe (v.a. Rohstoffe) aus dem Ausland importiert werden, müssen die Energieaufwendungen

und Emissionen für den Transport den Zielprodukten zugerechnet

werden. Bei Kenntnis der spezifischen Energieaufwendungen der unterschiedlichen

Transportmittel (siehe Tabelle 6) kann man über die zurückgelegten Entfernungen den

Energieverbrauch für Transporte berechnen. Da die Stoffe aber sehr häufig aus verschiedenen

Ländern stammen, müssen hier nach Importanteilen gewichtete Entfernungen

verwendet werden.

Die Beschreibung der Vorgehensweise bzw. die explizite Berechnung der Transportaufwendungen

für die einzelnen Güter soll hier nur kurz erläutert werden. Die gewichtete

Transportstrecke s errechnet sich nach untenstehender Formel. I steht für den Importanteil

des betrachteten Landes i und x für die Strecke, die ein bestimmtes Transportmittel

TM im Land i zurückzulegen hat.



TM

s = I × x

i

i= Land

TM

i

Durch Multiplikation der spezifischen Transportaufwendungen (siehe Tabelle 6) mit

diesen gewichteten Transportstrecken s, die im jeweiligen Kapitel angegeben werden

und Summation über alle Transportmittel, ergibt sich schließlich der KEA für den

Transport der Stoffe.

300

250

200

150

100

50

0

CO 2-Emissionen


ENERGIEWIRTSCHAFT


4.2.1.3 Bedeutung der Transporte für den KEA von Grundstoffen

Basierend auf obigen Daten wird der Anteil des Transportenergieaufwands am KEA

eines Gutes berechnet. Die Herstellungsaufwendungen für Transportmittel (am Beispiel

von LKW in /MAU 93/ ermittelt) wurden im Rahmen dieses Projekts vernachlässigt.

Bei einem Anteil von unter 10 % am KEA einer Transportdienstleistung liegt der

Einfluß dieser Aufwendungen unterhalb der Gesamt-Genauigkeit in den jeweiligen

Prozeßketten.

In Abbildung 8 sind die Ergebnisse für einige Grundstoffe dargestellt. Es wird deutlich,

daß Transportprozesse am KEA der Grundstoffe einen nicht zu vernachlässigenden Anteil

- bei den betrachteten Materialien zwischen einem und acht Prozent - haben. Dennoch

steht der Genauigkeitsgewinn durch eine detailliertere Bilanzierung von Transportprozessen

in keinem Verhältnis zum Aufwand, der dafür zu erbringen wäre.

Anteil der Transportaufwendungen am KEA

10%

[%]

9%

8%

7%

6%

5%

4%

3%

2%

1%

0%



Beton B25

Sekundäraluminium

Feinblech verzinkt

Stahlbeton

PP-Spritzgußteil

Abbildung 8: Anteile der Transportaufwendungen am KEA

Flachglas

Obige Ausführungen gelten für die im Rahmen dieses Projekts bilanzierten Grundstoffe

und Halbzeuge, die sich größtenteils durch gute Auslastung der Transportmittel und

optimierte Transportwege auszeichnen. Für andere Transportprozesse (z.B. Transport

zum Endkunden) müssen wesentlich detailliertere Untersuchungen durchgeführt werden.

Beispiel hierfür finden sich in /MAU 93/.

4.2.2 Hilfsstoffe

Folgende Tabelle enthält Daten für die primärenergetische und emissionsmäßige Bewertung

von Materialien, die in geringen Mengen in die untersuchten Prozesse einfließen

und daher nicht detailliert bilanziert wurden.


Tabelle 7: KEA und Emissionen ausgewählter Hilfsstoffe

Material KEA

[MJ/kg]

CO2

[kg/kg]

CO

[g/kg]

NOX

[g/kg]

SO2

[g/kg]

CH4

[g/kg]

NMVOC

[g/kg]

N20

[g/kg]

Staub

[g/kg]

Blei 28,64 1,93 0,89 2,09 1,72 5,04 0,18 0,06 0,21

Chrom 116,35 7,15 4,34 8,98 8,68 16,18 0,67 0,67 0,79

Zink 40,83 2,39 1,16 2,70 1,94 4,95 0,21 0,13 0,20

Ammoniak 32,00 0,99 0,42 1,26 0,99 2,91 0,12 0,04 0,12

Bentonit 2,46 0,16 0,06 0,11 0,19 0,15 0,02 0,00 0,01

Dolomit 1,01 0,07 0,03 0,08 0,06 0,18 0,01 0,00 0,01

Aluminiumfluorid 13,33 1,24 0,39 1,47 1,74 3,82 0,14 0,06 0,20

H2SO4 100% 2,04 0,12 0,05 0,12 0,07 0,23 0,01 0,01 0,01

Steinsalz 1,03 0,06 0,04 0,08 0,09 0,15 0,01 0,01 0,01

Sauerstoff (m 3 ) 7,10 0,41 0,17 0,43 0,25 0,80 0,04 0,02 0,03

Kartonagen 18

30,86 0,87 0,68 1,14 0,31 2,08 0,83 0,03 0,06

Papier 19

35,82 1,34 1,22 3,43 0,81 2,81 0,77 0,03 0,05

Trinkwasserbereitstellung

(m 3 )

5,36 0,31 0,16 0,49 0,20 0,60 0,05 0,01 0,03

Abwasserentsorgung

D-Mix (m 3 )

5,54 0,34 0,28 1,27 0,26 0,57 0,14 0,01 0,09

18 aus 100 % Altpapier

19 Rollendruckpapier aus je 50 % Holz und Altpapier


ENERGIEWIRTSCHAFT


5 Energieträger

Wie bereits erwähnt, erfolgt jede auf Prozeßketten basierende Bilanzierung auf iterativem

Wege. Daten, die z.B. im Kapitel "Stahlherstellung" ermittelt wurden, haben Einfluß

auf den Anlagenbau bei der Energiebereitstellung; aktualisierte Ergebnisse der

Bilanzierung eines Energieträgers wirken sich auf den KEA und die Emissionen der

Grundstoffbereitstellung (z.B. Stahlbereitstellung) aus. Eine geschlossene Darstellung

dieser Zusammenhänge ist, wegen der Komplexität der Prozeßketten, nicht bzw. nur

mit unverhältnismäßig hohem Aufwand möglich. Es ist daher zweckmäßig die Iterationen

anhand eines geeigneten Kriteriums abzubrechen, die bis dahin ermittelten Werte

festzuschreiben und für weitere Berechnungen zu verwenden, bis sich wesentliche Veränderungen

in den Vorketten z.B. der Energieträgerbereitstellung ergeben.

Für die Grundstoffbereitstellung wurden die in Kapitel 4.1 dargestellten Werte, die aus

vorangegangenen Studien sowie ersten Erhebungen im Rahmen dieses Projekts stammen,

zugrundegelegt. Im folgenden werden die Ergebnisse der Grundstoffbilanzierung,

der Kraftwerksberichte sowie neuer statistischer Erhebungen verwendet um möglichst

aktuelle Daten zur Bewertung von Endenergieaufwendungen bereitzustellen. Wie sich

herausstellen wird, sind die Abweichungen der so ermittelten Werte von den Werten in

Kapitel 4.1 in den meisten Fällen vernachlässigbar klein bzw. im Rahmen der Gesamtgenauigkeit

der Bilanzierung zu vernachlässigen.

5.1 Brennstoffe

5.1.1 Erdgas

Die Daten zur Erdgasbereitstellung stammen aus der Studie "Prozeßkettenanalyse und

Verfügbarkeit von Erdgas als Kraftstoff für Kraftfahrzeuge" /FfE 96/. Aktualisiert wurde

neben dem Primärenergieaufwand für die Herstellung der Anlagen auch der Importmix

für Erdgas, der nun für das Jahr 1998 gilt. Tabelle 8 zeigt die Importstruktur

sowie Daten aus der erwähnten Studie, die für die Berechnung der Primärenergieaufwendungen

bzw. der Bereitstellungs-Emissionen wichtig sind.

Tabelle 8: Wichtige Ausgangsdaten für die Ermittlung der Energieaufwendungen bei

der Erdgasbereitstellung

Land Anteile ∅ Entfernung



Importmenge

1998

Offshore-

Förderung

Süssgas Erdölgas Heizwert

[MJ/Nm³]

bei Ferntransport

[km]

Rußland 34,76% 0% 80% 13% 35,9 5.500

Niederlande 22,68% 23% 100% 5% 33,5 100

Norwegen 17,72% 100% 95% 60% 39,9 600

Dänemark 1,42% 100% 95% 60% 39,9 300

GB 0,95% 100% 100% 5% 39,9 350

Deutschland 22,46% 0% 50% 0% 31,7 0

SUMME / gewichtetes Mittel 100,00% 25% 81% 17% 35,2 20

2.125

20 Da die Qualitäten von Erdgas regional stark unterschiedlich sind, sollte der durchschnittliche Heizwert nur verwendet

werden, wenn keine detaillierten Informationen über den Heizwert eines Standortes vorliegen bzw. wenn, wie in

dieser Studie, Durchschnittswerte für eine Region ermittelt werden sollen.

Energieträger 39

In Abbildung 9 sind die Energieverluste der einzelnen Verfahrensschritte bei der Erdgasbereitstellung

dargestellt.

100 %

Förderländer

bis

Grenze

Grenze bis

Endverbraucher

Haushalt

88,8 %

Bereitstellungsnutzungsgrad

Erdgas frei Haushalt

0,2 %

2,4 %

5,0 %

Exploration & Erschließung

Förderung & Aufbereitung

Ferntransport Energieaufwand

2,0 %

Ferntransport Leckage

g Grenze = 90,4 %

0,5 %

0,1 %

0,9 %

Energiebedarf für

Transport & Speicherung

Leckage überregionale

und regionale Verteilung

Leckage der Ortsgasversorgung

und Anschluß Endverbraucher

Gesamter Aufwand (inkl. Betriebsmittel):

39,6 MJ/Nm³ (100 %)

Heizwert: 35,2 MJ/Nm³

Abbildung 9: Aufteilung der Energieaufwendungen bei der Bereitstellung von Erdgas

frei Haushalt (Stand: 1998)

Gegenüber den in /BAU97/ ermittelten Werten ergibt sich damit eine Verbesserung des

Bereitstellungsnutzungsgrades um rund 0,3 Prozentpunkte. Diese resultiert im wesentlichen

aus der veränderten Importstruktur (Verschiebung von russischem Erdgas

zu Gas aus den Niederlanden bzw. Norwegen/Dänemark). Die Abweichung der oben

dargestellten Werte zu den Basisdaten aus Kapitel 4.1.1 lassen sich folgendermaßen

erklären:

• Zur Umrechnung von Volumen in Energiemengen und umgekehrt wird bei den

Grundstoffen in Anlehnung an die Statistiken der Arbeitsgemeinschaft Energiebilanzen

ein Heizwert von 31,74 MJ/m³ angenommen. Dieser Wert entspricht nicht

dem durchschnittlichen Heizwert des in Deutschland verbrauchten Gases

• Da ein Großteil der betrachteten Prozesse in Betrieben durchgeführt wird, die direkt

an die regionale Verteilung angeschlossen sind, werden die Verluste der Ortsgasversorgung

(ca. 1 %) für die Grundstoffbilanzierung vernachlässigt. Lediglich der

Anschluß an die Verteilung wird berücksichtigt.


ENERGIEWIRTSCHAFT


Tabelle 9 faßt die für die primärenergetische Bewertung und weitere Berechnungen

relevanten Ergebnisse dieser Studie zusammen.

Tabelle 9: Erdgasbereitstellung in Deutschland

Erdgas - D Heizwert

[MJ/m³]

5.1.2 Braunkohle

Die folgenden Daten stammen aus der im Rahmen dieses Projekts durchgeführten Untersuchung

"Braunkohlebereitstellung in Deutschland".

Aufgrund der unterschiedlichen Lagerstättenverhältnisse kommen in Deutschland zwei

verschiedene Tagebautechnologien zum Einsatz:

• Die Technik mit Schaufelradbagger und Bandanlage, die im Rheinischen Revier

praktiziert wird und

• Die Technik der Abraumförderbrücke, die sich u.a. wegen der geringeren Teufen in

den ostdeutschen Revieren etabliert hat.

Um der Aufgabenstellung gerecht zu werden, wurden zunächst folgende typische Tagebaue

der jeweiligen Fördertechnologie untersucht:

• Tagebau Hambach für die Schaufelradbagger/Bandanlagentechnik im Rheinland

• Tagebau Jänschwalde für die Abraumförderbrückentechnik in der Lausitz

Mit Hilfe der tagebauspezifischen Kennzahlen wurde anschließend auf die jeweiligen

Reviere hochgerechnet. Aus den so ermittelten Daten konnte durch Berücksichtigung

der Fördermengen in den einzelnen Revieren ein „Modelltagebau Deutschland“ bestimmt

werden.

Abbildung 10 zeigt als wichtigste Ergebnisse dieser Untersuchung die Aufteilung der

Energieverluste bei der Bereitstellung von Braunkohle.



KEA

[MJ/m³]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]


Verbrennung 35,2 39,6 55,15 27,99 55,98 0,43 2,52 2,52 1,01 0,14

SUMME

58,80 63,46 68,17 5,15 166,92 3,17 1,10 2,94


100 %

Erkundung

Aufschluß


Braunkohle frei Kraftwerk

0,002 %

Erkundungsbohrungen

0,02 %

Umsiedlungsmaßnahmen

0,04 %

Entwässerung (Aufschluß)

0,04 %

Abtrag der Deckgebirge

0,31 %

Herstellung der Betriebsmittel

Regelbetrieb

(inkl. Auslaufbetrieb)

0,42 %

1,4 %

Betrieb der Großgeräte

Betrieb der Bandanlagen

0,70 %

Entwässerung (Regelbetrieb)

0,08 %

Betrieb der Fahrzeuge

und Tagebauhilfsgeräte

97,0 %


9,2 MJ/kg (100 %)

Heizwert: 8,95 MJ/kg

Abbildung 10: Primärenergieaufwand für die Bereitstellung von Braunkohle im „Modelltagebau

Deutschland“ (Stand: 1996)

Tabelle 10 faßt die für die weiteren Berechnungen benötigten Ergebnisse dieser Studie

zusammen.

Tabelle 10: Braunkohle in Deutschland

Braunkohle - D Heizwert

[MJ/kg]

KEA

[MJ/kg]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]


Staub

[g/GJ]

Verbrennung 8,95 9,24 116 19,4 67,3 58,5 0,45 4,49 45,3 8,97

SUMME

118 20,3 68,5 59,6 3,35 4,97 45,5 9,15

5.1.3 Steinkohle

Zur Ermittlung der Energieaufwendungen bei der Steinkohlebereitstellung wurde

weitgehend auf Daten aus /ÖKO95/ und /GEM/ zurückgegriffen, da detaillierte Informationen

zur Steinkohlebereitstellung nicht zur Verfügung gestellt wurden. Tabelle 11

zeigt die zugrundegelgte Importstruktur sowie weitere für die energetische Bewertung

wichtige Daten.


ENERGIEWIRTSCHAFT


Tabelle 11: Wichtige Ausgangsdaten für die Ermittlung der Energieaufwendungen bei

der Steinkohlebereitstellung

Land Import-Anteile

1998



Tagebau-

Anteil

A:K - Verhältnis

Transportentfernung

beladen / leer [km]

Südafrika 10,50% 40% 5,52 13.500/13.500

Polen 7,73% 0% - -

USA 2,37% 52% 10,75 7.000/7.000

Australien 3,59% 71% 23.000/8.000

Kolumbien

Sonstige

4,86%

6,02%

100%

ca. 20%

6,32

8.500/8.500

10.000/10.000

Deutschland 64,93% 0%

-

Tabelle 12 enthält, aufgeschlüsselt nach Tief- und Tagebau - die spezifischen Energieund

Materialaufwendungen pro Tonne verwertbarer Steinkohle, die den weiteren Berechnungen

zugrundeliegen. Eine weitergehende Unterscheidung zwischen inländischer

und ausländischer Förderung ist mit dem vorhandenen Zahlenmaterial nicht

möglich.

Tabelle 12: Material und Energiaufwendungen für den Steinkohlebergbau pro Tonne

verwertbarer Förderung /ÖKÖ/

Tiefbau Tagebau

Energie

Strom 85 kWh 15 kWh

Diesel 11 MJ 340 MJ

Steinkohle

Material

110 MJ 0 MJ

Stahl 4,17 kg 0,15 kg

Holz 11,7 kg 0,0043 kg

Beton 11,1 kg 0,47 kg

Sprengstoff 0,17 kg 1,7 kg

In Abbildung 9 sind die Energieverluste der einzelnen Verfahrensschritte bei der

Steinkohlebereitstellung, aufgeschlüsselt nach Importkohle und heimischer Kohle, dargestellt.

Bedingt durch die hohen Transportentfernungen liegt der spezifische Energieaufwand

importierter Kohle deutlich über dem deutscher Steinkohle. Die Abweichung

des hier ermittelten Wertes von den in Tabelle 3 dargestellten Werten ist im wesentlichen

auf die seit 1991 stark veränderten Importstruktur zurückzuführen. So hat sich

der Anteil von Importkohle seit 1991 mehr als verdoppelt (von ca. 17 % im Jahr auf

über 35 % im Jahr 1998.


100 %

Förderländer

bis

Grenze

Grenze bis


Haushalt

93,2 %


Steinkohle-Mix 1998

0,21 %

Anlagenherstellung

0,98 %

2,42 %

0,34 %

0,59 %

2,24 %

Förderung

Ferntransport Energieaufwand

Ferntransport Verluste

g = 90,5 %

Importkohle


im Inland

Förderung

im Inland

(Stand 1998, Deutschland)

Gesamter Aufwand (inkl. Betriebsmittel): 31,9 MJ/kg (100 %)

35 % Importsteinkohle, 40 % Tagebau im Importmix

Heizwert: 29,8 MJ/kg

Abbildung 11: Primärenergieaufwand für die Bereitstellung von Steinkohle

(Stand: 1998)

In Tabelle 13 sind die Werte für Importsteinkohle bzw. heimische Steinkohle und für

den Deutschland-Mix 1998 zusammengefaßt.

Tabelle 13: Emissionen bei der Steinkohlebereitstellung bzw. -verbrennung

Steinkohle- Heizwert

[MJ/kg]

KEA

[MJ/kg]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]

Import 34,56 38,13 7,830 7,325 18,764 33,633 179,859 2,017 0,752 2,350

Deutsch 27,22 28,62 2,931 1,867 4,574 3,488 665,845 0,344 0,335 0,394

D-Mix 1998 29,79 31,95 4,923 4,086 10,343 15,745 468,250 1,024 0,505 1,189

Verbrennung 21

93,33 94,67 159,12 91,74 0,38 1,90 49,99 18,83

5.1.4 Mineralöl(-produkte)

Zur Bereitstellung von Mineralölprodukten (Kraftstoffe und Brennstoffe) wurden an

der Forschungsstelle für Energiewirtschaft bzw. am Lehrstuhl für Energiewirtschaft

und Kraftwerkstechnik der TU München bereits im Vorfeld aber auch während dieses

Projekts eine Vielzahl von Untersuchungen durchgeführt /FRI93/, /JES94/, /FVV98/,

/BAU97/. Die Ergebnisse werden im folgenden zusammengefaßt.

21 Die Verbrennungsemissionen basieren auf dem GEMIS-Prozeß Kohle-Kessel-WSF-D


ENERGIEWIRTSCHAFT


Exploration und Erschließung von Lagerstätten

Die Primärenergieaufwendungen für die Exploration bzw. Erschließung von Lagerstätten

liegt bei rund 30 MJ/tRohöl /FRI93/ und ist damit vernachlässigbar klein.

Gewinnung und Aufbereitung von Erdöl

Die Aufwendungen für die Gewinnung des Erdöls sind wesentlich abhängig von der

eingesetzten Fördertechnik. Während der Energieverbrauch für die in Europa und sonstigen

Förderländern eingesetzte Primär- und Sekundärförderung bei rund 300

MJ/tRohöl liegt, muß bei der in Deutschland eingesetzten Tertiärförderung mit einem

Energieaufwand von rund 13.000 MJ/tRohöl gerechnet werden. Bei letztgenannter Fördermethode

wird Heißwasser in die Lagerstätten injiziert, um die Viskosität des verbliebenen

Rohöls zu verringern und so eine Förderung zu ermöglichen, während bei der

Primärförderung der natürliche Lagerstättendruck ausreicht und bei der Sekundärförderung

bedingt mechanische Pumpen zum Einsatz kommen.

Im Mittel liegt der Energieaufwand für die Gewinnung und Aufbereitung des Rohöls

bei rund 1.100 MJ/t /FVV98/. Dieser Wert steigt jedoch kontinuierlich an, da zunehmend

von primärer auf sekundärer bzw. tertiäre Förderung übergegangen werden

muß.

Ferntransport

Da der mit Abstand größte Anteil des in Deutschland raffinierten Rohöls im Ausland

gefördert wird, müssen die für die Ferntransporte notwendigen Energieaufwendungen

berücksichtigt werden. Aus der in Tabelle 14 dargestellten Importstruktur für Rohöl

ergibt sich ein mittlerer Transportenergieaufwand von rund 330 MJ/t.

Tabelle 14: Herkunft des in Deutschland raffinierten Rohöls /FVV98/



Land Importmenge

[1000 t]

Anteil [%]

Naher Osten 12.891 12,44

Lateinamerika 3.959 3,82

Afrika 23.610 22,79

Europa 39.546 38,17

GUS 20.630 19,91

Inland 2.958 2,86

Raffination

Der Energieaufwand für die Raffination des Rohöls, d.h. die Separation der verschiedenen

leichten und schweren Fraktionen ist stark abhängig von der gewünschten Fraktion.

In Tabelle 15 sind die Primärenergieaufwendungen für die verschiedenen hier betrachteten

Fraktionen aufgelistet. Dabei muß berücksichtigt werden, daß die Aufteilung

der Energieaufwendungen auf diese Fraktionen nach technischen Kriterien nur

begrenzt möglich ist, da viele Prozesse (z.B. Destillation, Cracking) eine Reihe von

Fraktionen zugleich "erzeugen".


Tabelle 15: Primärenergieaufwand für die Bereitstellung verschiedener Fraktionen

in der Raffinerie

Fraktion Primärenergieaufwand

[MJ/tProdukt]

Schweres Heizöl 1.890

Leichtes Heizöl 2.560

Diesel 2.560

Benzin (normal) 4.070

Benzin (Super bleifrei) 4.080

Transport zum Einzelhandel

Neben dem Transport der in Deutschland raffinierten Mineralölprodukte muß hier

auch der Import von im Ausland raffinierten Produkten berücksichtigt werden. In

Tabelle 16 sind die wichtigsten Importländer mit deren Gesamtimportmenge und dem

Anteil am Gesamtverbrauch in Deutschland aufgelistet.

Tabelle 16: Herkunft des Aufkommens an Mineralölprodukte in Deutschland

/FVV98/

Land Importmenge

[1000 t]

Anteil

[%]

Niederlande 22.853 56,28

Großbritannien 1.611 3,97

Skandinavien 3.125 7,70

Belgien 5.044 12,42

Frankreich 2.521 6,21

GUS 2.504 6,17

Rest (incl. Inland) 2.947 7,26

Der Gesamtenergieaufwand für die Verteilung liegt bei rund 350 MJ/tProdukt und damit

in ähnlicher Größenordnung wie der Transport der Transport des Rohöls zu deutschen

Raffinerien.

Verdunstung

Während dem Transport bzw. später bei der Abgabe von Kraftstoffen an der Tankstelle

ergeben sich stoffliche Verluste durch Verdunstung. Diese Verdunstungsverluste sind

bei leichten Fraktionen (insbesondere Benzin) deutlich höher als bei schweren Fraktionen.

Nach /FRI93/ kann bei Ottokraftstoffen von Verdunstungsverlusten in Höhe von

220 MJ/t und bei Dieselkraftstoff mit rund 30 MJ/t gerechnet werden. Für leichtes

Heizöl wird im folgenden der Wert von Diesel angesetzt; bei schwerem Heizöl werden

etwaige Verdunstungsverluste vernachlässigt.

Abgabe an den Verbraucher

Für die Abgabe von Kraftstoffen an den Endverbraucher ist /BAU97/ zufolge ein Primärenergieaufwand

von rund 380 MJ/tKraftstoff notwendig. der Aufwand für die wesentlich

weniger komplexe Verteilung von Brennstoffen wird hier für Heizöl L, daß neben

industriellen Anwendungen auch im Haushalt zum Einsatz kommt mit rund 50 % der

Aufwendungen für die Kraftstoffe abgeschätzt. Für schweres Heizöl wird der Aufwand


ENERGIEWIRTSCHAFT


vernachlässigt, da davon ausgegangen werden kann, daß die Aufwendungen bei rein

industrieller Anwendung bereits beim Punkt "Transport zum Einzelhandel" enthalten

sind.

Betriebsmittel

Nach /BAU97/ beträgt der KEA für die Herstellung der Betriebsmittel für die Abgabe

von Kraftstoffen rund 300 MJ/tKraftstoff. Wie bei den Energieaufwendungen für die Abgabe

wird auch hier eine Abschätzung für Leichtes Heizöl (50% der Aufwendungen) getroffen

sowie die Aufwendungen für Schweres Heizöl vernachlässigt.

Zusammenfassung

Die gesamten Primärenergieaufwendungen incl. der Betriebsmittel liegen obigen Ausführungen

zufolge zwischen 3.700 und 7.300 MJ/tProdukt. In Tabelle 17 sind die Ergebnisse

für die einzelnen Fraktionen zusammengefaßt. Die Emissionen stammen größtenteils

aus /GEM/.

Tabelle 17: KEA und Emissionen bei der Bereitstellung bzw. der Verbrennung von

Mineralölprodukten

Fraktion



Heizwert

[MJ/kg]

KEA

[MJ/kg]

CO2

[kg/GJ]

CO

[g/GJ]

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]

Schweres Heizöl


Verbrennung 40,56 44,25 78,77 51,60 143,34 490,90 3,32 3,32 2,11 23,75

SUMME

Leichtes Heizöl

88,45 73,5 173,5 526,16 27,04 21,5 2,27 28,09


Verbrennung 42,73 47,46 74,37 43,05 287,05 79,70 3,02 3,02 2,01 11,48

SUMME

Diesel

81,35 62,67 313,46 110,75 23,07 20,69 2,12 15,49



42,96 48,03 74,05 179,49 1175,82 74,73 14,65 128,21 5,49 84,25

SUMME

Benzin normal

81,03 199,11 1202,23 105,78 34,7 145,88 5,6 88,26



43,54 50,31 74,69 599,27 247,52 15,07 2,38 13,49 18,75 0,00

SUMME

Euro-Super

89,25 612,00 285,88 57,37 28,93 165,98 19,01 4,12



43,54 50,88 74,69 599,27 247,52 15,07 2,38 13,49 18,75 0,00

SUMME

91,28 613,78 291,25 63,29 32,65 187,34 19,05 4,70

5.1.5 Uran

Um die Energieaufwendungen während der Nutzungsphase eines Kernkraftwerkes zu

ermitteln, wurde im Projekt /GAB 2/ u.a. die Bereitstellung von Kernbrennstoffen bzw.

von Brennelementen näher untersucht. Ausgehend vom Abbau des Uranerzes wurden

die Prozeßschritte Abbau, Aufbereitung, Konversion, Anreicherung und Brennelement-

22 Emissionen für die Anwendung im Verbrennungsmotor


fertigung detailliert untersucht. Abbildung 12 zeigt die Massenflüsse, die sich für die

Bereitstellung von einem Kilogramm angereichertem Uran ergeben.

20 t

Hilfsmaterialien

9 kg 18,7 t

Uran-Erz

1,3 t

Hilfsmaterialien

0,4 t

Chemikalien

18,0 kg

9,6 kg

12,0 kg

1,5 kg

0,4 kg

1,0 kg

Abbau

KONVERSION

0,8 kg

1,3 t

15,6 kg

10,5 kg

Abbildung 12: Stoffflüsse bei der Bereitstellung von einem Kilogramm angereichertem

Uran


ENERGIEWIRTSCHAFT


Mit knapp 80 % des gesamten Energieaufwands ist die Anreicherung des Urans der

aufwendigste Prozeß bei der Bereitstellung von Kernbrennstoffen. Abbildung 13 zeigt

die Aufteilung des Primärenergieaufwands auf die Verfahrensschritte.



Bereitstellungsaufwand

(ohne Energieinhalt Uran)

100 %

13,8 % Aufbau und Aufbereitung

2,1 % Konversion

78,4 % Anreicherung (3,6 % U 235)

1,4 % Brennelementherstellung

4,3 % Entsorgung abgebrannter

Brennelemente


3053 GJ/kg (100 %)

Energieinhalt: 3.053 MJ/kg

(Zeichnung nicht maßstabsgetreu)

Abbildung 13: Primärenergieaufwand für die Bereitstellung von Uran-Brennelementen

im Deutschland-Mix (ohne Energieinhalt Uran)

Wichtiger Einflußfaktor auf den spezifischen Aufwand bei der Brennstoffbereitstellung

ist neben dem Anreicherungsverfahren (Zentrifugen oder Diffusionsverfahren, näheres

siehe Teilbericht /GAB 2/) der beim Einsatz der Brennelemente im Kernkraftwerk realisierte

Abbrand, d.h. die thermische Leistung, die pro Brennelement freigesetzt wird.

Abbildung 14 zeigt den spezifischen Aufwand aufgetragen über dem Abbrand.


1,030

[MJ/MJ therm]

KEA Brennelementherstellung

1,025

1,020

1,015

1,010

1,005

1,000

25 30 35 40 45 50

Abbrand [MWd]

Abbildung 14: KEA der Herstellung von Uran-Brennelementen in Abhängigkeit vom

realisierten Abbrand

Tabelle 18 faßt die für die weiteren Berechnungen benötigten Ergebnisse dieser Studie

zusammen.

Tabelle 18: KEA und Bereitstellungsemissionen von Uran-Brennelementen in Kraftwerken

(Deutschland)

Uran in Brennelementen

- D

Energieinhalt

[MJ/kg] 23

KEA

[MJ/kg]

5.2 Elektrische Energie

CO2

[kg/GJ]

CO

[g/GJ]

5.2.1 In Deutschland

Ausgangsdaten für die Berechnung der Bereitstellungsaufwendungen für elektrische

Energie sind folgende Größen:

• Die Daten zur Brennstoffbereitstellung aus Kapitel 5.1

• Daten zur Herstellung, dem Betrieb und der Entsorgung von der Kraftwerken aus

den detaillierten Kraftwerksstudien

23 Bei einem angenommenen mittleren Abbrand von 35 MWd

NOX

[g/GJ]

SO2

[g/GJ]

CH4

[g/GJ]

NMVOC

[g/GJ]

N20

[g/GJ]

Staub

[g/GJ]

Bereitstellung 3.024 3.053 1,014 0,536 1,536 1,324 3,295 0,127 0,031 0,099


ENERGIEWIRTSCHAFT


• Daten zur Struktur der öffentlichen Versorgung (Kraftwerksmix, Brennstoffeinsatz,

Nettostromerzeugung, Netzverluste) aus /BMI 96/

• Daten zur Netzstruktur und zum Aufwand für die Herstellung der Netzanlagen aus

eigenen Untersuchungen

Statistische Daten

Tabelle 19 faßt die für die Berechnung benötigten statistischen Informationen zur

Stromerzeugung zusammen.

Tabelle 19: Statistische Daten zur Stromproduktion der öffentlichen Stromversorgung

/BMI 96/



Wasser-KW 24

Kraftwerkstyp Brennstoffeinsatz

[TJ]

Netto-Stromerzeugung

[GWh]

- 19.084

Kernkraftwerke 1.748.755 151.906

Braunkohle-KW 1.363.126 125.333

Steinkohle-KW 1.177.521 119.322

Heizöl-KW 37.807 3.274

Erdgas-KW 237.743 27.123

Sonstige thermische KW 52.893 25

4.322 26

Sonstige regenerative KW - 401

SUMME 450.765

Die Verluste bei der Verteilung elektrischer Energie können ebenfalls /BMI96/ entnommen

werden. Über alle Spannungsebenen werden in der Kategorie "Netzverluste

und Nichterfaßtes" 20.437 GWh geführt. Als weiterer Verlustposten geht in die Bilanzierung

die Differenz aus Pumpstromverbrauch und Pumpstrom-Netto-Erzeugung ein.

Dieser liegt bei rund 1.464 GWh. Die Gesamtverluste liegen somit bei rund

21.900 GWh oder 4,9 %.

Importe und Exporte

Da das Außenhandelssaldo elektrischer Energie mit einer Netto-Lieferung von rund

5442 GWh (/BMI 96/) bei nur 1,2 % der Gesamterzeugung liegt, und eine Aufschlüsselung

der Bezüge bzw. Lieferungen auf Energieträger nicht möglich ist, werden Im- und

Exporte vernachlässigt.


Zur primärenergetischen Bewertung werden neben diesen Informationen noch Daten

über den Anlagenpark und dessen KEA benötigt. Aus den im Rahmen dieses Projekts

durchgeführten Kraftwerksuntersuchungen sowie einer Reihe weiterer Studie der FfE

können folgende Primärenergieaufwendungen für den Anlagenpark zur Stromerzeugung

in Deutschland hergeleitet werden. Dazu wurde der Kumulierte Energieaufwand

der detailliert untersuchten Kraftwerke auf deren Nennleistung bezogen. Mit Hilfe der

gesamten installierten Leistung und der Netto-Erzeugung in 1996 wurden dann erzeu-

24 Laufwasserkraftwerke, Speicherkraftwerke, Pumpspeicherkraftwerke

25 Energieeinsatz aus: Sonstige gasförmige Brennstoffe, Übrige ohne Windkraft und PV; Energieeinsatz aus Windkraft

und PV gleich der Erzeugung angenommen

26 Erzeugung aus: Sonstige gasförmige Brennstoffe, Übrige ohne Windkraft und PV


gungsspezifische Anlagenaufwendungen für Kraftwerkstypen bestimmt. Tabelle 20

zeigt die Ergebnisse dieser Berechnung jeweils bezogen auf das Output der jeweiligen

Anlage. Durch diese Vorgehensweise werden typische Einsatzfälle der jeweiligen

Kraftwerkstypen (Grund-, Mittel- oder Spitzenlastkraftwerk) berücksichtigt.

Tabelle 20: Erzeugungsspezifischer Kumulierter Energieaufwand für Herstellung,

Nutzung und Entsorgung von Anlagen zur Stromerzeugung / Verteilung

Anlagentyp Spez. KEA [MJ/kWhel.]

Wasser-KW 0,140

Kernkraftwerke 0,058

Braunkohle-KW 0,038

Steinkohle-KW 0,048

Heizöl-KW 27

0,102

Erdgas-KW 0,021

Sonstige regenerative KW 28

0,200

Netzanlagen 29

0,046

Für die in der Tabelle nicht aufgelisteten sonstigen thermischen Kraftwerke wurden

keine detaillierte Untersuchung durchgeführt. Die Aufwendungen werden daher mit

den Werten für Braunkohlekraftwerke abgeschätzt.

Emissionen

Da die Verbrennungs- und Emissionsminderungstechnik in Kraftwerken deutlich von

typischen Haushalts- und Industriefeuerungen abweicht, werden den weiteren Berechnungen

kraftwerksspezifische Emissionswerte aus eigenen Berechnungen (CO2) bzw.

/GEM/ zugrundegelegt.

Tabelle 21: Kraftwerksspezifische Emissionen (direkte Emissionen)

Kraftwerkstyp CO2

[g/kWh]

CO

[g/kWh]

NOX

[g/kWh]

SO2

[g/kWh]

CH4

[g/kWh]

NMVOC

[g/kWh]

N20

[g/kWh]

Staub

[g/kWh]

Braunkohle-KW 1.160 0,220 0,805 0,539 0,036 0,016 0,031 0,106

Steinkohle-KW 896 0,214 0,550 0,685 4,164 0,039 0,047 0,021

Heizöl-KW 893 0,456 0,626 1,054 0,225 0,176 0,027 0,051

Erdgas-KW 482 1,805 3,527 0,049 1,515 0,339 0,025 0,054

Sonstige thermische KW 30

937,7 0,853 2,985 0,424 0,085 1,706 0,043 0,131

Neben diesen direkten Emissionen werden auch die Emissionen der vorgelagerten Ketten

(Brennstoffbereitstellung und Anlagenherstellung) berücksichtigt. Diese sind in

Tabelle 22 zusammengefaßt.

27 Da für Heizöl-Kraftwerke keine detaillierte Untersuchung durchgeführt wurde, mußte eine Abschätzung mit Hilfe der

leistungsspezifischen Aufwendungen für das GuD-Kraftwerk vorgenommen werden. Die deutlich geringere Auslastung

der Heizölkraftwerke führt im Ergebnis zu einem vergleichsweise hohen spezifischen Herstellungsaufwand.

28 Der Wert gilt für Windkraftanlagen; PV-Anlagen und Biomasse(heiz)kraftwerke wurden vernachlässigt, da deren Anteil

an der öffentlichen Stromversorgung vernachlässigt werden kann bzw. keine gesicherten Werte für diese Kraftwerkstypen

vorliegen.

29 Wert für alle Komponenten der Verteilung

30 Verbrennungsemissionen für Hausmüll und ähnliche Reststoffe abgeschätzt


ENERGIEWIRTSCHAFT


Tabelle 22: Kraftwerksspezifische Emissionen (indirekte Emissionen) aus Kraftwerksherstellung

und Brennstoffbereitstellung

Kraftwerkstyp CO2

[g/kWh]



CO

[g/kWh]

NOX

[g/kWh]

SO2

[g/kWh]

CH4

[g/kWh]

NMVOC

[g/kWh]

N20

[g/kWh]

Staub

[g/kWh]

Wasser-KW 8,26 0,008 0,036 0,018 0,017 0,005 0,000 0,003

Kernkraftwerke 10,8 0,006 0,016 0,014 0,036 0,001 0,000 0,001

Braunkohle-KW 28,6 0,013 0,027 0,021 0,040 0,007 0,002 0,003

Steinkohle-KW 45,7 0,026 0,107 0,131 4,917 0,007 0,001 0,015

Heizöl-KW 114,5 0,254 0,352 0,413 0,280 0,211 0,002 0,050

Erdgas-KW 44,0 0,403 0,142 0,060 1,872 0,008 0,001 0,032

Sonstige thermische KW 31

27,0 0,084 0,294 0,042 0,037 0,054 0,000 0,001

Sonstige regenerative KW 32

17,0 0,063 0,039 0,010 0,033 0,004 0,000 0,008

Ergebnisse

Aus obigen Daten ergibt sich folgendes Bild für die öffentliche Stromversorgung - für

die Kraftwerkstypen, im Mix über alle Spannungsebenen und Primärenergieträger sowie

frei Verbraucher - in Deutschland 1996:

• Der spezifische Primärenergieaufwand für die Bereitstellung elektrischer Energie

liegt bei rund 3,18 MJ/MJel.. Die Aufschlüsselung der einzelnen Aufwandsposten

können Abbildung 15 entnommen werden.

• Die spezifischen CO2-Emissionen liegen bei rund 650 g/kWhel.. Weitere Emissionen

können Tabelle 23 entnommen werden.

Tabelle 23: Zusammenfassende Darstellung der Ergebnisse zur Strombereitstellung

in Deutschland

Kraftwerkspark

Deutschland 1996

KEA

[kWhprim/kWhel.]

CO2

[g/kWh]

CO

[g/kWh]

NOX

[g/kWh]

SO2

[g/kWh]

CH4

[g/kWh]

NMVOC

[g/kWh]

N20

[g/kWh]

Der Kumulierte Energieaufwand für die öffentliche Stromversorgung lag 1996 bei

1.352 TWh (4.866 PJ). Abbildung 15 zeigt die Aufteilung des Kumulierten Energieaufwands

auf thermische Kraftwerke, Kernkraftwerke und regenerative Stromerzeugung.

Es sind auch die Herstellungs-, Nutzungs- und Entsorgungsaufwendungen für die Anlagen

zur Brennstoffbereitstellung und Umwandlungsanlagen berücksichtigt. Sie wurden

entsprechend ihrer Nutzungsdauern (15, 30 oder 40 Jahre) abgeschrieben und als

Verluste in dieser Bilanz berücksichtigt. Der Nettostromverbrauch betrug im Deutsch-

31 Verbrennungsemsionen für Hausmüll und ähnliche Reststoffe abgeschätzt

32 Windkraftanlagen, da PV-Anlagen für die öffentliche Stromversorgung ein untergeordnete Rolle spielen

Staub

[g/kWh]

Steinkohle-KW 2,884 942 0,189 0,547 0,695 4,932 0,039 0,046 0,032

Braunkohle-KW 3,128 1185 0,151 0,748 0,478 0,053 0,021 0,032 0,090

Erdgas-KW 2,726 517 1,654 0,901 0,052 1,487 0,077 0,025 0,057

Heizöl-KW 3,557 1005 0,511 1,084 0,628 0,301 0,237 0,029 0,051

Kernkraftwerke 3,246 10,8 0,006 0,016 0,014 0,036 0,001 0,000 0,001

Wasserkraftwerke 1,039 8,3 0,008 0,036 0,018 0,017 0,005 0,000 0,003

Sonstige regenerative 1,056 17,0 0,063 0,039 0,010 0,033 0,004 0,000 0,008

Sonstige thermische 3,806 960 0,934 3,266 0,458 0,114 1,758 0,043 0,131

Mix ab Kraftwerk 3,02 637 0,214 0,459 0,338 1,465 0,041 0,023 0,040

Mix frei Verbraucher 3,18 669 0,225 0,483 0,356 1,541 0,043 0,025 0,042


landmix 1996 425 TWh (1.529 PJ). Der Nutzungsgrad der Nettostromerzeugung aus

regenerativen Energien wurde mit 100 % angesetzt, damit liegt der Kumulierte Energieaufwand

hierfür bei rd. 55 PJ. Etwas größer ist der Kumulierte Energieaufwand für

alle Anlagen, welche zur Gewinnung, Transport und Umwandlung der Rohstoffe und

für die Netzeinrichtungen zur Bereitstellung der elektrischen Energie nötig sind. Der

Kumulierte Energieaufwand der Strombereitstellung beträgt insgesamt

3,18 PJ/PJelektrisch. Ohne Berücksichtigung des regenerativen Anteils ergibt sich ein

Aufwand von 3,14 PJ/PJelektrisch. Der Kumulierte Regenerative Aufwand (KRA) für die

Strombereitstellung liegt mit 0,04 kWhprim/kWhel. bei rund 1,3 % des gesamten Energieaufwands.

60 Anlagen

16

2.990

1,8

1.765

55

Verluste*

137

11,5

Verluste*

1.875

Netzeinrichtungen: 19,5

Brennstoffbereitstellung

Alle Angaben in PJ

Verluste*

17,7

2.869 1.749

Thermische Kraftwerke

8,9

Verluste*

1.211

1.006

Verluste*

98,5

Uranbereitstellung

Kernkraftwerke

547

Netz

1.529

1.608

2,2

Verluste*

2,2

55

Regenerative

Stromerzeugung

Nettostromerzeugung

Deutschland-Mix 1996

Kumulierter Energieaufwand: 3,18 PJ/PJ

Regenerativer Anteil: 0,04 PJ/PJ

Nichtregenerativer Anteil: 3,14 PJ/PJ

* Der KEA für die Herstellung bzw. Entsorgung der Anlagen

wird als energetische Abschrei-bung den Verlusten bei der

Umwandlung zugerechnet.

Quellen:

- Forschungsstelle für Energiewirtschaft, München

- Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU München

- Referat der Elektrizitätswirtschaft im BMWi:

Die Elektrizitätswirtschaft in der BRD 1996.

Abbildung 15: Kumulierter Energieaufwand der öffentlichen Stromversorgung 1996

5.2.2 In anderen Ländern

Während bei den Brennstoffen davon ausgegangen werden kann, daß sich die Aufwendungen

für die Bereitstellung nicht wesentlich von denen in Deutschland unterscheiden,

ergeben sich aufgrund der unterschiedlichen Kraftwerksparks in den verschiedenen

Ländern deutlich unterschiedliche Aufwendungen bei der Bereitstellung elektrischer

Energie. Daher muß bei der Herstellung importierter Güter der jeweilige Importstrommix

zugrundegelegt werden.

Einzelne Länder:

Zur Ermittlung der Primärenergieaufwendungen für die Bereitstellung elektrischer

Energie außerhalb Deutschlands wird folgendermaßen vorgegangen:

• Für die Bereitstellung der eingesetzten Brennstoffmengen wird von ähnlichen Verhältnissen

wie ein Deutschland ausgegangen. Dies mag für einzelne Länder nicht

zutreffen, jedoch sind Informationen zur Brennstoffbereitstellung bereits in

el

el

el


ENERGIEWIRTSCHAFT


Deutschland schwer zu erhalten, so daß der Aufwand für eine länderspezifische Betrachtung

in keinem Verhältnis zum Genauigkeitsgewinn steht.

• Der Kraftwerksmix mit den Anteilen der Netto-Stromerzeugung der verschiedenen

Energieträger an der Gesamterzeugung sowie Brennstoffeinsatz wird einschlägigen

Quellen (z.B. /EIE 96/, /VIK 96/) entnommen.

• Sofern Statistiken eines Landes zur Berechnung des durchschnittlichen Nutzungsgrades

thermischer Kraftwerke nicht ausreichen, wird in Anlehnung an /Ma93/ ein

länderspezifischer Mehraufwand (maximal 1,3 für die GUS 33 ) angenommen.

• Die Verteilungsverluste werden mit den für Deutschland ermittelten Werten abgeschätzt,

sofern keine genaueren Angaben zur Verfügung stehen.

• Die Energieaufwendungen und Emissionen der Anlagenherstellung werden mit Hilfe

der im Rahmen dieses Projekts ermittelten Werte für Deutschland abgeschätzt,

wobei auch hier der oben erwähnte Mehraufwand berücksichtigt wird. Die zum Teil

deutlich höheren Emissionswerte in Ländern ohne entsprechende Umweltauflagen

konnten wegen fehlender Informationen nicht berücksichtigt werden.

Diese Vorgehensweise wird im folgenden am Beispiel der GUS dargestellt.

Die in Tabelle 24 dargestellten statistischen Daten zum Kraftwerkspark stammen aus

/EIE96/ und gelten für das Jahr 1993.

Tabelle 24: Statistische Informationen zum Kraftwerkspark der GUS (Werte in

Klammern sind geschätzt bzw. methodisch bedingt) 34

Energieträger (Kraftwerkstyp) Energieeinsatz

[PJ]

Solids (Steinkohle-KW) 3.692

Oil (Schweröl-KW) 2.930

Gas (Erdgas-KW) 9.218

Geothermal (sonstige regenerative KW) 251



Erzeugung

[TWh]

Nutzungsgrad

[%]

1.010 22,6

Nuclear (Kernkraftwerk) (661) 207 (31,3) 35

Hydro & Wind (Wasserkraftwerk) (244) 244 (100)

Gesamt 17.251 1.461 30,5

Der spezifische Brennstoffaufwand thermischer Kraftwerke liegt damit bei

3,82 MJBrennstoff/MJel. Im Vergleich zum spezifischen Aufwand thermischer Kraftwerke

in Deutschland (2,94 MJBrennstoff/MJel) bedeutet dies einen Mehraufwand um den Faktor

1,3. Dieser wird unter anderem der Emissionsberechnung zugrundegelegt.

Für in der GUS verwendete elektrische Energie gelten somit die in Tabelle 25 dargestellten

Zahlenwerte.

33 Der durchschnittliche thermische Nutzungsgrad lag hier 1993 nach Angaben aus /EIE 96/ bei rund 22,6 % (33,9 % in

Deutschland).

34 Werte in Klammern sind methodisch bedingt oder durch Abschätzung auf Basis deutscher Werte ermittelt

35 Abgeschätzt mit Wert für Deutschland


Tabelle 25: Zusammenfassende Darstellung der Ergebnisse zur Strombereitstellung

in der GUS

Strommix - GUS

1993

KEA

[kWhprim/kWhel.]

CO2

[g/kWh]

CO

[g/kWh]

NOX

[g/kWh]

SO2

[g/kWh]

CH4

[g/kWh]

NMVOC

[g/kWh]

N20

[g/kWh]

Staub

[g/kWh]

frei Verbraucher 3,63 0,649 1,133 0,823 0,278 2,192 0,089 0,028 0,052

Ländergruppen:

Für viele der im folgenden betrachteten Prozeßketten werden die benötigten Rohstoffe,

sowie Zwischenprodukte nach Deutschland importiert. Da in diesen Ländern eine von

Deutschland abweichende Kraftwerksstruktur gegeben ist, weichen die Aufwendungen

für die Bereitstellung deutlich von denen in Deutschland ab. Um nun den elektrischen

Energieaufwand z.B. für den Eisenerz-Abbau bzw. die Eisenerz-Aufbereitung primärenergetisch

korrekt bewerten zu können ist es nötig, einen nach Importanteilen (I)

gewichteten spezifischen Energieaufwand zu bilden:

KEA

el Mix

=



i=

Land

KEA

eli

× I

i

Der Importanteil eines Landes ist der massenmäßige Anteil 36 des Imports aus diesem

Land am Gesamtimport eines Stoffes. Die KEAel,i sind die - wie oben für Rußland berechneten

- spezifischen Primärenergieaufwendungen der Strombereitstellung im jeweiligen

Land. Das Ergebnis KEAel,Mix ist somit wieder ein spezifischer Primärenergieaufwand

pro kWh elektrischer Energie, mit dem die bekannten Aufwendungen elektrischer

Energie in den betreffenden Ländern bewertet werden. Ähnliches gilt für die spezifischen

Emissionen einer Ländergruppe; auch hier werden die für einzelne Länder

ermittelten spezifischen Emissionen über die massenmäßigen Importanteile gewichtet.

Die für diese Studie relevanten Ländergruppen sind in Kapitel 4.1.2 zusammengefaßt.

36 Die Mittelung über die Massen ist nur richtig, wenn die spezifischen Endenergieaufwendungen in den verschiedenen

Importländern sich nicht unterscheiden. Diese Einschränkung ist ein wichtiges Kriterium dafür, ob es zulässig ist,

Länder zu einer Gruppe zusammenzufassen.


ENERGIEWIRTSCHAFT


6 Fazit

Im vorliegenden Teilbericht der Studie "Analyse von Energie- und Stoffströmen - Basisdaten

für die ökologische Bewertung von Unternehmen, Wirtschaftsgütern und

Dienstleistungen" werden die methodischen Grundlagen sowie wichtige Ausgangsdaten

für die primärenergetische und emissionsmäßige Bewertung dargelegt.

Die im Rahmen des Gesamtprojekts untersuchten Prozeßketten für die Bereitstellung

von Energieträgern, Grundstoffen und Halbzeugen liefern Aussagen

• zum Ressourcenaufwand,

• zum Energieaufwand und

• zu den Emissionen

und damit zu drei wesentlichen umweltrelevanten Themenfeldern.

Die Durchführung von KEA-Analysen aber auch von Ökobilanzen komplexer Produkte

wird durch diese Informationen deutlich vereinfacht bzw. bei knappen finanziellem und

personellem Rahmen erst ermöglicht. Mit Hilfe der Unterstützung der Bayerischen

Forschungsstiftung und vieler Industriepartner ist somit ein Schritt hin zur ganzheitlichen

Betrachtung industrieller Fertigungsprozesse gelungen.


ENERGIEWIRTSCHAFT

7 Quellen

AGE 78 Arbeitsgemeinschaft Energiebilanzen: Energiebilanzen der Bundesrepublik

Deutschland: Band II. Frankfurt a.M.: Verlags- und Wirtschaftsgesellschaft der Elektrizitätswerke

mbH, 1978

BMI 96 Die Elektrizitätswirtschaft in der Bundesrepublik Deutschland im Jahre 1996, Statistischer

Bericht des Referats Elektrizitätswirtschaft im Bundesministerium für

Wirtschaft, Verlags- und Wirtschaftsgesellschaft der Elektrizitätswerke mbH, 1997

BAU 97 H. Bauer et.al.; Kumulierter Energieaufwand und energieoptimierte Nutzungsdauer

von Personenkraftwagen; Studie des Lehrstuhls für Energiewirtschaft und Kraftwerrkstechnik

der TU München und der Forschungsstelle für Eenergiewirtschaft,

München im Auftrag des ZAE Bayern, 1997

DRE99 Dreier, Thomas: Biogene Kraftstoffe - Energetische, ökologische und ökonomische

Analyse; Heft 38 der IfE Schriftenreihe; Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU München; München 1999

FLE 99 Fleißner, Thomas; Primärenergetische Optimierung eines autarken Hybridfahrzeugs;

Dissertation am Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik der TU

München, 1999

FRI 93 A. Fritzmaier; Prozeßkettenanalyse der Bereitstellung von Kraftstoffen; Diplomarbeit

an der FH München; 1993

GAB 1 Schwaiger, K.: Ganzheitliche energetische Bilanzierung der Energiebereitstellung

(GABIE), Teil I: Allgemeiner Teil, Forschungsstelle für Energiewirtschaft, München

1996

GAB 2 Köhler, D., Schwaiger, K.: Ganzheitliche energetische Bilanzierung der Energiebereitstellung

(GABIE), Teil II: Energetische Untersuchung eines Kernkraftwerkes,

Forschungsstelle für Energiewirtschaft, München 1996

GAB 3 Köhler, D., Layer, G., Schwaiger, K.: Ganzheitliche energetische Bilanzierung der

Energiebereitstellung (GABIE), Teil III: Energetische Untersuchung eines Steinkohlekraftwerkes,


GAB 4 Köhler, D., Layer, G., Schwaiger, K.: Ganzheitliche energetische Bilanzierung der

Energiebereitstellung (GABIE), Teil IV: Energetische Untersuchung eines Braunkohlekraftwerkes,


GAB 5 Hoffmeyer, M., Köhler, D., Schwaiger, K.: Ganzheitliche energetische Bilanzierung

der Energiebereitstellung (GABIE), Teil V: Energetische Untersuchung eines GuD-

Kraftwerkes, Forschungsstelle für Energiewirtschaft, München 1996


(GABIE), Teil VI: Energetische Untersuchung eines BHKW, Forschungsstelle

für Energiewirtschaft, München 1996


(GABIE), Teil VI: Kumulierter Energieaufwand für den Braunkohletagebau,


GAB 8 Schwärzer, M; Köhler, D.: Ganzheitliche energetische Bilanzierung der Energiebereitstellung

(GABIE), Teil VIII: Emissionen der Strombereitstellung aus thermischen

und nuklearen Kraftwerken, Forschungsstelle für Energiewirtschaft, München 1999

57


ENERGIEWIRTSCHAFT


GRU 1 Köhler, D.: Ganzheitliche energetische Bilanzierung von Grundstoffen und Halbzeugen,

Teil I: Allgemeiner Teil, Forschungsstelle für Energiewirtschaft, München 1999

GRU 2 Hutter, C., Lilleike, J., Schwärzer, M.: Ganzheitliche energetische Bilanzierung von

Grundstoffen und Halbzeugen, Teil II: Baustoffe , Forschungsstelle für Energiewirtschaft,

München 1999

GRU 3 Corradini, R.: Ganzheitliche energetische Bilanzierung von Grundstoffen und Halbzeugen,

Teil III: Metalle, Forschungsstelle für Energiewirtschaft, München 1999

GRU 4 Tzscheutschler, P.: Ganzheitliche energetische Bilanzierung von Grundstoffen und

Halbzeugen, Teil IV: Kunststoffe, Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU München 1999

GRU 5 Dreier, T., et al.: Ganzheitliche energetische Bilanzierung von Grundstoffen und

Halbzeugen, Teil V: Sonstiges, Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU München und Forschungsstelle für Energiewirtschaft, München 1999

NEH Fleißner, T., Schmittinger, C.: Wege zum Niedrigenergiehaus: Ganzheitliche Bilanzierung,

Forschungsstelle für Energiewirtschaft München und Lehrstuhl für Energiewirtschaft

und Kraftwerkstechnik der TU München, 1999

WPU Bressler, G., et al.: Ganzheitliche Bilanzierung von Wärmepumpen als Basis einer

Ökobilanz, Forschungsstelle für Energiewirtschaft, München 1998

PRA Hutter, C.:, Köhler, D.: Ökobilanzierung mit Hilfe der KEA-Datenbank (Praxistests),


GEM Gesamt-Emissions-Modell Integrierter Systeme; Programm zur Analyse der Umweltaspekte

von Energie-, Stoff- und Transportprozessen; Öko-Institut e.V., Darmstadt

1989-1999

EUR 94 Ökologie der Stoffströme, Studie im Rahmen des Thermie-Programms zu verschiedenen

Wegen der Hausmüllentsorgung im Auftrag der Europäischen Union, 1994

FFE 96 H. Bauer, C. Schmittinger; Prozeßkettenanalyse und Verfügbarkeit von Erdgas als

Kraftstoff für Kraftfahrzeuge, Unveröffentlichte Studie im Auftrag der BMW AG,

1996

FVV 98 T. Dreier et. al.; Brennstoffzellen-Studie - Ganzheitliche Systemuntersuchung zur

Energiewandlung durch Brennstoffzellen; Forschungsvereinigung Verbrennungskraftmaschinen

e.V.; 1998

HAG 92 Hagedorn, G.: Kumulierter Energieaufwand von Photovoltaik- und Windkraftanlagen;

Dissertation am Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik der TU

München; 1992

JES 94 Jess, A.: Energieaufwand der Herstellung von Mineralölprodukten in Raffinerien in

Deutschland, Lehrstuhl für Chemie und Technik von Gas, Erdöl und Kohle am Engler-Bunte-Institut

der Universität Karlsruhe, 1994, Studie im Auftrag der Forschungsstelle

für Energiewirtschaft

KIN 92 Schaefer, H. et al.: Systemquervergleich zwischen einem projektierten und einem

ausgeführten Wasserkraftwerk an der Lechstaustufe 8a bei Kinsau unter besonderer

Berücksichtigung des kumulierten Energieaufwands und der kumulierten CO2-

Emissionen; Studie im Auftrag der BAWAG (Bayerische Wasserkraftwerke AG);

1992

MAU 93 Mauch, W.: Kumulierter Energieaufwand für Güter und Dienstleistungen - Basis für

Ökobilanzen; Dissertation am Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU München; 1993


ENERGIEWIRTSCHAFT

Quellen 59

MAU 95 Mauch, W.: Methodik zur ganzheitlichen energetischen Bewertung, Vortrag Schliersee-Tagung

2.,3. Mai 1995, VDI Berichte 1190, S. 177-190, Forschungsstelle für

Energiewirtschaft München, 1995

ÖKO 95 Eidgenössische Technische Hochschule Zürich u.a.: Baustoffdaten - Ökoinventare;

Karlsruhe, Weimar, Zürich 1995

VDI 4600 Kumulierter Energieaufwand – Begriffe, Definitionen, Berechnungsmethoden, VDI-

Richtlinie 4600


ENERGIEWIRTSCHAFT



Teil II Baustoffe

Auftraggeber:

Bayerische



Bearbeiter: C. Hutter

D. Köhler

J. Lilleike

M. Schwärzer





Tel.: (089) 158 121 - 0

Fax: (089) 158 121 - 10



Inhaltsverzeichnis.Doc


Einführung.................................................................................................................................. 1

A Bausand, Baukies

1 Einleitung .......................................................................................................................................... 3

2 Rohstoffe ........................................................................................................................................... 4

2.1 Bereitstellung der Rohstoffe............................................................................................................................ 4

2.2 Energetische Daten......................................................................................................................................... 4

2.3 KEA und Emissionen ...................................................................................................................................... 5

3 Bausand, Baukies............................................................................................................................. 5

3.1 Herstellung...................................................................................................................................................... 5

3.2 Energetische Daten der Produktion ................................................................................................................ 5

3.3 KEA und Emissionen ...................................................................................................................................... 6

B Gips

1 Einleitung .......................................................................................................................................... 9

2 Rohstoffe ........................................................................................................................................... 9

2.1 Bereitstellung der Rohstoffe............................................................................................................................ 9

2.2 Energetische Daten....................................................................................................................................... 10

2.3 KEA und Emissionen .................................................................................................................................... 11

3 Baugips............................................................................................................................................ 12

3.1 Herstellung.................................................................................................................................................... 12

3.2 Energetische Daten der Produktion .............................................................................................................. 13


4 Gipsbauelemente............................................................................................................................ 16

4.1 Herstellung.................................................................................................................................................... 16



C Kalk

1 Einleitung ........................................................................................................................................ 19

2 Rohstoffe ......................................................................................................................................... 20

2.1 Bereitstellung der Rohstoffe.......................................................................................................................... 20



3 Kalkstein.......................................................................................................................................... 21

3.1 Herstellung.................................................................................................................................................... 21



4 Kalksteinmehl ................................................................................................................................. 22

4.1 Herstellung.................................................................................................................................................... 22



ENERGIEWIRTSCHAFT

ii

4.3 KEA und Emissionen .....................................................................................................................................22

5 Branntkalk (Feinkalk)......................................................................................................................23

5.1 Herstellung.....................................................................................................................................................23

5.2 Energetische Daten der Produktion ...............................................................................................................24


6 Kalkhydrat .......................................................................................................................................27

6.1 Herstellung.....................................................................................................................................................27


D Zement

1 Einleitung.........................................................................................................................................31

2 Rohstoffe .........................................................................................................................................33

2.1 Bereitstellung .................................................................................................................................................33

2.2 Energetische Daten .......................................................................................................................................33


3 Zementklinker..................................................................................................................................35

3.1 Herstellung.....................................................................................................................................................35

3.2 Energetische Daten zur Produktion ...............................................................................................................35


4 Portlandzement PZ 350 ..................................................................................................................40

4.1 Herstellung.....................................................................................................................................................40



5 Portlandhüttenzement (EPZ 350) ..................................................................................................42

5.1 Herstellung.....................................................................................................................................................42



6 Hochofenzement (HOZ 350)...........................................................................................................45

6.1 Herstellung.....................................................................................................................................................45



E Beton

1 Einleitung.........................................................................................................................................49

2 Rohstoffe .........................................................................................................................................49

2.1 Bereitstellung der Rohstoffe...........................................................................................................................50



3 Beton (Transport-, Ortbeton) .........................................................................................................53

3.1 Herstellung.....................................................................................................................................................53



4 Betonfertigteile................................................................................................................................57

4.1 Herstellung.....................................................................................................................................................57



5 Betonwaren aus Normalbeton.......................................................................................................61

5.1 Herstellung.....................................................................................................................................................61


ENERGIEWIRTSCHAFT

5.2 Energetische Daten zur Produktion............................................................................................................... 62


F Gasbeton

1 Einleitung ........................................................................................................................................ 65

2 Rohstoffe ......................................................................................................................................... 65




3 Gasbetonsteine, Montagebauteile ................................................................................................69

3.1 Herstellung.................................................................................................................................................... 69



G Leichtbetonmauersteine

1 Einleitung ........................................................................................................................................ 73

2 Rohstoffe ......................................................................................................................................... 73




3 Leichtbetonmauersteine ................................................................................................................ 76

Herstellung 76



4 Leichtbetonplatte............................................................................................................................ 79

4.1 Herstellung.................................................................................................................................................... 79



H Mörtel, Putz, Estrich

1 Einleitung ........................................................................................................................................ 83

2 Rohstoffe ......................................................................................................................................... 83




3 Mörtel 87

3.1 Herstellung.................................................................................................................................................... 88



4 Putz 92

4.1 Herstellung.................................................................................................................................................... 93



5 Estrich 97

5.1 Herstellung.................................................................................................................................................... 98



iii


ENERGIEWIRTSCHAFT

iv

I Ziegel

1 Einleitung.......................................................................................................................................101

2 Rohstoffe .......................................................................................................................................101

2.1 Bereitstellung der Rohstoffe.........................................................................................................................102

2.2 Energetische Daten .....................................................................................................................................102

2.3 KEA und Emissionen ...................................................................................................................................103

3 Mauerziegel (Leichthochlochziegel) ...........................................................................................103

3.1 Herstellung...................................................................................................................................................103

3.2 Energetische Daten der Produktion .............................................................................................................106


4 Vormauerziegel (Klinker) .............................................................................................................111

4.1 Herstellung...................................................................................................................................................111



5 Dachziegel (Ton) ...........................................................................................................................114

5.1 Herstellung...................................................................................................................................................114



K Kalksandstein

1 Einleitung.......................................................................................................................................119

2 Rohstoffe .......................................................................................................................................119




3 Kalksandstein................................................................................................................................121

3.1 Herstellung...................................................................................................................................................121



L Flachglas

1 Einleitung.......................................................................................................................................127

2 Rohstoffe .......................................................................................................................................127




3 Flachglas .......................................................................................................................................131

1.1 Herstellung...................................................................................................................................................131



M Mineralwolle

1 Einleitung.......................................................................................................................................139

2 Rohstoffe .......................................................................................................................................139




ENERGIEWIRTSCHAFT

2.3 KEA und Emissionen .................................................................................................................................. 142

3 Steinwolle ...................................................................................................................................... 143

3.1 Herstellung.................................................................................................................................................. 143

3.2 Energetische Daten der Produktion ............................................................................................................ 144


4 Glaswolle ....................................................................................................................................... 146

4.1 Herstellung.................................................................................................................................................. 146



N Holz

1 Einleitung ...................................................................................................................................... 151

2 Rohstoffe ....................................................................................................................................... 151

2.1 Bereitstellung der Rohstoffe........................................................................................................................ 151

2.2 Energetische Daten..................................................................................................................................... 152


3 Schnittholz .................................................................................................................................... 155

3.1 Verarbeitungsschritte .................................................................................................................................. 155



4 Technisch getrocknetes Schnittholz .......................................................................................... 159

4.1 Technische Trocknung................................................................................................................................ 159

4.2 Energetische Daten der Trocknung............................................................................................................. 159


5 Brettschichtträger......................................................................................................................... 163




6 Furniere.......................................................................................................................................... 168




7 Sperrholz ....................................................................................................................................... 172




8 Spanplatten ................................................................................................................................... 177




Anhang........................................................................................................................................ A-1

Baustoff-Tabellen............................................................................................................ A-1

Literaturverzeichnis.......................................................................................................A-5

v


ENERGIEWIRTSCHAFT

Einführung

Die Baustoffindustrie stellt einen der bedeutendsten Industriezweige in Deutschland

dar. Bei der Beurteilung von Produkten nehmen die Umweltauswirkungen, die mit der

Nutzung natürlicher Ressourcen und der Beeinträchtigung der Umwelt durch Abfälle

und Emissionen verbunden sind, einen hohen Stellenwert ein. So spielen heute beim

Wohnungsbau neben den ökonomischen auch ökologische Gesichtspunkte eine zunehmend

größere Rolle. Im Hinblick auf den stetig sinkenden Energieverbrauch bei der

Raumheizung von Neubauten, der durch die Verschärfung der gesetzlich geforderten

Wärmeschutzkennwerte erreicht wurde, gewinnt der KEA der Herstellung der Baustoffe

eine immer größere Bedeutung. Betrachtet man den Energieaufwand für ein Gebäude

über den gesamten Lebenszyklus (Herstellung, Nutzung und Entsorgung), so stellt man

fest, daß der Aufwand zur Herstellung einen Anteil von ca. einem Drittel (Neubau) bis

zur Hälfte (Niedrigenergiehaus) am Gesamtaufwand haben kann. Diese Zahlen machen

deutlich, daß der KEA für die Herstellung verschiedener Baustoffe für die ganzheitliche

energetische Beurteilung von Häusern und damit auch für Ökobilanzen in der Baubranche

eine wesentliche Rolle spielt.

Die im Rahmen des von der Bayerischen Forschungsstiftung geförderten Forschungsprojektes

„Analyse von Energie- und Stoffströmen – Basisdaten für die ökologische

Bewertung von Unternehmen, Wirtschaftsgütern und Dienstleistungen“ ermittelten

Daten sollen bei der Durchführung von Öko-Audits und Ökobilanzen - insbesondere bei

der Analyse von Energieeinsparpotentialen - unterstützen. Der Teil II des Projektes

„Ganzheitliche energetische Bilanzierung von Grundstoffen und Halbzeugen“ befaßt sich

mit den wichtigsten Baustoffen und stellt diese mit Hilfe des Kumulierten Energieaufwandes

(KEA) und wichtigster, kumulierter Emissionswerte auf eine einheitliche, vergleichbare

Basis. Weitere Teilprojekte befassen sich mit Metallen (Teil III), Kunststoffen

(Teil IV) und Biogenen Kraftstoffen (Teil V).

Bei der energetischen Bilanzierung der Baustoffe wird zunächst für jeden Roh- bzw.

Baustoff der Herstellungsprozeß ausführlich geschildert. Darauf aufbauend werden die

Prozeßenergieaufwendungen für die einzelnen Schritte der Prozeßkette auf Endenergiebasis

ermittelt und der Kumulierte Energieaufwand sowie ausgewählte Emissionen

bestimmt. Die Vorgehensweise einschließlich der Definitionen zum Kumulierten Energieaufwand

und der Festlegung der Rahmenbedingungen sind im Allgemeinen Teil

(Teil I) beschrieben. Bei der Ermittlung der Daten konnte zum Teil auf bereits existierende

Arbeiten an der Forschungsstelle für Energiewirtschaft (z.B. /BRE 94/, /MAU 95/,

/LIE 97/, /COR 97/) zurückgegriffen werden. Diese Arbeiten wurden plausibilisiert und

entsprechend aktualisiert. Wo dies möglich war und die entsprechenden Primärquellen

auch belastbar erschienen, wurden Literaturstellen ausgewertet (z.B. /IHD 97/, /KAL

95/). Schließlich wurden zahlreiche Daten im Rahmen von Betriebsanalysen, Befragungen

o.ä. neu erhoben. Weiter wurde versucht, die Ergebnisse zu bewerten, d.h. mögliche

Bandbreiten oder Besonderheiten werden angesprochen und diskutiert.

Um einen ersten Einblick in die energetische Bilanzierung von Baustoffen zu geben,

werden die untersuchten Baustoffe in verschiedene Gruppen unterteilt, die sich in den

für ihre Herstellung notwendigen Energieaufwendungen grundlegend unterscheiden.

Zum einen sind die Baustoffe zu erwähnen, die nach ihrer Gewinnung und verschiede-

1


ENERGIEWIRTSCHAFT

2 Einführung

nen einfachen Verarbeitungsschritten, wie Brechen, Sieben und Sortieren sofort verwendbar

sind. Zu dieser Gruppe zählen beispielsweise Sand, Kies, Natursteine und

Naturgips, die alle massenbezogen einen sehr niedrigen KEA aufweisen. Die meisten

Baustoffe werden jedoch in verschiedenen Fertigungsprozessen und Veredelungsverfahren

hergestellt. Hierzu zählen einerseits Baustoffe, die mittels Brenn- und Schmelzverfahren

veredelt werden, wie z.B. Gips, Zement, Ziegel, Mineralwolle und Glas. Sobald

Brenn- bzw. Schmelzprozesse zur Herstellung des jeweiligen Baustoffes eingesetzt werden,

ist der Kumulierter Energieaufwand durch den Einsatz der Brennstoffe geprägt

und bestimmt. Andere Baustoffe wiederum, wie Beton, Mörtel und Putz, werden aus

verschiedenen Einsatzstoffen gemischt. Bei diesen Baustoffen ist der Kumulierte Energieaufwand

zumeist durch den für die Bereitstellung der Einsatzstoffe bedingten KEA

geprägt (z.B. Beton durch Portlandzement, Putz durch Gips). In eine eigene Gruppe

gehört Bauholz, das als regenerativer Baustoff eine besondere Stellung innerhalb der

Baustoffe einnimmt, da bei der Ermittlung des KEA in fossile und regenerative Energieaufwendungen

unterschieden werden muß.


ENERGIEWIRTSCHAFT

1 Einleitung

A Bausand, Baukies

Bei Sand und Kies handelt es sich um zerfallenes Sediment- bzw. Trümmergestein von

geringer Korngröße. Entstanden ist das Sedimentgestein durch Ablagerungen an

Gletscherrändern oder entlang Flußläufen. Hauptbestandteil ist Quarz (SiO2). Eingeteilt

werden Kies und Sand nach der Korngröße: Kies entspricht der Korngrößengruppe 4 bis

45 bzw. 63 mm, Sand 0,06 bis 4 mm. Verwendung finden Kiese und Sande als

Zuschlagstoff in Beton, Gasbeton und Kalksandstein sowie als Frostschutz- und

Dränagekies.

Herstellung von Bausand und -kies

Zum Abbau von Baukies und -sand aus natürlichen Lagerstätten wird zu 75 % die

Naßgewinnung (z.B. mit Saugbaggern) eingesetzt, 25 % werden im Trockenabbau

gewonnen /EYE 98/. Für das Betreiben von Kies- und Sandwerken im Trockenabbau

muß die Lagerstätte erschlossen, d.h. die Deckschicht abgebaut, und nach Abschluß der

Abbauarbeiten rekultiviert werden.

Nach der Gewinnung schließt sich der Transport zum Kieswerk und die Aufhaldung des

Rohkieses an. Je nach benötigter Qualität des Endproduktes wird der abgebaute Sand

und Kies gewaschen und die lehmigen Feinstanteile herausgelöst. Der saubere Sand und

Kies wird in Siebmaschinen klassiert und nach genormten Korngrößen über

Förderbänder auf Halden bzw. in Silos eingelagert. Für die Produktion von Brechsand

und Splitt werden einzelne Fraktionen mit Platten-, Hammer- oder Kegelbrechern

zerkleinert und über Siebstraßen ebenfalls in verschiedene Korngrößenklassen

aufgeteilt und gelagert.

Die schematische Darstellung der Gewinnung und Aufbereitung von Bausand und -kies

zeigt Abbildung A-1.

3


ENERGIEWIRTSCHAFT

4 A Bausand, Baukies



Sand, Kies

Bausand, Baukies

Gewinnung

(Lader, Bagger, Greifer)

Transport

(LKW, Band)

Waschen

(Waschanlage)

Klassieren

(Siebmaschine)

Überkorn (> 45 mm)

Brechen

(Platten-, Hammerbrecher)

Klassieren

(Siebmaschine)

Brechsand, Splitt

Abbildung A-1: Schematische Darstellung der Erzeugung von Sand- und Kieserzeugnissen

2 Rohstoffe

2.1 Bereitstellung der Rohstoffe

Gestein

Das Rohgestein wird zumeist im Naßabbau (Greifer, Saugbagger) gewonnen und

anschließend mit LKW bzw. Bandanlagen zur Aufbereitungsanlage transportiert.

Wasser

Ca. 3 m 3 Wasser werden für die Aufbereitung von einem Kubikmeter zu reinigendem

Material benötigt. Das Wasser wird im Kreislauf geführt und ständig aufbereitet.

2.2 Energetische Daten

Die der energetischen Untersuchung zugrunde gelegten Daten zur Herstellung von

Bausand und -kies basieren auf /KUH 92/ und /MAU 95/. Die angegebenen Werte

können als derzeitiger bundesdeutscher Durchschnitt angesehen werden. Es ist jedoch

zu beachten, daß je nach Lagerstätte, angewandter Abbautechnik und Transportentfernung

der Energieverbrauch stark variieren kann.

Bausand, Baukies 5

Kies, Sand

Für die Bereitstellung einer Tonne Kies oder Sand werden ca. 0,2 kg Diesel benötigt,

wobei hierin der Energieaufwand für Erschließungs- und Rekultivierungsarbeiten

enthalten ist. Der Transport zum Kies- bzw. Sandwerk wird mit 1,5 km abgeschätzt.

Wasser

Der Energieaufwand für die Kreislaufführung und Aufbereitung des Waschwassers ist

im Energieeinsatz des Kieswerks berücksichtigt.

2.3 KEA und Emissionen

Die Berechnung der primärenergetischen Aufwendungen und der Emissionen für die

Bereitstellung des Rohstoffs erfolgt mit den in Tabelle 3 bis 6 Teil I (Allgemeiner Teil)

enthaltenen Werten.

Tabelle A-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung

von Kies und Sand

Produkt

Alle Werte je Tonne Rohstoff

3 Bausand, Baukies

3.1 Herstellung

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

Aus dem abgebauten Sand und Kies werden in einer Trommelwäsche Fremdstoffe und

Feinstanteile abgetrennt. Der saubere Sand und Kies wird in Siebmaschinen klassiert

und nach genormten Korngrößen über Förderbänder auf Halden bzw. in Silos

eingelagert.

Das Überkorn (größer 45 bzw. 63 mm) wird zur Erzeugung von Brechsand und Splitt mit

Platten-, Hammer- bzw. Kegelbrechern zerkleinert und über Siebstraßen in

verschiedene Korngrößenklassen aufgeteilt und gelagert. Die Herstellung von

gereinigtem und klassiertem Kies und Sand ist in Abbildung A-1 dargestellt.

3.2 Energetische Daten der Produktion

Im Vergleich zu anderen Baustoffen weist die Bereitstellung der Grundstoffe Sand und

Kies aufgrund der wenigen Verfahrensschritte mit geringem Energieverbrauch (Waschund

Siebanlage, Förderbänder) einen äußerst niedrigen Energiebedarf auf. Als

Datengrundlage dienen die Arbeiten der Forschungsstelle für Energiewirtschaft

/KUH 92/, /MAU 95/ sowie die Studie /EYE 98/.

Für die Aufbereitung von Rohgestein zu klassiertem Bausand bzw. Baukies werden rund

2 kWh Strom je Tonne benötigt.

SO2

[g]

CH4

[g]

NMVOC

[g]

Rohkies, -sand 14 1 2 15 1 0 2 0 1

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

6 A Bausand, Baukies

Die Herstellung von Brechsand und Splitt benötigt für den Prozeßschritt des Brechens

einen zusätzlichen Energieverbrauch. Der spezifische Stromverbrauch für das Brechen

von Stein ist abhängig von dem eingesetzten Verfahren, der Rohgesteinbeschaffenheit

(Härte) und der Korngröße. Dieser Energieeinsatz wird anhand von vergleichbaren, an

der FfE ermittelten, Energieverbräuchen für Brechprozesse mit 1,5 kWh Strom

abgeschätzt.


In Abbildung A-2 und Abbildung A-3 sind die Primärenergieflußbilder von Bausand und

-kies bzw. Brechsand und Splitt dargestellt.



Aufbereitung Sand, Kies

14 MJ (33,1 %)

Diesel

6 MJ (14,3 %)

23 MJ (52,6 %)

Abbildung A-2: Primärenergieflußbild für die Herstellung von einer Tonne Bausand

und -kies

Bausand, Baukies 7

Aufbereitung Brechsand, Splitt

14 MJ (23,7 %)

Diesel

6 MJ (10.3 %)

40 MJ (66,0 %)

Abbildung A-3: Primärenergieflußbild für die Herstellung von einer Tonne Brechsand

und Splitt

Anhand der KEA-Flußbilder wird deutlich, daß der Stromeinsatz bei der Herstellung

von Bausand und -kies einen Anteil zwischen 50 und 65 % hat.

Ergebnisse

Tabelle A-2: KEA und energiebedingte Emissionen bei der Herstellung von Bausand

und Baukies

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Bausand, Baukies 44 3 4 24 3 3 3 0 2

Brechsand, Splitt 61 4 5 25 3 5 3 0 2

/KUH 92 /, /MAU 95/, /EYE 98/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

B Gips

Gips ist ein sehr weit verbreitetes Mineral, das in vielen Ländern der Erde vorkommt

und abgebaut wird. Er existiert in der Natur in zwei verschiedenen Hydratstufen, als

Gipsstein (Calciumsulfat-Dihydrat, CaSO4 ⋅ 2 H2O) und in einzelnen Lagerstätten in der

kristallwasserfreien Form als Anhydrit (CaSO4). Außerdem fällt Gips als Reaktionsprodukt

chemischer und industrieller Prozesse an, so z.B. bei der Rauchgasentschwefelung.

Der dabei entstehende REA-Gips hat eine hohe Reinheit und kann als Rohstoff zur Gipserzeugung

direkt verwendet werden. Der bei der Phosphorsäureherstellung entstehende

Phosphogips ist ohne technische Bedeutung für die Gipsindustrie und wird nicht weiter

betrachtet.

Die große Bedeutung von Gips als Baustoff ist mit seiner leichten Entwässerbarkeit

(Dehydration) durch Brennen zu erklären. Dabei wird das im Gipsstein gebundene Kristallwasser

ganz oder teilweise ausgetrieben. Der Gips liegt nach dem Brennen und

Mahlen pulverförmig vor und kann durch Mischung mit anderen Stoffen wie z.B. Sand

und Zement weiterverarbeitet werden. Wird dem Gips wiederum Wasser beigegeben

(Rehydration) so bildet er ein mehr oder weniger festes kristallines Gefüge.

Die nachfolgenden Reaktionsgleichungen beschreiben das Brennen des Gipssteines zu

Halbhydrat und die Umkehrreaktion (Rehydration) bei der Zugabe von Wasser:

Dehydration: CaSO4⋅2 H2O + Energie → CaSO4⋅½ H2O + 1½ H2O

Rehydration: CaSO4⋅½ H2O + 1½ H2O → CaSO4⋅2 H2O + Energie

2 Rohstoffe


Rohgips (Gipsstein)

Der Abbau des Gipssteines erfolgt sowohl über als auch unter Tage, wobei über 90 % des

in Deutschland abgebauten Gipses im Tagebau gewonnen werden. Das abgebaute Gestein

wird in Brechern und Mühlen auf die benötigte Korngröße zerkleinert. Je nach

Brennverfahren wird grobkörniges (bis zu 60 mm Korndurchmesser) oder feinkörniges

(bis 2 mm Korndurchmesser) Gut benötigt. Für die Grobzerkleinerung kommen Prallund

Backenbrecher, für die weitere Zerkleinerung Prall-, Hammer- und Kugelmühlen

zum Einsatz. Danach wird der Rohgips in Siebanlagen klassiert und gelagert.

REA-Gips

Von den verschiedenen Chemiegipsen ist für die Gipsindustrie nur der in der Rauchgasentschwefelung

anfallende REA-Gips von Bedeutung, da nur dieser in großen Mengen

9


ENERGIEWIRTSCHAFT

10 B Gips

anfällt. Aus ihm werden fast 50 % der in Deutschland hergestellten Gipsprodukte erzeugt.

Der REA-Gips fällt im Kraftwerk feucht und feinteilig an. Er wird mit Bandfiltern

auf max. 10 % Feuchte getrocknet und je nach Produktionsverfahren in der feinteiligen

Form weiterverarbeitet.

Anhydrit

Über 90 % des in Deutschland verarbeiteten Anhydrites ist Naturanhydrit. Synthetischer

und erbranntert Anhydrit spielen nur eine untergeordnete Rolle, deshalb werden

sie in der Energiebilanz nicht berücksichtigt. Der Abbau des Anhydrites kann mit dem

Abbau von Gipsstein verglichen werden. Auch hier wird das gewonnene Gestein in Brechern

und Mühlen auf die gewünschte Korngröße weiterverarbeitet.

Karton

Der zur Herstellung von Gipskartonplatten benötigte Karton wird von der papierverarbeitenden

Industrie ins Gipswerk geliefert.


Die der Untersuchung der Energieaufwendungen zugrunde gelegten Daten zum Gipsabbau

und zur Weiterverarbeitung bis zum fertigen Gipsprodukt wurden durch Literaturrecherche

in /MAR 80/, /LIE 97/ und /GIP 95/ ermittelt. Außerdem wurde bei verschiedenen

Gipswerken bzgl. entsprechender Angaben nachgefragt.

Rohgips (Gipsstein)

Die Energieaufwendungen für Baumaschinen und Fördereinrichtungen in den Gipsgruben

sind mit 0,35 Liter Diesel pro Tonne Rohgips angegeben. Da sich die Gipswerke im

Normalfall direkt bei den Gipsgruben befinden, werden als Transportentfernung von der

Grube zum Werk lediglich 5 km veranschlagt. Der Strombedarf für das Betreiben der

Brecher und Mühlen beträgt, je nachdem wie fein der Gipsstein gemahlen wird, zwischen

0,8 und 1,0 kWh Strom pro Tonne Rohgips. Im nachfolgenden wird mit einem Mittelwert

von 0,9 kWh Strom pro Tonne Rohgips für das Zerkleinern gerechnet. Für das

Klassieren und Lagern fällt nochmals ein Strombedarf von 1,5 kWh pro Tonne Rohgips

an /MAR 80/.

REA-Gips

Da der REA-Gips als Restprodukt bei der Rauchgasentschwefelung anfällt, wird seine

Herstellung der Stromproduktion zugeschrieben (vgl. allg. Teil, Methodik). Die Aufwendungen,

die zur Aufbereitung des anfallenden Sulfitschlammes nötig sind (Oxidation zu

CaSO4; Abtrennen von Kristallen, Entwässerung) werden in den Kraftwerken durchgeführt

und sind in der Energiebilanz der Kraftwerke erfaßt. Um eine Doppelzählung zu

vermeiden und nicht zuletzt um hervorzuheben, daß es sich beim REA-Gips um einen

aufbereiteten Reststoff handelt, wird dieser ab Werkstor Kraftwerk bilanziert, das er mit

einer Feuchte von unter 10 % verläßt. Gipswerke, die REA-Gips verarbeiten liegen normalerweise

in direkter Nachbarschaft zu einem Kraftwerk (Grundlastkraftwerk), deshalb

wird auch hier 5 km als Transportentfernung angesetzt.


ENERGIEWIRTSCHAFT

Rohstoffe 11

Anhydrit

Da das Anhydritgestein etwas härter als der Gipsstein ist, sind die Energieaufwendungen

für die Gewinnung höher als beim Gipsstein. Über den Anhydritabbau selbst liegen

keine Daten vor. Sie werden anhand des Gipssteinabbaus geschätzt, wobei mit 20 %

Mehraufwand gegenüber dem Gipsabbau gerechnet wurde. Auch hier wird eine Transportentfernung

von 5 km zum Werk angesetzt.

Karton

Die Energieaufwendungen für die Herstellung von Pappe sind dem Allgemeinen Teil,

Kap. 4 entnommen. Als Transportentfernung werden 100 km geschätzt.



Bereitstellung des Rohstoffes Gipsstein erfolgt mit den in Kap. 4 Teil I (Allgemeiner

Teil) enthaltenen Werten.

50 % des in Deutschland gebrannten Gipses stammt aus natürlichen Vorkommen und

50 % werden aus REA-Gips gebrannt. Daher wird ein Gips-Mix gebildet, der zu je 50 %

aus Roh- und REA-Gips besteht und bei der Ermittlung der Energieaufwendungen für

die Herstellung von Baugips und Gipskartonplatten zugrunde gelegt wird.

Tabelle B-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung

von einer Tonne Rohgips bzw. Kartonpappe

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Rohgips (Gipsstein) 66 4 8 43 5 4 5 0 3

REA-Gips 35 2 4 20 2 3 2 0 1

Gips-Mix 50 3 6 31 3 3 4 0 2

Naturanhydrit 72 5 8 46 5 5 6 0 3

Kartonpappe 30.862 867 685 1.139 310 2.079 83 25 64

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

12 B Gips

3 Baugips


Beim Brennen (Dehydration) wird dem Rohgips das chemisch gebundene Wasser ganz

oder teilweise ausgetrieben. Je nachdem bei welcher Temperatur der Rohgips gebrannt

wird, entsteht Calciumsulfat-Halbhydrat oder der wasserfreie Anhydrit. Beim fertiggebrannten

und verarbeiteten Gips unterscheidet man zwischen Putz- und Stuckgips.

Stuckgips (Niederbrandgips) wird bei Temperaturen zwischen 120°C und 180°C zumeist

in Drehrohröfen gebrannt. Ein weiteres, verbreitetes Verfahren zur Stuckgipserzeugung

sind Kocher und zuletzt auch Mahlbrennanlagen, in denen der Rohgips zuerst gemahlen

und dann zu Stuckgips gebrannt wird. Stuckgips besteht aus Halbhydrat (Ca-

SO4 ⋅ ½ H2O), d.h. ¾ des im Gipsstein enthaltenen Kristallwassers ist verdampft.

Abbildung B-1: Drehofenanlage zur Herstellung von Stuckgips /MAR 80/

Putzgips ist ein Mehrphasengips, der neben dem Calciumsulfat-Halbhydrat auch Anhydrit

enthält. 90 % des im Rohgips enthaltenen Kristallwassers werden verdampft. Putzgips

wird in Trägergas-Brennanlagen mit zwei Brennstufen hergestellt. In der ersten

Stufe wird bei 250°C Stuckgips erbrannt, in der zweiten Stufe wird bei Temperaturen

von 500°C der Hochbrandgips hergestellt. Auch zur Erzeugung von reinem Anhydrit, das

bei Temperaturen von 500°C bis 700°C in verschiedenen Varianten entsteht, werden

Trägergas-Brennanlagen verwendet.

Der gebrannte Gips gelangt aus den Brennöfen zur Mahlanlage, in der er fein gemahlen

wird. Dann wird er über Förderschnecken und Becherwerke zu den Lagersilos transportiert.

Bei der Betrachtung der einzelnen Brennprozesse ist zu beachten, daß der Rohgips, dem

beim Brennen Wasser ausgetrieben wird, an Masse verliert. Diese Tatsache muß in die


ENERGIEWIRTSCHAFT

Baugips 13

Betrachtung des KEA und der Emissionen einfließen. Für die Herstellung von einer

Tonne Stuckgips werden 1,20 Tonnen Rohgips eingesetzt, für Putzgips benötigt man

1,24 Tonnen Rohgips.

Gips-Mix

Gips-Mix

1.240g

(124,0 %)

Gipsbrennen

Putzgips

1.000 kg (100,0 %)

Rohgips

620 kg (62,0 %)

REA-Gips

620 kg (62,0 %)

Kristallwasser

240 kg (24,0 %)

Abbildung B-2: Massenflußbild für die Herstellung von Putzgips


Je nach Ofenart und Art des hergestellten Gipses ist der Energieverbrauch unterschiedlich.

Auch die Primärenergieträger, die beim Brennprozeß zum Einsatz kommen sind

von Werk zu Werk verschieden. In 76 % der Werke in Deutschland kommt Erdgas zum

Einsatz, die restlichen verwenden leichtes Heizöl als Brennstoff. Die untenstehende Aufzählung

gibt die Energieaufwendungen nach /GIP 95/, /MAR 80/ und Herstellerangaben

pro Tonne fertiggebranntem Gips für die verschiedenen Herstellungsverfahren an:

Herstellung von Stuckgips:

Drehofen, 120°C bis 180°C 12 kWh Strom

30,5 m 3 Erdgas oder

27 l leichtes Heizöl

Kocher 7,45 kWh Strom

Herstellung von Putz- und Hochbrandgips:

22,8 m 3 Erdgas oder

20,2 l leichtes Heizöl

Trägergasbrennanlage: 29,2 kWh Strom

28,2 m 3 Erdgas

Feinmahlen: 10 kWh Strom


ENERGIEWIRTSCHAFT

14 B Gips


In Abbildung B-3 ist das Primärenergieflußbild von Putzgips dargestellt. Den größten

Anteil am KEA bei der Herstellung von Baugips hat der Brennprozeß. Er macht rund

65 % des Gesamtenergieaufwandes aus. Im Gegensatz zu Gipsstein hat REA-Gips eine

Restfeuchte von ca. 10 Gew%, dadurch sind höhere Energieeinträge beim Brennen notwendig.

Gips-Mix

62 MJ (4,1 %)



Gipsbrennen

Putzgips

1513 MJ (100,0 %)

Strommix Deutschland

449 MJ (29,7 %)

Erdgas

801 MJ (53,0 %)

Leichtöl

200 MJ (13,2 %)

Abbildung B-3: Primärenergieflußbild für die Herstellung von einer Tonne Putzgips

Beim Abbau von Gipsstein entstehen nur geringe Emissionen. Die Rauchgasentschwefelung

vermindert die im Kraftwerksbetrieb entstehenden Emissionen, damit verursacht

REA-Gips nur Emissionen beim Transport. Der größte Anteil der Emissionen, z.B. rund

50 bis 60 % der CO2-Emissionen, wird durch den Brennprozeß bei der Gipsherstellung

verursacht.

Ergebnisse

Tabelle B-2: KEA und energiebedingte Emissionen bei der Herstellung der

verschiedenen Gipsarten

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Stuckgips 1.067 61 57 135 30 126 10 2 8

Putzgips 1.513 87 75 171 44 179 13 2 10

Hochbrandgips 1.513 87 75 171 44 179 13 2 10

N2O

[g]

Staub

[g]

Baugips 15

Da beim Brennen von Gips lediglich das Kristallwasser ganz oder teilweise ausgetrieben

wird, sind die errechneten energiebedingten Emissionen als Gesamtemissionen anzusehen.

Es entstehen keine prozeßbedingten Emissionen.

Tabelle B-3: Vergleich der Gesamtemissionen bei der Herstellung von Stuckgips

nach Tabelle B-2 und /ÖKO 95/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Stuckgips 1.067 61 57 135 30 126 10 2 8

REA-Stuckgips /ÖKO 95/ - 93 51 289 10.379 102 64 1 -

Anmerkung zu den Emissionen

Zu Vergleichszwecken werden in Tabelle B-3 zusätzlich die Emissionswerte, die in /ÖKO

95/ für REA-Stuckgips angeben sind, aufgeführt. Der sehr hohe Wert für die SO2-

Emissionen läßt sich durch brennstoffbedingte Emissionen erklären. Bei den hier untersuchten

Brennprozessen wurden gas- und leichtölbefeuerte Öfen zugrunde gelegt, werden

die Öfen jedoch mit Schweröl befeuert, so liegen die SO2-Emissionen um das 300fache

höher. Schweröl kommt in Deutschland zur Erzeugung von Gips nicht mehr zum

Einsatz. Die anderen Emissionen stimmen gut mit den in dieser Studie ermittelten Werten

überein. In /GEM/ existieren keine Werte zu gebranntem Gips.

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

16 B Gips

4 Gipsbauelemente

Die gängigen Gipsbauelemente werden im Normalfall aus Stuckgips, der mit Wasser zu

einem Brei vermischt ist, hergestellt. Gipsbauelemente sind trocken verlegbare Platten,

diese werden ganz aus Gips (mit Faser-, Füll- und Zuschlagstoffen) oder mit einem

Gipskern und einer Ummantelung aus Karton hergestellt. Es werden vier verschiedene

Gipsbauelemente unterschieden:

• Gipskartonplatten

• Gipswandbauplatten

• Gipsbauplatten

• Gipsfaserplatten

Im Rahmen dieser Untersuchung werden nur Gipskartonplatten betrachtet. Sie haben

einen Anteil von über 95 % an den in Deutschland hergestellten Gipsbauelementen.


Gipskartonplatten werden im kontinuierlichen Betrieb auf einem Band hergestellt. Dabei

wird ein Gipsbrei in genau dosierter Menge auf den Unterkarton, der von einer Rolle

läuft, aufgetragen. Mit Formwalzen wird der Gipsbrei auf die gewünschte Materialdicke

eingestellt. Ein zweiter Karton wird mit Hilfe von Walzen von oben auf den Gips aufgebracht.

Die Platte wird bis zum Abbinden als Endlosband über sogenannte Abbindestrecken

geführt, die in modernen Gipswerken eine Länge von bis zu 200 m haben. Nach

dem Abbinden wird der Gipskarton auf die gewünschte Plattenlänge geschnitten. Die

Platten gelangen über eine Wendeanlage in einen Mehretagentrockner. Nach dem

Trocknen werden sie versandfertig verpackt.

Abbildung B-4: Schematische Darstellung der Gipskartonplattenproduktion

/MAR 80/


ENERGIEWIRTSCHAFT

Gipsbauelemente 17

Beim Aushärten werden pro Tonne Stuckgips rund 180 kg Wasser chemisch gebunden.

Weiter sind noch die Masse und damit die Energieaufwendungen des Kartons zu beachten.

Für die Produktion von einer Tonne Gipskartonplatten sind 807 kg Stuckgips,

150 kg Wasser (wird chemisch gebunden), weitere ca. 300 kg Anmachwasser und 43 kg

Kartonpappe notwendig. Das Anmachwasser muß in den Mehretagentrocknern wieder

verdampft werden.

Herstellung

Gipskartonplatten


1000 kg (100,0 %)

Stuckgips

807 kg (80,7 %)

Kartonage

43 kg (4,3 %)

Wasser

150 kg (15,0 %)

Abbildung B-5: Massenflußbild für die Herstellung von Gipskartonplatten


Da keine aktuellen Daten über die Energieaufwendungen zur Herstellung von einer

Tonne Gipskartonplatten vorliegen, werden diese nach /MAR 80/ ermittelt. Für die Fertigungsstraße

wird ein Stromverbrauch von 20 kWh, für den Trockner, in dem das Anmachwasser

wieder verdampft wird, ein Gasverbrauch von 29,3 Kubikmeter pro Tonne

Platten angegeben.


In Abbildung B-6 ist das Primärenergieflußbild von Gipskartonplatten dargestellt. Der

Anteil der Energieaufwendungen, der zur Bereitstellung von Gips und Pappe nötigt ist,

macht ca. 60 % des KEA für die Gipskartonplattenproduktion aus. Obwohl nur 4 Gew%

Karton (ca. 43 kg) pro Tonne Platten nötig sind, hat er einen Anteil von rund 45 % an

den Energieaufwendungen, die zur Bereitstellung der Einsatzstoffe nötig sind.


ENERGIEWIRTSCHAFT

18 B Gips



Herstellung Gipskartonplatten


3462 MJ (100,0 %)

Stuckgips

861 MJ (24,9 %)

Karton

1327 MJ (38,3 %)

Wasser

0,1 MJ (0,0 %)


229 MJ (6,6 %)

Erdgas

1039 MJ (30,0 %)

Transport LKW (normal)

5 MJ (0,1 %)

Abbildung B-6: Primärenergieflußbild für die Herstellung von einer Tonne Gipskartonplatten

Der größte Anteil der Emissionen bei der Gipskartonplattenproduktion, ca. 50 bis 60 %

fällt schon beim Gipsbrennen und beim Abbau des Rohgipses bzw. Transport des REA-

Gipses zum Gipswerk an.

Ergebnisse

Tabelle B-4: KEA und Emissionen bei der Herstellung von Gipskartonplatten,

Vergleich mit den Emissionswerten von /ÖKO 95/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Gipskartonplatten 3.462 155 141 240 51 373 17 4 13

Gipskartonplatte /ÖKO 95/ - 70 300 988 145 152 366 2 -


Bei der Herstellung von Gipskartonplatten entstehen keine prozeßbedingten Emissionen.

Daher handelt es sich bei den in Tabelle B-4 angegebenen Werten um die Gesamtemissionen.

Zum Vergleich sind zusätzlich noch die Emissionswerte für Gipskartonplatten

entsprechend den Angaben von /ÖKO 95/ aufgezeigt.

/MAR 80/, /GIP 95/, /ÖKO 95/, /GEM/

N2O

[g]

Staub

[g]

1 Einleitung

C Kalk

Der Begriff Kalk wird für verschiedene Kalkverbindungen verwendet. Man

unterscheidet Kalkstein (CaCO3), Branntkalk (CaO) und Kalkhydrat Ca(OH)2, die aus

Kalkgestein gewonnen und je nach Produkt unterschiedlich aufbereitet werden.

Herstellung von Kalkerzeugnissen

Die schematische Darstellung der Herstellung verschiedener Kalkerzeugnisse zeigt

Abbildung C-1.

Kalkstein

Nachbrechen

(Prallbrecher )

Trocknen

(Trockner)

Zerkleinern, Mahlen

(Prall-, Rohrmühle)

Kalksteinmehl

Zerkleinern

(Hammer-, Prallmühle)

Gewinnung

(Sprengung, Bagger)

Transport

(LKW)

Brechen

(Backen,Kreiselbrecher)

Trennen

(Vorabscheider)

Waschen

(Trommelwäsche)

Klassieren, Lagern

(Siebe, Silos)

Trocknen

(Durchlauftrockner)

Brennen

(Schacht-,Drehrohrofen)

Stückkalk

Löschen

(Löschtrommel)

Feinkalk Kalkhydrat

Kalkstein

Kalksteinsplitt

Kalksteinsand

Abbildung C-1: Schematische Darstellung des Herstellungsprozesses von

Kalkerzeugnissen

19


ENERGIEWIRTSCHAFT

20 C Kalk

Ausgangsstoff für alle Kalkarten ist Kalkstein. Durch die dargestellten Aufbereitungsschritte

lassen sich die verschiedenen Kalkprodukte herstellen.

Kalkerzeugnisse werden in zahlreichen Branchen eingesetzt. In der Baustoffindustrie

beispielsweise wird Kalkstein bei der Glas- und Zementherstellung benötigt, Branntkalk

bei der Kalksandstein- und Gasbetonherstellung und Kalkhydrat für die Mörtel- und

Putzherstellung.

2 Rohstoffe


Kalkstein

Das Rohgestein (Kalkstein) wird größtenteils im Tagebau durch Bohrung und

Sprengung abgebaut und zum meist nahegelegenen Kalkwerk transportiert.

Wasser

Wasser wird zum Waschen des Rohgesteins und zum Ablöschen des Branntkalks zu

Kalkhydrat benötigt. Es werden keine hohen Anforderungen an die Reinheit gestellt, so

daß das Wasser oft aus Brunnen bzw. Oberflächenwasser gewonnen wird.


Die der energetischen Untersuchung zugrunde gelegten Daten zur Herstellung von

Kalkprodukten basieren auf /SCH 94/ und /KAL 95/. Die angegebenen Werte

entsprechen dem derzeitigen bundesdeutschen Durchschnitt.

Kalkstein

Die Bereitstellung des Rohgesteins und der Transport zur Kalkindustrie sind in Abschnitt

D Zement Kap. 2.2 erläutert.

Wasser

Der Energieaufwand zur Förderung von Brunnenwasser bzw. zur Bereitstellung von

Oberflächenwasser ist in der Energiebilanz des Kalkwerkes enthalten.



Bereitstellung des Rohstoffs Kalkstein erfolgt mit den in Kapitel 4, Teil I (Allgemeiner

Teil) enthaltenen Werten.


ENERGIEWIRTSCHAFT

Kalkstein 21

Tabelle C-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung des

Rohstoffs Kalkstein

Produkt


3 Kalkstein


Die Herstellung von gereinigtem und klassiertem Kalkstein ist in Abbildung C-1

dargestellt. Das Rohgestein Kalkstein wird in Großbrechanlagen gebrochen, in einer

Trommelwäsche vom restlichen Abraum getrennt und anschließend klassiert. Für die

Bereitstellung einer Tonne Kalkstein werden durchschnittlich 1,2 t Rohgestein

eingesetzt.


Für die Aufbereitung von Rohgestein zu Kalkstein (Brechen, Waschen, Klassieren)

werden 3,6 kWh Strom je Tonne Kalkstein benötigt. Das Brechen mit Kreisel- und

Backenbrechern stellt mit über 80 % den höchsten Stromverbraucher bei der

Aufbereitung des Rohgesteins dar. Der spezifische Stromverbrauch für diesen

Prozeßschritt ist stark abhängig von der Rohgesteinbeschaffenheit (Zusammensetzung,

Härte).


Ergebnisse

Tabelle C-2: KEA und energiebedingte Emissionen bei der Herstellung von

Kalkstein

Produkt


KEA

[MJ]

KEA

[MJ]

CO2

[kg]

CO2

[kg]

CO

[g]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Kalkstein (Reinstein) 87 5 7 19 4 9 2 0 1

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Kalkstein (Rohgestein) 39 2 5 14 2 3 1 0 1

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

22 C Kalk

4 Kalksteinmehl


Ein Teil des bereitgestellten Kalksteins (Kap. 3) wird durch Trocknung und Mahlung zu

Kalksteinmehl weiterverarbeitet. Die Herstellung von Kalksteinmehl ist in Abbildung C-

1 dargestellt.


Für die Weiterverarbeitung von Kalkstein zu Kalksteinmehl werden durchschnittlich

50 kWh Strom je Tonne Kalksteinmehl eingesetzt.


In Abbildung C-2 ist das Primärenergieflußbild von Kalksteinmehl dargestellt. Mit

insgesamt 90 % verursacht der Fremdstromeinsatz den größten Anteil am Kumulierten

Energieaufwand des Steinmehls.



Kalkstein (Reinstein)

87 MJ (13,3 %)

Aufbereitung

Trocknen und Mahlen

Kalksteinmehl

657 MJ (100,0 %)


41 MJ (6,3 %)

Kalkstein (Rohgestein)

46 MJ (7,0 %)


570 MJ (86,7 %)

Abbildung C-2: Primärenergieflußbild für die Herstellung von einer Tonne

Kalksteinmehl

Branntkalk (Feinkalk) 23

Bei den Emissionen für die Herstellung von Kalksteinmehl handelt es sich daher vor

allem um vorgelagerte (indirekte) Emissionen für die Strombereitstellung.

Ergebnisse

Tabelle C-3: KEA und Emissionen bei der Herstellung von Kalksteinmehl

Produkt


Prozeßkettenanalyse 1

Emissionen /GEM/ 2

Kalksteinmehl 3

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

657 38 21 54 24 73 5 1 3

Staub

[g]

- 39 40 140 30 80 10 0 10

657 38 21 54 24 73 5 1 3

1 Ergebnis der Prozeßkettenanalyse (Erläuterung der Ermittlung von KEA und energiebedingten Emissionen

s. Teil I: Allgemeiner Teil)

2 Gesamtemissionen für Kalksteinmehl nach Literaturangaben

3 Endergebnis (Werte sind in der KEA-Datenbank abgelegt und werden weiteren Berechnungen zugrunde gelegt)

Anmerkungen zu den Emissionen:

Die für die Herstellung von Kalksteinmehl errechneten, energiebedingten Emissionen

sind unter den zugrunde gelegten Randbedingungen vollständig, da prozeßbedingt keine

zusätzlichen Emissionen entstehen. Daher bilden die errechneten Emissionen die

Grundlage für das Endergebnis.

5 Branntkalk (Feinkalk)

Feinkalk ist fein (kleiner 0,1 mm) gemahlener, gebrannter Kalk. Dieser wird z.B. in der

Kalksandstein-Industrie und in der Stahlindustrie (zur Schwefel- bzw. Phosphorentfernung)

eingesetzt. Mit steigender Brenntemperatur nimmt die Porosität des

Produktes und damit die Reaktionsfähigkeit mit Wasser ab.


Branntkalk (CaO) wird durch Brennen von Kalkstein (Weißkalk) bzw. Dolomit

(Graukalk) bei Temperaturen zwischen 1.000°C und 1.200°C hergestellt. Die

Herstellung von Feinkalk ist in Abbildung C-1 dargestellt. Aufbereiteter Kalkstein

(Reinstein) wird zunächst in Durchlauftrocknern getrocknet, in Schachtöfen (z.B.

Ringschachtofen, Gleich-Gegenstromregenerativofen) oder Drehrohröfen gebrannt und

anschließend in Hammer- bzw. Prallmühlen gemahlen. Es werden 1,8 t aufbereiteter

Kalkstein für eine Tonne Branntkalk benötigt.


ENERGIEWIRTSCHAFT

24 C Kalk




1755 kg (175,5 %)

Branntkalk

1000 kg (100,0 %)

Feinmahlen

Aufbereitung

Kalkbrennen

Branntkalk (Feinkalk)

1000 kg (100,0 %)

Kalkstein (Rohgestein)

2085 kg (208,5 %)

Abraum

330 kg (33,0 %)

CO2-Emissionen Dekarbonatisierung

755 kg (75,5 %)

Abbildung C-3: Massenflußbild für die Herstellung von Feinkalk


Der Energieverbrauch ist stark von der Ofenart und -konstruktion abhängig. Des

weiteren hat die Stückgröße und Zusammensetzung des Brenngutes, der eingesetzte

Brennstoff, die Verbrennungsluftzufuhr, Brenntemperatur und -dauer Einfluß auf den

Brennstoffverbrauch. Nach /SCH 94/ werden durchschnittlich 3.645 MJ Brennstoff je

Tonne Branntkalk benötigt, ein Wert der dieser Studie zugrunde gelegt wird.

Betrachtet man die Entwicklung des Einsatzes von Energieträgern in den letzten

Jahren, so ist eine deutliche Zunahme des Energieträgers Erdgas bei gleichzeitiger

Abnahme des Anteils an Kohle erkennbar.

Als derzeitiger Brennstoffmix wird folgende Aufteilung nach /KAL 95/ angesetzt.

Erdgas: 62 %

Kohle: 30 %

Heizöl S: 8 %

Für den Prozeßschritt Brennen werden durchschnittlich 22 kWh Strom für das Mahlen

zu Feinkalk 23 kWh eingesetzt.

Branntkalk (Feinkalk) 25


In Abbildung C-4 ist das Primärenergieflußbild von Feinkalk dargestellt. Der

Primärenergieeinsatz für die Brennstoffe beträgt rund 4.000 MJ/t Feinkalk und stellt

den energieintensivsten Anteil bei der Herstellung von Branntkalk dar. 519 MJ beruhen

auf primärenergetisch bewertetem Strom und 153 MJ beträgt der Primärenergie-Input

infolge des Rohstoffeinsatzes von aufbereitetem Kalkstein.

Kalkbrennen

Branntkalk

4402 MJ (94,3 %)

Feinmahlen


4663 MJ (100,0 %)


153 MJ (3,3 %)


255 MJ (5,5 %)

Erdgas

2525 MJ (54,2 %)

Schweröl

321 MJ (6,8 %)

Steinkohle

1145 MJ (24,6 %)


264 MJ (5,7 %)

Abbildung C-4: Primärenergieflußbild für die Herstellung von einer Tonne Feinkalk

Zusätzlich zu den energiebedingten CO2-Emissionen entsteht beim Brennvorgang

prozeßbedingtes Kohlendioxid aufgrund der nahezu vollständigen Umsetzung des Kalks

(CaCO3) zu gebranntem Kalk (CaO) und Kohlendioxid (CO2). Stickoxide stellen aufgrund

der Maximaltemperatur von 1.200°C keine Problematik dar (vgl. Kap. 3, Allgemeiner

Teil (I)).


ENERGIEWIRTSCHAFT

26 C Kalk

Ergebnisse

Tabelle C-4: KEA und Emissionen bei der Herstellung von Feinkalk

Produkt


Prozeßkettenanlyse 1

Emissionen (CaO) /GEM/ 2

Emissionen (Kalk gebr.) /ÖKO 95/ 2

Feinkalk (Branntkalk) 3



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

4.663 304 296 453 303 1.003 22 59 41

- 1.021 21.090 520 70 870 30 10 190

- 1.251 3.253 1.623 789 701 1.078 5 -

4.663 1.057 *

296 453 303 1.003 22 59 190



2 Gesamtemissionen nach Literaturangaben


* incl. prozeßbedingte Emissionen (vgl. Anmerkungen zu den Emissionen)


CO2: Neben den energiebedingten CO2-Emissionen entstehen aufgrund des

Brennens von Kalkstein durch die Umsetzung des Kalks zu gebranntem Kalk

(CaO) und Kohlendioxid auch prozeßbedingte CO2-Emissionen. Die Höhe

dieser prozeßbedingten Emissionen steht im direkten Verhältnis zum

Massenanteil an Kalkstein (CaCO3). Nach dem Brennvorgang setzt sich der

gebrannte Kalk aus 95,1 Gew.-% CaO, 0,8 Gew.-% MgO, 2,3% ungebranntem

Kalk (CaCO3) und 1,8 % sonstigem, inertem Material zusammen /SCH 94/.

Daraus errechnen sich 755 kg prozeßbedingte CO2-Emissionen je Tonne

Branntkalk. Somit würden unter Einbeziehung der energiebedingten CO2-

Emissionen insgesamt 1.059 kg CO2 je Tonne gebranntem Feinkalk entstehen.

Die Werte nach /GEM/ und /ÖKO 95/ korrelieren gut mit diesem Ergebnis, so

daß der errechnete Wert der energieund prozeßbedingten CO2-Emissionen für

Feinkalk übernommen wird.

CO: Die errechnete CO-Emission beinhaltet alle vorgelagerten und brennstoffbedingten

Emissionen. Der Wert nach /GEM/ scheint unrealistisch hoch.

Ebenso ist anzunehmen, daß der Wert nach /ÖKO 95/ (ETH Zürich) nicht die

bundesdeutschen Gegebenheiten widerspiegelt. In /ÖKO 95/ ist ein weiterer

Wert von 51 g CO je Tonne Branntkalk (HAB Weimar) angegeben. Da die

Literaturwerte eine hohe Schwankungsbreite aufweisen, wird der errechnete,

energiebedingte Wert angesetzt.

NOX: Die errechnete NOx-Emission beinhaltet die vorgelagerten und brennstoffbedingten

Emissionen. Da die Entstehung auch von der Prozeßführung

abhängt, sind die berechneten Emissionen u.U. unvollständig 1 . Da der

errechnete energiebedingte Wert lediglich um rund 10 % von dem nach /GEM/

ausgewiesenen Wert abweicht, wird ersterer übernommen.

SO2: Die SO2-Emissionen resultieren aus dem Schwefelgehalt des Brennstoffs. Die

errechnete SO2-Emission entspricht den emittierten SO2-Emissionen bei dem

eingesetzten Brennstoffmix. Daher wird der errechnete Wert als Ergebnis

angesetzt.

1 zur Komplexität der Stickoxidbildung bei Brennprozessen vgl. Kap. X, Allgemeiner Teil (I)

Kalkhydrat 27

CH4: CH4-Emissionen beruhen v.a. auf vorgelagerten Prozeßketten durch den

Einsatz von Erdgas und Steinkohle und in einem weit geringeren Umfang auf

feuerungsbedingten Emissionen. Da diese im errechneten Wert enthalten sind,

kann der errechnete Wert als praxisnah angesetzt werden.

NMVOC:Die Emission von NMVOC stammt aus vorgelagerten Prozessen bei der

Gewinnung von fossilen Brennstoffen und hängt in erster Linie vom

eingesetzten Brennstoffmix ab. Daher wird der errechnete Wert für die

gewählten Randbedingungen als realistisch angesehen. Der Wert nach /ÖKO

95/ scheint um eine Größenordnung zu hoch zu sein.

N2O: Die N2O-Emissionen entstehen beim Brennprozeß. Die errechneten, energiebedingten

N2O-Emissionen können zugrunde gelegt werden.

Staub: Die Staub-Emissionen sind v.a. brennprozeßbedingt und stammen aus dem

Rohmaterial bzw. der Asche. Für den Brennprozeß hängt dieser Wert von

Prozeß- und Entstaubungstechnik ab und ist daher meßtechnisch zu

bestimmen. Es wird der Wert nach /GEM/ zugrunde gelegt.

6 Kalkhydrat

Kalkhydrat (Löschkalk) ist ein trocken gelöschter, pulverförmiger Kalk, der

hauptsächlich als Bindemittel im Baugewerbe (Mörtel) eingesetzt wird. Kalkhydrat

zählt zu den Luftkalken, d.h. die Aushärtung erfolgt infolge der Carbonatisierung durch

das Binden von Kohlendioxid aus der Luft.


Vorgebrochener Stückkalk oder gemahlener Branntkalk wird mit Wasser zu Kalkhydrat

abgelöscht. Der Branntkalk und das Wasser werden dosiert in einen Mischer gegeben.

Je weicher ein Kalk gebrannt ist, umso rascher erfolgt die Umsetzung. Verschiedene

Verfahren finden Anwendung: grundsätzlich unterscheidet man Trockenlöschverfahren,

bei dem pulverförmiger Löschkalk entsteht, und Naßlöschverfahren. Bei den

letztgenannten wird mit Wasserüberschuß gelöscht, so daß ein Kalkteig entsteht.

Das Löschen erfolgt unter starker Wärmeentwicklung, wobei ein Teil des Wassers

verdampft.

CaO + H2O → Ca(OH)2

Da Branntkalk bei Wasserzugabe zu Kalkhydrat ablöscht, beruht der energetische

Herstellungsaufwand von Kalkhydrat v.a. auf dem Energieaufwand zur Herstellung von

Branntkalk.

Für die Herstellung von einer Tonne Kalkhydrat werden 0,76 t Branntkalk und 0,38 t

Wasser benötigt (s. Abbildung C-5).


ENERGIEWIRTSCHAFT

28 C Kalk



Kalklöschen

Kalkhydrat (Löschkalk)

1000 kg (100,0 %)


758 kg (75,8 %)

Wasser

379 kg (37,9 %)

Wasserdampf

137 kg (13,7 %)

Abbildung C-5: Massenflußbild für die Herstellung von Kalkhydrat


Es wird der Datensatz „Feinkalk (Branntkalk)“ (vgl. Tabelle C-4) zugrunde gelegt und

auf die eingesetzten Massen unter Berücksichtigung des zusätzlichen Stromeinsatzes

umgerechnet. In Abbildung C-6 ist das Primärenergieflußbild von Löschkalk dargestellt.

Der Primärenergieeinsatz beruht zu fast 100 % auf dem eingesetzten Branntkalk.

Kalkhydrat 29

Kalklöschen

Kalkhydrat (Löschkalk)

3553 MJ (100,0 %)


3534 MJ (99,5 %)


19 MJ (0,5 %)

Abbildung C-6: Primärenergieflußbild für die Herstellung von einer Tonne Kalkhydrat

Ergebnisse

Es gelten die Randbedingungen und Anmerkungen von Kap. 5 (Branntkalk).

Tabelle C- 5: KEA und Emissionen bei der Herstellung von Kalkhydrat

Produkt


KEA

[MJ]

CO2

[kg]

Kalkhydrat 3.553 804 2

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

225 344 231 762 17 45 144


CO2: Beim Einsatz von Kalkhydrat Ca(OH)2 als Baukalk wird dieser mit Wasser

angemacht. Kalkhydrat zählt zu den Luftkalken, d.h. die Aushärtung erfolgt

durch das Einbinden von Kohlendioxid aus der Luft.

Ca(OH)2 + CO2 → CaCO3 + H2O

Dies führt bei der Verwendung von Kalkhydrat zu negativen CO2-Emissionen.

Der Abbindeprozeß geschieht jedoch nur teilweise und kann sich über einen

Zeitraum von Jahren erstrecken. Theoretisch können 594 kg CO2 eingelagert

werden. Für den Einsatz von Kalkhydrat wird daher vorgeschlagen, 50 % der

theoretisch einlagerbaren CO2-Emissionen (297 kg) dem Kalkhydrat gutzuschreiben.

/SCH 94/, /KAL 95/, /LIE 97/

2 s. nachfolgende Anmerkungen zu den Emissionen


ENERGIEWIRTSCHAFT

1 Einleitung

D Zement

Zement ist ein hydraulisches Bindemittel für Beton, Mörtel, Putze und Estriche. Im

wesentlichen besteht Zement aus den Verbindungen Calciumoxid mit Siliziumdioxid und

in geringen Mengen aus Aluminiumoxid und Eisenoxid. Nach der Reaktion mit Wasser

erhärtet er zu Zementstein, welcher besonders hohe Festigkeiten erreicht.

Herstellungsprozeß

Die Prozeßstufen der Zementherstellung sind schematisch in Abbildung D-1 dargestellt.

Abbildung D-1: Schematische Darstellung der Zementherstellung /HÄR 94/

Die wichtigsten Zementrohstoffe sind Kalkstein und Mergel (kalkhaltiger Ton), die in

Steinbrüchen durch Sprengung gewonnen werden und mit Hilfe von Baggern und

Schwerlastwagen einer Brechanlage (meist Hammer- oder Drehwalzenbrecher)

zugeführt werden. Der Schotter wird dann in eine Mischbetthalle transportiert, wo er

getrennt nach der chemischen Zusammensetzung lagert. Von dort gelangt das

Rohmaterial in einem bestimmten Mischungsverhältnis, so daß ein CaCO3-Gehalt von

76 bis 78 % erreicht wird, in die Mahltrocknungsanlage, in der es zum sogenannten

Rohmehl fein zermahlen und gleichzeitig mit Abwärme aus dem Brennofen getrocknet

wird. In dem Zyklon- oder Rostvorwärmer wird das Rohmehl mit den Abgasen des Ofens

auf ca. 800°C vorerhitzt und im Drehrohrofen bei 1.450°C bis zum Beginn der Sinterung

gebrannt. Das Brennprodukt, der Zementklinker, wird in Großraumsilos gelagert.

31


ENERGIEWIRTSCHAFT

32 D Zement

Zur Herstellung von Normzementen wird der Zementklinker mit Gipsstein und

Hüttensand in unterschiedlichen Gewichtsanteilen (Tabelle D-1) in einer mit

Stahlkugeln gefüllten Rohrmühle gemahlen. Der nun fertige Zement wird zu den

Zementsilos befördert und gelangt von dort zur Verladung.

Zementsorten

Die verschiedenen Zementsorten sind in der DIN 1164 genormt. Portlandzement,

Portlandhüttenzement und Hochofenzement sind die gängigsten Zementsorten. Die

Unterschiede liegen in der unterschiedlichen Beimengung von anderen Stoffen

(vorwiegend Hüttensand und Gips) zum Zementklinker in der Klinkermühle, sowie in

der Mahlfeinheit (siehe Tabelle D-1).

Tabelle D-1: Mischungsverhältnisse bei verschiedenen Normzementsorten

Zementsorte Portlandzementklinker [Gew.-%] Hüttensand [Gew.-%] Gips [Gew.-%]

Portlandzement PZ 95 0 5

Portlandhüttenzement EPZ 65 - 80 15 - 35 5

Hochofenzement HOZ 15 - 65 36 - 85 5

Es gibt noch eine Reihe weiterer Zementsorten wie z.B. Traßzement (TrZ), die hier aber

aufgrund ihrer geringeren Verbreitung nicht berücksichtigt wurden.

Die hier behandelten Zementsorten unterscheiden sich prinzipiell in ihrer Aushärtezeit

und in der entstehenden Hydrationswärme, wobei die Hydrationswärme mit steigendem

Gehalt an Zementklinker zunimmt.

Man unterscheidet bei den verschiedenen Zementsorten unterschiedliche Mahlfeinheiten

(PZ 250 – PZ 550, EPZ 250 – EPZ 550), die sich auf die Festigkeit nach dem Aushärten

auswirken. Im Rahmen dieser Studie wurde nur die gängigste Feinheit 350 mit einer

festen Zusammensetzung betrachtet (siehe Tabelle D-2).

Tabelle D-2: Mischungsverhältnisse bei den betrachteten Normzementsorten

Zementsorte Portlandzementklinker [Gew.-%] Hüttensand [Gew.-%] Gips [Gew.-%]

Portlandzement PZ 350 95 0 5

Portlandhüttenzement EPZ 350 80 15 5

Hochofenzement HOZ 350 20 75 5


ENERGIEWIRTSCHAFT

Rohstoffe 33

2 Rohstoffe

2.1 Bereitstellung

Rohgestein

Für die Klinkerherstellung wird Kalkstein und Mergel benötigt. Die Rohstoffgewinnung

umfaßt den Abbau des Materials im Steinbruch, die grobe Zerkleinerung im Brecher,

sowie den Transport zum Werk und die Einlagerung in der Mischbetthalle. Das

Zermahlen zu Rohmehl wird bereits zur Produktion von Zementklinker gerechnet (siehe

Kapitel 3). Für den Abbau des Rohmaterials wird Sprengstoff, Dieselkraftstoff in

Baumaschinen und Strom für die Brecheranlage benötigt.

Gips

Es handelt sich um REA-Gips (Restprodukt aus Rauchgasentschwefelungsanlagen) und

Anhydrit. Die Bereitstellung wird im Kap. B Gips beschrieben. Des weiteren wird der

REA-Gips zum Zementwerk transportiert und dort eingelagert.

Hüttensand

Hüttensand ist ein latent-hydraulischer Stoff, der zusammen mit Zementklinker bei

Wasserzugabe hydraulisch erhärtet. Bei der Roheisenproduktion entsteht Hüttensand

durch rasches Abkühlen der Hochofenschlacke mit einem Wasser- oder Luftstrahl, was

zur glasartigen Erstarrung führt. Durch Vermahlen des Granulats entsteht Hüttensand.


Rohgestein

Beim Abbau von einer Tonne Kalkstein und Mergel wurde der Endenergieeinsatz wie

folgt angesetzt /PZK 98/:

• für Baufahrzeuge am Steinbruch und den Transport zum Zementwerk wurde der

Dieselverbrauch mit dem Datensatz für LKW-Transporte (Stop and Go) und einer

Stecke von 3 km abgeschätzt.

• Stromverbrauch der Brecheranlage: 0,8 kWh

• Stromverbrauch der Förderbänder für die Einlagerung: 1,5 kWh

Zusätzlich werden 100 g Sprengstoff /ÖSB 95/ benötigt, welcher mit einem Primärenergieeinsatz

von 18 MJ/kg /ÖKO 95/ bewertet wird.

Gips

Der eingesetzte Gips besteht je zur Hälfte aus Gipsstein und Anhydrit. Für die

energetische Bewertung werden REA-Gips und Anhydrit (vgl. Kap. B Gips) angesetzt.

Zusätzlich fallen Aufwendungen für den LKW-Transport (50 km) zum Zementwerk an.


ENERGIEWIRTSCHAFT

34 D Zement

Hüttensand

Da Hochofenschlacke als Restprodukt der Stahlproduktion anfällt, wird die

Bereitstellung energetisch nicht bewertet (vgl. Teil III Kap. A). Der Energieverbrauch

für die Brechanlage, die die glasartige Schlacke zu Hüttensand vermahlt, wird mit 1,5

kWh Strom je Tonne Hüttensand abgeschätzt. Für den Transport des Hüttensandes

wurden durchschnittlich 100 km LKW-Transport zugrunde gelegt.


In Tabelle D-3 sind der KEA und die Emissionen für die beschriebenen Schritte pro

Tonne Rohmaterial dargestellt.

Tabelle D-3: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Rohstoffen für die Zementproduktion

Produkt

alle Werte je Tonne



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Rohgestein 39 2 5 14 2 3 1 0 1

Gips 112 8 18 106 10 7 13 1 8

Hüttensand 129 9 21 127 12 5 15 1 9

N2O

[g]

Staub

[g]

Zementklinker 35

3 Zementklinker


Zementklinker ist der Grundstoff jeder Zementsorte. Das Rohgestein wird gemahlen und

zu Klinker gebrannt.

Es gibt grundsätzlich zwei Brennverfahren, das Leopolverfahren und das

Gegenstromverfahren mit Zyklonwärmetauschern. Das Leopolverfahren erfordert einen

etwas höheren Brennstoffaufwand. Nur noch etwa 10 % der in Betrieb befindlichen

Anlagen arbeiten nach diesem Prinzip. Alle anderen Anlagen arbeiten nach dem

Wärmetauscherverfahren mit unterschiedlicher Anzahl von Wärmetauscherstufen und

Auslegung (vorgeschaltete Calzinatorstufen).

Für die Herstellung von 1 t Klinker werden 1,59 t Rohmaterial benötigt. Von dem

Ausgangsmaterial entweichen 60 kg als Wasserdampf und 530 kg Kohlendioxid durch

die Decarbonatisierung in die Atmosphäre.

3.2 Energetische Daten zur Produktion

Die Drehöfen zum Brennen des Zementklinkers werden in Deutschland zu 74-79 % mit

Kohle, zu 6-11 % mit Öl/Gas und zu 10-20 % mit Ersatzbrennstoffen (z.B. Altreifen,

kompaktierter Kunststoffmüll) betrieben /ZZI 97/, wobei sich die angegebenen Werte auf

den Heizwert beziehen.

Die folgenden Mengenangaben sind Durchschnittswerte für Deutschland und beziehen

sich auf die Produktion einer Tonne Zementklinker.

Konventionelle Brennstoffe: Ersatzbrennstoffe:

Steinkohle: 47 kg Altreifen: 6,8 kg

Braunkohle: 130 kg Kunststoffabfälle: 5,6 kg

Petrolkoks: 9,5 kg Altöl: 6,0 kg

Heizöl: 2 kg Lösungsmittel: 0,9 kg

Erdgas: 1,7 m³ Papierfaserreststoff: 8,6 kg

Der Energieinhalt der eingesetzten Brennstoffe beläuft sich auf 3.750 MJ pro Tonne

Klinker.

Zusätzlich zum Brennstoff im Ofen werden noch Strom zum Mahlen der Braun- und

Steinkohle in der Kohlemühle, sowie zum Antrieb des Drehrohrofens und zum

Zementklinkertransport benötigt. Je Tonne Zementklinker werden nach /PZK 98/ bzw.

/HAN 95/ eingesetzt:


ENERGIEWIRTSCHAFT

36 D Zement

Rohmühle: 15 kWh

Kohlemühle, Brenner, Filteranlagen: 4,8 kWh

Einlagerung des Zementklinkers im Silo: 1,5 kWh


In Abbildung D-2 ist das Primärenergieflußbild für die Zementklinkerproduktion

dargestellt. Mit insgesamt über 90 % verursacht der Einsatz der Brennstoffe den

größten Anteil am Kumulierten Energieaufwand.



Portlandzementklinkerbrennen

4056 MJ (100,0 %)

61 MJ (1,5 %)

Steinkohle

1459 MJ (36,0 %)

Braunkohle

1199 MJ (29,6 %)

Petrolkoks

347 MJ (8,6 %)

Schweröl

82 MJ (2,0 %)

Erdgas

60 MJ (1,5 %)

Leichtöl

8 MJ (0,2 %)

244 MJ (6,0 %)

Altöl

208 MJ (5,1 %)

Altreifen

171 MJ (4,2 %)

Kunststoffabfälle

164 MJ (4,0 %)

Papierfaserreststoff

27 MJ (0,7 %)

Lösungsmittel

25 MJ (0,6 %)

Abbildung D-2: Primärenergieflußbild für die Herstellung von einer Tonne

Zementklinker


Bei dem Brennprozeß stammen ca. 1 /3 der CO2-Emissionen aus dem Verbrennungsvorgang

und ca. 2 /3 prozeßbedingt aus der Dekarbonatisierung des Kalksteins /EZI 97/.

Der chemische Umwandlungsprozeß bei der Verbrennung von Kalkgestein stellt sich wie

folgt dar:

CaCO3 → CaO + CO2

Zur Herstellung von 1 t Zementklinker werden 1,59 t Rohmaterial benötigt, das laut

DIN 1164 zu 76 – 78 % aus CaCO3 bestehen muß. Somit benötigt man 1,21 t CaCO3 je 1

t Zementklinker.

Die Berechnung der CO2-Emissionen mit Hilfe der molaren Massen ergibt:

m[

CaCO3]

1,

21t

m[CO2] = ⋅ M[

CO2

] =

⋅ 44g

mol = 0,

53 t

M[

CaCO ] 100,

1g

mol

Vergleich mit Literaturangaben:

3

/HAN 93/ 0,53 t CO2/t Zementklinker (prozeßbedingt)

/ÖSB 95/ 0,512..0,780 t CO2 /t Zementklinker

Die beim Brennvorgang emittierten Schwefeldioxide stammen größtenteils aus dem in

den Zyklonvorwärmern erhitzten Rohmaterial /DRO 96/, wohingegen der aus dem

Brennstoff stammende Schwefel beim eigentlichen Brennprozeß im Ofen zu über 90 % in

den Zementklinker eingelagert wird, da der Schwefel aus dem Brennstoff

verfahrensbedingt als Sulfat in den Klinker eingebunden wird (dies gilt nicht für Sulfide

im Brennstoff). Aus diesem Grund spielt der Schwefelgehalt des eingesetzten

Brennstoffs nur eine untergeordnete Rolle. Auch Brennstoffe mit hohem Schwefelgehalt

können ohne Nachteile für die Umwelt eingesetzt werden (z.B. Altreifen) /GWK/.

In den Literaturangaben sind folgende SO2-Gesamtemissionen beim Brennprozeß zu

finden:

/ÖSB 95/ bis zu 423 g/t Zementklinker

/ZKG 90/ 600 g/t Zementklinker

Ergebnisse

In Tabelle D-4 sind der KEA und die Emissionen des Herstellungsprozesses von einer

Tonne Zementklinker dargestellt.


ENERGIEWIRTSCHAFT

38 D Zement

Tabelle D-4: KEA und Emissionswerte für die Herstellung von Zementklinker

Produkt

Alle Werte je Tonne Zementklinker


Emissionen /GEM/ 2

Emissionen /ÖKO 95/ 2

Portlandzementklinker 3



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

4.056 384 182 389 604 742 15 124 44

N2O

[g]

Staub

[g]

- 879 260 1.940 150 770 50 20 320

- 1.034 35 201 255 160 32 2 31

4.056 914 182 1.660 604 742 15 124 44






CO2: Die CO2-Emissionen ergeben sich aus den energiebedingten CO2-Emissionen

und den durch die Dekarbonatisierung entstehenden CO2-Emissionen von

530 kg je Tonne. Insgesamt ergeben sich 914 kg pro Tonne Klinker. Die

unterschiedlichen CO2-Werte aus der Fachliteratur stehen vermutlich im

Zusammenhang mit unterschiedlichen Annahmen zum CaCO3-Gehalt des

Rohgesteins. Der hier ermittelte Wert stimmt gut mit den Literaturwerten

überein.

CO: Die errechneten CO-Emissionen sind unvollständig, da keine spezifischen CO-

Emissionen für die Ersatzbrennstoffe vorliegen. Da der Wert jedoch zwischen

den beiden Literaturwerten liegt, wird er dennoch als Ergebniswert angesetzt.

NOX: Da die direkten Brennstoffemissionen nur mit einer Prozeßtemperatur von

etwas über 600°C berechnet wurden, die Flammentemperatur im Ofen jedoch

bei ca. 2.000°C liegt, wird der Wert von NOX korrigiert, weil sich ab ca. 1.600°C

thermisches NOx bildet. Die Bildung von NOX ist stark von der Betriebsweise

des Ofens (v.a. Temperatur) und der Rauchgasführung abhängig. Messungen

aus dem Jahr 1986 ermitteln einen Emissionsfaktor von 2 kg NOx je Tonne

Klinker, wobei ein Reduktionspotential für die 90er Jahre auf 1 kg NOx

abgeschätzt wird /ZKG 90/. Der von der Datenbank errechnete energiebedingte

Wert ist somit zu niedrig. Es ist des weiteren zu vermuten, daß der Wert von

/ÖKO 95/ nicht das thermisch gebildete NOX berücksichtigt. Der von /GEM/

angegebene Wert scheint die Verhältnisse in den 80er Jahren widerzuspiegeln.

Aus diesem Grund wird der angesetzte Wert errechnet. Nach /XEL 98/ ergab

sich in Deutschland 1995 ein Jahresmittelwert aus Zementofenanlagen von 1,6

kg NOx/t Klinker. Vorgelagert entstehen zusätzlich 60 g NOx je Tonne Klinker,

so daß sich ein NOx-Wert von 1660 kg je Tonne Klinker ergibt.

SO2: Wie vorab diskutiert wurde, ist der errechnete energiebedingte Wert für die

Klinkerherstellung nicht repräsentativ, da Brennstoff-Schwefel in den Klinker

eingelagert und somit nicht emittiert wird. SO2 entsteht jedoch beim Erhitzen

des Rohmaterials in den Zyklonvorwärmern. Die errechnete SO2-Emission

(inklusive der vorgelagerten Ketten), stimmt gut mit den Literaturwerten der

Emission (bis zu 600 g/t Klinker) zuzüglich der vorgelagerten Emission überein

und wird daher als Ergebnis zugrunde gelegt, obwohl die Berechnung nicht

den tatsächlichen Sachverhalt widerspiegelt.


CH4: CH4‘entsteht v.a. vorgelagert beim Abbau der Brennstoffe (Steinkohle, Erdgas

etc.). Die CH4-Emissionen sind demnach stark abhängig von der eingesetzten

Steinkohlemenge (bzw. des Brennstoffmixes). Die in /ÖKO 95/ betrachteten

Zementwerke feuern ausschließlich Braunkohle, der ausgewiesene CH4-Wert

ist deshalb nicht repräsentativ. Der mit Hilfe der Prozeßkettenanalyse

errechnete Wert, der gut mit der Angabe aus /GEM/ übereinstimmt, wird als

Ergebnis angesetzt.

NMVOC:Die Emission von NMVOC stammt v.a. aus dem Einsatz von fossilen

Brennstoffen vorgelagerten Prozessen und hängt somit vom eingesetzten

Brennstoffmix ab. Der errechnete Wert wird daher als Ergebnis zugrunde

gelegt.

N2O: Die im Vergleich zu den Literaturwerten hohen N2O-Emissionen entstammen

vor allem der Verbrennung von Stein- und Braunkohle. Es wird der errechnete

Wert zugrunde gelegt. Nach /HAU 99/ wird allerdings praktisch kein N2O aus

Zementdrehrohröfen emittiert, so daß zu vermuten ist, daß der Wert zu hoch

liegt.

Staub: Emissionsmessungen an Ofen-Anlagen der österreichischen Zementindustrie

weisen 50,7 g je Tonne Klinker aus. Der etwas niedrigere errechnete Wert wird

als Ergebnis übernommen.


ENERGIEWIRTSCHAFT

40 D Zement

4 Portlandzement PZ 350


Die hier betrachtete Portlandzementsorte besteht aus 95% Klinker und 5% Gips. Diese

Stoffe werden in die Zementmühle gegeben und gemeinsam vermahlen.

Die Herstellung von Portlandzement gliedert sich in 3 Teile:

• Bereitstellung der Rohmaterialien (Kapitel 2)

• Brennen zu Zementklinker (Kapitel 3)

• Mahlen mit Zusatzstoffen und Verladung

In Abbildung D-3 ist das Massenflußbild für die Herstellung von Portlandzement

dargestellt.



1000 kg (100,0 %)

950 kg (95,0 %)

Gips

50 kg (5,0 %)

Abbildung D-3: Massenflußbild der Portlandzementherstellung


In der Zementmühle und für die Einlagerung wird je einer Tonne Portlandzement

folgender Stromeinsatz benötigt /LIE 97/, /HAN 95/:

Mahlen des Zementklinkers gemeinsam mit Zusatzstoffen: 36,2 kWh

Einlagern und Verladen des fertigen Zementes: 1,5 kWh

Portlandzement PZ 350 41


In Abbildung D-4 ist das Primärenergieflußbild für die Herstellung von Portlandzement

dargestellt. Mit insgesamt 90 % verursacht die Bereitstellung von Zementklinker den

größten Anteil am Kumulierten Energieaufwand.

4290 MJ (100,0 %)

3853 MJ (89,8 %)

Bereitstellung Gips

6 MJ (0,1 %)

431 MJ (10,1 %)


Portlandzement

Ergebnisse

Tabelle D-5: KEA und Emissionswerte für die Herstellung von Portlandzement

Produkt

Alle Werte je Tonne


Emissionen (PZ) /GEM/ 2

Emissionen (PZ35F) /ÖKO 95/ 2

Portlandzement (PZ 350) 3

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

4.290 890 184 1.609 590 754 17 118 43

- 904 280 1.840 180 890 60 20 320

- 945 38 240 348 200 42 3 31

4.290 890 184 1.609 590 754 17 118 43






ENERGIEWIRTSCHAFT

42 D Zement


Es gelten die gleichen Anmerkungen wie in 3.3, da Portlandzement zu 95 % aus Klinker

besteht.

5 Portlandhüttenzement (EPZ 350)


Die hier betrachtete Portlandhüttenzementsorte besteht aus 80 % Klinker, 15 %

Hüttensand und 5 % Gips (Tabelle D-2). Diese Stoffe werden in die Zementmühle

gegeben und gemeinsam vermahlen.

Es handelt sich um eine Zementsorte mit niedrigerer Hydratationswärme, d.h. er

erstarrt und erhärtet langsamer als Portlandzement. Deshalb wird er vorrangig in

massigen Bauteilen eingesetzt, bei denen Spannungen infolge von Temperaturdifferenzen

vermieden werden sollen.

In Abbildung D-5 ist das Massenflußbild für die Herstellung von Portlandhüttenzement

dargestellt.


ENERGIEWIRTSCHAFT

Portlandhüttenzement (EPZ 350) 43

Herstellung Portlandhüttenzement

800 kg (80,0 %)

Hüttensand

150 kg (15,0 %)

Gips

50 kg (5,0 %)

Abbildung D-5: Massenflußbild der Portlandhüttenzementherstellung


Die Herstellung von Portlandhüttenzement unterscheidet sich von der Herstellung von

Portlandzement nur durch die Beigabe von Hüttensand in der Zementmühle. Deshalb

sei bei den Herstellungsschritten bis zum Zementklinker auf Kapitel 3 verwiesen.

Beim Mahlen muß eine höhere Arbeit im Vergleich zum Portlandzement aufgewendet

werden, da Hüttensand einen höheren Mahlwiderstand hat /WUI 95/. Der Stromeinsatz

je Tonne Portlandhüttenzement setzt sich wie folgt zusammen:


Einlagern und Verladen des fertigen Zementes: 1,5 kWh


In Abbildung D-6 ist das Primärenergieflußbild für die Herstellung von

Portlandhüttenzement dargestellt. Mit insgesamt 86 % verursacht die Bereitstellung

von Zementklinker den größten Anteil am Kumulierten Energieaufwand.


ENERGIEWIRTSCHAFT

44 D Zement



Herstellung Portlandhüttenzement

3245 MJ (86,2 %)

19 MJ (0,5 %)


6 MJ (0,1 %)

496 MJ (13,2 %)


Portlandhüttenzement

Durch den Einsatz von Hüttensand ergeben sich niedrigere Werte als bei

Portlandzement (Kapitel 4).

Ergebnisse

Tabelle D-6: KEA und Emissionen von Portlandhüttenzement

Produkt

alle Werte je Tonne Zement


Emissionen (FAHZ35) /ÖKO 95/ 2

Portlandhüttenzement (EPZ 350) 3

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

3.766 724 162 1.383 503 650 17 100 39

- 700 31 197 283 160 39 3 27

3.766 724 162 1.383 503 650 17 100 39






Es gelten die gleichen Anmerkungen wie in 3.3, da Portlandhüttenzement zu 80 % aus

Klinker besteht.

Hochofenzement (HOZ 350) 45

6 Hochofenzement (HOZ 350)


Die hier behandelte Hochofenzementsorte besteht aus 20 % Zementklinker, 75 %

Hüttensand und 5 % Gips. Diese Stoffe werden in die Zementmühle gegeben und

gemeinsam vermahlen.

In Abbildung D-7 ist das Massenflußbild für die Herstellung von Hochofenzement

dargestellt.

Herstellung Hochofenzement

Hüttensand

750 kg (75,0 %)

200 kg (20,0 %)

Gips

50 kg (5,0 %)

Abbildung D-7: Massenflußbild der Hochofenzementherstellung


Die Herstellung von Hochofenzement unterscheidet sich durch die Beigabe von

Hüttensand in der Zementmühle von der Herstellung von Portlandzement. Deshalb sei

bei den Herstellungsschritten bis zum Zementklinker auf das Kapitel 3 verwiesen.

Beim Mahlen muß dabei eine höhere Mahlarbeit im Vergleich zum Portlandzement und

zum Portlandhüttenzement aufgewendet werden, da Hüttensand einen höheren

Mahlwiderstand hat /WUI 95/. Je einer Tonne Hochofenzement wird folgender

Stromeinsatz benötigt:


ENERGIEWIRTSCHAFT

46 D Zement


Einlagern und Verladen des fertigen Zementes: 1,5 kWh


In Abbildung D-8 ist das Primärenergieflußbild für die Herstellung von Hochofenzement

dargestellt. Mit ca. 50 % ist die Bereitstellung von Zementklinker am Kumulierten

Energieaufwand beteiligt.



Herstellung Hochofenzement

97 MJ (5,8 %)

811 MJ (48,6 %)


6 MJ (0,3 %)

755 MJ (45,3 %)


Hochofenzement

Durch den Einsatz von Hüttensand ergeben sich niedrigere Werte als bei

Portlandzement (Kapitel 4) und Portlandhüttenzement (Kapitel 5).

Hochofenzement (HOZ 350) 47

Tabelle D-7: KEA und Emissionen von Hochofenzement

Produkt

Alle Werte je Tonne Zement

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Hochofenzement (HOZ 350) 1.669 232 72 478 157 238 19 27 19


Es gelten die gleichen Anmerkungen wie in Kapitel 3.3. Da Hochofenzement zu 20% aus

Klinker besteht, kommen anteilsmäßig zu 20 % die Werte von Klinker zum tragen.

Im Zuge der Bestrebungen der Zementindustrie, die CO2-Emissionen zu vermindern

wird versucht, die Sorten mit den Zumahlstoff Hüttensand verstärkt einzusetzen, da der

spezifische Energieeinsatz und die CO2-Emissionen pro Tonne Zement geringer sind.

/LIE 97/, /DRO 96/, /EZI 97/, /GWK/, /HAN 93/, /HÄR 94/, /ÖSB 95/, /PZK 98/, /VCO 97/,

/WUI 95/, /ZKG 90/, /ZZI 97/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

E Beton

Beton ist ein künstlicher Stein, der aus einem Gemisch von Zement, Wasser, Sand und

anderen Zuschlägen hergestellt wird. Beim Erhärten des mit Wasser vermischten

Bindemittels Zement entsteht der sogenannte Zementstein, der für Festigkeit und

Beständigkeit des Betons verantwortlich ist. Wegen seiner vielseitigen Nutzungsmöglichkeiten

wird er in allen Bereichen der Bauwirtschaft eingesetzt; wie zum Beispiel im

Verkehrsbau, Wasserbau, Hoch- und Tiefbau.

Bautechnisch günstige Eigenschaften von Beton sind u.a.:

- Universelle Formbarkeit

- Möglichkeit der Herstellung direkt auf der Baustelle

- Variable Betoneigenschaften im Hinblick auf geplante Verwendung

- Möglichkeit der Bewehrung mit Stahl

- Hohe Dauerfestigkeit

Im folgenden wird die Energiebilanz des Transportbetons, als gängigste Betonart

dargestellt. Die verschiedenen Mischungsrezepturen werden getrennt betrachtet, sowie

mit und ohne Bewehrung untersucht.

2 Rohstoffe

Die Eigenschaften von Beton können je nach Einsatzbereich gezielt beeinflußt werden.

Dies geschieht, indem die Einsatzstoffe in Art und Menge verändert werden. Die drei

Hauptbestandteile der verschiedenen Betonmischungen sind Bindemittel (Zement),

Zuschlagstoffe und Wasser.

Zement

Der Zement bildet, mit Wasser vermischt, den sogenannten Zementleim, der die

Zuschlagstoffe umhüllt und beim Erhärten fest miteinander verkittet. Nach dem

Erhärten ist er als Zementstein maßgebend für Dichtigkeit, Druckfestigkeit und

Beständigkeit des Betons. Bei bewehrtem Beton schützt der Zementstein die Stahleinlagen

vor Korrosion.

Wasser

Das Wasser ermöglicht die Erhärtung des Bindemittels und dient als Gleitmittel, das ein

gutes Zusammenrutschen und damit eine Verdichtung der Zuschlagstoffe ermöglicht.

49


ENERGIEWIRTSCHAFT

50 E Beton

Zuschlagstoffe

Die Zuschlagstoffe werden nach Grob- und Feinzuschlag unterschieden. Als Feinzuschlag,

mit einer Korngröße von 0 bis 4 mm wird in aller Regel Sand verwendet. Der

Grobzuschlag mit einer Korngröße von 4 bis 63 mm variiert dagegen je nach Betonsorte

im Material. Für Normalbeton wird Kies oder Splitt verwendet. Bei Leichtbeton wird

Bims oder Blähton zugegeben, für sehr leichte Betone mit hoher Wärmedämmfähigkeit

verwendet man Polystyrol. Dem eher selten verwendeten Schwerbeton (Kernkraftwerksbau)

werden Eisenerz (z.B. Hämatit), Stahlgranalien oder auch Stahlschrott

beigemischt.

Baustahl

Der für die Bewehrung verwendete Baustahl (Stabstahl) wird als Mattengeflecht oder in

Form von Stäben geliefert. Die Bewehrung erhöht die Stabilität des Betons, da sie die

eingeleiteten Zugkräfte aufnimmt.


Zement

Es werden verschiedene Zementsorten je nach Art des Betons eingesetzt. Die am

häufigsten verwendeten Sorten sind dabei der Portlandzement und der Hochofenzement.

Diese werden per LKW zum Betonwerk oder direkt auf die Baustelle zur Weiterverarbeitung

transportiert.


Die Zuschlagstoffe werden, nach der Gewinnung und u. U. Veredelung zum Betonwerk

oder direkt auf die Baustelle transportiert.

Zuschlagstoffe für Leichtbeton

Bausand und Baukies

Natürlich vorkommender Sand und Kies werden im Tagebau gewonnen, gewaschen und

gesiebt. Brechsand und Splitt werden nach dem Brechen wie Sand und Kies verarbeitet.

Blähton

Der Blähton wird aus granuliertem Rohton, in einem Ofenprozeß bei 1200°C hergestellt.

Bims

Bei Bims kommt Naturbims oder auch Recyclingbims zur Anwendung.

Polystyrol

Wird aus Granulat vorgeschäumt und unter Dampfeinwirkung in Formen aufgebläht.

Zuschlagstoffe für Schwerbeton

Eisenerz

Eisenerz (z.B. Hämatit), das als Zuschlagstoff für die Herstellung von Schwerbeton zur

Anwendung kommt, wird aus den verschiedenen Abbaugebieten importiert. Es kommt

unter anderem in China, Russland, Australien, Brasilien, den USA, Kanada, aber auch

in Schweden, Frankreich oder Deutschland vor. Das Erz aus weit entfernten Lagerstät-


ENERGIEWIRTSCHAFT

Rohstoffe 51

ten wird in Stückgutfrachtern nach Europa transportiert, auf Binnenschiffe umgeschlagen

und erreicht per LKW oder Bahn seinen Bestimmungsort.

Baustahl

Wird von den entsprechenden Zulieferbetrieben auf die Baustelle geliefert.


Der Beton, der vom Werk zur Baustelle gebracht wird heißt Transportbeton. Wird der

Beton direkt auf der Baustelle hergestellt, so spricht man von Ortbeton. Bilanziert wird

der Beton bis zur Fertigstellung auf der Baustelle oder im Werk. Der Transport vom

Werk zur Baustelle ist nicht erfaßt (vgl. Allgemeiner Teil, Kap. 3). Es kann davon

ausgegangen werden, daß die Transportwege der Einsatzstoffe für Transport- und

Ortbeton sich in der gleichen Größe bewegen.

Zur Abschätzung der Transportwege der einzelnen Einsatzstoffe bis zum Betonwerk

oder zur Baustelle wurde /LIE 97/ als Hauptquelle verwendet und durch /ÖKO 95/ und

/MAR 80/ ergänzt.

Zement

Die energetischen Daten, die dem Zement zugrunde liegen, sind dem Kap. D Zement

(Pkt. 4 bis 6) entnommen. Die gängigen Betonsorten enthalten entweder Portlandzement

oder Hochofenzement. Für den Transport vom Zementwerk zum Betonwerk oder zur

Baustelle wurde ein Transportweg von durchschnittlich 180 km zugrunde gelegt.

Wasser

Der Energieaufwand zur Bereitstellung des Wassers, das zur Betonherstellung benötigt

wird, ist sehr gering. Er wird vernachlässigt.

Zuschlagstoffe für Normalbeton

Bausand und Baukies

Diese beiden Stoffe werden entsprechend dem Kap. A Bausand, Baukies (Pkt. 3)

bilanziert. In der Energiebilanz wird die Herstellung von Brechsand und Splitt

berücksichtigt, die aus Naturstein gebrochen werden und 15 % der Gesamtmenge des

Zuschlags Sand und Kies ausmachen. Als Transportweg vom Kieswerk bis zum

Betonwerk oder der Baustelle wird eine Strecke von 10 km veranschlagt /LIE 97/.


Blähton, Blähperlit

Die Herstellung des Blähtons bzw. Blähperlits wird im Kapitel G Leichtbetonmauersteine

(Pkt. 2) beschrieben. Es wird davon ausgegangen, daß der Blähton bzw. das

Blähperlit über eine Strecke von 100 km transportiert wird /ÖKO 95/.

Bims

Die Angaben über den Energieeintrag für den Abbau von Naturbims sind dem Kap.

G Leichtbetonmauersteine (Pkt. 2) entnommen. Als Transportentfernung wurden 10 km

ermittelt. Der in Deutschland abgebaute Bims stammt ausschließlich aus dem Gebiet

des Neuwieder Beckens, er macht mit 74 % den größten Teil des in Deutschland


ENERGIEWIRTSCHAFT

52 E Beton

verarbeiteten Bims aus, der importierte Bims wird in dieser Studie daher nicht

berücksichtigt. /EYE 98/,/MAU 95/

Polystyrol

Es ist entsprechend dem Kap. D Polystyrol (Teil VI, Kunststoffe) bilanziert. Die

Transportentfernung für das Polystyrol wird mit 50 km abgeschätzt.

Zuschlagstoffe für Schwerbeton

Eisenerz

Die Angaben über Abbau, Verarbeitung (Aufbereitung) und Transport sind /COR 97/

entnommen. Das Erz wird im Tagebau (Ausnahme Schweden) gewonnen. 78,3 % des

Erzes stammen aus weit entfernten Regionen wie Brasilien, Kanada oder Australien.

Weitere 16,9 % stammen aus Norwegen oder Schweden. Nach Angaben von /MFB 99/

wird das, verwendete Hämatit aus Brasilien bzw. Südafrika bezogen. Im Erzeugerland

wird das Erz ca. 600 km mit der Bahn (elektrischer Güterzug) transportiert, per

Hochseetransport legt es durchschnittlich 9.600 km und in Deutschland nochmals 250

km, auf Binnenschiffe verladen, zurück.

Baustahl

Die energetischen Angaben über Baustahl sind der Bilanzierung von leichtem Stabstahl

/COR 97/entnommen. Die Transportentfernung des Stahles wird mit einer Strecke von

270 km angesetzt /HEB 95/,/IÖW 96/. 1


Die Berechnung der primärenergetischen Aufwendungen und der Emissionen für den

Transport der Rohstoffe erfolgt mit den in Tabelle 6 Teil I (Allgemeiner Teil) enthaltenen

Werten für Nah- und Ferntransporte bzw. Hochseetransporte.

Tabelle E-1: Kumulierter Energieaufwand und energiebedingte Emissionen

zur Bereitstellung von Rohstoffen für die Betonherstellung

Produkt


1 Transportentfernung gemittelt aus den dort angegebenen Werten



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Sand und Kies 44 3 4 24 3 3 3 0 2

Portlandzement 4.290 893 184 1.874 590 754 17 118 43

Hochofenzement 1.669 233 72 534 157 238 19 27 19

Blähton, Blähperlit 3.694 288 230 544 1.589 126 66 80 86

Bims 67 5 10 59 6 3 7 0 4

Polystyrol 71.000 1.541 1.200 3.500 2.100 6.100 8.200 10 300

Baustahl 27.690 2.255 1.778 4.163 10.885 9.562 293 283 682

Eisenerz (Hämatit) 1.063 58 59 210 224 71 25 2 21

N2O

[g]

Staub

[g]

Beton (Transport-, Ortbeton) 53

3 Beton (Transport-, Ortbeton)

Die wichtigsten Betonsorten sind in Tabelle E-2 mit ihren jeweiligen Rezepturen

aufgeführt. Zement, Wasser und Sand sind in den gängigen Betonsorten fast immer

enthalten. Unterschiedlich sind jedoch die Grobzuschläge, da mit ihnen Dichte und

Festigkeit des Betons eingestellt werden.

Der Sand, als Feinzuschlag, mit einer Korngröße von 0 bis 4 mm macht bei den gängigen

Betonsorten rund 40 % des Gesamtzuschlages aus. Der Grobzuschlag mit einer

Korngröße von 4 bis 63 mm variiert dagegen je nach Betonsorte im Material. Für die

Herstellung von Normalbeton, der eine Dichte von 2,0 bis 2,8 kg/dm 3 aufweist wird in

der Regel Kies oder Splitt verwendet. Von Leichtbeton spricht man ab einer Dichte unter

2,0 kg/dm 3 , diese ist im wesentlichen abhängig von Art und Dichte des Grobzuschlages.

Auch die Festigkeit des Leichtbetons hängt von der Konsistenz des Grobzuschlages ab.

Bei Betonsorten mit einer Dichte von 0,8 kg/dm 3 wird Polystyrol zugegeben. Mit Bims

oder Blähton wird eine Betondichte von 1,4 bis 1,6 kg/dm 3 erreicht. Dem eher selten

verwendeten Schwer- und Schwerstbeton (Abschirmbeton für den Kernkraftwerksbau)

wird Eisenerz oder Stahlschrott beigemischt. Bei Schwerstbeton wird Eisensand statt

Sand verwendet; er erreicht Dichten von bis zu 4,7 kg/dm 3 .

Tabelle E-2: Rezepturen der gängigen Betonsorten bezogen auf eine Tonne

Fertigbeton

Betonart

Zement

Grobzuschlag Feinzuschlag Wasser


[kg]

[kg]

[kg] [kg]

Normalbeton B25 Portlandzement 130 Kies oder Splitt 483 322 65

Normalbeton B25 Hochofenzement 130 Kies oder Splitt 483 322 65

Leichtbeton LB25 1

Portlandzement 219 Blähton oder Bims 318 363 100

EPS-Leichtbeton Portlandzement 471 Polystyrol 16 314 199

Schwerbeton (Dichte 3,8 kg/dm 3 ) Portlandzement 85 Hämatit 804 49 48

1 Die Wahl des Leichtzuschlages (Bims oder Blähton) hat Einfluß auf die Energiebilanz

Im folgenden werden der Transport- bzw. Ortbeton, die Betonfertigteile und die

Betonwaren aus Normalbeton betrachtet. Betonwaren aus Leichtbeton finden sich in

Kap. G Leichtbetonmauersteine und Gasbeton in Kap. F Gasbeton.


Die bereitgestellten Einsatzstoffe gelangen sortiert über Fördereinrichtungen zu den

Abmeß- und Dosiereinrichtungen. Danach erfolgt das Mischen des Transportbetons, der

dann spätestens 90 Minuten nach der Wasserzugabe verbaut sein muß. Es ist aber auch

möglich alle diese Schritte direkt auf der Baustelle auszuführen. Der sogenannte

Ortbeton wird vor allem auf Großbaustellen, die große Mengen Beton benötigen,

hergestellt.


ENERGIEWIRTSCHAFT

54 E Beton


Die energetischen Aufwendungen für Förder-, Dosier- und Mischeinrichtungen zur

Betonherstellung sind gering. Die Einzelschritte werden daher zusammengefaßt und

ergeben einen Gesamtaufwand von 1 kWh/tBeton.


Da die Herstellung von Bewehrungsstahl mit erheblichem Energieaufwand verbunden

ist, muß in jedem Fall zwischen bewehrtem und unbewehrtem Beton unterschieden

werden. Der Kumulierte Energieaufwand je Tonne Baustahl beträgt 28 GJ (incl.

Transport zur Baustelle). Es gibt keine allgemein gültige Aussage über den prozentualen

Anteil der Bewehrung pro Kubikmeter Beton. Je nach Funktion der Bauteile schwankt

der Anteil zwischen 1 Vol% (80 kg/m 3 ) und 4 Vol% (300 kg/m 3 ), bei hochbewehrtem Beton

(z.B. Fundamente) werden z.T. auch bis zu 8 Vol% erreicht. Da der bewehrte Beton

unterschiedliche Dichten aufweist ändert sich der Gewichtsanteil pro Tonne Beton

nochmals gegenüber dem Volumenanteil.

1 Vol% Bewehrung: 288,0 MJ pro m 3 Beton



Betrachtet man die oben genannten KEA für die verschiedenen Anteile der Bewehrung

an einem Kubikmeter Beton, so wird klar, daß der KEA durch den Bewehrungsanteil

stark verändert wird. Im folgenden wird von einem Bewehrungsanteil von 2 Vol% pro

Kubikmeter ausgegangen /OPB 99/,/SAI 99/.



Betonmischen

Stahlbeton

2434 MJ (100,0 %)


7 MJ (0,3 %)

Sand, Kies ab Kieswerk

28 MJ (1,1 %)


520 MJ (21,4 %)

Wasser

0 MJ (0,0 %)

LKW-Transport

42 MJ (1,7 %)

Baustellenverkehr

26 MJ (1,1 %)


11 MJ (0,5 %)

Mittlerer Stabstahl

1800 MJ (74,0 %)

Abbildung E-1: Primärenergieflußbild für die Herstellung von einer Tonne Stahlbeton

B25

Beton (Transport-, Ortbeton) 55

Die meisten Emissionen, die bei der Betonherstellung anfallen, entstehen schon bei der

Gewinnung und Veredelung der Rohstoffe. So entstehen z.B. 143 kg der 191 kg CO2, die

durch eine Tonne Normalbeton B25 mit PZ verursacht werden, durch den Einsatz von

Zement. Geringe Emissionen entstehen beim Transport und indirekt durch den Einsatz

von Strom beim Mischen und bei der Verarbeitung.

Ergebnisse

Tabelle E-3: KEA und Emissionen bei der Herstellung von verschiedenen

Transportbetonsorten ohne Bewehrung

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalbeton B25 mit PZ 658 118 37 315 84 104 11 16 11

Normalbeton B25 mit HOZ 317 36 22 143 28 37 11 4 8

Leichtbeton LB25 mit Bims 1.056 195 60 509 139 173 20 26 16

Leichtbeton LB25 mit Blähton 2.236 287 135 691 646 213 42 29 44

EPS-Leichtbeton mit PZ 3.271 434 124 1.031 321 459 133 57 32

Schwerbeton 1.266 123 68 351 236 125 25 12 22

Tabelle E-4: KEA und Emissionen bei der Herstellung von verschiedenen

Transportbetonsorten mit 2% Bewehrung pro Kubikmeter verbautem

Beton

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalbeton B25 mit PZ 2.434 307 154 586 788 749 32 33 56

Normalbeton B25 mit HOZ 2.167 229 138 427 681 581 37 20 50

Leichtbeton LB25 mit Bims 4.038 488 238 895 1.149 998 49 50 84

Leichtbeton LB25 mit Blähton 5.090 567 299 1.045 1.604 996 68 51 106

EPS-Leichtbeton mit PZ 8.107 893 403 1.565 1.940 1.705 181 87 137

Schwerbeton 2.361 232 128 488 580 400 35 20 44

Anmerkungen zu den Emissionen

Wie im Allgemeinen Teil, Kap. 3 beschrieben, werden im Rahmen der Prozeßkettenanalyse

nur energiebedingte Emissionen ermittelt. Um auch relevante prozeßbedingte

Emissionen zu erfassen, werden die Ergebnisse der Prozesskettenanalyse mit

Gesamtemissionen aus der Fachliteratur abgeglichen, etwaige Abweichungen detailliert

untersucht und die so ermittelten Gesamtemissionen als stoffspezifische Basisdaten

ausgewiesen. Die so ermittelten Werte werden dann in der Datenbank abgelegt.

Der größte Teil der Emissionen für Beton wird durch die Bereitstellung der verwendeten

Rohstoffe und Zwischenprodukte verursacht. Für diese Stoffe wurden auf die oben

beschriebene Art und Weise die Gesamtemissionen in vorangegangenen Kapiteln

ermittelt und bei der Betonbilanzierung berücksichtigt. Zusammen mit den energiebedingten

Emissionen bei der Herstellung von Beton ist es somit möglich, die im Kapitel

Beton errechneten Emissionen als Gesamtemissionen auszuweisen, da hierbei keine

prozeßbedingten Emissionen anfallen.

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

56 E Beton

Lediglich zu Vergleichszwecken werden in Tabelle E-5 Emissionswerte aus der

Fachliteratur aufgeführt. Die obersten beiden Zeilen der Tabelle enthalten die in dieser

Studie ausgewiesenen Emissionen (vgl. Tabelle E-3). Bei /GEM/ gibt es nur einen

Datensatz zu Beton, der nicht näher spezifiziert wird. Aus /ÖKO 95/ wird der Datensatz

für Normalbeton B25 angegeben.

Tabelle E-5: Vergleich der Gesamtemissionen für Beton nach Tabelle E-3, /GEM/

und /ÖKO 95/

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]



Beton /GEM/ - 151 150 660 60 170 20 0 70

Transportbeton B25 /ÖKO 95/ - 130 18 77 60 36 25 1 -

N2O

[g]

Staub

[g]

Betonfertigteile 57

4 Betonfertigteile

Die Betonfertigteile stellen zusammen mit den Betonwaren die zweite große Sparte der

Betonprodukte neben dem Transportbeton dar. Betonfertigteile sind konstruktive

Bauelemente aus Beton oder Stahlbeton, hierzu zählen Wand- und Deckenelemente aber

auch Betonrohre oder Fertigteilelemente für den Brückenbau. Bei den Fertigteilen

kommt entweder Leichtbeton oder Normalbeton, beide nach den gängigen Rezepturen

gemischt, zur Anwendung. Sie werden bewehrt und unbewehrt hergestellt.


Der Beton wird gemischt und danach in vorgefertigte Schalungselemente gegossen und

verdichtet. In der Schalung härtet er aus, bis ein entsprechender Härtegrad erreicht ist.

Um diesen Vorgang zu beschleunigen wird dem Beton in vielen Fällen Wärme zugeführt.

Dabei wird entweder direkt bedampft oder die Schalungstische bzw. die Hallen in denen

die Schalungen lagern werden beheizt. Abbildung E-2 zeigt den Herstellungsprozeß von

Betonfertigteilen.

Härtung: beheizte Formtische,

Hallenhärtung

Wiegen und Mischen

Fertigbeton

Transport zur Schalung

In Schalung gießen

Verdichten, Rütteln

Ausschalen und

Zwischenlagern

Betonfertigteil

4.

Lufthärtung

Abbildung E-2: Betonfertigteilherstellung nach /MAR 80/ (überarbeitet).


ENERGIEWIRTSCHAFT

58 E Beton


Die verschiedenen Schritte, die zur Produktion von Betonfertigteilen notwendig sind,

werden zu einem Wert zusammengefaßt. Beim Härtungsprozeß muß zwischen der

Dampfhärtung und der Lufthärtung unterschieden werden, da dampfgehärtete

Fertigteile einen höheren Energieverbrauch verursachen. Für die Dampferzeugung wird

in der Regel Leichtöl verwendet. Die unten angegebenen energetischen Daten beziehen

sich auf eine Tonne des jeweiligen Fertigteils.

Mischen, Verdichten, Fördern: 16,1 kWh Strom

Härten mit Dampf: 10,7 l Leichtöl


Wie beim Transportbeton wird auch bei den Betonfertigteilen zwischen bewehrtem und

unbewehrtem Beton unterschieden. Es wird von einem Bewehrungsanteil von 2 Vol%

pro Kubikmeter Beton ausgegangen /OPB 99/. Ausdrücklich sei hier auf das Kap.

E Beton (Pkt. 3.3) hingewiesen, wo die Energieaufwendungen für unterschiedliche

Stahlanteile diskutiert werden.

Einen großen Anteil am Energieaufwand hat auch die Dampfhärtung, sie erhöht z.B.

den KEA für die Herstellung von Fertigteilen aus Beton B25 um bis zu 30 %. Aus diesem

Grund wird an dieser Stelle nicht nur der KEA von bewehrten und unbewehrten

Betonfertigteilen unterschieden, sondern auch zwischen Dampf- und Lufthärtung.

In Abbildung E-3 ist das Primärenergieflußbild von unbewehrten, dampfgehärteten

Betonfertigteilen dargestellt.



Herstellung Betonfertigteil

Betonfertigteil

947 MJ (100,0 %)


7 MJ (0,8 %)

Sand, Kies

30 MJ (3,1 %)

Wasser

0,1 MJ (0,0 %)

LKW-Transport

23 MJ (2,4 %)


28 MJ (2,9 %)


196 MJ (20,7 %)

Hochofenzement

217 MJ (22,9 %)

Diesel

18 MJ (1,9 %)

Leichtöl

428 MJ (45,2 %)

Abbildung E-3: Primärenergieflußbild für die Herstellung von einer Tonne Betonfertigteilen

(unbewehrt, dampfgehärtet)

Betonfertigteile 59

Der größere Teil der Emissionen bei der Erzeugung von Betonfertigteilen entsteht in

vorgelagerten Prozessen. Beim Herstellungsprozeß entstehen bis zur Härtung nur

geringe Emissionen. Werden die Fertigteile dampfgehärtet, so erhöhen sich die

Emissionen von CO2 um durchschnittlich 10 bis 20 %, auch die anderen Emissionen

steigen merklich an.

Ergebnisse

Tabelle E-6: KEA und Emissionen bei der Herstellung von verschiedenen Betonfertigteilen

ohne Bewehrung und ohne Dampfhärtung

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]







mit Bewehrung und ohne Dampfhärtung

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]



Leichtbeton LB25 mit Bims 4.283 597 141 748 1.290 1.224 61 29 36

Leichtbeton LB25 mit Blähton 5.342 679 209 921 1.741 1.260 82 31 62

EPS-Leichtbeton mit PZ 8.762 1.138 269 1.475 2.336 2.288 223 62 66


ohne Bewehrung und mit Dampfhärtung

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]






N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

60 E Beton


mit Bewehrung und mit Dampfhärtung

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]



Leichtbeton LB25 mit Bims 4.711 628 165 869 1.333 1.233 69 30 42

Leichtbeton LB25 mit Blähton 5.770 711 233 1.041 1.783 1.269 90 32 67

EPS-Leichtbeton mit PZ 9.191 1.170 293 1.596 2.379 2.297 231 63 72

N2O

[g]

Staub

[g]

Betonwaren aus Normalbeton 61

5 Betonwaren aus Normalbeton

Zu den Betonwaren zählt man Betonsteinpflaster, Gewegplatten, Bord- und Rinnsteine,

sowie Mauersteine. Diese werden entweder aus Normalbeton, welcher nach gängiger

Rezeptur hergestellt ist oder aus Leichtbeton gegossen. Hier werden nur Betonwaren

aus Normalbeton behandelt, die aus Leichtbeton finden sich im Kapitel G Leichtbetonmauersteine.


Die Herstellungsverfahren verschiedener Betonwaren sind bis zum Trocknungsprozeß

ungefähr gleich, dann muß zwischen Dampfhärtung und Lufthärtung unterschieden

werden. Abbildung E-4 zeigt den Herstellungsprozeß.

Dampfhärtung

Kammer-, Pistenhärtung

Wiegen und Messen

Formfester Beton

Formgebung - Pressen

Umstapeln - Gabelstapler

Fertiggeformte Betonware

Endbearbeitung

Fräsen, Schleifen

Fertige Betonware

Abbildung E-4: Betonwarenherstellung nach /MAR 80/ (überarbeitet).

4.

Lufthärtung

4.

4.


ENERGIEWIRTSCHAFT

62 E Beton


Als Angaben über den Energieeintrag für die Herstellung einer Tonne Betonwaren

finden sich bei /MAR 80/ folgende Werte:

Dosieren, Mischen, Formen: 6,5 kWh Strom

Innerbetrieblicher Transport: 0,6 l Diesel

Dampfhärtung: 0,9 l Heizöl


In Abbildung E-5 ist das Primärenergieflußbild von Betonwaren dargestellt.



Herstellung Betonware

Betonware

793 MJ (100,0 %)


7 MJ (0,9 %)

Sand, Kies

30 MJ (3,8 %)


558 MJ (70,4 %)

Wasser

0,1 MJ (0,0 %)

LKW-Transport

23 MJ (2,9 %)


28 MJ (3,5 %)


86 MJ (10,8 %)

Leichtöl

36 MJ (4,6 %)

Diesel

25 MJ (3,1 %)

Abbildung E-5: Primärnergieflußbild für die Herstellung von Betonwaren

Beim eigentlichen Mischvorgang, bei der Verarbeitung und beim Trocknen von

Betonwaren entstehen nur geringe Emissionen. Auch hier wird der größte Anteil der

Emissionen durch Bereitstellung der Rohstoffe verursacht. Durch die Dampfhärtung

erhöhen sich die Emissionen nicht wesentlich.

Betonwaren aus Normalbeton 63

Ergebnisse

Tabelle E-10: KEA und Emissionen bei der Herstellung von Betonwaren aus

Normalbeton

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Betonware ohne Dampfhärtung 756 123 43 349 89 113 15 16 13

Betonware mit Dampfhärtung 792 126 45 359 93 114 15 16 14

/COR 97/,/EYE 98/,/LIE 97/,/MAR 80/,/MAU 95/,/ÖKO 95/,/OPB 99/,/SAI 99/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

F Gasbeton

Gasbeton, der auch unter dem Namen Porenbeton bekannt ist, wird nach einer anderen

Rezeptur hergestellt als normaler Beton. Ihm wird neben den üblichen Zuschlägen

zusätzlich Kalk, Anhydrit und Aluminiumpulver beigegeben. Das feingemahlene Pulver

reagiert mit den alkalischen und kieselsäurereichen Zuschlägen (Zement, Kalk,

Quarzsand) und bildet unter Freisetzung von Wasserstoff Poren mit 2 bis 3 mm

Durchmesser im Beton. Nach dem Härten erreicht der Gasbeton eine Dichte zwischen

400 und 600 kg/m 3 , und ist damit ein sehr leichter Werkstoff mit guten Wärmedämmeigenschaften.

Er wird zu Mauersteinen oder zu Montagebauteilen, die z.B. als Deckenund

Wandelemente im Fertigteilbau Verwendung finden, verarbeitet. Die Montagebauteile

werden mit Bewehrung ausgeführt.

2 Rohstoffe

Zement

Der Zement bildet zusammen mit dem Wasser den sogenannten Zementleim, der die



Beständigkeit des Betons. Bei bewehrtem Beton schützt er die Stahleinlagen vor

Korrosion, dies ist bei Gasbeton wegen seiner Porosität jedoch nicht gegeben. Die

Bewehrung erhält daher einen Korrosionsschutz.

Wasser

Das Wasser ermöglicht die Erhärtung des Bindemittels und dient als Gleitmittel, das ein

gutes Zusammenrutschen und damit eine Verdichtung der Zuschlagstoffe ermöglicht.


Der Mischung aus Zement und Wasser wird zur Herstellung von Gasbeton Sand als

Feinzuschlag beigemischt und, in einigen Fällen, ein kleiner Anteil Splitt als Grobzuschlag.

Außerdem wird, im Gegensatz zu den üblichen Betonmischungen, noch Anhydrit,

Kalk und Aluminiumpulver als Treibmittel beigefügt.

Baustahl

Der für die Bewehrung der Montagebauteile verwendete Baustahl wird als Mattengeflecht

geliefert und erhält zusätzlich einen Korrosiosschutz, bevor er in die Form

eingebracht wird. Die Bewehrung erhöht die Stabilität des Betons, da sie die eingeleiteten

Zugkräfte aufnimmt.

65


ENERGIEWIRTSCHAFT

66 F Gasbeton


Zement

Für die Herstellung von Gasbeton wird im Normalfall Portlandzement verwendet. In

einigen Ausnahmefällen wird auch Hochofenzement eingesetzt. Der Zement wird per

LKW zum Werk transportiert.

Zuschlagstoffe für Gasbeton


Diese Zuschlagstoffe werden, nach der Gewinnung und u. U. Veredelung zum Werk

transportiert. Natürlich vorkommender Sand und Kies werden im Tagebau gewonnen,

gewaschen und gesiebt. Brechsand und Splitt werden nach dem Brechen wie Sand und

Kies verarbeitet.

Anhydrit

Anhydrit, der zur Herstellung von Gasbeton benötigt wird, ist ein in der Natur

vorkommender wasserfreier Gips. Dieser hat durch geologische Vorgänge sein

Kristallwasser verloren. Die Qualität des natürlich gewonnenen Anhydrit schwankt. Aus

diesem Grund wird für die Herstellung von Gasbetonbauteilen auch synthetischer

Anhydrit verwendet, der bei der Herstellung von Flußsäure aus Flußspat als Reaktionsprodukt

anfällt.



CaF2 + H2SO4 = CaSO4 + 2 HF

Flußspat Schwefelsäure Anhydrit Flußsäure

Aluminiumpulver

Zur Herstellung des Aluminiumpulvers verwendet man meist Aluminiumschrott- oder

Abfallprodukte, die gemahlen werden.

Feinkalk

Zur Herstellung von Gasbeton wird Branntkalk (Feinkalk) verwendet, der durch

Brennen von Kalkstein (Weißkalk) bzw. Dolomit (Graukalk) bei Temperaturen zwischen

1.000°C und 1.200°C erzeugt wird. Nach dem Brennprozeß wird der Kalkstein fein

gemahlen (s. C Kalk, Pkt. 5).

Baustahl

Wird aus den entsprechenden metallverarbeitenden Betrieben zum Werk geliefert.


Zur Abschätzung der Transportwege der einzelnen Einsatzstoffe bis zum Herstellungsbetrieb

existieren Werte in der angegebenen Literatur. Als Hauptquelle wird /LIE 97/

verwendet. Für Gasbeton liegen zudem Werte von zwei Herstellern /HEB 95/,/IÖW 96/

vor, von denen jeder ca. 40 % des in Deutschland produzierten Gasbetons erzeugt. Die

Angaben liegen in keinem Fall weiter auseinander, daher werden aus ihnen die

Transportwege gemittelt. Die dort nicht angegebenen Werte wurden abgeschätzt.

Rohstoffe 67

Zement


(Pkt. 4 bis 6) entnommen. Der hier behandelte Gasbeton enthält in den meisten Fällen

Portlandzement, selten auch Hochofenzement. Für den Transport vom Zementwerk zum

Betonwerk wurde ein Transportweg von 104 km zugrunde gelegt /HEB 95/,/IÖW 96/.

Wasser

Der Energieaufwand zur Bereitstellung des Wassers, das zur Herstellung von Gas- und

Leichtbeton benötigt wird, ist sehr gering und kann daher vernachlässigt werden.

Zuschlagstoffe für Gasbeton


Diese beiden Stoffe werden entsprechend dem Kap. A Bausand, Baukies (Pkt. 3)

bilanziert. In der Energiebilanz wird die Herstellung von Brechsand und Splitt

berücksichtigt, die aus Naturstein gebrochen, 15 % der Gesamtmenge des Zuschlags

Sand und Kies ausmachen. Als Transportweg vom Kieswerk bis zum Werk wird eine

Strecke von 10 km veranschlagt /LIE 97/.

Anhydrit

Der natürliche Anhydrit wird im Tagebau gewonnen, der synthetische fällt als

Reaktionsprodukt an. Die Energieaufwendung zur Bereitstellung von Anhydrit sind im

Kapitel B Gips (Pkt. 2) dargestellt. Der Anhydrit wird fein gemahlen und dann

abgepackt. Er wird im Mittel 280 km zum Gasbetonwerk transportiert.


Die Daten zur Herstellung von Aluminium sind dem Teil III (Teil B, Kap. 4.4 bis 4.6)

entnommen. Für das Mahlen des Aluminiums zu Pulver werden 6,11 kWh pro Tonne

Aluminium angegeben. Für den Transport sind 292 km angesetzt /HEB 95/,/IWÖ 96/.

Feinkalk

Die Angaben über den Energieverbrauch und die Emissionen sind dem Kap. C Kalk

(Pkt. 5) entnommen. Als Transportentfernung wird mit einem Weg von 104 km

gerechnet /HEB 95/,/IWÖ 96/.

Baustahl

Die energetischen Angaben über Baustahl sind der Bilanzierung von Stahl /COR 97/

entnommen. Als Entfernung, über die der Stahl transportiert wird, ist eine Strecke von

270 km veranschlagt worden /HEB 95/,/IÖW 96/.






ENERGIEWIRTSCHAFT

68 F Gasbeton

Tabelle E-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung

von Rohstoffen für die Betonherstellung

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

Sand und Kies 44 28 4 24 3 3 3 0 2


Baustahl 27.690 2.255 1.778 4.163 10.885 9.562 293 283 682

Anhydrit 72 5 8 46 5 5 6 0 3

Aluminiumpulver 305 21 44 257 25 15 31 1 19

Feinkalk 4.663 1.059 297 453 304 1.003 22 59 190

Gasbetonsteine, Montagebauteile 69

3 Gasbetonsteine, Montagebauteile


Die einzelnen Einsatzstoffe, die zur Gasbetonherstellung notwendig sind, werden dosiert

und mit Wasser vermischt. Kurz bevor der Beton in die vorbereitete Form gegossen

wird, gibt man das, als Treibmittel wirkende, Aluminiumpulver zu. Dieses setzt

Wasserstoff frei, der im Gasbeton Kugelporen mit 2 bis 3 mm Durchmesser bildet. Bei

Montagebauteilen wird vor dem Gießen die Bewehrung in die Form eingebracht. Nach

dem Ansteifen wird der Block aus der Form genommen und in das gewünschte Format

zugeschnitten. Dann erfolgt die Dampfhärtung bei einem Druck von 12 bar und einer

Temperatur von 190°C.

Rohmaterialien

Aufbereitung, Dosierung

und Mischung

Betonmischung

Zugabe des Aluminiumpulvers

kurz vor dem Gießen

Gießen, Treiben, Ansteifen

Rohblock

Schneiden

Dampfhärten

Gasbetonstein

4.

Montagebauteil

Abbildung E-1: Herstellungsprozeß von Gasbetonprodukten


ENERGIEWIRTSCHAFT

70 F Gasbeton

Die Rezeptur der Gasbetonmischung unterscheidet sich etwas von den anderen

Betonsorten, da zusätzlich zu Zement, Zuschlägen (Sand und Splitt) und Wasser der

Mischung noch Kalk, Anhydrit und Aluminiumpulver beigegeben wird. Die Mischungsverhältnisse

für Gasbetonblöcke und Montagebauteile unterscheiden sich ferner, da

letztere eine größere Dichte erreichen müssen, (s. Tabelle E-2). Zu beachten ist auch,

daß Montagebauteile üblicherweise eine Bewehrung erhalten.

Tabelle E-2: Rezepturen zur Mischung von Gasbeton unterschiedlicher Dichte

Rohstoffe




Gasbetonstein

Dichte 0,4 kg/dm 3

[kg]

Gasbetonstein


[kg]

Gasbetonstein


[kg]



[kg]



Sand, Kies 507,5 504 595 564 586,7

Feinkalk 102,5 104 175 122 168,3

Portlandzement 305 260 153 246 168,3

Anhydrit 35 44 40 38 40

Aluminiumpulver 1,25 0,7 0,33 0,7 0,48

Wasser 682,5 648 625 648 625

Bewehrung keine keine keine 54,4 45,3


Es muß zwischen Gasbetonblöcken und Montagebauteilen unterschieden werden.

Montagebauteile verursachen bedingt durch die Bewehrung und ihre größeren Abmaße,

einen höheren Gas- und Stromverbrauch. Weiter sind die energetischen Daten für den

Herstellungsprozeß von Gasbetonblöcken und Montagebauteilen von der Dichte

abhängig.

Tabelle E-3: Energiedaten für die Herstellung der verschiedenen Gasbetonsteine

/HEB 95/

Prozeßschritte bzw. Verbrauchsart

Gasbetonblöcke Dichte: Montagebauteile Dichte:

Alle Werte je Tonne 0,4 kg/dm 3

0,5 kg/dm 3

0,6 kg/dm 3

0,5 kg/dm 3

0,6 kg/dm 3

Mahlen der Grundstoffe: 6,9 kWh 6,6 kWh 6,3 kWh 6,6 kWh 6,3 kWh

Dosieren, Wasserzuleitung, Mischen, Gießen, Schneiden, Reststoffrückführung, Dampferzeugung, Beladen, Härten,

Entladen, Verpacken, (Stahlverarbeitung, Korrosionsschutz):

Erdgasverbrauch: 22,3 m 3

17,8 m 3

14,9 m 3

19,6 m 3

[kg]

16,3 m 3

Stromverbrauch: 71,9 kWh 57,5 kWh 47,9 kWh 91,8 kWh 76,5 kWh

Staplertransporte:

Dieselverbrauch: 0,8 l 0,7 l 0,6 l 0,7 l 0,6 l

Gasbetonsteine, Montagebauteile 71


In Abbildung E-2 ist das Primärenergieflußbild von Gasbeton dargestellt.

Herstellung Gasbetonsteine

Gasbetonsteine

3618 MJ (100,0 %)

Sand, Kies

19 MJ (0,5 %)


5 MJ (0,1 %)


1310 MJ (36,2 %)

Naturanhydrit

3 MJ (0,1 %)

Wasser

0,1 MJ (0,0 %)


0,1 MJ (0,0 %)


903 MJ (25,0 %)

Erdgas

791 MJ (21,9 %)

Diesel

34 MJ (0,9 %)


476 MJ (13,1 %)


18 MJ (0,5 %)

LKW-Transport

61 MJ (1,7 %)

Abbildung E-2: Primärenergieflußbild für die Herstellung von einer Tonne Gasbeton

(0,4 kg/dm 3 )

Die bei der Herstellung von Gasbeton anfallenden Emissionen sind gering, sie werden

zum Großteil beim Dampfhärten durch die Verbrennung von Erdgas und indirekt durch

die Bereitstellung von Strom verursacht. Die meisten Emissionen entstehen bei der

Produktion der, für die Gasbetonherstellung benötigten, Rohstoffe.

Ergebnisse

Tabelle E-4: KEA und Emissionen bei der Herstellung von Gasbetonprodukten

Produkt


Gasbetonblock 0,4 kg/dm 3



Montagebauteil 0,5 kg/dm 3


KEA

[MJ]

CO2

[kg]

/COR 97/, /LIE 97/, /HEB 95/, /IÖW 96/

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

3.619 471 176 849 259 559 30 47 48

3.103 417 156 757 227 484 29 40 46

2.753 388 146 563 180 446 26 31 53

5.119 651 212 898 804 1.059 53 43 60

4.419 551 239 803 688 925 42 46 85


ENERGIEWIRTSCHAFT

1 Einleitung

G Leichtbetonmauersteine

Die verschiedenen Leichtbetonmauersteine werden vor allem im Hausbau als

Alternative zu Ziegeln verwendet. Sie enthalten poröse Zuschläge wie Bims oder Blähton

und weisen dadurch gute Wärmedämmeigenschaften auf. Man zählt die Leichtbetonmauersteine

zu den Betonwaren. Sie werden, im Gegensatz zu den im Kap. E Beton

(Pkt. 5) beschriebenen Normalbetonwaren, nicht nach den gängigen Betonrezepturen

gemischt. Durch einen größeren Anteil an Leichtzuschlägen verringert sich der Wärmedurchgangskoeffizient

(d.h. die Wärmedämmfähigkeit der Bauteile verbessert sich).

Zusätzlich sind noch Leichtbetonplatten erfaßt, die z.B. für Leichtbauwände und

abgehängte Decken verwendet werden können.

2 Rohstoffe

Zement

Der Zement bildet zusammen mit dem Wasser den sogenannten Zementleim, der die



Beständigkeit des Betons.

Wasser

Das Wasser ermöglicht die Erhärtung des Bindemittels und dient als Gleitmittel, das

eine Verdichtung der Zuschlagstoffe ermöglicht.


Zur Produktion von Leichtbeton wird der Mischung aus Zement und Wasser, ein

Grobzuschlag, mit geringer Dichte und großer Festigkeit z.B. Bims oder Blähton

zugegeben.


Zement

Für die Herstellung der verschiedenen Leichtbetonsteine wird im Normalfall Portlandzement

verwendet. Der Zement wird per LKW zum Werk transportiert.


Bims

In Deutschland wird Bims nur im Bereich des Neuwieder Beckens abgebaut. Je

nachdem welche Dichte das fertige Bimsprodukt erreichen soll, wird der Bims vor der

Weiterverarbeitung noch gewaschen. Im Waschvorgang werden Sand und Kies, sowie

73


ENERGIEWIRTSCHAFT

74 G Leichtbetonmauersteine

abschlämmbare Bestandteile abgeschieden, der Bims erreicht dadurch eine mittlere

Dichte von 0,5 kg/dm 3 . Da 74 % des in Deutschland verarbeiteten Bimses aus dem

Neuwieder Becken stammen, wird im folgenden aus dem Ausland importierter Bims

vernachlässigt.

Blähton

Der im Tagebau gewonnene Ton wird aufbereitet und dann granuliert. Die Tongranalien

durchlaufen ein Drehrohrofensystem (in manchen Fällen auch einen Wirbelschichtofen).

Sie werden dabei zuerst vorgewärmt und dann schnell auf 1.200°C erhitzt, dadurch

verdampft das im Ton gebundene Wasser und bläht die Granalien auf das ca. fünffache

ihrer Größe auf.


Zur Abschätzung der Transportwege der einzelnen Einsatzstoffe bis zum Herstellungsbetrieb

existieren Werte in der angegebenen Literatur. Als Hauptquelle wird /LIE 97/

verwendet. An Stellen an denen es sinnvoll erschien wurden auch Werte aus dem Kap.

F Gasbeton entsprechend /HEB 95/,/IÖW 96/ übernommen. Die dort nicht angegebenen

Werte wurden abgeschätzt.

Zement

Die Daten zur Zementherstellung sind dem Kap. D Zement (Pkt. 4 bis 6) entnommen.

Der hier behandelte Leichtbeton enthält in den meisten Fällen Portlandzement, selten

auch Hochofenzement. Für den Transport vom Zementwerk zum Betonwerk wurde ein

Transportweg von durchschnittlich 150 km zugrunde gelegt /LIE 97/.

Wasser

Der Energieaufwand zur Bereitstellung des Wassers, das zur Herstellung von Gas- und

Leichtbeton benötigt wird, ist sehr gering und kann daher vernachlässigt werden.


Blähton

Über den Abbau von Rohton liegen Daten im Kap. I Ziegel (Pkt. 2) vor, die Herstellung

des Blähtons ist entsprechend der Angaben von /FES 95/ bilanziert. Die Herstellung von

einer Tonne Blähton erfordert folgende Energieaufwendungen:

Abbau von 1,1 t Rohton 1 : 0,6 l Diesel

Transport zum Werk: 50 tkm

Blähprozeß: 75 l schweres Heizöl



35,0 kWh Strom

Es wird davon ausgegangen, daß der Blähton über eine Strecke von 100 km transportiert

wird /ÖKO 95/.

1 Zur Herstellung von 1 Tonne Blähton benötigt man 1,1 Tonnen Rohton

Rohstoffe 75

Bims

Für den Abbau von Naturbims wird ein Dieselverbrauch von 0,9 Liter pro Kubikmeter

für das Betreiben der Baumaschinen angesetzt, als Transportentfernung 10 km

/MAU 95/. Der Bims wird nach dem Abbau, je nachdem welche Dichte der fertige

Bimsstein haben soll, gesiebt oder gewaschen. Durch den Waschvorgang werden

leichtere von schwereren Fraktionen getrennt. Zur Bereitstellung von 1.000 kg

Waschbims sind ca. 1.840 kg Grubenbims erforderlich, zur Bereitstellung von 1.000 kg

Bims (gesiebt) werden ca. 1.180 kg Grubenbims benötigt.





Tabelle E-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung

von Rohstoffen für die Leichtbetonherstellung

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]


Blähton 3.694 288 230 544 1.589 126 66 8 86

Grubenbims 67 5 10 59 6 3 7 0 4

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT


3 Leichtbetonmauersteine

Bimssteine werden nach zwei unterschiedlichen Rezepturen gemischt. Für Steine

höherer Dichte wird der Mischung gesiebter Grubenbims, für leichte Steine Waschbims

beigegeben. Die Rezepturen für Porentonmauersteine und Bimssteine sind in der

Tabelle E-2 aufgeführt.

Tabelle E-2: Rezepturen zur Herstellung von einer Tonne Leichtbetonmauersteinen

Steinart

Zuschlag

Portlandzement Wasser


[kg]

[kg]

[kg]

Porentonmauerstein Blähton 900 100 50

Bimsstein Dichte 0,5 bis 0,6 kg/dm 3




Waschbims 1

Bims 1

1.397 222 50

1.125 125 50

1 Im Bims ist noch Wasser enthalten, das beim Härten verdunstet, so daß man 1 Tonne trockenen Bimsstein

erhält


Abbildung E-1 zeigt den Herstellungsprozeß von Betonwaren.

Zement

und

Wasser

Dampfhärtung

Kammer-, Pistenhärtung

evtl. Waschen

Dosieren und Mischen

Formfester Beton

Formgebung - Pressen

Umstapeln - Gabelstapler

Leichtbetonmauerstein

Lufthärtung

Zuschläge:

Bims

Blähton

Abbildung E-1: Betonwarenherstellung nach /MAR 80/ (überarbeitet).

4.

Leichtbetonmauersteine 77

Das Herstellungsverfahren für die verschiedenen Leichtbetonsteine unterscheidet sich

bis zum Trocknungsprozeß nicht. Nur bei der Produktion von Bimssteinen wird ein

Waschprozeß vorgeschaltet, wenn man Bimssteine mit besonders niedriger Dichte

zwischen 0,5 und 0,6 kg/dm 3 herstellen will. Bei der Trocknung muß zwischen

Dampfhärtung und Lufthärtung unterschieden werden.


Während die Porentonmauerblöcke im Normalfall luftgehärtet werden, ist bei der

Bimssteinproduktion sowohl die Lufthärtung als auch die Dampfhärtung üblich. Es muß

zwischen luft- und dampfgehärteten Steinen unterschieden werden, da die Aushärtung

mittels Heißdampf ein energieintensiver Prozeß ist. Die nachfolgende Aufzählung

enthält die Energieaufwendungen, die zur Produktion von einer Tonne des entsprechenden

Leichtbausteins nötig sind:

Porentonmauerblock (LB25): 6,5 kWh Strom für Mischen, Fördern, Formen

0,44 l Diesel für innerbetrieblichen Transport

Bimsstein Dichte 0,5 bis 0,6 kg/dm 3 : 3,12 kWh Strom für Waschen des Grubenbimses

0,42 l Diesel für Waschen und Transport

7,53 kWh Strom für weiteren Herstellungsprozeß

8,64 l Leichtöl für Härtungsprozeß

Bimsstein Dichte 0,7 bis 0,9 kg/dm 3 : 5,17 kWh Strom für Herstellungsprozeß


0,15 l Diesel für innerbetrieblichen Transport

5,83 l Leichtöl für Härtungsprozeß

Beim eigentlichen Mischvorgang, bei der Verarbeitung und beim Trocknen von

Betonwaren entstehen geringe Emissionen. Falls die Aushärtung mittels Dampf

beschleunigt wird, erhöht sich der KEA und damit auch die Emissionen um mehr als das

Doppelte. Ein großer Teil der Emissionen entsteht auch hier in vorgelagerten Prozessen.

In Abbildung E-2 ist das Primärenergieflußbild von Leichtbetonmauersteinen dargestellt.


ENERGIEWIRTSCHAFT




Wasser

0 MJ (0.0%)

Herstellung Porentonmauerblöcke

Porentonmauerblock

3969 MJ (100.0%)

Zement

429 MJ (10.8%)

Blähton

3324 MJ (83.7%)


123 MJ (3.1%)


74 MJ (1.9%)

Diesel

18 MJ (0.4%)

Abbildung E-2: Primärenergieflußbild für die Herstellung von einer Tonne Porentonmauerblöcken

Ergebnisse

Tabelle E-3: KEA und Emissionen bei der Herstellung von verschiedenen Leichtbetonmauersteinen

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Porentonmauerblock 3.969 359 252 831 1.505 202 80 20 93


mit Dampfhärtung


ohne Dampfhärtung


mit Dampfhärtung


ohne Dampfhärtung

N2O

[g]

Staub

[g]

1.751 244 118 847 199 201 50 29 39

1.412 219 99 752 165 194 44 28 34

923 126 59 424 105 102 24 15 19

690 109 46 358 81 97 20 14 16

Leichtbetonplatte 79

4 Leichtbetonplatte

Leichtbetonplatten können alternativ zu Gipskartonplatten verwendet werden. Sie

haben eine Standardwandstärke von 12,5 mm und werden in verschiedenen Größen

gefertigt.


Zur Herstellung der Wandelemente wird Zement auf ein Förderband aufgebracht und

auf den Zement ein Glasgittergewebe gelegt, das der Platte ihre Stabilität gibt. Auf das

Gewebe wird der Beton aufgetragen, ein weiteres Glasgittergewebe auf den Beton gelegt

und nochmals eine dünne Zementschicht aufgetragen. Zwischen den einzelnen

Arbeitsschritten und am Schluß des Fertigungsprozesses wird die Platte gewalzt. Nach

dem Schneiden werden die fertigen Platten zu Lagerkammern transportiert und härten

dort an der Luft aus.

Zement

Aufbringen auf Förderband

Glasgittergewebe Aufbringen auf die

Zementschicht

Mischen des Betons

Formfester Beton Aufbringen auf das

Glasgittergewebe

Walzen

Glasgittergewebe Aufbringen auf die

Betonschicht

Zement Aufbringen auf das


Walzen, Schneiden

Lufthärten in

Trockenkammern

Leichtbetonwandelement

Abbildung E-3: Herstellung von Leichtbetonplatten


ENERGIEWIRTSCHAFT



Der Energieverbrauch wird anhand der Werte, die über die Herstellung von Betonwaren

vorliegen, abgeschätzt. Auf die energetisch aufwendige Dampfhärtung wird verzichtet,

die Elemente härten in Lagerkammern an der Luft. Energieaufwendungen pro Tonne

Leichtbetonplatten:

Dosieren: 6,0 kWh Strom

Mischen: 2,6 kWh Strom

Walzen: 6,0 kWh Strom

Die Energieaufwendungen zur Herstellung der Glasgittergewebe werden mit Hilfe von

Teil IV (Kunststoffe) abgeschätzt, sie betragen 32 MJ pro Quadratmeter Glasgittergewebe.


In Abbildung E-2 ist das Primärenergieflußbild von Leichtbetonplatten dargestellt.



Herstellung Leichtbetonplatte

Leichtbetonplatte

3832 MJ (100.0%)


551 MJ (14.4%)

Zement

1503 MJ (39.2%)

Blähton

1662 MJ (43.4%)

Wasser

0 MJ (0.0%)


116 MJ (3.0%)

Abbildung E-4: Primärenergieflußbild für die Herstellung von einer Tonne Leichtbetonplatten

Leichtbetonplatte 81

Wie bei allen anderen Betonfertigteilen entstehen auch hier die meisten Emissionen

nicht bei der Produktion von Leichtbetonplatten, sondern vorgelagert durch die

Bereitstellung der Rohstoffe.

Ergebnisse

Tabelle E-4: KEA und Emissionen bei der Herstellung von Leichtbetonplatten

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtbetonplatte 3.832 458 202 1.056 955 390 122 46 66

/LIE 97/, /HEB 95/, /IÖW 96/, /FES 95/, /ÖKO 95/, /MAU 95/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

H Mörtel, Putz, Estrich

Mörtel und Putze sind Gemische aus verschiedenen Bindemitteln, z.B. Kalk, Gips, Zement

oder Anhydrit sowie Zuschlägen mit Korngrößen bis zu 8 mm. Das Mengenverhältnis

der Zuschläge zum Bindemittel hat Einfluß auf Raumbeständigkeit und Festigkeit

des Mörtels. Bindemittelarme (magere) Mörtel erreichen nur geringe Festigkeit, dagegen

schwinden bindemittelreiche (fette) Mörtel und es besteht die Gefahr der Rißbildung.

Die Zuschläge haben Einfluß auf die Dichtigkeit und damit auf die Wärmedämmfähigkeit

des Mörtels. Als Zuschlag für Normalmauermörtel kommt Sand zum Einsatz.

Für Leichtmauermörtel und Wärmedämmputze werden Bims, Blähton oder Perlite, sowie

Polystyrol verwendet. Wie beim Beton wird auch beim Mörtel zwischen direkt auf

der Baustelle und im Werk hergestelltem Mörtel unterschieden.

2 Rohstoffe

Mörtel und Putze werden je nach Art des Bindemittels in verschiedene Mörtel- und

Putzgruppen eingeteilt. Bei Mörteln unterscheidet man drei Gruppen, Mörtel die nur

Kalk enthalten, Mörtel die Zement und Kalk enthalten und reine Zementmörtel. Letztere

erreichen die größte Festigkeit. Bei Putzen kommt als Bindemittel zusätzlich zu Zement

und Kalk noch Anhydrit und Gips zum Einsatz. Beim Estrich unterscheidet man

den Zement- und den Anhydritestrich, die zusammen 90 % des in Deutschland produzierten

Estrichs ausmachen.

Kalkhydrat

Kalkhydrat wird aus Branntkalk hergestellt. Dieser wird dosiert und mit einer festgelegten

Menge Wasser abgelöscht. Beim Trockenlöschverfahren erhält man den pulverförmigen

Löschkalk, beim Naßlöschverfahren, mit Wasserüberschuß, einen Kalkteig. Zu

beachten ist, daß für die Herstellung von einer Tonne pulverförmigem Kalkhydrat nur

757 kg Kalk notwendig sind.

Zement

Der Zement bildet, mit Wasser vermischt, den sogenannten Zementleim, der die Zuschlagstoffe

umhüllt und beim Erhärten fest miteinander verkittet.

Gips

Gips wird aus Naturgips, der nach dem Abbau durch Brechen und Mahlen aufbereitet

wird, oder REA-Gips durch verschiedene Brennprozesse hergestellt. Dabei wird dem

Gipsstein das in ihm gebundene Kristallwasser teilweise ausgetrieben.

Anhydrit

Anhydrit ist ein, in der Natur vorkommender, wasserfreier Gips. Dieser hat durch geologische

Vorgänge sein Kristallwasser verloren. Die Qualität des natürlich gewonnenen

83


ENERGIEWIRTSCHAFT

84 H Mörtel, Putz, Estrich

Anhydrit schwankt. Aus diesem Grund wird oft auch synthetischer Anhydrit verwendet,

der bei der Herstellung von Flußsäure aus Flußspat als Reaktionsprodukt anfällt.

CaF2 + H2SO4 = CaSO4 + 2 HF

Flußspat Schwefelsäure Anhydrit Flußsäure

Weiter kann Anhydrit durch Brennen aus Gipsstein bei Temperaturen um die 500 bis

700°C gewonnen werden, wobei dem Gipsstein das gesamte Kristallwasser ausgetrieben

wird.

Wasser

Das Wasser ermöglicht das Erhärten des Bindemittels und dient als Gleitmittel, welches

ein gutes Zusammenrutschen und damit eine Verdichtung der Zuschlagstoffe ermöglicht.


Mörteln wird im Normalfall nur Sand (ohne Kiesanteile) als Zuschlag beigemischt, dabei

ist die Korngröße je nach Verwendungsart unterschiedlich. Als Obergrenze sind 8 mm

angegeben. Um Leichtmauermörtel oder Putze mit guten Wärmedämmeigenschaften zu

erhalten, gibt man Bims, Blähton oder Blähperlite als Grobzuschlag bei. Jedoch wird

z.T. auch noch Sand (10 bis 30 Gew%) als Feinzuschlag zugegeben. Um Wärmedämmputze

zu erhalten werden Polystyrolschaumkugeln (EPS-Granulat) oder Blähperlite

verwendet.


Kalkhydrat

Wird nach der Herstellung in den entsprechenden Betrieben zur Weiterverarbeitung in

das Mörtelwerk verbracht.

Zement

Die am häufigsten zur Mörtel- und Putzherstellung verwendete Zementart ist der Portlandhüttenzement,

er wird aus den entsprechenden Betrieben ins Mörtelwerk geliefert.

Gips

Durch den verstärkten Einsatz von Rauchgasentschwefelungsanlagen hat sich der Anteil

des REA-Gips zur Herstellung von Mörtel in den letzten Jahren stetig erhöht. Im

Moment werden 50 % des in der Mörtelherstellung verwendeten Gipses aus REA-Gips,

die anderen 50 % aus Naturgips gebrannt.

Anhydritbinder

Anhydrit selbst reagiert sehr langsam mit Wasser, deswegen werden ihm Anreger beigemischt,

die die Reaktion beschleunigen. Die Anreger, z.B. 5 Gew% Zement, werden

dem Anhydrit beigemischt. Der Anhydritbinder wird in Säcke abgepackt und zum Mörtelwerk


Bausand

Natürlich vorkommender Sand wird im Tagebau gewonnen, gewaschen und gesiebt.

Brechsand wird aus Naturstein gebrochen und gemahlen.


ENERGIEWIRTSCHAFT

Rohstoffe 85

Bims

Bei Bims kommt Naturbims oder auch Recyclingbims zur Anwendung.

Blähton

Der Blähton wird aus granuliertem Rohton, in einem Ofenprozeß bei 1.200°C hergestellt.

Blähperlit

Das Blähperlit wird aus Rohperlit, das sich auf dem Sinterband bei Temperaturen von

1.000°C aufbläht, hergestellt.

EPS-Granulat

Wird aus Styrol gewonnen, das zu Granulat aufgeschäumt wird.


Über die Transportwege, die das Rohmaterial von den einzelnen Herstellern zum Mörtelwerk

zurücklegt, gibt es keine Angaben in der Literatur. Da jedoch über Beton sehr

genaue Angaben vorliegen und die Mörtelherstellung mit der Betonherstellung verglichen

werden kann, werden die Transportentfernungen aus den Kapiteln über Beton

(E Beton, F Gasbeton und G Leichtbetonmauersteine) zugrunde gelegt.

Kalkhydrat

Die Angaben über den Energieverbrauch und die Emissionsmengen sind dem Kap.

C Kalk (Pkt. 6) entnommen. Bei der Transportentfernung wird mit einer Strecke von

100 km gerechnet.

Zement


(Pkt. 4 bis 6) entnommen. Die gängigen Mörtelsorten enthalten Portlandhüttenzement.

Für den Transport vom Zementwerk zum Betonwerk oder zur Baustelle wurde ein

Transportweg von durchschnittlich 180 km zugrunde gelegt.

Gips

Der Energieaufwand zur Bereitstellung von Gips kann Kap. B Gips (Pkt. 3.3) entnommen

werden, als Transportentfernung wurden entsprechend den Angaben über Anhydrit

280 km angesetzt.

Anhydritbinder

Der natürliche Anhydrit wird im Tagebau gewonnen, der synthetische Anhydrit fällt als

Reaktionsprodukt an, die Energieaufwendungen für die Breitstellung beider Stoffe sind

gering. Der Anhydrit wird fein gemahlen, mit Zement vermischt und dann abgepackt. Er

wird 280 km zum Mörtelwerk oder zur Estrichherstellung auf die Baustelle transportiert.

Wasser

Der Energieaufwand zur Bereitstellung des Wassers, das zur Mörtelherstellung benötigt

wird, ist sehr gering und wird daher vernachlässigt.


ENERGIEWIRTSCHAFT


Bausand

Sand wird entsprechend dem Kap. A Bausand, Baukies (Pkt. 3) bilanziert. In der Energiebilanz

wird auch die Herstellung von Brechsand berücksichtigt, der aus Naturstein

gebrochen wird und 15 % der Gesamtmenge des Zuschlags Sand ausmacht. Als Transportweg

vom Kieswerk bis zum Mörtelwerk oder der Baustelle wird eine Strecke von

10 km veranschlagt /LIE 97/.

Blähton, Blähperlit

Die Energieaufwendungen zur Herstellung des Blähtons werden in Kapitel G Leichtbetonmauersteine

(Pkt. 2) angegeben, die Aufwendungen für Blähperlit werden anhand

von Blähton veranschlagt. Es wird davon ausgegangen, daß der Blähton bzw. das Blähperlit

über eine Strecke von 100 km transportiert wird /ÖKO 95/.

Bims

Die Angaben über den Energieeintrag für den Abbau von Naturbims sind dem Kap.

G Leichtbetonmauersteine (Pkt. 2) entnommen. Als Transportentfernung sind 10 km

angegeben. Der in Deutschland abgebaute Bims stammt ausschließlich aus dem Gebiet

des Neuwieder Beckens, er macht mit 74 % den größten Teil des in Deutschland verarbeiteten

Bims aus, daher wird der importierte Bims in dieser Studie nicht berücksichtigt

/EYE 98/, /MAU 95/.

EPS-Granulat

Expandiertes Polystyrol ist entsprechend dem Kap. D Polystyrol (Teil VI, Kunststoffe)

bilanziert. Die Transportentfernung für das Polystyrol wird mit 50 km abgeschätzt.




Werten für LKW-Transporte.

Tabelle N-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung

von Rohstoffen für die Mörtelerzeugung

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Sand 44 28 4 24 3 3 3 0 2

Portlandhüttenzement (Zem II) 3.769 727 162 1.588 503 652 17 100 39

Kalkhydrat 3.553 804 225 344 231 763 17 45 144

Putzgips 1.513 87 75 171 44 179 13 2 10

Blähton, Blähperlit 3.694 288 230 544 1.589 126 66 80 86

Bims 67 5 10 59 6 3 7 0 4

EPS-Granulat 71.000 1.541 1.200 3.500 2.100 6.100 8.200 10 300

Anhydrit 72 5 8 46 5 5 6 0 3

N2O

[g]

Staub

[g]

Mörtel 87

3 Mörtel

Der Mörtel wird in drei Mörtelarten unterteilt, den Normalmörtel, den Leichtmörtel und

den Dünnbettmörtel. Er stellt eine kraftschlüssige Verbindung zwischen den Mauersteinen

her und muß ausreichend tragfähig, dicht und beständig gegenüber Witterungseinflüssen

sein.

Normalmörtel wird aufgrund seiner Zusammensetzung und Druckfestigkeit in die Mörtelgruppen

I (Kalkmörtel), ΙΙ und ΙΙa (Kalk-Zement-Mörtel) sowie ΙΙΙ und ΙΙΙa (Zementmörtel)

eingeteilt. Je nach Mörtelgruppe muß der Mörtel bestimmte Anforderungen an

die Druckfestigkeit erfüllen. Tabelle N-2 gibt die wichtigsten Mörtelmischungen wieder.

Tabelle N-2: Rezepturen für Normalmörtel in Raum- und Mengenteilen

Mörtelgruppe

Mischungsverhältnis in

Raumteilen

Mischungsverhältnis in Mengenteilen

Mengenangaben in kg pro Tonne Mörtel

Kalk Zement Sand Kalkhydrat Zement

1 Zement bindet die 0,4-fache Menge seines Gewichts an Wasser

2 Hier ist nur die vom Zement gebundene Wassermenge angegeben

1

Sand Wasser 2

MG Ι 1 0 3 115 0 885 -

MG ΙΙ 2 1 8 70 150 720 60

MG ΙΙa 1 1 6 45 191 688 76

MG ΙΙΙ 0 1 4 - 263 632 105

Dünnbettmörtel sind Mörtel für Plansteinmauerwerk aus Gasbeton- oder Kalksandsteinplanelementen,

mit etwa 1 bis 3 mm dicken Fugen, sowie plangeschliffene Leichthochlochziegel.

Dünnbettmörtel entspricht der Mörtelgruppe III und besteht damit aus

Zement und Feinsand mit Korngrößen kleiner 1 mm (Mischung nach Tab. N-2). Außerdem

werden organische Zusätze zur Verbesserung der Verarbeitbarkeit und des Wasserrückhaltevermögens

beigegeben. Aufgrund der unterschiedlichen Saugwirkung der

Mauersteine können bestimmte Dünnbettmörtel nur mit bestimmten Mauersteinarten

kombiniert werden /HÄR 94/.

Leichtmauermörtel wird zur Verbesserung der Wärmedämmqualitäten von Mauerwerk

aus hochwärmedämmenden Wandbausteinen eingesetzt. Er wird für die Mörtelgruppen

II, IIa und III geliefert und enthält statt des Sandes Leichtzuschläge aus Bims, Blähton

(Dichte zwischen 0,6 und 0,8 kg/dm 3 ) oder Blähperlit (Dichte um 0,1 kg/dm 3 ) sowie organische

Zuschläge, die plastifizierende oder verzögernde Wirkung haben und das Wasserrückhaltevermögen

verbessern. Die Mischung des Leichtmauermörtels erfolgt nach denselben

Mischungsverhältnissen in Raumteilen wie beim Normalmauermörtel /IKM 99/.

Durch die unterschiedlichen Dichten der Zuschläge verändern sich die Mengen der einzelnen

Rohstoffe, die für eine Tonne Fertigmörtel benötigt werden. In der Tabellen N-3

sind sie exemplarisch für Bims und Blähperlit angegeben.


ENERGIEWIRTSCHAFT


Tabelle N- 3: Rezepturen für Leichtmauermörtel in Mengenteilen

Mörtelgruppe


MG ΙΙ 117 250 533 100 219 468 125 187

MG ΙΙa 72 309 495 124 128 545 109 218

MG ΙΙΙ - 405 432 162 - 652 87 261

1 Hier ist nur die vom Zement gebundene Wassermasse angegeben, Zement bindet die 0,4-fache Menge seines Gewichts

an Wasser


Die Ermittlung der Massenzusammensetzungen verschiedener Mörtelgruppen erfolgt

über die oben angegebenen Mischungsverhältnisse in Raumteilen. Die Umrechnung der

Volumenverhältnisse in Massenprozent wird über die Dichte des jeweiligen Einsatzstoffes

durchgeführt. Normalmörtel wird als Werkmörtel geliefert oder auf der Baustelle

selbst hergestellt, Dünnbett- und Leichtmörtel darf nur als Werkmörtel geliefert werden.

Der von den Mörtelwerken gelieferte Mörtel wird in drei verschiedene Arten eingeteilt,

den Werk-Frischmörtel, den Werk-Trockenmörtel und den Werk-Vormörtel. Der Werk-

Frischmörtel wird gebrauchsfertig auf die Baustelle geliefert, der Werk-Trockenmörtel

in Silos oder als Sackware. Er wird nach Herstellerangaben mit Wasser vermischt und

damit verarbeitbar gemacht.


Der Energieaufwand für die Herstellung von Mörtel ist relativ gering. Da über die Herstellung

von Mörtel selbst keine Daten vorliegen, wurden die oben angegebenen Werte

mit Hilfe des Kapitels E Beton und der Angaben aus /ÖKO 95/ abgeschätzt. Für das Dosieren,

Fördern und Mischen des Mörtels fallen im Durchschnitt 2 kWh Strom pro Tonne

Mörtel an. Handelt es sich um Werk-Trockenmörtel, so werden noch einmal 3 kWh

Strom pro Tonne für das Abfüllen und Verpacken (Absackerei) verbraucht.


Der größte Anteil der Energieaufwendungen für die Mörtelherstellung fällt bereits bei

der Bereitstellung der Rohstoffe, die für die verschiedenen Mörtelarten verwendet werden,

an. Der Zement und der Kalk haben mit einem Anteil von zusammen über 70 % den

größten Anteil am KEA von Mörtel. Der KEA von Leichtmauermörtel ist je nach den

verwendeten Zuschlägen sehr unterschiedlich. Werden die in der Herstellung energieintensiven

Zuschläge Blähton oder Blähperlit verwendet, so liegt der KEA um das 3- bis 4fache

über dem KEA von einem Leichtmauermörtel, der Bims als Zuschlag enthält. In

Abbildung N-1 ist das Primärenergieflußbild von Mörtel dargestellt.



Kalkhydrat

[kg]

Zement

[kg]

Bims

[kg]

Wasser 1

[kg]

Kalkhydrat

[kg]

Zement

[kg]

Blähperlit

[kg]

Wasser 1

[kg]

Mörtel 89

Mischen des Mörtels

Mörtel

962 MJ (100.0%)

Sand, Kies

31 MJ (3.3%)

Zement

565 MJ (58.7%)

Kalkhydrat

249 MJ (25.8%)

Wasser

0 MJ (0.0%)


25 MJ (2.6%)

LKW-Transport

35 MJ (3.6%)


57 MJ (6.0%)

Abbildung N-1: Primärenergieflußbild für die Herstellung von einer Tonne Mörtel

Wie bei den Energieaufwendungen werden auch die Emissionen der Mörtelherstellung

von den eingesetzten Rohstoffen bestimmt. Diese vorgelagerten Emissionen machen ungefähr

2/3 der Gesamtemissionen aus.

Das Abbinden des Mörtels am Baukörper erfolgt chemisch durch die Aufnahme von

Kohlendioxid aus der Luft, so daß die prozeßbedingten CO2-Emissionen beim Kalkbrennen

wieder kompensiert werden. Da bei diesem Vorgang Wasser frei wird, sind Neubauten

zunächst feucht /SRÖ 84/.

Ergebnisse

Tabelle N-4: KEA und Emissionen bei der Herstellung von Normalmörtel

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalmörtel MG I 549 101 39 111 35 98 10 6 22

Normalmörtel MG II 962 175 55 347 101 162 14 19 22

Normalmörtel MG IIa 1.029 184 56 409 116 169 14 22 20

Normalmörtel MG III bzw. IIIa 1.143 200 59 514 143 182 15 27 17

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT


Tabelle N-5: KEA und Emissionen bei der Herstellung von Leichtmörtel mit

Bims als Leichtzuschlag

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtmörtel MG II 1.038 194 64 353 103 179 16 19 28

Leichtmörtel MG IIa 3.699 425 239 860 1.152 300 73 28 96

Leichtmörtel MG III bzw. IIIa 3.680 585 203 1.071 424 587 38 59 70


Blähton als Leichtzuschlag

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]





Blähperlit als Leichtzuschlag

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]





Wie im Allgemeinen Teil, Kap. 3 beschrieben, werden im Rahmen der Prozeßkettenanalyse

nur energiebedingte Emissionen ermittelt. Um auch relevante prozeßbedingte

Emissionen zu erfassen, werden die Ergebnisse der Prozesskettenanalyse mit Gesamtemissionen

aus der Fachliteratur abgeglichen, etwaige Abweichungen detailliert untersucht

und die so ermittelten Gesamtemissionen als stoffspezifische Basisdaten ausgewiesen.

Die so ermittelten Werte werden dann in der Datenbank abgelegt.

Der größte Teil der Emissionen für Mörtel wird durch die Bereitstellung der verwendeten

Rohstoffe und Zwischenprodukte verursacht. Für diese Stoffe wurden auf die oben

beschriebene Art und Weise die Gesamtemissionen in den vorangegangenen Kapiteln

ermittelt und bei der Betonbilanzierung berücksichtigt. Zusammen mit den energiebedingten

Emissionen bei der Herstellung von Mörtel ist es somit möglich, die im Kapitel

Mörtel errechneten Emissionen als Gesamtemissionen auszuweisen, da hierbei keine

prozeßbedingten Emissionen anfallen.

Lediglich zu Vergleichszwecken werden in Tabelle N-8 Emissionswerte aus der Fachliteratur

aufgeführt. Die oberste Zeile der Tabelle enthält die ausgewiesenen Emissionen

(vgl. Tabelle N-4). Bei /GEM/ gibt es einen Datensatz zu Zementmörtel, dieser entspricht

der Mörtelgruppe MG III. Aus /ÖKO 95/ wird der Datensatz für Mauermörtel MG 3 angegeben.

N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Mörtel 91

Tabelle N- 8: Vergleich der Gesamtemissionen für Beton nach Tabelle N-4,

/GEM/ und /ÖKO 95/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalmörtel MG III bzw. IIIa 1.143 200 59 514 143 182 15 27 17

Mauermörtel MG 3 /ÖKO 95/ - 223 131 458 160 114 163 2 -

Zementmörtel /GEM/ - 200 80 490 50 210 20 1 70

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT


4 Putz

Putzmörtel dient zur Herstellung von ein- oder mehrlagigem mineralischen Putz auf

Wänden oder Decken. Außer der ästhetischen Gestaltung der Oberfläche von Baukörpern

übernehmen Putze bauphysikalische Aufgaben wie das Abhalten von Witterungseinflüssen.

Sie dienen weiterhin als ebenflächige Unterlage in Innenräumen, als Brandoder

Wärmeschutz.

Für die Herstellung von Putz gilt DIN 18 550. Putze werden je nach Bindemittelart in

die Mörtelgruppen PΙ bis PV eingeordnet. Sie sind entsprechend Tabelle N-9 nach

Raumteilen zusammengesetzt. Mit Hilfe der Dichte der einzelnen Einsatzstoffe können

die Mengenanteile der verschiedenen Normalputze, bezogen auf eine Tonne, berechnet

werden.

Tabelle N-9: Mischungsverhältnisse verschiedener Putzarten in Raum- und Mengenteilen

nach DIN 18 550

Putzart




Kalk

[RT] [kg]

Bindemittel

[RT] [kg]

Sand

[RT] [kg]

P I Kalkhydrat 1 115 - - 3 885 -

Wasser 1

P IIb Kalkhydrat 2 64 Zement 1 138 9 743 55

P IIIa

Kalkhydrat 0,5 18 Zement

2 307 6 552 123

P IIIb

- - Zement

1 313 3 563 125

P IVc

Kalkhydrat 1 85 Stuck-, Putzgips 1,5 217 3 652 46

P IVd

Kalkhydrat 1 110 Stuck-, Putzgips 0,2 38 3 845 8

P Va

- - Anhydritbinder 1 277 2 665 58

P Vb Kalkhydrat 1,5 38 Anhydritbinder 3 160 12 769 34

1 Hier ist nur der Teil des Beigabewassers berücksichtigt, der chemisch an Zement, Gips oder Anhydrit

gebunden wird

Zusätzlich zu den Normalputzen kommen noch Wärmedämmputze und Kunstharzputze

zur Anwendung.

Wärmedämmputze werden nach den selben Raumteilen gemischt wie die Normalputze.

Durch die unterschiedlichen Dichten der Zuschlagstoffe ergeben sich jedoch unterschiedliche

Mengenanteile für die einzelnen Putze. Als Zuschläge für Wärmedämmputze

werden normalerweise expandiertes Polystyrol (EPS-Granulat) oder Blähperlite verwendet.

Der Zuschlag sollte gemischtkörnig sein und einen Anteil von 10 bis 30 Gew%

mit einer Korngröße < 0,25 mm besitzen. Dieser Teil des Zuschlages besteht oft aus

Sand. Wärmedämmputze müssen eine Wärmeleitzahl λ ≤ 0,2 W/mK haben. Sie müssen

bauaufsichtlich zugelassen werden und bestehen in der Regel aus einem wärmedämmenden

leichten Unterputz und einem wasserabweisenden Oberputz. In Tabelle N-10

sind die Mischungsverhältnisse der verschiedenen Putze nach Mengenteilen für EPS-

Granulat und Blähperlit als Leichtzuschlag aufgeführt.

[kg]

Putz 93

Tabelle N-10: Mischungsverhältnisse verschiedener Wärmedämmputze in

Mengenteilen mit Blähperlit als Leichtzuschlag

Putzart


Kalk

[kg]

Bindemittel

[kg]

Blähperlit

[kg]

Sand

[kg]

P I Kalkhydrat 636 - 266 98 -

Wasser 1

P IIb Kalkhydrat 207 Zement 442 130 45 177

P IIIa

Kalkhydrat 37 Zement

629 62

21 252

P IIIb

- Zement

652 64

23 261

P IVc

Kalkhydrat 214 Stuck-, Putzgips 548 90

33 115

P IVd

Kalkhydrat 504 Stuck-, Putzgips 172 211 77 36

P Va

- Anhydritbinder 720 94

35 151

P Vb Kalkhydrat 130 Anhydritbinder 556 145 51 117

1 Hier ist nur der Teil des Beigabewassers berücksichtigt, der chemisch an Zement, Gips oder Anhydrit gebunden

wird

Tabelle N-11: Mischungsverhältnisse verschiedener Wärmedämmputze in

Mengenteilen mit EPS-Granulat als Leichtzuschlag

Putzart


Kalk

[kg]

Bindemittel

[kg]

EPS

[kg]

Sand

[kg]

P I Kalkhydrat 819 - 139 42 -

[kg]

Wasser 1

P IIb Kalkhydrat 231 Zement 493 59 21 197

P IIIa

Kalkhydrat 39 Zement

661 26

10 264

P IIIb

- Zement

689 27

8 276

P IVc

Kalkhydrat 231 Stuck-, Putzgips 593 39

12 125

P IVd

Kalkhydrat 612 Stuck-, Putzgips 209 104 31 44

P Va

- Anhydritbinder 761 61

18 160

P Vb Kalkhydrat 148 Anhydritbinder 631 67

23 132

1 Hier ist nur der Teil des Beigabewassers berücksichtigt, der chemisch an Zement, Gips oder Anhydrit gebunden

wird


Die Herstellung von Putzmörtel entspricht der Herstellung von Mörtel, die einzelnen

Einsatzstoffe werden über Fördereinrichtungen zum Mischer transportiert, dosiert und

gemischt. Wie beim Mörtel wird Sackware, die auf der Baustelle mit Wasser angemacht

wird und Fertigputz, der sofort verarbeitet werden kann, unterschieden.


Auch über die Energieverbräuche bei der Herstellung von Putz liegen keine Daten vor.

Es kann jedoch davon ausgegangen werden, daß sie sich in derselben Größe wie die

Energieverbräuche bei der Mörtelherstellung bewegen. Daher werden die, in diesem Kapitel

unter Punkt 3.2 aufgeführten Werte verwendet.

[kg]


ENERGIEWIRTSCHAFT



Zur Herstellung von Putzmörtel werden nur geringe Energiemengen benötigt, der größte

Teil der erforderlichen Energie fällt bei der Produktion und Gewinnung der Einsatzstoffe,

die zur Putzherstellung verwendet werden, an. Zement und Kalk haben den größten

Anteil am Gesamtenergieaufwand. Je nach Putzart liegt dieser Anteil bei 57 % bis über

80 %. Die für die Herstellung von Wärmedämmputz benötigten Zuschläge aus EPS-

Granulat und Blähperlit haben einen Anteil von 25 bis 88 % am Energieverbrauch. In

Abbildung N-2 ist das Primärenergieflußbild von Putz dargestellt.



Mischen Wärmedämmputz

Wärmedämmputz

3152 MJ (100.0%)

Kalkhydrat

131 MJ (4.2%)

Zement

2367 MJ (75.1%)

Blähperlit

472 MJ (15.0%)

Sand

1 MJ (0.0%)

Wasser

0 MJ (0.0%)


57 MJ (1.8%)


1 MJ (0.0%)

LKW-Transport

122 MJ (3.9%)

Abbildung N-2: Primärenergieflußbild für die Herstellung von einer Tonne Putz

Auch hier ist der größte Teil der Emissionen vorgelagert und entsteht damit schon bei

der Herstellung der Einsatzstoffe für die verschiedenen Putzarten. Der prozentuale Anteil

der verschiedenen Einsatzstoffe an den Gesamtemissionen bewegen sich ungefähr in

der selben Größe wie der prozentuale Anteil der Einsatzstoffe am Gesamtenergieverbrauch.

Putz 95

Ergebnisse

Tabelle N-12: KEA und energiebedingte Emissionen bei der Herstellung von

Normalputz mit Sand als Zuschlag

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalputz P I 545 101 39 111 35 98 10 6 22

Normalputz P IIb 705 126 43 235 67 118 12 12 19

Normalputz P IIIa 1.377 248 71 591 169 225 17 32 22

Normalputz P IIIb 959 165 50 432 118 150 14 22 15

Normalputz P IVc 677 91 46 140 36 103 13 5 20

Normalputz P IVd 570 99 40 117 35 99 11 5 21

Normalputz P Va 220 15 27 155 16 14 19 1 11

Normalputz P Vb 330 43 31 141 22 42 16 2 15


Wärmedämmputz mit Blähperlit als Zuschlag

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Wärmedämmputz P I 4.772 628 298 610 477 728 52 30 119

Wärmedämmputz P IIb 4.081 561 235 930 463 612 45 47 79

Wärmedämmputz P IIIa 3.149 525 160 1.211 399 499 33 66 45

Wärmedämmputz P IIIb 3.471 502 180 1.197 449 510 38 61 44

Wärmedämmputz P IVc 2.628 291 165 400 213 369 36 13 57

Wärmedämmputz P IVd 4.166 533 261 551 402 627 48 26 101

Wärmedämmputz P Va 1.436 91 119 470 167 132 54 3 37

Wärmedämmputz P Vb 2.344 221 168 513 257 284 54 10 57


Wärmedämmputz mit EPS-Granulat als Zuschlag

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Wärmedämmputz P I 20.713 634 194 382 191 601 27 36 120

Wärmedämmputz P IIb 13.721 547 156 853 280 504 27 54 70

Wärmedämmputz P IIIa 8.581 507 136 1.139 337 458 27 65 43

Wärmedämmputz P IIIb 8.905 488 129 1.188 344 438 27 66 35

Wärmedämmputz P IVc 7.558 255 117 303 91 287 26 13 50

Wärmedämmputz P IVd 16.404 511 169 357 159 500 27 28 98

Wärmedämmputz P Va 6.299 30 63 376 36 20 45 2 28

Wärmedämmputz P Vb 10.150 148 88 374 66 134 41 9 45


Die in diesem Kapitel unter Pkt. 3.3 gemachten Anmerkungen zu den Emissionen von

Mörtel gelten analog auch für Putze. Zu Vergleichszwecken werden in Tabelle N-15

Emissionswerte aus der Fachliteratur aufgeführt. Die Tabelle enthält drei der oben ausgewiesen

Datensätze (vgl. Tabelle N-12, N-13) und ihre Vergleichswerte. Bei /GEM/ und

N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT


auch bei /ÖKO 95/ werden Datensätze für Kalkputz, Zementputz und Wärmedämmputz

angegeben.

Tabelle N-15: Vergleich der Gesamtemissionen für verschiedene Putze nach Tabelle

N-12, N-13, /GEM/ und /ÖKO 95/

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalputz P I 545 101 39 111 35 98 10 6 22

Kalk-Maschinenputz /ÖKO 95/ - 163 130 449 146 108 163 1 -

Kalkputz /GEM/ - 144 930 300 30 150 10 1 50

Normalputz P IIIb 959 165 50 432 118 150 14 22 15

Zement-Maschinenputz /ÖKO 95/ - 224 175 623 225 165 223 2 -

Zementaußenputz /GEM/ - 211 100 540 50 260 30 10 70

Wärmedämmputz (mit Blähperlit)

P IIIa

Wärmedämmputz, Perlitherm

/ÖKO 95/

N2O

[g]

Staub

[g]

3.149 525 160 1.211 399 499 33 66 45

- 596 402 2.188 1.826 614 533 6 -

Wärmedämmputz /GEM/ - 1298 175 7.930 12.640 5.220 220 50 790

Estrich 97

5 Estrich

Estrich ist ein auf einem tragenden Untergrund oder auf einer zwischenliegenden

Trenn- und Dämmschicht hergestelltes Bauteil, das unmittelbar nutzfähig oder mit einem

Belag versehen werden kann. Je nach Verbindung zum tragenden Untergrund unterscheidet

man:

• Verbundestriche

• Estriche auf Trennschicht

• Schwimmende Estriche

Estriche werden außerdem nach dem verwendeten Bindemittel als Zementestrich,

Anhydritestrich, Magnesiaestrich, Gußasphaltestrich oder Kunststoffestrich bezeichnet.

Im folgenden sollen nur Zement- und Anhydritestrich behandelt werden. Zementestrich

hat in etwa einen Marktanteil von 70%, Anhydritestrich von ca. 20%. Der Marktanteil

des Anhydritestrichs ist derzeit steigend, da er bzgl. Verarbeitbarkeit und Eigenschaften

des fertigen Estrichs wesentliche Vorteile gegenüber dem Zementestrich bietet. /KOL 96/

Zementestrich besteht aus Zement, Zuschlag und gegebenenfalls Zusatzstoffen oder Zusatzmitteln.

Als Zuschlag wird, wie beim Beton, Sand oder ein Leichtzuschlag, wie z.B.

Bims, Blähton oder Blähperlit, verwendet.

Je nach der erforderlichen Festigkeitsklasse und dem Größtkorn des Zuschlags liegt der

Zementgehalt meist zwischen 340 und 480 kg je Kubikmeter fertigen Estrichs, bei

schwimmend verlegten Estrichen soll er 400 kg/m 3 , bei Verbundestrichen und Estrichen

auf Trennschichten 450 kg/m 3 nicht überschreiten (Schwinden) /SLZ 91/. In Tabelle N-16

werden die verschiedenen Estrichzusammensetzungen für einen Zementgehalt von 340

und 480 kg/m 3 für die verschiedenen Zuschlagstoffe angegeben. Bei der Mischung von

Zementestrich mit Blähperlit als Zuschlag wird nach Angaben von /PER 99/ weniger

Zement pro Kubikmeter zugegeben.

Tabelle N-16: Rezepturen der verschiedenen Estrichsorten bezogen auf eine

Tonne

Estrichart

Zement

Zuschlag Wasser


[kg]

[kg]

[kg]

Zementestrich I (340 kg Zement/m 3 ) Portlandhüttenzement 186 Sand 740 74

Zementestrich I (340 kg Zement/m 3 ) Portlandhüttenzement 316 Bims 558 126

Zementestrich I (340 kg Zement/m 3 ) Portlandhüttenzement 367 Blähton 487 147

Zementestrich II (480 kg Zement/m 3 ) Portlandhüttenzement 261 Sand 634 104

Zementestrich II (480 kg Zement/m 3 ) Portlandhüttenzement 403 Bims 435 161

Zementestrich II (480 kg Zement/m 3 ) Portlandhüttenzement 452 Blähton 367 181

Zementestrich I (110 kg Zement/m 3 ) Portlandhüttenzement 433 Blähperlit 394 173

Zementestrich II (170 kg Zement/m 3 ) Portlandhüttenzement 502 Blähperlit 296 201

Anhydritestrich ( 1 Teil AB, 2,5 Teile Sand) Portlandhüttenzement 228 Sand 742 30

Anhydritestrich besteht aus Anhydrit (CaSO4) und Sand im Mischungsverhältnis 1 zu

max. 2,5 Raumteile bzw. mind. 450 kg Anhydrit je Kubikmeter fertigen Estrichs. Durch

Anreger (z.B. Zement) wird Anhydrit zur Reaktion mit Wasser und somit zur Bildung

von CaSO4⋅2 H2O (Gips) gebracht. Durch diese Reaktion erhöht sich die Masse des Anhydrits

um 21 %.


ENERGIEWIRTSCHAFT



Die Herstellung von Estrich erfolgt entweder im Werk oder auf der Baustelle. Der im

Werk gemischte Estrich wird meist als Sackware auf die Baustelle geliefert und dort mit

Wasser verlegefertig gemacht. Wenn dem Estrich keine Fließmittel beigegeben sind muß

er durch Rütteln oder Stampfen verdichtet werden.


Über die Energieverbräuche bei der Herstellung von Estrich liegen keine Daten vor. Es

kann jedoch davon ausgegangen werden, daß sie sich in derselben Größe bewegen wie

die Energieverbräuche bei der Mörtelherstellung. Daher werden die, unter Punkt 3.2

angegebenen Werte verwendet.


Auch zur Herstellung von Estrich werden nur geringe Energiemengen benötigt, der

größte Teil der erforderlichen Energie fällt bei der Produktion und Gewinnung der

Einsatzstoffe, die zur Estrichherstellung notwendig sind, an. In Abbildung N-3 ist das

Primärenergieflußbild von Estrich dargestellt.



Estrichmischen

Blähperlit

2253 MJ (52.1%)

Zement

1892 MJ (43.7%)

Wasser

0 MJ (0.0%)


57 MJ (1.3%)

LKW-Transport

123 MJ (2.8%)

Abbildung N-3: Primärenergieflußbild für die Herstellung von einer Tonne Estrich

Estrich 99

Bei der Estrichherstellung entsteht der größte Teil der Emissionen schon bei der Herstellung

der Einsatzstoffe für die verschiedenen Estricharten.

Ergebnisse

Tabelle N-17: KEA und energiebedingte Emissionen bei der Herstellung der verschiedenen

Estrichsorten

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Zementestrich I, Zuschlag Sand 849 145 45 379 103 132 13 19 13

Zementestrich II, Zuschlag Sand 1.136 199 58 511 141 180 15 27 17

Zementestrich I, Zuschlag Bims 1.348 239 70 619 170 215 19 32 20

Zementestrich II, Zuschlag Bims 1.681 303 85 765 215 272 21 41 24

Zementestrich I, Zuschlag Blähton 3.415 422 204 1.047 977 312 62 41 70

Zementestrich II, Zuschlag Blähton 3.279 448 188 1.105 828 352 54 49 62

Zementestrich I, Zuschlag Blähperlit 4.809 508 266 1.169 619 621 56 49 58

Zementestrich II, Zuschlag Blähperlit 4.326 514 235 1.187 558 585 49 55 53

Anhydritestrich, Zuschlag Sand 207 14 24 140 15 13 17 1 10

/HEB 95/, /IWÖ 96/, /LIE 97/, /EYE 98/, /MAU 95/, /HÄR 94/, /IKM 99/, /GEM/, /PER 99/,

/KOL 96/, /SLZ 91/, /SRÖ 84/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

I Ziegel

Ziegel ist ein poröser Scherben, der bei 900 bis 1.200°C gebrannt wird und nur ein

geringes Schwinden des Volumens aufweist. Ziegel werden hauptsächlich als Hintermauer-

und Dachziegel eingesetzt. Hintermauerziegel werden für verputztes oder

verblendetes Mauerwerk verwendet. Nach der Form unterscheidet man Vollziegel, Hochbzw.

Langlochziegel. Bei Zusatz von Porosierungsmittel spricht man von Leichtziegeln.

Dachziegel werden nach dem Herstellungsverfahren eingeteilt in Strang- bzw.

Preßdachziegel. Des weiteren gibt es Deckenziegel, die jedoch nur vereinzelt Anwendung

finden.

Bei Klinker (Vormauerziegel) liegt die Brenntemperatur im Vergleich zu Hintermauerund

Dachziegel etwas höher, so daß infolge von Sinterungsprozessen die Kristallstruktur

glasartig wird. Auf diese Weise entsteht ein frostbeständiger Scherben, dessen

Wasseraufnahme gering ist. Klinker findet als Mauerziegel sowie im Kanal- und

Straßenbau Anwendung 1 . Klinker kann als Mauerwerk ohne Verputz verwendet werden.

Im folgenden werden Prozeßketten zur Herstellung der Mauerziegel Leichthochlochziegel

und Klinker sowie Dachziegel energetisch analysiert. Die Verfahren zur

Herstellung verschiedener Ziegelarten aus tonigen Massen weisen weitgehende

Übereinstimmung auf. Unterschiede treten in erster Linie bei der Zusammensetzung des

Rohlings und den Prozeßbedingungen auf.

2 Rohstoffe

Hauptbestandteil von Ziegeln ist Ton. In geringen Mengen werden weitere Rohstoffe

benötigt.

Ton

Unter Ton ist ein Gemenge aus Tonmineralen zu verstehen, deren Korngröße kleiner als

0,002 mm ist. Hauptbestandteil des Tons sind Tonerde-Kieselsäure-Verbindungen

(Aluminiumsilikate Al2O3*2SiO2*2H2O). Ton entsteht als Verwitterungsprodukt des

Feldspats, welcher durch Beimengung von z.B. Quarzsand gemagert ist. Sandhaltiger

Ton wird als Lehm bezeichnet, kalkhaltiger Ton als (Ton-)Mergel. Eisenverbindungen

wirken als Flußmittel und verursachen eine rötliche Färbung. Im folgenden wird der zur

Ziegelherstellung eingesetzte Rohstoff ohne Differenzierung der speziellen Zusammensetzung

als Ton bezeichnet.

Sandhaltiger Ton wird als Grundstoff der Baustoffindustrie für die Ziegel- und

Klinkerherstellung (Mauerziegel, Dachziegel) eingesetzt. Neben dem Einsatzgebiet für

1 Klinker als Einsatzstoff für die Zementherstellung (Portlandzementklinker) s. Kap. D Zement

101


ENERGIEWIRTSCHAFT

102 I Ziegel

keramische Produkte wird Ton mit hohem Anteil an Tonerde (z.B. Bauxit) als Rohstoff

für die Aluminiumgewinnung verwendet (vgl. Teil III B Aluminium).

Porosierungsmittel

Bei der Produktion von Leichtziegeln werden dem Rohmaterial Ton Porosierungsmittel

zugesetzt, die beim Brennprozeß verbrennen, so daß kleine Luftporen entstehen.

Verwendung findet Sägemehl oder feingemahlenes Styropor sowie Kohlestaub,

Holzfaserstoffe und ähnliches.

Magerungsmittel

Je nach Tonzusammensetzung werden z.T. geringe Mengen an Granitsand oder Asche

zugegeben. Diese verringern das Schwinden des Ziegelrohlings beim Brennprozeß.

Aufgrund des geringen Masseneinsatzes (0 - 4 Gew.% des Leichtziegelrohlings) und des

geringen spezifischen Kumulierten Energieaufwandes dieser Stoffe werden Transport

und Energieinhalt vernachlässigt.


Ton

Ton wird im Tagebau mit Schaufelbaggern abgebaut. Von dort wird der gewonnene Ton

zum meist nahegelegenen Verarbeitungswerk transportiert. Abraum entsteht hierbei

nicht.


Hier werden vor allem Reststoffe eingesetzt, die von den jeweiligen Betrieben zum

Ziegelwerk transportiert werden (z.B. Sägemehl aus Sägewerk, Styropormehl aus

Recyclingfirmen).


Ton

Bilanziert werden der Kraftstoffverbrauch der Abbaumaschinen beim Tonabbau im

Tagebau und der Transport zum Werk. Die Transportstrecke zwischen Abbaustelle und

Tongrube zur vorrätigen Lagerung wird mit 5 km angesetzt. Für den Abbau von 1 m 3

Ton, den Transport von der werkseigenen Grube zum Werk und die Aufgabe in den

Beschicker wird durchschnittlich 1 l Diesel benötigt. Dies entspricht bei einer Dichte des

erdfeuchten Tons von 1,7 t/m 3 einem Dieselverbrauch von 0,5 kg pro bereitgestellter

Tonne Ton /HAN 95/.


Im folgenden werden die Porosierungsmittel Sägemehl, Papierfangstoffe 2 und Styropor

energetisch bewertet. Für alle Porosierungsmittel wird eine Transportdistanz von 50 km

angesetzt.

2 auch als Papierbrei bezeichnet: Sowohl bei der Papierherstellung aus Rohstoffen als auch aus Altpapier werden zu

kurze Fasern aus dem Faserbrei ausgeschleust, welche dann als Reststoffe anfallen.


ENERGIEWIRTSCHAFT

Mauerziegel (Leichthochlochziegel) 103

Porosierungsmittel tragen durch ihren Heizwert als zusätzlicher Brennstoff im Ziegel

zum Brennprozeß bei und ersetzen dabei konventionelle Brennstoffe wie Erdgas oder

Heizöl. Aus diesem Grund wird der Heizwert der Porosierungsmittel bei der Ermittlung

des KEA berücksichtigt, auch wenn es sich um Reststoffe handelt, die üblicherweise

energiefrei bewertet werden (s. I. Allgemeiner Teil).

Der Heizwert des (feuchten) Sägemehls beträgt 8 MJ/kg (3) , der Heizwert von Papierfaserreststoffen

3,1 MJ/kg (3) und von fein gemahlenem Styropor 31 MJ/kg /HAN 95/.


Die Berechnung der primärenergetischen Aufwendungen erfolgt mit den in Tabelle 3-6

Teil I (Allgemeiner Teil) angegeben Basisdaten.

Tabelle I-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung

von Rohstoffen für die Ziegelproduktion

Produkt

alle Werte je Tonne Rohstoff

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Ton 24 2 4 26 2 1 3 0 2

Sägemehl 8.173 13 31 186 16 5 23 1 14

Papierfaserreststoffe 3.313 13 31 186 16 5 23 1 14

Styropor (gemahlen) 31.373 13 31 186 16 5 23 1 14

3 Mauerziegel (Leichthochlochziegel)

Nach DIN 105 unterscheidet man Vollziegel und Hochlochziegel. Vollziegel haben keine

Lochung oder einen maximalen Lochanteil von 15 % der Lagerfläche. Dagegen haben

Hochlochziegel einen Lochanteil von bis zu 50 % der Lagerfläche.

Bei Mauerziegeln findet der Leichthochlochziegel weite Verbreitung, da er aufgrund

seiner Porosierung sehr gute Wärmedämmeigenschaften besitzt. Die Porosierung des

Ziegels entsteht durch Zugabe eines feinkörnigen Porosierungsmittels zum Rohmaterial,

wodurch beim Brennprozeß kleine Luftporen entstehen. Leichthochlochziegel kommen

vielfach unter den Markennamen unipor (Porosierungsmittel Sägemehl) und poroton

(Porosierungsmittel Polystyrol) in den Handel. Eine typische Rohdichte von

Leichthochlochziegeln ist 0,8 kg/dm 3 .


Im folgenden wird ein Verfahren zur Herstellung von Leichthochlochziegeln beschrieben,

welches den Stand der Technik zweier moderner automatisierter Ziegelwerke mit einer

Jahresproduktion von ca. 150.000 – 300.000 t Ziegeln widerspiegelt. Zudem wurden die

Werte in einer Literaturrecherche verglichen. Das eine der untersuchten Ziegelwerke

verwendet Sägemehl und Papierfaserreststoffe als Porosierungsmittel, das andere

3 vgl. Tabelle 4, I. Allgemeiner Teil

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

104 I Ziegel

Styropor, Kohleton, Rohbraunkohle und Sägemehl. Eine schematische Darstellung des

Herstellungsprozesses zeigt Abbildung I-1.



Ton

Porosierungsmittel,

evtl. Granitsand

Wasserdampf

therm. Rauchgasnachverbrennung

Gewinnung

(Bagger)

Transport

(LKW)

Beschicken

(Beschicker)

Zerkleinern

(Kollergang, Walzwerk)

Mischen

(Beschicker, Mischer)

Formen

(Strangpresse)

Trocknen

(Durchlauftrockner)

Abgas Brennen

(Tunnelofen)

Abwärme

Entstapeln

(Palletten)

Ziegel

Abbildung I-1: Schematische Darstellung des Herstellungsprozesses von Mauerziegeln

Der Ton wird von Baggern im Tagebau abgebaut. Pro Tonne Ziegel wird ungefähr 1 m 3

Ton benötigt. Der abgebaute Ton wird von einem LKW zum nahegelegenen Werk

transportiert und in einen Beschicker aufgegeben.

Über den Beschicker gelangt der evtl. mit Granitsand gemagerte Ton, dem

Porosierungsmittel zugesetzt werden, in den Kollergang und zwei Walzwerke, in denen

der Rohstoff zerkleinert und vermischt wird. Außerdem wird z.T. etwas Wasser zum

Erreichen der richtigen Zähigkeit zugesetzt. Das Rohmaterial wird im

Großraumbeschicker eingelagert. Über den Siebrundbeschicker, in dem der Rohstoff mit

Wasserdampf behandelt wird, gelangt die Masse in den Mischer.

Das Formen des Rohlings erfolgt durch die kontinuierlich laufende Schneckenpresse mit

einem dem jeweiligen Produkt entsprechenden Mundstück. Von dem so entstandenen

Strang werden dann mit dem Drahtabschneider Ziegelrohlinge abgeschnitten, welche

auf Trocknerwagen plaziert werden.

Für Leichtziegel mit Sägemehl und Papierfaserreststoffe als Porosierungsmittel kann

die Rohmasse (im trockenen Zustand) z.B. folgendermaßen zusammengesetzt sein:


Sägemehl, Papierfaserreststoffe: 10 Gew.%

Granitsand: 0 (- 4) Gew.%

Ton: Rest

Anstatt der 10 Gew. % Sägemehl werden z.B. auch 0,5 - 1,5 Gew. % Styropor eingesetzt.

In einem Durchlauftrockner wird dem Rohling die Feuchtigkeit entzogen. In der

vorderen Zone herrscht eine Temperatur von 50 - 60 °C, in der hinteren Zone beträgt die

Lufttemperatur 120°C. Die Verweildauer im Trockner beträgt durchschnittlich 24 h. Der

Rohling wird nun entweder zwischengelagert oder dem Tunnelofen zugeführt. Der

Brennvorgang erfolgt bei ca. 950 °C und dauert 6 h. Aufgrund der Vorwärm- und

Abkühlphase beträgt die Verweildauer im Brennofen 15 h. Die Abwärme des Ofens

liefert einen Teil der im Trockner benötigten Energie. Beim Brennprozeß entweicht

durch die Dekarbonatisierung von Calciumcarbonat Kohlendioxid aus dem Formling.

Das Porosierungsmittel verbrennt rückstandsfrei. Anschließend wird der fertige Ziegel

auf Paletten gepackt und auf dem Werksgelände zwischengelagert.

In Abbildung I-2 ist das Massenflußbild bei der Produktion von Mauerziegeln

dargestellt. Hiebei ist zu beachten, daß die Porosierungsmittel im Rahmen dieser

Untersuchung den Energieträgern zugeordnet wurde und daher im Energieflußbild

nicht aber im Massenflußbild bilanziert werden.

Ton bereitgestellt

im Ziegelwerk

Herstellung

Mauerziegel (LHZ)

1000 kg (100,0 %)

Ton

1400 kg (140,0 %)

CO -Emissionen

2

(Dekarbonatisierung)

120 kg (12,0 %)

Wasser

280 kg (28,0 %)

Abbildung I-2: Massenflußbild der Leichthochlochziegel-Herstellung


ENERGIEWIRTSCHAFT

106 I Ziegel


Im folgenden wird der Energieeinsatz für die Herstellung von Leichthochlochziegeln

aufgezeigt.

Aufbereitung, Formgebung, Trocknen und Brennen

Der gesamte Endenergiebedarf eines der untersuchten Ziegelwerke, der sich im

wesentlichen auf die Prozeßabschnitte Aufbereitung, Formgebung, Trocknen 4 und

Brennen bezieht, setzt sich pro Tonne Ziegel wie folgt zusammen:

Strom: 34 kWh/t

schweres Heizöl: 16 kg/t

leichtes Heizöl: 6-8 kg/t

Diese Werte können nur als Richtwerte dienen, da der Energieverbrauch u.a. von der

Tonzusammmensetzung, der Betriebsweise und dem Zusatz von Porosierungsmittel

abhängt. Letztere können einen Beitrag von bis zu 50 % beim Brennstoffeinsatz leisten.

Eine Auswertung des Instituts für Ziegelforschung für den Brennstoffeinsatz (incl.

Porosierungsmittel) ergab in Abhängigkeit der Deckungsrate der Trocknerwärme mit

Ofenabwärme durchschnittlich 1.700 bis 2.100 MJ Endenergie 5 je Tonne gebranntem

Ziegel /JUN 98/. Der untere Bereich dieses Endenergieeinsatzes für Brennstoffe

korreliert gut mit den hier zugrunde gelegten Daten der beiden untersuchten modernen

Ziegelwerke. Im bundesdeutschen Durchschnitt werden beim Prozeßabschnitt Trocknen

und Brennen von Ziegeln zu 88 % Erdgas, 11 % Heizöl bzw. Schweröl und zu 1 % Kohle

eingesetzt /BVZ 98/. Da die untersuchten Ziegelwerke in der Brennstoffwahl nicht

repräsentativ sind, wurde bei der Ermittlung des KEA und der Emissionen der

bundesdurchschnittliche Brennstoffmix zugrunde gelegt.

Für die Aufbereitung werden ca. 30 % des Gesamtstromverbrauchs benötigt. Zu den

Hauptstromverbrauchern bei der Aufbereitung gehören der Kollergang sowie die zwei

Walzwerke. Rund 0,3 kg/t leichtes Heizöl werden zur Erzeugung des Wasserdampfs für

den Siebrundbeschicker verbraucht.

Für die Formgebung wird ein anteiliger Energieverbrauch von ca. 22 % am Gesamtstromverbrauch

eingesetzt.

Beim Trocknen und Brennen werden 1,1 kg/t leichtes Heizöl im ersten Teil des

Tunnelofens (Aufheizzone) eingesetzt, 0,5 kg/t werden für die thermische Rauchgasnachverbrennungsanlage

benötigt und ca. 5 kg/t dienen zur weiteren Erhitzung der

Ofenabluft, die anschließend im Trockner eingesetzt wird 6 . Schweres Heizöl wird

ausschließlich im zweiten Teil des Tunnelofens (Brennzone) eingesetzt. Zur Absenkung

der Viskosität wird das schwere Heizöl mit Ofenabwärme erwärmt.

Der Stromverbrauch beim Prozeßschritt Trocknen und Brennen der Ziegel beträgt ca.

46 % des Gesamtverbrauchs an elektrischer Energie. Er wird zu einem hohen Anteil für

den Antrieb der Ventilatoren zur Umwälzung der Warmluft, Heißluft, Verbrennungsluft

und des Rauchgases benötigt.

4 Die Energie zur Trocknung der Ziegelrohlinge wird ganz oder größtenteils mit Ofenabwärme gedeckt.

5 Untersuchung von 60 Ziegelwerken

6 Ziegelwerke mit durchgängiger Produktion (7-Tage-Woche) können den Trockner zumeist ohne zusätzlichen

Energieeinsatz allein durch Ofenabwärme betreiben. /JUN 98/


ENERGIEWIRTSCHAFT


Indirekter Stromverbrauch

Der indirekte Stromverbrauch (Beleuchtung, Bürogeräte u.ä.) ist im Gesamtstromverbrauch

enthalten und hat einen Anteil von ca. 2 %.


In Abbildung I-3 ist das Primärenergieflußbild von Leichthochlochziegeln dargestellt.

Der Primärenergieeinsatz für Brennstoffe stellt den energieintensivsten Anteil bei der

Ziegelherstellung dar.

Mauerziegel (LHZ)

2468 MJ (100,0 %)

Ton

33 MJ (1,3 %)

Papierfaserreststoff

60 MJ (2,4 %)

Sägemehl

371 MJ (15,0 %)

Styropor

235 MJ (9,5 %)

Leichtöl

72 MJ (2,9 %)

Erdgas

1211 MJ (49,1 %)

Schweröl

71 MJ (2,9 %)

Steinkohle

11 MJ (0,5 %)


404 MJ (16,4 %)

Abbildung I-3: Primärenergieflußbild für die Herstellung von einer Tonne

Leichthochlochziegeln

Da die Porosierungsmittel vollständig und rückstandslos verbrennen muß deren

Heizwert dem Brennprozeß voll zugerechnet werden. Auf diese Weise errechnet sich ein

Primärenergieeinsatz für die eingesetzten Brennstoffe (Erdgas, Heizöl, Porosierungsmittel)

von rund 2.030 MJ/t Ziegel.


ENERGIEWIRTSCHAFT

108 I Ziegel

Anmerkung: Für die Porosierung der Ziegel werden Reststoffe bzw. Kuppelprodukte

anderer Prozeßketten eingesetzt. Da die Reststoffe im Gegensatz zu dieser Bilanzierung 7

häufig energiefrei bewertet werden, finden sich in der Literatur zum Teil deutlich

niedrigere Werte für den KEA von Ziegeln. Die Hauptargumente, diese Vorgehensweise

in diesem Fall nicht anzuwenden, sind der hohe Anteil der Porosierungsmittel am

Endenergieverbrauch (ca. 35 %) und die Alternative ihrer thermischen Nutzung z.B. in

Heizkraftwerken. Ohne Bewertung des Heizwertes der Porosierungsmittel würde der

KEA rund 1.800 MJ je Tonne gebrannter Ziegel betragen.

Bei der Ziegelherstellung haben die Emissionen beim Brennprozeß den größten Anteil.

Aus diesem Grund werden die im Ofen freigesetzten Emissionen im folgenden näher

erläutert.

Anorganische Schadstoffemissionen, die vor allem beim Brennprozeß aus dem

Rohmaterial oder dem Brennstoff freigesetzt werden, sind z.B. SO2, NOx, CO, Staub und

Fluor- bzw. Chlorwasserstoff. In Abhängigkeit der Rohmaterialzusammensetzung des

Tons (Schwefel-, Fluor-, Kalkgehalt) kann z.B. die SO2- und HF- Emissionen im Rohgas

um Größenordnungen variieren.

Prozeßbedingt können durch die Zuschlagsstoffe z.B. folgende organische Substanzen

entstehen: Benzol, Phenole, Toluol und Formaldehyd.

Die Zusammensetzung der Emissionen beim Brennprozeß ist von einer Vielzahl von

Faktoren abhängig:

• Brennstoff (Erdgas/Flüssiggas, Heizöl, Kohle)

• Ofentyp bzw. -betriebsweise

• Tonzusammensetzung

• Porosierungsmittel (organisch z.B. Sägemehl, Styropor, anorganisch z.B. Perlit)

Beim Brennprozeß werden unterschiedliche Arten der Abgasreinigung eingesetzt. Grob

unterscheidet man zwischen: Nachverbrennung der Schwelgase und Einbau zusätzlicher

Filter. In modernen Ziegelwerken werden Anlagen zur thermischen Nachverbrennung

(z.B. Thermoreaktoren) sowie Schüttschichtfilter zur Fluorelimination eingesetzt

/BVZ 98/. Die einzuhaltenden Grenzwerte für die keramische Industrie sind in der TA

Luft aufgeführt.

Energiebedingte Emissionen

Bei der Berechnung der energiebedingten Emissionen, die durch das Verbrennen der

Porosierungsmittel im Ziegel entstehen, wurden lediglich die CO2- und SO2-Emissionen

berücksichtigt.

Prozeßbedingte Emissionen

Prozeßbedingte CO2-Emissionen entstehen aufgrund des Kalks (CaCO3), der beim

Brennvorgang nahezu vollständig zu gebranntem Kalk (CaO) und Kohlendioxid (CO2)

umgesetzt wird.

Stickoxide stellen aufgrund der geringen Maximaltemperatur von 1.200°C keine

Problematik dar (vgl. Kap. 3.9, I. Allgemeiner Teil).

7 Die Methodik der Bilanzierung von Sekundärrohstoffen ist in Kap. 3, I. Allgemeiner Teil beschrieben.


ENERGIEWIRTSCHAFT


Schwefeloxide entstehen durch Schwefelverbindungen im Rohmaterial und im

Brennstoff. Der prozentuale Anteil der Schwefelverbindungen (Sulfide, Sulfate) im Ton

ist stark vom Standort abhängig. Dieser schwankt zwischen 0 und 2 Gew.% 8 /IFZ 98/

entsprechend Rohgasmengen von 0 bis ca. 1 kg SO2 je Tonne gebranntem Ziegel.

Grundsätzlich wird umso mehr Schwefel beim Brennprozeß aus dem Rohstoff

ausgetrieben, je geringer der Kalkgehalt und je höher die Temperatur ist. Bei hohem

Schwefelgehalt im Rohgas werden zusätzliche Filter zur Reduktion eingesetzt.

Kohlenmonoxid entsteht vor allem durch die Verbrennung organischer Zuschlagstoffe

und bituminöser Bestandteile des Tons. Diffundiert dabei nicht genügend Sauerstoff in

den Scherben, kann die CO-Konzentration erheblich sein. Durch eine thermische

Nachverbrennung werden die CO-Emissionen zu über 99 % zu CO2 oxidiert .

Fluor ist im Rohmaterial Ton in bundesdeutschen Abbaugebieten mit durchschnittlich

ca. 0,06 Gew % enthalten /IFZ 98/. Das Austriebsverhalten des als Pflanzengift

wirkenden Fluors ist abhängig von der Brenntemperatur und dem Kalkgehalt des Tons.

Daher weisen Hintermauerziegelwerke sehr geringe Emissionen an Fluorwasserstoff auf

/IFZ 98/. Bei Vormauer- und Dachziegelwerken können hohe Rohgasemissionen (bis zu

400 g je Tonne Ziegel) entstehen. In modernen Anlagen werden diese durch Schüttschichtfilter

zurückgehalten.

Die Chlorkonzentration hängt vom Salzgehalt der Rohmaterialien und der Art der

Zuschlagstoffe ab. So enthalten z.B. Papierfaserreststoffe Chlor, das in Kombination mit

Holz (Sägemehl) zur Dioxinbildung bei Temperaturen zwischen 250 und 400°C führen

kann.

Ergebnisse

Tabelle I- 2 faßt den Primärenergieverbrauch und die energiebedingten Emissionen für

die Herstellung einer Tonne Leichthochlochziegel zusammen.

Aufgrund der diskutierten Einflußgrößen ergeben sich bei den Emissionen große

Schwankungsbreiten.

Der ermittelte KEA stellt einen Wert für ein modernes Ziegelwerk dar. Der Energiebedarf

von Mauerziegeln ist u.a. abhängig von Einflußgrößen, wie z.B. der Rohmaterialzusammensetzung,

den eingesetzten Energieträgern und der Betriebsführung. Für die

beiden detailliert untersuchten modernen Ziegelwerke ergab sich eine Schwankungsbreite

von 15 %.

Tabelle I- 2: KEA und Emissionen für die Herstellung von Leichthochlochziegeln

Produkt



Emissionen (Ziegel) /GEM/ 2

Emissionen (Backstein) /ÖKO 95/ 2

Mauerziegel (LHZ) 3

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

2.468 171 96 180 107 236 14 3 11 - -

- 226 470 420 130 230 0 0 40 0 10

- 237 113 508 531 363 152 2 - 2 16

2.468 291 113 420 107 236 14 3 40 2 10




8 Schwefelhaltiges Rohmaterial stellt bis auf wenige Ausnahmen im norddeutschen Raum in den Abbaugebieten

Deutschlands kein Problem dar.

HF

[g]

HCl

[g]


ENERGIEWIRTSCHAFT

110 I Ziegel



CO2: Aufgrund des Brennens von kalkhaltigem Ton entstehen neben den energiebedingten

auch prozeßbedingte Emissionen aus der Umsetzung des Kalks zu

gebranntem Kalk und Kohlendioxid. Die Höhe dieser prozeßbedingten

Emissionen steht im direkten Verhältnis zum Massenanteil an Kalk im

Rohmaterial. Bei 20 bis 30 Gew.% Kalk /IZF 98/ im Rohling entstehen z.B. 120

bis 180 kg CO2/t Ziegel. Somit entstehen unter Einbeziehung der energiebedingten

CO2-Emissionen insgesamt 291 - 351 kg CO2 je Tonne produziertem

Mauerziegel. Weil diese Werte über den Vergleichswerten aus der Literatur

liegen und eine 100%ige Decarbonatisierung des Kalks nicht immer

gewährleistet ist, wird die untere Grenze der berechneten CO2-Emissionen als

Ergebnis zugrunde gelegt.

CO: Die mit Hilfe der KEA-Datenbank errechneten CO-Emissionen beinhalten alle

vorgelagerten und brennstoffbedingten Emissionen. Nicht berücksichtigt ist

der durch das Rohmaterial (v.a. Porosierungsmittel) entstehende Anteil. Der

errechnete Wert spiegelt die Gegebenheiten der Brennführung und thermischen

Nachverbrennung der Rauchgase in einem Ziegelwerk nur bedingt

wider. Aus diesem Grund wird der (gemessene) Wert nach /ÖKO 95/ angesetzt.

NOx: Die berechnete NOx-Emission beinhaltet die vorgelagerten und brennstoffbedingten

Emissionen 9 . Da die NOx-Entstehung beim Brennvorgang vor allem

von der Prozeßführung abhängt, sind die berechneten Emissionen nur bedingt

realitätsnah 10 . Daher wird der Wert nach /GEM/ übernommen.

SO2: Die SO2-Emissionen entstehen durch Schwefelverbindungen des Brennstoffs,

des Rohmaterials und der Porosierungsmittel. Der Schwefelgehalt des für

Hintermauerziegel eingesetzten Tons ist grundsätzlich niedrig. Zudem ist die

Brenntemperatur relativ niedrig und durch den hohen Kalkgehalt des

Rohstoffs bleibt der Schwefel im Scherben eingebunden, so daß die SO2-

Emissionen aus dem Rohmaterial vernachlässigbar sind /IZF 98/. Die

errechnete, energiebedingte SO2-Emission entspricht den emittierten SO2-

Emissionen bei dem eingesetzten Brennstoffmix (incl. Porosierungsmittel) und

kann als praxisnah angesehen werden.

CH4: Die CH4-Emissionen beruhen v.a. auf dem Einsatz von Erdgas durch

vorgelagerte und in einem weit geringeren Umfang feuerungsbedingte

Emissionen, die im errechneten Wert der KEA-Datenbank enthalten sind. Der

errechnete Wert kann als praxisnah angesetzt werden.

NMVOC: Die NMVOC-Emissionen entstehen beim Transport und durch vorgelagerte

Prozesse des Brennstoffeinsatzes. Da der Hauptenergieträger Erdgas

überwiegend aus Methan besteht, können keine höheren Kohlenstoffverbindungen,

die als NMVOC zusammengefaßt werden, emittiert werden.

Daher wird der im Vergleich zu den Literaturwerten niedrige, berechnete Wert

für die gewählten Randbedingungen als realistisch angesehen.

9 Nicht berücksichtigt sind evtl. durch Porosierungsmittel verursachte NOx-Emissionen.

10 Einflußgrößen der Stickoxidbildung bei Brennprozessen s. Kap. X, Allgemeiner Teil (I)


ENERGIEWIRTSCHAFT

Vormauerziegel (Klinker) 111

N2O: Die N2O-Emissionen entstehen beim Brennprozeß. Es werden die mit Hilfe der

KEA-Datenbank berechneten, energiebedingten N2O-Emissionen zugrunde

gelegt.

Staub: Die Staub-Emissionen entstehen brennprozeßbedingt und aus vorgelagerten

Prozeßketten. Aufgrund des Hauptenergieträgers Erdgas ist der brennprozeßbedingte

Wert relativ niedrig. Es wird der Wert nach /GEM/ zugrunde gelegt.

HF: Nach /LFU 93/ lag die maximale Schadstoffmenge für HF bei 10 g je Tonne

Ziegel. Bei der Herstellung von Hintermauerziegeln ist die Problematik von

Fluorwasserstoffemissionen gering. Es wird der Wert nach /ÖKO 95/ angesetzt.

HCl: Da die HCl-Emissionen vom Rohmaterial und den Zuschlagstoffen (bei Einsatz

von Papierreststoffen) abhängen, variieren diese Werte je nach Standort stark.

Die maximale Schadstoffmenge für HCl lag nach /LFU 93/ bei 60 g je Tonne

Ziegel. Angesetzt wird der Wert nach /GEM/.

4 Vormauerziegel (Klinker)

Vormauerziegel (Klinker) sind frostbeständige Ziegel aus Ton 11 , deren Wasseraufnahme

gering ist. Klinker kann als Mauerwerk ohne Verputz verwendet werden. Bei Klinker

liegt die Brenntemperatur bei ca. 1.050 bis 1.100 °C, so daß infolge von Sinterungsprozessen

die Kristallstruktur glasartig wird.


Die Herstellung erfolgt analog der Mauerziegelproduktion (vgl. Kapitel I 3.1). Es werden

jedoch keine Porosierungsmittel eingesetzt. Die Rohdichte des Scherbens beträgt je nach

Rohmaterialzusammensetzung 1,2 bis 2,2 kg/dm 3 .


Grundlage der energetischen Daten von Vormauerziegeln ist die Produktion von Leichthochlochziegeln

(s. Kapitel I 3.2). Im folgenden werden nur die Besonderheiten

herausgestellt.

Aufgrund der höheren Brenntemperatur ergeben sich energetische Unterschiede

gegenüber der Mauerziegelfertigung beim Brennprozeß. Die Auswertung der Meßdaten

von 34 Vormauerziegelwerken zum Brennnstoffeinsatz für den Prozeßschritt Brennen

/JUN 98/, ergab einen im Vergleich zum Mauerziegel (incl. Porosierungsmittel) um rund

35 % höheren Endenergiebedarf 12 .

11 Klinker als Einsatzstoff für die Zementherstellung (Portlandzementklinker) s. Kap. D Zement

12 Es werden durchschnittlich 2.310 MJ je Tonne Klinker eingesetzt. /JUN 98/


ENERGIEWIRTSCHAFT

112 I Ziegel


Der Primärenergieeinsatz für die Brennstoffe beträgt rund 2.700 MJ/t und stellt den

energieintensivsten Anteil der Herstellung dar. In Abbildung I-4 ist das

Primärenergieflußbild von Vormauerziegeln dargestellt.



3130 MJ (100,0 %)

Ton

33 MJ (1,1 %)

Erdgas

2389 MJ (76,3 %)

Leichtöl

143 MJ (4,6 %)

Schweröl

140 MJ (4,5 %)

Steinkohle

23 MJ (0,7 %)

404 MJ (12,9 %)

Abbildung I-4: Primärenergieflußbild für die Herstellung von einer Tonne

Leichthochlochziegeln

Für die Emissionen gelten die gleichen Anmerkungen, wie in Kapitel I 3.3 erläutert,

allerdings entstehen nicht die von den Porosierungsmitteln verursachten Emissionen.

Ergebnisse

In Tabelle I- 3 sind der KEA und die errechneten, energiebedingten Emissionen für die

Herstellung einer Tonne Klinker sowie das in der KEA-Datenbank abgelegte

Endergebnis angeben.

Tabelle I- 3: KEA und Emissionen bei der Herstellung von Vormauerziegeln

(Klinker)

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

3.130 175 171 272 112 420 19 5 16 - -

3.130 175 171 420 531 420 19 5 40 2 10

HF

[g]

HCl

[g]






Im folgenden werden nur die Besonderheiten im Vergleich zum Mauerziegel diskutiert.

CO2: Aufgrund des Brennens von kalkhaltigen Bestandteilen im Ton entstehen

neben den energiebedingten auch prozeßbedingten Emissionen aus der

Umsetzung des Kalks zu gebranntem Kalk und Kohlendioxid. Für Klinker

wird jedoch sehr kalkarmer Ton mit einem Kalkgehalt von annähernd

0 Gew.% verwendet /IZF 98/. Aus diesem Grund wird bei Klinker der

errechnete Wert (KEA-Datenbank) zugrunde gelegt.

CO: Die errechnete CO-Emission beinhaltet alle vorgelagerten und brennstoffbedingten

Emissionen. Da keine Porosierungsmittel eingesetzt werden, sind

die CO-Emissionen aus dem Rohmaterial gering. Daher wird der berechnete

Wert angesetzt.

NOx: Die errechnete NOx-Emission enthält alle vorgelagerten und brennstoffbedingten

Emissionen. Da die NOx-Entstehung beim Brennen von der

Prozeßführung abhängt, sind die berechneten Emissionen nur bedingt

realitätsnah. Die NOx-Emission werden aufgrund der etwas höheren

Brenntemperatur mit dem Wert für Dachziegel nach /ÖKO 95/ abgeschätzt

(vgl. Tabelle I- 4).

SO2: Die SO2-Emissionen bei der Klinkerherstellung entstehen vor allem durch

Schwefelverbindungen (Pyrit) im Rohstoff. Der Schwefelgehalt im Rohmaterial

für Klinker (Abbaugebiet v.a. im norddeutschen Raum) beträgt bis zu 2 Gew.%

/IFZ 98/. Bei hohen Schwefelgehalten im Rohstoff werden Schwefelemissionen

mittels geeigneter Rauchgasreinigungsverfahren gering gehalten. Aussagen

über emittierte SO2-Emissionen sind somit mit einer äußerst großen

Schwankungsbreite behaftet. Die errechnete SO2-Emission entspricht den

emittierten SO2-Emissionen bei einem sehr schwefelarmen Ton

(Schwefelgehalt 0 %). Diese Randbedingung entspricht nicht den

Gegebenheiten der deutschen Klinkerherstellung. Aus diesem Grund wird der

Wert nach /ÖKO 95/ für Mauerziegel, der größtenteils prozeßspezifisch bedingt

ist, als Ergebnis für Vormauerziegel angesetzt.

HF: Aufgrund der im Vergleich zu Hintermauerziegeln höheren Brenntemperatur

und dem geringeren Kalkgehalt des Rohstoffs, treten z.T. hohe Fluorwasserstoffemissionen

im Rohgas auf. Moderne Ziegelproduktionsstätten sind mit

Schüttschichtfiltern zur Minimierung der Fluoremissionen eingesetzt, so daß

die Emissionen auf unter 2 g/t werden können /LFU 93/. Daher werden die HF-

Emissionen mit dem Wert für „Backstein“ nach /ÖKO 95/ abgeschätzt (vgl.

Tabelle I- 2).

Die Staub, - und HCl-Emissionen werden mit dem Wert für Mauerziegel (vgl. Tabelle I-

2) abgeschätzt.


ENERGIEWIRTSCHAFT

114 I Ziegel

5 Dachziegel (Ton)

Dachziegel sind flächige, keramische Bauteile zur Deckung von geneigten Dachflächen

(DIN 456). Sie werden nach dem Herstellungsverfahren eingeteilt in Strang- bzw.

Preßdachziegel. Strangdachziegel werden ohne oder mit Seitenverfalzung hergestellt

z.B. Biberschwanzziegel, Hohlpfannen und Strangfalzziegel. Preßdachziegel haben

entweder einen oder mehrere Kopf-, Fuß-, und Seitenfalze (z.B. Falzziegel,

Flachdachpfannen) oder sind konisch geformt ohne Verfalzung (z.B. Mönch, Nonne).

Dachziegel werden in natürlicher Brennfarbe, gefärbt, engobiert 13 , glasiert oder

gedämpft hergestellt. Ca. 80 % der Dachziegel sind in der natürlicher Brennfarbe

gefertigt. /BVZ 98/


Dachziegel werden aus tonigen Massen geformt und gebrannt. Die Dachziegelherstellung

erfolgt analog der Mauerziegelproduktion (vgl. Kapitel I 3.1). Es werden

jedoch keine Porosierungsmittel eingesetzt. Auf diese Weise entsteht ein Scherben mit

einer Dichte von 1,6 bis 1,8 kg/dm 3 .

Strangdachziegel werden in Strangpressen hergestellt, Preßdachziegel direkt oder aus

einem in der Strangpresse vorgezogenen Strang auf Spezialpressen (z.B.

Revolverpresse).

Die Herstellung von Dachziegeln erfolgt analog Abbildung I-1, jedoch ohne den Zusatz

von Porosierungsmitteln, Frostbeständigkeit und Wasserundurchlässigkeit werden u.a.

durch hohe Güte des Rohmaterials (z.B. geringer Kalkgehalt), gute Aufbereitung des

Tons, eine gleichmäßige Temperaturverteilung beim Brennprozeß sowie eine im

Vergleich zum Hintermauerziegel längere Brenndauer erreicht.


Bei der Ermittlung der energetischen Daten zur Dachziegelherstellung wird auf das

Kapitel I 3.2 (Energetische Daten der Mauerziegelproduktion) Bezug genommen.

Aufbereitung, Formgebung, Trocknen und Brennen

Für den Energieeinsatz bei der Aufbereitung und Formgebung des Rohmaterials kann

näherungsweise der Energiebedarf der Mauerziegelaufbereitung und -formgebung

zugrunde gelegt werden. Wegen der besonderen Anforderungen an das Material und an

das Pressen von Dachziegeln wird für diese beiden Prozeßschritte beim Stromverbrauch

ein Aufschlag von 10 % gegenüber dem Mauerziegel berücksichtigt. Bedeutsame energetische

Unterschiede gegenüber der Mauerziegelfertigung treten beim Brennen auf.

Ursache hierfür ist die (meist) längere Brenndauer und die spezielle Lagerung der

Dachziegel auf Halterungen, um die Güte zu gewährleisten und Verformungen zu

vermeiden. Dies bedingt einen hohen Masseneinsatz in den Tunnelofen und eine geringe

13 Engobe nennt man eine gieß- bzw. spritzfähige Masse aus Ton, die vor dem Brennen von Dachziegeln durch Bestäuben,

Begießen oder Besprühen aufgebracht wird. Die Engobe geht bei Brenntemperaturen um 1.000 °C, wie der Ziegelton

selbst, eine verwitterungsbeständige Ummineralisierung ein und verbindet sich dabei untrennbar mit dem Ziegelmaterial.


ENERGIEWIRTSCHAFT

Dachziegel (Ton) 115

Anzahl an (Brand-)Lagen, die zu einem hohen spezifischen Brennstoffbedarf führen. Die

Auswertung von Meßdaten zum Brennstoffeinsatz für den Prozeßschritt Brennen 14

/JUN 98/, bei dem 12 Dachziegelwerke erfaßt wurden, ergab im Vergleich zum

Endenergieeinsatz bei Mauerziegeln (incl. Porosierungsmittel) einen um rund 80 %

höheren Energiebedarf, der auch hier zugrunde gelegt wird. Als Brennstoff wird bei der

Dachziegelherstellung ausschließlich Erdgas eingesetzt, um eine gleichmäßige

Farbgebung (keine Brandflecken) zu erzielen. Aus diesen Angaben sowie der Annahme,

daß der Durchlauftrockner analog dem Mauerziegel zum größten Teil mit Ofenabwärme

beheizt wird, ergibt sich ein Brennstoffeinsatz von 105 m 3 Erdgas je Tonne Dachziegel.

Allen weiteren Prozessen liegen die Daten des Mauerziegels zugrunde.


In Abbildung I-5 ist das Primärenergieflußbild für die Dachziegelproduktion dargestellt.

Der Primärenergieeinsatz für den Brennstoff Erdgas beträgt 3.710 MJ/t Dachziegel und

stellt den energieintensivsten Anteil der Herstellung dar.

Herstellung von Dachziegeln

Dachziegel aus Ton

4168 MJ (100,0 %)

Ton

33 MJ (0,8 %)

425 MJ (10,2 %)

Erdgas

3710 MJ (89,0 %)

Abbildung I-5: Primärenergieflußbild für die Herstellung von einer Tonne Dachziegeln

Für die Emissionen gelten die gleichen Anmerkungen wie in Kapitel I 3.3., jedoch ohne

die von den Porosierungsmitteln verursachten Emissionen.

Ergebnisse

Tabelle I- 4 faßt den Primärenergieverbrauch und die energiebedingten Emissionen für

die Herstellung einer Tonne Dachziegel zusammen.

14 Es werden rund 3.230 MJ je Tonne Dachziegel eingesetzt. /JUN 98/


ENERGIEWIRTSCHAFT

116 I Ziegel

Der KEA von Dachziegeln unterliegt Einflußfaktoren, wie der Rohmaterialzusammensetzung

und der Betriebsführung. Die Schwankungsbreite wird auf 30 % geschätzt.

Aufgrund der Abschätzung und der ohnehin großen Schwankungsbreite bei den

Emissionen von Ziegelwerken können die Emissionen nur als Richtwerte dienen. Im

folgenden werden die energiebedingten Emissionen mit Hilfe der KEA-Datenbank

berechnet und als Vergleichswert die Gesamtemissionen nach /ÖKO 95/ 15 für Dachziegel

angegeben.

Tabelle I- 4: KEA und energiebedingte Emissionen bei der Herstellung von

Dachziegeln sowie die Gesamtemissionen für Dachziegel nach /ÖKO 95/

Produkt



Emissionen /ÖKO 95/ 2

Dachziegel 3



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

4.168 222 227 288 35 603 17 5 14 - -

- 338 137 634 763 453 168 2 - 2 16

4.168 282 227 634 35 603 17 5 40 2 16






CO2: Aufgrund des Brennens von kalkhaltigen Bestandteilen im Ton entstehen

neben den energiebedingten auch prozeßbedingte CO2-Emissionen aus der

Umsetzung des Kalks zu gebranntem Kalk und Kohlendioxid. Für Dachziegel

jedoch wird kalkarmer Ton (max. 10 Gew.% /IZF 98/) verwendet. Aus den

energiebedingten und prozeßbedingten CO2-Emissionen ergeben sich damit

282 kg je Tonne Ziegel. Der Wert nach /ÖKO 95/ wurde auf Basis des

Mauerziegels (mit höherem Kalkanteil) abgeschätzt, so daß die CO2-

Emissionen zu hoch liegen dürften. Daher wird der aus energiebedingten und

prozeßbedingten Emissionen errechnete Wert zugrunde gelegt.

CO: Die errechnete CO-Emission beinhaltet die vorgelagerten und brennstoffbedingten

Emissionen. Der errechnete Wert (KEA-Datenbank) und die von

/ÖKO 95/ angegebene CO-Emission stimmen gut überein. Aus diesem Grund

wird der berechnete Wert angesetzt.

NOx: Die errechnete NOx-Emission beinhaltet die vorgelagerten und brennstoffbedingten

Emissionen. Da die Entstehung beim Brennen von der

Prozeßführung abhängt, sind die berechneten Emissionen nur bedingt

realitätsnah. Daher wird der Wert nach /ÖKO 95/ übernommen.

SO2: Die SO2-Emissionen bei der Dachziegelherstellung entstehen durch

Schwefelverbindungen des Rohstoffs und des Brennstoffs sowie durch

vorgelagerte Prozesse. Brennstoffbedingte SO2-Emissionen spielen bei Erdgas

nur eine untergeordnete Rolle. Die Angabe von SO2-Emissionen kann mit einer

erheblichen Schwankungsbreite behaftet sein, da der Schwefelgehalt im

Rohmaterial je nach Abbaugebiet variiert. Innerhalb Deutschlands werden die

15 Hier werden Werte für Dachziegel durch Multiplikation des Energieverbrauchs und der feuerungsbedingten Prozeßemissionen

von Mauerziegeln mit dem Faktor 1,5 abgeschätzt.

HF

[g]

HCl

[g]

Dachziegel (Ton) 117

Dachziegel ebenso wie die Hintermauerziegel größtenteils aus einem schwefelarmen

Ton hergestellt /IFZ 98/. Die errechnete SO2-Emission entspricht den

emittierten gesamten SO2-Emissionen bei dem eingesetzten Brennstoffmix und

einem schwefelarmen Rohstoff, aus dem keine SO2-Emissionen freigesetzt

werden. Dies stellt den unteren Grenzwert der Schwefelemission bei der

Dachziegelherstellung dar.

CH4: Die CH4-Emissionen beruhen v.a. auf vorgelagerten Prozessen durch den

Einsatz von Erdgas. Der errechnete Wert (KEA-Datenbank) wird als praxisnah

angesetzt.


Prozesse des Brennstoffeinsatzes. Da der Energieträger Erdgas überwiegend

aus Methan besteht, werden keine höheren Kohlenstoffverbindungen, die als

NMVOC zusammengefaßt werden, emittiert. Daher wird der errechnete Wert

(KEA-Datenbank) für die gewählten Randbedingungen als realistisch

angesehen.

N2O: Die errechneten, energiebedingten N2O-Emissionen werden zugrunde gelegt.

Staub: Die Staub-Emissionen werden mit dem Wert für Mauerziegel nach /GEM/ (vgl.

Tabelle I- 2) abgeschätzt.

HF: In modernen Dachziegelwerken werden Filter zur Fluorreduktion eingesetzt,

so daß die Fluorwasserstoffemissionen auf unter 4 g/t gesenkt werden. Es wird

der Wert von Mauerziegeln nach /ÖKO 95/ angesetzt.

HCl: Auch die HCl-Emissionen hängen vom Rohmaterial ab und variieren je nach

Standort stark. Es wird der Wert nach /ÖKO 95/ angesetzt.

/HAN 95/, /BVZ 98/, /IFZ 98/, /JUN 98/, /LAY 98/, /LFU 93/


ENERGIEWIRTSCHAFT

1 Einleitung

K Kalksandstein

Kalksandsteine sind Mauersteine, die aus den Rohstoffen Kalk, Quarzsand und Wasser

hergestellt werden. Kalksandsteine werden als Mauersteine (Loch- und Vollsteine bzw.

Block-, Hohlblocksteine und Plansteine) sowie Vormauersteine und Verblender gefertigt.

Die Rohdichte beträgt zwischen 1,0 und 2,2 kg/dm 3 .

2 Rohstoffe


Hauptbestandteil von Kalksandstein ist quarzhaltiger Sand sowie gebrannter Kalk und

in geringen Mengen Zuschlagstoffe.

Quarzsand

Sandgruben mit besonders quarzhaltigem Material (SiO2) liefern den Rohstoff für

Kalksandsteine.

Branntkalk

In Kalkwerken wird abgebauter Kalkstein für den Einsatz in der Kalksandstein-

Industrie aufbereitet. Durch Brennen von Kalkstein (Weißkalk) bzw. Dolomit (Graukalk)

bei Temperaturen zwischen 1.000°C und 1.200°C entsteht Branntkalk (CaO), der

anschließend feingemahlen wird. Die Herstellung und energetische Untersuchung von

Branntkalk wird in Kapitel C Kalk erläutert.

Wasser

Wasser als Rohstoff für die Herstellung von Kalksandstein wird hauptsächlich für die

Dampfhärtung und zum Ablöschen des Branntkalks eingesetzt. Es werden keine hohen

Anforderungen an die Reinheit gestellt. Das für die Produktion von Kalksandstein

benötigte Wasser wird großteils aus betriebseigenen Brunnen bzw. Oberflächengewässern

entnommen.


Zuschlagstoffe (z.B. Steinmehl) werden in geringen Mengen beigemischt. Steinmehl wird

aus Kalkwerken angeliefert.


Die der energetischen Untersuchung der Rohstoffe zugrundeliegenden Daten basieren

auf /KUH 92/, /BRE 94/ und der „Ökobilanz für den Baustoff Kalksandstein“ /KAL 95/.

119


ENERGIEWIRTSCHAFT

120 K Kalksandstein

Die Untersuchungen umfassen eine Analyse von acht repräsentativen Kalksandsteinwerken

und einem Abgleich der Ergebnisse durch eine anschließende Befragung

von 74 Werken. Es kann davon ausgegangen werden, daß die angegebenen Werte dem

derzeitigen bundesdeutschen Durchschnitt entsprechen.

Quarzsand

Bilanziert werden der Kraftstoffverbrauch der Abbaumaschinen beim Sandabbau im

Tagebau, der mit 0,2 kg Diesel je Tonne Quarzsand angesetzt wird sowie der Transport

zum Werk. Der Sand stammt zu 60 % aus Werksgruben. Der Rest ist Fremdsand und

muß durchschnittlich 29 km weit zum Produktionsgelände transportiert werden.

Branntkalk

Der Energieinput zur Bereitstellung von Branntkalk basiert auf dem Datensatz

Feinkalk (s. C Kalk, Kap. 5). Weißfeinkalk wird durchschnittlich 116 km und Graukalk

107 km bis zum Produktionsgelände transportiert. Der eingesetzte Branntkalk besteht

zu 83 % aus Weißfeinkalk und 17 % Graukalk.

Wasser

Der Energieaufwand zur Förderung von Brunnenwasser bzw. zur Bereitstellung von

Oberflächenwasser ist in der Energiebilanz des Kalksandsteinwerkes enthalten.


Der Zuschlagstoff Steinmehl wird mit dem Datensatz Kalksteinmehl (s. C Kalk, Kap. 4)

energetisch bewertet. Die Transportdistanz zum Kalksandsteinwerk beträgt durchschnittlich

47,5 km.


Die Berechnung der primärenergetischen Aufwendungen und der Emissionen erfolgt mit

den in Tabelle 3 bis 6 Teil I (Allgemeiner Teil) enthaltenen Basisdaten.

Tabelle K- 1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen für die Kalksandsteinproduktion

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Quarzsand 22 2 4 24 2 1 3 0 2

Feinkalk 4.797 1.068 320 597 316 1.007 40 60 201

Zuschlagstoff (Steinmehl) 713 42 31 114 29 75 12 2 8

N2O

[g]

Staub

[g]

Kalksandstein 121

3 Kalksandstein


In Deutschland liegt die Jahresproduktion von Kalksandsteinen bei rund 13 Mio.

Tonnen. Der im folgende untersuchte Herstellungsprozeß von Kalksandsteinen bezieht

sich auf den bundesdeutschen Durchschnitt. Eine schematische Darstellung des

Herstellungsprozesses zeigt Abbildung K-1.

Wasser

Dampf

Quarzsand Branntkalk

Mischen

(Intensivmischer)

Löschen

(Löschsilos/Reakoren)

Nachmischen

(Doppelwellenmischer)

Klassieren und Lagern

(Siebe, Silos)

Pressen

(hydraul. Presse )

Härten

(Härtekessel)

Kalksandstein

Kondensat

Abbildung K-1: Schematische Darstellung des Herstellungsprozesses von Kalksandsteinen

Die in Silos gelagerten Rohstoffe Kalk und Sand werden in dem Gewichtsverhältnis 1 zu

12 miteinander vermischt und dann in Reaktionsbehältern 2 bis 3 Stunden

zwischengelagert. In dieser Zeit löscht der Branntkalk in einer exothermen Reaktion zu

Kalkhydrat (Ca(OH)2) ab.

Das im Nachmischer auf Preßfeuchte gebrachte Mischgut (Feuchtegehalt ca. 6 %) wird

in vollautomatisch arbeitenden Pressen bei Drücken zwischen 100 und 250 bar zu

Rohlingen unterschiedlicher Formate geformt, die auf Transportwagen gestapelt

werden.


ENERGIEWIRTSCHAFT


Die Rohlinge werden nun in den Härtekesseln unter Sattdampfdruck bei ca. 16 bar und

Temperaturen von 160 bis 220°C etwa vier bis acht Stunden lang gehärtet. Dabei ist der

Quarzsand aktiv an der Erhärtung beteiligt, da die heiße Dampfatmosphäre Kieselsäure

von der Sandkornoberfläche anlöst. Die Kieselsäure bildet mit dem Kalkhydrat

kristalline Bindemittelphasen, wobei neue Kristalle hoher Festigkeit entstehen

(Hydrothermalsynthese). Um den energieintensiven Härteprozeß rationell zu betreiben,

werden zumeist mehrere Autoklaven (Autoklav-Verbundanlage) aufgestellt, so daß

durch eine zentrale Steuerung eine Dampfführung zwischen den Kesseln ermöglicht

wird. Nach dem Abkühlen wird der fertige Kalksandstein verpackt und verladen.

Die Rohstoffe zur Herstellung von 1 t Kalksandstein sind /KAL 96/:

85,5 kg Kalk

947,5 kg Sand (erdfeucht)

33,3 kg Zuschlagstoffe (z.B. Steinmehl)

224,9 kg Wasser

In Abbildung K-2 ist das Massenflußbild für die Erzeugung von Kalksandsteinen

dargestellt, wobei der Einsatz von Wasser nicht berücksichtigt wurde.



Kalksandstein

1000 kg (100,0 %)

Quarzsand

948 kg (94,8 %)

Feinkalk

86 kg (8,6 %)

Steinmehl

33 kg (3,3 %)

Produktionsabfall

66 kg (6,6 %)

Abbildung K-2: Massenflußbild der Kalksandstein-Herstellung

Produktionsabfälle aus Kalksandstein-Material (z.B. Ausschußware) werden entweder

in die Produktion zurückgegeben oder zur Wegbefestigung von werkseigenen Sandgruben

wiederverwendet.



Im folgenden wird der Endenergieeinsatz für die Herstellung von Kalksandsteinen

aufgezeigt. Die energetischen Daten beruhen auf meßtechnischen Untersuchungen

zweier Kalksandstein-Werke und Auswertungen statistischen Datenmaterials der

Forschungsstelle für Energiewirtschaft /BRE 94/, /KUH 92/, /FIS 82/ und der „Ökobilanz

für den Baustoff Kalksandstein“ /KAL 95/.

Der durchschnittliche Endenergieverbrauch für die Herstellung einer Tonne Kalksandstein

in Deutschland setzt sich wie folgt zusammen:

Strom: 9,6 kWh

Erdgas: 3,9 m 3

Heizöl EL: 4,0 kg

Heizöl S: 1,5 kg

Zusätzlich werden 0,4 kg Diesel für die Aufgabe von Sand mit einem Radlader benötigt.

Endenergetisch betrachtet hat der Brennstoffeinsatz, der allein der Dampferzeugung

dient, einen Anteil von 87 % bei der Herstellung von Kalksandstein.

Mischen und Pressen

Für den Prozeßabschnitt Mischen werden 2,8 kWh und für die Formgebung 4,3 kWh

elektrische Energie eingesetzt.

Dampfhärten

Beim Verfahrensschritt der Dampfhärtung werden durchschnittlich rund 350 MJ

Endenergie (Brennstoffe: Erdgas und Heizöl) für die Dampferzeugung eingesetzt.

Einflußgrößen auf den Energieverbrauch sind die Dichte und das Format der

produzierten Steine, die erreichte Speisewasservorwärmung, der Dampfdruck und die

Größe des Härtekessels. Zwei im Detail untersuchte Kalksandsteinwerke wiesen einen

Endenergieverbrauch für die Dampferzeugung von 403 bzw. 212 MJ je Tonne

Kalksandstein /FIS 82/ auf. Dies verdeutlicht die große Schwankungsbreite des hier

zugrundeliegenden, als Durchschnittswert ermittelten, Brennstoffeinsatzes. Der

niedrige Wirkungsgrad des einen Werkes konnte auf hohe Abschlämm- und

Entsalzungsverluste, den Einsatz von Frischdampf für die Speisewasserentgasung sowie

das Fehlen einer Wärmerückgewinnung aus den Abgasen zurückgeführt werden.

Voraussetzung für einen guten Wirkungsgrad ist eine optimale Anpassung der

Kesselleistung an den Bedarf, eine Vorwärmung des Speisewassers und die Reduktion

der Oberflächenverluste durch Wärmedämmung der Dampferzeugungs- und -

verteilungsanlage.

Des weiteren werden durchschnittlich in diesem Prozeßschritt 0,7 kWh Strom

eingesetzt.

Indirekter Stromverbrauch

Zusätzlich werden 1,8 kWh Strom verbraucht, die sich nicht den einzelnen

Prozeßschritten zuordnen lassen.


ENERGIEWIRTSCHAFT



In Abbildung K-3 ist das Primärenergieflußbild von Kalksandstein dargestellt. Der

Primärenergieeinsatz für die Bereitstellung der Rohstoffe hat aufgrund der

energieintensiven Erzeugung des Branntkalks einen Anteil von rund 50 % bei der Herstellung

von Kalksandstein. Der Kalkeinsatz hat somit großen Einfluß auf den KEA der

Herstellung von Kalksandstein. Da der Anteil des Branntkalks im wesentlichen von der

gewünschten Dichte des Kalksandsteins abhängt und ein Qualitätskriterium darstellt,

kann diese Größe nicht im Hinblick auf eine Senkung des Primärenergieverbrauchs

verändert werden.



Herstellung Kalksandstein

Kalksandstein

976 MJ (100,0 %)

Quarzsand

21 MJ (2,1 %)

Feinkalk

410 MJ (42,0 %)

Steinmehl

24 MJ (2,4 %)

Diesel

19 MJ (1,9 %)


110 MJ (11,3 %)

Erdgas

137 MJ (14,0 %)

Leichtöl

189 MJ (19,4 %)

Schweröl

67 MJ (6,9 %)

Abbildung K-3: Primärenergieflußbild für die Herstellung von einer Tonne

Kalksandstein

Bei der Herstellung von Kalksandsteinen entstehen vor allem energiebedingte Emissionen;

prozeßbedingte Emissionen sind aufgrund der geringen Maximaltemperatur von

220 °C vernachlässigbar. Zu bilanzierende prozeßbedingte Emissionen treten jedoch

vorgelagert bei der Bereitstellung von Branntkalk auf.


Ergebnisse

Tabelle K- 2: KEA und Emissionen bei der Herstellung von Kalksandsteinen

Produkt



Emissionen (Kalksandstein) /GEM/ 2

Emissionen (Kalksandstein) /ÖKO 95/ 2


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

976 128 61 176 87 128 15 6 26

- 129 1.870 250 40 130 10 0 30

- 84 224 224 167 126 165 1 -

976 108 61 176 87 128 15 6 26






CO2: An den errechneten CO2-Emissionen hat der Einsatzstoff Feinkalk

(Branntkalk) aufgrund der beim Kalkbrennen stattfindenden Decarbonatisierung

und dem hohen Energiebedarf mit rund 70 % den größten Anteil.

Durch die prozeßbedingte Umsetzung von Kalkstein zu Branntkalk und CO2

werden 64 kg CO2 je Tonne Kalksandstein freigesetzt. Da durch die Aufnahme

von Luftkohlensäure in den gebrauchsfertigen Kalksandstein wiederum ein

Karbonatisierungsprozeß stattfindet, vermindert sich dieser Wert während der

Nutzung um rund 20 kg CO2 /KAL 95/. Diese negativen Emissionen während

der Nutzungsphase werden dem Kumulierten Energieaufwand der Herstellung

gutgeschrieben. Die errechneten CO2-Emissionen der Prozeßkettenanalyse

reduzieren sich deshalb im Vergleich um diesen Wert. Die resultierenden CO2

Emissionen stimmen annähernd mit den in /GEM/ ermittelten Werten überein.

Es wird der errechnete Wert unter Berücksichtigung der negativen CO2-

Emissionen für Kalksandstein angesetzt.

CO: Die errechneten CO-Emissionen beruhen zu einem Großteil auf Emissionen

beim Transport der Einsatzstoffe. Wie auch schon bei Branntkalk diskutiert,

scheinen die in /GEM/ ermittelten CO-Emissionen zu hoch. In /ÖKO 95/ ist des

weiteren ein Wert von 36 g CO je Tonne Kalksandstein (HAB Weimar)

angegeben. Aufgrund der großen Schwankungsbreite wird daher der

nachvollziehbare, errechnete Wert der Prozeßkettenanalyse übernommen.

NOx: Der errechnete Wert beinhaltet die vorgelagerten und brennstoffbedingten

Emissionen. Da prozeßbedingt keine zusätzlichen NOx-Emission entstehen,

wird der errechnete Wert für Kalksandstein übernommen.

SO2: Die SO2-Emissionen entstehen durch Schwefelverbindungen des Brennstoffs.

Die errechnete SO2-Emission entspricht den emittierten SO2-Emissionen bei

dem eingesetzten Brennstoffmix und wird zugrunde gelegt.

CH4: Die CH4-Emissionen beruhen v.a. auf dem Einsatz von Erdgas durch

vorgelagerte Emissionen, die im errechneten Wert enthalten sind. Hier spielt

weniger der Erdgaseinsatz für das Dampfhärten, als vielmehr das beim

Brennen von Kalk eingesetzte Erdgas eine Rolle. Der errechnete Wert kann als

praxisnah angesetzt werden.


ENERGIEWIRTSCHAFT



Prozesse des Brennstoffeinsatzes. Der errechnete Wert wird für die gewählten

Randbedingungen als realistisch angesehen.

N2O: Die N2O-Emissionen entstehen beim Brennprozeß. Die errechneten, energiebedingten

N2O-Emissionen können zugrunde gelegt werden.

Staub: Die Staub-Emissionen sind v.a. brennprozeßbedingt und stammen vorgelagert

aus der Herstellung von Branntkalk. Da prozeßbedingt bei der Herstellung von

Kalksandsteinen keine Staub-Emissionen entstehen, wird der errechnete

Wert, in dem vorgelagerte Emissionen berücksichtigt sind, angesetzt.

/BRE 94/, /KUH 92/, /FIS 82/, /KAL 95/, /KAL 96/, /KAL 97/, /LIE 97/


ENERGIEWIRTSCHAFT

1 Einleitung

L Flachglas

Glas ist ein aus der Schmelze amorph erstarrtes Gemisch, das überwiegend aus

Siliziumoxid besteht. Amorphe Stoffe weisen im Gegensatz zu kristallinen Stoffen keine

oder nur eine geringe innere Ordnung der Moleküle oder Ionen auf. Infolge der

Viskositätsabnahme bei der Abkühlung nehmen sie die mechanischen Eigenschaften

fester Körper an, haben jedoch keinen festen Schmelzpunkt, so daß sie beim Erwärmen

allmählich erweichen.

Alle industriell in größeren Mengen hergestellten Gläser sind Silikatgläser, die

überwiegend aus Oxiden bestehen und deren Hauptbestandteil SiO2 ist. Nach ihrer

Zusammensetzung sowie den Bedingungen ihrer Herstellung und ihres Einsatzes lassen

sich die vier Gruppen Alkali-Erdalkali-Silikatglas, Borosilikatglas, Bleisilikatglas und

Alumosilikatglas unterscheiden.

Nahezu alle in großen Mengen hergestellten Gläser sind Alkali-Erdalkali-Silikatgläser,

so auch das zu betrachtende Flachglas.

Im folgenden wird die Glasherstellung vom Abbau der eingesetzten Rohstoffe bis hin

zum Flachglas bilanziert.

2 Rohstoffe

Hauptbestandteil von Glas ist Quarzsand mit einem SiO2-Gehalt von über 99 %. In

geringeren Mengen werden weitere Rohstoffe wie Kalkstein, Dolomit, Natriumchlorid

für die Sodaproduktion, Feldspat und Natriumsulfat benötigt. Gebräuchliche Rohstoffzusammensetzungen

für Flachglas zeichnen sich durch ein Mengenverhältnis von

70 - 75 % SiO2, einen etwa 15 %-igen Alkali-Anteil sowie einen etwa 10 %-igen Erdalkali-

Anteil aus.


Quarzsand

Quarzsand wird im Tagebau z.B. mit Schaufelbaggern abgebaut. Von dort wird der

gewonnene Sand per LKW zum meist nahegelegenen Verarbeitungswerk transportiert.

Abraum entsteht hierbei nicht. Im Verarbeitungswerk sind noch diverse Aufbereitungsschritte

nötig, um den Quarzsand schließlich der Weiterverarbeitung im Glaswerk

zuführen zu können. Im einzelnen wird der Quarzsand in einem mechanischen

Naßaufbereitungsverfahren für seinen möglichen Einsatz klassiert und anschließend

entwässert /STR 98/. Der versandfertige Quarzsand wird schließlich ins Glaswerk


127


ENERGIEWIRTSCHAFT

128 L Flachglas

Natriumcarbonat Na2CO3 (Soda)

Soda als Einsatzstoff für die Glasindustrie wird in Europa hauptsächlich durch die

chemische Industrie im Solvay-Verfahren zur Verfügung gestellt. Einsatzstoffe bei der

Soda-Herstellung sind Kochsalz (NaCl), Kalkstein (CaCO3) und in kleinen Mengen Koks.

Zum Ablauf des Solvay-Verfahrens sei auf die Fachliteratur verwiesen /ULL 77/. Im

Solvay-Verfahren entsteht zunächst die sogenannte leichte Soda mit einer Schüttdichte

von 0,5 - 0,6 g/cm 3 . In der Glasindustrie wird jedoch wegen der besseren Verarbeitungseigenschaften

die sogenannte schwere oder kalzinierte Soda eingesetzt, welche eine

Schüttdichte von ca. 1,1 g/cm 3 besitzt. Der Verfahrensschritt der Kalzinierung

(Entwässerung) von leichter Soda bedingt einen hohen Energieeinsatz. Natriumchlorid

wird als Einsatzstoff für die Sodaproduktion benötigt und kommt in natürlicher Form

als Steinsalz vor, das im Untertagebau abgebaut und anschließend zum Hüttensalz

aufbereitet wird, um es der Sodaproduktion zuführen zu können.

Kalkstein

Die Bereitstellung des Rohgesteins und der Transport zur Kalkindustrie sind in Abschnitt

D Zement Kap. 2.2 erläutert, die Aufbereitung des Rohgesteins zum Kalkstein in

Abschnitt C Kalk Kap. 3.2. Der versandfertige Kalkstein wird schließlich ins Glaswerk


Dolomit

Dolomit wird ähnlich wie Kalkstein abgebaut. Im Dolomitwerk entstehen jedoch im

Vergleich zu Kalkstein noch zusätzliche Energieverbräuche im gasbefeuerten Trockner.

Der versandfertige Dolomit wird schließlich ins Glaswerk transportiert.

Feldspat

Feldspate werden in der Glasindustrie als Al2O3-Rohstoffe eingesetzt. Man unterscheidet

zwischen Kalifeldspat, Natronfeldspat und Kalkfeldspat. In natürlichen Lagerstätten

treten die einzelnen Feldspate fast rein auf und sind meist nebeneinander vorhanden.

Feldspate sind stark verbreitete gesteinsbildende Stoffe und nehmen 60 % am

Vorkommen der Minerale ein. Als Bestandteil einiger Gesteine wie Granit, Basalt und

Gneis kommen sie in allen Ländern vor. Reine Feldspatlagerstätten sind vor allem in

Skandinavien anzutreffen, aber auch in der ehemaligen Sowjetunion, Frankreich und

Nordamerika. Die Gewinnung erfolgt im Bergbaubetrieb /LAN 88/.

Natriumsulfat

Natriumsulfat wird bei der Glasherstellung als Läutermittel verwendet, um eine

homogene Schmelze zu erhalten. Natriumsulfat wird in sehr geringem Maße eingesetzt.

Es fällt als Abprodukt bei der Herstellung von z.B. Salzsäure aus Kochsalz und

Schwefelsäure an. Gemäß der Definition von Reststoffen (vgl. Allgemeiner Teil) wird auf

eine energetische Bewertung dieses Einsatzstoffes verzichtet, jedoch werden die

Transportaufwendungen des Natriumsulfats zum Glashersteller berücksichtigt.

Glasbruch

Der bei der Flachglasproduktion entstehende Bruch kann nach einer geringfügigen

Aufbereitung wieder der Schmelzwanne zugeführt werden. Durch diese Maßnahme

werden Rohstoffe eingespart und der Energieverbrauch gesenkt. Laut /HOL 99/ beträgt

der durchschnittliche Scherbeneinsatz bei der Flachglasherstellung 20 - 30 %. Dabei

werden auch Scherben zugekauft, wobei an die Scherben Anforderungen bezüglich ihrer


ENERGIEWIRTSCHAFT

Rohstoffe 129

chemischen Zusammensetzung gestellt werden und deswegen Hohlglasscherben als

Einsatzstoffe in der Flachglasindustrie ausscheiden.


Für den Transport der Einsatzstoffe ins Glaswerk wird gemäß /HOL 99/ eine

durchschnittliche Transportdistanz von 100 km angesetzt, wobei als Transportmittel zu

90 % LKW und zu 10 % die Bahn eingesetzt werden. Pro Tonne Einsatzstoff und 100 km

Transportdistanz ergibt sich ein Endenergieverbrauch von 165,8 MJ.

Quarzsand

Zu Abbau und Aufbereitung von Quarzsand waren keine energetischen Daten verfügbar,

so daß Annahmen getroffen werden mußten, um den Energieaufwand abschätzen zu

können. Der Dieselverbrauch der Abbaumaschinen wurde dabei aus Abschnitt

K Kalksandstein Kap. 2.2 übernommen. Die Verbräuche für das Naßaufbereitungsverfahren

und die Feuertrocknung wurden mit den Verbräuchen bei der

Dolomitaufbereitung abgeschätzt. Somit ergeben sich bei Abbau und Aufbereitung von

einer Tonne Quarzsand folgende Endenergieverbräuche:

• Transport mit Baufahrzeug: 4 km bzw. 7,6 MJ

• Stromverbrauch Naßaufbereitungsverfahren: 4,9 kWh

• Butanverbrauch Sandtrocknung: 0,45 m 3 bzw. 55,7 MJ

Soda

Bei der Herstellung von einer Tonne schwerer Soda war lediglich der Gesamtenergieeinsatz

bekannt, nicht aber der Anteil der eingesetzten Energieträger und ihre

prozentualen Anteile am Gesamtenergieeinsatz. Hier wird als Energieträger der im

allgemeinen Teil definierte Brennstoffmix angesetzt. Die Verbräuche ergeben sich wie

folgt:

• Einsatz von Koks: 62,4 kg

• Energieeinsatz durch Brennstoffe (Mix): 16,84 GJ

Für den Abbau und die Aufbereitung des Steinsalzes als Einsatzstoff für die

Sodaproduktion ergibt sich pro Tonne Steinsalz ein elektrischer Energieeinsatz von

41,67 kWh und ein Energieeinsatz in Form des Brennstoffmix von 7,64 GJ.

Kalkstein

Beim Abbau und der Aufbereitung von 1 t Kalkstein ergibt sich der Energieeinsatz

gemäß Abschnitt C Kalk Kap. 3.

Dolomit

Beim Abbau von 1 t Dolomit wurde für folgende Posten der Endenergieeinsatz ermittelt

/SCÖ 99/:

• Dieselverbrauch des Raupenbohrgeräts: 0,03 kg bzw. 1,3 MJ

• Stromverbrauch der Brecheranlage: 0,6 kWh

• Transport zum Werk: 1 km bzw. 5,9 MJ


ENERGIEWIRTSCHAFT


• Gesamtstromverbrauch im Werk: 4,9 kWh

• Butanverbrauch für den Trockner: 0,45 m 3 bzw. 55,7 MJ

Zusätzlich werden 100 Gramm Sprengstoff benötigt, was einem Primärenergieeinsatz

von 1,8 MJ entspricht /ÖKO 95/.

Feldspat

Für den Abbau des Feldspats läßt sich ein Endenergieeinsatz von 1,02 GJ angeben

/HAN 91/. Da dieser Energieeinsatz keinem Energieträger zugeordnet werden kann,

wird ebenfalls der Brennstoffmix angesetzt.

Natriumsulfat

Der Einsatzstoff Natriumsulfat wird energiefrei bewertet, da es sich hierbei um ein

Abprodukt aus anderer Produktion handelt und er zudem nur in geringen Mengen bei

der Glasherstellung eingesetzt wird. Es wird jedoch eine Transportaufwendung


Glasbruch

Um den Glasbruch wieder der Schmelzwanne zuführen zu können, muß er zunächst in

einer elektrisch betriebenen Mühle zerkleinert werden. Dafür wird nach /HAN 91/ ein

elektrischer Energieaufwand von 0,43 kWh pro Tonne Glasbruch abgeschätzt. Der

Glasbruch an sich wird energiefrei bewertet, wenn er als Abprodukt aus eigener

Produktion entsteht. Handelt es sich um zugekaufte Scherben, erhöht sich der

Energieaufwand um den Transportaufwand.



Transport erfolgt mit den in Tabelle 6 Teil I (Allgemeiner Teil) enthaltenen Werten für

LKW-Transporte bzw. Bahntransporte. Die ermittelten Werte für die Glaseinsatzstoffe

finden sich in Tabelle L- 1.


ENERGIEWIRTSCHAFT

Flachglas 131

Tabelle L-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Rohstoffen für die Glasproduktion

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

Quarzsand 340 26 91 283 39 63 108 0 2

Soda 34.259 2.648 1.192 3.551 3.707 8.028 412 95 347

Kalkstein 284 28 101 297 38 61 117 0 1

Dolomit 347 26 96 292 39 65 112 0 1

Feldspat 1.304 103 124 374 114 287 118 3 10

Natriumsulfat 191 21 89 271 32 48 108 0 0

Glasbruch 120 13 53 163 20 29 65 0 0

3 Flachglas

Etwa 25 % des in Deutschland produzierten Glases ist sogenanntes Flachglas, das als

Basis für alle Verglasungen in der Bauindustrie dient und heute überwiegend im

Floatglasverfahren hergestellt wird.

In Tabelle L- 2 sind die chemische Zusammensetzung von Flachglas sowie die Gesteinsarten

der Rohstoffe dargestellt. Soda wird dabei als Flußmittel zugesetzt, um den hohen

Schmelzpunkt des Quarzsandes von über 1.600°C auf unter 1.500°C zu vermindern. Das

nur in geringen Mengen zugesetzte Natriumsulfat dient zur Läuterung der

Glasschmelze. Die Zugabe von Kalk und Dolomit beeinflussen die Festigkeitseigenschaften

und Witterungsbeständigkeit des Glases.

Tabelle L-2: Zusammensetzung von Flachglas /HÄR 94/

Substanz Gew.% molare Masse der Substanz

in g/mol


Rohstoff (Gesteinsart)

SiO2 69 - 74 60,1 Quarzsand SiO2

Na2O 12 - 16 62,0 Soda Na2CO3 und Natriumsulfat

CaO 5 - 12 56,1 Kalkstein CaCO3 und Dolomit

MgO 0 - 6 40,3 Dolomit CaCO3⋅MgCO3

Al2O3 0 - 3 102,0 Feldspat KAlSi3O8

Die Floatglasherstellung gliedert sich insgesamt in die drei Bereiche /LFU 93/:

• Rohstoffanlieferung und Gemengeaufbereitung durch Mischen

• Glasschmelze mit Formgebung

Das Gemenge wird eingeschmolzen, die Primärschmelze geläutert und anschließend

auf Verarbeitungstemperatur abgekühlt. Diese Verfahrensschritte sind in der

Schmelzwanne räumlich getrennt. Bei der Flachglasherstellung haben sich

regenerative Schmelzwannen mit elektrischer Zusatzheizung durchgesetzt. Durch die

Elektrozusatzheizung wird die Glasqualität verbessert und die Schmelzleistung

erhöht. Es werden bis zu max. 30 % der Schmelzwärme über Elektrowärme in das

Glas eingeführt /LFU 85/, der Rest durch fossile Brennstoffe. Die Formgebung erfolgt


ENERGIEWIRTSCHAFT


durch das kontinuierliche Gießen der Glasschmelze auf ein flüssiges Zinnbad in eine

langgestreckte Wanne.

• Glaskühlung und Kontrolle

Im folgenden wird ein Verfahren zur Herstellung von Flachglas beschrieben.

Abbildung L-1 verdeutlicht schematisch die einzelnen Schritte bei der Flachglasherstellung

/VEG 99/.

Gemengeeinfüllung

Abbildung L-1: Schematische Darstellung der Floatglasherstellung

Die angelieferten Rohstoffe werden dabei zunächst gemäß Rezeptur in einem Gemengebehälter

vermischt. Anschließend gelangt das homogene Gemenge in die Floatwanne

und wird bei einer Temperatur von ca. 1.600 °C zu Glas geschmolzen. Dieser Vorgang

unterteilt sich in vier Abschnitte, die Silikatbildung, die Glasbildung, die Läuterung und

die Konditionierung.

Unmittelbar an den Schmelzprozeß schließt sich die Formgebung an. Bei der

Floatglasherstellung läuft das geschmolzene Glas auf ein Bad aus geschmolzenem Zinn,

wobei die leichtere Glasmasse auf der Zinnoberfläche schwimmt und sich planparallel

ausbreitet. Um eine übermäßige Oxidation des heißen Zinns zu vermeiden, befindet sich

das Zinnbad in einer Schutzgasatmosphäre.

Die sich ausbreitende Endlosglasschicht läuft auf der anderen Seite des Zinnbades ab

und einem Kühlofen zu, wobei sich die Glasdicke durch den von den Transportwalzen

ausgeübten Zug verringert. Im Kühlofen wird das Glasband auf eine Verarbeitungstemperatur

zwischen 1.050 und 1.250 °C spannungsfrei abgekühlt und kann

anschließend in verarbeitungsgerechte Stücke geschnitten werden.

Nach /HAN 91/ setzt sich das Gemenge pro Tonne Floatglas z.B. folgendermaßen

zusammen:

Quarzsand: 600 kg Feldspat: 77 kg

Soda: 190 kg Natriumsulfat: 11 kg

Kalkstein: 187 kg Glasbruch: 90 kg

Dolomit: 56 kg Gesamt: 1.211 kg

Diese Aufteilung geht auf eine Untersuchung einer Floatglashütte von 1979 zurück und

kann heute nicht mehr als repräsentativ angesehen werden. Laut /HOL 99/ werden



Floatwanne Überlauf Zinnbad Kühlung Schneiden Abstapeln

Lager/Versand

Flachglas 133

heutzutage 20 - 30 % des Gemenges durch Glasscherben bereitgestellt. Im folgenden

wird davon ausgegangen, daß 303 kg bzw. 25 % der eingesetzten Menge Glasscherben

sind (davon werden 60 % zugekauft). Die restlichen Einsatzstoffe verringern sich gemäß

ihres prozentualen Anteils. Damit ergibt sich ein für den heutigen Stand der Technik

repräsentatives Gemenge zu:

Quarzsand: 486 kg Feldspat: 62 kg

Soda: 154 kg Natriumsulfat: 9 kg

Kalkstein: 152 kg Glasbruch: 303 kg

Dolomit: 45 kg Gesamt: 1.211 kg

Bruchglas

302.6 kg (30.3%)

Bereitstellung

Bruchglas

Glasbruch

302.6 kg (30.3%)

Natriumsulfat

8.5 kg (0.9%)


Natriumsulfat

Natriumsulfat

8.5 kg (0.9%)

151.6 kg (15.2%)


Kalkstein

Abbildung L-2: Massenflußbild der Flachglas-Herstellung


Der Energiemix der gesamten Glasindustrie (inkl. Behälterglas, Spezialglas etc.) läßt

sich mit Hilfe von /BVG 95/ errechnen. Bei Heizöl handelt es sich um schweres Heizöl.

Erdgas 47 %

Heizöl, schwer 33 %

Strom 20 %

Kalkstein

151.6 kg (15.2%)

45.4 kg (4.5%)


Dolomit

Dolomit

45.4 kg (4.5%)

Flachglas

62.4 kg (6.2%)


Feldspat

3.7 kg (0.4%)

SO2-Emissionen

3.1 kg (0.3%)

NOx-Emissionen

3.7 kg (0.4%)

CO2-Emissionen

200.0 kg (20.0%)

Feldspat

62.4 kg (6.2%)

Quarzsand in

der Lagerstätte

486.0 kg (48.6%)


Quarzsand

Quarzsand

486.0 kg (48.6%)

NaCl

234.9 kg (23.5%)


Soda

181.0 kg (18.1%)

Reststoffe

13.9 kg (1.4%)

Natriumchlorid

53.9 kg (5.4%)

Calziumchlorid

194.0 kg (19.4%)

Soda schwer

154.0 kg (15.4%)

Gemäß /LFU 96/ beträgt bei der Flachglasherstellung der spezifische Endenergieverbrauch

einer regenerativen Schmelzwanne mit Elektrozusatzheizung 5.400 bis


ENERGIEWIRTSCHAFT


5.800 MJ/t, wobei für die weitere Berechnung von 5.600 MJ/t ausgegangen wird. Dieser

Wert deckt sich mit aktuellen Angaben von /HOL 99/. Es wird von einer Anlage mit

elektrischer Zusatzheizung ausgegangen, die fünf Prozent des Energiebedarfs der

Schmelze deckt. Die restlichen 95 % werden gemäß ihrem prozentualen Anteil durch die

Brennstoffe schweres Heizöl und Erdgas gedeckt.

Laut /HOL 99/ machen die Verbräuche der Schmelzwanne durchschnittlich 90 % des

gesamten Energieaufwandes in der Flachglashütte aus. Alle anderen Verbräuche

(Gemengeherstellung, innerbetrieblicher Transport, Beleuchtung etc.) werden demnach

mit rund 10 % des Schmelzwannenverbrauchs abgeschätzt.


In Abbildung L-3 ist das Primärenergieflußbild von Flachglas dargestellt.

1.5 MJ (0.0%)

LKW-Transport

33.7 MJ (0.2%)

Bruchglas

1.1 MJ (0.0%)

Glasbruch

36.3 MJ (0.3%)

Abbildung L-3: Primärenergieflußbild für die Herstellung von einer Tonne Flachglas

Für die Emissionen gelten beim Glashersteller und auch bei den vorgelagerten Prozeßschritten

zur Rohstoffbereitstellung gesetzlich vorgeschriebene Grenzwerte, die in der

TA Luft von 1986 verankert sind. Diese Werte würden teilweise von den Rohgaswerten

bei der Flachglasherstellung (siehe Tabelle L-3) überschritten, deswegen sind emissionsmindernde

Maßnahmen durchzuführen. In der Regel werden zweistufige Abgasreinigungsanlagen

eingesetzt, die aus einer Sorptionsstufe mit nachgeschalteter Staub-



Natriumsulfat

LKW-Transport

1.6 MJ (0.0%)

0.1 MJ (0.0%)

Natriumsulfat

1.6 MJ (0.0%)

Kalkstein

Kalkstein

14.0 MJ (0.1%)

LKW-Transport

28.1 MJ (0.2%)

0.9 MJ (0.0%)

Kalkstein

43.1 MJ (0.3%)

Dolomit

0.3 MJ (0.0%)

Sprengstoff

0.1 MJ (0.0%)

Diesel

0.1 MJ (0.0%)

LKW-Transport

8.4 MJ (0.1%)

0.3 MJ (0.0%)

Butangas

3.8 MJ (0.0%)

2.9 MJ (0.0%)

Dolomit

15.8 MJ (0.1%)

Flachglas

Erdgas

Schweröl

Feldspat

Brennstoffmix

69.4 MJ (0.5%)

LKW-Transport

11.6 MJ (0.1%)

0.4 MJ (0.0%)

Feldspat

81.3 MJ (0.6%)

Soda

NaCl

Kalkstein

16.8 MJ (0.1%)

Koks

334.0 MJ (2.3%)

Brennstoffmix

LKW-Transport

28.6 MJ (0.2%)

0.9 MJ (0.0%)

Quarzsand

Diesel

4.2 MJ (0.0%)

Butangas

40.7 MJ (0.3%)

LKW-Transport

90.1 MJ (0.6%)

2.9 MJ (0.0%)

27.3 MJ (0.2%)

Soda schwer Quarzsand

165.2 MJ (1.2%)

Flachglas 135

abscheidung bestehen. Als Sorptionsmittel wird zumeist Ca(OH)2 eingesetzt, zur Staubabscheidung

werden bei der Flachglasproduktion Elektrofilter verwendet /LFU 93/.

Eine Umrechnung von Abgasmengen auf Tonne gute Ausbringung erfolgt über folgende

Annahmen:

Das spezifische Abgasvolumen ergibt sich bei stöchiometrischer Verbrennung für Erdgas

zu 7,8 m 3 /m 3 und für schweres Heizöl zu 10 m 3 /kg /LFU 93/. Bei einem Brennstoffeinsatz

von 3.126 MJ Erdgas und 2.194 MJ schwerem Heizöl im Schmelzprozeß ergibt sich eine

Abgasmenge von 1.306 m 3 /Tonne mit 0 % O2. Durch die Umrechnung auf 8 % O2 ergeben

sich 2.120 m 3 /Tonne. Dieser Wert wird im folgenden als Faktor für die Umrechnung

herangezogen.

Tabelle L-3: Prozeßbedingte Schadstoffmeßwerte aus der Schmelzwanne /LFU 93/

Schadstoff Menge in mg/m 3 Abgas Menge in g/tFlachglas

Staub 70 - 350 148 - 742

SOX bis 3.000 bis 6.360

HF bis 30 64

HCl 40 - 120 85 - 254

Die gesetzlichen Grenzwerte und die korrespondierenden, auf das Produkt Flachglas

bezogenen Werte sind in der Tabelle L- 4 angegeben. Dabei ist zu beachten, daß sich die

Abluftmenge immer mit einem 8 %-igen Sauerstoffanteil versteht und beim NOx der

Grenzwert von der Art des eingesetzten Schmelzaggregats und der Art der eingesetzten

Brennstoffe abhängt. Ein Durchschnittswert für NOx von 2,2 g/m 3 erscheint

repräsentativ.

Tabelle L-4: Grenzwerte der TA Luft für die Glasherstellung

Schadstoff Grenzwert in mg/m 3

NOX

SOX

Aus den Einsatzstoffen Soda, Kalkstein und Dolomit entsteht bei einer Prozeßtemperatur

von etwa 1.600 °C in Folge der Dekarbonatisierung dieser Einsatzstoffe

prozeßspezifisches Kohlendioxid. Eine maximale CO2-Emission ergibt sich bei einer

Zusammensetzung von 13 % Na2O, 12 % CaO und 6 % MgO. Das emittierte CO2 läßt sich

dann berechnen zu:





1,8 - 3,5 in g/m 3

1,8 in g/m 3

130g

120g

60g

44g / mol(

CO )

252 ( ) / ( )

2 + + = g CO kg Glas

62,

0g

/ mol 56,

1g

/ mol 40,

3g

/ mol

2

Im folgenden wird von einer durchschnittlichen Zusammensetzung von 14 % Na2O,

8,5 % CaO und 3 % MgO ausgegangen, wodurch sich CO2-Emissionen von 200 g pro kg

Flachglas ergeben.





Grenzwert in g/t

3.816 - 7.420

3.816

Staub 50 106

Cl 30 64

F 5 11


ENERGIEWIRTSCHAFT


Ergebnisse

Tabelle L-5 faßt den Primärenergieaufwand und die gesamten Emissionen für die

Herstellung einer Tonne Flachglas zusammen.

Tabelle L-5: KEA und Emissionen für die Herstellung von Flachglas

Produkt






Anmerkung zum KEA

Für die Umwandlung von leichter Soda in schwere Soda wurde mangels weiterer

Quellen der Wert von /HAN 91/ von 10,1 GJ pro Tonne schwere Soda angenommen.

Dieser hohe Wert scheint insofern gerechtfertigt, als schwere Soda einen relativ hohen

Preis hat und dies auf einen hohen Energieeinsatz bei der Herstellung schließen läßt.


Bei der Flachglasherstellung haben nicht nur die beim Schmelzprozeß entstehenden

Emissionen einen großen Anteil, auch die vorgelagerten Emissionen zur Rohstoff- und

Strombereitstellung, vor allem für die Sodaproduktion, nehmen einen hohen Stellenwert

ein.

Zur Ermittlung der kumulierten Emissionen bei der Flachglasherstellung wurden

immer die vorgelagerten Emissionen und mit Ausnahme der SOx-Emissionen auch die

direkten Brennstoffemissionen berücksichtigt. Zusätzlich dazu wurden die prozeßspezifischen

Emissionen bei der Flachglasherstellung addiert. Dies sind bei den CO2-

Emissionen 200 kg/Tonne Flachglas und bei den SOx, NOx und Staub-Emissionen jeweils

80 % der gesetzlichen Grenzwerte.

CO2: Der durchschnittliche CO2-Wert infolge von Dekarbonatisierung ergibt

sich bei einer mittleren Zusammensetzung von 14 % Na2O, 8,5 % CaO und

3 % MgO zu 200 Gramm pro kg Flachglas. Dieser Wert deckt sich auch mit

der Annahme bei /HAN 91/ und ist um die CO2-Emissionen bei der

Rohstoffbereitstellung und die direkten Brennstoffemissionen zu ergänzen.

CO: Beim CO-Wert werden neben den indirekten Emissionen zur Rohstoffbereitstellung

die direkten Emissionen bei der Verbrennung von schwerem

Heizöl betrachtet. Eine prozeßspezifische Kohlenmonoxid-Emission ist

nicht ersichtlich. Daher wird der errechnete Wert zugrunde gelegt.

NOx: Da im Schmelzofen Temperaturen bis zu 1.600 °C vorherrschen, entsteht

thermisches NOx. Diese Emissionen würden die gesetzlichen Grenzwerte



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

Prozeßkettenanalyse 1 14.360 984 553 1.510 1.059 2.206 247 32 100

Flachglas /GEM/ 2

- 1.024 5.650 4.260 2.480 2.250 30 10 510

Flachglas /ÖKO 95/ 2

- 1.083 1.851 1.409 1.237 2.619 457 5 -

Flachglas /HAN 91/ 2

- 620 200 245 1.460 - - - 5

Flachglas 3 14.360 1.184 553 4.721 3.763 2.206 247 32 151

Flachglas 137

übersteigen, weswegen stickstoffreduzierende Maßnahmen ergriffen

werden müssen. Dabei wird z.B. im "3R"-Verfahren unter zusätzlichem

Brennstoffeinsatz (Erdgas) das im Abgas vorhandene NOx weitgehend

zersetzt. Es bildet sich vornehmlich CO, welches im weiteren Verlauf des

Abgasweges unter Zugabe von Luft zu CO2 aufoxidiert wird /DGG 98/. Für

die angegebenen NOx-Emissionen wird davon ausgegangen, daß nur die

erforderlichen Maßnahmen zur Unterschreitung der Grenzwerte getroffen

werden und eine theoretisch ausschöpfbare NOx-Minderung (z.B. aus

Kostengründen) nicht erfolgt. Die vorgelagerten Emissionen werden voll

berücksichtigt, die Emissionen im Glaswerk werden nach /HOL 99/ mit

80 % des durchschnittlichen gesetzlichen Grenzwertes angenommen, so

daß sich die gesamten NOx-Emissionen als Summe dieser beiden

Komponenten ergeben.

SOx: Die Gesamtemissionen sind abhängig vom Schwefelgehalt des Brennstoffs

und vom Sulfatgehalt des Gemenges. Zu berücksichtigen ist jedoch, daß

ein Teil des Schwefels im Glas eingebunden wird. Deshalb werden die

energiebedingten SO2-Emissionen, die durch die Brennstoffe verursacht

werden, zu null gesetzt. Berücksichtigt werden die vorgelagerten

Emissionen sowie 80 % des gesetzlichen Grenzwertes im Glaswerk, so daß

sich die gesamten SOx-Emissionen als Summe dieser beiden Komponenten

ergeben.

CH4: Die CH4-Emissionen beruhen vor allem auf dem Einsatz von Erdgas durch

vorgelagerte und in einem weit geringeren Umfang feuerungsbedingte

Emissionen, die im errechneten Wert der Gabie-Datenbank enthalten sind.

Der errechnete Wert kann als praxisnah angesetzt werden und stimmt

sehr gut mit den Werten aus /GEM/ und /ÖKO 95/ überein.

NMVOC: Die NMVOC-Emissionen entstehen beim Transport und durch

vorgelagerte Prozesse des Brennstoffeinsatzes.

N2O: Es werden die energiebedingten Emissionen bei der Verbrennung

zugrunde gelegt.

Staub: Die Staubkomponenten sind im wesentlichen von der Oberofentemperatur,

der spezifischen Schmelzleistung sowie von dem Anteil leichtverdampfender

Komponenten im Gemenge abhängig. Es werden für die

Gesamtemissionen in der Glashütte wieder 80 % des gesetzlichen

Grenzwertes angesetzt sowie die vorgelagerten Staubemissionen berücksichtigt.

/STR 98/, /ULL 77/, /LAN 88/, /HOL 99/, /SCÖ 99/, /HAN 91/, /ÖKO 95/, /HÄR 94/,

/LFU 85/, /LFU 93/, /VEG 99/, /BVG 95/, /LFU 96/, /DGG 98/


ENERGIEWIRTSCHAFT

1 Einleitung

M Mineralwolle

Mineralwollerzeugnisse stellen mit über 60 % den größten Anteil der in Deutschland

verkauften Dämmstoffe. Sie werden aus geschmolzenen mineralischen Rohstoffen hergestellt,

weisen eine wollartige Beschaffenheit auf und zählen zu den künstlichen Mineralfasern

(KMF).

Je nachdem welche Ausgangsstoffe zur Herstellung verwendet werden, spricht man von

Steinwolle oder Glaswolle. Außerdem existieren neben diesen beiden Arten noch verschiedenen

Mischformen, zu denen z.B. die keramischen Fasern, die Mikrofasern und

die Textilglasfasern zählen. In dieser Studie werden jedoch nur Stein- und Glaswolle untersucht.

2 Rohstoffe

Die beiden Produkte Stein- und Glaswolle unterscheiden sich nach dem eingesetzten Gestein.

Für die Herstellung von Steinwolle werden hauptsächlich Basalt und Diabas verwendet.

Die Einsatzstoffe für die Glaswollproduktion sind neben verschiedenen Mineralien,

wie Quarzsand, Dolomit, Borax und Feldspat auch Kalk, Soda und Altglas


Quarzsand

Quarzsand wird im Tagebau z.B. mit Schaufelbaggern abgebaut und von dort per LKW

zum meist nahegelegenen Verarbeitungswerk transportiert. Abraum entsteht hierbei

nicht. Im Verarbeitungswerk wird der Quarzsand in einem mechanischen Naßaufbereitungsverfahren

für seinen möglichen Einsatz klassiert und anschließend entwässert

/STR 98/. Der versandfertige Quarzsand wird schließlich ins Mineralwollwerk transportiert.

Soda

Soda als Einsatzstoff für die Mineralwollindustrie wird in Europa hauptsächlich durch

die chemische Industrie im Solvay-Verfahren zur Verfügung gestellt. Einsatzstoffe bei

der Soda-Herstellung sind Kochsalz (NaCl), Kalkstein (CaCO3) und in kleinen Mengen

Koks. Zum Ablauf des Solvay-Verfahrens sei auf die Fachliteratur verwiesen /ULL 77/.

Im Solvay-Verfahren entsteht zunächst die sogenannte leichte Soda mit einer Schüttdichte

von 0,5 - 0,6 g/cm 3 . In der Mineralwollindustrie wird jedoch wegen der besseren

Verarbeitungseigenschaften die sogenannte schwere oder kalzinierte Soda eingesetzt,

welche eine Schüttdichte von ca. 1,1 g/cm 3 besitzt. Der Verfahrensschritt der Kalzinierung

(Entwässerung) von leichter Soda bedingt einen hohen Energieeinsatz. Natriumchlorid

wird als Einsatzstoff für die Sodaproduktion benötigt und kommt in natürlicher

139


ENERGIEWIRTSCHAFT

140 M Mineralwolle

Form als Steinsalz vor, das im Untertagebau abgebaut und anschließend zum Hüttensalz

aufbereitet wird, um es der Sodaproduktion zuführen zu können.

Kalkstein

Die Bereitstellung des Rohgesteins und der Transport zur Kalkindustrie sowie die Aufbereitung

des Rohgesteins zum Kalkstein sind im Kapitel C Kalk (Pkt. 3.2) beschrieben.

Der versandfertige Kalkstein wird schließlich ins Mineralwollwerk transportiert.

Dolomit

Dolomit wird ähnlich wie Kalkstein abgebaut. Im Dolomitwerk entstehen jedoch im Vergleich

zu Kalkstein noch zusätzliche Energieverbräuche durch einen gasbefeuerten

Trockner. Der versandfertige Dolomit wird schließlich in die Betriebe der Mineralwollindustrie


Feldspat

Man unterscheidet zwischen Kalifeldspat, Natronfeldspat und Kalkfeldspat. In natürlichen

Lagerstätten treten die einzelnen Feldspate fast rein auf und sind meist nebeneinander

vorhanden. Feldspate sind stark verbreitete gesteinsbildende Stoffe und nehmen

60 % am Vorkommen der Minerale ein.

Natriumsulfat

Natriumsulfat wird bei der Glasherstellung als Läutermittel verwendet, um eine homogene

Schmelze zu erhalten, es kommt z.T. auch bei der Glas- und Mineralwolleherstellung

zum Einsatz. Es wird in sehr geringem Maße verwendet und fällt als Restprodukt

z.B. bei der Herstellung von Salzsäure aus Kochsalz und Schwefelsäure an.

Altglas

Altglas kann zur Produktion von Glaswolle verwendet werden und bis zu 70 % der normalerweise

benötigten Rohmaterialien ersetzen. Da es jedoch eine hohe Reinheit aufweisen

muß, liegt der durchschnittliche Altglasanteil bei nur 30 %.

Basalt, Diabas

Basalt und Diabas sind Natursteine, die im Tagebau gewonnen werden. Das Gestein

wird durch Sprengen gelockert und als sogenanntes Haufwerk in einer Vorbrechanlage

auf die benötigte Größe zerkleinert und dann getrocknet. Das fertig verarbeitete Gestein

wird dann in die Betriebe der Mineralwollindustrie transportiert.

Harz

Bei dem in der Mineralwollindustrie verwendeten Harz handelt es sich um ein Phenol-

Formaldehyd-Harnstoffharz, das durch Hitzeeinwirkung ausgehärtet wird.


Da es keine Angaben über die Entfernungen, die die verschiedenen Einsatzstoffe bis

zum Mineralwollwerk zurücklegen, gibt, werden diese anhand des Berichtes L Flachglas

geschätzt. Dort wird gemäß /HOL 99/ eine durchschnittliche Transportentfernung von

100 km angesetzt, wobei als Transportmittel zu 90 % LKW und zu 10 % die Bahn eingesetzt

werden. Pro Tonne Einsatzstoff und 100 km Transportdistanz ergibt sich ein Endenergieverbrauch

von 112 MJ.


ENERGIEWIRTSCHAFT

Rohstoffe 141

Quarzsand

Zu Abbau und Aufbereitung von Quarzsand waren keine energetischen Daten verfügbar,

so daß Annahmen getroffen werden mußten. Der Dieselverbrauch der Abbaumaschinen

wurde dabei aus Kapitel G Kalksandstein (Pkt. 2.2) übernommen. Die Verbräuche für

das Naßaufbereitungsverfahren und die Feuertrocknung wurden über die Verbräuche

bei der Dolomitaufbereitung abgeschätzt. Somit ergeben sich bei Abbau und Aufbereitung

von einer Tonne Quarzsand folgende Aufwendungen:

Transport mit Baufahrzeug: 4 tkm

Naßaufbereitungsverfahren: 4,9 kWh Strom

Sandtrocknung: 0,45 m 3 Gas

Soda

Für den Abbau und die Aufbereitung des Steinsalzes als Einsatzstoff für die Sodaproduktion

ergibt sich pro Tonne Steinsalz ein elektrischer Energieeinsatz von 41,67 kWh

und ein Energieeinsatz in Form des Brennstoffmix von 7,64 GJ. Bei der Herstellung von

einer Tonne schwerer Soda war lediglich der Gesamtenergieeinsatz bekannt, nicht aber

der Anteil der eingesetzten Energieträger und ihre prozentualen Anteile am Gesamtenergieeinsatz.

Hier wird als Energieträger der im allgemeinen Teil definierte Brennstoffmix

angesetzt. Die Endverbräuche ergeben sich wie folgt:

Einsatz von Koks: 62,4 kg

Energieeinsatz durch Brennstoffe (Mix): 16,8 GJ

Kalkstein

Beim Abbau und der Aufbereitung von 1 t Kalkstein ergibt sich der Energieeinsatz gemäß

Kapitel C Kalk (Pkt. 3).

Dolomit

Beim Abbau von 1 t Dolomit wurde für folgende Posten der Endenergieeinsatz ermittelt

/SCÖ 99/:

Dieselverbrauch des Raupenbohrgeräts: 0,03 kg Diesel

Brecheranlage: 0,6 kWh Strom

Transport zum Werk: 1 km

Gesamtstromverbrauch im Werk: 4,9 kWh Strom

Trockner: 0,45 m 3 Gas

Zusätzlich werden 100 Gramm Sprengstoff benötigt, was einem Primärenergieeinsatz

von 1,8 MJ entspricht /ÖKO 95/.

Feldspat

Für den Abbau des Feldspats läßt sich ein Endenergieeinsatz von 1,02 GJ angeben

/HAN 91/. Da dieser Energieeinsatz keinem Energieträger zugeordnet werden kann,

wird ebenfalls der Brennstoffmix angesetzt.


ENERGIEWIRTSCHAFT


Natriumsulfat

Gemäß der Vorgehensweise bei der Bewertung von Reststoffen (vgl. Allgemeiner Teil,

Kap. 4) wird Natriumsulfat nicht energetisch bewertet. Es werden jedoch die Transportaufwendungen

des Natriumsulfats zu den Betrieben der Mineralwollindustrie berücksichtigt.

Altglas

Um den Glasbruch wieder der Schmelzwanne zuführen zu können, muß er zunächst in

einer elektrisch betriebenen Mühle zerkleinert werden. Dafür wird nach /HAN 91/ ein

elektrischer Energieaufwand von 0,43 kWh pro Tonne Glasbruch abgeschätzt. Die so

aufbereiteten Scherben werden in die Betriebe der Mineralwollindustrie geliefert.


Da keine Angaben über die Aufwendungen zum Abbau dieser beiden Natursteine vorhanden

sind, wird der Wert anhand des Kapitels C Kalk und anhand von Angaben aus

/MAR 80/ abgeschätzt.

Harz

Eine Prozeßkette zur Erzeugung von Harzen und Klebstoffen wurde in dieser Studie

nicht untersucht. Der KEA für die Herstellung von dem hier verwendeten Phenol-

Formaldehyd-Harnstoffharz wird anhand von /HAN 95/ mit 43,2 MJ pro Kilogramm

Harz abgeschätzt.



Transport erfolgt mit den in Tabelle 6 Teil I (Allgemeiner Teil) enthaltenen Werten für

LKW-Transporte bzw. Bahntransporte. Die ermittelten Werte für die Rohstoffe, die für

die Glas- und Steinwollherstellung benötigt werden, finden sich in Tabelle M-1.

Tabelle M-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Rohstoffen für die Mineralwollherstellung

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Quarzsand 260 13 23 135 17 21 15 1 10

Soda 34.170 2.600 2.327 4.111 6.846 7.674 277 471 535

Kalkstein 199 14 26 133 15 14 16 1 10

Dolomit 265 14 25 132 17 22 15 1 10

Feldspat 1.225 90 98 247 206 234 22 17 24

Natriumsulfat 112 9 20 115 11 6 14 1 9

Altglas 72 6 12 69 7 4 8 0 5

Basalt, Diabas 239 17 35 205 20 12 25 1 15

N2O

[g]

Staub

[g]

Steinwolle 143

3 Steinwolle


Zur Herstellung von Steinwolle werden Basalt, Diabas und Recycling-Formsteine aus

dem internen und externen Kreislauf in schachtartigen Schmelzöfen (Kupolöfen) bei ca.

1600 °C mittels Heißluft geschmolzen. Als Energieträger dient Koks. Die flüssige

Schmelze wird mittels rotierender Walzen zerfasert (sog. Walzenspinnverfahren). Dabei

werden in Wasser gelöste Phenol-Formaldehyd-Harnstoffharze in den entstehenden Fasermasssenstrom

eingeleitet. Das Wasser verdampft bis auf eine Restfeuchte von 1 bis

2 Gew%, wobei die Fasern so rasch heruntergekühlt werden, daß sie glasig erstarren.

Das zugegebene Mineralöl legt sich als ein wenige Nanometer dünner Film auf die Fasern

und macht sie wasserabweisend. Die Fasermasse wird in einem Härteofen auf die

gewünschte Dicke und Rohdichte komprimiert. Mittels hindurchgesaugter Heißluft werden

die Restfeuchte entfernt und das duroplastische Harz irreversibel ausgehärtet.

Unter Umständen wird je nach Produkt und Anwendungszweck eine Kaschierung (Aluminiumfolie,

Papier) aufgebracht, diese wird in der hier vorliegenden Studie jedoch nicht

berücksichtigt. Schließlich wird die Steinwolle in Form gesägt und verpackt. Abbildung

M-1 gibt den vereinfachten Produktionsablauf wieder.

Abbildung M-1: Schematische Darstellung der Steinwolleherstellung


ENERGIEWIRTSCHAFT



In /KLO 94/ werden die Energieaufwendungen für die Produktion von Steinwolle angegeben.

Den größten Anteil daran hat das Schmelzen der Rohstoffe im Kupolofen. Die für

die Herstellung von Steinwolle nötigen Brennstoffmengen sind nachfolgend aufgelistet.

Steinwollherstellung: 281,5 kWh Strom



173,5 kg Koks

45 l Heizöl EL


Außerdem wird dem Ofen mit flüssigem Sauerstoff angereicherte Heißluft zugeführt. Es

werden 20,5 Kubikmeter Sauerstoff pro Kubikmeter Steinwolle benötigt. Die Energieaufwendungen

zur Erzeugung des flüssigen Sauerstoffes wurden anhand der Aufwendungen

für die Bereitstellung von Sauerstoff (Tabelle 7, Allgemeiner Teil) mit 290 MJ

pro Kubikmeter abgeschätzt.


Die Herstellung von Steinwolle ist ein sehr energieintensiver Prozeß, wobei das Schmelzen

der Rohstoffe im Kupolofen den größten Anteil am Prozeßenergiebedarf hat. Über

85 % des KEA sind Prozeßenergieaufwendungen, die anderen 15 % sind in den bereitgestellten

Rohstoffen kumuliert. In Abbildung M-2 ist das Primärenergieflußbild von

Steinwolle dargestellt.

Steinwolleherstellung

Steinwolle

14702 MJ (100,0%)


227 MJ (1,5%)

Recycling-Formsteine

195 MJ (1,3%)

Phenol-Formaldehyd-Harnstoffharz

1598 MJ (10,9%)

Koks

6031 MJ (41,0%)


3225 MJ (21,9%)

Heizöl

1799 MJ (12,2%)

Erdgas

1337 MJ (9,1%)

Flüssiger Sauerstoff

291 MJ (2,0%)

Abbildung M-2: Primärenergieflußbild für die Herstellung von einer Tonne Steinwolle

Steinwolle 145

Auch bei den Emissionen entsteht der weitaus größte Teil bei der Steinwolleherstellung

selbst. Aus vorgelagerten Prozessen stammen nur zwischen 5 und 15 % der emittierten

Schadstoffe.

Ergebnisse

Tabelle M-2 faßt den Primärenergieaufwand und die gesamten Emissionen für die Herstellung

einer Tonne Steinwolle zusammen.


einer Tonne Steinwolle

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Steinwolle 14.702 1.280 619 2.014 4.176 4.241 131 44 272

Steinwolle /GEM/ - 967 71.540 1.350 2.150 5.290 880 10 500

Steinwolle /ÖKO/ - 1.095 71.482 2.066 3.641 3.939 2.506 14 -

Steinwolle 14.702 1.280 619 2.014 4.176 4.241 131 44 272


Ein Vergleich der in dieser Studie ermittelten Werte mit den Angaben aus /GEM/ und

/ÖKO 95/ zeigt bei den CO-Emissionen sehr große Diskrepanzen. Die dort ausgewiesenen

Werte lassen sich zum größten Teil auf die Annahme einer unvollständige Verbrennung

von Koks beim Schmelzen der Rohstoffe zurückführen. Nach Angaben von /ROK

99/ wird das Kohlenmonoxid jedoch nachverbrannt, um die darin gespeicherte Energie

zu nutzen. Der in dieser Studie angegebene Wert für die CO-Emissionen geht von einer

vollständigen Nachverbrennung des überschüssigen Kohlenmonoxides aus. In Tabelle

M-2 sind die Datensätze aus /GEM/ und /ÖKO 95/ und die in dieser Studie ermittelten

Werte angegeben.

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT


4 Glaswolle


Die zur Glaswolleherstellung benötigten Rohstoffe gelangen aus der Gemengeanlage,

entsprechend den unten angegebenen Rezepturen dosiert, in die Mischanlage. In /VIT

93/ finden sich verschiedene Mischrezepturen, die in Tabelle M-3 wiedergegeben sind.

Zur Bilanzierung wird in dieser Studie die Mischung 1 zugrunde gelegt. Dieser Mischung

wird Altglas zugegeben. Im Idealfall können bis zu 70 % der Rohmaterialien

durch Altglas ersetzt werden. Da dieses jedoch eine hohe Reinheit aufweisen muß, was

in der Praxis selten der Fall ist, liegt der durchschnittliche Altglasanteil bei nur 30 %.

Tabelle M-3: Mischrezepturen für Glaswolle /VIT 93/

Rohstoffe

Alle Werte je Tonne Glaswolle



Mischung 1

[kg]

Mischung 2

[kg]

Mischung 3

[kg]

Quarzsand 320 560 580 bis 650

Soda 125 215 140 bis 170

Dolomit 75 140 70 bis 120

Borverbindungen (Borax) 82 82 20 bis 80

Feldspat (Nephelin) 132 165 10 bis 40

Kalk 19 50 - 1

Natriumsulfat 4 4 3

Altglas 310 - - 1

1 Keine Angabe

Nachdem dem Gemisch noch Recyclingstoffe aus dem internen Kreislauf zugegeben

wurden, erfolgt die Verflüssigung in einer Schmelzwanne bei ca. 1.400°C. Die dabei entstehende

Glasschmelze wird zu Glaswolle zerfasert. Dieser Vorgang kann mit verschiedenen

Techniken realisiert werden, z.B. mit dem Walzenspinn-, dem Schleuder-, dem

Düsenblas- oder Blas- und dem Düsen-Schleuderverfahren. Zur Bindung wird bei allen

Verfahren ein Harz aus einem Gemisch von Phenol, Formaldehyd und Harnstoff eingesetzt,

das einen Anteil von ca. 0,5 bis 9 Gew% am Endprodukt hat. In dieser Studie wird

ein Harzverbrauch von 70 kg pro Tonne Glaswolle angesetzt.

Glaswolle 147

Abbildung M-3: Schematische Darstellung der Glaswolleherstellung


Über die Energieaufwendungen der einzelnen Herstellungsschritte in der Glaswolleproduktion

gibt es keine Angaben, in /FES 95/ ist lediglich der Gesamtaufwand benannt.

Als Brennstoff zum Betrieb der Glasschmelzwannen wird entweder Öl oder Gas eingesetzt,

hier wird davon ausgegangen, daß Gas zum Einsatz kommt. Zur Herstellung von

Glaswolle sind ca. 107 Kubikmeter Erdgas sowie 441 kWh elektrische Energie nötig.

/FES 95/; /DGG 98/


Der KEA bei der Herstellung von Glaswolle liegt um rund 10 % über dem KEA von

Steinwolle. Dies liegt sowohl an den höheren Aufwendungen zur Bereitstellung der Rohstoffe,

als auch am energieaufwendigeren Herstellungsverfahren.

Bei der Glaswolleherstellung machen die Prozeßenergieaufwendungen für ihre Herstellung

rund 55 % des KEA aus. Der Anteil der elektrischen Energie beträgt mit 57 % über

die Hälfte davon, der Brennstoffeinsatz verschlingt die anderen 43 %.

Die restlichen 45 % des KEA sind in der Bereitstellung der einzelnen Rohstoffe kumuliert,

wobei die Soda und das Harz mit 7.650 MJ allein 95 % davon ausmachen. In

Abbildung M-4 ist das Primärenergieflußbild von Glaswolle dargestellt.


ENERGIEWIRTSCHAFT




Glaswolleherstellung

Glaswolle

16454 MJ (100,0%)

Quarzsand

83 MJ (0,5%)

Soda schwer

4271 MJ (26,0%)

Dolomit, Borax

42 MJ (0,3%)

Feldspat

162 MJ (1,0%)

Kalkstein

4 MJ (0,0%)

Natriumsulfat

0,4 MJ (0,0%)

Altglas

22 MJ (0,1%)


3024 MJ (18,4%)

Erdgas

3794 MJ (23,1%)


5052 MJ (30,7%)

Abbildung M-4: Primärenergieflußbild für die Herstellung von einer Tonne Glaswolle

Der größte Teil der Emissionen, die bei der Herstellung von Glaswolle freigesetzt werden,

entsteht beim Verflüssigen der Rohstoffe in den Schmelzwannen. Dabei sind auch

prozeßbedingte Emissionen zu berücksichtigen, die z.B. bei den NOx-Emissionen über

80 % der gesamten Stickoxidemissionen ausmachen.

Glaswolle 149

Ergebnisse

Tabelle M-4 faßt den Primärenergieaufwand und die gesamten Emissionen für die Herstellung

einer Tonne Glaswolle zusammen.


einer Tonne Glaswolle

Produkt


Glaswolle 1

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

16.454 875 705 1.277 1.135 2.599 90 78 112

Glaswolle /GEM/ 2

- 2.236 1.610 6.330 1.440 6.330 10.400 70 3.420

Glaswolle /ÖKO/ 2

- 907 274 3.071 3.348 2.114 5.079 29 -

Glaswolle 3

16.454 1.011 705 1.277 1.135 2.599 90 78 203

1 Ergebnis der Prozeßkettenanalyse (Erläuterung der Ermittlung von KEA und energiebedingten Emissionen siehe Allgemeiner

Teil, Kap. 3)


3 Endergebnis (Inputdaten für weitere Berechnungen; Grundstoffwerte sind in der Gabie-Datenbank angelegt)


Neben den energiebedingten Emissionen entstehen bei der Herstellung von Glaswolle,

beim Verflüssigen der Rohstoffe in den Schmelzwannen, zusätzliche prozeßbedingte

Emissionen. Da diese zum Teil die in der TA Luft vorgeschriebenen Grenzwerte überschreiten,

werden die Abgase gereinigt. Dies geschieht normalerweise in konventionellen

oder elektrostatisch betriebenen Filteranlagen.

CO2: Beim Schmelzvorgang wird durch die Dekarbonatisierung von Soda, Kalkstein

und Dolomit prozeßbedingtes CO2 freigesetzt, es sind dies ca. 136 kg

pro Tonne Glaswolle.

NOx: Bei der Glaswolleproduktion entsteht thermisches NOx, das jedoch unterhalb

der in der TA Luft vorgeschriebenen Grenzwerte bleibt.

SO2: Die SO2-Emissionen bei der Glaswolleherstellung entstehen durch Freisetzung

von SO2 aus den Rohstoffen (prozeßbedingt), dem Brennstoff und aus

vorgelagerten Prozessen. Die SO2-Emissionen liegen unter den in der TA-

Luft vorgeschriebenen Werten.

Staub: Die beim Schmelzen entstehende Staubmenge liegt über den von der TA

Luft vorgeschriebenen Emissionsgrenzwerten bei ca. 1000 g Staub pro

Tonne Glaswolle. Daher wird das Abgas gefiltert und der in den Filteranlagen

abgeschiedene Staub über einen internen Recyclingkreislauf wieder

dem Gemenge zugeführt. Als Emissionswert wird der, in der TA Luft angegebene

Wert zugrunde gelegt.

/STR 98/, /ULL 77/, /LAN 88/, /HOL 99/, /SCÖ 99/, /HAN 91/, /ÖKO 95/, /HÄR 94/,

/LFU 85/, /LFU 93/, /VEG 99/, /BVG 95/, /LFU 96/, /DGG 98/, /GEM/, /FES 95/, /KLO 94/

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

1 Einleitung

N Holz

Holz ist ein nachwachsender Rohstoff, der bei nachhaltiger Nutzung des Waldes praktisch

unbegrenzt zur Verfügung steht. Während vor wenigen Jahrzehnten im Zuge von

Aufforstungsmaßnahmen oft Nadelholz als Monokulturen gepflanzt wurden, werden

heute Mischwälder angebaut. Die Forstwirtschaft greift im Gegensatz zu landwirtschaftlich

genutzten Flächen wesentlich seltener und schwächer in den Wald ein. Durchforstungen

werden ungefähr alle zehn Jahre vorgenommen. Ein Baum erreicht sein Erntealter,

die sogenannte Umtriebszeit, je nach Sorte mit 80 bis 240 Jahren.

Die geschlagenen Bäume werden entweder direkt als Rundholz an die entsprechenden

Bearbeitungsbetriebe geliefert oder im Sägewerk zu Schnittholz verarbeitet. Das bei der

Holzernte anfallende Restholz (Äste, Spitzen etc.) und auch das bei der Durchforstung

geschlagene Schwachholz kann in der Papierindustrie oder zur Herstellung von Spanplatten

verwendet werden.

Die Holzindustrie wird in zwei Gewerbezweige aufgeteilt, die holzbearbeitende und die

holzverarbeitende Industrie, wobei hier nur die Produkte der holzbearbeitenden Industrie

untersucht werden. In diesem Gewerbezweig werden aus dem im Wald gewonnenen

Rohstoff Holz Schnittholz, Furniere, Sperrholz, Spanplatten u.a. hergestellt. Diese

werden dann in den Betrieben der holzverarbeitenden Industrie weiter veredelt und zu

Endprodukten, wie z.B. Fenstern oder Möbeln, verarbeitet.

2 Rohstoffe


Industrieholz

Neu aufgeforstete Waldflächen werden in der Regel alle zehn Jahre durchforstet, dabei

wird ein Teil der Bäume geschlagen, um den übrigen mehr Raum für ein ungehindertes

Wachstum zu schaffen. Das dabei anfallende Holz ist, gerade bei jungen Bäumen, relativ

schwach und kann daher nicht zu Schnittholz verarbeitet werden. Es wird vielmehr als

sogenanntes Industrieholz, beispielsweise zur Herstellung von Zellstoff oder Spanplatten,

genutzt. Einen weiteren Teil des Industrieholzes machen die beim Rundholzeinschlag

anfallenden Äste und Spitzen aus.

Rundholz

Hat ein Baum seine Umtriebszeit erreicht, so kann er geschlagen werden. Die Spitze des

Baumes und die Äste werden gekappt, übrig bleibt der Stamm, das sogenannte Rundholz.

Ein Teil der Stämme (in der Regel nur Nadelhölzer) wird direkt im Wald entrindet,

151


ENERGIEWIRTSCHAFT

152 N Holz

der andere Teil in den Betrieben der holzbearbeitenden Industrie. Dort wird das Rundholz

zu Schnittholz (Balken, Bretter etc.), Furnieren und Sperrholz verarbeitet.

Leime und Klebstoffe

Hier muß eine Unterscheidung zwischen den Leimen, die aus natürlichen organischen

Stoffen bestehen, und den Klebstoffen, die auf synthetischer Basis hergestellt werden,

getroffen werden. Im Normalfall werden in den Betrieben der holzbearbeitenden Industrie

nur noch synthetische Klebstoffe verwendet. In den hier behandelten Industriezweigen

(z.B. bei der Herstellung von Spanplatten, Brettschichtträgern und Sperrholz)

werden meist Polykondensationsklebstoffe verwendet, die durch Hitzeeinwirkung härten.

Hauptvertreter dieser Klebstoffgruppe sind Phenol-, Resorcin-, Harnstoff- und Melaminharze.


Der Energieeinsatz, der für die Bereitstellung von Rohholz notwendig ist, teilt sich in

den Einsatz zur Begründung und Pflege - hierzu zählt auch die Erschließung durch Wegebau

-, den Einsatz zur Holzernte und zum Holztransport auf. Die Bäume werden mit

Hilfe von Motorsägen gefällt, entastet und die Spitzen gekappt. Je nach Umgebungsverhältnissen

werden sie mittels Schleppern oder Winden aus dem Wald geholt und dann

mit LKW zu den holzbearbeitenden Betrieben gebracht. Als Transportentfernung für in

Deutschland geschlagenes Holz werden im Mittel 50 km angegeben /IHD 97/.

Ein Anteil von 24 % des in Deutschland verarbeiteten Holzes stammt aus Importen. Eine

Klassifizierung nach Ländern ist hier schwierig, jedoch stammt nach Angaben von

/BEL 98/ über 95 % des Importholzes aus Europa. Es wird geschätzt, daß dieses Holz

durchschnittlich 250 km per Bahn, 1.000 km auf Hochseeschiffen und 250 km per Binnenschiff

transportiert wird.

Da der Transportaufwand für inländisches Holz und Importholz unterschiedlich ist, wird

ein Mix aus beiden gebildet, der den prozentualen Anteil von 24 % ausländischem Holz

berücksichtigt. Bei Industrieholz wird nur das in Deutschland erzeugte Holz betrachtet,

da nur ein sehr geringer Anteil aus dem Ausland stammt.

In Deutschland werden in langjährigen Forstkulturen aufgrund der zunehmenden Versauerung

der Böden Erhaltungskalkungen zur Regulierung des Bodensäuregehaltes und

zur Verbesserung der Bodenstruktur durchgeführt. Dies geschieht im Abstand von ca.

fünf Jahren. Entsprechend /UBA 98/ wird davon ausgegangen, daß für einen Kubikmeter

Holz bis zur Ernte 103 kg Kalk benötigt werden, wobei in nur 22 % der deutschen

Waldgebiete Erhaltungskalkungen durchgeführt werden. Nachfolgend sind die Aufwendungen

zur Erzeugung von einem Kubikmeter Rundholz bzw. Industrieholz angegeben.

Bestandsbegründung, Pflege, Wegebau: 0,3 l Diesel

Erhaltungskalkung: 23 kg Kalk (vgl. Kalksteinmehl,

C Kalk, Pkt. 4)

Holzernte: 0,8 l Diesel

Holzbringung: 0,7 l Diesel


ENERGIEWIRTSCHAFT

Rohstoffe 153

Die Prozeßkette Leim und Klebstoffe wurde in dieser Studie nicht untersucht. Der KEA

für die Herstellung der verschiedenen Leime und Klebstoffe wird in /HAN 95/ mit

43,2 MJ pro Kilogramm Leim angegeben. Für die Spanplatten, Brettschichtträger und

Sperrholzproduktion wird dieser Wert verwendet.


Neben den Prozeßenergieverbräuchen ist der Heizwert des Holzes im kumulierten nichtenergetischen

Verbrauch zu berücksichtigen. Je nach Feuchte des Holzes kann er stark

schwanken, z.B. liegt er für frisches Stückholz (60 % Feuchte) bei 10,7 MJ/kg für lufttrockenes

Stückholz (20 % Feuchte) bei 15,3 MJ/kg. Hier wird ein Heizwert von

13,0 MJ/kg Rohholz angesetzt, dies entspricht einem Feuchtegehalt von ungefähr 40 %.

In Tabelle N-1 wird als KEA für die Gewinnung von einem Kubikmeter Rundholz der

Wert 6.660 MJ angegeben. Davon entfallen über 95 % (6.400 MJ) auf den Heizwert. Die

Aufwendungen zur Bereitstellung der Prozeßenergie sind mit nur 264 MJ sehr gering.

Bei der Betrachtung der Emissionen, die durch die Holzindustrie verursacht werden, ist

ein besonderes Augenmerk auf die Kohlendioxidemissionen zu legen. Die Bäume binden

während der Wachstumsphase durch die Photosynthese Kohlendioxid aus der Luft. Bei

der Verbrennung wird dieses wieder freigesetzt und wird daher separat als CO2-neutral

bzw. regenerativ ausgewiesen. Ein CO2-neutraler Kreislauf funktioniert allerdings nur

bei einer nachhaltigen Forstwirtschaft, bei der die dem Wald entnommene Holzmenge

durch Aufforstungen wieder nachwachsen kann. Bei Brandrodungen, wie diese beispielsweise

in tropischen Regenwäldern durchgeführt werden, ist dies nicht der Fall.

In Tabelle N-1 sind zunächst nur die Daten über den KEA und die Emissionen zur Bereitstellung

von Rundholz und Industrieholz angegeben, die Diskussion der Emissionen

wird untenstehend anhand von Tabelle N-2 fortgeführt.

Über die Emissionen, die bei der Herstellung von Leim entstehen, finden sich keine Daten.

In /GEM/ werden Werte für die Bereitstellung von Harnstoff und Formaldehyd angegeben.

Da ein Teil der Polykondensationsklebstoffe aus Harnstoffharzen mit Formaldehyd

als Härter hergestellt werden, können auf dieser Basis Emissionswerte für die

Bereitstellung von Leim abgeschätzt werden. Sie sind in Tabelle N-1 angegeben.

Tabelle N-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung

von einem Kubikmeter Rundholz bzw. Industrieholz und

einer Tonne Leim

Produkt

Alle Werte je Kubikmeter / Tonne Rohstoff

KEA

[MJ]

CO2

[kg]

CO

[g]

Wird der übersäuerte Waldboden gekalkt, so reagiert der ausgebrachte Kalkstein (Ca-

CO3) mit den im Boden angereicherten Säureprotonen zu Wasser und Kohlendioxid. Pro

Kubikmeter Holz werden dabei im Zeitraum von ca. 5 Jahren 10 kg CO2 emittiert. Da

aber durch den Kalk die Bodenqualität wesentlich verbessert wird und der Boden da-

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Rundholz (Mix) 6.660 19 33 177 47 12 21 1 14

Industrieholz 6.542 10 24 142 13 6 17 1 10

Leim (je Tonne) 43.200 598 670 1.330 650 6.560 95 30 85

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

154 N Holz

durch wieder eine größere Menge Kohlendioxid speichern kann als im sauren Zustand,

werden diese zusätzlichen Kohlendioxidemissionen nicht bilanziert.

Bei der Gewinnung von Rundholz entstehen keine prozeßbedingten Emissionen. Daher

handelt es sich bei den aus Tabelle N-1 ersichtlichen Werten um die Gesamtemissionen.

Das im Holz gebundene Kohlendioxid wird von verschiedenen Autoren auf unterschiedliche

Weise berücksichtigt. Dies zeigt in Tabelle N-2 ein Vergleich zwischen /GEM/,

/ÖKO 95/ und den in dieser Studie ermittelten Werten. Der in /ÖKO 95/ angegebene

Wert berücksichtigt die im Holz gespeicherte CO2-Menge (ca. 700 kg CO2/m 3 ) schon am

Anfang der Prozeßkette und ist deshalb als negativer Wert ausgewiesen. Bei /GEM/ wiederum

wird dieser gebundene Anteil nicht am Anfang der Prozeßkette angegeben, er

wird dann im Fall der Verbrennung von Holz berücksichtigt. Bis auf diese beiden unterschiedlichen

Auffassungen bei der Behandlung des gebundenen Kohlendioxid stimmen

die in Tabelle N-2 angegebenen Werte gut überein.

Tabelle N-2: Vergleich Gesamtemissionen zur Bereitstellung von einem Kubikmeter

Rundholz nach Tabelle N-1, /GEM/ und /ÖKO 95/

Produkt

Alle Werte je Kubikmeter Rohstoff



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Rundholz (Mix) 6.660 19 33 177 47 12 21 1 14

Nadelrundholz /ÖKO 95/ - -1.287 152 151 121 104 83 1 -

Stammholz Fichte /GEM/ - 16 200 130 10 10 90 0 10

N2O

[g]

Staub

[g]

Schnittholz 155

3 Schnittholz

3.1 Verarbeitungsschritte

Das im Wald geschlagene Rundholz wird per LKW beim Sägewerk angeliefert und dann

entsprechend dem jeweiligen Einschnittprogramm zu den unterschiedlichen Schnittholzsorten

verarbeitet. Gemäß Abbildung N-1 wird das Holz zunächst abgelängt und

entrindet, dann geschnitten, die Enden gekappt, besäumt, sortiert und gestapelt. Zur

Herstellung von einem Kubikmeter Schnittholz sind im Durchschnitt 1,6 Kubikmeter

Rundholz erforderlich. Die im Sägewerk durchzuführenden Verarbeitungsschritte variieren

abhängig vom Einschnittprogramm und der Anlagenausstattung. Zum Hauptschnitt

werden nach /RES 86/ fünf Maschinentypen eingesetzt:

• Vollgatter mit und ohne Nachschnittgatter

• Block- und Trennbandsägen mit und ohne Nachschnittgatter

• Zerspaner und (Nachschnitt-) Gatter

• Zerspaner und Trennbandsäge

• Zerspaner und Kreissäge.

Das fertige Schnittholz wird z.T. noch getrocknet. Dieser Arbeitsschritt wird jedoch, da

er energieintensiv ist und nicht immer durchgeführt wird, getrennt betrachtet (siehe

Kap. 4).

Rundholzlager

Ablängen

Zwischenlagern,

Sortieren

Entrinden

Hauptschnitt

Nachschnitt

Kappen

Besäumen

Sortieren, Stapeln

4.

Schnittholzlager

Bearbeitungsschritt

wird immer durchgeführt


wird optional

durchgeführt

Abbildung N-1: Schematischer Ablauf der Schnittholzbearbeitung


ENERGIEWIRTSCHAFT

156 N Holz



Kalksteinmehl

28 kg (5.4%)

Baum

640 kg (123.1%)

Baumschnitt Baumschnitt

Kalk im Boden

28 kg (5.4%)

Inländisches Rundholz

640 kg (123.1%)

Holz-Mix

Holz-Mix

842 kg (162.0%)

Schnittholzherstellung

3

1m Schnittholz

520 kg (100.0%)

Ausländisches Rundholz

202 kg (38.9%)

Hackschnitzel

322 kg (62.0%)

Abbildung N-2: Massenflußbild der Schnittholzbearbeitung


Baum

202 kg (38.9%)

Die Angaben zum Energieaufwand für die Herstellung der verschiedenen Holzprodukte

sind zum Großteil /RES 86/ entnommen. Die dort angegebenen Werte wurden durch Umfragen

bei den verschiedenen holzbearbeitenden Betrieben gewonnen, wobei zum Teil

große Schwankungsbreiten zwischen den einzelnen Angaben festgestellt wurden. Sie

können jedoch (bei Berücksichtigung dieser Schwankungen) als für Deutschland repräsentativ

angesehen werden.

Der Energieeinsatz in einem Sägewerk hängt davon ab, welche der oben genannten fünf

Maschinentypen eingesetzt sind und welche Art Holz (Nadel- oder Laubholz, Stark- oder

Schwachholz) verarbeitet wird. In /RES 86/ sind zu jedem Maschinentyp Angaben zum

Stromverbrauch für die Erzeugung von einem Kubikmeter Schnittholz gemacht. Im folgenden

wird ein Mittelwert, der aus den Angaben zu den einzelnen Typen berechnet

wurde, verwendet.

Der Stromverbrauch für das Entrinden der Stämme, den Haupt- und Nachschnitt sowie

das Absaugen von Staub wird voll dem Schnittholz zugeschlagen. Für einen Kubikmeter

Schnittholz beträgt der Stromverbrauch:

Schnittholz 157

Schnittholz:

Entrinden: 4,3 kWh Strom

Hauptschnitt: 14 kWh Strom

Nachschnitt: 5,4 kWh Strom

Absaugung: 2,8 kWh Strom

Die bei der Schnittholzerzeugung anfallenden Reste werden in einem zusätzlichen Arbeitsschritt

zu Hackschnitzeln zerkleinert. Der Stromverbrauch des dafür benötigten

Hackers wird den Hackschnitzeln angerechnet. Er wird in /RES 86/ mit 5,9 kWh pro

Kubikmeter angegeben. Die Entfernung, über die das Schnittholz und auch die Hackschnitzel

zur Weiterverarbeitung transportiert werden, wird mit 50 km geschätzt.


Da die Schnittholztrocknung separat betrachtet wird, kann der Heizwert, wie beim

Rundholz, mit einem Wert von 6.400 MJ pro Kubikmeter angesetzt werden. Die nichtenergetischen

Aufwendungen haben damit einen Anteil von fast 90 % am KEA. In

Abbildung N-3 ist das Primärenergieflußbild von Schnittholz dargestellt.

Schnittholzherstellung im Sägewerk

3

1m Schnittholz

7184 MJ (100.0%)


10789 MJ (150.2%)


372 MJ (5.2%)

LKW-Transport

117 MJ (1.6%)

Hackschnitzel

4094 MJ (57.0%)

Abbildung N-3: Primärenergieflußbild für die Bearbeitung von einem Kubikmeter

Schnittholz


ENERGIEWIRTSCHAFT

158 N Holz

Es gibt keine Angaben darüber, wieviel Prozent der in Deutschland ansässigen Sägewerke

ihren Strombedarf mit werkseigenen KWK-Anlagen decken und wieviel Prozent

dieser Anlagen mit Holz als Brennstoff betrieben werden. Aus diesem Grund können die

Kohlendioxidemissionen aus regenerativen Verbrennungsprozessen nicht ausgewiesen

werden. Es wird ein Szenario mit Fremdstrombezug zugrunde gelegt.

Tabelle N-3: KEA und Emissionen bei der Herstellung von Schnittholz und Hackschnitzel

(ohne Trocknung)

Produkt

alle Werte je Kubikmeter Rohstoff



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Schnittholz 7.184 52 71 368 92 55 44 3 28

Hackschnitzel 6.603 13 20 108 13 15 13 1 8

Bei der Schnittholzerzeugung entstehen keine prozeßbedingten Emissionen. Bei den in

Tabelle N-3 angegebenen energiebedingten Emissionen handelt es sich also um die Gesamtemissionen.

In Tabelle N-4 wird ein Vergleich der in /ÖKO 95/ angegebenen mit den

hier ermittelten Daten angestellt. Da in /GEM/ nur ein Datensatz für auf 12 % Restfeuchte

getrocknetes Schnittholz existiert, wird hier nur der in /ÖKO 95/ angegebene

Datensatz verwandt. Es sei wiederum auf die unterschiedliche Vorgehensweise bei der

CO2-Bilanzierung von Holz verwiesen, die bei /ÖKO 95/ zu negativen Kohlendioxidemissionen

führt.

Die in /ÖKO 95/ ausgewiesenen wesentlich höheren CO-Emissionen könnten mit der

dort getroffenen Annahme zusammenhängen, daß zur Erhaltungskalkung gebrannter

Kalk (CaO) ausgebracht wird und beim Brennen des Kalkes hohe CO-Emissionen entstehen.

In Deutschland wird jedoch in der Forstwirtschaft (im Gegensatz zur Landwirtschaft)

normalerweise ungebrannter, gemahlener oder pelletierter Kalkstein (CaCO3)

verwendet, da dieser schonender und über einen längeren Zeitraum wirkt /BML 99/.

Tabelle N-4: Vergleich der Gesamtemissionen bei der Herstellung von einem

Kubikmeter Schnittholz nach Tabelle N-3 und /ÖKO 95/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Schnittholz 7.184 52 71 368 92 55 44 3 28

Schnittholz /ÖKO 95/ - -1.231 1.472 578 387 234 352 4 -

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Technisch getrocknetes Schnittholz 159

4 Technisch getrocknetes Schnittholz

Frisch geschlagenes Holz hat einen Feuchtegehalt von 40 bis 200 % bezogen auf die

Trockenmasse (Darrzustand). Um das Schnittholz zur Herstellung der verschiedenen

Holzprodukte verwenden zu können, darf sein Wassergehalt 14 % nicht überschreiten,

andernfalls kann es zu einem nachträglichen Schwinden des Holzes kommen. Schnittholz

muß daher meistens vor der Verarbeitung getrocknet werden.

Man unterscheidet zunächst einmal zwischen Freilufttrocknung und technischer Trocknung

und unterteilt die letztere nach den verschiedenen Trocknungsverfahren. In Europa

wird das Holz zum größten Teil technisch getrocknet, da dieses Verfahren einige Vorteile

bietet, wie z.B. die genaue Einstellung der gewünschten Endfeuchte oder Reduzierung

der Lagerhaltungskosten. Die Freilufttrocknung wird dagegen nur noch zur Vortrocknung

angewendet. Schnittholz wird i.d.R. bei Temperaturen unter 100°C getrocknet,

in Sonderfällen werden Werte bis max. 130°C erreicht /KRÖ 89/.

4.1 Technische Trocknung

Man unterscheidet vier verschiedene Verfahren zur technischen Holztrocknung:

• Konvektionstrocknung

• Kondensationstrocknung

• Vakuumtrocknung

• Spezialverfahren

Das Verfahren der Konvektionstrocknung wird in Deutschland am häufigsten angewandt,

nach Angaben von /RES 86/ umfaßt es zwischen 90 und 94 % der Trocknungskapazität.

Bei diesem Verfahren wird das Holz in einer Kammer getrocknet, in die erwärmte

Frischluft mittels Ventilatoren eingeblasen wird. Die warme Luft entzieht dem

Trocknungsgut die Feuchtigkeit. Da sie sich dabei mit Wasserdampf anreichert muß ein

Teil dieser Luft wieder durch Frischluft ersetzt werden.

4.2 Energetische Daten der Trocknung

Die Energieaufwendungen für die technische Trocknung können sehr unterschiedlich

sein. Sie hängen z.B. davon ab welche Feuchte das Holz vor der Trocknung hat und auf

welche Endfeuchte es getrocknet wird. Außerdem muß eine Unterscheidung zwischen

Nadel- und Laubholz getroffen werden. Nadelholz benötigt im allgemeinen weniger

Energie bei der Trocknung als Laubholz, da Nadelholz eine geringere Dichte aufweist.

Im Folgenden werden für die einzelnen Verfahrensschritte Mittelwerte angegeben

/RES 86/.

Bei der Holztrocknung teilen sich die Energieaufwendungen in den Anteil der thermischen

Energie zur Erwärmung der Trocknungsluft und den Anteil der elektrischen

Energie für den Betrieb der Ventilatoren auf. Ein großer Teil der Sägewerke mit Trocknungsanlagen

nutzt für die Bereitstellung der thermischen Energie das anfallende

Restholz. Laut Angaben von /RES 86/ werden 75 % des Energiebedarfes zur Trocknung


ENERGIEWIRTSCHAFT

160 N Holz

auf diese Weise; 25 % mit Öl und Gas gedeckt. Zur Trocknung von einem Kubikmeter

Nadel- bzw. Laubholz werden benötigt:

Trocknung Laubholz:

Ventilatoren: 33 kWh Strom

Thermische Energie: 5,2 l Öl

Trocknung Nadelholz:



6,3 m 3 Gas

129 kg Restholz

Ventilatoren: 25 kWh Strom

Thermische Energie: 3,8 l Öl


4,7 m 3 Gas


Die holzbearbeitende Industrie setzt zur Erzeugung von thermischer Energie z.T. Restholz

(aus nachhaltiger Forstwirtschaft) als Brennstoff ein. Die damit verbundenen Energieaufwendungen

und Kohlendioxidemissionen stammen aus der Verbrennung von Biomasse.

Da diese Eigenschaft für eine Auswertung und Beurteilung des ermittelten KEA

und der Kohlendioxidemissionen essentiell ist, werden der Kumulierte Nichtregenerative

Aufwand als KNRA 1 und die fossilen Kohlendioxidemissionen separat ausgewiesen.

Aus diesen Werten lassen sich auch der Kumulierte Regenerative Energieaufwand

(KRA) und die regenerativen Kohlendioxidemissionen ermitteln. Hierbei ist zu beachten,

daß der zugrunde gelegte Brennstoff-Mix (Restholzanteil) entscheidenden Einfluß auf

diese Größen hat.

Der KEA von getrocknetem Schnittholz beträgt zwischen 8.700 MJ und 9.300 MJ pro

Kubikmeter Holz. Rund 16 % dieses Energieaufwandes stammen aus nicht regenerativen

Energieträgern. Von den 7.360 MJ, die bei der Nadelholztrocknung aus regenerativen

Energieträgern stammen, sind über 85 % im Heizwert des getrockneten Schnittholzes

gebunden und damit bei einer späteren thermischen Entsorgung zurückgewinnbar.

Die restlichen 15 % stammen aus der thermischen Verwertung von Restholz.

1 Der KNRA und der KRA werden in Teil I Allg. Teil in Kapitel X erläutert. Der KRA enthält neben dem regenerativen

Prozeßenergieaufwand auch den Heizwert der verarbeiteten Biomasse.

Technisch getrocknetes Schnittholz 161


Schnittholz

7184 MJ

(77.3%)

Technische Trocknung

3

1m Laubschnittholz

9290 MJ (100.0%)

Holz-Mix

10789 MJ (116.1%)


372 MJ (4.0%)

LKW-Transport

117 MJ (1.3%)

Hackschnitzel

4094 MJ (44.1%)


378 MJ (4.1%)

Leichtöl

207 MJ (2.2%)

Erdgas

225 MJ (2.4%)

Restholz

1296 MJ (14.0%)

Abbildung N-4: Primärenergieflußbild für einen Kubikmeter technisch getrocknetes

Laubschnittholz

Der größte Teil der Emissionen, die bei der Trocknung von Schnittholz entstehen, wird

durch die Aufwendungen zur Bereitstellung der thermischen Energie verursacht, es

handelt sich dabei in Abhängigkeit von der Holzart um einen Anteil von rund 60 bis

70 %. Durch die Verbrennung von Holz werden 75 % der thermischen Energie und über

50 % der Gesamtenergie erzeugt. Von den Kohlendioxidemissionen sind 50 % regenerativ,

der Rest fossil. In der Tabelle N-5 sind die fossilen Kohlendioxidemissionen extra

ausgewiesen.


ENERGIEWIRTSCHAFT

162 N Holz

Tabelle N-5: KEA und Emissionen für die Bereitstellung von einem Kubikmeter

technisch getrocknetem Schnittholz, mit Angabe des fossilen Anteils

Produkt

alle Werte je Kubikmeter



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Getrocknetes Laubschnittholz 9.290 232 242 683 201 163 92 12 44

Getrocknetes Nadelschnittholz 8.749 186 197 602 173 136 79 10 40

Produkt


KNRA

[MJ]

CO2 fossil

[kg]

Getrocknetes Laubschnittholz 1.593 86

Getrocknetes Nadelschnittholz 1.390 77

Nach /KRÖ 89/ beginnt der Prozeß der thermischen Zersetzung von Holz erst bei Temperaturen

von über 180°C und bei längeren Einwirkungszeiten. Da die Trocknung des

Schnittholzes bei Temperaturen unter 100°C erfolgt entstehen keine nennenswerten

prozeßbedingten Emissionen, d.h. die in Tabelle N-5 angegebenen Werte sind die Gesamtemissionen.

In /ÖKO 95/ existiert kein Datensatz über die Schnittholztrocknung,

daher ist in der Tabelle N-6 zum Vergleich nur der in /GEM/ vorhandene Datensatz angegeben.

Die wesentlich höheren Kohlenmonoxidemissionen darin können nur durch den

Einsatz von gebranntem Kalk (CaO) für die Erhaltungskalkungen erklärt werden, was

für Deutschland nicht zutrifft (vgl. Seite 155).

Tabelle N-6: Vergleich Gesamtemissionen für die Bereitstellung von einem Kubikmeter

technisch getrocknetem Schnittholz nach Tabelle N-5 und

/GEM/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Getrocknetes Nadelholz 8.749 186 197 602 173 136 79 10 40

Getrocknetes Schnittholz /GEM/ 1

1 Das Holz wird auf eine Endfeuchte von 12 % getrocknet

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

- 269 3.460 1.240 170 310 90 20 110

Brettschichtträger 163

5 Brettschichtträger


Brettschichtträger sind, wie vorgefertigte Bauelemente (Platten, Wand- und Deckenelemente),

ein Produkt der Holzleimbauindustrie. Sie werden aus Schnittholzprofilen

(Brettern), die unter Druck feuchtebeständig miteinander verleimt werden, hergestellt.

Mit diesem Verfahren ist es möglich große Trägerdimensionen mit statisch günstigen

Formen herzustellen, die in allen Bereichen des Bauwesens eingesetzt werden.

Bei der Herstellung von Brettschichtträgern wird das Schnittholz vor der Weiterverarbeitung

zunächst getrocknet und dann im Zwischenlager klimatisiert. In einem ersten

Arbeitsschritt werden die meisten Bretter vorgehobelt. Danach werden Fehlstellen, wie

z.B. Astlöcher, ausgeschnitten und die fertiggearbeiteten Bretter sortiert. Als nächstes

erfolgt die Bearbeitung zu endlosen Lamellen in der Keilzinkenstraße. Nach einer evtl.

Zwischenlagerung zum Aushärten werden die Lamellen beleimt, im Preßbett zusammengesetzt

und dann unter Druck verleimt. Der Träger bleibt über einen Zeitraum von

12 bis 24 Stunden im Preßbett und härtet danach in klimatisierten Hallen weitere 48 bis

60 Stunden völlig aus. Im letzten Schritt wird der Träger beidseitig gehobelt und endbearbeitet.

In Abbildung N-5 ist die Herstellung von Brettschichtträgern schematisch dargestellt.

Schnittholzlager

Technische Trocknung

Klimatisieren,


Vorhobeln

Sortieren, Kappen

Keilzinken

Ablängen

Aushärten,


Lamellenhobel


Beleimen

Pressen

Aushärten

Hobeln und abschließende

Bearbeitung

Brettschichtträger




wird optional

durchgeführt

Abbildung N-5: Schematischer Ablauf bei der Herstellung von Brettschichtträgern


ENERGIEWIRTSCHAFT

164 N Holz

Zur Herstellung von einem Kubikmeter Brettschichtträgern sind im Mittel 1,4 Kubikmeter

Schnittholz erforderlich, 0,4 Kubikmeter fallen als Restholz oder in Form von Hobelspänen

an. Das Restholz wird entweder verkauft (z.B. an die Spanplattenindustrie)

oder zur Bereitstellung von Wärme verbrannt. Weiter werden nach /RES 86/ 16,3 kg

Leim pro Kubikmeter Brettschichtträger benötigt. Bei dem verwendeten Leim handelt

es sich um ein Gemisch von 80 % Phenol-Resorcin-Harz und 20 % Harnstoffharz.



Holz-Mix

1205 kg (285.3%)

Schnittholz

744 kg (176.1%)

3

1m Brettschichtträger

422 kg (100.0%)

ausländisches Rundholz

289 kg (68.5%)

Innländisches Rundholz

916 kg (216.8%)

Hackschnitzel

461 kg (109.2%)


16 kg (3.9%)

Wasser aus Holztrocknung

181 kg (42.9%)

Restholz

157 kg (37.1%)

Abbildung N-6: Massenflußbild bei der Herstellung von Brettschichtträgern



Die thermische Energie zur Trocknung des Holzes und zur Hallenklimatisierung wird

nach Angaben von /RES 86/ in der Holzleimbauindustrie zu 55 % durch die Verbrennung

von Restholz, zu 41 % mit Gas und zu 4 % mit Öl gedeckt.

Die Energieaufwendungen zur Trocknung der Schnittholzprofile werden anteilig den

Brettschichtträgern und auch dem Restholz zugeordnet, da sich durch die Trocknung der

Heizwert des Restholzes erhöht, d.h. die Eigenschaften des Restholzes als Brennstoff

werden verbessert. Untenstehend sind die Aufwendungen, die zur Trocknung von einem

Kubikmeter Schnittholz nötig sind, aufgezählt.

Trocknung: 33 kWh Strom

0,8 l Heizöl



Die Energieaufwendungen zur Durchführung der übrigen Arbeitsschritte werden zu

100 % den Brettschichtträgern zugeordnet. Nachfolgend werden die Aufwendungen, die

zur Herstellung von einem Kubikmeter Brettschichtträgern nötig sind, angegeben.

Stapelstation, Vorhobeln: 11 kWh Strom

Keilzinken, Lamellenhobel: 26 kWh Strom

Pressen: 2,6 kWh Strom

Binderhobel: 10 kWh Strom

Abbund: 6,7 kWh Strom

Absaugung: 19 kWh Strom

Klimatisierung und Hallenheizung: 7,0 kWh Strom


1,7 l Heizöl

19 m 3 Erdgas


Der Kumulierte Regenerative Aufwand (KRA) hat einen Anteil von 65 % am KEA. Der

Heizwert der Brettschichtträger hat wiederum einen Anteil von fast 90 % am KRA, die

restlichen 10 % entfallen auf die Bereitstellung von Prozeßenergie aus Biomasse. Prozeßwärme

wird in vielen Betrieben der holzbearbeitenden Industrie durch die Verbrennung

von Restholz erzeugt. Bei Brettschichtträgern zeigt ein Vergleich der Anteile, die

fossile und regenerative Energieträger an der Bereitstellung von Prozeßwärme haben,

daß 75 % davon mit fossilen Brennstoffen erzeugt werden.

Der Heizwert des Holzes hat einen Anteil von über 55 % am KEA der Brettschichtträger.

Die Aufwendungen für Trocknung und Klimatisierung betragen 20 %, weitere 17 % des


ENERGIEWIRTSCHAFT

166 N Holz

KEA machen die anderen Bearbeitungsschritte, wie z.B. Keilzinken, Hobeln und Pressen,

und die Bereitstellung des Holzleims aus. Die verbleibenden 8 % sind im Schnittholz

durch die vorausgehenden Bearbeitungsschritte im Sägewerk und bei der Holzernte

kumuliert.




Schnittholz

10273 MJ

(88.1%)

Herstellung Brettschichtträger

Brettschichtträger

11661 MJ (100.0%)

Holz-Mix

15428 MJ (132.2%)


532 MJ (4.6%)

LKW-Transport

168 MJ (1.4%)

Hackschnitzel

5855 MJ (50.2%)


704 MJ (6.0%)


1317 MJ (11.3%)

Leichtöl

97 MJ (0.8%)

Erdgas

992 MJ (8.5%)

Restholz

1331 MJ (11.4%)

Restholz

3054 MJ (26.2%)

Abbildung N-7: Primärenergieflußbild der Herstellung von einem Kubikmeter Brettschichtträgern


Bei den Emissionen macht der Anteil, der durch Trocknung und Klimatisierung verursacht

wird zwischen 35 und 60 % der gesamten Emissionen aus. Rund 55 % des Wärmebedarfes

für die Trocknung und die Hallenklimatisierung wird durch die Verbrennung

von Restholz gedeckt, die daraus resultierenden Kohlendioxidemissionen sind regenerativ

und haben einen Anteil von 37 % an den gesamten Kohlendioxidemissionen. In Tabelle

N-7 sind zum Vergleich die fossilen Kohlendioxidemissionen, die bei der Herstellung

von einem Kubikmeter Brettschichtholz entstehen, extra ausgewiesen.


Brettschichtträgern, mit Angabe des fossilen Anteils

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Brettschichtträger 11.661 332 327 909 268 487 113 16 60

Produkt


KNRA

[MJ]

CO2 fossil

[kg]

Brettschichtträger 4.029 202

Da bei der Herstellung von Brettschichtträgern keine nennenswerten prozeßbedingten

Emissionen entstehen, sind die in der Tabelle N-7 eingetragenen Emissionen die Gesamtemissionen.

Auch in /GEM/ und /ÖKO 95/ existiert je ein Datensatz zu Brettschichtträgern,

diese werden in Tabelle N-8 mit den hier ermittelten Werten verglichen. Die

hohen Kohlenmonoxidemissionen, die dort ausgewiesen werden, könnten wieder mit der

dort getroffenen Annahme zusammenhängen, daß für Erhaltungskalkungen Branntkalk

verwendet wird (vgl. Seite 155).


Kubikmeter Brettschichtträgern nach Tabelle N-7, /ÖKO 95/ und

/GEM/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Brettschichtträger 11.661 332 327 909 268 487 113 16 60

Brettschichtträger /ÖKO 95/ - -1.140 1

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

2.110 863 604 351 472 6 -

Brettschichtträger /GEM/ - 434 4.980 1.990 430 610 160 30 170

1 Negative Emissionen durch CO2-Bindung während des Wachstums


ENERGIEWIRTSCHAFT

168 N Holz

6 Furniere

Die Furniere werden in zwei Gruppen eingeteilt, die Messer- und die Schälfurniere. Bei

der Herstellung von Schälfurnieren wird das Furnier entlang der Jahresringe des Baumes

abgehoben, der Baum wird „geschält“. Um Messerfurniere zu erhalten wird das

Holz zu Blöcken bearbeitet, von denen das Furnier dann Schicht für Schicht abgetragen

wird.

In diesem Abschnitt werden nur die Furniere behandelt, die für dekorative Zwecke hergestellt

werden; es handelt sich dabei in aller Regel um Messerfurniere. Sie finden zur

Beschichtung von Platten in der Möbelindustrie, für Türen, Wand- und Deckenverkleidungen

Verwendung. Gerade Schälfurniere werden auch oft zur Herstellung von Sperrholz

verwendet.


Hier sollen am Beispiel von Messerfurnieren die einzelnen Bearbeitungsschritte vom

Rundholz bis zum fertigen Furnier gezeigt werden. Die Rundhölzer, die bis zur Bearbeitung

im Lager aufbewahrt sind, werden zunächst entrindet. In einigen Fällen erfolgt das

Entrinden auch erst nach dem Dämpfen bzw. Kochen. Als nächstes werden die Blöcke

zugerichtet, bei diesem Arbeitsschritt wird das spätere Furnierbild eingestellt. Danach

erfolgt das Dämpfen bzw. Kochen der Blöcke, bevor in einem weiteren Arbeitsschritt die

Furniere in der Messermaschine von den Blöcken geschnitten werden. Die nassen Furniere

werden dann entweder kurz zwischengelagert oder sofort getrocknet. Als letzter

Schritt erfolgt das Zuschneiden, Vermessen, Paketieren und stammweise Lagern der fertigen

Furniere. In Abbildung N-8 ist die Furnierherstellung schematisch dargestellt.



Rundholzlager

Einteilung der Stämme,

Entrindung

Zurichten der Blöcke

Dämpfen bzw. Kochen

Putzen

Messern

Zwischenlagern der nassen

Furniere

Trocknen

Zwischenlager

Zuschneiden

Vermessen, Taxieren

Furnierlager,

stammweise sortiert

Abbildung N-8: Schematische Darstellung der Messerfurnierherstellung

Furniere 169

Zur Herstellung von einem Kubikmeter Furnieren sind im Durchschnitt 1,8 Kubikmeter

Rundholz nötig, d.h. es fällt auch in diesem Industriezweig viel Restholz an, das zur

Deckung des thermischen Energiebedarfes genutzt werden kann.

Kalksteinmehl

31 kg (8.6%)

Baum

719 kg (197.6%)

Baumschnitt Baumschnitt

Kalk im Boden

31 kg (8.6%)


719 kg (197.6%)

Holz-Mix

Holz-Mix

946 kg (260.0%)

Furnierherstellung

3

1m Furniere

364 kg (100.0%)


227 kg (62.4%)

Abbildung N-9: Massenflußbild der Messerfurnierherstellung


Wasser aus Furniertrocknung

156 kg (42.9%)

Restholz

426 kg (117.1%)

Baum

227 kg (62.4%)

Laut Angaben von /RES 86/ werden 81 % des thermischen Energiebedarfes für Trocknung,

Dämpf- und Kochgruben etc. aus der Verbrennung von Restholz gedeckt. Die restlichen

19 % durch die Verbrennung von Heizöl.

Die Energieaufwendungen zur Durchführung der einzelnen Produktionsschritte, die zur

Erzeugung von Messerfurnieren nötig sind, werden diesen zu 100 % zugeordnet. In der

nachfolgenden Aufzählung werden die Aufwendungen zur Erzeugung von einem Kubikmeter

Messerfurnieren angegeben.


ENERGIEWIRTSCHAFT

170 N Holz

Messerfurniere:

Entrinden, Zurichten der Blöcke: 45 kWh Strom

Dämpf- und Kochgruben: 8,4 kWh Strom



7,9 l Heizöl


Messermaschine: 91 kWh Strom

Trocknen der Furniere: 73 kWh Strom

21 l Heizöl


Sonstige Verbraucher: 97 kWh Strom

Das Restholz, das während der Produktion anfällt wird in einem Hacker zu Hackschnitzeln

zerkleinert. Der dafür notwendige Aufwand an Strom in Höhe von 5,9 kWh wird

dem Restholz angerechnet.


Bei der Furnierherstellung macht der Kumulierte Regenerative Aufwand (KRA) rund

70 % und damit mehr als 2/3 des KEA aus. Der Heizwert der Furniere hat in diesem Fall

nur einen Anteil von etwas über 50 % am KRA. Die Aufwendungen zur Bereitstellung

von Prozeßenergie machen den anderen Teil des KRA aus, wobei dazu in rund 54 % der

Betrieben regenerative Energieträger (Restholz) eingesetzt werden.

Wird der KEA näher betrachtet, so läßt sich feststellen, daß der Heizwert des Holzes bei

der Furnierherstellung nur rund 35 % ausmacht. Die Aufwendungen zur Bereitstellung

der thermischen Energie für die Dämpf- bzw. Kochgruben sowie die Trocknung sind mit

40 % der größte Posten des KEA. Weitere 15 % sind für die Bereitstellung der elektrischen

Energie nötig. Die restlichen 10 % sind im für die Herstellung verwendeten Rundholz

kumuliert.

Furniere 171

Hacker


85 MJ (0.5%)

Betriebsenergie Hacker

85 MJ (0.5%)

Furniere

17616 MJ (100.0%)

Holz-Mix

12120 MJ (68.8%)

Furnierherstellung

Holz-Mix


3598 MJ (20.4%)

Leichtöl

1144 MJ 6.5%)

Restholz

6003 MJ (34.1%)

Restholz

5335 MJ (30.3%)


3071 MJ (17.4%)


9049 MJ (51.4%)

Abbildung N-10: Primärenergieflußbild bei der Herstellung von einem Kubikmeter

Messerfunier

Da die Bereitstellung der thermischen Energie einen großen Anteil an den Prozeßenergieaufwendungen

hat und davon über 80 % durch die Verbrennung von Restholz gedeckt

werden, ist der Anteil der regenerativen Kohlendioxidemissionen mit über 65 % relativ

hoch. Wird der Anteil der Kohlendioxidemissionen, die durch die Arbeitsschritte der

Trocknung und des Dämpfen bzw. Kochen verursacht werden, betrachtet, so läßt sich

weiter feststellen, daß fast 75 % der gesamten Kohlendioxidemissionen aus der Bereitstellung

der dafür nötigen Prozeßwärme resultieren.


Brettschichtträgern, mit Angabe des fossilen Anteils

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Messerfurniere 17.616 933 847 1.880 668 579 269 49 103

Produkt


KNRA

[MJ]

CO2 fossil

[kg]

Messerfurniere 5.180 240

Da weder in /GEM/ noch in /ÖKO 95/ Datensätze über die Furnierherstellung vorhanden

sind können die Ergebnisse hier nicht weiter diskutiert werden. Furniere sind dünne

Werkstoffe und damit schnelltrocknend. Es kann daher davon ausgegangen werden, daß

keine nennenswerten prozeßbedingten Emissionen aus thermischer Zersetzung entstehen.

Die in Tabelle N-9 angegebenen Emissionen sind die Gesamtemissionen.

N2O

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

172 N Holz

7 Sperrholz

Unter dem Begriff Sperrholz versteht man in der Holzindustrie unter Druck verleimte

Furnierlagen, wobei es sich bei den Furnieren, die zur Sperrholzherstellung verwendet

werden, um Schälfurniere handelt. Durch die Art und Weise des Herstellungsverfahrens

können die Eigenschaften der Furnierplatten genau auf den jeweiligen Verwendungszweck

abgestimmt werden. Dadurch ergeben sich mehrere Vorteile, unter anderem größere

Formstabilität, verbesserte Festigkeitseigenschaften und Witterungsbeständigkeit.

Zur Produktgruppe der Sperrhölzer gehören auch die Tischlerplatten und Formteile.

Hier werden jedoch nur die Sperrholzplatten näher betrachtet, wobei die Energieaufwendungen

für die Herstellung von Tischlerplatten in etwa genauso hoch sind wie für

die Sperrholzherstellung.


Die Sperrholzherstellung teilt sich in zwei voneinander unabhängige Produktionsschritte,

die Furnierherstellung und die Herstellung von Sperrholzplatten. Die Furnierherstellung

ist im Gegensatz zur Herstellung von Edelfurnieren, wesentlich stärker mechanisiert,

beispielsweise sind hier Schälmaschine und Trockner anlagentechnisch gekoppelt.

Nach der Furnierzubereitung, dem letzten Arbeitsschritt der Furnierherstellung,

die unter anderem das Fügen, Zusammensetzen und den Formatschnitt beinhaltet, erfolgt

im zweiten Produktionsschritt die Sperrholzherstellung. Da die Furnierherstellung

bereits in Kapitel 6 beschrieben wurde, wird auf sie nicht weiter eingegangen.

Für die Erzeugung von Formteilen und Sperrholzplatten werden die einzelnen Furnierlagen

zunächst beleimt und getränkt. Danach werden sie entsprechend dem gewünschten

Plattenaufbau zusammengelegt und kalt gepreßt. Je nachdem in welchem Winkel

die Faserrichtungen der einzelnen Furnierlagen zueinander liegen unterscheidet man

Schichtholz und Sperrholz im eigentlichen Sinn. Bei Schichtholz verlaufen die einzelnen

Faserrichtungen parallel, bei Sperrholz im 90 Grad Winkel zueinander. Bei Sternholz

beträgt der Winkel der Faserlagen zwischen 15 und 45 Grad. Nach dem Kaltpressen erfolgt

das Heißpressen in Ein- oder Mehretagenpressen. Je nachdem ob das Holz dabei

um mehr oder weniger als 10 % verdichtet wird, spricht man von Lagen- oder Preßlagenholz.

Die danach erfolgende Konditionier- bzw. Klimatisierungsphase erhöht die

Formstabilität der Platte. Zuletzt werden die Platten auf Format geschnitten, geschliffen

und evtl. beschichtet. Abbildung N-11 zeigt schematisch die einzelnen Herstellungsschritte,

die im zweiten Produktionsschritt, bei der Sperrholzherstellung durchgeführt

werden.


ENERGIEWIRTSCHAFT

Sperrholz 173

Schälfurnierlager

Beleimen, Tränken

Zusammenlegen

kaltes Vorpressen

Heißpressen

Konditionieren

Formatschneiden

Schleifen

Fertigteillager

Abbildung N-11:Schematische Darstellung der Sperrholzherstellung (ohne Schälfurnierherstellung)

Zur Herstellung von einem Kubikmeter Sperrholz werden durchschnittlich 2,3 Kubikmeter

Rundholz benötigt, dies entspricht einer Ausbeute von nur 44 %. Dieser relativ

niedrige Wert läßt sich damit erklären, daß zwei Produktionsschritte, die Schälfurnierund

die Sperrholzherstellung nacheinander durchgeführt werden. Die Schälfurnierherstellung

allein weist eine Ausbeute von 55 %, die Sperrholzherstellung eine Ausbeute

von 80 % auf. Nach Angaben von /RES 86/ werden pro Kubikmeter Sperrholz rund 80 kg

Leim benötigt. Bei den Leimsorten, die in der Sperrholzindustrie verwendet werden

handelt es sich hauptsächlich um Harnstoff-, Melamin- und Phenolharze.


ENERGIEWIRTSCHAFT

174 N Holz



Schälfurniere

455 kg (94.8%)

Herstellung Schälfurniere

Herstellung Sperrholzplatten

3

1m Sperrholzplatten

480 kg (100.0%)

Abbildung N-12:Massenflußbild der Sperrholzherstellung


Rundholz (Mix)

1180 kg (245.9%)

Wasser aus Furniertrocknung

195 kg (40.6%)

Restholz

530 kg (110.5%)


80 kg (16.7%)

Restholz

55 kg (11.5%)

Eine genaue Aufschlüsselung des Energieeinsatzes nach den einzelnen Verarbeitungsschritten

kann bei der Sperrholzherstellung aufgrund fehlender Angaben nicht erfolgen,

es wird lediglich nach Schälfurnier- und Sperrholzherstellung differenziert. Alle Energieaufwendungen,

die zur Durchführung der beiden Produktionsschritte nötig sind werden

ganz dem Sperrholz zugerechnet. Laut /RES 86/ wird in der Sperrholzindustrie zur

Wärmeerzeugung 85 % Restholz verwendet; die verbleibenden 15 % werden mit Öl gedeckt.

Untenstehend sind die Aufwendung zur Erzeugung von einem Kubikmeter Sperrholz

aufgezählt.

Schälfurnierherstellung: 180 kWh Strom

24 l Öl


Sperrholzherstellung: 150 kWh Strom

10 l Öl

228 kg Restholz

Sperrholz 175


Bei der Sperrholzherstellung macht der Kumulierte Regenerative Energieaufwand

(KRA) fast 60 % des KEA aus. Der Heizwert des Sperrholzes hat einen Anteil von rund

45 % am KRA, damit entfällt noch etwas mehr als 1/3 auf die Bereitstellung von Prozeßenergie.

Rund die Hälfte des Prozeßenergieaufwandes wird durch regenerative Energieträger

gedeckt.

Bei einer Betrachtung des KEA läßt sich feststellen, daß die Aufwendungen zur Bereitstellung

der thermischen Energie rund 30 % betragen. Der Heizwert des Holzes hat einen

Anteil von 28 % am KEA. Die im Rundholz kumulierten Energieaufwendungen und

die Bereitstellung des Stromes haben einen Anteil von 14 % am KEA, weitere 15 %

macht der Einsatz des Leims aus.

Herstellung Schälfurniere

Schälfurniere

16932 MJ

(73.0%)

Herstellung Sperrholzplatten

Sperrholzplatten

23210 MJ (100.0%)

Rundholz (Mix)

15117 MJ (65.1%)


2062 MJ (8.9%)

Leichtöl

946 MJ (4.1%)

Restholz

5340 MJ (23.0%)

Restholz

6534 MJ (28.2%)


3456 MJ (14.9%)


1718 MJ (7.4%)

Leichtöl

405 MJ (1.7%)

Restholz

2295 MJ (9.9%)

Restholz

1597 MJ (6.9%)

Abbildung N-13:Primärenergieflußbild bei der Sperrholzherstellung (1 m 3 )


ENERGIEWIRTSCHAFT

176 N Holz

Den größeren Teil der Emissionen, die bei der Sperrholzherstellung entstehen, verursacht

die Schälfurnierherstellung. Die Kohlenmonoxidemissionen fallen zu über 65 % bei

diesem ersten Produktionsschritt an. Auch bei den Kohlendioxidemissionen verhält es

sich so, wobei 66 % der gesamten Kohlendioxidemissionen aus regenerativen Energien

stammen. In Tabelle N-10 sind zum Vergleich die fossilen Kohlendioxidemissionen ausgewiesen.


Sperrholzplatten, mit Angabe des fossilen Anteils

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Sperrholzplatten 23.201 1.180 1.104 2.412 861 1.168 343 63 132

Produkt


KNRA

[MJ]

CO2 fossil

[kg]

Restholz aus Furnierherstellung 9.142 307

N2O

[g]

Staub

[g]

Spanplatten 177

8 Spanplatten

Die Spanplattenindustrie zählt, neben der Sägeindustrie sowie der Zellstoff- und Papierindustrie,

zu den bedeutendsten Zweigen der holzbe- und verarbeitenden Industrie in

Deutschland. Im Jahr 1997 stellte sie mit einem Verbrauch von über 10 Millionen Kubikmetern

Holz den zweitgrößten Verbraucher nach der Sägeindustrie dar /HLZ 98/.

Nach DIN 68 761 wird als Spanplatte ein plattenförmiger Holzwerkstoff bezeichnet, der

durch Verpressen kleiner Holzpartikel oder anderer holzartiger Faserstoffe mit Bindemittel

hergestellt wird. Spanplatten werden roh oder beschichtet, mit unterschiedlicher

Qualität hergestellt.


Es gibt zwei verschiedene Herstellungsverfahren zur Produktion von Spanplatten, das

Strangpreßverfahren und das Flachpreßverfahren. Der größte Teil der in Deutschland

produzierten Spanplatten wird im Flachpreßverfahren erzeugt, da diese Platten günstigere

Materialeigenschaften aufweisen. Der Arbeitsablauf zur Spanplattenherstellung

stellt sich wie folgt dar; dabei ist es unwichtig ob die Platten ein-, drei- oder mehrschichtig

aufgebaut sind:

Die qualitativen Anforderungen an das Spanmaterial für Deck- und Mittelschicht der

Platten sind unterschiedlich, daher werden die Arbeitsschritte zur Erzeugung des

Spanmaterials getrennt durchgeführt. Diese umfassen das Entrinden sowie die Herstellung

und Sichtung von Spänen verschiedener Größe, mit denen die Platteneigenschaften

gezielt beeinflußt werden können. Nachdem die Späne getrocknet und beleimt

wurden, diese Schritte werden jeweils durch eine Zwischenlagerung unterbrochen, gelangen

sie, immer noch nach Spänen für die Deck- und Mittelschicht getrennt, in die Dosierbunker

der Formstraße. Die Späne werden kontinuierlich auf das laufende Formband

gestreut, gelangen in eine Kaltpresse und danach in die Heißpresse. Nach einer

kurzen Konditionier- und Abkühlphase werden die Platten besäumt, kalibriert und ins

Fertigteillager verschickt.

Je nachdem wie die Platten verwendet werden, verlassen diese das Werk im Rohzustand

oder werden mit einer Beschichtung versehen. Abbildung N-14 zeigt den Arbeitsablauf

zur Spanplattenherstellung in schematischer Form.


ENERGIEWIRTSCHAFT

178 N Holz



Deckschicht Mittelschicht

Dosieren

Beleimen

Lagern

Sichten

Trocknen

Nachzerkleinern

Lagern

Zerspanen

Ablängen

Entrinden

Industrieholzlager



Dosieren

Beleimen

Lagern

Sichten & Nachzerkleinern

Trocknen

Nachzerkleinern

Lagern im Naßspansilo

Zerspanen

Lagern

Zerspanen

Lager Industrieresteholz


wird optional

durchgeführt

Abbildung N-14: Schematische Darstellung der Spanplattenherstellung

Vliesbildung

Wiegen

Vorpressen

Heißpressen

Kühlen, Konditionieren

Besäumen

Schleifen

Fertigteillager

Hackschnitzel

Fremdbezug

Die Ausbeute bei der Spanplattenherstellung liegt bei rund 70 %, das bedeutet es sind

im Durchschnitt 1,4 Kubikmeter Rohholz nötig um einen Kubikmeter Spanplatten zu

erzeugen. Weiter werden 44 kg Polykondensationsklebstoff pro Kubikmeter Spanplatten

benötigt.



1088 kg (142.2%)

Schnittholzherstellung Bereitstellung Industrieholz

Hackschnitzel

416 kg (56.7%)

Rest-Industrieholz-Mix

744 kg (101.3%)

Spanplatten

734 kg (100.0%)

Schnittholz

672 kg (91.5%)

Holzbereitstellung

Spanplattenherstellung

Beschichten der Spanplatten

3

1m Spanplatten beschichtet

734 kg (100.0%)

Industrieholz

327 kg (44.6%)

Abbildung N-15:Massenflußbild der Spanplattenherstellung


Kalksteinmehl

14 kg (1.9%)

Restholz

327 kg (44.6%)

Kalk im Boden

14 kg (1.9%)


44 kg (6.0%)

Restholz

54 kg (7.3%)

Auch in der Spanplattenindustrie wird das Restholz zur Erzeugung von thermischer

Energie genutzt. Es werden ca. 75 % der Prozeßwärme durch die Verbrennung von Holz,

13 % durch Gas und die restlichen 12 % durch Öl gedeckt. Von der thermischen Energie,

die in der Spanplattenindustrie benötigt wird entfällt ein Anteil von fast 50 % auf die

Trocknung des zu Spänen gemahlenen Holzes, der Rest wird für das Heißpressen und

das Beschichten aufgewendet.


ENERGIEWIRTSCHAFT

180 N Holz

Die zur Trocknung nötigen Energieaufwendungen werden anteilig dem Restholz, da dadurch

sein Heizwert erhöht wird, und den Spanplatten zugeordnet. Die restlichen Verfahrensschritte

werden ausschließlich zur Erzeugung der Spanplatten durchgeführt, daher

werden die dafür benötigten Energieaufwendungen voll den Spanplatten angerechnet.

Die Aufwendungen zur Erzeugung von einem Kubikmeter Spanplatten und die dabei

benötigten Brennstoffmengen sind unten angegeben /RES 86/.

Entrindung, Späneaufbereitung: 39 kWh Strom

Trocknung: 32 kWh Strom



3,7 l Öl

4,5 m 3 Gas


Beleimung, Formgebung: 15 kWh Strom

1,3 l Öl

1,5 m 3 Gas


Heizung (mit Verlusten): 13 kWh Strom

2,5 l Öl

3,1 m 3 Gas


Beschichtung: 24 kWh Strom


1,7 l Öl

2,1 m 3 Gas


Bei der Betrachtung des KEA muß unterschieden werden, ob es sich um beschichtete

oder unbeschichtete Spanplatten handelt, da die Aufwendungen für die Beschichtung

einen Anteil von 6 % am KEA haben. Die im weiteren diskutierten Werte gelten für beschichtete

Platten.

Der Kumulierte Regenerative Energieaufwand (KRA) hat einen Anteil von knapp über

70 % am KEA. Wobei über 85 % des KRA im Heizwert der Spanplatten enthalten sind,

so daß der Aufwand zur Bereitstellung von Prozeßenergie mit 15 % relativ niedrig ist.

Ein Vergleich der Anteile, die fossile und regenerative Energieträger an der Bereitstellung

von Prozeßenergie haben, zeigt, daß letztere 42 % der gesamten Prozeßenergieaufwendungen

ausmachen. Abbildung N-16 zeigt das Primärenergieflußbild für die Herstellung

von einem Kubikmeter beschichteten Spanplatten.


Herstellung Spanplatten


1901 MJ (12.8%)


1238 MJ (8.4%)

Leichtöl

298 MJ (2.0%)

Restholz, Industrieholz

9451 MJ (63.8%)

Erdgas

323 MJ (2.2%)

Restholz

1863 MJ (12.6%)

Restholz

1105 MJ (7.5%)

Spanplatten unbeschichtet

13970 MJ (94.3%) Beschichtung

839 MJ (5.7%)

Beschichtung Spanplatten

Spanplatten beschichtet

14809 MJ (100.0%)

Betriebsenergie Beschichtung

Abbildung N-16:Primärenergieflußbild der Spanplattenherstellung


277 MJ (1.9%)

Leichtöl

67 MJ (0.5%)

Erdgas

73 MJ (0.5%)

Restholz

421 MJ (2.8%)

Der größte Teil der Emissionen, die bei der Herstellung von Spanplatten verursacht

werden, stammt aus der Bereitstellung von thermischer Energie. Es sind dies z.B. fast

75 % bei den Kohlendioxidemissionen, wobei dieser Anteil bei beschichteten und unbeschichteten

Platten ungefähr gleich ist. Bei den anderen Emissionen bewegt sich dieser

Anteil im Bereich zwischen 20 und 80 %.

Die durch Holzverbrennung erzeugte Prozeßwärme, die 75 % der insgesamt benötigten

Prozeßwärme ausmacht, verursacht mehr als 50 % der Kohlendioxidemissionen, diese

sind regenerativ. In Tabelle N-11 sind zum Vergleich die fossilen Kohlendioxidemissionen

separat ausgewiesen.


ENERGIEWIRTSCHAFT

182 N Holz


Spanplatten, mit Angabe des fossilen Anteils

Produkt




KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Spanplatte unbeschichtet 13.970 305 294 711 208 513 93 16 42

Spanplatte beschichtet 14.809 372 353 823 249 566 109 19 47

Produkt


KNRA

[MJ]

CO2 fossil

[kg]

Spanplatte unbeschichtet 3.843 125

Spanplatte beschichtet 4.257 145

Bei der Herstellung von Spanplatten entstehen keine prozeßbedingten Emissionen, daher

handelt es sich bei den in Tabelle N-11 ausgewiesenen Emissionen um die Gesamtemissionen.

Die hohen Kohlenmonoxidemissionen bei /GEM/ und /ÖKO 95/, die zum

Vergleich in Tabelle N-12 angegeben sind, können wieder mit der für Deutschland nicht

gültigen Annahmen zusammenhängen, daß bei Erhaltungskalkungen Branntkalk ausgebracht

wird.


Kubikmeter Spanplatten nach Tabelle N-9, /GEM/ und /ÖKO 95/

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Spanplatten (unbeschichtet) 13.970 305 294 711 208 513 93 16 42

Spanplatten /ÖKO 95/ -1.124 1.453 551 407 218 212 4

Spanplatten /GEM/ 1.269 5.850 2.860 930 2.770 280 60 220

/IHD 97/, /UBA 98/, /GEM/, /ÖKO 95/, /RES 86/, /KRÖ 89/, /HLZ 98/, /BML 99/

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Anhang

Baustoff-Tabellen

Die Ergebnistabellen sind in alphabetischer Reihenfolge wiedergegeben.

Beton

Beton, bewehrt

Produkt


Kapitel

E

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtbeton LB25 (mit Bims) Pkt. 3 4.038 488 238 895 1.149 998 49 50 84

Normalbeton B25 (mit PZ) Pkt. 3 2.434 307 154 586 788 749 32 33 56

Schwerbeton Pkt. 3 2.361 232 128 488 580 400 35 20 44

Beton, unbewehrt

Produkt


Kapitel

E

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtbeton LB25 (mit Bims) Pkt. 3 1.056 195 60 509 139 173 20 26 16

Normalbeton B25 (mit PZ) Pkt. 3 658 118 37 315 84 104 11 16 11

Schwerbeton Pkt. 3 1.266 123 68 351 236 125 25 12 22

Betonfertigteile, bewehrt

Produkt


Kapitel

E

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtbeton Pkt. 4 4.283 597 141 748 1.290 1.224 61 29 36

Leichtbeton, dampfgehärtet Pkt. 4 4.711 628 165 869 1.333 1.233 69 30 42

Normalbeton Pkt. 4 2.652 362 90 483 763 732 40 18 24

Normalbeton, dampfgehärtet Pkt. 4 3.080 394 115 604 806 740 47 19 30

Betonwaren

Produkt


Kapitel

L

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Betonware Pkt. 5 756 123 43 349 89 113 15 16 13

Betonware, dampfgehärtet Pkt. 5 792 126 45 359 93 114 15 16 14

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

A-1

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

A-2 Anhang

Gasbeton

Produkt







Leichtbetonplatten

Produkt




Kapitel

F

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

Pkt. 3 3.619 471 176 849 259 559 30 47 48

Pkt. 3 3.103 417 156 757 227 484 29 40 46

Pkt. 3 2.753 388 146 563 180 446 26 31 53

Pkt. 3 5.119 651 212 898 804 1.059 53 43 60

Pkt. 3 4.419 551 239 803 688 925 42 46 85

Kapitel

G

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtbetonplatte Pkt. 4 3.832 458 202 1.056 955 390 122 46 66

Leichtbetonsteine

Produkt


Kapitel

G

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Bimsstein Dichte 0,5 bis

0,6 kg/dm 3 mit Dampfhärtung

Pkt. 3 1.751 244 118 847 199 201 50 29 39


0,6 kg/dm 3 ohne Dampfhärtung

Pkt. 3 1.412 219 99 752 165 194 44 28 34


0,9 kg/dm 3 mit Dampfhärtung

Pkt. 3 923 126 59 424 105 102 24 15 19


0,9 kg/dm 3 ohne Dampfhärtung

Pkt. 3 690 109 46 358 81 97 20 14 16

Porentonmauerblock Pkt. 3 3.969 359 252 831 1.505 202 80 20 93

Dämmstoff

Produkt


Kapitel

M

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Glaswolle Pkt. 4 16.454 1.011 705 1.277 1.135 2.599 90 78 203

Steinwolle Pkt. 3 14.702 1.280 619 2.014 4.176 4.241 131 44 272

Estrich

Produkt


Kapitel

H

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Anhydritestrich, (mit Sand) Pkt. 5 207 14 24 140 15 13 17 1 10

Zementestrich (mit Bims) Pkt. 5 1.681 303 85 765 215 272 21 41 24

Zementestrich (mit Blähperlit) Pkt. 5 4.326 514 235 1.187 558 585 49 55 53

Zementestrich (mit Blähton) Pkt. 5 3.279 448 188 1.105 828 352 54 49 62

Zementestrich (mit Sand) Pkt. 5 1.136 199 58 511 141 180 15 27 17

Gips

Produkt


Kapitel

B

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Gipskartonplatten Pkt. 4 3.462 155 141 240 51 373 17 4 13

Hochbrandgips Pkt. 3 1.513 87 75 171 44 179 13 2 10

Putzgips Pkt. 3 1.513 87 75 171 44 179 13 2 10

Stuckgips Pkt. 3 1.067 61 57 135 30 126 10 2 8

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Baustoff-Tabellen A-3

Glas

Produkt


Kapitel

L

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Flachglas Pkt. 3 14.360 1.184 553 4.721 3.763 2.206 247 32 151

Holz

Produkt

Alle Werte je Kubikmeter

Kapitel

N

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Brettschichtträger Pkt. 5 11.661 332 327 909 268 487 113 16 60

Getrocknetes Laubschnittholz Pkt. 4 9.290 232 242 683 201 163 92 12 44

Getrocknetes Nadelschnittholz Pkt. 4 8.749 186 197 602 173 136 79 10 40

Industrieholz Pkt. 2 6.542 10 24 142 13 6 17 1 10

Messerfurniere Pkt. 6 17.616 933 847 1.880 668 579 269 49 103

Rundholz (Mix) Pkt. 2 6.660 19 33 177 47 12 21 1 14

Schnittholz Pkt. 3 7.184 52 71 368 92 55 44 3 28

Spanplatte beschichtet Pkt. 8 14.809 372 353 823 249 566 109 19 47

Spanplatte unbeschichtet Pkt. 8 13.970 305 294 711 208 513 93 16 42

Sperrholzplatten Pkt. 7 23.201 1.180 1.104 2.412 861 1.168 343 63 132

Kalk

Produkt


Kapitel

C

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Feinkalk (Branntkalk) Pkt. 5 4.663 1.057 296 453 303 1.003 22 59 190

Kalkhydrat Pkt. 6 3.553 804 225 344 231 762 17 45 144

Kalkstein (Reinstein) Pkt. 3 87 5 7 19 4 9 2 0 1

Kalksteinmehl Pkt. 4 657 38 21 54 24 73 5 1 3

Kalksandstein

Produkt


Kapitel

K

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Kalksandstein Pkt. 3 976 108 61 176 87 128 15 6 26

Kies

Produkt


Kapitel

A

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Baukies Pkt. 3 44 3 4 24 3 3 3 0 2

Splitt Pkt. 3 61 4 5 25 3 5 3 0 2

Mörtel

Leichtmörtel mit Blähton als Zuschlag

Produkt


Kapitel

H

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Leichtmörtel MG II Pkt. 3 1.055 192 62 406 114 176 17 21 25

Leichtmörtel MG IIa Pkt. 3 3.641 417 231 909 1.135 293 71 31 89

Leichtmörtel MG III bzw. IIIa Pkt. 3 4.090 569 228 1.077 485 609 44 55 70

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]


ENERGIEWIRTSCHAFT

A-4 Anhang

Normalmörtel

Produkt




Kapitel

H

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Normalmörtel MG I Pkt. 3 549 101 39 111 35 98 10 6 22

Normalmörtel MG II Pkt. 3 962 175 55 347 101 162 14 19 22

Normalmörtel MG IIa Pkt. 3 1.029 184 56 409 116 169 14 22 20

Normalmörtel MG III bzw. IIIa Pkt. 3 1.143 200 59 514 143 182 15 27 17

Putz

Leichtputz (Wärmedämmputz) mit EPS als Zuschlag

Produkt


Kapitel

H

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Anhydritputz (P Va) Pkt. 4 6.299 30 63 376 36 20 45 2 28

Gipsputz (P IVc) Pkt. 4 7.558 255 117 303 91 287 26 13 50

Zementputz (P IIIb) Pkt. 4 8.905 488 129 1.188 344 438 27 66 35

Normalputz

Produkt


Kapitel

H

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Anhydritputz (P Va) Pkt. 4 220 15 27 155 16 14 19 1 11

Gipsputz (P IVc) Pkt. 4 677 91 46 140 36 103 13 5 20

Zementputz (P IIIb) Pkt. 4 959 165 50 432 118 150 14 22 15

Sand

Produkt


Kapitel

A

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Bausand Pkt. 3 44 3 4 24 3 3 3 0 2

Brechsand Pkt. 3 61 4 5 25 3 5 3 0 2

Zement

Produkt


Kapitel

D

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Hochofenzement (HOZ 350) Pkt. 6 1.669 232 72 534 157 238 19 27 19

Hüttenzement (EPZ 350) Pkt. 5 3.766 724 162 1.607 503 650 17 100 39

Portlandzement (PZ 350) Pkt. 4 4.290 890 184 1.875 590 754 17 118 43

Portlandzementklinker Pkt. 3 4.056 914 182 1.940 604 742 15 124 44

Ziegel

Produkt


Kapitel

I

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Dachziegel Pkt. 5 4.168 282 227 634 35 603 17 5 40

Mauerziegel (LHZ) Pkt. 3 2.468 291 113 420 107 236 14 3 40

Vormauerziegel (Klinker) Pkt. 4 3.130 175 171 420 531 420 19 5 40

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Staub

[g]

Literaturverzeichnis

BEL 98 Bundesministerium für Ernährung, Landwirtschaft und Forsten (Hrsg.): Statistischer

Monatsbericht, Bonn, 4. Quartal 1998

BML 99 Bundesministerium für Ernährung, Landwirtschaft und Forsten: verschiedene

Landesministerien, telefonische Mitteilung, Bonn 1999

BRE 94 Bressler, G.: Ermittlung des Energie- und Primärenergiebedarfs zur Herstellung von

Kalksandsteinen anhand einer Umfrage, Forschungsstelle für Energiewirtschaft,

München 1994

BVG 95 Bundesverband Glasindustrie und Mineralfaserindustrie e. V. (Hrsg.): Jahresbericht

1995, Düsseldorf 1996

BVZ 98 Bundesverband der deutschen Ziegelindustrie:, telefonische Mitteilung, Bonn 1998

COR 97 Corradini, R.: Ganzheitliche Bilanzierung von Metallen, Diplomarbeit an der


DGG 98 Verlag der Deutschen Glastechnischen Gesellschaft (Hrsg.): Fachausschußbericht

Nr. 75, Frankfurt am Main, September 1998

DRO 96 Zementwerk Rohrdorf: mündliche Mitteilung von Herrn Dr. Roppelt bei der

Besichtigung des Zementwerks, Juni 1996

EYE 98 Eyerer, P.; et al.: Ganzheitliche Bilanzierung von Baustoffen und Gebäuden,

Universität Stuttgart 1998

EZI 97 Hackl, A.; Mauschitz, G.: Emissionen aus Anlagen der österreichischen Zementindustrie,

Wien 1997

FES 95 Festel, W.: Untersuchungen von Wärmedämmstoffen als Grundlage einer ganzheitlichen

Bewertung von Niedrigenergiehäusern, Diplomarbeit am Lehrstuhl für

Energiewirtschaft und Kraftwerkstechnik, TU München 1995

FIS 82 Fischer, A.; Steinberger, W.: Wirtschaftlichkeit des Dampfenergiebedarfs bei der

Herstellung von Kalksandsteinen, Forschungsstelle für Energiewirtschaft, München

1982

GEM Gesamt-Emissions-Modell Integrierter Systeme: Programm zur Analyse der

Umweltaspekte von Energie-, Stoff- und Transportprozessen, Öko-Institut e.V., Darmstadt

1989-1999

GIP 95 Bundesverband der Gips- und Gipsbauplattenindustrie e.V. (Hrsg.): Gips-Datenbuch,

Darmstadt 1995

GWK Kroboth, K.: Zement - Herstellung - Eigenschaften - Hydratation, Sonderdruck aus

dem Kompendium „Gesundes Wohnen

HAU 99 Hauer, B., Forschungsinstitut der Zementindustrie, schriftliche Mitteilung, 1999

HAN 91 Hantzsche, U.: Prozeßkettenanalyse von Bau- und Werkstoffen - Bereitstellung von

Flachglas, Interner Bericht KFA-STE-IB-7/91 von der Programmgruppe Systemforschung

und Technologische Entwicklung, Forschungszentrum Jülich GmbH (KFA),

August 1991

A-5


ENERGIEWIRTSCHAFT

A-6 Anhang

HAN 93 Hantsche, U.: Abschätzung des Kumulierten Energieaufwandes und der damit

verbundenen Emissionen zur Herstellung ausgewählter Baumaterialien, In VDI-

Berichte Nr. 1093, Tagung München 1993

HAN 95 Hantschk, A.: Der Kumulierte Energieaufwand zur Herstellung von Baustoffen,

Diplomarbeit am Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik, TU München,

1995

HÄR 94 Härig, S.; Günther, K.; Klausen, D.: Technologie der Baustoffe - Handbuch für

Studium und Praxis, 12. völlig überarbeitete Auflage, Heidelberg 1994

HEB 95 Fa. Hebel: Die 1. Ökobilanz für ein Haus - Unser Baustoff im Gefüge der Umwelt,

Emmering 1995

HEN 89 Henning, O.; Knöfel, D.: Baustoffchemie - Eine Einführung für Bauingenieure und

Architekten, Bauverlag, Wiesbaden, Berlin 1989

HLZ 98 Bundesministerium für Ernährung, Landwirtschaft und Forsten (Hrsg.): Holzmarktbericht

Nr. 1/98, Bonn 1998

HOL 99 Holzkämper, D., Werksleitung Flachglaswerk AG: telefonische und schriftliche

Mitteilungen, Weiherhammer, März 1999

IHD 97 Deutsche Gesellschaft für Holzforschung (Hrsg.): Informationsdienst Holz – Erstellung

von Ökobilanzen, München 1997

IKM 99 Institut für Kalk- und Mörtelforschung: telefonische Mitteilung (Herr Jensen), Köln

1999

IÖW 96 Ankele, K.; Steinfeldt, M.: Ökobilanz für typische YTONG-Produktanwendungen,

Berlin 1996

IZF 98 Institut für Ziegelforschung, telefonische Mitteilung, Essen 1998

JOC 78 Jochem, E.; et al.: Energieverbrauch und Möglichkeiten rationeller Energienutzung in

drei Branchen der Verarbeitenden Industrie in Baden-Württemberg, Institut für Systemtechnik

und Innovationsforschung, Karlsruhe 1978

JUN 98 Junge, K.: Auswirkungen des Sonntagsverbots auf den Energiebedarf von Ziegeln. In:

Ziegelindustrie International 6/98, S. 327-336, Bauverlag Wiesbaden, 1998

KAL 95 Bundesverband Kalksandsteinindustrie (Hrsg.): Ökobilanz für den Baustoff Kalksandstein

und Kalksandstein-Wand-Konstruktionen, Forschungsbericht Nr. 82 der Forschungsvereinigung

Kalk-Sand e.V., Hannover 1995

KAL 96 Kalksandstein-Information GmbH (Hrsg.): Kalksandstein - Fakten zur Ökobilanz,

Hannover 1996

KAL 97 Bundesverband Kalksandsteinindustrie (Hrsg): Kurzinformation – Kalksandsteinindustrie

in der Bundesrepublik Deutschland, Hannover 1997

KLO 94 Klose, G.: Primärenergie und klimarelevante Emissionen bei der Herstellung von

Mineralwoll-Dämmstoffen, Isoliertechnik, Ausgabe Juni 1994

KOL 96 Wildgruber Baustoffwerke, telefonische Auskunft (Herr Kolbinger), München,

Dezember 1996

KRÖ 89 Kröll, K.; Kast; W.: Trocknungstechnik - Trocknen und Trockner in der Produktion,

Dritter Band, Springer-Verlag 1989

KUH 92 Kuhn, H.; Pomhoff, C.; Bressler, G.: Primärenergiebedarf zur Herstellung von

Kalksandsteinen, Forschungsstelle für Energiewirtschaft, München 1992


ENERGIEWIRTSCHAFT

Literaturverzeichnis A-7

LAN 88 Lange, J.: Rohstoffe der Glasindustrie, 2. Auflage, VEB Verlag für Grundstoffindustrie,

Leipzig 1988

LAY 98 Layer, G.; Krammer, Th.; Hutter, C.: Energetische Kurzanalyse eines Ziegelwerkes,


LFU 85 Bayrisches Landesamt für Umweltschutz (Hrsg.): 11. Symposium über branchenspezifische

Emissionen: Anlagen zur Herstellung und Bearbeitung von Glas, Schriftenreihe

Heft 64, Oldenbourg Verlag, München 1985

LFU 93 Bayrisches Landesamt für Umweltschutz (Hrsg.): Stand der Technik der Luftreinhaltung

bei der grobkeramischen Industrie, Unterlagen zum Seminar in Wackersdorf,

April 1993

LFU 96 Bayrisches Landesamt für Umweltschutz, telefonische Auskünfte von Herrn K. Mair,

München, 4. Quartal 1996 bis 1. Quartal 1997

LIE 97 Liesegang, C.: Energie- und prozeßbedingte Emissionen bei der Herstellung

ausgewählter Baustoffe, Diplomarbeit an der Forschungsstelle für Energiewirtschaft,

München 1997

MAR 80 Marmé, W.: Der Primärenergiegehalt von Baustoffen; Diplomarbeit am Institut für

Baustofftechnologie, Universität Karlsruhe, 1980

MAU 95 Mauch, W.; et al.: Kumulierter Energieaufwand bei der Herstellung von Bims-

Leichtbetonsteinen unter Berücksichtigung eines möglichen Einsatzes von Recycling-

Bims, Forschungsstelle für Energiewirtschaft, München 1995

ÖKO 89 Fritsche, U.: Emissionsmatrix für klimarelevante Schadstoffe in der BRD; ÖKO-

Institut, Darmstadt 1989

ÖKO 95 Eidgenössische Technische Hochschule Zürich u.a.: Baustoffdaten – Ökoinventare,

Karlsruhe, Weimar, Zürich 1995

OPB 99 Büro Obermeyer Planen und Beraten: mündliche Mitteilung der Statikabteilung (Herr

Ludewig), München 1999

ÖSB 95 Knoflacher, H.M.; Tuschl, P.; Medwedeff, A.: Die ökologische Standortbestimmung des

in österreichischen Werken hergestellten Bindemittels Zement, Wien 1995

PER 99 Dt. Perlite GmbH: telefonische Auskunft über die Zusammensetzung von Estrich,

Dortmund 1999

PZK 98 Perlmooser Zementwerk: Mitteilungen von Hr. Rodlmeier (Werkleiter) bei der

Betriebsbesichtigung, Kirchbichl/Tirol, Juli 98

RES 86 Ressel, J.: Energieanalyse der Holzindustrie der BRD, Bundesministerium für

Forschung und Technologie, Forschungsbericht T86-184, Bonn 1986

ROK 99 Deutsche Rockwool GmbH: telefonische Auskunft von Herrn Nykel über Emissionen

bei der Steinwolleherstellung, Gladbeck 1999

SAI 99 Büro Sailer, Stepan und Partner: mündliche Mitteilung über Bewehrungsanteile in

verschiedenen Betonbauteilen, München 1999

SCH 94 Scholz, R.; et al.: Environmental Aspects of The Manufacture and Use of Lime

Products, Part 1, Zement Kalk Gips Volume 47, Nr. 12/1994, S. E314 – E324

SCÖ 99 Dolomitwerk Schöndorfer GmbH: schriftliche Mitteilung von Herrn Peter Schöndorfer,

Bad Reichenhall, März 1999

SLZ 91 Scholz W. [Begr.]; Knoblauch H. [Hrsg.]: Baustoffkenntnis - 12., neubearb. und erw.

Aufl., Düsseldorf 1991


ENERGIEWIRTSCHAFT

A-8 Anhang

SRÖ 84 Schröter, W.; Lautenschläger, K.-H.; Bibrack, H.: Taschenbuch der Chemie, Thun,

Frankfurt/M.: Deutsch, 1984

STR 98 Firma J. W. Strobel Quarzsand, Freihung: Internet-Information unter der Adresse:

http://www.strobel-quarzsand.de, Dezember 1998

UBA 98 Umweltbundesamt (Hrsg.): Produktökobilanzen und ihre Anwendungsmöglichkeiten

im Baubereich, UBA-FB 98-117/2, Band 2: Anhänge für Berichtsbände 1-3, Bonn 1998

ULL 77 Ullmann´s Enzyklopädie der Technischen Chemie, 4. Auflage, 1997

UNI 84 Bouillon, H.; et al.: Interne Studie über den Energieverbrauch ausgewählter

Industriezweige, Forschungsstelle für Energiewirtschaft, München, August 1984

VCO 97 Bundesverband der deutschen Zementindustrie e.V. (Hrsg.): Verminderung der CO2-

Emissionen – Beitrag der deutschen Zementindustrie, Monitoring Bericht, 1997

VEG 99 Vegla Vereinigte Glaswerke GmbH: Internet-Information unter der Adresse:

http://www.vegla.de, März 1999

WUI 95 Merten, T.; Liedtke, C.; Schmidt-Bleek, F.: Materialintensitätsanalysen von Grund-,

Werk- und Baustoffen (1); Wuppertal Papers Nr. 27, Januar 1995

XEL 98 Xeller, H.: Neue Entwicklungen bei der NOx-Minderung in der Zementindustrie, ZKG

International Nr. 3, 1998

ZKG 90 Kroboth, K.; Kuhlmann, K.; Xeller, H.: Stand der Technik der Emissionsminderung in

Europa, Sonderdruck aus Zement-Kalk-Gips ZKG International, 43. Jahrgang (1990),

Heft 3, Bauverlag Wiesbaden 1990

ZZI 97 Bundesverband der deutschen Zementindustrie e.V. (Hrsg.): Zahlen und Daten 97/98


ENERGIEWIRTSCHAFT

Überblick über Berichte des Forschungsprojektes „Analyse von

Energie- und Stoffströmen – Basisdaten für die ökologische Bewertung

von Unternehmen, Wirtschaftsgütern und Dienstleistungen“ (gefördert

von der Bayerischen Forschungsstiftung)

Ganzheitliche energetische Bilanzierung der Energiebereitstellung (GABIE)

• Die Gewinnung von Braunkohle

• Die Bereitstellung von Uran als Kernbrennstoff

• Prozeßkettenanalyse und Verfügbarkeit von Erdgas

• Energieaufwand der Herstellung von Mineralölprodukten

Ganzheitliche energetische Bilanzierung von Kraftwerken


• Kernkraftwerk (Teil II)

• Steinkohlekraftwerk (Teil III)

• Braunkohlekraftwerk (Teil IV)

• GuD-Kraftwerk (Teil V)

• Blockheizkraftwerke (Teil VI)

Ganzheitliche energetische Bilanzierung von Grundstoffen


• Baustoffe (Teil II)

• Metalle (Teil III)

• Kunststoffe (Teil IV)

• Biogene Kraftstoffe (Teil V)

Praxistests

• Ökobilanzierung mit Hilfe der KEA-Datenbank - Praxistests

• Ganzheitliche Energie- und Stoffbilanz für eine erdgekoppelte Wärmepumpe

• Wege zum Niedrigenergiehaus - Ganzheitliche Bewertung

Die Berichte sind erhältlich bei:

Forschungsstelle für Energiewirtschaft, Am Blütenanger 71, 80995 München

Tel.: 089/158 121-0, Fax: 089/158 121-10, e-mail: gfpe@ffe.de

Weitere Informationen finden Sie auf der Website der FfE unter http://www.ffe.de


ENERGIEWIRTSCHAFT























Praxistests









ENERGIEWIRTSCHAFT



Teil III Metalle

Auftraggeber:

Bayerische



Bearbeiter:

R. Corradini

D. Köhler





Tel.: (089) 158 121 - 0

Fax: (089) 158 121 - 10




ENERGIEWIRTSCHAFT

A. Die Stahlprozeßkette


1 Einleitung........................................................................................................................................... 1

1.1 Allgemeines..................................................................................................................................................... 1

1.2 Prozeßablauf der Stahlerzeugung und -verarbeitung...................................................................................... 2

1.3 Erläuterung zum KEA der Anlage.................................................................................................................... 3

2 Importstrukturen............................................................................................................................... 3

3 Rohstoffgewinnung und Import...................................................................................................... 5

3.1 Abbau, Aufbereitung und Import der Eisenerze............................................................................................... 5

3.2 Massenflüsse und energetische Daten für die Bereitstellung von Eisenerzen ................................................ 6

3.3 KEA und Emissionen für die Bereitstellung von Eisenerzen............................................................................ 7

3.3.1 KEA für beim Eisenhüttenwerk bereitgestellte Eisenerze.....................................................................7

3.3.2 Emissionen bei der Bereitstellung von Eisenerzen ............................................................................ 10

3.3.3 Zusammenfassung............................................................................................................................. 10

4 Eisen- und Stahlproduktion........................................................................................................... 11

4.1 Herstellung der Hochofeneingangsstoffe Koks und Sinter ............................................................................ 11

4.2 Herstellung von Roheisen ............................................................................................................................. 11

4.3 Massenflüsse und energetische Daten für die Bereitstellung von Roheisen ................................................. 13

4.4 Stahlwerke..................................................................................................................................................... 15

4.4.1 Oxygenstahlwerk................................................................................................................................ 16

4.4.2 Elektrostahlwerk................................................................................................................................. 17

4.5 Massenflüsse und energetische Daten für die Bereitstellung von Rohstahl .................................................. 18

4.6 KEA und Emissionen für die Bereitstellung von Rohstahl ............................................................................. 19

4.6.1 KEA für die Bereitstellung von Rohstahl............................................................................................. 19

4.6.2 Emissionen für die Bereitstellung von Rohstahl ................................................................................. 22


5 Halbzeugproduktion....................................................................................................................... 24

5.1 Herstellung von Vorprodukten....................................................................................................................... 24

5.1.1 Stranggießanlagen............................................................................................................................. 24

5.1.2 Warmbreitbandstraße......................................................................................................................... 24

5.2 Massenflüsse und energetische Daten zur Herstellung von Vorprodukten ................................................... 25

5.3 Herstellung von Endprodukte ........................................................................................................................ 26

5.3.1 Blechherstellung und Oberflächenvergütung ..................................................................................... 26

5.3.2 Stabstahl- bzw. Formstahlproduktion................................................................................................. 28

5.3.3 Rohrherstellung.................................................................................................................................. 28

5.4 Massenflüsse und energetische Daten zur Herstellung von Endprodukten................................................... 28

5.5 KEA und Emissionen für die Bereitstellung von Stahl-Halbzeugen...............................................................30

5.5.1 KEA für die Bereitstellung von Stahl-Halbzeugen .............................................................................. 30

5.5.2 Emissionen bei der Bereitstellung von Stahl-Halbzeugen.................................................................. 32

6 Zusammenfassung......................................................................................................................... 33

i


ENERGIEWIRTSCHAFT


B. Die Aluminiumprozeßkette

1 Einleitung......................................................................................................................................... 37

1.1 Allgemeines................................................................................................................................................... 37

1.2 Prozeßablauf der Aluminiumerzeugung und -verarbeitung ........................................................................... 38

2 Importstrukturen............................................................................................................................. 39

3 Rohstoffgewinnung und Import.................................................................................................... 41

3.1 Abbau, Aufbereitung und Import von Bauxit.................................................................................................. 41

3.2 Massenflüsse und energetische Daten für die Bereitstellung von Bauxit ...................................................... 41

3.3 KEA und Emissionen für die Bereitstellung von Bauxit.................................................................................. 42

3.3.1 KEA für Bauxit frei Tonerdewerk........................................................................................................ 42

3.3.2 Emissionen bei der Bereitstellung von Bauxit .................................................................................... 42


3.4 Produktion und Import von Tonerde.............................................................................................................. 43

3.5 Massenflüsse und energetische Daten für die Bereitstellung von Tonerde................................................... 44

3.6 KEA und Emissionen für die Bereitstellung von Tonerde .............................................................................. 47

3.6.1 KEA für Tonerde frei Elektrolysewerk................................................................................................. 47

3.6.2 Emissionen bei der Bereitstellung von Tonerde................................................................................. 51


4 Aluminium-Produktion................................................................................................................... 53

4.1 Primär-Aluminium-Produktion........................................................................................................................ 53

4.2 Massenflüsse und energetische Daten für die Bereitstellung von Primär-Aluminium.................................... 54

4.3 KEA und Emissionen für die Bereitstellung von Primär-Aluminium...............................................................58

4.3.1 KEA für Primär-Aluminium frei Halbzeugwerk.................................................................................... 58

4.3.2 Indirekte Emissionen von Primär-Aluminium...................................................................................... 60


4.4 Sekundär-Aluminium-Produktion................................................................................................................... 62

4.5 Massenflüsse und energetische Daten für die Bereitstellung von Sekundär-Aluminium............................... 63

4.6 KEA und Emissionen für die Bereitstellung von Sekundär-Aluminium .......................................................... 65

4.6.1 KEA für Sekundär-Aluminium frei Halbzeugwerken........................................................................... 65

4.6.2 Emissionen bei der Bereitstellung von Sekundär-Aluminium ............................................................. 67

4.7 Zusammenfassung........................................................................................................................................ 67




5.3 Herstellung von Endprodukten ...................................................................................................................... 69


5.5 KEA und Emissionen für die Bereitstellung von Halbzeugen ........................................................................ 72

5.5.1 KEA für die Bereitstellung von Aluminium-Halbzeugen...................................................................... 72

5.5.2 Emissionen bei der Bereitstellung von Aluminium-Halbzeugen ......................................................... 73

6 Zusammenfassung......................................................................................................................... 74


ENERGIEWIRTSCHAFT

C. Die Kupferprozeßkette

1 Einleitung......................................................................................................................................... 75

1.1 Allgemeines................................................................................................................................................... 75

1.2 Prozeßablauf der Kupfererzeugung und -verarbeitung.................................................................................. 76

2 Importstrukturen............................................................................................................................. 77

3 Rohstoffgewinnung und Import.................................................................................................... 78

3.1 Abbau, Aufbereitung und Import der Kupfererze........................................................................................... 78

3.2 Massenflüsse und energetische Daten für die Bereitstellung von Kupferkonzentraten................................. 79

3.3 KEA und Emissionen für die Bereitstellung von Kupferkonzentraten ............................................................ 80

3.3.1 KEA für Kupferkonzentrat frei Kupferhütte ......................................................................................... 80

3.3.2 Emissionen bei der Bereitstellung von Kupferkonzentraten ............................................................... 82


4 Kupfer-Produktion.......................................................................................................................... 83

4.1 Primär-Kupfer-Produktion.............................................................................................................................. 83

4.2 Massenflüsse und energetische Daten für die Bereitstellung von Primär-Kupfer.......................................... 85

4.3 KEA und Emissionen für die Bereitstellung von Primär-Kupfer ..................................................................... 87

4.3.1 KEA für Primär-Kupfer frei Halbzeugwerk.......................................................................................... 87

4.3.2 Emissionen bei der Bereitstellung von Primär-Kupfer.......................................................................90


4.4 Sekundär-Kupfer-Produktion......................................................................................................................... 92

4.4.1 Verhüttung und Raffination................................................................................................................. 92

4.5 Massenflüsse und energetische Daten für die Bereitstellung von Sekundär-Kupfer ..................................... 93

4.6 KEA und Emissionen für die Bereitstellung von Sekundär-Kupfer ................................................................94

4.6.1 KEA für bei den Halbzeugwerken bereitgestelltes Sekundär-Kupfer ................................................. 94

4.6.2 Emissionen für die Bereitstellung von Sekundär-Kupfer .................................................................... 95

4.7 Zusammenfassung........................................................................................................................................ 95




5.3 Herstellung von Endprodukten ...................................................................................................................... 97


5.5 KEA und Emissionen für die Bereitstellung von Halbzeugen ...................................................................... 102

5.5.1 KEA von Kupfer-Halbzeugen ........................................................................................................... 102

5.5.2 Emissionen bei der Bereitstellung von Kupfer-Halbzeugen.............................................................. 105

6 Zusammenfassung....................................................................................................................... 106

iii


ENERGIEWIRTSCHAFT

iv Inhaltsverzeichnis

Weiterführende Überlegungen

1 Sensitivitätsbetrachtung.............................................................................................................. 107

1.1 Auswirkungen der spez. Primärenergieaufwendungen zur Bereitstellung elektrischer Energie auf den

KEA am Beispiel des Aluminiums ............................................................................................................... 107

1.2 Importstrukturen für Primär-Rohstoffe und Seitenimporte ........................................................................... 110

1.3 Sekundärmetall ........................................................................................................................................... 111

1.4 Halbzeugimporte ......................................................................................................................................... 112

2 KEA von Sekundär-Metallen und Heizwert ................................................................................ 114

Anhang

Literaturverzeichnis........................................................................................................................... A-1


ENERGIEWIRTSCHAFT

1 Einleitung

A. Die Stahlprozeßkette

Ohne Stahl wäre die Entwicklung unserer Wirtschaft und der damit verbundene hohe

Lebensstandard nicht möglich gewesen. Auch wenn der Einsatz von Stahl in den letzten

Jahren stetig abgenommen hat, so ist Stahl immer noch einer der wichtigsten, vielseitigsten

und anpassungsfähigsten Werkstoffe. Dies wird am ehesten dadurch deutlich, daß

der Verbrauch an Stahl den aller Nichteisenmetalle um den Faktor zehn überschreitet.

Dies liegt in erster Linie an den vielfältigen Eigenschaften - Stahl ist warm- und kaltumformbar,

schweißgeeignet, spanend bearbeitbar, hart, zäh, verschleißfest, korrosionsund

hitzebeständig und wird in fast 2000 verschiedenen Norm- und Regelstählen angeboten

1 . Im Vergleich mit anderen Werkstoffen ist Stahl mit einem verhältnismäßig geringen

Energieaufwand herzustellen.

1.1 Allgemeines

Die Erhebung von Emissionsdaten bzw. von Daten, die sich einzelnen Prozeßmodulen

zuordnen lassen, erwies sich, wie auch bei anderen Metall-Prozeßketten, als äußerst

schwierig. Befürchtungen seitens der Stahlindustrie, in einem direkten Vergleich

schlechter abzuschneiden, verursachen eine eher ablehnende Haltung gegenüber Anfragen,

die wettbewerbssensibele Informationen betreffen. Häufig sind die ermittelten

Zahlen sehr allgemein und unspezifisch und deshalb nur sehr schwer einzelnen Prozeßschritten

zuzuordnen (siehe hierzu auch /SBFe/ bzw. /SBFe2/).

Die Emissionsdaten sind deshalb in dieser Prozeßketten entweder durch Vergleich der

Prozesse mit allgemeinen Industriewärmeprozessen, für die Emissionsdaten zur Verfügung

stehen (Grundlage /GEM3/ /Emi/, /VDEW/), oder durch theoretische

Verbrennungsrechnung ermittelt worden.

Alle Verfahrensbeschreibungen, Abbildungen und Zahlenwerte für die Stahlprozeßkette

stammen, falls nicht explizit anders angegeben, aus Arbeiten die an der FfE entstanden

sind.

1 Hinzu kommen noch viele andere Güten, die nicht genormt sind.

1


ENERGIEWIRTSCHAFT

2 A. Die Stahlprozeßkette

1.2 Prozeßablauf der Stahlerzeugung und -verarbeitung

Um eine Vorstellung zur Struktur der Prozeßkette zu bekommen, soll der betrachtete

Prozeßablauf schematisch dargestellt werden. In der rechten unteren Ecke der Prozeßmodule

wird das jeweils dazugehörige und näher erläuternde Kapitel angegeben.

Legende

Prozeßschritt



Stoffbezeichnung

Schrott

Elektro-

Stahlwerk

Elektro-

Rohstahl

4.

Kokerei

Koks

24% Stranggieß- 76%

anlage 5.

Vorbramme

Halbzeugherstellung

Halbzeuge,

Produkte

Bergbau

Aufbereitung

Import

Hochofen

Oxygen-

Stahlwerk

3.

3.

3.

Pelletanlage

Sinteranlage

4. 4.

5.

Roherz

Eisenerz Feinsterz

Stückerz,

Feinerz

Stückerz,

Pellets,

Feinerz

Stückerz,

Feinerz

Roheisen

Oxygen-

Rohstahl

Abbildung A-1: Schematische Darstellung der Stahlprozeßkette

4.

4.

Pellets

Roherz

Sinter

3.

in Deutschland

Importstrukturen 3

1.3 Erläuterung zum KEA der Anlage

Es wird sich im Rahmen dieser Betrachtungen zeigen, daß der KEA zur Bereitstellung

von Produktionsanlagen bzw. Transportmitteln (KEAAnlage) mit einem Anteil am gesamten

KEA des Halbzeugs mit weniger als 5 ‰ beteiligt ist.

Trotzdem sollen bei der Stahlprozeßkette diese Aufwendungen exemplarisch berücksichtigt

werden. Die Berechnung des KEAAnlage wurde mit Hilfe untenstehender Formeln

durchgeführt (Formel A-1 bzw. A-2). Zur Berechnung des KEAAnlage für stationäre Anlagen

werden Angaben über das Eigengewicht der Anlage (mi), den KEA des verwendeten

Materials (KEAi), den Verschnitt 2 (Vi), die Lebensdauer Ti L des betrachteten Materials in

Jahren und die Kapazität (K) in Tonnen pro Jahr benötigt. Bei mehreren verwendeten

Materialien muß entsprechend summiert werden:

stationär mi × ( 1+

Vi) × KEAi

KEAAnlage

=

(A-1)

L

i= MaterialTi×

K

Bei mobilen Anlagen wird der KEAAnlage auf die transportierte Nutzlast bezogen. Als

Kapazität wird hier das Produkt aus Fahrten pro Jahr (Fi) und der Nutzlast (Li) verstanden.

Die Summation erfolgt über die unterschiedlichen Transportmittel, die während

der Transports zum Einsatz kommen.

KEA

m × ( 1+

V ) × KEA

mobil

i

i

Anlage = L

i= TM Ti

× Fi

× Li

2 Importstrukturen

i

(A-2)

Im Jahre 1995 wurden 45,81 Mio Tonnen Eisenerze nach Deutschland importiert, die

sich aus 12,2 % Stückerzen, 34,1 % Pellets, 42,3 % Feinerzen und 11,4 % konzentrierten

Feinerzen 3 zusammensetzen.

Das heißt, nur ca. 5,6 Mio Tonnen Stückerze verließen die Grube ohne weitere Behandlung

als sog. „run of mine“-Erz; die restlichen Erze durchlaufen vor der Verschiffung

unterschiedliche Aufbereitungsprozesse, in denen eine Erhöhung der Eisenanteile vorgenommen

4 und ein Teil zu Pellets verarbeitet wird. 1995 hat Deutschland die Erze im

wesentlichen aus vier Ländern bezogen - Brasilien mit einem Importanteil von beinahe

50 % sei hier an erster Stelle genannt, gefolgt von Kanada, Australien und Schweden

mit je rund 15 % Anteil.

Auf eine Darstellung der genaueren Aufschlüsselung bezüglich der zehn größten Gruben

sowie Angaben über die Anteile der Erzsorten (Stückerz, Pellets, Feinerz und Konzentrate)

und der Eisenkonzentrationen (Fe-Gehalt) vor und nach der Aufbereitung wird an

dieser Stelle verzichtet. Mit Hilfe dieser Daten über den Fe-Gehalt der betrachteten

Eisen- bzw. Roherze jeder einzelnen Grube läßt sich aus der importierten Eisenerzmenge

5 die abgebaute Roherzmenge 6 für jede einzelne Grube und die Masse der unter-

2 Bei Stahl wird der Verschnitt meist mit 10 % angesetzt.

3 In Statistiken werden diese ebenfalls als Feinerze geführt.

4 durch Brechen, Mahlen und Abtrennen von taubem Gestein (Gestein mit niedrigen Fe-Anteilen)

5 nach der Aufbereitung (also mit erhöhtem Fe-Gehalt)

6 vor der Aufbereitung (also mit niedrigerem Fe-Gehalt)


ENERGIEWIRTSCHAFT


schiedlichen Erzsorten berechnen. Durch Summation über alle Gruben ergeben sich

57,75 Mio Tonnen Roherz, was einer Mengenausbringung von 79,3 % entspricht.

Hieraus kann ein durchschnittlicher Fe-Gehalt der Roherze und, nachdem sie die Aufbereitungsanlagen

durchlaufen haben, der Eisenerze gewichtet nach Importmengen der

einzelnen Gruben ermittelt werden. Für Roherze ergibt sich demnach ein mittlerer Fe-

Gehalt von 52,0 % - für Eisenerze 65,5 %.

Betont sei, daß die Zahlenwerte in den folgenden Kapiteln für die Endenergieverbräuche

beim Abbau der Erze, der Aufbereitung und der Pelletierung ausschließlich aus der

Grube Fabrica in Brasilien stammen 7 . Es wird in diesem Zusammenhang allerdings

angenommen, daß sie sich in den anderen Gruben ähnlich verhalten, zumal beinahe

50 % der für Deutschland relevanten Eisenerze in Brasilien gefördert werden. Diese

Annahme war nötig, da Daten anderer Gruben nicht zur Verfügung standen.

/Corr/, /Wen/

7 Für die Berechnung des Energieverbrauchs zur Herstellung von Magnetit-Pellets wurde zusätzlich die zwischenzeitlich

stillgelegte Grube Bong Range in Liberia zum Vergleich herangezogen. Werte zum Energieverbrauch stammen aus

/Fri/.


ENERGIEWIRTSCHAFT

Rohstoffgewinnung und Import 5

3 Rohstoffgewinnung und Import

3.1 Abbau, Aufbereitung und Import der Eisenerze

Der Abbau der für Deutschland relevanten Roherze geschieht, mit Ausnahme einer

Grube in Schweden, im Tagebau. Hierfür werden ausschließlich Seilbagger verwendet,

da Hydraulikbagger unter den Bedingungen des Eisenerzabbaus eine zu niedrige

Lebensdauer aufweisen. Der Abraum, der mitabgebaut werden muß, aber keine Eisenanteile

beinhaltet , wird in der Nähe zum Rekultivieren wieder verschüttet. Das Roherz

wird mit Hilfe von LKW zur Aufbereitungsanlage transportiert.

Um die Schlackenmenge im Hochofen zu reduzieren, ist es erforderlich, den Eisengehalt

der eingesetzten Erze zu erhöhen. Die Verfahren der Erzaufbereitung sind sehr unterschiedlich

und hängen von den Eisenkonzentrationen der Erze vor und nach der Aufbereitung

ab. Das mit LKW angelieferte Roherz wird in Brechern zermahlen und zunächst

zwischengelagert. Dabei wird das Erz aus unterschiedlichen Abbaustellen gemischt und

somit eine homogene und gleichbleibende Zusammensetzung gewährleistet. Von diesen

sog. Mischbetten gelangt das Eisenerz zur Aufbereitungsanlage, wo das Erz mehrmals

zerkleinert, klassifiziert und gereinigt wird. Als Endprodukte ergeben sich die Stückerze

mit einer Korngröße zwischen 30 und 8 mm, die Sintererze mit Korngrößen zwischen 8

und 0,8 mm, die Feinerze mit Korngrößen zwischen 0,8 mm und 0,1 mm und die Partikel

8 kleiner als 0,1 mm, die in die Pelletproduktion gehen.

Die bei der Aufbereitung im zunehmenden Maße entstehenden Feinsterze mit Korngrößen

unter 0,1 mm 9 werden, um beim Transport zu große Verluste zu vermeiden 10 , vor

Ort zu Pellets gebacken. Hierbei wird das Feinsterz unter Beimischung von Brennstoffen

(Petrolkoks und Schweröl), sowie Bindemitteln und Zuschlagstoffen (Kalkstein,

Kalk und Bentonit) in Pelletiertrommeln zu 10-15 mm großen Kugeln, den sog. Grünpellets

verarbeitet, die anschließend nach Größe sortiert werden. Pellets, die nicht die

erforderliche Größe aufweisen, gehen zurück in die Trommeln, der Rest gelangt zu

einem Heißluftofen. In diesem werden die Grünpellets ähnlich wie in einer Sinteranlage

(s.a. Kap. 4.1) durch Verbrennen der Brennstoffe bei ca. 1300° C zu Pellets gebacken.

Nach Abkühlen der Pellets, wobei die Abwärme wiederum zum Vorheizen der Grünpellets

verwendet wird, werden diese nochmals sortiert. Die Pellets mit Korngrößen

kleiner 7mm verlassen die Anlage als Sintererz (Feinerze für die Sinterproduktion), ein

kleiner Teil der restlichen Pellets dient im Ofen als Deckschicht auf dem Rost, um diesen

vor Verzunderung zu schützen. Der Hauptanteil der Pellets größer 7mm wird jedoch

exportiert.

Der Transport der Eisenerze läßt sich in drei Abschnitte gliedern. Zuerst muß das

Eisenerz von der Grube bzw. Aufbereitungsanlage bis zum Hochseehafen transportiert

werden - dies geschieht üblicherweise mit der Bahn. Danach wird es auf Massengutfrachter

verladen und bis nach Rotterdam transportiert, um im Anschluß auf Leichter

verladen und mit Schubbooten auf den Binnengewässern bis zu den jeweiligen Hütten-

8 Feinsterze; wird auch Pelletfeed genannt

9 1995 lag Ihr Anteil bei über 34 %

10 Übergang der staubartigen Feinsterze in die Atmosphäre während des Transports bzw. beim Umladen


ENERGIEWIRTSCHAFT


werken gebracht zu werden. Die nach Importanteilen gewichteten Transportentfernungen

betragen ca. 600 km für den Bahntransport, rund 9700 km für den Hochseetransport

und 250 km für den Binnentransport. Bei der Ermittlung dieser Entfernungen

wurde neben den unterschiedlichen Ländern der Standort der Gruben, Aufbereitungsanlagen

bzw. Verschiffungshäfen berücksichtigt.

/Corr/, /Die/, /Fab/, /Fri/, /Har/, /Keg/, /SE1/, /SE2/, /SE3/, /SF/

3.2 Massenflüsse und energetische Daten für die Bereitstellung von

Eisenerzen

Für den Abbau der Roherze wird elektrische Energie für Seilbagger und Diesel für

Bohrmaschinen, Raupen, Radlader und Lastwägen verbraucht, wobei der Energieverbrauch

hauptsächlich durch Diesel gedeckt wird. Da in Kiruna Eisenerz im Untertagebau

abgebaut wird, wurde dort von einem doppelt so hohen Endenergieverbrauch wie in

den übrigen Gruben ausgegangen, der über den Importanteil der Eisenerze aus Kiruna

mit dem Energiebedarf für den Tagebau quotal gemittelt wird.

Input Wert Einheit

Elektro (Tagebau) 0,56 kWh/t Roherz

Elektro (Untertagebau) 0,14 kWh/t Roherz

Energieverbr. Diesel 0,44 kg/t Roherz

Für die Erzaufbereitung wird beinahe ausschließlich elektrische Energie benötigt,

wobei sich dieser Endenergieverbrauch je nach betrachteter Eisenerzsorte 11 unterscheidet.

Für Stückerze ist er am niedrigsten, für das Feinsterz, welches in die Pelletproduktion

geht, am höchsten. Der Mahlverschleiß der Brecher und Mühlen ist ebenfalls mit

berücksichtigt worden.


Roherz 1260,68 kg/t Eisenerz

Prozeß Stückerz 5,62 kWh/t Stückerz

Prozeß Feinerz 8,46 kWh/t Feinerz

Prozeß Pelletfeed 29,53 kWh/t Pelletfeed

Mahlverschleiß 0,54 kg/t Eisenerz

Bei der Pelletproduktion benötigt das Backen der Grünpellets die meiste Energie. Die

erheblichen Differenzen im End- sowie Primärenergieverbrauch in unterschiedlichen

Gruben ergeben sich allerdings nicht durch abweichende Pelletierverfahren, sondern

vielmehr durch verschiedene Eisenerzfraktionen. Der Energieaufwand beträgt bei der

Verwendung von Hämatiterz (Fe2O3) ca. das dreifache von dem bei der Verwendung von

Magnetiterz (Fe3O4). Der wesentlich geringere Energieaufwand beruht darauf, daß das

Magnetit bei der Umwandlung zu Hämatit oxidiert 12 und diese Oxidationswärme die

durch den Brennstoff eingebrachte Energie zum Teil substituiert.

Das quotal nach Importanteilen gewichtete Mittel zwischen beiden Prozessen kann bei

Kenntnis der Anteile der „Hämatitpellets“ bzw. „Magnetitpellets“ 13 berechnet werden.

11 Stückerz, Pelletfeed, Feinerze

12 Das Eisen im Magnetit liegt sowohl 2-wertig (1x) als auch 3-wertig (2x) vor, weshalb sich tatsächlich eine

Oxidation ergibt. Zwei Magnetit plus ein Sauerstoff reagieren unter Zufuhr einer gewissen Aktivierungsenergie

zu drei Hämatit. /Keg/, /SF/

13 Eigentlich handelt es sich bei Pellets grundsätzlich um Hämatit, da Magnetit wie bereits weiter oben erwähnt bei der

Pelletproduktion aufoxidiert wird. Unter Magnetitpellets sind deshalb Pellets aus Magnetiterzen zu verstehen.


ENERGIEWIRTSCHAFT


1995 wurden 15,6 Mio Tonnen Pellets nach Deutschland importiert, wovon ca. 2/3 aus

Hämatit und 1/3 aus Magnetit hergestellt wurden (/Wen/).


Pelletfeed 960,72 kg/t Pellet

Heizöl schwer 14,23 kg/t Pellet

Petrolkoks 11,46 kg/t Pellet

Strom 25,00 kWh/t Pellet

Bentonit 3,29 kg/t Pellet

Kalk 7,99 kg/t Pellet

Kalkstein 28,00 kg/t Pellet

Massenflußdiagramm

Zusätzlich sollen die wesentlichsten Massenströme für die Bereitstellung von Eisenerzen

zusammenfassend dargestellt werden.

Taubes Gestein

257 kg

Abbau und

Aufbereitung

Stückerz

122 kg

Roherz

1243 kg

Feinerz

537 kg

Transport

Eisenerz-Mix 95

1000 kg

Pelletfeed

327 kg

Pelletierung

Pellets

341 kg

Abbildung A-2: Massenflußdiagramm zur Eisenerz-Bereistellung

Bindemittel und

Zuschläge 14 kg

3.3 KEA und Emissionen für die Bereitstellung von Eisenerzen

3.3.1 KEA für beim Eisenhüttenwerk bereitgestellte Eisenerze

Der elektrische Energieaufwand für den Abbau der Roherze wird mit Ausnahme für

Kiruna mit den spezifischen Aufwendungen für die Bereitstellung elektrische Energie in

Eisenerz-exportierenden Ländern bewertet (KEAFe-Erz-Mix, 14 ). Der KEA für den elektri-

14 Siehe auch Tabelle 5 in Bericht I


ENERGIEWIRTSCHAFT


schen Energiebedarf in Kiruna wird dagegen unter Berücksichtigung der Kraftwerksstruktur

in Schweden ermittelt. Der KEA für den benötigten Diesel wird unabhängig

von dem gerade betrachteten Land über die im Allgemeinen Teil (Tabelle 3, Bericht I)

dargestellten Daten berechnet. Unter Berücksichtigung eines KEAAnlage von 1,4 MJ

resultiert ein KEA von 27,2 MJ pro Tonne Roherz

Die bei der Erzaufbereitung benötigte Energie wird ebenfalls über den KEAFe-Mix, el

bewertet. Der Mahlverschleiß in den Brechern und Mühlen wird als einzige Aufwendung

für den KEAAnlage mit dem KEA von Stahl bewertet. Insgesamt ergibt sich somit ein KEA

von 86 MJ/t für Stückerze, 105 MJ/t für Feinerze und 244 MJ/t für Pelletfeed.

Der KEA für die Pelletproduktion wird zu ca. 70 % durch die eingesetzten fossilen

Energieträger Schweröl bzw. Petrolkoks und zu je ca. 15 % durch elektrischen Energieund

den Pelletfeed-Einsatz verursacht. Der KEAAnlage schlägt mit lediglich 8 MJ pro

Tonne zu Buche. Der KEA von Pellets ergibt sich demnach zu 1.856 MJ pro Tonne Hämatiterz

bzw. zu 822 MJ pro Tonne Magnetiterz. Über die obengenannten Importanteile

läßt sich somit im gewichteten Mittel ein KEA von 1.511 MJ pro Tonne festlegen.

Bei der Berechnung der Energieaufwendungen für die drei oben genannten Prozeßschritte

wurden einige Annahmen getroffen, die mit einer gewissen Unsicherheit behaftet

sind, außerdem wurde von Daten einer einzelnen Grube auf Zahlen anderer Gruben

zurückgeschlossen, was nur in grober Näherung gültig ist. Da aber der Anteil des Energieaufwands

(KEA) für den Abbau, die Aufbereitung und die Pelletierung im Durchschnitt

15 pro Tonne Rohstahl-Mix zu weniger als 10 % beiträgt, sind diese Annahmen im

Rahmen der Gesamtbetrachtung durchaus gerechtfertigt.

Die Transportaufwendungen ergeben sich aus den gemittelten Transportentfernungen

und dem KEA für Transportprozesse aus Tabelle 6 im Bericht I (Allgemeinen

Teil). Es zeigt sich, daß der Bahn- und Hochseetransport mit je ca. 45 % und der

Binnentransport mit 10 % beteiligt ist.

15 gewichtet nach Importanteilen der unterschiedlichen Eisenerzfraktionen und den Anteilen der Elektro- bzw.

Oxygenstahlproduktion.


ENERGIEWIRTSCHAFT


Die Hauptbeiträge zum KEA für eine Tonne Eisenerz-Mix können untenstehender Abbildung

entnommen werden. Der Gesamtaufwand pro Tonnen Eisenerzsorte ist zusammen

mit den anfallenden Emissionen in Tabelle A-1 zusammengestellt.

Stückerz

11 MJ

Feinerz

57 MJ

Strom

106 MJ

Diesel

26 MJ

KEA Anlage

16 MJ


Aufbereitung

Stückerz

128 MJ

Pelletfeed

80 MJ

Pellets

514 MJ

Transport

Feinerz

570 MJ

Eisenerz-Mix 95

1538 MJ

Pelletierung

Pellets

840 MJ

Güterzug

398 MJ

Massengutfrachter

422 MJ

Schubboot + Leichter

87 MJ

KEA Anlage

49 MJ

Abbildung A-3: KEA-Flußdiagramm zur Eisenerz-Bereistellung

Schweröl

216 MJ

Petrolkoks

143 MJ

Strom

56 MJ

Bindemittel und

Zuschläge 16 MJ

KEA Anlage

3 MJ


ENERGIEWIRTSCHAFT


3.3.2 Emissionen bei der Bereitstellung von Eisenerzen

Für die oben genannten Prozeßschritte sind alle indirekten und direkten Emissionen der

energetisch bewerteten Stoffe im Rahmen der Basisdaten bilanziert - sie sind kumuliert

im nächsten Abschnitt, zusammen mit den gesamten primärenergetischen Energieaufwendungen

für die Bereitstellung von Eisenerzen, dargestellt.

Zu beachten ist, daß sich die durch den Einsatz elektrischer Energie verursachten Emissionen

über Emissionsfaktoren der Eisenerz-exportierenden Ländern berechnen.

3.3.3 Zusammenfassung

Mit den Zahlen aus den obigen Abschnitten läßt sich den Eisenerzsorten bis zur Anlieferung

bei den Hüttenwerken ein durchschnittlicher KEA 16 von 1.538 MJ/tEisenerz zuordnen,

wobei die einzelnen Werte für die unterschiedlichen Eisenerzsorten stark voneinander

abweichen. Der KEA für die unterschiedlichen Eisenerzsorten bis zur Anlieferung

bei den Hüttenwerken ist deshalb, ebenso wie die Emissionen in folgender Tabelle zusammenfassend

dargestellt. Im KEA ist die Bereitstellung der Anlagen mit einem Anteil

von ca. 3,5 % enthalten.

Tabelle A-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Eisenerzen frei Eisenhüttenwerk in Deutschland 1995

Produkt

alle Werte je Tonne Erzsorte

16 gewichtet nach Importanteilen



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Stückerze 1.044 57 59 209 224 69 25 2 21

Feinerze 1.063 58 59 210 224 71 25 2 21

Pellets 2.468 174 111 352 939 134 39 5 39

N2O

[g]

Staub

[g]

Eisen- und Stahlproduktion 11

4 Eisen- und Stahlproduktion

Die Eisenproduktion erfolgt meist in sog. integrierten Hüttenwerken. Ein modernes

Eisenhüttenwerk umfaßt die Kokerei zur Herstellung des Koks für die Reduktion der

Eisenerze, die Sinteranlage zum Verbacken der Feinerze - auch Sintererze genannt - zu

Sinter, den Hochofen zum Reduzieren bzw. Schmelzen der Erze und somit zur Produktion

des Roheisens, das Oxygenstahlwerk zum Reinigen des Eisens und Reduzieren des

Kohlenstoffgehalts und die Stranggieß- und Warmwalzanlage zum Formen von Gußformaten,

die in Halbzeugwerken weiterverarbeitet werden. Eine Alternative zur Prozeßkette

Eisenerz-Hochofen-Oxygenstahlwerk stellt das Elektroverfahren dar - hierbei

werden Eisenschrott und andere Fe-haltigen Reststoffe unter Einsatz elektrischer Energie

eingeschmolzen und der sog. Elektrostahl gewonnen.

4.1 Herstellung der Hochofeneingangsstoffe Koks und Sinter

Der Prozeß der Verkokung, auch Entgasung oder trockene Destillation genannt, stellt

das bedeutendste Verfahren zur Kohleveredelung dar. Bei Erhitzung von Steinkohle

unter Sauerstoffabschluß bei ca. 1.000 °C bis 1.300 °C in 30 bis 40 t fassenden Kammeröfen

findet eine thermische Umwandlung zu Koks statt. Der Koks wird im Hochofenund

Sinterprozeß als Reduktionsmittel verwendet, wohingegen das als Kuppelprodukt

anfallende Kokereigas nach Reinigung als Brennstoff verwendet werden kann. In ca.

80 % der Fälle sind die Kokereien Bestandteil der Hüttenwerke, d.h. die Kokserzeugung

geschieht vor Ort, was den Vorteil einer effektiveren Nutzung der Kuppelprodukte hat.

Das Sintern kann als Substitutionsverfahren für Stückerze betrachtet werden. Hierbei

wird Feinerz zu Pellet-ähnlichen Stücken verbacken. Dies ist notwendig, da der Hochofen

stückiges Material ausreichender Festigkeit verlangt. 1995 lag Feinerzmengen bei

einem Anteil über 53 % der gesamten importierten Eisenerze. Somit stellt die Sinterherstellung

einen wesentlichen Prozeßschritt in der Stahlerzeugung dar. In der Sinteranlage

wird das angelieferte Feinerz zunächst zwischengelagert 17 , um später in Mischtrommeln

mit Koksgrus, Feinkalk, Kreislauf- und anderen Zuschlagsstoffen vermischt

zu werden. Anschließend wird ein Verbrennnen des Koksgruses in dieser Mischung

initiiert, wodurch man verbackenen, grobkörnigen Sinter erhält. Durch eine Klassierung

wird der Fertigsinter mit Korngrößen größer 25 mm ausgekoppelt. Der Anteil mit einer

Korngröße kleiner als 8 mm wird der Sintermischung als Rückgut zugeführt und der

Rest wird als Deckgut auf dem Sinterband 18 verwendet, um dieses vor Verzunderung zu

schützen.

/Corr/, /SES/, /SF/, /TdC/, /Wen/

4.2 Herstellung von Roheisen

Das zentrale Aggregat der Anlage bildet der Hochofen - ein kontinuierlich nach dem

Gegenstromprinzip arbeitender 40-90 m hoher Schachtofen, dessen Gestelldurchmesser

17 um eine homogene Erzqualität zu erreichen

18 Wanderrost auf dem die Verbrennung stattfindet


ENERGIEWIRTSCHAFT


7-15 m beträgt. In ihm wird aus den Eisenträgern (Sinter, Pellets und Stückerze) Roheisen

erzeugt. Als Hauptnebenprodukte fallen Schlacke und ein als Gichtgas oder auch

Hochofengas bezeichnetes Prozeßgas an, das im Hüttenwerk als Energieträger genutzt

wird. Als Reduktionsmittel und Energieträger für das Erschmelzen von Eisenerzen wird

Koks verwendet. In den letzten Jahren wird zunehmend versucht, den Anteil des eingesetzten

Koks durch Einsatz anderer Energieträger zu verringern. Während die Funktion

des Brennstoffes, Reduktionsmittels und des Aufkohlungsmittels durch andere Kohlenstoffträger

wie Schweröl oder Feinkohle ersetzt werden kann, ist eine vollständige Substitution

des Kokses aufgrund seiner Aufgabe als Stütz- und Durchgasungssystem nicht

möglich. Weitere Anlagenteile der Hochofenanlage sind Bunker- und Begichtungseinrichtungen,

Winderhitzer und Windzuführung, Gichtgasabzug und -entstaubung,

sowie Transporteinrichtungen für Koks und Möller 19 , für zusätzlich eingesetzte Brennstoffe

wie Öle und Feinkohle, für Sauerstoff und Luft, für die entstehende Schlacke und

für das eigentliche Zielprodukt, das Roheisen.

Abbildung A-4: Querschnitt durch einen Hochofen und Winderhitzer (/SF/)

Die Beschickung des Hochofens mit Möller und Koks geschieht über die Gicht, der oberen

Öffnung des Hochofens. Sie dient als Vorwärmzone, in der den Möllerbestandteilen

und dem Koks durch das aufsteigende Gas die Feuchtigkeit und das chemisch gebundene

Wasser bei ca. 200°C entzogen wird.

19 Gemisch aus Eisenerzen und Zuschlagstoffen


ENERGIEWIRTSCHAFT


Unterhalb der Gicht befindet sich ein kegelförmiger Schacht, in dem bei Temperaturen

von 800°C bis 1000°C die leicht exotherme „indirekte Reduktion“ der Eisenerze mit

Kohlenmonoxid stattfindet. Der Schacht besitzt einen sich nach unten erweiternden

Querschnitt, damit sich das heißer werdende, ausdehnende Beschickgut leichter nach

unten bewegen kann.

Den darunter liegenden Teil des Hochofens nennt man Rast, auf dessen Höhe rund

1.300°C erhitzte Druckluft (4 bar) und teilweise ebenso Feinkohle, Schweröl oder andere

Energieträger eingeblasen werden. Diese Zufeuerung ist nötig um die in diesem Bereich

stattfindende stark endotherme Reaktion mit Kohlenstoff - „direkte Reduktion“ genannt

- aufrecht zu erhalten. Gleichzeitig findet aber eine unvermeidliche Aufkohlung 20 des

Eisens statt, die zum einen zwar den Schmelzpunkt des Eisens absenkt, zum anderen

aber das Entfernen des Kohlenstoffs durch einen weiteren Prozeßschritt erforderlich

macht.

Bei all diesen chemischen Reaktionen bildet sich das nach oben strömende Gichtgas,

welches die Gicht bei einer Temperatur von ca. 200°C und einem Druck von ca. 2,5 bar

verläßt. Das Gas wird über Gichtgasturbinen zur Stromerzeugung entspannt und nach

diversen Reinigungsvorgängen als Brennstoff wieder eingesetzt.

Am untersten Ende des Hochofens befindet sich das Gestell. Bis dort sind neben dem

Roheisen auch alle anderen Möllerbestandteile und die Erzbegleitstoffe (Gangart) flüssig

geworden, welche als Schlacke auf dem Roheisen schwimmen. Der Zusatz von Kalk ist

nötig, da hierdurch eine Verschlackung des mit dem Koks eingebrachten, äußerst stahlschädigenden

Schwefels erreicht wird. Alle 2-4 Stunden wird das Roheisen zusammen

mit der Schlacke über Stichlöcher abgezogen. Durch den Fuchs (Schlackenrückhaltedamm)

werden die Phasen getrennt und in Transportgefäße gefüllt.

/Corr/, /Fri/, /Hoch/, /SE8/, /SES/, /SF/, /TdC/


Roheisen

Für die Koksherstellung werden als Energieträger Kohle, Gicht- und Kokereigas sowie

Strom berücksichtigt. Zu beachten ist hierbei, daß nur ca. 230 kg der zugeführten Steinkohle

als Brennstoff für die Kokerei betrachtet werden können, da eine Tonne Kohle

nicht verbrannt wird, sondern zu Koks aufgewertet und somit in diesem Prozeß rein

stofflich genutzt wird.

20 Anreicherung mit Kohlenstoff im Bereich von 3,5-5 %


ENERGIEWIRTSCHAFT



Vollwert-Steinkohle 1230 kg/t Koks

Gichtgas 649,9 m 3 /t Koks

Kokereigas 20,2 m 3 /t Koks

Strom 21 kWh/t Koks

Dampf 185 kg/t Koks

Druckluft 1,3 m 3 /t Koks

Wasser 1,2 m 3 /t Koks

Output Wert Einheit

Kokereigas 460 m 3 /t Koks

Schwefelsäure (100%) 10,7 kg/t Koks

Steinkohlenteerpech 26 kg/t Koks

Rohbenzol 9 kg/t Koks

Bei der Sinterherstellung werden als Energieträger Koks, Kokereigas und Strom

bilanziert. Auch hier ist Koks nicht als Brennstoff, sondern als Stoffeinsatz anzusehen

der im Sinter verbacken wird.


Feinerz 859 kg/t Sinter

Fe-haltige Reststoffe 110 kg/t Sinter

Koks 44,30 kg/t Sinter

Kokereigas 8,33 m 3 /t Sinter

Strom 36,39 kWh/t Sinter

Druckluft 1,28 m 3 /t Sinter

Wasser 0,46 m 3 /t Sinter

Kalkstein 83,8 kg/t Sinter


Fe-haltige Reststoffe 52,8 kg/t Sinter

Als Energieträger bzw. Reduktionsmittel für den Hochofen dienen Feinkohle, Koks,

Schweröl, Gichtgas und Erdgas sowie Strom. Feinkohle und Schweröl substituieren im

wesentlichen Koks und dienen zusammen mit dem eingebrachten Koks als Reduktionsmittel

und Brennstoff. Gichtgas und Erdgas werden in den Winderhitzern und für Stützfeuerungen

benötigt.


Stückerz 169,61 kg/t Roheisen

Pellets 430,57 kg/t Roheisen

Sinter 958,06 kg/t Roheisen

Feinkohle 51 kg/t Roheisen

Koks 359 kg/t Roheisen

Schweröl 63 kg/t Roheisen

Gichtgas 452,96 m 3 /t Roheisen

Erdgas 1,17 m 3 /t Roheisen

Strom 111,27 kWh/t Roheisen

Strom aus Gichtgasentspannung 26,29 kWh/t Roheisen

Dampf 4,60 kg/t Roheisen

Druckluft 5,14 m 3 /t Roheisen

Sauerstoff 31 m 3 /t Roheisen

Wasser 62,98 m 3 /t Roheisen

Kalkstein 21 kg/t Roheisen


Gichtgas 1095,45 m 3 /t Roheisen

Fe-haltige Reststoffe 7,0 kg/t Roheisen

Hochofen-Schlacke 242,1 kg/t Roheisen

Rinnenschutt 8,39 kg/t Roheisen

Gichtgasschlamm 3,26 kg/t Roheisen

Gichtgasstaub 16,77 kg/t Roheisen


ENERGIEWIRTSCHAFT



In untenstehender Grafik sind zusammenfassend die wesentlichen Massenflüsse für die

Herstellung von Roheisen dargestellt. Es wurden ebenso die Prozeßabschnitte der Koksund

Sinterproduktion aus Abschnitt 4.1 berücksichtigt.

Flüssige

Reststoffe

13 kg

Bilanzrest

70 kg

Pellets

431 kg

Stückerz

170 kg

Feinerz

823 kg

Kokerei Sinteranlage

Kalkstein

21 kg

Kreislaufmaterial

7 kg

Hochofenschlacke

242 kg

Bilanzrest

690 kg

Kohle

442 kg

Koks

359 kg

Hochofen

Roheisen

1000 kg

Sinter

958 kg

Abbildung A-5: Massenflußdiagramm für die Roheisenproduktion

4.4 Stahlwerke

Kreislaufmaterial*

105 kg

Kalkstein

80 kg


51 kg

*Kreislaufmaterial stammt aus diesen Prozessen

und auch aus Stahl.- und Halbzeugwerken*

Es wird zwischen zwei prinzipiell verschiedenen Verfahren zur Stahlerzeugung, nämlich

der Hochofen-Konverter-Prozeßkette zur Erzeugung von Oxygenstahl und der Schrott-

Lichtbogenofen-Prozeßkette zur Erzeugung von Elektrostahl unterschieden. Das Verfahren

des Windfrischens nach Bessemer und Thomas (1856) und der Siemens-Martin-Ofen

(1863) werden inzwischen aufgrund ihrer deutlich niedrigeren Produktivität und geringerer

Umweltverträglichkeit nicht mehr eingesetzt. 1995 betrug die Gesamtstahlerzeugung

in Deutschland 42,05 Mio Tonnen, die sich zu 31,91 Mio Tonnen aus Oxygenstahl

und zu 10,14 Mio Tonnen aus Elektrostahl zusammensetzt. Dies entspricht einem

Elektrostahlanteil von etwa 25 %. Aus diesem Grund würde eine ausschließliche Betrachtung

der Hochofen-Konverter-Prozeßkette zu einer Verfälschung der Ergebnisse

führen, da sich zeigen wird, daß der Energieaufwand zur Erzeugung von Elektrostahl


ENERGIEWIRTSCHAFT


nur ca. die Hälfte des Aufwands für Oxygenstahl beträgt, und sich somit ein um ca. 12 %

höherer Gesamtenergieaufwand für Rohstahl ergeben würde.

Über die Elektrostahlprozeßkette werden in Westeuropa zur Zeit 100 % der nichtrostenden

Stähle, 77 % der Langprodukte aus legierten Stählen, 57 % der Langprodukte aus

Kohlenstoffstählen und 20 % der Grobbleche produziert. Die restlichen Anteile und

100 % der Blecherzeugnisse 21 werden ausschließlich aus Oxygenstahl gefertigt. Für

Deutschland ist von einer ähnlichen Verteilung auszugehen.

/ESE/, /SE4/, /SE5/, /SES/

4.4.1 Oxygenstahlwerk

Im Oxygenstahlwerk wird durch Einblasen von Sauerstoff - das sog. Frischen - aus Roheisen

Rohstahl erzeugt. Hierbei entfernt man durch Oxidation die im Roheisen unerwünschten

Bestandteile weitestgehend und senkt den Kohlenstoffgehalt auf vorgegebene

Werte unter 2 %. Als Hilfsstoffe werden Schlackenbildner (Kalkstein) und vor

allem Schrott (zur Kühlung) zugeführt. Das Kernstück der Anlage ist ein sich nach oben

und unten verjüngendes, zylindrisches, aus feuerfestem Material gemauertes Gefäß, daß

von einem Stahlmantel umgeben wird. Weitere Bestandteile sind Anlagen der Fördertechnik

(Kräne, Schurren, Pfannen) und Konvertergasgewinnungsanlagen mit Abgaskühlung

und Reinigung.

Es wird zwischen drei Verfahren unterschieden, die durch ihre unterschiedliche Sauerstoffeinbringung

charakterisiert sind. Bei dem am häufigsten angewandten Verfahren,

dem Sauerstoffaufblasverfahren - oder auch LD-Verfahren 22 - wird der Sauerstoff

von oben auf das Roheisen geblasen. Der Nachteil hierbei ist ein erhöhter Sauerstoffbedarf

aufgrund der schlechten Durchmischung der Schmelze und eine relativ hohe

Eisenverschlackung. Vorteilig ist die Möglichkeit große Mengen Schrott einzusetzen. Im

Sauerstoffbodenblasverfahren wird der Sauerstoff zusammen mit pulverisierten

Zuschlagstoffen durch Düsen im Boden des Konverters zugeführt. Der Vorteil in diesem

Verfahrens liegt in einer guten Durchmischung und einer höheren Ausbringung unter

gleichzeitiger Verminderung der Eisenschlacke. Nachteilig ist, daß nur geringere Mengen

Schrott eingebracht werden können. Das kombinierte Blasstahlverfahren 23

vereint die Vorteile beider Verfahren unter gleichzeitiger Ausschaltung der Nachteile.

Hier wird der Sauerstoff von oben aufgeblasen und gleichzeitig wird durch die Bodendüsen

ein Rührgas (Stickstoff bzw. Argon) oder ebenfalls Sauerstoff zusammen mit pulverisierten

Zuschlagstoffe eingeblasen. Die Vorteile dieses Verfahrens sind eine homogene

Schmelze durch schnelles Auflösen des Schrottes, eine Verkürzung des Blaszyklus,

ein verbesserter Reinheitsgrad 24 , eine geringere Schlackenmenge und eine erhöhte Konverterhaltbarkeit.

Im LD-Verfahren wird schmelzflüssiges Roheisen zusammen mit Zuschlagstoffen

(hauptsächlich Kalk 25 ), Schrott und etwas Eisenerz in den Konverter eingebracht. Um

eine Erhitzung der Schmelze beim Einblasen des Sauerstoffs weit über die erwünschte

Gießtemperatur zu vermeiden wird Kühlschrott zugeführt, der ohne zusätzlichen Ener-

21 Alleine diese Bleche verursachen einen Anteil von ca. 50 % an der Gesamt-Stahlhalbzeug-Produktion.

22 Linz-Donauwitz-Verfahren

23 Das Verfahren bei Thyssen wird TBM-Verfahren (Thyssen-Blas-Metallurgie) genannt

24 Kohlenstoff- bzw. Phosphorgehalt kann weiter abgesenkt werden, ohne die Schmelze zu überfrischen.

25 dient der Schlackenbildung


ENERGIEWIRTSCHAFT


gieaufwand mit eingeschmolzen wird. Während des Einblasens steigt das hochwertige

CO-Gas oder auch Konverter-Gas auf, welches nach Abgabe seiner fühlbaren Wärme

(z.B. zur Dampferzeugung) und Reinigung als Brennstoff wiederverwendet wird. Die

unerwünschten oxidierten Bestandteile entweichen entweder ebenfalls als Gas oder

werden in die Schlacke eingebunden. Das unvermeidlich entstehende Eisenoxid geht als

Kreislaufmaterial zurück zur Sinteranlage.

/Corr/, /EvF/, /SES/, /WB/, /vEzS/

4.4.2 Elektrostahlwerk

Neben der bereits erwähnten Hochofen-Konverter-Prozeßkette wird Rohstahl auch auf

Basis von Schrott hergestellt, wobei die nötige Wärme zum Erschmelzen durch elektrische

Energie erzeugt wird. Das besondere Merkmal der Elektrostahlerzeugung ist die

Unabhängigkeit vom Einsatzgut - In einem Elektroofen können die Eisenträger (Schrott,

Roheisen, Eisenschwamm) in fester oder flüssiger Form unter gleichzeitigem Einsatz

von Legierungs- und Zuschlagstoffen verarbeitet werden. Hierzu verwendet man Lichtbogen-

und Induktionsöfen, wobei der Lichtbogenofen mit einem Anteil von mehr als

90 % an der Elektrostahlerzeugung dominierend beteiligt ist.

Lichtbogenöfen können als Drehstromöfen oder Gleichstromöfen ausgelegt sein. In

dieser Studie wird der modernere Typ, der Gleichstromofen betrachtet, da er geringere

Netzrückwirkungen verursacht und sein Verbrauch an Elektroden- und Feuerfestmaterialien

geringer ist 26 . Der Ofen besteht üblicherweise aus einem feuerfest ausgemauerten

Herd mit gewölbtem Gefäßboden, einer aus wassergekühlten Segmenten

aufgebauten Wand und einem Deckel, durch den Graphitelektroden 27 geführt werden.

Das Verfahren läßt sich in die vier Abschnitte Einsetzen (Chargieren), Einschmelzen,

Oxidationsphase (Frischperiode) und Desoxidationsphase (Reduktionsperiode) einteilen.

Beim Chargieren werden bei abgehobenem Deckel die Einsatzstoffe Schrott, Eisenschwamm

oder Roheisen, Erze und Zuschläge über Schalenkörbe zugeführt. Nach dem

Schließen des Deckels werden die Graphitelektroden abgesenkt und der Lichtbogen

gezündet. Hierbei entstehen Temperaturen um 3.500°C, bei denen auch schwer schmelzende

Legierungsstoffe verarbeitet werden können 28 . Anschließend werden erneut die

oben aufgezählten Einsatzstoffe zugeführt und ebenfalls eingeschmolzen. Nach der

Einschmelzphase des letzten Korbes geht man über zum Frischen um den Kohlenstoffgehalt

zu reduzieren bzw. unerwünschte Bestandteile zu oxidieren 29 und in der Schlacke

aufzunehmen. Durch eine nun folgende Kippbewegung wird die Schlacke in die sog.

Schlackengrube abgegossen, und der flüssige Stahl kann bei Temperaturen um 1600°C

abgestochen werden. Traditionell sind hier je nach Abstichsystem Kippwinkel bis zu 42°

notwendig, wohingegen modernere Anlagen mit einem exzentrischen Bodenabstich

arbeiten, bei dem der Ofen lediglich um ca. 12° gekippt werden muß 30 .

26 Der Verbrauch von Feuerfest-Materialien hängt stark von der Fahrweise des Ofens ab.

27 Durch Widerstandserwärmung in Graphitierungsöfen wird bei Temperaturen von 2600 bis 3000°C eine Umformung

des Kristallgitters in eine hexagonale Form erreicht. Durch diese Umformung wird eines der Valenzelektronen von

seinen Bindungsaufgaben befreit, wodurch eine erhöhte Leitfähigkeit gegenüber nicht graphitierten Eektroden

resultiert (Realisierbare Stromdichten 30 A/cm 2 ).

28 Daher eignet sich dieses Aggregat speziell zur Erzeugung höher legierter Stahlsorten.

29 Siehe auch Oxygenstahlwerk

30 Dies gestattet den verstärkten Einsatz von wassergekühlten Wandelementen, eines größeren Ofenvolumens und

kürzerer Starkstromseile; was insgesamt eine höhere Lichtbogenleistung ermöglicht.


ENERGIEWIRTSCHAFT


Die Induktionsrinnenöfen, die für die Stahlerzeugung nur noch historische Bedeutung

haben, wurden durch Induktionstiegelöfen (ohne oder mit Vakuum) vollständig

abgelöst. Wesentliches Kennzeichen gegenüber den Lichtbogenöfen ist der Wegfall der

Elektrodenkosten. Für die Erschmelzung hochwarmfester Stähle und Legierungen,

insbesondere in Verbindung mit sauerstoffaffinen Elementen gibt es zum Vakuuminduktionsofen

praktisch keine Alternative. Überall dort, wo kleine Losgrößen, geringe

Anforderungen an das Stromnetz, häufiger und schneller Programmwechsel und geringe

Abbrandverluste gefordert werden, zeigt dieses Verfahren Vorteile gegenüber dem Lichtbogenofen.

/ESE/, /SES/


Rohstahl

Im Oxygenstahlwerk werden, durch die stark exotherme Reaktion beim Einblasen des

Sauerstoffes, beinahe keine Energeiträger benötigt. Es werden lediglich geringe Mengen

Brenngase und Strom für elektrischen Anlagen eingesetzt.


Roheisen 928,2 kg/t Rohstahl

Kühlschrott 168,7 kg/t Rohstahl

Erze 6,92 kg/t Rohstahl

Kokereigas 2,70 m 3 /t Rohstahl

Erdgas 0,27 m 3 /t Rohstahl

Strom 14,10 kWh/t Rohstahl

Dampf 26,40 kg/t Rohstahl

Druckluft 4,98 m 3 /t Rohstahl

Wasser 3,46 m 3 /t Rohstahl

Sauerstoff 50 m 3 /t Rohstahl

Kalkstein 49,31 kg/t Rohstahl


Konvertergas 57,67 m 3 /t Rohstahl

Fe-haltige Reststoffe 11,2 kg/t Rohstahl

Stahlwerks-Schlacke 108,4 kg/t Rohstahl

Konverterstaub 19,0 kg/t Rohstahl

Bei der Erzeugung von Elektrorohstahl hingegen stammt die gesamte Schmelzenergie

aus dem Stromnetz. Das ebenfalls benötigte Kokereigas spielt hierbei eine untergeordnete

Rolle.


Schrott 1035 kg/t Rohstahl

Roheisen 106 kg/t Rohstahl

Kokereigas 6,5 m 3 /t Rohstahl

Strom 444 kWh/t Rohstahl

Graphitelektroden 2,5 kg/t Rohstahl

Druckluft 19,81 m 3 /t Rohstahl

Wasser 0,25 m 3 /t Rohstahl

Sauerstoff 19,88 m 3 /t Rohstahl

Kalk 67,0 kg/t Rohstahl


Dampf 13,66 kg/t Rohstahl

Stahlwerks-Schlacke 106,5 kg/t Rohstahl

Fiterstäube 17,50 kg/t Rohstahl


ENERGIEWIRTSCHAFT



Wie bereits in Kapitel 3.2 und 4.3 sollen auch hier die Massenflüsse zur Bereitstellung

von Rohstahl dargestellt werden. In den Bilanzeresten verbergen sich im wesentlichen

Stäube und Kuppelgase.

Schrott

169 kg

Eisenerze

7 kg

Verschlackungsmittel

49 kg

Stahlwerksschlacke

108 kg


11 kg

Bilanzest

34 kg

Roheisen

928 kg

Oxygenstahlwerk

Oxygenrohstahl

1000 kg

Elektrorohstahl

1000 kg

Abbildung A-6: Massenflußdiagramm der Stahlproduktion

Schrott

1035 kg

Elektrostahlwerk

4.6 KEA und Emissionen für die Bereitstellung von Rohstahl

4.6.1 KEA für die Bereitstellung von Rohstahl

Roheisen

106 kg

Graphitelektroden

3 kg

Verschlackungsmittel

67 kg

Stahlwerksschlacke

107 kg

Bilanzrest

104 kg

Für die Koksherstellung werden als Input-Stoffe neben den Energieträgern Kohle,

Gicht- und Kokereigas und Strom, Dampf, Druckluft und Wasser berücksichtigt, wobei

die eingesetzte Kohle mit ca. 90 % den größten Anteil am KEA von 34.731 MJ pro Tonne

Koks bewirkt. Die eingesetzten Gase tragen zu ca. ¾ zu den restlichen 10 % bei. Als

energetisch bewerteter Output-Stoff ergibt sich Kokereigas. Das in der Kokerei entstehende

Kokereigas wird mit seinem Heizwert gutgeschrieben, Schwefelsäure, Steinkohlenteerpech

und Rohbenzol werden energiefrei bewertet. Das zusätzlich anfallende

Ammoniak wird in Stickstoff und Wasserstoff gespalten und dem Kokereigas zugeführt

und deshalb, ebenso wie die Koks- und Kohlenstäube, die in den Prozeß zurückgeführt

werden, massenmäßig wie auch energetisch nicht berücksichtigt.

Bei der Berechnung des KEA der Sinterherstellung werden die Input-Stoffe Feinerz,

Kreislaufstoffe aus diesem und anderen Prozeßsegmenten, Koks, Kokereigas, Strom,

Druckluft, Wasser und Kalkstein berücksichtigt, wobei der KEA des eingesetzten Koks

zu 50 % am KEA des Sinter beteiligt ist. Die eingesetzten Feinerze haben einen Anteil

von ca. 30 %, die elektrische Energie ca. 15 %. Die auf der Output-Seite anfallenden

eisenhaltigen Reststoffe werden, da sie im Kreis geführt werden, genauso wie die Kreislaufstoffe

auf der Input-Seite energiefrei bewertet. Der KEA von Sinter beträgt demnach

3.016 MJ pro Tonne, was in etwa dem doppelten Wert von Pellets entspricht.


ENERGIEWIRTSCHAFT


Als Input-Stoffe für den Hochofen werden Eisenträger (Stückerz, Pellets und Sinter),

Reduktionsmittel bzw. Brennstoffe (Feinkohle, Koks, Schweröl, Gichtgas und Erdgas)

sowie Strom, Dampf, Druckluft, Sauerstoff, Wasser und Kalkstein berücksichtigt. Den

Hauptbeitrag zum KEA von 20.071 MJ pro Tonne Roheisen liefern hier die Reduktionsmittel

(Kohle, Koks und Schweröl) mit ca. 68 %, gefolgt von den Eisenträgern (17 %), den

Gasen und der elektrischen Energie mit je rund 7 %. Auf der Output-Seite ergibt sich

ebenfalls Gichtgas, wobei der Energiegewinn bei der Gichtgasentspannung und der KEA

des Gichtgases (93 % Anteil am KEA der Ausgangsstoffe) berücksichtigt werden. Zusätzlich

fallen energetisch nicht bewertete Stoffe wie Fe-haltige Reststoffe 31 , Hochofenschlacke,

Rinnenschutt, Gichtgasschlamm und -staub an. Die Schlacke findet zwar Verwendung,

jedoch ist das energetische Substitutionspotential äußerst gering - der Einsatz

beschränkt sich auf die Substitution von Sand im Straßen- und Wegebau - deshalb wird

sie ebenso, wie die Stahlwerksschlacken unten, energiefrei bewertet.

Die wesentlichen Energieströme für die Bereitstellung von einer Tonne Roheisen können

zusammenfassend aus Abbildung A-7 entnommen werden.

31 werden der Sinteranlage zugeführt


ENERGIEWIRTSCHAFT


Kokereigas

130 MJ

Kokereigas

2.697 MJ

Steinkohle (stofflich genutzt)

12.520 MJ

Kokerei

Koks

12.468MJ

Gichtgas

1.801 MJ

Gichtgas

2.554 MJ

Steinkohle

(energetisch genutzt)

2.880 MJ

Gichtgas

1.037 MJ

Strom

97 MJ

Hilfsstoffe und


KEA der Anlage

5 MJ

Koks

1.474 MJ

Kokereigas

128 MJ

Sinteranlage

Sinter

2.889 MJ

Hochofen

Roheisen

20.071 MJ

Abbildung A-7: KEA-Flußdiagramm der Roheisenproduktion

Feinerz

875 MJ

Strom

399 MJ




4 MJ

Stückerz

177 MJ

Pellets

1.063 MJ

Feinkohle

1.591 MJ

Schweröl

2.810 MJ

Erdgas

41 MJ

Strom

1.275 MJ




3 MJ

Bei dem Prozeß der Oxygenrohstahlerzeugung werden als Eingangsstoffe Roheisen,

Kühlschrotte und Erze, Kokerei- und Erdgas, Strom, Dampf, Druckluft, Wasser, Sauerstoff

und Kalkstein bilanziert, wobei den Hauptbeitrag am KEA (94 %) das eingesetzte

Roheisen liefert. Auf der Ausgangsseite werden Konvertergas, Fe-haltige Reststoffe,

Stahlwerksschlacke und Konverterstaub berücksichtigt. Hier wird ebenfalls nur das

Konvertergas energetisch über seinen Heizwert gutgeschrieben, da es in anderen Prozessen

wieder zum Einsatz kommt, die Fe-haltigen Reststoffe werden der Sinteranlage


ENERGIEWIRTSCHAFT


zugeführt und der Konverterstaub wird deponiert. Bei Verrechnung der Input- und

Output-Seite ergibt sich demnach ein KEA von 18.696 MJ pro Tonne Oxygenrohstahl.

Dieser Werte liegt niedriger als der von Roheisen, da pro Tonne Rohstahl lediglich 928

kg Roheisen benötigt werden und der Kühlschrott "kostenlos" miteingeschmolzen wird.

Außerdem übersteigt der gutgeschriebene Energieinhalt des Konvertergases die Summe

aller neben dem Roheisen eingesetzter Stoffe.

Der KEA von Elektrorohstahl ergibt sich zu 8.691 MJ je Tonne. Bei der Berechnung

wurden Schrotte und Roheisen, Kokereigas, Strom, Graphitelektroden, Dampf, Druckluft,

Wasser, Sauerstoff und Kalk zur Schlackenbildung berücksichtigt. Der Anteil des

Stroms beträgt 58 % am KEA des Elektrostahls. Obwohl der Fe-Schrott einen Massenanteil

von rund 90 % der eingesetzten Eisenträger verursacht, beträgt sein Anteil am

KEA der Metall-Rohstoffe rund 25 %. Der Anteil am KEA des Elektrostahls liegt bei

weniger als 8 %. Eine Energiegutschrift auf der Ausgangsseite ist ausschließlich durch

den abgezogenen Heißdampf bedingt - die Schlacken 32 und Filterstäube 33 bleiben energiefrei.

Auch hier sind die Hauptenergieströme zur Herstellung von Oxygen- bzw. Elektrostahl

in Abbildung A-8 zusammenfassend dargestellt.

Fe-Schrott

110 MJ

Eisenerze

11 MJ

Kokereigas

43 MJ

Erdgas

9 MJ

Strom

162 MJ




8 MJ

Konvertergas

727 MJ



Roheisen

18.630 MJ

Oxygenstahlwerk

Oxygen-Rohstahl

18.696 MJ

Fe-Schrott

672 MJ

Abbildung A-8: KEA-Flußdiagramm der Rohstahlproduktion

4.6.2 Emissionen für die Bereitstellung von Rohstahl

Elektrostahlwerk

Elektro-Rohstahl

8.691 MJ

Roheisen

2.128 MJ

Kokereigas

104 MJ

Graphitelektroden

253 MJ

Strom

5.086 MJ




8 MJ

Dampf

42 MJ

Es werden alle Emissionen berücksichtigt, die durch für den KEA bilanzierte Stoffe

entstehen. Demnach werden Ammoniak, Rohteere und Rohbenzol ebenso wie Fe-haltige

Reststoffe, Schlacken und Stäube emissionsfrei geführt. Zusätzlich werden durch die

entstehenden Kuppelgase, wie Kokerei-, Gicht- und Konvertergas, keine Emissions-

32 Zur energetischen Nichtbewertung der Schlacke siehe auch Hochofenschlacke

33 wird als Reststoff deponiert


gutschriften vorgenommen. Alle entstehenden Emissionen werden ausschließlich dem

Zielprodukt zugewiesen.

Zu beachten ist, daß bei der Berechnung der vorgelagerten Emissionen der in der

Kokerei eingesetzten Kohle die Gesamtmasse, für die im Prozeß entstehenden Emissionen

allerdings nur der tatsächlich verbrannte Teil als Basis dient. 1230 kg Kohle werden

zugeführt, von denen nur etwa 230 kg in der Kokerei tatsächlich verbrennen und somit

Emissionen vor Ort verursachen.


Zusammenfassend werden der KEA pro Tonne Rohstahl und die dabei entstehenden

Emissionen dargestellt werden. Es wird hierbei zwischen Oxygen- und Elektrostahl

unterschieden. Der KEA für Rohstahl welcher im Jahre 1995 in Deutschland produziert

wurde, beträgt demnach 18.696 MJ pro Tonne Oxygen- bzw. 8.691 MJ pro Tonne

Elektro-Rohstahl. Über die Anteile der Primär- und Sekundär-Metalle in der Gesamtproduktion

kann zusätzlich noch der KEA für eine Tonne Stahlmix berechnet werden –

dieser beträgt 16.283 MJ. Der KEA der Anlagen ist im KEA des Stahls mit Anteilen

zwischen 4‰ (für Oxygenstahl) und 2‰ (für Elektrostahl) bereits berücksichtigt.

Tabelle A-2: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Rohstahl in Deutschland 1995

Produkt

alle Werte je Tonne Rohstahl

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Oxygenstahl 18.696 1.712 1.351 3.319 10.222 8.121 227 257 608 75,9 %

Elektrostahl 8.691 623 411 1.373 1.433 1.625 131 48 150 24,1 %

N2O

[g]

Staub

[g]

Stahlmix 16.283 1.449 1.124 2.849 8.102 6.554 204 206 498

Anteil


ENERGIEWIRTSCHAFT


5 Halbzeugproduktion

5.1 Herstellung von Vorprodukten

5.1.1 Stranggießanlagen

Der flüssige Rohstahl aus den Oxygen- bzw. Elektrostahlwerken wird traditionell im

sog. Blockgußverfahren, auch Kokillengußverfahren genannt, vergossen. Hierbei wurde

der flüssige Stahl in wassergekühlte Kupferformen gegossen, danach erfolgte ein erneutes

Aufheizen in Wärmeöfen und das Auswalzen zu Halbzeug, wie Vorbrammen oder

Knüppel. Dabei ergaben sich Materialverluste von insgesamt ca. 14 %.

Im Laufe der Zeit wurde dieses Verfahren, bis auf wenige Ausnahmen, bei denen noch

Blockguß aus Gründen der Abmessungen, Menge oder Qualität erzeugt wird, vollständig

durch das kontinuierlich arbeitende Stranggießverfahren abgelöst Hierbei wird der

flüssige Rohstahl aus dem Stahlwerk durch wassergekühlte Rohrkokillen aus Kupfer

gegossen. Der Strang erstarrt durch Kokillenwandkühlung zuerst in der Randzone, wird

anschließend durch Treibrollen, die unterhalb der Kokille angeordnet sind immer weiter

in die Waagerechte umgelenkt. Durch gleichzeitiges Besprühen mit Wasser kühlt sich

der Strang weiter ab und errstarrt vollständig bis zum Erreichen der Waagrechten.

Zuletzt folgt noch ein Trennen der Stränge mit anschließender Oberflächenbehandlung

(Flämmen bzw. Entzundern). Das Stranggießverfahren erweist sich als rohstoff- und

energiesparenderes und somit umweltfreundlicheres Verfahren. Der Materialverlust

liegt hier in Bereichen um ca. 3 %. Der Stranggußanteil bei deutschen Unternehmen lag

1994 bei >94 % (zum Vergleich 1970

Halbzeugproduktion 25

eine geringe Dicke gewalzt. Da die Walzdruckkraft durch Verringerung des Walzendurchmessers

abnimmt, ist man bestrebt, möglichst kleine Walzen zu verwenden. Dies

hat seine Grenzen, da die Durchbiegung der Walzen gleichzeitig steigt, weshalb man

dazu übergeht, die eigentlichen Arbeitswalzen durch größere, weiter außenliegenden

Stützwalzen abzustützen. Auf diese Weise entwickelte man komplexe Mehrwalzengerüste

mit bis zu 20 Rollen. Je nach zu walzendem Endprodukt variieren die Art bzw. die

Anzahl der verwendeten Walzgerüste erheblich.

Im folgenden wird exemplarisch eine Warmwalzanlage für die Blechherstellung betrachtet.

Dieses Verfahren kann in drei Abschnitte getrennt werden. In der Vorstraße

werden die Vorbrammen von Dicken um 250 mm auf 60 mm unter Einsatz eines Duo-

Reversiergerüstes gewalzt. In der Zwischenstraße findet eine Verjüngung mit Hilfe

eines Quarto-Gerüstes statt, nachdem es dann mit einer Kurbelschere abgeschopft 37 und

in der Zunderwäsche von Oberflächenoxidationen befreit wird. In der Fertigstraße

erfolgt durch weitere (hier 7) Quarto-Gerüste eine Reduktion auf die gewünschte Enddicke.

Nach dem letzten Walzgerüst wird es gekühlt und auf Haspelanlagen zu Coils

aufgewickelt. Das Warmband wird üblicherweise im Walzzustand, mit Naturkanten und

einer verarbeitungsfreundlichen dünnen Zunderschicht ausgeliefert, kann aber, falls

dies gewünscht ist, nachbehandelt werden.

Es wird zwischen Warmband zum Kaltwalzen bzw. Warmband zur direkten Verwendung

unterschieden. Aus dem Warmband zum Kaltwalzen wird das klassische Kaltband

38 , das kaltgewalzte Breitband 39 , Weißblech 40 oder Elektroblech 41 hergestellt. Aus

dem zur unmittelbaren Verwendung werden längs- oder spiralnahtgeschweißte Rohre,

Stanz- und Preßteile 42 oder Tiefziehteile 43 produziert.

/Corr/, /Fri/, /SES/, /WB/

5.2 Massenflüsse und energetische Daten zur Herstellung von

Vorprodukten

Der Bedarf an Brennstoffen, sowie elektrischer Energie kann den unten dargestellten

Tabellen entnommen werden. Um Energiemengen zu erhalten ist lediglich eine Multiplikation

der Brennstoffmassen mit den im Allgemein Teil (Tabelle 3, Bericht I)

dargestellten Heizwerten der Brennstoffe nötig.

Neben geringen Mengen an Erdgas für Flämmvorgänge wird in der Strangießanlage in

erster Linie Strom für Antriebe und Walzen benötigt. Für das Verarbeiten von Oxygenstahl

bzw. Stahlmix wird derselbe Energieaufwand angesetzt.

37 Der ungleichmäßig verformte Teil des Bandanfangs und des -endes wird abgetrennt.

38 für die Herstellung kaltumgeformter Teile, Stanzteile, Verpackungsbänder und Federn

39 für Weißwaren, verzinktes oder aluminiertes Band für die Automobilindustrie

40 insbesondere für Konserven- und Getränkedosen

41 für elektrische Geräte wie Generatoren, Transformatoren und Motoren

42 z. B. Rahmenkonstruktionen, Felgen für die Automobilindustrie

43 wie Gasflaschen, Kompressorengehäuse und Hydrospeicher


ENERGIEWIRTSCHAFT



Rohstahl-Mix/Oxygen-Rohstahl 1017,54 kg/t Vorbramme

Erdgas 0,28 m 3 /t Vorbramme

Strom 4,75 kWh/t Vorbramme

Druckluft 1,22 m 3 /t Vorbramme

Wasser 7,73 m 3 /t Vorbramme

Sauerstoff 0,92 m 3 /t Vorbramme


Fe-haltige Restoffe 17,54 kg/t Vorbramme

In der Warmbreitbandstraße wird neben Kokerei- und Erdgas für Stoßöfen, auch

Strom für unterschiedliche Walzgerüste benötigt. Auch hier findet hinsichtlich der eingesetzten

Mengen der Energieträger keine Unterscheidung zwischen Warmbreitbändern

aus Oxygenstahl bzw. aus Stahlmix statt.


Vorbramme 1038,28 kg/t Warmband

Kokereigas 90,30 m 3 /t Warmband

Erdgas 1,15 m 3 /t Warmband

Strom 83,64 kWh/t Warmband

Dampf 0,80 kg/t Warmband

Druckluft 13,20 m 3 /t Warmband

Wasser 25,70 m 3 /t Warmband

Sauerstoff 1,50 m 3 /t Warmband


Fe-Schrott 20,10 kg/t Warmband

Fe-haltige Reststoffe 18,28 kg/t Warmband

Massenflüsse

Da in beiden Prozessen neben dem Eingangsstoff Rohstahl bzw. Vorbramme lediglich

geringste Mengen Hilfsstoffe benötigt werden und auf der Ausgangseite ebenso nur

wenig Fe-haltige Reststoffe anfallen, wird an dieser Stelle auf ein Massenflußdiagramm

verzichtet.

5.3 Herstellung von Endprodukte

5.3.1 Blechherstellung und Oberflächenvergütung

Es muß zwischen Grob- und Mittelblech- bzw. Feinblechherstellung unterschieden werden.

Bei der Grob- und Mittelblechherstellung wird das Stahlband bereits im warmen

Zustand auf die gewünschten Enddicken zurechtgewalzt. Ein Kaltwalzen entfällt, wodurch

der Energieaufwand für die Herstellung dieser Bleche in guter Näherung mit dem

für das Warmband aus einem Stahlmix gleichgesetzt werden kann. Die Herstellung der

Fein- und Feinstbleche ist aufgrund des großen Anteils (27,5 % der Stahlerzeugnisse

1995) im folgenden genauer beschrieben.

Neben den eigentlichen Walzanlagen durchläuft das Stahlband im Kaltwalzwerk noch

andere Anlagen wie Beizanlagen, verschiedene Glühöfen, Schneideeinrichtungen und

Nachwalzstraßen. Als Endprodukt ergibt sich Feinblech oder Feinstblech, wie es zum

Beispiel für die Herstellung von Dosen oder Fahrzeugblechen benötigt wird.

Die Anlagen unterscheiden sich je nach gewünschtem Endprodukt, deshalb wird im

folgenden exemplarisch eine Anlage zur Herstellung der Bleche für Stahlblechdosen

dargestellt. Hier wird in Beizanlagen mit Schwefel- oder Salzsäure die im Warmwalz-


ENERGIEWIRTSCHAFT


werk entstandene Zunderschicht der Stahlbandes entfernt. Nach Einölen des Warmbandes

gelangt es zum eigentlichen Kaltwalzwerk, das aus mehreren Quarto-Gerüsten

besteht und wird hier auf die gewünschten Enddicken - von 2,5 mm auf 0,26 bis 0,29 mm

- gewalzt. Da das Blech durch diese Kaltverformung sehr spröde wird, muß es vor der

Verwendung als Verpackungstoff, nach einem Entölungsschritt in einem Durchlaufoder

Haubenglühofen rekristallisierend geglüht werden. Nach dem Glühen gelangt das

Blech letztlich zum Verbessern der Oberfläche zum Dressieren ins Nachwalzwerk, in

dem die Dicke durch Walzen ohne Schmier- und Kühlmittel um 1 bis 3 % reduziert wird.

Nach einem Besäumen 44 wird das Feinstblech wieder zu Coils aufgehaspelt und weiteren

Verarbeitungsstufen zugeführt.

Aufgrund ihrer Legierungszusammensetzung ist die Mehrzahl der gewalzten Fertigerzeugnisse

ohne zusätzlichen Schutz nur sehr eingeschränkt witterungs- und korrosionsbeständig.

Je nach Einsatzzweck wird es deshalb verzinnt, verchromt, verzinkt,

aluminiert oder kunststoffbeschichtet. Alle Maßnahmen dienen der Oberflächenvergütung

bzw. dem Schutz vor Umwelteinflüssen oder der optischen Aufwertung. Das

Verzinnen bei Lebensmitteldosen verbessert hauptsächlich die Tiefziehfähigkeit, während

der Oxidationsschutz hierbei durch eine anschließende Lackierung erreicht wird.

Das Verzinnen von Weißblech geschah traditionell durch Feuerverzinnen, wobei das

Blech durch einen Tiegel mit flüssigem Zinn gezogen wurde. Dieses Verfahren wurde

durch die elektrolytischen Verzinnung, bei der beliebige, gegebenenfalls unterschiedliche

Dicken auf Vorder- und Rückseite möglich sind, weitestgehend abgelöst. Das Band welches

über mehrere Stromrollen kathodisch geschaltet ist, wird um zwei Reihen anodisch

geschalteter Zinnanoden durch ein Elektrolytbad gezogen. Das Zinn der Anoden geht in

Lösung und wird auf der Kathode, dem Stahlband abgeschieden. Die gewünschte Endstärke

der Zinnschicht wird durch die Anzahl der hintereinanderliegende Becken gesteuert.

Nach dem letzten Bad wird das Band über den Schmelzpunkt von Zinn (232°C)

erwärmt und in einem Wasserbad abgeschreckt, wodurch eine hohe Haftfähigkeit und

der brillante Glanz des elektrolytisch verzinnten Weißblechs erreicht wird. Als Endprodukt

erhält man verzinntes Weißblech.

Beim Verchromen wird in einem dem elektrolytischen Verzinnen ähnlichen Verfahren

verchromtes Weißblech hergestellt. Lediglich das Erwärmen am Ende entfällt, da hier

Temperaturen um 1860°C erforderlich wären, welche deutlich über dem Schmelzpunkt

des Stahls liegen.

Das Verzinken geschieht heute durch zwei nebeneinander existierende Verfahren,

nämlich die Feuerverzinkung und die elektrolytische Verzinkung. Beim Feuerverzinken

werden die Blechbänder rekristallisierend geglüht, gereinigt und durch ein temperaturgeregeltes

Zinkbad gezogen. Durch einen starken Luftstrahl aus Schlitzdüsen wird im

Anschluß das überflüssige Zink auf Bandvorder- und -rückseite abgestreift, wodurch die

erforderliche Zinkauflage gesteuert wird. Das elektrolytische Verzinken ist dem elektrolytischen

Verzinnen sehr ähnlich - lediglich das abschließende Glühen erfolgt bei der

Schmelztemperatur des Zinks um 420°C. Als Endprodukt erhält man hier verzinktes

Blech oder Feinblech, welches bevorzugt und in immer stärkerem Maße im Automobilbau

verwendet wird.

/EvF/, /FvF/, /vEzS/

44 Abtrennen der unregelmäßigen Außenkanten


ENERGIEWIRTSCHAFT


5.3.2 Stabstahl- bzw. Formstahlproduktion

Die von der Stranggießanlage kommende Vorbramme wird nicht in Warmwalzwerken

flachgewalzt, sondern in einem Profilwalzwerk zu dem jeweiligen Profil umgeformt.

Auch hier findet im Regelfall eine Erwärmung in gasbeheizten Öfen statt um die Vorbrammen

auf Umformtemperatur zu bringen. Zusätzlich werden Maßnahmen zum Beseitigen

von Verzunderungen, Ölen zum Schutz vor Korrosion oder Nachglühen zum

Beseitigen von Verspannungen, durchgeführt. Bei Blankstählen findet zusätzlich ein

Schälen oder Schleifen der Oberflächen statt. Zudem wird der Stahl anschließend zur

Verbesserung der Maßhaltigkeit und der Festigkeit einer Ziehanlage zugeführt.

/SF/, /vEzS/

5.3.3 Rohrherstellung

Bei der Rohrherstellung muß zwischen geschweißten und nahtlosen Rohren unterschieden

werden. Als Ausgangsprodukt für längs- oder spiralgeschweißte Rohre dienen im

wesentlichen entsprechende Warmbänder bzw. bereits vergütete Feinbleche, wohingegen

die Vorbramme für nahtlose Rohre direkt dem Rohrwalzwerk und anschließend

einer entsprechenden Ziehmaschine zugeführt wird .

Nahtlose Rohre werden durch drei Arbeitsschritte hergestellt. Zuerst erfolgt ein

Lochen eines erwärmten Blocks (Abschnitt der Vorbramme) zu einem Hohlblock durch

Preßlochen 45 oder Schrägwalz-Lochen 46 . Danach wird das Strecken des Hohlblocks zu

einer sog. Luppe durchgeführt und zuletzt werden diese Luppen auf Pilgerwalzwerken

zum fertigen Rohr gewalzt.

Rohre mit Naht lassen sich mit längs- oder spiralförmiger Naht herstellen. Längsgeschweißte

Rohre werden aus Stahlbändern hergestellt, die mit Hilfe von entsprechenden

Walzen zu einem Rohr gebogen und anschließend der Länge nach verschweißt werden.

Rohre mit spiralförmiger Naht werden durch das schräge Aufwickeln eines Endlosstahlbandes

produziert, wobei die Kanten anschließend verschweißt werden. Dadurch

ergibt sich die charakteristische spiralförmige Schweißnaht.

Im Rahmen dieser Studie wird ein induktiv längsgeschweißtes Rohr aus feuerverzinktem

Feinblech betrachtet. Zusätzlich werden die Aufwendungen für die Produktion eines

nahtlosen Rohres durch Vergleich mit mittlerem Stabstahl abgeschätzt

/SF/, /vEzS/


Endprodukten

Beim Kaltwalzen wird neben Erdgas für Glühöfen und andere thermische Prozesse

Strom für die Antriebe der Walzgerüste benötigt.

45 Pressen des Blocks über einen Preßdorn.

46 Zwei schräg zueinander stehende Walzen verursachen eine kombinierte Dreh- und Vorwärtsbewegung des Rundblocks

über einen Preßdorn.


ENERGIEWIRTSCHAFT



Warmband 1048,9 kg/t Feinblech

Erdgas 18,1 m 3 /t Feinblech

Strom 177,1 kWh/t Feinblech

Dampf 263,7 kg/t Feinblech

Druckluft 27,3 m 3 /t Feinblech

Wasser 13,7 m 3 /t Feinblech

Schwefelsäure 20% 6,8 kg/t Feinblech


Schrott 48,9 kg/t Feinblech

Bei der Produktion der vergüteten Bleche verhält es sich ähnlich. Neben Erdgas für

die Erwärmung von Beschichtungbädern und abschließendes Glühen wird hauptsächlich

Strom für den Antrieb der Rollwerke benötigt.

Elektrolytisch verzinntes Weißblech


Feinblech 1043 kg/t Weißblech

Zinn 1,2 kg/t Weißblech

Erdgas 13,1 m 3 /t Weißblech

Strom 101,5 kWh/t Weißblech

Wasser 8,1 m 3 /t Weißblech


Schrott 44,2 kg/t Weißblech

Elektrolytisch verchromtes Weißblech


Feinblech 1043 kg/t Weißblech

Chrom 0,03 kg/t Weißblech

Erdgas 12,6 m 3 /t Weißblech

Strom 55,8 kWh/t Weißblech

Wasser 6,2 m 3 /t Weißblech


Schrott 43,0 kg/t Weißblech

Feuerverzinktes Weißblech


Feinblech 982,4 kg/t Feinblech

Feinzink 17,6 kg/t Feinblech

Erdgas 27,1 m 3 /t Feinblech

Strom 52,1 kWh/t Feinblech

Bei der Herstellung von Profilen wird ebenfalls lediglich Erdgas für Stoßöfen bzw.

abschließendes Glühen und Strom zum Antrieb der Walzgerüste benötigt. Die nicht

unerhebliche Mengen an Fe-Schrott (250 - 310 kg), die während der Produktion von

Stabstählen anfallen werden im Elektrostahlwerk wieder eingeschmolzen.

Formstahl, grober Stabstahl


Vorbramme 1250 kg/t SS-grob

Erdgas 40,9 m 3 /t SS-grob

Strom 83,6 kWh/t SS-grob


Schrott 250 kg/t SS-grob


ENERGIEWIRTSCHAFT


Mittlerer Stabstahl


Vorbramme 1310 kg/t SS-mittel

Erdgas 115,3 m 3 /t SS-mittel

Strom 155,9 kWh/t SS-mittel


Schrott 310 kg/t SS-mittel

Leichter Stabstahl


Vorbramme 1310 kg/t SS-leicht

Erdgas 115,3 m 3 /t SS-leicht

Strom 180,9 kWh/t SS-leicht


Schrott 310 kg/t SS-leicht

Bei der Rohrherstellung kann zwischen nahtlosen und solchen mit Naht unterschieden

werden. Da für den ersten Fall keinerlei Zahlen zur Verfügung standen bzw. ermittelt

werden konnten, wurden die Aufwendungen durch Vergleich mit mittleren Stabstahl

abgeschätzt. Der Umformaufwand entspricht näherungsweise dem von mittlerem

Stabstahl, da alle Vorgänge wie Glühen, Ziehen, Schälen und Schleifen auch bei der

Herstellung von nahtlosen Rohren nötig sind. Für die Produktion von induktiv längsgeschweißten

Rohren dient als Ausgangsmaterial feuerverzinktes Feinblech. Einzig Aufwendungen

für das induktive Schweißen sind nötig.


verzinkt. Feinblech 1000 kg/t Rohr

Strom 23,52 kWh/t Rohr

Massenflüsse

Alle Massenflüsse für das Kaltwalzwerk, die Vergütungsverfahren, die Herstellung von

Profilen wie auch die Rohrherstellung sind in obigen Tabellen aufgelistet. Ebenso wie bei

der Herstellung der Vorprodukte ergeben sich bei der Blechproduktion und demnach für

die Rohrproduktion 47 neben dem Hauptmassenstrom vom Vorprodukt zum Endprodukt

nur geringste Massenströme, - daher wird auch hier auf die Darstellung eines Massenflußdiagramms

verzichtet.

5.5 KEA und Emissionen für die Bereitstellung von Stahl-Halbzeugen

5.5.1 KEA für die Bereitstellung von Stahl-Halbzeugen

Vorprodukte

Bei der Berechnung das KEA für das Stranggießen, d.h. für die Herstellung von Vorbrammen,

muß zwischen Vorbrammen aus Rohstahl-Mix 48 und solchen für die Feinblechherstellung

(ausschließlich aus Oxygenstahl) unterschieden werden. Für Vorbrammen

aus Stahlmix ergibt sich der KEA zu 16.653 MJ/t - aus reinem Oxygenstahl

dagegen zu 19.109 MJ/t. In beiden Fällen trägt der Rohstahl zu ca. 99,5 % zum KEA der

47 Das feuerverzinkte Blech wird lediglich der Länge nach zusammengeschweißt.

48 Oxygenstahl und Elektrostahl


ENERGIEWIRTSCHAFT


Vorbrammen bei. Zusätzlich bilanziert werden Erdgas für Schneidbrenner und Flämmanlagen,

Strom für die Antriebe und Pumpen, sowie Druckluft, Sauerstoff und Wasser.

Wie bei der Berechnung des KEA der Vorbramme wird hier erneut unterschieden, ob aus

dem Warmband anschließend Feinbleche oder andere Produkte hergestellt werden.

Den Hauptanteil trägt hier erneut das Modulprodukt des vorherigen Prozeßschritts; die

Vorbramme ist in beiden Fällen mit ca. 88 % beteiligt. Der Rest verteilt sich auf die

eingesetzten Gase (ca. 60 %), elektrische Energie (ca. 40 %) und die restlichen Hilfsstoffe

(< 1 %) wie Dampf, Druckluft, Wasser und Sauerstoff. Auf der Output-Seite werden

neben dem Zielprodukt, Fe-Schrott und Fe-haltige Reststoffe berücksichtigt. Beide werden,

da sie der Sinteranlage bzw. den Stahlwerken wieder zugeführt werden, energiefrei

bewertet. Demnach beträgt der KEA von Warmband aus Stahl-Mix 19.700 MJ/t, für

selbiges aus Oxygenstahl dagegen 22.358 MJ/t.

Bleche

Wie bereits erwähnt, kommt für das Kaltwalzen ausschließlich Warmband aus 100 %

Oxygenstahl in Frage. Dieses Warmband trägt mit über 85 % zum KEA der Eingangsstoffe

bei. Die restlichen 15 % verteilen sich zu 57 % auf den elektrischen Energieverbrauch

und mit 40 % auf den Erdgasverbrauch. Zusätzlich wird noch ein Bahntransport

des Warmbands vom Warmwalzwerk zum Halbzeugwerk und der Einsatz von Wasser

und Schwefelsäure berücksichtigt; auf der Output-Seite erfolgt für die anfallenden

Schrotte keine Gutschrift. Der KEA von unbeschichtetem Feinblech ergibt sich schließlich

zu 27.084 MJ pro Tonne.

In den Berechnungen für vergütete Bleche wird zwischen elektrolytisch verzinntem

bzw. elektrolytisch verchromtem Weißblech und feuerverzinktem Feinblech differenziert.

Den größten Anteil am KEA des elektrolytisch verzinnten Weißblechs -

29.967 MJ/t - verursacht das eingesetzte Feinblech. Zu den letzten 6 % tragen der elektrische

Energieaufwand (68 %), Erdgas (27 %), Zinn (5 %) und Wasser bei. Der Fe-

Schrott auf der Output-Seite wird energiefrei bewertet.

Beim KEA des elektrolytisch verchromten Weißblechs - 29.347 MJ/t - verhalten

sich die Anteile ähnlich wie beim elektrolytisch verzinnten Weißblech; lediglich der

Strombedarf halbiert sich und der durch das eingesetzte Chrom verursachte KEA ist um

ein Vielfaches niedriger 49 .

Zum KEA des feuerverzinkten Feinblechs mit 28.881 MJ pro Tonne trägt erneut mit

ca. 90 % das eingesetzte Feinblech bei. Der Rest verteilt sich zu ca. 42 % auf das eingesetzte

Erdgas, zu ca. 32 % auf das zum Veredeln benötigte Feinzink und zu 26 % auf die

verbrauchte elektrische Energie.

Profile

Für die Stabstahlherstellung wird ebenfalls zwischen drei verschiedenen Halbzeugen

unterschieden. Dies sind der grobe, mittlere und leichte Stabstahl.

49 Der KEA pro Tonne Chrom ist beinahe doppelt so groß wie der des Zinns, allerdings wird nur 2,5 % der Menge des

Zinns benötigt.


ENERGIEWIRTSCHAFT


Am KEA des Formstahls 50 (auch grober Stabstahl genannt), der 23.224 MJ pro Tonne

beträgt, ist die eingesetzte Vorbramme mit einen Anteil von rund 90 % beteiligt. Erdgas

und der benötigte Strom verteilen sich mit 60 bzw. 40 % auf den Rest; der auf der Output-Seite

anfallende Fe-Schrott wird energiefrei geführt.

Beim mittleren Stabstahl 51 verursacht die Vorbramme einen 80 %igen Anteil am KEA

des Stabstahl, der sich zu 27.690 MJ pro Tonne ergibt. Erdgas verursacht ca. 70 % und

Strom ca. 30 % der restlichen 20 % des KEA; erneut wird der Fe-Schrott auf der Output-

Seite energetisch nicht berücksichtigt.

Beim leichten Stabstahl 52 verteilen sich die Anteile des KEA - 27.977 MJ/t - ähnlich

wie beim mittleren Stabstahl, lediglich der Strombedarf ist um ca. 300 MJ angewachsen,

was im wesentlichen auf einen oder mehrere zusätzliche Ziehvorgänge zurückzuführen

ist.

Rohre

Für Nahtlose Rohre wurden die Aufwendungen, wie schon in Kap. 5.3.3 erwähnt,

durch Vergleich mit mittlerem Stabstahl abgeschätzt.. Aus diesem Grund beträgt der

KEA für nahtlose Rohre ca. 27.700 MJ pro Tonne.

Der KEA für längsgeschweißte Rohre berechnet sich zu 29.151 MJ/t, wobei es sich

hierbei um ein feuerverzinktes Rohr handelt. Falls das Rohr aus einer anderen Stahlsorte

besteht oder eine andere Oberflächenbeschichtung haben soll, kann der Aufwand

abgeschätzt werden. Der primärenergetische Aufwand für das Längsschweißen beträgt

rund 270 MJ pro Tonne Rohr. Zu berücksichtigen ist, daß mit kleiner werdenden Querschnitt

des Rohrs, der KEA ansteigt, da das Blech vor dem Verschweißen auf geringere

Dicken gewalzt und zunehmend exakter oberflächenbehandelt werden muß.

5.5.2 Emissionen bei der Bereitstellung von Stahl-Halbzeugen

Es sind die Emissionen aller Stoffe berücksichtigt, die energetisch erfaßt worden sind.

Die Kreislaufmaterialien 53 wurden als energiefreie Stoffe emissionsfrei bilanziert Die

einzelnen Emissionswerte für die unterschiedlichen Halbzeuge sind zusammen mit dem

KEA im nächsten Abschnitt dargestellt.

50 Hierzu gehören Spundwanderzeugnisse und schwere Baustahlprofile.

51 Hierzu zählen mittlere und leichte Baustähle wie z.B. Bewehrungen für Stahlbetonbauten.

52 Hierunter versteht man leichte Konstruktruktionsprofile für den Automobilbau oder Heimhandwerksbedarf.

53 Fe-Schrott und Fe-haltige Reststoffe


ENERGIEWIRTSCHAFT

Zusammenfassung 33

6 Zusammenfassung

In den nebenstehenden Tabellen sind nochmals alle betrachteten Stahl-Halbzeuge zusammen

mit ihrem KEA, ihren Anteilen an der Gesamtproduktion im Jahre 1995 (/SE4/)

und den bei der Bereitstellung entstehenden Emissionen dargestellt.

Zusätzlich sind in Tabelle A-4 Vergleichswerte dreier Studien zur Produktion von Stahlblech

aufgeführt. Eine Diskussion dieser Werte im Vergleich zu denen im Rahmen dieser

Studie ermittelten Zahlen findet im Anschluß statt.

Tabelle A-3: Kumulierter Energieaufwand von Stahl-Halbzeugen in Deutschland 1995

und Anteile an der Jahresproduktion

54 abgeschätzt durch Vergleich mit mittleren Stabstahl

55 beinhaltet ebenfalls Gleisoberbauerzeugnisse, Spundwanderzeugnisse, Breitflanschträger

56 als Fertigerzeugnis

Produkt KEA [MJ/t] Anteil

Grob- und Mittelblech 19.700 8,6 %

Feinblech (unbeschichtet) 27.084

Elektrolytisch verzinntes Weißblech 29.967

Elektrolytisch verchromtes Weißblech 29.347

Feuerverzinktes Feinblech 28.881

Nahtlose Stahlrohre 54

27.690

Stahlrohre mit Naht (feuerverzinkt) 29.151

Formstahl 55

23.224

Mittlerer Stabstahl 27.690

Leichter Stabstahl 27.977

27,5 %

8,4 %

12,5 %

Walzdraht nicht bekannt 12,9 %

Warmbreitband 56

20.185 11,4 %

Sonstige nicht näher klassifiziert nicht bekannt 18,7 %


ENERGIEWIRTSCHAFT


Tabelle A-4: Emissionen bei der Bereitstellung von Stahl-Halbzeugen in Deutschland

1995

Produkt

Als grundsätzliches Problem bei der Ermittlung der Emissionen hat sich herauskristallisiert,

daß über Emissionsminderungsmaßnahmen (Entschwefelung, DeNOX, ...) in der

Stahlindustrie oder die Einbindung von Schadstoffen (z.B. Schwefel) in feste Abfallprodukte

keine Informationen vorliegen. Im Einzelnen führt der Vergleich der in dieser

Studie ermittelten Emissionen mit einschlägigen Quellen zu folgenden Ergebnissen:

• CO2: Die hier ermittelten CO2 Emissionen liegen etwas höher als die Werte der

Vergleichsstudien. Dies liegt zum Teil an den umfangreichen Vorketten der Energieträger

und sonstiger Inputmaterialien. Da außerdem die auftretenden Kuppelgase

stets emissionsfrei bewertet werden (keine Allokation der Emissionen auf

Kuppelgase), sind die Ergebnisse der Prozeßkettenanalyse jedoch plausibel und

werden weiterverwendet.

• CO: Die im Rahmen der Prozeßkettenanalyse ermittelten Werte stellen die bei

"üblicher" Verbrennung 57 der eingesetzten Energieträger freiwerdende Emissionsmenge

dar. Da die bei der Koksherstellung eingesetzte Steinkohle bzw. der im

Hochofen eingesetzte Koks unter Sauerstoffmangel verbrannt werden, entstehen

deutlich höhere Mengen an Kohlenmonoxid als hier zugrundegelegt wurde. Da die

Verbrennungsprodukte jedoch nicht direkt an die Umwelt abgegeben werden, sondern

in Form von Kokereigas bzw. Gichtgas einer weiteren energetischen Nutzung

(Nachverbrennung) zugeführt werden, hängt die Menge an emittiertem CO stark

davon ab, wie hoch die Leckagen bzw. sonstigen Verluste bei der Zuführung der

Verbrennungsprodukte zur weiteren Nutzung sind. Geht man davon aus, daß von

den rund 230 kg Kohlenmonoxid, die pro Tonne Feinblech insgesamt entstehen,

57 Es wurden Standardverfahren zur Verbrennung von Energieträgern definiert, die die Grundlage zur Ermittlung der

kumulierten Emissionen bilden.



alle Werte je Tonne Halbzeug

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Grob- und Mittelblech 1.658 1.216 3.075 8.598 7.048 220 220 530

Feinblech (unbeschichtet) 2.247 1.674 4.018 11.589 9.644 276 304 700

Elektrolytisch verzinntes Weißblech 2.440 1.806 4.299 12.142 10.275 296 321 737

Elektrolytisch verchromtes Weißblech 2.404 1.788 4.258 12.112 10.199 292 320 734

Feuerverzinktes Weißblech 2.334 1.734 4.090 11.445 9.772 281 304 696

Nahtlose Stahlrohre 62

N2O

[g]

Staub

[g]

2.255 1.778 4.163 10.885 9.561 293 283 681

Stahlrohre mit Naht (feuerverzinkt) 2.349 1.741 4.106 11.454 9.803 282 304 697

Formstahl 1.980 1.539 3.777 10.349 8.673 268 266 641

Mittlerer Stabstahl 2.255 1.778 4.163 10.885 9.561 293 283 681

Leichter Stabstahl 2.272 1.785 4.180 10.895 9.594 294 284 683

Warmbreitband 64

1.658 1.216 3.075 8.598 7.048 220 220 530

Stahlblech (/GEM3/) 1.860 28.524 4.093 3.143 10.186 1.023 25 1976

Kaltfeinblech (/SBFe2/) 1.932 16.420 2.814 2.619 39


rund 90 % nachverbrannt werden, so scheinen die in den verschiedenen Quellen

angegebenen Werte durchaus plausibel.

• NOx: Die Menge der Stickoxidemissionen variiert je nach Quelle stark. Die im

Rahmen dieser Studie ermittelten Werte stimmen gut mit den Werten aus /GEM3/

überein, liegen jedoch deutlich über den Werten der anderen Vergleichsstudien. Da

NOx-Emissionen sehr stark von der Prozeßtemperatur abhängen, ist eine Bewertung

aufgrund der hohen Verbrennungstemperaturen und der komplexen Vorgänge

im Hochofen nur schwer möglich. Für weitere Berechnungen werden daher

die Ergebnisse der Prozeßkettenanalyse verwendet.

• SO2: Die mit Hilfe der Verbrennungsrechnung aus den Brennstoff-Schwefelgehalten

berechneten SO2-Emissionen liegen deutlich über den Werten der Vergleichsstudien.

Sie stammen zu rund 65 % aus der Verbrennung des im Koks enthaltenen

Schwefels im Hochofenprozeß. Da über Emissionsminderungsmaßnahmen (Entschwefelung)

in der Stahlindustrie oder die Einbindung von Schwefel in feste Abfallprodukte

keine Informationen vorliegen, kann keine Plausibilisierung der

Werte vorgenommen werden.

• CH4: Da die Methanemissionen zum größten Teil aus der Vorkette der Energieträger

(Methanemissionen beim Steinkohlebergbau) stammen und diese Werte im

Rahmen dieser Studie weitgehend abgesichert wurden, können Werte aus /SBFe2/

und /IZW/ als zu klein angesehen werden. Die Ergebnisse der Prozeßkettenanalyse

können als plausible Werte verwendet werden.

• NMVOC: Die im Rahmen der Prozeßkettenanalyse ermittelten NMVOC-Emissionen

stammen im wesentlichen aus der Kokerei. Wegen der großen Diskrepanz der

Vergleichswerte wird der hier ermittelte Wert weiterverwendet.

• N2O: Die N2O-Emissionen, die im wesentlichen aus der in der Kokerei verbrannten

Steinkohle stammen, liegen deutlich über den Vergleichswerten. Eine Plausibilisierung

der Werte ist nicht möglich, da die der Emissionsberechnung zugrundeliegenden

Verbrennungsvorgänge nur begrenzt mit den Vorgängen in der Kokerei

vergleichbar sind.

• Staub: Die Staubemissionen liegen im Bereich der Vergleichswerte. Auffallend

sind hier die fast dreimal so hohen Werte bei /GEM3/, die im wesentlichen aus dem

Hochofenprozeß bzw. der Sinterherstellung stammen. Für weitere Berechnungen

wird der Wert aus der Prozeßkettenanalyse verwendet.


ENERGIEWIRTSCHAFT

1 Einleitung

B. Die Aluminiumprozeßkette

Aluminium ist das dritthäufigste Element bzw. das am häufigsten vorkommende Metall

der Erdkruste. Es ist nach Stahl zum am meisten verwendeten Metall geworden und

wird aufgrund seiner vorteilhaften Eigenschaften in vielen Bereichen der Technik

eingesetzt. Es ist wegen seines niedrigen spezifischen Gewichts (ca. 2,7 g/cm 3 - dies

entspricht in etwa einem Drittel der Dichte von Stahl) hervorragend geeignet für die

Verwendung in mobilen Konstruktionen, wie Luft-, Land- und Wasserfahrzeugen, sowie

bei häufig auszuwechselnden und zu transportierenden Teilen. Es weist zudem eine

hohe Beständigkeit gegen chemische Einflüsse auf, die sich durch zusätzlichen

Oberflächenschutz weiter verbessern läßt. Seine gute Umform- und Spanbarkeit machen

Aluminium zu einem Werkstoff für beliebig komplizierte Strukturen. Aluminium ist

ungiftig, leicht zu reinigen, sterilisierbar und erfüllt alle hygienischen und antitoxischen

Anforderungen.


Alle Verfahrensbeschreibungen, Abbildungen und Zahlenwerte für die Aluminiumprozeßkette

stammen, falls nicht explizit anders angegeben, aus Arbeiten die an der FfE

bzw. am Lehrstuhl für Energiewirtschaft und Anwendungstechnik entstanden sind.

Die Aluminiumindustrie verhält sich gegenüber Anfragen sehr zurückhaltend, weshalb

die Emissionsdaten ebenfalls durch Vergleich mit allgemeinen Industrieprozessen

(/GEM3/ /Emi/, /VDEW/) oder durch theoretische Verbrennungsberechnung ermittelt

wurden.

37

38 B. Die Aluminiumprozeßkette

1.2 Prozeßablauf der Aluminiumerzeugung und -verarbeitung

Der betrachtete Prozeßablauf der Aluminium-Halbzeug-Produktion ist in untenstehender

Grafik schematisch dargestellt, wobei die Erläuterungen hierzu den folgenden Kapiteln

zu entnehmen sind. Die Zahlen in der rechten unteren Ecke geben jeweils die Kapitelnummer

an.

Legende



Import

Tonerde

Import

Prim.-/Sek.-

Aluminium



4.

4.

Petrolkoks,

Pech

Anodenherstellung

Anoden

38%

49% Prim.

8% Sek.

Flammofen

Neuschrott

4.

6.

Bergbau 3.

Bauxit

Import

Bauxit

Tonerdeproduktion

Tonerde

62%

Elektrolyse,

Gießerei

Primär-

Aluminium

25%

Gießerei

Barren


Halbzeuge,

Produkte

Abbildung B-1: Schematische Darstellung der Aluminiumprozeßkette

3.

4.

4.

4.

6.

18%

Steinsalz

Natronlaugenherstellung

4.

Natronlauge

Altschrott

div. Verfahren

Sekundär-

Aluminium

in Deutschland

5.



Aus Abbildung B-1 ist zu entnehmen, daß für das in Deutschland verwendete Aluminium

nicht nur Bauxit (der Ausgangsstoff für die Tonerde- und somit für die Aluminiumproduktion),

sondern auch Tonerde, Primär-Aluminium und Sekundär-Aluminium

aus den unterschiedlichsten Ländern importiert 58 werden. Die spezifischen Aufwendungen

für die Erzeugung elektrischer Energie hängen - wie bereits in im Allgemeinen

Teil (Kap. 5.2.2, Bericht I) erwähnt - stark von der Kraftwerksstruktur des betrachteten

Landes ab und deshalb müssen diese Seitenimporte ebenfalls berücksichtigt werden. Da

bei der Elektrolyse, dem energieintensivsten Schritt der Aluminiumprozeßkette, beinahe

ausschließlich elektrische Energie zugeführt wird, wirken sich hierbei die Aufwendungen

für die Bereitstellung dieser Energieform in Primär-Aluminiumexportierenden

Ländern entscheidend auf den KEA aus. Mit Hilfe der Importstrukturen

für Bauxit, Tonerde, Primär- und Sekundär-Aluminium im Jahre 1995 lassen sich die

spezifischen Primärenergieaufwendungen in den betrachteten Ländergruppen

ermitteln 59 . Die genauen Berechnungen hinsichtlich der absolut und effektiv produzierten

bzw. importierten Mengen würden den Rahmen sprengen und sind ggf. /Corr/ zu

entnehmen. Trotzdem soll ein kurzer Überblick über die Importe im Jahre 1995 gegeben

werden.

Deutschland bezieht Bauxit zu je ca. 1/3 aus Guinea bzw. Guyana. Weitere 19 % bzw.

8 % stammen aus Australien bzw. China. Im selben Zeitraum exportierte Mengen werden

mit dem Importen quotal verrechnet. In Deutschland selbst wird kein Bauxit abgebaut.

Über 43 % der Tonerde stammt aus Jamaika, gefolgt von ca. 16 % aus Irland und rund

13 % aus Italien. Sonstige relevante Länder mit Anteilen zwischen 7 und 4 % sind Surinam,

Spanien, Niederlande und Frankreich. Die parallel hierzu exportierte Menge wird

ebenfalls quotal verrechnet. Aus einem Vergleich zwischen importierter und in

Deutschland produzierter Tonerde ergibt sich, daß über 1/3 der in Deutschland verarbeiteten

Tonerde direkt aus dem Ausland stammt - 2/3 werden in Deutschland aus

importiertem Bauxit produziert.

Die Primär-Aluminium-Importe verteilen sich zu über 20 % auf Norwegen, 18 % auf

die GUS, rund 13 % auf die Niederlande, zwischen 9 und 4 % auf die Länder Kanada,

Brasilien, Großbritannien, Island und weitere nicht näher spezifizierte Länder mit

Anteilen kleiner 4 %. Hiervon werden wieder die Exporte im gleichen Zeitraum abgezogen.

Es zeigt sich erneut, daß nur 1/3 des in Deutschland verwendeten Primär-Aluminiums

auch tatsächlich im Inland produziert wurde. Es wird sich zudem herausstellen,

daß bedingt durch die spezifischen Primärenergieaufwendungen für elektrische Energie

in Primär-Alumnium-exportierenden Länder, stark voneinander abweichende KEA für

Primär-Aluminium aus Deutschland bzw. dem Ausland resultieren.

Sekundär-Aluminium, welches aus Schrott und Recyclingmaterialien produziert wird,

stammt ausschließlich aus Europa. Als Importländer sind die meisten europäischen

Länder vertreten; 1995 waren die wichtigsten Großbritannien (ca. 20 %), Niederlande

58 Die Importe der Zwischenprodukte Tonerde, Primär- und Sekundär-Aluminium werden im folgenden als Seitenimporte

bezeichnet.

59 Siehe Kap. Kap. 5.2.2 bzw. 4.1.2 in Bericht I


ENERGIEWIRTSCHAFT


(ca. 17 %), Frankreich (ca. 14 %) und Belgien/Luxemburg (ca. 11 %). Die Exportmenge

wird erneut quotal verrechnet und es zeigt sich, daß rund 1/3 des in Deutschland produzierten

Sekundär-Aluminiums aus dem Ausland stammt.

Zusätzlich werden auch Aluminium-Schrotte nach Deutschland importiert. Da im

selben Zeitraum allerdings die doppelte Menge an Schrotten exportiert wird, wird davon

ausgegangen, daß die in der deutschen Sekundär-Aluminium-Produktion eingesetzten

Schrotte allesamt ausschließlich aus Deutschland stammen.

/Met/


ENERGIEWIRTSCHAFT



Aluminiumerze (Bauxite) befinden sich meist nahe der Erdoberfläche und können daher

weitgehend im Tagebau abgebaut werden. Die chemische bzw. mineralogische

Zusammensetzung sowie die physikalischen Eigenschaften, der für die Tonerdeerzeugung

verwendeten Bauxite unterschiedlicher Lagerstätten, schwanken erheblich.

Sie bestehen aus Aluminiumhydroxiden [Al(OH)3 und AlO(OH)] und Oxiden der

Elemente Eisen, Silizium, Titan und Calzium zu unterschiedlichen Teilen sowie

Spurenelementen. Bauxit kann nicht direkt in Elektrolysen verwendet werden, deshalb

muß es vor der elektrolytischen Umsetzung auf ein Zwischenprodukt, die sog. Tonerde

(im wesentlichen Aluminiumoxid) weiterverarbeitet werden. Diese Tonerdeproduktion

wird deshalb ebenfalls in diesem Kapitel in Abschnitt 3.4 erläutert. /AlMB/, /TdC/

3.1 Abbau, Aufbereitung und Import von Bauxit

Der Bauxitabbau wird ebenso wie beim Eisenerz weitestgehend mit Hilfe von Seilbaggern

im Tagebau durchgeführt. Pro Tonne Bauxit müssen etwa zwei Tonnen Abraum

beseitigt werden. Danach werden zwei Drittel der für Deutschland relevanten Erze ohne

weitere Aufbereitung zu den Tonerdefabriken transportiert. In einem Drittel der Fälle

wird das geförderte Erz gewaschen und getrocknet. /AlMB/

Der Transport nach Deutschland geschieht mit Hilfe von elektrischen Güterzügen von

der Grube bzw. der Aufbereitungsanlage bis zum Hochseehafen und mit Hochseefrachtern

um den Seeweg zurückzulegen. Die einzige in Deutschland produzierende

Tonerdefabrik liegt in Stade nahe der Elbemündung; deshalb kann auf einen Binnentransport

verzichtet werden. Für die nach Importanteilen gewichteten Transportentfernungen

ergeben sich je nach betrachteter Ländergruppe unterschiedliche Werte. Für

Bauxit, das nach Deutschland importiert wird, sind dies ca. 100 km für den Inlandstransport

im Exportland und ca. 10.300 km für den Hochseetransport bis zum Oxidwerk

in Stade. Für alle Länder die Bauxit importieren um daraus produzierte Zwischenprodukte,

wie Tonerde und Primär-Aluminium, nach Deutschland zu exportieren

werden die Entfernungen zu 300 bzw. 6.000 km abgeschätzt.

Die Darstellung der Massenflüsse zur Bereitstellung von Bauxit erfolgt zusammen mit

den Massenflüssen bei der Tonerde-Bereitstellung.


Bauxit

Neben vernachlässigbaren Mengen elektrischer Energie für den Abbau durch

Seilbagger wird zur Trocknung des Bauxits und für sonstige Baumaschinen

ausschließlich Diesel (16,4 kg) benötigt. Der Energieaufwand kann mit den im

Allgemeinen Teil (Tabelle 4, Bericht I) dargestellten Heizwerten ermittelt werden.


ENERGIEWIRTSCHAFT


3.3 KEA und Emissionen für die Bereitstellung von Bauxit

3.3.1 KEA für Bauxit frei Tonerdewerk

Wie schon in Kap. 3.2 erwähnt, wurde beim Abbau ausschließlich Diesel berücksichtigt.

Der elektrische Energieaufwand kann wie in der Stahlprozeßkette vernachlässigt

werden. Demnach ergibt sich pro Tonne abgebautes Bauxit - unabhängig in welchem

Land dies geschieht - ein KEA von 788 MJ/t.

Mit den oben genannten Transportentfernungen läßt sich über die Multiplikation mit

den primärenergetischen Aufwendungen für Transporte 60 (Achtung hier gilt der "Bauxit-

Mix" bzw. der "Welt-Mix" für die Bereitstellungsaufwendungen elektrischer Energie 61 )

der KEA Bauxit frei Tonerde-Werk berechnen. Demnach ergibt sich für nach Deutschland

exportiertes Bauxit ein KEA von 3.645 MJ/t. Für Bauxit welches in Dritt-Länder

exportiert wird - aus welchen später Zwischenprodukte 5 nach Deutschland exportiert

werden - beträgt der Wert 2.761 MJ/t. In beiden Fällen verursacht der Seetransport den

größten Anteil (>80 %) am Gesamtaufwand.

3.3.2 Emissionen bei der Bereitstellung von Bauxit

Zur Berechnung der Emissionen bei Bauxitabbau wird davon ausgegangen, daß die

Verbrennung in LKW-ähnlichen Motoren erfolgt.

Für beide Fälle wurden alle während des Transports auftretenden Emissionen der

beiden Transportmittel berücksichtigt. Zu beachten ist hierbei, daß für den Einsatz

elektrischer Energie die Emissionsfaktoren der jeweils betrachteten Ländergruppen

berücksichtigt wurden.


Nun werden die Ergebnisse aus den vorherigen beiden Abschnitten zusammengefaßt

dargestellt. In der Tabellen wird unter Bauxit 1 das nach Deutschland exportierte Bauxit

und unter Bauxit 2 jenes verstanden, welches in Länder exportiert wird, die es zu

Zwischenprodukte verarbeiten und diese nach Deutschland exportieren.

Tabelle B-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Bauxit frei Tonerdewerk in Deutschland bzw. weltweit 1995

Produkt

alle Werte je Tonne Bauxit



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Bauxit 1 3.645 286 330 1.293 1.394 117 158 10 133

Bauxit 2 2.761 207 266 1.138 856 115 138 8 105

60 siehe Tabelle 6 in Bericht I

61 siehe Tabelle 5 in Bericht I

N2O

[g]

Staub

[g]


3.4 Produktion und Import von Tonerde

Tonerde wird weltweit fast ausschließlich mittels des Bayer-Verfahrens, welches ein

sehr effizientes und selektives hydrometallurgisches Extraktionsverfahren darstellt, aus

Aluminiumhydroxid [Al(OH)3] gewonnen. Da zur Tonerdeproduktion große Mengen

Natronlauge (NaOH) benötigt werden, werden die Verfahren zur Herstellung dieser

ebenfalls kurz erläutert.

Natronlauge wird aus Natriumchloridlösung mittels Elektrolyse (Alkalichloridelektrolyse)

hergestellt. Hierbei entstehen aus Natriumchlorid und Wasser in Kuppelproduktion

Natronlauge, Chlor und Wasserstoff. Es gibt prinzipiell zwei Varianten

dieses Verfahrens, das Quecksilber- oder Amalgamverfahren und das Diaphragmaverfahren.

Beim ersten Verfahren wird reine, chloridfreie Lauge gewonnen, wohingegen

beim zweiten eine zwar preiswertere, jedoch chloridhaltige Lauge gewonnen wird. Da

das Quecksilberverfahren das in Deutschland hauptsächlich angewandte Verfahren

darstellt, wird nur dieses betrachtet.

In einem Elektrolysegefäß mit einem schwach geneigten Boden (ca. 15 mm/m) fließt

kathodisch geschaltetes Quecksilber als eine zusammenhängende Schicht. In die darüber

befindliche ca. 60 bis 80°C warme Natriumchloridlösung tauchen platinmetalloxidbeschichtete

Titan-Anoden ein. Durch den Elektrolysestrom wird die Salzlösung aufgespalten,

an der Anode Chlorgas und an der Kathode Natriumamalgam gebildet. Dieses

Amalgam fließt in einen mit Graphitblöcken gefüllten Zersetzer, in dem katalytisch

unter Zufuhr von Wasser konzentrierte Natronlauge entsteht. Das beteiligte Quecksilber

wird in die Elektrolysezelle zurückgepumpt und steht dem Prozeß erneut zur Verfügung.

Um Aluminium zu erzeugen ist es notwendig, die wesentlichen Verunreinigungen Fe2O3

(bis 30 %), SiO2 (bis 5 %) und TiO2 (bis 3 %) weitestgehend aus dem Bauxit zu entfernen.

Da das Prinzip des Bayer-Verfahrens (nasser Aufschluß) zur Herstellung der Tonerde

in diversen Fachbüchern ausführlichst erklärt ist und eine genaue Analyse aller

Prozeßschritte den Rahmen sprengen würde, beschränkt sich diese Studie auf die

wesentlichen Schritte.

Da der Bayer-Prozeß möglichst einheitliches, fein gemahlenes Bauxit erfordert, wird das

angelieferte Bauxit in Brechern zerkleinert, feinvermahlen und anschließend in großen

Mischbehältern zwischengelagert. Um sämtliches im Bauxit enthaltene Al2O3 zu extrahieren,

wird zunächst eine Lösung mit möglichst hoher Al2O3-Konzentration hergestellt.

Hierbei wird die Mischung aus Bauxit und Dünnlauge in Autoklaven 62 bei 400°C (Rohraufschlußverfahren),

und 50 bar mit ca. 40%iger Natronlauge vermengt, um nach einigen

Stunden Rühren Natriumaluminat zu bekommen. Die unerwünschten Bestandteile

werden als Rotschlamm (Eisenoxide) oder Natriumaluminiumsilicat (Siliziumoxide)

abgeschieden. Die abfließende Natriumaluminatlauge (Klarlauge) muß nach einer sorgfältigen

Filtration gekühlt werden, um die für das Ausrühren des Hydroxids notwendige

Übersättigung zu erreichen. Dies geschieht in Plattenwärmetauschern, in denen die

Klarlauge von 90°C auf ca. 60-70°C abgekühlt und gleichzeitig die Dünnlauge, welche

bei der Ausfällung entsteht, auf 40-80°C aufgeheizt wird. Im Anschluß erfolgt eine

Impfung mit kristallinem Aluminiumhydroxid [Al(OH)3], um den nachgeschalteten

62 beheizbare Behälter für chemische Reaktionen unter Druck


ENERGIEWIRTSCHAFT


Ausrührvorgang zu beschleunigen. Da kristallines Aluminiumhydroxid schwerer löslich

ist als amorphes, erfolgt eine Umkehrung des Lösungsvorgangs. Das nun von unerwünschten

Bestandteilen weitgehend befreite Aluminiumhydroxid wird durch Scheibenfilter

geleitet. Die feinere Fraktion des Hydroxids wird zum Impfen verwendet, die

gröbere nach einer vollständigen Abtrennung der Lauge der Kalzinierung (Dehydratisierung

bei ca. 1.300°C) zugeführt.

Beim Tonerdetransport hier muß zwischen der in Deutschland produzierten, der

importierten und der in Drittländer 63 exportierten Tonerde differenziert werden. Für in

Deutschland produzierte Tonerde wird angenommen, daß sie jeweils zur Hälfte bis ins

Ruhrgebiet bzw. nach Hamburg transportiert wird 64 , und die Strecke jeweils zur Hälfte

mit Zug bzw. Binnenschiff zurückgelegt wird. Die gemittelte Entfernung beträgt 170 km.

Für importierte Tonerde werden die Transportentfernungen - gewichtet über die

Importstruktur - für die drei unterschiedlichen Transportmittel berechnet. Dies sind ca.

220 km für den Güterzug, ca. 4.900 km für den Hochseefrachter und 150 km für das

Binnenschiff. Für in Drittländer exportierte Tonerde werden analog zum Bauxittransport

die Transportentfernungen zu 300 km Güterzugtransport und 6.000 km Transport

per Massengutfrachter abgeschätzt.

/AlMB/, /AlTB/, /MHK/, /TdC/


Tonerde

In der Alkalichloridelektrolyse wird neben geringen Mengen an Brennstoff hauptsächlich

Strom benötigt. Der auf der Output-Seite entstehende Wasserstoff wird ebenfalls

berücksichtigt. Der Transport der Steinsalze ist vernachlässigbar, da diese laut

/Bur/ und /Die/ in unmittelbarer Nähe gefördert werden.


Steinsalz 730,6 kg/t Natronlauge

Strom für Steinsalzherst. 42,03 kWh/t Natronlauge

B-Mix für Steinsalzherst. 6,33 kg/t Natronlauge

Strom 1.550 kWh/t Natronlauge

Wasser 0,7252 m3/t Natronlauge


Wasserstoff (H2) 12,6 kg/t Natronlauge

Chlor 443,2 kg/t Natronlauge

Durch Einführung einiger Verfahrensverbesserungen in den letzten Jahrzehnten konnte

der Energieverbrauch im Bayer-Prozeß stark gesenkt werden. Dies sind im speziellen

der Übergang von diskontinuierlicher zu kontinuierlicher Prozeßführung, die bereits

erwähnte Einführung des Rohrreaktors für den Bauxitaufschluß und der Ersatz der

Drehrohröfen für die Kalzinierung durch Wirbelschichtöfen.

Für die drei verschiedenen Tonerden (siehe auch Kap. 3.6.1) - in Deutschland produzierte

(Tonerde 1), nach Deutschland importierte (Tonerde 2), und in Dritt-Länder exportierte

Tonerde (Tonerde 3) - wurden hier abweichende Massen- und Energiemengen

bilanziert. /Bund/, /EAA/, /Leo/

63 Länder welche Tonerde zu Primär-Aluminium verarbeiten und nach Deutschland exportieren.

64 Dort befinden sich die einzigen in Deutschland existierenden Primär-Hütten.


ENERGIEWIRTSCHAFT


Tonerde-Produktion in Deutschland (Tonerde 1)


Bauxit 1.924 kg/t Tonerde

Natronlauge (50%) 50,0 kg/t Tonerde

Kalk 49,7 kg/t Tonerde

Erdgas 302,8 m 3 /t Tonerde

Strom 260 kWh/t Tonerde

Wasser 0,3 m3/t Tonerde

Mahlkörperverschleiß 13,20 kg/t Tonerde


Rotschlamm 962 kg/t Tonerde

Tonerde-Produktion im Ausland (Tonerde 2,3)


Bauxit 2.298 kg/t Tonerde

Natronlauge (50%) 92,8 kg/t Tonerde

Kalk 92,8 kg/t Tonerde

Erdgas 165,1 m 3 /t Tonerde

Schweröl 110,9 kg/t Tonerde

Steinkohle 62,6 kg/t Tonerde

Strom 260 kWh/t Tonerde

Wasser 0,3 m3/t Tonerde

Mahlkörperverschleiß 13 kg/t Tonerde


Rotschlamm 1.450 kg/t Tonerde


In den nachfolgenden Massenflußdiagrammen sind die Bauxit- und Tonerdeproduktion

zusammen in jeweils einem Diagramm dargestellt, da Tonerde den eigentlichen Rohstoff

für die Aluminium-Elektrolyse darstellt. Es wurden die wesentlichen Massenströme für

die Bereitstellung von Tonerde berücksichtigt, wobei zwischen in Deutschland

(Tonerde 1) und im Ausland produzierter Tonerde 65 (Tonerde 2 bzw 3) unterschieden

werden muß.

65 Sowohl Tonerde, die anschließend nach Deutschland exportiert wird, als auch Tonerde, die im Ausland produziert, in

Drittländer exportiert, zu Primär-Aluminium verarbeitet wird, um anschließend dieses Primär-Aluminium nach

Deutschland zu exportieren.


ENERGIEWIRTSCHAFT




Bauxitabbau

und -transport

Tonerde

1000 kg

Tonerdetransport

Tonerde

1000 kg

Bauxit

1.924 kg

Bauxit

1.924 kg


Kalk

50 kg

Salz

37 kg

Natronlaugenproduktion

Natronlauge 50 kg

Bilanzrest

62 kg

Rotschlamm

962 kg

Wasser

36 kg

Chlor

22 kg

Wasserstoff

1 kg

in Deutschland produzierte Tonerde

Abbildung B-2: Massenflußdiagramme zur Tonerde-Bereitstellung (Tonerde 1)

Bauxitabbau

und -transport


Tonerde

1000 kg


Tonerde

1000 kg

Bauxit

2.298 kg

Bauxit

2.298 kg

Salz

68 kg


Natronlauge 93 kg

Kalk

93 kg

Bilanzrest

34 kg

Rotschlamm

1.450 kg

Wasser

67 kg

Chlor

41 kg

Wasserstoff

1 kg

im Ausland produzierte Tonerde

Abbildung B-3: Massenflußdiagramme zur Tonerde-Bereitstellung (Tonerde 2, 3)


3.6 KEA und Emissionen für die Bereitstellung von Tonerde

3.6.1 KEA für Tonerde frei Elektrolysewerk

Bei der Natronlaugenproduktion, wie auch der Tonerde-Produktion und ebenfalls beim

Transport mit elektrischen Güterzügen muß unterschieden werden in welchem Land,

bzw. welcher Ländergruppe dieser Prozeß stattfindet. Die Unterschiede bei der Berechnung

des KEA ergeben sich durch die primärenergetische Bewertung von elektrischer

Energie, da einmal mit dem "Deutschland-Mix", einmal mit dem "Tonerde-Mix" und als

drittes mit dem "Welt-Mix" bewertet werden muß 66 . Zusätzlich wurden, je nach dem ob

der Prozeß in Deutschland oder im Ausland stattfindet, unterschiedliche Energie- und

Massenaufwendungen berücksichtigt (siehe auch Kap. 3.4 bzw. 3.5). Daher wird im

folgenden Abschnitt jeweils zwischen drei Fällen unterschieden:

Fall 1: Importiertes Bauxit (Bauxit 1) wird in Deutschland zu Tonerde (Tonerde 1)

verarbeitet und anschließend zu einem Elektrolyse-Werk in Deutschland transportiert.

Der Bayer-Prozeß und die Transporte der Tonerde finden in Deutschland

statt und daher wird elektrische Energie mit den primärenergetischen Bereitstellungsaufwendungen

für Deutschland bewertet.

Fall 2: Bauxit (Bauxit 2) wird im Ausland zu Tonerde (Tonerde 2) verarbeitet und

anschließend nach Deutschland zu einem Elektrolyse-Werk exportiert. Der

Bayer-Prozeß und die Transporte der Tonerde finden in für Deutschland relevante

Tonerde-exportierenden Ländern statt. Elektrische Energie wird daher

mit den primärenergetischen Bereitstellungsaufwendungen für diese Ländergruppe

("Tonerde-Mix") bewertet.

Fall 3: Bauxit (Bauxit 2) wird im Ausland zu Tonerde (Tonerde 3) verarbeitet und

anschließend in "unbekannte" Länder zu einem Elektrolyse-Werk exportiert,

welche Primär-Aluminium produzieren und dieses nach Deutschland exportieren.

Der Bayer-Prozeß und Transporte der Tonerde zum Hafen finden in diesen

"unbekannten" Ländern statt. Elektrische Energie wird deshalb mit den primärenergetischen

Bereitstellungsaufwendungen im Welt-Mittel 67 bewertet.

Da bei der Natronlaugenproduktion Chlor und Natronlauge in Kuppelproduktion

entstehen, wird der Energieaufwand für die Herstellung zu gleichen Teilen auf Chlor

und Natronlauge aufgeteilt 68 . Neben dem Elektrolysestrom, der zu über 95 % am KEA

der Input-Seite beteiligt ist, werden als Eingangsstoffe zusätzlich Steinsalze und Wasser

berücksichtigt. Der ebenfalls in diesem Prozeßschritt anfallende Rest-Wasserstoff wird

verkauft und deshalb über seinen Heizwert gutgeschrieben. Für Fall 1 ergibt sich ein

KEA von 8.485 MJ/t, für Fall 2 beträgt der Wert 7.457 MJ/t und Fall 3 müssen pro

Tonne Natronlauge 8.716 MJ aufgewendet werden

Der KEA der Tonerde setzt sich zu 45 - 49 % aus dem KEA für zugeführte thermische

Brennstoffe wie Erdgas und Schweröl zusammen. Zwischen 27 und 32 % werden durch

das zugeführte Bauxit verursacht, wobei in Fall 1 "Bauxit 1" und in den beiden anderen

Fällen "Bauxit 2" zugeführt wird. Der Rest wird verursacht durch Natronlauge, Kalk,

66 siehe hierzu ebenfalls Kap 4.1.2 in Bericht I

67 siehe "Welt-Mix" Tabelle 5 in Bericht I

68 Denkbar wäre auch eine Aufteilung entsprechend der Massenverhältnisse gewesen - hier wurde allerdings davon

ausgegangen, daß der Prozeß einmal primär zur Erzeugung von Natronlauge und einmal primär zur Erzeugung von

Chlor dient. Da bei der Trennung von NaCl pro Na genau ein Cl entsteht, wurde der Energieaufwand molar umgelegt.


ENERGIEWIRTSCHAFT


Wasser und Mahlkörperverschleiß. Transportaufwendungen für Natronlauge in Fall 1

entfallen, da diese per Pipeline von einem Werk auf der anderen Straßenseite angeliefert

wird. In den beiden anderen Fällen wird allerdings aufgrund des sehr hohen Natronlaugenbedarfs

im Bayer-Prozeß von einer naheliegenden bzw. im Tonerde-Werk

intergrierten Alkalichloridelektrolyse ausgegangen, so daß hier ebenfalls keine Transporte

angesetzt werden. Der neben dem Zielprodukt anfallende Rotschlamm wird

deponiert und somit energiefrei geführt. Als KEA ergeben sich letztlich 21.750 MJ/t für

Fall 1, 23.235 MJ/t für Fall 2 und 23.763 MJ/t für Fall 3.

Die erhöhten Energieaufwendungen für nicht in Deutschland produzierte Tonerde sind

bedingt durch einen erhöhten thermischen Energieeinsatz, einer erhöhten Bauxitmenge

und einem höherem Natronlaugen- und Kalkeinsatz (/Bund/, /EAA/, /Leo/). Als gegenläufiger

Effekt sind die etwas niedriger liegenden spezifischen Primärenergieaufwendungen

für die Bereitstellung von elektrische Energie zu erwähnen.

Aus denen in Kap. 3.4 genannten Entfernungen und dem KEA für Transporte aus dem

Allgemeinen Teil (Tabelle 6, Bericht I) berechnet sich schließlich der KEA von Tonerde

frei Primär-Aluminium-Elektrolyse im ersten Fall zu 21.881 MJ/t, für Fall 2 zu 24.833

MJ/t und im dritten Fall beträgt der Wert 25.736 MJ pro Tonne. Im ersten Fall wird der

zusätzliche Aufwand zu ¼ durch den Transport per Güterzug und 3/4 durch den Transport

per Binnenschiff verursacht, wohingegen in den beiden anderen Fällen der Hochseetransport

zu über 80 % beteiligt ist.

Nachfolgend sind die Energieflüsse für die drei oben erwähnten Fälle nochmals zusammenfassend

in Flußdiagrammen dargestellt.


ENERGIEWIRTSCHAFT


Bauxit-

Abbau

Bauxit

1.516 MJ

Bauxit-

Transport

Bauxit

7.012 MJ

Tonerde-

Produktion

Tonerde

21.749 MJ


Tonerde

21.880 MJ

Diesel

1.516 MJ

Güterzug

212 MJ


5.284 MJ

Natronlauge (50%ig)

424 MJ


Erdgas

10.737 MJ

Strom

2.978 MJ

Zuschläge und

Hilfsstoffe 598 MJ

Güterzug

101 MJ

Schubboot und Leichter

30 MJ

Strom

911 MJ



Wasserstoff

76 MJ

Chlor

424 MJ

Abbildung B-4: KEA-Flußdiagramm zur Tonerde-Bereitstellung für in Deutschland

produzierte Tonerde (Tonerde 1)


ENERGIEWIRTSCHAFT




Bauxit-

Abbau

Bauxit

1.811 MJ

Bauxit-

Transport

Bauxit

6.346 MJ

Tonerde-

Produktion

Tonerde

23.234 MJ


Tonerde

24.833 MJ

Diesel

1.811 MJ

Güterzug

844 MJ


3.691 MJ


692 MJ


therm. Energie

12.755 MJ

davon

Erdgas 5.854 MJ

Schweröl 4.948 MJ

Steinkohle 1.953 MJ

Strom

2.642 MJ



Güterzug

231 MJ


1.316 MJ

Schubbott und Leichter

52 MJ

Strom

1.502 MJ



Wasserstoff

142 MJ

Chlor

692 MJ

Abbildung B-5: KEA-Flußdiagramm zur Tonerde-Bereitstellung für nach Deutschland

exportierte Tonerde (Tonerde 2)


Bauxit-

Abbau

Bauxit

1.811 MJ

Bauxit-

Transport

Bauxit

6.346 MJ

Tonerde-

Produktion

Tonerde

23.763 MJ


Tonerde

25.736 MJ

Diesel

1.811 MJ

Güterzug

844 MJ


3.691 MJ


809 MJ



12.755 MJ




Steinkohle 1.953 MJ

Strom

3.054 MJ




1.606 MJ

Güterzug

367 MJ

Strom

1.736 MJ



Wasserstoff

142 MJ

Chlor

809 MJ

Abbildung B-6: KEA-Flußdiagramm zur Bereitstellung von Tonerde (Tonerde 3), die in

Länder exportiert wird, die wiederum Primär-Aluminium nach

Deutschland exportieren

3.6.2 Emissionen bei der Bereitstellung von Tonerde

Es wurden die Emissionen aller energetisch bilanzierten Stoffe und die der Transporte

berücksichtigt. Eine emissionstechnische Gutschrift bei der Natronlaugenherstellung


ENERGIEWIRTSCHAFT


erfolgt sowohl für den verkaufsfähigen Wasserstoff 69 als auch für das Kuppelprodukt

Chlor. Die Emissionen werden, entsprechend der energetischen Bewertung, zu 50 % der

Produktion von Chlor zugeschrieben.

Zu beachten ist, daß die Emissionen in jeweils unterschiedlichen Ländergruppen entstehen

und somit selbst bei identischen Endenergieverbräuchen von einander abweichen

können.


Der KEA und die Emissionen für in Deutschland produzierte (Tonerde 1) bzw. nach

Deutschland importierte Tonerde (Tonerde 2) und ihre Anteile am Gesamtaufkommen

sind in folgender Tabelle angegeben. Daraus läßt sich ein Mix für Tonerde frei deutschem

Elektrolyse-Werk berechnen (Tonerde-Mix). Zusätzlich sind noch der primärenergetische

Aufwand und die Emissionen für die Bereitstellung von Tonerde für

Fall 3 berücksichtigt. Hierbei sind alle Energieaufwendungen und dabei entstehenden

Emissionen unter Berücksichtigung der Bauxitimport- und Tonerdeproduktions- bzw.

Importstruktur bis zur Anlieferung bei den deutschen bzw. ausländischen Elektrolyse-

Werken berücksichtigt.


Tonerde frei Primär-Aluminium-Elektrolyse 1995

Produkt

alle Werte je Tonne Tonerde

69 Da Wasserstoff mit Hilfe unterschiedlichster Verfahren produziert wird, wird hier nach der Substitutionsmethode

vorgegangen. Es werden die Emissionen gutgeschrieben, welche bei der Produktion über das Steamreforming von

Erdgas entstehen würden.



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Tonerde 1 21.880 1.410 1.374 3.466 3.017 2.402 361 44 318 61,6 %

Tonerde 2 24.833 1.814 1.793 4.803 5.508 2.968 517 149 497 38,4 %

Tonerde-Mix 23.016 1.565 1.535 3.980 2.975 2.620 421 85 387

Tonerde 3 25.736 1.873 1.825 4.850 5.654 3.035 521 151 504

N2O

[g]

Staub

[g]

Anteil

Aluminium-Produktion 53

4 Aluminium-Produktion

Wie bei der Eisenproduktion ist es möglich Aluminium aus primären Rohstoffen, also

aus Tonerde, oder aus sekundären Rohstoffen - im wesentlichen Schrotten - herzustellen.

In 4.1 und 4.3 wird zuerst die Primär-Aluminium-Produktion betrachtet; in 4.4 und

4.6 die Sekundär-Aluminium-Produktion.

4.1 Primär-Aluminium-Produktion

Die im Aluminiumwerk angelieferte Tonerde wird weltweit ausnahmslos im Kryolith-

Tonerde-Verfahren nach Hall und Héroult (Schmelzelektrolyse) zu Rohaluminium (Primär-Aluminium)

weiterverarbeitet. Da die in der Elektrolyse verwendeten Anoden

einem großen Verschließ von 0,4 bis 0,5 t pro Tonne Aluminium unterliegen, sind die

Anlagen zur Anodenherstellung meist integraler Bestandteil des Aluminiumwerkes.

Deshalb soll ebenso kurz auf die Anodenherstellung eingegangen werden.

In der Anodenproduktion werden vorkalzinierter Petrolkoks, Steinkohlenteerpech 70

und Anodenreste aus der Elektrolyse bei ca. 160°C gemischt und zu Rohanoden von ca.

0,5 bis 1,5 Tonnen Masse geformt. Diese grünen Anoden werden unter Einsatz von

Erdgas oder Schweröl in Ringkammeröfen auf 1050 bis 1250°C erwärmt, und auf diese

Weise leitfähig gemacht. Die nötigen Anschlüsse erhält die Anode in der nachgeschalteten

Anodenschlägerei. Anschließend wird sie mit einer Aluminiumschicht gegen Luftbrand

versehen.

Im Elektrolysewerk wird das angelieferte Aluminiumoxid (Tonerde) zunächst in einem

zentralen Oxidbunker zwischengelagert und nachdem es zur Reinigung der Elektrolyseabgase

eingesetzt wurde, der Elektrolyse über (11) zugeführt. Um die Temperaturen

in der Elektrolyse möglichst niedrig zu halten 71 wird eine 10%ige Lösung von

Al2O3 in geschmolzenem Kryolith ( Na3AlF6 ) elektrolysiert. So ist es möglich, die Elektrolyse

des Oxids bei ca. 950°C durchzuführen. Zwischen einer Kohlenstoff-Bodenelektrode

(3) und zweireihig in Längsrichtung angeordneten Anoden (8) wird der flüssige

Elektrolyt (7) durch Anlegen einer Spannung von 4 bis 5 Volt und bei Stromstärken

zwischen 50 und 250 kA chemisch in Aluminium und Sauerstoff zerlegt. Der eigentliche

Stromanschluß wird über ein 110 bis 220 kV-Netz vorgenommen, wobei dieser Drehstrom

in zwei Stufen auf 600 bis 1000 Volt herabtransformiert und anschließend gleichgerichtet

wird. Diese Spannung wird schließlich an 150 bis 250 in Serie geschaltete

Zellen angelegt, wodurch sich letztlich die gewünschte Spannung von ca. 4,5 Volt pro

Zelle ergibt. Der entstehende Sauerstoff reagiert mit dem Kohlenstoff der Anoden zu

Kohlendioxid, wodurch auch der Anodenverbrauch zu erklären ist. Um einen unterbrechungsfreien

Betrieb zu gewährleisten werden Zellen mit etwa 20 Anoden verwendet,

von denen täglich eine gewechselt wird. Die ausgetauschten Anodenreste werden der

Anodenherstellung wieder zugeführt und somit verwertet. Unterhalb 72 der Elektrolytschicht

(7) bildet sich flüssiges Hüttenaluminium (6), das täglich in Chargen von ein

70 dient als Bindemittel und zum Teil als Brennstoff

71 die Schmelztemperatur der Tonerde liegt bei 2.050°C

72 Die Dichte des Elektrolyts beträgt etwa 2,1 g/cm 3 im Vergleich zu 2,3 g/cm 3 für Hüttenaluminium.


ENERGIEWIRTSCHAFT


bis zwei Tonnen mittels Saugrohr entnommen und sofort den werkseigenen Gießereien

zugeführt wird.

Abbildung B-7: Querschnitt einer modernen Elektrolysezelle (/AlTB/)

Die bei der Elektrolyse entstehenden Abgase werden über eine Wirbelschicht aus Aluminiumoxid

geleitet, wodurch die stark gesundheitsschädlichen Fluorverbindungen fast

vollständig (zu 98 %) zurückgeführt werden können. Falls besonders reines Aluminium

gewünscht ist, werden zur Abgasreinigung Elektrofilter vorgeschaltet, die weitere Verunreinigungen

beseitigen.

Bei der Untersuchung des Transports des Primär-Aluminiums muß zwischen dem in

Deutschland produzierten und importiertem Primär-Aluminium unterschieden werden.

Für in Deutschland hergestelltes Aluminium wird ein Bahntransport mit 300 km angesetzt.

Für das importierte Primär-Aluminium ergeben sich unter Berücksichtigung der

Importstruktur für den Eisenbahntransport ca. 1.700 km, für den Hochseetransport ca.

1.930 km und rund 170 km für den Binnentransport.

/AlMB/, /AlTB/, /Chem/, /ME/, /MHK/, /Par/, /TdC/


Primär-Aluminium

In die Anoden-Produktion gelangt als Energieträger neben Strom für elektrische

Antriebe (Mischer etc.) Erdgas zur Feuerung der Ringkammeröfen. Zusätzlich verbrennt

beim Backen ein Teil der eingebrachten grünen Anoden (Petrolkoks und Steinkohlenteerpech),

die ebenfalls zur Aufrechthaltung der gewünschten Temperaturen beitragen.


ENERGIEWIRTSCHAFT



Petrolkoks 679,1 kg/t Anode

Petrolkoks energetisch 20,4 kg/t Anode

Elektrodenpech 120,8 kg/t Anode

Elektrodenpech energetisch 49,1 kg/t Anode

Füllpulver 20,3 kg/t Anode

Anodenreste 202,7 kg/t Anode

Erdgas 85,3 m 3 /t Anode

Strom 200 kWh/t Anode


Teer 2,6 kg/t Anode

Als Energieträger in der Elektrolyse dient im wesentlichen elektrische Energie für die

eigentliche Elektrolysezelle, sowie für Hilfsanlagen. Geringe Mengen Diesel für Fahrzeuge

und Infrastruktur werden zusätzlich berücksichtigt. Da sich sowohl die Energieals

auch die Rohstoffmengen je nach betrachtetem Land unterscheiden wird zwischen in

Deutschland produziertem (Prim-Al 1) und im Ausland produziertem Aluminium (Prim-

Al 2) unterschieden (siehe auch Kap. 3.6.1)

Primär-Aluminium-Produktion in Deutschland (Prim-Al 1)


Tonerde 1.910 kg/t Prim-Al

Anoden 520 kg/t Prim-Al

Kathoden 25,4 kg/t Prim-Al

Elektrolysestrom 14.015 kWh/t Prim-Al

sonstiger Strom 863 kWh/t Prim-Al

Diesel 89,0 kg/t Prim-Al

Aluminiumfluorid 17,5 kg/t Prim-Al


Fluoridhaltige Salze 14,0 kg/t Prim-Al

Anodenreste 105,4 kg/t Prim-Al

Primär-Aluminium-Produktion im Ausland (Prim-Al 2)


Tonerde 1.940 kg/t Prim-Al

Anoden 520 kg/t Prim-Al

Kathoden 25,4 kg/t Prim-Al

Strombedarf 15.200 kWh/t Prim-Al

Diesel 89,0 kg/t Prim-Al

Aluminiumfluorid 17,5 kg/t Prim-Al


Fluorhaltige Salze 14,0 kg/t Prim-Al

Anodenreste 105,4 kg/t Prim-Al

Der theoretische Energiebedarf für die technische Produktion von Aluminium beträgt

nach /MHK/ 6,53 kWh; 5,78 kWh pro kg produziertes Aluminium und 0,75 kWh zum

Aufheizen der Einsatzstoffe. Durch einen Vergleich mit den typischen Energieaufwendungen

von 13 bis 17 kWh läßt sich ein Wirkungsgrad von 38 bis 50 % bestimmen.

Die Ursachen können unterteilt werden in einen gegenüber der Theorie erhöhten

Strombedarf bzw. Spannungsbedarf und den bis heute noch nicht vollständig verstandenen

Anodeneffekt 73 . Die beiden ersten Effekte sollen etwas näher betrachtet werden:

73 Phänomenologisch äußert sich der Anodeneffekt durch Auftreten einer isolierenden Gasschicht an der Anode, die ein

plötzliches Ansteigen der Betriebsspannung auf das bis zu 15-fache verursacht. Durch Zugabe von Tonerde, Rühren des

Bades mit Preßluft oder Holzstämmen wird der Normalzustand wieder hergestellt.


ENERGIEWIRTSCHAFT


• Nach dem Gesetz von Faraday können mit 1 kAh elektrischen Strom 335 Gramm

Aluminium erzeugt werden - tatsächlich entstehen nur ca. 85 bis 95 % dieser

Menge. Der Grund hierfür ist eine möglichen Rückreaktion des an der Kathode

entstehenden flüssigen Aluminiums mit dem an der Anode entstehenden

Kohlendioxid zu Aluminiumoxid und Kohlenmonoxid. Ohne näher darauf

einzugehen, sei noch erwähnt, daß die vorhandene Leitfähigkeit des Elektrolyts,

sowie die chemischen Reaktionen des Aluminiums mit dem Elektrolyt und dem

Kohlenstoffboden den Strombedarf ebenfalls erhöhen.

• Um Aluminium aus Aluminiumoxid zu erzeugen, ist eine theoretische Spannung von

1,17 Volt nötig. Real werden die Elektrolysezellen allerdings bei 4 bis 5 Volt betrieben.

Die diversen Ursachen lassen sich sowohl auf Spannungabfälle im Elektrolyt,

an der Anode, an der Kathode und in den äußeren Stromleitungen, als auch auf eine

Überspannung, die hauptsächlich zur Prozeßbeschleunigung (0,7 V) und teilweise

zur Überwindung von bestimmten Diffusionsgefällen (0,1 V) nötig ist, zurückführen.

Ein Energieverbrauch von 13 kWh/kg stellt im übrigen die ökonomische Grenze dar, da

durch Herabsetzen der anodischen Stromdichte der Energieverbrauch zwar verringert

werden kann, aber gleichzeitig die Betriebs- und Investitionskosten zunehmen würden.

Deshalb ist mit einer weiteren wesentlichen Reduktion des spez. Energiebedarfs in den

nächsten Jahren nicht zu rechnen. Da der größte Anteil der Anlagen aufgrund ihres

Alters einen Energieverbrauch aufweist, der deutlich über dem oben genannten liegt

(15-17 kWh/kg), kann aber dennoch eine weitere Verminderung erwartet werden.


Die wesentlichen Stoffflüsse für die Bereitstellung von Primär-Aluminium frei Halbzeugwerk

sind zusätzlich im untenstehenden Diagramm übersichtlich zusammengefaßt.

Hinter dem Bilanzrest verbergen sich im wesentlichen Kohlendioxid- bzw. Kohlenmonoxid-Emissionen,

die durch Oxidation des in den Anoden enthalten Kohlenstoffs mit

dem im Aluminiumoxid gebundenen Sauerstoff entstehen. Die Spannbreiten bei der

eingesetzten Tonerde bzw. dem entstehenden Bilanzrest ergeben sich durch die Betrachtung

von Elektrolyse-Werken in Deutschland bzw. im Ausland . Die niedrigeren

gelten jeweils für Deutschland.


ENERGIEWIRTSCHAFT


Anodenreste 105 kg

Teer

1 kg

Kathoden

25 kg

Aluminiumfluorid

18 kg

Fluorhaltige Salze

14 kg

Bilanzrest (CO 2/CO)

1.354-1.384 kg

Anodenreste 105 kg

Pech Petrolkoks

63 kg 353 kg

Anoden-

Produktion

Anoden

520 kg

Tonerde

1.910 -1.940 kg

Primär-Aluminium-Produktion


1.000 kg

Transport


1.000 kg

Abbildung B-8: Massenflußdiagramm zur Bereitstellung von Primär-Aluminium


ENERGIEWIRTSCHAFT


4.3 KEA und Emissionen für die Bereitstellung von Primär-Aluminium

4.3.1 KEA für Primär-Aluminium frei Halbzeugwerk

Bei der Bilanzierung wird erneut zwischen mehreren Fällen unterschieden.

Im Fall 1 wird Primär-Aluminium in einem deutschen Elektrolysewerk aus dem Tonerde-Mix

aus Tabelle B-2 produziert. Die benötigten Anoden, ebenso wie das benötigte

Aluminiumfluorid, werden ebenfalls in Deutschland produziert.

Im Fall 2 geschehen diese Prozesschritte in Ländern, die anschließend Primär-Aluminium

nach Deutschland exportieren. Alle elektrischen Energieaufwendungen werden

mit dem "Prim-Al-Mix" aus Tabelle 5 im Allgemeinen Teil (Bericht I) bewertet.

Zum KEA der Anoden trägt Petrolkoks mit einem Anteil von mehr als 65 % und Elektrodenpech

zu ca. 17 % bei. Die restlichen Anteile verteilen sich auf Erdgas, Strom und

Füllpulver. Rückgeführte Anodenreste aus der Elektrolyse werden, da sie im Kreis

geführt werden, ebenso wie der entstehende Teer, der als Reststoff aufgefaßt wird,

energiefrei bewertet. Es ergeben sich für den KEA von einer Tonne Anoden im Fall 1

38.079 MJ und im Fall 2 - bedingt durch geringe spezifische Aufwendungen bei der

Strombereitstellung - 37.216 MJ.

Als Input-Stoffe der Elektrolyse werden in dieser Studie Tonerde, Anoden, Kathoden,

Diesel für die Infrastruktur und Aluminiumfluorid 74 berücksichtigt. Der Strombedarf für

die Elektrolyse und aller Hilfsanlagen liegt im Mittel bei ca. 15.000 kWh pro Tonne

Aluminium. Die fluorhaltigen Salze werden als Reststoffe aufgefaßt und somit energiefrei

bewertet, ebenso wie die Anodenreste, welche der Produktion neuer Anoden zugeführt

werden und somit Kreislaufstoffe darstellen. Der KEA von 239.664 MJ im Fall 1

bzw. 183.283 MJ für eine Tonne gegossenes Primär-Aluminium wird letztlich zu ca. 2/3

durch den Elektrolysestrom, zu ca. 20 - 30 % durch die Tonerde und 8 % durch den

Einsatz der Anoden verursacht. Für importiertes Aluminium ergibt sich ein geringerer

Wert, da die primärenergetischen Aufwendungen für die Bereitstellung von Strom in der

betrachteten Ländergruppe ("Prim-Al-Mix") niedriger liegen als in Deutschland. Eine

Diskussion der Abhängigkeiten des KEA vom Kraftwerkspark wird am Ende des

Berichts in „Weiterführende Überlegungen“ durchgeführt.

Bedingt durch stark unterschiedliche Transportentfernungen beträgt der KEA für den

Transport des in Deutschland produzierten Primär-Aluminiums weniger als 15 % des

KEA für den Transport des importierten Aluminiums. Im ersten Fall beträgt der KEA

des Primär-Aluminium frei Halbzeugwerk 240.022 MJ/t, wovon weniger als 2‰ durch

den Transport per Güterzug bedingt sind. Im Fall 2 ergibt sich der KEA zu

185.437 MJ/t; 1 % werden durch Transportprozesse verursacht und verteilen sich zu

73 % auf den Güterzugtransport zum Hafen oder direkt zum Halbzeugwerk, zu 24 % auf

den Hochsee- und zu 3 % auf den Binnentransport.

74 Ein Teil dieses Fluorids reagiert mit den Wänden und Boden.


ENERGIEWIRTSCHAFT


Tonerde-Mix

43.960 MJ

Anoden-

Produktion

Anoden

20.768 MJ

Primär-Aluminium-Produktion


239.664 MJ

Transport

Primär-Aluminium aus Deutschland

240.022 MJ

Petrolkoks (stofflich genutzt)

13.564 MJ

Steinkohlenteerpech (stofflich genutzt)

2.482 MJ


therm. Energie Petrolkoks: 813 MJ

3.472 MJ Teerpech: 1009 MJ

Erdgas: 1650 MJ

Strom

1.250 MJ

Strom

170.427 MJ

Diesel

4.277 MJ

Aluminium-Fluorid

233 MJ

Güterzug

358 MJ

Abbildung B-9: KEA-Flußdiagramm zur Primär-Aluminium-Bereitstellung für in

Deutschland produziertes Aluminium (Prim-Al 1)


ENERGIEWIRTSCHAFT




Tonerde-Mix

49.927 MJ

Anoden

20.297 MJ

Primär-Aluminium-

Produktion


183.283 MJ

Transport

Anoden-

Produktion

Primär-Aluminium importiert

185.437 MJ

Petrolkoks (stofflich genutzt)

13.564 MJ

Steinkohlenteerpech (stofflich genutzt)

2.482 MJ


therm. Energie Petrolkoks: 813 MJ

3.472 MJ Teerpech: 1009 MJ

Erdgas: 1650 MJ

Strom

779MJ

Strom

108.550 MJ

Diesel

4.277 MJ

Aluminium-Fluorid

232 MJ

Güterzug

1.579 MJ


517 MJ

Schubboot mit Leichter

59 MJ

Abbildung B-10: KEA-Flußdiagramm zur Primär-Aluminium-Bereitstellung für nach

Deutschland importiertes Aluminium (Prim-Al 2)

4.3.2 Indirekte Emissionen von Primär-Aluminium

Mit Ausnahme der Emissionen bei der Bereitstellung von Petrolkoks oder Elektrodenpech,

wurden alle Emissionen der eingesetzten Stoffe während der Anodenproduktion

bilanziert. Petrolkoks entsteht als Abfallprodukt bei der Verarbeitung von flüssigen

Kohlenwasserstoffen (Mineralölindustrie) ebenso wie das Steinkohlenpech, das ein

Abfallprodukt der Koksherstellung darstellt.


Für die beiden anderen Prozeßschritte (Elektrolyse und Transporte) wurden alle Stoffe,

denen ein KEA zugeordnet wurde, hinsichtlich ihrer Emissionen berücksichtigt. Zu

beachten ist, daß für den Verbrauch von elektrischer Energie einmal die Emissionen für

Deutschland und einmal für Primär-Aluminium-exportierende Länder angesetzt werden.

Zusätzlich wurden bei der Reduktion von Al2O3 (Tonerde) zu Aluminium die dabei

entstehenden CO und CO2-Emissionen berücksichtigt 75 .


Wie auch für Bauxit und Tonerde werden im folgenden der KEA und die indirekten

Emissionen von Primär-Aluminium zusammenfassend dargestellt. Hierbei sind alle

Aufwendungen bis zur Bereitstellung beim Halbzeugwerk inklusive der Import- und

Produktionsstrukturen berücksichtigt.


Primär-Aluminium frei Halbzeugwerk in Deutschland 1995

Produkt

alle Werte je Tonne Prim-Al

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Prim-Al 1 240.022 14.741 25.306 22.932 15.130 24.894 2.231 564 1.749 34,1 %

Prim-Al 2 185.437 10.107 27.396 25.719 15.144 17.326 2.697 514 1.757 65,9 %

Prim-Al-Mix 204.050 11.687 26.683 24.769 15.139 19.907 2.538 531 1.754

Metall/Aluminium-D

/GEM3/

N2O

[g]

Staub

[g]

186.228 13.400 117.000 21.500 37.900 11.480 1.040 320 28.260

Bis auf die CO, SO2 und die Staub-Emissionen bewegen sich die Werte in ähnlichen

Bereichen. Die signifikanten Abweichungen sollen im folgenden näher erläutert werden:

• CO: In /GEM3/ wird keine Nachverbrennung von CO-Emissionen berücksichtigt.

Allein 110 Gramm pro Kilogramm Aluminium stammen aus dem

Elektrolyseprozeß. Im Rahmen dieser Studie wurde eine Nachverbrennung von

90 % der CO-Emissionen zu CO2 berücksichtigt.

• SO2: In /GEM3/ wird in der Tonerdeproduktion als Brennstoff hauptsächlich

Schweröl und in geringen Mengen Erdgas eingesetzt. Im Rahmen dieser Studie

wird für in Deutschland produzierte Tonerde ausschließlich Erdgas und im

Ausland wesentlich geringere Mengen Schweröl, die durch Steinkohle und Erdgas

substituiert wurden, eingesetzt.

• Staub: Die wesentlichen höheren Staub-Emissionen im Rahmen von /GEM3/ entstehen

während Bauxitabbaus als prozeßbedingte Emissionen. Prozeßbedingte

Staubemissionen sind auf Grund ungesicherter Werte im Rahmen dieser Studie

nicht berücksichtigt worden

75 Als Basis dienen die Reaktion 2 Al2O3 + 3 C 4 Al + 3 CO2 und eine 10%ig Rückreaktion von Aluminium mit dem an

der Anode entstehenden Kohlendioxid: 2 Al + 3 CO2 Al2O3 + 3 CO. Hieraus lassen sich die prozeßbedingten

Emissionen berechnen. Berücksichtigt wurde ebenfalls, daß rund 90 % der entstehenden CO-Emissionen zu CO2

nachverbrannt werden.

Anteil


ENERGIEWIRTSCHAFT


4.4 Sekundär-Aluminium-Produktion

Wie bereits zu Beginn des Kapitels erwähnt gibt es eine weitere Möglichkeit der Aluminium-Produktion

durch das Wiedereinschmelzen von Aluminium-Schrott. Hierbei

wird zwischen Neuschrott (sortenreiner Schrott aus anderen Verarbeitungsstufen) und

Altschrott (Schrott aus Rückführungssystemen zum Erfassen von Produkten nach ihrem

Nutzungsphasen) unterschieden. Daher wird zwischen zwei Verfahren unterschieden.

Das Einschmelzens ohne Salz, mit einem vorgelagerten Abschwelen, wird überwiegend

für Altschrott, das Direkteinschmelzen unter Salz für Neuschrott verwendet. Die dabei

entstehenden Salzschlacken und Aluminium-Krätzen werden aufbereitet und ein Großteil

des Salzes und des Aluminiums zurückgewonnen. Vor den eigentlichen Verfahrensbeschreibungen

der Sekundär-Aluminium-Produktion wird deshalb kurz noch die Salzschlacken-Aufbereitung

bzw. die Krätze-Aufbereitung dargestellt.

Die Salzschlacke wird gebrochen, gesiebt und vom Aluminium-Granulat, das dem

Umschmelzwerk zugeführt wird, getrennt. Anschließend wird diesem Schlackenpulver

Wasser zugesetzt, so daß sich im wesentlichen die in der Salzschlacke enthaltenen Oxide

ablösen und man nach Kristallation die zu 99 % zurückgewonnenen Mischsalze bei der

Sekundär-Aluminium-Produktion wieder einsetzen kann.

Unter Aluminium-Krätze versteht man die Aluminiumoxid-Schicht die sich auf flüssigem

Aluminium bildet, wenn es mit Sauerstoff in Berührung kommt. Diese Schicht,

welche ebenfalls Schmelzsalze enthält wird abgekrätzt (entfernen der Aluminium-

Krätze) und nach möglichst schnellem Abkühlen lassen sich rückgewinnbare Metallinhalte

von 15 bis 30 % erzielen. Nach einer Anreicherung auf über 60 % Aluminium-

Anteil kann das Material erneut in der Sekundärhütte eingesetzt werden.

Neuschrott ist sortenrein oder mit bekannten Anteilen anderer Metalle legiert, nicht

verunreinigt oder verschmutzt. Nach einem Zerkleinern des Schrottes in Mühlen wird er

in brennstoffbeheizten Öfen oder Induktions-Öfen unter Luftabschluß - wodurch der sog.

Abbrand verhindert und eine hohe Metallausbeute möglich wird - eingeschmolzen.

Eventuell vorhandene Beschichtungen werden traditionell in einem vorgelagerten Ofen

bei 300 bis 500° C abgeschwelt und die Rauchgase werden nachverbrannt. In modernen

Anlagen ist das Abschwelen und Schmelzen zusammengefaßt um Abwärmen nutzen zu

können.

Altschrott stammt aus einem diversifizierten und effektiven Netzwerk von Sammelund

Sortierfirmen. Der Schrott wird grob vorsortiert, zerkleinert und z.B. von magnetischen

Teilen durch eine Magnetabscheidung befreit. Durch eine eventuell nachfolgende

Naßtrennung (Schwimm-Sink-Scheidung), sowie ein Abschwelen von nichtmetallischen,

brennbaren Anhaftungen werden weitere Verunreinigungen entfernt. Bestandteile wie

Oxide und Nitride lagern sich beim Einschmelzen an den Salzkristallen an,

Anhaftungen anderer Metalle, deren Schmelzpunkt höher liegt als der des Aluminiums,

können durch Ausschmelzen des Aluminiums auf einer Schmelzbrücke ausgeschieden

werden.

Wie beim Primär-Aluminium-Transport wird wieder zwischen dem in Deutschland

produzierten und dem nach Deutschland importierten Sekundär-Aluminium unterschieden.

Für in Deutschland produziertes Aluminium wird ein Bahntransport mit 300 km

angesetzt. Unter Berücksichtigung der Importstruktur für Sekundär-Aluminium lassen


ENERGIEWIRTSCHAFT


sich rund 500 km für den Eisenbahntransport, ca. 400 km für den Hochseetransport und

120 km für den Binnentransport berechnen.

/AlMB/, /AlTB/, /EAA/


Sekundär-Aluminium

In den beiden Prozessen zum Wiedereinschmelzen von Aluminiumschrotten, die im

folgenden betrachtet werden, sind die Energieaufwendungen für die Krätze- bzw. Salzschlacken-Aufbereitung

bereits enthalten.

Für die Anlieferung der Neuschrotte wird ein Bahntransport von 200 km angesetzt.

Als Energieträger werden neben elektrischer Energie für Shredder und elektrische

Antriebe auch Schweröl und Erdgas zum Abschwelen und Einschmelzen zugeführt. Die

exakten Energieinhalte ergeben sich, wie auch in den vorherigen Abschnitten, aus den

Massen der Energieträger und den im Allgemeinen Teil (Tabelle 3 und 4, Bericht I) dargestellten

Heizwerten.


Neu-Schrotte 1.040 kg/t Sek-Al

Neu-Schrott-Transport 200 km

Schweröl 24,86 kg/t Sek-Al

Erdgas 90,00 m 3 /t Sek-Al

Strom 291,35 kWh/t Sek-Al

Kalk 4,77 kg/t Sek-Al

Sonstiges 4,12 kg/t Sek-Al


Al aus Krätzeaufbereitung 21,51 kg/t Sek-Al

Filter-Staub 8,89 kg/t Sek-Al

Mahl-Staub 18,49 kg/t Sek-Al

Da Altschrotte nicht konzentriert bei bestimmten Werken anfallen, müssen sie in

kleine Mengen von den unterschiedlichsten Sammelstellen zusammengetragen werden.

Hierfür wird ein LKW-Transport von 300 km angesetzt 76 . Vor dem Einschmelzen müssen

die Altschrotte wie bereits erwähnt, einer Aufbereitung unterzogen werden. Zum

Einsatz kommen hierfür im wesentlichen Schweröl, Erdgas und elektrische Energie.

Beim Einschmelzen der aufbereiteten Schrotte wird neben elektrischer Energie hauptsächlich

Erdgas für den Schmelzofen benötigt.

Hinsichtlich der Endenergieaufwendungen wird zwischen nach Deutschland importiertem

und im Inland produziertem Sekundär-Aluminium nicht unterschieden.

76 Die Neuschrotte fallen konzentriert bei den Halbzeugwerken an und können deshalb gesammelt per Bahn transportiert

werden.


ENERGIEWIRTSCHAFT


Alschrottaufbereitung


Alt-Schrotte 1.229 kg/t Schrott

Alt-Schrott Transport 300 km

Schweröl 4,16 kg/t Schrott

Erdgas 30,41 m 3 /t Schrott

Strom 64,01 kWh/t Schrott

Additive 2,17 kg/t Schrott


Nicht-Fe-Metalle 40,44 kg/t Schrott

Fe-Metall 9,52 kg/t Schrott

Filter Staub 3,28 kg/t Schrott

Mahl-Staub 48,14 kg/t Schrott

Gummi 23,55 kg/t Schrott

Steine 4,16 kg/t Schrott

Abwasser 90,13 kg/t Schrott

sonstige Reste 11,95 kg/t Schrott

Aufbereiteten Schrott Schmelzen und Gießen inlusive Salzschlackenaufbereitung


aufber.Schrott 1.116 kg/t Sek-Al

Al-Granulat 76,65 kg/t Sek-Al

Schweröl 12,82 kg/t Sek-Al

Erdgas 246,41 m 3 /t Sek-Al

Strom 287,80 kWh/t Sek-Al

Salz 13,67 kg/t Sek-Al

Kalk 7,57 kg/t Sek-Al

Sonstiges 8,47 kg/t Sek-Al


Eisen-Schrott 2,18 kg/t Sek-Al

Al-Oxid 119,36 kg/t Sek-Al

Al-Granulat 76,65 kg/t Sek-Al

Filter-Staub 9,63 kg/t Sek-Al

Mahl-Staub 14,54 kg/t Sek-Al


Wie bereits in Kap. 3.5 bzw. 4.2 sollen auch hier die Massenströme zur Produktion von

Sekundär-Aluminium aus Neuschrott bzw. Altschrott dargestellt werden. Detailliert

können alle Massenströme den obigen Tabellen entnommen werden.



Neuschrott

1040 kg

Sekundär-Aluminium-

Produktion


aus Neuschrott

1000 kg



Aluminium aus

Krätzeaufbereitung

22 kg

Mahl- und Filterstäube

27 kg

Abbildung B-11: Massenflußdiagramm zur Bereitstellung von Sekundär-Aluminium aus

Neuschrott

Die großen Salzmengen beim Einschmelzen von Neuschrott werden hauptsächlich intern

im Kreis geführt und tauchen deshalb im obigen Massenflußdiagramm nicht explizit auf.


Das Massenflußdiagramm zur Produktion von Sekundär-Aluminium aus Altschrott

beinhaltet sowohl die Aufbereitung als das eigentliche Einschmelzen der Schrotte.

Al-Granulat

77 kg

Altschrott

1372 kg

Aufbereitung

Aufbereiteter Altschrott

1116 kg


Produktion

Sek-Aluminium

aus Altschrott

1000 kg

Transport

Sek-Aluminium

aus Altschrott

1000 kg

Additive

2 kg

Nichtmetallische

Reste 44 kg

Metalle

56 kg


57 kg

Abwasser

101 kg



Salz

14 kg

Metalle

2 kg


24 kg

Al-Oxid

120 kg

Abbildung B-12: Massenflußdiagramm zur Bereitstellung von Sekundär-Aluminium aus

Altschrott

4.6 KEA und Emissionen für die Bereitstellung von Sekundär-Aluminium

4.6.1 KEA für Sekundär-Aluminium frei Halbzeugwerken

Für die Anlieferung von Neuschrotten wird ein Bahntransport von 300 km angesetzt.

Der KEA der Neuschrotte (siehe auch Abbildung B-13) mit 7.899 MJ pro Tonne setzt

sich zu je ca. 40 % aus elektrischer Energie und dem KEA des eingesetzten Erdgases

zusammen. Der zweite Brennstoff (Schweröl) trägt mit ca. 15 % bei. Die restlichen 5 %

werden durch den eingesetzten Kalk und den Bahntransport verursacht. Der Schrott an

sich wird energiefrei bewertet, da bei der Auskopplung aus den Halbzeugprozessen keine

Energiegutschrift berücksichtigt wurde. Die Output-Stoffe wie das Aluminium aus der


ENERGIEWIRTSCHAFT


Krätzaufbereitung und die Filter- bzw. Mahl-Stäube werden als Kreislaufstoffe bzw.

Reststoffe ebenfalls energiefrei bewertet. Die Aufwendungen für die Salzschlackenaufbereitung

sind ebenfalls berücksichtigt.

Der KEA von aufbereiteten Altschrotten beträgt für den in Deutschland stattfindenden

Prozeß 2.350 MJ/t. Für das aus Altschrotten produzierte Sekundär-Aluminium, welches

im Anschluß nach Deutschland exportiert wird, liegt der Wert bei 2.317 MJ/t. Die

Hauptbeiträge mit 46 % bzw. rund 30 % liefern Erdgas und Strom. Schweröl ist mit rund

8 % beteiligt. Durch den Transport werden ca. 15 % des KEA verursacht. Der Alt-Schrott

wird ebenso wie geringe Mengen Additive energetisch vernachlässigt. Als Output-Stoffe

ergeben sich Nicht-Eisen-Metalle und Eisen, sowie Filter- und Mahl-Stäube, Gummi,

Steine und andere Reste, wobei diese erneut energetisch unberücksichtigt bleiben, da

Schrotte vor der Verwendung aufbereitet werden müssen bzw. Stäube und sonstige

Reste deponiert oder verschüttet werden.

Beim Einschmelzen der aufbereiteten Schrotte verursachen die Brennstoffe Erdgas

und Schweröl über 60 % des KEA von Sekundär-Aluminium, gefolgt vom KEA der aufbereiteten

Schrotte (ca. 17 %) und dem elektrischen Energieeinsatz (ca. 22 %). Das

restliche Prozent ergibt sich durch zu ersetzende Salzmengen und Kalk. Auf der Output-

Seite ergeben sich neben Eisenschrotten, Aluminiumoxiden und Aluminium-Granulat

aus der Salzschlackenaufbereitung Filter- und Mahl-Stäube, die erneut energiefrei

bleiben. Die Aluminiumoxide werden in Sondermülldeponien deponiert. Das Aluminium-

Granulat wird erneut dem Schmelzwerk zugeführt. Bei der Berechnung wurde zwischen

importierten - mit einem KEA von 15.095 MJ/t - und im Inland produzierten Sekundär-

Aluminium - mit einem KEA von 15.277 MJ/t - unterschieden.

Durch Multiplikation der Transportentfernungen mit dem KEA der unterschiedlichen

Transportmittel aus dem Allgemeinen Teil (Tabelle 6, Bericht I), ergibt sich für die

primärenergetisch bewerteten Transportaufwendungen des in Deutschland produzierten

Sekundär-Aluminiums etwa ein Drittel des KEA von importierten Aluminium. Der

Hauptteil wird in beiden Fällen durch den Schienentransport (ca. 67 %) verursacht.

Es ergeben sich die Primärenergieaufwendungen gemäß Abbildung B-14.




Produktion


aus Neuschrott

7.899 MJ

Strom

3.337 MJ

Erdgas

3.191 MJ

Schweröl

1.109 MJ

Güterzug

239 MJ



Abbildung B-13: KEA-Flußdiagramm zur Sekundär-Aluminium-Bereitstellung für in

Deutschland produziertes (Sek-Al 1) bzw. importiertes Alu (Sek-Al 2)


Aufbereitung

Aufbereiteter

Altschrott

2.622 MJ


15.278 MJ


aus Deutschland

15.636 MJ

LKW

393 MJ

Erdgas

1.203 MJ

Strom

818 MJ

Schweröl

207 MJ


Produktion

Transport

Erdgas

8.738 MJ

Strom

3.297 MJ

Schweröl

572 MJ



Salz

14 MJ

Güterzug

358 MJ

Aufbereitung

Aufbereiteter

Altschrott

2.586 MJ


15.095 MJ


importiert

15.815 MJ

LKW

393 MJ

Erdgas

1.203 MJ

Strom

782 MJ

Schweröl

207 MJ


Produktion

Transport

Erdgas

8.738 MJ

Strom

3.150 MJ

Schweröl

572 MJ



Salz

14 MJ

Güterzug

577 MJ


101 MJ

Schubboot mit

Leichter 42 MJ

Abbildung B-14: KEA-Flußdiagramm zur Sekundär-Aluminium-Bereitstellung für in

Deutschland produziertes (Sek-Al 1) bzw. importiertes Alu (Sek-Al 2)

4.6.2 Emissionen bei der Bereitstellung von Sekundär-Aluminium

Hinsichtlich der Emissionen wurden alle Stoffe berücksichtigt, die auch energetisch

bewertet wurden. Emissionen, die durch Transporte entstehen, wurden ebenfalls bilanziert.

4.7 Zusammenfassung

In untenstehender Tabelle sind die primärenergetisch bewerteten Aufwendungen und

Emissionen für die Bereitstellung von Sekundär-Aluminium zusammenfassend dargestellt.

Hierbei sind alle Vorketten, inklusive der Import- und Produktionsstrukturen

berücksichtigt worden. Unter Sek-Al 1 wird nach der bekannten Nomenklatur erneut

das in Deutschland produzierte und unter Sek-Al 2 das nach Deutschland importierte

Sekundär-Aluminium verstanden. Zusätzlich sind ebenfalls die Werte für Sekundär-

Aluminium aus Neuschrott dargestellt. Eine Unterscheidung zwischen in Deutschland


ENERGIEWIRTSCHAFT


aus Neuschrott produziertem und nach Deutschland importiertem, aus Neuschrott

produziertem Sekundär-Aluminium ist nicht nötig, da davon ausgegangen werden kann,

daß der Neuschrott ausschließlich aus der Halbzeugverarbeitung (findet in Deutschland

statt) stammt, bzw. das daraus produzierte Sekundär-Aluminium ebenfalls

ausschließlich im eigenen Land verbracht wird (Kosten- und Aufwandsfrage).


Sekundär-Aluminium frei Halbzeugwerk in Deutschland 1995

Produkt

alle Werte je Tonne Aluminium



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Sek-Al 1 15.636 879 799 1429 617 2.032 117 24 96 67,3 %

Sek-Al 2 15.815 822 907 1.633 641 2.129 146 23 96 32,7 %

Sek-Al-Mix 15.694 860 834 1.496 625 2.063 127 23 96

Sek-Al aus Neuschrott 7.899 466 344 590 673 913 49 14 51

Mit Hilfe dieser Werte und der Werte aus Tabelle B-3 läßt sich zuletzt noch der KEA

und die Emissionen für den Aluminium-Mix aus Primär- und Sekundär-Metall berechnen.

Hierbei werden die Werte mit den Anteilen am Gesamtaufkommen 77 in Deutschland

im Jahre 1995 gewichtet.

Tabelle B-5: Kumulierter Energieaufwand für die Bereitstellung frei Halbzeugwerk

und indirekte Emissionen von Aluminium

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Prim-Al-Mix 204.050 11.687 26.683 24.769 15.139 19.907 2.538 531 1.754 74,0 %

Sek-Al-Mix 15.694 860 834 1.496 625 2.063 127 23 96 26,0 %

Aluminium-Mix 154.996 8.867 19.951 18.708 11.359 15.260 1.910 399 1.322

77 Produktion und Import

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Anteil

Anteil



In dieser Studie werden die gebräuchlichsten Halbzeuge betrachtet; dies sind ein gewalztes

Aluminium-Blech mit 0,25 mm Dicke, wie es häufig im Automobilsektor verwendet

wird, ein stranggepreßtes Aluminium-Profil - ebenfalls für den Automobil- oder

z.B. Fensterrahmenbau - und 2 unterschiedlich dicke Aluminium-Folien mit den Dicken

7 bis 12 µm bzw. 100 µm, die in erster Linie in der Elektroindustrie 78 bzw. als Verpakkungsstoff

verwendet werden. Zusätzlich wird im Anschluß der KEA weiterer Halbzeuge

abgeschätzt. /AlTB/


Das Aluminium wird in den Elektrolysewerken nach der Entnahme aus dem Ofen zu

Gußformaten vergossen. Zu unterscheiden ist zwischen Rundbarren, Walzflachbarren,

Hohlbarren und Bändern. Diese Gußformate werden anschließend in den Halbzeugwerken

zu den gewünschten Halbzeugen weiterverarbeitet.

Das weltweit bevorzugte Verfahren stellt das Vertikalstranggießen bzw. das Wassergießverfahren

da. Hierbei wird flüssiges Aluminium ohne erneutes Aufwärmen durch

eine niedrige wassergekühlte Kokille gegossen, die vor dem Gießbeginn mit einem absenkbaren

Gießtisch abschließt. Mit einsetzender Erstarrung wird der Tisch abgesenkt

und es entsteht wie beim Stahl-Strangießverfahren ein von außen nach innen erstarrender

Block. Es sind Barren aller Abmessungen und Formen (auch Hohlbarren) möglich,

lediglich die Länge ist durch den Hub des Tisches begrenzt. /AlTB/


Vorprodukten

Der Energiebedarf zum Gießen des flüssigen Aluminiums ist bereits in den Prozeßmodulen

der Aluminiumelektrolyse bzw. der Sekundär-Aluminium-Schmelze enthalten.

Hierbei wurde das Standard-Gießverfahren (Vertikalstranggießen) betrachtet.

5.3 Herstellung von Endprodukten

Walzprodukte

Bleche und Bänder werden auf Basis von Walzflachbarren produziert. Sie werden

nach einem Abfräsen der Oberfläche - eventuell erfolgt zuvor ein Glühvorgang zur

Rekristallisation - in Kammer- oder Durchlauföfen auf eine entsprechend der Zusammensetzung

günstige Walztemperatur (400 bis 540°C) gebracht. Durch Warmwalzen

mit nachfolgendem Kaltwalzen werden die gewünschten Enddicken erreicht. Beide

Walzverfahren sind denen der Stahlverarbeitung (siehe Kap. A.5.) ähnlich und werden

daher nicht weiter erläutert.

78 z.B. für Kondensatoren


ENERGIEWIRTSCHAFT


In speziellen Walzwerken, durch gleichzeitiges Walzen und Ziehen, wird aus weichgeglühten

Folien-Vorwalzband mit Dicken zwischen 0,6 und 0,8 mm Aluminium-Folie

hergestellt. Beim Fertigwalzen laufen üblicherweise zwei Folien durch ein Walzgerüst

(Doppelwalzen), wodurch die Folien eine matte und eine hochglänzende Seite 79 erhalten.

Im Anschluß daran werden, abhängig vom Verwendungszweck, die Folien vollständig

weichgeglüht, wodurch zugleich verbleibende Walzölreste verdampfen und die Folie

völlig steril wird.

Strangpreß- und Zieherzeugnissen

Neben dem Walzen ist das Strangpressen das wichtigste Umformverfahren zur Herstellung

von Aluminium-Halbzeugen. Stranggepreßt werden Stangen, Rohre und

Strangpreßprofile. Im Gegensatz zur Profilierung durch Walzen sind die Gestaltungsmöglichkeiten

für den Querschnitt bei Strangpressen wesentlich freizügiger.

Ausgangsmaterial für das Strangpressen ist der Preßbolzen, der nach einem materialausgleichenden

Glühen (Homogenisieren) von einem längeren, stranggegossenen Preßbarren

80 auf die erforderliche Länge abgetrennt wird. Nach einem Erwärmen auf eine

günstige Umformtemperatur 81 wird der Preßbolzen in einen ebenfalls aufgewärmten

Rezipienten eingeschoben, dessen Innendurchmesser nur wenig größer ist, als der Außendurchmesser

des Bolzens. Mit Hilfe eines Preßstempels wird der Werkstoff durch

eine Matrize gepreßt, die dem austretenden Strang die gewünschte Querschnittsform

gibt. Anschließend werden die Profile gereckt 82 und auf die Endabmessungen zugesägt.

Falls Hohlformen produziert werden sollen, wird ein fester, während des Pressens geschmierter

und gekühlter Dorn in den Preßraum eingebracht, wodurch sich letztlich z.B

ein stranggepreßtes Rohr ergibt.

Durch anschließendes Ziehen kann eine höhere Maßgenauigkeit oder eine Festigkeitssteigerung

durch Kaltverfestigung erreicht werden. Sowohl Voll- als auch Hohlprofile

können durch Ziehen weiterverarbeitet werden. Unter Ziehen versteht man ein Kaltumformen,

bei dem sich unter Verringerung des Querschnitts, in Ziehwerkzeugen mit sich

allmählich verengendem Einlauf, eine entsprechende Verlängerung ergibt.

Profile und Rohre aus Bändern

Hierbei werden entsprechende Metallbänder umgebogen und verschweißt. Für Rohre

kommt ein induktives Längsschweißen oder spiralförmiges Schweißen in Frage. Die

Herstellung von Rohren oder Profilen aus Bändern ist im Vergleich zum Strangpressen

und anschließendem Ziehen meist preisgünstiger und speziell bei dünnwandigen, kleinen

oder komplizierten Querschnitten die einzige Herstellungsmöglichkeit. Bei Aluminium

kommt dieses Verfahren bevorzugt bei der Herstellung von Fensterrahmen mit

sehr komplexen Querschnitten, Wärmetauscherprofilen und Rippenprofilen zum Einsatz.

/AlTB/, /EAA/

79 dir hochglänzende Seite entsteht auf der den polierten Stahlwalzen zugewandte Seite.

80 Eigentlich handlet es sich hierbei um einen Rundbarren, da dieser Rundbarren aber nun stranggepresst wird, wird er

Preßbarren oder Preßbolzen bezeichnet.

81 Falls zuvor geglüht wurde, läßt man den Bolzen auf Umformtemperatur abkühlen.

82 Bögen, Wellen, kleine Knicke und Verdrehungen werden beseitigt.


ENERGIEWIRTSCHAFT


Massenflüsse

Alle Massenflüsse für die Produktion von Blechen, Folien und Profilen können den

unteren Tabellen entnommen werden. Ebenso wie bei der Herstellung von Stahl-Halbzeugen

ergeben sich hier neben dem Hauptmassenstrom vom Gußformat zum Endprodukt

nur geringste Massenströme, - daher wird auch hier auf die Darstellung eines

Massenflußdiagramms verzichtet. In der Regel werden zwischen rund 1.300 und 1.500

kg Aluminium pro Tonne Endprodukt benötigt.


Endprodukten

Für die Produktion von Aluminium-Blech werden als Energieträger Erdgas und

Schweröl für die Öfen zum Erwärmen der Vorprodukte benötigt. Strom wird im wesentlichen

für Walzanlagen (warm und kalt) eingesetzt.


Al-Bramme 1.015 kg/t Al-Blech

Sek-Al aus Neuschrott 468 kg/t Al-Blech

Schweröl 9,24 kg/t Al-Blech

Erdgas 91,70 m 3 /t Al-Blech

Strom 445,60 kWh/t Al-Blech

Waltöl 3,40 kg/t Al-Blech


Neuschrott 486 kg/t Al-Blech

Für Aluminium-Folien ergeben sich ähnliche Aufwendungen an Brennstoffen wie für

Bleche. Der Strombedarf und die anfallende Schrottmengen sind erhöht, da auf geringe

Dicken gewalzt wird und zusätzlich Strom für Ziehanlagen benötigt wird.

Aluminium-Folie (100 µm)


Al-Bramme 1.012 kg/t Al-Folie1

Sek-Al aus Neuschrott 380 kg/t Al-Folie1

Schweröl 13,29 kg/t Al-Folie1

Erdgas 88,92 m 3 /t Al-Folie1

Strom 718,48 kWh/t Al-Folie1

Walzöl 2,94 kg/t Al-Folie1


Neuschrott 395 kg/t Al-Folie1

Aluminium-Folie (7 bis 12 µm)


Al-Bramme 1.015 kg/t Al-Folie2

Sek-Al aus Neuschrott 493 kg/t Al-Folie2

Schweröl 14,88 kg/t Al-Folie2

Erdgas 105,77 m 3 /t Al-Folie2

Strom 718,48 kWh/t Al-Folie2

Walzöl 6,04 kg/t Al-Folie2


Neuschrott 514 kg/t Al-Folie2


ENERGIEWIRTSCHAFT


Die Produktion von Aluminium-Profilen wird im Strangpreßverfahren realisiert.

Erneut werden Brennstoffe zum Erwärmen der Vorprodukte eingesetzt. Strom wird in

elektrischen Antrieben für Preß-, Zieh und Reckanlagen benötigt.


Al-Bramme 1.009 kg/t Al-Profil

Sek-Al aus Neuschrott 291 kg/t Al-Profil

Schweröl 81,39 kg/t Al-Profil

Erdgas 14,90 m 3 /t Al-Profil

Strom 519,93 kWh/t Al-Profil


Neuschrott 300 kg/t Al-Profil

Zur Abschätzung des Energiebedarfs von Profilen und Rohren aus Bändern werden

zusätzlich 300 kWh Strom für zusätzliches Sägen, Biegen und Schweißen oder Löten

angesetzt. Bei sehr komplexen Profilen dürften die zusätzlichen Energieaufwendungen

jedoch noch höher liegen.

Massenflüsse

Alle Massenflüsse für die Produktion von Blechen, Folien und Profilen können den

obigen Tabellen entnommen werden. Ebenso wie bei der Herstellung von Stahl-Halbzeugen

ergeben sich hier neben dem Hauptmassenstrom vom Gußformat zum Endprodukt

nur geringste Massenströme, - daher wird auch hier auf die Darstellung eines

Massenflußdiagramms verzichtet.

5.5 KEA und Emissionen für die Bereitstellung von Halbzeugen

5.5.1 KEA für die Bereitstellung von Aluminium-Halbzeugen

Der zusätzliche Energiebedarf zur Herstellung von Gußformaten ist bereits in den Aufwendungen

für die Elektrolyse enthalten. Es wurde das Standard-Gießverfahren (Vertikalstranggießen)

betrachtet.

Der KEA des 250 µm dicken Aluminium-Blech - 169.915 MJ/t - wird zu 92 % durch die

eingesetzte Aluminium-Bramme und zu 2 % durch Sekundär-Aluminium aus Neuschrott

verursacht. Die restlichen 5 % werden zu ca. 40 % durch fossile Brennstoffe (Erdgas und

Schweröl) und zu rund 60 % durch den Einsatz elektrischer Energie verursacht. Die

Reststoffe in Form von Neuschrotten werden, da sie über das Einschmelzwerk für

Neuschrotte im Kreis geführt werden, energiefrei bewertet.

Es wurden wie bereits oben erwähnt,. zwei unterschiedlich dicke Aluminium-Folien

betrachtet. In beiden Fällen hat die Aluminium-Bramme bzw. das eingesetzte Sekundär-

Aluminium aus Neuschrott einen Anteil von ca. 90 % bzw. 2 % am KEA der

Folien - 171.945 MJ/t (Folie 100 µm) bzw. 174.088 MJ/t (Folie 7-12 µm). Der Rest verteilt

sich zu rund 1/3 auf die fossilen Brennstoffe Schweröl und Erdgas und 2/3 werden durch

den elektrischen Energieeinsatz verursacht. Die anfallenden Neuschrotte werden erneut

energiefrei bewertet. Unterschiede im KEA für beide Folien ergeben sich im

wesentlichen durch einen etwas höheren Materialeinsatz bei der Herstellung der dünneren

Folie, der durch größere Verschnitte beim Walzen bedingt ist.

Bei dem hier betrachteten Aluminium-Profil handelt es sich um ein Strangpreßprofil

welches anschließend noch gezogen wurde. Da die genaue Zielform kaum etwas am


ENERGIEWIRTSCHAFT


Energieeinsatz ändert 83 , kann man davon ausgehen, daß Profile ähnlicher Abmessungen

inklusive Rohre bzw. Hohlprofile in etwa den selben KEA von rund 168.805 MJ/t aufweisen

dürften. Der berechnete Wert kann also als guter Durchschnittswert für unterschiedlichste

stranggepreßte Aluminiumprofile angesehen werden 84 . Die Aluminium-

Bramme und das Sekundär-Aluminium haben erneut einen Anteil von ca. 94 % am KEA.

Der Rest wird durch fossile Brennstoffe wie Schweröl und Erdgas (zusammen ca. 40 %)

und die eingesetzte elektrische Energie (ca. 60 %) verursacht. Der anfallende Neuschrott

wird wie oben energiefrei bewertet.

Der KEA von Profilen und Rohren aus Bändern ergibt sich durch die Abschätzungen

in Kap. 5.4 zu knapp 171 GJ pro Tonne - bei sehr komplexen Profilen könnte der Wert

wesentlich höher liegen. Als unterer Grenzwert ist der Wert jedoch gut geeignet.

5.5.2 Emissionen bei der Bereitstellung von Aluminium-Halbzeugen

Für die Gußformate sind die Emissionen ebenso wie der KEA bereits bei der Elektrolyse

berücksichtigt worden.

Bei den restlichen Verfahren zur Halbzeugherstellung wurden die Emissionen aller

energetisch bewerteten Stoffe berücksichtigt. Die Gesamtemissionen sind in Tabelle B-7

dargestellt.

83 Es handelt sich immer um die gleichen Verfahren lediglich die Matrizen haben unterschiedliche Formen.

84 Eingeschränkt gültig ist dies für sehr komplexe Profile oder solche mit großen Querschnitten.


ENERGIEWIRTSCHAFT



Wie auch in den letzten Abschnitten sollen alle betrachteten Aluminium-Halbzeuge

zusammenfassend hinsichtlich ihrer primärenergetisch bewerteten Aufwendungen und

der bei der Bereitstellung entstehenden Emissionen dargestellt werden.

Tabelle B-6: Kumulierter Energieaufwand von Aluminium-Halbzeugen in Deutschland

1995



Produkt KEA [MJ/t]

Bleche 169.915

Folien 100 µm 171.945

Folien 7-12 µm 174.088

Profile (stranggepreßt) 168.805

Hohlprofile und Rohre 168.805

Profile und Rohre aus Bändern 173.351

Tabelle B-7: Emissionen bei der Bereitstellung von Aluminium-Halbzeugen in

Deutschland 1995

Produkt


CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Bleche 9.715 20.749 19.839 12.237 16.990 2.005 426 1.405

Folien 100 µm 9.835 20.741 19.944 12.340 17.207 2.014 431 1.413

Folien 7-12 µm 9.952 20.879 20.115 12.488 17.447 2.028 434 1.426

Profile (stranggepreßt) 9.743 20.649 20.015 13.607 16.504 2.044 427 1.466

Hohlprofile und Rohre 85

9.743 20.649 20.015 13.607 16.504 2.044 427 1.466

Profile und Rohre aus Bändern 9.911 20.283 20.048 12.359 17.378 2.022 434 1.418

Wie in Tabelle B-6 deutlich zu sehen ist, sind die Abweichungen der kumulierten Energieaufwendungen

für die unterschiedlichen Halbzeuge gering. Dies liegt am starken

Einfluß der Elektrolyse, die den größten Anteil (ca. 75 %) am KEA der Halbzeuge verursacht.

Deshalb dürften auch nicht betrachtete Halbzeuge mit gleichem Sekundär-

Aluminium-Anteil allesamt im Bereich zwischen 165.000 und 175.000 MJ liegen.

Entscheidend verändert werden kann der KEA für Aluminium-Halbzeuge allerdings

durch eine abweichende Zusammensetzung der Aluminium-Bramme hinsichtlich

Primär- und Sekundär-Metall oder durch Änderungen der Import-Struktur speziell für

Primär-Aluminium. Dies zeigt, daß bei der Aluminium-Halbzeug-Herstellung statistische

Daten eine wesentlich größere Rolle spielen, als „geringfügig“ abweichende Verbrauchsdaten

der unterschiedlichen Halbzeugprozesse. Für Emissionen gelten entsprechende

Überlegungen (siehe auch Diskussion im Teil „Weiterführende Überlegungen").

Aus diesem Grund ist ein Vergleich der Werte mit den Ergebnissen anderer

Studien mit einem hohen Maß an Vorsicht durchzuführen, da meist nicht bekannt ist, ob

bzw. welche Faktoren berücksichtigt worden sind.

85 Diese Werte sind genauso wie der KEA Circa-Angaben und entsprechen denen von Profilen

N2O

[g]

Staub

[g]

1 Einleitung

C. Die Kupferprozeßkette

Kupfer mit dem chemische Symbol Cu, steht im periodischen System der Elemente über

den beiden Elementen Silber und Gold. Mit diesen beiden Edelmetallen hat es gewisse

Ähnlichkeiten; Kupfer ist neben Gold das einzige farbige Metall, die Leitfähigkeit für

Strom und Wärme liegt an der obersten Spitze der Elemente und wird nur noch von

Silber übertroffen, weshalb Kupfer den Werkstoff für den Bereich der Elektrotechnik

und Elektronik 86 darstellt. Gegen Oxidation durch Trink- und Brauchwasser und andere

Flüssigkeiten ist Kupfer gut beständig, worauf der bevorzugte Einsatz für Rohre und

Wärmeübertrager beruht 87 . Er wird z.B. in der Hütten- und Gießindustrie für Sauerstofflanzen,

Tiegel von Lichtbogen-Umschmelzanlagen und Stranggießkokillen (siehe

auch Stahlprozeßkette) und für alle anderen Anlagenteile, in denen hohe thermische

Ströme auftreten, verwendet.


Alle Verfahrensbeschreibungen, Abbildungen und Zahlenwerte für die Kupferprozeßkette

stammen, falls nicht explizit anders angegeben, aus Arbeiten die an der FfE entstanden

sind.

Anfragen bei der Kupferindustrie bezüglich spezifischer Verbrauchsdaten wurden mit

dem Hinweis, daß es sich hierbei um Interna handelt, abgeblockt. Die Emissionsdaten

wurden, wie bereits bei Stahl und Aluminium erwähnt, durch Vergleich mit allgemeinen

Industrieprozessen (/GEM3/ /Emi/, /VDEW/) oder durch theoretische

Verbrennungsberechnung ermittelt.

86 Ca. 39 % des Kupfers wird für Drähte verwendet.

87 Ca. 13 % des Kupfers wird für Rohre verwendet.

75


ENERGIEWIRTSCHAFT

76 C. Die Kupferprozeßkette

1.2 Prozeßablauf der Kupfererzeugung und -verarbeitung

Um eine Vorstellung über den prinzipiellen Ablauf dieser Prozeßkette zu bekommen,

erfolgt vorab - wie bereits in den beiden anderen Teilen - eine schematische Darstellung

des betrachteten Prozeßablaufs.

Legende



Import

unraff. Kupfer

Import

raff. Prim- und

Sek-Kupfer



4.

4.

Schrotte

17%

Schrotte

37% Prim.

10% Sek.

Bergbau

Roherz

Aufbereitung

Konzentrat

Import

Konzentrat

Verhüttung

83%

Raffination

raff. Primär-

Kupfer

21%

Schmelzen,

Gießen

Rücklaufreste Formate


32%

Schrotte

Verhüttung

unraff. Kupfer unraff. Kupfer

Halbzeuge,

Produkte

Abbildung C-1: Schematische Darstellung der Kupferprozeßkette

3.

3.

3.

4.

4.

4.

5.

Raffination

4.

4.

raff. Sekundär-

Kupfer

in Deutschland



Wie in Abbildung C-1 deutlich erkennbar, kann Kathodenkupfer aus Konzentraten

(Primär-Kupfer) oder Schrotten (Sekundär-Kupfer) erzeugt werden. Die für Deutschland

relevanten Kupferkonzentrate stammen im Jahre 1995 beinahe ausschließlich aus

Chile (40 %), Portugal (23,5 %) bzw. Papua-Neuguinea (22 %). Zusätzlich wird allerdings

auch unraffiniertes (unraff.) Kupfer (sog. Blisterkupfer) und raffiniertes (raff.) Kupfer

(sog. Kathodenkupfer) aus den unterschiedlichsten Ländern importiert. Das importierte

Kathodenkupfer kann ebenfalls aus Konzentraten oder Schrotten erzeugt worden sein.

Aus diesem Grund und der starken Abhängigkeit der primärenergetischen Aufwendungen

zur Bereitstellung elektrischer Energie von der Kraftwerksstruktur eines Landes

muß hier auch eine Betrachtung dieser „Seitenimporte“ durchgeführt werden.

Unraffiniertes Kupfer stammt zu 23,5 % ebenfalls aus Chile und zu 21,5 % aus Südafrika.

Weitere Importländer sind Bulgarien (17,1 %), Mexiko (14,7 %), Peru (9,1 %) und

Belgien-Luxemburg (6,8 %). Unraffiniertes Kupfer wird allerdings hauptsächlich aus

den importierten Konzentraten in Deutschland selbst produziert. Die Importe haben

lediglich einen Anteil von 17 %. Bei der Ermittlung des KEA muß dies berücksichtigt

werden.

Raffiniertes Kupfer wird zu 53 % in Deutschland produziert und zu 47 % importiert.

Eine nicht unerhebliche Menge wird ebenfalls exportiert. Es läßt sich allerdings nicht

bestimmen, welches Kathodenkupfer exportiert wird - das in Deutschland produzierte

oder das importierte und zu welchen Anteilen. Deshalb wird davon ausgegangen, daß

eine, quotal dem Anteil an der gesamten importierten und produzierten Masse, entsprechende

Menge exportiert wird. Hieraus ergeben sich nun effektiv in Deutschland produzierte

und nach Deutschland importierte Mengen; die Anteile verändern sich dabei

nicht. Durch Untersuchung der Erzeugungsstrukturen dieser Exportländer kann eine

Aufteilung nach Primär- und Sekundär-Kupfer vorgenommen werden. Es wird hierbei

davon ausgegangen, daß sich die Anteile von Primär- bzw. Sekundär-Kupfer an den

Exportmengen ebenso verhalten, wie die Verteilung in der Landesproduktion. Hauptlieferanten

sind Rußland (41,2 %), gefolgt von Chile (14,4 %) und Polen (10,8 %)

/Met/


ENERGIEWIRTSCHAFT



Kupfer-Spuren finden sich in nahezu allen Gesteinen. Der Cu-Gehalt der Erdkruste

beträgt im Mittel ca. 0,006 %. Da Kupfer wie Eisen die Neigung hat, sich mit Schwefel

zu verbinden, tritt es häufig in Form von schwefelhaltigen Mineralien auf. Lagerstätten

nahe der Oberfläche bestehen jedoch hauptsächlich aus oxidischen Erzen. Die beiden

wichtigsten Kupfererze sind Kupferkies 88 und Kupferglanz 89 . Für den Bergbau

wichtigere Erze sind das sulfidische Erz Buntkupferkies 90 und die oxidischen Erze

Kupferspat 91 , Kupferlasur 92 und Rotkupfererz 93 . Entgegen den theoretischen

Kupferinhalten haben „Fördererze“ meist nur einen Cu-Gehalt von ca. 1 %, bei einigen

großen Gruben sogar nur 0,3 %; „Reiche“ Erze mit 4 % bilden dagegen die Ausnahme. In

der vorliegenden Studie wird von einem weltweiten Durchschnitt von 0,8 % Cu-Anteil

der Fördererze ausgegangen. /SBCu/

3.1 Abbau, Aufbereitung und Import der Kupfererze

Der Kupfererzabbau erfolgt sowohl im Tage-, als auch im Untertagebau. Hierbei

beginnt der Bergbau zuerst mit dem Abbau oxidischer Erze um mit größeren Tiefen die

sulfidischen Erze zu erreichen. Pro Tonne Erz werden hierbei beinahe 30 Tonnen Abraum

beseitigt.

Im Anschluß werden die Erze einer Aufbereitung unterzogen, bei der durch Brechen

und Mahlen große Mengen des tauben Begleitgesteins entfernt werden. Danach findet

eine Anreicherung der sulfidischen Erze mit Hilfe der Schwimmaufbereitung 94 statt. In

sog. Flotationsanlagen wird das feingemahlene Roherz in Wasser aufgeschlämmt und

man erhält Erzkonzentrate mit einem Kupfergehalt zwischen 25 und 35 %. Da sich

oxidische Erze bei der Flotation ungünstig verhalten, werden diese zuerst durch Zusatz

von Na2S verarbeitet. Hierdurch verhalten sie sich nun wie ein sulfidisches Erz und

können mit den Mitteln der Sulfid-Flotation behandelt werden. Die gewonnen Cu-Konzentrate

haben ebenfalls Cu-Anteile von 25 bis 35 %.

Der Transport der Erze erfolgt je nach Exportland per Bahn oder Schiff über unterschiedliche

Entfernungen. Durch Kenntnis der für Deutschland relevanten Exportländer

lassen sich nun unter Berücksichtigung der Importanteile die gewichteten

Transportentfernungen ermitteln. In Ländern die Cu-Konzentrate nach Deutschland

exportieren, ergeben sich für den Eisenbahntransport in den Exportländern ca. 90 km

und für den Hochseetransport ca. 13300 km. Ein Binnentransport in Deutschland

braucht nicht berücksichtigt zu werden, da die einzige in Deutschland existierende

Primär-Schmelze in Hamburg liegt und diese direkt per Hochseefrachter beliefert werden

kann. Für Konzentrate, die in Länder exportiert werden, die ihrerseits Blister- oder

Kathodenkupfer nach Deutschland ausführen, können die Transportentfernungen

88 Chalkopyrit (CuFeS2) mit einem theoretischen Kupfergehalt von 34 %

89 Chalkosin (Cu2S) mit einem theoretischen Kupfergehalt von 79 %

90 Bornit (Cu3FeS4) mit einem theoretischen Kupfergehalt von 63 %

91 Malachit (Cu2(OH)2CO3) mit einem theoretischen Kupfergehalt von 57 %

92 Azurit (Cu3(OH)2[CO3]2) mit einem theoretischen Kupfergehalt von 55 %

93 Cuprit (Cu2O) mit einem theoretischen Kupfergehalt von 88 %

94 Flotation


ENERGIEWIRTSCHAFT


lediglich geschätzt werden. Hierbei werden 300 km Bahntransport und 6000 km Hochseetransport

angesetzt; ein Binnentransport wird ebenfalls nicht berücksichtigt.

/CuV/, /MHK/, /SBCu/


Kupferkonzentraten

Für den Abbau und die Aufbereitung der Kupfererze wird hauptsächlich elektrische

Energie (rund 760 kWh) für Abbau-Maschinen und elektrische Antriebe in der Aufbereitung

benötigt. Zusätzlich kommt Diesel (ca. 54 kg) für Transportfahrzeuge zum Einsatz.

Die Massenflüsse können untenstehendem Massenflußdiagramm entnommen werden.

Schwefelsäure und

Flot. Chemikalien 23 kg


Hilfsstoffe 89 kg

Mahlverschleiß

21 kg

Abgebautes Roherz

ca. 38.500kg

Abbau und Aufbereitung

Cu-Konzentrat

1000 kg

Transport

Berge

ca. 37.650 kg

Abbildung C-2: Massenflußdiagramm für die Bereitstellung von Cu-Konzentraten


ENERGIEWIRTSCHAFT


3.3 KEA und Emissionen für die Bereitstellung von Kupferkonzentraten

Als Grundlage für die Ermittlung des KEA dienen, wie bereits erwähnt, die Massenflüsse

in und aus den einzelnen Prozeßmodulen. Aus diesem Grund wird, wie auch in

den vorherigen Prozeßketten zur Stahl- und Aluminiumproduktion, ein prinzipielles

Massenflußdiagramm für die Bereitstellung von Cu-Konzentraten in Deutschland aufgezeigt.

Hierbei sind nur die wesentlichsten Stoffströme betrachtet 95 , weshalb es auch

nur als Überblick verstanden werden sollte.

3.3.1 KEA für Kupferkonzentrat frei Kupferhütte

Die spezifischen primärenergetischen Aufwendungen für elektrische Energie in verschiedenen

Ländern weichen wie schon bei Aluminium und Stahl erwähnt stark voneinander

ab. Daher muß bei der Berechnung des KEA unterschieden werden, ob das

Konzentrat nach Deutschland (Fall 1) oder in Länder exportiert wird (Fall 2), die ihrerseits

Zwischenprodukte nach Deutschland exportieren.

So beträgt der KEA von abgebautem und aufbereitetem Cu-Konzentrat im Fall 1 ca.

10.991 MJ/t. Für Fall 2 liegt der Wert bei 12.972 MJ/t. In beiden Fällen verursacht die

elektrische Energie den größten Anteil am KEA für den Abbau und die Aufbereitung

Er beträgt zwischen 63 und 69 %. Diesel trägt zu rund 20 % bei, gefolgt vom Mahlverschleiß

(5 %) der Brecher und Mühlen, sowie Sprengstoff, Kalk, Flotationschemikalien,

Schwefelsäure und Wasser, die den Rest des KEA verursachen. Als Output-Stoffe ergeben

sich im wesentlichen insgesamt pro Tonne Kupferkonzentrat beinahe 30 Tonnen

Berge 96 , die energiefrei bewertet werden.

Der KEA für den Transport läßt sich mit Hilfe der Aufwendungen für Transportprozesse

aus dem Allgemeinen Teil (Tabelle 6, Bericht I) ermitteln, wobei in beiden

Fällen der Hauptanteil durch den Transport per Hochseefrachter verursacht wird.

Nachfolgend sind alle Energieströme für bei der Kupferhütte bereitgestelltes

Cu-Konzentrat dargestellt. Es wird zwischen den beiden betrachteten Fällen –

Cu-Konzentrate, welche direkt nach Deutschland exportiert werden (Fall 1) und

Cu-Konzentrate, die in Länder gelangen (Fall 2), welche wiederum unraff. bzw. raff.

Kupfer nach Deutschland exportieren - unterschieden.

95 Zur Berechnung der KEA wurden wesentlich mehr Stoffe bilanziert.

96 Metallarmer Rückstand bei der Aufbereitung der Erze. Wird verhaldet oder in Bergeteichen gelagert.


ENERGIEWIRTSCHAFT



3.561 MJ

Güterzug

83 MJ


Aufbereitung

Cu-Konzentrat

10.991 MJ

Transport

Cu-Konzentrat

14.635 MJ

Strom

6.947 MJ

Diesel

2.575 MJ




569 MJ


Chemikalien 170 MJ

Abbildung C-3: KEA-Flußdiagramm für die Bereitstellung von Cu-Konzentrat 1


1.606 MJ

Güterzug

367 MJ


Aufbereitung

Cu-Konzentrat

12.972 MJ

Transport

Cu-Konzentrat

14.945 MJ

Strom

8.929 MJ

Diesel

2.575 MJ




569 MJ


Chemikalien 170 MJ

Abbildung C-4: KEA-Flußdiagramm für die Bereitstellung von Cu-Konzentrat 2


ENERGIEWIRTSCHAFT


3.3.2 Emissionen bei der Bereitstellung von Kupferkonzentraten

Zur Flotation kommen etwa 20 verschiedene komplexe chemische Verbindungen in

Frage (siehe /LdT/). Da nicht festgestellt werden kann, welche Emissionen bei der

Produktion dieser Stoffe entstehen, werden für die Flotationschemikalien keine

Emissionen bilanziert. Ebenso wurden für den Sprengstoff nur CO2-Emissionen

angegeben. Für die restlichen Eingangsstoffe konnten alle Emissionen bilanziert

werden. Auf der Ausgangsseite erfolgt keine Emissionsgutschrift. Die Transportemissionen

wurden ebenfalls komplett bilanziert, wobei berücksichtigt wurde, in welcher

Ländergruppe der Transport erfolgt 97 .


Zusammenfassend sei nochmals der KEA und die Emissionen pro Tonne bei der

Kupferhütte bereitgestelltes Cu-Konzentrat dargestellt. Unter Cu-Konzentrat 1 ist

hierbei das direkt nach Deutschland exportierte zu verstehen; Cu-Konzentrat 2 stellt

dagegen das in Länder exportierte Kupferkonzentrat dar, die wiederum Zwischenprodukte

nach Deutschland exportieren.

Tabelle C-1: Kumulierter Energieaufwand und Emissionen für die Bereitstellung von

Kupferkonzentraten frei Kupferhütte 1995

Produkt

alle Werte je Tonne Cu-Konzentrat

97 Die Emissionen unterscheiden sich bedingt durch die abweichenden Energieträgeranteile in der elektrischen

Energieerzeugung.



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Cu-Konzentrat 1 14.635 1.021 1.503 4.244 2.479 1.478 489 48 351

Cu-Konzentrat 2 14.945 994 1.531 4.277 1.609 1.698 482 50 311

N2O

[g]

Staub

[g]

Kupfer-Produktion 83

4 Kupfer-Produktion

Auch bei Kupfer ist es möglich als Ausgangsstoff sowohl primäre Rohstoffe (Kupfererze),

als auch Schrotte zu verwenden. In Kap. 4.1 bis 4.3 wird zuerst die Primär-Kupfer-

Produktion betrachtet, in Kap 4.4 bis 4.6 die Sekundär-Kupfer-Produktion.

4.1 Primär-Kupfer-Produktion

Die Produktion von Primär-Kupfer läuft über zwei Haupt-Verfahrensschritte. Zuerst

werden Kupfer-Konzentrate mit etwa 30 %igem Cu-Anteil zu unraffiniertem Kupfer

(Blister-Kupfer, ca. 98 % Cu) verhüttet. Im Anschluß gelangt dieses Kupfer in einen

Raffinationsprozeß, in dem sog. Kupfer-Kathoden mit Cu-Anteilen größer 99,9 % produziert

werden.

Produktion von unraffiniertem Kupfer

Zur Verhüttung von Kupfererzen gibt es zum einen das hydrometallurgische (naßmetallurgische)

Verfahren und zum anderen das pyrometallurgische (schmelzmetallurgische)

Verfahren. Größere Bedeutung mit einem Anteil von 80 bis 85 % hat das

im folgenden dargestellte pyrometallurgische Verfahren.

In Kupferkonzentraten liegt das Kupfer in Form von Schwefelverbindungen vor (vorzugsweise

Kupferkies). Dieses wird zu dem sog. Kupferstein (Gemisch aus Schwefelkupfer

und Schwefeleisen) verhüttet. Zuvor muß durch Erzröstung 98 ein Teil des Schwefels

entfernt werden, um das richtige Mengenverhältnis zwischen den drei Bestandteilen

Eisen, Kupfer und Schwefel zu erreichen 99 . Das Schmelzen zu Kupferstein geschah

traditionell in Schachtöfen; durch den stetigen Rückgang kupferreicher Erze, den hohen

Verbrauch von Koks und der Gewinnung von sehr unreinem Kupfer kam es allerdings

zu einer Ablösung durch den sog. Erzflammofen, in dem vorgeröstete Konzentrate und

Öl oder Kohlenstaub zum Einsatz kommen. In Gebieten mit kostengünstiger

elektrischer Energie (hoher Wasserkraftanteil) werden auch Elektroöfen eingesetzt.

Da sich die Röstung der Cu-Konzentrate stark exotherm verhält, wurden die Verfahren

dahin weiterentwickelt, diese Wärme beim Schmelzen mitzuverwenden. Das älteste (seit

etwa 1950) und zugleich weltweit am häufigsten angewendete kombinierte Schmelz-

Röst-Verfahren ist das Outokumpu-Schwebe-Schmelzverfahren, bei dem der

Reaktionsschacht zugleich dem Rösten und Schmelzen der vorgetrockneten Konzentrate

dient. In dem darunterliegenden Absetzherd trennt sich die Schlacke vom Kupferstein,

der im Anschluß abgestochen und in Konvertern (Oxidation von Schwefel und Eisen)

weiterverarbeitet wird. Durch weiteres Blasen wird zuletzt auch das Schwefelkupfer

zerlegt, wodurch man Rohkupfer (unraffiniertes Kupfer, Blister-Kupfer) mit einem

Kupfergehalt von 97 bis 99 % erhält.

Erwähnt sei, daß es auch Verfahren gibt, die alle drei Schritte (Rösten, Schmelzen und

Verblasen) integrieren (Mitsubishi-Ofen, Noranda-Prozeß). Auf eine ausführliche Erläuterung

wird verzichtet, da ausschließlich das Outokumpu-Verfahren bilanziert wurde.

98 Nur bei Cu-reichen, S-armen Erzen, auf der Basis von Kupferglanz oder Bronit entfällt die Röstung.

99 Cu:S >1


ENERGIEWIRTSCHAFT


Da bei der Bilanzierung von unraffiniertem Kupfer zwischen drei Varianten unterschieden

wird, unterscheiden sich auch die Transportentfernungen für diese drei Fälle

erheblich.

Für in Deutschland produziertes unraffiniertes Kupfer (Fall 1) gibt es keine externen

Transporte, da es in Deutschland nur eine Primärschmelze gibt und dort das unraffinierte

Kupfer im gleichen Werk zu raff. Primär-Kupfer weiterverarbeitet wird. Transporte

treten nur innerbetrieblich auf und sind bereits im KEA der Raffination berücksichtigt.

Für importiertes unraffiniertes Kupfer (Fall 2) können die gewichteten Transportentfernungen

über die Importstrukturen ermittelt werden. Diese sind ca. 670 km für den

Eisenbahntransport und ca. 9.700 km für den Hochseetransport. Ein Binnentransport

muß nicht berücksichtigt werden, da die einzige in Deutschland existierende Primär-

Kupfer-Hütte sich in Hamburg befindet und direkt per Hochseefrachter beliefert werden

kann.

Für das unraffinierte Kupfer (Fall 3), welches in Länder transportiert wird, die raffiniertes

Kupfer nach Deutschland exportieren, können keine Aussagen über Importstrukturen

oder Transportentfernungen getroffen werden. Aus diesem Grunde wird ein

Schienentransport von 300 km und ein Hochseetransport von 6.000 km angesetzt.

Produktion von Kupfer-Kathoden

Die Aufgabe der Raffination ist es die noch im Kupfer enthaltenen Verunreinigungen zu

entfernen. Als wesentliche Verfahren kommen die elektrolytische Raffination und die

Schmelzflußraffination (Feuerraffination) zum Einsatz, wobei das elektrolytische Verfahren

(90 % des Kupfers werden elektrolytisch raffiniert) das zweite zunehmend zurückdrängt.

Der elektrolytischen Raffination geht aber immer eine Feuervorraffination

voraus, um die meisten Verunreinigungen vorab zu verschlacken und somit die eigentliche

Elektrolyse zu entlasten.

Ähnlich wie im Oxygenstahlkonverter werden bei der Feuerraffination Verunreinigungen,

die im unraffinierten Kupfer enthalten sind, durch Einblasen von Luft oxidiert

und somit entfernt. Das hierbei entstehende Kupferoxid wird durch das sog. Polen (Eintauchen

von frischen Buchen- oder Birkenstämmen in das flüssige Kupfer) wieder zu

Kupfer reduziert. Neben Rundbolzen, Walzplatten oder Kerbblöcken werden aus dem

flüssigen Kupfer hauptsächlich Anoden gegossen, die anschließend in der elektrolytischen

Raffination weiterverarbeitet werden.

Bei der elektrolytischen Raffination werden die aus der Feuerraffination gewonnen

Anoden abwechselnd nebeneinander zwischen aus Elektrolytkupfer hergestellten dünnen

Kathoden-Startbleche in mit Kupfersulfatlösung gefüllte Elektrolysebäder gehängt.

Durch Anlegen einer Spannung geht das Kupfer der Anoden in Lösung und schlägt sich

an den Kathodenblechen als sehr reines Metall nieder. Die Verunreinigungen der

Anoden werden entweder an der Kathode nicht abgeschieden 100 oder werden erst gar

nicht gelöst und sinken zum Schluß als Anodenschlamm zu Boden.

Für in Deutschland produziertes Primär-Kathoden-Kupfer wird davon ausgegangen, daß

lediglich ein Bahntransport über eine Strecke von 300 km nötig ist. Für importiertes

Primär-Kathoden-Kupfer können die gewichteten Transportentfernungen über die

100 wie zum Beispiel Nickel und Arsen


ENERGIEWIRTSCHAFT


Importstrukturen ermittelt werden. Es ergeben sich ca. 1.900 km für den Eisenbahntransport,

ca. 2.500 km für den Hochseetransport und 300 km für den Binnentransport.

/CuV/, /ME/, /MHK/, /SBCu/


Primär-Kupfer

Als Energieträger für die Verhüttung von Kupferkonzentraten wurden neben Strom

diverse Brennstoffe (Schweröl, Erdgas, Steinkohle, Koks und Diesel) bilanziert. Die

exakten Einsatzmengen können den Tabellen entnommen werden.


Konzentrat 30% (feucht) 2.197,2 kg/t unraff. Kupfer

Schrott 90% 443,6 kg/t unraff. Kupfer

Schweröl 25,5 kg/t unraff. Kupfer

Erdgas 30,9 m 3 /t unraff. Kupfer

Koks 73,1 kg/t unraff. Kupfer

Kohle 11,9 kg/t unraff. Kupfer

Diesel 25,4 kg/t unraff. Kupfer

Strom 675,7 kWh/t unraff. Kupfer

Wasser 0,3563 m 3 /t unraff. Kupfer


Schlacke 1.085,73 kg/t unraff. Kupfer

Schwefelsäure (100%) 1.822,47 kg/t unraff. Kupfer

Säureschlamm 1,0 kg/t unraff. Kupfer

Arsenfällprodukt 2,0 kg/t unraff. Kupfer

Abwasser 256,0 kg/t unraff. Kupfer

Als einziger Brennstoff der Feuerraffination wurde Erdgas bilanziert. Hinzu kommen

geringe Aufwendungen elektrischer Energie für elektrische Antriebe. In der anschließenden

elektrolytischen Raffination wird ausschließlich elektrische Energie benötigt.


unraff. Kupfer 98% 969,4 kg/t Prim-Cu

Anodenreste 160,0 kg/t Prim-Cu

Schrotte 98% 50,6 kg/t Prim-Cu

Feuerraff. Erdgas 49,8 m 3 /t Prim-Cu

Feuerraff. Elektro 16,0 kWh/t Prim-Cu

Raff.-Elektrolyse 469,4 kWh/t Prim-Cu


Anodenschlamm 10 kg/t Prim-Cu

Anodenreste 160 kg/t Prim-Cu

Nickelsulfat 10,0 kg/t Prim-Cu


In untenstehender Grafik sind die Massenflüsse für die Herstellung von Primär-Kupfer

dargestellt. Es wurden die Prozeßabschnitte der Verhüttung und Raffination, sowie die

Transporte des unraffinierten Kupfers und des Primär-Kathoden-Kupfers berücksichtigt.


ENERGIEWIRTSCHAFT


Anodenreste

160 kg unraff.Kupfer

969 kg



unraff.Kupfer

969 kg

Transport

Raffination

Nickelsulfat


10 kg

1.000 kg Anodenschlamm

10 kg

Transport


1.000 kg

Cu-Konzentrat

2.130 kg

Verhüttung

Kupfer-Schrotte

51 kg

Kupfer-Schrott

430 kg

Wasser

345 kg

Sauerstoff

940 kg


Hilfsstoffe 127 kg

Arsenfällprodukte

2 kg

Säureschlamm

1 kg

Schlacke

1.120 kg

Schwefelsäure

1.880 kg

Abbildung C-5: Massenflußdiagramm für die Bereitstellung von Primär-Kupfer


4.3 KEA und Emissionen für die Bereitstellung von Primär-Kupfer

4.3.1 KEA für Primär-Kupfer frei Halbzeugwerk

Den Hauptanteil am KEA der Input-Stoffe zur Verhüttung von Kupferkonzentraten

verursachen die Erze selbst (ca. 63 %). Des weiteren tragen noch elektrische Energie (ca.

20 %) und diverse fossile Energieträger (Schweröl, Erdgas, Koks und Kohle) zum KEA

bei. Der Energieaufwand für die Bereitstellung der ebenfalls eingesetzten Schrotte 101 ist

in den anderen Aufwendungen bereits berücksichtigt. Als Ausgangsstoffe werden

Schlacke, Schwefelsäure Säureschlamm, Arsenfällprodukte und Abwasser berücksichtigt,

wobei lediglich die Schwefelsäure 102 energetisch gutgeschrieben wird. Die Schlacke

wird aufgrund ihres geringen Substitutionspotentials vernachlässigt 103 , wohingegen die

anderen Stoffe als Reststoffe aufgefaßt werden.

In allen drei Fällen wurde vom selben Endenergieaufwand ausgegangen, lediglich der

KEA der eingesetzten Cu-Konzentrate ist im ersten Fall der des Cu-Konzentrats 1 und

in den beiden anderen Fällen der des Cu-Konzentrats 2. Zusätzlich wurden die spezifischen

Aufwendungen zur Bereitstellung elektrischer Energie entsprechend variiert. Der

KEA beträgt schließlich 34.101 MJ/t für Fall 1, 33.804 MJ/t für Fall 2 und 34.721 MJ/t

für den dritten Fall.

Aus den Transportentfernungen ergibt sich durch Multiplikation mit den spezifischen

Aufwendungen aus dem Allgemeinen Teil (Tabelle 6, Bericht I) der KEA für die

benötigten Transporte. Hier wurde beim Eisenbahntransport ebenfalls der von

Deutschland abweichende Kraftwerkspark der jeweils betrachteten Ländergruppen

berücksichtigt. Der KEA von unraffiniertem Kupfer bei der Raffinationshütte ergibt sich

demnach zu 34.101 MJ/t für Fall 1, 37.125 MJ/t für den 2. Fall und 36.694 MJ/t für den

Fall 3.

Zur Ermittlung des KEA für die Produktion von primärem Kathodenkupfer wird eine

Feuerraffination mit anschließender elektrolytischer Raffination betrachtet. Zusätzlich

wird zwischen in Deutschland produzierten (Fall 1) und importierten Primär-

Kupfer-Kathoden (Fall 2) unterschieden. Den größten Anteil am KEA (über 80 %) mit

40.884 MJ/t (Fall 1) bis 42.917 MJ/t (Fall 2) verursacht das eingesetzte unraffinierte

Kupfer. Der Rest verteilt sich zu ca. 75 % auf elektrische und zu ca. 25 % auf thermische

Energie. Die Anodenreste werden im Kreis geführt und deshalb energiefrei bewertet. Als

Ausgangsstoff wird zusätzlich zu den Anodenresten, noch der anfallende Anodenschlamm

berücksichtigt, der ebenfalls energiefrei bewertet wird, da die genaue Zusammensetzung

sehr stark variiert und die aus ihm gewinnbaren Edelmetalle nur in

Spuren vorkommen.

Der KEA für den Transport von „Inlands-Kupfer“ wird ausschließlich durch den betrachteten

Bahntransport verursacht. Über die Hälfte des KEA für den Transport von

importierten Kupfer-Kathoden wird ebenfalls durch den Bahntransport verursacht.

101 Erfassen, Aufbereiten und Transportieren

102 Der Schwefel wird bei der Erzröstung in einem stark exothermen Prozeß freigesetzt, d.h. für den Schwefel braucht

keine Prozeßenergie aufgewendet werden. Deshalb wird nur ein Anteil der Energie des Inputstoffes "Cu-Konzentrat"

gutgeschrieben. Die Berechnung erfolgt folgendermaßen: Masse des Schwefels in der Schwefelsäure geteilt durch die

Summe aus Masse des Schwefels in Schwefelsäure und Masse des Kupfers im Outputprodukt mal dem KEA des

Inputprodukts "Cu-Konzentrat".

103 Schlacke wird hauptsächlich an Stelle von Sand eingesetzt.


ENERGIEWIRTSCHAFT


Letztlich ergeben sich die in den unteren KEA-Flußdiagrammen aufgeführten Werte für

beim Halbzeugwerk bereitgestelltes Primär-Kupfer. In Abbildung C-6 sind die Energieflüsse

für in Deutschland produziertes Primär-Kupfer dargestellt, wobei für das unraffinierte

Kupfer zwei Äste dargestellt wurden. Der linke wird durch den Import von

unraffiniertem Kupfer verursacht – rechts sind die Aufwendungen für in Deutschland

produziertes Kupfer dargestellt. Die Anteile am Gesamtaufkommen sind hierbei bereits



ENERGIEWIRTSCHAFT


unraff.Kupfer

5.593 MJ

unraff.Kupfer

importiert

6.142 MJ

Ausland Deutschland

Cu-Konzentrat

5.433 MJ


1.053 MJ


Koks 420 MJ

Steinkohle 62 MJ

Diesel 202 MJ

Erdgas 181 MJ

Schweröl 188 MJ

Strom

1.162 MJ


2.055 MJ


429 MJ

Güterzug

120 MJ


33.558 MJ


40.884 MJ


41.242 MJ

Cu-Konzentrat

25.852 MJ

Verhüttung Verhüttung

Transport

unraff.Kupfer


27.415 MJ

unraff.

Kupfer-Mix

Raffination

Transport

unraff.Kupfer

27.416 MJ

Strom

5.560 MJ

Erdgas

1.766 MJ

Güterzug

358 MJ


5.116 MJ


Koks 2.041 MJ


Diesel 981 MJ

Erdgas 881 MJ

Schweröl 915 MJ

Strom

6.223 MJ


9.775 MJ

Abbildung C-6: KEA-Flußdiagramm für die Bereitstellung von Primär-Kupfer 1


ENERGIEWIRTSCHAFT




Cu-Konzentrat

31.833 MJ

Verhüttung

unraff.Kupfer

33.659 MJ

Transport


35.572 MJ

Raffination


42.917 MJ

Transport


45.955 MJ


6.169 MJ


Koks 2.461 MJ


Diesel 1.183 MJ



Strom

7.694 MJ


12.037 MJ

Güterzug

356 MJ


1.557 MJ

Strom

5.579 MJ

Erdgas

1.766 MJ

Güterzug

2.273 MJ


660 MJ

Schubboot und


Abbildung C-7: KEA-Flußdiagramm für die Bereitstellung von Primär-Kupfer 2

4.3.2 Emissionen bei der Bereitstellung von Primär-Kupfer

Für alle auf der Eingangsseite der Verhüttung bilanzierte Stoffe wurden die Emissionen

berücksichtigt. Für die Stoffe auf der Output-Seite erfolgt keine emissionstechnische

Gutschrift. Die beim Transport von unraffiniertem Kupfer zur Raffinationshütte

entstehenden Emissionen wurden ebenfalls komplett bilanziert.

Die Emissionen aller energetisch berücksichtigten Stoffe für die Feuer- und elektrolytische

Raffination sowie die Emissionen, die während der Transporte des Primär-

Kupfers zu den Halbzeugwerken entstehen sind bilanziert worden, wobei ebenfalls oben

genannte Fälle unterschieden wurden.



Erneut wird eine Zwischenbilanz gezogen und zusammenfassend der KEA und die

Emissionen für unraffiniertes Kupfer frei Raffinationshütte dargestellt. Zusätzlich sind

die Anteile des in Deutschland produzierten (unraff. Cu 1) bzw. nach Deutschland importierten

unraffinierten Kupfers (unraff. Cu 2) angegeben. Unter „unraff. Cu 3“ wird

das unraffinierte Kupfer verstanden, welches in die Länder exportiert wird, die es raffinieren

und anschließend zum Teil nach Deutschland exportieren. Der Mix aus

„unraff. Cu 1“ und „unraff. Cu 2“ entspricht dem bei einer deutschen Raffinationshütte

bereitgestellten unraffiniertem Kupfer (unraff.-Cu-Mix).

Alle bisher auftretenden Energieaufwendungen und dabei entstehenden Emissionen

sind kumuliert bilanziert worden.


unraffiniertem Kupfer frei Raffination 1995

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVO

C

[g]

unraff. Cu 1 34.101 2.235 2.902 8.494 4.797 4.327 960 130 701 82,9 %

unraff. Cu 2 37.125 2.371 3.183 8.990 4.642 5.080 1.011 138 691 17,1 %

unraff. Cu-Mix 36.617 2.258 2.950 8.579 4.771 4.456 969 131 699

unraff. Cu 3 36.694 2.348 3.225 9.084 4.184 4.937 1.021 137 677

Ebenso soll der KEA pro Tonne Primär-Kathoden-Kupfer zusammenfassend dargestellt

werden. Zusätzlich werden hier auch die Anteile an der gesamten produzierten bzw.

importierten Menge ausgewiesen, aus welcher sich ein Mix für in Deutschland verwendetem

Primär-Kupfer berechnen läßt. Hierbei ist unter Prim-Cu 1, das in Deutschland

produzierte und unter Prim-Cu 2 das importierte Primär-Kupfer zu verstehen.


Primär-Kupfer frei Halbzeugwerk 1995

Produkt

alle Werte je Tonne Prim-Cu

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVO

C

[g]

Prim-Cu 1 41.242 2.620 3.105 8.785 4.842 5.252 974 142 705 36,9 %

Prim-Cu 2 45.955 2.843 3.810 10.166 4.653 6.413 1.126 156 712 63,1 %

Prim-Cu-Mix 44.214 2.760 3.549 9.656 4.723 5.984 1.070 151 710

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

Anteil

Anteil


ENERGIEWIRTSCHAFT


4.4 Sekundär-Kupfer-Produktion

Kupfer kann, ebenso wie auch Stahl und Aluminium, neben der Produktion aus Erzen

auch aus Altmetall bzw. sog. Sekundärrohstoffen 104 gewonnen werden. Aus Abbildung C-

1 ist ersichtlich, daß Schrotte für über die Hälfte des in Deutschlands gewonnen Kupfers

als Rohstoff dienen 105 . Die Verarbeitung erfolgt in Deutschland überwiegend auf dem

pyrometallurgischen Weg, nach dem Schachtofen-Konverter-Prozeß. Die Cu-Gehalte der

Einsatzstoffe schwanken zwischen 5 und 99 %; die Qualität und der Cu-Gehalt der

gewonnenen Kathoden sind mit denen für Primär-Kupfer identisch.

4.4.1 Verhüttung und Raffination

Die Hütte besteht aus drei Hauptaggregaten - dem Schachtofen, dem Konverter und

dem Anodenofen, wobei je nach Schrottart und -zusammensetzung alle drei oder auch

nur einzelne Schritte durchlaufen werden.

Im Schachtofen werden die Sekundärrohstoffe mit Hilfe von Koks reduzierend eingeschmolzen,

wobei organische Bestandteile verbrennen, und Metalle wie Zink, Blei und

Zinn sich verflüchtigen und in Oxidform aus dem Abgas abgeschieden werden. Die

hierbei entstehende Schmelze mit einem Kupfer-Gehalt von 70 bis 80 % wird im Konverter

unter Zusatz von Koks verblasen, wodurch sich die restlichen Verunreinigungen

von Zink, Blei und Zinn verflüchtigen; Anteile an Eisen, Aluminium und Nickel verschlacken

zum größten Teil. Diese Konverterschlacke mit unvermeidlichen Anteilen an

Kupfer wird rezirkuliert und dem Schachtofen erneut zugeführt. Das Produkt mit ca.

96 % Kupferanteil gelangt nun zum Anodenofen und wird unter Zugabe von reinen

Kupferschrotten (ca. 95 % Cu-Gehalt) pyrometallurgisch raffiniert. Als Produkt

ergibt sich schließlich hochreines Kupfer (99 % Kupfer-Anteil), welches zu Anoden-

Platten vergossen, und der Raffinationselektrolyse zugeführt wird. Um reines Kathodenkupfer

zu erhalten, ist wie bei der Produktion von Primär-Kupfer eine nachgeschaltete

elektrolytische Raffination (siehe Kap. 4.1) erforderlich. Als Produkte ergeben

sich neben sehr reinem Kathodenkupfer mit mindestens 99,9 % Kupfer, Kupfer- und

Nickelsulfat, sowie der edelmetallhaltige Anodenschlamm. Die so gewonnenen Kathoden

werden im Anschluß eingeschmolzen und zu Rundbarren für die Halbzeugherstellung

oder Gießwalzdraht für die Drahtherstellung vergossen.

Für in Deutschland produziertes Sekundär-Kupfer (Sek-Cu 1) wird wie beim Primär-

Kupfer ein Bahntransport von 300 km angesetzt. Für importiertes Sekundär-Kupfer

(Sek-Cu 2) werden dieselben Entfernungen wie für importiertes Primär-Kupfer verwendet,

da es sich hierbei um dieselben Exportländer handelt.

/RCu/

104 Stäube, Aschen, Krätzen, Schlacken oder andere Cu-haltige Rückstände aus diversen Prozessen

105 Für den Mix sind es immerhin noch über 42 %.


ENERGIEWIRTSCHAFT



Sekundär-Kupfer

Als Brennstoffe für die Verhüttung und die Raffination sind neben dem Hauptbrennstoff

bzw. Reduktionsmittel Koks, auch Erdgas für Stützfeuerungen und Diesel für

Transportprozesse bilanziert worden. Der Strombedarf für die Verhüttung und die

Raffination ist getrennt ausgewiesen.


Schrotte 90% 1.040,0 kg/t Sek-Cu

Sek.-Rohstoffe 25% 580,0 kg/t Sek-Cu

Koks 319,2 kg/t Sek-Cu

Erdgas 160,0 m 3 /t Sek-Cu

Diesel 20,2 kg/t Sek-Cu

Strom 414,1 kWh/t Sek-Cu

Raff.-Elektrolyse 649,7 kWh/t Sek-Cu


Schlacke 530 kg/t Sek-Cu

Anodenschlamm 10 kg/t Sek-Cu

Nickelsulfat 20 kg/t Sek-Cu

Flugstaub 60 kg/t Sek-Cu


Die Massenflüsse zur Herstellung von Sekundär-Kupfer sind, wie bereits in den vorherigen

Abschnitten der Übersichtlichkeit wegen im unteren Diagramm dargestellt. Es

wurde hierbei von identischen Massenflüssen für in Deutschland produziertes und

importiertes Kupfer ausgegangen.

Schrotte 90% Cu

1040 kg


1000 kg


1000 kg

Schrotte 25% Cu

580 kg

Verhüttung und

Raffination

Transport

Anodenschlamm

10 kg

Nickelsulfat

20 kg

Sonstige Reststoffe

60 kg

Schlacke

530 kg

Abbildung C-8: Massenflußdiagramm zur Bereitstellung von Sekundär-Kupfer


ENERGIEWIRTSCHAFT


4.6 KEA und Emissionen für die Bereitstellung von Sekundär-Kupfer

4.6.1 KEA für bei den Halbzeugwerken bereitgestelltes Sekundär-Kupfer

Neben Schrotten bzw. Sekundärrohstoffen werden für die Verhüttung und die Raffination

als weitere Input-Stoffe Koks, Erdgas und Strom berücksichtigt. Die Schrotte

werden energiefrei bewertet, da die Aufwendungen für Erfassen, Aufbereiten und

Transportieren bereits in den anderen Verbräuchen berücksichtigt sind. Den größten

Anteil am KEA der Eingangsstoffe tragen die fossilen Energieträger mit beinahe 60 %.

Der Einsatz elektrischer Energie schlägt mit weiteren 40 % zu Buche. Auf der Ausgangsseite

werden Schlacke, Anodenschlamm, Nickelsulfat und Flugstaub bilanziert,

wobei nur der Dampf energetisch gutgeschrieben wird. Die Schlacke trägt ebenso wie

der Anodenschlamm, aus bereits beim Primär-Kupfer aufgeführten Gründen, zu keiner

Energiegutschrift bei. Nickelsulfat und Flugstaub werden deponiert. Der KEA für Fall 1

beträgt letztlich 29.916 MJ/t, für Fall 2 liegt er bedingt durch einen abweichenden

Kraftwerkspark bei 29.181 MJ/t.

Die Aufwendungen für den Transport können durch Multiplikation der Entfernungen

mit den entsprechenden spezifischen Aufwendungen aus Teil I Tabelle 6 ermittelt werden.

Für Sekundär-Kupfer aus Deutschland (Sek-Cu 1) ergeben sich für den Transport

dieselben Aufwendungen wie für Primär-Kupfer. Für importierte Kathoden (Sek-Cu 2)

dagegen berechnet sich ein etwas geringerer Transportaufwand als für Primär-Kathoden,

was an den unterschiedlichen Importmengen der einzelnen Länder 106 liegt. Schließlich

ergibt sich der im untenstehenden Diagrammen dargestellte KEA. Links sind die

Energieflüsse für Fall 1 und rechts für Fall 2 dargestellt.

106 Es handelt sich zwar um dieselben Länder, also auch um dieselben primärenergetischen Aufwendungen zur

Bereitstellung elektrischer Energie, allerdings werden diese bei der Berechnung der primärenergetischen

Aufwendungen für die betrachtete Ländergruppe mit den Importanteilen gewichtet. Da nicht jedes dieser Länder die

gleiche Menge Primär- wie Sekundär-Kupfer nach Deutschland importiert, ergibt sich ein geringfügig höherer Wert für

Sekundär-Kupfer exportierende Länder. (siehe auch Tabelle 5, Bericht I).


ENERGIEWIRTSCHAFT



Raffination


Kupfer

29.916 MJ

Transport



30.274 MJ

Koks

11.086 MJ

Erdgas

5.674 MJ

Strom

12.185 MJ

Diesel

971 MJ

Güterzug

358 MJ


Raffination


Kupfer

29.181 MJ

Transport


importiert

32.074 MJ

Koks

11.086 MJ

Erdgas

5.674 MJ

Strom

11.450 MJ

Diesel

971 MJ

Güterzug

2.128 MJ


660 MJ

Schubboot und


Abbildung C-9: KEA-Flußdiagramm zur Sekundär-Kupfer-Bereitstellung für in

Deutschland produziertes (Sek-Cu 1) bzw. importiertes Kupfer

(Sek-Cu 2)

4.6.2 Emissionen für die Bereitstellung von Sekundär-Kupfer

Bezüglich der Emissionen werden für die Sekundär-Kupfer-Produktion alle energetisch

erfaßten Stoffe berücksichtigt. Für die Transportprozesse sind ebenfalls alle entstehenden

Emissionen bilanziert.

4.7 Zusammenfassung

Abschießend werden wie auch beim Primär-Kupfer, der KEA und die Emissionen für

Sekundär-Kupfer zusammenfassend dargestellt. Es wird zwischen den beiden bereits

erwähnten Fällen unterschieden und zusätzlich unter Berücksichtigung der Anteile ein

Mix für in Deutschland verwendetes Sekundär-Kupfer (Sek-Cu-Mix) gebildet.


Sekundär-Kupfer frei Halbzeugwerk 1995

Produkt

alle Werte je Tonne Sek-Cu

KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVO

C

[g]

Sek-Cu 1 30.274 1.412 1.048 2.629 937 8.158 217 151 200 75,4 %

Sek-Cu 2 32.074 1.419 1.512 3.508 1.263 8.749 332 156 219 24,6 %

Sek-Cu-Mix 30.717 1.413 1.162 2.845 1.017 8.303 245 152 205

N2O

[g]

Staub

[g]

Anteil


ENERGIEWIRTSCHAFT


Mit den bisher berechneten Werten können nun der KEA und die Emissionen für einen

Kupfer-Mix aus Primär- und Sekundär-Metall berechnet werden. Die Werte aus

Tabelle C-3 und Tabelle C-4 für den Primär- und Sekundär-Kupfer-Mix werden hierbei

mit den Anteilen am Gesamtaufkommen in Deutschland im Jahre 1995 gewichtet. Die

Ergebnisse sind in untenstehender Tabelle dargestellt.


Kupfer-Kathoden frei Halbzeugwerk 1995

Produkt

alle Werte je Tonne Kupfer



KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVO

C

[g]

Prim-Cu-Mix 44.214 2.760 3.549 9.656 4.723 5.984 1.070 151 710 57,8 %

Sek-Cu-Mix 30.717 1.413 1.162 2.845 1.017 8.303 245 152 205 42,2 %

Kupfer-Mix 38.518 2.192 2.542 6.782 3.159 6.963 722 151 497

N2O

[g]

Staub

[g]

Anteil



In dieser Studie werden einige gebräuchliche Kupfer-Halbzeuge betrachtet. Hierbei

handelt es sich um diverse Flach- und Profilerzeugnisse, die gewalzt oder gepreßt werden

und um Drähte unterschiedlicher Stärke und Isolierung, sowie gebräuchliche Kabel.


Die auf elektrolytischen Wege hergestellten Kathoden müssen vor der Weiterverarbeitung

zu den sog. Gußformaten umgeschmolzen werden. Dies kann entweder in der

Hüttengießerei vor dem Transport zu den Halbzeugwerken oder im Halbzeugwerk vor

dem Umformen zu den gewünschten Halbzeugen stattfinden. Die Halbzeugherstellung

erfolgt nur in Ausnahmefällen direkt aus dem schmelzflüssigen Zustand 107 , sondern die

Gußformate kühlen ab und werden vor dem eigentlichen Umformen zu Halbzeugen

wieder auf Umformtemperatur gebracht. Aus diesem Grund ist es für den Energiebedarf

auch unerheblich, ob das Umschmelzen zu den Gußformaten in Hüttengießereien, also

vor dem Transport zum Halbzeugwerk, oder direkt vor der Halbzeugherstellung erfolgt.

In dieser Studie wird davon ausgegangen, daß die Kathoden zu den Halbzeugwerken

transportiert und erst dort zu Formaten wie Kerbblöcken, Drahtbarren 108 , Rundbarren

oder Walzflachbarren umgeschmolzen werden.

Die angelieferten Kathoden werden in brennstoff- oder induktiv-beheizten Öfen eingeschmolzen

und nach unterschiedlichsten Gießverfahren gegossen. Hierbei wird

haupsätzlich der Asarco-Schachtofen, ein moderner, gasbeheizter Schmelzofen eingesetzt

109 . Als bevorzugte Gießereitechnik kommt neben Sand-, Kokillen-, Formmaskenund

Feingießverfahren hauptsächlich das Stranggießverfahren (siehe auch Teil A bzw.

B) zum Einsatz.

/Rom/, /SBCu/

5.2 Massenflüsse und energetische Daten zur Herstellung von Vorprodukten

Der Energiebedarf zum Wiedereinschmelzen der Kathoden ist in den Aufwendungen zur

Herstellung der Endprodukte enthalten und wird nicht getrennt ausgewiesen.

5.3 Herstellung von Endprodukten

Walzerzeugnisse

Der Walzbarren wird in gasbeheizten Öfen auf 900 °C vorgewärmt und auf eine Dicke

von 11 mm warmgewalzt. Nach Abkühlung werden die so produzierten Vorwalzbleche

im Anschluß auf beiden Seiten auf Dicken um 10 mm gefräst und im kalten Zustand auf

107 Die Ausnahme bildet hier der Gießwalzdraht.

108 Modernere Verfahren verzichten bei der Drahtherstellung auf die Produktion von Drahtbarren.

109 Für in dieser Arbeit nicht betrachtete legierte Halbzeuge eignen sich jedoch eher induktiv beheizte Öfen.


ENERGIEWIRTSCHAFT


0,5 mm fertiggewalzt, um abschließend weichgeglüht zu werden. Insgesamt kann festgestellt

werden, daß die Verfahren zur Kupferblech- bzw. Kupferbandherstellung denen

für die Produktion von Stahl-Flacherzeugnissen (siehe (A.5.2 und A.5.3) sehr ähnlich

sind.

Strangpreßerzeugnisse

Das Ausgangsformat für Profile und Stäbe, der Rundbarren, wird auf ca. 900 °C vorgewärmt

und auf einer Strangpresse verpreßt. Auf Ziehbänken werden diese anschließend

im kalten Zustand durch Matrizen gezogen und so auf den geforderten Endquerschnitt

bzw. die nötige Festigkeit gebracht. Abschließend wird rekristallisierend geglüht.

Als Ausgangsformat zur Herstellung von Rohren dient der Rundbarren oder -bolzen,

wobei zwei unterschiedliche Verfahren betrachtet werden müssen.

Rohre können, aus auf 900 °C erwärmten Rundbolzen produziert werden, indem sie über

Dorne stranggepreßt, anschließend auf Ziehmaschienen weiterverarbeitet und zum

Schluß weichgeglüht werden. (siehe Aluminium III.6.3)

Bei dem anderen Verfahren werden die ebenfalls erwärmten Rundbolzen ähnlich wie bei

nahtlosen Stahlrohren über einen langen Walzdorn schräggewalzt. Anschließend

findet eine stufenweise Kaltumformung auf Pilgerschrittwalzwerken oder Ziehbänken

statt, um die gewünschten Endquerschnitte und die nötige Festigkeit zu erreichen.

Zuletzt erfolgt noch ein rekristallisierendes Schlußglühen.

Elektrotechnische Erzeugnisse

Ca. 39 % des gesamten Kupfereinsatzes wird zu Drähten, Litzen oder Kabeln verarbeitet.

Da es sich hierbei um ein abweichendes Herstellungsverfahren handelt, wird

dieses getrennt behandelt. Betrachtet werden 0,6 mm und 0,06 mm dicker Draht -

jeweils blank und in der Ausführung als Lackdraht. Zusätzlich werden noch 0,6 mm

starker mit einer Kunststoffschicht (PVC, PE) überzogener Draht (Litze), sowie starre

und flexible Netzkabel behandelt.

Beim traditionellen Verfahren wurde aus erwärmten Drahtbarren Walzdraht von 8 bis

12 mm Durchmesser hergestellt. Beim moderneren, zunehmend eingesetzten Gießwalzdraht-Verfahren

wird der Draht sofort aus den eingeschmolzenen Kathoden in

der Gießhitze gewalzt; ein erneutes energieintensives Aufwärmen entfällt. Hierbei wird

das flüssige Kupfer zwischen einem Metallband und einer mit einer umlaufenden Nut

versehenen Walze zu dem sog. 8 mm starken Gießwalzdraht gewalzt. Im Anschluß

bringt man den Walzdraht auf Mehrfachziehmaschinen in Kombination mit diversen

rekristallisierenden Glühvorgängen auf das geforderte Endmaß.

Die Beschichtung mit Lack geschieht in Tauchbädern, durch die der Draht kontinuierlich

gezogen wird. Anschließend wird der Lack in Brennöfen bei ca. 550 °C getrocknet

und der gesamte Vorgang bis zur gewünschten Lackstärke wiederholt. Bei der Kunststoffummantelung

wird der Draht in einer Durchlaufglühe vorgewärmt und im warmen

Zustand durch einen Extruder geführt. Anschließend können drei bzw. fünf Einzelleiter

zusammen kunststoffummantelt werden und man erhält typische Netzleitungen.

/CuV/, MHK/, /SBCu/


ENERGIEWIRTSCHAFT


5.4 Massenflüsse und energetische Daten zur Herstellung von Endprodukten

Da bei der Produktion der enprodukte hauptsächlich Energieträger und die Vorprodukte

Beiträge zum KEA liefern wird auf die Massenflüsse nicht detailliert eingegangen - sie

können jedoch den jeweiligen Tabellen entnommen werden.

Walz- und Strangpreßerzeugnisse

Für die Produktion von Kupfer-Blechen und Bändern wird als Energieträger hauptsächlich

Erdgas für die Öfen zum Schmelzen der Kathoden und Erwärmen der Gußformate

benötigt. Elektrische Energie wird im wesentlichen für Walzanlagen (warm und

kalt) eingesetzt.


Kathoden 1.000 kg/t Band

Rücklaufschrott aus Halbzeugherstellung 290 kg/t Band

Rücklaufschrott aus Asarco-Ofen 19,4 kg/t Band

Holzkohle 4,0 kg/t Band

Erdgas 59,7 m 3 /t Band

Strom 21,7 kWh/t Band

Ofenausbruch 3 kg/t Band

Graphitkokillen 0,1 kg/t Band

Strom umformen 531,7 kWh/t Band

Erdgas Glühen etc. 33,4 m 3 /t Band

Schwefelsäure 1 kg/t Band

Kalk 2 kg/t Band

Zieh und Schmiermittel 3,00 kg/t Band

Schutzgas 90 m 3 /t Band

Sonst. Diesel 5,4 kg/t Band

Sonst. Elektro 23,6 kWh/t Band


Rücklaufschrott 19,4 kg/t Band

Kupferhaltige Schlämme 10,0 kg/t Band

Rücklaufschrott 290 kg/t Band

Für die Herstellung von Profilen ergeben sich ähnliche Aufwendungen an Brennstoffen

wie für Bleche, da hier ebenfalls zuerst die Kathoden eingeschmolzen und anschließend

zwischenerwärmt werden müssen. Der Bedarf an elektrischer Energie ist auf

Strangpreß- und Ziehvorgänge zurückzuführen.


ENERGIEWIRTSCHAFT



Kathoden 1.000 kg/t Profil

Rücklaufschrott aus Halbzeugherstellung 438 kg/t Profil

Rücklaufschrott aus Asarco-Ofen 22 kg/t Profil

Holzkohle 4 kg/t Profil

Erdgas 64,6 m 3 /t Profil

Strom 23,6 kWh/t Profil

Ofenausbruch 3 kg/t Profil

Graphitkokillen 0,1 kg/t Profil

Strom umformen 581,8 kWh/t Profil

Erdgas Glühen etc. 22,6 m 3 /t Profil

Schwefelsäure 1 kg/t Profil

Kalk 2 kg/t Profil

Zieh und Schmiermittel, Öle 2,85 kg/t Profil

Schutzgas 45 m 3 /t Profil

Sonst. Diesel 5,4 kg/t Profil

Sonst. Elektro 23,6 kWh/t Profil


Rücklaufschrott 21,9 kg/t Profil

Kupferhaltige Schlämme 10 kg/t Profil

Rücklaufschrott 438 kg/t Profil

Bei der Rohrherstellung muß zwischen zwei Verfahren unterscheiden werden. In

beiden Verfahren werden erneut ähnliche Mengen an Erdgas benötigt 110 . Lediglich der

Bedarf an elektrischer Energie für die Umformvorgänge ist bei schräggewalzten Rohren

gegenüber strangepreßten Rohren halbiert.

Kupferrohr stranggepreßt Kupferrohr schräggewalzt


Kathoden 1.000 kg/t Rohr

Rücklaufschrott Halbzeugherst. 560 kg/t Rohr

Rücklaufschrott Asarco-Ofen 23,4 kg/t Rohr

Holzkohle 4,0 kg/t Rohr

Erdgas 70,0 m 3 /t Rohr


Ofenausbruch 3 kg/t Rohr

Graphitkokillen 0,1 kg/t Rohr

Strom umformen 833,9 kWh/t Rohr

Erdgas Glühen etc. 42,0 m 3 /t Rohr

Schwefelsäure 1 kg/t Rohr

Kalk 2 kg/t Rohr

Zieh und Schmiermittel 2,85 kg/t Rohr

Schutzgas 45 m 3 /t Rohr

Sonst. Diesel 5,4 kg/t Rohr

Sonst. Elektro 23,6 kWh/t Rohr


Rücklaufschrott 23,4 kg/t Rohr

Kupferhaltige Schlämme 10,0 kg/t Rohr

Rücklaufschrott 560 kg/t Rohr




Kathoden 1.000 kg/t Rohr

Rücklaufschrott Halbzeugherst. 130 kg/t Rohr

Rücklaufschrott Asarco-Ofen 17 kg/t Rohr

Holzkohle 4,0 kg/t Rohr

Erdgas 51,4 m 3 /t Rohr


Ofenausbruch 3 kg/t Rohr

Graphitkokillen 0,1 kg/t Rohr

Strom umformen 420,3 kWh/t Rohr

Erdgas Glühen etc. 44,3 m 3 /t Rohr

Schwefelsäure 1 kg/t Rohr

Kalk 2 kg/t Rohr

Zieh und Schmiermittel 2,85 kg/t Rohr

Schutzgas 45 m 3 /t Rohr

Sonst. Diesel 5,4 kg/t Rohr

Sonst. Elektro 23,6 kWh/t Rohr


Rücklaufschrott 17,0 kg/t Rohr

Kupferhaltige Schlämme 10,0 kg/t Rohr

Rücklaufschrott 130 kg/t Rohr

Elektrotechnische Erzeugnisse

Die Gießwalzdrahtproduktion geschieht im schmelzflüssigen Zustand. Daher wird

Erdgas ausschließlich zum Schmelzen der Kathoden benötigt und zusätzliche Aufwärm-

110 Der leicht erhöhte Bedarf an Erdgas für die Produktion von stranggepreßten Rohren ist auf die erhöhten Mengen an

Kupfer, die eingeschmolzen werden zurückzuführen. Dies ergibt durch geringere Menge Kupferreste bei der Produktion

von schräggewalzten Rohren.


vorgänge können entfallen. Zusätzlich wird elektrische Energie zum Antrieb der Anlagen

benötigt.


Kathoden 960 kg/t GWD

Rücklaufschrott 57 kg/t GWD

Rücklaufschrott aus Drahtherste 40 kg/t GWD

Strom 144,1 kWh/t GWD

Erdgas 43,5 m 3 /t GWD


Rücklaufschrott 57 kg/t GWD

In der Drahtproduktion (0,6 mm und 0,06 mm) wird als Energieträger beinahe ausschließlich

Strom für Ziehvorgänge und rekristallisierendes Glühen eingesetzt, wobei die

dünneren Drähte die mehr als dreifache Menge an elektrischer Energie benötigen.

Draht blank ∅ 0,6 mm Draht blank ∅ 0,06 mm


Gießwalzdraht 1.020 kg/t Cu-Draht

Strom 407,0 kWh/t Cu-Draht

Zieh und Schmiermittel 1,0 kg/t Cu-Draht

Sonst. Diesel 8,1 kg/t Cu-Draht

Sonst. Elektro 53,0 kWh/t Cu-Draht


Rücklaufschrott 20,0 kg/t Cu-Draht

Kupferschlamm 1,0 kg/t Cu-Draht


Gießwalzdraht 1.020 kg/t Cu-Draht

Strom 1.308,0 kWh/t Cu-Draht

Zieh und Schmiermittel 2,0 kg/t Cu-Draht




Rücklaufschrott 20,0 kg/t Cu-Draht

Kupferschlamm 2,0 kg/t Cu-Draht

Diese blanken Drähte werden in der Lackdrahtproduktion mit Lack überzogen. Die

Aufwendungen an elektrischer Energie sind auf Antriebe und Trocknungsvorgänge des

Lacks zurückzuführen.

Lackdraht ∅ 0,6 mm Lackdraht ∅ 0,06 mm


Draht blank 0,6 mm 898,5 kg/t Cu-Draht



Lack Elektro 70,1 kWh/t Cu-Draht

Lack 101,5 kg/t Cu-Draht


Draht blank 0,06 mm 760,0 kg/t Cu-Draht



Lack Elektro 165,71 kWh/t Cu-Draht

Lack 240 kg/t Cu-Draht

In der Litzenproduktion werden die blanken Drähte in einem Extrusionsverfahren

mit PVC bzw. PE ummantelt. Hier kommt ebenfalls beinahe ausschließlich elektrische

Energie zum Einsatz. Da für die PVC-ummantelte Litze höhere Mengen an PVC als für

die PE-Litze benötigt werden, ergibt sich auch ein entsprechend höherer elektrischer

Energieaufwand.

PE-Litze (∅ 0,6 mm Cu & 0,3 mm PE) PVC-Litze (∅ 0,6 mm Cu & 0,3 mm PVC)


Draht blank 0,6 mm 683,0 kg/t Kabel

Sonst. Diesel 1,7 kg/t Kabel

Sonst. Elektro 9,6 kWh/t Kabel

Elektro extrudieren 89,6 kWh/t Kabel

PE 320 kg/t Kabel


PE-Reste 3,0 kg/t Kabel


Draht blank 0,6 mm 564,0 kg/t Kabel



Elektro extrudieren 123,2 kWh/t Kabel

PVC 440 kg/t Kabel


PVC-Reste 4,0 kg/t Kabel


ENERGIEWIRTSCHAFT


Bei der Herstellung von Kabeln wird zwischen flexiblen und starren Netzleitungen

unterschieden. Der höhere Aufwand für die flexiblen Leitungen ist auf den erhöhten

Bedarf an elektrischer Energie für vielfache Zieh- und Glühvorgänge zurückzuführen 111 .

PVC-Kabel 3 x 1,5 mm 2 (starr) PVC-Kabel 5 x 1,5 mm 2 (starr)


Gießwalzdraht 300,64 kg/t Kabel

Strom ziehen 168,04 kWh/t Kabel

Zieh und Schmiermittel 0,63 kg/t Kabel



Strom extrudieren 199,05 kWh/t Kabel

PVC 710,90 kg/t Kabel


Rücklaufschrott 6,0 kg/t Kabel

Reststoffe 0,5 kg/t Kabel

Kunststoff-Reste 5,7 kg/t Kabel















PVC-Kabel 3 x 1,5 mm 2 (flexibel) PVC-Kabel 5 x 1,5 mm 2 (flexibel)















Strom ziehen 1.285,75 kWh/t Kabel










5.5 KEA und Emissionen für die Bereitstellung von Halbzeugen

5.5.1 KEA von Kupfer-Halbzeugen

Die Energieaufwendungen für das Gießen des flüssigen Kupfers zu Gußformaten sind

zusammen mit denen der eigentlichen Halbzeugherstellung bilanziert. Hierbei wurde

das Standard-Gießverfahren (Stranggießen) betrachtet.

Halbzeuge aus Barren

Als Input-Stoffe für Kupferblech werden neben dem eigentlichen Kupfer (Kathoden,

Rücklaufschrott aus Asarco-Ofen und Halbzeugherstellung), Erdgas, elektrische Energie

und diverse Hilfsstoffe berücksichtigt. Die Kathoden verursachen hierbei einen Anteil

von über 75 % am KEA der Eingangsstoffe. Der Rest verteilt sich zu 60 % auf die

zugeführte elektrische Energie, zu 30 % auf das eingesetzte Erdgas und zu 10 % auf die

benötigten Hilfsstoffe. Alle Hilfsstoffe bei der Herstellung des Kupferbands werden

ebenfalls bei der Herstellung von Profilen und Rohren benötigt; deshalb sei ihre prinzipielle

Funktion hier kurz erklärt. Holzkohle wird bei den Gießverfahren als Trennmittel

eingesetzt. Ebenso ist es notwendig von Zeit zu Zeit den Ofenausbruch und den Ver-

111 Bei dem gleichen Querschnitt von 1,5 mm 2 besteht das flexible Kabel aus 30 Einzeldrähten.


schleiß an Graphitkokillen 112 zu kompensieren. Für Walzanlagen werden Zieh- und

Schmiermittel sowie Öle benötigt. Schwefelsäure wird zum Beizen der Oberflächen und

Kalk zu deren Neutralisation benötigt. Schutzgase werden eingesetzt, um eine Oxidation

der warmen Oberfläche nach der Reinigung zu vermeiden. Zusätzlich werden Diesel und

Strom für innerbetriebliche Transporte und brennstoffbetriebene Hilfsanlagen

verbraucht. Auf der Output-Seite werden neben den im Kreis geführten Rücklaufresten

aus dem Asarco-Ofen bzw. der Halbzeugherstellung noch anfallende Kupferschlämme

berücksichtigt. Diese Rücklaufreste werden, da sie im Kreis geführt werden, ebenso wie

der später deponierte Kupferschlamm energiefrei bewertet.

Zur Produktion von Stangen und Profilen werden dieselben Einsatz- und Reststoffe

wie oben bilanziert, sie treten lediglich in abweichenden Massen auf. Auf eine erneute

Aufzählung wird deshalb verzichtet. Erneut tragen die Kathoden mit rund 75 % zum

KEA bei; die Anteile der restlichen Anteile sind ebenfalls denen bei der Bandherstellung

ähnlich.

Wie schon oben erwähnt, werden zwei unterschiedliche Verfahren zur Herstellung von

Rohren betrachtet. Bei beiden Verfahren werden ebenfalls die bereits bei der Bandherstellung

beschriebenen Einsatzstoffe benötigt. Ebenso sind die Ausgangsstoffe identisch.

Der Anteil des KEA der Kathoden am KEA der Rohre liegt bei 73 % (für stranggepreßte

Rohre) bzw. 80 % (für schräggewalzte Rohre). An den restlichen energetischen Aufwendungen

ist der elektrische Energiebedarf mit 68 bzw. 56 %, das eingesetzte Erdgas mit

27 bzw. 23 % beteiligt. Die beiden Verfahren unterscheiden sich hauptsächlich dadurch,

daß der elektrische Energiebedarf für das Umformen von schräggewalzten Rohren gegenüber

dem Umformen von strangepreßten Rohren beinahe halbiert ist und bei der

Herstellung lediglich ¼ der Rücklaufreste anfallen. Der Brennstoffbedarf pro Tonne

fertiges schräggewalztes Rohr fällt somit geringer aus.

Drähte, Litzen und Kabel

Alle Drähte benötigen als Ausgangsprodukt den Gießwalzdraht. Deshalb wird dieses

Verfahren getrennt von den anderen Modulen zur eigentlichen Draht und Kabelherstellung

bilanziert.

Als Materialzugang für die Herstellung von Gießwalzdraht kommen Kathoden (mit

einem Anteil von über 90 % am KEA des Gießwalzdrahtes) und Rücklaufreste aus dem

eigentlichen Schmelz-Gieß-Walzprozeß und aus der Drahtherstellung zum Einsatz. Die

Rücklaufreste sind, da sie im Kreis geführt werden, wie üblich energiefrei bewertet. Der

Beitrag zu den restlichen 8 % verteilt sich zu 48 % auf Erdgas zum Schmelzen des

Kupfers und zu 52 % auf elektrische Energie für die Gieß-Walzanlage und Hilfsanlagen.

Auf der Ausgangsseite wird eine geringe Menge Rücklaufschrott berücksichtigt, die aber

aus bereits genannten Gründen energiefrei bleibt. Der KEA pro Tonne Gießwalzdraht

beträgt schließlich 40.171 MJ.

Den größten Anteil am KEA - 46.480 MJ/t - für blanken 0,6 mm starken Kupferdraht

mit ca. 88 % verursacht der eingesetzte Gießwalzdraht; die übrigen 12 % resultieren

hauptsächlich aus der verbrauchten elektrischen Energie. Zieh- und Schmiermittel

sowie der Strom- und Dieselbedarf für innerbetriebliche Transport- und Hilfseinrichtungen

leisten kaum einen Beitrag. Die Rücklaufschrotte werden der Gießwalzdraht-

112 sind für die Formgebung bei dem Stranggießverfahren verantwortlich


ENERGIEWIRTSCHAFT


herstellung zugeführt und deshalb wird der an die Sekundärhütte rückgeführte Kupferschlamm

energiefrei bewertet.

Die Materialflüsse für blanken 0,06 mm starken Kupferdraht sind bezüglich der Art

der Materialien identisch mit denen bei der Herstellung des 0,6 mm starken Drahtes.

Die zugeführte Gießwalzdrahtmenge und die Rücklaufreste bleiben unverändert, der

elektrische Energieverbrauch verdreifacht sich, da weiteres Ziehen und Glühen erforderlich

ist. Als KEA für den dünnen Draht ergibt sich ein Wert von 57.749 MJ pro

Tonne.

Der KEA für lackierten 0,6 mm starken Kupferdraht beträgt 54.937 MJ pro Tonne

Lackdraht. Den Hauptbeitrag mit 76 % liefert der eingesetzte blanke Draht, gefolgt vom

KEA des benötigten Lacks mit 22 %. Die restlichen 2 % werden im wesentlichen durch

den elektrischen Energiebedarf der Trocknungsvorgänge verursacht.

Die Anteile am KEA des lackierten 0,06 mm starken Kupferdraht mit 74.631 MJ

verteilen sich zu 59 % auf den zugeführten blanken Draht und zu 28 % auf den benötigten

Lack. Die restlichen drei Prozent sind auf den elektrischen Energiebedarf zur

Trocknung zurückzuführen.

Bei der bilanzierten Litze handelt es sich um einen 0,6 mm starken Kupferdraht, der

mit Kunststoff ummantelt wurde. Der KEA der verwendeten Kunststoffe und der Aufwand

zum Aufbringen der Kunststoffschicht erhöht den KEA des Kabels beträchtlich. Es

wird zwischen zwei Litzen unterschieden:

• 0,6 mm Draht mit 0,3 mm PE-Schicht entspricht 1,2 mm PE-Litze (0,28 mm 2 )

• 0,6 mm Draht mit 0,3 mm PVC-Schicht entspricht 1,2 mm PVC-Litze (0,28 mm 2 )

Zusätzlich wird ein 0,6 mm starker Draht mit Isolierung betrachtet 113 , wobei keine Aussage

getroffen wird welcher Kunststoff aufgebracht wird. Dieser Wert soll für

den - wahrscheinlich häufigsten - Fall dienen, falls die Art der Kunststoffummantelung

nicht bekannt ist.

Als Ausgangsprodukt für die Litzen mit einem KEA von 53.773 MJ/t für die PE-Litze

und 52.134 MJ/t für die PVC-Litze, dient hier ebenfalls der blanke Draht mit 0,6 mm

Durchmesser, der einen Beitrag von 59 bis 51 % leistet. Der KEA der Kunststoffe verursacht

einen Anteil von 38 bzw. 45 %. Der Bedarf an elektrischer Energie mit einem Anteil

von 3 bis 4 % wird ausschließlich für den Extrusionsvorgang benötigt.

Für den allgemeinen Fall - d.h. einem Draht mit Kunststoffummantelung - ergibt sich

der KEA zu 52.953 MJ pro Tonne Litze.

Als bilanzierte Kabel wurden exemplarisch übliche Netzleitung zur festen bzw. flexibel

Verlegung bilanziert:

• NYM 3x1,5 mm² starr

• NYM 5x1,5 mm² starr

• HO5VV-F 3x1,5 mm² flexibel

• HO5VV-F 5x1,5 mm² flexibel

113 Hierbei wird ein Mittelwert hinsichtlich des Cu-Bedarfs, aller Massenaufwendungen, des Kunststoffbedarfs und des

KEA des Kunststoffes gebildet und somit ein mittlerer KEA berechnet


ENERGIEWIRTSCHAFT


Bis auf den Strombedarf sind die absoluten Beiträge zum KEA des Kabels für starre und

flexible Kabel identisch. Der KEA für ein 3-poliges Kabel beträgt 7.696 MJ/km für das

starre und 8.494 MJ/km für das flexible Kabel. Die Verteilung auf die Einzelkomponenten

ist der des 5-poligen Kabels ähnlich (siehe auch Abbildung C-10). Der KEA

der 5-poligen Kabel liegt bei 11.464 MJ/km (starr) bzw. 13.674 MJ/km (flexibel).

[GJ/km]

1%

11%

24% Kupfer

20%

Einzelleiter

starr

Strom

(Feinziehen)

Sonstiges

PVC

25%

54%

Einzelleiter

flexibel

Abbildung C-10: KEA zweier handelsüblicher Kabel (5x1,5mm²)

64%

Es sind hier die Werte pro km Kabel angegeben worden – die Zahlenwerten pro Tonne

können Tabelle A-3 entnommen werden. Deutlich zu erkennen es der wesentlich höher

liegende Bedarf an elektrischer Energie (ca. Faktor 3) für zusätzliche Zieh- und Glühvorgänge.

5.5.2 Emissionen bei der Bereitstellung von Kupfer-Halbzeugen

Bis auf die eingesetzte Holzkohle werden alle Stoffe erfaßt, die nicht energiefrei bewertet

wurden. Bei der Holzkohle handelt es sich um Holzkohlenstaub, der als Reststoff aus der

Holzkohlenproduktion aufgefaßt wird und somit kann davon ausgegangen werden, daß

dort keine Gutschrift hinsichtlich der Emissionen erfolgt ist - deshalb dürfen ebenfalls

keine Emissionen für die hier eingesetzte Holzkohle berücksichtigt werden 114 .

114 Energetisch erfolgte eine Belastung aber sehr wohl, da Holzkohlenstaub als Brennstoff eingesetzt hätte werden können

und somit der Verbrauch dieser Stäube bei den Gießverfahren als KNA aufzufassen ist.

1%


ENERGIEWIRTSCHAFT



Zum Abschluß wird nun eine Übersicht über alle betrachteten Halbzeuge hinsichtlich

ihres KEA und ihrer Emissionen gegeben. Zusätzlich ist der ungefähre Produktionsanteil

der jeweiligen Halbzeuge an der Jahresproduktion 1995 angegeben. Bei den

Drähten, Litzen und Kabeln ist der KEA auch neben der Angabe in MJ pro Tonne, in MJ

pro km angegeben worden.

Tabelle C-6: Kumulierter Energieaufwand von Kupfer-Halbzeugen in Deutschland

1995 und Anteile an der Jahresproduktion



Produkt KEA [MJ/t] KEA [MJ/km] Anteil

Bleche 49.324 Entfällt 19 %

Stäbe und Profile 49.532 Entfällt 8 %

Sranggepreßtes Rohr

Schräggewalztes Rohr

53.321

47.930

Entfällt

Entfällt

12 %

Draht 0,6 mm blank 46.680 118

Draht 0,06 mm blank 57.769 1,5

Draht 0,6 mm lackiert 54.937 154

Draht 0,06 mm lackiert 74.631 2,5

PE-Litze 1,2 mm 53.773 199

PVC-Litze 1,2 mm 52.133 234

Litze (Mittelwert) 52.928 212

Kabel 3 x 1,5 mm² (starr) 56.444 7.690

Kabel 5 x 1,5 mm² (starr) 57.469 11.456

Kabel 3 x 1,5 mm² (flexibel) 62.301 8.494

Kabel 5 x 1,5 mm² (flexibel) 68.596 13.674

Tabelle C-7: Emissionen bei der Bereitstellung von Kupfer-Halbzeugen in Deutschland

1995

Produkt


CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

61 %

NMVOC

[g]

Bleche 2.785 2.951 7.693 3.451 8.262 802 171 554

Stäbe und Profile 2.799 2.949 7.707 3.465 8.277 804 172 555

Sranggepreßtes Rohr 3.012 3.070 7.938 3.572 8.738 821 179 568

Shräggewalztes Rohr 2.706 2.920 7.609 3.340 8.107 795 168 549

Draht 0,6 mm blank 2.655 2.819 7.580 3.384 7.853 798 167 548

Draht 0,06 mm blank 3.286 3.089 8.254 3.776 9.103 854 191 591

Draht 0,6 mm lackiert 2.935 2.866 7.560 3.680 8.275 777 198 556

Draht 0,06 mm lackiert 3.796 3.137 8.044 4.380 9.801 790 259 600

PE-Litze 1,2 mm 2.307 2.289 6.395 2.851 7.435 3.609 123 477

PVC-Litze 1,2 mm 2.351 2.297 6.713 2.781 6.484 1.823 136 503

Litze (Mittelwert) 2.329 2.293 6.554 2.816 6.960 2.716 130 490

3 x 1,5 mm² (starr) 2.303 2.065 7.803 4.664 6.499 2.876 114 783

5 x 1,5 mm² (starr) 2.413 2.148 7.886 4.645 6.757 2.763 121 775

3 x 1,5 mm² (flexibel) 2.636 2.207 8.158 4.871 7.159 2.906 127 805

5 x 1,5 mm² (flexibel) 3.047 2.419 8.562 5.038 8.011 2.819 145 818

N2O

[g]

Staub

[g]

Weiterführende Überlegungen

1 Sensitivitätsbetrachtung

In den folgenden Abschnitten soll verdeutlicht werden, welche Größen sich entscheidend

auf den KEA von in Deutschland verwendeten Metalle auswirken. Es wird gezeigt, daß

explizite Verbrauchsdaten bzw. deren Variationsbreiten nur geringfügige Änderungen

des KEA verursachen. Es gibt vielmehr weitere relevante Faktoren, die bei einer

oberflächlichen Betrachtungsweise unter Umständen leicht übersehen werden können.

Zusätzlich werden Effekte aufgezeigt, die, wenn sie auch nur kleine Auswirkungen auf

den KEA zeigen, zumindest in Anbetracht der bisher gewünschten Genauigkeit

mitberücksichtigt werden müßten, aber teilweise nur mit ganz erheblichem Aufwand

quantifiziert werden können.

1.1 Auswirkungen der spez. Primärenergieaufwendungen zur Bereitstellung

elektrischer Energie auf den KEA am Beispiel des Aluminiums

Elektrische Energie kann durch eine Vielzahl unterschiedlicher Kraftwerkstypen

bereitgestellt werden und daher unterscheiden sich die spez. Primärenergieaufwendungen

je nach betrachtetem Kraftwerk erheblich (siehe auch Tabelle 23,

Bericht I). D.h. beim Einsatz elektrischer Energie in einem Prozeß ist es für den KEA

des Produkts entscheidend, durch welchen Kraftwerkstyp bzw. Kraftwerkspark diese

bereitgestellt worden ist (siehe Kap. 5.2.2, Bericht I).

Gemäß Bericht I Kap. 5.2.1 ist der Aufwand abhängig von:

• Den spezifischen primärenergetischen Aufwendungen zur Bereitstellung der

unterschiedlichen Brennstoffe.

• Den Aufwendungen zur Herstellung, dem Betrieb und der Entsorgung der

unterschiedlichen Kraftwerke.

• Der Struktur der öffentlichen Versorgung (Kraftwerksmix, Brennstoffeinsatz,

Nettostromerzeugung, Netzverluste) des betrachteten Landes.

• Der Netzstruktur und dem Aufwand für die Herstellung der Netzanlagen.

Letztendlich ergibt sich für elektrische Energie eine Bandbreite von 1,03 bis über 4 MJ

Primärenergie pro MJ Endenergie. In folgender Tabelle sind die Bandbreiten der

einzelnen Faktoren zusammengestellt worden. Die thermischen Kraftwerke wurden nur

hier zusammengefaßt - im Rahmen der Studie wurde die Daten zu einzelnen

thermischen Kraftwerkstypen verwendet (siehe Kap. 5.2.1, Bericht I).

107


ENERGIEWIRTSCHAFT

108 Weiterführende Überlegungen

Tabelle 1: Bandbreiten der spez. primärenergetischen Aufwendungen zur

Bereitstellung elektrischer Energie und zusätzliche Einflußfaktoren

Einflußfaktor thermo hydro nuklear

Energieträgertypen 1,032 - 1,117 1,000 1,010

Kraftwerkstyp 2,438 – 3,210 1,023 3,211

Bewertungsfaktor für Kraftwerke 115

Die Auswirkungen sollen nun beispielhaft am KEA für Primär-Aluminium verdeutlicht

werden. Gemäß Teil B ergibt sich pro Tonne importiertem Primär-Aluminium ein KEA

von 184.437 MJ (bei einem KEAel,Mix von 1,98 MJprim/MJend). In Abbildung C-1 ist der

KEA in Abhängigkeit der spez. Primärenergieaufwendungen zur Bereitstellung

elektrischer Energie (KEAel,Mix) aufgetragen.

Es wird also ein Szenario dargestellt, in dem sich die Importstruktur für Primär-

Aluminium oder die Kraftwerksstruktur für Elektrolysen in den Export-Ländern ändert.

Die Transportentfernungen wurden beibehalten, da im Rahmen eines Szenarios nicht

festgelegt werden kann, inwiefern sich die zurückzulegenden Strecken ändern.

115 Siehe auch Kap. 5.2.2, Bericht I



75 % bis 100 %

Verteilungsverluste 0,5 % bis 6,2 %

KEA el 2,749 – 4,963 1,0405 - 1,439 3,272 - 4,556

Energieträgeranteil im Kraftwerksmix 0 bis 100 % 0 bis 100 % 0 bis 100 %

Sensitivitätsbetrachtung 109

KEA von Primär-Aluminium

Spezifischer KEA der Bereitstellung elektrischer Energie

Abbildung 1: KEA von Primär-Aluminium in Abhängigkeit der spezifischen

Primärenergieaufwendungen zur Bereitstellung elektrischer Energie

Deutlich ist zu erkennen, wie sensibel der KEA des Primär-Aluminiums auf eine

Veränderung des KEAel,Mix reagiert. Welche Effekte zu einer Änderung dieses KEAel,Mix

und somit des KEA des Produkts führen können, sei im folgenden kurz

zusammengetragen:

• Ohne Kenntnis der genauen Erzeugerstruktur für die Strombereitstellung für

Aluminiumelektrolysen in Ländern, die Primär-Aluminium nach Deutschland

exportieren, würde man vom öffentlichen Strom-Mix des jeweiligen Landes ausgehen

- dies ergäbe einen KEAel,Mix von 2,50 MJprim/MJend. Als Folge daraus würde

der KEA für importiertes Primär-Aluminium ca. 218 GJ/t betragen.

• Durch eine Änderung der Importstruktur in den nächsten Jahren könnten sich die

Aufwendungen zur Bereitstellung elektrischer Energie ebenfalls in signifikanter

Weise ändern. Angenommen Deutschland würde Primär-Aluminium ausschließlich

aus Norwegen, Kanada, Brasilien und Island importieren - alle Elektrolysen in

diesen Ländern werden ausschließlich durch Wasserkraftwerke versorgt -, ergäbe

sich ein KEAel,Mix=KEAel,Wasser von etwa 1,04 MJprim/MJend. Der KEA für Primär-

Aluminium würde auf rund 135 GJ/t „sinken“.

• Würde man im Ausland dieselben spez. Primärenergieaufwendungen zur

Bereitstellung elektrischer Energie wie in Deutschland ansetzen - sei es aus

Vereinfachungsgründen oder weil die Erzeugerstruktur der Import-Länder der

deutschen ähnlich wäre - würde der KEA auf knapp 250 GJ pro Tonne „steigen“.


ENERGIEWIRTSCHAFT


Ohne Änderung der Endenergieaufwendungen an sich, kann also der KEA vom

berechneten Wert zwischen +35 und -27 % abweichen. Da dies nur drei einer ganzen

Reihe vorstellbarer Faktoren sind, die zu erheblichen Abweichungen des

Bereitstellungsnutzungsgrades für elektrische Energie führen könnten, wird deutlich,

wie wichtig eine genaue Untersuchung scheinbarer „Nebensächlichkeiten“ ist 116 .

Für den KEA der in Deutschland verwendeten Aluminium-Halbzeuge wirkt sich dies

nicht ganz so drastisch aus, da der KEA von importiertem mit dem des in Deutschland

produzierten Primär-Aluminiums gewichtet gemittelt wird 117 . Des weiteren wird in

vielen Halbzeugen eine nicht unerhebliche Menge Sekundär-Aluminium verwendet, das

aber hinsichtlich des KEA ebenfalls zwischen dem in Deutschland produzierten und

importiertem Sekundär-Aluminium quotal gemittelt werden muß. Da am KEA von

importiertem Sekundär-Aluminium ebenfalls ein nicht unerheblicher Anteil durch

elektrische Energie verursacht wird 118 , gelten prinzipiell dieselben obengenannten

Einflußfaktoren wie für Primär-Aluminium.

Einer möglichen Folgerung dieser Ausführungen soll bereits hier widersprochen werden.

Aus der Aussage, daß sich bei Berücksichtigung von Importen aus Ländern mit hohem

regenerativen Anteil am Strommix der KEA meist verringert kann aus folgenden

Gründen nicht gefolgert werden, die Produktion in solche Länder zu verlagern:

• Die natürlichen Ressourcen (Wasserkraft, Windkraft) sind auch in Ländern mit

hohem regenerativen Anteil an der Stromerzeugung begrenzt. In vielen Ländern

ist bereits ein Großteil der wirtschaftlich nutzbaren Ressourcen erschlossen, so daß

eine Steigerung des Strombedarf in diesen Ländern eine Veränderung des

Kraftwerksparks hin zu nicht-regenerativen Kraftwerken zur Folge hätte.

• Auch eine Verlagerung der Produktionskapazitäten ohne Zubau von Kraftwerken

hätte zur Folge, daß der Strombedarf in zunehmendem Maße von nichtregenerativen

Kraftwerken bzw. durch Strom-Importe aus Ländern mit

geringerem regenerativem Anteil gedeckt werden muß.

• Neben den hier untersuchten Umweltauswirkungen (Energieverbrauch,

Emissionen) existiert eine Vielzahl weiterer technischer aber vor allem auch

sozialer Parameter die gegen eine Auslagerung sämtlicher energieintensiver

Prozesse in andere Länder spricht.

1.2 Importstrukturen für Primär-Rohstoffe und Seitenimporte

Entscheidende Auswirkungen auf den KEA, wenn auch nicht in dem Maße wie bei den

Primär-Aluminium-Importen, haben allerdings auch die zu berücksichtigenden

Importstrukturen für die Primär-Rohstoffe (Eisenerz, Bauxit und Kupferkonzentrate).

Da die Aufwendungen zur Bereitstellung elektrischer Energie in diesen Ländergruppen

von denen in Deutschland abweichen 119 , ergibt sich ein anderer KEA, als wenn all diese

Prozesse in Deutschland ablaufen würden. Je höher der KEAel,Mix in diesen

Ländergruppen, desto „größer“ wird der KEA für diese Modulprodukte - die stärksten

116Diese großen Effekte ergeben sich allerdings nur bei der Aluminiumprozeßkette, da der Strombedarf der Elektrolyse

einen sehr großen Anteil (ca. 2/3) am KEA des Primär-Aluminiums verursacht.

117über ihre Anteile an der bereitgestellten Gesamt-Masse

118ca. 25 %

119Siehe auch Tabelle 5, Bericht I


ENERGIEWIRTSCHAFT


Auswirkungen ergeben sich bei den Importstrukturen für 1995 demnach für Prozesse in

den Ländern, die Eisenerze nach Deutschland exportieren 120 .

Würde man nun allerdings davon ausgehen, daß die restlichen Prozeßschritte nach dem

Import dieser Rohstoffe ausschließlich in Deutschland stattfänden, so beginge man

immer noch einen nicht unerheblichen Fehler. In den Abbildungen B-1 und C-1 ist

deutlich erkennbar, daß auch Zwischenprodukte importiert werden. Diese

„Seitenimporte“ beziehen sich auf die Importe von Tonerde, Primär- und Sekundär-

Aluminium sowie auf die Importe von unraffiniertem Kupfer, Primär- und Sekundär-

Kupfer. Bei der Stahlprozeßkette sind keine Seitenimporte zu berücksichtigen, da

ausschließlich das Eisenerz importiert wird (siehe Abbildung A-1).

Wenn man bei der Aluminiumprozeßkette z.B. die Primär-Aluminium-Seitenimporte

unberücksichtigt lassen würde, ergäbe sich – wie bereits oben erwähnt - der wesentlich

höher liegende (und falsche) KEA von rund 240 GJ pro Tonne Primär-Aluminium. Erst

durch die Berücksichtigung dieser Seitenimporte, die immerhin beinahe 66 % des in

Deutschland verwendeten Primär-Aluminiums ausmachen, „reduziert“ sich der KEA für

den gewichteten Mix aus importiertem und in Deutschland produzierten Primär-

Aluminium auf ca. 204 GJ/t.

Bei der Kupferprozeßkette ergäben sich ebenfalls Abweichungen. Würde man hier die

Seitenimporte für z.B. Primär-Kupfer vernachlässigen, betrüge der KEA 41.242 MJ/t. Da

aber über 63 % des in Deutschland verwendeten Primär-Kupfers aus dem Ausland

stammen (hier ergibt sich im Gegensatz zum Aluminium ein höherer KEA für im

Ausland produziertes Primär-Kupfer), beträgt der KEA für den gewichteten Mix

44.214 MJ/t.

Ähnliche, allerdings geringere Effekte ergeben sich durch die Berücksichtigung der

Seitenimporte von Tonerde und unraffiniertem Kupfer. Details sind Kap. B.3.4 bis B.3.6

bzw. Kap. C.4 zu entnehmen.

1.3 Sekundärmetall

Eine weitere Fehlerquelle bei der Bestimmung des KEA ergibt sich aus der Möglichkeit,

alle drei Metalle auch aus sog. Sekundär-Rohstoffen (hauptsächlich Schrotte)

herzustellen. Es zeigt sich, daß sich unter Berücksichtigung dieser Sekundär-Metalle

(Elektrostahl, Sekundär-Aluminium und Sekundär-Kupfer) im gewichteten Mix mit den

Primär-Metallen ein wesentlich niedrigerer KEA ergibt. Zusätzlich sind bei den

Prozeßketten für Kupfer und Aluminium auch die Importe von Sekundär-Metallen zu

berücksichtigen. Es wird also zuerst der Mix zwischen importierten und in Deutschland

produzierten Sekundär-Metallen gebildet und anschließend ergibt sich ein gewichteter

KEA für den Mix aus Primär- und Sekundär-Metall.

Die Ergebnisse sind in den folgenden Tabelle nochmals zusammengefaßt.

120 KEAFe-Erz-Mix liegt höher als KEABauxit-Mix und KEAcu-Konzentrat-Mix (siehe auch Tabelle 5 im Bericht I).


ENERGIEWIRTSCHAFT


Tabelle 2: KEA der betrachteten Rohmetalle

Metall

Deutlich zu erkennen ist, daß der KEA für den Metall-Mix durchwegs niedriger liegt, als

der für das Primär-Metall. Eine Vernachlässigung der Sekundär-Metalle würde

demnach bei obigen Anteilen jeweils einen zwischen 15 und 32 % zu hohen KEA für das

jeweils betrachtete Metall ergeben.

Zudem wird deutlich, daß eine Veränderung der Primär/Sekundär-Anteile an der

Landesproduktion, ebenso wie die Anteile von Import-Sekundär-Metall nicht

unerhebliche Auswirkungen auf den KEA der in Deutschland verwendeten Halbzeuge

haben.

Die Berücksichtigung der Sekundär-Metalle kann aber auch zu gegenteiligen Effekten

führen. Da z.B. Weißblech ausschließlich aus Primär-Metall sprich Oxygenstahl besteht,

würde sich, wenn man von einem Warmband aus einem Stahl-Mix ausgehen würde, für

den KEA von Weißblech ein zu niedriger Wert ergeben.

1.4 Halbzeugimporte

Ein Faktor blieb bei dieser Untersuchung bisher unberücksichtigt. Ziel war es, eine

Sachbilanz für in Deutschland verwendete Halbzeuge zu ermitteln. Zusätzlich zu den

Primär-, Sekundärrohstoffen, Zwischenprodukten und Rohmetallen werden aber

ebenfalls fertige Halbzeuge im- und exportiert. Allgemein ist festzustellen, daß ca. 1/3

der Halbzeugproduktion, die aus diesen Metallen bestehen, exportiert und ca. dieselbe

Menge an Halbzeug wieder importiert wird (/Met/, /Brün/). Wie hoch der KEA dieser

importierten Halbzeuge ist, kann aber nicht ermittelt werden, da man für jedes einzelne

Exportland die in dieser Arbeit dargestellten Untersuchungen durchführen müßte.

Dabei wird schnell klar, daß der Aufwand enorm wäre. Deshalb sollten die in dieser

Arbeit ermittelten Ergebnisse als Werte für in Deutschland produzierte Halbzeuge

angesehen werden. Obwohl die Halbzeugimporte zu 75 bis 95 % aus westeuropäischen

Ländern stammen (/Met/, /Brün/) und somit von einer vergleichbaren Technik

ausgegangen werden kann, wirken sich gerade die in den vorherigen Abschnitten

besprochenen Effekte natürlich auch auf diese Länder aus. D. h. es kann keinesfalls

angenommen werden, daß der KEA für die betrachteten Metalle in ähnlichen Bereichen

liegt, da die Importstrukturen der Rohstoffe und Zwischenprodukte, ebenso wie die spez.



KEA

[GJ/Tonne]

Anteil

Oxygenstahl 18,7 76%

Elektrostahl 8,7 24%

Primär-Aluminium 204,1 74%

Sekundär-Aluminium 15,7 26%

Primär-Kupfer 43,2 58%

Sekundär-Kupfer 30,7 42%

KEA-Mix

[GJ/Tonne]

16,3

155,0

38,8


Primärenergieaufwendungen für die Bereitstellung elektrischer Energie für diese

Länder gänzlich unbekannt sind.

An dieser Stelle sei zudem noch erwähnt, daß selbst bei Kenntnis der oben genannten

Daten, von Fall zu Fall ermittelt werden müßte, aus welchem Land schließlich das

tatsächlich im zu bilanzierenden Endprodukt verbaute Halbzeug stammt.

Eine Lösung all dieser in den vorherigen Abschnitten erwähnten Probleme ist entweder

durch eine Reduktion der äußeren Variablen - z.B. man betrachte ein im Jahre 1995 in

Deutschland produziertes Metall-Profil, für das alle Verfahrensschritte nach dem

Bauxitimport in Deutschland ablaufen - oder durch eine wesentlich globalere

Betrachtung unter der Akzeptanz der damit verbundenen Ungenauigkeiten zu

erreichen.


ENERGIEWIRTSCHAFT


2 KEA von Sekundär-Metallen und Heizwert

Der KEA eines Stoffes ist allgemein definiert als:

KEA = KPA + KNA

Zur Rekapitulation:

Der KPA ist der Kumulierte Prozeßenergieaufwand und der KNA der Kumulierte

Nichtenergetische Aufwand, also der Heizwert aller nicht als Energieträger genutzten

Einsatzstoffe.

Den Rohstoffen im Berg (Roheisenerzen, Bauxit, Cu-Erzen) wird vor dem Abbau ein

KEA von Null zugewiesen, da es sich im wesentlichen um vollkommen oxidierte Stoffe,

also um Stoffe ohne Heizwert handelt. Das wiederum bedeutet, daß z.B. Oxygenstahl

erst durch das Verarbeiten dieser Roheisenerze im Laufe der Prozeßkette einen

Heizwert bekommt. Der Heizwert ergibt sich also durch Zufuhr der Bindungsenergie

während der Verarbeitungsschritte, wodurch der Sauerstoff abgespaltet werden kann

und somit das betrachtete Metall gewonnen wird.

Wie verhält es sich allerdings mit den Schrotten, die z.B. für Elektrostahl als Sekundär-

Rohstoffe dienen?

Als erste zu diskutierende Möglichkeit soll den Schrotten in der Deponie oder den

Reststoffen eines Produkts, ein KEA von Null zugeschrieben werden. Der KEA, der z.B.

Fe-Schrotten zugeschrieben wird, ist lediglich durch vorgelagerte Verfahren - hier ein

Schreddern, Sortieren und Transportieren dieser Schrotte - bedingt. Der Heizwert dieser

Schrotte wird für die Betrachtung der Halbzeugherstellung ausgeklammert. D.h. der

KNA der Schrotte, der sich aus den Heizwerten ergibt, beträgt Null.

Eine andere Möglichkeit wäre, einem Produkt aus einem Metall den Heizwert des

Schrottes, zu dem Zeitpunkt, zu dem es nach der Nutzungsphase entsorgt wird,

gutzuschreiben und somit den KEA des Produkts nachträglich zu verringern. Nun hat

der Schrott einen KNA und dies wird dann im KEA des Sekundär-Rohstoffes und

schließlich im Sekundär-Metall berücksichtigt. Insgesamt wäre der KEA des Primär-

Metalls nach der Entsorgung um den Heizwert geringer und der KEA des Sekundär-

Metalls entsprechend höher. Nach /KEA/ würde bei der Entsorgung des Sekundär-

Metalls dann erneut der Heizwert gutgeschrieben und an den Tertiär-Rohstoff

weitergegeben usw. Der Heizwert wird also von Nutzungsphase zu Nutzungsphase

„durchgereicht“.


ENERGIEWIRTSCHAFT

KEA von Sekundär-Metallen und Heizwert 115

250

KEA

[GJ/t]

200

150

100

50

0

Heizwert

Primär-

Aluminium


Aluminium

Tertiär-

Aluminium

.......-

Aluminium

Abbildung 2: „Durchreichen“ des Heizwerts von Nutzungsphase zu Nutzungsphase

am Beispiel das Aluminiums 121

Wenn man allerdings, wie in der vorliegenden Arbeit, die Bilanzgrenze bei der

Bereitstellung der Halbzeuge zieht, kann man noch nichts über die Nutzung bzw. über

ein Recycling des Primär-Produktes aussagen. Streng genommen müßte man dem

Schrott, aus dem im gleichen Zeitrahmen ein Sekundär-Produkt hergestellt wird, den

KNA mitanrechnen und es ergäbe sich für das Sekundär-Metall ein erhöhter KEA. Der

KEA für den Mix aus Primär- und Sekundär-Metall wäre letztlich zu hoch angesetzt.

Anders betrachtet könnte man unter der Voraussetzung des idealen Recyclings den KNA

aus dem Lebenszyklen-Kreislauf ausgrenzen, da sowohl das Primär-Metall als auch das

Sekundär-Metall irgendwann einmal entsorgt und recycelt wird 122 . Dies ergäbe für den

KEA des Mix einen zu niedrigen Wert.

Dies zeigt - keine der Methoden ist optimal oder kann für sich beanspruchen, die einzig

richtige zu sein. Da die in dieser Arbeit betrachteten Halbzeuge niemals ausschließlich

aus Sekundär-Metall, sondern entweder nur aus Primär-Metall oder einem Mix aus

beidem gefertigt werden, erscheint die als erstes beschriebene Methode als die

„korrektere“, zumal man auch annehmen kann, daß die Metalle während ihrer Lagerung

in Deponien oxidieren (rosten) und auf diese Weise ihren Heizwert zum Teil oder

vollständig einbüßen können. Hinzuzufügen ist noch, daß eine isolierte Betrachtung des

Sekundär-Metalls unabhängig vom primären Metall nicht sinnvoll ist, da es ohne

Primär-Metall kein Sekundär-Metall gäbe.

Bei der Betrachtung eines kompletten Lebenszyklusses sollte man jedoch das

„Durchreichen“ des Heizwertes von Nutzungsphase zu Nutzungsphase favorisieren , da

hierduch die tatsächlichen Gegebenheiten besser widergespiegelt werden. Problematisch

dabei wäre allerdings, daß für alle eingesetzten Sekundär-Rohstoffe (Schrott o.ä.) der

Oxidationsgrad ermittelt werden müßte, um den bei der Lagerung durch Oxidation

zumindest teilweise eingebüßten Heizwert berücksichtigen zu können.

121 Es wurde der KEA für in Deutschland produziertes Primär- und Sekundär-Aluminium dargestellt.

122 Auch die Metalle der weiteren Nutzungsphasen werden recycelt.


ENERGIEWIRTSCHAFT


Aus den oben aufgeführten Gründen und unter Berücksichtigung der Zielsetzung, die

Prozeßenergieaufwendungen mit den damit verbundenen Emissionen bei der

Prdoduktion unterschiedlicher Metalle darzustellen, erscheint die in dieser Studie

gewählte Vorgehensweise als die zielführendste.


ENERGIEWIRTSCHAFT


Literaturverzeichnis

Anhang

AGE 93 Arbeitsgemeinschaft Energiebilanzen: Energiebilanzen der Bundesrepublik

Deutschland: Band III (1991). Frankfurt a. M.: Verlags- und Wirtschaftsgesellschaft

der Elektrizitätswerke mbH, 1993

AlMB Aluminium-Zentrale; „Aluminium-Merkblatt“ Nr. W1; Aluminium-Verlag Marketing

und Kommunikations GmbH; 5. Auflage; Düsseldorf

AlTB W. Hufnagel; „Aluminium-Taschenbuch“; Aluminium-Verlag Marketing und

Kommunikations GmbH; Düsseldorf 1988

Bund Drucksache 13/6833 vom 28.01.97, Antwort der Bundesregierung auf die große

Anfrage der Abgeordneten Dr. F. Rochlitz, M. Hustedt, G. Altmann, A. Schmidt und

der Fraktion BÜNDNIS 90/DIE GRÜNEN (Drucksache 13/5247) bezüglich des Themas

„Aluminium - ökonomische, ökologische und soziale Folgen“

Bur Telefonische Mitteilung von Hr. Buhrfeindt, Betriebsleiter des Aluminiumoxidwerks

Stade (AOS) in Stade

Chem Charles E. Mortimer; „Chemie - Das Basiswissen der Chemie“; Georg Thieme Verlag;

5. Auflage; New York 1987

Corr R. Corradini; „Ganzheitliche Bilanzierung von Metallen“; Diplomarbeit am Physik-

Department der TU München; München November 1997

CuV Kupfer-Vorkommen, Gewinnung, Eigenschaften, Verarbeitung, Verwendung";

Informationsdruck Nr. i004 des Deutschen Kupferinstituts (DKI); Düsseldorf 2/97

Die Diercke Weltatlas; Auflage 1994; Georg Westermann Verlag; Braunschweig 1988 und

Auflage 1981; Georg Westermann Verlag; Braunschweig 1980

EAA „Ecological Profile Report for the European Aluminium Industry“; European

Aluminium Association; Brüssel 1996

Emi „Emissionsfaktoren für öffentliche Kraftwerke der BRD (alte Bundesländer) Standard-

West“; Unveröffentlichte Studie an der Forschungsstelle für Energiewirtschaft;

München 1993

ESE K-H. Heinen; „Elektrostahl-Erzeugung“; Stahleisen-Verlag; Düsseldorf 1997

EvF Technisches Informationsmaterial der Firma Thyssen Stahl AG in Duisburg;

„Elektrolytisch veredeltes Feinblech, Electoplated Steel Sheet“; Best.-Nr. 2070;

Duisburg 1996

Fab Technisches Informationsmaterial der Grube Fabrica in Brasilien; Ferteco Mineração;

4 Broschüren aus den Jahren 1987 und 1993; bezogen über Hr. Dr. Kegler bei der

Exploration und Bergbau GmbH Holding; Düsseldorf

Fri J. Friedrich; „Kumulierter Energieaufwand von Weißblechgetränkedosen“;

Diplomarbeit am Lehrstuhl für Energie- und Kraftwerkstechnik der TU München

1991


ENERGIEWIRTSCHAFT

A-2 Anhang

FvF Technisches Informationsmaterial der Firma Thyssen Stahl AG in Duisburg;

„Feuerverzinktes Feinblech, Hot-dip Galvanized Sheet“; keine Angaben zur Best.-Nr.;

Duisburg 1993

GEM3 U. Fritsche, L. Rausch; „Gesamt-Emissions-Modell Integrierter Systeme (GEMIS)

Version 3.08"; Programm zur Analyse der Umweltaspekte von Energie-, Stoff- und

Transportprozessen; Öko-Institut; Darmstadt/Freiburg/Berlin/Kassel Dezember

1989 - 1999

Har Telefonische Mitteilung von Hr. Hardwig von der Krupp AG, Abt. Binnenschiffahrt in

Duisburg bzw. zugesandte Kurzinforamtionen von Hr. Hardwig; 1997

Hoch H. Scheppe; „Was der Hochöfner von seiner Arbeit wissen muß“; Stahleisen-Verlag;

Düsseldorf 1992

IZW Informationszentrum Weissblech; "Ökobilanzdaten für Weißblech und ECCS"; Oktober

1995

KEA W. Mauch; „Kumulierter Energieaufwand für Güter und Dienstleistungen - Basis für

Ökobilanzen“; Dissertation am Lehrstuhl für Energiewirtschaft und

Kraftwerkstechnik, München 1993

Keg Telefonische Mitteilung von Hr. Dr. Kegler von der Exploration und Bergbau GmbH in

Düsseldorf bzw. zugesandte Kurzinformationen von Hr. Kegler; 1997

Leo G. Mori, P. Paschen; „Stofflüsse, Energieverbräuche und Reststoffmengen in der

Aluminium- und Kupferindustrie“; Unveröffentlichte Studie des Instituts für

Technologie und Hüttenkunde der Nichteisenmetalle an der Montanuniversität

Leoben; Leoben 1997

MdS K. Schwerdtfeger; „Metallurgie des Stranggießens“; Stahleisen-Verlag; Düsseldorf

1992

ME „Metallische Elektrolyse“; Technisches Informationsmaterial der Firma RWE Energie

in Essen; Heft aus der Reihe RWE-Verfahrensinformation; Essen 1985

Met „Metallstatistik 1985-1995“; Metallgesellschaft AG; Frankfurt am Main 1996

Par Oslo and Paris Comission; „Industrial Sectors: Best available Technology 1992 -

Primary Aluminium Industry Sep 1992“; Auszug bezüglich der Anodenherstellung für

die Aluminium-Industrie; Seite 95-123; Oslo and Paris Comission; London 1992

RCu "Recycling von Kupferwerkstoffen"; Informationsdruck i027 des Deutschen Kupfer-

Instituts (DKI); Düsseldorf

Rom persönliche und telefonische Mitteilung von Hr. Rombach am Institut für

MEtallhüttenwesen und Elektrometallurgie der RWTH Aachen

SBFe J. A. Philipp, P. Eyerer, S. Erve, M. Schuckert, W. Theobald, W. Volkhausen;

„Ökobilanzen für Stahlprodukte - Sachstand und Perspektiven“; Sonderdruck aus

Stahl und Eisen 114, (1994) Nr. 11; Seite 71-78; Stahleisen-Verlag Düsseldorf

SBFe2 J. A. Philipp, W. Theobald, W. Volkhausen; „Fortschreibung der Ökobilanz für

Stahlprodukte“; Stahl und Eisen 116, (1996) Nr. 11; Seite 99-104; Stahleisen-Verlag

Düsseldorf

SBCu K.H. Bruch, D. Gohlke, C. Kögler, J. Krüger, M. Reuter, I. v. Röpenack, E. Rombach,

G. Rombach, P. Winkler; "Sachbilanz einer Ökobilanz der Kupfererzeugung und -

verarbeitung"; Sonderdruck Nr. s.198 des Deutschen Kupfer-Instituts (DKI);

Düsseldorf 1995


ENERGIEWIRTSCHAFT


SE1 Helmut Wilps; „Die Erzversorgung der deutschen Stahlindustrie und ihre

Auswirkungen auf die Umwelt“; Stahl und Eisen 112 (1992) Nr. 5; Seite 55-62;

Stahleisen Düsseldorf

SE2 Karlheinz Rösener, Claus N. A Siebel.; „Strukturwandel im Eisenerzbergbau und auf

dem Weltmarkt für Übersee-Erze“; Stahl und Eisen 116 (1996) Nr. 1; Seite 29-34;

Stahleisen Düsseldorf

SE3 Hansjörg Rietzsch; „Seetransport und Umschlag von Eisenerzen“; Stahl und Eisen 114

(1994) Nr. 3; Seite 79-85; Stahleisen Düsseldorf

SE4 Konjunkturdaten der deutschen Stahlindustrie für 1995; Stahl und Eisen 116 (1996)

Nr. 3; Seite 110; Stahleisen Düsseldorf

SE5 H. M. Aichinger, G. W. Hoffmann, M. Seeger; „Rationelle und umweltverträgliche

Energienutzung in der Stahlindustrie der Bundesrepublik Deutschland“; Stahl und

Eisen 111 (1991) Nr. 4; Seite 43-51; Stahleisen Düsseldorf

SE8 Rudolf Jeschar, Gerrit Dombrowski; “Beurteilung und Bewertung der Nutzung von

Kohlenstoff- und Kohlenwasserstoffträgern zur Eisenerzreduktion“; Stahl und Eisen

116 (1996) Nr. 8; Seite 81-87; Stahleisen Düsseldorf

SES O.Rentz, H. Püchert, T. Penkuhn, T. Spengler; „Stoffstrommanagement in der Eisenund

Stahlindustrie“ Konkretisierung des § 5 Abs. 1 Nr. 1 Nr. 3 BImSchG;

Forschungsbericht 10406001; Deutsch-Französisches Institut für Umweltforschung,

Universität Karlsruhe (TH); Umweltbundesamt; Berlin 1996

TdC W. Schröter, K.-H. Lautenschläger, H. Bibrack; „Taschenbuch der Chemie“; Harri

Deutsch Verlag; 11. Auflage; Frankfurt a. Main 1984

SF „Stahlfibel“; Verein deutscher Eisenhüttenleute; Stahleisen-Verlag; Düsseldorf 1989

vEzS „Vom Erz zum Stahl“; Schaubild und Kurzbeschreibung der Stahlprozeßkette;

Stahlinformations-Zentrum; Düsseldorf 1995

VDEW Fichtner Development Engineering (FDE); „VDEW-GEMIS-Datensatz, Energiebedarf

und Emissionen von Kraftwerken und Prozessen“, erstellt im Auftrag der Vereinigung

Deutscher Elektrizitätswerke - VDEW - e.V.; Mai 1996

WB Technisches Informationsmaterial der Firma Thyssen Stahl AG in Duisburg;

„Warmband, Hot-rolled Coil and Strip“; Best.-Nr. 0500; Duisburg 1996

Wen Telefonische Mitteilung von Hr. Wens vom Rohstoffhandel in Düsseldorf bzw.

zugesandte Kurzinformationen von Hr. Wens; 1997


ENERGIEWIRTSCHAFT



Teil IV Kunststoffe

Auftraggeber:

Bayerische



Bearbeitet am Lehrstuhl für Energiewirtschaft

und Anwendungstechnik der TU München

Bearbeiter:

P. Tzscheutschler





Tel.: (089) 158 121 - 0

Fax: (089) 158 121 - 10



Einführung


1 Rahmenbedingungen zur Bilanzierung.......................................................................................... 1

2 Allokation des KEA bei mehreren Outputprodukten .................................................................... 1

3 KEA für Anlagen und Betriebsmittel .............................................................................................. 2

4 Emissionen........................................................................................................................................ 2

A. Polyethylen

1 Einleitung .......................................................................................................................................... 5

2 Rohstoffe ........................................................................................................................................... 6

2.1 Bereitstellung der Rohstoffe.............................................................................................................................6

2.2 Energetische Daten..........................................................................................................................................6

2.3 KEA und Emissionen .......................................................................................................................................7

3 PE-Granulate ..................................................................................................................................... 8

3.1 Herstellung.......................................................................................................................................................8

3.2 Energetische Daten..........................................................................................................................................9

3.3 KEA und Emissionen .......................................................................................................................................9

4 Folie aus LDPE................................................................................................................................ 10

4.1 Herstellung.....................................................................................................................................................10

4.2 Energetische Daten........................................................................................................................................11


B. Polypropylen

1 Einleitung ........................................................................................................................................ 13

2 Rohstoffe ......................................................................................................................................... 14




3 PP-Granulat ..................................................................................................................................... 15

3.1 Herstellung.....................................................................................................................................................15



4 PP-Spritzgußteil .............................................................................................................................. 16

4.1 Herstellung.....................................................................................................................................................16



i


C. Polyvinylchlorid

1 Einleitung......................................................................................................................................... 17

2 Rohstoffe ......................................................................................................................................... 18




3 PVC-Pulver ...................................................................................................................................... 19

3.1 Herstellung.....................................................................................................................................................19



4 PVC-Kabelisolierung ...................................................................................................................... 20

4.1 Herstellung.....................................................................................................................................................20



D. Polystyrol

1 Einleitung......................................................................................................................................... 23

2 Rohstoffe ......................................................................................................................................... 23




3 PS-Granulat ..................................................................................................................................... 26

3.1 Herstellung.....................................................................................................................................................26



4 EPS-Dämmstoff............................................................................................................................... 29

4.1 Herstellung.....................................................................................................................................................29



E. Acrylnitril-Butadien-Styrol

1 Einleitung......................................................................................................................................... 33

2 Rohstoffe ......................................................................................................................................... 34




3 ABS-Granulat .................................................................................................................................. 35

3.1 Herstellung.....................................................................................................................................................35



4 ABS-Spritzgußteil ........................................................................................................................... 36

4.1 Herstellung.....................................................................................................................................................36


4.3 KEA und Emissionen .....................................................................................................................................36

F. Thermoplastische Polyolefine

1 Einleitung ........................................................................................................................................ 38

2 Rohstoffe ......................................................................................................................................... 39




3 TPO-Pulver ...................................................................................................................................... 39

3.1 Herstellung.....................................................................................................................................................39



4 TPO-Folie......................................................................................................................................... 40

4.1 Herstellung.....................................................................................................................................................40



G. Polyurethan

1 Einleitung ........................................................................................................................................ 43

2 Rohstoffe ......................................................................................................................................... 44




3 PU-Hartschaum............................................................................................................................... 45

3.1 Herstellung.....................................................................................................................................................45



4 PU-Weichschaum ........................................................................................................................... 45

4.1 Herstellung.....................................................................................................................................................45



H. Epoxidharz

1 Einleitung ........................................................................................................................................ 49

2 Rohstoffe ......................................................................................................................................... 50




3 Epoxidharz ...................................................................................................................................... 51

3.1 Herstellung.....................................................................................................................................................51



iii

iv Inhaltsverzeichnis

I. Styrol-Butadien-Kautschuk

1 Einleitung......................................................................................................................................... 53

2 Rohstoffe ......................................................................................................................................... 54




3 Styrol-Butadien-Kautschuk ........................................................................................................... 54

3.1 Herstellung.....................................................................................................................................................54



Anhang

1 Literaturverzeichnis...................................................................................................................... A-1

2 Weiterführende Literatur.............................................................................................................. A-3

Einführung

Wegen ihrer vielfältigen Eigenschaften wie z.B. Resistenz gegen Chemikalien und

Umwelteinflüsse, gute Formbarkeit, Stabilität bei vergleichsweise geringem Gewicht

und je nach Kunststoffart auch Thermoplastizität, Elastizität, Färbbarkeit steigt der

Anteil von Kunststoffen an beinahe beliebigen Produkten stetig an. Gleichzeitig ist

jedoch der Lebensweg von Kunststoffen von der Förderung und dem Transport der

Rohstoffe (vorwiegend Mineralöle) über die Prozesse der petrochemischen Industrie bis

zur Entsorgung mit erheblichen Umwelteinflüssen verbunden.

Ein Teil dieses Lebensweges, die Herstellung, wird in der folgenden Studie detailliert

betrachtet. Wegen der Komplexität der untersuchten petrochemischen Prozesse sind

detaillierte Informationen, wie sie für die im Rahmen dieses Projektes durchgeführte

Prozeßkettenanalyse notwendig sind, jedoch nur schwer zu erhalten. Daher

muß - insbesondere bei den Emissionen - mit Abschätzungen gearbeitet werden.

1 Rahmenbedingungen zur Bilanzierung

Der Bilanzraum für die Herstellung der Kunststoffe und Kunststoffprodukte ist

Deutschland. Es werden die sich aus den entsprechenden Vorketten ergebenden

Bereitstellungsnutzungsgrade der eingesetzten Energieträger verwendet. Da ein

erheblicher Anteil der in Deutschland zur Stromerzeugung, Herstellung von Kraftstoffen

oder zum direkten Einsatz bestimmten Energieträger aus dem Ausland importiert

werden, berücksichtigen die in /FfE98/ angegebenen Werte auch länderspezifische

Unterschiede in den Vorketten.

Für die Bilanzierung muß teilweise auf Daten zurückgegriffen werden, die sich auf in

Europa bestehende Anlagen beziehen. Wird unterstellt, daß sich die Endenergieverbräuche

eines Prozesses im Ausland nicht von denen des gleichen Prozesses in

Deutschland unterscheiden, so können aus diesen Daten unter Verwendung der

entsprechenden Vorketten für Deutschland gültige Primärenergieaufwendungen

abgeleitet werden.

2 Allokation des KEA bei mehreren Outputprodukten

Bei zahlreichen Prozessen in der Mineralölverarbeitung und der chemischen Industrie

entsteht nicht das Zielprodukt allein, sondern daneben auch eine Reihe weiterer

nutzbarer Nebenprodukte. So entstehen z.B. beim Steamcracking neben Rohstoffen für

die Kunststoffherstellung - Ethylen und Propylen - verschiedene Fraktionen, die Stoffe

enthalten, die als Chemiegrundstoffe, als Energieträger in der Raffinerie oder auch zur

Erzeugung von Kraftstoffen eingesetzt werden. Daraus ergibt sich die Notwendigkeit,

den KEA auf die Outputprodukte aufzuteilen (Allokation).

Bei den Hauptprodukten der Raffinerien handelt es sich um Kraft- und Brennstoffe, die

fast ausschließlich als Energieträger eingesetzt werden. Die Produktion von

Chemiegrundstoffen (Ethylen, Propylen, u.a.) ist dagegen mengenmäßig von nur

1

2 Einführung

untergeordneter Bedeutung. Aus diesem Grund ist es hier sinnvoll die Allokation des

KEA auf die Outputprodukte proportional zu deren Energieinhalt (Heizwert, HU)

durchzuführen.

Zur Herstellung von Kunststoffen werden jedoch auch Stoffe eingesetzt, deren

Energieinhalt von geringer Bedeutung sind, z.B. Chlor und Ca(OH)2. Hier würde eine

Allokation des KEA proportional zum Energieinhalt der Outputprodukte die Ergebnisse

verzerren. In solchen Fällen wird eine massenproportionale Aufteilung des KEA

durchgeführt.

3 KEA für Anlagen und Betriebsmittel

Aus /FfE98/ läßt sich über die Umwandlungsnutzungsgrade und die

Bereitstellungsnutzungsgrade von Mineralölprodukten der KEA zur Herstellung der

erforderlichen Anlagen (Raffinerie) mit rund 0,7% des spezifischen Energieinhalts der

ausgestoßenen Produkte ableiten. Überträgt man diesen Wert auf Ethylen (Heizwert

bzw. spezifischer Energieinhalt 47,2 MJ/kg), so beträgt der KEA der Produktionsanlagen

0,33 MJ/kgEthylen.

Der Anteil der erforderlichen Produktionsanlagen liegt bei einem KEA für Ethylen von

56,2 MJ/kg damit deutlich unter 1% und somit unter der Genauigkeit, mit der die Daten

erhoben wurden und ausgewiesen werden können. Ähnliches gilt auch für die anderen

bilanzierten Kunststoffe und Kunststoffprodukte.

Aus diesen Gründen ist es zulässig den Anteil der Anlagen und Betriebsmittel am KEA

der Kunststoffe und Kunststoffprodukte - wie soeben am Beispiel von Ethylen

durchgeführt - abzuschätzen.

4 Emissionen

Analog zu den anderen GABIE-Teilprojekten wurden auch für die petrochemischen

Prozesse in diesem Teilbericht Standard-Emissionsfaktoren zugrundegelegt, um die

Emissionen bei der Verbrennung der energetisch genutzten Materialien zu bestimmen.

Darüberhinaus ist die genaue Zusammensetzung der in der petrochemischen Industrie

eingesetzten Energieträger (z.B. Raffineriegas) nicht bekannt, so daß Abschätzungen mit

ähnlichen, bekannten Energieträgern durchgeführt werden mußten.

Der Vergleich der so ermittelten Emissionen mit Werten aus z.B. /Boust93/ liefert

folgende Ergebnisse:

• Die hier berechneten CO2-Emissionen liegen meist über den Vergleichswerten aus

/Boust93/, was sowohl auf einen weiteren Bilanzraum als auch auf eine

unterschiedliche Brennstoffzusammensetzung zurückgeführt werden kann.

• Bei den SO2 und NOx-Emissionen zeigen sich deutliche Abweichungen. /Boust93/

weist hier deutlich höhere Werte aus. Während höhere NOx-Emissionen auf

ungünstige Verbrennungsprozesse hinweisen, sind die Abweichungen bei den SO2-

Emissionen auf höhere Schwefelanteile in den Brennstoffen zurückzuführen. Da über

beide Einflußparameter keine detaillierten Informationen vorliegen, können die hier

Emissionen 3

ermittelten Emissionswerte nur als Abschätzung bzw. als untere Grenze für die

Emissionsmengen angenommen werden.

• Die in /Boust93/ als Summenwert angegebenen Kohlenwasserstoffemissionen

stimmen im rahmen der angestrebten Genauigkeit weitestgehend mit der Summe

der hier berechneten CH4- und NMVOC-Emissionen überein.

• Bei den sonstigen Emissionen zeigt sich keine einheitliche Tendenz. Die Werte

werden der Vollständigkeit halber angegeben, sollten wegen der vielfältigen

Einflußparameter jedoch nur als Anhaltswerte verwendet werden.

1 Einleitung

A. Polyethylen

Polyethylen ist - mit einem Bedarf von über 2.000 kt im Jahr 1995 - der am häufigsten in

Deutschland verwendete Kunststoff. Durch unterschiedliche Polymerisationsverfahren

können von diesem Thermoplast drei verschiedene Qualitäten hergestellt werden.

Polyethylen mit niedriger Dichte (low density PE, LDPE), Polyethylen mit niedriger

Dichte und linearer Vernetzung (linear low density PE, LLDPE) und Polyethylen mit

hoher Dichte (high density PE, HDPE). Die mechanischen Eigenschaften steigen mit der

Dichte, so daß Zug- und Temperaturfestigkeit von HDPE höher liegen als von LDPE und

LLDPE.

Bevorzugte Anwendungen für LDPE und LLDPE sind Folien, HDPE wird zu

Hohlkörpern (z.B. Getränkeflaschen), Spritzgußteilen und Rohren verarbeitet.

Als Beispiel für ein Kunststoffprodukt aus Polyethylen wird die Herstellung von Folie

aus LDPE bilanziert. Eine Übersicht über die Produktionsschritte vom Erdöl zur LDPE-

Folie gibt Abbildung A-1

Raffinerie

Polymerisation

zu LDPE

LDPE-

Granulat

Folienherstellung

LDPE-Folie

Erdöl

Exploration, Aufbereitung,

Transport

Erdöl

Steamcracking

Ethylen


zu LLDPE

LLDPE-

Granulat

Destillation

weitere Prozesse


zu HDPE

HDPE-

Granulat

Abbildung A-1: Strukturbild zur Herstellung von LDPE-Folie

5

6 A. Polyethylen

2 Rohstoffe


Ethylen, der Rohstoff für die Polymerisation von Polyethylen, wird überwiegend durch

Steamcracking aus verschiedenen Raffinerieprodukten gewonnen. In den Cracker wird

überwiegend Naphtha (Rohbenzin) aber auch Ethan, Flüssiggas und Gasöl eingesetzt.

Durch die Einleitung von Dampf bei hohen Temperaturen (850°C) werden die

Einsatzstoffe in ungesättigte kürzere Kohlenwasserstoffmoleküle - darunter Ethylen

und Propylen - gespalten.


Der Nutzungsgrad für die Bereitstellung des in deutschen Raffinerien eingesetzten

Rohöls beträgt 96,4% /FVV98/. Dies bedeutet, daß 3,6% des Energieinhalts für die

Exploration, Förderung, Aufbereitung und den Transport zu den Raffinerien in

Deutschland benötigt werden.

Das in der petrochemischen Industrie eingesetzte Naphtha wird direkt aus der

Destillation gewonnen. Ethan, Flüssiggas und Gasöl werden dieser und weiteren

Produktionsstufen einer Raffinerie entnommen. Der Prozeßenergiebedarf zur

Gewinnung von Naphtha, Ethan, Flüssiggas und Gasöl aus Rohöl beträgt zwischen 1,3

und 3,5 MJ/kg.

In der Raffinerie werden als Energieträger zu über 80% raffinerieeigene Stoffe - vor

allem Raffineriegas und schweres Heizöl - eingesetzt. Rund 15% des Energiebedarfs wird

durch Zukauf, in erster Linie von Erdgas, gedeckt. Die restlichen rund 5% werden als

Strom aus dem öffentlichen Netz bezogen. Ein Teil der Energieträger werden in

raffinerieeigenen Heizkraftwerken zur Prozeßdampf- und Stromeigenerzeugung

verfeuert. /EBI94/

Im Steamcracker werden die Einsatzstoffe Ethan, Flüssiggas und Gasöl zu Ethylen,

Propylen und einer Reihe weiterer Kohlenwasserstoffverbindungen (darunter Wasserstoff,

Methan, Raffineriegas und Aromate) aufgespalten. Insgesamt entstehen im

Cracker aus 3,2 kg Einsatzstoffen 1,0 kg Ethylen, 0,5 kg Propylen und 1,7 kg an

weiteren Kohlenwasserstoffverbindungen. Ein Teil der Koppelprodukte wird zur

Rohstofferzeugung in der chemischen Industrie verwendet, der überwiegende Teil

(Wasserstoff, Methan) wird direkt zur Beheizung des Crackers bzw. zur Strom-

/Dampferzeugung in der Raffinerie genutzt. An Prozeßenergie werden im Steamcracker

6,5 MJ/kgOutput Brennstoffe (inkl. Dampferzeugung) und 0,1 MJ/kgOutput Strom benötigt.

/Joost98/

Die Gewinnung von Ethylen findet direkt in der Raffinerie statt, in der die Einsatzstoffe

erzeugt werden. Die Transportaufwendungen innerhalb der Raffinerie können vernachlässigt

werden, Transporte außerhalb der Raffinerie finden nicht statt.

Rohstoffe 7


Da rund 60 % des Ethylens durch Steamcracking von Naphta hergestellt werden, sind

die Energieströme dieses Prozesses in Abbildung A-2 dargestellt.

Raffineriegas (FCC)

aus Raffinerie - D

23.32 MJ (41,7 %)

Mineralölprodukte in

Raffineriefeuerung - D

4.52 MJ (8,1 %)

Rohöl frei Raffinerie - D

150.57 MJ (269,5 %)

Verbrennung von

Raffineriegas Deutschland

Raffineriegas (FCC) in

Raffineriefeuerung - D

23.32 MJ (41,7 %)

von Naphta

55.88 MJ (100,0 %)

155.09 MJ (277,5 %)


0.92 MJ (1,7 %)

1.02 MJ (1,8 %)

0.11 MJ (0,2 %)

6.57 MJ (11,8 %)

4.26 MJ (7,6 %)

29.60 MJ (53,0 %)

37.38 MJ (66,9 %)

17.82 MJ (31,9 %)

28.74 MJ (51,4 %)

Deutschland

0.00 MJ (0,0 %)


ab Kraftwerk

0.92 MJ (1,6 %)

Abbildung A-2: KEA-Flußdiagramm der Ethylenherstellung durch Steamcracking von

Naphta


In Tabelle A-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Ethylenproduktion und die für das Zielprodukt Ethylen resultierenden

Werte dargestellt.

Der Kumulierte Energieaufwand zur Herstellung von Ethylen errechnet sich, unter

Berücksichtigung der Anteile der eingesetzten Stoffe, zu 56,2 MJ/kg. In diesen Wert geht

neben den kumulierten Energieaufwendungen zur Bereitstellung der Inputstoffe

(48,2 MJ/kgEthylen) und den primärenergetischen Prozeßenergieverbräuchen

(7,6 MJ/kgEthylen) auch der KEA für die Anlagen und Betriebsmittel (0,3 MJ/kgEthylen) ein.

Tabelle A-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Polyethylenherstellung

Produkt

alle Werte je kg

3 PE-Granulate


Für die Polymerisation von Ethylen zu Polyethylen kommen mehrere Verfahren zur

Anwendung:

• Massepolymerisation

• Niederdruckpolymerisation

• Lösungspolymerisation

• Fällungspolymerisation

KEA

[MJ]

CO2

[kg]

CO

[g]

Bei der Massepolymerisation verbinden sich die Monomere bei hoher Temperatur (ca.

200°C) und hohem Druck (1.500 - 2.000 bar) im flüssigen Zustand zu Polymeren,

während sich die Reaktanden bei der Niederdruckpolymerisation im gasförmigen

Zustand befinden und sich mit Hilfe eines Katalysators zu Molekülketten verbinden. Für

die Lösungspolymerisation wird dem Ethylen ein Lösungsmittel (z.B. Xylol) zugegeben.

Durch Zugabe von Katalysatoren erfolgt dann die Polymerisation zu Polyethylen.

Anschließend wird das Lösungsmittel verdampft, um das PE in Reinform zu gewinnen.

Ähnlich läuft auch die Fällungspolymerisation ab, es wird dabei ein Lösungsmittel

verwendet, in dem das Monomer nicht jedoch das Polymer löslich ist. Das so erzeugte

Polyethylen fällt daher aus der Lösung aus.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Naphtha 47,0 0,365 0,6 2,2 1,0 4,3 8,0 0,0 0,2

Flüssiggas 51,3 0,530 0,8 2,7 1,2 4,7 8,4 0,0 0,2

Gasöl 46,8 0,432 0,7 2,4 1,0 4,3 7,8 0,0 0,2

Ethan 52,2 0,495 0,8 2,7 1,2 4,8 8,6 0,0 0,2

Ethylen 56,2 0,965 1,0 3,2 1,6 5,7 9,4 0,0 0,3

z. Vergleich:

Ethylen nach /Boust93b/ 0,529 0,6 6,0 4,0 7,0 - 1,0

N2O

[g]

Staub

[g]

PE-Granulate 9

Tabelle A-2 zeigt die Anteile der Polymerisationsverfahren für die Herstellung von

LDPE, LLDPE und HDPE in Deutschland.

Tabelle A-2: Anteile der Verfahren bei der Herstellung von Polyethylen /Joost98/


Bei der Polymerisation von LLDPE und HDPE werden, abhängig vom angewandten

Verfahren, zur Herstellung von 1 kg LLDPE bzw. HDPE zwischen 0,3 und 1,8 MJ

Dampf zur Beheizung der Reaktoren und ggf. zum Austreiben des Lösungsmittels

benötigt. Bei der Massepolymerisation von LDPE entsteht dagegen Dampf (0,4 MJ/kgPE),

der für andere Prozesse verwendet werden kann. Für elektrische Antriebe und zur

Druckerzeugung werden zwischen 0,3 und 0,7 kWh Strom je Kilogramm PE benötigt.

Die Granulierung des Rohpolyethylens erfordert weitere 0,2 - 0,3 kWh/kgPE elektrischer

Energie. /Joost98/, /SEP/

Teilweise befindet sich der Polymerhersteller in der Nähe der Raffinerie bzw. ist die

Polymerisation direkt an die Raffinerie gekoppelt. Es wird daher für die Anlieferung des

Ethylens ein Lkw-Transport mit einer durchschnittlichen Entfernung von 50 km

angesetzt.

In den folgenden Berechnungen ist ein Materialverlust bei der Herstellung von

Polyethylen in Höhe von 2% der Einsatzstoffe einkalkuliert.


LDPE LLDPE HDPE

Massepolymerisation 100% - -

Niederdruckpolymerisation - 60% 10%

Lösungspolymerisation - 20% 15%

Fällungspolymerisation - 20% 75%

In Tabelle A-3 sind der KEA und die kumulierten Emissionen zur Herstellung von

Polyethylengranulaten in den unterschiedlichen Qualitäten angegeben.


Tabelle A-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polyethylengranulaten

Produkt


4 Folie aus LDPE


KEA

[MJ]

CO2

[kg]

CO

[g]

In einem Extruder wird das LDPE-Granulat aufgeschmolzen und verläßt ihn als

Endlosschlauch. Unmittelbar nach Austritt aus dem Extruder wird der Schlauch aus

zähflüssigem Polyethylen mit Luft aufgeblasen bis die gewünschte Folienstärke erreicht

ist. Zum Abkühlen durchläuft die Folie danach ringförmig angeordnete Luftdüsen.

Hierbei erstarrt das PE, so daß die Folie zugeschnitten und anschließend aufgewickelt

werden kann. Abbildung A-3 zeigt die Massenströme bei der Folienherstellung.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

LDPE-Granulat 67,0 1,54 1,26 3,90 1,99 6,86 9,53 0,03 0,32

z. Vergleich:

LDPE nach /Boust93c/ 1,25 0,9 12,00 9,00 21,00 - 3,00

LLDPE-Granulat 64,6 1,42 1,21 4,28 2,75 6,92 9,74 0,02 0,42

z. Vergleich:

LLDPE nach /Boust93c/ 0,61 0,7 7,90 2,70 14,00 - 1,10

HDPE-Granulat 65,3 1,51 1,23 4,98 3,82 7,40 9,91 0,02 0,56

z. Vergleich:

HDPE nach /Boust93c/ 0,94 0,60 10,00 6,00 21,00 - 2,00

z. Vergleich:

HDPE nach /GEM/ 111,4 3,42 1,87 11,61 4,07 2,79 7,83 0,10 0,72

N2O

[g]

Staub

[g]

Folie aus LDPE 11

LDPE-Granulat

1.02 kg (102.0 %)

LDPE-Folie

1.00 kg (100,0 %)

1.04 kg (104,0 %)

0.02 kg (2,0 %)

0.02 kg (2,0 %)

Abbildung A-3: Massenflußdiagramm der LDPE-Folien-Herstellung


Nach /Boust97b/ werden 0,5 kWh Strom für die Herstellung von 1 kg LDPE-Folie aus

LDPE-Granulat benötigt. Der Materialverlust beträgt dabei rund 2% des eingesetzten

Granulats.

Für die Anlieferung des LDPE-Granulats beim Folienhersteller wird ein Lkw-Transport

mit einer Transportentfernung von 500 km angesetzt.


In Tabelle A-4 sind der KEA und die kumulierten Emissionen zur Herstellung von

LDPE-Folie angegeben; Abbildung A-4 zeigt die entsprechenden Energieaufwendungen.


LDPE-Granulat

68.3 MJ (91,6 %)

LDPE-Folie

74.60 MJ (100,0 %)

58.44 MJ (78,3 %)


0.06 MJ (0.1 %)


10.06 MJ (13,5 %)

0.34 MJ (0,5 %)

0.58 MJ (0,8 %)


0.60 MJ (0,8 %)


5.38 MJ (7,2 %)

0.30 MJ (0,4 %)

Abbildung A-4: KEA-Flußdiagramm der Folienherstellung aus LDPE

Wie im Bild zu erkennen ist, beträgt der KEA des Vorprodukts (LDPE-Granulat) über

90 % des KEA des Endprodukts. Die eigentliche Folienherstellung hat einen Anteil von

weniger als 10 %.

Tabelle A-4: Kumulierter Energieaufwand und Emissionen zur Herstellung von Folie

aus LDPE

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Folie aus LDPE 74,6 1,92 1,5 5,0 2,3 7,6 9,8 0,0 0,4

N2O

[g]

Staub

[g]

1 Einleitung

B. Polypropylen

Polypropylen (PP) ist ein Thermoplast mit hoher Steifigkeit, Härte und Festigkeit.

Polypropylen lag - mit einem Bedarf von knapp 1.000 kt in 1995 - hinter PE und PVC an

dritter Stelle der in der BRD verarbeiteten Thermoplaste. Rund 1/3 des erzeugten

Polypropylens wird in der Verpackungsindustrie eingesetzt (Folien und Spritzgußteile) ,

ein weiteres Viertel wird zu Textilfasern verarbeitet. Ein weiteres Einsatzgebiet ist die

Automobilindustrie (z.B. Pkw-Stoßfänger).

Als Beispiel für ein Kunststoffprodukt aus Polypropylen wird im folgenden ein PP-

Spritzgußteil bilanziert, wie es im Automobilbau Verwendung findet. Die

Produktionsschritte sind schematisiert in Abbildung B-1 dargestellt.

Raffinerie

Erdöl


Transport

Erdöl

Steamcracking

Propylen

Destillation


PP-

Granulat

weitere Prozesse

Spritzgießen

PP-Spritzgußteil

FCC-Prozeß

Abbildung B-1: Strukturbild zur Herstellung von PP-Spritzgußteilen

13

14 B. Polypropylen

2 Rohstoffe


Der Rohstoff, aus dem Polypropylen hergestellt wird, ist Propylen. Etwa 80% des zur

Kunststoffherstellung eingesetzten Propylens werden in der Raffinerie durch den in

Kapitel A.2.1 erläuterten Steamcracking-Prozeß gewonnen, auf den an dieser Stelle

verwiesen wird.

Die restlichen rund 20% fallen beim FCC-Prozeß (Fluid Catalytic Cracking) in der

Raffinerie an. Ziel dieser Prozeßstufe ist es, aus Gasöl Komponenten für Dieselkraftstoff

zu gewinnen. Neben anderen Kohlenwasserstoffverbindungen entsteht dabei in geringen

Mengen auch Propylen (rund 13% der aus dem FCC-Prozeß gewonnenen Gas-Fraktion).

/Joost98/


Propylen wird durch Steamcracking (wie in A.2.2 beschrieben) zusammen mit Ethylen

erzeugt. Für die Bereitstellung der Einsatzstoffe wird die dort beschriebene Vorkette

verwendet.

Der Energieeinsatz für die Bereitstellung der Gasfraktion aus dem FCC-Prozeß beträgt

ausgehend vom Rohöl 3,4 MJ/kg, als Energieträger wird Raffineriegas eingesetzt.

Propylen wird aus dieser Gasfraktion mit einem Endenergieaufwand von

4,6 MJ/kgPropylen Brennstoffe, 0,33 MJ/kgPropylen Dampf und 0,32 MJ/kgPropylen Strom

gewonnen. Als Brennstoff wird Raffineriegas eingesetzt, da der FCC-Prozeß in der

Raffinerie stattfindet. /Joost98/

Die Bereitstellung von Propylen findet direkt in der Raffinerie statt, in der die

Einsatzstoffe erzeugt werden. Die Transportaufwendungen innerhalb der Raffinerie

können vernachlässigt werden, Transporte außerhalb der Raffinerie finden nicht statt.


In Tabelle B-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Propylenproduktion und die daraus für Propylen resultierenden Werte

dargestellt.

Der Kumulierte Energieaufwand zur Herstellung von Propylen errechnet sich, unter

Berücksichtigung der Anteile der verwendeten Verfahren, zu 56,1 MJ/kg. In diesen Wert

gehen neben den Primärenergieaufwendungen zur Bereitstellung der Inputstoffe

(47,5 MJ/kgPropylen) und der für die Prozesse erforderlichen Energieträger

(8,3 MJ/kgPropylen) auch der KEA für die Anlagen und Betriebsmittel (0,3 MJ/kgPropylen)

ein.

PP-Granulat 15

Tabelle B-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Polypropylenherstellung

Produkt


3 PP-Granulat


KEA

[MJ]

Wie bei der Herstellung von Polyethylen, kommen auch für die Polymerisation von

Propylen zu Polypropylen mehrere Verfahren zur Anwendung. Die Hälfte des

Polypropylens wird durch Niederdruckpolymerisation hergestellt, jeweils ein Viertel

durch Masse- und Lösungspolymerisation.


Abhängig vom gewählten Verfahren werden zur Polymerisation zwischen 0,8 und 1,8 MJ

Dampf und rund 0,4 kWh Strom je kg Polypropylen benötigt. Mit einem Stromeinsatz

von weiteren 0,2 kWh/kgPP wird das Rohpolypropylen granuliert.

Die Standorte der Polymerhersteller konzentrieren sich im wesentlichen auf die

Raffineriestandorte bzw. teilweise ist die Polymerisation direkt an die Raffinerie

gekoppelt. Es wird daher für die Anlieferung des Propylens ein Lkw-Transport mit einer

durchschnittlichen Entfernung von 50 km angesetzt.

In den folgenden Berechnungen ist ein Materialverlust bei der Herstellung von

Polypropylen von 2% des eingesetzten Granulats einkalkuliert.


CO2

[kg]

CO

[g]

In Tabelle B-2 sind der KEA und die kumulierten Emissionen zur Herstellung von

Polypropylengranulat angegeben.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Naphtha 47,0 0,365 0,6 2,2 1,0 4,3 8,0 0,0 0,2

Flüssiggas 51,3 0,530 0,8 2,7 1,2 4,7 8,4 0,0 0,2

Gasöl 46,8 0,432 0,7 2,4 1,0 4,3 7,8 0,0 0,2

Ethan 52,2 0,495 0,8 2,7 1,2 4,8 8,6 0,0 0,2

Raffineriegas aus FCC 48,8 0,504 0,8 2,6 1,1 4,4 7,9 0,0 0,2

Propylen 56,1 0,962 0,8 2,8 1,3 5,2 8,8 0,0 0,2

z. Vergleich:

Propylen nach /Boust93b/ 0,528 0,4 6,0 4,0 7,0 - 0,8

N2O

[g]

Staub

[g]

16 B. Polypropylen

Tabelle B-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polypropylengranulat

Produkt


4 PP-Spritzgußteil


KEA

[MJ]

Das PP-Granulat wird zunächst in einem elektrisch beheizten Ofen getrocknet und

vorgewärmt, bevor es in einer Schneckenspritzgußmaschine in die gewünschte Form

gebracht wird. Nach dem Abkühlen des PP-Spritzgußteils werden die Angüsse entfernt.

Diese werden zerkleinert und wieder dem Produktionsprozeß zugeführt.


Der Energieverbrauch für das Spritzgießen ist u.a. von der Kunststoffart, der Form und

der Größe des Spritzgußteils abhängig. In diesem Fall beziehen sich die

Energieverbräuche auf ein Pkw-Kunststoffteil mit einer vergleichsweise großen Masse

von rund 3 kg.

Für Vorwärmen des Granulats, Spritzgießen, Abtrennen und Aufbereitung der Angüsse

sind rund 0,9 kWh Strom je kg Spritzgußteil erforderlich.

Die Entfernung zwischen dem Granulathersteller und dem Automobilzulieferer beträgt

in diesem Beispiel 900 km, die Anlieferung erfolgt per Lkw.

Der Materialverlust wird mit 2% des eingesetzten PP-Granulats angesetzt.


CO2

[kg]

In Tabelle B-3 sind der KEA und die kumulierten Emissionen zur Herstellung von PP-

Spritzgußteilen angegeben.

Tabelle B-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von

PP-Sprizgußteilen

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

PP-Granulat 65,5 1,57 1,2 4,9 3,7 7,3 9,4 0,0 0,6

z. Vergleich:

PP nach /Boust93c/ 1,10 0,7 10,0 11,0 13,0 - 2,0

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

N2O

[g]

Staub

[g]

Staub

[g]

PP-Sprizgußteil 78,7 2,28 1,7 6,8 4,3 8,7 9,8 0,1 0,7

1 Einleitung

C. Polyvinylchlorid

Polyvinylchlorid (PVC) ist der älteste thermoplastische Massenkunststoff. Mit einem

Bedarf von 1.200 kt in 1995 nahm PVC, hinter PE, den zweiten Rang der in Deutschland

verwendeten Kunststoffe ein.

Im Vergleich zu anderen Kunststoffen besitzt PVC eine relativ geringe Stabilität (hohe

Wärme-, Lichtempfindlichkeit), die durch Zusatz von Stabilisatoren ausgeglichen

werden kann.

Rund 50% des erzeugten PVC werden für die Herstellung von PVC-Rohren eingesetzt,

weitere Produkte sind Folien, Kabelisolierungen oder Profile z.B. für Fenster und Türen.

Die als Beispiel bilanzierte Herstellung von PVC-Kabelisolierungen ist in Abbildung C-1

dargestellt.


Transport

Erdöl

Erdöl

Raffinerie

Ethylen

Oxychlorierung

VCM Herstellung

VCM

Polymerisation zu PVC

PVC-Pulver

Herstellung

Kabelisolierung

Steinsalz

Gewinnung und

Aufbereitung

NaCl

PVC-Kabelisolierung

Elektrolyse

Chlor

Chlorierung

Dichlorethan

Abbildung C-1: Strukturbild zur Herstellung von PVC-Kabelisolierungen

17

18 C. Polyvinylchlorid

2 Rohstoffe


Die Ausgangsstoffe zur Herstellung von PVC sind Ethylen, Chlor und Sauerstoff.

Die Herstellung von Ethylen wurde bereits in Abschnitt A.2 im Zusammenhang mit der

Produktion von Polyethylen erläutert.

Chlorgas wird durch Zerlegung von Natriumchlorid (Kochsalz oder NaCl) hergestellt.

Natriumchlorid wird in fester Form als Steinsalz oder in flüssiger Form als Sole

gewonnen. Verunreinigungen (Magnesium, Calcium, Sulfat) werden durch Beigabe von

Chemikalien gebunden und lagern sich ab. Bei der elektrolytischen Spaltung von

Natriumchlorid entstehen neben Chlorgas auch Natronlauge (NaOH) und Wasserstoff,

die in der chemischen Industrie weiter Verwendung finden.

Der für die PVC-Herstellung benötigte Sauerstoff wir aus der Luft gewonnen.


Die energetischen Daten der Ethylenherstellung sind in Abschnitt A.2.2 angegeben und

werden von dort übernommen.

Für die Gewinnung und Aufbereitung von 1 kg Natriumchlorid werden 0,05 kWh Strom,

0,4 MJ Heizöl/Diesel und 1,2 MJ Erdgas benötigt.

Aus 1,7 kg NaCl und 0,4 kg Wasser entstehen bei der Elektrolyse 1,0 kg Chlorgas, 1,1 kg

NaOH und 0,03 kg H2. An Prozeßenergie müssen dazu 2,2 kWh Strom und 11,5 MJ

Erdgas eingesetzt werden.

Für die Gewinnung von Sauerstoff aus der Luft müssen 0,4 kWh/kgSauerstoff an

elektrischer Energie eingesetzt werden.


In Tabelle C-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Polyvinylchloridherstellung dargestellt.

Der KEA und die kumulierten Emissionen von Ethylen wurden aus A.2.3 übernommen.

Der KEA von Ethylen beträgt 56,2 MJ/kgEthylen.

Für die Herstellung von Chlor wurde ein KEA von 19,5 MJ/kgChlor ermittelt, für die

Gewinnung von reinem Sauerstoff aus der Luft müssen 4,9 MJ/kgSauerstoff an Primärenergie

aufgewendet werden.

PVC-Pulver 19

Tabelle C-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Polyvinylchloridherstellung

Produkt


3 PVC-Pulver


KEA

[MJ]

Die Synthetisierung von PVC aus den in Abschnitt 2.1 beschriebenen Ausgangsstoffen

läuft in mehreren Stufen ab:

• Chlorierung: Ethylen reagiert mit Chlor zu Dichlorethan

• Zersetzung von Dichlorethan in einem Pyrolyseofen bei hohen Temperaturen zu

Vinylchloridmonomere (VCM ) und Salzsäure (HCl)

• Oxychlorierung: Aus der entstandenen Salzsäure wird zusammen mit Ethylen und

Sauerstoff unter Abspaltung von Wasser ebenfalls Dichlorethan erzeugt und dem

Pyrolyseofen zugeführt.

• Polymerisation von VCM zu Polyvinylchlorid

Durch den Zwischenschritt der Oxychlorierung wird eine vollständige Umsetzung des

eingesetzten Chlors bei der Herstellung des Vinylchloridmonomers (VCM) erreicht.

In der BRD wird über 3/4 des produzierten PVC durch Suspensionspolymerisation

erzeugt /Joost98/. Bei der energetischen Bilanzierung wird daher im folgenden dieses

Verfahren zugrunde gelegt. Durch heftiges Rühren wird das wasserunlösliche VCM zu

feinsten Tröpfchen in Wasser verteilt. Durch Zugabe von im Monomer löslichen

Katalysatoren findet in den Tröpfchen eine Art Massepolymerisation statt. Nach dem

Abkühlen und Abtrennen des Wassers z.B. in einer Zentrifuge liegt Polyvinylchlorid in

reiner Form vor.


CO2

[kg]

CO

[g]

Für die Herstellung von 1 kg Vinylchlorid (VCM) werden nach /Joost98/ 0,46 kg Ethylen,

0,59 kg Chlor und 0,13 kg Sauerstoff eingesetzt. Für diesen Prozeß sind 2,9 MJ Erdgas,

2,3 MJ Dampf und 0,9 kWh Strom notwendig, als Nebenprodukt fallen 0,18 kg Wasser

an.

Für die Polymerisation von VCM zu Polyvinylchlorid werden 0,2 kWh/kgPVC Strom und

2,7 MJ/kgPVC Dampf benötigt.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Ethylen 56,2 0,97 1,0 3,2 1,6 5,7 9,4 0,0 0,3

Chlor 19,5 1,19 1,0 1,6 1,4 3,0 0,1 0,1 0,1

N2O

[g]

Staub

[g]

Sauerstoff 5,0 0,28 0,1 0,3 0,2 0,6 0,03 0,01 0,02

20 C. Polyvinylchlorid

Wie bei der Polyethylenherstellung, wird für die Anlieferung des Ethylens ein Lkw-

Transport über 100 km angesetzt. Die Transportentfernungen für Chlor und Sauerstoff

werden mit 500 km angenommen, es kommen ebenfalls Lkw zum Einsatz.


In Tabelle C-2 sind der KEA und die kumulierten Emissionen zur Herstellung von

Polyvinylchlorid angegeben.

Tabelle C-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polyvinylchloridpulver

Produkt


4 PVC-Kabelisolierung


KEA

[MJ]

Neben anderen Kunststoffen wird für die Isolierung von elektrischen Leitungen auch

PVC verwendet. Dazu werden die im Allgemeinen aus Kupfer bestehenden Leiter mit

einer PVC-Schicht ummantelt. Zunächst werden dem PVC entsprechend den

Anforderungen Weichmacher, Füllstoffe, Farbpigmente und Stabilisatoren beigemengt

(Compoundierung). Anschließend werden die Kupferleiter bei der Extrusion in die

flüssige PVC-Mischung eingebettet.

In diesem Abschnitt wird lediglich der Kumulierte Energieaufwand und die Emissionen

für die Herstellung der PVC-Kabelisolierung, nicht jedoch für die Kupferleiter

ausgewiesen.


CO2

[kg]

CO

[g]

Für die folgenden Berechnungen wird von einem PVC-Anteil in der Isoliermasse von

60% ausgegangen. Die restlichen 40% teilen sich in Weichmacher (23%), Kreide (15%)

sowie Stabilisatoren und Pigmente (2%) auf.

Um ein kg PVC-Kabelisolierung herzustellen sind 0,18 kWh Strom für die Compoundierung

und 0,28 kWh Strom für die Extrusion erforderlich.

Für die Zusatzstoffe Weichmacher, Stabilisatoren, Pigmente und Kreide sind keine

detaillierten Vorketten vorhanden. Nach /SEP/ beträgt der KEA für Kreide 0,3 MJ/kg,

für Weichmacher, Stabilisatoren und Pigmente ist in /Eber95/ ein durchschnittlicher

KEA von 64 MJ/kg angegeben.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Vinylchlorid (VCM) 47,3 1,81 1,5 5,0 4,2 6,5 4,9 0,1 0,6

PVC-Pulver 53,6 2,28 1,7 7,2 7,3 8,4 5,5 0,1 1,0

N2O

[g]

Staub

[g]

PVC-Kabelisolierung 21

Nach /Eber95/ wird ein Teil der Rohstoffe aus dem Ausland angeliefert. Die zugehörige

durchschnittliche Transportentfernung per Lkw 2.000 km.


In Tabelle C-3 sind der KEA und die kumulierten Emissionen zur Herstellung von PVC-

Kabelisolierungen angegeben.

Tabelle C-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von PVC-

Kabelisolierungen

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

PVC-Kabelisolierung 1) 59,9 2,09 1,68 7,56 5,22 5,88 3,77 0,09 0,86

1) PVC-Kabelisolierung umfaßt nur die Ummantelung, nicht jedoch die Kupferleiter des Kabels

1 Einleitung

D. Polystyrol

Der Bedarf an Polystyrol (PS) betrug in Deutschland 1995 knapp 900 kt. Rund 1/4 des

erzeugten Polystyrols wurden zu Dämmstoffen verarbeitet, der Rest überwiegend zu

Verpackungen und Formteilen.

Bei Polystyrol werden drei Hauptgruppen unterschieden:

• glasklares Polystyrol GPPS (general purpose polystyrol) ist sehr hart, formstabil und

besitzt eine hohe Steifigkeit. Es wird u.a. für Haushaltswaren und Bauteile in der

Elektroindustrie verwendet.

• schlagfestes Polystyrol, HIPS (high impact polystyrol) wird durch Zugabe von

Elastomerkomponenten (z.B. Polybutadien) erzeugt. Aus HIPS werden z.B.

Lebensmittelverpackungen, Getränkekästen und Spielwaren gefertigt.

• schäumbares Polystyrol, EPS (expandable polystyrol) entsteht durch den Zusatz eines

Treibmittels (z.B. Pentan). Neben der Dämmstoffproduktion werden aus EPS z.B.

Formteile für Verpackungen und Einweggeschirr hergestellt.

Abbildung D-1 zeigt die Prozeßstufen der Polystyrolherstellung und der als Beispiel

gewählten Herstellung von EPS-Dämmstoffplatten.

2 Rohstoffe


Polystyrol wird aus Ethylen und Benzol über die Zwischenschritte Ethylenbenzol und

Styrol synthetisiert.

Die Herstellung von Ethylen wurde bereits im Abschnitt A.2 im Zusammenhang mit der

Produktion von Polyethylen beschrieben.

In der Raffinerie entsteht beim Steamcracking auch eine Gasölfraktion (BTX-Fraktion),

in der die Aromate Benzol, Toluol und Xylol enthalten sind. Benzol wird aus diesem

Gemisch durch extraktive Destillation gewonnen.

Polybutadien wird als Zusatz verwendet um schlagfestes Polystyrol (HIPS) herzustellen.

Die Herstellung von Polybutadien wird im Abschnitt E.2.1 erläutert.

Pentan dient als Treibmittel bei der Produktion von EPS.

23

24 D. Polystyrol

Ethylen

Ethylenbenzol

Styrol


Transport

Erdöl

Erdöl

Raffinerie

Benzol Butadien

Pentan

Ethylenbenzol

Herstellung

Styrol

Herstellung


zu GPPS

GPPS-Granulat


zu Polybutadien

Polybutadien


zu HIPS

HIPS-Granulat


zu EPS

EPS-

Granulat

Schäumen des

EPS-Granulats

EPS-

Dämmstoff

Schneiden,

Verpacken

EPS-Dämmstoffplatten

Abbildung D-1: Strukturbild zur Herstellung von EPS-Dämmstoffplatten


Die energetischen Daten der Ethylenherstellung wurden in Kapitel A.2.2 erläutert und


Die BTX-Fraktion entsteht als Koppelprodukt bei der Ethylenherstellung. Deshalb

werden die in Kapitel A.2.2 angegebenen und auf 1 kgOutput bezogenen

Energieverbräuche anteilig zur Bereitstellung der BTX-Fraktion herangezogen.

Rohstoffe 25

Für die Gewinnung von 1 kg Benzol durch Destillation der BTX-Fraktion ist ein

Energieeinsatz von 1,0 MJ Brennstoff, 1,6 MJ Dampf und 0,02 kWh Strom erforderlich.

Als Brennstoff wird in einer Raffinerie üblicherweise Raffineriegas verwendet.

Die energetischen Daten der Polybutadienherstellung wurden in Abschnitt E.2.2

erläutert und werden von dort übernommen.

Für die Gewinnung von Pentan aus Rohöl in Raffinerien ist in /Boust97a/ ein

Energieeinsatz von 2,4 MJ/kgPentan angegeben. Als Energieträger wird auch hier

Raffineriegas eingesetzt.


In Tabelle D-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung von

Ethylen und Benzol für die Polystyrolproduktion dargestellt.

Der Kumulierte Energieaufwand für Ethylen wird aus A.2.3 übernommen und beträgt

56,2 MJ/kgEthylen.

Für Benzol wurde mit obigen Daten ein KEA von 52,2 MJ/kgBenzol ermittelt.

Aus diesen Werten und den primärenergetisch bewerteten Verbräuchen für Prozeßenergien,

Transport und Anlagen ergibt sich für Styrol ein KEA von 63,7 MJ/kgStyrol.

Der Kumulierte Energieaufwand für Polybutadien wird aus E.2.3 übernommen und

beträgt 73,0 MJ/kgPolybutadien.

Der KEA von Pentan errechnet sich zu 50,5 MJ/kgPentan.

Tabelle D-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Polystyrolherstellung.

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Ethylen 56,2 0,96 1,0 3,2 1,6 5,7 9,4 0,0 0,3

Benzol 52,2 1,27 1,1 4,2 3,3 6,2 8,6 0,0 0,5

z. Vergleich:

Benzol nach /Boust93/ 0,54 0,6 6,8 3,0 8,3 - 0,9

Styrol 63,7 2,65 1,6 7,9 8,3 9,7 9,7 0,0 1,1

z. Vergleich:

Styrol nach /Boust93/ 1,5 1,5 24,0 43,0 22,0 - 3,0

Polybutadien 73,0 2,19 1,8 5,6 3,8 8,8 9,6 0,0 0,6

z. Vergleich:

Polybutadien nach /Boust93/ 1,30 1,4 13,0 13,0 20,0 - 2,3

Pentan 50,5 0,53 0,7 2,3 1,2 4,7 8,4 0,0 0,2

N2O

[g]

Staub

[g]


3 PS-Granulat


Aus Ethylen und Benzol wird zunächst Styrol hergestellt und dieses dann, ggf. mit

Zusätzen, zu den Polystyrolarten GPPS, HIPS und EPS weiterverarbeitet.

Abbildung D-2 zeigt ein entsprechendes Massenflußdiagramm für High-Impact-

Polystyrol.

Butadien

0.11 kg (11,0 %)

Polybutadien

0.11 kg (11,0 %)

0.11 kg (11,0 %)

Herstellung von

1.00 kg (100,0 %)

Benzol

0.67 kg (67,3 %)

Styrol

0.91 kg (91,0 %)

aus BTX-Aromaten

0.02 kg (2,0 %)

Abbildung D-2: Massenflußbild der Herstellung von HIPS

Pyrolyse-Gasöl-BTX

aus Raffinerie-D

0.67 kg (67,3 %)

Ethylen Mix

aus Raffinerie - D

0.27 kg (27,3 %)

Toluol

0.04 kg (3,6 %)

PS-Granulat 27

Der erste Schritt besteht in der Alkylierung von Ethylen und Benzol zu Ethylenbenzol.

Dieses wird im zweiten Schritt durch Dehydrierung zu Styrol umgewandelt. Dabei

entstehen neben Styrol auch in geringen Mengen Benzol und Toluol.

Polystyrol wird überwiegend durch Masse- und Suspensionspolymerisation hergestellt.

Wird Styrol ohne Beimengungen zur Polymerisation eingesetzt, so entsteht glasklares

Polystyrol, GPPS. Zur Herstellung von schlagfestem Polystyrol, HIPS wird dem Styrol

etwa 10% Polybutadien zugegeben. Bei der Produktion von EPS wird Pentan als

Treibmittel mit einem Anteil von etwa 7% zugesetzt.


Aus 0,3 kg Ethylen und 0,8 kg Benzol wird 1 kg Styrol hergestellt. Als Nebenprodukt

fallen 0,1 kg Benzol und Toluol an. Der aus einer Alkylierung und einer Dehydrierung

bestehende Prozeß erfordert dazu den Einsatz von 4,9 MJ Brennstoff, 5,1 MJ Dampf und

0,1 kWh Strom. Es wird angenommen, daß die Herstellung von Styrol an die Raffinerie

gekoppelt ist und daher Raffineriegas als Brennstoff und zur Dampferzeugung

verwendet wird.

GPPS entsteht durch Polymerisation von Styrol ohne Zusätze. Hierfür werden

0,3 MJ/kgGPPS Erdgas, 0,5 MJ/kgGPPS Dampf und 0,22 kWh/kgGPPS Strom benötigt.

Durch Beimengung von Polybutadien entsteht HIPS. Hierfür sind als Prozeßenergien

0,3 MJ/kgHIPS Erdgas, 0,6 MJ/kgHIPS Dampf und 0,17 kWh/kgHIPS Strom erforderlich.

Wird dem Styrol bei der Polymerisation Pentan als Treibmittel zugesetzt, dann entsteht

schäumbares Polystyrol (EPS). Der Prozeßenergieaufwand beträgt hierbei 4,5 MJ/kgEPS

Dampf und 0,14 kWh/kgEPS Strom.


In Tabelle D-2 sind der KEA und die kumulierten Emissionen zur Herstellung von

Polystyrolgranulaten angegeben. Die Primärenergieaufwendungen für HIPS sind in

Abbildung D-3 dargestellt.

Tabelle D-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polystyrolgranulaten

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

GPPS-Granulat 68,8 2,93 1,8 8,8 9,1 10,5 10,0 0,0 1,2

z. Vergleich:

GPPS nach /Boust93/

N2O

[g]

Staub

[g]

1,60 1,4 24,0 34,0 26,0 - 3,1

HIPS-Granulat 69,3 2,86 1,8 8,5 8,7 10,4 10,0 0,0 1,2

z. Vergleich:

HIPS nach /Boust93/

1,80 1,5 25,0 37,0 28,0 - 3,3

EPS-Granulat 71,0 3,14 1,8 11,1 12,8 12,1 10,6 0,0 1,7

z. Vergleich:

EPS nach /Boust93/

1,80 2,4 43,0 140,0 22,0 - 5,1



Polybutadien

Polybutadien

8.03 MJ (11,6 %)

0,97 MJ (1,4 %)


0.01 MJ (0,0 %)


0.67 MJ (1,0 %)

0.04 MJ (0,1 %)

Butadien

6.35 MJ (9,2 %)

69.32 MJ (100,0 %)

Styrol

57.95 MJ (83.6 %)


Styrol aus Ethylen

0.34 MJ (0,5 %)


0.12 MJ (0,2 %)


1.91 MJ (2,8 %)

0.29 MJ (0,4 % )

0.67 MJ (1,0 %)

15.34 MJ (22,1 %)

15.34 MJ (22.1%)

Benzol

35.14 MJ (50,7 %)


0.96 MJ (1,4 %)

0.28 MJ (0,4 %)

Raffineriegas

4.98 MJ (7,2 %)

5.21 MJ (7,5 %)

energetische Nutzung

von Ethylen und Benzol

4.85 MJ (7,0 %)

Toluol

2.24 MJ (3.2 %)

6.56 MJ (9,5 %)

Abbildung D-3: KEA-Flußbild für die Herstellung von High-Impact-Polystyrol

EPS-Dämmstoff 29

4 EPS-Dämmstoff

Expandiertes Polystyrol ist nach Mineralwolle der bedeutendste Dämmstoff in

Deutschland.

Die Abkürzung "EPS" wird in der Literatur sowohl für den Rohstoff expandierbares

Polystyrol als auch für das Produkt expandiertes Polystyrol verwendet. Um

Verwechslungen zu vermeiden wird im folgenden expandierbares Polystyrol als EPS-

Granulat und expandiertes Polystyrol als EPS-Dämmstoff bezeichnet.

Bekannt ist EPS-Dämmstoff vor allem unter der Markenbezeichnung "Styropor".


Aus EPS-Granulat entstehen in den Fertigungsschritten Vorschäumen, Nachschäumen,

Zwischenlagern und Ausschäumen EPS-Dämmstoff.

• Im ersten Schritt, dem Vorschäumen, wird das Perlgranulat mittels Wasserdampf auf

rund 90°C erhitzt. Dabei wird es weich und dehnt sich auf das 20- bis 50-fache seines

ursprünglichen Volumens aus.

• Das Nachschäumen verläuft ebenso wie das Vorschäumen. Das EPS-Granulat dehnt

sich weiter aus und erreicht so die gewünschte Enddichte von zwischen 10 und

30 kg/m³.

• Anschließend kühlen die Dämmstoffkügelchen in einem gut durchlüfteten Zwischenlager

ab und werden dadurch wieder fest.

• Das Ausschäumen erfolgt in Form von Blöcken, einzelnen Formteilen oder

Endlosplatten. Durch Wasserdampf mit einer Temperatur zwischen 110 und 120°C

werden die EPS-Kügelchen an der Oberfläche soweit erhitzt, daß sie zusammenkleben.

• Die entstehenden Blöcke oder Endlosplatten werden nach einer kurzen Abkühlphase

auf das gewünschte Maß geschnitten und verpackt. Verschnitt, Bruch und Ausschuß

werden gemahlen und wieder in die Ausschäumanlage rückgeführt.


Für Vor-, Nach- und Ausschäumen werden insgesamt 5,7 MJ Dampf und 0,15 kWh

Strom benötigt um 1 kg EPS-Dämmstoff in Plattenform mit einer Dichte von 10 kg/m³

herzustellen. Als Verpackungsmaterial für die EPS-Dämmstoffplatten wird PE-Folie

(0,01 kgPE-Folie/kgEPS-Dämmstoff) verwendet. /Fest95/


In Abbildung D-4 sind die Primärenergieaufwendungen für die Herstellung von EPS-

Dämmstoffplatten als KEA-Flußbild dargestellt. Den größten Anteil am KEA hat

Benzol, das bei der Styrolherstellung eingesetzt wird.


LDPE-Granulat

0.68 MJ (0.9 %)

LDPE-Folie

0.75 MJ (0,9 %)

0.58 MJ (0,7 %)


0.00 MJ (0,0 %)


0.10 MJ (0,1 %)

0.00 MJ (0,0 %)

0.01 MJ (0,0 %)


0.01 MJ (0,0 %)


0.05 MJ (0,1 %)

0.00 MJ (0,0 %)

EPS-Dämmstoffplatten

79.58 MJ (100,0 %)

70.97 MJ (89,2 %)

Styrol

59.86 MJ (75.2%)


0.18 MJ (0,2 %)


1.69 MJ (2,1 %)

0.30 MJ (0,4 %)

5.70 MJ (7,2 %)

15.84 MJ (19,9 %)

Benzol

36.30 MJ (45,6 %)


0.99 MJ (1,2 %)

0.29 MJ (0,4 %)

Raffineriegas

5.14 MJ (6,5 %)

5.39 MJ (6,8 %)

Ethylen und Benzol

5.00 MJ (6,3 %)

Toluol

2.31 MJ (2,9 %)

6.78 MJ (8,5 %)


0.12 MJ (0,2 %)


1.59 MJ (2,0 %)

0.30 MJ (0,4 %)

5.06 MJ (6.4 %)

Pentan

4.04 MJ (5,1 %)

Abbildung D-4: KEA-Flußbild der Herstellung von EPS-Dämmstoffplatten

EPS-Dämmstoff 31

Die Ergebnisse zum KEA und den kumulierten Emissionen zur Herstellung von

Dämmstoffplatten aus expandiertem Polystyrol faßt Tabelle D-3 zusammen.

Tabelle D-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von EPS-

Dämmstoffplatten.

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

EPS-Dämmstoff 79,6 3,84 2,1 15,1 18,3 15,1 11,7 0,0 2,5

N2O

[g]

Staub

[g]

1 Einleitung

E. Acrylnitril-Butadien-Styrol

ABS-Polymere sind Dreistofformmassen. Die größte technische Bedeutung haben Pfropfpolymerisate

von Polybutadien auf das Copolymerisat von Styrol-Acrylnitril erlangt.

/Schw92/

ABS zeichnet sich durch hohe Kerbschlagfestigkeit, Härte, Zähigkeit und gute

Formbeständigkeit bei Wärme und Temperaturwechselfestigkeit aus. Dieser

thermoplastische Kunststoff findet vor allem in Elektrogeräten und im Automobilbereich

Verwendung. Abbildung E-1 zeigt schematisch den Weg vom Rohstoff bis zum

Endprodukt am Beispiel eines ABS-Spritzgußteils.

Ethylen

Ethylenbenzol

Styrol


Transport

Erdöl

Erdöl

Raffinerie

Benzol Butadien

Ethylenbenzol

Herstellung

Styrol

Herstellung


zuPolybutadien

Polybutadien


zu ABS

ABS-

Granulat

Spritzgießen

von ABS

ABS-Spritzgußteil


Transport

Erdgas

Ammoniak

Erdgas

Ammoniak

Herstellung

Acrylnitril

Herstellung

Acrylnitril

Abbildung E-1: Strukturbild zur Herstellung von ABS-Spritzgußteilen

Luft

33

34 E. Acrylnitril-Butadien-Styrol

2 Rohstoffe


ABS wird aus Styrol, Polybutadien und Acrylnitril synthetisiert.

Die Herstellung von Styrol wurde bereits im vorherigen Abschnitt bei der Polystyrolherstellung

beschrieben.

Beim Steamcracking entsteht eine C4-Fraktion, aus der Butadien separiert wird. Aus

Butadien wird durch Polymerisation Polybutadien hergestellt.

Acrylnitril wird im Sohio-Prozeß aus Ammoniak, Propylen und Sauerstoff hergestellt.

Als hauptsächliches Nebenprodukt entsteht dabei Wasser.


Die energetischen Daten der Styrolherstellung wurden in Abschnitt D.2.2 erläutert und


Für die Gewinnung von Butadien aus der C4-Fraktion des Steamcrackers und die

Polymerisation zu Polybutadien liegen keine expliziten Angaben vor. Aus /Boust93/ und

/Joost98/ lassen sich jedoch folgende Energieverbräuche ableiten: Für die Polybutadienherstellung

aus der C4-Fraktion werden 11 MJ/kgPolybutadien an Brennstoffen und

0,5 kWh/kgPolybutadien Strom benötigt. Da zumindest die Extraktion des Butadien aus der

C4-Fraktion in der Raffinerie geschieht, wird als Brennstoff ein Mix aus 50%

Raffineriegas und 50% Erdgas angesetzt.

Für den Sohio-Prozeß zur Acrylnitrilherstellung werden 0,2 kWh/kgAcrylnitril Strom und

8 MJ/kgAcrylnitril Dampf benötigt. /Joost98/


In Tabelle E-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung von

Styrol, Polybutadien und Acrylnitril für die Produktion von ABS dargestellt.

Der Kumulierte Energieaufwand für Styrol wurde aus D.2.3 übernommen und beträgt

63,7 MJ/kgStyrol.

Der KEA von Polybutadien errechnet sich zu 73,0 MJ/kgPolybutadien. In diesen Wert geht

neben den Primärenergieaufwendungen zur Bereitstellung der C4-Fraktion

(54,5 MJ/kgPolybutadien) und der für die Prozesse erforderlichen Energieträger

(17,7 MJ/kgPolybutadien) auch der KEA für Transporte, Anlagen und Betriebsmittel

(0,8 MJ/kgPolybutadien) ein.

Für die Herstellung von Acrylnitril müssen Inputstoffe mit einem KEA von insgesamt

58,4 MJ/kgAcrylnitril eingesetzt werden. Der primärenergetische Prozeßenergieaufwand

beträgt 11,6 MJ/kgAcrylnitril, für Transporte und Anlagen müssen weitere 0,5 MJ/kgAcrylnitril

hinzu addiert werden. Der KEA für die Herstellung von Acyrlnitril beträgt somit

70,5 MJ/kgAcrylnitril.

ABS-Granulat 35

Tabelle E-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur ABS-Herstellung.

Produkt


3 ABS-Granulat


KEA

[MJ]

Aus den Rohstoffen Styrol, Polybutadien und Acrylnitril wird durch Masse-

Niederdruck- oder Emulsionspolymerisation Acyrylnitril-Butadien-Styrol hergestellt.

Das am häufigsten angewandte Verfahren ist die Emulsionspolymerisation, die hier als

Grundlage für die Berechnung des KEA und der kumulierten Emissionen verwendet

wird.

Abhängig von den gewünschten Eigenschaften des Polymers können die Mengenverhältnisse

der drei Ausgangsstoffe stark variiert werden. Im folgenden wird eine

Mischung von 55% Styrol, 25% Acrylnitril und 20% Polybutadien zugrundegelegt.


Für die Polymerisation von ABS werden 0,4 kWh/kgABS Strom und 1,8 MJ/kgABS Dampf

benötigt. /Boust93/, /Joost98/


CO2

[kg]

CO

[g]

In Tabelle E-2 sind der KEA und die kumulierten Emissionen zur Herstellung von

Acrylnitril-Butadien-Styrol-Granulat angegeben.

Der Kumulierte Energieaufwand von ABS-Granulat beträgt 76,1 MJ/kgABS. Dazu tragen

die Einsatzstoffe 69,0 MJ/kgABS, die Prozeßaufwendungen 6,8 MJ/kgABS, Transporte

0,1 MJ/kgABS und die zur Produktion erforderlichen Anlagen mit 0,3 MJ/kgABS bei.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Styrol 63,7 2,65 1,6 7,9 8,3 9,7 9,7 0,0 1,1

z. Vergleich:

Styrol nach /Boust93/

N2O

[g]

1,5 1,5 24,0 43,0 22,0 - 3,0

Polybutadien 73,0 2,19 1,8 5,6 3,8 8,8 9,6 0,0 0,6

z. Vergleich:

Polybutadien nach

/Boust93/

1,30 1,4 13,0 13,0 20,0 - 2,3

Acrylnitril 70,5 2,45 1,4 9,6 10,9 10,6 8,5 0,0 1,5

Staub

[g]

36 E. Acrylnitril-Butadien-Styrol

Tabelle E-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Acrylnitril-Butadien-Styrol-Granulat

Produkt


4 ABS-Spritzgußteil


KEA

[MJ]

Nach Anlieferung wird das ABS-Granulat in einem Silo zwischengelagert. Von dort wird

es bei Bedarf zunächst einem Trockenofen und anschließend den Spritzgußmaschinen

zugeführt. Dort wird das Granulat aufgeschmolzen und mittels einer Schnecke in eine

Spritzgußform gedrückt. Dieser Form wird nach dem Abkühlen das Spritzgußteil

entnommen. Die überstehenden Angüsse werden abgetrennt, zusammen mit Ausschußmaterial

regranuliert und wieder dem Produktionsprozeß zugeführt.


Die im folgenden angegebenen Werte zum Energieverbrauch beziehen sich auf ein

Spritzgußteil mit einer Masse von rund einem Kilogramm.

Für das Einlagern und Fördern des ABS-Granulats innerhalb des Betriebs ergibt sich

ein Stromverbrauch von rund 0,03 kWh/kgABS. Der elektrisch betriebene Vorwärmofen

benötigt 0,11 kWh/kgABS, die Spritzgußmaschine 2,93 kWh/kgABS. Der Kühlwasserbedarf

beträgt rund 0,1 m³/kgABS; für das Wasser im Kühlkreislauf wird der Strombedarf der

Pumpen zu (0,5 kWh/m³) bilanziert, eine energetische Bewertung des Zusatzwassers

kann vernachlässigt werden. /Eber95/

Das ABS-Granulat wird per Lkw über eine Entfernung von 600 km angeliefert. /Eber95/


CO2

[kg]

CO

[g]

In Tabelle E-3 sind der KEA und die kumulierten Emissionen zur Herstellung von ABS-

Spritzgußteilen angegeben.

Für die Herstellung von ABS-Spritzgußteile ergibt sich aus obigen Daten ein

Kumulierter Energieaufwand von 114,0 MJ/kgABS-Spritzgußteil. Dieser setzt sich aus dem

ABS-Granulat (77,6 MJ/kgABS-Spritzgußteil), der Verarbeitung (35,3 MJ/kgABS-Spritzgußteil),

Transporten (0,8 MJ/kgABS-Spritzgußteil) und anteilig dem KEA der Produktionsanlagen

(0,3 MJ/kgABS-Spritzgußteil) zusammen.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

ABS-Granulat 76,1 3,05 1,8 9,8 10,3 11,5 10,0 0,0 1,4

N2O

[g]

Staub

[g]

ABS-Spritzgußteil 37

Tabelle E-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von ABS-

Spritzgußteilen

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

ABS-Spritzgußteil 114,0 5,18 2,9 12,9 11,9 15,7 10,5 0,1 1,6

1 Einleitung

F. Thermoplastische Polyolefine

In der Gruppe der Thermoplastischen-Olefin-Werkstoffe gibt es verschiedene

Untergruppen. Die Grundlage bildet zumeist Polypropylen. Darin sind fein verteilte

Elastomerpartikel, mit mehr oder weniger starker Vernetzung eingebettet. Von Anteil,

Vernetzungsgrad und der Art des Elastomers wird unter anderem der Härtegrad und

das Eigenschaftsbild des jeweiligen TPO bestimmt.

Die hier untersuchte TPO-Folie (Abbildung F-1) ist eine Alternative zu PVC-Folien, wie

sie bei der Herstellung von Verkleidungsteilen in der Automobilindustrie verwendet

werden.

Erdöl


Transport

Erdöl

Propylen


PP-

Granulat

Raffinerie

Compoundieren

TPO-

Pulver

Verarbeitung zu

Folien

TPO-Folie

Abbildung F-1: Strukturbild zur Herstellung von TPO-Folie

Elastomerkomponente

Pigmente

Stabilisatoren

38

Rohstoffe 39

2 Rohstoffe


Mit einem Massenanteil von rund 97% ist Polypropylen der Hauptbestandteil von TPO.

Die restlichen 3% setzen sich aus der Elastomerkomponente, Farbpigmenten und

Stabilisatoren (Wärme-, UV-Beständigkeit) zusammen.

Die Herstellung von Polypropylen ist in Abschnitt B beschrieben und wird daher an

dieser Stelle nicht weiter erläutert.

Die Bereitstellung der Zusätze wird aus /Eber95/ übernommen.


Die Energieverbräuche für die Bereitstellung von Polypropylen wurden in Abschnitt B.3

beschrieben und werden von dort übernommen.

Von den Zusätzen sind weder die chemische Zusammensetzung noch die Prozeßenergieverbräuche

bekannt. So muß aus /Eber95/ direkt der KEA der Zusatzstoffe übernommen

werden. Aufgrund des geringen Anteils der Zusätze bei der Herstellung von TPO, ist ein

etwaiger Fehler allenfalls gering.


In Tabelle F-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung von

Polypropylen und den Zusätzen für die TPO-Herstellung dargestellt.

Tabelle F-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur TPO-Herstellung.

Produkt


3 TPO-Pulver


KEA

[MJ]

CO2

[kg]

Thermoplastische Polyolefine können durch Block-Copolymerisation, Stereoblock-

Polymerisation und Pfropfpolymerisation hergestellt werden. TPO-Werkstoffe können

auf vielfältige Weise modifiziert werden: z.B. durch die Zusammensetzung des

1 Über die Emissionen bei der Bereitstellung der benötigten Zusätze liegen keine Informationen vor

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

PP-Granulat 65,5 1,57 1,2 4,9 3,7 7,3 9,4 0,0 0,6

Zusätze 1

N2O

[g]

64,0 - - - - - - - -

Staub

[g]

40 F. Thermoplastische Polyolefine

Elastomeranteils, Vernetzungsdichte, Zusatz von Füll- und Verstärkungsstoffen oder

Zugabe weiterer Thermoplaste.

Das entstehende TPO-Korn wird durch Kaltmahlen zu Pulver weiterverarbeitet. Dabei

wird zur Kühlung flüssiger Stickstoff eingesetzt.


Für die Compoundierung des Polypropylens mit den Zusätzen sind 0,25 kWh/kgTPO

Strom erforderlich. Der Kühlwasserbedarf von 0,05 l/kgTPO ist gering und wirkt sich auf

den KEA und die kumulierten Emissionen kaum aus. /Ebers95/

Mit einem Stromverbrauch von 0,11 kWh/kgTPO wird nach dem Compoundieren das

entstandene TPO-Korn zu TPO-Pulver vermahlen. Zur Kühlung werden hierbei 0,84 kg

an flüssigem Stickstoff je kg TPO-Pulver eingesetzt. /Ebers95/


In Tabelle F-2 sind der KEA und die kumulierten Emissionen zur Herstellung von TPO-

Pulver angegeben.

Tabelle F-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von TPO-

Pulver

Produkt


4 TPO-Folie


KEA

[MJ]

Das angelieferte TPO-Pulver wird mittels einer Rakelvorrichtung auf ein Trägerpapier

aufgebracht und verschmilzt im weiteren Ablauf der Herstellung durch Wärmeeinwirkung

zu einer Folie. Im Finish-Bereich erhält die Folie durch Prägewalzen die

gewünschte Oberflächenstruktur. Beim letzten Prozeßschritt wird die TPO-Folie auf die

vom Kunden gewünschte Breite zugeschnitten und verpackt.


CO2

[kg]

CO

[g]

Das TPO-Pulver wird per Lkw über eine Entfernung von 420 km beim Folienhersteller

angeliefert.

Für die Herstellung von 1 kg TPO-Folie sind 1,0 kWh Strom, 1,1 MJ Erdgas und 6,8 MJ

Dampf erforderlich. Darüber hinaus werden 0,43 m³/kgTPO-Folie Druckluft und

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

TPO-Pulver 72,6 1,97 1,4 5,5 3,9 7,9 9,2 00 0,6

N2O

[g]

Staub

[g]

TPO-Folie 41

0,28 m³/kgTPO-Folie an Kühlwasser benötigt. Da das Kühlwasser im Kreislauf geführt wird,

geht nur der Stromverbrauch der Pumpen mit 0,5 kWh/m³ in die Berechnungen ein.

/Eber95/


In Tabelle F-3 sind der KEA und die kumulierten Emissionen zur Herstellung von TPO-

Folie angegeben.

Tabelle F-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von TPO-

Folie

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

TPO-Folie 97,4 3,66 2,2 11,9 11,8 13,4 10,7 0,1 1,7

N2O

[g]

Staub

[g]

1 Einleitung

G. Polyurethan

In den bisherigen Kapiteln wurden thermoplastische Kunststoffe beschrieben. Mit

Polyurethan (PU) wird in diesem Abschnitt nun ein duroplastischer Kunststoff

bilanziert. Duroplaste sind im Gegensatz zu Thermoplasten nicht schmelzbar und

weitgehend unlöslich.

Durch Veränderung der Zusammensetzung der Polyurethane lassen sich Werkstoffe

"nach Maß", d.h. eine Vielzahl von Werkstoffen mit unterschiedlichen Eigenschaften und

Einsatzgebieten herstellen. /Schw92/

Polyurethane werden als Weichschäume z.B. für Polsterungen im Automobilbereich und

im Möbelbau eingesetzt. PU-Hartschäume werden bevorzugt als Wärmedämmstoffe für

Gebäude und Kühlgeräte verwendet. Darüber hinaus werden aus Polyurethan Gummiteile,

Klebstoffe und Beschichtungen hergestellt.

Wie in Abbildung G-1 vereinfacht dargestellt, wird im folgenden die Herstellung von

Polyurethan an zwei Beispielen, PU-Weichschaum und PU-Hartschaum beschrieben.

TDI

Produktion

Produktion

PU-Weichschaum


Propylen

Ethylen

Salpetersäure


Phosgen

Wasserstoff

Toluol Chlor

Formaldehyd

Benzol

Polyol

Produktion

Produktion

PU-Hartschaum

PU-Hartschaum

MDI

Produktion

Wasser Pentan

Abbildung G-1: Strukturbild zur Herstellung von PU-Weich- und PU-Hartschaum

43

44 G. Polyurethan

2 Rohstoffe


Basis für die Herstellung von Polyurethanen bilden mehrwertige Alkohole (Polyole) und

mehrwertige Isocyanate (hier Diisocyanattoluol, TDI bzw. Diisocyanatdiphenylmethan,

MDI), die durch Polyaddition zu Polyurethanen verbunden werden.

Wie aus Abbildung G-1 ersichtlich, sind zur Herstellung von Polyol, TDI und MDI eine

Vielzahl von Stoffen notwendig, die in verschiedenen Stufen eines komplexen Herstellungsprozesses

eingesetzt werden.


In /Boust97c/ sind in aggregierter Form die Einsatzmengen an Öl, Gas und Strom

angegeben, die der Herstellung von Polyol, TDI und MDI zuzurechnen sind. Die dort auf

Basis von Brennwerten angegebenen Daten sind auf Heizwerte umgerechnet in

Tabelle G-1 dargestellt und werden als Grundlage für die Berechnung des KEA und der

kumulierten Emissionen verwendet.

Tabelle G-1: Energieinhalt und Energieverbräuche für die Herstellung von Polyol, TDI

und MDI (aus /Boust97c/ abgeleitet)

Produkt

alle Werte in MJ/kg


Energieinhalt ÖL Gas Strom

Polyol 34,5 11,5 21,3 5,7

TDI 30,4 10,0 38,5 6,0

MDI 32,6 7,4 31,1 4,4

In Tabelle G-2 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Polyurethanproduktion dargestellt.

Tabelle G-2: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Herstellung von Polyurethan

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Polyol 89,4 5,08 3,2 5,8 3,3 10,3 2,7 0,1 0,4

TDI 103,8 5,78 4,1 6,6 3,1 12,7 2,4 0,1 0,4

MDI 89,9 4,43 3,2 5,0 2,3 9,8 1,8 0,1 0,3

N2O

[g]

Staub

[g]

PU-Hartschaum 45

3 PU-Hartschaum


PU-Hartschaum wird durch Polyaddition von Polyol und Diisocyanat (hier MDI)

hergestellt. Die Anteile von Stabilisatoren, Katalysatoren und Pigmenten variieren stark

in Abhängigkeit der gewünschten Eigenschaften und Qualität des Hartschaums. Im

folgenden wird von einem Massenanteil der Zusätze von 3% ausgegangen /Fest95/.

Zur Produktion des Hartschaums werden die Einsatzstoffe einem Mischkopf zugeführt

und als Reaktionsgemisch zwischen zwei Bändern verteilt (Plattenherstellung) oder in

eine Form gegossen (Herstellung von Formteilen). Das Reaktionsgemisch schäumt in der

Form auf und härtet aus.


1 kg PU-Hartschaum wird aus 0,36 kg Polyol, 0,58 kg MDI, 0,05 kg Pentan und 0,03 kg

Zusätzen hergestellt, der Materialverlust beträgt 2%. Für diesen Prozeß werden

0,42 kWh Strom benötigt.

Die Einsatzstoffe werden per Lkw aus 200 km Entfernung angeliefert. /Boust97c/

Aus Abschnitt D.2.3 kann der KEA für Pentan (50,5 MJ/kg) übernommen werden. Für

den KEA der Zusätze (64 MJ/kg) wird die Abschätzung aus dem vorherigen Kapitel

verwendet.


In Tabelle G-3 sind der KEA und die kumulierten Emissionen zur Herstellung von PU-

Hartschaum angegeben.

Tabelle G-3: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polyurethanhartschaum

Produkt


4 PU-Weichschaum


KEA

[MJ]

CO2

[kg]

CO

[g]

Die Herstellung von PU-Weichschaum verläuft ähnlich wie die von PU-Hartschaum.

Anstatt MDI wird TDI eingesetzt, auch die Massenverhältnisse ändern sich. Wie bei der

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

N2O

[g]

Staub

[g]

PU-Hartschaum 94,0 4,85 3,2 5,8 3,0 10,2 2,5 0,1 0,4

46 G. Polyurethan

Herstellung von PU-Hartschaum wird auch bei der Weichschaumherstellung von einem

Anteil an Zusätzen (Stabilisatoren, Katalysatoren und Pigmenten) von 3% ausgegangen.

Zur Produktion des Weichschaums werden die Einsatzstoffe einem Mischkopf zugeführt

und als Reaktionsgemisch in eine Form gegossen. Zum Aufschäumen wird der Mischung

Wasser zugegeben. Dieses reagiert mit dem Isocyanat unter Abspaltung von CO2, das als

Treibgas zur Schaumbildung dient. Nach dem Aushärten werden die fertigen PU-

Weichschaumteile der Form entnommen.


1 kg PU-Weichschaum wird aus 0,69 kg Polyol, 0,28 kg TDI und 0,02 kg Wasser (zum

Aufschäumen) hergestellt, der Materialverlust beträgt 2%. Für diesen Prozeß werden

0,42 kWh Strom benötigt. Polyol und TDI werden per Lkw aus 200 km Entfernung

angeliefert. /Boust97c/


In Abbildung G-2 sind die Primärenergieaufwendungen zur Herstellung von PU-

Weichschaum als Flußbild dargestellt.

PU-Weichschaum 47


12.06 MJ (12,3 %)

Raffineriegas

3.12 MJ (3.2 %)


5.32 MJ (5,4 %)

0.06 MJ (0,1 %)

Inputstoffe für die

TDI-Produktion

8.51 MJ (8,7 %)

TDI (Diisocyanattoluol)

29.07 MJ (29,7 %)

LKW (normal)

Diesel im Verbrennungsmotor

(SEA)

0.24 MJ (0,2 %)


0.24 MJ (0,2 %)


97.9 MJ (100,0 %)

Polyol

61.72 MJ (63,0 %)


4.77 MJ (4,9 %)

0.23 MJ (0,2 %)

1.92 MJ (2,0 %)

Abbildung G-2: KEA-Flußbild für die Herstellung von PU-Weichschaum

16.44 MJ (16,8 %)

Raffineriegas

8.86 MJ (9,0 %)


12.45 MJ (12,7 %)

0.17 MJ (0,2 %)

Inputstoffe für die

Polyol-Produktion

23.80 MJ (24,3 %)

In Tabelle G-4 sind der KEA und die kumulierten Emissionen zur Herstellung von PU-

Weichschaum zusammengefaßt.

Tabelle G-4: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Polyurethanweichschaum

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

PU-Weichschaum 97,9 5,55 3,5 6,5 3,5 11,2 2,6 0,1 0,4

N2O

[g]

Staub

[g]

1 Einleitung

H. Epoxidharz

Bei Epoxidharzen handelt es sich wie bei Polyurethanen um duroplastische Kunststoffe.

Epoxidharz (EP) wird als feste Formmasse im Preß- Spritzpreß- oder Spritzgießverfahren

verarbeitet. Flüssige Gieß- und Laminierharze werden per Hand, mittels

Injektionsverfahren, Schleudern, Profilziehen und Wickeln verarbeitet. Dabei kommen

zur Verstärkung der Produkte Glasfasern und in zunehmenden Maße Carbonfasern zum

Einsatz. Die Bandbreite der EP-Produkte reicht von Beschichtungen im Bauwesen über

Leiterplatten für gedruckte Schaltungen in der Elektrotechnik bis zu Wellen und

Gelenken im Maschinenbau und Leichtbauteilen, die im Flugzeugbau und verstärkt

auch im Fahrzeugbau eingesetzt werden.

In Abbildung H-1 ist schematisch die Herstellung von Epoxidharz dargestellt, wobei die

sehr komplexe Synthese von Epoxidharz im Rahmen dieser Studie nur vereinfacht

dargestellt werden kann.

Benzol

Erdöl


Transport

Erdöl

Raffinerie

Propylen

Steinsalz


Aufbereitung

NaCl

Elektrolyse

Chlor NaOH

Alkylierung Heißchlorierung

Cumol Allylchlorid

Hock'sche

Phenolsynthese

Aceton Phenol

Bisphenol-A

Synthese von

Bisphenol-A


Epoxidharz

EP-Harz

Kalkstein


Aufbereitung

CaCO 3

Brennen von Kalk

Ca(OH) 2

Hochtemperatur

Chlorhydrination

Epichlorhydrin

Abbildung H-1: Strukturbild zur Herstellung von Epoxidharz

Wasser

49

50 H. Epoxidharz

2 Rohstoffe


Zur Synthese von 1 kg Epoxidharz werden 1,0 kg Propylen, 0,4 kg Benzol, 1,2 kg Chlor

und 0,3 kg Natronlauge (NaOH), sowie 2,3 kg Kalkmilch (Ca(OH)2 in wässriger Lösung)

eingesetzt. /IFE98/

Die Herstellung von Propylen und Benzol in der Raffinerie wurde bereits in den

Abschnitten B.2 bzw. D.2 erläutert. Die entsprechenden Angaben zum KEA werden von

dort übernommen.

Chlor wird durch Elektrolyse von Steinsalz, wie in Abschnitt C.2 beschrieben, gewonnen.

Als weiteres Produkt fällt bei diesem Prozeß Natronlauge an.

Durch Brennen von Kalkstein wird Branntkalk (CaO) gewonnen. Durch Zugabe von

Wasser (Löschen) wird dieser zu Kalkhydrat (Ca(OH)2) umgewandelt. Bei weiterer

Zugabe von Wasser entsteht so Kalkmilch.


Der KEA für Propylen (56,1 MJ/kg), Benzol (52,2 MJ/kg) und Chlor (19,5 MJ/kg) kann

aus den oben angegebenen Abschnitten übernommen werden.

Natronlauge (NaOH) ensteht, wie Chlor, bei der Elektrolyse von NaCl, ihr KEA ergibt

sich zu 21,9 MJ/kg.

Kalkhydrat wird durch Löschen von Branntkalk (CaO) gewonnen und in der

Bauindustrie sowie als Kalkmilch zur Rauchgasreinigung in Kraftwerken verwendet.

Aus /GRU 2/ ergibt sich für Kalkhydrat ein KEA von 3,6 MJ/kg. In /IFE98/ werden keine

Angaben über den Wassergehalt der Kalkmilch gemacht, daher wird im folgenden von

einem Wassergehalt von 50% ausgegangen. Ein etwaiger, durch diese Abschätzung

entstehender Fehler ist gering, da die Kalkmilch nur etwa 1 bis 2% zum KEA von

Epoxidharz beiträgt.


In Tabelle H-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Epoxidharzproduktion dargestellt.

Epoxidharz 51

Tabelle H-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Herstellung von Epoxidharz

Produkt


3 Epoxidharz


KEA

[MJ]

Durch Alkylierung von Benzol mit Hilfe von Propylen wird Cumol gewonnen, das

anschließend in Aceton und Phenol aufgespalten wird (Hock'sche Phenolsynthese). Im

nächsten Schritt reagieren Aceton und Phenol zu Bisphenol-A. Parallel dazu wird

mittels Heißchlorierung aus Propylen und Chlor unter Zugabe von Natronlauge

Allylchlorid hergestellt und unter Einsatz von Kalkhydrat zu Epichlorhydrin

umgewandelt (Hochtemperatur Chlorhydrination). Im letzten Schritt wird aus

Bisphenol-A und Epichlorhydrin Epoxidharz synthetisiert. (siehe Abbildung H-1)


Für die oben beschriebene Synthese von Epoxidharz sind 17,4 MJ/kgEP-Harz Prozeßdampf

und 0,7 kWh/kgEP-Harz Strom erforderlich.

Bei der Herstellung von 1 kg Epoxidharz werden rund 6 kg Prozeßwasser benötigt.

Für die Anlieferung der Einsatzstoffe aus Raffinerieerzeugung (Propylen und Benzol)

wird ein Lkw-Transport über eine durchschnittliche Entfernung von 100 km angesetzt.

Für die restlichen Stoffe (Chlor, Natronlauge und Kalkmilch) wird eine Transportentfernung

von 500 km zugrundegelegt, wobei Lkw als Transportmittel eingesetzt

werden.

Bei der Herstellung von Epoxidharz fallen eine Reihe von Stoffen an (Salze,

Dünnsäuren), über deren weitere Nutzbarkeit keine Informationen vorhanden sind und

die deshalb nicht am KEA und den kumulierten Emissionen beteiligt.


CO2

[kg]

CO

[g]

Für Epoxidharz ergibt sich ein KEA von 140,9 MJ/kgEP-Harz; die Aufteilung der

Primärenergieaufwendungen auf die Einsatzstoffe zeigt Abbildung H-2.

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Propylen 56,1 0,962 0,8 2,8 1,3 5,2 8,8 0,0 0,2

Benzol 52,2 1,27 1,1 4,2 3,3 6,2 8,6 0,0 0,5

Chlor 19,5 1,19 1,0 1,6 1,4 3,0 0,1 0,1 0,1

Natronlauge 21,8 1,33 1,1 1,8 1,6 3,4 0,1 0,1 0,2

Kalkmilch 1,8 0,40 0,1 0,2 0,1 0,4 0,0 0,0 0,1

N2O

[g]

Staub

[g]

52 H. Epoxidharz

Epoxidharz

140.88 MJ (100,0 %)

19.55 MJ (13,9 %)


0.69 MJ (0,5 %)

4.17 MJ (3,0 %)


8.27 MJ (5,9 %)

1.65 MJ (1,2 %)

Benzol

18.94 MJ (13,4 %)

6.52 MJ (4,6 %)

57.48 MJ (40,8 %)

Chlor

23.60 MJ (16,8 %)

Abbildung H-2: KEA-Flußdiagramm der Epoxidharzherstellung

In Tabelle H-2 sind der KEA und die kumulierten Emissionen die sich aus obigem

Flußbild und den Informationen zu den vorgelagerten Ketten der Einsatzstoffe ergeben

zusammengefaßt.

Tabelle H-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von

Epoxidharz

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Epoxidharz 140,9 6,11 4,1 21,8 25,0 24,1 15,7 0,3 3,5

N2O

[g]

Staub

[g]

1 Einleitung

I. Styrol-Butadien-Kautschuk

Styrol-Butadien-Kautschuk (SBR) ist der am weitesten verbreitete Synthesekautschuk.

Die Eigenschaften sind stark von den zugesetzten Füll-, Verstärkungsstoffen und

Weichmachern abhängig. Das wichtigste Anwendungsgebiet ist die Herstellung von

Fahrzeugbereifungen. Daneben wird SBR auch für Produkte wie Kabelummantelungen,

Schläuche oder pharmazeutische Artikel eingesetzt.

Durch entsprechende Zusätze kann eine hohe Abriebfestigkeit, Temperatur- Wetter- und

Ozonbeständigkeit erreicht werden.

Die für die Herstellung von Styrol-Butadien-Kautschuk erforderlichen Prozeßstufen sind

in Abbildung I-1 schematisch dargestellt.

Ethylen

Ethylenbenzol

Benzol

Ethylenbenzol

Herstellung

Styrol

Herstellung

Styrol


Transport

Erdöl

Erdöl

Raffinerie


zu SBR

Butadien

Styrol-Butadien-Kautschuk

Abbildung I-1: Strukturbild zur Herstellung von Styrol-Butadien-Kautschuk

53

54 I. Styrol-Butadien-Kautschuk

2 Rohstoffe


Styrol-Butadien-Kautschuk wird aus Styrol und Butadien synthetisiert. Die Herstellung

von Styrol erfolgt, wie in Kapitel D.2 beschrieben, aus Ethylen und Benzol. Butadien

wird aus der C4-Fraktion des Steamcrackers gewonnen (siehe Abschnitt E.2).


Der KEA von Styrol wird aus Abschnitt D.2 übernommen.

Die Gewinnung von Butadien aus der C4-Fraktion wird von der Benzol-Extraktion aus

der BTX-Fraktion abgeleitet (Abschnitt D.2). Je Kilogramm Butadien ist danach ein

Endenergieeinsatz von 1,0 MJ Raffineriegas, 1,6 MJ Dampf und 0,02 kWh Strom

erforderlich.


In Tabelle I-1 sind der KEA und die kumulierten Emissionen zur Bereitstellung der

Rohstoffe zur Styrol-Butadien-Kautschuk-Produktion dargestellt.

Der KEA für die Herstellung von Styrol beträgt 63,7 MJ/kg. Butadien wird mit einem

Primärenergieaufwand von 57,7 MJ/kg bereitgestellt.

Tabelle I-1: Kumulierter Energieaufwand und Emissionen zur Bereitstellung von

Rohstoffen zur Herstellung von Styrol-Butadien-Kautschuk

Produkt


3 Styrol-Butadien-Kautschuk


KEA

[MJ]

CO2

[kg]

CO

[g]

Die Copolymersisation von Styrol und Butadien zu Styrol-Butadien-Kautschuk wird

heutzutage überwiegend in einem Emulsionsverfahren bei niedrigen Temperaturen

(+5°C) durchgeführt. /Schw92/

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Styrol 63,7 2,65 1,6 7,9 8,3 9,7 9,7 0,0 1,1

Butadien 57,7 1,37 1,1 4,5 3,5 6,8 9,6 0,0 0,5

N2O

[g]

Staub

[g]

Styrol-Butadien-Kautschuk 55


Zur Herstellung von 1 kg SBR werden bei diesem Verfahren 0,26 kg Styrol und 0,76 kg

Butadien eingesetzt. Der Materialverlust beträgt 2%.

An Prozeßenergien werden 0,5 kWh/kgSBR Strom, 1,8 MJ/kgSBR Heizöl und 8,3 MJ/kgSBR

Dampf eingesetzt.


In Tabelle I-2 sind der KEA und die kumulierten Emissionen zur Herstellung von

Styrol-Butadien-Kautschuk angegeben.

Tabelle I-2: Kumulierter Energieaufwand und Emissionen zur Herstellung von Styrol-

Butadien-Kautschuk

Produkt


KEA

[MJ]

CO2

[kg]

CO

[g]

NOX

[g]

SO2

[g]

CH4

[g]

NMVOC

[g]

Styrol-Butadien-Kautschuk 78,8 3,20 2,0 13,2 14,2 12,9 11,4 0,0 2,0

N2O

[g]

Staub

[g]

1 Literaturverzeichnis

Anhang

/Joost98/ Joosten L. A. J.:

Process Data Descriptions for the production of synthetic organic materials.

Department of Science, Technlogy and Society at Utrecht University,

Utrecht, Netherlands, 1998

/Boust93/ Boustead I.

Eco-Profiles of the European plastic industrie - Report 4: Polystyrene.

European Centre for Plastics in the Environment (PWMI);

Brussels, Belgium, 1993

/Boust93b/ Boustead I.

Eco-Profiles of the European plastic industrie - Report 2: Olefin Feedstock Sources.



/Boust93c/ Boustead I.

Eco-Profiles of the European plastic industrie - Report 3: Polyethylene and

Polypropylene.



/Boust97a/ Boustead I.

Eco-Profiles of the European plastic industrie - Report 4: Polystyrene.

Second Edition; Association of Plastic Manufacturers in Europe (APME);


/Boust97b/ Boustead I.

Eco-Profiles of the European plastic industrie - Report 10: Polymer Conversion.




Eco-Profiles of the European plastic industrie - Report 9: Polyurethane Precursors

(TDI, MDI, Polyols). Second Edition; Association of Plastic Manufacturers in Europe

(APME);


/Eber95/ Ebersperger R., Proksch H.:

Energiebilanz von Pkw-Bauteilen aus PVC und alternativen Werkstoffen

unveröffentlichte Studie am Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik

der TU-München; München 1995

/EBI94/ Jess A.:

Energieaufwand der Herstellung von Mineralölprodukten in Raffinerien in

Deutschland.

Studie des Engler-Bunte-Instituts im Auftrag der Forschungsstelle für

Energiewirtschaft München; Karlsruhe 1994

A-1

A-2 Anhang

/Fest95/ Festl W.:

Untersuchung von Wärmedämmstoffen als Grundlage einer ganzheitlichen

Bewertung von Niedrigenergiehäusern. Diplomarbeit an der Forschungsstelle für

Energiewirtschaft, München ausgegeben durch den Lehrstuhl für Energiewirtschaft

und Kraftwerkstechnik der TU-München; München 1995

/FfE98/ N.N.:

Die Bereitstellung von elektrischer Energie in Deutschland (1996).

Forschungsstelle für Energiewirtschaft, München, 1998

/FVV98/ Biedermann P., Dreier T.:

Brennstoffzellen Studie - Ganzheitliche Systemuntersuchungen zur

Energiewandlung durch Brennstoffzellen. Forschungsvereinigung

Verbrennungskraftmaschinen e.V.;

Frankfurt a.M. 1998

/GEM/ Gesamt-Emissions-Modell Integrierter Systeme; Programm zur Analyse der

Umweltaspekte von Energie-, Stoff- und Transportprozessen; Öko-Institut e.V.,

Darmstadt 1989-1999

/GRU 2/ Hutter, C., Lilleike, J., Schwärzer, M.:

Ganzheitliche energetische Bilanzierung von Grundstoffen und Halbzeugen, Teil II:

Baustoffe , Forschungsstelle für Energiewirtschaft, München 1999

/IFE98/ Fleißner T., Dreier T., Geiger B.:

Materialinput pro Serviceeinheit - Kumulierter Energieaufwand, Vergleich zweier

Bilanzierungsmethoden. unveröffentlichte Studie; München 1998

/SEP/ N. N.:

Datenbank zur Simulation Energetischer Prozeßketten.

Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik der TU-München

/Schw92/ Schwarz O.:

Kunststoffkunde. 4.Auflage; Vogel Buchverlag; Würzburg 1992

/WIKU97/ Liedtke C., Roewer S., Meding L.:

Materialintensitätsanalysen von Automobilkarosserien im Vergleich.

unveröffentlichte Studie; Wuppertal Institut für Klima Umwelt Energie GmbH;

Wuppertal 1997

Weiterführende Literatur A-3

2 Weiterführende Literatur


Eco-Profiles of the European polymer industrie - Report 6: Polyvinylchloride.

Association of Plastic Manufacturers in Europe (APME);



Eco-Profiles of the European plastic industrie - Report 11: Acrylonitrile-Butadiene-

Styrene (ABS) and Styrene-Acrylonitrile (SAN).




Eco-Profiles of the European polymer industrie - Report 6: Polyvinylchloride.


Brussels, Belgium, 1998























Praxistests









ENERGIEWIRTSCHAFT



Teil V Biogene Kraftstoffe

Auftraggeber:

Bayerische



Bearbeitet am Lehrstuhl für Energiewirtschaft

und Anwendungstechnik der TU München

Bearbeiter:

T. Dreier





Tel.: (089) 158 121 - 0

Fax: (089) 158 121 - 10




1 Allgemeines...........................................................................................................1

2 Definitionen und Methoden..................................................................................2

2.1 Kumulierter Energieaufwand............................................................................................................................2

2.2 Kumulierte Emissionen ....................................................................................................................................4

3 Bereitstellung der Biomasse................................................................................5

3.1 Allgemeine Festlegungen zur Pflanzenproduktion...........................................................................................5

3.2 Feldarbeit.........................................................................................................................................................8

3.2.1 Raps .....................................................................................................................................................9

3.2.2 Zuckerrüben........................................................................................................................................10

3.2.3 Miscanthus..........................................................................................................................................10

3.2.4 Besonderheit des Energiepflanzenanbaus.........................................................................................12

3.2.5 Organische Reststoffe ........................................................................................................................12

3.3 Lagerung und Transport ................................................................................................................................13

3.3.1 Raps ...................................................................................................................................................13

3.3.2 Zuckerrüben........................................................................................................................................14

3.3.3 Miscanthus..........................................................................................................................................14

4 Gewinnung biogener Kraftstoffe .......................................................................15

4.1 Rapsölgewinnung ..........................................................................................................................................15

4.2 Rapsölraffination............................................................................................................................................16

4.3 Umesterung ...................................................................................................................................................18

4.4 Ethanolerzeugung aus Zuckerrüben..............................................................................................................21

4.5 Wasserstofferzeugung aus Biomasse ...........................................................................................................24

4.6 Methanolerzeugung aus Biomasse................................................................................................................27

4.7 Biogas aus der anaeroben Vergärung ...........................................................................................................29

5 Verteilung und Speicherung biogener Kraftstoffe...........................................33

5.1 Flüssige Kraftstoffe ........................................................................................................................................33

5.2 Gasförmige Kraftstoffe ...................................................................................................................................35

6 Zusammenfassung .............................................................................................37

6.1 Rapsöl............................................................................................................................................................38

6.2 RME 39

6.3 Ethanol...........................................................................................................................................................40

6.4 Methanol ........................................................................................................................................................41

6.5 Wasserstoff....................................................................................................................................................42

6.6 Biogas43

6.7 Quervergleich.................................................................................................................................................44

6.8 Einfluß der Koppelproduktbewertung.............................................................................................................46

7 Fazit......................................................................................................................50

8 Literaturverzeichnis............................................................................................52

1 Allgemeines

Die vorliegende Arbeit umfaßt die Analyse der Bereitstellung der Rohstoffe, der Umwandlung,

der Speicherung und der Verteilung biogener Kraftstoffe (vgl. Abbildung 1-1).

Bereitstelllung

Umwandlung

Verteilung/

Speicherung

Raps

Rapsölgewinnung,

-raffination bzw.

-umesterung

Ethanolerzeugung

Flüssige Kraftstoffe

Transport und Betankung

Zuckerrüben Miscanthus

Methanolerzeugung


Wasserstofferzeugung

Gasförmige Kraftstoffe

Verdichtung oder Verflüssigung

Transport und Betankung

Bioabfälle

Abbildung 1-1: Übersicht über die Systematik bei der Bilanzierung biogener

Kraftstoffe

Biogaserzeugung

Im Rahmen dieser Studie werden die für die ökologische und ökonomische Beurteilung

der Lebenswege maßgeblichen Größen ermittelt. Demnach werden für den gesamten

Lebensweg der nachwachsenden Rohstoffe

• der Kumulierte Energieaufwand, Kumulierte regenerative Energieaufwand,

Kumulierte nicht-regenerative Energieaufwand,

• die energiebedingten und soweit möglich auch prozeßbedingte Emissionen an CO2,

CO, CxHy, NOx und SO2

analysiert.

Als Bezugsgröße - auch funktionale Einheit bezeichnet - erscheint in der Landwirtschaft

die Fläche als praktikabelste Größe. Vor allem wenn man bedenkt, daß Bioenergieträger

fossile Brennstoffe substituieren sollen, ist der Flächenbezug als beschränkender Faktor

von enormer Bedeutung (vgl. [DREI99]). Damit ergeben sich folgende Bezugsgrößen für

die Bilanzierung

• der Ertrag pro ha und Jahr für annuelle Energiepflanzen

• der über die komplette Anbauperiode gemittelte jährliche Ertrag für mehrjährige

Energiepflanzen.

37266A99

1

2 Biogene Kraftstoffe

2 Definitionen und Methoden

Im folgenden werden kurz die wichtigsten Definitionen und Methoden die im Rahmen

der Prozeßkettenanalyse biogener Kraftstoffe angewendet werden vorgestellt.

2.1 Kumulierter Energieaufwand

Bei der Herstellung eines Kraftstoffes sind eine Vielzahl unterschiedlicher Prozesse zu

betrachten, die in komplexer Weise miteinander verknüpft sein können. Durch die

Verknüpfung vieler einzelner Prozesse entstehen sogenannte Prozeßketten, die mit

zunehmender Detailtiefe eine verzweigte Baumstruktur aufweisen. Für jeden Prozeß

wird eine Input-Output-Analyse und für alle Prozeßketten eine Prozeßkettenanalyse

durchgeführt. Das Ziel dieser Prozeßkettenanalysen ist die Ermittlung des Kumulierten

Energieaufwandes und der kumulierten Emissionen sowie der Kosten für ein Produkt

oder eine Energiedienstleistung, hier die zurückgelegte Wegstrecke. Dieser Beitrag

konzentriert sich auf die Darstellung der Ergebnisse zum Kumulierten Energieaufwand

(KEA). Die Definitionen zum KEA lehnen sich an die VDI-Richtlinie 4600 an [VDI

4600]: Der Kumulierte Energieaufwand gibt die Gesamtheit des primärenergetisch

bewerteten Energieaufwands an, der im Zusammenhang mit der Herstellung, Nutzung

und Entsorgung eines ökonomischen Gutes bzw. Gegenstandes (Produkt oder

Dienstleistung) entsteht bzw. diesem ursächlich zugewiesen werden kann. Er stellt

somit die Summe der kumulierten Energieaufwendungen für die Herstellung (KEAH),

die Nutzung (KEAN) und die Entsorgung (KEAE) eines Gegenstandes dar.

Als Grundlage für die zu erstellenden Prozeßketten werden zunächst die Energiebilanzen

für die einzelnen Prozeßkomponenten dargestellt. Bei sämtlichen Betrachtungen

wird im folgenden vorausgesetzt, daß die regenerativen Energien als unerschöpflich

zur Verfügung stehende Energiequellen gewertet werden. Um dies deutlich

zu machen, wird in den Energieflußbildern (vgl. Abbildung 2-1) der Prozeßketten

• der Einsatz von regenerativer Energie durch einen Pfeil angedeutet, der von rechts

oben in den Energiebilanzraum eintritt,

• der Einsatz nicht-regenerativer Energieträger durch einen Pfeil dargestellt, der

von oben in den Energiebilanzraum tritt,

• der primärenergetisch bewertete Aufwand für die Anlagenherstellung, Fertigungsund

Betriebsstoffe sowie für die Entsorgung etwaiger Reststoffe durch einen Pfeil

von links dargestellt.

Abbildung 2-1: Schema eines Energieflußbildes

Definitionen und Methoden 3

Dabei erfolgt die primärenergetische Bewertung gemäß den Definitionen zum KEA. Bei

den austretenden Verlusten handelt es sich nicht ausschließlich um tatsächlich

auftretende energetische und stoffliche Verluste, sondern mit diesem Posten verlassen

auch die primärenergetisch bewerteten Aufwendungen den Bilanzraum. Es erfolgt

jedoch keine Unterscheidung zwischen den einzelnen Verlustposten.

Eine unabdingbare Voraussetzung bei der Erstellung einer Energiebilanz ist die

Erfüllung des ersten Hauptsatzes der Thermodynamik: Energie kann nicht erzeugt oder

vernichtet werden, sondern nur von einem System zu einem anderen System

transportiert oder transformiert werden. Dieses physikalische Gesetz bedingt auch für

die primärenergetische Bilanzierung folgende Forderung: Die Summe aller Einträge in

einen Bilanzraum muß gleich der Summe aller Outputs sein. Dies bedeutet für die

Bilanzierung regenerativer Systeme, daß der regenerative Energieeintrag in das System

nicht zu Null gesetzt werden darf. Es muß also der tatsächliche Eintrag -bei der

Biomasse beispielsweise in Höhe des Energieinhaltes- mitgezählt werden.

Dieses Vorgehen führt bei der Bestimmung der aggregierten Größe KEA dazu, daß die

Qualität der verschiedenen Energieträger und -techniken die in den Prozeßketten zum

Einsatz kommen verloren geht. In [DREI99] werden deshalb Kenngrößen definiert und

eine Methodik vorgestellt, die eine differenzierte Betrachtung der verschiedenen

Energiesysteme ermöglicht.

Mit Hilfe der definierten Kenngrößen und dem methodischen Ansatz ist bei der

Bewertung der untersuchten Systeme, aufgrund der getrennten Bilanzierung von

regenerativen und nicht-regenerativen Energieaufwendungen eine ausgewogene

Beurteilung der unterschiedlichen Qualität der Techniken möglich. Der Kumulierte

Energieaufwand setzt sich aus folgenden Komponenten zusammen:

Kumulierter regenerativer Energieaufwand KRA

wird der Energieaufwand genannt, der sich als Summe aller regenerativer

Energieaufwendungen ergibt, die für die Bereitstellung eines Produktes oder einer

Energiedienstleistung erforderlich sind.

Kumulierter nicht-regenerativer Energieaufwand KNRA

wird der Energieaufwand genannt, der sich als Summe aller nicht-regenerativer

Energieaufwendungen ergibt, die für die Bereitstellung eines Produktes oder einer

Energiedienstleistung erforderlich sind.

Damit wird der KEA in die Teilkomponenten KRA und KNRA unterteilt:

KEA = KRA + KNRA

Biogener Kraftstoffertrag WNetto

wird der biogene Energieertrag genannt, der sich auf einer land- bzw. forstwirtschaftlichen

Fläche erzielen läßt. WNetto ist der Energieinhalt des biogenen Kraftstoffes bzw.

des Biomasseenergieträgers beim Endverbraucher, er wird üblicherweise in MJ/m² oder

GJ/ha angegeben.

Energiegewinn WKraftstoff

Eine entscheidende Größe für die energetische Qualität eines Landnutzungssystems

oder eines Landwirtschaftbetriebes ist dessen als Ernteertrag zu bilanzierender

Energiegewinn. Für die biogenen Kraftstoffe wird dabei der folgende Algorithmus zur

Berechnung verwendet:


WKraftstoff = WNetto - KNRA

Der Energiegewinn wird üblicherweise in MJ/m² oder GJ/ha angegeben.

Bereitstellungsnutzungsgrad b

Der Bereitstellungsnutzungsgrad eines Kraftstoffes ist das Verhältnis des

Energieinhalts des Stoffes Hu am Einsatzort (Endverbraucher) zum Kumulierten

Energieaufwand für die Bereitstellung; hier ist dies also die Summe von regenerativen

und nicht-regenerativen Energieaufwendungen berücksichtigt:

b WNetto

=

KEA

Erntefaktor EF

Der Erntefaktor ist das Verhältnis zwischen dem Energieinhalt des Stoffes am

Einsatzort (Endverbraucher) und dem nicht-regenerativen Energieaufwand. Er setzt die

beim Endverbraucher ankommende Energie mit dem Kumulierten nicht-regenerativen

Energieaufwand für dessen Bereitstellung ins Verhältnis:

EF

WNetto

=

KNRA

2.2 Kumulierte Emissionen

Die Vergleichbarkeit von Energieträgern und -konzepten, insbesondere die daraus

abgeleiteten Handlungsempfehlungen, werden auch maßgeblich von der Bewertung der

auftretenden Emissionen beeinflußt. Daher ist es unerläßlich, daß bei der Ermittlung

des Kumulierten Energieaufwandes auch die Emissionen mit ausgewiesen werden. Im

Rahmen dieser Studie werden auf Grundlage eigener Berechnungen und auf Basis

verschiedener Quellen folgende Emissionen ausgewiesen: CO2, CO, CxHy, NOx und SO2.

Der Energieverbrauch stellt im Wesentlichen die Grundlage der im folgenden dargestellten

Daten dar. Dabei werden die CO2- und SO2-Emissionen mittels der

Elementarzusammensetzung der eingesetzten Brennstoffe berechnet. Die diesen

Berechnungen zugrundeliegenden Algorithmen und deren Herleitung entstammen

[DREI 98].

Aufgrund des gewählten Berechnungsansatzes erhält man sowohl für CO2 als auch für

SO2 einen maximalen Emissionswert, da von einer vollständigen Verbrennung

ausgegangen wird. Eine eventuell installierte Rauchgasentschwefelungsanlage oder die

bei festen Brennstoffen teilweise sich ergebende Ascheeinbindung kann gesondert

berücksichtigt werden.

Bei der Verbrennung nachwachsender Rohstoffe werden die CO2-Emissionen

nicht mit bilanziert, da wie bereits eingangs erläutert, das bei der Verbrennung

der Biomasse freigesetzte CO2 während der Aufwuchsphase in der Pflanze

gebunden wurde.

Für die Emissionen an CO, CxHy und NOx werden weitgehend Werte aus [GEMIS]

herangezogen. Sofern andere Werte verwendet werden, wird dies an entsprechender

Stelle gekennzeichnet. Neben den Emissionen die direkt mit dem Endenergieeinsatz für

ein Produkt oder eine Dienstleistung verbunden sind, werden auch prozeß- und

transportbedingte Emissionen, soweit möglich, ausgewiesen.

Bereitstellung der Biomasse 5

3 Bereitstellung der Biomasse

3.1 Allgemeine Festlegungen zur Pflanzenproduktion

Jeder landwirtschaftliche Betrieb kann als ein System betrachtet werden. Systeme

zeichnen sich dadurch aus, daß sie sich aus einer Anzahl von Objekten bzw. Elementen

zusammensetzen, zwischen denen bestimmte Beziehungen bestehen oder hergestellt

werden können. Systeme werden durch ihre Elemente bzw. Systemkomponenten, die

Beziehungen zwischen den Systemkomponenten und deren Wechselwirkungen mit der

Umwelt charakterisiert. Die Beziehungen der einzelnen Systemkomponenten

zueinander können vielfältig gestaltet sein und beeinflussen die Primärenergiebilanz

eines landwirtschaftlichen Betriebes in unterschiedlicher Weise. Um die in dieser

Studie bilanzierten biogenen Energieträger beurteilen zu können, müssen einige dieser

Systemkomponenten bzw. Elemente festgelegt werden und deren Einfluß in Form einer

Sensitivitätsanalyse in weiterführenden Untersuchungen überprüft werden. Im

Rahmen dieser Studie werden für die landwirtschaftlichen Systemkomponenten

folgende Festlegungen getroffen:

• Landbauform: intensiver Landbau (momentan in Deutschland vorherrschend)

• Standort: deutscher Betrieb bei mittleren klimatischen Verhältnissen

• Betriebsgröße: 50 ha

• Schlaggröße: 5 ha

• Fruchtfolge: keine Differenzierung nach verschiedenen Fruchtfolgen, die

Energiepflanzen werden in heute übliche Fruchtfolgen integriert

• landwirtschaftliche Betriebsmittel (Saatgut, Düngemittel, Pflanzenschutzmittel

etc.): werden berücksichtigt

• Ertrag:

Um die Bandbreite der in der Bundesrepublik Deutschland erwirtschafteten

Erträge abzudecken, werden durchschnittliche Erträge für die Kulturpflanzen

angesetzt

Die Festlegung der Ertragsklassen erfolgt anhand von Statistiken und Literaturwerten.

Soweit es möglich ist, werden mehrjährige Mittelwerte für die Ertragshöhen

herangezogen. In Tabelle 3-1 sind die im Rahmen dieser Studie verwendeten

Erntemengen dargestellt.

Es werden die derzeit in Deutschland üblichen Kornerträge der Rapspflanzen und

Zuckerrübenerträge zugrundegelegt. Für die Rapspflanzen werden anhand der Korn-

Stroh-Verhältnisse die Stroh- und Ganzpflanzenerträge errechnet.

Für die mehrjährigen Energiepflanzen liegen keine langjährigen, repräsentativen

Ertragswerte vor. Daher wurden die Erträge aus verschiedenen Untersuchungen

hergeleitet. Damit entsprechen diese Werte dem derzeitigen Kenntnisstand.


Tabelle 3-1: Einteilung der Erntemengen in Ertragsklassen [STAT 96] [MÜNZ 97]

[LKR 95] [HESS 88] und eigene Berechnungen

Kulturpflanzen Durchschnittsertrag

in dt/ha

Winterraps, Korn, intensiver

Landbau

Winterraps, Stroh, intensiver

Landbau

Wassergehalt in % 1

30 9

51 15

Zuckerrübe, Rüben 512 76

Miscanthus 190 0

Miscanthus ist eine sogenannte C4-Pflanze, die sich durch einen besonderen CO2-

Metabolismus in der Photosynthese auszeichnet. Miscanthus stellt ähnliche Ansprüche

an das Klima wie Mais und benötigt mittlere Jahrestemperaturen von mehr als 8 °C.

Gute Miscanthusstandorte zeichnen sich durch eine gute Durchlüftung und ein

ausreichendes Wasserangebot von mindestens 500 bis 600 mm Niederschläge während

der Vegetationsperiode aus [SCHW 95]. Ein besonderes Problem des Miscanthusanbaus

besteht in der Frostempfindlichkeit der Pflanzen und in den zum Teil sehr hohen

Auswinterungsverlusten nach der Pflanzung.

Die bisherigen Forschungsergebnisse konnten jedoch die anfangs hohen Ertragserwartungen

bei Miscanthus von bis zu 40-50 t Trockenmasse (TM) pro Hektar nicht

bestätigen. Statt dessen scheinen jährliche Erträge von 17 bis 30 t TM/ha nach einer

Aufwuchsphase von zwei bis drei Jahren eher realistisch zu sein [MÜNZ 97]. Diese

Ergebnisse werden durch Untersuchungen an verschiedenen Standorten von El Bassam

[BASS 97] und Schwarz [SCHW 95] bestätigt. Zur Berechnung des jährlichen

Durchschnittsertrags sind auch die ersten drei Jahre der Aufwuchsphase zu

berücksichtigen. Dabei wird im Rahmen dieser Studie unterstellt, daß der

Biomasseaufwuchs im ersten Jahr nicht nutzbar ist, im zweiten Jahr 6 t/ha und im

dritten Jahr 12 t/ha nutzbar sind. Unterstellt man eine Nutzungsdauer der Pflanzen von

15 Jahren, ergibt sich das in Tabelle 3-1 dargestellte Ertragsniveau. Dabei ist jedoch zu

beachten, daß diese Werte lediglich bei einer Ernte im Herbst erzielbar sind. Bei einer

Ernte im Frühjahr hingegen ergeben sich Ertragseinbußen von rund 20 %. Diese

entstehen durch das Herabfallen von Pflanzenmaterial während des Winters, damit wird

die Nährstoffzufuhr des Bodens zwar unterstützt, trotzdem wird eine Ernte im Herbst

empfohlen [BASS 97].

Die Einsatzmengen und die Energieaufwendungen der in der Landwirtschaft verwendeten

Betriebsstoffe sind in [DREI98] detailliert analysiert worden. Die im Rahmen

dieser Studie verwendeten Zahlenwerte sind in Tabelle 3-2 bis Tabelle 3-3


1 die Ernteerträge beziehen sich auf die hier angegebenen Wassergehalte, d.h. für Miscanthus handelt es sich um den

Ertrag an Trockenmasse


Tabelle 3-2: Spezifischer Energieaufwand für die Bereitstellung von Saat- und Pflanzgut

[KORO86] und eigene Berechnungen

Kulturpflanze Herstellung Verpackung Transport/Distribution KEA

MJ/kgSaatgut MJ/kgSaatgut MJ/kgSaatgut MJ/kgSaatgut

Raps 2,6 0,2 0,18 27,9

Zwischenfrucht 1,5 0,2 0,18 26,8

Zuckerrüben 98 0,2 0,18 98,3

Miscanthus in MJ/Setzling 0,3 0,2 0,02 0,5

Tabelle 3-3: Einsatzmenge an Saat- bzw. Pflanzengut nach [HYD 93]

Kulturpflanze Einheit Spannbreite angesetzter Wert

Raps kgSaatgut/ha 2 bis 10 6

Zwischenfrucht kgSaatgut/ha 10 bis 30 20

Zuckerrüben kgSaatgut/ha 4 bis 8 6

Miscanthus Setzlinge/ha 8000 bis 25000 15000

Den Bilanzraum für die ganzheitliche Analyse des Primärenergieverbrauchs der

Biokraftstoffe stellt Deutschland dar, d.h. es muß ein für Deutschland

durchschnittlicher Düngemittelbedarf für die jeweiligen Kulturen angesetzt werden.

Auf eine Differenzierung der verschiedenen Einflußparameter (z.B.

Bodenbeschaffenheit, Fruchtfolgegestaltung, Witterung) und ihrer Wechselwirkungen

kann nicht eingegangen werden. Vielmehr wird im Rahmen dieser Studie für die

einzelnen untersuchten Kulturpflanzen mit den in Tabelle 3-4 dargestellten Werten für

den Düngemittelbedarf gerechnet. Diese Daten orientieren sich an Werten aus einer

Untersuchung der Landwirtschaftskammer Rheinland [LKR 95], [HYD 93] und

Erfahrungswerten der Bayerischen Landesanstalt für Pflanzenbau und Bodenkultur

[HEG 96][MÜNZ 97].

Tabelle 3-4: Durchschnittlicher Bedarf an Düngemitteln für den intensiven Landbau

Intensiver Landbau Stickstoff Phosphor Kalium Calcium

in kg Nährstoff/ha

Raps 101 53 30 400

Zuckerrüben 101 55 138 400

Miscanthus 42 14 103 400

Unter anderen örtlichen Gegebenheiten kann es zu einer erheblichen Unter- bzw.

Überschreitung dieser Werte kommen. Der Kalkdüngerbedarf wird für alle

Kulturpflanzen gleich hoch angesetzt, da von einer sogenannten dreijährigen

Erhaltungskalkung ausgegangen wird [HYD 93].


Tabelle 3-5: KEAH für die Düngemittelbereitstellung [DREI98]

Die Pflanzenschutzmittel (PSM, Pestizide, Biozide) werden je nach ihrer Anwendung in

verschiedene Wirkungsklassen unterteilt. Die mengenmäßig bedeutendsten sind dabei

die Herbizide, Fungizide und Insektizide. Der Kumulierte Energieaufwand zur

Bereitstellung der Pflanzenschutzmittel beim Landwirt ergibt sich für:

• Herbizide zu 296 MJ/kgWirkstoff

• Fungizide zu 133 MJ/kgWirkstoff

• Insektizide zu 253 MJ/kgWirkstoff

• Sonstige zu 137 MJ/kgWirkstoff.

Die eingesetzte Menge wird von vielen Faktoren, wie z.B. Standort, Klima und

Nährstoffversorgung, beeinflußt. Im Rahmen dieser Studie werden Durchschnittswerte

für Deutschland angesetzt. Diese sind Tabelle 3-6 zu entnehmen.

Tabelle 3-6: Pflanzenschutzmittelmengen in kgWirkstoff/ha nach [WINT 93] [VITO 96]

3.2 Feldarbeit

Düngemittel KEAH

MJ/kgWirkstoff

Stickstoffdünger 48,4

Kaliumdünger 8,7

Phosphatdünger 17,5

Kalkdünger 2,6

Nachwachsender Rohstoff Pflanzenschutzmittelaufwand

Miscanthus 2

Herbizide Fungizide Insektizide Sonstiges

in kgWirkstoff/ha

1,5 0 0 0

Raps 2,5 1,2 2 0

Zuckerrüben 1,5 1 1 2

Der Primärenergieaufwand zur Bereitstellung verschiedener Kulturpflanzen umfasst

neben dem primärenergetisch bewerteten Kraftstoffverbrauch der Maschinen auch

deren Herstellungs-, Instandhaltungs- und Entsorgungsaufwendungen sowie die

Bereitstellung der im vorangegangenen Abschnitt beschriebenen Betriebsstoffe (vgl.

Abbildung 3-1).

2 Bei Miscanthus wird nur in den ersten beiden Jahren PSM-Mittel ausgebracht (siehe Kap. 3.2.4.)


Betriebsstoffe

(Saatgut, Düngemittel,

Pflanzenschutzmittel)

Betriebsmittel

(Schlepper, Erntemaschinen,Bodenbearbeitungsgeräte

etc.)

Energieaufwand für die Feldarbeit

Kraftstoffverbrauch

von Schleppern,

Erntemaschinen etc.

Abbildung 3-1: Vorgehen bei der Ermittlung des Primärenergiebedarfs zur Bereitstellung

von Energiepflanzen

Die Bestimmung der Primärenergieaufwendungen für die Betriebsmittel erfolgte in

[DREI98]. Für die Ermittlung des Kraftstoffverbrauches wurde in [DREI 98] eine

Methodik entwickelt, um in Abhängigkeit vom verfügbaren Maschinenpark, des Arbeitszeitbedarfs,

der Arbeitsphasen, des Arbeitsniveaus und landwirtschaftlicher Systemkomponenten

(siehe Kapitel 3.1) den Primärenergiebedarf herzuleiten.

In der Folge werden die für die Bereitstellung von Energiepflanzen notwendigen

Arbeitsverfahren in der Landwirtschaft kurz erläutert und die erforderlichen Daten zur

Bestimmung des Primärenergiebedarfs zusammengefaßt.

3.2.1 Raps

Bevor das Saatgut auf das Feld ausgebracht werden kann, muß der Acker mit einer

Gerätekombination vorbereitet werden. Anschließend erfolgt das Säen mit einer

mechanischen Anbau-Drillmaschine. Im Verlauf der darauf anschließenden Aufwuchsphase

des Getreides sind insgesamt zwei Mineraldüngergaben und drei Pflanzenschutzmittelbehandlungen

erforderlich. Hierfür werden die entsprechenden Anbaugeräte mit

einem relativ kleinem Schlepper mit 55 kW eingesetzt.

Die Ernte der Rapssaat erfolgt im Direktdrusch mit einem selbstfahrenden

Mähdrescher mit einer Leistung von 95 kW und einer Arbeitsbreite von 3 m. Neben dem

Mähdrescher fährt ein Schlepper mit Anhänger, der die geerntete Rapssaat im

Parallelverfahren aufnimmt. Das aufgenommene Erntegut wird ohne Umladen auf

einen anderen Anhänger vom Feld abtransportiert (siehe Kapitel 3.3). Das Rapsstroh

verbleibt auf dem Feld und wird mit dem Schwergrubber in den Boden eingearbeitet.

Hierfür wird der leistungsstärkere Allradschlepper eingesetzt. Der Mineralstoffgehalt

des auf dem Feld verbleibenden Reststrohs wird dabei dem Arbeitsgang gutgeschrieben.

Schließlich erfolgt mit einem Anbau-Kehrpflug die Vorbereitung des Feldes auf die

nächste Frucht. Die Primärenergieaufwendungen sind in Tabelle 3-7 zusammengefaßt.


Tabelle 3-7: Primärenergieaufwendungen für die Feldarbeit zur Rapsbereitstellung

Bilanzposten MJ/ha

Rapskörner 71492

Feldarbeit (Diesel) 3740

Betriebsstoffe (Saatgut, Düngemittel, Pflanzenschutzmittel) 8823

Feldarbeit (Anlagenherstellung) 795

Rapskörner vom Feld 71492

3.2.2 Zuckerrüben

Beim Zuckerübenanbau wird die Saatbettvorbereitung mit einer

Saatbeetgerätekombination vorgenommen. Dazu sind zwei Arbeitsgänge erforderlich.

Das Saatgut wird mit Anhängern zum Feld transportiert und mit einem mechanischen

Einzelkornsaatgerät auf das Feld ausgebracht. Während des Aufwuchses werden zwei

Düngemittelgaben und vier Biozidspritzungen durchgeführt. Ferner sind je zwei

Arbeitsgänge mit dem Hackstriegel und mit der Hackmaschine erforderlich. Diese

Arbeiten werden alle mit einem 55 kW-Schlepper durchgeführt. Die Ernte erfolgt mit

einem vom Schlepper gezogenen Rübenköpfrodebunker. Die Rüben werden dabei auf

einen parallel fahrenden Anhänger übergeladen. Die Rübenblätter verbleiben

gehäckselt auf dem Feld und werden mit dem Schwergrubber, der von einem 95 kW-

Allradschlepper gezogen wird, in den Boden eingearbeitet. Der Mineralstoffgehalt der

auf dem Feld verbleibenden Blätter wird dabei dem Arbeitsgang gutgeschrieben. Die im

parallelfahrenden Wagen gesammelten Rüben werden am Feldrand abgebunkert und

dort zwischengelagert. Abschließend erfolgt mit einem Anbau-Kehrpflug die Vorbereitung

des Feldes auf die nächste Frucht.

Die für den Zuckerrübenanbau resultierenden Ergebnisse zum Primärenergieaufwand

sind in Tabelle 3-8 dargestellt.

Tabelle 3-8: Primärenergieaufwendungen für die Feldarbeit zur

Zuckerrübenbereitstellung

3.2.3 Miscanthus


Zuckerrüben 196371


Betriebsstoffe (Saatgut, Düngemittel,


9902


Zuckerrüben vom Feld 196371

Bei Miscanthus wird wie bei den anderen Kulturpflanzen das Saatbett mit einer

Gerätekombination in zwei Arbeitsgängen auf die Bestellung vorbereitet. Bei der

Pflanzung der Setzlinge kann auf die Techniken aus der Forstwirtschaft zurückgegriffen

werden. Die mit einem Anhänger an das Feld angelieferten Setzlinge werden mit einer

Miscanthuspflanzmaschine gepflanzt. Die Pflanzzeit für Miscanthus ist nach den

bisherigen Erfahrungen von Mitte Mai bis in den August hinein möglich. Der Anpflanzungserfolg

hängt sehr entscheidend von den Bedingungen nach der Anpflanzung


ab (Bodentemperatur > 10 °C und Regen direkt im Anschluß an die Pflanzung ist sehr

günstig für den Gesamterfolg) [FFE 93]. Es werden in der Regel ca. 15000 Pflanzen pro

Hektar in einem Reihenabstand von etwa 1 m ausgepflanzt. Im ersten Anbaujahr

werden zwei Pflanzenschutzmittelbehandlungen durchgeführt, im zweiten Jahr nur

noch eine und in den darauf folgenden Jahren wird auf eine Biozidbehandlung

vollständig verzichtet [WINT 93] [FFE 93] [HART 95] [ISEN 92]. Eine mechanische

Unkrautbekämpfung erfolgt nicht. Nach jeder Ernte erfolgt eine Düngung mit dem

Schleuderdüngerstreuer. Die bisher genannten Arbeitsverfahren werden mit einem 55

kW-Schlepper durchgeführt. Der einjährige Bestand ist im Frühjahr abzuernten, er ist

aber wirtschaftlich nicht von Bedeutung. Ab dem zweiten Jahr bilden die

herabfallenden Blätter eine unkrauthemmende Mulchschicht. Der Ertrag des

zweijährigen Bestandes kann bereits die variablen Kosten decken, der Maximalertrag

wird jedoch erst ab dem 4. Jahr erreicht. Die Ernte erfolgt ab dem 2. Jahr in den

Monaten Februar und März mit noch häufigen Bodenfrösten (Schonung des

Neuaufwuchs und gute Befahrbarkeit des gefrorenen Bodens). In diesem Zeitraum

werden Wassergehalte von 20 bis 30 % erreicht. Die Vollernte des stehenden Bestandes

mit einem Feldhäcksler hat sich bisher als das zweckmäßigste Verfahren erwiesen.

Hierzu wird auf die Techniken der Maisernte zurückgegriffen. Die Belastung der

Schneidewerkzeuge und der erforderliche Kraftbedarf sind allerdings bei Miscanthus,

aufgrund der stärkeren Verholzung deutlich höher [SCHWE 94]. Es wird deshalb ein 95

kW-Allradschlepper für den Betrieb des Häckslers eingesetzt. Das Erntegut wird von

einem Exaktfeldhäcksler zerkleinert und im Parallelverfahren auf einen Anhänger

verladen; dabei tritt ein Massenverlust von 1% auf. Der dargestellten Berechnung liegt

eine Nutzungsdauer der Pflanzen von 15 Jahren zugrunde, beginnend mit dem Jahr der

Anpflanzung. In der Diskussion sind auch andere Nutzungszeiten, wie z.B. 10 oder 20

Jahre. Auf die im Zusammenhang mit der Nutzungsdauer bestehende Unsicherheit bei

der Ertragsabschätzung wurde bereits hingewiesen (siehe Kapitel 3.1), dies trifft in

gleicher Weise auf die anteilsmäßige Umlegung des Energiebedarfs auf die

Nutzungsdauer zu. Nach Ende der Nutzungsdauer erfolgt der Umbruch des Bestandes.

Hierfür erfolgt eine Bearbeitung mit einem Schlegelmulchgerät, mit einem

Schwergrubber, mit einer Anbaufräse und schließlich mit einem Anbaukehrpflug.

Die Ergebnisse für den Anbau und die Ernte von Miscanthus sind in Tabelle 3-9


Tabelle 3-9: Primärenergieaufwendungen für die Feldarbeit zur

Miscanthusbereitstellung


Miscanthus 338912


Betriebsstoffe (Saatgut, Düngemittel,


4769


Miscanthus vom Feld 335523


3.2.4 Besonderheit des Energiepflanzenanbaus

Bei der ganzheitlichen Bilanzierung von Stoff- und Energieflüssen werden für jeden

einzelnen Prozeß die damit verbundenen Aufwendungen ermittelt und zugeordnet.

Dabei werden die einzelnen Ergebnisse für die Bilanzräume gemäß den Definitionen

zum KEA kumuliert; es handelt sich also ausschließlich um Additionen.

Das Vorgehen bei der Bilanzierung des Energiepflanzenanbaus unterscheidet sich

davon insofern, daß bei Verzicht bzw. Nichterfolgen des Energiepflanzenanbaus auch

Feldarbeiten, mit denen Aufwendungen verbunden sind durchgeführt werden müssen.

Deshalb muß unter dieser Voraussetzung dem Anbau von Energiepflanzen ein

Referenzsystem gegenübergestellt werden:

• die in die Fruchtfolge integrierte Rotationsbrache und

• die Dauerbrache auf einer Fläche.

Die Bracheflächen müssen kultiviert, d.h. aktiv begrünt werden. Das System mit

integrierter Rotationsbrache wird den annuellen Energiepflanzen zugeordnet, das

System Dauerbrache wird den mehrjährigen Energiepflanzen gegenübergestellt, wobei

die Nutzungsdauern der Energiepflanzen mit denen der kultivierten Brachfläche

abgestimmt werden.

Die ermittelten Aufwendungen für diese Referenzsysteme müssen anschließend von der

untersuchten Prozeßkette subtrahiert werden. Dies bedeutet, daß die Aufwendungen

für die Kultivierung der Rotationsbrache und der Dauerbrache ebenfalls bilanziert

werden müssen. Dabei müssen auch eventuell auftretende Gutschriften, wie dem Boden

zugeführte Nährstoffe, berücksichtigt werden. Die Ergebnisse sind in Tabelle 3-10

dargestellt.

Tabelle 3-10: Primärenergieaufwendungen bzw. -gutschrift für die Feldarbeit bei

Brachflächen


Rotationsbrache -456

Dauerbrache 730

3.2.5 Organische Reststoffe

Die Umwandlung von organischen Stoffen zu Methan bietet sich vor allem bei feuchten

Substraten mit einem Brennwert unter 3,5 - 4,5 MJ/kg an, da das Substrat vor

Faulbeginn einen Wasseranteil von mindestens 90 % haben muß. Bei Substraten mit

einem Brennwert über den oben genannten Zahlen ist die direkte Verbrennung meist

energetisch günstiger [WAG 97].

Folgende Rohstoffe können für Substrate, die zur Gasgewinnung geeignet sind, genannt

werden:

• Fäkalien aus der Landwirtschaft, die aus der Tierhaltung stammen,

• kommunale Klärschlämme aus der Abwasserreinigung,

• organische Abfälle aus der Nahrungs- und Genußmittelindustrie (dazu zählen

auch Schlachthöfe).


Bei den genannten Substratquellen steht jedoch meist nicht die Absicht der

Energiegewinnung, sondern der Gedanke des Umweltschutzes durch Umwandlung der

Substrate im Vordergrund.

Es handelt sich dabei ausschliesslich um Rest- und Abfallstoffe. Die eingesetzten

Abfallstoffe werden mit dem Heizwert bewertet. Es fallen also keine zusätzlichen

Bereitstellungsaufwendungen für die Rohstoffe an, die Biogasproduktion bildet somit

eine Ausnahme bei der biogenen Kraftstofferzeugung.

3.3 Lagerung und Transport

3.3.1 Raps

Im Rapskorn sind ca. 40 % Rapsöl enthalten. Für die Gewinnung des Rapsöls aus den

Körnern stehen grundsätzlich zwei Verfahrensmöglichkeiten zur Auswahl: die

dezentrale Ölgewinnung in Kleinanlagen bereits beim landwirtschaftlichen Betrieb

durch Kaltpressen oder im industriellen Maßstab in großen Ölmühlen durch ein

kombiniertes Verfahren von Pressung und Extraktion. Die dezentrale Gewinnung von

Rapsöl wird heute aus Kostengründen kaum verfolgt, obwohl man dabei das beim

Pressen zurückbleibende Schrot direkt auf dem Hof an die Tiere verfüttern könnte. Das

übliche Verfahren für die Rapsölgewinnung ist die Verarbeitung in Großanlagen.

Derzeit existieren in Deutschland 10 industrielle Ölmühlen, die zwischen 100 000 und

800 000 t Ölsaaten jährlich verarbeiten [RAPS 96]. Für die Logistik der

Rapssaatbereitstellung wird in dieser Studie daher folgendes Vorgehen zugrundegelegt:

Nach der im Parallelverfahren auf einen Anhänger übergebenen Rapssaat wird die Saat

vom Feld zur Genossenschaft transportiert. Dort wird das Erntegut in ein

Zwischenlager untergebracht. Bei einem typischen Wassergehalt nach der Ernte von 15

% ist für eine Lagerung von mehr als 10 Tagen ein Trocknung erforderlich [HYD 93].

Die Rapskörner werden deshalb mit einem Umlauftrockner vor der Einlagerung auf 9 %

Wassergehalt getrocknet und anschließend mit einer Förderschnecke in die Silolager

befördert. Bei Bedarf wird die Saat zu den Ölmühlen transportiert. Für die Auslagerung

fällt kein Energieaufwand an, da ein Silo mit Auslauftrichter unterstellt wird. Der

Transport zu den Ölmühlen erfolgt gegenwärtig zu einem großen Teil mit

Binnenschiffen, da die meisten Ölmühlen direkt an den großen Wasserstraßen liegen

[REIN 93]. Es wird angenommen, daß der Transport über 200 km zur Ölmühle zu 20 %

mit Lkws, zu 10 % mit der Bahn und zu 70 % mit Binnenschiffen erfolgt. Ferner wird

von einem Transportverlust von 1 % ausgegangen. Mit diesen Annahmen ergeben sich

für den Transport, die Lagerung und den erneuten Transport des Ernteguts die in

Tabelle 3-5 dargestellten Primärenergieaufwendungen.

Tabelle 3-11: Energieaufwendungen für den Transport und die Lagerung von

Rapskörnern



Transport und Lagerung 1490

Anlagenherstellung 27

Rapskörner bei der Umwandlung 70777


3.3.2 Zuckerrüben

Bei der Ethanolherstellung aus Zuckerrüben ist nur ein Anteil von etwa 16 % der

Rübenmasse an Zucker nutzbar. Die Ethanolherstellung ist im Gegensatz zur

Raspölgewinnung nur im großtechnischen Maßstab möglich. Um für eine bessere

Auslastung der Aufbereitungsanlagen zu sorgen muß ein Teil der Rüben

zwischengelagert werden. Dies geschieht derzeit über einen Zeitraum von etwa 1 bis 2

Monaten am Feldrand, da dies die günstigste Variante ist. Eine Lagerung kann jedoch

nicht über einen längeren Zeitraum erfolgen, da der nutzbare Zuckergehalt mit der

Dauer der Lagerung abnimmt. Die Rüben werden üblicherweise in mehreren

Teillieferungen zur Anlage transportiert. Die Deutsche Bahn hat sich aus dem

Rübentransport zurückgezogen, der Transport erfolgt deshalb je zur Hälfte mit Lkws

und Schleppern (mit zwei Anhängern). Bei der Beladung der Transportfahrzeuge

werden die Rüben bereits mit einem Reinigungslader vorgereinigt. Anschließend werden

sie über eine Strecke von 30 km zur Aufbereitungsanlage transportiert. Die

Energieaufwendungen sind in Tabelle 3-12 zusammengefaßt.


Zuckerrüben

3.3.3 Miscanthus





Zuckerrüben bei der Umwandlung 194407

Das Erntegut wird wie bereits zuvor erläutert, im Parallelverfahren auf einen Anhänger

übergeben. Das Häckselgut besitzt ein relativ geringes Schüttgewicht. Daher wird man

bestrebt sein, die Entfernungen zu den Konversionsanlagen möglichst gering zu halten.

Im Rahmen dieser Studie wird von einer Transportentfernung von 15 km ausgegangen.

Der Transport erfolgt mit einem Schlepper mit zwei Anhängern. Bei der Übergabe des

Ernteguts auf den Anhänger und beim Transport wird von einem Massenverlust von 2

% ausgegangen. Bei der Vergasungsanlage wird das Erntegut in einen Aufnahmetrog

gekippt und mittels eines Fördergebläses in ein Flachlager eingelagert. Im Flachlager

besteht die Möglichkeit einer Belüftungstrocknung. Die Trocknung ist prozeßtechnisch

an den Vergasungsreaktor gekoppelt und wird deshalb in Kapitel 4 berücksichtigt. Die

Anlieferungsfeuchte wird zu 30 % angenommen. Die zugehörigen Energieaufwendungen

ergeben sich demnach wie in Tabelle 3-13 dargestellt.


Miscanthus





Miscanthus bei der Umwandlung 328812

Gewinnung biogener Kraftstoffe 15

4 Gewinnung biogener Kraftstoffe

4.1 Rapsölgewinnung

In Kapitel 3.3 wurden die Gründe für eine großtechnische Rapsölgewinnung bereits

erläutert. Nun werden für ein solches großtechnisches Verfahren die relevanten

Energieverbrauchsdaten ermittelt und der Einsatz von etwaigen Hilfsstoffen

quantifiziert sowie der Herstellungs- und Instandhaltungsaufwand der Anlagen abgeschätzt.

Die Ölgewinnung nach derzeitigem Stand der Technik in Großanlagen ist in Abbildung

4-1 schematisch dargestellt.

Extraktionsschrot

Riffeln / Flockieren

Ölsaat

Reinigung Verunreinigungen und Abfall

Schälung

Zerkleinerung

Konditionierung

Vorpressung

Entbenzinierung Hexan Miscelladestillation

Trocknung

Kühlung

Schrot

Preßkuchen

Extraktion

Miscella (Öl/Hexan)

Rohöl

Abbildung 4-1: Verfahrensschema zur Ölgewinnung

Preßrohöl

Filtern

Trocknen

Schalen

37082A98

Nach Anlieferung der Rapskörner bei der Ölmühle wird das Saatgut zerkleinert und

anschließend der Feuchtigkeitsgehalt und die Temperatur eingestellt (Konditionierung).

Dadurch wird die anschließende Pressung in kontinuierlich arbeitenden Schneckenpressen

verbessert. Durch die Pressung werden etwa 75 % des Ölgehalts gewonnen.

Neben dem Preßöl fällt als weiteres Produkt der Preßkuchen an. Ferner müssen aus

dem Öl noch Trubanteile mit Filtern entfernt werden. Danach erfolgt eine Extraktion

mit Hilfe eines Lösungsmittels; durch Hexan wird dem Preßkuchen das noch enthaltene

Öl entzogen. Damit das Lösungsbenzin besser einwirkt, muß die Oberfläche des

Preßkuchens vergrößert werden. Als Produkte der Extraktion entstehen das mit Öl

angereicherte Lösungsmittel, die sogenannte Miscella (20 bis 30 % Ölgehalt, 70 bis 80 %

Lösemittel) und das weitgehend ölfreie Rapsschrot. Aus beiden Fraktionen wird nun das


Hexan abgetrennt und dem Prozeß wieder zugeführt. Die relevanten Verfahrensdaten

für die Rapsölgewinnung sind in Tabelle 4-1 zusammengefaßt.

Tabelle 4-1: Verfahrensrelevante Daten zu Prozessen in der Ölmühle

Quelle Einheit UBA 93 nach VDI

94 3

Unter Berücksichtigung der Energieversorgungsstruktur der in Deutschland

betriebenen Ölmühlen und der Aufwendungen für die Bereitstellung des Hexans sowie

die Herstellung der Anlagen ergibt sich für die Gewinnung von einer Tonne Rohöl das in

Tabelle 4-2 gezeigte Ergebnis [DREI 98].

Tabelle 4-2: Großtechnische Rapsölgewinnung [DREI 98]

Das in großen Ölmühlen gewonnene rohe Rapsöl ist direkt weder in Motoren einsetzbar

noch für die Umesterung tauglich, da es unerwünschte Begleitstoffe enthält. Da diese

Substanzen den Geschmack, die Haltbarkeit, das Aussehen und die technische

Weiterverarbeitung beeinträchtigen, ist eine weitere Aufbereitung erforderlich. Dieses

Verfahren wird als Ölraffination bezeichnet.

4.2 Rapsölraffination

VDI 94

(FP 4 )

Die Raffination unterteilt sich in verschiedene Schritte, für die meistens jeweils

mehrere Varianten existieren und die teilweise auch ineinander übergehen. Dabei wird

zwischen chemischer und physikalischer Raffination unterschieden. Im Vergleich zur

chemischen Raffination weist die physikalische Raffination einige Vorteile auf:

• verringerter Bedarf an Prozeßchemikalien,

• geringere Raffinationsverluste,

VDI 94

(PE 5 )

3 zitiert in [VDI 94] mit /Anbieter 93/ als eine Wettbewerbsölmühle, ansonsten keine näheren Angaben

4 FP: Fertigpreßverfahren

5 PE: Pressen mit Extraktionsverfahren

6 Verwendete Dampfparameter: 11 bar Druck und 2000 kJ/kg Dampfenthalpie

ÖLV 96 GABIO 97 Verwendete

Werte

Ölgehalt der Körner % 40 40 40 40 k.A. 41 41

Wassergehalt % 9 9 9 9 8 9

Rapsölausbeute kg/t Saat 394 394 343,7 396,4 410,4 405 406

Schrotanfall kg/t Saat 578 578 651,7 578 590,8 591 590

Dampfverbrauch kg/t Saat 301 290,4 283,3 290 285 6

Verbrauch an elektr.

Energie

kWh/t Saat 50,1 33,9 45,3 31,8 34 35

Hexanverlust kg/t Saat 0,45 0,7-1,0 0,682 1 0,7



Ölmühlenbetrieb 2980

Betriebsstoffe 142


Rapsöl 43447


• geringere Abwassermengen und

• die direkte Abtrennung der freien Fettsäuren

Bei der Speiseölherstellung wird deshalb heute verstärkt auf die physikalische

Raffination gesetzt, da dabei einerseits die Kosten geringer sind und andererseits

weitgehend auf den ansonsten erforderlichen Chemikalieneinsatz verzichtet werden

kann [GABIO 97]. Im Rahmen dieser Studie wird davon ausgegangen, daß

physikalische Raffinationsverfahren zum Einsatz kommen. Bei der physikalischen

Raffination wird ausgenutzt, daß die Entsäuerung nicht nur durch Neutralisation der

Fettsäuren, sondern ebenso wie die Desodorierung auch durch eine Destillation erfolgen

kann. Die beiden Verfahrensschritte Entsäuerung und Destillation werden daher bei

der physikalischen Raffination miteinander verbunden. Zuvor ist eine Entschleimung

des Rohöls unbedingt erforderlich. Üblicherweise werden auch Entschleimung und

Bleichung zu einem Prozeß gekoppelt, so daß nur noch zwei Raffinationsstufen erforderlich

sind (Abbildung 4-2).

Wasser, Phosphorsäure

aktivierte Tonerde

Wasserdampf

Rohes Rapsöl

Entschleimung Schleimstoffe

Bleichung

beladene Tonerde

Dämpfung

destillative Entsäuerung

Vollraffiniertes Rapsöl

Abbildung 4-2: Physikalischer Raffinationsprozeß

Brüden

freie Fettsäuren

Farbstoffe, Schwermetalle

37085A98

Durch die Vielzahl von Kombinationsmöglichkeiten und Varianten bei der

Rapsölraffination ergeben sich entsprechend unterschiedliche Aufwendungen für diese

Verfahren (vgl.Tabelle 4-3).

Tabelle 4-3: Energieeinsatz und Hilfsstoffe für die Raffination von 1 t rohem Rapsöl

Quelle LURGI 90 UBA 93 nach

VDI 94 7

GABIO 97 LURGI 90 VDI 94 Verwendete

Werte

Verfahren Chemisch Chemisch Chemisch Physikal. Physikal. Physikal. Physikal.

Dampfmenge kg/tÖl 100-150 180 262,5 80 70-100 k.A. 85

Wärmebedarf MJ/t Öl k.A. 8

360 525 296 k.A 9 . 814 364

Elektrische

Energie

Phosphorsäure

(85 % ig)

kWh/t Öl 20 30 12,5 6 6 17,7 6,0

kg/t Öl 1-2 1 k.A. 1 1-3 2,3 0,8

Natronlauge kg/t Öl k.A. k.A. k.A. nicht nicht 3,4 nicht

(50 %ig)

notwendig notwendig

notwendig

Bleicherde kg/t Öl 5-10 k.A. k.A. 6 5-15 6,0 6,0


Für die weiteren Untersuchungen wird die physikalische Raffination der Fa. Lurgi

ausgewählt („verwendete Werte“ in Tabelle 4-3). Bei diesem Verfahren wird den obigen

Überlegungen weitgehend Rechnung getragen und die Datengrundlage kann als

zuverlässig betrachtet werden. Zusätzlich ist eine realistische Ölausbeute der

Raffination abzuschätzen. Im Rahmen dieser Arbeit wird eine Ausbeute von 98 %

angesetzt.

Unter Berücksichtigung der Energieversorgungsstruktur der deutschen Ölmühlen sowie

den Aufwendungen für die Betriebsstoffe und Betriebsmittel ergeben sich die in Tabelle

4-4 gezeigten Primärenergieaufwendungen.

Tabelle 4-4: Physikalische Raffination [DREI 98]

4.3 Umesterung


rohes Rapsöl 43447

Raffination 590



Entsorgung von Reststoffen 4

raffiniertes Rapsöl 42578

Durch Veränderung des molekularen Aufbaus der Fettmoleküle lassen sich die

physikalischen Eigenschaften des Öls verändern. Dies wird in einem chemischen

Prozeß, der sog. Umesterung, genutzt, um die motorspezifischen Anforderungen an

einen Kraftstoff zu erfüllen. Es gibt unterschiedliche Verfahrensvarianten zur

Umesterung, die wiederum unterschiedliche Anforderungen an die Qualität des

verwendeten Rapsöls stellen.

Unter Umesterung bzw. Alkoholyse versteht man den Austausch eines im Ester (hier

Pflanzenöl) gebundenen Alkohols (z.B. dreiwertiger Alkohol Glyzerin) durch einen

anderen (z.B. einwertigen Alkohol Methanol). Als Ausgangsstoffe werden Rapsöl

(Triglyzerid) und Methanol benötigt. Als Endprodukte entstehen Rapsmethylester

(Fettsäuremethylester) und Glyzerin. Die Reaktion läuft in drei Teilschritten ab

(Abbildung 4-3). Die Reaktion wird mit einem Katalysator beschleunigt. Hierfür

kommen alkalische Verbindungen wie Natron- oder Kalilauge in Frage. Der Katalysator

wird nach einer zweiten Umsetzung mit einer Säure (z.B. Salzsäure oder Zitronensäure)

neutralisiert. Das Gleichgewicht der Reaktion wird durch Methanolüberschuß oder RME-

Mangel (Abpumpen des fertigen Produkts) zur Methylesterseite hin verschoben. Je nach

Vollständigkeit der Umesterung verbleiben Reste von Monoglyzeriden und Diglyzeriden

im Produkt, die unerwünscht sind. Deshalb folgt je nach Verfahren auf die Umesterung

eine mehr oder weniger komplizierte Aufbereitung, sowohl des RME als auch des

Glyzerins, um die gewünschte Produktqualität zu erreichen.


TG + MeOH ⇔ DG + FSME

DG + MeOH ⇔ MG + FSME

MG + MeOH ⇔ Gly + FSME

___________________________________________

TG Triglyzerid (Pflanzenöl)

DG Diglyzerid

MG Monoglyzerid

MeOH Methanol

Gly Glyzerin

FSME Fettsäuremethylester

Abbildung 4-3: Reaktionen bei der Umesterung [VDI 94]

In Tabelle 4-5 sind die für heute angewandte Verfahren wichtigen Informationen

zusammengefaßt. Die dabei verwendeten Zahlen beziehen sich auf Anlagen mit einem

Jahresdurchsatz von 40000 t bis 100000 t und sind immer auf 1 t RME bezogen:

Tabelle 4-5: Übersicht über Hilfsstoffe und Energieaufwand von verschiedenen Verfahren

zur Herstellung von 1 t RME [REIS 96] [VDI 94]

Verfahrensklassifikation

Eduktanforderungen

Endenergie:

thermisch

Strom

RohglyzerinoutputHilfsstoffbedarf

Hochdruckverfahren

kontinuierlicher

Betrieb

50 bar

200°C

entschleimt

1110 kg

968 kWh

30 kWh

130 kg

81%ig

Methanol: 135 kg

Katalysator: 1,5 kg

Feld&Hahn Aschach Feld&Hahn Ölm.

Leer

Chargenbetrieb

drucklos

70°C

voll raffiniert

1021 kg

483 kWh

64 kWh

106 kg

88%ig


NaOH (96%ig): 4 kg

Zitronensäure: 1kg

Salzsäure: 13 kg

Ca(OH)2:6 kg

Abfall Abwasser: 18,5 kg Abwasser: 35 kg

Filterkuchen: 36kg


Betrieb

drucklos

70°C

entschleimt

1040 kg

178 kWh

17 kWh

132 kg

80%ig


NaOH (96%ig): 7 kg

Bleicherde: 5 kg

HCl: 20 kg

Ca(OH)2: 3 kg

Na2CO3:2,5 kg


(85%ig): 2 kg

verbrauchte

Bleicherde: 7 kg

Fettsäuren: 31 kg

Rückstände: 18,5

kg

Lurgi-Verfahren Vogel&Noot

Verfahren


Betrieb

drucklos

60 - 75°C

entschleimt,

entsäuert;

1010 kg

211 kWh

16 kWh

116 kg

80%ig


Na-Methylat: 6 kg

HCl: 13,5 kg

Ca(OH)2: 0,8 kg

Na2CO3:1,3 kg

Filterhilfsmittel: 2 kg

Fettphase: 3 kg

Filterkuchen:10 kg

Abwasser: 15 kg

Chargenbetrieb

drucklos

Raumtemperatur

roh (wasserentschleimt);

1044 kg

90 kWh

58 kWh

101 kg

88%ig


KOH (88%ig): 14 kg

Wasser: 40 kg

Essigsäure: 0,3 kg

KOH (50%ig): 4 kg


(85%ig): 20 kg

Abwasser: 45,3 kg

Kaliumhydrogenphosphat:

21 kg

Fettphase: 67 kg

Den weiteren Betrachtungen wird das Konzept von „Feld & Hahn Ölmühle Leer“

zugrunde gelegt. Das Verfahrensschema dieses Konzepts ist in Abbildung 4-4

dargestellt und gibt einen Überblick über die erforderlichen Prozeßschritte und

Betriebsstoffaufwendungen.


Methanol

109 kg

NaOH

7 kg

Öl 1040 kg

(entschleimt)

70°C Wässrige

Extrakt.-Lsg.

250 kg

70°C

HCl

20 kg

Ca(OH) 2

ca. 3 kg

Na 2CO 3

ca. 2,5 kg

Phasentrennung


Seifenfällung

Fällung

pH < 6


Abdampfen Abdampfen

Methanol (wird rückgeführt)

37172A98

Fettsäuren

ca. 31 kg

Rückstände

18,5 kg

Wasser

Wässrige

Extrakt.-Lsg.

250 kg

H 2PO 4

ca. 2 kg

Methanol-

Aufarbeitung

Waschen Trocknen

Wasser/

Methanol

Rohglyzerin ca. 80 %ig (ca.132 kg)

Bleicherde

ca. 5 kg

Adsorbieren

verbrauchte

Bleicherde

entfällt bei raff. Rapsöl

Abbildung 4-4: Schema zur Umesterung nach dem Verfahren „Feld & Hahn Ölmühle

Leer“ nach [REIS 96] und [VDI 94]

Zusätzlich zu den in Abbildung 4-4 aufgeführten Aufwendungen müssen 30 kWh

elektrische Energie und 167 kWh thermische Energie für den allgemeinen Betrieb und

Nebenanlagen berücksichtigt werden [GABIO 97].

Mit den ermittelten Werten für die einzelnen Prozesse sowie den Aufwendungen für

Betriebsstoffe, Betriebsmittel und Entsorgung ergeben für die Umesterung von rohem

Rapsöl das in Tabelle 4-6 gezeigte Ergebnis. Dabei wurde der Aufwand für die

Entschleimung des Rohöls mit oben genannten Werten berücksichtigt.

Tabelle 4-6: Herstellung von RME aus rohem Rapsöl [DREI 98]


rohes Rapsöl 43447

Umesterung 2260




RME 43169

Sowohl bei der Ölgewinnung als auch bei der Umesterung entstehen mehrere

verwertbare Erzeugnisse, nämlich Öl und Preßkuchen/Extraktionsschrot bzw. RME und

Glyzerin sowie andere Nebenprodukte. Diese sogenannte Koppelproduktion führt zu

dem Problem, wie die bis zu diesem Prozeß angefallenen Aufwendungen auf die

verschiedenen Erzeugnisse aufgeteilt werden sollen.

RME

1000 kg


4.4 Ethanolerzeugung aus Zuckerrüben

Prinzipiell eignet sich für die Ethanolerzeugung jeder zucker-, stärke- oder

cellulosehaltige nachwachsende Rohstoff. Für die Erzeugung von Biokraftstoffen wird

im folgenden der Herstellungsprozess auf Basis von Zuckerrüben betrachtet. Hierfür

liegen bereits umfangreiche Erfahrungen für Mitteleuropa vor. Für die Herstellung von

Zuckerrohsaft für die Ethanolerzeugung wird weitgehend auf die konventionellen

Techniken zur Produktion von Zucker zurückgegriffen. Dies ergibt sich schon aus der

Tatsache, daß die Anfänge der Alkoholkraftstoffherstellung auf einer Kombination

Zucker/Alkoholerzeugung beruhen [MENR 82].

Die Ethanolerzeugung aus Zuckerrüben, wie sie in der Folge näher untersucht wird, ist

in Abbildung 4-5 schematisch dargestellt.

Wasser (Dampf)

Hefe

Wasser

Zuckerrüben

Reinigung, Zerkleinerung

Extraktion des Zuckerrohsaftes

Vergärung

Destillation / Rektifikation

Absolutierung

Zuckerrohsaft

Pasteurisierung des Zuckerrohsaftes

Zuckersaft

Vergorene Maische

azetroper Alkohol

Rübenschnitzel

Schlempe

Fuseöle

Schlempe

Absoluter

Reiner Alkohol 37088A98

Abbildung 4-5: Verfahrensschema zur Ethanolerzeugung aus Zuckerrüben

Die Zuckerrüben werden bei der Anlage zunächst gereinigt. Um die für die Vergärung

benötigte zuckerhaltige Ausgangslösung zu erhalten, erfolgt zunächst ein mechanisches

Abpressen (Walzen-, Schnecken- oder Bandpressen). Dies dient vorwiegend der

Oberflächenvergrößerung, um bei der anschließenden Extraktion möglichst kurze

Prozeßstrecken zu ermöglichen. Bei der Extraktion wird die im Wurzelkörper

gespeicherte Saccharose mit heißem Wasser im Gegenstromverfahren nahezu

vollständig abgetrennt. Am Ende der Extraktion erhält man zwei Zwischenprodukte:


den extrahierten Zuckersaft sowie die ausgelaugten nassen Rübenschnitzel. Im

Gegensatz zur Zuckerherstellung kann nun auf eine intensive Saftklärung (z.B.: durch

den Zusatz von Kalkmilch und Erhitzen) verzichtet werden. In jedem Fall ist jedoch eine

Saftpasteurisation notwendig, um die bei der Vergärung störenden Fremdkeime zu

limitieren.

Der aus den Zuckerrüben gewonnene Zuckersaft wird in der Regel unter Zusatz von

Hefen vergoren. Es sind aber auch bestimmte Bakterien oder Pilze in der Lage Alkohol

als Stoffwechselprodukt zu bilden. Die Wahl des jeweiligen Organismus beeinflußt die

Zusammensetzung des Alkohols, die Gärgeschwindigkeit sowie die Alkoholausbeute.

Entscheidend für die Entwicklung des Gärprozesses und damit die Ethanolausbeute ist

die Einstellung optimaler Lebensbedingungen für die Mikroorganismen. Im Rahmen

dieser Studie werden Hefen als Mikroorganismen eingesetzt, die einer der

Produktionsanlage angeschlossenen Hefezuchtstation entstammen.

Im Anschluß an den Gärprozeß wird aus der vergorenen Maische, in einem

mehrstufigen Konzentrationsprozeß der Alkohol angereichert. In einer ersten Stufe wird

durch eine einfache Destillation eine Anreicherung des Alkohols von ca. 35 % erreicht.

Als Produkt der letzten Stufe (Rektifikation) entsteht der ca. 96 %ige Alkohol. Eine

weitere Konzentrationserhöhung ist unter atmosphärischen Bedingungen nicht möglich,

da Ethanol und Wasser bei dieser Konzentration ein Azeotrop 10 bilden.

Zur weiteren Aufkonzentrierung des azeotropen Gemisches werden sogenannte

Schleppmittel (Benzol, Hexan oder ein Benzin/Benzolgemisch) zugemischt. Durch die

Verschiebung des azeotropen Punktes ist eine weitere Auftrennung des Gemisches von

Wasser und Ethanol möglich. In einem weiteren Schritt erfolgt dann die destillative

Abtrennung von Ethanol und Schleppmittel; anschließend wird das Schleppmittel

aufbereitet und dem Prozeß wieder zugeführt.

Neben dem Hauptprodukt Ethanol bilden Hefen bei der alkoholischen Vergärung eine

Reihe von Nebenprodukten. Der Destillationsrückstand, die sogenannte Schlempe fällt

mit dem 9 bis 14-fachen Volumen des Ethanols an [GABIO 97]. Sie enthält bis auf die

vergorenen Kohlenhydrate noch alle Inhaltsstoffe der Maische, wie z.B. Glyzerin das als

Gärzwischenprodukt entsteht. Eine Reihe weiterer Nebenprodukte werden unter dem

Namen Fuseöle zusammengefaßt. Ihre Entstehung ist mit dem Aminosäurestoffwechsel

der Hefen gekoppelt. Fuseöle machen etwa 0,5 % des gebildeten Ethanols aus und

bestehen in erster Linie aus einem Gemisch höherer Alkohole und geringen Mengen von

Estern. Bei der Verwendung des Ethanols als Kraftstoff ist eine Abtrennung der Fuseöle

nicht erforderlich; sie können dem Produkt wieder beigemischt werden.

Für die Ermittlung des Energiebedarfs der Ethanolerzeugung wird von einem

Wassergehalt der Zuckerrüben von 76 % und einem Zuckergehalt von 16,3 %

ausgegangen. Mit diesen Werten können in der hier betrachteten Anlage 76 kg r.A. 11

aus einer Tonne Zuckerrüben gewonnen werden. Das entspricht bei einer maximal

möglichen Ethanolausbeute von 86 kgr.A./tZR einer Ausbeute von 88 %. Der

Energiebedarf für die verschiedenen Stufen der Ethanolherstellung ist in Tabelle 4-7

dargestellt.


Tabelle 4-7: Energie- und Materialbedarf für die Ethanolerzeugung aus Zuckerrüben

Prozeßschritt Einheit Energie-/ Materialbedarf Quelle

Rohstoffaufbereitung kWh Strom/tZR 12

2,2 SCHLIEP 92

Zerkleinerung der Rüben kWh Strom/ tZR 0,6 SCHLIEP 92

Extraktion kWh Strom/ tZR 1,6 SCHLIEP 92

MJ Wärme/ tZR 64 SCHLIEP 92

Pasteurisierung des Rohsaftes MJ Wärme/ tZR 44 GABIO 97

Gärung des Rohsaftes kWh Strom/kgr.A. 0,03 MISSEL 80, DAM 92

Destillation und kWh Strom/ kgr.A. 0,04 GABIO 97

Absolutierung MJ Wärme/ kgr.A. 5,9 GABIO 97

Reparatur- und Wartungsteile kg/tZR 0,23 eigene Berechnungen

Motoren- und Getriebeöle kg/tZR 0,02 eigene Berechnungen

Gummi kg/tZR 0,08 eigene Berechnungen

Bei der Ethanolproduktion fallen die Rückstände der Zuckerextraktion, die als Pülpe

oder Rübenschnitzel bezeichnet werden sowie die Rückstände der Destillation, die als

Schlempe bezeichnet werden an. Die Pülpe kann feucht oder trocken als Futtermittel in

der Viehwirtschaft eingesetzt werden. Sie ersetzt als proteinhaltiges Futtermittel in

erster Linie Sojaschrot. Nach einer entsprechenden Trocknung der Schnitzel ist auch

eine Verwendung als Festbrennstoff möglich. In dieser Studie wird von den heute in der

Zuckerindustrie üblichen Verhältnissen ausgegangen. Die Rübenschnitzel werden nach

der Extraktion gepreßt und anschließend in einem Hochtemperaturtrockner auf etwa 9

% Wassergehalt getrocknet [SCHLIEP 92]. Dieses Verfahren ist sehr energieintensiv

und bietet sich daher für eine Verbesserung des Prozesses hinsichtlich des

Energiebedarfs an. Im Anschluß an die Trocknung kann die Hälfte der Schnitzel direkt

an die Landwirte geliefert und dort verfüttert oder einer thermischen Verwertung

zugeführt werden. Die restlichen 50 % der getrockneten Pülpe werden zu Pellets

gepreßt und gehen als Handelsfutter auf den Markt. Das zweite Nebenprodukt der

Ethanolproduktion, die Schlempe, kann ebenfalls feucht oder getrocknet als Futteroder

Düngemittel eingesetzt werden. Alternativ zu einer sofortigen Verwendung kann

die Schlempe zunächst in einer Biogasanlage anaerob zersetzt werden und erst

anschließend als Düngemittel auf die Felder ausgebracht oder nach einer Trocknung als

Festbrennstoff verwertet werden. Die Verwendungsmöglichkeiten sind also wiederum

sehr vielseitig und bei einer Ausdehnung der Ethanolproduktion für den

Kraftstoffsektor sind die Anwendungsgebiete ungewiß.

Einen bedeutenden Einfluß auf die primärenergetische Bewertung der Ethanolerzeugung

hat die Energieversorgungsstruktur einer Konversionsanlage. Im Rahmen

dieser Studie wird von einer Versorgungsstruktur ausgegangen wie sie derzeit in der

Zuckerindustrie existiert. Dort erfolgt die Stromerzeugung in eigenen Heizkraftwerken,

die vorwiegend schweres Heizöl und Kohle verfeuern.


Mit den oben erläuterten Daten und unter Berücksichtigung der Aufwendungen für die

Betriebsstoffe und Betriebsmittel ergibt sich der in Tabelle 4-8 dargestellte

Primärenergieaufwand für die Erzeugung von Ethanol.

Tabelle 4-8: Erzeugung von Ethanol aus Zuckerrüben [DREI 98]



Anlagenbetrieb 56647



Ethanol 102762

4.5 Wasserstofferzeugung aus Biomasse

Biomasse besteht aus einer Reihe von Kohlenstoff-Wasserstoff-Sauerstoff-Verbindungen

und ist durch thermische Behandlung effizient in Brenngas umzuwandeln. Die Gründe

hierfür liegen einmal im hohen Gehalt an flüchtigen Bestandteilen (typischerweise 70-90

%) und weiterhin im Gehalt an eigenem Sauerstoff und Wasser, zwei Elemente, die

wichtig für die Entstehung gasförmiger Moleküle aus kohlenstoffhaltigem Material sind.

Mit einigen Ausnahmen liegt der Aschegehalt unter 5% (Kohle: typischerweise 5-20 %)

und der Schwefelgehalt unter 0,1 % (Kohle 2-4 %); auch wegen dieser Tatsache eignet sich

Biomasse bestens für die Vergasung.

Die Vergasung ist die thermische Zersetzung eines Brennstoffes in ein brennbares Gas

unter Zusatz eines Vergasungsmittels in unterstöchiometrischer Dosierung, d.h. die

Luftzahl Lambda ist kleiner als 1. Als Vergasungsmittel kommen dabei Luft, Sauerstoff,

Wasserstoff, Wasserdampf oder ein Gemisch dieser Medien in Betracht. Für die

Umsetzung der Vergasung sind sehr hohe Temperaturen erforderlich, die entweder

durch Wärmezufuhr von außen erreicht werden - man spricht dann von allothermer

Vergasung - oder der Prozeß sorgt selbst durch die Verbrennung eines Teils des

Brennstoffs für die nötige Temperatur (autotherme Vergasung).

Die beim Vergasungsprozeß umgewandelte chemisch gebundene Energie verteilt sich auf

folgende Vergasungsprodukte:

• feste Kohlenstoffrückstände

• flüssige Bestandteile: Pyrolyseöl, ölartiges Kondensat (mit Phenolen und Teeren)

• Produktgas

Mit der Konversion von Biomasse zu Wasserstoff, ist der Verfahrensweg, nämlich die

Hochtemperaturvergasung (Wirbelschicht- und Flugstromreaktor) zur Erzeugung eines

Synthesegases, aus dem mittels konventioneller bzw. verfügbarer Technik Wasserstoff

hergestellt werden kann, weitgehend festgelegt. Dies bedeutet Festbettvergaser

scheiden für die Wasserstofferzeugung aus. Die Wasserstoffgewinnung aus Biomasse ist

in ihrem prinzipiellen Ablauf in Abbildung 4-5 schematisch dargestellt.


Biomasse

Lager

Trocknung

Beschickung

Vergaser

Rohgas

Zyklonabscheider

Produktgasaufbereitung

Wasserstoff

Asche

Staub

Abwasser, evtl. Aerosole,

Ammoniak, H2S u.a.

Abbildung 4-6: Verfahrensschema zur Wasserstoffgewinnung aus Biomasse

In [DREI 98] wurde die Wasserstoffgewinnung aus Biomasse nach dem allothermen

Vergasungsverfahren der Deutschen-Montan-Technologie GmbH (DMT) näher

untersucht.

Bei der Vergasung nach dem DMT-Verfahren erfolgt die Umwandlung der festen

Biomasse durch die Reaktion mit Wasserdampf. Hierfür wird Wärme benötigt, die beim

allothermen Verfahrensprinzip außerhalb des Reaktors erzeugt und auf geeignete Art

und Weise auf das Reaktionsgemisch übertragen wird. Hierzu wird meistens reiner

Sauerstoff benötigt. In dem vom DMT-Institut für Kokserzeugung und

Brennstofftechnik entwickelten Verfahren wird Biomasse in einer Wirbelschicht mit

Wasserdampf vergast. Die Wärmezufuhr erfolgt über einen in die Wirbelschicht

eintauchenden metallischen Wärmetauscher, der von Rauchgas bei Temperaturen von

ca. 950 °C durchströmt wird (Abbildung 4-7). Dies garantiert ein Gas mit relativ

hohem Wasserstoffanteil [KUB 96].

Die mittlere Gaszusammensetzung liegt z.B. bei Einspeisung von Switchgras für die

Hauptkomponenten im folgenden Bereich:

H2 40-50 Vol.-% (trocken)

CO 15-25 ”

CO2 15-25 ”

CH4 5-10 ”

37049A98

Nach Verlassen des Gasgenerators wird das Produktgas in einem Zyklon entstaubt und

einer Wärmerückgewinnungsanlage zugeführt, in der es unter Abkühlung einen Teil des

Prozeßdampfes erzeugt [MÜHL 97]. Etwa ein Drittel des erzeugten Gases wird als


Eigenbedarf umgesetzt und die Abgase durch einen Wärmetauscher geleitet, der in das

Wirbelbett eintaucht (Tauchheizflächen). Um den Wärmebedarf des Vergasers so gering

wie möglich zu halten wurden bei DMT u.a. zwei besondere Maßnahmen ergriffen.

Einerseits wird eine sehr geringe Restfeuchte für die Biomasse angestrebt. Andererseits

wird das Vergasungsmittel auf einem Temperaturniveau zugeführt, das der

Betriebstemperatur entspricht (ca. 800 °C). Diese Maßnahmen sind exergetisch sinnvoll,

weil durch das Verfahren ein großer Abwärmestrom entsteht. Die Enthalpie, die das

Rauchgas nach Verlassen der Tauchheizflächen noch enthält, kann zur Trocknung der

angelieferten Biomasse eingesetzt werden. Würde die Trocknung im Vergaser erfolgen,

so müßte die Verdampfungswärme auf einem hohen Temperaturniveau zugeführt

werden; dies würde mehr Heizgas erfordern, und die Menge an nutzbarem Synthesegas

verringern.

Abbildung 4-7: Wasserstofferzeugung durch die allotherme Vergasung von Biomasse

Nach Verlassen des Gasgenerators wird das Produktgas im Zyklon entstaubt und

gelangt in einen katalytischen Cracker, wo das primär im Gaserzeuger produzierte

Methan und ggf. C3 bis C6-Produkte in H2 und CO umgewandelt werden. Das aus dem

Cracker austretende Gas wird einer Wärmerückgewinnungsanlage zugeführt, in der es

unter Abkühlung in einem Dampfüberhitzer den gesamten Prozeßdampf überhitzt und

in einem Dampferzeuger einen Teil des Prozeßdampfes erzeugt. Im nachfolgenden

Aerosolabscheider erfolgt die Abscheidung von Ammoniumchlorid- und

Schwefelwasserstoff-Spuren sowie den höhermolkularen Kohlenwasserstoffen (C8....C20).

In der nachfolgenden CO-Konvertierung wird durch die Überführung von CO in H2 und

CO2 weiterer Wasserstoff erzeugt. Im Wasser-Quench wird das Gas weiter gekühlt und

gereinigt. Eine Druckwechseladsorptionsanlage (PSA), welche bei einem Druck von 6


bar arbeitet, liefert Wasserstoff mit einer Reinheit von 98,5 %. Das dabei anfallende

Restgas wird auf 7 bar verdichtet und in einer Brennkammer verbrannt.

Die im Rahmen dieser Studie verwendeten Daten zu Wasserstofferzeugung aus

Biomasse nach dem DMT-Verfahren sind in Tabelle 4-9 zusammengefaßt.

Tabelle 4-9: Energiebilanz der Wasserstofferzeugung aus Biomasse mit dem DMT-

Vergaser [DREI 98]







Wasserstoff 240245

4.6 Methanolerzeugung aus Biomasse

Die Herstellung von Methanol besteht im Prinzip aus drei Schritten: Der Herstellung

des sog. Roh-Synthesegases (einer Mischung aus Kohlenmonoxid und Wasserstoff u.a.

Bestandteilen) durch Vergasung des Ausgangsstoffes, der Konditionierung des

Synthesegases (Anpassung der Zusammensetzung), und der eigentlichen Methanol-

Synthese aus dem konditionierten Synthesegas (vgl. Abbildung 4-8).

Der erste Schritt, die Synthesegasherstellung, ist abhängig vom verwendeten

Ausgangsstoff (Kohle, Schweröl, Erdgas oder Holz). Dies ist der eigentlich interessante

Punkt bei der Methanol-Produktion aus Biomasse, da sich hier die Verfahren und

Anlagen von denen der Methanol-Produktion aus anderen Rohstoffen unterscheiden.

Da das erhaltene Synthesegas (je nach Verfahren und Ausgangsstoff) in der

Zusammensetzung meist noch nicht den Erfordernissen der Methanol-Synthese

entspricht, schließt sich hier noch ein Konvertierungsprozeß an, um das Synthesegas

entsprechend anzupassen (zweiter Schritt). Dabei wird das Synthesegas meist auch

noch gereinigt.

Der dritte Schritt, die eigentliche Methanol-Synthese, ist bei allen Ausgangsstoffen

gleich und damit bereits seit langem Stand der Technik. Entsprechende Anlagen

werden seit Jahren serienmäßig gebaut. Nach der Synthese schließt sich noch ein

Destillationsprozeß an, um Nebenprodukte abzuscheiden und Methanol mit dem

gewünschten Reinheitsgrad zu erhalten.

Die 1983 von der französischen Firma Framatome, Division CREUSOT-ENERGIE in

Creusot-Cedex, Frankreich errichtete Anlage wurde im Rahmen von [DREI 98]

untersucht. Sie ist eine von vier Anlagen, die im Zeitraum von 1980 bis 1984 im

Rahmen eines Forschungsprogramms mit Förderung durch die EU verwirklicht wurden.

Obwohl dieses Programm über 10 Jahre zurück liegt, zeigt sich bei einem Vergleich mit

aktuellen Arbeiten, daß bei diesem Versuch bisher die detailliertesten Daten in einem

Praxisversuch erhoben wurden. Es handelt sich bei dieser Anlage, um eine dezentrale


Einrichtung, die von der Anlagengröße her mit der Wasserstofferzeugungsanlage aus

Kapitel 4.5 vergleichbar ist.

Biomasse

Lager

Trocknung und

Aufbereitung

Vergaser

Roh-Synthesegas

Produktgasaufbereitung

und -konditionierung

CO-Konvertierung,

CO2-Abscheidung

Synthesegas

Methanolsynthese und

Destillation

Methanol

Asche

Abwasser, evtl. Aerosole,

Ammoniak, H2S, Staub u.a.

CO2

Prozeßdampf, Purgegas,

Heizgas, Wasser

Abbildung 4-8: Verfahrensschema zur Methanolerzeugung aus Biomasse

Das Synthesegas der dort eingesetzten zweistufigung Vergasung gleicht in etwa dem,

was man bei einer Braunkohlevergasung erhält (abgesehen von den H2S-Anteilen, die

bei der Braunkohle aufgrund des relativ hohen Schwefelgehalts in der Kohle viel höher

sind). Deshalb können für die an die Vergasung anschließenden Prozesse serienmäßige

Anlagen, wie man sie für die Methanol-Erzeugung aus Braunkohle verwendet, benützt

werden.

Das entstandene Synthesegas entspricht von der Zusammensetzung her im allgemeinen

noch nicht den Erfordernissen der Methanol-Synthese. Zum einen ist das Mengenverhältnis

von H2 und CO meist noch unbefriedigend, zum anderen enthält es oft noch

zu viele unerwünschte Bestandteile.

Für das Mengenverhältnis gilt folgende Bedingung:

H2−CO2 SN =

CO + CO2

Der optimale Wert für SN ist 2,02 ... 2,1.

Dabei sollte der Anteil von CO2, möglichst niedrig sein, darf aber für eine

funktionierende Methanol-Synthese 2,5% nicht unterschreiten. Der Anteil der übrigen

Bestandteile sollte dagegen so klein wie möglich sein.

(1)

37091A98


Insbesondere bei der Vergasung von sehr kohlenstoffhaltigen Ausgangsstoffen (Kohle,

Biomasse) ist SN meistens zu klein, d.h. das Synthesegas enthält zu viel CO.

Um dieses gewünschte Verhältnis zu erhalten, wird dem Synthesegas unter Druck

Wasserdampf zugeführt, wodurch nach der Gleichung

CO + H2O H2 + CO2 - 82 kJ/Mol (2)

ein Teil des Kohlenmonoxids zu Kohlendioxid oxidiert wird, wobei zusätzlicher

Wasserstoff entsteht [MEN 82]. Durch entsprechende Dosierung des zugeführten

Dampfes und entsprechende Regelung der Anlage kann so das optimale Verhältnis von

CO und H2 eingestellt werden. Dieser Prozeß wird als CO-Konvertierung bezeichnet.

Aus dem konditionierten Synthesegas kann nun, bei erhöhter Temperatur und

erhöhtem Druck und unter Einsatz von Katalysatoren, Methanol produziert werden.

Dies erfolgt nach den beiden Gleichungen [MEN 82]:

CO + 2H2 CH3OH - 91 kJ/Mol (3)

oder

CO2 + 3H2 CH3OH + H2O- 50 kJ/Mol (4)

In der Praxis laufen beide Prozesse parallel ab, wobei der Prozeß nach (3) klar

überwiegt. Im anschließenden Destillationsschritt wird das Methanol zum gewünschten

Reinheitsgrad (je nach Verwendungszweck 95% ... 99.85%) destilliert, wobei die

unerwünschten Bestandteile (hauptsächlich Wasser und durch Nebenreaktionen

entstandene andere Bestandteile) abgeschieden werden. Eines der am meisten

verwendeten Verfahren ist die Lurgi-Niederdruck-Methanol-Synthese.

In Tabelle 4-10 ist die Energiebilanz der Methanolerzeugung aus Biomasse mit dem

CREUSOT-Vergaser in aggregierter Form dargestellt. Dabei wird der erforderliche

Dampf für den Prozeßablauf durch zusätzliche Verbrennung von Biomasse

bereitgestellt. Dies bedeutet, daß in der Summe ein Biomasseeinsatz von rd. 2,6

kgTM/kgMeOH erforderlich ist.

Tabelle 4-10: Energiebilanz der Methanolerzeugung aus Biomasse







Methanol 132758

4.7 Biogas aus der anaeroben Vergärung

Zentrales Bauteil jeder Biogasanlage (Abbildung 4-9) ist der Faulbehälter, der meist

aus Beton oder Stahl gefertigt wird und völlig luftdicht verschlossen werden kann.

Um geeignete Faulbedingungen zu schaffen, wird das Substrat auf 30 bis 55 °C, je nach

Art der Faulbakterien, erwärmt. Dies kann sowohl im Fermenter selbst als auch


außerhalb im Zulauf oder in Verbindung mit einer Umwälzmischung geschehen. Um die

Wärmeverluste zu minimieren, muß der Faulbehälter isoliert werden.

organische

Reststoffe

Vorbehälter

Heizung

Rührwerk

Pumpe evtl.

mit Schneidwerk

Faulbehälter

Kondenswasserabscheider

Filter

Heizung Isolation

ausgefaulter

Biodung

Gasspeicher

Abbildung 4-9: Aufbau einer typischen Biogasanlage [1627] [WAG97]

Biogas

Neben dem Faulbehälter sind für den Betrieb einer Biogasanlage aber noch weitere

Anlagenteile nötig. Als zusätzliche Komponente von Biogasanlagen kommen

Mischeinrichtungen hinzu, um die Gasproduktion zu erhöhen. Ohne Mischeinrichtung

bilden sich Gasbläschen, die sich um die Zellen anlagern, diese vom Substrat abschirmen

und so die Gasproduktion vermindern. Außerdem muß der Phasentrennung durch

Sinkschichten- und Schwimmdeckenbildung begegnet werden. Die Vorbehandlung des

auszufaulenden Substrats beschränkt sich im allgemeinen auf eine Homogenisierung

durch Verdünnen und Zerkleinern der Feststoffe.

Die biologische Gaserzeugung, die sog. Methangärung, erfolgt über eine Bakterien-

Mischpopulation, die sich durch die herrschenden Milieubedingungen wie Art des

Substrates, Sauerstoffgehalt, ph-Wert, Temperatur etc. selbst einstellt, und die nur unter

striktem Sauerstoffausschluß existieren kann.

Das zugeführte Gärsubstrat stellt mit seiner organischen Zusammensetzung sowohl den

Lebensraum als auch gleichzeitig die Nährstoffquelle für die Bakterien dar. Die

Energieausbeute hängt stark von den Nährstoffanteilen ab. Die Anteile an

Kohlenhydraten, Fetten und Proteinen bestimmen den Ertrag und die

Zusammensetzung des Biogases.

Für die Aktivität verschiedener Bakterienfloren ist die Gärtemperatur eine

entscheidende Größe. Mit steigender Gärtemperatur wird der Stoffwechsel der

Bakterien beschleunigt. Aus energetischen Gründen werden bevorzugt mesophile

Bakterienkulturen eingesetzt. Die Verweilzeiten liegen bei diesem Temperaturbereich

bei 20 bis 30 Tagen. Der Abbaugrad der Trockensubstanz (TS) bzw. der organischen

Trockensubstanz (oTS) hängt von der Verweilzeit ab. Die oTS-Konzentration im

Substrat beeinflußt die Stoffwechseltätigkeit der Bakterien und die Gasbildung. Hohe


Substratkonzentrationen steigern die absolute Gasproduktion, aber der Abbaugrad der

zugeführten oTS sinkt.

Die Qualität von Biogas wird durch dessen Gehalt an Wasserdampf, Schwefelwasserstoff

und CO2 bestimmt. Wasserdampf kann durch Kondensatfällen abgetrennt werden,

wodurch der Heizwert des Biogases um max. 1,1 kWh/Nm 3 steigt. Um den Heizwert und

damit auch die Speicherdichte zu erhöhen kann das CO2 mittels CO2-Wäsche

abgeschieden werden. Je nach Art des Substrats ist mit einem Gehalt von 0,1 - 0,4 Vol.-%

H2S zu rechnen. Bei einer Verbrennung des Biogases ergeben sich dadurch etwa 1000

mg/m 3 SO2 im trockenen Abgas. Da beim Betrieb von Gasmotoren ein H2S-Anteil von


Abbildung 4-10: Verfahrensschema einer Biogasanlage für flüssige und feste Substrate

In [MAU 93] und [DREI 98] wurde der KEA einer vergleichbaren Biogasanlage sehr

detailliert ermittelt. Das Rohgas aus der Biogasanlage enthält neben Methan H2S und

CO2. Aufgrund der Toxizität und der korrosionsfördernden Eigenschaften muß das H2S

entfernt werden, bevor das Biogas genutzt werden kann. Ferner wird der CO2-Gehalt

des Biogases mittels Druckwasserwäsche auf 5 Vol.-% reduziert.

In Tabelle 4-12 werden die Primärergieaufwendungen der untersuchten Anlage

zusammengefasst. Die Strom- und Wärmebereitstellung für diese Biogasanlage kann

alternativ auch mit einem mit Biogas betriebenen BHKW erfolgen, die erzeugte

Gasmenge würde sich dadurch verringern; aus primärenergetischer Sicht würde sich

das Ergebnis jedoch verbessern. In diesem Fall könnte neben dem hochwertigen Dünger

auch der nicht für den Eigenbedarf benötigte Strom genutzt werden.

Tabelle 4-12: Primärenergieaufwendungen für die Bereitstellung von Biogas

Bilanzposten GJ/toTS

Organische Reststoffe 17,0

Anlagenbetrieb 7,7

Anlagenherstellung 4,0

Entsorgung von Reststoffen -0,6

Biogas 11,7

ü

ü

ü

ü

Verteilung und Speicherung biogener Kraftstoffe 33

5 Verteilung und Speicherung biogener Kraftstoffe

Verluste bzw. Aufwendungen bei der Verteilung und Speicherung von Kraftstoffen

ergeben sich durch:

• Verdichtung oder Verflüssigung,

• Verdunstung, Leckagen,

• Transport,

• Kraftstoffabgabe,

• Herstellungs- und Instandhaltungsaufwendungen der beteiligten Komponenten

Die Verluste bzw. Aufwendungen für die einzelnen Bilanzposten hängen von der

Transportentfernung, der Energiedichte, dem Kraftstofftank und vor allem vom

Kraftstoff selbst ab. Im folgenden werden für die einzelnen Kraftstoffsorten die

Speicherverfahren beschrieben und die angenommenen Infrastrukturszenarien

aufgezeigt. Dabei wird zwischen Flüssigkraftstoffen (Rapsöl, RME, Ethanol, Methanol)

und gasförmigen Kraftstoffen (Wasserstoff, Biogas) unterschieden.

5.1 Flüssige Kraftstoffe

Für die Lagerung von Rapsöl und RME eignen sich analog zu Dieselkraftstoff Metallund

PE-Tanks. Die Lagerung sollte dabei nach Möglichkeit unter Sauerstoffabschluß,

möglichst kühl und dunkel erfolgen, um die Veränderung fettchemischer Kenngrößen,

wie z.B. die Peroxidzahl als Maß für den oxidativen Verderb, so gering wie möglich zu

halten [WID 92].

Der Transport kann mit den gleichen Tanklastzügen erfolgen, die auch für

Dieselkraftstoff geeignet sind. Die Betankung erfolgt mit den üblichen Zapfsäulen.

Für Rapsöl wird angenommen, daß das Öl aus zentralen Ölmühlen stammt und über

einen Zwischenhändler an den Endabnehmer (z.B. landwirtschaftlicher Betrieb)

verkauft wird. Beim Endabnehmer befindet sich ein kleiner Speicher mit Zapfsäule. Für

Rapsöl wird im Rahmen dieser Studie dieses Szenario angesetzt, da dieser Kraftstoff in

großvolumigen Dieselmotoren eingesetzt werden kann und dazu keine besonders

aufwendige Umrüstung erfolgen muß. Unter diesen Voraussetzungen ist ein Vertrieb

über öffentliche Tankstellen aufgrund der zu erwartenden geringen Umschlagmengen

nicht rentabel.

Das Rapsöl wird von der Ölmühle aus 200 km mit einem Tankauflieger zum

Zwischenhändler und von dort weitere 50 km zum Endabnehmer transportiert. Dort

wird das Rapsöl über eine eigene Zapfsäule an den Verbraucher abgegeben.

Die Energieaufwendungen für Rapsöl von der Raffinerie bis in den Fahrzeugtank setzen

sich zusammen aus den Aufwendungen für den Transport mit Tankauflieger und

Tankwagen, dem Energieaufwand für das Umfüllen des Rapsöls, den Herstellungs- und

Betriebsaufwand (z.B. Beleuchtung, Heizung usw.) der Anlagen und Verluste an Rapsöl

durch Leckagen. Die Aufwendungen und Verluste sind in Tabelle 5-1 dargestellt.


Tabelle 5-1: Verteilung und Speicherung von Rapsöl


Rapsöl 42578

Verteilung und Speicherung 1049


Rapsöl im Tank 42578

Bei RME wird angenommen, daß der Kraftstoff von den zentralen Umesterungsanlagen,

die sich direkt bei den Ölmühlen befinden, mit Tankaufliegern über eine Entfernung

von 200 km zu den Zwischenhändlern und von dort weitere 50 km zu einer öffentlichen

Tankstelle transportiert wird. Die Abgabe erfolgt mit den für Diesel üblichen

Zapfsäulen an Fahrzeuge die mit Diesel, RME oder einem RME-Diesel-Gemisch

betrieben werden können.

Aufgrund dieser Annahmen kann der Energieaufwand für die Herstellung der

Betriebsmittel für RME und Diesel als gleich angesetzt werden. Der Herstellungsaufwand

für Tankstellen und für die Regionalverteilung beträgt nach [ZAE98] ca.

150 MJ/tKraftstoff. Unter diesen Rahmenbedingungen ergeben sich die in Tabelle 5-2

dargestellten Ergebnisse.

Tabelle 5-2: Verteilung und Speicherung von RME


RME 43169



RME im Tank 43134

Für die Lagerung von Methanol und Ethanol können die gleichen Tanksysteme wie für

Benzin verwendet werden. Bei langfristiger Lagerung sollte das Tankmaterial ein

Hindurchdiffundieren von Wasser unterbinden, da sonst der Alkohol verwässert wird.

Verluste bei der Speicherung entstehen durch Tankatmung, verursacht durch

Volumenänderungen bei Temperaturschwankungen und durch Verdrängungsemissionen,

verursacht durch die Verdrängung des Gaspolsters bei Befüllung. Die

Speicher- und Umfüllverluste der Alkohole sind aufgrund des geringeren Dampfdruckes

und der hohen Verdampfungswärme deutlich geringer als bei Benzin. Dies spiegelt sich

auch in der höheren Verdunstungszeit wieder. Aus der etwa doppelt so langen

Verdunstungszeit und dem etwa halb so hohen Heizwert ergeben sich Verdunstungsverluste,

die energetisch etwa ¼ der Verluste von Benzin ausmachen.

Transport und Betankung erfolgen praktisch mit den gleichen Systemen wie bei Benzin.

Zuckerrüben stehen für die Ethanolgewinnung nur drei Monate pro Jahr zur Verfügung

(siehe Kapitel 3.1.6). Dies hat Auswirkungen auf die zentralen Lager, wenn die

Versorgung für das gesamte Jahr gesichert werden soll. In diesem Fall müssen ca. 80 %

der Ethanolproduktion gespeichert werden können. Bei einer Anlage die 210.000 t

Zuckerrüben pro Jahr bzw. in drei Monaten zu Ethanol verarbeitet sind somit rd.

16.100 m³ zu speichern. Das Ethanol wird vom Zentrallager direkt mit einem

Tankwagen über 50 km zur Tankstelle transportiert.

Verteilung und Speicherung biogener Kraftstoffe 35

Die Energieaufwendungen sowie die auftretenden Verluste für Speicherung, Transport

und Abgabe des Ethanols sind in Tabelle 5-3 zusammengefaßt.

Tabelle 5-3: Verteilung und Speicherung von Ethanol

Für Methanol wird aufgrund der dezentralen Erzeugung eine Verteilung über

Tanklastwagen angesetzt. Der Transport erfolgt über eine Entfernung von 50 km in die

nähere Umgebung der Produktionsstätte. Bei Speicherung und Transport wird

angenommen, daß durchschnittlich ca. 2 Liter pro m³ verdunsten. Zusätzlich können

Verluste durch den Transport sowie mehrmaliges Umfüllen auftreten.

Die Energieaufwendungen sowie die auftretenden Verluste für Speicherung, Transport

und Abgabe des Methanols an den Endverbraucher sind in Tabelle 5-4 dargestellt.

Tabelle 5-4: Verteilung und Speicherung von Methanol

5.2 Gasförmige Kraftstoffe


Ethanol 102762



Ethanol im Tank 102512


Methanol 132758



Methanol im Tank 132332

Die Speicherung von Wasserstoff kann wahlweise im flüssigen oder im gasförmigen

Zustand erfolgen. Die Art des Speichersystems ist abhängig von Einsatzzweck und von

der erforderlichen Speicherkapazität.

Für die stationäre Speicherung des aus einer allothermen Biomassevergasung in

Deutschland erzeugten Wasserstoffs kommen praktisch nur Übertage-Druckspeicher in

Frage. Prinzipiell kann Wasserstoff deutlich platzsparender im flüssigen Zustand

gespeichert werden, aber die Verflüssigung von Wasserstoff kann nur in industriellen

Großanlagen zu akzeptablen Kosten erfolgen, und ist auch dort nur energetisch

sinnvoll, wenn sehr große Transportentfernungen zurückgelegt werden sollen. Flüssiger

Wasserstoff wäre somit nur für den Import aus biomassereichen Regionen der Welt

geeignet. Da der Bilanzraum im Rahmen dieser Untersuchung jedoch Deutschland ist

wird hier die Verdichtung des Wasserstoffs betrachtet.

Für die Speicherung des Wasserstoffs aus der untersuchten dezentralen Vergasungsanlage

wird ein zwei-Tages-Speicher angesetzt; daraus ergibt sich ein erforderliches

Speichervolumen von 30.000 Nm³. Bei einem maximalen Betriebsdruck von 15 bar

benötigt ein Niederdruck-Kugelbehälter ein geometrisches Volumen von 2.000 m³.


Der Transport gasförmigen Wasserstoffs, von der Biomassevergasungsanlage zur

Tankstelle, kann entweder in Pipelines oder in Druckspeichern erfolgen. Pipelines

haben dabei den Nachteil, daß nur ein sehr kleines Leitungsnetz existiert und der

Aufbau eines ausgedehnten Leitungsnetzes kostenintensiv ist und sich somit nur für

Verbrauchsschwerpunkte rechnet. Für die Betankung von gasförmigem Wasserstoff

kommen Slow-Fill- und Fast-Fill-Tanksysteme in Frage. Bei Slow-Fill-Systemen erfolgt

die Betankung langsam über mehrere Stunden und bei den Fast-Fill-Systemen dauert

ein Betankungsvorgang nur wenige Minuten.

Im Rahmen dieser Studie wird von einem Fast-Fill-System ausgegangen. Es wird dabei

ein mobiler Druckspeicher, der aus 345 Einzelflaschen mit einem Gesamtgewicht von

knapp 22 t besteht, eingesetzt. Der mobile Speicher wird mit einem Sattelauflieger zur

Tankstelle transportiert und dort gegen einen leeren Behälter ausgetauscht.

Für die Kraftstoffabgabe ist bei dem hier betrachteten System kein direkter Energieeinsatz

mehr notwendig, da eine Entspannung in den Tank des Fahrzeuges erfolgt. Die

gesamten Aufwendungen sind in Tabelle 5-5 zusammengefaßt.

Tabelle 5-5: Verdichtung, Verteilung und Speicherung von GH2 in einem mobilen Gaspeicher

mit Druckflaschen [DREI 98]


Wasserstoff 240245

Verdichtung, Verteilung und Speicherung 128958


Wasserstoff im Tank 240245

Für die Speicherung von Biogas gibt es grundsätzlich die gleichen Optionen wie für

Wasserstoff; darüber hinaus ist eine Einspeisung des aufbereiteten Biogas in das

Erdgasnetz möglich. Für die im Rahmen dieser Studie betrachtete Biogasanlage, mit

einer mittleren Nettogaserzeugung von 100 m³ pro Tag, wird von einem Speicherbedarf

vor Ort von zwei Tagen ausgegangen. Für diesen Zweck können drucklose

Speichersysteme verwendet werden. Die am häufigsten verwendeten Speicher sind sog.

Ballon- oder Folienspeicher, die das Biogas praktisch drucklos (< 50 mbar) speichern.

Das Biogas kann entweder über eine Slow-Fill-Tankstelle oder über das Erdgasnetz mit

einer daran angeschlossenen Fast-Fill-Tankstelle an das Fahrzeug abgegeben werden.

In Tabelle 5-6 sind die Energieaufwendungen für die Verteilung des Biogas über das

bestehende Erdgasnetz und die Betankung mit einem Fast-Fill-Konzept


Tabelle 5-6: Verteilung, Speicherung und Kraftstoffabgabe (Fast-Fill) von Biogas

(Bezugsgröße: 100 m³)

Bilanzposten GJ/toTS

Biogas 11,7

Verdichtung, Verteilung und Speicherung 1,6

Anlagenherstellung 0,1

Biogas im Tank 11,7



Im folgenden Abschnitt werden die in den vorangegangenen Kapiteln bilanzierten

Prozeßschritte zu Prozeßketten zusammengefügt. Der systematische Ansatz ist für alle

dargestellten Prozeßketten gleich. Regenerative Energie tritt von oben rechts in den

Bilanzraum, nicht-regenerativer Energieeinsatz ist durch den Eintritt direkt von oben

gekennzeichnet und indirekte Aufwendungen (Betriebsstoff-, Betriebsmittel- und

Entsorgungsaufwendungen) treten von links oben in den Bilanzraum. In den

dargestellten Energieflußdiagrammen sind alle Angaben auf 100% - Energieinhalt des

Kraftstoff beim Endverbraucher - normiert.

Neben dem Kumulierten Energieaufwand, wird der Kumulierten Nicht-regenerative

Energieaufwand, der Kumulierten Regenerative Energieaufwand und die Kumulierten

Emissionen für die Kraftstoffe ausgewiesen.


6.1 Rapsöl

Abbildung 6-1: Bereitstellung von Rapsöl


6.2 RME

Abbildung 6-2: Bereitstellung von RME aus Raps


6.3 Ethanol

Abbildung 6-3: Bereitstellung von Ethanol aus Zuckerrüben


6.4 Methanol

Abbildung 6-4: Bereitstellung von Methanol aus Miscanthus


6.5 Wasserstoff

Abbildung 6-5: Bereitstellung von Wasserstoff aus Miscanthus


6.6 Biogas

Abbildung 6-6: Bereitstellung von Biogas aus organischen Reststoffen


6.7 Quervergleich

In Kapitel 2 wurden mit Erntefaktor, Energiegewinn und biogenem Kraftstoffertrag

einige für biogene Energieträger charakteristische Größen definiert, die im folgenden

auf die im Rahmen dieser Studie untersuchten Prozeßketten angewendet werden sollen.

Alle in der Folge dargestellten Größen beziehen sich auf einen Bezugszeitraum von

einem Jahr.

Einige dieser Kenngrößen sind für die Biogas-Prozeßketten zum Teil nicht ausweisbar,

da die Gewinnung von Biogas aus organischen Abfällen nicht von der verfügbaren

landwirtschaftlichen bzw. forstwirtschaftlichen Fläche abhängt und damit diese als

Bezugsgröße ausscheidet oder die Datenlage eine Angabe nicht erlaubt.

400

GJ/ha

350

300

250

200

150

100

50

0

37184D99

KNRA

KRA

W netto

Energiewinn

196

91

103

71 71

21

43

22 27

43

16 12

Rapsöl RME

Ethanol aus

Zuckerrüben

37

339 339

132

95

MeOH aus

Miscanthus

237

241

4

GH 2 aus

Miscanthus

Abbildung 6-7: Energetische Kennzahlen für die Bereitstellung biogener Kraftstoffe

In Abbildung 6-7 sind einige charakteristische flächenbezogene Kenngrößen für die

Bereitstellung biogener Kraftstoffe dargestellt. Der KRA ist dabei ein Maß für den

spezifischen Flächenertrag eines Biomasserohstoffes. Man erkennt beispielsweise, daß

Miscanthus einen sehr hohen Ertrag aufweist. Die unterschiedlichen Erträge der

einzelnen Rohstoffe wirken sich entsprechend auf die Aufwendungen aus. Betrachtet

man den KNRA für die Bereitstellung biogener Kraftstoffe, sieht man den

vergleichsweise hohen Aufwand für die Wasserstoff-Prozeßkette. Dies liegt vor allem am

hohen Verdichtungsaufwand der für die Distribution erforderlich ist. Diese Tatsache

führt auch zu den relativ ungünstigen Erntefaktoren und Energiegewinnen pro Fläche

für die Wasserstoff-Prozeßkette. Zusätzlich beeinflußt der relativ hohe Stromeinsatz bei

der Konversionsanlage das Ergebnis negativ. Wie bereits erwähnt kann dieser extern

bezogene, nicht-regenerative Energiebedarf durch Stromeigenerzeugung mittels

verstärktem Biomasseeinsatz vermindert werden.


Der biogene Kraftstoffertrag Wnetto ist ein Maß für die Effizienz der Bereitstellungskette;

dabei werden in einzelnen Prozeßstufen anfallende Nebenprodukte nicht berücksichtigt.

Wnetto ist der flächenbezogene Energieinhalt des Kraftstoffes im Tank des Endverbrauchers.

Der Energiegewinn ist das Saldo aus Wnetto und KNRA und ist somit eine

entscheidende Größe bei der Beurteilung der energetischen Situation einer biogenen

Kraftstoffkette. Methanol aus Miscanthus schneidet aufgrund des hohen Ertrags und

der geringen nicht-regenerativen Aufwendungen am günstigsten ab.

In Abbildung 6-8 sind nun die kumulierten Emissionen der vorgelagetten Prozesse für

die Bereitstellung der Kraftstoffe beim Endverbraucher denen von Benzin (aus [FVV98])

gegenübergestellt.

Es wird deutlich, daß die im Rahmen dieser Studie untersuchte Variante zur Erzeugung

von Methanol aus nachwachsenden Rohstoffen für die kumulierten CO2-Emissionen

zum besten Ergebnis führt. Dieses positive Ergebnis wird durch den vergleichsweise

hohen Biomasseeinsatz für die Bereitstellung des Methanols relativiert. Im Vergleich

zum Referenzsystem Benzin ist zu beachten, daß der Einbezug der Nutzungsphase die

Ergebnisse aufgrund der CO2-Neutralität der biogenen Kraftstoffe maßgeblich

beeinflußt.

1,2

1,0

0,8

0,6

0,4

0,2

0,0

In kg/kWh:

Kohlendioxid

In g/kWh:

Kohlenmonoxid

Kohlenwasserstoffe

Stickoxide

Schwefeldioxid

Rapsöl RME Ethanol Methanol Wasserstoff Benzin

Abbildung 6-8: Emissionen bei der Bereitstellung biogener Kraftstoffe

Bei den vorgelagerten Kohlenmonoxidemissionen schneidet Methanol und Wasserstoff

etwas günstiger ab, als RME,Rapsöl und Ethanol; jedoch schlechter als Benzin.

Hinsichtlich der Kohlenwasserstoffemissionen sind keine signifikanten Unterschiede

bei den biogenen Kraftstoffen auszumachen. Im Vergleich zu den heute eingesetzten

fossilen Kraftstoffen - hier Benzin - sind die vorgelagerten CxHy-Emissionen wesentlich

geringer.

37267A99


Bei Raps und Zuckerrüben als Biomasserohstoff ergeben sich aufgrund der Landwirtschaft

höhere kumulierte NOx-Emissionen als bei der mehrjährigen Energiepflanze

Miscanthus, die kaum eine Düngung erfordert.

Bei den vorgelagerten SO2-Emissionen beeinflußt der eingesetzte Brennstoff bei den

Konversionsanlagen das Ergebnis maßgeblich. Hier schneidet Ethanol am

ungünstigsten ab, da vorwiegend Schweröl und Kohle zum Einsatz kommt.

Die in der Abbildung dargestellten kumulierten Emissionen stellen für die biogenen

Kraftstoffe maximale Emissionswerte dar, da sie ohne eine Berücksichtigung eventuell

zu erteilender Gutschriften durch eine andere Bewertung der Nebenprodukte kalkuliert

wurden (siehe folgendes Kapitel). Bei einer breiten Einführung biogener Kraftstoffe

kann ferner mit einem verstärkten Einsatz regenerativer Brennstoffe für die Wärmeund

Strombereitstellung gerechnet werden; dies würde ebenfalls zu geringeren

spezifischen Emissionen führen.

Geht man über die im Rahmen dieser Studie betrachteten Bereitstellung hinaus und

bezieht die Nutzung der Kraftstoffe in Verbrennungsmotoren mit ein, so kann man

feststellen, daß bezüglich der klimarelevanten Kohlendioxid- und Kohlenwasserstoffemissionen

die biogenen Prozeßketten besser abschneiden als die fossilen Kraftstoffe.

Bei den kumulierten CO, NOx und SO2-Emissionen ist unter Einbezug der Nutzung

keine eindeutige Tendenz zu erkennen [DREI99].

6.8 Einfluß der Koppelproduktbewertung

Wie bereits frühere Studien zur ganzheitlichen Bilanzierung von Energieträgern,

Produkten und Dienstleistungen am Lehrstuhl für Energiewirtschaft und

Anwendungstechnik und an der Forschungsstelle für Energiewirtschaft zeigten, führen

verschiedene Analysen zum gleichen Untersuchungsgegenstand häufig zu differierenden

Aussagen. In der vorliegenden Studie wurde bei qualitativer Bewertung bereits

deutlich, daß die ganzheitliche Bilanzierung der Pflanzenproduktion, der

Kraftstoffgewinnung und -verteilung ganz erheblich von der Bewertung der

Nebenprodukte und Reststoffe sowie den gewählten Systemgrenzen gekennzeichnet ist.

Für die Bilanzierung ökologischer Größen, wie Kumulierter Energieaufwand,

Flächennutzung, Emissionen etc. ist es deshalb erforderlich, aufbauend auf den

bisherigen Analysen den Einfluß der Nebenprodukte und Reststoffe in allen Phasen der

Prozeßkette aufzuzeigen und ein Verfahren anzuwenden, daß die ganzheitliche

energetische Bewertung biogener Kraftstoffe ermöglicht.

Bisher wurden Standardlebenswege für die biogenen Kraftstoffe als Rahmenbedingung

definiert und auf Basis dieser Prozeßketten auch eine Bilanzierung durchgeführt.

Die Koppelproduktion ist dadurch gekennzeichnet, daß aus den selben Ausgangsmaterialien

im gleichen Produktionsprozeß zwangsläufig verschiedene Erzeugnisse

erstellt werden. Die Relationen zwischen dem mengenmäßigen Anfall der Koppelprodukte

können starr oder in gewissen Grenzen variierbar sein. Bei der Bereitstellung

von Kraftstoffen aus nachwachsenden Rohstoffen fallen in verschiedenen Prozeßstufen

neben dem eigentlichen Zielprodukt verschiedene Nebenprodukte und Reststoffe an, die

bei einer Ausdehnung der biogenen Kraftstofferzeugung einer sinnvollen Nutzung

zugeführt werden müssen.


Im Rahmen dieser Untersuchung wurde für sechs biogene Kraftstoffe, deren

Bereitstellung auf Basis von vier verschiedenen Rohstoffen analysiert und Wege der

Koppelproduktnutzung aufgezeigt. Die Nutzungsmöglichkeiten der Nebenprodukte und

Reststoffe sind demnach vielfältig; es ist beispielsweise ein Einsatz in der

Landwirtschaft als Futtermittel- oder Düngemittel sowie eine Verwendung der

Nebenprodukte als Brennstoff möglich.

Eine verursachergerechte Aufteilung der Energie- und Rohstoffinputs ist häufig

unmöglich, da keine physikalisch oder chemisch zwingend begründete Aufteilung des

Verbrauchs für den Gesamtprozeß möglich ist. Deshalb wurde in [DREI99a] ein

Verfahren entwickelt, daß den Zweck der Energieverbrauchsanalyse und ganzheitlichen

Bewertung bestmöglichst erreicht. Hierzu wurden vier mögliche Wege aufgezeigt und

deren Vor- und Nachteile diskutiert. Für die ganzheitliche Bilanzierung biogener

Kraftstoffe wird folgendes Vorgehen vorgeschlagen:

1. Keine Verwendung der Nebenprodukte und Reststoffe

• ist für die Nebenprodukte bzw. Reststoffe keine Verwendungs- oder

Einsatzmöglichkeit vorhanden, kommt die zielproduktorientierte Methode zur

Anwendung. Dabei werden sämtliche Aufwendungen entlang der Prozeßkette dem

Zielprodukt zugeschlagen.

2. Verwendung der Nebenprodukte und Reststoffe

• ist eine Aufteilung der Energie- und Rohstoffinputs anhand der physikalischen

oder chemischen Zusammenhänge möglich, so müssen die Aufwendungen

entsprechend dieser Kriterien auf die einzelnen Erzeugnisse aus den

Bilanzräumen aufgeteilt werden

• ist eine solche Aufteilung verursachergerecht nicht möglich, ist eine Zuteilung der

Aufwendungen auf die Teilprodukte nur indirekt möglich. Dies bedeutet, falls das

Prinzip der Verursachung aufgrund der gemeinschaftlichen Produktion nicht

anwendbar ist, erfolgt die Zuweisung mittels der quantitativen Methode. Die

Aufteilung der Aufwendungen bis hin zur Koppelproduktion wird anhand der

Bewertungsgröße Energieinhalt vorgenommen. Nach ihrer Herstellung

durchlaufen die Koppelprodukte in der Regel verschiedene

Weiterverarbeitungsstufen, dabei ist eine getrennte Bilanzierung möglich.

Die quantitative Methode mittels der Bewertungsgröße Energieinhalt wird

vorgeschlagen, da bei einer Ausdehnung der biogenen Kraftstoffproduktion, als

Alternative zu den derzeit verfügbaren fossilen Energieträgern Diesel oder Benzin

damit zu rechnen ist, daß zunehmend Schwierigkeiten bei den Absatzmöglichkeiten der

Nebenprodukte und Reststoffe auftreten. Es ist zu erwarten, daß sich dann zumeist der

Einsatz der Koppelprodukte als Brennstoff anbietet. Dies bedeutet, daß alle Erzeugnisse

entlang der Prozeßkette als Energieträger verwendet werden, das Zielprodukt als

Kraftstoff für den Verkehrssektor und die Nebenprodukte und Reststoffe als Brennstoff

für die Strom- und Wärmeerzeugung. Der Energieinhalt der Koppelprodukte eignet sich

als Bewertungsgröße für die Aufteilung der Aufwendungen, da er die physikalischen

Zusammenhänge widerspiegelt.

Die soeben skizzierte Vorgehensweise wurde auf alle in Abbildung 1-1 dargestellten

Prozeßketten angewendet. Die vorgeschlagene Methodik bei der Bewertung der

Nebenprodukte und Reststoffe ergibt im Vergleich zur zielproduktorientierten Methode


die in Abbildung 6-9 und Abbildung 6-10 dargestellten energetischen Kenngrößen und

kumulierten CO2-Emissionen.

500%

450%

400%

350%

300%

250%

200%

150%

100%

50%

0%

mit Koppelproduktnutzung

ohne Koppelproduktnutzung

Erntefaktor


Rapsöl RME Ethanol Methanol Wasserstoff Biogas

Abbildung 6-9: Erntefaktoren und Bereitstellungsnutzungsgrade biogener Kraftstoffe -

ohne und mit Nutzung der Koppelprodukte

g/kWh

200

180

160

140

120

100

80

60

40

20

0

mit Koppelproduktnutzung

ohne Koppelproduktnutzung

Rapsöl RME Ethanol Methanol Wasserstoff

Abbildung 6-10: Vorgelagerte CO2-Emissionen biogener Kraftstoffe -

ohne und mit Nutzung der Koppelprodukte

37261A99

37260A99


Man sieht, daß sich insbesondere bei den pflanzenölbasierten Kraftstoffen erhebliche

Veränderungen hinsichtlich der energetischen Bewertung ergeben. Die Bereitstellungsnutzungsgrade

steigen auf rund 80% an, der Erntefaktor erhöht sich bei Rapsöl auf rd.

4,6 und bei RME auf 2,9. Bei Ethanol und Biogas ergeben sich ebenfalls erhebliche

Veränderungen. Diese starken Verschiebungen bei der Bewertung von Rapsöl, RME und

Ethanol liegen am hohen Koppelproduktaufkommen bei diesen Prozeßketten. Eine

Verwendungsmöglichkeit der einzelnen Nebenprodukte und Reststoffe als Brennstoff

oder Futtermittel scheint bei diesen Prozeßketten auch bei einer weiteren Ausdehnung

gegeben, daher können die gezeigten Werte als realistisch angesehen werden.

Für die aus der Vergasung von Biomasse resultierenden Kraftstoffe Wasserstoff und

Methanol sind die Auswirkungen der veränderten Koppelproduktbewertung nicht sehr

groß. Dies liegt am vergleichsweise geringen Aufkommen. Bei den Nebenprodukten

handelt es sich zum Großteil um nicht genutzte Abwärme aus den einzelnen

Prozeßschritten; bei einer breiten Ausdehnung der Wasserstoff- bzw. der

Methanolerzeugung aus Biomasse erscheint eine umfangreiche externe Nutzung dieser

Abwärmepotentiale als unwahrscheinlich. Vielmehr sollte man sich im Sinne einer

Prozeßoptimierung um die Einbindung der Abwärme für interne Zwecke bemühen; dies

würde zu einer Erhöhung der Nutzungsgrade der Anlagen beitragen.


7 Fazit

Im Rahmen dieser Arbeit wurde eine vollständige energetische Prozeßkettenanalyse von

der Biomassegewinnung über die Kraftstoffherstellung bis hin zum Endverbraucher

durchgeführt. Dabei wurden neben den Energieaufwendungen auch ausgewählte

Emissionen (CO2, SO2, CO, CxHy, NOX) bilanziert. Die vergleichende Gegenüberstellung

der ermittelten Daten mit denen der substituierbaren konventionellen Treibstoffe

ermöglicht eine Beurteilung der Biokraftstoffe. Die detaillierte Untersuchung der

einzelnen Prozeßschritte biogener Kraftstoffketten erlaubt es die Energieaufwendungen

in allen Teilschritten zu bilanzieren. Für die Darstellung und Interpretation der

Ergebnisse wurden einige, für biogene bzw. regenerative Energieträger

charakteristische Größen definiert: Kumulierter nicht-regenerativer Energieaufwand

(KNRA), Kumulierter regenerativer Energieaufwand (KRA), Energiegewinn pro Fläche,

Erntefaktor und biogener Kraftstoffertrag.

Als Ergebnis lassen sich folgende Kernaussagen ableiten:

• Im Vergleich zu den fossilen weisen die biogenen Kraftstoffe durchwegs niedrigere

Bereitstellungsnutzungsgrade auf. Dies liegt zum einen an den etwas höheren

vorgelagerten Aufwendungen und zum anderen an den bei der Ernte und der

Verarbeitung anfallenden Nebenprodukten.

• Die Erntefaktoren der biogenen Kraftstoffe, bei denen im Gegensatz zum

Bereitstellungsnutzungsgrad lediglich die nicht-regenerativen Energieaufwendungen

entlang der Prozeßkette berücksichtigt werden, sind sehr viel höher.

• Aufgrund der CO2-Neutralität der biogenen Kraftstoffe treten während der

Nutzungsphase bei diesen Prozeßketten keine zu berücksichtigenden CO2-

Emissionen auf. Hinsichtlich der kumulierten CO2-Emissionen schneiden die

biogenen Kraftstoffe unter Einbezug der Nutzung deshalb wesentlich günstiger ab.

• Bei den anderen untersuchten Emissionen (CO, CxHy, NOx, SO2) erzielt man bei den

biogenen Prozeßketten insbesondere bei den Kohlenwasserstoffemissionen erhebliche

Einsparungen.

Die Ergebnisse für den KEA als auch für den KNRA werden bei den biogenen

Kraftstoffen maßgeblich von der Bewertung der Koppelprodukte bestimmt. Diese Studie

hat gezeigt, daß durch die konsequente Nutzung aller Produkte entlang der biogenen

Kraftstoffprozeßketten eine deutliche Reduzierung der Energieaufwendungen (die dens

biogenen Kraftstoffen zugeschrieben werden) erzielt werden kann. Im Sinne der

Ressourcenschonung, sowohl materiell als auch monetär, ist die Nutzung aller Produkte

wünschenswert und sinnvoll. Dies zeigen auch die Erfahrungen aus der

Mineralölindustrie, bei der bereits heute eine umfangreiche Nutzung aller

Nebenprodukte aus den Raffinerieprozessen stattfindet. Bei einem Aufbau einer

Infrastruktur für biogene Kraftstoffe ist ein integriertes Konzept mit der Verwendung

aller Produkte anzustreben. Mit dem hier vorgestellten Verfahren ist eine

entsprechende Berücksichtigung der Koppelproduktnutzung im Rahmen der

ganzheitlichen Bewertung der biogenen Kraftstoffe möglich.

Fazit 51

Die im Rahmen dieser Arbeit aufgezeigten Ergebnisse stellen den Stand der Technik

dar. Einzelne Verfahren oder Prozesse befinden sich heute noch im Entwicklungsstadium,

es besteht daher insbesondere im Bereich der Kraftstoffgewinnung und der

Speicherung gasförmiger Energieträger noch ein erhebliches Entwicklungspotential. Die

folgenden Arbeiten müssen zeigen, inwieweit sich Verbesserungen in einzelnen

Prozeßschritten auf das Gesamtergebnis und die Bewertung biogener Kraftstoffe

auswirken.

Im Hinblick auf nachhaltige und sinnvolle Wege zur Einsparung fossiler Ressourcen

und die Verringerung der Emissionsbelastung ist detailliert zu untersuchen, welche

Prozeßketten weiter verfolgt werden sollten. Der Einsatz von Biomasse erscheint heute

als sinnvolle Basis für ein zukünftiges Energieversorgungssystem. Die Gründe hierfür

sind die einfache Handhabung der Biomasse mit bekannten Techniken, die

Verfügbarkeit in nahezu allen Regionen und die universelle Einsetzbarkeit des

erzeugten Kraftstoffes als leicht speicherbares und transportables Medium.


8 Literaturverzeichnis

BASS 97 El Bassam N., FAL Braunschweig: persönliches Gespräch auf dem 1.

Europäischen Biomassetag der Regionen in München-Garching, 1997

BAU 97 Baumann, M.: Methanolerzeugung aus Biomasse - Ökonomische und

ökologische Betrachtung. Studienarbeit am Lehrstuhl für Energiewirtschaft

und Kraftwerkstechnik, TU München, 1997

DREI 98 Dreier T., Geiger B., Saller A.: Ganzheitliche Prozeßkettenanalyse für die

Erzeugung und Anwendung von biogene Kraftstoffen. Studie des Lehrstuhl

für Energiewirtschaft und Kraftwerkstechnik, TU München und der

Forschungsstelle für Energiewirtschaft, München , 1998

DREI 99 Dreier T.: Biogene Kraftstoffen - energetische, ökölogische und ökonomische

Analyse, IFE-Schriftenreihe Heft 38, München, 1999

DREI 99a Dreier T.: Prozeßkettenanalyse der Bereitstellung flüssiger und gasförmiger

biogener Kraftstoffe - Verfahren zur ganzheitlichen energetischen Bewertung

der Nebenprodukte und Reststoffe. Studie des Lehrstuhl für Energiewirtschaft

und Kraftwerkstechnik, TU München, 1999

FFE 93 Deß A., Pröpster A., u.a. : Nutzung von landwirtschaftlich erzeugter

Biomasse zur Festbrennstofferzeugung, Studie der Forschungsstelle für

Energiewirtschaft, Verein zur Förderung der Agrarenergie e.V., Bayernwerk

AG, Energieversorgung Ostbayern AG, Umwelt-Energie-Technik-GmbH,

1993

FVV 98 Biedermann P., Dienhart H., Dreier T., u.a.: Brennstoffzellen-Studie.

Forschungsvereinigung Verbrennungskraftmaschinen FVV, Forschungsvorhaben

Nr. 686. Frankfurt 1998

GABIO 97 Projektgemeinschaft Bioenergieträger: Ganzheitliche Bilanzierung von nachwachsenden

Energieträgern unter verschiedenen ökologischen Gesichtspunkten,

gefördert durch die Deutsche Bundesstiftung Umwelt, Osnabrück,

1997

GEMIS Fritsche U.R., Leuchtner J., Matthes F.C., Rausch L., Simon K.H.: Gesamt-

Emissions-Modell Integrierter Systeme (GEMIS). Im Auftrag des Hessischen

Ministeriums für Umwelt, Energie und Bundesangelegenheiten, Darmstadt,

Freiburg, Kassel, Berlin

HART 95 Hartmann, H.: Die Stellung der Biomasse. Abschlußbericht für das Bundesministerium

für Ernährung, Landwirtschaft und Forsten, Landwirtschaftsverlag,

Münster, 1995

HEG 96 Dr. Hege: Gespräch am 7.12.1996, Bayerische Landesanstalt für

Bodenkultur und Pflanzenbau, Abteilung Düngung, Weihenstephan, Freising

HESS 88 Hessisches Landesamt für Ernährung, Landwirtschaft und

Landesentwicklung (Hrsg.): Alternativer Landbau. Erhebungen und

Untersuchungen auf Flächen alternativ wirtschaftender Betriebe in Hessen

1981-1986. Informationen für Beratung und Verwaltung 56, 1988

Literaturverzeichnis 53

HYD 93 HydroAgri Dülmen (Hrsg.): Faustzahlen für die Landwirtschaft und

Gartenbau. 12. Auflage, Dülmen, 1993

ISEN 92 Isensee E., u.a.: Pflanztechnik für Miscanthus. In: Landtechnik, 47 (11), 1992

KORO 86 Koroschitz E.: Energieanalyse in der Landwirtschaft und ihre Anwendung

auf die Pflanzenproduktion, 1986, Wien

KUB 96 Kubiak H.: Gas- und Stromerzeugung aus Biomasse durch allotherme

Vergasung. Vortrag UMSICHT-Tage 1996: Kraft-Wärme-Kopplung und

Biomasse, Oberhausen, 1996

LKR 95 Landwirtschaftskammer Rheinland (Hrsg.): Empfehlungen für die Düngung

von Acker- und Grünland nach Bodenuntersuchung im integrierten und

ökologischen Landbau, Bonn, 1995

MAU 93 Mauch W., T. Reitemann: Integrierte Abfallwirtschaft im ländlichen Raum -

Kumulierter Energieaufwand verschiedener Verfahren zur Restmüll-

MEN 82

behandlung. EF-Verlag für Energie- und Umwelttechnik GmbH 1993

Menrad H., König A.: Alkoholkraftstoffe. Innovative Energietechnik,

Springer Verlag, 1982

MÜHL 97 Mühlen H.-J.: Gaserzeugung aus Reststoffen und Biomasse. ETG-

Fachbericht, Dezentrale, zentrale und globale Energiesysteme - Bausteine

eines optimierten Energieverbunds, VDE Verlag, Berlin, 1997

MÜNZ 97 Dr. Münzer: telephonische Auskunft im Januar 1997, Bayerische

RAPS 96

Landesanstalt für Bodenkultur und Pflanzenbau, Weihenstephan, Freising

Schöne-Warnefeld, A.: Die Struktur der Rapsverarbeitung in Deutschland.

In: RAPS, Verlag Th. Mann, Gelsenkirchen, 1996

REIN 93 Reinhardt, G. A.: Energie- und CO2-Bilanzierung Nachwachsender Rohstoffe.

Vieweg Verlag, 1993

REIS 96 Reischl T.: Umesterung von Rapsöl zu Rapsmethylester. Studienarbeit am

Lehrstuhl für Energiewirtschaft und Kraftwerkstechnik TU München,

München, 1996

SCHLIEP 92 Schliephake D.: Perspektiven der Zuckerindustrie - 3. Technische

Perspektiven für die Energiewirtschaft. In „Zuckerindustrie“ Nr. 11 und Nr.

12, Verlag A. Bartens, Berlin, 1992

SCHW 95 Schwarz K.: Etablierung und Biomassebildung von Miscanthus X gigantheus

unter unterschiedlichen Umweltbedingungen - Standorttest. In: Fachagentur

für Nachwachsende Rohstoffe: Symposium Miscanthus. Schriftenreihe

„Nachwachsende Rohstoffe“ Band 4, Bonn, 1995

SCHWE 94 Schweiger P.: Informationen für die Pflanzenproduktion - Anbau von

STAT 96

Chinaschilf zur stofflichen und energetischen Verwertung. Landesanstalt für

Pflanzenanbau Forchheim, 1994

Bundesministerium für Ernährung, Landwirtschaft und Forsten (Hrsg.),

Statistisches Jahrbuch über Ernährung Landwirtschaft und Forsten der

Bundesrepublik Deutschland. Landwirtschaftsverlag Münster-Hiltrup, 1996

VDI 4600 VDI-GET: Kumulierter Energieaufwand; Begriffe, Definitionen, Berechnungsmethoden.

VDI-Richtlinie 4600, Düsseldorf, Juni 1997

VDI 94 Wäsche, A.: Großtechnische Ölgewinnung und Entwicklungsperspektiven der

Ölmühlentechnik. In: VDI Berichte Nr. 1126, VDI Verlag, Düsseldorf, 1994


VITO 96 International Conference on Application of Life Cycle Assessment in

Agriculture, Food and Non-Food Agro-Industry and Forestry: Achievements

and Prospects, VITO, Brüssel, 1996

WAG 97 Wagner, U.: Nutzung regenerativer Energien, IFE-Schriftenreihe Heft 1, 8.

neubearbeitete und erweiterte Auflage, E&M Verlag, München, 1997

WID 92 Widmann B. A.: Verwendung von Rapsöl zu Motorentreibstoff und als

Heizölersatz in technischer und umweltbezogener Hinsicht (Kurzfassung).

Technische Universität München, Bayrische Landesanstalt für Landtechnik

Freising-Weihenstephan 1992

WINT 93 Wintzer, D.: Technikfolgenabschätzung zum Thema Nachwachsende Rohstoffe.

Schriftenreihe des BML, Reihe A, Landwirtschaftsverlag, Münster,

1993

ZAE 98 Ebersperger R., u.a.: Kumulierter Energieaufwand und energieoptimierte

Nutzungsdauer von Personenkraftwagen. Forschungsbericht von FfE und IfE

im Auftrag des ZAE, 2. überarbeitete Auflage, München, 1998























Praxistests









ENERGIEWIRTSCHAFT























Praxistests









ENERGIEWIRTSCHAFT

Ganzheitliche Bilanzierung von Grundstoffen und Halbzeugen
