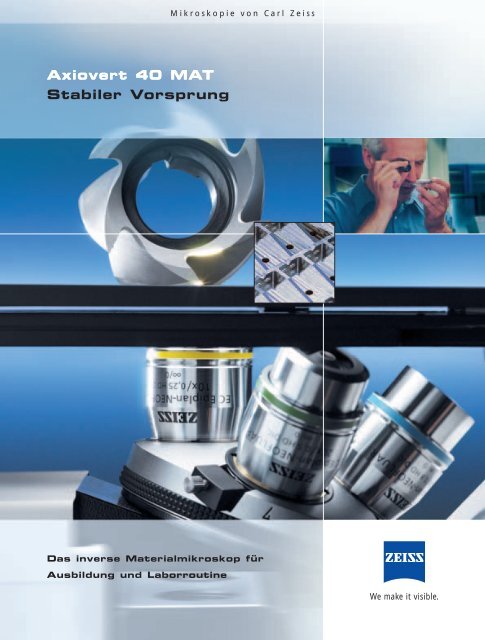

<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
Stabiler Vorsprung<br />
Das inverse Materialmikroskop für<br />
Ausbildung und Laborroutine<br />
Mikroskopie von Carl Zeiss<br />
We make it visible.
2<br />
Entscheidend voraus.<br />
Die vielseitige Kraft<br />
im Materiallabor.<br />
Außergewöhnliche Verarbeitungsqualität und<br />
Robustheit, hohe Standfestigkeit bei geringem<br />
Platzbedarf, dazu Effizienz und Bedienkomfort –<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> sichert Ihnen einen stabilen Vorsprung.<br />
Die leistungsstarke inverse Antwort auf die<br />
hohen Anforderungen im Alltag moderner Materiallabors<br />
besticht durch eine Vielzahl an Pluspunkten:<br />
die optische Leistung made by Carl Zeiss. Dazu das<br />
große Spektrum leistungsfähiger Kontrastverfahren,<br />
das aufrechte, seitenrichtige Bild, kein Ausrichten<br />
von Proben mit der Schliffpresse und schließlich<br />
die maßgeschneiderte Ausstattung für die vielfältigsten<br />
Einsatzbereiche – in Qualitätskontrolle und<br />
Werkstoffanalyse. In der Metallverarbeitung, der<br />
Baustoff-, Glas- und Kunststoffindustrie genauso<br />
wie im Forschungsinstitut und in der Ausbildung.<br />
Die inverse Bauart von <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> bietet gerade<br />
in der Materialmikroskopie entscheidende<br />
Vorteile. Der Freiraum für die Arbeit auch mit<br />
großen, schweren Proben und das Mehr an<br />
Sicherheit für Objekt und Objektive. In der Summe<br />
ist <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> genau das Mikroskop, das Ihre<br />
spezifischen Anforderungen im Materiallabor<br />
erfüllt. Leistungsstark, vielseitig und wirtschaftlich.
4<br />
Das Praxisdesign.<br />
Begeisternd im Materiallabor.<br />
Alltag im Materiallabor: beengte räumliche Verhältnisse,<br />
hoher Probendurchsatz, langes Sitzen in unveränderter<br />
Position – enorme Anforderungen an Körper<br />
und Konzentrationsfähigkeit. <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> wurde<br />
konsequent darauf ausgerichtet, die Arbeit im Labor<br />
so einfach und sicher wie möglich zu gestalten – ein<br />
wichtiger Beitrag zur Steigerung der Effizienz.<br />
Das Stativ. Standfestigkeit auf<br />
kleinem Raum.<br />
Raumsparendes Design und niedrige Tischhöhe –<br />
das <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> ist maßgeschneidert für die<br />
Anforderungen im Materiallabor. Der tief liegende<br />
Schwerpunkt verleiht dem <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> aus-<br />
Präzision ist eine der Hauptanforderungen in der modernen<br />
Materialmikroskopie. <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> erfüllt diese Anforderungen auf<br />
bewährtem Carl Zeiss Niveau.<br />
gezeichnete Stabilität und hohe Belastbarkeit. Ein<br />
weiteres Plus: Diese Konstruktion erlaubt den<br />
Einsatz großer, stabiler Objekttische und ist damit<br />
optimal für die Untersuchung auch schwerer und<br />
unförmiger Proben. Zudem überzeugt das inverse<br />
Materialmikroskop von Carl Zeiss durch sein geringes<br />
Gewicht. Ein Vorteil, wenn es im Bedarfsfall<br />
transportiert und verstaut werden muss.<br />
Die Verarbeitung. Höchste<br />
Präzision für den rauen Alltag.<br />
Keine Kompromisse in puncto Verarbeitungsqualität<br />
und Belastbarkeit – das <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> ist<br />
dem rauen Laboralltag mühelos gewachsen. Und<br />
das auf Jahre hinaus. Konkret bedeutet dies für<br />
Sie, dass Sie sich auch in Zukunft auf hervorragende<br />
Bildqualität verlassen können und alle<br />
Bedienelemente auch nach langer Nutzung noch<br />
reibungslos präzise funktionieren. Das ist es, was<br />
Carl Zeiss unter Wirtschaftlichkeit und Investitionssicherheit<br />
versteht.<br />
Qualitätssicherung
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
Materiallabor<br />
Die Bedienung.<br />
Einfach komfortabel.<br />
Bedienelemente müssen benutzt, nicht gesucht<br />
werden. Die intuitive Anordnung ist daher ebenso<br />
wie Tischhöhe und Tubus-Design wesentlicher Bestandteil<br />
des ergonomischen Konzepts. Darüber<br />
hinaus sind es intelligente Details wie beispielsweise<br />
Push&Click Module oder die adaptierbare<br />
Durchlichteinheit, die <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> zu dem<br />
machen, was es ist: Ein einfach und komfortabel<br />
zu bedienendes, vielseitig einsetzbares Mikroskop.<br />
Mehr Licht. Mehr Reserven im<br />
täglichen Einsatz.<br />
Für jede Anwendung die passende Beleuchtung –<br />
die Qualität des Lichts ist ein bedeutender Faktor für<br />
die Qualität der Ergebnisse. Standard-Lichtquelle<br />
für Durchlicht und Auflicht am <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> ist<br />
die 12 Volt/35 Watt Lampe. Für schwach reflektierende<br />
oder stark streuende Proben gemacht: die<br />
höhere Lichtintensität der 12 Volt/100 Watt Halogenlampe.<br />
Darüber hinaus ist das <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
aber auch offen für den Einsatz von Quecksilberdampf-<br />
(HBO) oder Xenon-Lampen (XBO).<br />
Ausgestattet mit 3-fach Reflektorschieber – der Wechsel<br />
zwischen den Kontrastverfahren ist bei <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
denkbar schnell und einfach. Bei Bedarf werden weitere<br />
Reflektormodule einfach ausgestauscht.<br />
Push&Click<br />
5
6<br />
Die optische Leistung.<br />
Überragend in dieser Klasse.<br />
Carl Zeiss steht weltweit für ausgezeichnete Qualität<br />
in der Optik. Grundlage dafür: Die ICS-Optik<br />
(Infinity Color-Corrected System). Sie sorgt zusammen<br />
mit der Köhlerschen Beleuchtung für lichtstarke,<br />
farbkorrigierte und kontrastreiche Ergebnisse,<br />
die höchste Ansprüche an die Bildqualität erfüllen.<br />
Von wirtschaftlich bis kompromisslos anspruchsvoll<br />
bietet Ihnen Carl Zeiss ein breites Spektrum an Objektiven,<br />
konsequent optimiert für die jeweiligen<br />
Kontrastverfahren.<br />
Epiplan Objektive.<br />
Hohes Niveau als Standard.<br />
Mit den Objektiven der Epiplan Reihe steht Ihnen<br />
eine universell einsetzbare Optik für Routineaufgaben<br />
in der technischen Mikroskopie zur Verfügung.<br />
Korrigiert für die Verwendung ohne<br />
Herausragende Optik, maßgeschneidert für die Materialmikroskopie.<br />
Die innovativen EC Epiplan-Neofluar Objektive sind in puncto Kontrast<br />
und Wiedergabetreue das Beste, was der Markt derzeit zu bieten hat.<br />
Die Objektive der Wahl gerade bei problematischen Werkstoffen.<br />
Deckglas und für Sehfelddurchmesser von 23mm<br />
Größe. Leistungsstarke Universalobjektive für die<br />
Kontrastverfahren Hellfeld, DIC (Differentieller<br />
Interferenz Contrast) und Polarisation. Für Dunkelfeld<br />
nutzen Sie die Epiplan HD Reihe.<br />
EC Epiplan-Neofluar Objektive.<br />
Konkurrenzlos gut.<br />
Höchster Kontrast und höchste Wiedergabetreue<br />
– die EC Epiplan-Neofluar Objektive (Enhanced<br />
Contrast). Die Lösung bei stark streuenden Keramiken,<br />
schwach reflektierenden Glasoberflächen<br />
und anderen Objekten, die herkömmliche Mikroskope<br />
an die Leistungsgrenzen bringen. Basierend<br />
auf der ICS-Optik, sind die innovativen Materialobjektive<br />
das Beste, was der Markt zu bieten hat.<br />
Die optischen Talente bieten Ihnen jedoch noch<br />
mehr: Hohe numerische Aperturen und große<br />
Arbeitsabstände – die kontrastreichen, scharfen<br />
Bilder lassen keine Wünsche offen. Und schaffen<br />
ideale Voraussetzungen für den Einsatz hochauflösender<br />
Kameras.<br />
Hellfeld
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
Dunkelfeld<br />
LD Objektive.<br />
Mit Abstand mehr Sicherheit.<br />
Viel Raum – die LD (Long Distance) Objektive der<br />
Epiplan oder der EC Epiplan-Neofluar Reihe bieten<br />
Ihnen besonders große Arbeitsabstände. Proben<br />
und Objektive sind dadurch weitgehend vor<br />
Beschädigungen geschützt. Das bedeutet sichere<br />
und komfortable Ergebnisse – gerade wenn besonders<br />
schneller Durchlauf gefordert ist.<br />
Die Kontrastverfahren. Das<br />
ganze Spektrum für die Routine.<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> bietet Ihnen alle wichtigen Kontrastverfahren<br />
im Auflicht für die verschiedensten<br />
Anwendungen in der Laborroutine. Die Reflektormodule<br />
P&C: exakt die hohe Qualität, die auch bei<br />
den Forschungsmikroskopen zum Einsatz kommt.<br />
Per Push&Click ist der Wechsel der Reflektormodule<br />
denkbar schnell und einfach. Ein Vorteil,<br />
damit Sie z.B. in Qualitätskontrolle oder bei der<br />
Schadensanalyse schnell zu verlässlichen Aussagen<br />
kommen. Beim <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> können<br />
Sie im Auflicht einfach und schnell zwischen den<br />
DIC<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong>.<br />
Die Kontrastverfahren.<br />
Im Auflicht 4-fach HD 5-fach H<br />
Hellfeld • •<br />
Dunkelfeld •<br />
DIC •<br />
Polarisation • •<br />
Fluoreszenz • •<br />
Im Durchlicht<br />
Hellfeld • •<br />
Phasenkontrast • •<br />
PlasDIC •<br />
Kontrastverfahren wechseln: Hellfeld, Dunkelfeld,<br />
Polarisation, DIC und Fluoreszenz. Praktisch gerade<br />
beim Interferenzkontrast sind die integrierten Aufbewahrungsfächer<br />
für Ihre DIC-Schieber. Mit drehbarem<br />
Analysator und Kompensator Lambda ermöglicht<br />
Ihnen das <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> die optimale<br />
Einstellung des Polarisationskontrasts – besonders<br />
geeignet für Werkstoffe mit geringer Bireflexion.<br />
Perfekt für Auflicht-Polarisationskontrast:<br />
der Analysatorschieber 90° mit Kompensator Pol Lambda.<br />
Polarisation<br />
7
8<br />
Die Ausstattung.<br />
Ihre Anforderungen entscheiden.<br />
Die Anforderungen an Ihr Materialmikroskop sind<br />
so unterschiedlich wie die Aufgabenstellungen, die<br />
Sie erfüllen wollen. Das verlangt ein hohes Maß an<br />
Flexibilität. Das Ausbaukonzept von <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
ist konsequent darauf ausgelegt. Ergebnis: Eine<br />
maßgeschneiderte Lösung, die Sie in Ihrer Arbeitspraxis<br />
weiter bringt. Durchgängig integrierte<br />
Komponenten und Produkte für die unterschiedlichsten<br />
mikroskopischen Anforderungen. Eine Ausbauplattform<br />
bis hin zum vollwertigen digitalen<br />
Imaging-System.<br />
4-fach oder 5-fach Revolver?<br />
Sie entscheiden.<br />
Ein Mikroskop, zwei Varianten – bei <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
entscheiden Sie sich zwischen zwei Stativen, die<br />
sich durch ihre Objektivrevolver unterscheiden. Als<br />
Stativ mit 5-fach Hellfeld-Revolver erlaubt Ihnen<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> die rasche Erstellung von Normvergrößerungen<br />
ohne den lästigen Wechsel von<br />
einzelnen Objektiven. Ein bedeutender Aspekt besonders<br />
in der Material-Kontrolle und Qualitätssicherung.<br />
Benötigen Sie Dunkelfeld-Kontrast<br />
oder DIC, wählen Sie das Stativ mit der dafür entwickelten<br />
4-fach Revolver Variante.<br />
Die Komponenten.<br />
Mehr als Teile der Summe.<br />
Hochwertige Komponenten machen <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
immer zu genau dem Mikroskop, das Sie benötigen.<br />
Von der adaptierbaren Durchlichteinheit für<br />
transparente Materialien bis hin zu dem kugelgelagerten,<br />
präzisen, 90° dreh- und zentrierbaren<br />
Kreuztisch – in der Welt von Carl Zeiss stehen<br />
Ihnen alle Optionen offen. Das ermöglicht Ihnen<br />
heute eine wirtschaftliche Entscheidung, ohne<br />
Kompromisse für Ihre Anwendung.<br />
Die Messverfahren.<br />
Präzision gibt Sicherheit.<br />
Messen mit <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> – mit einem digitalen<br />
Messschraubenokular und einer Vielzahl an<br />
Strich- und Gefügevergleichsplatten stehen Ihnen<br />
wichtige Komponenten zur Verfügung. Außerdem<br />
kann die Härte auf den Prüfstand gestellt werden:<br />
Mit dem Mikrohärteprüfer MHT 4/10. Das Spektrum<br />
der Messwerkzeuge erweitert sich entscheidend<br />
durch die bildanalytischen Möglichkeiten. Angefangen<br />
bei Bauteilvermessung in x, y bis hin zu<br />
Korngrößen-, Poren- oder Phasenanalyse sind<br />
Ihnen in Verbindung mit der Mikroskopsoftware<br />
AxioVision nahezu keine Grenzen gesetzt.<br />
Objektivrevolver 4-fach und 5-fach
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
Die Kamera.<br />
Das Auge der Dokumentation.<br />
Der Port zum Anschluss einer Kamera? Bei<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> serienmäßig. Der Einstieg in das<br />
digitale Imaging steht Ihnen damit offen. Bereits<br />
der kostenbewusste Einsatz einer Consumer<br />
Digitalkamera liefert hierbei überzeugende Ergebnisse.<br />
Für anspruchsvollere Aufgaben stehen<br />
Ihnen die hochwertigen Kameras der AxioCam<br />
Familie zur Verfügung. Was alle Kameras der<br />
AxioCam Familie auszeichnet: ein schnelles Live<br />
Bild und die volle Integration in die Carl Zeiss<br />
Software- und Mikroskopsysteme.<br />
Die Software.<br />
Intelligent integriert.<br />
Im Lieferumfang der AxioCam MR bereits enthalten:<br />
die Basis-Software mit relevanten Grundfunktionalitäten<br />
für die Darstellung, einfache Bildbearbeitung<br />
und Analyse. Sowohl in den gängigen<br />
Standard-Formaten wie auch in dem für mikroskopische<br />
Bildbearbeitungen optimierten Dateiformat<br />
ZVI von Carl Zeiss. Das bedeutet für Sie: reibungslose<br />
Aufwärtskompatibilität zur umfangreichen<br />
AxioVision Software. Ein professionelles Paket, das<br />
die nahtlose Integration von Spezialmodulen<br />
erlaubt und <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> bei Bedarf zu einer<br />
leistungsstarken Imaging-Plattform aufrüstet.<br />
9
10<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong>. Vorsprung mit System.<br />
Stabilen Vorsprung sichern – das heißt auch relevante<br />
Elemente zu erkennen und für Ihre Anforderungen<br />
maßzuschneidern. Auf den folgenden Seiten finden<br />
Sie alle Komponenten von <strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> übersichtlich<br />
aufgeführt. Unsere Spezialisten beraten Sie<br />
gerne bei der Zusammenstellung der Lösung, die für<br />
Ihre Anforderung am besten geeignet ist. In puncto<br />
Leistung und Budget.
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong><br />
12
13<br />
Daten & Fakten.<br />
Die Stative<br />
Die Kontrastverfahren<br />
Die Objektive<br />
Die Okulare<br />
Die Tische<br />
Die Dokumentation<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> mit 5-fach Hellfeld Objektivrevolver (W 0,8)<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong> mit 4-fach Hellfeld-Dunkelfeld-DIC Objektivrevolver (M27)<br />
Auflicht: Hellfeld, Dunkelfeld, Polarisation, DIC, Fluoreszenz<br />
Durchlicht: Hellfeld, Phasenkontrast, PlasDIC<br />
Auflicht: Epiplan, EC Epiplan-Neofluar<br />
Spezialobjektive: LD Objektive (LD-Long Distance), Immersionsobjektive<br />
Durchlicht: CP Achromat, A-Plan, Plan Neofluar<br />
Weitfeldokulare W-PL 10x/23 Br foc<br />
Drehbarer Kreuztisch 30x30/90° R<br />
Kreuztisch 30x30 Auflicht<br />
Kamera: AxioCam Familie, Digitalkameras, Videokameras<br />
Adapter: für viele Kameratypen<br />
Software: AxioVision, Kamerasoftware
Überzeugende Argumente.<br />
Die Vorteile im Einzelnen.<br />
<strong>Axiovert</strong> <strong>40</strong> <strong>MAT</strong>. Die inverse Antwort auf die Anforderungen der Materialmikroskopie in<br />
Laborroutine und Ausbildung.<br />
• Vielseitigkeit und Einsatzbreite in der Materialanwendung<br />
• Hohe Standfestigkeit und Stabilität bei geringem Gewicht<br />
• Hochwertige, belastungsstarke Mechanik<br />
• Brillante Carl Zeiss Optik<br />
• Leistungsstarke Material-Objektive der Reihen Epiplan und EC Epiplan-Neofluar<br />
• Spezial-Objektive: LD Epiplan und LD EC Epilan-Neofluar<br />
• Zwei Stativvarianten: 5-fach Objektivrevolver für rasche Durchführung von Normvergrößerungen<br />
Carl Zeiss<br />
Lichtmikroskopie<br />
Postfach <strong>40</strong>41<br />
37030 Göttingen<br />
Telefon: 0551 5060 660<br />
Telefax: 0551 5060 464<br />
E-Mail: mikro@zeiss.de<br />
www.zeiss.de/mat<br />
Änderungen vorbehalten<br />
oder 4-fach Objektivrevolver für Dunkelfeld und DIC<br />
• Breites Ausstattungsspektrum<br />
• Ausbaufähig bis zur anspruchsvollen Imaging-Plattform<br />
46-0030 d 10.2003<br />
Gedruckt auf umweltfreundlich<br />
chlorfrei gebleichtem Papier.
