Feuerhemmende Stahltür T 30-2-FSA „Teckentrup 62“

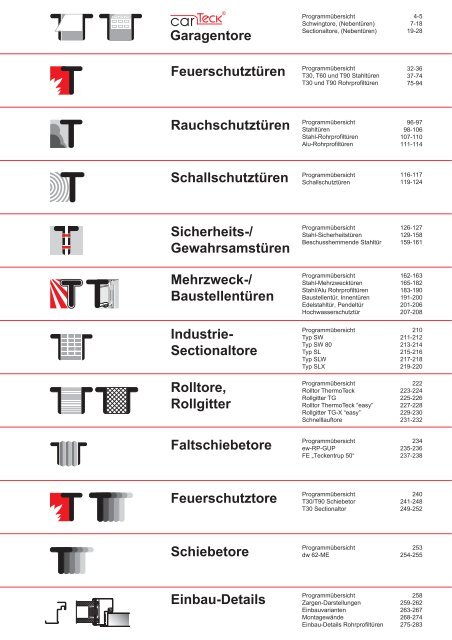

Garagentore

Feuerschutztüren

Rauchschutztüren

Schallschutztüren

Sicherheits-/

Gewahrsamstüren

Mehrzweck-/

Baustellentüren

Industrie-

Sectionaltore

Rolltore,

Rollgitter

Faltschiebetore

Feuerschutztore

Schiebetore

Einbau-Details

®

Programmübersicht

Schwingtore, (Nebentüren)

Sectionaltore, (Nebentüren)


T30, T60 und T90 Stahltüren

T30 und T90 Rohrprofiltüren


Stahltüren

Stahl-Rohrprofiltüren

Alu-Rohrprofiltüren


Schallschutztüren


Stahl-Sicherheitstüren

Beschusshemmende Stahltür


Stahl-Mehrzwecktüren

Stahl/Alu Rohrprofiltüren

Baustellentür, Innentüren

Edelstahltür, Pendeltür

Hochwasserschutztür


Typ SW

Typ SW 80

Typ SL

Typ SLW

Typ SLX


Rolltor ThermoTeck

Rollgitter TG

Rolltor ThermoTeck “easy”

Rollgitter TG-X “easy”

Schnelllauftore


ew-RP-GUP

FE „Teckentrup 50“


T30/T90 Schiebetor

T30 Sectionaltor


dw 62-ME


Zargen-Darstellungen

Einbauvarianten

Montagewände

Einbau-Details Rohrprofiltüren

4-5

7-18

19-28

32-36

37-74

75-94

96-97

98-106

107-110

111-114

116-117

119-124

126-127

129-158

159-161

162-163

165-182

183-190

191-200

201-206

207-208

210

211-212

213-214

215-216

217-218

219-220

222

223-224

225-226

227-228

229-230

231-232

234

235-236

237-238

240

241-248

249-252

253

254-255

258

259-262

263-267

268-274

275-283

Garagentore/-türen

4

®


Garagenschwingtore und Nebentüren

Produkt

Größenbereiche in mm

Breite/Höhe mind. Sturzhöhe

Schwingtor DL B 1750 – 3000 mm

H 1875 – 2750 mm

Schwingtor DF

(Doppelgaragentor)

Garagentür ew-1

(Stahl-Hohlprofilen)

Garagentür ew-2

(Stahl-Hohlprofilen)

Stahltür RP-1

(einwandig)

Stahltür RP-2

(einwandig)

B max. 3000 / 5000 mm

H max. 2750 / 2250 mm

B 875 – 1250 mm

H 1875 – 2375 mm

B 1350 – 2500 mm

H 1750 – 2250 mm

B 750 – 1350 mm

H 1750 – 2500 mm

B 1500 – 3000 mm

H 1750 – 3000 mm

80 mm /

100 mm (bei BR-Breite 5000)

mind. seitlicher

Überstand links/rechts Seite

7-8

120 / 120 mm

200 / 200 mm (bei BR-Breite

5000)

9-10

11-12

13-14

15-16

17-18

®


Sectionaltore und Nebentüren

Produkt

Sectionaltor

Typ GSW 40-S/

Typ GSW 40-M

Sectionaltor

Typ GSW 40-L

Sectionaltor

Typ GSH

Sectionaltor

Nebentür

Typ GSW 40-L

Sectionaltor

Nebentür

Typ GSH

Garagentorantriebe

Antriebssystem 12.1; 20.1;

40.1; 30.1 race

Größenbereich in mm

Breite/Höhe mind. Sturzhöhe

GSW 40-M:

B 2250 – 5000 mm

H 2000 – 2250 mm

B 2000 – 5500 mm


B 2000 – 5000 mm


B 875 – 1400 mm

H 1925 – 2550 mm

B 908 – 1400 mm

H 1925 – 2400 mm

115 mm bei E-Antrieb

240 mm bei Handbetätigung





mind. seitlicher

Überstand links/rechts Seite

82,5 mm 19-20

82,5 mm 21-22

82,5 mm 23-24

Torgrößen und Bautiefen mit CarTeck Antrieb Bautiefe (mm)

3000 4320

2875 3600

2750

2625

2500

2375

2250

2175

2125

2050

2000

1925

1875

3310

Breite in mm 2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500

Höhe in mm

Torgrößen und Bautiefen ohne CarTeck Antrieb Bautiefe (mm)

3000 3645 3170

2875 3520 3045

2750

2625

2500

2375

2250

2175

2125

2050

2000

1925

1875

3395 2870

Breite in mm 2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500

Höhe in mm

25-26

27-28

29

Türen . Tore . Zargen

5

Für Ihre Skizzen und Notizen

Textbeispiel

Je nach Bedarf zusammenstellen

und ausschreiben.

Die entsprechenden Angaben bitte den

untenstehenden Technischen Daten

entnehmen.

Stand 01.07.2012

®

Technische Daten

Produkt: Garagenschwingtor DL

Garagenschwingtor DL

Einbau in: • Mauerwerk

• Beton

Größenbereich: Breite: 1750 – 3000 mm

Höhe: 1875 – 2500 mm

Anschlag: • Vormontiertes Garagenschwingtor für Anschlag

hinter oder in der Öffnung.

Torblatt: Blattrahmen: 3-seitig verzinkte Blockzarge

Aussteifung:

Füllung:

2 Verstrebungen, 1,0 mm dick

• Sicken-Tor: Verzinktes Stahlblech, senkrecht,

wahlweise waagerecht gesickt

• Kassettentor: aus verzinktem Feinblech

• Paneele-Tor: Verzinktes Stahlblech 1 mm dick

• Holz-Tor: Holzart, Nordische Fichte

senkrecht, wahlweise waagerecht

oder Fischgrät, Torblattrahmen

ohne Sockel

Sonderausstattung:

Füllung: Stahlfüllung mit Lüftungsöffnungen,

Wellgitter

Holzfüllung Fichte waagerecht,

Holzfüllung Fischgrät mit Mittelsprosse

Torblattdicke: 50 mm

Zarge: 3-seitig verzinkte Blockzarge mit Deckenlaufschiene.

Blockzarge mit eingezogener Nut und PVC-Schleifleiste.

Hebelarme mit 3-fach Federsystem und Klemmschutz.

Kunststoffabdeckleisten seitlich.

3 Mauer-Dübelanker je Seite und 1 x oben,

2 Schwellen-Anker

Oberfläche: • Sicken/Paneele-Tor: Pulverbeschichtet grundiert

Verkehrsweiß, ähnlich RAL 9016 oder

Dunkelbraun, RAL 8014.

• Kassettentor: Oberfläche woodgrain-dessiniert,

pulverbeschichtet grundlackiert Verkehrsweiß,

ähnlich RAL 9016 oder Dunkelbraun, RAL 8014.

• Andere RAL Farbe gegen Mehrpreis.


Sicken-, Kassetten- Paneele Tor:

Zusätzliche Grundbeschichtung in RAL nach

Wahl. (Vermeiden Sie dunkle Bunttöne bei

direkter Sonneneinstrahlung, da Beschädigungen

am Torblatt nicht ausgeschlossen werden

können.) Perleffectfarben, Leuchtfarben und

Metallic-farben nur nach individueller Klärung

möglich.

Position Stückzahl Gegenstand

Einbaufertiges Garagenschwingtor DL.

Einflügeliges Element. Anschlagsart: Hinter der

Öffnung. Torblattfüllung: verzinktes Stahlblech

senkrecht gesickt, pulverbeschichtet grundiert

ähnlich RAL 9016 (Verkehrsweiß). 3-seitig

verzinkte Blockzarge mit Deckenlaufschiene.

Seitliche Hebelarme mit 3-fach Federsystem mit

Klemmschutz. Kunststoff Abdeckleisten seitlich.

Seitliche Verriegelung mit Spezial-Kunststoffschnäpper.

Spezialschloss mit Profil-Halbzylinder

und Kunststoff-Rundgriffgarnitur mit

Zugschnur. 2 Kunststoff-Laufrollen Ø 50 mm.

Fabrikat „Teckentrup DL“ oder vergleichbar.

Einzelpreis

€

Beschläge:

Sonderaus-

• Holz-Tor: Holzart, Nordische Fichte senkrecht,

wahlweise waagerecht oder Fischgrät.

Torblattrahmen ohne Sockel, pulverbeschichtet

Verkehrsweiß, ähnlich RAL 9016 oder Dunkelbraun,

RAL 8014. Werkseitig wurde das Holz bereits durch

eine farblose Imprägnierlösung vor Pilzbefall,

Fäulnis und Holzschädlinge geschützt. Die

Endbehandlung erfolgt bauseitig durch einen

Lasuranstrich.

• Federndes Spezialschloss mit Profil-Halbzylinder,

seitl. Verriegelung mit Spezial-Kunststoffschnäpper.

• schwarzer Kunststoff-Rundgriff mit Zugschnur

• 2 Laufrollen Ø 50 mm, 12 mm breit

stattungen: • Schlupftür (nach außen öffnend),

Anschlagart angeben

• Garagentorantrieb, Funksteuerung mit

Handsender, Schlüsselhalter

• Verriegelungsset für senkrechte Verriegelung

mit E-Antrieb (senkrechte Verriegelung bei

Ausführung mit Schlupftür)



• Verriegelungsset für waagerechte Verriegelung

mit E-Antrieb - Nachrüstsatz

• Sturzblende max. 500 mm wie Torblatt

• Dritte Verriegelung

Normgrößen:

(Sondergrößen:

von 1750 x 1875

bis 2750 x 2500

bzw. 3000 x

2375 mm)

Bestellmaße/

Baurichtmaße

Breite x Höhe

2250 x 1920

2000

2075

2125

2375 x 1920

2000

2075

2125

2250

2375

2500 x 1920

2000

2075

2125

2250

2375

2500

2625 x 2125

2750 x 2000

2125

3000 x 2000

2125

lichte

Durchfahrtsmaße


2115 x 1785

1865

1940

1990

2245 x 1785

1865

1940

1990

2115

2240

2365 x 1785

1865

1940

1990

2115

2240

2365

2490 x 1990

2615 x 1865

1990

2865 x 1865

1990


Gesamtpreis

€

Technische Änderungen vorbehalten! 7

®

Garagenschwingtor DL

8 Technische Änderungen vorbehalten!

Türen . Tore . Zargen

Textbeispiel





entnehmen.

Stand 01.07.2012

®


Produkt: Garagenschwingtor DF

Einbau in: • Mauerwerk

• Beton

Garagenschwingtor DF

Größenbereich: Breite: max. 3750 mm bzw. 5000 mm

Höhe: max. 2750 mm, abhängig von

der Torbreite (siehe Tabelle Preisliste)

Anschlag: • Vormontiertes Garagenschwingtor für Anschlag

hinter oder in der Öffnung.

Torblatt: Blattrahmen: 4-seitig verzinktes Spezial-

Hohlprofil 75 x 36 x 2 mm,

Aussteifung: 2 Verstrebungen, 2,5 mm dick

• Sicken-Tor: Verzinktes Stahlblech, senkrecht

gesickt, wahlweise waagerecht

gesickt oder bauseitige Füllung

• Kassettentor: Aus verzinktem Feinblech

• Paneele-Tor: Verzinktes Stahlblech 1 mm dick

• Holz-Tor: Holzart, Nordische Fichte

senkrecht, wahlweise waagerecht

oder Fischgrät, Torblattrahmen

ohne Sockel


Füllung: Stahlfüllung mit Lüftungsöffnungen,

Wellgitter.

Holzfüllung Fichte waagerecht,

Holzfüllung Fischgrät mit

Mittelsprosse


Zarge: Eckzarge seitlich aus L-Profil, oben aus Z-Profil.

Mit unterem Schwellenwinkel 40 x 3 mm, verzinkt.

6 Mauer-Dübelanker je Seite und 3 x oben.

3 Schwellen-Anker.


U-Zarge (Blockzarge)

Oberfläche: • Sicken/Paneele-Tor: Pulverbeschichtet

grundiert Verkehrsweiß, ähnlich RAL 9016

oder Dunkelbraun, RAL 8014.

• Kassettentor: Oberfläche woodgrain-dessiniert,

pulverbeschichtet grundlackiert Verkehrsweiß,

ähnlich RAL 9016 oder Dunkelbraun, RAL 8014.

• Andere RAL Farbe gegen Mehrpreis.


Garagenschwingtor DF. Einflügeliges Element.

Anschlagart: Hinter der Öffnung. Torblattfüllung

Stahlblech verzinkt senkrecht gesickt.

Pulverbeschichtet grundiert, ähnlich RAL 9016

(Verkehrsweiß). Eckzarge seitlich aus L-Profil,

oben aus Z-Profil. Mit unterem Schwellenprofil

40 x 3 verzinkt. 6 Mauer-Dübelanker je Seite.

Mehrfachfedersystem, Kunststoff gelagert.

Torbeschlag: Federndes Spezialschloss mit

Profil-Halbzylinder nach unten verriegelnd,

schwarzer Kunststoff-Rundgriff mit Zugschnur.

2 Laufrollen, gummiummantelt.

Fabrikat „Teckentrup DF“ oder vergleichbar.

Einzelpreis

€

Sonderaus-

stattungen: • Sicken-, Kassetten- Paneele Tor:

Zusätzliche Grundbeschichtung in RAL

nach Wahl. (Vermeiden Sie dunkle Bunt-

töne bei direkter Sonneneinstrahlung, da

Beschädigungen am Torblatt nicht ausgeschlossen

werden können.) Perleffectfarben,

Leuchtfarben und Metallicfarben nur nach

individueller Klärung möglich.

• Holz-Tor: Holzart, Nordische Fichte senkrecht,

wahlweise waagerecht oder Fischgrät,

Torblattrahmen ohne Sockel, pulverbe-

schichtet Verkehrsweiß, ähnlich RAL 9016

oder Dunkelbraun, RAL 8014. Werkseitig

wurde das Holz bereits durch eine farblose

Imprägnierlösung vor Pilzbefall, Fäulnis und

Holzschädlinge geschützt. Die Endbehandlung

erfolgt bauseitig durch einen Lasuranstrich.

Beschläge: • 1 Spezialschloss nach unten verriegelnd

• 1 Profil-Halbzylinder 30,5 + 10 mm

• Kunststoff-Rundgriffgarnitur, schwarz

• 1 Zugschnur

• 2 Laufrollen, gummiummantelt


Gesamtpreis

€

Sonderaus-

stattungen: • Schlupftür (nach außen öffnend),

Anschlagart angeben

• Garagentorantrieb, Funksteuerung mit

Handsender und Schlüsselhalter

• Verriegelungsset für senkrechte Verriegelung

mit E-Antrieb (senkrechte Verriegelung bei

Ausführung mit Schlupftür)

• Senkrechte Gitterstäbe

Normgrößen:

Bestellmaße Einbau hinter Einbau in der

der Öffnung

Öffnung

Baurichtmaße L-Zarge U-Zarge U-Zarge

Breite x Höhe Lichte Durch- Lichte Durch- Lichte Durchfahrtsmaßefahrtsmaßefahrtsmaße

Breite x Höhe Breite x Höhe Breite x Höhe

4000 x 2000 3700 x 1770 3700 x 1800 3580 x 1755

2125 1890 3700 x 1920 3580 x 1880

4500 x 2000 4200 x 1770 4200 x 1800 4080 x 1755

2125 1890 4200 x 1920 4080 x 1880

2250 2020 4200 x 2050 4080 x 2005

5000 x 2000 4700 x 1770 4700 x 1800 4580 x 1755

2125 1890 4700 x 1920 4580 x 1880

Sondergrößen: von 3000 x 2375 mm bis 3750 x 2750 mm

bzw. 5000 x 2250 mm


®

Garagenschwingtor DF



links/rechts verwendbar

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Garagentür ew-1

®

Einbau in: Mauerwerk

Beton

Einwandige Garagentür ew-1

Größenbereich: Breite: 875 – 1250 mm

Höhe: 1875 – 2375 mm

Anschlag: Einflügelige Garagennebentür Tür DIN links

oder DIN rechts verwendbar, nach außen und

innen öffnend.

Türblatt: Türblattrahmen aus Spezialhohlprofilen 50 mm

dick mit angezogener Nase zur Aufnahme der

Füllung. Zwei hintere Verstärkungsstreben.

Türblattdicke: 50 mm

Türblattfüllung aus verzinktem Stahlblech senkrecht

gesickt, wahlweise waagerecht gesickt,

Stahl-Paneele, Stahl Kassette

Holzfüllung. Holzart: Nordische Fichte senkrecht,

wahlweise waagerecht oder diagonal,

Torblattrahmen ohne Sockel


Füllung: Wellgitter, Lochblech Ø10x14

Zarge: Eckzarge 1,5 mm dick verzinkt und pulverbeschichtet

grundiert ähnlich RAL 9016

(Verkehrsweiß) oder ähnlich RAL 8014

(Dunkelbraun) mit Dichtung.

Mit drei angeschweißten Mauer-Dübelanker

je Seite.


Blockzarge

Oberfläche: Türblattrahmen/Türblattfüllungen pulverbeschichtet


(Verkehrsweiß) oder RAL 8014 (Dunkelbraun)

andere RAL Farbe gegen Mehrpreis.

Türblattfüllung Kassette Oberfläche woodgraindessiniert.


Einwandige Garagentür ew-1. Einflügeliges

rechts/links verwendbares Element.

Anschlagart außen. Türblatt aus Hohlprofilen

verzinkt, 50 mm dick, 4-seitig, mit angezogener

Nase zur Aufnahme der Füllung. Türblatt mit

Stahlblechfüllung senkrecht gesickt und

Eckzarge verzinkt und pulverbeschichtet

grundiert, ähnlich RAL 9016 (Verkehrsweiß).

Eckzarge, 4-seitig. Spezialschloss mit Wechsel,

PZ-vorgerichtet. Drücker-Rundgriffgarnitur

schwarz. 2 zweiteilige Spezialbänder.

Einzelpreis

€

Fabrikat „ew-1“ oder vergleichbar.

Beschläge: Spezialbänder durch Umschrauben der Bänder

wahlweise nach innen oder außen öffnend.

Spezialschloss pz-vorgerichtet mit Wechsel, links

rechts verwendbar, Drücker- Rundgriffgarnitur

schwarz, (Kunststoff)

Normgrößen:

Bestellmaße

Bau-Richtmaße


875 x 1875

875 x 2000

875 x 2125

1000 x 2000

1000 x 2125


Profilzylinder (gleichschließend zum

Schwingtortyp) 30,5 + 30,5 mm

Sondergrößen: bis 1250 x 2375 mm

Lichte

Durchgangsmaße


mit Anschlag ohne Anschlag

809 x 1805

809 x 1930

809 x 2055


934 x 2055

809 x 1835

809 x 1960

809 x 2085

934 x 1960

934 x 2085


Gesamtpreis

€



®




Textbeispiel





entnehmen.

Stand 01.07.2012

®


Produkt: Garagentür ew-2


Beton



Höhe: 1750 – 2250 mm

Anschlag: DIN links außen/innen

DIN rechts außen/innen

Türblatt: Türblattrahmen aus Spezialhohlprofilen 50 mm

dick mit angezogener Nase zur Aufnahme der

Füllung. Zwei hintere Verstärkungsstreben.


Türblattfüllung aus verzinktem Stahlblech senkrecht

gesickt, wahlweise waagerecht gesickt, Stahl-

Paneele, Stahl Kassette


Füllung: Wellgitter, Lochblech Ø10x14

Zarge: Eckzarge 2 mm dick verzinkt und pulverbeschichtet



(Dunkelbraun) mit Dichtung.

Mit drei angeschweißten Mauer-Dübelanker je

Seite.


Blockzarge



(Verkehrsweiß) oder RAL 8014 (Dunkelbraun)

andere RAL Farbe gegen Mehrpreis.

Türblattfüllung Kassette Oberfläche woodgraindessiniert.


Einwandige Garagentür ew-2. Zweiflügeliges

Element. Anschlagart außen. Türblattrahmen

aus Spezialhohlprofilen 50 mm dick mit angezogener

Nase zur Aufnahme der Füllung. Zwei

hintere Verstärkungsstreben. Türblatt mit Stahlblechfüllung

senkrecht gesickt und Eckzarge,

verzinkt und pulverbeschichtet grundiert, ähnlich

RAL 9016 (Verkehrsweiß). Eckzarge, 4-seitig.

Spezialschloss mit Wechsel, PZ-vorgerichtet.

Drücker-Rundgriffgarnitur schwarz, (Kunststoff).

4 zweiteilige Spezialbänder.

Einzelpreis

€

Fabrikat „ew-2“ oder vergleichbar.

Beschläge: 4 Spezialbänder

Spezialschloss pz-vorgerichtet mit Wechsel,

links rechts verwendbar, Drücker-

Rundgriffgarnitur schwarz, (Kunststoff)

mit 2 Torflügelfeststeller am Sturz und je

Seite zwei Sicherungszapfen


Profilzylinder (gleichschließend zum

Schwingtortyp) 30,5 + 30,5 mm

Normgrößen:

Bestellmaße



2000 x 2000

2000 x 2125

2250 x 2250

2500 x 2125

Lichte





1934 x 2055

2184 x 2180

2434 x 2055


1934 x 2055

2184 x 2180

2434 x 2055

Sondergrößen: von 1350 x 1750 bis 2500 x 2250 mm


Gesamtpreis

€


®




Textbeispiel





entnehmen.

Stand 01.07.2012

®


Produkt: Garagentür RP-1


Beton

Einwandige Garagentür RP-1


Höhe: 1750 – 2500 mm

Anschlag: DIN links außen/innen

DIN rechts außen/innen

Türblatt: Türblattrahmen aus RP-Rohr oder Spezialrohr

mit angeformter Nase zur Aufnahme der

Füllung.


Türblattfüllung mit Bleche gesickt, glatt oder

bombiert.


Füllung: bombierte oder glatte Stahl-

Bleche, Stahl- Paneele oder Holzfüllung

Zarge: Eckzarge 3-seitig, 2 mm dick, verzinkt und

pulverbeschichtet grundiert ähnlich RAL 9016


(Dunkelbraun). Mit 3-seitiger Dichtung.

3 Mauer-Dübelanker je Seite


Blockzarge



(Verkehrsweiß) oder RAL 8014 (Dunkelbraun).

Andere RAL Farbe gegen Mehrpreis.


Einwandige Stahltür RP-1. Einflügeliges

Element, Anschlagart außen. Türblattrahmen

aus RP-Rohr (4-seitig) mit angeformter Nase

zur Aufnahme der Füllung. Türblattdicke 40 mm.

Türblattfüllung mit Stahlblech gesickt, verzinkt.

Winkelzarge 3-seitig, pulverbeschichtet

grundiert, ähnlich RAL 9016 (Verkehrsweiß).

Einsteckschloss PZ-vorgerichtet. Kunststoff-

Drückergarnitur schwarz.

2 zweiteilige Spezialbänder.

Fabrikat „RP-1“ oder vergleichbar.

Einzelpreis

€

Beschläge: mit Rohrrahmen-Einsteckschloss, pzvorgerichtet,

Rundgriff-Drückergarnitur

mit Rosetten.

2 zweiteilige KO-Bänder mit Kugellager

Sonderaus-

stattungen: Profilzylinder 30,5 + 30,5 mm

Verglasung

Lüftungslamellen

Wellgitterfüllung

Gitterstäbe

Sprossen (zur Unterteilung der Felder)

Türblattrahmen und Zarge verzinkt

verstellbare Bänder

Sondergrößen:

Bestellmaße



von 750 x 1750

bis 1000 x 2000

bis 1125 x 2250

bis 1350 x 2500

Lichte




von 680 x 1685

bis 930 x 1935

bis 1055 x 2185

bis 1280 x 2435

von 680 x 1715


bis 1055 x 2215

bis 1280 x 2465


Gesamtpreis

€


®




Textbeispiel





entnehmen.

Stand 01.07.2012

®


Produkt: Garagentür RP-2


Beton



Höhe: 1750 – 3000 mm

Anschlag: Gangflügel DIN links außen/innen

Gangflügel DIN rechts außen/innen

Türblatt: Türblattrahmen aus RP-Rohr oder Spezialrohr

mit angeformter Nase zur Aufnahme der

Füllung.


Türblattfüllung mit Bleche gesickt, glatt oder

bombiert.


Füllung: Stahl-Paneele, Wellgitter oder

Holzfüllung

Zarge: Eckzarge 3-seitig, 2 mm dick, verzinkt und

pulverbeschichtet grundiert ähnlich RAL 9016


(Dunkelbraun). Mit 3-seitiger Dichtung.



(Verkehrsweiß) oder RAL 8014 (Dunkelbraun).

Andere RAL Farbe gegen Mehrpreis.

Beschläge: (Gangflg.) mit Rohrrahmen-Einsteckschloss,

pz-vorgerichtet, Rundgriff-Drückergarnitur mit

Rosetten.

Standflügel mit aufgesetztem Treibriegel.

Treibriegel auf Bandgegenseite,

Außenanschlag (auf Bandseite bei

Innenanschlag)

4 zweiteilige KO-Bänder mit Kugellager bis

BRM-Höhe 2500 mm. 6 zweiteilige KO-Bänder

mit Kugellager über BRM-Höhe 2500 mm.


Einwandige Stahltür RP-2. Zweiflügeliges

Element, Anschlagart außen. Gangflügel DIN

rechts. Türblatt 40 mm dick, aus RP-Profilen

(4-seitig) verzinkt. Türblattfüllung mit Stahlblech

gesickt, verzinkt. Winkelzarge 3-seitig, pulverbeschichtet

grundiert, ähnlich RAL 9016

(Verkehrsweiß). Gangflügel mit Einsteckschloss,

pz-vorgerichtet. Kunststoff-Drückergarnitur

schwarz. Standflügel mit Treibriegel auf der

Bandgegenseite. Je 2 zweiteilige Spezialbänder.

Fabrikat „RP-2“ oder vergleichbar.

Einzelpreis

€

Sonderaus-

stattungen: Profilzylinder 30,5 + 30,5 mm

Verglasung

Lüftungsjalousie

Wellgitterfüllung

Gitterstäbe (als Hoftor)

Sprossen (zur Unterteilung der Felder)

Türblattrahmen und Zarge verzinkt


Bestellmaße



von 1500 x 1750

bis 2000 x 2000

bis 2000 x 2500

bis 2000 x 3000

bis 2375 x 2000

bis 2375 x 2500


bis 2750 x 2000

bis 2750 x 2500


bis 3000 x 2000


bis 3000 x 3000

Lichte




von 1430 x 1685




bis 2305 x 1935



bis 2680 x 1935

bis 2680 x 2435

bis 2680 x 2935




von 1430 x 1715







bis 2680 x 1965

bis 2680 x 2465

bis 2680 x 2965





Gesamtpreis

€


®




mit Sicke:

GSW 40-M

®

Sectionaltor GSW 40-S

Sectionaltor GSW 40-M

Stahl-Lamellen doppelwandig 40 mm,

GSW 40-M wahlweise mit Verglasung

Textbeispiel



Die entsprechenden Angaben bitte

den untenstehenden Technischen

Daten entnehmen.

Stand 01.07.2012


Produkt: Garagen-Sectionaltor GSW 40-S

Garagen-Sectionaltor GSW 40-M

Wärmedämmung U-Wert:

0,56 W/m²k (Lamelle 40 mm)

0,95 W/m²k (nur Torblatt)

1,48 W/m²k (komplettes Tor, Torfläche 10 m²)

Einbau in: Mauerwerk Beton

Porenbeton Holzständerwerk

Größenbereich: GSW 40-M:

Breite: 2250 – 5000 mm, Höhe: 1875 – 3000 mm

GSW 40-S: (nur Normgrößen siehe Preisliste)

Anschlag: Hinter der Laibung

Torblatt: Torblatt bestehend aus einzelnen doppelwandigen

Torsectionen einschließlich Mitteldichtung in gleichmäßiger

Aufteilung, gefertigt aus galvan-veredeltem

Stahlblech. Fingerklemmschutz innen und außen

nach DIN EN 12604. Bautiefe der Sectionen 40 mm

Isolierung: Polyurethan ausgeschäumt.

mit Kassette:

GSW 40-M

mit Mittelsicke:

GSW 40-S

GSW 40-M

Oberfläche: GSW 40-S

Außenseite: woodgrain dessiniert

Innenseite: stucco dessiniert

GSW 40-M

Außenseite: woodgrain dessiniert, stucco dessiniert

Innenseite: stucco dessiniert

Torabschluss durch:

Bodendichtung in anfrier- und

verrottungssicherer APTK-Qualtität

Beschläge: Standardausführung

Standardmäßig ohne manuelle Verriegelung

vorgerichtet für Notentriegelung (notwendig wenn

kein weiterer Zugang zur Garage besteht)

Sonderausführung

Auf Wunsch mit manueller Verriegelung

Zarge: Profilzarge und Sturzblende aus sendzimierverzinktem

Stahlblech bandbeschichtet mit

Polyester Endbeschichtung Verkehrsweiß in

Anlehnung an RAL 9016. Anlegeleiste mit

Dichtungslippe seitlich und an der Sturzblende

in ATPK-Qualität.

Sectionaltore mit CarTeck Antrieb


Garagen-Sectionaltor GSW 40-M, Torblatt

bestehend aus doppelwandigen Stahllamellen,

Oberflächenschutz durch Galvanveredelung,

PUR-ausgeschäumt. Bautiefe 40 mm, Außenseite

woodgrain dessiniert, Innenseite stucco

dessiniert. Farbton außen Verkehrsweiß in Anlehnung

an RAL 9016, innen galvan veredelt

mit transparentem Schutzfilm. Torsectionen

mit Mitteldichtung und Bodendichtung. Zarge

mit seitlichen Anlegeleisten. Alle Beschläge

aus verzinktem Stahl, seitliche Führung mittels

wartungsfreien, einstellbaren Laufrollen.

Gewichtsausgleich durch Mehrfachzugfeder-

/Doppelseilsystem, Zugfedern gekapselt in

einem Federkanal über den waagerechten

Laufschienen. Fabrikat „CarTeck GSW 40-M“

oder vergleichbar.

Einzelpreis

€

Verschluss:

Gewichts-

Auf Wunsch mit selbsttätig, beidseitig

einrastendem Spezialschloss.

Rundgriffgarnitur und Profilzylinder

für Handbetätigung.

Handgriff am Bodenabschlussprofil.

Ausgleich: Durch Mehrfachzugfeder/Doppelseil-System

in einem microprofiliertem Federkanal über

der waagerechten Laufschiene gekapselt.

Oberflächenschutz:

Torblattaußenseite mit Grundbeschichtung,

außen zweischichtig (auf Polyesterbasis

25 µm). Torblattinnenseite galvan veredelt

mit zusätzlichem Schutzfilm.

Standardfarbton außen in Verkehrsweiß

in Anlehnung an RAL 9016 innen galvan

veredelt mit transparenten Schutzfilm

(ähnlich sendzimierverzinkt).

Stahlteile verzinkt, Federn verzinkt.

Antrieb: microprozessor gesteuerter Antrieb,

schienengeführt, 230 V, 50 Hz

Steuerung: Impulssteuerung mit

selbstlernender Kraftbegrenzung

Soft-Start und Soft-Stop

digitale Fernsteuerung, erweiterbar

durch andere Befehlsgeräte


Gesamtpreis

€

Verglasung

GSW 40-M: Sonderausstattung:

Verglasung SAN-Doppelscheibe 20/16 mm,

klar, Kristallstruktur oder satiniert.

Glasleiste mit Dichtungen. (weißer Polyurethan-Rahmen

mit Holzstruktur, in Trendfarbe

oder im Buntton des Torblattes nach

RAL-Farbkarte)

Verglasung

Typ Rechteck 1,

Typ Kreuzsprosse,

Typ Mehrfachsprosse,

Typ Rautensprosse

Lichte Durchsicht 540 x 200 mm, eckig

Verglasung

Typ Rechteck 2,

Lichte Durchsicht 610 x 140 mm, eckig



Verglasung SAN-Doppelscheibe16 mm,

klar, Kristallstruktur oder satiniert.

Torglied aus Aluminium-Lichtband über

gesamte Torbreite (eigenständige Section),

Kaltprofil (nicht wärmegedämmt)

Werkstoff AL-MG-SI 0,5 E 6/EV 1 eloxiert


140

Bestellmaß = H = lichte Höhe

S

500

®

170

500

800

Innen

140

S Bei Toren mit verstärkten Rollenhaltern erhöht sich der Sturzbedarf um +25 mm.

195


170

82,5 82,5

*75

* 240 mm Sturzvariante =

150 mm im Bereich Rundgriffgarnitur (mittig)

Folgende Angaben zum Aufmaß bitten wir zu beachten um eine exakte Montage und eine präzise, zuverlässige Funktion des

CarTeck Garagen Sectionaltores zu gewährleisten.

B

H

Durchfahrtsbreite (=Bestellmaß)

lichte Höhe (=Bestellmaß)

Die lichte Höhe entspricht dem Abstand von der Oberkante des fertigen Fußbodens bis zur Unterkante Sturz.

Bitte denken Sie bei der Planung ggf. auch an die Verringerung des Abstandes durch das Aufbringen von Estrich oder Asphalt.

Ausstattung: S Sturzbedarf:

mit Antrieb

Handbetätigung

120 mm

240 mm

komplett frei

- 25 mm



mit Antrieb

120 mm

120 mm

240 mm

-150mm

-80mm

komplett frei

lichte Durchfahrtshöhe:

Standardausführung


Innen


Sonderausführung mit Torstopper (siehe Zubehör GSW Tore)

Sonderausführung mit Vorpack- 125 mm verlängerte Toprollenhalter (siehe Zubehör GSW Tore)

Torgrößen und Bautiefen ohne CarTeck Antrieb (mit CarTeck Antrieb siehe Seite 29 Garagentorantriebe)

3000

2875

2750

2625

Höhe

in

mm

2500

2375

2250

2175

2125

2050

2000

1925

1875

Breite in mm

Sectionaltor GSW 40-S

Sectionaltor GSW 40-M


GSW 40-M wahlweise mit Verglasung

120 mm Sturzvariante 240 mm Sturzvariante

Standard mit Antrieb

Standard bei Handbetätigung

120 Sturz

Tiefe siehe Tabelle “Bautiefe mit Antrieb”

Tiefe siehe Tabelle “Bautiefe ohne Antrieb”

240 Sturz

min. Garageninnenmaß = Bestellmaß + 165

Bestellmaß = B = lichte Breite

Maße für die Sturzvarianten

140 mm und 265 mm auf Anfrage

2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500

Bei Torbreite < 2000 mm bitten wir um Rücksprache mit unserem Verkauf


S

375

Bautiefe

(mm)

170

500

140

3645

3520

3395

Türen . Tore . Türen . Tore Zargen . Zargen

3170


2870

®

Sectionaltor GSW 40-L

Stahl-Lamellen doppelwandig 40 mm

wahlweise mit Verglasung, wahlweise mit Schlupftür

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Garagen-Sectionaltor GSW 40-L

Wärmedämmung U-Wert:

0,56 W/m²k (Lamelle 40 mm)

0,95 W/m²k (nur Torblatt)

1,48 W/m²k (komplettes Tor, Torfläche 10 m²)


Porenbeton Holzständerwerk




Torblatt: Torblatt bestehend aus einzelnen, doppelwandigen

Torsectionen einschließlich Mitteldichtung in gleichmäßiger

Aufteilung, gefertigt aus galvan veredeltem

Stahlblech, Bautiefe der Sectionen 40 mm.

Isolierung: Polyurethan ausgeschäumt.

Fingerklemmschutz innen/außen nach DIN EN 12604

Oberfläche: Außenseite woodgrain dessiniert, stucco

dessiniert, „glatt“ oder microprofiliert

Innenseite stucco dessiniert




Beschläge: Standardausführung

Standardmäßig ohne manuelle Verriegelung

vorgerichtet für Notentriegelung (notwendig wenn

kein weiterer Zugang zur Garage besteht)


Auf Wunsch mit manueller Verriegelung

(bis Torbreite 5000 mm).

Schlupftür: Eingefasst mit Aluminiumprofilen E6/EV1

(Schlupftürposition ist immer mittig), mit Niedrigschwelle

45 mm, mit kompletter Bodendichtung.

Schlupftür immer in lichter Standardbreite 810

mm. Alle Schlupftüren einschließlich Obentürschließer,

Schloss PZ-vorgerichtet mit Profilzylinder

und Alu-Drückergarnitur in E6/EV1.

Zarge: Profilzarge aus sendzimierverzinktem Stahlblech,

bandbeschichtet mit Polyester Grundbeschichtung

Verkehrsweiß in Anlehnung an RAL 9016. Wahlweise

Zargenverkleidungen auch in Trendfarbe, RAL-Farbe

oder Folienoptik in Holzdekor gegen Aufpreis.

Anlegeleiste mit Dichtungslippe, seitlich und an der

Sturzblende in APTK-Qualität. Sturzblende

standardmäßig in Trendfarbe, RAL-Farbe oder

Folienoptik in Holzdekor.



Garagen-Sectionaltor, Torblatt bestehend aus

einzelnen doppelwandigen Stahllamellen,

Oberflächenschutz durch Galvanveredelung,

PUR-ausgeschäumt. Bautiefe 40 mm, Außenseite

woodgrain dessiniert, Innenseite stucco

dessiniert. Farbton außen Verkehrsweiß in

Anlehnung an RAL 9016, innen Grauweiß in

Anlehnung an RAL 9002. Torsectionen mit

Mitteldichtung und Bodendichtung. Zarge mit

seitlichen Anlegeleisten. Alle Beschläge aus

verzinktem Stahl, seitliche Führung mittels wartungsfreien,

einstellbaren Laufrollen. Gewichtsausgleich

durch Mehrfachzugfeder-/Doppelseilsystem,

Zugfedern gekapselt in einem Federkanal

über den waagerechten Laufschienen.

Fabrikat „CarTeck GSW 40-L“ oder

vergleichbar.

Einzelpreis

€


Gesamtpreis

€

Verschluss: Auf Wunsch mit manueller Verriegelung

(bis Torbreite 5000 mm).

Gewichts- Durch Mehrfachzugfeder- / Doppelseil-System

ausgleich: in einem microprofiliertem Federkanal über der

waagerechten Laufschiene gekapselt.

Oberflächen- Stahl: Bandbeschichtung, außen zweischichtig

schutz (auf Polyesterbasis 25 m)

Holzdekore: Stahlsectionen mit UVbeständiger,

thermoplastischer Oberflächenfolie

in attraktiven Optiken. Innen einschichtig (auf

Polyesterbasis 10 m). Standardfarbton außen

Verkehrsweiß,

in Anlehnung an RAL 9016, innen Graußweiß,

in Anlehnung an RAL 9002. Stahlteile verzinkt.

Federn verzinkt.


Zusätzliche Grundbeschichtung in Trendfarbe

und in RAL nach Wahl.

Perleffect-, Leucht- und Metallicfarben nur

nach individueller Klärung möglich.

Antrieb: microprozessorgesteuerter Antrieb,


Steuerung: Impulssteuerung mit selbstlernender

Kraftbegrenzung Soft-Start und Soft-Stop

digitale Fernsteuerung

erweiterbar durch andere Befehlsgeräte

Verglasung: Lichtband oder Aluminium-Profile, eloxiert,

über gesamte Torbreite (eigenständige

Section), Verglasung SAN-Doppelscheibe

16 mm, klar, Kristallstruktur oder Opal.

Glasleiste mit Dichtungen.

Andere Farbtöne oder Pulverbeschichtungen

nach RAL möglich.

Verglasung für Tor mit Kassette, Sicke,

Mittelsicke, ohne Sicke (Weißer Polyurethan-

Rahmen mit Holzstruktur) in den unterschiedlichsten

Ausführungen (siehe Händlerpreisliste)

Verglasung: SAN-Doppelscheibe

20 mm klar, Kristallstruktur oder Satiniert.

Einseitig innen.

Nur möglich bei GSW 40-L ohne Sicke/ohne

Sicke „glatt“:

Edelstahl-Rundverglasung Ø 305 mm. Ein-

Scheiben ESG-Verglasung farblos und klar.

Füllung aus Edelstahlblech.

Weißer Kunststoff-Rundverglasung Ø 315

Weißer Kunststoff-Verglasungsrahmen Typ

Rechteck 3,

Verglasungsrahmen Typ Quadrat 1/2.

(Weißer Polyurethan-Rahmen mit

Holzstruktur)

Verglasung: SAN-Doppelscheibe 20 mm

klar, Kristallstruktur oder Satiniert.


140


S

500

®

170

500

800

Innen

140


195


170

82,5 82,5

*75

* 240 mm Sturzvariante =

150 mm im Bereich Rundgriffgarnitur (mittig)



B

H





Ausstattung: S Sturzbedarf:

mit Antrieb


120 mm

240 mm

komplett frei

- 25 mm



mit Antrieb

120 mm

120 mm

240 mm

-150mm

-80mm

komplett frei

lichte Durchfahrtshöhe:



Innen


Sonderausführung mit Torstopper (siehe Zubehör GSW Tore)

Sonderausführung mit Vorpack- 125 mm verlängerte Toprollenhalter (siehe Zubehör GSW Tore)

Torgrößen und Bautiefen ohne CarTeck Antrieb (mit CarTeck Antrieb siehe Seite 29 Garagentorantriebe)


2875

2750

2625

Höhe

in

mm

2500

2375

2250

2175

2125

2050

2000

1925

1875

Breite in mm

Sectionaltor GSW 40-L


wahlweise mit Verglasung, wahlweise mit Schlupftür

120 mm Sturzvariante 240 mm Sturzvariante

Standard mit Antrieb

Standard bei Handbetätigung

120 Sturz

Tiefe siehe Tabelle “Bautiefe mit Antrieb”

Tiefe siehe Tabelle “Bautiefe ohne Antrieb”

240 Sturz

min. Garageninnenmaß = Bestellmaß + 165


Maße für die Sturzvarianten

140 mm und 265 mm auf Anfrage

2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500

Bei Torbreite < 2000 mm bitten wir um Rücksprache mit unserem Verkauf


S

375

Bautiefe

(mm)

170

500

140

3645

3520

3395


3170


2870

Holz-Rahmenkonstruktion

Textbeispiel





entnehmen.

Stand 01.07.2012

®


Sectionaltor GSH

Produkt: Garagen-Sectionaltor GSH


Beton

Porenbeton

Holzständerwerk



Kleinere Abmessungen auf Anfrage


Torblatt: Bestehend aus einzelnen, aus ausgesuchten

Holzwerkstoffen gefertigten Torsectionen

einschließlich Mitteldichtung. Heimische

Fichte/Tanne und Hemlock werden in

handwerklicher Bauweise verarbeitet. Bautiefe

der Sectionen 40 mm.

mit Sicke mit Kassette ohne Sicke

Fischgrät Typ 1 Fischgrät Typ 2




Beschläge:


Mit Spezial-Anschlusskonsole für

schienengeführte Antriebe.

Für den Betrieb der GSH-Tore empfehlen wir

den Einsatz schienengeführter Antriebe. Die

Tore werden nicht als handbetätigte Tore

geliefert!

GSH-Tore werden standardmäßig ohne

Vorrichtung für die Notentriegelung ausgeliefert!

alle Beschläge aus verzinktem Stahl

durch patentieren Exzenterrollenhalter seitlich

einstellbare Laufrollen, wartungsfrei


Garagen-Sectionaltor, bestehend aus einzelnen,

aus ausgesuchten Holzwerkstoffen gefertigten

Torsectionen einschließlich Mitteldichtung.

Holzart Heimische Fichte/Tanne in handwerklicher

Bauweise verarbeitet. Mit Mitteldichtung

und Bodendichtung. Zarge mit seitlichen

Anlegeleisten. Alle Beschläge aus verzinktem

Stahl, seitliche Führung mittels wartungsfreien,

einstellbaren Laufrollen. Gewichtsausgleich

durch Mehrfachfeder-/ Doppelseilsystem,

Zugfedern gekapselt in einem Federkanal über

den waagerechten Laufschienen.

Fabrikat „CarTeck GSH“ oder vergleichbar.

Einzelpreis

€

Zarge: Profilzarge aus sendzimierverzinktem Stahlblech,

bandbeschichtet mit Polyester Grundbeschichtung

Standard Verkehrsweiß in Anlehnung an RAL 9016.

Wahlweise auch in Trend- und RAL-Farbe gegen

Aufpreis.

Anlegeleiste mit Dichtungslippe seitlich und

an der Sturzblende in APTK-Qualtität

Gewichts-

ausgleich: Durch Mehrfachzugfeder-/Doppelseil-System in

einem microprofiliertem Federkanal über der

waagerechten Laufschiene gekapselt.

Oberflächen-

schutz: Generell werkseitige, farblose Imprägnierung

gegen Pilzbefall, Fäulnis und Holzschädlinge.

Bei werkseitiger farbloser Imprägnierung ist

es zwingend erforderlich, die vorgeschriebene

Endbehandlung des Torblattes innerhalb von

2 – 3 Wochen nach Montage vorzunehmen.

oder Endlackiert

alle Stahlteile und Federn verzinkt

Antrieb: mikroprozessorgesteuerter Antrieb,


Steuerung: Impulssteuerung mit

selbstlernender Kraftbegrenzung

Soft-Start und Soft-Stop

digitale Fernsteuerung

erweiterbar durch andere Befehlsgeräte


Gesamtpreis

€


Holz-Rahmenkonstruktion

500 S 120

Sturz

®

120 mm Sturzvariante

Tiefe siehe Tabelle (Seite 80) “Bautiefe mit Antrieb”


170

500

Tiefe siehe Tabelle (Seite 25) “Bautiefe ohne Antrieb”

800

Innen

140



195

170

140

min. Garageninnenmaß

= Bestellmaß + 165

82,5 82,5

75




B

H





Ausstattung:

mit Antrieb

Sectionaltor GSH

S Sturzbedarf: lichte Durchfahrtshöhe:

120 mm komplett frei Standardausführung

mit Antrieb 240 mm komplett frei Sonderausführung mit Vorpack- 125 mm verlängerte Toprollenhalter (siehe Zubehör GSW Tore)

Torgrößen und Bautiefen mit CarTeck Antrieb

3000 Bautiefe (mm) 4320

2875 3600

2750

2625

2500

2375

2250

2175

2125

2050

2000

1925

1875

3310

Breite in mm 2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000

Höhe in mm

Torgrößen und Bautiefen ohne CarTeck Antrieb

3000 Bautiefe (mm) 3645 3170

2875 3520 3045

2750

2625

2500

2375

2250

2175

2125

2050

2000

1925

1875

3395 2870

Breite in mm 2000 2250 2375 2500 2625 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000

Höhe in mm


®

Nebentüren Garagensectionaltor

außenseitig ansichtsgleich zu GSW 40-L

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Nebentüren für Sectionaltor GSW 40-L


Porenbeton

Beton

Stahlkonstruktion

Holzständerwerk

Größenbereich: RAM-Breite: 875 – 1400 mm

1-flügelig RAM-Höhe: 1925 – 2550 mm

andere Größen auf Anfrage

Größenbereich: RAM-Breite: 1400 – 2500 mm

2-flügelig RAM-Höhe: 1925 – 2300 mm

andere Größen auf Anfrage

Anschlagart: Bitte bei der Bestellung immer angeben:

- hinter der Öffnung / nach innen öffnend

- in der Öffnung / nach innen öffnend

- in der Öffnung / nach außen öffnend

Türblatt: Ansicht wie CarTeck Garagensectionaltor GSW

40-L Türblattrahmen und Zarge aus stranggepressten

Alu-Profilen (keine thermische Trennung),

Bautiefe 53 mm, 3-seitige doppelte

Anschlagdichtung. Schleifdichtung im Schwellenbereich.

Türfüllung aus doppelwandigen

Stahllamellen, außen ansichtsgleich zu Tor GSW

40-L, innen stucco-geprägt. Gefertigt aus Galvanveredeltem

Stahlblech, PUR-ausgeschäumt.

Lamellen-, Sicken- bzw. Kassettenflucht nur mit

Toren gleicher Höhe möglich.

- Sicke woodgrain

stucco

glatt

microprofiliert

- Mittelsicke woodgrain

stucco

glatt


- Holzdekor glatt

Oberfläche: Außenseite woodgrain dessiniert

Innenseite stucco dessiniert

- Kassette woodgrain

- Holzdekor woodgrain

- ohne Sicke woodgrain

stucco

glatt


Türabschluss durch:

Bodenschleifdichtung in anfriersicherer

APTK-Qualtität


Garagen Nebentür, ansichtsgleich zum

Garagensectionaltor GSW 40-L, Türblattrahmen

und Blendrahmen aus stranggepressten Alu-

Profilen (keine thermische Trennung), Bautiefe

53 mm, dreiseitige doppelte Anschlagdichtung,

Schleifdichtung im Schwellenbereich. Türfüllung

aus doppelwandigen Stahllamellen, außen

woodgrain, innen stucco-dessiniert, gefertigt

aus galvan verzinktem Stahlblech, PU-ausgeschäumt.

Türkantriegel im Standflügel bei 2-flg.

Tür.

Fabrikat „CarTeck Nebentür Typ GSW 40-L“


Einzelpreis

€


Gesamtpreis

€

Blendrahmen: Aus stranggepressten Alu-Profilen, oben

beidseitig auf Gehrung geschnitten,

Bautiefe 53 mm, Bodenschwelle 4 mm

(kann bei Bedarf entfernt werden).

Beschläge und

Schließmittel: Einsteckschloss mit Profilzylinder

Kunststoff –Drückergarnitur, PZ-Ausführung


Oberflächenschutz:

Türfüllung:

Lamellen aus galvan veredeltem Stahlblech

mit beidseitiger Polyestergrundbeschichtung.

- außen:

Standard Verkehrsweiß in Anlehnung an RAL

9016, Trendfarben oder RAL nach Wahl in

Anlehnung an die RAL-Farbkarte. Ausführung

GSW 40 "Golden Oak", "Mahagoni", "Dunkle

Eiche", „Winchester“: Stahlsectionen mit UVbeständiger,

thermoplastischer Oberflächenfolie

in attraktiver Optik.

- innen:

Grauweiß, in Anlehnung an RAL 9002

Sicherheitshinweis:

(Dunkle Bunttöne bei direkter Sonneneinstrahlung

vermeiden, da Beschädigungen am Torblatt nicht

ausgeschlossen werden können.) Nicht lieferbar

sind Perleffectfarben, Leuchtfarben und

Metallicfarben.

Verglasung: Lichtband oder Aluminium-Profile, eloxiert,

über gesamte Torbreite (eigenständige

Section), Verglasung SAN-Doppelscheibe 16

mm, klar, Kristallstruktur oder Opal. Glasleiste

mit Dichtungen.

Andere Farbtöne oder Pulverbeschichtungen

nach RAL möglich.

Verglasung für Tor mit Kassette, Sicke,

Mittelsicke, ohne Sicke (Weißer Polyurethan-

Rahmen mit Holzstruktur) in den unterschiedlichsten

Ausführungen (siehe Händlerpreisliste)

Verglasung: SAN-Doppelscheibe 20 mm

klar, Kristallstruktur oder Satiniert. Einseitig

innen.

Kassette Pur



Nur möglich bei GSW 40-L ohne Sicke/ohne Sicke glatt:

Edelstahl-Rundverglasung Ø 305 mm. Ein-

Scheiben ESG-Verglasung farblos und klar.

Füllung aus Edelstahlblech.

Weißer Kunststoff-Rundverglasung Ø 315

Weißer Kunststoff-Verglasungsrahmen Typ

Rechteck 3

Verglasungsrahmen Typ Quadrat 1/2.

(Weißer Polyurethan-Rahmen mit

Holzstruktur)

Verglasung: SAN-Doppelscheibe 20 mm klar,

Kristallstruktur oder Satiniert.


®

Einbau hinter der

Laibung nur nach

innen öffnend

Nebentüren Garagensectionaltor

außenseitig ansichtsgleich zu GSW 40-L

Einbau hinter der Laibung nur nach innen öffnend

Rohbaurichtmaß + 100 mm = RAM Rohbaurichtmaß - 10 mm = RAM

Rohbaurichtmaß - 40 mm =

lichte Durchgangsbreite

Rohbaurichtmaß + 50 mm = RAM

Rohbaurichtmaß

Rohbaurichtmaß + 100 mm = RAM

Stulpkantriegel




Rohbaurichtmaß - 20 mm = lichte Durchgangshöhe



Türhöhe Höhe der

Sectionen

2500 mm

2375 mm

2250 mm

2125 mm

2000 mm

1875 mm

493 mm

469 mm

556 mm

523 mm

493 mm

469 mm

Achtung: Rahmenaußenmaß

= Bestellmaß

* Maß x

(Drücker)

935 mm

1140 mm

1035 mm

985 mm

935 mm

1140 mm

* Drückerhöhe: Wert abhängig von Systemachse

Darstellung DIN links,

DIN rechts spiegelbildlich

Darstellung Gangflg.

DIN links, Gangflg.

DIN rechts spiegelbildlich

Einbau in der Laibung nach innen, oder außen öffnend

Rohbaurichtmaß - 10 mm = RAM




Rohbaurichtmaß - 10 mm = RAM

Basquillverriegelung




Rohbaurichtmaß - 80 mm = lichte Durchgangshöhe


Einbau in der

Laibung nach innen,

oder außen öffnend


Textbeispiel





entnehmen.

Stand 01.07.2012

®


Nebentür Garagensectionaltor GSH

Produkt: Nebentür Garagensectionaltor GSH


Beton

Porenbeton



Höhe: 1925 – 2400 mm

Anschlagart: Bitte bei der Bestellung immer angeben:

- hinter der Öffnung / nach innen öffnend

- in der Öffnung / nach innen öffnend

- in der Öffnung / nach außen öffnend

Türblatt: Ansicht wie CarTeck Garagensectionaltor GSH

Türblatt, Füllung und Blendrahmen aus Holz in

Heimischer Fichte / Tanne, Hemlock, wasserfest

verleimt. Bautiefe 68 mm, dreiseitige, doppelte

Anschlagdichtung sowie

Bodenschwellendichtung. Ein Fluchten der

Türfüllung zum Torblatt ist nur bei einem Tor

gleicher Höhe möglich.

mit Sicke mit Kassette Fischgrät Fischgrät

Typ 1 Typ 2

Türabschluss durch:

Bodenschwellendichtung in anfriersicherer

APTK-Qualität

Beschläge und

Schließmittel: Einsteckschloss mit Profilzylinder

Kunststoff –Drückergarnitur, PZ-Ausführung



Garagen-Nebentür, Ansicht wie CarTeck

Garagensectionaltor GSH. Türblatt, Füllung und

Blendrahmen aus Holz in Heimischer Fichte/

Tanne, wasserfest verleimt. Bautiefe 68 mm,

dreiseitige doppelte Anschlagdichtung sowie

Bodenschwellendichtung.

Ein Fluchten der Türfüllung ist nur bei einem

Tor gleicher Höhe möglich.

Einzelpreis

€

Fabrikat „CarTeck Nebentür GSH“ oder

vergleichbar.

Oberflächen-

schutz: Generell werksseitige, farblose

Imprägnierung gegen Pilzbefall,

Fäulnis und Holzschädlinge.

Oberflächenbehandlung wahlweise

offenporig lasiert oder deckend lackiert

(RAL nach Wahl).

wahlweise: farbliche Grundlasur

(unbedingt Hinweis hinsichtlich der

bauseits erforderlichen Endbehandlung

beachten!)

oder Endbehandelt


Gesamtpreis

€


®

Nebentür Garagensectionaltor GSH



®

Garagentorantriebe

12.1, 20.1, 40.1, 30.1 race

Textbeispiel



Die entsprechenden Angaben

bitte den untenstehenden

Technischen Daten entnehmen.

Stand 01.07.2012



Der Garagentorantrieb darf nur für den automatischen Betrieb von federnausgeglichenen Schwing- und Sectionaltoren im nicht gewerblichen

Bereich eingesetzt werden.

Produkt: Garagentorantrieb Antriebssystem 12.1

Zuordnungstabelle siehe Händlerpreisliste

Nennspannung 230 V (Wechselstrom)

Steuerspannung 24 V (Gleichstrom)

Zug und Druckkraft 500 N

Leistungsaufnahme Stand-by < 1,5 W

Laufgeschwindigkeit bis 140 mm / Sek.

inkl. eines manipulationssicheren 2-Kanal

Handsenders 868 MHz

integrierte Beleuchtung

Bautiefe Antrieb inkl. Schiene Z1 = 3320 mm,

3155 mm bei 90° gedrehtem Antriebskopf








Inkl. eines manipulationssicheren Handsenders

868 Mhz (schwarz)


Bautiefe Antrieb inkl. Schiene

Z1 = 3320 mm, Z2 = 3570 mm












Z1 = 3320 mm, Z2 = 3570 mm, Z3 = 4070 mm


Garagentorantrieb Antriebssystem 20.1

Einzelpreis

€






Geprüfte Einbruchhemmung

Inkl. eines manipulationssicheren

Handsenders, 868 Mhz (schwarz)


Bautiefe Antrieb inkl. Schiene Z1 = 3320 mm

Fabrikat „CarTeck Antriebssystem 20.1“ oder

vergleichbar.

Produkt: Garagentorantrieb Antriebssystem 30.1 race


Zubehör:





Schnell-Auf-Funktion bis 220 mm / Sek.



inkl. Lichtschranke


Teilöffnung programmierbar


Z1 = 3320 mm, Z2 = 3570 mm,

Z3 = 4070 mm


Gesamtpreis

€

Notentriegelungset:

o Notentriegelungset für Sectionaltore

o Notentriegelungset für Schwingtore

Lichtschranke

Innentaster TI-I1, Impuls

Innentaster-Funk TI-F2

Funkcodetaster, 868 MHz

Schlüsseltaster Unterputz/Aufputz

Handsender:

o SH2-S 2-Tasten-Handsender, 868 MHz

o SH4-D schwarz/weiß 4-Tasten-Handsender,

868 MHz

o Wandhalter für SH4-D Fernsteuerung

Externer 1-Kanal Funkempfänger mit Antenne

Biometrische Bedienung:

o Handsender SH-Bio

o Funktaster TF-Bio-AP (Aufputz)

o Funktaster TF-Bio-UP (Unterputz)

Zusätzliche Schienenabhängung


Feuerschutztüren

Standard-Programmübersicht

T 30/T 60 Stahl-Feuerschutzklappen/-türen

Feuerhemmende/Hochfeuerhemmende Stahlklappen/-türen, 1- und 2-flg.

Pos. Produkt

1 T 30-1-FSA

„HT 8 D“

(Klappe/Tür)


„Teckentrup 42“


„Teckentrup DF“


„Teckentrup 62“

(Klappe/Tür)


„Teckentrup 62 ST“









10 T 60-1-FSA


(Klappe/Tür)



32

Größenbereich

Breite/Höhe in mm

(Baurichtmaß)

B 625 - 1125

H 625 - 2125

B 625 - 1125

H 1750 - 2250

B 625 - 1350

H 1750 – 2500 (52)

H 1750 – 3000 (62)

mit Blende H 4000

B 500 - 1500

H 500 - 4000


B 625 - 1250

H 1750 - 2500

B 1375 - 2250

H 1750 - 2250

B 1375 - 2500

H 1750 – 2500 (52)

H 1750 – 3000 (62)


B 1375 - 3000

H 1750 - 4000

mit Glas H 3000


B 1375 - 2500

H 1750 - 2500

B 500 - 1250

H 500 - 2500

B 1375 - 2500

H 1750 - 2500

Feuerschutz

geprüft nach

EN 1634-1/

DIN 4102

Rauchdicht

geprüft nach

Schalldämmend

geprüft nach

EN 1634-3/

DIN 18095 EN 20140/717-1

Z-6.20-1956 bis

1125 x 2125 mm

Z-6.20-1956 bis

1125 x 2250 mm

Z-6.20-2037 bis

1350 x 3000 mm

Z-6.20-1923 bis

1500 x 4000 mm

Z-6.20-1923

bis

1250 x 2500 mm

Z-6.20-1956 bis

2250 x 2250 mm

Z-6.20-2037 bis

3000 x 3000 mm

Z-6.20-1923 bis

3000 x 4000 mm

Z-6.20-1923

Z-6.20-1910 bis

1250 x 2500 mm

Z-6.20-1910 bis

2500 x 2500 mm

Größenangaben in mm

* SD = Schleifdichtung / BD = Bodendichtung absenkbar / AD = Anschlagdichtung

bis 1125 x 2125

SD: 37 dB*

AD: 39 dB*

bis 1125 x 2250

SD: 37 dB*

BD: 37 dB*

AD: 37 dB*


BD: 38 dB*

AD: 42 dB*

bis 1350 x 2500

SD: 35 dB*

BD: 37 dB*

AD: 37 dB*

bis 1250 x 2500

SD: 34 dB*

BD: 35 dB*

AD: 35 dB*

bis 2250 x 2250

SD: 35 dB*

BD: 35 dB*

AD: 37 dB*


BD: 37 dB, 38 dB*

AD: 40 dB, 42 dB*

bis 2500 x 2500

SD: 37 dB*

BD: 38 dB*

AD: 38 dB*

bis 2500 x 2500

SD: 36 dB*

BD: 36 dB*

AD: 36 dB*

bis 1250 x 2500

SD: 33 dB*

BD: 33 dB*

AD: 33 dB*

bis 2500 x 2500

SD: 33 dB*

BD: 33 dB*

AD: 33 dB*

Einbruchhemmend

geprüft nach

DIN ENV 1627 (WK)

DIN EN 1627 (RC)

WK 2

bis 1125 x 2125 mm

WK 2

bis 1125 x 2250 mm

WK 2

bis 1250 x 2500 mm

(Türblatt 52)

RC 2/RC 3

bis 1350 x 2500 mm

RC 4

bis 1250 x 2750 mm

RC 2

bis

1250 x 2500

WK 2

bis 2250 x 2250 mm

RC 2/RC 3

bis 2500 x 2500 mm

RC 4

bis 2500 x 2750 mm

RC 2

bis

2500 x 2500

RC 2

bis 1250 x 2500 mm

RC 2

bis 2500 x 2500 mm

Wärme-

dämmung

UD=

W/m²/K

-

1,9

-

1,8

-

2,0

-

1,8

-

1,6

1,6

*) Einbau in Leichtbauständerwände siehe Register Einbau-Details

Dünnfalz

Dickfalz

stumpf

einschlagend

Türblatt Zargen Zugelassen für den Einbau in:

Blattdicke (mm)

Blechdicke (mm)

in Edelstahl

Oberblende

Verglasung

Eckzarge

Gegenzarge

- - 42 0,9 - - - - - - 115 100 - *)

- - 42

- - 52

/

62

- - 62

- - 62

- - 42

- - 52

/

62

Umfassungszarge

1,0 - - - 100 - 115 100 115

150

1,0

od.

1,5

1,0

od.

1,5

≥

0,75



Blockzarge

TSM 1 )

Mauerwerkwand

Betonwand

Porenwand 2 )

100 - 115 100 150/

175

Leichtbauständerwand

*)

*)

Produkt Seite Pos.

T 30-1-FSA

„HT 8 D“

(Klappe/Tür)

37-38 1





100 115 100 115 *) T 30-1-FSA


(Klappe/Tür)

- 100 - 115 100 115 *) T 30-1-FSA


1,0 - - - 100 - 115 100 115

150

1,0

od.

1,5

- - 62 1,0

od.

1,5

- - 62

- - 62

- - 62

≥

0,75

100 - 115 100 150/

175

*) T 30-2-FSA


*)



100 115 100 115 *) T 30-2-FSA


- 100 - 115 100 115 *) T 30-2-FSA


1,0 - - 100 - 115 100 150 *) T 60-1-FSA


(Klappe/Tür)

1,0 - - - 100 - 115 100 150 *) T 60-2-FSA


1

) = Trocken-Schnellmontage (Zarge mit Mineralwolle hinterfüllt incl. Klappanker, Befestigungsmaterial

.

2)

= Aus Porenbetonblock- bzw. Plansteinen nach DIN 4165 Festigkeitsklasse 4

oder aus bewehrten Porenbetonplatten Festigkeitsklasse 4.4.

39-40 2

41-42 3

43-44


4

45-46 5

47-48 6

49-50 7

51-52 8

53-54 9

55-56 10

57-58 11

33


T 90 Stahl-Feuerschutzklappe/-türen

Feuerbeständige Stahlklappen/-türen, 1- und 2-flg.

Pos. Produkt


„Teckentrup K“

(Wandklappe)






„Teckentrup SV“



6 T 90-2

„Universal EH“

(für bahngebundene

Förderanlagen)

34




B 750 - 1250

H 750 - 1750

B 625 - 1350

H 1750 - 2500

B 625 - 1350 (1500)

H 1750 - 3000 (3500)



H 1750 - 3000

bis 2500 x 2500 mit

Glas

B 1375 - 3000 (3250)

H 1750 - 3000 (3500)

B 1500 - 2500


Feuerschutz

geprüft nach

EN 1634-1/

DIN 4102

Rauchdicht

geprüft nach

Z-6.20-1986 bis 1250 x 1750

Z-6.20-1956 bis 1350 x 2500

Z-6.20-2057 bis 1350 x 3000

mit Blende

H 4000


geprüft nach

EN 1634-3/

DIN 18095 EN 20140/717-1


geprüft nach



- - -

- WK 2 / WK 3 / WK 4

bis

1350 x 2500


BD 41 dB*

AD 44 dB*

Z-6.20-2057 bis 3000 x 3000 bis 3000 x 3000

BD 35 dB*

AD 41 dB*



WK 2 / WK 3

bis

1250 x 2500

WK 2 / WK 3

bis

2750 x 2500

Z-6.20-2057 bis 3000 x 3000 bis 3000 x 3000 - -

BD 36 dB*

AD 40 dB*

Z-6.6-1147 - - - -

Wärme-

dämmung

UD=

W/m²/K

1,6

-

-

*) Einbau in Leichtbauständerwände siehe Register Einbau-Details

Dünnfalz

Dickfalz

Blattdicke (mm)

Türblatt Zargen

Blechdicke (mm)

in Edelstahl

Oberblende

Verglasung

Eckzarge

Gegenzarge


Blockzarge

TSM 1 )

Zugelassen für den Einbau in:

Mauerwerkwand

Produkt Seite Pos.

- 54 1,0 - - - 140 - 115 100 - - T 90-1-FSA

„Teckentrup K“

(Wandklappe)

59-60 1

- 62 1,0 - 140 - 175 140 175 *) T 90-1-FSA

61-62 2

od.

1,5

175



63-64 3

64 od.

(240

200


1,5

64)


65-66 4

od.

1,5

200


- 62

64

1,0

od.

1,5

- 140 - 175

(240

64)

Betonwand

Porenwand 2 )

140 175

200


*)

T 90-2-FSA


- 64 1,0 - - - - - 240 140 - - T 90-2

„Universal EH“

(für bahngebundene

Förderanlagen)





1

) = Trocken-Schnellmontage (Zarge mit Mineralwolle hinterfüllt incl. Klappanker, Befestigungsmaterial

.

2)

= Aus Porenbetonblock- bzw. Plansteinen nach DIN 4165 Festigkeitsklasse 4

oder aus bewehrten Porenbetonplatten Festigkeitsklasse 4.4.


67-68 5

69-70 6

35


Rohrprofil Stahl-Feuerschutztüren

Feuerhemmende und feuerbeständige Rohrprofiltüren aus Stahl und Aluminium, 1- und 2flg.

Pos. Produkt


„Teckentrup GL“

Ganzglastür



Ganzglastür


System „Forster-

Fuego light“

wahlweise mit Oberlicht

und/ oder Seitenteil





und/oder Seitenteil

5 F 30 Verglasungswand



Wand-/Glaselemente

6 Alu T 30-1-FSA

System "Schüco ADS

80 FR 30" wahlweise mit

Oberlicht und/oder

Seitenteil

7 Alu T 30-2-FSA


80 FR 30"



8 Alu F 30

Verglasungswand


80 FR 30"

Wand-/Glaselemente












System „Schüco-

Firestop“




System „Schüco-

Firestop“




* BD = Bodendichtung absenkbar

36




B 875 - 1250

H 1750 - 2500

B 1750 - 2500

H 1750 - 2500

B 700 - 1540


B 1400 - 2970


B unbegrenzt

H 4500

B 578 - 1518


B 1058 - 2938


B unbegrenzt

H 4500

H 4000

(mit T30 Tür)

B 700 - 1540

H 1725 – 2570

mit Oberlicht

H 3920

B 1400 - 2490

H 1725 – 2570

mit Oberlicht

H 3920

B 798 - 1550

H 1945 - 2612

B 1355 - 2886

H 1945 - 2612

Feuerschutz

nach

Rauchdicht

nach


nach

Zulassung

EN 1634-1

DIN 4102 DIN 18095 EN 20140-717-1

bis 1250 x 2500 bis 1250 x 2500

BD: 34 dB*

Z-6.20-1873 mit Blende bis

4500

Z-6.20-1873 mit Blende bis

4500


nach

Seite



- 71-72

- - - 73-74


BD 40 dB*


BD 40 dB*

WK 1, WK 2, WK 3 75-76

WK 1, WK 2, WK 3 77-78

Z-19.14-1382 H 4500 BD 40 dB* WK 1, WK 2, WK 3 79-80

Z-6.20-1888 bis 1518 x 3047 bis 1518 x 3047

BD 42 dB*

Z-6.20-1888 bis 2938 x 3047 bis 2938 x 3047

BD 42 dB*

WK 1, WK 2, WK 3 81-82

WK 1, WK 2, WK 3 83-84

Z-19.14-1830 H 4500 BD 42 dB* WK 1, WK 2, WK 3 85-86

Z-6.20-1881 bis 1540 x 2570 - - 87-88

Z-6.20-1881 bis 2490 x 2570 - - 89-90

Z-6.20-1853 bis 1550 x 2612 - - 91-92

Z-6.20-1853 bis 2886 x 2612 - - 93-94

Feuerhemmende Stahlklappe/Stahltür

T 30-1-FSA „Teckentrup HT 8-D“

links/rechts verwendbar, Schleifdichtung nachrüstbar

Textbeispiel






Stand 01.07.2012


Bauaufsichtliche

Zulassung: Z-6.20-1956 geprüft nach DIN 4102

Einbau in: Mauerwerk mind. 115 mm

Beton mind. 100 mm

Leichtbauständerwand * mind. 100 mm

* mind. ≥ F 30 nach DIN 4102 Teil 4 oder nach allg. bauaufs.

Prüfzeugnis. Zugelassene Wände siehe Register Einbau-Details.

Zugelassener Bau-Richtmaße


Höhe: 625 – 2125 mm

Anschlag: links/rechts verwendbar

Klappen-/

Türblatt: doppelwandig, 4-seitig gefälzt Dünnfalz

Dicke: 42 mm

Blechdicke: 0,9 mm

Sicherungszapfen: 1

Aussteifung: Flachstahl

Isolierung: Mineralfaserplatten

Zarge: Eckzarge 4-seitig, 2,0 mm dick,

mit umlaufender Dichtung (schalldämmend)

Die Zarge an der Tür ist so ausgestattet, dass

der untere Anschlag entfernt werden kann.

Mit 3 angeschweißten Mauer-Dübelanker je Seite


Gegenzarge

Oberfläche: Normgrößen:

Türblatt/Zarge verzinkt und pulverbeschichtet

grundiert, Grauweiß ähnlich RAL 9002

Bänder und

Schließmittel: 1 Federband

1 Konstruktionsband mit Kugellager

Beschläge: Einsteckschloss mit Wechsel, pz-gelocht

mit Buntbart-Einsatz und

1 Bb-Schlüssel

FS-Rundgriff-Drückergarnitur schwarz

(Kunststoff). Drücker festdrehbar gelagert


T 30-1 Stahl-Feuerschutztür geprüft nach DIN

4102. Einflügelige, links/rechts verwendbare

Elemente. Türblatt 42 mm dick, 4-seitig gefälzt.

Eckzarge 4-seitig, 2,0 mm dick, mit umlaufender

Dichtung (schalldämmend). Türblatt und Zarge

verzinkt und pulverbeschichtet grundiert,

Grauweiß ähnlich RAL 9002. Einsteckschloss

mit Wechsel, pz-gelocht mit Buntbart-Einsatz

und 1 Bb-Schlüssel. FS-Rundgriff-Drückergarnitur

schwarz (Kunststoff). Drücker festdrehbar

gelagert. 1 Federband, 1 Konstruktionsband

mit Kugellager. 1 Sicherungszapfen.

Einzelpreis

€

Fabrikat „Teckentrup HT 8-D“ oder vergleichbar.

Sonderaus-

stattungen: Drückergarnituren/Wechselgarnituren:

· Kunststoff

· Leichtmetall

· Edelstahl

· mit Kurzschild oder Rosette

(verschiedene Fabrikate)

vorgerichtet für Rosettenbeschlag

Schlösser

Profilzylinder 30,5 + 30,5 mm

Panikschlösser

Obentürschließer DIN EN 1154

Feststellanlagen

Normgrößen

Stahlklappe:


siehe

T30-1-FSA-Klappe

„Teckentrup 62“)

Normgrößen

Stahltür:


siehe

T 30-1-FSA-Tür

„Teckentrup 42“)

Bestellmaße/

Baurichtmaße


750 x 875

800 x 800

875 x 875

1000

1250

Bestellmaße/

Baurichtmaße


750 x 1750

1875

2000

800 x 1800

1875

2000

875 x 1750

1800

1875

2000

2125

1000 x 1875

2000

2125

1125 x 2000

2125

Gesamtpreis

€

lichte



680 x 805

730 x 730

805 x 805

930

1180

lichte



680 x 1711

1836

1961

730 x 1761

1836

1961

805 x 1711

1761

1836

1961

2086


1961

2086

1055 x 1961

2086


Weitere Qualifikationen (Sonderausführung):

Rauchdicht nach DIN 18095 mit OTS

für Massivwände

Schalldämmend nach DIN EN 20140/717 Teil 1

RW 39dB mit unterem Anschlag und Dichtung

T

RW 37dB mit Doppelschleifdichtung

(Anschlagsart angeben)

Einbruchhemmend nach DIN ENV 1627-WK2



T 30-1-FSA „Teckentrup HT 8-D“

links/rechts verwendbar, Schleifdichtung nachrüstbar



Feuerhemmende Stahltür

T 30-1-FSA „Teckentrup 42“

Textbeispiel






Stand 01.07.2012



Zulassung: Z-6.20-1956 geprüft nach EN 1634-1 (DIN 4102)

für den Einbau in innere Wände

Wärmedurchgangskoeffizient nach EN ISO 12567-

1 (ohne Verglasung) U D = 1,9 W/m²K




Porenbeton mind. 115 mm

bekleidete Stahl- u. Holzstützen F60



Zugelassener Bau-Richtmaße:


Höhe: 1750 – 2250 mm

Anschlagart: DIN rechts oder DIN links



Blechdicke: 1 mm



Isolierung: Mineralfaserplatte

Zarge: Eckzarge 2,0 mm dick, mit 3-seitiger Dichtung

und unterem Bodenwinkel.

Befestigung der Zarge durch Schraubmontage,

Anzahl 3 Stück je Seite.


Blockzarge und Gegen- oder Umfassungszarge

Einbau in Leichtbauständerwänden/Porenbeton:

Gegenzarge oder Umfassungszarge erforderlich

Oberfläche:

Bänder und



Schließmittel: 1 Federband

1 Konstruktionsband mit Kugellager

Ausgleichsringe zur Höhenregulierung

Beschläge: Einsteckschloss mit Wechsel pz-gelocht

nach DIN 18250


(Kunststoff). Drücker festdrehbar gelagert mit

Buntbart-Einsatz und 1 Bb-Schlüssel.


Konstruktionsbänder mit Kugellager und

Obentürschließer


T 30-1-FSA Stahl-Feuerschutztür geprüft nach

DIN 4102 (EN 1634-1). Einflügeliges Türelement.

Flächenbündiges Türblatt ohne Bandprägung.

Anschlagsart DIN rechts. Türblatt 42

mm dick, 3-seitig gefälzt. Eckzarge 2,0 mm dick

mit 3-seitiger Dichtung. Türblatt und Zarge

verzinkt und pulverbeschichtet grundiert,


mit Wechsel pz-gelocht nach DIN 18250. FS-

Rundgriff-Drückergarnitur schwarz (Kunststoff).

Drücker festdrehbar gelagert mit Buntbart-

Einsatz und 1 Bb-Schlüssel. 1 Federband,

1 Konstruktionsband mit Kugellager.

1 Sicherungszapfen.

Fabrikat „Teckentrup 42“ oder vergleichbar.

Einzelpreis

€

Sonderaus-


· Kunststoff · Leichtmetall

· Edelstahl · mit Kurzschild oder Rosette



Schlösser:

· Profilzylinder 30,5 + 30,5 mm

· Panikschlösser

Blockschloss (muss gestellt werden)

Panik-Stangengriff


· Kopfmontage · mit Gleitschiene

· Feststellung · mit Rauchmelder

bei Einbau in Leichtbauständerwänden mit OTS

bei Einbau an Porenbetonwänden mit OTS

Elektrischer Türöffner

Verschlusskontrolle (Riegelkontakt) eingebaut

Öffnungsmelder (Reedkontakt) eingebaut

Drehtürantriebe


Bodendichtungen nachrüstbar

Normgrößen:


von 625 x 1750

bis 1125 x 2250)

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125


T


Gesamtpreis

€

Lichte


(Eckzarge)


680 x 1965

2090

805 x 1840

1965

2090


2090

1055 x 1965

2090

Rauchdicht nach EN 1634-3/DIN 18095 mit OTS

für Massiv– und Leichtbauständerwände


Rw 37dB mit unterem Anschlag

Rw 37dB mit absenkbarer Bodendichtung

Rw 37dB mit Schleifdichtung

Einbruchhemmend nach DIN ENV 1627- WK 2







T 30-1-FSA „Teckentrup DF“

wahlweise mit Verglasung, wahlweise mit Oberblende

Textbeispiel






Stand 01.07.2012







Leichtbauständerwand *

Porenbeton

mind. 100 mm

· nach DIN 4165 mind. 175\200 mm

· bei bewehrten mind. 150\175 mm

* Montagewände F 90 nach DIN 4102 Teil 4 oder nach allg. bauaufs.




mit Oberblende:


(Türblatt 62 mm) Höhe: 4000 mm

Anschlagsart: DIN rechts oder DIN links

Türblatt: doppelwandig, 3-seitig gefälzt mit Dickfalz

(Oberblende 3-seitig gefälzt od. aus Zargenprofilen)

Türblattdicke: 52 mm bis 1350 x 2500 mm

Türblattdicke: 62 mm über 1350 x 2500 mm

Türblattdicke: 62 mm bei Oberblende

Blechdicke: 1,0 oder 1,5 mm

Sicherungszapfen:


2-3

Oberblende: Blechdicke: 1,5 mm

Zarge: Eckzarge 2,0 mm dick mit 3-seitiger Dichtung

und unterem Bodenwinkel. Mit 3 angeschweißten

Mauer-Dübelanker je Seite.

Brandschutzleiste im Oberteil

Sonderausstattung: Blockzarge und Gegenoder


Einbau in Leichtbauständerwänden


Einbau in Porenbeton ohne Gegenzarge bei

Türen bis 1250 x 2250 mm ohne Verglasung

Oberfläche:

Bänder und

Türblatt/Zarge verzinkt und grundiert,

Grauweiß ähnlich RAL 9002

Schließmittel: 1 Federband, 1 KO-Band mit Kugellager oder

2 KO-Bänder mit Kugellager, 1 Obentürschließer

Beschläge: Einsteckschloss mit Wechsel pz-gelocht nach

DIN 18250

FS-Rundgriff-Drückergarnitur schwarz (Kunststoff).

Drücker festdrehbar gelagert mit Buntbart-Einsatz

und 1 Bb-Schlüssel.

Verglasung: Brandschutzglas „Promaglas 30“,

17 mm dick mit Stahlglashalteleisten verzinkt

und grundiert, Grauweiß ähnlich RAL 9002.

Max. Scheibenmaß 1005 x 2167 mm.



DIN 4102. Einflügeliges Türelement, Anschlagsart

DIN rechts. Türblatt 52 mm dick, 3-seitig

gefälzt mit Dickfalz. Eckzarge 2,0 mm dick mit

3-seitiger Dichtung und unterem Bodenwinkel.

Türblatt und Zarge verzinkt und grundiert,





Einsatz und 1 Bb-Schlüssel. FE/KO-Bandgarnitur


Einzelpreis

€


Sonderaus-

Rundverglasung Ø 300; Ø 400; Ø 500.

Sonderausstattung: Stahlglashalteleisten mit

zusätzlichen Alu-Abdeckleisten, Rundverglasungshalteleisten

aus Edelstahl.

Drückergarnituren/Wechselgarnituren:

stattungen: · Kunststoff · Leichtmetall




Schlösser

Profilzylinder 40,5 + 30,5 mm (Türblatt 52 mm)

Profilzylinder 45,5 + 35,5 mm (Türblatt 62 mm)






· mit Feststellung · mit Rauchmelder

· integrierten Türschließer ITS 96 (62 mm) BS

bei Türen mit Verglasung mit OTS



Bodentürschließer DIN EN 1154



Öffnungsmelder



Bodendichtungen

(Reedkontakt) eingebaut

Normgrößen:


von 625 x 1750

bis 1350 x 3000)

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Weitere Qualifikationen: (Sonderausführung)

T

Lichte


(Eckzarge)


666 x 1958

2083

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208

Gesamtpreis

€

Rauchdicht nach DIN 18095 mit OTS für

Massiv– und Leichtbauständerwände


RW 38dB mit Bodendichtung absenkbar

RW 42dB mit Anschlagschiene

Einbruchhemmend nach DIN ENV 1627 WK 2

(bis Breite 1250 x Höhe 2500 mm)

Technische Änderungen vorbehalten! 41

Auch in


erhältlich!



wahlweise mit Verglasung, wahlweise mit Oberblende/Oberlicht




T 30-1-FSA „Teckentrup 62“


Textbeispiel






Stand 01.07.2012





Wärmedurchgangskoeffizient nach EN ISO

12567-1 (ohne Verglasung) UD = 1,8 W/m²K




Porenbeton

mind. 100 mm

· nach DIN 4165 mind. 115 mm

· bei bewehrten mind. 115 mm


* Montagewände ≥ F 30 nach DIN 4102 Teil 4 od. nach allg. bauaufs.


Zugelassener

Größenbereich: Bau-Richtmaß-Breite: 500 – 1500 mm

Bau-Richtmaß-Höhe: 500 – 4000 mm

Anschlagart:

Klappen-/

Mit Oberblende/Oberlicht bis H 4600 mm

DIN rechts oder DIN links

Türblatt: Doppelwandig, 3-seitig gefälzt Dünnfalz


Blechdicke: 1,0 mm oder 1,5 mm

(über BR-Höhe Türblatt 3000 mm nur in

Blechdicke 1,5 mm)



Zarge: Eckzarge 1,5/2,0 mm dick, Klappe 4-seitig

Tür 3-seitig mit umlaufender Dichtung und

unterem Bodenwinkel. Befestigung der Zarge

durch Schraubmontage, Anzahl 3 Stück je Seite

Sonderausstattung: Blockzarge und

Gegenzarge oder Umfassungszarge.

Oberfläche:

Bänder und



Schließmittel: 1 Federband und

1 Konstruktionsband mit Kugellager oder

2 Konstruktionsbänder mit Kugellager und

1 Obentürschließer




FS-Rundgriff-Drückergarnitur, schwarz

(Kunststoff). Drücker festdrehbar gelagert,

mit Buntbart-Einsatz und 1 Bb-Schlüssel

Verglasung: Brandschutzglas "Promaglas 30", 17 mm

dick mit Alu-Glashalteleisten.


Rundverglasung Ø 300, Ø 400 und Ø 500 mit

Stahlglashalteleiste verzinkt und grundiert,

Grauweiß ähnlich RAL 9002.



EN 1634-1 (DIN 4102). Einflügelige, links/rechts

verwend-bare Elemente. Türblatt 62 mm dick,

3-seitig gefälzt. Eckzarge 1,5 mm dick mit 3seitiger

Dichtung und unterem Bodenwinkel.




Rundgriff-Drückergarnitur, schwarz (Kunststoff).

Drücker festdrehbar gelagert, mit Buntbart-


1 Konstruktionsband mit Kugellager.


Einzelpreis

€

Fabrikat „Teckentrup 62“ oder vergleichbar.


Gesamtpreis

€

Sonderausstattungen:








Schlösser

Profilzylinder 40,5 + 40,5 mm






· ITS 96 (verdeckt)



bei Einbau in Porenbetonwänden mit OTS







Bestellmaße/

Lichte

Baurichtmaße Durchgangsmaße

Breite x Höhe (Eckzarge)


Normgrößen 750 x 875

666 x 791

Stahlklappe: 875 x 875

791 x 791

1000

916

1250

1166

1000 x 1000 916 x 916

1250

1166

1250 x 1250 1166 x 1166

Normgrößen 750 x 2000 666 x 1961


2125

2086

875 x 1875 791 x 1836

2000

1961

2125

2086

1000 x 2000 916 x 1961


von 500 x 1750

bis 1500 x 4000)

2125

1125 x 2000

2125

1250 x 2000

2086

1041 x 1961

2086

1166 x 1961

2125

2086

2250

2211





RW 35dB mit Schleifdichtung T RW 37dB mit Anschlagschiene und Dichtung

Einbruchhemmend nach DIN EN 1627 -

RC 2 (WK 2), RC 3 (WK 3), RC 4 (WK 4)


Auch in

erhältlich!








Textbeispiel






Stand 01.07.2012








Porenbeton



bekleidete Stahl- u. Holzstützen


F60




Höhe: 1750 – 2250 mm

Anschlagart: Gangflügel DIN rechts oder DIN links

Türblatt: doppelwandig, 3-seitig gefälzt, Dünnfalz



Sicherungszapfen je Flügel: 2



und unterem Bodenwinkel. Befestigung der

Zarge durch Schraubmontage.






Oberfläche: Türblatt/Zarge verzinkt und pulverbeschichtet


Bänder und

Schließmittel: 2 Konstruktionsbänder mit Kugellager je Flügel

2 Obentürschließer DIN EN 1154

1 Schließfolgeregler


Beschläge: Gangflügel:

Einsteckschloss und Wechsel nach

DIN 18250, pz-gelocht


(Kunststoff), Drücker festdrehbar gelagert mit

Buntbart-Einsatz und 1 Bb-Schlüssel

Standflügel:

Falztreibriegelschloss mit standardmäßiger

Verriegelung nach oben und unten


T 30-2-FSA Feuerschutztür geprüft nach EN

1634-1 (DIN 4102). Zweiflügeliges Türelement.


Gangflügel DIN rechts. Türblatt 42 mm dick,

3-seitig gefälzt. Eckzarge 2,0 mm dick, mit

3-seitiger Dichtung. Türblatt und Zarge verzinkt

und pulverbeschichtet grundiert, Grauweiß ähnlich

RAL 9002. Gangflügel mit Einsteckschloss und

Wechsel nach DIN 18250, pz-gelocht, FS-



und 1 Bb-Schlüssel. Standflügel mit Falztreibriegelschloss.

4 zweiteilige KO-Bänder mit

Kugellager, 2 Obentürschließer. 1 Schließfolgeregler.

Je Flügel 2 Sicherungszapfen.

Einzelpreis

€


Sonderaus-

stattungen: Drückergarnituren:

· Kunststoff


· Edelstahl




Schlösser


· Schnappriegel mit Schnappriegeldrücker

auf Bandgegenseite


· Blockschloss (muss gestellt werden)



· Kopfmontage

· mit Feststellung

· mit Rauchmelder





Normgrößen:


von 1375 x 1750

bis 2250 x 2250)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250


T

Lichte


(Eckzarge)



2090

1680 x 1965

2090


2090

2465

2055 x 2090

2180 x 2215

Rauchdicht nach EN 1634-3/DIN 18095



Gesamtpreis

€


Rw 37dB mit Anschlagschiene und Dichtung


Rw 35 dB mit Schleifdichtung



T 30-1-FSA „Teckentrup 62 ST“

wahlweise mit Verglasung





Textbeispiel






Stand 01.07.2012








Porenbeton



bekleidete Stahl- u. Holzstützen


F60




Höhe: 1750 – 2250 mm

















Bänder und






Einsteckschloss und Wechsel nach

DIN 18250, pz-gelocht




Standflügel:




T 30-2-FSA Feuerschutztür geprüft nach EN

1634-1 (DIN 4102). Zweiflügeliges Türelement.





und pulverbeschichtet grundiert, Grauweiß ähnlich

RAL 9002. Gangflügel mit Einsteckschloss und

Wechsel nach DIN 18250, pz-gelocht, FS-



und 1 Bb-Schlüssel. Standflügel mit Falztreibriegelschloss.

4 zweiteilige KO-Bänder mit

Kugellager, 2 Obentürschließer. 1 Schließfolgeregler.


Einzelpreis

€


Sonderaus-

stattungen: Drückergarnituren:

· Kunststoff


· Edelstahl




Schlösser


· Schnappriegel mit Schnappriegeldrücker













Normgrößen:


von 1375 x 1750

bis 2250 x 2250)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250


T

Lichte


(Eckzarge)



2090

1680 x 1965

2090


2090

2465

2055 x 2090

2180 x 2215

Rauchdicht nach EN 1634-3/DIN 18095



Gesamtpreis

€




Rw 35 dB mit Schleifdichtung






Feuerhemmende Stahltür T 30-2-FSA

„Teckentrup H“







Textbeispiel






Stand 01.07.2012








Porenbeton

mind. 100 mm

· nach DIN 4165 mind. 175\200 mm

· bei bewehrten mind. 150\175 mm


* Montagewände F 90 nach DIN 4102 Teil 4 oder nach allg. bauaufs.




mit Oberblende:


(Türblatt 62 mm) Höhe: 4000 mm



(Oberblende 3-seitig gefälzt od. aus Zargenprofilen)

Türblattdicke 52 mm: bis 2500 x 2500 mm

Türblattdicke 62 mm: über 2500 x 2500 mm

Blechdicke:

Türblatt mit Oberblende

1,0 mm (1,5 mm)

Sicherungszapfen: je Flügel 2-3


Zarge: Eckzarge 2,0 mm dick mit 3-seitiger Dichtung und

unterem Bodenwinkel. Mit 3 angeschweißten Mauer-

Dübelanker je Seite. Brandschutzleiste im Oberteil.





Einbau in Porenbeton ohne Gegenzarge bei

Türen bis 2500 x 2250 mm ohne Verglasung

Oberfläche:

Bänder und



Schließmittel: 4 Stück Konstruktionsbänder mit Kugellager




Einsteckschloss mit Wechsel nach DIN 18250,

pz-gelocht

FS-Rundgriff-Drückergarnitur, schwarz (Kunststoff).


und 1 Bb-Schlüssel

Standflügel:

Mittelfalzprofil mit Dichtung (Türblatt 52 mm)

mit Falztreibriegelschloss nach oben verriegelbar



DIN 4102. Zweiflügeliges Türelement. Gangflügel

DIN rechts. Türblatt 52 mm dick, 3-seitig gefälzt

mit Dickfalz. Eckzarge 2,0 mm dick, mit 3-seitiger

Dichtung. Türblatt und Zarge verzinkt und grundiert,

Grauweiß ähnlich RAL 9002. Gangflügel mit

Einsteckschloss mit Wechsel, pz-gelocht nach

DIN 18250. FS-Rundgriff-Drückergarnitur,

schwarz (Kunststoff). Drücker festdrehbar gelagert

mit Buntbart-Einsatz und 1 Bb-Schlüssel.

Standflügel Mittelfalzprofil mit Dichtung (Türblatt

52 mm), Falztreibriegelschloss nach oben

verriegelbar. Je Flügel 2 KO Bänder mit Kugellager.

1 Obentürschließer nach DIN EN 1154.

1 Schließfolgeregler. Je Flügel 2-3 Sicherungszapfen.


Einzelpreis

€

Verglasung: Brandschutzglas „Promaglas 30“, 17 mm dick

mit Stahlglashalteleisten verzinkt und grundiert,


Max. Scheibenmaß 900 x 2100 mm

Rundverglasung Ø 300; Ø 400; Ø 500


zusätzlichen Alu-Abdeckleisten Rundverglasung-

Glashalteleisten aus Edelstahl.

Sonderaus-






Profilzylinder 40,5 + 30,5 mm (Türblatt 52 mm)

Profilzylinder 45,5 + 35,5 mm (Türblatt 62 mm)

Panikschlösser; Blockschloss (muss gestellt werden)





· mit Schließfolgeregler

· integrierten Türschließer ITS 96 (62 mm) BS





Drehtürantriebe Feststellanlagen


Normgrößen:


von 1375 x 1750

bis 3000 x 3000)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500

Lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

2083

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458


Gesamtpreis

€


Rauchdicht nach DIN 18095 für Massiv– und

Leichtbauständerwände


(bis Breite 3000 x Höhe 3000 mm ohne Verglasung,

T ohne Oberblende)

Tür 52/62 mm = Rw 40dB\ Rw 42dB mit unterem Anschlag

Rw 37dB\ Rw 38dB mit absenkb. Bodendichtung


Auch in

erhältlich!









Textbeispiel






Stand 01.07.2012






12567-1 (ohne Verglasung) U D = 1,8 W/m²K




Porenbeton






Zugelassener

Größenbereich: Bau-Richtmaß-Breite: 1375 – 3000 mm


mit Oberblende Höhe bis 4600 mm


Türblatt: Doppelwandig, 3-seitig gefälzt Dünnfalz



Sicherungszapfen: Je Flügel 1



unterem Bodenwinkel. Befestigung der Zarge durch

Schraubmontage, Anzahl 3 bzw. 4 Stück je Seite

Sonderausstattung: Blockzarge und Gegenzarge

oder Umfassungszarge

Oberfläche:

Bänder und



Schließmittel: Je Flügel 2 Konstruktionsbänder mit Kugellager

undObentürschließer




Einsteckschloss mit Wechsel pz-gelocht nach

DIN 18250, FS-Rundgriff-Drückergarnitur,

schwarz (Kunststoff). Drücker festdrehbar gelagert,


Standflügel:

Standflügel mit Falztreibriegelschloss mit

standardmäßiger Verriegelung nach oben

Verglasung: Brandschutzglas "Promaglas 30", 17 mm

dick mit Alu-Glashalteleisten.


Rundverglasung Ø 300, Ø 400 und Ø 500 mit





EN 1634-1 (DIN 4102). Zweiflügeliges Türelement.

Anschlagart DIN rechts. Flächenbündiges

Türblatt ohne Bandprägung. Türblatt 62 mm dick,

3-seitig gefälzt. Eckzarge 1,5 mm dick mit 3-seitiger

Dichtung und unterem Bodenwinkel. Türblatt und

Zarge verzinkt und grundiert, Grauweiß ähnlich

RAL 9002. Gang-flügel Einsteckschloss mit Wechsel

pz-gelocht nach DIN 18250. FS-Rundgriff-

Drückergarnitur, schwarz (Kunststoff). Drücker

festdrehbar gelagert mit Bunt-bart-Einsatz und 1

Bb-Schlüssel. Standflügel mit Falztreibriegelschloss

mit standardmäßiger Verriegelung nach oben. Je

Flügel 2 Konstruktionsbänder mit Kugellager,

Obentürschließer nach DIN EN 1154 und 1

Sicherungszapfen. 1 Schließfolgeregler.


Einzelpreis

€

Sonderaus-






Schlösser

· Profilzylinder 40,5 + 40,5 mm · Panikschlösser







Gesichertes Treibriegelschloss







Mittelfalzdichtung

Normgrößen:


von 1375 x 1750

bis 3000 x 4000)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500

3000 x 3000


T

Lichte


(Eckzarge)


1416 x 1961

2086

1666 x 1961

2086

1916 x 1961

2086

2461

2041 x 2086

2166 x 2211

2416 x 2461

2916 x 2961




RW 37dB mit Schleifdichtung

RW 38dB mit Anschlagschiene und Dichtung


RC 2 (WK 2), RC 3 (WK 3), RC 4 (WK 4)


Gesamtpreis

€


Auch in

erhältlich!









Textbeispiel






Stand 01.07.2012







Leichtbauständerwand mind. 100 mm

Porenbeton



bekleidete Stahl- u. Holzstützen F 60



Zugelassener




Türblatt: Doppelwandig, stumpf einschlagend


Blechdicke: ≥ 0,75

Sicherungszapfen: Je Flügel 2




Zarge durch Schraubmontage, Anzahl 3 Stück

je Seite


oder Umfassungszarge.

Oberfläche: Türblatt/Zarge verzinkt und grundiert,


Bänder und

Schließmittel: Je Flügel zwei 3D-Bänder

Je Flügel Obentürschließer mit Gleitschiene




Einsteckschloss mit Wechsel pz-gelocht





Standflügel:


Verriegelung nach oben



EN 1634-1 (DIN 4102). Zweiflügeliges Türelement.

Türblatt 62 mm dick, stumpf einschlagend.

Anschlagart DIN rechts. Flächenbündiges

Türblatt ohne Bandprägung. Eckzarge 1,5 mm

dick mit 3-seitiger Dichtung und unterem

Bodenwinkel. Türblatt und Zarge verzinkt und

grundiert, Grauweiß ähnlich RAL 9002.

Gangflügel Einsteckschloss mit Wechsel pzgelocht

nach DIN 18250. FS Rundgriff-Drückergarnitur

schwarz (Kunststoff), Drücker festdrehbar

gelagert mit Buntbart-Einsatz und 1 Bb

Schlüssel. Standflügel Falztreibriegelschloss mit

standardmäßiger Verriegelung nach oben. Je

Flügel zwei 3D-Bänder und 2 Sicherungszapfen

und Obentürschließer mit Gleitschiene.

Fabrikat „Teckentrup“ oder vergleichbar.

Einzelpreis

€

Verglasung: Brandschutzglas "Promaglas 30", 17 mm dick

mit Alu-Glashalteleisten.


Rundverglasung (Edelstahl-Glashalteleisten)

Ø 300, Ø 400 und Ø 500

Sonderaus-


· Kunststoff


· Edelstahl




Schlösser






· mit Gleitschiene











T






RC 2 (WK 2)


Gesamtpreis

€


Auch in

erhältlich!






Hochfeuerhemmende Klappe/Stahltür

T 60-1-FSA „Teckentrup 62“


Textbeispiel






Stand 01.07.2012






12567-1 (ohne Verglasung) UD = 1,6 W/m²K




Porenbeton

mind. 100 mm




* Montagewände F 90 nach DIN 4102 Teil 4 od. nach allg. bauaufs.


Zugelassener



Anschlagart:

Klappen-/


Türblatt: Türblatt, 3-seitig gefälzt

Klappe, 4-seitig gefälzt

Dünnfalz

Blattdicke: 62 mm






Schraubmontage, Anzahl 3 Stück je Seite.


oder Umfassungszarge.

Oberfläche:

Bänder und













Verglasung: Brandschutzglas "Promaglas 60", 25 mm

dick. Max. Scheibenmaß 741 x 1658 mm.

Rundverglasung Ø 300, Ø 400 und Ø 500.




T 60-1-FSA Stahl-Feuerschutztür geprüft nach

EN 1634-1 (DIN 4102). Einflügelige, links/ rechts

verwendbare Elemente. Türblatt 62 mm dick, 3seitig

gefälzt. Eckzarge 1,5 mm dick mit 3seitiger

umlaufender Dichtung und unterem




DIN 18250. FS-Rundgriff-Drückergarnitur

schwarz (Kunststoff). Drücker festdrehbar

gelagert mit Buntbart-Einsatz und 1 Bb-

Schlüssel. 1 Federband, 1 Konstruktionsband

mit Kugellager, 2 Sicherungszapfen.

Einzelpreis

€


Gesamtpreis

€









Schlösser

· Profilzylinder 40,5 + 40,5 mm











elektrischer Türöffner






Bestellmaße/

Lichte

Baurichtmaße Durchgangsmaße

Breite x Höhe (Eckzarge)


Normgrößen 750 x 875 666 x 791

Stahlklappe: 875 x 875 791 x 791

1000

916

1250

1166

1000 x 1000 916 x 916

1250

1166

1250 x 1250 1166 x 1166

Normgrößen 750 x 2000 666 x 1961


2125

2086

875 x 1875 791 x 1836

2000

1961

2125

2086

1000 x 2000 916 x 1961


von 500 x 1750

bis 1250 x 2500)

2125

1125 x 2000

2125

1250 x 2000

2086

1041 x 1961

2086

1166 x 1961

2125

2086

2250

2211


T







Einbruchhemmend nach DIN EN 1627 RC2/WK 2


Hochfeuerhemmende Stahltür







Textbeispiel






Stand 01.07.2012





Wärmedurchgangskoeffizient nach EN ISO 12567-1

(ohne Verglasung) U D = 1,6 W/m²K




Porenbeton






Zugelassener







Sicherungszapfen: Je Flügel 2 - 3




Schraubmontage, Anzahl 3 Stück je Seite.


oder Umfassungszarge



Bänder und 4 Konstruktionsbänder mit Kugellager

Schließmittel: 2 Obentürschließer







(Kunststoff). Drücker festdrehbar gelagert,


Standflügel:

Standflügel mit Falztreibriegelschloss mit

standardmäßiger Verriegelung nach oben.



EN 1634-1 (DIN 4102). Zweiflügeliges

Türelement. Anschlagart DIN rechts.


Türblatt 62 mm dick, 3-seitig gefälzt. Eckzarge 1,5

mm dick mit 3-seitiger Dichtung und unterem


grundiert, Grauweiß ähnlich RAL 9002. Gangflügel

Einsteckschloss mit Wechsel pz-gelocht nach DIN

18250. FS-Rundgriff-Drückergarnitur schwarz

(Kunststoff). Drücker festdrehbar gelagert mit Buntbart-Einsatz

und 1 Bb-Schlüssel. Standflügel mit

Falztreibriegelschloss mit standardmäßiger Verriegelung

nach oben. 4 Konstruktionsbänder mit

Kugellager. 2 Obentürschließer nach DIN EN 1154,

1 Schließfolgeregler. Je Flügel 2-3 Sicherungszapfen.


Einzelpreis

€

Sonderaus-

stattung: Drückergarnituren/Wechselgarnituren:





Schlösser

















Normgrößen:


von 1375 x 1750

bis 2500 x 2500)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


T

Gesamtpreis

€

Lichte


(Eckzarge)


1416 x 1961

2086

1666 x 1961

2086

1916 x 1961

2086

2461

2041 x 2086

2166 x 2211

2416 x 2461



Schalldämmend nach DIN EN 20140/717




Einbruchhemmend nach DIN EN 1627-RC 2/WK 2






Feuerbeständige Stahlklappe

T 90-1-FSA „Teckentrup K“


Textbeispiel






Stand 01.07.2012







Zugelassener


Höhe: 750 – 1750 mm

Anschlagart: links/rechts verwendbar

Türblatt: doppelwandig, 4-seitig gefälzt oder

ohne unteren Anschlag 3-seitig gefälzt




(ab BR-Höhe 1000 mm)

Aussteifung: U- und Flachstahl

Isolierung: Mineralfaser- und

Brandschutzplatten

Zarge: Eckzarge 4-seitig, 2,0 mm dick mit Dichtung.

Mit unterem Anschlag 4-seitig (Standard) oder

ohne unteren Anschlag 3-seitig und unterem

Bodenwinkel.

Mit 2 bzw. 3 angeschweißten Mauer-

Dübelanker je Seite


Gegen- oder Umfassungszarge oder

Blockzarge



Bänder und

Schließmittel: 1 Federband und

1 Konstruktionsband nach DIN 18272 oder

2 Konstruktionsbänder und

1Obentürschließer






T 90-1-FSA Stahl-Feuerschutzklappe geprüft

nach DIN 4102. Einflügeliges, links/rechts

verwendbares Element. Türblatt 54 mm dick,

4-seitig gefälzt. Eckzarge 4-seitig, 2,0 mm dick

mit Dichtung. Türblatt und Zarge verzinkt und


Einsteckschloss mit Wechsel, pz-gelocht. FS-




1 Konstruktionsband nach DIN 18272 oder

2 KO-Bänder,1 Obentürschließer,1 Sicherungszapfen.

Fabrikat „Teckentrup K“ oder vergleichbar.

Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl




Schlösser:




Kopfmontage


Normgrößen:


von 750 x 750

bis 1250 x 1750)

Bestellmaße/

Baurichtmaße


750 x 875

875 x 875

875 x 1000

875 x 1250

1000 x 1000

1000 x 1250

1250 x 1250


lichte



666 x 791

791 x 791

791 x 916

791 x 1166

916 x 916

916 x 1166

1166 x 1166

Rauchdicht nach DIN 18095 mit OTS

für Massivwände

Gesamtpreis

€


Auch in


erhältlich!

Feuerbeständige Stahlklappe

T 90-1-FSA „Teckentrup K“




Feuerbeständige Stahltür



Textbeispiel






Stand 01.07.2012





Wärmedurchgangskoeffizient nach EN ISO 12567-1

(ohne Verglasung) U D = 1,6 W/m²K




Porenbeton






Zugelassener Breite: 625 – 1500 mm

Größenbereich: Höhe: 1750 – 3000 mm


Türblatt: Doppelwandig 3-seitig gefälzt Dünnfalz





Zarge: Eckzarge 1,5 mm dick mit 3-seitig umlaufender

Dichtung und unterem Bodenwinkel. Befestigung

der Zarge durch Schraubmontage. Anzahl 3 Stück

je Seite.

Sonderausstattung: Blockzarge und Gegen- oder




Bänder und






DIN 18250



Buntbart- Einsatz und 1 Bb-Schlüssel



Verglasung: Brandschutzglas „Promaglas 90“, 37 mm dick

mit Alu-Glashalteleisten.

Max. Scheibenmaß 898x1662 mm.

Rundverglasung Ø 300, 400, 500 mit Stahlglashalteleiste

verzinkt und grundiert,


Sonderausstattung: Rundverglasungs-

Halteleisten aus Edelstahl



EN 1634-1 (DIN 4102). Einflügeliges Türelement.

Anschlagart DIN rechts. Türblatt 62 mm

dick, 3-seitig gefälzt. Eckzarge 1,5 mm dick mit







Einsatz und 1 Bb-Schlüssel. 2 Konstruktionsbänder

mit Kugellager, 1 Obentürschließer,


Fabrikat „Teckentrup 62 oder vergleichbar.

Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl




Schlösser


















Normgrößen:


von 625 x 1750

bis 1350 x 2500)

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

2500

Lichte


(Eckzarge)


666 x 1958

2083

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208

2458



Massiv- und Leichtbauständerwände

Einbruchhemmend nach DIN ENV 1627 –

WK 2, WK 3, WK 4

Gesamtpreis

€


Auch in


erhältlich!







T 90-1-FSA „Teckentrup DF“


Textbeispiel






Stand 01.07.2012








Porenbeton

mind. 95 mm




* Montagewände/Montagebrandwände F 90 nach DIN 4102 Teil 4 oder

nach allgem. bauaufsi. Prüfzeugnis (bis max. 1350 x 3000 mm).

Zugelassene Wände siehe Register Einbau-Details.


Größenbereich: Breite: 625 - 1350 (1500) mm

Höhe: 1750 - 3000 (3500) mm

Anschlagart:

() Maße = Türblattdicke 64 mm



Türblattdicke: 62/64 mm




Isolierung: Mineralfaserplatte und

Gipskarton-Platten

Sonderausstattung: Blechdicke: 1,5 mm

Zarge: Eckzarge 2,0/(3,0) mm dick mit 3-seitig umlaufender

Dichtung und unterem Bodenwinkel. Mit 3 angeschweißten

Mauer-Dübelanker je Seite





Einbau in Porenbeton (bis max. 1350 x 3000 mm)

ohne Gegenzarge bei Türen bis 1250 x 2250 mm

ohne Verglasung

Oberfläche:

Bänder und



Schließmittel: 2 Konstruktionsbänder mit Kugellager




FS-Rundgriff-Drückergarnitur, schwarz (Kunststoff).

Drücker festdrehbar gelagert mit Buntbart- Einsatz


Verglasung: Brandschutzglas „Promaglas 90“, 37 mm dick mit

Stahlglashalteleisten verzinkt und grundiert,

Grauweiß ähnlich RAL 9002. Max. Scheibenmaß

740 x 2005 mm, Rundverglasung Ø 300; Ø 400;

Ø 500 mm. Sonderausstattung: Stahlglashalteleisten

mit zusätzlichen Alu-Abdeckleisten

Rundverglasung - Glashalteleisten aus Edelstahl



DIN 4102. Einflügeliges Türelement.

Anschlagsart DIN rechts. Türblatt 62 mm dick,

3-seitig gefälzt, mit Dickfalz. Eckzarge 2,0 mm

dick, mit 3-seitiger Dichtung. Türblatt und Zarge

verzinkt und grundiert, Grauweiß ähnlich RAL

9002. Einsteckschloss mit Wechsel pz-gelocht

nach DIN 18250. FS-Rundgriff-Drückergarnitur

schwarz (Kunststoff). Drücker festdrehbar gelagert


2 Konstruktionsbänder mit Kugellager.

1 Obentürschließer. 3 Sicherungszapfen.

Einzelpreis

€


Sonderaus-






Schlösser








· integrierten Türschließer ITS 96








Normgrößen:


von 625 x 1750

bis 1500 x 3500)

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Lichte


(Eckzarge)


666 x 1958

2083

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208

Weitere Qualifikationen (Sonderausführung 62 mm Tür):

Rauchdicht nach DIN 18095 für Massivund


T

Gesamtpreis

€


(bis Breite 2500 x Höhe 2500 mm ohne

Verglasung)

Rw 41dB mit Bodendichtung absenkbar







Auch in


erhältlich!







T 90-2-FSA „Teckentrup SV“

mit Schnappriegel, wahlweise mit Verglasung

Textbeispiel






Stand 01.07.2012








Porenbeton

mind. 100 mm



* Montagewände/Montagebrandwände F 90 nach DIN 4102 Teil 4

oder nach allg. bauaufs. Prüfzeugnis. Zugelassene Wände siehe

Register Einbau-Details.

Zugelassener Bau-Richtmaße



Anschlagart:

(bis 2500 x 2500 mm mit Glas)

Gangflügel DIN rechts oder DIN links




(1,5 mm bis BR 2500 x 2500 mm)

Sicherungszapfen: 3 bzw. 4 je Flügel




Zarge: Eckzarge 2,0 mm dick mit 3-seitig umlaufender

Dichtung und unterem Bodenwinkel. Befestigung

der Zarge durch Schraubmontage.



Gegenzarge/Umfassungszarge bei Porenbeton



Bänder und Je Flg. 2 Konstruktionsbänder mit Kugellager

Schließmittel: 2 Obentürschließer DIN EN 1154




DIN 18250




Standflügel:

Falztreibriegel mit standardmäßiger Verriegelung

nach oben


Stahlglashalteleisten verzinkt und grundiert, Grauweiß

ähnlich RAL 9002. Max. Scheibenmaß 760 x

1775 mm, Rundverglasung Ø 300, Ø 400 und

Ø 500. Sonderausstattung: Stahlglashalteleisten

mit zusätzlichen Alu-Abdeckleisten, Rundverglasungs-Halteleisten

aus Edelstahl


T 90-2-FSA Feuerschutztür geprüft nach DIN

4102. Zweiflügeliges Türelement. Gangflügel

DIN rechts. Türblatt 62 mm dick, 3-seitig gefälzt.

Eckzarge 2,0 mm dick, mit 3-seitiger Dichtung.


Grauweiß ähnlich RAL 9002. Gangflügel mit

Einsteckschloss pz-gelocht, FS-Rundgriff-

Drückergarnitur schwarz (Kunststoff). Drücker

festdrehbar gelagert mit Buntbart-Einsatz und

1 Bb-Schlüssel. Standflügel Falztreibriegel mit


Je Flg. zwei Konstruktionsbänder mit Kugellager

und Obentürschließer. 1 Schließfolgeregler.

Je Flügel 3-4 Sicherungszapfen.

Einzelpreis

€

Fabrikat „Teckentrup SV“ oder vergleichbar.

Sonderaus-






Schlösser:


Panikschlösser (bei Sonderverriegelung

nur über Gangflügel)


Panik-Stangengriff nur am Gangflügel










Bodendichtungen, jetzt nachrüstbar


Normgrößen:


von 1375 x 1750


Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

2083

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458

2916 x 2958

Gesamtpreis

€


Rauchdicht nach DIN 18095 für Massivwände

(bis Breite 3000 x Höhe 3000 mm ohne Glas)

(bis Breite 2500 x Höhe 2500 mm mit Glas)


Rw 41dB mit unterem Anschlag T


Rw 23dB ohne Bodendichtung

Einbruchhemmend nach DIN ENV 1627-WK 2

(bis Breite 2750 x Höhe 2500 mm ohne Glas)



(bis Breite 2750 x Höhe 2500 mm ohne Glas)



Auch in


erhältlich!


T 90-2-FSA „Teckentrup SV“

mit Schnappriegel, wahlweise mit Verglasung






Textbeispiel






Stand 01.07.2012








Porenbeton

mind. 100 mm



* Montagewände/Montagebrandwände F 90 nach DIN 4102 Teil 4

oder nach allgem. bauaufsichtlichen Prüfzeugnis


Größenbereich: Breite: 1375 - 3000 (3250) mm

Höhe: 1750 - 3000 (3500) mm

() Maße = Türblattdicke 64 mm



Türblattdicke: 62/64 mm




Isolierung: Mineralfaserplatte und


Sonderausstattung: Blechdicke: 1,5 mm

Zarge: Eckzarge 2,0/(3,0) mm dick mit 3-seitiger


Mit 3 angeschweißten Mauer-Dübelanker

je Seite, Brandschutzleiste im Oberteil



Einbau in Leichtbauständerwände/Porenbeton




Bänder und

Schließmittel: Je Flg. 2 Konstruktionsbänder mit Kugellager





DIN 18250




Standflügel:

mit Mittelfalzprofil

mit Falztreibriegelschloss



DIN 4102. Zweiflügeliges Türelement. Gangflügel


mit Dickfalz. Eckzarge 2,0 mm dick, mit 3-seitiger

Dichtung. Türblatt und Zarge verzinkt und grundiert,

Grauweiß ähnlich RAL 9002, Gangflügel


DIN 18250. FS-Rundgriff-Drückergarnitur schwarz


Buntbart-Einsatz und 1 Bb-Schlüssel. Standflügel

mit Mittelfalzprofil und Falztreibriegelschloss.

Je Flg. 2 Konstruktionsbänder mit Kugellager.

2 Obentürschließer, 1 Schließfolgeregler. Je

Flügel 2 Sicherungszapfen.


Einzelpreis

€


Stahlglashalteleisten verzinkt und grundiert,

Grauweiß ähnlich RAL 9002. Max. Scheibenmaß

740 x 1770 mm. Rundverglasung Ø 300, Ø 400,

Ø 500. Sonderausstattung: Stahlglashalteleisten

mit zusätzlichen Alu-Abdeckleisten Rundverglasung-Glashalteleisten

aus Edelstahl







Schlösser

















Normgrößen:


von 1375 x 1750

bis 3250 x 3500)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500

Lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

2083

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458

Weitere Qualifikationen (Sonderausführung 62 mm Tür):

Rauchdicht nach DIN 18095

T

Gesamtpreis

€





Auch in


erhältlich!







T 90-2 „Universal EH“

für Feuerschutzabschluss im Zuge von bahngebundenen Förderanlagen

Textbeispiel






Stand 01.07.2012



Zulassung: T 90-2-Tür Universal EH „Teckentrup“

Einbau in: Wände aus:

Mauerwerk mind. 240 mm





Anschlagsart: Gangflügel DIN rechts oder DIN links

Türblatt: Doppelwandig, 3-seitig gefälzt


Isolierung: Silikat-Brandschutzplatten


Sicherungszapfen: 3 bzw. 4

Brandschutzleisten im Mittelfalz


Zarge: Eckzarge 3,0 mm dick mit dreiseitig umlaufender


3 bzw. 4 Mauer-Dübelanker je Seite

Brandschutzleisten, 3-seitig


Gegen- oder Umfassungszarge

Oberfläche: Türblatt verzinkt und grundiert

ähnlich RAL 9002 (Grauweiß)

Zarge verzinkt und grundiert




DIN 18250, Kunststoff-Drückergarnitur, schwarz


und 1 Bb-Schlüssel.

Standflügel:

Schnappriegel mit Schnappriegeldrücker


(Anordnung auf Bandseite angeben)

je Flügel:

2 bzw. 3 Stück dreiteilige Bänder

mit Kugellager




T 90-2-Stahl-Feuerschutztür geprüft nach DIN

4102. Zweiflügeliges Türelement. Gangflügel DIN

rechts. Türblatt 64 mm dick, 3-seitig gefälzt, mit

Ausschnitt für Schienen-Manschette im Bereich

der Mittelfalze. Eckzarge 3,0 mm dick, mit dreiseitiger

Dichtung. Türblatt verzinkt und grundiert,

Grauweiß ähnlich RAL 9002, Gangflg. mit

Einsteckwechselschloss pz-gelocht nach DIN

18250. Kunststoff-Drückergarnitur schwarz.


und 1 Bb-Schlüssel. Standflg. mit Schnappriegel/

Schnappriegeldrücker auf Bandgegenseite.

2 dreiteilige Bänder, 1 Obentürschließer nach DIN

EN 1154, 1 Schließfolgeregler.

Je Flg. 3 Sicherungszapfen.

Fabrikat „Teckentrup Universal EH“.

Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl




Schlösser:

Panikschloss



Kopfmontage







Öffnungsmelder (Reed-Kontakt) eingebaut



Schienenmanschette (Feuerschutzabschluss)

Steuerung


Gesamtpreis

€



T 90-2 „Universal EH“

für Feuerschutzabschluss im Zuge von bahngebundenen Förderanlagen



Feuerhemmende Ganzglastür T 30-1-FSA


Textbeispiel






Stand 01.07.2012



Zulassung: Z-6.20-_____ geprüft nach EN 1634-1 (DIN 4102)





* Montagewände ≥ F 90 nach DIN 4102 Teil 4 od. nach allg. bauaufs.




Höhe: 800 – 2500 mm


Türblatt: Türblattdicke: ca. 27 mm




Anzahl Verschraubungen 3 Stück je Seite.

Oberfläche: Beschlagabdeckungen Edelstahl 1.4301 240er

Korn geschliffen

Zarge verzinkt und grundiert, Verkehrsweiß

ähnlich RAL 9016

Bänder und

Türschließer: 2 Stück VN-Ganzglas-Feuerschutz-Türbänder

mit Edelstahlabdeckung

Dorma TS 93 mit Gleitschiene nach DIN EN

1154. Edelstahlausführung auf Bandseite

montiert.

Schloss/ Standard Glastürschloss mit Wechsel, pz-

Garnitur: gelocht nach DIN 18250 Edelstahl-Rundgriff-

Feuerschutz-Drückergarnitur

Sonderausführung:

Glastürschloss mit Panikfunktion DIN EN 179/1125

Edelstahl-Rundgriff-Feuerschutz-Drückergarnitur

Sonderaus-

stattungen: Gegenzarge, Umfassungszarge und Blockzarge

Beklebung auf dem Glas möglich

Siebdruck im Scheibeninnenraum

Türantrieb


T 30-1-FSA Glastür geprüft nach EN 1634-1

(DIN 4102). Einflügelige rahmenlose Glastür.

Türblatt 27 mm dick. Eckzarge 1,5 mm dick mit


Beschlag-abdeckungen Edelstahl 1.4301, 240er

Korn geschliffen. Zarge verzinkt und grundiert,

Verkehrsweiß ähnlich RAL 9016. Standard

Glastürschloss mit Wechsel, Pz-gelocht nach

DIN 18250. 2 Stück VN-Ganzglas-Feuerschutz-

Türbänder mit Edelstahlabdeckung. Dorma TS

93 System mit Gleitschiene, nach DIN EN 1154.

Edelstahlausführung auf Bandseite montiert.

Einzelpreis

€

Fabrikat „Teckentrup GL“ oder vergleichbar.

Normgrößen:


von 600 x 800

mm bis 1250 x

2500 mm)

Bestellmaße/

Baurichtmaße


875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


T

Lichte


(Eckzarge)


791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208


Gesamtpreis

€












Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-6.20-_____ geprüft nach DIN 4102 (EN 1634-1)




(mind. F 90) nach DIN 4102

Teil 4 oder nach allgem.

bauaufs. Prüfzeugnis mind. 100 mm


* Zugelassene Wände siehe Register Einbau-Details



Höhe: 1750 – 2500 mm


Türblatt: Türblattdicke: ca. 27 mm


und unterem Bodenwinkel, Befestigung der

Zarge durch Schraubmontage, Anzahl Verschraubungen

3 Stück je Seite

Oberfläche: Beschlagabdeckungen Edelstahl 1.4301 240er

Korn geschliffen

Zarge verzinkt und grundiert, Verkehrsweiß

ähnlich RAL 9016

Bänder und

Türschließer: 4 Stück VN- Ganzglas-Feuerschutz-Türbänder

mit Edelstahlabdeckung

Dorma TS93 nach DIN EN 1154

Edelstahlausführung auf Bandseite montiert

Contur Design

Schloss / Standard Glastürschloss mit Wechsel,

Garnitur: Pz-gelocht nach DIN 18250 Edelstahl-

Rundgriff-Feuerschutz- Drückergarnitur

Sonderausführung:

Glastürschloss mit Panikfunktion DIN EN

179/1125 Edelstahl-Rundgriff-Feuerschutz-

Drückergarnitur

Sonderaus-

stattungen: Gegenzarge, Umfassungszarge und

Blockzarge

Beklebung auf dem Glas möglich

Siebdruck im Scheibeninnenraum

Türantrieb


T 30-2-FSA Glastür geprüft nach EN 1634-1

(DIN 4102). Zweiflügelige rahmenlose Glastür.

Türblatt 27 mm dick. Eckzarge 1,5 mm dick mit


Beschlagabdeckungen Edelstahl 1.4301, 240er

Korn geschliffen. Zarge verzinkt und grundiert,

Verkehrsweiß ähnlich RAL 9016. Standard

Glastürschloss mit Wechsel, Pz-gelocht nach

DIN 18250. 2 Stück VN-Ganzglas-Feuerschutz-

Türbänder mit Edelstahlabdeckung. Dorma

TS93 nach DIN EN 1154, Edelstahlausführung

auf Bandseite montiert.

Einzelpreis

€

Fabrikat „Teckentrup GL“ oder vergleichbar.

Normgrößen:


1500 x 1750 mm

bis

2500 x 2500 mm

Bestellmaße/

Baurichtmaße


1750 x 2125

2000 x 2000

2125

2125 x 2125

2250 x 2250

2500 x 2500

Gesamtpreis

€

Lichte



1666 x 1958

1916 x 2083

1958

2041 x 2083

2166 x 2083

2416 x 2083







Feuerhemmende Stahlrohrprofiltür T 30-1-FSA

System „Forster Fuego light“

Standard rauchdicht, mit Verglasung, wahlweise mit Oberlicht/Seitenteil

Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z- 6.20-1873 geprüft nach DIN 4102

Einbau in: • Mauerwerk mind.115 mm

• Betonwände mind.100 mm

• Leichtbauständerwand (F 90) mind. 100 mm

• Porenbeton-Block bzw.

Plansteinen nach DIN 4165,

Festigkeitskla. G4 bzw. GP4 mind. 150 mm

• Brandschutzverglasungen

der Feuerwiderstandsklasse F30

(Zulas. Nr.: Z-19.14-1382)

• Bekleidete Stahlstütze und/oder

Träger nach DIN 4102, Teil 2 + 4 F90-A

(nur in innere Wände)

Zugelassener

Größenbereich: Rahmenaußenmaße:

Rahmenbreite: 700 – 1540 mm

Rahmenhöhe: 1725 – 3070 mm

Anschlagart: DIN rechts/links außen/innen

Konstruktion: Flächenbündig galvanisch verzinkte und gelb

chromatierte Präzisions- Profilstahlrohre

„Fuego“ T30 in Schalenbauweise.

• Bautiefe 65 mm

• Ansichtsbreite

(Blendrahmen und Flügel) 130 mm

• Gesamtsockelhöhe incl.

10 mm Bodenluft 100 mm

• Seitenteil, Oberlicht

Blendrahmenbreite 70 mm

Sonderausstattung: beidseitig Glasleiste

Seitenteile und

Oberlichter:

Glasteilende

Fest mit dem Türelement verbunden

(bei Übergrößen und aus Transportgründen

geteilt, zur bauseitigen Komplettierung vor Ort)

Sprossen: Sonderausstattung:

Sprossenprofile 90 mm zur waagerechten

bzw. senkrechten Aufteilung der Glasflächen

Oberfläche: • galvanisch verzinkt, gelb chromatiert grundiert

RAL 9002 o. endbeschichtet RAL 9010, 9016

• galvanisch verzinkt, gelb chromatiert endbeschichtet

RAL nach Wahl (RAL Standard),

DB 701, 702, 703

Beschläge: • 2 Stück zweiteilige Stahlanschweißbänder

• 1 Sicherungsbolzen (an Bandseite)

• Gleitschienentürschließer nach DIN EN 1154

auf Bandseite.

• mit absenkbarer Bodendichtung

• Beschläge bei RAL-Türen standardmäßig

in silberfarbig


Feuerhemmende und rauchdichte 1-flg.

Stahltür aus galvanisch verzinkten und gelb

chromatierten Präzisions-Profilstahlrohre

„Fuego Light“ T 30-1 in Schalenbauweise,

Bautiefe 65 mm, mit Brandschutzglas

Pyrostop 30-10, 15 mm dick, Glas- und

Anschlagdichtungen aus EPDM-Material,

Anschlagdichtung doppelt, 3-seitig umlaufend,

Riegelfallenschloss, Alu-Rundgriff-

Drückergarnitur. Obentürschließer mit

Gleitschiene nach DIN EN 1154, auf der

Bandseite, unterer Türabschluss mit 10 mm

Luft und mit vor Ort abnehmbarer Transportschiene.

Einzelpreis

€

• Riegelfallenschloss, ab Flügelhöhe 2500 mm

mit oberer Verriegelung

• Aluminium-Rundgriff-Drückergarnitur

Flügelfüllung: • Brandschutzglas Pyrostop 30-10,

15 mm, einseitig Profilsteg, anderseitig

verdeckt befestigte rechtwinklige Stahl-

Glashalteleiste, Lieferstandard unverglast


• Glasvariationen (Folien, Beschriftungen)

• Brandschutzpaneele

• beidseitig flächenbündig vollverblechte

Flügelfüllungen

• Drückergarnituren/Wechselgarnituren:

· Kunststoff


· Edelstahl


• Schlösser:


Blockschloss

• Panikdruckstangen (Pushbar) nach

DIN EN 1125

• Bandvarianten (auch verdeckte Bänder)

• Türschließer mit Rauchmelder-Einrichtung

und Türfeststellung

• Elektrischer Türöffner

• Verschlusskontrolle (Riegelkontakt)

eingebaut

• Öffnungsmelder (Reedkontakt)

• Drehtürantriebe

• Feststellanlagen

• Fluchtüberwachungssysteme

• Zugangsteuerungen im Türrahmen integriert

• Eckzarge (mit Gegenzarge)

Verbreiterungsprofile:

• Statikprofile

• Festteile mit Schrägen oder Aussparungen

• Oberlichter mit Korb-, Rund- oder

Stichbogen

Weitere Qualifikationen:

(Standard)

Rauchdicht nach DIN 18095 für Massiv-

und Leichtbauständerwände


Gesamtpreis

€


Auch in

erhältlich!









Textbeispiel





entnehmen.

Stand 01.07.2012




• Mauerwerk mind.115 mm





Festigkeitskla. G4 bzw. GP4


mind. 150 mm

der Feuerwiderstandsklasse

(Zulas. Nr.: Z-19.14-1382)

F30


Träger nach DIN 4102, Teil 2 + 4


F90-A

Zugelassener




Anschlagart: DIN rechts/links außen/innen /innen




• Bautiefe


65 mm

(Blendrahmen und Flügel)


130 mm

10 mm Bodenluft


100 mm

Blendrahmenbreite


70 mm

beidseitig Glasleiste


Oberlichter: Fest mit dem Türelement verbunden



Glasteilende






• galvanisch verzinkt, gelb chromatiert endbeschichtet

RAL nach Wahl (RAL Standard),

DB 701, 702, 703

Beschläge: • 4 Stück 2-teilige Stahlanschweißbänder

• je Flügel 1 Sicherungsbolzen (an Bandseite)


• Gleitschienentürschließer nach DIN EN 1154,

auf Bandseite mit Schließfolgeregelung

• 1 Schließfolgeregler auf Bandseite




Feuerhemmende und rauchdichte 2-flg. Stahltür

aus galvanisch verzinkten und gelb chromatierten

Präzisions-Profilstahlrohren „Fuego Light“ T 30-2

in Schalenbauweise, Bautiefe 65 mm, mit Brandschutzglas

Pyrostop 30-10, 15 mm dick, Glasund



Riegelfallenschloss mit oberer Verriegelung, Alu-

Rundgriff-Drückergarnitur. Gleitschienentürschließer

nach DIN EN 1154, auf der Bandseite,

unterer Türabschluss mit 10 mm Luft und mit vor

Ort abnehmbarer Transportschiene.

Einzelpreis

€

• Riegelfallenschloss bis 2500 mm lichte

Durchgangshöhe, ab 2501 mm lichte Durch-

gangshöhe mit oberer Falle im Gangflg.

• Falztreibriegel nach oben im Standflügel


Flügelfüllung: • Brandschutzglas Pyrostop 30-10,

15 mm, einseitig Profilsteg, anderseitig

verdeckt befestigte rechtwinklige Stahl-

Glashalteleiste, Lieferstandard unverglast







· Kunststoff


· Edelstahl mm




Blockschloss


DIN EN 1125






eingebaut










• Oberlichter mit Korb-, Rund- oder Stichbogen

• Oberfläche pulverbeschichtet nach RAL


(Standard)

Rauchdicht nach DIN 18095 für Massiv-

und Leichtbauständerwände

Gesamtpreis

€


Auch in


erhältlich!






Feuerhemmende Verglasungswand F30


wahlweise mit T30-1-FSA Tür/T30-2-FSA Tür

Textbeispiel





entnehmen.

Stand 01.07.2012




wahlweise mit Türen:

T 30-1-FSA Tür „Forster Fuego light“ Z-6.20-1873

T 30-2-FSA Tür „Forster Fuego light“ Z-6.20-1873






Festigkeitskla. G4 bzw. GP4 mind. 150 mm


der Feuerwiderstandsklasse F30

(Zulas. Nr.: Z-19.14-1382)




Zugelassener


• max. Gesamtanlagenhöhe 4500 mm

• die max. zulässige Gesamt-

anlagenbreite ist unbegrenzt

• Scheibengröße mind. 300 x 300 mm











Sonderausstattung: beidseitig Glasleiste

Glasteilende






• galvanisch verzinkt, gelb chromatiert endbe-

schichtet RAL nach Wahl (RAL Standard),

DB 701, 702, 703

Flügelfüllung: • Brandschutzglas Pyrostop 30-10, 15 mm


Feuerhemmende und rauchdichte Verglasungswand

aus galvanisch verzinkten und gelb

chromatierten Präzisions-Profilstahlrohren „Fuego

Light“ F 30 in Schalenbauweise. Bautiefe 65 mm,

mit Brandschutzglas Pyrostop 30-10, 15 mm dick,

Glasdichtungen aus EPDM-Material.

Einzelpreis

€

Sonderaus-

stattungen:





Gesamtpreis

€





Stichbogen



Auch in


erhältlich!

Feuerhemmende Verglasungswand F30





Feuerhemmende Aluminiumtür T 30-1-FSA

System „Schüco ADS 80 FR 30“


Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-6.20-1888 geprüft nach DIN 4102 (EN 1634-1)


Betonwände


mind. 100 mm

(F 90-A)

Porenbeton-Block bzw.


mind. 100 mm

Festigkeitsklasse G4 bzw. GP4 mind. 150 mm

Brandschutzverglasungen der

Feuerwiderstandsklasse F30

Bekleidete Stahlstütze und/oder



F90-A

Zugelassener




Rahmenhöhe mit Oberlicht: 4000 mm

Anschlagart: DIN rechts außen/innen

DIN links außen/innen

Konstruktion: Flächenbündige thermisch getrennte Aluminium-

Brandschutzprofile T30.

Bautiefe 80 mm

Ansichtsbreite (Blendrahmen)

Ansichtsbreite

59 mm

(Blendrahmen und Flügel) 137 mm

Ansichtsbreite Sockel

Gesamtsockelhöhe inkl. 8 mm

98 mm

Bodenluft 106 mm

Seitenteile u.

Oberlichter:

Glasteilende





84, 94, 150 mm zum waagerechten und senkrechten

Einbau. Sondersprossenbreiten und

Sondersockelhöhe auf Anfrage

Oberfläche: Eloxiert in E6/EV1 oder RAL 9016

Pulverbeschichtet RAL nach Wahl

Beschläge: 2 Stück dreiteilige Aluminiumanschraubbänder

Gleitschienentürschließer nach DIN EN 1154

absenkbare Bodendichtung

3 Sicherungsbolzen (Bandseite)

Riegelfallenschloss bis 2480 mm li. Du.- Höhe,

ab 2481 mm lichte Du.- Höhe mit oberer Falle

Alu-Rundgriff-Drückergarnitur

Beschläge standardmäßig in silber


Feuerhemmende 1-flg. Aluminiumtür aus

thermisch entkoppelten Mehrkammerhohlprofilen

T 30-1-FSA „Schüco ADS 80 FR 30”.

Flächenbündiger Türeinschlag mit beidseitigen

EPDM-Anschlagdichtungen für geräuscharme

Bedienung. Bautiefe Blend- und Flügelrahmen

80 mm. Brandschutzglas Pyrostop F30-10.

Riegelfallenschloss, Alu-Rundgriff-Drückergarnitur.

Obentürschließer als Gleitschienentürschließer

nach DIN EN 1154, auf der Bandseite.

3 Sicherungsbolzen.

Einzelpreis

€

Flügelfüllung: Brandschutzglas Pyrostop F30-10,

15 mm dick

Sonderaus-

stattungen: G30 Ausführung für Festverglasungen

Glasvariationen (Folien, Beschriftungen)

Brandschutzpaneele

Drücker- / Wechselgarnituren aus Kunst-

stoff , Leichtmetall, Edelstahl

Panikdruckstangen (Stange oder Pushbar)

nach DIN EN 1125

Bandvarianten (auch verdeckte Bänder)

Türschließer mit Rauchmeldeeinrichtung

und Feststellung


elektrische Türöffner

Verschlusskontrollen (Riegelkontakt)

Öffnungsmelder (Reedkontakt)

Fluchtüberwachungssysteme

Zugangsteuerungen im Türrahmen integriert

Eckzarge

Eckzarge mit Gegenzarge

angesetzte Umfassungszarge als

Kantenschutz

Bogen- und Schrägelemente

Eckverbindungen


(Sonderausführung)

T


Gesamtpreis

€




Einbruchhemmend nach DIN ENV 1627-WK2-3










Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-6.20-1888 geprüft nach DIN 4102 (EN 1634-1)


Betonwände


mind. 100 mm

(F 90-A)



mind. 100 mm







F90-A

Zugelassener










Ansichtsbreite (Blendrahmen) 59 mm

Ansichtbreite (Blendrahmen und Flügel) 137 mm



98 mm



Oberlichter:

Glasteilende










Beschläge: 4 Stück dreiteilige Aluminiumanschraubbänder



3 Sicherungsbolzen (Bandseite) je Seite

Riegelfallenschloss bis 2480 mm Li. Du.- Höhe,

ab 2481 mm Li. Durchgangshöhe mit oberer

Falle im Gangflg.

Falztreibriegel nach oben im Standflügel


Beschläge standardmäßig in silber


Feuerhemmende 2-flg. Aluminiumtür aus


T 30-2-FSA „Schüco ADS 80 FR 30”.

Flächenbündiger Türeinschlag mit beidseitigen

EPDM-Anschlagdichtungen für geräuscharme

Bedienung. Bautiefe Blend- und Flügelrahmen

80 mm. Brandschutzglas Pyrostop F30-10.




3 Sicherungsbolzen je Seite.

Einzelpreis

€


15 mm dick

Sonderaus-

stattungen: G30 Ausführung für Festverglasungen

Glasvariationen (Folien, Beschriftungen)


Drücker- / Wechselgarnituren aus Kunst-

stoff , Leichtmetall, Edelstahl




Türschließer mit Rauchmeldeeinrichtung







Zugangsteuerungen im Türrahmen integriert

Eckzarge

Eckzarge mit Gegenzarge


Kantenschutz





T






Gesamtpreis

€







Feuerhemmende Alu-Verglasungswand F30



Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-19.14-1830 geprüft nach DIN 4102 (EN 1634-1)


Betonwände


mind. 100 mm

(F 90-A)



mind. 100 mm







F90-A

Zugelassener


Rahmenbreite: unbegrenzt

max. Rahmenhöhe ohne Türeinsatz: 4500 mm

max. Rahmenhöhe mit Türeinsatz: 4000 mm




Ansichtsbreite (Blendrahmen)

Ansichtsbreite

59 mm




98 mm


Glasteilende








Feuerhemmende Aluminium-Verglasungswand

aus thermisch entkoppelten Mehrkammerhohlprofilen.

Brandschutzverglasung der Feuerwiderstandsklasse

F 30, System Schüco ADS

80 FR 30. Bautiefe Blend- und Flügelrahmen 80

mm baugleich zu Schüco ADS 80 FR 30 T30-1

und Schüco ADS 80 FR 30 T30-2 Türen.

Verglasung Pyrostop als Trockenverglasung mit

EPDM-Dichtungen.

Einzelpreis

€


15 mm dick

Gesamtpreis

€

Sonderaus-

stattungen: Glasvariationen (Folien, Beschriftungen)






Feuerhemmende Alu-Verglasungswand F30





Feuerbeständige Stahlrohrprofiltür T 90-1-FSA



Textbeispiel





entnehmen.

Stand 01.07.2012







• Porenbeton-Block bzw. mind. 240 mm

Plansteinen nach DIN 4165, mind. 200 mm

Festigkeitsklasse G4 bzw. GP4

• Brandschutzverglasungen der

Feuerwider-Standsklasse F90




Zugelassener


Rahmenbreite: 700 - 1540 mm

Rahmenhöhe: 1725 - 2370 mm




Konstruktion: Flächenbündige Präzisions-Profilstahlrohre

„Fuego“ T90 in Schalenbauweise.




• Sockelhöhe (unterer Türabschluss

standardmäßig mit 10 mm Luft) 100 mm





• galvanisch verzinkt, gelb chromatiert endbe-

schichtet RAL nach Wahl (RAL Standard),

DB 701, 702, 703

Beschläge: • 2 Stück dreiteilige Stahlanschweißbänder

• 1 Sicherungsbolzen (an Bandseite)


auf Bandseite.




• Riegelfallenschloss mit oberer Falle



Feuerbeständige 1-flg. Stahltür aus galvanisch

verzinkten und gelb chromatierten Präzisions-

Profilstahlrohren „Fuego light“ T 90 in Schalenbauweise,

Bautiefe 70 mm, mit Brandschutzglas

F90 Pyrostop F 90-102, 37 mm dick, Glas- und

Anschlagdichtungen aus EPDM-Material und

absenkbarer Bodendichtung. Riegelfallenschloss

mit oberer Verriegelung, Alu-Rundgriff-Drückergarnitur.

Gleitschienentürschließer nach DIN EN

1154, auf der Bandseite. Unterer Türabschluss mit

10 mm Luft. 2 Stck. Anschweißbänder mit einem

Drehpunkt von 16 mm. Beschläge standardmäßig

in silberfarbig.

Einzelpreis

€

Flügelfüllung: • Brandschutzglas Pyrostop F90-102,

37 mm dick


Gesamtpreis

€





· Kunststoff


· Edelstahl




Blockschloss


DIN EN 1125

• Bandvarianten





eingebaut






• angesetzte Umfassungszarge als

Kantenschutz

• Bogen- und Schrägelemente













Feuerbeständige Stahlrohrprofiltür T 90-2





Feuerbeständige Aluminiumtür T 90-1-FSA

System „Schüco Firestop“

Standard Rauchdicht, mit Verglasung, wahlweise mit Oberlicht/Seitenteil

Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-6.20-1853 geprüft nach EN 1634-1/DIN 4102

Einbau in: • Mauerwerk 175 mm

• Betonwände 150 mm

• Porenbeton nach DIN 4165 240 mm

oder

bei bewehrten Porenbeton 175 mm

• Leichtbauständerwände 100 mm


Feuerwiderstandsklasse F90

• Bekleidete Stahlstützen und -träger

der Feuerwiderstandsklasse F90A


Zugelassener


Rahmenbreite: 798 - 1550 mm

Rahmenhöhe: 1945 - 2612 mm

Konstruktion: Flächenbündige thermisch getrennte

Aluminium-Brandschutzprofile T90.












Glasteilende

Sprossen: 88 mm zum waagerechten und senkrechten

Einbau Sondersprossenbreiten auf Anfrage


Oberfläche: • eloxiert E6/EV1 o. endbeschichtet

RAL 9010, 9016

• endbeschichtet RAL nach Wahl

(RAL Standard), DB 701, 702, 703

Beschläge: • 3 Stück dreiteilige Aluminiumanschraubbänder

• 3 Stck. Sicherungsbolzen


• Beschläge bei RAL-Türen standardmäßig in

silberfarbig

• Alu-Rundgriff-Drückergarnitur

• Riegelfallenschloss bis 2293 mm li. Durchgangs-

höhe, ab 2294 mm lichte Durchgangshöhe mit

oberer Falle im Gangflügel


Feuerbeständige und rauchdichte 1-flg.

Aluminiumtür aus thermisch getrennten

Aluminium-Brandschutzprofilen T 90-1 „Schüco

Firestop”, Bautiefe 105 mm, mit Brandschutzglas

Pyrostop 90-102, 37 mm dick, Glas- und


Anschlagdichtung doppelt, 3-seitig umlaufend.


Gleitschienentürschließer nach DIN EN

1154, auf der Bandseite, unterer Türabschluss

mit 8 mm Luft und mit vor Ort abnehmbarer

Transportschiene.

Einzelpreis

€


37 mm dick

Sonderaus-

stattungen: • Glasvariationen (Folien, Beschriftungen)


• Drücker-/Wechselgarnituren aus Kunststoff,

Leichtmetall, Edelstahl

• Panikdruckstangen (Stange oder Pushbar)



• Türschließer mit Rauchmeldeeinrichtung



• Elektrische Türöffner

• Verschlusskontrollen (Riegelkontakt)



• Zugangsteuerungen

• Angesetzte Umfassungszarge als

Kantenschutz


• Eckverbindungen



• Festteile mit Schrägen


(Standard)

Rauchdicht nach DIN 18095 für

Massivwände mit absenkbarer

Bodendichtung


Gesamtpreis

€




Standard Rauchdicht, mit Verglasung, wahlweise mit Oberlicht/Seitenteil






Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Z-6.20-1853 geprüft nach EN 1634-1/DIN 4102



• Porenbeton nach DIN 4165

oder

240 mm

bei bewehrten Porenbeton 175 mm

• Leichtbauständerwände


100 mm

Feuerwiderstandsklasse F90

• Bekleidete Stahlstützen und -träger



Zugelassener

der Feuerwiderstandsklasse


F90A



Rahmenhöhe: 1945 – 2612 mm

Konstruktion: Flächenbündige thermisch getrennte

Aluminium-Brandschutzprofile T90.












Glasteilende




Oberfläche: • eloxiert E6/EV1 o. endbeschichtet

RAL 9010, 9016

• endbeschichtet RAL nach Wahl



• je Flügel: 3 Stck. Sicherungsbolzen (Bandseite)


mit Schließfolgeregelung

• Beschläge bei RAL-Türen standardmäßig in

silberfarbig


Gangflügel / Standflügel:

• Riegelfallenschloss bis 2293 mm li. Durchgangs-

höhe, ab 2294 mm lichte Durchgangshöhe mit


• Falztreibriegel nach oben im Standflügel


Feuerbeständige und rauchdichte 2-flg.

Aluminiumtür aus thermisch getrennten

Aluminium-Brandschutzprofilen T 90-2 „Schüco

Firestop”, Bautiefe 105 mm, mit Brandschutzglas

Pyrostop 90-102, 37 mm dick, Glas- und


Anschlagdichtung doppelt, 3-seitig umlaufend.

Gangflügel mit Riegelfallenschloss, Alu-

Rundgriff-Drückergarnitur. Standflügel mit

Falztreibriegelschloss, Gleitschienentürschließer

nach DIN EN 1154, auf der Bandseite, unterer

Türabschluss mit 8 mm Luft und mit vor Ort

abnehmbarer Transportschiene.

Einzelpreis

€


37 mm dick

Sonderaus-



• Drücker-/Wechselgarnituren aus Kunststoff,








• Elektrische Türöffner





• Angesetzte Umfassungszarge als

Kantenschutz





• Festteile mit Schrägen


(Standard)


für Massivwände mit absenkbarer

Bodendichtung


Gesamtpreis

€







Rauchschutztüren


Stahl-Rauchschutztüren

Stahltüren

Pos. Produkt

1 RS-1

(Dünnfalz)

(Stahlklappe-

Tür)

2 RS-2

(Dünnfalz)

Stahltür 2flg.

3 RS-1 DF

(Dickfalz)


4 RS-2 DF

(Dickfalz)


96


in mm

Breite/Höhe

B 500 - 1350

H 500 – 2500

(mit Oberblende

bis 1350 x 3500)

B1375 - 3000

H1750 – 4000


bis 3000 x 3500)

B 625 - 1350

H1750 – 2500



B1375 - 2500

H1750 – 2500



Rauchdicht

nach

EN 1634-3 /

DIN 18095

Blatt-/Blechdicke

bis

1350 x 2500

(mit Blende H 3500)

62 mm/1,0 mm

bis

2500 x 2500 mm

62 mm/1,0 mm


(mit Blende H 3500)

62 mm/1,0 mm

bis

1350 x 2500 mm

(mit Blende H 3000)

52 mm/1,0-1,5 mm

bis

1375 x 2500 mm

(mit Blende H 3000)

52 mm/1,0-1,5 mm

Eckzarge

Gegen

-

zarge

Zargen Zugelassen für den Einbau in:

Umfas

-

sungs-

zarge

Blockzarge

Mauer

-werkwand

Beton-

wand

Poren-

beton-

wand


Seite

100 115 100 150 100 99-

100

100 115 100 150 100 101-

102

100 115 100 150/

175

100 115 100 150/

175

100 103-

104

100 105-

106


Rohrprofil-Rauchschutztüren

Stahl- und Aluminiumtüren

Pos. Produkt

1 RS-1

System „Forster Presto“

Stahl-Rohrprofil-Tür 1flg. mit

Glas

(wahlweise mit Seitenteilen/

Oberlichtern)

2 RS-2


Stahl-Rohrprofil-Tür 2flg. mit

Glas


Oberlichtern)

3 RS-1

System „Schüco ADS 65.NI SP“

Aluminium- Rohrprofil-Tür 1flg.

mit Glas


Oberlichtern)

4 RS-2


Aluminium- Rohrprofil-Tür 2flg.

mit Glas


Oberlichtern)

Rahmenauße

n-maße

in mm

Breite/Höhe

B 580 - 1540

H 1730 - 3070

B1580 - 2940

H1730 - 3070

B 578 - 1518

H1707 - 3047

B 1080 - 2938

H1707 - 3047

Rauchdicht

nach

EN 1634-3 /

DIN 18095

Blatt-

/Blechdicke Z-Zarge Blockzarge

bis 1540 x


50 mm

bis 2940 x


50 mm

bis 1518 x


65 mm

bis 2938 x


65 mm

Zargen Zugelassen für den Einbau in:

Mauerwerkwand

Beton-

wand

Poren-

beton-

wand



Seite

107-

108

109-

110

111-

112

113-

114

97


Stahl-Rauchschutzklappe/tür „RS-1“

nach DIN 18095/EN 1634-3


Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: geprüft nach DIN 18095/EN 1634-3




Porenbeton





Zugelassener



Mit Oberblende/Oberlicht bis H 3500 mm


Türblatt: doppelwandig, 3-seitig gefälzt,

(Oberblende 4-seitig gefälzt)

Dünnfalz






und unteren Auflaufprofil für Schleifdichtung

im Türblatt. Befestigung der Zarge durch

Schraubmontage. Anzahl 3 Stück je Seite.



(Bei Porenbetonwänden immer mit Gegenzarge)

Oberfläche:

Bänder und








DIN 18250

Kunststoff-Drückergarnitur schwarz. Drücker

festdrehbar gelagert, für Profilzylinder

verwendbar.

(Rauchschutztüren müssen mit einem

Profilzylinder ausgestattet werden)

Verglasung: Eckigverglasung mit Alu-Glashalteleisten,

Rundverglasung mit Stahl-Glashalteleisten

Drahtglas 6 - 8 mm, Rund ISO Glas 21 mm dick



Stahl-Rauchschutztür RS-1, geprüft nach DIN

18095/EN 1634-3. Einflügeliges Türelement.

Anschlagart DIN rechts. Türblatt 62 mm dick,

3-seitig gefälzt, Eckzarge 1,5 mm dick mit 3seitiger

Dichtung und unteren Auflaufprofil für

Schleifdichtung im Türblatt. Türblatt und Zarge


9002. Einsteckschloss mit Wechsel pz-gelocht.


festdrehbar gelagert, für Profilzylinder verwendbar.

Rauchschutztüren müssen mit einem Profilzylinder

ausgestattet werden. 2 dreiteilige Konstruktionsbänder

mit Kugellager, 1 Obentürschließer,



Einzelpreis

€

Gesamtpreis

€


Verbundsicherheitsglas 6 oder 8 mm

Drahtspiegelglas 6-7 mm

Stahlfadenverbund-

sicherheitsglas 6 mm

Einscheibensicherheitsglas 6 oder 8 mm

Pyranglas 6,5 mm

Sonderaus-





Schlösser:










Verschlusskontrolle (Riegelkontakt)

eingebaut





Normgrößen

Stahlklappe:

Normgrößen



von 500 x 1750

bis 1350 x 2500)

Bestellmaße/

Baurichtmaße


750 x 875

875 x 875

1000

1250

1000 x 1000

1250

1250 x 1250

750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Lichte


(Eckzarge)


666 x 791

791 x 791

916

1166

916 x 916

1166

1166 x 1166

666 x 1961

2086

791 x 1836

1961

2086

916 x 1961

2086

1041 x 1961

2086

1166 x 1961

2086

2211


Stahl-Rauchschutzklappe/tür „RS-1“


wahlweise mit Verglasung, wahlweise mit Oberblende Türen . Tore . Zargen

100 Technische Änderungen vorbehalten!

Stahl-Rauchschutztür „RS-2“

nach DIN 18095/EN 1634-3


Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: geprüft nach DIN 18095/EN 1634-3




Porenbeton

mind. 100 mm





Zugelassener

Größenbereich: Bau-Richtmaß-Breite: 1375 – 3000 mm


mit Oberblende Höhe bis 4000 mm


Türblatt: doppelwandig 3-seitig gefälzt, Dünnfalz

Oberblende 4-seitig gefälzt


Oberblende: 62 mm


Sicherungszapfen je Flügel 1



unteren Auflaufprofil für Schleifdichtung im Türblatt.

Befestigung der Zarge durch Schraubmontage.




Gegenzarge immer bei Porenbetonwänden

Oberfläche:

Bänder und







DIN 18250


Drücker festdrehbar gelagert, für Profilzylinder

verwendbar.



Standflügel:

1 Schließfolgeregler,




Stahl-Rauchschutztür „RS-2“, geprüft nach DIN 18095/

EN 1634-3. Zweiflügeliges Türelement, Gangflügel DIN

rechts. Türblatt 62 mm dick, 3-seitig gefälzt. Eckzarge

1,5 mm dick mit dreiseitiger Dichtung und unteren Auflaufprofil

für Schleifdichtung im Türblatt. Türblatt und

Zarge verzinkt und grundiert, Grauweiß ähnlich RAL

9002. Gangflügel Einsteck-schloss mit Wechsel pzgelocht

nach DIN 18250. FS-Rundgriff-Drückergarnitur

schwarz (Kunststoff). Drücker festdrehbar gelagert, für

Profilzylinder verwendbar. Rauchschutztüren müssen

mit einem Profilzylinder ausgestattet werden. Standflügel

mit 1 Schließfolgeregler, Falztreibriegelschloss

mit standardmäßiger Verriegelung nach oben.



Einzelpreis

€

Verglasung: Eckigverglasung mit Alu-Glashalteleisten,

Rundverglasung mit Stahl-Glashalteleisten

Drahtglas 6 - 8 mm, Rund ISO Glas 21 mm dick



Verbundsicherheitsglas 6 oder 8 mm


Stahlfadenverbundsicherheitsglas 6 mm

Einscheibensicherheitsglas 6 oder 8 mm








Schlösser:

Profilzylinder 40,5 x 40,5 mm













Normgrößen:


von 1375 x 1750


mit Oberblende


mm)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

Lichte


(Eckzarge)


1416 x 1961

2086

1666 x 1961

2086

1916 x 1961

2086

2461

2041 x 2086

2166 x 2211

2416 x 2461

2916 x 2961



Stahl-Rauchschutztür „RS-2“


wahlweise mit Verglasung, wahlweise mit Oberblende Türen . Tore . Zargen

102 Technische Änderungen vorbehalten!

Stahl-Rauchschutztür „RS-1 DF“



Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: geprüft nach DIN 18095




Porenbeton

mind. 100 mm





Zugelassener



Mit Oberblende/Oberlicht bis H 3000 mm



Oberblende 4-seitig gefälzt oder

aus Zargenprofilen






Isolierung: Mineralfaser- Platten


mit Oberblende, Blechdicke: 1,5 mm


unteren Auflaufprofil für Schleifdichtung im

Türblatt. 3 angeschweißten Mauer-Dübelanker je

Seite.


Block- Gegen- oder Umfassungszarge




Bänder und




DIN 18250


festdrehbar gelagert, für Profilzylinder

verwendbar.




Stahl-Rauchschutztür „RS-1 DF“, geprüft nach DIN

18095. Einflügeliges Türelement. Anschlagart DIN

rechts. Türblatt 52 mm dick, 3-seitig gefälzt mit

Dickfalz. Eckzarge 2,0 mm dick mit 3-seitiger

Dichtung und unteren Auflaufprofil für Schleifdichtung

im Türblatt. Türblatt und Zarge verzinkt und

grundiert, Grauweiß ähnlich RAL 9002. Einsteckschloss

mit Wechsel pz-gelocht nach DIN 18250.


festdrehbar gelagert, für Profilzylinder verwendbar.

Rauchschutztüren müssen mit einem Profilzylinder

ausgestattet werden. 2 Konstruktionsbänder mit

Kugellager. 1 Obentürschließer. 1 Sicherungszapfen.

Einzelpreis

€


Verglasung: Drahtglas 6 – 8 mm dick mit Stahl-

Verglasungsleisten verzinkt und grundiert.


Rundverglasung 300, 400, 500

Verbundsicherheitsglas 6 od. 8 mm


Stahlfadenverbundsicherheitsglas 6 mm

Einscheibensicherheitsglas 6 od. 8 mm


Sonderaus-



· Edelstahl · mit Kurzschild od. Rosette



Schlösser:

Profilzylinder 40,5 x 30,5 mm










eingebaut





Normgrößen:


von 625 x 1750

mm bis 1350 x

2500 mm)

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Gesamtpreis

€

lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208










Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: geprüft nach DIN 18095




Porenbeton

mind. 100 mm





Zugelassener


Höhe: 1750 – 2500 mm

mit Oberblende: bis Höhe 3000 mm

Anschlagart: Gangflg. DIN rechts oder Gangflg. DIN links


Oberblende 4-seitig gefälzt oder aus Zargenprofilen






Isolierung: Mineralfaser- Platten


Oberblende, Blechdicke 1,5 mm


und unterem Auflaufprofil für Schleifdichtung im

Türblatt. Mit 3 angeschweißten Mauer-

Dübelanker je Seite.


Block- Gegen- oder Umfassungszarge


Oberfläche:

Bänder und








DIN 18250.


(Kunststoff). Drücker festdrehbar gelagert, für

Profilzylinder (Rauchschutztüren müssen mit

einem Profilzylinder ausgestattet werden)

Standflügel:

mit Mittelfalzprofil (Dichtung) und

Falztreibriegelschloss


Stahl-Rauchschutztür „RS-2 DF“, geprüft nach DIN

18095. Zweiflügeliges Türelement. Anschlagart DIN

rechts. Türblatt 52 mm dick, 3-seitig gefälzt, mit


Dichtung und unteren Auflaufprofil für Schleifdichtung

im Türblatt. Türblatt und Zarge verzinkt und

grundiert, Grauweiß ähnlich RAL 9002. Gangflügel

Einsteckschloss mit Wechsel pz-gelocht nach DIN

18250. FS-Rundgriff-Drückergarnitur schwarz

(Kunststoff). Drücker festdrehbar gelagert, für Profilzylinder

verwendbar. Rauchschutztüren müssen mit

einem Profilzylinder ausgestattet werden. Standflügel

mit Mittelfalzprofil (Dichtung) und Falztreibriegelschloss.

4 KO-Bänder mit Kugellager. 2 Obentürschließer.



Einzelpreis

€

Verglasung: Drahtglas 6–8 mm dick mit Stahlglashalte-

leisten verzinkt und grundiert.


Rundverglasung 300, 400, 500


zusätzl. Alu-Abdeckleisten, Rundverglasung

Glashalteleisten aus Edelstahl

Verbundsicherheitsglas 6 od. 8 mm


Stahlfadenverbundsicherheitsglas 6mm

Einscheibensicherheitsglas 6 od. 8 mm


Sonderaus-






Schlösser:

Profilzylinder 40,5 x 30,5 mm














Normgrößen:


von 1375 x 1750

mm bis 2500 x

2500 mm)

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

2083

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458







Stahlrohrprofil-Rauchschutztür „RS-1“



wahlweise mit Oberlicht/Seitenteil

Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: MPA NRW-Bericht Nr. 12000403-01

geprüft nach DIN 18095



• Leichtbauständerwand 100 mm



Festigkeitsklasse G4

Zugelassener

bzw. GP4 150 mm


als Türelement: Rahmenaußenmaße:

mind. 580 x 1730 mm

max. 1540 x 3070 mm



Konstruktion: Flächenbündig galvanisch verzinkt und gelb

chromatierte Präzisions-Profilstahlrohre

„Presto RS“, doppelte Anschlagdichtung aus

EPDM-Material,






• Seitenteil, Oberlicht:




Oberlichter:

Glasteilende





Sprossenprofile 90 mm zur waagerechten bzw.

senkrechten Aufteilung der Glasflächen

Oberfläche: Grundiert ähnlich RAL 9002 (Grauweiß),

pulverbeschichtet nach RAL (Mehrpreis)

Beschläge: • 2 Stck. zweiteilige höhenverstellbare Stahl-

Anschweißbänder

• Obentürschließer mit Gleitschiene nach

DIN EN 1154


im Alu-Naturton

• Rohrrahmen-Einsteckschloss mit Falle und

Riegel bis zu einem Li. D. von 2500 mm,

darüber Rohrrahmen-Einsteckschloss mit

Zusatzverriegelung nach oben.



Stahl-Rauchschutztür „RS-1“, einflügelig,

geprüft nach DIN 18095, aus Präzisions-Profilstahlrohren

System „Presto RS“, Bautiefe 50

mm, Oberfläche grundiert ähnlich RAL 9002,

(Grauweiß), Verbundsicherheitsglas VSG, Glasund

Anschlagdichtung aus EPDM-Material,


Rohrrahmen-Einsteckschloss bis zu einer

Rahmenaußenmaßhöhe von 2500 mm, darüber

Einfallenschloss mit Zusatzverriegelung nach

oben. Aluminium-Rundgriff-Drückergarnitur,

Obentürschließer mit Gleitschiene nach DIN EN

1154, unterer Türabschluss mit absenkbarer

Bodendichtung.

Fabrikat „RS-1 Forster Presto“ oder

vergleichbar.

Einzelpreis

€


Gesamtpreis

€

Flügelfüllungen: • Verbundsicherheitsglas (VSG), 6 mm

einseitig Profilsteg, anderseitig verdeckt

befestigte rechtwinklige Stahl-Glashalteleiste,

Lieferstandard verglast


• VSG mit matter Folie

• Einscheibensicherheitsglas (ESG)

• Stahlfadenverbundglas

• Drahtspiegelglas

• Pyranglas S

• Pyrodur 30-201

• Paneelfüllungen eloxiert oder

pulverbeschichtet

Sonderaus-

stattungen: • Drückergarnituren/Wechselgarnituren:

- Kunststoff

- Leichtmetall

- Edelstahl



- Panikschlösser

- Blockschloss (muss gestellt werden/

auch lieferbar)

• Panik-Druckstange (Pushbar)

• Türschließer mit Rauchmelder-

Einrichtung und Türfeststellung

• Elektrischer Türöffner ohne manuelle

Entriegelung




• Schleifdichtung (nicht rauchdicht)

Verbreiterungsprofile


• Festteile mit Schrägen oder

Aussparungen


Stichbogen






wahlweise mit feststehenden Seitenteilen und Oberlichtern







Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: MPA NRW-Bericht Nr. 12000403-02




• Leichtbauständerwand 100 mm



Festigkeitsklasse G4

bzw. GP4 150 mm

Zugelassener


als Türelement: Rahmenaußenmaße

mind. 1580 x 1730 mm

max. 2940 x 3070 mm

Anschlagart: Gangflügel DIN rechts außen/innen

Gangflügel DIN links außen/innen

Konstruktion: Flächenb. galvanisch verzinkt und gelb chromatierte

Präzisions-Profilstahlrohre „Presto RS“,

doppelte Anschlagdichtung aus EPDM-Material










Oberlichter:

Glasteilende





Sprossenprofile 90 mm zur waagerechten bzw.

senkrechten Aufteilung der Glasflächen

Oberfläche: Grundiert ähnlich RAL 9002, (Grauweiß).

Pulverbeschichtet nach RAL (Mehrpreis)

Beschläge: • 4 Stck. zweiteilige höhenverstellbare Stahl-

Anschweißbänder Bänder, je nach Größe

• Obentürschließer mit Gleitschiene nach

DIN EN 1154

• 1 Schließfolgeregler


im Alu-Naturton

Gangflügel:

• Rohrrahmen-Einsteckschloss mit Falle und

Riegel und Zusatzverriegelung nach oben.

Ab 2501 mm Li. D. Höhe mit Falztreibriegel,

Zusatzverriegelung nach oben und unten.



Stahl-Rauchschutztür „RS-2“, zweiflügelig,

geprüft nach DIN 18095, aus Präzisions-

Profilstahlrohren System Presto-RS, Bautiefe

50 mm, Oberfläche grundiert ähnlich RAL 9002,

(Grauweiß), Verbundsicherheitsglas VSG, Glasund



Gangflügel mit Rohrrahmen-Einsteckschloss

und Zusatzverriegelung nach oben, Aluminium-

Rundgriff-Drückergarnitur, Obentürschließer mit

Gleitschiene nach DIN EN 1154, unterer

Türabschluss mit absenkbarer Bodendichtung.

Einzelpreis

€

Fabrikat „RS-2 Forster Presto“ oder

vergleichbar.


Gesamtpreis

€

Flügelfüllungen: • Verbundsicherheitsglas (VSG), 6 mm

einseitig Profilsteg, anderseitig verdeckt

befestigte rechtwinklige Stahl-Glashalteleiste,

Lieferstandard verglast


• VSG mit matter Folie

• Einscheibensicherheitsglas (ESG)

• Stahlfadenverbundglas

• Drahtspiegelglas

• Pyranglas S

• Pyrodur 30-201

• Paneelfüllungen eloxiert oder

pulverbeschichtet

Sonderaus-

stattungen: • Drückergarnituren/Wechselgarnituren:

- Kunststoff

- Leichtmetall

- Edelstahl



- Panikschlösser

- Blockschloss (muss gestellt werden/

auch lieferbar)

• Panik-Druckstange (Pushbar)

• Türschließer mit Rauchmelder-

Einrichtung und Türfeststellung

• Elektrischer Türöffner ohne manuelle

Entriegelung




• Schleifdichtung (nicht rauchdicht)

Verbreiterungsprofile


• Festteile mit Schrägen oder

Aussparungen


Stichbogen






wahlweise mit feststehenden Seitenteilen und Oberlichtern



Aluminium-Rauchschutztür „RS-1“


mit Verglasung, wahlweise mit Oberlicht/Seitenteil

Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Prüfzeugnis-Nr.: P 120003268-10

geprüft nach DIN 18095 / EN 1634-3


Einbau in: • Mauerwerk mind. 115 mm

• Betonwände mind. 100 mm

• Leichtbauständerwand



mind. 100 mm




Zugelassener




Rahmenhöhe mit Oberlicht: unbegrenzt



Konstruktion: Flächenbündige Einkammer-Aluminiumprofile.







• Blendrahmenbreite 59 mm


Oberlichter:

Glasteilende





84, 94, 150 mm zum waagerechten und

senkrechten Einbau. Sondersprossenbreiten

und Sondersockelhöhe auf Anfrage

Oberfläche: • Eloxiert in E6/EV1 oder RAL 9016

• Pulverbeschichtet RAL nach Wahl



• absenkbare Bodendichtung

• 1 Sicherungsbolzen (Bandseite)

• Riegelfallenschloss


• Beschläge standardmäßg in silber


Aluminium-Rauchschutztür RS-1. Einkammer-

Profil „Schüco ADS 65.NI SP”. Flächenbündiger

Türeinschlag mit beidseitigen EPDM-Anschlagdichtungen

für geräuscharme Bedienung.

Bautiefe Blend- und Flügelrahmen 65 mm.

Verbundsicherheitsglas VSG 6 mm. Riegelfallenschloss,

Alu-Rundgriff-Drückergarnitur.




Einzelpreis

€

Fabrikat „ Schüco ADS 65.NI SP “ oder

vergleichbar.

Flügelfüllung: • Verbundsicherheitsglas VSG 6 mm

Sonderaus-


• Rauchschutzpaneele

• Drücker- / Wechselgarnituren aus

Kunststoff


• Panikdruckstangen (Stange oder

Pushbar) nach DIN EN 1125





• elektrische Türöffner





• Eckzarge

• Eckzarge mit Gegenzarge


Kantenschutz





T

Gesamtpreis

€












Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Prüfzeugnis-Nr.: P 120003268-20

geprüft nach DIN 18095 und EN 1634-3


Einbau in: • Mauerwerk mind. 115 mm

• Betonwände mind. 100 mm

• Leichtbauständerwand



mind. 100 mm




Zugelassener

Größen- Rahmenaußenmaße:

bereich: Rahmenbreite: 908 – 2938 mm


Rahmenhöhe mit Oberlicht: unbegrenzt



Konstruktion: Flächenbündige Einkammer-Aluminiumprofile.






• Seitenteil, Oberlicht,



Oberlichter:

Glasteilende





84, 94, 150 mm zum waagerechten und

senkrechten Einbau. Sondersprossenbreiten

und Sondersockelhöhe auf Anfrage

Oberfläche: • Eloxiert in E6/EV1 oder RAL 9016

• Pulverbeschichtet RAL nach Wahl




• absenkbare Bodendichtung

• 2 Sicherungsbolzen (Bandseite)

• Riegelfallenschloss im Gangflügel

• Falztreibriegel nach oben im Standflg.


• Beschläge standardmäßg in silber


Aluminium-Rauchschutztür RS-2. Einkammer-

Profil „Schüco ADS 65.NI SP”. Flächenbündiger



Bautiefe Blend- und Flügelrahmen 65 mm.

Verbundsicherheitsglas VSG 6 mm.

Riegelfallenschloss im Gangflügel. Falztreibriegel

nach oben im Standflügel. Alu-Rundgriff-

Drückergarnitur. Obentürschließer als

Gleitschienentürschließer nach DIN EN 1154,

auf der Bandseite. 2 Sicherungsbolzen.

Einzelpreis

€

Fabrikat „ Schüco ADS 65.NI SP “ oder

vergleichbar.

Flügelfüllung: • Verbundsicherheitsglas VSG 6 mm

Sonderaus-


• Rauchschutzpaneele

• Drücker- / Wechselgarnituren aus Kunststoff








• elektrische Türöffner





• Eckzarge

• Eckzarge mit Gegenzarge


Kantenschutz





T



Gesamtpreis

€







Schallschutztüren


Stahl-Schallschutztüren

Stahl-Schallschutztüren 1- und 2flg.

Produkt

Feuerbeständige

Schallschutztür

T90-1-FSA

„Teckentrup OS-72“


dw 67-1/S „Teckentrup“


dw 67-1/HS „Teckentrup“


dw 67-2/HS „Teckentrup“

116


Blattdicke,

Blechdicke

Breite/Höhe in

mm

(Baurichtmaß) EN 20140-717-1

B 625 – 1350

H 1750 – 2500

B 750 – 1500

H 1750 – 3000

B 750 – 1500


B 1500 – 3000


72 mm

1,0 mm

oder

1,5 mm

67 mm

67 mm

67 mm

* Schalldämmend

nach Zargen Seite

bis 1350 x 2500 mm 52 dB

bis 1500 x 3000 mm 53 dB

bis 1500 x 3000 mm 57 dB

bis 3000 x 3000 mm 55 dB

Eckzarge

Gegenzarge


Blockzarge

- 119-120

121-122

121-122

123-124

* Die angegebenen Schalldämm-Maße sind Laborwerte. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert –5 dB

Schallschutztüren müssen mit einem Profilzylinder ausgestattet werden.

T


Stahl-Schallschutztüren

Sonderausführungen

Produkt

Feuerhemmende T30-1-FSA

„Teckentrup HT 8-D“









Hochfeuerhemmende T60-1-FSA










Hochfeuerhemmende T60-2-FSA


Feuerbeständige T90-1-FSA






Stahltür MZD-HT 8 „Teckentrup“


Breite/Höhe in

mm


B 625 – 1125

H 1750 – 2125

B 625 – 1125

H 1750 – 2250

B 625 – 1350


B 500 – 1500

H 1750 – 4000

B 625 – 1250

H 1750 – 2500

B 625 – 1250

H 1750 – 2500

B 1375 – 2250

H 1750 – 2250




H 1750 – 4000

B 1375 – 2500

H 1750 – 2500

B 1375 – 2500

H 1750 – 2500

B 625 – 1350


1,0 mm

bis 3000 – 3000

1,5 mm

bis 2500 – 2500



B 750 – 1125

H 2000 – 2125

Blattdicke,

Blechdicke

42 mm,

0,9 mm

42 mm,

1,0 mm

52 mm oder

62 mm,

1,0 mm / 1,5

mm

62 mm

1,0 mm / 1,5

mm

62 mm,

≥ 0,75 mm

62 mm,

1,0 mm

42 mm,

1,0 mm

52 mm / 62

mm,

1,0 mm / 1,5

mm

62 mm,

1,0 mm / 1,5

mm

62 mm,

≥ 0,75 mm

62 mm,

1,0 mm

62 mm,

1,0 mm / 1,5

mm

62 mm,

1,0 mm / 1,5

mm

62 mm,

1,0 mm / 1,5

mm

42 mm,

0,9 mm


* Schalldämmend

nach Zargen Seite

EN 20140-717-1

bis 1125 x 2125 mm

SD: 37 dB*

AD: 39 dB*

bis 1125 x 2250 mm

SD: 37 dB*

BD: 37 dB*

AD: 37 dB*

bis 1350 x 3000 mm

BD: 38 dB*

AD: 42 dB*

bis 1350 x 2500 mm

SD: 35 dB*

BD: 37 dB*

AD: 37 dB*

bis 1250 x 2500 mm

SD: 34 dB*

BD: 35 dB*

AD: 35 dB*

bis 1250 x 2500 mm

BD: 33 dB*

AD: 33 dB*

bis 2250 x 2250

SD: 35 dB*

BD: 35 dB*

AD: 37 dB*

bis 3000 x 3000 mm

BD: 37 / 38 dB*

AD: 40 / 42 dB*


SD: 37 dB*

BD: 38 dB*

AD: 38 dB*

bis 2500 x 2500

SD: 36 dB*

BD: 36 dB*

AD: 36 dB*

bis 2500 x 2500 mm

BD: 33 dB*

AD: 33 dB*


BD: 41 dB*

AD: 44 dB*


BD: 35 dB*

AD: 41 dB*


BD: 36 dB*

AD: 40 dB*

bis 1125 x 2125 mm

SD: 37 dB*

AD: 39 dB*

Eckzarge

Gegenzarge


Blockzarge

37-38

39-40

41-42

43-44

45-46

55-56

47-48

49-50

51-52

53-54

57-58

63-64

65-66

67-68

* Die angegebenen Schalldämm-Maße sind Laborwerte. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert –5 dB

Schallschutztüren müssen mit einem Profilzylinder ausgestattet werden.


197-198

117


Feuerbeständige Stahl-Schallschutztür T 90-1-FSA


Rw = 52 dB

Textbeispiel





entnehmen.

Stand 01.07.2012

T




Schallschutz geprüft nach DIN EN 20140

Bewertung nach DIN EN ISO 717 Teil 1




Zugelassener


Höhe: 1750 – 2500 mm





Sicherungszapfen 3


Isolierung: Brandschutzplatten

Zarge: Eckzarge 2,0 mm dick mit unterer Anschlag-

schiene und 4-seitiger Dichtung.

Ausführung mit Anschlagschiene.

nicht für Flucht und Rettungswege

zugelassen.

3 Mauer-Dübelanker je Seite.

Brandschutzleisten 3-seitig.



Oberfläche: Türblatt/Zarge verzinkt und grundiert


Bänder und

Schließmittel: 2 Konstruktionsbänder mit Obentürschließer







Feuerbeständige Schallschutztür T 90-1-FSA

geprüft nach DIN 4102 / DIN EN 20140/717 Teil

1. Einflügeliges Türelement. Anschlagart DIN

rechts. Türblatt 72 mm dick, 3-seitig gefälzt.

Eckzarge 2,0 mm dick mit unterer Anschlagschiene

und 4-seitiger Dichtung. Türblatt und

Zarge verzinkt und grundiert, Grauweiß ähnlich

RAL 9002. Einsteckschloss mit Wechsel pzgelocht

nach DIN 18250. FS-Rundgriff-



1 Bb-Schlüssel. 2 dreiteilige KO-Bänder mit

Obentürschließer, 3 Sicherungszapfen.

Einzelpreis

€

Fabrikat „Teckentrup OS“ oder vergleichbar.

Sonderaus-


· Kunststoff


· Edelstahl



vorgerichtet für Rosettenbeschlag:

Schlösser:











eingebaut




Normgrößen

(1,0/1,5 mm)


von 625 x 1750

mm bis 1350 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

2500



Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

2083

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208

2458


Massiv- und Leichtbauständerwände


Feuerbeständige Stahl-Schallschutztür T 90-1-FSA


Rw = 52 dB



Stahl-Schallschutztür

dw 67-1/HS „Teckentrup“ bis Rw = 57 dB

dw 67-1/S „Teckentrup“ bis Rw = 53 dB

Textbeispiel





entnehmen.

Stand 01.07.2012

T


Norm: geprüft nach DIN EN 20140


Geprüft für den


Beton

Porenbeton


Holzrahmenständerwand

Schalldämm-Maß der Wand =

Schalldämm-Maß der Tür + ≥10 dB


(Sondergrößen): Breite: 750 – 1500 mm




und 3-seitiger Falzdichtung



dw 67-1/HS:

mit doppelter absenkbarer Bodendichtung

55 dB (Standard)

mit doppelter Schleifdichtung und Bodenprofil

57 dB

dw 67-1/S:


50 dB (Standard)

mit doppelter Schleifdichtung und Bodenprofil

53 dB

Für Flucht und Rettungswege zugelassen.




Zarge: Eckzarge 2,0 mm dick mit 3-seitiger

Dichtung. 3 Mauer-Dübelanker je Seite.


Gegen-/Umfassungszarge und Blockzarge



Bänder und



dw 67-1/S Schallschutztür geprüft nach DIN EN

20140/717 Teil 1. Einflügeliges Türelement.


3-seitig gefälzt, Dickfalz mit 3-seitiger Falzdichtung.

Eckzarge 2,0 mm dick mit 3-seitiger

Dichtung. Türblatt mit doppelter Schleifdichtung

und Bodenprofil (53 dB). Türblatt und Zarge


9002. Einsteckschloss mit Wechsel pz-gelocht.



Einsatz und 1 Bb-Schlüssel. 2 Konstruktionsbänder


Einzelpreis

€






BRM > 1350 x 2500 mm mit zusätzlicher


Sonderaus-


· Kunststoff


· Edelstahl



Schlösser:




Panikstangengriff


Gesamtpreis

€



dw 67-1/HS „Teckentrup“ bis Rw = 57 dB

dw 67-1/S „Teckentrup“ bis Rw = 53 dB




dw 67-2/HS „Teckentrup“ Rw = 55 dB

Textbeispiel





entnehmen.

Stand 01.07.2012

T


Norm: geprüft nach DIN EN 20140


Geprüft für den


Beton

Porenbeton


Holzrahmenständerwand

Schalldämm-Maß der Wand =

Schalldämm-Maß der Tür + ≥10 dB


(Sondergrößen): Breite: 1500 – 3000 mm




und 3-seitiger Falzdichtung

dw 67-2/HS:


55 dB

Für Flucht und Rettungswege zugelassen.


Sicherungszapfen: 1 je Flügel



Dichtung. 3 Mauer-Dübelanker je Seite.


Gegen-/Umfassungszarge und Blockzarge



Bänder und

Schließmittel: Je 2 Konstruktionsbänder mit Kugellager

pro Flügel


dw 67-2/HS Schallschutztür geprüft nach DIN

EN 20140/717 Teil 1. Zweiflügeliges Türelement.

Gangflügel Anschlagart DIN rechts.

Türblatt 67 mm dick, 3-seitig gefälzt. Dickfalz mit

3-seitiger Falzdichtung. Eckzarge 2,0 mm dick

mit 3-seitiger Dichtung. Türblatt mit doppelter

absenkbarer Bodendichtung (55 dB). Gangflügel

Einsteckschloss mit Wechsel pz-gelocht. FS-



Einsatz und 1 Bb-Schlüssel. Standflügel mit

aufliegendem Türkantriegel. Je 2 dreiteilige

Konstruktions-bänder mit Kugellager pro Seite.

Je Fügel 1 Sicherungszapfen.

Einzelpreis

€







Standflügel:

mit aufliegendem Türkantriegel

Sonderaus-


· Kunststoff


· Edelstahl



Schlösser:




Panikstangengriff


Gesamtpreis

€



dw 67-2/HS „Teckentrup“ Rw = 55 dB



Sicherheitstüren


Sicherheitstüren und Zellen-Gewahrsamstüren,

Beschusshemmende Tür

Produkt

Keller-Sicherheitstür HT 8

„Teckentrup“

Sicherheitstür

MZD-HT 8



dw 42-1 „Teckentrup“


dw 52-1 „Teckentrup DF“


dw 52-1 „Teckentrup DF“










dw 64-2 „Teckentrup XL“

Haftraumtür


(1flg.) Zellen-

Gewahrsamstür

„T15 *Teckentrup“

Beschusshemmende Tür

dw 64-1 „Teckentrup BP“

126




B 625 – 1125

H 1750 – 2125

B 625 – 1125

H 1750 – 2125

B 750 – 1250

H 1750 – 2500

B 625 – 1375

H 1750 – 2500

B 500 – 1500



bis 3500 mm H

B 750 -1350

H 1750 - 2500

B 750 -1500


B 1500 – 2500

H 1750 – 2500

B 1375 – 2500

H 1750 – 2500



B 750 – 1500

H 1750 – 2500

B 750 – 1250

H 1750 – 2250

B 750 – 1500


Blattdicke,

Blechdicke

42 mm,

0,9 mm

42 mm,

0,9 mm

42 mm,

1,0/1,5 mm

52 mm,

1,0/1,5 mm

52 mm,

1,5 mm

62 mm,

1,0 mm

62 mm,

1,5 mm

42 mm,

1,0/1,5 mm

64 mm,

1,0 mm

62 mm,

1,5 mm

64 mm,

1,5 mm

72 mm,

2,0 mm

64 mm,

1,5 mm


nach



WK 2

bis 1125 x 2125 mm

WK 2

bis 1125 x 2125 mm

WK 2

bis 1250 x 2500 mm

WK 2

bis 1375 x 2500 mm

WK 3 / WK 4


RC 2 / RC 3

bis 1350 x 2500 mm

RC 4


WK 2

bis 2500 x 2500 mm

RC 2 / RC 3

bis 2500 x 2500 mm

RC 4


WK 3 / WK 4

bis 1500 x 2500 mm

Geprüft nach DIN EN

1522

Klasse FB4

Eckzarge

Gegenzarge

Zargen Seite


Blockzarge


131-132







133-134

135-136

137-140

141-144

145-146



147-148

149-152

153-154

155-156

157-158

159-160


Stahl-Sicherheitstüren Sonderausführungen

Produkt

T 30-1

„Teckentrup HT 8-D“

T30-1-FSA






















Alu T 30-1-FSA, System

"Schüco ADS 80 FR 30"

Alu T 30-2-FSA, System

"Schüco ADS 80 FR 30"

Baustellen-Tür

BT 42-1




B 625 – 1125

H 1750 – 2125

B 625 – 1125

H 1750 – 2250

B 625 – 1350


B 500 – 1500

H 500 – 4000

B 625 – 1250

H 1750 – 2500


H 1750 – 4000

B 625 – 2500

H 1750 – 2500

B 625 – 1250

H 1750 – 2500

B 1375 – 2500

H 1750 – 2500

B 625 – 1350

H 1750 – 2500

B 625 – 1350




RAM

B 578 - 1518


RAM

B 1058 - 2938


B x H 850 x 1900

Blattdicke,

Blechdicke

42 mm

0,9 mm

42 mm,

1,0 mm

52 mm,

1,0/1,5 mm

62 mm,

1,0/1,5 mm

62 mm

62 mm,

1,0/1,5 mm

62 mm

62 mm,

1,0 mm

62 mm,

1,0 mm

62 mm,

1,0/1,5 mm

62 mm,

1,0/1,5 mm

62 mm,

1,0/1,5 mm

Bautiefe

80 mm

Bautiefe

80 mm

42 mm,

1,5 mm


nach

DIN ENV 1627 WK)


WK 2

bis 1125 x 2125 mm

WK 2

bis 1125 x 2250 mm

WK 2

bis 1250 x 2500 mm

RC 2 / RC 3

bis 1350 x 2500 mm

RC 4

bis 1250 x 2750 mm

RC 2

bis 1250 x 2500 mm

RC 2 / RC 3

bis 2500 x 2500 mm

RC 4

bis 2500 x 2750 mm

RC 2

bis 2500 x 2500 mm

RC 2 / RC 3

bis 1250 x 2500 mm

RC 2 / RC 3

2500 x 2500 mm

WK 2 / WK 3 / WK 4

1350 x 2500 mm

WK 2 / WK 3

1250 x 2500 mm

WK 2 / WK 3

2750 x 2750 mm

WK 2 / WK 3

WK 2 / WK 3

WK 2

850 x 1900 mm

Eckzarge

Gegenzarge

Zargen Seite


Blockzarge

37-38

39-40

41-42

43-44

43-44

45-46

51-52

51-52

53-54

55-56

57-58

61-62

63-64

65-66

81-82

83-84


193-194

127


Keller-Stahl-Sicherheitstür HT 8 „Teckentrup“ WK 2

Normgrößen links/rechts verwendbar, wahlweise mit Verglasung

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Keller-Sicherheitstür HT 8 „Teckentrup“

geprüft nach DIN ENV 1627

mit T30-Zulassung

Wärmedämmwert UD = 1,9 W/m²K

Schalldämm-Maß 39 dB



Porenbeton n. DIN 4165

oder aus bewehrten

Porenbetonplatten mind. 150 mm

Größenbereich: Breite: 625 - 1125 mm

Höhe: 1750 - 2125 mm


Türblatt: doppelwandig, 4-seitig gefälzt, mit unterem

Anschlag oder Doppelschleifdichtung

(Sondergrößen 3-seitig gefälzt, ohne

unterem Anschlag mit Schleifdichtung)







Dichtung, Bodenschwelle aufgesetzt.

4 angeschweißte Mauer-Dübelanker je Seite.

Gegenzarge 1,5 mm dick



Sonderausstattung: RAL nach Wahl

Bänder und

Schließmittel: 1 Konstruktionsband mit Kugellager

1 Federband mit Bandhülse

(Bandbolzen gesichert)

Beschläge: 3-fach Verriegelung, pz-gelocht

FS-Alu-Sicherheits-Wechselgarnitur

Klasse ES 1 DIN 18257

Sicherheitsprofilzylinder P2 mit Aufbohr-

und Ausziehschutz BZ nach DIN 18252

3 Schlüssel und Sicherungsschein


Keller-Sicherheitstür „Teckentrup“, geprüft nach

DIN ENV 1627-WK 2. Einflügeliges, links/ rechts

verwendbares Türelement. Türblatt 42 mm dick,

4-seitig gefälzt mit unterer Anschlag-dichtung.

Eckzarge 2,0 mm dick mit 4-seitiger Dichtung.

Türblatt und Zarge verzinkt und pulverbeschichtet

grundiert, Grauweiß ähnlich RAL

9002. 3-fach-Verriegelung, pz-gelocht. FS-Alu-

Sicherheits-Wechselgarnitur, Sicherheitsprofilzylinder

P2 mit Aufbohr- und Ausziehschutz

BZ nach DIN 18252. 3 Schlüssel und

Sicherungsschein. 1 Konstruktionsband mit

Kugellager. 1 Federband mit Bandhülse,


Fabrikat Keller-Sicherheitstür „Teckentrup“ oder

vergleichbar.

Einzelpreis

€

Verglasung: Einbruchhemmende Widerstandsklasse

nach DIN EN 356-P4A.

VSG (Verbundsicherheitsglas) 10 mm,

ISO-Glas VSG/VSG 24 mm

Lichte Durchsicht 230 x 1360 mm

Bei Türen mit Verglasung keine T30

Zulassung

Sonderaus-

stattungen: Drückergarnituren/Wechselgarnituren

beidseitig Drücker für Durchgangstür

Schlösser

Profilzylinder 35,5 + 30,5



Weitwinkelspion


eingebaut

Fluchttüröffner

Alarmdrahteinlage

Sicherheitsketten (auch abschließbar)

Regenblech/Regenleiste

Normgrößen:


von 625 x 1750

mm bis 1125 x

2125 mm

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 1875

2000

2125

1125 x 2125


Gesamtpreis

€

Lichte


(Eckzarge)


680 x 1934

2059

805 x 1809

1934

2059


1934

2059

1055 x 2059


Keller-Stahl-Sicherheitstür „Teckentrup“ WK 2


130 Technische Änderungen vorbehalten!


Stahl-Sicherheitstür MZD-HT 8

„Teckentrup“ WK 2


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sicherheitstür MZD-HT 8 „Teckentrup“



Schalldämm-Maß 39 dB



Porenbeton n. DIN 4165



(mit Gegenzarge) siehe

Register Einbau-Details


Höhe: 1750 – 2125 mm


Türblatt: doppelwandig, 4-seitig gefälzt

(Sondergrößen 3-seitig gefälzt)






Zarge: Eckzarge, vierseitig, 2,0 mm dick

mit umlaufender Dichtung so ausgestattet,

dass der untere Anschlag entfernt werden

kann.

Mit 4 angeschweißten Mauer-Dübelanker je

Seite, mit Gegenzarge (1,5 mm dick)



Bänder und


1 Federband mit Bandhülse



Klasse 2

FS-Alu-Sicherheits-Wechselbeschlag,

Klasse ES 1 nach DIN 18257





Sicherheitstür MZD-HT 8 „Teckentrup“, geprüft

nach DIN ENV 1627-WK 2. Einflügeliges,

links/rechts verwendbares Türelement. Türblatt

42 mm dick, 4-seitig gefälzt, Sondergrößen

3-seitig gefälzt. Eckzarge mit Dichtung, 4-seitig,

2,0 mm dick. Türblatt und Zarge verzinkt und

pulverbeschichtet grundiert, Grauweiß ähnlich

RAL 9002. Einsteckschloss mit Wechsel, pzgelocht.


Sicherheitsprofilzylinder P2 mit Aufbohr- und

Ausziehschutz BZ nach DIN 18252. 3 Schlüssel

und Sicherungsschein, KO-Bandgarnitur mit

Kugellager. 1 Sicherungszapfen. Fabrikat

Sicherheitstür MZD-HT 8 „Teckentrup“ oder

vergleichbar.

Einzelpreis

€





Lichte Durchsicht 230 x 1360 mm

Sonderaus-



Leichtmetall

Edelstahl

Schlösser






eingebaut





Normgrößen:


von 625 x 1750

mm bis 1125 x

2125 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 1875

2000

2125


Gesamtpreis

€

Lichte


(Eckzarge)


680 x 1934

805 x 1809

1934

2059


1934

2059


Stahl-Sicherheitstür MZD-HT 8





Stahl-Sicherheitstür dw 42-1


wahlweise mit Verglasung/Stahl-Trafogitter

Textbeispiel





entnehmen.

Stand 01.07.2012

Registernummer

PIV CERT 22V28


Produkt: Sicherheitstür dw 42-1 „Teckentrup“





Porenbeton

nach DIN 4165 mind. 175 mm



(mit Gegenzarge), siehe Register Einbau-Details


Höhe: 1750 – 2500 mm








Zarge: Eckzarge 2,0 mm dick verzinkt mit 3-seitiger





Block- und Umfassungszarge 2,0 mm dick



Bänder und



Beschläge: Einsteckschloss mit Wechsel,

pz-gelocht







Sicherheitstür dw 42-1 „Teckentrup“, geprüft

nach DIN ENV 1627 WK 2. Einflügeliges, links

oder rechts verwendbares Türelement. Türblatt

42 mm dick, Eckzarge 2,0 mm dick, verzinkt mit

dreiseitiger Dichtung. Einsteckschloss mit

Wechsel, pz-gelocht. FS-Alu-Sicherheits-

Wechselbeschlag, Sicherheitsprofilzylinder P2

mit Aufbohr- und Ausziehschutz BZ nach DIN

18252. 3 Schlüssel und Sicherungsschein,



Einzelpreis

€

Fabrikat Sicherheitstür dw 42-1 „Teckentrup“






Max. Größe bis 1 m²

Sonderaus-



Leichtmetall

Edelstahl

Schlösser



Blockschloss

(muss gestellt werden/auch lieferbar)

zusätzl. Verriegelung nach oben und unten




eingebaut




Stahl-Trafogitter


Normgrößen:


von 750 x 1750

mm bis 1250 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Gesamtpreis

€

Lichte


(Eckzarge)


680 x 1965

805 x 1840

1965

2090


2090

1055 x 1965

2090

1180 x 1965

2090

2215








„Teckentrup DF“ WK 2

wahlweise mit Verglasung/Lüftungsgitter

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sicherheitstür dw 52-1 „Teckentrup DF“

geprüft nach DIN ENV 1627 WK 2

mit entsprechender Dichtung auch

schalldämmend, bis Rw 43 dB



Porenbeton




Höhe: 1750 – 2500 mm


Türblatt: doppelwandig, 3-seitig gefälzt, Dickfalz





Isolierung: Mineralwolle


und unterem Bodenwinkel,







Bänder und



Beschläge: Einsteckschloss mit Wechsel , pz-gelocht







Sicherheitstür dw 52-1 „Teckentrup DF“, geprüft

nach DIN ENV 1627-WK 2. Einflügeliges Türelement,


mm dick, 3-seitig gefälzt mit Dickfalz. Eckzarge

2,0 mm dick mit 3-seitiger Dichtung. Einsteckschloss

mit Wechsel pz-gelocht. Alu-Sicherheits-Wechselbeschlag,

Klasse ES 1.


Ausziehschutz BZ nach DIN 18252. 3 Schlüssel

und Sicherungsschein, 2 Konstruktionsbänder


Einzelpreis

€

Fabrikat Sicherheitstür dw 52-1 „Teckentrup DF“






Max. Größe bis 1 m²

Sonderaus-




· Edelstahl

Schlösser

· Profilzylinder 45,5 + 30,5

(Gefahrenseite = Bandseite)

· Profilzylinder 35,5 + 40,5

(Gefahrenseite = Bandgegenseite)






eingebaut






Normgrößen:


von 625 x 1750

mm bis 1375 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208


Auch in


erhältlich!








wahlweise mit Oberblende, Verglasung, Stahl-Trafogitter

Textbeispiel





entnehmen.

Stand 01.07.2012






Porenbeton





Mit Oberblende bis 3500 mm Höhe
















Bänder und



Beschläge: Bis BRM-Höhe 2375 mm Einsteckschloss mit

Wechsel, pz-gelocht. Über 2375 mm mit zusätzlich

oberer und unterer Verriegelung



Sicherheitsprofilzylinder mit Aufbohr- und

Ausziehschutz BZ nach DIN 18252 Klasse 2




nach DIN ENV 1627 WK 3. Einflügeliges Türelement,

Anschlagsart DIN rechts. Türblatt

52 mm dick, 3-seitig gefälzt mit Dickfalz.


Einsteckschloss mit Wechsel, pz-gelocht. Alu-

Sicherheits-Wechselbeschlag Klasse ES 3.


Ausziehschutz BZ nach DIN V 18252 Klasse 2.

3 Schlüssel und Sicherungsschein,


Bandbolzen gesichert. 4 Sicherungszapfen



Einzelpreis

€


nach DIN EN 356-P6B.



Max. Größe bis 1,0 m²

Sonderaus-



Leichtmetall

Edelstahl

Schlösser











eingebaut


E-Öffner





Normgrößen:


von 500 x 1500

mm bis 1500 x

3000 mm,


bis 3500 mm

Höhe

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208


Auch in


erhältlich!



wahlweise mit Oberblende, Verglasung, Stahl-Trafogitter





wahlweise mit Oberblende, wahlweise mit Verglasung

Textbeispiel





entnehmen.

Stand 01.07.2012








Mit Oberblende BRM-Höhe bis 3500 mm






Aussteifung: Einlage nach DIN ENV 1627



und unterem Bodenwinkel. 3 Mauer-Dübelanker

je Seite.






Bänder und



Beschläge: Einsteckschloss mit Wechsel nach DIN 18251,

pz-gelocht mit zusätzlicher Verriegelung nach

oben und unten




Ausziehschutz BZ nach DIN 18252 Klasse 3




nach DIN ENV 1627 WK 4. Einflügeliges Türelement,


mm dick, 3-seitig gefälzt mit Dickfalz. Eckzarge

2,0 mm dick mit 3-seitiger Dichtung.

Einsteckschloss mit Wechsel, pz-gelocht. Alu-

Sicherheits-Wechselbeschlag Klasse ES 3,


Ausziehschutz BZ nach DIN 18252 Klasse 3.

3 Schlüssel und Sicherungsschein.

2 Konstruktionsbänder mit Kugellager, Bandbolzen

gesichert. 4 Sicherungszapfen.



Einzelpreis

€





Max. Größe bis 1,0 m²

Sonderaus-




· Edelstahl

Schlösser










eingebaut


E-Öffner




Normgrößen:


von 500 x 1500

mm bis 1500 x

3000 mm, mit

Oberblende bis

3500 mm Höhe

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208


Auch in


erhältlich!



wahlweise mit Oberblende, wahlweise mit Verglasung




„Teckentrup“ RC 2


Textbeispiel





entnehmen.

Stand 01.07.2012



geprüft nach DIN ENV 1627 RC 2

Wärmedurchgangskoeffizient nach

EN ISO 12567-1 (Türen ohne Verglasung)

UD = 1,8 W/(m²K)





Höhe: 1750 – 2500 mm





Sicherungszapfen. 2











Bänder und




pz-gelocht




Ausziehschutz BZ nach DIN 18252




nach DIN ENV 1627 RC 2. Einflügeliges Türelement,



mit 3-seitiger Dichtung. Einsteckschloss mit

Wechsel, pz-gelocht. Alu-Sicherheits-Wechselbeschlag

Klasse ES 1 DIN 18257.


Ausziehschutz BZ nach DIN 18252.




Einzelpreis

€

Fabrikat Sicherheitstür dw 64-1 „Teckentrup“.

Verglasung: Einbruchhemmende Widerstandsklasse nach

DIN EN 356-P4A.



Lichte Durchsicht bis 1,0 m²

Sonderaus-




· Edelstahl

Schlösser

· Profilzylinder 45 + 40














Normgrößen:


von 750 x 1750

mm bis 1350 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208










Textbeispiel





entnehmen.

Stand 01.07.2012



geprüft nach DIN ENV 1627 RC 3


EN ISO 12567-1 (Türen ohne Verglasung)

UD = 1,8 W/(m²K)





Höhe: 1750 – 2500 mm









Befestigung der Zarge durch Schraub-montage,







Bänder und




pz-gelocht








nach DIN ENV 1627 RC 3. Einflügeliges Türelement,




Wechsel, pz-gelocht. Alu-Sicherheits-Wechselbeschlag




3 Schlüssel und Sicherungsschein,



Einzelpreis

€







Sonderaus-




· Edelstahl

Schlösser















Normgrößen:


von 750 x 1750

mm bis 1350 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208








„Teckentrup XL“ RC 4


Textbeispiel





entnehmen.

Stand 01.07.2012




Produkt: Sicherheitstür dw 64-1 „Teckentrup XL“

geprüft nach DIN EN 1627 RC 4










Aussteifung: Einlage nach DIN EN 1627











Bänder und



Beschläge: Einsteckschloss mit Wechsel, pz-gelocht mit

zusätzl. Verriegelung nach oben und unten







Sicherheitstür dw 64-1 „Teckentrup XL“, geprüft

nach DIN EN 1627 RC 4. Einflügeliges Türelement,




Wechsel, pz-gelocht mit zusätzl. Verriegelung

nach oben und unten. Alu-Sicherheits-Wechselbeschlag







Einzelpreis

€







Sonderaus-




· Edelstahl

Schlösser














Normgrößen:


von 750 x 1750

mm bis 1500 x

3000 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


Gesamtpreis

€

Lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208










Textbeispiel





entnehmen.

Stand 01.07.2012










(nur mit Gegenzarge)


Höhe: 1750 – 2500 mm






Isolierung: Mineralwoll-Füllung




3 Stück je Seite.






Bänder und




Einsteckschloss mit Wechsel, pz-gelocht



Sicherheitsprofilzylinder P2 mit Aufbohrund



Standflügel:

verdeckter Türkantriegel mit Verriegelungsstangen

nach oben und nach unten



nach DIN ENV 1627 WK 2. Gangflügel DIN

links. Türblatt 42 mm dick. Eckzarge 2,0 mm

dick, mit 3-seitiger Dichtung. Einsteckschloss

mit Wechsel, pz-gelocht. Alu-Sicherheits-

Wechselbeschlag Klasse ES 1 DIN 18257.



Standflügel: verdeckter Türkantriegel mit

Verriegelungsstangen nach oben und unten.

2 Konstruktionsbänder mit Kugellager je Flügel.




Einzelpreis

€





Lichte Durchsicht bis max. 1,0 m²

Sonderaus-




· Edelstahl

Schlösser













Normgrößen:


von 1500 x 1750

mm bis 2500 x

2500 mm

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

Lichte


(Eckzarge)



2090

1680 x 1965


2090

2465

2055 x 2090

2180 x 2215











Textbeispiel





entnehmen.

Stand 01.07.2012








Höhe: 1750 – 2500 mm




Blechdicke: 1,0






je Seite.






Bänder und







Sicherheitsprofilzylinder mit Aufbohr-



Standflügel:

Falztreibriegelverschluss mit standard-

mäßiger Verriegelung nach oben



nach DIN EN 1627 RC 2. Gangflügel DIN rechts



Gangflügel: Einsteckschloss mit Wechsel, pzgelocht.

Wechselbeschlag Klasse ES 1 DIN

18257, Sicherheitsprofilzylinder mit Aufbohrund



Standflügel: Falztreibriegelverschluss mit




Einzelpreis

€



DIN EN 356-P4A.




Sonderaus-




· Edelstahl

Schlösser















Normgrößen:


von 1375 x 1750

mm bis 2500 x

2500 mm

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

Lichte


(Eckzarge)



2090

1680 x 1965


2090

2465

2055 x 2090

2180 x 2215











Textbeispiel





entnehmen.

Stand 01.07.2012








Höhe: 1750 – 2500 mm




Blechdicke: 1,0







je Seite.






Bänder und




Einsteckschloss mit Wechsel, pz-gelocht mit

zusätzlicher Verriegelung nach oben und unten






Standflügel:

Falztreibriegelverschluss mit standard-

mäßiger Verriegelung nach oben und unten






Gangflügel: Einsteckschloss mit Wechsel, pzgelocht

mit zusätzlicher Verriegelung nach oben

und unten. FS-Alu-Sicherheits-Wechselbeschlag,

Klasse ES 3 nach DIN 18257, Sicherheitsprofilzylinder

mit Aufbohr- und Ausziehschutz

BZ nach DIN 18252.


Standflügel: Falztreibriegelverschluss mit





Einzelpreis

€


DIN EN 356-P6B.




Sonderaus-




· Edelstahl

Schlösser















Normgrößen:


von 1375 x 1750

mm bis 2500 x

2500 mm

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

Lichte


(Eckzarge)



2090

1680 x 1965


2090

2465

2055 x 2090

2180 x 2215











Textbeispiel





entnehmen.

Stand 01.07.2012




Produkt: Sicherheitstür dw 64-2 „Teckentrup XL“







Höhe: 1750 – 2500 mm






Aussteifung: nach DIN EN 1627




Zarge durch Schraubmontage,





Oberfläche: Türblatt/Zarge verzinkt und grundiert


Bänder und




Einsteckschloss mit Wechsel, pz-gelocht, mit

zusätzlicher Verriegelung nach oben und unten



Sicherheitsprofilzylinder mit Aufbohr-



Standflügel:

Falztreibriegelschloss nach oben und unten

verriegelbar


Sicherheitstür dw 64-2 „Teckentrup XL“, geprüft




Einsteckschloss mit Wechsel, pz-gelocht, mit

zusätzlicher Verriegelung nach oben und unten.

Wechselbeschlag Klasse ES 3 DIN 18257.




Standflügel: Falztreibriegelschloss nach oben

und unten verriegelbar.

2 Konstruktionsbänder mit Kugellager je Flügel.

3 Sicherungszapfen je Flügel.

Fabrikat Sicherheitstür dw 64-2 „Teckentrup XL“

Einzelpreis

€


DIN EN 356-P6B.

VSG (Verbundsicherheitsglas) 18 mm dick,



Sonderaus-




· Edelstahl

Schlösser














Normgrößen:


von 1375 x 1750

mm bis 3000 x


Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500

Gesamtpreis

€

Lichte


(Eckzarge)



2090

1680 x 1965


2090

2465

2055 x 2090

2180 x 2215









Haftraumtür „Teckentrup“

Standard WK3

Einbruchhemmend nach DIN ENV 1627

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Haftraumtür „Teckentrup“

Geprüft nach den Richtlinien von der PTE

Rosenheim GmbH in Zusammenarbeit mit dem VfS

Verband für Sicherheitstechnik e.V. und dessen

Mitgliedern, sowie von zuständigen Justizministerien,

Staatlichen Hochbauämtern, Bau- und

Liegenschaftsbetrieben und Justizvollzugsanstalten

sowie Herstellern.

Einbau in: Mauerwerk: mind. 115 mm

Beton: mind. 120 mm


Höhe: 1750 – 2500 mm


Türblatt: doppelwandig,

3-seitig gefälzt ohne unterem Anschlag, oder

4-seitig gefälzt mit unterem Anschlag, Falzbreite

min. 20 mm, (Bodenniveau innen min. 15 mm

über Bodenniveau außen)


Blechdicke: aus 1,5 mm / 2,0 mm (Zellenseite)

dicken, gerichteten Stahlblechen

Sicherungszapfen: 2 massive, verzinkte an der

Bandseite

Sonderausstattungen

Türblatt: Edelstahl-Sicherheitskette (Öffnen der Tür um ca.

30 cm möglich; einseitig Türschoner aus

Edelstahl erforderlich)

Türschoner, Edelstahl 1,5 mm dick, einseitig,

185 x 835 mm (Standard), für Schlossbereich

mit Sicherheitskette

Türschoner, Edelstahl einseitig / zweiseitig

Türschoner in Sondergröße nach

Kundenwunsch (Breite x Höhe):


zus. Sicherungszapfen

Schleifdichtung

Kostklappe 260 x 200 mm (lichte Öffnung),

(Öffnungswinkel 90°/170°), mit Fallenschloss

oder vorgerichtet für bauseitiges

Gewahrsamsschloss

Kostklappe mit Edelstahl-Auflage an Innenseite

(bei 90° Öffnungswinkel)

Kostklappen mit oder ohne Gummidichtung

Kostklappe mit Sondergröße (Breite x Höhe):

Sichtfenster für lichte Durchsicht 200 x 200 mm,

P6B-Verglasung, 17 mm dick

Sonderverglasung auf Anfrage

Sichtfenster mit Sondergröße, lichte Durchsicht

(Breite x Höhe): _______________________

Sichtfensterverschluss als einwandige Blechklappe

in Drehtürfunktion, Stangenscharnier mit Magnet-

arretierung / Magnetarretierung mit Schubriegel

Sichtfensterverschluss als doppelwandige


Haftraumtür, doppelwandig, glatt, 1-flügeliges als

Drehflügeltür mit Stahlzarge, doppelwandiges Türblatt.

Anschlagart DIN rechts. 64 mm dick, 4-seitig gefälzt.

Eckzarge verzinkt 2,0 mm dick, mit Anschlagdämpfer

in der Zarge, vorgerichtet für 3-seitige umlaufende

EPDM-Zargendichtung. Ohne Bodeneinstand mit

Transporttraverse. Türblatt und Zarge verzinkt und

grundiert, Grauweiß ähnlich RAL 9002. Vorgerichtet

für bauseitiges Haftraumtürschloss einseitig schließbar

Türspion mit schwenkbarem Abdeckblech, verdeckt

liegendem Schubriegel aus Flachstahl mit Betätigungsgriff.

2 Sicherungszapfen. 2 dreiteilige Spezialbänder

mit Kugellager.

Einzelpreis

€



Gesamtpreis

€





Blechklappe in Drehtürfunktion, mit Fallenoder

Riegelschloss

Fesselluke in Drehtürfunktion

2 mm Blech flurseitig

Zarge: Eckzarge aus verzinktem Blech, 2,0 mm dick,

mit Anschlagdämpfer in der Zarge, vorgerichtet

für 3-seitige umlaufende EPDM-Zargendichtung

ohne Bodeneinstand mit Transporttraverse

3 massive Doppel-Maueranker je Seite.


Zarge: Vorrichten für Riegelkontakt

Eckzarge aus verzinktem Blech: 3,0 mm dick

mit Anschlagdämpfer in der Zarge, vorger. für

3-seitige umlauf. EPDM-Zargendichtung.

Umfassungszarge aus verzinktem Blech,

3,0 mm dick ohne Zargendichtung

Gegenzarge aus verzinktem Blech 1,5 mm,

2,0 mm oder 3,0 mm dick

wahlweise mit Zargendichtung



Beschläge: 2 Stück 3-teilige Spezialbänder, verzinkt, mit

Kugellager und Bandsicherung

vorgerichtet für bauseits gestelltes Haftraum-

Türschloss Fabrikate: STUV, Technolog,

Schlechtendahl etc. Spezial-Schlosskasten für

bauseits gestelltes Schloss incl. Aussparung für

eingelassenen Schlossstulp.

Vorgerichtet für Rosetten bzw. Schilder passend

zu baus. Schlössern

Leichtmetall-Türknauf


Beschläge: Weitwinkelspion mit schwenkbaren Abdeckblech,

Standardhöhe: 1550 mm

vorgerichtet für bauseitigen Spion

Drehspion (Weitwinkel/ Pillendurchreiche/

Geschlossen)

Sonderspione auf Anfrage

innenliegender Schubriegel aus Flachstahl 30x10

mm, mit Stahl-Betätigungsgriff, 1 Stck. unterhalb

des Schlosses oder 2 Stck. unter- und oberhalb

des Schlosses.

vorgerichtet für bauseitiges Haftraumtürschloss

Mit beidseitiger Schließung

vorgerichtet für bauseitiges Haftraumtürschloss

Mit Treibriegelfunktion vorgerichtet für bauseitiges

Haftraumtürschloss mit E-Anschluss und verd.

Kabelübergang


3. Band mittig

Türstopper, Boden- oder Wandmontage


Haftraumtür „Teckentrup“

Standard WK3



Zellen-Gewahrsamstür „T15 * Teckentrup“

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Zellen-Gewahrsamstür „T15* Teckentrup“

gefertigt nach den Richtlinien für den Bau von

Polizeigewahrsam des Landes NRW.

geprüft auf 15 minütige Entriegelbarkeit bei

Brandeinwirkung nach den Richtlinien des

Landes Sachsen-Anhalt

Einbau in: Mauerwerk (DIN 1053)

Steinfestigkeit 10 kN/mm²,

Wanddicke 240 mm

Beton (DIN 1045)

Festigkeitsklasse min. B10

Wanddicke 140 mm


Höhe: 1750 – 2250 mm


Türblatt: doppelwandig, 3-seitig gefälzt ohne unteren

Anschlag, oder 4-seitig gefälzt mit unteren

Anschlag, Falzbreite min. 20 mm, (Bodenniveau

innen min. 15 mm über Bodenniveau außen)



4 massive, verzinkte Sicherungszapfen

an der Bandseite

Aussteifung: innenliegende

Aussteifungsprofile aus U- und Flachstahl

Isolierung: feuerbeständige Mineralwollefüllung,

50 mm dick

Max. Öffnungswinkel: ca. 170°

Türblatt-

Innenliegender Schubriegel aus Flachstahl mit

Betätigungsgriff Türblattaufdoppelung auf

Bandgegenseite, 18 mm dick aus 2 mm dickem

Blech (Zellentür zur Flurseite öffnend)

Weitwinkelspion mit schwenkbarem Abdeckblech

zubehör:


Sicherheitskette, die ein Öffnen der Tür um

ca. 30 cm zulässt

Türblatt: Edelstahl-Sicherheitskette (Öffnen der Tür um ca.

30 cm möglich; einseitig Türschoner aus Edelstahl

erforderlich)

Türschoner, Edelstahl 1,5 mm dick, einseitig,

185 x 835 mm (Standard), für Schossbereich

mit Sicherheitskette

Türschoner, Edelstahl, zweiseitig

Türschoner in Sondergröße nach Kundenwunsch

(Breite x Höhe): _____________________



Kostklappe 260 x 200 mm (lichte Öffnung),

ohne Scherenbänder (Öffnungswinkel ca.

170°), mit Fallenschloss oder vorgerichtet für

bauseitiges Gewahrsamsschloss


Zellen-Gewahrsamstür „Teckentrup“, gefertigt nach

den Richtlinien für den Bau von Polizeigewahrsam des

Landes NRW. Doppelwandiges Türblatt. Anschlagart

DIN rechts. Türblatt und Zarge verzinkt und grundiert,

Grauweiß ähnlich RAL 9002. 72 mm dick, 4-seitig

gefälzt. Eckzarge 3,0 mm dick, mit dreiseitiger Dichtung

und unterem Türanschlagwinkel 50 x 30 x 5 mm,

mit Erdungsschraube. Vorgerichtet für bauseitiges

Spezialschloss einseitig schließbar, mit Edelstahl-Türschoner

im Schlossbereich mit Lochung für Spezialschloss.

Türspion mit schwenkbarem Abdeckblech,

verdeckt liegendem Schubriegel aus Flachstahl mit

Betätigungsgriff, Sicherungskette mit Einhängevorrichtung,

die ein Öffnen der Tür um ca. 30 cm zulässt.

4 Sicherungszapfen. 3 dreiteilige Spezialbänder mit

Kugellager. Fabrikat „Teckentrup“ oder vergleichbar.

Einzelpreis

€

Zarge:


Kostklappe 260 x 260 mm (lichte Öffnung bis

Oberkante Kostklappenboden), mit Scherenbänder

(Öffnungswinkel 90°), mit Fallenschloss oder

vorgerichtet für bauseitiges Gewahrsamsschloss.

Kostklappe mit Edelstahl-Auflage an Innenseite

Eckzarge aus verzinktem Blech, 3,0 mm dick,

ohne Zargendichtung (Standard) wahlweise mit

3-seitiger EPDM-Zargendichtung. Unterer

Türanschlagwinkel 50 x 30 x 5 mm mit

Erdungsschraube. 3 massive Doppel-

Maueranker je Seite

Zarge: Vorrichten für Riegelkontakt

Umfassungszarge aus verzinktem Blech, 2,0

mm dick mit 3-seitiger EPDM-Zargendichtung

Umfassungszarge aus verzinktem Blech,

3,0 mm dick ohne Zargendichtung

Gegenzarge aus verzinktem Blech 1,5 mm,

2,0 mm oder 3,0 mm dick

bei Zargen ohne Dichtung mit Anschlag-

dämpfer in der Zarge



Beschläge: 3 Stück dreiteilige Spezialbänder 200 x 5 mit

16 mm Dorn mit Kugellager und Bandsicherung

vorgerichtet für bauseits gestelltes Einsteck-

schloss nach DIN 18250 oder Gewahrsamsschloss

(Fabr.: STUV, Technolog, Schlechtendahl,

BMH etc.). Achtung, nur Schlösser ohne

Treibriegelfunktion.

Spezial-Schlosskasten für bauseits gestelltes

Schloss incl. Aussparung für eingelassenen

Schlossstulp.

Vorgerichtet für Rosetten bzw. Schilder




passend zu baus. Schlössern

Leichtmetall-Türknauf

Beschläge: Weitwinkelspion mit schwenkbaren

Abdeckblech, Standardhöhe: 1550 mm (Fabr.

MICRO-BLOSS, Fa. RÜCO)


Türstopper, Boden- oder Wandmontage

Sondergrößen

bis:

Bestellmaße/

Baurichtmaße


1000 x 2125

1125 x 2125

1250 x 2250


Gesamtpreis

€

Lichte Durchgangsmaße


910 x 2080

1035 x 2080

1160 x 2205


Zellen-Gewahrsamstür „T15* Teckentrup“



Beschusshemmende Stahltür dw 64-1

„Teckentrup BP“ Klasse FB4

(entspricht Klasse M3 nach den Prüfbedingungen LKA-BW)

wahlweise mit Verglasung nach DIN EN 1063 - BR 4 (NS = Innenseite splitterfrei)

Textbeispiel






Stand 01.07.2012


Produkt: Beschusshemmende Stahltür

dw 64-1 „Teckentrup BP“ FB4

Geprüft nach DIN EN 1522 Klasse FB4

Einbau in: Mauerwerk: mind. 240 mm

Beton: mind. 140 mm







Füllung: Stahlplatte

Mineralwolle

Gipskarton




Zarge: Eckzarge 2,0 mm dick, verzinkt mit 3-seitiger






Bänder und


Bandbolzen gesichert


Kunststoff-Drückergarnitur schwarz


Einsatz und 1 Bb-Schlüssel


dw 64-1 „Teckentrup BP“ FB4 beschusshemmende

einflügelige Stahltür, doppelwandig.

Anschlagart DIN rechts. 64 mm dick, 3-seitig

gefälzt. Eckzarge 2,0 mm dick mit 3-seitiger

Dichtung. Türblatt und Zarge verzinkt und


Einsteckschloss mit Wechsel, pz-gelocht.



1 Bb-Schlüssel. 2 Konstruktionsbänder.


Einzelpreis

€


Verglasung: nach DIN EN 1063 BR 4,

Glasstärke 49 mm mit

Stahlhalteglasleiste

NS Innenseite splitterfrei

Sonderaus-



mit feststehendem Knopf außen

Schlösser




Rechteckige Verglasung (Sondergröße)

Alu-Regenleiste


Gesamtpreis

€


Beschusshemmende Stahltür dw 64-1

„Teckentrup BP“ Klasse FB4

(entspricht Klasse M3 nach den Prüfbedingungen LKA-BW)

wahlweise mit Verglasung nach DIN EN 1063 - BR 4 (NS = Innenseite splitterfrei)



Mehrzwecktüren


Mehrzwecktüren, Trafogitter

Wärmegedämmte Stahltüren doppelwandig, 1- und 2flg.

Produkt

MZD-HT8

MZD-1

dw 42-1

dw 52-1 DF

Dickfalz

dw 64-1

dw 64-1

XL

dw 42-2

dw 52-2 DF

Dickfalz

162

Größen-

bereich

Breite/Höhe

in mm


B 750 - 1125

H 2000 - 2125

B 625 - 1125

H 1750 - 2125

B 625 - 1250

H 1750 - 2500

B 750 - 1350


B 625 - 1350

H 1750 - 2500

B bis 1500

H bis 4000

B 1500 - 2500

H 1750 - 2500



dw 64-2 B 1500 - 2500

H 1750 - 2500

dw 64-2

XL

Trafogitter

Stahl

Aluminium

B bis 3000

H bis 4000

Einbau in

Mauerwerk/

Türblatt

Blattdicke/

Blechdicke

Breite/Höhe

in mm


42 mm

0,9 mm

42 mm

0,9 mm

42 mm

1,0 mm oder

1,5 mm

52 mm

1,0 mm oder

1,5 mm

64 mm

1,0 mm

64 mm

1,5 mm

42 mm

1,0 mm oder

1,5 mm

52 mm

1,0 mm oder

1,5 mm

64 mm

1,0 mm

64 mm

1,5 mm

Wärme-

dämmung


nach

UD=

W/m²/K EN 20140-717-1

UD=1,9

W/m²K

UD=1,9

W/m²K

UD=2,1

W/m²K

UD=1,7

W/m²K

UD=1,8

W/m²K

UD=2,0

W/m²K

UD=2,0

W/m²K

UD=1,8

W/m²K

bis 1125 x 2125

SD: 37 dB*

AD: 39 dB*

bis 1250 x 2500

SD: 38 dB*

AD: 43 dB*

BD: 38 dB*

(ohne Glas)

bis: 1250 x 2500

SD: 39 dB*

AD: 42 dB*

BD: 40 dB*

(ohne Glas)

bis 2500 x 2500

SD: 35 dB*

AD: 40 dB*

BD: 35 dB*

(ohne Glas)

bis: 2500 x 2500

AD: 42 dB*

BD: 37 dB*



nach



WK 2 bis

1125 x 2125 mm

WK 2 bis

1250 x 2500 mm

WK 2 bis

1350 x 2500 mm

WK 3 / WK 4 bis


RC 2 / RC 3 bis

1350 x 2500 mm

RC 4 bis


WK 2 bis

2500 x 2500 mm

RC 2 / RC 3 bis

2500 x 2500 mm

RC 4 bis

3000 x 3000 mm

Eckzarge

Gegenzarge

Zargen


Blockzarge

Seite

165-

166

75 167-

168

75 169-

170

66 171-

172

84

84

173-

174

75 175-

176

66 177-

178

84

84

179-

180

181-

182


Rohrprofil-Mehrzwecktüren, Baustellen-,

Innen-, Pendel- und Hochwasserschutztüren

Wärmegedämmte Stahltüren doppelwandig, 1- und 2flg.

Produkt

1flg. Stahl-

Rohrprofiltür

“Forster

Unico“

2flg. Stahl-

Rahmentür

“Forster

Unico“

1flg. Alu-

Rahmentür

„Schüco

ADS 70.HI“

2flg. Alu-

Rahmentür

„Schüco

ADS 70.HI“

Baustellen-

Tür

BT 42-1

1flg. Innentür


Türblatt/

Türelement



Türelement


„Teckentrup

Objekt“

Türelement


„Teckentrup

Objekt“

Türelement


MZD-1 DF

(wahlweise

mit Glas)

Edelstahltür

Water-1

Edelstahltür

Water-2

Pendeltür

1flg.

Pendeltür

2flg.

Hochwasser-

schutztür


Größen-

bereich

Breite/Höhe

in mm


B 830 - 1520









850 - 1900

B 750 - 1250

H 1875 - 2250

B 1500 - 2500

H 1875 - 2250

B 625 - 1250

H 1875 - 2250

B 1500 - 2500

H 1875 - 2250

B 625 - 1250

H 1875 - 2250

B 750 - 1250

H 1750 - 2500

B 1500 - 2500

H 1750 - 2500

B 750 - 1250

H 1875 - 2250

B 1500 - 2500

H 1750 - 2500

B 625 - 1500


Blattdicke/

Blechdicke

Breite/Höhe

in mm


Wärme-

dämmung

70 mm Uf > 2,4

W/m²K

70 mm Uf > 2,4

W/m²K

70 mm

70 mm

42 mm

1,0 mm


nach

UD=

W/m²/K EN 20140-717-1

Uf > 1,89

W/m²K

Uf > 1,89

W/m²K

bis 45 dB

bis 45 dB

bis 45 dB

bis 45 dB


nach



Eckzarge

Gegenzarge

Zargen


Blockzarge

Seite

WK 2 - 3 70 183-

184

WK 2 - 3 70 185-

186

WK 2 - 3 72 187-

188

WK 2 - 3 72 189-

190

WK 2 bis 850 x

1900 (1,5 mm)

40 mm

40 mm

40 mm

40 mm

40 mm 199-

200

52 mm

0,8 mm

52 mm

0,8 mm

40 mm

40 mm

191-

194

195-

196

197-

198

201-

202

203-

204






Geprüft nach der Richtlinie für Hochwasserbeständige

Abschlüsse des PFB (Prüfzentrum für Bauelemente)

62 mm 207-

208

205-

206

163

Leistungseigenschaften nach DIN EN 14351-1

4.2 Widerstandsfähigkeit

gegen Windlast

4.5 Schlagregendichtigkeit,

innen/außen öffnend Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl.

unges. außen öffnend 9A - 5A 7A 5A 4A 2A 4A 2A 7A 2A 2A npd npd npd npd npd npd - - -

unges. innen öffnend 7A - 4A 7A 6A 3A 2A 5A 2A npd npd npd npd npd npd npd npd npd - - -

ges. außen öffnend 9B - 5B 7B 5B 4B 2B 4B 2B 7B 2B 2B npd npd npd npd npd npd - - -

ges. innen öffnend 7B - 4B 7B 6B 3B 2B 5B 2B npd npd npd npd npd npd npd npd npd - - -

4.14 Luftdurchlässigkeit

Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl.

unges. außen öffnend 3 - 3 3 3 2 1 2 3 2 2 2 npd npd npd 2 2 2 - - 2

unges. innen öffnend 3 - 3 3 3 2 1 2 3 2 2 2 npd npd npd 2 2 2 - - 2

ges. außen öffnend 3 - 3 3 3 2 1 2 3 2 2 2 npd npd npd 2 2 2 - - 2

ges. innen öffnend 3 - 3 3 3 2 1 2 3 2 2 2 npd npd npd 2 2 2 - - 2

4.6 Gefährliche

Kapitel gemäß der Norm MZD-HT 8 dw 42-1 dw 42-2 dw 52-1 DF dw 52-2 DF

dw 64-1 /

dw 64-2

NT GSW 40

C2 - C3

C2

C2

C2

C2

C2-C3 /

C2

C3

Ausführung Ausführung Ausführung Ausführung Ausführung Ausführung Ausführung

Ausführung Ausführung Ausführung Ausführung Ausführung Ausführung Ausführung

Substanzen

npd

npd

npd

npd

npd

npd

npd

4.10

164

Fähigkeit zur Freigabe

(nur bei Fluchttüren)

4.9 Breite und Höhe

4.7 Stoßfestigkeit

4.8

Tragfähigkeit von Sicherheitseinrichtungen

4.11 Schallschutz (dB)

Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl. Ans. abs. Schl.

unges. außen öffnend 39 npd 37 43 38 38 40 35 35 42 40 39 42 37 npd 33 33 33 - - npd

unges. innen öffnend 39 npd 37 43 38 38 40 35 35 42 40 39 42 37 npd 33 33 33 - - npd

ges. außen öffnend 39 npd 37 43 38 38 40 35 35 42 40 39 42 37 npd 33 33 33 - - npd

ges. innen öffnend 39 npd 37 43 38 38 40 35 35 42 40 39 42 37 npd 33 33 33 - - npd

4.12 Wärmedurchgangskoeffizient

1,9 - 1,9 2,1

2,0

1,7

2,0

1,6

npd

Bedienkräfte (nur bei

4.16

Automatiktüren)

3

2

4

2

2

2

3

4.17 Mechanische Festigkeit

npd

npd

npd

Ausführung

4

npd

npd

npd

Ausführung

4

Ausführung

Ausführung

4.21 Dauerfunktion

4.22 Differenzklimaverhalten

2 - 2

4.23 Einbruchhemmung

4.13 Strahlungseigenschaften

4.18 Lüftung

4.19 Durchschusshemmung

4.20 Sprengwirkungs-

6

6

6

6

6

6

2

2

2

2

2

WK 2 WK 2/3 WK 2/3 WK 2/3/4

-

RC 2/4

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

npd

hemmung

Stand November 2010.

npd

npd

npd

npd

npd

npd

Bitte informieren Sie sich über den aktuellen Stand der Qualifikationen auf unserer Homepage: www.teckentrup.biz

npd: keine Leistung festgestellt (no performance determined); o.B.: ohne Dichtung; abs.: absenkbare Dichtung; Schl.: Schleifdichtung;

npd

npd

npd

Ausführung

Ausführung

Ans.: Anschlagdichtung; kein/mit k.: kontrollierter; R/W/S: Regenblech/Wetterschenkel/Schwelle unten; unges:. ungeschützt; ges.: geschützt

4

npd

npd

npd

4

npd

lichte Öffnungsbreite / lichte Öffnungshöhe

npd

npd

Ausführung

4

npd

npd

npd

4

npd

npd

npd

npd

6

npd

npd

npd

npd

npd

npd


links/rechts verwendbar, wahlweise mit Verglasung

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: MZD-HT 8-Tür „Teckentrup“


Wärmedämmwert geprüft nach

EN ISO 12567-1: UD= 1,9 W/m²K


Beton

Porenbeton

Leichtbauwand


Höhe: 2000 – 2125 mm

Anschlag: links/rechts verwendbar







Zarge: Eckzarge 4-seitig, mit 4-seitiger Dichtung

(schalldämmend). 2,0 mm dick so ausgestattet,

dass der untere Anschlag entfernt werden kann.

Mit 4 angeschweißten Mauer-Dübelanker je

Seite.


mit Gegenzarge



Bänder und


1 Federband mit Bandhülse ohne

Selbstschließung





Verglasung: Drahtornamentglas- oder ISO-Drahtornamentglas

mit LM-Verglasungsrahmen.

Normgröße 230 x 1360 mm (lichte Durchsicht)


MZD-HT 8-Stahltür. Einflügeliges, links/rechts


4-seitig gefälzt. Eckzarge 4-seitig, mit 4-seitiger

Dichtung, 2,0 mm dick so ausgestattet, dass der

untere Anschlag entfernt werden kann.


FS- Rundgriff-Drückergarnitur schwarz


Buntbart-Einsatz und 1 Bb-Schlüssel,

1 Federband, 1 Konstruktionsband mit

Kugellager. 1 Sicherungszapfen.

Einzelpreis

€


Sonderaus-


· Kunststoff


· Edelstahl




(Anschlagsart angeben)

Schlösser



Federband




Normgrößen:


siehe Stahltür

MZD-1


(mit Eckzarge)

Bestellmaße/

Baurichtmaße


750 x 1750

1875

2000

800 x 1800

1875

2000

875 x 1750

1800

1875

2000

2125

1000 x 1875

2000

2125

1125 x 2000

2125


T


Gesamtpreis

€

lichte


(Eckzarge)


680 x 1715

1840

1965


1840

1965

805 x 1715

1765

1840

1965

2090


1965

2090

1055 x 1965

2090


RW 39dB mit unterem Anschlag (Standard)


Technische Änderungen vorbehalten 165


links/rechts verwendbar, wahlweise mit Verglasung



Stahltür MZD-1 „Teckentrup“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: MZD-1-Tür „Teckentrup“


EN ISO 12567-1: UD= 1,9 W/m²K


Beton

Porenbeton

Leichtbauwand


Höhe: 1750 – 2125 mm








Zarge: Eckzarge 2,0 mm dick, mit 3-seitiger

Dichtung und unterem Bodenwinkel



Mit Block- oder Gegenzarge



Bänder und


1 Federband mit Bandhülse ohne

Selbstschließung





Verglasung: Drahtornamentglas- oder ISO- Drahtornamentglas

mit LM-Verglasungsrahmen.

Normgröße 230 x 1360 mm (lichte Durchsicht)


MZD-1-Stahltür. Einflügeliges Türelement.


3-seitig gefälzt. Eckzarge 2,0 mm dick mit


und pulverbeschichtet grundiert, Grauweiß

ähnlich RAL 9002. Einsteckschloss mit Wechsel

nach DIN 18250, pz-gelocht. FS-Rundgriff-



1 Bb-Schlüssel. 1 Federband, 1 Konstruktionsband


Einzelpreis

€


Sonderaus-


· Kunststoff


· Edelstahl





Schlösser




Federband

Bodendichtung



Gesamtpreis

€

Technische Änderungen vorbehalten 167

Stahltür MZD-1 „Teckentrup“




Stahltür dw 42-1 „Teckentrup“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: dw 42-1-Tür „Teckentrup“


EN ISO 12567-1: UD= 1,8 W/m²K


Beton

Porenbeton

Leichtbauwand


Höhe: 1750 – 2500 mm







Zarge: Eckzarge 2,0 mm dick mit dreiseitiger




Block-, Gegen- oder Umfassungzarge

Oberfläche:

Bänder und


grundiert, ähnlich RAL 9002 (Grauweiß)

Schließmittel: 2 Stück Konstruktionsbänder mit Kugellager


Kunststoff-Drückergarnitur, schwarz



Verglasung: Normverglasung:

Drahtglas- oder Drahtornamentglas mit LM-

Verglasungsrahmen,

· Typ A = 545 x 345 mm

· Typ B = 230 x 1360 mm

max. Scheibenmaß bis 0,5 m².

Sonderverglasung:

· Rautenverglasung,

· Rundverglasung (Gummiklemmprofil,

Stahlring, Edelstahl-Ring)

· Lichtausschnitt nach Wahl mit LM-

Verglasungsrahmen, max. Scheibenmaß

bis 1,5 m².

Glas: · Verbundsicherheitsglas 6 mm

· Acrylglas 6 mm

· ISO-Glas VSG/VSG 16 mm

· ISO-Glas Drahtgl./VSG 16 mm


dw 42-1-Stahltür. Einflügeliges Türelement.



dreiseitiger Dichtung. Flächenbündiges Türblatt

ohne Bandprägung. Türblatt und Zarge verzinkt

und pulverbeschichtet grundiert, ähnlich RAL

9002 (Grauweiß), Einsteckschloss mit Wechsel,

pz-gelocht. Kunststoff-Drückergarnitur schwarz


Einsatz und 1 Bb-Schlüssel.

1 Sicherungszapfen, 2 Konstruktionsbänder mit

Kugellager.

Einzelpreis

€


Sonderaus-







Schlösser

Profilzylinder 30,5 + 30,5 mm



Federband

Bodendichtung


Rundverglasung max. Ø 600 mm mit

Gummi-Klemmprofil

Alu-Lüftungsgitter


Oberblende

Oberblende mit Verglasung oder Trafogitter


Normgrößen:


von 625 x 1750

mm bis 1250 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208



Blechdicke 1,5 mm (ohne Glas): T







Gesamtpreis

€







Stahltür dw 52-1 „Teckentrup DF“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: dw 52-1-Tür „Teckentrup DF“


EN ISO 12567-1: UD= 1,7 W/m²K


Beton

Porenbeton

Leichtbauwand














Block-, Gegen- oder Umfassungszarge



Bänder und



pz-gelocht







· Typ A = 545 x 345 mm







bis 1,5 m².






dw 52-1 wärmegedämmte Stahltür.

Einflügeliges Türelement. Anschlagart DIN

rechts. Türblatt 52 mm dick, 3-seitig gefälzt als


Dichtung. Türblatt und Zarge verzinkt und









Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl





Schlösser

Profilzylinder 45,5 + 30,5 mm



· verdecktem Gleitschienen-Türschließer

· ITS 96

Federband

Bodendichtung






Oberblende



Normgrößen:


von 750 x 1750

mm bis 1350 x


Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250


T

Gesamtpreis

€

lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208


(ohne Glas)





Auch in


erhältlich!






Stahltür dw 64-1 „Teckentrup XL“


Textbeispiel





entnehmen.

Stand 01.07.2012



dw 64-1-Tür „Teckentrup XL“

Wärmedämmwert nach EN ISO 12567-1

(Türen ohne Verglasung) UD = 1,8 W/m²K


Beton

Porenbeton

Leichtbauwand

Größenbereich: dw 64-1-Tür „Teckentrup“

Breite: 625 – 1350 mm

Höhe: 1750 – 2500 mm


Breite: bis 1500 mm

Höhe: bis 4000 mm


Türblatt: doppelwandig, 3-seitig gefälzt, Mineralwollfüllung


Blechdicke „Teckentrup“: 1,0 mm

„Teckentrup XL“: 1,5 mm


Zarge: dw 64-1-Tür „Teckentrup“

Eckzarge 1,5 mm dick, verzinkt mit 3-seitiger









Blockzarge, Gegen- oder Umfassungszarge




Edelstahl nur „Teckentrup XL“

Bänder und

Schließmittel: dw 64-1 „Teckentrup“

2 Konstruktionsbänder mit Kugellager



2- Konstruktionsbänder (4 mm) mit Kugellager






dw 64-1 wärmegedämmte einflügelige Stahltür,

doppelwandig, mit Mineralwolle ausgefüllt.

Anschlagart DIN rechts. Flächenbündiges Türblatt

ohne Bandprägung. 64 mm dick, 3-seitig

gefälzt. Eckzarge 1,5 mm/2,0 mm dick mit






Einsatz und 1 Bb-Schlüssel, 1 Sicherungszapfen,

2 Konstruktionsbänder.


Einzelpreis

€


Drahtglas mit LM-Verglasungsrahmen,

· Typ A = 545 x 345 mm



· Rundverglasung (Stahlring, Edelstahl-Ring)

· Lichtausschnitt nach Wahl mit LM- Verglasungsrahmen,








· Kunststoff


· Edelstahl




Schlösser





ITS 96




Stahl-Trafogitter (nur dw 64 XL)

Oberblende



Normgrößen:

dw 64-1


Bestellmaße/

Baurichtmaße


750 x 2000

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125

2250

Gesamtpreis

€

lichte


(Eckzarge)


666 x 1958

791 x 1833

1958

2083

916 x 1958

2083

1041 x 1958

2083

1166 x 1958

2083

2208

Sondergrößen “Teckentrup“: von 625 x 1750 bis 1350 x 2500 mm

“Teckentrup XL: bis 1500 x 4000 mm


Auch in


erhältlich!

Stahltür dw 64-1 „Teckentrup“ bis 1350 x 2500 mm

Stahltür dw 64-1 „Teckentrup XL“ bis 1500 x 4000 mm






Textbeispiel





entnehmen.

Stand 01.07.2012




EN ISO 12567-1: UD= 2,0 W/m²K


Beton

Porenbeton

Leichtbauwand


Höhe: 1750 – 2500 mm









3 angeschweißte Mauer-Dübelanker je Seite



Oberfläche:

Bänder und





Einsteckschloss mit Wechsel,

pz-gelocht






Standflügel:

Mit verdecktem Türkantriegel, Verriegelung

nach oben und unten




· Typ A = 545 x 345 mm

· Typ B = 230 x 1360 mm



· Rautenverglasung,





bis 1,5 m².






dw 42-2-Stahltür. Zweiflügeliges Türelement.


3-seitig gefälzt. Eckzarge 2,0 mm dick mit

3-seitiger Dichtung. Flächenbündiges Türblatt

ohne Bandprägung. Türblatt und Zarge verzinkt

und pulverbeschichtet grundiert, Grauweiß

ähnlich RAL 9002. Gangflügel mit Einsteckwechselschloss,

pz-gelocht. FS-Rundgriff-



1 Bb-Schlüssel. Standflügel mit verdecktem

Türkantriegel.




Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl





Schlösser




Federband

Bodendichtung






Oberblende



Normgrößen:


von 1500 x 1750

mm bis 2500 x

2500 mm

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


T


Gesamtpreis

€

lichte


(Eckzarge)



2090

1680 x 1965


2090

2465

2055 x 2090

2180 x 2215
















Textbeispiel





entnehmen.

Stand 01.02.2012


Produkt: dw 52-2-Tür „Teckentrup DF“


EN ISO 12567-1 UD = 2,0 W/m²K


Beton

Porenbeton

Leichtbauwand















Oberfläche:

Bänder und





Einsteckschloss mit Wechsel,

pz-gelocht

Kunststoff-Drückergarnitur, schwarz



Standflügel:

verdeckter Türkantriegel, Verriegelung nach

oben und unten




· Typ A = 545 x 345 mm







bis 1,5 m².






dw 52-2 wärmedämmende Stahltür, doppelwandig.

Zweiflügeliges Türelement. Gangflügel


mit Dickfalz. Eckzarge 2,0 mm dick, mit



Gangflügel mit Einsteckwechselschloss pzgelocht.




Standflügel mit verdecktem Türkantriegel.




Einzelpreis

€

Sonderaus-


· Kunststoff


· Edelstahl





Schlösser

· Profilzylinder 45,5 + 30,5 mm




ITS 96

Federband

Bodendichtung






Oberblende



Normgrößen:


von 1500 x 1750

mm bis 3000 x


T

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500

Gesamtpreis

€

lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458



(ohne Glas)




Auch in


erhältlich!






Stahltür dw 64-2 „Teckentrup XL“


Textbeispiel





entnehmen.

Stand 01.07.2012




Wärmedämmwert nach EN ISO 12567-1

(Türen ohne Verglasung) UD = 1,8 W/m²K


Beton

Porenbeton

Leichtbauwand

Größenbereich: dw 64-2-Tür „Teckentrup“

Breite: 1500 - 2500 mm

Höhe: 1750 - 2500 mm


Breite: 3000 mm

Höhe: 4000 mm


Türblatt: doppelwandig, 3-seitig gefälzt, Mineralwollfüllung


Blechdicke „Teckentrup“: 1,0 mm

„Teckentrup XL“: 1,5 mm

Zarge:

Je Flg. 1 Sicherungszapfen „Teckentrup“

Je Flg. 3 Sicherungszapfen „Teckentrup XL“

dw 64-2-Tür „Teckentrup“

Eckzarge 1,5 mm dick, verzinkt mit 3-seitiger









Blockzarge, Gegen- oder Umfassungszarge




Edelstahl nur „Teckentrup XL“

Bänder und

Schließmittel: dw 64-2 „Teckentrup“

4- Konstruktionsbänder mit Kugellager



4- Konstruktionsbänder (4 mm) mit Kugellager






Standflügel:

Verdeckter Türkantriegel - „Teckentrup“

Aufliegender Türkantriegel - „Teckentrup XL“



dw 64-2 wärmegedämmte zweiflügelige Stahltür,

doppelwandig, mit Mineralwolle ausgefüllt.

Gangflügel DIN rechts. Flächenbündiges Türblatt

ohne Bandprägung. 64 mm dick, 3-seitig

gefälzt. Eckzarge 1,5 mm/2,0 mm dick mit



Gangflügel Einsteckschloss mit Wechsel, pzgelocht.




Standflügel mit verdecktem Türkantriegel.

4 Konstruktionsbänder. Je Flügel 1 bzw. 3

Sicherungszapfen.


Einzelpreis

€


Drahtglas mit LM-Verglasungsrahmen,

· Typ A = 545 x 345 mm



· Rundverglasung (Stahlring, Edelstahl-Ring)

· Lichtausschnitt nach Wahl mit LM- Verglasungsrahmen,








· Kunststoff


· Edelstahl




Schlösser





ITS 96




Stahl-Trafogitter (nur dw 64 XL)

Oberblende



Normgrößen:

dw 64-2


Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458


„Teckentrup“: von 1500 x 1750 mm bis 2500 x 2500 mm

„Teckentrup XL“: bis 3000 x 4000 mm


Auch in

erhältlich!

Stahltür dw 64-2 „Teckentrup“ bis 2500 x 2500 mm

Stahltür dw 64-2 „Teckentrup XL“ bis 3000 x 4000 mm




Trafogitter/Lüftungsgitter für Sondertüren

Ausführung Stahl/Aluminium

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Trafogitter/Lüftungsgitter

Einbau im: Türblatt

Mauerwerk

Größenbereich:

Ausführung Stahl

Einbau im Einbau in

Türblatt Mauerwerk

bis Breite bis Breite

1125 2750

bis Höhe bis Höhe

2000 1750

Ausführung Aluminium

Einbau im Einbau in

Türblatt Mauerwerk

bis Breite bis Breite

1125 1250

bis Höhe bis Höhe

2000 1750

Trafogitter, Einbau im Türblatt:

Ausführung: Stahl (Türblatt):

aus hutförmig gekanteten Blechen, mit

Vogelschutzgitter, verzinkt und grundiert.

Schutz gegen Eindringen von festen Fremd-

körper, stochersichere Ausführung.

Trafogitter, Einbau in Mauerwerk:

Ausführung: Stahl (Mauerwerk):

aus hutförmig gekanteten Blechen in Z-Rahmen

eingeschweißt mit Vogelschutzgitter, verzinkt und

grundiert ähnlich RAL 9002 Grauweiß.

Schutz gegen Eindringen von festen Fremd-

körper, stochersichere Ausführung.

Lüftungsgitter, Einbau im Türblatt:

Ausführung: Aluminium (Türblatt):

aus hutförmigen Alu-Lamellen/eloxiert,

mit verzinktem Vogelschutzgitter

(wahlweise mit Fliegenschutzgitter)

Lüftungsgitter, Einbau in Mauerwerk:

Ausführung: Aluminium (Mauerwerk):

aus hutförmigen Alu-Lamellen (nicht eloxiert)

in verzinkte Stahlzarge montiert max. Größe

1250 x 1750 mm mit verzinktem Vogelschutzgitter,

verzinkt und grundiert ähnlich RAL 9002 Grauweiß.

(wahlweise mit Fliegenschutzgitter)


Einbau im Türblatt aus hutförmig gekanteten

Blechen, mit Vogelschutzgitter, verzinkt und

grundiert.


Einzelpreis

€


Gesamtpreis

€


Trafogitter/Lüftungsgitter für Sondertüren

Ausführung Stahl/Aluminium



Wärmegedämmte 1flg. Stahltür

System WG-1 „Forster Unico“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Wärmegedämmte Stahltür System „Forster Unico“

CE-gekennzeichnet geprüft nach DIN EN 100077-1

- Wärmeschutz (DIN EN 10077-2) Uf > 2,4 W/m²K

- Widerstandsfähigkeit bei Windlast (EN 12210) C2

- Schlagregendichtigkeit (EN 12208) E900A

- Luftdurchlässigkeit (EN 12207) Klasse 2

(Werte können je Elementausstattung & Aufbau

differieren)


Betonwände





Bekleidete Stahlstütze und/oder Träger


Rahmenbreite: 830 - 1520 mm

Rahmenhöhe: 1665 - 3010 mm

mit Oberlicht: Rahmenhöhe: unbegrenzt



Konstruktion: Wärmegedämmte Stahlrohrprofile System

„Forster Unico“ mit thermischer Trennung aus

Edelstahl, Profilhalbschalen aus Stahl und

Falzabdeckung aus EPDM. Mit zweifacher

EPDM-Anschlagdichtung (3-seitig umlaufend),

Bautiefe 70 mm, Ansichtsbreite Rahmen und

Flügel 130 mm, Sockelhöhe 100 mm, Türluft

10 mm standardmäßig mit absenkbarer


Seitenteile

u. Oberlichter: Fest mit dem Türelement verbunden



Glasteilende




Oberfläche: eloxiert E6/EV1 o. endbeschichtet

RAL 9010, 9016

endbeschichtet RAL nach Wahl


Beschläge: 2 Stück zweiteilige Stahlanschweißbänder

Riegelfallenschloss

Aluminium-Rundgriff-Drückergarnitur

Beschläge bei RAL-Türen

standardmäßig in silberfarbig


Wärmegedämmte einflügelige Stahlrohrprofiltür

System „Forster Unico“ mit thermischer

Trennung aus Edelstahl, Profilhalbschalen aus

Stahl und Falzabdeckung aus EPDM. Mit

zweifacher EPDM-Anschlagdichtung (3-seitig

umlaufend), Bautiefe 70 mm, Ansichtsbreite

Rahmen und Flügel 130 mm, Sockelhöhe 100

mm, Türluft 10 mm standardmäßig mit absenkbarer

Bodendichtung. 2 Stck. zweiteilige

Stahlanschweißbänder, Rohrrahmen Einsteckschloss,

Aluminium-Rundgriff-Drückergarnitur.

Fabrikat „Teckentrup“- System „Forster Unico“


Einzelpreis

€

Flügelfüllung: Isolierglas 26 mm Ug = 1,1 W / m²K für

öffentliche Bereiche

Sonderaus-


wärmegedämmte Paneele

vorgerichtet für Briefkastenanlage

Drücker- / Wechselgarnituren aus Kunststoff


Panikdruckstangen (Pushbar) nach

DIN EN 1125

Bandvarianten






Zugangsteuerungen


Kantenschutz




Statikprofile

Festteile mit Schrägen oder Aussparungen

Oberlichter mit Rund- oder Stichbogen





Schalldämmend nach DIN EN 20140

(Rw 45 dB)

T

Gesamtpreis

€



Auch in


erhältlich!



wahlweise mit Oberlicht, wahlweise mit Seitenteil






Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Wärmegedämmte Stahltür System „Forster Unico“

CE-gekennzeichnet geprüft nach DIN EN 100077-1


- Widerstandsfähigkeit bei Windlast (EN 12210) C2

- Schlagregendichtigkeit (EN 12208) E900A



differieren)


Betonwände







Rahmenbreite: 1430 – 2945 mm


mit Oberlicht: Rahmenhöhe: unbegrenzt



Konstruktion: Wärmegedämmte Stahlrohrprofile System

Forster Unico mit thermischer Trennung aus

Edelstahl, Profilhalbschalen aus Stahl und

Falzabdeckung aus EPDM. Mit zweifacher

EPDM-Anschlag-dichtung (3-seitig umlaufend),

Bautiefe 70 mm, Ansichtsbreite Rahmen und

Flügel 130 mm, Sockelhöhe 100 mm, Türluft 10

mm standardmäßig mit absenkbarer


Seitenteile

u. Oberlichter: Fest mit dem Türelement verbunden



Glasteilende

Sprossen: 90 mm zum waagerechten und senkrechten Einbau

Sondersprossenbreiten auf Anfrage


Oberfläche: eloxiert E6/EV1 oder endbeschichtet

RAL 9010, 9016

endbeschichtet RAL nach Wahl


Beschläge: 4 Stck. 2-teilige höhenverstellbare Stahlanschweißbänder

Riegelfallenschloss im Gangflügel

Klappkantenriegel nach oben und unten im SF

Aluminium-Rundgriff-Drückergarnitur

Beschläge bei RAL-Türen

standardmäßig in silberfarbig


Wärmegedämmte zweiflügelige Stahlrohrprofil-

Tür System „Forster Unico“ mit thermischer

Trennung aus Edelstahl. Profilhalbschalen aus

Stahl und Falzabdeckung aus EPDM. Mit

zweifacher EPDM-Anschlagdichtung (3-seitig

umlaufend), Bautiefe 70 mm, Ansichtsbreite

Rahmen und Flügel 130 mm, Sockelhöhe

100 mm, Türluft 10 mm standardmäßig mit

absenkbarer Bodendichtung. 4 Stck. zweiteilige

Aluminiumanschraubbänder, Rohrrahmen

Einsteckschloss im Gangflügel, Standflügel mit

Falztreibriegel. Aluminium-Rundgriff-Drückergarnitur.

Fabrikat „Teckentrup“ System „Forster

Unico“ oder vergleichbar.

Einzelpreis

€





Sonderaus-






Panikdruckstangen (Pushbar) nach

DIN EN 1125

Bandvarianten








Kantenschutz




Statikprofile

Festteile mit Schrägen oder Aussparungen

Oberlichter mit Rund- oder Stichbogen






(Rw 45 dB)

T


Gesamtpreis

€


Auch in


erhältlich!


System WG 2 „Forster Unico“

wahlweise mit Oberlicht, wahlweise mit Seitenteil



Wärmegedämmte 1flg. Aluminiumtür

System WG-1 "Schüco ADS 70.HI"


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Wärmegedämmte Aluminiumtür System „Schüco ADS

70.HI“, CE-gekennzeichnet geprüft nach DIN EN

100077-1 und EN 14351-1.


- Widerstandsfähigkeit bei Windlast (EN 12210)

- C2 Schlagregendichtigkeit (EN 12208) E900A



differieren)


Betonwände







bereich: Rahmenbreite: nach statischem Nachweis

Rahmenhöhe: nach statischem Nachweis

mit Oberlicht: Rahmenhöhe: nach statischem Nachweis



Konstruktion: Flächenbündige thermisch getrennte Aluminiumprofile.

Bautiefe 70 mm,

Ansichtsbreite (Blendrahmen) 69 mm,


Ansichtsbreite Sockel 98 mm

Gesamtsockelhöhe inkl. 8 mm Bodenluft 106 mm

Glasteilende


76, 94 u. 150 mm zum waagerechten und

senkrechten Einbau. Sondersprossenbreiten und


Oberfläche: eloxiert E6 / EV1 o. endlackiert RAL 9010,

9016 (Pulverbeschichtung)

endlackiert RAL nach Wahl oder DB 701, DB 702, DB


Beschläge: 2 Stück zweiteilige Aluminiumanschraubbänder



Riegelfallenschloss bis 2500 mm Lichte Durch.-

Höhe, ab 2501 mm Li. Durch.- Höhe mit oberer

Falle


Beschläge standardmäßg in silberfarbig


Wärmegedämmte 1flg. Aluminiumtür aus


„Schüco ADS 70.HI”. Flächenbündiger

Türeinschlag mit beidseitigen EPDM-

Anschlagdichtungen für geräuscharme

Bedienung. Bautiefe 70 mm, Ansichtbreite

Blend- und Flügelrahmen 69 mm. Isolierglas 26

mm. Riegelfallenschloss, Alu-Rundgriff-

Drückergarnitur. 1 Sicherungsbolzen.

Einzelpreis

€

Flügelfüllung: Isolierglas 26 mm Ug = 1,1 W/m²K für


Sonderaus-
















Kantenschutz








(Rw 45 dB)

T


Gesamtpreis

€



Wärmegedämmte 1flg. Aluminium-Tür

System WG-1 „Schüco ADS 70.HI“



Wärmegedämmte 2flg. Aluminiumtür

System WG-2 "Schüco ADS 70.HI"


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Wärmegedämmte Aluminiumtür System „Schüco

ADS 70.HI“, CE-gekennzeichnet geprüft nach DIN

EN 100077-1 und EN 14351-1.


- Widerstandsfähigkeit bei Windlast (EN 12210)

- C2 Schlagregendichtigkeit (EN 12208) E900A



differieren)


Betonwände


Porenbeton-Block bzw. Plansteinen nach

DIN 4165, Festigkeitsklasse G4 bzw. GP4



bereich: Rahmenbreite: nach statischem Nachweis

Rahmenhöhe: nach statischem Nachweis

mit Oberlicht: Rahmenhöhe: nach statischem Nachweis

Anschlagart: Gangflügel DIN rechts außen/innen

Gangflügel DIN links außen/innen

Konstruktion:

Glasteilende

Flächenbündige thermisch getrennte Aluminiumprofile.

Bautiefe 70 mm,

Ansichtsbreite (Blendrahmen) 69 mm,


Ansichtsbreite Sockel 98 mm

Gesamtsockelhöhe inkl. 8 mm Bodenluft 106 mm


76, 94 u. 150 mm zum waagerechten und

senkrechten Einbau. Sondersprossenbreiten und


Oberfläche: eloxiert E6 / EV1 o. endlackiert RAL 9010,


endlackiert RAL nach Wahl oder DB 701, DB 702,

DB 703 (Pulverbeschichtung)

Beschläge: 4 Stück zweiteilige Aluminiumanschraubbänder





Riegelfallenschloss bis 2500 mm Lichte Durch.-

Höhe, ab 2501 mm Lichte Durch.- Höhe mit


Klappkantenriegel nach oben und unten im

Standflügel


Beschläge standardmäßig in silberfarbig


Wärmegedämmte 2flg. Aluminiumtür aus


„Schüco ADS 70.HI”. Flächenbündiger



Bautiefe 70 mm, Ansichtbreite Blend- und

Flügelrahmen 69 mm. Isolierglas 26 mm.

Riegelfallenschloss im Gangflügel, Klappkantenriegel

nach oben und unten im Standflügel.

Alu-Rundgriff-Drückergarnitur.


Einzelpreis

€



Sonderaus-
















Kantenschutz








(Rw 45 dB)

T


Gesamtpreis

€



Wärmegedämmte 2flg. Aluminium-Tür




Baustellen-Tür BT 42-1 „Teckentrup“

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Baustellen-Tür BT 42-1 „Teckentrup“

Einbau in: alle Wandarten

Größenbereich: für lichte Maueröffnung

Breite: 830 – 1130 mm

Höhe: 1890 – 2070 mm

Anschlagsart: Standard DIN rechts,

DIN links angeben - Sonderausführung



Blechdicke 1 mm


Zarge: Zarge mit seitlichen Kunststoff-Kantenschutz

mit angebauten Spannspindel oben,

untere Verankerung über Verankerungslöcher

für leichten Ein- und Ausbau

Oberfläche: Türblatt/Zarge aus verzinkten Stahlblech

Bänder und

Schließmittel: 2 Konstruktionsbänder

Beschläge: Sicherheitsschloss pz-gelocht

Drückergarnitur

Profilhalbzylinder mit 3 Schlüssel

Sicherungswinkel im Schlossbereich


Doppelwandige Baustellen-Tür BT 42-1.

Einbaufertiges, ortsveränderbares, einflügeliges

Türelement mit Stahlspindelbefestigung.

Anschlagart DIN rechts. Türblatt verzinkt,

42 mm dick, 4-seitig gefälzt. Zarge aus verzinktem

Stahlblech mit integriertem seitlichem

Kantenschutz. Sicherheitsschloss pz-gelocht,

Drückergarnitur, Profilhalbzylinder mit 3 Schlüsseln,

2 Konstruktionsbänder, Sicherungswinkel

im Schlossbereich.1 Sicherungszapfen.

Einzelpreis

€

Fabrikat „Teckentrup BT 42-1“ oder

gleichwertig.

Normgrößen:

Bestellmaße/

Baurichtmaße


Lichte

Maueröffnung


850 x 1900 von 830 x 1890


Lichte

Durchgang


725 x 1875


Gesamtpreis

€


Baustellen-Tür BT 42-1 „Teckentrup“



Baustellen-Tür BT 42-1 „Teckentrup“ WK 2

Textbeispiel





entnehmen.

Stand 01.07.2012




Produkt: Baustellen-Tür BT 42-1 WK 2 „Teckentrup“

Einbau in: Mauerwerk: Dicke 115 mm, DIN 1053 T1

Steinfestigkeit 12

Mörtelgruppe II

Beton: Dicke 100 mm, DIN 1045

Festigkeitsklasse mind. B15

Porenbeton: Dicke 150 mm

bei porösem Sturz Teckentrup Adapterplatte

verwenden (Zusatzausstattung)

Größenbereich: für lichte Maueröffnung

Breite: 830 – 1130 mm

Höhe: 1890 – 2070 mm

Anschlagsart: Standard DIN rechts,

DIN links angeben - Sonderausführung





Zarge: Zarge mit integriertem Kantenschutz, mit

angebauten Spannspindel oben, untere

Verankerung über Verankerungslöcher

für leichten Ein- und Ausbau

Oberfläche: Türblatt/Zarge verzinktes Stahlblech

Beschläge: 2 gesicherte Konstruktionsbänder

Sicherheitsschloss pz-gelocht

Sicherheitsbeschlag

Sicherheitsprofilhalbzylinder mit

3 Schlüsseln

2 Sicherungsbolzen im Schlossbereich


Doppelwandige Baustellen-Tür BT 42-1.

Einbaufertiges, ortsveränderbares, einflügeliges

Türelement mit Stahlspindelbefestigung. Anschlagart

DIN rechts. Türblatt verzinkt, 42 mm

dick 4-seitig gefälzt. Zarge aus verzinktem

Stahlblech mit integriertem seitlichen Kantenschutz.

Sicherheitsschloss pz-gelocht, Sicherheitsbeschlag,

Sicherheitsprofilhalbzylinder mit

3 Schlüsseln. 2 gesicherte Konstruktionsbänder,

2 Sicherungsbolzen im Schlossbereich.


Fabrikat „Teckentrup BT 42-1 WK 2“ oder

gleichwertig.

Einzelpreis

€

Normgrößen:

Bestellmaße/

Baurichtmaße


Lichte

Maueröffnung


850 x 1900 von 830 x 1890


Lichte

Durchgang


725 x 1875


Gesamtpreis

€


Baustellen-Tür BT 42-1 „Teckentrup“ WK 2



Stahl-Innentür „Teckentrup“

Türblatt/Türelement

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Innentür „Teckentrup“

Klimaklasse III

Beanspruchungsgruppe S

Größenbereich 1flg.: Breite: 750 – 1250 mm

Höhe: 1875 – 2250 mm

Größenbereich 2flg.: Breite: 1500 – 2500 mm

Höhe: 1875 – 2500 mm


Türblatt: 3-seitig gefälzt aus feuerverzinktem

Feinblech, eingeschraubte Flügelteile V0020

(über 1000 mm Breite V0026)


Zarge: Element-Zarge verzinkt/pulverbeschichtet

grundiert, ähnlich RAL 9016 (Verkehrsweiß)

mit dreiseitig umlaufender NTK-Dichtung.

Angeschweißte Mauer-Dübelanker.

Oberfläche: Türblatt verzinkt oder verzinkt/pulverbeschichtet

grundiert, ähnlich RAL 9016

(Verkehrsweiß)

verzinkt und pulverbeschichtet in den

Farben (Color): Sepiabraun, Moosgrün,

Schilfgrün, Taubenblau, Kaminrot, Reinweiß

verzinkt und kunststofffolienbeschichtet in

den Dekoren: Eiche hell, Esche weiß, Buche

natur und Eiche classic und Kirsche

pulverbeschichtet nach RAL nach Wahl

Beschläge: Bänder V0020 (über 1000 mm Breite V0026)

BB/PZ- Schloss ohne Drückergarnitur,

(BB-Einsatz bei Zukauf Drückergarnitur)

für Kurzschilder vorgerichtet

Rundgriff-Drückergarnitur, schwarz


Schloss vorgerichtet für Profilzylinder mit

Wechsel und Buntbartschlosseinsatz

Badezellenschloss / WC-Schloss

Profilzylinder mit 3 Schlüsseln

Spionlochbohrung ohne Spion

Spionloch mit Micro-Türspion

Briefschlitz mit Briefeinwurfklappe,

Abdeckhaube zum Briefschlitz

Alu-Lüftungsgitter/Stahl-Trafogitter

Bodendichtung absenkbar

Türblatt vorgerichtet für Rosettenbeschlag

Türblatt vorgerichtet für Obentürschließer

Türelement vorgerichtet für Obentürschließer


Bänder 3tlg., V8026 (Paar)

Zarge ohne Bodeneinstand

RAL nach Wahl


Türelement „Teckentrup“ DIN rechts.

Türblatt aus feuerverzinktem Feinblech,

40 mm dick, 3-seitig gefälzt.

Zarge verzinkt und EC-grundiert mit 3-seitig

umlaufender NTK-Dichtung. BB/PZ-Schloss.

Rundgriff-Drückergarnitur schwarz.

Fabrikat „Teckentrup“

Einzelpreis

€

Verglasung:

Türblatt Glasleistenausführung

verzinkt mit LM-Leisten,

streichfähig

verzinkt und mit E6-eloxierten

pulverbeschichtet LM-Leisten

Verkehrsweiß (natureloxiert)

Color mit E6-eloxierten

LM-Leisten

(natureloxiert)

Dessins mit E6-eloxierten

LM-Leisten


Holzdekor mit E6-eloxierten

LM-Leisten


Normgrößen:

Bestellmaße/

Baurichtmaße


625 x 2000

750 x 1875

750 x 2000

750 x 2125

875 x 1875

875 x 2000

875 x 2125

1000 x 1875

1000 x 2000

1000 x 2125

Scheibengröße

L1

Breite x

Höhe

270 x 385

395 x 385

395 x 385

395 x 385

520 x 385

520 x 385

520 x 385

645 x 385

645 x 385

645 x 385


L2

Breite x

Höhe

270 x 985

395 x 985

395 x 985

395 x 985

520 x 985

520 x 985

520 x 985

645 x 985

645 x 985

645 x 985

Verglasung

Drahtornamentglas

bis 6 mm


bis 6 mm

Drahtornament-

glas bis 6 mm


glas bis 6 mm


glas bis 6 mm

Sondergrößen: von 500 x 2000 mm bis 1250 x 2250 mm

Innentür „Teckentrup“ 2flg.

Größenbereich 1500 x 1875 mm bis 2500 x 2250 mm

Gesamtpreis

€


L3

Breite x

Höhe

270 x 1360

395 x 1235

395 x 1360

395 x 1485

520 x 1235

520 x 1360

520 x 1485

645 x 1235

645 x 1360

645 x 1485


Auch in


erhältlich!

Stahl-Innentür „Teckentrup“

Türblatt/Türelement



Stahl-Innentür „Teckentrup Objekt“

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Innentür „Teckentrup Objekt“




Höhe: 1875 – 2250 mm



Feinblech (Dickfalz)

Isolierung: Röhrenspaneinlage mit

Türschalen vollflächig verklebt


Zarge: Element-Zarge verzinkt pulverbeschichtet

Verkehrsweiß ähnlich RAL 9016,

mit dreiseitig umlaufender Dichtung,

angeschweißte Mauer-Dübelanker.

Oberfläche: Türblatt verzinkt oder verzinkt/pulverbeschichtet

grundiert, ähnlich RAL 9016 (Verkehrsweiß),

verzinkt und pulverbeschichtet in den Farben:

Sepiabraun, Moosgrün, Schilfgrün,

Taubenblau, Kaminrot und Reinweiß

Holzdekor: Eiche hell, Esche weiß, Buche

natur, Eiche classic und Kirsche

pulverbeschichtet nach RAL nach Wahl

Beschläge: Bänder 3tlg., V8026 (Paar)




Sonderaus-

stattungen: Badezellenschloss / WC-Schloss

Profilzylinder mit 3 Schlüsseln











Vollspaneinlage/Mehrschichtspaneinlage

auf Anfrage

RAL nach Wahl


Türelement Teckentrup Objekt DIN rechts oder

links verwendbar Türblatt aus feuerverzinktem

Feinblech, 40 mm dick, 3-seitig gefälzt. Röhrenspaneinlage

mit Türschalen vollflächig verklebt.

Zarge verzinkt und grundiert mit dreiseitiger

Dichtung. BB/PZ-Schloss. Rundgriff-Drückergarnitur

schwarz.

Einzelpreis

€

Fabrikat „Teckentrup Objekt“ oder vergleichbar.

Verglasung:

Türblatt Glasleistenausführung

verzinkt - mit E6-eloxierten

LM-Leisten


- Rundverglasung,

Ø 300 (Edelstahlglashalteleiste)

verzinkt und - mit E6-eloxierten

pulverbe- LM-Leisten

schichtet (natureloxiert)

Verkehrsweiß - Rundverglasung,


Color

- mit E6-eloxierten

LM-Leisten




Holzdekor - mit E6-eloxierten

LM-Leisten


Normgrößen:

Bestellmaße/

Baurichtmaße

B x H

625 x 2000

750 x 1875

750 x 2000

750 x 2125

875 x 1875

875 x 2000

875 x 2125

1000 x 1875

1000 x 2000

1000 x 2125


L1

B x H

270 x 385

395 x 385

395 x 385

395 x 385

520 x 385

520 x 385

520 x 385

645 x 385

645 x 385

645 x 385


L2

B x H

270 x 985

395 x 985

395 x 985

395 x 985

520 x 985

520 x 985

520 x 985

645 x 985

645 x 985

645 x 985

Verglasung


glas bis 6 mm


glas bis 6 mm


glas bis 6 mm


glas bis 6 mm


T


L3

B x H

270 x 1235

395 x 1235

395 x 1360

395 x 1485

520 x 1235

520 x 1360

520 x 1485

645 x 1235

645 x 1360

645 x 1485

Sonderausstattung (nur bei Vollblatt):



Innentür „Teckentrup Objekt“ 2flg.

Größenbereich 1500 x 1875 mm bis 2500 x 2250 mm


Gesamtpreis

€


Stahl-Innentür „Teckentrup Objekt“



Stahl-Innentür MZD-1 „Teckentrup DF“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: MZD-1 „Teckentrup DF“




Höhe: 1875 – 2250 mm



Feinblech (Dickfalz)

Wabenfüllung feuchtbeständig


Zarge: Element-Zarge verzinkt und EC-grundiert,

RAL 7035 (Lichtgrau)/pulverbeschichtet

Verkehrsweiß ähnlich RAL 9016,

mit dreiseitig umlaufender Dichtung,

angeschweißte Mauer-Dübelanker

Oberfläche: Türblatt verzinkt und pulverbeschichtet

grundiert, ähnlich RAL 9016 (Verkehrsweiß),

verzinkt und pulverbeschichtet in den

Farben: Sepiabraun, Moosgrün, Schilfgrün,

Taubenblau, Kaminrot und Reinweiß

(weitere Farben auf Anfrage)

Ausführung in Edelstahl

Beschläge: Bänder 3tlg., V8026 (Paar)




Sonderaus-

stattungen: Badezellenschloss / WC-Schloss

Profilzylinder mit 3 Schlüssel









Türelement vorgerichtet für Obentürschließer



weitere RAL-Farben


MZD-1 Stahl-Innentür, einflügeliges Türelement.

Türblatt 40 mm dick, 3-seitig gefälzt aus

feuerverzinktem Feinblech (Dickfalz), mit

feuchtebeständiger Wabenfüllung. Zarge

verzinkt und EC-grundiert mit dreiseitig

umlaufender Dichtung. 2 dreiteilige Bänder,

verzinkt. PZ-Schloss + BB-Einsatz, Rundgriff-

Drückergarnitur schwarz.

Einzelpreis

€


Verglasung:

Türblatt Glasleistenausführung Verglasung

MZD verzinkt

und pulverbeschichtet

Verkehrsweiß

MZD Color


LM-Leisten





LM-Leisten




MZD Edelstahl - Rundverglasung,


Normgrößen:

Bestellmaße/

Baurichtmaße


625 x 2000

750 x 1875

750 x 2000

750 x 2125

875 x 1875

875 x 2000

875 x 2125

1000 x 1875

1000 x 2000

1000 x 2125


L1

Breite x

Höhe

270 x 385

395 x 385

395 x 385

395 x 385

520 x 385

520 x 385

520 x 385

645 x 385

645 x 385

645 x 385


L2

Breite x

Höhe

270 x 985

395 x 985

395 x 985

395 x 985

520 x 985

520 x 985

520 x 985

645 x 985

645 x 985

645 x 985


bis 6 mm


bis 6 mm


bis 6 mm


L3

Breite x

Höhe

270 x 1235

395 x 1235

395 x 1360

395 x 1485

520 x 1235

520 x 1360

520 x 1485

645 x 1235

645 x 1360

645 x 1485



EN ISO 12567-1 U D = 2,6 W/(m²K)

Gesamtpreis

€

Technische Änderungen vorbehalten 199

Auch in


erhältlich!

Stahl-Innentür MZD-1 „Teckentrup DF“




Edelstahltür „Teckentrup Water-1“


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: „Teckentrup Water-1“


Beton


Höhe: 1750 – 2500 mm


Türblatt: Doppelwandig, 3-seitig gefälzt, Dickfalz

Isolierung: wasserabweisender Dämmstoff



Sicherungszapfen aus V2A je Flg. 1

Zarge: Edelstahl-Eckzarge 1,5 mm dick

mit 3-seitiger Dichtung und unterem

Bodenwinkel, 3 angeschweißte Edelstahl-

Mauerdübelanker je Seite.


Blockzarge und Gegen- oder

Umfassungszarge, Edelstahl

Oberfläche: Türblatt: V2A 1.4301, 240er Korn geschliffen

Zarge: V2A 1.4301, 240er Korn geschliffen

Beschläge: 2 (4) Stück Konstruktionsbänder in V2A

mit Kugellager

Einsteckschloss mit Wechsel nach

DIN 18250, pz-gelocht mit V2A-Stulp

FS-Rundgriff-Drückergarnitur, V2A


Water-1 Edelstahltür, doppelwandig, mit

wasserabweisendem Dämmstoff ausgefüllt.

Einflügeliges Türelement. Anschlagart DIN

rechts. Türblatt V2A 1.4301 Leinenstruktur,


Eckzarge V2A 1.4301 1,5 mm dick, mit

3-seitiger Dichtung. Einsteckschloss mit

Wechsel nach DIN 18250, pz-gelocht mit

V2A-Stulp. FS-Rundgriff-Drückergarnitur V2A.

1 Sicherungszapfen V2A.

2 Konstruktionsbänder in V2A mit Kugellager.

Einzelpreis

€


Verglasung: Draht- oder ISO-Glas mit V2A-Verglasungs-

rahmen oder Gummi-Klemmprofil

Max. Größe 1000 x 1500 mm (lichte Durchsicht)

Sonderaus-


Kunststoff

Leichtmetall

Edelstahl

mit Kurzschild oder Rosette



Schlösser




Federband








Normgrößen:


von 750 x 1750

mm bis 1250 x

2500 mm

Bestellmaße/

Baurichtmaße


750 x 2000

2125

875 x 1875

2000

2125

1000 x 2000

2125

1125 x 2000

2125

1250 x 2000

2125


Gesamtpreis

€

für den Innen und Aussenbereich

Lichte


(Eckzarge)


666 x 1961

2086

791 x 1836

1961

2086

916 x 1961

2086

1041 x 1961

2086

1166 x 1961

2086








Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: „Teckentrup Water-2“


Beton


Höhe: 1750 – 2500 mm


Türblatt: Doppelwandig, 3-seitig gefälzt, Dickfalz

Isolierung: wasserabweisender Dämmstoff



Sicherungszapfen aus V2A je Flg. 1

Zarge: Edelstahl-Eckzarge 1,5 mm dick

mit 3-seitiger Dichtung und unterem

Bodenwinkel, 3 angeschweißte Edelstahl-

Mauerdübelanker je Seite.


Blockzarge und Gegen- oder

Umfassungszarge, Edelstahl

Oberfläche: Türblatt: V2A 1.4301, 240er Korn geschliffen

Zarge: V2A 1.4301, 240er Korn geschliffen

Beschläge: 2 (4) Konstruktionsbänder in V2A mit

Kugellager

Gangflügel:


DIN 18250, pz-gelocht mit V2A-Stulp

FS-Rundgriff-Drückergarnitur, V2A


Water-2 Edelstahltür, doppelwandig, mit

wasserabweisendem Dämmstoff ausgefüllt.

Zweiflügeliges Türelement. Gangflügel DIN

rechts. Türblatt V2A 1.4301, Leinenstruktur.


Eckzarge V2A 1.4301 1,5 mm dick, mit

3-seitiger Dichtung. Einsteckschloss mit

Wechsel nach DIN 18250, pz-gelocht mit

V2A-Stulp. FS-Rundgriff-Drückergarnitur V2A.

2 Konstruktionsbänder in V2A mit Kugellager.

Je Flügel 1 Sicherungszapfen V2A.


Einzelpreis

€

Verglasung: Draht- oder ISO-Glas mit V2A-Verglasungs-

rahmen oder Gummi-Klemmprofil

Max. Größe 1000 x 1500 mm (lichte Durchsicht)

Sonderaus-


Kunststoff

Leichtmetall

Edelstahl

mit Kurzschild oder Rosette



Schlösser




Federband








Normgrößen:


von 1500 x 1750

mm bis 2500 x

2500 mm

Bestellmaße/

Baurichtmaße


1500 x 2000

2125

1750 x 2000

2125

2000 x 2000

2125

2500

2125 x 2125

2250 x 2250

2500 x 2500


Gesamtpreis

€

für den Innen und Aussenbereich

Lichte


(Eckzarge)


1416 x 1958

2083

1666 x 1958

2083

1916 x 1958

2083

2458

2041 x 2083

2166 x 2208

2416 x 2458






Teckentrup Pendeltür 1flg. und 2flg.


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Teckentrup Pendeltür


Beton


Größenbereich: 1flg. Breite: 750 – 1250 mm

Höhe: 1875 – 2250 mm

2flg. Breite: 1500 –2500 mm

Höhe: 1750 – 2500 mm


Türblatt: feuerverzinktes Feinblech

bzw. Edelstahlblech marmoriert/240er Korn


Isolierung: Wabenfüllung

Zarge: Eckzarge 2,0 mm dick Stahlblech bzw.

Edelstahlblech 240er Korn


Blockzarge oder Umfassungszarge, Edelstahl



Ausführung in Edelstahl

Beschläge: Pendeltürbänder, doppelseitig wirkend

Dichtung: Dichtungsaufnahmen aus Aluminium-

spezialprofilen

Bandbereich: Lippenprofil EPDM senkrecht

Schlossbereich: weiches Einziehprofil, grau,

senkrecht


Teckentrup Pendeltür mit Wabenfüllung,

Einflügeliges Türelement, Türblatt Edelstahl

marmoriert/240er Korn, 40 mm dick mit

Eckzarge aus Edelstahl 2,0 mm dick, mit

Dichtungsaufnahme aus Aluminiumspezialprofilen,

Treibriegelschloss, Pendeltürbänder

beidseitig wirkend.

Einzelpreis

€


Verglasung: Verbundsicherheitsglas (VSG) 6 mm

mit Aluminiumleisten

bis 0,5 m² (Lichte Durchsicht)

Rundverglasung (VSG) L.D. Ø 400 mm

mit Edelstahl-Glasleiste

Sonderaus-

stattungen: Alu-Stoßgriff L=350 mm (einseitig)

incl. Vorrichtung für Befestigung

Treibriegelschloss für PZ-Aufnahme

mit 2 Verriegelungsstangen (Stahl verzinkt)

Treibriegel mit verdeckt liegenden

Treibriegelstangen mit seitlich

schwenkbaren Griff (Fuhr)

Fuhr abschließbar, vorgerichtet für PZ 30,5

Normgrößen:

Bestellmaße/

Baurichtmaße


1flg.

750 x 1875

875 x 2000

1000 x 2000

1125 x 2125

1250 x 2250

Gesamtpreis

€

Bestellmaße/

Baurichtmaße


2flg.

1500 x 1750

2000 x 2000

2125 x 2125

2250 x 2250

2500 x 2500


Auch in


erhältlich!

Teckentrup Pendeltür 1flg. und 2flg.




Hochwasserschutztür "Teckentrup"

Qualifikation: Wasserdicht gegen drückendes oder stehendes

Wasser bis zu einer Wassersäule von 1500 mm

Geprüft nach der Richtlinie für Hochwasserbeständige Abschlüsse des PFB (Prüfzentrum für Bauelemente) 01.2008

Textbeispiel






Stand 01.07.2012


Produkt: Hochwasserschutztür



Beton

Voraussetzung: Bauseitige

wasserundurchlässige Wandart.





Dünnfalz.




Funktionsweise: Bei Hochwassergefahr wird eine spezielle

Schlauchdichtung mittels z.B. Kompressor über

ein verdeckt liegendes Ventil aufgepumpt und so

das Eindringen von Wasser verhindert. Die Tür

ist bis zu einer Wasserhöhe von 1500 mm

geprüft. In diesem Fall ist der Drücker auf einer

Höhe von 1700 mm montiert. Im Standard wird

die Tür bis zu 1000 mm Wasserdicht ausgeführt.

Die Drücker-höhe liegt in diesem Fall bei 1200

mm. Die Tür wird mit herkömmlicher

Beschlagstechnik geliefert.

Zarge: Eckzarge 1,5 mm dick, verzinkt mit 3-seitiger


3 angeschweißte Mauer-Dübelanker je Seite,

Ausfüllung mit Mörtel.




Einflügelige Stahl-Hochwasserschutztür,

doppelwandig. Anschlagart DIN rechts. 62 mm

dick, 3-seitig gefälzt. Eckzarge mit Dichtung,

dreiseitig, 1,5 mm dick. Türblatt und Zarge


9002. Einsteckschloss mit Wechsel, pz-gelocht.



Buntbart-Einsatz und 1 Bb-Schlüssel,

2 Konstruktionsbänder . 1 Sicherungszapfen.

Einzelpreis

€


Bänder und

Schließmittel: 2 Konstruktionsbänder, Bandbolzen gesichert


Schloss nach DIN 18250




Sonderaus-


· Kunststoff


· Edelstahl




Schlösser




Türspion


Gesamtpreis

€

Montage nur durch von Teckentrup qualifizierte Monteure!



Hochwasserschutztür "Teckentrup"

Qualifikation: Wasserdicht gegen drückendes oder stehendes

Wasser bis zu einer Wassersäule von 1500 mm



Sectionaltore


Industrie-Sectionaltore

Sectionaltore aus Stahl

und Aluminium

Produkt

Sectionaltor SW

(Stahllamellen, polyurethan ausgeschäumt)

Sectionaltor SW 80

(Stahllamellen, polyurethan ausgeschäumt)

Sectionaltor SL

(Alu-Rahmenkonstruktion)

Sectionaltor SLW

(Alu-Rahmenkonstruktion und

Bodensection aus Stahllamellen)

Sectionaltor SLX

(Alu-Rahmenkonstruktion)

210


mm

Breite/Höhe

B 2250 – 8000

H 1875 – 6000

(Andere Abmessungen auf Anfrage)

B 2250 – 10000

H 1875 – 6000


B 2250 – 8000

H 1875 – 6000


B 2250 – 8000

H 1875 – 6000


B 2250 – 4000

H 1875 – 6000


Seite

211-212

213-214

215-216

217-218

219-220

Sectionaltor doppelwandig Typ SW


wahlweise mit Schlupftür

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sectionaltor SW

Leistungswerte nach der neuen Tor-Produktnorm EN 13241-1

Wärmedämmung U-Wert (Prüfung nach EN ISO 12567-1):

· U = 0,56 W/m²k (Lamelle 40 mm)

· U = 1,7 W/m²k (komplettes Tor ohne Schlupftür)

· U = 0,95 W/m²k (nur Torblatt ohne Schlupftür)

· U = 1,9 W/m²k

Luftdurchlässigkeit

(nur Torblatt mit Schlupftür)

(Prüfung nach EN 12427, Klassifizierung nach EN 12426):

· Klasse 3 (ohne Schlupftür)

· Klasse 3 (mit Schlupftür und Einfachverriegelung)



· Klasse 3 (mit Schlupftür und Mehrfachverriegelung)

Windlast


· Klasse 3 (max. 700 N/m²) (ohne Schlupftür)

· Klasse 3 (max. 700 N/m²) (mit Schlupftür/ Einfachverriegelung)

· Klasse 3 (max. 700 N/m²) (mit Schlupftür/ Mehrfachverriegel.)

Schlagregendichtigkeit


· Klasse 2/3* 1 (ohne Schlupftür)

· Klasse 1/3* 1 (mit Schlupftür)

* 1 Nur mit speziellen Bodenabschlussprofilen erreichbar.

Brandverhalten (DIN EN 4102):

· Torblattelement Baustoffklasse. B2 (normal entflammbar)


Porenbeton Stahlkonstruktion

Größenbereich: Baurichtmaße:

Breite: 2250 – 7800 mm; Höhe: 1875 – 6000 mm


Torblatt: Torblatt bestehend aus einzelnen Torsectionen,

verzinkte Stahlbleche; Bautiefe: 40 mm

Isolierung: Polyurethan ausgeschäumt

Oberfläche:

Paneele außen waagerecht gesickt, stucco dessiniert bzw.

microprofiliert, innen stucco dessiniert einschließlich

Mitteldichtung. dichter Torabschluss durch:

Beschläge:

obere Sturzdichtung und Bodendichtung in APTK-Qualtität

geschraubte Scharniere, verzinkt (verbindet

die einzelnen Sectionen)

seitliche Rollenführung mit einstellbaren kugelgelagerten

Laufrollen (über Laufschienenkurven

wird das Tor waagerecht im Raum abgestellt)

Zarge: Profilzarge, feuerverzinkt. Scheuerleiste mit Dichtungslippe,

beidseitig in APTK-Qualität

Handbe- durch außen und innen angebrachte Handgriffe

tätigung: Seilzug Schubriegel

Verschluß:

Gewichts


Torverschluss außen und innen bedienbar, über Profilzylinder

(30,5 mm) einschließlich Handseil, mit Handgriff / Fußtritt

(eingebaut in Section).

Schubriegel (einseitig) einschließlich Handseil, incl. Griff

auf Innenseite.

zusätzliche Verriegelung von elektrisch betriebenen Toren:

von innen mit elektri. abgetasteten Schubriegeln (Nachtverriegel.)

ausgleich: Torsionsfederwelle mit seitlichen Lastseilen

Oberflächen- Einbrennlackierung, außen 2schichtig (auf Acrylat- Basis 25 µm),

schutz: mit abziehbarer Schutzfolie; innen einschichtig (auf Polyesterbasis

10 µm).Standardfarbton ähnlich RAL 9002 (Grauweiß)

Stahlteile verzinkt, Torsionsfedern verzinkt und

Kugelbestrahlt. Verglasungsrahmen in Alu E 6/EV 1

eloxiert. Glasleisten Hart-PVC (Schwarz)


Sectionaltor doppelwandig PUR-ausgeschäumt. Bautiefe

40 mm. Außenseite stucco dessiniert. Innenseite stucco

dessiniert. Farbton ähnlich RAL 9002 (Grauweiß). Schubriegel

zur seitlichen Verriegelung in der Zarge einschließlich Handgriff

auf der Innenseite. Die Sectionen mit Mitteldichtung.

Sturzdichtung und Bodendichtung und seitlichen Scheuerleisten

in APTK-Qualität. Geschraubte Scharniere aus verzinktem

Stahl, seitliche Rollenführung mit einstellbaren kugelgelagerten

Laufrollen. Gewichtsausgleich mit Torsionsfederwelle mit

seitlichen Lastseilen.


Bestellgröße:

Lichte Maße: ___mm Breite und ___mm Höhe

sind = Lichte Durchfahrtsmaße

Bestellangaben:

Sturzhöhe: ___mm

seitlicher Anschlag rechts ___mm, links ___mm

(Platzbedarf siehe bei Sonderausstattungen)

Mit/ohne Schlupftür

Einzelpreis

€


zusätzliche Grundbeschichtung nach RAL (werkseitig)

Verglasungsrahmen pulverbeschichtet nach RAL

Beschlag: N: Normal-Beschlag

ND: Normal-Beschlag mit Dachfolge

HL: Höhergeführter Laufschienenbeschlag

HLU: Höhergeführter Laufschienenbeschlag

mit Federwelle unten

HLD: Höhergeführter Laufschienenbeschlag mit Dachfolge

HLUD: Höhergeführter Laufschienenbeschlag mit Dachfolge

Mit Federwelle unten

NSH: Niedrigsturz-Beschlag Federwelle hinten

NSD: Niedrigsturz-Beschlag mit Dachfolge

VL: Vertikal-Beschlag

VLU: Vertikal-Beschlag mit untenliegender Torsionsfederwelle


NS = Niedrigsturzbeschlag, HL = Höhergeführte Laufschienen

VL = Vertikal geführte Laufschienen

Beschlagarten N, NS und HL auch als Dachfolgebeschlag mögl.

Platzbedarf seitliche Anschläge:

bei Handbetätigung beidseitig mind. 110 mm

bei Haspelkette auf Haspelkettens. mind. 185 mm

bei Aufsteckantrieb auf Antriebs. mind. 210 mm

bei Kettenantrieb auf Antriebs. mind. 150 mm

bei Achskette mind. 165 mm

NSH /

NSD /

NSV

Platzbedarf

seitlich

Platzbedarf

Haspelkette

Platzbedarf

Aufst.

Antrieb

Platzbedarf

Ketten

Antrieb


Gesamtpreis

€

Platzbedarf

Achskette

120 185 210 150 165

Sturzhöhe bei N-Beschlag:

bis Torhöhe 3600 mm mind. 400 mm

3610 - 5500 mm mind. 450 mm

5510 - 7500 mm mind. 500 mm

bei NSH-Beschlag

bis Torbreite 4500 mm mind. 270 mm

über Torbreite 4500 mm mind. 300 mm

Tore mit Schlupftür mind. 320 mm

bei HL-Beschlag immer Sturzhöhe angeben

bei VL mindestens Sturzhöhe = 2 x Torhöhe + 500 mm

Antriebe: Handkettenzug (Haspelkette)

Elektro-Antrieb als Wellen- od. Kettenantrieb, 3 x 230 V od.

400 V. 50 Hz, Leistung: 0,37 kW/0,42 kW, Schutzart IP 44

Elektro-Antrieb schienengeführt, 230 V, 50 Hz

Steuerung: Totmann, Impuls mit selbstüberwach. Testung

Andere Steuerungen möglich

Vergla- 2 Scheiben SAN-Verglasung farblos, mit schwarzem

sung: Einfassprofil. Fenstermaß 620 x 350 mm mit abgerundeten

Ecken. Fenstermaß 650 x 350 mm eckig


Lichtband, Aluminium-Profile, über gesamte Torbreite

(eigenständige Section), Kaltprofil (nicht wärmegedämmt,

Werkstoff AL-MG-SI 0,5 6/EV 1 eloxiert. Andere Farbtöne

und Pulverbeschichtungen nach RAL möglich.

Verglasung 2 Scheiben SAN-Doppelscheibe farblos,

Alu-Glasleiste mit Dichtungen

Verglasung in Doppelstegplatten

Kammer-Stegplatte, 16 mm dick. Sichtschutz bei

gleichzeitiger Lichtdurchlässigkeit von 59%

Schlupftür: Einbau von Torbreite 2250 – 6000 mm

mit oberem Gleitschienen-Türschließer

Fallenriegelschloss mit Wechsel, Panikschloss, mit

Profilzylinder

Drücker, beidseitig oder Knopf-Drückergarnitur

Sonderaus- Blenden, Festfelder mit Tor ansichtsgleich, Seitentür

stattung: mit oberer Blende, Anschlagprofile; Lüftungsgitter;

Sonderfarbtöne nach RAL


Sectionaltor doppelwandig Typ SW





Sectionaltor doppelwandig Typ SW 80


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sectionaltor SW 80


Wärmedämmung UD-Wert (Prüfung nach EN ISO 12567-1):

UD = 0,58 W/m²k (für eingebautes Tor 25m² Torfläche)

UD = 0,27 W/m²k (Paneel)

Schalldämmung: (ISO 717-1):

Rw = 23 dB

Windlast (Prüfung nach EN 12444,

Klassifizierung nach EN 12424):

bis Breite 10.000 mm: Klasse 2*

bis Breite 8.000 mm: Klasse 3**

bis Breite 5.500 mm:

*Standard/**auf Anfrage

Klasse 4*

Schlagregendichtigkeit (Prüfung nach EN 12489:

Klassifizierung nach EN 12425): bis Klasse 3

Brandverhalten (DIN EN 4102): Torblattelement:

Baustoffklasse. B2 (normal entflammbar)


Porenbeton Stahlkonstruktion

Größenbereich: Baurichtmaße

Torblatt:



Torblatt bestehend aus einzelnen doppelwandigen Torsectionen,

galvanveredeltem Stahlblech; Bautiefe: 80

mmIsolierung: Polyurethan ausgeschäumt

Oberfläche:

außen microprofiliert OHNE Sicke, innen stucco dessiniert

(alternativ außen liniert und stucco dessiniert)

dichter Torabschluss durch:

obere Sturzdichtung und Mitteldichtung in EPDM-

Qualität und Bodendichtung (2 Stück)

Beschläge:






Zarge: Profilzarge, feuerverzinkt. Scheuerleiste mit doppelter

Seitendichtung, beidseitig in APTK-Qualität

Handbetätigung: durch außen und innen angebrachte Handgriffe

Seilzug

Schubriegel


Torverschluss außen und innen bedienbar, über

Profilzylinder (30,5 mm) einschließlich Handseil, mit

Handgriff / Fußtritt (eingebaut in Section).

Schubriegel (einseitig) einschließlich Handseil, incl.

Griff auf Innenseite.

Verschluß: zusätzliche Verriegelung von elektrisch

betriebenen Toren:

von innen mit elektrisch abgetasteten

Schubriegeln (Nachtverriegelung)

Gewichtsausgleich: Torsionsfederwelle mit seitlichen Lastseilen

Oberflächenschutz: Einbrennlackierung, außen zweischichtig

(auf Acrylat-Basis 25 µm), mit abziehbarer Schutzfolie;

innen einschichtig (auf Polyesterbasis 10 µm)

Standardfarbton ähnlich RAL 9002 (Grauweiß)

Stahlteile verzinkt

Torsionsfedern verzinkt und kugelbestrahlt

Position Stückzahl Gegenstand Einzelpreis

€

Verglasungsrahmen in Alu E 6/EV 1 eloxiert

Glasleisten Hart-PVC (schwarz)


zusätzliche Grundbeschichtung nach RAL (werkseitig)

Verglasungsrahmen pulverbeschichtet nach RAL




HLU: Höhergeführ. Laufschienenbeschlag m. Federwelle unten

HLD: Höhergeführ. Laufschienenbeschlag m. Dachfolge

HLUD: Höhergeführ. Laufschienenbeschlag m. Dachfolge

und Federwelle unten




VLU: Vertikal-Beschlag mit untenlieg. Torsionsfederwelle

Torgrößen mit Torbreite 6.000 mm und Torhöhe

5.000 mm mit Torsionsfederwelle

Torgrößen mit Torbreite bis 10.000 mm oder Torhöhe

bis 8.000 mm mit Direktantrieb


NS = Niedrigsturzbeschlag

HL = Höhergeführte Laufschienen

VL = Vertikal geführte Laufschienen

Beschlagarten N, NS und HL auch als Dachfolgebeschlag möglich.

Platzbedarf:

seitliche Anschläge:



bei Wellenantrieb auf Antriebs. mind. 210 mm


Platzbedarf

seitlich

Platzbedarf

Haspelkette

Platzbedarf

Wellen Antrieb


Gesamtpreis

€

Sectionaltor SW 80, Torblatt aus einzelnen, doppelwandigen

Torsectionen gefertigt aus galvanveredeltem

Stahlblech, Bautiefe der Section = 80 mm. Polyurethan

(PU) ausgeschäumt. Thermische getrennte Sectionen.

Farbton grauweiß, in Anlehnung an RAL 9002.

Bodendichtung (2 Stück), Sturz- und Mitteldichtung in

EPDM-Qualität. Oberfläche außen microprofiliert

OHNE Sicke, innen stucco dessieniert

(alternativ außen liniert und stucco dessiniert). Seitlich

geschlossene 2-seitige Winkelzarge, mit angeschraubten

Laufschienen und doppelter Seitendichtung. Gefertigt

aus verzinktem Stahl, einschließlich seitlichem

Eingreifschutz. Wärmedämmung UD = 0,58 W/m²K (für

eingebautes Tor 25m² Torfläche).

Fabrikat "Teckentrup" oder vergleichbar.


Lichte Maße: ___mm Breite und ___mm Höhe sind = Lichte Durchfahrtsmaße

Bestellangaben: Sturzhöhe: ___mm seitlicher Anschlag rechts ___mm, links ___mm


Platzbedarf

Ketten Antrieb

NSH /

NSD /

120 mm 185 mm 210 mm 150 mm

Platzbedarf für Tore mit Direktantrieb

seitliche Anschläge: Antriebsseite (Direktantrieb) = 300 mm

Lagerseite

Sturzhöhe für Tore mit Torsionsfedern:

= 150 mm

Sturzhöhe bei N-Beschlag:

bis Torhöhe 3600 mm mind. 400 mm

3601 - 5500 mm mind. 450 mm

5501 - 7500 mm mind. 500 mm

Sturzhöhe für Tore mit Direktantrieb:

Sturzhöhe bei N-Beschlag: 600 – 700 mm (größenabhängig)

Sturzhöhe bei NSH-Beschlag:

mind. 310 mm (290 mm auf Anfrage)

(nicht lieferbar für Tore mit Direktantrieb)



Antriebe:

Handkettenzug (Haspelkette)

Elektro-Antrieb als Wellen- oder Kettenantrieb, 3 x 230 V od.

400 V. 50 Hz, Leistung: 0,37 kW/0,42 kW, Schutzart IP 44




Verglasung:

Sandwichverglasung Typ SW 80, 3-fach Verglasung,

Kunststoff schwarz, eckig. Maße: 829 x 407 mm (b x h)


Sectionaltor doppelwandig Typ SW 80

„Teckentrup“ Türen

SW 80 Tor SW 80 Tor

mit Verglasung

- Normal-Beschlag (dargestellt)

- Normal-Beschlag mit Dachfolge ≤ 30°

Tiefe = BH + 775

Bestellmaß-Höhe (BH) *S

N ND

- Niedrigsturz-Beschlag (dargestellt)

- Niedrigsturz-Beschlag mit Dachfolge ≤ 20°

Tiefe = BH + 900

Typ

N/ND

HandbeHaspeldienungkette 110/110 110/185

AufsteckKettenantriebantrieb 110/210 110/150

Typ

NSH/NSD Antrieb innen

NSH/NSD Antrieb außen

Handbedienung

120/120

120/120

Haspelkette

120/120

120/185

AufsteckKettenantriebantrieb 120/120 120/120

120/210 120/150

Deckenschlepper

120/120*

120/120*

- Höhergeführter-Beschlag (dargestellt)

- Höhergeführter-Beschlag Federwelle

unten (dargestellt)

HL HLU HLD

* bei NSD Deckenschlepper nicht möglich

- Vertikal-Beschlag (dargestellt)

- Vertikal-Beschlag Federwelle unten (dargestellt)

VL VLU

- Höhergeführter-Beschlag mit Dachfolge ≤ 30°

- Höhergeführter-Beschlag mit Dachfolge ≤ 30°

Federwelle unten

HLDU

Tiefe = BH - S + 1550

Tiefe

*S

Bestellmaß-Höhe (BH)

240

240

400

860

740

Freiraum ______ für

Tor berücksichtigen

700

315


* Sturzbedarf:

bei Torhöhe ≤ 3600 = 400 mm

bei Torhöhe ≥ 3601 ≤ 5500 = 450 mm

bei Torhöhe ≥ 5501 ≤ 8000 = 500 mm

OFF

mind. 110 Bestellmaß-Breite mind. 110

400

350

700


910



BH HL/HLD HLU/HLDU

BH ≤ 6000 S ≥ 700 S ≥ 1900

Bestellmaß-Höhe (BH) *S

BH x 2 + S

*S

Bestellmaß-Höhe (BH)

240

Technische

Änderungen

vorbehalten!



NSH


Handbetätigung/Aufsteckantrieb = 310 mm

Deckenschlepper = 340 mm

310

OFF



OFF OFF

mind. 110 Bestellmaß-Breite mind. 110 mind. 110 Bestellmaß-Breite mind. 110

214

Platzbedarf für federloses System nach techn. Klärung

Typ HandbeHaspelAufsteckKettendienungketteantriebantrieb HL/HLD 110/110 110/185 110/210 110/150

HLU/HLDU 120/120 120/160 120/195 120/135

240

350

mind. 120 Bestellmaß-Breite mind. 120

Typ

Handbedienung

BH * S Tiefe

VL BH ≤ 5000

BH ≥ 5001

BH + 500 450

BH ≤ 5500 BH + 550 510

VLU BH ≤ 5000 BH + 500 250

Haspelkette

Aufsteckantrieb

Kettenantrieb

Achskette

VL 110/110 110/185 110/210 110/150 110/165

VLU 90/90 90/160 90/195 90/135 90/150

Maße gelten nur für die dargestellten Varianten. Bei Dachfolge ändern sich die benötigten Freiräume

NSD

. Tore . Zargen

Sectionaltor Alu-Rahmenkonstruktion Typ SL



Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sectionaltor SL

(Rahmenkonstruktion aus Al-Hohlprofilen, Kaltprofil Al mg SI 0,5)


Wärmedämmung U-Wert (Prüfung nach EN ISO 12567-1):

U = 5,5 W/m²k (nur Torblatt ohne Schlupftür)

U = ca. 6,0 W/m²k (nur Torblatt mit Schlupftür)

Luftdurchlässigkeit (Prüfung nach EN 12427,


Klasse 3 (ohne Schlupftür)

Klasse 3 (mit Schlupftür und Einfachverriegelung)

Klasse 3 (mit Schlupftür und Mehrfachverriegelung)

Windlast (Prüfung nach EN 12444,


Klasse 3 (max. 700 N/m²) (ohne Schlupftür)

Klasse 3 (max. 700 N/m²) (mit Schlupftür und Einfachverriegelung)

Klasse 3 (max. 700 N/m²) (mit Schlupftür und

Mehrfachverriegelung)

Schlagregendichtigkeit (Prüfung nach EN 12489,


Klasse 2/3* 1 (ohne Schlupftür), Klasse 1/3* 1 (mit Schlupftür)

* 1 Nur mit speziellen Bodenabschlussprofilen erreichbar.


Beton

Porenbeton


Größen- Baurichtmaße

bereich: Breite: 2250 – 7800 mm; Höhe: 1875 – 6000 mm



von 300 bis 750 mm hoch. Rahmenkonstruktion aus Al-

Hohlprofilen (Kaltprofil), Bautiefe: 40 mm

Oberfläche: eloxiert nach DIN 17611 E 6/EV 1 einschließlich Mitteldichtung

dichter Torabschluss durch obere Sturzdichtung und

Bodendichtung in APTK-Qualtität

Beschläge: geschraubte Scharniere, verzinkt (verbindet





Zarge: Profilzarge, feuerverzinkt. Scheuerleiste mit Dichtungslippe,

beidseitig in APTK-Qualität

Handbe- durch außen und innen angebrachte Handgriffe

tätigung: Seilzug




Verschluß: zusätzliche Verriegelung von elektrisch betriebenen Toren:

von innen mit elektri. abgetast. Schubriegeln (Nachtverriegelung)

Gewichtsausgleich: Torsionsfederwelle mit seitlichen Lastseilen

Oberflächen- AL Hohlprofile sind eloxiert nach DIN 17611 E 6/EV 1

schutz: Stahlteile verzinkt, Torsionsfedern verzinkt und kugelbestrahlt

Verglasungsrahmen in Alu E 6/EV 1 eloxiert Glasleisten in

Hart-PVC (schwarz)


Eloxiert in anderen Farbtönen

Pulverbeschichtung in RAL-Farbtönen


€

Sectionaltor in Rahmenkonstruktion aus Alu-Hohlprofilen

mit Fingerschutz. Bautiefe 40 mm E 6/EV 1

eloxiert Bodensection mit 16 mm Sandwichplatten

beidseitig Alu-stucco dessiniert. Isolierung PUR-Hartschaum,

die restlichen Sectionen mit 16 mm Plexiglas-

Scheiben. Spezialschloss mit selbsttätig einrastendem

Schnäpper. Rundgriffgarnitur mit Profilzylinder. Die

Sectionen m. Mitteldichtung. Sturzdichtung und Bodendichtung

und seitlichen Scheuerleisten in APTK-Qualität.

Geschraubte Scharniere aus verzinktem Stahl,


Laufrollen. Gewichtsausgleich mit Torsionsfederwelle

mit seitlichen Lastseilen. Fabrikat „Teckentrup“




Bestellangaben: Sturzhöhe: ______mm

seitlicher Anschlag rechts _____mm, links _____mm (Platzbedarf siehe bei

Sonderausstattungen) Mit/ohne Schlupftür




HLU: Höhergeführ. Laufschienenbes. mit Federwelle unten


HLUD: Höhergeführter Laufschienenbeschlag mit

Dachfolge mit Federwelle unten




VLU: Vertikal-Beschlag mit untenliegender Torsionsfederwelle

Sonderaus-

stattungen: NSV = Niedrigsturzbeschlag auch als Dachfolgebeschlag mögl.

Platzbedarf:







Platzbedarf

seitlich

Platzbedarf

Haspelkette

Platzbedarf

Aufsteck

Antrieb

Platzbedarf

Ketten

Antrieb


Gesamtpreis

€

Platzbedarf

Achskette

NSH /

NSD /

NSV

120 mm 185 mm 210 mm 150 mm 165 mm

Sturzhöhe: bei N-Beschlag

bis Torhöhe 3000 mm mind. 400 mm

3010 - 5500 mm mind. 450 mm

5510 - 7500 mm mind. 500 mm

bei NS-Beschlag


über Torbreite 4500 mm mind. 320 mm

Antriebe:



Bei Beschlag mit Dachfolge ändert sich der Sturzbedarf


Elektro-Antrieb als Wellen- oder Kettenantrieb, 3 x 230 V o.

400 V, 50 Hz. Leistung: 0,37 kW/0,42 kW, Schutzart IP 44




Torblatt- Bodensection mit TP-Sandwichplatten

Füllung: 16 mm dick, beidseitig Alu-stucco-dessiniert,

Isolierung aus Hartschaum, Alu-Naturton EV 1

übrige Sectionen mit extrudiertem SAN-Glas

farblos klar, 16 mm dick


SAN-Glas Doppelscheiben, klar 16 mm dick Plexi-Doppelstegplatten

16 mm dick. Die Füllungen werden mit innenliegenden

Glasleisten zwischen den AL-Rahmenprofilen

befestigt.

5-Kammer-Stegplatte, 16 mm dick. Sichtschutz bei


UD-Wert von 2,56 W/m²k (Torgröße 5000 x 5000 mm)



Fallenriegelschloss mit Wechsel,

Panikschloss, mit Profilzylinder



Blenden, Festfelder mit Tor ansichtsgleich, Seitentür

mit oberer Blende; Anschlagprofile, Lüftungsgitter;

Sonderfarbtöne nach RAL


Sectionaltor Alu-Rahmenkonstruktion Typ SL





Sectionaltor Alu-Rahmenkonstruktion Typ SLW


Bodensection aus Stahllamelle, wahlweise mit Schlupftür

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sectionaltor SLW

(Rahmenkonstruktion aus Al-Hohlprofilen,

und Bodensectionen aus Stahllamellen)


Beton

Porenbeton


Größen-

bereich: Baurichtmaße

Breite: 2250 – 7800 mm

Höhe: 1875 – 6000 mm



Bodensectionen aus 625 mm hoch

PU-ausgeschäumten Stahlsectionen,

Rahmenkonstruktion aus Al-Hohlprofilen (Kaltprofil)

Bautiefe: 40 mm

Oberfläche:

eloxiert nach DIN 17611 E 6/EV 1

einschließlich Mitteldichtung

dichter Torabschluss durch:

obere Sturzdichtung und Bodendichtung

in APTK-Qualtität

Beschläge:






Zarge:

Handbe-

Profilzarge, feuerverzinkt Scheuerleiste mit

Dichtungslippe, beidseitig in APTK-Qualität

tätigung: durch außen und innen angebrachte Handgriffe

Seilzug

Schubriegel




Verschluß: zusätzliche Verriegelung von elektrisch betriebenen Toren:



Gewichtsausgleich:

Oberflächen-

Torsionsfederwelle mit seitlichen Lastseilen

schutz: Bodensection: Einbrennlackierung, außen 2schichtig

(auf Acrylat-Basis 25 µm); innen 1schichtig

(auf Polyesterbasis 10 µm)

AL Hohlprofile sind eloxiert nach DIN 17611

E 6/EV 1 Stahlteile verzinkt

Torsionsfedern verzinkt und kugelbestrahlt

Verglasungsrahmen in Alu E 6/EV 1 eloxiert

Glasleisten in E 6/EV 1 bzw. Hart-PVC (schwarz)





€

Sectionaltor mit 625 mm hohem Sockel aus doppelwandigen,

PU-ausgeschäumten Stahllamellen, außen stucco geprägt,

waagerecht liniert gesickt in gleichmäßiger Aufteilung ohne

Lüftungsgitter, nachfolgende Sectionen in Rahmenkonstruktion

aus Alu-Hohlprofilen mit Fingerschutz. Bautiefe 40 mm E

6/EV 1 eloxiert. Alu-Sectionen mit 16 mm Plexiglas-Scheiben.

Spezialschloss mit selbsttätig einrastendem Schnäpper.

Rundgriffgarnitur mit Profilzylinder. Alle Sectionen mit Mitteldichtung.

Sturzdichtung und Bodendichtung und seitlichen

Scheuerleisten in APTK-Qualität. Geschraubte Scharniere

aus verzinktem Stahl, seitliche Rollenführung mit einstellbaren

kugelgelagerten Laufrollen. Gewichtsausgleich mit

Torsionsfederwelle mit seitlichen Lastseilen.




Bestellangaben: Sturzhöhe: ___mm,


(Platzbedarf siehe bei Sonderausstattungen) Mit/ohne Schlupftür







HLUD: Höhergeführter Laufschienenbeschlag mit Dachfolge





VLU: Vertikal-Beschlag mit untenlieg. Torsionsfeder welle


NSV = Niedrigsturzbeschlag mit Federwelle vorne

auch als Dachfolgebeschlag möglich.

Platzbedarf:







Platzbedarf

seitlich

Platzbedarf

Haspelkette

Platzbedarf

Aufst.

Antrieb

Platzbedarf

Ketten

Antrieb


Gesamtpreis

€

Platzbedarf

Achskette

NSH /

NSD /

NSV

120 185 210 150 165

Sturzhöhe: bei N-Beschlag



5510 - 6000 mm mind. 500 mm



über Torbreite 4500 mm mind. 320 mm

Tore mit Schlupftür mind. 320 mm

Antriebe:



Bei Beschlag mit Dachfolge ändert sich der Sturzbedarf!


Elektro-Antrieb als Wellen- oder Kettenantrieb, 3 x 230 V o.

400 V, 50 Hz. Leistung: 0,37 kW/0,42 kW, Schutzart IP 44




Torblatt- alle SL-Sectionen mit extrudiertem SAN-Glas

Füllung: farblos klar, 16 mm dick


SAN-Glas Doppelscheiben, klar 16 mm dick Plexi-Doppelstegplatten

16 mm dick. Die Füllungen werden mit innenliegenden

Glasleisten zwischen den AL-Rahmenprofilen

befestigt.

5-Kammer-Stegplatte, 16 mm dick. Sichtschutz bei




Fallenriegelschloss mit Wechsel

Panikschloss, mit Profilzylinder



Blenden, Festfelder mit Tor ansichtsgleich, Seitentür

mit oberer Blende, Anschlagprofile, Lüftungsgitter


Sectionaltor Alu-Rahmenkonstruktion Typ SLW


Bodensection aus Stahllamelle, wahlweise mit Schlupftür



Sectionaltor Alu-Rahmenkonstruktion Typ SLX


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Sectionaltor SLX

(Rahmenkonstruktion aus Al-Hohlprofilen, Kaltprofil Al mg SI 0,5)


Wärmedämmung U-Wert

(Prüfung nach EN ISO 12567-1):

· U = 5,5 W/m²k

Luftdurchlässigkeit


· Klasse 3

Windlast


· Klasse 3 (max. 700 N/m²)

Schlagregendichtigkeit


· Klasse 2/3* 1

* 1 Einbau in:

Nur mit speziellen Bodenabschlussprofilen erreichbar

Mauerwerk

Beton

Porenbeton






von 300 bis 750 mm hoch

Rahmenkonstruktion aus Al-Hohlprofilen (Kaltprofil)

Bautiefe: 40 mm

Oberfläche:

eloxiert nach DIN 17611 E 6/EV 1 einschließlich Mitteldichtung

dichter Torabschluss durch obere Sturzdichtung und

Bodendichtung in APTK-Qualtität

Beschläge:






Zarge: Profilzarge, feuerverzinkt. Scheuerleiste mit

Dichtungslippe, beidseitig in APTK-Qualität

Handbetätigung: durch außen und innen angebrachte Handgriffe

Seilzug




Verschluß:

Gewichtszusätzliche

Verriegelung von elektrisch betriebenen Toren:



ausgleich: Torsionsfederwelle mit seitlichen Lastseilen

Oberflächen- AL Hohlprofile sind eloxiert nach DIN 17611 E 6/EV 1

schutz: Stahlteile verzinkt,Torsionsfedern verzinkt und

Kugelbestrahlt. Verglasungsrahmen in Alu E 6/EV 1

Eloxiert, Glasleisten in Hart-PVC (schwarz)





Sectionaltor in Rahmenkonstruktion aus Alu-Hohlprofilen

mit Fingerschutz. Bautiefe 40 mm E 6/EV 1

eloxiert. Alu-stucco dessiniert. Isolierung PUR-Hartschaum,

Sectionen mit 16 mm Plexiglas-Scheiben. Die

Sectionen mit Mitteldichtung. Sturzdichtung und

Bodendichtung und seitlichen Scheuerleisten in APTK-

Qualität. Geschraubte Scharniere aus verzinktem

Stahl, seitliche Rollenführung mit einstellbaren kugelgelagerten

Laufrollen. Gewichtsausgleich mit Torsionsfederwelle

mit seitlichen Lastseilen. Fabrikat

„Teckentrup“ oder vergleichbar.


Lichte Maße: ___mm Breite und ___mm Höhe

sind = Lichte Durchfahrtsmaße


Sturzhöhe: ___mm



Einzelpreis

€







HLUD: Höhergeführter Laufschienenbeschlag mit

Dachfolge mit Federwelle unten




VLU: Vertikal-Beschlag mit untenliegender

Torsionsfederwelle


NSV = Niedrigsturzbeschlag

auch als Dachfolgebeschlag möglich.

Platzbedarf:







NSH /

NSD /

NSV

seitlich

Haspelkette

Platzbedarf

Aufst.

Antrieb

Ketten

Antrieb

Achskette

120 mm 185 mm 210 mm 150 mm 165 mm

Sturzhöhe:

bei N-Beschlag



5510 - 6000 mm mind. 500 mm






Gesamtpreis

€

Bei Beschlag mit Dachfolge ändert sich der Sturzbedarf

Antriebe: Handkettenzug (Haspelkette)

Elektro-Antrieb als Wellen- oder Kettenantrieb,

3 x 230 V odER 400 V, 50 Hz. Leistung: 0,37 kW/0,42 kW,

Schutzart IP 44




Alle Tore auch als federlose Variante mit Direktantrieb

lieferbar (Anfrage im Werk)

Torblatt-

Füllung: Sectionen mit extrudiertem SAN-Glas

farblos klar, 16 mm dick

Bis Torbreite 3.250 mm wird das Tor ohne Sprossen

geliefert. Tore > 3.250 mm Torbreite werden mit einer

Mittelsprosse geliefert.


SAN-Glas Doppelscheiben, klar 16 mm dick

Plexi-Doppelstegplatten 16 mm dick.


Sectionaltor Alu-Rahmenkonstruktion Typ SLX




Rolltore


Rolltore/-gitter

Rolltore/-gitter

Produkt

Rolltor ThermoTeck - Stahl

Rolltor 4020 - Aluminium

Rolltor 6010 visio

mit E-Antrieb

- Aluminium

Rollgitter TG-A - Aluminium

Rollgitter TG-S - Stahl

Rollgitter TG-E - Stahl

Rollgitter TG-V - Aluminium

Rollgitter TG-X

mit E-Antrieb

- Aluminium

Rolltor ThermoTeck „easy“ - Stahl

Rolltor 6010 visio „easy“

mit E-Antrieb

- Aluminium

Rollgitter TG-X „easy“

mit E-Antrieb

Schnelllauftor SLT 07

- Aluminium


222


in mm

Breite/Höhe

B 1000 – 12000

H 1000 – 12000

B 1000 – 12000

H 1000 – 12000

B 1000 – 5000 / 4500

H 1000 – 5000

B 1000 – 5000

H 1000 – 5000

B 1000 – 4600

H 1000 – 4600

B 1000 – 6000

H 1000 – 6000

Seite

223-224

225-226

227-228


231-232

Rolltore mit Elektro-Antrieb

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Rolltor

(Profile aus Stahl verzinkt oder Aluminium,

ein- oder doppelwandig).



Beton

Stahl

mind. 150 mm


nur mit Stahleinfassung

Holz mind. 240 mm

Größenbereich: Bestellmaße

Breite: 1000 – 12000 mm

Höhe: 1000 – 12000 mm

Größere Tore auf Anfrage.

Torpanzer: Torpanzer, bestehend aus scharnierartig

ineinander geschobenen Profilen aus Stahl verzinkt

oder Aluminium.

Profile: einwandig Aluminium:

Teilung 6010: 93,2 mm

doppelwandig Aluminium:

Teilung 4020: 100,0 mm

einwandig Stahl:

Teilung 6010: 93,2 mm

doppelwandig Stahl:

Teilung ThermoTeck: 93,5 mm

Oberfläche: Stahl verzinkt.

Stahl bandbeschichtet (nur ThermoTeck)

Aluminium walzblank.

Aluminium bandbeschichtet nach RAL

Einwandige Profile innen nur mit Schutzlack.

Fensteraus- 4020 Aluminium Verglasung aus Kunststoff,

schnitte: glasklar 150 mm x 50 mm.

Abschluss-

Belüftung durch 6010 Lochgitter-Profile mit

ca. 30% Lüftungsquerschnitt (nur Aluminium).

ThermoTeck Verglasung aus Kunststoff,

glasklar 150 mm x 55 mm.

doppelwandiges Kastenprofil aus Aluminium-pressblank

profile: mit dauerelastischer und anfriersicherer Profil–Schlauchdichtung

aus EPDM für dichten Torabschluss.

Endstücke: Stabile, verschleiß- und korrosionsfeste Kunststoffteile

zur Arretierung der Profile.

Sturmhaken: Bei hohen Windlasten und/oder großen Breiten

werden die Tore mit Sturmhaken und einem verstärkten

Abschlussprofil ausgerüstet.

Führungs- Stabile Stahlprofile mit verschleißfesten,

schienen: leicht auswechselbaren Kunststoffführungen.

Tiefe der Führungsschiene nach DIN 18358.

Wickelwelle: Grundiertes Stahlrohr nach DIN 2458 mit beidseitig

eingeschweißten Wellen für Antriebs-, Fangvorrichtungs-

oder Lageraufnahme.


Rolltor, doppelwandig, isoliert, aus beschichteten Stahlprofilen,

Konsolen verzinkt, Windlast nach DIN 1055 T4. Mit Sturzdichtung

und grundierter Wickelwelle.

Einzelpreis

€

Fabrikat:

Antrieb:

Steuerung:

Montage:



Teckentrup oder gleichwertig. Rolltor ThermoTeck,

Stahl, doppelwandig.

Aufsteckantrieb 400 V Drehspannung, IP54,

Nothandkurbel integrierter Fangvorrichtung, TÜV

geprüft, wartungsfrei.

CS 300 in der Grundausführung, Steuerspannung

24 V Sicherheitskleinspannung, Schutzart IP65,

"Tor zu" in Totmannschaltung (Dauerdruck), mit

Drucktastern "Auf-Halt-Zu", betriebsfertig verkabelt

und mit CEE-Stecker.

Hinter der Öffnung, auf Beton, sämtliche Befestigungselemente,

auf das Baukörpermaterial abgestimmt,

beiliegend.

Bestellmaße:_____mm Breite und _____mm Höhe.

Wand- und Sturzdicke (Beton ___mm / Mauerwerk

___mm), Sturzhöhe ___mm, seitlicher Platz rechts

___mm, links ___mm.

Sturzdichtung: Serienmäßig, außer bei Toren mit Lüftungsgittern,

Lüftungsschlitzen oder anderen Belüftungsarten.


Gesamtpreis

€

Konsolen: Aus verzinktem Stahl.

Auf Wunsch mit Schallschutzmaßnahmen n. DIN 4109

Verriegelung: Sämtliche Verschlüsse über Sicherheitsschalter mit

der Torsteuerung verbunden.

innen abschließbares Abschlussprofil über zwei

Riegelstangen

innen und außen abschließbares Abschlussprofil

über zwei Riegelstangen

Nachtriegel von innen

(mit Vorhängeschloss abzuschließen)

andere Verschlussarten auf Anfrage

Antriebe: Aufsteckantrieb mit integrierter Fangvorrichtung oder

Kettenantrieb mit separater Fangvorrichtung und elektr.

Zwangstrennung, Drehspannung 400 V, 50 Hz,

Schutzart IP 54, mit Nothandkurbel gemäß ZH 1/494

Punkt 4.4.3, TÜV geprüft. Andere Sonderspannungen,

Schutzarten oder Notbetätigungen auf Anfrage.

Steuerungen: Für Aufsteck- und Kettenantriebe, steckerfertig vorverkabelt

und mit CEE-Stecker. Die CS 300 in der

Grundausstattung und als Totmann-Steuerung

ausgeführt, ist einfach aufrüstbar mit:

Selbsthaltung „ZU“ in Verbindung mit

einer Schließkantensicherung.

Funkfernsteuerung.

Automatischer Zulauf (mit Ampeln)

Zubehör für Steuerungen:

Automatischen Zulauf (mit Ampeln)

(Zusätzliche Lichtschranken im Bereich des

Torlaufs empfohlen).

Ampelsteuerung

Digitaler Induktionsschleife.

Ohne Schließkantensicherung:


24 V Sicherheits-Kleinspannung, Schutzart IP 65,

„Tor zu“ in Totmannschaltung (Dauerdruck), Drucktastern

„Auf-Halt-Zu“.

Mit Schließkantensicherung:

CS 300 mit selbstüberwachender Schließkantensicherung,

Steuerspannung 24 V Sicherheitskleinspannung,

Schutzart IP 65, „Tor zu“ und „Tor auf“ in Selbsthaltung

mit Drucktastern „Auf-Halt-Zu“.

Sonderaus- Feststehendes Seitenteil mit eingebauter Tür.

stattungen: Drehbares Seitenteil mit eingebauter Tür.

Panzerverkleidung aus:

verzinktem Stahlblech Aluminium natur

andere Ausführungen auf Anfrage

Schräg laufende Bodenprofile, dem Fußboden

angepasst. Seitliche- oder Dachmontagen

Weitere Die genauen Maße für die seitlichen Anschläge und den

Unterlagen: Sturzanschlag finden Sie in unseren Einbaudaten für

Rolltore und Rollgitter. Sie erhalten für jedes Tor

individuelle, bemasste Montagezeichnungen.

Bei außergewöhnlichen Anschlagarten sprechen

sie mit uns.


Rolltore mit Elektro-Antrieb



Rollgitter mit Elektro-Antrieb

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Rollgitter

(Profile aus Stahl verzinkt oder Aluminium)



Beton

Stahl

mind. 150 mm



Holz


mind. 240 mm

Breite: 1000 – 12000 mm

Höhe: 1000 – 12000 mm

Größere Tore auf Anfrage.


miteinander verbundenen Waben aus Stahl verzinkt

oder Aluminium.

Profile: Aus Flach-Material.

Gerade oder gebogene Wabe.

Axiale Gleitstücke aus verschleißfestem Kunststoff

(TG-S, TG-E, TG-A und TG-V)

Aus Flachrund-Material.

Gerade Wabe. (TG-X)

Oberfläche: Stahl verzinkt.

Aluminium walzblank.

Aluminium walzblank, durch Edelstahl-Verbinder

verstärkt.

Edelstahl walzblank.

Abschlussprofile:

Verzinkter Stahlwinkel bei Ausführung Stahl und

Aluminium.

Edelstahlwinkel bei Ausführung Edelstahl.

Stranggepreßtes Abschlussprofil aus Aluminium

bei TG-X.

Führungsschienen:

Stabile Stahlprofile mit verschleißfesten, leicht

auswechselbaren Kunststoffführungen.


Wickelwelle: Grundiertes Stahlrohr nach DIN 2458 mit beid-

seitig eingeschweißten Wellen für Antriebs-,

Fangvorrichtungs- oder Lageraufnahme.


Auf Wunsch mit Schallschutzmaßnahmen

nach DIN 4109.

Verriegelung: Serienmäßig mit automatischer Hochschiebesicherung.

Auf Wunsch:

Sämtliche Verschlüsse über Sicherheitsschalter

mit der Torsteuerung verbunden.

über zwei Riegelstangen innen abschließbares

Abschlussprofil mit PZ-Zylinder.

über zwei Riegelstangen innen und außen

abschließbares Abschlussprofil mit PZ-Zylinder.

Nachtriegel von innen (mit Vorhängeschloss

abzuschließen).

Andere Verschlussarten auf Anfrage.


Rollgitter, gerade Wabe, aus walzblanken Aluminiumprofilen, mit

verzinktem Abschlusswinkel und Konsolen, Wickelwelle grundiert.

Einzelpreis

€

Fabrikat:

Antrieb:

Steuerung:

Montage:


Bestell-

angaben:

Teckentrup oder gleichwertig.

Rollgitter gerade Wabe 185, Aluminium

Aufsteckantrieb 400 V Drehspannung, IP54, Nothandkurbel

gemäß ZH 1/494 Punkt 4.4.3 und in-

tegrierter Fangvorrichtung, TÜV geprüft, wartungsfrei

CS 300 in der Grundausführung, Steuerspan-

nung 24 V Sicherheitskleinspannung, Schutzart

IP65, „Tor zu“ in Totmannschaltung (Dauerdruck)

mit Drucktastern „Auf-Halt-Zu“ und selbstüberwachender,

elektromechanischer Schließkantensich-

erung, betriebsfertig verkabelt u. mit CEE-Stecker.

Hinter der Öffnung, auf Beton, sämtliche Befesti-

gungselemente, auf das Baukörpermaterial ab-

gestimmt, beiliegend.

Bestellmaße:__mm Breite und __mm Höhe

Wand- und Sturzdicke (Beton __mm / Mauer-

werk __mm), Sturzhöhe __mm, seitlicher Platz

rechts __mm, links __mm

Antriebe: Aufsteckantrieb mit integrierter Fangvorrichtung oder

Kettenantrieb mit separater Fangvorrichtung und elektr.

Zwangstrennung, Drehspannung 400 V, 50 Hz,

Schutzart IP 54, mit Nothandkurbel gemäß ZH 1/494

Punkt 4.4.3, TÜV geprüft. Andere Sonderspannungen,


Steuer-

ungen: Für Aufsteck- und Kettenantriebe, betriebsfertig ver-

kabelt und mit CEE-Stecker. CS 300 AE-LE, CS 400 in

der Grundausstattung und als Totmann-Steuerung

ausgeführt, aufrüstbar mit:

Selbsthaltung „ZU“ in Verbindung mit

einer Schließkantensicherung.

Funkfernsteuerung.

Automatischer Zulauf (mit Ampeln)

Einzugssicherung

Zubehör für Steuerungen:


(Zusätzliche Lichtschranken im Bereich des

Torlaufs empfohlen).

Ampelsteuerung/Gegenverkehr

Digitaler Induktionsschleife.


Gesamtpreis

€

Ohne Schließkantensicherung:


24 V Sicherheits-Kleinspannung, Schutzart IP 65,

„Tor zu“ und „Tor auf“ in Totmannschaltung (Dauerdruck),

Drucktastern „Auf-Halt-Zu“.

Mit Schließkantensicherung:

CS 300 AE-LE, CS 400 mit selbstüberwachender,

elektromechanischer Schließkantensicherung,

Steuerspannung 24 V Sicherheitskleinspannung,

Schutzart IP 65, „Tor zu“ und „Tor auf“ in Selbsthaltung.

Im Sturzbereich sind die Einzugstellen mit überwachten

Lichtschranken nach Sicherheitskategorie II beidseitig

gesichert.

Standardmäßige Funktionen:


(Zusätzliche Lichtschranken im Bereich

des Torlaufs empfohlen).

Ampelsteuerung (Gegenverkehr und Einbahnverkehr).

Sonderaus- Feststehendes Seitenteil mit eingebauter Tür.

stattungen: Drehbares Seitenteil mit eingebauter Tür.

Panzerverkleidung aus:

verzinktem Stahlblech

Aluminium natur


Schräg laufender Stahlwinkel, dem Fußboden angepasst.

Seitliche- oder Dachmontagen.

Weitere

Unterlagen: Die genauen Maße für die seitlichen Anschläge und

den Sturzanschlag finden Sie in unseren Einbaudaten

für Rolltore und Rollgitter. Sie erhalten für jedes Tor

individuelle, bemaßte Montagezeichnungen.

Bei außergewöhnlichen Anschlagarten sprechen

sie mit uns.


Rollgitter mit Elektro-Antrieb



Rolltor ThermoTeck „easy“

Rolltor 6010 visio „easy“

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Rolltor ThermoTeck „easy“, 6010 visio „easy“

(Profile aus Stahl verzinkt doppelwandig oder

Aluminium einwandig)




Stahl





Breite: 1000 – 5000 mm

Höhe: 1000 – 5000 mm


ineinander geschobenen Profilen.

Profile: einwandig Aluminium (Lochgitter-Profile):

Teilung 6010 visio „easy“: 93,2 mm

doppelwandig Stahl:

Teilung ThermoTeck „easy“: 93,5 mm

Oberfläche: Stahl verzinkt (nur ThermoTeck „easy“)

Stahl bandbeschichtet (nur ThermoTeck „easy“)

Aluminium walzblank (nur 6010 visio „easy“)

Aluminium bandbeschichtet nach RAL

(nur 6010 visio „easy“) Einwandige Profile innen nur

mit Schutzlack

Aluminium gepulvert (nur 6010 visio „easy“)

Fensteraus- ThermoTeck „easy“ Verglasung aus Kunststoff,

schnitte: glasklar 150 mm x 55 mm.

Belüftung durch 6010 visio „easy“ Lochgitter-Profile

mit ca. 30% Lüftungsquerschnitt (nur

Aluminium).

Abschluss- Mit dauerelastischer und anfriersicherer Profil–

profile: Schlauchdichtung aus EPDM für dichten

Torabschluss

Nur beim 6010 visio „easy“: Doppelwandiges

Kastenprofil aus Aluminium-pressblank.

Endstücke: Stabile, verschleiß- und korrosionsfeste

Kunststoffteile zur Arretierung der Profile.


Rolltor, doppelwandig, isoliert, aus beschichteten Stahl-profilen,

Konsolen verzinkt, Windlastklasse 2 nach DIN 1055 T4. Mit

verzinkter Wickelwelle.

Einzelpreis

€

Fabrikat:

Antrieb:

Steuerung:

Montage:



Teckentrup oder gleichwertig. Rolltor

ThermoTeck „easy“, Stahl, doppelwandig.


40%ED, Kurbeladapter, integrierter Fangvorrichtung,

TÜV geprüft, wartungsfrei.

AS 210 im Antrieb integriert, Steuerspannung 24

V Sicherheitskleinspannung, Schutzart IP54,

Totmannschaltung (Dauerdruck), mit Drucktastern

"Auf-Halt-Zu", betriebsfertig verkabelt und

mit CEE-Stecker.

Hinter der Öffnung, auf Beton, sämtliche

Befestigungselemente, für Montage auf Stahl

abgestimmt, beiliegend.

Bestellmaße:_____mm Breite und _____mm

Höhe.

Wand- und Sturzdicke (Beton ___mm /

Mauerwerk ___mm), Sturzhöhe ___mm,

Seitlicher Platz rechts ___mm, links ___mm.




Wickelwelle: Verzinktes Achtkantrohr mit beidseitig

verschraubten Wellen für Antriebs- oder

Lageraufnahme.

Sturz-

dichtung: Sonderausstattung.


Antriebe: Aufsteckantrieb mit integrierter Fangvorrichtung,

Drehspannung 400 V, 50 Hz, Schutzart IP 54,

mit Kurbeladapter (Nothandkurbel Sonder-

ausstattung) TÜV geprüft und wartungsfrei.

Andere Sonderspannungen, Schutzarten oder

Notbetätigungen auf Anfrage.

Steuerungen: Betriebsfertig verkabelt und mit CEE-Stecker.

Sonderaus- Panzerverkleidung aus:

stattungen: verzinktem Stahlblech



Gesamtpreis

€

Weitere Die genauen Maße für die seitlichen Anschläge

Unterlagen: und den Sturzanschlag finden Sie in unseren

Einbaudaten für Rolltore und Rollgitter.

Sie erhalten für jedes Tor individuelle, bemaßte

Montagezeichnungen.

Bei außergewöhnlichen Anschlagsarten sprechen

sie mit uns.


Rolltor ThermoTeck „easy“

Rolltor 6010 visio „easy“ Türen

228

Bestellmaßbreite Bestellmaßbreite

Technische

Änderungen

vorbehalten!

Sturzhöhe (S)

Bestellmaßhöhe

OFF

. Tore . Zargen


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Rollgitter TG-X „easy“

(Profile aus pressblankem Aluminium)




Stahl





Breite: 1000 – 5000 mm

Höhe: 1000 – 5000 mm


miteinander verbundenen Aluminium-Profilen.

Profile: aus Flachrund-Material

Gerade Wabe.

Oberfläche: Aluminium pressblank

Abschluss: mit dauerelastischer und anfriersicherer Profilprofil:

Schlauchdichtung aus EPDM für dichten

Torabschluss.




Wickelwelle: Verzinktes Achtkantrohr mit beidseitig

verschraubten Wellen für Antriebs- oder

Lageraufnahme.


Antriebe: Aufsteckantrieb mit integrierter Fangvorrichtung,

Drehspannung 400 V, 50 Hz, Schutzart IP 54, mit

Kurbeladapter (Nothandkurbel Sonderausstattung)

TÜV geprüft und wartungsfrei.

Andere Sonderspannungen,


Steuerungen: Betriebsfertig verkabelt und mit CEE-Stecker.


Rollgitter, aus Aluminiumprofilen, Konsolen verzinkt, mit

verzinkter Wickelwelle.

Einzelpreis

€

Fabrikat:

Antrieb:

Steuerung:

Montage:


Bestell-

angaben:

Teckentrup oder gleichwertig.

Rollgitter TG-X „easy“, Aluminium.


40% ED, Kurbeladapter, integrierter Fangvorrichtung,

TÜV geprüft, wartungsfrei.

AS 210 im Antrieb integriert, Steuerspannung

24 V Sicherheitskleinspannung,

Schutzart IP54, Totmannschaltung (Dauerdruck),

mit Drucktastern "Auf-Halt-Zu", betriebsfertig

verkabelt und mit CEE-Stecker.

Hinter der Öffnung, auf Beton, sämtliche

Befestigungselemente, für Montage auf

Stahl abgestimmt, beiliegend.

Bestellmaße: _____mm Breite und

_____mm Höhe.

Wand- und Sturzdicke (Beton ___mm /

Mauerwerk ___mm), Sturzhöhe ___mm,

Seitlicher Platz rechts ___mm, links ___mm.

Sonderaus- Panzerverkleidung aus:

stattungen: verzinktem Stahlblech



Weitere Die genauen Maße für die seitlichen Anschläge

Unterlagen: und den Sturzanschlag finden Sie in unseren

Einbaudaten für Rolltore und Rollgitter.

Sie erhalten für jedes Tor individuelle,

bemaßte Montagezeichnungen.

Bei außergewöhnlichen Anschlagsarten

sprechen sie mit uns.


Gesamtpreis

€




Bestellmaßbreite Bestellmaßbreite

Technische

Änderungen

vorbehalten!

Sturzhöhe (S)

Bestellmaßhöhe

OFF




(weiteres Lieferprogramm Schnelllauftor SLT 08 FU, Öffnungsgeschwindigkeit bis 1,5 m/sec)


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Schnelllauftor SLT 07, SLT 07 FU

Temperaturbeständigkeit DIN 53372 –36 bis +80° Celsius

Schwerentflammbarkeit DIN 75200 < 100 mm/min K-Wert

(Wärmedurchgangswert) 5,75.

Rolltorbehang: Gewebeverstärkter Rolltorbehang in extrem

widerstandsfähiger und reißfester Ausführung.

Der Rolltorbehang wird ohne verschleißbare mechanische Teile im

Führungsprofil geführt. Behangstraffung erfolgt durch ein spezielles

Behangabschlussschwert. Die Dichtflächen des Behanges zu den

Seitenteilen werden durch eine spezielle Bürsten leiste abgedichtet.

Die im Rolltorbehang eingelegten Rohre erlauben eine Windlastaufnahme

der Windlastklasse 1.

Standardfarbe: RAL 2004 Orange (1,5 mm dick)

RAL Töne

optional:

in Anlehnung an:

1001 Beige, 1003 Signalgelb, 1018 Zinkgelb,

3002 Karminrot, 2004 Orange, 5010 Enzianblau,

5012 Lichtblau, 6024 Verkehrsgrün,

9005 Tiefschwarz, 9010 Reinweiß

Behangstärke: 1,0 mm

7038 Achatgrau,

Sichtfenster:

Öffnungs- und

Im Rolltorbehang ist ein PVC-Sichtfenster (Stärke: 2 mm)

über die komplette Breite ab Oberkante Fußboden 1300 bis

2200 mm serienmäßig enthalten.

Schließgeschwindigkeit: 0,8 m/sec.

Seitenteile: Selbsttragende Seitenteile in hochwertiger,

feuerverzinkter Ausführung.

Torsteuerung – CS 300 bzw. CS 300 FU

• Abmessungen Gehäuse (BxHxT) ca.: 215x275x190 mm

Wendeschütz- bzw. FU-Steuerung montiert in speziell entwickeltem

Kunststoffgehäuse IP 65, Netzanschlussleitung mit CEE-Stecker und 3-fach

Tastatur (AUF-NOT/AUS-ZU) auf dem Gehäusedeckel. LCD Diagnose-

Anzeige.

3 potentialfreie Kontakte, optional.

Einstellung der Offenhaltezeit von 0 - 600 sec. einstellbar.

Statusanzeigen über LCD (Klartext).

Alle externen Ansteuerungen sind möglich.

Der Schaltkasten erfüllt die neue Tornorm prEN 12453/12445/12978.

Schneckenradgetriebemotor, 3 x 400 Volt / Schutzart IP 54 Der eingesetzte

Schneckenradgetriebemotor wurde speziell für das Schnelllauftor entwickelt.

• Er zeichnet sich durch seine robuste und wartungsarme

Ausführung aus

• Serienmäßig mit digitalem Endschalter (absolut Wertgeber)

• Motorbremse selbst nachregulierend 5 N/m

• Die Anbringung des Motors ist links oder rechts möglich

• Notkurbeleinrichtung am Schneckenradgetriebemotor


€

Schnelllauftor SLT 07, Standardfarbe RAL 2004

Orange. Im Rolltorbehang ist ein PVC-Sichtfenster

(Stärke: 2 mm) über die komplette Breite ab Oberkante

Fußboden 1300 bis 2200 mm enthalten. Torsteuerung

– CS 300 Abmessungen Gehäuse (B x H x T) ca.: 215

x 275 x 190 mm Wendeschützsteuerung montiert in

speziell entwickeltem Kunststoffgehäuse IP 65. Der

Schneckenradgetriebemotor ist mit einer

Fangvorrichtung bzw. Absturzsicherung ausgerüstet.

Der Torbereich wird durch eine

Sicherheitslichtschranke mit Reflektor überwacht.

Bestellgröße: Bau-Richtmaße: ___ mm Breite und ___ mm Höhe

Bestellangaben: Wand und Sturzdicke (Beton ___ mm/Mauerwerk ___ mm.

Seitl. Platz links ___, seitl. Platz rechts ___ .

Gesamtpreis

€

Produkt: Schnelllauftor SLT 08, SLT 08 FU

Temperaturbeständigkeit DIN 53372 –36 bis +80° C.

Schwerentflammbarkeit DIN 75200 < 100 mm/min K-Wert

(Wärmedurchgangswert) 5,75.

Rolltorbehang: Gewebeverstärkter Rolltorbehang in extrem

widerstandsfähiger und reißfester Ausführung.

Der Rolltorbehang wird durch Tandemrollen, die am Federstahl (Typ 08/FS)

bzw. Vierkantrohr (Typ 08/VR) befestigt sind, im Seitenteil geführt.

Die im Rolltorbehang eingelegten Windversteifungen erlauben eine

Windlastaufnahme mit Vierkantrohr) der Windlastklasse 2.

Standardfarbe: RAL 2004 Orange (1,5 mm dick)

RAL Töne in Anlehnung an:

optional: 1001 Beige, 1003 Signalgelb, 1018 Zinkgelb,

3002 Karminrot, 2004 Orange, 5010 Enzianblau,

5012 Lichtblau, 6024 Verkehrsgrün, 7038 Achatgrau,

9005 Tiefschwarz, 9010 Reinweiß

Behangstärke: 1,0 mm

Sichtfenster: Im Rolltorbehang ist ein PVC-Sichtfenster (Stärke: 2 mm)

über die komplette Breite ab Oberkante Fußboden 1300

bis 2200 mm serienmäßig enthalten.

Öffnungs- und von 1,2 – 1,5 m/sec.

Schließgeschwindigkeit: 0,8 m/sec.

Seitenteile: Selbsttragende Seitenteile in hochwertiger,

feuerverzinkter Ausführung.

Torsteuerung – CS 300 bzw. CS 300 FU

• Abmessungen Gehäuse (BxHxT) ca.: 215x275x190 mm

Wendeschütz- bzw. FU-Steuerung montiert in speziell entwickeltem

Kunststoffgehäuse IP 65, Netzanschlussleitung mit CEE-Stecker und 3-fach

Tastatur (AUF-NOT/AUS-ZU) auf dem Gehäusedeckel. LCD Diagnose-

Anzeige.

3 potentialfreie Kontakte, optional.

Einstellung der Offenhaltezeit von 0 - 600 sec. einstellbar.

Statusanzeigen über LCD (Klartext).

Alle externen Ansteuerungen sind möglich.

Der Schaltkasten erfüllt die neue Tornorm prEN 12453/12445/12978.

Schneckenradgetriebemotor, 3 x 400 Volt / Schutzart IP 54 Der eingesetzte

Schneckenradgetriebemotor wurde speziell für das Schnelllauftor entwickelt.

• Er zeichnet sich durch seine robuste und wartungsarme

Ausführung aus

• Serienmäßig mit digitalem Endschalter (absolut Wertgeber)

• Motorbremse selbst nachregulierend 5 N/m

• Die Anbringung des Motors ist links oder rechts möglich

• Notkurbeleinrichtung am Schneckenradgetriebemotor

Federkraft-Crash-Schutz

Beim Anfahren des Bodenabschlussschwertes durch ein Fahrzeug wird der Rückhaltemechanismus geöffnet. Die Führung am Bodenabschlussschwert springt

durch die Federkraft sofort in das Bodenabschlussschwert zurück und kann somit nach beiden Seiten aus den Führungen herausgedrückt werden. Die Crash-

Endstücke werden durch den Crash mechanisch nicht belastet und haben somit eine hohe Lebensdauer. (bis max. 5000 mm Torbreite möglich)

Sicherheitseinrichtungen

• Der Schneckenradgetriebemotor ist serienmäßig mit einer Fangvorrichtung bzw. Absturzsicherung ausgerüstet.

• Der Torbereich wird durch eine Sicherheitslichtschranke mit Reflektor überwacht.

• Zur Personensicherung ist das Behangabschlussschwert mit einer selbstüberwachenden Kontaktleiste ausgestattet.

• Die Sicherheitsrichtlinien nach BGR 232 für kraftbetätigte Tore werden erfüllt.

Geprüfte Sicherheit der Betriebskräfte und sicheres Öffnen nach DIN EN 13241-1







232

Ausführung Motor links / rechts spiegelbildlich

1

Lichte Breite

5 Lichte Breite

6

2

3

Lichte Höhe

7

Ausführung Motor links / rechts spiegelbildlich

5

1 Lichte Breite

2 100

Lichte Breite

6

3

Lichte Höhe

7

50

Technische

Änderungen

vorbehalten!

4

4

50

Schnelllauftor

SLT 07

1

2

3

4

5

6

7

07 07

125

125

420



200

180

mit Haube

125

125


350

320


280

Schnelllauftor

SLT 08

1

2

3

4

5

6

7

08 08

120

120

490

350


180


mit Haube

120

120



320

200

350

07-GG

Gegengewicht

125

225

420






07/VR-GG

mit Haube

125

225


350

320


280

Faltschiebetore




ein- und doppelwandig

Produkt Größenbereich

in mm

Breite/Höhe

Faltschiebetor

„ew-RP-GUP“

Faltschiebetor FE


234

B 2250 – 16000

H 2000 – 5000

B 2250 – 16000

H 2000 – 5000

Blattdicke

50 mm

mindest

Sturzhöhe

50 mm 130 mm

mindest

seitlicher

Überstand

links/rechts

Seite

130 mm 235-236

237-238

Stahl-Faltschiebetor einwandig „ew-RP-GUP“

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Stahl-Faltschiebetor ew-RP-GUP


Mauerwerk

Beton

Porenbeton

Stahlkonstruktionen

Größenbereich: Bau-Richtmaße

Breite: 2250 – 16000 mm

Höhe: 2000 – 5000 mm

* (ab 3000 mm Höhe waagerechte, mittig

angebrachte Sprosse erforderlich)

Flügelöffnung: nach links und/oder rechts öffnend

90° oder 180°

Torflügel: Torflügel bestehend aus profilierten verzinkten

Stahlprofilen mit senkrechten Aufnahmen für

das Gummi-Unfall-Profil (GUP) aus EPDM und

innen mit Anlagefalz zur Aufnahme von

*Sickenblechen (Standard), glatte Ausführung,

Lichtausschnitten oder anderen Fülllungen.

Rahmenprofilansichtsbreite ohne

EPDM-Profil 110 mm

Blechdicke: 0,7 mm gesickt, verzinkt

Torflügeldicke: 50 mm

Torzarge: Zarge seitlich aus profilierten Stahlprofilen mit

Aufnahme für das Gummi-Unfall-Profil (GUP)

aus EPDM. Oben gekantete Eckzarge

oder Blockzargenausführung mit Röhren-

Laufschiene. Mit unterem Anschlag.

Dichtung oben Anschlagdichtung EPDM.

Dichtung unten aufgeschraubte Bürstendichtung.

Mit Montagewinkel

Oberfläche: Torflügel und Torzarge verzinkt und grundiert


Wahlweise Grundierung nach RAL

Beschläge: Zweiteilige Dreirollen-Stahlbänder mit

Kugellager (verzinkt).

Führungsrollen mit kugelgelagerten

Stahlrollen

Aufliegendes Basküleschloss innen,

PZ-vorgerichtet und Alu-Drückergarnitur

bei Ausführung mit Gehflügel

Schlupftür mit Einsteckschloss

aufgesetzte Falttor-Basküle mit

Riegelstange □ 30 x 10 mit integriertem

Handgriff

Torfeststeller

Flügelfeststeller


€

Verglasung:

Sonderaus-

Acrylscheiben oder Verbundssicherheitsglas

Eckig mit Stahl-Klemmleisten.

stattungen: Schlupftür mit Schwelle bzw.

geteilter Gehflügel

Achtung! Schlupftüren mit Schwelle nicht

für Panikausgänge zugelassen!

Panikschloss nur für Schlupftür

Regenblech

Sockelprofil

Sonderausführung seitliche Winkelzarge

Füllungen: bombierte Bleche 1,5 mm,

glattes Blech 1,5 mm

Verglasung,

vorgerichtet für Holzfüllung

Sicherheitsstandard

und Leistungsklassen:

GS = geprüfte Sicherheit vom TÜV-Nord

Geprüft nach Sicherheitsnorm EN 12604

Windlast geprüft nach EN 12424 Klasse 2

(max. 450 N/m² Windlast)


Gesamtpreis

€

Stahl-Faltschiebetor ew-RP-GUP, einwandig.

Vierflügeliges Tor, 3:1 gekuppelt, Gehflügel DIN rechts.

Torflügel aus profilierten Stahlprofilen, 50 mm dick.

Torflügel-Füllung aus Sickenblech 0,7 mm dick, verzinkt.

Zarge seitlich aus profilierten Stahlprofilen mit

Aufnahme. Toraufhängung, bestehend aus Laufschiene

mit kugelgelagerter Führungsrolle. Gangflügel

mit Einsteckschloss PZ-vorgerichtet und Alu-Drückergarnitur.

Verriegelung der übrigen Torflügel mit Falttor-

Basküle. Die Torflügel sind mit zweiteiligen Bändern

gekuppelt. Fabrikat „ew-RP-GUP“ oder vergleichbar.


Bau-Richtmaße:______ mm Breite und ______mm Höhe,

Flügelzahl _____, Faltschema ______, Flügelöffnung 90°/180°

Bestellangaben: Wand und Sturzdicke (Beton ______mm/Mauerwerk ______mm)

Tor öffnet nach außen/innen (von der Anschlagseite des Tores gesehen)

Sturzhöhe ______mm (mind. 150 mm),

Seitlicher Platz rechts ______mm, links ______mm.

Mit/ohne Schlupftür (im Flügel eingebaut)


Stahl-Faltschiebetor einwandig „ew-RP-GUP“



Stahl-Faltschiebetor FE „Teckentrup 50“

doppelwandig isoliert

Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: Stahl-Faltschiebetor FE „Teckentrup 50“


Mauerwerk Beton

Porenbeton Stahlkonstruktionen


Breite: 2250 – 16000 mm

Höhe: 2000 – 5000 mm

Flügelöffnung: nach links und/oder rechts öffnend 90°

(180° öffnend)

Torflügel: Torflügel bestehend aus kastenförmig gekanteten

Stahlblechen mit umlaufender Aufnahme für das

Gummiunfallprofil (GUP) aus EPDM. Mit oberer und

unterer Flügeldichtung und Montagewinkel.

Isolierung: PUR-ausgeschäumt

Oberfläche: grundiert ähnlich RAL 9016

Alternativ:

Isolierung: festverklebte Mineralwolle

Blechdicke: 1,0 mm verzinkt

Oberfläche: grundiert ähnlich RAL 9016


Blechdicke: 1,5 mm verzinkt

Oberfläche: verzinkt blank

Sonderausstattung Blechdicke:

Mineralwolle (festverklebt) 1,5 mm

PUR-ausgeschäumt 1,0 mm

Mineralwolle 1,75 mm

Torflügeldicke: 50 mm

Torzarge: Zarge seitlich aus Rechteckrohr 50 x 90 mm.

Oberes Zargenprofil mit Führungsschiene

(U-Profil) und Entlastungsebene. Unten mit

unterem Anschlag.


Ohne unterem Anschlag möglich.

(Bei Flügelkupplung ≥ 4 Flügeln pro Seite ist

ein unterer Anschlag erforderlich.

Bei großflächiger Verglasung auf Anfrage.)

Oberfläche: Torflügel verzinkt und grundiert ähnlich RAL 9016

(Verkehrsweiß) oder verzinkt blank. Torzarge

verzinkt.

wahlw. pulverbeschichtet grundiert in

RAL nach Wahl

Beschläge: 2-Dreirollen-Stahlbänder mit Kugellager (verzinkt)

Führungsrolle mit kugelgelagerten Kunststoffrolle

aufliege. Basküleschloss innen, PZ-vorgerichtet

und Drückergarnitur (schwarz) außen bei

Ausführung Gehflügel (nur bei ungeraden

Kupplungen möglich )

Schlupftür mit Einsteckschloss

Aufgesetzte Falttor - Basküle mit Riegelstange

(Ø 10 + □ 16 mm) mit separatem Handgriff

Flügelfeststeller


€

Gesamtpreis

€

Stahl-Faltschiebetor FE „Teckentrup 50“, doppelwandig,

PUR-ausgeschäumt. Vierflügeliges Tor, 3:1 gekuppelt.

Gehflügel DIN rechts. Torflügel aus Stahlblech.

Torblatt 50 mm dick, mit senkrecht angeordneten

Gummiunfallschutzprofilen. Zarge seitlich aus Rechteckrohr.

Oberes Zargenprofil mit Führungsschiene

(U-Profil). Gangflügel mit aufliegendem Treibriegelschloss,

PZ-vorgerichtet und Drückergarnitur schwarz.

Verriegelung der übrigen Torflügel mit aufliegender

Basküle. Die Torflügel sind mit zweiteiligen Bändern

gekuppelt. Fabrikat FE „Teckentrup 50“ oder vergleichbar.


Bau-Richtmaße:_____ mm Breite und _____mm Höhe,

Flügelzahl _____, Faltschema _____, Flügelöffnung 90°

Bestellangaben: Wand und Sturzdicke (Beton _____mm/Mauerwerk _____mm)

Tor öffnet nach außen/innen (von der Anschlagseite des Tores gesehen)

Sturzhöhe _____mm (mind. 90 mm)

Seitlicher Platz rechts _____mm, links _____mm

Mit/ohne Schlupftür (im Flügel eingebaut)

Verglasung: Acrylscheiben 5/6/8 mm dick

Verbundsicherheitsglas 6 mm dick

SAN-Doppelscheibe 18 mm dick (nur Alu-Rahmen)

Doppel-Verbundsicherheitsisolierglas

(VSG/VSG) 21 mm dick

(Mit Alu-Klemmleisten oder Gummiklemmprofil)


Stahlbänder schwarz (matt) \ Edelstahl

Torfeststeller

geteilter Gehflügel incl. Anschlagdichtung

(auch mit Panikfunktion)

Schlupftür ohne Schwelle incl. Anschlagdichtung

(auch mit Panikfunktion)

Schlupftüren mit Schwelle incl. Anschlagdichtung

(nicht für Panikausgänge zugelassen)

Schlupftür immer in mittigen Endflügel

Panikschloss nur bei

- Schlupftür ohne Schwelle

- mit Panikstangengriff nach DIN EN 1125

- mit Drückergarnitur nach DIN EN 179

Achtung!

Platzbedarf der Drückergarnitur beachten!

Luftschlitze

Regenblech

Feuerwehr-Entriegelung mit Seilzug

bei Faltschema 2:2 (Ausführung dw 50 GUP)

RAM-Breite: 4000 – 5450 mm

RRM-Höhe: 3550 – 5000 mm

Motor mit Totmannsteuerung

(Ausführung dw 50 GUP)

RAM-Breite: 2250 – 4000 mm

RRM-Höhe: 2550 – 4250 mm

Steuerung für kraftbetätigte Tore mit

Automatikfunktion nach EN 12453

(Baumuster geprüft)


und Leistungseigenschaften nach DIN EN 13241-1:

Probekörper Faltschiebetor (3480 x 3550 mm)

nach außen öffnend mit Bodenanschlag

Widerstand gegen Windlast (Klassifizierung

DIN EN 12424) Klasse 4 (geprüft mit 2500 Pa)

Luftdurchlässigkeit (Prüfung nach EN 12427,

Klassifizierung nach EN 12426) Klasse 4

Widerstand gegen eindringendes Wasser

(Prüfung nach EN 12489, Klassifizierung

nach EN 12425) Klasse 3

Schalldämmung: (ISO 717-1)

max. Rw = 32dB (Mineralwoll-Dämmung)

Wärmedämmung UD-Wert (Messung nach EN

ISO 12567-1, Prüfung nach DIN EN 12428):

UD = 1,9 W/m²k (PU-Schaumfüllung)




Stahl-Faltschiebetor FE „Teckentrup 50“

doppelwandig isoliert



Feuerschutztore


Feuerschutztore

Feuerhemmende und feuerbeständige Stahltore


in mm

Breite/Höhe

(lichter

Durchgang)


„Teckentrup 72 E“

Schiebetor



Schiebetor



Schiebetor



Schiebetor

T 30 Sectionaltor

“Teckentrup S“

Rauchschutz-

Sectionaltor

RS „Teckentrup S“

240

B 1000 – 8500

H 2000 – 6000

B 1500 – 8500

H 2000 – 6000

B 1000 – 8500

H 2000 – 6000

B 1500 – 8500

H 2000 – 6000

B 1000 – 5000

H 2000 – 4700

B 1000 – 5000

H 2000 – 4500

Geprüft als

feuerhemmend

nach DIN 4102

/ EN 1634-1

Blatt-/

Blechdicke

72 mm/

1,0 mm

72 mm/

1,0 mm

40 mm/

0,4 mm

40 mm/

0,4 mm

Geprüft als

feuerbeständig

nach DIN 4102

/ EN 1634-1

Blatt-/

Blechdicke

72 mm/

1,0 mm

72 mm/

1,0 mm

Geprüft als

Rauchdicht

nach EN DIN

18095 Teil 3 +

EN-1634-3

B 2500 – 7000

H 2000 – 4500

B 3000 – 7000

H 2000 – 4500

B 1000 – 7000

H 2000 – 4500

B 2501 – 4000

H 2000 – 4500

B 1000 – 4000

H 2000 – 4500

mindest

Sturzhöhe

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

mindest

seitlicher

Überstand

links/rechts

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

siehe

Zeichnung

Zulassung Seite

Z-6.20-2137 241-242

Z-6.20-2137 243-244

Z-6.20-2103 245-246

Z-6.20-2103 247-248

Z-6.3-1789 249-250

251-252

Feuerhemmendes Stahlschiebetor

T30-1-FSA "Teckentrup 72 E"

wahlweise mit Schlupftür, wahlweise mit Verglasung

Textbeispiel






Stand 01.07.2012



Zulassung: Feuerschutz-Stahlschiebetor

T 30-1-FSA „Teckentrup 72 E“

Z-6.20-2137 geprüft nach DIN 4102-5/EN 1634-1





mit Betonsturz auch

im Aufschiebebereich,

bei bewehrten


F60-A bekleidete Stahlträger und Stützen

Zugelassener Lichte


Höhe: 2000 – 6000 mm

Montageart: Sturzmontage wahlw. Deckenmontage

Öffnungs-

richtung: nach rechts oder links öffnend

Torblatt: Torblatt bestehend aus Einzelelementen

(Anzahl entsprechend der Öffnungsbreite)

doppelwandig





Elementgewicht: ca. 38 kg/m²

Tordichtung: Dichtungs-Profile verzinkt, 2,0 mm dick,

dreiseitig umlaufend

Führungsschuh und Führungsrollen

(untere Torführung)

Schließgewichtskasten mit Schließ-

gewichten (an der Zulaufseite)


Gewichtsumlenkung

(Schließgewichtskasten

hinter dem geöffneten Tor)

Oberfläche: Torblatt und Tordichtung verzinkt

Beschläge: Röhren-Laufschiene mit höhenverstellbaren

kugelgelagerten doppelpaarigen Laufwerken

2 Dämpfungszylinder

1 Radialdämpfer

2 Muschelgriffe

Laufschienenblende, isoliert

Laufschienenabdeckung im Öffnungsbereich


Feuerschutz-Stahlschiebetor T 30-1-FSA geprüft nach

DIN 4102. Einflügeliges Tor nach links öffnend.

Torblatt verzinkt, 72 mm dick (Elementbauweise).

Mit dreiseitiger Labyrinthdichtung, verzinkt.

Toraufhängung, bestehend aus Röhren-Laufschiene

mit doppelpaarigen Laufwerken. Selbsttätiges

Schließen des Tores durch Gegengewichte im

Schutzkasten. Fabrikat „Teckentrup 72 E“

(Zulassungs-Nr. Z-6.20-2137) oder vergleichbar.

Einzelpreis

€

Schlupftür: Zwischen zwei Torblatt-Elementen


ohne Schwelle.

Öffnung in beiden Richtungen möglich.

Lichte Durchgangsmaße Tür (s. Preistabelle):

1005 x 2009 mm (750 x 1800 mm)


Gipskartonplatten



Beschlag:

2 Stück dreiteilige 3D-Bänder


DIN 18250

pz-vorgerichtet Spezial-Drücker-

garnitur, schwarz

Gleitschienentürschließer DIN EN 1154


Profilzylinder 45 + 30

Panikschloss

wahlweise 2 Schlupftüren

Verglasung

für Torblatt Brandschutzglas „Promaglas 30“

u. Schlupftür: 17 mm dick mit Stahlglashalteleisten

Sonderaus- Grundierung (ähnlich RAL 9002)

stattungen: Komplette Feststellanlage bestehend aus:

___Stück Rauchschalter,

Anzahl der Rauchschalter entsprechend

den Richtlinien des DIBt, Ausgabe 1988.

1 Haftmagnet

1 Netzgleichrichter 220/24 V

1 Auslösetaster

Akustischer Alarmmelder

Kompletter Elektro-Antrieb (Öffnungshilfe)

Einsteck-Hakenschloss


Nischenklappe

Deckenklappe

künstlicher Anschlag

künstl. Sturz (bei Deckenmontage)

Gesamtpreis

€

Bestellgröße: lichte Breite: ___ mm Breite und ___ mm lichte Höhe

Bestellangaben: Wand und Sturzdicke (Beton ___ mm/Mauerwerk ___ mm /

Porenbeton____ mm). Wandart im Abstellbereich an der Laufschiene Beton /

Mauerwerk Dicke_____. Tor öffnet nach links/rechts (von der Anschlagseite des

Tores gesehen) Sturzhöhe ___ mm (mind. 210 mm bei Wandbefestigung)

Platz links ___ mm (li. Breite + 440 mm bzw. 700 mm (Aufschubbereich)

rechts ___ mm (mind. 310 mm). Mit/ohne Schlupftür

Rauchdicht geprüft nach EN DIN 18095

Teil 3 + EN-1634-3


Auch in


erhältlich!









Textbeispiel






Stand 01.07.2012









Porenbeton



bei bewehrten

mind. 200 mm


Zugelassener


Lichte


Höhe: 2000 – 6000 mm

Montageart:

Öffnungs-

Sturzmontage wahlw. Deckenmontage

richtung: nach rechts und links öffnend



doppelwandig










2 Schließgewichtskästen mit Schließ-











Feuerschutz-Stahlschiebetor T 30-2-FSA geprüft nach

DIN 4102. Zweiflügeliges Tor nach rechts und links öffnend.

Torblatt verzinkt, 72 mm dick Elementbauweise).







Einzelpreis

€





Lichte Durchgangsmaße Tür:

1005 x 2009 mm (750 x 1800 mm)





Beschlag:



DIN 18250

pz-vorgerichtet Spezial-Drückergarnitur,

schwarz




Panikschloss


Verglasung

für Torblatt Brandschutzglas „Promaglas 30“







2 Haftmagnete







Nischenklappe

Deckenklappe



Gesamtpreis

€






Platz links/rechts ___ mm (li. B./2 + 650 mm (Gewichtsumlenkung/Aufschubbereich)



Teil 3 + EN-1634-3


Auch in


erhältlich!






Feuerbeständiges Stahlschiebetor

T 90-1-FSA „Teckentrup 72 E“


Textbeispiel






Stand 01.07.2012





Z-6.20-2103 geprüft nach DIN 4102-5




Porenbeton


mind. 200 mm


bei bewehrten


Zugelassener


Lichte


Höhe: 2000 – 6000 mm

Montageart:

Öffnungs-

Sturzmontage wahlw. Deckenmontage




doppelwandig










Schließgewichtskasten mit Schließ-



Gewichtsumlenkung (Schließgewichtskasten

hinter dem geöffneten Tor)










Feuerschutz-Stahlschiebetor T 90-1-FSA geprüft nach

DIN 4102. Einflügeliges Tor nach links öffnend.








Einzelpreis

€





Lichte Maße Tür: 1005 x 2009 mm





Beschlag:



DIN 18250






Panikschloss


Verglasung

für Torblatt Brandschutzglas „Promaglas 90“





1 Haftmagnet,


1 Auslösetaster. Anzahl der Rauchschalter

entsprechend den Richtlinien des DIBt,

Ausgabe 1988.





Nischenklappe

Deckenklappe




Teil 3 + EN-1634-3

Gesamtpreis

€






Platz links ___ mm (li. Breite + 440 mm bzw. 700 mm (Aufschubbereich)



Auch in


erhältlich!









Textbeispiel






Stand 01.07.2012









Porenbeton


mind. 200 mm


bei bewehrten



Zugelassener Lichte


Höhe: 2000 – 6000 mm

Montageart: Sturzmontage wahlw. Deckenmontage

Öffnungsrichtung:

nach rechts und links öffnend



doppelwandig








Führungsrollen (untere Torführung)

2 Schließgewichtskasten mit Schließ-

gewichten (hinter dem geöffneten Tor)










Feuerschutz-Stahlschiebetor T 90-2-FSA geprüft nach

DIN 4102. Zweiflügeliges Tor nach rechts und links öffnend.

Torblatt verzinkt, 72 mm dick Elementbauweise).







Einzelpreis

€





Lichte Durchgangsmaße Tür (s. Preistabelle):

1005 x 2009 mm (750 x 1800 mm)





Beschlag:



DIN 18250






Panikschloss


Verglasung

für Torblatt Brandschutzglas „Promaglas 90“







2 Haftmagnete







Nischenklappe

Deckenklappe




In


Gesamtpreis

€






Platz links/rechts ___ mm (li. B./2 + 650 mm (Gewichtsumlenkung/Aufschubbereich)


auf Anfrage!





Türen . Tore . Türen . Tore Zargen . Zargen

Feuerhemmendes Sectionaltor T 30

„Teckentrup S“

Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Feuerhemmendes Stahl-Sectionaltor

T30 „Teckentrup S“

Zul. Nr.: Z-6.3-1789


Einbau in:

Zugelassener

Wände aus:

Mauerwerk mind. 175 mm *

Beton mind. 100 mm *

Porenbeton mind. 200 mm und Stahlbetonsturz *

Bewehrte Porenbetonplatten mind. 175 mm

und Stahlbetonsturz *

* und gemäß statischen Erfordernissen


Breite: 1000 – 5000 mm

Höhe: 2000 – 4700 mm

Torblatt: Torblatt bestehend aus waagerechten, übereinander

angeordneten Paneel-Elementen, die mittels

Scharnierbändern gelenkig miteinander verbunden

sind. Anzahl der Paneel-Elemente entsprechend der

Torhöhe. Doppelwandig Blechdicke 0,4 mm.

Isolierung: vollflächig verklebte Mineralwolle


Zarge: Die Tragekonstruktion besteht aus profiliertem,

verzinktem Stahlblech, Laufschiene verzinkt als C-Profil,

Abdeckung der Zarge aus glattem, verzinktem

Stahlblech. An der Sturzunterkante befindet sich die

waagerechte Wandrauchdichtung. Bei Normalbeschlag

wird das Tor in waagerecht angeordneten Laufschienen

an der Decke abgehängt (Statik der

Deckenkonstruktion beachten!). Bei Vertikalbeschlag ist

die Zarge für den Abstellbereich oberhalb der Durchgangsöffnung

angebracht.

Gewichts- Durch Torsionsfederwelle. Alternativ nicht ausgeausgleich:

glichenes System mit Wickelwelle und Feuerschutzantrieb.

Oberfläche: Außen und Innen stucco-dessiniert

(Außen alternativ woodgrain)

Torblatt grundiert (außen und innen RAL 9002)

Auf Wunsch RAL Grundierung nach Wahl mit

Einschränkungen (siehe Preisblatt)

Zarge verzinkt, Torsionsfedern mit Grundlackierung

Beschlag: kugelgelagerte Rollen zur Führung der Paneel-

Elemente, kugelgelagerte Torsions-(Wickel)welle,

kugelgelagerte Seilumlenkrollen bei Antrieb hinten,

Dämpfungsfedern oben, je ein Tragseil rechts und links,

beidseitige Handgriffe bei rein handbetriebenem Tor,

Feststellanlage mit Rauchschaltern

Beschlagsarten: N: Normal-Beschlag **

HL: Höhergeführter Laufschienenbeschlag **

VL: Vertikal-Beschlag **

** (Platzbedarf siehe Einbau-Zeichnungen)


€

T30-Stahl-Sectionaltor, geprüft n. DIN 4102. Aufgebaut aus mehreren,

übereinander angeordneten Paneel-Elementen. Paneeldicke 40 mm,

Oberfläche beidseitig aus beschichteten, vollflächig verklebten Stahlblechen

0,4 mm stark. Außen- und Innenseite stucco dessiniert. Die

Füllung der Paneel-Elemente besteht aus Mineralwolle. Die einzelnen

Paneel-Elemente sind über Scharnierbänder gelenkig miteinander

verbunden. Der Scharnierbereich ist außen durch den patentierten

Eingreifschutz und innen durch Abdeckleisten geschützt. Seitliche

Scheuerleisten und die untere Bodendichtung in EPDM-Qualität.

Geschraubte Scharniere aus verzinktem Stahl, seitliche Rollenführung

mit einstellbaren, kugelgelagerten Stahl-Laufrollen geführt in seitlichen

C-Profilen. Gewichtsausgleich mit Torsionsfederwelle mit seitlichen

Lastseilen. Alternativ auch mit Öffnungshilfe oder mit VDS

zugelassenen Feuerschutzantrieb bei nicht ausgeglichenem Tor.

Fabrikat „Teckentrup S“ (Zulassungs-Nr: Z-6.3-1789) oder vergleichbar.

Gesamtpreis

€

Bestellgröße: Bau-Richtmaße: ___mm Breite und ___mm Höhe

Bestellangaben: Wand- und Sturzdicke (Beton ___mm, Mauerwerk ___mm, Porenbeton ___mm;

Beton 100 mm, Mauerwerk 175 mm, Porenbeton 200 mm und

Stahlbetonsturz.

Sturzhöhe: ___mm (je nach Beschlagsart und statischen Erfordernissen)

Beschlagsart: Normalbeschlag Wickelwelle vorne oder hinten

Höhergeführter Laufschienenbeschlag Antrieb rechts oder links

Vertikalbeschlag


Außenstruktur in woodgrain

Zargen Verkleidung grundiert in RAL 9002

Lichtfenster mit F30 Verglasung max.

Lichte Durchsicht 820 x 335 mm

max. 2 Lichtausschnitte pro Paneel,

max. Verglasungsfläche 2 m² pro Tor

(Friesbreite mind. 115 mm) mit Stahlglashalteleisten

Antriebe: Tor mit Torsionsfederwelle ausgeglichen:

a) Federwelle mit Wirbelstrombremse und

Feststellbremse ausgestattet. Mit der Wirbelstrombremse

lässt sich die Torgeschwindigkeit im

Bereich von 0,08 bis 0,2 m/sec. einstellen. Mit der

Feststellbremse wird das Tor in Verbindung mit

Netzgerät und Rauchschaltern in der Offenstellung

gehalten. Rauchschalter gemäß Richtlinien für

Feststellanlagen. Tor wird mittels Handgriffen

geöffnet (max. Torhöhe 2125 mm).

b) wie a) jedoch mit zusätzlichem Kettenzug zur

Öffnung des Tores

c) wie a) jedoch mit Motor mit Stirnradgetriebe als

Öffnungshilfe 230V, IP 44

Tor nicht ausgeglichen:

Wickelwelle mit Wickelkörpern rechts und links und

Fangvorrichtung. Feuerschutzantrieb mit Stirnradgetriebe,

Zwischenflanscheinheit mit Fliehkraftregler,

Arbeitsstrombremse mit Handbremshebel, Drehstrommotor

400 V, Schutzart IP 44, Öffnungs- und Schließgeschwindigkeit

ca. 0,08 m/sec.

Steuerung: Tor ausgeglichen:

Bei handbetriebenem Tor wird das Tor über die

Feststellbremse in der Offenstellung gehalten. Bei

Auslösung über Zu-Taster, über die Rauchschalter

oder bei Stromausfall fährt das Tor geschwindigkeitsgeregelt

und ausgeglichen zu. Gleichzeitig ertönt eine

Signalhupe. Bei Antrieb als Öffnungshilfe kann das

Tor in Totmann Auf und Zu gefahren werden.


Steuerung mit integrierter Feststellanlage. Die Steuerung

Ist VDS geprüft, Schließung des Tores auch bei Netzausfall,

Steuerung Akku gepuffert.

Bei Auslösung der Rauchschalter oder bei Netzausfall

länger als 4 Stunden fährt das Tor zu. Hierbei ertönt

gleichzeitig eine Signalhupe. Die normale Auf/Zu Funktion

wird über Schlüsselschalter in Totmann gesteuert. Die

Anzahl der Rauchschalter ist gemäß den Richtlinien für

Feststellanlagen zu bestimmen.





(max. 450 N/m² Windlast)

Gemäß Zulassung eignen sich Feuerschutz-

Sectionaltore für 2-3 Betätigungen täglich.



Feuerhemmendes Sectionaltor T 30




Rauchschutz-Sectionaltor RS


Textbeispiel





entnehmen.

Stand 01.07.2012



Zulassung: Rauchschutz-Stahl-Sectionaltor

RS „Teckentrup S“

Allgemeines bauaufsichtliches Prüfzeugnis Nr.:

3204/3393 MPA-BS geprüft nach DIN 18095

Einbau in:

Zugelassener

Wände aus:

Mauerwerk mind. 175 mm *

Beton mind. 100 mm *

Porenbeton mind. 150 mm u. Stahlbetonsturz *

alternative Wände gemäß ABP 3204/3393 MPA-BS

* und gemäß statischen Erfordernissen


Breite: 1000 – 5000 mm

Höhe: 2000 – 4500 mm

Torblatt: Torblatt bestehend aus waagerechten, übereinander

angeordneten Paneel-Elementen, die mittels Scharnierbändern

gelenkig miteinander verbunden sind.

Anzahl der Paneel-Elemente entsprechend der

Torhöhe. Doppelwandig Blechdicke 0,4 mm.

Isolierung: vollflächig PUR ausgeschäumt


Zarge: Die Tragekonstruktion besteht aus profiliertem,

verzinktem Stahlblech, Laufschiene verzinkt als C-Profil,

Abdeckung der Zarge aus glattem , verzinktem

Stahlblech. An der Sturzunterkante befindet sich die

waagerechte Wandrauchdichtung. Bei Normalbeschlag

wird das Tor in waagerecht angeordneten Laufschienen

an der Decke abgehängt (Statik der

Deckenkonstruktion beachten!). Bei Vertikalbeschlag ist

die Zarge für den Abstellbereich oberhalb der Durchgangsöffnung

angebracht.

Gewichts- Durch Torsionsfederwelle. Alternativ nicht ausgeausgleich:

glichenes System mit Wickelwelle und Feuerschutzantrieb.

Oberfläche: Außen und Innen stucco-dessiniert

(Außen alternativ woodgrain)

Torblatt grundiert (außen und innen RAL 9002)

Auf Wunsch RAL Grundierung nach Wahl mit

Einschränkungen (siehe Preisblatt)

Zarge verzinkt, Torsionsfedern mit Grundlackierung

Beschlag: kugelgelagerte Rollen zur Führung der Paneel-

Elemente, kugelgelagerte Torsions-(Wickel)welle,

kugelgelagerte Seilumlenkrollen bei Antrieb hinten,

Dämpfungsfedern oben, je ein Tragseil rechts und links,

beidseitige Handgriffe bei rein handbetriebenem Tor,

Feststellanlage mit Rauchschaltern

Beschlagsarten: N: Normal-Beschlag **

HL: Höhergeführter Laufschienenbeschlag **

VL: Vertikal-Beschlag **

** (Platzbedarf siehe Einbau-Zeichnungen)


€


Außenstruktur in woodgrain

Zargen Verkleidung grundiert in RAL 9002

Lichtfenster mit VSG Verglasung, 8 mm dick

max. Lichte Durchsicht 820 x 335 mm

max. 2 Lichtausschnitte pro Paneel,

max. Verglasungsfläche 2 m² pro Tor

(Friesbreite mind. 115 mm) mit Stahlglashalteleisten

Antriebe: Tor mit Torsionsfederwelle ausgeglichen:

a) Federwelle mit Wirbelstrombremse und Feststellbremse

ausgestattet. Mit der Wirbelstrombremse

lässt sich die Torgeschwindigkeit im Bereich von

0,08 bis 0,2 m/sec. einstellen. Mit der Feststellbremse

wird das Tor in Verbindung mit Netzgerät

und Rauchschaltern in der Offenstellung gehalten.

Rauchschalter gemäß Richtlinien für

Feststellanlagen. Tor wird mittels Handgriffen

geöffnet (max. Torhöhe 2125 mm).

b) wie a) jedoch mit zusätzlichem Kettenzug zur

Öffnung des Tores

c) wie a) jedoch mit Motor mit Stirnradgetriebe als

Öffnungshilfe 230V, IP 44


Wickelwelle mit Wickelkörpern rechts und links und

Fangvorrichtung. Feuerschutzantrieb mit Stirnradgetriebe,

Zwischenflanscheinheit mit Fliehkraftregler,

Arbeitsstrombremse mit Handbremshebel, Drehstrommotor

400 V, Schutzart IP 44, Öffnungs- und Schließgeschwindigkeit

ca. 0,08 m/sec.

Steuerung: Tor ausgeglichen:

Bei handbetriebenem Tor wird das Tor über die

Feststellbremse in der Offenstellung gehalten. Bei

Auslösung über Zu-Taster, über die Rauchschalter

oder bei Stromausfall fährt das Tor geschwindigkeitsgeregelt

und ausgeglichen zu. Gleichzeitig ertönt eine

Signalhupe. Bei Antrieb als Öffnungshilfe kann das

Tor in Totmann Auf und Zu gefahren werden.


Steuerung mit integrierter Feststellanlage. Die Steuerung

Ist VDS geprüft, Schließung des Tores auch bei Netzausfall,

Steuerung Akku gepuffert.

Bei Auslösung der Rauchschalter oder bei Netzausfall

länger als 4 Stunden fährt das Tor zu. Hierbei ertönt

gleichzeitig eine Signalhupe. Die normale Auf/Zu Funktion

wird über Schlüsselschalter in Totmann gesteuert. Die

Anzahl der Rauchschalter ist gemäß den Richtlinien für

Feststellanlagen zu bestimmen.





(max. 700 N/m²)

Gesamtpreis

€

Stahl-Sectionaltor, geprüft n. DIN 18095 gebaut aus mehreren, übereinander

angeordneten Paneel-Elementen. Paneeldicke 40 mm, Oberfläche

beidseitig aus beschichteten, vollflächig verklebten Stahlblechen

0,4 mm stark. Außen- und Innenseite stuccodessiniert. Die Füllung der

Paneel-Elemente besteht aus PUR-Schaum. Die einzelnen Paneel-

Elemente sind über Scharnierbänder gelenkig miteinander verbunden.

Der Scharnierbereich ist außen durch den patentierten Eingreifschutz

geschützt. Seitliche Scheuerleisten, und die obere Wandrauchdichtung

sowie die untere Bodendichtung in EPDM-Qualität. Geschraubte Scharniere

aus verzinktem Stahl, seitliche Rollenführung mit einstellbaren,

kugelgelagerten Stahl-Laufrollen geführt in seitlichen C-Profilen.

Gewichtsausgleich mit Torsionsfederwelle mit seitlichen Lastseilen.

Alternativ auch mit Öffnungshilfe oder mit VDS zugelassenen Feuerschutzantrieb

bei nicht ausgeglichenem Tor.

Fabrikat RS „Teckentrup S“ (Allgemeines bauaufsichtliches Prüfzeugnis

Nr.: 3204/3393 MPA-BS) oder vergleichbar.

Bestellgröße: Bau-Richtmaße: ___mm Breite und ___mm Höhe

Bestellangaben: Wand- und Sturzdicke (Beton ___mm, Mauerwerk ___mm, Porenbeton ___mm;

Beton 100 mm, Mauerwerk 175 mm, Porenbeton 150 mm und

Stahlbetonsturz.

Sturzhöhe: ___mm (je nach Beschlagsart und statischen Erfordernissen)

Beschlagsart: Normalbeschlag Wickelwelle vorne oder hinten

Höhergeführter Laufschienenbeschlag Antrieb rechts oder links

Vertikalbeschlag



Rauchschutz-Sectionaltor RS




Schiebetore


Schiebetore

Schiebetore


in mm

Breite/Höhe

Schiebetor

dw 62-ME

1- und 2flg.

(Elementbauweise)

254

B 1000 – 8500

H 2000 – 6000

Blattdicke,

Blechdicke

63 mm, 1,0 – 1,5 mm

mindest

Sturzhöhe

160 mm

190 mm

mindest

seitlicher

Überstand

links/rechts

100/ 50 mm – 1flg. Tor

100/100 mm – 2flg. Tor

Seite

255-256

Stahlschiebetor doppelwandig dw 62-1/2 ME


Textbeispiel





entnehmen.

Stand 01.07.2012


Produkt: dw 62-1 ME Stahlschiebetor


Mauerwerk

Beton

Porenbeton



Breite: 1000 – 8500 mm

Höhe: 2000 – 6000 mm

Öffnungs-




doppelwandig


Aussteifung: U- und Rechteck-Profile




2 flügelig




dreiseitig umlaufend.

Führungsschuhe oder Führungsrollen


Oberfläche: Torblatt und Tordichtung verzinkt und

grundiert ähnlich RAL 9002 (Grauweiß)



SN5

2 Endstopper


Zirkelriegelschloss




dw 62-1-ME Stahlschiebetor, doppelwandig. PURausgeschäumt.

Einflügeliges Tor nach links öffnend.


Mit dreiseitiger Tordichtung, verzinkt. Toraufhängung

bestehend aus Röhren-Laufschiene mit doppelpaarigen

Laufwerken.

Fabrikat „Teckentrup dw 62 ME“ oder vergleichbar.

Einzelpreis

€


Bau-Richtmaße: ____mm Breite und ____mm Höhe


Wand und Sturzdicke (Beton ____mm/Mauerwerk ____mm)

Tor öffnet nach links/rechts (von der Anschlagseite des Tores gesehen)

Sturzhöhe ____mm (mind. 160/190 mm)

Platz links ____ mm (li. Breite + 150 mm [Aufschubbereich])

rechts ____ mm (mind. 50 mm)

Mit /ohne Schlupftür

Verglasung: Acrylscheiben 5/6/8 mm dick;

Verbundsicherheitsglas 6 mm dick;

SAN-Doppelscheibe 18 mm dick;

Doppel-Verbundsicherheitsisolierglas

(VSG/VSG) 21 mm dick;

jeweils mit Alu-Klemmleisten


(mit Schwelle)

Türblatt:

doppelwandig, 3-seitig gefälzt





Beschlag:

2 Stück dreiteilige Bänder


DIN18250, PZ-vorgerichtet

Spezial-Drückergarnitur, schwarz



Panikschloss

Gesamtpreis

€

Sonderaus-

stattungen: Kompletter Elektro-Antrieb

Für Tore mit Automatikantrieb mit CarTeck

Antrieb 252 bis zu einer Flügelfläche von

25 m² (2-flügelig bis 2 x 25 m²).

>25 m² ist der Schnetz Antrieb ATS 300

WST im Totmannbetrieb einsetzbar.

Schließgewicht mit Schutzkasten

Regenblech


Auch in


erhältlich!

Stahlschiebetor doppelwandig dw 62-1/2 ME


dw 62-1 ME (1flg.)

Bei vorhandenen Säulen oder bei zuerstellenden

Wandtaschen Maß A mind. 170 mm

100 Lichter Durchgang (l.D.)

50

A

A

* Platzbed.= L.D.+150

* wenn kleiner Maß angeben

dw 62-2 ME (2flg.)

Bei vorhandenen Säulen oder bei zuerstellenden

Wandtaschen Maß A mind. 170mm

li. Durchgang

Lichter Durchgang (l.D.)

100 100

Li. Durchgang


* wenn kleiner Maß angeben

Öffnungsrichtung


Darstellung

ew-Profile


mind. 205

lichter Durchgang

60

OFF

98 98 98

Tor-Element


mind. 205


60

OFF

mind. 205


60

OFF

Tor-Element


Tor-Element



OFF


A

60


60

Tor-Element


Tor-Element mit

Schlupftür wahlw.

mit Regenblech

98 98 98

mind. 205

60


60


60


Tor-Element mit

Schlupftür wahlw.

mit Regenblech

Einbau-Details

Einbau-Details Stahltüren/Rohrrahmentüren

Feuerschutz-, Rauchschutz-, Schallschutz- und

Mehrzwecktüren

Eckzargen Geometriedarstellung und Auflistung der zugehörigen Türtypen 259

Umfassungs-, Gegen,- und

Schattennut- und

Dehnungsfugenzargen

258

Geometriedarstellung und Auflistung der zugehörigen Türtypen 260

Blockzarge Typ 1.1 bis 1.3 Geometriedarstellung und Auflistung der zugehörigen Türtypen 261

Blockzarge Typ 2 bis 5 Geometriedarstellung und Auflistung der zugehörigen Türtypen 262

Untere Türabschlüsse

Befestigungen unterer Anschluss

Befestigung an Beton- und

Mauerwerkwänden

Befestigung untere Anschläge, Bodendichtungen,

unterer Anschluss Zargen-Befestigung

Dübelmontage, Mauerankermontage, Anschweißmontage 264

Einbau in Sichtmauerwerk Schweißmontage, Verschraubung im Zargenfalz 265

Einbau in Porenbeton-Wände Porenbetonmauerwerk-Wand Anker- /Dübelmontage 266

Einbau in Leichtbauständerwand Feuer- Rauchschutztüren in Leichtbauständerwände

Einbau in Montagewände (F30/F90), Einbau in Montage-Brandwände (F90)

Feuerhemmende Stahl-Tür

System „Forster-Fuego light“

Feuerhemmende Alu-Tür


Feuerbeständige Stahl-Tür

System „Forster-Fuego light“

Feuerbeständige Alu-Tür

System „Schüco-Firestop“

Feuerbeständige Alu-Tür


Stahl-Rauchschutztür

System „Forster-Presto“

Alu-Rauchschutztür


Wärmegedämmte Stahl-Tür

System „Forster Unico“

Wärmegedämmte Alu-Tür


Übersichtstabelle Einbau in Montagewände 268

Übersichtstabelle Einbau in Montage-Brandwände 269

Montagewände (F90) 270

Promatect-H-Profilständerwand (F90)

Promatect-H-Stahlfachwerkwand (F90)

Promat-Brandwand (F90) 272

Rigips-Brandwände TB / SB (F90) 273

Knauf Montage-Brandwand (F90)

Lafarge-Montage-Brandwand (F90)

Geometriedarstellung (Rahmenprofil, Sprossenprofil),

Horizontal- und Vertikalschnitte mit Maßangaben

Geometriedarstellung (Bodenanschluss, Seitenteil),






Einbau Statikpfosten 279









Seiten

263

271

274

275

276

277

278

280

281

282

283


Eckzarge

wahlweise mit Gegenzarge

54

84

100

10

54

60

10

12

48

10

26,5

2 3

10

2 (1,5)

48

45

30

32

3

10

10,3

Baurichtmaß

lichtes Zargenmaß

Eckzarge -

(wahlw. mit Gegenzarge) für:

- Feuerschutz:

● T30-1-FSA “Teckentrup HT 8-D”

● T30-1/2-FSA „Teckentrup 42“

- Mehrzweck:

● MZD-1 „Teckentrup“

● dw 42-1/2 „Teckentrup“

- Sicherheit:

● Keller-Sicherheitstür -

● HT 8 / MZD-1

Baurichtmaß


Eckzarge -



● T30-1/2-FSA „Teckentrup DF“

62 mm oder mit Oberblende

● T30-1/2-FSA „Teckentrup 62 ST“

● T90-1-FSA „Teckentrup K“

● T90-1/2-FSA „Teckentrup DF“

- Schallschutz:

● dw 67-1/S „Teckentrup“

● dw 67-1/2 HS „Teckentrup“

- Rauchschutz:

● Rauchschutztür „RS-1/2 DF“

3

32

35

Baurichtmaß


Eckzarge -



● T90-1 „Teckentrup“

● T90-2 „Teckentrup“

Baurichtmaß


Eckzarge -



● T30-1/2-FSA „Teckentrup DF“

- Mehrzweck:

● dw 52-1/2 „Teckentrup DF“

Baurichtmaß


Eckzarge -



● T30/T60-1/2-FSA „Teckentrup 62“

● T90-1-FSA „Teckentrup 62“

● T90-2-FSA „Teckentrup SV“

- Mehrzweck:


(1,5 mm Eckzarge)

- Rauchschutz:

● Rauchschutztür „RS-1/2“


● T30-1/2-FSA „Teckentrup 62“

- Mehrzweck:



lichtes Mauermaß

Baurichtmaß



32

2

3

32

3

10

10

48

2,0 (1,5)

48

10

10

43

10

73

62 (64)

92

TSM

(Trocken-Schnellmontage) = Zarge mit Mineralwolle hinterfüllt

incl. Klappankern, Befestigungsmaterial

7

6

5

4

3

2

1

Hinterfüllung mit Mineralwolle

Dübel S10 H 100 RS

Klappanker

Dübel FUR 10x160 T

Kunststoff-Abdeckung

Stellschrauben

Kunststoff-Befestigungsanker

Pos. Ausstattung

Mörtelfreie Montage

für den Einbau

in Mauerwerk/Beton

MW ≥ 100

Umfassungs-, Gegen-, Schattennut- und

Dehnungsfugenzargen

Maulweite (MW)

12


10


(je nach MW)

20

15 (20)

48

32

10 32

10

2(1,5)

3

37 (≥ 37)

1.5

29,5

Dehnungsfugenzarge für:

- T30-1-FSA “Teckentrup HT 8-D”

- T30-1/2-FSA “Teckentrup 42”

- MZD-1 “Teckentrup”

- dw 42-1/2 “Teckentrup”

12

20

2

1/2

1/2

Umfassungszarge für

Stahl- Türen und Klappen

43

(54 od. 62)

je nach Tür

Eckzarge

Baurichtmaß


Gegenzarge

Baurichtmaß


Eckzarge mit Gegenzarge für:






12


Dehnungsfuge

20

15

19

17

12



(je nach MW)

20

10

≥ 37 75

1,5

Baurichtmaß

lichtes

1,5

42 Zargenmaß

25

Eckzarge Eckzarge

Umfassungszarge /Eckzarge mit

Schattennut für Stahl-Türen und Klappen

Baurichtmaß

14

10


mit Schattennut

für Stahl-Türen

und Klappen

14

Profil 2

2

10

2

12

15

48

Gegenzarge

für alle

Eckzargen

2

32

3

43 (54 od.62)

je nach Tür

Dehnungsfugenzarge für:

Stahl-Türen und Klappen

Profil 2

Profil 1 Profil 1

43 (54 od. 62)

je nach Tür

lichtes Zargenmaß 2

Dehnungsfugenzarge

mit Gegenzarge

Dehnungsfugenzarge

mit Umfassungszarge

Preise auf Anfrage

10

Gegenzarge mit

verbreiterten

Zargenspiegel


10

Blech mit Eckzarge

verschweißt

19

15

17

20

2

14

Dehnungsfuge


Eckzarge

9

20

15

12

Maulweite (MW)

Blockzarge Typ 1.1 bis 1.3

Blockzargenvariante - Typ 1.1

Türart

Feuerschutz

(Sicherheit)

Blockzargenvariante -

T30-1/2 FSA “Teckentrup 62”

Maß „X“

100

T60-1/2 FSA “Teckentrup 62” 100

T30-1-FSA “Teckentrup DF”


T90-1-FSA “Teckentrup K”

T90-1-FSA “Teckentrup 62”

T90-1-FSA “Teckentrup DF”

T90-2-FSA “Teckentrup SV”

T90-2-FSA “Teckentrup DF”

Rauchschutz RS-1/2

RS-1/2 DF

Sicherheit dw 52-1 “Teckentrup DF”

dw 64-1 “Teckentrup”


Typ 1.2

Türart

Maß „X“

Mehrzweck dw 52-1/2 “Teckentrup DF”

66

dw 64-1/2 “Teckentrup” & “XL” 84

Schallschutz dw 67-1/HS/S “Teckentrup” 84

dw 67-2/HS “Teckentrup” 84

Blockzargenvariante - Typ 1.3

100

100

140

140

140

140

140

100

100

100

100

100

Türart

Maß „X“ Maß „Y“

Feuerschutz

(Sicherheit)

T30-1-FSA “Teckentrup 42”

T30-2-FSA “Teckentrup 42”

100

100

3

3

Mehrzweck dw 42-1 “Teckentrup” 75 2

dw 42-2 “Teckentrup” 75 2

MZD-1 “Teckentrup” 75 2

Türart (Sicherheitstüren)

Mehrzweck dw 42-1 “Teckentrup”


Blockzargenvariante:

vormontierte Ausführung für 1- und 2-flg. Türen

Maß „X“ Maß „Y“

80 2

80 2

Maß „X“

1/2

1/2

Maß „X“

1/2

Maß „X“

1/2

≥ 50

3 (2)

40

Y

40


Rahmenaußenmaß (Bestellmaß) lichtes Mauermaß

73

Baurichtmaß-Tür

115

Lichtes Zargenmaß

42

Rahmenaußenmaß (Bestellmaß) lichtes Mauermaß

65

73






10

100

115

10

10

35

Verstärkung nur bei

Sicherheitstüren WK 4

Ausfüllung mit Mörtel

a) mit Mineralwolle ausgefüllt

oder wahlweise

b) mit Mörtel ausgegossen

(bitte angeben da Auffüllbohrungen

erstellt und

Stopfen mitgeliefert werden)

dw 67 nur mit Mörtel möglich

Lichtes Mauermaß (Bestellmaß + 10 (5))

Rahmenaußenmaß (Bestellmaß)

- Fuge zwischen Wand und Zarge abdichten (Mörtel)

- nach dem Ausfüllen der Blockzarge mit Mörtel ist die Mörtelöffnung mittels Abdeckblech zu verschließen (verschrauben)

Ausfüllung

mit Mineralwolle

nur bei

Sicherheitstüren

Blockzarge Typ 2,3,4 und 5

262

Blockzargenvariante Typ 2 und Typ 3

Türart

Maß „X“

Feuerschutz T30/T60-1/2 FSA “Teckentrup 62” 100


100


100

T90-1-FSA “Teckentrup K”

140

T90-1-FSA “Teckentrup 62”

140

T90-1/2-FSA “Teckentrup DF” 140

T90-2-FSA “Teckentrup SV”

140

T30 ≥ 50 mm

T90 ≥ 70 mm

Maß „X“

Typ 3

vormontierte

Ausführung

3 (2)

25

Blockzargenvariante

Typ 4.1

mind. 115/175/240 bei Mauerwerk

mind. 108/140 bei Beton

Maß “X”

33

10

Mehrpreis: werkseitige

Füllung mit

Mineralwolle (T30)

oder Gipskarton (T90)

Typ 2

demontierte

Ausführung

(Sicherheitstüren

nicht möglich)

Blockzargenvariante 4.1

Türart

Feuerschutz T30 Türen

Maß „X“

120

Neu

Typ 4.1 T60 Türen

160

Typ 4.2

10 32

Mehrzweck

T90 Türen

dw 52-1/2 “Teckentrup DF”

160

120

32 10

dw 64-1/2 “Teckentrup DF” 120

Sonder-Blockzarge Typ 5

Ausführung für 1- und

2-flg. Mehrzwecktüren

dw 42-1/2 „Teckentrup“

58

Lichtes Mauermaß (Bestellmaß) + 10 (5))



58

100

Li. Z.

100

42

42

75

≥ 50

43/54/62

48

Achtung! Bei Türen mit OTS nur bündiger Einbau möglich

Nischen für Drücker/OTS etc. beachten

≥ 50

56

10

3 (2)

25



37


72

≥ 50 bei Variante A

Ø11,5

35

Ø25

52

Variante C

Variante B

Variante A

Varianten A und C mit Senkschraubenbefestigung

Variante B mit Schraubenbefestigung und Abdeckkappe

Technische Änderungen vorbehalten!

Türart

Maß „X“

Rauchschutz RS-1/2

100

RS-1/2 DF

100

Mehrzweck dw 52-1/2 “Teckentrup DF”

100

dw 64-1 “Teckentrup” & “XL”

100

Schallschutz dw 67-1/S “Teckentrup” 100

1/2

1/2

Maß „X“





Blockzargenvariante 4.2

Türart

Maß „X“

Feuerschutz T30-1-FSA “Teckentrup 42” 120

(Sicherheit) T30-1-FSA “Teckentrup 42” 120

Wand- bzw. Deckenanschluß

mit Blockzarge, mit

Mörtelhinterfüllung

Maß „X“

druckfestes

Distanzstück

≥ 50

2 - 3

50 (70)

10

100



Maueröffnung

(LDMW)


Zarge (LDZ)

Baurichtmaß

Zargenfalzmaß

Blockzargenvariante

Typ 4.2

73

58

Maß “X”

mind. 115/175/240 bei Mauerwerk

mind. 108/140 bei Beton

Untere Türabschlüsse

BR - Höhe

BR - Höhe

li. Durchg.

≥ 15

Anschlag ohne Dichtung

lichter Durchg.

OFF

"Teckentrup" - Schleifdichtung

(Bodenschwelle eingelassen)

"Teckentrup" - Doppel-Schleifdichtung

Unterer Anschluss Zargen-Befestigung mit Bodeneinstand

(gilt für alle nachfolgenden Wandbefestigungsarten, ab Seite 425)

BR-Höhe


OFF


OFF

OFF

Bodenwinkel für: T30-1/2-FSA “Teckentrup 42” ,

dw 42-1/2 “Teckentrup” ; MZD-1 (Sondergrößen)

OFF

27

BR - Höhe

“Teckentrup” - Schleifdichtung

(Bodenschwelle aufgesetzt)

BR - Höhe



li. Durchg.

BR - Höhe


Bodendichtung "Athmer" Schall-Ex L-15-Teckentrup

Bodenwinkel darf nach Türmontage

entfernt werden, mit Ausnahme bei

Türen mit Bodentürschließern.



OFF

32

Mörtel





"Teckentrup" - Anschlagdichtung

(nicht zugelassen für Flucht- und Rettungswege)

OFF

Befestigung an Beton- und Mauwerkwänden

Dübelmontage

Eckzarge (wahlweise einputzen)

Maß “X”

Anschweißmontage

(Montage mit Ankerstücken)

Maß “X”

264

Anker

Anker

Baurichtmaß

li. Zargenmaß

Zarge

(Der Einbau derart hergestellter

Türen muß

dem Türhersteller

bekannt sein)

Montage an Beton oder Mauerwerk für folgende Türen:

Feuerhemmende Stahltür T30-1-FSA “Teckentrup 42”

Feuerhemmende Stahltür T30-2-FSA “Teckentrup 42”

Maß “X”

10

Maß “X”

Baurichtmaß

Technische Änderungen vorbehalten!

Mauerankermontage

(Verankerung nach DIN 18093)

Anker

Maß “X” (ohne Putz)

Wandart

Türart

Beton Mauerwerk

T30-Türen

≥ 100 ≥115

T30-Klappen ≥ 100 ≥ 115

T90-Türen/Klappen ≥ 140 (100*) ≥ 175/≥ 240 (115*)

Verschraubung

im Zargenfalz

Baurichtmaß


( ) - Maß gilt für

Türen mit Sonderverriegelung

Lichter

Durchg.


(*) bei T90-1-FSA “Teckentrup K”.

Maß “X”

10 (20)

oberer Anschluß

(bei 2-flg. Türen)

Baurichtmaß


Eckzarge (Laibung

ohne Putz möglich)

Montage an Beton oder Mauerwerk für folgende Türen:

Feuerhemmende Stahltür T30/T60-1-FSA “Teckentrup 62”

Feuerhemmende Stahltür T30/T60-2-FSA “Teckentrup 62”

Zarge mit

Mörtel

hinterfüllt

≥40

Anker

oder

Laschen

Maß “X”

Einbau in Sichtmauerwerk

Montage an Sichtmauerwerk für Feuerschutz-, Rauchschutz-,

Sicherheits-, Schallschutz- und Mehrzwecktüren

Wanddicke

Wanddicke

Pos. 5

Montageart für Eckzarge

Winkel mit

Dübel

10

Schiebeanker


Baurichtmaß


Bei Verwendung einer Gegenzarge Maulweite + 5 mm angeben!

Klappanker

Stellschraube

Abdeckkappe

Montage an Sichtmauerwerk für folgende Türen:

Feuerhemmende Stahltür T30-1 “Teckentrup HT 8-D”

Mehrzweck Stahltür MZD-1 “Teckentrup”

Mehrzweck Stahltür dw 42-1/2 “Teckentrup”


Baurichtmaß


Klappanker

Stellschraube

Abdeckkappe

Sichtmauerwerksanker werkseitig vormontiert

Stellschrauben zum Ausgleich von Unebenheiten

in der Wandöffnung

Schweißmontage Verschraubung im Zargenfalz


Feuerhemmende Stahltür T30-1/2-FSA “Teckentrup 42”


Standard

10

10

Pos. 11

Montageart für Eckzarge/

Gegenzarge


50

Sichtmauerwerksanker werkseitig vormontiert

Stellschrauben zum Ausgleich von Unebenheiten

in der Wandöffnung

Pos. 10

Montageart für Eckzarge/

Gegenzarge

Verschraubung im Zargenfalz


Feuerhemmende Stahltür T30/T60-1/2-FSA “Teckentrup 62”

Feuerhemmende Stahltür T30-1/2-FSA “Teckentrup 62 ST”

Mehrzweck Stahltür dw 64-1/2 “Teckentrup”


Standard

mit Kunststoffbefestigung mit Kunststoffbefestigung

≥ 40

Wanddicke


Porenbetonmauerwerk-Wand

für Porenbeton-Block- bzw. Plansteine nach DIN

für bewehrte – liegende und stehende Porenbetonplatten,

sofern für diese eine allgem. bauauf-

Türart

4165 Festigkeitsklasse G4 bzw. GP4

sichtl. Zulassung vorliegt Festigkeitsklasse G4

T30-1-FSA „Teckentrup 42“ Wanddicke (WD) 115 150 Wanddicke (WD) 115 150

T30-1-FSA „Teckentrup 62“ Wanddicke (WD) 115 150 Wanddicke (WD) 115 150

T30-1-FSA „Teckentrup 62 ST“ Wanddicke (WD) 115 150 Wanddicke (WD) 115 150

T30-2-FSA „Teckentrup 42“ Wanddicke (WD) 115 150 Wanddicke (WD) 115 150

T30-2-FSA „Teckentrup 62“ Wanddicke (WD) 115 150 Wanddicke (WD) 115 150

T60-1-FSA „Teckentrup 62“ Wanddicke (WD) 150 Wanddicke (WD) 150



T30-1/2-FSA „Teckentrup DF“ Wanddicke (WD) 175 Wanddicke (WD) 150

T90-1-FSA „Teckentrup DF“ Wanddicke (WD) 200 Wanddicke (WD) 175

T90-2-FSA „Teckentrup SV“ Wanddicke (WD) 200 Wanddicke (WD) 175

T90-2-FSA „Teckentrup DF“ Wanddicke (WD) 200 Wanddicke (WD) 175

Wanddicke (WD)


Dübelmontage

z. Bsp. fischer

FUR 10x160 T

T30-1/2-FSA „Teckentrup 42“

Kunststoffbefestigung

10

alternativ: gedübelt

Ankerbügel seitlich eingelassen

T30-1/2-FSA „Teckentrup DF“

T90-1/2-FSA „Teckentrup DF“

T90-2-FSA „Teckentrup SV“

10

12

Ankerbügel seitlich

eingelassen

z. Bsp. fischer S 10x100 RSS

Türen ohne Gegenzarge

Befestigung wie Abbildung

(Gegenzarge + Befestigungsklammern

entfallen)


48

5

Baurichtmaß

48 48

5

79

10


10

Achtung !

Gemäß Zulassung ist zur Bohrlochherstellung

ein Porenbetonstößel zu verwenden.

1.5

Türblatt

(T90-2 “SV”

Dünnfalz)

Eckzarge

Türblatt Türblatt

Baurichtmaß



5

5

Dübelmontage

Kunststoffbefestigung

10


FUR 10x160 T


T30-1/2-FSA „Teckentrup 62“

T60-1/2-FSA „Teckentrup 62“

T90-1-FSA „Teckentrup 62“

Wandanschlüsse an

Porenbetonwände

Dübelmontage - hinterer Zargenspiegel

Umfassungszarge / Gegenzarge

Dübelanker


S 10x100 RSS

≥ 68

Türblatt z. Bsp. fischer

FUR 10x160 T


Wanddicke (WD)

Feuerschutz-, Rauchschutztüren in Leichtbauständerwände

Einbau in Montagewände (F90)

Bei Einbau in Montagewänden ist eine spezielle Gegenzarge/Umfassungszarge sowie ein Obentürschließer erforderlich.

Bei tragenden Wänden muss gewährleistet sein, dass weder auf die Tür noch auf den Türgewänderrahmen eine Last einwirkt.

geeignet für den Einbau in:

Türtyp siehe Pos. Nr.: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

T30-1 "Teckentrup HT 8-D" • • • • • • • • • • • • • • • • •

"Teckentrup 42" * • • • • • • • • • • • • • • • • •

"Teckentrup DF" • • • • • • • • • • • • • • • • •

"Teckentrup 62" • - • • - - - - - - - • - - • - -

"Teckentrup 62 ST" • - • • - - - - - - - • - - • - -

T60-1 "Teckentrup 62" • • • • • • • • • • • • • • • • •

T30-2 "Teckentrup 42" * • • • • • • • • • • • • • • • • •

"Teckentrup DF" • • • • • • • • • • • • • • • • •

"Teckentrup 62" • • • • • • • • • • • • • • • • •

"Teckentrup 62 ST" • • • • • • • • • • • • • • • • •

T60-2 "Teckentrup 62" • - • • - - - - - - - • - - • - -

T90-1 "Teckentrup 62" • - - - - - - - - - • • - - • • -

"Teckentrup DF" • - • • • - - - • • - - - - • • -

T90-2 "Teckentrup SV" • - • • • - - - • • - - - - • • -

"Teckentrup DF" • - • • • - - - • • - - - - • • -

• • • • • • • • • • • • • • • • •

• • • • • • • • • • • • • • • • •

Rauchschutztür RS-1/RS-2 *

Rauchschutztür RS-1 DF/RS -2 DF *

* Montagewände F30 ausreichend

Montagewände (F90)

Pos. Hersteller Montagewände (F90)

nach DIN 4102-4 Tabelle 48 mit Beplankung aus GKF-Platten

1 nach DIN 18180 oder Gipsfaserplatten

2

Fa. Knauf - mit Beplankung aus „Knauf-Massivbauplatten“ je Seite 1 x 25 mm;

W353 gem. Prüfzeugnis Nr. P-3202/2028-MPA BS

mit Beplankung aus „Knauf-Feuerschutzplatten“ je Seite 2 x 12,5 mm;

3 W112 gem. Prüfzeugnis Nr. P-3310/563/07-MPA BS

Fa. Rigips - mit Beplankung aus „Rigips-Platten“ je Seite 2 x 12,5 mm;

4 3.40.04 gem. Prüfzeugnis Nr. P-3956/1013-MPA BS

3.40.04-06 mit Beplankung aus „Rigips-Platten“ je Seite 2 x 12,5 mm;

5 3.41.01-04 gem. Prüfzeugnis Nr. P-3956/1013-MPA BS

mit Beplankung aus „Rigips-Platten“ je Seite 1 x 25 mm


mit Beplankung aus „Rigips-Platten“ je Seite 1 x 20 mm (oder 1 x 25 bzw.

7 3.60.20 1 x 20 u. 1 x 12,5 mm) ; gem. Prüfzeugnis Nr. P-3700/7008-MPA BS

mit Beplankung aus „Rigips-Platten“ je Seite 1 x 20 und 1 x 12,5 mm;


Fa. Fels - mit Beplankung aus „Fermacell-Platten“ je Seite 1 x 12,5 u. 1 x 10 mm;

9 1 S 31 gem. Prüfzeugnis Nr. P-3854/1372-MPA BS

mit Beplankung aus „Fermacell-Platten“ je Seite 2 x 12,5 mm;

10 1 S 31 gem. Prüfzeugnis Nr. P-3854/1372-MPA BS

Fa. PROMAT - mit Beplankung aus „PROMATECT-H-Platten“ je Seite 1 x 15 mm;

11 450.70 gem. Prüfzeugnis Nr. P-MPA-E-98-099 Promatect-H Wand

mit Beplankung aus „PROMATECT-H-Platten“ je Seite 1 x 20 mm; gem.

12 450.81 Prüfzeugnis Nr. P-MPA-E-99-047 Stahlfachwerkwand

mit Beplankung aus „Promaxon-Platten“ je Seite 1 x 15 mm.

13 150.70 gem. Prüfzeugnis Nr. P-3912/6000-MPA BS

Fa. Lafarge - mit Beplankung aus „Lafarge-Platten“ je Seite 1 x 25 mm.

14 gem. Prüfzeugnis Nr. P-3515/0519-MPA BS

mit Beplankung aus „Lafarge-Platten“ je Seite 1 x 25 mm.

15 gem. Prüfzeugnis Nr. P-MPA-E-99-020

mit Beplankung aus „Lafarge-Platten“ je Seite 2 x 12,5 mm.


mit Beplankung aus „Lafarge-Platten“ je Seite 1 x 20 mm.


268 Technische Änderungen vorbehalten.

max. Wandhöhe Wanddicke

≥ 4000

≥ 3000

≥ 5000

≥ 5000

≥ 4000

≥ 5000

≥ 3000

≥ 5000

≥ 5000

≥ 5000

≥ 100

≥ 100

≥ 100

≥ 5000 ≥ 150

≥ 4000

≥ 5000

≥ 100

≥ 5000 ≥ 100

≥ 100

≥ 125

≥ 95

≥ 100

≥ 84

≥ 150

≥ 80

≥ 150

≥ 5000 ≥ 100

≥ 5000 ≥ 100

≥ 5000 ≥ 100


Feuerschutz-, Rauchschutztüren in Leichtbauständerwände

Einbau in Montage-Brandwände (F90)

Bei Einbau in Montagewänden ist ein Obentürschließer und eine spezielle Gegenzarge/Umfassungszarge erforderlich.

Bei tragenden Wänden muss gewährleistet sein, dass weder auf die Tür noch auf den Türgewänderrahmen eine Last einwirkt.

geeignet für den Einbau in:

Türtyp siehe Pos. Nr.: 1 2 3 4 5 6 7 8

T30-1 "Teckentrup HT 8-D" - - - - - - - -

"Teckentrup 42" - - - - - - - -

"Teckentrup DF" - - - - - - - -

"Teckentrup 62" - - - - - - - -

"Teckentrup 62 ST" - - - - - - - -

T60-1 "Teckentrup 62" - - - - - - - -

T30-2 "Teckentrup 42" - - - - - - - -

"Teckentrup DF" - - - - - - - -

"Teckentrup 62" - - - - - - - -

"Teckentrup 62 ST" - - - - - - - -

T60-2 "Teckentrup 62" - - - - - - - -

T90-1 "Teckentrup 62" • • • • • • • •

"Teckentrup DF" - • • • • • • •

T90-2 "Teckentrup SV" - • • • • • • •

"Teckentrup DF" - • • • • • • •

Rauchschutztür RS-1/RS-2

Rauchschutztür RS-1 DF/RS-2 DF

- - - - - - - -

- - - - - - - -

Pos. Hersteller Montage-Brandwände (F90) max. Wandhöhe Wanddicke

Fa. PROMAT- mit Beplankung aus „PROMATECT-H-Platten“ je Seite 1 x 15

1 450.90 und 1 x 8 mm; gem. Prüfzeugnis Nr. P-3255/1459-MPA BS

mit Beplankung aus „PROMATECT-H-Platten“ je Seite 1 x 15

2 450.95 gem. Prüfzeugnis Nr. P-3796/7968-MPA BS

Fa. Knauf - mit Beplankung aus „Knauf-GKF-Platten“ je Seite 1 x 20 + 1 x 12,5 mm

3 W131 + 0,5 mm Stahlblech; gem. Prüfzeugnis Nr. P-3391/170/08-MPA BS

mit Beplankung aus „Knauf-GKF-Platten“ je Seite 3 x 12,5 mm + 0,5 mm

4 W131 Stahlblech; gem. Prüfzeugnis Nr. P-3391/170/08-MPA BS

mit Beplankung aus „Knauf-Firebord“ je Seite 2 x 15 mm + 0,5 mm

5 W132 Stahlblech; gem. Prüfzeugnis Nr. P-3391/170/08-MPA BS

Fa. Rigips - mit Beplankung aus „Rigips-GKF-Platten“ je Seite 2 x 20 mm;

6 TB 6.50.00 gem. Prüfzeugnis Nr. P-3021/0119-MPA BS

mit Beplank. aus „Rigips-Vario-Bauplatten“ je Seite 1 x 12,5 u. 20 mm;

7 SB 6.70.10 gem. Prüfzeugnis Nr. P-3020/0109-MPA BS

Fa. Lafarge - mit Beplank. aus „Lafarge Gipskartonplatten“ je Seite 2 x 15mm + 2 x

8 0,26 mm Stahlblech gem. Prüfzeugnis Nr. P-3391/0890-MPA BS

Montage-Brandwände (F90)

≥ 4000

≥ 5000

≥ 5000

≥ 5000

≥ 5000

≥ 5000

≥ 5000

≥ 5000


≥ 130

≥ 142

≥ 116

≥ 126

≥ 161

≥ 130

≥ 166

≥ 161

Technische Änderungen vorbehalten. 269

Befestigung an Leichtbauständerwänden

Montagewände (F90)

Zugelassene Türen siehe Tabelle Seite 268-269

Türen für den Einbau in Montagewände (F90) Beim Einbau in Montagewände-(F90)

GKF-Bauplattenwand nach DIN 4102 Teil 4

Abschnitt 4.10 Tab. 48

Knauf-Montagewand (F90)

Prüfzeugnis Nr. P-3202/2028-MPA BS

Nr. P-3070/0609-MPA BS

Rigips-Montagewand (F90)


Nr. P-3213/2038-MPA BS

Nr. P-3700/7008-MPA BS

Nr. P-3696/6968-MPA BS

gezeichnet GKF-

Bauplattenwand

Senkschrauben

≥ 100

12

* Gipskarton (T90-1 DF)

oder Mineralwolle (T30)

10

10

75

42

10

Fermacell-Montagewand 1 S 31 (F90)


PROMAXON-Montagewand (F90)


Lafarge-Montagewand (F90)

Prüfzeugnis Nr. P-MPA-E-98-005

Nr. P-MPA E-99-020

Nr. P-MPA-E-99-021

Nr. P-3515/0519-MPA BS

Baurichtmaß


Standard + 10 mm umlaufend BRM


(Schnellbauzarge)

Türblatt

Gegenzarge

* Alternativ ist das vollst. Ausgießen mit Mörtel (druckfest) zulässig


10

≥ 100


ist immer ein Türschließer und eine

Gegen-, Umfassungszarge erforderlich.

79

45

10

Senkschrauben

Eckzarge

Füllung (Mineralwolle/Gips)*


Promatect-H-Profilständerwand (F90) /

Promatect-H-Stahlfachwerkwand (F90)


Senkschrauben

Profilständerwand

84

* Gipskarton

12

PROMATECT-H Platte

10

10

75

Baurichtmaß


79

42 45



(Schnellbauzarge) Gegenzarge

Türblatt

* Alternativ ist das vollst. Ausgießen mit Mörtel (druckfest) zulässig

10

* Gipsfüllung, (Alternativ ist das vollst.

Ausgießen mit Mörtel (druckfest) zulässig)

Baurichtmaß



PROMATECT-H Platte



Türblatt

Gegenzarge

79

45


„PROMATECT-H“ 10 dick

„PROMATECT-H“ Füllung

wahlw. mit Mineralfaserplatten

ausgefüllt

Senkschrauben

Stahlfachwerkwand

„PROMATECT-H“

8 dick

Senkschrauben

Eckzarge

Technische Änderungen vorbehalten. 271

10

10

10




ausgefüllt

Senkschrauben

84

Profilständerwand

Senkschrauben

Eckzarge

Gipsfüllung bauseits


Promat-Brandwand (F90)


Senkschrauben

Promat-

Brandwand

Baurichtmaß





Türblatt


Gegenzarge





ausgefüllt

Senkschrauben

Promat-

Brandwand


8 dick


8 dick

* Gipsfüllung, (Alternativ ist das vollst. Ausgießen mit Mörtel (druckfest) zulässig) Senkschrauben

Eckzarge


Rigips-Brandwand TB (F90)

Rigips-Brandwand SB (F90)


Senkschrauben

Rigips-

Brandwand TB




*Gipskarton

Türblatt

*Alternativ ist das vollst. Ausgießen mit Mörtel (druckfest) zulässig

Senkschrauben

Rigips-

Brandwand TB

166

*Gipskarton

12

12

10

10

10

10

10

75

42

75

42



Türblatt

*Alternativ ist das vollst. Ausgießen mit Mörtel (druckfest) zulässig

Baurichtmaß



Gegenzarge

Befestigungsklammer

Befestigungswinkel

Distanzstücke

Eckzarge

Baurichtmaß



Gegenzarge

Befestigungsklammer

Befestigungswinkel

Distanzstücke

Eckzarge

45


„Gipskarton“, GKB

DIN 18180; 9,5 dick

Senkschrauben

mit Mineralfaserplatten

ausgefüllt

10 Rigips-

Brandwand TB

Gipsfüllung, (Alternativ ist das vollst.



DIN 18180; 9,5 dick

Senkschrauben


ausgefüllt

10

Rigips-

Brandwand TB

Gipsfüllung, (Alternativ ist das vollst.


Technische Änderungen vorbehalten. 273

45

79

10

3

79

10

3

10

10

166

130


Knauf-Montage-Brandwand (F90)



Türen für den Einbau in

Knauf-Montage-Brandwand (F90)

Senkschrauben

Türen für den Einbau in


Senkschrauben

verz. Stahlblech

0,26 mm

Lafarge Gipsplatten

Typ GKF 15 s+

Baurichtmaß





Türblatt

*Gipskarton


DIN 18180; 9,5 dick


ausgefüllt

Gegenzarge

Gipsfüllung bauseits

Eckzarge

Senkschrauben


(Schnellbauzarge) Gegenzarge

Türblatt

Baurichtmaß



Gipsfüllung-Platte


ausgefüllt

Gipsfüllung bzw. Mörtel

Eckzarge

Senkschrauben



Beim Einbau in Knauf-Montage-Brandwand


Gegen-, Umfassungszarge erforderlich.

Beim Einbau in Lafarge-Brandwand


Gegen-, Umfassungszarge erforderlich.




Fischer-Dübel

(bauaufsichtlich zugelassen)

≤15

Mineralwolle

10

70

70

110 20

Baurichtmaß

Lichter Durchgang

RAM (Bestellmaß) = Baurichtmaß - 20

Montage mit Dübel

(Laibung ohne Putz)

110 20

Baurichtmaß



Montage an Leichtbauständerwänden

OKFF

(Höhenmaß

beachten)

90

Mörtel

Rahmenprofil Sprossenprofil Bodenanschluss

Seitenteil

≤10

70

Baurichtmaß


Baurichtmaß

110

≤15

70


20



(Laibung mit Putz)

Lichter Durchgang bei 1.flg. und 2.flg Türen: RAM -70

110

20

90

10

absenkbare

Bodendichtung



Feuerhemmende Aluminiumtür



10

59



10

59



10


59

137

RAM = Baurichtmaß - 20






absenkbare

Bodendichtung


98

Z-Zarge

Baurichtmaß

59



(Serienausstattung)

OKFF

(Höhenmaß

beachten)





Fischer-Dübel

(bauaufsichtlich zugelassen)

Mineralwolle

20-60

≤15

70



10

110 20

Baurichtmaß



70


110 20

Baurichtmaß



5-20 2-6 5-20 2-6

aufgeklebte

Sprosse

aufgeklebte

Sprosse

60-300

OKFF

(Höhenmaß

beachten)

90

10

≤10

Mörtel

70



Bodenanschluss

Seitenteil

110 20

Baurichtmaß




Baurichtmaß

≤15

70


110

20

90

10

absenkbare

Bodendichtung



Feuerbeständige Aluminiumtür



10


75

148

Montage an Mauerwerk- und Betonwänden


Lichte Durchgangsbreite:

bei 1-flg. Türen RAM (Rahmenaußernmaß) - 150 mm


10

Baurichtmaß


75

148





Baurichtmaß

Montage an bekleideten Stahlstützen bzw. Stahlstürzen


150

105

Bodenanschluss

Seitenteil

10



75

148





Baurichtmaß

75 10


absenkbare

Bodendichtung

148

142


Baurichtmaß


Feuerbeständige Aluminiumtür


Einbau-Details Statikpfosten

max. 2493 / min. 1870

max. 4000

max. 2493 / min. 1870

max. 4000

max. 1500

max. 1500

max. 1312

min. 648

max. 2646 / min. 1205

Lichte


max. 2612 / min. 1945

max. 3500

max. 2612 / min. 1945

max. 3500

max. 1000

max. 1000

max. 1000

Der Statikpfosten oder die statische Verstärkung ist aus brandschutztechnischen

Anforderungen erst ab einer Elementhöhe von 3 m erforderlich.

Lichte


max. 1000

max. 3500

max. 3500

max. 4500

max. 4500



Stahl-Rauchschutztür



stumpfer Einbau

Montage mit Blendrahmendübel


70





10

10

50




Maueranschlag Bandseite

Montage mit Anschweißanker

10

10






Baurichtmaß


70



Baurichtmaß


70



Baurichtmaß


10


70

Maueranschlag Bandgegenseite





RAM (Bestellmaß) = Baurichtmaß + 60




100

10

50

absenkbare

Bodendichtung

Baurichtmaß

70 10


5


90

10





Alu-Rauchschutztür


10

98

8

69

147

Eckmontage an Mauerwerk/Beon


98

8




Baurichtmaß

69 10


8



142 147


Wärmegedämmte Stahltür

System „Forster Unico“


10

10

70

stumpfer Einbau


10

50


70

110

70

Baurichtmaß



20


110 20

RAM (Bestellmaß) =

Baurichtmaß


Baurichtmaß

Baurichtmaß





90

10

10

70

70

65


Maueranschlag Bandgegenseite

Montage mit Eindrehanker

absenkbare

Bodendichtung


Baurichtmaß

RAM (Bestellmaß) = Baurichtmaß + 130

Baurichtmaß

Lichter Durchgang bei 1.flg. und 2.flg Türen: RAM -70 70 10



110

90 20

15



Wärmegedämmte Aluminium-Tür

System „Schüco ADS 70.HI“


10

10

8

69

69

98

147

147

98






Baurichtmaß


10

69

Lichter Durchgang bei 1.flg. und 2.flg Türen: RAM - 69



98

8


Planungsordner für Architekten

TECHNISCHE DATEN

TECHNISCHE ZEICHNUNGEN

AUSSCHREIBUNGSTEXTE

WIR ÖFFNEN DEM FORTSCHRITT TÜR UND TOR

Feuerhemmende Stahltür T 30-2-FSA „Teckentrup 62“

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
