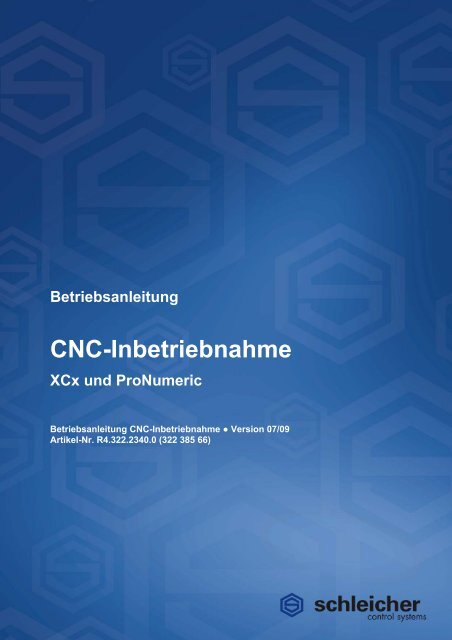

Betriebsanleitung

CNC-Inbetriebnahme

XCx und ProNumeric

Betriebsanleitung CNC-Inbetriebnahme ● Version 07/09

Artikel-Nr. R4.322.2340.0 (322 385 66)

Betriebsanleitung CNC-Inbetriebnahme ● Version 07/09 1

2

Zielgruppe

Gültigkeit der Betriebsanleitung

Die Betriebsanleitung ist für geschulte Fachkräfte ausgelegt. Es

werden besondere Anforderungen an die Auswahl und Ausbildung

des Personals gestellt, die mit dem Automatisierungssystem

umgehen. Als Personen kommen z.B. Elektrofachkräfte und

Elektroingenieure in Frage, die entsprechend geschult sind (siehe

auch Sicherheitshinweise "Personalauswahl und -qualifikation").

Ab Betriebssystem: XCx 300 Version 06.41/2

Ab Betriebssystem: XCx 500 / XCx 540 Version 06.41/0



Ab Betriebssystem: ProNumeric Version 05.51/0

Ab Programmiersoftware:MULTIPROG 4.0 Build 214

Ab OPC-Server: ProConOS OPC-Server 2.0 Desktop Build 42

Ab MWT-AddOn's: Version 08.26/0 für MULTIPROG 4.x

Ab Schleicher-Dialog: Version 08.22/0

Vorgängerversion der Betriebsanleitung

Keine

Bezugsmöglichkeiten für Betriebsanleitungen

Zusätzliche Dokumentationen

Copyright by

Alle Betriebsanleitungen können kostenlos vom Internet:

http://www.schleicher-electronic.com

geladen, oder unter Angabe der Artikel-Nr. bestellt werden bei:

SCHLEICHER Electronic

GmbH & Co. KG

Pichelswerderstraße 3-5

D-13597 Berlin

Siehe Seite 10

SCHLEICHER Electronic

GmbH & Co. KG

Pichelswerderstraße 3-5

D-13597 Berlin

Telefon +49 30 33005-330

Telefax +49 30 33005-305

Hotline +49 30 33005-304

Internet http://www.schleicher-electronic.com

Änderungen und Irrtum vorbehalten

Betriebsanleitung CNC-Inbetriebnahme ● Version 07/09

Inhaltsverzeichnis

1 Sicherheitshinweise .................................................................................................7

1.1 Bestimmungsgemäße Verwendung ...........................................................................7

1.2 Personalauswahl und -qualifikation............................................................................8

1.3 Projektierung, Programmierung, Installation, Inbetriebnahme und Betrieb................8

1.4 Gefahren durch elektrische Energie...........................................................................9

1.5 Wartung und Instandhaltung ......................................................................................9

1.6 Umgang mit verbrauchten Batterien...........................................................................9

2 Zusätzliche Betriebsanleitungen ..........................................................................10

3 Die Steuereinheiten ................................................................................................11

3.1 Einleitung ..................................................................................................................11

3.1.1 Die Systemgruppen ..................................................................................................11

3.1.2 Benötigte Software ...................................................................................................12

3.1.3 Benötigte Geräte.......................................................................................................12

3.2 Kurzbeschreibung der CNC-Steuereinheiten ...........................................................13

3.2.1 Standard Software-Funktionen der CNC-Steuereinheiten .......................................14

3.2.2 Softwareoptionen für die Steuereinheiten ................................................................15

3.3 Übersicht der Regelsysteme ....................................................................................16

3.4 Prioritätsebenen des Betriebssystems der XCx / ProNumeric.................................19

3.4.1 SPS Priorität Event 6 und Bearbeitung des aktiven CNC-Satzes im Ipo-Takt.........19

3.4.2 CNC-Satzaufbereitung mit Ablage in die Zwischenspeicher....................................20

4 CNC-Steuereinheiten Inbetriebnahme..................................................................21

4.1 Grundlagen zur Inbetriebnahme...............................................................................21

4.2 Ablauf der Inbetriebnahme mit MULTIPROG...........................................................22

4.2.1 CNC-Teilsysteme und CNC-Achsen in MULTIPROG einstellen..............................22

4.3 Schleicher Dialog......................................................................................................23

4.3.1 Schleicher Dialog aufrufen .......................................................................................23

4.3.2 Aufbau Schleicher Dialog .........................................................................................24

4.3.2.1 Die Funktionsleiste ...................................................................................................24

4.3.2.2 Die Navigationsleiste ................................................................................................25

4.3.2.3 Die Buttonleiste vom Dialogfenster ..........................................................................25

5 CNC-Grundeinstellung...........................................................................................26

5.1 Allgemeine Parameter: .............................................................................................26

5.2 Systemspezifische Parameter: .................................................................................27

5.3 Achsspezifische Parameter ......................................................................................28

6 CNC-Systemdaten ..................................................................................................30

6.1 Einstellen des Anzeigemodus ..................................................................................31

6.1.1 Sortierte Anzeige ......................................................................................................31

6.1.2 Strukturierte Anzeige ................................................................................................31

6.1.3 Hinweise zur Dateneingabe......................................................................................32

6.1.4 Achszuordnung.........................................................................................................33

6.2 CNC-Systemparameter ............................................................................................34

6.2.1 CNC-Systemparameter einrichten............................................................................35

6.2.2 CNC-Systemparameter / Allgemein / System ..........................................................36

6.2.2.1 Interpolationsfeinheit ................................................................................................36

6.3 CNC-Achsparameter ................................................................................................37

6.3.1 CNC-Achsparameter einrichten................................................................................37

6.3.2 CNC-Systemparameter / Allgemein / System / Achse .............................................37

6.3.2.1 Geschwindigkeit / Rampen Linearachse ..................................................................37

6.3.2.2 Softwareendschalter.................................................................................................41

6.3.2.3 Referenzieren Linearachse ......................................................................................42

6.3.2.4 Achsoptionen Linearachse .......................................................................................43

6.4 Antriebskonfiguration einstellen................................................................................45

6.4.1 Antriebsparameter ....................................................................................................47

6.4.1.1 SERCOS-Antriebe....................................................................................................47

6.4.1.2 CAN-Antriebe............................................................................................................49

6.4.1.3 Analog-Antriebe........................................................................................................50

6.4.2 DriveTop ...................................................................................................................51


4

7 SPS und CNC Programmierhinweise ...................................................................52

7.1 Beispiel Freigabe für System und Achsen ...............................................................52

7.2 Koppelspeichervariable für Bit-Schnittstelle CNC-SPS............................................54

7.3 Koppelspeichervariablen für M-Worte ......................................................................55

7.4 Koppelspeichervariablen für $-Funktion...................................................................56

7.5 Beispiel Elektronisches Handrad $20 / $21..............................................................58

7.5.1 Programmbeispiele $21 Handrad mit XCx 300, XCx 5xx.........................................58

7.5.2 Programmbeispiele $21 Handrad mit XCx 700, XCx 1100 ......................................61

7.6 Beispiel Abbruch der Fahrbewegung ($1, $53; $54 Messtaster) .............................64

7.6.1 Programmbeispiele $53 und $54 Messtaster mit XCx 700, XCx 1100 ....................64

7.6.2 $1 Stillsetzen der Achsbewegung ............................................................................67

7.7 Beispiel Arbeitsraumbegrenzung..............................................................................68

7.8 Koppelspeichervariablen für Satzvorlauf..................................................................71

7.9 Beispiel Getriebestufen ............................................................................................72

7.9.1 Getriebestufenumschaltung......................................................................................73

7.10 Koppelspeichervariable für Satzausblenden ............................................................76

8 Weitere Achseinstellungen....................................................................................77

8.1 Rund- Endlos- Achse einrichten...............................................................................77

8.1.1 Rundachse endlos drehend......................................................................................78

8.1.1.1 Meßsystem Rundachse............................................................................................78

8.1.1.2 Geschwindigkeit / Rampen Rundachse ...................................................................79

8.1.1.3 Softwareendschalter Rundachse..............................................................................83

8.1.1.4 Referenzieren Rundachse........................................................................................83

8.1.1.5 Rundachse................................................................................................................84

8.1.1.6 Achsoptionen Rundachse.........................................................................................85

8.1.1.7 Antriebsparameter Rundachse.................................................................................86

8.1.2 Linearachse endlos fahrend .....................................................................................90

8.1.2.1 Meßsystem Linearachse endlos...............................................................................93

8.1.2.2 Geschwindigkeit / Rampen Linearachse endlos ......................................................94

8.1.2.3 Softwareendschalter Linearachse endlos ................................................................97

8.1.2.4 Referenzieren Linearachse endlos...........................................................................97

8.1.2.5 Rundachse Linearachse endlos ...............................................................................98

8.1.2.6 Achsoptionen Linearachse endlos............................................................................99

8.1.2.7 Antriebsparameter Linearachse endlos................................................................. 100

8.1.3 Rundachse mit begrenztem Verfahrbereich.......................................................... 104

8.1.3.1 Meßsystem Rundachse begrenzt.......................................................................... 104

8.1.3.2 Geschwindigkeit / Rampen Rundachse begrenzt ................................................. 105

8.1.3.3 Softwareendschalter Rundachse begrenzt ........................................................... 108

8.1.3.4 Referenzieren Rundachse begrenzt...................................................................... 109

8.1.3.5 Rundachse Rundachse begrenzt .......................................................................... 110

8.1.3.6 Achsoptionen Rundachse begrenzt....................................................................... 110

8.1.3.7 Antriebsparameter Rundachse begrenzt............................................................... 111

8.2 Achse Referenzieren ............................................................................................. 115

8.2.1 Beispiel Referenzfahrt ........................................................................................... 116

8.3 Sin 2 -Rampe ........................................................................................................... 118

8.4 Absolutwertgeber................................................................................................... 119

9 Softwareoptionen ................................................................................................ 124

9.1 CNC 03 CNC-Teilsysteme..................................................................................... 124

9.2 CNC 06 Koordinatensysteme ................................................................................ 125

9.3 CNC 08 Spindelsteigungsfehler-Kompensation .................................................... 125

9.4 CNC 09 Nerthus .................................................................................................... 127

9.5 CNC 10 OCI........................................................................................................... 127

9.6 CNC 14 Rückwärtsbearbeitung ............................................................................. 127

10 CNC-Systemparameter Übersicht...................................................................... 128

10.1 CNC-Systemparameter / Allgemein ...................................................................... 128

10.2 CNC-Systemparameter / System .......................................................................... 129

10.2.1 CNC-Systemparameter / System / Achse ............................................................. 130

11 Anhang ................................................................................................................. 134

11.1 Warenzeichenvermerke......................................................................................... 134

12 Abbildungsverzeichnis / Index........................................................................... 135


12.1 Abbildungsverzeichnis........................................................................................... 135

12.2 Tabellenverzeichnis............................................................................................... 136

12.3 Index ...................................................................................................................... 139


6

Darstellungskonventionen

Sicherheits- und Handhabungshinweise werden in dieser

Programmieranleitung durch besondere Kennzeichnungen

hervorgehoben:

Warnung!

Bedeutet, dass Personen, das Automatisierungssystem oder eine

Sache beschädigt werden kann, wenn die entsprechenden

Hinweise nicht eingehalten werden.

Gibt Hinweise zur Vermeidung der Gefährdung.

Wichtig! oder Hinweis

Hebt eine wichtige Information hervor, die die Handhabung des

Automatisierungssystems oder den jeweiligen Teil der Betriebsanleitung

betrifft.

Weitere Objekte werden folgendermaßen dargestellt.

Objekt Beispiel

Dateinamen HANDBUCH.DOC

Menüs / Menüpunkte Einfügen / Grafik / Aus Datei

Pfade / Verzeichnisse C:\Windows\System

Hyperlinks http://www.schleicher-electronic.com

Programmlisten MaxTsdr_9.6 = 60

MaxTsdr_93.75 = 60

Tasten (nacheinander drücken)

(gleichzeitig drücken)

Bezeichner der Konfigurationsdaten Q23

Namen von Variablen mcMem.axSect[n].bContRel


Sicherheitshinweise

1 Sicherheitshinweise

1.1 Bestimmungsgemäße Verwendung

Der im Folgenden verwendete Begriff Automatisierungssysteme

umfasst Steuerungen sowie deren Komponenten (Module), andere

Teile (wie z.B. Baugruppenträger, Verbindungskabel), Bediengeräte

und Software, die für Programmierung, Inbetriebnahme und Betrieb

der Steuerungen genutzt wird. Die vorliegende Betriebsanleitung kann

nur einen Teil des Automatisierungssystems (z.B. Module) beschreiben.

Die technische Auslegung der Schleicher-Automatisierungssysteme

basiert auf der Produktnorm EN 61131-2 (IEC 61131-2) für speicherprogrammierbare

Steuerungen. Für die Systeme und Geräte gilt grundsätzlich

die CE-Kennzeichnung nach der EMV-Richtlinie 2004/108/EG

und sofern zutreffend auch nach der Niederspannungsrichtlinie

2006/95/EG.

Die Maschinenrichtlinie 98/37/EG bzw. 2006/42/EG ist nicht wirksam,

da die in der Richtlinie genannten Schutzziele auch von der Niederspannungs-

und EMV-Richtlinie abgedeckt werden.

Sind die Schleicher-Automatisierungssysteme Teil der elektrischen

Ausrüstung einer Maschine, müssen sie vom Maschinenhersteller in

das Verfahren zur Konformitätsbewertung einbezogen werden. Hierzu

ist die Norm DIN EN 60204-1 zu beachten (Sicherheit von Maschinen,

allgemeine Anforderungen an die elektrische Ausrüstung von

Maschinen).

Von den Automatisierungssystemen gehen bei bestimmungsgemäßer

Verwendung und ordnungsgemäßer Unterhaltung im Normalfall keine

Gefahren in Bezug auf Sachschäden oder für die Gesundheit von

Personen aus. Es können jedoch durch angeschlossene Stellelemente

wie Motoren, Hydraulikaggregate usw. bei unsachgemäßer Projektierung,

Installation, Wartung und Betrieb der gesamten Anlage oder

Maschine, durch Nichtbeachten von Anweisungen in dieser Betriebsanleitung

und bei Eingriffen durch ungenügend qualifiziertes Personal

Gefahren entstehen.

Die Automatisierungssysteme sind nach dem Stand der Technik und

den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch

können bei ihrer Verwendung Gefahren für Leib und Leben des

Benutzers oder Dritter bzw. Beeinträchtigungen von Maschinen,

Anlagen oder anderen Sachwerten entstehen.

Das Automatisierungssystem darf nur in technisch einwandfreiem

Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst

unter Beachtung der Betriebsanleitung benutzt werden. Der

einwandfreie und sichere Betrieb der Steuerung setzt sachgemäßen

Transport, sachgerechte Lagerung und Montage sowie sorgfältige

Bedienung und Wartung voraus. Insbesondere Störungen, die die

Sicherheit beeinträchtigen können, sind umgehend beseitigen zu

lassen.

Die Automatisierungssysteme sind ausschließlich zur Steuerung von

Maschinen und Anlagen vorgesehen. Eine andere oder darüber

hinausgehende Benutzung gilt nicht als bestimmungsgemäß. Für

daraus resultierende Schäden haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung der Automatisierungssysteme

sind die in dieser Betriebsanleitung beschriebenen Anweisungen zum

mechanischen und elektrischen Aufbau, zur Inbetriebnahme und zum

Betrieb zu beachten.


1.2 Personalauswahl und -qualifikation


Wichtig!

Alle Projektierungs-, Programmier-, Installations-, Inbetriebnahme-,

Betriebs- und Wartungsarbeiten in Verbindung mit dem Automatisierungssystem

dürfen nur von geschultem Personal ausgeführt

werden (z.B. Elektrofachkräfte, Elektroingenieure). Das Projektierungs-

und Programmierpersonal muss mit den Sicherheitskonzepten

der Automatisierungstechnik vertraut sein.

Das Bedienpersonal muss im Umgang mit der Steuerung unterwiesen

sein und die Bedienungsanweisungen kennen.

Das Installations-, Inbetriebnahme- und Wartungspersonal muss

eine Ausbildung besitzen, die zu Eingriffen am Automatisierungssystem

berechtigt.

1.3 Projektierung, Programmierung, Installation, Inbetriebnahme und

Betrieb

8

Das Automatisierungssystem ist in seiner Anwendung zumeist

Bestandteil größerer Systeme oder Anlagen, in denen Maschinen

gesteuert werden. Bei Projektierung, Installation und Inbetriebnahme

der Automatisierungssysteme im Rahmen der Steuerung von Maschinen

müssen deshalb durch den Maschinenhersteller und Anwender die

Sicherheitsbestimmungen der Maschinenrichtlinie 98/37/EG bzw.

2006/42/EG beachtet werden. Im spezifischen Einsatzfall geltende

nationale Unfallverhütungsvorschriften wie z.B. VBG 4.0.

Alle sicherheitstechnischen Vorrichtungen der gesteuerten Maschine

sind so auszuführen, dass sie unabhängig von der Steuerung

funktionieren. Not-Aus-Einrichtungen müssen in allen Betriebsarten

der Steuerung wirksam bleiben. Im Not-Aus-Fall müssen die

Versorgungsspannungen aller von der Steuerung angesteuerten

Schaltelemente in einen sicheren Zustand gebracht werden.

Es sind Vorkehrungen zu treffen, dass nach Spannungseinbrüchen

und -ausfällen ein unterbrochenes Steuerungsprogramm ordnungsgemäß

wieder aufgenommen werden kann. Dabei dürfen auch kurzzeitig

keine gefährlichen Betriebszustände auftreten. Gegebenenfalls

ist Not-Aus zu erzwingen.

Damit ein Leitungsbruch auf der Signalseite nicht zu undefinierten

Zuständen in der Steuerung führen kann, sind bei der E / A-Kopplung

hard- und softwareseitig entsprechende Sicherheitsvorkehrungen zu

treffen. Einrichtungen der Steuerungstechnik und deren Bedienelemente

sind so einzubauen, dass sie gegen unbeabsichtigte Betätigung

ausreichend geschützt sind.



1.4 Gefahren durch elektrische Energie

1.5 Wartung und Instandhaltung

1.6 Umgang mit verbrauchten Batterien

Warnung!

Nach Öffnen des Systemschrankes oder nach Entfernen des

Gehäuses von Systemkomponenten werden bestimmte Teile des

Automatisierungssystems zugänglich, die unter gefährlicher

Spannung stehen können.

Die Spannung abschalten bevor an den Geräten gearbeitet wird.

Bei Messungen unter Spannung die vorgeschriebenen Sicherheitsmassnahmen

ausführen und befolgen, Kurzschluss

vermeiden.

Der Anwender muss dafür sorgen, dass unbefugte und unsachgemäße

Eingriffe unterbunden werden (z.B. verschlossener Schaltschrank).

Das Personal muss gründlich mit allen Gefahrenquellen und Maßnahmen

zur Inbetriebnahme und Wartung gemäß den Angaben in der

Betriebsanleitung vertraut sein.

Werden Mess- oder Prüfarbeiten am aktiven Gerät erforderlich, dann

sind die Festlegungen und Durchführungsanweisungen der nationalen

Unfallverhütungsvorschriften, wie z.B. VBG 4.0, zu beachten. Es ist

geeignetes Elektrowerkzeug zu verwenden.

Reparaturen an Steuerungskomponenten dürfen nur von autorisierten

Reparaturstellen vorgenommen werden. Unbefugtes Öffnen und unsachgemäße

Eingriffe oder Reparaturen können zu Körperverletzungen

oder Sachschäden führen.

Vor Öffnen des Gerätes ist immer die Verbindung zum speisenden

Netz zu trennen (Netzstecker ziehen oder Trennschalter öffnen).

Steuerungsmodule dürfen nur im spannungslosen Zustand gewechselt

werden. Demontage und Montage sind gemäß den mechanischen

Aufbaurichtlinien vorzunehmen.

Beim Auswechseln von Sicherungen dürfen nur Typen verwendet

werden, die in den technischen Daten spezifiziert sind.

Beim Austausch von Batterien dürfen nur Typen verwendet werden,

die in den technischen Daten spezifiziert sind. Batterien sind in jedem

Fall nur als Sondermüll zu entsorgen.

Die in den Automatisierungssystemen verwendeten Batterien sind,

nach deren Gebrauchsende, dem Gemeinsamen Rücknahmesystem

Batterien (GRS) oder öffentlich-rechtlichen Entsorgungsträgern

zuzuführen.

Batterien sollen nur im entladenen Zustand zurückgegeben werden.

Der entladene Zustand ist erreicht, wenn eine Funktionsbeeinträchtigung

des Gerätes wegen unzureichender Batteriekapazität vorliegt.

Bei nicht vollständig entladenen Batterien muss Vorsorge gegen

mögliche Kurzschlüsse getroffen werden. Das kann durch Isolieren

der Batteriepole mit Klebestreifen erreicht werden.


2 Zusätzliche Betriebsanleitungen

10

Zusätzliche Betriebsanleitungen

Wichtig!

Diese Betriebsanleitung setzt auf die Betriebsanleitungen der

Steuereinheiten XCx 300, XCx 500, XCx 540, XCx 700, XCx 1100

und ProNumeric / ProSycon auf. Darin sind die

Leistungsmerkmale und technischen Daten, sowie die

Grundinbetriebnahme der Steuereinheiten detailliert beschrieben.

Zusätzliche benötigte Dokumentationen

Tabelle 1:

Zusätzliche

Betriebsanleitungen

Für die Inbetriebnahme der CNC-Steuereinheiten wird die zur

Steuereinheit gehörende Dokumentation benötigt. Für de

Achsinbetriebnahme

Bezeichnung Artikel-Nr. bzw. Referenz

Betriebsanleitung der Steuereinheiten

XCx 300 / 500 / 540

Kompaktsteuerungen (de)

R4.322.2130.0

XCx 700 (de) R4.322.2210.0

XCx 1100 (de) R4.322.2380.0

ProNumeric ProSycon IPC basierte

Steuerung (de)

R4.322.2060.0

Für die Programmierung der CNC-Systeme und Achsen

MULTIPROG Programmiersystem

nach IEC 61131-3

MULTIPROG -Handbuch

deutsch

(Quickstart_MWT.pdf) im

Installationspfad von

MULTIPROG

Koppelspeicherbelegung der XCx Online-Hilfe des

Softwarepaketes zur XCx

Schleicher Dialog

zur CNC-Grundeinstellung und zur

Einstellung der CNC-Systeme und

Antriebsparameter

Für die Achs-Erweiterungsmodule

Erweiterungsmodule für Promodul-U /

XCx

Bestandteil der

Betriebssystem-Software

R4.322.2400.0

RIO Erweiterungsmodule (de) R4.322.1720.0

Inbetriebnahmehinweise für

Feldbussysteme

Betriebsanleitung CNC-Programmierung

CNC-Programmierung XCx und

ProNumeric (de)

R4.322.1600.0

R4.322.2080.0

Alle Betriebsanleitungen sind als PDF-Dateien auf der Service-

CDROM zur XCx verfügbar und können kostenlos von der Website

http://www.schleicher-electronic.com geladen werden.


Die Steuereinheiten

3 Die Steuereinheiten

3.1 Einleitung

3.1.1 Die Systemgruppen

Tabelle 2:

Systemgruppen der

Steuereinheiten

Tabelle 3:

Mögliche

Antriebssysteme

Vor dem Einrichten der Parameter für den CNC-Betrieb ist folgendes

zu beachten:

Allgemeine Inbetriebnahme:

Die Installation und Inbetriebnahme der Steuereinheiten XCx und

ProNumeric ist entsprechend der jeweiligen Betriebsanleitung vorzunehmen.

Eine Auflistung der Betriebsanleitungen finden Sie unter

Zusätzliche benötigte Dokumentationen Seite 10.

CNC-Inbetriebnahme:

Die Inbetriebnahme der Steuereinheiten XCx 300, XCx 500, XCx 540,

der XCx 700 und ProNumeric werden in dieser Betriebsanleitung (BA)

für den CNC-Betrieb gemeinsam beschrieben.

Die Anleitung beschreibt die Parametrierung für die Grundfunktionen

der CNC-Systemdaten und der Antriebsdaten zur Inbetriebnahme von

Antrieben mit den CNC-Steuereinheiten.

In der Betriebsanleitung sind Projektierungs-, Programmier- und

Bedienungshinweise der Steuereinheiten XCx und ProNumeric

enthalten.

Wichtig!

Textpassagen, die für nur ein Steuerungssystem bzw. ein

Antriebssystem gelten sind durch eine Überschrift entsprechend

gekennzeichnet, z.B. nur XCx 700.

Systemgruppen der Steuereinheiten

System XCx 300, XCx 500, XCx 540

System XCx 700

System XCx 1100

System ProNumeric / ProSycon

Die Steuereinheiten können mit verschiedenen Antriebssystemen

eingesetzt werden.

Mögliche Antriebssysteme

Antriebssystem SERCOS

Antriebssystem CAN

Antriebssystem Profibus DP

Antriebssystem Analog

Antriebssystem SLM

Alle anderen Passagen gelten gleichermaßen für alle Steuerungssysteme

bzw. Antriebssysteme.


3.1.2 Benötigte Software

Tabelle 4:

Benötigte Software

3.1.3 Benötigte Geräte

12


Für die Dateneingabe zum Einrichten der CNC-Systemdaten und der

Achsparameter ist der Schleicher Dialog (Seite 23) erforderlich.

Alle von den SPS-Steuereinheiten XCS 300, XCS 500, XCS 540,

XCS 700 und ProSycon bekannten Funktionen sind auch auf den

CNC-Steuereinheiten nutzbar.

Die enge Verbindung des CNC- mit dem SPS-System ermöglicht die

Realisierung von komplexen Funktionsabläufen, die mit getrennten

CNC- und SPS-Steuerungen undenkbar wären. So kann die SPS mit

der Lageregelung synchronisiert werden und Sensorsignale im Lageregeltakt

wirksam werden lassen. Damit lassen sich hochdynamische,

sensorgeführte CNC-Funktionen aufbauen.

Das SPS- und das CNC-System arbeiten synchron auf einen Koppelspeicherbereich

zum Datenaustausch zwischen SPS und CNC.

Hierbei kann die SPS eine deutliche Masterfunktion übernehmen

kann. Hieraus ergibt sich die Möglichkeit, alle CNC-Aktionen mittels

SPS-Anwenderprogramm vor Ausführung zu überprüfen und

gegebenenfalls Fehlermeldungen oder Warnhinweise zu aktivieren.

Das CNC-Betriebssystem enthält einen Programmeditor für CNC-

Programme nach DIN 66025.

Die CNC-Steuereinheiten besitzen, je nach Steuereinheit, eine CNC-

Kanalstruktur für bis zu 32 CNC-Teilsysteme mit voneinander unabhängigen

CNC-Programmen und Betriebsarten, sowie einen CNC-

Interpolator, der bis zu 64 Achsen in mehreren CNC-Teilsystemen miteinander

interpolieren kann. Korrektur- und Werkzeugspeicher runden

die Standardfunktionen der CNC ab.

Für die Inbetriebnahme der CNC-Steuereinheiten wird folgende

Software benötigt:

Name Funktion

MULTIPROG Programmiersoftware MULTIPROG4.0 Build

214 oder MULTIPROG 4.8 Build 332

OPC-Server: ProConOS OPC-Server 2.0 Desktop Build 42

oder ProConOS OPC-Server 2.1 Build 107

MWT-AddOn's Version xx.xx/x für MULTIPROG 4.x

(Schleicher Firmwarebibliotheken,

Koppelspeicher, Konfigurationsmenüs)

Schleicher Dialog Version xxxx, zum editieren der CNC-Daten

PC mit Netzwerkkarte für Ethernet, der unter 3.1.2 genannten und

installierten Software und einem der Betriebssysteme:

▪ Windows 98,

▪ Windows NT

▪ Windows 2000,

▪ Windows XP,

▪ Kabel für Ethernet

▪ Gegebenenfalls RS232-Kabel (PC mit RS232-Schnittstelle wird

empfohlen)



3.2 Kurzbeschreibung der CNC-Steuereinheiten

XCx 300

XCx 500 / XCx 540

XCx 700

XCx 1100

Mit dem CNC-Betriebssystem ist das Interpolieren von bis zu 4 CNC-

Achsen möglich. Die Aufteilung der CNC-Achsen ist in bis zu 2 Teilsystemen

möglich, das gilt für alle unterstützten Antriebssysteme.

Das Ansteuern von analogen Antrieben erfolgt über dem vorhandenen

XRIO-Bus mit den Achsmodulen RIO A10-10.

Für weitere Antriebssysteme ist ein Erweiterungsmodul notwendig.




Das Ansteuern von analogen Antrieben erfolgt über dem vorhandenen

XRIO-Bus mit den Achsmodulen RIO A10-10.

Bis zu 4 Buskoppel-Module RIO EC X2 können an einem X-RIO-Bus

angeschlossen sein.

Für CAN-Antriebe ist eine CAN-Schnittstelle vorhanden.

Die XCx 540 hat Erweiterungssteckplätze für weitere Antriebssysteme

bzw. Schnittstellen.




Für SERCOS-Antriebe gibt es die Achsmodule USP200S bzw.

USP400S auf dem Promodul U-Systembus.

Für Analog-Antriebe gibt es die Achsmodule USP2I, USP2A, UPI2DIA

und UPI3DIA auf dem Promodul U-Systembus.

Optional mit CANOpen und Profibus-DP Schnittstelle.




Eine CANOpen-Schnittstelle ist vorhanden.

Für SERCOS-Antriebe gibt es die Achsmodule USP200S bzw.

USP400S zum Promodul U-Systembus und eine SERCOS III –

Schnittstelle.

Für Analog-Antriebe gibt es die Achsmodule USP2I, USP2A und

UPI3DIA auf dem Promodul U-Systembus.


ProNumeric



Achsen in bis zu 32 Teilsystemen möglich.

In der Steuereinheit sind PN-MIC Module für SERCOS-Antriebe

eingebaut.

Optional mit CANOpen-Schnittstelle.

Exportversion (alle Steuereinheiten)

Für Exportversionen gilt als Einschränkung, daß die Anzahl der

interpolierenden Achsen darf maximal 4 sein.

3.2.1 Standard Software-Funktionen der CNC-Steuereinheiten

14

• Datenkommunikation der CNC mit der SPS durch die Bit- und

Wortmerker des Koppelspeichers

• Bahnsteuerungspaket für n Achsen

• Parameterberechnungen und Programmverzweigungen

• Geraden-, Kreis-, Helix-, Spiral- und Gewindeinterpolation

einschließlich Werkzeuglängenkorrektur

• Schneidenradiuskompensation

• Software-Endschalter, Arbeitsraumbegrenzung

• Geschwindigkeitsführung mit getrennt einstellbarer Beschleunigung

und Verzögerung

• Schleppabstandskompensation

• Pulsbewertungsfaktor zur Anpassung der Weggeberauflösung an die

Steuerungsauflösung

• Programmeingabe bei laufender Maschine, Verwaltung von 255

Haupt- und Unterprogrammen

• Abspeicherung von CNC-Projekten mit CNC-Programmen,

Systemparametern, Achsparametern und Rechenparametern auf

Compact Flash oder Festplatte

• Zyklenprogrammierung mit Klartextbedienerführung durch Schleicher

Bediengeräte COP x CNC / HBG 2CNC / COP UTE CNC

• Teach-in von Koordinaten und Schaltfunktionen

• Konstante Bahngeschwindigkeit, d.h. Satzwechsel ohne

Geschwindigkeitseinbruch

• Sicherheitsstartverriegelung

• Überschleiffunktionen zwischen den Verfahrsätzen



3.2.2 Softwareoptionen für die Steuereinheiten

Tabelle 5:

Softwareoptionen

Zur Funktionserweiterung gibt es folgende Softwareoptionen für die

Steuereinheiten.

Name Funktion

CNC 03 CNC-

Teilsysteme

CNC 06

Koordinatensysteme


Spindelsteigungsfehler

-Kompensation


Nerthus


OCI


Rückwärtsbearbeitung

SPS 01

PLC motion control

Verwaltung mehrerer CNC-Teilsysteme

mit unabhängigen CNC-Programmen

Parametrierbare Standardkoordinatentransformation

für Gelenkarmkinematiken

und Handachsen; Betriebssystemschnittstellen

für Sondertransformationen

zur Erhöhung der Arbeitsgenauigkeit bei

Spindelantrieben

Nerthus, zu Lösungen für die Bahnoptimierung,

reduziert die CNC-

Satzanzahl bei Freiformkonturen

OCI-Stützpunktinterpolation

Rückwärtsbearbeitung der CNC-

Programme

PLC motion control, verfahren von

geregelten Achsen mir der SPS


3.3 Übersicht der Regelsysteme

16

SERCOS-Achsmodule

Bild 1: Regelsystem

mit SERCOS- Achsmodul

Analog-Achsmodul


mit Analog- Achsmodul

Gültig für CNC-Steuereinheiten mit SERCOS-Interface

Gültig für CNC-Steuereinheiten mit XRIO Bus




CAN-Achsmodul


mit CAN- Achsmodul

Profibus DP-Achsmodul


mit Profibus DP-Achsmodul

Gültig für CNC-Steuereinheiten mit CANopen

Gültig für CNC-Steuereinheiten mit Profibus DP


18

Promodul U-Achsmodul


mit Promodul U USP-

Lageregelprozessor


mit Promodul U UPI-

Achsinterface

Gültig für CNC-Steuereinheiten mit Promodul U-Bus

Achsmodul mit Lageregelprozessor für 2 Achsen

Achsmodul mit Achsinterface für 2 oder 3 Achsen




3.4 Prioritätsebenen des Betriebssystems der XCx / ProNumeric

3.4.1 SPS Priorität Event 6 und Bearbeitung des aktiven CNC-Satzes im Ipo-Takt

Bild 7: Prioritätsebenen des Betriebssystems

Die SPS-Prioritäten sind in der allgemeinen Betriebsanleitung

beschrieben. Für die CNC-Steuereinheiten ist die Priorität Event 6 für

die Interpolation und Event 4 für die Lageregelung fest eingestellt.


3.4.2 CNC-Satzaufbereitung mit Ablage in die Zwischenspeicher

20

Bild 8: CNC-Satzaufbereitung



CNC-Steuereinheiten Inbetriebnahme

4 CNC-Steuereinheiten Inbetriebnahme

4.1 Grundlagen zur Inbetriebnahme

• Die Steuerungen müssen nach den Verdrahtungsrichtlinien

aufgebaut und betriebsbereit sein.

• Die maschinenspezifischen Daten müssen bekannt sein.

Das sind:

- Bei Verwendung von Inkrementalgebern die Weggeberauflösung

und Getriebeübersetzung der Istwertsysteme

- Bei Verwendung von Absolutgebern die maximale Auflösung und die

Codierungsart

- Die maximalen Geschwindigkeiten der Achsen

- Die maximalen Beschleunigungen der Achsen

• Die mechanische und elektrische Montage der CNC-Achsen muss

abgeschlossen und geprüft sein.

• Die Leistungsteile der CNC-Achsen müssen voreingestellt sein.

• Die Istwertsysteme der CNC-Achsen müssen montiert und verdrahtet

und geprüft sein.

• Die Achs-Endschalter und die Not-Aus-Bedienelemente müssen

entsprechend den geltenden Sicherheitsvorschriften montiert,

verdrahtet und geprüft sein.

Warnung!

Eine CNC-Achse kann sich bei der Inbetriebnahme unerwartet in

Bewegung setzen.

In unmittelbarer Nähe des Inbetriebnehmers muss ein Not-Aus-

Bedienelement entsprechend den geltenden nationalen Sicherheitsvorschriften

vorhanden sein.

Lose Gegenstände und Personen aus dem Gefahrenbereich

entfernen.

Die CNC-Inbetriebnahme erfolgt nach der Grundinbetriebnahme der

Steuereinheit.

Die Grundinbetriebnahme der Steuereinheiten ist in den

Betriebsanleitungen:

• XCx 300 / 500 / 540 Kompaktsteuerungen,

• XCx 700,

• XCx 1100 und

• ProNumeric ProSycon IPC basierte Steuerung

spezifisch beschrieben.

Der Beschreibung des Ablaufs der CNC-Inbetriebnahme erfolgt in den

nachfolgenden Kapiteln 4.2 bis 7.2 für die Steuereinheiten XCx 300 /

500 / 540, XCx 700, XCx 1100 und ProNumeric.

Wichtig!

Die Eingabe der Antriebskonfiguration ist nur mit angeschlossenem

Achs-Interfacemodul möglich. Für die Inbetriebnahme der

Steuereinheiten ohne angeschlossene Antriebe müssen die Achs-

Interfacemodule gesteckt sein.


4.2 Ablauf der Inbetriebnahme mit MULTIPROG

Die CNC-Grundeinrichtung erfolgt:

▪ für die Koppelspeicher mit MULTIPROG


▪ für das CNC-Betriebssystem mit dem Schleicher Dialog.

Zur Inbetriebnahme ist als erstes das Programm MULTIPROG zu

starten.

4.2.1 CNC-Teilsysteme und CNC-Achsen in MULTIPROG einstellen

22

Bild 9: CNC-

Koppelspeicher anlegen

•

•

Das Anlegen der CNC-Koppelspeicher in MULTIPROG erfolgt durch

das Öffnen vom Menü Extras und die Anwahl von SPS / CNC

Koppelspeicher im Menü.

Die zum CNC-Betriebssystem gehörende Koppelspeicher Version

markieren,

Anzahl der CNC-Teilsysteme eintragen,

• Anzahl der CNC-Achsen eintragen.

Die Eingabe mit OK bestätigen. Damit sind die entsprechenden

Koppelspeicher angelegt.

Die Modulliste wird wie in der allgemeinen Inbetriebnahme beschrieben

in der SPS-I / O-Konfiguration erstellt und in die Steuereinheit

übertragen. Nun das Projekt neu erzeugen und in die Steuereinheit

übertragen. Die Koppelspeicher für die CNC-Teilsysteme und CNC-

Achsen sind damit für das CNC-Betriebssystem verfügbar. Weitere

Eingaben erfolgen im Schleicher Dialog.



4.3 Schleicher Dialog

4.3.1 Schleicher Dialog aufrufen

Bild 10: Schleicher

Dialog Auswahl der

Ressource

Bild 11: Schleicher

Dialog erster Aufruf

Die Installation vom Schleicher Dialog erfolgt wie in der

Betriebsanleitung XCx 300 / 500 / 540 Kompaktsteuerungen für SPS-

und CNC-Anwendungen beschrieben. Der Schleicher Dialog ist für

alle Steuereinheiten der XCx und ProNumeric gültig.

Den Schleicher Dialog mit dem Programm PCNC.EXE aufrufen.

Das Fenster Auswahl der Ressource wird geöffnet.

Durch das Hinzufügen von Ressourcen (Einstellung wie in BA XCx

300 / 500 / 540 beschreiben) sind mehrere Steuereinheiten von einem

PC (z. B. zentraler Programmier-PC) über Ethernet anwählbar.

Ist

nur eine Steuerung in diesem Fenster eingetragen, dann kann der

Haken

durch Anklicken im Feld / Text Anzeige dieses Fensters beim

Programmstart gelöscht werden. Beim nächsten Aufruf der

PCNC.EXE erfolgt die Anzeige vom Schleicher Dialog sofort.

Der erste Aufruf vom Schleicher Dialog kann das Meldefenster

Konfigurationsänderung / Fehler anzeigen, die Meldung mit Quittieren

bestätigen. Diese Meldung erscheint, wenn die Modulkonfiguration in

der SPS eine Abweichung zur Modulkonfiguration im Betriebssystem

erkennt.


4.3.2 Aufbau Schleicher Dialog


Durch den Aufruf vom Schleicher Dialog sind das Dialogfenster, die

Navigationsleiste und die Funktionsleiste geöffnet:

Dialogfenster Navigationsleiste

Bild 12: Schleicher Dialog Aufbau

Bild 13: Funktionsleiste


4.3.2.1 Die Funktionsleiste

24

Funktionsleiste

Im Handbetrieb:

▪ Start für Referenzfahrt

der Achse mit START+,

▪ manuelles Verfahren der angewählten Achse mit START+,

START-.

Im Automatikbetrieb:

▪ Start mit START+, Stopp und Reset von CNC-Programmen

▪ Rückwärtsabarbeitung von CNC-Programmen mit START-

(Softwareoption CNC 14 Rückwärtsbearbeitung).



4.3.2.2 Die Navigationsleiste

Tabelle 6:

Navigationsleiste


Button Funktion

4.3.2.3 Die Buttonleiste vom Dialogfenster

Bild 14: Buttonleiste Schleicher Dialog

Bild 15: Hilfe Buttonleiste (Schleicher Dialog)

Handbetrieb

Automatikbetrieb

Programmieren

Zugangsberechtigung

Software

Inbetriebnahme

Aufruf Fehlerseite

ESC

Die Funktionen der Buttons

sind dem aufgerufenen Dialogfenster

angepasst.

Nach dem Aufruf der Taste F1 bzw. Button F1 Hilfe erscheint

eine

Auswahl von Dokumenten in der Buttonleiste oder eine

Kurzbeschreibung

zu dem zuvor angewählten Thema / Parameter.


5 CNC-Grundeinstellung

Bild 16: Aufruf der


(Schleicher Dialog)

CNC-Grundeinstellung

Die CNC-Daten sind die Grundlage für die Interpolationsberechnung

der CNC-Steuerung. Zur Erklärung für eine angewählte Variable kann

mit F1 Hilfe eine Beschreibung dieser Variable aufgerufen werden.

Der Aufruf für die CNC-Datenseiten erfolgt durch Anwahl vom Button

Inbetriebnahme.

Bild 17: Funktionsleiste zum Aufruf von CNC-Datenseiten (Schleicher Dialog)

Bild 18: Aufruf für



5.1 Allgemeine Parameter:

26

Bild 19: Allgemeine Parameter Grundeinstellung (Schleicher Dialog)

Das Öffnen der Dialogseite Inbetriebnahme erfolgt

durch Anklicken vom Button Inbetriebnahme.

Als erstes werden die Daten für die CNC-Grundeinstellung

eingetragen, hierzu den Button F2 CNC-

Grundeinstellung anklicken, die Dialogseite CNC-

Grundeinstellung ist geöffnet

In dem Bereich Allgemeine Parameter sind die grundsätzlichen Daten

für die Maschine einzutragen, die Eingabe erfolgt direkt in den

Anzeigefeldern.

Die Eingabe für die Anzahl der CNC-Achsen und die Anzahl der CNC-

Teilsysteme darf nicht größer sein, als die Anzahl der CNC-Achsen

und CNC-Teilsysteme, die für den Koppelspeicher in der SPS

freigegeben ist.

Eingabe für:

• Anzahl der benötigten CNC-Achsen, je nach Steuerungssystem

2...64,

• Anzahl der CNC-Teilsysteme: je nach Steuerungssystem 1...32, zur

Freigabe von mehr als ein Teilsystem ist die CNC-Software-Option

CNC 03 CNC-Teilsysteme (siehe Seite 124) notwendig.

• Anzahl der Arbeitsräume 0...32

• Die Größe vom CNC-Programmspeicher von 16Kbyte bis 4096Kbyte,

• die Anzahl der CNC-Programme von 16 bis 4096.



5.2 Systemspezifische Parameter:

• Abtastrate IPO (Laufzeit der Interpolationsebene):

Wichtig!

Die Abtastrate IPO muss => der Lageregelzeit sein.

Die Abtastrate IPO und die Lageregelzeit müssen beide

ganzzahlig durch 500 teilbar sein.

Die Abtastrate IPO muss ganzzahlig durch die Lageregelzeit

teilbar sein.

• Die Laufzeit der Interpolationsebene muss so berechnet sein, dass:

- die Bearbeitungszeit der SPS,

- die Interpolationsberechnung für die Anzahl der Teilsysteme mit

deren Achsen und

- Zeit für die CNC-Satzdecodierung

enthalten ist.

Hinweis

Ist die Laufzeit der Interpolationsebene zu knapp eingegeben,

kann es zu folgenden Störungen kommen:

kurzzeitiger Stillstand beim Satzwechsel (Rucken in der

Bearbeitung)

Fehlermeldung vom Antrieb (Achse hat bei hoher Geschwindigkeit

den nächsten Fahrauftrag nicht rechtzeitig bekommen,

Decodermeldung: Satz nicht aufbereitet).

Abhilfe: Im Eingabefenster CNC-Grundeinstellung die

Interpolationszeit ´Abtastrate-IPO´ vergrößern.

• Zykluszeit SERCOS: (Eingabe aktiv mit Steuereinheit ProNumeric)

die erforderliche Zykluszeit der SERCOS-Antriebe (Lageregelzeit,

Herstellerdaten der SERCOS-Antriebe beachten).

• Eingabe für die Anzahl der Fehlerspeicher Einträge (default 64)

• Motion Control verwenden: (Eingabe aktiv mit Softwareoption SPS 01)

Funktion für lagegeregelte SPS-Achsen. Zur Anwendung der Funktion

wird die SPS-Softwareoption SPS 01: PLC motion control benötigt.

Bild 20: Systemspezifische Parameter Grundeinstellung (Schleicher Dialog)

Mit dem Button F2 Editieren oder Taste F2 das

angewählte Eingabefenster öffnen.


Bild 21:

Zwischenspeicher

Grundeinstellung


• Zwischenspeicher:


Im Zwischenspeicher werden die vom Decoder berechneten CNC-

Sätze abgelegt. Für einen unterbrechungsfreien Ablauf muss zum

Zeitpunkt

des Satzwechsels mindestens ein berechneter

CNC-Satz

oder eine berechnete CNC-Satzfolge abgelegt

sein (z. B. für Übergangsradien).

Damit kann der CNC-Programmablauf mit einem konti-

nuierlichen Satzwechsel

ohne Unterbrechung erfolgen. Bei Bedarf

kann die Anzahl der Zwischenspeicher erhöht werden (z. B. für die

Vorausberechnung von mehreren Verfahrsätzen mit sehr kurzen

Fahrstrecken), dieser Fall ist kann eine längere Berechnungszeit

erfordern.

▪ Anzahl

der Zwischenspeicher 20...255.

• Rückfahrsätze

5.3 Achsspezifische Parameter

28

Bild 22:

Achsspezifische

Parameter




von CNC-Sätzen. Im CNC-Programm können

bereits abgearbeitete

CNC-Sätze in umgekehrter Reihenfolge bearbeitet

werden. Zur Anwendung der Rückfahrsätze wird die CNC-

Softwareoption

CNC 14 Rückwärtsbearbeitung (siehe Seite 127)

benötigt.

▪ Anzahl der Rückfahrsätze 20...255.

Zum Aktivieren zusätzlicher Achs-Funktionen, wie

Spindelsteigungsfehlerkorrektur

und Getriebestufen.



Bild 23:

Spindelsteigungsfehler-

Kompensation



Beenden der Eingaben

• Spindelsteigungsfehler-Kompensation

Zur Anwendung der Spindelsteigungsfehler-Kompensation wird die

CNC-Softwareoption CNC 08 Spindelsteigungsfehler-Kompensation

(siehe Seite 125) benötigt.

• Getriebestufen

Es

können maximal acht unabhängige Getriebestufen pro Achse defi-

niert werden. Jede dieser Getriebestufen wird in einem funktionskom

patiblen Achsparameterfeld

als eigenständige Achse eingerichtet.

Eingaben

für die CNC-Grundeinstellung im Schleicher Dialog

beenden:

Tabelle 7: Button ESC

Beenden der Ei ngaben erfolgt mit der Taste ESC oder

durch Anklicken vom Button.

Bild 24: Werte

übernehmen

(Schleicher

Dialog)

Bild 25:

Werteübernahme nach

Neustart der Steuerung


.

Im Meldefenster die Meldung zur

Übernahme mit Ja bestätigen, mit Nein

werden die Eingaben verworfen

Mit der Bestätigung durch Ja muss die Steuerung neu gestartet

werden.

Nach dem Neustart der Steuerung sind die entsprechenden

Parameterfelder für die weiteren Eingaben angelegt.


6 CNC-Systemdaten

30

Tabelle 8: F3 CNC-

System Inbetriebnahme


Bild 26: Eingabefenster der CNC-Systemdaten im Schleicher Dialog

CNC-Systemdaten

Zur Eingabe der CNC-Systemeinstellung mit dem

Button Inbetriebnahme die Dialogseite

Inbetriebnahme öffnen.

Mit F3 CNC-System die Dialogseite CNC-

Systemparameter öffnen.

In dem linken Fenster wird eine Baumstruktur für die Datenbereiche

angezeigt. Mit der Anwahl von einem Verzeichnis werden im rechten

Fenster die hierzu vorhandenen Parameter angezeigt.

Mit dem Button F3 Anzeigemodus kann zwischen zwei Anzeigearten

gewählt werden.



6.1 Einstellen des Anzeigemodus

Tabelle 9: F3

Anzeigemodus / CNC-

System / Inbetriebnahme

6.1.1 Sortierte Anzeige

Bild 27: sortierte Anzeige im Schleicher Dialog

6.1.2 Strukturierte Anzeige

Bild 28: Strukturierte Anzeige im Schleicher Dialog

Mit F3 Anzeigemodus wird die Darstellung zwischen

strukturierte Anzeige und sortierte Anzeige

umgeschaltet

Die Parameterdarstellung für die sortierte Anzeige erfolgt nach der

internen Parameternummerierung (Qxxxx) in aufsteigender Form. In

dieser Darstellung werden die Funktionen der Bit-Parameter im

Editorfenster beschrieben.

Für die Einstellung in den Beispielen mit F3 Anzeigemodus die

Anzeige auf strukturierte Anzeige umschalten

Die Parameterdarstellung für die strukturierte Anzeige erfolgt in einer

Struktur von Funktionsgruppen. Die Parameter haben in Klartext eine

Kurzbeschreibung der Funktion.


6.1.3 Hinweise zur Dateneingabe

32

Datensyntax

Bild 29: Eingabefeld für

Bitvariablen bei sortierter

anzeige im (Schleicher

Dialog)


Die strukturierte Anzeige für die Dateneingabe ist angewählt.

Durch Markieren von einem Datenbereich werden die zugehörigen

Parameter im rechten Fenster angezeigt.

Die Darstellung der Daten in den Anzeigemodi unterscheidet sich nur

bei den Bitvariablen.

• Die sortierte Anzeige zeigt die Bitvariablen als Bitdarstellung mit 8 Bit.

▪ Den Wert einer Bit-Variable Ändern:

Bit-Variable markieren und mit Taste F2 bzw. dem Button F2

Editieren öffnet das Eingabefenster.

In dem Eingabefenster alle benötigten Bitfelder markieren und

mit OK übernehmen. Bit 0 (rechtes Bit) entspricht dem oberen

Eingabefeld.

• Die

strukturierte Anzeige zeigt die Bitvariablen mit

Klartext

Ja

für aktiv oder

Nein für nicht aktiv.

▪ Den Wert einer Bit-Variable ändern:

Bit-Variable markieren, mit Taste F2 bzw. dem Button F2

Editieren wird der Variablenwert geändert.

• Die

numerischen Variablen unterscheiden sich in den Anzeigemodi

nicht. Im Eingabefenster sind die Grenzwerte und die Einheit einer

numerischen Variablen

beschrieben.



Bild 30: Eingabefeld für

Wordvariablen im


6.1.4 Achszuordnung

Tabelle 10: F5

Achszuordnung im


Bild 31: Achszuordnung im Schleicher Dialog

In dem Eingabefenster wird der neue Wert eingegeben und mit OK

übernommen.

Die Zuordnung der Achsen zu den Teilsystemen erfolgt hier. Jeder

Achse kann hier ein individueller Achsbuchstabe zugeordnet werden.

Gleiche Achsbuchstaben sollten innerhalb eines Teilsystems

vermieden werden.

Mit F5 Achszuordnung das Eingabefenster Achszuordnung

öffnen.

Die zulässigen Achsbuchstaben sind:

A,B.C.D.L.O.P.U.V.W.X.Y.Z.a.b.c.d.e.f.g.h.i.j.k.l.m.n.o.p.q.r.s.t.u

.v.w.x.y.z.


6.2 CNC-Systemparameter

34

Die Struktur der Systemparameter

Tabelle 11:

Struktur der

Systemparameter


Die CNC-Systemparameter bilden die Grundlage für manuelle und

automatische Verfahrbewegungen der CNC-Achsen und für die

Interpolationsberechnung im CNC-Programmablauf. Hier werden die

Einstellungen gültig für alle Teilsysteme, Teilsystemspezifisch und

achsspezifisch vorgenommen.

Im Betriebssystem der Steuereinheiten sind zur Vereinfachung der

Inbetriebnahme Defaultwerte eingetragen. Die erforderlichen maschinenspezifischen

Werte sind für die Anpassung an die Maschine

einzugeben.

Wichtig!

Bei den Bit-Parametern sind Texte in negierender Darstellung

vorhanden, diese werden mit Nein aktiv geschaltet.

z.B. Keine Arbeitsraum- und Rampenüberwachung = Nein

bedeutet: Arbeitsraum- und Rampenüberwachung ist aktiv.

Darstellung der notwendigen Dateneingabebereiche im Bereich CNC-

Systemeinstellung zur Inbetriebnahme von einem CNC-Teilsystem

und einer CNC-Achse. Die Beschreibung der Parameter siehe im

Kapitel CNC-Systemparameter / System Seite 129.

Struktur der Systemparameter

Maßeinheit für das Teilsystem

Achsdaten für Interpolation

Achsbegrenzung

Einstellung für Referenzfahrt

Für Spindelsteigungsfehler

Rundachszuordnung

Rundachsbewertung

Achsvoreinstellungen



6.2.1 CNC-Systemparameter einrichten

Tabelle 12: Parameter

für Linearachse

Geschwindigkeit /

Rampen

Im Beispiel dieser Erstinbetriebnahme werden nur die minimal

erforderlichen Parameter aus dem Verzeichnis CNC-

Systemparameter / Allgemein verwendet. Zusätzliche

Einstellmöglichkeiten werden nicht berücksichtigt.

• Die Verzeichnisse werden im Beispiel wie folgt dargestellt:

6.2.2 CNC-System / Allgemein / System

• Die verwendeten Gruppen aus dem Verzeichnis werden im Beispiel

wie folgt dargestellt:

• Geschwindigkeit / Rampen

• Die Gruppe für die Beispielparameter wird wie folgt dargestellt:

6.3.2.1 Geschwindigkeit / Rampen Linearachse

Hier wird dann eine Übersicht der verfügbaren Parameter der Gruppe

angezeigt

Strukturierter Parametertext Q-Nummer

Handgeschwindigkeit Q.000

Eilgang Hand Q.028

Eilgang Automatik Q.029

Maximalgeschwindigkeit Q.023

Einrichtgeschwindigkeit Q.061

Beschleunigung Q.025

Verzögerung Q.026

Faktor Sin²-Rampe Q.027

Geschwindigkeitsfaktor Q.079

Radius Offset Q.019

Ruck Q.024

• Der verwendete Parameter aus der Gruppe wird im Beispiel wie folgt

dargestellt:

Handgeschwindigkeit

Aus dem für alle Teilsysteme gültigen Bereich CNC-System /

Allgemein werden für die Beispieleinstellung die Defaultwerte

verwendet.

Alle Parameter zur CNC-Einstellung sind im Schleicher Dialog unter

F1 Hilfe in F4 CNC-Konfig beschrieben.


6.2.2 CNC-Systemparameter / Allgemein / System

6.2.2.1 Interpolationsfeinheit

36


Auswahl der

Interpolationsfeinheit


Aus dem für Teilsysteme gültigen Bereich CNC-System / Allgemein /

System werden für die Beispieleinstellung die Parameter aus der

markierten Gruppe verwendet.

Die zur Verfügung stehenden Gruppen in diesem Bereich sind:

- Allgemein

• Interpolations-Feinheit

- Bahnrampen

- Decodereinstellungen

- Robotertransformation

Mit diesem Parameter werden die Positioniergenauigkeit und der

mögliche Verfahrbereich für die Interpolationsberechnung eingestellt:

Auswahl der Interpolationsfeinheit:

Auflösung 0.00005 mm | Anzeige: 0.0000 | ±0.9999999 m

Auflösung: 0.0001 mm | Anzeige: 0.0000 | ±0.9999999 m







Im Beispiel ist die Auflösung von 1µm eingestellt:

Tabelle 14: Parameter CNC-Systemparameter Wert


CNC-Systemparameter Auflösung: 0.001 mm | Anzeige: 0.000 | ±9.999999 m Ja



6.3 CNC-Achsparameter

6.3.1 CNC-Achsparameter einrichten

Mit den CNC- Achsparametern werden die CNC-Achsen für die

Interpolationsberechnung eingestellt. Eine Achsspezifische

Maßeinteilung kann eingestellt werden. Die Parameterdaten bilden die

Grundlage für das Fahren der CNC-Achse und für den CNC-

Programmablauf.

Die Parameter im Beispiel werden wie folgt dargestellt:

Verwendete Parameter aus einem Einstellbereich

• CNC-System / Allgemein / System / Achse

Im Beispiel dieser Erstinbetriebnahme werden nur die minimal

erforderlichen Parameter für eine CNC-Linearachse im Bereich CNC-

System / Allgemein / System / Achse verwendet. Zusätzliche

Einstellmöglichkeiten werden nicht berücksichtigt.



6.3.2 CNC-Systemparameter / Allgemein / System / Achse

Im Bereich CNC-System / Allgemein / System / Achse sind Achsdaten

in folgenden Bereichen einzustellen:

▪ Geschwindigkeit / Rampen Linearachse Seite 37

▪ Softwareendschalter Seite 41

6.3.2.1 Geschwindigkeit / Rampen Linearachse




Rampen

▪ Referenzieren Linearachse Seite 42

▪ Achsoptionen Linearachse Seite 43

Im Bereich Geschwindigkeit / Rampen stehen diese Parameter zur

Verfügung:












Ruck Q.024


38



Im Beispiel nicht verwendete Parameter behalten ihren Defaultwert.

Im Beispiel verwendete Parameter:

▪ Handgeschwindigkeit

▪ Eilgang Hand

▪ Eilgang Automatik

▪ Maximalgeschwindigkeit

▪ Beschleunigung

▪ Verzögerung

Die Einheit für Handgeschwindigkeit ist

▪ mm/min

Für das manuelle Verfahren der Achse wird die Handgeschwindigkeit

eingestellt. Hierfür ist die eingestellte Beschleunigung und Verzögerung

zu berücksichtigen. Die Handgeschwindigkeit sollte auf die Weglänge

der Achse abgestimmt sein.

Im Beispiel ist eingestellt:

Tabelle 16: Parameter CNC-Achs-Parameter Wert


Handgeschwindigkeit Handgeschwindigkeit 0000001000

Eilgang Hand

Der Parameter Eilgang Hand dient der Überlagerung der programmierten

Handgeschwindigkeit zum schnellen Anfahren einer Position.

Hierzu muss während dem manuellen Verfahren der Achse F7 Eilgang

betätigt werden.



für Linearachse Eilgang

Hand Eilgang Hand 0000007200

Eilgang Automatik

Der Parameter Eilgang Automatik dient der Überlagerung von dem im

CNC-Programm programmierten Vorschub durch die G-Funktion G0.



für Linearachse Eilgang

Automatik Eilgang Automatik 0000030000



Maximalgeschwindigkeit




Die maximale Achsgeschwindigkeit berechnet sich als Produkt aus

der Wegstrecke pro Motorumdrehung und der maximalen Motordrehzahl.

Die Berechnung für die Maximalgeschwindigkeit sollte mit

einer Regelreserve von 5 – 10% zur maximalen Drehzahl des

Antriebs erfolgen. In dem Beispiel ist keine Regelreserve

berücksichtigt.

Die Einheit für Maximalgeschwindigkeit ist

▪ mm/min

Der Wert der hier eingetragenen Maximalgeschwindigkeit der Achse

muss bei Analogachsen gleich sein mit dem Wert MAX_VELOCITY

der Achse im Kapitel Analog-Antriebe Seite 50.


Beschleunigung / Verzögerung

Bild 32:

Linearachse

Beschleunigung;

Verzögerung

CNC-Achs-Parameter Wert

Maximalgeschwindigkeit 0000050000

Die Einheit für Beschleunigung und Verzögerung ist

▪ mm/s 2

Mit den Parametern wird eine Zeit vorgegeben in der eine Geschwindigkeitsdifferenz

beim Beschleunigen (Beschleunigungsrampe) bzw.

Verzögern (Bremsrampe) der Achse überwunden werden soll.

Die Rampenwerte sollen der Leistung des Motors angepasst sein, da

bei zu großen Rampenwerten die Achse den Vorgaben der Regelung

nicht folgen kann (Massenträgheit).

Die Beschleunigung wird unabhängig von der Verzögerung eingestellt,

die Werte können unterschiedlich sein.


40




Verzögerung

Bild 33:


Verzögerung

falsch berechneten

Rampenwerten

v

a =

t

▪ a = Beschleunigung in mm/s 2

▪ v = Arbeitsgeschwindigkeit der Achse in mm/min


▪ t = Zeit zum Erreichen der Arbeitsgeschwindigkeit in s

Berechnungsbeispiel der Beschleunigungs- / Verzögerungsrampe:

Die Achse soll in einer Sekunde von Null auf 11880 mm/min

beschleunigt werden.

▪ v = 36000 mm/min

▪ t = 1s

v 36000mm

a = =

t 60s * 1s

=

2

600 mm/s

▪ Wert für die Beschleunigung = 600

▪ Wert für die Verzögerung = 600



Beschleunigung 600

Verzögerung 600

Diese Werte gelten für die Interpolationsberechnung beim manuellen

sowie beim programmierten Verfahren der Achse.

Beim Verfahren von mehreren interpolierenden Achsen (Bahnfahrt)

beeinflussen die Einstellungen der einzelnen Achsen die Interpolationsberechnung

für die Bahnbeschleunigung bzw. die Bahnverzögerung

• Wirkung bei falsch berechneten Rampenwerten

Zu große Werte für die Rampen führen zu großen Schleppabständen

und eventuell zum Überschwingen der Achsen.

Weitere Rampenfunktionen siehe Kapitel Sin 2 -RampeSeite 118.



6.3.2.2 Softwareendschalter



Softwareendschalter



Einstellung


Keine Rampe in

Automatik

Die Softwareendschalter begrenzen den Verfahrweg. Bevor die Achse

einen Softwareendschalter erreicht, erfolgt das Abbremsen mit der

eingestellten Rampe, die Achse bleibt einige Inkremente vor der

Endschalterposition stehen.

Im Bereich Softwareendschalter stehen diese Parameter zur

Verfügung:


Softwareendschalter+ Q.035

Softwareendschalter- Q.036

Die Einheit für Softwareendschalter ist die Interpolationsfeinheit:

▪ Eingestellte Interpolationsfeinheit = 1µm .



Softwareendschalter+ 200000

Softwareendschalter- -200000

Rampenfunktion

Bei Bedarf kann die Rampenfunktion mit dem Parameter

Keine Rampe in Automatik für SW-Endschalter und Arbeitsräume

abgeschaltet werden.

Mögliche Meldungen mit dieser Einstellung:

Drehzahlsollwert zu groß,

Stillstandsüberwachung.

Die Rampenfunktion wird im Beispiel nicht abgeschaltet, damit ist

eingestellt:


Keine Rampe in Automatik für SW-Endschalter und

Arbeitsräume

nein

Mit dieser Einstellung erfolgt im Automatikbetrieb ein Vorschubstop

mit Rampe bei Erreichen eines Software-Endschalters oder der

Arbeitsraumbegrenzung.


6.3.2.3 Referenzieren Linearachse

42



Referenzieren

Achse nicht referenzieren


Im Bereich Referenzieren stehen diese Parameter zur Verfügung:


Referenzpunkt-Anfahrgeschwindigkeit Q.030

Referenzpunkt-Suchgeschwindigkeit Q.031

Referenzpunktverschiebung Q.032

Referenzpunktsuchweg Q.033

Referenzpunktkoordinate Q.034

Reihenfolge Referenzpunktfahren Q.065

Verschiebung Referenzpunktnocken Q.090

Referenzpunktfahren in -Richtung Q.052 Bit 2

Achse nicht referenzieren Q.052 Bit 3

Referenzpunkt = 1. Nullmarke Q.053 Bit 3

Referenzpunkt = Nullmarke hinter dem Nocken Q.053 Bit 4

Bei Betriebsart REF kein Synchronlauf Q.055 Bit 4

Absolutgeberwert für Referenzpunktkoordinate Q.073

Das Referenzieren der Achse wird bei Achsen mit Inkrementalwertgeber

zur Normierung der Achsposition vorgenommen (siehe Kapitel

Achse Referenzieren Seite 115)

Im Beispiel nicht angewendete Parameter behalten ihren Defaultwert.

Im Beispiel ist eine Achse mit Absolutwertgeber ohne Referenzfahrt.

Im Beispiel angewendete Parameter:

▪ Achse nicht referenzieren

Dieser Parameter bestimmt, ob eine Achse referenziert werden soll.

Bei Achsen mit Absolutwertgeber oder Achsen (z. B. Spindeln) ohne

Weggeber wird Ja eingetragen.

Die Einheit für Achse nicht referenzieren ist:

▪ Bit

Im Beispiel ist für eine Achse mit Absolutwertgeber eingestellt:


für Linearachse Achse

nicht referenzieren Achse nicht referenzieren Ja



6.3.2.4 Achsoptionen Linearachse


für Linearachse für

Achsoptionen

Achse parallel zu X


Achse parallel zu X

Im Bereich Achsoptionen stehen diese Parameter zur Verfügung:


Achse vorhanden Q.052 Bit 7

Spindel ohne Geber Q.053 Bit 1

Achse parallel zu X Q.054 Bit 0

Achse parallel zu Y Q.054 Bit 1

Achse parallel zu Z Q.054 Bit 2

Hauptspindelachse S, M03, 04, 05 Q.054 Bit 3

Achse nicht in der Anzeige Q.054 Bit 7

Lageregler im Steller Q.052 Bit 2

Bei G90 fährt die Rundachse den kürzesten Weg Q.052 Bit 3

Durchmesserprogrammierung beim Drehen Q.053 Bit 3

Bei G90 fährt die Rundachse max. ±180° Q.053 Bit 4

Modulorechnung nur bei M05, M30, Reset Q.075 Bit 7

Spindel STOP nur bei M05 Q.076 Bit 0

Nachführbetrieb bei Maschinendatenumrechnung Q.055 Bit 4

Freifahrweg Q.073

Die Einheit der Achsoptionen ist:

▪ Bit

Im Beispiel nicht angewendete Parameter behalten ihren Defaultwert.


▪ Achse parallel zu X

▪ Lageregler im Steller

Dieser Parameter weist eine Achse im Koordinatensystem zu. Für

Achsen, mit denen Kreisbögen gefahren werden sollen, muss die

Achse parallel zu (X, Y oder Z) deklariert sein.



Achse parallel zu X Ja


44

Lageregler im Steller


Die Lageregelung kann mit Achspositioniermodulen,

Funktionsbausteinen der SPS oder im Antriebsregler der Achse

ausgeführt werden.

Mit diesem Parameter erfolgt die Lageregelung bei:

• Ja im Antriebsregler (z.B. SERCOS-Antrieb) der Achse,

• Nein im Achspositioniermodul oder dem SPS-Funktionsbaustein

MC_ANALOG_1_AXIS der CNC-Steuerung.




Lageregler im Steller Lageregler im Steller Ja



6.4 Antriebskonfiguration einstellen

Tabelle 29:

Antriebskonfiguration

Inbetriebnahme

Bild 34: Zuweisung der Antriebsart.

In der Antriebskonfiguration werden die Achsen ihren spezifischen

Antriebstyp zugeordnet. Nach der Zuordnung erfolgt im Bereich

Antriebsparameter die Parametereingabe für die Achsen

Zur Eingabe der Antriebsparameter mit dem Button

Inbetriebnahme (Bild links) die Dialogseite Inbetriebnahme

öffnen.

Mit F4 Antriebskonfiguration die Dialogseite

Antriebskonfiguration öffnen.

In dem Fenster Antriebskonfiguration wird der Antriebstyp der Achse

eingestellt.

Nach Anwahl einer Achse wird mit dem Button F2 Editieren ein

weiteres Fenster Antriebskonfiguration geöffnet.

Mögliche Antriebstypen sind:

▪ Analog-Antrieb

▪ Sercos-Antrieb

▪ CAN-Antrieb

▪ Profibus-DP-Antrieb

▪ Simulation, zum Testen vom CNC-Programmablauf ohne reale

Achse.

Es stehen nur die in der Modulkonfiguration eingetragen Antriebstypen

zur Auswahl.


46

Bild 35:

Antriebskonfiguration.

Bild 36: Aufforderung

zum Neustart der

Steuerung.

Tabelle 30:

Schleicher Dialog neu

verbinden


Die Achse durch Anklicken in der Auswahl der Antriebsarten zuordnen

und mit OK übernehmen

(im Beispiel ist die Achse 1 (X) der Antriebs-

art SERCOS, dem USP400, 1. Ring, 1. Kanal zugeordnet). Diesen

Vorgang für alle

weiteren Achsen wiederholen.

Sind alle Achsen dem entsprechenden

Antriebstyp zugeordnet, wird

das Fenster m it OK geschlossen. Bei der Anwahl von einem anderen

Eingabefenster

kommt dann die Aufforderung zum Neustart der

Steuerung. Anzeigefenster mit OK schliessen. Mit dem Neustart der

Steuerung

werden Datenfelder für die Antriebstypen

angelegt.

Neu verbinden Nach dem Neustart den Schleicher Dialog:

Zum Neuverbinden vom Schleicher Dialog nach dem

Neustart der Steuerung: in der Buttonleiste von

Inbetriebnahme mit dem Button F8 Weiter die nächste

Dialogseite der Inbetriebnahme öffnen, dann mit dem

Button F6 Verbinden den Dialog zum neu verbinden

aufrufen.

Nach den der Schleicher Dialog neu verbunden ist mit

dem Button F8 Zurück auf die vorherige Dialogseite

der Inbetriebnahme wechseln.

Nach Festlegung der Achstypen können die achsspezifischen Antriebsparameter

in den Bereich Antriebsparameter eingetragen werden.



6.4.1 Antriebsparameter

Tabelle 31: Anwahl


6.4.1.1 SERCOS-Antriebe

Bild 37:


SERCOS-Antriebe

Tabelle 32:Wertgleiche

Parameter für SERCOS-

Antriebe von

Antriebsparameter und


Die Anwahl vom Bereich Antriebsparameter erfolgt in der Dialogseite

der Inbetriebnahme.

Mit F4 Antriebskonfiguration die Dialogseite

Antriebskonfiguration öffnen.

Dann mit F4 Antriebsparameter die Dialogseite

Antriebsparameter öffnen.

Die Daten für den SERCOS-Antrieb werden hier eingetragen. Nach der

Anwahl einer Achsdatei öffnet sich ein Fenster mit den Achsparametern.

Zur Eingabe einen Parameter anwählen und den Button F2 Editieren

anklicken, damit öffnet sich das Eingabefenster für diesen Parameter. Die

Eingabe der Parameter erfolgt auch für Bit-Daten als Dezimalwert. Die

Beschreibung und der Datentyp vom angewählten Parameter werden

durch Aufruf vom Button F1 Hilfe angezeigt.

Zur Gewährleistung einer korrekten Interpolationsberechnung müssen

die Einstellungen einiger Parameter der CNC-Inbetriebnahme und der

Antriebsparameter übereinstimmen.

Die entsprechenden Parameter sind in der Tabelle aufgeführt:

CNC-Inbetriebnahme Antriebsparameter

Achse nicht referenzieren NOT_HOMING

Geberinkremente / Achsumdrehung

für Modulo-Achse

S-0-0103

Referenzpunktfahren gegen Festanschlag DEAD_STOP_HOMING

Rundachse um X / Y / Z S-0-0076 Bit 1

Grundstellung Inch S-0-0076 Bit 4

IPO-Einheiten / Achsumdrehung


S-0-0076 Bit 7

Maximalgeschwindigkeit S-0-0091

Referenzpunktfahren in –Richtung S-0-0147 Bit 0


48

Tabelle 33:

Parameterbeispiele für




Im Beispiel nicht aufgeführte Parameter behalten ihren Defaultwert.

Im Beispiel für eine SERCOS-Achse mit absoluter Positionsbewertung

werden folgende SERCOS Antriebsparameter verwendet:

Antriebsparameter Wert Funktion

NOT_HOMING 1 Achse nicht referenzieren

FOLLOWING_ERROR 40000

Maximaler

Schleppabstand

ZERO_SPEED_CONTROL 500 Stillstandsüberwachung

EXACT_STOP_BOUNDARY 100 Genauhalt

DELAY1 500000

S-0-0015 7

S-0-0076 73

S-0-0077 1

S-0-0091 35000000

Verzögerung für die

Überwachung Stillstand

und Max. Drehzahlsollwert

Telegrammart

konfiguriertes Telegramm

Wichtungsart für

Lagedaten

Default-Einstellung für

Linearachse

Wichtungsfaktor

translatorische Lagedaten

Geschwindigkeits-

Grenzwert bipolar

Motordrehzahl =

S-0-0091 / 10000

S-0-0104 100 Lageregler KV-Faktor

S-0-0121 1

S-0-0122 1

Lastgetriebe-

Eingangsumdrehungen

Lastgetriebe-

Ausgangsumdrehungen

S-0-0123 4000 Vorschubkonstante

Nach der Parametrierung der Achsen das Menü Antriebsparameter

verlassen und die Parameter mit Ja übernehmen, dann die Steuerung

neu starten.

Die Reglerfreigabe der Achsen wird vom SPS-Programm ausgeführt

(siehe Kapitel Beispiel Freigabe für System und Achsen Seite 52).

Hinweis

Der Drehzahlwert im Parameter S-0-0091 darf nicht kleiner oder

gleich sein, als die maximal erreichbare Drehzahl vom Motor.



6.4.1.2 CAN-Antriebe

Bild 38:


CAN-Antriebe

Tabelle 34: Wertgleiche

Parameter für CAN-

Antriebe von



Tabelle 35:


CAN-Antriebe


Die CNC-Antriebsdaten für den CAN-Antrieb werden hier eingetragen.

Die eingetragenen CNC-Parameterdaten können nicht an den CAN-

Antrieb übertragen werden, es gibt dafür keine Übergabeparameter. Die

Achsdaten für den CAN-Antrieb werden mit einer vom Hersteller

gelieferten Software analog zu den CNC-Parameterdaten eingestellt. Die

Fahrwerte der Achse werden durch das CAN-Protokoll übertragen.

Nach Anwahl einer Achsdatei öffnet sich ein Fenster mit den Achs-

Parametern. Zur Eingabe einen Parameter anwählen und den Button F2

Editieren anklicken, damit öffnet sich das Eingabefenster für diesen

Parameter. Die Eingabe der Parameter erfolgt auch für Bit-Daten als

Dezimalwert. Die Beschreibung und der Datentyp vom angewählten

Parameter werden durch Aufruf vom Button F1 Hilfe angezeigt.








Im Beispiel für eine Achse mit absoluter Positionsbewertung werden

folgende CAN-Antriebsparameter verwendet:



FOLLOWING_ERROR 40000 Maximaler Schleppabstand



NO_ZERO_SPEED_CONTROL 0

DELAY1 500000

Deaktivieren der

Stillstandsüberwachung



und max. Drehzahlsollwert

DELAY_FIELDBUS 3.00 Feldbus Verzögerungszeit



neu starten.




6.4.1.3 Analog-Antriebe

50

Bild 39:


Analog-Antriebe


Parameter für Analog-

Antriebe von



Die Daten für den Analog-Antrieb werden hier eingetragen


Nach Anwahl einer Achsdatei öffnet sich ein Fenster mit den Achs-

Parametern. Zur Eingabe einen Parameter anwählen und den Button F2

Editieren anklicken, damit öffnet sich das Eingabefenster für diesen

Parameter. Die Eingabe der Parameter erfolgt auch für Bit-Daten als

Dezimalwert. Die Beschreibung und der Datentyp vom angewählten

Parameter werden durch Aufruf vom Button F1 Hilfe angezeigt.







Maximal erreichbare Achsgeschwindigkeit MAX_VELOCITY




Tabelle 37:




6.4.2 DriveTop


Im Beispiel für eine Achse mit Absolutwertgeber werden folgende

Analog Antriebsparameter verwendet:


LOOP_GAIN 1000

MAX_VELOCITY 50000

ENCODER_PULSE_RESOL

UTION

KV-Faktor für die

Lageregelung

Maximal erreichbare

Antriebsgeschwindigkeit

1.00000 Pulsbewertung



MAX_MOTOR_OUTPUT 32000

Maximaler


Maximaler

Drehzahlsollwert



DELAY1 500000




MAX_OUTPUT_OFFSET 500 Maximale Drift

DELAY2 500000


Driftkompensation

ABS_ACTIVE 1 Absolutwertgeber ist aktiv

ABS_CODE 0

ABS_REVOLUTIONS 4096

ABS_PULSES 4096

ABS_CLOCKRATE 0

Code des

Absolutwertgebers

Anzahl der Umdrehungen

des Absolutwertgebers

Anzahl der Impulse des


Taktrate des




neu starten.



DriveTop ist ein Inbetriebnahme und Diagnose Programm für

SERCOS-Antriebe von der Rexroth Bosch Group.

Button F5 DriveTop

Für die Ausführung vom Programm DriveTop muss die Software

DriveTop von der Rexroth Bosch Group auf dem PC installiert sein.


7 SPS und CNC Programmierhinweise

7.1 Beispiel Freigabe für System und Achsen

52

Tabelle 38:

Koppelspeichervariablen

Achse und System für

CNC-Betriebsbereit

SPS und CNC Programmierhinweise

Für den CNC-Betrieb und die Ausführung einiger CNC-Funktionen sind

SPS-Programmabläufe erforderlich. Die hierzu benötigten Koppelspeichervariablen

bzw. SPS-Programmbeispiele werden hier beschrieben.

Eine vollständige Beschreibung aller Koppelspeichervariablen kann im

Schleicher Dialog mit F1 Hilfe / F3 Koppelspeicher nachgelesen werden.

In SPS-Editorprogramm MULTIPROG wird mit dem Aufruf für ein neues

Projekt eine Auswahl der zur Verfügung stehenden Steuereinheiten

angeboten. Mit dem Aufruf einer CNC-Steuereinheit wird ein Template

für diese Steuereinheit angelegt. In dem Template ist ein Programmbeispiel

enthalten, mit dem der CNC Betrieb aktiviert werden kann.

Zusätzlich sind die für den CNC-Programmablauf notwendigen

Variablen enthalten.

Das Programmbeispiel wird im Projektpfad mit CncSync aufgerufen. Im

SPS-Programm CncSync sind die möglichen Variablen und Programmschritte

als Kommentarzeilen dargestellt. Zur Ausführung vom SPS-

Programm CncSync werden die benötigten Variablen freigegeben und

in den Programmzeilen die Kommentarzeichen ´(*´ und ´*)´ entfernt.

Die Koppelspeichervariablen im SPS-Beispielprogramm sind:

Koppelspeichervariablen Achse Funktion

cncMem.comSect.wrdN2P.lAxNo Achsnummer,

Anzahl der eingestellten Achsen

cncMem.axSect[n].flgP2N.bFeedRel Vorschubfreigabe,

muss zum Verfahren der Achse gesetzt sein.

cncMem.axSect[n].flgP2N.bContRel Reglerfreigabe,

muss zum Verfahren der Achse gesetzt sein.

cncMem.axSect[n].flgP2N.bSupLimSw SW-Endschalter unwirksam;

z.B. bei Endlosachsen.

cncMem.axSect[n].flgN2P.bSFctMod S-Funktion Strobe,

muß bei Drehzahländerung quittiert werden.

Koppelspeichervariablen System Funktion

cncMem.comSect.wrdN2P.lSysNo Teilsystemnummer,

Anzahl der eingestellten Systeme

cncMem.sysSect[n].flgN2P.bMFct1Mod



M-Flag 1 - M-Flag 3 für M-Funktion, muss

in der SPS für den Satzwechsel im CNC-

Programm quittiert werden.

cncMem.sysSect[n].flgN2P.bNcBlkMod Satzwechselstrobe,

muss in der SPS für den Satzwechsel im

CNC-Programm quittiert werden.

cncMem.sysSect[n].flgN2P.bTFctMod T-Funktion Strobe

muß nach Werkzeugaufruf quittiert werden.

cncMem.sysSect[n].flgN2P.bSFctMod S-Funktion Strobe,

muß bei Drehzahländerung quittiert werden.

Weitere Informationen zu den Koppelspeichervariablen sind in der

Hilfe vom Schleicher Dialog nachzulesen.



• SPS-Programm CncSync

SPS-Programmbeispiel CncSync

(* Freigaben für alle Achsen: *)

Im Beispiel sind die Programmsätze aus dem Kommentar genommen,

die für die Achsfreigabe und einen CNC-Programmablauf erforderlich

sind. Die Freigaben der Achsen und für den Satzwechsel im CNC-

Programm erfolgen im Beispiel zyklisch. Für die Anwendung an der

Maschine sollten die Freigaben in Abhängigkeit der jeweiligen

Situation erfolgen.

Warnung!

Wird die Reglerfreigabe vor der Betriebsbereitmeldung der

Antriebe gesetzt, kann es zu unkontrollierten Bewegung der

Achsen kommen.

Zum Vermeiden von unkontrollierten Bewegungen der Achsen

beim Einschalten der Maschine:

Die Reglerfreigabe erst setzen, wenn die Betriebsbereitmeldung

der Antriebe da ist.

FOR ax:=DINT#1 TO cncMem.comSect.wrdN2P.lAxNo BY DINT#1 DO

(* Vorschub Freigabe GX 433,00 : *)

cncMem.axSect[ax].flgP2N.bFeedRel := TRUE;

(* Regler Freigabe GX 433,02 : *)

cncMem.axSect[ax].flgP2N.bContRel := TRUE;

(* SW-Endschalter unwirksam GX 433,03 : *)

(* cncMem.axSect[ax].flgP2N.bSupLimSw := TRUE; *)

(* S-Funktion Strobe GX 438,07 : *)

cncMem.axSect[ax].flgN2P.bSFctMod := FALSE;

END_FOR;

(* für alle Systeme Strobesignale löschen *)

FOR sys:=DINT#1 TO cncMem.comSect.wrdN2P.lSysNo BY DINT#1 DO

(*M-Funktion Strobe MF1 bis MF3 -> GX 315,00 bis GX 315,02 : *)

cncMem.sysSect[sys].flgN2P.bMFct1Mod := FALSE;



(* Satzwechsel Strobe GX 315,07 : *)

cncMem.sysSect[sys].flgN2P.bNcBlkMod := FALSE;

(* T-Funktion Strobe GX 315,12 : *)

(* cncMem.sysSect[sys].flgN2P.bTFctMod := FALSE; *)

(* S-Funktion Strobe GX 315,13 : *)

cncMem.sysSect[sys].flgN2P.bSFctMod := FALSE;

END_FOR;


7.2 Koppelspeichervariable für Bit-Schnittstelle CNC-SPS

54

Tabelle 39:

Koppelspeichervariable

für Bit-Schnittstelle CNC

SPS

Tabelle 40:

CNC - Worte für Bit-

Schnittstelle CNC

SPS


Die Bit-Schnittstelle CNC SPS ist ein Koppelspeicher-Array mit

256 Bitvariablen. Die Bitvariablen können von der CNC und SPS

gelesen und geschrieben werden. Mit diesen Bitvariablen werden

Aufträge von der CNC an die SPS und Meldungen von der SPS an

die CNC gesendet. Der Aufruf der Bitvariablen kann im CNC-

Programm durch die Bit-Worte:

E, SE, RS, WA, WN erfolgen.

Funktionsbeschreibung der Bit-Worte siehe in der CNC-Programmieranleitung.

Die Koppelspeichervariable ist:

Koppelspeichervariable Funktion

cncMem.comSect.abFlgPNRw[n]

Bit-Schnittstelle CNC SPS

n = Indexnummer



CNC - Worte Funktion

E

SE

RS

WA

WN

Abfragen einer Bitvariablen im CNC-Programm.

Die Bitvariable wird zum Zeitpunkt des Satzwechsels

des vorhergehenden CNC-Satzes ausgewertet.

Abhängig von Wert der Bitvariablen erfolgt die weitere

Satzaufbereitung für das CNC-Programm.

Setzen einer Bitvariablen bei Beginn der

Satzausführung

Rücksetzen einer Bitvariablen bei Beginn der

Satzausführung

Warten auf Bitvariable = 1, der Satzwechsel zum

nachfolgenden CNC-Satz erfolgt abhängig vom

Wert der Bitvariablen

Warten auf Bitvariable = 0, der Satzwechsel zum

nachfolgenden CNC-Satz erfolgt abhängig vom

Wert der Bitvariablen



7.3 Koppelspeichervariablen für M-Worte

Tabelle 41:


für M-Worte

M-Worte enthalten zum Teil vordefinierte CNC-Funktionen. Die freien

M-Worte können für Anwenderfunktionen genutzt werden. Pro CNC-

Satz dürfen maximal 3 M-Worte programmiert werden. Die M-Merker

cncMem.sysSect[n].wrdN2P.bMFctxMod müssen von der SPS für den

Satzwechsel im CNC-Programm Quittiert werden.

Funktionsbeschreibung der vordefinierten M-Worte siehe in der CNC-

Programmieranleitung.

Die Koppelspeichervariablen für die M-Worte sind:

Koppelspeichervariablen Funktion

cncMem.sysSect[n].flgN2P.bM0Stop Programmstop durch M0

cncMem.sysSect[n].flgN2P.bM1Stop Programmstop durch M1,

Stopp durch M1 wird nur

mit Bit = 1 ausgeführt

cncMem.sysSect[n].flgN2P.bM345Act

Aktueller Funktionsaufruf

für eine SPS-Spindel (M3,

M4, M5)

cncMem.sysSect[n].flgN2P.bMFct1Mod 1. M-Funktion

Änderungssignal



2. M-Funktion


3. M-Funktion


cncMem.sysSect[n].wrdN2P.lMFct1 Wert der 1. M-Funktion






7.4 Koppelspeichervariablen für $-Funktion

56

Tabelle 42:


für $-Funktionen


Die $-Funktionen sind zusätzliche Wegbedingungen zur Erweiterung

der Standard Wegbedingungen. Die $-Funktionen sind achsspezifisch.

Funktionsbeschreibung der $-Worte siehe in der CNC-Programmieranleitung.

Die Koppelspeichervariablen für die $-Funktionen sind:


cncMem.axSect[n].wrdN2P.alDFct[ii] Anzeige aktive $-Funktionen

cncMem.axSect[n].flgP2N.bAxStop Stillsetzen einer Achsbewegung mit $1

cncMem.axSect[n].flgP2N.bAxStop

Stillsetzen einer Achsbewegung mit

$2...$8

cncMem.axSect[n].wrdP2N.lValHdWhl Handradimpulse Teilistwert ($20 / $21)

cncMem.sysSect[n].rValP2N.fRateHdWhl Handradbewertung ($20 / $21)

cncMem.sysSect[n].wrdP2N.lValHdWhl Teilistwert Handrad für

Geschwindigkeitsüberlagerung ($20)

cncMem.axSect[n].flgN2P.bErrFolUp Fehler Nachführbetrieb ($23, $24, $25 )

cncMem.axSect[n].flgN2P.bIntFolOn Interner Nachführbetrieb ($23, $53,

$54)

cncMem.axSect[n].wrdN2P.lS031Offset Interne Nullpunkt-Verschiebung bei $31

cncMem.axSect[n].flgP2N.bOscLckTPt

cncMem.axSect[n].flgP2N.bOscLocked

Unterbrechen der Pendelfunktion für

diese Achse verzögern ($41-$44)

Unterbrechen der Pendelfunktion für

diese Achse ($41-$44)

cncMem.axSect[n].flgP2N.bOscTPtLft Umsteuern Minus (links) ($41-$44)

cncMem.axSect[n].flgP2N.bOscTPtRgt Umsteuern Plus (rechts) ($41-$44)

cncMem.axSect[n].wrdPNRw.lInfVal

Zustellbetrag 2. und 3. Achse im

Pendelzyklus ($41-$44)

cncMem.axSect[n].wrdPNRw.lLftTPt Umkehrpunkt links (-) ($41-$44)

cncMem.axSect[n].wrdPNRw.lRgtTPt Umkehrpunkt rechts (+) ($41-$44)

cncMem.axSect[n].flgN2P.bMeasValOk Messwert ist gültig ($53 / $54)

cncMem.axSect[n].flgN2P.bRapAxStpAct $53 Messzyklus ist aktiv

cncMem.axSect[n].flgN2P.bRapMeasAct $54Messzyklus ist aktiv

cncMem.axSect[n].wrdN2P.lCurMeasPos

aktuelle Position des Antriebs zum

Messzeitpunkt ($53 / $54)





Anordnung der Bits für G- und $- Funktionen im Koppelspeicher Array

ii

1

2

3

Die Arrays für die G- und $- Funktionen haben eine Größe von 128

Bit. Die Auswertung der aktiven G-Funktion und $- Funktion erfolgt in

4 DINT-Worten mit je 32Bit.

Die Tabelle zeigt die Bitanordnung der Koppelspeichervariablen. Sie

ist eine Hilfestellung zur Auswertung einzelner Bits im SPS-Programm

und in der Debug-Ansicht der SPS.

Bitanordnung der Koppelspeichervariablen:

(G) cncMem.sysSect[n].ncInfo.alGFct[ii] und

($) cncMem.axSect[n].wrdN2P.alDFct[ii]

7 0 15 8 23 16 31 24

39 32 47 40 55 48 63 56

71 64 79 72 87 80 95 88

103 96 111 104 119 112 127 120

4

Tabelle 43: Bitanordnung der Koppelspeichervariablen für G- und $-Funktionen


7.5 Beispiel Elektronisches Handrad $20 / $21


Die Beeinflussung der Achsen mit dem Handrad ist im Hand- und im

Automatikbetrieb möglich. Das elektronische Handrad besteht aus

einem Inkrementalweggeber, dessen Zählimpulse von der Steuerung

ausgewertet werden.

Mit der Funktion $20 ($20 = Handradfreigabe zur Geschwindigkeitsüberlagerung)

wird mit dem Handrad eine Überlagerung der

programmierten Geschwindigkeit ausgeführt.

Mit der Funktion $21 ($21 = Handradfreigabe zur Wegüberlagerung)

wird mit dem Handrad eine Verschiebung der Zielposition ausgeführt.

7.5.1 Programmbeispiele $21 Handrad mit XCx 300, XCx 5xx

58

• Handradanschluss an XCx 540 mit RIO CT24

Das Erfassen der Handradimpulse kann durch ein Interface für eine

Achse RIO A10-10, Positionierung von zwei Achsen RIO P05-10 /

RIO P24-10 oder ein Zählermodul RIO CT24 erfolgen

In dieser Beschreibung wird nur das RIO CT24 behandelt.

CNC-Programmbeispiel: $21 an der 2. Achse (Y)

Tabelle 44:


für Handrad $21 XCx

300, XCx 5xx

N10 X0 $21 Y0 ( $21 fuer Y-Achse aktiv,)

N20 X100 Y0 ( Y-Achse muss, auch ohne Bewegung,

aufgerufen werden, damit die SPS die Abwahl

erkennt, $21_Aktiv = FALSE )

Wichtig!

Die Beeinflussung durch das Handrad, für die mit $21 angewählte

Achse, bleibt bis zum erneuten Aufruf dieser Achse ohne $21 im

CNC-Programm aktiv. Das Beenden der Handradfunktion erfolgt

durch programmieren der Achse, auch ohne Verfahrbewegung, in

einem nachfolgenden CNC-Satz. Durch die Auswertung vom $21-

Bit im SPS-Programm wird die SPS-Variable $21_Aktiv = FALSE.

• Handradauswertung an XCx 540 mit RIO CT24

Die Achsbeeinflussung durch das Handrad muss in der Task tsync

programmiert werden. In diesem Beispielprogramm ist die Handradüberlagerung

in dem im Template enthaltenen Programmbaustein

CncSync eingefügt.

Koppelspeichervariablen im SPS-Beispielprogramm:


cncMem.axSect[x].wrdN2P.alDFct[1])

$21 = Bit 13 im 1. DINT

vom $-Array

cncMem.axSect[x].wrdP2N.lValHdWhl Handradimpulse Teilistwert

cncMem.axSect[x].rValP2N.fRateHdWhl Handradbewertung





SPS-Programmbeispiel für die Handradfunktion mit $21

Hauptprogrammbeispiel: CncSync

Variablendeklaration

VAR

Handrad : Handrad;

Konfig_CT24 : BOOL;

x : INT;

Pulse : INT;

Faktor : REAL := 1.0;

Dollar21_Handrad_Weg : Dollar21_Handrad_Weg;

Dollar21_Aktiv : BOOL;

END_VAR

(*Handrad mit RIO CT24 Konfigurieren*)

IF NOT(Konfig_CT24)

THEN

%QW0 := WORD#2#0001_0001_0000_0011; (* Inkrementalgebermodus, G=1 *)

%QW2 := WORD#2#0001_0001_0000_0011; (* Inkrementalgebermodus, G=1 *)

%QW8 := WORD#2#0000_0100_0000_0000; (* Konfiguration übernehmen *)

Konfig_CT24 := TRUE;

END_IF;

(* Aufruf von Funktionsbaustein Handrad *)

Handrad(RIO_C_Zaehler := %IW0);

Pulse := Handrad.Impulse;

(*Aufruf von Funktionsbaustein Dollar21_Handrad_Weg *)

Dollar21_Handrad_Weg(

AchsNr := 2, (* 2. Achse *)

Handrad_Pulse := Pulse,

Pulsbewertung := Faktor);

Dollar21_Aktiv := Dollar21_Handrad_Weg.Aktiv;

Programmbeispiel: Funktionsbaustein: Handrad


VAR_INPUT

RIO_C_Zaehler : WORD;

END_VAR

VAR_OUTPUT

Impulse : INT;

END_VAR

VAR

Zaehler_SHR2 : INT;

Zaehler_SHR2_Alt : INT;

END_VAR

(* Zählerauswertung: Vier Zählimpulse entsprechen einer Handrad-Rastung *)

Zaehler_SHR2 := WORD_TO_INT(SHR(RIO_C_Zaehler,2));

Impulse := Zaehler_SHR2 - Zaehler_SHR2_Alt;

(* Überwachung des Zählerüberlaufes 14 Bit Zähler ohne Vorzeichen,

Wertebereich 0..16383 Handrad- Rastungen *)

(* Ueberlauf in positiver Richtung *)

IF Impulse < -8192

THEN Impulse := (16383 - Zaehler_SHR2_Alt) + Zaehler_SHR2;

END_IF;

(* Ueberlauf in negativer Richtung *)

IF Impulse > 8191

THEN Impulse := (16383 - Zaehler_SHR2) + Zaehler_SHR2_Alt;

END_IF;

Zaehler_SHR2_Alt := Zaehler_SHR2;

RETURN;


60

Programmbeispiel: Funktionsbaustein: Dollar21_Handrad_Weg


VAR_EXTERNAL

cncMem : CNC_COUP_MEM;

END_VAR

VAR_INPUT

AchsNr : INT;

Handrad_Pulse : INT;

Pulsbewertung : REAL;

END_VAR

VAR_OUTPUT

Aktiv : BOOL;

END_VAR


(* $21 Handradfreigabe zur Wegüberlagerung *)

Aktiv :=

BIT_TEST(DINT_TO_DWORD(cncMem.axSect[AchsNr].wrdN2P.alDFct[1]),SINT#13);

IF Aktiv

THEN

cncMem.axSect[AchsNr].wrdP2N.lValHdWhl

: = INT_TO_DINT(Handrad_Pulse); (* Teilistwert *)

cncMem.axSect[AchsNr].rValP2N.fRateHdWhl

:= Pulsbewertung; (* Bewertungsfaktor *)

END_IF;

RETURN;



7.5.2 Programmbeispiele $21 Handrad mit XCx 700, XCx 1100

• Handradanschluss mit XCx 700 / XCx 1100

Das Erfassen der Handradimpulse kann durch Slave-Positionierprozessoren

USP 2I / A, USP200 / USP400, ein Zählermodul UZB

2VR oder einem Positionierinterface UPIxI durch erfolgen.

In dieser Beschreibung wird als Beispiel das USP 400 behandelt.

Das Handrad ist an dem Inkrementalgeberanschluss S1 vom USP400

angeschlossen. SPS-Anwenderprogramm zur Erfassung der

Handradimpulse mit Beeinflussung der 2. Achse:

CNC-Programmbeispiel: $21 an der 2. Achse (Y)

Tabelle 45:


für Handrad $21 XCx

700, XCx 1100

( $21 = Handradfreigabe zur Wegueberlagerung )

N10 X0 $21 Y0 ( $21 fuer Y-Achse aktiv )

N20 X100 Y0 ( Y-Achse muss, auch ohne Bewegung,

aufgerufen werden damit die SPS die Abwahl

erkennt, $21_Aktiv = FALSE )

Wichtig!

Die Beeinflussung durch das Handrad, für die mit $21 angewählte

Achse, bleibt bis zum erneuten Aufruf dieser Achse ohne $21 im

CNC-Programm aktiv. Das Beenden der Handradfunktion erfolgt

durch programmieren der Achse, auch ohne Verfahrbewegung, in

einem nachfolgenden CNC-Satz. Durch die Auswertung vom $21-

Bit im SPS-Programm wird die SPS-Variable $21_Aktiv = FALSE.

• Handradauswertung mit XCx 700 / XCx 1100 an S1vom USP400

Die Achsbeeinflussung durch das Handrad muss in der Task tsync

programmiert werden. In diesem Beispielprogramm ist die Handradüberlagerung

in dem im Template enthaltenen Programmbaustein

CncSync eingefügt.



cncMem.axSect[x].wrdN2P.alDFct[1])

cncMem.axSect[x].wrdP2N.lValHdWhl

$21 = Bit 13 im 1.

DWord vom Dollararray

Handradimpulse

Teilistwert

cncMem.axSect[x].rValP2N.fRateHdWhl Handradbewertung




62

SPS-Programmbeispiel für die Handradfunktion mit $21

Hauptprogrammbeispiel CncSync


Var

Dollar21_Handrad_Weg_1 : Dollar21_Handrad_Weg;

Pulse : INT;

Faktor : REAL := 1.0;

Dollar21_Aktiv : BOOL;

END_VAR

VAR

Handrad_lesen_1 : Handrad_lesen;

END_VAR

(* Handrad lesen mit USP400 Remotepage1 Anschluss S1 *)

(* Aufruf vom Funktionsbaustein Handrad *)

Handrad_lesen_1(Lesen_S1 := Dollar21_Aktiv);

Pulse := Handrad_lesen_1.AxIncremente;

(* Handradfreigabe für $21 Wegüberlagerung für Achse 2 *)

(*Aufruf vom Funktionsbaustein Dollar21_Handrad_Weg *)

Dollar21_Handrad_Weg(

AchsNr := 2, (* 2. Achse *)

Handrad_Pulse := Pulse,

Pulsbewertung := Faktor);

Dollar21_Aktiv := Dollar21_Handrad_Weg.Aktiv;

RETURN;

Programmbeispiel Funktionsbaustein Handrad lesen


VAR

READ_AXIS_PAGE_1: READ_AXIS_PAGE;

END_VAR

VAR_INPUT

Lesen_S1 : BOOL;

END_VAR

VAR

RP1 : USINT := 1;

S1_dif : UDINT := 1014;

Pulse_S1 : DINT;

Error_S1 : WORD;

END_VAR

VAR_OUTPUT

AxIncremente : INT;

END_VAR


(* Handradeingang lesen mit Funktionsbaustein READ_AXIS_PAGE von Remotepage

1, Eingang S1 *)

READ_AXIS_PAGE_1 (ENABLE := Lesen_S1,

AXIS_NR := RP1,

PARA_NR := S1_dif);

Pulse_S1 := READ_AXIS_PAGE_1.READDATA;

Error_S1 := READ_AXIS_PAGE_1.ERROR;

AxIncremente := dint_to_int(Pulse_S1);

RETURN;



Programmbeispiel Funktionsbaustein: Dollar21_Handrad_Weg


VAR_EXTERNAL


END_VAR

VAR_INPUT

AchsNr : INT;

Handrad_Pulse : INT;

Pulsbewertung : REAL;

END_VAR

VAR_OUTPUT

Aktiv : BOOL;

END_VAR

(* $21 Handradfreigabe zur Wegüberlagerung *)

Aktiv :=

BIT_TEST(DINT_TO_DWORD(cncMem.axSect[AchsNr].wrdN2P.alDFct[1]),SINT#13);

IF Aktiv

THEN

cncMem.axSect[AchsNr].wrdP2N.lValHdWhl

: = INT_TO_DINT(Handrad_Pulse); (* Teilistwert *)

cncMem.axSect[AchsNr].rValP2N.fRateHdWhl

:= Pulsbewertung; (* Bewertungsfaktor *)

END_IF;

RETURN;



7.6 Beispiel Abbruch der Fahrbewegung ($1, $53; $54 Messtaster)

Die $-Funktionen für den CNC-Programmablauf sind in der

Betriebsanleitung CNC-Programmierung beschrieben. In den

nachfolgenden Beispielen ist die Freigabe und Auswertung der

Funktionen durch SPS-Programme beschrieben.

7.6.1 Programmbeispiele $53 und $54 Messtaster mit XCx 700, XCx 1100

64

Tabelle 46:


für Messtaster $53 und

$54

Vorhandene Koppelspeichervariablen für die Messtasterfunktionen

$53 / $54 mit XCx 700, XCx 1100 und UBE 32 0.1I:


xuio0x_QW0 Bit x Maske für Flanke

xuio0x_MWQ0 – MWQ14 Bit x Interrupt Quittieren

Funktionsbaustein,

WRITE_AXIS_PAGE

erforderlich für die

Interrupt Initialisierung

Position beim Messen

cncMem.axSect[n].wrdN2P.lCurMeasPos

($53 / $54)

cncMem.axSect[n].wrdN2P.lOrigMeasVal

cncMem.axSect[n].flgN2P.bRapMeasAct $54 Messzyklus ist aktiv

cncMem.axSect[n].flgN2P.bRapAxStpAct $53 Messzyklus ist aktiv

cncMem.axSect[1].flgN2P.bMeasValOk Messwert ist gültig



• $54 Restweg löschen durch Interruptsignal

Die Achsposition der entsprechenden Achse zum Zeitpunkt des

Eintreffens des Interruptsignals wird gespeichert, die zugehörige

Bahnposition ermittelt. Ausgehend von dieser Bahnposition wird der

unter „I“ programmierte Weg gefahren. Die sich daraus ergebende

Differenz zwischen programmiertem Satzendpunkt und tatsächlichem

Satzendpunkt wird in einer internen Nullpunktverschiebung

gespeichert.

Diese Funktion ist satzweise wirksam.

CNC-Programmbeispiel Messtaster $54

N100 G1 X0 Y0

N110 X10

N120 Y30 $54 X20 I0.5 SE101 (SE101=Interrupt aktivieren)

N130 G39 RS101 (RS101=Interrupt deaktivieren)

N140 X20 Y20



Tabelle 47:


im SPS-Programm für

Messtaster $53 / $54,

XCx 700 / XCx1100



xuio05_QW0 Bit 0 Maske für Flanke

xuio05_MWQ0 Bit 0 Interrupt quittieren

WRITE_AXIS_PAGE

Funktionsbaustein, Interrupt

Initialisierung für Achse 1

cncMem.comSect.abFlgPNRw[101] CNC Bit SE / RS 101 lesen

SPS-Programmbeispiel für die Interruptfunktion mit $53 und $54

.

SPS-Programmbeispiel für Interrupt


VAR_EXTERNAL


xuio05_QW0 : WORD;(*XUIO slot 05, UBE 32 0,1I, bit outputs*)

xuio05_MWQ0 : INT;(*XUIO slot 05, UBE 32 0,1I, word output*)

END_VAR

VAR

ERROR : WORD;

En_0 : BOOL;

WRITE_AXIS_PAGE_1 : WRITE_AXIS_PAGE;

Frei0 : BOOL;

END_VAR

Programmbeispiel zur Interruptausführung

(* Freigabe für Interrupt 0 auf UBE32 0,1I *)

(* SE / RS101 im CNC-Programm für Interruptfreigabe *)

Frei0 := cncMem.comSect.abFlgPNRw[101];

(* Interrupt 0, steigende Flanke erfassen *)

IF Frei0

THEN xuio05_QW0 := S_BIT_IN_WORD(TRUE,xuio05_QW0,SINT#0);

Else xuio05_QW0 := R_BIT_IN_WORD(TRUE,xuio05_QW0,SINT#0);

xuio05_MWQ0 := 0;

END_IF;

(* Achse, Interrupteingang und Flanke für $54 initialisieren *)

WRITE_AXIS_PAGE_1(ENABLE:=En_0,

AXIS_NR:=USINT#1,

PARA_NR:=UDINT#25,

WRITEDATA:=DINT#1);

ERROR:=WRITE_AXIS_PAGE_1.ERROR;

(* !!! Hier den Enable für Interrupt Schalten !!! *)

IF Frei0

then En_0 := true;

else En_0 := false;

END_IF;

Programmbeispiel zur Interruptauswertung


VAR_EXTERNAL

Interrupt0_zaehl : DINT;

xuio06_MWQ0 : INT;(*XUIO slot 05, UBE 32 0,1I, word output*)

END_VAR

(* Interrupt 0, steigende Flanke *)

Interrupt0_zaehl:= Interrupt0_zaehl+dint#1;

xuio05_MWQ0 := 0;


66


• $53 Abbruch der Fahrbewegung mit Kompensation des

Schleppabstandes

Stillsetzen der Achsbewegung durch Interruptsignal. Mit aktivem

Interruptsignal wird die Achsbewegung sofort abgebrochen und der

Satzwechsel ausgeführt. Die aktuelle Position der Achsen beim

Satzwechsel entspricht derjenigen zum Zeitpunkt des Interrupts.



N100 G1 X0 Y0

N110 X10

N120 SE101 Y30 $53 X20 (SE101=Interrupt aktivieren)

N130 X20 Y20 RS101 (RS101=Interrupt deaktivieren)

Programmbeispiel für $54 Messtaster für XCx 300 und XCx 540

Tabelle 48:



Messtaster $53 / $54,

XCx 300 / XCx 540

Koppelspeichervariablen im SPS-Beispielprogramm für die

Messtasterfunktion $54 für XCx 540 mit Erweiterungsmodul SERCOS

XP-SRC:


XFIO_CONFIG

Funktionsbaustein, Interrupt

Initialisierung für Single-Mode

und $54

cncMem.comSect.abFlgPNRw[101] CNC Bit SE / RS 101 lesen

Mit dem Funktionsbaustein XFIO_CONFIG werden die Eingänge (X2

I/O 0 und I/O 1) der XCx 540 CPU für die Interuptfunktion konfiguriert.

• $54 Restweg löschen durch Interruptsignal

Die Achsposition der entsprechenden Achse zum Zeitpunkt des

Eintreffens des Interruptsignals wird gespeichert, die zugehörige

Bahnposition ermittelt. Ausgehend von dieser Bahnposition wird der

unter „I“ programmierte Weg gefahren. Die sich daraus ergebende

Differenz zwischen programmiertem Satzendpunkt und tatsächlichem

Satzendpunkt wird in einer internen Nullpunktverschiebung

gespeichert.



N100 G1 X0 Y0

N110 X10

N120 SE101 Y30 $54 X20 I0.5 (SE101=Interrupt aktivieren)

N130 G39 RS101 (RS101=Interrupt deaktivieren)

N140 X20 Y20



SPS-Programmbeispiel für die Interruptfunktion mit $54.

SPS-Programmbeispiel für Interrupt


VAR

XFIO_CONFIG_1 : XFIO_CONFIG;

error1 : WORD;

END_VAR

VAR_EXTERNAL


END_VAR

VAR

Frei0 : BOOL;

END_VAR

.

Programmbeispiel zur Interruptausführung

(*Freigabesignal für Interrupt 0*)

Frei0 := cncMem.comSect.abFlgPNRw[101];

(*Channel0 (Input I/O 0),mode=3(einmalig,$54 Messtaster),steigende Flanke*)

XFIO_CONFIG_1(ENABLE := Frei0,

CHANNEL := BYTE#0,

MODE := BYTE#3,

R_EDGE := TRUE,

F_EDGE := FALSE);

error1 := XFIO_CONFIG_1.ERROR;

Programmbeispiel zur Interruptauswertung


VAR

Interr_0_counter : INT;

END_VAR

(* Interrupt 0, steigende Flanke *)

Interr_1_counter:= Interr_1_counter +int#1;

7.6.2 $1 Stillsetzen der Achsbewegung

Tabelle 49:


für $1 Stillsetzen der

Achsbewegung

Die Verfahrbewegung der betreffenden Achse und aller im

Interpolationszusammenhang stehenden Achsen wird abgebrochen

und die Steuerung wechselt in den nächsten Satz (siehe CNC-

Programmierung).

Die Koppelspeichervariable für $1 ist:


cncMem.axSect[n].flgP2N.bAxStop

n = Achsnr., Stillsetzen der

Achsbewegung


7.7 Beispiel Arbeitsraumbegrenzung

68

Tabelle 50:


für Arbeitsräume


Der Bewegungsraum der CNC-Achsen wird begrenzt, indem geschützte

Bereiche definiert werden. Es können 32 voneinander unabhängige

geschützte Bereiche definiert werden. Die Anzahl der Bereiche wird

im Schleicher Dialog / Grundeinstellung / Allgemeine Parameter:

eingestellt. Die Arbeitsraumbegrenzungen können, abhängig von der

eingetragenen Anzahl, eine Erhöhung der IPO-Abtastrate erfordern.

Die Parameter für die Arbeitsraumbegrenzung werden in die Datei

WorkingSpaces.par eingetragen. Diese Datei ist in dem Verzeichnis

OS/CNC/ der CNC-Steuereinheit abgelegt.

In jeder CNC-Achse können 32 Minimum- und Maximum- Koordinaten

eingestellt werden.

Spindeln werden nicht in die Arbeitsraumbegrenzung einbezogen und

werden nicht angehalten, wenn es zu einer Arbeitsraumverletzung

kommt.

Für Rundachsen kann kein Arbeitsraum definiert werden, sie werden

jedoch bei einer Arbeitsraumverletzung der Linearachsen angehalten.

Wenn die letzte Achse von einem Teilsystem in einen als geschützt

definierten Bereich einfahren soll, wird die Arbeitraumbegrenzung aktiv

und die Achsen werden mit den eingestellten Rampen angehalten.

Hinweis

Erst wenn die letzte Achse des Systems in einen als geschützt

definierten Bereich einfahren soll, wird die Arbeitsraumbegrenzung

aktiv. Die Fahrbewegung wird gestoppt und die Meldung

ausgegeben.

Zusätzliche Achsen müssen so eingestellt sein, daß sie sich

immer im gesperrten Bereich befinden.

Bei sehr hoher Geschwindigkeit und sehr nahem Heranfahren an den

geschützten Bereich kann es zu einem kurzen Geschwindigkeitseinbruch

kommen. Das Abbremsen mit Rampe kann mit dem Systembit

Keine Rampe in Automatik für SW-Endschalter und Arbeitsräume = 1

bei Erreichen der Arbeitsraumgrenze und der Softwareendschalter

abgeschaltet werden. Vor dem Einfahren in den gesperrten Bereich

bzw. des SW-Endschalters erfolgt dann ein Stopp ohne Rampe.

Vorhandene Koppelspeichervariablen für die Arbeitsraumbegrenzung:


cncMem.sysSect[n].flgP2N.bWrkArea[ii]

(n=Systemnummer,

ii=Arbeitsraumnummer)

cncMem.sysSect[n].flgN2P.bWrkArErr Arbeitsraumverletzung

cncMem.axSect[n].wrkAreaPlus[ii]

cncMem.axSect[n].wrkAreaMinus[ii]

Maximumkoordinate der

Achse n der

Arbeitsraumbegrenzung ii

Minimumkoordinate der

Achse n der

Arbeitsraumbegrenzung ii

cncMem.comSect.wrdPNRw.lRecvWorkArr Koordinaten einlesen





Bild 40:

Arbeitsräume

Im Beispiel für die Arbeitsraumbegrenzung: 4 Achsen, 2 geschützte

Bereiche, 3 Linearachsen (1.=X, 2.=Y, 3.=Z)

Beispiel für die Syntax der Arbeitsraumparameter in der Datei

WorkingSpaces.par.

[File : /ata0/OS/CNC/WorkingSpaces.par]

[Date : FRI APR 24 08:37:25 2009]

[VersionOS : 08221000]

%W

&axno 1

[W0000 .. W0004]

W 0 0000000000 WrkArea01-

W 1 0000010000 WrkArea01+

W 2 0000000000 WrkArea02-

W 3 0000020000 WrkArea02+

&axno 2

[W0000 .. W0004]

W 0 0000000000 WrkArea01-

W 1 0000010000 WrkArea01+

W 2 0000000000 WrkArea02-

W 3 0000020000 WrkArea02+

&axno 3

[W0000 .. W0004]

W 0 0000010000 WrkArea01-

W 1 0000100000 WrkArea01+

W 2 0000020000 WrkArea02-

W 3 0000100000 WrkArea02+

&axno 4

[W0000 .. W0004]

W 0 -9999999999 WrkArea01-

W 1 9999999999 WrkArea01+

W 2 -9999999999 WrkArea02-

W 3 9999999999 WrkArea02+


70

CNC-Programmbeispiel Arbeitsraumbegrenzung

Tabelle 51:



Arbeitsräume


Mit den CNC-Bitbefehl SE91 und SE92 wird die SPS zum Aktivieren

der Arbeitsräume aufgerufen.

N10 G0 X0 Y0 Z0 RS91 RS92 (RAUM 1 UND 2 DEAKTIV)

N20 SE91 (RAUM 1 AKTIV)

N30 G1 F500 X11 Y13

N40 Z12 (KEINE ARBEITSRAUMVERLETZUNG PROGRAMMIERT)

N50 SE92 (RAUM 2 AKTIV)

N60 G1 F500 X12 Y19

N70 Z30 (ARBEITSRAUMVERLETZUNG PROGRAMMIERT)

N80 G0 X0 Y0 Z0 RS91 RS92 (RAUM 1 UND 2 DEAKTIV)

Die geschützten Bereiche werden einzeln im SPS-Anwenderprogramm

aktiviert.

Koppelspeichervariablen im SPS-Beispielprogramm.


cncMem.sysSect[n].flgP2N.bWrkArea[ii] (n=Systemnummer,

ii=Arbeitsraumnummer)


SPS-Programmbeispiel Arbeitsraumbegrenzung


VAR_EXTERNAL


END_VAR

n = 91 bzw. 92 CNC-Befehl

lesen, SE=TRUE, RS=FALSE

Programmbeispiel zur Arbeitsraumaktivierung

(*CNC-Bitauswertung für Arbeitsraum 1*)

cncMem.sysSect[1].flgP2N.bWrkArea[1] :=

cncMem.comSect.abFlgPNRw[91];

(*CNC-Bitauswertung für Arbeitsraum 2*)

cncMem.sysSect[1].flgP2N.bWrkArea[2] :=

cncMem.comSect.abFlgPNRw[92];



7.8 Koppelspeichervariablen für Satzvorlauf

Tabelle 52:


lesen für Satzvorlauf

ohne und mit

Unterprogramm

Tabelle 53:


schreiben für Satzvorlauf

ohne und mit

Unterprogramm

Der Satzvorlauf ist eine Funktion zum Weiterabarbeiten von einem

CNC-Programm nach Programmabbruch. Für die Anwendung ist ein

SPS-Programm erforderlich. Im SPS-Programm werden nach

Abbruch des CNC-Programms die Koppelspeicher (siehe Tabelle)

protokolliert. Die Protokollierten Daten werden in die Koppelspeicherparameter

für den Satzvorlauf kopiert. Ist der Satzvorlauf aktiviert,

erfolgt mit Neustart das Abarbeiten vom CNC-Programm ohne

Verfahrbewegung bis zu dem zuletzt aktiven CNC-Satz.

Die erforderlichen Koppelspeichervariablen zum Lesen der CNC-

Programmnummer vom zuletzt ausgeführten CNC-Programm und

Satznummer vom CNC-Satz bei Abbruch des CNC-Programms sind:

Koppelspeichervariablen für CNC-

Satzvorlauf ohne Unterprogramm

cncMem.sysSect[n].ncInfo.lPrgNo

Funktion

Aktuelle

Programmnummer

cncMem.sysSect[n].ncInfo.lSetNo Aktuelle Satznummer


Satzvorlauf mit Unterprogramm

cncMem.sysSect[n].ncInfo.lCurMpNo

cncMem.sysSect[n].ncInfo.lCurSpNo

cncMem.sysSect[n].ncInfo.lCntPRun

Funktion

Aktuelle

Hauptprogrammnummer

Aktuelle Unterprogrammnummer

und Level der

Schachtelungtiefe

Durchlaufzähler im

Unterprogramm

cncMem.sysSect[n].ncInfo.lSetNo Aktuelle Satznummer

Die erforderlichen Koppelspeichervariablen zum Schreiben der CNC-

Programmnummer vom zuletzt ausgeführten CNC-Programm und

Satznummer vom CNC-Satz:


Satzvorlauf

cncMem.sysSect[n].wrdP2N.lPrgNo

cncMem.sysSect[n].wrdP2N.lSetNo

cncMem.sysSect[n].wrdP2N.lPrgNoSp

cncMem.sysSect[n].wrdP2N.lCntSp

cncMem.sysSect[n].wrdP2N.lSetNoSp

Funktion

Aktuelle

Hauptprogrammnummer

Aktuelle Satznummer im

Hauptprogramm

Aktuelle Unterprogrammnummer

und Level der

Schachtelungtiefe

Durchlaufzähler im

Unterprogramm

Aktuelle Satznummer im

Unterprogramm

cncMem.sysSect[n].flgP2N.bSetPres Satzvorlauf aktivieren




7.9 Beispiel Getriebestufen

72

Bild 41:

Getriebestufen in CNC-


Bild 42:

Getriebestufen in CNC-

Antriebskonfiguration

Tabelle 54:


für Getriebestufen


Die Funktion der Getriebestufen ist für Achsen mit Inkrementalweggeber

bzw. Achsen ohne Weggeber vorgesehen. Mit dieser Funktion können

Achsen mit umschaltbaren Getrieben durch Parametrierung von

Achsdaten an die jeweilige Übersetzung angepasst werden.

Die Anzahl der Getriebestufen wird im Schleicher Dialog / Grundeinstellung

/ Allgemeine Parameter: eingestellt. Für jede Getriebestufe

wird im Schleicher Dialog Inbetriebnahme / CNC-Systemparameter

ein zusätzliches Achsparameterfeld für die zugewiesene Achse

angelegt.

Das gleiche gilt für den Bereich Inbetriebnahme

/ Antriebskonfiguration

/

Antriebsparameter.

Die erforderlichen Koppelspeichervariablen für die Getriebestufen

sind:


cncMem.axSect[n].wrdP2N.lSelGearNo Anwahl einer Getriebestufe

cncMem.axSect[n].wrdN2P.lCurGearNo Aktive Getriebestufe

cncMem.axSect[n].flgP2N.bContRel Reglerfreigabe

cncMem.axSect[n].flgN2P.bCtrlLock Reglersperre

cncMem.axSect[n].flgP2N.bDelAxSyn

Referenzpunktinformation

löschen (Synchronbit)

Mit dem Einrichten der Getriebestufen sind insgesamt 8 von einander

abweichende Einstellungen für diese Achse möglich. Die zuletzt

angewählte Getriebestufe ist so lange aktiv, bis eine andere

angewählt wird.



7.9.1 Getriebestufenumschaltung

Die Getriebestufenumschaltung darf nur im Stillstand der Achse

erfolgen und die Reglersperre muß anstehen. Die Achse muß nach

dem Umschalten referenziert werden.

Die Umschaltung wird durch den Eintrag der Getriebestufennummer

in die Koppelspeichervariable cncMem.axSect[n].wrdP2N.lSelGearNo

aktiviert und mit einer weiteren Koppelspeichervariable

cncMem.axSect[n].wrdN2P.lCurGearNo nach der Umschaltung mit

der Getriebestufennummer quittiert.

Wichtig!

Die Koppelspeichervariable für die Reglerfreigabe

cncMem.axSect[n].flgP2N.bContRel

muß für diese Achse zurückgesetzt werden (während der

Getriebestufenumschaltung darf die Achse nicht verfahren

werden).

Die Koppelspeichervariable für Referenzpunktinformation

löschen cncMem.axSect[n].flgP2N.bDelAxSyn

muß bei geregelten Achsen gesetzt werden (um nach

Getriebestufenumschaltung ein erneutes Referenzpunktfahren zu

erzwingen).

CNC-Programmbeispiel Getriebestufenumschaltung

%200 (3 Getriebestufen X-Achse)

N10 RS20(mit G11 referenzieren) RS21(ohne G11) RS22 R20:=0

N20 X0 Y0 F2000 G1

N30 X120

N40 R20:= 1 (Getriebestufe 1)

N50 SE21 (* für gesteuerte Achse Synchronbit nicht löschen *)

N60 WA22

N70 SX300 MX03 Y20 F500 RS22 (X-Achse wird gespindelt)

N80 MX05

N90 R20:= 2 (Getriebestufe 2)

N100 SE20 (* für geregelte Achse Synchronbit löschen *)

N110 WA22

N120 F50 G11 X RS22

N130 F100 X-1.35

N140 R20:=3 (Getriebestufe 3)

N150 SE20 (* für geregelte Achse Synchronbit löschen *)

N160 WA22

N170 F500 G11 X RS22

N180 F2000 X200

N190 M30


74

Tabelle 55:



das Umschaltung der

Getriebestufen


Das SPS-Programmbeispiel beschreibt das Umschalten der

Getriebestufen mit und ohne löschen vom Synchronbit. Die

Behandlung vom Synchronbit erfolgt aus dem CNC-Programm mit

dem CNC-Bitbefehlen

SE20 (cncMem.comSect.abFlgPNRw[20]) = Synchronbit löschen bzw.

SE21 (cncMem.comSect.abFlgPNRw[21]) = Synchronbit nicht löschen.

Der CNC-Bitbefehl

WA22 (cncMem.comSect.abFlgPNRw[22]) = Umschalten der

Getriebestufe beendet wird vom SPS-Programm gesetzt.



cncMem.axSect[1].wrdP2N.lSelGearNo Anwahl einer Getriebestufe

cncMem.axSect[1].wrdN2P.lCurGearNo Aktive Getriebestufe

cncMem.axSect[1].flgP2N.bContRel Reglerfreigabe

cncMem.axSect[1].flgN2P.bCtrlLock Reglersperre

cncMem.axSect[1].flgP2N.bDelAxSyn


Referenzpunktinformation

löschen (Synchronbit)

n = 20, 21 CNC-Befehl

lesen und n = 22 CNC-

Befehl schreiben

schalt Variable für Case-Ablauf



SPS-Programmbeispiel Getriebestufenumschaltung

(* Getriebestufen umschalten *)

(*Abfrage ob SE20 oder SE21 = true *)

(* SE20=Synchronbit löschen SE21=Synchronbit nicht löschen*)

IF cncMem.comSect.abFlgPNRw[20] or cncMem.comSect.abFlgPNRw[21]

END_IF;

THEN schalt:=10;

CASE schalt OF

10:

(* Reglerfreigabe löschen *)

cncMem.axSect[1].flgP2N.bContRel := FALSE;

IF cncMem.comSect.abFlgPNRw[20]

END_IF;

20:

(* für geregelte Achse Synchronbit löschen *)

THEN cncMem.axSect[1].flgP2N.bDelAxSyn:= TRUE;

cncMem.comSect.abFlgPNRw[20] := FALSE;

schalt:=20;

(* für gesteuerte Achse Synchronbit nicht löschen *)

ELSE IF cncMem.comSect.abFlgPNRw[21]

END_IF;

THEN cncMem.comSect.abFlgPNRw[21] := FALSE;

schalt:=20;

IF cncMem.axSect[1].flgN2P.bCtrlLock = TRUE

END_IF;

THEN (* Getriebestufennummer von R20 übernehmen *)

cncMem.axSect[1].wrdP2N.lSelGearNo := cncMem.sysSect[1].alR[20];

if (cncMem.axSect[1].wrdN2P.lCurGearNo = cncMem.sysSect[1].alR[20])

END_IF;

THEN IF cncMem.axSect[1].flgN2P.bSync = FALSE

END_IF;

THEN cncMem.axSect[1].flgP2N.bDelAxSyn:= FALSE;

schalt:=30;

ELSE schalt:=30;

30: (* Reglerfreigabe setzen *)

IF (cncMem.axSect[1].wrdN2P.lCurGearNo = cncMem.sysSect[1].alR[20])

END_IF;

THEN cncMem.axSect[1].flgP2N.bContRel := TRUE;

schalt:=40;

40: (* Mit WA22 den CNC Satzwechsel freigeben *)

IF cncMem.axSect[1].flgN2P.bCtrlLock = FALSE

END_IF;

50:

THEN cncMem.comSect.abFlgPNRw[22]:= TRUE;

schalt:=50;

IF cncMem.comSect.abFlgPNRw[22] = FALSE

END_IF;

END_CASE;

THEN schalt:=0;


7.10 Koppelspeichervariable für Satzausblenden

76

Tabelle 56:


für Satzausblenden


Mit dieser Funktion können im Programmablauf CNC-Sätze ganz oder

teilweise ausgeblendet werden. Die ausgeblendeten CNC-Sätze

werden ab dem Ausblendzeichen " / " nicht ausgeführt.

Das Satzausblenden kann global oder für Teilsysteme aktiviert

werden.

Die erforderlichen Koppelspeichervariablen für das Satzausblenden

sind:


cncMem.comSect.flgP2N.bBlkFade Satzausblenden Global

cncMem.sysSect[n].flgP2N.bBlkFade Satzausblenden Teilsystem

Die Auswertung dieses Signals erfolgt während der Satzaufbereitung.

Wird es im laufenden CNC-Programm geschaltet, dann sollte vor dem

Ausblendsatz ein CNC-Satz mit G39 für eine erneute Satzaufbereitung

programmiert sein, um unerwartete Ergebnisse zu vermeiden.


Weitere Achseinstellungen

8 Weitere Achseinstellungen

8.1 Rund- Endlos- Achse einrichten

Bei der Inbetriebnahme von Rund- bzw. Endlos- Achsen sind Abweichungen

zur Inbetriebnahme der Linearachse zu beachten. Der

Bereich Rund- Endlos-Achse kann in mehreren Varianten eingerichtet

werden.

• Rundachse endlos drehend

• Linearachse endlos fahrend

• Rundachse mit begrenztem Verfahrbereich

Die erforderlichen Systemparameter für unterschiedliche

Funktionsvarianten der Rundachse werden hier beschrieben.

Für die Rund-Endlos-Achse sind im CNC-System / Allgemein /

System / Achse die Achsdaten in folgenden Bereichen einzustellen:

• Meßsystem Rundachse Seite 78

• Geschwindigkeit / Rampen Rundachse Seite 79

• Softwareendschalter Rundachse Seite 83

• Referenzieren Rundachse Seite 83

• Rundachse Seite 84

• Achsoptionen Rundachse Seite 85

Das Beispiel das Einrichten einer Rundachse endlos drehend für einen

SERCOS-Antrieb. Im Parameter S-0-0076 Wichtungsart für Lagedaten

ist die Einstellung Parameter-Wichtung erforderlich. Mit der Einstellung

Parameter-Wichtung wird dann die Rundachsbewertung mit den

Parametern S-0-0079 und S-0-0103 bestimmt. Das Editieren der

Parameter erfolgt im Schleicher Dialog unter Antriebskonfiguration /

Antriebsparameter / SERCOS-Antriebe.

Das Beispiel das Einrichten einer Rundachse endlos drehend für

einen Analog-Antrieb. Abweichende Einstellparameter sind in den

Parameterbeispielen aufgeführt.

Hinweis

Istwertbewertung einer Rundachse für nicht frei programmierbare

Absolutwertgebersysteme beachten.

Betrifft mehrgängige Absolutwertgeber oder Rundachse mit

Getriebeübersetzung:

Der Nulldurchgang vom Absolutwertgeber oder der

Übersetzungsfaktor muss bezogen auf Nulldurchgang der

Rundachse ein ganzzahlig teilbares Ergebnis ergeben. Ist dies

nicht der Fall, kann es zu Positionsverschiebungen kommen.


8.1.1 Rundachse endlos drehend

8.1.1.1 Meßsystem Rundachse

78


für Meßsystem


für Rundachse

Positioniergenauigkeit

einer Achsumdrehung


für Rundachse Bewertung



Die endlos drehende Rundachse kann auch als geregelte Spindel

programmiert werden.

Diese Parameter bestimmen die Interpolationsberechnung der

Rundachse.

Im Bereich Meßsystem stehen diese Parameter zu Verfügung:


Geberinkremente / Achsumdrehung Q.037

IPO-Einheiten / Achsumdrehung Q.038

Diese Parameter werden benötigt für die Berechnung im Bereich

Geschwindigkeit / Rampen

Die Einheit für Meßsystem ist:

▪ Interpolationsfeinheit


▪ Geberinkremente/Achsumdrehung

Dieser Parameter bestimmt die Positioniergenauigkeit innerhalb einer

Umdrehung der Rundachse.

Für Achsen mit Absolutwertgeber gilt:

muss ganzzahlig teilbar sein


maximale Geberauflösung

Geberinkremente pro Achsumdrehung

Parameter zur Positioniergenauigkeit einer Achsumdrehung

Parameter für Sercosachse Wert

Geberinkremente/Achsumdrehung

(Istwertbewertung der Rundachse)

360000

Parameter für Analogachse Wert


(Istwertbewertung der Rundachse)


▪ IPO-Einheiten/Achsumdrehung

4096 bei 1:1 Bewertung oder

4096 x Getriebefaktor

Dieser Parameter bestimmt den Anzeigewert einer Umdrehung der

Rundachse. Bezogen auf diesem Parameter wird der Vorschub im

CNC-Programm programmiert.


Parameter zur Bewertung einer Achsumdrehung

Parameter Wert

IPO-Einheiten/Achsumdrehung 360000, für die Anzeige von 360°

bei einer Interpolationsfeinheit = 1µ°



8.1.1.2 Geschwindigkeit / Rampen Rundachse




Rampen

Die Berechnung der Geschwindigkeiten erfolgt in Abhängigkeit von

den Funktionsvarianten der Rundachse. Die Grundlage für die

Geschwindigkeitsberechnung sind die Parameter aus dem Bereich

Meßsystem Rundachse.

Für das programmieren für den Vorschub der Rundachse im CNC-

Programm gilt:

▪ Es wird mit F = IPO-Einheiten/min programmiert, wenn die

Einstellung im Parameter IPO-Einheiten/Achsumdrehung nicht

360° entspricht.

▪ Es wird mit F = °/min programmiert, wenn die Einstellung im

Parameter IPO-Einheiten/Achsumdrehung 360° entspricht.

▪ Für die Spindel wird der Vorschub mit S = Umdrehungen/min

programmiert.

Im Bereich Geschwindigkeit / Rampen stehen diese Parameter zur

Verfügung:












Ruck Q.024

Im Beispiel nicht angewendete Parameter vom Bereich

Geschwindigkeit / Rampen behalten ihren Defaultwert.


▪ Handgeschwindigkeit Rundachse Seite 80

▪ Eilgang Hand Rundachse Seite 80

▪ Eilgang Automatik Rundachse Seite 81

▪ Maximalgeschwindigkeit Rundachse Seite 81

▪ Beschleunigung, Verzögerung Seite 82


80

Tabelle 61: Rundachse

Geschwindigkeitsberechnung

Handgeschwindigkeit Rundachse


Parameter zur Berechnung für die Achsgeschwindigkeiten der

Rundachse sind:

Parameter für Achsgeschwindigkeiten der Rundachse sind


IPO-Einheiten / Achsumdrehung = a

maximale Motordrehzahl = b

Interpolationsfeinheit = c

a = 360°/Achsumdrehung 360000

b = max. U/min vom Motor 3000

c = 1µ° 0,001mm


eingestellt.

Die Einheit für Handgeschwindigkeit der Rundachse ist

▪ IPO-Einheiten /min

Im Beispiel ist die Handgeschwindigkeit eingestellt für

10 Umdrehungen/min.

Handgeschwindigkeit IPO-Einheiten /min = IPO-Einheiten *10 * c

a x 10 x c = IPO-Einheiten /min

360000 x 10 x 0.001 = 3600





Eilgang Hand Rundachse





Im Beispiel ist die Eilgang Hand eingestellt für




für Rundachse Eilgang

Hand Rundachse Eilgang Hand Rundachse 0000007200



Eilgang Automatik Rundachse



Im Beispiel ist die Eilgang Automatik eingestellt für





Automatik Rundachse Eilgang Automatik Rundachse 0000018000

Maximalgeschwindigkeit Rundachse




Die Berechnung für die Maximalgeschwindigkeit sollte mit einer

Regelreserve von 5 – 10% zur maximalen Drehzahl des Antriebs

erfolgen. In dem Beispiel ist keine Regelreserve berücksichtigt

Die Einheit für Maximalgeschwindigkeit der Rundachse ist

▪ IPO-Einheiten /min

Im Beispiel wird eine Rundachse mit Übersetzungsverhältnis 1:1

berechnet. Die maximale Geschwindigkeit errechnet wie folgt aus den

Parametern:


Rundachse sind

▪ a = IPO-Einheiten / Achsumdrehung

▪ b = maximale Motordrehzahl

▪ c = Interpolationsfeinheit

Maximalgeschwindigkeit IPO-Einheiten /min = a*b*c

a x b x c = IPO-Einheiten /min

360000 x 3000 x 0.001 = 1080000


muss gleich sein mit dem Wert MAX_VELOCITY_x der Achse im

Kapitel Antriebsparameter.





82

Beschleunigung, Verzögerung

Bild 43:

Rundachse


Verzögerung


▪ IPO-Einheiten/s 2










v

a =

t

▪ a = Beschleunigung

in IPO-Einheiten/s 2

▪ v = Arbeitsgeschwindigkeit der Achse

in IPO-Einheiten/min

▪ t = Zeit zum

Erreichen der Arbeitsgeschwindigkeit in s

Berechnungsbeispiel

der Beschleunigungs- / Verzögerungsrampe:

Die Achse soll in einer Sekunde von Null auf 540000 a/min

beschleunigt

werden.

▪ v = 540000 IPO-Einheiten/min ▪ t = 1 s

540000a

2

= = = 900 IPO - Einheiten/ s

v

a 0

t 60s * 1s

▪ Wert für die Beschleunigung

= 9000

▪ Wert für die

Verzögerung = 9000





CNC-Achs-Parameter

Beschleunigung

Wert

9000

Verzögerung Verzögerung 9000




beeinflussen die Einstellungen der einzelnen Achsen die Interpolations-

Berechnung für die Bahnbeschleunigung bzw. die Bahnverzögerung



8.1.1.3 Softwareendschalter Rundachse

Tabelle 67:


Softwareendschalter aktiv

/ deaktiv für Rundachse

Tabelle 68:


Softwareendschalter ist

nicht aktiv für für

Rundachse

8.1.1.4 Referenzieren Rundachse



für Rundachse Achse

nicht referenzieren

Für Rund- Endlos- Achsen ist das Begrenzen der Verfahrstrecke

durch Softwareendschalter nicht zugelassen, eine Ausnahme stellt die

Rundachse mit begrenztem Verfahrbereich dar.

Die Funktionsart der Softwareendschalter für eine Achse erfolgt im

SPS-Programm durch aktivieren / deaktivieren der achsspezifischen

Koppelspeichervariable:


cncMem.axSect[n].flgP2N.bSupLimSw

FALSE = (default)


TRUE =

Softwareendschalter nicht

aktiv



Im Beispiel ist im SPS-Programm eingetragen:


cncMem.axSect[n].flgP2N.bSupLimSw TRUE

Das Referenzieren wird bei Achsen mit Inkrementalgeber zum

Synchronisieren der Achsnullposition vorgenommen (siehe Kapitel

Achse Referenzieren)

Die im Beispiel nicht angewendeten Parameter im Bereich Achse

referenzieren behalten ihren Defaultwert.

Im Bereich Achse referenzieren werden diese Parameter verwendet:


▪ Referenzpunkt = 1. Nullmarke

Dieser Parameter bestimmt, ob eine Achse referenziert werden soll.

Bei Achsen mit Absolutwertweggeber oder Achsen ohne Weggeber

(z. B. Spindeln) wird Ja eingetragen.


▪ Bit


CNC-Achs-Parameter Absolutwertgeber / Sercos Wert

Achse nicht referenzieren Ja

CNC-Achs-Parameter Inkrementalgeber Wert

Achse nicht referenzieren Nein


Referenzpunkt = 1. Nullmarke



Referenzpunkt = 1.

Nullmarke

8.1.1.5 Rundachse

84



Rundachse um ...


Rundachse um X


Achsen mit Inkrementalweggeber müssen referenziert werden. Mit

diesem Parameter wird die Nullmarke vom Inkrementalweggeber

gesucht.

Die Einheit für Referenzpunkt = 1. Nullmarke ist:

▪ Bit

Im Beispiel ist für Referenzfahrt eingestellt:


Referenzpunkt = 1. Nullmarke Ja

In diesem Bereich wird eine Achse als Rundachse bestimmt. Für die

Interpolationsberechnung als Rundachse kann eine Zuweisung

Rundachse um X, Y oder Z erfolgen. Damit wird auch die Lage der

Rundachse im Koordinatensystem darstellt. Alternativ kann eine

Achse durch die Kennzeichnung Hauptspindelachse im Bereich

Achsoptionen Rundachse als Rundachse ausgewiesen werden.

Im Bereich Rundachse stehen folgende Parameter zu Verfügung:


Rundachse um X Q.054 Bit 4

Rundachse um Y Q.054 Bit 5

Rundachse um Z Q.054 Bit 6

$50 für diese Achse zugelassen Q.055 Bit 4

Die Einheit für Rundachse ist:

▪ Bit

Die im Beispiel nicht angewendeten Parameter behalten ihren

Defaultwert.

Im Bereich Rundachse um wird dieser Parameter im Beispiel

verwendet:

▪ Rundachse um X



Rundachse um X Ja



8.1.1.6 Achsoptionen Rundachse


für Achsoptionen



für Rundachse Lageregler

im Steller

Im Bereich Achsoptionen stehen diese Parameter zur Verfügung:


Achse vorhanden Q.052 Bit 7

Spindel ohne Geber Q.053 Bit 1

Achse parallel zu X Q.054 Bit 0

Achse parallel zu Y Q.054 Bit 1

Achse parallel zu Z Q.054 Bit 2

Hauptspindelachse S, M03, 04, 05 Q.054 Bit 3

Achse nicht in der Anzeige Q.054 Bit 7

Lageregler im Steller Q.052 Bit 2

Bei G90 fährt die Rundachse den kürzesten Weg Q.052 Bit 3

Durchmesserprogrammierung beim Drehen Q.053 Bit 3

Bei G90 fährt die Rundachse max. ±180° Q.053 Bit 4

Modulorechnung nur bei M05, M30, Reset Q.075 Bit 7

Spindel STOP nur bei M05 Q.076 Bit 0

Nachführbetrieb bei Maschinendatenumrechnung Q.055 Bit 4

Freifahrweg Q.073


▪ Bit

Im Beispiel nicht angewendete Parameter vom Bereich Achsoptionen

behalten ihren Defaultwert.

Im Bereich Achsoptionen wird dieser Parameter verwendet:



• Ja, im Antriebsregler (z.B. SERCOS-Antrieb) der Achse,

• Nein, im Achspositioniermodul oder dem SPS-Funktionsbaustein



CNC-Achs-Parameter SERCOS / CAN Wert

Lageregler im Steller Ja

CNC-Achs-Parameter Analogachse Wert

Lageregler im Steller Nein


8.1.1.7 Antriebsparameter Rundachse

86

SERCOS-Antriebe Rundachse


Parameter für SERCOS-

Antriebe Rundachse von



Analog-Antriebe Rundachse


Parameter für Analog-

Antriebe Rundachse von




Die Rundachse und die Linearachse endlos drehend sind in den

Antriebsparametern identisch einzustellen.

Anwahl der Antriebsparameter im Schleicher Dialog / Inbetriebnahme /


Mit F4 Antriebsparameter die Dialogseite Antriebsparameter öffnen.

Mit F1 Hilfe wird für den angewählten Parameter eine Beschreibung

angezeigt.

Zur korrekten Interpolationsberechnung müssen einige Parameter der

CNC-Inbetriebnahme und der Antriebsparameter übereinstimmen. Die

Parameter sind in den Tabellen aufgeführt.

Diese Daten werden unter SERCOS-Antriebe eingetragen:






IPO-Einheiten/Achsumdrehung


S-0-0076 Bit 7

Rotations-Lageauflösung S-0-0079



S-0-0103


Beispieleinstellung siehe unter Rundachse SERCOS-Antriebe


Diese Daten werden unter Analog-Antriebe eingetragen:



Maximal erreichbare Achsgeschwindigkeit MAX_VELOCITY


Beispieleinstellung siehe unter Rundachse Analog-Antriebe




Rundachse SERCOS-Antriebe Antriebsparameter


für Antriebsparameter

Rundachse SERCOS-

Antriebe


Im Beispiel werden für die Rundachse folgende SERCOS

Antriebsparameter verwendet:

Rundachse endlos drehend




Maximaler




DELAY1 500000

S-0-0015 7

S-0-0076 202

S-0-0077 1




Telegrammart



Lagedaten Rundachse



S-0-0079 360000 Rotations-Lageauflösung

S-0-0091 40000000




S-0-0091/10000

S-0-0103 360000 Modulowert

S-0-0104 1.00 Lageregler KV-Faktor

S-0-0121 1

S-0-0122 1

Lastgetriebe-


Lastgetriebe-




neu starten.



Hinweis


gleich der durch die Maximalgeschwindigkeit erreichbare

Drehzahl vom Motor sein.


88

Rundachse Analog-Antriebe Antriebsparameter


Berechnungsbeispiele zum Parameter MAX_VELOCITY für eine

Achse mit Inkrementalweggeber und Absolutwertgeber.

Auflösung Absolutwertgeber: 4096 Inkremente/Umdrehung


Rundachse sind

▪ a = Inkremente für eine Motorumdrehung



Maximalgeschwindigkeit IPO-Einheiten/min = a*b*c

Absolutwertgeber / Inkrementalweggeber

a x b x c = IPO-Einheiten/min

4096 x 3000 x 0.001 = 12288

Der Parameter MAX_VELOCITY_x beschreibt die maximale

Geschwindigkeit der Achse. Der Wert darf die zulässige Drehzahl vom

Motor nicht überschreiten.

Für die Berechnung von MAX_VELOCITY_x muss mindestens die

gleiche Drehzahl wie für die Berechnung vom Parameter

Maximalgeschwindigkeit im Kapitel Maximalgeschwindigkeit

Rundachse (Seite 81), verwendet werden. Bei kleineren Werten kann

es zu Fehlermeldungen kommen.



Tabelle 78:

Antriebsparameter für


Rundachse


Im Beispiel für die die Rundachse werden folgende Analog

Antriebsparameter verwendet:

Absolutwertgeber 4096 Inkremente/Umdrehung




ENCODER_PULSE_

RESOLUTION


Lageregelung





FOLLOWING_ERROR 40000 Max. Schleppabstand

MAX_MOTOR_OUTPUT 32000 Max. Drehzahlsollwert



DELAY1 500000



und max. Drehzahlsollwert


DELAY2 500000




ABS_CODE 0




Abweichende Einstellung mit Inkrementalweggeber


Code des






Taktrate des





ABS_PULSES 0







neu starten. Die Reglerfreigabe der Achsen wird vom SPS-Programm

ausgeführt (siehe Kapitel Beispiel Freigabe für System und Achsen

Seite 52).


8.1.2 Linearachse endlos fahrend

90


Eine endlos fahrende Linearachse kann gegenüber der Standard-

Linearachse wie eine normale Linearachse verfahren oder wie eine

Rundachse gespindelt werden. Sie unterscheidet sich in der Einrichtung

der Pulsbewertung und in der Positionsanzeige nach Programmende

von der normalen Linearachse.

Funktion als endlos fahrende Linearachse

Die Linearachse wird im Programm auf die programmierten Koordinaten

verfahren. Mit MAchsbuchstabe05, M30 oder Reset wird die Position in

Bezug auf den im Parameter IPO-Einheiten/Achsumdrehung

eingetragenen Wert angezeigt.

Spindeln:

Zum Spindeln wird mit MAchsbuchstabe03 / 04 gestartet und mit

MAchsbuchstabe05 gestoppt.

Zum Aufsynchronisieren wird im nachfolgenden CNC-Satz G39 programmiert.

Damit wird die tatsächliche Position in Bezug auf den im

Parameter IPO-Einheiten/Achsumdrehung eingetragenen Wert

angezeigt.

Hinweis

Istwertbewertung einer Rundachse für nicht frei programmierbare

Absolutwertgebersysteme beachten.

Betrifft mehrgängige Absolutwertgeber oder Rundachse mit

Getriebeübersetzung:

Der Nulldurchgang vom Absolutwertgeber oder der

Übersetzungsfaktor muss bezogen auf Nulldurchgang der

Rundachse ein ganzzahlig teilbares Ergebnis ergeben. Ist dies

nicht der Fall, kann es zu Positionsverschiebungen kommen.



Beispiel endlos fahrende Linearachse als Transportband

Bild 44:

Endlos fahrende

Linearachse als

Transportband

Endlos fahrende Linearachse als Transportband zur Interpolation mit

weiteren Achsen. Die lineare Sollstrecke für diese Achse wird wie eine

Rundachsumdrehung mit Getriebefaktor berechnet. Der Einstellwert

für eine Rundachsumdrehung ist die Transportstrecke von

Achsmittelpunkt zu Achsmittelpunkt der oberen Flache vom

Transportband.

Beispielberechnung:

▪ Interpolations-Feinheit CNC-System: 0,01mm

▪ a - Transportstrecke: 6m

▪ b - Durchmesser der Transportrolle mit Band: 114mm

▪ Übersetzung Motor/Transportrolle: 10:1

Die Ergebnisse der Berechnung der Sollvorgaben für die endlos

fahrende Linearachse sollen in die entsprechenden Achsparameter

eingetragen werden. Die Übernahme der berechneten Werte in die

Achsparameter müssen gegebenenfalls gerundet werden, wenn die

vorliegenden Werte kein ganzzahlig teilbares Ergebnis ergeben.

Zum Vermeiden von Positionsverschiebungen nach n Umdrehungen

müssen einige Ergebnisse an das Eingabeformat angepasst werden.

Hieraus

kann sich eine kleine Veränderung von dem gewünschten

Sollmass

ergeben.


92

Tabelle 79:

Linearachse endlos

Berechnung der

Parameter für Sercos


Das Beispiel zeigt eine Berechnung der Transportstrecke mit

Korrekturanpassungen für Sercos- und Analog- Antriebe.

Linearachse endlos: Berechnung der Parameter für Sercos

Strecke der Transportrolle für eine Umdrehung in mm

Ø in mm PI

100 x 3,141592654 = 314,1592654

Strecke für eine Motorumdrehung

Ø*PI Motorumdrehungen

314,1592654 / 10 = 31,41592654

1 Umdrehung der Transportrolle

in mm = Ø in mm * PI

1 Motorumdrehung in mm = Ø*PI

/ Motorumdrehungen

Motorumdrehungen für die Transportstrecke bezogen auf die Sollstrecke

Sollstrecke in

mm

mm pro

Motorumdrehung

Anzahl Motorumdrehungen =

Sollstrecke in mm/mm pro


6000 / 31,41592654 = 190,9859317

Die Anzahl der Umdrehungen für die Sollstrecke ergibt keine ganzzahlige

Umdrehungszahl. Zum Verfahren ohne Versatz wird die Anzahl der

Umdrehungen auf- bzw. abgerundet. Das Ergebnis ist die reale

Verfahrstrecke.

Umdrehungszahl

gerundet

mm pro


190 x 31,416 = 5969,04

191 x 31,416 = 6000,456

Iststrecke in mm =

Umdrehungszahl gerundet * mm

pro Motorumdrehung gerundet

Berechnung des S-0-0079 (Rotations-Lageauflösung) für den Bereich

Antriebsparameter der Sercos-Antriebe für die Transportrolle

Strecke der

Transportrolle für

eine Umdrehung

in mm (Ø*PI) IPO-Feinheit Ø*PI in IPO-Feinheit

314,1592654 x 0,01 = 31415,92654

S-0-0079 (Rotations-Lageauflösung) für eine Umdrehung der

Transportrolle (=10 Motorumdrehungen) gerundet

31415,92654 Runden = 31416

Berechnung der Geberinkremente/Achsumdrehung für die

Transportstrecke der Analogantriebe für den Bereich Meßsystem

Inkremente für

eine Umdrehung

vom Geber

Anzahl der

Umdrehungen der

Transportstrecke

4096 / 191 = 782236

Anzahl Geberinkremente/

Achsumdrehung für die

Transportstrecke



8.1.2.1 Meßsystem Linearachse endlos

Diese Parameter bestimmen die Interpolationsberechnung für die

endlos fahrende Linearachse.





für Linearachse endlos

Inkremente einer

Undrehung der

Transportrolle

Im Bereich Meßsystem werden folgende Parameter verwendet:



Diese Parameter werden für die Berechnung im Bereich

Geschwindigkeit / Rampen benötigt

Dieser Parameter bestimmt die Positioniergenauigkeit innerhalb einer

Umdrehung der endlos fahrenden Linearachse.

Zum Beispiel die Anzahl von Inkrementen einer definierten

Transportstrecke, die von einem Transportband verfahren wird.


IPO-Einheiten/Achsumdrehung




(Istwertbewertung für Rundachsen)

für Lageregler im Steller z.B.

SERCOS-Achse 600045.

für Analogachse mit

Weggeber z.B. 4096 * 191

Umdrehungen = 782336

Dieser Parameter bestimmt bei der endlos fahrenden Linearachse

den Anzeigewert der Wegstrecke einer Achsumdrehung.

Zum Beispiel die Strecke von einem Transportband, welche bei einer

Umdrehung der Antriebsachse als Bandlänge verfahren wird.




Bewertung einer

Parameter zur Bewertung einer Achsumdrehung


Achsumdrehung IPO-Einheiten/Achsumdrehung Für die Anzeige der Wegstrecke

einer Achsumdrehung,

z.B. 600045 für 600045mm.


8.1.2.2 Geschwindigkeit / Rampen Linearachse endlos

94


Die Grundlage für die Geschwindigkeitsberechnung sind die

Parameter aus dem Bereich Meßsystem Linearachse endlos.

Der Vorschub für die endlos fahrende Linearachse wird im CNC-

Programm mit F für mm/min bzw. im Spindelbetrieb mit S für

Umdrehungen/min eingegeben.

Im Beispiel nicht angewendete Parameter im Bereich Geschwindigkeit /

Rampen behalten ihren Defaultwert.

Im Bereich Geschwindigkeit / Rampen werden folgende Parameter

verwendet:

▪ Handgeschwindigkeit Linearachse endlos Seite 94

▪ Eilgang Hand Linearachse endlos Seite 94

▪ Eilgang Automatik Linearachse endlos Seite 95

▪ Maximalgeschwindigkeit Linearachse endlos Seite 95

▪ Beschleunigung, Verzögerung Linearachse endlos Seite 96

Die Einheit für die Achsgeschwindigkeiten der endlos fahrenden

Linearachse ist

▪ mm/min

Handgeschwindigkeit Linearachse endlos

Die Handgeschwindigkeit wird für das manuelle Verfahren der Achse

festgelegt.





Eilgang Hand Linearachse endlos



Hierzu muss, während die Achse manuell Verfahren wird, der Button F7

Eilgang im Schleicher Dialog betätigt werden.




Hand Eilgang Hand 0000025000



Eilgang Automatik Linearachse endlos






Eilgang Automatik Eilgang Automatik 0000060000

Maximalgeschwindigkeit Linearachse endlos




Die Berechnung für die Maximalgeschwindigkeit sollte mit einer

Regelreserve von 5 – 10% zur maximalen Drehzahl des Antriebs

erfolgen. In dem Beispiel ist keine Regelreserve berücksichtigt

Im Beispiel wird die endlos fahrende Linearachse mit einem

Übersetzungsverhältnis 1:1 berechnet. Die maximale Geschwindigkeit

errechnet wie folgt aus den Parametern:

Die Parameter zur Berechnung für die Achsgeschwindigkeiten der

endlos fahrenden Linearachse sind

▪ a = IPO-Einheiten für eine Motorumdrehung (600045/191=3141)



Maximalgeschwindigkeit mm/min = a*b*c

a x b x c = mm/min

3141 x 3000 x 0.01 = 94230


muss den gleichen Wert haben wie die Variable MAX_VELOCITY_x

der Analogantriebe im Kapitel Antriebsparameter Seite 47.





96

Beschleunigung, Verzögerung Linearachse endlos


▪ mm/s 2










v

a =

t







a

▪ v = 60000 mm/min

▪ t = 1 s

v 60000

= =

t 60s * 1s

2

= 1000 mm/s









Wert

1000






Berechnung für die Bahnbeschleunigung bzw. die Bahnverzögerung.



8.1.2.3 Softwareendschalter Linearachse endlos

Tabelle 87:



/ nicht aktiv für


Tabelle 88:



nicht aktiv für


8.1.2.4 Referenzieren Linearachse endlos





Die Softwareendschalter sind in der Defaulteinstellung aktiv. Für

Rund- Endlos- Achsen ist das Begrenzen der Verfahrstrecke durch

Softwareendschalter nicht zugelassen.

Das deaktivieren der Softwareendschalter für eine Achse erfolgt im

SPS-Programm durch programmieren einer Koppelspeichervariablen:



FALSE = (default)


TRUE =


aktiv



Im Beispiel ist im SPS-Programm programmiert:


cncMem.axSect[n].flgP2N.bSupLimSw TRUE




Im Beispiel nicht angewendete Parameter im Bereich Achse


Im Bereich Achse referenzieren werden diese Parameter verwendet:


▪ Referenzpunkt = 1. Nullmarke

Dieser Parameter bestimmt ob eine Achse referenziert werden soll.

Bei Achsen mit Absolutwertweggeber oder Achsen (z. B. Spindeln)

ohne Weggeber wird Ja eingetragen.


▪ Bit


CNC-Achs-Parameter Absolutwertgeber / Sercos Wert


CNC-Achs-Parameter Inkrementalgeber Wert



Referenzpunkt = 1. Nullmarke



Referenzpunkt = 1.

Nullmarke



diesem Parameter wird die Nullmarke vom Inkrementalweggeber

gesucht.

Die Einheit für Referenzpunkt = 1. Nullmarke ist:

▪ Bit

8.1.2.5 Rundachse Linearachse endlos

98



Rundachse



Referenzpunkt = 1. Nullmarke Ja




Rundachse im Koordinatensystem darstellt.

Für die endlos fahrende Linearachse darf kein Rundachsbit gesetzt

werden.


▪ Bit

Im Beispiel nicht angewendete Parameter im Bereich Rundachse


Im Beispiel ist kein Rundachsbit eingestellt:

Strukturierter Parametertext Wert

Rundachse um X Nein

Rundachse um Y Nein

Rundachse um Z Nein

$50 für diese Achse zugelassen Nein



8.1.2.6 Achsoptionen Linearachse endlos






▪ Bit

Im Beispiel nicht angewendete Parameter im Bereich Achsoptionen









CNC-Achs-Parameter Sercos / CAN Wert





8.1.2.7 Antriebsparameter Linearachse endlos

100


Die Rundachse und Linearachse endlos drehend sind in den

Antriebsparametern identisch einzustellen.





angezeigt.




SERCOS-Antriebe Linearachse endlos

Tabelle 93: Parameter für


SERCOS-Antriebe in


Diese Daten werden unter SERCOS-Antriebe eingetragen.

Hinweis


gleich sein als die durch die Maximalgeschwindigkeit erreichbare

Drehzahl vom Motor.



Referenzpunktfahren gegen

Festanschlag

DEAD_STOP_HOMING

Maximaler Schleppabstand FOLLOWING_ERROR

Stillstandsüberwachung ZERO_SPEED_CONTROL

Genauhalt EXACT_STOP_BOUNDARY

Wichtungsart für Lagedaten Rundachse S-0-0076


Geschwindigkeits-Grenzwert bipolar

Motordrehzahl = S-0-0091/10000



S-0-0091

S-0-0103

Lageregler KV-Faktor S-0-0104

Lastgetriebe-Eingangsumdrehungen S-0-0121

Lastgetriebe-Ausgangsumdrehungen S-0-0122

Beispieleinstellung siehe unter Linearachse endlos SERCOS-Antriebe




Linearachse endlos SERCOS-Antriebe Antriebsparameter






Im Beispiel werden für die Linearachse endlos drehend folgende

SERCOS Antriebsparameter verwendet:

Linearachse endlos fahrend




Maximaler




S-0-0076 202

S-0-0077 1

S-0-0079 31416

S-0-0091 35000000


Lagedaten Rundachse



Rotations-Lageauflösung

für 10 Motorumdrehungen




S-0-0091/10000

S-0-0103 6000456 Modulowert


S-0-0121 10

S-0-0122 1

Lastgetriebe-


Lastgetriebe-




neu starten.



Hinweis


gleich der durch die Maximalgeschwindigkeit erreichbare

Drehzahl vom Motor sein.


102

Analog-Antriebe Linearachse endlos




Parameter für





NOT_HOMING

Analog-Antriebe von Maximal erreichbare Achsgeschwindigkeit MAX_VELOCITY


CNC-Inbetriebnahme Referenzpunktfahren gegen Festanschlag DEAD_STOP_HOMING

Beispieleinstellung siehe unter Linearachse endlos Analog-Antriebe


Linearachse endlos Analog-Antriebe Antriebsparameter


Achse mit Inkrementalweggeber und Absolutwertgeber.

Auflösung Inkrementalweggeber: 1024 Inkremente/Umdrehung mit

4facher Impulserkennung = 4096 Inkremente/Umdrehung

Auflösung Absolutwertgeber: 4096 Inkremente/Umdrehung

Die Parameter zur Berechnung für die Achsgeschwindigkeiten der

endlos fahrenden Linearachse sind

▪ a = IPO-Einheiten für eine Motorumdrehung (600045/191=3141)




a x b x c = mm/min

3141 x 3000 x

0.01 = 94230


muss den gleichen Wert haben wie die Variable MAX_VELOCITY_x

der Analogantriebe im Kapitel Antriebsparameter Seite 47.







Rundachse, Seite 81, verwendet werden. Bei kleineren Werten kann

es zu Fehlermeldungen kommen.



Tabelle 96:





Im Beispiel für die Linearachse endlos fahrend werden folgende

Analog Antriebsparameter verwendet:






RESOLUTION


Lageregelung









DELAY1 500000





DELAY2 500000




ABS_CODE 0






Code des






Taktrate des





ABS_PULSES 0









Seite 52).


8.1.3 Rundachse mit begrenztem Verfahrbereich

8.1.3.1 Meßsystem Rundachse begrenzt

104


für Rundachse begrenzt

Positioniergenauigkeit




Eine Rundachse mit begrenztem Verfahrbereich kann gegenüber der

Standard-Rundachse nicht gespindelt werden. Sie unterscheidet sich

in der Einrichtung der Pulsbewertung und in der Positionsanzeige

nach Programmende von der normalen Rundachse.

Die Inch-Umrechnung ist für diese Achse gesperrt.

Die Rundachse wird im Programm auf die programmierten Koordinaten

verfahren.

Diese Funktion ist anwendbar für z. B. für Rundachsen mit begrenzter

Anzahl von Umdrehungen durch Kabelschlepp.

Bei Programmierung von G70 (Koordinatenberechnung Inch) wird

diese Achse nicht in die Umrechnung der Koordinaten in Inch

einbezogen.

Diese Rundachse kann als unabhängige Achse in Grad/min verfahren

werden.

Diese Parameter müssen für die Rundachse mit begrenztem

Verfahrbereich mit `0` eingestellt werden.


Im Bereich Meßsystem stehen diese Parameter im Beispiel

verwendet:







(Istwertbewertung für Rundachsen)

00000000000

IPO-Einheiten/Achsumdrehung 00000000000



8.1.3.2 Geschwindigkeit / Rampen Rundachse begrenzt

Der Vorschub der Rundachse mit begrenztem Verfahrbereich wird im

CNC-Programm mit F für °/min eingegeben.

Im Beispiel nicht angewendete Parameter im Bereich Geschwindigkeit /

Rampen behalten ihren Defaultwert.

Im Bereich Geschwindigkeit / Rampen werden im Beispiel diese

Parameter verwendet:

▪ Handgeschwindigkeit Rundachse begrenzt Seite 105

▪ Eilgang Hand Rundachse begrenzt Seite 105

▪ Eilgang Automatik Rundachse begrenzt Seite 106

▪ Maximalgeschwindigkeit Rundachse begrenzt Seite 106

▪ Beschleunigung, Verzögerung Rundachse begrenzt Seite 107

Die Einheit für die Geschwindigkeiten der Rundachse ist

▪ °/min

Handgeschwindigkeit Rundachse begrenzt


eingestellt. Die Handgeschwindigkeit sollte auf die Weglänge der

Achse abgestimmt sein.





Eilgang Hand Rundachse begrenzt








Eilgang Hand Eilgang Hand 0000003000


106

Eilgang Automatik Rundachse begrenzt







Eilgang Automatik Eilgang Automatik 0000060000

Maximalgeschwindigkeit Rundachse begrenzt




Die maximale Achsgeschwindigkeit berechnet sich als Produkt aus

der Wegstrecke pro Motorumdrehung und der maximalen Motor-

Drehzahl. Die Berechnung für die Maximalgeschwindigkeit sollte mit

einer Regelreserve von 5 – 10% zur maximalen Drehzahl vom Antrieb

erfolgen. In dem Beispiel ist keine Regelreserve berücksichtigt.

Die Einheit für Maximalgeschwindigkeit ist

▪ °/min

Parameter zur Berechnung für die Achsgeschwindigkeit der

Rundachse begrenzt sind

▪ a = Inkremente pro Motorumdrehung


▪ c = Interpolati onsfeinheit

▪ d = Pulsbewertung (Bereich Antriebsparameter)


a b c d = mm/min

4096 x 3000 x 0.001 x 1.5 = 18432






Beschleunigung, Verzögerung Rundachse begrenzt







▪ °/s 2




v

a =

t







▪ V = 18000 °/min

▪ t = 1 s

v 18000 mm

a = =

t 60s * 1 s

= 300 ° /s









Wert

300


2





Berechnung für die Bahnbeschleunigung bzw. die Bahnverzögerung


8.1.3.3 Softwareendschalter Rundachse begrenzt

108


Die Softwareendschalter begrenzen den Verfahrweg. Bevor die Achse

einen Softwareendschalter erreicht erfolgt das Abbremsen mit der

eingestellten Rampe und die Achse bleibt einige Inkremente vor der

Endschalterposition stehen.

Die Einheit für Softwareendschalter ist die Interpolationsfeinheit:

▪ Eingestellte Interpolationsfeinheit = 1µ°

Im Beispiel ist die Begrenzung auf 3 Umdrehungen eingestellt:



Einstellung für


Softwareendschalter+

Wert

1080000

Rundachse begrenzt Softwareendschalter- -1000

Tabelle 104:



aktiv für Rundachse

begrenzt

Tabelle 105:



aktiv für Linearachse

begrenzt

Die Funktionsart der Softwareendschalter für eine Achse erfolgt im

SPS-Programm durch aktivieren / deaktivieren der achsspezifischen

Koppelspeichervariable.



FALSE =


TRUE =


aktiv



Im Beispiel ist im SPS-Programm eingetragen:


cncMem.axSect[n].flgP2N.bSupLimSw FALSE



8.1.3.4 Referenzieren Rundachse begrenzt








Im Beispiel nicht angewendete Parameter im Bereich Achse


Im Bereich Rundachse werden diese Parameter verwendet:


▪ Referenzpunktfahren in –Richtung

Dieser Parameter bestimmt ob eine Achse referenziert werden soll.

Bei Achsen mit Absolutwertgeber oder Achsen (z. B. Spindeln) ohne

Weggeber wird Ja eingetragen.


▪ Bit


Referenzpunktfahren in –Richtung



Referenzpunktfahren in –

Richtung

CNC-Achs-Parameter mit Absolutwertgeber / Sercos Wert


CNC-Achs-Parameter mit Inkrementalweggeber Wert



diesem Parameter wird, nach dem Verlassen vom Referenznocken,

die 1. Nullmarke vom Inkrementalweggeber gesucht.

Die Einheit für Referenzpunktfahren in –Richtung ist:

▪ Bit



Referenzpunktfahren in –Richtung Ja


8.1.3.5 Rundachse Rundachse begrenzt




▪ Bit





Rundachse im Koordinatensystem darstellt.


Im Beispiel nicht angewendete Parameter im Bereich Rundachse


Im Bereich Rundachse wird dieser Parameter verwendet:

▪ Rundachse um X


8.1.3.6 Achsoptionen Rundachse begrenzt

110






Rundachse um X Ja

Im Bereich Achsoptionen werden diese Parameter verwendet:


▪ Bit

Im Beispiel nicht angewendete Parameter im Bereich Achsoptionen









CNC-Achs-Parameter Sercos / CAN Wert






8.1.3.7 Antriebsparameter Rundachse begrenzt





angezeigt.




SERCOS-Antriebe Rundachse begrenzt



Rundachse begrenzt

SERCOS-Antriebe von



Diese Daten werden unter SERCOS-Antriebe eingetragen:






IPO-Einheiten / Achsumdrehung


S-0-0076 Bit 7




Analog-Antriebe Rundachse begrenzt

S-0-0103


Beispieleinstellung siehe unter Rundachse SERCOS-Antriebe

Antriebsparameter Seite 1 12.








NOT_HOMING

Analog-Antriebe von Maximal erreichbare Achsgeschwindigkeit MAX_VELOCITY


CNC-Inbetriebnahme Referenzpunktfahren gegen Festanschlag DEAD_STOP_HOMING

Beispieleinstellung siehe unter Rundachse begrenzt Analog-Antriebe

Antriebsparameter Seite 1 13.


112

Rundachse begrenzt SERCOS-Antriebe Antriebsparameter


Rundachse begrenzt für




Im Beispiel werden für die Rundachse begrenzt folgende SERCOS

Antriebsparameter verwendet. Hier nicht aufgeführte Parameter






Maximaler




DELAY1 500000

S-0-0015 7

S-0-0076 73

S-0-0077 1




Telegrammart



Lagedaten



S-0-0079 0 Rotations-Lageauflösung

S-0-0091 40000000




S-0-0091/10000

S-0-0103 0 Modulowert


S-0-0121 1

S-0-0122 1

Lastgetriebe-


Lastgetriebe-




neu starten.


(siehe Kapitel Beispiel Freigabe für System und Achsen).



Rundachse begrenzt Analog-Antriebe Antriebsparameter


Achse mit Inkrementalweggeber und Absolutwertgeber

Auflösung vom Absolutwertgeber: 4096 Inkremente/Umdrehung

Parameter zur Berechnung für die Achsgeschwindigkeit der

Rundachse begrenzt sind

▪ a = Inkremente pro Motorumdrehung


▪ c = Interpolati onsfeinheit

▪ d = Pulsbewertung


a b c d = mm/min

4096 x 3000 x 0.001 x 1.5 = 18432







Rundachse, verwendet werden. Bei kleineren Werten kann es zu

Fehlermeldungen kommen.


114

Tabelle 113:





Im Beispiel für die Rundachse begrenzt werden folgende Analog

Antriebsparameter verwendet. Nicht aufgeführte Parameter behalten

ihren Defaultwert.






RESOLUTION


Lageregelung









DELAY1 500000





DELAY2 500000




ABS_CODE 0






Code des






Taktrate des





ABS_PULSES 0









Seite 52).



8.2 Achse Referenzieren

Tabelle 114:


für das Referenzieren

Tabelle 115:

CNC-Achsparameter für

das Referenzieren


Synchronisieren der Achsnullposition vorgenommen.

Hinweis

Der Referenzpunktnocken muss von der Startposition der Achse

mit der vorgegebenen Suchrichtung erreichbar sein. Die Achse

darf beim Start nicht hinter dem Referenznocken stehen

Vorhandene Koppelspeichervariablen für das Referenzieren sind:


cncMem.axSect[n].flgN2P.bRefPAct

cncMem.sysSect[n].flgP2N.bReqNcRef

cncMem.sysSect[n].flgN2P.bResNcRef

cncMem.sysSect[n].flgP2N.bLockNcRef

cncMem.axSect[n].flgP2N.bRefPCam

cncMem.axSect[n].wrdN2P.lRefCamOffs

Referenzpunktfahren ist

aktiv

Anwahl Betriebsart

Referenzpunktfahren

Betriebsart Referenzpunktfahren

ist aktiv

Sperren der Betriebsart

Referenzpunktfahren

Referenzpunktnocken ist

nicht aktiv

Abstand zwischen

Referenzpunktnocken und

Nullmarke

cncMem.axSect[n].flgN2P.bSync Achse synchronisiert

Die Parameter zum Referenzieren sind im Schleicher Dialog

einstellbar unter Inbetriebnahme / CNC-Systemparameter / Allgemein

/ System / Achse

Verfügbare Parameter zum Referenzieren sind:


Referenzpunkt- Anfahrgeschwindigkeit Q.030

Referenzpunkt-Suchgeschwindigkeit Q.031

Referenzpunktverschiebung Q.032

Referenzpunktsuchweg Q.033


Reihenfolge Referenzpunktfahren Q.065

Verschiebung Referenzpunktnocken Q.090

Referenzpunktfahren in -Richtung Q.052 Bit 2

Achse nicht referenzieren Q.052 Bit 3

Referenzpunkt = 1. Nullmarke Q.053 Bit 3

Referenzpunkt = Nullmarke hinter dem Nocken Q.053 Bit 4

Bei Betriebsart REF kein Synchronlauf Q.055 Bit 4



8.2.1 Beispiel Referenzfahrt

116

▪ Referenzpunkt- Anfahrgeschwindigkeit

▪ Referenzpunktsuchweg


Das Beispiel beschreibt das Referenzieren einer Achse mit Anfahrt

zum Referenzpunktnocken und Richtungsumkehr zum Suchen vom

Nullimpuls

Im Beispiel verwendete Parameter:

▪ Referenzpunkt-Suchgeschwindigkeit

▪ Referenzpunktfahren in -Richtung

Referenzpunkt- Anfahrgeschwindigkeit

Mit dieser Geschwindigkeit fährt die Achse zum Referenzpunktnocken.

Die Einheit für Referenzpunkt-Anfahrgeschwindigkeit ist

▪ mm/min



Referenzpunkt-

Anfahrgeschwindigkeit Referenzpunkt-Anfahrgeschwindigkeit 1000

Referenzpunkt-Suchgeschwindigkeit

Mit dieser Geschwindigkeit fährt die Achse vom Referenzpunktnocken

und sucht die erste Nullmarke

Die Einheit für Referenzpunkt-Suchgeschwindigkeit ist

▪ mm/min



Referenzpunkt-

Suchgeschwindigkeit Referenzpunkt-Suchgeschwindigkeit 500

Referenzpunktsuchweg

Nach Verlassen des Referenzpunktnockens wird die Nullmarke innerhalb

dieser Strecke gesucht. Wird keine Nullmarke erkannt, fährt die

Achse zum Nocken zurück und wiederholt den Suchvorgang. Der

Suchweg muss kleiner als der Weg zwischen zwei Nullimpulsen

(Impulse/Umdrehung - 1) von einem Inkrementalgeber sein.

Die Einheit für Referenzpunktsuchweg ist:


Eingestellt ist als Interpolationsfeinheit = 1µm.



Referenzpunktsuchweg

Referenzpunktsuchweg 2000



Referenzpunktfahren in -Richtung

Diese Einstellung bestimmt die Fahrrichtung zum Referenzpunktnocken

oder zur 1. Nullmarke. Der Start erfolgt nur mit der Start-Taste

für die vorgegebene Suchrichtung.

Die Einheit für Referenzpunktfahren in -Richtung ist:

▪ Bit

Im Beispiel ist die -Richtung eingestellt:


Referenzpunktfahren in -

Richtung Referenzpunktfahren in -Richtung Ja

Bild 45:

Referenzfahrt mit

Richtungsumkehr

Bild 46:

Referenzfahrt ohne

Richtungsumkehr

• Referenzfahrt mit Richtungsumkehr auf Nocken:

• Referenzfahrt ohne Richtungsumkehr auf Nocken


8.3

118

Sin 2 -Rampe


Sin 2 -Rampe in

Inbetriebnahme / CNC-

Systemparameter /

Optionen


Faktor Sin²-Rampe in

Inbetriebnahme / CNC-

Systemparameter / Achse


Mit der Sin2-Rampe ist ein weicheres Beschleunigen und Verzögern der

Achsen möglich. Die Sin2-Rampe ist nur im Automatikbetrieb wirksam.

Das Aktivieren der ruckbegrenzten Rampe erfolgt für alle Achsen und

Teilsysteme mit dem Parameter Sin2-Rampe als Grundeinstellung.

Die Einheit für Sin2-Rampe als Grundeinstellung ist:

▪ Bit


CNC-Systemparameter Wert

Sin 2 -Rampe als Grundeinstellung Ja

Der Beschleunigungsverlauf ist dann sinusförmig und der Geschwindigkeitsverlauf

sin 2 -förmig. Der Ruck bleibt bei allen Geschwindigkeitsänderungen

gleich. Die eingestellte Beschleunigung und

Verzögerung werden nur beim Beschleunigen von 0 auf Maximalgeschwindigkeit

erreicht. Die Bedeutung von Beschleunigungsrampe

und Bremsrampe ändert sich damit in maximale Beschleunigungsrampe

und maximale Bremsrampe. Bei kleineren Geschwindigkeitsänderungen

ergeben sich dadurch zunächst längere Hochlaufzeiten

als bei der Linearrampe. Durch den weichen Anstieg der Beschleunigung

können jedoch um den Faktor 2-3 erhöhte Rampenwerte gefahren

werden.

• Faktor Sin²-Rampe

Der Parameter Faktor Sin²-Rampe kann in jeder Achse für die Steilheit

der Sin 2 -Rampe eingegeben werden. Er ist als Multiplikationsfaktor

für die Beschleunigungswerte und Verzögerungswerte der Linearrampe

zu verstehen.

Daraus ergeben sich folgende Minimal- bzw. Maximalwerte:

▪ Der Eingabewert 100 entspricht dem Faktor 1,00

▪ 001: größte Flachheit der Rampe

▪ 65232: größte Rampensteilheit


CNC-Systemparameter Wert

Faktor Sin²-Rampe 0000000100

Auf jeden Fall ist beim Optimieren der Achsen das Verhalten beim

Beschleunigen von 0 auf Maximalgeschwindigkeit zu beobachten, da

sich nur hier die maximale Beschleunigung einstellt.

Das Rampenverhalten kann im CNC-Programm unabhängig von der

Voreinstellung angepasst werden (siehe Betriebsanleitung CNC-

Programmierung Beschleunigung ACC).



8.4 Absolutwertgeber

Bild 47:

Absolutwertgeber

Beim Absolutwertgeber steht nach dem Einschalten der

Versorgungsspannung der momentane tatsächliche Positionswert

unmittelbar zur Verfügung.

Es können alle Absolutwertgeber mit synchron serieller Übertragung

(SSI) und einer Auflösung (Wortbreite) von 16 bis 24 Bit im Gray oder

Binär-Code verwendet werden.

Der Verfahrbereich einer Achse mit Absolutwertgeber darf maximal so

groß sein, wie die Gesamtauflösung (Umdrehungen * Schritte pro

Umdrehung) des Gebers ist. Innerhalb dieses Verfahrbereiches darf

ein Nulldurchgang vorkommen. Der Verfahrbereich von Linearachsen

mit Absolutwertgeber sollte durch Hardware-Endschalter begrenzt

sein. Die Hardware-Endschalter müssen so angebracht sein, daß der

Verfahrbereich durch Achsrucken bei Wegnahme der Reglerfreigabe

nicht überschritten wird (siehe Kapitel CNC-Systemparameter /

Allgemein / System / Achse Seite 37).

Für endlos drehende Achsen ist der Nulldurchgang des

Absolutwertgebers zulässig (siehe Kapitel Rund- Endlos- Achse

einrichten Seite 77).

Verfahrbereich der Achse . Nulldurchgang des Positionswertes

1 - Positionswert des Absolutwertgeber

2 - Achsposition

Wichtig!

Wird bei Linearachsen mehr als ein Nulldurchgang erkannt,

erscheint die Fehlermeldung Meßkreisfehler.

Der Absolutwertgeber für Linearachsen hat im Beispiel 4096

Umdrehungen und 4096 Inkrementen pro Umdrehung.


120

Parameter für eine Achse mit Absolutwertgeber:


für Absolutwertgeber im

Bereich CNC-



für Absolutwertgeber im

Bereich



Die Absolutwertgeber-Parameter im Bereich CNC-Systemparameter sind:

Strukturierter Parametertext für XCx Q-Nummer



Strukturierter Parametertext für ProNumeric Q-Nummer


Umdrehungsanzahl Absolutwertgeber Q.067

Pulsanzahl Absolutwertgeber Q.068

Einstellbare Taktrate Absolutwertgeber Q.069


Die Absolutwertgeber-Parameter im Bereich Antriebsparameter sind:

Parametertext für XCx Funktion

ABS-ACTIVE Absolutwertgeber ist aktiv

ABS-CODE Code des Absolutwertgebers

ABS-REVOLUTIONS Anzahl der Umdrehungen des


ABS-PULSES Anzahl der Impulse des Absolutwertgebers

ABS_CLOCKRATE Taktrate des Absolutwertgebers

Wichtig!

Einige Gebertypen können nicht mit hohen Taktraten arbeiten

(unabhängig von der Kabellänge).

Die Clock-Frequenz für die SSI-Schnittstelle vom Interface-Modul

kann mit diesem Parameter wie folgt eingestellt werden:

ABS_CLOCKRATE für USP 2A

= 0 ----> 190 kHz (Default) Kabellänge ca. max. 250m

= 1 ----> 750 kHz

Kabellänge ca. max. 40m

= 2 ----> 375 kHz


= 3 ----> Reserve

ABS_CLOCKRATE für UPI 3DIA

= 0 ----> 300 kHz (Default) Kabellänge ca. max. 150m

= 1 ----> 150 kHz Kabellänge ca. max. 300m

= 2 ----> 600 kHz


= 3 ----> 1200 kHz Kabellänge ca. max. 15m

ABS_CLOCKRATE für RIO A10-10

= 0 ----> 100 kHz (Default)

= 1 ----> 200 kHz

= 2 ----> 500 kHz

= 3 ----> 1000 kHz

Dieser Parameter kann in Abhängigkeit von Kabellänge und Gebertyp




• Sonderfälle:

Bei Verwendung einiger Absolutwertgeber müssen die Werte der

Antriebsparameter ABS-REVOLUTIONS und ABS-PULSES

vertauscht eingetragen werden. Dies gilt für Absolutwertgeber, deren

serielles Bitmuster nicht mit führenden Nullen (höherwertige Stellen)

aufgefüllt ist z.B. Fa. Heidenhain Typ ROC 221S, Fa. Stegmann Typ

AG 100 M / SSI.

Kabelbruch und Meßkreisfehler werden erkannt.

Warnung!

Eine Referenzpunktkoordinate (Q.034) > (Absolutwertgeber max.

Wert)*(Pulsbewertung) ist unzulässig!

Eine Referenzpunktkoordinate (Q.034) kleiner (Absolutwertgeber

max. Wert/2)*(Pulsbewertung) ist unzulässig.

Die Achsen dürfen nicht in den unzulässigen Bereich verfahren

werden, da durch einen Software-Reset unerwünschte

Achsbewegungen erfolgen können!

Maßnahmen zur Vermeidung von ungewollten Achsbewegungen:

Software- und Hardware- Endschalter müssen im Verfahrbereich

angeordnet sein.

Der Verfahrbereich sollte größer sein als die mechanische

Wegstrecke.

Die Achse darf durch manuelles Bewegen den Verfahrbereich

nicht verlassen können.

Wenn die Achse den Verfahrbereich verlassen kann:

Positionsüberwachung durch SPS-Programm und bei Bedarf:

• Achsstopp auslösen und nur Freigabe in Richtung

Verfahrbereich zum manuellen Fahren geben.

• Bei Reset sofort Reglersperre setzen.

• Vor der Reglerfreigabe Achsposition überprüfen.

Die Achsposition ist negativ von dem Verfahrbereich = großer

Positionswert.

Die Achsposition ist positiv von dem Verfahrbereich = kleiner

Positionswert.

• Achse in den zulässigen Verfahrbereich bewegen und

Reglersperre setzen.

• Reset auslösen und Achsposition auf richtige Position im

Verfahrbereich kontrollieren, wenn die Position stimmt kann

die Reglerfreigabe zum Verfahren der Achse gegeben werden.


122


• Einrichten einer Achse mit Absolutwertgeber:

1. Die Achse im Nachführbetrieb in eine Position bringen, die außerhalb

des gewünschten Arbeitsbereichs liegt (z.B. mechanisches

Ende der Achse).

2. Die Position des Absolutwertgebers ablesen,

für XCx: Koppelspeichervariable

cncMem.axSect[n].wrdN2P.lCurAbsCount,

für ProNumeric:

Zählerstand des Absolutwertgebers (Q.178) und

in den Parameter Absolutgeberwert für Referenzpunktkoordinate

(Q.073) eintragen.

3. Die Achse wieder in den Arbeitsbereich bringen und die eingetragenen

Werte mit Hardware-Reset übernehmen.

4. Referenzpunktkoordinate (Q.034):

Mit der Referenzpunktkoordinate kann die Nullposition der Achse

bestimmt werden.

Bei Referenzpunktkoordinate (Q.034) = 0 ist Achsnull =

Absolutgeberwert für Referenzpunktkoordinate (Q.073), dieser

Wert darf nicht unterschritten werden.

Die Position der gewünschten Referenzpunktkoordinate anfahren

und in den Parameter Referenzpunktkoordinate (Q.034) die

Differenz zwischen angezeigter und gewünschter Position

eintragen. Die eingetragenen Werte mit Hardware-Reset

übernehmen.

Bei positiver Referenzpunktkoordinate darf die Position 0 nicht

unterschritten werden (siehe Bild 48 Seite 123).

Bei negativer Referenzpunktkoordinate darf diese Position nicht

unterschritten werden (siehe Bild 49 Seite 123).



Bild 48:


Referenzpunktkoordinate

größer 0

Bild 49:


Referenzpunktkoordinate

kleiner 0

• Bild 48:

Die Referenzpunktkoordinate Q1034 ist größer 0:

Dieser Wert muß kleiner als (Absolutwertgeber max. Wert) *

(Pulsbewertung) sein.

Zählerstand Absolutwertgeber Zählerstand Absolutwertgeber -1

Min. Positionswert der Achse

= Referenzpunktkoordinate

(Q1034)

Referenzpunktkoordinate Verfahrbereich der Achse Max. Positionswert der Achse

= (Absolutwertgeber -

max.Wert) * (Pulsbewertung)

0 - Nullpunkt der Achse

1 - Absolutwertgeber max. Wert

2 - Absolutgeberwert für Referenzpunktkoordinate (Q1073)

3 - unzulässiger Verfahrbereich

4 - Positionswert der Achse

• Bild 49:

Die Referenzpunktkoordinate Q1034 ist kleiner 0:

Dieser Wert muß kleiner als (Absolutwertgeber max. Wert/2) *

(Pulsbewertung) sein.

Zählerstand Absolutwertgeber Zählerstand Absolutwertgeber -1

Min. Positionswert der Achse =

Referenzpunktkoordinate (Q1034)

Verfahrbereich der Achse Max. Positionswert der Achse =

(Absolutwertgeber - max.Wert) *

(Pulsbewertung)

0 - Nullpunkt der Achse

1 - Absolutwertgeber max. Wert

2 - Absolutgeberwert für Referenzpunktkoordinate (Q1073)

3 - unzulässiger Verfahrbereich

4 - Positionswert der Achse


9 Softwareoptionen

9.1 CNC 03 CNC-Teilsysteme

124


für CNC-Teilsysteme


Mit den Softwareoptionen können die CNC-Funktionen erweitert

werden. Die Softwareoptionen können auch nachträglich installiert

werden.

Der Betrieb von mehreren CNC-Teilsystemen ermöglicht die gleichzeitige

Bearbeitung von mehreren unabhängigen Achssystemen.

Wichtig!

Für die Ausführung dieser SW-Option muß die Anzahl der CNC-

Teilsysteme in den CNC-Grundeinstellungen eingetragen werden

(siehe Abschnitt CNC-Teilsysteme Seite 26).

Die einzelnen CNC-Teilsysteme bearbeiten unabhängige CNC-

Programme in unabhängigen Betriebsarten. Maximal können, je nach

Steuereinheit bis zu 32 CNC-Teilsysteme eingestellt werden.

Die Achsen werden den einzelnen CNC-Teilsystemen zugeordnet.

Jedes CNC-Teilsystem kann 1 bis n Achsen verwalten.

Die CNC-Programme können über M-Funktionen synchronisiert

werden.

Einzelne Achsen können durch CNC-Programmierung zwischen den

CNC-Teilsystemen ausgeliehen werden. Gleiche Achsbezeichnungen

in verschiedenen CNC-Teilsystemen sind zulässig.

Jeweils ein CNC-Teilsystem wird im Schleicher Dialog dargestellt. Zur

Darstellung von einem anderen Teilsystem erfolgt das Umschalten in

den Betriebsarten Hand und Automatik mit F7 Teilsystem.

Die Betriebsarten können für das jeweils angewählte CNC-Teilsystem

über den Schleicher Dialog eingestellt werden. Die Betriebsarten aller

CNC-Teilsysteme können parallel hierzu durch das SPS- Anwenderprogramm


Parameter für mehrere CNC-Teilsysteme:

CNC-Grundeinstellungen Funktion

Anzahl der CNC-Teilsysteme Anzahl der CNC-Teilsysteme

• Zuordnung der Achsen zu den CNC-Teilsystemen:

Die Zuordnung der Achsen zu den Teilsystemen erfolgt im Schleicher

Dialog unter Inbetriebnahme / F3 CNC-System / F5 Achszuordnung.

• Systemdaten CNC-Teilsysteme:

Für jedes Teilsystem wird im Schleicher Dialog eine Datei unter

Inbetriebnahme / F3 CNC-System angelegt. Die dem Teilsystem

zugeordneten Achsen sind darin enthalten.



9.2 CNC 06 Koordinatensysteme

Parametrierbare Standardkoordinatentransformation für Gelenkarmkinematiken

und Handachsen; Betriebssystemschnittstellen für Sondertransformationen.

9.3 CNC 08 Spindelsteigungsfehler-Kompensation


für Spindelfehler-

Kompensation

Diese SW-Option erlaubt Steigungsfehler von Spindeln zu kompensieren.

Das geschieht durch Vermessung der Spindel in definierten

Abständen und dem Speichern entsprechender Spindelfehlerkorrekturwerte

in die Parameterdatei CompensValues.par der

Steuereinheit. Die Datei CompensValues.par ist im Verzeichnis OS /

CNC der Steuereinheit eingetragen.

Wichtig!

Für die Ausführung dieser SW-Option muß die Anzahl der

Kompensationswerte für die Spindelsteigungsfehler in den CNC-

Grundeinstellungen eingetragen werden (siehe Abschnitt

Spindelsteigungsfehler-Kompensation).

Der erste und der letzte Kompensationswert bleiben nach verlassen

der Kompensationsstrecke aktiv, diese sollten in der Tabelle = 0

sein.

Alle Korrekturwerte werden in Interpolationsfeinheit eingegeben.

Einstellwerte:

CNC-Grundeinstellungen Funktion

Spindelsteigungsfehler-

Kompensationswerte

CNC-Systemparameter Funktion

Start Spindelfehler-Kompensation

Schrittweite Spindelfehler-

Kompensation

Anzahl der Spindelfehler-

Kompensationswerte innerhalb

des Kompensationswegs. Es

muß nicht der gesamte

Verfahrweg kompensiert

werden.

Startkoordinate der Kompensation.

Dieser Wert ist die erste

kompensierte Koordinate der

Achse.

Schrittweite zwischen den

Kompensationspunkten. Die

Schrittweite gilt für den gesamten

Kompensationsbereich.

Pro Achse können Maximal 2000 Werte gespeichert werden.

Wichtig!

Die Spindelsteigungsfehler-Kompensation ist bei Achsen mit

Inkrementalgeber erst nach der Referenzfahrt aktiv.


126


Beispiel für die Syntax der Spindelsteigungskorrekturwerte in der

Datei CompensValues.par.

[File : /ata0/OS/CNC/CompensValues.par]

[Date : FRI APR 24 08:37:25 2009]

[VersionOS : 08221000]

%C

&axno 1

[C0000 .. C0009]

&axno 2

C 0 00000

C 1 00030

C 2 00060

C 3 00090

C 4 00120

C 5 00060

C 6 00000

C 7 -00030

C 8 -00060

C 9 -00000

[C0000 .. C0007]

C 0 00000

C 1 00010

C 2 -00025

C 3 00017

C 4 00000

C 5 -00011

C 6 00019

C 7 00000



9.4 CNC 09 Nerthus

9.5 CNC 10 OCI

9.6 CNC 14 Rückwärtsbearbeitung

Freiforminterpolation von offline erstellten CNC- Programmen

Diese Funktion erfordert eine Offline-Programmierung (z.B. CAM-

System) mit anschließender Aufbereitung durch die NERTHUS-

Software.

Mit der NERTHUS- Software werden die in Tabellenform vorliegenden

Achskoordinaten für die Funktion G27 vorgegeben.

Die Tabelle kann bis zu 6 Achsen einer Freiform beinhalten. Daraus

wird das mit NERTHUS reduzierte CNC-Unterprogramm erstellt und

darf in der CNC- Steuerung nicht verändert werden.

*NERTHUS ist ein Softwareprodukt der Fa. Schleicher.

OCI-Stützpunktinterpolation (Online-Curve-Interpolation OCI)

Der Online-Curve-Interpolator erwartet die Vorgabe von Stützpunkten

in Form von CNC-Sätzen. Der OCI kann mit allen im CNC-Teilsystem

vorhandenen Achsen gleichzeitig erfolgen, d.h. es können

Raumkurven beliebiger Komplexität erzeugt werden.

Diese SW-Option ermöglicht das Abarbeiten von einem gestarteten

CNC-Programm in Richtung Programmanfang (Rückwärtsbearbeitung)

Wichtig!

Für die Ausführung dieser SW-Option muß die Anzahl der

Rückfahrsätze in den CNC-Grundeinstellungen eingetragen werden

(siehe Abschnitt Rü ckfahrsätze Seite 2 8).

Diese Anzahl CNC-Sätze können im CNC-Programm rückwärts

bearbeitet werden

Für die Rückwärtsbearbeitung muß das CNC-Programm mindestens

ein Bearbeitungssatz beendet haben.

Die Freigabe für die Taste ´START-´ für die Rückwärtsbearbeitung

erfolgt durch die Koppelspeichervariable:



vom CNC-Programm

Koppelspeicher-Parameter

cncMem.comSect.flgP2N.bEnRevExec

.

Wert

TRUE

Die Rückwärtsbearbeitung von einem CNC-Programm in einer Automatikbetriebsart,

wird durch Betätigen der Taste ´START-´ ausgelöst.


10 CNC-Systemparameter Übersicht

10.1 CNC-Systemparameter / Allgemein

128

Tabelle 127:

CNC-Systemparameter

Allgemein / Optionen

Tabelle 128:


Allgemein /

Decodereinstellungen

CNC-Systemparameter Übersicht



Allgemein / Optionen

Anzeige Strukturiert Sortiert

Nummer Gewindeleitachse Q 62

Testlaufgeschwindigkeit Q 69

Neues Programm im Anwenderprojekt anlegen Q 37 Bit 0

Aktualisierung der Anzeige (siehe Hilfe) Q 37 Bit 1

Grundstellung Inch Q 37 Bit 2

Kein automatisches Repositionieren Q 37 Bit 3

Sin²-Rampe als Grundeinstellung Q 37 Bit 4

Gesperrte System-Parameter am Bediengerät änderbar Q 37 Bit 7

Zyklenparameter mit Klartext Q 38 Bit 0

Schnittgeschwindigkeit (m/s) Q 38 Bit 1

Initialisierung Pendelkoordinaten aus SPS Q 38 Bit 7

Kein Synchronlauf ($30, $31, $32) Q 26 Bit 1

Kein Pendeln, Spindeln, Freifahren, $20, $21 unwirksam Q 26 Bit 3

Schnelle Rampe ohne Gewinde, Schleppachse Q 26 Bit 5

Keine Arbeitsraum- und Rampenüberwachung Q 26 Bit 7

Dialog-Seiten / -Funktionen beim Hochlauf sperren Q 45 Bit 0

Erweiterte Teach-Funktion im Monitorbild Q 45 Bit 1

Allgemein / Decodereinstellungen


G91 nicht wirksam (Kettenmaß) Q 25 Bit 0

G97 nicht wirksam (Spindeldrehzahl) Q 25 Bit 1

IJK absolut Q 25 Bit 2

Inch / mm Umrechnung für F / S-Wort Q 25 Bit 4

M17 / M30 nicht erforderlich Q 25 Bit 5

Direkte Programmeingabe im Monitorbild (mit MDI) Q 25 Bit 6

Sicherheitsstartverriegelung Q 25 Bit 7

System-Parameter durch CNC-Programm veränderbar Q 37 Bit 6

G0 (Eilgang) ohne Genauhalt Q 38 Bit 2

G62 mit Ruckbegrenzung Q 38 Bit 4

G50 selbsthaltend Q 38 Bit 5

G53 selbsthaltend Q 38 Bit 6



Tabelle 129:


Allgemein / Diagnose

Allgemein / Diagnose

10.2 CNC-Systemparameter / System

Tabelle 130:


System / Allgemein

Tabelle 131:


System /


Tabelle 132:


System / Bahnrampen


Online Speicher Q 55

Online Parameter 1 Q 56




Online Triggersignal Q 60

Online CNC-Auftrag Q 61

System / Allgemein


Toleranz Kreisendpunkt Q .06

Max. Anzahl NC-Sätze bei RF Q .09

Teilsystem-Nummer Q .17

Schleppinterpolation Wegzugabe Q .27

Schleppinterpolation Anteil Istgeschwindigkeit Q .28

Schleppinterpolation Geschwindigkeits-Vorsteuerung Q .29

Initialisierungsprogramm Q .30

System / Interpolationsfeinheit


Auflösung: 0.00005 mm | Anzeige: 0.0000 | ±0.9999999 m Q .05 Bit 0








System / Bahnrampen


Bahnbeschleunigung Q .41

Rampenfaktor * 100 für Rampenüberwachung Q .39

Rampenfaktor * 100 für HW-Endschalter Q .42


Tabelle 133:


System /

Decodereinstellungen

Tabelle 134:


System /

Robotertransformation

System / Decodereinstellungen



0: Vorschub in mm/min, 1: in mm/s Q .11 Bit 0

Zusammenfassung von mehreren kurzen Verfahrstrecken Q .11 Bit 1

Keine G-Funktion an SPS senden Q .11 Bit 2

Keine Rampe in Automatik für SW-Endschalter und

Arbeitsräume

Q .11 Bit 3

NC-Sätze ausfiltern Q .11 Bit 4

System / Robotertransformation

10.2.1 CNC-Systemparameter / System / Achse

130

Tabelle 135:


System / Achse /


Rampen

Tabelle 136:



Reglerparameter

Tabelle 137:





Kartesische Minimalbeschleunigung Q 37

Kartesische Bahnbeschleunigung Q 38

Verschiebung Z Q 25

Verschiebung X Q 26

Kartesischer Bahnruck Q 43

Bahnruck Q 44

System / Achse / Geschwindigkeit / Rampen


Handgeschwindigkeit Q .000

Eilgang Hand Q .028

Eilgang Automatik Q .029

Maximalgeschwindigkeit Q .023

Einrichtgeschwindigkeit Q .061

Beschleunigung Q .025

Verzögerung Q .026

Faktor Sin²-Rampe Q .027

Geschwindigkeitsfaktor Q .079

Radius Offset Q .019

Ruck Q .024

System / Achse / Reglerparameter


Nachführfenster Q .040

Maximalgeschwindigkeit Q .023

System / Achse / Softwareendschalter


Softwareendschalter + Q .035

Softwareendschalter – Q .036



Tabelle 138:



Referenzieren

Tabelle 139:



Kompensationen

Tabelle 140:



Rundachse

Tabelle 141:



Meßsystem

Tabelle 142:




System / Achse / Referenzieren


Referenzpunkt-Anfahrgeschwindigkeit Q .030

Referenzpunkt-Suchgeschwindigkeit Q .031

Referenzpunktverschiebung Q .032

Referenzpunktsuchweg Q .033

Referenzpunktkoordinate Q .034

Reihenfolge Referenzpunktfahren Q .065

Verschiebung Referenzpunktnocken Q .090

Referenzpunktfahren in -Richtung Q .052 Bit 2

Achse nicht referenzieren Q .052 Bit 3

Referenzpunkt 1. Nullmarke Q .053 Bit 3

Referenzpunkt Nullmarke hinter dem Nocken Q .053 Bit 4

Bei Betriebsart REF kein Synchronlauf Q .055 Bit 4

Absolutgeberwert für Referenzpunktkoordinate Q .073

Referenzpunktfahren gegen Festanschlag Q .053 Bit 5

System / Achse / Kompensationen


Start Spindelfehlerkompensation Q .085

Schrittweite Spindelfehlerkompensation Q .086

System / Achse / Rundachse


Rundachse um X Q .054 Bit 4

Rundachse um Y Q .054 Bit 5

Rundachse um Z Q .054 Bit 6

$50 für diese Achse zugelassen Q .055 Bit 5

System / Achse / Meßsystem


Geberinkremente / Achsumdrehung Q .037

IPO-Einheiten / Achsumdrehung Q .038

System / Achse / Interpolationsfeinheit











132

Tabelle 143:



Achsoptionen

Tabelle 144:


System / Achse / Gantry-

Kopplung

Tabelle 145:



Getriebe / Achskopplung

Tabelle 146:


System / Achse / Roboter

/ Spezialkinematiken

System / Achse / Achsoptionen



Achse vorhanden Q .052 Bit 7

Spindel ohne Geber Q .053 Bit 1

Achse parallel zu X Q .054 Bit 0

Achse parallel zu Y Q .054 Bit 1

Achse parallel zu Z Q .054 Bit 2

Hauptspindelachse S, M03, 04, 05 Q .054 Bit 3

Achse nicht in der Anzeige Q .054 Bit 7

Lageregler im Steller Q .055 Bit 3

Bei G90 fährt die Rundachse den kürzesten Weg Q .055 Bit 6

Durchmesserprogrammierung beim Drehen Q .055 Bit 7

Bei G90 fährt die Rundachse max. ±180° Q .075 Bit 6

Modulorechnung nur bei M05, M30, Reset Q .075 Bit 7

Spindel STOP nur bei M05 Q .076 Bit 0

Nachführbetrieb bei Maschinendatenumrechnung Q .076 Bit 3

Freifahrweg Q .002

System / Achse / Gantry-Kopplung


Achse ist Gantry-Achse Q .052 Bit 4

Nummer der Master-Achse Q .057

Getriebefaktor (Zähler) Q .058

Getriebefaktor (Nenner) Q .059

System / Achse / Getriebe / Achskopplung


Nummer der Slave-Achse Q .056

Nummer der Master-Achse Q .057

Getriebefaktor (Zähler) Q .058

Getriebefaktor (Nenner) Q .059

System / Achse / Roboter / Spezialkinematiken


Kartesische Handgeschwindigkeit Q .001

Streckwinkel Q .041

Kartesische Eilgangsgeschwindigkeit Hand Q .060

Kinematische Achsfolge Q .063

Verschiebung Z Q .098

Verschiebung X Q .099



Tabelle 147:


System / Achse

SERCOS-Achse mit

ProNumeric

System / Achse SERCOS-Achse mit ProNumeric


Maximaler Schleppabstand Q .042

Maximale Motordrehzahl Q .043

Stillstandsüberwachung Q .046

Verzögerungszeit Stillstandsüberwachung Q .047

Genauhaltgrenze Q .048

Losekompensation Q .049

Motorumdrehung / Weg Q .050

Weg / Motorumdrehung Q .051

Vorzeichenumkehr Istwertsystem Q .052 Bit 0

Vorzeichenumkehr Sollwertsystem Q .052 Bit 1

Meßkreisfehlerunterdrückung (Spindel ohne Geber) Q .052 Bit 6

Sollwertkreis ohne Istwertrückführung Q .053 Bit 0

Absolutgeberanschluß Q .055 Bit 0

Achse parken Q .055 Bit 1

SERCOS-Telegrammart 4 Q .055 Bit 2

Umdrehungsanzahl Absolutwertgeber Q .067

Pulsanzahl Absolutwertgeber Q .068

Einstellbare Taktrate Absolutwertgeber Q .069

SERCOS-Antriebsparameter nicht übertragen Q .075 Bit 0

Teachen inkremental Q .075 Bit 4

Stillstandsüberwachung aus Q .076 Bit 2

Schubkurbel-Funktion aus Q .076 Bit 6

Schleppabstandskompensation Q .078

Losekompensation im Lagetakt Q .088

Eingangsumdrehung Q .095

Ausgangsumdrehung Q .096

Vorschubkonstante Q .097

aktueller Zählerstand des Absolutwertgebers Q.178


11 Anhang

11.1 Warenzeichenvermerke

134

• WINDOWS ist ein eingetragenes Warenzeichen der Microsoft

Corporation.

• CANopen ist ein eingetragenes Warenzeichen von CAN in

Automation e.V,

• ProCANopen ist ein eingetragenes Warenzeichen von Vector

Informatik GmbH

Anhang

• CANalyzer ist ein eingetragenes Warenzeichen von Vector Informatik

GmbH

• VxWorks ist ein eingetragenes Warenzeichen der Wind River Systems

Inc.

Alle anderen Warenzeichen oder Produktnamen sind eingetragene

Warenzeichen der jeweiligen Firmen.


Abbildungsverzeichnis / Index

12 Abbildungsverzeichnis / Index

12.1 Abbildungsverzeichnis

Bild 1: Regelsystem mit SERCOS- Achsmodul ..................................................................................... 16

Bild 2: Regelsystem mit Analog- Achsmodul ......................................................................................... 16

Bild 3: Regelsystem mit CAN- Achsmodul............................................................................................. 17

Bild 4: Regelsystem mit Profibus DP-Achsmodul .................................................................................. 17

Bild 5: Regelsystem mit Promodul U USP-Lageregelprozessor ............................................................ 18

Bild 6: Regelsystem mit Promodul U UPI-Achsinterface........................................................................ 18

Bild 7: Prioritätsebenen des Betriebssystems........................................................................................ 19

Bild 8: CNC-Satzaufbereitung................................................................................................................ 20

Bild 9: CNC-Koppelspeicher anlegen .................................................................................................... 22

Bild 10: Schleicher Dialog Auswahl der Ressource ............................................................................... 23

Bild 11: Schleicher Dialog erster Aufruf ................................................................................................. 23

Bild 12: Schleicher Dialog Aufbau.......................................................................................................... 24

Bild 13: Funktionsleiste Schleicher Dialog ............................................................................................. 24

Bild 14: Buttonleiste Schleicher Dialog .................................................................................................. 25

Bild 15: Hilfe Buttonleiste (Schleicher Dialog)....................................................................................... 25

Bild 16: Aufruf der CNC-Inbetriebnahme (Schleicher Dialog) ................................................................ 26

Bild 17: Funktionsleiste zum Aufruf von CNC-Datenseiten (Schleicher Dialog)..................................... 26

Bild 18: Aufruf für CNC-Grundeinstellung (Schleicher Dialog)............................................................... 26

Bild 19: Allgemeine Parameter Grundeinstellung (Schleicher Dialog) ................................................... 26

Bild 20: Systemspezifische Parameter Grundeinstellung (Schleicher Dialog) ....................................... 27

Bild 21: Zwischenspeicher Grundeinstellung (Schleicher Dialog) .......................................................... 28

Bild 22: Achsspezifische Parameter Grundeinstellung (Schleicher Dialog) ........................................... 28

Bild 23: Spindelsteigungsfehler-Kompensation Grundeinstellung (Schleicher Dialog) .......................... 29

Bild 24: Werte übernehmen (Schleicher Dialog) .................................................................................... 29

Bild 25: Werteübernahme nach Neustart der Steuerung (Schleicher Dialog) ........................................ 29

Bild 26: Eingabefenster der CNC-Systemdaten im Schleicher Dialog ................................................... 30

Bild 27: sortierte Anzeige im Schleicher Dialog ..................................................................................... 31

Bild 28: Strukturierte Anzeige im Schleicher Dialog............................................................................... 31

Bild 29: Eingabefeld für Bitvariablen bei sortierter anzeige im (Schleicher Dialog)............................... 32

Bild 30: Eingabefeld für Wordvariablen im Schleicher Dialog ............................................................... 33

Bild 31: Achszuordnung im Schleicher Dialog ...................................................................................... 33

Bild 32: Linearachse Beschleunigung; Verzögerung ............................................................................. 39

Bild 33: Beschleunigung; Verzögerung falsch berechneten Rampenwerten ......................................... 40

Bild 34: Zuweisung der Antriebsart. ....................................................................................................... 45

Bild 35: Antriebskonfiguration. ............................................................................................................... 46

Bild 36: Aufforderung zum Neustart der Steuerung. .............................................................................. 46

Bild 37: Antriebsparameter SERCOS-Antriebe...................................................................................... 47

Bild 38: Antriebsparameter CAN-Antriebe ............................................................................................ 49

Bild 39: Antriebsparameter Analog-Antriebe.......................................................................................... 50

Bild 40: Arbeitsräume ............................................................................................................................ 69

Bild 41: Getriebestufen in CNC-Systemparameter ................................................................................ 72

Bild 42: Getriebestufen in CNC- Antriebskonfiguration .......................................................................... 72

Bild 43: Rundachse Beschleunigung; Verzögerung............................................................................... 82

Bild 44: Endlos fahrende Linearachse als Transportband ..................................................................... 91

Bild 45: Referenzfahrt mit Richtungsumkehr.........................................................................................117

Bild 46: Referenzfahrt ohne Richtungsumkehr .....................................................................................1 17

Bild 47: Absolutwertgeber.....................................................................................................................1 19

Bild 48: Absolutwertgeber Referenzpunkt-koordinate größer 0 ............................................................1 23

Bild 49: Absolutwertgeber Referenzpunkt-koordinate kleiner 0 ............................................................1 23


12.2 Tabellenverzeichnis

136


Tabelle 1: Zusätzliche Betriebsanleitungen ........................................................................................... 10

Tabelle 2: Systemgruppen der Steuereinheiten..................................................................................... 11

Tabelle 3: Mögliche Antriebssysteme .................................................................................................... 11

Tabelle 4: Benötigte Software................................................................................................................ 12

Tabelle 5: Softwareoptionen .................................................................................................................. 15

Tabelle 6: Navigationsleiste Schleicher Dialog ...................................................................................... 25

Tabelle 7: Button ESC ........................................................................................................................... 29

Tabelle 8: F3 CNC-System Inbetriebnahme (Schleicher Dialog) ........................................................... 30

Tabelle 9: F3 Anzeigemodus / CNC-System / Inbetriebnahme.............................................................. 31

Tabelle 10: F5 Achszuordnung im Schleicher Dialog ........................................................................... 33

Tabelle 11: Struktur der Systemparameter ............................................................................................ 34

Tabelle 12: Parameter für Linearachse Geschwindigkeit / Rampen ...................................................... 35

Tabelle 13: Parameter Auswahl der Interpolationsfeinheit..................................................................... 36

Tabelle 14: Parameter Interpolationsfeinheit CNC-Systemparameter ................................................... 36

Tabelle 15: Parameter für Linearachse Geschwindigkeit / Rampen ...................................................... 37

Tabelle 16: Parameter für Linearachse Handgeschwindigkeit............................................................... 38

Tabelle 17: Parameter für Linearachse Eilgang Hand ........................................................................... 38

Tabelle 18: Parameter für Linearachse Eilgang Automatik.................................................................... 38

Tabelle 19: Parameter für Linearachse Maximalgeschwindigkeit .......................................................... 39

Tabelle 20: Parameter für Linearachse Beschleunigung; Verzögerung................................................. 40

Tabelle 21: Parameter für Linearachse Softwareendschalter ................................................................ 41

Tabelle 22: Parameter Softwareendschalter Einstellung ....................................................................... 41

Tabelle 23: Parameter Keine Rampe in Automatik ................................................................................ 41

Tabelle 24: Parameter für Linearachse Referenzieren .......................................................................... 42

Tabelle 25: Parameter für Linearachse Achse nicht referenzieren ........................................................ 42

Tabelle 26: Parameter für Linearachse für Achsoptionen..................................................................... 43

Tabelle 27: Parameter Achse parallel zu X............................................................................................ 43

Tabelle 28: Parameter für Linearachse Lageregler im Steller................................................................ 44

Tabelle 29: Antriebskonfiguration Inbetriebnahme................................................................................. 45

Tabelle 30: Schleicher Dialog neu verbinden......................................................................................... 46

Tabelle 31: Anwahl Antriebsparameter.................................................................................................. 47

Tabelle 32:Wertgleiche Parameter für SERCOS-Antriebe von Antriebsparameter und CNC-

Inbetriebnahme...................................................................................................................................... 47

Tabelle 33: Parameterbeispiele für SERCOS-Antriebe Antriebsparameter .......................................... 48

Tabelle 34: Wertgleiche Parameter für CAN-Antriebe von Antriebsparameter und CNC-Inbetriebnahme

............................................................................................................................................................... 49

Tabelle 35: Parameterbeispiele für CAN-Antriebe Antriebsparameter.................................................. 49

Tabelle 36: Wertgleiche Parameter für Analog- Antriebe von Antriebsparameter und CNC-


Tabelle 37: Parameterbeispiele für Analog-Antriebe Antriebsparameter .............................................. 51

Tabelle 38: Koppelspeichervariablen Achse und System für CNC-Betriebsbereit ................................. 52

Tabelle 39: Koppelspeichervariable für Bit-Schnittstelle CNC SPS................................................. 54

Tabelle 40: CNC - Worte für Bit-Schnittstelle CNC SPS................................................................... 54

Tabelle 41: Koppelspeichervariablen für M-Worte ................................................................................. 55

Tabelle 42: Koppelspeichervariablen für $-Funktionen.......................................................................... 56

Tabelle 43: Bitanordnung der Koppelspeichervariablen für G- und $-Funktionen.................................. 57

Tabelle 44: Koppelspeichervariablen für Handrad $21 XCx 300, XCx 5xx ............................................ 58

Tabelle 45: Koppelspeichervariablen für Handrad $21 XCx 700, XCx 1100.......................................... 61

Tabelle 46: Koppelspeichervariablen für Messtaster $53 und $54 ........................................................ 64

Tabelle 47: Koppelspeichervariablen im SPS-Programm für Messtaster $53 / $54, XCx 700 / XCx1100

............................................................................................................................................................... 65

Tabelle 48: Koppelspeichervariablen im SPS-Programm für Messtaster $53 / $54, XCx 300 / XCx 540

............................................................................................................................................................... 66

Tabelle 49: Koppelspeichervariable für $1 Stillsetzen der Achsbewegung............................................ 67

Tabelle 50: Koppelspeichervariable für Arbeitsräume ........................................................................... 68

Tabelle 51: Koppelspeichervariablen im SPS-Programm für Arbeitsräume........................................... 70

Tabelle 52: Koppelspeichervariable lesen für Satzvorlauf ohne und mit Unterprogramm...................... 71

Tabelle 53: Koppelspeichervariable schreiben für Satzvorlauf ohne und mit Unterprogramm............... 71

Tabelle 54: Koppelspeichervariablen für Getriebestufen ....................................................................... 72

Tabelle 55: Koppelspeichervariablen im SPS-Programm für das Umschaltung der Getriebestufen...... 74

Tabelle 56: Koppelspeichervariable für Satzausblenden ....................................................................... 76

Tabelle 57: Parameter für Meßsystem................................................................................................... 78

Tabelle 58: Parameter für Rundachse Positioniergenauigkeit einer Achsumdrehung ........................... 78

Tabelle 59: Parameter für Rundachse Bewertung einer Achsumdrehung ............................................. 78

Tabelle 60: Parameter für Rundachse Geschwindigkeit / Rampen........................................................ 79

Tabelle 61: Rundachse Geschwindigkeitsberechnung .......................................................................... 80



Tabelle 62: Parameter für Rundachse Handgeschwindigkeit ................................................................ 80

Tabelle 63: Parameter für Rundachse Eilgang Hand Rundachse.......................................................... 80

Tabelle 64: Parameter für Rundachse Eilgang Automatik Rundachse .................................................. 81

Tabelle 65: Parameter für Rundachse Maximalgeschwindigkeit............................................................ 81

Tabelle 66: Parameter für Rundachse Beschleunigung; Verzögerung .................................................. 82

Tabelle 67: Koppelspeichervariable Softwareendschalter aktiv / deaktiv für Rundachse ....................... 83

Tabelle 68: Koppelspeichervariable Softwareendschalter ist nicht aktiv für für Rundachse ................... 83

Tabelle 69: Parameter für Rundachse Achse nicht referenzieren.......................................................... 83

Tabelle 70: Parameter für Rundachse Referenzpunkt = 1. Nullmarke................................................... 84

Tabelle 71: Parameter für Rundachse ................................................................................................... 84

Tabelle 72: Parameter Rundachse um X............................................................................................... 84

Tabelle 73: Parameter für Achsoptionen ............................................................................................... 85

Tabelle 74: Parameter für Rundachse Lageregler im Steller ................................................................. 85

Tabelle 75: Wertgleiche Parameter für SERCOS-Antriebe Rundachse von Antriebsparameter und

CNC-Inbetriebnahme............................................................................................................................. 86

Tabelle 76: Wertgleiche Parameter für Analog-Antriebe Rundachse von Antriebsparameter und CNC-


Tabelle 77: Parameter für Antriebsparameter Rundachse SERCOS-Antriebe ...................................... 87

Tabelle 78: Antriebsparameter für Analog-Antriebe Rundachse........................................................... 89

Tabelle 79: Linearachse endlos Berechnung der Parameter für Sercos................................................ 92

Tabelle 80: Parameter für Linearachse endlos Inkremente einer Undrehung der Transportrolle........... 93

Tabelle 81: Parameter für Linearachse endlos Bewertung einer Achsumdrehung ................................ 93

Tabelle 82: Parameter für Linearachse endlos Handgeschwindigkeit ................................................... 94

Tabelle 83: Parameter für Rundachse Eilgang Hand............................................................................. 94

Tabelle 84: Parameter für Linearachse endlos Eilgang Automatik ........................................................ 95

Tabelle 85: Parameter für Linearachse endlos Maximalgeschwindigkeit............................................... 95

Tabelle 86: Parameter für Linearachse endlos Beschleunigung; Verzögerung ..................................... 96

Tabelle 87: Koppelspeichervariable Softwareendschalter aktiv / nicht aktiv für Linearachse endlos...... 97

Tabelle 88: Koppelspeichervariable Softwareendschalter ist nicht aktiv für Linearachse endlos............ 97

Tabelle 89: Parameter für Linearachse endlos Achse nicht referenzieren............................................. 97

Tabelle 90: Parameter für Linearachse endlos Referenzpunkt = 1. Nullmarke...................................... 98

Tabelle 91: Parameter für Linearachse endlos Rundachse ................................................................... 98

Tabelle 92: Parameter für Linearachse endlos Lageregler im Steller .................................................... 99

Tabelle 93: Parameter für Linearachse endlos SERCOS-Antriebe in Antriebsparameter ....................100

Tabelle 94: Parameter für Linearachse endlos Antriebsparameter SERCOS-Antriebe ........................101

Tabelle 95: Wertgleiche Parameter für Linearachse endlos Analog-Antriebe von Antriebsparameter und

CNC-Inbetriebnahme............................................................................................................................102

Tabelle 96: Antriebsparameter für Linearachse endlos Analog-Antriebe..............................................103

Tabelle 97: Parameter für Rundachse begrenzt Positioniergenauigkeit einer Achsumdrehung ...........104

Tabelle 98: Parameter für Rundachse begrenzt Handgeschwindigkeit ................................................105

Tabelle 99: Parameter für Rundachse begrenzt Eilgang Hand.............................................................105

Tabelle 100: Parameter für Rundachse begrenzt Eilgang Automatik ...................................................106

Tabelle 101: Parameter für Rundachse begrenzt Maximalgeschwindigkeit..........................................106

Tabelle 102: Parameter für Rundachse begrenzt Beschleunigung; Verzögerung ................................107

Tabelle 103: Parameter Softwareendschalter Einstellung für Rundachse begrenzt .............................108

Tabelle 104: Koppelspeichervariable Softwareendschalter ist aktiv für Rundachse begrenzt...............108

Tabelle 105: Koppelspeichervariable Softwareendschalter ist aktiv für Linearachse begrenzt..............108

Tabelle 106: Parameter für Rundachse begrenzt Achse nicht referenzieren........................................109

Tabelle 107: Parameter für Rundachse begrenzt Referenzpunktfahren in –Richtung ..........................109

Tabelle 108: Parameter Rundachse um X............................................................................................110

Tabelle 109: Parameter für Rundachse begrenzt Lageregler im Steller ...............................................110

Tabelle 110: Wertgleiche Parameter für Rundachse begrenzt SERCOS-Antriebe von Antriebsparameter

und CNC-Inbetriebnahme.....................................................................................................................111

Tabelle 111: Wertgleiche Parameter für Rundachse begrenzt Analog-Antriebe von Antriebsparameter

und CNC-Inbetriebnahme.....................................................................................................................111

Tabelle 112: Parameter Rundachse begrenzt für Antriebsparameter SERCOS-Antriebe ....................112

Tabelle 113: Antriebsparameter für Rundachse begrenzt Analog-Antriebe..........................................114

Tabelle 114: Koppelspeichervariablen für das Referenzieren...............................................................115

Tabelle 115: CNC-Achsparameter für das Referenzieren ....................................................................115

Tabelle 116: Parameter Referenzpunkt-Anfahrgeschwindigkeit ...........................................................116

Tabelle 117: Parameter Referenzpunkt-Suchgeschwindigkeit..............................................................116

Tabelle 118: Parameter Referenzpunktsuchweg ..................................................................................116

Tabelle 119: Parameter Referenzpunktfahren in -Richtung..................................................................117

Tabelle 120: Parameter Sin 18

Tabelle 121: Parameter Faktor Sin²-Rampe in Inbetriebnahme / CNC-Systemparameter / Achse......118

20

20

Tabelle 124: Parameter für CNC-Teilsysteme ......................................................................................124

2 -Rampe in Inbetriebnahme / CNC-Systemparameter / Optionen .............1

Tabelle 122: Parameter für Absolutwertgeber im Bereich CNC-Systemparameter ..............................1

Tabelle 123: Parameter für Absolutwertgeber im Bereich Antriebsparameter ......................................1


138


Tabelle 125: Parameter für Spindelfehler-Kompensation .....................................................................125

Tabelle 126: Parameter Rückwärtsbearbeitung vom CNC-Programm .................................................127

Tabelle 127: CNC-Systemparameter Allgemein / Optionen..................................................................128

Tabelle 128: CNC-Systemparameter Allgemein / Decodereinstellungen..............................................128

Tabelle 129: CNC-Systemparameter Allgemein / Diagnose .................................................................129

Tabelle 130: CNC-Systemparameter System / Allgemein ....................................................................129

Tabelle 131: CNC-Systemparameter System / Interpolationsfeinheit ...................................................129

Tabelle 132: CNC-Systemparameter System / Bahnrampen................................................................129

Tabelle 133: CNC-Systemparameter System / Decodereinstellungen .................................................130

Tabelle 134: CNC-Systemparameter System / Robotertransformation ................................................130

Tabelle 135: CNC-Systemparameter System / Achse / Geschwindigkeit / Rampen.............................130

Tabelle 136: CNC-Systemparameter System / Achse / Reglerparameter ............................................130

Tabelle 137: CNC-Systemparameter System / Achse / Softwareendschalter.......................................130

Tabelle 138: CNC-Systemparameter System / Achse / Referenzieren.................................................131

Tabelle 139: CNC-Systemparameter System / Achse / Kompensationen ............................................131

Tabelle 140: CNC-Systemparameter System / Achse / Rundachse .....................................................131

Tabelle 141: CNC-Systemparameter System / Achse / Meßsystem.....................................................131

Tabelle 142: CNC-Systemparameter System / Achse / Interpolationsfeinheit ......................................131

Tabelle 143: CNC-Systemparameter System / Achse / Achsoptionen .................................................132

Tabelle 144: CNC-Systemparameter System / Achse / Gantry-Kopplung ............................................132

Tabelle 145: CNC-Systemparameter System / Achse / Getriebe / Achskopplung................................132

Tabelle 146: CNC-Systemparameter System / Achse / Roboter / Spezialkinematiken.........................132

Tabelle 147: CNC-Systemparameter System / Achse SERCOS-Achse mit ProNumeric .....................133



12.3 Index

$

$1 Stillsetzen der Achsbewegung ....................................... 67

$20 / $21 Elektronisches Handrad ....................................... 58

$53 Abbruch der Fahrbewegung ......................................... 66

$53 und $54 Messtaster ........................................................ 64

$54 Messtaster XCx 300 und XCx 540 ................................. 66

$54 Restweg löschen ............................................................ 64

$54 Restweg löschen XCx 300 und XCx 540 ...................... 66

$-Funktion .............................................................................. 56

A

Abbruch der Fahrbewegung (Messtaster) .......................... 64

Absolutwertgeber........................................................ 119, 121

Einrichten einer Achse...................................................... 120

Nulldurchgang................................................................... 119

Abtastrate IPO........................................................................ 27

Achsbuchstaben.................................................................... 33

Achse mit Absolutwertgeber.............................................. 120

Achse parallel zu, Linearachse ............................................ 43

Achse Referenzieren........................................................... 115

Referenzpunkt- Anfahrgeschwindigkeit............................ 116

Referenzpunktfahren in -Richtung.................................... 117

Referenzpunkt-Suchgeschwindigkeit ............................... 116

Referenzpunktsuchweg .................................................... 116

Achsoptionen

Linearachse ........................................................................ 43

Linearachse endlos............................................................. 99

Rundachse.......................................................................... 85

Rundachse begrenzt......................................................... 110

Achsparameter ...................................................................... 37

einrichten ............................................................................ 37

Achsspezifische Parameter.................................................. 28

Achszuordnung ..................................................................... 33

Allgemein ............................................................................. 129

Allgemein / Decodereinstellungen..................................... 128

Allgemein / Diagnose .......................................................... 129

Allgemein / Optionen........................................................... 128

Allgemeine Parameter........................................................... 26

Abtastrate IPO .................................................................... 27

Anzahl der Arbeiträume...................................................... 26

Anzahl der CNC-Achsen .................................................... 26

Anzahl der CNC-Programme.............................................. 26

Anzahl der CNC-Teilsysteme ............................................. 26

Anzahl der Fehlerspeicher.................................................. 27

Größe vom CNC-Programmspeicher ................................. 26

Lageregelzeit ...................................................................... 27

Motion Control verwenden.................................................. 27

Zykluszeit SERCOS............................................................ 27

Analog-Antriebe..................................................................... 50

Antriebsparameter .............................................................. 50

Analog-Antriebe Linearachse endlos................................ 102

Analog-Antriebe Rundachse ................................................ 86

Analog-Antriebe Rundachse begrenzt .............................. 111

Anlegen der

CNC-Teilsysteme................................................................ 22

Anlegen der CNC-Koppelspeicher

CNC-Achsen....................................................................... 22

Antriebsarten zuordnen........................................................ 46

Antriebskonfiguration........................................................... 45

Antriebsarten zuordnen ...................................................... 46

Antriebsparameter ........................................ 47, 86, 100, 111

Linearachse ........................................................................ 45

Antriebsparameter................................................................. 47

Analog-Antriebe Linearachse endlos................................ 103

Analog-Antriebe Rundachse begrenzt.............................. 114

Rundachse Analog-Antriebe............................................... 88

Rundachse SERCOS-Antriebe........................................... 87

SERCOS-Antriebe Linearachse endlos............................ 100

SERCOS-Antriebe Rundachse begrenzt.......................... 112

Antriebsparameter für Analog-Antriebe.............................. 50

Antriebsparameter für CAN-Antriebe .................................. 49

Antriebsparameter für SERCOS-Antriebe........................... 47

Antriebsparameter Linearachse endlos............................ 100

Antriebsparameter Rundachse ............................................ 86

Antriebsparameter Rundachse begrenzt .......................... 111

Anzahl der CNC-Teilsysteme.............................................. 124

Anzeigemodus ....................................................................... 31

Datensyntax........................................................................ 32

sortierte Anzeige................................................................. 31

Strukturierte Anzeige .......................................................... 31

Arbeitsraumbegrenzung

Datei Arbeitsraumparameter .............................................. 69

geschützter Bereich...................................................... 68, 69

Aufbau Schleicher Dialog..................................................... 24

Auflösung der Interpolationsfeinheit .................................. 36

B

Bahnrampen......................................................................... 129

Beispiel

Abbruch der Fahrbewegung (Messtaster).......................... 64

Arbeitsraumbegrenzung ..................................................... 68

Elektronisches Handrad $20 / $21 ..................................... 58

endlos fahrende Linearachse alsTransportband ................ 91

Freigabe für System und Achsen ....................................... 52

Getriebestufen .................................................................... 72

Referenzfahrt .................................................................... 116

Benötigte Geräte.................................................................... 12

Benötigte Software................................................................ 12


Linearachse ........................................................................ 39


Rundachse.......................................................................... 82


Betriebssystems

Prioritätsebenen.................................................................. 19

Bits für G- und $- Funktionen im Koppelspeicher Array... 57

Bitvariablen

sortierte Anzeige................................................................. 32

strukturierte Anzeige........................................................... 32

Buttonleiste............................................................................ 25

C

CAN-Antriebe ......................................................................... 49


CNC 03 CNC-Teilsysteme ................................................... 124

CNC 06 Koordinatensysteme ............................................. 125

CNC 08 Spindelsteigungsfehler-Kompensation............... 125

CNC 09 Nerthus ................................................................... 127

CNC 10 OCI .......................................................................... 127

CNC 14 Rückwärtsbearbeitung.......................................... 127

CNC Achsparameter

einrichten ............................................................................ 37

CNC-Achsparameter ............................................................. 37

CNC-Grundeinstellung eingeben......................................... 26

Allgemeine Parameter ........................................................ 26

Systemspezifische Parameter ............................................ 27

CNC-Programmbeispiele


$21 Handrad mit XCx 300, XCx 5xx................................... 58

$21 Handrad mit XCx 700, XCx 1100................................. 61


Getriebestufenumschaltung................................................ 73

Messtaster $53 XCx 300 und XCx 540 .............................. 66

Messtaster $54 mit XCx 700, XCx 1100............................. 64

Messtaster $54 XCx 300 und XCx 540 .............................. 66

CNC-Satzvorlauf

Koppelspeichervariablen .................................................... 71

CNC-Systemdaten ................................................................. 30

Eingabefenster der ............................................................. 30

CNC-Systemparameter ......................................................... 34

Allgemein ............................................................................ 35

Allgemein / Decodereinstellungen .................................... 128

Allgemein / Optionen ........................................................ 128

Allgemein Übersicht / Diagnose ....................................... 129

Allgemein/System............................................................... 36

Allgemein/System/Achse.................................................... 37

einrichten ............................................................................ 35

Struktur der Systemparameter ........................................... 34

System / Achse / Geschwindigkeit / Rampen................... 130

System / Achse / Interpolationsfeinheit ............................ 131

System / Achse / Kompensationen................................... 131

System / Achse / Meßsystem ........................................... 131

System / Achse / Referenzieren ....................................... 130

System / Achse / Reglerparameter................................... 130

System / Achse / Rundachse ........................................... 131

System / Allgemein........................................................... 129

System / Bahnrampen ...................................................... 129

System / Decodereinstellungen........................................ 129

System / Interpolationsfeinheit ......................................... 129

System / Robotertransformation....................................... 130

CNC-Systemparameter Übersicht...................................... 128

CNC-Teilsysteme

Anzahl der CNC-Teilsysteme ........................................... 124

CNC-Teilsysteme CNC 03 ................................................... 124

D

Datei

Arbeitsraumparameter........................................................ 69

Spindelsteigungskorrekturwerte ....................................... 126

Decodereinstellungen......................................................... 129

Decodereinstellungen......................................................... 128

Diagnose .............................................................................. 129

Dialogseite

Antriebskonfiguration.......................................................... 45

Dialogseite CNC-System....................................................... 30

DriveTop ................................................................................. 51

E

Eilgang

Automatik Linearachse ....................................................... 38

Automatik Linearachse endlos ........................................... 95

Automatik Rundachse......................................................... 81

Automatik Rundachse begrenzt ....................................... 106

Hand Linearachse............................................................... 38

Hand Linearachse endlos................................................... 94

Hand Rundachse................................................................ 80

Hand Rundachse begrenzt............................................... 105

Einleitung ............................................................................... 11

Einrichten einer Achse mit Absolutwertgeber ................. 122

Elektronisches Handrad $20 / $21 ....................................... 58

Exportversion ........................................................................ 14

140

F


F1 Hilfe.................................................................................... 25

Fehlerspeicher ....................................................................... 27

Freigabe für System und Achsen ........................................ 52

Funktionsleiste ...................................................................... 24

G

geschützter Bereich, Arbeitsraumbegrenzung .................. 69

Geschwindigkeit / Rampen................................................. 130

Linearachse ........................................................................ 37


Rundachse.......................................................................... 79


Geschwindigkeitsberechnung

Rundachse.......................................................................... 80

Getriebestufen ................................................................. 29, 72

Getriebestufenumschaltung................................................. 73

Grundlagen zur Inbetriebnahme .......................................... 21

H


Linearachse ........................................................................ 38


Rundachse.......................................................................... 80


Handrad .................................................................................. 58

Handrad $20 / $21.................................................................. 58

Handrad mit RIO CT24 .......................................................... 59

Hinweise zur Dateneingabe.................................................. 32

I

Inbetriebnahme...................................................................... 21

Grundlagen zur Inbetriebnahme......................................... 21

Zusätzliche benötigte Dokumentationen ............................ 10

Interpolationsfeinheit ............................................ 36, 129, 131

Interrupt.................................................................................. 65

K

Kompensationen ................................................................. 131

Koordinatensysteme CNC 06 ............................................. 125


$-Funktion........................................................................... 56

Bit-Schnittstelle CNC-SPS.................................................. 54

CNC-Satzvorlauf................................................................. 71


für die Arbeitsraumbegrenzung .......................................... 68

für die Messtasterfunktion $54 für XCx 540 ....................... 66

für die Messtasterfunktionen $53 / $54 mit XCx700,

XCx1100............................................................................ 64

für Handrad $21 XCx 300, XCx 5xx ................................... 58

für Handrad $21 XCx 700, XCx 1100 ................................. 61

Getriebestufen .................................................................... 72

M-Worte .............................................................................. 55

Referenzieren ................................................................... 115

Rückwärtsbearbeitung...................................................... 127

Satzausblenden.................................................................. 76

Stillsetzen der Achsbewegung $1 ...................................... 67

Kurzbeschreibung der CNC-Steuereinheiten ..................... 13

L

Lageregelzeit.......................................................................... 27



Lageregler im Steller Linearachse....................................... 44

Linearachse

Achse nicht Referenzieren ................................................. 42

Achse parallel zu ................................................................ 43

Achsoptionen...................................................................... 43

Antriebskonfiguration.......................................................... 45

Beschleunigung .................................................................. 39

Eilgang Automatik............................................................... 38

Eilgang Hand ...................................................................... 38

endlos fahrend.................................................................... 77


Handgeschwindigkeit.......................................................... 38

Lageregler im Steller........................................................... 44

Linearachse endlos fahrend ............................................... 90

Maximalgeschwindigkeit..................................................... 39

Referenzieren ..................................................................... 42

Softwareendschalter........................................................... 41

Verzögerung ....................................................................... 39



Achsoptionen...................................................................... 99

alsTransportband................................................................ 91

Analog-Antriebe................................................................ 102

Analog-Antriebe Antriebsparameter ................................. 102

Antriebsparameter ............................................................ 100



Eilgang Hand ...................................................................... 94

Geberinkremente / Achsumdrehung................................... 93



IPO-Einheiten / Achsumdrehung ........................................ 93



Meßsystem ......................................................................... 93


Referenzpunkt = 1. Nullmarke............................................ 98

Rundachse.......................................................................... 98

SERCOS-Antriebe............................................................ 100

SERCOS-Antriebe Antriebsparameter ............................. 101


Verzögerung ....................................................................... 96

M


Linearachse ........................................................................ 39


Rundachse.......................................................................... 81


Meßsystem ........................................................................... 131

Meßsystem Linearachse endlos .......................................... 93

Meßsystem Rundachse......................................................... 78

Meßsystem Rundachse begrenzt ...................................... 104

Messtaster $53 und $54 ........................................................ 64

Messtaster $54 XCx 300 und XCx 540 ................................. 66

MULTIPROG

Ablauf der Inbetriebnahme mit MULTIPROG..................... 22

Anlegen der CNC-Koppelspeicher CNC-Achsen ............... 22

Anlegen der CNC-Teilsysteme ........................................... 22

MULTIPROG ........................................................................... 22

M-Worte .................................................................................. 55

N

Navigationsleiste................................................................... 25

NC-Satzaufbereitung............................................................. 20

Nerthus CNC 09 ................................................................... 127

Not-Aus- Bedienelement....................................................... 21

Nulldurchgang ..................................................................... 119

Nulldurchgang bei Absolutwertgeber ............................... 119

numerischen Variablen......................................................... 32

O

OCI CNC 10 .......................................................................... 127

Optionen............................................................................... 128

P

Parameter

Achse mit Absolutwertgeber............................................. 120

Achse nicht Referenzieren Linearachse............................. 42

Achse nicht Referenzieren Linearachse endlos ................. 97

Achse nicht Referenzieren Rundachse .............................. 83

Achse nicht Referenzieren Rundachse begrenzt ............. 109

Achsoptionen ...................................................................... 43

Achsoptionen Linearachse endlos...................................... 99

Achsoptionen Rundachse................................................... 85

Achsoptionen Rundachse begrenzt.................................. 110

Beschleunigung Linearachse endlos.................................. 96

Beschleunigung Rundachse............................................... 82

Beschleunigung Rundachse begrenzt.............................. 107

Eilgang Automatik Linearachse .......................................... 38

Eilgang Automatik Linearachse endlos .............................. 95

Eilgang Automatik Rundachse ........................................... 81

Eilgang Automatik Rundachse begrenzt .......................... 106

Eilgang Hand Linearachse ................................................. 38

Eilgang Hand Linearachse endlos...................................... 94

Eilgang Hand Rundachse................................................... 80

Eilgang Hand Rundachse begrenzt.................................. 105

Geberinkremente / Achsumdrehung Linearachse endlos .. 93

Geberinkremente / Achsumdrehung Rundachse ............... 78

Geberinkremente / Achsumdrehung Rundachse begrenzt

......................................................................................... 104

Geschwindigkeit / Rampen Linearachse endlos................. 94

Geschwindigkeit / Rampen Rundachse.............................. 79

Geschwindigkeit / Rampen Rundachse begrenzt............. 105

Geschwindigkeit / Rampen, Linearachse ........................... 37

Handgeschwindigkeit Linearachse endlos ......................... 94

Handgeschwindigkeit Rundachse ...................................... 80

Handgeschwindigkeit Rundachse begrenzt ..................... 105

Interpolationsfeinheit........................................................... 36

IPO-Einheiten / Achsumdrehung Linearachse endlos........ 93

IPO-Einheiten / Achsumdrehung Rundachse..................... 78

Keine Rampe in Automatik ................................................. 41

Lageregler im Steller Linearachse endlos .......................... 99

Lageregler im Steller Rundachse ....................................... 85

Lageregler im Steller Rundachse begrenzt ...................... 110

Maximalgeschwindigkeit Linearachse endlos..................... 95

Maximalgeschwindigkeit Rundachse.................................. 81

Maximalgeschwindigkeit Rundachse begrenzt................. 106

Meßsystem Linearachse endlos......................................... 93

Meßsystem Rundachse...................................................... 78

Meßsystem Rundachse begrenzt..................................... 104

Parameter zum Referenzieren ......................................... 115

Referenzieren Linearachse ................................................ 42

Referenzieren Linearachse endlos..................................... 97

Referenzieren Rundachse.................................................. 83

Referenzieren Rundachse begrenzt................................. 109

Referenzpunkt = 1. Nullmarke Linearachse endlos............ 98

Referenzpunkt = 1. Nullmarke Rundachse......................... 84

Referenzpunktfahren in –Richtung Rundachse begrenzt. 109

Rundachse.......................................................................... 84


Rundachse um ................................................................... 84


Sin2 Rundachse-Linearachse endlos ......................................... 98

-Rampe ...................................................................... 118


Softwareendschalter Linearachse endlos........................... 97

Softwareendschalter Rundachse........................................ 83

Softwareendschalter Rundachse begrenzt....................... 108

Verzögerung Linearachse endlos....................................... 96

Verzögerung Rundachse.................................................... 82

Verzögerung Rundachse begrenzt................................... 107

Parameter zum Referenzieren............................................ 115

PCNC.EXE .............................................................................. 23

Prioritätsebenen .................................................................... 19

IPO-Takt ............................................................................. 19

PLC event 6....................................................................... 19

Prioritätsebenen des Betriebssystems ............................... 19

Programmbeispiele

$21 Handrad mit XCx 300, XCx 5xx................................... 58

$21 Handrad mit XCx 700, XCx 1100 ................................ 61

Programmlisting vom Programm CncSync........................ 53

ProNumeric ............................................................................ 14

R

Referenzfahrt mit Richtungsumkehr auf Nocken............. 117

Referenzfahrt ohne Richtungsumkehr auf Nocken.......... 117

Referenzieren....................................................................... 130

Achse Referenzieren ........................................................ 115

Koppelspeichervariablen .................................................. 115

Linearachse ........................................................................ 42



Referenzpunktfahren in -Richtung.................................... 117


Referenzpunktsuchweg .................................................... 116

Rundachse.......................................................................... 83



Referenzpunktfahren in -Richtung .................................... 117


Referenzpunktsuchweg ...................................................... 116

Regelsysteme ........................................................................ 16

Analog- Achsmodul............................................................. 16

CAN-Achsmodul ................................................................. 17

Profibus DP- Achsmodul .................................................... 17

Promodul U - Achsmodul.................................................... 18

SERCOS- Achsmodul......................................................... 16

Reglerparameter .................................................................. 130

Robotertransformation ....................................................... 130

Rückfahrsätze ........................................................................ 28

Rückwärtsabarbeitung.......................................................... 24

Rückwärtsbearbeitung CNC 14.......................................... 127

Rund- / Endlos- Achse .......................................................... 77

Rundachse ............................................................................. 84


Achsoptionen...................................................................... 85

Analog-Antriebe.................................................................. 86

Analog-Antriebe Antriebsparameter ................................... 88




Eilgang Hand ...................................................................... 80

Geberinkremente / Achsumdrehung................................... 78


Geschwindigkeitsberechnung............................................. 80


IPO-Einheiten / Achsumdrehung ........................................ 78



142


Meßsystem ......................................................................... 78

mit begrenztem Verfahrbereich .................................. 77, 104


Referenzpunkt = 1. Nullmarke............................................ 84

Rundachse um ................................................................... 84

SERCOS-Antriebe.............................................................. 86

SERCOS-Antriebe Antriebsparameter ............................... 87


System / Achse / Rundachse ........................................... 131

Verzögerung ....................................................................... 82

Rundachse begrenzt ........................................................... 110

Achse nicht Referenzieren ............................................... 109

Achsoptionen .................................................................... 110

Analog-Antriebe................................................................ 111

Analog-Antriebe Antriebsparameter ................................. 113

Antriebsparameter ............................................................ 111

Beschleunigung ................................................................ 107

Eilgang Automatik............................................................. 106

Eilgang Hand .................................................................... 105

Geberinkremente / Achsumdrehung................................. 104

Geschwindigkeit / Rampen............................................... 105

Handgeschwindigkeit........................................................ 105

Lageregler im Steller......................................................... 110

Maximalgeschwindigkeit................................................... 106

Meßsystem ....................................................................... 104

Referenzieren ................................................................... 109

Referenzpunktfahren in –Richtung ................................... 109

SERCOS-Antriebe............................................................ 111

SERCOS-Antriebe Antriebsparameter ............................. 112

Softwareendschalter......................................................... 108

Verzögerung ..................................................................... 107

Rundachse endlos drehend ................................................. 78

S

Schleicher Dialog .................................................................. 23

Achsspezifische Parameter ................................................ 28

Achsspezifische Parameter Getriebestufen ....................... 29

Achsspezifische Parameter Spindelsteigungsfehler-

Kompensation ................................................................... 29

Allgemeine Parameter ........................................................ 26

Allgemeine Parameter Abtastrate IPO ............................... 27

Allgemeine Parameter Anzahl der Arbeiträume ................. 26

Allgemeine Parameter Anzahl der CNC-Achsen................ 26

Allgemeine Parameter Anzahl der CNC-Programme......... 26

Allgemeine Parameter Anzahl der CNC-Teilsysteme ........ 26

Allgemeine Parameter Anzahl der Fehlerspeicher............. 27

Allgemeine Parameter Größe vom CNC-Programmspeicher

........................................................................................... 26

Allgemeine Parameter Motion Control verwenden............. 27

Allgemeine Parameter Zykluszeit SERCOS....................... 27

Aufbau Schleicher Dialog ................................................... 24

Buttonleiste ......................................................................... 25

CNC-Grundeinstellung eingeben........................................ 26

CNC-System....................................................................... 30

CNC-System Achszuordnung............................................. 33

CNC-System CNC-Systemparameter ................................ 34

Funktionsleiste.................................................................... 24

Navigationsleiste................................................................. 25

PCNC.EXE ......................................................................... 23

Systemspezifische Parameter ............................................ 27

Systemspezifische Parameter Anzahl der Zwischenspeicher

........................................................................................... 28

Schnittstelle CNC-SPS.......................................................... 54

E.......................................................................................... 54

RS....................................................................................... 54

SE ....................................................................................... 54

WA ...................................................................................... 54



WN...................................................................................... 54

SERCOS-Antriebe Linearachse endlos............................. 100

SERCOS-Antriebe Rundachse ............................................. 86

Darstellung Warnhinweise.................................................... 6

Sin2 SERCOS-Antriebe.................................................................. 47


SERCOS-Antriebe Rundachse begrenzt ........................... 111


-Rampe........................................................................... 118


Linearachse ........................................................................ 41


Rundachse.......................................................................... 83


Software-Funktionen............................................................. 14

Softwareoptionen .......................................................... 15, 124

CNC 03 CNC-Teilsysteme.......................................... 15, 124

CNC 06 Koordinatensysteme ..................................... 15, 125

CNC 08 Spindelfehler-Kompensation............................... 125

CNC 08 Spindelsteigungsfehler-Kompensation ................. 15

CNC 09 Nerthus ......................................................... 15, 127

CNC 10 OCI................................................................ 15, 127

CNC 14 Rückwärtsbearbeitung .................................. 15, 127

SPS 01 PLC motion control................................................ 15

sortierte Anzeige ................................................................... 31

Bitvariablen......................................................................... 32

Spindelsteigungsfehler

Anzahl der Spindelfehler-Kompensationswerte................ 125

Datei Spindelsteigungskorrekturwerte.............................. 126

Schrittweite Spindelfehler-Kompensation......................... 125

Spindelsteigungsfehler-Kompensation CNC 08 ............... 125

Start Spindelfehler-Kompensation.................................... 125

Spindelsteigungsfehler-Kompensation .............................. 29

SPS-Programm CncSync...................................................... 53

SPS-Programmbeispiel

Handradfunktion für $21 mit XCx 300, XCx 5xx................. 59

Handradfunktion für $21 mit XCx 700, XCx 1100 .............. 62

SPS-Programmbeispiel für die Interruptfunktion mit $53

und $54 mit XCx 700, XCx 1100....................................... 65

SPS-Programmbeispiel für die Interruptfunktion mit $54 mit

XCx 300 und XCx 540 ....................................................... 67

SPS-Programmbeispiele

$53 und $54 Messtaster mit XCx 700, XCx 1100 .............. 64

$54 Messtaster mit XCx 300, XCx 540............................... 66



Programmlisting vom Programm CncSync......................... 53

Steuereinheiten...................................................................... 11

Systemgruppen................................................................... 11

Stillsetzen der Achsbewegung $1 ....................................... 67

Struktur der Systemparameter............................................. 34

strukturierte Anzeige............................................................. 32

Bitvariablen ......................................................................... 32

Strukturierte Anzeige ............................................................ 31

System / Allgemein.............................................................. 129

System / Bahnrampen......................................................... 129

System / Decodereinstellungen ......................................... 129

System / Geschwindigkeit / Rampen................................. 130

System / Interpolationsfeinheit .......................................... 129

System / Interpolationsfeinheit .......................................... 131

System / Kompensationen.................................................. 131

System / Meßsystem ........................................................... 131

System / Referenzieren....................................................... 130

System / Reglerparameter .................................................. 130

System / Robotertransformation ....................................... 130

System / Rundachse ........................................................... 131

Systemdaten CNC-Teilsysteme.......................................... 124

Systemgruppen der Steuereinheiten................................... 11

Systemparameter .................................................................. 30

Systemspezifische Parameter.............................................. 27

Anzahl der Rückfahrsätze................................................... 28

Anzahl der Zwischenspeicher............................................. 28

T

Tabellenverzeichnis ............................................................ 136

V

Verzögerung

Linearachse ........................................................................ 39


Rundachse.......................................................................... 82


X

XCx 1100................................................................................ 13

XCx 300.................................................................................. 13

XCx 540/500........................................................................... 13

XCx 700.................................................................................. 13

Z

Zuordnung der Achsen zu den CNC-Teilsystemen.......... 124

Zusätzliche benötigte Dokumentationen ............................ 10

Zwischenspeicher ................................................................. 28

Zykluszeit SERCOS............................................................... 27
