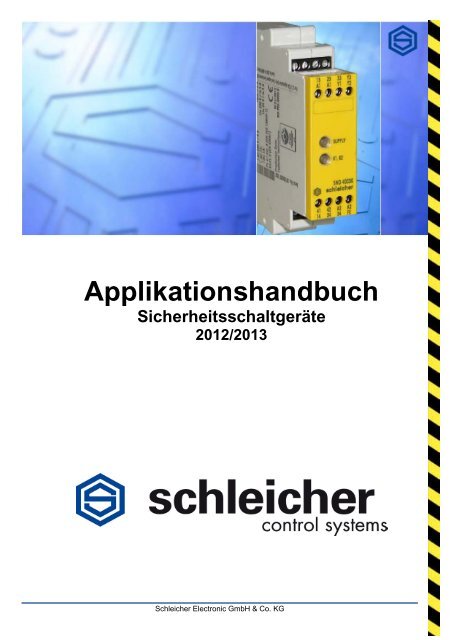

Applikationshandbuch

Sicherheitsschaltgeräte

2012/2013

Schleicher Electronic GmbH & Co. KG

Inhaltsverzeichnis

Einleitung ..............................................................................................................................2

Wichtiger Hinweis.................................................................................................................2

Not-Aus..................................................................................................................................3

SNA 4064K .........................................................................................................................4

SNO 4003K plus .................................................................................................................5

SNO 4003K plus + SNE 4004KV........................................................................................6

SNO 4062K .........................................................................................................................7

SNO 4062K .........................................................................................................................8

SNO 5002K plus .................................................................................................................9

SNA 4064K .......................................................................................................................10

SNA 4043K .......................................................................................................................11

SNA 4063K .......................................................................................................................12

SNO 4062K .......................................................................................................................13

SNO 4062K + SNE 4004K................................................................................................14

SNO 4062K .......................................................................................................................15

SNO 4063K .......................................................................................................................16

SNV 4063KL .....................................................................................................................17

Schutztür .............................................................................................................................18

SNO 4003K plus ...............................................................................................................19

SNO 4062K .......................................................................................................................20

SNO 4062K .......................................................................................................................21

SNV 4063KL .....................................................................................................................22

SNO 5002K plus ...............................................................................................................23

SNO 4062K .......................................................................................................................24

SNO 4062K .......................................................................................................................25

SNV 4063KL .....................................................................................................................26

SNV 4063KP.....................................................................................................................27

SNA 4043K .......................................................................................................................28

SNO 4062K .......................................................................................................................29

SNO 4062K .......................................................................................................................30

SNO 4063K .......................................................................................................................31

SNO 4063K .......................................................................................................................32

SNV 4063KL .....................................................................................................................33

Lichtgitter ............................................................................................................................34

SNA 4064K .......................................................................................................................35

SNE 4003K .......................................................................................................................36

SNO 4062K .......................................................................................................................37

Zweihand .............................................................................................................................38

SNZ 4052K plus................................................................................................................39

Schaltmatte .........................................................................................................................40

SNO 4062KM ....................................................................................................................41

SNO 4062KM ....................................................................................................................42

Anhang ................................................................................................................................43

Begriffe und Definitionen...................................................................................................44

Seite 1 von 49

Einleitung

Dieses Dokument soll Ihnen helfen die vielfältigen Sicherheitsschaltgeräte von Schleicher Electronic

einzusetzen. Hierzu werden Ihnen Beispielapplikationen zu diesen Geräten aufgezeigt.

Alle Sicherheitsschaltgeräte von Schleicher Electronic sind nach den Normen DIN EN ISO 13849 und DIN

EN 62061 entwickelt und zertifiziert. Sie können damit entsprechend der Maschinenrichtlinie 2006/42/EC

eingesetzt werden.

Charakteristische Bewertungsgrößen eines Sicherheitsschaltgeräts sind nach DIN EN ISO 13849 der

Performance Level (PL) sowie die Kategorie, nach DIN EN 62061 wird ein SILCL angegeben. Dass ein

Sicherheitsschaltgerät bestimmte Charakteristische Sicherheitsmerkmale erfüllt bedeutet aber nicht

zwangsläufig, dass all seine Merkmale in jeglicher Applikation ausgeschöpft werden.

Der tatsächlich erreichte Performance Level sowie die Sicherheitskategorie nach DIN EN ISO 13 849

bzw. der tatsächlich erreichte SIL nach DIN EN 621061 hängt immer von der Außenbeschaltung, der

Ausführung der Verdrahtung, der Wahl der Befehlsgeber und deren Anordnung an der Maschine ab.

Um es Ihnen zu erleichtern die richtige Applikation gemäß Ihrer Risikobewertung zu finden haben wir zu

jeder Applikation den erreichten Performance Level und die Kategorie bzw. den SIL angegeben.

Wichtiger Hinweis

Seite 2 von 49

Die in diesem Handbuch beschriebenen Beispielapplikationen sind unverbindlich. Sie wurden

nach heutigem Stand der Technik und bestem Wissen und Gewissen entwickelt. Die

Beispielapplikationen sollen Hilfestellung bei typischen Aufgabenstellungen bieten. Sie stellen

keine kundenspezifischen Lösungen dar. Der Anwender ist für den sicheren Einsatz der

Produkte verantwortlich. Bevor Sie eine Anlage erstmals in Betrieb nehmen, in der Sie ein

Sicherheitsschaltgerät der Firma Schleicher Electronic einsetzen, muss diese durch eine

befähigte Person überprüft und dokumentiert freigegeben werden.

Schleicher Electronic übernimmt für die Richtigkeit und Vollständigkeit der Angaben keine

Haftung. Die Angaben haben nicht die rechtliche Qualität von Zusicherungen oder

zugesicherten Eigenschaften. Wir behalten uns das Recht vor, Änderungen an diesen

Beispielapplikationen jederzeit ohne Ankündigung durchzuführen.


Not-Aus

Maschinen oder Anlagen werden durch Betätigen des Notausschalters im Gefahrenfall in einen sicheren

Zustand versetzt. Nach dem Drücken des Notausschalters muss er sich verriegeln, was zu einer konstanten

Sicherung der Anlage führt, bis sie wieder manuell gestartet wird. Damit dies gewährleistet ist, werden die

Not-Aus-Schalter mit Not-Aus-Schaltgeräten gekoppelt, die jegliche Anforderungen zum Thema

Zuverlässigkeit erfüllen.

Schleicher bietet Sicherheitsschaltgeräte, die die Energiezufuhr zu den Antriebselementen sofort trennt. Dies

ist nur sinnvoll, wenn das plötzliche Abschalten der Energie keine Gefährdung verursacht. Aus diesem

Grund können auch Relais bezogen werden, die das geregelte Stillsetzen einer Maschine gewährleistet. In

diesem Fall wird die Anlage zunächst in einen sicheren Zustand versetzt woraufhin dann die Energie zu den

Antriebselementen endgültig getrennt wird. Eine solche Verfahrensweise ist sinnvoll, wenn Klemmungen,

Bremsen oder ähnliche Geräte die Energie auch nach der Not-Aus-Auslösung noch benötigen.

Nachfolgende Seiten zeigen Darstellungen von Lösungen der Sicherheitsschaltgeräte, die diese Funktionen

erfüllen.

Not-Aus Applikationen

SNA 4064K

Einkanalige Not-Aus-Überwachung

Performance Level / Kategorie PL d

DIN EN ISO 13849

Kat. 2

SIL

DIN EN 62061

1

Stoppkategorie 0

Sensoreingänge für

Not-Aus-Taster

Applikation

Merkmale zur Applikation 1-kanalige Überwachung

Erdschlusserkennung

Manueller, überwachter Reset

Überwachung externer Schütze (EDM)

Bemerkung zur Applikation Die 1-kanalige Ansteuerung von Schützen/Erweiterungs-Geräten ist

zulässig, z.B. wenn die Geräte sich im selben Schaltschrank befinden oder

bei geschützter Leitungsverlegung.

Einkanalige Not-Aus-Überwachung mit manuellem, überwachtem Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn der Not-Aus-Taster entriegelt

und der Feedback-Kreis (Öffnerkontakt K3) geschlossen ist und nach Ablauf der Bereitschaftszeit der Reset-

Taster betätigt wird. Wenn der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät und das

Schütz K3 ab.


Die Schutzeinrichtung muss in geeigneten Abständen durch die Maschinensteuerung oder

manuell (organisatorische Maßnahme) getestet werden. Kategorie 2 nach DIN EN 13849 wird

nur erfüllt, wenn bei Versagen des Aktors automatisch eine Warnung erfolgt oder die

Maschinensteuerung einen sicheren Zustand einleitet. Ansonsten ist ein zweiter Abschaltweg

erforderlich.


SNO 4003K plus




Kat. 2

SIL

DIN EN 62061

1




Applikation





Bemerkung zur Applikation Die 1-kanalige Ansteuerung von Schützen/Erweiterungsgeräten ist





und der Feedback-Kreis (Öffnerkontakt K3) geschlossen ist und nach Ablauf der Bereitschaftszeit der Reset-

Taster betätigt wird. Wenn der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät und das







erforderlich.


SNO 4003K plus + SNE 4004KV

Einkanalige Not-Aus-Überwachung mit Kontakterweiterung und Rückfallverzögerung



Kat. 2

SIL

DIN EN 62061

1




Applikation




Rückfallverzögerung

Überwachung des Erweiterungsgerätes SNE und externer Schütze

Bemerkung zur Applikation Die einkanalige Verdrahtung zwischen Basisgerät und Erweiterungsgerät

entspricht Kategorie 4 nach DIN EN 62061, wenn der Einbau innerhalb

eines Schaltschrankes und kurzschlussgeschützt erfolgt.


Das Sicherheitsschaltgerät und die Schütze K3, K4 werden ein- und die Bremse K5 ausgeschaltet, wenn der

Not-Aus-Taster entriegelt und der Feedback-Kreis (Öffnerkontakte K3, K4, K5) geschlossen ist und nach

Ablauf der Bereitschaftszeit der Reset-Taster betätigt wird. Wenn der Not-Aus-Taster betätigt wird, wird der

Freigabeeingang der Antriebsreglung abgeschaltet und der Antrieb wird heruntergefahren. Nach Ablauf der

Rückfallverzögerungszeit werden die Schütze K3, K4 abgeschaltet und die Entriegelung der Bremse K5

ausgeschaltet, so dass die Bremse den Antrieb festsetzt.






erforderlich.


SNO 4062K




Kat. 2

SIL

DIN EN 62061

1




Applikation









und der Feedback-Kreis (Öffnerkontakt K3) geschlossen ist und der Reset-Taster betätigt und wieder

losgelassen wird. Wenn der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät und das







erforderlich.


SNO 4062K

Einkanalige Not-Aus-Überwachung mit Seilzugschalter



Kat. 2

SIL

DIN EN 62061

1



Seilzugschalter

Applikation







Einkanalige Not-Aus-Überwachung mit Seilzugschalter und manuellem,

überwachtem Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn der Not-Aus-Seilzugschalter und

der Feedback-Kreis (Öffnerkontakt K3) geschlossen sind und der Reset-Taster betätigt und wieder

losgelassen wird. Wenn der Not-Aus-Seilzugschalter betätigt wird, schalten das Sicherheitsschaltgerät das







erforderlich.






Kat. 2

SIL

DIN EN 62061

1




Applikation








Einkanalige Not-Aus-Überwachung mit manuellem Reset.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn der Not-Aus-Taster

entriegelt und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und nach Ablauf der

Bereitschaftszeit der Reset-Taster betätigt wird. Wenn der Not-Aus-Taster betätigt wird, schalten das

Sicherheitsschaltgerät und die Schütze K3, K4 ab.






erforderlich.


SNA 4064K

Zweikanalige Not-Aus-Überwachung



Kat. 3

SIL

DIN EN 62061

2




Applikation








Zweikanalige Not-Aus-Überwachung mit manuellem, überwachtem Reset.






Das Versagen eines Schaltelements des Not-Aus-Tasters führt nicht zum Versagen der Not-

Aus-Einrichtung und wird vor dem nächsten Einschaltvorgang erkannt.


SNA 4043K


Performance Level / Kategorie PL e


Kat. 4

SIL

DIN EN 62061

3




Applikation


Querschlusserkennung


Externer Reset


Bemerkung zur Applikation Ein automatischer Wiederanlauf der Maschine/Anlage wird durch die SPS

verhindert.

Zweikanalige Not-Aus-Überwachung (querschlusserkennend) mit manuellem,

externem Reset.

Das Sicherheitsschaltgerät wird automatisch eingeschaltet, wenn der Not-Aus-Taster entriegelt und der

Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist. Die Schütze K3, K4 werden jedoch erst dann

eingeschaltet, wenn die SPS einen Reset-Befehl erhält und deren Ausgänge die Schütze ansteuern. Wenn

der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät und die Schütze K3, K4 ab. Das

Versagen eines Schaltelements des Not-Aus-Tasters oder ein Querschluss in dessen Zuleitungen führt nicht

zum Versagen der Not-Aus-Einrichtung und wird vor dem nächsten Einschaltvorgang erkannt.


Es ist zu verhindern, dass durch einen Fehler im Resetkreis mit S2 der manuelle Reset in

einen automatischen Reset wechselt. Dies kann z.B. durch die Überwachung der Dynamik

beim Betätigen von S2 am Reset-Eingang der SPS erfolgen.


SNA 4063K




Kat. 4

SIL

DIN EN 62061

3




Applikation






Bemerkung zur Applikation Ein automatischer Wiederanlauf der Maschine/Anlage wird durch die SPS

verhindert.

Zweikanalige Not-Aus-Überwachung (Querschlusserkennend) mit manuellem,







Das Versagen eines Schaltelements des Not-Aus-Tasters oder ein Querschluss in dessen

Zuleitungen führt nicht zum Versagen der Not-Aus-Einrichtung und wird vor dem nächsten

Einschaltvorgang erkannt.


SNO 4062K




Kat. 4

SIL

DIN EN 62061

3




Applikation





Bemerkung zur Applikation

Zweikanalige Not-Aus-Überwachung (Querschlusserkennend) mit manuellem,



entriegelt und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und der Reset-Taster betätigt

und wieder losgelassen wird. Wenn der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät

und die Schütze K3, K4 ab.






SNO 4062K + SNE 4004K

Zweikanalige Not-Aus-Überwachung mit Kontakterweiterung



Kat. 4

SIL

DIN EN 62061

3




Applikation





Überwachung des Erweiterungsgerätes SNE und externer Schütze

Bemerkung zur Applikation Die einkanalige Verdrahtung zwischen Basisgerät und Erweiterungsgerät

entspricht Kategorie 4 nach DIN EN 62061, wenn der Einbau innerhalb

eines Schaltschrankes und kurzschlussgeschützt erfolgt.


überwachtem Reset und Kontakterweiterung.

Das Sicherheitsschaltgerät, das Erweiterungsgerät und die Schütze K3, K4 werden eingeschaltet, wenn der

Not-Aus-Taster entriegelt und der Feedback-Kreis (Öffnerkontakte vom Erweiterungsgerät Y1/Y2 und von

den Schützen K3, K4) geschlossen ist und der Reset-Taster betätigt und wieder losgelassen wird. Wenn der

Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät und die Schütze K3, K4 ab.






SNO 4062K

Zweikanalige Not-Aus-Überwachung mit Seilzugschalter



Kat. 4

SIL

DIN EN 62061

3




Applikation






Zweikanalige Not-Aus-Überwachung mit Seilzugschalter.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn der Not-Aus-Seilzugschalter

und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen sind und der Reset-Taster betätigt und wieder

losgelassen wird. Wenn der Not-Aus-Seilzugschalter betätigt wird, schalten das Sicherheitsschaltgerät und

die Schütze K3, K4 ab.


Das Versagen eines Schaltelements des Not-Aus-Seilzugschalters oder ein Querschluss in

dessen Zuleitungen führt nicht zum Versagen der Not-Aus-Einrichtung und wird vor dem

nächsten Einschaltvorgang erkannt. (querschlusserkennend) und manuellem, überwachtem

Reset.


SNO 4063K




Kat. 4

SIL

DIN EN 62061

3




Applikation










entriegelt und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und der Reset-Taster betätigt

und wieder losgelassen wird. Wenn der Not-Aus-Taster betätigt wird, schalten das Sicherheitsschaltgerät

und die Schütze K3, K4 ab.






SNV 4063KL

Zweikanalige Not-Aus-Überwachung, gesteuertes Stillsetzen

Performance Level / Kategorie



PL e / PL d

Kat. 4 / Kat. 3

SIL

(Not-Aus-Überwachung / sichere Rückfallverzögerung)

2 / 3

DIN EN 62061

(Not-Aus-Überwachung / sichere Rückfallverzögerung)




Applikation












Das Sicherheitsschaltgerät, die Schütze K5, K6 werden ein- und die Bremse K7 ausgeschaltet, wenn der

Not-Aus-Taster entriegelt und der Feedback-Kreis (Öffnerkontakte K5, K6, K7) geschlossen ist und der

Reset-Taster betätigt und wieder losgelassen wird. Wenn der Not-Aus-Taster betätigt wird, wird der

Freigabeeingang der Antriebsreglung abgeschaltet und der Antrieb heruntergefahren. Nach Ablauf der

Rückfallverzögerungszeit werden die Schütze K5, K6 abgeschaltet und die Entrieglung der Bremse K7

ausgeschaltet, so dass die Bremse den Antrieb festsetzt.





Schutztür

Sicherheitsfunktionen dienen der Risikominderung an Maschinen, z.B. der Vermeidung eines unerwarteten

Anlaufs von Motoren bei geöffneter Schutztür. Nach dem Einschaltbefehl werden bei fehlerfreiem Betrieb der

Anlage die sicherheitsrelevanten Kreise durch die Elektronik kontrolliert und die Freigabepfade mit Hilfe der

Relais freigegeben. Im Fehlerfall oder nach dem Ausschaltbefehl (bei Erdschluss, Querschluss oder

Drahtbruch) werden je nach Applikation die Freigabepfade sofort oder zeitverzögert unterbrochen. Um

maximale Sicherheit für Mensch und Maschine zu gewährleisten, sind die Geräte redundant aufgebaut.

Neben den Voraussetzungen, die unsere Sicherheitsgeräte für einen Not-Aus-Schalter benötigen, erfüllen

die Sicherheitsschaltgeräte für Schutztüranwendungen weitere Funktionen, die auf den folgenden Seiten

detailliert aufgelistet sind.

Applikationen für Schutztüren


Einkanalige Schütztür - Überwachung



Kat. 2

SIL

DIN EN 62061

1



Positionsschalter

Applikation


Automatischer Reset


Bemerkung zur Applikation (1) Die 1-kanalige Ansteuerung von Schützen/Erweiterungsgeräten ist



(2) Bei der Reihenschaltung mehrerer Positionsschalter sind die

entsprechenden Hinweise im Kapitel 'Begriffe' zu beachten.

Einkanalige Schutztür-Überwachung mit automatischem Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn der Öffnerkontakt des

Positionsschalters und der Feedback-Kreis (Öffnerkontakt K3) geschlossen sind.

Wird der Öffnerkontakt des Positionsschalters geöffnet, schalten das Sicherheitsschaltgerät und das Schütz

K3 ab.






erforderlich.


SNO 4062K




Kat. 2

SIL

DIN EN 62061

1




Applikation











Positionsschalters und der Feedback-Kreis (Öffnerkontakt K3) geschlossen sind. Wird der Öffnerkontakt des

Positionsschalters geöffnet, schalten das Sicherheitsschaltgerät und das Schütz K3 ab.






erforderlich.


SNO 4062K




Kat. 2

SIL

DIN EN 62061

1



Applikation


Elektronischer Positionsschalter, in diesem Beispiel Typ LSE11

Moeller/Eaton





Selbsttest der Befehlsgeber

OSSD-kompatibel






(3) OSSD hat im Gut-Zustand des Schalters High-Pegel.

Einkanalige Schutztür-Überwachung mit manuellem, überwachtem Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn der Ausgang Q1 des

Positionsschalters im unbetätigten Zustand ein HIGH-Signal liefert und der Feedback-Kreis (Öffnerkontakt

K3) geschlossen ist. Liefert der Ausgang Q1 des Positionsschalters ein LOW-Signal, schalten das

Sicherheitsschaltgerät und das Schütz K3 ab.





erforderlich.


SNV 4063KL




Kat. 2

SIL

DIN EN 62061

1




Applikation






Keine Synchronzeitüberwachung

Bemerkung zur Applikation Bei der Reihenschaltung mehrerer Positionsschalter sind die

entsprechenden Hinweise im Kapitel

'Begriffe' zu beachten.



Positionsschalters und der Feedback-Kreis (Öffnerkontakt K5) geschlossen sind. Wird der Öffnerkontakt des

Positionsschalters geöffnet, wird der Freigabe-Eingang der Antriebsreglung abgeschaltet. Nach Ablauf der

Rückfallverzögerungszeit wird das Schütz K5 abgeschaltet.






erforderlich.






Kat. 2

SIL

DIN EN 62061

1




Applikation









Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn der Öffnerkontakt des

Positionsschalters und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen sind. Wird der

Öffnerkontakt des Positionsschalters geöffnet, schalten das Sicherheitsschaltgerät und die Schütze K3, K4

ab.






erforderlich.


SNO 4062K

Zweikanalige Schütztür - Überwachung mit Näherungssensoren



Kat. 3

SIL

DIN EN 62061

2



3-Draht-Näherungssensoren mit Halbleiterausgängen Typ: S1 = IF 5249,

Applikation

S2 = IF 5251









Zweikanalige Schutztür-Überwachung (querschlusserkennend) mit automatischem

Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn der Ausgang des

Nährungsschalters S1 ein HIGH-Signal und der Ausgang des Nährungsschalters S2 ein LOW-Signal liefern

und der Feedback-Kreis (Öffnerkontakt K3) geschlossen ist. Liefert S1 ein LOW-Signal und/oder S2 ein

HIGH-Signal, werden das Sicherheitsschaltgerät und das Schütz K3 abgeschaltet.

Das Versagen eines Nährungsschalters oder ein Querschluss in deren Zuleitungen führt nicht

zum Versagen der Schutztür-Überwachung und wird vor dem nächsten Einschaltvorgang

erkannt.

Seite 24 von 49


SNO 4062K

Zweikanalige Schütztür - Überwachung



Kat. 3

SIL

DIN EN 62061

2



Elektronischer Positionsschalter, Typ LSE02

Applikation











(3) OSSD hat im Gut-Zustand des Schalters High-Pegel.2

Zweikanalige Schutztür-Überwachung mit manuellem, überwachtem Reset.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn die Ausgänge Q1, Q2 des

Positionsschalters im unbetätigten Zustand ein HIGH-Signal liefern und der Feedback-Kreis (Öffnerkontakte

K3,K4)geschlossen ist. Liefert einer der Ausgänge Q1 oder Q2 des Positionsschalters ein LOW-Signal,

schalten das Sicherheitsschaltgerät und die Schütze K3, K4 ab.


Das Versagen eines Positionsschalters führt nicht zum Versagen der Schutztür-Überwachung

und wird vor dem nächsten Einschaltvorgang erkannt.


SNV 4063KL

Zweikanalige Schütztür - Überwachung, magnetkraftbetätigte Zuhaltung



Kat. 3

SIL

DIN EN 62061

2



Positionsschalter mit Zuhaltung

Applikation

z.B. Typ LS-S02-...MT-ZBZ/X, Moeller / Eaton







Bemerkung zur Applikation (1) Fehlerausschluss "Abbrechen oder Lösen des Betätigers, Fehler in

Sicherheitszuhaltung".



Zweikanalige Schutztür-Überwachung mit Zuhaltung (querschlusserkennend) und

automatischem Reset.

Die Stellung der Schutztür wird mit Kanal 1 (S12) und die Verriegelung mit Kanal 2 (S22) überwacht. Bei

geschlossener Tür und geschlossenem Feedback-Kreis (Öffnerkontakte K5, K6) wird der Ein-Taster S2

betätigt, und alle Freigabestrompfade sowie die Schütze K5, K6 schalten sofort ein. Mit dem Stopp-Befehl

mittels S1 werden K5, K6 sofort abgeschaltet. Nach Ablauf der eingestellten Rückfallverzögerung wird der

Zuhaltungs-Magnet entriegelt, und die Schutztür kann geöffnet werden.


Bei ausgeschalteter Spannungsversorgung wird die Schutztür sofort freigegeben. Die

zweikanalige Überwachung erwartet das parallele Öffnen und Schließen beider Kanäle vor

einer erneuten Freigabe.


SNV 4063KP

Zweikanalige Schütztür - Überwachung, federkraftbetätigte Zuhaltung



Kat. 3

SIL

DIN EN 62061

2



Positionsschalter mit Zuhaltung

Applikation

z.B. Typ LS-S02-...FT-ZBZ/X, Moeller / Eaton


Querschlusserkennung, Erdschlusserkennung


Ansprechverzögerung


Bemerkung zur Applikation (1) Fehlerausschluss "Abbrechen oder Lösen des Betätigers, Fehler in

Sicherheitszuhaltung".



Zweikanalige Schutztür-Überwachung mit Zuhaltung (querschlusserkennend) und

manuellem, überwachtem Reset.

Die Stellung der Schutztür wird mit Kanal 1 (S12) und die Verriegelung mit Kanal 2 (S22) überwacht. Nach

Anlegen der Versorgungsspannung an A1/A2 wird der Freigabestrompfad 37/38 nach Ablauf der

Ansprechverzögerung geschlossen und die Zuhaltung entriegelt. Bei geschlossener Tür und geschlossenem

Feedback-Kreis (Öffnerkontakte K5, K6) wird der Reset-Taster S2 betätigt, und die Freigabestrompfade

13/14, 23/24 sowie die Schütze K5, K6 schalten sofort ein, 37/38 öffnet und verriegelt die Tür. Mit dem

Stopp-Befehl mittels S1 werden K5, K6 sofort abgeschaltet. Nach Ablauf der eingestellten

Ansprechverzögerung wird die federkraftbetätigte Zuhaltung durch den Freigabestrompfad 37/38 betätigt,

und die Schutztür kann geöffnet werden. Bei ausgeschalteter Spannungsversorgung kann die Schutztür

nicht geöffnet werden, wenn die Verriegelung eingerastet ist. Bei Spannungsabschaltung läuft die

Ansprechverzögerung nicht ab, d.h. die Tür wird nicht automatisch zum Öffnen freigegeben.


Es wird empfohlen, Schalter mit mechanischer Entriegelungsmöglichkeit zu verwenden. Die

zweikanalige Überwachung erwartet das parallele Öffnen und Schließen beider Kanäle vor

einer erneuten Freigabe.


SNA 4043K




Kat. 4

SIL

DIN EN 62061

3




Applikation






Keine Synchronzeitüberwachung




Reset.


Positionsschalters S1 und der Schließerkontakt des Positionsschalters S2 und der Feedback-Kreis

(Öffnerkontakte K3, K4) geschlossen sind. Wird einer der Kontakte der beiden Positionsschalter geöffnet,

werden das Sicherheitsschaltgerät und die Schütze K3, K4 abgeschaltet.


Das Versagen eines Positionsschalters oder ein Querschluss in deren Zuleitungen führt nicht


erkannt.


SNO 4062K




Kat. 4

SIL

DIN EN 62061

3




Applikation




Synchronzeitüberwachung


Bemerkung zur Applikation (1) Bei der Reihenschaltung mehrerer Positionsschalter sind die


(2) Synchronüberwachungszeit tS: Schließreihenfolge S1 vor S2: tS = 0,5

s | S2 vor S1: tS = ∞


Reset.


Positionsschalters S1 und der Schließerkontakt des Positionsschalters S2 geschlossen sind und der

Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist. Wird einer der Kontakte der beiden

Positionsschalter geöffnet, werden das Sicherheitsschaltgerät und die Schütze K3, K4 abgeschaltet.




erkannt.

.


SNO 4062K




Kat. 4

SIL

DIN EN 62061

3



Elektronische Positionsschalter

Applikation

z.B. Typ LSE11, Moeller / Eaton


Querschlusserkennung durch die Schalter








(2) OSSD haben im Gut-Zustand des Schalters High-Pegel.


Reset.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn der Ausgang Q2 des

Positionsschalters S1 im betätigten Zustand ein HIGH-Signal und der Ausgang Q1 des Positionsschalters

S2 im unbetätigten Zustand ein HIGH-Signal liefern und der Feedback-Kreis (Öffnerkontakte K3, K4)

geschlossen ist. Liefert einer oder beide Ausgänge Q1 oder Q2 der Positionsschalter ein LOW-Signal,





erkannt.

.


SNO 4063K




Kat. 4

SIL

DIN EN 62061

3




Applikation










s | S2 vor S1: tS = ∞


Reset.


Positionsschalters S1 und der Schließerkontakt des Positionsschalters S2 und der Feedback-Kreis

(Öffnerkontakte K3, K4) geschlossen sind. Wird einer der Kontakte der beiden Positionsschalter geöffnet,

werden das Sicherheitsschaltgerät und die Schütze K3, K4 abgeschaltet.




erkannt.

.


SNO 4063K




Kat. 4

SIL

DIN EN 62061

3




Applikation

z.B. Typ LSE11, Moeller / Eaton


Querschlusserkennung durch die Schalter








(2) OSSD haben im Gut-Zustand des Schalters High-Pegel.


Reset.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn der Ausgang Q2 des

Positionsschalters S1 im betätigten Zustand ein HIGH-Signal und der Ausgang Q1 des Positionsschalters

S2 im unbetätigten Zustand ein HIGH-Signal liefern und der Feedback-Kreis (Öffnerkontakte K3, K4)

geschlossen ist. Liefert einer oder beide Ausgänge Q1 oder Q2 der Positionsschalter ein LOW-Signal,





erkannt.

.


SNV 4063KL

Zweikanalige Schütztür - Überwachung, gesteuertes Stillsetzen



Kat. 4

SIL

DIN EN 62061

3




Applikation


Querschlusserkennung, Erdschlusserkennung











s | S2 vor S1: tS = ∞

Zweikanalige Schutztür-Überwachung (querschlusserkennend) mit manuellem,


Das Sicherheitsschaltgerät und die Schütz K5, K6 werden eingeschaltet, wenn der Öffnerkontakt des

Positionsschalters S1, der Schließerkontakt des Positionsschalters S2 und der Feedback-Kreis

(Öffnerkontakt K3) geschlossen sind und der Reset-Taster betätigt und wieder losgelassen wird. Wird der

Öffnerkontakt des Positionsschalters S1 und/oder der Schließerkontakt des Positionsschalters S2 geöffnet,

wird der Freigabe-Eingang der Antriebsreglung abgeschaltet.

Nach Ablauf der Rückfallverzögerungszeit werden die Schütze K5 und K6 abgeschaltet.




erkannt.

.


Lichtgitter

Lichtgitter oder Lichtvorhänge werden besonders in Anlangen eingesetzt, in denen großflächig Bereiche vor

gefahrbringenden Bewegungen abgesichert werden müssen. Das heißt, man findet diese in z. B.

automatischen Maschinen, Verpackungs-, Handlings- und Lagermaschinen, in Textil-, Holz-, und

Keramikverarbeitungsanlagen sowie auch in automatischen oder halbautomatischen Montagelinien und

automatisierten Regallagern.

Auf optischem Wege werden Sende- und Empfangseinheiten im Sicherheitslichtgitter synchronisiert. Der

Mikroprozessor steuert und überwacht die Infrarotstrahlen. Tritt eine Unstimmigkeit zwischen Sende- und

Empfangseinheit auf, also wird mindestens eine Sendeeinheit unterbrochen, so schalten die OSSD-

Ausgänge auf LOW und gefahrenbringende Bewegungen in der Anlage werden unterbunden, die Anlage

wird abgeschaltet.

Nachfolgende Seiten zeigen Schaltungsbeispiele mit Sicherheitsschaltgeräten, die diese Funktionen erfüllen.

Applikationen für Lichtgitter

SNA 4064K

Zweikanalige Lichtgitter - Überwachung (BWS Typ 4)



Kat. 4

SIL

DIN EN 62061

3



BWS Typ 4 Halbleiterausgänge

Applikation

z.B. Typ C4000 SICK


Querschlusserkennung durch Lichtgitter




Bemerkung zur Applikation (1) OSSD haben im Gut-Zustand High-Pegel.

(2) Die 1-kanalige Ansteuerung von Schützen/Erweiterungsgeräten ist



Zweikanalige Lichtgitter-Überwachung (querschlusserkennend) mit manuellem,


Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn die OSSD des Lichtgitters

ein HIGH-Signal erzeugen und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und nach Ablauf

der Bereitschaftszeit der Reset-Taster betätigt wird. Wenn die OSSD des Lichtgitters ein LOW-Signal

erzeugen, schalten das Sicherheitsschaltgerät und die Schütze K3, K4 ab.

Seite 35 von 49


SNE 4003K




Kat. 4

SIL

DIN EN 62061

3




Applikation




Externer Reset


Selbsttest der OSSD

Bemerkung zur Applikation (1) OSSD haben im Gut-Zustand High-Pegel.

(2) Die 1-kanalige Ansteuerung von Schützen/Erweiterungsgeräten ist






ein HIGH-Signal erzeugen und der an die BWS angeschlossene Feedback-Kreis (Öffnerkontakte K3, K4)

geschlossen ist und der externe, manuelle Reset-Taster an der BWS betätigt wird. Wenn die OSSD des

Lichtgitters ein LOW-Signal erzeugen, schalten das Sicherheitsschaltgerät und die Schütze K3, K4 ab.

Seite 36 von 49


SNO 4062K




Kat. 4

SIL

DIN EN 62061

3




Applikation






Selbsttest der OSSD

Bemerkung zur Applikation OSSD haben im Gut-Zustand High-Pegel.




ein HIGH-Signal erzeugen und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und der Reset-

Taster betätigt und wieder losgelassen wird. Wenn die OSSD des Lichtgitters ein LOW-Signal erzeugen,


Seite 37 von 49


Zweihand

Um das Eingreifen in gefährliche Bewegungsabläufe durch einen Bedienenden nach dem Start einer Anlage

oder Maschine zu vermeiden, werden Zweihandbedienpulte eingesetzt. Diese Schutzeinrichtungen erfordern

die gleichzeitige Benutzung beider Hände zur Betätigung. Durch die erzeugte Ortsbindung der Hände

werden diese aus dem Gefahrenbereich der Maschine ferngehalten.

Für diese besondere Überwachung bietet Schleicher mit seinen Relais die passende Lösung.

Applikationen für Zweihand-Überwachung

SNZ 4052K plus

Zweikanalige Zweihand - Überwachung



Kat. 4

SIL

DIN EN 62061

3



Zweihandtaster

Applikation





Synchronüberwachungszeit 0,5 s

Bemerkung zur Applikation Zweihandschaltung nach Typ III C entspr. EN 574-1

Zweihand-Taster-Überwachung mit automatischem Reset.

Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn beide Zweihand-Taster

zuvor unbetätigt waren und anschließend beide Taster – innerhalb einer Zeit von 0,5 s – betätigt werden und

der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist.


Werden ein oder beide Taster losgelassen, schalten das Sicherheitsschaltgerät und die

Schütze K3 und K4 ab.

.


Schaltmatte

Sicherheitsmatten werden zur Absicherung größerer Flächen genutzt und in gefährlichen Arbeitsbereichen

an Maschinen und Anlagen auf dem Boden ausgelegt. Betritt eine Person die Sicherheits-Schaltmatte, so

wird ein Signal erzeugt, das für das Abschalten des angeschlossenen Sicherheitsschaltgerätes sorgt und

damit einen sicheren „Aus“-Befehl auslöst.

Diese Anwendung verlangt ein speziell zugeschnittenes Sicherheitsschaltgerät. Auch dafür bietet Schleicher

die passende Lösung, die nachfolgend beschrieben ist.

Schaltmatten Applikationen

SNO 4062KM

Einkanalige Schaltmatten - Überwachung



Kat. 2

SIL

DIN EN 62061

1



Schaltmatte mit Öffnerprinzip (unterbrechend),

Applikation

z.B. Typ HSM Haake







Einkanalige Schaltmatten-Überwachung mit manuellem, überwachtem Reset.

Das Sicherheitsschaltgerät und das Schütz K3 werden eingeschaltet, wenn die Schaltmatte unbetätigt und

der Feedback-Kreis (Öffnerkontakt K3) geschlossen ist und der Reset-Taster betätigt und wieder

losgelassen wird. Wenn die Schaltmatte betreten wird, schalten das Sicherheitsschaltgerät und das Schütz

K3 ab.






erforderlich.

Schaltmatten Applikationen

SNO 4062KM

Zweikanalige Schaltmatten - Überwachung



Kat. 3

SIL

DIN EN 62061

2



Schaltmatte mit Schließerprinzip (kurzschließend)

Applikation








Zweikanalige Schaltmatten-Überwachung (querschlusserkennend) mit manuellem,


Das Sicherheitsschaltgerät und die Schütze K3, K4 werden eingeschaltet, wenn die Schaltmatte unbetätigt

und der Feedback-Kreis (Öffnerkontakte K3, K4) geschlossen ist und der Reset-Taster betätigt und wieder

losgelassen wird. Wenn die Schaltmatte betreten wird, schalten das Sicherheitsschaltgerät und die Schütze

K3, K4 ab.

Seite 42 von 49


Anhang

Begriffe und Definitionen


1-kanalige Überwachung

Ansteuerung, sicherheitsrelevant

Anlaufsperre

Einrichtung, die einen automatischen

Maschinenanlauf verhindert, wenn die

Stromversorgung des → SG eingeschaltet oder

unterbrochen und wiedereingeschaltet wird.

Antivalente Ansteuerung

Ansteuerung mit nicht gleichwertigen Kontakten,

z.B. Öffner/Schließer.

Äquivalente Ansteuerung

Ansteuerung mit gleichwertigen Kontakten, z.B.

Öffner/Öffner.

Ansteuerung, sicherheitsrelevant

Einkanalige Ansteuerung:

Ansteuerung über einen Signalgeber Ausgang.

Zweikanalige Ansteuerung:

Ansteuerung über zwei Signalgeber Ausgänge.

Basisgerät

Auswerteeinheit, die alle Grundfunktionen enthält,

die in Sicherheitseinrichtungen mindestens

vorhanden sein müssen, um ein

sicherheitsgerichtetes Ausgangssignal zu

erzeugen. Die Anforderungen an

Elektrische/Elektronische/ Programmierbare

Elektronische Systeme (E/E/PES) sind in EN

61508-2 geregelt. → Erweiterungsgerät

BWS

Berührungslos Wirkende Schutzeinrichtung. Im

Wesentlichen eine Sensorfunktion und die

dazugehörige Steuerungs- /Überwachungs-

Funktion mit Ausgangsschaltelement.

E/E/PES

Elektrische/Elektronische/Programmierbare

Elektronische Systeme. [EN 61508-2]


Fähigkeit eines → SG, Erdschlüsse sofort oder im

Rahmen einer zyklischen Überwachung (→

Testung) zu erkennen und den vereinbarten

sicheren Zustand einzunehmen.


EDM

External Device Monitoring. Überwachung von

angesteuerten Aktoren.

Anmerkung: Das → SG kann nur bei

geschlossenem Feedback-Kreis aktiviert werden.

Die sichere Rückmeldung erfolgt z.B. bei Relais

oder Schützen mit zwangsgeführten Kontakten. In

Reihe geschaltete Öffner der überwachten Relais

werden in den Feedback-Kreis des SG integriert.

Verschweißt ein Kontakt im Freigabestrompfad,

so ist ein erneutes Aktivieren des SG nicht mehr

möglich, weil der Feedback-Kreis geöffnet bleibt.

Erweiterungsgerät

Ein Erweiterungsgerät ist ein → SG, welches nur

in Verbindung mit einem → Basisgerät zum

Zwecke der Kontakterweiterung einsetzbar ist.

Unterscheidung:

Ausgangs-Erweiterungsgerät zur Vervielfachung

der Sicherheitsausgänge; sie werden in die

zyklische Selbstüberwachung (→ Testung)

einbezogen.

Eingangs-Erweiterungsgerät zur Vervielfachung

der Sicherheitseingänge.

Feedback-Kreis

→ EDM

Freigabestrompfad

Erzeugt ein sicherheitsgerichtetes

Ausgangssignal.

Anmerkung: Freigabestrompfade sind

überwiegend als Schließer realisiert.

Gesteuertes Stillsetzen

→ Sicheres Stillsetzen, → Stoppkategorie

Kategorie (nach DIN EN 62061)

→ Steuerungskategorie

Kontakterweiterung

→ Erweiterungsgerät

Laserscanner

→ Sicherheitssensoren


Leitungslänge

Bei Anlagen mit großer räumlicher Ausdehnung

sind lange Leitungswege zu den Signalgebern die

Regel. Bei den Sicherheitsgeräten darf der

Leitungswiderstand des Signalgeberkreises nicht

überschritten werden. Ein Wert von 70 Ohm

entspricht einer 2,5 km langen Kupferleitung mit

einem Querschnitt von 2 x 1,5 mm² (eine

zweiadrige Kupferleitung 1,5 mm² hat einen

Gleichstromwiderstand von 28 Ohm/km bei 25°C).

Bei einigen Sicherheitsschaltgeräten befinden

sich die Sicherheitssensoren in den AC-

Versorgungsleitungen der Geräte. Abhängig von

der Leitungsführung müssen ggf. auch kapazitive

Kopplungen, die das Abschaltverhalten negativ

beeinflussen können, berücksichtigt werden. Die

Angaben über maximale Leitungslängen sind den

technischen Datenblättern bzw. den

Gebrauchsanweisungen der entsprechenden

Geräte zu entnehmen.

Leitungsverlegung

Durch besondere Maßnahmen bei der

Leitungsverlegung (z.B. getrennte Verlegung bei

2-kanaligen Anwendungen oder geschützte

Verlegung) kann der Anwender ggf. einen

Fehlerausschluss für Kurzschlüsse in den

Sensorleitungen (z.B. Querschluss) annehmen.

Lichtgitter

→ Sicherheitssensoren

Lichtschranke


Lichtvorhang


Magnetschalter


Muting

Zeitlich begrenztes bestimmungsgemäßes

Aufheben (Überbrückungsfunktion) der

Sicherheitsfunktion mit zusätzlicher Sensorik. [IEC

/ DIN EN 61496 1]

Anmerkung: Diese Sensorik dient der

Unterscheidung von Personen und

Gegenständen.

Muting-Sensor


Näherungsschalter



Not-Aus

Eine Handlung im Notfall, die dazu bestimmt ist,

die Versorgung mit elektrischer Energie zu einer

ganzen oder zu einem Teil einer Installation

abzuschalten, falls ein Risiko für elektrischen

Schlag oder ein anderes Risiko elektrischen

Ursprungs besteht. [EN 60204-1, Anhang D]

Not-Aus-Einrichtung

Anordnung von Bauteilen, die dazu bestimmt ist,

die Not-Aus-Funktion zu verwirklichen. [EN 418 /

EN 60947 5 5 / EN 60204 1]



OSSD

Output Switching Signal Device

(Ausgangsschaltelement). [IEC / DIN EN 61496]

Teil der → BWS / → PDF, der in den AUS-

Zustand übergeht, wenn das → SG oder die

Überwachungseinrichtungen anspricht.

PDF


Performance Level (PL)

Begriff aus der DIN EN ISO 13849 zur

Klassifizierung der Sicherheit von Maschinen.

Periodischer Test

→ Testung



Querschluss

Elektrisch leitende Verbindung / Kurzschluss

zwischen den sicherheitsrelevanten Eingangs-

Kanälen eines → SG.

Anmerkung: Ein Querschluss kann nur bei

mehrkanaliger Geräteansteuerung auftreten.


Fähigkeit eines → SG, Querschlüsse sofort oder

im Rahmen einer zyklischen Überwachung (→

Testung) zu erkennen und den vereinbarten

sicheren Zustand einzunehmen.

Redundanz

Vorhandensein von mehr als für die Funktion

notwendigen Mitteln.

Anmerkung: Für die gleiche Funktion sind

mehrere Funktionsgruppen eingesetzt (z. B.

mehrkanaliger Aufbau). In der Sicherheitstechnik

insbesondere die „Verdopplung kritischer

Bauteile“


Reset

Zurücksetzen/Zurückstellen des → SG in den

Zustand, bei dem die sicherheitsgerichteten

Strompfade geschlossen sind.

Automatischer Reset (ohne

Wiederanlaufsperre)

Nach Prüfung des Eingangsabbildes und

positivem Test durch das SG wird ohne manuelle

Zustimmung ein Freigabesignal erzeugt.

Anmerkung: Diese Funktion wird auch als

dynamischer Betrieb bezeichnet und ist für Not-

Aus-Einrichtungen unzulässig.

Manueller Reset (mit Wiederanlaufsperre)

Durch Betätigen des Reset-Tasters (→

Sicherheitssensoren) und nach Prüfung des

Eingangsabbildes und positivem Test durch das

SG wird ein Freigabesignal erzeugt.

Anmerkung:

Diese Funktion wird auch als statischer Betrieb

bezeichnet und ist für Not-Aus-Einrichtungen (→

Stoppkategorie) vorgeschrieben. [IEC / DIN EN

60204 1]

Manueller, überwachter Reset (mit

Wiederanlaufsperre)

wie → manueller Reset, aber mit einer

Überwachung, die eine permanente Betätigung

(z.B. durch Manipulation) des Reset-Tasters (→

Sicherheitssensoren) und damit ein

automatisches Einschalten des SG verhindert.

Reset-Taster


Rückführkreis

→ EDM

Safety Integrity Level (SIL)

Begriff aus der EN 62061 zur Klassifizierung der

Sicherheit von Maschinen.

SG

→ Sicherheitsgerät

Schaltmatte, Schaltplatte, Schaltleiste,

Schaltkante



Schutztürüberwachung

Überwacht die Stellung von Positionsschaltern an

einer → Trennenden Schutzeinrichtung. Sie

erzeugt ein sicherheitsgerichtetes

Ausgangssignal, wenn diese Schutztür

geschlossen wird. Schutztüren können ohne und

mit Zuhaltung (Verriegelung) ausgeführt sein. Die

Zuhaltung hält die Schutztür in der geschlossenen

Position und ist mit der Steuerung so verbunden,

dass die Maschine nicht laufen kann, wenn die

Schutztür nicht geschlossen und zugehalten ist

und die Schutztür so lange zugehalten bleibt, bis

das Verletzungsrisiko nicht mehr vorhanden ist.

[EN 1088]

→ Sicherheitssensoren/Positionsschalter



Sicheres Stillsetzen

Ein der Gefahrensituation entsprechendes

Stillsetzen des Antriebs (→ Stoppkategorie).

Anmerkung: Die elektrischen, elektronischen,

elektro-mechanischen Einrichtungen, die für die

Verzögerung des Antriebs notwendig sind,

müssen in die Sicherheitsbetrachtungen mit

einbezogen werden. Maßnahmen sind z.B.

• Gesteuertes Stillsetzen mit sicher

überwachter Verzögerungszeit

• Gesteuertes Stillsetzen mit sicherer

Überwachung der Bremsrampe

• Ungesteuertes Stillsetzen mit mechanischen

Bremsen

Sicherheitsgerät

Hier verwendete Abkürzung für

sicherheitsrelevantes Auswertegerät, z.B.

Sicherheitssteuerung, → Sicherheitsschaltgerät,

Auswerteeinheit.

Sicherheitsschaltgerät

Gerät zur Auswertung sicherheitsgerichter

Eingangssignale und Erzeugung sicherer

Ausgangs-Schaltsignale.


Sicherheitssensoren

Laserscanner

Optische Flächenscanner, die berührungslos mit

periodisch ausgesendeten Lichtimpulsen arbeiten,

die ein integrierter Drehspiegel in den

Arbeitsbereich streut. Objekte, die in das

definierte Schutzfeld eindringen, werden durch

Reflektion dieser Lichtimpulse erkannt und aus

der Lichtlaufzeit werden die Koordinaten des

„Hindernisses“ errechnet. Befindet sich das

„Hindernis“ im definierten Schutzfeld, wird über

sicherheitsgerichtete Ausgänge das Abschalten

bewirkt (→ Not-Halt).

Lichtgitter bzw. Lichtvorhang

ändert bei Unterbrechung eines oder mehrerer

Lichtstrahlen seinen Schaltzustand.

Lichtschranke

ändert bei Unterbrechung ihres Lichtstrahls ihren

Schaltzustand.

Magnetschalter

bestehen aus einem oder mehreren

Reedkontakten, ändern unter dem Einfluss eines

Magnetfeldes ihren Schaltzustand.

Muting-Sensor

wird bei Muting-Betrieb (→ Muting) eingesetzt, um

Körper zu erkennen, bei denen eine → BWS nicht

abschalten soll.

Näherungsschalter

ändern bei der Annäherung von Körpern oder

Flüssigkeiten ihren Schaltzustand. Sie arbeiten

induktiv, optisch oder kapazitiv und sind

überwiegend mit Halbleiterausgängen

ausgerüstet.


zur Betätigung in Gefahrensituationen, um damit

ein Abschalten des Prozesses oder der Maschine

bzw. Anlage zu bewirken. Er muss über

zwangsöffnende Kontakte verfügen und sollte

leicht erreichbar und überlistungssicher sein. [EN

418]

Anmerkung: Not-Aus-Taster dürfen für alle

Kategorien in Reihe geschaltet werden, da das

Versagen und das gleichzeitige Betätigen

mehrerer Not-Aus-Taster in der Praxis

ausgeschlossen werden kann. Die

Fehleraufdeckung wird durch die Reihenschaltung

nicht beeinträchtigt.


PDF

(Proximity Devices with defined behaviour under

Fault conditions) sind Näherungsschalter für

Sicherheitsfunktionen mit definiertem Verhalten

unter Fehlerbedingungen (PDF), bei denen durch

Veränderung optischer, magnetischer,

elektrostatischer, akustischer oder anderer Felder

ein Schalt-vorgang ausgelöst wird. Das dabei

erzeugte Schaltsignal darf für sicherheitsrelevante

Steuerungen von Maschinen verwendet werden.

Anmerkung: Zum Näherungsschalter für

Sicherheitsfunktionen gehören die Baugruppen

Sensor (aktives Teil), Auswertegerät inklusive den

Sicherheitsausgängen und Betätiger (festgelegtes

Objekt).


ist Teil der Verriegelungseinrichtung einer →

Trennenden Schutzeinrichtung. Er ändert seinen

Schaltzustand in Abhängigkeit von einem

mechanisch gegebenen Steuerbefehl. Es gibt

Positionsschalter ohne und mit Zuhaltung (→

Schutztürüberwachung).

Anmerkung: Positionsschalter gehören zu den

Steuerfunktionen mit Sicherheitsrelevanz. Sie

dürfen nur in Reihe geschaltet werden, wenn

sichergestellt ist, dass nicht mehrere Türen

gleichzeitig geöffnet werden oder eine

regelmäßige Prüfung gewährleistet ist! Ansonsten

können Fehler überdeckt werden, und eine

Anhäufung von Fehlern kann den Verlust der

Sicherheitsfunktion zur Folge haben. Da es in der

Praxis schwierig ist dies sicherzustellen, sollten

alle Schutztüren parallel überwacht werden.

Reset-Taster

in einem → SG stellt eine → Wiederanlaufsperre

dar, welche erst durch Betätigung aufgehoben

wird.

Schaltmatte, Schaltplatte, Schaltleiste,

Schaltkante

ändert bei Betreten (Schaltmatte) bzw. bei

Verformung (Schaltleiste, Schaltkante) ihren

Schaltzustand. [EN 1760 1/ 2]


bewirkt einen Stopp gemäß Kategorie 0, wenn

eine Reißleine gezogen wird oder das Seil reißt.

→ Stoppkategorie

Zustimmschalter

ist manuell zu betätigen, damit die Schutzwirkung

von Schutzeinrichtungen aufgehoben werden

kann. Mit ihm allein dürfen keine

gefahrenbringenden Zustände eingeleitet werden,

dafür ist ein „zweiter, bewusster“ Befehl

erforderlich.

Start

→ Reset


Steuerungskategorie

[DIN EN 62061]. Einteilung der

sicherheitsbezogenen Teile einer Steuerung in

Bezug auf ihre Widerstandsfähigkeit (SK B, 1, 2,

3, und 4) gegen Fehler und ihr Verhalten im

Fehlerfall, die auf Grund der strukturellen

Anordnung der Teile und/ oder deren

Zuverlässigkeit erreicht wird.

Stoppkategorie

[EN 60204-1]. Einteilung des Stillsetzens von

elektrischen Maschinen in die Kategorien 0, 1 und

2.


Ungesteuertes Stillsetzen durch sofortiges

Abschalten der Energie zu den

Maschinenantriebselementen.

Stoppkategorie1

Gesteuertes Stillsetzen, bei dem die

Energiezufuhr erst dann unterbrochen wird, wenn

der Stillstand erreicht ist.

Stoppkategorie2

Gesteuertes Stillsetzen, bei dem die

Energiezufuhr im Stillstand erhalten bleibt.

→ Sicheres Stillsetzen

Synchronüberwachungszeit

Zeit, während der eine gleichzeitige Betätigung

erfolgen muss, um ein Ausgangssignal zu

erzeugen.

→ Zweihandschaltung


Die Synchronzeitüberwachung von Signalgebern

durch die sicherheitsrelevante Auswerteeinheit

wird zur Erhöhung der funktionalen Sicherheit der

Schutzeinrichtung angewendet. Die Überwachung

erfolgt, indem der Signalwechsel der Signalgeber

innerhalb der vorgegeben Zeit, der →

Synchronüberwachungszeit, überprüft wird. Wird

diese Zeit überschritten, erfolgt kein

Freigabesignal. Für einige

Sicherheitseinrichtungen ist eine

Synchronzeitüberwachung vorgeschrieben (→

Zweihandschaltung).

Testung

Periodischer Test

Der periodische Test bei → BWS Typ 2 bildet das

Ansprechen des Sensorteils nach, um einen

gefahrbringenden Ausfall aufzudecken. Er ist für

den Nachweis der Funktion von BWS Typ 2 nach

EN 61496 1 vorgeschrieben und wird durch das

an den Sensor angeschlossen → SG

durchgeführt.


Zyklischer Test

Vor oder bei der nächsten Anforderung der

Sicherheitsfunktion, d.h. spätestens bei jedem

Einschaltzyklus des → SG, wird ein Fehler

automatisch erkannt.

Trennende Schutzeinrichtung

Mechanische Trennung zwischen dem

Gefahrenbereich und betrieblicher Umwelt.

Anmerkung: Die Trennung kann ausgeführt sein

als Schutzgitter, Schutztür, Gehäuse, Abdeckung,

Verkleidung, Verdeckung, Umzäunung, Schirm

usw. Sie kann eigenständig oder Teil der

Maschine sein.

Ungesteuertes Stillsetzen

→ Sicheres Stillsetzen, → Stoppkategorie

Verriegelung

→ Schutztürüberwachung

Wiederanlaufsperre

Verhinderung der Freigabe eines → SG nach dem

Abschalten, nach einer Änderung der Betriebsart

der Maschine oder nach einem Wechsel der

Betätigungsart.

Anmerkung: Die Wiederanlaufsperre wird erst

durch einen externen Befehl (z.B. →

Sicherheitssensoren/ Reset-Taster) aufgehoben.

Zuhaltung

→ Schutztürüberwachung

Zustimmschalter


Zwangsöffnende Kontakte

Ausführung einer Kontakttrennung als direktes

Ergebnis einer festgelegten Bewegung des

Bedienteiles des Schalters über nicht federnde

Teile. [IEC/DIN EN 60204-1]

Anmerkung 1: Für die elektrische Ausrüstung von

Maschinen wird die gesicherte Öffnung von

Öffnerkontakten in allen Sicherheitskreisen

ausdrücklich vorgeschrieben.

Anmerkung 2: Die Zwangsöffnung ist nach

IEC/DIN EN 60947-5-1 durch das Zeichen

(Pfeil im Kreis) signalisiert

(Personenschutzfunktion).


Zweihandschaltung

Einrichtung, die mindestens die gleichzeitige

Betätigung durch beide Hände erfordert, um den

Betrieb einer Maschine einzuleiten und

aufrechtzuerhalten, solange eine Gefährdung

besteht, um auf diese Weise eine Maßnahme zum

Schutz nur der betätigenden Person zu erreichen.

[EN 574]

Anmerkung: Zum Auslösen des gefährlichen

Arbeitsganges müssen die beiden Bedienteile

gleichzeitig (→ Synchronüberwachungszeit)

betätigt werden. Bei Loslassen auch nur eines der

beiden Bedienteile während der gefährlichen

Bewegung wird die Freigabe aufgehoben. Die

Fortsetzung des gefährlichen Arbeitsganges kann

erst wieder eingeleitet werden, wenn beide

Bedienteile in ihre Ausgangslage zurückgekehrt

sind und erneut betätigt werden.

Zyklischer Test

→ Testung

Seite 49 von 49

Schleicher Electronic GmbH & Co. KG

Pichelswerderstr. 3-5

13597 Berlin

Phone: +49 30 33005 – 0

Fax: +49 30 33005 – 344

info@schleicher-electronic.com

www.schleicher-electronic.de

Prospekt - Schleicher Electronic

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
