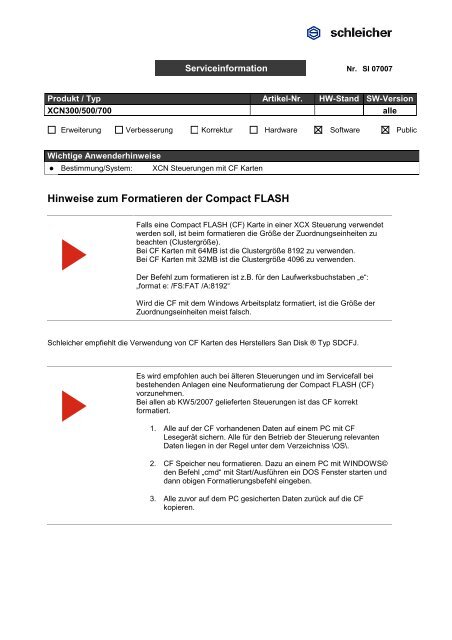

Serviceinformation Nr. SI 07007
Produkt / Typ Artikel-Nr. HW-Stand SW-Version
XCN300/500/700 alle
Erweiterung Verbesserung Korrektur Hardware Software Public
Wichtige Anwenderhinweise
Bestimmung/System: XCN Steuerungen mit CF Karten
Hinweise zum Formatieren der Compact FLASH
Falls eine Compact FLASH (CF) Karte in einer XCX Steuerung verwendet
werden soll, ist beim formatieren die Größe der Zuordnungseinheiten zu
beachten (Clustergröße).
Bei CF Karten mit 64MB ist die Clustergröße 8192 zu verwenden.
Bei CF Karten mit 32MB ist die Clustergröße 4096 zu verwenden.
Der Befehl zum formatieren ist z.B. für den Laufwerksbuchstaben „e“:
„format e: /FS:FAT /A:8192“
Wird die CF mit dem Windows Arbeitsplatz formatiert, ist die Größe der
Zuordnungseinheiten meist falsch.
Schleicher empfiehlt die Verwendung von CF Karten des Herstellers San Disk ® Typ SDCFJ.
Es wird empfohlen auch bei älteren Steuerungen und im Servicefall bei
bestehenden Anlagen eine Neuformatierung der Compact FLASH (CF)
vorzunehmen.
Bei allen ab KW5/2007 gelieferten Steuerungen ist das CF korrekt
formatiert.
1. Alle auf der CF vorhandenen Daten auf einem PC mit CF
Lesegerät sichern. Alle für den Betrieb der Steuerung relevanten
Daten liegen in der Regel unter dem Verzeichniss \OS\.
2. CF Speicher neu formatieren. Dazu an einem PC mit WINDOWS©
den Befehl „cmd“ mit Start/Ausführen ein DOS Fenster starten und
dann obigen Formatierungsbefehl eingeben.
3. Alle zuvor auf dem PC gesicherten Daten zurück auf die CF
kopieren.

Weitere Hinweise zum Umgang mit der CF:
Auf der CF Card ist das Betriebssystem der Steuerung, wichtige Konfigurationsdateien sowie das SPS-
Programm (Bootprojekt und SPS- Source) und die für den Betrieb der CNC notwendigen Dateien
abgespeichert. CF Zugriffe werden durch die CF LED angezeigt. Die CF Card kann bei eingeschalteter
Steuerung gezogen oder gesteckt werden (hot plugabel), es müssen allerdings folgende Festlegungen
beachtet werden:
Die CF Card darf nur gezogen werden wenn:
• kein Zugriff erfolgt (CF LED muss aus sein)
• die Steuerung im Betriebszustand STOP steht
• Keine Bedienung am Schleicher Dialog stattfindet
Die CF Card darf nur gesteckt werden wenn:
• die Steuerung im Betriebszustand STOP steht
Datenverluste oder die Auslösung des Watch Dog können bei Nichtbeachtung erfolgen.
Wird Hardware RESET an der Steuerung ausgelöst oder die
Steuerung ausgeschaltet, während ein Zugriff auf die CF Card erfolgt
(CF LED leuchtet grün), kann ein Datenverlust auf der CF Card
auftreten.
Weitere Hinweise zu den auf der CF gespeicherten Daten finden Sie in der SI 07 008
Vorgehensweise zum Feststellen der aktuellen Formatierung eines CF mit WIN
Explorer :
• Windows Explorer Aufrufen und Arbeitsplatz anwählen
HE Si07007.doc 26.01.2007 Seite 2 / 4

• Laufwerksbuchstaben des CF (meist Wechseldatenträger) anwählen und rechte Maustaste
Eigenschaften
• Extras / Jetzt defragmentieren anwählen
Es muß das Dateisystem „FAT“ angezeigt werden !
• Dann Überprüfen / Bericht Anzeigen anwählen
HE Si07007.doc 26.01.2007 Seite 3 / 4

Im Überprüfungsbericht sehen Sie die aktuelle Clustergröße:
Die Clustergröße sollte bei 64MB CF 8KB und beim 32MB CF 4KB betragen.
Die Funktion Defragmentieren sollte ebenfalls ausgeführt werden wenn es angeboten wird.
