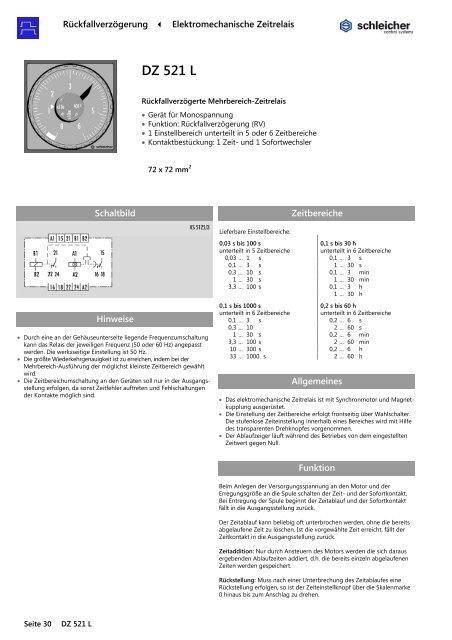

Rückfallverzögerung Elektromechanische Zeitrelais
Elektromechanische Zeitrelais Elektromechanische Zeitrelais 4.2.2 Rückfallverzögerung Register:
Schaltbild
Hinweise
DZ 521 L
Rückfallverzögerte Mehrbereich-Zeitrelais
• Gerät für Monospannung
• Funktion: Rückfallverzögerung (RV)
• 1 Einstellbereich unterteilt in 5 oder 6 Zeitbereiche
• Kontaktbestückung: 1 Zeit- und 1 Sofortwechsler
72 x 72 mm 2
• Durch eine an der Gehäuseunterseite liegende Frequenzumschaltung
kann das Relais der jeweiligen Frequenz (50 oder 60 Hz) angepasst
werden. Die werksseitige Einstellung ist 50 Hz.
• Die größte Wiederkehrgenauigkeit ist zu erreichen, indem bei der
Mehrbereich-Ausführung der möglichst kleinste Zeitbereich gewählt
wird.
• Die Zeitbereichumschaltung an den Geräten soll nur in der Ausgangsstellung
erfolgen, da sonst Zeitfehler auftreten und Fehlschaltungen
der Kontakte möglich sind.
Zeitbereiche
Lieferbare Einstellbereiche:
0,03 s bis 100 s
0,1 s bis 30 h
unterteilt in 5 Zeitbereiche
unterteilt in 6 Zeitbereiche
0,03 … 1 s 0,1 … 3 s
0,1 … 3 s 1 … 30 s
0,3 … 10 s 0,1 … 3 min
1 … 30 s 1 … 30 min
3,3 … 100 s 0,1 … 3 h
1 … 30 h
0,1 s bis 1000 s
0,2 s bis 60 h
unterteilt in 6 Zeitbereiche
unterteilt in 6 Zeitbereiche
0,1 … 3 s 0,2 … 6 s
0,3 … 10 2 … 60 s
1 … 30 s 0,2 … 6 min
3,3 … 100 s 2 … 60 min
10 … 300 s 0,2 … 6 h
33 … 1000 s 2 … 60 h
Allgemeines
• Das elektromechanische Zeitrelais ist mit Synchronmotor und Magnetkupplung
ausgerüstet.
• Die Einstellung der Zeitbereiche erfolgt frontseitig über Wahlschalter.
Die stufenlose Zeiteinstellung innerhalb eines Bereiches wird mit Hilfe
des transparenten Drehknopfes vorgenommen.
• Der Ablaufzeiger läuft während des Betriebes von dem eingestellten
Zeitwert gegen Null.
Funktion
Beim Anlegen der Versorgungsspannung an den Motor und der
Erregungsgröße an die Spule schalten der Zeit- und der Sofortkontakt.
Bei Entregung der Spule beginnt der Zeitablauf und der Sofortkontakt
fällt in die Ausgangsstellung zurück.
Der Zeitablauf kann beliebig oft unterbrochen werden, ohne die bereits
abgelaufene Zeit zu löschen. Ist die vorgewählte Zeit erreicht, fällt der
Zeitkontakt in die Ausgangsstellung zurück.
Zeitaddition: Nur durch Ansteuern des Motors werden die sich daraus
ergebenden Ablaufzeiten addiert, d.h. die bereits einzeln abgelaufenen
Zeiten werden gespeichert.
Rückstellung: Muss nach einer Unterbrechung des Zeitablaufes eine
Rückstellung erfolgen, so ist der Zeiteinstellknopf über die Skalenmarke
0 hinaus bis zum Anschlag zu drehen.

Funktionsdiagramm
Maßbild
Elektromechanische Zeitrelais Rückfallverzögerung
Buchsenplatte
Steckfassung
Adapter
Abdeckung
Verschließbare Kappe
Dichtung
Geräteübersicht / Bestellnummern
B 5
B 7
BT 421
DA 1
V 4
Z 1
Zubehör
für Ein- und Aufbau
für Einbau
für Schienenmontage der Buchsenplatte
B 5
für Schalttafelausschnitt
für Schalttafeleinbau
Typ Einstellbereich Nennspannung Bestellnummer
DZ 521 L 0,03 s … 100 s
AC 110-115 V 50/60 Hz R2.024.1569.0
AC 230 V 50/60 Hz R2.024.1419.0
0,1 s … 1000 s
AC 110-115 V 50/60 Hz R2.024.1549.0
AC 230 V 50/60 Hz R2.024.1439.0
0,1 s … 30 h
AC 110-115 V 50/60 Hz R2.024.0329.0
AC 230 V 50/60 Hz R2.024.1059.0
0,2 s … 60 h
AC 110-115 V 50/60 Hz R2.024.1449.0
AC 230 V 50/60 Hz R2.024.1109.0
DZ 521 L Seite 31

Seite 32 DZ 521 L
Rückfallverzögerung Elektromechanische Zeitrelais
Technische Daten DZ 521 L
Funktionsart nach DIN VDE 0435 Teil 110:04.89 Elektromechanisches Zeitrelais für Monospannung
Punkt 3.17: rückfallverzögertes additives Zeitrelais
Funktionsanzeige Zeiger für Ablaufzeit
Funktionsdiagramm FD 0012
Versorgungskreis
Nennspannung UN
siehe Geräteübersicht
Bemessungsleistung Motor bei 50 Hz und UN (AC) ca. 1,3 VA / ca. 1,1 W
Bemessungsleistung Spule bei 50 Hz und UN (AC) ca. 4,5 VA / ca. 3,8 W
Nennfrequenz 50 und 60 Hz am Gerät umschaltbar
Betriebsspannungsbereich 0,8 bis 1,1 x UN
Zeitkreis
Zeiteinstellung / Anzahl der Zeitbereiche analog / 6 oder 5
Lieferbare Einstellbereiche siehe Geräteübersicht
Wiederbereitschaftszeit –
Mindesteinschaltdauer 250 ms
Rückfallwert ≥ 15 % UN
Parallele Verbraucher zulässig ja
Interne Einweggleichrichtung ja
Fehler (Mittelwert vom Skalenendwert) bei Normalbetrieb:
Einstellbereich > 6 s; ± 1,5 %
Einstellbereich 6 s; ± 2 %
Einstellbereich 3 s; ± 3 %
Streuung
Einstellbereich 0,03 bis 1 s
Einstellbereich 0,3 bis 10 s
Einstellbereich 3,3 bis 100 s
Endzeit ≥ 3 min
Normalbetrieb Schnellstart
± 0,045 s ± 0,015 s
± 0,09 s ± 0,06 s
± 0,54 s ± 0,51 s
± 0,5 % bezogen auf Skalenendwert
Ausgangskreis
Kontaktbestückung 1 Zeit- und 1 Sofortwechsler
Kontaktwerkstoff Ag Cu
Schaltnennspannung Un
AC/DC 230 V
max. Dauerstrom In
5 A
Gebrauchskategorie nach EN 60947-5-1:1991 AC-15: Ue 230 V AC, Ie 2 A
DC-13: Ue 24 V DC, Ie 2 A
zulässige Schalthäufigkeit ≤ 3600 Schaltspiele/h
mechanische Lebensdauer 30 x 10 6 Schaltspiele oder
3 x 10 4 Motorbetriebsstunden
Ansprechzeit ≤ 30 ms
Rückfallzeit ≤ 60 ms
Allgemeine Daten
Luft- und Kriechstrecken zwischen den Stromkreisen nach DIN VDE 0110-1:04.97
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 3 außen, 2 innen
Bemessungsspannung AC 250 V
Prüfspannung Ueff 50 Hz nach DIN VDE 0110-1, Tabelle A.1 2,21 kV
Schutzart Gehäuse/Klemmen nach DIN VDE 0470 Teil 1:11.92 IP 30/IP 20
Störaussendung EN 50081-1:03.93, -2:03.94
Störfestigkeit EN 50082-2:1995
Umgebungstemperatur, Arbeitsbereich –10 bis +55 °C
Maßbild D 1-18
Schaltbild KS 5125/3
Gewicht 0,6 kg
Zubehör B 5, B 7, BT 421, DA 1, V 4, Z 1
