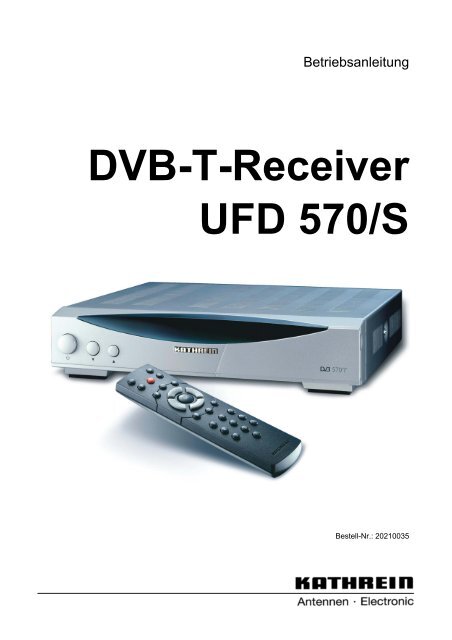

Betriebsanleitung

DVB-T-Receiver

UFD 570/S

Bestell-Nr.: 20210035

Vorwort

Vorwort

Wichtige Hinweise

Sehr geehrte Kundin, sehr geehrter Kunde,

die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen

Funktionen Ihres neuen DVB-T-Receivers optimal zu nutzen.

DVB-T, dafür haben Sie sich entschieden, ist ein Fernsehstandard,

der ihnen auch mit einer entsprechenden Zimmerantenne

(z. B. BZD 30 von Kathrein) einen optimalen Fernsehempfang ermöglicht.

Ohne Geisterbilder und andere Nachteile des herkömmlichen

terrestrischen Fernsehens.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst

und so knapp wie nötig gehalten. Zum Verständnis bestimmter

Fachausdrücke, die sich nicht übersetzen lassen, haben wir ein kleines

Lexikon am Ende dieser Anleitung hinzugefügt.

Mit dem Netzschalter haben wir der Umweltfreundlichkeit Rechnung

getragen. Trennen Sie deshalb Ihren Receiver, um Strom zu sparen,

bei längeren Fernsehpausen vom Netz. Bei kürzeren Pausen können

Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass

nur ein Minimum an Strom verbraucht wird.

Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem

neuen DVB-T-Receiver.

Ihr

KATHREIN-Team

Sollten Sie mit Ihrem Receiver wider Erwarten Probleme haben, setzen

Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Hotline in

Verbindung.

Tel: (0 80 31) 18 47 00

Fax: (0 80 31)18 46 76

Ihr Receiver wurde ab Werk mit der jeweils neuesten Software ausgestattet.

Wir sind aber stets bemüht, die Software an die Wünsche

unserer Kunden und den Stand der Technik anzupassen. Im Abschnitt

„Software- und Kanal-Listen-Update“ finden Sie hierzu weitere Informationen.

3

Inhalt

Inhalt

Vorwort ..............................................................................................................................................................3

Inhalt ..................................................................................................................................................................4

Sicherheitshinweise .........................................................................................................................................6

Wichtige Hinweise zum Betrieb ....................................................................................................................... 6

Längere Abwesenheit/Gewitter .................................................................................................................. 6

Netzkabel.................................................................................................................................................... 6

Reinigung ................................................................................................................................................... 6

Spielende Kinder ........................................................................................................................................ 6

Reparatur.................................................................................................................................................... 6

Anschlüsse ................................................................................................................................................. 6

Erdung ........................................................................................................................................................ 6

Aufstellungsort............................................................................................................................................ 7

Belüftung .................................................................................................................................................... 7

Feuchtigkeit, Sonneneinstrahlung, Wärme ................................................................................................ 7

Netzspannung ............................................................................................................................................ 7

Bedienelemente, Anzeigen und Anschlüsse .................................................................................................8

Ansicht Vorderseite.......................................................................................................................................... 8

Ansicht Rückseite ............................................................................................................................................ 8

Bedienelemente und Anzeigen auf der Vorderseite........................................................................................ 8

Bedienelemente und Anschlüsse auf der Rückseite....................................................................................... 8

Funktionstasten der Fernbedienung................................................................................................................ 9

Befehlssatz der Fernbedienung ....................................................................................................................10

Bedienungshinweise......................................................................................................................................11

Menükonzept ................................................................................................................................................. 11

Tastenfunktionen ........................................................................................................................................... 11

Alphanumerische Eingaben........................................................................................................................... 12

Alphanumerische Belegung der Nummerntasten der Fernbedienung .......................................................... 13

Sprachauswahl - OSD ................................................................................................................................... 13

Anschluss und Inbetriebnahme ....................................................................................................................14

Gerät anschließen ......................................................................................................................................... 14

Antennenanschluss .................................................................................................................................. 14

Voreinstellung der Empfangsantenne ...................................................................................................... 14

TV-Anschluss ........................................................................................................................................... 14

Audio-Anschluss....................................................................................................................................... 14

Dolby-Anschluss....................................................................................................................................... 14

Batterien in die Fernbedienung einlegen ................................................................................................. 14

Erste Inbetriebnahme.....................................................................................................................................15

Die ersten Maßnahmen ................................................................................................................................. 15

Werkseinstellung des Receivers ................................................................................................................... 15

Inbetriebnahme mit BZD 30........................................................................................................................... 16

Bildschirm-Einblendungen/OSD (On Screen Display)................................................................................17

Wichtige Bildschirm-Einblendungen.............................................................................................................. 17

Hilfefunktion.............................................................................................................................................. 17

Kanalmeldung TV..................................................................................................................................... 18

Kanalmeldung Radio ................................................................................................................................ 18

Fehlermeldung.......................................................................................................................................... 18

Kanal-Liste - RADIO/TV ................................................................................................................................ 19

Videotext/Untertitel.........................................................................................................................................20

Programm-Wahl..............................................................................................................................................21

Auswahl eines TV-Programmes .................................................................................................................... 21

Empfangsstatus........................................................................................................................................ 21

Auswahl des TV-Programmes durch Zahleneingabe............................................................................... 23

Umschalten auf Radio-Programm ................................................................................................................. 23

Empfangsstatus Radio ............................................................................................................................. 23

Auswahl des Radio-Programmes durch Zahleneingabe.......................................................................... 24

Timer-Einstellungen .......................................................................................................................................25

4

Inhalt

VPS-Signal .................................................................................................................................................... 26

Toneinstellungen ............................................................................................................................................27

Einstellen der Lautstärke ............................................................................................................................... 27

Stereo- und Zweikanalton-Wiedergabe......................................................................................................... 27

AC 3............................................................................................................................................................... 27

Ton abschalten......................................................................................................................................... 28

Kanal-Liste ......................................................................................................................................................29

Anwahl der zuletzt empfangenen Programme .............................................................................................. 29

Vorzugs-Programme ..................................................................................................................................... 29

Programme alphabetisch suchen.................................................................................................................. 34

Programme sortieren..................................................................................................................................... 35

Programme löschen....................................................................................................................................... 36

Programme manuell hinzufügen.................................................................................................................... 37

Programm-Übersicht......................................................................................................................................39

EPG ............................................................................................................................................................... 39

EPG-Timer-Programmierung ................................................................................................................... 40

Kennwort .........................................................................................................................................................42

Werkseinstellung ...................................................................................................................................... 42

Eingabe des Kennwortes ......................................................................................................................... 42

Kindersicherung........................................................................................................................................ 44

Bedienung von der Frontseite.......................................................................................................................46

Ausnahmebetrieb........................................................................................................................................... 46

Installation.......................................................................................................................................................47

Netzwerk-Konfiguration ................................................................................................................................. 47

Netzwerknamen eintragen ....................................................................................................................... 48

Netzwerk entfernen........................................................................................................................................ 48

Antenneneinrichtung...................................................................................................................................... 49

Automatische Netzwerksuche ....................................................................................................................... 50

Manuelle Suche............................................................................................................................................. 51

Systemparameter einstellen..........................................................................................................................52

Systemparameter .......................................................................................................................................... 53

Kindersicherung........................................................................................................................................ 53

Systeminformation.................................................................................................................................... 53

Ortszeit/Timer ........................................................................................................................................... 54

Sommerzeit .............................................................................................................................................. 54

TV-Typ...................................................................................................................................................... 54

Bildformat ................................................................................................................................................. 54

Bildschirm ................................................................................................................................................. 54

A/V-Mode.................................................................................................................................................. 55

Installationsmenü........................................................................................................................................... 55

Netzwerk-Konfiguration ............................................................................................................................ 55

Netzwerkwahl ........................................................................................................................................... 56

Werkseinstellung ........................................................................................................................................... 56

Software- und Kanal-Listen-Update .............................................................................................................. 56

Technische Merkmale ....................................................................................................................................59

Technische Daten.......................................................................................................................................... 60

Zubehör ......................................................................................................................................................... 61

Scart-Buchsen-Belegung............................................................................................................................... 61

Umschaltung VHS/S-VHS ........................................................................................................................ 61

Anschlussbeispiel ..........................................................................................................................................62

Kleines Technisches Lexikon .......................................................................................................................63

Glossar ............................................................................................................................................................64

Service .............................................................................................................................................................65

5

Sicherheitshinweise


Wichtige Hinweise zum Betrieb

Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellungsort

und Anschluss des Receivers.

6

Lesen Sie diese Hinweise sorgfältig, bevor Sie das Gerät in Betrieb

nehmen.

Längere Abwesenheit/Gewitter

Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter

grundsätzlich mit dem Netzschalter vorne links am Gerät aus. Dies gilt

auch für diejenigen Geräte, die mit dem Receiver verbunden sind.

Beachten Sie eventuelle Timer-Programmierungen und schalten Sie

das Gerät rechtzeitig vor dem Aufnahmezeitpunkt wieder ein.

Netzkabel

Reinigung

Spielende Kinder

Reparatur

Anschlüsse

Erdung

Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht

beschädigt wird. Nehmen Sie das Gerät niemals mit defektem Netzkabel

in Betrieb.

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen

Sie zur Reinigung ein trockenes Tuch. Reinigen Sie lediglich die

Oberfläche.

Öffnen Sie das Gehäuse auf keinen Fall. Bei Berührung von Teilen im

Inneren des Gerätes besteht die Gefahr eines Stromschlages.

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungs-

Schlitze stecken. Es besteht Lebensgefahr durch Stromschlag.

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur

von qualifiziertem Fachpersonal ausführen. Eigenmächtiges Öffnen

und Reparaturversuche führen zu Garantieverlust.

Durch unsachgemäße Eingriffe in das Gerät kann die elektrische

Sicherheit des Gerätes gefährdet werden.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten

Gerät.

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen

oder zu Defekten am Gerät führen.

Sofern Sie eine Außenantenne verwenden ist diese vorschriftsmäßig

zu erden. Dabei sind die einschlägigen örtlichen und/oder VDE-

Vorschriften zu beachten.


Aufstellungsort

Belüftung

Wichtige Hinweise zum Aufstellungsort und zur Montage.

Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung liegt

jedoch in einem ungefährlichen Bereich. Empfindliche Möbeloberflächen

und Furniere können sich durch die ständige Wärmeeinwirkung

im Laufe der Zeit leicht verfärben. Ebenso können die Gerätefüße in

Verbindung mit behandelten Möbeloberflächen Farbveränderungen

hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine geeignete

Unterlage.

Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt.

Installieren Sie den Receiver trotzdem niemals in einem Schrank oder

einem Regal mit unzureichender Belüftung. Verdecken Sie niemals

die Kühlschlitze des Gerätes.

Stellen Sie keine Gegenstände auf das Gerät und halten Sie einen

Freiraum von mindestens 10 cm über dem Gerät ein, damit die entstehende

Wärme ungehindert abgeführt wird.

Feuchtigkeit, Sonneneinstrahlung, Wärme

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser.

Stellen Sie den Receiver nicht in die Nähe der Heizung und setzen

Sie ihn nicht direkter Sonneneinstrahlung aus.

Netzspannung

Betreiben Sie das Netzteil für den Receiver nur an einer Netzspannung

von 230 V/50 Hz. Es darf erst ans Netz angeschlossen und eingeschaltet

werden, nachdem die Verbindungen mit der Antenne und

dem Fernsehgerät hergestellt wurden.

7

Bedienelemente, Anzeigen und Anschlüsse


Ansicht Vorderseite

(Blende heruntergeklappt)

Ansicht Rückseite

Bedienelemente und Anzeigen auf der

Vorderseite

1 Ein-/Aus-Schalter (mit Netztrennung)

2 Programm-Weiterschaltung

3 Programm-Weiterschaltung

4 LEDs (Rot = Stand-by, Grün = Bestätigung

der Fernbedienungsbefehle)

Grün = Betrieb

Grün blinkt = Bestätigung d. FB-Befehle

8

1 2 3 4

In diesem Abschnitt finden Sie eine kurze Beschreibung aller Bedienelemente,

Anzeigen und Anschlüsse. Die hier vorgestellten Tasten-

Symbole finden Sie auch in der Beschreibung der Bedienabläufe.

1 2 3 4 5 6 7 8 9

Bedienelemente und Anschlüsse auf der

Rückseite

1 Antenneneingang

2 DATA-Buchse

Schnittstelle für serielle Datenübertragung

(Service)

3 Antennenausgang (durchgeschleift)

4 Scart-Buchse/TV-Anschluss

5 Eingang für Infrarot-Empfänger

6 Audio-Ausgänge

2 Cinch-Buchsen, linker und rechter Kanal

7 AC 3-Ausgang (Dolby Digital-Audio)

8 FBAS-Videoausgang

9 Gleichspannungseingang 12 V


Funktionstasten der Fernbedienung



Umstellung

der Fernbedienung



Aufruf der letzten vier

Programme

Favoritenauswahl



Programm-Übersicht

EPG-Programm-Führer

Sperrt einen Kanal



Programm-Liste

Programm-Info

Hilfe



Programm-

Wahl/Untermenüs

und Menüpunkte anwählen



Stummschaltung (Mute)

Ein/Aus

...

Zifferneingabe für

Programme,

Kindersicherung,

Frequenz etc.

) *

.



6 8



Betrieb Ein -

Betriebsbereitschaft



Aufruf Hauptmenü/

Fügt einen neuen

Kanal ein



Letztes Programm

und Exit

Sperrt einen Kanal



Radio Aus

Löscht einen Kanal





Lautstärke/

Menüpunkte



Bestätigung der

Untermenüs und

Menüpunkte



Radio Ein/Aus

Auswahl Modus der

Programm-Liste



Tonwahlmenü

Sprachwahl

Verschiebt Kanal

auf andere Position

9

Befehlssatz der Fernbedienung

Befehlssatz der Fernbedienung

Hinweis

Die Fernbedienung beherrscht zwei Befehlssätze. Damit ist es möglich,

zwei Receiver unabhängig voneinander in einem Raum zu bedienen

(nicht in Verbindung mit einem Twin-Receiver).

Programmieren Sie hierfür einen Receiver auf den Befehlssatz 1, den

zweiten Receiver auf den Befehlssatz 2.

Schalten Sie Receiver 1 ein und Receiver 2 mit dem Netzschalter aus.

10

Halten Sie die Taste gedrückt.

Geben Sie mit den Zifferntasten „901“ ein.

Zur Übernahme des Codes schalten Sie den Receiver 1 mit der Taste

auf Bereitschaft und anschließend mit dem Netzschalter am Gerät

aus.

Nehmen Sie Receiver 2 wieder in Betrieb.



Zur Übernahme des Codes schalten Sie den Receiver 2 mit der Taste

in Bereitschaft und anschließend wieder in Betrieb. Nehmen Sie

Receiver 1 auch wieder in Betrieb.



Bei den ersten beiden Einstellungen muss die Fernbedienung auf den

jeweiligen eingeschalteten Receiver gerichtet sein.

Mit der Taste können Sie jetzt zwischen den zwei Befehlssätzen

A und B umschalten (Toggelfunktion) und abwechselnd die beiden

Receiver bedienen.

Bei der Auslieferung ist grundsätzlich Befehlssatz 1 aktiv.

Betreiben Sie nur einen Receiver und sollte durch eine Fehlbedienung

der aktive Befehlssatz umgeschaltet worden sein, sodass sich der

Receiver nicht mehr bedienen lässt, kann die Fernbedienung problemlos

wieder in den Befehlssatz 1 umgeschaltet werden. Dieser Vorgang

wurde bereits oben beschrieben.

Bedienungshinweise


Menükonzept

Hinweis:

Beachten Sie die Leiste am

unteren Rand des Bildes mit

den Hinweisen zum jeweiligen

Menüpunkt.

Tastenfunktionen

Das Menükonzept ist nach logischen Bedienungsabfolgen aufgebaut.

In der oberen rechten Ecke des Bildschirms erscheint immer das zur

Zeit angewählte Programm.

Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden

Parameter werden jeweils farbig hervorgehoben. Die

Menüs sind größtenteils selbsterklärend.

Das Hauptmenü wird mit der -Taste aufgerufen und die

Untermenüs mit den -Tasten angewählt.

Der Zugang zu den Untermenüs erfolgt mit . Die Positionen in den

Untermenüs werden mit den -Tasten angewählt.

Die Einstellungen in den Positionen werden entweder mit den -

Tasten oder den Zifferntasten vorgenommen.

Die Haupt-, Untermenüs sowie die Positionen werden mit oder

verlassen.

ist eine Umschalttaste (Hilfefunktion oder Gesamtliste) mit Menü-

funktion. Verlassen der Einstellung mit .

ist eine Umschalttaste. Meldung selbstlöschend. In Funktion Kanal-Liste:

Löscht einen Kanal

ist eine Einschalttaste mit Menüfunktionen.

Verlassen der Einstellung mit . In Funktion Kanal-Liste: Verschiebt

Kanal auf andere Position

11


12

ist eine Einschalttaste mit Menüfunktionen.

Verlassen der Einstellung mit . In Funktion Kanal-Liste: Sperrt den

Kanal

ist eine Einschalttaste mit Menüfunktionen. Verlassen durch

nochmalige Betätigung. In Funktion Kanal-Liste: Macht einen Kanal

zum Favoritenkanal

ist eine Funktionswechseltaste für Radio und TV. Im Record-

Modus: Vorbereiten der Aufnahme. In Funktion Kanal-Liste: Wahl des

Modus der Kanal-Liste.

ist eine Funktionswechseltaste. Erneuter Funktionswechsel durch

nochmalige Betätigung.

Alphanumerische Eingaben

Für die Eintragung von Programm- und Netzwerknamen verwenden

Sie die Zifferntasten. Sie erzeugen in den Namensfeldern der entsprechenden

Menüs Zahlen und Buchstaben. Stellen Sie den Balken-

Cursor auf das Namensfeld. Automatisch wird die erste Stelle dunkel

hinterlegt. Nun können Sie mit den Zifferntasten auch Buchstaben

eingeben, indem Sie die betreffende Taste mehrmals betätigen. Auf

der „2“ liegen so z. B. zusätzlich A, B, und C (siehe nachfolgende Tabelle).


Alphanumerische Belegung der Nummerntasten der Fernbedienung

Taste 1 x 2 x 3 x 4 x 5x





















Sprachauswahl - OSD

1

2

3

4

5

6

7

8

9

0

.

A

D

G

J

M

P

T

W

LEER

,

B

E

H

K

N

R

U

X

0

?

C

F

I

L

O

S

V

Y

LEER

So stellen Sie die Sprache für die Bildschirmeinblendung ein:

➙ ➙ Menüsprache ➙ ➙ Deutsch ➙

Zur Verfügung stehen: Deutsch, Englisch, Italienisch, Französisch,

Niederländisch, Portugiesisch, Spanisch und Türkisch.

1

2

3

4

5

6

7

8

Z

0

13

Anschluss und Inbetriebnahme

Anschluss und Inbetriebnahme

Gerät anschließen

Antennenanschluss

Voreinstellung der Empfangsantenne

TV-Anschluss

Audio-Anschluss

Dolby-Anschluss

Batterien in die Fernbedienung einlegen

14

Dieser Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen

ihn nur beachten, wenn Sie die Installation selbst durchführen.

Im Abschnitt „Anschlussbeispiel“ finden Sie eine Musterkonfiguration.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installations-Arbeiten

fachgerecht durchgeführt sind. Beachten Sie hierzu den

Abschnitt „Sicherheitshinweise“.

DVB-T-Fernsehen wurde dafür entwickelt, dass Sie bei ausreichendem

Signal überall ein gutes Fernsehbild empfangen können. „Geisterbilder“

gibt es nicht mehr.

Schließen Sie den Receiver entweder an Ihre herkömmliche Einzeloder

Gemeinschaftsantenne an, in der Sie alle VHF/UHF-Signale erhalten,

oder verwenden Sie eine für DVB-T entwickelte Antenne von

Kathrein für den Direktempfang im Wohnbereich.

Auch DVB-T-Fernsehen vollbringt keine Wunder; Sie müssen ein gutes

Empfangssignal vorliegen haben, in Betonbauten kann es Probleme

geben, wenn Sie lediglich eine Zimmerantenne im Inneren des

Hauses verwenden.

Sofern Sie eine aktive Antenne, das heißt, eine Antenne mit Vorverstärker

einsetzen (oder müssen), gibt es die Möglichkeit, diese Antenne

über den Antenneneingang des Receivers mit Spannung zu versorgen.

Die Voreinstellung steht auf „AUS“, damit keine Schäden auftreten

können. Verwenden Sie unbedingt eine Antenne, die auf eine

Versorgungsspannung von 5 Volt abgestimmt ist (siehe Seite 16).

Verbinden Sie den Receiver (TV-Scart-Buchse) und TV-Gerät mit einem

Scart-Kabel.

Ist Ihr Fernsehgerät stereotauglich, so können Sie den Ton über die

Scart-Verbindung in Stereo empfangen.

Wollen Sie den Ton über die HiFi-Anlage wiedergeben, verbinden Sie

die Audio-Cinch-Buchsen und die Eingangsbuchsen der HiFi-An-lage

mit einem entsprechenden Kabel.

Der Dolby Digital-Datenstrom-Ausgang (AC 3) ist ausschließlich für

den Anschluss einer Dolby Digital-Anlage vorgesehen.

Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab.

Legen Sie die beiden beiliegenden Batterien in die Fernbedienung

ein. Achten Sie dabei auf die richtige Polung der Batterien - sie ist im

Batteriefachboden markiert.

Schieben Sie den Deckel wieder in das Gehäuse und lassen Sie ihn

einrasten.

Verbrauchte Batterien sind Sondermüll!

Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll,

sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Erste Inbetriebnahme


Die ersten Maßnahmen

• Gehen Sie sicher, dass Sie alle Verbindungen vorgenommen

haben

• Verbinden Sie den Receiver mit dem Stromnetz

• Schalten Sie den Receiver mit dem Netzschalter an der Frontseite

ein

Auf der Frontseite leuchtet die rote Leuchtdiode, das Gerät befindet

sich in Betriebsbereitschaft.

Mit der Fernbedienungstaste schalten Sie den Receiver ein.

• Es leuchtet die grüne Leuchtdiode und das Gerät geht auf Empfang.

Jede Tastenbetätigung auf der Fernbedienung wird durch die

grüne LED auf der Vorderseite des Receivers quittiert.

Es erscheint das werkseitig voreingestellte Programm auf dem Bildschirm,

im unteren Teil des Bildschirmes wird ein Informationsbalken

mit dem Programm-Anbieter, der Uhrzeit, den Timer-Einstellungen,

dem Programm-Status und dem Programm-Titel eingeblendet, sofern

die entsprechenden Daten mitgesendet werden. In der LED-Anzeige

erscheint die Nummer des Programm-Speichers.

Die rote Bereitschaftsanzeige erlischt.

Sie können nun die vom Werk voreingestellten TV- und Rundfunk-

Programme empfangen und mit den Tasten abrufen. Rund-

funk-Programme stellen Sie mit den Tasten und ein.

Mit den Tasten oder schalten Sie jeweils auf TV oder Radio

um.

Wie Sie weitere TV- und Rundfunk-Programme abspeichern können,

erfahren Sie im Abschnitt „Kanal-Listen - TV/Radio“.

Beim Einschalten stellt sich immer der zuletzt eingestellte

Empfangsstatus ein.

Erscheint auf dem Bildschirm die Anzeige „Schlechtes oder kein

Signal“ und zusätzlich die Einblendung mit dem zuletzt empfangenen

Programm, sind die Installation der Anlage und/oder die Einstellungen

des Receivers zu überprüfen. Betrifft dies nur einzelne Programm-

Plätze, so kann eine senderseitige Signalunterbrechung vorliegen.

Werkseinstellung des Receivers

Bevor Sie die Grundeinstellungen Ihres Receivers verändern, notieren

Sie sich diese auf dem Formblatt am Ende der Betriebsanleitung. Sie

können so jederzeit zu den ursprünglichen Einstellungen zurückkehren.

15


Inbetriebnahme mit BZD 30

16

1. Schalten Sie das TV-Gerät und den Receiver ein.

- Mit der Taste (Stand-by) schalten Sie den Receiver in den

Betriebs-Modus (Leuchtdiode schaltet auf „grün“).

2. Schalten Sie das TV-Gerät auf AV-Betrieb, sofern das TV-Gerät

nicht selbstständig umschaltet.

3. Um die Spannungsversorgung für die Antenne zu aktivieren, führen

Sie mit der Receiver-Fernbedienung bitte folgende Schritte

aus:

- Betätigen Sie die Taste , um in das Hauptmenü zu gelangen.

- Wenn Sie im Hauptmenü sind, wählen Sie bitte das Untermenü

„Installation“ mit den Tasten aus und bestätigen Sie

mit der Taste .

- Gehen Sie nun mit den Tasten auf „Netz. Konfigura-

tion“ und wieder mit bestätigen.

- Taste nochmals drücken, um auf den Unterpunkt „Betrieb“

zu gelangen.

- Unter diesem Punkt müssen Sie jetzt die Auswahl der Versor-

gungs-Spannung mit den Tasten von „Aus“ auf „Ein“

wechseln (siehe Bild).

- Jetzt wird die Antenne mit der Betriebsspannung von 5 V versorgt.

- Mit viermal kehren Sie in den TV-Modus zurück.

Bildschirm-Einblendungen/OSD (On Screen Display)


Wichtige Bildschirm-Einblendungen

Die Funktionen des Receivers werden durch einen Mikroprozessor

und umfangreiche Software gesteuert. Zum Verständnis aller

Vorgänge und zur Fehlereingrenzung sollen die nachfolgenden Erklä-

Hilfefunktion

rungen dienen. Der Druck auf die -Taste in den einzelnen Bildschirm-Einblendungen

bietet Ihnen Informationen zum weiteren Vorgehen.

Für jedes Menü und für jede Menüfunktion können Sie eine Kurzhilfe

aufrufen. Diese Hilfefunktion liefert Ihnen eine Kurzdarstellung der

wichtigsten Funktionen der angewählten Menüpunkte. Zum Beispiel

gelangen Sie in das Hauptmenü mit Druck auf die Taste .



Die Hilfeanzeige für den Menüpunkt „Systemparameter“ erhalten Sie

nun mit Druck auf die -Taste.

17


Kanalmeldung TV

Kanalmeldung Radio

Fehlermeldung

18

Eine detaillierte Beschreibung der aufgerufenen Menüfunktion finden

Sie jeweils unter dem dazugehörigen Kapitel der Betriebsanleitung.

Mit der - oder der -Taste verlassen Sie die Hilfefunktion und

gelangen zurück in das Hauptmenü. Mit einem weiteren Druck auf die

-Taste kommen Sie wieder in das ursprünglich empfangene Programm.

Die Kanalmeldung wird bei jedem Programm-Wechsel für einige Se-

kunden oder ständig mit der -Taste eingeblendet. Das Antennen-

Symbol links oben zeigt an, dass ein Kanal empfangen wird, auch

wenn kein Bild zu sehen ist (z. B. Radio). Das Fernsehsymbol zeigt

einen TV-Kanal an, daneben steht das angewählte Programm und ob

Videotext empfangen wird sowie die Uhrzeit. Das „+“ in der dritten Zeile

steht für die Programm-Auswahl aus der Gesamtliste. Wenn die

Favoritenliste angewählt ist, steht hier das „Apfel-Symbol“. Es folgt der

Programm-Titel sowie die Anfangszeit und die Endzeit des laufenden

Programmes, sofern diese Daten mitgesendet werden.

Die Meldung für den eingestellten Radiokanal ist ebenso aufgebaut.

Dass es sich um einen Radiokanal handelt, zeigt ein Radiogerät in der

linken oberen Ecke. Sendezeiten und Text werden nur eingeblendet,

sofern sie mitgesendet werden.

„Schlechtes oder kein Signal“ zeigt an, dass ein Fehler in der Empfangsanlage

bzw. in den Einstellungen des Receivers vorliegt oder

das Netzwerk nicht sendet. Überprüfen Sie den Antennen-Anschluss

und die Antennen-Konfiguration. Nehmen Sie hierfür die Liste für die

Service-Einstellungen am Ende dieser Bedienungsanleitung zur Hilfe.


Kanal-Liste - RADIO/TV

Die Kanal-Liste erhalten Sie über die -Taste. Oben links steht ein

„+“ für die Gesamtliste. In der Spalte darunter erhalten Sie Angaben

über den Kanal, den Programm-Anbieter und ob das Programm üblicherweise

verschlüsselt wird. In der rechten oberen Spalte stehen die

Angaben über den empfangenen Sender, das Netzwerk und dessen

Kanal. Mit dem Balken-Cursor oder durch numerische Eingabe kann

das gewünschte Programm gewählt und per -Taste bestätigt werden.

In der rechten unteren Ecke finden Sie das Menü

Programm-/Kanaleinstellungen. Die werkseitig erzeugten

Programm-/Kanaleinstellungen lassen sich hier verändern. Mit Druck

auf die

(FAV.) -Taste machen Sie den angezeigten Kanal zu einem Favoritenkanal.

(LOCK) Taste sperren Sie den angezeigten Kanal.

(DEL.) löschen Sie den angezeigten Kanal.

(Plus) fügen Sie einen neuen Kanal hinzu.

(MODE) wählen Sie den Programmmodus der Kanal-Liste.

(MOVE) verschieben Sie den Kanal auf eine andere Position.

Weitere Informationen finden Sie im Kapitel Programm-Wahl.

19

Videotext/Untertitel

Videotext/Untertitel

20

Sobald nebenstehende Symbole für Videotext bzw. Untertitel erscheinen,

bereitet der Receiver diese mitgesendeten Signale – Videotext

auch bei verschlüsselten Signalen – für das Fernsehgerät auf. Der Videotext

wird über die 0-Taste aufgerufen und sofort angezeigt.

Die einzelnen Seiten lassen sich mit den Zifferntasten aufrufen.

Während der Suche erscheint in der linken oberen Ecke ein Stern.

Die Untertitel können mit der -Taste und aufgerufen werden.

Mit den Tasten kann die gewünschte Sprache eingestellt wer-

den. Verlassen Sie danach das Menü mit .

Programm-Wahl

Programm-Wahl

Auswahl eines TV-Programmes

Empfangsstatus

In diesem Kapitel erfahren Sie, wie Sie mit Ihrem Receiver Fernseh-

Programme anwählen und die gewünschte Lautstärke einstellen können.

Bei der Beschreibung der Funktionen gehen wir davon aus, dass der

Receiver fachgerecht angeschlossen ist.

Möchten Sie den Anschluss selbst vornehmen, lesen Sie bitte vorher

den Abschnitt „Anschluss und Inbetriebnahme“.

Im Folgenden erfahren Sie, wie sie weitere Programme auswählen

und wie die Bildschirm-Einblendungen aussehen.

Zur Auswahl weiterer TV-Programme in ihrer auf- oder absteigenden

Reihenfolge im Programm-Speicher betätigen Sie nach dem Einschal-

ten des Receivers lediglich die Tasten .

Nach jedem Tastendruck wird Ihnen per Bildschirm-Einblendung das

angewählte Programm mit der Uhrzeit, den Programm-Anfangs- und

-Endzeiten sowie dem Programm-Titel in einer Info-Leiste angezeigt,

sofern diese Daten mitgesendet werden.

Sie können diese Info-Leiste durch Drücken der -Taste auch dauerhaft

einund durch nochmaliges Betätigen wieder ausblenden.

Bei verschlüsselten Programmen erhalten Sie die Meldung „Programm

ist verschlüsselt“.

Diese Programme können Sie mit dem UFD 570 nicht empfangen.

21

Programm-Wahl

22

Eine weitere Möglichkeit, ein anderes Programm auszuwählen, ist ein

Druck auf die -Taste. Daraufhin wird die TV-Kanal-Liste eingeblendet.

Sie gibt Ihnen in der rechten oberen Spalte Informationen

über das Netzwerk, den Kanal, die Trägerzahl und das Programm. Die

linke Spalte zeigt den Programm-Platz, den Programm-Namen, die Art

des Empfangssignals (frei/codiert) sowie die Favoriten und die Sperrung

von Kanälen.

Mit den -Tasten springen Sie zum nächsten Programm, mit

den -Tasten springen Sie zur benachbarten Seite. Die Anwahl

wird mit bestätigt.

Sie können ein gewünschtes Programm auch durch numerische Eingabe

wählen.

Mit der -Taste verlassen Sie die Kanal-Liste wieder und bleiben im

bereits eingestellten Programm.

Programm-Wahl

Auswahl des TV-Programmes durch Zahleneingabe

Sie können während eines laufenden TV-Programmes auch ein anderes

TV-Programm durch Eingabe des Programm-Platzes auswählen.

Verwenden Sie für die Eingabe des Programm-Platzes die Zifferntas-

Beispiel

ten bis .

Sie möchten das TV-Programm „DSF“ auf Programmplatz 15 auswählen

(die Reihenfolge der TV-Programme ist im Programm-Speicher

festgelegt und deshalb hier nur beispielhaft).

Geben Sie hierfür nacheinander die Ziffern und ein. Die Wartezeit

des Receivers auf die Eingabe der nächsten Stelle beträgt etwa

3 Sekunden.

Bei allen anderen Programmen – auch solchen mit dreistelligen Programm-Plätzen

– verfahren Sie ebenso. Führende Nullen dürfen nicht

eingegeben werden, da sonst der Videotext (wenn vorhanden) aufgerufen

wird.

Umschalten auf Radio-Programm

Sie können von einem TV- auf ein Radio-Programm umschalten.

Empfangsstatus Radio

Drücken Sie hierfür die Taste auf der Fernbedienung.

Der Receiver schaltet auf den zuletzt eingeschalteten Programm-Platz

der Radio-Programme. Mit der selben Taste oder können Sie

wieder zum TV-Programm zurückkehren. Auf dem Bildschirm erscheint

die entsprechende Einblendung zu dem empfangenen Programm,

wie bei der Anwahl der Fernsehprogramme. Das LCD-Display

zeigt ein kleines „r“ mit dem Programm-Platz.

Der Bildschirm wird nach einigen Sekunden dunkel getastet.

Zur Auswahl weiterer Radio-Programme in ihrer auf- oder absteigenden

Reihenfolge im Programm-Speicher betätigen Sie nach dem Um-

schalten des Receivers lediglich die Tasten .

Nach jedem Tastendruck wird Ihnen per Bildschirm-Einblendung das

angewählte Programm mit der Uhrzeit, den Programm-Anfangs- und

–Endzeiten sowie dem Programm-Titel in einer Info-Leiste angezeigt,

sofern sie mitgesendet werden.

Sie können diese Info-Leiste mit der -Taste auch dauerhaft einund

durch nochmaliges Betätigen wieder ausblenden.

Eine weitere Möglichkeit, ein anderes Programm auszuwählen, ist ein

23

Programm-Wahl

24

Druck auf die -Taste. Daraufhin wird die Radio-Kanal-Liste eingeblendet.

Sie gibt Ihnen in der rechten oberen Spalte Informationen

über das Netzwerk, den Kanal, die Trägerzahl und das Programm. Die

linke Spalte zeigt den Programm-Platz, den Programm-Namen sowie

die Favoriten-Kennung und die Sperrung von Kanälen.

Mit den -Tasten springen Sie zum nächsten Programm, mit

springen Sie zur benachbarten Seite. Die Anwahl eines Pro-

grammes wird mit der -Taste bestätigt.

Sie können ein gewünschtes Programm auch durch numerische Eingabe

wählen.

Mit der -Taste verlassen Sie die Kanal-Liste wieder und bleiben im

bereits eingestellten Programm.

Auswahl des Radio-Programmes durch Zahleneingabe

Sie können während eines laufenden Radio-Programmes auch ein

anderes Radio-Programm durch Eingabe des Programm-Platzes auswählen.

Verwenden Sie für die Eingabe des Programm-Platzes die

Beispiel

Zifferntasten bis .

Sie möchten das Radio-Programm „DLR-Berlin“ auf Programm-Platz

15 auswählen (die Reihenfolge der Radio-Programme ist natürlich

beispielhaft und von den Einstellungen Ihres Receivers abhängig).

Geben Sie hierfür nacheinander die Ziffern und ein. Die Wartezeit

des Receivers auf die Eingabe der nächsten Stelle beträgt

etwa drei Sekunden.

Bei allen anderen Programmen – auch solchen mit dreistelligen Programm-Plätzen

– verfahren Sie ebenso. Führende Nullen dürfen nicht

eingegeben werden, da sonst auf Videotext zugegriffen wird.

Timer-Einstellungen


Für die zeitgerechte Aufnahme eines Programmes mit einem Videorecorder

können Sie die Timer nutzen. Es sind 14 Timer vorhanden, die

Sie auf unterschiedliche Programme und Anfangs- bzw. Endzeiten

einstellen können.

In das Timer-Programm gelangen Sie über das Hauptmenü mit ,

auf Systemparameter, dann und auf Orts-

zeit/Timer und . Es erscheint dieser Bildschirm:

Mit den -Tasten bewegen Sie den Cursor auf den von Ihnen

gewünschten Timer und bestätigen ihn mit . Mit können Sie

den Timer wieder verlassen.

Falsche Zeiteinstellungen werden zurückgewiesen.

Sie können

• die Programm-Art (TV, Radio oder Software-Download)

• den Programm-Platz mit -namen

• die Startzeit (Tagesdatum, Monat, Jahr, Stunde, Minute)

• die Stoppzeit

• den Status des Timers nein/einmalig/täglich/wöchentlich

für 14 Timer wählen und einstellen. Führende Nullen müssen bei der

Zeitangabe eingegeben werden.

Die Einstellungen nehmen Sie jeweils mit oder und den Zifferntasten

vor.

Unter Startzeit erscheint die momentane Zeit, die Sie neu eingeben

müssen. Wenn nichts anderes eingegeben wird, stellt sich die Endzeit

automatisch auf dasselbe Datum und eine Stunde nach der Startzeit

ein.

25


VPS-Signal

26

Am Ende bestätigen Sie die Einstellungen mit 3 x oder .

Sollten Sie einen Download per Timer vorprogrammiert haben, so

werden nach einem erfolgreichen Herunterladen alle nachfolgenden

Timer-Einstellungen ignoriert!

Beachten Sie bitte, dass im digitalen Fernsehsignal kein VPS-Signal

enthalten ist.

Sie müssen Ihren externen Videorecorder deshalb übereinstimmend

mit den Timer-Einstellungen programmieren.

Toneinstellungen


Einstellen der Lautstärke

Stellen Sie mit den Tasten auf der Fernbedienung des Receivers

die gewünschte Lautstärke ein. Auf dem Bildschirm wird ein Laufbalken

eingeblendet, der die eingestellte Lautstärke anzeigt.

Stereo- und Zweikanalton-Wiedergabe

Die eingestellte Tonwiedergabe ist aus der Kanalmeldung ersichtlich,

AC 3

die Sie mit der -Taste erhalten (je nach Ausrichtung der symbolisierten

Schallwellen - unter der Uhrzeit - kann Mono-links, Monorechts

oder Stereo eingestellt sein, die Ziffer gibt die übertragene

Tonkanalzahl an). Im rechten Kästchen ist der Programm-Titel eingeblendet.

Mit der -Taste rufen Sie das Audio-Menü für die Ton- und Sprachenwahl

auf und können darin die gewünschten Einstellungen vornehmen,

sofern sie im Empfangssignal enthalten sind, wie z. B.

Sprachwahl (Tonspur), Dolby Digital (5.1 CH). Die Auswahl der Me-

nüpunkte nehmen Sie mit den Tasten und die gewünschte

Einstellung mit den Tasten vor. Mit einem erneuten Druck auf

verlassen Sie das Menü wieder.

Werden Untertitel mitgesendet, können Sie die Sprache mit den Tas-

ten im Balken Untertitel Sprache wählen und mit bestätigen.

Der Receiver besitzt einen Tonausgang für das Format AC 3 (Dolby

Digital). Damit haben Sie die Möglichkeit, sich den Kinoton ins Wohnzimmer

zu holen. Verbinden Sie den Digitaltonausgang nur mit einer

entsprechenden Anlage.

Beachten Sie die Bedienungsanleitung Ihrer Dolby Digital-

Anlage.

Um das AC 3-Format wiedergeben zu können, stellen Sie den Recei-

27


Ton abschalten

28

ver im Audio-Menü, Position „Stereo“, auf „1 von 2“ bzw. „2 von 2 (2

Ch)“ ein. In der Position „Dig. Output“ wird dann - bei entsprechender

Ausstrahlung – „5.1 Ch“ (5 Kanäle und 1 Subwoofer-Kanal) angezeigt.

Nur wenige Programm-Anbieter strahlen das AC 3-Format aus. Sofern

kein AC 3-Signal empfangen wird, können Sie nur die üblichen Stereo-

oder Mono-Einstellungen vornehmen oder die mitgesendeten

Sprachen wählen.

Drücken Sie die Taste auf der Fernbedienung. Der Ton wird ab-

geschaltet. Auf dem Bildschirm erscheint dieses Symbol .

Durch erneutes Drücken der Taste wird der Ton wieder eingeschaltet.

Es erscheint dann für einige Sekunden der normale Laufbalken.

Sie können das Programm während der Stummschaltung zwar wechseln,

sie bleibt aber bis zu ihrer Aufhebung oder einer Lautstärkekorrektur

erhalten.

Kanal-Liste

Kanal-Liste

Anwahl der zuletzt empfangenen Programme

Vorzugs-Programme

Die werkseitig erzeugten Programm-/Kanal-Einstellungen lassen sich

im Menü „Kanal-Liste“ verändern. Das Menü wird über die -Taste,

die -Tasten sowie für TV oder RADIO und angewählt.

Ist ein Kennwort gespeichert, muss es zusätzlich ein-gegeben

werden.

Mit der -Taste werden die zuletzt empfangenen vier Programme

(mindestens 10 s angewählt) auf dem Bildschirm eingeblendet. Die

dargestellten Pfeile entsprechen den Cursor-Tasten .

Mit diesen Tasten kann anschließend das jeweils zugeordnete Programm

angewählt werden. Rufen Sie diese Funktion auf, so erscheint

obenstehende Einblendung.

Sie können die von Ihnen bevorzugten TV- und Radio-Programme organisieren

und sortieren, z. B. alle deutschsprachigen Programme

oder solche, die keine Werbeunterbrechungen senden. Die Kennzeichnung

der Programme erfolgt durch das „Apfel“-Symbol in den

„Kanal-Listen TV“ oder „Radio“, die Sie mit der -Taste erhalten

und den Cursor-Tasten sowie Bestätigung durch anwählen.

29

Kanal-Liste

30

Mit den - und -Tasten wählen Sie das gewünschte Vorzugs-Programm,

das dann durch einen farbigen Balken hervorgehoben

wird.

Mit den Cursor-Tasten lässt sich der Balken seitenoder zeilenweise

verschieben. Sie können aber auch mit den Nummerntasten die gewünschte

Programm-Nummer eingeben

Mit Druck auf die -Taste erhalten Sie die Liste für die Favoritenauswahl.

Mit Hilfe der -Tasten können Sie unter den Favoritenlisten 1

bis 5 wählen, in welche Liste Sie Ihr Favoriten-Programm speichern

möchten. Es besteht die Möglichkeit, in einer Liste mehrere unterschiedliche

Programme zu speichern.

Jedes Familienmitglied kann sich damit seine eigenen bevorzugten

Programme einspeichern und jederzeit abrufen. Mit der Eingabe eines

Kennwortes lassen sich die Programme vor unbefugter Benutzung

schützen (siehe Kapitel „Kennwort“). Die jeweils ausgewählte Liste

wird durch einen farbigen Balken hervorgehoben. Das angewählte

Programm erscheint in der oberen Ecke des Bildschirmes.

Mit der -Taste kann die hervorgehobene Zeile nunmehr durch das

„Apfel“-Symbol gekennzeichnet werden.

Automatisch wird das nächstfolgende Programm aus der Kanal-Liste

angewählt und erscheint auf dem kleinen Bildschirm in der rechten

oberen Ecke. Das nächste Favoriten-Programm kann mit dem „Apfel-

Symbol“ gekennzeichnet werden.

Sie können die einzelnen Favoriten mit Namen versehen, um damit

zum Beispiel unter der Favoritenliste 1 Programme zusammenzustellen,

die bevorzugt „Spielfilme“ senden oder auf „Sport“ spezialisiert

sind. Es kann auch der Name des Benutzers (Peter, Karin, Oma, Opa)

eingegeben werden.

Kanal-Liste

Mit - gelangen Sie in die Kanal-Liste, mit der -Taste erhalten

Sie die Favoritenliste. Hier können Sie mit Hilfe der -Tasten

einen Favoriten auswählen. Er wird durch einen farbigen Balken hervorgehoben.

Mit Druck auf die -Taste gelangen Sie in den Schreibmodus. Der

erste Buchstabe ist nun gekennzeichnet. Mit Hilfe der Nummerntasten

können Sie jetzt die gewünschte Neubenennung des Favoriten vornehmen

(siehe auch Bedienungsanleitung, Alphanumerische Einga-

be). Mit -gelangen Sie in die weiteren Favoriten, die Sie

dann ebenso neu benennen können.

31

Kanal-Liste

32

Nach Beendigung der Buchstabeneingabe bestätigen Sie mit der

-Taste. Sie gelangen zurück in die Kanal-Liste.

Mit gelangen Sie wieder zum Fernsehbild. Die Speicherung Ihrer

Veränderung wird bestätigt und die Info-Einblendung des momentan

empfangenen Programmes erscheint einige Sekunden auf dem Bildschirm.

Um ein Favoriten-Programm abzurufen, gelangen Sie in die jeweilig

gewünschte Favoritenliste nach Betätigen der - und der -

Taste.

Mit den -Tasten wählen Sie zuerst die Zeile mit dem

„Apfel“-Symbol, mit den -Tasten die gewünschte Liste (im Ein-

blendungsbeispiel „DRAMA“ oder „Favorite 1“). Mit Drücken der -

Taste erscheint die gewünschte Favoritenliste.

Kanal-Liste

Mit den -Tasten wählen Sie Ihr gewünschtes Programm,

das durch einen farbigen Balken hervorgehoben und im Bildschirm in

der rechten oberen Ecke eingeblendet wird. Mit Drücken der -

Taste erhalten Sie Ihr angewähltes Favoriten-Programm.

Wollen Sie eine Kennzeichnung rückgängig machen, wählen Sie mit

den -Tasten und der -Taste die Favoritenliste, indem

das gewünschte Programm gespeichert ist und löschen das „Apfel-

symbol“ mit Druck auf die - und -Taste.

Wollen Sie zurück in die Kanal-Liste (Darstellung aller Programme der

eingestellten Netzwerke), drücken Sie zuerst die - und danach die

-Taste.

33

Kanal-Liste

34

Mit den -Tasten wählen Sie zuerst die „Netzwerk-Zeile“, mit

den -Tasten „Alle Netzwerke“. Mit der Betätigung der -Taste

erhalten Sie die aktuelle Kanal-Liste.

Programme alphabetisch suchen

Sie erhalten eine Übersicht der Programme mit denselben Initialen in

einer Liste. Damit ist es möglich, ein bestimmtes Programm sehr

schnell aus der gesamten Kanal-Liste heraus zu suchen.

Mit Drücken der -Taste gelangen Sie in die Kanal-Liste.

Mit einem weiteren Druck auf die -Taste können die Sortierkriterien

ausgewählt werden.

Mit den -Tasten wählen Sie die Leiste „Alphabet“.

Den gesuchten Buchstaben erhalten Sie über die -Tasten, mit denen

sich das Alphabet seitwärts abfragen lässt. Jeder Buchstabe wird

in der Leiste „Alphabet“ angezeigt.

Mit der -Taste bestätigen Sie den gesuchten Buchstaben und erhalten

alle Programme gelistet, die mit dem gewünschten Buchstaben

beginnen.

Kanal-Liste

Programme sortieren

Mit den -Tasten können Sie nun den gewünschten Sender

bestimmen, der durch einen farbigen Balken hervorgehoben wird und

als Vorschau in der rechten oberen Ecke des Bildschirmes erscheint.

Mit der -Taste können Sie dann Ihre Wahl bestätigen.

Um in die Kanal-Liste (Darstellung aller Programme der eingestellten

Netzwerke) zurück zu kommen, drücken Sie zuerst die und da-

nach die -Taste. Mit den -Tasten wählen Sie zuerst die

„Netzwerk-Zeile“, mit den -Tasten das gewünschte Netzwerk. Mit

der Bestätigung durch die -Taste erhalten Sie die aktuelle Kanal-

Liste.

Sie können die Programme nach Ihren Wünschen sortieren. Das Sortieren

erfolgt durch Verschieben der Einträge in der Kanal-Liste.

Mit gelangen Sie in die Kanal-Liste.

Der Bildschirm zeigt nun die gewünschte Kanal-Liste.

Mit den - und -Tasten wählen Sie das Programm, das

Sie verschieben möchten. Die Zeile mit dem gerade laufenden Programm

wird in der Liste durch einen farbigen Balken hervorgehoben

und das Programm erscheint in der oberen Ecke des Bildschirmes.

35

Kanal-Liste

Programme löschen

36

Mit der -Taste „halten“ Sie das zu verschiebende Programm fest.

Es wird durch einen anders farbigen Balken hervorgehoben

und Sie können es nun mit den - und den -Tasten an

die gewünschte Position verschieben und mit auf dem entsprechenden

Programm-Platz ablegen.

Die veränderte Speicherung wird bestätigt und erscheint einige Sekunden

auf dem Bildschirm. Das verschobene Programm erscheint

auf dem Bildschirm.

Ähnlich wie beim Sortieren gehen Sie beim Löschen eines

Programmes vor.

Mit der Hauptmenütaste gelangen Sie in die „Kanal-Liste“.

Kanal-Liste

Vorsicht beim Löschen

von Programmen!

Mit den - und den -Tasten wählen Sie die Position des

Programmes, das Sie löschen wollen.

Jetzt bestätigen Sie das Löschen des Programmes mit der -Taste.

Das Steuer-Programm fragt Sie:

Bestätigen Sie den gewünschten Vorgang mit der entsprechenden

Taste.

Mit wird der Programm-Platz gelöscht. Die veränderte Speicherung

wird bestätigt und das Programm des nachfolgenden Senders in

der Kanal-Liste erscheint auf dem Bildschirm.

Programme manuell hinzufügen

Ähnlich wie beim Sortieren gehen Sie beim Hinzufügen eines Programmes

vor.

Mit der -Taste gelangen Sie in die Kanal-Liste.

Mit Drücken der -Taste zeigt der Bildschirm nun das Menü zum

Hinzufügen eines Programmes.

Hier können Sie die Einträge für das neue Programm vornehmen.

Die erste Zeile in der Liste wird durch einen farbigen Balken hervorgehoben.

Mit den -Tasten lässt sich der Balken vertikal auf die gewünschte

Position stellen.

Die Einstellung der jeweiligen Position, also die jeweilige Eintragung,

37

Kanal-Liste

38

wird mit den -Tasten und den Zifferntasten vorgenommen.

Es können

• das jeweils empfangene Netzwerk

• der Kanal

• der Programm-Name

eingestellt werden.

Auf den Positionen

• Video PID (Program Identification),

• Audio PID und

• PCR PID (PCR = Program Clock Reference)

werden nur alphanumerische bzw. dezimale Eingaben akzeptiert.

Mit gelangen Sie wieder in die Kanal-Liste. Die Speicherung Ihrer

Veränderung wird bestätigt und die Info-Einblendung des momentan

eingestellten Programmes erscheint einige Sekunden auf dem Bildschirm.

Das neue Programm wird an die bestehende Programm-Liste

angehängt.

Die erforderlichen PIDs erfahren Sie unter anderem in den einschlägigen

Zeitschriften und im Internet. Wie Sie die alphanumerischen Eintragungen

vornehmen, erfahren Sie im Abschnitt „Bedienungshinweise“.

Verändern Sie nie die PID-Angaben ohne Grund, da sie sich auf die

Erkennung des Empfangssignales auswirken.

Diese Funktion wird nur für Programme benötigt, die nicht nach

DVB-T-Norm ausgestrahlt werden. Alle normgerechten Programme

werden durch den automatischen Suchlauf erkannt und

abgespeichert.



EPG

Mit der EPG-Taste erhalten Sie eine Übersicht der im gegenwärtig

empfangenen Netzwerk gesendeten Programme mit Uhrzeit und

Dauer (siehe obere Bildschirmeinblendung), sofern diese mit dem

Electronic Programme Guide (EPG), dem elektronischen Programm-

Führer z. B. bei ARD und ZDF, ausgestrahlt werden. In der rechten

Spalte werden die Programm-Titel in Kurzform ausgegeben. In der

linken Spalte lässt sich der Cursor mit den -Tasten auf ein

Programm stellen, auf das mit der -Taste umgeschaltet werden

soll.

Mit der -Taste erhalten Sie weitere Informationen zum gerade

laufenden Programm.

39


EPG-Timer-Programmierung

40

Mit der EPG-Taste und erhalten Sie die Programm-Folge

des gegenwärtig empfangenen Senders mit Uhrzeit und Dauer (siehe

Bildschirm-Einblendung), sofern dieser den Electronic Programme

Guide (EPG) ausstrahlt.

Die Länge der Kanal-Liste ist vom jeweiligen Programm-Anbieter abhängig

und kann mehrere Tage betragen.

Anschließend können Sie den farbigen Balken mit den -

Tasten in der Liste bewegen und ein Programm für die Timer-

Programmierung wählen. Mit wird der Timer gewählt.

Hier können Sie mit den oder -Tasten verschiede Timer-

Einstellungen wählen, zum Beispiel ob das gewünschte Programm

nur einmal, täglich oder wöchentlich aufgenommen werden soll.


Mit bestätigen Sie die Wahl. Es erscheint für einige Sekunden die

Bestätigung. Das Programm wird dann zur eingestellten Zeit aufgenommen.

Mit 2 x können Sie diese Position ohne Timer-Einstellung wieder

verlassen.

41

Kennwort

Kennwort

Werkseinstellung

Eingabe des Kennwortes

42

Sie können Ihren Receiver vor fremdem oder unbefugtem Zugriff mit

einem Kennwort sperren. Damit ist der Receiver vor Veränderungen

der Empfangseinstellungen durch unbefugte Personen geschützt.

Gleichzeitig können Sie eine Kindersicherung aktivieren, sodass verschiedene

Programme gesperrt werden.

Bewahren Sie das Kennwort sicher auf, damit sie jederzeit Zugang

zu Ihren Programmen haben, auch wenn Sie es einmal vergessen

haben.

Werkseitig ist das Kennwort „0000“ inaktiv eingestellt.

Mit der Taste gelangen Sie ins Hauptmenü.

Hier wählen Sie mit den -Tasten die Position „Systempara-

meter” und bestätigen sie mit .

Nun wählen Sie mit den -Tasten die Position „Kindersiche-

rung“ und bestätigen Sie mit . Gegebenenfalls werden Sie nach

dem Kennwort gefragt:

Kennwort

Hier können Sie folgende Einstellungen vornehmen:

Altersgrenze: Diese Einstellung ist nur bei entsprechenden mitgesendeten

Sperrsignalen wirksam.

Listen sperren: Ja/Nein. Damit kann die Editierfunktion für die Programm-Listen

gesperrt oder gewährt werden.

Installation sperren: Ja/Nein. Damit kann der Zugriff auf das Installationsmenü

gesperrt oder gewährt werden.

Neues Kennwort: Hier geben Sie mit den Zifferntasten Ihr (neues)

Kennwort ein.

Kennwort bestätigen: Hier geben Sie mit den Zifferntasten Ihr (neues)

Kennwort zur Bestätigung ein zweites Mal ein.

Persönlich: Geben Sie hier die Geräte-Identifikation ein, mit der sich

das Gerät beim Einschalten meldet. Dies kann zur Wiedererkennung

bei einem Diebstahl sinnvoll sein. Wie Sie die Zifferntasten der Fernbedienung

für die alphanumerische Eingabe verwenden, erfahren Sie

im Abschnitt „Bedienungshinweise“. Die Werkseinstellung ist „UFD

570“.

Sie haben damit alle Einstellungen zur Sicherung und Identifikation

Ihres Receivers vorgenommen.

Sollten Sie das Kennwort vergessen haben, so müssen Sie sich an Ihren

Händler wenden, der Ihren Receiver wieder entsperrt.

43

Kennwort

Kindersicherung

44

Ähnlich wie beim Kennzeichnen der Vorzugs-Programme mit dem

„Apfel“-Symbol, können Sie die Kindersicherung setzen, um den

unbefugten Zugang für Kinder zu verhindern. Die Kennzeichnung der

Programme erfolgt durch das „Vorhängeschloss“-Symbol in den „Programm-Listen“

„TV“ oder „Radio“.

Mit kommen Sie in die Kanal-Liste.

Hier wählen Sie mit den -und -Tasten das Programm,

das Sie sperren möchten.

Mit den - und den -Tasten lässt sich der Balken seitenoder

zeilenweise verschieben.

Das gewählte Programm wird durch einen farbigen Balken gekennzeichnet.

Mit der Taste bestätigen Sie die Auswahl und das „Vorhängeschloss-Symbol“

erscheint in der Leiste.

Sie gelangen automatisch in die Anzeige des folgenden Programmes

in der Kanal-Liste.

Mit können Sie jetzt ein weiteres Programm sperren oder

mit einem wiederholten Druck auf die Taste die Sperre wieder

aufheben und das „Vorhängeschloss-Symbol“ verschwindet.

Nach Bestätigung mit wird die Speicheränderung bestätigt. Anschließend

erscheint das in der Kanal-Liste folgende Programm und

für einige Sekunden die Info-Einblendung.

Kennwort

Nach Aufruf des gesperrten Programmes über die Nummerntastatur

erscheint „Kanal ist gesperrt“ und kann nicht eingesehen werden.

Nach Druck auf die -Taste und bei Aufruf des gesperrten Programmes

über die Kanal-Liste werden Sie nach dem Kennwort gefragt

und kommen damit in das gesperrte Programm.

45

Bedienung von der Frontseite

Bedienung von der Frontseite

Ausnahmebetrieb

46

Sollten Sie Ihre Fernbedienung einmal verlegt haben oder sind die

Batterien entladen, können Sie Ihren Receiver auch von der Frontseite

aus bedienen.

An der Frontseite stehen Ihnen drei Tasten zur Verfügung.

Die Ein-/Aus-Taste und die Ab-/Aufwärts-Tasten.

Mit der Ein/Aus-Taste schalten Sie das Gerät ein oder aus.

Mit den Pfeiltasten können Sie alle Programme nacheinander wählen.

Da keine Zifferntasten vorhanden sind, lassen sich keine durch

Kennwort gesperrten Programme aufrufen.

Installation

Installation

Netzwerk-Konfiguration

Bitte beachten Sie die

Hilfehinweise, die Sie

mit der –Taste in

den einzelnen Menü-

Punkten erhalten!

Selbstverständlich lassen sich auch neue Netzwerke in die Netzwerk-

Konfiguration aufnehmen.

Für die Ausrichtung der Antenne kann der Menüpunkt „Antenneneinstellungen“

im Installationsmenü zu Hilfe genommen werden.

Über das Hauptmenü und das Untermenü „Installation“ - mit

- und -Tasten (plus Kennwort – falls aktiviert) gelangen

Sie zur „Netzwerk-Konfiguration“. Sie wählen diese mit aus und

können nun ein neues Netzwerk eintragen oder auswählen.

Denken Sie daran, Ihre Anlage muss entsprechend eingerichtet sein!

Im nächsten Schritt gehen Sie mit z. B. auf die Eintragung

„User1“ oder eine andere.

47

Installation

Netzwerknamen eintragen

Netzwerk entfernen






48

Nach Betätigung der oder -Tasten erscheint die Einblendung mit

der Frage, ob Sie das Netzwerk einfügen wollen.

Sie bestätigen mit .

Es erscheint die Meldung:

Sie können nun die Eintragungen entsprechend Ihrer Empfangsanla-

ge in den entsprechenden Positionen mit den Tasten , und

oder vornehmen und verlassen das Menü mit 3 x .

Gleichzeitig werden die neuen Senderdaten gespeichert.

Bei „Betrieb“ tragen Sie ein, ob Ihre aktive Antenne vom Receiver versorgt

werden soll.

Bei „Stand-by“ tragen Sie ein, ob die Versorgungsspannung bei

Receiver-Stand-by abgeschaltet werden soll.

Bringen Sie den Balken-Cursor in die gewünschte Netzwerk-Position

und drücken Sie auf . Stellen Sie den Balken auf den Namen, der

erste Buchstabe wird markiert. Sie können den Netzwerk-Namen nun

mit den Zifferntasten ändern. Wie Sie dabei vorgehen, erfahren Sie im

Abschnitt „Bedienungshinweise“.

Zum Entfernen eines Netzwerkes gehen Sie in die „Netzwerk-

Konfiguration“, bewegen den Cursor-Balken mit oder und

betätigen oder . Sie werden nun gefragt, ob Sie das Netzwerk

entfernen wollen und können entweder mit bestätigen oder mit

ablehnen.

Installation

Antenneneinrichtung






Der Menüpunkt „Antenneneinrichtung“ kann Ihnen bei der Ausrichtung

Ihrer Antenne helfen

Hier sehen Sie einige technische Daten, die lediglich dem Service

dienen. Für Sie sind die Eintragungen mit dem Netzwerk-Namen und

dem Empfangskanal wichtig.

Hier „Berlin“ und „CH 43“.

Sofern Sie bereits ein Signal empfangen, werden in der linken Spalte

zwei Balken zu sehen sein und neben der Eintragung Tuner „Lock“

stehen.

Sie können jetzt den Standort der Antenne verändern, oder im Falle

einer Antenne mit Richtwirkung, die Antenne langsam drehen.

Beobachten Sie dabei das Maximum des linken Balkens und fixieren

Sie die Antenne dann auf geeignete Weise.

49

Installation

Automatische Netzwerksuche

Sie können Ihren Receiver automatisch nach Netzwerken und Programmen

suchen lassen. Sie haben die Auswahl zwischen „Netzwerk"-Suche

und „Kanal-Listen"-Suche. Kanalliste: Sucht nach vorhandenen

Kanälen anhand der im Receiver hinterlegten Kanalliste.

Netzwerk: Sucht nach allen im aktuellen Netzwerk vorhandenen

Kanälen.






50

Mit starten Sie die automatische Suche.

Der Scan-Fortschritt wird unter „Scanning: --%“ angezeigt.

Welche Programme zurzeit schon gespeichert sind, zeigen die beiden

Listen links und rechts. Das Ende des Suchlaufs wird angezeigt und

Sie

müssen das Ergebnis nur noch mit und das Menü mit 3 x

verlassen. Die neuen Daten werden automatisch gespeichert.

Installation

Manuelle Suche






Die manuelle Suche ist zu empfehlen, wenn Sie die Kanaldaten, Fre-

quenz oder Kanalzahl bereits kennen. Mit den -Tasten gehen

Sie auf eine der beiden Einstellungen, die Sie schrittweise verändern

können, bis Sie ein Signal empfangen. Der Balken auf der linken

Seite gibt Ihnen dabei Hilfe.

Bild oben: Richtiges Netzwerk, falscher Kanal, falsche Frequenz

Bild unten: Richtiges Netzwerk, richtiger Kanal, richtige Frequenz,

Signalanzeige: „Gut“

Netzwerk, Kanal und Frequenz müssen von Ihnen eingegeben

werden, da die manuelle Suche sonst nicht übernommen wird!

Kanaleingabe: Den jeweiligen Kanal können Sie mit den -Tasten

oder den Zifferntasten wählen. Drücken Sie hierzu und geben Sie

die gewünschte Kanalnummer ein. Nach nochmaligem Drücken der

-Taste wird der Kanal mit entsprechender Frequenz gewechselt.

Frequenzeingabe: Diese Funktion ist nur für den Service bestimmt

und erlaubt die manuelle Eingabe der Kanalfrequenz.

51

Systemparameter einstellen


52

Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern,

da es sich um Werkseinstellungen oder um Betriebseinstellungen

handelt, die auf Ihre Empfangs(an)lage abgestimmt sind.

Lediglich Veränderungen der Empfangsanlage erfordern möglicherweise

neue Einstellungen.

Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden

Parameter werden jeweils farbig hervorgehoben. Die

Menüs sind größtenteils selbsterklärend.

Eine Hilfe zum jeweilig angewählten Menüpunkt erhalten Sie immer

mit der -Taste. Mit einem weiteren Druck auf die -Taste verlassen

Sie wieder das Hilfeprogramm.

Das Hauptmenü besteht aus folgenden Untermenüs:

• Systemparameter,

• Installation und

• Sprache.


Systemparameter

Kindersicherung

Systeminformation

Das Menü „Systemparameter“ wählen sie mit der Menütaste , den

-Tasten im Hauptmenü und . Mit den -Tasten

und werden die weiteren Positionen angewählt.

Die hier ausführbaren Grundeinstellungen werden unter der Einstellung

für die Kindersicherung im Kapitel „Kennwort“ beschrieben.

Unter der Position „Systeminformation“ finden Sie Werkseintragungen,

die sich nicht verändern lassen und nur für den Service bestimmt sind.

Mit oder kehren Sie in das Untermenü „Systemparameter“

zurück.

53


Ortszeit/Timer

Sommerzeit

TV-Typ

Bildformat

Bildschirm

54

Der Receiver zeigt werkseitig die mit dem Datenstrom übertragene

„UTC“ (Universal Time Coordinate, früher Greenwich Meantime) an.

Für Deutschland muss die Zeit deshalb um +1 Stunde korrigiert werden.

Gegebenenfalls ist eine Korrektur der Sommerzeit nötig, damit die Timer

zu den richtigen Zeiten schalten.

Diese Korrektur können Sie mit den Zifferntasten selbst vornehmen.

Bewegen Sie hierfür den Cursor-Balken mit der -Taste auf die

Position „Ortszeit/Timer“. Die erste Ziffer in der Zeitangabe ist schwarz

hinterlegt. Sie können jetzt mit den Zifferntasten die Datum- und Zeiteinstellung

korrigieren. Nach jeder Eingabe springt der Cursor um ei-

ne Position weiter. Zum Ende der Eingabe drücken Sie 2 x . Der

Receiver speichert die neue Einstellung.

Schalten Sie danach den Receiver zunächst nicht mit dem Netzschalter,

sondern per Fernbedienung aus, da sonst die Einstellungen verloren

gehen.

Die Sommerzeit können Sie hier mit „Ja“ bestätigen.

Hier stellen Sie mit den -Tasten ein, ob es sich bei Ihrem Fernsehgerät

um ein

• PAL-,

• Multinorm- oder

• NTSC-Gerät

handelt.

Bestätigen mit 2 x .

Hier wählen Sie mit den -Tasten die Art des Bildformates aus, für

das Ihr Fernsehgerät bestimmt ist. Entweder

• 4:3-Format oder

• 16:9-Format oder

• Auto

Bestätigen mit 2 x .

Hier wählen Sie mit den -Tasten die Art der Bildschirm-

Darstellung

• Normal (P/S) = Normaldarstellung für 4:3-Geräte oder

• Breit (Letter-Box-Anzeige) - in dieser Einstellung wird das Breitbildformat

für das 16:9-Gerät erzwungen

Bestätigen mit 2 x .


A/V-Mode

Installationsmenü

Netzwerk-Konfiguration

Hier wählen Sie mit den -Tasten die Art des Videosignales, das

an der Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät

verarbeiten kann.

Beachten Sie die Bedienungsanleitung Ihres Fernsehgerätes!

• FBAS – zusammengesetztes Basisband-Signal

(Farb-/Bild-/Austast-/Synchron-Signal)

• RGB – Rot-/Grün-/Blau-Signal

• Y/C – S-VHS-Signal (Luminanz/Chrominanz)

Bestätigen der Auswahl mit 2 x .

Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern,

da es sich um Werkseinstellungen oder um Betriebseinstellungen

handelt, die auf Ihre Empfangsanlage abgestimmt sind.

Lediglich Veränderungen oder Erweiterungen der Empfangsanlage erfordern

neue Einstellungen.

Das Hauptmenü besteht aus folgenden Untermenüs:

Das Menü „Installation“ wählen Sie mit der Menütaste , den

-Tasten im Hauptmenü und . Falls ein Kennwort ge-

speichert ist, müssen Sie dieses eingeben. Mit den -Tasten

werden die weiteren Positionen angewählt.

In diesem Menü lassen sich Netzwerke entfernen und hinzufügen. Die

Information zu neuen Programmen in neuen Netzwerken entnehmen

Sie bitte den Programm- und Fachzeitschriften sowie dem Internet.

Sie öffnen das Menü mit .

55


Netzwerkwahl

Werkseinstellung

56

Jetzt können Sie die gewünschte Positionen mit den -

Tasten anwählen):

• Auf der gewünschten Position, je nachdem, ob schon ein Netzwerk

eingestellt ist, werden Sie nach Betätigung der - oder -

Tasten gefragt, ob das Netzwerk gelöscht oder eingefügt werden

soll. Bei Einfügen springt der Cursor auf „Betrieb“.

• Unter „Betrieb“ stellen Sie mit oder ein, ob Sie eine aktive Antenne

für die Spannungsversorgung vom Receiver aus betreiben.

• Unter „Stand-by“ tragen Sie ein, ob die Versorgungsspannung für

die Antenne im Stand-by-Modus ein- oder ausgeschaltet werden

soll.

In dieser Position lassen sich alle Einstellungen auf die Werkseinstel-

lungen mit zurücksetzen. Die Werkseinstellungen müssen nicht

unbedingt den für Ihre Anlage erforderlichen Einstellungen entsprechen!

Sie müssen nach dem Zurücksetzen möglicherweise alle Einstellungen

neu vornehmen.

Software- und Kanal-Listen-Update

Dank der Digitaltechnik können Software und Kanal-Liste Ihres Receivers

auch über den Empfang aktualisiert werden. Ob eine neue Software

oder Kanal-Liste verfügbar ist, erfahren Sie über das Untermenü

Software-Download. Voraussetzung ist lediglich, dass Ihre Empfangsanlage

auf einen Servicekanal ausgerichtet und eingestellt ist.


Sie wählen mit das Hauptmenü und mit den -Tasten

und das Untermenü „Installation“ aus. Stellen Sie den Cursor-

Balken nun auf die Position „Softwaredownload“ ein und wählen Sie

diese mit aus.

Sie erhalten das Menü „Softwaredownload“. Hier können Sie mit

und die einzelnen Positionen aufrufen. In der Position

„Info anzeigen“ erhalten Sie Informationen zur ausgestrahlten Software

und der Kanal-Liste. Die Positionen „Info anzeigen“, „Betriebs-

Software“, „Kanal-Liste“ werden automatisch mit „Ja“ kommentiert,

wenn neue Informationen und Inhalte vorhanden sind. Der linke Balken

zeigt den relativen Signalpegel an.

57


58

Sie können mit dem hellen Cursor-Balken und oder

entscheiden, welche Position Sie deaktivieren (Nein) wollen. Schon

inaktivierte Positionen lassen sich nicht verändern. Falls Sie nur die

Software aktualisieren, aber die Kanal-Liste belassen wollen, so deaktivieren

Sie das Feld „Kanal-Liste“ und umgekehrt. Ebenfalls können

Sie lediglich den „Info-Text“ anfordern.

Zur Aktualisierung bewegen Sie den Cursor-Balken auf „Start“ und

bestätigen Sie mit . Danach beginnt der Receiver mit der Aktualisierung

und gibt gegebenenfalls untenstehende Meldung auf dem

Bildschirm aus:

Nach abgeschlossener Aktualisierung wird der Receiver neu initialisiert

und geht wieder in Betrieb. Bei einem Fehler oder fehlendem

Signal erscheint die Meldung „Download fehlgeschlagen“.

Schalten Sie den Receiver während des Update-Vorganges auf keinen

Fall ab, da Sie sonst die gesamte Software verlieren. Sie muss

dann in einer Werkstatt oder per PC und Nullmodemkabel neu installiert

werden. Während des Herunterladens blinkt „Bitte warten“.

Nach der Anforderung

„Info anzeigen“

erscheint eine Bildschirm-Einblendung, nach der Sie sich richten

sollten.

Beachten Sie alle Bildschirm-Einblendungen!

Nach einem Software-Update müssen Sie die Uhr neu einstellen!

Die Updates können Sie auch im Internet abrufen. Die Adresse lautet:

www.esc-kathrein.de/download/ufd/

Hier finden Sie auch Hinweise zu diesem Verfahren.

Technische Merkmale


Empfang aller DVB-T-TV- und Radio-Programme (Free to Air)

Durchgeschleifter Antenneneingang

1000 Programm-Speicherplätze

Electronic Programm Guide (EPG) über mehrere Tage und Programm-Kurzbeschreibung

Timer für 14 Ereignisse programmierbar

Timerprogrammierung über EPG

Software-Update für Betriebssoftware und Kanal-Liste on air

(über Antenne Optional) und serielle Schnittstelle RS 232

Bildschirm-Einblendung/On-Screen-Display (OSD) in 8 Sprachen

(Deutsch, Englisch, Französisch, Italienisch, Niederländisch, Portugiesisch,

Spanisch, Türkisch)

LED-Anzeigen für Betrieb, Stand-by und RCU-Empfang

Kleine Bauform

Videotextgenerierung (Darstellung über TV-Gerät und Receiver intern)

4:3 und 16:9-Formaterkennung (Ausgabe wahlweise)

FBAS-, YC (S-VHS)- und RGB- Signalausgang über die Scart-Buchse

programmierbar

Manuelle Eingabe von PID-Daten möglich

Programm Suchlauf

1 Scart-Buchse

Audio-Ausgang über Cinch-Buchsen

S/PDIF (IEC-958) Dolby Digital-Audio-Ausgang (AC 3)

Radiotaste

Lautstärkeregelung und Stummschaltung

Automatische Einstellungen für Datum und Uhrzeit über DVB-

Datenstrom

Programm-Platz-Sortierfunktionen

Infrarot-Fernbedienung

HF-Pegelanzeige

12-V-Eingang

230-V-Netzteil im Lieferumfang enthalten

Externer Infrarot-Sensor für versteckte Aufstellung

Betrieb einer aktiven DVB-T-Indoor-Antenne (z. B. Kathrein BZD 30)

ohne zusätzliches Netzteil möglich

59


Technische Daten

HF-Eigenschaften

Frequenzbereiche VHF

UHF

Video

Audio

Stromversorgung

Anschlüsse

Allgemeines

Temperaturbereich

60

C05 bis C12 177,5-226,5 MHz

C21 bis C69 474-858 MHz

Eingangspegelbereich 43 bis 83 dBµV

HF-Eingang IEC-Buchse mit Durchschleifausgang

Eingangsimpedanz 75 Ω

Modulation, FEC, Demultiplexer DVB-T-Standard

Video-Auflösung CCIR 601 (720 x 576 Zeilen)

Frequenzbereich 20 Hz bis 5 MHz

Eingangsdaten-Raten

QPSK, Code Rate 1/2 , Guard Int.

1/4

64-QAM, Code Rate 7/8, Guard

Int. 1/32

(nach EN 300 744 Anhang A)

4,98 MSymbole/s

bis

31,67 MSymbole/s

Video-Dekodierung MPEG-1-/2-kompatibel

Bit-Rate 1,5-15 MB/s

Ausgangsspannung 1 Vss/75 Ω

S/N Typ. > 53 dB

Audio-Dekodierung MPEG-1/2, Layers 1 und 2

Bit-Rate 32/44,1/48 kb/s

Frequenzbereich 40 Hz bis 20 kHz

Ausgangsspannung Typ. 770 ± 50 mV an 10 kΩ (TV-Scart und Cinch)

S/N 65 dB

Netzspannung/Spannungsvers.

Gerät

230 V ± 10%, 50 Hz/12 V

Leistungsaufnahme < 15 W

Leistungsaufnahme in Stand-by < 5 W

Antennenverstärker-Versorgung 5 V/30 mA

TV-Anschluss Scart-Buchse, 21-polig

Audio-Ausgang 2 x Cinch-Buchse

Dolby Digital-Datenstrom-

Ausgang (AC 3)

Cinch-Buchse

Datenschnittstelle für Service RS 232, Sub D-9-polig

Geräteabmessungen (B x H x T) 235 x 45 x 200 mm

Gewicht Ca. 1,4 kg

Umgebungstemperatur +5 °C bis +40 °C


Zubehör

Scart-Buchsen-Belegung

Umschaltung VHS/S-VHS

1 Infrarot-Fernbedienung

2 Batterien 1,5 V , Type: LR 03, Größe: AAA (Micro)

1 Scart-Kabel

1 Betriebsanleitung

1 Infrarot-Maus (ext. IR-Empfänger)

Signal Anschluss-Nr. TV

Audio Rechts Ausgang 1 X

Audio Rechts Eingang 2

Audio Links Ausgang 3 X

Audio Masse 4 X

Blau Masse 5 X

Audio Links Eingang 6

Blau Signal 7 X

Schaltspannung 8 X

Grün Masse 9 X

Datensignal 10

Grün Signal 11 X

Datensignal 12

Rot Masse 13 X

Daten Masse 14

Rot Signal (C) 15 X

Austastsignal 16 X

Video Masse 17 X

Austastsignal Masse 18 X

Video Ausgang (FBAS/Y) 19 X

Video Eingang 20

Steckerabschirmung 21 X

Die Scart-Buchsen sind zwischen VHS und S-VHS umschaltbar. Die

Umschaltung wird im Menü „Systemparameter/A/V-Modus“ vorgenommen.

Bei VHS (RGB): Auf Anschluss 15 liegt das ROT-Signal,

auf Anschluss 19 liegt der FBAS-Ausgang

Bei S-VHS (C/Y): Auf Anschluss 15 liegt der C-Ausgang,

auf Anschluss 19 liegt der Y-Ausgang

61

Anschlussbeispiel

Anschlussbeispiel

62

BZD 30

Verbindungen eines DVB-T-Receivers mit der kompletten Fernsehund

HiFi-Anlage. Der elektrische Digital-Ton-Ausgang kann mit einer

Dolby Digital-Anlage verbunden werden.

In diesem Beispiel wird die Zimmerantenne BZD 30 von Kathrein

eingesetzt.

Scart

Cinch

Digital-Ton für

Dolby Digital-Anlage

Kleines Technisches Lexikon

Kleines Technisches Lexikon

DVB MPEG-2

Eb/No-Verhältnis

FEC

PID

Programm-Paket

Symbol-Rate

Video-Bit-Rate

Viterbi-Rate

DVB ist die Abkürzung für Digital Video Broadcasting. DVB-T weist

auf die Übertragungsart hin (T = terrestrisch). MPEG ist die Abkürzung

für Moving Picture Experts Group, eine Arbeitsgruppe, die internationale

gültige Standards für die digitale Kompression von Video

und Audio erarbeitet. MPEG-2 wurde zum Standard bei der Kompression

von digitalen TV-Signalen erhoben. MPEG-2 arbeitet bis zu einer

Datenrate von 100 MBit/s.

Das Eb/No-Verhältnis ist ein Maß für den Rauschabstand des digitalen

Signales. Dieser Wert ist nicht identisch mit dem aus der analogen

Empfangstechnik bekannten Wert von C/N. Bei Eb/No-Werten unter

5 dB ist in der Regel kein Empfang mehr möglich.

FEC ist die Abkürzung von Forward Error Correction. Die Fehlerrate

FEC entspricht der Viterbi-Rate.

Die PID-Nummer (Packet IDentification) ist eine Identifikationsnummer

für Videosignale und Audiosignale im digitalen Datenstrom der DVB-

MPEG-2-Signale. Mit der PID-Nummer stellt der Receiver eine eindeutige

Zuordnung der Video- und Audiodaten-Übertragung her. Die

PID-PCR ist die Identifikationsnummer für das Synchronisationssignal.

Die PID-PCR ist in der Regel mit der PID-Video identisch. Bei mehrsprachig

übertragenen Programmen ließe sich per manueller Eingabe

der Audio-PID eine andere Sprache der TV-Sendung zuordnen. Der

Digital-Receiver selektiert nach Eingabe der PID automatisch die

durch die PID-Nummer identifizierten Audio-Daten aus dem Datenstrom

und ordnet diese dem Video-Signal zu.

Das Programm-Paket enthält meist mehrere TV- und Radio-

Programme. Jedes Programm-Paket hat eine feste Zuordnung zur

Sendefrequenz, zur Polarisation (horizontal oder vertikal), zur Symbol-

Rate und zur Viterbi-Rate bzw. Fehlerrate.

Die Symbol-Rate beschreibt die Datenmenge, die pro Sekunde übertragen

wird. Die Symbol-Rate wird gemessen in MSymbole/s und ist

gleich der Anzahl der Symbole, die pro Sekunde einlaufen.

Die Video-Bit-Rate beschreibt die Datenmenge des digitalisierten Videosignales,

die pro Sekunde übertragen wird.

Die Viterbi-Rate (Code-Rate, Fehlerrate) charakterisiert den vom Programm-Anbieter

verwendeten Fehlerschutz. Der DVB-Standard sieht

folgende Werte vor: 1/2 - 2/3 - 3/4 - 5/6 - 7/8

63

Glossar

Glossar

64

Audio-Ausgang Tonausgang am Receiver

AV-Programm-Platz Vorzugs-Programmplatz des Fernsehgerätes für Scart-Eingang

DVB Digital Video Broadcasting

Eb/No Leistungsdichte pro Informationseinheit

Eb/No-Verhältnis Digitaler Rauschabstand

LED-Display Anzeige am Receiver

Mute Stummschaltung

OSD On Screen Display

PAL Fernsehnorm analog

Pay-TV Bezahl-Fernsehen (z. B. Premiere)

PIN Persönliche Identitätsnummer

Receiver Empfänger

RGB Videosignal aus drei einzelnen Farbsignalen (Rot, Grün, Blau)

Scart-Kabel 21-poliges Verbindungskabel

Stand-by Betriebsbereitschaft

S-VHS Super Video Home System (Videorecorder-Standard)

Symbol-Rate Übertragene Datenrate des Sendesignales

Timerfunktion Uhrfunktion für vorprogrammierte Ein- und Ausschaltzeiten

Viterbi-Rate Siehe Lexikon

Service

Service

OSD-Sprache Bildformat Antennen-Versorgung

Deutsch 4:3 Betrieb: Stand-by:

EIN

16:9

AUS

Weitere Einstellungen

65

Service

66

Service

67

internet: http://www.kathrein.de

KATHREIN-Werke KG Telefon (0 80 31) 18 40 Fax (0 80 31) 18 43 06

Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim

936.2428/A/0204/ZWT-Technische Änderungen vorbehalten!
