deutsch<br />

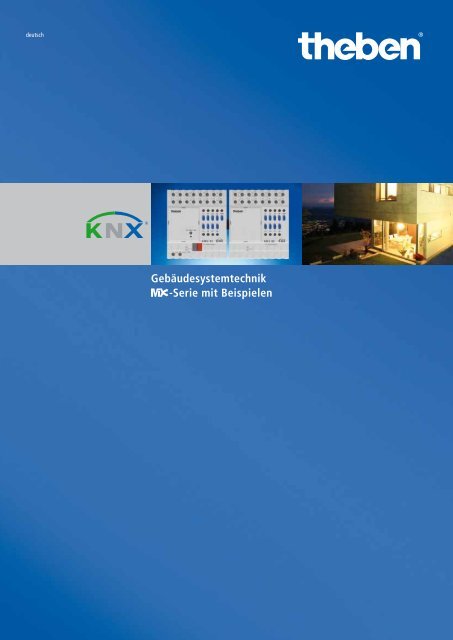

<strong>Gebäudesystemtechnik</strong><br />
-<strong>Serie</strong> <strong>mit</strong> <strong>Beispielen</strong>
-SERIE<br />
Schaltaktoren<br />
KNX<br />
Gebäudeautomation <strong>mit</strong> KNX<br />
Schaltaktoren der -<strong>Serie</strong><br />
2
1<br />
2<br />
3<br />
Gebäudeautomation <strong>mit</strong> einer KNX-Businstallation muss nicht teuer sein –<br />
macht aber ihre Immobilie wertbeständig.<br />
Steuerung: Beleuchtung, Rollladen, Fußboden-/Radiatorheizung<br />
RMG 8 S KNX<br />
Steuerung: Beleuchtung, Dimmen, Rollladen<br />
RMG 8 S KNX<br />
Steuerung: Jalousie/Markise, Dimmen, Fußboden-/Radiatorheizung<br />
HMG 4 KNX<br />
JME 4 S KNX<br />
DME 2 S KNX<br />
DME 2 S KNX<br />
HME 4 KNX<br />
JME 4 S KNX<br />
JME 4 S KNX<br />
RAMSES 713 S KNX<br />
TA 2 KNX<br />
RAMSES 713 S KNX<br />
TA 4 KNX<br />
TA 4 KNX<br />
TA 2 KNX<br />
TA 4 KNX<br />
3
1<br />
2<br />
3<br />
Beispiel: 3 Zimmer Wohnung <strong>mit</strong> Innen- und Außenbeleuchtungssteuerung, Rollladensteuerung und<br />
Einzelraumregelung<br />
Anzahl Funktion Typ Artikel-Nr.<br />
1<br />
Preis (€) ohne MwSt./<br />
Stück<br />
Gesamtpreis (€)<br />
ohne MwSt.<br />
RMG 8 S KNX 4930220 412,00 412,00<br />
1<br />
6 x Lichtkanäle<br />
JME 4 S KNX 4910251 215,68 215,68<br />
1 3 x Raumtemperatur HME 4 KNX 4910211 164,16 164,16<br />
2 4 x Rollladen<br />
TA 2 KNX 4969202 57,28 114,56<br />
1<br />
2 x Außenlicht<br />
TA 4 KNX 4969204 99,37 99,37<br />
3 RAMSES 713 S KNX 7139201 174,28 522,84<br />
Summe 1.528,61<br />
Beispiel: 2 Zimmer Wohnung <strong>mit</strong> Beleuchtungssteuerung, Dimmen und Rollladensteuerung.<br />
Anzahl Funktion Typ Artikel-Nr.<br />
1<br />
Preis (€) ohne MwSt./<br />
Stück<br />
Gesamtpreis (€)<br />
ohne MwSt.<br />
RMG 8 S KNX 4930220 412,00 412,00<br />
1 7 x Lichtkanäle<br />
DME 2 S KNX 4910271 222,13 222,13<br />
1<br />
2 x Dimmen<br />
1 x Außenlicht<br />
JME 4 S KNX 4910251 215,68 215,68<br />
5 4 x Rollladen<br />
TA 2 KNX 4969202 57,28 286,40<br />
1 TA 4 KNX 4969204 99,37 99,37<br />
Summe 1.235,58<br />
Beispiel: Wintergarten in dem Rollladen, Markise, Beleuchtung <strong>mit</strong> Dimmen und die Einzelraumregelung<br />
gesteuert wird.<br />
Anzahl Funktion Typ Artikel-Nr.<br />
Preis (€) ohne MwSt./<br />
Stück<br />
Gesamtpreis (€)<br />
ohne MwSt.<br />
1<br />
HMG 4 KNX 4910210 223,18 223,18<br />
1<br />
1 x Markise<br />
3 x Radiatoren<br />
DME 2 S KNX 4910271 223,51 223,51<br />
1 1 x Fußbodenheizung JME 4 S KNX 4910251 215,68 215,68<br />
1<br />
2 x Licht dimmen<br />
3 x Jalousien<br />
RAMSES 713 S KNX 7139201 174,28 174,28<br />
1 TA 4 KNX 4969204 99,37 99,37<br />
* zzgl. Spannungsversorgung. Eine Daten-Schnittstelle ist einmalig für die Inbetriebnahme erforderlich.<br />
Schaltaktoren<br />
KNX<br />
Kostenbeispiele für die 2- oder 3 Zimmerwohnung oder den Wintergarten.<br />
Aufgelistet sind die erforderlichen KNX Buskomponenten*. Zur Bedienung können konventionelle Taster<br />
beliebiger Schaltermaterialhersteller verwendet werden. Die jeweils erforderlichen Busankoppler sind bereits<br />
enthalten.<br />
Summe 936,02<br />
-SERIE
-SERIE<br />
Schaltaktoren<br />
KNX<br />
Hohe Flexibilität durch<br />
bare Funktionen<br />
der richtige<br />
macht‘s<br />
�<br />
�<br />
1 Grundmodul + max. 2 Erweiterungsmodule<br />
Die 9 verschiedenen Grundmodule können <strong>mit</strong> 8 verschiedenen Erweiterungsmodulen kombiniert werden.<br />
Die Funktionen Schalten, Dimmen, 1-10 V Schnittstelle, Binäreingänge, Heizen, Jalousie und C-Last <strong>mit</strong><br />
Stromüberwachung sind dadurch ganz nach Bedarf kombinierbar – dies spart Kosten.
-SERIE<br />
Schaltaktoren<br />
KNX<br />
Kombinationsbeispiele<br />
der -<strong>Serie</strong><br />
Schalten + Dimmen<br />
Schalten + C-Last + Schalten<br />
1-10 V Schnittstelle + Binäreingang<br />
+ + Schalten Schalten<br />
Jalousie + Dimmen + Binäreingang<br />
Heizen + Jalousie + Dimmen<br />
Binäreingang + Schalten + Dimmen<br />
Heizen + Binäreingang + Schalten<br />
24 x Schalten
1<br />
2<br />
3<br />
4<br />
5<br />
Alle -Vorteile auf<br />
einen Blick<br />
Günstiger<br />
Einfache Kanalerweiterung<br />
Einfache Funktionserweiterung<br />
Einfache Inbetriebnahme der MIX 2-<strong>Serie</strong><br />
Überwachung und Lastspitzenmanagement bei RMG 4 I KNX/RME 4 I KNX der MIX 2-<strong>Serie</strong><br />
9 A<br />
I (A)<br />
51,50 €/Kanal<br />
z. B. 8 Kanäle Schalten<br />
z. B. Jalousie<br />
36,05 €/Kanal<br />
+ 8 Kanäle Schalten<br />
+ Heizen<br />
I max<br />
7 A I min<br />
36,05 €/Kanal<br />
+ 6 Kanäle Binäreingang<br />
��<br />
+ Dimmen<br />
t<br />
Schaltaktoren<br />
KNX<br />
Alle Grundgeräte können <strong>mit</strong> preisgünstigen Erweiterungsgeräten<br />
ohne Busankoppler kombiniert werden.<br />
Dadurch werden günstige Kanalpreise erzielt.<br />
Grundgeräte können auch nachträglich durch beliebige<br />
MIX-Erweiterungsgeräte ergänzt werden. Das spart<br />
ungenutzte Kanäle.<br />
Grundgeräte können durch unterschiedliche Funktionen<br />
preisgünstig erweitert werden.<br />
■ Busankoppler nachträglich aufsteckbar<br />
■ Einfache Parametrierung am Schreibtisch möglich<br />
■ Test durch Handtaster ohne Busankoppler möglich<br />
■ Einziehbare seitliche Steckverbinder ermöglichen<br />
einfaches Austauschen<br />
■ Stromüberwachung zeigt betriebsbereite bzw. defekte<br />
Geräte an<br />
■ Gezielte Abschaltung zur Lastspitzenreduzierung möglich<br />
■ Visualisierung des Stromverbrauchs möglich<br />
-SERIE
-SERIE<br />
KNX<br />
MIX-Aktoren SYSTEME<br />
Schaltaktoren<br />
M<br />
Dimmaktoren<br />
Bezeichnung Kanäle Schaltleistung Typ Artikel-Nr. Preis (€)<br />
ohne MwSt.<br />
Grundmodul MIX2 4<br />
Erweiterungsmodul MIX2 4<br />
4 x 16 (10) A<br />
<strong>mit</strong> Strommessung<br />
4 x 16 (10) A<br />
<strong>mit</strong> Strommessung<br />
httpweitere technische Daten unter:<br />
www.theben.de/produkt/ Artikel-Nr.<br />
RMG 4 I KNX 4930210 314,15<br />
RME 4 I KNX 4930215 226,60<br />
Grundmodul MIX2 8 8 x 16 A RMG 8 S KNX 4930220 412,00<br />
Erweiterungsmodul MIX2 8 8 x 16 A RME 8 S KNX 4930225 288,40<br />
Grundmodul MIX 4 4 x 16 (16) A RMG 4 C-Last KNX 4910206 335,81<br />
Erweiterungsmodul MIX 4 4 x 16 (16) A RME 4 C-Last KNX 4910207 175,62<br />
Grundmodul MIX 4 4 x 16 A RMG 4 S KNX 4910204 299,94<br />
Erweiterungsmodul MIX 4 4 x 16 A RME 4 S KNX 4910205 152,09<br />
Grundmodul MIX 2<br />
Erweiterungsmodul MIX 2<br />
2 x 16 A<br />
1-10 V<br />
2 x 16 A<br />
1-10 V<br />
SMG 2 S KNX 4910273 298,01<br />
SME 2 S KNX 4910274 223,51<br />
Grundmodul MIX 2 2 x 300 W/VA DMG 2 S KNX 4910270 387,17<br />
Erweiterungsmodul MIX 2 2 x 300 W/VA DME 2 S KNX 4910271 222,13<br />
Booster MIX 2 2 x 300 W/VA DMB 2 S KNX 4910272 212,49
SYSTEME<br />
Jalousieaktoren<br />
Binäreingänge<br />
Heizungs- und Klimaregelung<br />
M<br />
http<br />
weitere technische technische Daten unter:<br />
www.theben.de/produkt/ M Artikel-Nr.<br />
KNX<br />
MIX-Aktoren<br />
Bezeichnung Kanäle Schaltleistung Typ Artikel-Nr. Preis (€)<br />
ohne MwSt.<br />
Grundmodul MIX 4<br />
Erweiterungsmodul MIX 4<br />
Grundmodul MIX 6<br />
Erweiterungsmodul MIX 6<br />
Grundmodul MIX 4<br />
Erweiterungsmodul MIX 4<br />
8 x 3 A<br />
Schließer<br />
8 x 3 A<br />
Schließer<br />
6 Multispannungseingänge<br />
8-250 V AC/DC<br />
Hilfskleinspannung im Gerät<br />
6 Multispannungseingänge<br />
8-250 V AC/DC<br />
Hilfskleinspannung im Gerät<br />
4 x 0,5 A<br />
Triac<br />
4 x 0,5 A<br />
Triac<br />
Die ausführliche Beschreibung der Aktoren und weitere KNX-Produkte finden Sie unter www.theben.de.<br />
JMG 4 S KNX 4910250 315,20<br />
JME 4 S KNX 4910251 215,68<br />
BMG 6 KNX 4910230 290,46<br />
BME 6 KNX 4910231 205,37<br />
HMG 4 KNX 4910210 223,18<br />
HME 4 KNX 4910211 164,16<br />
-SERIE
