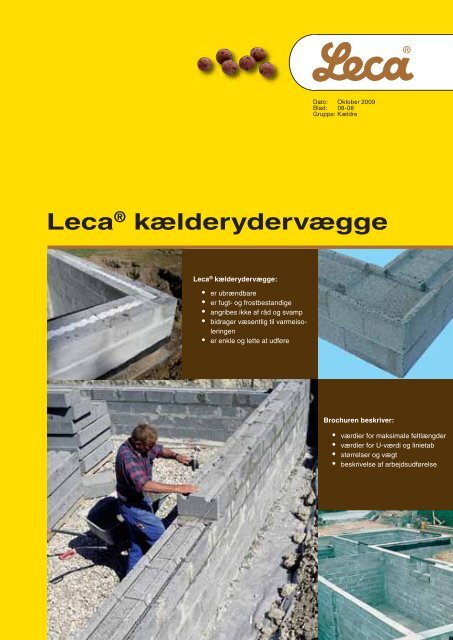

Dato: Oktober 2009Blad: 08-08Gruppe: KældreLeca ® kælderydervæggeLeca ® kælderydervægge:• er ubrændbare• er fugt- og frostbestandige• angribes ikke af råd og svamp• bidrager væsentlig til varmeisoleringen• er enkle og lette at udføreBrochuren beskriver:• værdier for maksimale feltlængder• værdier for U-værdi og linietab• størrelser og vægt• beskrivelse af arbejdsudførelse

IndledningDenne brochure omhandler Leca ® blokkesanvendelse i kælderydervægge.Brochuren tager sigte på huse med indtil 2etager over terræn, højde under 8,5 m og beliggenhedi by-, skov-, eller landbrugsområde.Anvendelsesområderne spænder fra småhuse,boliger og kontorer til driftbygninger for landbrug,industri og institutioner.Kælderydervægge under terræn er forudsatisoleret, vandtætnet udvendigt og drænet.Leca ® blokke til kælderydervægge har mangefordele:• bidrager væsentligt til varmeisolerigen ogmodvirker kuldebroer• blokkene er ubrændbare• blokkene er uorganiske samt fugt- ogfrostbestandige• blokkene angribes ikke af råd, svampeller insekter• blokkene er fremstillet af Leca ® og cement– velkendte materialer med over 60års god byggetradition• basismaterialet Leca ® er små lette keramiskekorn, som fremstilles af dansk lerFor at forebygge svindrevner i kældervæggeudført af disse blokke indlægges svindarmeringi hvert 2. skifte i liggefugen. Svindarmeringenbidrager ikke til væggenes regningsmæssigebæreevne.Leca ® rilleblokkeLeca ® rilleblokke fremstilles med samme densitetog blokstyrke som Leca ® blokke 600 ogmed riller, der giver plads til 8 eller 10 mm ribbetarmeringsstål og den fornødne omstøbning.Omstøbningen skal være mindst 15 mm. Placeringenaf armeringen sikres med plastafstandsholdere,som leveres sammen med blokkene(1 stk. pr. blok).Leca ® rilleblokke fremstilles i to bredder: 350mm Leca ® rilleblok i formatet (H x L) 190 x 490mm og 390 mm Leca ® rilleblok i formatet 190 x248 mm. Længde på den 390 mm brede Leca ®rilleblokke er således 248 mm, som med 2 mmlimfuge giver et indbygningsmål på 250 mm.Kælderydervægge med Leca ® blokke kan udføressom armerede eller uarmerede vægge.Leca ® kælderydervægge2Armerede kælderydervægge under terrænopmures af Leca ® rilleblokke med 2 stk. armeringsståli hvert skifte.Dette er særligt velegnet i de tilfælde, hvorvæggen ikke bliver understøttet foroven af etkælderdæk. Dette kan f.eks. være ved:• træbjælkelag• aftrappede kældervægge• høje kældervægge, hvor væggen overterræn udføres som hulmurskonstruktioneller af Leca ® termblokkeArmerede kældervægge giver også mulighedfor at øge afstanden mellem de afstivendevægge eller søjler.Anvisningerne i denne brochure omfatter kælderydervæggeop til 2,5 m etagehøjde.Uarmerede kælderydervægge udføres afalmindelige Leca ® blokke 600 i 290, 330, 350eller 390 mm tykkelse.For Leca ® rilleblokke er der lavet specielt udformedehjørneblokke.390 mm Leca ® rilleblokke hjørne390 mm Leca ® rilleblokke ligeHjørneblokkene giver mulighed for at armerekælderhjørnerne både som udvendige og indvendigehjørner.

Leca ® blokke 600Leca ® blokke 600 anvendes til uarmeredekælderydervægge under terræn i bredderne290, 330, 350 og 390 mm.Blokke i bredden 390 mm fås også i længden248 mm, som med 2 mm limfuge giver etindbygningsmål på 250 mm. Se efterfølgendemål- og vægtskema side 4.Leca ® termblokkePå samme måde som ved en traditionel hulmurkan kælderydervægge over terræn og indtil 300mm under terræn udføres af Leca ® termblokke.Leca ® termblokke er sandwichblokke, der kombinererden stærke Leca ® beton med isolerendepolystyren.Leca ® termblokke fremstilles i tre bredder: 330,350 og 390 mm. Isoleringsindlægget er 75 mmved bredderne 330 og 350 mm og 135mm ved bredden 390 mm. Formatet for Leca ®termblokke (H x L) er 190 x 497 mm.Leca ® blok 600Kælderydervægge over terræn kan udføressom en hulmurskonstruktion med Leca ® blokkepå begge sider af en mineraluldsisolering.Leca ® blokke til hulmure fås i tykkelserne 100,120, 150 og 190 mm.Formatet for Leca ® blokke (H x L) er 190 x 490mm svarende til 200 x 500 mm indbygningsmål.Leca ® termblokI konstruktioner med Leca ® termblokke startesi hjørner med opmuring med Leca ® fl ex h j ør n e.Hulmurskonstruktionen må højst gå 1½ skifte(300 mm) ned under fremtidigt terræn.Formuren kan også udføres af tegl fra 150 mmover terræn.Leca ® fl ex h j ørn eOpmuring af hjørner med Leca ® fl ex h j ør n er u d -føres som vist på skitse.Det hulrum, som opstår,udfyldes med løs isoleringaf mineraluld ellerpolystyren.Leca ® kælderydervægge3

Leca ® kælderydervægge4Leca ®rilleblokkeLeca ®blokke 600Leca ®termblokke 75*Leca ®termblokke 135*LigeHjørneMål og vægtLængde Højde BreddemmMiddeltørvægtKg/stk.SommerhuseTransportvægt490 190 350 19,6 22,5248 190 390 11,0 12,7490 190 350 19,6 22,5248 190 390 11,0 12,7100 5,6 6,4120 6,7 7,7150 8,4 9,6190 10,6 12,2490 190 230 12,9 14,8290 16,2 18,6330 18,4 21,2350 19,6 22,5390 21,8 25,1248 190 390 11,0 12,7497 190330 14,6 16,7350 15,8 17,9497 190 390 14,8 17,0Leca ® flexhjørne Se foto side 3 8,4 9,7* isoleringstykkelseTabellen angiver Leca ® blokkenes middeltørvægt og transportvægt. Efter oplagring udenbeskyttelse mod nedbør kan blokkene have et noget større fugtindhold.LeveringLeca ® blokprodukter leveres på paller og beskyttesmod nedbør med hætter eller plastfolie.Blokkene bør altid overdækkes. Når der er tagetblokke fra pallerne, kan overdækning ske medpresenning eller lignende, så opfugtning franedbør undgås.Hver palle er forsynet med etiket med CEmærke.Eksempel på etiketSaint-Gobain Weber A/SRandersvej 75 • Postboks 187 • 8940 Randers SV • Tlf.: 8761 0201Produktionssted: Bredsten Landevej 39 • 7321 GadbjergDS/EN 771-30615 - CPD - 9930061539 cm®Leca blok 600Vægt pr. stk.:Stk. pr. palle:Produktionsdato:Deklarerede værdier, overensstemmelseserklæring og certifikatkan rekvireres pr. telefon eller hentes på www.weber.dk.Stregkode05VarmeisoleringKrav til husets varmetabBygningsreglementets krav til begrænsning afenergiforbruget i bygninger er afhængig af, omder er tale om nybyggeri, tilbygninger, ombygningereller sommerhuse. Kravene gælder forbygninger opvarmet til mindst 15 °C og gælderogså for kældre.NybyggeriTilbygningerBygningstyperOmbygningerKrav i bygningsreglementEnergiramme ogDimensionerende transmissionstabogLufttæthed ogEnergimærke ogMaks. linietab og U-værdierLinietab og U-værdier ellerVarmetabsramme og maks. værdierLinietab og U-værdier, hvis investeringer rentabelLinietab og U-værdier ellerVarmetabsrammeNybyggeri:Energirammen omfatter det samlede maksimalebehov for tilført energi til opvarmning,ventilation, køling, varmt brugsvand og i vissebygninger også belysning.Kravet er:Ved boliger m.m.:Maks. 70 + 2200/A (kWh/m² pr. år).Ved kontorer m.m.:Maks. 95 + 2200/A (kWh/m² pr. år).A er det opvarmede etageareal.Det dimensionerende transmissionstab er denvarmemængde, der strømmer gennem enbygnings klimaskærm ved indvendige og udvendigetemperaturer, der er fastlagt i henholdtil DS 418, 6. udgave, 2002.Kravet i bygningsreglementet er:Maks. 6 W/m² klimaskærm ekskl. vinduer ogdøre for bygninger op til 2 etager.Maks. 7 W/m² klimaskærm ekskl. vinduer ogdøre for bygninger på 2 etager.Maks. 8 W/m² klimaskærm ekskl. vinduer ogdøre for bygninger på 3 etager og derover.Lufttæthed:Det utilsigtede luftskifte må ikke overskride 1,5l/s pr. m² etageareal ved trykprøvning med 50Pa ved normal rumhøjde.Energimærke:Skal indsendes sammen med færdigmelding.

Maks. U-værdier og linietab:Der er krav til en konstruktions maksimaleU-værdi og linietab som nævnt i de efterfølgendeskemaer. Disse krav gælder også forbygningsdele omkring rum, der opvarmes tilmindst 5 °C.Tilbygninger og sommerhuse:Her er det kravene til varmetabet for de enkeltekonstruktioner eller til overholdelse af tilbygningenseller sommerhusets varmetabsramme,der er gældende.U 2 kU-værdi krav til kælderydervæggeGenerellekravW/m 2 KMaks.U-værdiW/m 2 KNybyggeri - 0,40Tilbygninger 0,20 0,40Sommerhuse 0,30 -U 1HNybyggeriLinietabskrav (Ψ f) til kælderydervægsfundamenterTilbygningerUdengulvvarmeMed gulvvarmeSommerhuseUdengulvvarmeMedgulvvarmeUdengulvvarmeMedgulvvarmeGenerellekravW/m KMaks.linietabW/m K- 0,40- 0,200,15 0,400,12 0,200,20 -0,15 - fU 1og U 2er delarealernes U-værdil er længden af lineær kuldebroΨ ker linietabet ved isoleringsspringKælderydervæggensU´-værdiU-værdien for en kælderydervæg bestemmesi henhold til DS 418, 6. udgave 2002.U = U´ + ΔU fHvor U er den resulterende U-værdi, U´ er denukorrigerede U-værdi, ΔU fer korrektion formurbindere i henhold til anneks A i DS 418.Ved bestemmelse af U´-værdien for en kælderydervægskal der tages hensyn til reduceredeisoleringstykkelser i dele af konstruktionen ogeventuelle kuldebroer, f.eks. ved overgang framassiv mur til hulmur og ved eventuelle udmuringeromkring vinduer og døre.Kælderydervæggens samlede U´-værdi beregnessom:U´ = A · U + A ·U + Ψ · l1 1 2 2 kA 1+ A 2HvorA 1og A 2er delarealer af f.eks. massiv mur oghulmurHvis der er konstruktioner, der gennembryderkælderydervæggen, skal disse kuldebroer indregnesi kælderydervæggens U´-værdi.Leca ® blokkene vil bidrage til isoleringen oggøre det muligt at undgå væsentlige kuldebroer,men derudover vil det være nødvendigt med ensupplerende isolering.Under terræn vil den supplerende isoleringmed fordel placeres på kælderydervæggensudvendige side. Dette vil hæve selve væggenstemperatur og dermed forebygge kondens.Samtidig vil isoleringen ikke optage pladsindvendigt.Indvendig isolering af kælderydervægge frarådesgenerelt ved nye kældre grundet risiko foropfugtning af den indvendige bærende del afvæggen enten fra kondens fra fugtig indelufteller fra utætheder ved væggens udvendigeoverfl ade.Leca ® kælderydervægge5

Murværk i normal kontrolklasseog normal sikkerhedsklasseBasistrykstyrkeStyrkeforholdAf hensyn til trykfordelingen på jorden underkælderydervægsfundamentet og eventueltuensartet jord er det nødvendigt, at den nederstedel af fundamentet består af udstøbtbeton. Denne betonklods skal have mindstsamme bredde som Leca ® blokkene ovenover.Blokkene skal være understøttet under heleblokbredden. Højden på betonklodsen skalmindst være 300 mm.Leca ® rilleblokkeLeca ® blokke 600Leca ® termblokke (vangerne)MPaKarakteristisk f k 2,3Regningsmæssig f d 1,44Vederlagstryk Regningsmæssig f d 1,44Bøjningstrækstyrkeom liggefugerBøjningstrækstyrkeom studsfugerElasticitetsmodulKarakteristisk f xk1 0,20Regningsmæssig f xd1 0,12Karakteristisk f xk2 0,45Regningsmæssig f xd2 0,26Karakteristisk E k 2300Regningsmæssig E d 1437Uarmerede kælderydervæggeVed anvendelse af almindelige massive Leca ®blokke 600 til uarmerede kælderydervægge måde nødvendige afstivningsforhold vurderes ogberegnes i hvert enkelt tilfælde af den rådgivendeingeniør for det pågældende byggeri.Armerede kælderydervæggeArmerede kælderydervægge udføres medLeca ® rilleblokke på den del, der er påvirket afjordtryk. De beregnes som et tresidet understøttetvægfelt, f.eks. hvis væggen foroven udføresaf Leca ® termblokke eller som en hulmur.Leca ® rilleblokke opmures med en mørtel iliggefugerne som KC 20/80/550 eller M 10.Studsfugerne udføres med Weber Bloklim meden vedhæftningsstyrke på mindst 0,29 MPa.Alternativt kan studsfugerne også udføres medsamme mørteltype som i liggefugerne. Fugerneskal udføres helt udfyldte over hele fl aden.Som armering anvendes 8 eller 10 mm ribbetarmeringsstål B550 i hver rille. Armeringen omstøbesmed minimum 15 mm mørtel med styrkesom M 10. De praktiske forankringslængder forarmeringen er for• 8 mm: 824 mm• 10 mm: 1030 mmFor at kunne bestemme den armerede kælderydervægsmaksimale feltstørrelse måhvert enkelt felts samlede indspændingsgradi ffastlægges. Dette gøres ved at lægge indspændingsgradernesammen for vægfeltets tosideunderstøtninger.Som vist på nedenstående fi gur kan indspændingsgradeni sættes til:• ved hjørner: 0,5• ved åbninger: 0,0• ved afstivninger (væg eller søjle):3 (l 1/l 2) 2 dog maks. 1,0ved overfl adelast op til p = 2,5 kN/m 2 ogbiler med totalvægt indtil 3500 kg• ved afstivninger (væg eller søjle):1,35 (l 1/l 2) 2 dog maks. 0,8ved overfl adelast op til p = 10 kN/m 2 ogbiler med totalvægt indtil 12000 kgl 1er nabofeltets længde.l 2er det beregnede felts længde.Udv. trappeskaktIndspændingsgraden i ved afstivningberegnes, dog maks. 1,0i ved åbninger 0,0 i ved hjørner 0,5Leca ® kælderydervægge8Eksempel:Beregning af indspændingsgraden af felt A.Overfl adelast: 2,5 kN/m 2 .i ved hjørne = 0,5i ved tværskillevæg 3 (1/4) 2 = 0,1875 ~ 0,2i f= 0,5 + 0,2 = 0,7Felt A(l 2= 4,0 m)Felt B(l 1= 1,0 m)

JordhøjdedmeterMassivvæghøjdehmeterSamlet indspænding i f0 0,5 1,0 1,5 2,0JordhøjdedmeterMassivvæghøjdehmeterSamlet indspænding i f0 0,5 1,0 1,5 2,01 0,7 5,6 5,6 5,6 5,6 5,61 0,7 5,6 5,6 5,6 5,6 5,6Fladelast p = 2,5 kN/m²1,3 1 7,1 7,7 8,0 8,0 8,01,6 1,3 6,3 6,9 7,3 7,7 8,11,9 1,6 5,7 6,3 6,7 7,1 7,52,2 1,9 5,0 5,6 6,1 6,6 7,0Fladelast p = 2,5 kN/m²1,3 1 8,0 8,0 8,0 8,0 8,01,6 1,3 7,3 7,9 8,4 8,8 9,31,9 1,6 6,7 7,3 7,8 8,2 8,62,2 1,9 6,0 6,7 7,2 7,7 8,12,5 2,2 4,5 5,0 5,5 5,9 6,32,5 2,2 5,4 6,0 6,6 7,1 7,51 0,7 4,7 5,1 5,5 5,6 5,61 0,7 5,4 5,6 5,6 5,6 5,6Fladelast p = 10 kN/m²1,3 1 5,1 5,5 5,9 6,2 6,51,6 1,3 5,1 5,6 6,0 6,3 6,71,9 1,6 4,6 5,1 5,6 6,0 6,32,2 1,9 4,1 4,6 5,0 5,4 5,8Fladelast p = 10 kN/m²1,3 1 5,8 6,3 6,7 7,1 7,41,6 1,3 5,9 6,4 6,9 7,3 7,61,9 1,6 5,5 6,1 6,5 6,9 7,32,2 1,9 5,0 5,6 6,1 6,5 6,92,5 2,2 3,8 4,2 4,6 5,0 5,32,5 2,2 4,5 5,1 5,6 6,0 6,4Tabel 7.390 mm Leca ® rilleblokke med 8 mm ribbet armeringsstål,maks. feltlængderTabel 8.390 mm Leca ® rilleblokke med 10 mm ribbet armeringsstål,maks. feltlængderLeca ® kælderydervægge10JordhøjdedmeterMassivvæghøjdehmeter1 0,71,3 11,6 1,31,9 1,62,2 1,92,5 2,2FladelastkN/m²Afstivning med stålsøjlerAf hensyn til kælderens anvendelse kan dervære behov for at øge afstanden mellem devægge, der afstiver kældervæggen til mere endden tilladelige feltlængde.Dette kan gøres ved at opdele vægfeltet medafstivende stålsøjler, der faststøbes eller fastholdestil kældergulv og -dæk.Afstivet feltlængde L ameter2 4 6 8 102,5 HE 100 B HE 100 B HE 100 B HE 100 B HE 100 B10 HE 100 B HE 100 B HE 120 B HE 140 B HE 160 B2,5 HE 100 B HE 100 B HE 100 B HE 120 B HE 120 B10 HE 100 B HE 120 B HE 140 B HE 140 B HE 160 B2,5 HE 100 B HE 100 B HE 120 B HE 120 B HE 140 B10 HE 100 B HE 120 B HE 140 B HE 160 B HE 160 B2,5 HE 100 B HE 120 B HE 120 B HE 140 B HE 160 B10 HE 100 B HE 120 B HE 140 B HE 160 B HE 180 B2,5 HE 100 B HE 120 B HE 140 B HE 160 B HE 160 B10 HE 100 B HE 140 B HE 160 B HE 180 B HE 200 B2,5 HE 100 B HE 140 B HE 160 B HE 160 B HE 180 B10 HE 120 B HE 140 B HE 180 B HE 180 B HE 200 BStålsøjler skal beskyttes mod brand i henholdtil bygningsreglementet.Stålsøjlen opstiles 10-20 mm fra kælderydervæggensindvendige side, hvorefter fugenudfyldes med jordfugtig mørtel C 100/400 ellerKC 20/80/550, der stampes omhyggeligt.Som afstivning er der i tabel 9 angivet HE-Bstålprofi ler, men andre profi ler kan anvendes,hvis de har samme modstandsmoment ogstålkvalitet som det profi l, der er vist i tabellen.Længden af det stykke kældervæg, der skalafstives af stålsøjlen, benævnes L a. Dennelængde er dels afhængig af længden til nærmestetværafstivende vægge og dels af indspændingsgradeni ved afstivningerne.L akan fi ndes efter følgende formel.L a= ½ x (L 1+L 2) x (1 - i 1/8 +i 2/8 + i 3/8 – i 4/8)Tabel 9.Afstivning med stålsøjler af HE-B profi ler

L 1L 2i 1 i 2 i 3 i 4L adFastholdelsen af stålsøjlen i top og bund skaludføres på en måde, så reaktionerne kan optagesi kældergulv og loftkonstruktion.Som eksempel på denne fastholdelse kan deranvendes følgende størrelser på ankre gennemen 10 mm påsvejst stålplade i top og bund påsøjlen. Beton ved loft og gulv forudsættes støbtmindst som betonklasse C20/25, og klæbeankreforudsættes med styrker som Hilti HASgevindstænger i Hilti Hit HY 150.StålsøjleFastholdelse bundAfstivning med tværvæggeVed tværvægge, der skal virke afstivende påkælderydervæggen, skal der sikres en godforbindelse mellem de to vægge ved opmuring iforbandt eller ved sikring med 2 stk. 4 mm rustfastebindere i hvert skifte. Det skal endvideresikres, at bærerevnen under tværvæggen ertilstrækkelig enten ved nødvendigstyrke i kældergulveteller ved etseparat fundament.L aKlæbeankerstk.Dybde afborehulmmhFastholdelse topKlæbeankerstk.lDybde afborehulmmHE 100 B 2 M 10 80 2 M 10 80HE 120 B 2 M 12 100 2 M 12 100HE 140 B 4 M 12 100 4 M 12 100HE 160 B 4 M 12 100 4 M 12 100HE 180 B 4 M 16 130 4 M 16 130HE 200 B 4 M 16 130 4 M 16 130Tabel 10.Længden af det stykke kælderydervæg, derskal afstives af tværvæggen, benævnes L a.Længden af den afstivende tværvæg benævnesl.JordhøjdedmeterMassivvæghøjdehmeter1 0,71,3 11,6 1,31,9 1,62,2 1,92,5 2,2FladelastkN/m²Afstivet feltlængde, L ameter2 4 6 8 102,5 0,5 0,6 0,8 0,9 1,110 1,4 2 2,5 3,1 3,62,5 0,8 1,1 1,3 1,5 1,710 1,9 2,6 3,3 4 4,72,5 1,5 1,9 2,3 2,7 3,110 2,5 3,4 4,3 5,1 5,92,5 2,3 3 3,6 4,2 4,810 3,4 4,6 5,7 6,8 7,82,5 3,3 4,3 5,2 6,1 6,910 4,6 6,3 7,8 9,2 10,62,5 4,4 5,9 7,2 8,4 9,510 6 8,3 10,3 12,1 13,9Tabel 11. Længde l (meter) af afstivende blokvæg, t = 150 mmTabellen angiver den nødvendige væglængdel i meter med en 150 mm bred tværskillevægaf Leca ® blokke. Ved andre vægbredder skaltabelværdierne ganges med:• 1,3 for en 100 mm bred tværskillevæg• 1,2 for en 120 mm bred tværskillevæg• 0,9 for en 190 mm bred tværskillevægSåfremt den afstivende tværvæg forankres modglidning med et forankringsbeslag, kan dennødvendige længde af denne væg reduceres.Forankringsbeslag forforskydningForankringMin. længde af afstivende vægMulig reduktion af lKlæbeankerDybde af borehulStørrelsemmkN m m stk. mmL 120 x 120 x 10, b=100 10 0,6 0,3 2 M 10 80L 160 x 160 x 15, b=140 20 1,2 0,6 4 M 10 80Specialbeslag (se side 12) 40 2,4 1,2 8 M 10 80Leca ® kælderydervægge11Tabel 12.

ArmeringUjævnheder i betonsoklens overside oprettes,når første skifte opmures. Blokkene nivellerespå plads. Lod og vage kontrolleres. Maks. fugetykkelsefor opretning er 25 mm.En 2 kg klaphammer er en god hjælp, når blokkeneskal rettes ind, men den må kun brugesumiddelbart efter, at blokkene er lagt i mørtlen.Ved Leca ® rilleblokke udlægges mørtlen ved deefterfølgende skifter således, at rillerne bliverhelt udfyldte og fugearmeringen fuldstændigomstøbt.Som armering i Leca ® rilleblokke anvendes8 eller 10 mm ribbet armeringsstål B550 ihver rille. Armeringens placering sikres medplastafstandsholdere og omstøbes medminimum 15 mm mørtel med styrke som M 10.Plastafstandsholdere leveres sammen medblokkene (1 stk. pr. blok).Blokkene opmures i forbandt med mindst 76mm forskydning af studsfugerne.De praktiske forankringslængder for armeringener for• 8 mm: 824 mm• 10 mm: 1030 mmVed studsfugerne påføres limmørtlen på denallerede opmurede blok med en tandspartel ihenhold til anvisningen på limposen. Der skalaltid tilstræbes 100 % klæbedækning.Hvor væggen ikke er påvirket af jordtryk, opmuresLeca ® blokkene helt traditionelt somalmindelig Leca ® blokmurværk som beskreveti brochuren ”Leca ® blokmure”, som kan downloadespå www.weber.dk/leca.Stødene bør placeres i de lige murfelter ogforskydes fra skifte til skifte.Bukkediameteren for armeringen skal mindstvære for• 8 mm: 32 mm• 10 mm: 40 mmVed uarmerede kælderydervægge af Leca ®blokke 600 indlægges svindarmering i hvertandet skifte i liggefugen.Leca ® kælderydervægge13

HjørnerVed opmuring af hjørner i kældervægge medLeca ® rilleblokke anvendes de specielle hjørneblokke.Disse skal anvendes for at sikre korrektplacering og omstøbning af armeringen.Hjørneblokke i armeret murværk tilpassesved at fjerne opkanten ud for detilstødende ligeblokkes armeringsriller,og hvor armeringeni øvrigt skal passere opkanterpå hjørneblokken. Opkantenborthugges helt ned til bundenaf hjørneblokkens hulhed. Nårhjørnearmeringen er anbragt,skal hele hjørneblokkens hulhed udfyldes medmørtel.Ved 350 mm tykke kældervægge anvendes énhjørneblok pr. hjørne i hvert skifte ved udadgåendehjørne. Ved indadgående hjørne anvendesto hjørneblokke pr. hjørne i hvert skifte.350 mmVed 390 mm tykke kældervægge anvendes tohjørneblokke pr. hjørne i hvert skifte ved udadgåendehjørner. Ved indadgående hjørner anvendestre hjørneblokke pr. hjørne i hvert skifte.390 mmIndvendigIndvendigUdvendigUdvendig350 mm390 mmUdvendigUdvendigLeca ® kælderydervægge14IndvendigIndvendigPlacering af hjørneblokke og den nødvendigearmering ved ud- og indadgående hjørner ervist ovenfor.

DilatationsfugerKældervægge af Leca ® rilleblokke bør opdelesmed dilatationsfuger eller murafbrydelser medpassende afstand. Under normale opmuringsogudtørringsbetingelser foreslås en afstandpå maks. 15 m.Ved svindarmerede kælderydervægge af Leca ®blokke 600 foreslås en afstand på maks. 10m, dog over terræn også for Leca ® termblokkemaks. 8 m.TildannelseBlokkene kan deles og tilskæres ved at brugeen elektrisk bajonetsav med hårdmetalklinge.Ved mindre opgaver og ved tilpasning af alleredeopmurede blokke kan der med fordelanvendes en håndsav med hårdmetalklinge.Ved deling af blokkene kan der alternativt anvendesen almindelig blokklipper. Dog skal derved deling af Leca ® termblokke først udføresen gennemskæring af polystyrenen med enkraftig håndstiksav.Rillefræsning, boring og lignende bearbejdningudføres let med almindeligt betonværktøj.Ved støvende arbejder skal anvendes åndedrætsværnmed partikelfi lter minimum P 2.OverfladebehandlingUdvendigt under terræn skal kældervægge afLeca ® blokprodukter altid beskyttes omhyggeligtmod jordfugt.Dette kan nemmest gøres ved primning medweber.tec 901 og efterfølgende overfl adebehandlingmed weber.tec Superfl ex 10. Densidste overfl adebehandling kan udføres umiddelbartefter primningen.Alternativt kan overfl adebehandling udføresmed berapning, asfaltering og et beskyttendeudkast.Ved berapningen lukkes porerne i blokkene.Berapningen skal føres helt ned på fundamentbetonenunder blokkene. Berapningen med C100/400 udføres i en tyktfl ydende blanding,der kastes eller sprøjtes på. Alternativt kanblandingen trækkes på med et stålbræt.Straks efter »stødes af«, således at laget fåren ensartet tykkelse på 2-3 mm, hvorefter detkostes igennem.Asfalteringen sker ved påføring á 2 gange tilfuld dækning med asfaltemulsion, koldflydendeasfalt eller varm asfalt.Asfaltlaget skal herefter beskyttes med udkastningmed cementmørtel C 100/400 i et tyndtsammenhængende lag.Berapning og udkast holdes fugtige nogle døgnog beskyttes mod udtørring af sol og vind.Hvis specialprodukter som f.eks. grundmurspladeranvendes, skal montagen udføres sombeskrevet i den pågældende leverandørs anvisninger.Det skal samtidig sikres, at løsningener robust samt forbliver tæt over tid.Over terræn overfl adebehandles Leca ® blokkenehelt traditionelt med sokkeltætning ogpuds som beskrevet i brochuren »Leca ® fundamenter«,som kan ses eller downloades påwww.weber.dk/lecaFor at opfylde bygningsreglementets krav tillufttæthed skal kælderydervægge af Leca ®blokprodukter indvendigt altid tætnes omhyggeligt,f.eks. ved pudsning. Dette skyldesblokkenes åbne struktur. Dette arbejde udføressom beskrevet i anvisning »Letklinkerblokke.Overfl adebehandling« fra Blokgruppen (BIB),en gruppe i Dansk Beton. Anvisningen kan sespå hjemmesiden www.blokgruppen.dk.Leca ® kælderydervægge15

Dræning, udvendigisolering og tilfyldningVægdræn og omfangsdræn skal altidudføres for at beskytte kældervæggenemod vandtryk og deraf forårsaget fugtgennemtrængning.Dræningen er beskrevet iDS 436, norm for dræning af bygværker,og SBi-anvisning 224 om fugt i bygninger.www.weber.dk/lecaKlik ind på www.weber.dk/leca og bliv opdateretom den nyeste tilgængelige videnom Leca ® produkterne, anvendelsesmulighederog løsninger.Vægdræn og udvendig varmeisolering kankombineres ved at bruge løs Leca ® 10-20.Leca ® laget skal som drænlag være mindst200 mm tykt op langs væggen og adskilt frajorden med geotekstil. Foroven skal lagetafdækkes med asfaltpap, der udlæggesmed fald udefter. Langs kældervæggenbøjes pappen op og fastklæbes til væggen.Ved den øvrige tilbagefyldning af udgravningenregnes dette udført med sand, somkomprimeres i lag på maks. 300 mm meden pladevibrator på maks. 100 kg.Det færdige terræn skal have tilstrækkeligtfald bort fra bygningen. Normalt anlæggesde nærmeste 3-5 m med fald 1:40, menved fl isebelagte områder kan terrænet anlæggesmed fald 1:50. I skrånende terrænmå bygningen sikres mod tilløb af vand frahøjere liggende områder, f.eks. med afskærendedræn eller grøft.Leca ® letklinker produceres i Danmark af Saint-Gobain Weber A/S, som er en miljøbevidst virksomhed, derer underlagt både intern og ekstern kvalitetskontrol. Saint-Gobain Weber A/S, Leca ® værkerne har: Kvalitetsstyringssystemefter DS/EN ISO 9001:2000, miljøstyringssystem efter DS/EN ISO 14001:2004, energiledelsessystemefter DS 2403:2001.Hensigten med brochuren er at videregive nyttige erfaringer om Leca ® produkternes egenskaber og anvendelse.Informationerne er udarbejdet som forslag til brug for de ansvarlige ved den enkelte opgaves projektering ogudførelse. Saint-Gobain Weber A/S påtager sig ikke ansvar for dimensionering, projektering eller noget juridiskansvar for de vejledende informationer indeholdt i denne brochure.Saint-Gobain Weber A/SEkspeditionRandersvej 75, Hinge8940 Randers SVTlf.: 87 61 02 01Fax: 87 61 02 05E-mail: weber@weber.dkSaint-Gobain Weber A/SLeca ® ByggeinformationSilovej 3, Karlstrup2690 KarlslundeTlf.: 56 18 18 56Fax: 56 18 18 02E-mail: leca@weber.dkwww.weber.dk/leca
