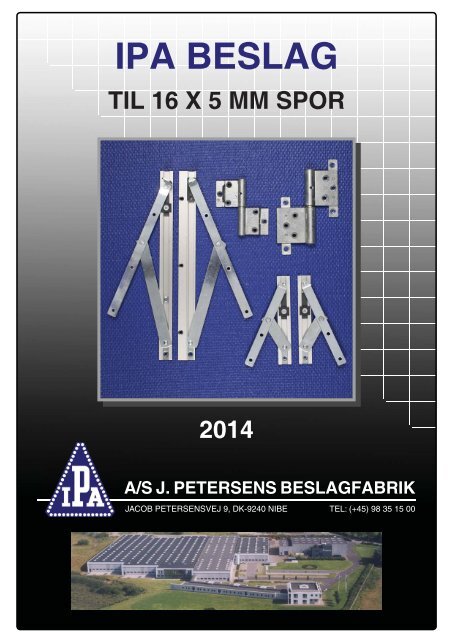

IPA BESLAGTIL 16 X 5 MM SPOR2014A/S J. PETERSENS BESLAGFABRIKJACOB PETERSENSVEJ 9, DK-9240 NIBE TEL: (+45) 98 35 15 00

3BESLAG TIL 16 X 5 SPORIndholdsfortegnelseSIDETræprofi l 4Forslag - Antal Hængsler 5Forslag - Placering af Hængsler 6BESLAGIPA nr. 61507 - 08 Dørhængsel til topmontering 7IPA nr. 61574 90 mm Vindueshængsel 9IPA nr. 61598 120 mm Dørhængsel 9IPA nr. 62595 Beslag til sidestyret vindue 11 - 12IPA nr. 62506 - 12 Beslag for vendbart vindue - Træ/Alu 13 - 14IPA nr. 62544 - 52 Beslag for vendbart vindue 15 - 16IPA nr. 62562 Sikringsbeslag 15 - 16IPA nr. 62570 - 75 Vinduesglidebeslag 17 - 18IPA nr. 62586 - 87 Vinduesglidebeslag 19 - 20IPA nr. 62588 Vinduesglidebeslag 21 - 22IPA nr. 62536 Sikringsbeslag 23 - 24IPA nr. 62527 Vinduesbremse 25IPA nr. 63511 Dørbremse 26IPA nr. 62222 Støttebeslag 27IPA nr. 63230 Styreklods 27IPA nr. 63508 - 09 Kantrigle 27IPA nr. 21311 - 13 Udskydere 28IPA nr. 21343 - 55 Stormkroge 28IPA nr. 21359 Bøsning 29IPA nr. 21360 Holder 29IPA nr. 21361 - 63 Øskner 29IPA nr. 21381 - 82 Stjerthager 29IPA nr. 21376 Anverfer 30IPA nr. 21370 - 73 Stormkroge 30 - 31IPA nr. 21378 - 79 Stormkroge m/2 huller 30 - 31IPA nr. 21383 - 96 Anverfere 32 - 33IPA nr. 23228 - 38 Greb 34IPA nr. 23615 - 24 Kol vepaskviler 35 - 36IPA nr. 23269 - 70 Slutblik 35 - 36IPA nr. 63252 Slutblik 35 - 36Smøreanvisning 37 - 38

416 X 5 MM SPORMONTERINGSVEJLEDNINGEksempel Træ Profil26516,22,5216,22,55216,28,526

5FORSLAG - ANTAL HÆNGSLERNedenstående skemaer angiver antal hængsler, der foreslås benyttet for forskellige størrelservinduer og døre. Skemaerne er KUN vejledende, da der ved valg af hængsler også skal tageshøjde for brug og vægt af element. Er elementet f.eks. placeret i en offentlig bygning medmange brugere (skole, banegård osv.) anbefaler vi, at der bruges fl ere og evt. større hængsler,end til en privat bolig.Man kan med fordel bruge støttebeslag, hvor dette er muligt.VINDUESHÆNGSLER: Gældende for vindueshængslerne i dette katalog.Alle vindueshængslerne opfylder klasse 9 (60 kg.) iht. DS/EN 1935.Tal i parentes er antal hængsler for vinduer med 3-lags glas.BreddeHøjde500 600 700 8001500 2 (3) 3 (3) 3 (3) 3 (4)1400 2 (3) 3 (3) 3 (3) 3 (4)1300 2 (3) 3 (3) 3 (3) 3 (4)1200 2 (3) 3 (3) 3 (3) 3 (4)1100 2 (3) 3 (3) 3 (3) 3 (3)1000 2 (2) 2 (2) 2 (2) 3 (3)900 2 (2) 2 (2) 2 (2) 3 (3)800 2 (2) 2 (2) 2 (2) 3 (3)700 2 (2) 2 (2) 2 (2)600 2 (2) 2 (2)500 2 (2)DØRHÆNGSLER: Gældende for dørhængslerne i dette katalog.Alle dørhængsler med stål tap opfylder klasse 13 (120 kg.) iht. DS/EN 1935Tilsvarende dørhængsler med messing tap opfylder klasse 11 (80 kg.) iht. DS/EN 1935BreddeHøjde700 800 900 1000 11002600 5 5 52500 5 5 5 52400 4 4 4 5 52300 4 4 4 4 52200 3 3 3 4 42100 3 3 3 3 42000 3 3 3 3 4

6FORSLAG - PLACERING AF HÆNSLERMONTERINGSVEJLEDNING9013013018025025090400250130400130225

7DØRHÆNGSEL til topmonteringIPA nr. 61507-08BBESTILLINGSNR.AIPA NR.MATR.STÅLVENSTREHØJREO.FL.VARMFORZINKETSTANDARDPAKNINGI ÆSKER A 10 STK.A MMB MMPLADE MMSKRUEVÆGT CA. KG / SÆT61507-08VENSTRE61507 1 7 8 87 1 83 54,5 2,5 4,5 0,1261508 1 7 8 87 1 83 41,5 2,5 4,5 0,10MONTERINGSVEJLEDNINGIPA NR. 61507 ANVENDES SAMMEN MED IPA NR. 61597IPA NR. 61508 ANVENDES SAMMEN MED IPA NR. 61598FIG. 1FIG. 2IPA NR. 61507-08 MONTERES ØVERST I HÆNGSELSSIDEN SOM VISTVEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT IPA PRODUKT-SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.

8VINDUESHÆNGSELIPA nr. 61567 & IPA nr. 61574ACIPA NR.BESTILLINGSNR.MATR.O.FL.BIPA nr. 61567 & IPA nr. 61574MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:26SIDEKARM OGOVERKARM16.25STÅL F. ST. TAPSTÅL F. M. TAPSK. HJ. VENSTRESK. HJ. HØJREVARMFORZINKETINDUSTRIPAKNINGI ÆSKER A 50 STK.A MMB MMC MMPLADE MMTAP MMSKRUEVÆGT CA. KG / SÆT61567 2 - 3 4 87 2 90 51,5 51,5 2,8 8 4,0 0,1861574 2 3 3 4 87 2 90 38,5 38,5 2,5 8 4,0 0,1716.22.55SIDERAMME OGOVERRAMMEFIG. 2FIG. 2DER ANVENDES SKRUE 4.0.VEDLIGEHOLDELSE:BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VED MONTERING, HEREFTER MIN.1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.

9DØRHÆNGSELIPA nr. 61597-98BCBESTILLINGSNR.AIPA NR.MATR.STÅL F. ST. TAPSTÅL F. M. TAPSK. HJ. VENSTRESK. HJ. HØJREO.FL.VARMFORZINKETINDUSTRIPAKNINGI ÆSKER A 50 STK.A MMB MMC MMPLADE MMBFORSLAG TIL TRÆPROFIL:26IPA nr. 61597-98MONTERINGSVEJLEDNINGSIDEKARM OGOVERKARM16.25TAP MMSKRUEVÆGT CA. KG / SÆT61597 2 - 3 4 87 2 120 54 16 4 9,5 5,0 0,4861598 2 3 3 4 87 2 120 41 16 4 9,5 5,0 0,4316.22.55SIDERAMME OGOVERRAMMEFIG. 1FIG. 2DER ANVENDES SKRUE 5.0.VEDLIGEHOLDELSE:BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VED MONTERING, HEREFTER MIN.1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.

MONTERINGSVEJLEDNING10

VINDUESGLIDEBESLAGTIL SIDESTYRET VINDUEIPA nr. 6259511BABESTILLINGSNR.IPA NR.MATR.STÅLVENSTREHØJREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMB MMC MMSKRUEVÆGT CA. KG / SÆTC62595 1 7 8 21 1 19 29,5 325 4,0 0,55REDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNINGNEDERSTEBESLAGØVERSTEBESLAG625951 SÆTVENSTRE62595

12MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL2616.255FIG. 2VANDRET SNITHÆNGSELSIDE16.22.52BESLAG VIST PÅ NEDERSTE KARMVIST SOM HØJRE BESLAGIPA NR. 62595MAX. VINDUESVÆGT KG 40MIN. RAMMEBREDDE 320MAX. RAMMEBREDDE 820SKRUE 4.0FIG. 328.516.2267°2.5ANG. HØJE VINDUER:DER SKAL GØRES OPMÆRKSOM PÅ, AT SPECIELTVED HØJE OG SMALLE VINDUER KAN DETSKE, AT ØVERSTE OG NEDERSTE GLIDER IKKEBEVÆGER SIG ENS PGA. DEN STORE INDBYRDESAFSTAND. DETTE KAN MEDFØRE AT RAMMENSBEVÆGELSE/FLYTNING BESVÆRLIGGØRES.FIG. 1LODRET SNITMONTERING:1. BESLAGET ANBRINGES I ØVERSTE OG NEDERSTE KARM, SÅLEDES BESLAGET LÆGGER AN MOD SIDEKARMEN,OG SKRUES FAST, SE FIG. 1 OG 2.2. VINDUESRAMMEN SKUBBES NU PÅ PLADS I SVINGARMENE, STYRET AF RAMMENS NOTER OG SKRUES FAST.3. FRIKTIONEN JUSTERES PÅ DET ØVERSTE BESLAG.ØNSKES STØRRE ÅBNINGSVINKEL FLYTTES DET JUSTERBARE STOP I ØVERSTE BESLAGDEL.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VED MONTERING, HEREFTER MIN. 1GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.

BESLAG FORVENDBART VINDUEIPA nr. 62506-12, IPA nr. 62562 & IPA nr. 6215513BESTILLINGSNR.IPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 1 SÆTA MMB MMINDV. KARM MMSKRUEVÆGT CA. KG / SÆT62506 1 0 21 1 18 744 744-843 4,0 1,44B62507 1 0 21 1 18 844 844-943 4,0 1,6262508 1 0 21 1 18 944 944-1043 4,0 1,801/2 SÆTA62509 1 0 21 1 18 1044 1044-1143 4,0 1,9862510 1 0 21 1 18 1144 1144-1243 4,0 2,1662511 1 0 21 1 18 1244 1244-1343 4,0 2,3462512 1 0 21 1 18 1344 1344-1443 4,0 2,52SKJULT BESLAGJUSTERBAR FRIKTIONSVINGER 170 0 UDENFOR FACADENSVINGER FRI AF GARDIN OG KARMELOKSEREDE ALUMINIUMS SKINNERBESTILLINGSNR.REDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNINGAIPA NR.MATR.STÅLVENSTREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 20 STK.A MMSKRUEVÆGT CA. KG / STK.62562 1 7 21 1 170 3,5 0,08SIKRINGSBESLAGIPA NR. 62562ABIPA NR.BESTILLINGSNR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 25 STK.A MMB MMSKRUEVÆGT CA. KG / STK.GEVINDPLADEIPA NR. 6215562155 1 0 21 1 80 70 4,0 0,12

14IPA nr. 62506-12 og 62562MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL5426ØVERSTE KARM16.2952.5SIDEKARM16.2ØVERSTE RAMME2SIDERAMMEFIG. 216.216.254BESLAG PÅKARMFIG. 1RAMMEFIG. 3526IPA NR. 62562MONTERING:1. BESLAGET PLACERES I SIDEKARMEN.22.592. GLIDESKINNEN PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.3. KONSOLLET PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.4. RAMMEN SKYDES IND IMELLEM BESLAGENE OG IMOD DEN VINKELBUKKEDEENDE. RAMMEN SKRUES PÅ. FØRST SKRUEN I ØVERSTE VINKEL.5. RAMMEN KAN ÅBNES TIL VILKÅRLIGE VINKLER, OG VED STØRRE ÅBNINGS-VINKLER KAN DER OPNÅS LET FRIKTION VHA. FRIKTIONSSKRUERNE I SIDEN.FRIKTIONEN SKAL VÆRE ENS I BEGGE SIDER. DET SKAL BEMÆRKES AT ÅBNIN-GEN IKKE ER SIKRET VED STØRRE VINDBELASTNING ELLER ANDENPÅVIRKNING.IPA NR.BESLAGL.MMMAX.VÆGT KG62506 744 4562507 844 4562508 944 4562509 1044 4562510 1144 4562511 1244 4562512 1344 45DER ANVENDES DETLÆNGST MULIGE BESLAG6. SIKRINGEN IPA NR. 62562 MONTERES I VENSTRE SIDE, SET INDEFRA, SE FIG. 1.DER ANVENDES SKRUE 4.0.BETJENINGSVEJLEDNING:1. VINDUET ÅBNES TIL SIKRINGSARMEN AUTOMATISK GÅR I INDGREB.2. VINDUET LUKKES CA. 2 CM. SIKRINGSARMEN, SE FIG. 1, BØJES I PILENSRETNING IND MOD FALSEN OG VINDUET ÅBNES SAMTIDIG.3. VINDUET GÅR AUTOMATISK I PUDSESIKRING OG FRIGØRES SOM BESKREVET IPKT. 2.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 37 - 38.

BESLAG FORVENDBART VINDUEIPA nr. 62544-52, IPA nr. 62562 & IPA nr. 6215515BESTILLINGSNR.IPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 1 SÆTA MMB MMINDV. KARM MMSKRUEVÆGT CA. KG / SÆT62544 1 0 21 1 18 544 544-643 4,0 1,0862545 1 0 21 1 18 644 644-743 4,0 1,2662546 1 0 21 1 18 744 744-843 4,0 1,44B62547 1 0 21 1 18 844 844-943 4,0 1,621/2 SÆTA62548 1 0 21 1 18 944 944-1043 4,0 1,8062549 1 0 21 1 18 1044 1044-1143 4,0 1,9862550 1 0 21 1 18 1144 1144-1243 4,0 2,1662551 1 0 21 1 18 1244 1244-1343 4,0 2,3462552 1 0 21 1 18 1344 1344-1443 4,0 2,52SKJULT BESLAGJUSTERBAR FRIKTIONSVINGER 170 0 UDENFOR FACADENSVINGER FRI AF GARDIN OG KARMELOKSEREDE ALUMINIUMS SKINNERBESTILLINGSNR.REDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNINGAIPA NR.MATR.STÅLVENSTREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 20 STK.A MMSKRUEVÆGT CA. KG / STK.62562 1 7 21 1 170 3,5 0,08SIKRINGSBESLAGIPA NR. 62562ABIPA NR.BESTILLINGSNR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 25 STK.A MMB MMSKRUEVÆGT CA. KG / STK.GEVINDPLADEIPA NR. 6215562155 1 0 21 1 80 70 4,0 0,12

16IPA nr. 62544-52 og 62562MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:54FIG. 226OVER KARM16.2552.5FIG. 32SIDEKARM16.2OVER RAMMESIDERAMMEIPA NR. 62562IPA NR.BESLAGL.MMBESLAGPÅ KARMFIG. 1MAX.VÆGT KG62544 544 4562545 644 4562546 744 4562547 844 4562548 944 4562549 1044 4562550 1144 4562551 1244 4562552 1344 45DER ANVENDES DETLÆNGST MULIGE BESLAGRAMMEMONTERING:1. BESLAGET PLACERES I SIDEKARMEN.2. GLIDESKINNEN PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.3. KONSOLLET PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.4. RAMMEN SKYDES IND IMELLEM BESLAGENE OG IMOD DEN VINKEL-BUKKEDE ENDE. RAMMEN SKRUES PÅ. FØRST SKRUEN I ØVERSTEVINKEL.5. RAMMEN KAN ÅBNES TIL VILKÅRLIGE VINKLER, OG VED STØRREÅBNINGSVINKLER KAN DER OPNÅS LET FRIKTION VHA. FRIKTIONS-SKRUERNE I SIDEN. FRIKTIONEN SKAL VÆRE ENS I BEGGE SIDER. DETSKAL BEMÆRKES AT ÅBNINGEN IKKE ER SIKRET VED STØRRE VIND-BELASTNING ELLER ANDEN PÅVIRKNING.6. SIKRINGEN IPA NR. 62562 MONTERES I VENSTRE SIDE, SET INDEFRA, SEFIG. 1.DER ANVENDES SKRUE 4.0.BETJENINGSVEJLEDNING:1. VINDUET ÅBNES TIL SIKRINGSARMEN AUTOMATISK GÅR I INDGREB.2. VINDUET LUKKES CA. 2 CM. SIKRINGSARMEN, SE FIG. 1, BØJES I PILENSRETNING IND MOD FALSEN OG VINDUET ÅBNES SAMTIDIG.3. VINDUET GÅR AUTOMATISK I PUDSESIKRING OG FRIGØRES SOMBESKREVET I PKT. 2.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGENAKTIVERING VED MONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE IØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.16.216.22.558.5 - 92654

VINDUESGLIDEBESLAGMED FRIKTIONIPA nr. 62570-7517BESTILLINGSNR.MATR.O.FL.IPA NR.STÅLUDEN SPECIFIKATIONELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTINDUSTRIPAKNINGI ÆSKER A 25 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆT62570 1 0 21 - 2 19 255 4,0 0,44B62573 1 0 21 - 2 19 445 4,0 0,6462574 1 0 21 1 - 19 703 4,0 1,0262575 1 0 21 1 - 19 152 4,0 0,26SKJULT BESLAGJUSTERBAR FRIKTIONELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMAL TÆTHED1/2 SÆTAREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING62575 62570-74

18IPA nr. 62570-75MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:26VANDRET SNITSIDEKARM OGOVERKARM16.2516.22.55SIDERAMME OGOVERRAMMEFIG. 1FIG. 2IPA NR. 62570 62573 62574 62575MAX. VINDUESVÆGT KG 40 50 70 20MAX. INDV. KARMHØJDE MM 844 1344 1544 294SKRUE 4.0 4.0 4.0 4.0MONTERING:1. SIDE- OG ØVERSTE KARM OG RAMME FORSYNES MED GENNEMGÅENDE NOTER, SE FIG. 1.2. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN. PLACER BESLAGET OP IMODOVERKARMEN. DEN NEDERSTE MONTERINGSSKRUE ISKRUES, BESLAGET ÅBNES, OG DERESTERENDE SKRUER MONTERES. FOR IPA NR. 62574 SKAL STOP TIL GLIDEREN I SKINNENFASTSKRUES GENNEM DET ØVERSTE SKRUEHUL UNDER GLIDEREN.62573: DET KAN VÆLGES AT ISKRUE STOP I ØVERSTE HUL UNDER GLIDEREN, HVIS DERØNSKES MINDRE MAX. ÅBNINGSVINKEL OG DER IKKE STILLES KRAV TIL REDNINGS-ÅBNING.62574: STOP TIL GLIDEREN I SKINNEN FASTSKRUES GENNEM DET ØVERSTE SKRUEHULUNDER GLIDEREN FOR MAX. REDNINGSÅBNING. BRUGES DE ANDRE HULLER ISTOPPET REDUCERES REDNINGSÅBNING OG VÆGTGRÆNSE ØGES:MIDTERSTE HUL: 85 KG - NEDERSTE HUL: 100 KG3. VINDUESRAMMEN SKUBBES NU PÅ PLADS, VED AT RAMMEN SKYDES IND MELLEMBESLAGENE, STYRET AF RAMMENS NOTER, INDTIL RAMMEN GÅR IMOD STOP PÅ BESLAGET,SÅLEDES DER ER 5 MM SPALTE MELLEM KARM OG RAMME, SKRUERNE MONTERES, FØRSTSKRUEN I ØVERSTE VINKEL (IPA NR. 62570-74).4. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUEN I GLIDESKINNEN. FOR AT FÅDET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKAL FRIKTIONEN VÆRE ENS I BEGGESIDER.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 37 - 38.FIG. 3

VINDUESGLIDEBESLAGJUSTERBAR OG MED FRIKTIONIPA nr. 62586-8719ABESTILLINGSNR.IPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETINDUSTRIPAKNINGI ÆSKER A 25 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆTB62586 1 0 21 2 19 306 4,0 0,5362587 1 0 21 2 19 496 4,0 0,741/2 SÆTSKJULT BESLAGJUSTERBAR FRIKTIONJUSTERBAR RAMME HØJDE ± 1.5 MMELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMALTÆTHEDREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING

20IPA nr. 62586-87MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:26VANDRET SNITSIDEKARM OGOVERKARM16.2516.22.55SIDERAMME OGOVERRAMMEFIG. 1FIG. 2IPA NR. 62586 62587MAX. VINDUESVÆGT KG 40 50MAX. INDV. KARMHØJDE MM 844 1344SKRUE 4.0 4.0MONTERING:1. SIDE- OG ØVERSTE KARM OG RAMME FORSYNES MED GENNEMGÅENDENOTER, SE FIG. 1.2. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN. PLACER BESLAGETOP IMOD OVERKARMEN. DEN NEDERSTE MONTERINGSSKRUE ISKRUES,BESLAGET ÅBNES, OG DE RESTERENDE SKRUER MONTERES.FOR IPA NR. 62587 KAN DET VÆLGES AT ISKRUE STOP I ØVERSTE HULUNDER GLIDEREN, HVIS DER ØNSKES MINDRE MAX. ÅBNINGSVINKEL OGDER IKKE STILLES KRAV TIL REDNINGSÅBNING.3. RAMMEN SKYDES IND MELLEM BESLAGENE, STYRET AF RAMMENS NOTER,INDTIL RAMMEN GÅR IMOD STOP PÅ BESLAGET, SÅLEDES DER ER 5 MMSPALTE MELLEM KARM OG RAMME, SKRUERNE MONTERES, FØRST SKRUENI ØVERSTE VINKEL.4. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUEN I GLIDESKIN-NEN. FOR AT FÅ DET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKALFRIKTIONEN VÆRE ENS I BEGGE SIDER.5. RAMMEN KAN JUSTERES ±1.5 MM OP ELLER NED. FØR RAMMEN KANJUSTERES LØSNES DEN NEDERSTE MONTERINGSSKRUE I KARMEN. HEREFTERANVENDES EN TORX20-NØGLE TIL AT DREJE DEN EXCENTRISKE TAP. PÅTAPPEN ER DER ET MÆRKE, SOM VED LEVERING ER INDSTILLET I VANDRETSTILLING, SOM ANGIVER NUL-POSITIONEN. NÅR MÆRKET ER ENTEN I TOPELLER BUND, DVS. LODRET STILLING, ER BESLAGET JUSTERET UD I MAX.POSITION ±1.5 MM. EFTER JUSTERINGEN ER FORETAGET STRAMMES DENNEDERSTE MONTERINGSSKRUE IGEN.EXCENTRISK TAPMÆRKEFIG. 3VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37- 38.

VINDUESGLIDEBESLAGJUSTERBAR OG MED DOBBELT FRIKTIONIPA nr. 6258821ABESTILLINGSNR.MATR.O.FL.IPA NR.STÅLUDEN SPECIFIKATIONELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆT62588 1 0 21 1 19 537 4,0 0,76BSKJULT BESLAGJUSTERBAR DOBBELT FRIKTIONJUSTERBAR RAMME HØJDEELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMALTÆTHED1/2 SÆTREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING

22IPA nr. 62588MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:26SIDEKARM OGOVERKARM16.2516.22.55SIDERAMME OGOVERRAMMEFIG. 1FIG. 2IPA NR. 62588MAX. VINDUESVÆGT KG 50MAX. INDV. KARMHØJDE MM 1144SKRUE 4.0MONTERING:1. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN.PLACER BESLAGET OP IMOD OVERKARMEN. DEN NEDERSTEMONTERINGSSKRUE ISKRUES, BESLAGET ÅBNES OG DE RESTE-RENDE SKRUER ISKRUES.2 RAMMEN SKYDES IND IMELLEM BESLAGENE OG IMOD DENVINKELBUKKEDE ENDE. SKRUERNE MONTERES, FØRST SKRU-EN I ØVERSTE VINKEL.3. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUERNEI GLIDESKINNEN. JUSTERINGEN FORETAGES SÅLEDES, AT DENØVERSTE GLIDER FØRST BEVÆGER SIG NED PÅ STOPPET. FORAT FÅ DET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKALFRIKTIONEN VÆRE ENS I BEGGE SIDER.4. RAMMEN KAN JUSTERES ±1.5 MM OP ELLER NED. FØR RAMMENKAN JUSTERES LØSNES DEN NEDERSTE MONTERINGSSKRUE IKARMEN. HEREFTER ANVENDES EN TORX20-NØGLE TIL ATDREJE DEN EXCENTRISKE TAP. PÅ TAPPEN ER DER ET MÆRKE,SOM VED LEVERING ER INDSTILLET I VANDRET STILLING, SOMANGIVER NUL-POSITIONEN. NÅR MÆRKET ER ENTEN I TOPELLER BUND, DVS. LODRET STILLING, ER BESLAGET JUSTERETUD I MAX. POSITION ±1.5 MM. EFTER JUSTERINGEN ER FORE-TAGET STRAMMES DEN NEDERSTE MONTERINGSSKRUE IGEN.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGENAKTIVERING VED MONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE IØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.EXCENTRISK TAPMÆRKEFIG. 3

23SIKRINGSBESLAGIPA nr. 62536BESTILLINGSNR.AIPA NR.MATR.STÅLVENSTREHØJREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMSKRUEVÆGT CA. KG / SÆT1 SÆTHØJRE62536 1 7 8 21 1 92 4,0 0,06

24IPA nr. 62536MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL26MÆRKESIDEKARM16.2516.22.55X + 86SIDERAMMERAMMEXFIG. 2IPA NR. 62536BUNDKARMFIG. 1VIST SOM HØJRE(SET UDEFRA)SIDEKARMSIKRINGSBESLAGET KAN BRUGES TIL BÅDE TOPHÆNGTE/TOPSTYREDE SAMT SIDEHÆNGTE/SIDESTYREDE VINDUER.TIL DE TOPHÆNGTE/TOPSTYREDE PLACERES BESLAGDELEN MED SIKRINGSARMEN NEDERST I SIDEKARMEN OGTAPPLADEN TILSVARENDE PÅ SIDERAMMEN. TIL DE SIDEHÆNGTE/SIDESTYREDE PLACERES BESLAGDELEN MEDSIKRINGSARMEN I ØVERSTE KARM, MODSAT HÆNGSELSSIDEN OG TAPPLADEN TILSVARENDE PÅ ØVERSTE RAMME.MÅLET X ER VALGFRIT. FOR TOPHÆNGTE/TOPSTYREDE VINDUER SKAL X DOG MIN. VÆRE 7 MM. VED STØRRE XFÅS STØRRE ÅBNING.VIGTIGT: TAPPEN PÅ VINDUESRAMMEN SKAL MONTERES SÅLEDES, AT DEN ER UD FOR MÆRKET PÅSIKRINGSARMEN VED LUKNING AF VINDUET.BETJENINGSVEJLEDNING:1. VINDUET ÅBNES TIL SIKRINGSARMEN ER I INDGREB.2. VINDUET LUKKES CA. 2 CM.3. SIKRINGSARMEN PÅVIRKES I PILENS RETNING, SAMTIDIG MED AT VINDUET ÅBNES.4. VINDUET LUKKES, OG SIKRINGSARMEN GÅR I INDGREB NÆSTE GANG VINDUET ÅBNES.DER ANVENDES SKRUE 4,0VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. FUNKTIONSAFPRØVES MED MELLEMRUM. BESLAGET SMØRES MED OLIE ELLER FEDTVED OMDREJNINGSPUNKTET EFTER BEHOV, DOG MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGE-HOLDELSE PÅ SIDE 37 - 38.

25VINDUESBREMSEIPA nr. 62527BESTILLINGSNR.ABIPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 25 STK.A MMB MMMATERIALE ARM MMSKRUEVÆGT CA. KG / SÆT62527 1 0 21 1 19 274 17 x 3 4,0 0,14SKJULT BESLAGTILLADER ÅBNING INDTIL 100°FRIKTION I ALLE STILLINGERSTILBAR FRIKTIONELOKSERET ALUMINIUMSPROFILIPA nr. 62527MONTERINGSVEJLEDNING100 274FORSLAG TIL TRÆPROFIL26OVERKARM16,25135STILBAR FRIKTION16,22.5530FIG. 1OVERRAMMEFIG. 2FIG. 3VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDERGENTAGEN AKTIVERING VED MONTERING, HEREFTERMIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 37 - 38.

26DØRBREMSEIPA nr. 63511ABIPA NR.BESTILLINGSNR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 10 STK.63511 1 0 21 1 19 414 17 x 3 4,0 0,22A MMB MMMATERIALE ARM MMSKRUEVÆGT CA. KG / SÆTSKJULT BESLAGTILLADER ÅBNING INDTIL 100°FRIKTION I ALLE STILLINGERSTILBAR FRIKTIONELOKSERET ALUMINIUMSPROFILIPA nr. 63511MONTERINGSVEJLEDNING250 41426FORSLAG TIL TRÆPROFIL20030FIG. 1STILBARFRIKTIONOVERKARM16.216.22.555DØR / OVERRAMMEFIG. 2FIG. 3VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDERGENTAGEN AKTIVERING VED MONTERING, HEREFTERMIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 37 - 38.

27TILBEHØRCBAABSTØTTEBESLAGIPA NR. 62222CSTYREKLODSIPA NR. 63230BESTILLINGSNR.IPA NR.MATR.ALUMINIUMPLASTUDEN SPECIFIKATIONOVERFL.ELOKSERETGRÅSTANDARD PAKNINGI ÆSKER Á 20 STK.STANDARD PAKNINGI ÆSKER Á 25 STK.A MMB MMC MMSKRUEHULLER MMSKRUEVÆGT CA. KG / STK.62222 0 - 0 00 - - 1 70 16 12 5 - 0,0563230 - 9 0 - 54 1 - 42 20 10 - 4,0 0,04BKANTRIGLEIPA NR. 63508-09ABESTILLINGSNR.IPA NR.MATR.STÅL/ALUMINIUMSK. HJØRNERO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 10 STK.A MMB MMTYKKELSE MMRIGLE MMFREMSPRINGRIGLE MMSKRUEVÆGT CA. KG / STK.63508 1 5 21 1 128 19 6 8,5 X 2,5 15 3,5 0,0463509 1 5 21 1 128 19 6 8,5 X 2,5 20 3,5 0,04

28MONTERINGSVEJLEDNINGTILBEHØRUDSKYDEREBESTILLINGSNR.AIPA NR. 21311-13IPA NR.MATR.STÅLUDEN SPECIFIKATIONOVERFLADEELFORZ. / HVIDELFORZINKETELFORZ. GULSTANDARDPAKNINGI ÆSKER A 10 STK.A MMMATERIALE MMSKRUEVÆGT CA. KG / STK.21311 1 0 06 21 25 1 220 15X4 4,0 0,1721313 1 0 06 21 25 1 310 15X4 4,0 0,21RASLEFRI STORMKROGEBESTILLINGSNR.MATR.OVERFLADEAIPA NR.STÅLUDEN SPECIFIKATIONELFORZ. / HVIDELFORZ. GULVARMFORZINKETSTANDARDPAKNINGI ÆSKER A 25 STK.LØSEA MMTYKKELSE MMVÆGT CA. KG / 100 STK.21343 1 0 06 25 87 1 - 105 6 5,021345 1 0 06 25 87 1 - 155 6 6,421347 1 0 06 25 87 1 - 210 6 7,521349 1 0 06 25 87 1 - 260 6 8,821351 1 0 06 25 87 1 - 310 6 10,021353 1 0 06 25 87 1 - 390 6 11,821355 1 0 06 - 87 1 - 470 6 13,521357 1 0 - - 87 - 3 625 8 36,6IPA NR. 21343-57

29TILBEHØRBØSNING OG HOLDERBESTILLINGSNR.BABAIPA NR.MATR.PLASTUDEN SPECIFIKATIONGRÅO.FL.HVIDSTANDARDPAKNINGI ÆSKER A 25 STK.STANDARDPAKNINGI ÆSKER A 100 STK.A MMB MMSKRUEVÆGT CA. KG / 100 STK.IPA NR. 21359 IPA NR. 2136021359 9 0 - 56 - 1 18,5 9,5 - 0,1021360 9 0 54 56 1 - 19,0 12,0 3,5 0,19ØSKNER OG VINDUESSØMBESTILLINGSNR.AIPA NR. 21361-63IPA NR.MATR.STÅLUDEN SPECIFIKATIONOVERFLADEELFORZ. / HVIDELFORZINKETELFORZ. GULVARMFORZINKETSTANDARDPAKNINGI POSER A 25 STK.STANDARDPAKNINGI ÆSKER A 100 STK.STANDARDPAKNINGI ÆSKER A 1 KGA MMØJE INDV. MMTYKKELSE MMVÆGT CA. KG / 100 STK.21361 1 0 - 21 25 - - 1 - 25 8 4,0 0,6AIPA NR. 2136921363 1 0 06 21 25 87 1 - - 25 8 4,7 0,821369 1 0 06 21 25 - - - 1 25 - 2,5 0,1STJERTHAGEBBESTILLINGSNR.AIPA NR. 21381ABIPA NR. 21382IPA NR.2138121382STÅLMATR.MESSINGUDEN SPECIFIKATIONELFORZ. / HVIDOVERFLADEELFORZINKETELFORZ. GULPOLERETSTANDARDPAKNINGI ÆSKER A 50 STK.STANDARDPAKNINGI ÆSKER A 100 STK.INDUSTRIPAKNINGI ÆSKER A 100 STK.INDUSTRIPAKNINGI ÆSKER A 250 STK.1 - 0 06 21 25 - - 1 - 2- 6 0 - - - 85 1 - 2 -1 - 0 06 - - - - - - 21 - 0 - 21 25 - 1 - - 2A MMB MMTAP MMHUL MMVÆGT CA. KG / 100 STK.28 47 5,5 3,5 0,7513,3 34 5,6 3,5 1,4

30STORMKROGE & ANVERFERMONTERINGSVEJLEDNINGIPA nr. 21370 - 79IPA NR. 21376IPA NR. 21371IPA NR. 21370 &21372-73IPA NR. 21378 IPA NR. 21379ABSTORMKROGE OG ANVERFERBESTILLINGSNR.MATR.OVERFLADEIPA NR.ZINKLEGERINGSTÅLMESSINGUDEN SPECIFIKATIONELFORZ. / HVIDELFORZINKETELFORZ. GULPOLERETSTANDARDPAKNINGI ÆSKER A 50 STK.STANDARDPAKNINGI ÆSKER A 100 STK.INDUSTRIPAKNINGI ÆSKER A 100 STK.INDUSTRIPAKNINGI ÆSKER A 250 STK.A MMB MMHUL FOR TAP MMVÆGT CA. KG / 100 STK.AB21370 0 - - 0 06 21 25 - - - - 2 130 95 6 5,021371 0 - - 0 06 21 25 - - - - 2 130 95 6 6,0- 1 - 0 06 21 25 - 1 - - -21372 - 1 - 0 - 21 25 - - - - 2 130 95 6 5,0- - 6 0 - - - 85 1 - 2 -21373 - 1 - 0 06 21 25 - 1 - - 2 170 140 6 6,021376- 1 - 0 06 21 25 - - 1 - -- 1 - 0 - 21 - - - - - 254 27 6 1,3213780 - - 0 - - 25 - 1 - - -0 - - 0 06 21 25 - - - - 2120 93 6 4,8213790 - - 0 - 21 25 - 1 - - -0 - - 0 06 21 25 - - - - 2120 93 6 5,6

31IPA nr. 21370 - 73 & 21378 - 79MONTERINGSVEJLEDNINGMIN. 25MIN. 25FORBORINGFOR ØSKEN5FIG. 1IPA NR. 21381MAX. 20FIG. 2IPA NR. 21372 MED 21381FIG. 3IPA NR. 21378 MED 21381FORBORINGFOR ØSKENMIN. 25MIN. 2522285FIG. 4IPA NR. 21382MAX. 20FIG. 5IPA NR. 21371 MED 21382FIG. 6IPA NR. 21379 MED 21382

32ANVERFEREMONTERINGSVEJLEDNINGIPA nr. 21383 - 96AIPA nr. 21383-86IPA nr. 21385IPA nr. 21388IPA nr. 21389BIPA nr. 21390-91IPA nr. 21392IPA nr. 21393+96IPA nr. 21394BESTILLINGSNR.MATR.OVERFLADEIPA NR.STÅLMESSINGUDEN SPECIFIKATIONELFORZ. / HVIDFOSF. BRUNELFORZINKETELFORZ. GULPOLERETSTANDARDPAKNINGI ÆSKER A 25 STK.STANDARDPAKNINGI ÆSKER A 50 STK.INDUSTRIPAKNINGI ÆSKER A 200 STK.INDUSTRIPAKNINGI ÆSKER A 500 STK.A MMB MMM5 ØJESKRUEGEVIND MMSKRUEVÆGT CA.KG / 100 STK.21383 1 - 0 - - 21 25 - - - - 2 24 50 3,5 M5x20 4,0213851 - 0 06 - 21 25 - - 1 - -1 - 0 06 - - 25 - - - - 228 50 3,5 - 4,0213861 - 0 06 - 21 25 - - 1 - -1 - 0 - - 21 25 - - - - 228 50 3,5 M5x15 5,0213881 - 0 06 - 21 25 - - 1 - -1 - 0 - - 21 25 - - - - 221 50 3,5 - 4,0213891 - 0 06 - 21 25 - - 1 - -1 - 0 - - 21 25 - - - - 224 50 3,5 - 4,621390 1 - 0 - - 21 25 - - - - 2 24 50 3,5 - 3,81 - 0 06 12 21 25 - - 1 - -21391 1 - 0 06 - 21 25 - - - - 2 28 50 3,5 - 4,00- 6 0 - - - - 85 - 1 2 -21392 1 - 0 - - 21 25 - 1 - - - 28 50 3,5 - 4,40213931 - 0 06 12 21 25 - - 1 - -1 - 0 06 - 21 25 - - - - 228 50 3,5 M5x20 4,4021394 1 - 0 - - 21 25 - 1 - - - 28 50 3,5 M5x20 5,0021396 1 - 0 06 - 21 25 - - - - 2 24 50 3,5 M5x20 5,00

33IPA nr. 21383 - 96MONTERINGSVEJLEDNINGANVERFER MED ØSKENANVERFER MED SKRUEPLADESIDERAMMESIDEKARMSIDERAMMESIDEKARMSIDEKARMSIDEKARMAA121.52214121.5222814SIDERAMMESIDERAMMEFIG. 1IPA NR. 21385 + 21388-92FIG. 2IPA NR. 21383 + 21386 + 21393-96IPA NR.2138521391-9221388 21389 21390 21383+962138621393-94A MM 24 19 11 20 18 22MONTERING:1. MONTÉR KNASTEN 1 , PÅ KARMSIDEN I DEN ØNSKEDE HØJDE.2. IPA NR. 21385 + 21388-92: MÅL PRÆCIST UD PÅ RAMMEN FOR ANVERFER MED ØSKEN 2 .BOR FOR TIL ØSKEN. ISKRU ANVERFER MED ØSKEN.IPA NR. 21383 + 21386 + 21393-96: MÅL PRÆCIST UD PÅ RAMMEN FOR ANVERFER MED SKRUEPLADE 3 .FORBOR FOR ØSKEN. MARKÉR DE 2 SKRUEHULLER I SKRUEPLADENPÅ RAMMEN. BOR FOR. SKRU ANVERFER MED SKRUEPLADE FAST.

34GREBMONTERINGSVEJLEDNINGTIL KOLVEPASKVILERGREBBESTILLINGSNR.IPA NR.MATR.METALLEGERINGVENSTREHØJREOVERFL.MATFORCROMETFORCROMETSTANDARDPAKNINGI ÆSKER Á 10 STK.TAP MMHULAFSTAND MMTAPLÆNGDE MMHULLER FOR LINSEH. MASK.SKRUER MMVÆGT CA. KG / STK.23228-29+33-34HØJRE23228 0 7 8 80 - 1 8 42 43 5 0,1523229 0 7 8 - 81 1 8 42 43 5 0,1523233 0 7 8 80 - 1 7 42 43 5 0,1523234 0 7 8 - 81 1 7 42 43 5 0,15BØRNESPÆRREBESTILLINGSNR.MATR.OVERFL.IPA NR.STÅLUDEN SPECIFIKATIONMATFORCROMETFORCROMETSTANDARDPAKNINGI ÆSKER Á 5 STK.HUL MM23238 1 0 80 81 1 8 X 823238TIL GREB 23228-29+33-34

35KOLVEPASKVILERIPA nr. 23615-24 & Slutblik12 MM KOLVEFREMSPRINGBESTILLINGSNR.IPA NR.MATR.STÅLSK. HJØRNEROVERFL.ELFORSINKETSTANDARD PAKNING IÆSKER Á 10 STK.A MMB MMDORNMÅL MMTIL TAP MMC MMD MMBREDDE STOLPE MMTYKKELSE STOLPE MMSKRUEVÆGT CA. KG. / STK.23615 1 6 21 1 600 300 28 8 66 37 16 2,5 4,0 0,30AC23616 1 6 21 1 720 360 28 8 66 37 16 2,5 4,0 0,3523617 1 6 21 1 820 410 28 8 66 37 16 2,5 4,0 0,4023618 1 6 21 1 920 460 28 8 66 37 16 2,5 4,0 0,4523619 1 6 21 1 1020 510 28 8 66 37 16 2,5 4,0 0,5023620 1 6 21 1 1120 560 28 8 66 37 16 2,5 4,0 0,55B23621 1 6 21 1 1220 610 28 8 66 37 16 2,5 4,0 0,6023622 1 6 21 1 1320 660 28 8 66 37 16 2,5 4,0 0,6523623 1 6 21 1 1420 710 28 8 66 37 16 2,5 4,0 0,7023624 1 6 21 1 1400 700 28 8 66 37 16 2,5 4,0 0,75BD23701-24SKJULT BESLAGTILBAGELØBSSIKRETKAN OGSÅ BRUGES TIL TOPSTYREDE VINDUERSLUTBLIKASLUTBLIKIPA NR. 23269BSLUTBLIKIPA NR. 63252ABCASLUTBLIKIPA NR. 23270IPA NR.BESTILLINGSNR.MATR.STÅLRUSTFRIUDEN SPECIFIKATIONOVERFL.ELFORZINKETUBEHANDLETSTANDARDPAKNING IÆSKER Á 20 STK.STANDARDPAKNING IÆSKER Á 25 STK.INDUSTRIPAKNING IÆASKER Á 100 STK.23269 1 - 0 21 - 1 - 2 46 25 - 7,00 4,0 3,023270 - 8 0 - 86 1 - - 46 38,5 18 1,75 4,0 2,663252 1 - 0 21 - - 1 - 55 50 - 1,50 3,5 2,3A MMB MMC MMMATERIALE MMSKRUEVÆGT CA. KG./100 STK.

36IPA nr. 23615 - 24MONTERINGSVEJLEDNINGIPA NR.LMMAMMBMMDMM23615 600 300 140 1223616 720 360 140 12FORSLAG TIL TRÆPROFIL:26KARM16.223617 820 410 190 1223618 920 460 240 1223619 1020 510 290 12916.22.5523620 1120 560 340 1223621 1220 610 390 1223622 1320 660 440 12RAMME23623 1420 710 490 1223624 1400 700 540 12FIG. 2FIG. 1AFKORTNINGSMULIGHEDER:UDEN BREMSE:130 MM I TOP MED KOLVER UDE.130 MM I BUND MED KOLVER INDE.MED BREMSE I TOP:(FOR TILKOBLING AF OVERGANGSSTYKKE TIL BREMSE SKAL DER AFKORTESMIN. 60 MM AF STOLPEN I TOP)60 - 110 MM I TOP MED KOLVER UDE.130 MM I BUND MED KOLVER INDE.DAMED BREMSE I BUND:(FOR TILKOBLING AF OVERGANGSSTYKKE TIL BREMSE SKAL DER AFKORTESMIN. 60 MM AF STOLPEN I BUND)130 MM I TOP MED KOLVER UDE.60 - 110 MM I BUND MED KOLVER INDE.Ø4.237BIPA NO. 23615 AND 23624:UDEN BREMSE:70 MM I TOP MED KOLVER UDE.70 MM I BUND MED KOLVER INDE.MED BREMSE I TOP:50 MM I TOP MED KOLVER UDE.70 MM I BUND MED KOLVER INDE.6642DORNMÅL 28R80BLMED BREMSE I BUND:70 MM I TOP MED KOLVER UDE.50 MM I BUND MED KOLVER INDE.ASTOLPEBREDDE: 16 MMDER ANVENDES SKRUE 4,0.FIG. 3VEDLIGEHOLDELSE:BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERINGVED MONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGTINFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 37 - 38.IPA NR. 23615-24

37VEDLIGEHOLDELSESMØREANVISNINGIPA NR. 62544-52IPA NR. 62570-74IPA NR. 62586-88IPA NR. 62595IPA NR. 61567IPA NR. 61574IPA NR. 61597-98Alle bygningsdele og bygningskomponenter skal med mellemrum vedligeholdes. Dettegælder således også bygningsbeslag.Hvor ofte man skal foretage smøring og vedligeholdelse, afhænger af brugen og denpåvirkning, som bygningsbeslagene bliver udsat for af vejr og miljø. Desuden må manvære opmærksom på andre faktorer, der medfører korrosionsangreb, f.eks. påvirkningfra ætsende væsker, luftforurening m.m.Beslag anvendt i f.eks. byområder, industriatmosfære, områder med høj trafikintensitetog i saltholdig luft skal således på grund af den relative større korrosionspåvirkningsmøres og vedligeholdes oftere end beslag anvendt, hvor korrosionspåvirkningener mindre.Når man med jævne mellemrum behandler bygningskomponenter udvendigt med maling,males også hængsler og øvrige bygningsbeslag (dog ikke glidere og glideskinner),hvilket medfører en yderligere beskyttelse af beslagene mod korrosion og dermed enforøgelse af beslagenes levetid.Ved anvendelse af værktøjer på monterede beslag må man være opmærksom på, atder herved kan opstå skader i overfl adebelægningen, som det kan være nødvendigt atefterbehandle.Ved montering på fabrikken, samt ved aflevering af byggeri smøres beslageneefter nedenstående anvisninger:Hængsler smøres med syrefri olie under gentagen aktivering. Der kan med fordel anvendesen syrefri fedt. Her vil det være nødvendigt at løfte døren/vinduet af tapstykkerneog påføre fedt direkte på tapperne.Smøring er specielt påkrævet ved hængsler med messingtap. Der smøres efter behov,dog min. 1 gang årligt. Hængselstapper i industripakning er ikke smurt fra IPA’s sideaf hensyn til montegearbejdet, og skal smøres inden afl everingen.Glidebeslag og beslag til vendbare vinduer smøres i alle ledforbindelser under gentagenaktivering, således at smøremidlet vandrer ind mellem de indbyrdes bevægeligearme. Der smøres både udvendigt på ledforbindelserne, og i spalteåbningenFortsættes....IPA NR. 23615 - 24

38VEDLIGEHOLDELSEMONTERINGSVEJLEDNINGSMØREANVISNINGmellem armene. Til dette anvendes en let indtrængende syrefri olie efterfulgt af en langtidsvarende syrefrifedt på spraybasis. Der smøres efter behov, dog min. 1 gang årligt.Glidefl aderne holdes rengjorte for at lette glidefunktionen, ligesom glideskinnerne holdes fri for snavs. Derkan påføres stearin eller tørglidemiddel på glidefl aderne.Glidebeslag smøres ikke i friktionsled, da dette reducerer friktionen.Paskviler og lignende smøres med syrefri olie eller syrefri fedt på spraybasis i låsekassen samt ved rullerne,tapperne eller kolverne under gentagen aktivering. Der smøres efter behov, dog min. 1 gang årligt.I øvrigt skal man være opmærksom på følgende:Messing anløber før eller senere afhængig af atmosfæriske påvirkninger, som regel i en brunlig tone. Hvismessingoverfladen ønskes bevaret, poleres emnerne med passende mellemrum med et messingpudsemiddel.Rustfrit stål kan også anløbe, selv om det sjældent forekommer. Atmosfæriske påvirkninger, syredampe,udtræk af imprægneringsvæsker og andre kemiske påvirkninger kan i mange tilfælde medføre, at ståletsoverfl ade bliver skjoldet og endda fremtræder i en rødlig tone, der minder om rust. Denne anløbne overfl adefjernes let ved brug af de i handel værende rense- og pudsemidler.Lakerede emner skal med mellemrum males. Forinden malingen rengøres beslagene grundigt, og ved forbehandlingenog valg af malingstype følges farve- og lakfabrikanternes anvisninger. Man må i øvrigt sikre,at beslagenes funktion opretholdes efter behandlingen.Eloxeret aluminium rengøres periodisk efter klimaforhold og luftforureningsgrad. Det anbefales, at overfladengnides med klud eller svamp. Der må ikke anvendes smergellærred, ståluld eller soda og andre rense- ogslibemidler indeholdende alkalier eller syre, men kun neutrale opløsningsmidler.I forbindelse med specielle beslag bør man altid spørge IPA.HVIS DU ER I TVIVL, SÅ KONTAKT DIN LOKALE LEVERANDØR ELLER A/S J. PETERSENSBESLAGFABRIK.

NOTEREGNE KOMMENTARER39

A/S J. PETERSENS BESLAGFABRIKJACOB PETERSENSVEJ 9, DK-9240 NIBE TEL.: (+45) 98 35 15 00www.ipabeslag.dkipa@ipabeslag.dkOptrykt 02/2014
