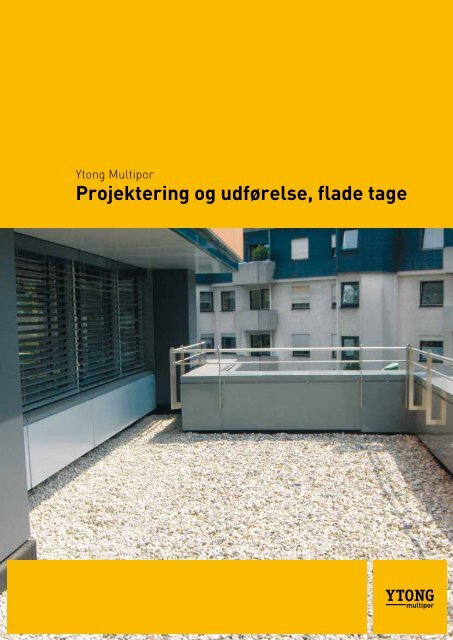

Ytong Multipor Projektering og udførelse, flade tage
- Page 2 and 3: Den optimale løsning til isolering
- Page 4 and 5: Projektering Ytong Multipor Tagisol
- Page 6 and 7: Tagopbygning med 2-lags bitumenhold
- Page 8 and 9: Tagkontruktioner på stål trapez p
- Page 10 and 11: Udførelse Generelt Ytong Multipor
- Page 12: 12 Xella Danmark A/S Helge Nielsens
<strong>Ytong</strong> Multipor<br />
<strong>Projektering</strong> <strong>og</strong> <strong>udførelse</strong>, <strong>flade</strong> <strong>tage</strong>
Den optimale løsning til isolering af tag<br />
<strong>Ytong</strong> Multipor mineralske<br />
isoleringsplader er velegnede<br />
til isolering af en lang række<br />
tagtyper – både <strong>tage</strong> med fald <strong>og</strong><br />
<strong>flade</strong> <strong>tage</strong>.<br />
• Beton<strong>tage</strong><br />
• Letbeton<strong>tage</strong><br />
• Porebeton<strong>tage</strong><br />
• Ståltrapezplade<strong>tage</strong><br />
• Trækonstruktioner<br />
• Metal tagsystemer<br />
<strong>Ytong</strong> Multipor er trykfast <strong>og</strong><br />
kan anvendes både til ubelastede<br />
<strong>og</strong> belastede tagkonstruktioner<br />
• Balkoner <strong>og</strong> terrasser<br />
• Flugtveje<br />
• Parkeringsdæk<br />
• Taghaver<br />
• Grønne <strong>tage</strong><br />
Produktegenskaber<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
er porebetonplader med meget<br />
lav densitet. Den luftfyldte<br />
porestruktur sikrer god isoleringsevne<br />
kombineret med høj<br />
trykstyrke <strong>og</strong> god formfasthed.<br />
Varme fordele<br />
• God varmeisolering<br />
Varmeisoleringsevne λ =<br />
0,045 W/mK.<br />
• Høj trykstyrke<br />
<strong>Ytong</strong> Multipor Isoleringsplader<br />
har en middeltrykstyrke<br />
over 350 kPa.<br />
2<br />
• Formbestandigt<br />
<strong>Ytong</strong> Multipor bevarer<br />
formstabiliteten <strong>og</strong> synker<br />
ikke selv ved høj belastning.<br />
• Ubrændbart<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
kan ikke brande <strong>og</strong><br />
er klassificeret som A1<br />
materiale<br />
• Mineralsk<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
er uorganiske <strong>og</strong><br />
modstandsdygtige overfor<br />
råd <strong>og</strong> svamp.<br />
• Diffusionsåbent<br />
<strong>Ytong</strong> Multpor isoleringspladerer<br />
diffusionsåbne<br />
<strong>og</strong> medvirker derved til at<br />
opretholde et jævnt damptryk<br />
i tagkonstruktionen. Ved<br />
isolering af <strong>Ytong</strong> porebetontag<br />
kan dampspærre<br />
udelades, d<strong>og</strong> ikke i stærkt<br />
fugtbelatede miljøer - fx tag<br />
over svømmehal.<br />
• Behageligt indeklima<br />
Tætte samlinger mindsker<br />
energiforbruget (blow door<br />
test). Varmeakkumuleringsevnen<br />
medvirker til at<br />
opretholde konstant indetemperatur<br />
året rundt.<br />
• Miljøvenligt<br />
<strong>Ytong</strong> Multipor fremstilles af<br />
naturlige råvarer – kalk, cement,<br />
sand <strong>og</strong> vand. Produktionen<br />
sker under maksimal<br />
hensyn<strong>tage</strong>n til naturen <strong>og</strong><br />
ressouceforbruget.<br />
• Godt arbejdsmiljø<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
frigiver ikke skadelige<br />
eller ubehagelige fibre ved<br />
håndtering eller tilpasning.<br />
• Hurtig mon<strong>tage</strong><br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
monteres hurtigt <strong>og</strong><br />
nemt i varm eller kold bitumen,<br />
med klæber eller på<br />
selvklæbende dampspærre.<br />
<strong>Ytong</strong> Multipor kan <strong>og</strong>så<br />
fastgøres mekanisk med<br />
dybler – eller blot fastholdes<br />
med ballast. (Perlegrus,<br />
nøddesten m.m.)<br />
• Gode lydforhold<br />
<strong>Ytong</strong> Multipor påvirker ikke<br />
tagkonstruktionens lyddæmpning<br />
i negativ retning.<br />
Tagdækning<br />
<strong>Ytong</strong> Multipor er velegnet<br />
underlag for de fleste typer<br />
tagdækning – asfaltpap, højpolymer<br />
tagfolie, stålplader m.v.<br />
Tagbeklædningen kan koldklæbes,<br />
varmklæbes eller fastgøres<br />
mekanisk.
<strong>Ytong</strong> Multipor faldopbygnings<br />
system<br />
Til isolering af <strong>flade</strong> <strong>tage</strong> kan<br />
<strong>Ytong</strong> Multipor leveres som et<br />
færdigt tilpasset faldopbyg<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 12<br />
+L1<br />
F 12<br />
+L2<br />
F 16<br />
F 16<br />
F 16<br />
F 12<br />
+L1<br />
F 12<br />
+L2<br />
F 14<br />
+L1<br />
F 14<br />
+L2<br />
F 16<br />
F 12<br />
+L1<br />
F 12<br />
+L2<br />
F 14<br />
+L1<br />
F 14<br />
+L2<br />
F 16<br />
+L1<br />
F 16<br />
+L2<br />
F 16<br />
F 12<br />
+R1<br />
F 12<br />
+R2<br />
F 14<br />
+R1<br />
F 14<br />
+R2<br />
F 16<br />
+R1<br />
F 16<br />
+R2<br />
ningssystem. Ved tykkelser op<br />
til 190 mm lægges de kileskårne<br />
tagplader i et lag – ved større<br />
tykkelser lægges i to eller fl ere<br />
lag med de kileskårne plader i<br />
F 16<br />
F 16<br />
F 16<br />
F 12<br />
+R1<br />
F 12<br />
+R2<br />
F 14<br />
+R1<br />
F 14<br />
+R2<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 12<br />
+R1<br />
F 12<br />
+R2<br />
Modfaldskile: Længdefald max. 1,67%, tværfald max. 5,10%<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
F 16<br />
øverste lag. Pladerne leveres<br />
tildannede <strong>og</strong> nummererede<br />
med mon<strong>tage</strong>tegning.<br />
Tilsvarende leveres modfaldskiler<br />
klar til lægning.<br />
L1<br />
L2<br />
R1<br />
R2<br />
Kileskåret tagisolering.<br />
Plademål 600×390 mm.<br />
Plane plader d = 120, 140, 160, 200 mm.<br />
Fald: 1,0%; 1,7%; 2,0%; 2,5%; 3,3%; 5,0%<br />
Mon<strong>tage</strong> af <strong>Ytong</strong> Multipor<br />
3
<strong>Projektering</strong><br />
<strong>Ytong</strong> Multipor Tagisolering kan anvendes på de<br />
fleste tagtyper fx betontag, krydsfiner på spær<br />
eller åse, ståltrapezplader på spær eller åse <strong>og</strong><br />
<strong>Ytong</strong> <strong>tage</strong>lementer.<br />
Fastgørelse af <strong>Ytong</strong> Multipor isoleringsplader<br />
4<br />
Lægning af <strong>Ytong</strong><br />
Multipor<br />
på bitumendampspærre<br />
til<br />
opvarmning<br />
i varm bitumen<br />
på bitumenholdig<br />
dampspærre<br />
i flydende<br />
dampspærre/<br />
klæber<br />
i Multipor Letmørtel<br />
med PUK isoleringsklæber<br />
på bitumendampspærre<br />
i et 1. tætningslag i<br />
varm bitumen<br />
i et koldklæbet 1.<br />
tætningslag<br />
med højpolymer<br />
tagfolie, ballastet<br />
med højpolymer<br />
tagfolie, mekanisk<br />
fastgjort<br />
med fuldklæbet, højpolymer<br />
tagfolie<br />
Jernbeton Porebeton Stål trapezplader Træ Specialkonstruktion<br />
ståltag<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
Specialkonstruktion<br />
parkeringsdæk<br />
•<br />
•<br />
•<br />
•<br />
•
Tagkonstruktioner på beton<br />
På tagkonstruktioner af beton skal der udlægges<br />
dampsspærre – enten i form af en damptæt bane<br />
vare eller en flydende, cementbaseret fugtspærre.<br />
Ved tunge tagbelægninger – fx fliser eller perle<br />
grus – kan <strong>Ytong</strong> Multipor lægges uden særlig<br />
fastgørelse. Ved lette tagbelægniner – fx asfaltpap<br />
– fastgøres <strong>Ytong</strong> Multipor med bitumenklæber.<br />
Tagopbygning med 1-lags højpolymer vandtætning <strong>og</strong> flisebelægning<br />
Tagopbygning med 1-lags højpolymer vandtætning <strong>og</strong> perlegrus<br />
Flisebelægning<br />
Perlegrus, korn 4/8<br />
Fibertex dug<br />
Fastmembran, højpolymer<br />
Fibertex dug<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre<br />
Afretning<br />
Betondæk<br />
Nøddegrus, 16/32<br />
Fibertex dug<br />
Fugtmembran, højpolymer<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre<br />
Afretning<br />
Betondæk<br />
Mon<strong>tage</strong> af <strong>Ytong</strong> Multipor<br />
5
Tagopbygning med 2-lags bitumenholdig vandtætning – klæbet<br />
Tagopbygning med 2-lags bitumenholdig vandtætning – klæbet<br />
Tagopbygning til belastet tag med 2-lags bitumenholdig vandtætning<br />
Tagopbygning til belastet tag med 2-lags bitumenholdig vandtætning<br />
6<br />
2. Asfalt e.l.<br />
1. Bitumen<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre<br />
Afretning<br />
Betondæk<br />
2. Asfalt<br />
1. Bitumen<br />
<strong>Ytong</strong> Multipor<br />
Flydende dampspærre<br />
Betondæk<br />
Slidlag<br />
Trykfordelende lag, armeret<br />
Glidelag, fx PE folie<br />
2. Bitumen<br />
1. Varm bitumen<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre<br />
Afretning<br />
Betondæk<br />
Kørebelægning<br />
Grus<br />
Fibertex dug<br />
2. Bitumen pap<br />
1. Bitumen pap<br />
<strong>Ytong</strong> Multipor<br />
Varm bitumen<br />
Dampspærre<br />
Afretning<br />
Betondæk
Tagkontruktioner på porebeton<br />
Ved isolering af <strong>Ytong</strong> porebeton tag med <strong>Ytong</strong><br />
Multipor kan dampspærrende lag undlades.<br />
<strong>Ytong</strong> Multipor fastgøres i Multipor Letmørtel.<br />
Tagopbygning med 2-lags asfaltpap for dækning<br />
Tagopbygning med 1-lags højpolymen tagfolie<br />
Tagopbygning med metaltagssystem<br />
Asfaltpap<br />
Undertagpap<br />
<strong>Ytong</strong> Multipor<br />
Multipor Letmørtel<br />
<strong>Ytong</strong> Tagelementer<br />
Tagfolie<br />
Mekanisk fastgørelse<br />
<strong>Ytong</strong> Multipor<br />
Multipor Letmørtel<br />
<strong>Ytong</strong> <strong>tage</strong>lementer<br />
Metal tagdækning<br />
Tætningsystem<br />
Fastgørelse i skinner<br />
Tagdækningsskinne<br />
<strong>Ytong</strong> Multipor<br />
Multipor Letmørtel<br />
<strong>Ytong</strong> Tagelementer<br />
Mon<strong>tage</strong> af <strong>Ytong</strong> Multipor<br />
7
Tagkontruktioner på stål trapez profiler<br />
Ved isolering af stål trapez tag med <strong>Ytong</strong> Multipor<br />
skal der først udlægges et velegnet, plant plade<br />
underlag fx.<br />
Ved mekanisk fastgjort tagdækning:<br />
• Et lag Fermacell fibergipsplade, min. 10 mm<br />
Ved klæbet tagdækning:<br />
• Et lag Fermacell Powerpanel H 2 O, 12,5 mm<br />
• Min. 120 mm Multipor fastholdt med Ejot beslag<br />
Tagopbygning med 1-lags højpolymen tagfolie<br />
Tagopbygning med 2-lags asfaltpap tagdækning<br />
8<br />
Tagfolie<br />
Mekanisk fastgørelse<br />
Stål trapez tag<br />
Dampspærre<br />
Fermacell Fibergipsplader<br />
<strong>Ytong</strong> Multipor min. 120 mm<br />
Klæber<br />
2. Asfaltpap<br />
Mekanisk fastgørelse<br />
1. Underpap<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre<br />
Fermacell Powerpanel H 2 O<br />
Stål trapez tag
Tagkontruktioner på træ<br />
Der indbygges dampsspærre iht. banevare leve<br />
randørens anvisninger. <strong>Ytong</strong> Multipor fastgøres i<br />
flydende, cementbaseret fugtspærre, der samtidig<br />
fungere som dampspærre.<br />
Tagopbygning med 1-lags højpolymen tagfolie<br />
Tagopbygning med asfaltpap<br />
Tagopbygning med tagdækningssystem i metal<br />
Metalisk fastgørelse<br />
Tagfolie<br />
Fibertex dug<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre/klæber<br />
Krydsfiner<br />
Spær<br />
Asfaltpap<br />
Underpap<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre/klæber<br />
Krydsfiner<br />
Spær<br />
Metaltag<br />
Tætningslag<br />
Fastgørelse<br />
Metal tagskinne<br />
<strong>Ytong</strong> Multipor<br />
Dampspærre/klæber<br />
Krydsfiner<br />
Spær<br />
Mon<strong>tage</strong> af <strong>Ytong</strong> Multipor<br />
9
Udførelse<br />
Generelt<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
leveres <strong>og</strong> opbevares på plant<br />
<strong>og</strong> jævnt underlag. Pladerne<br />
leveres på paller indpakkede i<br />
folie <strong>og</strong> bør først udpakkes, når<br />
de monteres. Udpakkede plader<br />
skal tildækkes for at beskytte<br />
mod fugt. Multipor Letmørtel<br />
opbevares ligeledes tørt <strong>og</strong><br />
frostfrit.<br />
Underlaget rettes af jf. projektbeskrivelse.<br />
10<br />
Montering<br />
<strong>Ytong</strong> Multipor fastgøres jf.<br />
skema side 5.<br />
Tilpasning<br />
<strong>Ytong</strong> Multipor isoleringsplader<br />
er uarmerede <strong>og</strong> tilpasses nemt<br />
på alle sider med håndsav.<br />
Sikkerhed<br />
Ved tilskæring af <strong>Ytong</strong> Multipor<br />
med skærende eller slibende<br />
værktøj anvendes maske med<br />
filter til finstøv. Ved oprøring af<br />
letmørtel anvendes beskyttelsesbriller.
Detaljer, forslag til afslutninger<br />
<strong>Ytong</strong> Multipor<br />
<strong>Ytong</strong> Multipor <strong>Ytong</strong> Multipor<br />
<strong>Ytong</strong> Multipor Anschlusskeil<br />
<strong>Ytong</strong> Multipor<br />
<strong>Ytong</strong> Multipor<br />
<strong>Ytong</strong> Multipor<br />
Mon<strong>tage</strong> af <strong>Ytong</strong> Multipor<br />
11
12<br />
Xella Danmark A/S<br />
Helge Nielsens Allé 7, 3C + 3G<br />
8723 Løsning<br />
Telefon.: 75 89 50 66<br />
Fax: 75 89 60 30<br />
www.xella.dk<br />
September 2009<br />
YTONG ® is a registered trademark of the Xella Group<br />
DEVISION 102244_463
