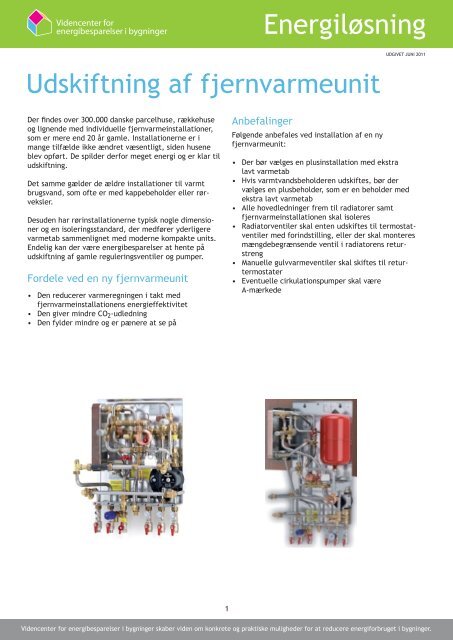

Udskiftning af fjernvarmeunit pdf - Videncenter for energibesparelser ...

Udskiftning af fjernvarmeunitEnergibesparelserMan kan inddele anlæggene i dag i tre typer:1. Ældre installation2. Nyere unit3. Plusinstallation.Ved en ældre installation forstås en installation opbyggetpå stedet. Denne type installation blev anvendtfrem til ca. 1990.Direkte tilslutningsanlæg inkl. vandvarmerEnergiforbedrede tiltagEn nyere unit er en samlet enhed, som er installeret påvæg eller i skab. En nyere unit er typisk anvendt efter1990.Der er besparelser at hente ved at gå fra ’Ældre installation’til ’Nyere unit’ eller til ’Plusinstallation’, ligesomen ’Nyere unit’ med fordel kan erstattes med en’Plusinstallation’.Indirekte tilslutningsanlæg inkl. vandvarmerEnergiforbedrede tiltagEksisterendeanlægNyere unitPlusinstallationEnergi- og afkølingsbesparelseri kWh pr. årEksisterendeanlægNyere unitPlusinstallationEnergi- og afkølingsbesparelseri kWh pr. årÆldre fjernvarmeinstallation(opbyggetpå stedet, anvendtfrem til ca. 1990)Nyere unit (samletenhed, anvendtefter ca. 1990)PlusinstallationÆldre fjernvarmeinstallation1.181 1.512(opbyggetpå stedet, anvendt1.5722.193frem til ca. 1990)Nyere unit (samlet331 enhed, anvendt622efter ca. 1990)PlusinstallationForudsætningVed at gå et eller to trin op i effektivitetsniveau opnåsbåde varmetabs- og afkølingsmæssige besparelser.Tilslutningsprincippet indgår i besparelserne, da direkteanlæg typisk har mindre rørføring og dermed mindrevarmetab.For direkte anlæg vurderes følgende varmetab:• Ældre installationer:1.500 kWh/år• Nyere unit:500 kWh/år• Plusinstallation (optimeret unit): 350 kWh/år.For indirekte anlæg vurderes:• Ældre installationer:2.500 kWh/år• Nyere unit:1.200 kWh/år• Plusinstallation (optimeret unit): 850 kWh/år.Med hensyn til opvarmning af varmt brugsvand er derregnet med et skønnet gennemsnit af varmetabet forbeholdere og brugsvandsveksler.Afkølingsmæssige forbedringer, der svarer til 2-4 ºC fordirekte anlæg og 3-6 ºC for indirekte anlæg, er indenforrækkevidde. Besparelsen udgør 90,5 kWh/°C (forbedretafkøling).1 liter olie = 8-10 kWh. 1 m³ naturgas = 9-11 kWh.(højest for nye kedler)CO 2 -udledning for forskellige opvarmningsformer:• Naturgas: 0,205 kg CO 2 pr. kWh• Fyringsolie: 0,265 kg CO 2 pr. kWh• Fjernvarme: 0,137 kg CO 2 pr. KWh• El: 0,567 kg CO 2 pr. kWhEksempel på energibesparelserForudsætningerI et parcelhus på 130 m 2 udskiftes en 25 år gammel indirekte fjernvarmeinstallation medvarmtvandsbeholder med en moderne og kompakt fjernvarmeunit (plusinstallation) medgennemstrømningsvandvarmer til produktion af det varme brugsvand.Fjernvarmepris: 0,8 kr. pr. kWhÅrlig energibesparelse kWhÅrlig økonomisk besparelse kr.Årlig CO 2 -besparelse kg2.193 kWh2.193 kWh/år x 0,8 kr./kWh = 1.754 kr.2.193 kWh/år x 0,137 kg/kWh = 300 kg/år2Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Udskiftning af fjernvarmeunitUdførelseDimensioneringVarmt brugsvandMan kan anvende en opbygning med varmtvandsbeholdereller gennemstrømningsveksler.VarmtvandsbeholderSe Videncentrets energiløsning: ”Udskiftning af varmtvandsbeholder”GennemstrømningsvandvarmerEn gennemstrømningsvandvarmer bør mindst kunneklare 32,3 kW ved et dimensionerendetemperatursæt på:• Fjernvarme, fremløb: 60 °C• Fjernvarme, retur: 25 °C (måske 20 °C?)• Varmt brugsvand: 45 °C• Koldt brugsvand: 10 °CFjernvarmeunitDer bør vælges en plusinstallation med ekstra lavt varmetab.For units med brugsvandsveksler bør varmetabetmaks. være 2 W/K, mens det for units med varmtvandsbeholdermaks. bør være 3 W/K.Kravene vil typisk ikke kunne opfyldes, uden at der erkappe på unitten. De områder i unitten, som kravet ergældende for, er Zone 1, 2 og 3 jf. nedenstående figur.Det er også muligt at stille krav til Zone 4, men varmetabetherfra vil variere mere afhængigt af, om unittenleverer varme direkte eller indirekte.Fjernvarmeunitten demonteres. Det samme gældervarmtvandsbeholderen eller varmeveksleren, hvis denudskiftes.Den nye fjernvarmeunit hænges op på væggen og tilsluttesde to rør, som fjernvarmeværket har ført ind ihuset. Rør til varmt brugsvand tilsluttes enten varmevekslereller varmvandsbeholder. Rør til radiatorer og/eller gulvvarme tilsluttes.Det lokale fjernvarmeværks bestemmelser for montageskal altid følges.Installationen skal udføres, så den lever op til gældenderegler i forskrifter for vand- og varmeinstallationer,herunder DS 469 for varmeanlæg, DS 452 for isoleringaf tekniske installationer og DS 439 for vandinstallationer.IndreguleringVarmtvandstemperaturTemperaturen på det varme brugsvand skal væremellem 50 og 55 °C. Hvis temperaturen kommer over60 °C, vil der ske en kraftig udfældning af kalk bådei systemet og varmtvandsbeholderen. Et øget kalklagpå overfladerne giver en dårlig afkøling. På gennemstrømningsvekslereer der ikke umiddelbart risiko forbakterievækst pga. det lille vandindhold, så varmtvandstemperaturenkan typisk stilles til 50 °C ellerlavere.VejrkompenseringHvis der ikke er vejrkompenseret styring på installationen,bør denne installeres.Hvis der er en vejrkompenseret styring på installationen,skal den indstilles korrekt.Termostatventiler med forindstillingIndstillingen af termostatventilerne kan sædvanligvisforetages i henhold til rummets gulvareal. Der kanenten anvendes termostatventiler med integreretforindstilling eller mængdebegrænsende ventiler iradiatorens returstreng.Der skal anvendes en A-mærket cirkulationspumpe forat sikre flowet i varmeanlægget.Se endvidere Videncentrets energiløsning: ”Udskiftningaf cirkulationspumpe - varmeanlæg”.MontageDen eksisterende fjernvarmeunit kobles fra varmeanlæggetog varmtvandsbeholderen eller varmeveksleren.En tommelfingerregel siger, at alle ventiler kan indstillestil 2 l/h pr. kvadratmeter gulv. Vær dog opmærksompå, at ventiler i rum med for små radiatorer børindstilles efter radiatorydelsen; se også Videncentretsguide: ”Indregulering af varmeanlæg”.Forbrugeren bør instrueres i, at alle radiatorer så vidtmuligt skal være i drift, og at radiatorer i samme rumer indstillet til den samme temperatur.TrykdifferensregulatorTrykdifferensregulator bør ikke indstilles til over1 mVS.3Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Udskiftning af fjernvarmeunitTjeklisteSpørgsmålEr der indeholdt rørisolering i tilbuddet?Kan styring og pumpe tilsluttes eksisterende installation/afbryder?SvarJa [ ] Nej [ ]Ja [ ] Nej [ ]LøsningHvis ja: se 1Hvis ja: se 21.Rørisoleringen skal udføres, så den lever op til gældenderegler i forskrifter vedr. vand- og varmeinstallationer,herunder DS 452 for tekniske installationer.2.VVS-montører må gerne tilslutte styring og pumper mm.til eksisterende installation/afbryder, men hvis der skaletableres nye el-tavler eller faste el-installationer, skaldette foretages af en autoriseret el-installatør.Yderligere informationwww.fjr-ordning.dkwww.ens.dkwww.danskfjernvarme.dkwww. goenergi.dkVirksomhedens stempel og logo:Kontakt Videncenter for energibesparelseri bygningerDu kan ringe til os på tlf. 7220 2255,hvis du har spørgsmål.Eller gå ind på hjemmesiden:www.byggeriogenergi.dk4Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.
