NM 275A Laminering.pdf - Rockidan

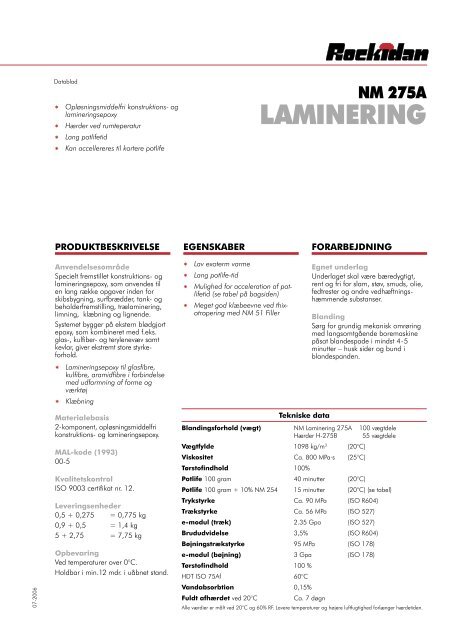

Datablad****Opløsningsmiddelfri konstruktions- oglamineringsepoxyHærder ved rumteperaturLang potlifetidKan accellereres til kortere potlifeNM 275ALAMINERINGPRODUKTBESKRIVELSEEGENSKABERFORARBEJDNING07-2006AnvendelsesområdeSpecielt fremstillet konstruktions- oglamineringsepoxy, som anvendes tilen lang række opgaver inden forskibsbygning, surfbrædder, tank- ogbeholderfremstilling, trælaminering,limning, klæbning og lignende.Systemet bygger på ekstern blødgjortepoxy, som kombineret med f.eks.glas-, kulfiber- og terylenevæv samtkevlar, giver ekstremt store styrkeforhold.*Lamineringsepoxy til glasfibre,kulfibre, aramidfibre i forbindelsemed udformning af forme ogværktøj* KlæbningMaterialebasis2-komponent, opløsningsmiddelfrikonstruktions- og lamineringsepoxy.MAL-kode (1993)00-5KvalitetskontrolISO 9003 certifikat nr. 12.Leveringsenheder0,5 + 0,275 = 0,775 kg0,9 + 0,5 = 1,4 kg5 + 2,75 = 7,75 kgOpbevaringVed temperaturer over 0°C.Holdbar i min.12 mdr. i uåbnet stand.****Lav exoterm varmeLang potlife-tidMulighed for acceleration af potlifetid(se tabel på bagsiden)Meget god klæbeevne ved thixotroperingmed NM 51 FillerTekniske dataEgnet underlagUnderlaget skal være bæredygtigt,rent og fri for slam, støv, smuds, olie,fedtrester og andre vedhæftningshæmmendesubstanser.BlandingSørg for grundig mekanisk omrøringmed langsomtgående boremaskinepåsat blandespade i mindst 4-5minutter – husk sider og bund iblandespanden.Blandingsforhold (vægt) NM Laminering 275A 100 vægtdeleHærder H-275B 55 vægtdeleVægtfylde 1098 kg/m 3 (20°C)Viskositet Ca. 800 MPa·s (25°C)Tørstofindhold 100%Potlife 100 gram 40 minutter (20°C)Potlife 100 gram + 10% NM 254 15 minutter (20°C) (se tabel)Trykstyrke Ca. 90 MPa (ISO R604)Trækstyrke Ca. 56 MPa (ISO 527)e-modul (træk) 2.35 Gpa (ISO 527)Brududvidelse 3,5% (ISO R604)Bøjningstrækstyrke 95 MPa (ISO 178)e-modul (bøjning) 3 Gpa (ISO 178)Tørstofindhold 100 %HDT ISO 75Af 60°CVandabsorbtion 0,15%Fuldt afhærdet ved 20°CCa. 7 døgnAlle værdier er målt ved 20°C og 60% RF. Lavere temperaturer og højere luftfugtighed forlænger hærdetiden.

NM 275A LAMINERINGForbrugVi anbefaler at udføre prøveareal,således at det nøjagtige forbrug ogudfaldskrav kan bestemmes.ForarbejdningstemperaturInden brug tempereres produktet tilca. +20° C.Arbejdet bør ikke udføres ved temperaturerunder +5°C.RengøringVærktøj rengøres i acetone.BeskyttelsesanvisningerDer henvises til 16 pkts leverandørbrugsanvisning(sikkerhedsdatablad).Acceleration af potlife-tidPotlife tiden kan forkortes vedtilsætning af NM 254 Accelerator.Måleværdierne i nedstående tabeler baseret på 100 g opblandet materiale(NM 275A/H-275B) med enbegyndelsestemperatur på 20°C ogtilsætning af en procentuel acceleratormængde% Accelerator PotlifeNM 254(minutter)0 401,0 332,0 283,0 254,0 225,0 206,0 197,0 188,0 179,0 1610,0 15ROCKIDAN AS · Lundsbjerg Industrivej 31 · DK-6200 Aabenraa · Tlf. 74 61 33 66 · Telefax 74 61 36 29Internet: www.rockidan.dk · e-mail: mail@rockidan.dk
