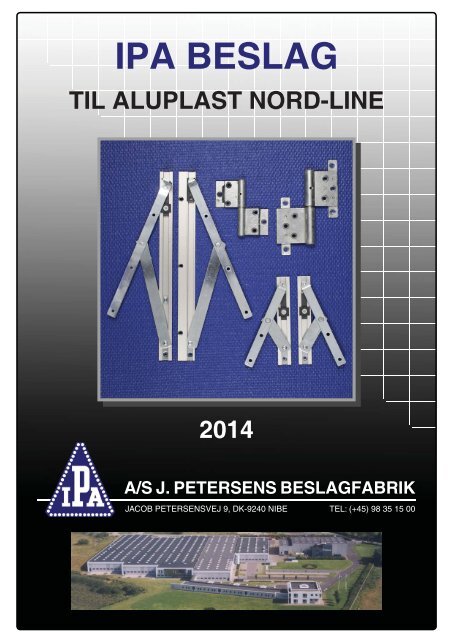

Download hele kataloget i en pfd-fil - J. Petersens Beslagfabrik

3BESLAG TIL ALUPLAST NORD-LINEIndholdsfortegnelseKunststofprofi l 4Forslag - Antal Hængsler 5Forslag - Placering af Hængsler 6SIDEBESLAGIPA nr. 61508 Dørhængsel til topmontering 7IPA nr. 61574 90 mm Vindueshængsel 8IPA nr. 61598 120 mm Dørhængsel 9IPA nr. 62695 Vinduesglidebeslag 11 - 12IPA nr. 62544 - 52 Beslag for vendbart vindue 13 - 14IPA nr. 62562 Sikringsbeslag 13 - 14IPA nr. 62155 Gevindplade 13 - 14IPA nr. 62570 - 75 Vinduesglidebeslag 15 - 16IPA nr. 62586 - 87 Vinduesglidebeslag 17 - 18IPA nr. 62588 Vinduesglidebeslag 19 - 20IPA nr. 62536 Sikringsbeslag 21 - 22IPA nr. 62527 Vinduesbremse 23IPA nr. 63511 Dørbremse 24IPA nr. 62222 Støttebeslag 25IPA nr. 63230 Styreklods 25IPA nr. 63508 - 09 Kantrigle 25IPA nr. 21371 Stormkrog 26 - 27IPA nr. 21379 Stormkrog 26 - 27IPA nr. 21382 Stjerthage 26 - 27IPA nr. 21386 Anverfer 26 - 27IPA nr. 21393 - 94 Anverfere 26 - 27Smøreanvisning 28 - 29Paskviler 30

4MONTERINGSVEJLEDNINGALUPLAST NORD-LINE PROFIL25,616,212,216,211,72,455

5FORSLAG - ANTAL HÆNGSLERNedenstående skemaer angiver antal hængsler, der foreslås benyttet for forskellige størrelservinduer og døre. Skemaerne er KUN vejledende, da der ved valg af hængsler også skal tageshøjde for brug og vægt af element. Er elementet f.eks. placeret i en offentlig bygning medmange brugere (skole, banegård osv.) anbefaler vi, at der bruges fl ere og evt. større hængsler,end til en privat bolig.Man kan med fordel bruge støttebeslag, hvor dette er muligt.VINDUESHÆNGSLER: Gældende for vindueshængslerne i dette katalog.Alle vindueshængslerne opfylder klasse 9 (60 kg.) iht. DS/EN 1935.Tal i parentes er antal hængsler for vinduer med 3-lags glas.BreddeHøjde500 600 700 8001500 2 (3) 3 (3) 3 (3) 3 (4)1400 2 (3) 3 (3) 3 (3) 3 (4)1300 2 (3) 3 (3) 3 (3) 3 (4)1200 2 (3) 3 (3) 3 (3) 3 (4)1100 2 (3) 3 (3) 3 (3) 3 (3)1000 2 (2) 2 (2) 2 (2) 3 (3)900 2 (2) 2 (2) 2 (2) 3 (3)800 2 (2) 2 (2) 2 (2) 3 (3)700 2 (2) 2 (2) 2 (2)600 2 (2) 2 (2)500 2 (2)DØRHÆNGSLER: Gældende for dørhængslerne i dette katalog.Alle dørhængsler med stål tap opfylder klasse 13 (120 kg.) iht. DS/EN 1935Tilsvarende dørhængsler med messing tap opfylder klasse 11 (80 kg.) iht. DS/EN 1935BreddeHøjde700 800 900 1000 11002600 5 5 52500 5 5 5 52400 4 4 4 5 52300 4 4 4 4 52200 3 3 3 4 42100 3 3 3 3 42000 3 3 3 3 4

6FORSLAG - PLACERING AF HÆNSLERMONTERINGSVEJLEDNING9013013018025025090400250130400130225

10MONTERINGSVEJLEDNING

VINDUESGLIDEBESLAGMED FRIKTION FOR SIDESTYRET VINDUEIPA nr. 6269511BESTILLINGSNR.IPA NR.MATR.STÅLVENSTREHØJREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMB MMC MMSKRUEVÆGT CA. KG / SÆT62695 1 7 8 21 1 17,3 18,8 325 4,0 0,44ABPUDSEVENLIGT VINDUESVINGER 90° UD FRA FACADENSVINGER FRI AF GARDIN OGVINDUESKARMMAX. VENTILATIONSÅBNINGSKJULT BESLAGJUSTERBAR FRIKTIONELOKSERET ALUMINIUMSPROFILREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNINGCØVERSTE BESLAGNEDERSTE BESLAG1 SÆTHØJRE

12IPA nr. 62695MONTERINGSVEJLEDNING16.25516.22.4PROFILALUPLASTNORD-LINEFIG. 2VANDRET SNITHÆNGSELSIDEBESLAG VIST PÅ NEDERSTE KARMVIST SOM HØJRE BESLAGIPA NR. 62695MAX. VINDUESVÆGT KG 40FIG. 1LODRET SNITMIN. RAMMEBREDDE 315MAX. RAMMEBREDDE 820SKRUE 4,0FIG. 3MONTERING:1. BESLAGET ANBRINGES I ØVERSTE OG NEDERSTE KARM, SÅLEDES BESLAGET LÆGGER AN MOD SIDEKARMEN,OG SKRUES FAST, SE FIG. 1 OG 2.2. VINDUESRAMMEN SKUBBES NU PÅ PLADS I SVINGARMENE, STYRET AF RAMMENS NOTER OG SKRUES FAST.3. FRIKTIONEN JUSTERES PÅ DET ØVERSTE BESLAG. ØNSKES STØRRE ÅBNINGSVINKEL FLYTTES DET JUSTERBARESTOP I ØVERSTE BESLAGDEL.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 28 - 29.

BESLAG FORVENDBART VINDUEIPA nr. 62544-52, IPA nr. 62562 & IPA nr. 6215513BESTILLINGSNR.IPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 1 SÆTA MMB MMINDV. KARM MMSKRUEVÆGT CA. KG / SÆT62544 1 0 21 1 18 544 544-643 4,0 1,0862545 1 0 21 1 18 644 644-743 4,0 1,2662546 1 0 21 1 18 744 744-843 4,0 1,441/2 SÆTABBESTILLINGSNR.62547 1 0 21 1 18 844 844-943 4,0 1,6262548 1 0 21 1 18 944 944-1043 4,0 1,8062549 1 0 21 1 18 1044 1044-1143 4,0 1,9862550 1 0 21 1 18 1144 1144-1243 4,0 2,1662551 1 0 21 1 18 1244 1244-1343 4,0 2,3462552 1 0 21 1 18 1344 1344-1443 4,0 2,52SKJULT BESLAGJUSTERBAR FRIKTIONSVINGER 170 0 UDENFOR FACADENSVINGER FRI AF GARDIN OG KARMELOKSEREDE ALUMINIUMS SKINNERREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNINGAIPA NR.MATR.STÅLVENSTREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 20 STK.A MMSKRUEVÆGT CA. KG / STK.62562 1 7 21 1 170 3,5 0,08SIKRINGSBESLAGIPA NR. 62562ABIPA NR.BESTILLINGSNR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 25 STK.A MMB MMSKRUEVÆGT CA. KG / STK.GEVIND PLADEIPA NR. 6215562155 1 0 21 1 80 70 4,0 0,12

14IPA nr. 62544-52MONTERINGSVEJLEDNINGFORSLAG TIL TRÆPROFIL:25.616.211.755FIG. 3FIG. 22.412.216.216.212.216.2RAMME25.6IPA NR. 62562BESLAGPÅ KARMFIG. 1MONTERING:1. BESLAGET PLACERES I SIDEKARMEN.11.72.48,5 - 952. GLIDESKINNEN PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.3. KONSOLLET PLACERES OP IMOD OVERKARMEN OG SKRUES PÅ.4. RAMMEN SKYDES IND IMELLEM BESLAGENE OG IMOD DEN VINKELBUKKEDEENDE. RAMMEN SKRUES PÅ FØRST SKRUEN I ØVERSTE VINKEL.IPA NR.BESLAGL.MMMAX.VÆGT KG62544 544 4562545 644 4562546 744 4562547 844 4562548 944 4562549 1044 4562550 1144 4562551 1244 4562552 1344 45DER ANVENDES DETLÆNGST MULIGE BESLAG5. RAMMEN KAN ÅBNES TIL VILKÅRLIGE VINKLER, OG VED STØRRE ÅBNINGS-VINKLER KAN DER OPNÅS LET FRIKTION VHA. FRIKTIONSSKRUERNE I SIDEN.FRIKTIONEN SKAL VÆRE ENS I BEGGE SIDER. DET SKAL BEMÆRKES ATÅBNINGEN IKKE ER SIKRET VED STØRRE VINDBELASTNING ELLER ANDENPÅVIRKNING.6. SIKRINGEN IPA NR. 62562 MONTERES I VENSTRE SIDE, SET INDEFRA, SE FIG. 1.DER ANVENDES SKRUE 4.0.BETJENINGSVEJLEDNING:1. VINDUET ÅBNES TIL SIKRINGSARMEN AUTOMATISK GÅR I INDGREB.2. VINDUET LUKKES CA. 2 CM. SIKRINGSARMEN, SE FIG. 1, BØJES I PILENS RET-NING IND MOD FALSEN OG VINDUET ÅBNES SAMTIDIG.3. VINDUET GÅR AUTOMATISK I PUDSESIKRING OG FRIGØRES SOM BESKREVETI PKT. 2.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 28 - 29.

VINDUESGLIDEBESLAGMED FRIKTIONIPA nr. 62570-7515BESTILLINGSNR.MATR.O.FL.IPA NR.STÅLUDEN SPECIFIKATIONELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTINDUSTRIPAKNINGI ÆSKER A 25 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆT62570 1 0 21 - 2 19 255 4,0 0,44B62573 1 0 21 - 2 19 445 4,0 0,6462574 1 0 21 1 - 19 703 4,0 1,0262575 1 0 21 1 - 19 152 4,0 0,26SKJULT BESLAGJUSTERBAR FRIKTIONELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMAL TÆTHED1/2 SÆTAREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING62575 62570-74

16IPA nr. 62570-75MONTERINGSVEJLEDNINGPROFIL - ALUPLAST NORD-LINE16,225,611,72,455FIG. 112,216,2FIG. 2IPA NR. 62570 62573 62574 62575MAX. VINDUESVÆGT KG 40 50 70 20MAX. INDV. KARMHØJDE MM 848 1348 1548 298SKRUE 4.0 4.0 4.0 4.0MONTERING:1. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN.PLACER BESLAGET OP IMOD OVERKARMEN.DEN NEDERSTE MONTERINGSSKRUE ISKRUES, BESLAGET ÅBNES, OG DERESTERENDE SKRUER MONTERES. FOR IPA NR. 62574 SKAL STOP TILGLIDEREN I SKINNEN FASTSKRUES GENNEM DET ØVERSTE SKRUEHULUNDER GLIDEREN.62573: DET KAN VÆLGES AT ISKRUE STOP I ØVERSTE HUL UNDER GLIDEREN,HVIS DER ØNSKES MINDRE MAX. ÅBNINGSVINKEL OG DER IKKESTILLES KRAV TIL REDNINGSÅBNING.62574: STOP TIL GLIDEREN I SKINNEN FASTSKRUES GENNEM DET ØVERSTESKRUEHUL UNDER GLIDEREN FOR MAX. REDNINGSÅBNING. BRUGES DEANDRE HULLER I STOPPET REDUCERES REDNINGSÅBNING OG VÆGT-GRÆNSE ØGES:MIDTERSTE HUL: 85 KG. - NEDERSTE HUL: 100 KG.2. VINDUESRAMMEN SKUBBES NU PÅ PLADS, VED AT RAMMEN SKYDES INDMELLEM BESLAGENE, STYRET AF RAMMENS NOTER, INDTIL RAMMEN GÅRIMOD STOP PÅ BESLAGET, SÅLEDES DER ER 5 MM SPALTE MELLEM KARMOG RAMME, SKRUERNE MONTERES, FØRST SKRUEN I ØVERSTE VINKEL(IPA NR. 62570-74).3. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUEN I GLIDESKINNEN.FOR AT FÅ DET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKAL FRIKTIONENVÆRE ENS I BEGGE SIDER.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 28 - 29.FIG. 3

VINDUESGLIDEBESLAGJUSTERBAR OG MED FRIKTIONIPA nr. 62586-8717ABESTILLINGSNR.IPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETINDUSTRIPAKNINGI ÆSKER A 25 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆTB62586 1 0 21 2 19 306 4,0 0,5362587 1 0 21 2 19 496 4,0 0,741/2 SÆTSKJULT BESLAGJUSTERBAR FRIKTIONJUSTERBAR RAMME HØJDE ± 1.5 MMELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMALTÆTHEDREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING

18IPA nr. 62586-87MONTERINGSVEJLEDNINGPROFIL - ALUPLAST NORD-LINE16,225,611,72,455FIG. 112,216,2FIG. 2IPA NR. 62586 62587MAX. VINDUESVÆGT KG 40 50MAX. INDV. KARMHØJDE MM 848 1348SKRUE 4.0 4.0MONTERING:1. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN. PLACER BESLAGETOP IMOD OVERKARMEN. DEN NEDERSTE MONTERINGSSKRUE ISKRUES,BESLAGET ÅBNES, OG DE RESTERENDE SKRUER MONTERES.FOR IPA NR. 62587 KAN DET VÆLGES AT ISKRUE STOP I ØVERSTE HULUNDER GLIDEREN, HVIS DER ØNSKES MINDRE MAX. ÅBNINGSVINKEL OGDER IKKE STILLES KRAV TIL REDNINGSÅBNING.2. RAMMEN SKYDES IND MELLEM BESLAGENE, STYRET AF RAMMENS NOTER,INDTIL RAMMEN GÅR IMOD STOP PÅ BESLAGET, SÅLEDES DER ER 5 MMSPALTE MELLEM KARM OG RAMME, SKRUERNE MONTERES, FØRST SKRUENI ØVERSTE VINKEL.3. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUEN I GLIDESKIN-NEN. FOR AT FÅ DET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKALFRIKTIONEN VÆRE ENS I BEGGE SIDER.4. RAMMEN KAN JUSTERES ±1.5 MM OP ELLER NED. FØR RAMMEN KANJUSTERES LØSNES DEN NEDERSTE MONTERINGSSKRUE I KARMEN. HEREFTERANVENDES EN TORX20-NØGLE TIL AT DREJE DEN EXCENTRISKE TAP. PÅTAPPEN ER DER ET MÆRKE, SOM VED LEVERING ER INDSTILLET I VANDRETSTILLING, SOM ANGIVER NUL-POSITIONEN. NÅR MÆRKET ER ENTEN I TOPELLER BUND, DVS. LODRET STILLING, ER BESLAGET JUSTERET UD I MAX.POSITION ±1.5 MM. EFTER JUSTERINGEN ER FORETAGET STRAMMES DENNEDERSTE MONTERINGSSKRUE IGEN.EXCENTRISK TAPMÆRKEFIG. 3VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERING VEDMONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 28 - 29.

VINDUESGLIDEBESLAGJUSTERBAR OG MED DOBBELT FRIKTIONIPA nr. 6258819ABESTILLINGSNR.MATR.O.FL.IPA NR.STÅLUDEN SPECIFIKATIONELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMB MMSKRUEVÆGT CA. KG / SÆT62588 1 0 21 1 19 537 4,0 0,761/2 SÆTBSKJULT BESLAGJUSTERBAR DOBBELT FRIKTIONJUSTERBAR RAMME HØJDE ± 1.5 MMELOKSEREDE ALUMINIUMS SKINNERBEVÆGELSES GEOMETRIEN SIKRER MAKSIMALTÆTHEDREDNINGSÅBNING:SE WWW.IPABESLAG.DK/REDNING1/2 SÆT

20IPA No. 62588MONTERINGSVEJLEDNINGPROFIL - ALUPLAST NORD-LINE16,225,611,72,455FIG. 112,216,2FIG. 2IPA NR. 62588MONTERING:1. BESLAGET LUKKES OG PLACERES I SPORET I SIDEKARMEN.PLACER BESLAGET OP IMOD OVERKARMEN. DEN NEDERSTEMONTERINGSSKRUE ISKRUES, BESLAGET ÅBNES OG DE RESTE-RENDE SKRUER ISKRUES.MAX. VINDUESVÆGT KG 50MAX. INDV. KARMHØJDE MM 1148SKRUE 4.02 RAMMEN SKYDES IND IMELLEM BESLAGENE OG IMOD DENVINKELBUKKEDE ENDE. SKRUERNE MONTERES, FØRST SKRU-EN I ØVERSTE VINKEL.3. HEREFTER KAN FRIKTIONEN JUSTERES VED HJÆLP AF SKRUERNEI GLIDESKINNEN. JUSTERINGEN FORETAGES SÅLEDES, AT DENØVERSTE GLIDER FØRST BEVÆGER SIG NED PÅ STOPPET. FORAT FÅ DET BEDSTE RESULTAT AF VINDUETS BEVÆGELSE, SKALFRIKTIONEN VÆRE ENS I BEGGE SIDER.4. RAMMEN KAN JUSTERES ±1.5 MM OP ELLER NED. FØR RAMMENKAN JUSTERES LØSNES DEN NEDERSTE MONTERINGSSKRUE IKARMEN. HEREFTER ANVENDES EN TORX-20 NØGLE TIL AT DREJEDEN EXCENTRISKE TAP. PÅ TAPPEN ER DER ET MÆRKE, SOM VEDLEVERING ER INDSTILLET I VANDRET STILLING, SOM ANGIVER NUL-POSITIONEN. NÅR MÆRKET ER ENTEN I TOP ELLER BUND, DVS.LODRET STILLING, ER BESLAGET JUSTERET UD I MAX. POSITION±1.5 MM. EFTER JUSTERINGEN ER FORETAGET STRAMMES DENNEDERSTE MONTERINGSSKRUE IGEN.VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDER GENTAGEN AKTIVERINGVED MONTERING, HEREFTER MIN. 1 GANG ÅRLIGT. SE I ØVRIGTINFORMATION OM VEDLIGEHOLDELSE PÅ SIDE 28 - 29.EXCENTRISK TAPMÆRKEFIG. 3

21SIKRINGSBESLAGIPA NR. 62536BESTILLINGSNR.AIPA NR.MATR.STÅLVENSTREHØJREO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 5 SÆTA MMSKRUEVÆGT CA. KG / SÆT1 SÆTHØJRE62536 1 7 8 21 1 92 4,0 0,06

22IPA nr. 62536MONTERINGSVEJLEDNINGMÆRKEPROFILALUPLASTNORD-LINESIDEKARMX + 86RAMMEX16,212,216,225,611,7BUNDKARMFIG. 1VIST SOM HØJRE(SET UDEFRA)FIG. 22,455SIKRINGSBESLAGET KAN BRUGES TIL BÅDE TOPHÆNGTE/TOPSTYREDE SAMT SIDEHÆNGTE/SIDESTYREDE VINDUER.TIL DE TOPHÆNGTE/TOPSTYREDE PLACERES BESLAGDELEN MED SIKRINGSARMEN NEDERST I SIDEKARMEN OGTAPPLADEN TILSVARENDE PÅ SIDERAMMEN. TIL DE SIDEHÆNGTE/SIDESTYREDE PLACERES BESLAGDELEN MEDSIKRINGSARMEN I ØVERSTE KARM, MODSAT HÆNGSELSSIDEN OG TAPPLADEN TILSVARENDE PÅ ØVERSTE RAMME.MÅLET X ER VALGFRIT. FOR TOPHÆNGTE/TOPSTYREDE VINDUER SKAL X DOG MIN. VÆRE 7 MM. VED STØRRE XFÅS STØRRE ÅBNING.VIGTIGT: TAPPEN PÅ VINDUESRAMMEN SKAL MONTERES SÅLEDES, AT DEN ER UD FOR MÆRKET PÅ SIKRINGS-ARMEN VED LUKNING AF VINDUET.BETJENINGSVEJLEDNING:1. VINDUET ÅBNES TIL SIKRINGSARMEN ER I INDGREB.2. VINDUET LUKKES CA. 2 CM.3. SIKRINGSARMEN PÅVIRKES I PILENS RETNING, SAMTIDIG MED AT VINDUET ÅBNES.4. VINDUET LUKKES, OG SIKRINGSARMEN GÅR I INDGREB NÆSTE GANG VINDUET ÅBNES.DER ANVENDES SKRUE 4,0VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES. FUNKTIONSAFPRØVES MED MELLEMRUM. BESLAGET SMØRES MED OLIE ELLER FEDTVED OMDREJNINGSPUNKTET EFTER BEHOV, DOG MIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 28 - 29.

23VINDUESBREMSEIPA NR. 62527BESTILLINGSNR.ABIPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 25 STK.A MMSKJULT BESLAGTILLADER ÅBNING INDTIL 100°FRIKTION I ALLE STILLINGERSTILBAR FRIKTIONELOKSERET ALUMINIUMSPROFILIPA NR. 62527MONTERINGSVEJLEDNING100 274PROFIL - ALUPLAST NORD-LINE25.616.25B MMMATERIALE ARM MMSKRUEVÆGT CA. KG / SÆT62527 1 0 21 1 19 274 17 x 3 4,0 0,14FIG. 211.72,4513512.230STILBAR FRIKTION16.2FIG. 1VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDERGENTAGEN AKTIVERING VED MONTERING, HEREFTERMIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 28 - 29.FIG. 3

24DØRBREMSEIPA NR. 63511BESTILLINGSNR.ABIPA NR.MATR.STÅLUDEN SPECIFIKATIONO.FL.ELFORZINKETSTANDARDPAKNINGI ÆSKER A 10 STK.63511 1 0 21 1 19 414 17X3 4,0 0,22A MMB MMMATERIALE ARM MMSKRUEVÆGT CA. KG / STK.SKJULT BESLAGTILLADER ÅBNING INDTIL 100°FRIKTION I ALLE STILLINGERSTILBAR FRIKTIONELOKSERET ALUMINIUMSPROFILIPA NR. 63511MONTERINGSVEJLEDNING250 414PROFIL - ALUPLAST NORD-LINE25.616.2520030FIG. 1STILBAR FRIKTIONFIG. 212.216.211.75VEDLIGEHOLDELSE:BESLAGET MÅ IKKE MALES.BESLAGET SMØRES VED BEVÆGELIGE DELE UNDERGENTAGEN AKTIVERING VED MONTERING, HEREFTERMIN. 1 GANG ÅRLIGT. SE I ØVRIGT INFORMATION OMVEDLIGEHOLDELSE PÅ SIDE 28 - 29.FIG. 3

25TILBEHØRCBAABSTØTTEBESLAGIPA NR. 62222CSTYREKLODSIPA NR. 63230BESTILLINGSNR.IPA NR.MATR.ALUMINIUMPLASTUDEN SPECIFIKATIONOVERFL.ELOKSERETGRÅSTANDARD PAKNINGI ÆSKER Á 20 STK.STANDARD PAKNINGI ÆSKER Á 25 STK.A MMB MMC MMSKRUEHULLER MMSKRUEVÆGT CA. KG / STK.62222 0 - 0 00 - - 1 70 16 12 5 - 0,0563230 - 9 0 - 54 1 - 42 20 10 - 4,0 0,04BKANTRIGLEIPA NR. 63508-09ABESTILLINGSNR.IPA NR.MATR.STÅL/ALUMINIUMSK. HJØRNERO.FL.ELFORZINKETSTANDARD PAKNINGI ÆSKER Á 10 STK.A MMB MMTYKKELSE MMRIGLE MMFREMSPRINGRIGLE MMSKRUEVÆGT CA. KG / STK.63508 1 5 21 1 128 19 6 8,5 X 2,5 15 3,5 0,0463509 1 5 21 1 128 19 6 8,5 X 2,5 20 3,5 0,04

26STORMKROGE, STJERTHAGERMONTERINGSVEJLEDNING& ANVERFEREBESTILLINGSNR.ABABIPA NR.MATR.ZINKLEGERINGUDEN SPECIFIKATIONOVERFLADEELFORZ. / HVIDELFORZINKETELFORZ. GULSTANDARDPAKNINGI ÆSKER A 50 STK.INDUSTRIPAKNINGI ÆSKER A 250 STK.A MMB MMHUL FOR TAP MMVÆGT CA. KG / 100 STK.21371 0 0 06 21 25 - 2 130 95 6 6,00 0 - - 25 1 -21379120 93 6 5,60 0 06 21 25 - 2IPA NR. 21371IPA NR. 21379AAAABBBBIPA NR. 21386IPA NR. 21393IPA NR. 21394IPA NR. 21396BESTILLINGSNR.BAIPA NR.MATR.STÅLUDEN SPECIFIKATIONOVERFLADEELFORZ. / HVIDFOSF. BRUNELFORZINKETELFORZ. GULSTANDARDPAKNINGI ÆSKER A 25 STK.STANDARDPAKNINGI ÆSKER A 50 STK.INDUSTRIPAKNINGI ÆSKER A 250 STK.INDUSTRIPAKNINGI ÆSKER A 500 STK.A MMB MMTAP MMSKRUEVÆGT CA. KG / 100 STK.IPA NR. 21383ABIPA NR. 21382213821 0 - - 21 25 - 1 - -1 0 06 - 21 25 - - 2 -13,3 34 5,6 3,5 1,4021383 1 0 - - 21 25 - - - 2 51 50 - 3,5 4,80213861 0 06 - 21 25 - 1 - -1 0 - - 21 25 - - - 255 50 - 3,5 5,00213931 0 - 12 - - - 1 - -1 0 06 - 21 25 - 1 - 260 50 - 3,5 4,4021394 1 0 - - 21 25 1 - - - 60 50 - 3,5 5,0021396 1 0 06 - 21 25 - - - 2 56 50 - 3,5 4,20

27MONTERINGSVEJLEDNINGIPA NR. 21371 + 21379 + 21382FORBORINGFOR ØSKEN3.513131028,52228131812282228,5FIG. 4IPA NR. 21382FIG. 6IPA NR. 21379 MED 21382FIG. 5IPA NR. 21371 MED 21382IPA NR. 21386 + 21393-94KARM7RAMMEKARMRAMMEMONTERING:1. MONTÉR KNASTEN 1 , PÅ KARMSIDEN I DEN ØNSKEDE HØJDE.2. IPA NR. 21386 + 21393-94: MÅL PRÆCIST UD PÅ RAMMEN FOR ANVERFER MED SKRUEPLADE 2 .FORBOR FOR ØSKEN. MARKÉR DE 2 SKRUEHULLER I SKRUEPLADENPÅ RAMMEN. BOR FOR. SKRU ANVERFER MED SKRUEPLADE FAST.

28VEDLIGEHOLDELSEMONTERINGSVEJLEDNINGSMØREANVISNINGIPA NR. 62544-52IPA NR. 62570-74IPA NR. 62586-88IPA NR. 62695IPA NR. 61574IPA NR. 61598Alle bygningsdele og bygningskomponenter skal med mellemrum vedligeholdes. Dette gælder såledesogså bygningsbeslag.Hvor ofte man skal foretage smøring og vedligeholdelse, afhænger af brugen og den påvirkning, sombygningsbeslagene bliver udsat for af vejr og miljø. Desuden må man være opmærksom på andre faktorer,der medfører korrosionsangreb, f.eks. påvirkning fra ætsende væsker, luftforurening m.m.Beslag anvendt i f.eks. byområder, industriatmosfære, områder med høj trafikintensitet og isaltholdig luft skal således på grund af den relative større korrosionspåvirkning smøres ogvedligeholdes oftere end beslag anvendt, hvor korrosionspåvirkningen er mindre.Når man med jævne mellemrum behandler bygningskomponenter udvendigt med maling, males ogsåhængsler og øvrige bygningsbeslag (dog ikke glidere og glideskinner), hvilket medfører en yderligerebeskyttelse af beslagene mod korrosion og dermed en forøgelse af beslagenes levetid.Ved anvendelse af værktøjer på monterede beslag må man være opmærksom på, at der herved kanopstå skader i overfl adebelægningen, som det kan være nødvendigt at efterbehandle.Ved montering på fabrikken, samt ved aflevering af byggeri smøres beslagene efter nedenståendeanvisninger:Hængsler smøres med syrefri olie under gentagen aktivering. Der kan med fordel anvendes en syrefrifedt. Her vil det være nødvendigt at løfte døren/vinduet af tapstykkerne og påføre fedt direkte på tapperne.Smøring er specielt påkrævet ved hængsler med messingtap. Der smøres efter behov, dog min. 1 gangårligt. Hængselstapper i industripakning er ikke smurt fra IPA’s side af hensyn til montegearbejdet,og skal smøres inden afl everingen.Glidebeslag og beslag til vendbare vinduer smøres i alle ledforbindelser under gentagen aktivering,således at smøremidlet vandrer ind mellem de indbyrdes bevægelige arme. Der smøres både udvendigtpå ledforbindelserne, og i spalteåbningen mellem armene. Til dette anvendes en let indtrængendesyrefri olie efterfulgt af en langtidsvarende syrefri fedt på spraybasis. Der smøres efter behov, dog min.1 gang årligt.Glidefl aderne holdes rengjorte for at lette glidefunktionen, ligesom glideskinnerne holdes fri for snavs.Der kan påføres stearin eller tørglidemiddel på glidefl aderne.Glidebeslag smøres ikke i friktionsled, da dette reducerer friktionen.Fortsættes....

29VEDLIGEHOLDELSESMØREANVISNINGPaskviler og lignende smøres med syrefri olie eller syrefri fedt på spraybasis i låsekassen samt vedrullerne, tapperne eller kolverne under gentagen aktivering. Der smøres efter behov, dog min. 1 gang årligt.I øvrigt skal man være opmærksom på følgende:Messing anløber før eller senere afhængig af atmosfæriske påvirkninger, som regel i en brunlig tone.Hvis messingoverfl aden ønskes bevaret, poleres emnerne med passende mellemrum med et messingpudsemiddel.Rustfrit stål kan også anløbe, selv om det sjældent forekommer. Atmosfæriske påvirkninger, syredampe,udtræk af imprægneringsvæsker og andre kemiske påvirkninger kan i mange tilfælde medføre, atstålets overflade bliver skjoldet og endda fremtræder i en rødlig tone, der minder om rust. Denne anløbneoverfl ade fjernes let ved brug af de i handel værende rense- og pudsemidler.Lakerede emner skal med mellemrum males. Forinden malingen rengøres beslagene grundigt, og vedforbehandlingen og valg af malingstype følges farve- og lakfabrikanternes anvisninger. Man må i øvrigtsikre, at beslagenes funktion opretholdes efter behandlingen.Eloxeret aluminium rengøres periodisk efter klimaforhold og luftforureningsgrad. Det anbefales, atoverfl aden gnides med klud eller svamp. Der må ikke anvendes smergellærred, ståluld eller soda ogandre rense- og slibemidler indeholdende alkalier eller syre, men kun neutrale opløsningsmidler.I forbindelse med specielle beslag bør man altid spørge IPA.HVIS DU ER I TVIVL, SÅ KONTAKT DIN LOKALE LEVERANDØR ELLER A/S J. PETERSENSBESLAGFABRIK.

30MONTERINGSVEJLEDNINGPASKVILERIPA HAR ET STORT PROGRAM AF PASKVILER, SOMMED FÅ MODIFIKATIONER KAN BRUGES I ALUPLASTNORD-LINE PROFILEN.F.EKS. IPA NR. 23701 - 10SLUTBLIKIPA NR. 63252GREBIPA NR. 23228SPØRG DIN GROSSIST ELLER KONTAKT IPA DIREKTEFOR YDERLIGERE INFORMATION.

NOTEREGNE KOMMENTARER31

A/S J. PETERSENS BESLAGFABRIKJACOB PETERSENSVEJ 9, DK-9240 NIBE TEL.: (+45) 98 35 15 00www.ipabeslag.dkipa@ipabeslag.dkOptrykt 02/2014
