<strong>Metropol</strong><br />
<strong>Metropol</strong><br />

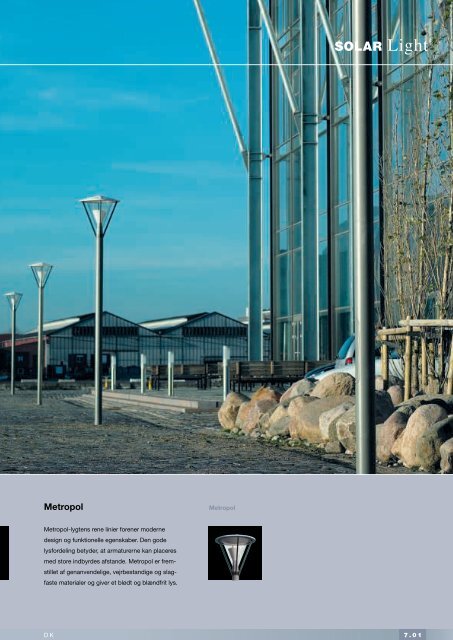

<strong>Metropol</strong>-lygtens rene linier forener moderne<br />
design og funktionelle egenskaber. Den gode<br />
lysfordeling betyder, at armaturerne kan placeres<br />
med store indbyrdes afstande. <strong>Metropol</strong> er fremstillet<br />
af genanvendelige, vejrbestandige og slagfaste<br />
materialer og giver et blødt og blændfrit lys.<br />
DK 7.01
<strong>Metropol</strong><br />
Armatur:<br />
Krone og toprør er fremstillet i<br />
støbt aluminium (AlSi12). Kronen<br />
er mørkanodiseret, og toprøret<br />
er pulverlakeret RAL 9007.<br />
Yderskærm er udført i UV-stabiliseret<br />
polycarbonat. Inderskærm<br />
er af mundblæst opalt<br />
glas. Tag er af sprøjtestøbt UVstabiliseret<br />
Xenoy (polycarbonat-polyester<br />
blanding).<br />
Alle skruer og skiver er i rustfrit<br />
stål. Monteringsplade til forkoblingen<br />
er aluzink. Taget kan<br />
demonteres uden brug af værktøj.<br />
Lyskildeskift kan ligeledes<br />
foretages uden brug af værktøj.<br />
EAN G-nr. Type<br />
57 05155 471464 54.47.621.568 <strong>Metropol</strong> 42W TC-T<br />
57 05155 471433 54.47.621.539 <strong>Metropol</strong> 200W GLS<br />
57 05155 471471 54.47.621.571 <strong>Metropol</strong> 70W CDM-TT<br />
57 05155 471488 54.47.621.584 <strong>Metropol</strong> 100W SDW-T<br />
57 05155 471457 54.47.621.555 <strong>Metropol</strong> 50/70W HST<br />
57 05155 471440 54.47.621.542 <strong>Metropol</strong> 50/80W HME<br />
Tilbehør<br />
57 05155 100135 54.10.620.130 <strong>Metropol</strong> mast 3m<br />
57 05155 100142 54.10.620.143 <strong>Metropol</strong> vægarm<br />
57 05155 100159 54.10.620.156 <strong>Metropol</strong> overgangsstykke for mast Ø60<br />
57 05155 100166 54.10.620.169 <strong>Metropol</strong> overgangsstykke for mast Ø70<br />
Reflektor:<br />
Rotationssymmetrisk optik<br />
Montering:<br />
Monteres med tre unbrakoskruer<br />
på mast eller på vægarm.<br />
Tilslutning:<br />
Armaturet er ved leveringen forsynet<br />
med 4.5m 2x1 tilslutningskabel.<br />
Lyskilde:<br />
CDM-TT 70W, sokkel E27<br />
SDW-T 100W, sokkel PG12<br />
TC-T 42W, sokkel GX24q-4<br />
HST 50/70W, sokkel E27<br />
HME 50/80W, sokkel E27<br />
GLS 200W, sokkel E27<br />
Vandalklasse: II<br />
Isolationsklasse: II<br />
Kapslingsklasse: IP65<br />
Godkendelser:<br />
0<br />
Ø646,5<br />
Lyskilde: <strong>Metropol</strong> 1 x PL-T/4P 42W/840<br />
680<br />
750,5<br />
= Lodret, vinkelret på<br />
lyskildens længdeaksel<br />
max 160 = 310 cd<br />
max 180 = 63 cd / 1000 lm<br />
max 190 = 44 cd / 1000 lm<br />
L.O.R. = 0.70<br />
LA 0.25 = 75.0<br />
IA -0.5 = 400<br />
Ø105,5<br />
Ø114<br />
= Lodret, parallel med<br />
lyskildens længdeaksel<br />
90°<br />
200<br />
160<br />
120<br />
120° 150° 180° 150° 120°<br />
90°<br />
60°<br />
60°<br />
(cd/1000 lm)<br />
30° 0° 30°<br />
LO-l1685-0<br />
EAN 57 05158 085958 / G-nr. 03.00.085.958
