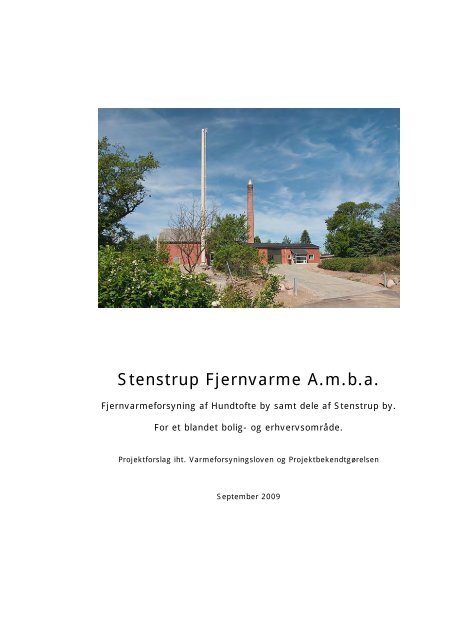

Stenstrup Fjernvarme A.m.b.a.<br />
Fjernvarmeforsyning af Hundtofte by samt dele af Stenstrup by.<br />
For et blandet bolig- og erhvervsområde.<br />
Projektforslag iht. Varmeforsyningsloven og Projektbekendtgørelsen<br />
September 2009
Projektansvarlig<br />
Stenstrup Fjernvarme A.m.b.a., Hostrupvej 28, 5771 Stenstup er ansvarlig<br />
for projektet.<br />
I planlægningsfasen bistås Stenstrup Fjernvarme A.m.b.a. af<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
v/ akademiingeniør Viktor Jensen<br />
Nærværende <strong>projektforslag</strong> er udarbejdet af<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
v/ projektassistent Linda Lyhne<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
6000 Kolding<br />
www.dfp.dk<br />
Telefon: 76 30 80 00<br />
Telefax: 75 56 66 17<br />
E-mail: dfp@dfp.dk<br />
Side 2
Indholdsfortegnelse<br />
1 REDEGØRELSE FOR PROJEKTET ..................................................................................... 4<br />
1.1 Indledning ............................................................................................................................ 4<br />
1.2 Baggrund .............................................................................................................................. 4<br />
1.3 Formål.................................................................................................................................... 4<br />
1.4 Sammenfatning og konklusion..................................................................................... 5<br />
1.5 Indstilling og det videre forløb..................................................................................... 5<br />
2 REDEGØRELSE FOR PROJEKTFORSLAGET................................................................. 5<br />
2.1 Kort beskrivelse af projektet......................................................................................... 5<br />
2.2 Forhold til anden lovgivning.......................................................................................... 5<br />
2.3 Beskrivelse af valgte modelløsninger ........................................................................ 6<br />
2.3.1 Ledningsnet ................................................................................................................ 6<br />
2.3.2 Distributionsområde................................................................................................ 7<br />
2.4 Anlægsudgifter ................................................................................................................... 7<br />
2.4.1 Brugere ........................................................................................................................ 7<br />
2.4.2 Varmeværket ............................................................................................................. 8<br />
3 VURDERING AF PROJEKTFORSLAGET ......................................................................... 8<br />
3.1 Brugerøkonomi................................................................................................................... 8<br />
3.2 Selskabsøkonomi............................................................................................................. 10<br />
3.3 Samfundsøkonomi .......................................................................................................... 10<br />
3.4 Følsomhedsanalyse......................................................................................................... 11<br />
4 KONKLUSION........................................................................................................................... 12<br />
Bilag:<br />
1. Oversigtskort, forsyningsområder<br />
2. Oversigtskort, distributionsnet.<br />
3. Varmeforsyningsplan, tidligere Egebjerg Kommune<br />
4. Energidatakort fra Energistyrelsen<br />
5. Fredning og naturbeskyttelse<br />
6. Varmetabsberegning<br />
7. Selskabsøkonomisk beregning<br />
8. EnergyPRO beregning, eksist. anlæg<br />
9. EnergyPRO beregning, eksist. anlæg inkl. 189 potentielle<br />
forbrugere.<br />
10. Brændsels-, investerings- og driftsudgift<br />
11. Beregning af afgiftsprovenu<br />
12. Emissioner<br />
13. BBR-oplysninger, udvalgte informationer fra bygnings-<br />
og boligregisteret.<br />
Side 3
1 Redegørelse for projektet<br />
1.1 Indledning<br />
Stenstrup Fjernvarme A.m.b.a. har en uudnyttet kapacitet på varmeværket,<br />
som produceres på halm, naturgas og bioolie. I <strong>projektforslag</strong>et er lavet en<br />
løsning, hvor varmen afsættes til den nærliggende by, Hundtofte samt dele<br />
af Stenstrup by. (Bilag 1)<br />
Stenstrup Fjernvarme A.m.b.a. ansøger derfor om ændring af områdeafgrænsningen<br />
i Stenstrup og Hundtofte.<br />
1.2 Baggrund<br />
Med baggrund i et ønske fra en gruppe borgere om at fastlægge de<br />
økonomiske og juridiske forhold omkring fjernvarmeforsyning i Stenstrup<br />
nord og Hundtofte har Stenstrup Fjernvarme A.m.b.a. ladet udarbejde et<br />
<strong>projektforslag</strong> for udvidelse af forsyningsområdet.<br />
Det kan yderligere oplyses at der er 211 potentielle brugere, som består af<br />
156 ejendomme, 43 lejligheder og 12 erhvervsmål.<br />
I projektet regnes der på de 189 brugere med vandbårne anlæg, hvilket<br />
udgør 137 ejendomme, 43 lejligheder og 9 erhvervsmål.<br />
Ved tilslutning til Stenstrup Fjernvarme A.m.b.a. konverteres individuelle<br />
oliefyr og naturgasinstallationer til CO2 neutral biomasse, halmvarme og naturgas<br />
kraftvarme.<br />
Stenstrup Fjernvarme påtager sig forsyningspligten af varme i områderne.<br />
1.3 Formål<br />
Projektforslaget har til formål at belyse de økonomiske og juridiske forhold<br />
omkring fjernvarmeforsyning af dele af Stenstrup samt Hundtofte, som i dag<br />
er individuel naturgasområde.<br />
Stenstrup Fjernvarme A.m.b.a har derfor udarbejdet nærværende<br />
<strong>projektforslag</strong>, som skal udgøre grundlaget for byrådets godkendelse<br />
vedrørende:<br />
- Ændring af områdeafgrænsningen i Stenstrup nord og Hundtofte (Bilag<br />
1)<br />
- Etablering af distributionsledninger i Stenstrup nord og Hundtofte (Bilag<br />
2)<br />
- Pålægning af tilslutnings- og forblivelsespligt ved nybyggeri<br />
Projektforslaget fremsendes til byrådet i Svendborg Kommune med henblik<br />
på afgørelse efter § 4 i Lov om varmeforsyning og § 12 i samme lov<br />
vedrørende beslutning om tilslutningspligt til kollektive forsyningsanlæg.<br />
Side 4
1.4 Sammenfatning og konklusion<br />
Stenstrup Fjernvarme A.m.b.a. ansøger hermed om godkendelse af<br />
nærværende <strong>projektforslag</strong> vedrørende udvidelse af forsyningsområdet med<br />
dele af Stenstrup og Hundtofte by.<br />
Godkendelse søges i henhold til Energistyrelsens ”Bekendtgørelse af lov om<br />
varmeforsyning” af 17. maj 2005 samt ”Bekendtgørelse om godkendelse af<br />
projekter for kollektive varmeforsyningsanlæg” af 13. december 2005.<br />
Med henvisning til Energistyrelsens bekendtgørelse om tilslutning m.v. til<br />
kollektive varmeforsyningsanlæg af 29. januar 2008, ansøger Stenstrup<br />
Fjernvarme A.m.b.a. endvidere om, at byrådet samtidig med godkendelse af<br />
projektet beslutter, at fremtidig bebyggelse kræves tilsluttet på tidspunktet<br />
for ibrugtagningen jfr. bekendtgørelsens § 8.<br />
1.5 Indstilling og det videre forløb<br />
Der er foreløbigt angivet følgende ramme for en tidsplan:<br />
- Projektforslaget udarbejdes august/september 2009.<br />
- Projektforslag sendes til godkendelse i Svendborg Kommune oktober<br />
2009<br />
- Projektforslaget behandles af byrådet og under forudsætning af byrådets<br />
godkendelse udsendes <strong>projektforslag</strong>et til høring hos berørte parter.<br />
Høringsperioden er 4 uger.<br />
- På baggrund af de eventuelle indkomne indsigelser behandler byrådet på<br />
ny <strong>projektforslag</strong>et og udsender herefter den endelige<br />
projektgodkendelse.<br />
- Ved projektgodkendelse påbegyndes akkvisition. Ved en tilslutning på 60<br />
– 70 %, afhængig af område, påbegyndes anlægsarbejdet.<br />
2 Redegørelse for <strong>projektforslag</strong>et<br />
2.1 Kort beskrivelse af projektet<br />
Projektet omfatter distributionsledninger i angivne områder, stikledning og<br />
konvertering af brugerinstallationer jf. aftale.<br />
Kort der viser områdeafgrænsning er vedlagt som bilag 1.<br />
Matrikel og ejendomsoversigt er vedlagt som bilag 13.<br />
Kort der viser forslag til ledningstracé er vedlagt som bilag 2.<br />
2.2 Forhold til anden lovgivning<br />
Varmeforsyningsplanen for den tidligere Egebjerg Kommune siger, at området<br />
i dag er udlagt til naturgasforsyning.<br />
Side 5
Jævnfør varmeforsyningsloven LBK nr. 347 af 17. maj 2005, fremmes den<br />
mest samfundsøkonomiske og miljøvenlige anvendelse af energi til varmeforsyning,<br />
samt samproduktion af varme og elektricitet mest muligt.<br />
Jævnfør projektbekendtgørelsen BEK nr. 1295 af 13. december 2005, § 7<br />
stk. 2. kan kommunalbestyrelsen godkende projekter der omfatter og ændrer<br />
områdeafgrænsning, såfremt de samfundsøkonomiske hensyn taler til<br />
fordel herfor.<br />
En stor del af de individuelle naturgasinstallationer er ældre end 15 år, og<br />
nærmer sig en udskiftning inden for overskuelig fremtid. I den forbindelse<br />
har nogle borgere henvendt sig til Stenstrup Fjernvarme A.m.b.a. med<br />
ønske om at blive forsynet med fjernvarme.<br />
Der forventes ingen kompensation til Naturgas Fyn I/S, idet en del af det<br />
kommende varmebehov dækkes af naturgas-kraftvarme.<br />
Fredning og naturbeskyttelse er vist på bilag 5.<br />
Ledningerne vil blive nedgravet i veje, fortov og rabatter og vil derfor ikke<br />
påvirke miljøet.<br />
2.3 Beskrivelse af valgte modelløsninger<br />
2.3.1 Ledningsnet<br />
Af hensyn til reduktion af ledningstabet i gadenettet og i stikledningerne i<br />
området og af hensyn til komfortniveauet for de tilsluttede forbrugere,<br />
anbefales følgende vilkår for ledningsnet og forbrugertilslutning:<br />
1. Ledningsnettet er dimensioneret for tilslutning af boligers energibehov før 1.<br />
april 2006.<br />
2. Stikledninger er dimensioneret for tilslutning af boligers energibehov før 1.<br />
april 2006.<br />
3. Ledningsdimensioner fastlægges endeligt, når projektet er detailprojekteret.<br />
4. Stikledninger til boligerne er forudsat at være 2x22 mm.<br />
5. Brugerinstallationerne i lokalplanområdet skal dimensioneres for en<br />
fremløbstemperatur på 70° C og en afkøling på 35° C ved en<br />
dimensionerende udetemperatur på -12° C.<br />
6. Brugerinstallationer til fremstilling af varmt brugsvand skal dimensioneres<br />
for en fremløbstemperatur på 60° C og en returløbstemperatur på 20° C og<br />
et maksimalt effektbehov på 6,0 kW svarende til et fjernvarmebehov på<br />
maximalt 170 liter/time.<br />
7. Der skal installeres varmtvandsbeholdere til alle brugere.<br />
Udvidelsen af forsyningsområdet vil betyde et øget varmebehov på3.975<br />
MWh og at varmeproduktionen øges til 4.653 MWh. pr. år (Der er beregnet<br />
et ledningstab på 677,8 MWh svarende til 14,6 %) (Bilag 6).<br />
Den afsatte effekt ved den forudsatte tilslutning er ca. 1,551 MW (ved en<br />
benyttelsestid på 3.000 timer/år).<br />
Forudsætningerne for dimensionering af ledningerne er en fremløbstemperatur<br />
på 70 °C, en afkøling på 35 o C og en maks. vandhastighed på 1<br />
m/s.<br />
Side 6
2.3.2 Distributionsområde<br />
Som overslagsværdi forudsættes at alle beboelsesejendomme er 130 m 2 og<br />
lejligheder er 70 m². Virksomheder er beregnet ud fra BBR oplysninger.<br />
Da området består af eksisterende boliger, er der i <strong>projektforslag</strong>et ikke<br />
taget højde for boligers energibehov opført efter 1. april 2006.<br />
Eksisterende bygningers energibehov før 1. januar 2006<br />
Beboelse Erhverv<br />
m²<br />
Energibehov<br />
(kWh)<br />
Antal<br />
Samlet Samlet<br />
energibehov effektbehov<br />
(MWh) (kW)<br />
Eksempelhuse 130 m² 130 0 151 0 19.630 137 2.689 896<br />
Lejligheder 70 0 151 0 10.570 43 455 152<br />
Assensvej 137<br />
Beboelse + forretning<br />
Hundtofte 14 A<br />
Beboelse + forretning<br />
Hundtofte 14 D<br />
Fabrik - værksted<br />
Juelsbjergvej 1<br />
Fabrik - lager<br />
Juelsbjergvej 2<br />
Fabrik - lager<br />
Juelsbjergvej 4<br />
Fabrik - værksted<br />
Juelsbjergvej 5<br />
Fabrik - værksted - maskinhal<br />
Juelsbjergvej 6<br />
Beboelse + forretning<br />
Stationsvej 63<br />
Avls- driftsbygning<br />
Energibehov<br />
kWh/m²<br />
114 147 151 111 33.531 1 34 11<br />
238 554 151 111 97.432 1 97 32<br />
0 2790 151 134 373.860 1 374 125<br />
0 221 151 134 29.614 1 30 10<br />
0 734 151 134 98.356 1 98 33<br />
0 323 151 134 43.282 1 43 14<br />
0 862 151 134 115.508 1 116 39<br />
85 65 151 111 20.050 1 20 7<br />
0 142 151 140 19.880 1 20 7<br />
Samlet 861.713 3.975 1.325<br />
Kilde: Varmeståbi (4. udg.) kapitel 18, afsnit 18.7.1. Forbrug til rumopvarmning, Fig. 18.27.<br />
Nøgletal for fjernvarmeforsynet bygninger for et normalår. Baseret på /199/.<br />
Som orientering skal beboelser, der er opført efter 1/2 2006 ifølge<br />
bygningsreglement have et energibehov til opvarmning og varmt brugsvand<br />
af en størrelse på ikke mere end vist i nedenstående skema.<br />
Boligers energibehov i henhold til bygningsreglement 2008<br />
Bebyggelsens<br />
art<br />
Størrelse (m²)<br />
Normalhus<br />
energibehov<br />
(MWh)<br />
Antal<br />
Samlet<br />
energibehov<br />
(MWh)<br />
Samlet<br />
effektbehov<br />
(kW)<br />
Eksempelhus 130 11,3 137 1.548 516<br />
2.4 Anlægsudgifter<br />
Grundlaget for anlægsoverslaget er vedlagte bilag 2, som viser, hvor der<br />
påregnes etableret fjernvarmeledninger. Overslaget er baseret på forsyning<br />
fra eksisterende forsyningsnet.<br />
2.4.1 Brugere<br />
Stenstrup Fjernvarme A.m.b.a. har vedtaget en fast tilslutningsbidrag inkl.<br />
måler og fjernvarmeinstallationer under anlægsarbejdet.<br />
For beboelsesejendomme vil prisen være 16.000 kr. ekskl. moms og for erhvervsejendomme<br />
24.000 kr. ekskl. moms.<br />
Side 7
2.4.2 Varmeværket<br />
Varmeværket er bestykket med:<br />
Indfyret effekt<br />
Varme<br />
El<br />
Varme kW<br />
Eleffekt kW<br />
kW<br />
Virkningsgrad<br />
Virkningsgrad<br />
Naturgasmotor 2.938 1.900 64,7 1.000 34,0<br />
Biooliekedel 4.706 4.000 85,0<br />
Halmkedel 2.174 2.000 92,0<br />
Varmeværket afholder alle udgifter til distributions- og stikledninger samt<br />
fjernvarmeinstallationer hos brugerne.<br />
Type Størrelse<br />
Længde<br />
(kanalmeter)<br />
Pris pr. m Samlet pris (kr.)<br />
Distributionsledning Twin + 139-139/450 325 945,13 307.166,54<br />
Distributionsledning Twin + 114-114/355 625 855,96 534.976,89<br />
Distributionsledning Twin + 89-89/280 525 766,80 402.569,07<br />
Distributionsledning Twin + 76-76/250 450 804,81 362.166,00<br />
Distributionsledning Twin + 60-60/225 650 847,83 551.088,48<br />
Distributionsledning Twin + 48-48/180 875 728,59 637.512,02<br />
Distributionsledning Twin + 42-42/180 1775 556,04 986.967,13<br />
Distributionsledning Twin + 34-34/160 625 510,50 319.062,50<br />
4.101.508,63<br />
Type Størrelse<br />
Længde<br />
(kanalmeter)<br />
Pris pr. m Samlet pris (kr.)<br />
Stikledning Twin + 40-40/140 PEX 25 536,03 13.400,63<br />
Stikledning Twin + 32-32/125 PEX 25 510,50 12.762,50<br />
Stikledning Twin + 28-28/110 PEX 500 495,19 247.592,50<br />
Stikledning Twin + 22-22/110 PEX 2340 490,60 1.148.004,00<br />
1.421.759,63<br />
Antal Tilslutningsbidrag Samlet beløb<br />
Beboelsesejendomme 137 16.000 2.192.000<br />
Lejligheder 43 16.000 688.000<br />
Erhverv 9 24.000 216.000<br />
3.096.000<br />
Anlægsudgiften er på den baggrund overslagsmæssigt kalkuleret til:<br />
Etablering af varmeledninger i udstykningen 4.101.509<br />
Etablering af stikledninger samt husindføringer 1.421.760<br />
Etablening af fjernvarmeinstallationer 3.096.000<br />
Tilslutningsbidrag fra beboelse / lejligheder/erhverv -3.096.000<br />
5.523.268<br />
(Alle beløbsangivelser er i prisniveau 2008/09 ekskl. moms.)<br />
3 Vurdering af <strong>projektforslag</strong>et<br />
3.1 Brugerøkonomi<br />
I dette afsnit belyses brugernes årlige udgifter til opvarmning med<br />
fjernvarme.<br />
Der er anvendt følgende aktuelt gældende tariffer ved beregning af<br />
brugerøkonomien:<br />
Side 8
Kr.<br />
Kr.<br />
Tariffer 2009 m²<br />
Eksklusiv moms Inklusiv moms<br />
Fast afgift pr. m² (BBR) 14,80 18,50<br />
Abonnement / målerleje ≤ 250 m² (BBR) 1.100,00 1.375,00<br />
Abonnement / målerleje > 250 m² pr. m² (BBR) 3,00 3,75<br />
Assensvej 137 114+147 2.200,00 2.750,00<br />
Hundtofte 14 A Beboelse + forretning 238+554 2.762,00 3.452,50<br />
Hundtofte 14 D Fabrik - værksted 2.790 8.370,00 10.462,50<br />
Juelsbjergvej 1 Fabrik - værksted 221 1.100,00 1.375,00<br />
Juelsbjergvej 2 Fabrik - værksted 460 1.380,00 1.725,00<br />
Juelsbjergvej 4 Fabrik - værksted 323 969,00 1.211,25<br />
Juelsbjergvej 5 Fabrik - værksted - maskinhal 862 2.586,00 3.232,50<br />
Juelsbjergvej 6 Beboelse + forretning 85+65 1.100,00 1.375,00<br />
Stationsvej 63 Avls- driftsbygning 142 426,00 532,50<br />
Variabel bidrag<br />
Energileverance (pr. MWh) 384 480,00<br />
Gældende priser i henhold til takstblad 01.01.2008 for Stenstrup<br />
Fjernvarme A.m.b.a. Priserne er anmeldt til Energitilsynet.<br />
De årlige opvarmningsudgifter for de anførte huse er beregnet til:<br />
Forudsætninger<br />
Størrelse<br />
(m 2 )<br />
Årligt forbrug<br />
(MWh)<br />
Årligt forbrug<br />
(naturgas Nm³)<br />
inkl.<br />
virkningsgrad på<br />
96%<br />
Årligt forbrug<br />
(liter<br />
fyringsolie)<br />
inkl.<br />
virkningsgra<br />
d på 92%<br />
Eksempelhuse 130 20 1.859 2.157<br />
Lejligheder 70 11 1.001 1.162<br />
Assensvej 137 114+147 34 3.175<br />
Hundtofte 14 A Beboelse + forretning 238+554 97 9.227<br />
Hundtofte 14 D Fabrik - værksted 2.790 374 41.089<br />
Juelsbjergvej 1 Fabrik - værksted 221 30 3.255<br />
Juelsbjergvej 2 Fabrik - værksted 460 98 10.810<br />
Juelsbjergvej 4 Fabrik - værksted 323 43 4.757<br />
Juelsbjergvej 5 Fabrik - værksted - maskinhal 862 116 10.938<br />
Juelsbjergvej 6 Beboelse + forretning 85+65 20 2.204<br />
Stationsvej 63 Avls- driftsbygning 142 20 2.185<br />
Resulterende brugerudgifter til opvarmning<br />
Opvarmnings-form<br />
Størrelse<br />
(m³)<br />
Fast afgift (kr.)<br />
Forbrugs-afgift<br />
(kr./enhed)<br />
Årlig udgift<br />
(kr.)<br />
Eksempelhuse 130 3.024 480,00 12.446<br />
Olie (Total) 130 1.516 7,81 18.361<br />
Naturgas (Total) 130 1.405 8,69 17.566<br />
Lejligheder 70 2.136 480,00 7.210<br />
Olie (Total) 70 1.516 7,81 10.586<br />
Naturgas (Total) 70 1.405 8,69 10.107<br />
Assensvej 137 114+147 6.063 480,00 22.158<br />
Naturgas (Total) 114+147 1.405 7,23 24.354<br />
Hundtofte 14 A Beboelse + forretning 238+554 10.044 480,00 56.811<br />
Naturgas (Total) 238+554 1.405 7,23 68.089<br />
Hundtofte 14 D Fabrik - værksted 2.790 49.662 480,00 229.115<br />
Olie (Total) 2.790 1.516 7,81 322.325<br />
Juelsbjergvej 1 Fabrik - værksted 221 4.371 480,00 18.586<br />
Olie (Total) 221 1.516 7,81 26.928<br />
Juelsbjergvej 2 Fabrik - værksted 460 8.188 480,00 55.399<br />
Olie (Total) 460 1.516 7,81 85.915<br />
Juelsbjergvej 4 Fabrik - værksted 323 5.749 480,00 26.525<br />
Olie (Total) 323 1.516 7,81 38.656<br />
Juelsbjergvej 5 Fabrik - værksted - maskinhal 862 15.344 480,00 70.787<br />
Naturgas (Total) 862 1.405 7,23 80.460<br />
Juelsbjergvej 6 Beboelse + forretning 85+65 3.320 480,00 12.944<br />
Olie (Total) 85+65 1.516 7,81 18.721<br />
Stationsvej 63 Avls- driftsbygning 142 2.528 480,00 12.070<br />
Olie (Total) 142 1.516 7,81 18.575<br />
Distributionspris:Gældende priser pr. 01.04.2009 Naturgas Fyn, Distribution<br />
Gaspris og oliepris: Gennemsnit fra 1.august 2008 til 31. juli 2009.<br />
Fjernvarme er under de givne forudsætninger således det billigste alternativ<br />
for forbrugerne.<br />
Side 9
Det skal bemærkes, at der er tale om beregningseksempler. Der vil være<br />
afvigelser fra hus til hus alt efter husets brugsmønster, komfortkrav m.v.<br />
Nedenstående tabel viser er der er en tilbagebetalingstid fra få måneder til<br />
14 år.<br />
Resulterende udgifter/besparelser pr. år<br />
efter konvertering til fjernvarme<br />
Naturgas Olie Fjernvarme Besparelse Indvestering<br />
Tilbagebetalingstid<br />
i år.<br />
Eksempelhuse 17.566 12.446 5.119 20.000 4<br />
Eksempelhuse 18.361 12.446 5.914 20.000 3<br />
Lejligheder 10.107 7.210 2.897 20.000 7<br />
Assensvej 137 24.354 22.158 2.196 30.000 14<br />
Hundtofte 14 A Beboelse + forretning 68.089 56.811 11.278 30.000 3<br />
Hundtofte 14 D Fabrik - værksted 322.325 229.115 93.210 30.000 0<br />
Juelsbjergvej 1 Fabrik - værksted 26.928 18.586 8.342 30.000 4<br />
Juelsbjergvej 2 Fabrik - værksted 85.915 55.399 30.517 30.000 1<br />
Juelsbjergvej 4 Fabrik - værksted 38.656 26.525 12.132 30.000 2<br />
Juelsbjergvej 5 Fabrik - værksted - maskinhal 80.460 70.787 9.673 30.000 3<br />
Juelsbjergvej 6 Beboelse + forretning 18.721 12.944 5.777 30.000 5<br />
Stationsvej 63 Avls- driftsbygning 18.575 12.070 6.505 30.000 5<br />
Alle beløb er inkl. moms<br />
3.2 Selskabsøkonomi<br />
Der er foretaget en beregning af de selskabsøkonomiske konsekvenser ved<br />
tilslutning af 137 boliger, 43 lejligheder og 9 erhvervsejendomme.<br />
Beregningerne er udført som en kalkulation af det regnskabsmæssige<br />
resultat over en 10 års periode.<br />
I EnergyPRO er der simuleret driftssituation for eksisterende anlæg (bilag 8)<br />
og driftssituationen med 189 nye brugere (bilag 9).<br />
Det er forudsat, at alle brugere tilsluttes det første år.<br />
EnergyPRO beregningerne viser et samlet driftsoverskud på 1.018.302<br />
kr./år.<br />
Den selskabsøkonomiske konsekvensberegning ved udvidelsen med<br />
Hundtofte by og dele af Stenstrup by er vist på bilag 7. Som det fremgår, er<br />
projektet rentabelt for fjernvarmeværket og dermed en økonomisk fordel for<br />
alle brugerne tilsluttet Stenstrup Fjernvarme A.m.b.a.<br />
Der vil være et selskabsøkonomisk overskud over 10 år på 5.800.372 kr.<br />
som vil komme forbrugerne tilsluttet Stenstrup Fjernvarme A.m.b.a. til<br />
gode.<br />
Det er forudsat, at alle brugere tilsluttes det første år.<br />
3.3 Samfundsøkonomi<br />
En simpel samfundsøkonomisk analyse af projektet viser følgende anlægsudgifter:<br />
Relevante forbrugere Beboelse Lejligheder Erhverv<br />
Gas 90 43 3<br />
Olie 47 6<br />
Total 137 43 9<br />
Derud over findes der ejendomme som er opvarmet med el eller er uopvarmet.<br />
De ejendomme er ikke medtaget i samfundsøkonomien.<br />
Ud fra ovennævnte skema vil det give følgende samfundsøkonomi:<br />
Side 10
Samfundsøkonomi<br />
Fjernvarmeværket<br />
Brugerne<br />
Fordelingsledning 4.101.509<br />
Stikledninger 1.421.760<br />
Konvertering til fjernvarme<br />
Beboelse 2.320.000 0<br />
Konvertering til fjernvarme<br />
Lejligheder 688.000 0<br />
Konvertering til fjernvarme<br />
Erhverv 216.000 0<br />
Samlet pris 8.747.268 0 8.747.268<br />
Alle priser er ekskl. moms<br />
I den samfundsøkonomiske analyse er der ikke indregnet konsekvenserne af<br />
den øgede elproduktion på 796,5 MWh årligt. Den øgede elproduktion på naturgas<br />
vil fortrænge kulkraftproduceret el med en total virkningsgrad
4 Konklusion<br />
En samfundsøkonomisk analyse af de 2 opstillede scenarier viser en klar<br />
samfundsøkonomisk fordel ved at huse forsynes med fjernvarme frem for<br />
individuelt naturgas- eller oliefyr.<br />
Under selskabsøkonomi i bilag 7 er vist udviklingen i fjernvarmeværkets<br />
dækningsbidrag ved tilslutning af 137 boliger, 43 lejligheder og 9 erhverv.<br />
Med de gældende tariffer får Stenstrup Fjernvarme A.m.b.a. et positivt<br />
dækningsbidrag fra år 1, hvilket vil komme alle forbruger tilsluttet Stenstrup<br />
Fjernvarme A.m.b.a. til gode.<br />
For nye brugere vil der typisk være en gennemsnitlig besparelse på 3.000 –<br />
5.000 kr.<br />
Ved tilslutning til Stenstrup Fjernvarme A.m.b.a. er der en CO 2 reduktion på<br />
597 tons årligt.<br />
Side 12
Områdeafgrænsning<br />
© Copyright Grundkort Fyn A/S<br />
Dato: 06-08-2009 14:36:35<br />
Målforhold: 1:7000<br />
Bilag 1
42-42/180<br />
89-89/280<br />
60-60/225<br />
42-42/180<br />
42-42/180<br />
34-34/160<br />
34-34/160<br />
34-34/160<br />
48-48/180<br />
33<br />
76-76/250<br />
42-42/180<br />
48-48/180<br />
60-60/225<br />
Ekst. 139/250<br />
Ekst. 60,3<br />
Ekst. 139/250<br />
42-42/180<br />
42-42/180<br />
34-34/160 34-34/160 34-34/160<br />
48-48/180<br />
34-34/160 34-34/160<br />
42-42/180<br />
34-34/160<br />
48-48/180<br />
34-34/160<br />
42-42/180<br />
48-48/180<br />
139-139/450 114-114/355<br />
42-42/180<br />
114-114/355<br />
42-42/180<br />
76-76/250<br />
48-48/180<br />
89-89/280<br />
76-76/250<br />
60-60/225<br />
60-60/225<br />
60-60/225<br />
42-42/180<br />
42-42/180 48-48/180<br />
42-42/180<br />
© Copyright Grundkort Fyn A/S<br />
Dato: 10-08-2009 15:53:15<br />
Målforhold: 1:7000<br />
Bilag 2
Bilag 3
Map Output<br />
http://193.88.185.146/servlet/com.esri.esrimap.Esrimap?ServiceName=EnergiData&...<br />
Page 1 of 1<br />
09-09-2009<br />
Energidata-kort<br />
Bilag 4
© Copyright Grundkort Fyn A/S<br />
Dato: 16-09-2009 13:40:10<br />
Målforhold: 1:7000<br />
Bilag 5
Varmetab<br />
Type Størrelse Dimension<br />
Længde<br />
kanalmeter<br />
Årligt energibehov<br />
(MWh)<br />
Varmetab<br />
(W/m)<br />
Samlet<br />
varmetab<br />
(W)<br />
Årligt<br />
energitab<br />
(MWh)<br />
Distributionsledning Twin DN 125 St. 139-139/450 325 4.653<br />
10,7 3.478 30,5<br />
Distributionsledning Twin DN 100 St. 114-114/355 625 11,5 7.188 63,0<br />
Distributionsledning Twin DN 80 St. 89-89/280 525 11,6 6.090 53,3<br />
Distributionsledning Twin DN 65 St. 76-76/250 450 10,6 4.770 41,8<br />
Distributionsledning Twin DN 50 St. 60-60/225 650 8,9 5.785 50,7<br />
Distributionsledning Twin DN 40 St. 48-48/180 875 9,2 8.050 70,5<br />
Distributionsledning Twin DN 32 St. 42-42/180 1775 7,8 13.845 121,3<br />
Distributionsledning Twin DN 25 St. 34-34/160 625 7,2 4.500 39,4<br />
Stikledning Twin 40-40/140 PEX 25 9,6 240 2,1<br />
Stikledning Twin 32-32/125 PEX 25 10,3 258 2,3<br />
Stikledning Twin 28-28/110 PEX 500 10,3 5.150 45,1<br />
Årligt energitab<br />
(%)<br />
Stikledning Twin 22-22/110 PEX 2340 3.975<br />
7,7 18.018 157,8<br />
677,8 14,6<br />
Bilag 6 Varmetabsberegning September 2009
Stenstrup Fjernvarme A.m.b.a.<br />
Fjernvarmeforsyning af Hundtofte by og dele af Stenstrup by.<br />
Selskabsøkonomisk beregning med udvidelse af 189 brugere<br />
Selskabsøkonomi År 1 År 2 År 3 År 4 År 5 År 6 År 7 År 8 År 9 År 10<br />
Samlet anlægsinvestering, ledningsnet 5.523.268 0 0 0 0 0 0 0 0 0<br />
Konvertering til fjernvarme 3.096.000 0 0 0 0 0 0 0 0 0<br />
Antal tilsluttede brugere 180 180 180 180 180 180 180 180 180 180<br />
Antal tilsluttede erhverv 9 9 9 9 9 9 9 9 9 9<br />
Varmesalg (MWh) 3.975 3.975 3.975 3.975 3.975 3.975 3.975 3.975 3.975 3.975<br />
Varmetab forsyningsnet (MWh) 678 678 678 678 678 678 678 678 678 678<br />
Varmeproduktion ab værk (MWh) 4.653 4.653 4.653 4.653 4.653 4.653 4.653 4.653 4.653 4.653<br />
Driftsudgifter i.h.t. bilag 9 (kr.) 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767 3.785.767<br />
Admin. og målervedligeholdelse (kr.) 28.622 28.622 28.622 28.622 28.622 28.622 28.622 28.622 28.622 28.622<br />
Afskrivning af ledningsnet over 30 år 184.109 184.109 184.109 184.109 184.109 184.109 184.109 184.109 184.109 184.109<br />
Gæld 5.339.159 5.155.050 4.970.941 4.786.832 4.602.724 4.418.615 4.234.506 4.050.397 3.866.288 3.682.179<br />
Forrentning 5 % (kr.) 266.958 257.753 248.547 239.342 230.136 220.931 211.725 202.520 193.314 184.109<br />
Årlige udgifter i alt 7.361.456 4.256.251 4.247.045 4.237.840 4.228.635 4.219.429 4.210.224 4.201.018 4.191.813 4.182.607<br />
Driftsindtægter i.h.t. bilag 9 (kr.) 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961<br />
Tilslutningsbidrag fra brugere 3.096.000 0 0 0 0 0 0 0 0 0<br />
Nuværende tariffer<br />
Varmepris (kr./MWh) 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00<br />
Abonnement / målerleje årlig ≤ 250 m² (BBR) 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00<br />
> 250 m² pr. m² (BBR) 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00<br />
Fast afgift pr. m² (BBR) 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80<br />
Årlige driftsindtægter i alt 9.221.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961 6.125.961<br />
Årligt dækningsbidrag til værket (kr.) 1.860.505 1.869.710 1.878.916 1.888.121 1.897.326 1.906.532 1.915.737 1.924.943 1.934.148 1.943.354<br />
Akkumuleret dækningsbidag 1.860.505 3.730.215 5.609.130 7.497.251 9.394.578 11.301.110 13.216.847 15.141.790 17.075.938 19.019.292<br />
Alle priser er ekskl. moms.<br />
Anlægget bliver reelt betalt de første 1 år, men kan afskives over 30 år.<br />
Selskabsøkonomisk beregning, eksist. anlæg<br />
Selskabsøkonomi År 1 År 2 År 3 År 4 År 5 År 6 År 7 År 8 År 9 År 10<br />
Samlet anlægsinvestering, ledningsnet 0 0 0 0 0 0 0 0 0 0<br />
Konvertering til fjernvarme 0 0 0 0 0 0 0 0 0 0<br />
Antal tilsluttede brugere 0 0 0 0 0 0 0 0 0 0<br />
Antal tilsluttede erhverv 0 0 0 0 0 0 0 0 0 0<br />
Varmesalg (MWh) 0 0 0 0 0 0 0 0 0 0<br />
Varmetab forsyningsnet (MWh) 0 0 0 0 0 0 0 0 0 0<br />
Varmeproduktion ab værk (MWh) 0 0 0 0 0 0 0 0 0 0<br />
Driftsudgifter i.h.t. bilag 8 (kr.) 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538<br />
Admin. og målervedligeholdelse (kr.) 0 0 0 0 0 0 0 0 0 0<br />
Vedligeholdelse af fjernvarmenet (kr.) 0 0 0 0 0 0 0 0 0 0<br />
Afskrivning af ledningsnet over 30 år 0 0 0 0 0 0 0 0 0 0<br />
Gæld 0 0 0 0 0 0 0 0 0 0<br />
Forrentning 5 % (kr.) 0 0 0 0 0 0 0 0 0 0<br />
Årlige udgifter i alt 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538 2.315.538<br />
Driftsindtægter i.h.t. bilag 8 (kr.) 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430<br />
Tilslutningsbidrag fra brugere 0 0 0 0 0 0 0 0 0 0<br />
Nuværende tariffer<br />
Varmepris (kr./MWh) 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00 384,00<br />
Abonnement / målerleje årlig ≤ 250 m² (BBR) 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00 1.100,00<br />
> 250 m² pr. m² (BBR) 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00<br />
Fast afgift pr. m² (BBR) 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80 14,80<br />
Årlige driftsindtægter i alt 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430 3.637.430<br />
Årligt dækningsbidrag til værket (kr.) 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892 1.321.892<br />
Akkumuleret dækningsbidag 1.321.892 2.643.784 3.965.676 5.287.568 6.609.460 7.931.352 9.253.244 10.575.136 11.897.028 13.218.920<br />
Alle priser er ekskl. moms.<br />
Bilag 7 Selskabsøkonomisk beregning September 2009
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:59:50 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Varighedskurve for varmebehov<br />
Varighedskurve for varmebehov<br />
(1. Januar 2009 til 1. Januar 2010)<br />
4<br />
3,8<br />
3,6<br />
3,4<br />
3,2<br />
3<br />
2,8<br />
2,6<br />
2,4<br />
2,2<br />
[MW]<br />
2<br />
1,8<br />
1,6<br />
1,4<br />
1,2<br />
1<br />
0,8<br />
0,6<br />
0,4<br />
0,2<br />
0<br />
0<br />
500<br />
1.000<br />
1.500<br />
2.000<br />
2.500<br />
3.000<br />
3.500<br />
4.000 4.500<br />
Tid [Timer]<br />
5.000<br />
5.500<br />
6.000<br />
6.500<br />
7.000<br />
7.500<br />
8.000<br />
8.500<br />
Gasmotor Kedel 1 bioolie Kedel 2 Halm<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:13 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
1 Projektbeskrivelse<br />
Ingen bemærkninger til forudsætningskataloget<br />
2 Ydre forudsætninger<br />
Planperiode: 01-2009 - 12-2009<br />
Anvender danske helligdage<br />
2.1 Vejrdata<br />
Udetemperatur timebasis, Danmark<br />
Symbol:T<br />
[°C]<br />
Gennemsnit Minimum Maksimum<br />
Januar, 2007 -0,6 -12,2 4,9<br />
Februar, 2007 -1,1 -13,1 6,4<br />
Marts, 2007 2,6 -7,6 9,3<br />
April, 2007 6,6 -0,5 20,0<br />
Maj, 2007 10,6 3,3 24,8<br />
Juni, 2007 15,7 5,7 25,0<br />
Juli, 2007 16,4 7,4 27,3<br />
August, 2007 16,7 6,1 28,7<br />
September, 2007 13,7 6,8 21,1<br />
Oktober, 2007 9,2 -2,6 18,9<br />
November, 2007 5,0 -4,0 10,2<br />
December, 2007 1,7 -7,8 7,4<br />
Hele perioden 8,1 -13,1 28,7<br />
ElspotVestdanmark2008<br />
Symbol:DK1Spot08<br />
[kr/MWh]<br />
Gennemsnit Minimum Maksimum<br />
Januar, 2008 352,68 0,00 689,60<br />
Februar, 2008 351,24 0,00 704,99<br />
Marts, 2008 299,15 0,00 655,22<br />
April, 2008 403,62 104,61 1.114,67<br />
Maj, 2008 397,67 10,15 871,05<br />
Juni, 2008 500,52 47,27 1.325,34<br />
Juli, 2008 492,03 14,33 1.379,13<br />
August, 2008 476,91 0,60 855,13<br />
September, 2008 593,47 301,97 1.264,02<br />
Oktober, 2008 453,64 0,00 1.317,95<br />
November, 2008 384,99 45,12 1.018,12<br />
December, 2008 344,22 1,27 1.303,03<br />
Hele perioden 420,69 0,00 1.379,13<br />
2.2 Indeks<br />
Ingen INDEKS defineret<br />
3 Brændsler<br />
Naturgas<br />
Raps olie<br />
Halm<br />
11,0000 kWh/Nm3<br />
37,2000 MJ/kg<br />
14,4000 GJ/tons<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:13 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
4 Behov<br />
4.2 Varmebehov<br />
Behov<br />
Varmesalg:<br />
Nettab:<br />
Symbol: HD1<br />
Symbol: HD2<br />
Behov mængde Udvikling<br />
Varmesalg: 8.435 MWh Udvikler sig ikke over årene<br />
Nettab: 1.765 MWh Udvikler sig ikke over årene<br />
Total<br />
10.200 MWh<br />
Behov Max behov Min behov<br />
Varmesalg [MW] 3,3 0,1<br />
Nettab [MW] 0,2 0,2<br />
Varmebehov, Detaljer<br />
Varmesalg:<br />
Vejrafhængig andel af behovet: 80,00 %<br />
Reference temperatur:<br />
17,0 C<br />
Formel for døgnforholdstal<br />
Max(17,0-T;0)<br />
Sæson for vejrafhængigt forbrug: 01-09 til 31-05<br />
Døgncyklus<br />
Tid<br />
Forhold<br />
04:00 90,00<br />
05:00 110,00<br />
07:00 120,00<br />
10:00 100,00<br />
12:00 80,00<br />
17:00 90,00<br />
20:00 100,00<br />
22:00 80,00<br />
23:00 70,00<br />
Nettab:<br />
Månedsværdier<br />
MWh<br />
Januar 149,90<br />
Februar 135,40<br />
Marts 149,90<br />
April 145,07<br />
Maj 149,90<br />
Juni 145,07<br />
Juli 149,90<br />
August 149,90<br />
September 145,07<br />
Oktober 149,90<br />
November 145,07<br />
December 149,90<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:13 / 3<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
5 Energianlæg<br />
Gasmotor<br />
Brændselstype: Naturgas<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%] Eleffekt [kW] Eleffekt [%]<br />
1 2.938,0 1.900,0 64,7 1.000,0 34,0<br />
Årlige udetider:<br />
14-07 00:00 til 28-07 00:00<br />
Kedel 1 bioolie<br />
Brændselstype: Raps olie<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%]<br />
1 4.706,0 4.000,0 85,0<br />
Kedel 2 Halm<br />
Brændselstype: Halm<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%]<br />
1 2.174,0 2.000,0 92,0<br />
2 556,0 500,0 89,9<br />
Årlige udetider:<br />
15-08 00:00 til 30-08 00:00<br />
Akkumuleringstank 1<br />
Nettovolumen: 650,0 m3<br />
Temperaturforskel: 40,0 C<br />
Udnyttelsesgrad: 80,0 %<br />
Kapacitet: 24,1 MWh<br />
Akkumuleringstank 2<br />
Nettovolumen: 450,0 m3<br />
Temperaturforskel: 40,0 C<br />
Udnyttelsesgrad: 80,0 %<br />
Kapacitet: 16,7 MWh<br />
6 El-marked<br />
Navn på anvendt tidsserie: ElspotVestdanmark2008<br />
Kvalitet af spotprisprognose: Ingen prognose<br />
7 Driftsstrategi<br />
Driftsstrategi er beregnet som netto varmeproduktionsomkostninger<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:13 / 4<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
Netto Varmeproduktionsomkostning (NPO) versus Elspotpris<br />
NPO [kr/MWh-varme]<br />
500<br />
400<br />
300<br />
200<br />
100<br />
0<br />
0<br />
50<br />
100<br />
150<br />
200<br />
250<br />
300 350 400<br />
El spotpris [kr/MWh-el]<br />
450<br />
500<br />
550<br />
600<br />
650<br />
Note: Grafen viser den første måned i beregningsperioden<br />
Gasmotor Kedel 1 bioolie Kedel 2 Halm<br />
Produktion til varmelager tilladt<br />
Gasmotor<br />
Kedel 1 bioolie<br />
Kedel 2 Halm<br />
Dellast tilladt<br />
Gasmotor<br />
Kedel 1 bioolie<br />
Kedel 2 Halm<br />
Ja<br />
Ja<br />
Ja<br />
Nej<br />
Ja<br />
Ja<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:00:36 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Årlig<br />
Beregnet periode: 01-2009 - 12-2009<br />
Varmebehov:<br />
Varmesalg<br />
Nettab<br />
Ialt<br />
Max. varmebehov<br />
8.370,9 MWh<br />
1.765,0 MWh<br />
10.135,9 MWh<br />
3,5 MW<br />
Varmeproduktioner:<br />
Gasmotor 1.101,7 MWh/år 10,9 %<br />
Kedel 1 bioolie 0,0 MWh/år 0,0 %<br />
Kedel 2 Halm 9.034,1 MWh/år 89,1 %<br />
Ialt 10.135,9 MWh/år 100,0%<br />
Elproduktion fra energianlæg:<br />
Alle perioder Af årlig<br />
[MWh/år] produktion<br />
Gasmotor 579,9 100,0%<br />
Elproduktion maks. opnået:<br />
Gasmotor<br />
1.000,0 kW-el<br />
Driftstimer:<br />
Ialt Af årlig<br />
[h/år]<br />
timer<br />
Gasmotor 579,9 6,6%<br />
Kedel 1 bioolie 152,6 1,7%<br />
Kedel 2 Halm 5.261,1 60,1%<br />
Ud af total i periode 8.760,0<br />
Starter:<br />
Gasmotor 133<br />
Kedel 1 bioolie 69<br />
Kedel 2 Halm 53<br />
Brændsler:<br />
Efter brændsel<br />
Naturgas<br />
Raps olie<br />
Halm<br />
Brændselsforbrug<br />
154.876,2 Nm3<br />
0,0 kg<br />
2.458,1 tons<br />
Efter produktionsenhed<br />
Gasmotor 1.703,6 MWh = 154.876,2 Nm3<br />
Kedel 1 bioolie 0,0 MWh = 0,0 kg<br />
Kedel 2 Halm 9.832,5 MWh = 2.458,1 tons<br />
Ialt<br />
11.536,1 MWh<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:00:13 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Månedlig<br />
Beregnet periode: 01-2009 - 12-2009<br />
Varmebehov [MWh]<br />
Ialt Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec<br />
10.135,9 1.415,0 1.326,6 1.218,8 905,5 671,6 283,3 292,8 294,8 493,9 854,0 1.044,1 1.335,4<br />
Elproduktion fra energianlæg [MWh]<br />
579,9 21,7 18,3 8,0 14,0 14,0 103,3 61,0 75,8 211,4 25,0 8,0 19,3<br />
Leveret electricitet [MWh]<br />
579,9 21,7 18,3 8,0 14,0 14,0 103,3 61,0 75,8 211,4 25,0 8,0 19,3<br />
Spids [MW] 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000<br />
Energianlæg: Gasmotor<br />
Brændselsforb. [Nm3] 154.876,2 5.801,7 4.896,2 2.136,7 3.739,3 3.739,3 27.600,4 16.284,1 20.238,6 56.458,6 6.677,3 2.136,7 5.167,2<br />
Brændselsforb. [MWh] 1.703,6 63,8 53,9 23,5 41,1 41,1 303,6 179,1 222,6 621,0 73,5 23,5 56,8<br />
Varmeprod. [MWh] 1.101,7 41,3 34,8 15,2 26,6 26,6 196,3 115,8 144,0 401,6 47,5 15,2 36,8<br />
Elproduktion [MWh] 579,9 21,7 18,3 8,0 14,0 14,0 103,3 61,0 75,8 211,4 25,0 8,0 19,3<br />
Starter 133 6 3 2 6 4 22 9 15 38 15 5 8<br />
Driftstimer 580 22 18 8 14 14 103 61 76 211 25 8 19<br />
Energianlæg: Kedel 1 bioolie<br />
Brændselsforb. [kg] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0<br />
Brændselsforb. [MWh] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0<br />
Varmeprod. [MWh] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0<br />
Starter 69 9 11 2 4 3 2 11 14 4 2 1 6<br />
Driftstimer 153 13 23 10 7 10 6 25 32 6 6 1 13<br />
Energianlæg: Kedel 2 Halm<br />
Brændselsforb. [tons] 2.458,1 384,4 349,1 325,4 238,8 171,0 25,1 48,1 41,8 26,4 219,2 286,8 341,9<br />
Brændselsforb. [MWh] 9.832,5 1.537,8 1.396,4 1.301,6 955,0 684,2 100,5 192,4 167,3 105,7 876,9 1.147,1 1.367,7<br />
Varmeprod. [MWh] 9.034,1 1.414,6 1.284,2 1.195,9 876,4 626,0 92,4 177,0 153,7 97,2 805,0 1.053,9 1.257,8<br />
Starter 53 2 0 1 4 4 3 4 19 4 6 3 3<br />
Driftstimer 5.261 716 672 694 581 534 47 90 88 50 509 621 659<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:00:13 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Månedlig<br />
Brændselsforbrug: Naturgas<br />
Brændselsforb. [Nm3] 154.876,2 5.801,7 4.896,2 2.136,7 3.739,3 3.739,3 27.600,4 16.284,1 20.238,6 56.458,6 6.677,3 2.136,7 5.167,2<br />
Brændselsforb. [MWh] 1.703,6 63,8 53,9 23,5 41,1 41,1 303,6 179,1 222,6 621,0 73,5 23,5 56,8<br />
Spids [MW] 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938<br />
Brændselsforbrug: Raps olie<br />
Brændselsforb. [kg] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0<br />
Brændselsforb. [MWh] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0<br />
Spids [MW] 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000<br />
Brændselsforbrug: Halm<br />
Brændselsforb. [tons] 2.458,1 384,4 349,1 325,4 238,8 171,0 25,1 48,1 41,8 26,4 219,2 286,8 341,9<br />
Brændselsforb. [MWh] 9.832,5 1.537,8 1.396,4 1.301,6 955,0 684,2 100,5 192,4 167,3 105,7 876,9 1.147,1 1.367,7<br />
Spids [MW] 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:55 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Økonomi<br />
1 Projektbeskrivelse<br />
Ingen bemærkninger til forudsætningskataloget<br />
2 Ydre forudsætninger<br />
Møntenhed: kr<br />
3 Betalinger<br />
3.1 Driftsindtægter<br />
Elsalg<br />
El produktionstilskud<br />
Varmesalg<br />
3.2 Driftsudgifter<br />
1,0000 kr /MWh<br />
384,0000 kr /MWh<br />
Variabel Naturgasbetaling 2,0800 kr /<br />
Variabel Bioolie<br />
2,9500 kr /kg<br />
Variabel Halm<br />
500,0000 kr /tons<br />
CO2-kvoteforbrug<br />
0,0000 kr /MWh<br />
Afgift på gasmotor 2,6490 kr /<br />
Refusion af naturgasafgift -2,3210 kr /m3<br />
NOx afgift til halm<br />
6,8000 kr /tons<br />
Svovl afgift til halm<br />
15,9000 kr /tons<br />
D og V KV- Gasmotor<br />
60,0000 kr /MWh<br />
D og V Kedel bioolie<br />
10,0000 kr /MWh<br />
D og V Kedel halm<br />
50,0000 kr /MWh<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:58:55 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Økonomi<br />
APPENDIX: Formler<br />
Betalingsformler<br />
Elsalg<br />
DeliveredElectricity(Alle tarifperioder)<br />
El produktionstilskud<br />
SpotPricesXDeliveredElectricity<br />
Varmesalg<br />
HD(Varmesalg) / UnitOfDemand(Varmesalg)<br />
Variabel Naturgasbetaling<br />
ReceivedFuel(Naturgas) / HeatValue(Naturgas)<br />
Variabel Bioolie<br />
ReceivedFuel(Raps olie) / HeatValue(Raps olie)<br />
Variabel Halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
CO2-kvoteforbrug<br />
DeliveredElectricity(Alle tarifperioder)<br />
Afgift på gasmotor<br />
FC(Gasmotor) / HeatValue(Naturgas)<br />
Refusion af naturgasafgift DeliveredElectricity(Alle tarifperioder) / 0,65 / 0,011<br />
NOx afgift til halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
Svovl afgift til halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
D og V KV- Gasmotor<br />
EP(Gasmotor;Alle tarifperioder)<br />
D og V Kedel bioolie<br />
HP(Kedel 1 bioolie)<br />
D og V Kedel halm<br />
HP(Kedel 2 Halm)<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg, Elspot 2008<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 14:59:20 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Resultat af ordinær drift fra 01-01-2009 00:00 til 31-12-2009 23:59<br />
(Alle beløb i kr)<br />
Driftsindtægter<br />
Elsalg : 579,9 MWh á 1,0 = 580<br />
El produktionstilskud : = 422.434<br />
Varmesalg : 8.370,9 MWh á 384,0 = 3.214.417<br />
Ialt Driftsindtægter 3.637.430<br />
Driftsudgifter<br />
Variabel Naturgasbetaling : 154.876,2 á 2,08 = 322.143<br />
Variabel Bioolie : 0,0 kg á 2,95 = 0<br />
Variabel Halm : 2.458,1 tons á 500,0 = 1.229.063<br />
CO2-kvoteforbrug : 579,9 MWh á 0,0 = 0<br />
Afgift på gasmotor : 154.876,2 á 2,649 = 410.267<br />
Refusion af naturgasafgift : 81.099,8 m3 á -2,321 = -188.233<br />
NOx afgift til halm : 2.458,1 tons á 6,8 = 16.715<br />
Svovl afgift til halm : 2.458,1 tons á 15,9 = 39.084<br />
D og V KV- Gasmotor : 579,9 MWh á 60,0 = 34.792<br />
D og V Kedel bioolie : 0,0 MWh á 10,0 = 0<br />
D og V Kedel halm : 9.034,1 MWh á 50,0 = 451.707<br />
Ialt Driftsudgifter 2.315.538<br />
Resultat af ordinær drift 1.321.892<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 8
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:51:48 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Varighedskurve for varmebehov<br />
Varighedskurve for varmebehov<br />
(1. Januar 2009 til 1. Januar 2010)<br />
8,2<br />
8<br />
7,8<br />
7,6<br />
7,4<br />
7,2<br />
7<br />
6,8<br />
6,6<br />
6,4<br />
6,2<br />
6<br />
5,8<br />
5,6<br />
5,4<br />
5,2<br />
5<br />
4,8<br />
4,6<br />
4,4<br />
[MW]<br />
4,2<br />
4<br />
3,8<br />
3,6<br />
3,4<br />
3,2<br />
3<br />
2,8<br />
2,6<br />
2,4<br />
2,2<br />
2<br />
1,8<br />
1,6<br />
1,4<br />
1,2<br />
1<br />
0,8<br />
0,6<br />
0,4<br />
0,2<br />
0<br />
0<br />
500<br />
1.000<br />
1.500<br />
2.000<br />
2.500<br />
3.000<br />
3.500<br />
4.000 4.500<br />
Tid [Timer]<br />
5.000<br />
5.500<br />
6.000<br />
6.500<br />
7.000<br />
7.500<br />
8.000<br />
8.500<br />
Gasmotor Kedel 1 Bioolie Kedel 2 Halm<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:45 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
1 Projektbeskrivelse<br />
Ingen bemærkninger til forudsætningskataloget<br />
2 Ydre forudsætninger<br />
Planperiode: 01-2009 - 12-2009<br />
Anvender danske helligdage<br />
2.1 Vejrdata<br />
Udetemperatur timebasis, Danmark<br />
Symbol:T<br />
[°C]<br />
Gennemsnit Minimum Maksimum<br />
Januar, 2007 -0,6 -12,2 4,9<br />
Februar, 2007 -1,1 -13,1 6,4<br />
Marts, 2007 2,6 -7,6 9,3<br />
April, 2007 6,6 -0,5 20,0<br />
Maj, 2007 10,6 3,3 24,8<br />
Juni, 2007 15,7 5,7 25,0<br />
Juli, 2007 16,4 7,4 27,3<br />
August, 2007 16,7 6,1 28,7<br />
September, 2007 13,7 6,8 21,1<br />
Oktober, 2007 9,2 -2,6 18,9<br />
November, 2007 5,0 -4,0 10,2<br />
December, 2007 1,7 -7,8 7,4<br />
Hele perioden 8,1 -13,1 28,7<br />
ElspotVestdanmark2008<br />
Symbol:DK1Spot08<br />
[kr/MWh]<br />
Gennemsnit Minimum Maksimum<br />
Januar, 2008 352,68 0,00 689,60<br />
Februar, 2008 351,24 0,00 704,99<br />
Marts, 2008 299,15 0,00 655,22<br />
April, 2008 403,62 104,61 1.114,67<br />
Maj, 2008 397,67 10,15 871,05<br />
Juni, 2008 500,52 47,27 1.325,34<br />
Juli, 2008 492,03 14,33 1.379,13<br />
August, 2008 476,91 0,60 855,13<br />
September, 2008 593,47 301,97 1.264,02<br />
Oktober, 2008 453,64 0,00 1.317,95<br />
November, 2008 384,99 45,12 1.018,12<br />
December, 2008 344,22 1,27 1.303,03<br />
Hele perioden 420,69 0,00 1.379,13<br />
2.2 Indeks<br />
Ingen INDEKS defineret<br />
3 Brændsler<br />
Naturgas<br />
Raps olie<br />
Halm<br />
11,0000 kWh/Nm3<br />
37,2000 MJ/kg<br />
14,4000 GJ/tons<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:45 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
4 Behov<br />
4.2 Varmebehov<br />
Behov<br />
Varmesalg:<br />
Nettab:<br />
Symbol: HD1<br />
Symbol: HD2<br />
Behov mængde Udvikling<br />
Varmesalg: 12.410 MWh Udvikler sig ikke over årene<br />
Nettab: 2.443 MWh Udvikler sig ikke over årene<br />
Total<br />
14.853 MWh<br />
Behov Max behov Min behov<br />
Varmesalg [MW] 4,8 0,2<br />
Nettab [MW] 0,3 0,3<br />
Varmebehov, Detaljer<br />
Varmesalg:<br />
Vejrafhængig andel af behovet: 80,00 %<br />
Reference temperatur:<br />
17,0 C<br />
Formel for døgnforholdstal<br />
Max(17,0-T;0)<br />
Sæson for vejrafhængigt forbrug: 01-09 til 31-05<br />
Døgncyklus<br />
Tid<br />
Forhold<br />
04:00 90,00<br />
05:00 110,00<br />
07:00 120,00<br />
10:00 100,00<br />
12:00 80,00<br />
17:00 90,00<br />
20:00 100,00<br />
22:00 80,00<br />
23:00 70,00<br />
Nettab:<br />
Månedsværdier<br />
MWh<br />
Januar 207,49<br />
Februar 187,41<br />
Marts 207,49<br />
April 200,79<br />
Maj 207,49<br />
Juni 200,79<br />
Juli 207,49<br />
August 207,49<br />
September 200,79<br />
Oktober 207,49<br />
November 200,79<br />
December 207,49<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:45 / 3<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
5 Energianlæg<br />
Gasmotor<br />
Brændselstype: Naturgas<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%] Eleffekt [kW] Eleffekt [%]<br />
1 2.938,0 1.900,0 64,7 1.000,0 34,0<br />
Årlige udetider:<br />
14-07 00:00 til 28-07 00:00<br />
Kedel 1 Bioolie<br />
Brændselstype: Raps olie<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%]<br />
1 4.706,0 4.000,0 85,0<br />
Kedel 2 Halm<br />
Brændselstype: Halm<br />
Minimum køretid 0 timer<br />
Brændsel [kW] Varme [kW] Varme [%]<br />
1 2.174,0 2.000,0 92,0<br />
2 556,0 500,0 89,9<br />
Årlige udetider:<br />
15-08 00:00 til 30-08 00:00<br />
Akkumuleringstank 1<br />
Nettovolumen: 650,0 m3<br />
Temperaturforskel: 40,0 C<br />
Udnyttelsesgrad: 80,0 %<br />
Kapacitet: 24,1 MWh<br />
Akkumuleringstank 2<br />
Nettovolumen: 450,0 m3<br />
Temperaturforskel: 40,0 C<br />
Udnyttelsesgrad: 80,0 %<br />
Kapacitet: 16,7 MWh<br />
6 El-marked<br />
Navn på anvendt tidsserie: ElspotVestdanmark2008<br />
Kvalitet af spotprisprognose: Ingen prognose<br />
7 Driftsstrategi<br />
Driftsstrategi er beregnet som netto varmeproduktionsomkostninger<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:45 / 4<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Teknik<br />
Netto Varmeproduktionsomkostning (NPO) versus Elspotpris<br />
NPO [kr/MWh-varme]<br />
500<br />
400<br />
300<br />
200<br />
100<br />
0<br />
0<br />
50<br />
100<br />
150<br />
200<br />
250<br />
300 350 400<br />
El spotpris [kr/MWh-el]<br />
450<br />
500<br />
550<br />
600<br />
650<br />
Note: Grafen viser den første måned i beregningsperioden<br />
Gasmotor Kedel 1 Bioolie Kedel 2 Halm<br />
Produktion til varmelager tilladt<br />
Gasmotor<br />
Kedel 1 Bioolie<br />
Kedel 2 Halm<br />
Dellast tilladt<br />
Gasmotor<br />
Kedel 1 Bioolie<br />
Kedel 2 Halm<br />
Ja<br />
Ja<br />
Ja<br />
Nej<br />
Ja<br />
Ja<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:52:41 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Årlig<br />
Beregnet periode: 01-2009 - 12-2009<br />
Varmebehov:<br />
Varmesalg<br />
Nettab<br />
Ialt<br />
Max. varmebehov<br />
12.315,7 MWh<br />
2.443,0 MWh<br />
14.758,7 MWh<br />
5,1 MW<br />
Varmeproduktioner:<br />
Gasmotor 2.615,2 MWh/år 17,7 %<br />
Kedel 1 Bioolie 512,4 MWh/år 3,5 %<br />
Kedel 2 Halm 11.631,1 MWh/år 78,8 %<br />
Ialt 14.758,7 MWh/år 100,0%<br />
Elproduktion fra energianlæg:<br />
Alle perioder Af årlig<br />
[MWh/år] produktion<br />
Gasmotor 1.376,4 100,0%<br />
Elproduktion maks. opnået:<br />
Gasmotor<br />
1.000,0 kW-el<br />
Driftstimer:<br />
Ialt Af årlig<br />
[h/år]<br />
timer<br />
Gasmotor 1.376,5 15,7%<br />
Kedel 1 Bioolie 740,1 8,4%<br />
Kedel 2 Halm 6.084,6 69,5%<br />
Ud af total i periode 8.760,0<br />
Starter:<br />
Gasmotor 236<br />
Kedel 1 Bioolie 140<br />
Kedel 2 Halm 32<br />
Brændsler:<br />
Efter brændsel<br />
Naturgas<br />
Raps olie<br />
Halm<br />
Brændselsforbrug<br />
367.627,3 Nm3<br />
58.334,1 kg<br />
3.161,9 tons<br />
Efter produktionsenhed<br />
Gasmotor 4.043,9 MWh = 367.627,3 Nm3<br />
Kedel 1 Bioolie 602,8 MWh = 58.334,1 kg<br />
Kedel 2 Halm 12.647,5 MWh = 3.161,9 tons<br />
Ialt<br />
17.294,2 MWh<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:52:13 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Månedlig<br />
Beregnet periode: 01-2009 - 12-2009<br />
Varmebehov [MWh]<br />
Ialt Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec<br />
14.758,7 2.068,8 1.940,0 1.780,2 1.319,5 975,0 404,2 417,7 420,7 714,0 1.243,3 1.523,5 1.951,6<br />
Elproduktion fra energianlæg [MWh]<br />
1.376,4 286,2 228,9 136,9 21,7 14,0 121,3 62,0 115,0 221,0 25,0 50,6 93,8<br />
Leveret electricitet [MWh]<br />
1.376,4 286,2 228,9 136,9 21,7 14,0 121,3 62,0 115,0 221,0 25,0 50,6 93,8<br />
Spids [MW] 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000<br />
Energianlæg: Gasmotor<br />
Brændselsforb. [Nm3] 367.627,3 76.449,6 61.142,9 36.562,6 5.807,6 3.739,3 32.392,2 16.559,6 30.710,5 59.027,1 6.677,3 13.512,7 25.046,1<br />
Brændselsforb. [MWh] 4.043,9 840,9 672,6 402,2 63,9 41,1 356,3 182,2 337,8 649,3 73,5 148,6 275,5<br />
Varmeprod. [MWh] 2.615,2 543,8 435,0 260,1 41,3 26,6 230,4 117,8 218,5 419,9 47,5 96,1 178,2<br />
Elproduktion [MWh] 1.376,4 286,2 228,9 136,9 21,7 14,0 121,3 62,0 115,0 221,0 25,0 50,6 93,8<br />
Starter 236 32 25 39 7 4 24 9 15 38 15 12 16<br />
Driftstimer 1.376 286 229 137 22 14 121 62 115 221 25 51 94<br />
Energianlæg: Kedel 1 Bioolie<br />
Brændselsforb. [kg] 58.334,1 5.772,0 18.090,3 3.561,3 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 30.910,5<br />
Brændselsforb. [MWh] 602,8 59,6 186,9 36,8 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 319,4<br />
Varmeprod. [MWh] 512,4 50,7 158,9 31,3 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 271,5<br />
Starter 140 12 9 24 2 2 10 15 19 2 3 20 22<br />
Driftstimer 740 75 143 72 6 3 19 30 34 5 6 44 303<br />
Energianlæg: Kedel 2 Halm<br />
Brændselsforb. [tons] 3.161,9 404,4 365,2 404,4 353,7 250,8 49,4 81,7 56,2 78,8 324,8 388,3 404,4<br />
Brændselsforb. [MWh] 12.647,5 1.617,5 1.460,9 1.617,5 1.414,6 1.003,3 197,4 326,8 224,7 315,1 1.299,0 1.553,3 1.617,5<br />
Varmeprod. [MWh] 11.631,1 1.488,0 1.344,0 1.488,0 1.300,9 920,8 181,5 299,9 206,5 289,8 1.194,8 1.428,9 1.488,0<br />
Starter 32 1 0 0 1 4 4 6 4 6 5 1 0<br />
Driftstimer 6.085 744 672 744 682 606 98 196 121 147 615 717 744<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:52:13 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Energiomsætning, Månedlig<br />
Brændselsforbrug: Naturgas<br />
Brændselsforb. [Nm3] 367.627,3 76.449,6 61.142,9 36.562,6 5.807,6 3.739,3 32.392,2 16.559,6 30.710,5 59.027,1 6.677,3 13.512,7 25.046,1<br />
Brændselsforb. [MWh] 4.043,9 840,9 672,6 402,2 63,9 41,1 356,3 182,2 337,8 649,3 73,5 148,6 275,5<br />
Spids [MW] 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938 2,938<br />
Brændselsforbrug: Raps olie<br />
Brændselsforb. [kg] 58.334,1 5.772,0 18.090,3 3.561,3 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 30.910,5<br />
Brændselsforb. [MWh] 602,8 59,6 186,9 36,8 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 319,4<br />
Spids [MW] 4,706 4,706 3,282 3,407 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 2,727<br />
Brændselsforbrug: Halm<br />
Brændselsforb. [tons] 3.161,9 404,4 365,2 404,4 353,7 250,8 49,4 81,7 56,2 78,8 324,8 388,3 404,4<br />
Brændselsforb. [MWh] 12.647,5 1.617,5 1.460,9 1.617,5 1.414,6 1.003,3 197,4 326,8 224,7 315,1 1.299,0 1.553,3 1.617,5<br />
Spids [MW] 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174 2,174<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:20 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Økonomi<br />
1 Projektbeskrivelse<br />
Ingen bemærkninger til forudsætningskataloget<br />
2 Ydre forudsætninger<br />
Møntenhed: kr<br />
3 Betalinger<br />
3.1 Driftsindtægter<br />
Elsalg<br />
El produktionstilskud<br />
Varmesalg<br />
Fast betaling fra udvidelse<br />
3.2 Driftsudgifter<br />
1,0000 kr /MWh<br />
384,0000 kr /MWh<br />
611.404,0000 kr<br />
Variabel Naturgasbetaling 2,0800 kr /<br />
Variabel Bioolie<br />
2,9500 kr /kg<br />
Variabel Halm<br />
500,0000 kr /tons<br />
CO2-kvoteforbrug<br />
0,0000 kr /MWh<br />
Afgift på gasmotor 2,6490 kr /<br />
Refusion af naturgasafgift -2,3210 kr /m3<br />
NOx afgift til halm<br />
6,8000 kr /tons<br />
Svovl afgift til halm<br />
15,9000 kr /tons<br />
D og V KV- Gasmotor<br />
60,0000 kr /MWh<br />
D og V Kedel bioolie<br />
10,0000 kr /MWh<br />
D og V Kedel halm<br />
50,0000 kr /MWh<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:50:20 / 2<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Forudsætningskatalog, Økonomi<br />
APPENDIX: Formler<br />
Betalingsformler<br />
Elsalg<br />
DeliveredElectricity(Alle tarifperioder)<br />
El produktionstilskud<br />
SpotPricesXDeliveredElectricity<br />
Varmesalg<br />
HD(Varmesalg) / UnitOfDemand(Varmesalg)<br />
Fast betaling fra udvidelse 1 / 12<br />
Variabel Naturgasbetaling<br />
ReceivedFuel(Naturgas) / HeatValue(Naturgas)<br />
Variabel Bioolie<br />
ReceivedFuel(Raps olie) / HeatValue(Raps olie)<br />
Variabel Halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
CO2-kvoteforbrug<br />
DeliveredElectricity(Alle tarifperioder)<br />
Afgift på gasmotor<br />
FC(Gasmotor) / HeatValue(Naturgas)<br />
Refusion af naturgasafgift DeliveredElectricity(Alle tarifperioder) / 0,65 / 0,011<br />
NOx afgift til halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
Svovl afgift til halm<br />
ReceivedFuel(Halm) / HeatValue(Halm)<br />
D og V KV- Gasmotor<br />
EP(Gasmotor;Alle tarifperioder)<br />
D og V Kedel bioolie<br />
HP(Kedel 1 Bioolie)<br />
D og V Kedel halm<br />
HP(Kedel 2 Halm)<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Eksisterende anlæg inkl 189 potentielle forbruger<br />
Stenstrup Fjernvarme A.m.b.a.<br />
Eksisterende anlæg inkl 189 nye bruger med en varmebehov på 3.975 MWh/år<br />
og et varmetab på 678 MWh/år.<br />
ElspotVestdanmark2008.<br />
energyPRO 3.4.1.16 May 2009<br />
Udskrevet/Side<br />
15-09-2009 15:51:07 / 1<br />
Brugerlicens :<br />
Dansk Fjernvarmes Projektselskab A.m.b.a.<br />
Merkurvej 7<br />
DK-6000 Kolding<br />
7630 8001<br />
Resultat af ordinær drift fra 01-01-2009 00:00 til 31-12-2009 23:59<br />
(Alle beløb i kr)<br />
Driftsindtægter<br />
Elsalg : 1.376,4 MWh á 1,0 = 1.376<br />
El produktionstilskud : = 783.968<br />
Varmesalg : 12.315,7 MWh á 384,0 = 4.729.213<br />
Fast betaling fra udvidelse : = 611.404<br />
Ialt Driftsindtægter 6.125.961<br />
Driftsudgifter<br />
Variabel Naturgasbetaling : 367.627,3 á 2,08 = 764.665<br />
Variabel Bioolie : 58.334,1 kg á 2,95 = 172.086<br />
Variabel Halm : 3.161,9 tons á 500,0 = 1.580.938<br />
CO2-kvoteforbrug : 1.376,4 MWh á 0,0 = 0<br />
Afgift på gasmotor : 367.627,3 á 2,649 = 973.845<br />
Refusion af naturgasafgift : 192.505,3 m3 á -2,321 = -446.805<br />
NOx afgift til halm : 3.161,9 tons á 6,8 = 21.501<br />
Svovl afgift til halm : 3.161,9 tons á 15,9 = 50.274<br />
D og V KV- Gasmotor : 1.376,4 MWh á 60,0 = 82.585<br />
D og V Kedel bioolie : 512,4 MWh á 10,0 = 5.124<br />
D og V Kedel halm : 11.631,1 MWh á 50,0 = 581.556<br />
Ialt Driftsudgifter 3.785.767<br />
Resultat af ordinær drift 2.340.194<br />
energyPRO er udviklet af Energi- og Miljødata, Niels Jernesvej 10, 9220 Aalborg Ø, Tlf. 96 35 44 44, Fax 96 35 44 46, Homepage: www.emd.dk<br />
Bilag 9
Beregningsforudsætninger<br />
Varmebehov fjernvarme<br />
MWh GJ<br />
Naturgas 1.514 5.450<br />
Bioolie 512 1.843<br />
Halm 2.597 9.349<br />
I alt 4.623 16.643<br />
Varmebehov reference<br />
MWh GJ Tilsluttede<br />
Naturgas 2.468 8.885 136<br />
Olie 1.507 5.425 53<br />
I alt 3.975 14.310 189<br />
Nettoafgiftsfaktor 1,17<br />
Rente 6,0% pr. år<br />
Brændselspris pr. GJ udfra Energistyrelsens vejledning, maj 2009<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Halm,kraftvarmeværk (kr./GJ) 40,4 39,4 40,7 42,1 43,7 45,6 45,6 45,6 45,9 46,1 46,4 46,7 47,0 47,1 47,3 47,5 47,7 47,9 48,1 48,3<br />
Naturgas, fjernvarmeværk (kr./GJ) 41,3 47,7 55,1 63,9 64,2 64,4 65,6 66,8 67,9 69,1 70,4 71,1 71,9 72,8 73,6 74,4 75,2 76,0 76,8 77,6<br />
Bioolie (energiafgrøder), fjernvarmeværk (kr./GJ) 60,0 59,9 59,8 59,7 59,6 59,4 59,3 59,2 59,1 59,0 59,0 59,0 59,0 59,0 59,0 59,0 59,0 59,0 59,0 59,0<br />
Naturgas, erhverv/bolig (kr./GJ) 55,3 62,8 71,7 82,1 82,4 82,8 84,1 85,6 86,9 88,4 89,9 90,8 91,7 92,7 93,6 94,7 95,6 96,6 97,5 98,5<br />
Gasolie, erhverv/bolig (kr./GJ) 106,7 118,6 132,2 148,0 147,8 147,6 149,8 152,1 154,4 156,7 159,2 160,6 162,1 163,7 165,3 166,9 168,4 170,0 171,5 173,1<br />
Inflation 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006<br />
Brændselspris pr. år (inkl. nettoafgiftsfaktor)<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Fjernvarme (kr.) 918.648 951.290 1.018.640 1.097.020 1.118.151 1.141.954 1.150.139 1.158.324 1.169.418 1.180.011 1.192.747 1.201.271 1.210.498 1.218.018 1.226.041 1.234.063 1.242.086 1.250.109 1.258.131 1.266.154<br />
Reference, erhverv/bolig (kr.) 1.378.096 1.547.038 1.743.872 1.973.238 1.975.273 1.978.452 2.008.695 2.041.924 2.072.865 2.106.095 2.140.721 2.160.799 2.181.575 2.204.193 2.225.668 2.249.431 2.270.206 2.292.825 2.313.601 2.336.220<br />
Investerings- og driftsudgift<br />
Fjernvarme Reference<br />
Investeringspris 8.747.268 0<br />
Reinvestering af oliefyr/olietank/gasfyr hvert 15. år af 40.000 kr.<br />
Levetid (år) 30 15 Naturgas: Fast afgift og service 1.124 kr./år ekskl. moms.<br />
Reinvesteringspris 0 40.000 Oliefyr: Fast afgift og service 1.213 kr./år ekskl. moms.<br />
Drift og vedligeholdelse 2 0 Fjernvarme: Drift og vedligeholdelse 2 kr. pr. GJ af varmesalg<br />
Service, naturgasfyr 0 1.124<br />
Service, oliefyr 0 1.213<br />
Investerings- og driftsudgift pr. år (inkl. nettoafgiftsfaktor)<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Fjernvarme (kr.) 10.267.789 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485 33.485<br />
Reference (kr.) 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 843.737 254.057 254.057 254.057 254.057 254.057<br />
Løbende reivestering er indregnet i reference over de første 15 år.<br />
Nutidsværdi af brændsel-, investerings- og driftsudgifter over 20 år<br />
Brændsel<br />
Drift<br />
i alt<br />
Fjernvarme (kr.)<br />
Reference (kr.)<br />
13.737.211 24.112.673 10.641.423 9.159.596 24.378.634<br />
33.272.269<br />
Bilag 10 Brændsels-, investeings- og driftsudgift September 2009
Afgiftsprovenu<br />
Beregningsforudsætninger<br />
Varmebehov fjernvarme<br />
MWh GJ<br />
Naturgas 1.514 5.450<br />
Bioolie 512 1.843<br />
Halm 2.597 9.349<br />
I alt 4.623 16.643<br />
Varmebehov reference<br />
MWh GJ Tilsluttede<br />
Naturgas 2.468 8.885 136<br />
Olie 1.507 5.425 53<br />
I alt 3.975 14.310 189<br />
Rente 6,0% pr. år<br />
Afgiftsprovenu kr./GJ udfra Energistyrelsens forudsætninger<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Halm (KV-værk) (kr./GJ) 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59<br />
Fjernvarme (N-gasfyret KV-værk) (kr./GJ) 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01<br />
Bioolie (anvendt halm) (KV-værk) (kr./GJ) 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59 1,59<br />
Naturgas villaanlæg (kr./GJ) 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01 56,01<br />
Olie, villaanlæg (kr./GJ) 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50 59,50<br />
Inflation 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Fjernvarme (kr.) 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574 355.574<br />
Reference (kr.) 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973 902.973<br />
Nutidsværdi over 20 år<br />
Fjernvarme (kr.)<br />
Reference (kr.)<br />
4.323.109<br />
10.978.451<br />
Eventuel mistet afgiftsprovenu tillægges de samfundsmæssige udgifter ganget en faktor 0,2 (20 %). Beregningen bygger på tal fra Energistyrelsen: Vejledning i samfundsøkonomiske analyser på energiområdet, januar 2007, omregnet til fastpris 2009 niveau.<br />
Bilag 11 Afgiftsprovenu September 2009
Emissioner ved varmeproduktion<br />
Beregningsforudsætninger<br />
Varmebehov fjernvarme<br />
MWh GJ<br />
Naturgas 1.514 5.450<br />
Bioolie 512 1.843<br />
Halm 2.597 9.349<br />
I alt 4.623 16.643<br />
Varmebehov reference<br />
MWh GJ Tilsluttede<br />
Naturgas 2.468 8.885 136<br />
Olie 1.507 5.425 53<br />
I alt 3.975 14.310 189<br />
Rente 6,0% pr. år<br />
Emissioner (pr. GJ)<br />
Ved bio-olie er anvendt værdi for fuelolie CO 2-neutral<br />
CO 2 (kg/GJ) CH4 (g/GJ) N2O (g/GJ) SO2 (g/GJ) NOx (kg/GJ)<br />
Fjernvarme N-gas motor (kr.) 57,0 465,0 1,3 0,3 148,0<br />
Fjernvarme bio-olie (kr.) 0,0 3,0 2,0 344,0 142,0<br />
Fjernvarme halm (kr.) 0,0 0,5 1,4 47,1 131,0<br />
Naturgas villaanlæg (kr.) 57,0 6,0 1,0 0,0 30,0<br />
Gasolie villaanlæg (kr.) 74,0 1,5 2,0 23,0 52,0<br />
Emissioner<br />
CO 2 (tons) CH4 (kg) N2O (kg) SO2 (kg) NOx (kg)<br />
Fjernvarme 311 2.545 24 1.076 2.293<br />
Reference 908 61 20 125 549<br />
Værdi af emissioner (kr./enhed)<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
CO 2 (kr./tons) 103,00 135,00 176,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00 229,00<br />
CH 4 (kr./kg) 2,16 2,84 3,70 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81 4,81<br />
N 2O (kr./kg) 31,93 41,85 54,56 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99 70,99<br />
SO 2 (kr./kg) 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00 121,00<br />
NO x (kr./kg) 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00 50,00<br />
Inflation 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006 1,1006<br />
Pris på NO X og SO2 er for bymæssig bebyggelse<br />
Året 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029<br />
Fjernvarme (kr.) 311.606 324.690 341.454 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125 363.125<br />
Reference (kr.) 150.570 182.807 224.110 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501 277.501<br />
Nutidsværdi over 20 år<br />
Fjernvarme (kr.)<br />
Reference (kr.)<br />
4.307.846<br />
3.110.109<br />
Beregningen bygger på tal fra Energistyrelsen: Vejledning i samfundsøkonomiske analyser på energiområdet, maj 2009<br />
Bilag 12 Emissioner September 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Ahornvænget 1 12cd Stenstrup By, Stenstrup 201335 1978 Beboelse Byzone N-gas<br />
Ahornvænget 2 12ce Stenstrup By, Stenstrup 201336 1979 Beboelse Byzone N-gas<br />
Ahornvænget 3 12cc Stenstrup By, Stenstrup 201334 1984 Beboelse Byzone N-gas<br />
Ahornvænget 4 12cf Stenstrup By, Stenstrup 201337 1979 Beboelse Byzone N-gas<br />
Ahornvænget 5 12cb Stenstrup By, Stenstrup 201333 1978 Beboelse Byzone N-gas Fast brændsel<br />
Ahornvænget 6 12bæ Stenstrup By, Stenstrup 201330 1979 Beboelse Byzone Olie<br />
Ahornvænget 7 12ca Stenstrup By, Stenstrup 201332 1977 Beboelse Byzone N-gas<br />
Ahornvænget 8 12bø Stenstrup By, Stenstrup 201331 1978 Beboelse Byzone N-gas<br />
Ahornvænget 9 12bx Stenstrup By, Stenstrup 201327 1979 Beboelse Byzone Olie<br />
Ahornvænget 10 12by Stenstrup By, Stenstrup 201328 1979 Beboelse Byzone El<br />
Ahornvænget 11 12bv Stenstrup By, Stenstrup 201326 1978 Beboelse Byzone Olie<br />
Ahornvænget 12 12bz Stenstrup By, Stenstrup 201329 1978 Beboelse Byzone Olie Fast brændsel<br />
Ahornvænget 13 12bt Stenstrup By, Stenstrup 201324 1977 Beboelse Byzone N-gas<br />
Ahornvænget 14 12bs Stenstrup By, Stenstrup 201323 1977 Beboelse Byzone N-gas Fast brændsel<br />
Ahornvænget 15 12bu Stenstrup By, Stenstrup 201325 1979 Beboelse Byzone N-gas Fast brændsel<br />
Ahornvænget 16 12br Stenstrup By, Stenstrup 201322 1978 Beboelse Byzone N-gas<br />
Ahornvænget 17 12bn Stenstrup By, Stenstrup 201318 1977 Beboelse Byzone N-gas<br />
Ahornvænget 18 12bq Stenstrup By, Stenstrup 201321 1979 Beboelse Byzone N-gas<br />
Ahornvænget 19 12bo Stenstrup By, Stenstrup 201319 1977 Beboelse Byzone N-gas<br />
Ahornvænget 20 12bp Stenstrup By, Stenstrup 201320 1977 Beboelse Byzone N-gas<br />
Bilag 13 (1/12) Ahornvænget August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Assensvej 133 6k Stenstrup By, Stenstrup 198168 1890 Beboelse Byzone Olie<br />
Assensvej 137 37c Stenstrup By, Stenstrup 198171 1900 Beboelse, forretning Landzone N-gas<br />
3a Løjtved Hgd., Stenstrup<br />
Assensvej 255 198270 1869<br />
Beboelse Landzone Olie<br />
95a Stenstrup By, Stenstrup<br />
Assensvej 257 95a Stenstrup By, Stenstrup 201190 1880 Beboelse Landzone Fast brændsel<br />
Assensvej 259A 96a Stenstrup By, Stenstrup 198270 1880 Beboelse Landzone El<br />
Assensvej 261 32h Stenstrup By, Stenstrup 198275 1946 Beboelse Landzone N-gas<br />
Assensvej 262 32e Stenstrup By, Stenstrup 198276 1914 Beboelse Landzone N-gas<br />
Assensvej 264 32f Stenstrup By, Stenstrup 198278 1930 Beboelse Landzone N-gas<br />
Assensvej 266 32i Stenstrup By, Stenstrup 198280 1938 Beboelse Landzone N-gas<br />
Assensvej 268 32k Stenstrup By, Stenstrup 198282 1953 Beboelse Landzone Olie<br />
Assensvej 270 A 28c Stenstrup By, Stenstrup 198285 - Markareal Byzone -<br />
Assensvej 270 B 32m Stenstrup By, Stenstrup 198284 - Ubebygget Landzone -<br />
Assensvej 25q Stenstrup By, Stenstrup - - Markareal Byzone -<br />
30a 1900 Landbrug Olie<br />
Assensvej 278 86a Stenstrup By, Stenstrup 198291<br />
Landzone<br />
- Ubebygget<br />
86b<br />
-<br />
Assensvej 282 30z Stenstrup By, Stenstrup 198293 1934 Beboelse Landzone N-gas<br />
Assensvej 286 30æ Stenstrup By, Stenstrup 198296 1944 Beboelse Landzone Olie<br />
Bilag 13 (2/12) Assensvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Bøgevænget 1 12bd Stenstrup By, Stenstrup 201211 1977 Beboelse Byzone N-gas<br />
Bøgevænget 2 12be Stenstrup By, Stenstrup 201225 1977 Beboelse Byzone N-gas<br />
Bøgevænget 3 12bc Stenstrup By, Stenstrup 201212 1977 Beboelse Byzone N-gas Fast brændsel<br />
Bøgevænget 4 12bf Stenstrup By, Stenstrup 201224 1977 Beboelse Byzone N-gas<br />
Bøgevænget 5 12bb Stenstrup By, Stenstrup 201213 1977 Beboelse Byzone Olie<br />
Bøgevænget 6 12bm Stenstrup By, Stenstrup 201313 1978 Beboelse Byzone N-gas<br />
Bøgevænget 7 12az Stenstrup By, Stenstrup 201214 1977 Beboelse Byzone Olie<br />
Bøgevænget 8 12ba Stenstrup By, Stenstrup 201223 1976 Beboelse Byzone N-gas<br />
Bøgevænget 9 12aæ Stenstrup By, Stenstrup 201215 1977 Beboelse Byzone Olie Fast brændsel<br />
Bøgevænget 10 12bk Stenstrup By, Stenstrup 201311 1977 Beboelse Byzone N-gas Fast brændsel<br />
Bøgevænget 11 12aø Stenstrup By, Stenstrup 201216 1977 Beboelse Byzone N-gas<br />
Bøgevænget 12 12bl Stenstrup By, Stenstrup 201312 Ubebygget Byzone<br />
Bøgevænget 13 12ay Stenstrup By, Stenstrup 201217 1978 Beboelse Byzone N-gas<br />
Bøgevænget 14 12bh Stenstrup By, Stenstrup 201306 1977 Beboelse Byzone El Fast brændsel<br />
Bøgevænget 15 12ax Stenstrup By, Stenstrup 201218 1976 Beboelse Byzone N-gas<br />
Bøgevænget 16 12bi Stenstrup By, Stenstrup 201310 1977 Beboelse Byzone El Olie<br />
Bøgevænget 17 12av Stenstrup By, Stenstrup 201219 1987 Beboelse Byzone N-gas Fast brændsel<br />
Bøgevænget 18 12cl Stenstrup By, Stenstrup 201351 1986 Beboelse Byzone N-gas<br />
Bøgevænget 19 12au Stenstrup By, Stenstrup 201222 1977 Beboelse Byzone N-gas<br />
Bøgevænget 20 12ck Stenstrup By, Stenstrup 201350 1985 Beboelse Byzone N-gas<br />
Bøgevænget 21 12at Stenstrup By, Stenstrup 201221 1977 Beboelse Byzone N-gas<br />
Bøgevænget 22 12ci Stenstrup By, Stenstrup 201349 1978 Beboelse Byzone N-gas<br />
Bøgevænget 23 12sa Stenstrup By, Stenstrup 201220 1978 Beboelse Byzone Olie<br />
Bøgevænget 25 12cg Stenstrup By, Stenstrup 201347 1978 Beboelse Byzone Olie<br />
Bøgevænget 27 12ch Stenstrup By, Stenstrup 201348 1978 Beboelse Byzone N-gas<br />
Bilag 13 (3/12) Bøgevænget August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Engvej 1 58q Stenstrup By, Stenstrup 198596 1963 Beboelse Byzone El<br />
Engvej 2 58p Stenstrup By, Stenstrup 198697 1963 Beboelse Byzone Olie<br />
Engvej 3 58r Stenstrup By, Stenstrup 198598 1965 Beboelse Byzone N-gas Fast brændsel<br />
Engvej 5 58s Stenstrup By, Stenstrup 198599 1965 Beboelse Byzone N-gas Fast brændsel<br />
Engvej 7 58u Stenstrup By, Stenstrup 201806 Lbm. Byggesag Byzone<br />
Bilag 13 (4/12) Engvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
GL. Sognevej 1 32l Stenstrup By, Stenstrup 198908 1964 Beboelse Landzone Fast brændsel Fast brændsel<br />
GL. Sognevej 2 43u Stenstrup By, Stenstrup 198909 1964 Beboelse Landzone N gas<br />
GL. Sognevej 3 27l Stenstrup By, Stenstrup 198910 1912 Kontor, handel Byzone N gas<br />
GL. Sognevej 4 43v Stenstrup By, Stenstrup 198911 1963 Beboelse Landzone N gas<br />
GL. Sognevej 5 27s Stenstrup By, Stenstrup 198912 1966 Beboelse Byzone Fjernvarme/blokvarme Fast brændsel<br />
GL. Sognevej 6 43x Stenstrup By, Stenstrup 198913 1963 Beboelse Landzone El<br />
GL. Sognevej 7 27t Stenstrup By, Stenstrup 198914 1981 Beboelse Byzone Varmepumpe/el<br />
GL. Sognevej 8 43ad Stenstrup By, Stenstrup 198915 1964 Beboelse Landzone El<br />
GL. Sognevej 9 24h Stenstrup By, Stenstrup 198916 1969 Fabrik, værksted Byzone Olie<br />
GL. Sognevej 10 43d Stenstrup By, Stenstrup 198917 1927 Beboelse Landzone Olie<br />
Humlevænget 1 43ae Stenstrup By, Stenstrup 199138 1964 Beboelse Landzone El<br />
Humlevænget 2 43y Stenstrup By, Stenstrup 199139 1964 Beboelse Landzone N gas<br />
Humlevænget 3 43aa Stenstrup By, Stenstrup 199140 1964 Beboelse Landzone Olie<br />
Humlevænget 4 43z Stenstrup By, Stenstrup 199141 1964 Beboelse Landzone Olie<br />
Humlevænget 5 43ø Stenstrup By, Stenstrup 199142 1960 Beboelse Landzone N gas<br />
Humlevænget 6 43æ Stenstrup By, Stenstrup 199143 1964 Beboelse Landzone N gas<br />
Tværvej 23 28d Stenstrup By, Stenstrup 200787 - Fabriksbygning Byzone Olie<br />
Bilag 13 (5/12) Gl. Sognevej - Humlevænget - Tværvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Hasselvænget 1 12cø Stenstrup By, Stenstrup 201490 1984 Beboelse Byzone N-gas<br />
2a - 4b Beboelse ( 4 lejligheder)<br />
6a - 6b 12 cz<br />
Ungdomsbolig<br />
Hasselvænget 6b Stenstrup By, Stenstrup 201491 1989 Beboelse ( 2 lejligheder) Byzone N-gas<br />
9 - 11 Beboelse ( 2 lejligheder)<br />
12cs<br />
13 - 15 Beboelse ( 2 lejligheder)<br />
Hasselvænget 3 12dc Stenstrup By, Stenstrup 201605 1984 Beboelse Byzone N-gas<br />
Hasselvænget 5 12da Stenstrup By, Stenstrup 201492 1986 Beboelse Byzone N-gas<br />
Hasselvænget 7 12cu Stenstrup By, Stenstrup 201493 Ubebygget Byzone<br />
Hasselvænget 17 12ct Stenstrup By, Stenstrup 201494 Ubebygget Byzone<br />
Hasselvænget 19 - 21 12cn Stenstrup By, Stenstrup 201491 1989 Beboelse ( 2 lejligheder) Byzone N-gas<br />
Hasselvænget 23 12cm Stenstrup By, Stenstrup 201495 2000 Beboelse Byzone N-gas<br />
Hasselvænget 25 12dd Stenstrup By, Stenstrup 201640 1996 Beboelse Byzone N-gas<br />
Hasselvænget 27 12dg Stenstrup By, Stenstrup 201722 2005 Beboelse Byzone N-gas<br />
8 - 12 Beboelse ( 3 lejligheder)<br />
14 - 16 Beboelse ( 2 lejligheder)<br />
Hasselvænget 18 - 20 Beboelse ( 2 lejligheder)<br />
12 co Stenstrup By, Stenstrup 201496 1983<br />
22 - 26 Beboelse ( 3 lejligheder)<br />
Byzone N-gas<br />
28 - 32 Beboelse ( 3 lejligheder)<br />
34 - 36 Beboelse ( 2 lejligheder)<br />
Hasselvænget 38 12db Stenstrup By, Stenstrup 201497 1999 Beboelse Byzone N-gas<br />
Hasselvænget 40 12df Stenstrup By, Stenstrup 201721 2003 Beboelse Byzone Fjernvarme<br />
Bilag 13 (6/12) Hasselvænget August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr.Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Hundtofte 1 30d Stenstrup by, Stenstrup 199224 1985 Beboelse Landzone Naturgas<br />
Hundtofte 79b Stenstrup by, Stenstrup 199224 - Ubebygget Landzone -<br />
Hundtofte 27r Stenstrup by, Stenstrup 199224 - Ubebygget Landzone -<br />
Hundtofte 28k Stenstrup by, Stenstrup 199224 - Ubebygget Landzone -<br />
Hundtofte 3 27p Stenstrup by, Stenstrup 299225 1900 Beboelse Landzone Olie<br />
Hundtofte 4 31l Stenstrup by, Stenstrup 199226 1966 Beboelse Landzone Olie Fast brændsel<br />
Hundtofte 5 27f Stenstrup by, Stenstrup 199227 1961 Beboelse Landzone Naturgas<br />
Hundtofte 6 81d Stenstrup by, Stenstrup 199228 1877 Beboelse Landzone Naturgas Fast brændsel<br />
Hundtofte 7 80b Stenstrup by, Stenstrup 199229 1945 Beboelse Landzone Naturgas<br />
Hundtofte 8 19i Stenstrup by, Stenstrup 199230 1942 Beboelse Landzone Naturgas<br />
Hundtofte 9 28n Stenstrup by, Stenstrup 199231 1902 Beboelse Landzone Naturgas<br />
Hundtofte 11 30k Stenstrup by, Stenstrup 199233 1890 Beboelse Landzone Olie/brænde<br />
Hundtofte 13 30ab Stenstrup by, Stenstrup 199235 - Ubebygget Landzone -<br />
Hundtofte 15 29t Stenstrup by, Stenstrup 199237 1946 Beboelse Landzone Olie<br />
Hundtofte 17 30ø Stenstrup by, Stenstrup 199239 1900 Beboelse Landzone Olie<br />
Hundtofte 29ab Stenstrup by, Stenstrup 199239 - Ubebygget Landzone -<br />
Hundtofte 10 19h Stenstrup by, Stenstrup 199232 1976 Beboelse Landzone Olie<br />
Hundtofte 12 84d Stenstrup by, Stenstrup 199234 1930 Beboelse Landzone Olie Fast brændsel<br />
Hundtofte 14A 21n Stenstrup by, Stenstrup 201720 1900 Beboelse/forretning Byzone Naturgas Fast brændsel<br />
Hundtofte 14D 21G Stenstrup by, Stenstrup 199236 1959 Fabrik/lager Byzone Olie Fast brændsel<br />
Hundtofte 16 78a Stenstrup by, Stenstrup 199238 1878 Beboelse Landzone Olie<br />
Hundtofte 18 21a Stenstrup by, Stenstrup 499240 1853 Beboelse Landzone Olie<br />
Hundtofte 21o Stenstrup by, Stenstrup 199240 - Erhverv Landzone Ingen opvarm.<br />
Hundtofte 20 22a Stenstrup by, Stenstrup 199241 1906 Beboelse Landzone Naturgas<br />
Hundtofte 22A 26a Stenstrup by, Stenstrup 199242 1918 Beboelse Landzone Olie<br />
Hundtofte 26aa Stenstrup by, Stenstrup 199242 - Ubebygget Landzone -<br />
Hundtofte 24 25a Stenstrup by, Stenstrup 199243 1846 Beboelse Landzone Fast brændsel<br />
Hundtofte 25q Stenstrup by, Stenstrup 199243 - Ubebygget Landzone -<br />
Hundtofte 26 24a Stenstrup by, Stenstrup 299244 1848 Beboelse Landzone Fast brændsel<br />
Hundtofte 28 23d Stenstrup by, Stenstrup 199245 1800 Beboelse Landzone El<br />
Hundtofte 44 29f Stenstrup by, Stenstrup 199247 1800 Beboelse Landzone Naturgas<br />
Hundtofte 46 30t Stenstrup by, Stenstrup 199248 1890 Beboelse Landzone Olie<br />
Pilegårdsvej 32 26t Stenstrup by, Stenstrup 200094 1954 Beboelse Landzone Olie<br />
Bilag 13(7/12) Hundtofte - Pilegårdsvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Nordre Ringvej 47 24k Stenstrup By, Stenstrup 201123 1981 Fabrik, lager Byzone El<br />
Nordre Ringvej 49 24p Stenstrup By, Stenstrup 190134 Ubebygget Byzone<br />
Nordre Ringvej 51 24o Stenstrup By, Stenstrup 205098 2008 Halmværket Byzone Fjernvarme<br />
Nordre Ringvej 53 28r Stenstrup By, Stenstrup 201687 Byzone Ingen Varme<br />
Nordre Ringvej 59 27x Stenstrup By, Stenstrup 201208 1977 Fabrik, lager Byzone Ingen Varme<br />
Nordre Ringvej 61 24l Stenstrup By, Stenstrup 201136 1977 Beboelse/erhverv Byzone Fast brændsel<br />
Nordre Ringvej 22h Stenstrup By, Stenstrup Ubebygget<br />
Nordre Ringvej 26s Stenstrup By, Stenstrup Ubebygget<br />
Nordre Ringvej 29aa Stenstrup By, Stenstrup Ubebygget<br />
Nordre Ringvej 22o Stenstrup By, Stenstrup Ubebygget<br />
Nordre Ringvej 26r Stenstrup By, Stenstrup Ubebygget<br />
Nordre Ringvej 29c Stenstrup By, Stenstrup Ubebygget<br />
Bilag 13 (8/12) Nordre Ringvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Rødmevej 1 6l Stenstrup By, Stenstrup 200126 1917 Beboelse Byzone N-gas<br />
Rødmevej 2 38d Stenstrup By, Stenstrup 200127 1850 Beboelse Landzone Olie<br />
Rødmevej 4 39f Stenstrup By, Stenstrup 200128 1877 Beboelse Landzone N-gas<br />
Rødmevej 6 5bm Stenstrup By, Stenstrup 200130 1900 Beboelse Landzone Olie<br />
Rødmevej 8 39d Stenstrup By, Stenstrup 200132 1875 Beboelse Landzone El<br />
Rødmevej 10 5bl Stenstrup By, Stenstrup 200133 1777 Beboelse Landzone Olie<br />
Rødmevej 11 6m Stenstrup By, Stenstrup 200134 1900 Beboelse Byzone N-gas Fast Brændsel<br />
Rødmevej 13 6r Stenstrup By, Stenstrup 200136 1900 Ander vurderinger Byzone<br />
Rødmevej 15 6b Stenstrup By, Stenstrup 200138 1894 Beboelse Byzone Olie<br />
Rødmevej 6n Stenstrup By, Stenstrup 200138 - Ubebygget Byzone -<br />
Rødmevej 6o Stenstrup By, Stenstrup 200138 - Ubebygget Byzone -<br />
Juelsbjergvej 1 53d Stenstrup By, Stenstrup 201303 1978 Fabrik, Lager Byzone Olie<br />
Juelsbjergvej 2 53e Stenstrup By, Stenstrup 201304 1976 Fabrik, Lager Byzone Olie<br />
Juelsbjergvej 4 53f Stenstrup By, Stenstrup 201345 1980 Fabrik, Lager Byzone Olie<br />
Juelsbjergvej 5 53i Stenstrup By, Stenstrup 201510 1981 Kommunal ejendom Byzone N-gas<br />
Juelsbjergvej 6 53g Stenstrup By, Stenstrup 201355 1986 Beboelse Byzone Olie<br />
Juelsbjergvej 8 53k Stenstrup By, Stenstrup 201211 1996 Ander vurderinger Byzone<br />
Bilag 13 (9/12) Rødmevej - Juelsbjergvej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Sandbjergvej 2 60ab Stenstrup By, Stenstrup 200188 1959 Beboelse Byzone N-gas<br />
Sandbjergvej 4 60ac Stenstrup By, Stenstrup 200189 1962 Beboelse Byzone N-gas<br />
Sandbjergvej 6 60ad Stenstrup By, Stenstrup 200190 1963 Beboelse Byzone N-gas<br />
Sandbjergvej 8 60e Stenstrup By, Stenstrup 200191 1971 Beboelse Byzone N-gas<br />
Sandbjergvej 10 60ag Stenstrup By, Stenstrup 200192 1971 Beboelse Byzone Olie<br />
Sandbjergvej 12 60g Stenstrup By, Stenstrup 200193 1930 Beboelse Byzone N-gas<br />
Sandbjergvej 14 60h Stenstrup By, Stenstrup 200194 1934 Beboelse Byzone N-gas<br />
Sandbjergvej 16 60i<br />
60l<br />
Stenstrup By, Stenstrup 200195 1950 Beboelse Byzone N-gas<br />
Sandbjergvej 18 60f Stenstrup By, Stenstrup 200196 1938 Beboelse Byzone Olie<br />
Sandbjergvej 20 60k Stenstrup By, Stenstrup 200197 Ubebygget Byzone<br />
Sandbjergvej 22 60o Stenstrup By, Stenstrup 200198 1948 Beboelse Byzone N-gas Fast brændsel<br />
Sandbjergvej 24 60x Stenstrup By, Stenstrup 200199 1956 Beboelse Byzone N-gas<br />
Sandbjergvej 26 60z Stenstrup By, Stenstrup 200200 1952 Beboelse Byzone N-gas Fast brændsel<br />
Sandbjergvej 28 60ø Stenstrup By, Stenstrup 200201 1955 Beboelse Byzone Olie<br />
Sandbjergvej 30 60a Stenstrup By, Stenstrup 200202 1840 Beboelse Byzone Olie<br />
Sandbjergvej 32 60v Stenstrup By, Stenstrup 200203 Ubebygget Byzone<br />
Sandbjergvej 36 60q Stenstrup By, Stenstrup 200204 1947 Beboelse Byzone N-gas<br />
60r 1948 Beboelse Olie<br />
Sandbjergvej 38 60s Stenstrup By, Stenstrup 200205<br />
Udhuse Byzone -<br />
60u Ubebygget -<br />
Sandbjergvej 40 60t Stenstrup By, Stenstrup 200206 1948 Beboelse Byzone Olie<br />
Sandbjergvej 42 60n 1948 Beboelse Byzone N-gas Fast brændsel<br />
Stenstrup By, Stenstrup 200207<br />
60y Udhuse<br />
Sandbjergvej 46 60m Stenstrup By, Stenstrup 200208 1920 Beboelse Byzone N-gas<br />
Sandbjergvej 48 60p Stenstrup By, Stenstrup 200209 1948 Beboelse Byzone N-gas<br />
Bilag 13 (10/12) Sandbjergvej August 2009
BBR-meddelelse<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Sognevej 34 58d Stenstrup By, Stenstrup 198924 1915 Beboelse Byzone Olie<br />
Sognevej 40 59c Stenstrup By, Stenstrup 198925 1927 Beboelse Byzone Olie<br />
Sognevej 41 123 Stenstrup By, Stenstrup 198926 1879 Beboelse Landzone N gas<br />
Sognevej 42 59i Stenstrup By, Stenstrup 201204 1975 Institutions og serviceejendom By og landzone El Fast brændsel<br />
Sognevej 44 60c Stenstrup By, Stenstrup 198927 1850 Beboelse Byzone El<br />
Sognevej 46 60ae Stenstrup By, Stenstrup 198928 1947 Beboelse Byzone Fast brændsel<br />
Sognevej 48 60ai Stenstrup By, Stenstrup 190317 - Ubebygget Byzone<br />
Sognevej 51 12q Stenstrup By, Stenstrup 198929 1947 Beboelse Landzone N gas<br />
Sognevej 53 12g Stenstrup By, Stenstrup 198930 1907 Beboelse Landzone N gas<br />
Sognevej 54 12a Stenstrup By, Stenstrup 198931 1804 Beboelse Landzone Fast brændsel Fast brændsel<br />
Sognevej 55 12p Stenstrup By, Stenstrup 198932 1902 Beboelse Landzone Olie<br />
Sognevej 12i Stenstrup By, Stenstrup 198932 - Ubebygget Landzone<br />
Sognevej 127a Stenstrup By, Stenstrup 201571 - Ubebygget Landzone<br />
Bilag 13 (11/12) Sognevej August 2009
BBR-oplysninger<br />
(Udskrift af udvalgte oplysninger fra bygnings- og boligregisteret)<br />
Adresse Hus nr. Matr. Nr. Ejerlav Ejendomsnr Opførelsesår Anvendelse Zone Opvarming Supp. Opvarm.<br />
Stationsvej 51 12e Stenstrup By, Stenstrup 200360 1890 Beboelse Landzone N-gas<br />
Stationsvej 53 58f-g Stenstrup By, Stenstrup 200362 1910 Beboelse Landzone N-gas<br />
Stationsvej 55 59a Stenstrup By, Stenstrup 200364 1850 Beboelse By og Landzone N-gas Fast brændsel<br />
Stationsvej 59 59d Stenstrup By, Stenstrup 200367 1948 Beboelse Landzone Olie<br />
59f<br />
Stationsvej<br />
59e<br />
Stationsvej 62 58b Stenstrup By, Stenstrup 200369 1899 Beboelse Landzone N-gas<br />
Stationsvej<br />
61<br />
63<br />
59g<br />
59h<br />
59l<br />
Stenstrup By, Stenstrup<br />
Stenstrup By, Stenstrup<br />
Stationsvej 64 58k Stenstrup By, Stenstrup 200371 1952 Beboelse Byzone N-gas<br />
Stationsvej 66 58l Stenstrup By, Stenstrup 200372 1956 Beboelse Byzone N-gas<br />
60d 1890 Beboelse Olie<br />
Stationsvej 67 Stenstrup By, Stenstrup<br />
60aa - Ubebygget -<br />
Stationsvej 68 58m Stenstrup By, Stenstrup 200374 1956 Beboelse Byzone Olie<br />
4d Lunde by, Lunde<br />
12f Stenstrup By, Stenstrup<br />
Stationsvej 69 4e<br />
200293<br />
4k<br />
Lunde by, Lunde<br />
12r Stenstrup By, Stenstrup<br />
200368<br />
200370<br />
200360<br />
Stationsvej 70 58 o Stenstrup By, Stenstrup 200375 1963 Beboelse Byzone N-gas<br />
4h. 1900 Beboelse El<br />
Stationsvej 71 Lunde by, Lunde 200294<br />
4l - Ubebygget -<br />
Stationsvej 72 58n Stenstrup By, Stenstrup 200376 1961 Beboelse Byzone N-gas<br />
Stationsvej 73 4p Lunde by, Lunde 200295 1900 Beboelse Byzone Olie<br />
Stationsvej 75 4q Lunde by, Lunde 200296 - Ubebygget Byzone<br />
4g<br />
4i<br />
4m<br />
Stationsvej 76 Lunde by, Lunde 200297<br />
1952 Beboelse Landzone Fast brændsel<br />
8c<br />
8d<br />
8e<br />
Stationsvej 77 4s Lunde by, Lunde 200298 1938 Beboelse Byzone Fast brændsel Fast brændsel<br />
Stationsvej 78 8f Lunde by, Lunde 200299 1903 Beboelse Byzone N-gas<br />
Stationsvej 80 8k Lunde by, Lunde 200300 1954 Beboelse Byzone N-gas<br />
Stationsvej 101 8h Lunde by, Lunde 200302 1923 Beboelse Landzone olie Fast brændsel<br />
Stationsvej 8m Lunde by, Lunde 200303 - Markareal Landzone<br />
Stationsvej 4v Lunde by, Lunde 199683 - Markareal Landzone<br />
Stationsvej 4a Lunde by, Lunde 200304 - Markareal Landzone<br />
1958<br />
1889<br />
-<br />
1900<br />
Fabrik, lager og<br />
kontor (142 m²)<br />
Beboelse<br />
(16 lejligheder, 1393m²)<br />
Ubebygget<br />
Byzone<br />
Byzone<br />
Byzone<br />
Byzone<br />
Beboelse Byzone<br />
Olie<br />
Kun kontor er<br />
opvarmet<br />
N-gas<br />
-<br />
N-gas<br />
Bilg 13 (12/12) Stationsvej August 2009
Change language
