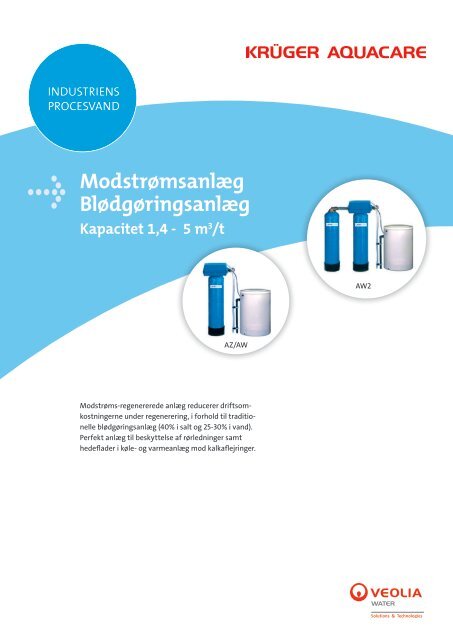

Kapacitet 1,4-5 m 3 /t (PDF) - Krüger A/S

INDUSTRIENS
PROCESVAND
Modstrømsanlæg
Blødgøringsanlæg
Kapacitet 1,4 - 5 m 3 /t
AW2
AZ/AW
Modstrøms-regenererede anlæg reducerer driftsomkostningerne
under regenerering, i forhold til traditionelle
blødgøringsanlæg (40% i salt og 25-30% i vand).
Perfekt anlæg til beskyttelse af rørledninger samt
hedeflader i køle- og varmeanlæg mod kalkaflejringer.

Modstrømsanlæg blødgøringsanlæg
Vandets hårdhed er en vigtig parameter for levetiden på
vandbårne systemer og maskiner i kontakt med vand. Ved
anvendelse af vore blødgøringsanlæg, optimeres forholdene
for de systemer som behandles. Vore anlæg benytter
nyeste teknik med optimerede tider for regenerationer og
dermed udnyttes anlæggene optimalt. Udført i 100 % korrosionsfaste
materialer. Anlægget leveres med integreret
mikroprocessorstyring i styreventilen.
AZ - tidsstyret anlæg bestående af:
⊲ 1 stk. beholdere udført i GFK inkl. ionbytter
⊲ 1 stk. helstøbt Fleck ventil i bronze med 7 dages tidsur
⊲ 1 stk. saltbeholder i PE med låg
⊲ Målesæt til hårdhedsbestemmelse
Tidsstyrede anlæg kan anvendes, hvis det er muligt at
undvære vand, når anlægget regenerer. Tidspunkter for
regenerering bestemmes i fællesskab med kunden ud fra
aktuelt vandforbrug.
AW-/AW2 - tidsmængde/mængdestyret anlæg bestående
af:
⊲ 1 eller 2 stk. beholdere udført i GFK inkl. ionbytter
⊲ 1 stk. saltbeholder i PE med låg
⊲ 1 stk. målesæt til hårdhedsbestemmelse
⊲
⊲
1 stk. transformator 230/22 V, 50 Hz
1 stk. Fleck ventil med integreret vandmåler og digital
mikroprocessorstyring
Faciliteter for mikroprocessorstyringen med digital visning:
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
udlæsning af momentant flow over filteret
udlæsning af restkapacitet før regenerering
aktivere ”tvangsregenerering” ud fra volumen eller tid
aktivere regenerering via eksternt signal
anvende to relæudgange
Tidsmængdestyrede anlæg har samme avancerede styring
som de mængdestyrede anlæg. Regenereringen aktiveres
automatisk ud fra en kvantitativ registreret behandlet
vandmængde. Når 80 % af kapaciteten er nået, foretager
anlægget automatisk en regenerering af ionbytteren den
først komne nat. Vælges når vandforbruget er forholdsvis
stort, men ikke om natten.
Mængdestyrede anlæg leverer vand kontinuerligt uden
driftsstop. Anlægget kører alternerede – skiftevis på tank 1
og 2 – og har således 2 x 100 % kapacitet. Er specielt velegnet
ved skiftende vandforbrug over døgnet og ved større
vandforbrug.
Tekniske data for modstrømsanlæg 2-25 til 2-90
Tidsstyrede AZ - 25 AZ - 45 AZ - 70 AZ -90
Tidsmængde/mængdestyrede AW - 25 AW - 45 AW - 70 AW - 90
Mængdestyrede AW 2 - 25 AW 2 - 45 AW 2 - 70 AW 2 - 90
Flow m 3 /t, AZ/AW/AW 2- 1,4 - 2,0 2,3 - 3,2 2,8 - 3,5 4,0 - 5,0
Saltforbrug pr. reg. i kg 2,3 4,1 6,3 8,1
Vandforbrug pr. reg. i l 128 232 360 465
Max. temp. i o C 40 40 40 40
Vandtryk min/max i bar 1,8 / 8,5 2,0 / 8,5 2,0 / 8,5 2,5 / 8,5
Tilslutning ind/ud RG” 1” 1” 1” 1”
Tid for reg. i min. 108 110 110 110
Tryktab i bar 0,5 / 0,7 1,0 / 1,7 0,9 / 1,3 1,7 / 2,8
Mål (B x H x D) i mm, AZ/AW 775 x 1105 x 540 810 x 1575 x 570 965 x 1582 x 650 1000 x 1842 x 650
Mål (B x H x D) i mm, AW 2- 1150 x 1085 x 540 1150 x 1560 x 570 1455 x 1565 x 650 1490 x 1825 x 650
Diameter i salttank i mm 350 485 485 565
Krüger Aquacare A/S
Fabriksparken 50
DK-2600 Glostrup
Tlf.: +45 43 45 16 76
Fax: +45 43 45 35 24
aquacare@kruger.dk
www.aquacare.dk
