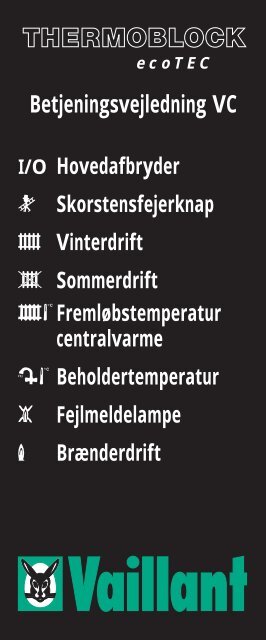

THERMOBLOCK<br />
ecoTEC<br />
<strong>Betjeningsvejledning</strong> <strong>VC</strong><br />
I/O Hovedafbryder<br />
e Skorstensfejerknap<br />
H Vinterdrift<br />
I Sommerdrift<br />
AFremløbstemperatur<br />
centralvarme<br />
C Beholdertemperatur<br />
E Fejlmeldelampe<br />
F Brænderdrift
2<br />
For skader, der opstår ved tilsidesættelse af denne betjeningsvejledning,<br />
dækkes ikke af <strong>Vaillant</strong>.<br />
For at udnytte kedlen optimalt bedes De læse denne betjeningsvejledning.<br />
Med Thermoblock ecoTec har De købt et topkvalitetsprodukt fra <strong>Vaillant</strong>.<br />
Kedlen arbejder kondenserende, det vil sige, at den i røggassen indeholdende<br />
varmeenergi bliver udnyttet. Dermed er De med til ikke kun at<br />
spare energi, men også skåne miljøet. Kedlen producerer mindre NOx og<br />
CO2 end traditionelle atmosfæriske gaskedler.<br />
Kære kunde
3<br />
Sikkerhedsforskrifter 4 – 6<br />
Før idriftsætning 8 – 9<br />
Vinterdrift 10 – 11<br />
Sommerdrift 12 – 13<br />
Kedel sættes ud af drift 14<br />
Statusvisning 15<br />
Genindkobling ved fejl 16 – 17<br />
Pleje og service 18<br />
Driftstop 18<br />
Frostsikring 19<br />
Energisparetips 19 – 20<br />
Garanti 21<br />
Betjeningsoversigt 22 – 23<br />
Indhold side
4<br />
● ingen elektriske installationer må tilsluttes, ingen transportabel<br />
telefon må anvendes og anvend ingen åben ild f. eks. lightere,<br />
stearinlys eller tændstikker.<br />
● Gastilslutningshanen lukkes, døre og vinduer åbnes.<br />
● Tilkald Deres gasselskab eller VVS-installatør.<br />
Ved gaslugt skal De forholde Dem således:<br />
Installationen skal foretages af en VVS-installatør. Denne påtager sig<br />
også ansvaret for overholdelse af gældende regler og normer.<br />
B) Gaslugt<br />
A) Installation og indstilling<br />
Sikkerhedsforskrifter<br />
C) Ændringer<br />
De må ikke foretage forandringer på:<br />
● apparatet<br />
● gas-, vand- og el-installation<br />
● på røggassystem og sikkerhedsventil for henholdsvis varmeanlæg og<br />
varmtvandsbeholder<br />
Vigtigt:<br />
Hvis Deres kedel bruger luften i opstillingsrummet, må De aldrig tildække<br />
friskluftåbningerne, ej heller stille skabe og reoler foran åbningen.<br />
Bemærk!<br />
● Placer ikke yderligere apparater såsom tørretumbler, emhætte og<br />
ventilationsanlæg i nærheden af kedlen, uden først at have spurgt Deres<br />
VVS-installatør, om dette er i orden.<br />
Ved ændringer på kedlen eller i nærheden af denne, skal en VVS-installatør altid<br />
kontaktes.
5<br />
Garantien vil bortfalde ved manglende vedligeholdelse.<br />
De kan forespørge Deres VVS-installatør eller servicefirma om intervaller for<br />
udførelse af eftersyn på netop Deres gaskedel.<br />
Brug ikke og lad ikke eksplosive materialer, såsom benzin, papir, maling<br />
m.m. stå i nærheden af kedlen.<br />
Hvis De ønsker, at Deres kedel skal fungere tilfredsstillende, bedes De sørge<br />
for, at den bliver efterset af en VVS-installatør eller servicefirma.<br />
D) Eksplosive og let antændelige materialer<br />
E) Eftersyn
6<br />
Kontroller regelmæssigt kedlens vandstand, hvordan De gør det, er udførligt<br />
beskrevet på side 9.<br />
Kontroller vandstand<br />
Dette gælder kun for kedler, der anvender rumluften til forbrænding.<br />
Anvend ingen tilsætningsstoffer til vandrensning.<br />
Opbevar aldrig sprayflasker, opløsningsmidler, maling, klorholdige<br />
rengøringsmidler, lim m. m. i nærheden af kedlen. Disse materialer kan<br />
under visse forhold føre til korrosion i gaskedlen.<br />
Korrosionsbeskyttelse<br />
Til påfyldning samt efterfyldning af varmeanlægget, kan der normalt bruges<br />
almindeligt vand. I enkelte områder er vandkvaliteten så ringe, på grund af<br />
at det kan være meget stærkt korrosivt eller så kalkholdigt, så det frarådes<br />
at bruge det. I de tilfælde bedes De kontakte Deres VVS-installatør.<br />
Sikkerhedsforskrifter (fortsat)<br />
Påfyldning af varmeanlæg
Nomalt vil servicehanerne være åbne. Skulle de alligevel være lukkede (kærv på tværs af rørets retning), kan De ved<br />
hjælp af en skiftenøgle eller en fastnøgle (10 mm), åbne servicehanerne (kan åbnes både højre og venstre om).<br />
8<br />
GW 76/0<br />
● Åben gashanen ved at vride grebet �, således at grebets retning følger røret.<br />
● Kontroller at servicehanen i fremløb � og returløb � er åbnet, her skal kærven i<br />
servicehanen følge rørets retning.<br />
Afspærringshaner åbnes.<br />
Før idriftsætning
9<br />
Ved varmeanlæg, der forsyner fler-etage huse, kan der være krævet et højere anlægstryk, i tvivlstilfælde spørg Deres<br />
VVS-installatør. Hvordan De fylder vand på er forskelligt fra anlæg til anlæg, sørg for at Deres VVS-installatør informerer<br />
Dem om dette.<br />
GW 49/1<br />
● De kontrollerer vandstanden i varmeanlægget på manometer �. Den hvide viser skal<br />
stå på ca. 1 bar. Står den hvide viser, når varmeanlægget er koldt, under 0,75 bar,<br />
efterfyldes varmeanlægget med vand, til den hvide viser igen står på ca. 1,5 bar.<br />
● Tryk på trekanterne �22 og vip frontlågen �21 ned.<br />
Vandstand kontrolleres
I Sommerdrift (kun varmt vand)<br />
10<br />
H Vinterdrift (centralvarme/varmtvand)<br />
e Servicedrift (VVS-installatør)*<br />
* Driftformvælger skifter automatisk tilbage til<br />
vinterdrift og forbliver maximalt i 42 minutter i<br />
servicedrift. Servicedrift afbrydes ved at dreje<br />
driftformvælger kortvarigt på sommerdrift.<br />
Mulige driftformer<br />
Driftformvælger stilles på ønsket driftform.<br />
Hovedafbryderen må kun indkobles, hvis varmeanlægget har korrekt vandstand (se side 9). Cirkulationspumpe og<br />
varmeveksler kan beskadiges ved tørdrift.<br />
GW 77/0 GW 18/0<br />
Hovedafbryder indkobles ved at stille den på l.<br />
Vigtigt!<br />
Vinterdrift
11<br />
Fremløbstemperaturen vises i display (2 ciffre med °tegn). Ved fejl på kedel vises tilhørende fejlkode.<br />
Hvis der er monteret temperaturregulering (eks. VRT-QZA, VRT-PZA, VRT-ZA, VRC-Set C/CF) anbefales det, at indstille<br />
temperaturvælger på maximal indstilling (7 eller 9).<br />
Kontroller vejledning for monteret temperaturregulering/automatik. Deres<br />
VVS-installatør har sandsynligvis indstillet fremløbstemperaturen korrekt, i<br />
tvivlstilfælde kontakt VVS-installatøren.<br />
Vejrlig indstilling<br />
Overgangsperiode 1–2<br />
Koldt 3–5<br />
Meget koldt 6–7<br />
Vejrlig indstilling<br />
Overgangsperiode 2–3<br />
Koldt 4–6<br />
Meget koldt 7–9<br />
GW 5/0<br />
Ved varmeanlæg med max 75°C<br />
fremløbstemperatur.<br />
Ved varmeanlæg med max 90°C<br />
fremløbstemperatur.<br />
Indstil Deres fremløbstemperatur efter nedenstående anbefalinger.<br />
Indstilling af fremløbstemperatur
Hovedafbryderen må kun indkobles, hvis varmeanlægget har korrekt vandstand (se side 9). Cirkulationspumpe og<br />
varmeveklser kan beskadiges ved tørdrift.<br />
Driftformvælger stilles på ønsket driftform.<br />
Mulige driftformer<br />
H Vinterdrift (centralvarme/varmtvand)<br />
I Sommerdrift (kun varmt vand)<br />
* Kun muligt, når en varmtvandsbeholder er tilsluttet til <strong>Vaillant</strong> Thermoblock ecoTEC. GW 78/0GW 18/0<br />
12<br />
Vigtigt!<br />
Hovedafbryder indkobles ved at stille den på l.<br />
Sommerdrift*
13<br />
* Kun i forbindelse med tilsluttet varmtvandsbeholder.<br />
Anbefalet indstilling: stilling 6 = ca. 60°C.<br />
Højere tal: stilling 8: ca. 75°C<br />
GW 79/0<br />
Lavt tal: stilling ✻: frostsikring<br />
Indstil Deres ønskede beholdertemperatur efter nedenstående anbefalinger.<br />
Indstilling af beholdertemperatur*
14<br />
Vær opmærksom på frostfare se side 19.<br />
* Se betjeningsoversigt side 22-23.<br />
Ved længere tids afbrydelse (f. eks. ferie), skal De yderligere lukke for gashanen (7)*<br />
Kedel udkobles ved at sætte hovedafbryder i stilling 0.<br />
GW 3/0 GW 78/0<br />
Centralvarmedrift udkobles, ved at sætte driftformvælger i stilling sommer I.<br />
Fuldstændig afbrydelse<br />
Kedel sættes ud af drift
15<br />
GW 131/0<br />
* Ved hjælp af en kuglepen eller lignende.<br />
Statusvisning aktiveres ved tryk* på tast “visning“ (3).<br />
I display (1) vises nu aktuel statuskode.<br />
Statusvisning<br />
Centralvarmedrift: S. 0 = Intet varmebehov<br />
S. 1 = Forventilation<br />
S. 3 = Tænding<br />
S. 4 = Brænderdrift<br />
S. 5 = Blæser og pumpeefterløb<br />
S. 6 = Blæser efterløb<br />
S. 7 = Pumpeefterløb<br />
S. 8 = Tidsforsinkelse aktiv<br />
Beholderopvarmning S. 21 = Forventilation<br />
S. 23 = Tænding<br />
S. 24 = Brænderdrift<br />
S. 25 = Blæser og pumpeefterløb<br />
S. 26 = Brænderstop/blæserdrift<br />
S. 27 = Pumpeefterløb<br />
Specielle tilfælde S. 30 = Rumtermostat blokerer centralvarmedrift<br />
S. 32 = Eftervarme<br />
S. 33 = Temperaturvagt<br />
S. 34 = Frostsikring
16<br />
Ved varmebehov bliver <strong>Vaillant</strong> Thermoblock automatisk sat i drift. Hvis der i en<br />
sikkerhedstid på ca. 10 sekunder, ikke bliver registreret tænding, udkobles <strong>Vaillant</strong><br />
Thermoblock. Fejlen bliver vist med fejlkode “F.21“ i display. En fornyet start kan først finde<br />
sted efter genindkobling. For at gøre dette, trykkes genindkoblingsknappen ind i ca. 1<br />
sekund. Ved fornyet fejl genindkobles der påny. Ved første gangs opstart og efter længere<br />
tids stilstand, kan det være påkrævet, at genindkoble flere gange (max. 3 – 4 tandingsforsøg).<br />
Hvis det ikke lykkes at få kedlen i drift, kontakt Deres VVS-installatør. Kedlen kan<br />
også udkoble ved vandmangel eller tørkogning. Disse fejl vises med henholdsvis fejlkode<br />
“F 22“ og “F 23“ på display. Kedlen må først genindkobles efter vandpåfyldning (se side 9).<br />
Der genindkobles ved tryk på genindkoblingsknappen eller sluk/tænd på hovedafbryderen.<br />
GW 139/0<br />
Betjening af genindkoblingsknappen<br />
Genindkobling ved fejl
17<br />
GW 8/0<br />
Ved brænderdrift lyser kontrollampe.<br />
Brænderdrift
18<br />
Kedlen må først sættes i drift, når fejlen er fundet og afhjulpet af Deres<br />
VVS-installatør.<br />
det at tegne et service-abonnement.<br />
serviceeftersyn hvert andet år. Hvis De ingen serviceeftersyn har, anbefales<br />
Indvendig rengøring overlades til Deres VVS-installatør i forbindelse med<br />
De må under ingen omstændigheder gøre indgreb i kedlen eller tilsluttet<br />
automatik. Ved gaslugt lukker De hurtigst muligt for gassen. Dette gøres<br />
bedst i Deres målerskab. Sørg for at ventilere opstillingrum, undgå brug af<br />
elektriske kontakter samt telefon (se også under sikkerhedsforskrifter).<br />
Udvendig rengøring af kedel udføres med en tør eller let fugtig klud. Der må<br />
ikke anvendes rengøringsmidler.<br />
Ved driftstop på kedel eller i centralvarmeanlæg anbefales det, at kontakte<br />
Deres VVS-installatør for rådgiving.<br />
Pleje og service<br />
Driftstop
19<br />
I den varme årstid, hvor rumopvarmningen ikke er nødvendig, anbefaler<br />
<strong>Vaillant</strong>, at driftformvælger stilles i stilling sommer I. Der er nu afbrudt<br />
for centralvarmedrift, men kedlen er fortsat i drift for eventuel varmtvandsopvarmning.<br />
Anvendelse af frostvæske på <strong>Vaillant</strong> Thermoblock og centralvarmeanlæg er<br />
ikke tilladt. Der kan opstå skader i kedel og centralvarmeanlæg, der i givet<br />
fald ikke dækkes af garantien.<br />
Vær sikker på, hvis De er bortrejst i en mulig frostperiode, at Deres kedel er<br />
tændt og at opstillingsrummet er tilstrækkeligt opvarmet. Vær endvidere<br />
opmærksom på, at kedlen vedfejl kan udkoble automatisk. Mulige fejl kan<br />
være afbrydelse af gas og strøm eller forstyrrelser i aftrækssystemet. Hvis<br />
det er menigen, at kedlen skal være afbrudt i en frostperiode anbefales det,<br />
at tømme centralvarmeanlægget fuldstændigt for vand.<br />
For at undgå unødigt energiforbrug, skal De stille Deres fremløbstemperaturvælger<br />
så lavt som muligt (se kap. Vinterdrift). Ved anvendelse af automatik,<br />
er det automatikken, der skal indstilles lavest muligt. Dette gøres<br />
for at udnytte den kondenserende kedel bedst muligt. Sørg for at Deres<br />
radiatorventiler er åbne, så ønsket rumtemperatur nås.<br />
Indstilling af driftformvælger<br />
Indstilling af fremløbstemperatur<br />
Frostsikring<br />
Energisparetips
20<br />
Ved indbygning af termostatventiler på radiatorene kan der opnås individuel<br />
rumtemperatur. Termostatventilerne vil sørge for, at rumtemperturen aldrig<br />
bliver lavere end indstillet. Omvendt vil termostatventilerne lukke, når der<br />
er gratis varme i rummet (såsom solindfald, varme fra elektriske apparater<br />
m.m.).<br />
1°C overtemperatur i rummene forøger energiforbruget med 6%.<br />
Denne automatik regulerer fremløbstemperaturen i forhold til udetemperaturen.<br />
Korrekt indreguleret betyder dette, at varmeanlægget ikke<br />
tilføres mere energi end der er brug for. Det integrerede tidsur gør det<br />
muligt, at opnå ønsket rumtemperatur i tidsperioder bestemt af Dem samt<br />
natsænkning. Hvis vejrkompenseringsanlæg er indbygget i Deres kedel,<br />
bedes De læse tilhørende betjeningsvejledning for opnåelse af optimal drift.<br />
Indbygning af termostatventiler<br />
Indbygning af vejrkompenseringsanlæg<br />
<strong>Vaillant</strong> tilbyder Dem forskellige muligheder for optimal energibesparing og<br />
dermed minimalt CO2 udslip.<br />
Rumtemperaturregulering VRT-ZA, -QZA og -PZA muliggør en automatisk<br />
regulering af rumtemperaturen. Med konstant regulering muliggøres en<br />
nøjagtig regulering af fremløbstemperaturen samt optimal udnyttelse af<br />
kedlens modulation. Med ur-styring er der mulighed for automatisk<br />
sænkning af rumtemperaturen. Dette kan gøres i et temperaturinterval på<br />
5...20°C.<br />
Muligheder for en rumtemperaturregulering<br />
Indbygning af en rumtemperaturregulering VRT...
21<br />
Der må kun anvendes originale <strong>Vaillant</strong> reservedele.<br />
Hvis den opståede fejl har baggrund i fejl-installation samt tilsidesættelse af<br />
nærværende betjeningsvejledning, dækkes denne ikke af <strong>Vaillant</strong>.<br />
Vi henviser iøvrigt til det vedlagte garantibevis, der skal indsendes i udfyldt<br />
stand. I garantiperioden dækker <strong>Vaillant</strong> opståede fejl på dele i kedlen.<br />
Garantiperioden for centralvarmekedler andrager et år, regnet fra<br />
installationsdato.<br />
Garanti
22<br />
*Tilbehør fra <strong>Vaillant</strong> program.<br />
� Manometer<br />
� Display<br />
� Sikkerhedsventil*<br />
� Servicehane retur*<br />
� Afløbsskål*<br />
� Gashane<br />
� Servicehane fremløb*<br />
� Fremløbstemperaturregulering<br />
� Brænderdrift<br />
� Genindkoblingsknap<br />
� Driftformvælger<br />
� Hovedafbryder<br />
� <strong>Betjeningsvejledning</strong><br />
� Rumtermostat*<br />
� Termostatventil*<br />
� Temperaturvælger varmtvand*<br />
�21 Frontlåge<br />
�22 Trekant for åbning af frontlåge<br />
�25 Vejrkompenseringsanlæg*/Tidsur*<br />
Betjeningsoversigt
23<br />
GW 144/1<br />
Betjeningsoversigt
