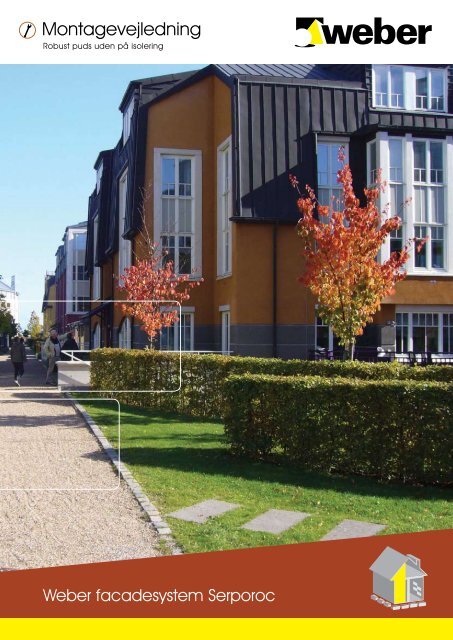

<strong>Montagevejledning</strong><br />
Robust puds uden på isolering<br />
<strong>Weber</strong> facadesystem Serporoc
<strong>Montagevejledning</strong> til<br />
<strong>Weber</strong> facadesystem Serporoc<br />
<strong>Weber</strong> facadesystem Serporoc 3<br />
Opsætning af stillads 3<br />
Underlag ved nyproduktion 3<br />
Forankring 4<br />
Fastgørelse af isoleringen 5<br />
Arbejdsanvisning 6<br />
Armering 8<br />
Blikkenslagerarbejder 9<br />
Pudsning 11<br />
Forbrug og Vinterarbejder 13<br />
Forebyg fejl 14<br />
Drift og vedligehold 15<br />
!<br />
Hvis du vil vide mere, så tjek weber.dk<br />
2
<strong>Weber</strong> facadesystem Serporoc<br />
I denne montagevejledning vil du kunne finde<br />
oplysninger om, hvordan du bedst monterer<br />
facadesystemet. Systemet er egnet til både<br />
nybyggeri og renovering.<br />
Løsningen anvendes på alle slags underlag. Den<br />
er på grund af sin ekstra kraftige pudstykkelse<br />
særdeles velegnet til udsatte facadeområder,<br />
som fx en facade i gadeniveau.<br />
<strong>Weber</strong> facadesystem Serporoc er en mineralsk<br />
pudsløsning på isolering.<br />
Serporoc<br />
Underlag (mur, beton, træ m.m.)<br />
Mineraluld 40-180 mm<br />
SERPO 325 clips<br />
SERPO 312 fastgørelse<br />
SERPO 323<br />
korrosionsfrit armeringsnet<br />
SERPO 340<br />
underlagsmørtel<br />
SERPO 342<br />
facademørtel<br />
<strong>Weber</strong> mineralsk<br />
farvet puds, alternativt<br />
<strong>Weber</strong>-silikatmaling<br />
- Underlagsmørtel 12-15 mm<br />
- Facademørtel 8-10 mm<br />
- Vejrbestandig. Tåler slagregn<br />
- Løser fugtproblemer<br />
- Solid pudset facade<br />
- Egnet til ornamentering<br />
- Overfladebehandles med<br />
ovennævnte produkter<br />
- Leveres i mange farver<br />
– se <strong>Weber</strong>s farvekort<br />
- Reducerer bygge-, drifts- og<br />
vedligeholdelsesudgifterne<br />
Opsætning af stillads<br />
Før du begynder montagen af din nye facadeløsning,<br />
får du som regel brug for et stillads.<br />
Stilladset opsættes i henhold til gældende regler<br />
og lovgivning.<br />
Vi anbefaler, at du har inddækning på stilladset<br />
(plast eller net). Sørg også for afdækning med<br />
regntag.<br />
Underlag ved nyproduktion<br />
På facaden skal underlaget være korrekt konstrueret<br />
og udført. Underlaget skal være plant,<br />
og større forskydninger mellem de forskellige dele<br />
i facaden må ikke forekomme. Større ujævnheder<br />
afrettes, før pudsearbejdet begynder.<br />
Tillægsisolering<br />
Underlaget skal være plant. Afret større ujævnheder<br />
og reparer afskallet puds med fx afretningsmørtel<br />
(SERPO 134) eller facademørtel<br />
(SERPO 342). Puds partielt uden vedhæftning<br />
kan man som regel lade være uden reparation.<br />
3
Forankring<br />
Montage af SERPO 312<br />
Forankringsbeslag<br />
Inden arbejdet går i gang, skal antallet og placeringen<br />
af SERPO 312 være helt klar. Antallet skal<br />
klart fremgå af udbudsmaterialet.<br />
Normalt anvendes fire stk. SERPO 312 pr. m 2 ,<br />
cc-afstand maks. 600 mm.<br />
På særligt udsatte steder kan det være aktuelt<br />
med tættere placering. Alle SERPO 312 må belastes<br />
med op til 0,5 kN (regningsmæssig).<br />
Pendul<br />
Er du usikker på underlagets styrke, skal der<br />
udføres en trækprøve.<br />
Kan anvendes til alle typer underlag.<br />
Låsepind<br />
Illustrationen viser forankringsbeslaget SERPO 312 TB 0,5 kN.<br />
SERPO Befæstigelse<br />
Underlag<br />
Beton Let- Let- Hul- Massiv Træ<br />
beton klinker sten sten<br />
SERPO 312 Forankringsbeslag<br />
Kombineres med en af nedenstående<br />
fastgørelsesdetaljer:<br />
SERPO 406 Skrue - - - - -<br />
SERPO 317 Betonskrue - - -<br />
SERPO 409 Letbetonskrue - - - - -<br />
SERPO 312 Dybel - - -<br />
Materialeforklaring<br />
Skrue (SERPO 406): Skrue til montage af<br />
SERPO 312 i træ. Skruebit Torx 25.<br />
Betonskrue/teglskrue (SERPO 317): Skrue<br />
til montage af SERPO 312 forankringsbeslag i<br />
beton. Borediameter er 5 mm, boredybden er<br />
40 mm. Skruebit Torx 30.<br />
I mursten anvendes en borediameter på 5 mm,<br />
boredybden er 75 mm.<br />
Letbetonskrue (SERPO 409): Skrue til montage<br />
af SERPO 312 Forankringsbeslag i letbeton.<br />
Skruebit Torx 30.<br />
4
Montering af isoleringsplade<br />
1. Fastgør (med søm/skrue) en vandret lægte<br />
langs sokkellinjen for at lette en vandret montering<br />
af isoleringen. Lægten fjernes efterfølgende.<br />
2. Buk netkurve ved at klippe ca. 2 m længder<br />
af et 500 mm bredt SERPO 323-Net.<br />
3. Stil netkurven på lægten.<br />
4. Begynd at montere isoleringspladerne ved<br />
soklen.<br />
5. Tryk isoleringspladerne ned i netkurven.<br />
6. Monter isoleringspladerne med forskudte<br />
samlinger.<br />
7. Tryk pladerne godt sammen i samlingerne, så<br />
isoleringen bliver tæt. Brug ikke afskåret isolering,<br />
der er smallere end 150 mm.<br />
Bunden af netkurven må ikke lukkes med mørtel.<br />
Eventuelt indtrængende vand skal kunne løbe fra.<br />
Netkurven må ikke stå på sokkel. Eventuel sokkel<br />
føres op til lidt under Serporoc-systemet og lukkes<br />
med afdækning med fald udad.<br />
Sådan monterer du bundskinne og isolering.<br />
For sokkel-løsninger, se montagevejledning for<br />
<strong>Weber</strong> Sokkelsystem.<br />
!<br />
Fastgørelse af isoleringen<br />
Til fastgørelse af isoleringen anvendes forankringsbeslag<br />
(SERPO 312), som monteres som<br />
vist på illustrationerne. De må ikke vrides eller<br />
monteres på hovedet – se korrekt montering på<br />
tegning herunder.<br />
Vigtigt!<br />
Montér forankringsbeslaget sådan, at pendulet<br />
hælder skråt nedad.<br />
Anvend en SERPO 312, som er beregnet til indstiksmontage,<br />
og montér den i forbindelse med<br />
isoleringen. Den holder isoleringen på plads.<br />
Længden på SERPO 312 vælges afhængigt af<br />
isoleringstykkelsen. Er isoleringen tykkere end<br />
150 mm, skal du bruge en længere skrue, der er<br />
mindst 30 mm længere.<br />
Montér derefter et net (SERPO 323) og lås fast<br />
med låsepind (se side 8).<br />
Her isættes SERPO 312 Forankringsbeslag.<br />
Forankringsbeslaget fastgøres med skrue afpasset<br />
underlaget.<br />
5
Arbejdsanvisning<br />
Placer mindst to forankringsbeslag pr. side omkring vinduet<br />
afhængigt af dettes størrelse. Ved tagfod sættes forankringsbeslagene<br />
så højt som muligt, ca. 50-100 mm fra tagfod afhængigt<br />
af tilgængelighed - 600 mm.<br />
A<br />
Armering af lysninger og hjørner<br />
Udfør ekstra armering ved vindues- og dørhjørner og ved<br />
altaner. Fastgør stykker af glasfiber-armeringsnet (SERPO<br />
397 EF), ca. 300 x 400 mm.<br />
!<br />
Obs!<br />
Disse stykker monteres i forbindelse med pudsningen<br />
med underlagsmørtlen (SERPO 340).<br />
B<br />
Armering af vindues- og dørlysninger<br />
Ved vinduer, dørlysninger og hjørner armeres med bukkede<br />
netvinkler. For at forstærke de øverste lysningshjørner<br />
ved vinduer og døre skal man klippe nettet ifølge<br />
skitsen.<br />
C<br />
Pudset fals ved renovering<br />
Pudsets fals ved tillægsisolering. Buk netkurve, som trykkes<br />
ind bag isoleringen.<br />
D<br />
Pudset fals med glidelag (sliptape)<br />
Tætning mellem karm og mur skal udføres inden pudsning.<br />
Ved tillægsisolering er det vigtigt, at pudsen ikke<br />
binder på den eksisterende fals.<br />
Den eksisterende fals forsynes med glidelag af sliptape<br />
eller forskallingstape.<br />
Det ombukkede armeringsnet føres frem til ½ cm fra<br />
vindueskarm. Husk at skære fugen fri mod karmen.<br />
E<br />
Udadgående og indadgående hjørner<br />
Lad den ene netbane ved hushjørnet gå ca. 200 mm ud<br />
og buk nettet rundt om hjørnet, så det kan fastgøres i<br />
rækken af forankringsbeslag SERPO 312. Bind herefter<br />
netbanerne sammen.<br />
6
Sådan monterer du isolering<br />
Placering af bevægelsesfuger<br />
Bevægelsesfuger placeres ved hjørner som vist<br />
på skitsen. Læs mere om bevægelsesfuger side 9.<br />
indadgående hjørne<br />
50 100<br />
100<br />
100 - 150<br />
udadgående hjørne<br />
Montage af forankringsbeslag SERPO 312<br />
Normalt anvendes fire forankringsbeslag pr. m 2 (cc-afstand maks. 600 mm). På særligt udsatte steder<br />
kan det være aktuelt med tættere placering af beslagene. Er man usikker på underlagets styrke,<br />
skal der udføres en trækprøve. Alle forankringsbeslag må belastes med op til 0,5 kN. Fastsæt<br />
og marker placeringen af bevægelsesfugerne.<br />
På større sammenhængende flader placeres forankringsbeslag i et rudenet<br />
cc 600 mm.<br />
Sådan...<br />
Begynd med at<br />
placere SERPO<br />
312 ca. 100-150<br />
fra hushjørnet i<br />
en række 150<br />
mm fra underkanten<br />
og derefter<br />
yderligere<br />
300 mm op.<br />
Derefter med cc<br />
600 mm.<br />
Ved lodrette<br />
fuger placeres<br />
SERPO 312 150<br />
mm på hver side<br />
af fugen. Ved<br />
vandrette fuger<br />
placeres SERPO<br />
312 ca. 50 mm<br />
under og ca.<br />
150 mm over<br />
fugen.<br />
!<br />
Obs!<br />
Se mere om bevægelsesfuger<br />
på side 10.<br />
7
Armering<br />
Armering af facader<br />
Buk nettet i 90° vinkel eller som U-profil til vindues-<br />
og dørsamlinger.<br />
Ved stilladsfastgørelserne klippes nettet (SERPO<br />
323) på en sådan måde, at mindst mulig flade<br />
står uden armering, når stilladset er demonteret.<br />
Træk nettet (SERPO 323) op inde fra stilladset<br />
fra terræn mod tagfod. Overlap med mindst 80<br />
mm i netsamlingerne (= fire ruder).<br />
Undgå at lade nettet flugte dør- og vindueskanter.<br />
Da nettet altid skal overlappe 80 mm, og<br />
der i forvejen er ilagt forstærkninger, bliver der<br />
for mange lag armeringsnet. I stedet klippes der<br />
rundt om disse.<br />
Opsætning af armeringsnet.<br />
Montering af net med clips og låsepind<br />
Montér nettet (SERPO 323) med begyndelse<br />
ved tagfoden. Lås med låsepind.<br />
Fortsæt nedad og stræk samtidig nettet, så det<br />
bliver plant over hele fladen. Nettet skal være<br />
plant, inden pudsearbejdet begyndes. Nettet<br />
fastholdes med clips (SERPO 325).<br />
Disse foranstaltninger tjener endvidere det<br />
formål, at nettet strækkes, inden man påfører<br />
underlagsmørtel (SERPO 340).<br />
Armeringsnettet SERPO 323 skal ikke ligge tæt<br />
mod isoleringen. Hold nogle millimeters afstand,<br />
så underlagsmørtlen kan omslutte nettet.<br />
Clipsen presses ind i isoleringen for at fastholde nettet.<br />
Låsepinden monteres til sidst.<br />
8
Blikkenslagerarbejder<br />
Det er vigtigt, at alle inddækninger udføres korrekt.<br />
Dette arbejde skal ske i henhold til vedtagen<br />
praksis og gældende standarder.<br />
Det er meget afgørende, at bortledning af vand<br />
foregår på en sådan måde, at vandet ikke løber<br />
ud på facaden. Dette gælder også under arbejdets<br />
udførelse, da en nypudset facade er følsom<br />
over for vand.<br />
Sålbænke<br />
1. Udfør fald under sålbænken ved at skære isoleringen<br />
nøjagtigt, så sålbænken efter montagen<br />
sidder absolut vandret og med fald udad.<br />
Eksempel på montage af sålbænk.<br />
2. Klip armeringsnettet, så kanten bliver vandret.<br />
Nettet skal være strakt og overlappe godt ved<br />
netsamlingerne.<br />
Altanrækværk, fastgørelser og lign.<br />
Led regnvandet væk fra detaljer, som er fastgjort<br />
i facaden.<br />
Fastgørelser (rørsvøb osv.) udføres, så fugt ikke<br />
kan trænge ind i konstruktionen.<br />
Forankringsbolt i bøsningsrør med drypkant.<br />
Bevægelsesfuger - de gode råd!<br />
Bevægelsesfuger skal projekteres, og deres<br />
placering skal fremgå af facadetegningen, så<br />
forankringsbeslagene kan placeres korrekt.<br />
Både lodrette og vandrette fuger udføres med<br />
en cc-afstand på 12-15 m.<br />
Ved svage snit (fx hvor små flader støder op<br />
mod store flader) anvendes generelt bevægelsesfuge.<br />
Ligeledes ved ind- og udadgående<br />
facadehjørner.<br />
Der anvendes SERPO 418 Bevægelsesfugeliste<br />
til 20 mm pudstykkelse.<br />
Alternativt kan fugerne skæres. Se side 10.<br />
9
Skæring af bevægelsesfuger<br />
Sådan skærer du<br />
fugen...<br />
Lodrette fuger<br />
Fugen skæres, så snart grovpudsen er hærdet.<br />
Fugebredden skal mindst være 5 mm. Fjern<br />
lederen.<br />
Efter facadepudsen er påført, skærer du sporet<br />
op igen med murskeen, inden facadepudsen er<br />
hærdet. Sørg for, at sporet bliver pænt og lige.<br />
Lodrette fuger må godt være åbne. Eventuelle<br />
bøsningsrør monteres efter opskæringen.<br />
Ved hvert udadgående hjørne anbringes en<br />
lodret fuge, som normalt placeres i isoleringstykkelsen<br />
+ pudstykkelsens afstand fra yderhjørnet.<br />
Ved smalle pudsflader (250-500 mm), fx mellem<br />
underkant af altan og vinduespartier, anbringes<br />
lodrette fuger tættere end på andre flader. Hvis<br />
soklen ikke isoleres, skal alle lodrette fuger skæres<br />
op i underkanten mod eksisterende sokkel.<br />
Sørg for, at bevægelsesfugen går gennem hele<br />
pudslaget og armeringsnettet. Træk med ske i<br />
fugen for at kontrollere, at fugen er helt skåret<br />
op.<br />
Træk med ske i fugen for at kontrollere, at fugen<br />
er helt skåret op. Vær sikker på, at sporet er<br />
helt skåret op mod tilslutninger. Da fugen skal<br />
fyldes med fugemasse, er bredere spor påkrævet<br />
(fugebredde mindst 15 mm). Montér 15 mm<br />
bagstop og fyld bevægelsesfugen med fugemasse<br />
ifølge anvisningerne.<br />
Bevægelsesfuger i false<br />
Generelt gælder det, at pudsen skal frilægges<br />
fra karme og underlag. Fugen udføres i det friske<br />
pudslag.<br />
Ved tillægsisolering skæres bevægelsesfugen op<br />
med fx stålspartel på linje med den gamle facadeside.<br />
Påfør facadepudsen eller mal falsen.<br />
Skær derefter bevægelsesfugen igen, så der<br />
ikke opstår ødelæggende revner i fugen som<br />
følge af bevægelser.<br />
ca. 1 mm luft<br />
Vandrette fuger<br />
Når facaden er højere end 15 m, anbringes<br />
en vandret fuge på et passende sted. Fugen<br />
skæres på samme måde som ved lodrette fuger.<br />
Som alternativ kan man montere en SERPO 418<br />
Bevægelsesfugeliste (dilatationsfugeliste) på 20<br />
mm direkte på mineralulden.<br />
Med hensyn til sokkel henvises til montagevejledning<br />
for <strong>Weber</strong> Sokkelsystem.<br />
Fugen udføres, så snart grovpudsen er hærdet.<br />
Sørg for, at bevægelsesfugen går gennem hele<br />
pudslaget og armeringsnettet.<br />
Eksempel på sålbænk og friskæring<br />
mod underlag.<br />
10
!<br />
Pudsning<br />
Det er vigtigt, at pudsen kan bevæge sig og ikke<br />
er låst fast ved tilslutninger og gennemføringer,<br />
fx ved:<br />
• Altanplader<br />
• Tagfod<br />
• Halvtage<br />
• Trappegelændere<br />
• Bøsningsrør for nedløbsrør<br />
• Start på betonfremspring<br />
Hvis pudsens bevægelser hindres, kan der opstå<br />
revner.<br />
Facader – påføring af underlagsmørtel<br />
Underlagsmørtlen SERPO 340 blandes med rent<br />
vandværksvand i 7-10 minutter i tvangsblander,<br />
hvorefter mørtlen fyldes over i mørtelpumpen.<br />
Hold samme konsistens og blandetid fra blanding<br />
til blanding. Underlagsmørtlen skal påføres<br />
i mindst 12 mm lagtykkelse. Mindre ujævnheder<br />
skal optages i underlagsmørtlen<br />
Tilstræb en jævn og grov struktur og sørg for, at<br />
armeringsnettet ligger midt i SERPO 340.<br />
Obs!<br />
Underlagsmørtlen (SERPO 340) og facademørtlen<br />
(SERPO 342) skal i alt være 25 mm +/- 5 mm<br />
(dvs. minimum 20 mm og maksikum 30 mm).<br />
Påfør pudsen med pudssprøjte. Inden sprøjtningen<br />
begyndes, skal mørtelslangen smøres<br />
med kalkvælling. Begynd frempumpningen med<br />
slangen på jorden.<br />
1. Påfør SERPO 340, så armeringsnet, pendul<br />
og låsepind er helt omsluttet af mørtel, mindst<br />
12 mm tykkelse (ca. 24 kg/m 2 )<br />
2. Mørtlen aftrækkes med retholt. Sørg for, at<br />
overfladen får en passende struktur til næste<br />
pudslag<br />
3. Vinduesfalse udkastes med SERPO 340.<br />
Overskudsmørtlen trækkes af, så falsen bliver<br />
så jævn som muligt<br />
4. Skær fri mod karme og underlag. Dette letter<br />
pudsningen af følgende lag<br />
SERPO 340 skal holdes fugtig i mindst tre døgn<br />
for at sikre en korrekt hærdningproces. Anvend<br />
slange med finspredermundstykke.<br />
Anden påføring af grovpuds<br />
Påføring af SERPO 342 Facademørtel sker normalt<br />
tidligst syv dage efter påføring af SERPO<br />
340 underlagsmørtel. Der forvandes ved varmt<br />
og tørt vejr. Anvend slange med finspredermundstykke.<br />
SERPO 342 Facademørtel blandes med rent<br />
vandværksvand i 7-10 minutter i tvangsblander,<br />
hvorefter mørtlen fyldes over i mørtelpumpen.<br />
Hold samme konsistens og blandetid fra blanding<br />
til blanding.<br />
Påfør SERPO 342 Facademørtlen i ca. 8 mm<br />
tykkelse (ca. 16 kg/m2), dog ikke tykkere end<br />
første påføring af grovpuds. Træk pudsen af med<br />
retholt.<br />
Sørg for, at facaden får en passende struktur for<br />
den efterfølgende overfladebehandling i henhold<br />
til anbefalingerne nedenfor.<br />
Det er vigtigt, at den bearbejdede grovpuds er<br />
helt fri for revner og ujævnheder.<br />
Skær igennem den våde puds ved alle vinduesog<br />
dørlysinger, tagudhæng, altaner osv., så pudsen<br />
kan bevæge sig frit imod andre materialer.<br />
Brug evt. mureske.<br />
Den pudsede overflade holdes fugtig i mindst tre<br />
døgn.<br />
Påfør SERPO 340.<br />
Aftræk mørtlen med retholt.<br />
Vanding med finspredningsmundstykke.<br />
Sprøjtepudsmaskiner med kort blandetid<br />
Begge ovennævnte produkter kan leveres i en<br />
version til sprøjtepudsmaskiner med kort blandetid<br />
som fx PFT, Duomix og Putzmeister.<br />
11
Anbefalede strukturer på den pudsede<br />
overflade<br />
<strong>Weber</strong>-silikatmaling: Grovpudset overflade<br />
<strong>Weber</strong> Mineralsk slutpuds: Grovpudset overflade<br />
Grovpudsning af false<br />
Montér en leder ved hjælp af søm/pudshager,<br />
efter at første grovpudslag af underlagsmørtlen<br />
(SERPO 340) er påført.<br />
Husk at vande de tidligere udførte pudskanter.<br />
Frihold pudsen mod eksisterende karme<br />
og underlag. Fjern brættet, når mørtlen er<br />
hærdet.<br />
Grovpuds facadefladerne og puds mørtlen<br />
sammen mod tidligere pudsede flader, så en<br />
god vedhæftning opnås.<br />
Pudsning af fals. Fjern leder og friskær mod underlag. Sammenpuds facade og fals.<br />
Overfladebehandling<br />
Den mineralske slutpuds kan tidligst påføres<br />
efter syv døgn, når facademørtlen er hvidtør.<br />
Overfladen med facademørtel skal fremstå<br />
jævn.<br />
Der forvandes, inden slutpudsen påføres.<br />
Brug slange med finspredermundstykke.<br />
Pudsen skal være mat og sugende inden<br />
pudsning.<br />
Der kan tidligst males med <strong>Weber</strong>-silikatmaling<br />
efter 14 døgn. Der primes ikke før maling.<br />
Der skal foretages to påføringer.<br />
Anbefalet facadepuds/<br />
pudsmaling på<br />
SERPOROC<br />
Zoner uden risiko<br />
for slagregn<br />
Zoner med risiko<br />
for slagregn<br />
Silikatmaling (må ikke primes) <strong>Weber</strong>-silikatmaling <strong>Weber</strong>-silikatmaling<br />
Cementpulvermaling weber cempexo weber cempexo<br />
Mineralsk slutpuds<br />
<strong>Weber</strong>-tyndpudsemørtel<br />
Mineralsk slutpuds weber colour weber colour<br />
Sokler med <strong>Weber</strong> Sokkelsystem, se separat montagevejledning.<br />
Overfladebehandling udføres i henhold til produktdatablad på det valgte produkt.<br />
Du kan finde produktbladene på weber.dk.<br />
Afsluttende overflade kan også leveres som gennemfarvet groft revet ædelpuds<br />
(rivpuds). Læs mere på <strong>Weber</strong>.dk<br />
12
Så meget skal du bruge...<br />
Forbrugstabel<br />
Produkt Forbrug Bemærkning<br />
Mineraluldsplade 1,05 m 2 /m 2 /facade Trykfast isolering<br />
SERPO 312 Fastgørelse 4 stk/m 2 Længde afpasset isoleringstykkelsen<br />
SERPO 323 Armeringsnet 1,1 m 2 /m 2 /facade Korrosionsfrit armeringsnet<br />
SERPO 325 Clips 4 stk/m 2 Fastholdelse af net<br />
SERPO 317 Betonskrue 4 stk/m 2 Anvendes sammen med Serpo 312<br />
SERPO 317 Teglskrue 4 stk/m 2 Anvendes sammen med Serpo 312<br />
SERPO 406 Træskrue 4 stk/m 2 Anvendes sammen med Serpo 312<br />
SERPO 409 Letbetonskrue 4 stk/m 2 Anvendes sammen med Serpo 312<br />
SERPO 312 TB rawplugs 4 stk/m 2 Anvendes sammen med Serpo 409<br />
Bor til beton/tegl<br />
SERPO 418 Bevægelsesfugeliste<br />
Til pudstykkelse 20 mm<br />
SERPO 340 Underlagsmørtel Ca. 24 kg/m 2 Første mørtellag 12 mm<br />
SERPO 342 Facademørtel Ca. 16 kg/m 2 Andet mørtellag 8 mm<br />
Vinterarbejder<br />
– hvordan du får det bedste resultat<br />
Pudsning<br />
Da underlaget (mineralulden) ikke suger fugt,<br />
skal man ved pudsning i koldt og fugtigt vejr<br />
inddække facaden og varme op, så pudslaget<br />
tørrer. Pudslaget må ikke udsættes for frost!<br />
Ved opvarmning bliver den relative luftfugtighed<br />
lav, og derfor kræves eftervanding.<br />
Undgå at anvende puds eller maling ved temperaturer<br />
under + 5 ºC.<br />
Der må ikke komme frostbeskyttelsesmidler i<br />
facadepuds eller pudsmaling.<br />
Pudsning generelt:<br />
Der kræves ingen særlige foranstaltninger i forbindelse<br />
med isolering og armering.<br />
Praktiske foranstaltninger ved<br />
vinterarbejde:<br />
Ved udsigt til lave temperaturer (rettesnoren er<br />
+ 5 ºC) bør følgende foranstaltninger træffes<br />
i god tid:<br />
Udstyr<br />
• Juster stilladset så der kan laves inddækning,<br />
dvs. uden rør, der stikker ud og hindrer eller<br />
beskadiger inddækningen<br />
• Dæk stilladset med armeret plastfolie eller lignende<br />
materiale, som kan holde varmen inden<br />
for inddækningen<br />
• Forsyn stillads og inddækning med tag<br />
• Anskaf udstyr til opvarmning<br />
• Sørg for, at der er adgang til opvarmet vand<br />
Særlige forhold ved<br />
pudsning om vinteren:<br />
• Tilstræb en mørteltemperatur på + 20 ºC<br />
• Blandet mørtel skal anvendes inden for<br />
60 minutter<br />
• Ved pumpning skal pumpe og slanger være<br />
isoleret, så mørtlen ikke fryser fast og giver<br />
tilstopning<br />
• Underlaget skal være frostfrit – min. + 5 ºC<br />
• For- og eftervanding er også nødvendig i<br />
vinterperioden<br />
Tjek<br />
• Om inddækningen er bestilt<br />
• Om inddækningen opfylder kravene til<br />
tæthed<br />
• Om der står et varmeaggregat til rådighed<br />
• Om energiforsyningen til varmeaggregatet<br />
er i orden<br />
• Om pumpe og slanger til pudsemørtel er<br />
isolerede<br />
13
Forebyg fejl<br />
Kontakt altid <strong>Weber</strong> ved den mindste tvivl angående<br />
arbejdets udførelse.<br />
Det er vigtigt, at alle arbejdsgange er korrekt<br />
udført. En forkert udført bevægelsesfuge kan fx<br />
ødelægge en ellers god udførelse.<br />
Vi giver her nogle tips til at undgå fejl. Anvend altid<br />
kun de originalprodukter, som indgår i <strong>Weber</strong><br />
facadesystem Serporoc.<br />
Stillads<br />
• Placér stilladset så langt fra muren, at man<br />
kan sprøjte uhindret. Derved undgår man<br />
markerede linjer i facaden efter stilladserne<br />
• Inddæk altid stilladset med regntag<br />
• Sørg for, at indfæstningsøjet til stilladset<br />
kommer mindst 50 mm uden for mineralulden<br />
• Afled regnvand fra taget, så det under ingen<br />
omstændigheder løber på facaden<br />
• Beskyt facaderne mod kraftige solstråler<br />
under pudsning<br />
• Reparér huller efter stilladsets forankringsøjer<br />
grundigt. Fyld med puds i stiv konsistens<br />
Armering<br />
• Armeringsnettet skal overlappe i stødfugerne<br />
(mindst 80 mm = fire ruder). Hvis dette ikke<br />
gøres, forøges risikoen for revner. Nettet skal<br />
også overlappe i falshjørner. Ellers er der risiko<br />
for revnedannelse fra falshjørnerne<br />
• Nettet skal placeres med afstand til isoleringen.<br />
Grundmørtlen (SERPO 340) skal omslutte<br />
armeringsnettet<br />
• SERPO 323 Net skal bukkes til skarpkantede<br />
hjørner<br />
Bevægelsesfuger<br />
• Serporoc-systemets funktion bygger på, at<br />
det armerede pudslag kan bevæge sig frit i<br />
forhold til underlaget. Dette betyder, at frilægning<br />
skal udføres i false, ved altanplader,<br />
gennemføringer og lign.<br />
• Skær bevægelsesfugerne lige eller anvend en<br />
SERPO 418 Bevægelsesfugeliste (dilatationsliste)<br />
på 20 mm. En skæv bevægelsesfuge på<br />
en høj facade bliver meget iøjnefaldende<br />
• Opskær bevægelsesfuger inden for to døgn,<br />
efter pudsningen er udført<br />
Ṗudsning<br />
• Stil den indre stilladsplanke på højkant ved<br />
regn for at undgå smudsstænk på facaden<br />
• Stålværktøj må ikke anvendes ved afjævning<br />
af grundmørtlen. Underlagsmørtlen skal fremstå<br />
ru<br />
• Skær altid pudsen fri fra andre materialer<br />
• Facaden skal beskyttes mod kraftig regn,<br />
ellers kan der forekomme kalkudfældninger<br />
• Kontrollér pudsens struktur og ensartethed i<br />
farven, inden stilladset tages ned. Udbedr i<br />
henhold til arbejdsinstruktionerne<br />
• Kontrollér den færdige pudsflade, inden stilladset<br />
tages ned<br />
• Rengør sålbænkens undersider for pudsemørtel<br />
Vanding<br />
• For- og eftervanding er vigtig for at opnå en<br />
god vedhæftning og den rette styrke<br />
• Efterfugt også facadepudsen med et finspredermundstykke<br />
!<br />
Husk<br />
• Altid at læse hele arbejdsanvisningen for at<br />
sikre, at du har valgt det rigtige facadesystem<br />
• Altid at læse produktbladene for samtlige<br />
produkter, der anvendes<br />
• Altid at følge arbejdsanvisningen<br />
• Altid at anvende et godkendt egenkontrolsystem<br />
(<strong>Weber</strong> har tjeklister til alle vores<br />
facadesystemer)<br />
• Altid at sikre, at samtlige tilslutninger kan<br />
udføres på korrekt vis<br />
• At isoleringen ikke må monteres på synligt<br />
fugtigt underlag<br />
• Altid at holde isoleringen tør<br />
• Ikke at pudse på fugtigt underlag<br />
• At for- og eftervande pudslaget<br />
• At beskytte facaderne med<br />
regntag under montagen<br />
• At beskytte og opvarme facader,<br />
så temperaturen ikke<br />
kommer under + 5 ºC<br />
• At opbevare våde produkter i<br />
temperaturer over + 5 ºC,<br />
dog højst + 35 ºC<br />
• Ikke at male facaden før<br />
pudsen er hærdet<br />
• At anvende den rigtige type<br />
maling/facadepuds<br />
• At anvende den blander og<br />
pudssprøjte, der er beregnet<br />
til det pågældende produkt<br />
14
Drift og vedligehold<br />
<strong>Weber</strong> facadesystem Serporoc består af underlagsmørtel,<br />
facademørtel og mineralsk slutpuds<br />
eller <strong>Weber</strong>-silikatmaling.<br />
Pudsmørtlen er specielt tilpasset <strong>Weber</strong> facadesystem<br />
Serporoc.<br />
Renoveringsmetoder<br />
Når renovering af facaden bliver aktuel, kan du<br />
vælge mellem følgende metoder:<br />
1. Rengøring<br />
2. Reparation af skader<br />
3. Rengøring, reparation af skader og påføring<br />
af nyt facadelag<br />
Hovedreglen er, at man ved renovering af pudsede<br />
facader altid skal anvende samme type<br />
pudsmateriale, som facaden består af.<br />
Forskellige typer skader<br />
Mekaniske skader<br />
Ved skader kan armeringsnettet også være<br />
beskadiget, så det skal udskiftes.<br />
Revner<br />
Hårfine revner (mindre end eller lig med 0,2 mm)<br />
behøver normalt ikke at blive udbedret, da disse<br />
kun er kosmetiske. Ved større revner bør man<br />
finde årsagen, inden der træffes foranstaltninger<br />
til udbedring.<br />
Afskalninger mellem<br />
facadelag og grovpuds<br />
Afskalninger kan forekomme fx ved utæt nedløbsrør<br />
eller ved for glat grovpuds.<br />
Disse kan også skyldes, at du ved påføringen af<br />
facadelaget ikke har for- og eftervandet korrekt,<br />
hvilket har forringet vedhæftningen helt fra<br />
begyndelsen.<br />
1. Rengøring<br />
Hvis facaderne ikke udviser skader, men kun er<br />
snavsede, kan de friskes op ved hedvands- eller<br />
damprensning. Undgå brug af tilsætninger<br />
såsom vaskemidler, syrer og alkalier i vandet.<br />
Udfør altid en prøvevaskning på en mindre<br />
overflade for at konstatere, at resultatet bliver<br />
acceptabelt. Mikroorganismer, alger og lign. kan<br />
fjernes med specielle vaskemidler.<br />
2. Reparation af skader<br />
Mindre skader, hvor<br />
armeringsnettet er intakt<br />
1. Krads revnen op med kradsejern og skyl rent<br />
med vand eller fjern beskadiget pudsmørtel.<br />
Det er vigtigt, at pudsen fugtes ordentligt.<br />
2. Reparer med SERPO 342, eftervand pudsreparationen.<br />
Lad reparationen hvidtørre.<br />
3. Påfør mineralsk puds eller <strong>Weber</strong>-silikatmaling.<br />
Hårfine revner kræver ikke reparation,<br />
da pudsen er helt diffusionsåben. Regnvand,<br />
som rammer overfladen, optages i pudsen og<br />
fordamper efterfølgende.<br />
Større skader, hvor armeringsnettet<br />
er beskadiget<br />
1. Fjern den beskadigede puds, så mindst 100<br />
mm intakt armeringsnet frilægges<br />
2. Klip SERPO 323-armeringsnettet til i samme<br />
bredde som den aktuelle reparation (mindst<br />
60 mm overlapning). Fastgør nettet med<br />
SERPO 325 Clips<br />
3. Kast eller sprøjt SERPO 340 Underlagsmørtel<br />
på og afjævn, så mørtellaget dækker nettet<br />
godt. Eftervand og lad overfladen tørre<br />
4. Kast eller sprøjt SERPO 342 Facademørtel på<br />
i to omgange og lad tørre mellem omgangene.<br />
Derved undgås svindrevner i kanterne.<br />
Bearbejd facademørtlen til ønsket overflade.<br />
Det er vigtigt, at det eksisterende pudslag er<br />
blevet forvandet inden reparationen.<br />
Eftervand reparationen. Lad overfladen hvidtørre,<br />
inden overfladebehandlingen udføres<br />
5. Puds eller mal i samme struktur som den<br />
eksisterende overflade<br />
6. Hvis reparationerne ikke må være synlige,<br />
skal hele facaden males<br />
Alge- og skimmeldannelser<br />
Alge- og skimmeldannelser på facaden<br />
skyldes bl.a., at fugt bindes i facadeoverfladen<br />
og over tid giver grobund for alger og skimmelsvampe.<br />
Tidligere var afrensning kun nødvendig for ca.<br />
hvert 10 år, men klimaforandringerne i Danmark<br />
betyder, at det er blevet mildere og mere regnfuldt.<br />
Mild og fugtig luft giver gode betingelser<br />
for udbredelse af skimmelsvampe og skimmelsporer,<br />
der nyder godt af det højere næringsstofniveau<br />
i luften.<br />
Hvis der derudover står planter, buske og træer,<br />
der skygger for solen og giver læ for blæsten, vil<br />
der også kunne opstå kraftig alge- og skimmeldannelse.<br />
Alge- og skimmeldannelse skal afrenses med<br />
produkter af anerkendt fabrikat. Følg producentens<br />
anvisning.<br />
Umiddelbart efter afrensning og tørring kan<br />
facaden males over med <strong>Weber</strong>-silikatmaling.<br />
Graffiti<br />
Afrensning af graffiti bør udføres af et professionelt<br />
firma, der ud over dets ekspertise på<br />
området også tager de fornødne hensyn til<br />
miljø- og arbejdsforhold.<br />
Efter afrensning genbehandles facaden med<br />
egnet graffitibeskyttelse.<br />
15
Saint-Gobain <strong>Weber</strong> A/S<br />
– din leverandør inden for naturlige byggeprodukter<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
<strong>Weber</strong> er del af Saint-Gobain,<br />
som er en af verdens største<br />
industrikoncerner med byggeprodukter.<br />
<strong>Weber</strong> producerer og<br />
leverer produkter, løsninger og<br />
udstyr fra fabrikker verden over.<br />
Vi er en af byggebranchens største<br />
og mest erfarne leverandører<br />
af mineralsk baserede byggematerialer.<br />
Alle vores produkter er fremstillet<br />
af naturlige råstoffer som ler,<br />
sand, kalk og cement. Vi mener<br />
nemlig, at det bedste byggeri er<br />
det, som både er i harmoni med<br />
mennesker og miljø.<br />
Vi forsøger derfor at skabe balance<br />
mellem materialer, miljø og<br />
de mennesker, der skal bo og<br />
arbejde i de færdige bygninger.<br />
Inden for dette område satser vi<br />
målrettet på at opsamle knowhow<br />
og produktudvikle vores<br />
løsninger.<br />
Vil du vide mere om <strong>Weber</strong>, så<br />
tjek weber.dk for yderligere information.<br />
<strong>Weber</strong><br />
Hovedkontor<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
Randersvej 75, Hinge<br />
8940 Randers SV<br />
Tlf.: 70 10 10 25<br />
Fax: 87 61 02 05<br />
E-mail: weber@weber.dk<br />
www.weber.dk<br />
Jylland<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
Hjaltevej 20, Skovby<br />
8464 Galten<br />
Tlf.: 70 11 11 72<br />
Fax: 86 94 54 60<br />
Sjælland<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
Silovej 3, Karlstrup<br />
2690 Karlslunde<br />
Tlf.: 56 18 18 18<br />
Fax: 56 18 18 03<br />
Fyn<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
Nyvej 20<br />
5772 Kværndrup<br />
Tlf.: 62 27 14 17<br />
Fax: 62 27 18 94<br />
2008164 cameleon.dk
