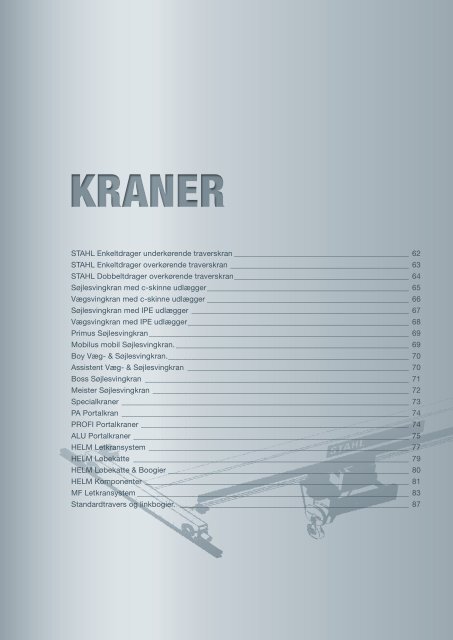

kraner<br />
STAHL Enkeltdrager underkørende traverskran _____________________________________________ 62<br />
STAHL Enkeltdrager overkørende traverskran ______________________________________________ 63<br />
STAHL Dobbeltdrager overkørende traverskran _____________________________________________ 64<br />
Søjlesvingkran med c-skinne udlægger ____________________________________________________ 65<br />
Vægsvingkran med c-skinne udlægger ____________________________________________________ 66<br />
Søjlesvingkran med IPE udlægger ________________________________________________________ 67<br />
Vægsvingkran med IPE udlægger _________________________________________________________ 68<br />
Primus Søjlesvingkran ___________________________________________________________________ 69<br />
Mobilus mobil Søjlesvingkran. ____________________________________________________________ 69<br />
Boy Væg- & Søjlesvingkran. ______________________________________________________________ 70<br />
Assistent Væg- & Søjlesvingkran _________________________________________________________ 70<br />
Boss Søjlesvingkran ____________________________________________________________________ 71<br />
Meister Søjlesvingkran __________________________________________________________________ 72<br />
Specialkraner __________________________________________________________________________ 73<br />
PA Portalkran __________________________________________________________________________ 74<br />
PROFI Portalkraner _____________________________________________________________________ 74<br />
ALU Portalkraner _______________________________________________________________________ 75<br />
HELM Letkransystem ___________________________________________________________________ 77<br />
HELM Løbekatte _______________________________________________________________________ 79<br />
HELM Løbekatte & Boogier ______________________________________________________________ 80<br />
HELM Komponenter ____________________________________________________________________ 81<br />
MF Letkransystem ______________________________________________________________________ 83<br />
Standardtravers og linkbogier. ___________________________________________________________ 87
traverskran<br />
Enkeltdrager underkørende traverskran<br />
• Kompakt - effektiv udnyttelse af den tilgængelige loftshøjde.<br />
• Lang levetid - robust profilståldrager eller opsvejste kassedragere med<br />
boltesamlinger til bogier.<br />
• Praktisk - lavt støjniveau, jævne start- og bremseegenskaber.<br />
• Vidtrækkende - Kan forbindes til traverskraner i tilstødende lokaler med<br />
fangemekanismer.<br />
• Præcis - lasermåling af hjulaksler for jævne køreegenskaber og minimum<br />
slitage.<br />
EH-A<br />
EH-B<br />
Type Max. Bæreevne Max. spænd Talje<br />
Enkeltdrager<br />
EH-A 10T 20M Kædetalje op til 6,3T<br />
underkørende kran<br />
EH-B 10T 20M<br />
Wiretalje op til 10T<br />
EL-A 16T 30M<br />
Enkeltdrager<br />
Kædetalje op til 6,3T<br />
EL-B 16T 30M<br />
overkørende kran<br />
Wiretalje op til 16T<br />
EL-C 10T 23M<br />
Dobbeltdrager<br />
overkørende kran<br />
ZL-A 160T 30M Wiretalje<br />

Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 62
traverskran<br />
Enkeltdrager overkørende traverskran<br />
• Fleksibel - høj tilpasningsevne takket være forskellige varianter.<br />
• Affjedret - beregnet til at køre under ujævne forhold i driftsperioden.<br />
• Computer -optimeret - robust profilståldrager eller opsvejste kassedragere<br />
med boltesamlinger til bogier.<br />
• Praktisk - lavt støjniveau, jævne start- og bremseegenskaber.<br />
• Valgfri - traverskranen er forsynet med strøm enten gennem fleksible<br />
fla<strong>dk</strong>abler eller strømskinnesystemer.<br />
• Præcis - lasermåling af hjulaksler for jævne køreegenskaber og<br />
minimum slitage.<br />
EL-A EL-B EL-B<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 63
traverskran<br />
STAHL Traverskran ZL. Dobbeltdrager overkørende traverskran<br />
• Konstruktionen - Robuste profilståldragere eller opsvejste kassedragere som giver optimal<br />
vertikal og horisontal stivhed, og dermed maksimal stabilitet og sikkerhed.<br />
• Computer-optimeret - design med boltesamlinger til bogier.<br />
• Praktisk - lavt støjniveau, jævne start- og bremseegenskaber.<br />
• Valgfri - traverskranen er forsynet med strømforsyning enten gennem fleksible fla<strong>dk</strong>abler eller<br />
strømskinnesystemer.<br />
• Præcis - lasermåling af hjulaksler for jævne køreegenskaber og minimum slitage.<br />
ZL-A<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 64
søjlesvingkran<br />
Søjlesvingkran type MF med c-skinne udlægger<br />
Svingområde<br />
Op til 300°<br />
Bæreevne<br />
A<br />
m<br />
B<br />
mm<br />
Uk<br />
mm<br />
Ao<br />
mm<br />
GT<br />
mm<br />
G<br />
mm<br />
J<br />
mm<br />
K<br />
mm<br />
N<br />
L<br />
mm<br />
Svingområde<br />
60 kg<br />
125 kg<br />
250 kg<br />
500 kg<br />
1.000 kg<br />
3 3760 3340 210 700 1000 375 300 4 x M20 600 270°<br />
4 3760 3340 210 700 1000 375 300 4 x M20 600 270°<br />
5 3760 3340 210 700 1000 375 300 4 x M20 600 270°<br />
3 3760 3340 210 700 1000 375 300 4 x M20 600 270°<br />
4 3760 3340 210 700 1000 375 300 4 x M20 600 270°<br />
5 4200 3640 350 700 1000 550 450 4 x M24 850 300°<br />
3 4200 3640 350 700 1000 550 450 4 x M24 850 300°<br />
5 4200 3640 350 900 1400 550 450 4 x M24 850 300°<br />
6 4200 3370 350 900 1400 550 450 4 x M24 850 300°<br />
3 4200 3640 350 900 1400 550 450 4 x M24 850 300°<br />
4 4200 3370 350 1000 1600 550 450 4 x M24 850 300°<br />
5 4200 3370 350 1000 1600 700 580 8 X M27 900 300°<br />
6 4200 3370 350 1000 1600 700 580 8 X M27 900 300°<br />
3 4200 3370 350 1000 1600 700 580 8 X M27 900 300°<br />
4 4200 3370 350 1100 1800 700 580 8 X M27 900 300°<br />
5 4200 3370 350 1100 1800 700 580 8 X M27 900 300°<br />
6 4200 3370 430 1100 1800 900 780 8 X M36 1000 300°<br />
Talje C mål for 1 strenget talje [mm] C mål for 2 strenget talje [mm]<br />
60 kg 125 kg 250 kg 500 kg 1.000 kg 250 kg 500 kg 1.000 kg<br />
Stahl ST 329 329 329 342 410 - 390 402<br />
KitoED 265 - 280 - - - 440 -<br />
Kito K - 390 450 510 580 475 500 585<br />
Kito ER - 300 320 320 390 - - -<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 65
vægsvingkran<br />
Vægsvingkran type MF med c-skinne udlægger<br />
Svingområde<br />
Op til 300°<br />
Bæreevne<br />
A<br />
m<br />
I<br />
mm<br />
J<br />
mm<br />
Ao<br />
mm<br />
Bolte<br />
Svingområde<br />
60 kg<br />
125 kg<br />
250 kg<br />
500 kg<br />
1.000 kg<br />
3 500 215 65 4 x M16 270°<br />
4 500 215 65 4 x M16 270°<br />
5 500 215 65 4 x M16 270°<br />
3 500 215 65 4 x M16 270°<br />
4 500 215 65 4 x M16 270°<br />
5 650 270 260 4 x M20 300°<br />
3 650 270 260 4 x M20 300°<br />
4 650 270 260 4 x M20 300°<br />
5 650 270 260 4 x M20 300°<br />
6 950 320 260 4 x M27 300°<br />
3 650 270 260 4 x M20 300°<br />
4 950 320 260 4 x M27 300°<br />
5 950 320 260 4 x M27 300°<br />
6 950 320 260 4 x M27 300°<br />
3 950 320 260 4 x M27 300°<br />
4 950 320 260 4 x M27 300°<br />
5 950 320 260 4 x M27 300°<br />
6 950 320 260 4 x M27 300°<br />
Talje C mål for 1 strenget talje [mm] C mål for 2 strenget talje [mm]<br />
60 kg 125 kg 250 kg 500 kg 1.000 kg 250 kg 500 kg 1.000 kg<br />
Stahl ST 329 329 329 342 410 - 390 402<br />
KitoED 265 - 280 - - - 440 -<br />
Kito K - 390 450 510 580 475 500 585<br />
Kito ER - 300 320 320 390 - - -<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 66
søjlesvingkran<br />
Søjlesvingkran type MF med IPE udlægger<br />
Svingområde<br />
Op til 300°<br />
Bæreevne<br />
A<br />
m<br />
B<br />
mm<br />
Uk<br />
mm<br />
Ao<br />
mm<br />
GT<br />
mm<br />
G<br />
mm<br />
J<br />
mm<br />
K<br />
mm<br />
N<br />
L<br />
mm<br />
Svingområde<br />
2.000 kg<br />
3 4200 3835 430 1100 1800 900 780 8 x M36 1000 270°<br />
4 4200 3800 430 1100 1800 900 780 8 x M36 1000 270°<br />
6 4200 3710 430 1100 1800 900 780 8 x M36 1000 270°<br />
5 4200 3760 430 1100 1800 900 780 8 x M36 1000 270°<br />
Talje C mål for 1 strenget talje [mm] C mål for 2 strenget talje [mm]<br />
2.000 kg 2.000 kg<br />
Stahl ST - 545<br />
Kito K - 863<br />
Kito ER 653 -<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 67
vægsvingkran<br />
Vægsvingkran type MF med IPE udlægger<br />
Svingområde<br />
Op til 300°<br />
Bæreevne<br />
A<br />
m<br />
I<br />
mm<br />
J<br />
mm<br />
Ao<br />
mm<br />
Bolte<br />
Svingområde<br />
2.000 kg<br />
3 950 320 260 4 x M27 270°<br />
4 950 320 260 4 x M27 270°<br />
5 950 320 260 4 x M27 270°<br />
6 950 320 260 4 x M27 270°<br />
Talje C mål for 1 strenget talje [mm] C mål for 2 strenget talje [mm]<br />
2.000 kg 2.000 kg<br />
Stahl ST - 545<br />
Kito K - 863<br />
Kito ER 653 -<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 68
svingkraner<br />
Primus Søjlesvingkran. Bæreevne: 30 - 1.000 kg.<br />
Svingkranen til de universelle formål<br />
• Udlægger: 2 - 7 m.<br />
• Svingradius: 360 o.<br />
• Exceptionel nem at svinge.<br />
• Høj udlægger giver en stor effektivt løftehøjde under krankrogen.<br />
• Konstruktion efter DIN 15018 H2/B2.<br />
Primus søjlesvingkranen har et kompakt og strømlinet design der gør at den kan anvendes<br />
hvor der er meget lidt plads. Udlæggeren ligger højt i konstruktionen og giver<br />
stort løfteområde under krankrogen. Primus har sofistikeret kugleleje system der gør<br />
den særlig nem at dreje. Mekanisk modstandsregulator leveres med som standard.<br />
Søjlen speciel laves ned til millimeteren så den passer nøjagtig til arbejdsstedet.<br />
Belastning i kg<br />
Udlægger i meter<br />
Mobilus mobil Søjlesvingkran. Bæreevne: 125 - 500 kg.<br />
Flytbar - indsats uden støbt fundament<br />
• Udlægger: 2 - 5 m.<br />
• Svingradius: 360 o .<br />
• Fundamentet er integreret i kranbasen.<br />
• Konstruktion efter DIN 15018 H2/B2.<br />
Som navnet antyder er Mobilus designet til at være et mobilt og fleksibelt værktøj, der<br />
hurtigt kan indsættes lige der hvor der er brug for den. Mobilus kan nemt flyttes med en<br />
gaffeltruck eller traverskran.<br />
For at Mobilus selv kan køre over et betongulv kan den leveres med et specielt understel.<br />
På forespørgsel kan kranbasen leveres fyldt op med speciel komprimeret materiale som<br />
ballast.<br />
Belastning i kg<br />
Udlægger i meter<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 69
svingkraner<br />
Boy Væg- & Søjlesvingkran.<br />
Svingkran med knækarm<br />
Bæreevne: 63 - 250 kg.<br />
• Udlægger: 2 - 4 m.<br />
• Svingradius: 250 o og 180 o<br />
• Nem og sikker håndtering af bearbejdede emner.<br />
• Konstruktion efter DIN 15018 H2/B2.<br />
Boy svingkranen er yderst praktisk i arbejdsområder hvor andre kraner ikke kan hejse<br />
lige ned. Taljen er fastmonteret i enden af udlæggeren. Knækarm og talje betjenes via<br />
et styretryk så alle punkter i arbejdsområdet kan nås nemt og præcist - kranen kan<br />
praktisk talt rotere rundt om et hjørne.<br />
Alle Boy kraner leveres standard med manuel modstandsregulator.<br />
På forespørgsel kan Boy leveres med trykluftsbremse, der fastholder udlæggeren i den<br />
ønskede position. Boy kan også anvendes ved energitilførsels- eller udstødningssystemer<br />
og sammen med svejserobot.<br />
Belastning i kg<br />
Udlægger i meter<br />
Assistent Væg- & Søjlesvingkran<br />
Assistenten - lever op til sit navn<br />
Bæreevne: 80 - 2.000 kg.<br />
• Udlægger: 2 - 4 m.<br />
• Svingradius: 250 o og 180 o<br />
• Nem og sikker håndtering af bearbejdede emner.<br />
• Konstruktion efter DIN 15018 H2/B2.<br />
Boy svingkranen er yderst praktisk i arbejdsområder hvor andre kraner ikke kan hejse lige<br />
ned. Taljen er fastmonteret i enden af udlæggeren. Knækarm og talje betjenes via et styretryk<br />
så alle punkter i arbejdsområdet kan nås nemt og præcist - kranen kan praktisk talt rotere<br />
rundt om et hjørne.<br />
Alle Boy kraner leveres standard med manuel modstandsregulator.<br />
På forespørgsel kan Boy leveres med trykluftsbremse, der fastholder udlæggeren i den<br />
ønskede position. Boy kan også anvendes ved energitilførsels- eller udstødningssystemer og<br />
sammen med svejserobot.<br />
Belastning i kg<br />
Udlægger i meter<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 70
svingkraner<br />
Boss Søjlesvingkran Bæreevne: 5.000 - 63.000 kg.<br />
Svingkranen til de usædvanlige opgaver<br />
• Udlægger: 4 - 20 m.<br />
• Svingradius: 360 o .<br />
• Konstruktion efter DIN 15018.<br />
• Elektrisk krøjemotor.<br />
Boss kranen er udviklet at løse de tungeste og vanskeligste opgaver i industrien.<br />
Belastning i kg<br />
Udlægger i meter<br />
Elektrisk krøjemotor.<br />
Anbefales ved kapaciteter<br />
fra 1.000 kg og<br />
opefter.<br />
Geselle Vægsvingkran. Bæreevne: 500 - 10.000 kg.<br />
Optimal udnyttelse af faciliteterne<br />
• Udlægger: 2 - 12 m.<br />
• Svingradius: 180 o .<br />
• Konstruktion efter DIN 15018 H2/B2.<br />
• Kan anvendes i EX zoner i henhold til ATEX.<br />
Geselle anvendes i produktionshaller eller ved individuelle arbejdsstationer. Den aflaster<br />
traverskraner eller andet løfteudstyr, accelererer work-flowet og reducerer bekostelige<br />
ventetider for arbejdere og maskiner. Monteres på ståldragere eller forstærkede<br />
betonsøjler. Den sparer plads. Geselle er velegnet til udendørs brug.<br />
Belastning i kg<br />
Udlægger i meter<br />
Geselle kan leveres<br />
med elektrisk krøjemotor.<br />
Anbefales ved<br />
kapaciteter fra 1.000 kg<br />
og opefter.<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 71
svingkraner<br />
Meister Søjlesvingkran Bæreevne: 125 - 20.000 kg.<br />
Den mest solgte kran i sin klasse i verden<br />
• Udlægger: 2.000 - 12.000 mm.<br />
• Svingradius: 360 o .<br />
• Konstruktion efter DIN 15018 H2/B3.<br />
• Kan anvendes i EX zoner i henhold til ATEX.<br />
• Designet giver maksimalt udnyttelse af løftehøjden.<br />
• Kan anvendes både indendørs og udendørs.<br />
Meister søjlesvingkranen har bevist sit værd over 10.000 gange. Den er verdens<br />
mest solgte søjlesvingkran for indendørs og udendørs brug. Kranen kan anvendes<br />
på næsten alle arbejdsstationer i den tunge industri, produktionslinier, kraftværker,<br />
maskinfabrikker, stålværker, renseanlæg og lignende. Kranen kan leveres med elektrisk<br />
kædetalje eller elektrisk wiretalje afhængig af anvendelse. Meisteren er yderst<br />
alsidig og har en lang liste af ekstra tilbehør, bl.a:<br />
• Elektrisk krøjemotor.<br />
• Galvaniseret.<br />
• Relæstyring.<br />
• Fjernbetjening.<br />
• Fuldautomatisk styring af kranen.<br />
• Eksplosions beskyttet design i henhold til ATEX direktivet.<br />
Se vores hjemmeside for yderligere oplysninger om Meister.<br />
Elektrisk krøjemotor.<br />
Anbefales ved kapaciteter fra 1.000 kg og<br />
opefter.<br />
Belastning i kg<br />
Udlægger i meter<br />
Krøjemotor for indendørs brug.<br />
Krøjemotor for udendørs brug.<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 72
svingkraner<br />
Specialkraner<br />
Specielle opgaver kræver individuelle løsninger<br />
Udover standardprogrammet af svingkraner producerer Vetter Krantechnik<br />
flere typer svingkraner til specielle formål.<br />
Kraner med op til 100t i kapacitet og med udlægger op 20 meter er allerede<br />
produceret og leveret.<br />
Se det komplette program fra Vetter på www.fodgaard.<strong>dk</strong><br />
Svingkran med<br />
vedligeholdelsesplatform<br />
Svingkran med<br />
tvillingudlægger<br />
Bå<strong>dk</strong>ran<br />
Svingkran med dobbeltudlægger Svingkran af aluminium Loftsmonteret svingkran<br />
Gulv- og loftsmonteret svingkran<br />
eller<br />
Gulv- og vægmonteret svingkran<br />
Svingkraner med<br />
teleskopudlægger<br />
Mastekran<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 73
Portalkraner<br />
PA Portalkran<br />
Bæreevne: 250 - 3.200 kg.<br />
Fleksibel arbejdsstation.<br />
• Spændvidde: 3 - 6 m.<br />
• Transportabel portalkran på hjul med lås.<br />
• Konstruktion af stålprofiler efter DIN 15018 H2/B2.<br />
• Lav egenvægt.<br />
• Indstillelig i højde med tandstangsdonkraft.<br />
Det er ikke altid til at forudse hvor du har brug for løft og materiale håndtering i din<br />
produktion. Det er ikke alle steder der er plads til en mobilkran eller gaffeltrucken og<br />
traverskranen er måske heller ikke til rådighed. Så kan portalkranen være den bedste<br />
mulighed.<br />
Portalkraner er et alsidigt og fleksibelt værktøj der kan indsættes hvor der ikke er<br />
plads til stationære kraner. Portalkranen flyttes hurtigt på egne hjul fremstillet af<br />
højstyrke polyamid. Hjulene er forsynet med retningslås og bremse.<br />
Den nemme opstilling og demontering af portalkranen gør at den kan indsættes stort<br />
set alle steder. Indendørs som udendørs.<br />
Portalkranen er det billige alternativ til traverskranen.<br />
PROFI Portalkraner<br />
P100<br />
Bæreevne: 500 - 2.000 kg.<br />
Spændvidde L: 2 - 10 m.<br />
P200<br />
Bæreevne: 500 - 2.000 kg.<br />
Udlægger A: 1 - 2 m.<br />
Spændvidde L: 2 - 10 m.<br />
P300<br />
Bæreevne: 500 - 2.000 kg.<br />
Bredde B: 3 - 6 m.<br />
Længde L: 2 - 10 m.<br />
P400<br />
Bæreevne: 500 - 2.000 kg.<br />
Bredde B: 4 - 8 m.<br />
Længde L: 2 - 10 m.<br />
P500 Olympia<br />
Bæreevne: 1.000 - 10.000 kg.<br />
Bredde B: 4 - 15 m.<br />
Længde L: 4 - 10 m.<br />
WLK kørende vægkran<br />
Bæreevne: 500 - 6.300 kg.<br />
Udlægger: 2 - 12 m.<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 74
Portalkraner<br />
ALU Portalkraner<br />
ALU portalkraner er designet for nem og hurtig indsats og er yderst anvendelig som<br />
transportabel arbejdsstation. Den lette aluminiums konstruktion gør at kranen hurtigt kan<br />
stilles op og pakkes ned af en enkelt person. Alle samlinger er med stikforbindelser. Ingen<br />
enkeltdele vejer over 30 kg. Alle alu-portalkraner leveres som standard justerbare i højden.<br />
Konstruktionen kan leveres med eller uden drejelige hjul. Systemet kan leveres med<br />
manuel talje og løbekat. Løbekatten er forsynet med fastlåsning, som betjenes fra jorden.<br />
El-kædetaljen kan leveres med strømtilførselssystem, stik og sikkerhedsafbryder.<br />
Alu-portalkran Bæreevne: 1.000 - 1.500 kg.<br />
Med sammenklappelige ben.<br />
• Indstillelig højde og spændvidde.<br />
• Spændvidde: op til 4.000 mm.<br />
• Løbekatten kan låses.<br />
• Meget lav egenvægt.<br />
• Nem at stille op - let at tage ned.<br />
Type Bæreevne Spændvidde Højde under Totalhøjde Afstand ml. Justerbar Justerbar Egenvægt<br />
løbekat inkl. løbekat fødderne højde fodhøjde<br />
kg mm mm mm mm mm kg<br />
1311040 1.000 4.000 1360 - 2360 1735 - 2735 1295 600 400 95<br />
1311540 1.500 4.000 1360 - 2360 1735 - 2735 1295 600 400 102<br />
1321040 1.000 4.000 1750 - 3000 2125 - 3375 1743 850 400 105<br />
1321540 1.500 4.000 1750 - 3000 2125 - 3375 1743 850 400 126<br />
1331040 1.000 4.000 2325 - 4025 2700 - 4400 2238 1300 400 166<br />
1331540 1.500 4.000 2325 - 4025 2700 - 4400 2238 1300 400 172<br />
Alu-portalkran Bæreevne: 1.000 - 3.000 kg<br />
Med dobbelt overlægger og sammenklappelige ben.<br />
• Indstillelig i højde og spændvidde.<br />
• Spændvidde: op til 6.000 mm.<br />
• Den overkørende løbekat giver mere løftehøjde.<br />
• Meget lav egenvægt.<br />
• Nem at stille op - let at tage ned.<br />
Type Bæreevne Spændvidde Højde under<br />
løbekat<br />
Totalhøjde<br />
inkl. løbekat<br />
Afstand ml.<br />
fødderne<br />
Justerbar<br />
højde<br />
Justerbar<br />
fodhøjde<br />
Egenvægt<br />
kg mm mm mm mm mm kg<br />
1521040 1.000 4.000 2124 - 3374 2199 - 3449 1743 850 400 187<br />
1521060 1.000 6.000 2124 - 3374 2199 - 3449 1743 850 400 235<br />
1532040 2.000 4.000 2709 - 4.409 2784 - 4484 2238 1300 400 237<br />
1532060 2.000 6.000 2.709 - 4.409 2784 - 4484 2238 1300 400 285<br />
1533040 3.000 4.000 2.645 - 3.795 2720 - 3870 2222 750 400 267<br />
1533060 3.000 6.000 2.645 - 3.795 2720 - 3870 2222 750 400 351<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 75
Portalkraner<br />
Alu-portalkran Bæreevne: 1.000 - 1.500 kg.<br />
Med låsbare hjul.<br />
• Indstillelig højde og spændvidde.<br />
• Flytbart under belastning.<br />
• Spændvidde: op til 4.000 mm.<br />
• Løbekatten kan låses.<br />
• Meget lav egenvægt.<br />
• Nem at stille op - let at tage ned.<br />
Type Bæreevne Spændvidde Højde under<br />
løbekat<br />
Totalhøjde inkl.<br />
løbekat<br />
Afstand mellem<br />
hjulene<br />
Justerbar højde<br />
Egenvægt<br />
kg mm mm mm mm mm kg<br />
1471040 1.000 4.000 1720 - 2120 2095 - 2495 1504 400 166<br />
1471540 1.500 4.000 1720 - 2120 2095 - 2495 1504 400 172<br />
1481040 1.000 4.000 2160 - 3010 2535 - 3385 2012 850 192<br />
1481540 1.500 4.000 2160 - 3010 2535 - 3385 2012 850 198<br />
1491040 1.000 4.000 2490 - 3790 2865 - 4165 2328 1300 214<br />
1491540 1.500 4.000 2490 - 3790 2865 - 4165 2328 1300 220<br />
Alu-portalkran Bæreevne: 1.000 - 3.000 kg.<br />
Med dobbelt overlægger og låsbare hjul.<br />
• Indstillelig højde og spændvidde.<br />
• Flytbart under belastning.<br />
• Spændvidde: op til 6.000 mm.<br />
• Den overkørende løbekat giver mere løftehøjde.<br />
• Meget lav egenvægt.<br />
• Nem at stille op - let at tage ned.<br />
Type Bæreevne Spændvidde Højde under<br />
løbekat<br />
Totalhøjde inkl.<br />
løbekat<br />
Afstand mellem<br />
hjulene<br />
Justerbar højde<br />
Egenvægt<br />
kg mm mm mm mm mm kg<br />
14501040 1.000 4.000 2540 - 3390 2615 - 3465 2012 850 263<br />
14501060 1.000 6.000 2540 - 3390 2615 - 3465 2012 850 311<br />
14502040 2.000 4.000 2540 - 3390 2615 - 3465 2012 850 278<br />
14502060 2.000 6.000 2540 - 3390 2615 - 3465 2012 850 326<br />
14503040 3.000 4.000 2755 - 3505 2840 - 3590 1867 750 390<br />
14503060 3.000 6.000 2755 - 3505 2840 - 3590 1867 750 474<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 76
Letkransystem<br />
HELM Letkransystem<br />
Selve HELM skinneprofilen lagerføres i ubehandlet<br />
og el-galvaniseret. Kan også leveres i gulkromatpassiveret.<br />
HELM system 300, 400 og 500 kan<br />
også leveres i rustfri udførelse.<br />
HELM-profil<br />
h<br />
mm<br />
d<br />
mm<br />
b<br />
mm<br />
s<br />
mm<br />
Ws<br />
cm 3<br />
I x<br />
cm 4<br />
e<br />
mm<br />
Vægt<br />
kg/m<br />
Nr. 300 35 40 11 2,75 2,52 5,02 19,9 2,52<br />
Nr. 400 43,5 48,5 15 3,2 4,4 10,93 24,8 3,57<br />
Nr. 500 60 65 18 3,6 10,07 34,08 33,8 5,63<br />
Nr. 600 75 80 22 4,5 19,76 83,08 42 8,77<br />
Nr. 700 110 90 25 6,5 51,68 312,71 60,5 16,46<br />
Bæreevne P* kg 80 150 250 500 750 1000<br />
Helm-profil Nr. 300 400 500 600 700<br />
L1 mm 4000 5000 6000 6000 6000<br />
L2 max. mm 300 300 400 400 500<br />
L3 mm 100 110 160 200 450 580<br />
L4 max. mm 3500 4500 5500 5500 5500<br />
h1 mm 164 199 254 327 429 612<br />
h2 mm 35 43,5 60 75 110<br />
Forstærkning mm 90 x 6 110 x 8 120 x 10 150 x 10 180 x 10<br />
L7 mm 240 270 330 375 425<br />
Egenvægt kp - 30 50 60 80 90<br />
* Ved anvendelse af normale taljer<br />
L5 = L3 + n x b<br />
L6 = L7 + n x b<br />
n = Antal kabelvogne<br />
b = 50 ved tværsnit 4 x 1,5 mm 2<br />
L [m]<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
Profil 300<br />
Profil 400<br />
Profil 500<br />
Profil 600<br />
Profil 700<br />
100 200 300 400 500 600 700 800 900 1.000 1.500<br />
F [kg]<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 77
letkransystem<br />
HELM Letkransystem<br />
Skinne 300 400 500 600 700<br />
Bæreevne kg 80 150 250 500 1000<br />
Til et komplet kranbaneanlæg hører følgende dele:<br />
Bæreevne P (kp)<br />
Del Betegnelse 80 150 250 500 750 1000<br />
1 Skinne Nr. 300 400 500 600 700<br />
2 Samlemuffe Nr. 1303 1403 1503 1603 1703<br />
3 Svejsemuffe Nr. 1304 1404 1504 1604 1704<br />
OPHÆNG<br />
Ophængsklemme<br />
Nr. 1305 1405 1505 1605 1705<br />
for I-profil<br />
Flangeklemme Nr. 1307 1407 1507<br />
Ophængsklemme Nr. 1308 1408 1508 1608<br />
Loftbeslag Nr. 302 402 502 602 702<br />
4 Boogie Nr. 1354 1454 1554 1654 1754<br />
5 Løbekat Nr. 1318 1418 1518 1618 1718<br />
6 Endestop Nr. 1300P 1400P 1500P 1600 P 1700P<br />
7 Skilte Nr. 80 150 250 500 750 1000<br />
8 Kabelvogne Nr. 1335K 1535 K 1735 K<br />
9 Fla<strong>dk</strong>abel Nr. Se kap. 4 NORMAF<br />
10 Taljer Nr. Se kap. 1 og 2<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 78
letkransystem<br />
HELM Løbekatte<br />
1310S-1710S Løbekatte - Afskåret<br />
Type H1310S H1410S H1510S H1610S H1710S<br />
Skinne 300 400 500 600 700<br />
Belastning 40 80 200 400 800<br />
A 51 69 80 100 140<br />
B 80 100 120 145 210<br />
C 50 60 70 80 105<br />
D 28,5 34,5 45 80 80<br />
L 25 34 32 40,5 49<br />
Ø 27,9 34 48 60 89<br />
1310-1710 Løbekatte - Med hul<br />
Type H1310 H1410 H1510 H1610 H1710<br />
Skinne 300 400 500 600 700<br />
Belastning 40 80 200 400 800<br />
a 31 40 42 47 74<br />
b 80 100 120 145 210<br />
c 50 60 70 80 105<br />
d Ø10 Ø14 Ø18 Ø22 Ø26<br />
e 10 15 20 25 40<br />
f - 125 125 125 152<br />
g - 24 24 24 28<br />
h 79 79 79 98 126<br />
i 12 15 20 24 35<br />
j 70 90 110 130 200<br />
k 25 25 25 31 37<br />
t 6 8 10 12 15<br />
l 42 42 42 51 64<br />
Lastkrog - LA-24/1 LA-24/1 LA-24/1 LA-24/2<br />
Svirveløje LA-34/2 LA-34/2 LA-34/2 LA-34/3 LA-34/4<br />
Med svirvel- lastkrog<br />
Med svirvel- øje<br />
324 Ri-724 Ri Løbekatte - med drejeligt øje<br />
Type H324Ri H424Ri H524Ri H664Ri H724Ri<br />
Skinne 300 400 500 600 700<br />
Belastning 40 80 200 400 800<br />
a 68 90 110 150 200<br />
b 37 50 56 80 100<br />
c 72 85 110 140 200<br />
Ød 27,9 34 48 60 89<br />
Øe 30 35 40 50 60<br />
f 44 49 59 78,5 109<br />
g 85 98 114 150 194<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 79
letkransystem<br />
HELM Løbekatte & Boogier<br />
1418-1718 Løbekatte - Med bolt<br />
Type H1418 H1518 H1618 H1718<br />
Skinne 400 500 600 700<br />
Belastning 125 250 500 1000<br />
L 100 130 150 214<br />
C 52 66 75 105<br />
A 65 76 91,5 117<br />
ØD1 34 48 30 89<br />
ØD2 16 20 22 26<br />
B 30 35 35 45<br />
Kan også leveres med fastmonteret lastkrog<br />
1314-1714 Løbekatte - med bolt/kugleled<br />
Type H1314 H1414 H1514 H1614 H1714<br />
Skinne 300 400 500 600 700<br />
Belastning 40 80 200 400 800<br />
A 70 85 115 145 180<br />
B 70 90 110 140 200<br />
C 38 52 56 75 105<br />
L min 66 78 98 126 136<br />
M M12 M16 M20 M24 M30<br />
Ø 27,9 34 48 60 89<br />
1354-1754 Boogie<br />
Type H1354 H1454 H1554 H1654 H1754<br />
Skinne 300 400 500 600 700<br />
Belastning 100 200 500 1000 1600<br />
l 350 400 450 500 600<br />
l1 242 270 276 280 340<br />
l2 40 46 62 75 80<br />
l3 20 23 31 38 40<br />
l4 10 10 20 25 25<br />
l5 10 10 20 25 25<br />
h 35 45 70 80 110<br />
h2 10 15 20 25 40<br />
h3 49 59 91 106 143<br />
h5 15 18 24 29 46<br />
Ød 27,5 34 48 60 89<br />
Ød1 33,5 40 54 67 73<br />
s 4 8 10 12 16<br />
l7 40 50 60 70 100<br />
h6 0,5 2,6 3,6 4 5,5<br />
Specialmodel med<br />
ekstra støttehjul<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 80
letkransystem<br />
HELM Komponenter<br />
1303-1703 Samlemuffe<br />
Type H1303 H1403 H1503 H1603 H1703<br />
Skinne 300 400 500 600 700<br />
a 45,5 54 75 94 134<br />
b 50 60 80 100 114<br />
c 16 20 25 32 38<br />
d 26 36 47 50 84<br />
e 46 50 50 50 100<br />
f 98 110 140 140 200<br />
g 26 30 45 45 50<br />
h 4 4,5 6 8 10<br />
l 120 150 180 200 250<br />
Bolt M8 M10 M12<br />
Bolt<br />
1304-1704 Svejsebeslag<br />
Type H1304 H1404 H1504 H1604 H1704<br />
Skinne 300 400 500 600 700<br />
a 45,5 54 75 94 134<br />
b 50 60 80 100 114<br />
c 16 20 25 32 38<br />
d 26 36 47 50 84<br />
e 29 38 50 50 60<br />
f - - - 45 -<br />
g 4 4,5 6 8 10<br />
l 120 150 180 200 250<br />
Bolt M8 M10 M12<br />
Bolt<br />
1308-1708 Ophængsklemme<br />
Type H1308 H1408 H1508 H1608 H1708<br />
Skinne 300 400 500 600 700<br />
a 40 48,5 65 80 90<br />
b 55 55 90 110 120<br />
c 16 22 25 30 30<br />
Ød 13 13 17 17 17<br />
e 24 24,5 32 32 32<br />
f 8 8 10 10 16<br />
s 4 4 6 8 10<br />
l 88,5 98,5 131 151 192<br />
Bolt M12 M12 M16 M16 M16<br />
Bolt<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 81
letkransystem<br />
HELM Komponenter<br />
302-702 Loftsbeslag<br />
Type H302 H402 H502 H602 H702<br />
Skinne 300 400 500 600 700<br />
a 45,5 54 75 94 134<br />
b 50 60 80 100 114<br />
c 16 20 25 32 38<br />
d 45,5 54,5 75 96 136<br />
e 50 60 80 100 120<br />
f 115 130 170 210 260<br />
g 4 4,5 6 8 10<br />
h 88 102 133 160 202<br />
i 19 21 27 34 45,5<br />
k 11 13 17 22 22<br />
t 4 5 6 10 12<br />
l 55 68 90 110 120<br />
Bolt M8 M10 M12<br />
Bolt<br />
304-704 Højdejusterbare muffer<br />
Type H304 H404 H504 H604 H704<br />
Skinne 300 400 500 600 700<br />
a 45,5 54 75 94 134<br />
b 50 60 80 100 114<br />
c 16 20 25 32 38<br />
d 26 36 47 50 84<br />
e 22,5 30 41,5 48 45<br />
f 87 87 133 133 189<br />
M M16 M16 M20 M20 M30<br />
g 4 4,5 6 8 10<br />
l 55 68 90 110 120<br />
Bolt M8 M10 M12<br />
Bolt<br />
Se flere komponenter til HELM letkransystem på www.fodgaard.<strong>dk</strong><br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 82
mf letkransystem<br />
Lette krananlæg<br />
Vi har bredt program indenfor lette modulære krananlæg. Systemet<br />
er baseret på stålkonstruktioner i 3 profilstørrelser - 125, 200 og<br />
260. Belastning op til 2.000 kg.<br />
Dimensionering<br />
Dimensionering af profil størrelse, ophængsafstand, spændvidde<br />
osv. beregnes ud fra viste belastningsdiagram.<br />
Monokranbane<br />
Monokranbaner for transport frem og tilbage i enkelt profilskinne.<br />
• Kan leveres med motorløbekat.<br />
• Kan leveres med kurver.<br />
• Kan leveres med skiftespor.<br />
Kurve<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 83
mf letkransystem<br />
Standard letkransystem med enkelt- og dobbelttravers<br />
MF letkransystemer giver optimal dækning i hele kranområdet. Bevægelsen af traversen kan både være manuelt eller elektrisk.<br />
Udsvingninger af byrden minimeres ved at løbekatten automatisk positionerer sig i den optimale løfteposition. Løbekatten er<br />
med letløbshjul i nylon der giver lav friktion og minimal støj. MF letkransystem er et modulært byggesystem der muliggør udvidelser,<br />
bl.a. for flere traverser i samme krananlæg.<br />
Dobbelttraversen fordobler kranens løftekapacitet og løftehøjden forøges, da taljen er monteret i en saddelvogn mellem de to<br />
traverser. Overfladen er med slagfast pulverlakering i gul RAL 1007.<br />
MF letkransystemer kan monteres i tagkonstruktioner med standard ophæng eller monteres på gulvet som fritstående systemer.<br />
Standard letkransystem med enkelttravers<br />
a b S max / T max. i meter (1/350)<br />
Profile [mm] [mm] 50 kg 80 kg 125 kg 250 kg 320 kg 500 kg 630 kg 1000 kg 1250 kg 1500 kg<br />
125 150 294 8/8 7,8/7,4 6,6/6,6 4,7/4,3 4,1/3,8 - - - - -<br />
200 222 385 8/8 8/8 8/8 8/8 8/8 7,1/6,8 6,2/6 4,4/4,3 3,6/3,4 3,1/2,9<br />
260 282 445 8/8 8/8 8/8 8/8 8/8 8/8 8/8 6,6/6,2 5,5/5,7 4,7/4,4<br />
8 meter er den maksimale standard længde for S og T værdier.<br />
Standard letkransystem med dobbelttravers<br />
a b B S max / T max. i meters(1/350)<br />
Profile [mm] [mm] [mm] 80 kg 125 kg 250 kg 320 kg 500 kg 630 kg 1000 kg 1250 kg 1500 kg 1600 kg 2000 kg<br />
125 150 294 294 8/6,5 8/5,1 6,6/4 4,1/3,8 4,7/2,9 - - - - - -<br />
200 222 385 392 8/8 8/8 8/8 8/8 8/6,4 8/5,7 7,2/4,3 6,5/3,7 5,3/3,2 5/3,1 4,9/2,7<br />
260 282 445 375 8/8 8/8 8/8 8/8 8/8 8/8 8/6,1 8/5,2 8/4,6 6,4/4,4 6,4/3,8<br />
8 meter er den maksimale standard længde for S og T værdier.<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 84
mf letkransystem<br />
Opbygget letkransystem med lavt indbygningsmål<br />
MF letkransystemer med opbygget konstruktion er den optimale løsning når løftehøjden<br />
skal maksimeres.<br />
Den opbyggede konstruktion er designet for områder hvor standard letkransystemet<br />
ikke giver løftehøjde nok under krankrogen. F.eks. i bygninger med lav lofthøjde.<br />
Traversprofilerne løftes op i mellem de langsgående profiler og kører i samme højde.<br />
Et letkransystem med opbygget konstruktion man monteres i eksisterende loftskonstruktion<br />
eller på gulvet som fritstående system.<br />
Travers Kranbane<br />
Opbygget enkelttravers<br />
Profile<br />
[mm]<br />
Travers Kranbane E D c<br />
125 125 264 159 199<br />
200 200 335 223 269<br />
260 260 395 283 329<br />
Opbygget dobbelttravers<br />
Profile<br />
[mm]<br />
Travers Kranbane E D B<br />
125 125 264 159 57<br />
200 200 335 223 69<br />
260 260 395 283 69<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 85
mf letkransystem<br />
Ophæng<br />
For at sikre nem og hurtig montage findes der en bred<br />
vifte af standard beslag til MF letkransystemet.<br />
I - bjælke ophæng Loftsbeslag Afstands ophæng<br />
Betonbjælkeophæng Side ophæng U-formet<br />
ophæng<br />
Ophæng for<br />
skrå I-bjælke<br />
Afstandsophæng<br />
for skrå I-bjælke<br />
Afstandsophæng<br />
for I-bjælke<br />
Haneophæng for<br />
I-bjælke<br />
Standard ophæng<br />
Profil Ophængs type, afstand D i mm.<br />
AS BS CS DS ES FS HS HD LS JS<br />
125 82...112 82...112
standard travers<br />
MF standardtravers og linkbogier.<br />
Bæreevne: 500 – 2.000 kg.<br />
Standardtravers<br />
• bæreevne indtil 1000 kg<br />
• krantraversen leveres med spændvidde efter ønske og<br />
for kørsel på enhver I-jerns størrelse<br />
• spændvidde max. 5000 mm<br />
• udlæg max. 2x500 mm<br />
• løbekat og strømtilførsel medleveres<br />
• lakeret melongul RAL 1028<br />
• specialudførelser efter opgave<br />
Linkbogier<br />
Tabel for bestemmelse af traversbjælke til linkbogier:<br />
Bæreevne<br />
Spændvidde i meter<br />
Kg<br />
2 3 4 5 5,5 6 6,5 7 7,5 8<br />
500<br />
IPE IPE<br />
IPE<br />
IPE IPE IPE IPE IPE IPE IPE<br />
120 140<br />
160<br />
180 180 200 200 200 220 220<br />
1000 160 180 180 200 220 220 240 240 270 270<br />
2000 220 240 270 270 300 300 330 330 360 360<br />
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.<strong>dk</strong> . www: fodgaard.<strong>dk</strong><br />
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.<strong>dk</strong> . www: fodgaard.<strong>dk</strong> 87
eferencer<br />
Hos FODGAARD har vi mere end 60 års erfaring i at levere kranløsninger til Danmark.<br />
Vi stolte over at kunne levere standard såvel som special løsninger. Nedenstående kan I<br />
læse om nogle af de opgaver vi er mest stolte af at have løst for vores kunder.<br />
Danmarks længste<br />
kranbane<br />
FODGAARD Kraner & løfteudstyr har leveret Danmarks<br />
længste kranbane til Jorgensen Engineering A/S’s nybyggede<br />
fabrik i Tietgenbyen ved Odense. Kranbanen består<br />
af i alt 886 meter kranskinner fordelt på i alt 18 baner. Med<br />
til kranbanen har FODGAARD leveret i alt 32 stk. STAHL ST<br />
taljer og 450 meter AKAPP strømforsyning<br />
Portalkran -<br />
produceret og<br />
leveret på 24 timer<br />
I december 2010 blev vi kontaktet af helikopterfirmaet Bel<br />
Air A/S. Man havde nedbrud på én af sine taxi helikoptere til<br />
nypris af 250 mio. DKK. Til reparationen havde de akut brug<br />
for en portalkran til bl.a. at løfte rotoren af på helikopteren.<br />
FODGAARD fik opgaven fredag eftermiddag og på under 24<br />
timer producerede vi en aluminiums portalkran og fik denne<br />
leveret i Holsted lørdag kl. 12.<br />
Aluminiumsportalkranen har en totalhøjde på 6.000 mm.<br />
og en spændvidde på 4.000 mm. Taljen der er brugt er en<br />
KITO type ED948 med bæreevne 480 kg. Til løft af rotoren er<br />
bruges 2 standard rundslings.<br />
TIVOLI<br />
Til både Rustchebanen og Odinekspressen har FODGAARD<br />
leveret HELM kranbaneanlæg.<br />
Til Rutschebanen har vi sat 2 HELM kranbaner op under<br />
bjerget. Anlægget anvendes til løfte planker og skinner når<br />
rutschebanen skal vedligeholdes.<br />
Til Odinekspressen har vi leveret HELM traversanlæg til løft<br />
og vedligeholdelse af kørevognene. Selve traversen kan afmonteres<br />
og er kun monteret når vedligeholdelses arbejdet<br />
foregår.<br />
Med til traversen hører også en KITO CX 250 kg. hån<strong>dk</strong>ædetalje<br />
til manuelt løft af vognene.<br />
ZOO<br />
FODGAARD har leveret kraner og løfteudstyr til de nybyggede<br />
huse i ZOO København.<br />
Til elefanthuset har FODGAARD leveret taljer til både<br />
han-elefantens udendørs fodanlæg og hun-elefanternes<br />
indendørs foderanlæg.<br />
Til flamingo volieren har FODGAARD leveret 2T svingkran<br />
og KITO ER2 talje der anvendes til at hente foder op fra<br />
kælderen til fuglene.<br />
Til giraffernes hus har FODGAARD leveret STAHL ST taljer<br />
der holder giraffernes foderbure. Burene er hejst til en fast<br />
højde, så girafferne kan spise fra dem hele dagen.<br />
