Lisa, Sarah, Sofie Lau og Ida Innovation 11/12-2012<br />
2.N<br />

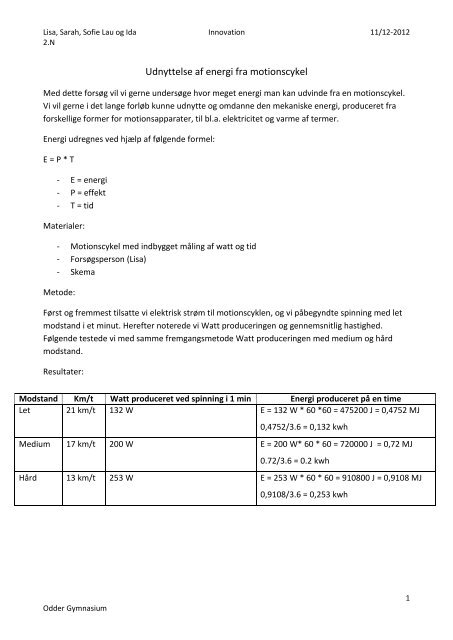

Udnyttelse af energi fra motionscykel<br />
Med dette forsøg vil vi gerne undersøge hvor meget energi man kan udvinde fra en motionscykel.<br />
Vi vil gerne i det lange forløb kunne udnytte og omdanne den mekaniske energi, produceret fra<br />
forskellige former for motionsapparater, til bl.a. elektricitet og varme af termer.<br />
Energi udregnes ved hjælp af følgende formel:<br />
E = P * T<br />
- E = energi<br />
- P = effekt<br />
- T = tid<br />
Materialer:<br />
- Motionscykel med indbygget måling af watt og tid<br />
- Forsøgsperson (Lisa)<br />
- Skema<br />
Metode:<br />
Først og fremmest tilsatte vi elektrisk strøm til motionscyklen, og vi påbegyndte spinning med let<br />
modstand i et minut. Herefter noterede vi Watt produceringen og gennemsnitlig hastighed.<br />
Følgende testede vi med samme fremgangsmetode Watt produceringen med medium og hård<br />
modstand.<br />
Resultater:<br />
Modstand Km/t Watt produceret ved spinning i 1 min Energi produceret på en time<br />
Let 21 km/t 132 W E = 132 W * 60 *60 = 475200 J = 0,4752 MJ<br />
0,4752/3.6 = 0,132 kwh<br />
Medium 17 km/t 200 W E = 200 W* 60 * 60 = 720000 J = 0,72 MJ<br />
0.72/3.6 = 0.2 kwh<br />
Hård 13 km/t 253 W E = 253 W * 60 * 60 = 910800 J = 0,9108 MJ<br />
0,9108/3.6 = 0,253 kwh<br />
<strong>Odder</strong> <strong>Gymnasium</strong><br />
1
Lisa, Sarah, Sofie Lau og Ida Innovation 11/12-2012<br />
2.N<br />
Opvarmning af Termer<br />
For at opvarme vores termer på henholdsvis 28 o C, 34 o C, 36 o C og 38 o C er der brug for en vis<br />
mængde energi. Vi vil derfor gerne undersøge og udregne hvor meget energi, der er brug for.<br />
Energien der skal bruges for at varme termerne op udregnes ved hjælp af følgende formel:<br />
E = c*M* T<br />
- E = energi<br />
- c= varmefylde (I dette tilfælde skal vi bruge vands varmefylde som er på 4,186 ( ))<br />
- M = Masse<br />
- T = temperatur stigning<br />
Resultater:<br />
Temperatur C M T Energi der skal bruges for at opvarme 1 kg vand<br />
28 o C<br />
Vand = 4,186 ( ) 1 kg 20 o C 4,186 ( )*1 kg*20 o C = 83.72 KJ<br />
34 o C<br />
36 o C<br />
38 o C<br />
Vand = 4,186 ( ) 1 kg 26 o C<br />
4,186 ( )*1 kg*26 o C = 108.836 KJ<br />
Vand = 4,186 ( ) 1 kg 28 o C 4,186 ( )*1 kg*28 o C = 117.208 KJ<br />
Vand = 4,186 ( ) 1 kg 30 o C 4,186 ( )*1 kg*30 o C = 125.58 KJ<br />
Udregning af hvor meget energi hver enkelt term skal bruge på opvarmning.<br />
Rumfanget af termerne:<br />
- Term på 20 o C = 8 m * 6 m * 1,6 m<br />
- Term på 26 o C = 8 m * 6 m * 1,6 m<br />
- Term på 28 o C = 6 m * 4 m * 1,5 m<br />
- Term på 30 o C = 6 m * 4 m * 1.5 m<br />
1m 3 = 1000 L<br />
8 m * 6 m * 1,6 m * 1000 = 76800 L<br />
6 m * 4 m * 1,5 m * 1000 = 36000 L<br />
<strong>Odder</strong> <strong>Gymnasium</strong><br />
2
Lisa, Sarah, Sofie Lau og Ida Innovation 11/12-2012<br />
2.N<br />
Termer Energi som skal bruges til at opvarme termerne<br />
28 o C 83,72 KJ * 76800 = 6429696 KJ = 6430 MJ<br />
6430/3,6 = 1786,11 kwh<br />
34 o C 108,836 KJ * 76800 = 8358604,8 KJ = 8358,6048 MJ<br />
8358,6048/3,6 = 2321,8 kwh<br />
36 o C 117,208 KJ * 36000 =4219488 KJ = 4219,488 MJ<br />
4219,488/3.6 = 1172,08 kwh<br />
38 o C 125,58 KJ * 36000 = 4520880 KJ = 4520,88 MJ<br />
Energitab:<br />
4520,88/3.6 = 1255,8 kwh<br />
Hvis man antager at rummet hvor termerne er placeret er 25 o C vil et formodet varmetab på 0,5 o C<br />
pr time. Fordampningen som forekommer regnes for at kunne bruges til en smule opvarmning af<br />
huset.<br />
Hvis termerne har åbent 12 timer i døgnet kan opvarmningen til udligning af varmetabet pr. halve<br />
døgn udregnes med følgende formel:<br />
E = (M * C * 0,5 o C)*12<br />
Termer<br />
28 o C<br />
Opvarmning til udligning af varmetab pr. halve døgn<br />
(76800 kg * 4,186 ( ) * 0,5)*12 = 1928908,8 KJ = 1928,09 MJ<br />
1928,09 /3,6 = 535,58 kwh<br />
34 o C<br />
(76800 kg * 4,186 ( ) * 0,5)*12 = 1928908,8 KJ = 1928,09 MJ<br />
1928,09 /3,6 = 535,58 kwh<br />
36 o C<br />
38 o C<br />
(36000 kg * 4,186 ( ) * 0,5)*12 = 904176 KJ = 904,176 MJ<br />
904,176 /3,6 = 251,16 kwh<br />
(36000 kg * 4,186 ( ) * 0,5)*12 = 904176 KJ = 904,176 MJ<br />
904,176 /3,6 = 251,16 kwh<br />
Opvarmning pr 12. time = 251,16 kwh *2 + 535,58 kwh * 2 = 1573,48 kwh<br />
<strong>Odder</strong> <strong>Gymnasium</strong><br />
3
Lisa, Sarah, Sofie Lau og Ida Innovation 11/12-2012<br />
2.N<br />
I folkekøkkenet skal følgende apparater placeres:<br />
Køkken apparater til folkekøkkenet<br />
- 3x køleskab ca. Elforbrug pr. år pr køleskab = 288 kwh<br />
- 4x ovn ca. Elforbrug pr. år pr sæt kogeplade = 170 kwh<br />
- 4x kogeplade ca. Elforbrug pr. år pr sæt kogeplade = 215 Kwh<br />
- 2x fryser ca. Elforbrug pr. år pr fryser = 300 kwh<br />
Elforbrug pr. år i køkkenet:<br />
- 300 kwh * 2 + 215 kwh * 4 + 170 kwh * 4 + 288 kwh * 3 = 2431 kwh<br />
Lys<br />
Rundt om i bygningen er der brug for belysning. Der skal være ca. 77 lamper, som gennemsnitligt<br />
skal være tændt 12 pr. døgn. Vi regner med at bruge sparepærer på 11 W.<br />
Igen bruges følgende formel for udregning af energi: E = P * T<br />
Udregning for energiforbrug pr. lampe som er tændt i 12 timer:<br />
E = (11W * 60 *60)*12 = 39600 J = 0,396 kwh<br />
Energiforbrug for alle lamper pr. døgn:<br />
0,396 kwh * 77 = 30,492 kwh<br />
Solceller<br />
Et anlæg på 1 kiloWattpeak (kWp) har et areal på ca. 7 m2 og producerer 850 – 900 kiloWatt-timer<br />
(kWh) om året. Vi regner med at få installeret 8 solcelleanlæg<br />
875 kwh * 8 = 7000 kwh pr år<br />
<strong>Odder</strong> <strong>Gymnasium</strong><br />
4
Lisa, Sarah, Sofie Lau og Ida Innovation 11/12-2012<br />
2.N<br />
Forventet energi forbrug pr. døgn<br />
Varmt vand<br />
Køkken<br />
Lys<br />
1573,48 kwh<br />
6,7528 kwh<br />
30,492 kwh<br />
1610,7248 kwh<br />
Energiproduktion pr. dag<br />
Motionscykler<br />
(Hvis vi antager at 100 cykler gennemsnitligt bliver brugt 12 timer dagligt med medium<br />
modstand(i betragtning af at der er døgnåbent))<br />
240 kwh<br />
Solceller<br />
19,44 kwh<br />
259.44 kwh<br />
Da vores energiproduktion ikke er speciel stor i betragtning til vores energiforbrug, har vi i<br />
tankerne at investerer i en andelsvindmølle. Vi har hentet inspiration fra et vindmølle projekt i<br />
København hvor der er opsat flere vindmøller op i Øresund, Prøvestenen og Kalvebo Syd. Alle<br />
borgere har så mulighed for at købe an andel i møllen og på den måde få energineutrale huse.<br />
Dette projekt forestiller vi os i <strong>Odder</strong> by, med vindmøller ved Saksild strand, hvor der så skulle<br />
være mulighed for f.eks. Spektrum odder og <strong>Odder</strong> svømmehal at købe andel i vindmøllerne.<br />
Penge for entre bliver delvist brugt til vedligeholdelse, lønninger samt energiforbrug.<br />
<strong>Odder</strong> <strong>Gymnasium</strong><br />
5
