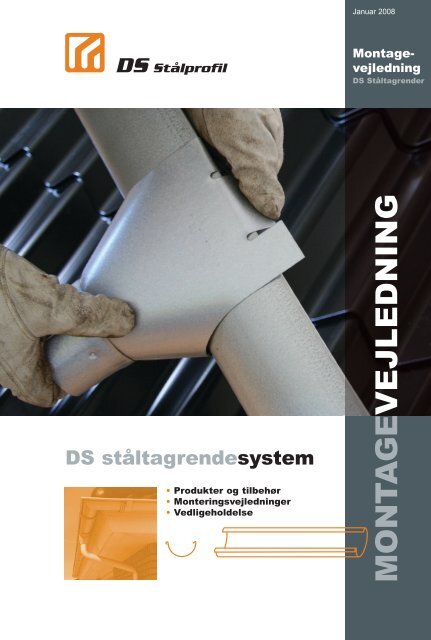

<strong>DS</strong> ståltagrendesystem<br />
• Produkter og tilbehør<br />
• Monter<strong>in</strong>gsvejledn<strong>in</strong>ger<br />
• Vedligeholdelse<br />
Januar 2008<br />
Montage-<br />
vejledn<strong>in</strong>g<br />
<strong>DS</strong> Ståltagrender<br />
MontageVejleDn<strong>in</strong>g
2<br />
Produkter<br />
90 100<br />
<strong>DS</strong> Ståltagrendesystem<br />
<strong>DS</strong> Ståltagrendesystem omfatter et fleksibelt og komplet<br />
program til afvand<strong>in</strong>g af tagflader. <strong>DS</strong> Ståltagren<br />
de systemet er udført i varmgalvaniseret stålplade<br />
med 50 µm HDPbelægn<strong>in</strong>g (High Durable Polyester)<br />
på begge sider og leveres i farver, der matcher tidens<br />
byggeri.<br />
<strong>DS</strong> Ståltagrender er meget enkle at samle og<br />
montere takket være det komplette tilbehør og kliksamlemetoden.<br />
<strong>DS</strong> Ståltagrende <strong>DS</strong> nedløbsrør<br />
125<br />
150<br />
Dim. 125 mm<br />
L = 4000 mm og 6000 mm<br />
Dim. 150 mm<br />
L = 4000 mm og 6000 mm<br />
Nedenstående er maksimale længder og kan tilpasses<br />
det aktuelle byggeri:<br />
Anbefalet maks. længde mellem<br />
nedløbsrør<br />
Anbefalet maks. c/c afstand for<br />
rende eller konsoljern<br />
Anbefalet maks. afstand mellem<br />
rørholdere<br />
90 100<br />
<strong>in</strong>dhold:<br />
125<br />
Dim. Ø 90 mm<br />
L = 3000 4000 6000 mm<br />
150<br />
Dim. Ø 100 mm<br />
L = 4000 6000 mm<br />
Produkter 2<br />
Produktoversigt 3<br />
Farveprogram / Transport og opbevar<strong>in</strong>g 4<br />
Planlægn<strong>in</strong>g og beregn<strong>in</strong>g 5<br />
Monter<strong>in</strong>g 6-7<br />
Vedligeholdelse og rengør<strong>in</strong>g 8<br />
Uddybende montage<strong>in</strong>formation kan ses på<br />
vores hjemmeside, www.ds-staalprofil.dk<br />
12,0 m<br />
0,6 m<br />
2,0 m
Produktoversigt – <strong>DS</strong> Ståltagrendesystem<br />
10<br />
12<br />
10 12<br />
15 16 17 18 19 05 06 77<br />
72<br />
01 25 02 11<br />
Nr. <strong>DS</strong> Ståltagrende produkt 125 mm 150 mm<br />
01 <strong>DS</strong> Tagrende, længde 6.000 mm • •<br />
02 <strong>DS</strong> Tagrende, længde 4.000 mm • •<br />
05 <strong>DS</strong> Rendev<strong>in</strong>kel, udvendig 90° • •<br />
06 <strong>DS</strong> Rendev<strong>in</strong>kel, <strong>in</strong>dvendig 90° • •<br />
10 <strong>DS</strong> Endebund, universal •<br />
11 <strong>DS</strong> Endebund, højre •<br />
12 <strong>DS</strong> Endebund, venstre •<br />
15 <strong>DS</strong> Rendejern 210 mm • •<br />
16 <strong>DS</strong> Rendejern 160 mm • •<br />
17 <strong>DS</strong> Konsolrendejern 75<br />
•<br />
18 <strong>DS</strong> Konsolrendejern •<br />
19 <strong>DS</strong> Konsolrendejern, justerbart •<br />
25 <strong>DS</strong> Rendesamlestykke • •<br />
30 <strong>DS</strong> Tudstykke Ø 90 mm • •<br />
31 <strong>DS</strong> Tudstykke Ø 100 mm •<br />
Nr. <strong>DS</strong> Nedløbsrør produkt<br />
15 16 17 18 19 05 42 06<br />
81 71<br />
Ø 90<br />
mm<br />
Ø 100<br />
mm*)<br />
42 <strong>DS</strong> Nedløbsrør, længde 3.000 mm •<br />
43 <strong>DS</strong> Nedløbsrør, længde 4.000 mm • •<br />
44 <strong>DS</strong> Nedløbsrør, længde 6.000 mm • •<br />
53 <strong>DS</strong> Bøjn<strong>in</strong>g 70° • •<br />
61 <strong>DS</strong> Rørholder til påskrun<strong>in</strong>g • •<br />
65 <strong>DS</strong> Udkaster • •<br />
66 <strong>DS</strong> Fældbar udkaster • •<br />
71 <strong>DS</strong> Nedførsel • •<br />
72 <strong>DS</strong> Sokkelknæ • •<br />
75 <strong>DS</strong> Mellemstykke, længde 1.000 mm • •<br />
77 <strong>DS</strong> Rørmuffe • •<br />
81 <strong>DS</strong> Grenrør • •<br />
84 <strong>DS</strong> Brøndkrave • •<br />
84<br />
72<br />
66<br />
61<br />
30<br />
31<br />
53<br />
01 25<br />
75<br />
*) Ø 100 mm nedløb og fitt<strong>in</strong>gs lagerføres<br />
i Aluz<strong>in</strong>k og Silver 830.<br />
75<br />
53<br />
43<br />
44<br />
65<br />
3<br />
Produkter<br />
81 71<br />
84
4<br />
Farver / transport og opbevar<strong>in</strong>g<br />
Farveprogram for <strong>DS</strong> Ståltagrendesystem<br />
<strong>DS</strong> Ståltagrendesystemet er udført i varmgalvaniseret<br />
stålplade med 50 µm HDPbelægn<strong>in</strong>g (High Durable<br />
Polyester) på begge sider og leveres i et bredt udvalg<br />
af farver.<br />
50 µm HDPHigh Durable Polyester<br />
Primer<br />
Passiver<strong>in</strong>gslag<br />
Z<strong>in</strong>klag<br />
Stålkerne<br />
transport og opbevar<strong>in</strong>g af<br />
<strong>DS</strong> Ståltagrendesystem<br />
<strong>DS</strong> Ståltagrender og nedløb skal under transport lagres<br />
emballeret på jævnt underlag og beskyttet mod smuds<br />
og transportskader.<br />
Tagrenderne og nedløb skal lagres på strøer og helst på<br />
skrå, så evt. vand kan løbe bort.<br />
<strong>DS</strong> Ståltagrender og nedløb skal løftes – ALDRIG<br />
trækkes ud af stablen og træk ALDRIG tagrenderne<br />
over kanter og lignende.<br />
Fald
Beregn<strong>in</strong>g af...<br />
<strong>DS</strong> tagrende <strong>DS</strong> nedløb<br />
Nedløbets<br />
placer<strong>in</strong>g<br />
1. Midt facade<br />
2. Forskudt midt<br />
3. Ved gavl<br />
B<br />
B<br />
B<br />
H<br />
H H<br />
Dimensioner<strong>in</strong>g L af tagrende og L nedløb<br />
L<br />
H<br />
H H<br />
Dimension på L tagrende og nedløb vælges ud L L fra arealet<br />
L<br />
L L<br />
af den tagflade, der skal afvandes og nedløbets placer<strong>in</strong>g<br />
B<br />
B<br />
på facaden. Se ovenstående tabeller.<br />
B<br />
B<br />
L<br />
L<br />
L<br />
B<br />
H<br />
H<br />
H<br />
H<br />
Maks.<br />
afvand<strong>in</strong>gsareal<br />
m 2<br />
220 •<br />
Vejledende beregn<strong>in</strong>gseksempel<br />
for en tagside med areal på 84 m<br />
B<br />
H<br />
L<br />
2<br />
Areal = B × L = 6 m × 14 m = 84 m2 Sidehøjde = H = 3 m<br />
Der vælges tagrende 125 mm og nedløb Ø 90 mm<br />
ved gavl.<br />
L<br />
Tagrende<br />
125 mm 150 mm<br />
350 •<br />
160 •<br />
250 •<br />
110 •<br />
175 •<br />
B<br />
B<br />
B<br />
B<br />
B<br />
B<br />
B<br />
B<br />
L<br />
L<br />
L<br />
H<br />
H H<br />
H<br />
H<br />
H<br />
Nedløbets<br />
placer<strong>in</strong>g<br />
1. Midt facade<br />
2. Forskudt midt<br />
3. Ved gavl<br />
B<br />
B<br />
Anbefalet maks. længde mellem<br />
nedløbsrør<br />
B<br />
Anbefalet maks. c/c afstand for rendeeller<br />
konsoljern<br />
BB<br />
H<br />
Maks.<br />
afvand<strong>in</strong>gsareal<br />
m 2<br />
355 •<br />
L<br />
L L<br />
Nedløb<br />
Ø 90 mm Ø100 mm<br />
650 •<br />
280 •<br />
480 •<br />
245 •<br />
340 •<br />
B<br />
H<br />
L<br />
H<br />
Nedenstående L er maksimale længder og kan tilpasses<br />
L<br />
det aktuelle byggeri:<br />
Anbefalet maks. afstand<br />
mellem rørholdere<br />
H<br />
HH<br />
Vejledende beregn<strong>in</strong>gseksempel<br />
for en tagside med areal på 500 m 2<br />
12,0 m<br />
0,6 m<br />
2,0 m<br />
Areal = B × L = 20 m × 25 m = 500 m 2<br />
Sidehøjde = H = 4 m<br />
Der vælges 1 stk. nedløb midt facade.<br />
<strong>DS</strong> Tagrende og nedløb vælges ud fra tagsidens<br />
areal = 2 × 250 m 2 .<br />
Der vælges tagrende 150 mm og nedløb Ø 100 mm.<br />
Alternativt kan der vælges 2 stk. nedløb Ø 90 mm forskudt<br />
for midten eller 2 stk. Ø 100 mm ved gavlene.<br />
5<br />
Planlægnig og beregn<strong>in</strong>g
6<br />
Momnter<strong>in</strong>g<br />
<strong>DS</strong> Ståltagrendesystem<br />
– monter<strong>in</strong>gsoversigt<br />
<strong>DS</strong> Ståltagrendesystem omfatter et fleksibelt og<br />
komplet program, der gør det meget enkelt at samle<br />
og montere tagrender og nedløb – takket være det<br />
komplette tilbehør og kliksamlemetoden.<br />
Nr. <strong>DS</strong> Ståltagrende produkter<br />
01 <strong>DS</strong> Tagrende<br />
12 <strong>DS</strong> Endebund, venstre<br />
16 <strong>DS</strong> Rendejern 160 mm<br />
31 <strong>DS</strong> Tudstykke Ø 90 mm<br />
53 <strong>DS</strong> Bøjn<strong>in</strong>g 70°<br />
61 <strong>DS</strong> Rørholder, til påskrun<strong>in</strong>g<br />
75 <strong>DS</strong> Mellemstykke<br />
10<br />
Værktøj<br />
Til hjælp ved opsætn<strong>in</strong>g skal der anvendes:<br />
Nedstryger, hammer, tang, gummihammer, målebånd,<br />
blyant, snor, boremask<strong>in</strong>e og eventuelt en rendejernsbukker.<br />
Monter<strong>in</strong>g af <strong>DS</strong> Ståltagrendesystem<br />
Monter<strong>in</strong>g af <strong>DS</strong> Rende- og konsoljern<br />
<strong>DS</strong> Rende og konsoljern skal monteres med et fald på<br />
m<strong>in</strong>. 1 mm pr. meter.<br />
Afstanden X = faldet. Eks.: Ved taglængde på 10 meter<br />
er faldet = 1 cm.<br />
Husk – at nummerere rendejernene.<br />
Ved bukn<strong>in</strong>g og opsætn<strong>in</strong>g af rendejern skal rendens<br />
forkant ligge m<strong>in</strong>. 5 mm lavere end bagkanten.<br />
Rendejernene skal bukkes med en radius større end<br />
10 mm ved m<strong>in</strong>. 5° C.<br />
Monter første og sidste rende eller konsoljern ca. 10 cm<br />
fra v<strong>in</strong>dskeden. Kontroller faldet ved at spænde en snor<br />
i forkanten af rende eller konsoljernene. Fordel resten<br />
af rende eller konsoljernene med 600 mm afstand.<br />
Er taglængden længere end 12 meter, bør der altid<br />
placeres 2 nedløbsrør.<br />
Monter<strong>in</strong>g af endebund<br />
Endebunden er selvlåsende og påsættes ved at trykke<br />
den <strong>in</strong>d over tagrendens ende.<br />
Inden monter<strong>in</strong>g påføres tegrenden en stribe fugemasse<br />
som vist på tegn<strong>in</strong>gen.<br />
Slå endebunden på plads med hånden, til den når<br />
tagrendens kant.<br />
12<br />
01<br />
30<br />
31<br />
53<br />
1 2 3 4 1 5 2 6 3 7 4 8 5 9 6 10 7 11 8 9 12 10 11 12<br />
x<br />
75<br />
tilpasn<strong>in</strong>g af <strong>DS</strong> Ståltagrender<br />
og nedløb<br />
For tilpasn<strong>in</strong>g af tagrender og nedløb, skær<strong>in</strong>g af<br />
huller mv. anvendes en nedstryger<br />
– BRuG ALDRIG VINkELsLIBER.<br />
1 2 3 4 5 6 7 8 9 10 11 12<br />
x<br />
Optegn<strong>in</strong>g af fald Bukn<strong>in</strong>g af rendejern<br />
Opsætn<strong>in</strong>g af rendejern<br />
x<br />
16<br />
53<br />
61
Monter<strong>in</strong>g af <strong>DS</strong> tudstykke<br />
Afmærk, hvor nedløbet skal placeres på tagrenden.<br />
Skær et hul på størrelse med nedløbets diameter.<br />
For at sikre optimalt afløb, bøjes kanterne ned i hullet<br />
med en tang, <strong>in</strong>den tudstykket monteres.<br />
Tudstykket monteres ved at anbr<strong>in</strong>ge den bøjede kant<br />
i tagrendens forvulst. Bøj tudstykket på plads og klem<br />
fligene ned over rendens bagkant.<br />
Monter<strong>in</strong>g af <strong>DS</strong> Ståltagrende<br />
Tagrenden lægges op i rende eller konsoljernene.<br />
Rende eller konsoljern med fjedre bøjes rundt om<br />
rendens vulst.<br />
Der skal være ca. 25 mm imellem endebund og<br />
v<strong>in</strong>dskede (afstand A).<br />
Monter<strong>in</strong>g af <strong>DS</strong> samlestykker<br />
Tagrenderne skubbes sammen og samlestykket sættes<br />
på rendens bagkant således, at gummilisten er midt<br />
under saml<strong>in</strong>gen.<br />
Samlestykkets spænde placeres over rendens forkant,<br />
bukkes ned og sikres ved at bukke låsefligen.<br />
Det er vigtigt, at gummilisten er fri for sand og andet snavs.<br />
NB! Renderne må IkkE skubbes <strong>in</strong>d i samlestykket.<br />
Monter<strong>in</strong>g af <strong>DS</strong> nedløbsrør<br />
Der skal bruges m<strong>in</strong>dst to <strong>DS</strong> Rørholdere til hvert<br />
nedløb. Holderen skrues fast på væggen med en<br />
afstand på maks. 2 meter.<br />
<strong>DS</strong> Rørholderen placeres omkr<strong>in</strong>g nedløbsrøret og<br />
låses med den medfølgende kile, der slås på plads<br />
med en hammer (Husk, at lægge et stykke træ<br />
imellem for at skåne kilen).<br />
Nedløbet afsluttes ved fundamentet med en<br />
<strong>DS</strong> Ned førsel eller <strong>DS</strong> Brøndkrave, der kobles på<br />
tagned løbsbrønden – eller en <strong>DS</strong> Udkaster, hvis vandet<br />
skal løbe direkte ud på jorden.<br />
Skær<strong>in</strong>g af hul Kanterne bøjes ned<br />
Monter<strong>in</strong>g af tudstykke Fastgørelse af tudstykke<br />
Opsætn<strong>in</strong>g af tagrende Afstand til v<strong>in</strong>dskede<br />
Saml<strong>in</strong>g af tagrende<br />
Samlestykke monteres på tagrende<br />
<strong>DS</strong> Rørholder<br />
(A)<br />
7<br />
Momnter<strong>in</strong>g
Vedligehold og rengør<strong>in</strong>g af <strong>DS</strong> Ståltagrendesystem<br />
Kontrol og reparation Rengør<strong>in</strong>g<br />
Kontrollér at<br />
overfladen er <strong>in</strong>takt<br />
Afrens med alkalisk<br />
rensemiddel<br />
Vedligeholdelse<br />
For at opnå længst mulig levetid på lakerede ståltagrender,<br />
skal der foretages et vedligeholdelseseftersyn 2 gange årligt.<br />
Rens renderne fri for smuds, løv og andre aflejr<strong>in</strong>ger, så<br />
vandet frit kan løbe i renden.<br />
Kontroller at belægn<strong>in</strong>gen er <strong>in</strong>takt. Det vil bl.a. sige at overfladerne<br />
skal være fri for ridser og lakafskrabn<strong>in</strong>ger.<br />
Rengør<strong>in</strong>g<br />
For at undgå RusT og RIDsER på belægn<strong>in</strong>gen, fjernes skære<br />
og borespåner altid fra tagrenden. Snavs, støv og slam fjernes<br />
med rent vand og børste.<br />
Udvendig rengør<strong>in</strong>g kan foretages med alm<strong>in</strong>deligt opvaskemiddel.<br />
Undlad at anvende stær kere opløsn<strong>in</strong>ger end anbefalet<br />
af hensyn til farven og skyl grundigt efter med rent vand.<br />
Brug ikke opløsn<strong>in</strong>gsmidler, slibemidler, hård børste eller<br />
højtryksrenser.<br />
Forhandler<br />
Andrupvej 9A<br />
DK9500 Hobro<br />
Tlf. +45 96 57 28 28<br />
Fax +45 96 57 28 40<br />
Email ds@dsstaalprofil.dk<br />
www.dsstaalprofil.dk<br />
Skrab / slib rust og løse<br />
lakrester til ren, glat flade<br />
Malebehandl<strong>in</strong>g: Grunder +<br />
2 × Reparationsmal<strong>in</strong>g<br />
Skrab renden ren<br />
Efterskyl med<br />
rent vand<br />
Få mere at vide...<br />
<strong>DS</strong> <strong>Stålprofil</strong> er en udadvendt og imødekommende<br />
virksomhed, der er klar til at blive <strong>in</strong>ddraget<br />
helt fra starten af et projekt.<br />
På vor website er der yderligere <strong>in</strong>formationer<br />
om de områder, vi arbejder <strong>in</strong>den for.<br />
Der er bl.a. eksempler på <strong>in</strong>spirerende byggeri<br />
udført med vore produkter samt produktdata<br />
og uddybende <strong>in</strong>formation om håndter<strong>in</strong>g,<br />
udførelse og vedligeholdelse af beklædn<strong>in</strong>ger<br />
med <strong>DS</strong> stålplader.<br />
Se nærmere på…<br />
www.ds-staalprofil.dk<br />
B10 MARKETING A/S 347.015/08.01
