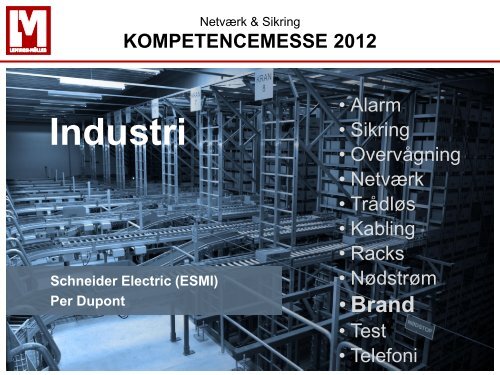

Turn your PDF publications into a flip-book with our unique Google optimized e-Paper software.
Industri<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Schneider Electric (ESMI)<br />
Per Dupont<br />
• Alarm<br />
• Sikring<br />
• Overvågning<br />
• Netværk<br />
• Trådløs<br />
• Kabling<br />
• Racks<br />
• Nødstrøm<br />
• Brand<br />
• Test<br />
• Telefoni
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
BRANDALARMERING<br />
Brandalarmering i Industrien
Brandbeskyttelse i Industrien
•Tidlig alarmering ved røg/varmeudvikling<br />
•Redder liv<br />
•Redder ejendomme og inventar<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
•ABA = Automatisk Brandalarmerings Anlæg<br />
•60% af underleverandører som lukker midlertidigt p.g.a brand mister eksistensgrundlaget.<br />
•Kan være forsikringskrav<br />
•Myndighedskrav ved byggetilladelser / ibrugtagningstilladelser
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
• Anvendelseskategori 1<br />
– Kontorer ,Industri-og lagerbygninger<br />
• ABA ved etageareal >2000 m2 med mindre der er sprinklet.<br />
• Anvendelseskategori 2<br />
– Undervisningsrum, Skolefritidsordninger og fritidshjem<br />
• Varslingsanlæg ved mere en 150 personer<br />
• Anvendelseskategori 3<br />
– Butikker, forsamlingslokaler, møderum ( > 50 personer), Biografer, Idrætshaller,<br />
Diskoteker<br />
• Varslingsanlæg ved mere en 150 personer i et bygningsafsnit<br />
• Anvendelseskategori 4<br />
– Etageboliger, Ungdomsboliger<br />
• Ingen ABA, men røgalarm<br />
• Anvendelseskategori 5<br />
– Hoteller, Kollegier, Vandrerhjem<br />
• ABA og varslingsanlæg ved mere en 10 soverum eller 50 sovepladser,<br />
med mindre alle rum har flugtvejsdøre til terræn i det fri<br />
• Anvendelseskategori 6<br />
– •Ældreboliger, Fængsler, Boliger (fysisk og psykisk handicappede), Vuggestuer,<br />
Børnehaver<br />
• Altid ABA – personale skal varsles
Detekeringsprincipper
RØGTÆTHED<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
TIDLIGE STADIE - INGEN SYNLIG RØG<br />
SYNLIG RØG FLAMMER HØJ TEMP.<br />
FASE 1 FASE 2 FASE 3<br />
TID<br />
Aspirationsanlæg<br />
OPTISK<br />
MULTI<br />
LINIE<br />
OPMÆRKSOMHED FORVARSEL BRAND 1 BRAND 2<br />
FLAMME<br />
TERMO-<br />
DIFF<br />
FASE 4<br />
TERMO<br />
MAKS
Detektortyper
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
TERMODETEKTOR<br />
Differential og maksimal temperaturafhængig<br />
Elektronik<br />
Lysdiode<br />
Sokkel<br />
Føler<br />
Isoleret føler<br />
• 56° diff.<br />
• 60° diff.<br />
• 60° maksimal.<br />
• 93° diff.,<br />
• 93° maksimal.<br />
Målekredsløb<br />
● Typisk anvendelses område:<br />
Mindre rum med kilder for blindealamer<br />
● Toiletrum<br />
● Badeområder<br />
● Køkkener<br />
● Hårde/støvfyldte miljøer<br />
● Fugtige miljøer<br />
● Fordele<br />
● Påvirkes ikke af partikler<br />
● Lukket” enhed og dermed ingen<br />
tilsmudsning.<br />
● Billig<br />
● Enkel opbygning – lang levetid<br />
● Ulemper<br />
● Træg detektering dermed sen alarm<br />
● Kan ikke installeres ved lofthøjder over 8<br />
meter.<br />
● Påvirkes af temperaturudsving(lofter,<br />
skunke, indgangspartier etc.)<br />
● Må ikke signalbehandles
Optisk kammer<br />
Detektorhus<br />
Detektorsokkel<br />
OPTISK RØGDETEKTOR<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Fotodiode<br />
Infrarød LED<br />
● Typisk anvendelse:<br />
Rum uden kilder for blindealamer<br />
● Depotrum<br />
● Teknikrum<br />
● Gangarealer<br />
● Soveværelser<br />
● Kontor områder<br />
● Røg fri områder (Institutioner)<br />
● Fordele<br />
● Detekterer tidlige brandkendetegn<br />
● Reagerer hurtigt på lysrøg<br />
● Billig<br />
● Enkel opbygning – lang levetid<br />
● Kan renses<br />
● Ulemper<br />
● Følsom overfor røg, støv, tåge, damp,<br />
kondens<br />
● Træg ved mørkrøg<br />
● Bliver tilsmudset i støvede omgivelser<br />
● Påvirkes af høje lufthastigheder
Reaktion på røg ved sigtreduktion<br />
Reaktion på røg ved lysbrydning og varmeturbulent luft<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Linie - røgdetektor ● Typisk anvendelse:<br />
Store og høje områder h > 11<br />
● Lagerhaller<br />
● Event haller (sport,teater, musik etc)<br />
● Produktionshaller<br />
● Atrium<br />
● Fordele<br />
● En sender/modtager<br />
● Rækker op til 100 meter<br />
● Enkel installation dækker 600 m2<br />
● Enkel service<br />
● Ulemper<br />
● Følsom overfor reflektioner<br />
● Påvirkes af objekter i sigtelinien<br />
● Bygningens bevægelser påvirker sigtelinien
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
• Anvendelses område:<br />
– Høj-lagre og distributions centre<br />
– Over sænkede lofter og under hævede<br />
gulve<br />
– Museer, gallerier, theatre, biografer<br />
– Historiske Bygninger<br />
– Server og computer centre<br />
– Electroniske måle/testrum<br />
– “Clean”/Sterile/Ex rum<br />
– Beskyttelser af kultur værdier<br />
– Fængselsceller<br />
– Meget støvede miljøer (Monteres med<br />
partikel cyklon)<br />
– Fugtige miljøer (Monteres med<br />
vandudskiller)<br />
● Fordele<br />
● Detektere brandkendetegn ekstremt hurtigt<br />
● Enkel opbygning – lang levetid<br />
● Nem at servicere. En detektor dækker 600 m2<br />
● Rørlængder op til 80 mtr.<br />
● Central kan placeres let tilgængelig<br />
● Ulemper<br />
● Højere anskaffelses omkostning.<br />
● Danske Specialregler begrænser dækningsområde<br />
● Central udstyr er følsomt overfor trykforskelle<br />
● Skal suge/blæse ind i samme rum
Suge huller<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Easy Config<br />
(Mainboard)<br />
ASD Config<br />
(PC-Tool)<br />
High Power Fan<br />
Røg detektor I & II
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
CO-Termo Multidetektor<br />
● Typisk anvendelses område:<br />
Områder hvor almindelig multikriterie<br />
detektering umugligøres af støv og damp<br />
● Stalde, lader<br />
● Foderstof<br />
● Linnedrum<br />
● Soverum<br />
● køkkener<br />
● Fordele<br />
● Detekterer tidlige brandkendetegn<br />
● Reagerer hurtigt på CO som udvikles ved<br />
ulmebrande.<br />
● Imunitet overfor f.eks damp.<br />
● Ulemper<br />
● CO-element har levetid på ca 6 år<br />
● Ikke anvendelig i store rum, CO er en flygtig<br />
gasart<br />
● Følsom overfor udstødningsgas fra<br />
forbrændingsmotorer.
Infrarød (IR) flammedetektor arbejder<br />
inden for det infrarøde spektrale<br />
bånd. Varme røggasser udsender et<br />
bestemt spektral mønster i det infrarøde<br />
område, som også ses med et termisk<br />
kamera.<br />
Ultraviolet (UV) detektor anvender<br />
bølgelængder kortere end 300 nm.<br />
Disse detektorer opdager brande og<br />
eksplosioner inden for 3-4<br />
millisekunder på grund af UV-strålingen<br />
der udsendes i antændelses øjeblikket.<br />
Dobbelt IR<br />
IP65<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
UV<br />
Triple IR<br />
UV / Dobbelt IR<br />
● Typisk anvendelses område:<br />
Alternativ detektéring og supplement<br />
● Oplagsrum med brandfarlige væsker<br />
● Atrium<br />
● Fordele<br />
● Påvirkes ikke af støv- og andre partikler<br />
● Enkel vedligeholdelse og tilsmudses ikke.<br />
● Kan overvåge stort areal<br />
● Enkel rengøring<br />
● Ulemper<br />
● Højere anskaffelses pris, x2 normal detektor.<br />
● Blinde alarmer kan udløses af UV og IR kilder<br />
såsom lynnedslag, lysbuesvejsning,<br />
varmestråling, og sollys.<br />
● Reagerer ikke på røg/ ulmebrande
3-kriterie detektor<br />
•Optisk røgdetektor<br />
•Termodetektor<br />
•Flammedetektor<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
2-kriterie detektor<br />
•Optisk røgdetektor<br />
•Termodetektor<br />
4-kriterie detektor<br />
•Optisk røgdetektor<br />
•Termodetektor<br />
•Flammedetektor<br />
•CO-detektor<br />
Typisk anvendelses område:<br />
Alle rum (4 kriteriedetektor)<br />
● Depotrum<br />
● Opholdsrum<br />
● Teknikrum<br />
● Gangarealer<br />
● Soveværelser<br />
● Kontor områder<br />
● Rygeområder<br />
● Bryggers<br />
● Diskotekter<br />
● Køkkener<br />
● Industrier<br />
Fordele<br />
● Resultater fra et stigende antal<br />
installerede anlæg viser, multikriterie<br />
detekteringsteknologi udkonkurrerer<br />
systemer, der er afhængige af et enkelt<br />
sensor input, som f. eks optiske<br />
røgdetektorer.<br />
● Test resultater viser, at multikriterie<br />
detektorer kan tilpasses til at reagere<br />
på et væsentlig bredere spektrum af<br />
brand kendetegn, såsom synlig / usynlig<br />
og sort / hvid røg, aerosoler, og<br />
temperatur, Samtidig er de mindre<br />
følsomme over for påvirkninger som<br />
følge af svejsning, spray aerosoler, støv,<br />
fugt, damp o.s.v.<br />
● Teknologien bidrager dermed til at<br />
forbedre sikkerheden og reducere<br />
sandsynligheden for blinde alarmer.
Brandens udvikling / detektor-respons<br />
RØGTÆTHED<br />
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
TIDLIGE STADIE - INGEN SYNLIG RØG<br />
SYNLIG RØG FLAMMER HØJ TEMP.<br />
FASE 1 FASE 2 FASE 3<br />
TID<br />
Aspirationsanlæg<br />
OPTISK<br />
MULTI<br />
LINIE<br />
OPMÆRKSOMHED FORVARSEL BRAND 1 BRAND 2<br />
FLAMME<br />
TERMO-<br />
DIFF<br />
FASE 4<br />
TERMO<br />
MAKS
Udfordringerne
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
•Faktorer der udløser alarmer<br />
•1. Kolde omgivelser med skiftende dugpunkt<br />
•2. Rengøring med højtryksrensere<br />
•Manglende fokus på valg af installationsmateriale<br />
•Komponenterne sikres ikke mod kondens og indtrængen af vand.<br />
• Varme i sokler/Komponenter i rum med risiko for kondens<br />
•Beskyttelse af komponenter på lodrette flader mod direkte sprøjt<br />
•Valg af vandtætte komponenter hvor muligt (IP67)<br />
•Manglende fokus på korrekt installation for at undgå vand i komponenter<br />
•Fugt/Kulde beskyttelse, samt vandtæt pakning mod loft<br />
•Sikrer samtidig md kondens når enheden ikke sidder direkte på loft<br />
•”Drypnæser” på kabler<br />
•Ingen installation ”ovenfra”<br />
•Anvendelse af korrekte forskruninger
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Hårdhændet omgang/manglende respekt for udstyr<br />
•Ting ødelægges ved påkørsler, sprøjt med vand<br />
•Uddannelse af personale<br />
•Info om udstyrets betydning/virkemåde<br />
•Bonus ved korrekt omgang med virksomhedens sikringsanlæg<br />
•Manglende procedurer ved arbejde med risiko for alarmer på ABA<br />
• Instruktion af fremmede håndværkere<br />
•Slutbruger tager aktiv handling ved arbejde i område.
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
For få specialtilpassede løsninger, hvor risikoområder<br />
analyseres og hvor integration imellem systemer ikke<br />
udnyttes.<br />
• Manglende integration med procesmaskiner<br />
• Eks. Kan start af en højtryksrenser automatisk frakoble<br />
en røgdetektor ændre følsomheden i en fler-kriterie<br />
detektor<br />
• Manglende integration med grafiske<br />
brugerflader<br />
• Besværliggør den daglige betjening og giver ikke nemt<br />
overblik over virksomhedens status.<br />
• Forhindrer hurtig indsats ved alarm
Hvad kan gøres for at undgå fejlalarmer
Netværk & Sikring<br />
KOMPETENCEMESSE 2012<br />
Brug de moderne systemers muligheder<br />
•Anvend de bedste detekteringsprincipper til opgaven<br />
•Fokuser på mulige løsningsmuligheder fremfor krav i arbejdsbeskrivelser.<br />
•For stor fokus på skrevne ønsker i udbudsmateriale.<br />
•Dialog med myndigheder/slutkunde så det sikres at anlægget både<br />
overholder myndighedernes krav, men også tilgodesér slutbrugerens ønsker.<br />
•Gør systemerne Intelligente<br />
•Signaler imellem procesmaskiner og ABA som sikrer at detektorernes<br />
karakteristikker passer til omgivelserne<br />
•Uddannelse af Slutbrugere så alle parter aktivt forhindrer fejlalarmer<br />
•Procedurer som beskriver hvorledes systemer frakobles<br />
•Integration af Brandalarmering med Grafisk Brugerflade<br />
•Via en grafisk brugerflade kan slutbrugerne have overblik over en virksomheds<br />
status på brandalarmerings systemerne.
Tak for<br />
opmærksomheden.
Change language
