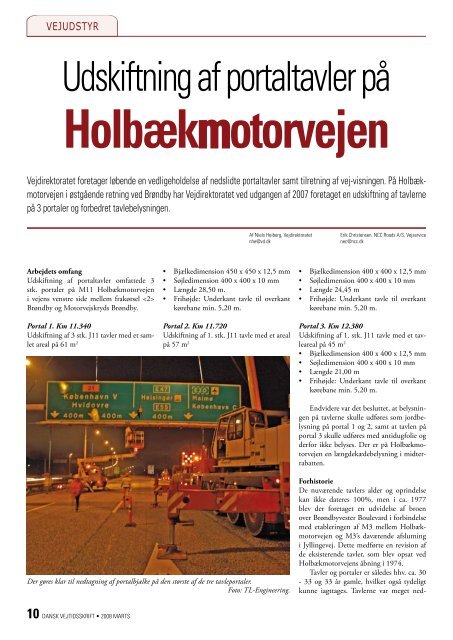

vejudstyr<br />
Udskiftning af portaltavler på<br />
Holbækmotorvejen<br />
Vejdirektoratet foretager løbende en vedligeholdelse af nedslidte portaltavler samt tilretning af vej-visningen. På Holbækmotorvejen<br />
i østgående retning ved Brøndby har Vejdirektoratet ved udgangen af 2007 foretaget en udskiftning af tavlerne<br />
på 3 portaler og forbedret tavlebelysningen.<br />
Arbejdets omfang<br />
Udskiftning af portaltavler omfattede 3<br />
stk. portaler på M11 Holbækmotorvejen<br />
i vejens venstre side mellem frakørsel <br />
Brøndby og Motorvejskryds Brøndby.<br />
Portal 1. Km 11.340<br />
Udskiftning af 3 stk. J11 tavler med et samlet<br />
areal på 61 m 2<br />
Af Niels Heiberg, Vejdirektoratet<br />
nhe@vd.dk<br />
• Bjælkedimension 450 x 450 x 12,5 mm<br />
• Søjledimension 400 x 400 x 10 mm<br />
• Længde 28,50 m.<br />
• Frihøjde: Underkant tavle til overkant<br />
kørebane min. 5,20 m.<br />
Portal 2. Km 11.720<br />
Udskiftning af 1. stk. J11 tavle med et areal<br />
på 57 m 2<br />
Der gøres klar til nedtagning af portalbjælke på den største af de tre tavleportaler.<br />
Foto: TL-Engineering.<br />
10 DANSK VEJTIDSSKRIFT • 2008 MARTS<br />
Erik Christensen, NCC Roads A/S, Vejservice<br />
nec@ncc.dk<br />
• Bjælkedimension 400 x 400 x 12,5 mm<br />
• Søjledimension 400 x 400 x 10 mm<br />
• Længde 24,45 m<br />
• Frihøjde: Underkant tavle til overkant<br />
kørebane min. 5,20 m.<br />
Portal 3. Km 12.380<br />
Udskiftning af 1. stk. J11 tavle med et tavleareal<br />
på 45 m 2<br />
• Bjælkedimension 400 x 400 x 12,5 mm<br />
• Søjledimension 400 x 400 x 10 mm<br />
• Længde 21,00 m<br />
• Frihøjde: Underkant tavle til overkant<br />
kørebane min. 5,20 m.<br />
Endvidere var det besluttet, at belysningen<br />
på tavlerne skulle udføres som jordbelysning<br />
på portal 1 og 2, samt at tavlen på<br />
portal 3 skulle udføres med antidugfolie og<br />
derfor ikke belyses. Der er på Holbækmotorvejen<br />
en længdekædebelysning i midterrabatten.<br />
Forhistorie<br />
De nuværende tavlers alder og oprindelse<br />
kan ikke dateres 100%, men i ca. 1977<br />
blev der foretaget en udvidelse af broen<br />
over Brøndbyvester Boulevard i forbindelse<br />
med etableringen af M3 mellem Holbækmotorvejen<br />
og M3’s daværende afslutning<br />
i Jyllingevej. Dette medførte en revision af<br />
de eksisterende tavler, som blev opsat ved<br />
Holbækmotorvejens åbning i 1974.<br />
Tavler og portaler er således hhv. ca. 30<br />
- 33 og 33 år gamle, hvilket også tydeligt<br />
kunne iagttages. Tavlerne var meget ned-
slidte. Sine steder skulle man gætte sig til,<br />
hvad der skulle vejvises til. Ligeledes var der<br />
mange rettelser udført med dækplader.<br />
Desuden bar portalbjælkerne også synlige<br />
tegn på rustangreb enkelte steder specielt<br />
ved sammensvejsningerne.<br />
Vejdirektoratet var således meget motiveret<br />
for udskiftning af tavler og renovering<br />
af portalbjælkerne. I efteråret 2005 var vi<br />
klar med tavleprojekt, men som det ofte<br />
sker, havde vi ingen penge, så projektet blev<br />
udsat til bedre tider.<br />
Vejdirektoratet udførte dog forundersøgelser<br />
sammen med vores rådgiver, så<br />
vidt angik bæreevnen af portalerne samt<br />
kontrolmålinger af lagtykkelsen på varmforzinkningen.<br />
Denne forundersøgelse viste<br />
heldigvis, at bæreevnen var tilstrækkelig, og<br />
at den resterende zinklagtykkelse var acceptabel.<br />
Det blev bedre tider i september 2007,<br />
hvor der var midler til projektet.<br />
Entrering<br />
Vejdirektoratet udfører dagligt almindelig<br />
vedligeholdelse og udskiftning af påkørte<br />
jordtavler, men en udskiftning af portaltavler<br />
samt nedtagning af belysning og gangbroer<br />
samt etablering af jordbelysning af<br />
tavler havde VD-drift aldrig prøvet før.<br />
VD kontaktede derfor vores driftentreprenør<br />
NCC Vejservice for planlægning og<br />
udførelse af opgaven for både afspærring og<br />
selve tavlearbejdet.<br />
VD indgik endvidere en rådgiveraftale<br />
med ÅF - Hansen & Henneberg for projektering,<br />
udbud og tilbudsindhentning<br />
på jordbelysningen samt tilsyn med udførelsen.<br />
Jordbelysningen blev efterfølgende<br />
udført af Lindpro a/s<br />
Trafikafvikling<br />
M11 Holbækmotorvejen retning mod København<br />
har på denne strækning en årsdøgntrafik<br />
på ca. 40.000 køretøjer. For at<br />
kunne udføre arbejdet med at løfte portalbjælker<br />
med belysning, gangbroer og tavler<br />
ned var det nødvendig at afspærre motorvejen<br />
helt i perioder.<br />
Der blev sammen med Vejdirektoratets<br />
Kompetencecenter for Trafikledelse uarbejdet<br />
afspærringsplaner, herunder opsætning<br />
af informationstavler og tavler for omkørsel<br />
m.m. Der skulle ligeledes foretages ændringer<br />
af signalprogrammer på skærende veje.<br />
Af hensyn til trafikafviklingen blev udskiftningen<br />
af portaltavlerne programsat<br />
til at skulle foretages i trafiksvage perioder.<br />
Derfor blev tidsrummet fra fredag den 14.<br />
december til søndag den 16. december<br />
2007 valgt. Hver af de tre dage måtte der<br />
kun arbejdes i perioden mellem kl. 19:00<br />
og 05:00.<br />
Portalbjælken er forankret til to bukke, og arbejdet med at demontere tavle og gangbro er klar<br />
til påbegyndelse. Foto: TL-Engineering.<br />
Den nye tavle er monteret på portalbjælken og klar til at blive hejst på plads.<br />
Foto: TL-Engineering.<br />
Portalbjælke og tavle sænkes langsomt ned på søjlernes kapitæler for at blive boltet fast.<br />
Foto: TL-Engineering.<br />
MARTS 2008 • DANSK VEJTIDSSKRIFT 11
Boltene, der fastholder portalbjælke og søjle, er ved at blive spændt sammen.<br />
Foto: TL-Engineering.<br />
Ved den sidste portal blev portalbjælken siddende under tavleudskiftningen, og sceptrene er ved<br />
at blive skåret løs fra portalbjælken med en skærebrænder. Bemærk den næsten ulæselige tavlefront.<br />
Foto: TL-Engineering.<br />
Den nye tavle er ved at blive monteret på portalbjælken. Mere læsbar så at sige.<br />
Foto: TL-Engineering.<br />
12 DANSK VEJTIDSSKRIFT • 2008 MARTS<br />
I kortvarige perioder under nedtagning<br />
og opsætning af portalbjælkerne ved portal<br />
2 og 3 ville det være nødvendig at afspærre<br />
motorvejen helt, og der skulle derfor etableres<br />
en omkørsel af frakørsel 2 Brøndby.<br />
Dette blev udmeldt i en pressemeddelelse<br />
fra Vejcenter Hovedstaden ca. 2 uger<br />
før arbejdet igangsattes. Brand, redning og<br />
politi samt medier blev ligeledes informeret<br />
om spærringen af motorvejen.<br />
Før denne pressemeddelelse kunne udsendes<br />
var der gjort et stort og grundig forarbejde<br />
med hensyn til tilrettelæggelse og<br />
koordinering af tavlearbejder, belysningsarbejder,<br />
jordarbejder, afspærring, kontraheringer<br />
med entreprenører, kontakter til<br />
specialister, indhentning af oplysninger<br />
med videre.<br />
Planlægning af udførelsen<br />
Opgavens udførelse indebar et betydeligt<br />
forarbejde, hvor der blev brugt megen energi<br />
på at kigge igennem alle faser af projektet.<br />
Det blev i den forbindelse klart, at vi<br />
skulle begynde med udskiftningen på portal<br />
2 og 3, som blev vurderet som de mest<br />
komplicerede.<br />
Inden igangsætningen i marken blev der<br />
udarbejdet en meget detaljeret drejebog for<br />
hele projektets gennemførelse.<br />
På portal 2 og 3 var de pågældende tavler<br />
meget store. Den største tavle målte ca.<br />
16 x 3,5 m og skulle monteres på en portalbjælke<br />
med en samlet længde på ca. 24 m.<br />
Den anden tavle, som blev leveret med den<br />
meget sarte antidugfolie, målte ca. 12 x 3,5<br />
m og skulle monteres på en ca. 21 m lang<br />
portalbjælke. Dette gav nogle problemstillinger<br />
i forhold til, hvorledes tavlerne skulle<br />
monteres på portalbjælkerne. Tavlerne var<br />
så store, at de i virkeligheden består af 9<br />
hhv. 8 del-tavler, som samles til én samlet<br />
tavle.<br />
Oprindeligt havde vi tænkt os at samle<br />
tavlerne på en plads i nærheden, og efterfølgende<br />
fragte tavlen til opstillingsstedet<br />
som specialtransport. Dette gav den fordel<br />
at være i vejarealet kortest mulig tid med<br />
mindst mulig afspærring. Løsningen viste<br />
sig ikke holdbar af flere forskellige årsager.<br />
Dels viste transporten af så store og sarte<br />
tavler at være mere kompliceret end som så<br />
med for stor risiko for skader på tavlefolie<br />
og tavleramme under håndteringen. Dels<br />
var der behov for eftersyn af og kontrol af<br />
eksisterende svejsesamlinger og udbedring<br />
af korrosionsskader omkring svejsesømmene<br />
på de to portalbjælker ved portal 2 og<br />
3, hvorfor portalbjælkerne under alle omstændigheder<br />
skulle demonteres.<br />
Endelig var der problematikken omkring<br />
nedbøjning af portalbjælken i forbindelse<br />
med tavlemontagen og den dermed
forbundne risiko for skade på tavlen.<br />
Tavlerne inkl. afstivningsprofiler og beslag<br />
vejer ca. 100 kg pr. meter. Dvs. at en<br />
16m bred tavle påfører portalbjælken en<br />
jævnt fordelt belastning på i alt 1,6 tons.<br />
Såfremt vi ville gennemføre en montage<br />
af de samlede tavleflader direkte på bjælkerne,<br />
ville dette med stor sandsynlighed medføre<br />
en foldning af tavlefladerne pga. bjælkens<br />
nedbøjning, da dette montageprincip<br />
indebar fastgørelse af en 16 m lang og 3,5<br />
m høj stiv plade, hængende i et åg på en stor<br />
kran, på en ubelastet bjælke.<br />
Når kranen efter montage af tavlen til<br />
portalbjælken begynder at fire af og dermed<br />
gradvist flytter lasten af tavlen fra kranen<br />
til portalbjælken, vil sidstnævnte naturligt<br />
få en vis nedbøjning fra lasten på 1,6 tons.<br />
Dette giver tryk i oversiden på tavlen og<br />
træk i undersiden. Da der under ingen omstændigheder<br />
må forefindes foldning eller<br />
sprækker i en tavle, blev det derfor aftalt, at<br />
tavlerne successivt blev opbygget på portalbjælkerne<br />
på stedet.<br />
Arbejdets udførelse<br />
Arbejdet med udskiftning af tavler på de<br />
tre portaler blev, som før nævnt, påbegyndt<br />
fredag d. 14. december kl. 19:00, men<br />
måtte forlænges til tirsdag d. 18. december<br />
kl. 06:00. Der blev alle dage kun arbejdet i<br />
perioden kl. 19:00-06:00, hvor ca. 1 time i<br />
hver ende af dette tidsinterval var reserveret<br />
de trafikale foranstaltningers etablering eller<br />
rømning, da vi ikke måtte påføre trafikale<br />
gener uden for vores tildelte arbejdsperioder.<br />
Fredag lagde vi ud med demontage af<br />
den største tavle ved portal 2. Efter etablering<br />
af arbejdsområde, hvor vi havde fået<br />
tilladelse til afspærring af det yderste af de<br />
3 spor samt nødspor, ankom vi med mandskab<br />
og mobilkran.<br />
Efter indledende tilrigning og forberedelse<br />
blev motorvejen lukket fuldstændigt,<br />
så portalbjælke og tavle kunne demonteres<br />
og hejses ud i nødspor (figur 1). Her blev<br />
den lagt af på nogle bukke opstillet til formålet<br />
(figur 2). Herefter blev den gamle<br />
tavle inkl. gangbro og belysningsarmaturer<br />
skåret fri af portalbjælken og lagt ud i<br />
rabatten, så portalbjælken var klar til undersøgelse<br />
af svejsesamlinger og udbedring<br />
af korrosionsskader samt montering af ny<br />
tavle (figur 3).<br />
Arbejdet med frigørelse af portalbjælke<br />
viste sig dog hurtigt at være noget drilagtigt,<br />
og vi blev derfor meget forsinket den første<br />
nat.<br />
Lørdag og søndag aften/nat delte vi os i<br />
to hold, således at der blev arbejdet sideløbende<br />
ved portal 2 og 3, da det var vigtigt at<br />
de var klar til mandag morgen. Mandskabsfordelingen<br />
viste sig rigtig god, idet de ny<br />
tavler blev meldt færdigmonteret på portalbjælkerne<br />
med ca. 2 timers interval, således<br />
at ophejsningen af portalbjælkerne med ny<br />
tavler foregik smertefrit i forlængelse af hinanden<br />
fra sen aften søndag til tidlig mandag<br />
morgen (figur 4 og 5).<br />
Mandag aften til tirsdag morgen kl.<br />
06:00 blev de 3 separate tavler på portal 1<br />
demonteret inkl. gangbro og belysning. På<br />
portal 1 blev portalbjælken ikke demonteret,<br />
da der dels ikke var problemer med<br />
den fysiske tilstand af portalbjælken (figur<br />
6), og de ny tavler ikke var større end, hvad<br />
vi sædvanligvis håndterer, når der arbejdes<br />
med store tavler.<br />
Arbejdet blev udført under fuld afspærring<br />
af motorvejen. Tavlerne var samlet på<br />
en nærliggende plads nogle dage forinden<br />
og blev leveret i arbejdsområdet på blokvogne<br />
og hejst op som 3 individuelle færdige<br />
tavler. Arbejdet forløb efter planen, og de<br />
ny tavler kom flot op at hænge (figur 7).<br />
Eftersætning<br />
Det var en utroligt spændende og udfordrende<br />
opgave at løse, og vi er meget stolte<br />
af resultatet. Der var et fantastisk samarbejde<br />
imellem alle de involverede parter.<br />
Opgavens kompleksitet taget i betragtning<br />
gik alt rigtigt godt.<br />
<<br />
MARTS 2008 • DANSK VEJTIDSSKRIFT 13
