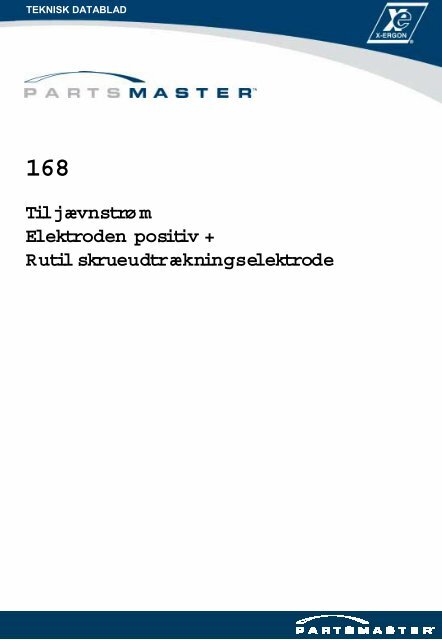

TEKNISK DATABLAD<br />
168<br />
Til jævnstrø m<br />
Elektroden positiv +<br />
Rutil skrueudtrækningselektrode
TEKNISK DATABLAD<br />
BESKRIVELSE<br />
X-TRACTALLOY er en rutilbeklædt specielelektrode udviklet til at fjerne knækkede bolte, bor og gevindtappe<br />
mv. fra praktisk taget alt udstyr af f.eks. støbejern, stål, aluminium, bronze m.m.<br />
X-TRACTALLOYS specielle beklædning danner en slagge, som effektivt beskytter gevindet under svejsningen<br />
og som efter afkøling fungerer som et smøremiddel.<br />
X-TRACTALLOY svejser let både højt- og lavtlegerede bolte samt hærdede materialer.<br />
BRUGSANVISNING<br />
Horisontal svejsning:<br />
1. Indstil en så lav strømstyrke<br />
som muligt ved hjælp af<br />
nedenstående tabel. Foretag<br />
prøvesvejsning på noget<br />
kasseret materiale. Sørg for at<br />
lysbuen er stabil.<br />
2. Tænd lysbuen så nær centrum<br />
som muligt på den komponent<br />
som skal fjernes.<br />
3. Hold en så kort bue som muligt<br />
og opbyg den nødvendige<br />
mængde. OBS! Undgå siksakog<br />
cirkelbevægelser på bolte<br />
under 8 mm. Slaggen vil danne<br />
et beskyttende lag for gevindet.<br />
4. Når man er kommet i niveau<br />
med kanten, afslutter man<br />
svejsningen ved at løfte<br />
elektroden lige op.<br />
5. Lad det køle noget af og fjern<br />
derefter slaggen. Bolten er nu<br />
forlænget<br />
Vertikal svejsning:<br />
1. Påbegynd svejsning noget<br />
uden for centrum på det<br />
emne, der skal fjernes<br />
2. Hold en kort bue og svejs,<br />
indtil der løber slagge ud af<br />
hullet. Afbryd svejsningen ved<br />
at trække elektroden ud ad<br />
hullet. Afbryd svejsningen ved<br />
at trække elektroden ud ad<br />
hullet.<br />
3. Lad det køle af, indtil<br />
materialet ikke længere er<br />
rødt. Tænd buen og fortsæt<br />
som beskrevet under punkt 2<br />
og 3, indtil kanten af hullet er<br />
nået. OBS! Svejs lige ud,<br />
undgå siksak og<br />
cirkelbevægelser. Slaggen<br />
forhindrer arbejdsmaterialet i<br />
at sætte sig i gevindet.<br />
4. Når man er kommet i niveau<br />
med kanten, afslutter man<br />
svejsningen ved at trække<br />
elektroden lige ud.<br />
5. Lad det køle noget af og fjern<br />
derefter slaggen. Bolten er nu<br />
forlænget.
6. Anbring en skive med<br />
et hul, som er noget større<br />
end boltforlængelsen, men<br />
mindre end gevindhullet<br />
oven over svejsningen, og<br />
svejs skiven fast på den<br />
forlængede bolt(skiven<br />
anvendes for at beskytte<br />
underlaget, lette<br />
opbygningen af<br />
svejsningen og danne<br />
basis for et nyt bolthoved).<br />
7. Anbring nu en møtrik på<br />
skiven og svejs den fast på<br />
både inder- og ydersiden.<br />
8. Lad svejsningen køle<br />
langsomt i luft. Brug en<br />
passende nøgle og vrid<br />
møtrikken frem og tilbage<br />
for at pulverisere slaggen i<br />
hullet, der nu vil fungere<br />
som et tørsmøremiddel.<br />
Herefter skrues det<br />
afbrækkede emne ud.<br />
TEKNISKE DATA<br />
6. Anbring en skive med et hul, som er<br />
noget større end boltforlængelsen, men<br />
mindre end gevindhullet og svejs den<br />
fast(skiven anvendes for at beskytte<br />
underlaget, lette opbygningen af<br />
svejsningen og danne basis for et nyt<br />
bolthoved).<br />
7. Anbring nu en møtrik på skiven og<br />
svejs den fast på både inder- og<br />
ydersiden.<br />
Beklædningstype Rutil Standardspecifikation<br />
Brudstyrke 838 N/mm² A.W.S.A5 4-81<br />
Flydegrænse 653 N/mm² A.S.M.E., S.F.A.-5-4-(E 312-16)<br />
Forlængelse 26% B.S. 2926 1989-(29.9.1)<br />
03/04/mf<br />
Diameter<br />
1.6<br />
2.0<br />
2.5<br />
3.25<br />
Strøm<br />
25 – 40 A<br />
25 – 55 A<br />
35 – 65 A<br />
60 – 90 A<br />
Til bolte op til<br />
6 mm<br />
8 mm<br />
10 mm<br />
25 mm<br />
PROBLEMLØSNINGER<br />
8. Lad svejsningen køle langsomt i luft.<br />
Brug en passende nøgle og vrid<br />
møtrikken frem og tilbage for at<br />
pulverisere slaggen i hullet, der nu vil<br />
fungere som et tørsmøremiddel.<br />
Herefter skrues det afbrækkede emne<br />
ud.<br />
Røgklasse<br />
R=3<br />
R=3<br />
R=4<br />
R=4<br />
Problem med afbrækkede svejsninger:<br />
Årsag: For lidt tilslagsmateriale eller ujævn svejsning.<br />
Løsning: Gentag svejsningen og tilsæt mere X-TRACTALLOY ved at svejse langsommere.<br />
Problemløsning med at skive og møtrik løsner sig:<br />
Årsag: For lidt tilslagsmateriale eller slaggerester.<br />
Løsning: Fjern eventuelle slagger og gentag pkt. 6-8<br />
Problem med at svejsningen løsner sig fra emnet, der skal fjernes:<br />
Årsag: Dårlig indtrængning på grund af for lav strømstyrke.<br />
Løsning: Øg strømstyrken og tilsæt om nødvendigt mere materiale. Gentag pkt. 2-8.<br />
Problem med fastsvejsning i godskanten:<br />
Årsag: Rystebevægelser under afslutning af svejsningen.<br />
