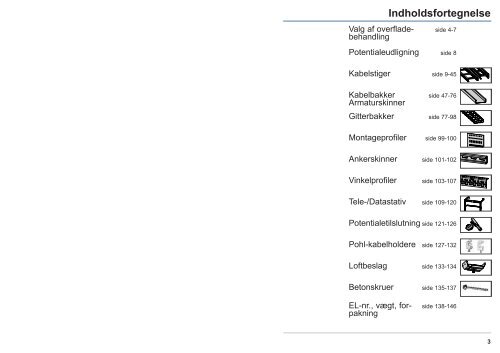

Indholdsfortegnelse<br />
Valg af overflade- side 4-7<br />
behandling<br />
Potentialeudligning side 8<br />
<strong>Kabelstiger</strong> side 9-45<br />
Kabelbakker side 47-76<br />
Armaturskinner<br />
Gitterbakker side 77-98<br />
Montageprofiler side 99-100<br />
Ankerskinner side 101-102<br />
Vinkelprofiler side 103-107<br />
Tele-/Datastativ side 109-120<br />
Potentialetilslutning side 121-126<br />
Pohl-kabelholdere side 127-132<br />
Loftbeslag side 133-134<br />
Betonskruer side 135-137<br />
EL-nr., vægt, for- side 138-146<br />
pakning<br />
3
Valg af overfladebehandling Valg af overfladebehandling<br />
Hvilken overfladebehandling skal jeg vælge?<br />
En enkel tommelfingerregel siger, at man kan anvende overfladebehandlingerne som<br />
følger:<br />
4<br />
Overfladebehandling Korrosionsklasse<br />
Elforzinket C1<br />
Lakeret plade C2<br />
Pregalvaniseret plade Z275 (Sendzimir) C2<br />
Aluzink AZ150 C3<br />
Varmforzinkning SS-EN ISO 1461 C3 (C4)<br />
Aluzink AZ185 C4<br />
Zink+ED-lak+Pulverlak C5-I, C5-M<br />
Rustfrit, syrefast<br />
Hver korrosionsklasse spænder ret bredt og behovet for levetid kan variere. For mere<br />
nøjagtigt at afgøre, hvilken overfladebehandling dit projekt kræver, bør du gøre følgende:<br />
1. Afgør hvilken korrosionsklasse projektet stemmer bedst overens med i tabel 1:23a.<br />
2. Vælg overfladebehandling efter kravet om levetid i valgte korrosionsklasse,<br />
se tabel 2.<br />
3. I kolonnen <strong>MP</strong> kode står der et bogstav for valgte overfladebehandling. Vælg<br />
produkter med dette bogstav i <strong>MP</strong> varenummer. Hvis der ikke er et produkt med<br />
valgte overfladebehandling, vælges nærmeste produkt nedad, som findes i tabellen.<br />
Eksempel: Du skal montere kabelbakker i et uopvarmet lagerlokale<br />
1. Tabel 1:23a viser tydeligt, at vi har et C2 miljø.<br />
2. Lagerhallen skal fungere i mere end 25 år, vi vælger pregalvaniseret plade Z275.<br />
3. <strong>MP</strong> koden vil her være S. Kabelbakker findes med S i <strong>MP</strong> nr. Vi vælger dette. Alle<br />
dele til montage skal derfor have <strong>MP</strong> kode S eller et bogstav længere nede i tabel 2.<br />
I <strong>MP</strong> nummeret står bogstavet for følgende:<br />
Lagtykkelse<br />
E = Elforzinket 10 µm<br />
V = Hvidlakeret NCS 0502-Y 60-70 µm<br />
B = Beigelakeret NCS 2502-Y 60-70 µm<br />
S = Pregalvaniseret plade Z275 (Sendzimir) 20 µm<br />
A = Aluzink AZ150 20 µm<br />
Z = Varmforzinkning SS-EN ISO 1461 60 µm<br />
AZ = Aluzink AZ185 25 µm<br />
Y = Zink+ED-lak+pulver Z-EDP (RAL 7021) 105-200 µm<br />
R = Rustfrit syrefast<br />
Tabel 1:23 a<br />
Korrosionsklasser iht. SS-EN ISO 12944-2 med hensyn til atmosfærens<br />
korrosion samt miljøeksempel.<br />
Korro- Miljøkor- Eksempel på typiske miljøer i den tempererede klimazone (informativ)<br />
sions- rosivitet<br />
klasse Udendørs Indendørs<br />
C1 Meget lav - Opvarmede rum med tør luft og<br />
ubetydelig luftforurening. F.eks.<br />
kontor, forretning, skoler og hoteller.<br />
C2 Lav Områder med lav luftforurening. Ikke opvarmede rum med vekslende<br />
Landlige områder. temperatur og fugtighed. Lav frekvens<br />
af luftkondensering og lav luftforurening,<br />
f.eks. sportshaller og<br />
lagerlokaler.<br />
C3 Moderat Områder med lav mængde salt eller Rum med moderat luftfugtighed og<br />
moderat mængde luftforurening. moderat luftforurening fra produktion,<br />
Byområder og lette industriområder. f.eks. bryggerier, mejerier og vaskerier.<br />
Områder med moderat indflydelse<br />
fra hav og kyst.<br />
C4 Høj Områder med moderat mængde salt Rum med høj fugtighed og en stor<br />
eller moderate mængder mængde luftforurening fra produktion,<br />
luftforurening. Industri- og f.eks. kemisk industri, svømmehaller,<br />
kystområder. skibserhverv.<br />
C5-1 Meget høj Industrielle områder med høj Rum med næsten permanent<br />
(industri) luftfugtighed og aggressiv atmosfære. fugtkondensation og en stor mængde<br />
luftforurening.<br />
C5-2 Meget høj Kyst- og offshoreområder med store Rum med næsten permanent<br />
(marine) mængder salt. fugtkondensation og en stor mængde<br />
luftforurening.<br />
Tabel 2 er en beregning af overfladebehandlingens levetid indtil rødrust opstår<br />
på overfladen.<br />
Tabel 2 <strong>MP</strong>- C1 C2 C3 C4 C5-I C5-M<br />
kode min max min max min max min max min max min max<br />
Elforzinkning Elzink 1) E ∞ ∞ 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2<br />
Lakeret plade V,B ∞ ∞ 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2<br />
Pregalvaniseret plade Z275 (sendzimir) 1) S ∞ ∞ 19 130 6 19 3 6 2 3 2 4<br />
Aluzink AZ150 1) A ∞ ∞ 73 462 31 73 22 31 - 22 - 22<br />
Varmforzinkning SS-EN ISO 1461 1) Z ∞ ∞ 66 460 22 66 11 22 6 11 6 11<br />
Aluzink AZ185 1) AZ ∞ ∞ 91 578 39 91 28 39 - 28 - 28<br />
Zink+ED+pulver Z-EDP Y ∞ ∞ ∞ ∞ 2) 2) 2) 2) 2) 2) 2) 2)<br />
Syrefast R ∞ ∞ ∞ ∞ 3) 3) 3) 3) 3) 3) 3) 3)<br />
1) Resultatet er en beregnet vurdering af SSAB til hvornår synlig rødrust opstår.<br />
2) Z-EDP, levetiden er lang i korrosionsklasse C5 I og M, opfylder<br />
BSK 99 rekommandation for høj holdbarhed (> 15 år) iht. tabel 8:72e S9.12.<br />
Se procesbeskrivelse på side 7.<br />
3) Syrefast stål har normalt meget lang levetid, også i korrosionsklasse C5 I og M.<br />
Forekomst af negative stoffer, kan forkorte levetiden radikalt.<br />
5
Aluzink<br />
Varmforzinkning eller Aluzink?<br />
Af tradition og gammel vane har vi altid<br />
tilbudt varmforzinkede (VFZ) produkter<br />
til skrappe miljøer.<br />
En evaluering af Aluzink har givet overraskende<br />
positivt svar med fordele som:<br />
• Bedre korrosionsbeskyttelse<br />
• Lavere omkostning<br />
• Bedre ledeevne efter korrosion<br />
• Miljøgevinster<br />
• En jævn og hård overflade.<br />
Bedre korrosionsbeskyttelse<br />
Jo skrappere miljø, jo mere mærker man<br />
fordelene med Aluzink. Derfor virker<br />
Aluzink udmærket i industrimiljøer med<br />
aggressiv atmosfære med høj luftfugtighed<br />
og varme. Aluzink virker også bedre<br />
end zinkbelagt stål i havmiljø, hvor kombinationen<br />
af salt og fugt skaber et meget<br />
korrosivt miljø.<br />
Når zink korroderer dannes der hvidrust,<br />
der er elektrisk isolerende. Aluzink danner<br />
sortrust, der har en bedre ledeevne,<br />
hvilket er en fordel ved potentialeudligning.<br />
Det er kun i miljøer med PH > 9 og<br />
i vand, at Aluzink har dårligere egenskaber<br />
end VFZ og bør undlades.<br />
I tabel 2 på side 5 er der en vejledende<br />
levetidssammenligning mellem Aluzink<br />
og andre overfladebehandlinger.<br />
Hvad er Aluzink?<br />
Aluzink er en legering, der lægges på<br />
direkte i stålværket og består af 55% aluminium,<br />
43,4% zink og 1,6% kisel. Ved<br />
en velkontrolleret proces, får man en<br />
plade med en jævn og hård overflade.<br />
Lavere pris og miljøgevinster<br />
Da vi undgår forzinkningsprocessen bliver<br />
produkterne ca. 15% billigere. Det er<br />
en fordel for miljøet, da der er mindre<br />
transport og lavere energiforbrug. Zinkmængden<br />
falder, hvilket også er positivt.<br />
6<br />
Hvordan virker Aluzink?<br />
Aluzink har en selvhelende evne, der gør<br />
materialet modstandsdygtigt over for bl.a.<br />
korrosion pga. ridser. Den lange levetid<br />
skyldes, at belægningen giver pladen<br />
dobbelt beskyttelse. Den første beskyttelse<br />
opnås via belægningens passiverende<br />
barriere mod almen korrosion. Den<br />
anden beskyttelse skyldes, at et galvanisk<br />
element dannes, når pladen udsættes for<br />
fugt. Zinkioner vandrer da over og heler<br />
den blotlagte plade i ridser og ved klippekanter.<br />
OBS! Inden det galvaniske element er<br />
kommet i gang, kan en vis rødrust opstå<br />
på klippekanter og i huller. Dette er blot<br />
en kosmetisk defekt og korrosionen stopper<br />
efter nogen tid.<br />
Beskrivelse af Aluzinkens<br />
selvhelende evner.<br />
Typegodkendt<br />
Aluzink AZ185 er typegodkendt til korrosionssklasse<br />
C4 af Sitac 1245/94. Der er<br />
også tyske og engelske godkendelser.<br />
Erfaringer med Aluzink<br />
Aluzink blev udviklet for ca. 30 år siden i<br />
USA. Man har der referenceanlæg i bl.a.<br />
havmiljø, som er ligeså gamle.<br />
I et af de skrappeste miljøer i Sverige,<br />
Stenungssunds petrokemiske anlæg er der<br />
20 år gamle monteringer.<br />
Andre eksempler på skrappe områder,<br />
hvor man har valgt Aluzink er:<br />
• Murrør gravet ned i jorden.<br />
• Udstødningsrør på biler.<br />
• Lufthåndteringsanlæg med fugtig<br />
og aggressiv luft.<br />
Hvad er Z-EDP?<br />
Z-EDP er en forkortelse på den overfladebehandling<br />
vi har valgt til meget korrosive<br />
miljøer. C5-I og C5-M. Z-EDP er en<br />
kæde af flere delprocesser, der sammen<br />
giver en stærk og pålidelig beskyttelse.<br />
• Varmforzinkning<br />
• Zinkmanganfosfatering<br />
• ED-lakering<br />
• Epoxy/Polyesterlakering<br />
• Rustfrie skruer<br />
• Reparationskit<br />
Metoden er afprøvet og er blevet anvendt<br />
længe. F.eks. anvendes ED-lak stort set i<br />
alle biler i dag. Det svenske vejdirektorat<br />
bruger ED-lak på støjværn langs veje.<br />
Korrosionsinstituttet i Sverige er i gang<br />
med en korrosionstest, der tager yderligere<br />
nogle år at afslutte. Under tiden har<br />
vi ladet udføre en sammenligningstest<br />
mellem vort Z-EDP-alternativ og den af<br />
BSK 99 i tabel 8:72e kolonne S9.12 foreslåede<br />
metode til overfladebehandling i<br />
korrosionsklasse C5-M.<br />
Testen, der er blevet udført, er en dobbelt<br />
VICT-test (26 uger) iht. Volvo STD1027,<br />
1375, hvor resultatet er bedre end det BSK<br />
foreskriver (Tabel 8:72i).<br />
Varmforzinkning<br />
I bund ligger en varmforzinket overflade,<br />
enten galvaniseret Z275 eller varmforzinket<br />
iht. ISO 1461. Zinkens opgave er at<br />
hele eventuelle skader, der er opstået i<br />
laklaget oven over. Zink er et metal, der<br />
indgår i naturens kredsløb.<br />
Lagtykkelse: 20-60 µm.<br />
Zinkmanganfosfatering<br />
Zinkmanganfosfatering er en forbehandling<br />
i processen som omformer og sikrer<br />
vedhæftning mellem zink og ED-lak for<br />
<strong>MP</strong>-Z-EDP (Zink + ED-lak + pulverlak)<br />
at modvirke krybekorrosion ved eventuelle<br />
skader. Den giver ekstra korrosionsbeskyttelse<br />
på den forzinkede overflade.<br />
Lagtykkelse: ca. 1 µm.<br />
ED-lak<br />
Produktet dyppes i vandbaseret ED-primerbad<br />
og vha. elektrisk spænding trænger<br />
primeren ind i de mindste afkroge<br />
både ind- og udvendigt. Processen er miljøvenlig<br />
med lavt indhold af opløsningsmidler.<br />
Lagtykkelse: 22-25 µm.<br />
Pulverlakering<br />
Pulverlakering er sidste trin i processen.<br />
Ved termohærdning får man en hård overflade,<br />
der er uimodtagelig for ridser.<br />
Afhængigt af hvor produktet skal anvendes,<br />
kan man optimere behandlingen ved<br />
at variere sammensætningen af pulveret.<br />
Som ekstra bonus kan man vælge overfladens<br />
udseende mht. farve, struktur, blank,<br />
mat, metallic m.m.<br />
Vor standardfarve er sortgrå RAL7021.<br />
Lagtykkelse: 60-120 µm.<br />
Rustfrie skruer<br />
Til samling af delene uden at skade lakken<br />
anvendes skruer med skiver og møtrik<br />
i A4 kvalitet.<br />
Reparationskit<br />
Til bortskårne snitflader eller mindre skader<br />
har vi et specielt reparationskit, som<br />
sikrer overfladebeskyttelsen.<br />
Pulverlak<br />
Elektrodypning<br />
Zinkmanganfosfatering<br />
Varmforzinkning<br />
EN IEC1461 / Z275<br />
7
Potentialeudligning<br />
Elektrisk kontinuitet<br />
Samtlige produkter fra <strong>MP</strong> bolagen opfylder gældende krav med hensyn til elektrisk<br />
kontinuitet over samlinger iht. SS-EN 61537.<br />
Lakerede bakker har lakfrie ender som standard og opfylder dermed kravene iht. tabellen<br />
nedenfor. Ved overskæring og samling af lakerede bakker, skal man manuelt skabe<br />
en elektrisk forbindelse over samlinger. Dette er hensigtsmæssigt ved hjælp af skruet<br />
metalforbindelse på lakfri overflade (fri for farve).<br />
SP Sveriges Provnings- och Forskningsinstitut i Borås har foretaget prøvemålinger<br />
500 mm på hver side af samlingen med følgende resultat.<br />
8<br />
<strong>MP</strong>-samling<br />
<strong>Kabelstiger</strong> Uden skrue Med skrue Krav<br />
<strong>MP</strong>-S 2,3 mΩ 1,2 mΩ 50 mΩ<br />
<strong>MP</strong>-PZ, TS, Z 1,0 mΩ 1,0 mΩ 50 mΩ<br />
<strong>MP</strong>-FZ * < 1,0 mΩ < 1,0 mΩ 50 mΩ<br />
Kabelbakker Uden clips Med clips Krav<br />
50 mm bredde 1,0 mΩ 1,0 mΩ 50 mΩ<br />
200 mm bredde 1,8 mΩ 1,0 mΩ 50 mΩ<br />
600 mm bredde 0,5 mΩ 0,5 mΩ 50 mΩ<br />
Gitterbakker Med samling Krav<br />
Elforzinkede 75 - 400 mm 4,0 - 11,2 mΩ 50 mΩ<br />
Varmforzinkede 75 - 400 mm 3,2 - 6,4 mΩ 50 mΩ<br />
Rustfrie 75 - 400 mm 13,6 - 24,8 mΩ 50 mΩ<br />
* <strong>MP</strong>-FZ er ikke prøvemålt, men med større godstykkelse bliver modstanden lavere.<br />
<strong>MP</strong> kabelstiger<br />
<strong>MP</strong> kabelstiger er universelt anvendelige<br />
både horisontalt og vertikalt.<br />
De er konstruerede og optimerede til<br />
kabellægning med specielt hensyn til<br />
følgende egenskaber:<br />
• Hurtigere og enklere montage<br />
• Høj bæreevne<br />
• Få tillbehørsdele<br />
• Kabelrigtig tilslutningsflade på<br />
trinene<br />
• Maksimal beskyttelsesdybde for<br />
kablerne<br />
<strong>MP</strong> <strong>Kabelstiger</strong> findes i 3 modeller<br />
som alle opfylder EL AMA 98:s krav<br />
om tunge respektive forstærkede<br />
tunge kabelbakker med bred marginal.<br />
Vi viser også belastningskapacitet<br />
iht. nye internationale krav.<br />
<strong>MP</strong>-S vor "lette stige" produceres i<br />
3 m længde, som giver en smidig<br />
håndtering især ved trange pladsforhold<br />
f.eks. kontor, butik, skoler m.m.<br />
<strong>MP</strong>-TS, PZ, Z, AZ tunge stiger<br />
fremstilles i 6 m længde, som giver<br />
rationel montage i f.eks. industrihaller,<br />
større lagerlokaler o.lign.<br />
<strong>MP</strong>-FZ, er den kraftigste <strong>MP</strong> kabelstige.<br />
En forstærket tung stige i 6 m<br />
længde for lange konsolafstande,<br />
men som også tåler skrappere omgivelser.<br />
Tilbehøret er for en stor del fælles<br />
med det øvrige program f.eks. loftbeslag,<br />
vinkelbeslag og monteringsskruer,<br />
se side 2.<br />
<strong>Kabelstiger</strong> og tilbehør kan leveres i<br />
ønskede farver på forespørgsel.<br />
<strong>MP</strong> kabelstiger og ophængssystemer<br />
er seismologisk testede iht. svensk<br />
kernekraftsindustris dokument TBE<br />
102:2.<br />
Indholdsfortegnelse<br />
Valg af overfaldebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele-/Datastativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
9<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Stigetype <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Cifrene angiver sidenr.<br />
10<br />
Monteringsskrue, se side 45<br />
Stigetype <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Cifrene angiver sidenr.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Stigetype <strong>MP</strong>-FZ<br />
Cifrene angiver sidenr.<br />
Monteringsskrue, se side 45<br />
Stigetype <strong>MP</strong>-FZ<br />
Cifrene angiver sidenr.<br />
11<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
1,0 mm godstykkelse<br />
12<br />
Kabelstige 3 m type <strong>MP</strong>-S<br />
B Zink 20 µm El-nr Zink 60 µm EL-nr<br />
200 <strong>MP</strong> 102 S 79.37.001.557 <strong>MP</strong> 102 Z 79.37.003.212<br />
300 <strong>MP</strong> 103 S 79.37.002.349 <strong>MP</strong> 103 Z 79.37.003.225<br />
400 <strong>MP</strong> 104 S 79.37.001.560 <strong>MP</strong> 104 Z 79.37.003.238<br />
500 <strong>MP</strong> 105 S 79.37.002.365 <strong>MP</strong> 105 Z 79.37.003.241<br />
600 <strong>MP</strong> 106 S 79.37.001.573 <strong>MP</strong> 106 Z 79.37.003.254<br />
1,25 mm godstykkelse<br />
Kabelstige 6 m type <strong>MP</strong>-TS<br />
Opfylder EL AMA:s krav for tung kabelstige.<br />
For valg af overfladebehandling, se side 4.<br />
Kan leveres lakeret på forespørgsel.<br />
Kabelstige udstyret med lukkede trin.<br />
Kabelstige med perforerede trin i 6m længde,<br />
se <strong>MP</strong>-PZ næste side.<br />
Stigelængde: 6 m/24 trin.<br />
Trinafstand: c-c 250 mm.<br />
Brudlast 1,7 gange max. last.<br />
<strong>MP</strong> kabelstiger og ophængssystemer er seismologisk<br />
testede iht. svensk kernekraftindustris<br />
dokument TBE 102:2.<br />
B Zink 20 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 152 S 79.37.002.381 <strong>MP</strong> 152 Y 79.37.009.931<br />
300 <strong>MP</strong> 153 S 79.37.002.394 <strong>MP</strong> 153 Y 79.37.011.699<br />
400 <strong>MP</strong> 154 S 79.37.002.404 <strong>MP</strong> 154 Y 79.37.011.709<br />
500 <strong>MP</strong> 155 S 79.37.002.417 <strong>MP</strong> 155 Y 79.37.011.712<br />
600 <strong>MP</strong> 156 S 79.37.002.420 <strong>MP</strong> 156 Y 79.37.011.725<br />
Opfylder EL AMA:s krav for tung kabelstige.<br />
For valg af overfladebehandling se side 4.<br />
Kan leveres lakeret på forespørgsel.<br />
Stigelængde 3 m/12 trin.<br />
Trinafstand: c-c 250 mm.<br />
Brudlast 1,7 gange max. last.<br />
<strong>MP</strong> kabelstiger og ophængssystemer er seismologisk<br />
testede iht. svensk kernekraftindustris<br />
dokument TBE 102:2.<br />
Nedbøjning i mm ved<br />
konsolafstand 2 til 3 m<br />
Nedbøjning i mm ved<br />
konsolafstand 2 til 3 m<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Kabelstige 6 m type <strong>MP</strong>-Z, PZ, AZ<br />
Opfylder EL AMA:s krav for tung kabelstige.<br />
<strong>MP</strong>-Z er udstyret med lukkede trin.<br />
<strong>MP</strong>-PZ har perforerede vanger, trin 2 og 4 i<br />
hver ende er lukket. For valg af overfladebehandling<br />
se side 4.<br />
Stigelængde: 6 m/24 trin.<br />
Trinafstand: c-c 250 mm.<br />
Brudlast 1,7 gange max. last.<br />
Nedbøjning i mm ved konsolafstand 2 til 3 m.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
B Zink 60 µm EL-nr Zink 60 µm EL-nr AZ 185 EL-nr<br />
200 <strong>MP</strong> 152 Z 79.37.003.283 <strong>MP</strong> 152 PZ 79.37.003.270 <strong>MP</strong> 152 AZ 79.37.001.900<br />
300 <strong>MP</strong> 153 Z 79.37.003.319 <strong>MP</strong> 153 PZ 79.37.003.306 <strong>MP</strong> 153 AZ 79.37.003.296<br />
400 <strong>MP</strong> 154 Z 79.37.003.348 <strong>MP</strong> 154 PZ 79.37.003.335 <strong>MP</strong> 154 AZ 79.37.001.913<br />
500 <strong>MP</strong> 155 Z 79.37.003.377 <strong>MP</strong> 155 PZ 79.37.003.364 <strong>MP</strong> 155 AZ 79.37.003.351<br />
600 <strong>MP</strong> 156 Z 79.37.003.403 <strong>MP</strong> 156 PZ 79.37.003.393 <strong>MP</strong> 156 AZ 79.37.001.926<br />
Fritbærende kabelstige 6 m type <strong>MP</strong>-FZ<br />
Beregnet til lange konsolafstande, men også i<br />
miljøer, hvor man stiller store krav til mekanisk<br />
styrke. Opfylder EL AMA:s krav for forstærket<br />
tung kabelstige. For valg af overfladebehandling<br />
se side 4. Kan leveres lakeret.<br />
Stigelængde: 6 m/24 trin.<br />
Trinafstand: c-c 300 mm.<br />
Brudlast 1,7 gange max. last.<br />
<strong>MP</strong> kabelstiger og ophængssystemer er seismologisk<br />
testede iht. svensk kernekraftindustris<br />
dokument TBE 102:2.<br />
Nedbøjning i mm ved konsolafstand 4 til 6 m.<br />
Type <strong>MP</strong>-FZ<br />
B Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 192 Z 79.37.003.416 <strong>MP</strong> 192 Y 79.37.011.738<br />
300 <strong>MP</strong> 193 Z 79.37.003.429 <strong>MP</strong> 193 Y 79.37.011.741<br />
400 <strong>MP</strong> 194 Z 79.37.003.432 <strong>MP</strong> 194 Y 79.37.011.754<br />
500 <strong>MP</strong> 195 Z 79.37.003.445 <strong>MP</strong> 195 Y 79.37.011.767<br />
600 <strong>MP</strong> 196 Z 79.37.003.458 <strong>MP</strong> 196 Y 79.37.011.770<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
1,25 mm godstykkelse<br />
2,0 mm godstykkelse<br />
13<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
14<br />
Samlestykke til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr AZ 185 EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 107 S 79.37.001.586 <strong>MP</strong> 107 Z 79.37.003.474 <strong>MP</strong> 107 AZ 79.37.001.939 <strong>MP</strong> 107 Y 79.37.011.783<br />
Universal laske til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr AZ 185 EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 114 S 79.37.001.599 <strong>MP</strong> 114 Z 79.37.003.490 <strong>MP</strong> 114 AZ 79.37.001.942 <strong>MP</strong> 114 Y 79.37.011.796<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Der går 4 stk. 79.37.014.926/<strong>MP</strong> 947Z til<br />
hvert beslag, side 45.<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Samlebeslag til <strong>MP</strong>-FZ<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 201 Z 79.37.003.500 <strong>MP</strong> 201 Y 79.37.011.806<br />
Hængselbeslag lodret til <strong>MP</strong>-FZ<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 202 Z 79.37.003.513 <strong>MP</strong> 202 Y 79.37.011.819<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
15<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
16<br />
Hængselbeslag vandret til <strong>MP</strong>-FZ<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 203 Z 79.37.003.526 <strong>MP</strong> 203 Y 79.37.011.822<br />
Samlebeslag 45° til <strong>MP</strong>-FZ<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 205 Z 79.37.003.542 <strong>MP</strong> 205 Y 79.37.011.848<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Opfylder kravene for potentialeudligning<br />
iht. SS-EN 61537:2001.<br />
Vinkel beregnet for kabelstigetype <strong>MP</strong>-FZ.<br />
Vinkel til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Vinkel til <strong>MP</strong>-FZ<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 900 Z 79.37.002.132 <strong>MP</strong> 900 Y 79.37.011.851<br />
<strong>MP</strong> 901 Z 79.37.002.129 <strong>MP</strong> 901 Y 79.37.011.864<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 204 Z 79.37.003.539 <strong>MP</strong> 204 Y 79.37.011.835<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> 900<br />
<strong>MP</strong> 901<br />
17<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
18<br />
Vægkonsol type KN til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Ved porøse mure anvendes afstandsplade.<br />
<strong>MP</strong> 962/<strong>MP</strong> 963 s. 19.<br />
Brudlast 1,7 gange max. last.<br />
H B Max. last Zink 60 µm EL-nr Z-EDP EL-nr<br />
80 250 325 kg <strong>MP</strong> 172 Z 79.37.002.019 <strong>MP</strong> 172 Y 79.37.011.877<br />
90 350 350 kg <strong>MP</strong> 173 Z 79.37.003.584 <strong>MP</strong> 173 Y 79.37.011.880<br />
100 450 380 kg <strong>MP</strong> 174 Z 79.37.002.022 <strong>MP</strong> 174 Y 79.37.011.893<br />
115 550 410 kg <strong>MP</strong> 175 Z 79.37.003.607 <strong>MP</strong> 175 Y 79.37.011.903<br />
125 650 440 kg <strong>MP</strong> 176 Z 79.37.002.048 <strong>MP</strong> 176 Y 79.37.011.916<br />
Vægkonsol forstærket type KF til <strong>MP</strong>-FZ<br />
OBS Forstærket vægkonsol <strong>MP</strong> 188 Z<br />
afviger i udseende.<br />
Brudlast 1,7 gange max. last.<br />
H B Max.last Zink 60 µm EL-nr Z-EDP EL-nr<br />
110 250 470 kg <strong>MP</strong> 182 Z 79.37.003.652 <strong>MP</strong> 182 Y 79.37.011.958<br />
125 350 590 kg <strong>MP</strong> 183 Z 79.37.003.665 <strong>MP</strong> 183 Y 79.37.011.961<br />
135 450 710 kg <strong>MP</strong> 184 Z 79.37.003.678 <strong>MP</strong> 184 Y 79.37.011.974<br />
150 550 760 kg <strong>MP</strong> 185 Z 79.37.003.681 <strong>MP</strong> 185 Y 79.37.011.987<br />
160 650 820 kg <strong>MP</strong> 186 Z 79.37.003.694 <strong>MP</strong> 186 Y 79.37.011.990<br />
250 1050 710 kg <strong>MP</strong> 188 Z 79.37.003.704 <strong>MP</strong> 188 Y 79.37.012.009<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong>-S<br />
Trin- <strong>MP</strong>-TS<br />
bredde <strong>MP</strong>-Z <strong>MP</strong>-FZ<br />
200-300 <strong>MP</strong> 117 <strong>MP</strong> 117<br />
400 <strong>MP</strong> 117 <strong>MP</strong> 118<br />
500-600 <strong>MP</strong> 118 <strong>MP</strong> 118<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Forskydelig vægkonsol type KS til alle stigetyper<br />
Brudlast 1,7 gange max. last.<br />
Max. last min. stilling 300 kg.<br />
Max. last max. stilling 125 kg.<br />
H B Zink 60 µm EL-nr Z-EDP EL-nr<br />
180 350 - 550 <strong>MP</strong> 177 Z 79.37.003.623 <strong>MP</strong> 177 Y 79.37.011.929<br />
280 550 - 850 <strong>MP</strong> 178 Z 79.37.003.636 <strong>MP</strong> 178 Y 79.37.011.932<br />
280 850 - 1100 <strong>MP</strong> 179 Z 79.37.003.649 <strong>MP</strong> 179 Y 79.37.011.945<br />
Konsolholder til KN, KF<br />
Konsolholder til konsoltyperne KF og KN,<br />
anvendes på indersiden mod muren iht.<br />
tabellen. I forkanten på konsolen anvendes<br />
montageskrue <strong>MP</strong> 937 se side 45.<br />
Pladetykkelse 5 mm.<br />
Afstandsplade<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 117 Z 79.37.003.717<br />
<strong>MP</strong> 118 Z 79.37.003.720<br />
H Zink 60 µm EL-nr Z-EDP EL-nr<br />
100 <strong>MP</strong> 962 Z 79.37.003.733 <strong>MP</strong> 962 Y 79.37.012.012<br />
175 <strong>MP</strong> 963 Z 79.37.003.746 <strong>MP</strong> 963 Y 79.37.012.025<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
19<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
20<br />
Vægkonsol let type KL<br />
Ved porøse underlag anvendes afstandsplade<br />
<strong>MP</strong> 962, se side 19.<br />
Brudlast 1,7 gange max. last 150 kg.<br />
B B 1 Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 40 <strong>MP</strong> 753 S 79.37.001.858 <strong>MP</strong> 753 Z 79.37.003.759 <strong>MP</strong> 753 Y 79.37.012.038<br />
300 40 <strong>MP</strong> 754 S 79.37.001.861 <strong>MP</strong> 754 Z 79.37.003.762 <strong>MP</strong> 754 Y 79.37.012.041<br />
400 40 <strong>MP</strong> 755 S 79.37.001.887 <strong>MP</strong> 755 Z 79.37.003.775 <strong>MP</strong> 755 Y 79.37.012.054<br />
<strong>MP</strong> 942<br />
Indvendig bærekonsol type KI til <strong>MP</strong>-S<br />
<strong>MP</strong> 943<br />
H<br />
160<br />
H<br />
1<br />
125<br />
B<br />
200<br />
Zink 20 µm EL-nr<br />
<strong>MP</strong> 942 S 79.37.002.488<br />
185 149 300 - 600 <strong>MP</strong> 943 S 79.37.002.491<br />
Anvendes i kombination med indvendigt<br />
bærebeslag s. 21 og skrue <strong>MP</strong> 937 E, se side<br />
45, som vægkonsol. Brudlast 1,7 gange<br />
max. last.<br />
Nedbøjning<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Monteres i beslaget med skrue <strong>MP</strong> 937 E,<br />
se side 45, efter at beslaget er anbragt i stigen.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Indvendigt bærebeslag type BI til <strong>MP</strong>-S<br />
Beslaget ligger inde i stigen og giver<br />
ingen ekstra byggehøjde under stigen.<br />
Fæstnes ved behov med lås forneden.<br />
Anvendes i kombination med indvendigt<br />
beslag for midterophæng.<br />
Lås for indvendigt bærebeslag<br />
Loftophæng<br />
B Zink 20 µm EL-nr<br />
200 <strong>MP</strong> 157 S 79.37.001.638<br />
300 <strong>MP</strong> 158 S 79.37.002.514<br />
400 <strong>MP</strong> 159 S 79.37.001.641<br />
500 <strong>MP</strong> 160 S 79.37.002.530<br />
600 <strong>MP</strong> 161 S 79.37.001.654<br />
Zink 20 µm EL-nr<br />
<strong>MP</strong> 914 S 79.37.002.556<br />
Zink 20 µm EL-nr<br />
<strong>MP</strong> 931 S 79.37.002.569<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
21<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
22<br />
Bærebeslag udv. type BN til alle stigetyper<br />
Ved montage på loftkonsol/ankerskinne<br />
type <strong>MP</strong>-V, -DV, -FDV skal <strong>MP</strong> 167<br />
anvendes, se nedenfor.<br />
Brudlast 1,7 gange max. last.<br />
B Max.last Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 240 kg <strong>MP</strong> 162 S 79.37.001.609 <strong>MP</strong> 162 Z 79.37.001.984 <strong>MP</strong> 162 Y 79.37.012.067<br />
300 240 kg <strong>MP</strong> 163 S 79.37.002.585 <strong>MP</strong> 163 Z 79.37.003.791 <strong>MP</strong> 163 Y 79.37.012.070<br />
400 240 kg <strong>MP</strong> 164 S 79.37.001.612 <strong>MP</strong> 164 Z 79.37.001.997 <strong>MP</strong> 164 Y 79.37.012.083<br />
500 280 kg <strong>MP</strong> 165 S 79.37.002.608 <strong>MP</strong> 165 Z 79.37.003.814 <strong>MP</strong> 165 Y 79.37.012.096<br />
600 280 kg <strong>MP</strong> 166 S 79.37.001.625 <strong>MP</strong> 166 Z 79.37.002.006 <strong>MP</strong> 166 Y 79.37.012.106<br />
Afstandsplade for beslag<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 167 Z 79.37.003.830 <strong>MP</strong> 167 Y 79.37.016.131<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 168 Z 79.37.003.843<br />
Afstandspladen udfylder hulrummet ved anvendelse<br />
af kraftigere loftkonsoller/ankerskinner.<br />
Ved montage med spændbøjle vendes afstandspladen<br />
med fordybningen mod rundjernet for<br />
bedste stabilitet.<br />
Spændbøjle<br />
Til fastgøring af beslag på armeringsjern (max.<br />
Ø 22 mm) anvendes spændbøjlen sammen med<br />
afstandspladen ovenfor.<br />
Bovstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Bærebeslag udv. type BS<br />
Beslaget tager minimalt plads i stigen<br />
(4 mm).<br />
OBS! Beslaget kræver jævnt fordelt last.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
B Zink 60 µm EL-nr<br />
200 <strong>MP</strong> 743 Z 79.37.003.856<br />
300 <strong>MP</strong> 744 Z 79.37.003.869<br />
400 <strong>MP</strong> 745 Z 79.37.003.872<br />
Koldzink / Reparationskit ED-lak<br />
Snitflader og skader bør belægges med beskyttelse for at bevare produktets levetid.<br />
<strong>MP</strong> 235 Z<br />
Til varmforzinkede produkter anvendes<br />
koldzink <strong>MP</strong> 235 Z<br />
400 ml<br />
<strong>MP</strong> 235 Y<br />
Reparationssprayen er beregnet til at<br />
genoprette Z-EDP (zink + ed-lak +<br />
pulverlak) behandlede produkter efter<br />
overskæring til oprindeligt stand.<br />
Zink EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 235 Z 79.37.003.885 <strong>MP</strong> 235 Y 79.37.012.119<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
23<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
24<br />
Loftbeslag type TN til loftskinne/ankerskinne<br />
Zink 20 µm ELnr Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 150 S 79.37.001.670 <strong>MP</strong> 150 Z 79.37.002.051 <strong>MP</strong> 150 Y 79.37.012.122<br />
Loftbeslag type TL til loftskinne<br />
Beslag til mindre belastninger.<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 904 S 79.37.002.103 <strong>MP</strong> 904 Z 79.37.003.908 <strong>MP</strong> 904 Y 79.37.012.135<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Flere beslag kan monteres på samme<br />
konsol. Skæremærker c-c 100 mm.<br />
Loftskinne<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
300 <strong>MP</strong> 911 A 79.37.006.196 <strong>MP</strong> 911 Z 79.37.003.924 <strong>MP</strong> 911 Y 79.37.012.180<br />
500 <strong>MP</strong> 912 A 79.37.006.206 <strong>MP</strong> 912 Z 79.37.003.937 <strong>MP</strong> 912 Y 79.37.012.193<br />
3 000 <strong>MP</strong> 910 A 79.37.002.093 <strong>MP</strong> 910 Z 79.37.002.035 <strong>MP</strong> 910 Y 79.37.012.148<br />
Flere beslag kan monteres på samme<br />
konsol. Skæremærker c-c 100 mm.<br />
Loftkonsol type <strong>MP</strong>-P<br />
L Zink 60 µm EL-nr Z-EDP EL-nr<br />
300 <strong>MP</strong> 957 Z 79.37.003.940 <strong>MP</strong> 957 Y 79.37.012.203<br />
400 <strong>MP</strong> 958 Z 79.37.003.953 <strong>MP</strong> 958 Y 79.37.012.216<br />
500 <strong>MP</strong> 959 Z 79.37.003.966 <strong>MP</strong> 959 Y 79.37.012.229<br />
700 <strong>MP</strong> 960 Z 79.37.003.979 <strong>MP</strong> 960 Y 79.37.012.232<br />
1 000 <strong>MP</strong> 961 Z 79.37.003.982 <strong>MP</strong> 961 Y 79.37.012.245<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
25<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
26<br />
Skinnevender<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 918 Z 79.37.003.995 <strong>MP</strong> 918 Y 79.37.012.258<br />
Samlebeslag<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 919 Z 79.37.004.004 <strong>MP</strong> 919 Y 79.37.012.261<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Universel støtte til f.eks. afstivning.<br />
Længde 3 m.<br />
Støttejern<br />
Potentialemærkning<br />
En vandfast etiket, der sættes fast på stigen.<br />
Etiketten er gul og måler 100x18 mm.<br />
Leveres på ruller af 100 etiketter.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 210 Z 79.37.008.770 <strong>MP</strong> 210 Y 79.37.012.274<br />
Etikette EL-nr<br />
<strong>MP</strong> 837 F 79.37.015.158<br />
Bogstavet i <strong>MP</strong> n.r angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
27<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
28<br />
Loft-/gulvkonsol type <strong>MP</strong>-V<br />
Ved fastgørelse af beslag anvendes afstandsplade<br />
<strong>MP</strong> 167, side 22. Anvend møtrik med H=21 mm til<br />
fastgørelse, side 44.<br />
L Zink 60 µm EL-nr Z-EDP EL-nr<br />
250 <strong>MP</strong> 964 Z 79.37.008.819 <strong>MP</strong> 964 Y 79.37.012.287<br />
375 <strong>MP</strong> 965 Z 79.37.008.822 <strong>MP</strong> 965 Y 79.37.012.290<br />
500 <strong>MP</strong> 966 Z 79.37.002.077 <strong>MP</strong> 966 Y 79.37.012.300<br />
750 <strong>MP</strong> 967 Z 79.37.002.080 <strong>MP</strong> 967 Y 79.37.012.313<br />
1000 <strong>MP</strong> 968 Z 79.37.008.851 <strong>MP</strong> 968 Y 79.37.012.326<br />
Loft-/gulvkonsol type <strong>MP</strong>-FV<br />
Ved fastgørelse af beslag anvendes afstandsplade<br />
<strong>MP</strong> 167, side 22. Anvend møtrik med H=41 mm til<br />
fastgørelse, side 44.<br />
L Zink 60 µm EL-nr Z-EDP EL-nr<br />
Længde 200 mm 300 mm 400 mm 500 mm 600 mm Nedbøjning<br />
250 175 kg 132 kg 106 kg 89 kg 76 kg n = 0,7°<br />
375 175 kg 132 kg 106 kg 89 kg 76 kg n = 1,0°<br />
500 175 kg 132 kg 106 kg 89 kg 76 kg n = 1,4°<br />
750 175 kg 132 kg 106 kg 89 kg 76 kg n = 2,2°<br />
1000 175 kg 132 kg 106 kg 89 kg 76 kg n = 2,9°<br />
Tabellen viser maksimal belastning, samt nedbøjningen n° ved forskellige konsolbredder og<br />
loftophængslængder L. Lasten er jævnt fordelt på konsollen. Brudlast ∆ 1,7 gange max. last. For anden<br />
dimensionering, kontakt venligst vor salgsafdeling.<br />
Længde 200 mm 300 mm 400 mm 500 mm 600 mm Nedbøjning<br />
750 462 kg 352 kg 285 kg 239 kg 206 kg n = 1,0°<br />
1000 462 kg 352 kg 285 kg 239 kg 206 kg n = 1,4°<br />
1500 462 kg 352 kg 285 kg 239 kg 206 kg n = 2,1°<br />
Tabellen viser maksimal belastning ved ensidig montage, samt nedbøjningen n° ved forskellige<br />
konsolbredder og loftophængslængder L. Lasten er jævnt fordelt på konsollen. Brudlast ∆ 1,7 gange<br />
max. last. For anden dimensionering, kontakt venligst vor salgsafdeling.<br />
750 <strong>MP</strong> 071 Z 79.37.008.783 <strong>MP</strong> 071 Y 79.37.016.160<br />
1000 <strong>MP</strong> 072 Z 79.37.008.796 <strong>MP</strong> 072 Y 79.37.016.173<br />
1500 <strong>MP</strong> 073 Z 79.37.008.806 <strong>MP</strong> 073 Y 79.37.016.186<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loft-/gulvkonsol type <strong>MP</strong>-DV<br />
Anvend møtrik med H=21 mm til fastgørelse,<br />
side 44.<br />
500 429 kg 325 kg 262 kg 219 kg 188 kg n = 0,8°<br />
750 429 kg 325 kg 262 kg 219 kg 188 kg n = 1,1°<br />
1000 429 kg 325 kg 262 kg 219 kg 188 kg n = 1,5°<br />
1500 429 kg 325 kg 262 kg 219 kg 188 kg n = 2,3°<br />
2000 429 kg 325 kg 262 kg 219 kg 187 kg n = 3,0°<br />
3000 292 kg 219 kg 175 kg 146 kg 125 kg n = 3,0°<br />
Tabellen viser maksimal belastning ved ensidig montage, samt nedbøjningen n° ved forskellige<br />
konsolbredder og loftophængslængder L. Lasten er jævnt fordelt på konsollen. Brudlast ∆ 1,7 gange<br />
max. last. For anden dimensionering, kontakt venligst vor salgsafdeling.<br />
Anvend møtrik med H=41 mm til fastgørelse,<br />
side 44.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
L Zink 60 µm EL-nr Z-EDP EL-nr<br />
500 <strong>MP</strong> 970 Z 79.37.008.864 <strong>MP</strong> 970 Y 79.37.012.339<br />
750 <strong>MP</strong> 971 Z 79.37.008.877 <strong>MP</strong> 971 Y 79.37.012.342<br />
1000 <strong>MP</strong> 972 Z 79.37.008.880 <strong>MP</strong> 972 Y 79.37.012.355<br />
1500 <strong>MP</strong> 973 Z 79.37.008.893 <strong>MP</strong> 973 Y 79.37.012.368<br />
2000 <strong>MP</strong> 974 Z 79.37.008.903 <strong>MP</strong> 974 Y 79.37.012.371<br />
3000 <strong>MP</strong> 975 Z 79.37.008.916 <strong>MP</strong> 975 Y 79.37.012.384<br />
Loft-/gulvkonsol type <strong>MP</strong>-FDV<br />
g j g<br />
1000 1219 kg 935 kg 758 kg 638 kg 550 kg n = 0,7°<br />
1500 1219 kg 935 kg 758 kg 638 kg 550 kg n = 1,1°<br />
2000 1219 kg 935 kg 758 kg 638 kg 550 kg n = 1,4°<br />
3000 1219 kg 935 kg 758 kg 638 kg 550 kg n = 2,2°<br />
Tabellen viser maksimal belastning ved ensidig montage, samt nedbøjningen n° ved forskellige<br />
konsolbredder og loftophængslængder L. Lasten er jævnt fordelt på konsollen. Brudlast ∆ 1,7 gange<br />
max. last. For anden dimensionering, kontakt venligst vor salgsafdeling.<br />
L Zink 60 µm EL-nr Z-EDP EL-nr<br />
1000 <strong>MP</strong> 985 Z 79.37.008.929 <strong>MP</strong> 985 Y 79.37.012.397<br />
1500 <strong>MP</strong> 986 Z 79.37.008.932 <strong>MP</strong> 986 Y 79.37.012.407<br />
2000 <strong>MP</strong> 987 Z 79.37.008.945 <strong>MP</strong> 987 Y 79.37.012.410<br />
3000 <strong>MP</strong> 988 Z 79.37.008.958 <strong>MP</strong> 988 Y 79.37.012.423<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
29<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
3000 <strong>MP</strong> 231 S 79.37.002.705 <strong>MP</strong> 231 Z 79.37.008.974 <strong>MP</strong> 231 Y 79.37.012.436<br />
250 <strong>MP</strong> 024 S 79.37.002.653 <strong>MP</strong> 024 Z 79.37.008.987<br />
375 <strong>MP</strong> 025 S 79.37.002.666 <strong>MP</strong> 025 Z 79.37.008.990<br />
500 <strong>MP</strong> 026 S 79.37.002.679 <strong>MP</strong> 026 Z 79.37.009.009<br />
750 <strong>MP</strong> 027 S 79.37.002.682 <strong>MP</strong> 027 Z 79.37.009.012<br />
1000 <strong>MP</strong> 028 S 79.37.002.695 <strong>MP</strong> 028 Z 79.37.009.025<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
30<br />
Loftbeslag til ankerskinner type <strong>MP</strong>-V, FV<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
<strong>MP</strong> 230 S 79.37.002.640 <strong>MP</strong> 230 Z 79.37.008.961<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 244 Z 79.37.016.157<br />
Skive<br />
Loftbeslaget kombineres med ankerskinner<br />
for sidehængt montage af stiger.<br />
OBS Monteringen kan bære større laster<br />
end modsvarende loftkonsoltype <strong>MP</strong>-V<br />
(s. 28). Til montage af ankerskinne 41x41<br />
anvend da skive <strong>MP</strong> 244, se nedenfor.<br />
Forstærkningsskiven skal anvendes indvendigt<br />
på den øverste skrue, når ankerskinne<br />
41x41 mm anvendes som konsol.<br />
Sælges i sæt med 10 stk.<br />
Ankerskinne type <strong>MP</strong>-V 21x41 mm<br />
Anvend møtrik med H=21 mm til fastgørelse,<br />
side 44.<br />
Ankerskinne type <strong>MP</strong>-FV 41x41 mm<br />
Anvend møtrik med H=41 mm til fastgørelse,<br />
side 44.<br />
Længde 3 m.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
3000 <strong>MP</strong> 233 S 79.37.002.718 <strong>MP</strong> 233 Z 79.37.009.054 <strong>MP</strong> 233 Y 79.37.012.449<br />
750 <strong>MP</strong> 037 S 79.37.002.721 <strong>MP</strong> 037 Z 79.37.009.038<br />
1000 <strong>MP</strong> 038 S 79.37.002.734 <strong>MP</strong> 038 Z 79.37.009.041<br />
Dobbelt ankerskinne type <strong>MP</strong>-DV 2x21x41 mm<br />
Anvend møtrik med H=21 mm til fastgørelse,<br />
side 44.<br />
Længde 3 m.<br />
Dobbelt ankerskinne type <strong>MP</strong>-FDV 2x41x41 mm<br />
Anvend møtrik med H=41 mm til fastgørelse,<br />
side 44.<br />
Længde 3 m.<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 237 Z 79.37.009.067 <strong>MP</strong> 237 Y 79.37.012.452<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 238 Z 79.37.009.070 <strong>MP</strong> 238 Y 79.37.012.465<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
31<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
32<br />
Beskyttelseskappe til loft-/gulvkonsol eller ankerskinne<br />
Gul beskyttelseskappe, passer til typerne<br />
<strong>MP</strong>-V, DV, FV.<br />
Plast EL-nr Passer til<br />
<strong>MP</strong> 240 P 79.37.015.161 <strong>MP</strong>-V<br />
<strong>MP</strong> 241 P 79.37.015.174 <strong>MP</strong>-DV, FV<br />
Loftbefæstigelse<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 246 Z 79.37.009.096 <strong>MP</strong> 246 Y 79.37.012.478<br />
Væg-/gulvbefæstigelse<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 248 Z 79.37.009.119 <strong>MP</strong> 248 Y 79.37.012.494<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Gulvbefæstigelse<br />
Hjørnevinkel til ankerskinner<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 247 Z 79.37.009.106 <strong>MP</strong> 247 Y 79.37.012.481<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 245 Z 79.37.009.083 <strong>MP</strong> 245 Y 79.37.012.504<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
33<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
34<br />
Befæstigelse for jernbjælke<br />
Zink 60 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 243 Z 79.37.009.122 <strong>MP</strong> 243 Y 79.37.012.517<br />
Hjørnestykke<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
<strong>MP</strong> 120 S 79.37.002.747 <strong>MP</strong> 120 Z 79.37.009.135<br />
Beregnet til befæstigelse i jernbjælker.<br />
Til flangetykkelse 9 - 15 mm.<br />
Beregnet til alle stigetyper.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Vinkelstykke til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Der skal anvendes 4 stykker <strong>MP</strong> 107<br />
samlestykker s. 14.<br />
Yderhjørner fremstilles på bestilling.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
B Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 122 S 79.37.002.750 <strong>MP</strong> 122 Z 79.37.009.148 <strong>MP</strong> 122 Y 79.37.012.520<br />
300 <strong>MP</strong> 123 S 79.37.002.763 <strong>MP</strong> 123 Z 79.37.009.151 <strong>MP</strong> 123 Y 79.37.012.533<br />
400 <strong>MP</strong> 124 S 79.37.002.776 <strong>MP</strong> 124 Z 79.37.009.164 <strong>MP</strong> 124 Y 79.37.012.546<br />
500 <strong>MP</strong> 125 S 79.37.002.789 <strong>MP</strong> 125 Z 79.37.009.177 <strong>MP</strong> 125 Y 79.37.012.559<br />
600 <strong>MP</strong> 126 S 79.37.002.792 <strong>MP</strong> 126 Z 79.37.009.180 <strong>MP</strong> 126 Y 79.37.012.562<br />
OBS Kræver ikke ekstra samlestykker.<br />
Yderhjørner fremstilles på bestilling.<br />
Vinkelstykke <strong>MP</strong>-FZ<br />
B Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 212 Z 79.37.009.193 <strong>MP</strong> 212 Y 79.37.012.575<br />
300 <strong>MP</strong> 213 Z 79.37.009.203 <strong>MP</strong> 213 Y 79.37.012.588<br />
400 <strong>MP</strong> 214 Z 79.37.009.216 <strong>MP</strong> 214 Y 79.37.012.591<br />
500 <strong>MP</strong> 215 Z 79.37.009.229 <strong>MP</strong> 215 Y 79.37.012.601<br />
600 <strong>MP</strong> 216 Z 79.37.009.232 <strong>MP</strong> 216 Y 79.37.012.614<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
35<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
36<br />
T-stykke til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
B Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 132 S 79.37.002.802 <strong>MP</strong> 132 Z 79.37.009.245 <strong>MP</strong> 132 Y 79.37.012.627<br />
300 <strong>MP</strong> 133 S 79.37.002.815 <strong>MP</strong> 133 Z 79.37.009.258 <strong>MP</strong> 133 Y 79.37.012.630<br />
400 <strong>MP</strong> 134 S 79.37.002.828 <strong>MP</strong> 134 Z 79.37.009.261 <strong>MP</strong> 134 Y 79.37.012.643<br />
500 <strong>MP</strong> 135 S 79.37.002.831 <strong>MP</strong> 135 Z 79.37.009.274 <strong>MP</strong> 135 Y 79.37.012.656<br />
600 <strong>MP</strong> 136 S 79.37.002.844 <strong>MP</strong> 136 Z 79.37.009.287 <strong>MP</strong> 136 Y 79.37.012.669<br />
T-stykke til <strong>MP</strong>-FZ<br />
B Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 218 Z 79.37.009.290 <strong>MP</strong> 218 Y 79.37.012.724<br />
300 <strong>MP</strong> 219 Z 79.37.009.300 <strong>MP</strong> 219 Y 79.37.012.737<br />
400 <strong>MP</strong> 220 Z 79.37.009.313 <strong>MP</strong> 220 Y 79.37.012.740<br />
500 <strong>MP</strong> 221 Z 79.37.009.326 <strong>MP</strong> 221 Y 79.37.012.753<br />
600 <strong>MP</strong> 222 Z 79.37.009.339 <strong>MP</strong> 222 Y 79.37.012.766<br />
Der skal anvendes 6 stykker <strong>MP</strong> 107<br />
samlestykker s. 14.<br />
OBS Bredde 400-600 har flere trin.<br />
OBS Kræver ikke ekstra samlestykker.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Krydsstykke til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Der skal anvendes 8 stykker <strong>MP</strong> 107<br />
samlestykker s. 14.<br />
OBS Bredde 400-600 har flere trin.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
B Zink 20 µm EL-nr Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 142 S 79.37.002.857 <strong>MP</strong> 142 Z 79.37.009.342 <strong>MP</strong> 142 Y 79.37.012.672<br />
300 <strong>MP</strong> 143 S 79.37.002.860 <strong>MP</strong> 143 Z 79.37.009.355 <strong>MP</strong> 143 Y 79.37.012.685<br />
400 <strong>MP</strong> 144 S 79.37.002.873 <strong>MP</strong> 144 Z 79.37.009.368 <strong>MP</strong> 144 Y 79.37.012.698<br />
500 <strong>MP</strong> 145 S 79.37.002.886 <strong>MP</strong> 145 Z 79.37.009.371 <strong>MP</strong> 145 Y 79.37.012.708<br />
600 <strong>MP</strong> 146 S 79.37.002.899 <strong>MP</strong> 146 Z 79.37.009.384 <strong>MP</strong> 146 Y 79.37.012.711<br />
OBS Kræver ikke ekstra samlestykker<br />
Krydsstykke til <strong>MP</strong>-FZ<br />
B Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 <strong>MP</strong> 224 Z 79.37.009.397 <strong>MP</strong> 224 Y 79.37.012.779<br />
300 <strong>MP</strong> 225 Z 79.37.009.407 <strong>MP</strong> 225 Y 79.37.012.782<br />
400 <strong>MP</strong> 226 Z 79.37.009.410 <strong>MP</strong> 226 Y 79.37.012.795<br />
500 <strong>MP</strong> 227 Z 79.37.009.423 <strong>MP</strong> 227 Y 79.37.012.805<br />
600 <strong>MP</strong> 228 Z 79.37.009.436 <strong>MP</strong> 228 Y 79.37.012.818<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
37<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
38<br />
Datakabelbakke uden huller<br />
B L Zink 20 µm EL-nr Z-EDP EL-nr<br />
Datakabelbakke med huller<br />
Bakken er udstyret med befæstigelseshuller<br />
i enderne og på midten.<br />
50 3000 <strong>MP</strong> 128 S 79.37.002.909 <strong>MP</strong> 128 Y 79.37.012.889<br />
100 3000 <strong>MP</strong> 129 S 79.37.002.912 <strong>MP</strong> 129 Y 79.37.012.892<br />
200 3000 <strong>MP</strong> 130 S 79.37.002.925 <strong>MP</strong> 130 Y 79.37.012.902<br />
De store huller kan udstyres med Ø 23<br />
mm gummiholdere for ikke at skade<br />
kablet, findes i liste 14.<br />
B L Zink 20 µm EL-nr AZ 185 EL-nr Z-EDP EL-nr<br />
50 3000 <strong>MP</strong> 138 S 79.37.002.145 <strong>MP</strong> 138 AZ 79.37.001.968 <strong>MP</strong> 138 Y 79.37.012.850<br />
100 3000 <strong>MP</strong> 139 S 79.37.002.158 <strong>MP</strong> 139 AZ 79.37.009.465 <strong>MP</strong> 139 Y 79.37.012.863<br />
200 3000 <strong>MP</strong> 140 S 79.37.002.967 <strong>MP</strong> 140 Y 79.37.012.876<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Skillespor<br />
Skillespor til opdeling af stigen, samles ved<br />
overlapning eller kant mod kant.<br />
Montageplade beregnet for montering<br />
af sikkerhedsafbrydere m.m. på vertikal<br />
kabelstige. Passer på alle vore<br />
kabelstigetyper.<br />
Pladetykkelse: 1,5 mm.<br />
Montageplade<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Zink 20 µm EL-nr AZ 185 EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 137 S 79.37.002.161 <strong>MP</strong> 137 AZ 79.37.001.971 <strong>MP</strong> 137 Y 79.37.012.847<br />
H B Zink 60 µm EL-nr Z-EDP EL-nr<br />
200 200 <strong>MP</strong> 207 Z 79.37.009.478 <strong>MP</strong> 207 Y 79.37.016.144<br />
300 300 <strong>MP</strong> 208 Z 79.37.009.481 <strong>MP</strong> 208 Y 79.37.012.821<br />
400 400 <strong>MP</strong> 209 Z 79.37.009.494 <strong>MP</strong> 209 Y 79.37.012.834<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
39<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
40<br />
Montageplade til alle stigetyper<br />
Montageplade til montering af dåser og<br />
udtag m.m. Klikkes fast i stigesiden på<br />
stigetyperne <strong>MP</strong>-S, <strong>MP</strong>-TS, <strong>MP</strong>-Z, <strong>MP</strong>-<br />
PZ och <strong>MP</strong>-AZ. Skrues fast på stigetype<br />
<strong>MP</strong>-FZ.<br />
Zink 20 µm EL-nr AZ 185 EL-nr Z-EDP EL-nr<br />
U/huller <strong>MP</strong> 110 S 79.37.002.970 <strong>MP</strong> 110 AZ 79.37.009.504 <strong>MP</strong> 110 Y 79.37.012.915<br />
M/huller <strong>MP</strong> 112 S 79.37.001.696 <strong>MP</strong> 112 AZ 79.37.001.955 <strong>MP</strong> 112 Y 79.37.012.928<br />
Zink 20 µm EL-nr<br />
<strong>MP</strong> 112 SD 79.37.003.076<br />
Montageplade + koblingsdåse IP55<br />
Montageplade med formonteret koblingsdåse<br />
IP55 i hvid termoplast med ti indføringer.<br />
Leveres uden sokkel.<br />
Passende trækaflastning, Ensto E14 384 04.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Kabelfremføring er ikke kun<br />
noget, der sker oppe under loftet<br />
Skal du for eksempel montere kabler på væggen, maskiner eller andre<br />
flader, så er den nye LF kanal det rigtige alternativ.<br />
Den kan leveres i mange størrelser, og farvemæssigt kan du vælge mellem<br />
perlehvid, perlegrå og grå.<br />
Rekvirer det komplette katalog for detaljeret<br />
bestillingsfortegnelse.<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
42<br />
Zink 20 µm EL-nr<br />
U/huller <strong>MP</strong> 298 S 79.37.002.996<br />
M/huller <strong>MP</strong> 299 S 79.37.003.005<br />
Vinklet montageplade<br />
Montagepladen monteres med monteringsskrue,<br />
se side 45.<br />
Armaturplader til samtlige stigetyper<br />
<strong>MP</strong> 111<br />
<strong>MP</strong> 109<br />
Zink 20 µm EL-nr Z-EDP EL-nr<br />
<strong>MP</strong> 111 S 79.37.003.021 <strong>MP</strong> 111 Y 79.37.012.944<br />
<strong>MP</strong> 109 S 79.37.003.018 <strong>MP</strong> 109 Y 79.37.012.931<br />
<strong>MP</strong> 111 S er beregnet til type <strong>MP</strong>-FZ.<br />
<strong>MP</strong> 109 S er beregnet til type P-S, TS, Z,<br />
PZ og AZ.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Lodret vinkel til samtlige stigetyper<br />
Vinklen anvendes til nedføring af el,<br />
vand, trykluft etc. til maskiner eller lignende.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
B Zink 20 µm EL-nr<br />
50 <strong>MP</strong> 492 S 79.37.003.050<br />
75 <strong>MP</strong> 412 S 79.37.003.034<br />
100 <strong>MP</strong> 422 S 79.37.003.047<br />
Beskyttelseskappe til <strong>MP</strong>-S, TS, Z, PZ, AZ<br />
Beskyttelseskappe til <strong>MP</strong>-S, TS, Z, PZ og AZ.<br />
Kabelrullesæt<br />
Kabelrulle, der passer til alle <strong>MP</strong> bolagens<br />
stigetyper samt andre fabrikater. Monteres<br />
ved et trin og låses med bolt og vingemøtrik.<br />
Leveres med støtteben, der monteres<br />
mod trinene for at klare større belastninger.<br />
Leveres i sæt af 5 stk. i transportkasse.<br />
Plast EL-nr<br />
<strong>MP</strong> 169 P 79.37.015.187<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 242 E 79.37.015.190<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
43<br />
<strong>Kabelstiger</strong>
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Møtrik til loftkonsoller/ankerskinner<br />
Møtrik med bolt M8/M10, beregnet til<br />
befæstigelse i loftkonsoller/ankerskinner.<br />
Til montage på loftkonsol/ankerskinne med højde H=21<br />
mm, vælg bolt iht. nedenstående tabel.<br />
<strong>MP</strong>-nr Benævnelse Bolt<br />
<strong>MP</strong> 177 — 179 Z Indstillelig vægkonsol M10 x 20 mm<br />
<strong>MP</strong> 245 Z Hjørnevinkel M10 x 20 mm<br />
<strong>MP</strong> 942 — 943 S Bærekonsol væg M10 x 20 mm<br />
<strong>MP</strong> 172 — 176 Z Vægkonsol M10 x 25 mm<br />
<strong>MP</strong> 182 — 188 Z Forstærket vægkonsol M10 x 25 mm<br />
H-målet angiver højden på<br />
loftkonsollen/ankerskinnen<br />
Passer til G H Zink 60 µm EL-nr<br />
<strong>MP</strong>-V, DV M8x20 21 <strong>MP</strong> 976 Z 79.37.014.858<br />
<strong>MP</strong>-FV, FDV M8x20 41 <strong>MP</strong> 977 Z 79.37.014.861<br />
<strong>MP</strong>-V, DV M10x20 21 <strong>MP</strong> 978 Z 79.37.014.874<br />
<strong>MP</strong>-V, DV M10x25 21 <strong>MP</strong> 078 Z 79.37.001.667<br />
<strong>MP</strong>-FV, FDV M10x25 41 <strong>MP</strong> 979 Z 79.37.014.887<br />
44<br />
Befæstigelse<br />
Befæstigelse til loftkonsoller/-ankerskinner.<br />
Passer til profiler med 21 mm og<br />
41 mm højde.<br />
1. Placeres i skinnens<br />
åbning.<br />
2. Tryk på skruen.<br />
3. Møtrik roterer<br />
til korrekt leje.<br />
Mål Zink 10 µm EL-nr Rustfrit EL-nr<br />
M8x20 <strong>MP</strong> 983 E 79.37.016.199 <strong>MP</strong> 983 R 79.37.016.212<br />
M10x25 <strong>MP</strong> 984 E 79.37.016.209 <strong>MP</strong> 984 R 79.37.016.225<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Monteringsskrue til alle skrueforbindelser<br />
undtagen befæstigelse i FZ-stigen.<br />
Monteringsskrue i kvalitet A4 M8x16 mm<br />
plus 2 skiver beregnet for produkter, der er<br />
lakeret iht. Z-EDP metoden.<br />
<strong>MP</strong> 937 sælges i pakker af 50 stk.<br />
<strong>MP</strong> 293 sælges i pakker af 25 stk.<br />
<strong>MP</strong> <strong>Kabelstiger</strong><br />
Skruesæt til loftkonsoller/ankerskinner<br />
Til montering af beslag på loftkonsol <strong>MP</strong>-<br />
V, FV, DV eller FDV med gennemgående<br />
bolt.<br />
M10 bolt og møtrik for befæstigelse af tilbehør<br />
i kabelstigetype <strong>MP</strong>-FZ.<br />
Montagebolt i kvalitet A4 M10x20 mm<br />
plus 2 skiver beregnet for <strong>MP</strong>-FZ produkter,<br />
der er lakerede iht. Z-EDP metoden.<br />
<strong>MP</strong> 947 Z sælges i pakker af 50 stk.<br />
<strong>MP</strong> 947 R sælges i pakker af 25 stk.<br />
Monteringsskrue<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfri EL-nr<br />
<strong>MP</strong> 937 E 79.37.002.116 <strong>MP</strong> 937 Z 79.37.002.064 <strong>MP</strong> 293 R 79.37.015.213<br />
I pk. af Zink 60 µm EL-nr Anvendes til<br />
10 stk. <strong>MP</strong> 945 Z 79.37.014.900 <strong>MP</strong>-V, DV<br />
10 stk. <strong>MP</strong> 946 Z 79.37.014.913 <strong>MP</strong>-FDV<br />
Boltsæt M 10<br />
<strong>MP</strong> 937 <strong>MP</strong> 293<br />
M10 x 20<br />
<strong>MP</strong> 947 Z <strong>MP</strong> 947 R<br />
Zink 60 µm EL-nr Rustfri EL-nr<br />
<strong>MP</strong> 947 Z 79.37.014.926 <strong>MP</strong> 947 R 79.37.015.226<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
45<br />
<strong>Kabelstiger</strong>
En leverandør<br />
af alle føringsveje<br />
Vi har kabelstiger til alle<br />
installationer. De fleste med<br />
fælles tilbehørsdele.<br />
www.wexoe.dk<br />
<strong>MP</strong> Kabelbakker,<br />
<strong>MP</strong> Armaturskinner<br />
Vi har markedets bredeste sortiment,<br />
9 bredder i intervallet 50 - 600 mm.<br />
For at holde antallet af tilbehørsdele<br />
nede, har vi integreret et bærebeslag i<br />
ophængningen, der fungerer som<br />
underlag for både loft- og vægbefæstigelse<br />
se s. 52.<br />
Længderne på bakkerne varierer og<br />
er tilpassede til egnet ophængningsafstand.<br />
50-200 mm brede bakker er 3<br />
m lange og i bredderne 300-600 mm<br />
er længden 2 m.<br />
Lakerede bakker har lakfrie ender<br />
som standard. Med normal samling er<br />
potentialeudligningen løst. Andre farver<br />
og glanstal kan tilbydes på forespørgsel.<br />
Et nyt loftbeslag for gevindstang findes<br />
på side 55.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele-/Datastativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr, vægt, forpakning<br />
47<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
Grundfakta<br />
<strong>MP</strong> kabelbakker og <strong>MP</strong> armaturskinner er<br />
helt integrerede med hinanden, hvilket<br />
indebærer, at alt tilbehør er fælles.<br />
Bakkerne fremstilles af forgalvaniseret<br />
plade (20 µm zinklag), hvilket skabelonmæssigt<br />
anses for at opfylde korrosionsklasse<br />
max. C2. For mere nøjagtig korrosionsvurdering<br />
se side 4.<br />
Fakta for alle bakketyper og bredder vises<br />
på side 50-51.<br />
Lak<br />
Standard farve er NCS 0502-Y, glans 50.<br />
Andre farver og glanstal kan tilbydes på<br />
forespørgsel, angiv farven i NCS nummer.<br />
Lakerede bakker leveres som standard<br />
med indvendigt lakfrie ender, hvilket<br />
løser potentialeudligningen mellem bakkerne<br />
uden ekstra foranstaltninger. OBS!<br />
Ved samling af overskårne bakker uden<br />
lakfrie ender, skal potentialeudligning ske<br />
med kabelforbindelse, der skrues mellem<br />
lakfrie flader.<br />
Potentialeudligning<br />
Testinstitutionen i Borås har udført<br />
målinger iht. SS-EN 60335-1. Alle <strong>MP</strong><br />
kabelbakker opfylder stillede krav uden<br />
ekstra foranstaltninger så som skrue eller<br />
låseclips. Modstandsværdien ligger mellem<br />
ca. 1 mΩ for 50 mm brede bakker til<br />
ca. 0,5 mΩ for 600 mm brede bakker.<br />
Belastning<br />
48<br />
<strong>MP</strong>-Samling<br />
Diagrammet gælder for et inderfag f2 dvs.<br />
alle fag undtagen de yderste. For at få<br />
samme lodrette vinkel i yderfagene f1<br />
skal konsolafstanden være 80% af et<br />
inderfag.<br />
Diagrammet viser den nedbøjning i mm<br />
ved L=2 m og L=3m konsolafstand og<br />
ophængning i samlebeslag.<br />
Brudgrænsen 1,7 gange belastningen.<br />
For at få et helhedsbillede af belastningsmuligheden<br />
skal man også tage hensyn til<br />
belastningsværdierne for de indvendige<br />
befæstigelser.<br />
Nedb¯jning i mm ved 2 m og 3 m konsolafstand.<br />
Kabelbakker & Armaturskinner<br />
Cifrene angiver sidenr.<br />
Monteringsskrue, se side 76<br />
<strong>MP</strong> Kabelbakker<br />
Kabelbakker & Armaturskinner<br />
Cifrene angiver sidenr.<br />
49<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
Lukket kabelbakke<br />
B Zink 20 µm EL-nr Hvid EL-nr Længde Pladet.<br />
50 <strong>MP</strong> 390 S 79.37.004.318 <strong>MP</strong> 390 V 79.37.005.650 3 m 1,0<br />
75 <strong>MP</strong> 310 S 79.37.004.321 <strong>MP</strong> 310 V 79.37.005.663 3 m 1,0<br />
100 <strong>MP</strong> 320 S 79.37.004.334 <strong>MP</strong> 320 V 79.37.005.692 3 m 1,0<br />
150 <strong>MP</strong> 330 S 79.37.004.347 <strong>MP</strong> 330 V 79.37.005.728 3 m 1,0<br />
200 <strong>MP</strong> 340 S 79.37.004.350 <strong>MP</strong> 340 V 79.37.005.757 3 m 1,0<br />
300 <strong>MP</strong> 350 S 79.37.016.461 <strong>MP</strong> 350 V 79.37.016.490 2 m 1,0<br />
400 <strong>MP</strong> 360 S 79.37.016.474 <strong>MP</strong> 360 V 79.37.016.500 2 m 1,25<br />
500 <strong>MP</strong> 370 S 79.37.016.487 <strong>MP</strong> 370 V 79.37.016.513 2 m 1,25<br />
600 <strong>MP</strong> 380 S 79.37.004.392 <strong>MP</strong> 380 V 79.37.005.841 2 m 1,5<br />
50<br />
Lakeret bakke leveres med indvendigt<br />
lakfrie ender.<br />
Andre længder og farver kan tilbydes<br />
på forespørgsel.<br />
Belastning og potentialeudligning,<br />
se side 48.<br />
Armaturskinne<br />
Lakeret skinne leveres med indvendigt<br />
lakfrie ender.<br />
Armaturskinne 40 mm, andre længder,<br />
farver og varmforzinket skinne kan tilbydes<br />
på forespørgsel.<br />
Belastning og potentialeudligning, se<br />
side 48.<br />
B Zink 20 µm EL-nr Hvid EL-nr Længde Pladet.<br />
50 <strong>MP</strong> 391 S 79.37.002.174 <strong>MP</strong> 391 V 79.37.002.187 3 m 1,0<br />
75 <strong>MP</strong> 311 S 79.37.002.190 <strong>MP</strong> 311 V 79.37.002.200 3 m 1,0<br />
100 <strong>MP</strong> 321 S 79.37.004.428 <strong>MP</strong> 321 V 79.37.005.702 3 m 1,0<br />
150 <strong>MP</strong> 331 S 79.37.004.431 <strong>MP</strong> 331 V 79.37.005.731 3 m 1,0<br />
200 <strong>MP</strong> 341 S 79.37.004.444 <strong>MP</strong> 341 V 79.37.005.760 3 m 1,0<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Lakeret bakke leveres med indvendigt<br />
lakfrie ender.<br />
Andre længder og farver kan tilbydes<br />
på forespørgsel.<br />
Belastning og potentialeudligning,<br />
se side 48.<br />
Perforeret kabelbakke<br />
<strong>MP</strong> Kabelbakker<br />
B Zink 20 µm EL-nr Hvid EL-nr Længde Pladet.<br />
50 <strong>MP</strong> 393 S 79.37.004.457 <strong>MP</strong> 393 V 79.37.016.238 3 m 1,0<br />
75 <strong>MP</strong> 313 S 79.37.004.460 <strong>MP</strong> 313 V 79.37.005.689 3 m 1,0<br />
100 <strong>MP</strong> 323 S 79.37.004.473 <strong>MP</strong> 323 V 79.37.005.715 3 m 1,0<br />
150 <strong>MP</strong> 333 S 79.37.004.486 <strong>MP</strong> 333 V 79.37.005.744 3 m 1,0<br />
200 <strong>MP</strong> 343 S 79.37.004.499 <strong>MP</strong> 343 V 79.37.005.773 3 m 1,0<br />
300 <strong>MP</strong> 353 S 79.37.016.526 <strong>MP</strong> 353 V 79.37.016.555 2 m 1,0<br />
400 <strong>MP</strong> 363 S 79.37.016.539 <strong>MP</strong> 363 V 79.37.016.568 2 m 1,25<br />
500 <strong>MP</strong> 373 S 79.37.016.542 <strong>MP</strong> 373 V 79.37.016.571 2 m 1,25<br />
600 <strong>MP</strong> 383 S 79.37.004.538 <strong>MP</strong> 383 V 79.37.005.854 2 m 1,5<br />
Låget trykkes fast udvendigt på bakken<br />
uden brug af værktøj.<br />
Låg<br />
B Zink 20 µm EL-nr Hvid EL-nr Længde Pladet.<br />
50 <strong>MP</strong> 490 S 79.37.004.541 <strong>MP</strong> 490 V 79.37.005.867 3 m 0,6<br />
75 <strong>MP</strong> 410 S 79.37.004.554 <strong>MP</strong> 410 V 79.37.005.870 3 m 0,6<br />
100 <strong>MP</strong> 420 S 79.37.004.567 <strong>MP</strong> 420 V 79.37.005.883 3 m 0,6<br />
150 <strong>MP</strong> 430 S 79.37.004.570 <strong>MP</strong> 430 V 79.37.005.896 3 m 0,6<br />
200 <strong>MP</strong> 440 S 79.37.004.583 <strong>MP</strong> 440 V 79.37.005.906 3 m 0,6<br />
300 <strong>MP</strong> 450 S 79.37.004.253 <strong>MP</strong> 450 V 79.37.004.266 2 m 0,6<br />
400 <strong>MP</strong> 460 S 79.37.004.279 <strong>MP</strong> 460 V 79.37.004.282 2 m 1,0<br />
500 <strong>MP</strong> 470 S 79.37.004.295 <strong>MP</strong> 470 V 79.37.004.305 2 m 1,0<br />
600 <strong>MP</strong> 480 S 79.37.004.622 <strong>MP</strong> 480 V 79.37.005.948 2 m 1,0<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
51<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
52<br />
Ophæng/samlestykke<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 396 S 79.37.002.213<br />
75 <strong>MP</strong> 314 S 79.37.002.239<br />
100 <strong>MP</strong> 324 S 79.37.004.651<br />
150 <strong>MP</strong> 334 S 79.37.004.664<br />
200 <strong>MP</strong> 344 S 79.37.004.677<br />
300 <strong>MP</strong> 354 S 79.37.004.680<br />
400 <strong>MP</strong> 364 S 79.37.004.693<br />
500 <strong>MP</strong> 374 S 79.37.004.703<br />
600 <strong>MP</strong> 384 S 79.37.004.716<br />
Ophæng<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 596 S 79.37.002.226<br />
75 <strong>MP</strong> 516 S 79.37.002.242<br />
100 <strong>MP</strong> 526 S 79.37.004.745<br />
150 <strong>MP</strong> 536 S 79.37.004.758<br />
200 <strong>MP</strong> 546 S 79.37.004.761<br />
300 <strong>MP</strong> 556 S 79.37.004.774<br />
400 <strong>MP</strong> 566 S 79.37.004.787<br />
500 <strong>MP</strong> 576 S 79.37.004.790<br />
600 <strong>MP</strong> 586 S 79.37.004.800<br />
Beslaget har indbygget samlestykke.<br />
Beslag 100-600 mm kan låses med clips<br />
<strong>MP</strong> 906, se side 53.<br />
50-75 mm har indbygget friktionslås.<br />
Max. last for beslag i samlingen<br />
= 150 kg ved jævnt fordelt last. Brudlast<br />
1,7 gange max. last.<br />
OBS! Beslaget 50-75 mm skydes ind<br />
fra bakkens ende og kan kun anvendes<br />
til montering midt på konsollen.<br />
Max. last beslag = 150 kg ved jævnt<br />
fordelt last. Brudlast 1,7 gange<br />
max. last.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Anvendes som samlebeslag/ophæng til<br />
varmforzinkede armaturskinner.<br />
Låseclips<br />
Låseclips anvendes til låsning af beslaget i<br />
bakkebredderne 100-600 mm.<br />
<strong>MP</strong> 906 S leveres i sæt af 4 stk. (hvilket<br />
anvendes til et beslag).<br />
<strong>MP</strong> 906 S2 leveres i pakker af 100 stk. (25<br />
beslag).<br />
Monteres med skruesæt <strong>MP</strong> 855 E (EL<br />
nr. 79.37.014.366) sælges i sæt af 20<br />
stk., se side 120.<br />
Ophæng/samlebeslag<br />
Samlelaske<br />
<strong>MP</strong> Kabelbakker<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 906 S 79.37.004.813<br />
<strong>MP</strong> 906 S2 79.37.004.826<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 908 S 79.37.004.839<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 933 Z 79.37.005.951<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
53<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
54<br />
<strong>MP</strong> 900<br />
Vinkel<br />
<strong>MP</strong> 901<br />
Zink 60 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 900 Z 79.37.002.132 <strong>MP</strong> 900 V 79.37.002.310<br />
<strong>MP</strong> 901 Z 79.37.002.129 <strong>MP</strong> 901 V 79.37.005.977<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 925 E 79.37.002.297 <strong>MP</strong> 925 V 79.37.002.307<br />
Gevindstangsholder<br />
Gevindstangsholderen trykkes på loftbeslag/loftophæng.<br />
Loftbeslag<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 920 S 79.37.006.015 <strong>MP</strong> 920 V 79.37.006.002<br />
Max. last = 125 kg<br />
Brudlast 1,7 gange max. last.<br />
Anvend 3 mm sekskantnøgle til låseskruen.<br />
Max. last = 75 kg<br />
Brudlast 1,7 gange max. last.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Gevindstang M10<br />
For at få en justerbarhed på ±25 mm i kombination med<br />
gevindstangsbeslag, overskæres ophænget som følger:<br />
50-75 mm 90 mm kortere end ønsket byggehøjde.<br />
100-600 mm 50 mm kortere end ønsket byggehøjde.<br />
<strong>MP</strong> Kabelbakker<br />
L Zink 10 µm EL-nr Hvid EL-nr<br />
2000 <strong>MP</strong> 927 E 79.37.006.031 <strong>MP</strong> 927 V 79.37.006.044<br />
3000 <strong>MP</strong> 928 E 79.37.002.271 <strong>MP</strong> 928 V 79.37.002.284<br />
Møtrik<br />
Anvendes sammen med forzinket gevindstang i<br />
bredderne 50-75 mm.<br />
For bredderne 100-600 mm anvendes kontramøtrikker<br />
direkte i beslag/ophæng.<br />
Max. last = 125 kg<br />
Brudlast 1,7 gange<br />
max. last.<br />
Loftbeslag til gevindstang M8/M10<br />
Nyt loftbeslag beregnet til befæstigelse af<br />
gevindstang M8 alternativt M10 i beton Bor et<br />
Ø6x65 mm hul i underlaget og skru loftbeslaget<br />
i hullet. I urevnet beton K25 er udtrækskraften<br />
400 kg med 3-dobbelt sikkerhed.<br />
B Pakke Zink 5 µm EL-nr<br />
7,5x55 100 stk. <strong>MP</strong> 923 E 79.37.006.028<br />
7,5x55 10 stk. <strong>MP</strong> 923 E10 79.37.016.377<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 929 E 79.37.006.073<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
55<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
56<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 926 E 79.37.016.254 <strong>MP</strong> 926 V 79.37.006.086<br />
Loftkonsol type <strong>MP</strong>-P<br />
L Zink 60 µm EL-nr Hvid EL-nr<br />
300 <strong>MP</strong> 957 Z 79.37.003.940 <strong>MP</strong> 957 V<br />
400 <strong>MP</strong> 958 Z 79.37.003.953 <strong>MP</strong> 958 V<br />
500 <strong>MP</strong> 959 Z 79.37.003.966 <strong>MP</strong> 959 V<br />
700 <strong>MP</strong> 960 Z 79.37.003.979 <strong>MP</strong> 960 V<br />
1 000 <strong>MP</strong> 961 Z 79.37.003.982 <strong>MP</strong> 961 V<br />
Rørholder<br />
Låsning af holderen sker ved hjælp af en<br />
3 mm sekskantskrue.<br />
Ved behov for kraftigere konsol,<br />
anvendes loftkonsol type <strong>MP</strong>-V, se<br />
side 64.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loftbeslag type TL til loftskinne<br />
Loftskinne<br />
Skinnen er udstyret med skæremærke for hver<br />
100 mm.<br />
<strong>MP</strong> Kabelbakker<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 904 S 79.37.002.103 <strong>MP</strong> 904 V 79.37.006.141<br />
L Zink 20 µm EL-nr Hvid EL-nr<br />
300 <strong>MP</strong> 911 A 79.37.006.196 <strong>MP</strong> 911 V 79.37.006.167<br />
500 <strong>MP</strong> 912 A 79.37.006.206 <strong>MP</strong> 912 V 79.37.006.170<br />
3000 <strong>MP</strong> 910 A 79.37.002.093 <strong>MP</strong> 910 V 79.37.006.154<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
57<br />
Bakker
<strong>MP</strong> Kabelbakker<br />
58<br />
50 - 75 mm<br />
Loftophæng armatur<br />
Bredde Zink EL-nr Hvid EL-nr<br />
Samlebeslag for loftskinne<br />
Zink 60 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 919 Z 79.37.004.004 <strong>MP</strong> 919 V 79.37.006.248<br />
Loftophæng til montering i ophæng s. 52.<br />
50-75 <strong>MP</strong> 932 E 79.37.002.255 <strong>MP</strong> 932 V 79.37.002.268<br />
100-600 *<strong>MP</strong> 931 S 79.37.002.569 <strong>MP</strong> 931 V 79.37.006.219<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
120<br />
100 - 600 mm<br />
* 1 sæt = 2 stk.<br />
Beslaget passer i loftskinnens falsmål.<br />
Skinnevender<br />
Skinnevenderen anvendes til at vende loftskinnen<br />
90° for f.eks. tilbehørsmontage.<br />
Skrue<br />
I skruen tilsluttes ledningen direkte uden<br />
nogen kabelsko.<br />
<strong>MP</strong> Kabelbakker<br />
L Zink 10 µm EL-nr Rustfrit EL-nr<br />
M8x16 <strong>MP</strong> 839 E 79.37.006.264 <strong>MP</strong> 839 R 79.37.006.277<br />
Øjebolt<br />
Øjebolten bør ikke anvendes som ophæng alene i<br />
bakkebredder over 150 mm.<br />
Zink 60 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 918 Z 79.37.003.995 <strong>MP</strong> 918 V 79.37.006.251<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 930 E 79.37.006.280<br />
Et eksempel på aflastning med wire, hvor man ikke<br />
kan anvende normalt loftophæng.<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
59<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
60<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 770 E 79.37.006.293<br />
Wire<br />
Som lås for wiren anvendes en wirelås.<br />
Pendellås<br />
Zink 20 µm E-nr Vit E-nr<br />
<strong>MP</strong> 710 S 79.37.004.842<br />
L Zink 20 µm EL-nr Hvid EL-nr<br />
300 <strong>MP</strong> 712 S 79.37.004.855<br />
500 <strong>MP</strong> 713 S 79.37.004.868<br />
1000 <strong>MP</strong> 714 S 79.37.004.871<br />
2000 <strong>MP</strong> 715 S 79.37.004.884<br />
Tråd-Ø 2 mm.<br />
Længde 100 m.<br />
Ophængsstang<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Øjeholder M8x50<br />
Til montage på loftbeslag <strong>MP</strong> 980 - <strong>MP</strong> 982<br />
(se side 134).<br />
Leveres i sæt af 10 stk.<br />
Wireophæng 2 mm<br />
Wire med snaplås, Ø2 mm.<br />
Max. belastning 45 kg, sikkerhedsfaktor 5:1.<br />
<strong>MP</strong> Kabelbakker<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 706 E 79.37.016.270<br />
L Zink 20 µm EL-nr Hvid EL-nr<br />
1000 <strong>MP</strong> 701 E 79.37.016.283<br />
2000 <strong>MP</strong> 702 E 79.37.016.296<br />
3000 <strong>MP</strong> 703 E 79.37.016.306<br />
5000 <strong>MP</strong> 705 E 79.37.016.319<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
61<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
62<br />
Ø 11 x 22<br />
<strong>MP</strong> 943<br />
Indvendig bærekonsol<br />
Afstandsplade<br />
Zink 60 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 962 Z 79.37.003.733 <strong>MP</strong> 962 V 79.37.006.332<br />
Monteres i ophæng s. 52 med bolt <strong>MP</strong> 941<br />
E, se nedenfor.<br />
Diagrammet viser lodret vinkel (nº) i grader<br />
ved jævnt fordelt last F (kg) på konsollen.<br />
Brudlast 1,7 gange max. belastning.<br />
B H H<br />
1<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
100-200 155 120 <strong>MP</strong> 942 S 79.37.002.488 <strong>MP</strong> 942 V 79.37.006.303<br />
300-600 180 144 <strong>MP</strong> 943 S 79.37.002.491 <strong>MP</strong> 943 V 79.37.006.316<br />
Bolt<br />
Zink 10 µm EL-nr Hvid EL-nr<br />
M 941 E 79.37.006.329<br />
Bolt inkl. møtrik for montering af indvendig<br />
bærekonsol i ophæng s. 52.<br />
Afstandspladen anvendes for at fordele en<br />
konsols tryk på en porøs væg.<br />
Pladetykkelse = 5 mm<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Udvendig vægkonsol<br />
Vægkonsol dimensioneret for større laster.<br />
Brudlast 1,7 gange max. belastning.<br />
Udvendig vægkonsol<br />
<strong>MP</strong> 528, 538<br />
<strong>MP</strong> 900<br />
<strong>MP</strong> Kabelbakker<br />
B H Max.last Zink 60 µm EL-nr Hvid EL-nr<br />
100 125 40 kg <strong>MP</strong> 528 Z 79.37.005.605 <strong>MP</strong> 528 V 79.37.006.345<br />
150 125 50 kg <strong>MP</strong> 538 Z 79.37.005.618 <strong>MP</strong> 538 V 79.37.006.358<br />
<strong>MP</strong> 900 Z 79.37.002.132 <strong>MP</strong> 900 V 79.37.002.310<br />
B H Max.last Zink EL-nr Hvid EL-nr<br />
250 80 150 kg <strong>MP</strong> 753 S 79.37.001.858 <strong>MP</strong> 753 V 79.37.006.361<br />
350 90 150 kg <strong>MP</strong> 754 S 79.37.001.861 <strong>MP</strong> 754 V 79.37.006.374<br />
450 100 150 kg <strong>MP</strong> 755 S 79.37.001.887 <strong>MP</strong> 755 V 79.37.006.387<br />
550 115 410 kg <strong>MP</strong> 175 Z 79.37.003.607 <strong>MP</strong> 175 V 79.37.006.390<br />
650 125 440 kg <strong>MP</strong> 176 Z 79.37.002.048 <strong>MP</strong> 176 V 79.37.006.400<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> 753 - 755<br />
<strong>MP</strong> 175 - 176<br />
63<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
64<br />
Loftkonsol type <strong>MP</strong>-V<br />
L Zink 60 µm EL-nr Hvid EL-nr<br />
Øvrige konsoller, se side 28 - 29.<br />
250 <strong>MP</strong> 964 Z 79.37.008.819 <strong>MP</strong> 964 V 79.37.006.413<br />
375 <strong>MP</strong> 965 Z 79.37.008.822 <strong>MP</strong> 965 V 79.37.006.426<br />
500 <strong>MP</strong> 966 Z 79.37.002.077 <strong>MP</strong> 966 V 79.37.006.439<br />
750 <strong>MP</strong> 967 Z 79.37.002.080 <strong>MP</strong> 967 V 79.37.006.442<br />
1000 <strong>MP</strong> 968 Z 79.37.008.851 <strong>MP</strong> 968 V 79.37.006.455<br />
Møtrik med bolt til loftkonsol<br />
Zink 60 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 978 Z 79.37.014.874<br />
g j g<br />
250 175 kg 132 kg 106 kg 89 kg 76 kg n = 0,7°<br />
375 175 kg 132 kg 106 kg 89 kg 76 kg n = 1,0°<br />
500 175 kg 132 kg 106 kg 89 kg 76 kg n = 1,4°<br />
750 175 kg 132 kg 106 kg 89 kg 76 kg n = 2,2°<br />
1000 175 kg 132 kg 106 kg 89 kg 76 kg n = 2,9°<br />
Tabellen viser maksimal belastning, samt nedbøjningen n° ved forskellige konsolbredder og<br />
loftophængslængder L. Lasten er jævnt fordelt på konsollen. Brudlast ∆ 1,7 gange max. last. For anden<br />
dimensionering, kontakt venligst vor salgsafdeling.<br />
Møtrikken med bolt (H=21) er udstyret med<br />
fjeder, som forhindrer, at den glider ud af<br />
lejet.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Befæstigelse<br />
Befæstigelse til loftkonsoller/ ankerskinner.<br />
Passer til profiler med 21 mm og 41<br />
mm højde.<br />
1. Placeres i skinnens<br />
åbning.<br />
2. Tryk på skruen.<br />
3. Møtrik roterer<br />
til korrekt leje.<br />
Loftbeslag<br />
Loftbeslaget kombineres med ankerskinne<br />
for sideophængt montage af bakker. Vælg<br />
blandt færdige længder eller skær selv til<br />
ønsket længde, se nedenfor.<br />
Monteringen kan klare større belastninger<br />
end modsvarende loftkonsoller type <strong>MP</strong>-V,<br />
se side 64.<br />
Anvend møtrik med bolt (H=21) til<br />
befæstigelse, se side 64.<br />
<strong>MP</strong> Kabelbakker<br />
Mål Zink 10 µm EL-nr Rustfrit EL-nr<br />
M8x20 <strong>MP</strong> 983 E 79.37.016.199 <strong>MP</strong> 983 R 79.37.016.212<br />
M10x25 <strong>MP</strong> 984 E 79.37.016.209 <strong>MP</strong> 984 R 79.37.016.225<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 230 S 79.37.002.640 <strong>MP</strong> 230 V 79.37.006.523<br />
Ankerskinne type <strong>MP</strong>-V<br />
L Zink 20 µm EL-nr Hvid EL-nr<br />
3000 <strong>MP</strong> 231 S 79.37.002.705 <strong>MP</strong> 231 V 79.37.006.468<br />
250 <strong>MP</strong> 024 S 79.37.002.653 <strong>MP</strong> 024 V 79.37.006.471<br />
375 <strong>MP</strong> 025 S 79.37.002.666 <strong>MP</strong> 025 V 79.37.006.484<br />
500 <strong>MP</strong> 026 S 79.37.002.679 <strong>MP</strong> 026 V 79.37.006.497<br />
750 <strong>MP</strong> 027 S 79.37.002.682 <strong>MP</strong> 027 V 79.37.006.507<br />
1000 <strong>MP</strong> 028 S 79.37.002.695 <strong>MP</strong> 028 V 79.37.006.510<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
65<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
66<br />
Fleksibelt hjørne<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 493 S 79.37.016.364 <strong>MP</strong> 493 V 79.37.006.536<br />
100 <strong>MP</strong> 423 S 79.37.004.923 <strong>MP</strong> 423 V 79.37.006.688<br />
150 <strong>MP</strong> 433 S 79.37.004.965 <strong>MP</strong> 433 V 79.37.006.691<br />
200 <strong>MP</strong> 443 S 79.37.005.003 <strong>MP</strong> 443 V 79.37.006.701<br />
300 <strong>MP</strong> 453 S 79.37.005.045 <strong>MP</strong> 453 V 79.37.006.714<br />
400 <strong>MP</strong> 463 S 79.37.005.087 <strong>MP</strong> 463 V 79.37.006.756<br />
500 <strong>MP</strong> 473 S 79.37.005.126 <strong>MP</strong> 473 V 79.37.006.798<br />
600 <strong>MP</strong> 483 S 79.37.005.168 <strong>MP</strong> 483 V 79.37.006.837<br />
Vinkelstykke<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 497 S 79.37.016.322 <strong>MP</strong> 497 V 79.37.006.604<br />
75 <strong>MP</strong> 417 S 79.37.004.897 <strong>MP</strong> 417 V 79.37.006.549<br />
100 <strong>MP</strong> 427 S 79.37.004.936 <strong>MP</strong> 427 V 79.37.006.578<br />
150 <strong>MP</strong> 437 S 79.37.004.978 <strong>MP</strong> 437 V 79.37.006.620<br />
200 <strong>MP</strong> 447 S 79.37.005.016 <strong>MP</strong> 447 V 79.37.006.659<br />
300 <strong>MP</strong> 457 S 79.37.005.058 <strong>MP</strong> 457 V 79.37.006.727<br />
400 <strong>MP</strong> 467 S 79.37.005.090 <strong>MP</strong> 467 V 79.37.006.769<br />
500 <strong>MP</strong> 477 S 79.37.005.139 <strong>MP</strong> 477 V 79.37.006.808<br />
600 <strong>MP</strong> 487 S 79.37.005.171 <strong>MP</strong> 487 V 79.37.006.840<br />
Fleksibelt hjørne til alle bakketyper.<br />
Vinkelstykket er samtidigt en udvendig<br />
holder, der skjuler overskårne bakkers ulakerede<br />
kanter. På specialbestilling kan<br />
vinkelstykket udstyres med indbygget<br />
konsolbeslag.<br />
Forskellige vinkelformer kan tilbydes på<br />
forespørgsel (angiv mål set oppe fra).<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
T-stykke<br />
T-stykket er samtidigt en udvendig holder,<br />
der skjuler overskårne bakkers ulakerede<br />
kanter. På specialbestllning kan T-stykket<br />
udstyres med indbygget konsolbeslag.<br />
En enklere form for T-stykke kan laves vha.<br />
fastgørelse mod kanal, se side 71.<br />
Forskellige T-stykkeformer kan tilbydes på<br />
forespørgsel (angiv mål set oppe fra).<br />
Krydsstykke<br />
Krydsstykket er samtidigt en udvendig holder,<br />
der skjuler overskårne bakkers ulakerede<br />
kanter. På specialbestilling kan krydsstykket<br />
udstyres med indbygget konsolbeslag.<br />
En enklere form for krydstykke kan<br />
laves vha. fastgørelse mod kanal, se side 71.<br />
Forskellige krydsstykkeformer kan tilbydes<br />
på forespørgsel (angiv mål set oppe fra).<br />
<strong>MP</strong> Kabelbakker<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 498 S 79.37.016.351 <strong>MP</strong> 498 V 79.37.006.617<br />
75 <strong>MP</strong> 418 S 79.37.004.907 <strong>MP</strong> 418 V 79.37.006.552<br />
100 <strong>MP</strong> 428 S 79.37.004.949 <strong>MP</strong> 428 V 79.37.006.581<br />
150 <strong>MP</strong> 438 S 79.37.004.981 <strong>MP</strong> 438 V 79.37.006.633<br />
200 <strong>MP</strong> 448 S 79.37.005.029 <strong>MP</strong> 448 V 79.37.006.662<br />
300 <strong>MP</strong> 458 S 79.37.005.061 <strong>MP</strong> 458 V 79.37.006.730<br />
400 <strong>MP</strong> 468 S 79.37.005.100 <strong>MP</strong> 468 V 79.37.006.772<br />
500 <strong>MP</strong> 478 S 79.37.005.142 <strong>MP</strong> 478 V 79.37.006.811<br />
600 <strong>MP</strong> 488 S 79.37.005.184 <strong>MP</strong> 488 V 79.37.006.853<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 499 S 79.37.016.335 <strong>MP</strong> 499 V 79.37.016.348<br />
75 <strong>MP</strong> 419 S 79.37.004.910 <strong>MP</strong> 419 V 79.37.006.565<br />
100 <strong>MP</strong> 429 S 79.37.004.952 <strong>MP</strong> 429 V 79.37.006.594<br />
150 <strong>MP</strong> 439 S 79.37.004.994 <strong>MP</strong> 439 V 79.37.006.646<br />
200 <strong>MP</strong> 449 S 79.37.005.032 <strong>MP</strong> 449 V 79.37.006.675<br />
300 <strong>MP</strong> 459 S 79.37.005.074 <strong>MP</strong> 459 V 79.37.006.743<br />
400 <strong>MP</strong> 469 S 79.37.005.113 <strong>MP</strong> 469 V 79.37.006.785<br />
500 <strong>MP</strong> 479 S 79.37.005.155 <strong>MP</strong> 479 V 79.37.006.824<br />
600 <strong>MP</strong> 489 S 79.37.005.197 <strong>MP</strong> 489 V 79.37.006.866<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
67<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
68<br />
Skillespor<br />
L Zink 20 µm EL-nr Hvid EL-nr<br />
1750 <strong>MP</strong> 127 S 79.37.005.207<br />
2750 <strong>MP</strong> 137 S 79.37.002.161<br />
50-75 mm<br />
100-600 mm<br />
Skillespor beregnet for kanalinddeling af<br />
bakke, låses vha. kabelholder. To kabelholdere<br />
passer til en længde skillespor, der ligger<br />
frit mellem to holdere. Ved længere<br />
strækninger anvendes en kabelholder pr. 1,5<br />
m.<br />
Kabelholder / holder til skillespor<br />
Beregnet til afbarkning af kabel og/eller<br />
befæstigelse af skillespor. Holderen klikkes<br />
fast i bakken. Kanalbredder fås i trin<br />
af 25 mm.<br />
L Zink 20 µm EL-nr Zink 20 µm EL-nr<br />
50 <strong>MP</strong> 696 S 79.37.005.210<br />
75 <strong>MP</strong> 616 S 79.37.005.223<br />
100 <strong>MP</strong> 627 S 79.37.005.537<br />
150 <strong>MP</strong> 637 S 79.37.005.540<br />
200 <strong>MP</strong> 647 S 79.37.005.553<br />
300 <strong>MP</strong> 657 S 79.37.005.566<br />
400 <strong>MP</strong> 667 S 79.37.005.579<br />
500 <strong>MP</strong> 677 S 79.37.005.582<br />
600 <strong>MP</strong> 687 S 79.37.005.595<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Holder for skillespor giver ubrudt skillespor<br />
hen over holder/ophæng.<br />
Støttejernet skæres over og bukkes i<br />
ønsket form.<br />
Holder for skillespor<br />
<strong>MP</strong> Kabelbakker<br />
Plast EL-nr Hvid EL-nr<br />
<strong>MP</strong> 137 P 79.37.006.879<br />
Støttejern<br />
Zink 60 µm EL-nr Hvid El-nr<br />
<strong>MP</strong> 210 Z 79.37.008.770<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
69<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
70<br />
Montageplade med eller uden huller<br />
<strong>MP</strong> 954<br />
<strong>MP</strong> 955<br />
Typ Zink 20 µm EL-nr Hvid EL-nr<br />
U/huller <strong>MP</strong> 954 S 79.37.005.236 <strong>MP</strong> 954 V 79.37.006.882<br />
M/huller <strong>MP</strong> 955 S 79.37.005.249 <strong>MP</strong> 955 V 79.37.006.895<br />
Montageplade + koblingsdåse IP55/udtag IP21<br />
Montageplade <strong>MP</strong> 955 SD og VD med formonteret<br />
koblingsdåse i hvid termoplast<br />
med ti indføringer. Leveres uden sokkel.<br />
SD, VD<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 955 SD 79.37.006.921 <strong>MP</strong> 955 VD 79.37.006.934<br />
Pladen trykkes ned over bakkens kant.<br />
Låses ved at bøje tungerne ind under bakkekanten.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Fastgørelsen anvendes, når man ønsker en<br />
tæt tilslutning af bakkeprofilen.<br />
Fastgørelse mod væg<br />
Fastgørelse mod kanal/Endevinkel<br />
Fastgørelsen har låseflige, der forhindrer,<br />
at den tilsluttede bakke kan løsne sig eller<br />
vippe. For at forhindre at fastgørelsen glider<br />
på langs, klem delen til med en polygrip-tang<br />
eller lignende.<br />
<strong>MP</strong> Kabelbakker<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 594 S 79.37.005.252 <strong>MP</strong> 594 V 79.37.006.950<br />
75 <strong>MP</strong> 514 S 79.37.005.278 <strong>MP</strong> 514 V 79.37.006.976<br />
100 <strong>MP</strong> 524 S 79.37.005.294 <strong>MP</strong> 524 V 79.37.006.992<br />
150 <strong>MP</strong> 534 S 79.37.005.317 <strong>MP</strong> 534 V 79.37.007.014<br />
200 <strong>MP</strong> 544 S 79.37.005.333 <strong>MP</strong> 544 V 79.37.007.030<br />
300 <strong>MP</strong> 554 S 79.37.005.359 <strong>MP</strong> 554 V 79.37.007.056<br />
400 <strong>MP</strong> 564 S 79.37.005.375 <strong>MP</strong> 564 V 79.37.007.072<br />
500 <strong>MP</strong> 574 S 79.37.005.391 <strong>MP</strong> 574 V 79.37.007.098<br />
600 <strong>MP</strong> 584 S 79.37.005.414 <strong>MP</strong> 584 V 79.37.007.111<br />
Endehage Endevinkel<br />
Endehage Endevinkel<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 599 S 79.37.005.265 <strong>MP</strong> 592 V 79.37.006.947<br />
75 <strong>MP</strong> 519 S 79.37.005.281 <strong>MP</strong> 512 V 79.37.006.963<br />
100 <strong>MP</strong> 529 S 79.37.005.304 <strong>MP</strong> 522 V 79.37.006.989<br />
150 <strong>MP</strong> 539 S 79.37.005.320 <strong>MP</strong> 532 V 79.37.007.001<br />
200 <strong>MP</strong> 549 S 79.37.005.346 <strong>MP</strong> 542 V 79.37.007.027<br />
300 <strong>MP</strong> 559 S 79.37.005.362 <strong>MP</strong> 552 V 79.37.007.043<br />
400 <strong>MP</strong> 569 S 79.37.005.388 <strong>MP</strong> 562 V 79.37.007.069<br />
500 <strong>MP</strong> 579 S 79.37.005.401 <strong>MP</strong> 572 V 79.37.007.085<br />
600 <strong>MP</strong> 589 S 79.37.005.427 <strong>MP</strong> 582 V 79.37.007.108<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
71<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
72<br />
Lodret kobling<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 398 S 79.37.005.430 <strong>MP</strong> 398 V 79.37.007.124<br />
75 <strong>MP</strong> 318 S 79.37.005.443 <strong>MP</strong> 318 V 79.37.007.137<br />
100 <strong>MP</strong> 328 S 79.37.005.456 <strong>MP</strong> 328 V 79.37.007.140<br />
150 <strong>MP</strong> 338 S 79.37.005.469 <strong>MP</strong> 338 V 79.37.007.153<br />
200 <strong>MP</strong> 348 S 79.37.005.472 <strong>MP</strong> 348 V 79.37.007.166<br />
300 <strong>MP</strong> 358 S 79.37.005.485 <strong>MP</strong> 358 V 79.37.007.179<br />
400 <strong>MP</strong> 368 S 79.37.005.498 <strong>MP</strong> 368 V 79.37.007.182<br />
500 <strong>MP</strong> 378 S 79.37.005.508 <strong>MP</strong> 378 V 79.37.007.195<br />
600 <strong>MP</strong> 388 S 79.37.005.511 <strong>MP</strong> 388 V 79.37.007.205<br />
Loftpladeholder<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 625 S 79.37.005.524 <strong>MP</strong> 625 V 79.37.007.218<br />
Koblingen monteres som holder i bakken.<br />
Ved en 90° vinkel anvendes <strong>MP</strong> lodret vinkel.<br />
Et alternativ er at save i bakkens sidekant<br />
og knække bakken til ønsket vinkel på<br />
arbejdspladsen. Fordelen er, at bakken sidder<br />
sammen, hvilket giver et bedre udseende<br />
nede fra.<br />
Loftpladeholderen monteres ved at hænge<br />
den over bakkens sidekant, og giver således<br />
en oplagskant for montage af valgfri holder.<br />
Holderens længde = 3 m<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
OBS ! Ved 150 mm bakkebredde anvendes<br />
to vinkler med bredde 75 mm. To 100<br />
mm’s vinkler anvendes til 200 mm bakker.<br />
Lodret vinkel<br />
Reduktionsstykke<br />
Fremstilles på bestilling iht. tabel.<br />
Form Indv. mål Udv. mål Overflade<br />
V a b S/V<br />
R a b S/V<br />
H a b S/V<br />
<strong>MP</strong> Kabelbakker<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 492 S 79.37.003.050 <strong>MP</strong> 492 V 79.37.007.221<br />
75 <strong>MP</strong> 412 S 79.37.003.034 <strong>MP</strong> 412 V 79.37.007.234<br />
100 <strong>MP</strong> 422 S 79.37.003.047 <strong>MP</strong> 422 V 79.37.007.247<br />
Eks.<br />
V 300 - 100 S er reduktion mod venstre fra<br />
300 mm til 100 mm i galv.<br />
H 600 - 200 V er reduktion mod højre fra Oppe fra<br />
600 mm til 200 mm hvidlakeret<br />
b b b<br />
a a a<br />
Venstre (V) Lige (R) Højre (H)<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
73<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
74<br />
Armaturskinneholder<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 692 S 79.37.004.114 <strong>MP</strong> 692 V 79.37.004.020<br />
75 <strong>MP</strong> 612 S 79.37.004.075 <strong>MP</strong> 612 V 79.37.004.033<br />
100 <strong>MP</strong> 622 S 79.37.004.088 <strong>MP</strong> 622 V 79.37.004.046<br />
150 <strong>MP</strong> 632 S 79.37.004.091 <strong>MP</strong> 632 V 79.37.004.059<br />
200 <strong>MP</strong> 642 S 79.37.004.101 <strong>MP</strong> 642 V 79.37.004.062<br />
Vinklet armaturskinneholder<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 935 S 79.37.016.267<br />
Armaturskinneholderen omslutter hele bakken.<br />
Armaturer med stikprop bliver da let<br />
flytbare.<br />
Holderen fremstilles på bestilling, til bakkebredder<br />
300 - 600 mm.<br />
Den vinklede armaturskinneholder skrues<br />
fast i armaturskinnens hulsystem.<br />
TIPS! Montér først holderen på armaturet<br />
og justér befæstigelseshullet til skinnens<br />
hulsystem c-c 25 mm, skru dernæst armaturholderen<br />
på skinnen. Holderen leveres<br />
med skrue M8 x 16 mm.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Fylder ca. 4 mm under bakken.<br />
Bøjle til loftophæng<br />
Afdækning<br />
<strong>MP</strong> Kabelbakker<br />
B H Zink 60 µm EL-nr Hvid EL-nr<br />
50 96 <strong>MP</strong> 593 Z 79.37.005.621 <strong>MP</strong> 593 V 79.37.007.250<br />
75 96 <strong>MP</strong> 513 Z 79.37.005.634 <strong>MP</strong> 513 V 79.37.007.263<br />
100 120 <strong>MP</strong> 523 Z 79.37.005.647 <strong>MP</strong> 523 V 79.37.007.276<br />
Afdækningen monteres over holdere for<br />
at skjule sprækker og ujævnheder. De<br />
giver et rytmisk og harmonisk mønster i<br />
f.eks. gange.<br />
B Zink EL-nr Hvid EL-nr<br />
50 <strong>MP</strong> 395 V 79.37.007.289<br />
100 <strong>MP</strong> 325 V 79.37.007.292<br />
150 <strong>MP</strong> 335 V 79.37.007.302<br />
200 <strong>MP</strong> 345 V 79.37.007.315<br />
300 <strong>MP</strong> 355 V 79.37.007.328<br />
400 <strong>MP</strong> 365 V 79.37.007.331<br />
500 <strong>MP</strong> 375 V 79.37.007.344<br />
600 <strong>MP</strong> 385 V 79.37.007.357<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
75<br />
Kabelbakker
<strong>MP</strong> Kabelbakker<br />
76<br />
Skrue<br />
Zink 20 µm EL-nr Hvid EL-nr<br />
<strong>MP</strong> 937 E 79.37.002.116<br />
Etiket EL-nr<br />
<strong>MP</strong> 837 F 79.37.015.158<br />
Reparationsfarve RAL 9010<br />
Spraydåse 400 ml.<br />
Farvenr: RAL 9010 el. NCS 0502-Y<br />
Støvtør på ca. 30 min.<br />
Dækkeevne ca. 2,5 m≈.<br />
Monteringsskrue med indbygget loftskive.<br />
Skruen er IKKE inkluderet i tilbehøret.<br />
Sælges i pakker af 50 stk.<br />
Potentialemærkning<br />
Laktype Hvid EL-nr<br />
Sprayfarve 400 ml <strong>MP</strong> 948 V 79.37.007.360<br />
Reparationslak25 ml <strong>MP</strong> 951 V 79.37.007.373<br />
En vandfast etiket, der fastgøres på bakken.<br />
Etiketten er gul og måler 100x18 mm.<br />
Leveres på ruller af 100 etiketter.<br />
Reparationslak i flaske med 25 ml .<br />
Farvenr: RAL 9010 el. NCS 0502-Y<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong> Gitterbakker<br />
<strong>MP</strong> gitterbakker er det nyeste system<br />
for kabelføring. Vor målsætning var<br />
at skabe et system, der genbruger så<br />
meget tilbehør som muligt fra det<br />
øvrige kabelfremføringssystem.<br />
Resultatet blev fælles ophængssystem,<br />
samme befæstigelsesskruer<br />
og at skillespor og telebakker alle er<br />
fælles med øvrige tilbehørsdele. Man<br />
kan derfor enkelt kombinere <strong>MP</strong> gitterbakker<br />
med øvrige systemer fra<br />
<strong>MP</strong> bolagen.<br />
Da man kan forme gitterbakker<br />
meget enkelt med få dele er <strong>MP</strong> gitterbakker<br />
et udmærket komplement<br />
til <strong>MP</strong>-kabelstiger. Anvend <strong>MP</strong><br />
kabelstiger til hovedinstallationer og<br />
fordel/forgren med <strong>MP</strong> gitterbakker.<br />
Gitterbakker med tilbehør kan fås<br />
lakerede i valgfrie farver.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankarskinner<br />
Vinkelprofiler<br />
Tele-/Datastativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
77<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
78<br />
Gitterbakker<br />
Cifrene angiver sidenr.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Monteringsskrue, se side 98<br />
Nedbøjning i mm ved konsolafstand 1,5 m<br />
Nedbøjning i mm ved konsolafstand 2,0 m<br />
Diagrammet gælder for et inderfag f2 dvs. alle fag undtagen<br />
de to yderste. For at få samme lastværdi i yderfagene<br />
f1 skal konsolafstanden være 80% af et inderfag.<br />
<strong>MP</strong> Gitterbakker<br />
Gitterbakke<br />
Diagrammet viser nedbøjningen ved L=1,5<br />
m og L=2 m konsolafstand.<br />
Brudgrænse 1,7 gange belastningen.<br />
Enderne på tværgitterne er fasede.<br />
Gitterbakker med tilbehør kan fås lakerede i<br />
valgfrie farver.<br />
500 mm og 600mm på forespørgsel<br />
B Zink 10 µm EL-nr Zink 60 EL-nr Rustfrit EL-nr Tråd-Ø<br />
75 <strong>MP</strong> 720 E 79.37.001.683 <strong>MP</strong> 720 Z 79.37.009.915 <strong>MP</strong> 720 R 79.37.009.928 4 mm<br />
120 <strong>MP</strong> 722 E 79.37.001.706 <strong>MP</strong> 722 Z 79.37.010.072 <strong>MP</strong> 722 R 79.37.011.107 5 mm<br />
200 <strong>MP</strong> 723 E 79.37.001.719 <strong>MP</strong> 723 Z 79.37.010.085 <strong>MP</strong> 723 R 79.37.011.165 5 mm<br />
300 <strong>MP</strong> 724 E 79.37.001.722 <strong>MP</strong> 724 Z 79.37.010.098 <strong>MP</strong> 724 R 79.37.011.181 5 mm<br />
400 <strong>MP</strong> 725 E 79.37.001.735 <strong>MP</strong> 725 Z 79.37.010.108 <strong>MP</strong> 725 R 79.37.011.204 6 mm<br />
Samlestykke trådbakke<br />
Monteres ved at blive clipset ned på stigens<br />
side, hvorefter låsetungerne bøjes op<br />
med tang. Samlestykket kan ved behov<br />
låses med monteringsskrue, se side 98.<br />
S, R Z<br />
Universalbeslaget monteres nedefra<br />
(ved bredde 300 - 400 mm)<br />
<strong>MP</strong> 731 <strong>MP</strong> 730<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 730 S 79.37.001.748 <strong>MP</strong> 730 Z 79.37.010.111 <strong>MP</strong> 730 R 79.37.011.217<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
79<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
80<br />
Zink 20 µm EL-nr Rustfrit EL-nr<br />
Hjørnelaske<br />
<strong>MP</strong> 732 S 79.37.001.829 <strong>MP</strong> 732 R 79.37.011.246<br />
Universallaske for trådbakke<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
Til fremstilling af vinkel-, T- og krydsstykker.<br />
Låses ved at man stikker en<br />
skruetrækker gennem et af hullerne og<br />
bukker tungen ind mellem bakkens gitre.<br />
Beregnet til universelle befæstigelser i<br />
bakken samt til låsning af vægkonsoller<br />
s. 85 og vinkelbeslag s. 88. Ved bredderne<br />
300 og 400 mm anvendes universallasken i<br />
bunden på gitterbakken for at forstærke<br />
beslaget (se nedenfor). Monteres med<br />
monterings-skrue, se side 98.<br />
<strong>MP</strong> 731 S 79.37.001.751 <strong>MP</strong> 731 Z 79.37.010.124 <strong>MP</strong> 731 R 79.37.010.506<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong> Gitterbakker<br />
Eksempel på hjørnelaske med radius<br />
Eksempel på universallaske<br />
Klippet Hjørnelaske Radius<br />
B fag <strong>MP</strong> 732<br />
75 1 stk. 1 stk.<br />
120 2 stk. 2 stk. 90 mm<br />
200 4 stk. 4 stk. 260 mm<br />
300 6 stk. 6 stk. 420 mm<br />
400 8 stk. 8 stk. 580 mm<br />
Gitterbakkernes ene sidekant klippes<br />
bort, hvorefter de sammenføjes. Den<br />
ene universallaske monteres oven fra<br />
og den anden nede fra.<br />
Universallaske<br />
B <strong>MP</strong> 731<br />
75 2 stk.<br />
120 2 stk.<br />
200 2 stk.<br />
300 4 stk.<br />
400 4 stk.<br />
Eksempel på T-, krydsstykke<br />
Den primære bakkes side klippes 100<br />
mm bredere end den tilsluttede bakke.<br />
Den tilsluttede bakkes sider klippes<br />
op og bøjes ud ad. Samling sker med<br />
to hjørnelasker, <strong>MP</strong> 732 se s. 80.<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
81<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
82<br />
B Aluminium EL-nr<br />
120 <strong>MP</strong> 782 C 79.37.010.535<br />
200 <strong>MP</strong> 783 C 79.37.010.548<br />
300 <strong>MP</strong> 784 C 79.37.010.551<br />
400 <strong>MP</strong> 785 C 79.37.010.577<br />
B Aluminium E-nr<br />
34 <strong>MP</strong> 786 C 79.37.010.593<br />
39 <strong>MP</strong> 787 C 79.37.010.603<br />
53 <strong>MP</strong> 788 C 79.37.010.616<br />
Fleksibel vinkelplade<br />
Radiusbegrænsere<br />
Vinkelpladen er fremstillet af aluminium<br />
og anvendes til op- og nedgang med tyndere<br />
kabeltyper.<br />
Radiusbegrænseren anvendes til at skåne<br />
følsomme kabler ved nedføring fra gitterbakken.<br />
Radiusbegrænseren er fremstillet i<br />
aluminium og klikkes på gitterbakken.<br />
<strong>MP</strong> 786 C passer til bredde 200 mm undtagen<br />
midtfag.<br />
<strong>MP</strong> 787 C passer til bredde 300 mm undtagen<br />
midtfag.<br />
<strong>MP</strong> 788 C passer til bredde 400 mm samt til<br />
alle midtfag.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Mærkeskilte som ”klikkes” fast på gitterbakken.<br />
Sælges i sæt af 10 stk.<br />
Mærkeskilte<br />
Montagetips radiusbegrænsere<br />
<strong>MP</strong> Gitterbakker<br />
<strong>MP</strong> 780 CO <strong>MP</strong> 780 OP<br />
<strong>MP</strong> 780 PA <strong>MP</strong> 780 PO<br />
Plast EL-nr<br />
<strong>MP</strong> 780 CO 79.37.010.629<br />
<strong>MP</strong> 780 OP 79.37.010.632<br />
<strong>MP</strong> 780 PA 79.37.010.645<br />
<strong>MP</strong> 780 PO 79.37.010.658<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
83<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
84<br />
Vægholder<br />
Vægholder til ophængning af bakker horisontalt,<br />
vertikalt eller på højkant langs<br />
vægge.<br />
Først og fremmest beregnet for bredderne 75<br />
og 120 mm.<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 735 S 79.37.001.832 <strong>MP</strong> 735 Z 79.37.010.137 <strong>MP</strong> 735 R 79.37.011.259<br />
Zink 10 µm E-nr<br />
<strong>MP</strong> 736 E 79.37.001.890<br />
Montagebøjle<br />
Montagebøjlen anvendes sammen med<br />
vægholder (<strong>MP</strong> 735) til ophængning af<br />
<strong>MP</strong> gitterbakker på fremmede kabelstiger.<br />
Til befæstigelse i <strong>MP</strong> kabelstiger, fæstes<br />
<strong>MP</strong> 735 direkte i sideprofilen.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Vægkonsollen låses mod gitterbakken<br />
med universallaske <strong>MP</strong> 731, se side 80.<br />
Max. last = 150 kg.<br />
Brudlast 1,7 gange maks. last.<br />
Vægkonsol type KL<br />
Afstandsplade<br />
<strong>MP</strong> Gitterbakker<br />
B B1 Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
120 70 <strong>MP</strong> 752 S 79.37.003.063 <strong>MP</strong> 752 Z 79.37.010.140 <strong>MP</strong> 752 R 79.37.011.262<br />
200 40 <strong>MP</strong> 753 S 79.37.001.858 <strong>MP</strong> 753 Z 79.37.003.759 <strong>MP</strong> 753 R 79.37.011.275<br />
300 40 <strong>MP</strong> 754 S 79.37.001.861 <strong>MP</strong> 754 Z 79.37.003.762 <strong>MP</strong> 754 R 79.37.011.288<br />
400 40 <strong>MP</strong> 755 S 79.37.001.887 <strong>MP</strong> 755 Z 79.37.003.775 <strong>MP</strong> 755 R 79.37.011.291<br />
Afstandspladen anvendes for at fordele en<br />
konsols tryk på en porøs væg.<br />
Pladetykkelse 5 mm<br />
Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 962 Z 79.37.003.733 <strong>MP</strong> 962 R 79.37.011.301<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
85<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
86<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr<br />
Loftophæng 75<br />
<strong>MP</strong> 766 E 79.37.001.764 <strong>MP</strong> 766 Z 79.37.010.153<br />
Ophæng der passer til 75 mm gitterbakke.<br />
Gitterbakken låses vha. universallaske se<br />
side 80 og monteringsskrue <strong>MP</strong> 937, se side<br />
98.<br />
Loftophæng 120 - 400<br />
Ophæng til bredderne 120-400 mm.<br />
Bredderne 300-400 mm kan kompletteres med<br />
en ophængsstøtte for at forhindre at kanterne<br />
bøjer nedad (s. 87).<br />
Max. last = 80 kg.<br />
Brudlast 1,7 gange max. last.<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 757 E 79.37.001.777 <strong>MP</strong> 757 Z 79.37.010.166 <strong>MP</strong> 757 R 79.37.011.314<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loftophæng for gevind<br />
Ophæng beregnet for befæstigelse i M10<br />
gevindstang. Ophænget fæstnes i gevindstangen<br />
med to M10 møtrikker. Vær forsigtig<br />
ved anvendelses af gevindstang<br />
ved usymmetrisk belastning.<br />
Møtrikken anvendes ved montering med<br />
gevindstang.<br />
Bestilles i pakker af 50 stk.<br />
Møtrik M10<br />
<strong>MP</strong> Gitterbakker<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 759 E 79.37.010.687 <strong>MP</strong> 759 Z 79.37.010.182 <strong>MP</strong> 759 R 79.37.011.327<br />
Zink 10 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 044 E 79.37.010.690 <strong>MP</strong> 044 R 79.37.011.330<br />
Støtte for loftophæng 300 - 400 mm<br />
Anvendes sammen med ophæng <strong>MP</strong> 757 se s. 86<br />
til gitterbakker i bredden 300-400 mm, for at forhindre<br />
at gitterbakken bøjer ned ved større<br />
belastning. Støtten skrues fast i ophænget med<br />
monteringsskrue <strong>MP</strong> 937 se s. 98 efter at gitterbakken<br />
er monteret i ophænget.<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 758 E 79.37.001.780 <strong>MP</strong> 758 Z 79.37.010.179 <strong>MP</strong> 758 R 79.27.000.018<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
87<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
88<br />
<strong>MP</strong> 900<br />
Vinkel<br />
Anvendes som endebeslag mod væg eller<br />
anden bakke. Kan også anvendes som loftbeslag<br />
(gælder kun 75 og 120 mm bredde).<br />
Monteres med universallaske <strong>MP</strong> 731, se<br />
side 80 og monteringsskrue, se side 98.<br />
<strong>MP</strong> 901<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 900 E 79.37.010.713 <strong>MP</strong> 900 Z 79.37.002.132 <strong>MP</strong> 900 R 79.37.011.343<br />
<strong>MP</strong> 901 Z 79.37.002.129<br />
Loftbeslag til gevindstang M8/M10<br />
B Pakke Zink 5 µm EL-nr<br />
7,5x55 100 stk. <strong>MP</strong> 923 E 79.37.006.028<br />
7,5x55 10 stk. <strong>MP</strong> 923 E10 79.37.016.377<br />
Nyt loftbeslag beregnet til befæstigelse af<br />
gevindstang M8 alternativt M10 i beton. Bor et<br />
Ø6x65 mm hul i underlaget og skru loftbeslaget<br />
i hullet. I urevnet beton K25 er udtrækskraften<br />
400 kg med 3-dobbelt sikkerhed.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loftbeslaget anvendes ved ophængning af<br />
gitterbakker i gevindstang.<br />
Gevindstangen fæstnes i loftbeslaget vha.<br />
to møtrikker <strong>MP</strong> 044, se side 87.<br />
Loftbeslag gevindstang<br />
Gevindstang<br />
<strong>MP</strong> Gitterbakker<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 760 E 79.37.010.726 <strong>MP</strong> 760 Z 79.37.010.195 <strong>MP</strong> 760 R 79.37.011.356<br />
L Gevindstang E-nr Overflade<br />
2 000 <strong>MP</strong> 927 E 79.37.006.031 Forz.<br />
3 000 <strong>MP</strong> 928 E 79.37.002.271 Forz.<br />
3 000 <strong>MP</strong> 928 R 79.37.011.369 Rustfrit<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
89<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
90<br />
Loftbeslag TL<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 904 S 79.37.002.103 <strong>MP</strong> 904 Z 79.37.003.908 <strong>MP</strong> 904 R 79.37.011.372<br />
Loftskinne 3M<br />
L Loftskinne EL-nr Overflade<br />
3 000 <strong>MP</strong> 910 A 79.37.002.093 Aluz<br />
3 000 <strong>MP</strong> 910 Z 79.37.002.035 VFZ<br />
2 000 <strong>MP</strong> 910 R 79.37.011.385 Rustfrit<br />
Skinnen er udstyret med skæremærke for hver<br />
100 mm.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loftkonsol type <strong>MP</strong>-P<br />
Hulmodul c-c 25 mm.<br />
Ved montering af rustfri bakker anvendes<br />
loftskinne <strong>MP</strong> 910 R og loftbeslag <strong>MP</strong> 904 R.<br />
Skinnevender<br />
Samlebeslag<br />
<strong>MP</strong> Gitterbakker<br />
L Zink 60 µm EL-nr<br />
300 <strong>MP</strong> 957 Z 79.37.003.940<br />
400 <strong>MP</strong> 958 Z 79.37.003.953<br />
500 <strong>MP</strong> 959 Z 79.37.003.966<br />
700 <strong>MP</strong> 960 Z 79.37.003.979<br />
1000 <strong>MP</strong> 961 Z 79.37.003.982<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 918 Z 79.37.003.995<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 919 Z 79.37.004.004<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
30<br />
91<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
92<br />
Loftkonsol type <strong>MP</strong>-V<br />
Til befæstigelse i ophæng, anvend møtrik <strong>MP</strong> 978, se side 93.<br />
L Zink 60 µm EL-nr Rustfrit EL-nr<br />
250 <strong>MP</strong> 964 Z 79.37.008.819 <strong>MP</strong> 964 R 79.37.011.398<br />
375 <strong>MP</strong> 965 Z 79.37.008.822 <strong>MP</strong> 965 R 79.37.011.408<br />
500 <strong>MP</strong> 966 Z 79.37.002.077 <strong>MP</strong> 966 R 79.37.011.411<br />
750 <strong>MP</strong> 967 Z 79.37.002.080 <strong>MP</strong> 967 R 79.37.011.424<br />
1000 <strong>MP</strong> 968 Z 79.37.008.851 <strong>MP</strong> 968 R 79.37.011.437<br />
Loftkonsol type <strong>MP</strong>-DV<br />
Til befæstigelse i ophæng, anvend møtrik <strong>MP</strong> 978, se side 93.<br />
L Zink 60 µm EL-nr Rustfrit EL-nr<br />
500 <strong>MP</strong> 970 Z 79.37.008.864 <strong>MP</strong> 970 R 79.37.011.440<br />
750 <strong>MP</strong> 971 Z 79.37.008.877 <strong>MP</strong> 971 R 79.37.011.453<br />
1000 <strong>MP</strong> 972 Z 79.37.008.880 <strong>MP</strong> 972 R 79.37.011.466<br />
1500 <strong>MP</strong> 973 Z 79.37.008.893 <strong>MP</strong> 973 R 79.37.011.479<br />
2000 <strong>MP</strong> 974 Z 79.37.008.903 <strong>MP</strong> 974 R 79.37.011.482<br />
3000 <strong>MP</strong> 975 Z 79.37.008.916 <strong>MP</strong> 975 R 79.37.011.495<br />
Længde 200 mm 300 mm 400 mm Nedbøjning<br />
250 175 kg 132 kg 106 kg n = 0,7°<br />
375 175 kg 132 kg 106 kg n = 1,0°<br />
500 175 kg 132 kg 106 kg n = 1,4°<br />
750 175 kg 132 kg 106 kg n = 2,2°<br />
1000 175 kg 132 kg 106 kg n = 2,9°<br />
Tabellen viser maksimal belastning, samt nedbøjningen n° ved forskellige<br />
konsolbredder og loftophængslængder L. Lasten er jævnt fordelt på konsollen.<br />
For anden dimensionering, kontakt venligst vor salgsafdeling.<br />
Brudlast ∆ 1,7 gange max. last.<br />
Længde 200 mm 300 mm 400 mm Nedbøjning<br />
500 429 kg 325 kg 262 kg n = 0,8°<br />
750 429 kg 325 kg 262 kg n = 1,1°<br />
1000 429 kg 325 kg 262 kg n = 1,5°<br />
1500 429 kg 325 kg 262 kg n = 2,3°<br />
2000 429 kg 325 kg 262 kg n = 3,0°<br />
3000 292 kg 219 kg 175 kg n = 3,0°<br />
Tabellen viser maksimal belastning ved ensidig montage, samt nedbøjningen n°<br />
ved forskellige konsolbredder og loftophængslængder L. Lasten er jævnt fordelt<br />
på konsollen. Brudlast ∆ 1,7 gange max. last. For anden dimensionering, kontakt<br />
venligst vor salgsafdeling.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Møtrik med bolt M10 beregnet til befæstigelse<br />
i loftkonsol <strong>MP</strong>-V og <strong>MP</strong>-DV.<br />
Loftbeslag<br />
Loftbeslaget kombineres med ankerskinne for<br />
sideophængt montering af bakker. Vælg blandt<br />
færdige længder eller skær selv til ønskede længde,<br />
se nedenfor. OBS Monteringen kan klare<br />
større belastninger end modsvarende loftbeslag<br />
type <strong>MP</strong>-V, se side 92.<br />
Anvend møtrik <strong>MP</strong> 978, se side 93.<br />
Møtrik m/bolt til loftkonsol<br />
<strong>MP</strong> Gitterbakker<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
<strong>MP</strong> 230 S 79.37.002.640 <strong>MP</strong> 230 Z 79.37.008.961<br />
Ankerskinne type <strong>MP</strong>-V 21x41 mm<br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
3000 <strong>MP</strong> 231 S 79.37.002.705 <strong>MP</strong> 231 Z 79.37.008.974<br />
250 <strong>MP</strong> 024 S 79.37.002.653 <strong>MP</strong> 024 Z 79.37.008.987<br />
375 <strong>MP</strong> 025 S 79.37.002.666 <strong>MP</strong> 025 Z 79.37.008.990<br />
500 <strong>MP</strong> 026 S 79.37.002.679 <strong>MP</strong> 026 Z 79.37.009.009<br />
750 <strong>MP</strong> 027 S 79.37.002.682 <strong>MP</strong> 027 Z 79.37.009.012<br />
1000 <strong>MP</strong> 028 S 79.37.002.695 <strong>MP</strong> 028 Z 79.37.009.025<br />
Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 978 Z 79.37.014.874 <strong>MP</strong> 978 R 79.37.011.505<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
Befæstigelse<br />
se side 44<br />
93<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
94<br />
L B Zink 20 µm EL-nr<br />
3000 50 <strong>MP</strong> 128 S 79.37.002.909<br />
3000 100 <strong>MP</strong> 129 S 79.37.002.912<br />
3000 200 <strong>MP</strong> 130 S 79.37.002.925<br />
Datakabelbakke tæt<br />
Datakabelbakke m/huller<br />
Bakken er forsynet med befæstigeleshuller<br />
i enderne og på midten.<br />
De store huller kan udstyres med Ø 23 mm<br />
gummiholder for ikke at beskadige kablet.<br />
Findes i liste 14.<br />
OBS! Længden på rustfri datakabelbakke<br />
er 2 m<br />
L B Zink 20 µm EL-nr AZ 185 EL-nr Rustfrit EL-nr<br />
3000 50 <strong>MP</strong> 138 S 79.37.002.145 <strong>MP</strong> 138 AZ 79.37.001.968 <strong>MP</strong> 138 R 79.37.011.518<br />
3000 100 <strong>MP</strong> 139 S 79.37.002.158 <strong>MP</strong> 139 AZ 79.37.009.465<br />
3000 200 <strong>MP</strong> 140 S 79.37.002.967<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Skillespor i forzinket plade (20 µm) til<br />
opdeling af bakken.<br />
Skillesporet fastgøres på bakken og samles<br />
med overlapning.<br />
Montageplade til montering af dåser og<br />
udtag m.m.<br />
Findes både med og uden huller.<br />
Skillespor<br />
Montageplade m/huller<br />
<strong>MP</strong> Gitterbakker<br />
Zink 20 µm EL-nr AZ 185 EL-nr<br />
<strong>MP</strong> 137 S 79.37.002.161 <strong>MP</strong> 137 AZ 79.37.001.971<br />
Zink 20 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
U/huller <strong>MP</strong> 739 S 79.37.010.755 <strong>MP</strong> 739 Z 79.37.010.218 <strong>MP</strong> 739 R 79.37.001.845<br />
M/huller <strong>MP</strong> 738 S 79.37.010.742 <strong>MP</strong> 738 Z 79.37.010.205 <strong>MP</strong> 738 R 79.37.011.521<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
95<br />
Gitterbakker
Trådstegar<br />
<strong>MP</strong> Gitterbakker<br />
96<br />
Låg<br />
Lågclips<br />
Låget låses med clips, se nedenfor.<br />
Længden på rustfrie låg er 1,25 m<br />
B L Tykkelse Zink 20 µm EL-nr Rustfrit EL-nr(L=1,25 m)<br />
75 3000 0,6 <strong>MP</strong> 410 S 79.37.004.554 <strong>MP</strong> 410 R 79.37.011.547<br />
120 3000 0,6 <strong>MP</strong> 421 S 79.37.016.241 <strong>MP</strong> 421 R 79.37.011.550<br />
200 3000 0,6 <strong>MP</strong> 440 S 79.37.004.583 <strong>MP</strong> 440 R 79.37.011.563<br />
300 2000 0,6 <strong>MP</strong> 450 S 79.37.004.253 <strong>MP</strong> 450 R 79.37.011.576<br />
400 2000 1,0 <strong>MP</strong> 460 S 79.37.004.279 <strong>MP</strong> 460 R 79.37.011.589<br />
Rustfrit EL-nr<br />
<strong>MP</strong> 748 R 79.37.011.592<br />
Til befæstigelse af låg på gitterbakke.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Med skruen kan man tilslutte lederen direkte<br />
uden nogen kabelsko.<br />
Manuel boltsaks med sideskær.<br />
Beregnet til klipning af gitterbakke.<br />
Skrue á 10 stk.<br />
<strong>MP</strong> Gitterbakker<br />
Zink 10 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 839 E 79.37.006.264 <strong>MP</strong> 839 R 79.37.006.277<br />
Boltsaks<br />
Saks EL-nr<br />
<strong>MP</strong> 790 P 79.37.015.239<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
97<br />
Gitterbakker
<strong>MP</strong> Gitterbakker<br />
98<br />
L Plast EL-nr<br />
4 <strong>MP</strong> 761 P 79.37.001.793<br />
5 <strong>MP</strong> 763 P 79.37.001.803<br />
6 <strong>MP</strong> 765 P 79.37.001.816<br />
<strong>MP</strong> 937 <strong>MP</strong> 295<br />
Plastknop<br />
Monteres som beskyttelse i enderne på<br />
udstikkende gitre. Fremstillet i brandsikkert<br />
materiale. Bestilles i pakker af 100 stk.<br />
Skrue<br />
Monteringsskruen er IKKE inkluderet i tilbehøret.<br />
Sælges i pakker af 50 stk.<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr Rustfrit EL-nr<br />
<strong>MP</strong> 937 E 79.37.002.116 <strong>MP</strong> 937 Z 79.37.002.064 <strong>MP</strong> 295 R 79.37.015.271<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong> Montageprofiler<br />
<strong>MP</strong> montageprofiler har "revolutioneret"<br />
anvendelsen af fastgørelse af<br />
kabler på profiler. Gennem vort mønsterbeskyttede<br />
"svampehul" har vi<br />
fremhævet anvendelsen af montageprofiler<br />
til nye dimensioner.<br />
<strong>MP</strong> Ankerskinner<br />
<strong>MP</strong> ankerskinner har de internationalt<br />
anvendte mål 41x21 mm og 41x 41<br />
mm. Kompatibilitet findes således<br />
med et stort tilbehørsprogram.<br />
Vort nye loftbeslag <strong>MP</strong> 230 (side 65)<br />
og ankerskinne i færdig kort længde<br />
eller hel længde 3 m til overskæring,<br />
giver mulighed for loftophæng til<br />
lavere omkostning og mere fleksibel<br />
montering.<br />
<strong>MP</strong> Profiler<br />
<strong>MP</strong> profiler indeholder de i årtier velkendte<br />
"god-at-have" produkter, der<br />
har gjort os til en kendt og etableret<br />
leverandør i elbranchen. Oprindeligt<br />
anvendes de som underlag til elcentraler.<br />
I dag er de uundværlige som<br />
universelle Meccano-profiler, hvor<br />
der mangler standardløsninger.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele-/Datastativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
99<br />
Profiler<br />
A-skinner<br />
Vinkelprofiler
<strong>MP</strong> Profiler<br />
100<br />
B Zink 20 µm EL-nr AZ 185 EL-nr<br />
Montageprofil <strong>MP</strong>-MK<br />
Profillængde: 2 000 mm<br />
Pladetykkelse: 1,25 mm<br />
Modullængde: 200 mm<br />
Mønsterbeskyttelse m.ansnr. 010743<br />
Kan på forespørgsel leveres lakeret.<br />
50 <strong>MP</strong> 821 S 79.37.009.973 <strong>MP</strong> 821 AZ 79.37.014.939<br />
75 <strong>MP</strong> 822 S 79.37.014.764 <strong>MP</strong> 822 AZ 79.37.014.955<br />
100 <strong>MP</strong> 823 S 79.37.014.777 <strong>MP</strong> 823 AZ 79.37.014.971<br />
150 <strong>MP</strong> 824 S 79.37.014.780 <strong>MP</strong> 824 AZ 79.37.014.997<br />
200 <strong>MP</strong> 825 S 79.37.014.793 <strong>MP</strong> 825 AZ 79.37.015.019<br />
300 <strong>MP</strong> 826 S 79.37.014.803 <strong>MP</strong> 826 AZ 79.37.015.035<br />
400 <strong>MP</strong> 827 S 79.37.014.816 <strong>MP</strong> 827 AZ 79.37.015.064<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 800 Z 79.37.015.284<br />
Befæstigelsesbånd<br />
Befæstigelsesbånd i varmforzinket udførelse,<br />
beregnet for befæstigelse af kabel på<br />
væg.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Ankerskinne type <strong>MP</strong>-V<br />
Til befæstigelse i ankerskinner anvendes<br />
møtrik med H=21 mm, se side 102.<br />
Pladetykkelse 2,5 mm<br />
Ankerskinne type <strong>MP</strong>-FV<br />
Til befæstigelse i ankerskinner anvendes<br />
møtrik med H=21 mm, se side 102.<br />
Længde 3 m (6 m på bestilling).<br />
Pladetykkelse 2,5 mm<br />
Ankerskinne type <strong>MP</strong>-DV<br />
Til befæstigelse i ankerskinner anvendes<br />
møtrik med H=21 mm, se side 102.<br />
Længde 3 m (6 m på bestilling).<br />
Pladetykkelse 2,5 mm<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> Profiler<br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
3000 <strong>MP</strong> 231 S 79.37.002.705 <strong>MP</strong> 231 Z 79.37.008.974<br />
250 <strong>MP</strong> 024 S 79.37.002.653 <strong>MP</strong> 024 Z 79.37.008.987<br />
375 <strong>MP</strong> 025 S 79.37.002.666 <strong>MP</strong> 025 Z 79.37.008.990<br />
500 <strong>MP</strong> 026 S 79.37.002.679 <strong>MP</strong> 026 Z 79.37.009.009<br />
750 <strong>MP</strong> 027 S 79.37.002.682 <strong>MP</strong> 027 Z 79.37.009.012<br />
1000 <strong>MP</strong> 028 S 79.37.002.695 <strong>MP</strong> 028 Z 79.37.009.025<br />
L Zink 20 µm EL-nr Zink 60 µm EL-nr<br />
3000 <strong>MP</strong> 233 S 79.37.002.718 <strong>MP</strong> 233 Z 79.37.009.054<br />
750 <strong>MP</strong> 037 S 79.37.002.721 <strong>MP</strong> 037 Z 79.37.009.038<br />
1000 <strong>MP</strong> 038 S 79.37.002.734 <strong>MP</strong> 038 Z 79.37.009.041<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 237 Z 79.37.009.067<br />
101<br />
Profiler<br />
A-skinner<br />
Vinkelprofiler
<strong>MP</strong> Profiler<br />
102<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 238 Z 79.37.009.070<br />
Ankerskinne type <strong>MP</strong>-FDV<br />
Møtrik for ankerskinne<br />
H-målet angiver højden på loftophænget/ankerskinnen<br />
G H Zink 60 µm EL-nr<br />
M8x20 21 <strong>MP</strong> 976 Z 79.37.014.858<br />
M8x20 41 <strong>MP</strong> 977 Z 79.37.014.861<br />
M10x20 21 <strong>MP</strong> 978 Z 79.37.014.874<br />
M10x25 21 <strong>MP</strong> 078 Z 79.37.001.667<br />
M10x25 41 <strong>MP</strong> 979 Z 79.37.014.887<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 245 Z 79.37.009.083<br />
Hjørnevinkel<br />
Dobbelt ankerskinne i varmforzinket<br />
udførelse med 2,5 mm godstykkelse. Til<br />
befæstigelse i ankerskinne anvendes<br />
møtrik med H=41 mm, se nedenfor.<br />
Længde 3 m (6 m på bestilling).<br />
Møtrik med bolt M8/M10, beregnet til<br />
befæstigelse i ankerskinner. Møtrikken<br />
monteres gennem profilens åbning og<br />
drejes en kvart omgang.<br />
Befæstigelse<br />
se side 44<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong> 260 V på bestilling.<br />
Vinkelprofil<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> Profiler<br />
L Zink 20 µm EL-nr Lak EL-nr Zink 60 µm EL-nr<br />
300 <strong>MP</strong> 991 A 79.37.015.323 <strong>MP</strong> 991 V 79.37.015.297<br />
1500 <strong>MP</strong> 992 A 79.37.015.336 <strong>MP</strong> 992 V 79.37.015.307<br />
3000 <strong>MP</strong> 260 A 79.37.015.349 <strong>MP</strong> 260 B 79.37.015.310 <strong>MP</strong> 260 Z 79.37.015.352<br />
<strong>MP</strong> 262 V på bestilling.<br />
Vinkelprofil<br />
L Zink 20 µm EL-nr Lak EL-nr Zink 60 µm EL-nr<br />
300 <strong>MP</strong> 993 A 79.37.015.365 <strong>MP</strong> 993 V 79.37.015.378<br />
1500 <strong>MP</strong> 994 A 79.37.015.394 <strong>MP</strong> 994 V 79.37.015.404<br />
3000 <strong>MP</strong> 262 A 79.37.015.420 <strong>MP</strong> 262 B 79.37.015.433 <strong>MP</strong> 262 Z 79.37.015.446<br />
<strong>MP</strong> 265 V på bestilling.<br />
Profilskinne<br />
L Zink 20 µm EL-nr Lak EL-nr Zink 60 µm EL-nr<br />
300 <strong>MP</strong> 997 A 79.37.015.488 <strong>MP</strong> 997 V 79.37.015.491<br />
1500 <strong>MP</strong> 998 A 79.37.015.514 <strong>MP</strong> 998 V 79.37.015.527<br />
3000 <strong>MP</strong> 265 A 79.37.015.459 <strong>MP</strong> 265 B 79.37.015.462 <strong>MP</strong> 265 Z 79.37.015.475<br />
103<br />
Profiler<br />
A-skinner<br />
Vinkelprofiler
<strong>MP</strong> Profiler<br />
104<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 268 Z 79.37.015.077<br />
Profilskinne<br />
Hjørnevinkel<br />
Zink 60 µm EL-nr Beige EL-nr<br />
<strong>MP</strong> 281 Z 79.37.015.080 <strong>MP</strong> 281 B 79.37.015.543<br />
Væg-/gulvbefæstigelse<br />
Zink 60 µm EL-nr Beige EL-nr<br />
<strong>MP</strong> 282 Z 79.37.015.093 <strong>MP</strong> 282 B 79.37.015.556<br />
<strong>MP</strong> 901 Z 79.37.002.129 <strong>MP</strong> 901 B<br />
Profillængde: 3 m<br />
Befæstigelsen har et universelt anvendelsesområde.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Møtrikken skydes i fra profilens ende.<br />
Pga. møtrikkens drejning kan 3 forskellige<br />
højdeindstillinger med 5 mm’s interval<br />
opnås for respektive gevind.<br />
Væg-/gulvbefæstigelse<br />
Vægbefæstigelse<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> Profiler<br />
Zink 60 µm EL-nr Beige EL-nr<br />
<strong>MP</strong> 283 Z 79.37.015.103 <strong>MP</strong> 283 B 79.37.015.569<br />
Zink 60 µm EL-nr Beige EL-nr<br />
<strong>MP</strong> 284 Z 79.37.015.116 <strong>MP</strong> 284 B 79.37.015.572<br />
Møtrik<br />
Med bolt M8x16<br />
Zink 10 µm EL-nr Zink 10 µm EL-nr<br />
<strong>MP</strong> 289 E 79.37.015.585 <strong>MP</strong> 999 E 79.37.015.598<br />
105<br />
Profiler<br />
A-skinner<br />
Vinkelprofiler
<strong>MP</strong> Profiler<br />
106<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 286 E 79.37.015.608<br />
Zink 10 µm EL-nr<br />
M6x30 mm<br />
<strong>MP</strong> 288 E 79.37.015.611<br />
Zink 60 µm EL-nr<br />
<strong>MP</strong> 235 Z 79.37.003.885<br />
Bolt M6<br />
Bolt M8<br />
Reparationsspray koldzink<br />
Bolten sættes i åbningen på <strong>MP</strong> 265 og<br />
drejes mod uret, hvorved boltens hoved<br />
låser mod profilens ryg.<br />
Bolten sættes i åbningen på <strong>MP</strong> 265 og<br />
drejes mod uret, hvorved boltens hoved<br />
låser mod profilens ryg.<br />
Koldzink beregnet til anvendelse på de<br />
ubeskyttede snitflader på overskårne<br />
varmforzinkede profiler i svære korrosive<br />
miljøer.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Montageplade<br />
Klikkes fast på kabelstiger og skrues fast<br />
på vinkelprofiler, profilskinner. Ved montage<br />
på vinkelprofiler og profilskinner<br />
vendes tungerne ud fra profilen.<br />
Montageplade vinklet<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
<strong>MP</strong> Profiler<br />
Typ Zink 20 µm EL-nr Beige EL-nr<br />
U/huller <strong>MP</strong> 110 S 79.37.002.970 <strong>MP</strong> 110 B 79.37.016.445<br />
M/huller <strong>MP</strong> 112 S 79.37.001.696 <strong>MP</strong> 112 B 79.37.016.458<br />
Typ Zink 20 µm EL-nr Beige EL-nr<br />
U/huller <strong>MP</strong> 298 S 79.37.002.996 <strong>MP</strong> 298 B 79.37.015.624<br />
M/huller <strong>MP</strong> 299 S 79.37.003.005 <strong>MP</strong> 299 B 79.37.015.637<br />
Skrue<br />
Monteringsskruen er ikke inkluderet i tilbehøret.<br />
Sælges i pakker af 50 stk.<br />
Zink 10 µm EL-nr Zink 60 µm EL-nr<br />
<strong>MP</strong> 937 E 79.37.002.116 <strong>MP</strong> 937 Z 79.37.002.064<br />
107<br />
Profiler<br />
A-skinner<br />
Vinkelprofiler
Hurtigere<br />
og<br />
enklere<br />
www.wexoe.dk<br />
<strong>MP</strong> Tele/Datastativ<br />
<strong>MP</strong> Tele/Datastativ er et antal stativer,<br />
der bygger på standarden SS IEC<br />
297. Stativerne findes med forskellig<br />
vægafstand 270, 350 og 540 mm,<br />
med eller uden kabelholder. I nogle år<br />
har vi også fremstillet væghængte<br />
stativer i højde 12U, der f.eks. er<br />
egnede til undercentraler på forskellige<br />
etager m.m.<br />
Nye mønstersøgte montageplader<br />
<strong>MP</strong>-MK er ideelle til vertikal kabelføring,<br />
hvor man ganske enkelt fastgør<br />
kablerne i de udstansede "svampe",<br />
se side 112.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele-/Datastativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
109<br />
Tele/Data
<strong>MP</strong> Tele-/Datastativ<br />
Tele-/Datastativ<br />
Cifrene angiver sidenr.<br />
110<br />
Tele-/Datastativ<br />
Cifrene angiver sidenr.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Monteringsskrue, se side 120<br />
Montagesæt data<br />
Datastativet er et montagesæt af et 19"-grundstativ<br />
iht. SS IEC 297, nødvendige skruer til<br />
samling medfølger.<br />
270 mm vægbeslag findes som tilbehør.<br />
Hylde <strong>MP</strong> 885/886 anvendes med fordel til at<br />
støtte stativet.<br />
<strong>MP</strong> Telestativ<br />
<strong>MP</strong> Tele-/Datastativ<br />
D Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
350 <strong>MP</strong> 862 A 79.37.013.710 <strong>MP</strong> 862 V 79.37.013.736 <strong>MP</strong> 862 B 79.37.013.723<br />
540 <strong>MP</strong> 861 A 79.37.013.684 <strong>MP</strong> 861 V 79.37.013.707 <strong>MP</strong> 861 B 79.37.013.697<br />
Datastativet er et montagesæt af et 19"-grundstativ<br />
iht. SS IEC 297, nødvendige skruer til<br />
samling medfølger.<br />
540 mm vægbeslag findes som tilbehør.<br />
Hylde <strong>MP</strong> 885anvendes med fordel til at støtte<br />
stativet.<br />
D Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
270 <strong>MP</strong> 860 A 79.37.013.655 <strong>MP</strong> 860 V 79.37.013.671 <strong>MP</strong> 860 B 79.37.013.668<br />
350 <strong>MP</strong> 864 A 79.37.013.749 <strong>MP</strong> 864 V 79.37.013.765 <strong>MP</strong> 864 B 79.37.013.752<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
111<br />
Tele/Data
<strong>MP</strong> Tele-/Datastativ<br />
112<br />
Vægstativ 19”<br />
Telestativet er et montagesæt af et 19"grundstativ<br />
iht. SS IEC 297, nødvendige<br />
skruer for samling medfølger.<br />
Hylde <strong>MP</strong> 885 anvendes med fordel til at<br />
støtte stativet.<br />
D Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
270 <strong>MP</strong> 881 A 79.37.013.778 <strong>MP</strong> 881 V 79.37.013.794 <strong>MP</strong> 881 B 79.37.013.781<br />
350 <strong>MP</strong> 882 A 79.37.013.804 <strong>MP</strong> 882 V 79.37.013.820 <strong>MP</strong> 882 B 79.37.013.817<br />
Montageprofil <strong>MP</strong>-MK<br />
Profillængde: 2 000 mm<br />
Pladetykkelse: 1,25 mm<br />
Modullængde: 200 mm<br />
Mønsterbeskyttelse m.ansnr. 010743<br />
Kan på forespørgsel leveres lakeret.<br />
B Zink 20 µm EL-nr Zink 25 µm EL-nr<br />
50 <strong>MP</strong> 821 S 79.37.009.973 <strong>MP</strong> 821 AZ 79.37.014.939<br />
75 <strong>MP</strong> 822 S 79.37.014.764 <strong>MP</strong> 822 AZ 79.37.014.955<br />
100 <strong>MP</strong> 823 S 79.37.014.777 <strong>MP</strong> 823 AZ 79.37.014.971<br />
150 <strong>MP</strong> 824 S 79.37.014.780 <strong>MP</strong> 824 AZ 79.37.014.997<br />
200 <strong>MP</strong> 825 S 79.37.014.793 <strong>MP</strong> 825 AZ 79.37.015.019<br />
300 <strong>MP</strong> 826 S 79.37.014.803 <strong>MP</strong> 826 AZ 79.37.015.035<br />
400 <strong>MP</strong> 827 S 79.37.014.816 <strong>MP</strong> 827 AZ 79.37.015.051<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Gitterbakke med lås er et sidestykke til<br />
bakke med låg. Fordelen med denne løsning<br />
er, at man kan tilføje og fjerne gitre,<br />
uden at fjerne låget. Man kan også fastgøre<br />
gitrene for aflastning ved vertikal montage.<br />
Gitterbakken kan nemt fastgøres<br />
mod stativ eller direkte mod væg med<br />
vægbefæstigelse <strong>MP</strong> 775 R - 779 R.<br />
Gitterbakke med lås<br />
<strong>MP</strong> Tele-/Datastativ<br />
B H Zink 10 µm EL-nr<br />
Vægbefæstigelse til gitterbakke<br />
Vægbefæstigelse til befæstigelse af gitterbakke<br />
<strong>MP</strong> 771 - <strong>MP</strong> 773 mod væg eller<br />
stativ. OBS forskellige udførelser for vertikal<br />
respektive horisontal montage.<br />
25 25 <strong>MP</strong> 771 E 79.37.013.833<br />
50 50 <strong>MP</strong> 772 E 79.37.013.846<br />
75 75 <strong>MP</strong> 773 E 79.37.013.859<br />
Horisontalt Vertikalt<br />
B Rustfrit EL-nr Rustfrit EL-nr<br />
25 <strong>MP</strong> 775 R 79.37.013.862 <strong>MP</strong> 778 R 79.37.013.891<br />
50 <strong>MP</strong> 776 R 79.37.013.875 <strong>MP</strong> 779 R 79.37.013.901<br />
75 <strong>MP</strong> 777 R 79.37.013.888 <strong>MP</strong> 779 R 79.37.013.901<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
113<br />
Tele/Data
<strong>MP</strong> Tele-/Datastativ<br />
114<br />
Hylde 1U<br />
Hylde 2U<br />
Hylden kan anvendes i alle standard 19"stativer.<br />
Monteres forfra med skruer, <strong>MP</strong><br />
855 E se side 120, i stativets hulsystem.<br />
Hylden tager 1U i højde, er 250 mm dyb<br />
og har en normlast på 5 kg.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 887 S 79.37.009.944 <strong>MP</strong> 887 V 79.37.013.969 <strong>MP</strong> 887 B 79.37.013.956<br />
Hylden kan anvendes i alle standard 19"stativer.<br />
Monteres forfra med skruer, <strong>MP</strong><br />
855 E se side 120, i stativets hulsystem.<br />
Hylden tager 2U i højde, er 320 mm dyb<br />
og har en normlast på 15 kg.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 888 S 79.37.013.561 <strong>MP</strong> 888 V 79.37.013.985 <strong>MP</strong> 888 B 79.37.013.972<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Ved større dybder end 305 mm på apparater,<br />
der placeres på hylden, kan man montere<br />
hylden omvendt. For montage af hylden<br />
kræves mindst 350 mm.<br />
Passer kun til <strong>MP</strong> Tele-/Datastativ. Anvend<br />
skrue <strong>MP</strong> 855 E, se side 120.<br />
En hylde til større laster (normlast 50 kg),<br />
der også kan anvendes for at stabilisere<br />
stativet. Hylden skrues i stativets holdevinkel<br />
eller vægstativets vægkonsoller.<br />
Anvend skrue <strong>MP</strong> 855 E, se side 120.<br />
Findes til stativ med 350 mm og 540 mm<br />
vægafstand. Hylden er 40 mm kortere end<br />
vægafstanden, så at kablerne kan passere.<br />
Hylde<br />
Hylde<br />
<strong>MP</strong> Tele-/Datastativ<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 865 S 79.37.013.590 <strong>MP</strong> 865 V 79.37.014.007 <strong>MP</strong> 865 B 79.37.013.998<br />
D Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
310 <strong>MP</strong> 885 S 79.37.013.574 <strong>MP</strong> 885 V 79.37.013.927 <strong>MP</strong> 885 B 79.37.013.914<br />
500 <strong>MP</strong> 886 S 79.37.013.587 <strong>MP</strong> 886 V 79.37.013.943 <strong>MP</strong> 886 B 79.37.013.930<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
115<br />
Tele/Data
<strong>MP</strong> Tele-/Datastativ<br />
116<br />
Hjørnevinkel<br />
Top/bundvinkel<br />
Hjørnevinkler findes i tre udførelser,<br />
epoxylakeret hvid eller beige samt aluzink.<br />
Godstykkelsen er 2,0 mm, længde<br />
2200 mm.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 850 A 79.37.014.010 <strong>MP</strong> 850 V 79.37.014.036 <strong>MP</strong> 850 B 79.37.014.023<br />
Top/bundvinkel anvendes til samling af<br />
hjørnevinklerne. Bundvinklen anvendes<br />
også til befæstigelse af stativet i gulv.<br />
Top/bundvinklen findes i tre forskellige<br />
udførelser, epoxylakeret hvid eller<br />
beige samt aluzink. Godstykkelsen er<br />
2,0 mm, længde 485 mm.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 851 A 79.37.014.049 <strong>MP</strong> 851 V 79.37.014.065 <strong>MP</strong> 851 B 79.37.014.052<br />
Kabelholder<br />
Kabelholderen monteres på stativets<br />
bagside for fastgørelse af kabler. På<br />
kabelholderen er der huller til montering<br />
af kabelholdere <strong>MP</strong> 869 eller<br />
kabelbindere. Kabelholderen findes i<br />
tre forskellige udførelser, epoxylakeret<br />
hvid eller beige samt elforzinket.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 868 E 79.37.014.081 <strong>MP</strong> 868 V 79.37.014.094 <strong>MP</strong> 868 B 79.37.014.078<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Holdevinklen er beregnet til befæstigelse<br />
af stativet mod væg. Til hvert stativ<br />
kræves to holdevinkler.<br />
Holdevinkel<br />
Kabelholder<br />
<strong>MP</strong> Tele/Datastativ<br />
D Zink 10 µm EL-nr Hvid EL-nr Beige EL-nr<br />
270 <strong>MP</strong> 853 E 79.37.014.146 <strong>MP</strong> 853 V 79.37.014.159 <strong>MP</strong> 853 B 79.37.014.133<br />
350 <strong>MP</strong> 863 E 79.37.014.117 <strong>MP</strong> 863 V 79.37.014.120 <strong>MP</strong> 863 B 79.37.014.104<br />
540 <strong>MP</strong> 854 E 79.37.014.175 <strong>MP</strong> 854 V 79.37.014.188 <strong>MP</strong> 854 B 79.37.014.162<br />
Kabelholderen bruges til at holde kabelbundtet<br />
sammen. Den er meget universelt<br />
montérbar på kabelholder <strong>MP</strong> 868,<br />
se s. 116 eller vinkler.<br />
Tips! Ved flere parallelle stativer kan<br />
kabelholderne anvendes til at sammenbinde<br />
stativerne og give en fælles ”nedføringskanal”.<br />
Zink 10 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 869 E 79.37.014.201 <strong>MP</strong> 869 V 79.37.014.214 <strong>MP</strong> 869 B 79.37.014.191<br />
Montageplade, der anvendes til AT & T<br />
sokkel 110 DW 1 - 100 og 110 B1.<br />
Pladen har plads til to stk. holdere og to<br />
stk. bøjler. Disse monteres med pladeskrue<br />
B10.<br />
Montageplade AT & T<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 871 S 79.37.013.600 <strong>MP</strong> 871 V 79.37.014.230 <strong>MP</strong> 871 B 79.37.014.227<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
117<br />
Tele/Data
<strong>MP</strong> Tele/Datastativ<br />
118<br />
<strong>MP</strong> 874<br />
<strong>MP</strong> 876<br />
<strong>MP</strong> 870<br />
Blindplade<br />
Afstandsplade<br />
Montageplade, som man selv borer huller<br />
i og påmonterer de dele man ønsker.<br />
Sammen med afstandspladen (se nedenfor)<br />
kan man montere vægudtag på pladen<br />
og få al strømforsyning pænt samlet bag<br />
sin montering i stativet.<br />
H Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
44 <strong>MP</strong> 874 S 79.37.013.613 <strong>MP</strong> 874 V 79.37.014.272 <strong>MP</strong> 874 B 79.37.014.269<br />
88 <strong>MP</strong> 876 S 79.37.013.639 <strong>MP</strong> 876 V 79.37.014.311 <strong>MP</strong> 876 B 79.37.014.308<br />
148 <strong>MP</strong> 870 S 79.37.013.642 <strong>MP</strong> 870 V 79.37.014.256 <strong>MP</strong> 870 B 79.37.014.243<br />
Monteringssæt, der anvendes, hvor man<br />
vil montere en blindplade på afstand bag<br />
stativet. Denne montering gør, at man kan<br />
samle kontakter for strømforsyning og<br />
skjule dem praktisk bag hele stativmonteringen.<br />
Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
<strong>MP</strong> 875 S 79.37.013.626 <strong>MP</strong> 875 V 79.37.014.298 <strong>MP</strong> 875 B 79.37.014.285<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Montagepladen findes med og uden huller.<br />
Denne montageplade anvendes, hvor<br />
man monterer mindre enheder, der ikke<br />
kræver en 19’’ plade, f.eks. vægudtag.<br />
Montageplade<br />
Vinklet montageplade<br />
<strong>MP</strong> Tele/Datastativ<br />
Type Zink 10 µm EL-nr Hvid EL-nr Beige EL-nr<br />
U/huller <strong>MP</strong> 110 S 79.37.002.970 <strong>MP</strong> 110 V 79.37.014.324 <strong>MP</strong> 110 B<br />
M/huller <strong>MP</strong> 112 S 79.37.001.696 <strong>MP</strong> 112 V 79.37.014.337 <strong>MP</strong> 112 B<br />
Montagepladen findes med og uden huller.<br />
Denne montageplade anvendes, hvor<br />
man monterer mindre enheder, der ikke<br />
kræver en 19’’ plade, f.eks. vægudtag.<br />
Hvis man har flere stativer, kan man<br />
anvende modellen uden huller som mærkeplade<br />
for stativet og så montere denne<br />
på toppen af stativet.<br />
Type Zink 20 µm EL-nr Hvid EL-nr Beige EL-nr<br />
U/huller <strong>MP</strong> 298 S 79.37.002.996 <strong>MP</strong> 298 V 79.37.014.340 <strong>MP</strong> 298 B 79.37.015.624<br />
M/huller <strong>MP</strong> 299 S 79.37.003.005 <strong>MP</strong> 299 V 79.37.014.353 <strong>MP</strong> 299 B 79.37.015.637<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
130<br />
175<br />
45<br />
180<br />
180<br />
119<br />
Tele/Data
<strong>MP</strong> Tele/Datastativ<br />
120<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 855 E 79.37.014.366<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 866 E 79.37.014.379<br />
Rustfri EL-nr<br />
<strong>MP</strong> 838 R 79.37.014.382<br />
Skruesæt til datapaneler<br />
Skruer til datapaneler<br />
Skrue á 10 stk.<br />
Leveres i sæt af 20 stk.<br />
Monteringsskrue M6 x 12 mm, inkl.<br />
møtrik. Møtrikken skydes ind over kanten<br />
på sideprofilen. Møtrikken forenkler monteringen,<br />
idet man ikke behøver holde i<br />
møtrikken på bagsiden.<br />
Skruen forenkler potentialetilslutningen<br />
med et hul, hvor man tilslutter lederen<br />
direkte uden kabelsko.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
<strong>MP</strong> Potentialetilslutning<br />
<strong>MP</strong> potentialetilslutning er et system<br />
til potentialetilslutninger specielt<br />
egnet i situationer, hvor man ikke<br />
kan/må lave en direkte tilslutning i<br />
f.eks. et rør under tryk. Systemet<br />
består af en tang og en rulle bånd (10<br />
m). Med tangen stanser man befæstigelseshuller<br />
og samtidigt rigtig længde<br />
på båndet. Man behøver dermed<br />
ikke tænke på at få et antal forskellige<br />
båndlængder til forskellige rørstørrrelser.<br />
Med den nye potentialeskrue kan man<br />
tilslutte en leder direkte uden kabelsko,<br />
se side 124.<br />
Her findes også en potentialeudligningsskinne,<br />
der kompletterer systemet.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele/Data-stativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
121<br />
Potentiale
<strong>MP</strong> Potentialetilslutning<br />
122<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 830 E 79.37.015.640<br />
Potentialetang<br />
Stålbånd 10 x 0,5 mm<br />
Zink 20 µm EL-nr Rustfri EL-nr<br />
<strong>MP</strong> 831 A 79.37.015.653 <strong>MP</strong> 831 R 79.37.015.666<br />
Tang beregnet til både stansning af hul<br />
samtidig med, at man klipper båndet af.<br />
Afhængigt af om man skal bruge forstærkningsvinkler<br />
eller ej, bukkker man<br />
vinklerne i to forskellige længder, se fig.<br />
Stålbånd 10 x 0,5 mm med afgratede kanter.<br />
Brudgrænse 600N/mm≈ ± 100 N.<br />
Båndet er oprullet i plastkasette, hvor<br />
enden gemmes i kasetten for ikke at<br />
hænge fast i omgivende ting.<br />
Obs ! Ved tilslutning omkring ubehandlet<br />
rør anvendes aluzink bånd.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Bøjlen er forsynet med M5 gevind på<br />
siderne samt M8 og M5 på oversiden for<br />
fasgørelse af/på røret. Bolt medfølger<br />
ikke.<br />
Sælges i sæt af 10 stk.<br />
Vinklerne giver en bedre overgang til den<br />
ting, der skal tilsluttes, og bør anvendes,<br />
hvor det er muligt.<br />
Sælges i sæt af 100 stk.<br />
<strong>MP</strong> Potentialetilslutning<br />
Bøjle<br />
Zink 20 µm EL-nr Rustfri EL-nr<br />
<strong>MP</strong> 832 A 79.37.015.679 <strong>MP</strong> 832 R 79.37.015.682<br />
Vinkler<br />
Zink 20 µm EL-nr Rustfri EL-nr<br />
<strong>MP</strong> 833 A 79.37.015.695 <strong>MP</strong> 833 R 79.37.015.705<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
123<br />
Potentiale
<strong>MP</strong> Potentialetilslutning<br />
124<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 841 E 79.37.008.767<br />
<strong>MP</strong> 838<br />
<strong>MP</strong> 842<br />
<strong>MP</strong> 839<br />
Skruer<br />
Dim Zink 10 µm EL-nr Rustfri EL-nr<br />
Den mindre skrue (M5x20) er først og<br />
fremmest beregnet til anvendelse sammen<br />
med vort potentialetilslutningsbånd for svøb<br />
rundt om metalgenstande i alle former.<br />
Skruen har dobbel funktion, dels som spændeskrue<br />
til båndet (M5x20 mm) og dels til tilslutning<br />
af potentialeledere max. 16 mm≈ i<br />
Ø6 mm hullet.<br />
M6x12 og M8x16 passer i de fleste huller i<br />
vore produkter, hvilket gør det enkelt at<br />
potentialetilslutte alle vore dele. Hullet til<br />
potentialelederen (Ø7,5 mm) giver mulighed<br />
for tilslutning af max. 25 mm≈ ledere.<br />
M5 x 20 <strong>MP</strong> 838 R 79.37.014.382<br />
M8 x 16 <strong>MP</strong> 839 E 79.37.006.264 <strong>MP</strong> 839 R 79.37.006.277<br />
M6 x 12 <strong>MP</strong> 842 E 79.37.015.718<br />
Potentialeudligningsskinne<br />
Potentialeudligningsskinnen med plomberbar<br />
plasthætte. På den kamformede kontaktskinne<br />
anvendes ni løse tilslutninger til tilslutning<br />
af ledere med et tværsnit på<br />
2,5mm≈ - 95 mm≈. Desuden kan der med<br />
dobbelttilslutningen tilsluttes et stålbånd på<br />
4 x 30 mm.<br />
Højde = 49 mm.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Skrue med fjederskive og møtrik i rustfri<br />
kvalitet A4. OBS! Fjederskiven skal altid<br />
anvendes til potentialetilslutninger.<br />
Sælges i sæt af 50 stk.<br />
I kittet indgår følgende:<br />
1 stk. Potentialetang 79.37.015.640<br />
1 stk. Rustfrit bånd 79.37.015.666<br />
1 st Aluzinket bånd 79.37.015.653<br />
1 sæt Bøjle, rustfri 79.37.015.682<br />
1 sæt Bøjle, aluzink 79.37.015.679<br />
50 stk. Vinkel (79.37.015.705)<br />
50 stk. Vinkel (79.37.015.695)<br />
1 sæt Skrue M5x12 79.37.015.734<br />
1 sæt Skrue M5x25 79.37.015.747<br />
Leveres i sort værktøjstaske<br />
<strong>MP</strong> Potentialetilslutning<br />
Skruesæt<br />
Potentialemærkning<br />
En vandfast etiket, der sættes fast på stigen/bakken.<br />
Etiketten er gul og måler<br />
100x18 mm.<br />
Leveres på ruller af 100 etiketter.<br />
Potentialeudligningskit<br />
Dim Rustfri EL-nr<br />
M5 x 12 <strong>MP</strong> 834 R 79.37.015.734<br />
M5 x 25 <strong>MP</strong> 835 R 79.37.015.747<br />
Etikett EL-nr<br />
<strong>MP</strong> 837 F 79.37.015.158<br />
Taske EL-nr<br />
<strong>MP</strong> 840 F 79.37.004.017<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
125<br />
Potentiale
<strong>MP</strong> Potentialetilslutning<br />
Klip båndet til i rå længde.<br />
Buk den ene vinkel iht. fig.<br />
Buk den anden vinkel iht. fig.<br />
Form båndet om genstanden.<br />
Der skal være en spalte på 1-2<br />
mm mellem vinklerne for rigtig<br />
sammenslutning.<br />
Klip båndet til i rå længde.<br />
Buk den ene vinkel iht. fig.<br />
Buk den anden vinkel iht. fig.<br />
Form båndet om genstanden.<br />
Der skal være en spalte på 1-2<br />
mm mellem vinklerne for rigtig<br />
sammenslutning.<br />
126<br />
Montageanvisning uden vinkler<br />
Mål eksakt længe omkring genstanden,<br />
rids 5 mm kortere end<br />
omkredsen.<br />
Skru samlingen sammen med<br />
kontakttilslutningen på ydersiden<br />
af den ene bukning.<br />
Montageanvisning med vinkler<br />
Mål eksakt længde omkring<br />
genstanden, rids ved den bukkede<br />
vinkel.<br />
Skru samlingen sammen med<br />
kontakttilslutningen på ydersiden<br />
af den ene bukning.<br />
Læg båndet i tangen med ridsmærket<br />
på linje med klippehovedet.<br />
Klip båndet af.<br />
Læg båndet i tangen med ridsmærket<br />
på linje med klippehovedet<br />
Klip båndet af. Hold tangen<br />
stille i indtrykt leje.<br />
POHL Kabelholdere<br />
POHL kabeholdere anses for at være<br />
den originale inden for begrebet<br />
kabelholdere. Her findes holdere for<br />
forskellige befæstigelsesendemål så<br />
som ankerskinner, kabelstiger og<br />
telemaster m.m.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele/Data-stativ<br />
Potentialetilslutning<br />
Pohl-Kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr, vægt, forpakning<br />
127<br />
Pohl
Pohl Kabelholdere<br />
128<br />
Dobbelt kabelholder ACU<br />
Kabelholdere er først og fremmest beregnet til ankerskinner,<br />
men passer også på fladjern, U- og C-profiler<br />
m.m. samt også på trinene i kabelstige type <strong>MP</strong>-S.<br />
Kabelholdere type ACU-VA er fremstillet i umagnetisk<br />
rustfri kvalitet 1.4301 (SS2333).Kabelholdere i andre<br />
størrelser tilbydes på forespørgsel.<br />
Tips! Montér kabelholderen med åbningen opad i en<br />
horisontal ankerskinne.<br />
= bestillingsvare<br />
Antal Kabel Mokabler<br />
Ø Zink 60 µm EL-nr Rustfri EL-nr ment M H L B<br />
1 8-12 K12 ACU 79.37.011.149 K 12 ACU-VA 79.37.008.152 2 Nm 16 28 28 25<br />
1 12-16 K16 ACU 79.37.013.529 K 16 ACU-VA 79.37.008.165 2 Nm 20 28 28 25<br />
1 16-20 K20 ACU 79.37.007.535 K 20 ACU-VA 79.37.008.178 2 Nm 24 28 28 25<br />
1 20-24 K24 ACU 79.37.007.548 K 24 ACU-VA 79.37.008.181 2 Nm 28 28 28 25<br />
1 24-28 K28 ACU 79.37.007.551 K 28 ACU-VA 79.37.008.194 2 Nm 32 28 28 25<br />
1 28-32 K32 ACU 79.37.007.564 K 32 ACU-VA 79.37.008.204 2 Nm 33 28 33 25<br />
1 32-36 K36 ACU 79.37.007.577 K 36 ACU-VA 79.37.008.217 2 Nm 41 28 33 25<br />
1 36-40 K40 ACU 79.37.007.580 K 40 ACU-VA 79.37.008.220 2 Nm 45 28 33 25<br />
1 40-44 K44 ACU 79.37.007.593 K 44 ACU-VA 79.37.008.233 4 Nm 49 36 33 25<br />
1 44-48 K48 ACU 79.37.007.603 K 48 ACU-VA 79.37.008.246 4 Nm 53 36 33 25<br />
1 48-52 K52 ACU 79.37.007.616 K 52 ACU-VA 79.37.008.259 4 Nm 57 36 33 25<br />
1 52-56 K56 ACU 79.37.007.629 K 56 ACU-VA 79.37.008.262 4 Nm 61 36 33 25<br />
1 56-60 K60 ACU 79.37.007.632 K 60 ACU-VA 4 Nm 65 36 38 30<br />
1 60-70 K70 ACU 79.37.007.645 K 70 ACU-VA 4 Nm 75 36 38 30<br />
2 8-12 K12/2 ACU 79.37.011.149 K 12/2 ACU-VA 2 Nm 16 32 28 25<br />
2 12-16 K16/2 ACU 79.37.012.164 K 16/2 ACU-VA 2 Nm 20 32 28 25<br />
2 16-20 K20/2 ACU 79.37.007.658 K 20/2 ACU-VA 2 Nm 24 32 28 25<br />
2 20-24 K24/2 ACU 79.37.007.661 K 24/2 ACU-VA 2 Nm 28 32 28 25<br />
2 24-28 K28/2 ACU K 28/2 ACU-VA 2 Nm 32 32 28 25<br />
2 36-40 K40/2 ACU K 40/2 ACU-VA 2 Nm 45 32 33 25<br />
2 48-52 K52/2 ACU K 52/2 ACU-VA 4 Nm 57 40 33 25<br />
3 8-12 K12/3 ACU 79.37.011.152 K 12/3 ACU-VA 2 Nm 16 36 25 25<br />
3 12-16 K16/3 ACU 79.37.012.177 K 16/3 ACU-VA 2 Nm 20 36 25 25<br />
3 24-28 K28/3 ACU K 28/3 ACU/VA 2 Nm 32 36 28 25<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Kabelholder RU<br />
Kabelholdere RU passer til de fleste af markedets<br />
kabelstiger. Kabelholderen passer<br />
også udmærket til befæstigelse på plane flader,<br />
så som fladjern m.m. RU leveres altid<br />
komplet med mellemlægsplade type GW, for<br />
at give kablet en jævn og større pålægningsflade<br />
mod underlaget.<br />
Kabelholdere type RU-VA er fremstillet i<br />
umagnetisk rustfri kvalitet 1.4301 (SS2333).<br />
Kabelholdere til 3 kabler og i andre størrelser<br />
kan tilbydes på forespørgsel.<br />
Pohl-Kabelholdere<br />
= bestillingsvare<br />
Antal Kabel Mokabler<br />
Ø Zink 20 µm EL-nr Rustfri EL-nr ment M H L<br />
1 8-14 K 14 RU 79.37.008.026 K 14 RU-VA 2 Nm 18 32 28<br />
1 14-20 K 20 RU 79.37.008.039 K 20 RU-VA 2 Nm 24 32 28<br />
1 20-26 K 26 RU 79.37.008.042 K 26 RU-VA 2 Nm 30 32 28<br />
1 26-32 K 32 RU 79.37.008.055 K 32 RU-VA 2 Nm 37 36 33<br />
1 32-38 K 38 RU 79.37.008.068 K 38 RU-VA 2 Nm 43 36 33<br />
1 38-44 K 44 RU 79.37.008.071 K 44 RU-VA 4 Nm 49 36 33<br />
1 44-52 K 52 RU 79.37.008.084 K 52 RU-VA 4 Nm 57 36 33<br />
1 52-60 K 60 RU 79.37.008.097 K 60 RU-VA 4 Nm 65 36 38<br />
1 60-70 K 70 RU 79.37.008.107 K 70 RU-VA 4 Nm 77 46 60<br />
2 8-14 K14/2 RU 79.37.008.110 K 14/2 RU-VA 2 Nm 18 36 28<br />
2 14-20 K 20/2 RU 79.37.008.123 K 20/2 RU-VA 2 Nm 24 36 28<br />
2 20-26 K 26/2 RU 79.37.008.136 K 26/2 RU-VA 2 Nm 30 36 28<br />
2 26-32 K 32/2 RU 79.37.008.149 K 32/2 RU-VA 2 Nm 37 40 33<br />
2 40-44 K 44/2 RU K 44/2 RU-VA 4 Nm 49 40 33<br />
3 8-14 K 14/3 RU 79.37.008.275 2 Nm 18 40 28<br />
3 14-20 K 20/3 RU 79.37.008.288 2 Nm 24 40 28<br />
3 26-32 K 32/3 RU 79.37.008.291 2 Nm 37 44 33<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
129<br />
Pohl
Pohl Kabelholdere<br />
130<br />
Model S<br />
Kabelholdere til vinkler eller U-jern m.m.<br />
med flangehøjde 40 mm. Kabelholdere type<br />
S-VA er fremstillet i umagnetisk rustifri kvalitet<br />
1.4301 (SS2333).<br />
Kabelholdere i andre størrelser kan tilbydes<br />
på forespørgsel.<br />
= bestillingsvare<br />
Antal Kabel Mokabler<br />
Ø Zink 60 µmEL-nr Rustfri EL-nr ment M H L B<br />
1 8-12 K 12 S 79.37.009.999 K 12 S-VA 79.37.007.386 2 Nm 16 28 28 25<br />
1 12-16 K 16 S 79.37.010.027 K 16 S-VA 79.37.007.438 2 Nm 20 28 28 25<br />
1 16-20 K 20 S K 20 S-VA 2 Nm 24 28 28 25<br />
1 20-24 K 24 S K 24 S-VA 2 Nm 28 28 28 25<br />
1 24-28 K 28 S 79.37.010.768 K 28 S-VA 79.37.007.467 2 Nm 32 28 28 25<br />
1 28-32 K 32 S K 32 S-VA 2 Nm 33 28 33 25<br />
1 32-36 K 36 S K 36 S-VA 2 Nm 41 28 33 25<br />
1 36-40 K 40 S 79.37.010.991 K 40 S-VA 79.37.007.496 2 Nm 45 28 33 25<br />
1 40-44 K 44 S K 44 S-VA 4 Nm 49 36 33 25<br />
1 44-48 K 48 S K 48 S-VA 4 Nm 53 36 33 25<br />
1 48-52 K 52 S 79.37.011.097 K 52 S-VA 79.37.007.519 4 Nm 57 36 33 25<br />
1 52-56 K 56 S K 56 S-VA 4 Nm 61 36 33 25<br />
1 56-60 K 60 S K 60 S-VA 4 Nm 66 36 38 30<br />
1 60-70 K 70 S K 70 S-VA 4 Nm 76 36 38 30<br />
2 8-12 K 12/2 S 79.37.009.957 K 12/2 S-VA 79.37.007.409 4 Nm 16 28 28 20<br />
2 12-16 K 16/2 S 79.37.010.001 K 16/2 S-VA 79.37.007.441 4 Nm 20 28 28 25<br />
2 16-20 K 20/2 S K 20/2 S-VA 4 Nm 24 28 28 25<br />
2 20-24 K 24/2 S K 24/2 S-VA 4 Nm 28 28 28 25<br />
2 24-28 K 28/2 S 79.37.010.580 K 28/2 S-VA 79.37.007.470 4 Nm 32 28 28 25<br />
2 28-32 K 32/2 S K 32/2 S-VA 4 Nm 33 28 33 25<br />
2 32-36 K 36/2 S K 36/2 S-VA 4 Nm 41 28 33 25<br />
2 36-40 K 40/2 S 79.37.010.881 K 40/2 S-VA 79.37.007.506 4 Nm 45 28 33 25<br />
2 40-44 K 44/2 S K 44/2 S-VA 4 Nm 49 36 33 25<br />
2 44-48 K 48/2 S K 48/2 S-VA 4 Nm 53 36 33 25<br />
2 48-52 K 52/2 S 79.37.011.084 K 52/2 S-VA 79.37.007.522 4 Nm 57 36 33 25<br />
3 8-12 K 12/3 S 79.37.009.986 K 12/3 S-VA 79.37.007.412 4 Nm 16 28 28 25<br />
3 12-16 K 16/3 S 79.37.010.014 K 16/3 S-VA 79.37.007.454 4 Nm 20 28 28 25<br />
3 16-20 K 20/3 S K 20/3 S-VA 4 Nm 24 28 28 25<br />
3 20-24 K 24/3 S K 24/3 S-VA 4 Nm 28 28 28 25<br />
3 24-28 K 28/3 S 79.37.010.739 K 28/3 S-VA 79.37.007.483 4 Nm 32 28 28 25<br />
4 8-12 K 12/4 S-VA 79.37.007.425 4 Nm 16 28 28 25<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Enkelt mellemlægsplade type GW<br />
Fremstilles af slagfast og klimabestandigt<br />
polyetenplast. Anvendes som trykudjævnere<br />
mellem kabel og underlag. Med<br />
mellemlægsplade både over og under<br />
kablet opnås en isoleret befæstigelse af<br />
kablet. OBS! En mellemlæsgplade GW<br />
følger med hver kabelholder type RU.<br />
Pga. den længere pålægningsflade<br />
er LW beregnet til ekstra<br />
trykfølsomme kabler. Anvendes<br />
normalt parvis over og under<br />
kablet. Også egnet til dobbelt<br />
mellemlægsplade ved flere<br />
kabler i samme kabelholder.<br />
Lang mellemlægsplade type LW<br />
Pohl-Kabelholdere<br />
Dobbelt mellemlægsplade type DW<br />
Fremstilles af slagfast og klimabestandigt<br />
polyetenplast. Anvendes mellem to eller<br />
flere kabler i samme kabelholder.<br />
Dim Plast EL-nr<br />
9-12 GW 10-12 79.37.007.674<br />
13-16 GW 14-16 79.37.007.687<br />
17-20 GW 18-20 79.37.007.690<br />
21-24 GW 22-24 79.37.007.700<br />
25-28 GW 26-28 79.37.007.713<br />
29-32 GW 30-32 79.37.007.726<br />
33-36 GW 34-36 79.37.007.739<br />
37-40 GW 38-40 79.37.007.742<br />
41-48 GW 44-48 79.37.007.755<br />
49-56 GW 52-56 79.37.007.768<br />
57-64 GW 60-64 79.37.007.771<br />
65-70 GW 70 79.37.007.784<br />
Dim Zink 60 µm EL-nr Rustfri EL-nr<br />
8-12 LW 12 79.37.007.852 LW 12 VA 79.37.007.865<br />
12-16 LW 16 79.37.007.878 LW 16 VA 79.37.007.881<br />
16-20 LW 20 79.37.007.894 LW 20 VA<br />
20-24 LW 24 79.37.007.904 LW 24 VA<br />
24-28 LW 28 79.37.007.917 LW 28 VA 79.37.007.920<br />
28-32 LW 32 79.37.007.933 LW 32 VA<br />
32-36 LW 36 79.37.007.946 LW 36 VA<br />
36-40 LW 40 79.37.007.959 LW 40 VA 79.37.007.962<br />
40-44 LW 44 79.37.007.975 LW 44 VA<br />
44-48 LW 48 79.37.007.988 LW 48 VA<br />
48-52 LW 52 79.37.007.991 LW 52 VA 79.37.008.000<br />
52-56 LW 56 79.37.008.013 LW 56 VA<br />
Dim Plast EL-nr<br />
9-14 DW 10-14 79.37.007.797<br />
15-22 DW 16-22 79.37.007.807<br />
23-30 DW 24-30 79.37.007.810<br />
31-38 DW 32-38 79.37.007.823<br />
39-48 DW 40-48 79.37.007.836<br />
49-56 DW 52-56 79.37.007.849<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
131<br />
Pohl
Pohl-Kabelholdere<br />
132<br />
Montageanvisninger for Pohl-kabelholdere<br />
Kabelbefæstigelse<br />
Anbefalet befæstigelsesafstand af<br />
kabler i Pohl-kabelholdere.<br />
Vertikalt<br />
Horisontalt<br />
Ved horisontal montage bliver befæstigelsen<br />
mere stabil, hvis man vender<br />
hveranden kabelholder om.<br />
Kabelstigemontage<br />
For at undgå drejning af trinene<br />
ved montage på kabelstige monteres<br />
kabelholderne på begge<br />
sider af trinnene iht. figuren.<br />
Sammenlægning af enkelttrådsledninger og svagstrømskabler<br />
Tabellen viser hvilken størrelse kabelholder, der kræves ved 3 - 6 kabler i forskellige diametre.<br />
Kablets<br />
yder-Ø i<br />
mm<br />
3 kabler 4 kabler 5 kabler 6 kabler<br />
10 K 20 K 22 K 24 K 28<br />
12 K 24 K 26 K 32 K 36<br />
14 K 28 K 32 K 36 K 40<br />
16 K 32 K 36 K 40 K 44<br />
18 K 36 K 40 K 48 K 52<br />
20 K 40 K 44 K 52 K 56<br />
3 kabler 4 kabler 5 kabler 6 kabler<br />
Kablets<br />
yder-Ø i<br />
mm<br />
22 K 44 K 48 K 56 K 60<br />
24 K 48 K 52 K 60 K 64<br />
26 K 52 K 56 K 64 K 70<br />
28 K 56 K 60 K 76 K 76<br />
30 K 60 K 64 K 76 K 82<br />
Loftbeslag<br />
<strong>MP</strong> loftbeslag giver unikke muligheder<br />
for montage i loftplader. Beslaget<br />
er justérbart til forskellige bølgedalsbredder.<br />
Det kan anvendes både til<br />
loftplader og vægmontage.<br />
Befæstigelsen sker med pladeskrue<br />
eller nitte på bølgedalens højkant,<br />
pladens stærkeste del.<br />
Loftbeslaget kan anvendes med eller<br />
uden <strong>MP</strong> Profiler. Samtlige installationsgrupper<br />
i byggebranchen får<br />
unikke muligheder takket være beslagets<br />
fleksibilitet.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Gitterbakker<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele/Data-stativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
133<br />
Loftbeslag
<strong>MP</strong> Loftbeslag<br />
134<br />
Trapez-loftbeslag<br />
B Zink 20 µm EL-nr Hvid EL-nr<br />
40 - 60 <strong>MP</strong> 980 S 79.37.014.829 <strong>MP</strong> 980 V 79.37.015.763<br />
60 - 95 <strong>MP</strong> 981 S 79.37.014.832 <strong>MP</strong> 981 V 79.37.015.776<br />
95 - 150 <strong>MP</strong> 982 S 79.37.014.845 <strong>MP</strong> 982 V 79.37.015.789<br />
Zink 10 µm EL-nr<br />
<strong>MP</strong> 990 E 79.37.015.792<br />
Beslag til bølgeblik passer til bølgedalsbunde<br />
med bredde B. I delt tilstand og i kombination<br />
med holdevinkel passer beslaget til<br />
alle bølgedalsbunde. Beslagvinklen har 3<br />
huller med Ø 4,3 mm beregnet til 4 mm nitte<br />
eller pladeskrue B8.<br />
Max. last 125 kg, brudlast 1,7 gange max.<br />
last.<br />
For at få oplyst befæstigelsens max. belastning,<br />
henvises til leverandørens belastningsværdi<br />
for loftplade hhv. nitte//pladeskrue.<br />
Bolt med møtrik<br />
Når trapez-loftbeslag <strong>MP</strong> 980 - <strong>MP</strong> 982<br />
monteres delt, skal beslaget kompletteres<br />
med 1 stk bolt og møtrik <strong>MP</strong> 990 pr. beslag.<br />
Leveres i sæt af 10 stk.<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Multi-Monti<br />
Multi-Monti er et nyt koncept med<br />
innovative og smarte betonskruer. Vi<br />
har introduceret sortimenet, da de på<br />
naturlig måde kompletterer vore øvrige<br />
produkter.<br />
Nogle af Multi-Montis fordele er:<br />
• Mindre huller, en skrue med 7,5<br />
mm har boring Ø6 mm der modsvarer<br />
en M8 expander med boring Ø8<br />
mm. Ved 35 mm sættedybde får man<br />
samme udtrækskraft.<br />
• Savtænder, skruespidserne er<br />
udstyret med savtænder. Skruerne<br />
"skruer" sig vej i underlaget, hvorfor<br />
der ikke bliver nogle sprængvirkning<br />
og man kan fæste nærmere kanter.<br />
Skruerne er ideelle i tegl/murstene,<br />
der normalt er svære at befæstige i.<br />
• Typegodkendt, da skruerne er typegodkendte,<br />
kan man altid regne med<br />
kvaliteten.<br />
• Demonterbare, skruerne er nemme<br />
at demontere blot ved at skrue dem<br />
løs.<br />
• Kan genbruges, demonterede skruer<br />
kan bruges igen.<br />
Ovenstående fordele giver en tidsgevinst<br />
på op til 50% pr. befæstigelse.<br />
Indholdsfortegnelse<br />
Valg af overfladebehandling<br />
Potentialeudligning<br />
<strong>Kabelstiger</strong><br />
Kabelbakker<br />
Armaturskinner<br />
Trådstiger<br />
Montageprofiler<br />
Ankerskinner<br />
Vinkelprofiler<br />
Tele/Data-stativ<br />
Potentialetilslutning<br />
Pohl-kabelholdere<br />
Loftbeslag<br />
Betonskruer<br />
EL-nr., vægt, forpakning<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
135<br />
Betonskrue
<strong>MP</strong> Betonskruer<br />
136<br />
Multi-Monti Betonskruer<br />
Multi-Monti er et nyt koncept med innovative og smarte betonskruer,<br />
som på naturlig måde kompletterer vore øvrige produkter.<br />
Nedenstående max. laster gælder for urevnet beton K25 med sikkerhedsfaktor 3.<br />
For beton K20 beregnes 75% af max. lasterne.<br />
Skrue- Max. Max . Bor Bore- Min. kant- Nøgledimension<br />
træklast tværlast Ø dybde afstand vidde<br />
Ø7,5x50 2,7 kN 2,7 kN 6 55 70 10<br />
Ø7,5x55 2,7 kN 4,0 kN 6 65 80 10<br />
Ø7,5x70 5,9 kN 5,9 kN 6 80 120 10<br />
Ø10x70 6,1 kN 6,1 kN 8 80 120 13<br />
Montér sådan<br />
Bor Blæs rent Skru fast Færdig<br />
F<br />
B<br />
Betonskrue med flange<br />
B F Pakke Zink 5 µm EL-nr Zink 45 µm EL-nr<br />
7,5 x 50 17,5 10 stk. <strong>MP</strong> 890 E10 79.37.016.380 <strong>MP</strong> 890 Z10 79.37.016.393<br />
7,5 x 50 17,5 100 stk. <strong>MP</strong> 890 E 79.37.016.802 <strong>MP</strong> 890 Z 79.37.016.129<br />
7,5 x 70 17,5 10 stk. <strong>MP</strong> 891 E10 79.37.016.403 <strong>MP</strong> 891 Z10 79.37.016.416<br />
7,5 x 70 17,5 50 stk. <strong>MP</strong> 891 E 79.37.016.815 <strong>MP</strong> 891 Z 79.37.016.132<br />
10 x 70 19,0 10 stk. <strong>MP</strong> 892 E10 79.37.016.429 <strong>MP</strong> 892 Z10 79.37.016.432<br />
10 x 70 19,0 50 stk. <strong>MP</strong> 892 E 79.37.016.828 <strong>MP</strong> 892 Z 79.37.015.145<br />
Bogstavet i <strong>MP</strong> nr. angiver E = Elzink 10 µm Z = Zink SS-EN ISO1461<br />
overfladebehandling: S = Zink 20 µm AZ = Aluzink 25 µm<br />
(se også side 4) A = Aluzink 20 µm<br />
Loftbeslag til gevindstang<br />
Betonskruen skrues direkte i underlaget.<br />
Gevindstangen skrues i holderens “møtrikhul”.<br />
Både M10 og M8 stang kan skrues i beslaget.<br />
Muliggør skruning med boremaskine.<br />
Monteres direkte på boret (6 eller 8 mm).<br />
Bitholder til bor 6/8 mm<br />
Magnetholder til 10/13 mm<br />
Magnetholder i koldstål med 1/4” greb til<br />
boremaskine og skruetrækker. Passer på bitholdere<br />
79.37.015.831 og 79.37.15.844.<br />
<strong>MP</strong> Betonskruer<br />
B Pakke Zink 5 µm EL-nr<br />
7,5x55 100 stk. <strong>MP</strong> 923 E 79.37.006.028<br />
7,5x55 10 stk. <strong>MP</strong> 923 E10 79.37.016.377<br />
Zink 10 µm EL-nr Bor-Ø Farve<br />
<strong>MP</strong> 893 E 79.37.015.831 6 mm Grøn<br />
<strong>MP</strong> 894 E 79.37.015.844 8 mm Rød<br />
Zink 10 µm EL-nr Holder Passer til<br />
<strong>MP</strong> 895 E 79.37.015.857 10 mm 79.37.015.802-79.37.015.132<br />
<strong>MP</strong> 896 E 79.37.015.860 13 mm 79.37.015.828-145, 79.37.006.028<br />
Bogstavet i <strong>MP</strong> nr. angiver V = Hvid NCS 0502-Y Gl 50 R = Rustfrit<br />
overfladebehandling: B = Beige NCS 2502-Y Y = Z-EDP (se side 7)<br />
(se også side 4)<br />
137
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.001.557 <strong>MP</strong> 102 S 12<br />
79.37.001.560 <strong>MP</strong> 104 S 12<br />
79.37.001.573 <strong>MP</strong> 106 S 12<br />
79.37.001.586 <strong>MP</strong> 107 S 14<br />
79.37.001.599 <strong>MP</strong> 114 S 14<br />
79.37.001.609 <strong>MP</strong> 162 S 22<br />
79.37.001.612 <strong>MP</strong> 164 S 22<br />
79.37.001.625 <strong>MP</strong> 166 S 22<br />
79.37.001.638 <strong>MP</strong> 157 S 21<br />
79.37.001.641 <strong>MP</strong> 159 S 21<br />
79.37.001.667 <strong>MP</strong> 078 Z 44 - 102<br />
79.37.001.654 <strong>MP</strong> 161 S 21<br />
79.37.001.670 <strong>MP</strong> 150 S 24<br />
79.37.001.696 <strong>MP</strong> 112 S 40 - 107 - 119<br />
79.37.001.683 <strong>MP</strong> 720 E 79<br />
79.37.001.706 <strong>MP</strong> 722 E 79<br />
79.37.001.719 <strong>MP</strong> 723 E 79<br />
79.37.001.722 <strong>MP</strong> 724 E 79<br />
79.37.001.735 <strong>MP</strong> 725 E 79<br />
79.37.001.748 <strong>MP</strong> 730 S 79<br />
79.37.001.751 <strong>MP</strong> 731 S 80<br />
79.37.001.764 <strong>MP</strong> 766 E 86<br />
79.37.001.777 <strong>MP</strong> 757 E 86<br />
79.37.001.780 <strong>MP</strong> 758 E 87<br />
79.37.001.793 <strong>MP</strong> 761 P 98<br />
79.37.001.803 <strong>MP</strong> 763 P 98<br />
79.37.001.816 <strong>MP</strong> 765 P 98<br />
79.37.001.832 <strong>MP</strong> 735 S 84<br />
79.37.001.829 <strong>MP</strong> 732 S 80<br />
79.37.001.845 <strong>MP</strong> 739 R 95<br />
79.37.001.858 <strong>MP</strong> 753 S 20 - 63 - 85<br />
79.37.001.861 <strong>MP</strong> 754 S 20 - 63 - 85<br />
79.37.001.887 <strong>MP</strong> 755 S 20 - 63 - 85<br />
79.37.001.890 <strong>MP</strong> 736 E 84<br />
79.37.001.900 <strong>MP</strong> 152 AZ 13<br />
79.37.001.913 <strong>MP</strong> 154 AZ 13<br />
79.37.001.926 <strong>MP</strong> 156 AZ 13<br />
79.37.001.939 <strong>MP</strong> 107 AZ 14<br />
79.37.001.942 <strong>MP</strong> 114 AZ 14<br />
79.37.001.955 <strong>MP</strong> 112 AZ 40<br />
79.37.001.968 <strong>MP</strong> 138 AZ 38 - 94<br />
79.37.001.971 <strong>MP</strong> 137 AZ 38 - 95<br />
79.37.001.984 <strong>MP</strong> 162 Z 22<br />
79.37.001.997 <strong>MP</strong> 164 Z 22<br />
79.37.002.006 <strong>MP</strong> 166 Z 22<br />
79.37.002.019 <strong>MP</strong> 172 Z 18<br />
79.37.002.022 <strong>MP</strong> 174 Z 18<br />
79.37.002.048 <strong>MP</strong> 176 Z 18 - 63<br />
79.37.002.035 <strong>MP</strong> 910 Z 25 - 90<br />
79.37.002.051 <strong>MP</strong> 150 Z 24<br />
79.37.002.064 <strong>MP</strong> 937 Z 45 - 98 - 107<br />
79.37.002.077 <strong>MP</strong> 966 Z 28 - 64 - 92<br />
79.37.002.080 <strong>MP</strong> 967 Z 28 - 64 - 92<br />
79.37.002.093 <strong>MP</strong> 910 A 25 - 57 - 90<br />
79.37.002.103 <strong>MP</strong> 904 S 24 - 57 - 90<br />
79.37.002.116 <strong>MP</strong> 937 E 45 - 76 - 98 - 107<br />
79.37.002.129 <strong>MP</strong> 901 Z 17 - 54 - 88 - 104<br />
79.37.002.132 <strong>MP</strong> 900 Z 17 - 54 - 63 - 88<br />
79.37.002.145 <strong>MP</strong> 138 S 38 - 94<br />
138<br />
79.37.002.158 <strong>MP</strong> 139 S 38 - 94<br />
79.37.002.161 <strong>MP</strong> 137 S 39 - 68 - 95<br />
79.37.002.174 <strong>MP</strong> 391 S 50<br />
79.37.002.187 <strong>MP</strong> 391 V 50<br />
79.37.002.190 <strong>MP</strong> 311 S 50<br />
79.37.002.200 <strong>MP</strong> 311 V 50<br />
79.37.002.213 <strong>MP</strong> 396 S 52<br />
79.37.002.226 <strong>MP</strong> 596 S 52<br />
79.37.002.239 <strong>MP</strong> 314 S 52<br />
79.37.002.242 <strong>MP</strong> 516 S 52<br />
79.37.002.255 <strong>MP</strong> 932 E 58<br />
79.37.002.268 <strong>MP</strong> 932 V 58<br />
79.37.002.271 <strong>MP</strong> 928 E 55 - 89<br />
79.37.002.284 <strong>MP</strong> 928 V 55<br />
79.37.002.297 <strong>MP</strong> 925 E 54<br />
79.37.002.307 <strong>MP</strong> 925 V 54<br />
79.37.002.310 <strong>MP</strong> 900 V 54 - 63<br />
79.37.002.349 <strong>MP</strong> 103 S 12<br />
79.37.002.365 <strong>MP</strong> 105 S 12<br />
79.37.002.381 <strong>MP</strong> 152 S 12<br />
79.37.002.394 <strong>MP</strong> 153 S 12<br />
79.37.002.404 <strong>MP</strong> 154 S 12<br />
79.37.002.417 <strong>MP</strong> 155 S 12<br />
79.37.002.420 <strong>MP</strong> 156 S 12<br />
79.37.002.488 <strong>MP</strong> 942 S 20 - 62<br />
79.37.002.491 <strong>MP</strong> 943 S 20 - 62<br />
79.37.002.514 <strong>MP</strong> 158 S 21<br />
79.37.002.530 <strong>MP</strong> 160 S 21<br />
79.37.002.556 <strong>MP</strong> 914 S 21<br />
79.37.002.569 <strong>MP</strong> 931 S 21 - 58<br />
79.37.002.585 <strong>MP</strong> 163 S 22<br />
79.37.002.608 <strong>MP</strong> 165 S 22<br />
79.37.002.640 <strong>MP</strong> 230 S 30 - 65 - 93<br />
79.37.002.653 <strong>MP</strong> 024 S 30 - 65 - 93<br />
79.37.002.666 <strong>MP</strong> 025 S 30 - 93 - 65<br />
79.37.002.679 <strong>MP</strong> 026 S 30 - 65 - 93 - 101<br />
79.37.002.682 <strong>MP</strong> 027 S 30 - 65 - 93 - 101<br />
79.37.002.695 <strong>MP</strong> 028 S 30 - 65 - 93 - 101<br />
79.37.002.705 <strong>MP</strong> 231 S 30 - 65 - 93 - 101<br />
79.37.002.718 <strong>MP</strong> 233 S 31 - 101<br />
79.37.002.721 <strong>MP</strong> 037 S 31<br />
79.37.002.734 <strong>MP</strong> 038 S 31<br />
79.37.002.747 <strong>MP</strong> 120 S 34<br />
79.37.002.750 <strong>MP</strong> 122 S 35<br />
79.37.002.763 <strong>MP</strong> 123 S 35<br />
79.37.002.776 <strong>MP</strong> 124 S 35<br />
79.37.002.789 <strong>MP</strong> 125 S 35<br />
79.37.002.792 <strong>MP</strong> 126 S 35<br />
79.37.002.802 <strong>MP</strong> 132 S 36<br />
79.37.002.815 <strong>MP</strong> 133 S 36<br />
79.37.002.828 <strong>MP</strong> 134 S 36<br />
79.37.002.831 <strong>MP</strong> 135 S 36<br />
79.37.002.844 <strong>MP</strong> 136 S 36<br />
79.37.002.857 <strong>MP</strong> 142 S 37<br />
79.37.002.860 <strong>MP</strong> 143 S 37<br />
79.37.002.873 <strong>MP</strong> 144 S 37<br />
79.37.002.886 <strong>MP</strong> 145 S 37<br />
79.37.002.899 <strong>MP</strong> 146 S 37<br />
79.37.002.909 <strong>MP</strong> 128 S 38 - 94<br />
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.002.912 <strong>MP</strong> 129 S 38 - 94<br />
79.37.002.925 <strong>MP</strong> 130 S 38 - 94<br />
79.37.002.967 <strong>MP</strong> 140 S 38 - 94<br />
79.37.002.970 <strong>MP</strong> 110 S 40 - 107 - 119<br />
79.37.002.996 <strong>MP</strong> 298 S 42 - 107 - 119<br />
79.37.003.005 <strong>MP</strong> 299 S 42 - 107 - 119<br />
79.37.003.018 <strong>MP</strong> 109 S 42<br />
79.37.003.021 <strong>MP</strong> 111 S 42<br />
79.37.003.034 <strong>MP</strong> 412 S 43 - 73<br />
79.37.003.047 <strong>MP</strong> 422 S 43 - 73<br />
79.37.003.050 <strong>MP</strong> 492 S 43 - 73<br />
79.37.003.063 <strong>MP</strong> 752 S 85<br />
79.37.003.076 <strong>MP</strong> 112 SD 40<br />
79.37.003.089 <strong>MP</strong> 112 SF 41<br />
79.37.003.092 <strong>MP</strong> 112 SG 41<br />
79.37.003.212 <strong>MP</strong> 102 Z 12<br />
79.37.003.225 <strong>MP</strong> 103 Z 12<br />
79.37.003.238 <strong>MP</strong> 104 Z 12<br />
79.37.003.241 <strong>MP</strong> 105 Z 12<br />
79.37.003.254 <strong>MP</strong> 106 Z 12<br />
79.37.003.270 <strong>MP</strong> 152 PZ 13<br />
79.37.003.283 <strong>MP</strong> 152 Z 13<br />
79.37.003.296 <strong>MP</strong> 153 AZ 13<br />
79.37.003.306 <strong>MP</strong> 153 PZ 13<br />
79.37.003.319 <strong>MP</strong> 153 Z 13<br />
79.37.003.335 <strong>MP</strong> 154 PZ 13<br />
79.37.003.348 <strong>MP</strong> 154 Z 13<br />
79.37.003.351 <strong>MP</strong> 155 AZ 13<br />
79.37.003.364 <strong>MP</strong> 155 PZ 13<br />
79.37.003.377 <strong>MP</strong> 155 Z 13<br />
79.37.003.393 <strong>MP</strong> 156 PZ 13<br />
79.37.003.403 <strong>MP</strong> 156 Z 13<br />
79.37.003.416 <strong>MP</strong> 192 Z 13<br />
79.37.003.429 <strong>MP</strong> 193 Z 13<br />
79.37.003.432 <strong>MP</strong> 194 Z 13<br />
79.37.003.445 <strong>MP</strong> 195 Z 13<br />
79.37.003.458 <strong>MP</strong> 196 Z 13<br />
79.37.003.474 <strong>MP</strong> 107 Z 14<br />
79.37.003.490 <strong>MP</strong> 114 Z 14<br />
79.37.003.500 <strong>MP</strong> 201 Z 15<br />
79.37.003.513 <strong>MP</strong> 202 Z 15<br />
79.37.003.526 <strong>MP</strong> 203 Z 16<br />
79.37.003.539 <strong>MP</strong> 204 Z 17<br />
79.37.003.542 <strong>MP</strong> 205 Z 16<br />
79.37.003.584 <strong>MP</strong> 173 Z 18<br />
79.37.003.607 <strong>MP</strong> 175 Z 18 - 63<br />
79.37.003.623 <strong>MP</strong> 177 Z 19<br />
79.37.003.636 <strong>MP</strong> 178 Z 19<br />
79.37.003.649 <strong>MP</strong> 179 Z 19<br />
79.37.003.652 <strong>MP</strong> 182 Z 18<br />
79.37.003.665 <strong>MP</strong> 183 Z 18<br />
79.37.003.678 <strong>MP</strong> 184 Z 18<br />
79.37.003.681 <strong>MP</strong> 185 Z 18<br />
79.37.003.694 <strong>MP</strong> 186 Z 18<br />
79.37.003.704 <strong>MP</strong> 188 Z 18<br />
79.37.003.717 <strong>MP</strong> 117 Z 19<br />
79.37.003.720 <strong>MP</strong> 118 Z 19<br />
79.37.003.733 <strong>MP</strong> 962 Z 19 - 62 - 85<br />
79.37.003.746 <strong>MP</strong> 963 Z 19<br />
79.37.003.759 <strong>MP</strong> 753 Z 20 - 85<br />
79.37.003.762 <strong>MP</strong> 754 Z 20 - 85<br />
79.37.003.775 <strong>MP</strong> 755 Z 20 - 85<br />
79.37.003.791 <strong>MP</strong> 163 Z 22<br />
79.37.003.814 <strong>MP</strong> 165 Z 22<br />
79.37.003.830 <strong>MP</strong> 167 Z 22<br />
79.37.003.843 <strong>MP</strong> 168 Z 22<br />
79.37.003.856 <strong>MP</strong> 743 Z 23<br />
79.37.003.869 <strong>MP</strong> 744 Z 23<br />
79.37.003.872 <strong>MP</strong> 745 Z 23<br />
79.37.003.885 <strong>MP</strong> 235 Z 23 - 106<br />
79.37.003.908 <strong>MP</strong> 904 Z 24 - 90<br />
79.37.003.924 <strong>MP</strong> 911 Z 25<br />
79.37.003.937 <strong>MP</strong> 912 Z 25<br />
79.37.003.940 <strong>MP</strong> 957 Z 25 - 56 - 91<br />
79.37.003.953 <strong>MP</strong> 958 Z 25 - 56 - 91<br />
79.37.003.966 <strong>MP</strong> 959 Z 25 - 56 - 91<br />
79.37.003.979 <strong>MP</strong> 960 Z 25 - 56 - 91<br />
79.37.003.982 <strong>MP</strong> 961 Z 25 - 56 - 91<br />
79.37.003.995 <strong>MP</strong> 918 Z 26 - 59 - 91<br />
79.37.004.004 <strong>MP</strong> 919 Z 26 - 58 - 91<br />
79.37.004.020 <strong>MP</strong> 692 V 74<br />
79.37.004.033 <strong>MP</strong> 612 V 74<br />
79.37.004.046 <strong>MP</strong> 622 V 74<br />
79.37.004.059 <strong>MP</strong> 632 V 74<br />
79.37.004.062 <strong>MP</strong> 642 V 74<br />
79.37.004.075 <strong>MP</strong> 612 S 74<br />
79.37.004.088 <strong>MP</strong> 622 S 74<br />
79.37.004.091 <strong>MP</strong> 632 S 74<br />
79.37.004.101 <strong>MP</strong> 642 S 74<br />
79.37.004.114 <strong>MP</strong> 692 S 74<br />
79.37.004.130 <strong>MP</strong> 350 S2 50<br />
79.37.004.143 <strong>MP</strong> 350 V2 50<br />
79.37.004.156 <strong>MP</strong> 353 S2 51<br />
79.37.004.169 <strong>MP</strong> 353 V2 51<br />
79.37.004.172 <strong>MP</strong> 360 S2 50<br />
79.37.004.185 <strong>MP</strong> 360 V2 50<br />
79.37.004.198 <strong>MP</strong> 363 S2 51<br />
79.37.004.208 <strong>MP</strong> 363 V2 51<br />
79.37.004.211 <strong>MP</strong> 370 S2 50<br />
79.37.004.224 <strong>MP</strong> 370 V2 50<br />
79.37.004.237 <strong>MP</strong> 373 S2 51<br />
79.37.004.240 <strong>MP</strong> 373 V2 51<br />
79.37.004.253 <strong>MP</strong> 450 S2 51 - 96<br />
79.37.004.266 <strong>MP</strong> 450 V2 51<br />
79.37.004.279 <strong>MP</strong> 460 S2 51 - 96<br />
79.37.004.282 <strong>MP</strong> 460 V2 51<br />
79.37.004.295 <strong>MP</strong> 470 S2 51<br />
79.37.004.305 <strong>MP</strong> 470 V2 51<br />
79.37.004.318 <strong>MP</strong> 390 S 50<br />
79.37.004.321 <strong>MP</strong> 310 S 50<br />
79.37.004.334 <strong>MP</strong> 320 S 50<br />
79.37.004.347 <strong>MP</strong> 330 S 50<br />
79.37.004.350 <strong>MP</strong> 340 S 50<br />
79.37.004.392 <strong>MP</strong> 380 S 50<br />
79.37.004.428 <strong>MP</strong> 321 S 50<br />
79.37.004.431 <strong>MP</strong> 331 S 50<br />
79.37.004.444 <strong>MP</strong> 341 S 50<br />
79.37.004.457 <strong>MP</strong> 393 S 51<br />
139
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.004.460 <strong>MP</strong> 313 S 51<br />
79.37.004.473 <strong>MP</strong> 323 S 51<br />
79.37.004.486 <strong>MP</strong> 333 S 51<br />
79.37.004.499 <strong>MP</strong> 343 S 51<br />
79.37.004.538 <strong>MP</strong> 383 S 51<br />
79.37.004.541 <strong>MP</strong> 490 S 51<br />
79.37.004.554 <strong>MP</strong> 410 S 51 - 96<br />
79.37.004.567 <strong>MP</strong> 420 S 51<br />
79.37.004.570 <strong>MP</strong> 430 S 51<br />
79.37.004.583 <strong>MP</strong> 440 S 51 - 96<br />
79.37.004.622 <strong>MP</strong> 480 S 51<br />
79.37.004.651 <strong>MP</strong> 324 S 52<br />
79.37.004.664 <strong>MP</strong> 334 S 52<br />
79.37.004.677 <strong>MP</strong> 344 S 52<br />
79.37.004.680 <strong>MP</strong> 354 S 52<br />
79.37.004.693 <strong>MP</strong> 364 S 52<br />
79.37.004.703 <strong>MP</strong> 374 S 52<br />
79.37.004.716 <strong>MP</strong> 384 S 52<br />
79.37.004.745 <strong>MP</strong> 526 S 52<br />
79.37.004.758 <strong>MP</strong> 536 S 52<br />
79.37.004.761 <strong>MP</strong> 546 S 52<br />
79.37.004.774 <strong>MP</strong> 556 S 52<br />
79.37.004.787 <strong>MP</strong> 566 S 52<br />
79.37.004.790 <strong>MP</strong> 576 S 52<br />
79.37.004.800 <strong>MP</strong> 586 S 52<br />
79.37.004.813 <strong>MP</strong> 906 S 53<br />
79.37.004.826 <strong>MP</strong> 906 S2 53<br />
79.37.004.839 <strong>MP</strong> 908 S 53<br />
79.37.004.842 <strong>MP</strong> 710 S 60<br />
79.37.004.855 <strong>MP</strong> 712 S 60<br />
79.37.004.868 <strong>MP</strong> 713 S 60<br />
79.37.004.871 <strong>MP</strong> 714 S 60<br />
79.37.004.884 <strong>MP</strong> 715 S 60<br />
79.37.004.897 <strong>MP</strong> 417 S 66<br />
79.37.004.907 <strong>MP</strong> 418 S 67<br />
79.37.004.910 <strong>MP</strong> 419 S 67<br />
79.37.004.923 <strong>MP</strong> 423 S 66<br />
79.37.004.936 <strong>MP</strong> 427 S 66<br />
79.37.004.949 <strong>MP</strong> 428 S 67<br />
79.37.004.952 <strong>MP</strong> 429 S 67<br />
79.37.004.965 <strong>MP</strong> 433 S 66<br />
79.37.004.978 <strong>MP</strong> 437 S 66<br />
79.37.004.981 <strong>MP</strong> 438 S 67<br />
79.37.004.994 <strong>MP</strong> 439 S 67<br />
79.37.005.003 <strong>MP</strong> 443 S 66<br />
79.37.005.016 <strong>MP</strong> 447 S 66<br />
79.37.005.029 <strong>MP</strong> 448 S 67<br />
79.37.005.032 <strong>MP</strong> 449 S 67<br />
79.37.005.045 <strong>MP</strong> 453 S 66<br />
79.37.005.058 <strong>MP</strong> 457 S 66<br />
79.37.005.061 <strong>MP</strong> 458 S 67<br />
79.37.005.074 <strong>MP</strong> 459 S 67<br />
79.37.005.087 <strong>MP</strong> 463 S 66<br />
79.37.005.090 <strong>MP</strong> 467 S 66<br />
79.37.005.100 <strong>MP</strong> 468 S 67<br />
79.37.005.113 <strong>MP</strong> 469 S 67<br />
79.37.005.126 <strong>MP</strong> 473 S 66<br />
79.37.005.139 <strong>MP</strong> 477 S 66<br />
79.37.005.142 <strong>MP</strong> 478 S 67<br />
79.37.005.155 <strong>MP</strong> 479 S 67<br />
140<br />
79.37.005.168 <strong>MP</strong> 483 S 66<br />
79.37.005.171 <strong>MP</strong> 487 S 66<br />
79.37.005.184 <strong>MP</strong> 488 S 67<br />
79.37.005.197 <strong>MP</strong> 489 S 67<br />
79.37.005.207 <strong>MP</strong> 127 S 68<br />
79.37.005.210 <strong>MP</strong> 696 S 68<br />
79.37.005.223 <strong>MP</strong> 616 S 68<br />
79.37.005.236 <strong>MP</strong> 954 S 70<br />
79.37.005.249 <strong>MP</strong> 955 S 70<br />
79.37.005.252 <strong>MP</strong> 594 S 71<br />
79.37.005.265 <strong>MP</strong> 599 S 71<br />
79.37.005.278 <strong>MP</strong> 514 S 71<br />
79.37.005.281 <strong>MP</strong> 519 S 71<br />
79.37.005.294 <strong>MP</strong> 524 S 71<br />
79.37.005.304 <strong>MP</strong> 529 S 71<br />
79.37.005.317 <strong>MP</strong> 534 S 71<br />
79.37.005.320 <strong>MP</strong> 539 S 71<br />
79.37.005.333 <strong>MP</strong> 544 S 71<br />
79.37.005.346 <strong>MP</strong> 549 S 71<br />
79.37.005.359 <strong>MP</strong> 554 S 71<br />
79.37.005.362 <strong>MP</strong> 559 S 71<br />
79.37.005.375 <strong>MP</strong> 564 S 71<br />
79.37.005.388 <strong>MP</strong> 569 S 71<br />
79.37.005.391 <strong>MP</strong> 574 S 71<br />
79.37.005.401 <strong>MP</strong> 579 S 71<br />
79.37.005.414 <strong>MP</strong> 584 S 71<br />
79.37.005.427 <strong>MP</strong> 589 S 71<br />
79.37.005.430 <strong>MP</strong> 398 S 72<br />
79.37.005.443 <strong>MP</strong> 318 S 72<br />
79.37.005.456 <strong>MP</strong> 328 S 72<br />
79.37.005.469 <strong>MP</strong> 338 S 72<br />
79.37.005.485 <strong>MP</strong> 358 S 72<br />
79.37.005.498 <strong>MP</strong> 368 S 72<br />
79.37.005.508 <strong>MP</strong> 378 S 72<br />
79.37.005.511 <strong>MP</strong> 388 S 72<br />
79.37.005.524 <strong>MP</strong> 625 S 72<br />
79.37.005.537 <strong>MP</strong> 627 S 68<br />
79.37.005.540 <strong>MP</strong> 637 S 68<br />
79.37.005.553 <strong>MP</strong> 647 S 68<br />
79.37.005.566 <strong>MP</strong> 657 S 68<br />
79.37.005.579 <strong>MP</strong> 667 S 68<br />
79.37.005.582 <strong>MP</strong> 677 S 68<br />
79.37.005.595 <strong>MP</strong> 687 S 68<br />
79.37.005.605 <strong>MP</strong> 528 Z 63<br />
79.37.005.618 <strong>MP</strong> 538 Z 63<br />
79.37.005.621 <strong>MP</strong> 593 Z 75<br />
79.37.005.634 <strong>MP</strong> 513 Z 75<br />
79.37.005.647 <strong>MP</strong> 523 Z 75<br />
79.37.005.650 <strong>MP</strong> 390 V 50<br />
79.37.005.663 <strong>MP</strong> 310 V 50<br />
79.37.005.689 <strong>MP</strong> 313 V 51<br />
79.37.005.692 <strong>MP</strong> 320 V 50<br />
79.37.005.702 <strong>MP</strong> 321 V 50<br />
79.37.005.715 <strong>MP</strong> 323 V 51<br />
79.37.005.728 <strong>MP</strong> 330 V 50<br />
79.37.005.731 <strong>MP</strong> 331 V 50<br />
79.37.005.744 <strong>MP</strong> 333 V 51<br />
79.37.005.757 <strong>MP</strong> 340 V 50<br />
79.37.005.760 <strong>MP</strong> 341 V 50<br />
79.37.005.773 <strong>MP</strong> 343 V 51<br />
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.005.841 <strong>MP</strong> 380 V 50<br />
79.37.005.854 <strong>MP</strong> 383 V 51<br />
79.37.005.867 <strong>MP</strong> 490 V 51<br />
79.37.005.870 <strong>MP</strong> 410 V 51<br />
79.37.005.883 <strong>MP</strong> 420 V 51<br />
79.37.005.896 <strong>MP</strong> 430 V 51<br />
79.37.005.906 <strong>MP</strong> 440 V 51<br />
79.37.005.948 <strong>MP</strong> 480 V 51<br />
79.37.005.977 <strong>MP</strong> 901 V 54<br />
79.37.006.002 <strong>MP</strong> 920 V 54<br />
79.37.006.015 <strong>MP</strong> 920 S 54<br />
79.37.006.028 <strong>MP</strong> 923 E 55 - 88 - 137<br />
79.37.006.031 <strong>MP</strong> 927 E 55 - 89<br />
79.37.006.044 <strong>MP</strong> 927 V 55<br />
79.37.006.073 <strong>MP</strong> 929 E 55<br />
79.37.006.086 <strong>MP</strong> 926 V 56<br />
79.37.006.141 <strong>MP</strong> 904 V 57<br />
79.37.006.154 <strong>MP</strong> 910 V 57<br />
79.37.006.167 <strong>MP</strong> 911 V 57<br />
79.37.006.170 <strong>MP</strong> 912 V 57<br />
79.37.006.196 <strong>MP</strong> 911 A 25 - 57<br />
79.37.006.206 <strong>MP</strong> 912 A 25 - 57<br />
79.37.006.219 <strong>MP</strong> 931 V 58<br />
79.37.006.248 <strong>MP</strong> 919 V 58<br />
79.37.006.251 <strong>MP</strong> 918 V 59<br />
79.37.006.264 <strong>MP</strong> 839 E 59 - 97 - 124<br />
79.37.006.277 <strong>MP</strong> 839 R 59 - 97 - 124<br />
79.37.006.280 <strong>MP</strong> 930 E 59<br />
79.37.006.293 <strong>MP</strong> 770 E 60<br />
79.37.006.303 <strong>MP</strong> 942 V 62<br />
79.37.006.316 <strong>MP</strong> 943 V 62<br />
79.37.006.329 <strong>MP</strong> 941 E 62<br />
79.37.006.332 <strong>MP</strong> 962 V 62<br />
79.37.006.345 <strong>MP</strong> 528 V 63<br />
79.37.006.358 <strong>MP</strong> 538 V 63<br />
79.37.006.361 <strong>MP</strong> 753 V 63<br />
79.37.006.374 <strong>MP</strong> 754 V 63<br />
79.37.006.387 <strong>MP</strong> 755 V 63<br />
79.37.006.390 <strong>MP</strong> 175 V 63<br />
79.37.006.400 <strong>MP</strong> 176 V 63<br />
79.37.006.413 <strong>MP</strong> 964 V 64<br />
79.37.006.426 <strong>MP</strong> 965 V 64<br />
79.37.006.439 <strong>MP</strong> 966 V 64<br />
79.37.006.442 <strong>MP</strong> 967 V 64<br />
79.37.006.455 <strong>MP</strong> 968 V 64<br />
79.37.006.468 <strong>MP</strong> 231 V 65<br />
79.37.006.471 <strong>MP</strong> 024 V 65<br />
79.37.006.484 <strong>MP</strong> 025 V 65<br />
79.37.006.497 <strong>MP</strong> 026 V 65<br />
79.37.006.507 <strong>MP</strong> 027 V 65<br />
79.37.006.510 <strong>MP</strong> 028 V 65<br />
79.37.006.523 <strong>MP</strong> 230 V 65<br />
79.37.006.536 <strong>MP</strong> 493 V 66<br />
79.37.006.549 <strong>MP</strong> 417 V 66<br />
79.37.006.552 <strong>MP</strong> 418 V 67<br />
79.37.006.565 <strong>MP</strong> 419 V 67<br />
79.37.006.578 <strong>MP</strong> 427 V 66<br />
79.37.006.581 <strong>MP</strong> 428 V 67<br />
79.37.006.594 <strong>MP</strong> 429 V 67<br />
79.37.006.604 <strong>MP</strong> 497 V 66<br />
79.37.006.617 <strong>MP</strong> 498 V 67<br />
79.37.006.620 <strong>MP</strong> 437 V 66<br />
79.37.006.633 <strong>MP</strong> 438 V 67<br />
79.37.006.646 <strong>MP</strong> 439 V 67<br />
79.37.006.659 <strong>MP</strong> 447 V 66<br />
79.37.006.662 <strong>MP</strong> 448 V 67<br />
79.37.006.675 <strong>MP</strong> 449 V 67<br />
79.37.006.688 <strong>MP</strong> 423 V 66<br />
79.37.006.691 <strong>MP</strong> 433 V 66<br />
79.37.006.701 <strong>MP</strong> 443 V 66<br />
79.37.006.714 <strong>MP</strong> 453 V 66<br />
79.37.006.727 <strong>MP</strong> 457 V 66<br />
79.37.006.730 <strong>MP</strong> 458 V 67<br />
79.37.006.743 <strong>MP</strong> 459 V 67<br />
79.37.006.756 <strong>MP</strong> 463 V 66<br />
79.37.006.769 <strong>MP</strong> 467 V 66<br />
79.37.006.772 <strong>MP</strong> 468 V 67<br />
79.37.006.785 <strong>MP</strong> 469 V 67<br />
79.37.006.798 <strong>MP</strong> 473 V 66<br />
79.37.006.808 <strong>MP</strong> 477 V 66<br />
79.37.006.811 <strong>MP</strong> 478 V 67<br />
79.37.006.824 <strong>MP</strong> 479 V 67<br />
79.37.006.837 <strong>MP</strong> 483 V 66<br />
79.37.006.840 <strong>MP</strong> 487 V 66<br />
79.37.006.853 <strong>MP</strong> 488 V 67<br />
79.37.006.866 <strong>MP</strong> 489 V 67<br />
79.37.006.879 <strong>MP</strong> 137 P 69<br />
79.37.006.882 <strong>MP</strong> 954 V 70<br />
79.37.006.895 <strong>MP</strong> 955 V 70<br />
79.37.006.905 <strong>MP</strong> 955 SF 70<br />
79.37.006.918 <strong>MP</strong> 955 VF 70<br />
79.37.006.921 <strong>MP</strong> 955 SD 70<br />
79.37.006.934 <strong>MP</strong> 955 VD 70<br />
79.37.006.947 <strong>MP</strong> 592 V 71<br />
79.37.006.950 <strong>MP</strong> 594 V 71<br />
79.37.006.963 <strong>MP</strong> 512 V 71<br />
79.37.006.989 <strong>MP</strong> 522 V 71<br />
79.37.006.992 <strong>MP</strong> 524 V 71<br />
79.37.007.001 <strong>MP</strong> 532 V 71<br />
79.37.007.014 <strong>MP</strong> 534 V 71<br />
79.37.007.027 <strong>MP</strong> 542 V 71<br />
79.37.007.030 <strong>MP</strong> 544 V 71<br />
79.37.007.043 <strong>MP</strong> 552 V 71<br />
79.37.007.056 <strong>MP</strong> 554 V 71<br />
79.37.007.069 <strong>MP</strong> 562 V 71<br />
79.37.007.072 <strong>MP</strong> 564 V 71<br />
79.37.007.085 <strong>MP</strong> 572 V 71<br />
79.37.007.098 <strong>MP</strong> 574 V 71<br />
79.37.007.108 <strong>MP</strong> 582 V 71<br />
79.37.007.111 <strong>MP</strong> 584 V 71<br />
79.37.007.124 <strong>MP</strong> 398 V 72<br />
79.37.007.137 <strong>MP</strong> 318 V 72<br />
79.37.007.140 <strong>MP</strong> 328 V 72<br />
79.37.007.153 <strong>MP</strong> 338 V 72<br />
79.37.007.166 <strong>MP</strong> 348 V 72<br />
79.37.007.179 <strong>MP</strong> 358 V 72<br />
79.37.007.182 <strong>MP</strong> 368 V 72<br />
79.37.007.195 <strong>MP</strong> 378 V 72<br />
79.37.007.205 <strong>MP</strong> 388 V 72<br />
79.37.007.218 <strong>MP</strong> 625 V 72<br />
141
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.007.221 <strong>MP</strong> 492 V 73<br />
79.37.007.234 <strong>MP</strong> 412 V 73<br />
79.37.007.247 <strong>MP</strong> 422 V 73<br />
79.37.007.263 <strong>MP</strong> 513 V 75<br />
79.37.007.276 <strong>MP</strong> 523 V 75<br />
79.37.007.289 <strong>MP</strong> 395 V 75<br />
79.37.007.292 <strong>MP</strong> 325 V 75<br />
79.37.007.302 <strong>MP</strong> 335 V 75<br />
79.37.007.315 <strong>MP</strong> 345 V 75<br />
79.37.007.328 <strong>MP</strong> 355 V 75<br />
79.37.007.331 <strong>MP</strong> 365 V 75<br />
79.37.007.344 <strong>MP</strong> 375 V 75<br />
79.37.007.357 <strong>MP</strong> 385 V 75<br />
79.37.007.360 <strong>MP</strong> 948 V 76<br />
79.37.007.373 <strong>MP</strong> 951 V 76<br />
79.37.007.386 K 12 S-VA 130<br />
79.37.007.399 15 245 04 130<br />
79.37.007.409 K 12/2 S-VA 130<br />
79.37.007.412 K 12/3 S-VA 130<br />
79.37.007.425 K 12/4 S-VA 130<br />
79.37.007.438 K 16 S-VA 130<br />
79.37.007.441 K 16/2 S-VA 130<br />
79.37.007.454 K 16/3 S-VA 130<br />
79.37.007.467 K 28 S-VA 130<br />
79.37.007.470 K 28/2 S-VA 130<br />
79.37.007.483 K 28/3 S-VA 130<br />
79.37.007.496 K 40 S-VA 130<br />
79.37.007.506 K 40/2 S-VA 130<br />
79.37.007.519 K 52 S-VA 130<br />
79.37.007.522 K 52/2 S-VA 130<br />
79.37.007.535 K 20 ACU 128<br />
79.37.007.548 K 24 ACU 128<br />
79.37.007.551 K 28 ACU 128<br />
79.37.007.564 K 32 ACU 128<br />
79.37.007.577 K 36 ACU 128<br />
79.37.007.580 K 40 ACU 128<br />
79.37.007.593 K 44 ACU 128<br />
79.37.007.603 K 48 ACU 128<br />
79.37.007.616 K 52 ACU 128<br />
79.37.007.629 K 56 ACU 128<br />
79.37.007.632 K 60 ACU 128<br />
79.37.007.645 K 70 ACU 128<br />
79.37.007.658 K 20/2 ACU 128<br />
79.37.007.661 K 24/2 ACU 128<br />
79.37.007.674 GW 10-12 131<br />
79.37.007.687 GW 14-16 131<br />
79.37.007.690 GW 18-20 131<br />
79.37.007.700 GW 22-24 131<br />
79.37.007.713 GW 26-28 131<br />
79.37.007.726 GW 30-32 131<br />
79.37.007.739 GW 34-36 131<br />
79.37.007.742 GW 38-40 131<br />
79.37.007.755 GW 44-48 131<br />
79.37.007.768 GW 52-56 131<br />
79.37.007.771 GW 60-64 131<br />
79.37.007.784 GW 70 131<br />
79.37.007.797 DW 10-14 131<br />
79.37.007.807 DW 16-22 131<br />
79.37.007.810 DW 24-30 131<br />
79.37.007.823 DW 32-38 131<br />
142<br />
79.37.007.836 DW 40-48 131<br />
79.37.007.849 DW 52-56 131<br />
79.37.007.852 LW 12 131<br />
79.37.007.865 LW 12 VA 131<br />
79.37.007.878 LW 16 131<br />
79.37.007.881 LW 16 VA 131<br />
79.37.007.894 LW 20 131<br />
79.37.007.904 LW 24 131<br />
79.37.007.917 LW 28 131<br />
79.37.007.920 LW 28 VA 131<br />
79.37.007.933 LW 32 131<br />
79.37.007.946 LW 36 131<br />
79.37.007.959 LW 40 131<br />
79.37.007.962 LW 40 VA 131<br />
79.37.007.975 LW 44 131<br />
79.37.007.988 LW 48 131<br />
79.37.007.991 LW 52 131<br />
79.37.008.000 LW 52 VA 131<br />
79.37.008.013 LW 56 131<br />
79.37.008.026 K 14 RU 129<br />
79.37.008.039 K 20 RU 129<br />
79.37.008.042 K 26 RU 129<br />
79.37.008.055 K 32 RU 129<br />
79.37.008.068 K 38 RU 129<br />
79.37.008.071 K 44 RU 129<br />
79.37.008.084 K 52 RU 129<br />
79.37.008.097 K 60 RU 129<br />
79.37.008.107 K 70 RU 129<br />
79.37.008.110 K 14/2 RU 129<br />
79.37.008.123 K 20/2 RU 129<br />
79.37.008.136 K 26/2 RU 129<br />
79.37.008.149 K 32/2 RU 129<br />
79.37.008.152 K 12 ACU-VA 128<br />
79.37.008.165 K 16 ACU-VA 128<br />
79.37.008.178 K 20 ACU-VA 128<br />
79.37.008.181 K 24 ACU-VA 128<br />
79.37.008.194 K 28 ACU-VA 128<br />
79.37.008.204 K 32 ACU-VA 128<br />
79.37.008.217 K 36 ACU-VA 128<br />
79.37.008.220 K 40 ACU-VA 128<br />
79.37.008.233 K 44 ACU-VA 128<br />
79.37.008.246 K 48 ACU-VA 128<br />
79.37.008.259 K 52 ACU-VA 128<br />
79.37.008.262 K 56 ACU-VA 128<br />
79.37.008.275 K 14/3 RU 129<br />
79.37.008.288 K 20/3 RU 129<br />
79.37.008.291 K 32/3 RU 129<br />
79.37.008.767 <strong>MP</strong> 841 E 124<br />
79.37.008.770 <strong>MP</strong> 210 Z 27 - 69<br />
79.37.008.783 <strong>MP</strong> 071 Z 28<br />
79.37.008.796 <strong>MP</strong> 072 Z 28<br />
79.37.008.806 <strong>MP</strong> 073 Z 28<br />
79.37.008.819 <strong>MP</strong> 964 Z 28 - 64 - 92<br />
79.37.008.822 <strong>MP</strong> 965 Z 28 - 64 - 92<br />
79.37.008.851 <strong>MP</strong> 968 Z 28 - 64 - 92<br />
79.37.008.864 <strong>MP</strong> 970 Z 29 - 92<br />
79.37.008.877 <strong>MP</strong> 971 Z 29 - 92<br />
79.37.008.880 <strong>MP</strong> 972 Z 29 - 92<br />
79.37.008.893 <strong>MP</strong> 973 Z 29 - 92<br />
79.37.008.903 <strong>MP</strong> 974 Z 29 - 92<br />
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.008.916 <strong>MP</strong> 975 Z 29 - 92<br />
79.37.008.929 <strong>MP</strong> 985 Z 29<br />
79.37.008.932 <strong>MP</strong> 986 Z 29<br />
79.37.008.945 <strong>MP</strong> 987 Z 29<br />
79.37.008.958 <strong>MP</strong> 988 Z 29<br />
79.37.008.961 <strong>MP</strong> 230 Z 30 - 93<br />
79.37.008.974 <strong>MP</strong> 231 Z 30 - 93 - 101<br />
79.37.008.987 <strong>MP</strong> 024 Z 30 - 93 - 101<br />
79.37.008.990 <strong>MP</strong> 025 Z 30 - 93<br />
79.37.009.009 <strong>MP</strong> 026 Z 30 - 93 - 101<br />
79.37.009.012 <strong>MP</strong> 027 Z 30 - 93 - 101<br />
79.37.009.025 <strong>MP</strong> 028 Z 30 - 93 - 101<br />
79.37.009.038 <strong>MP</strong> 037 Z 31<br />
79.37.009.041 <strong>MP</strong> 038 Z 31<br />
79.37.009.054 <strong>MP</strong> 233 Z 31 - 101<br />
79.37.009.067 <strong>MP</strong> 237 Z 31 - 101<br />
79.37.009.070 <strong>MP</strong> 238 Z 31 - 102<br />
79.37.009.083 <strong>MP</strong> 245 Z 33 - 102<br />
79.37.009.096 <strong>MP</strong> 246 Z 32<br />
79.37.009.106 <strong>MP</strong> 247 Z 33<br />
79.37.009.119 <strong>MP</strong> 248 Z 32<br />
79.37.009.122 <strong>MP</strong> 243 Z 34<br />
79.37.009.135 <strong>MP</strong> 120 Z 34<br />
79.37.009.148 <strong>MP</strong> 122 Z 35<br />
79.37.009.151 <strong>MP</strong> 123 Z 35<br />
79.37.009.164 <strong>MP</strong> 124 Z 35<br />
79.37.009.177 <strong>MP</strong> 125 Z 35<br />
79.37.009.180 <strong>MP</strong> 126 Z 35<br />
79.37.009.193 <strong>MP</strong> 212 Z 35<br />
79.37.009.203 <strong>MP</strong> 213 Z 35<br />
79.37.009.216 <strong>MP</strong> 214 Z 35<br />
79.37.009.229 <strong>MP</strong> 215 Z 35<br />
79.37.009.232 <strong>MP</strong> 216 Z 35<br />
79.37.009.245 <strong>MP</strong> 132 Z 36<br />
79.37.009.258 <strong>MP</strong> 133 Z 36<br />
79.37.009.261 <strong>MP</strong> 134 Z 36<br />
79.37.009.274 <strong>MP</strong> 135 Z 36<br />
79.37.009.287 <strong>MP</strong> 136 Z 36<br />
79.37.009.290 <strong>MP</strong> 218 Z 36<br />
79.37.009.300 <strong>MP</strong> 219 Z 36<br />
79.37.009.313 <strong>MP</strong> 220 Z 36<br />
79.37.009.326 <strong>MP</strong> 221 Z 36<br />
79.37.009.339 <strong>MP</strong> 222 Z 36<br />
79.37.009.342 <strong>MP</strong> 142 Z 37<br />
79.37.009.355 <strong>MP</strong> 143 Z 37<br />
79.37.009.368 <strong>MP</strong> 144 Z 37<br />
79.37.009.371 <strong>MP</strong> 145 Z 37<br />
79.37.009.384 <strong>MP</strong> 146 Z 37<br />
79.37.009.397 <strong>MP</strong> 224 Z 37<br />
79.37.009.407 <strong>MP</strong> 225 Z 37<br />
79.37.009.410 <strong>MP</strong> 226 Z 37<br />
79.37.009.423 <strong>MP</strong> 227 Z 37<br />
79.37.009.436 <strong>MP</strong> 228 Z 37<br />
79.37.009.465 <strong>MP</strong> 139 AZ 38 - 94<br />
79.37.009.478 <strong>MP</strong> 207 Z 39<br />
79.37.009.481 <strong>MP</strong> 208 Z 39<br />
79.37.009.494 <strong>MP</strong> 209 Z 39<br />
79.37.009.504 <strong>MP</strong> 110 AZ 40<br />
79.37.009.928 <strong>MP</strong> 720 R 79<br />
79.37.009.915 <strong>MP</strong> 720 Z 79<br />
79.37.009.931 <strong>MP</strong> 152 Y 12<br />
79.37.009.944 <strong>MP</strong> 887 S 114<br />
79.37.009.957 <strong>MP</strong> K12/2S 130<br />
79.37.009.973 <strong>MP</strong> 821 S 100 - 112<br />
79.37.009.986 <strong>MP</strong> K12/3S 130<br />
79.37.009.999 <strong>MP</strong> K12S 130<br />
79.37.010.001 <strong>MP</strong> K16/2S 130<br />
79.37.010.014 <strong>MP</strong> K16/3S 130<br />
79.37.010.027 <strong>MP</strong> K16S 130<br />
79.37.010.043 <strong>MP</strong> K20/2S 130<br />
79.37.010.056 <strong>MP</strong> K20/3S 130<br />
79.37.010.069 <strong>MP</strong> K20S 130<br />
79.37.010.072 <strong>MP</strong> 722 Z 79<br />
79.37.010.085 <strong>MP</strong> 723 Z 79<br />
79.37.010.098 <strong>MP</strong> 724 Z 79<br />
79.37.010.108 <strong>MP</strong> 725 Z 79<br />
79.37.010.111 <strong>MP</strong> 730 Z 79<br />
79.37.010.124 <strong>MP</strong> 731 Z 80<br />
79.37.010.137 <strong>MP</strong> 735 Z 84<br />
79.37.010.140 <strong>MP</strong> 752 Z 85<br />
79.37.010.153 <strong>MP</strong> 766 Z 86<br />
79.37.010.166 <strong>MP</strong> 757 Z 86<br />
79.37.010.179 <strong>MP</strong> 758 Z 87<br />
79.37.010.182 <strong>MP</strong> 759 Z 87<br />
79.37.010.195 <strong>MP</strong> 760 Z 89<br />
79.37.010.205 <strong>MP</strong> 738 Z 95<br />
79.37.010.218 <strong>MP</strong> 739 Z 95<br />
79.37.010.399 <strong>MP</strong> K24/2S 130<br />
79.37.010.425 <strong>MP</strong> K24/3S 130<br />
79.37.010.506 <strong>MP</strong> 731 R 80<br />
79.37.010.535 <strong>MP</strong> 782 C 82<br />
79.37.010.548 <strong>MP</strong> 783 C 82<br />
79.37.010.564 <strong>MP</strong> K24S 130<br />
79.37.010.551 <strong>MP</strong> 784 C 82<br />
79.37.010.577 <strong>MP</strong> 785 C 82<br />
79.37.010.580 <strong>MP</strong> K28/2S 130<br />
79.37.010.593 <strong>MP</strong> 786 C 82<br />
79.37.010.603 <strong>MP</strong> 787 C 82<br />
79.37.010.616 <strong>MP</strong> 788 C 82<br />
79.37.010.629 <strong>MP</strong> 780 CO 83<br />
79.37.010.632 <strong>MP</strong> 780 OP 83<br />
79.37.010.645 <strong>MP</strong> 780 PA 83<br />
79.37.010.658 <strong>MP</strong> 780 PO 83<br />
79.37.010.687 <strong>MP</strong> 759 E 87<br />
79.37.010.690 <strong>MP</strong> 044 E 87<br />
79.37.010.713 <strong>MP</strong> 900 E 88<br />
79.37.010.726 <strong>MP</strong> 760 E 89<br />
79.37.010.739 <strong>MP</strong> K28/3S 130<br />
79.37.010.742 <strong>MP</strong> 738 S 95<br />
79.37.010.755 <strong>MP</strong> 739 S 95<br />
79.37.010.768 <strong>MP</strong> K28S 130<br />
79.37.010.784 <strong>MP</strong> K32/2S 130<br />
79.37.010.810 <strong>MP</strong> K32S 130<br />
79.37.010.836 <strong>MP</strong> K36/2S 130<br />
79.37.010.852 <strong>MP</strong> K36S 130<br />
79.37.010.881 <strong>MP</strong> K40/2S 130<br />
79.37.010.991 <strong>MP</strong> K40S 130<br />
79.37.011.013 <strong>MP</strong> K44/2S 130<br />
79.37.011.042 <strong>MP</strong> K44S 130<br />
79.37.011.068 <strong>MP</strong> K48/2S 130<br />
143
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.011.071 <strong>MP</strong> K48S 130<br />
79.37.011.084 <strong>MP</strong> K52/2S 130<br />
79.37.011.097 <strong>MP</strong> K52S 130<br />
79.37.011.110 <strong>MP</strong> K56S 130<br />
79.37.011.123 <strong>MP</strong> K60S 130<br />
79.37.011.136 <strong>MP</strong> K70S 130<br />
79.37.011.149<strong>MP</strong> K12/2ACU 128<br />
79.37.011.107 <strong>MP</strong> 722 R 79<br />
79.37.011.152<strong>MP</strong> K12/3ACU 128<br />
79.37.011.165 <strong>MP</strong> 723 R 79<br />
79.37.011.178 <strong>MP</strong> K12ACU 128<br />
79.37.011.181 <strong>MP</strong> 724 R 79<br />
79.37.011.204 <strong>MP</strong> 725 R 79<br />
79.37.011.217 <strong>MP</strong> 730 R 79<br />
79.37.011.246 <strong>MP</strong> 732 R 80<br />
79.37.011.259 <strong>MP</strong> 735 R 84<br />
79.37.011.262 <strong>MP</strong> 752 R 85<br />
79.37.011.275 <strong>MP</strong> 753 R 85<br />
79.37.011.288 <strong>MP</strong> 754 R 85<br />
79.37.011.291 <strong>MP</strong> 755 R 85<br />
79.37.011.301 <strong>MP</strong> 962 R 85<br />
79.37.011.314 <strong>MP</strong> 757 R 86<br />
79.37.011.327 <strong>MP</strong> 759 R 87<br />
79.37.011.330 <strong>MP</strong> 044 R 87<br />
79.37.011.343 <strong>MP</strong> 900 R 88<br />
79.37.011.356 <strong>MP</strong> 760 R 89<br />
79.37.011.369 <strong>MP</strong> 928 R 89<br />
79.37.011.372 <strong>MP</strong> 904 R 90<br />
79.37.011.385 <strong>MP</strong> 910 R 90<br />
79.37.011.398 <strong>MP</strong> 964 R 92<br />
79.37.011.408 <strong>MP</strong> 965 R 92<br />
79.37.011.411 <strong>MP</strong> 966 R 92<br />
79.37.011.424 <strong>MP</strong> 967 R 92<br />
79.37.011.437 <strong>MP</strong> 968 R 92<br />
79.37.011.440 <strong>MP</strong> 970 R 92<br />
79.37.011.453 <strong>MP</strong> 971 R 92<br />
79.37.011.466 <strong>MP</strong> 972 R 92<br />
79.37.011.479 <strong>MP</strong> 973 R 92<br />
79.37.011.482 <strong>MP</strong> 974 R 92<br />
79.37.011.495 <strong>MP</strong> 975 R 92<br />
79.37.011.505 <strong>MP</strong> 978 R 93<br />
79.37.011.518 <strong>MP</strong> 138 R 94<br />
79.37.011.521 <strong>MP</strong> 738 R 95<br />
79.37.011.547 <strong>MP</strong> 410 R 96<br />
79.37.011.550 <strong>MP</strong> 421 R 96<br />
79.37.011.563 <strong>MP</strong> 440 R 96<br />
79.37.011.576 <strong>MP</strong> 450 R 96<br />
79.37.011.589 <strong>MP</strong> 460 R 96<br />
79.37.011.592 <strong>MP</strong> 748 R 96<br />
79.37.011.699 <strong>MP</strong> 153 Y 12<br />
79.37.011.709 <strong>MP</strong> 154 Y 12<br />
79.37.011.712 <strong>MP</strong> 155 Y 12<br />
79.37.011.725 <strong>MP</strong> 156 Y 12<br />
79.37.011.738 <strong>MP</strong> 192 Y 13<br />
79.37.011.741 <strong>MP</strong> 193 Y 13<br />
79.37.011.754 <strong>MP</strong> 194 Y 13<br />
79.37.011.767 <strong>MP</strong> 195 Y 13<br />
79.37.011.770 <strong>MP</strong> 196 Y 13<br />
79.37.011.783 <strong>MP</strong> 107 Y 14<br />
79.37.011.796 <strong>MP</strong> 114 Y 14<br />
144<br />
79.37.011.806 <strong>MP</strong> 201 Y 15<br />
79.37.011.819 <strong>MP</strong> 202 Y 15<br />
79.37.011.822 <strong>MP</strong> 203 Y 16<br />
79.37.011.835 <strong>MP</strong> 204 Y 17<br />
79.37.011.848 <strong>MP</strong> 205 Y 16<br />
79.37.011.851 <strong>MP</strong> 900 Y 17<br />
79.37.011.864 <strong>MP</strong> 901 Y 17<br />
79.37.011.877 <strong>MP</strong> 172 Y 18<br />
79.37.011.880 <strong>MP</strong> 173 Y 18<br />
79.37.011.893 <strong>MP</strong> 174 Y 18<br />
79.37.011.903 <strong>MP</strong> 175 Y 18<br />
79.37.011.916 <strong>MP</strong> 176 Y 18<br />
79.37.011.929 <strong>MP</strong> 177 Y 19<br />
79.37.011.932 <strong>MP</strong> 178 Y 19<br />
79.37.011.945 <strong>MP</strong> 179 Y 19<br />
79.37.011.958 <strong>MP</strong> 182 Y 18<br />
79.37.011.961 <strong>MP</strong> 183 Y 18<br />
79.37.011.974 <strong>MP</strong> 184 Y 18<br />
79.37.011.987 <strong>MP</strong> 185 Y 18<br />
79.37.011.990 <strong>MP</strong> 186 Y 18<br />
79.37.012.009 <strong>MP</strong> 188 Y 18<br />
79.37.012.012 <strong>MP</strong> 962 Y 19<br />
79.37.012.025 <strong>MP</strong> 963 Y 19<br />
79.37.012.038 <strong>MP</strong> 753 Y 20<br />
79.37.012.041 <strong>MP</strong> 754 Y 20<br />
79.37.012.054 <strong>MP</strong> 755 Y 20<br />
79.37.012.067 <strong>MP</strong> 162 Y 22<br />
79.37.012.070 <strong>MP</strong> 163 Y 22<br />
79.37.012.083 <strong>MP</strong> 164 Y 22<br />
79.37.012.096 <strong>MP</strong> 165 Y 22<br />
79.37.012.106 <strong>MP</strong> 166 Y 22<br />
79.37.012.119 <strong>MP</strong> 235 Y 23<br />
79.37.012.122 <strong>MP</strong> 150 Y 24<br />
79.37.012.135 <strong>MP</strong> 904 Y 24<br />
79.37.012.148 <strong>MP</strong> 910 Y 25<br />
79.37.012.164<strong>MP</strong> K16/2ACU 128<br />
79.37.012.177<strong>MP</strong> K16/3ACU 128<br />
79.37.012.180 <strong>MP</strong> 911 Y 25<br />
79.37.012.193 <strong>MP</strong> 912 Y 25<br />
79.37.012.203 <strong>MP</strong> 957 Y 25<br />
79.37.012.216 <strong>MP</strong> 958 Y 25<br />
79.37.012.229 <strong>MP</strong> 959 Y 25<br />
79.37.012.232 <strong>MP</strong> 960 Y 25<br />
79.37.012.245 <strong>MP</strong> 961 Y 25<br />
79.37.012.258 <strong>MP</strong> 918 Y 26<br />
79.37.012.261 <strong>MP</strong> 919 Y 26<br />
79.37.012.274 <strong>MP</strong> 210 Y 27<br />
79.37.012.287 <strong>MP</strong> 964 Y 28<br />
79.37.012.290 <strong>MP</strong> 965 Y 28<br />
79.37.012.300 <strong>MP</strong> 966 Y 28<br />
79.37.012.313 <strong>MP</strong> 967 Y 28<br />
79.37.012.326 <strong>MP</strong> 968 Y 28<br />
79.37.012.339 <strong>MP</strong> 970 Y 29<br />
79.37.012.342 <strong>MP</strong> 971 Y 29<br />
79.37.012.355 <strong>MP</strong> 972 Y 29<br />
79.37.012.368 <strong>MP</strong> 973 Y 29<br />
79.37.012.371 <strong>MP</strong> 974 Y 29<br />
79.37.012.384 <strong>MP</strong> 975 Y 29<br />
79.37.012.397 <strong>MP</strong> 985 Y 29<br />
79.37.012.407 <strong>MP</strong> 986 Y 29<br />
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.012.410 <strong>MP</strong> 987 Y 29<br />
79.37.012.423 <strong>MP</strong> 988 Y 29<br />
79.37.012.436 <strong>MP</strong> 231 Y 30<br />
79.37.012.449 <strong>MP</strong> 233 Y 31<br />
79.37.012.452 <strong>MP</strong> 237 Y 31<br />
79.37.012.465 <strong>MP</strong> 238 Y 31<br />
79.37.012.478 <strong>MP</strong> 246 Y 32<br />
79.37.012.481 <strong>MP</strong> 247 Y 33<br />
79.37.012.494 <strong>MP</strong> 248 Y 32<br />
79.37.012.504 <strong>MP</strong> 245 Y 33<br />
79.37.012.517 <strong>MP</strong> 243 Y 34<br />
79.37.012.520 <strong>MP</strong> 122 Y 35<br />
79.37.012.533 <strong>MP</strong> 123 Y 35<br />
79.37.012.546 <strong>MP</strong> 124 Y 35<br />
79.37.012.559 <strong>MP</strong> 125 Y 35<br />
79.37.012.562 <strong>MP</strong> 126 Y 35<br />
79.37.012.575 <strong>MP</strong> 212 Y 35<br />
79.37.012.588 <strong>MP</strong> 213 Y 35<br />
79.37.012.591 <strong>MP</strong> 214 Y 35<br />
79.37.012.601 <strong>MP</strong> 215 Y 35<br />
79.37.012.614 <strong>MP</strong> 216 Y 35<br />
79.37.012.627 <strong>MP</strong> 132 Y 36<br />
79.37.012.630 <strong>MP</strong> 133 Y 36<br />
79.37.012.643 <strong>MP</strong> 134 Y 36<br />
79.37.012.656 <strong>MP</strong> 135 Y 36<br />
79.37.012.669 <strong>MP</strong> 136 Y 36<br />
79.37.012.672 <strong>MP</strong> 142 Y 37<br />
79.37.012.685 <strong>MP</strong> 143 Y 37<br />
79.37.012.698 <strong>MP</strong> 144 Y 37<br />
79.37.012.708 <strong>MP</strong> 145 Y 37<br />
79.37.012.711 <strong>MP</strong> 146 Y 37<br />
79.37.012.724 <strong>MP</strong> 218 Y 36<br />
79.37.012.737 <strong>MP</strong> 219 Y 36<br />
79.37.012.740 <strong>MP</strong> 220 Y 36<br />
79.37.012.753 <strong>MP</strong> 221 Y 36<br />
79.37.012.766 <strong>MP</strong> 222 Y 36<br />
79.37.012.779 <strong>MP</strong> 224 Y 37<br />
79.37.012.782 <strong>MP</strong> 225 Y 37<br />
79.37.012.795 <strong>MP</strong> 226 Y 37<br />
79.37.012.805 <strong>MP</strong> 227 Y 37<br />
79.37.012.818 <strong>MP</strong> 228 Y 37<br />
79.37.012.821 <strong>MP</strong> 208 Y 39<br />
79.37.012.834 <strong>MP</strong> 209 Y 39<br />
79.37.012.847 <strong>MP</strong> 137 Y 39<br />
79.37.012.850 <strong>MP</strong> 138 Y 38<br />
79.37.012.863 <strong>MP</strong> 139 Y 38<br />
79.37.012.876 <strong>MP</strong> 140 Y 38<br />
79.37.012.889 <strong>MP</strong> 128 Y 38<br />
79.37.012.892 <strong>MP</strong> 129 Y 38<br />
79.37.012.902 <strong>MP</strong> 130 Y 38<br />
79.37.012.915 <strong>MP</strong> 110 Y 40<br />
79.37.012.928 <strong>MP</strong> 112 Y 40<br />
79.37.012.931 <strong>MP</strong> 109 Y 42<br />
79.37.012.944 <strong>MP</strong> 111 Y 42<br />
79.37.013.529 <strong>MP</strong> K16ACU 128<br />
79.37.013.561 <strong>MP</strong> 888 S 114<br />
79.37.013.574 <strong>MP</strong> 885 S 115<br />
79.37.013.587 <strong>MP</strong> 886 S 115<br />
79.37.013.590 <strong>MP</strong> 865 S 115<br />
79.37.013.600 <strong>MP</strong> 871 S 117<br />
79.37.013.613 <strong>MP</strong> 874 S 118<br />
79.37.013.626 <strong>MP</strong> 875 S 118<br />
79.37.013.639 <strong>MP</strong> 876 S 118<br />
79.37.013.642 <strong>MP</strong> 870 S 118<br />
79.37.013.655 <strong>MP</strong> 860 A 111<br />
79.37.013.668 <strong>MP</strong> 860 B 111<br />
79.37.013.671 <strong>MP</strong> 860 V 111<br />
79.37.013.684 <strong>MP</strong> 861 A 111<br />
79.37.013.697 <strong>MP</strong> 861 B 111<br />
79.37.013.707 <strong>MP</strong> 861 V 111<br />
79.37.013.710 <strong>MP</strong> 862 A 111<br />
79.37.013.723 <strong>MP</strong> 862 B 111<br />
79.37.013.736 <strong>MP</strong> 862 V 111<br />
79.37.013.749 <strong>MP</strong> 864 A 111<br />
79.37.013.752 <strong>MP</strong> 864 B 111<br />
79.37.013.765 <strong>MP</strong> 864 V 111<br />
79.37.013.778 <strong>MP</strong> 881 A 112<br />
79.37.013.781 <strong>MP</strong> 881 B 112<br />
79.37.013.794 <strong>MP</strong> 881 V 112<br />
79.37.013.804 <strong>MP</strong> 882 A 112<br />
79.37.013.817 <strong>MP</strong> 882 B 112<br />
79.37.013.820 <strong>MP</strong> 882 V 112<br />
79.37.013.833 <strong>MP</strong> 771 E 113<br />
79.37.013.846 <strong>MP</strong> 772 E 113<br />
79.37.013.859 <strong>MP</strong> 773 E 113<br />
79.37.013.862 <strong>MP</strong> 775 R 113<br />
79.37.013.875 <strong>MP</strong> 776 R 113<br />
79.37.013.888 <strong>MP</strong> 777 R 113<br />
79.37.013.891 <strong>MP</strong> 778 R 113<br />
79.37.013.901 <strong>MP</strong> 779 R 113<br />
79.37.013.914 <strong>MP</strong> 885 B 115<br />
79.37.013.927 <strong>MP</strong> 885 V 115<br />
79.37.013.930 <strong>MP</strong> 886 B 115<br />
79.37.013.943 <strong>MP</strong> 886 V 115<br />
79.37.013.956 <strong>MP</strong> 887 B 114<br />
79.37.013.969 <strong>MP</strong> 887 V 114<br />
79.37.013.972 <strong>MP</strong> 888 B 114<br />
79.37.013.985 <strong>MP</strong> 888 V 113<br />
79.37.013.998 <strong>MP</strong> 865 B 115<br />
79.37.014.007 <strong>MP</strong> 865 V 115<br />
79.37.014.010 <strong>MP</strong> 850 A 116<br />
79.37.014.023 <strong>MP</strong> 850 B 116<br />
79.37.014.036 <strong>MP</strong> 850 V 116<br />
79.37.014.049 <strong>MP</strong> 851 A 116<br />
79.37.014.052 <strong>MP</strong> 851 B 116<br />
79.37.014.065 <strong>MP</strong> 851 V 116<br />
79.37.014.078 <strong>MP</strong> 868 B 116<br />
79.37.014.081 <strong>MP</strong> 868 E 116<br />
79.37.014.094 <strong>MP</strong> 868 V 116<br />
79.37.014.104 <strong>MP</strong> 863 B 117<br />
79.37.014.117 <strong>MP</strong> 863 E 117<br />
79.37.014.120 <strong>MP</strong> 863 V 117<br />
79.37.014.133 <strong>MP</strong> 853 B 117<br />
79.37.014.146 <strong>MP</strong> 853 E 117<br />
79.37.014.159 <strong>MP</strong> 853 V 117<br />
79.37.014.162 <strong>MP</strong> 854 B 117<br />
79.37.014.175 <strong>MP</strong> 854 E 117<br />
79.37.014.188 <strong>MP</strong> 854 V 117<br />
79.37.014.191 <strong>MP</strong> 869 B 117<br />
79.37.014.201 <strong>MP</strong> 869 E 117<br />
145
EL-nummertabel<br />
Elnummer Varetype Side Elnummer Varetype Side<br />
79.37.014.214 <strong>MP</strong> 869 V 117<br />
79.37.014.227 <strong>MP</strong> 871 B 117<br />
79.37.014.230 <strong>MP</strong> 871 V 117<br />
79.37.014.243 <strong>MP</strong> 870 B 118<br />
79.37.014.256 <strong>MP</strong> 870 V 118<br />
79.37.014.269 <strong>MP</strong> 874 B 118<br />
79.37.014.272 <strong>MP</strong> 874 V 118<br />
79.37.014.285 <strong>MP</strong> 875 B 118<br />
79.37.014.298 <strong>MP</strong> 875 V 118<br />
79.37.014.308 <strong>MP</strong> 876 B 118<br />
79.37.014.311 <strong>MP</strong> 876 V 118<br />
79.37.014.324 <strong>MP</strong> 110 V 119<br />
79.37.014.337 <strong>MP</strong> 112 V 119<br />
79.37.014.340 <strong>MP</strong> 298 V 119<br />
79.37.014.353 <strong>MP</strong> 299 V 119<br />
79.37.014.366 <strong>MP</strong> 855 E 120<br />
79.37.014.379 <strong>MP</strong> 866 E 120<br />
79.37.014.382 <strong>MP</strong> 838 R 120 - 124<br />
79.37.014.764 <strong>MP</strong> 822 S 100 - 112<br />
79.37.014.777 <strong>MP</strong> 823 S 100 - 112<br />
79.37.014.780 <strong>MP</strong> 824 S 100 - 112<br />
79.37.014.793 <strong>MP</strong> 825 S 100 - 112<br />
79.37.014.803 <strong>MP</strong> 826 S 100 - 112<br />
79.37.014.816 <strong>MP</strong> 827 S 100 - 112<br />
79.37.014.829 <strong>MP</strong> 980 S 134<br />
79.37.014.832 <strong>MP</strong> 981 S 134<br />
79.37.014.845 <strong>MP</strong> 982 S 134<br />
79.37.014.858 <strong>MP</strong> 976 Z 44 - 102<br />
79.37.014.861 <strong>MP</strong> 977 Z 44 - 102<br />
79.37.014.874 <strong>MP</strong> 978 Z 44 - 64 - 93 - 102<br />
79.37.014.887 <strong>MP</strong> 979 Z 44 - 102<br />
79.37.014.900 <strong>MP</strong> 945 Z 45<br />
79.37.014.913 <strong>MP</strong> 946 Z 45<br />
79.37.014.926 <strong>MP</strong> 947 Z 45<br />
79.37.014.939 <strong>MP</strong> 821 AZ 100 - 112<br />
79.37.014.955 <strong>MP</strong> 822 AZ 100 - 112<br />
79.37.014.971 <strong>MP</strong> 823 AZ 100 - 112<br />
79.37.014.997 <strong>MP</strong> 824 AZ 100 - 112<br />
79.37.015.019 <strong>MP</strong> 825 AZ 100 - 112<br />
79.37.015.035 <strong>MP</strong> 826 AZ 100 - 112<br />
79.37.015.051 <strong>MP</strong> 827 AZ 100 - 112<br />
79.37.015.077 <strong>MP</strong> 268 Z 104<br />
79.37.015.080 <strong>MP</strong> 281 Z 104<br />
79.37.015.093 <strong>MP</strong> 282 Z 104<br />
79.37.015.103 <strong>MP</strong> 283 Z 105<br />
79.37.015.116 <strong>MP</strong> 284 Z 105<br />
79.37.015.129 <strong>MP</strong> 890 Z 136<br />
79.37.015.132 <strong>MP</strong> 891 Z 136<br />
79.37.015.145 <strong>MP</strong> 892 Z 136<br />
79.37.015.158 <strong>MP</strong> 837 F 27 - 76 - 125<br />
79.37.015.161 <strong>MP</strong> 240 P 32<br />
79.37.015.174 <strong>MP</strong> 241 P 32<br />
79.37.015.187 <strong>MP</strong> 169 P 43<br />
79.37.015.190 <strong>MP</strong> 242 E 43<br />
79.37.015.213 <strong>MP</strong> 293 R 45<br />
79.37.015.226 <strong>MP</strong> 947 R 45<br />
79.37.015.239 <strong>MP</strong> 790 P 97<br />
79.37.015.271 <strong>MP</strong> 295 R 98<br />
79.37.015.284 <strong>MP</strong> 800 Z 100<br />
79.37.015.297 <strong>MP</strong> 991 V 103<br />
146<br />
79.37.015.307 <strong>MP</strong> 992 V 103<br />
79.37.015.310 <strong>MP</strong> 260 B 103<br />
79.37.015.323 <strong>MP</strong> 991 A 103<br />
79.37.015.336 <strong>MP</strong> 992 A 103<br />
79.37.015.349 <strong>MP</strong> 260 A 103<br />
79.37.015.352 <strong>MP</strong> 260 Z 103<br />
79.37.015.365 <strong>MP</strong> 993 A 103<br />
79.37.015.378 <strong>MP</strong> 993 V 103<br />
79.37.015.394 <strong>MP</strong> 994 A 103<br />
79.37.015.404 <strong>MP</strong> 994 V 103<br />
79.37.015.420 <strong>MP</strong> 262 A 103<br />
79.37.015.433 <strong>MP</strong> 262 B 103<br />
79.37.015.446 <strong>MP</strong> 262 Z 103<br />
79.37.015.459 <strong>MP</strong> 265 A 103<br />
79.37.015.462 <strong>MP</strong> 265 B 103<br />
79.37.015.475 <strong>MP</strong> 265 Z 103<br />
79.37.015.488 <strong>MP</strong> 997 A 103<br />
79.37.015.491 <strong>MP</strong> 997 V 103<br />
79.37.015.514 <strong>MP</strong> 998 A 103<br />
79.37.015.527 <strong>MP</strong> 998 V 103<br />
79.37.015.543 <strong>MP</strong> 281 B 104<br />
79.37.015.556 <strong>MP</strong> 282 B 104<br />
79.37.015.569 <strong>MP</strong> 283 B 105<br />
79.37.015.572 <strong>MP</strong> 284 B 105<br />
79.37.015.585 <strong>MP</strong> 289 E 105<br />
79.37.015.598 <strong>MP</strong> 999 E 105<br />
79.37.015.608 <strong>MP</strong> 286 E 106<br />
79.37.015.611 <strong>MP</strong> 288 E 106<br />
79.37.015.624 <strong>MP</strong> 298 B 107 - 119<br />
79.37.015.637 <strong>MP</strong> 299 B 107 - 119<br />
79.37.015.640 <strong>MP</strong> 830 E 122<br />
79.37.015.653 <strong>MP</strong> 831 A 122<br />
79.37.015.666 <strong>MP</strong> 831 R 122<br />
79.37.015.679 <strong>MP</strong> 832 A 123<br />
79.37.015.682 <strong>MP</strong> 832 R 123<br />
79.37.015.695 <strong>MP</strong> 833 A 123<br />
79.37.015.705 <strong>MP</strong> 833 R 123<br />
79.37.015.718 <strong>MP</strong> 842 E 124<br />
79.37.015.734 <strong>MP</strong> 834 R 125<br />
79.37.015.747 <strong>MP</strong> 835 R 125<br />
79.37.015.763 <strong>MP</strong> 980 V 134<br />
79.37.015.776 <strong>MP</strong> 981 V 134<br />
79.37.015.789 <strong>MP</strong> 982 V 134<br />
79.37.015.792 <strong>MP</strong> 990 E 134<br />
79.37.015.802 <strong>MP</strong> 890 E 136<br />
79.37.015.815 <strong>MP</strong> 891 E 136<br />
79.37.015.828 <strong>MP</strong> 892 E 136<br />
79.37.015.831 <strong>MP</strong> 893 E 137<br />
79.37.015.844 <strong>MP</strong> 894 E 137<br />
79.37.015.857 <strong>MP</strong> 895 E 137<br />
79.37.015.860 <strong>MP</strong> 896 E 137<br />
79.37.005.472 <strong>MP</strong> 348 S 72<br />
79.37.006.976 <strong>MP</strong> 514 V 71<br />
79.37.007.250 <strong>MP</strong> 593 V 75<br />
79.37.016.157 <strong>MP</strong> 230 Z 30<br />
79.37.016.160 <strong>MP</strong> 071 Y 28<br />
79.37.016.173 <strong>MP</strong> 072 Y 28<br />
79.37.016.186 <strong>MP</strong> 073 Y 28<br />
79.37.016.199 <strong>MP</strong> 983 E 44<br />
79.37.016.209 <strong>MP</strong> 984 E 44<br />
Elnummer Varetype Side<br />
79.37.016.238 <strong>MP</strong> 393 V 51<br />
79.37.016.241 <strong>MP</strong> 421 S 96<br />
79.37.016.254 <strong>MP</strong> 926 E 56<br />
79.37.016.267 <strong>MP</strong> 935 S 74<br />
79.37.016.270 <strong>MP</strong> 706 E 61<br />
79.37.016.283 <strong>MP</strong> 701 E 61<br />
79.37.016.296 <strong>MP</strong> 702 E 61<br />
79.37.016.306 <strong>MP</strong> 703 E 61<br />
79.37.016.319 <strong>MP</strong> 704 E 61<br />
79.37.016.322 <strong>MP</strong> 497 S 66<br />
79.37.016.335 <strong>MP</strong> 499 S 67<br />
79.37.016.348 <strong>MP</strong> 499 V 67<br />
79.37.016.351 <strong>MP</strong> 498 S 67<br />
79.37.016.364 <strong>MP</strong> 493 S 66<br />
79.37.016.377 <strong>MP</strong> 923 E 10 55<br />
79.37.016.380 <strong>MP</strong> 890 E 10 136<br />
79.37.016.393 <strong>MP</strong> 890 Z 10 136<br />
79.37.016.403 <strong>MP</strong> 891 E 10 136<br />
79.37.016.416 <strong>MP</strong> 891 Z 10 136<br />
79.37.016.429 <strong>MP</strong> 892 E 10 136<br />
79.37.016.432 <strong>MP</strong> 892 Z 10 136<br />
79.37.016.445 <strong>MP</strong> 110 B 119<br />
79.37.016.458 <strong>MP</strong> 112 B 119<br />
79.37.016.461 <strong>MP</strong> 350 S 50<br />
79.37.016.474 <strong>MP</strong> 360 S 50<br />
79.37.016.487 <strong>MP</strong> 370 S 50<br />
79.37.016.490 <strong>MP</strong> 350 V 50<br />
79.37.016.500 <strong>MP</strong> 360 V 50<br />
79.37.016.513 <strong>MP</strong> 370 V 50<br />
79.37.016.526 <strong>MP</strong> 353 S 51<br />
79.37.016.539 <strong>MP</strong> 363 S 51<br />
79.37.016.542 <strong>MP</strong> 373 S 51<br />
79.37.016.555 <strong>MP</strong> 353 V 51<br />
79.37.016.568 <strong>MP</strong> 363 V 51<br />
79.37.016.571 <strong>MP</strong> 373 V 51<br />
EL-nummertabel<br />
147
