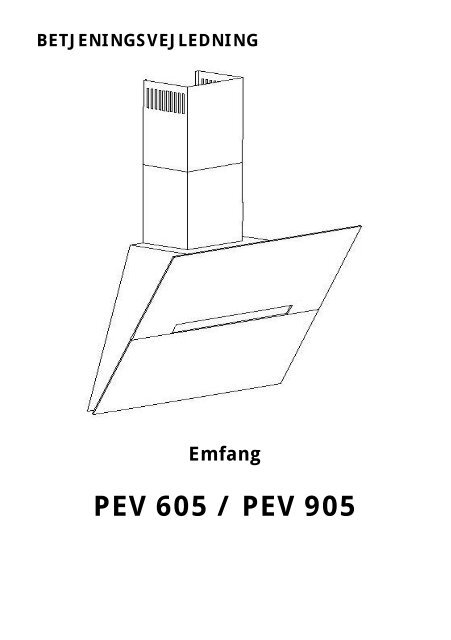

BETJENINGSVEJLEDNING<br />
Emfang<br />
<strong>PEV</strong> <strong>605</strong> / <strong>PEV</strong> <strong>905</strong>
INDHOLDSFORTEGNELSE<br />
I Generelle oplysninger 3<br />
II Komponenter 3<br />
III Tekniske data 4<br />
IV Drift 4<br />
V Montage 5<br />
1. Montering af emfanget 6<br />
2. Elektrisk tilslutning og funktionstest 6<br />
3. Indstilling af emfangets driftsmåde 7<br />
3.1. Indstilling af drift med aftræk 7<br />
3..2. Indstilling af drift med recirkulation (kulfilter) 7<br />
3..3 Ventilatorhastigheder 7<br />
VI Betjening og vedligeholdelse 8<br />
1. Sikkerhed 8<br />
2. Betjening 8<br />
2.1. Betjeningspanel 8<br />
2.2. Automatikprogram (lugtsensor) 9<br />
3. Vedligeholdelse 10<br />
3.1. Alu-fedtfiltre 10<br />
3.2. Kulfilter 10<br />
3.3. Lys 11<br />
3.4. Rengøring 11<br />
4. Garanti 12<br />
5. Service 13
I Generelle oplysninger<br />
Emfanget <strong>PEV</strong> <strong>605</strong> / <strong>905</strong> er bestemt til at fjerne den em, der opstår i<br />
forbindelse med madlavning. Det kræver, at du installerer en aftræksledning<br />
til det fri. Ledningen (som kan være et rør Ø 150 eller 120mm) må ikke være<br />
længere end 4-5 m. Hvis du installerer et aktivt kulfilter, kan emfanget<br />
benyttes til recirkulation. Hvis det er tilfældet behøver du ikke at installere<br />
noget aftræksrør til det fri.<br />
Emfanget har 9 ventilatorhastigheder og lys, som kan tændes, uden at<br />
emfanget er i brug.<br />
Emfanget er beregnet til montering på et vandret loft over et gas- eller<br />
elkomfur.<br />
II Komponenter<br />
Emfanget består af følgende komponenter (fig. 1):<br />
1. Emfang med display A, lys, motor og nederste skorstensdel B<br />
2. Øverste skorstensdel C<br />
3. Kontraspjæld F<br />
4. Beslag til øverste skorstensdel E<br />
5. Monteringsskruer
III Tekniske data<br />
Egenskaber <strong>PEV</strong> <strong>605</strong> / <strong>PEV</strong> <strong>905</strong><br />
Forsyningsspænding Vekselstrøm 230V ~50Hz<br />
Ventilatormotor 1<br />
Belysning 2x1W Dioder<br />
Antal fedtfiltre 1<br />
Ventilatortrin 9<br />
Bredde [cm] 60 90<br />
Dybde [cm] 43,5<br />
Højde [cm] 115,2-161,2<br />
Aftræk [ø mm] 150<br />
Ydeevne [m 3 /h] Max 900<br />
Max. effekt [W] 202<br />
Lydniveau [dBA] Max. 49<br />
Driftsmåde Aftræk eller recirkulation<br />
Farve Rustfrit stål mat<br />
IV Drift<br />
1. Emfanget er bestemt til at fjerne den em, der opstår ved madlavning, ved<br />
at lede det ud i det fri. Emfanget skal derfor forbindes med et aftræksrør.<br />
Emfanget må ikke tilsluttes en skorsten, en røgkanal eller tilsvarende, som er<br />
i brug.<br />
2. Emfanget skal monteres i en afstand på mindst 450 mm over kogepladen<br />
på et komfur.<br />
3. Undgå åben ild og flambering.<br />
4. Emfangets fedtfiltre skal mindst rengøres hver 2. måned, da et<br />
fedtmættet filter er let antændelig.<br />
5. Sørg altid for, at strømforsyningen til emfanget er afbrudt, før du<br />
foretager rengøring, udskiftning af filtret eller reparation.<br />
6. Hvis der bruges andre apparater, som drives af andre energikilder end<br />
elektricitet, (fx. gennemstrømningsvandvarmer, gasvandvarmer) i det rum,<br />
hvor emfanget skal anvendes, skal man sørge for tilstrækkelig ventilation<br />
(frisk luft forsyning) i rummet. En sikker drift er kun mulig, når det negative<br />
tryk i det rum, hvor emfanget bruges sammen med forbrændingsapparater,<br />
som bruger luft i rummet, ikke overstiger 0,004 millibar (dette punkt gælder<br />
ikke, hvis emfanget anvendes med recirkulation).<br />
7. Ved tilslutning til elnettet 230 V skal emfanget tilsluttes ved en driftssikker<br />
stikkontakt.
V Montage<br />
1. Montering af emfanget<br />
Sådan monteres emfanget:<br />
1. Afmærk afstanden mellem emfangets<br />
beslaghuller på en papirskabelon.<br />
2. Afmærk afstanden på væggen, tag hensyn til<br />
emfangets minimumafstand til komfuret (fig.<br />
1)<br />
3. Bor hullerne i væggen i en diameter, der<br />
svarer til rawplugs (fig. 3 del G og H).<br />
4. Hæng emfanget op (fig. 1 A)<br />
5. Tilslut emfanget til aftræk, hvis dampen skal<br />
ledes ud i det fri.<br />
6. Tilslut emfanget til elnettet.<br />
7. Monter det øverste beslag i en passende<br />
højde (fig. 1 E).<br />
8. Monter øverste og nederste skorstensdel (fig.<br />
1 B og C).<br />
a) Afmærk en lodret linje, der viser komfurets midte.<br />
b) Sæt papirskabelonen på væggen, anbring den symmetrisk i forhold til den<br />
centrale linje, så afstanden mellem hullerne i profilen og komfuret bliver<br />
min. 980 mm, niveller den midlertidigt og afmærk monteringshullernes<br />
afstand på væggen.<br />
c) Bor de afmærkede huller på væggen med et bor, der har en diameter, der<br />
svarer til de rawplugs, der skal anvendes (fig. 3 del G og H), sæt rawplugs<br />
i hullerne og skru derefter skruerne ind i væggen.<br />
d) Hvis emfanget skal installeres med aftræk til det fri, monteres et<br />
aftræksrør.<br />
e) Hvis emfanget skal arbejde med kulfiltre, monteres en styring af<br />
luftretningen (fig. 1 F) sammen med det øverste beslag (fig. 1 E). Luften<br />
bliver filtreret gennem et kulfilter og ledes gennem den øverste skorsten<br />
og tilbage til køkkenet gennem hullerne i siderne af øverste skorstensdel.<br />
(fig. 1 C).<br />
f) Monter det øverste beslag i en passende højde (fig. 1 E).<br />
g) Læg begge skorstensdele på det ophængte emfang (fig. 1 B og C) og skub<br />
dem til den rigtige højde.
h) Fastgør øverste skorstensdel med skruerne (fig. 1 C) til det øverste beslag<br />
(Fig. 1 E)<br />
i) Tilslut emfanget til elnettet.<br />
2. Elektrisk tilslutning og funktionstest<br />
Tilslutningen til el-nettet må kun udføres af en autoriseret el-installatør.<br />
Efter tilslutningen af enfanget til strømforsyningen (i henhold til de<br />
ovennævnte krav) skal du kontrollere, at emfangets belysning og motor<br />
fungerer korrekt.<br />
Efter installeringen af emfanget bør stikkontakten være let tilgængelig, så<br />
strømmen til emfanget nemt kan afbrydes.<br />
I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og<br />
eventuelt bryggers være omfattet af en ekstrabeskyttelse.<br />
I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis<br />
der er installeret HFI-afbryder, som beskytter den stikkontakt, emfanget<br />
skal forbindes til.<br />
I begge tilfælde skal der:<br />
- hvis stikkontakten er for trebenet stikprop, benyttes en trebenet<br />
stikprop, og lederen med gul/grøn isolation skal tilsluttes jordklemmen<br />
(mærket ).<br />
- hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet<br />
stikprop. Hvis brugeren selv monterer denne, skal lederen med gul/grøn
isolation klippes af så tæt som muligt på det sted, hvor ledningen går ind<br />
i stikproppen.<br />
I alle andre tilfælde bør du lade en autoriseret elinstallatør undersøge,<br />
hvordan du nemmest får ekstrabeskyttet skabet.<br />
Hvis du ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler<br />
Elektricitetsrådet, at du lader elinstallatøren opsætte en fejlstrømsafbryder<br />
af typen PFI eller HPFI.<br />
Et eventuelt krav om jordtilslutning fra den lokale elforsyning skal<br />
efterkommes.<br />
Emfangets stik og den anvendte stikkontakt skal da kunne give en<br />
korrekt jordforbindelse. Hvis du er i tvivl, så spørg din el-installatør om<br />
råd.<br />
3. Indstilling af emfangets driftsmåde<br />
3.1 Indstilling af drift med aftræk<br />
Når emfanget bruges til aftræk, bliver luften ledt ud i det fri ved hjælp af<br />
et aftræksrør. Ved denne indstilling skal du fjerne eventuelle kultfiltre.<br />
Emfanget er forbundet til det hul, hvor igennem luften ledes ud til det fri,<br />
vha. et aftræksrør med en diameter på 150/120 som kan fås i butikker<br />
med installationsmaterialer.<br />
3.2 Indstilling af drift med recirkulation (kulfilter)<br />
Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i<br />
den øverste skorsten.<br />
I dette tilfælde er det nødvendigt at montere kulfiltre.<br />
3.3 Ventilatorhastigheder<br />
Emfanget har 4 ventilatorhastigheder. Lav og mellemhastighed benyttes<br />
under normale vilkår og ved mindre mængder damp, medens den<br />
maksimale hastighed anvendes ved stor emkoncentration, fx. under<br />
stegning eller grillning.<br />
VI Betjening og vedligeholdelse<br />
1. Sikkerhed<br />
Det er vigtigt, at alle sikkerhedsforskrifter i denne betjeningsvejledning<br />
overholdes nøje.<br />
Fedt- og aktive kulfiltre rengøres eller udskiftes i henhold til anvisningerne<br />
eller oftere, hvis emfanget er intensivt i brug (mere end 4 timer pr. dag).
Hvis der bruges gaskomfur sammen med emfanget, må brænderne aldrig<br />
være tændt uden brug af kogegrej.<br />
Kontroller altid, at flammen ikke slikker op omkring kogegrejets bund, da<br />
dette medfører uønsket energitab og farlig varmeophobning.<br />
Emfanget må ikke benyttes til andre formål end det er bestemt til.<br />
2. Betjening<br />
2.1 Betjeningspanel – slider betjening<br />
Emfanget betjenes ved at berøre symbolerne på touch-panelet:<br />
Start emhætten ved at trykke på I/0 en gang. Sluk for emhætten ved at trykke på<br />
I/0.<br />
Emhætten er udstyret med 9 hastigheder. For at øge hastigheden placeres en finger<br />
på sliderpanelet (mellem de to pile), og trække fingeren fra venstre mod højre. For<br />
at reducere hastigheden trækkes fingeren fra højre mod venstre.<br />
Når som helst kan emhætten slukkes ved at trykke på I/0. Næste gang emhætten<br />
tændes, starter emhætten på den seneste position.<br />
2.2. Funktioner<br />
Auto-funktion<br />
Emhætten kan sættes på Auto-funktion og undersøger hermed den omgivende luft<br />
en gang hver 30. sekund.<br />
Aktivering af Auto-funktionen: Hold tænd-/slukknappen I/0 inde i mere end 3<br />
sekunder. Når Auto-funktionen er aktiv:<br />
• Lyser en grøn indikator over T’et i displayet.<br />
• Når funktionen er aktiveret, kører blæseren ikke konstant, men undersøger<br />
derimod luften for lugte og damp en gang hver 30. sekund.<br />
• Hvis emhætten opdager lugte eller damp, starter blæseren automatisk for at<br />
fjerne lugt og damp.<br />
Hvis der ikke opdages lugte eller damp, returnerer hastigheden automatisk til 0.<br />
Under Auto-funktionen kan man stadig anvende emhætten manuelt ved at angive<br />
hastighed på slider-panelet.<br />
For at deaktivere Auto-funktionen holdes tænd-/slukknappen I/0 inde i mere end 3<br />
sekunder.
TIMER<br />
Vælg ønsket hastighed, og tryk herefter på tasten T en gang for at aktivere timeren.<br />
Herefter arbejder emhætten i 15 minutter, hvorefter den automatisk slukker.<br />
INDIKATOR FOR RENGØRING AF FILTER<br />
Emhætten fortæller automatisk hvornår alu-filtret skal rengøres / lulfiltret skal udskiftes.<br />
Bemærk: emhætten kan ikke selv regne ud, om der bruges kulfiltre.<br />
Efter ca. 110 timers brug lyser indikatoren over T’et orange. Dette betyder at, alu-filtret<br />
skal rengøres.<br />
Efter ca. 220 timers brug lyser indikatoren over T’et gult, hvilket betyder, at kulfiltret<br />
skal skiftes. Hvis emhætten ikke er udstyret med et kulfilter, annulleres indikatoren ved<br />
at holde tasten T inde i min. 10 sekunder.<br />
BETJENINGSLÅS<br />
Betjeningspanelet kan låses (f.eks. under rengøring af glasset). For at låse<br />
betjeningspanelet holdes tasten T inde i mere end 30 sekunder. For at deaktivere låsen,<br />
holdes tasten T inde i mere end 3 sekunder.<br />
3. Vedligeholdelse<br />
3.1 Alu-fedtfiltre<br />
1. Rengøring.<br />
Ved normal brug af emfanget skal fedtfiltrene rengøres hver 2. måned ved brug af et<br />
mildt rengøringsmiddel eller flydende sæbe, (se Indikator for rengøring af filter. 2.2).<br />
3.2. Kulfilter<br />
1. Betjening<br />
Kulfiltre bruges kun, hvis emfanget ikke er tilsluttet et aftræksrør til det fri.<br />
Det aktive kulfilter kan absorbere lugte, indtil det er helt mættet. Kulfilteret kan ikke<br />
renses eller reetableres, og det skal udskiftes mindst hver anden måned eller oftere ved<br />
hyppig brug (se Indikator for rengøring af filter. Del 2.2).<br />
2. Udskiftning (ill. 7)<br />
a) Tag alu-fedtfilteret ud.<br />
b) Stik kulfilterets nederste låseanordninger ind i den indvendige rille på<br />
fedtfilterrammen.<br />
c) Tryk på den øverste del af kulfilteret, indtil det låser på plads.<br />
d) Sæt alu-fedtfilteret på igen.
3.3. Lys<br />
Belysningen består af 2 fatninger, hvor der er 1 W dioder placeret.<br />
For at udskifte dioder :<br />
a. Træk ringen ud af halogen fatningen ved hjælp af et fladt værktøj elleren<br />
skruetrækker.<br />
b. Udskift diode modul. Brug en klud eller et stykke papir til at tage fat om diode<br />
modulet med.<br />
c. Montér ringen og glasset igen i omvendt rækkefølge.<br />
3.4. Rengøring<br />
Ved almindelig rengøring af emfanget undgå da at bruge:<br />
• våd klud eller svamp og rindende vand<br />
• opløsningsmidler eller sprit, der kan gøre lakerede overflader matte<br />
• ætsende midler, især ved rengøring af rustfri stålelementer<br />
• hårdt, groft stof.<br />
Det anbefales at bruge en fugtig klud og neutrale rengøringsmidler.<br />
4. Garanti<br />
Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye produkt,<br />
gældende fra den dokumenterede købsdato. Garantien omfatter materialer, arbejdsløn<br />
og kørsel. Ved henvendelse om service bør De oplyse produktets navn og serienummer.<br />
Disse oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i<br />
brugsanvisningen, så De har dem ved hånden. Det gør det lettere for servicemontøren<br />
at finde de rigtige reservedele<br />
Garantien dækker ikke:<br />
Fejl og skader, som ikke skyldes fabrikations- og materialefejl<br />
Hvis der er brugt uoriginale reservedele<br />
Hvis anvisningerne i brugsanvisningen ikke er fulgt<br />
Hvis ikke installationen er sket som anvist<br />
Hvis ikke-faglærte har installeret eller repareret produktet
Transportskader<br />
En transportskade, der konstateres ved forhandlerens levering hos kunden, er<br />
udelukkende en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har<br />
stået for transporten af produktet, påtager leverandøren sig ingen forpligtelse i<br />
forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og<br />
senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav blive afvist.<br />
Ubegrundede servicebesøg<br />
Hvis man tilkalder en servicemontør, og det viser sig, at man selv kunne have rettet<br />
fejlen, ved fx. at følge anvisningerne her i brugsvejledningen eller ved at skifte en<br />
sikring i sikringsskabet, påhviler det Dem selv at betale for servicebesøget.<br />
Erhvervskøb<br />
Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning,<br />
men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.)<br />
eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere.<br />
I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er<br />
beregnet til almindelig husholdning.<br />
5. Service<br />
For rekvirering af service og reservedele i Danmark, ring venligst på nedenstående<br />
nummer, og du vil blive omdirigeret til den serviceinstans nærmest dig.<br />
Ring på 70 25 23 03
