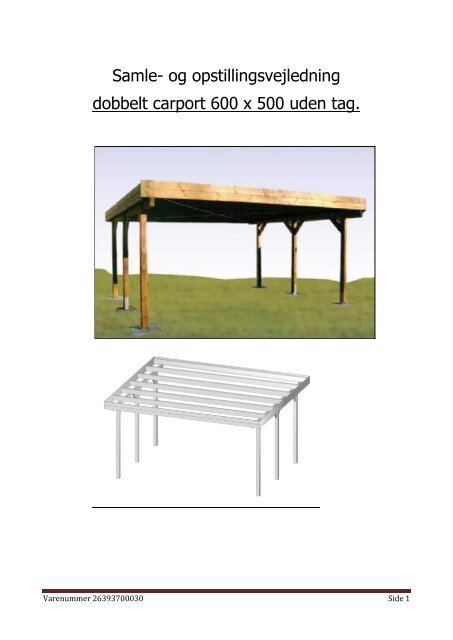

Samle- og opstillingsvejledning
dobbelt carport 600 x 500 uden tag.
Varenummer 26393700030 Side 1

Tillykke med købet af deres nye carport!
For at lette opstilling og montering anbefaler vi, at man starter med at sortere træelementer og
beslag, skruer og bolte op i enkelte delnumre. Herefter følges samlevejledningen trin for trin. Under
hvert punkt i samlevejledningen er angivet, hvilket træelement (tal) samt hvilke monteringsmaterialer (
bokstav), der skal bruges til at samle elementerne med.
Carporten er fremstillet af træ - et naturprodukt, der arbejder afhængigt af temperatur og luftfugtighed. Det
betyder, at træet vil udvide sig i perioder med høj luftfugtighed og trække sig sammen i perioder med lav
luftfugtighed, hvilket kan give vindridser og revner i overfladen. Dette er uden betydning for træets
holdbarhed, og er således ikke en fejl ved træværket.
Almene henvisninger
Vigtige informationer og henvisninger
Det er vigtigt at gennemlæse denne monteringsanvisning omhyggeligt, før man påbegynder opbygningen af
carporten. Man undgår derved problemer og unødvendigt tidsspild. Carporten er kontrolleret flere gange,
men man før dog før opstillingen tjekke byggesættet for fuldstændighed, senest 14 dage efter levering.
For at undgå skader på grund af eventuelle træsplinter bør man bruge beskyttelseshandsker under
opstillingen. Det anbefales at være mindst 2 personer til montering af carporten, det er desuden vigtigt, at
monteringen ikke foretages i kraftig blæsevejr.
Ved valg af placering bør man være opmærksom på, at carporten ikke bliver udsat for ekstreme
vejrbetingelser (områder med stærkt snefald eller vind); i så tilfælde bør carporten sikres yderligere.
Egenskaber ved træet/reklamation
Carporten er fremstillet af kedeltryk-imprægneret nåletræ. Dette mellemsvære og forholdsvist hårde træ
udmærker sig ved sine gode soliditets- og elasticitetsegenskaber. Det i naturen forekommende rødligt-hvidt
til gulligt-hvidt farvede nåletræ er let at imprægnere. Tryk-imprægnering beskytter træet mod råd og
svamp, og er dermed ideel til udendørs anvendelse. Træet mørkner dog på grund af sollys med tiden og
bliver gråligt. For at sikre en vedvarende beskyttelse anbefales en efterbehandling af træets overflade med
en åbenporet træmaling.
Typiske egenskaber, såsom det høje harpiksindhold, revnedannelse, uregelmæssigheder eller forvridninger
præger karakteren af dette træ og er IKKE en reklamationsgrund. Desuden kan der forekomme
”saltblomster”. Det drejer sig dog om harmløse hvide til grønligt farvede pletter, som opstår som en reaktion
med imprægneringsmidlet i grenområder. Kedeltryk-imprægneret havetræ, som efter produktionen kan
udvise en meget høj fugtighedsgrad, har på lager-paletterne – især i den varme årstid – tendens til
fugtskjolder og skimmelangreb. Disse har dog ingen ødelæggende indflydelse på træets styrke og skal blot
vaskes af med vand og en hård børste.
Varenummer 26393700030 Side 2

Delliste
1: Stolper 115 x 115x2900 mm 6 stk.
2: Bærebjælker 80 x 115/90 x 2560 mm 2 stk.
3: Bærebjælker 80 x 140/115 x 2560 mm 2 stk.
4: Tagspær 60 x 180 x 6000 mm 7 stk.
5: Tværstiver 50 x 135 x 600 mm 8 stk.
6: Side-sternbræt side 25 x 140 x 2525 mm 8 stk.
7 : Front-sternbræt front 25 x 140 x 3000 mm 8 stk.
Skruer og beslag:
A: Træskrue 4 x 50 – 248 stk.
B: Træ skrue 8 x 90 – 16 stk.
C: Bræddebolt M8 x 120 – 6 stk.
D: Spændskive M8 – 6 stk.
E: Møtrik M8 – 6 stk.
F: Vinkel 30 x 30 x 30 – 24 stk.
Varenummer 26393700030 Side 3

Fundamentplan
Varenummer 26393700030 Side 4

Fundament
For en større fleksibilitet leveres carporten med lige lange stolper. For at give et sikkert bortløb af regnvand
skal der skabes et tilstrækkeligt fald. Enten bør stolperne afkortes, eller man skal tage højde for fald ved
konstruktion af fundamentpunkterne. For at opnå en sikker og fast samling skal fundamentet være stabilt.
Taghældningen skal være min. 2 grader, det vil sige at de bageste stolper i så fald skal afkortes med mindst
18 cm, og de midterste stolper med min. 9 cm.
Hvert fundament skal placeres som vist ovenfor, og skal have flg. mål: L 45 cm x B 45 cm x D 80 cm. I hvert
fundament istøbes alm. H – ankre i en dybde af 30 cm, som stolperne af carporten senere skal monteres i.
Materialerne til fundamentet og til montering af stolperne i H-ankre medfølger ikke og skal købes separat.
Varenummer 26393700030 Side 5

Montering af stolper og bærebjælker
Bræddebolt, spændeskive og møtrik del C, D og E.
NB: Alle skruesamlinger bør forbores for at undgå, at træet revner
Når enkeltfundamenterne er konstrueret op, følger derefter montering af bærebjælker på stolperne. Læg
stolperne og bærebjælkerne på en jævn overflade og ret bygningsdelene op, så de er retvinklede. Afstanden
mellem stolperne ses på fundamentplanen. Stødsamlingen på begge bærebjælker skal ligge midt på
mellemstolperne. Nu borer man (8 mm) til bræddeboltene. Check endnu en gang efter sammenskruningen,
at retvinkletheden er i orden. Stil nu den færdiggjorte rammekonstruktion i de forberedte H-ankre i de
enkelte fundamentpunkter. Ret rammekonstruktionen lodret op ved hjælp af et vaterpas og skru nu
stolperne sammen med H-ankrene.
Varenummer 26393700030 Side 6

Montering af tagspær
Nu skal så tagspærene – med ens afstand på ca. 787 mm – skrues sammen med bærebjælkerne ved hjælp
af vinkler på begge sider af tagspærrerne (dog ikke det forreste og bagerste). Begynd med det midterste
tagspær, som skal ligge midt på de to bærebjælker. Vær ved monteringen opmærksom på et regelmæssigt
og ens udhæng på tagspærene.
Varenummer 26393700030 Side 7

Montering af skråstivere og sternbrædder
Dernæst placeres skråstiverne, som vist på tegningen. Sørg for, at skråstiverne bliver tilpasset den af de
valgte taghældninger.
2 stk. skrue B
Varenummer 26393700030 Side 8

Sidste trin bliver at montere sternbrædderne foran og på siderne. Man kan evt. påsætte en tagrende
(medfølger ikke). Hvert front-sternbræt fastgøres i tagspæret på langs med 5 stk. skrue A i hvert sternbræt.
I alt 40 stk. skrue B.
Varenummer 26393700030 Side 9

Hvert side-sternbræt fastgøres i siden af tagspærene med 5 stk. skrue A i hvert sternbræt i alt 40 stk.
skruer.
