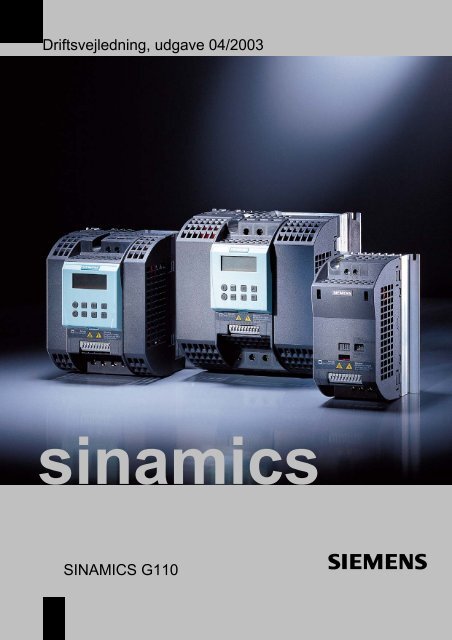

<strong>Driftsvejledning</strong>, <strong>udgave</strong> <strong>04</strong>/<strong>2003</strong><br />
sinamics<br />
<strong>SINAMICS</strong> <strong>G110</strong>
<strong>SINAMICS</strong> <strong>G110</strong> dokumentation<br />
Getting Started Guide<br />
I denne korte vejledning finder du de<br />
grundlæggende informationer, der er<br />
nødvendige for at foretage en hurtig montage<br />
og idriftsættelse af <strong>SINAMICS</strong> <strong>G110</strong>.<br />
<strong>Driftsvejledning</strong><br />
Giver informationer om montage,<br />
idriftsættelse, reguleringstyper og<br />
systemparametrenes struktur i <strong>SINAMICS</strong><br />
<strong>G110</strong>, herunder diagnosemuligheder og<br />
tekniske data. Desuden indeholder<br />
driftsvejledningen informationer om tilbehør og<br />
optioner til <strong>SINAMICS</strong> <strong>G110</strong>.<br />
Parameterliste<br />
Parameterlisten indeholder en udførlig<br />
beskrivelse af alle parametrene i <strong>SINAMICS</strong><br />
<strong>G110</strong> i struktureret rækkefølge efter deres<br />
funktioner.<br />
Katalog<br />
Kataloget indeholder alle de informationer, der<br />
er nødvendige for at kunne vælge både den<br />
rigtige frekvensomformer og et<br />
basisoperatørpanel og optioner til<br />
kommunikation.
<strong>SINAMICS</strong> <strong>G110</strong><br />
120 W - 3 kW<br />
<strong>Driftsvejledning</strong><br />
Brugerdokumentation<br />
Gældende for<br />
Frekvensomformertype<br />
<strong>SINAMICS</strong> <strong>G110</strong><br />
Udgave <strong>04</strong>/<strong>2003</strong><br />
Udgave <strong>04</strong>/<strong>2003</strong><br />
Firmwareversion<br />
1.0<br />
Oversigt 1<br />
Montage 2<br />
Idriftsættelse 3<br />
Anvendelse af<br />
<strong>SINAMICS</strong> <strong>G110</strong><br />
4<br />
Systemparametre 5<br />
Fejlfinding og fjernelse<br />
af fejl<br />
<strong>SINAMICS</strong> <strong>G110</strong><br />
Tekniske data<br />
6<br />
7<br />
Tilbehør 8<br />
Elektromagnetisk<br />
kompatibilitet<br />
9<br />
Appendiks A<br />
B<br />
C<br />
D<br />
E<br />
F
Software og uddannelse fra <strong>Siemens</strong> er kontrolleret og<br />
overholder DIN ISO 14001, reg. nr. 2160-01<br />
Mangfoldiggørelse, videregivelse eller brug af denne<br />
vejledning eller dele heraf er kun tilladt, hvis der er givet en<br />
skriftlig godkendelse. Overtrædelser medfører<br />
erstatningskrav. Vi forbeholder os alle rettigheder,<br />
herunder rettigheder opnået ved bevilling af patenter eller<br />
ved indregistrering af en brugsmodel eller af<br />
konstruktionen.<br />
© <strong>Siemens</strong> AG 2002. All Rights Reserved.<br />
<strong>SINAMICS</strong>® er indregistreret varemærke for <strong>Siemens</strong> AG.<br />
Order Number. 6SL3298-0AA11-0BP0<br />
Produktdata i denne driftsvejledning er kun<br />
retningsgivende og ikke bindende for <strong>Siemens</strong>.<br />
Forslag til forbedringer er velkomne.<br />
Ret til ændringer forbeholdes.<br />
<strong>Siemens</strong>-Aktiengesellschaft.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
4 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Vigtige informationer<br />
Vigtige informationer<br />
ADVARSEL<br />
Før montage og idriftsættelse skal alle sikkerhedsanvisninger og advarsler ligesom<br />
alle advarselsmærkaterne på selve udstyret læses grundigt. Sørg for, at<br />
advarselsmærkaterne altid er læselige, og at de ikke fjernes.<br />
Må kun anvendes til den tilsigtede brug<br />
Frekvensomformeren må kun anvendes til de applikationer, der er beskrevet i<br />
denne vejledning og kun i forbindelse med udstyr og komponenter, der er anbefalet<br />
og godkendt af <strong>Siemens</strong>.<br />
Yderligere informationer fås hos:<br />
Teknisk support i Ballerup<br />
Tel: +45 44 77 44 44<br />
E-mail: adsupport.scandinavia@siemens.com<br />
Teknisk support i Nürnberg<br />
Tel: +49 (0) 180 5050 222<br />
Fax: +49 (0) 180 5050 223<br />
Email: adsupport@siemens.com<br />
Mandag til fredag: fra kl. 7:00 til kl. 17.00 (lokal tid)<br />
Internetadresse<br />
Kunder har adgang til tekniske og generelle oplysninger på adressen:<br />
http://www.siemens.de/sinamics-g110<br />
Kontaktadresse<br />
Hvis der opstår spørgsmål eller problemer under læsningen af denne manual,<br />
kontakt da venligst <strong>Siemens</strong> A/S, Afd. Automation & Drives, tlf. 44 77 44 77.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 5
Definitioner <strong>04</strong>/<strong>2003</strong><br />
Definitioner<br />
FARE<br />
I denne vejledning og på advarselsmærkaterne på produkterne betyder “Fare”, at<br />
det vil medføre død, alvorlige legemsbeskadigelser eller skader på udstyret, hvis<br />
de nødvendige sikkerhedsforholdsregler ikke træffes.<br />
ADVARSEL<br />
I denne vejledning og på advarselsmærkaterne på produkterne betyder “Advarsel”,<br />
at det kan medføre død, alvorlige legemsbeskadigelser eller skader på udstyret,<br />
hvis de nødvendige sikkerhedsforholdsregler ikke træffes.<br />
FORSIGTIG<br />
Brugt i forbindelse med en advarselstrekant betyder “Forsigtig”, at det kan medføre<br />
lettere legemsbeskadigelser eller mindre skader på udstyret, hvis de nødvendige<br />
sikkerhedsforholdsregler ikke træffes.<br />
FORSIGTIG<br />
Brugt uden advarselstrekant betyder “Forsigtig”, at det kan medføre skader på<br />
udstyret, hvis de nødvendige sikkerhedsforholdsregler ikke træffes.<br />
P<strong>AS</strong> PÅ<br />
Betyder, at det kan medføre et uønsket resultat eller en uønsket tilstand, hvis de<br />
nødvendige sikkerhedsforholdsregler ikke træffes.<br />
BEMÆRK<br />
I denne vejledning betyder ”Bemærk” en vigtig oplysning i forbindelse med<br />
produktet eller fremhæver en del af dokumentationen, der skal gøres særligt<br />
opmærksom på.<br />
Faguddannet personale<br />
I denne vejledning og på mærkaterne er en ”faguddannet person” fortrolig med<br />
montage, installation, idriftsættelse og drift af frekvensomformere og de farer, der<br />
er forbundet hermed.<br />
Denne person skal have følgende kvalifikationer:<br />
1. Være uddannet i og autoriseret til at indkoble, udkoble, frikoble, jorde og mærke<br />
strømkredse og udstyr i overensstemmelse med de fastlagte<br />
sikkerhedsanvisninger.<br />
2. Være uddannet i at anvende og vedligeholde beskyttelsesudstyr i<br />
overensstemmelse med de fastlagte sikkerhedsanvisninger.<br />
3. Være uddannet i at yde førstehjælp.<br />
PE – beskyttelsesleder anvender strømkredsbeskyttelsesledere til<br />
kortslutninger, hvor spændingen ikke vil overstige 50 volt. Denne forbindelse<br />
anvendes normalt til jordforbindelse af frekvensomformeren.<br />
- Er jordforbindelsen, hvor referencespændingen kan være den samme som<br />
jordpotentialet. Denne forbindelse anvendes normalt til jordforbindelse af<br />
motoren.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Sikkerhedsanvisninger<br />
Sikkerhedsanvisninger<br />
Generelt<br />
Nedenstående advarsler, forsigtighedsregler og bemærkninger er givet af hensyn<br />
til din sikkerhed og for at undgå skader på produktet eller på komponenter i de<br />
tilsluttede maskiner. Advarsler, forsigtighedsregler og bemærkninger i dette afsnit<br />
gælder generelt, når der arbejdes med frekvensomformere af <strong>SINAMICS</strong> <strong>G110</strong>serien,<br />
og er opdelt i Generelt, Transport & opbevaring, Idriftsættelse, Drift,<br />
Reparation og Demontage & bortskaffelse.<br />
Særlige advarsler, forsigtighedsregler og bemærkninger, som gælder for<br />
bestemte aktiviteter, er anført i begyndelsen af de respektive kapitler og gentaget<br />
eller suppleret på kritiske punkter inde i kapitlerne.<br />
Læs venligst disse informationer omhyggeligt, da de er givet af hensyn til din<br />
personlige sikkerhed og desuden er med til at forlænge levetiden på din<br />
<strong>SINAMICS</strong> <strong>G110</strong> frekvensomformer og det udstyr, der er tilsluttet.<br />
ADVARSEL<br />
Frekvensomformere fører farlige spændinger og styrer roterende, mekaniske<br />
dele, der kan være farlige. Hvis advarslerne ignoreres, eller instruktionerne i<br />
denne vejledning ikke følges, kan konsekvensen blive tab af menneskeliv,<br />
alvorlige legemsbeskadigelser eller store materielle skader.<br />
Kun fagligt uddannet personale må arbejde med frekvensomformerne, og kun<br />
efter at personalet har sat sig grundigt ind i alle sikkerhedsbekendtgørelser,<br />
montage-, betjenings- og vedligeholdelsesforholdsregler i denne vejledning. Det<br />
er en forudsætning for en fejlfri og sikker drift af frekvensomformerne, at<br />
håndtering, montage, betjening og vedligeholdelse sker korrekt.<br />
Risiko for elektriske stød. Mellemkredskondensatorerne er strømførende i 5<br />
minutter efter, at strømmen er slået fra. Frekvensomformerne må først åbnes<br />
5 minutter efter, at strømmen er slået fra.<br />
<br />
kW-mærkeværdierne er baseret på <strong>Siemens</strong>’ 1LA6- og 1LA7-motorer og er kun<br />
retningsgivende. De overholder ikke nødvendigvis kW-mærkeværdierne efter<br />
UL eller NEMA.<br />
FORSIGTIG<br />
Det skal sikres, at børn og den almindelige offentlighed ikke får adgang til eller<br />
kommer i nærheden af frekvensomformerne!<br />
Frekvensomformerne må kun anvendes til de formål, der er fastlagt af<br />
producenten. Uautoriserede ændringer og brug af reservedele og tilbehør, der<br />
ikke sælges eller anbefales af producenten af frekvensomformerne, kan<br />
forårsage brand, elektriske stød og legemsbeskadigelser.<br />
BEMÆRK<br />
Opbevar denne driftsvejledning let tilgængeligt og udlever et eksemplar til alle<br />
brugere.<br />
Overhold reglerne efter Safety Code VBG 4.0, især §8 “Permissible Deviations<br />
when Working on Live Parts”. Der skal anvendes egnet elektronisk værktøj.<br />
Læs disse sikkerhedsanvisninger, advarsler og advarselsmærkaterne på<br />
frekvensomformerne omhyggeligt før montage og idriftsættelse. Sørg for, at<br />
mærkaterne altid er læselige og erstat manglende eller beskadigede med nye.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 7
Sikkerhedsanvisninger <strong>04</strong>/<strong>2003</strong><br />
Transport & opbevaring<br />
Idriftsættelse<br />
ADVARSEL<br />
Korrekt transport, opbevaring, opstilling og montage lige som omhyggelig betjening<br />
og vedligeholdelse er af afgørende betydning for, om frekvensomformerne arbejder<br />
rigtigt og sikkert.<br />
FORSIGTIG<br />
Beskyt frekvensomformerne imod fysiske stød og svingninger under transport og<br />
opbevaring. Sørg også for, at de er beskyttet imod vand (regn) og store<br />
temperaturudsving (se afsnit 2.3 på side 18).<br />
ADVARSEL<br />
Det kan medføre alvorlige legemsbeskadigelser eller store skader på udstyret,<br />
hvis ukvalificeret personale arbejder med udstyret/systemet, eller hvis<br />
advarslerne ikke følges. Kun rigtigt uddannet personale, der er øvet i<br />
opsætning, montage, idriftsættelse og betjening af frekvensomformeren må<br />
arbejde med frekvensomformeren/anlægget.<br />
Kun fastfortrådede nettilslutninger er tilladt. Dette udstyr skal jordes (IEC 536<br />
Class 1, NEC og andre gældende standarder).<br />
Hvis der anvendes et fejlstrømsrelæ (RCD), skal det være RCD type B.<br />
Følgende klemmer kan føre farlige spændinger, selv om frekvensomformeren<br />
er ude af drift:<br />
♦ strømforsyningsklemmerne L1 og L2/N.<br />
♦ motorklemmerne U, V, W og mellemkredsklemmerne DC+ og DC-.<br />
Dette udstyr må ikke bruges som ”nødstopsystem” (se EN 602<strong>04</strong>, 9.2.5.4)<br />
FORSIGTIG<br />
Tilslutningen af effekt-, motor- og styrekabler til frekvensomformeren skal<br />
foretages, som vist på Figur 2-8 på side 28, for at forhindre, at induktive og<br />
kapacitive forstyrrelser påvirker frekvensomformerens funktion.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
8 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Sikkerhedsanvisninger<br />
Drift<br />
Reparation<br />
ADVARSEL<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerne arbejder med høje spændinger.<br />
Når der arbejdes med elektrisk udstyr, er det umuligt at undgå, at der er farlige<br />
spændinger på visse dele af udstyret.<br />
Nødstopsystemer efter EN 602<strong>04</strong> IEC 2<strong>04</strong> (VDE 0113) skal være<br />
funktionsdygtige i alle frekvensomformerens driftsarter. En frakobling af<br />
nødstopsystemet må ikke føre til en ukontrolleret eller udefineret genstart.<br />
Hvor fejl i styreenheden kan medføre betydelig materiel skade eller endda<br />
alvorlige legemsbeskadigelser (dvs. potentielt farlige fejl), skal der påregnes<br />
ekstra, udvendige forholdsregler eller udstyr, der sørger for eller fremtvinger en<br />
sikker drift, selv om der opstår fejl (f.eks. uafhængige endestopkontakter,<br />
mekaniske aflåsninger osv.).<br />
Visse parameterindstillinger kan få frekvensomformeren til at genstarte<br />
automatisk efter et netsvigt.<br />
Motorparametrene skal konfigureres helt nøjagtigt, for at motorens<br />
overbelastningsbeskyttelse kan fungere korrekt ved frekvenser, der er højere<br />
end 5 Hz.<br />
Frekvensomformeren er i stand til at yde intern beskyttelse imod overbelastning<br />
efter UL508C. Jvf. P0610 og P0335, I 2 t er ON som forindstilling.<br />
Frekvensomformeren er egnet til brug i en strømkreds, der leverer en<br />
symmetrisk strøm på højst 10.000 symmetriske ampere (rms) ved en max.<br />
spænding på 230, når den er beskyttet af en sikring af type H eller K, en<br />
maksimalafbryder eller en afsikret motorafgrening.<br />
Frekvensomformeren må ikke bruges som et “nødstopsystem” (se EN 602<strong>04</strong>,<br />
9.2.5.4)<br />
ADVARSEL<br />
Reparationer på frekvensomformeren må kun foretages af <strong>Siemens</strong>’<br />
serviceafdelinger, af reparationscentre, der er godkendt af <strong>Siemens</strong> eller af<br />
faguddannet personale, der er fuldt fortroligt med alle advarsler og<br />
betjeningsprocedurer i denne betjeningsvejledning.<br />
Eventuelt defekte dele eller komponenter skal erstattes af tilsvarende<br />
originaldele, der er godkendt af <strong>Siemens</strong>.<br />
Risiko for elektriske stød. Vent 5 minutter før du foretager installationsarbejde,<br />
således at DC-kondensatorerne har tid til at aflade.<br />
Demontage & bortskaffelse<br />
BEMÆRK<br />
Frekvensomformerens emballage kan genbruges. Opbevar emballagen til<br />
senere brug.<br />
Skruer og påklipsninger, der er lette at løsne, gør det muligt at skille enheden<br />
ad til enkelte komponentdele. Disse komponentdele kan genbruges. Sørg for at<br />
bortskaffe dem i overensstemmelse med gældende bestemmelser.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 9
Sikkerhedsanvisninger <strong>04</strong>/<strong>2003</strong><br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
10 6SL3298-0AA11-0BP0
Indholdsfortegnelse<br />
Vigtige informationer .................................................................................................................. 5<br />
Definitioner .................................................................................................................................. 6<br />
Sikkerhedsanvisninger ............................................................................................................... 7<br />
Indholdsfortegnelse .................................................................................................................. 11<br />
1 Oversigt ................................................................................................................. 15<br />
1.1 <strong>SINAMICS</strong> <strong>G110</strong>..................................................................................................... 15<br />
1.2 Egenskaber............................................................................................................. 15<br />
2 Montage ................................................................................................................. 17<br />
2.1 Generelt .................................................................................................................. 17<br />
2.2 Tabseffekt ............................................................................................................... 18<br />
2.3 Omgivelsesbetingelser ........................................................................................... 18<br />
2.4 Harmoniske strømme.............................................................................................. 19<br />
2.5 Reduktion af indgangsstrømmen afhængigt af impulsfrekvensen ......................... 19<br />
2.6 Overspænding og fejludkoblingsniveau.................................................................. 19<br />
2.7 Overstrømsudkobling.............................................................................................. 19<br />
2.8 Mekanisk montage.................................................................................................. 20<br />
2.9 Elektrisk montage ................................................................................................... 23<br />
2.9.1 Generelt .................................................................................................................. 23<br />
2.9.2 Net- og motortilslutninger........................................................................................ 24<br />
2.9.3 Undgåelse af elektromagnetisk støj (EMI).............................................................. 27<br />
2.10 <strong>SINAMICS</strong> <strong>G110</strong> med fladt køleelement ................................................................ 29<br />
3 Idriftsættelse ......................................................................................................... 31<br />
3.1 Blokdiagram ............................................................................................................ 32<br />
3.2 Idriftsættelsesmuligheder........................................................................................ 33<br />
3.3 Basisidriftsættelse................................................................................................... 34<br />
3.3.1 Ændring af motorens basisfrekvens ....................................................................... 34<br />
3.3.2 Fabriksindstilling ..................................................................................................... 35<br />
3.3.3 Advarsels- og fejltilstande på frekvensomformeren................................................ 36<br />
3.3.4 Busterminering på USS-varianten .......................................................................... 37<br />
3.3.5 Idriftsættelse med det optionelle basisoperatørpanel............................................. 37<br />
3.3.6 Ændre enkelte cifre i parameterværdier ................................................................. 39<br />
3.4 Avanceret idriftsættelse .......................................................................................... 40<br />
3.4.1 Driftsarter ................................................................................................................ 40<br />
3.4.2 Overblik over idriftsættelsen ................................................................................... 44<br />
3.4.3 Ændre motorens mærkefrekvens ........................................................................... 45<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 11
3.4.4 Hurtigidriftsættelse (P0010=1)................................................................................ 46<br />
3.4.5 Resætte til fabriksindstilling .................................................................................... 49<br />
3.4.6 Ekstern beskyttelse imod overtemperatur på motoren........................................... 49<br />
3.4.7 Klone parametre med BOP..................................................................................... 49<br />
4 Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong>......................................................................... 51<br />
4.1 Frekvenssætpunkt (P1000) .................................................................................... 51<br />
4.2 Kommandokilder (P0700) ....................................................................................... 52<br />
4.3 OFF- og bremsefunktioner...................................................................................... 53<br />
4.3.2 DC-bremsning......................................................................................................... 53<br />
4.4 Styringsmåder (P1300)........................................................................................... 54<br />
4.5 Fejl og advarsler ..................................................................................................... 54<br />
5 Systemparametre.................................................................................................. 55<br />
5.1 Introduktion til systemparametrene i <strong>SINAMICS</strong> <strong>G110</strong> .......................................... 55<br />
5.1.1 Adgangsniveauer.................................................................................................... 55<br />
5.2 Parameteroversigt................................................................................................... 56<br />
6 Fejlfinding.............................................................................................................. 57<br />
6.1 Fejlfinding ved hjælp af standardfrekvensomformerens LED................................. 57<br />
6.2 Fejlfinding med BOP............................................................................................... 57<br />
7 <strong>SINAMICS</strong> <strong>G110</strong> Tekniske data............................................................................ 59<br />
8 Tilbehør.................................................................................................................. 63<br />
9 Elektromagnetisk kompatibilitet (EMC).............................................................. 65<br />
9.1 Elektromagnetisk kompatibilitet (EMC)................................................................... 65<br />
9.1.1 Egencertificering ..................................................................................................... 65<br />
9.1.2 Teknisk konstruktionsdokument ............................................................................. 65<br />
9.1.3 Overholdelse af EMC-direktivets bestemmelser om harmoniske strømme ........... 66<br />
9.1.4 Tre typiske anvendelser med EMC-dimensionering............................................... 67<br />
Indeks ...................................................................................... Error! Bookmark not defined.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
12 6SL3298-0AA11-0BP0
Figurer<br />
Figur 2-1 Genopladning af kondensatorer afhængigt af opbevaringstiden .......................................... 17<br />
Figur 2-2 Reduktionskurver over strøm og spænding afhængigt af opstillingshøjden ......................... 18<br />
Figur 2-3 <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerens mål........................................................................ 21<br />
Figur 2-4 Montageafstande ved en opbygning af flere frekvensomformere......................................... 22<br />
Figur 2-5 <strong>SINAMICS</strong> <strong>G110</strong> - tilslutningsklemmerne............................................................................. 25<br />
Figur 2-6 <strong>SINAMICS</strong> <strong>G110</strong> DC – tilslutningsklemmer.......................................................................... 25<br />
Figur 2-7 Net- og motortilslutninger ..................................................................................................... 26<br />
Figur 2-8 Retningslinjer for fortrådning for at minimere virkningerne af EMI........................................ 28<br />
Figur 2-9 <strong>SINAMICS</strong> <strong>G110</strong> Flat Plate .................................................................................................. 29<br />
Figur 3-1 Blokdiagram over frekvensomformeren................................................................................ 32<br />
Figur 3-2 DIP-kontakt til motorens mærkefrekvens og busterminering ................................................ 34<br />
Figur 3-3 Basisdrift – analog variant og USS-variant ........................................................................... 35<br />
Figur 3-4 BOP ................................................................................................................................. 37<br />
Figur 3-5 Ændre parametre med BOP................................................................................................. 38<br />
Figur 3-6 Eksempel på en typisk motormærkeplade............................................................................ 46<br />
Figur 3-7 PTC-tilslutning ...................................................................................................................... 49<br />
Figur 5-1 Parameteroversigt ................................................................................................................ 56<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 13
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
14 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Oversigt<br />
1 Oversigt<br />
1.1 <strong>SINAMICS</strong> <strong>G110</strong><br />
<strong>SINAMICS</strong> <strong>G110</strong> er en frekvensomformerserie, der anvendes til at regulere<br />
hastigheden på 3-fasede AC-motorer i området fra 120 W til 3,0 kW i 1-fasede net.<br />
Frekvensomformerne har mikroprocessorstyring og arbejder med den nyeste<br />
IGBT-teknologi (IGBT = Insulated Gate BipoIar Transistor), hvilket gør dem<br />
pålidelige og alsidige. En særlig metode med impulsbreddemodulation og mulighed<br />
for valg af impulsfrekvens giver en meget støjsvag motordrift. Omfattende<br />
beskyttelsesfunktioner yder desuden en fremragende beskyttelse af<br />
frekvensomformer og motor.<br />
Med de forindstillede fabriksindstillinger er <strong>SINAMICS</strong> <strong>G110</strong> ideel til en lang række<br />
enkle V/f motorreguleringsopgaver. Med det omfattende sæt af programmerbare<br />
parametre, der følger med frekvensomformeren, kan den imidlertid også tilpasses<br />
til et bredt spektrum af drevopgaver.<br />
Parameterværdierne kan valgfrit ændres over basisoperatørpanelet BOP (Basic<br />
Operator Panel) eller via USS-interfacet.<br />
<strong>SINAMICS</strong> <strong>G110</strong> leveres i to udførelser: den analogstyrede variant og den USSstyrede<br />
variant, der bruger RS485-protokollen. De leveres med og uden filter samt i<br />
en version med et fladt køleelement.<br />
<strong>SINAMICS</strong> <strong>G110</strong> kan både bruges som ”stand-alone” og integreres i<br />
automatiseringssystemer.<br />
1.2 Egenskaber<br />
De vigtigste egenskaber<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Nem at installere<br />
Nem at idriftsætte<br />
♦ Hurtigidriftsættelse<br />
♦ Resætfunktion (resætter alle værdier til fabriksindstillingen)<br />
Robust EMC-konstruktion<br />
Kan arbejde på IT-netfaser (varianterne uden filter)<br />
1 digitaludgang – potentialfri optokobler<br />
3 digitalindgange (potentialforbundne)<br />
1 analogindgang, AIN: 0 – 10 V (kun ved den analoge variant). Kan anvendes<br />
som den 4. digitalindgang<br />
Høje impulsfrekvenser giver støjsvag motordrift<br />
Statusinformationer og alarmmeldinger med basisoperatørpanelet (BOP), der<br />
leveres som option<br />
Optionelt basisoperatørpanel (BOP) med kopieringsfunktion til kloning af<br />
parametersæt<br />
USS-kommunikationsinterface (kun USS-varianten)<br />
Tilslutningssæt til at forbinde PC og RS232 leveres som option<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 15
Oversigt <strong>04</strong>/<strong>2003</strong><br />
Performanceegenskaber<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Beskyttelsesegenskaber<br />
<br />
<br />
<br />
<br />
<br />
<br />
Korte reaktionstider på styresignaler<br />
Hurtig strømbegrænsning (FCL) sikrer drift uden fejludkobling<br />
Indbygget DC-modstrømsbremse<br />
Faste frekvenser<br />
Motorpotentiometerfunktion<br />
Accelerations-/decelerationstider med programmerbar udjævning<br />
Flerpunkts-V/f-karakteristik<br />
150% overbelastning i 60 sekunder<br />
Automatisk genstart efter netsvigt<br />
Flyvende start<br />
Overspændings-/underspændingsbeskyttelse<br />
Beskyttelse af frekvensomformeren imod overtemperatur<br />
Beskyttelse imod jordfejl<br />
Kortslutningsbeskyttelse<br />
I 2 t termisk motorbeskyttelse<br />
Kipbeskyttelse af motoren<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
16 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
2 Montage<br />
ADVARSEL<br />
Arbejde på frekvensomformeren/anlægget udført af ukvalificeret personale eller<br />
manglende overholdelse af advarslerne kan medføre alvorlige<br />
legemsbeskadigelser eller skader på udstyret. Kun faguddannet personale, der<br />
er øvet i opsætning, montage, idriftsættelse og betjening af produktet, må<br />
udføre arbejde på frekvensomformeren/anlægget.<br />
Kun fastfortrådede nettilslutninger er tilladt. Dette udstyr skal være jordet (IEC<br />
536 Class 1, NEC og andre gældende standarder).<br />
Hvis der skal anvendes et fejlstrømsrelæ (RCD), skal det være RCD type B.<br />
På grund af mellemkredskondensatorerne fører net-, motor- og<br />
mellemkredstilslutningerne farlige spændinger, selv om strømmen er slået fra.<br />
Vent derfor i 5 minutter, efter at strømmen er slået fra, før du foretager<br />
montagearbejde, således at mellemkredskondensatorerne har tid til at aflade.<br />
Frekvensomformeren må ikke bruges som et ”nødstopsystem” (se EN 602<strong>04</strong><br />
9.2.5.4)<br />
Beskyttelseslederens tværsnit skal mindst være lig med eller større end<br />
tværsnittet på nettilledningens udvendige leder.<br />
Der må ikke afviges fra sikkerhedsbestemmelserne under montagen af<br />
frekvensomformere!<br />
FORSIGTIG<br />
Tilslutningen af effekt-, motor- og styrekabler skal foretages, som vist på Figur 2-8<br />
på side 28 for at forhindre, at induktive og kapacitive forstyrrelser påvirker<br />
frekvensomformerens funktion.<br />
2.1 Generelt<br />
Montage efter længere tids opbevaring<br />
Efter længere tids opbevaring skal kondensatorerne i frekvensomformeren<br />
genoplades. Det er vigtigt, at opbevaringstiden beregnes fra<br />
produktionstidspunktet og ikke fra leveringstidspunktet. Se nedenfor.<br />
Figur 2-1 Genopladning af kondensatorer afhængigt af opbevaringstiden<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 17
Montage <strong>04</strong>/<strong>2003</strong><br />
Serienumrene består af 13 tegn og angiver produktionsdatoen, f.eks. XAP214-<br />
123456<br />
XAP214-123456 Tegn 1-2 angiver produktionsstedet<br />
XAP214-123456 Tegn 3 angiver året f.eks. R = <strong>2003</strong><br />
XAP214-123456 Tegn 4 er måneden (1-9 =Jan-Sep, O =Okt, N =Nov, D =Dec)<br />
XAP214-123456 Tegn 5-6 er dagen i måneden<br />
XAP214-123456 Tegn 7 er et skilletegn<br />
XAP214-123456 Tegn 8-13 er det fortløbende serienummer 1-999999<br />
2.2 Tabseffekt<br />
Oplysninger om den typiske tabseffekt for frekvensomformeren <strong>SINAMICS</strong> <strong>G110</strong><br />
står i Tabel 7-6 på side 61.<br />
2.3 Omgivelsesbetingelser<br />
Temperatur<br />
-10ºC til +50ºC (14ºF til 122ºF) se Tabel 7-8 på side 62 vedrørende<br />
effektreduktion.<br />
Luftfugtighed<br />
≤ 95% uden kondensering.<br />
Opstillingshøjde<br />
Hvis frekvensomformeren skal monteres i en højde, der overstiger 1000 m, kræves<br />
effektreduktion. Figur 2-2 viser de tilladte mærkeindgangsspændinger og<br />
udgangsstrømmen for frekvensomformerinstallationer fra 1000 m til 4000 m over<br />
havets overflade.<br />
Figur 2-2 Reduktionskurver over strøm og spænding afhængigt af opstillingshøjden<br />
Stød og vibrationer<br />
Undgå at tabe frekvensomformeren eller udsætte den for pludselige stød. Monter<br />
den ikke i et område, hvor den kan blive udsat for stadige vibrationer.<br />
Mekanisk styrke efter EN 60721-3-3<br />
<br />
<br />
Afvigelse: 0.075 mm (10 … 58 Hz)<br />
Acceleration: 10 m/s 2 (58 … 200 Hz)<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
18 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
Elektromagnetisk stråling<br />
Frekvensomformeren må ikke monteres i nærheden af kilder med elektromagnetisk<br />
stråling.<br />
Luftbåren forurening<br />
Frekvensomformeren må ikke monteres i omgivelser med luftbåren forurening som<br />
f.eks. støv, korrosive luftarter osv.<br />
Vand og fugt<br />
Sørg for, at frekvensomformeren placeres i stor afstand fra mulige farekilder på<br />
grund af vand. Den må f.eks. ikke monteres under vandrør. Undgå at montere<br />
frekvensomformeren på steder, hvor der kan opstå høj fugtighed og kondensering.<br />
Montage og afkøling<br />
ADVARSEL<br />
For at sikre den nødvendige afkøling SKAL frekvensomformeren monteres vertikalt<br />
på frontsiden.<br />
Sørg for, at frekvensomformerens luftåbninger ikke er dækket til. De nødvendige<br />
montageafstande er angivet på Figur 2-4 på side 22.<br />
2.4 Harmoniske strømme<br />
Informationer om harmoniske strømme i forbindelse med <strong>SINAMICS</strong> <strong>G110</strong>frekvensomformeren<br />
findes i Tabel 9-1 på side 66.<br />
2.5 Reduktion af indgangsstrømmen afhængigt af<br />
impulsfrekvensen<br />
Informationer om reduktion af indgangsstrømmen afhængigt af pulsfrekvensen i<br />
forbindelse med <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren findes i Tabel 7-8 på side<br />
62<br />
2.6 Overspænding og fejludkoblingsniveau<br />
Frekvensomformeren beskytter sig selv imod over- og underspændinger ved at<br />
koble ud. Intern overspænding kan opstå under bremsning, når interne spændinger<br />
tvinges i vejret af energi fra en ekstern belastning.<br />
ADVARSEL<br />
Selv om frekvensomformeren er konstrueret til at beskytte sig selv imod<br />
overspænding (hvis korrekt idriftsat); kan den blive ødelagt, hvis den sluttes til<br />
ekstremt høje spændinger. Dette kan desuden resultere i, at brugeren får alvorlige<br />
legemsbeskadigelser.<br />
2.7 Overstrømsudkobling<br />
Frekvensomformeren beskytter sig selv imod kortslutninger imellem motorfaserne<br />
indbyrdes og fra motorfaserne til jord. Frekvensomformeren beskytter også sig selv<br />
imod store strømme, der kan opstå på grund af overbelastning af motoren.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 19
Montage <strong>04</strong>/<strong>2003</strong><br />
2.8 Mekanisk montage<br />
ADVARSEL<br />
For at frekvensomformeren kan arbejde sikkert er det en forudsætning, at den<br />
monteres og idriftsættes af faguddannet personale, og at advarslerne i denne<br />
driftsvejledning følges omhyggeligt.<br />
Vær særligt opmærksom på generelle og lokale bestemmelser om montage og<br />
sikkerhed ved arbejde på anlæg, der fører farlige spændinger (f.eks. EN 50178)<br />
samt alle relevante bestemmelser vedrørende den rigtige brug af værktøj og<br />
udstyr til den personlige sikkerhed.<br />
Der må aldrig bruges udstyr til test af højspændingsisolering på kabler, der er<br />
sluttet til frekvensomformeren.<br />
Netindgangs-, DC- og motorklemmer kan føre farlige spændinger, selv om<br />
frekvensomformeren er ude af drift. Før der udføres montagearbejde, skal man<br />
vente i 5 minutter, efter at frekvensomformeren er slået fra, så den kan nå at<br />
aflade.<br />
FORSIGTIG<br />
Net- og motorkablerne skal lægges adskilt fra styrekablerne. De må ikke forsynes<br />
gennem samme kabelbakke/-kanal.<br />
Tabel 2-1 <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerens mål<br />
Konstruk-<br />
tionstype<br />
A 120 W<br />
A 250 W<br />
A 370 W<br />
A 550 W<br />
A 750 W<br />
A<br />
(Flat Plate)<br />
B 1.1 kW<br />
B 1.5 kW<br />
C 2.2 kW<br />
C 3.0 kW<br />
Udgangseffekt<br />
120 W – 750 W<br />
H<br />
mm<br />
(tommer)<br />
150<br />
(5.91)<br />
150<br />
(5.91)<br />
150<br />
(5.91)<br />
150<br />
(5.91)<br />
150<br />
(5.91)<br />
150<br />
(5.91)<br />
160<br />
(6.30)<br />
160<br />
(6.30)<br />
181<br />
(7.13)<br />
181<br />
(7.13)<br />
Samlede mål Dybde med<br />
Boremål<br />
B<br />
mm<br />
(tommer)<br />
90<br />
(3.54)<br />
90<br />
(3.54)<br />
90<br />
(3.54)<br />
90<br />
(3.54)<br />
90<br />
(3.54)<br />
90<br />
(3.54)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
184<br />
(7.24)<br />
184<br />
(7.24)<br />
D<br />
mm<br />
(tommer)<br />
116<br />
(4.57)<br />
116<br />
(4.57)<br />
116<br />
(4.57)<br />
131<br />
(5.16)<br />
131<br />
(5.16)<br />
101<br />
(4.01)<br />
142<br />
(5.59)<br />
142<br />
(5.59)<br />
152<br />
(5.98)<br />
152<br />
(5.98)<br />
påmonteret<br />
BOP<br />
mm<br />
(tommer)<br />
124<br />
(4.88)<br />
124<br />
(4.88)<br />
124<br />
(4.88)<br />
139<br />
(5.47)<br />
139<br />
(5.47)<br />
109<br />
(4.29)<br />
150<br />
(5.90)<br />
150<br />
(5.90)<br />
160<br />
(6.29)<br />
160<br />
(6.29)<br />
H1<br />
mm<br />
(tommer)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
135<br />
(5.31)<br />
135<br />
(5.31)<br />
140<br />
(5.51)<br />
140<br />
(5.51)<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
20 6SL3298-0AA11-0BP0<br />
W2<br />
mm<br />
(tommer)<br />
79<br />
(3.11)<br />
79<br />
(3.11)<br />
79<br />
(3.11)<br />
79<br />
(3.11)<br />
79<br />
(3.11)<br />
79<br />
(3.11)<br />
127<br />
(5.0)<br />
127<br />
(5.0)<br />
170<br />
(6.70)<br />
170<br />
(6.70)
<strong>04</strong>/<strong>2003</strong> Montage<br />
Figur 2-3 <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerens mål<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 21
Montage <strong>04</strong>/<strong>2003</strong><br />
Figur 2-4 Montageafstande ved en opbygning af flere frekvensomformere<br />
Tabel 2-2 Tilspændingsmomenter for montageskruerne på <strong>SINAMICS</strong> <strong>G110</strong><br />
Konstruktionstype<br />
Montageskruer<br />
(medleveres ikke)<br />
Størr. Antal<br />
A M4 2<br />
B M4 4<br />
Tilspændingsmomenter<br />
2,5 Nm (22.12 lbf.in) med underlagsskiver<br />
C M5 4 4,0 Nm (35.40 lbf.in) med underlagsskiver<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
22 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
2.9 Elektrisk montage<br />
ADVARSEL<br />
For at sikre en ufarlig drift af frekvensomformeren, skal den monteres og<br />
idriftsættes af faguddannet personale og under fuld overholdelse af advarslerne<br />
i denne betjeningsvejledning.<br />
Foretag aldrig en højspændingsisoleringstest på kabler, der er sluttet til<br />
frekvensomformeren.<br />
Vær særligt opmærksom på generelle og lokale bestemmelser vedrørende<br />
arbejde på installationer, der fører farlige spændinger (f.eks. EN 50178), og alle<br />
relevante bestemmelser om rigtig brug af værktøj og om personlig beskyttelse.<br />
Netindgangsklemmer, jævnspændings- og motorklemmer kan føre farlige<br />
spændinger, selv om frekvensomformeren ikke er i drift. Før der udføres<br />
montage skal man vente i 5 minutter, efter at frekvensomformeren er slået fra,<br />
så den kan nå at aflade.<br />
Hvis flere frekvensomformere er monteret ved siden af hinanden, skal de<br />
nødvendige afstande ubetinget overholdes, som vist i på Figur 2-4 på side 22.<br />
FORSIGTIG<br />
Styre-, strømforsynings- og motorkabler skal lægges separat. De må ikke forsynes<br />
gennem samme kabelbakke/-kanal.<br />
2.9.1 Generelt<br />
ADVARSEL<br />
Frekvensomformeren skal altid være jordet. Hvis frekvensomformeren ikke er<br />
jordet korrekt, kan den blive ødelagt, og der kan opstå meget høje spændinger, der<br />
kan være fatale. Dette gælder også ved drift på ujordede net (IT-net).<br />
Drift med ujordede net (IT-net)<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformere med filter MÅ IKKE anvendes på<br />
ujordede net.<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformere af kontruktionstype A, uden filter, må<br />
anvendes på ujordede net.<br />
Jordslutning af en udgangsfase kan få frekvensomformeren til at udkoble og<br />
vise meldingen F0001 (overstrøm).<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformere af konstruktionstype B og C uden filter<br />
kan anvendes på ujordede net, men det er nødvendigt at fjerne Ykondensatorkappen,<br />
som beskrevet under under Fjerne ”Y”-kondensatorkappen<br />
på side 71. Jordslutning af en udgangsfase kan medføre, at<br />
frekvensomformeren kobler ud og viser meldingen F0001 (overstrøm).<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 23
Montage <strong>04</strong>/<strong>2003</strong><br />
Drift med fejlstrømsrelæ<br />
Hvis der er monteret et fejlstrømsrelæ (også kaldet ELCB eller RCCB), vil<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren arbejde uden uønskede udkoblinger,<br />
forudsat at:<br />
<br />
<br />
<br />
<br />
<br />
Drift med lange kabler<br />
Der anvendes et RCD af type B.<br />
RCD’ets udkoblingsgrænse er 30 mA.<br />
Nettets neutrale leder er jordet.<br />
Kun én frekvensomformer forsynes fra hvert RCD.<br />
Udgangskablerne er kortere end 25 m [82.02 ft](skærmede) eller 50 m [164.<strong>04</strong><br />
ft] (uskærmede).<br />
ADVARSEL<br />
Foretag aldrig en højspændingsisoleringstest på kabler, der er sluttet til<br />
frekvensomformeren.<br />
FORSIGTIG<br />
Styre-, net- og motorkabler skal lægges separat. De må ikke forsynes gennem<br />
samme kabelkanal/-bakke.<br />
Ubegrænset drift er mulig ved følgende kabellængder:<br />
♦ 25 m (82.02 ft) [konstruktionstype A med filter 10 m (32.81 ft)] skærmet<br />
kabel<br />
♦ 50 m (164.<strong>04</strong> ft) uskærmet kabel<br />
2.9.2 Net- og motortilslutninger<br />
ADVARSEL<br />
Adskil den elektriske netforsyning, før der foretages tilslutninger til<br />
frekvensomformeren eller ændres på dem.<br />
Man skal sikre sig, at frekvensomformeren er sluttet til den rigtige netspænding:<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren er dimensioneret til en spænding på 1<br />
AC 230 V og må ikke sluttes til højere netspændinger.<br />
BEMÆRK<br />
Sørg for, at de rigtige fejlstrømsrelæer/sikringer med den angivne mærkestrøm<br />
er tilsluttet mellem strømforsyning og frekvensomformer (se de tekniske data på<br />
side 59).<br />
Brug kun kobberledninger af klasse 1, 75<br />
<br />
<br />
<br />
o C med et tværsnit som angivet i Tabel<br />
7-4 og Tabel 7-5 på side 60 og 61 (mindst 16 AWG for at overholde UL).<br />
Vedrørende tilspændingsmoment, se Tabel 7-2 på side 60.<br />
Brug en 4 – 5 mm Pozidrive-skruetrækker til at fastspænde<br />
effektklemmeskruerne med.<br />
For at overholde UL-kravene, må styreklemmerne i <strong>G110</strong>-frekvensomformeren<br />
efter UL-bestemmelserne kun tilsluttes med 1-trådede ledere.<br />
For at overholde UL–kravene skal der anvendes en UL-registreret Crimp Ringkabelsko<br />
på følgende PE-(jord)klemmer på <strong>G110</strong>-frekvensomformeren:<br />
Konstruktionstype A – PE-tilslutning på både netsiden og motorsiden.<br />
Konstruktionstype B og C – PE-tilslutning kun på netsiden.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
24 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
Adgang til effekt- og motorklemmer<br />
Figur 2-5 nedenfor viser <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerens styre-, effekt- og<br />
motortilslutningsklemmer.<br />
Figur 2-5 <strong>SINAMICS</strong> <strong>G110</strong> - tilslutningsklemmerne<br />
Figur 2-6 <strong>SINAMICS</strong> <strong>G110</strong> DC – tilslutningsklemmer<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 25
Montage <strong>04</strong>/<strong>2003</strong><br />
Mellemkredstilslutning<br />
For at få adgang til mellemkredsklemmerne (DC+/DC-) på konstruktionstype A,<br />
skal afdækningerne på åbningerne fjernes med en smal skævbidertang, idet man<br />
samtidig skal sikre sig, at der ikke falder plaststykker ned i frekvensomformeren (se<br />
Figur 2-6 på side 25). Klemmetilslutningen består af 2 flade stik, der måler 6,3 mm<br />
x 0,8 mm. Når afdækningerne er fjernet, og mellemkredsen ikke er sluttet til, har<br />
frekvensomformeren kun kapslingsklasse IP00.<br />
På konstruktionstype B og C befinder mellemkredsklemmerne DC+/DC- sig på<br />
undersiden af frekvensomformeren (se Figur 2-6 på side 25). For at få adgang til<br />
DC-klemmerne, skal de 2 øverste plasttænder fjernes med en smal skævbidertang,<br />
idet man samtidig skal sikre sig, at der ikke falder plaststykker ned i<br />
frekvensomformeren.<br />
Mellemkredskobling af 2 frekvensomformere er kun beregnet til meget enkle<br />
anvendelser, f.eks. en ganske enkel opvikle-/afviklemaskine, hvor begge<br />
frekvensomformere forsynes fra samme net.<br />
Forsigtig<br />
1. DC+-klemmen på den ene frekvensomformer skal forbindes med DC+klemmen<br />
på den anden frekvensomformer, ligesom DC÷-klemmen på den ene<br />
frekvensomformer skal forbindes med DC÷-klemmen på den anden<br />
frekvensomformer. Hvis de to mellemkredstilslutninger forbindes forkert, kan<br />
begge frekvensomformere blive ødelagt.<br />
2. Hvis der opstår en kortslutning i den ene frekvensomformer, kan begge<br />
frekvensomformere blive ødelagt.<br />
3. Frekvensomformerne bør monteres så tæt som muligt ved siden af hinanden,<br />
således at mellemkredsenes tilslutningskabler holdes så korte som muligt.<br />
UL-godkendte kabelsko leveres sammen med frekvensomformeren i en separat<br />
plastpose og skal klemmes op med en passende krympetang:<br />
♦ Konstruktionstype A – Molex krympetang 19285-0036<br />
♦ Konstruktionstype B – Molex krympetang 64001-0200 eller 19285-0037<br />
♦ Konstruktionstype C – Molex krympetang 64001-0200 eller 19285-0020<br />
Kabler med følgende mindstetværsnit skal bruges til mellemkredstilslutningerne:<br />
♦ Konstruktionstype A – 0,5 mm 2 (20 AWG)<br />
♦ Konstruktionstype B – 1,5 mm 2 (16 AWG)<br />
♦ Konstruktionstype C – 2,5 mm 2 (12 AWG)<br />
Figur 2-7 Net- og motortilslutninger<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
26 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
2.9.3 Undgåelse af elektromagnetisk støj (EMI)<br />
Frekvensomformerne er konstrueret til at arbejde i omgivelser, hvor der kan<br />
forventes et højt niveau af elektromagnetisk støj (EMI). Normalt vil en god montage<br />
give en sikker og fejlfri drift. Hvis der alligevel opstår problemer, følg da<br />
nedenstående forholdsregler.<br />
Forholdsregler<br />
Sørg for, at der er en god, ledende forbindelse mellem frekvensomformeren og<br />
den jordede montageplade af metal.<br />
Sørg for, at alt udstyr i styreskabet er godt jordet ved hjælp af et kort, tykt<br />
jordkabel, der er tilsluttet til et fælles stjernepunkt eller en skinne.<br />
Sørg for, at enhver form for styring (f.eks. en PLC), der er tilsluttet til<br />
frekvensomformeren, er forbundet med samme jord eller stjernepunkt som<br />
frekvensomformeren ved hjælp af en kort, tyk ledning.<br />
Tilslut returledningerne fra de motorer, der styres af frekvensomformerne,<br />
direkte til jordforbindelsen (PE) på den tilhørende frekvensomformer.<br />
Flade jordledere foretrækkes, da de har lavere impedans ved højere frekvenser.<br />
Afslut kabelenderne pænt og sørg for, at uskærmede ledninger er så korte som<br />
muligt.<br />
Adskil styrekablerne så meget som muligt fra effektkablerne ved hjælp af<br />
separate kabelkanaler, om nødvendigt i vinkler, der krydser hinanden 90º.<br />
Brug så vidt muligt skærmede kabler som tilslutning til styrekredsene.<br />
Sørg for, at kontaktorerne i styreskabet er dæmpede, enten med R-Cdæmpeled<br />
eller friløbsdioder til DC-kontaktorer fastgjort på spolerne. Varistoroverspændingsafledere<br />
er ligeledes effektive.<br />
Brug skærmede eller armerede kabler til motorforbindelserne og jordforbind<br />
skærmen i begge ender med kabelskruer.<br />
Vedrørende en EMC-rigtig montage med “Adapter Kit” til en DIN-skinne, se<br />
venligst appendiks B på side 72.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 27
Montage <strong>04</strong>/<strong>2003</strong><br />
Figur 2-8 viser, hvordan frekvensomformeren kan skærmes.<br />
Figur 2-8 Retningslinjer for fortrådning for at minimere virkningerne af EMI<br />
Signaturforklaring<br />
1 Motorkabel<br />
2 Brug egnede skruer til at fastgøre motor- og styrekabelskærme sikkert til bagpladen af metal<br />
3 Netkabel<br />
4 Montageskruer til frekvensomformeren<br />
5 Netdrossel<br />
6 Styrekabel<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
28 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Montage<br />
2.10 <strong>SINAMICS</strong> <strong>G110</strong> med fladt køleelement<br />
Varianten <strong>SINAMICS</strong> <strong>G110</strong> med fladt<br />
køleelement (Flat Plate) giver den kyndige<br />
bruger flere montagemuligheder, da den<br />
både kan anvendes alene eller som en del af<br />
et automationssystem.<br />
Ved denne frekvensomformer skal der<br />
ubetinget træffes egnede forholdsregler for at<br />
sikre en korrekt varmeafledning, som f.eks. et<br />
ekstra eksternt køleelement uden for<br />
styretavlen (se Tabel 2-3 på side 30)<br />
Den mekaniske og elektriske montage skal<br />
foretages i overensstemmelse med<br />
specifikationerne i denne vejledning, der<br />
begynder på side 17, med mindre andet er<br />
anført nedenfor. Sørg for, at alle advarsler og<br />
forsigtighedsregler følges nøje.<br />
Figur 2-9 <strong>SINAMICS</strong> <strong>G110</strong> Flat<br />
Plate<br />
ADVARSEL<br />
Drift med indgangsspændinger, der er mindre<br />
end 230 V og 50 Hz, eller med en impulsfrekvens, der er større end 8 kHz,<br />
resulterer i en yderligere varmebelastning af frekvensomformeren.<br />
Disse faktorer skal tages med i betragtning under planlægningen af montagen og<br />
bør i praksis kontrolleres ved en belastningstest.<br />
Betingelser vedrørende afkølingen<br />
1. Rådfør dig med tavlebyggeren og dennes tekniske dokumentation med<br />
hensyn til tavlens korrekte dimensionering.<br />
2. Se de tekniske data i Tabel 2-1 på side 20 med hensyn til køleelementets<br />
rigtige dimensionering.<br />
3. Montagepladen skal under normal drift være egnet til temperaturer på op til<br />
mindst 95ºC og kunne tåle varmebelastningen under fuld belastning og<br />
ved den max. tilladte omgivelsestemperatur [-10ºC til +50ºC (14ºF til 122<br />
ºF)]. Yderligere oplysninger findes i Tabel 2-3 på side 30.<br />
4. Mindsteafstandene på 30 mm på begge sider og et vertikalt frirum på 100<br />
mm på begge sider skal overholdes.<br />
5. Området til det eksterne køleelement på montagepladen skal være mindst<br />
lige så stort som montagefladen på selve frekvensomformeren.<br />
6. Det er ikke tilladt at montere flere <strong>SINAMICS</strong> <strong>G110</strong> frekvensomformere<br />
med fladt køleelement ved siden af hinanden eller over hinanden.<br />
Montage<br />
1. Forbered montagefladen til <strong>SINAMICS</strong> <strong>G110</strong> Flat Plate i<br />
overensstemmelse med målene i Tabel 2-1 på side 20.<br />
2. Sørg for, at der ikke er grat i de udborede huller.<br />
3. Sørg for, at frekvensomformerens flade køleelement er rent og frit for støv<br />
og fedt.<br />
4. Montagepladen til frekvensomformerens flade køleelement og eventuelt<br />
eksterne køleelement skal være:<br />
♦ Ren og fri for støv og fedt.<br />
♦ Glat.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 29
Montage <strong>04</strong>/<strong>2003</strong><br />
♦ Fri for striber og huller.<br />
♦ Af metal (stål eller aluminium).<br />
♦ Umalet.<br />
♦ Fri for rust eller spor af rust.<br />
5. Påfør et lag varmeledningspasta på frekvensomformerens flade<br />
køleelement.<br />
6. Sørg for, at pastalaget er jævnt fordelt.<br />
7. Fastgør frekvensomformeren med fire M4-skruer.<br />
8. Sørg for, at frekvensomformeren er monteret omhyggeligt, og at M4skruerne<br />
er skruet fast med det rigtige tilspændingsmoment på 2,5 Nm<br />
(22.12 lbf.in).<br />
9. Monter om nødvendigt det eksterne køleelement på bagsiden af<br />
frekvensomformerens montageplade og sørg for, at der er påført et jævnt<br />
lag varmeledningspasta.<br />
10. Når montagen er afsluttet, bør det testes under belastning, om kølingen er<br />
effektiv.<br />
11. Kontroller, om der sker en udkobling med F00<strong>04</strong> (overtemperatur).<br />
Tabel 2-3 Det flade køleelements tabseffekt og termiske data*<br />
120 W 250 W 370 W 550 W 750 W<br />
Driftstemperaturområde (ºC) -10 to +50 -10 til +40<br />
Samlede tab (W) 22 28 36 43 54<br />
Tab på netsiden og på<br />
styreelektronikken (W)<br />
Anbefalet varmemodstand på<br />
varmeelementet K/W)<br />
9 10 12 13 15<br />
3,0 2,2 1,6 1,2 1,2<br />
Anbefalet udgangsstrøm (A) 0,9 1,7 2,3 3,2 3,9<br />
*De anførte tal i tabel 2-3 gælder for enheder med skærmede tilslutningskabler på op til 25 m<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
30 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3 Idriftsættelse<br />
Dette afsnit beskriver de forskellige idriftsættelsesmuligheder og driftsarter i<br />
frekvensomformeren <strong>SINAMICS</strong> <strong>G110</strong>. Det er en forudsætning, at den mekaniske<br />
og elektriske montage er foretaget, som beskrevet i kapitel 2.<br />
ADVARSEL<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerne arbejder med høje spændinger.<br />
Når der arbejdes med elektrisk udstyr, er det umuligt at undgå, at der er farlige<br />
spændinger på visse dele af udstyret.<br />
Nødstopsystemer efter EN 602<strong>04</strong> IEC 2<strong>04</strong> (VDE 0113) skal være<br />
funktionsdygtige i alle frekvensomformerens driftsarter. En frakobling af<br />
nødstopsystemet må ikke føre til en ukontrolleret eller udefineret genstart.<br />
Hvor fejl i styreenheden kan medføre betydelig materiel skade eller endda<br />
alvorlige legemsbeskadigelser (dvs. potentielt farlige fejl), skal der påregnes<br />
ekstra, udvendige forholdsregler eller udstyr, der sørger for eller fremtvinger en<br />
sikker drift, selv om der opstår fejl (f.eks. uafhængige endestopkontakter,<br />
mekaniske aflåsninger osv.).<br />
Visse parameterindstillinger kan få frekvensomformeren til at genstarte<br />
automatisk efter et netsvigt.<br />
Motorparametrene skal konfigureres helt nøjagtigt, for at motorens<br />
overbelastningsbeskyttelse kan fungere korrekt ved frekvenser, der er højere<br />
end 5 Hz.<br />
Frekvensomformeren er i stand til at yde intern beskyttelse imod overbelastning<br />
efter UL508C. Jvf. P0610 og P0335, I 2 t er ON som forindstilling.<br />
Frekvensomformeren er egnet til brug i en strømkreds, der leverer en<br />
symmetrisk strøm på højst 10.000 symmetriske ampere (rms) ved en max.<br />
spænding på 230, når den er beskyttet af en sikring af type H eller K, en<br />
maksimalafbryder eller en afsikret motorafgrening.<br />
Frekvensomformeren må ikke bruges som et “nødstopsystem” (se EN 602<strong>04</strong>,<br />
9.2.5.4)<br />
FORSIGTIG<br />
Kun faguddannet personale må ændre indstillinger via betjeningspanelet. Alle<br />
sikkerhedsanvisninger skal overholdes til enhver tid.<br />
BEMÆRKNINGER<br />
Frekvensomformeren er ikke forsynet med en hovedkontakt og er<br />
strømførende, så snart netforsyningen er tilsluttet. Frekvensomformeren venter i<br />
stillingen ”Driftsklar” med spærrede impulser, indtil der trykkes på RUN-knappen<br />
eller indtil der gives en ON-kommando på klemme 3.<br />
<br />
Motoren bliver ind- og udkoblet via styresignaler fra frekvensomformeren.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 31
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
3.1 Blokdiagram<br />
Figur 3-1 Blokdiagram over frekvensomformeren<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
32 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3.2 Idriftsættelsesmuligheder<br />
Basisidriftsættelse af <strong>SINAMICS</strong> <strong>G110</strong> –frekvensomformeren kan foretages efter<br />
nedenstående metoder. Basisidriftsættelsen er velegnet til de fleste anvendelser:<br />
Brug af frekvensomformeren med de forindstillinger, der er foretaget på<br />
fabrikken. Angivelse af sætpunkter og kommandoer via de analoge og digitale<br />
indgange eller via RS485-interfacet (se afsnit 3.3.2 på side 35).<br />
Sammen med basisoperatørpanelet Basic Operator Panel (BOP), der fås som<br />
option (se afsnit 3.3.5. på side 37).<br />
Avanceret idriftsættelse gør det muligt for brugeren at tilpasse<br />
frekvensomformeren til en specifik applikation. Yderligere informationer om de<br />
nedenstående punkter findes i afsnit 3.4:<br />
Brug af en PLC til kommunikation med frekvensomformeren via USSprotokollen<br />
(se på side 42).<br />
Brug af PC-værktøjet “STARTER” som kommunikerer med<br />
frekvensomformeren over USS-protokollen (se side 43).<br />
Optimal konfigurering af frekvensomformeren ved at indstille parametre med<br />
”hurtigidriftsættelsen” (Quick Commissioning) (se afsnit 3.4.4 på side 46).<br />
Resættelse af frekvensomformerens parametre til fabriksindstilling (se afsnit<br />
3.4.5 på side 49).<br />
Tilslutning af en PTC-temperatursensor til frekvensomformeren (se afsnit 3.4.6<br />
på side 49).<br />
Parameterkloning med BOP (se afsnit 3.4.7 på side 49).<br />
BEMÆRK<br />
Når USS-interfacet anvendes, skal der være et fælles 0-V-referencepotentiale for<br />
alle komponenterne på USS-bussen. Hertil kan klemme 10 på styreklemmelisten<br />
anvendes.<br />
Frekvensomformeren <strong>SINAMICS</strong> <strong>G110</strong> leveres i 2 udførelser:<br />
1. Analog variant<br />
Den analoge variant er velegnet til stand-alone anvendelser. Denne variant<br />
er konstrueret til at blive styret ved hjælp af eksterne kontakter og et<br />
potentiometer over de digitale indgange og analogindgangen på<br />
<strong>SINAMICS</strong> <strong>G110</strong>. Kontakter og potentiometre er ikke inkluderet i<br />
leveringen.<br />
2. USS-variant<br />
USS-varianten er velegnet til frekvensomformernetværk. Denne variant er<br />
konstrueret til at blive styret ved hjælp af USS-protokollen over RS485kommunikationsinterfacet.<br />
I dette tilfælde kan der tilsluttes og styres flere<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformere på samme kommunikationsbus.<br />
Man kan skelne mellem de enkelte udførelser ved at se på bestillingsnummeret<br />
(MFLB-nr.) på frekvensomformerens mærkeplade og sammenligne det med MLFBnumrene<br />
i Tabel 7-4 og Tabel 7-5 på side 60 og 61.<br />
Der er flere forskellige muligheder for at idriftsætte <strong>SINAMICS</strong> <strong>G110</strong>. Disse er<br />
beskrevet i de følgende afsnit og dækker ”Basisidriftsættelse” og ”Avanceret<br />
idriftsættelse”.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 33
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
3.3 Basisidriftsættelse<br />
<strong>SINAMICS</strong> <strong>G110</strong> leveres med forindstillede parametre, som kan bruges til drift i<br />
følgende tilfælde:<br />
Motorens mærkedata, spænding, strøm og frekvens er allerede indlæst i<br />
frekvensomformeren for at sikre, at motoren er kompatibel med<br />
frekvensomformeren. (Der anbefales en <strong>Siemens</strong> standardmotor).<br />
Lineær V/f-motorhastighed, styret af et analogpotentiometer ved den analoge<br />
variant eller over RS485-interfacet ved USS-varianten.<br />
<br />
<br />
<br />
<br />
<br />
Max. hastighed 3000 min -1 svarende til en 2-polet motor ved 50 Hz (3600 min -1<br />
ved 60 Hz); kan styres med et potentiometer via frekvensomformerens analoge<br />
indgang eller via RS485-interfacet ved USS-varianten.<br />
Accelerationsrampetid / decelerationsrampetid = 10 s.<br />
3.3.1 Ændring af motorens basisfrekvens<br />
<strong>SINAMICS</strong> <strong>G110</strong> frekvensomformeren er forindstillet til motorer med en<br />
mærkefrekvens på 50 Hz. I nogle dele af verden er motorer konstrueret til en<br />
basisfrekvens på 60 Hz. <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren kan tilpasses til<br />
disse med DIP-kontakten på forsiden af frekvensomformeren.<br />
DIP-kontaktens indstilling kan ændres ved hjælp af en lille skruetrækker.<br />
DIP-kontakten anvendes til at ændre<br />
motorens basisfrekvens på<br />
frekvensomformeren. I fabriksindstillingen<br />
befinder kontakten sig i<br />
stilling 50 Hz. Se Figur 3-2. I denne<br />
stilling vises udgangseffekten i kW<br />
(hvis der er monteret et BOP på<br />
frekvensomformeren). Derudover<br />
bliver alle motorrelaterede parametre<br />
beregnet på basis af 50 Hz.<br />
For at ændre motorens basisfrekvens<br />
til 60 Hz, skal DIP-kontakt 1 indstilles<br />
på position 60 Hz. DIP-kontakten skal<br />
indstilles til den ønskede frekvens,<br />
før der sættes netspænding til<br />
frekvensomformeren. Når der sættes<br />
spænding til, vil frekvensomformeren<br />
læse indstillingen på DIP-kontakten<br />
og beregne følgende parametre, der er relateret til motoren:<br />
Motorens mærkefrekvens (P0310)<br />
Max. motorfrekvens (P1082)<br />
Referencefrekvens (P2000)<br />
Figur 3-2 DIP-kontakt til motorens<br />
mærkefrekvens og<br />
busterminering<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
34 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3.3.2 Fabriksindstilling<br />
Frekvensomformeren er fra fabrikkens side allerede programmeret til standard V/fanvendelser<br />
med en 4-polet, 3-faset <strong>Siemens</strong> standardmotor, der har samme<br />
effektdata som frekvensomformeren.<br />
Hastighedsreguleringen af motoren sker via de analoge indgange på den analoge<br />
variant (kontakter og potentiometre er ikke inkluderet i leveringen af <strong>SINAMICS</strong><br />
<strong>G110</strong>) eller via RS485-interfacet på USS-varianten, som vist på Figur 3-3.<br />
Figur 3-3 Basisdrift – analog variant og USS-variant<br />
Frekvensomformeren kan med sine standardindstillinger anvendes til en lang<br />
række applikationer. Forindstillingerne er vist i Tabel 3-1 (analog variant) og Tabel<br />
3-2 (USS-variant). Klemmebelægningen er vist på Figur 3-3.<br />
BEMÆRK<br />
Det kan være nødvendigt at ændre motorens basisfrekvens, som beskrevet i<br />
afsnittet på side 34.<br />
Tabel 3-1 Fabriksindstillinger for drift med <strong>SINAMICS</strong> <strong>G110</strong> - (analog variant)<br />
Beskrivelse Klemme Parameterindstilling<br />
fra fabrik<br />
Funktion<br />
Frekvenssætpunktskilde 9 P1000 = 2 Analogindgang<br />
Kommandokilde 3,4 & 5 P0700 = 2 (se nedenfor)<br />
Digitalindgang 0 3 P0701 = 1 ON/OFF1<br />
Digitalindgang 1 4 P0702 = 12 Ændring af<br />
omdrejningsretning<br />
Digitalindgang 2 5 P0703 = 9 Kvitter for fejl<br />
Følgende er muligt med frekvensomformerens forindstillinger (analog variant):<br />
<br />
<br />
<br />
Start og stop af motoren (DIN0 via ekstern kontakt)<br />
Reversering af motoren (DIN1 via ekstern kontakt)<br />
Kvittering for fejl (DIN2 via ekstern kontakt).<br />
Hastighedsregulering af motoren sker på den analoge variant ved at tilslutte et<br />
potentiometer (≥ 4.7 kΩ) til analogindgangen (eksterne kontakter og potentiometre<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 35
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
er ikke inkluderet i leveringen af <strong>SINAMICS</strong> <strong>G110</strong>) eller via RS485-tilslutningerne<br />
på USS-varianten, som vist på Figur 3-3.<br />
Tabel 3-2 Fabriksindstillinger for drift med <strong>SINAMICS</strong> <strong>G110</strong> – USS-variant<br />
Beskrivelse Klemme Parameterindstilling<br />
fra fabrik<br />
Funktion<br />
USS-adresse 8/9 P2011 = 0 USS-adresse = 0<br />
USS-baudrate 8/9 P2010 = 6 USS-baudrate = 9600 bps<br />
USS-PZD-længde 8/9 P2012 = 2 Der er to 16 bit ord i PZDdelen<br />
af USS-telegrammet.<br />
(PZD = procesdata)<br />
Frekvenssætpunkt 8/9 P1000 = 5 Frekvensfastsættelse via<br />
USS-protokol (HSW)<br />
Kommandokilde 8/9 P0700 = 5 Via USS-protokol (STW)<br />
Hastighedsregulering af motoren på USS-varianten sker ved at tilslutte et RS485interface,<br />
som vist på Figur 3-3 på side 35.<br />
(USS-master eller softwareværktøj er ikke inkluderet i leveringen af <strong>SINAMICS</strong><br />
<strong>G110</strong>).<br />
Under styringen af en USS-variant bliver der uafbrudt udvekslet procesdata mellem<br />
masteren og slaverne.<br />
PZD-delen af USS-telegrammet anvendes til hovedsætpunktet og til at styre<br />
frekvensomformeren med.<br />
Afhængigt af kommunikationsretningen (procesdata fra USS-interfacet eller<br />
procesdata til USS-interfacet), overfører procesdataene enten et styreord (STW)<br />
og et sætpunkt (HSW) eller et statusord (ZSW) og en aktuel værdi (HIW).<br />
P2012 = 2 fabriksindstilling<br />
PZD 1 PZD 2<br />
STW (styreord) HSW (hovedsætpunkt)<br />
ZSW (statusord) HIW (vigtigste aktuelle<br />
værdi)<br />
3.3.3 Advarsels- og fejltilstande på frekvensomformeren<br />
LED-dioderne angiver både frekvensomformerens driftstilstand og advarsels- og<br />
fejltilstande. I afsnit 6.1 på side 57 er frekvensomformerens tilstande, som de vises<br />
på LED-dioderne, forklaret.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
36 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3.3.4 Busterminering på USS-varianten<br />
USS-varianten af <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren anvender RS485protokollen<br />
til kommunikation mellem styresystemet og de øvrige deltagere på<br />
bussen.<br />
Den sidste frekvensomformer på bussen skal forsynes med en busafslutningsmodstand.<br />
Denne aktiveres ved at indstille DIP-kontakterne på forsiden af<br />
frekvensomformeren i stillingen ”Bus Termination” (som vist på Figur 3-2 på side<br />
34). Det er vigtigt at indstille begge DIP-kontakterne (2 og 3) på ”Bus Termination”<br />
(ikke i OFF-stilling). Der skal bruges en lille skruetrækker for at ændre DIPkontakternes<br />
stilling.<br />
3.3.5 Idriftsættelse med det optionelle basisoperatørpanel<br />
Med basisoperatørpanelet (BOP), der fås som option, er det nemt at indstille<br />
styresignalerne og hastighedsreferencen. Man skal blot trykke på de relevante<br />
skærmtrykknapper. BOP giver også hurtig adgang til frekvensomformerens<br />
parametre. Dette afsnit beskriver, hvordan man kan idriftsætte og starte<br />
frekvensomformeren med et minimum af besvær ved hjælp af BOP.<br />
Udvidet brug af BOP til f.eks. hele idriftsættelsen af frekvensomformeren er<br />
beskrevet på side 42 eller se venligst afsnit 3.4.7 på side 49 angående<br />
informationer om parameterkloning ved hjælp af BOP.<br />
En vejledning i at klipse BOP på frekvensomformeren findes i appendiks C på side<br />
74, og en beskrivelse af tasterne på BOP findes i appendiks D på side 75.<br />
BOP sættes direkte på frekvensomformeren.<br />
BOP er ikke beregnet til tilslutning med et<br />
kabel.<br />
BOP kan sættes på frekvensomformeren og<br />
fjernes igen under spænding.<br />
Frekvensomformeren konstaterer<br />
automatisk, at BOP er sat på og giver<br />
brugeren adgang til parametrene. For at<br />
kunne styre frekvensomformeren med BOP<br />
(ON/OFF, sætpunkt), skal parametrene<br />
P700 (kommandokilde for ON/OFF, ændring<br />
af omdrejningsretning, tipdrift), og P1000<br />
frekvenssætpunkt) sættes på 1. Alternativt<br />
kan P0719 indstilles til 11, som beskrevet<br />
nedenfor.<br />
Figur 3-4 BOP<br />
BEMÆRK<br />
Det kan være nødvendigt at tilpasse frekvensomformeren til anvendelser med 50 /<br />
60 Hz, som beskrevet på side 34.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 37
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
3.3.5.1 Ændre parametre med BOP<br />
I nedenstående eksempler beskrives, hvordan parametre kan vælges, og værdier<br />
ændres med BOP. Efter dette skema kan frekvensomformeren også indstilles<br />
således, at driften bliver styret ved hjælp af BOP (start/stop, fastsættelse af<br />
frekvensomformerens sætpunkter via BOP).<br />
Ændre P0003 – adgangsniveau til parametrene<br />
1 Tryk på for at få adgang til parametrene<br />
2 Tryk på indtil P0003 bliver vist<br />
3 Tryk på for at vise parameterværdien<br />
4<br />
5<br />
6<br />
Trin Resultat på displayet<br />
Tryk på eller for at få den indstillede<br />
værdi (indstil værdi 3)<br />
Tryk på for at kvittere for og lagre<br />
værdien<br />
Alle parametre på adgangsniveau 1 til 3 kan<br />
nu ses og vælges af brugeren.<br />
Ændre en indekseret parameter P0719<br />
Vælge BOP som kommando-/sætpunktskilde<br />
1 Tryk på for at få adgang til parametrene<br />
2 Tryk på indtil P0719 bliver vist<br />
3<br />
Tryk på for at få adgang til<br />
parameterværdien<br />
4 Tryk på eller<br />
5<br />
6<br />
Trin Resultat på displayet<br />
for at vælge indeks 1<br />
Tryk på for at vise den aktuelt indstillede<br />
værdi<br />
Tryk på eller for at få den ønskede<br />
værdi<br />
7 Tryk på for at bekræfte og lagre værdien<br />
8 Tryk på<br />
9<br />
indtil r0000 bliver vist<br />
Tryk på for at vende tilbage til<br />
driftsdisplayet (som defineret af brugeren)<br />
Figur 3-5 Ændre parametre med BOP<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
38 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
BEMÆRK<br />
I nogle tilfælde, når der ændres parameterværdier, viser displayet på BOP<br />
. Det betyder, at frekvensomformeren er beskæftiget med opgaver af en<br />
højere prioritet.<br />
3.3.6 Ændre enkelte cifre i parameterværdier<br />
Skal parameterværdien ændres hurtigt, kan de enkelte cifre i displayet ændres på<br />
følgende måde:<br />
1. Du skal befinde dig på niveauet til ændring af parameterværdier (se<br />
ovenstående afsnit "Ændre parametre med BOB").<br />
2. Tryk på (funktionstasten) og det højre ciffer blinker.<br />
3. Dette ciffers værdi ændres ved at trykke på eller .<br />
4. Et nyt tryk på (funktionstasten) får det næste ciffer til at blinke.<br />
5. Udfør trin 2 til 4, indtil den ønskede værdi bliver vist.<br />
6. Tryk på for at forlade niveauet til ændring af parameterværdier.<br />
BEMÆRK<br />
Funktionstasten kan også bruges til at kvittere for en fejltilstand.<br />
3.3.6.1 Idriftsættelse af funktionen ”motorpotentiometer” (MOP)<br />
En nem hastighedsregulering af motoren er mulig ved brug af<br />
motorpotentiometerfunktionen (MOP) i det optionelle BOP (vedrørende brug af<br />
MOP se også P1031 og P1<strong>04</strong>0 i parameterlisten).<br />
Motorreguleringsfunktionerne i BOP er deaktiveret som forindstilling. For at kunne<br />
regulere motoren ved hjælp af BOP, skal følgende indstillinger være foretaget (se<br />
også “Ændre parametre med BOP” ovenfor):<br />
P0719 = 11 (aktiverer start-/stopknappen på BOP og aktiverer<br />
motorpotentiometerets sætpunkt fra BOP).<br />
Alternativ indstilling:<br />
♦ P0700 = 1 (dette aktiverer start-/stopknappen på BOP).<br />
♦ P1000 = 1 (dette aktiverer motorpotentiometerets sætpunkter).<br />
1. Tryk på -knappen for at starte motoren.<br />
2. Tryk på -knappen, mens motoren drejer. Motorhastigheden stiger til 50 Hz.<br />
3. Når frekvensomformeren har nået 50 Hz, tryk da på knappen . Motorens<br />
hastighed og den viste værdi sænkes.<br />
4. Ændring af omdrejningsretningen sker ved at trykke på -knappen.<br />
5. Stop motoren ved at trykke på -knappen.<br />
Hvis BOP er indstillet som kommandokilde (P0700 = 1 or P0719 = 10 - 15), vil<br />
frekvensomformeren standse, når BOP fjernes.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 39
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
BEMÆRK<br />
Hastigheden, der kan læses på BOP, er korrekt, hvis der er tilsluttet en standard 4polet,<br />
3-faset induktionsmotor fra <strong>Siemens</strong>. Hvis ikke, skal motorens<br />
mærkehastighed ændres (se afsnit 3.4.4 på side 46).<br />
Diagnosemeldinger<br />
Når BOP er isat, vil fejl- eller advarselsnummeret, der står i parameter r0947 eller<br />
r2110, blive vist i tilfælde af en fejl eller en advarsel.<br />
Se venligst parameterlisten for yderligere informationer.<br />
3.4 Avanceret idriftsættelse<br />
I dette afsnit beskrives den avancerede idriftsættelse, som gør det muligt for<br />
brugeren at konfigurere frekvensomformeren optimalt efter en speciel motor og<br />
applikation. Det bliver også beskrevet, hvordan <strong>SINAMICS</strong> <strong>G110</strong>frekvensomformeren<br />
skal betjenes i en specific driftsart.<br />
Den avancerede idriftsættelse kræver, at brugeren har direkte adgang til<br />
parametrene i frekvensomformeren enten via en USS-master (f.eks. en PLC),<br />
basisoperatørpanelet (BOP) eller PC-idriftsættelsessoftwaren STARTER, som<br />
angivet i Tabel 3-3 på side 41.<br />
Nogle driftsarter kræver ekstra udstyr, for at frekvensomformeren kan arbejde.<br />
Derfor får brugeren tilbudt flere forskellige idriftsættelsesmetoder (se Tabel 3-4 på<br />
side 44).<br />
3.4.1 Driftsarter<br />
<strong>SINAMICS</strong> <strong>G110</strong> kan tilsluttes og betjenes på mange forskellige måder. En<br />
oversigt findes i Tabel 3-3 på side 41. Driftsarterne bliver udførligt beskrevet i de<br />
følgende afsnit.<br />
BEMÆRK<br />
<strong>SINAMICS</strong> <strong>G110</strong> kan være tilsluttet i flere driftsarter samtidig: Der er f.eks. isat<br />
BOP, der anvendes USS, og kontakterne er sluttet til klemmer.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
40 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
Tabel 3-3 Oversigt over driftsarterne<br />
Driftsart Analog variant USS-variant<br />
KLEMMER <br />
(kræver kontakter og<br />
potentiometer)<br />
SERIELT<br />
(USS-<br />
RST485)<br />
SERIELT<br />
(USS-RS232)<br />
(Analogindgang<br />
understøttes ikke, men<br />
kommandokilde er mulig<br />
over en ekstern kontakt)<br />
Ikke understøttet <br />
<br />
<br />
BOP <br />
<br />
STARTER <br />
<br />
<br />
<br />
(USS-RS232 og USS-<br />
RS485 kan ikke<br />
anvendes samtidig)<br />
<br />
<br />
<br />
( enten med RS485<br />
frekvensomformer på<br />
klemme x8/x9 eller med<br />
)<br />
Forklaring<br />
(Nødvendigt ekstraudstyr)<br />
= BOP<br />
= PC – frekvensomformer-<br />
tilslutningssæt<br />
= STARTER-software<br />
= understøttet<br />
Eksempler på Tabel 3-3:<br />
Den analoge variant kan styres over klemmer (TERMINAL mode). Dette er<br />
tidligere beskrevet i afsnit 3.3.2. USS-varianten kan også styres over klemmer.<br />
Men da der ikke er nogen analogindgang på denne variant, skal<br />
frekvenssætpunktet leveres fra én af de andre driftsarter.<br />
USS-varianten kan styres direkte over det serielle interface (USS-RS485).<br />
Denne driftsart er ikke understøttet på den analoge variant.<br />
Bemærk<br />
Begge varianter kræver (PC-frekvensomformer-tilslutningssæt) ved drift over<br />
det serielle interface (USS-RS232).<br />
Optionshardwaren, der er nødvendig ved driftsarten “serielt interface” (USS-<br />
RS232) kan også anvendes til driftsarten STARTER, som dog desuden kræver<br />
STARTER-software!<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 41
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
Der er følgende muligheder for betjening af <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerne:<br />
Klemmer<br />
Betjening via klemmer er en nem metode at styre frekvensomformeren på, når man<br />
bruger kontakter og et potentiometer. Dette er kun muligt ved den analoge variant.<br />
Idriftsættelsen hertil er beskrevet i afsnit 3.3.2 på side 35. Den avancerede<br />
idriftsættelse er ikke mulig!<br />
Serielt interface<br />
USS-protokollen kan enten anvendes via RS232- eller RS485-interfacet til at<br />
idriftsætte, parametrere og drive frekvensomformeren. USS-RS485-interfacet<br />
findes kun på USS-varianten (se afsnit 3.3.2) og kan sluttes direkte til et<br />
frekvensomformernetværk eller en USS-master som f.eks. en PLC. USS-RS232interfacet<br />
kan bruges sammen med begge varianter, men kræver et “PC –<br />
frekvensomformer - tilslutningssæt”, der leveres som option.<br />
For at kunne anvende de serielle interface er det en forudsætning, at<br />
frekvensomformerens baudrate og busadresse er indstillet før idriftsættelsen eller<br />
parametreringen.<br />
For yderligere oplysninger, se nedenstående parametre. Oplysninger om<br />
fabriksindstillingen findes i 3.3.2.):<br />
<br />
<br />
<br />
<br />
<br />
<br />
P2010 – Baudrate<br />
P2011 – Busadresse<br />
P2012 – PZD-længde<br />
Parametrene kan ændres ved hjælp af det optionelle operatørpanel BOP. Det er<br />
ligeledes muligt at ændre over USS-protokollen, men USS-masteren med de nye<br />
indstillinger skal så forbindes til frekvensomformeren igen.<br />
Parameterlisten indeholder oplysninger om yderligere parametre og om<br />
indstillingen af USS-telegrammet.<br />
Fabriksindstillingerne til parametrene P2010, P2011 og P2012 er vist i Tabel 3-2 på<br />
side 36.<br />
Indstil P0719 = 55 eller alternativt kommandokilden P0700 = 5 og<br />
frekvensomformerens frekvenssætpunkt P1000 = 5 til den samlede<br />
frekvensomformerstyring over det serielle interface.<br />
BOP<br />
Hvis fabriksindstillingen på frekvensomformeren ikke passer til applikationen, kan<br />
frekvensomformeren tilpasses til applikationen med det optionelle<br />
basisoperatørpanel BOP.<br />
BOP giver brugeren direkte adgang til parametrene i <strong>SINAMICS</strong> <strong>G110</strong>frekvensomformeren.<br />
Når BOP er sat ind i frekvensomformeren, kan brugeren udføre følgende<br />
funktioner:<br />
Ændre parameterværdier<br />
Vise specielle parametre<br />
Klone parametersæt fra én <strong>SINAMICS</strong> <strong>G110</strong> over i en anden <strong>SINAMICS</strong> <strong>G110</strong>.<br />
Dette er især en fordel, når der skal parametreres et stort antal<br />
frekvensomformere som ved USS-varianterne (se afsnit 3.4.7 på side 49).<br />
BOP kan anvendes til at konfigurere flere <strong>SINAMICS</strong> <strong>G110</strong> frekvensomformere. De<br />
ønskede parametre indstilles med BOP, og når dette er gjort, kan BOP fjernes og<br />
bruges på en anden frekvensomformer.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
42 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
BOP er forsynet med et 5-cifret display, der gør det muligt for brugeren at læse og<br />
ændre parameterværdier.<br />
En komplet beskrivelse af skærmknapperne på BOP og af, hvordan BOP sættes<br />
på frekvensomformeren, findes i appendiks C og D begyndende på side 74.<br />
Yderligere oplysninger om, hvordan BOP anvendes, står i afsnit 3.3.5 på side 37.<br />
Hvis BOP er isat, og udgangsfrekvensen er valgt til at blive vist (P0005 = 21), vil<br />
det tilsvarende sætpunkt – når frekvensomformeren er standset - blive vist ca.<br />
hvert sekund.<br />
Indstil P0719 = 11 eller indstil kommandokilden P0700 = 1 og frekvenssætpunktet<br />
P1000 = 1 til den samlede frekvensomformerstyring via BOP (se også P1031 og<br />
P1<strong>04</strong>0).<br />
STARTER-software<br />
Softwareværktøjet STARTER er en stor hjælp til idriftsættelse, og når parametre<br />
skal ændres hurtigt og effektivt. Denne software findes på dokumentations- og<br />
Tool-CD-ROM’en (der skal bestilles separat), eller den kan downloades fra<br />
internettet.<br />
STARTER forsyner brugeren med et grafisk interface, som giver let adgang til<br />
frekvensomformerens parametre via en parameterdatabase eller en<br />
konfigurationswizard og fører brugeren igennem de rigtige opsætnings- og<br />
konfigurationsprocedurer.<br />
STARTER-softwaren afvikles under følgende operativsystemer:<br />
<br />
<br />
<br />
Windows NT<br />
Windows 2000<br />
Windows XP Professional<br />
STARTER-softwaren er selvforklarende og forsynet med en onlinehjælp.<br />
For at kunne anvende STARTER-softwaren kræves “PC – frekvensomformertilslutningssættet”,<br />
der leveres som option, til begge varianter.<br />
Derudover kan USS-varianten også tilsluttes via klemme 8 og 9 til en PC ved hjælp<br />
af en RS485/232 interfacekonverter.<br />
Indstil P0719 = 55 eller indstil kommandokilden P0700 = 5 og frekvenssætpunktet<br />
P1000 = 5 til hele frekvensomformerstyringen via STARTER.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 43
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
3.4.2 Overblik over idriftsættelsen<br />
Afhængigt af varianten og den ønskede driftsart (se Tabel 3-3 på side 41), er der<br />
forskellige muligheder for avanceret idriftsættelse. Tabel 3-4 giver et overblik over,<br />
hvordan man kan:<br />
<br />
<br />
Ændre motorens basisfrekvens<br />
Konfigurere frekvenssætpunkts- og kommandokilde<br />
Tabel 3-4 Oversigt over idriftsættelsen<br />
Driftsart<br />
Ændre motorens<br />
mærkefrekvens<br />
(Afsnit 3.4.3)<br />
KLEMMER Kun over DIPkontakt,<br />
se 3.3<br />
SERIELT a. DIP-kontakt ell.<br />
b. P0100, eller<br />
c. Manuel<br />
indsættelse af<br />
data<br />
BOP a. DIP-kontakt, ell<br />
b. P0100, ell<br />
c. Manuel indsæt-<br />
telse af data<br />
STARTER a. DIP-kontakt, ell.<br />
b. P0100, eller<br />
c. Manuel indsættelse<br />
af data<br />
Basisdrift<br />
(Afsnit 4.1 og 4.2)<br />
a. Frekvenssætpunkt :<br />
potentiometer på klemme 9.<br />
b. Kommandokilde:<br />
kontakter på klemme 3 – 6.<br />
a. Frekvenssætpunkt:<br />
tilslut USS til klemme 8 & 9.<br />
b. Kommandokilde: tilslut<br />
USS til klemme 8 & 9.<br />
Efter omkonfigurering,<br />
klemme 3 – 6 kan også<br />
anvendes som kommandokilde.<br />
Bemærk: Sørg for busterminering!<br />
a. Frekvenssætpunkt:<br />
brug piltaster (MOP)<br />
b. Kommandokilde:<br />
brug ON-, OFF- og REV-taster.<br />
Bemærk: Se 3.3.5 på side 42<br />
for yderligere informationer om<br />
brugen af BOP<br />
a. Frekvenssætpunkt:<br />
se STARTER online-hjælp.<br />
b. Kommandokilde: se<br />
STARTER online-hjælp.<br />
Efter omkonfigurering kan<br />
klemme 3 – 6 også anvendes<br />
som kommandokilde.<br />
Avanceret idriftsættelse<br />
Ikke muligt<br />
a. Hurtigidriftsættelse,<br />
se afsnit 303<br />
b. Fabriksindstilling, se<br />
afsnit 3.4.5<br />
c. Ektern motorovertem-<br />
peraturbeskyttelse, se<br />
Afsnit 3.4.6<br />
a. Hurtigidriftsættelse,<br />
se afsnit 3.4.4<br />
b. Fabriksindstilling, se<br />
afsnit 3.4.5<br />
c. Ekstern motorover-<br />
temperaturbeskyttelse,<br />
se afsnit 3.4.6<br />
d. Parameterkloning, se<br />
afsnit 3.4.7<br />
a. Hurtigidriftsættelse,<br />
se afsnit 3.4.4<br />
b. Fabriksindstilling, se<br />
afsnit 3.4.5<br />
c. Ekstern motorover-<br />
temperaturbeskyttelse,<br />
se afsnit 3.4.6<br />
d. Parametre kan lagres<br />
i en fil og skrives til<br />
andre frekvensomfor-<br />
mere. Se STARTER-<br />
dokumentationen.<br />
BEMÆRKNINGER<br />
Frekvenssætpunktet (P1000) og kommandokilden (P0700) skal begge indstilles<br />
korrekt til driften af <strong>SINAMICS</strong> <strong>G110</strong>. Alternativt kan P0719 indstilles til et<br />
bestemt frekvenssætpunkt og en bestemt kommandokilde.<br />
Frekvenssætpunkt og kommandokilde kan stamme fra forskellige driftsarter<br />
(f.eks. leveres frekvenssætpunktet via BOP med P1000 = 1, og<br />
kommandokilden indstilles over klemmerne med P0700 = 2).<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
44 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3.4.3 Ændre motorens mærkefrekvens<br />
Den forindstillede motormærkefrekvens på <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren<br />
er 50 Hz. I nogle dele af verden er motorer konstrueret til en mærkefrekvens på<br />
60 Hz.<br />
Motorens mærkefrekvens kan ændres på 3 forskellige måder:<br />
<br />
<br />
<br />
Med en DIP-kontakt på frekvensomformerens forside vælges den ønskede<br />
mærkefrekvens (se afsnit 3.3 på side 34).<br />
Parameter P0100 kan ændres, som beskrevet nedenfor.<br />
Manuel indsættelse af motorens data fra motorens mærkeplade.<br />
ADVARSEL<br />
Efter en til- og frakobling af netspændingen vil frekvensomformeren læse<br />
mærkefrekvensen ud fra DIP-kontaktens indstilling. Dette vil overskrive andre<br />
P0100-indstillinger.<br />
<br />
Hvis P0100 indstilles på 0 eller 1, vil DIP-kontaktens indstilling blive læst og<br />
have højere prioritet end softwareindstillingerne. Men hvis P0100 indstilles på 2,<br />
vil denne værdi have højere prioritet end DIP-kontakten, hvilket kan medføre en<br />
ustabil drift af frekvensomformeren, hvis der rent faktisk skal bruges en 50 Hzmotor.<br />
Ændre motorens mærkefrekvens over DIP-kontakt<br />
Man kan ændre motorens forindstillede mærkefrekvens ved hjælp af DIP-kontakten<br />
på forsiden af frekvensomformeren, som forklaret i afsnit 3.3 på side 34.<br />
Indstille motorens mærkefrekvensparameter (P0100)<br />
Motorens basisfrekvens kan indstilles ved at sætte parameter P0100 på følgende<br />
måde:<br />
<br />
<br />
<br />
P0100 = 0 (kW, 50 Hz) fabriksindstilling<br />
P0100 = 1 (hp, 60 Hz)<br />
P0100 = 2 (kW, 60 Hz)<br />
For at ændre P0100 over softwaren skal man gå frem på følgende måde:<br />
1. Stop frekvensomformeren.<br />
2. Indstil P0010 på 1 (hurtigidriftsættelse).<br />
3. Sæt P0100 på den ønskede indstilling.<br />
4. Indstil P3900 på 1.<br />
En ændring af P0100 vil som tidligere nævnt medføre, at alle motorens<br />
mærkeparametre og andre parametre, der afhænger af motorens<br />
mærkeparametre, bliver resat.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 45
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
3.4.4 Hurtigidriftsættelse (P0010=1)<br />
Med hurtigidriftsættelsen er det nemt at tilpasse en <strong>SINAMICS</strong> <strong>G110</strong><br />
frekvensomformer til en bestemt motor. Motorens data, der tages fra motorens<br />
mærkeplade, indlæses i frekvensomformeren, som derpå beregner de heraf<br />
afhængige styre- og beskyttelsesparametre.<br />
Et alternativ til hurtigidriftsættelsen er parameterkloning (se side 49) som kan<br />
anvendes, hvis et stort antal frekvensomformere skal idriftsættes til den samme,<br />
bestemte motor.<br />
BEMÆRK<br />
Det er kun muligt at ændre motorens parametre, når hurtigidriftsættelsen er<br />
aktiveret (P0010=1).<br />
Det er vigtigt, at parameter P0010 anvendes til idriftsættelse, og at P0003<br />
anvendes til at vælge nummeret på den parameter, der skal kontaktes. Med<br />
parameter P0003 kan der vælges en gruppe af parametre, som gør en<br />
hurtigidriftsættelse mulig. Hertil hører også motorindstillinger og rampeindstillinger.<br />
I slutningen af hurtigidriftsættelsen skal P3900 vælges. P3900 = 1 foretager de<br />
nødvendige beregninger for motoren og indstiller fabriksindstillingen for de øvrige<br />
parametre, som ikke er indeholdt i P0010=1. Dette sker kun i driftsart<br />
hurtigidriftsættelse.<br />
Parameter P0010 bliver automatisk resat til værdien 0, når P3900 > 0.<br />
Frekvensomformerdrift er kun mulig, hvis P0010 er sat tilbage på 0.<br />
BEMÆRK<br />
Vi anbefaler, at idriftsættelsen foretages efter dette skema. En erfaren bruger kan<br />
naturligvis også foretage idriftsættelsen ved hjælp af filterparameter P00<strong>04</strong>.<br />
Motordata til parametreringen<br />
Figur 3-6 nedenfor viser, hvor man kan finde de relevante motordata på motorens<br />
mærkeplade. Figur 3-6 er kun en illustration. De faktiske data til indlæsning i<br />
frekvensomformeren befinder sig på motorens mærkeplade.<br />
Figur 3-6 Eksempel på en typisk motormærkeplade<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
46 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
BEMÆRKNINGER<br />
P0308 & P0309 kan kun ses, hvis P0003 = 3. Der bliver kun vist én af de to<br />
parametre – afhængigt af indstillingen af P0100.<br />
P0307 står for kW eller HP afhængigt af indstillingen af P0100. Udførlige<br />
informationer fremgår af parameterlisten.<br />
Det er ikke muligt at ændre motorparametre, med mindre P0010=1.<br />
<br />
<br />
Man skal sikre sig, at motoren er konfigureret korrekt til frekvensomformeren (i<br />
ovenstående eksempel en trekantkobling med 230 V).<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 47
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
Flowdiagram over hurtigidriftsættelse (kun niveau 1 –<br />
P0003=1)<br />
P0010 Start Quick Commissioning<br />
0 = Ready to Run<br />
1 = Quick Commissioning (Recommended)<br />
30 = Factory Setting<br />
Note<br />
P0010 must always be set back to '0' before operating<br />
the motor. However if P3900 = 1 is set after<br />
commissioning this is done automatically.<br />
P0100 Operation for Europe/N. America<br />
0 = Power in kW; f default 50 Hz<br />
1 = Power in hp; f default 60 Hz<br />
2 = Power in kW; f default 60 Hz<br />
Note<br />
The position of the DIP switch (50/60 Hz) must be in<br />
line with the setting of P0100 (0 or 1)<br />
P03<strong>04</strong> Rated Motor Voltage 1<br />
Acceptable Range: 10 - 2000 V<br />
Nominal motor voltage (V) from motor rating plate<br />
P0305 Rated Motor Current 1<br />
Acceptable Range: 0 - 2 x inverter rated current (A)<br />
Nominal motor current (A) from motor rating plate<br />
P0307 Rated Motor Power 1<br />
Acceptable Range: 0.12 - 3.0 kW (0.16 - 4.02 hp)<br />
Nominal motor power (kW) from motor rating plate.<br />
If P0100 = 1, values will be in hp<br />
P0310 Rated Motor Frequency 1<br />
Acceptable Range: 12 - 650 Hz<br />
Nominal motor frequency (Hz) from motor rating plate<br />
P0311 Rated Motor Speed 1<br />
Acceptable Range: 0 - 40000 min -1<br />
Nominal motor speed (rpm) from motor rating plate<br />
P0700 Selection of Command Source 2<br />
(on / off / reverse)<br />
1 = Basic Operator Panel (BOP)<br />
2 = Terminal / Digital Inputs<br />
5 = USS Interface (USS variant only)<br />
P1000 Selection of Frequency Setpoint 2<br />
1 = BOP frequency control π θ<br />
2 = Analogue Setpoint (Analog variant only)<br />
3 = Fixed frequencies<br />
5 = USS Interface (USS variant only)<br />
P1080 Min. Motor Frequency<br />
Sets minimum motor frequency (0-650Hz) at which the<br />
motor will run irrespective of the frequency setpoint. The<br />
value set here is valid for both clockwise and anti-clockwise<br />
rotation<br />
P1082 Max. Motor Frequency<br />
Sets maximum motor frequency (0-650Hz) at which the<br />
motor will run at irrespective of the frequency setpoint. The<br />
value set here is valid for both clockwise and anti-clockwise<br />
rotation<br />
P1120 Ramp-Up Time<br />
Acceptable Range: 0 - 650 s<br />
Time taken for the motor to accelerate from standstill up to<br />
maximum motor frequency.<br />
P1121 Ramp-Down Time<br />
Acceptable Range: 0 - 650 s<br />
Time taken for motor to decelerate from maximum motor<br />
frequency down to standstill<br />
P3900 End Quick Commissioning<br />
0 = End Quick Commissioning without motor calculation or<br />
factory reset.<br />
1 = End Quick Commissioning with motor calculation and<br />
factory reset (Recommended)<br />
2 = End Quick Commissioning with motor calculation and<br />
with I/O reset.<br />
3 = End Quick Commissioning with motor calculation but<br />
without I/O reset.<br />
1. Motor related parameters - please refer to the motor rating plate.<br />
2. Denotes parameters that contain more detailed lists of possible settings for use in specific applications. Please refer to the<br />
Parameter List.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
48 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Idriftsættelse<br />
3.4.5 Resætte til fabriksindstilling<br />
For at resætte alle parametrene til fabriksindstilling, skal der foretages følgende<br />
parameterindstillinger:<br />
1. Indstil P0010=30.<br />
2. Indstil P0970=1.<br />
BEMÆRK<br />
Resætprocessen kan vare op til 3 minutter.<br />
3.4.6 Ekstern beskyttelse imod overtemperatur på motoren<br />
Ved drift under mærkehastigheden er afkølingen<br />
fra ventilatoren på motorakslen reduceret. Som<br />
følge heraf er en effektreduktion nødvendig ved<br />
de fleste motorer, når de skal arbejde permanent<br />
ved lave frekvenser. For at beskytte motorerne<br />
imod overophedning under disse forhold, skal en<br />
PTC-temperaturføler monteres på motoren og<br />
evalueres, som vist på Figur 3-7.<br />
For at aktivere frakoblingsfunktionen skal en af<br />
de digitale indgange P0701 (DIN0) eller P0702<br />
(DIN1) eller P0703 (DIN2) sættes på værdien<br />
29.<br />
Figur 3-7 PTC-tilslutning<br />
BEMÆRK<br />
På grund af den elektromagnetiske støj fra PTC-kablerne anbefales det at lægge<br />
PTC-kablerne parallelt med motorkablerne og ikke med frekvensomformerens<br />
styrekabler.<br />
3.4.7 Klone parametre med BOP<br />
Fra en <strong>SINAMICS</strong> <strong>G110</strong> kan et enkelt parametersæt indlæses i BOP og lagres<br />
(upload) og derefter skrives ind i en anden <strong>SINAMICS</strong> <strong>G110</strong>. Ønsker man at klone<br />
et parametersæt fra én frekvensomformer til en anden, er fremgangsmåden<br />
følgende:<br />
1. Sæt basisoperatørpanelet (BOP) på den frekvensomformer, hvis<br />
parametre du ønsker at klone.<br />
2. Sørg for, at det er sikkert at standse frekvensomformeren.<br />
3. Stop frekvensomformeren.<br />
4. Indstil parameter P0003 på 3.<br />
5. Indstil parameter P0010 på 30 (kloningsmodus).<br />
6. Indstil parameter P0802 på 1 for at starte uploadingen fra<br />
frekvensomformeren til BOP.<br />
7. Under uploadingen vil ”BUSY” blive vist.<br />
8. Under uploadingen vil hverken BOP eller frekvensomformeren reagere på<br />
eventuelle kommandoer.<br />
9. Hvis uploadingen blev gennemført uden fejl, vender BOP-displayet tilbage<br />
til sin normale tilstand, og frekvensomformeren vender tilbage til stillingen<br />
driftsklar.<br />
10. Hvis uploadingen mislykkedes:<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 49
Idriftsættelse <strong>04</strong>/<strong>2003</strong><br />
a. Forsøg med en ny uploading<br />
eller<br />
b. Foretag et resæt til fabriksindstilling.<br />
11. BOP kan nu fjernes fra frekvensomformeren.<br />
12. Sæt BOP på den nye frekvensomformer.<br />
13. Du skal sikre dig, at der er netspænding på frekvensomformeren.<br />
14. Indstil parameter P0003 på 3.<br />
15. Indstil parameter P0010 på 30 for at komme ind driftsarten ”kloning”.<br />
16. Indstil parameter P0803 på 1 for at starte downloadingen fra BOP til<br />
frekvensomformeren.<br />
17. Under downloadingen vises meldingen “BUSY”.<br />
18. Under downloadingen vil hverken BOP eller frekvensomformeren reagere<br />
på eventuelle kommandoer.<br />
19. Hvis downloadingen er gennemført uden fejl, vender BOP-displayet tilbage<br />
til sin normale tilstand, og frekvensomformeren vender tilbage til stillingen<br />
driftsklar.<br />
20. Hvis downloadingen mislykkedes:<br />
a. Forsøg med en ny downloading<br />
eller<br />
b. Foretag et resæt til fabriksindstilling.<br />
21. BOP kan nu fjernes fra frekvensomformeren.<br />
Vær opmærksom på følgende vigtige begrænsninger, når du bruger<br />
fremgangsmåden med kloning:<br />
<br />
<br />
<br />
<br />
<br />
<br />
Kun de aktuelle datasæt bliver loadet over i BOP.<br />
Når kloningen er begyndt, kan den ikke afbrydes.<br />
Det er muligt at kopiere data fra frekvensomformere med forskellig spænding og<br />
effekt.<br />
Hvis der under downloadingen konstateres data, der ikke er kompatible med<br />
frekvensomformeren, bliver disse parametre overskrevet med<br />
frekvensomformerens fabriksindstillinger.<br />
Under loadingen af et parametersæt over i BOP bliver alle eksisterende data i<br />
BOP overskrevet.<br />
Hvis en downloading eller uploading af data mislykkes, vil frekvensomformeren<br />
ikke fungere rigtigt.<br />
Bemærk<br />
Efter en kloning af parametre mellem forskellige varianter af <strong>SINAMICS</strong> <strong>G110</strong><br />
frekvensomformere (dvs. Analog -> USS eller USS -> Analog), skal følgende<br />
parametre kontrolleres:<br />
<br />
<br />
P0719 – Valg af kommando-/sætpunktskilde<br />
P1000 – Valg af frekvenssætpunktskilde.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
50 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong><br />
4 Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong><br />
ADVARSEL<br />
Når der arbejdes med elektrisk udstyr, er det umuligt at undgå, at der er farlige<br />
spændinger på visse dele af udstyret.<br />
Nødstopsystemer efter EN 602<strong>04</strong> IEC 2<strong>04</strong> (VDE 0113) skal være<br />
funktionsdygtige i alle frekvensomformerens driftsarter. En frakobling af<br />
nødstopsystemet må ikke føre til en ukontrolleret eller udefineret genstart.<br />
Hvor fejl i styreenheden kan medføre betydelig materiel skade eller endda<br />
alvorlige legemsbeskadigelser (dvs. potentielt farlige fejl), skal der påregnes<br />
ekstra, udvendige forholdsregler eller udstyr, der sørger for eller fremtvinger en<br />
sikker drift, selv om der opstår fejl (f.eks. uafhængige endestopkontakter,<br />
mekaniske aflåsninger osv.).<br />
<strong>SINAMICS</strong> <strong>G110</strong> frekvensomformerne arbejder ved høje spændinger.<br />
Visse parameterindstillinger kan få frekvensomformeren til at genstarte<br />
automatisk efter et netsvigt.<br />
Motorparametrene skal konfigureres helt nøjagtigt, for at motorens<br />
overbelastningsbeskyttelse kan fungere korrekt ved frekvenser, der er højere<br />
end 5 Hz.<br />
Frekvensomformeren er i stand til at yde intern beskyttelse imod overbelastning<br />
efter UL508C. Jvf. P0610 og P0335. I<br />
<br />
<br />
2 t er som forindstilling ON.<br />
Frekvensomformeren er egnet til brug i en strømkreds, der leverer en<br />
symmetrisk strøm på højst 10.000 symmetriske ampere (rms) ved en max.<br />
spænding på 230V, når den er beskyttet af en sikring af type H eller K, en<br />
maksimalafbryder eller en afsikret motorafgrening.<br />
Frekvensomformeren må ikke bruges om et nødstopsystem (se EN 602<strong>04</strong>,<br />
9.2.5.4)<br />
4.1 Frekvenssætpunkt (P1000)<br />
Med denne parameter fastlægges kilden til frekvenssætpunktet. Den analoge<br />
variant og USS-varianten i <strong>SINAMICS</strong> <strong>G110</strong> har hver sin fabriksindstilling.<br />
Analog variant<br />
<br />
<br />
<br />
<br />
Fabriksindstilling: 2 – klemme 9<br />
(AIN, 0…10 V)<br />
Andre indstillinger: se P1000 i parameterlisten<br />
USS-variant<br />
Fabriksindstilling: 5 – klemme 8 og 9<br />
(RS485, USS protokol)<br />
Andre indstillinger: se P1000 i parameterlisten<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 51
Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong> <strong>04</strong>/<strong>2003</strong><br />
4.2 Kommandokilder (P0700)<br />
Denne parameter bestemmer, fra hvilken kilde frekvensomformeren skal modtage<br />
kommandoerne til start, stop og omdrejningsretning. Den analoge variant og USSvarianten<br />
i <strong>SINAMICS</strong> <strong>G110</strong> har hver sin fabriksindstilling (se flowdiagrammet<br />
“Hurtigidriftsættelse” på side 48.<br />
P<strong>AS</strong> PÅ<br />
Accelerations- og decelerationsrampetiderne og rampeafrundingsfunktionen<br />
indvirker også på, hvordan motoren starter og stopper. Yderligere informationer om<br />
disse funktioner findes i parameterlisten under parametrene P1120, P1121 og<br />
P1130.<br />
Starte motoren<br />
Analogvarianten<br />
<br />
<br />
<br />
<br />
Fabriksindstilling: 2 – klemme 3 (DIN 0, high)<br />
Andre indstillinger: se P0701 to P07<strong>04</strong> i parameterlisten<br />
USS-varianten<br />
Fabriksindstilling: 5 – klemme 8 og 9 (RS485)<br />
Andre indstillinger: se P0701 til P0703 i parameterlisten<br />
Stoppe motoren<br />
Der er flere måder at stoppe motoren på (informationer om OFF1 – OFF 3, se side<br />
53):<br />
BEMÆRK<br />
Alle OFF-kommandoer er “low”, når de er aktive.<br />
Analogvarianten<br />
Fabriksindstilling: 2 – klemme 3 (DIN 0, low)<br />
<br />
♦ OFF1 2 – klemme 3 (DIN 0, low)<br />
♦ OFF2 OFF-tasten på BOP, ét langt tryk på OFF-tasten<br />
(2 sekunder) eller to tryk<br />
♦ OFF3 ingen standardindstilling<br />
Andre indstillinger: se P0700 til P07<strong>04</strong> i parameterlisten<br />
USS-varianten<br />
Fabriksindstilling: 5 – klemme 8 og 9 (RS485)<br />
♦ OFF1 Styreord 1 (r0054), bit 00<br />
♦ OFF2 OFF-taste på BOP, ét langt tryk på OFF-tasten<br />
(2 sekunder) eller 2 tryk<br />
styreord 1 (r0054), bit 01<br />
♦ OFF3 styreord 2 (r0054), bit 02<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
52 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong><br />
Reversere motoren<br />
Analogvarianten<br />
<br />
<br />
<br />
Fabriksindstilling: 2 – klemme 4 (DIN 1, high)<br />
Andre indstillinger: se P0701 til P07<strong>04</strong> i parameterlisten<br />
USS-varianten<br />
Fabriksindstilling: 5 – klemme 8 & 9 (RS485); styreord 1 (r0054), bit 11<br />
4.3 OFF- og bremsefunktioner<br />
4.3.1.1 OFF1<br />
Denne kommando (der er fremkommet ved at annullere ON-kommandoen) får<br />
frekvensomformeren til at standse på den valgte decelerationsrampetid.<br />
Vedrørende parameteren til at ændre decelerationsrampetiden, se venligst P1121<br />
BEMÆRK<br />
<br />
<br />
<br />
ON- og den efterfølgende OFF1-kommando skal have samme kilde.<br />
Hvis ON/OFF1-kommandoen er indstillet til mere end én digitalindgang, er kun<br />
den sidst indstillede digitalindgang gyldig.<br />
OFF1 kan kombineres med DC-bremsning.<br />
4.3.1.2 OFF2<br />
Denne kommando får motoren til at løbe ud, indtil den standser (impulsspærring).<br />
BEMÆRK<br />
OFF2-kommandoen kan udløses fra enhver kommandokilde samtidig.<br />
4.3.1.3 OFF3<br />
En OFF3-kommando får motoren til at decelerere hurtigt.<br />
Decelerationsrampetid: se P1135<br />
BEMÆRK<br />
OFF3 kan kombineres med DC-bremsning.<br />
4.3.2 DC-bremsning<br />
DC-bremsning er mulig sammen med OFF1 og OFF3. Der sættes DC-strøm på,<br />
som standser motoren hurtigt og holder akslen i samme position, indtil den<br />
indstillede bremsetid er slut. For at DC-bremsningen kan arbejde korrekt, skal<br />
statormodstandens værdi indsættes i P0350.<br />
<br />
<br />
<br />
Aktiver DC-bremsning: se P0701 til P07<strong>04</strong><br />
Indstil DC-bremsetiden: se P1233<br />
Indstil DC-bremsestrømmen: se P1232<br />
BEMÆRK<br />
Hvis ingen af digitalindgangene er indstillet til DC-bremsning, og P1233 ≠ 0, vil DCbremsningen<br />
være aktiv efter hver OFF1-kommando med den tid, der er indstillet i<br />
P1233.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 53
Anvendelsen af <strong>SINAMICS</strong> <strong>G110</strong> <strong>04</strong>/<strong>2003</strong><br />
4.4 Styringsmåder (P1300)<br />
De forskellige driftsarter i <strong>SINAMICS</strong> <strong>G110</strong> styrer forholdet mellem motorens<br />
hastighed og den spænding, der leveres af frekvensomformeren. De enkelte<br />
styringsmåder er opført nedenfor:<br />
<br />
<br />
<br />
Lineær V/f-styring, P1300 = 0<br />
Kan anvendes til variable og konstante momentapplikationer som f.eks.<br />
transportbånd og fortrængningspumper.<br />
Kvadratisk V/f-styring P1300 = 2<br />
Denne styringsmåde kan anvendes til variable momentbelastninger<br />
som f.eks. ventilatorer og pumper.<br />
Flerpunkts-V/f-styring P1300 = 3<br />
Denne styringsmåde kan anvendes til at tilpasse V/f-styringen efter bestemte<br />
drejningsmoment-/hastighedskarakteristikker i motoren f.eks. ved<br />
synkronmotorer.<br />
4.5 Fejl og advarsler<br />
Standardfrekvensomformer<br />
Fejl og advarsler vises af LED-dioderne på panelet, se afsnit 6.1 på side 57 for<br />
yderligere informationer.<br />
BOP monteret<br />
Hvis der er monteret et basisoperatørpanel (BOP), og der opstår en fejl- eller<br />
advarselssituation, vil fejl- og advarselsnummeret, der står i parameter r0947 eller<br />
r2110, blive vist. Se parameterlisten for yderligerere informationer.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
54 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Systemparametre<br />
5 Systemparametre<br />
5.1 Introduktion til systemparametrene i <strong>SINAMICS</strong><br />
<strong>G110</strong><br />
Parameterindstillingerne kan kun ændres ved hjælp af det optionelle<br />
basisoperatørpanel (BOP) eller det serielle interface.<br />
Parametrene kan ændres ved hjælp af BOP, hvis frekvensomformerens<br />
egenskaber som f.eks. rampetider, min.- og max.-frekvenser osv. skal indstilles. De<br />
valgte parameternumre og indstillingen af parameterværdierne bliver vist på det 5cifrede<br />
LCD-display.<br />
<br />
<br />
<br />
<br />
<br />
Kun-læse parametre er angivet med r i stedet for P.<br />
P0010 indleder “hurtigidriftsættelsen”.<br />
Frekvensomformeren starter kun, når P0010 indstilles på 0, efter at der er<br />
skaffet adgang til den. Denne funktion udføres automatisk, hvis P3900 > 0.<br />
P00<strong>04</strong> fungerer som et filter, der giver adgang til parametre efter deres<br />
funktionalitet.<br />
Hvis der gøres forsøg på at ændre en parameter, som ikke kan ændres i denne<br />
tilstand, f.eks. ikke under drift eller kun i hurtigidriftsættelse, vil blive<br />
vist.<br />
Optaget-meldingen (“Busy”)<br />
I nogle tilfælde, når der ændres parameterværdier, viser displayet på BOP<br />
. Det betyder, at frekvensomformeren er optaget af opgaver med en<br />
højere prioritet.<br />
5.1.1 Adgangsniveauer<br />
Brugeren har 3 adgangsniveauer: Standard, Extended og Expert.<br />
Adgangsniveauet sættes med parameter P0003. Niveauerne Standard og<br />
Extended er tilstrækkelige til langt de fleste anvendelser.<br />
Antallet af parametre, der kommer frem i hver funktionsgruppe (valgt med P00<strong>04</strong>),<br />
afhænger af det adgangsniveau, der blev indstillet i parameter P0003. Se<br />
parameterlisten for yderligere informationer om parametre.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 55
Systemparametre <strong>04</strong>/<strong>2003</strong><br />
5.2 Parameteroversigt<br />
Figur 5-1 Parameteroversigt<br />
En udførlig beskrivelse af alle parametrene findes i <strong>SINAMICS</strong> <strong>G110</strong>parameterlisten.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
56 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Fejlfinding<br />
6 Fejlfinding<br />
ADVARSEL<br />
Reparationer på frekvensomformeren må kun foretages af <strong>Siemens</strong> Service,<br />
reparationscentre, der er godkendt af <strong>Siemens</strong> eller af autoriseret personale,<br />
der er fuldt fortroligt med alle advarsler og betjeningsprocedurer i denne<br />
vejledning.<br />
Eventuelt defekte dele eller komponenter skal erstattes af tilsvarende originale<br />
dele, der er godkendt af <strong>Siemens</strong>.<br />
Risiko for elektriske stød. Mellemkredskondensatorerne er strømførende i 5<br />
minutter, efter at strømmen er fjernet. Udstyret må først åbnes 5 minutter<br />
efter, at strømmen er blevet fjernet.<br />
6.1 Fejlfinding ved hjælp af<br />
standardfrekvensomformerens LED<br />
I det følgende beskrives de fejl og advarsler, der gives af LED-dioden på<br />
standardfrekvensomformeren:<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Frekvensomformer OFF/ingen netspænding: LED lyser ikke.<br />
Tændt/driftsklar 1000 ms ON/1000 ms OFF<br />
Frekvensomformer i drift: LED lyser vedvarende<br />
Generel advarsel: 500 ms ON / 200 ms OFF<br />
Fejl: 100 ms ON / 100 ms OFF<br />
6.2 Fejlfinding med BOP<br />
Hvis displayet viser en fejl- eller advarselsmelding, bedes du venligst slå op på<br />
afsnittet om fejl og advarsler i <strong>SINAMICS</strong> <strong>G110</strong>-parameterlisten.<br />
Hvis motoren ikke starter, efter at ON-kommandoen er givet:<br />
Kontroller, om P0010 = 0.<br />
Kontroller, om der er et gyldigt ON-signal (se eksemplet på side 58).<br />
Kontroller, om P0700 = 1 (for styring med BOP) eller<br />
P0700 = 2 (for styring over digitalindgang) eller<br />
P0700 = 5 (for styring over USS-interface – kun<br />
USS-varianten)<br />
P0719 er indstillet til den rigtige kommando og det rigtige<br />
frekvenssætpunkt.<br />
Kontroller, om sætpunktet er til stede (0 til 10V på klemme 9), eller om<br />
sætpunktet er blevet sat ind i den rigtige parameter afhængigt af<br />
sætpunktskilden (P1000). Se parameterlisten for yderligere informationer.<br />
Hvis motoren ikke går i gang efter en parameterændring, skal du:<br />
1. Indstille P0010 = 30<br />
2. Indstille P0970 = 1<br />
Tryk på for at sætte frekvensomformeren tilbage til fabriksindstillingens<br />
parameterværdier.<br />
3. Tænd for frekvensomformeren på en kontakt mellem klemme 3 og 6 på<br />
kommandopulten.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 57
Fejlfinding <strong>04</strong>/<strong>2003</strong><br />
4. Frekvensomformeren skal nu køre op til det sætpunkt, som enten er<br />
defineret af analogindgangen eller bliver overført over USS-interfacet.<br />
BEMÆRK<br />
Motordataene skal passe til frekvensomformerens effektområde og spænding.<br />
Kontrollere en ON-kommando<br />
Hvis DIN0 på klemme 3 f.eks. er parametreret til at give en ON-kommando, kan<br />
brugeren ved at følge nedenstående fremgangsmåde kontrollere, om der er en<br />
ON-kommando til stede:<br />
1. Sørg for, at BOP er monteret på frekvensomformeren.<br />
2. Indstil P0003 = 3.<br />
3. Vælg parameter r0722.<br />
4. Displayet med 7 segmenter viser de aktive bit på følgende måde:<br />
5. Bitten i højre side af displayet viser, at DIN0 er ”active high”, dvs. at der er<br />
en ON-kommando.<br />
Hvis der ikke er en ”active high”-bit, betyder det, at der ikke er nogen ONkommando.<br />
I dette tilfælde er det nødvendigt at tjekke hardwarekonfigurationen for<br />
at sikre, at DIN0 rent faktisk var forudset til ON-kommandoen.<br />
Ved ON/OFF-styring via RS485-bussen (USS-protokol) bliver den relevante bit (bit<br />
02) i statusord 1 (r0052) vist i følgende position.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
58 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> <strong>SINAMICS</strong> <strong>G110</strong> Tekniske data<br />
7 <strong>SINAMICS</strong> <strong>G110</strong> Tekniske data<br />
Tabel 7-1 <strong>SINAMICS</strong> <strong>G110</strong> – tekniske data<br />
Egenskab Tekniske data<br />
Netspændings- og<br />
effektområder<br />
Indgangsfrekvens 47 til 63 Hz<br />
Udgangsfrekvens 0 Hz til 650 Hz<br />
Cos ϕ ≥ 0,95<br />
Frekvensomformerens<br />
virkningsgrad<br />
200 V til 240 V (±10%) 1AC 120 W til 3,0 kW<br />
Under 750 W = 90% til 94%. På 750W-enheder og højere ≥ 95%<br />
Overbelastningsevne Overbelastningsstrøm 1,5 x mærkeudgangsstrøm (dvs. 150% overbelastningsevne) i 60 s; derefter 0,85<br />
x mærkeudgangsstrøm i 240 s, cyklustid 300 s<br />
Udgangsspændinger til<br />
brugeren<br />
24 V på ben 6 og 7 (50 mA ureguleret forsyning): 10 V på ben 8 og 10 (5 mA)<br />
Indkoblingsstødstrøm Mindre end mærkeindgangsstrømmen<br />
Styremetode lineær V/f; kvadratisk V/f; flerpunktskarakteristik (parametrerbar V/f)<br />
Impulsfrekvens 8 kHz (standard); 2 kHz til 16 kHz (i 2 kHz trin)<br />
Faste frekvenser 3 parametrerbare<br />
Frekvensspring 1 parametrerbart<br />
Sætpunktsopløsning 0,01 Hz digital, 0,01 Hz seriel, 10 bit analog (motorpotentiometer 0,1 Hz)<br />
Digitalindgange 3 programmerbare digitalindgange, potentialforbundne; PNP, SIMATIC-kompatibel<br />
low < 5V: high > 10 V: max. indgangsspænding 30 V.<br />
Analogindgang (analog<br />
variant)<br />
1, til sætpunkt (0 V til 10 V, skalerbar eller kan bruges som en 4. digitalindgang)<br />
Digitaludgang 1 potentialadskilt optokoblerudgang (24 Vdc, 50 mA ohmsk belastning), NPN-transistortype<br />
Serielt interface (USSvariant)<br />
RS-485, for drift med USS-protokol<br />
Længde på motorkabel max. 25 m (skærmet) max. 50 m (uskærmet)<br />
Elektromagnetisk<br />
kompatibilitet<br />
Bremsning DC-bremsning<br />
Beskyttelsesklasse IP20<br />
Alle enheder findes med integreret EMC-filter i kategori C2 (begrænset antal) – PDS-installationer<br />
(grænseværdi svarer til EN55011, klasse A). Derudover overholder alle enheder med filter<br />
grænseværdierne efter EN55011 Klasse B ved skærmede motorkabler med en max. længde på 5 m.<br />
Temperaturområde –10 °C til +40 °C (op til +50 °C med effektreduktion)<br />
Opbevaringstemperatur –40 °C til +70 °C<br />
Luftfugtighed 95% (ingen kondensering)<br />
Opstillingshøjde op til 1000 m over havets overflade uden effektreduktion<br />
Beskyttelsesfunktioner • underspænding<br />
• kortslutning<br />
Overholder standarderne UL, cUL, CE, c-tick<br />
• overspænding<br />
• motorkipbeskyt.<br />
CE-mærkning Efter EF-lavspændingsdirektivet 73/23/EF<br />
Mål og vægt<br />
(uden optioner)<br />
Størrelse (FS)<br />
A op til 370W<br />
A 550 & 750W<br />
A Flat Plate version op til 370W<br />
A Flat Plate version 550 W & 750 W<br />
B 1,1 kW & 1,5 kW<br />
C 2,2 kW<br />
C 3,0 kW<br />
• I2t termisk motorbeskyttelse<br />
• frekvensomf. overtemperatur<br />
• jordfejl<br />
• motorovertemperatur<br />
H x B x D<br />
Vægt ca.kg (lbs)<br />
mm (tommer) Uden filter Med filter<br />
150 x 90 x 116 (5,9 x 3,5 x 4,6)<br />
150 x 90 x 131 (5,9 x 3,5 x 5,2)<br />
150 x 90 x 101 (5,9 x 3,5 x 3,9)<br />
150 x 90 x 101 (5,9 x 3,5 x 3.9)<br />
160 x 140 x 142 (6,3 x 5,5 x 5,6)<br />
181 x 184 x 152 (7,1 x 7,2 x 6,0)<br />
181 x 184 x 152 (7,1 x 7,2 x 6,0)<br />
0,7 (1,5)<br />
0,8 (1,8)<br />
0,6 (1,3)<br />
0,7 (1,5)<br />
1,4 (3.1)<br />
1,9 (4,2)<br />
2,0 (4,4)<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 59<br />
0,8 (1,8)<br />
0,9 (2.0)<br />
0,7 (1.5)<br />
0,8 (1,8)<br />
1,5 (3,3)<br />
2,1 (4,6)<br />
2,2 (4,9)
<strong>SINAMICS</strong> <strong>G110</strong> Tekniske data <strong>04</strong>/<strong>2003</strong><br />
Tabel 7-2 Kabeltværsnit på styreklemmer uden skruer<br />
Min. kabeltværsnit<br />
Max. kabeltværsnit<br />
[mm 2 ] 1<br />
[AWG] 18<br />
[mm 2 ] 1,5<br />
[AWG] 16<br />
Tabel 7-3 Tilspændingsmoment – Effektklemmer<br />
Effekt- & PE-tilslutninger<br />
Størrelse Skruetype Nm lbf.in<br />
FSA M3.5 0,96 8,50<br />
FSB M4 1,50 13,30<br />
FSC M5 2,25 19,91<br />
Tabel 7-4 Tekniske data for <strong>SINAMICS</strong> G11S, størrelse A;<br />
indgangsspænding 1 AC 200 V – 240 V, ± 10 %, effektområde 120 W - 750 W<br />
Størrelse A A A A A<br />
Motorens mærkeeffekt<br />
[kW] 0,12 0,25 0,37 0,55 0,75<br />
[hp] 1 0,16 0,33 0,5 0,75 1,0<br />
Best.nr. 6SL3211-<br />
Uden filter<br />
Med filter<br />
analog 0AB11-2UA0* 0AB12-5UA0* 0AB13-7UA0* 0AB15-5UA0* 0AB17-5UA0*<br />
USS 0AB11-2UB0* 0AB12-5UB0* 0AB13-7UB0* 0AB15-5UB0* 0AB17-5UB0*<br />
Flat Plate analog 0KB11-2UA0* 0KB12-5UA0* 0KB13-7UA0* 0KB15-5UA0* 0KB17-5UA0*<br />
Flat Plate USS 0KB11-2UB0* 0KB12-5UB0* 0KB13-7UB0* 0KB15-5UB0* 0KB17-5UB0*<br />
analog 0AB11-2BA0* 0AB12-5BA0* 0AB13-7BA0* 0AB15-5BA0* 0AB17-5BA0*<br />
USS 0AB11-2BB0* 0AB12-5BB0* 0AB13-7BB0* 0AB15-5BB0* 0AB17-5BB0*<br />
Flat Plate analog 0KB11-2BA0* 0KB12-5BA0* 0KB13-7BA0* 0KB15-5BA0* 0KB17-5BA0*<br />
Flat Plate USS 0KB11-2BB0* 0KB12-5BB0* 0KB13-7BB0* 0KB15-5BB0* 0KB17-5BB0*<br />
Udgangsstrøm 2 [A] 0,9 1.7 2.3 3.2 3.9 (40ºC)<br />
Indgangsstrøm 3 [A] 2,3 4.5 6.2 7.7 10.0<br />
Anbefalede sikringer<br />
[A] 10,0 10.0 10.0 10.0 16.0<br />
3NA3803 3NA3803 3NA3803 3NA3803 3NA3805<br />
[mm2] Tværsnit for<br />
1,0 – 2,5 1,0 – 2,5 1,0 – 2,5 1,0 – 2,5 1,5 – 2,5<br />
indgangskabel (net) [AWG] 16 – 12 16 – 12 16 – 12 16 – 12 14 – 12<br />
[mm2] Tværsnit for<br />
1,0 – 2,5 1,0 – 2,5 1,0 – 2,5 1,0 – 2,5 1,0 – 2,5<br />
udgangskabel [AWG] 16 – 12 16 – 12 16 – 12 16 – 12 16 – 12<br />
1 Effektangivelserne i hestekræfter (hp) gælder for <strong>Siemens</strong> 1LA6- og 1LA7-motorer og ikke for motorer<br />
med effektdata efter NEMA-/UL.<br />
2 Med mindre andet er anført, gælder strømmene for en omgivelsestemperatur på 50 o C<br />
3 Værdierne refererer til en mærkespænding på 230 V<br />
* Det sidste ciffer i bestillingsnummeret kan ændre sig afhængigt af produktændringer i hardware og<br />
software.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
60 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> <strong>SINAMICS</strong> <strong>G110</strong> Tekniske data<br />
Tabel 7-5 Størrelse B og C;<br />
indgangsspænding 1 AC 200 V – 240 V, ± 10 %, effektområde 1,1 kW - 3,0 kW<br />
Størrelse B B C C<br />
Motorens mærkeeffekt<br />
[kW] 1,1 1,5 2,2 3,0<br />
[hp] 1 1,5 2,0 3,0 4,0<br />
Bestillingsnr. 6SL3211-<br />
Uden filter<br />
Med filter<br />
analog 0AB21-1UA0* 0AB21-5UA0* 0AB22-2UA0* 0AB23-0UA0*<br />
USS 0AB21-1UB0* 0AB21-5UB0* 0AB22-2UB0* 0AB23-0UB0*<br />
analog 0AB21-1AA0* 0AB21-5AA0* 0AB22-2AA0* 0AB23-0AA0*<br />
USS 0AB21-1AB0* 0AB21-5AB0* 0AB22-2AB0* 0AB23-0AB0*<br />
Udgangsstrøm 2 [A] 6,0 7,8 (40ºC) 11,0 13,6 (40ºC)<br />
Indgangsstrøm 3 [A] 14,7 19,7 27,2 32,0<br />
Anbefalede sikringer<br />
[A] 20,0 25,0 35,0 50,0<br />
3NA3807 3NA3810 3NA3814 3NA3820<br />
[mm2] Tværsnit for indgangs-<br />
2,5 – 6,0 2,5 – 6,0 4,0 – 10 6,0 – 10<br />
kabel [AWG] 12 – 10 12 – 10 11 – 8 10 – 8<br />
[mm2] Tværsnit for udgangs-<br />
1,5 – 6,0 1,5 – 6,0 2,5 – 10 2,5 – 10<br />
kabelr [AWG] 14 – 10 14 – 10 12 – 8 12 – 8<br />
1 Effektangivelserne i hestekræfter (hp) er opnået ved en sammenligning med <strong>Siemens</strong> 1LA6- og 1LA7-<br />
motorer og ikke for motorer med effektdata efter NEMA-/UL.<br />
2 Med mindre andet er anført, gælder strømmene for en omgivelsestemperatur på 50 o C<br />
3 Værdierne refererer til en mærkespænding på 230 V<br />
* Det sidste ciffer i bestillingsnummeret kan ændre sig afhængigt af produktændringer i hardware og<br />
software.<br />
Tabel 7-6 Tabseffekt i <strong>SINAMICS</strong> <strong>G110</strong>frekvensomformerne<br />
(230 V)*<br />
Størrelse Udgangseffekt<br />
(kW)<br />
Tab (W)<br />
A 0,12 22<br />
A 0,25 28<br />
A 0,37 36<br />
A 0,55 43<br />
A 0,75 54<br />
B 1,1 86<br />
B 1,5 118<br />
C 2,2 174<br />
C 3 210<br />
*Tabene anført i tabel 7-6 er gældende for enheder monteret med skærmede kabler på op til 25 m<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 61
<strong>SINAMICS</strong> <strong>G110</strong> Tekniske data <strong>04</strong>/<strong>2003</strong><br />
Tabel 7-7 Harmoniske strømme, 1 AC 230 V-tilslutning<br />
Udgangseffekt<br />
(kW)<br />
Grundsvingning<br />
A<br />
3.<br />
A<br />
0,12 1,18 1,05 0,9 0,76 0,58 0,568 0,508<br />
5.<br />
A<br />
7. .<br />
A<br />
9. .<br />
A<br />
11.<br />
A<br />
13. h<br />
A<br />
0,25 2,26 2,06 1,77 1,50 1,32 1,20 1,02<br />
0,37 3,19 2,26 2,26 2,12 1,83 1,56 1,22<br />
0,55 4,28 3,86 3,18 2,44 1,82 1,42 1,12<br />
0,75 4,52 4,51 3,98 2,98 2,42 1,90 1,44<br />
1,1 8,12 7,80 5,92 4,12 2,96 2,20 1,52<br />
1,5 11,0 9,<strong>04</strong> 6,40 4,08 2,92 2,16 1,48<br />
2,2 15,7 12,6 8,56 4,56 3,00 2,44 1,28<br />
3,0 19,1 14,4 7,8 3,6 3,28 2,36 0,88<br />
Tabel 7-8 Effektreduktion afhængigt af impulsfrekvensen<br />
Udgangseffekt<br />
(kW)<br />
Mærkeudgangsstrøm i A*<br />
ved en impulsfrekvens på<br />
2kHz 4kHz 6kHz 8kHz 10kHz 12kHz 14kHz 16kHz<br />
0,12 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9<br />
0,25 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7<br />
0,37 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3<br />
0,55 3,2 3,2 3,2 3,2 3,0 2,7 2,5 2,2<br />
0,75 (40ºC) 3,9 3,9 3,9 3,9 3,6 3,3 3,0 2,7<br />
0,75 3,2 3,2 3,2 3,2 3,0 2,7 2,5 2,2<br />
1,1 6,0 6,0 6,0 6,0 5,9 5,7 5,6 5,4<br />
1,5 (40ºC) 7,8 7,8 7,8 7,8 7,6 7,4 7,2 7,0<br />
1,5 6,0 6,0 6,0 6,0 5,9 5,7 5,6 5,4<br />
2,2 11,0 11,0 11,0 11,0 10,8 10,5 10,2 9,9<br />
3,0 (40ºC) 13,6 13,6 13,6 13,6 13,3 12,9 12,6 12,3<br />
3,0 11,0 11,0 11,0 11,0 10,8 10,5 10,2 9,9<br />
Med mindre andet er anført, svarer effektreduktionen for disse enheder til en driftstemperatur på 50ºC.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
62 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Tilbehør<br />
8 Tilbehør<br />
Følgende tilbehør kan leveres som option til <strong>SINAMICS</strong> <strong>G110</strong>. For yderligere<br />
informationer, se venligst kataloget. Har du brug for hjælp, kontakt da venligst<br />
<strong>Siemens</strong> A/S, Afdeling Automation & Drives.<br />
Tilbehør, der afhænger af varianten<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Ekstra filter til klasse B<br />
Filter med små lækstrømme, klasse B<br />
Netdrossel<br />
Tilbehør, der er uafhængigt af varianten<br />
Basisoperatørpanelet (BOP)<br />
Montagesæt til DIN-montage<br />
Tilslutningssæt PC - frekvensomformer<br />
Idriftsættelsesværktøjet STARTER<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 63
Tilbehør <strong>04</strong>/<strong>2003</strong><br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
64 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Elektromagnetisk kompatibilitet (EMC)<br />
9 Elektromagnetisk kompatibilitet (EMC)<br />
9.1 Elektromagnetisk kompatibilitet (EMC)<br />
Alle virksomheder, der beskæftiger sig med produktion/installation af elektrisk<br />
udstyr, som “udfører sin helt egen funktion og markedsføres som en separat enhed<br />
beregnet til slutbrugeren” skal overholde EMC-direktivet EF/89/336.<br />
Der er 2 måder, hvorpå produktions-/installationsvirksomheden kan dokumentere,<br />
at direktivet overholdes:<br />
9.1.1 Egencertificering<br />
Dette er fabrikantens erklæring om, at alle europæiske standarder er overholdt, der<br />
er gældende for de elektriske omgivelser, som det elektriske udstyr er beregnet til.<br />
Kun standarder, der officielt er blevet offentliggjort i EF-Tidende, må anføres i<br />
fabrikanterklæringen.<br />
9.1.2 Teknisk konstruktionsdokument<br />
Der kan til udstyret udarbejdes et teknisk konstruktionsdokument, som beskriver<br />
udstyrets EMC-egenskaber. Dette dokument skal godkendes af en “kompetent<br />
myndighed”, udpeget af den ansvarlige europæiske regeringsorganisation. Denne<br />
fremgangsmåde tillader også brugen af standarder, der endnu er under<br />
udarbejdelse.<br />
Bemærk<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformeren er udelukkende konstrueret til brug af<br />
professionelle slutbrugere med kendskab til EMC. Den er ikke beregnet til brugere<br />
uden EMC-kendskab.<br />
Denne driftsvejledning giver den professionelle bruger tilstrækkelige informationer,<br />
således at han kan tage alle nødvendige forholdsregler for at sikre<br />
elektromagnetisk kompatibilitet.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 65
Elektromagnetisk kompatibilitet (EMC) <strong>04</strong>/<strong>2003</strong><br />
9.1.3 Overholdelse af EMC-direktivets bestemmelser om<br />
harmoniske strømme<br />
Fra 1. januar 2001 skal alt elektrisk udstyr, der er omfattet af EMC-direktivet,<br />
overholde EN 61000-3-2 "Grænseværdier for udsendelse af harmoniske strømme<br />
(udstyrets indgangsstrøm
<strong>04</strong>/<strong>2003</strong> Elektromagnetisk kompatibilitet (EMC)<br />
9.1.4 Tre typiske anvendelser med EMC-dimensionering<br />
Klasse 1: Almindelig industrianvendelse<br />
Overholdelse af EMC-produktstandarden for drevsystemer EN 61800-3 til brug i<br />
omgivelser af 2. orden (industri) og begrænset udbredelse.<br />
Tabel 9-2 Klasse 1 – Almindelig industrianvendelse<br />
EMC-virkning Standard Niveau<br />
Udstrålet støj EN 55011 Grænseværdi gruppe 1, klasse A<br />
Udstråling Ledningsbunden støj EN 61800-3 Grænseværdierne svarer til EN55011, klasse<br />
A, gruppe 2<br />
Støjimmunitet:<br />
Elektrostatisk udladning EN 61000-4-2 8 kV luftudladning<br />
Støjimpulser<br />
Højfrekvent elektromagnetisk<br />
felt<br />
EN 61000-4-4<br />
2 kV effektkabler (niveau 3),<br />
1 kV styrekabler (niveau 3)<br />
EN 61000-4-3 26-1000 MHz, 10 V/m<br />
Klasse 2: Industrianvendelse med filter<br />
Dette dimensioneringsniveau gør det muligt for fabrikanten/installatøren selv at<br />
certificere sit udstyr, så det overholder EMC-direktivet om industrimiljøer, og især<br />
når det drejer sig om drevsystemer og EMC-forhold. Grænseværdierne for<br />
dimensionering overholder standarderne EN 50081-2 og EN 61000-6-2<br />
vedrørende generiske udstrålinger og støjimmunitet i industrien.<br />
Tabel 9-3 Eksempel 2 – Industrianvendelse med filter<br />
EMC-virkning Standard Niveau<br />
Udstråling:<br />
Støjimmunitet:<br />
Udstrålet støj EN 55011 Grænseværdi gruppe 1, klasse A<br />
Ledningsbunden støj EN 61800-3<br />
Afvigelser i forsyningsspændingen<br />
Spændingssvingninger,<br />
spændingsdyk, ubalance,<br />
frekvenssvingninger<br />
EN 61000-2-4<br />
EN 61000-2-1<br />
Elektrostatisk udladning EN 61000-4-2 8 kV luftudladning<br />
Støjimpulser EN 61000-4-4<br />
Højfrekvent elektromagnetisk<br />
felt,<br />
impulsmoduleret<br />
EN 61000-4-3<br />
Grænseværdierne overholder EN55011,<br />
klasse A, gruppe 2<br />
2 kV effektkabler (niveau 3),<br />
2 kV styrekabler (niveau 4)<br />
80 - 1000 MHz, 10 V/m, 80% AM, effekt- og<br />
signalkabler<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 67
Elektromagnetisk kompatibilitet (EMC) <strong>04</strong>/<strong>2003</strong><br />
Klasse 3: Med filter – til boligområder, kommerciel anvendelse og let industri<br />
Dette dimensioneringsniveau gør det muligt for fabrikanten/installatøren selv at<br />
certificere sit udstyr, så det overholder EMC-direktivet om boligområder,<br />
kommerciel anvendelse og let industri, når det drejer sig om drevsystemer.<br />
Grænseværdierne for dimensionering overholder standarderne EN 50081-1 og EN<br />
50082-1 vedrørende generiske udstrålinger og støjimmunitet på boligområdet.<br />
Tabel 9-4 Klasse 3 – Med filter til boligområder, kommerciel anvendelse og let industri<br />
EMC-virkning Standard Niveau<br />
Udstråling<br />
Støjimmunitet:<br />
Udstrålet støj * EN 55011 Grænseværdi for udstyr af klasse B<br />
Ledningsbunden støj EN 61800-3<br />
Afvigelser i<br />
forsyningsspændingen<br />
Spændingssvingninger, dyk,<br />
ubalance, frekvenssvingninger<br />
EN 61000-2-4<br />
EN 61000-2-1<br />
Elektrostatisk udladning EN 61000-4-2 8 kV luftudladning<br />
Impulsmoduleret EN 61000-4-4<br />
Kategori C1: Grænseværdi svarer til<br />
EN55011, klasse B<br />
Kategori C2: Grænseværdi svarer til<br />
EN55011, klasse A<br />
2 kV effektkabler (niveau 3),<br />
2 kV styrekabler (niveau 4)<br />
* Disse grænseværdier forudsætter, at frekvensomformeren er korrekt monteret i<br />
en styretavle af metal. Grænseværdierne bliver ikke overholdt, hvis<br />
frekvensomformeren ikke er indkapslet.<br />
BEMÆRK<br />
For at overholde disse grænseværdier må den forindstillede impulsfrekvens ikke<br />
overstiges.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
68 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Elektromagnetisk kompatibilitet (EMC)<br />
Tabel 9-5 Klassificering af modellerne<br />
Model Bemærkninger<br />
Klasse 1 – Almindelig industrianvendelse<br />
6SL3211-0****-*U*0 Enheder uden filter, alle spændinger og effekter. Produktstandarden EN<br />
61800-3 + A11 for “Hastighedsregulerede elektriske drev – del 3: EMCproduktstandard<br />
inklusive specielle testmetoder” fastlægger<br />
grænseværdierne for ledningsbunden støj, der ikke overholdes af<br />
frekvensomformere i omgivelser af 2. orden.<br />
Til drevsystemer i C3 2 -installationer skal der monteres frekvensomformere<br />
med filter (som beskrevet under klasse 2).<br />
Brugen af frekvensomformere uden filter i industriinstallationer er kun mulig,<br />
hvis disse er en del af et system, der er forsynet med netfiltre på den<br />
overordnede forsyningsside (“systemniveauet”).<br />
Klasse 2 – Med filter – til industrianvendelse<br />
6SL3211-0****-*A*0<br />
6SL3211-0****-*B*0<br />
Alle enheder med integrerede filtre til skærmede motorkabler på op til:<br />
Klasse A – størrelse A – 10 m (32,80 ft)<br />
Klasse A – størrelse B og C – 25 m (82,02 ft)<br />
Klasse 3 – Med filter til boligområder, kommerciel anvendelse og let industri<br />
6SL3211-0****-*A*0<br />
6SL3211-0****-*B*0<br />
Kategori C2 3 : Alle enheder med integrerede filtre til skærmede motorkabler<br />
på op til 10 m (32,80 ft) klasse A, størrelse A og op til 25 m (82,02 ft)<br />
(klasse A, størrelse B og C).<br />
Ved drevsystemer i kategorien af C2-installationer kræves følgende<br />
advarselsmærkat:<br />
“Dette er et produkt af kategori C2 efter IEC 61800-3 med begrænset<br />
udbredelse. I et boligområde kan dette produkt skabe radiostøj, hvorfor det<br />
kan være nødvendigt at træffe de relevante forholdsregler”.<br />
Derudover overholder alle enheder med integrerede filtre til skærmede<br />
motorkabler op til 5 m (16,40 ft) grænseværdierne i EN55011 klasse B.<br />
* Pladsholder for de tilsvarende bogstaver og cifre.<br />
BEMÆRK<br />
Frekvensomformere uden filter kan anvendes til drevsystemer i kategori C1 4 -<br />
installationer (almindeligt udbredte), når der anvendes et EMC-filter med små<br />
lækstrømme, og frekvensomformeren desuden er indbygget i et hus af metal.<br />
Med hensyn til størrelse B og C skal man sørge for, at Y-kondensatoren ikke<br />
fjernes, og at frekvensomformeren drives med en impulsfrekvens på 16 kHz.<br />
2 Kategori C3: Drevsystem (Power Drive System = PDS) med en<br />
mærkespænding på mindre end 1000V.<br />
Beregnet til brug i omgivelser af 2. orden.<br />
3 Kategori C2: Drevsystem (Power Drive System = PDS) med en<br />
mærkespænding på mindre end 1000V. Ved anvendelser i<br />
omgivelser af 1. orden må den kun idriftsættes af EMC-kyndige.<br />
4 Kategori C1: Drevsystem (Power Drive System = PDS) med en<br />
mærkespænding på mindre end 1000V. Beregnet til brug i<br />
omgivelser af 1. orden.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 69
Elektromagnetisk kompatibilitet (EMC) <strong>04</strong>/<strong>2003</strong><br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
70 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Fjerne ”Y”-kondensatorkappen<br />
A Fjerne ”Y”-kondensatorkappen<br />
For at kunne anvende <strong>SINAMICS</strong> <strong>G110</strong> størrelse B og C på ujordede net, skal ”Y”kondensatorkappen<br />
fjernes. Dette gøres på følgende måde:<br />
1. Sørg for, at frekvensomformeren er adskilt fra alle netforsyninger.<br />
2. Frekvensomformeren må ikke åbnes, før der er gået 5 minutter, efter at<br />
netforsyningen er koblet fra.<br />
3. Fjern EMC-jordskruen, som vist i .<br />
4. Fjern frekvensomformerens kabinet, som vist i .<br />
5. Lokaliser “Y”-kondensatorkappen, som vist i .<br />
6. Skær kortslutningstråden over med en egnet skævbidertang.<br />
7. Sørg for, at de gennemskårne ledningsender har en afstand til hinanden<br />
på mindst 2 mm.<br />
8. Sæt kabinettet på igen, idet du sikrer dig, at kablerne ikke er knækket eller<br />
på anden måde ødelagt.<br />
9. Skru EMC-jordskruen fast igen (0,8 Nm/7,08 lbf.in).<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 71
DIN-skinneadapter <strong>04</strong>/<strong>2003</strong><br />
B DIN-skinneadapter<br />
Montagesættet til DIN-skinnemontage, DIN-skinneadapteren, leveres som option til<br />
<strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerne størrelse A og B. DIN-skinneadapteren skal<br />
bestilles som en separat position under følgende bestillingsnummer:<br />
6SL3261-1BA00-0AA0.<br />
Montagesættet består af følgende dele:<br />
<br />
<br />
<br />
<br />
1 x grundplade af metal<br />
6 x M4-skruer (max. tilspændingsmoment 2,0 Nm [17.7 lbf.in])<br />
2 x sadelklemmer<br />
1 x montageskrue til DIN-skinnemontage<br />
Følg venligst nedenstående fremgangsmåde, når du skal fastgøre DINskinneadapteren<br />
og montere frekvensomformeren på en DIN-skinne:<br />
Bemærk<br />
Fremgangsmåden med hensyn til DIN-skinneadapteren, som beskrevet<br />
nedenfor, henviser til Figur B-1 på side 73.<br />
<br />
Nedenstående fremgangsmåde er kun en vejledning. En fuld og detaljeret<br />
montagevejledning leveres sammen med selve DIN-skinneadapteren.<br />
1. Fastgør DIN-skinnemontageskruen som vist i trin 1.<br />
2. Sørg for, at montageskruen sidder rigtigt i udskæringerne, som vist i trin 2.<br />
3. Skru DIN-skinneadapteren fast på frekvensomformeren med to M4-skruer,<br />
som vist i trin 3.<br />
4. Klips frekvensomformeren på DIN-skinnen med DIN-skinneadapterens øverste<br />
“næser” i den retning, der er angivet af pil 1, som vist i trin 4.<br />
5. Pres frekvensomformeren i den retning, der er angivet af pil 2, indtil DINskinneadapteren<br />
går i indgreb på DIN-skinnen, som vist i trin 4.<br />
6. Kontroller, om frekvensomformeren er korrekt påklipset DIN-skinnen.<br />
7. Klargør kabler og tilslutninger til frekvensomformeren, som vist i trin 5. Sørg<br />
for, at kabelisoleringen er fjernet for at sikre en god jording af skærmen over<br />
sadelklemmerne – hvis jordingen sker herover.<br />
8. Brug fire M4-skruer til at fastgøre kablerne på metalgrundpladen med<br />
sadelklemmerne, som vist i trin 5.<br />
Fjerne frekvensomformeren fra DIN-skinnen<br />
Mekanismen til at løsne frekvensomformeren fra DIN-skinnen befinder sig nederst<br />
på metalgrundpladen lige oven over sadelklemmerne (se trin 6 på figur B-1).<br />
Der skal bruges en 6 mm (1/4”) skruetrækker med fladt blad for at løsne<br />
frekvensomformeren fra DIN-skinnen.<br />
Følg nedenstående fremgangsmåde for at løsne frekvensomformeren fra DINskinnen:<br />
1. Sørg for, at frekvensomformeren er koblet fra.<br />
2. Grib fast i frekvensomformeren med den ene hånd.<br />
3. Sæt skruetrækkeren ind i løsnemekanismen og pres denne ned.<br />
4. Frekvensomformeren løsnes fra DIN-skinnen ved først at trække den<br />
fremad og derefter opad.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
72 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> DIN-skinneadapter<br />
Figur B-1 Montage af frekvensomformeren med DIN-skinneadapter<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 73
Isætte basisoperatørpanelet BOP <strong>04</strong>/<strong>2003</strong><br />
C Isætte basisoperatørpanelet BOP<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
74 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Beskrivelse af BOP<br />
D Beskrivelse af BOP<br />
Panel/taste Funktion Virkninger<br />
Viser<br />
status<br />
Start motor<br />
Stop motor<br />
Ændring af<br />
retning<br />
Motor i<br />
tipdrift<br />
Funktioner<br />
Parameteradgang<br />
Forhøj<br />
værdi<br />
Formindsk<br />
værdi<br />
LCD-displayet viser de indstillinger, frekvensomformeren<br />
arbejder efter for øjeblikket.<br />
Frekvensomformeren startes med et tryk på tasten. Denne<br />
taste er som forindstilling deaktiveret. For at aktivere tasten,<br />
indstilles P0700 = 1.<br />
OFF1 Et tryk på denne taste får motoren til at standse<br />
inden for den indstillede decelerationsrampetid.<br />
OFF2 To tryk på denne taste (eller ét langt tryk) får motoren<br />
til at løbe frit ud og standse.<br />
Denne funktion er altid aktiveret.<br />
Tryk på denne taste for at ændre motorens<br />
omdrejningsretning. Den modsatte retning angives med et<br />
minustegn (-) eller et blinkende decimalpunkt. Deaktiveret<br />
som forindstilling.<br />
For at aktivere, indstil P0700 = 1.<br />
Et tryk på denne taste, mens frekvensomformeren ikke har<br />
nogen ON-kommando, får motoren til at starte og løbe ved<br />
den forindstillede tipfrekvens. Frekvensomformeren standser,<br />
når man slipper tasten. Det har ingen virkning at trykke på<br />
denne taste, når motoren er i gang.<br />
Denne taste kan bruges til at se yderligere informationer. Hvis<br />
man trykker på tasten i 2 sekunder under drift ud fra en hvilket<br />
som helst parameter, vises følgende:<br />
1. Mellemkredsspænding (angivet ved d - enhed V)<br />
2. Udgangsspænding (angivet ved o – enhed V)<br />
3. Udgangsfrekvens (Hz)<br />
4. Værdien valgt i P0005<br />
Ved flere tryk gennemløbes de ovennævnte visninger efter<br />
hinanden.<br />
Et kort tryk på tasten vil kvittere for en fejltilstand.<br />
Springefunktion<br />
Fra en hvilken som helst parameter (rXXXX or PXXXX) vil et<br />
kort tryk på Fn-tasten forårsage et øjeblikkeligt spring til<br />
r0000. Efter behov kan man derefter ændre yderligere en<br />
parameter. Når du er vendt tilbage til r0000, vil et tryk på Fntasten<br />
sende dig tilbage til dit udgangspunkt.<br />
Et tryk på denne taste giver adgang til parametrene.<br />
Et tryk på denne taste forhøjer den viste værdi.<br />
Et tryk på denne taste formindsker den viste værdi.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 75
Gældende standarder <strong>04</strong>/<strong>2003</strong><br />
E Gældende standarder<br />
Lavspændingsdirektivet<br />
Produktserien <strong>SINAMICS</strong> <strong>G110</strong> overholder kravene i Lavspændingsdirektivet<br />
73/23/EØF, som ændret ved direktiv 98/68/EØF. Enhederne er certificeret for<br />
overholdelse af følgende standarder:<br />
EN 50178 Electronic equipment for use in power installations<br />
EN 602<strong>04</strong>-1 Maskinsikkerhed – Elektrisk materiel på maskiner<br />
EMC-direktivet<br />
Når <strong>SINAMICS</strong> <strong>G110</strong>-frekvensomformerne er monteret i overensstemmelse med<br />
anbefalingerne i denne manual, opfylder de alle kravene i EMC-direktivet, som<br />
fastlagt i EMC-produktstandarden for drevsystemer EN61800-3.<br />
Underwriters Laboratories<br />
UL- og CUL-GODKENDT UDSTYR TIL OMFORMNING AF STRØM til brug i<br />
omgivelser med en forureningsgrad på 2.<br />
ISO 9001<br />
<strong>Siemens</strong> plc anvender et kvalitetsstyringssystem, der overholder kravene i ISO<br />
9001.<br />
BEMÆRK:<br />
Maskindirektivet<br />
Frekvensomformerne er egnede til montage i maskiner. Efter Maskindirektivet<br />
89/392/EØF kræves en særskilt overensstemmelseserklæring.<br />
Denne erklæring skal udstedes af det firma, der konstruerer anlægget eller<br />
markedsfører maskinen.<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
76 6SL3298-0AA11-0BP0
<strong>04</strong>/<strong>2003</strong> Forkortelser<br />
F Forkortelser<br />
AC Vekselstrøm<br />
AD Analog-digital-konverter<br />
ADC1 Analogindgang 1<br />
BOP Basisoperatørpanel<br />
CP Frekvensomformer med fladt<br />
køleelement (Flat Plate)<br />
CPM Styret effektdel<br />
CT Konstant drejningsmoment<br />
DC Jævnstrøm<br />
DIN Digitalindgang<br />
DIP DIP-kontakt<br />
DOUT Digitaludgang<br />
EC EF<br />
ELCB Fejlstrømsafbryder<br />
EMC Elektromagnetisk kompatibilitet<br />
EMI Elektromagnetisk støj<br />
FAQ Ofte stillede spørgsmål<br />
FCL Hurtig strømbegrænsning<br />
FF Fast frekvens<br />
Fn Funktionstaste<br />
FS Størrelse (Frame size)<br />
GSG Getting Started Guide<br />
I/O Indgang og udgang<br />
IGBT Insulated gate bipolar transistor<br />
JOG Tipdrift<br />
LCD Liquid crystal display<br />
LED Light emitting diode<br />
MOP Motorpotentiometer<br />
NPN Negative-Positive-Negative<br />
transistortype<br />
OPI <strong>Driftsvejledning</strong> (Operating<br />
instructions)<br />
PDS Drevsystem (Power drive<br />
system)<br />
PLC Programmable logic controller<br />
PLI Parameterliste<br />
PNP Positive-Negative-Positive<br />
transistortype<br />
PTC Koldleder (med positiv<br />
temperaturkoefficient)<br />
QC Hurtigidriftsættelse<br />
RCCB Fejlstrømsrelæ (Residual current<br />
circuit breaker)<br />
RCD Fejlstrømsrelæ (Residual current<br />
device)<br />
RFG Rampefunktionsgenerator<br />
RFI Højfrekvent støj<br />
RPM Omdrejninger pr. minut<br />
USS Universal serial interface<br />
VT Variabelt drejningsmoment<br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
6SL3298-0AA11-0BP0 77
Forkortelser <strong>04</strong>/<strong>2003</strong><br />
<strong>SINAMICS</strong> <strong>G110</strong> Operating Instructions<br />
78 6SL3298-0AA11-0BP0
<strong>Siemens</strong> AG<br />
Automation & Drives<br />
Standard Drives<br />
Postfach 3269, D – 91050 Erlangen<br />
Germany<br />
www.siemens.com<br />
© <strong>Siemens</strong> AG <strong>2003</strong><br />
Subject to change without prior notice<br />
6SL3298-0AA11-0BP0<br />
Printed in Germany
