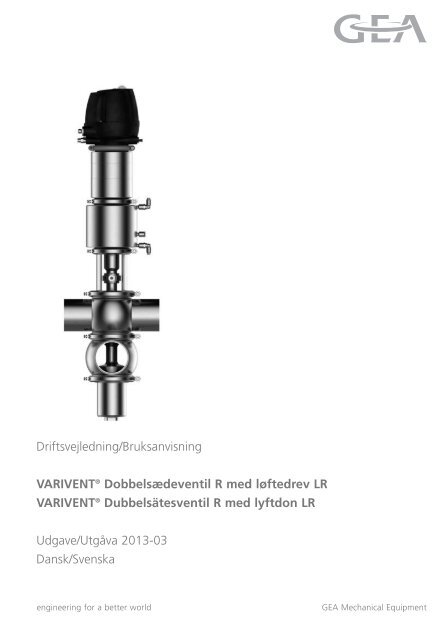

Driftsvejledning/Bruksanvisning

VARIVENT ® Dobbelsædeventil R med løftedrev LR

VARIVENT ® Dubbelsätesventil R med lyftdon LR

Udgave/Utgåva 2013-03

Dansk/Svenska

engineering for a better world

GEA Mechanical Equipment

2

2013-03 · Dobbelsædeventil R med løfte LR / Dubbelsätesventil R med lyftning LR

Indhold

Vigtige forkortelser og begreber .......................... 2

Sikkerhedshenvisninger.......................................... 4

Forskriftsmæssig anvendelse .............................. 4

Personale.............................................................. 4

Modifikationer, reservedele, tilbehør ................ 4

Generelle forskrifter............................................ 4

Mærkning af sikkerhedshenvisninger

i driftsvejledningen ............................................ 5

Yderligere symboler ............................................ 5

Særligt farlige steder .......................................... 6

Anvendelsesformål.................................................. 7

Transport og opbevaring ........................................ 7

Kontrol af leverancen ........................................ 7

Transport .............................................................. 8

Opbevaring .......................................................... 8

Konstruktion og funktion...................................... 9

Konstruktion ........................................................ 9

Funktion ............................................................ 10

Montering og drift ................................................ 12

Monteringsposition .......................................... 12

Tilslutningshoved .............................................. 12

Ventil med aftagelige rørforbindelseselementer

.............................................................. 12

Ventil med svejsestuds ...................................... 13

Pneumatisk tilslutning ...................................... 14

Forbindelsesplan til tilslutningshoved T.VIS ...... 15

Elektrisk tilslutning............................................ 16

Idrifttagning ...................................................... 16

Rengøring og passivering .................................... 17

Rengøring .......................................................... 17

Passivering.......................................................... 19

Fejl, årsag, udbedring .......................................... 20

Vedligeholdelse .................................................... 21

Inspektion .......................................................... 21

Vedligeholdelsesintervaller .............................. 21

Før afmontering ................................................ 22

Afmontering ..................................................................22

Service ................................................................ 25

Montering .......................................................... 28

Tekniske data ........................................................ 32

Rengøringstilslutning ...................................... 32

Hustilslutninger – VARIVENT ® -System .............. 34

Tætningsmaterialets holdbarhed .................... 35

Værktøjsliste / smøremiddel ............................ 37

Bilag

Reservedelslister

Reservedelsliste/dimensionsskema: koblingsstang

Integreringserklæring

2013-03 · Dobbelsædeventil R med løfte LR / Dubbelsätesventil R med lyftning LR

Innehållsförteckning

Viktiga förkortningar och begrepp........................ 2

Säkerhetsanvisningar.............................................. 4

Ändamålsenlig användning................................ 4

Personal................................................................ 4

Ombyggnader, reservdelar, tillbehör ................ 4

Allmänna föreskrifter.......................................... 4

Märkning av säkerhetsanvisningar

i bruksanvisningen .............................................. 5

Andra symboler .................................................. 5

Särskilda farozoner.............................................. 6

Användning ............................................................ 7

Transport och förvaring .......................................... 7

Kontroll av leveransen ........................................ 7

Transport .............................................................. 8

Förvaring .............................................................. 8

Konstruktion och funktion .................................... 9

Konstruktion ........................................................ 9

Funktion ............................................................ 10

Inbyggnad och drift .............................................. 12

Inbyggnadsläge ................................................ 12

Anslutningshuvud.............................................. 12

Ventil med reglerbara röranslutningsdelar

.................................................................. 12

Ventil med svetsstuts ........................................ 13

Pneumatisk anslutning...................................... 14

Slangdragning för anslutningshuvud T.VIS .... 15

Elanslutning ...................................................... 16

Idrifttagande...................................................... 16

Rengöring och passivering .................................. 17

Rengöring .......................................................... 17

Passivering.......................................................... 19

Störning, orsak, åtgärd ........................................ 20

Underhåll................................................................ 21

Inspektioner ...................................................... 21

Underhållsintervall ............................................ 21

Före demontering.............................................. 22

Demontering ..................................................................20

Service ................................................................ 25

Montage ............................................................ 28

Tekniska data ........................................................ 32

Rengöringsanslutning ...................................... 32

Ventilhusanslutningar – VARIVENT ® -system .... 34

Tätningsmaterialets beständighet.................... 36

Verktygslista / smörjemedel .............................. 37

Bilagor

Reservdelslistor

Reservdelslista/måttblad: kopplingsstång

Försäkran om inbyggnad

1

Vigtige forkortel ser

og begreber

BS Britisk standard

bar Måleenhed til trykket

Alle trykangivelser [bar/psi] står for overtryk

[bar g /psi g ], såfremt intet andet er

udtrykkeligt beskrevet.

ca. Cirka

°C Temperaturmåleenhed

i grader celsius

dm 3

n

Måleenhed for volumen

Kubikdecimeter

Normvolumen (normliter)

DN DIN-nominel bredde

DIN Tysk norm fra

DIN Deutsches Institut für Normung e.V.

EN Europæisk norm

EPDM Materialedata

Betegnelse i henhold til DIN/ISO 1629

Ethylen-Propylen-Dien-Kautschuk

GEA GEA Koncernen GEA AG

GEA står for Global Engineering Alliance

°F Temperaturmåleenhed

grader Fahrenheit

FKM Materialedata


Fluor-Kautschuk

h Måleenhed for tid

Time

HNBR Materialedata


Hydreret acrylnitril-butadien-kautschuk

IP Beskyttelsesmetode

ISO International standard fra

International Organization for Standardization

kg Måleenhed for vægt

Kilogram

kN Måleenhed for kraft

Kilonewton

l Måleenhed for volumen

Liter

2

Viktiga förkortningar

och begrepp

BS Brittisk Standard

bar Enhet för tryck

Alla uppgifter om tryck [bar/psi] gäller övertryck

[bar g /psi g ] om inget annat uttryckligen anges.

ca cirka

°C Måttenhet för temperatur,

grader Celsius

dm 3

n

Måttenhet för volym

kubikdecimeter

standardvolym (standardliter)

DN DIN nominell diameter

DIN Tysk norm från

DIN Deutsches Institut für Normung e.V.

EN Europeisk Norm

EPDM Materialangivelse

Förkortning enligt DIN/ISO 1629

Etylen-Propylen-Dien-Kautschuk

GEA Företagsgruppen GEA AG

GEA står för Global Engineering Alliance

°F Temperaturenhet

grader Fahrenheit

FKM Materialangivelse


Fluor-kautschuk

h Måttenhet för tid

Timmar

HNBR Materialangivelse


Hydrerad acrylnitril-butadien-kautschuk

IP Skyddsklass

ISO Internationaler Standard från

International Organization for Standardization

kg Måttenhet för vikt

Kilogram

kN Måttenhet för kraft

Kilonewton

l Måttenhet för volym

Liter


maks. Maksimal

mm Måleenhed for lændge

millimeter

μm Måleenhed for længde

mikrometer

M Metrisk

Nm Måleenhed for arbejde

newtonmeter

angivelse til drejemomentet

1 Nm = 0,737 lb.ft.

Pound-Force/Pund-kraft (lb) + Feet/Fod (ft)

PA Polyamid

PE-LD Polyethylen ringere tæthed

SET-UP selvlærende installation

SET-UP-proceduren gennemfører alle

nødvendige indstillinger for genereringen

af meldinger i forbindelse med idrifttagning

og vedligeholdelse.

SW Angivelse for værktøjsnøglernes størrelse

Nøglebredde

s. kap. se kapitel

Illu. se illustration

T.VIS ® Tuchenhagen Ventil Informations-

system

V DC Volt direct current = Jævnstrøm

V AC Volt alternating current = Vekselstrøm

W Måleenhed for effekt

watt

Tomme Rørdiameter iht. britisk standard

OD (BS), Outside Diameter

Tomme Amerikansk rørdiameter

IPS Iron Pipe Size


max. Maximal/t

mm Måttenhet för längd

millimeter

μm Måttenhet för längd

mikrometer

M Metrisk

Nm Måttenhet för arbete

Newtonmeter

Angivelser för vridmoment

1 Nm = 0,737 lb.ft.

Pound-Force/pund-kraft (lb) + Feet/fot (ft)

PA Polyamid

PE-LD Polyeten med låg densitet

SET-UP Självlärande installation

SET-UP-proceduren genomför alla nöd -

vändiga inställningar för generering av

meddelanden vid idrifttagande och

underhåll.

NW Angivelse av storleken på verktygsnycklar

Nyckelbredd

se kap. se kapitel

se fig. se figur

T.VIS ® Tuchenhagen Ventil Informations-

System

V DC Volt direct current = likström

V AC Volt alternating current = växelström

W Måttenhet för effekt

Watt

Tum OD Rörmått enligt brittisk standard

(BS), Outside Diameter

Tum IPS amerikanskt rörmått

Iron Pipe Size

3

Sikkerhedshenvisninger

Forskriftsmæssig anvendelse

Ventilen er kun egnet til de beskrevne anvendelsesformål.

Hvis kompensatoren benyttes på anden måde end

beskrevet, betragtes dette som ukorrekt anvendelse. For

sådanne skader påtager GEA Tuchenhagen sig intet

ansvar; risikoen ved en sådan ukorrekt anvendelse

bærer bru geren selv.

Forudsætning for en upåklagelig, sikker drift af ventilen

er passende transport og lagring såvel som professionel

opstilling og montering.

Med til korrekt anvendelse hører også overholdelse af

drifts-, service- og vedligeholdelsesbetingelserne.

Personale

Betjenings- og servicepersonalet skal besidde de kvali -

fikationer, der er nødvendige, for at udføre disse

arbejder. Personalet skal desuden orienteres om fare -

momenterne samt kende og overholde de sikkerhedshenvisninger,

der er anført i dokumentationen.

Arbejder på det elektriske anlæg må udelukkende ud -

føres af en autoriseret elektriker.

Modifikationer,

reservedele, tilbehør

Uautoriserede ændringer og modifikationer, der på -

virker ventilens sikkerhed, er ikke tilladt. Beskyttelsesanordninger

må ikke omgås, fjernes eller sættes ud af

funktion.

Anvend udelukkende originale reservedele og tilbehør,

som er godkendt af producenten.

Generelle forskrifter

Brugeren er forpligtet til kun at anvende kompen -

satoren, hvis dens tilstand er i orden.

Ud over henvisningerne i denne dokumentation gælder

naturligvis

– relevante sikkerhedsforskrifter

– generelt anerkendte sikkerhedsregler

– nationale bestemmelser i det pågældende land

– driftsinterne arbejds- og sikkerhedsforskrifter.

– Monterings- og driftsforskrifter til anvendelsen i Exområdet.

4

Säkerhetsanvisningar

Ändamålsenlig användning

Ventilen får endast användas för angivet ändamål. All

annan användning är ej ändamålsenlig. GEA Tuchenhagen

tar inget ansvar för skador som beror på ej

ändamålsenlig användning: endast operatören ansvarar

för konsek venserna.

För att ventilen skall fungera felfritt krävs korrekt transport

och förvaring, liksom uppställning och montage.

Till ändamålsenlig användning hör även att beakta

bruksanvisningen och underhållsanvisningarna.

Personal

Operatörer och underhållspersonal måste vara kvalifi -

cerade för sina arbetsuppgifter. Personalen måste informeras

om risker samt känna till och beakta gällande

säkerhetsanvisningar.

Arbeten på elektriska anläggningar får endast utföras av

behörig elektriker.

Ombyggnader,

reservdelar, tillbehör

Ombyggnad på egen hand eller förändringar som

påverkar ventilens säkerhet är inte tillåtna. Skydden får

inte kringgås, tas bort egenmäktigt eller tas ur drift.

Använd endast originalreservdelar och tillbehör som

godkänts av tillverkaren.

Allmänna föreskrifter

Ventilen får endast användas i felfritt skick.

Förutom informationen i denna dokumentation gäller

– relevanta olycksförebyggande bestämmelser

– allmänna godkända säkerhetsregler

– nationella föreskrifter

– företagets interna arbets- och säkerhetsföreskrifter.

– Monterings- och driftsföreskrifter för användning i exområden.


Mærkning af sikkerhedshenvisninger

i drifts -

vejledningen

De særlige sikkerhedshenvisninger står lige foran den

pågældende anvisning. De er fremhævet med et fare -

symbol og et signalord.

Det er vigtigt at læse og lægge mærketil teksten ved siden

af disse symbolerfør der læses videre i driftsvejledningen,

ogventilen tages i brug.

Symbol Signalord Betydning

FARE Umiddelbar fare, der kan

resultere i svære kvæstel -

ser eller dødsfald.

FORSIGTIG Farlig situation, der kan

føre til lette kvæstelser

eller materielle skader.

Ved arbejder i områder

med fare for eksplosion

skal henvisningerne til

idrifttagning og vedligeholdelse

overholdes.

Yderligere symboler

Tegn Betydning

• Arbejds- eller betjeningstrin, der skal

foretages i den anførte rækkefølge.

✗ Information til optimal anvendelse

af ventilen

– almindelig opremsning


Märkning av säkerhets -

anvisningar i bruks -

anvisningen

Särskilda säkerhetsanvisningar står direkt framför resp.

arbetsbeskrivning. De är märkta med en varnings -

symbol och ett signalord.

Texterna efter varningssymbolerna skall läsas och beaktas

vid all hantering av ventilen.

Symbol signalord förklaring

FARA Direkt och allvarlig fara,

som kan leda till svår

personskada och dödsfall.

AKTA Farlig situation med risk

för lätt personskada eller

materialskada.

Andra symboler

Symbol förklaring

Följ alltid instruktionerna

för idrifttagande och

underhåll vid arbeten i

explosionsfarlig miljö.

• Arbets- eller manövreringsmoment

som måste utföras i angiven

ordningsföljd.

✗ Information om optimal användning

av ventilen

– allmän information

5

Særligt farlige

steder

FARE

Ved funktionsfejl tages

ventilen ud af drift (adskil

fra støm- og lufttilførsel)

og sikkres mod genan -

vendelse.

Fejlen skal straks ud -

bedres.

Rør aldrig ved lanternen

(2) og ventilhuset (3).

Ved løsning af hængselringene

(1) på den ventil,

der ikke styres mod

(fjeder-lukkende-version)

er der fare fortilskadekomst,

da den frigivede

fjederbelastning hæver

drevet med et sæt.

Ophæv derfor fjeder -

belastningen før hængselringen

(1) løsnes

– med nødluftsaktivering

eller

– ved ventilering af

drevet med trykluft.

FORSIGTIG

Husstudserne har meget

skarpe kanter. Bær altid

egnede beskyttelseshandsker

ved transport

og montering af ventilen.

Skru altid tilslutnings -

hoved og koblingsstang

ud ved transport og montering

af ventilen og sæt

ventilen op med iskruet

skruekrog (4),

vare-nr. 221-104.98.

6

1

4

2

3

Särskilda

farozoner

FARA

Vid funktionsstörningar

ska ventilen tas ur drift

(lossas från ström- och

lufttillförsel) och säkras

mot återanvändning.

Åtgärda störningen

omgående.

Stick aldrig in några

fingrar i mellanstycket (2)

eller ventilhuset (3).

Risk för skada när scharnerringarna

(1) lossas från

den avaktiverade ventilen

(version fjäderstängande)

eftersom fjäderkraften får

manöverdonet att hoppa

upp.

Minska fjäderspänningen

innan scharnerringen (1)

lossas

– använd nödluftanordningen

eller

– lufta manöverdonet

med tryckluft.

VARNING

Husets stöd har väldigt

vassa kanter. Bär alltid

skyddshandskar vid

transport och montering

av ventilen.

Vid transport och mon -

tering av ventilen ska

anslutningshuvudet och

kolvstången skruvas bort

och ventilen ska lyftas

upp med fastskruvad

ringskruv (4),

delnr 221-104.98.


Ved tilkobling af ventilen og ved rengøring af ventilsædet

eller en defekt pakning trænger der rengøringsmedium

ud af lækageudløbet. Dette skal opsamles i en dertil

egnet opsamlingsbeholder f.eks. en tragt eller et lækagekar

og bortskaffes på sikker vis. Anvisningerne i sikkerhedsdatabladene

fra rengøringsmiddelproducenterne

skal overholdes.

Anvendelsesformål

Den dobbeltsædede ventil R sættes i til blandingssikret

afspærring af værdifulde, uslebne produkter ved rørledningssystemers

skæringspunkt.

Den er resistent overfor slag.

FARE

Ventilen må ikke monteres fjederåbende, da den så ved

strøm- eller luftafbrydelse åbner sig, hvilket vil resultere

i produktblanding.

I et lukket rørledningssystem kan en hydraulisk trykforhøjelse

ved kobling føre til pakningsskader.

Dobbeltsædeventil R er udrustnings dele under tryk

(uden sikkerhedsfunktion) i overensstemmelse med retningslinierne

for trykudstyr: Retningslinie 97/23/EF.

De er tilordnet iht. bilag II i artikel 3, afsnit 3.

Ved afvigelser derfra medleveres der en speciel

konformitetserklæring.

Transport og

opbevaring

Kontrol af leverancen

Ved modtagelse af ventilen kontrolleres, om

– type- og serienummer på typeskiltet stemmer overens

med bestillings- og leveringspapirernes angivelser,

– udstyret er komplet, og at ingen af delene er beska -

digede.

Transportskader, som er synlige udvendigt, og/eller

manglende kolli skal straks anføres på speditørens fragtbrev.

Speditøren skal straks tages skriftligt i regres af

modtageren, og GEA Tuchenhagen underrettes.

Transportskader, som ikke opdages med det samme,

skal meldes til speditøren inden 6 dage.

Modtageren har ansvaret for senere opståede skader.


Vid koppling av ventilen samt vid rengöring av ventilsätet

eller vid en tätningsdefekt läcker rengöringsmedel

ut ur läckavloppet. Detta ska samlas upp i en lämplig

behållare, t.ex. en tratt eller ett spilltråg och ledas bort

på ett säkert sätt. Observera anvisningarna i säkerhetsdatabladen

från tillverkarna av rengöringsmedlen.

Användning

Den dubbla sätesventilen R används för blandningssäker

avskiljning av högvärdiga, ickenötande produkter

i förgreningar i rörledningssystem.

Den är trycktålig.

FARA

Montera inte ventilen fjäderöppnande eftersom den i så

fall öppnas vid ström- eller luftavbrott, vilket leder till

sammanblandning av produkter.

I ett slutet rörsystem kan koppling leda till att ökningen

av det hydrauliska trycket skadar tätningarna.

Dubbelventil R är tryckhållande utrust nings delar (utan

säkerhetsfunktion) enligt tryckutrustningsdirektivet:

Direktiv 97/23/EG. De är indelade enligt bilaga II i artikel

3, avsnitt 3. Vid ev. avvikelser medföljer en speciell

konformitetsförklaring.

Transport och

förvaring

Kontroll av leveransen

Kontrollera vid mottagandet att

– typ- och seriennumret på typskylten stämmer med

uppgifterna i beställnings- och leveransunderlagen,

– att leveransen är komplett och att alla delar är

oskadade.

Synliga transportskador och/eller saknade kolli skall

anmälas direkt till speditören på fraktsedeln. Speditören

skall omgående skriftligt intyga ansvar och informera

GEA Tuchenhagen om det inträffade. Transportskador

som inte upptäcks vid leveransen ska reklameras till

spedi tören inom 6 dagar.

Skador som anmäls senare bekostas av mottagaren.

7

Transport

FARE

Forsendelsesenhederne/ventilerne må kun transpor -

teres med dertil egnede hejseværk og fastgørelse.

Vær opmærksom på de symboler, der er anbragt på

emballagen.

Ventilen skal transporteres forsigtigt for at forhindre

skader forårsaget af uforsigtighed eller voldsomhed

under på- og aflæsning. Tilslutningshovedets kunsstof

er skrøbeligt.

Skru altid tilslutningshoved og koblingsstang ud ved

transport af ventilen og sæt ventilen op med iskruet

skruekrog, vare-nr. 221-104.98.

Opbevaring

Ventilerne, ventilindsatserne eller reservedele skal

opbevares tørt, vibrations- samt støvfrit og om muligt i

originalemballagen for at undgå beskadigelser.

Hvis ventilen ved transport eller ved opbevaring var

udsat for temperaturer ≤ 0 °C, skal den som beskyttelse

mod beskadigelser mellemlagres tørt. Vi anbefaler

inden handlingen (afmontering af huse / styring af

drev) en opbevaring på 24 h ved en temperatur ≥ 5 °C,

så de muligvis fra kondensvandet opståede iskrystaller

kan fordampe.

8

Transport

FARA

Förpackningen och ventilen får endast transporteras

med lämpligt lyftdon och fästredskap.

Beakta bildanvisningarna på förpackningen.

Transportera ventilen varsamt för att undvika skador

p.g.a. stötar eller ovarsam lastning. Anslutnings -

huvudets plastmaterial är ömtåligt.

Vid transport skall alltid ventilens anslutninghuvud

och kolvstång skruvas loss och ventilen lyftas med

fastskruvad ringskruv, delnr 221-104.98.

Förvaring

Ventilerna, ventilinsatserna eller reservdelarna ska

förvaras torrt, vibrations- och dammfritt och helst i

originalförpackningen för att undvika skador.

Om ventilen har varit utsatt för temperaturer ≤ 0 °C

under förvaringen måste den först förvaras på en torr

plats för att inga skador ska uppstå. Vi rekommenderar

att den förvaras i 24 timmar i en temperatur ≥ 5 °C

innan den används (demontering av huset/aktivering

av manöverdonen). På så sätt hinner ev. iskristaller från

kondensvattnet försvinna.


Konstruktion

og

funktion

Konstruktion

1 Tilslutningshoved

2 Elektrisk tilslutning

3 Pneumatisk tilslutning

4Drev

5 Løftedrev

6 Lanterne

7 Vandtilslutning

8 Dobbeltsædetallerken

9 Ventiltallerken

Modelvarianter

R.L med underliggende

balance og

rengørings tilslutning

R.C med underliggende

balance uden

ren gøringstilslutning

✗Huskonfigurationer

se reservedelstegning

Mulighed –

hus VH

Ventilhuset kan være udført

med dobbeltvæg, hvis det

ønskes. Derved kan husene

opvarmes eller afkøles vha.

varmebærende medier

(f.eks. vand eller damp).

Tilslutningen foretages via

de muffer med gevind G

(15), som så er installeret og

i hvilke man kan sætte helt

almindelige indskruningsskruer.

Trykkene skal overholdes,

se dimensions -

skema/reservedelsliste

hus VH i bilaget.


15

G

Hus VH / Hus VH

1

2

3

4

5

6

7

8

9

Konstruktion

och

funktion

Konstruktion

1 Anslutningshuvud

2 Elanslutning

3 Luftanslutning

4 Manöverdon

5 Lyftdon

6 Mellanstycke

7 Spolanslutning

8 Dubbelsätestallrik

9 Ventiltallrik

Utföranden

R.L med nedre utjämnare

och

rengörings anslutning

R.C med nedre utjämnare

utan

rengöringsanslutning

✗Ventilhusversioner

se reservdelsritningen

Tillval –

hus VH

Som tillval finns ventilhus

med dubbla väggar. Därmed

kan husen värmas

upp eller kylas ned med

värmebärarmedium

(t.ex. vatten eller ånga).

Anslutningen görs via de

installerade muffarna

med gänga G (15), som

kan användas tillsammans

med vanliga skruv -

förband. Beakta trycken,

se måtten i reservdels -

listan för huset VH i

bilagan.

9

Funktion

Ventilen R er udstyret med en radial ventiltallerkenpakning.

Den er sikker mod trykstød

– indtil 30 bar – til størrelser indtil DN 50, 2”OD, 2”IPS

– indtil 50 bar – til størrelser fra DN 65, 2 1/2”OD, 3”IPS.

Lækagesikret spærrefunktion

Ved ventil R bliver det øvre og det nedre ventilhus

lukket af hver deres ventilsæde.

Hulrummet mellem de to ventiltallerkner er forbundet

med den ydre atmosfære via det udløbsrør (3), som er

integreret i den nedre ventilstamme.

Ved skader i tætningsmaterialet, flyder lækagevæske

trykløs ud i det fri. Fejl i tætningsmaterialet er således

synlige. Under normale driftsbetingelser er det ude -

lukket, at væsker trænger fra en rørledning ind i den

anden.

Rengøring

Der bliver tilført rensevæske

til lækage-udløbssystemet

via en seperat

tilslutning (1), der er placeret

i lanternen.

Rensevæske sprøjtes i hul -

rummet mellem de to ventiltallerkner

via en ring -

dyse (2) og flyder trykløst

gennem udløbsrøret ud

i det fri.

Rengøringen af lækage -

udløbssystemet sker

uafhængigt af ventilens

åbne/lukke-position.

Rensevæske

– tag fra et CIPrengørings

anlæg

– Driftstryk

min. 2,5 bar (36,25 psi)

maks. 5 bar (72,5 psi)

– Driftstemperatur

maks. 135 °C (275°F)

10

3

Funktion

Ventilen R är utrustad med en radiell ventiltallriktätning.

Den är trycksäker

– till 30 bar – för storlekar t.o.m. DN 50, 2”OD, 2”IPS

– till 50 bar – för storlekar fr.o.m. DN 65, 2 1/2”OD,

3”IPS.

Läckagefri spärrfunktion

På ventil R stängs det övre och det nedre ventilhuset

med varsitt ventilsäte.

Rummet mellan de båda ventiltallrikarna är förbundet

med luften utanför genom utloppsröret i den nedre

ventilstången (3).

Vid tätningsskador rinner läckande vätska trycklöst ut.

Störningar i tätningen syns därför omedelbart.

Under normala driftsförhållanden finns det ingen risk

för vätskeintrång från det ena röret till det andra.

1

2

Rengöring

Rengöringsvätskan tillförs

läckagesystemet via en

separat anslutning (1) i

mellanstycket.

Rengöringsvätskan sprutas

in via ett ringmunstycke

(2) i rummet mellan

ventiltallrikarna och rinner

trycklöst ut genom

utloppsröret.

Rengöringen av läckage -

systemet utförs oavsett om

ventilen är öppen eller

stängd.

Rengöringsvätska

– ifrån ett CIP-rengöringssystem

– Driftstryck

min. 2,5 bar (36,25 psi)

max. 5 bar (72,5 psi)

– Driftstemperatur

max. 135 °C (275°F)


Rengøring ved løft

Under rengøringen af rørledningerne, kan ventiltallerknerne

der har kontakt med rengøringsvæsken, løftes

enkeltvis. Dermed trænger rengøringsvæsken ind i lækagehulrummet

og renser sæderne og lækagehulrummet.

Drevfunktion

Drevet er fjeder -

lukkende (Z).

Ventilen er lukket i

hvilestilling.

Kendetegn ved tilslutningshoved

T.VIS:

– Permanent lys (1) grøn:

Ventil i hvilestilling

– Permanent lys (1) gul:

Ventil i slutposition

(styret leje)


Rengöring genom lyftning

Under rengöringen av röret kan ventiltallriken som har

kontakt med rengöringsvätskan lyftas separat. På så sätt

tränger rengöringsvätskan in i läckagehålrummet och

rengör sätena och hålrummet.

1

Manöverdonets

funktion

Manöverdonet är fjäderstängande

(Z).

Ventilen är stängd i

viloläget.

Indikering vid anslutningshuvud

T.VIS:

– Stadigt grönt ljus (1):

Ventil i viloläge

– Stadigt gult ljus (1):

Ventil i ändläge

(aktiverad)

11

Montering og drift

Vær opmærksom på, at

– ventilen bliver monteret spændingsfri i rørlednings -

systemet og

– ingen genstande

(f.eks. værktøj, skruer) er lukket inde i systemet.

Monteringsposition

Ventilens monteringsposition er som standard stående.

Det skal sikres, at ventilhus, rørledningssystem og lækagerum

kan tørre ordentligt.

Tilslutningshoved

FORSIGTIG

Tilsluttes eksterne ventiler til et tilslutningshoved med

flere styreventiler, skal man være opmærksom på, at

lufttilførslen i hovedmaskineriet ikke synker under

driftspunktet.

FARE

Indeholder rørledningerne væske, kan denne sprøjte og

skade mennesker ved åbning af rørledningerne.

Derfor skal man altid, inden man løsner rørtilslutningshhv.

hængselringsforbindelser:

– tømme rørledningen og, hvis nødvendigt, rengøre og

skylle.

– adskille rørafsnittet, hvor ventilen skal monteres,

fra det øvrige rørledningssystem for at forhindre,

at produktet trænger ind.

Ventil med aftagelige

rørforbindelseselementer

Ventiler med aftagelige rørforbindelseselementer kan –

under hensyntagen til passende tilslutningsarmaturer –

monteres direkte i rørledningssystemet.

12

Inbyggnad och drift

Kontrollera att

– ventilen monteras spänningsfritt i rörledningssystemet

och

– att inga föremål

(t.ex. verktyg eller skruvar) stängs in i systemet.

Inbyggnadsläge

Ventilen monteras i regel vertikalt. Ventilhuset, rörledningssystemet

och läckkammaren skall kunna köras i

tomgång.

Anslutningshuvud

VARNING

Om externa ventiler ansluts i ett anslutningshuvud med

flera styrventiler skall lufttillförseln i huvudställdonet

ligga över driftsnivån.

FARA

Om rören innehåller vätska kan denna spruta ut och

orsaka personskada när rören öppnas.

Töm därför röret innan röranslutningar eller schar -

nerringförbindelser lossas.

– Rengör eller spola vid behov.

– Lossa rören till den ventil som skall monteras ifrån

resten av rörledningssystemet så att produkten inte

kan rinna in på nytt.

Ventil med reglerbara

röranslutningsdelar

Ventilen med reglerbara röranslutningsdelar kan – med

lämplig anslutningsarmatur – monteras in direkt i rörledningssystemet.


Ventil med svejsestuds

Ved svejsearbejde skal samtlige dele fjernes fra ventil -

huset.

FARE

Ved løsning af hængselsringene ved drevet eller ved

huset på den ventil, der ikke styres mod, er der fare for

tilskadekomst, da den frigivede fjederbelastning hæver


Ventiler derfor ventiltallerkenen ved styring mod ventildrevet

med trykluft ved Y3 før ventilhuset løsnes.

• Ophæv fjederbelastningen.

• Afmonter ventilindsats (se Kapitel „Afmontering“).

• Svejs huset (uden tætningsringe) spændingsfrit ind

i rørledningssystemet, til dette formål:

• Tilpas og hæft huset.

FORSIGTIG

Luk altid huset inden svejsning, da huset ellers kan give

sig.

• Luk altid huset inden svejsning.

• Skyl huset indvendigt med formeringsgas for at få ilt

ud af systemet.

• Anvend TIG-svejsning med impuls.

• Svejs huset ind i rørledningssystemet, hvis nødvendigt

med svejsetilsats.

• Passiver samlingen efter svejsning.

FORSIGTIG

Hus-O-ringene skal altid skiftes ved montering af

ventilen, for at sikre ventilens senere tæthed.

• Indsæt pakninger.

• Monter ventilen.

• Ventiler drevet.

Ventiltallerkenen sænkes.


Ventil med svetsstuts

Vid svetsning måste alla inbyggnadsdelar tas ut ur

ventilhuset.

FARA

Risk för skada när scharnerringarna vid manöverdonet

eller på ventilhuset lossas från den avaktiverade ven -

tilen eftersom fjäderkraften får manöverdonet att

hoppa upp.

Innan ventilhuset lossas skall ventiltallriken luftas ge nom

att aktivera ventilmanövreringen med tryckluft vid Y3.

• Minska fjäderspänningen.

• Demontera ventilinsatsen (se kapitel ”Demontering”).

• Svetsa fast huset spänningsfritt i rörledningssystemet

(utan tätningsring), se:

• Passa in och fäst huset.

VARNING

Stäng alltid huset före svetsning för att undvika deformering.

• Stäng alltid huset för svetsning.

• Spola husets insida med formeringsgas för att driva ut

allt syre ur systemet.

• Använd WIG-svetsning med puls.

• Huset skall svetsas in i rörledningssystemet,

vid behov med svetstillsats.

• Efter svetsningen skall fogen passiveras.

VARNING

Vid montering av ventilen skall husets O-ring alltid

bytas ut för att garantera ventilens täthet.

• Montera tätningar.

• Montera ventilen.

• Avlufta manöverdonet.

Ventiltallriken sjunker.

13

Pneumatisk tilslutning

Luftbehov

Koblingsforløbets luftbehov afhænger af drevtypen.

Drevtype Luftbehov (dm3 n/slag) * for

Manöverdonstyp Luftbehov (dm3 n/slag) * för

totalslaglængde

totalt slag

BD/BL Ø100 0,66

BD/CL Ø125 0,89

CF/CL Ø125 1,05

CF/DL Ø160 1,40

DG5/DL5 Ø160 2,07

DG5/EL5 Ø200 2,75

EG5/EL5 Ø200 3,26

EH6/EL6 Ø200 4,45

EH6/SL6 Ø250 5,87

SH6/SL6 Ø250 7,01

* 3 1dmn /Løftehøyde = 1 ln /Løftehøyde ≈

61 inch3 /Løftehøyde

Monter luftslange

• Før slanger iht. forbindelsesplaner, se de følgende

sider.

Fortsættelse af monteringshenvisningerne iht. slangeføringsplanerne.

Pneumatisk anslutning

Luftbehov

Luftbehovet för kopplingen beror på manöverdons -

typen.

Drevtype Luftbehov (dm3 n/slag) *

for løfteslaglængde

Manöver- Luftbehov (dm3 n/slag) * donstyp

för lyftning

Ventiltallerken Dobbeltallerken

ventiltallrik dubbelskiva

BL Ø100 0,36 0,08

CL Ø125 0,55 0,14

DL Ø160 0,84 0,19

DL5 Ø160 1,04 0,19

EL5 Ø200 1,62 0,31

EL6 Ø200 2,25 0,30

SL6 Ø250 3,50 0,47

* 1dm 3

n /Slag = 1 l n /Slag≈ 61 inch3 /Slag

Montera luftslang

• Genomför slangdragningen enligt anvisningarna,

se följande sidor.

Fortsättning på monteringsanvisningarna finns efter

sidorna om slangdragning.

14 2013-03 · Dobbelsædeventil R med løfte LR / Dubbelsätesventil R med lyftning LR

P

central

luftsfor syning /

central

lufttillförsel

Drev /

manöverdon

Løftedrev /

lyftdon

A

Forbindelsesplan/Slangdragning

Dobbelsædeventil R med tilslutningshoved T.VIS

Dubbelsätesventil R med anslutningshuvud T.VIS


Y3

Y2

Y2

Y3

Y2

Løfte – ventiltallerken

lyftning – ventiltallrik

central

luftsfor syning /

central

lufttillförsel

P

Løfte – dobbeltsædetallerken

lyftning – Dubbelsätesventiltallrik

Tuchenhagen

Dato/Datum: 2013-01-21

Visning A

Vy A

✗For et optimalt sæde på lufttilslutningen skal

pneumatikslangerne skæres retvinklet med en

slangeskærer.

Udløb

utlopp

Y2

Y3

Udløb

utlopp

✗För optimal montering vid luftanslutningen måste

pneumatikslangarna skäras i rät vinkel med slangavbitaren.

15

Fortsættelse af kapitlet „Montering af luftslange“:

• Afbryd trykluftforsyningen.

• Skub luftslangen i tilslutningshovedets stikforbindelse.

• Frigiv igen trykluftforsyningen.

Elektrisk tilslutning

FARE

El-arbejde må kun udføres af kvalificerede personer.

Før enhver elektrisk tilslutning skal den tilladte driftsspænding

kontrolleres.

Overhold monterings- og driftsforskrifterne til

anvendelsen i eksplosionsfarlige områder!

• Følg driftsvejledningen til tilslutningshovedet og lav

den elektriske tilslutning af ventilen.

✗Initiatorerne indstilles på fabrikken. Under transport

og montering kan indstillingen ændre sig og en efterjustering

kan være nødvendig (se driftsvejledning til

tilslutningshovedet).

Idrifttagning

• Kontrollér, at der ikke er fremmedlegmer i systemet.

• Kobbel ventilen til en gang via styring med trykluft.

• Kontrollér ventiltallerkenens og dobbelttallerkenens

løftehøjde.

• Gør rørledningssystemet rent før den første produktkørsel.

• Kontrollér regelmæssigt under idrifttagning om alle

tætninger er fri for lækager. Udskift defekte tætninger.

Fortsättning på kapitlet “Montera luftslang”:

• Avbryt lufttillförseln.

• Fäst luftslangen i anslutningshuvudets stickkontakt.

• Starta lufttillförseln igen.

Elanslutning

FARA

Elarbeten får endast utföras av behörig installatör.

Före varje elanslutning skall tillåten driftsspänning

kontrolleras.

Följ monterings- och driftsföreskrifterna för användning

i ex-områden!

• Utför elanslutningen av ventilen till anslutnings -

huvudet enligt bruksanvisningen.

✗Initiatorerna ställs in på fabriken. Under transport och

inbyggnad kan inställningen förändras och en efter -

justering bli nödvändig (se bruksanvisningen för

anslutninghuvudet).

Idrifttagande

• Kontrollera att det inte finns några främmande

föremål i systemet.

• Aktivera ventilen med tryckluft en gång.

• Kontrollera ventiltallrikens och dubbeltallrikens

lyftning.

• Rengör rörledningssystemet före den första produktkörningen.

• Kontrollera att tätningarna är intakta under idrifttagandet.

Byt ut defekta tätningar.


Rengøring og

passivering

Rengøring

Alle dele, der berøres af produktet, skal rengøres

regelmæssigt. I den forbindelse skal sikkerhedsdata -

bladene fra rengøringsmiddelproducenterne over -

holdes. Der må kun anvendes rengøringsmidler, som

ikke beskadiger pakningerne og de indvendige ventil -

dele.Ventilhusene gennemstrømmes også og rengøres i

forbindelse med rørrengøringen.

Komponentproducenten kan kun give en anbefaling og

ingen forpligtende angivelse vedrørende rengøringsproceduren

som f.eks. rengøringsmiddel, temperatur, tider

og intervaller. Ejeren skal beregne eller fastlægge dette i

forhold til den pågældende proces.

Resultatet af rengøringen skal i hvert tilfælde regelmæssigt

kontrolleres af ejeren!

Eksempler på rengøring

Gængse rengøringsparamtre på mejerier

Eksempel på en rengøring med to faser:

– Natronlud og kombinationsprodukter baseret på

natronlud i koncentrationer fra 0,5 % til 2,5 % ved 75 °C

til 80 °C.

– Fosfor- eller salpetersyre og kombinationsprodukter,

der er baseret på dette, i koncentrationer fra 0,3 til

1,5 % ved ca. 65 °C.

Eksempel på en rengøringen i en rengøringsproces:

– Myresyre og kombinationsprodukter baseret på myresyre

ved op til 85 °C.

Gængse rengøringsparametre på bryggerier

– Natronlud og kombinationsprodukter baseret på natronlud

i koncentrationer fra 1 % til 4 % ved ca. 85 °C.

– Fosfor- eller salpetersyre og kombinationsprodukter,

der er baseret på dette, i koncentrationer fra 0,3 til

1,5 % ved 20 °C.

Resultatet af rengøringen afhænger af følgende faktorer:

– Temperatur

–Tid

– Mekanik

– Kemi

– Grad af tilsmudsning

Der kan dannes forskellige kombinationer af disse faktorer,

som gør et optimalt resultat af rengøringen sandsynligt.


Rengöring och

passivering

Rengöring

Alla delar som kommer i kontakt med produkten måste

rengöras regelbundet. Beakta säkerhetsdatabladen från

tillverkarna av rengöringsmedlen. Endast rengöringsmedel

som inte skadar tätningarna och ventilernas inre

delar får användas. Ventilhusen genomströmmas och

rengörs också vid rörrengöringen.

Komponenttillverkaren kan endast ge en rekommen -

dation om hur rengöringen ska genomföras, t.ex.

gällande rengöringsmedel, temperatur, tider och intervall.

Detta är dock inte några förbindliga uppgifter.

Operatören måste beräkna eller fastställa detta beroende

på respektive process.

Operatören måste alltid regelbundet kontrollera om rengöringen

lyckas!

Exempel på rengöring

Vanliga rengöringsparametrar

i mejeriverksamheter

Exempel på en tvåfasrengöring:

– Natronlut och kombinationsprodukter baserade på

natron lut i koncentrationer från 0,5 % till 2,5 % vid 75 °C

till 80 °C.

– Fosfor- eller salpetersyra och kombinationsprodukter

baserade på dessa ämnen i koncentrationer från 0,3 %

till 1,5 % vid ca 65 °C.

Exempel på en rengöring i i ett rengöringsförlopp:

– Myrsyra och kombinationsprodukter baserade på

myrsyra vid upp till 85 °C.

Vanliga rengöringsparametrar i bryggerier

– Natronlut och kombinationsprodukter baserade på

natronlut i koncentrationer från 1 % till 4 % vid ca 85 °C.

– Fosfor- eller salpetersyra och kombinationsprodukter

baserade på dessa ämnen i koncentrationer från 0,3 %

till 1,5 % vid 20 °C.

Om rengöringen lyckas beror på följande faktorer:

– temperatur

– tid

– mekanik

– kemi

– nedsmutsningsgrad

Olika kombinationer kan bildas utifrån dessa faktorer,

vilket gör ett optimalt rengöringsresultat mycket troligt.

17

Rengøring af lækagerummet

Rengøringen af lækagerummet udføres ved hjælp af en

sprøjtedyse i dobbelttallerkenen, der tilsluttes en ledning

til rengøring af ventilsædet.

Også her kan der kun gives generelle anbefalinger vedrørende

antal og varighed af sprøjterengøringerne, da

betingelserne på stedet varierer afhængig af produkt -

type, temperatur, rengøringsmedier, rengøringsintervaller

osv., hvilket kan kræve længere eller hyppigere

sprøjterengøringer.

For at spare rengøringsmedium, anbefales det at fastlægge

betingelserne for rengøringen i en testperiode.

Lejlighedsvis kontrol af ventilerne efter rengøringen, om

ventilsæderne er rene, sikrer en optimering af sæderengøringen.

Alle de monterede systemer til rengøring af ventilerne

bør anvendes regelmæssigt for at sikre et optimalt

rengøringsresultat og for at forebygge eventuelle skader

på ventilen.

Ventiler med løfterengøring uden sprøjterengøring,

løftedrev type C

Lækagerummet rengøres ved udluftning af den øvre

eller nedre ventiltallerken under den pågældende rørledningsrengøring.I

den forbindelse trænger der rengøringsvæske

forbi pakningerne ind i lækagerummet via

en metallisk drosselspalte og rengør derved pakningsoverfladerne

på den løftede ventiltallerken samt lækagerummet.

Denne form for rengøring af lækagerummet anvendes

ved følsomme medier, hvor også pakningsoverfladerne

skal rengøres, for at skylle eventuelt fastsiddende

mikroorganismer af.Ligeledes anbefales denne form for

rengøring ved fastsiddende og udkrystalliserende

medier.

Ventiler med løfterengøring med yderligere

sprøjterengøring, løftedrev L

Udover løfterengøringen (se løftedrev type C) kan lækagerummet

rengøres via en sprøjtedyse uafhængigt af

rørrengøringen, dvs. også under produktionen.

Denne rengøringsform anbefales ved dobbeltsædeventiler,

der anvendes til vanskelige medier, der sidder meget

fast, let udkrystalliserer, er klæbrige (f.eks. sukkeropløsninger)

eller viskose (f.eks. yoghurt).Gennem mellemskylninger

via sprøjterengøringen kan det undgås, at

disse produkter, der har svært ved at løbe af, brænder

fast i lækagerummet på grund af varmeoverførsel,

inden den næste mulighed for en udluftning af ventiltallerkenen

opstår.

Rengöring av läckkammaren

Läckkammaren rengörs via ett sprutmunstycke i dubbelskivan,

som ansluts till en ventilsätesrengöringsledning.

Endast allmänna rekommendationer kan ges gällande

sprutrengöringarnas antal och varaktighet. Beroende på

de lokala förhållandena, t.ex. typ av produkt, temperaturer,

rengöringsmedel, rengöringsintervall osv., kan

sprutrengöringarna nämligen behöva vara längre eller

genomföras oftare.

Vi rekommenderar att anläggningens rengöringsvillkor

fastställs under en testfas, för att spara rengöringsmedel.

För att optimera sätesrengöringen kontrolleras ventilerna

då och då efter rengöringen för att undersöka om

ventilsätet är rent.

Alla system som används för att rengöra ventilerna ska

användas regelbundet för att uppnå ett optimalt rengöringsresultat

och förebygga skador på ventilen.

Ventiler med lyftrengöring utan sprutrengöring

Lyftdon av typ C

Läckkammaren rengörs genom luftning av den övre

eller undre ventiltallriken i samband med rengöringen

av respektive rör. Därvid tränger rengöringsvätska förbi

tätningarna genom ett strypspjäll i läckkammaren och

rengör därmed tätningsytorna hos den lyfta ventiltallriken

samt läckkammaren.

Denna typ av läckkammarrengöring används för känsliga

medier där även tätningsytorna ska rengöras i syfte

att tvätta bort eventuella vidhäftande mikroorganismer.

Denna typ av rengöring rekommenderas även för vidhäftande

och kristallbildande medier.

Ventiler med lyftrengöring med kompletterande

sprutrengöring Lyftdon L

Som ett komplement till lyftrengöringen (se Lyftdon av

typ C) kan läckkammaren rengöras med ett sprutmunstycke

oberoende av rengöringen av rör, dvs. även under

produktion.

Denna typ av rengöring rekommenderas för dubbla

sätesventiler som används inom området för kritiska

medier som är starkt vidhäftande, lätt utkristalliserar

sig, klibbar (t.ex. sockerlösningar) eller är trögflytande

(t.ex. yoghurt). Genom mellanspolningar med sprutrengöringen

går det att undvika att produkter som inte lätt

rinner undan p.g.a. värmeöverföring bränner fast i läckkammaren

innan nästa möjlighet ges att utföra en luftning

av ventiltallricken.


Sukkeropløsninger eller klæbrige medier sætter sig ofte

fast på de flader, der berøres af produktet, f.eks. sæderingen,

og kan der udkrystallisere, inden de fjernes ved

rengøringen under udførelsen af et løft.Derved kan pakningerne

beskadiges, næste gang ventilen tilkobles.Det

forebygger også en yderligere sprøjterengøring, da man

også under produktionen kan rengøre disse flader før

det næste koblingsforløb.

Ofte gennemføres der en kort mellemskylning efter

hvert koblingsforløb.

En yderligere fordel ved denne rengøringsmetode er, at

det eventuelt lange tidsrum mellem to rengøringer af

lækagerummet forkortes med mellemskylninger, da løft

af ventiltallerkenen kun er muligt, når der gennemføres

en rørrengøring i den pågældende produktledning.

Medium/medium Varighed

varaktighet (s)

Om vejen for rengøring såsom rengøringsmidler, temperatur,

og tidsintervaller fra en komponent producent

kan kun lavet en anbefaling, dog bør gives her. Dette

bestemmes af operatøren skræddersyet til den bestemte

proces eller sæt.

Afhængigt af den rengøringsmetode (medium koncentration,

temperatur og kontakttiden), er forseglingerne

angrebet forskelligt. Dette kan føre til svækkelser i

funktion og holdbarhed.

Passivering

Før idrifttagning af et anlæg gennemføres der for det

meste en passivering i forbindelse med lange rørledninger

og tanke. Ventilblokke er som regel undtaget fra dette.

Dette finder for det meste sted med salpetersyre

(HNO 3 ) ved ca. 85°C i en koncentration på 4 til 6 % og

en kontakttid på mellem 6 og 8 timer.


Sockerlösningar eller klibbiga medier sitter ofta kvar på

ytor som kommit i beröring med produkten och kan

t.ex. häfta fast vid sätesringen och där bilda kristaller

innan de kan tvättas bort genom en lyftprocedur. Till

följd av detta kan tätningarna skadas i samband med

nästa koppling av ventilen. Vad som dessutom talar för

kompletterande sprutrengöring är att man kan rengöra

nämnda ytor före nästa koppling och även under det att

produktion pågår.

Ofta utförs en kort mellanspolning efter varje koppling.

En ytterligare fördel med denna rengöringsmetod ligger

i att man kan förkorta den relativt långa tiden mellan

två läckkammarrengöringar genom mellanspolningar,

eftersom lyft av ventiltallriken endast är möjligt i samband

med att en rörrengöring utförs för respektive produktledning.

Antallet af løfteanordninger af ventilpladen

Antal lyftanordningar av ventilskivan

Om sättet att rengöra t.ex. rengöringsmedel, temperatur

och tidsintervall från en komponenttillverkare kan bara

gjorde en rekommendation, bör dock ges här. Detta bör

bestämmas av operatören anpassas till den speciella

process eller uppsättning.

Beroende på den rengöringsmetod (medelhög koncentration,

temperatur och kontakttid), är tätningarna

attackeras annorlunda. Detta kan leda till försämringar i

funktion och hållbarhet.

Passivering

Bemerkung

Øl/öl 1-2 2-3 Under hver rengøringsfase

Under varje rengöring fas:

Gær/jäst 1-2 2-3

1. Forskylning/Förtvätt

Frugtsaft/fruktjuice 2-6 3

2. Varm lud/varm sprit

3. Mellemskylning/

Mælk/mjölk 2-5 3

Mellanprodukt sköljning

4. Syre/syra

5. Efterskylning/Skölj

Yoghurt/yoghurt 3-5 3

Innan en anläggning tas i drift genomförs oftast en

passivering vid långa rörledningar och tanker. Ventilblock

utgör vanligtvis undantag.

Den genomförs oftast med salpetersyra (HNO 3 ) vid

ca 85°C och en koncentration på 4 till 6 % och en kontakttid

mellan 6 och 8 timmar.

19

Fejl, årsag, udbedring

FORSIGTIG

Ved riftsforstyrrelser skal der omgående slukkes for

ventilen og skires imod genindkobling. Fejl må kun

udbedres under hensyntagen til sikkerhedshenvis -

ningerne og af kvalificeret personale.

Fejl Årsag Udbedring

Ventilen virker Fejl i Kontrollér anlægsikke

styringen konfigurationen

Ingen trykluft Kontrollér trykluftsforsyningen

Trykluft for Kontrollér at

lavt luftslangerne er

tætte og ikke stoppede

Fejl i elektro- Kontrollér styring/

nikken ekstern regulering

og den elektriske

ledningsføring

Styreventil Udskift

defekt styreventil

Ventilen arbejder Åbn

mod den hydraulisk

lukkede

rørledning

rørledningen

Dobbeltsæ- Lufttryk for Øg lufttryk

detallerken lavt

svinger når der Prordukttryk Sænk produktløftes

eller

åbner ikke

for højt tryk

Ventilen Snavs/fremmed- Rengør ventilhus

lukker ikke legeme mellem

ventilsæde og

ventiltallerken

og -sæde

Ventilen lukker O-ringene i drev Smør O-ringene

for langsomt og tilslutningshoved

er tørt

(friktionstab)

Lækage i ventil- Huset til Afmontér

husets område O-ringene ventilhuset

er defekt Skift huset

til O-ringene

20

Störning, orsak, åtgärd

VARNING

Frånkoppla omedelbart ventilen vid funktionsstör -

ningar och se till att den inte kan återaktiveras av

misstag. Störningar får endast åtgärdas av behörig

personal enligt säkerhetsanvisningarna.

Störning Orsak Åtgärd

Ventilen Styrningsfel Kontrollera

aktiveras inte anläggningens

konfiguration

Ingen tryckluft Kontrollera

luftanslutningen

Lufttrycket Kontrollera att

är för lågt luftslangarna inte

är igentäppta

eller läcker

Elfel Kontrollera

aktivering/

extern reglering

och elledningarna

Defekt Byte av

styrventil styrventil

Ventilen arbetar

mot ett stängt

hydraulrör

Öppna röret

Dubbel- Lufttrycket Höj lufttrycket

sätestallriken är för lågt

svänger vid Produkttrycket Sänk produktlyft

eller

öppnas inte

är för högt trycket

Ventilen Det är smuts Rengör ventilhuset

stängs inte eller främmande

partiklar mellan

ventilsätet och

ventiltallriken

och ventilsätet

Ventilen stängs Torka av Smörj O-ringarna

för långsamt O-ringarna i manöverdonet

och anslutningshuvudet

Läckage vid

(friktionsförluster)

Husets O-ringar Montera ur

ventilhuset är defekta ventilhuset

Byt husets

O-ringar


Vedligeholdelse

Inspektion

Mellem vedligeholdelsesintervallerne skal ventilernes

tæthed og funktion overvåges.

Produktberørte tætninger

• Kontrollér regelmæssigt:

– øvre tætningsring

– O-ringe mellem ventilhusene

– V-ringe i ventiltallerknerne

– nedre tætningsring

Pneumatisk tilslutning

• Kontrollér driftstryk på trykluftreducer- og filterstationen.

• Rengør regelmæssigt luftfilterstationens luftfilter.

• Kontrollér om luftslangerne sidder fast.

• Kontrollér om der er knæk og utætheder på lednin gerne.

• Kontrollér styreventilernes funktion.

Elektrisk tilslutning

• Kontrollér om kabelsammenskruningens omløbermøtrik

sidder fast.

• Kontrollér kabeltilslutningerne ved kronemuffen.

Vedligeholdelsesintervaller

For at sikre ventilerne den højest mulige driftssikkerhed

bør alle sliddele udskiftes en gang imellem.

Praksisorienterede vedligeholdelsesintervaller kan kun

konstateres af brugeren, da de er afhængige af betingel -

serne under brugen, f.eks.:

– Drift per dag

– Forbindelsesfrekvens

– Produktets type og temperatur

– Rengøringsmidlets type og temperatur

– Driftomgivelser.

Anvendelse Vedligeholdelsesinterval

(vejledende værdi)

Medier med temperaturer ca. hver 3. måned

60 °C til 130 °C

(140 °F til 266 °F)

Medier med temperaturer ca. hver 12. måned

< 60 °C (< 140 °F)


Underhåll

Inspektioner

Även mellan underhållstillfällena måste ventilens

funktion och täthet övervakas.

Tätningar som kommer i kontakt

med produkten

• Kontrollera regelbundet:

– övre tätningsringen

– O-ringarna mellan ventilhusen

– V-ringarna i ventiltallrikarna

– nedre tätningsringen

Pneumatisk anslutning

• Kontrollera driftstrycket vid tryckluftreducering- och

filterstationen.

• Rengör filterstationens luftfilter regelbundet.

• Kontrollera att luftslangarna är korrekt anslutna.

• Kontrollera att ledningarna inte är böjda eller trasiga.

• Kontrollera att styrventilen fungerar.

Elanslutning

• Kontrollera att kabelförskruvningens kappmutter

sitter korrekt.

• Kontrollera glitterplintens kabelanslutningar.

Underhållsintervall

För att garantera maximal driftssäkerhet för ventilen

skall alla slitdelar bytas ut emellanåt.

Användningsanpassade underhållningsintervall kan

endast beräknas av operatören eftersom de beror på

arbetsinsatserna, t.ex.:

– användningstid per dag

– aktiveringsintensivitet

– typ av produkt och temperatur

– rengöringsvätskans produkt och temperatur

– arbetsmiljö.

Användning underhållsintervall

(riktvärde)

Medium med följande ungefär var tredje

temperatur månad

60 °C till 130 °C

(140 °F till 266 °F)

Medium med följande ungefär en gång per år

temperatur

< 60 °C (< 140 °F)

21

Før afmontering

FARE

Følgende skal altid foretages før tilslutningen til rør -

forbindelsen og ventilhusets hængselringforbindelse

løsnes:

• Kontrollér, at der ikke er en proces igang i området,

mens service og vedligeholdelsesarbejde foretages.

• Tøm alle rørledningselementer, som fører til ventilen,

og rengør eller skyl, hvis nødvendigt.

• Spær for styreluft, hvis den ikke er nødvendig for

afmonteringen.

• Afbryd for strømmen.

• Hvis det er muligt, tages ventilen ud af rørlednings -

afsnittet med samtlige huse og tilslutningertil husene.

Afmontering

• Skru tilslutningshovedets

hætte (1) af.

• Skru rengøringsslangen (3)

af.

FARE

Ved løsning af hængsel -

ringen (2) på huset på den

ventil, der ikke styres mod

er der fare for tilskadekomst,

da den frigivede

fjederbelastning hæver


Før hængselringen løsnes

skal fjederbelastningen derfor

ophæves, idet drevet

ventileres med trykluft.

• Drevet ventileres ved

(Y3).

• Tag hængselring (2) mellem

hus og lanterne af.

• Ventiler drevet.

22

Före demontering

FARA

Innan ventilhusets röranslutning eller scharnerring -

förbindelse lossas måste följande steg genomföras:

• Kontrollera att ingen process pågår i området före

service- och underhållsarbete.

• Töm alla rörledningselement och rengör eller spola

vid behov.

• Stäng av styrluften om den inte behövs vid demon -

teringen.

• Stäng av strömförsörjningen.

• Ventilen skall, om möjligt, tas ut ur rörledningen med

samtliga hus och husanslutningar.

1

Y3

3

2

Demontering

• Skruva loss anslutningshuvudets

huva (1).

• Skruva loss rengöringsslangen

(3).

FARA

Risk för skada när scharnerringarna

(2) lossas från

den avaktiverade ventilen

eftersom fjäderkraften får

manöverdonet att hoppa

upp.

Därför ska fjäderspänningen

minskas genom att

lufta manöverdonet med

tryckluft innan scharnerringarna

lossas.

• Lufta manöverdon

vid (Y3).

• Ta bort scharnerringen

(2) mellan huset och

mellanstycket.

• Avlufta manöverdonet.


Frakobl

tilslutnings -

hovedet

• Tag halvringene (3) på

tilslutningshovedet (2)

af.

✗Den pneumatiske og

elektriske tilslutning på

anlægssiden kan bibeholdes

på tilslutningshovedet.

• Den pneumatiske

til slutning løsnes

på drevet.

• Træk tilslutningshovedet

(2) opad og af.

Skil ventilen

fra huset

FORSIGTIG

Balancens overflader er

tætningsflader og må ikke

beskadiges.

Slå ikke balancen mod

huset når ventilen ud -

tages af røret.

Træk forsigtigt ventilen

ud.

• Træk ventilindsatsen

ud af huset (4).


2

3

Y2

Y3

Y2

Y2

Y3

Demontera

anslutnings -

huvudet

• Ta bort halvringen (3)

vid anslutningshuvu -

det (2).

✗De pneumatiska och

elektriska anslutningarna

på anläggnings -

sidan kan sitta kvar på

Løfte – ventiltallerken R anslutningshuvudet.

Lyftning – Ventiltallrik R

Løfte –

dobbeltsædetallerken

Lyftning –

Dubbelsätestallrik

4

• Lossa den pneumatiska

anslutningen från

manöverdonet.

• Dra anslutningshuvu -

det (2) uppåt.

Lossa ventilen

från huset

VARNING

Utsidan på utjämnaren är

tätningsyta som inte får

skadas.

När ventilen plockas ut ur

ledningen får inte utjämnaren

stöta i huset.

Dra ut ventilen försiktigt.

• Dra ut ventilinsatsen

ur huset 4).

23

• Ved hjælp af en dorn

drejes koblingsstangen

(1) 4 mm ud af stempelstangen

(10).

• Fjern hængselringen

(11) og træk drevet (4)

med glidestykke (9),

styreringen (8), adapter

(13) med O-ring (12) og

låseflange (5) ud af

løftedrevet (14).

• Hold medbringeren (6)

fast med rørtopnøgle

Nb 36 og skru ventil -

tallerkenen (23) ud.

FORSIGTIG

Dobbeltsædetallerkenens

glideflader (25) er tætningsflader

og må, ligesom

tætningsskiven (7),

ikke beskadiges.

Når dobbeltallerkenen

skrues ud, skal man være

opmærksom på, at tætningsskiven

ikke slår på

dobbeltallerkenen.

• Hold medbringertyllen

(15) fast med hagenøgle

ved (16) og drej dobbeltallerkenen

(25) med en

gaffelnøgle.

• Afstryg tætningsring

(20), lejeskive (18), tætningsskive

(7), O-ring

(19) og leje (17).

24

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

1

4

5

6

7

25

24

• Vrid ut kopplingsstången

(1) ur kolvstången

(10) med hjälp av en

dorn (4 mm).


(11) och manöverdonet

(4) med löparen (9),

styr ringen (8), adaptern

(13) med O-ringen (12)

och förslutningsflänsen

(5) ur lyftdonet (14).

• Håll fast medbringaren

(6) med rörnyckel

NV 36 och skruva ut

ventiltallriken (23).

VARNING

Dubbelsätestallrikens

kontaktytor (25) är tät -

nings ytor och de, liksom

tätningsskivan (7), får inte

skadas.

Se till att tätningsskivan

inte stöter emot dubbel -

skivan när dubbelskivan

skruvas ut.

• Håll fast medbringar -

hylsan (15) med dyrken

vid (16) och vrid loss

dubbelskivan (25) med

skruvnyckeln.

• Dra av tätningsringen

(20), lagerbrickan (18),

tätningsskivan (7),

O-ringen (19) och

lagret (17).


• Træk vandtilslutningen

(V9) fra medbringer -

tyllen (15).

• Læg løftedrev (4) til

afmontering.

• Skub stempel (8) med

indbygget medbringer

(2) og medbringertylle

(15) opefter mod løfteflangen

(4.1) og tag

stopring (7) ud af stempel

(8) med tang.

• Skub den komplette

medbringer (1) med

medbringertylle (15) ud

af løftedrevet (4).

• Træk bøsningen (3) ud

af medbringertyllen (15),

så er O-ringene (12, 13)

tilgængelige.

• Fjern hængselring (11),

træk lanterne (14) fra


• O-ringene (9, 5, 20) er

nu tilgængelige.

Service

Gør ventilen ren

4

4.1

7

8

12

13

FORSIGTIG

Ventiltallerkenskaft, hussæde, ventilsæde og V-ring-rille

er præcisionsområder. De må ikke beskadiges!

• Afmonter ventilen. Se kapitel „Afmontering“

• Rengør de enkelte dele grundigt.

FORSIGTIG

Vær opmærksom på producenten af rengøringsmidlets

sikkerhedsdatablad!

Anvend kun rengøringsmiddel, der ikke angriber

specialstål og ikke sliber.

Udskift tætninger

✗ Udskift defekte tætninger, men forny altid hus-

O-ringe for at sikre ventilens tæthed. Anvend altid

originale reservedele.

5

9

14

8

Service


1

2

20

3

V 9

Rengöring av ventilen

• Dra loss spolanslut -

ningen (V9) från medbringarhylsan

(15).

• Demontera lyftdonet (4).

• Skjut kolven (8) med

den inbyggda med -

bringaren (2) och medbringarhylsan

(15) up -

påt mot lyftflänsen (4.1)

och ta ut säkringsringen

(7) ur kolven (8) med en

tång.

• Skjut hela medbringaren

(1) med medbringarhylsan

(15) ut ur

lyftdonet (4).

• Dra ut uttaget (3) ur

medbringarhylsan (15)

för att göra O-ringarna

(12, 13) åtkomliga.


(11) och dra bort mellanstycket

(14) från lyftdonet

(4).

• Nu är O-ringarna

VARNING

Ventiltallriksskaft, hussäte, ventilsäte och V-ringspår är

precisionsområden. De får inte skadas!

• Demontering av ventil. Se kapitel “Demontering“

• Rengör delarna noggrant.

VARNING

Följ rengöringsmedelstillverkarens säkerhetsanvisningar!

Använd endast rengöringsmedel som inte kladdar eller

angriper rostfritt stål.

Byte av tätningar

✗ Byt de tätningar som är trasiga med byt alltid ut

husets O-ringar så att ventilen håller tätt. Använd

alltid originalreservdelar.

25

FORSIGTIG

Ved udtagning af V-ringen

med en ridsenål kan

ridsenålen glide ud. Der

er fare for tilskadekomst.

Spænd derfor ventiltallerkenen

med beskyttelses -

bakke i et skruestik. Skru

derudover den bøjede

side af ridsenålen af.

• Stik med en ridsenål i

V-ringen og tag den ud.

Skift V-ringen

Anvend trækkeværktøj

(vare-nr. 229-109.88) til

montering af V-ringen.

✗ Monter V-ringe uden

fedtstof. Benyt afspændt

vand med alm.

opvaskemiddel (1 dråbe/1

l) som monteringshjælp.Opvaskemiddelopløsningen

skal blandes i keramik-,

kunststof- eller specialstålbeholdere,

så der

ikke bliver smurt fremmed

rust på.

Fugt V-ringen let på den

side, der vender væk fra

produktet (bagside), før

montering. Vær op mærk -

som på, at der ikke kommer

vand ind i ventiltallerkenens

V-ring-rille.

FORSIGTIG

Vær opmærksom på

V-ringens monterings -

position (se ill.).

• Læg V-ringen ind.

(se ill.).

• Tryk V-ringen ind med

V-ring-trækkeværktøjet

– tryk flere gange ligeligt

fordelt på over for -

liggende steder.

• Træk V-ringene ligeligt

ind.

26

VARNING

Om V-ringarna tas ut

med en ritsspets kan den

slinta. Det finns risk för

personskada. Spänn därför

fast ventiltallriken

med skyddskloss i ett

skruvstäd. Skruva des -

sutom av ritspetsens

böjda sida.

• Stick ritsspetsen i V-ringen

och dra ut den.

Byte av V-ringen

Montera V-ringen med

indragningsverktyget

(delnr 229-109.88).

✗ Sätt in V-ringarna utan

smörjmedel. Använd

vatten med vanligt disk -

medel (1 droppe/l l)

för att underlätta mon -

teringen. För att inte

sprida främmande rost

måste diskmedelslös -

ningen blandas i en

behållare av keramik,

plast eller rostfritt stål.

Fukta V-ringens baksida

(vänd från produkten) lätt

före monteringen. Kontrollera

att inget vatten

hamnar i ventiltallrikens

V-ringspår.

VARNING

Kontrollera V-ringens

inbyggnadsläge (se fig.).

• Lägg i V-ringen.

(se fig.).

• Tryck in V-ringen med

indragningsverktyget

för V-ringen – fördela

trycket jämnt.

• Dra in V-ringen jämnt.


Skift V-ring RA

Anvend trækkeværktøjet

til montering af V-ringen

RA.

✗ Monter V-ringe RA

uden fedtstof. Benyt afspændt

vand med alm.

opvaskemiddell

(1dråbe/1l) som mon -

teringshjælp. Opvaskemiddelopløsningen

skal blandes i keramik-,

kunststof- eller specialstålbeholdere,

så der

ikke blive smurt fremmed

rust på.

Fugt V-ringen let på den

side, der vender væk fra

produktet (bagside), før

montering. Vær opmærk -

som på, at der ikke kommer

vand ind i ventiltallerkenens

V-ring-rille.

FORSIGTIG

Vær opmærksom på

V-ringe RAs monteringsposition

(se ill.).

• Læg V-ringe RA ind.

(se ill.).

• Tryk V-ringen RA ind

med trækkeværktøjet –

tryk flere gange ligeligt

fordelt på overforliggende

steder.

• Træk V-ringene RA

ligeligt ind.

• Udskift alle yderligere

tætninger, der er kendetegnet

i reservedelstegningen.

✗Brugte tætninger må

ikke genbruges, da tætningsfunktionen

så ikke

mere er sikret.


Byte av V-ring RA

Montera V-ring RA med

indragningsverktyget.

✗ Sätt in V-ringarna RA

utan smörjmedel.

Använd vatten med

vanligt diskmedel

(1 droppe/l l) för att

underlätta monteringen.

För att inte sprida

främ mande rost måste

diskmedelslösningen

blandas i en behållare

av keramik, plast eller

rostfritt stål.

Fukta baksidan på

V-ringen RA (vänd från

produkten) lätt före monteringen.

Kontrollera att

inget vatten hamnar i ventiltallrikens

V-ringspår.

VARNING

Kontrollera inbyggnads -

läget för V-ringen RA

(se fig.).

• Lägg i V-ringen RA.

(se fig.).

• Tryck in V-ringen RA

med indragningsverk -

tyget – fördela trycket

jämnt.

• Dra in V-ringen RA

jämnt.

• Byt ut alla andra tätningar

som anges på

reservdelsritningen.

✗Använda tätningar

får inte återanvändas,

de kan inte ge fullgod

tätningseffekt.

27

Smør tætninger og gevind

FORSIGTIG

Anvend ikke traditionelle fedtstoffer og olie til tætninger

i berøring med produktet.

Vær opmærksom på producenten af smøremidlets

sikkerhedsdatablad!

• Smør alle ventiltallerkenens gevind og alle skruer.

• Smør ikke V-ringen med fedt.

• Smør alle tætninger – også O-ringene på drevets

stempelstang foroven og forneden – med et tyndt lag

fedt.

• Smør balancen.

GEA Tuchenhagen anbefaler Rivolta F.L.G. MD-2 og

PARALIQ GTE 703. Disse smøremidler er godkendt til

levnedsmidler og er resistente mod ølskum samt har

NSF-H1 (USDA H1)-registreringen.PARALIQ GTE 703

kan bestilles under vare-nr. 413-064 og Rivolta F.L.G.

MD-2 under vare-nr. 413-071 ved GEA Tuchenhagen.

Montering

• Udstyr løftedrevet LFT-B

(4) med O-ringene

(5, 9, 16) og fastgør den

med hæng selring (11)

på lanterne (14).

• Forsyn bøsning (3) med

O-ringene (12, 13.1) og

sæt den på montage -

dornen, vare-nr.

221-105.94, 221-105.95.

Placer inden det O-ring

(13.2) og skub alt ind i

medbringertylle (15).

• Skub medbringer (1)

med O-ring (2) ind i

medbringertylle (15)

og forspænd med montagedorn

(vare-nr.

221-105.76) og rørtopnøgle

Nb 36. Det forspændte

stikkes i løftedrev

(4), fastgør med

stopring (7) på stempel

(8) og afspænd.

28

5

4

7

8

9

11

15

12

13.2

14

Smörjning av tätningar och gängor

VARNING

Använd inga traditionella fetter eller oljor på tätningar

som har produktkontakt.

Följ smörjmedelstillverkarens säkerhetsanvisningar!

• Smörj ventiltallrikens gänga och alla skruvar.

• V-ringen ska inte fettas in.

• Alla tätningar – även o-ringarna på manöverdonets

kolvstång upptill och nedtill – ska smörjas med ett

tunt lager fett.

• Smörj utjämnaren.

GEA Tuchenhagen rekommenderar Rivolta F.L.G. MD-2

och PARALIQ GTE 703. Dessa smörjmedel är godkända

för livsmedel och är ölskumsbeständiga och är registrerade

med NSF-H1 (USDA H1).

PARALIQ GTE 703 beställs under delnr 413-064 och

Rivolta F.L.G. MD-2 under delnr 413-071 hos GEA

Tuchenhagen.

1

2

16

3

13.1

V 9

Montage

• Utrusta lyftdonet LFT-B

(4) med O-ringar

(5, 9, 16) och fäst det

med scharnerring (11)

på mellanstycket (14).

• Utrusta uttaget (3) med

O-ringar (12, 13.1) och

fäst det på monteringsdornet,

delnr

221-105.94, 221-105.95.

Placera O-ringen (13.2)

först och skjut in allt i

medbringarhylsan (15).

• Skjut in medbringaren

(1) med O-ringen (2) i

medbringarhylsan (15)

och fördra den med

monteringsdorn

(delnr 221-105.76) och

rörnyckel NV 36. Sätt

det fördragna i lyft -

donet (4), fäst det med

säkringsringen (7) på

kolven (8) och lossa

åtdragningen.


• Skub vandtilslutningen

(V9) med O-ring (7) på

medbringertylle (6).

Denne fastholdes med

hagenøgle ved (Z) og

dobbeltallerkenen (12)

forsynes med V-ringene

(23, 24), rengøringsdyse

(13), tætningsskive (21),

O-ring (11), tætningsring

(22), leje (8), leje skive (9)

og strammes med gaffel -

nøgle ved (W).

• Fasthold medbringer (26)

med rørtopnøgle Nb 36

og stram ventiltallerkenen

(15) med den indbyggede

V-ring (14).

• Læg lukkeflange (17) i


• Fastgør glidestykke (3)

med styrering (16) på

drevets (5) stempelstang

(27) ved hjælp af en

dorn (4 mm).

• Stik drevet (5) i løftedrevet

(20) og fastgør med

hængselring (10a).

FORSIGTIG

Undgå at beskadige

magneterne i koblingsstangen

ved montering!

• Stik koblingsstangen (1)

gennem stempelstangen

(27) og sikr med kontramøtrik

mod ventil -

tallerkenen (15), se

reservedelsliste/dimensionsskemakoblingsstang

(bilag).

• Styr mod dobbelttallerkenens

løftehøjde ved

(Y3) og indfør forsigtigt

ventilindsatsen i huset

og fastgør med hængselring

(10b).

16

17

10a

18

19

20

V9

9

10b

21

22

23

24


1

2

3

1

5

27

26

Y

6

Z

7

8

9

11

12

W

13

14

15

• Skjut spolanslutningen

(V9) med O-ringen (7)

på medbringarhylsan

(6). Håll fast dessa vid

(Z) med dyrken och

utrusta dubbelskivan

(12) med V-ringar

(23, 24), rengörings -

munstycke (13), tätningsskiva

(21), O-ring

(11), tätningsring (22),

lager (8) och lagerbricka

(9) och skruva fast den

med skruvnyckeln (W).

• Håll fast medbringaren

(26) med rörnyckeln

NV 36 och dra åt ventiltallriken

(15) med monterad

V-ring (14).

• Lägg förslutningsflänsen

(17) i lyftdonet (20).

• Fäst löparen (3) med

styrringen (16) på

manöverdonets (5) kolvstång

(27) med hjälp av

en dorn (4 mm).

• Sätt manöverdonet (5) i

lyftdonet (20) och fäst

det med scharnerringen

(10a).

VARNING

Skada inte magneterna i

kolvstången under monteringen!

• Skjut kopplingsstången

(1) genom kolvstången

(27) så den tar i ventiltallriken

(15), se Reservdelslista/Måttbladkolvstång

(bilaga).

• Aktivera dubbelskivans

lyftning vid (Y3) , för

försiktigt in ventilinsatsen

i huset och fäst den

med scharnerringen

(10b).

29

Drejemoment Nm lbft

Halvringene på

tilslutningshovedet

1 0,7

Hængselringe M6 9 6,6

Hængselringe M8 22 16,2

Støbe-halvringe M10 45 33

Montering af

sæderingen

mellem husene

Sæderingene er kendetegnet

med en pil (↑ Actuator

), der markerer monteringsretningen.

Ved monteringen

skal man være

særdeles opmærksom på,

at sæderingen monteres

mellem husene, således at

pilen senere peger i retning

af drevet, når ventilen

er komplet monteret!

Vridmoment Nm lbft

Halvringens

muttrar på anslutningshuvudet

Scharnerringens

muttrar

Scharnerringens

muttrar

1 0,7

M6 9 6,6

M8 22 16,2

Gjuthalvringar M10 45 33

Placering av

sätesring mellan

hus

Sätesringarna är markerade

med en pil (↑ Actuator

) som tydliggör monteringsriktningen.

Se vid

monteringen till att

sätesringen placeras på ett

sådant sätt mellan husen

att pilen senare pekar i

riktning mot manöver -

donet när ventilen är komplett

monterad!


Kontroller løftehøjde

Tilslutningshoved T.VIS

• Styring mod ventilen med trykluft.

• Aflæs slag via Palm eller laptop.

• Kontrollér initiatorernes funktion og efterjustér hvis

nødvendigt.

Løftehøjder

• Løftehøjderne skal ikke indstilles.

Ventil- Total- Løftestørrelse

slaglængde slaglængde

C Dobbel- Ventiltallerken

tallerken

mm mm mm

metrisk

DN 25 25 1...2,5 6

DN 40 28 1...2,5 6

DN 50 31 1...2,5 6

DN 65 35 1...2,5 6

DN 80 35 1...2,5 6

DN 100 45 1...2,5 6

DN 125 65 1...2,5 6

DN 150 65 1...2,5 6

Tomme OD

1 22 1...2,5 6

11/2" 25 1...2,5 6

2 31 1...2,5 6

21/2” 35 1...2,5 6

3” 35 1...2,5 6

4” 45 1...2,5 6

Tomme IPS

2” IPS 31 1...2,5 6

3” IPS 35 1...2,5 6

4” IPS 45 1...2,5 6

6” IPS 65 1...2,5 6


Kontrollera lyftningen

Anslutningshuvud T.VIS

• Aktivera ventilen med tryckluft.

• Läs av slaget med handdatorn eller laptop.

• Kontrollera att initiatorn fungerar och efterjustera

vid behov.

Lyfthöjder

• Lyfthöjderna behöver inte ställas in.

Ventil Totalt

storlek slag Lyftning

C Dubbel- Ventilskiva

tallrik

mm mm mm

metrisk

DN 25 25 1...2,5 6

DN 40 28 1...2,5 6

DN 50 31 1...2,5 6

DN 65 35 1...2,5 6

DN 80 35 1...2,5 6

DN 100 45 1...2,5 6

DN 125 65 1...2,5 6

DN 150 65 1...2,5 6

tum OD

1 22 1...2,5 6

11/2" 25 1...2,5 6

2 31 1...2,5 6

21/2” 35 1...2,5 6

3” 35 1...2,5 6

4” 45 1...2,5 6

tum IPS

2” IPS 31 1...2,5 6

3” IPS 35 1...2,5 6

4” IPS 45 1...2,5 6

6” IPS 65 1...2,5 6

31

Tekniske data

Størrelse DN 25 til 150

1” til 4” OD

2” til 6” IPS

Materiale: Produkt- specialstål 1.4404

berørende dele Kontroller korrosionsbe -

standighed overfor medier

og rengøringsmidler

Monteringsposition stående, så lækagerummet

kan løbe tørt sikkert.

Omgivelsestemperatur 0...45 °C (32...113 °F) standard

ventil < 0 °C (32 °F): Styringsluft

med lav dugpunkt, beskyt

ventilstangen mod overisning

< −15 °C (5 °F) ingen styreventiler

i tilslutningshovedet

> +50 °C (122 °F) ingen styreventiler

i tilslutningshovedet

Nærhedsinitiator −20...+80 °C (−4...176 °F)

Produkttemperatur og afhængig af tætningsdriftstemperatur

materiale

Produkttryk maks. 10 bar (145 psi)

Resistent overfor slag

indtil DN50, 2”OD, 2”IPS indtil 30 bar

fra DN65, 21 /2”OD, 3”IPS indtil 50 bar

Styrelufttryk 4 bar til 8 bar

58 psi til 116 psi

Styreluft iht. ISO 8573.1-1:2001

Faststofindhold: Kvalitetsklasse 6

Partikelstørrelse max. 5 μm

Partikeltæthed max. 5 mg/m 3

Vandindhold: Kvalitetsklasse 4

max. dugpunkt +3 °C

Ved indsatssteder i større

højde eller i lave omgivelsestemperaturer

kræves et andet passende

dugpunkt.

Olieindhold: Kvalitetsklasse 3,

helst oliefri

max. 1 mg olie i 1 m 3 luft

Luftslange

Metrisk Materiale LD-PE

Udv.-Ø 6 mm

Indv.-Ø 4 mm

Inch Materiale PA

Udv.-Ø 6,35 mm

Indv.-Ø 4,3 mm

Tekniska data

Storlek DN 25 till 150

1” till 4” OD

2” till 6” IPS

Material: rostfritt stål 1.4404

delar som kommer i kontrollera korrosionskontakt

med produkten beständigheten mot medium

och rengörings medel

Inbyggnadsläge stående så att läckagerummet

töms.

Temperatur i rummet 0...45 °C (32...113 °F) Standard

ventil < 0 °C (32 °F): styrluft med

låg daggpunkt, skydda

ventilstänger mot nedisning

< −15 °C (5 °F) inga styrventiler

i anslutningshuvudet

> +50 °C (122 °F) inga styr -

ventiler i anslutninghuvudet

beröringsfri initiator −20...+80 °C (−4...176 °F)

Produkttemperatur och beroende på tätningsmaterial

driftstemperatur

produkttryck max. 10 bar (145 psi)

Trycksäker

t.o.m. DN50, 2”OD, 2”IPS till 30 bar

fr.o.m. DN65, 2 1/22”OD, till 50 bar

3”IPS

Styrlufttryck 4 bar till 8 bar

58 psi till 116 psi

Styrluft enl ISO 8573.1-1:2001

Partikelhalt: kvalitetsklass 6

partikelstorlek max 5 μm

partikeltäthet max 5 mg/m 3

Vattenhalt: kvalitetsklass 4

max daggpunkt +3 °C

Vid installation på högt belägna

orter eller vid låga omgivningstemperaturer

erfordras en annan daggpunkt,

anpassad till förhållandena

på platsen.

Oljehalt: kvalitetsklass 3

helst oljefri,

max 1 mg olja per 1 m 3 luft

Luftslang

metrisk Material LD-PE

Utv-Ø 6 mm

Inv-Ø 4 mm

tull Material PA

Utv-Ø 6,35 mm

Indv-Ø 4,3 mm


Rengøringstilslutning

Tilslutning til slange

DN 25 / 1" OD Ø 6/4 mm

DN 40...100 Ø 8/6 mm

1 1/2"...4" OD Ø 8/6 mm

DN 125, 150; 6" IPS Ø 10/8 mm

Driftstryk for

optimal rengøring min. 2,5 bar (36,25 psi)

maks. 5 bar (72,5 psi)

Rengøringstilslutningens funktionsdygtighed

Materialets egnethed til rengøringsslanger er afhængig

af det transporterede mediums type, tryk og temperatur.

Medium Tryk Temperatur

maks. maks.

(bar) (psi) (°C) (°F)

Vand 6 87 95 203

5 % salpetersyre 6 87 60 140

3 % svovlsyre 6 87 60 140

5 % natronlud 6 87 85 185

damp 3 42 130 266


Rengöringsanslutning

Anslutning för slang

DN 25 / 1" OD Ø 6/4 mm

DN 40...100 Ø 8/6 mm

1 1/2"...4" OD Ø 8/6 mm

DN 125, 150; 6" IPS Ø 10/8 mm

Driftstryck för

optimal rengöring min. 2,5 bar (36,25 psi)

max. 5 bar (72,5 psi)

Rengöringsslangarnas beständighet

Rengöringsslangarnas material ska vara anpassat efter

vilket medium de används för samt tryck och temperatur.

Medium Tryck Temperatur

max. max.

(bar) (psi) (°C) (°F)

Vatten 6 87 95 203

5 % salpetersyra 6 87 60 140

3 % svavelsyra 6 87 60 140

5 % natronlut 6 87 85 185

ånga 3 42 130 266

33

Rørender – VARIVENT ® -system

Rörändar – VARIVENT ® -system

Metrisk Udvendig diameter Vægtykkelse Indvendig diameter Udvendig diameter i henhold til

Metrisk Utvändig diameter Väggstyrka Invändig diameter Yttre diameter enligt

DN (mm) (mm) (mm) DIN 11850

25 29 1,5 26 x

40 41 1,5 38 x

50 53 1,5 50 x

65 70 2,0 66 x

80 85 2,0 81 x

100 104 2,0 100 x

125 129 2,0 125 x

150 154 2,0 150 x

Tommer OD Udvendig diameter Vægtykkelse Indvendig diameter Udvendig diameter i henhold til

Tum OD Utvändig diameter Väggstyrka Invändig diameter Yttre diameter enligt

ASME-BPE

1" 25,4 1,65 22,1 x

1.5" 38,1 1,65 34,8 x

2" 50,8 1,65 47,5 x

2.5" 63,5 1,65 60,2 x

3" 76,2 1,65 72,9 x

4" 101,6 2,11 97,38 x

6" 152,4 2,77 146,86 x

Tommer IPS Udvendig diameter Vægtykkelse Indvendig diameter Udvendig diameter i henhold til

Tum IPS Utvändig diameter Väggstyrka Invändig diameter Yttre diameter enligt

DIN EN ISO 1127

2" 60,3 2 56,3 x

3" 88,9 2,3 84,3 x

4" 114,3 2,3 109,7 x

6" 168,3 2,8 162,7 x


Pakningsmaterialernes bestandighed

Pakningsmaterialets resistens er afhængig af det transporterede mediums type og temperatur.

Varigheden af påvirkning kan have negativ indflydelse på tætningernes levetid. Tætningsmaterialerne opfylder retningslinjerne

i FDA 21 CFR 177.2600 eller FDA 21 CFR 177.1550.

Medium temperatur tætningsmateriale (generel anvendelsestemperatur)

EPDM FKM HNBR

-40...+135°C -10...+200 °C

Lud indtil 3 % indtil 80 °C god resistens reduceret levetid god resistens

Lud indtil 5 % indtil 40 °C god resistens reduceret levetid reduceret levetid

Lud indtil 5 % indtil 80 °C god resistens ikke resistent ikke resistent

Lud over 5 % reduceret levetid ikke resistent ikke resistent

Uorganiske syrer indtil 3 % indtil 80 °C god resistens god resistens god resistens

Uorganiske syrer indtil 5 % indtil 80 °C reduceret levetid god resistens reduceret levetid

Uorganiske syrer indtil 5 % indtil 100 °C ikke resistent god resistens ikke resistent

Vand indtil 80 °C god resistens god resistens god resistens

Damp indtil 135 °C god resistens reduceret levetid reduceret levetid

Damp, ca. 30 min. indtil 150 °C god resistens reduceret levetid ikke resistent

Drivmidler/kulbrinter ikke resistent god resistens god resistens

Produkt med fedtandel indtil maks. 35 % god resistens god resistens god resistens

Produkt med fedtandel over 35 % ikke resistent god resistens god resistens

Olier ikke resistent god resistens god resistens


35

Tätningsmaterialets beständighet

Tätningsmaterialets beständighet beror på vilket medium som transporteras och dess temperatur.

Inverkningstiden kan påverka tätningarnas livslängd negativt. Tätningsmaterialen uppfyller direktiven i FDA 21

CFR 177.2600 eller FDA 21 CFR 177.1550.

Medium Temperatur Tätningsmaterial (allmän användningstemperatur)

EPDM FKM HNBR

-40...+135°C -10...+200 °C -25...+140 °C

Lut upp till 3 % upp till 80 °C god beständighet reducerad livslängd god beständighet

Lut upp till 5 % upp till 40 °C god beständighet reducerad livslängd reducerad livslängd

Lut upp till 5 % upp till 80 °C god beständighet inte beständigt inte beständiga

Lut över 5 % reducerad livslängd inte beständigt inte beständiga

Oorganiska syror

upp till 3 %

upp till 80 °C god beständighet god beständighet god beständighet


upp till 5 %

upp till 80 °C reducerad livslängd god beständighet reducerad livslängd


upp till 5 %

upp till 100 °C inte beständiga god beständighet inte beständiga

Vatten upp till 80 °C god beständighet god beständighet god beständighet

Ånga upp till 135 °C god beständighet reducerad livslängd reducerad livslängd

Ånga, ca 30 min upp till 150 °C god beständighet reducerad livslängd inte beständiga

Bränslen/kolvätebränslen inte beständiga god beständighet god beständighet

Produkt med fettandel upp till max. 35 % god beständighet god beständighet god beständighet

Produkt med fettandel över 35 % inte beständig god beständighet god beständighet

Oljor inte beständiga god beständighet god beständighet


Værktøjsliste / smøremiddel

Verktygslista / smörjmedel

Værktøj / Verktyg Vare-nr. / Artikelnummer

Nødanordning / nödhandtag 221-310.74

Vice-optagelse / Vice inspelning 470-001

Slangeskærer / Slangavbitare 407-065

V-ring-trækkeværktøj / Indragningsverktyg för V-ring 229-109.88

Gaffelnøgle slebet ned / Skruvnyckel nedslipad, NB / NV 17-19 229-119.01



Gaffelnøglel / Skruvnyckel NB / NV 30-32 408-041

Hagenøgle til fastspænding af medbringertylle Ø25/Ø3 for DN 25 408-203

Dyrk för fasthållning av medbringarhylsan Ø25/Ø3 för DN 25

Hagenøgle til fastspænding af medbringertylle Ø30/Ø4 for DN 50-DN 100 408-202

Dyrk för fasthållning av medbringarhylsan Ø30/Ø4 för DN 50-DN 100

Hagenøgle til fastspænding af medbringertylle Ø34/Ø4 for DN 125, 6”IPS 408-204

Dyrk för fasthållning av medbringarhylsan Ø34/Ø4 för DN 125, 6”IPS

Dorn / Dorn 6 mm 403-211

Montagedorn / Monteringsdorn 221-105.76

221-105.77

Montagedorn til montering af bøsningen i medbringertyllen/ 221-105.94

(DN 25 til / t.o.m. DN 100)

Monteringsdorn för montering av uttag i medbringarhylsan 221-105.95 (DN 125/6" IPS)

Rørtopnøgle NB 36/ Rörnyckel NV 36 408-208

Ringskrue T.VIS M14 / Ringskruv T.VIS M14 221-104.98

Hagnøgle til fastspænding af medbringertylle Ø50/Ø5, Ø60/Ø5 408-205

Dyrk för fastdragning av medbringarhylsa Ø50/Ø5, Ø60/Ø5

Låseringtang til boring indtil DN 100 Ø 60; DN 125/6”IPS Ø 72 9077244

Säkringsring för borrhål DN 100 Ø 60; DN 125/6”IPS Ø 72

Montageanordning / Monteringsanordning

til / t.o.m. DN 50 229-109.89

til / t.o.m. DN 100 229-109.90

til / t.o.m. DN 162 229-109.91

Smøremiddel / Smörjmedel Vare-nr. / Artikelnummer

Rivolta F.L.G. MD-2 413-071

PARALIQ GTE 703 413-064


37

Dato / Datum: 2011-12-05

Side / Sidan 1 ved / av 4

221ELI003457W_4.DOC

94

15

65

3

5

36

4

2

65

5

66

92

15

Reservedelsliste / Reservdelsslista

Dobbeltsædeventil R_C med løftedrev _LR

Dubbel sätesventil R_C med Lyftanordning _LR

Gyldig fra 2005-07-01: Ventilkodeendelse .…/05

Giltig fr.o.m. 2005-07-01: Ventilkodändelse …./05

DN 50/40 og/och 2" / 1 1/2"OD

DN 25 og/och 1" OD

46,47

46,47

2

5

1

16

7

8

34

72

65

66

B

A

L

6

9

145

4

43,45 (44)

3

74

5

43,45 (44)

5

94

43,45 (44)

92

15


Dato / Datum: 2011-12-05


221ELI003457W_4.DOC




DN 25 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150

Pos Betegnelse / benämning Material

Materiale

Art-nr / vare-nr.

1)

tætningssæt kompl. /

Tätningssats kompl.

EPDM

FKM

HNBR

221-000024

221-001042

221-004180

221-001031

221-001043

221-001394

221-001031

221-001043

221-001394

221-001700

221-001681

221-528.88

221-001700

221-001681

221-528.88

221-001701

221-001677

221-001678

221-001702

221-001679

--

221-001703

221-001680

--

EPDM 924-084 924-084 924-084 924-085 924-085 924-085 924-088 924-088

1 Tætningsring / Tätningsring * FKM 924-082 924-082 924-082 924-083 924-083 924-083 924-087 924-087

HNBR 924-311 924-311 924-311 924-313 924-313 924-313 --

--

2

Leje / lager

Leje 3A / lager 3A

PTFE/Kohle

SUSTA-PVFD

935-001

935-098

935-002

935-101

935-002

935-101

935-002

935-101

935-002

935-101

935-002

935-101

935-003

935-102

935-003

935-102

3 Tætningsskive / Tätningsskiva 1.4404 221-141.01 221-141.06 221-141.06 221-141.03 221-141.03 221-141.04 221-141.07 221-141.05

4 Lejeskive / Lagerbricka 1.4404 221-142.01 221-142.05 221-142.05 221-142.03 221-142.03 221-142.03 221-142.04 221-142.04

EPDM 930-309 930-144 930-144 930-150 930-150 930-156 930-372 930-260

5 O-ring / O-ring * FKM 930-168 930-171 930-171 930-176 930-176 930-178 930-409 930-259

HNBR 930-632 930-633 930-633 930-634 930-634 930-863 --

--

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-004 930-004 930-004 930-007 930-007

EPDM 932-046 932-021 932-021 932-024 932-024 932-028 932-060 932-042

7 V-ring / V-ring * FKM 932-030 932-033 932-033 932-035 932-035 932-039 932-062 930-041

HNBR 932-087 932-088 932-088 932-090 932-090 932-100 --

--

EPDM 932-017 932-019 932-019 932-023 932-023 932-027 932-059 932-045


HNBR 932-085 932-084 932-084 932-089 932-089 932-099 --

--

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.21 221-236.16 221-236.01 221-236.02 221-236.24 221-236.04 221-236.06 221-236.26

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.29 221-401.06 221-401.01 221-649.04 221-649.05 221-649.03 221-649.07 221-649.36

16

Dubbel ventiltallrik D.L /

dobbeltsædetallerken D.L

1.4404 221-238.16 221-238.09 221-238.10 221-238.02 221-238.03 221-238.04 221-238.08 221-238.06

34 Sædering R / seat ring R 1.4404 221-402.06 221-402.01 221-402.01 221-402.03 221-402.03 221-402.02 221-402.04 221-402.05

36 Lsring / lsering 1.4301 221-143.01 -- -- -- -- -- -- --

43

hængselring / Scharnerring

Halvring / halvring

1.4401

1.4408

701-074

--

701-075

--

701-075

--

701-076

--

701-076

--

701-077

--

--

701-011

--

701-010

44

Sexkantskruv /

sekskant skrue

A2-70 -- -- -- -- -- -- 901-296 901-296

45

sekskant møtrik /

Sexkantmutter

1.4305

A2

912-035

--

912-035

--

912-035

--

912-036

--

912-036

--

912-036

--

--

910-025

--

910-025

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-073 701-073 701-073 701-077 701-077

47

Sekskant møtrik /

sexkantmutter

1.4305 912-036 912-036 912-036 912-036 912-036 912-036 912-036 912-036

EPDM 924-084 924-305 924-305 221-367.03 221-367.03 221-367.04 221-367.05 221-367.06

65 Tætningsring / tätningsring * FKM 924-082 924-307 924-307 221-367.08 221-367.08 221-367.09 221-367.10 221-367.11

HNBR 924-311 924-333 924-333 221-367.15 221-367.15 221-367.14 --

--

66 Styrring / styrering Turcite -- 935-056 935-056 935-078 935-078 935-076 935-079 935-072

EPDM 930-311 930-610 930-610 930-611 930-611 930-611 930-612 930-612


HNBR -- 930-646 930-646 930-647 930-647 930-647 930-648 930-648

74

Hurtiglukkende tætning /

knäpptätning *

PVDF 221-000521 221-000522 221-000522 221-000523 221-000523 221-000523 221-000524 221-000524

92 Balancels / utjämnarls 1.4404 -- 221-348.03 221-348.03 221-538.01 221-538.01 221-538.02 221-538.03 221-538.04

EPDM 221-365.13 221-365.07 221-365.07 221-365.08 221-365.08 221-365.09 221-365.14 221-365.16

94 V-ring RA / V-ring RA * FKM 221-365.21 221-365.10 221-365.10 221-365.11 221-365.11 221-365.12 221-365.15 221-365.17

HNBR 221-365.24 221-365.18 221-365.18 221-365.20 221-365.20 221-365.19 --

--

145

Lækage indikator /

läckageindikator

1.4301 221-513.01 221-237.43 221-237.43 221-237.43 221-237.43 221-237.43 221-237.44 221-237.44

401 Hus V1 / hus V1 1.4404 221-101.19 221-101.21 221-101.22 221-101.05 221-101.06 221-101.07 221-101.18 221-101.66

402 Hus V2 / hus V2 1.4404 221-102.41 221-102.43 221-102.44 221-102.05 221-102.06 221-102.07 221-102.29 221-102.09

A Drev / Manöverdon Se reservedelsliste til drev VARIVENT ® / se datablad Manöverdon VARIVENT ®

B

Tilslutningshoved T.VIS /

Anslutningshuvud T.VIS

Se reservedelsliste til tilslutningshoved T.VIS / se reservdelslista Anslutningshuvud T.VIS

Tilslutningshoved S / Anslutningshuvud S Se reservedelsliste til tilslutningshoved S / se reservdelslista Anslutningshuvud S

L løftedrev _LR / Lyftmanöverdon _LR Se reservedelsliste til løftedrev _LR / se reservdelslista Lyftmanöverdon _LR

1) I tætningssæt kompl. er pos 1, 5, 6, 7, 8, 65, 72, 74 og 94 indeholdt. / I tätningssats kompl. ingår pos. 1, 5, 6, 7, 8, 65, 72, 74 och 94.

* Sliddele / slitdelar.

402

Huskombinationer / huskombinationer

401


Dato / Datum: 2011-12-05


221ELI003457W_4.DOC




1" OD 1 ½" OD 2" OD 2 ½" OD 3" OD 4" OD

Pos

pos

Betegnelse / benämning

Material

Materiale


1)



EPDM

FKM

HNBR

221-000024

221-001042

221-004180

221-001031

221-001043

221-001394

221-001031

221-001043

221-001394

221-001700

221-001681

221-528.88

221-001700

221-001681

221-528.88

221-001701

221-001677

221-001678

EPDM 924-084 924-084 924-084 924-085 924-085 924-085

1 Tætningsring / Tätningsring * FKM 924-082 924-082 924-082 924-083 924-083 924-083

HNBR 924-311 924-311 924-311 924-313 924-313 924-313

2

Leje / lager


PTFE/Kohle

SUSTA-PVDF

935-001

935-098

935-002

935-101

935-002

935-101

935-002

935-101

935-002

935-101

935-002

935-101

3 Tætningsskive / Tätningsskiva 1.4404 221-141.01 221-141.06 221-141.06 221-141.03 221-141.03 221-141.04

4 Lejeskive / Lagerbricka 1.4404 221-142.01 221-142.05 221-142.05 221-142.03 221-142.03 221-142.03

EPDM 930-309 930-144 930-144 930-150 930-150 930-156

5 O-ring / O-ring * FKM 930-168 930-171 930-171 930-176 930-176 930-178

HNBR 930-632 930-633 930-633 930-634 930-634 930-863

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-004 930-004 930-004

EPDM 932-046 932-021 932-021 932-024 932-024 932-028

7 V-ring / V-ring * FKM 932-030 932-033 932-033 932-035 932-035 932-039

HNBR 932-087 932-088 932-088 932-090 932-090 932-100

EPDM 932-017 932-019 932-019 932-023 932-023 932-027


HNBR 932-085 932-084 932-084 932-089 932-089 932-099

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.20 221-236.18 221-236.08 221-236.09 221-236.23 221-236.19

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.29 221-401.28 221-401.01 221-649.04 221-649.05 221-649.03

16



1.4404 221-238.16 221-238.09 221-238.10 221-238.02 221-238.03 221-238.04

34 Sædering R / seat ring R 1.4404 221-402.06 221-402.01 221-402.01 221-402.03 221-402.03 221-402.02

36 Lsring / lsering 1.4301 221-143.01 --- --- --- --- ---

43



1.4401

1.4408

701-074

---

701-075

---

701-075

---

701-076

---

701-076

---

701-077

---

44



A2-70 --- --- --- --- --- ---

45 sekskant møtrik / Sexkantmutter

1.4305

A2

912-035

---

912-035

---

912-035

---

912-036

---

912-036

---

912-036

---

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-073 701-073 701-073

47 Sekskant møtrik / sexkantmutter 1.4305 912-036 912-036 912-036 912-036 912-036 912-036

EPDM 924-084 924-305 924-305 221-367.03 221-367.03 221-367.04

65 Tætningsring / tätningsring * FKM 924-082 924-307 924-307 221-367.08 221-367.08 221-367.09

HNBR 924-311 924-333 924-333 221-367.15 221-367.15 221-367.14

66 Styrring / styrering Turcite -- 935-056 935-056 935-078 935-078 935-076

EPDM 930-311 930-610 930-610 930-611 930-611 930-611


HNBR

--

930-646 930-646 930-647 930-647 930-647

74



PVDF 221-000521 221-000522 221-000522 221-000523 221-000523 221-000523

92 Balancels / utjämnarls 1.4404 --- 221-348.03 221-348.03 221-538.01 221-538.01 221-538.02

EPDM 221-365.13 221-365.07 221-365.07 221-365.08 221-365.08 221-365.09

94 V-ring RA / V-ring RA * FKM 221-365.21 221-365.10 221-365.10 221-365.11 221-365.11 221-365.12

HNBR 221-365.24 221-365.18 221-365.18 221-365.20 221-365.20 221-365.19

145



1.4301 221-513.01 221-237.43 221-237.43 221-237.43 221-237.43 221-237.43

401 Hus V1 / hus V1 1.4404 221-101.27 221-101.28 221-101.29 221-101.30 221-101.31 221-101.32

402 Hus V2 / hus V2 1.4404 221-102.52 221-102.53 221-102.54 221-102.55 221-102.56 221-102.57


B

Tilslutningshoved T.VIS / Anslutningshuvud T.VIS Se reservedelsliste til tilslutningshoved T.VIS / se reservdelslista Anslutningshuvud T.VIS





GEA Mechanical Equipment

G G

Dato / Datum: 2011-12-05


221ELI003457W_4.DOC




2" IPS 3" IPS 4" IPS 6" IPS

Pos

pos


Material

Materiale


1)



EPDM

FKM

HNBR

221-001031

221-001043

221-001394

221-001700

221-001681

221-528.88

221-001701

221-001677

221-001678

221-001703

221-001680

--

EPDM

924-084

924-085

924-085

924-088

1 Tætningsring / Tätningsring * FKM

924-082

924-083

924-083

924-087

HNBR

924-311

924-313

924-313

--

2

Leje / lager


PTFE/Kohle

SUSTA-PVFD

935-002

935-101

935-002

935-101

935-002

935-101

935-003

935-102

3 Tætningsskive / Tätningsskiva 1.4404 221-141.06 221-141.03 221-141.04 221-141.05

4 Lejeskive / Lagerbricka 1.4404 221-142.05 221-142.03 221-142.03 221-142.04

EPDM

930-144

930-150

930-156

930-260

5 O-ring / O-ring * FKM

930-171

930-176

930-178

930-259

HNBR

930-633

930-634

930-863

--

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-007

EPDM

932-021

932-024

932-028

932-042

7 V-ring / V-ring * FKM

932-033

932-035

932-039

930-041

HNBR

932-088

932-090

932-100

--

EPDM

932-019

932-023

932-027

932-045


932-032

932-034

932-038

932-044

HNBR

932-084

932-089

932-099

--

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.01 221-236.24 221-236.04 221-236.05

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.16 221-649.17 221-649.27 221-649.11

16



1.4404 221-238.17 221-238.13 221-238.12 221-238.06

34 Sædering R / seat ring R 1.4404 221-402.01 221-402.03 221-402.02 221-402.05

36 Lsring / lsering 1.4301 -- -- -- --

43



1.4401

1.4408

701-075

--

701-076

--

701-077

--

--

701-010

44



A2-70 -- -- -- 901-296


1.4305

A2

912-035

--

912-036

--

912-036

--

--

910-025

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-077

47 Sekskant møtrik / sexkantmutter 1.4305 912-036 912-036 912-036 912-036

EPDM

924-305

221-367.03

221-367.04

221-367.06

65 Tætningsring / tätningsring * FKM

924-307

221-367.08

221-367.09

221-367.11

HNBR

924-333

221-367.15

221-367.14

--

66 Styrring / styrering Turcite 935-056 935-078 935-076 935-072

EPDM

930-610

930-611

930-611

930-612


930-662

930-663

930-663

930-664

HNBR

930-646

930-647

930-647

930-648

74



PVDF 221-000522 221-000523 221-000523 221-000524

92 Balancels / utjämnarls 1.4404 221-348.03 221-538.01 221-538.02 221-538.04

EPDM

221-365.07

221-365.08

221-365.09

221-365.16

94 V-ring RA / V-ring RA * FKM

221-365.10

221-365.11

221-365.12

221-365.17

HNBR

221-365.18

221-365.20

221-365.19

--

145



1.4301 221-237.43 221-237.43 221-237.43 221-237.44

401 Hus V1 / hus V1 1.4404 221-101.37 221-101.35 221-101.36 221-101.17

402 Hus V2 / hus V2 1.4404 221-102.62 221-102.59 221-102.60 221-102.17


B







Datum/dato: 2009-09-02

Replacement for 221ELI002282W

221ELI003452W_2.DOC

15

65

65

5

66

15

3

5

36

4

2

92


Dobbeltsædeventil R_L med løftedrev _LR

Dubbel sätesventil R_L med Lyftanordning _LR

Til DN 50/40 og 2" / 1 1/2"OD

till DN 50/40 och 2" / 1 1/2" OD

Til DN 25 og 1" OD

till for DN 25 och 1" OD

Gyldig fra 2005-07-01: Ventilkodeendelse …/05

Giltig fr.o.m. 2005-07-01: Ventilkodändelse …/05

46,47

46,47

39

91

39

2

5

1

16

7

8

34

65

66

B

A

L

6

9

30,31,32

4

43,45 (44)

3

74

5

43,45 (44)

5

94

43,45 (44)

92

15

GEA Tuchenhagen GmbH

Datum/dato: 2009-09-02


221ELI003452W_2.DOC




DN 25 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150

Pos

pos


Material

Materiale


1)



EPDM

FKM

HNBR

221-528.75

221-528.76

--

221-528.19

221-528.24

221-000753

221-528.19

221-528.24

221-000753

221-001696

221-001686

--

221-001696

221-001686

--

221-001697

221-001682

--

221-001698

221-001683

--

221-001699

221-001684

--

EPDM 924-084 924-085 924-085 924-085 924-085 924-085 924-088 924-088

1 Tætningsring / Tätningsring * FKM 924-082 924-083 924-083 924-083 924-083 924-083 924-087 924-087

HNBR 924-311 924-313 924-313 924-313 924-313 924-313 --

--

2 Leje / lager * PTFE/Kohle

PTFE/carbon

935-001 935-002 935-002 935-002 935-002 935-002 935-003 935-003

3 Tætningsskive / Tätningsskiva 1.4404 221-141.01 221-141.06 221-141.06 221-141.03 221-141.03 221-141.04 221-141.07 221-141.05

4 Lejeskive / Lagerbricka 1.4404 221-142.01 221-142.05 221-142.05 221-142.03 221-142.03 221-142.03 221-142.04 221-142.04

EPDM 930-309 930-144 930-144 930-150 930-150 930-156 930-372 930-260


HNBR 930-632 930-633 930-633 930-634 930-634 930-863 --

--

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-004 930-004 930-004 930-007 930-007

EPDM 932-046 932-021 932-021 932-024 932-024 932-028 932-060 932-042


HNBR 932-087 932-088 932-088 932-090 932-090 932-100 --

--

EPDM 932-017 932-019 932-019 932-023 932-023 932-027 932-059 932-045


HNBR 932-085 932-084 932-084 932-089 932-089 932-099 --

--

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.21 221-236.16 221-236.01 221-236.02 221-236.24 221-236.04 221-236.06 221-236.26

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.29 221-401.06 221-401.01 221-649.04 221-649.05 221-649.03 221-649.07 221-649.36

16



1.4404 221-238.16 221-238.10 221-238.10 221-238.02 221-238.03 221-238.04 221-238.08 221-238.06

30 Omløbermøtrik / Kappmutter 1.4571 933-459 933-456 933-456 933-456 933-456 933-456 933-482 933-482

31 Snitring / Skärring 1.4571 933-458 933-455 933-455 933-455 933-455 933-455 933-481 933-481

32 Støttemuffe / Stödhylsa 1.4571 933-380 933-382 933-382 933-382 933-382 933-382 933-385 933-385

34 Sædering R / seat ring R 1.4404 221-402.06 221-402.01 221-402.01 221-402.03 221-402.03 221-402.02 221-402.04 221-402.05

36 Lsring / lsering 1.4301 221-143.01 -- -- -- -- -- -- --

EPDM 930-268 930-243 930-243 930-243 930-243 930-243 930-356 930-356


HNBR 930-639 930-640 930-640 930-640 930-640 930-640 --

--

43



1.4401

1.4408

701-074

--

701-075

--

701-075

--

701-076

--

701-076

--

701-077

--

--

701-011

--

701-010

44 Sexkantskruv / sekskant skrue A2-70 -- -- -- -- -- -- 901-296 901-296


1.4305

A2

912-035

--

912-035

--

912-035

--

912-036

--

912-036

--

912-036

--

--

910-025

--

910-025

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-073 701-073 701-073 701-077 701-077

47 Sekskant møtrik / sexkantmutter 1.4305 912-036 912-036 912-036 912-036 912-036 912-036 912-036 912-036

EPDM 924-084 924-305 924-305 221-367.03 221-367.03 221-367.04 221-367.05 221-367.06

65 Tætningsring / tätningsring * FKM 924-082 924-307 924-307 221-367.08 221-367.08 221-367.09 221-367.10 221-367.11

HNBR 924-311 924-333 924-333 221-367.15 221-367.15 221-367.14 --

--

66 Styrring / styrering * Turcite -- 935-056 935-056 935-078 935-078 935-076 935-079 935-072

74

Rengøringsdyse /

rengöringsmunstycke *

PVDF 221-334.04 221-334.01 221-334.01 221-334.02 221-334.02 221-334.02 221-334.03 221-334.03

91

CIP-rengøringstilslutning /


1.4301 221-512.01 221-237.08 221-237.08 221-237.08 221-237.08 221-237.08 221-237.25 221-237.25

92 Balancels / utjämnarls 1.4404 -- 221-348.03 221-348.03 221-538.01 221-538.01 221-538.02 221-538.03 221-538.04

EPDM 221-365.13 221-365.07 221-365.07 221-365.08 221-365.08 221-365.09 221-365.14 221-365.16

94 V-ring RA / V-ring RA * FKM 221-365.21 221-365.10 221-365.10 221-365.11 221-365.11 221-365.12 221-365.15 221-365.17

HNBR 221-365.24 221-365.18 221-365.18 221-365.20 221-365.20 221-365.19 --

--

401 Hus V1 / hus V1 1.4404 221-101.19 221-101.22 221-101.22 221-101.05 221-101.06 221-101.07 221-101.18 221-101.66

402 Hus V2 / hus V2 1.4404 221-102.41 221-102.44 221-102.44 221-102.05 221-102.06 221-102.07 221-102.29 221-102.09


B

Tilslutningshoved T.VIS / Anslutningshuvud T.VIS

Tilslutningshoved S / Anslutningshuvud S

Se reservedelsliste til tilslutningshoved T.VIS / se reservdelslista Anslutningshuvud T.VIS

Se reservedelsliste til tilslutningshoved S / se reservdelslista Anslutningshuvud S


Ved anvendelse af skyllelås BU bortfalder pos. 92 og 66

Då spollås BU används faller pos. 92 och 66 bort

Se reservedelsliste til skyllelås BU / se reservdelslista spollås BU

1) I tætningssæt kompl. er pos 1; 5, 6, 7, 8, 39, 65 og indeholdt. / I tätningssats kompl. ingår pos. 1; 5, 6, 7, 8, 39, 65 och 94.

* Sliddele / slitdelar. Huskombinationer / huskombinationer

402

401


Datum/dato: 2009-09-02


221ELI003452W_2.DOC




1" OD 1 ½" OD 2" OD 2 ½" OD 3" OD 4" OD

Pos

pos


Material

Materiale


EPDM 221-528.75 221-528.19 221-528.19 221-001696 221-001696 221-001697

1)

tætningssæt kompl. / Tätningssats kompl. FKM 221-528.76 221-528.24 221-528.24 221-001686 221-001686 221-001682

HNBR -- 221-000753 221-000753 --

--

--

EPDM 924-084 924-085 924-085 924-085 924-085 924-085

1 Tætningsring / Tätningsring * FKM 924-082 924-083 924-083 924-083 924-083 924-083

HNBR 924-311 924-313 924-313 924-313 924-313 924-313

2 Leje / lager *

PTFE/Kohle

PTFE/carbon

935-001 935-002 935-002 935-002 935-002 935-002

3 Tætningsskive / Tätningsskiva 1.4404 221-141.01 221-141.06 221-141.06 221-141.03 221-141.03 221-141.04

4 Lejeskive / Lagerbricka 1.4404 221-142.01 221-142.05 221-142.05 221-142.03 221-142.03 221-142.03

EPDM 930-309 930-144 930-144 930-150 930-150 930-156


HNBR 930-632 930-633 930-633 930-634

--

--

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-004 930-004 930-004

EPDM 932-046 932-021 932-021 932-024 932-024 932-028


HNBR 932-087 932-088 932-088 932-090 932-090 932-100

EPDM 932-017 932-019 932-019 932-023 932-023 932-027


HNBR 932-085 932-084 932-084 932-089 932-089 932-099

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.20 221-236.18 221-236.08 221-236.09 221-236.23 221-236.19

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.29 221-401.28 221-401.01 221-649.04 221-649.05 221-649.03

16



1.4404 221-238.16 221-238.09 221-238.10 221-238.02 221-238.03 221-238.04

30 Omløbermøtrik / Kappmutter 1.4571 933-459 933-456 933-456 933-456 933-456 933-456

31 Snitring / Skärring 1.4571 933-458 933-455 933-455 933-455 933-455 933-455

32 Støttemuffe / Stödhylsa 1.4571 933-380 933-382 933-382 933-382 933-382 933-382

34 Sædering R / seat ring R 1.4404 221-402.06 221-402.01 221-402.01 221-402.03 221-402.03 221-402.02

36 Lsring / lsering 1.4301 221-143.01 -- -- -- -- --

39 O-ring / O-ring *

EPDM

FKM

HNBR

1.4401

1.4408

930-268

930-164

930-639

701-074

--

930-243

930-244

930-640

701-075

--

930-243

930-244

930-640

701-075

--

930-243

930-244

930-640

701-076

--

930-243

930-244

930-640

701-076

--

930-243

930-244

930-640

701-077

--

43



44 Sexkantskruv / sekskant skrue A2-70 -- -- -- -- -- --


1.4305

A2

912-035

--

912-035

--

912-035

--

912-036

--

912-036

--

912-036

--

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-073 701-073 701-073

47 Sekskant møtrik / sexkantmutter 1.4305 912-036 912-036 912-036 912-036 912-036 912-036

EPDM 924-084 924-305 924-305 221-367.03 221-367.03 221-367.04

65 Tætningsring / tätningsring * FKM 924-082 924-307 924-307 221-367.08 221-367.08 221-367.09

HNBR 924-311 924-333 924-333 221-367.15 221-367.15 221-367.14

66 Styrring / styrering * Turcite -- 935-056 935-056 935-078 935-078 935-076

74



PVDF 221-334.04 221-334.01 221-334.01 221-334.02 221-334.02 221-334.02

91



1.4301 221-512.01 221-237.08 221-237.08 221-237.08 221-237.08 221-237.08

92 Balancels / utjämnarls 1.4404 -- 221-348.03 221-348.03 221-538.01 221-538.01 221-538.02

EPDM 221-365.13 221-365.07 221-365.07 221-365.08 221-365.08 221-365.09

94 V-ring RA / V-ring RA * FKM 221-365.21 221-365.10 221-365.10 221-365.11 221-365.11 221-365.12

HNBR 221-365.24 221-365.18 221-365.18 221-365.20 221-365.20 221-365.19

401 Hus V1 / hus V1 1.4404 221-101.27 221-101.28 221-101.29 221-101.30 221-101.31 221-101.32

402 Hus V2 / hus V2 1.4404 221-102.52 221-102.53 221-102.54 221-102.55 221-102.56 221-102.57


B










Datum/dato: 2009-09-02


221ELI003452W_2.DOC




2" IPS 3" IPS 4" IPS 6" IPS

Pos

pos


Material

Materiale


EPDM 221-528.19

221-001696

221-001697

221-001699

1)

tætningssæt kompl. / Tätningssats kompl. FKM

221-528.24

221-001686

221-001682

221-001684

HNBR 221-000753

--

--

--

EPDM

924-085

924-085

924-085

924-088

1 Tætningsring / Tätningsring * FKM

924-083

924-083

924-083

924-087

HNBR

924-313

924-313

924-313

--

2 Leje / lager *

PTFE/Kohle

PTFE/carbon

935-002 935-002 935-002 935-003

3 Tætningsskive / Tätningsskiva 1.4404 221-141.06 221-141.03 221-141.04 221-141.05

4 Lejeskive / Lagerbricka 1.4404 221-142.05 221-142.03 221-142.03 221-142.04

EPDM

930-144

930-150

930-156

930-260


930-171

930-176

930-178

930-259

HNBR

930-633

930-634

930-863

--

6 O-ring / O-ring * NBR 930-004 930-004 930-004 930-007

EPDM

932-021

932-024

932-028

932-042


932-033

932-035

932-039

932-041

HNBR

932-088

932-090

932-100

--

EPDM

932-019

932-023

932-027

932-045


932-032

932-034

932-038

932-044

HNBR

932-084

932-089

932-099

--

9 Lanterne DL / Mellanstycke DL 1.4301 221-236.01 221-236.24 221-236.04 221-236.05

15 Ventiltallerken R / Ventiltallrik R 1.4404 221-401.16 221-649.17 221-649.27 221-649.11

16



1.4404 221-238.17 221-238.13 221-238.12 221-238.06

30 Omløbermøtrik / Kappmutter 1.4571 933-456 933-456 933-456 933-482

31 Snitring / Skärring 1.4571 933-455 933-455 933-455 933-481

32 Støttemuffe / Stödhylsa 1.4571 933-382 933-382 933-382 933-385

34 Sædering R / seat ring R 1.4404 221-402.01 221-402.03 221-402.02 221-402.05

36 Lsring / lsering 1.4301 -- -- -- --

39 O-ring / O-ring *

EPDM

FKM

HNBR

1.4401

1.4408

930-243

930-244

930-640

701-075

--

930-243

930-244

930-640

701-076

--

930-243

930-244

930-640

701-077

--

930-356

930-357

--

--

701-010

43



44 Sexkantskruv / sekskant skrue A2-70 -- -- -- 901-296


1.4305

A2

912-035

--

912-036

--

912-036

--

--

910-025

46 Hængselring / scharnerring 1.4401 701-073 701-073 701-073 701-077

47 Sekskant møtrik / sexkantmutter 1.4305 912-036 912-036 912-036 912-036

EPDM

924-305

221-367.03

221-367.04

221-367.06

65 Tætningsring / tätningsring * FKM

924-307

221-367.08

221-367.09

221-367.11

HNBR

924-333

221-367.15

221-367.14

--

66 Styrring / styrering * Turcite 935-056 935-078 935-076 935-072

74



PVDF 221-334.01 221-334.02 221-334.02 221-334.03

91



1.4301 221-237.08 221-237.08 221-237.08 221-237.25

92 Balancels / utjämnarls 1.4404 221-348.03 221-538.01 221-538.02 221-538.04

EPDM 221-365.07

221-365.08

221-365.09

221-365.16

94 V-ring RA / V-ring RA * FKM

221-365.10

221-365.11

221-365.12

221-365.17

HNBR 221-365.18

221-365.20

221-365.19

--

401 Hus V1 / hus V1 1.4404 221-101.37 221-101.35 221-101.36 221-101.17

402 Hus V2 / hus V2 1.4404 221-102.62 221-102.59 221-102.60 221-102.17


B










Dato / date : 2011-09-01

Side / Page 1 af / of 2

221ELI002341W_3.DOC

Reservedelsliste / Reservdelslista

Liftdrev _LR / Lyftmanöverorgan _LR

Pos.

Detaljnr.

1

2

3

4

5

6

7

Benævnelse /

Beteckning

Dato / date : 2011-09-01

Side / Page 2 af / of 2

221ELI002341W_3.DOC

Materiale

Material

Liftdrev _LR kpl. /

lyftmanöverorgan _LR kompl.

Liftdrev LFT-B /

lyftmanöverorgan LFT-B

Medbringer LFT-R /

medbringare LFT-R

Lukkeflange LFT-R /

låsfläns LFT-R

Adapter LFT-R /

adapter LFT-R

Bøsning LFT-B /

uttag LFT-B

Medbringertylle LFT-B /

medbringarhylsa LFT-B

Sikringsring /

säkringsring

DN 25 1" OD 1 ½" OD DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 / 6" IPS

BLR

100/25

BLR

100/22

BLR

100/35

CLR

125/35

BLR

100/40

CLR

125/40

BLR

100/50

CLR

125/50

CLR

125/80

Reservedelsliste / Reservdelslista

Liftdrev _LR / Lyftmanöverorgan _LR

DLR

160/80

CLR 5

130/80

DLR 5

165/100

DLR 5

165/100

ELR 5

205/100

221-609.08 221-609.09 221-609.32 221-609.33 221-609.10 221-609.13 221-609.01 221-609.02 221-609.17 221-609.04 221-609.36 221-609.05 221-609.05 221-609.07 221-609.15 221-609.16

-- 221-605.01 221-605.01 221-605.01 221-605.02 221-605.01 221-605.02 221-605.01 221-605.02 221-605.02 221-605.04 221-605.19 221-605.04 221-605.04 221-605.06 221-605.07 221-605.08

-- 221-622.08 221-622.07 221-622.09 221-622.09 221-622.09 221-622.09 221-622.01 221-622.01 221-622.03 221-622.05 221-622.05 221-622.05 221-622.05 221-622.05 221-622.06 221-622.06

3.2315.T6 221-613.03 221-613.03 221-613.05 221-613.05 221-613.03 221-613.03 221-613.04 221-613.04 221-613.01 221-613.01 221-613.01 221-613.01 221-613.01 221-613.01 221-613.02 221-613.02

3.2315.T6 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.01 221-614.02 221-614.02

1.4301 221-616.01 221-616.01 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.02 221-616.03 221-616.03

1.4301 221-617.01 221-617.01 221-617.02 221-617.02 221-617.02 221-617.02 221-617.02 221-617.02 221-617.02 221-617.03 221-617.03 221-617.03 221-617.03 221-617.03 221-617.04 221-617.04

1.4310 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-179 917-154 917-154

9 Låseskrue / låsskruv 1.4571 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316 922-316

11

Vinkelskruesammenskruning

/ vinkelskruvkoppling

6 -1/8"

Vinkelskruesammenskruning

/ vinkelskruvkoppling

6,35-1/8"

Ms/vern.

Ms/förnicklad

Ms/vern.

Ms/förnicklad

933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475 933-475

933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979 933-979

12 O-ring / O-ring NBR 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-041 930-052 930-052

13 O-ring / O-ring

EPDM

FKM

930-311

930-335

930-311

930-335

930-235

930-162

930-235

930-162

930-235

930-162

930-235

930-162

930-235

930-162

14 Glideleje / glidlager IGLIDUR-G 704-058 704-058 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-043 704-038 704-038

15 Glideleje / glidlager IGLIDUR-G 704-041 704-041 704-041 704-041 704-041 704-041 704-041 704-041 704-041 704-041 704-041 704-41 704-41 704-041 704-042 704-042


17

Glideleje / glidlager IGLIDUR-G 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 704-057 -- --

Styrering / styrring TURCITE -- -- -- -- -- -- -- -- -- -- -- -- -- -- 935-015 935-015




930-235

930-162

930-235

930-235

930-162

930-

235930-

162

930-235

930-162

930-235

930-162

930-235

930-162

ELR 6

206/162

930-268

930-164

SLR 6

256/162

930-268

930-164

Datum/date: 2012-07-05

Seite / Page 1 von / of 1

221ELI008224G_1.DOC

Ersatzteilliste / Spare parts list

Schaltstange LFT-R T.VIS A-8 und M-1 für Ventile mit Lift /

Ventil Typ R; T_R; L; M_O (06); MT/T_R (08); M/2.0

Switch bar LFT-R T.VIS A-8 and M-1 for Valve with Lift

Valve type R; T_R; L; M_O (06); MT/T_R (08); M/2.0

Schaltstange LFT-R T.VIS A-8

switch bar LFT-R T.VIS A-8

* Gesichert mit UHU Endfest 300 / Secured with UHU Endfest 300

Schaltstange LFT-R T.VIS A-8 /

switch bar LFT-R T.VIS A-8

Schaltstange LFT-R T.VIS M-1 /

switch bar LFT-R T.VIS M-1

Typ / type 125 200 205 166 256 125 200 205 166 256

Pos. Benennung /

item Designation

Sach-Nr. / Part no.

Schaltstange compl. /

switch bar kpl.

221-618.07 221-618.08 221-618.09 221-618.10 221-618.11 221-618.02 221-618.03 221-618.04 221-618.06 221-618.05

1

Schaltstange /

switch bar LFT-RM7

-- -- -- -- -- 221-618.01 221-618.01 221-618.01 221-618.01 221-618.01

2

Schaltstange LFT-R /

switch bar LFT-R

221-615.06 221-615.08 221-615.09 221-615.07 221-615.10 221-615.01 221-615.02 221-615.03 221-615.05 221-615.04

3 Gleitstück / slide 221-619.02 221-619.02 221-619.02 221-619.02 221-619.02 221-619.01 221-619.01 221-619.01 221-619.01 221-619.01

4

Führungsring /

rod guide ring

-- -- - -- -- 935-085 935-085 935-085 935-085 935-085

5

Sechskantmutter /

hex. nut

-- -- -- -- -- 910-018 910-018 910-018 910-018 910-018

6

Magnet /

magnet

221-589.41 221-589.41 221-589.41 221-589.41 221-589.41 -- -- -- -- --

*Sicherheitshinweise siehe Datenblatt für “UHU Endfest 300” /

see safety specification in data sheet for “UHU Endfest 300”.

Schaltstange LFT-R T.VIS M-1

switch bar LFT-R T.VIS M-1

Date/date : 2012-07-10

Page/Page 1 de/of 2

221MBL008208G_2.DOC

Maßblatt / Dimension sheet

Schaltstange LFT-R T.VIS A-8 und M-1 für Ventile mit Lift

Switch bar LFT-R T.VIS A-8 and M-1 for valves with lift

Ventil Typ / Valve type R; T_R; L; M_O (06); MT/T_R (08); M/2.0

A

A

L

L1

L

Schaltstange / switch bar

LFT-R T.VIS M-1

*Antriebskennzeichnung Typ

*Drive identification Type

Schaltstange / switch bar

LFT-R T.VIS A-8

*Antriebskennzeichnung Typ

*Drive identification Type




We live our values.

Excellence Passion Integrity Responsibility GEA-versity

GEA Group is a global engineering company with multi-billion euro sales and operations in more

than 50 countries. Founded in 1881, the company is one of the largest providers of innovative

equipment and process technology. GEA Group is listed in the STOXX ® Europe 600 index.


GEA Tuchenhagen GmbH

Am Industriepark 2-10, 21514 Büchen

Telefon 04155 49-0, Telefax 04155 49-2423

sales.geatuchenhagen@gea.com, www.tuchenhagen.de

Funktion - ExtraNet - GEA Tuchenhagen

Create successful ePaper yourself

Delete template?

Save as template?
