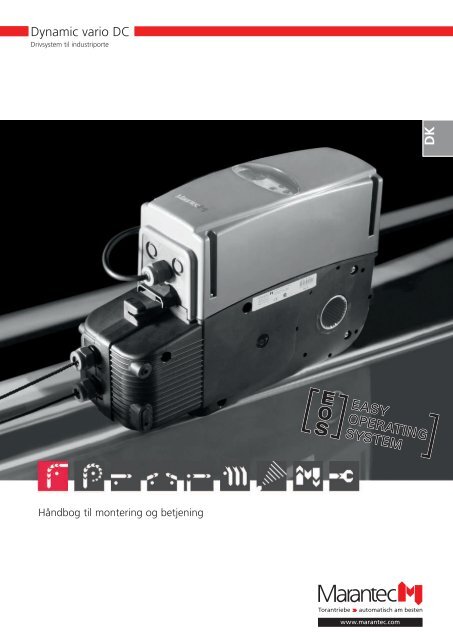

<strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
Drivsystem til industriporte<br />
Håndbog til montering og betjening<br />
DK
1. Symbolforklaring<br />
Henvisninger<br />
i<br />
Forsigtig!<br />
Risiko for personskader!<br />
Her er angivet vigtige sikkerhedshenvisninger,<br />
som ubetinget skal følges med henblik på at<br />
undgå personskader!<br />
OBS!<br />
Risiko for materiel skade!<br />
Her er angivet vigtige sikkerhedshenvisninger,<br />
som ubetinget skal følges med henblik på at<br />
undgå materielle skader!<br />
Bemærk / Tip<br />
Kontrol<br />
Typeskilt motorenhed<br />
Krydshenvisning<br />
Typeskilt styreenhed (option)<br />
Type: ____________________________________________________<br />
Varenummer: _____________________________________________<br />
Produkt-nr.:_______________________________________________<br />
Type: ____________________________________________________<br />
Varenummer: _____________________________________________<br />
Produkt-nr.:_______________________________________________<br />
2. Indholdsfortegnelse<br />
1. Symbolforklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . .2<br />
2. Indholdsfortegnelse . . . . . . . . . . . . . . . . . . . . . . . . . .2<br />
3. Generelle sikkerhedsanvisninger . . . . . . . . . . . . . . .3<br />
4. Oversigt over delene . . . . . . . . . . . . . . . . . . . . . . . . .4<br />
4.1 Leveringsomfang <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> . . . . . . . . . .4<br />
4.2 Montagevarianter . . . . . . . . . . . . . . . . . . . . . . .6<br />
4.3 Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6<br />
5. Forberedelser til montering . . . . . . . . . . . . . . . . . . .7<br />
5.1 Generelle oplysninger . . . . . . . . . . . . . . . . . . . .7<br />
5.2 Kontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7<br />
5.3 Kabelføringsplan . . . . . . . . . . . . . . . . . . . . . . . .8<br />
6. Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8<br />
6.1 Forberedelse af porten . . . . . . . . . . . . . . . . . . .8<br />
6.2 Montering af akseladapter . . . . . . . . . . . . . . . . .9<br />
6.3 Montage af motoraggregatet på porten . . . . . .9<br />
6.4 Montering af drejemomentstøtte . . . . . . . . . .10<br />
6.5 Tilslutninger til styring Control x.22 . . . . . . . . .11<br />
7. Idriftsættelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14<br />
7.1 Oversigt over styreenhed . . . . . . . . . . . . . . . .14<br />
7.2 Hurtigprogrammering . . . . . . . . . . . . . . . . . . .14<br />
7.3 Ændring af drejeretning . . . . . . . . . . . . . . . . . .16<br />
7.4 Funktionskontrol . . . . . . . . . . . . . . . . . . . . . . .16<br />
8. Udvidede driftsfunktioner . . . . . . . . . . . . . . . . . . . .18<br />
8.1 Forløbsdiagram for udvidet programmering<br />
(Eksempel for niveau 2, menu 2) . . . . . . . . . . .18<br />
8.2 Samlet oversigt over programmerbare<br />
funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . .19<br />
8.3 Funktionsoversigt for niveauerne . . . . . . . . . . .20<br />
9. Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30<br />
9.1 Standarddrift . . . . . . . . . . . . . . . . . . . . . . . . . .30<br />
9.2 Nødbetjening . . . . . . . . . . . . . . . . . . . . . . . . . .30<br />
10. Meldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31<br />
10.1 Oversigt over indikatorfunktionerne . . . . . . . . .31<br />
10.2 Statusmeldinger . . . . . . . . . . . . . . . . . . . . . . .31<br />
10.3 Fejlmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . .32<br />
10.4 Afhjælpning af fejl . . . . . . . . . . . . . . . . . . . . . .33<br />
11. Addendum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35<br />
11.1 Tekniske data <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> . . . . . . . . . . .35<br />
11.2 Indbygningserklæring . . . . . . . . . . . . . . . . . . .36<br />
11.3 EF-overensstemmelseserklæring . . . . . . . . . . . .36<br />
2 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
3. Generelle sikkerhedsanvisninger<br />
Skal under alle omstændigheder læses!<br />
Målgruppe<br />
Denne portautomatik må kun monteres, tilsluttes og sættes i drift af<br />
uddannet og kvalificeret fagpersonale!<br />
Kvalificeret og uddannet personale i denne beskrivelses forstand er<br />
personer<br />
- som har kendskab til de generelle og specifikke sikkerhedsforskrifter og<br />
forskrifter til forebyggelse af ulykker,<br />
- som har kendskab til de relevante forskrifter om elektriske installationer,<br />
- som er uddannet i anvendelse og vedligeholdelse af passende<br />
sikkerhedsudstyr,<br />
- med tilstrækkelig instruktion og tilsyn af elektrikere,<br />
- som har evnen til at kunne erkende farer og risici, som elektrisk strøm<br />
kan forårsage,<br />
- som har kendskab til anvendelse af EN 12635 (krav til installation og<br />
brug).<br />
Garanti<br />
For garanti med hensyn til funktion og sikkerhed skal henvisningerne i<br />
denne vejledning overholdes. Tilsidesættelse af advarselshenvisningerne<br />
kan medføre kvæstelser eller materielle skader. Producenten fralægger sig<br />
ethvert ansvar for skader resulterende af tilsidesættelse af henvisningerne.<br />
Udelukket fra garantien er batterier, akku’er, sikringer og lyskilder.<br />
For at undgå fejl ved monteringen samt beskadigelse af port og<br />
automatik, skal monteringen gennemføres i overensstemmelse med<br />
monteringsvejledningen. Produktet må først tages i drift, når den<br />
tilhørende monterings- og betjeningsvejledning er blevet læst og forstået.<br />
Monterings- og betjeningsvejledningen skal udleveres til kunden og<br />
opbevares hos kunden. Den indeholder vigtige henvisninger vedr.<br />
betjening, kontrol og vedligeholdelse.<br />
Dette produkt er blevet fremstillet i henhold til normerne og<br />
retningslinjerne, som er angivet i fabrikant- og<br />
overensstemmelseserklæringen. Produktet er blevet udleveret fra<br />
fabrikken i sikkerhedsteknisk fejlfri tilstand.<br />
Motordrevne vinduer, døre og porte skal efterses af en sagkyndig person<br />
(inklusive skriftligt protokol) inden første idriftsættelse og hvis der er<br />
behov for det, dog mindst én gang om året.<br />
Formålsbestemt anvendelse<br />
Drivsystemet er udelukkende beregnet til åbning og lukning af<br />
industriporte.<br />
Der skal tages hensyn til det maksimale drejemoment.<br />
Udover henvisningerne i denne vejledning skal der også tages<br />
højde for de almene sikkerhedsforskrifter samt forskrifter til<br />
forebyggelse af ulykker. I øvrigt gælder vores salgs- og leveringsbetingelser.<br />
Krav til porten<br />
Drivsystemet er egnet til fjederudlignende sektionsporte.<br />
- Portens beslag skal vælges således, at porten ikke kan springe ud af<br />
løbeskinnerne, i særdeleshed på loftet og forhindres gennem foranstaltninger,<br />
såsom aksiale løberullesikringer, tværstivere på loftløbeskinneholder<br />
og løbeskinneforbinder.<br />
- Bærefjedrene skal forsynes med en fjederbrudsikring.<br />
- Bærekablerne er forsynet med en fanganordning, som ved et kabelbrud<br />
forhindrer at porten bevæger sig yderligere i retning „luk port“, eller<br />
sikres mod nedstyrtning ved hjælp af andre konstruktive midler, som er<br />
integreret i bæremiddelsystemet og som forhindrer at porten lukker, så<br />
en fortsat drift med kun et bærekabel ikke er muligt.<br />
Henvisninger til montering af portautomatikken<br />
• Kontrollér, at portens mekanik befinder sig i en fejlfri tilstand.<br />
• Sikr, at porten befinder sig i ligevægt.<br />
• Kontrollér, at porten åbner og lukker korrekt.<br />
• Sikr, at der befinder sig en passende strømtilslutning ved portanlægget.<br />
• Fjern alle komponenter fra porten, som der ikke mere er brug for<br />
(fx. wirer, kæder, vinkler mm.).<br />
• Tag alle anordninger ud af drift, som der ikke mere er brug for efter<br />
montering af portautomatikken.<br />
• Adskil ubetinget drivsystemet fra strømforsyningen inden kabelføringsarbejder.<br />
Overhold en sikkerhedstid på 10 sekunder for at sikre, at<br />
drivsystemet er spændingsløst.<br />
• De lokale sikkerhedsbestemmelser skal overholdes.<br />
• Brug kun monteringsmateriale, som er godkendt til det tilsvarende<br />
underlag.<br />
• Ledningerne for strømforsyning og styrestrøm skal under alle<br />
omstændigheder lægges separat.<br />
• Portautomatikken må kun monteres, mens porten er lukket.<br />
• Impulssendere og alle styreanordninger (fx. trådløs kodetastatur) skal<br />
monteres inden for synsvidde af porten samt i sikker afstand fra portens<br />
bevægelige dele. En monteringshøjde på mindst 1,5 m skal overholdes.<br />
• Anbring på holdbar måde og på synlige steder advarselsskilte for<br />
klemningsfare (hvis tilstede).<br />
• Sørg for, at ingen af portens dele rager ud på offentlige fortove eller<br />
gader efter monteringen.<br />
Henvisninger til idriftsættelse af portautomatikken<br />
Efter idriftsættelse af anlægget skal portanlæggets ejer eller dennes<br />
stedfortræder instrueres i betjeningen.<br />
• Sørg for, at børn ikke kan lege med portstyringen.<br />
• Kontrollér inden porten bevæges, at hverken personer eller genstande<br />
befinder sig i portens farezone.<br />
• Kontrollér alle forhåndenværende nød-kommandoanordninger.<br />
• Grib aldrig ind i den kørende port eller bevægede dele.<br />
• Pas på mulige klemmende og forskydelige dele på portanlægget.<br />
Der skal tages højde for bestemmelserne i EN 13241-1.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 3
3. Generelle sikkerhedsanvisninger<br />
Skal under alle omstændigheder<br />
læses!<br />
Henvisninger til vedligeholdelse af portautomatikken<br />
For at sikre en fejlfri funktion, skal følgende punkter kontrolleres i regelmæssige<br />
afstande og om nødvendigt sættes i stand. Før der gennemføres<br />
arbejder på portanlægget, skal portautomatikken i hvert fald kobles fra<br />
strømforsyningen.<br />
• Kontroller en gang om måneden, om portautomatikken reverserer, når<br />
porten møder en forhindring. Til dette formål placeres en forhindring<br />
med en bredde og højde på 50 mm i portens bane.<br />
• Kontrollér justeringen af den automatiske frakobling for stillingerne<br />
ÅBEN og LUKKET.<br />
• Kontrollér alle bevægelige dele på port og portautomatik.<br />
• Kontrollér portanlægget med hensyn til slitage eller beskadigelse.<br />
• Kontroller, om porten er letløbende, ved at køre den manuelt.<br />
• Kontrollér de tilsluttede sikkerhedsanordninger hver 6. måned.<br />
Henvisninger til rengøring af portautomatikken<br />
Følgende må under ingen omstændigheder anvendes: direkte vandstråle,<br />
højtryksrensere, syrer eller lud.<br />
4. Oversigt over delene<br />
4.1 Leveringsomfang <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
Drivsystem<br />
1 Motoraggregat <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
(oplåsningskabel 3.000 mm)<br />
4 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
4.1 / 1<br />
4.1 / 2<br />
1<br />
Drejemomentkonsol<br />
11<br />
3<br />
2 Skrue B4,8 x 13 SW8 (2x)<br />
3 Træskrue 8 x 60 (2x)<br />
4 Kunststofdyvel S-10 (2x)<br />
5 Mellemlægsskive 8,4 (2x)<br />
6 Mellemlægsskive 5,3 (2x)<br />
7 Monteringsvinkel (2x)<br />
8 Møtrik med ansats SW13 (4x)<br />
9 Låsemøtrikker SW13 (2x)<br />
10 Skrue M8 x 16 (6x)<br />
11 Drejemomentkonsol<br />
i<br />
4<br />
5<br />
7<br />
2 10<br />
6<br />
8 9<br />
Krydshenvisning:<br />
Hvis leveringen omfatter supplerende udstyr,<br />
skal man være opmærksom på vejledningen,<br />
der følger med dette udstyr.
4. Oversigt over delene<br />
Sikkerhedsanordninger (option)<br />
Fjernbetjening (option)<br />
Akseladaptersæt (option)<br />
4.1 / 3<br />
13<br />
14<br />
15<br />
16<br />
12<br />
17,8<br />
19,0<br />
27,55<br />
29,4<br />
12 Pasfeder 1 (1x)<br />
(kun ved adapter uden integreret pasfeder)<br />
13 Pasfeder 2 (3x)<br />
(kun ved adapter uden integreret pasfeder)<br />
14 Pasfeder 3 (3x)<br />
(kun ved adapter uden integreret pasfeder)<br />
15 Akseladapter (1x)<br />
(Mål alt efter krav)<br />
16 Brystring (2x)<br />
6,35<br />
6,4<br />
6,4<br />
6,35<br />
25,4<br />
25,4<br />
25,4<br />
31,75<br />
SW 32,1<br />
For at kunne bruge motoraggregatet behøves der et betjeningselement.<br />
Betjeningselementer (option)<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 5<br />
4.1 / 4<br />
17 Betjeningselement Command 613<br />
17
4. Oversigt over delene<br />
4.2 Montagevarianter<br />
Plug-on-montage<br />
4.2 / 1<br />
Montage med stikakseladapter (optional)<br />
4.2 / 2<br />
i<br />
Krydshenvisning:<br />
Til montering af motoraggregatet med andre<br />
montagevarianter skal der tages hensyn til de<br />
tilsvarende vejledninger.<br />
-y<br />
4.3 Mål<br />
<strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
6 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
4.3 / 1<br />
Pladsbehov ved Plug-on-montage<br />
4.3 / 2<br />
420<br />
298,5<br />
119<br />
129 119<br />
261<br />
≥ 73<br />
≥ 348<br />
77<br />
72,5
5. Forberedelser til montering<br />
5.1 Generelle oplysninger<br />
Vejledningen beskriver monteringen af motoraggregaterne i<br />
udførelsen med hurtigoplåsning (SE).<br />
Illustrationerne i denne vejledning er ikke gengivet målestokstro.<br />
Længdemål angives generelt i millimeter (mm).<br />
I denne vejledning vises montagen af portvariant normalbeslag<br />
indvendigt til højre.<br />
For en korrekt montering skal følgende værktøj stå til rådighed:<br />
5.1 / 1<br />
* Fedt<br />
8 / 10 / 13 2 / 2,5 20<br />
2,5 4 ø 9<br />
ø 10 *<br />
5.2 Kontroller<br />
OBS!<br />
Drivsystemet kan ikke låses op udefra.<br />
For i et fejltilfælde at kunne komme ind i<br />
garagen, skal der eksistere en separat indgang.<br />
Krydshenvisning:<br />
Ved montering af portautomatikken på porten<br />
skal man være opmærksom på anvisningerne til<br />
porten.<br />
Porten skal være fuldstændig monteret og funktionen afprøvet.<br />
• Sikr, at dit portanlæg har en egnet strømtilslutning og en<br />
netadskillelsesanordning.<br />
• Kontrollér, om porten der skal drives opfylder følgende<br />
betingelser:<br />
- Porten skal kunne bevæges med hånden.<br />
- Porten skal af sig selv kunne blive stående i enhver position.<br />
• Fastlæg den side på portanlægget, hvor drivsystemet skal<br />
monteres.<br />
• Kontrollér, om der er tilstrækkelig plads til montering af<br />
drivsystemet.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 7<br />
i<br />
i<br />
OBS!<br />
For at sikre en korrekt montering, skal følgende<br />
kontroller i hvert fald gennemføres, inden<br />
arbejdet påbegyndes.<br />
Leveringsomfang<br />
• Tjek, om hele leveringsomfanget er kommet med.<br />
• Tjek, om alt tilbehør, som er nødvendigt i den specielle<br />
monteringssituation, er tilstede<br />
Portanlæg<br />
Krydshenvisning:<br />
Ved anvendelse/montering af tilbehør skal der<br />
tages højde for pågældende vedlagte vejledning.
5. Forberedelser til montering<br />
5.3 Kabelføringsplan<br />
5.3 / 1<br />
H<br />
I<br />
i<br />
Bemærk:<br />
Kabelføringen er vist som eksempel og kan<br />
afvige alt efter porttype og udstyr.<br />
J<br />
G<br />
F<br />
K<br />
H<br />
I<br />
J<br />
A<br />
L<br />
B<br />
M<br />
E<br />
G<br />
A Motorenhed <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
B Betjeningselement<br />
C Signalenhed (fx signallampe)<br />
D Nettilslutning<br />
Nyttelængde: - 1,1 m (230 V)<br />
E Hovedafbryder<br />
F Forhåndenværende fjederbrud-sikring<br />
G Portsensorer, sikring mod hængende line<br />
H Optosensorer<br />
I Fotocelleanlæg<br />
J Kabinet tilslutningsenhed<br />
K Portsensor gangdør<br />
L Fladledning motoraggregat – betjeningselement<br />
M Styring<br />
C<br />
D<br />
Krydshenvisning:<br />
Ved montering og tilslutning af portsensorer,<br />
betjeningselementer og signalenheder skal man<br />
være opmærksom på de hertil hørende<br />
vejledninger.<br />
6. Montering<br />
6.1 Forberedelse af porten<br />
• Sikr porten.<br />
8 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
6.1 / 1<br />
Forsigtig!<br />
- For at forhindre en nedstyrtning, skal montagen<br />
foretages fra et sikkert ståsted. Der skal<br />
anvendes en løfteplatform eller et stillads.<br />
- For at forhindre kvæstelser, skal porten være<br />
sikret mod op- og nedkørsel under montagen.
6. Montering<br />
6.2 Montering af akseladapter<br />
6.2 / 1<br />
OBS!<br />
For at sikre en fejlfri funktion,<br />
- skal der overholdes en afstand på<br />
ca. 3 mm mellem sarg og brystring,<br />
- skal akseladapteren i drejeretningen sidde<br />
muligst slørfri på fjederakslen.<br />
~ 3<br />
• Afgrat fjederaksel (B) med en fil.<br />
A<br />
• Sæt brystringen (A) på fjederakslen (B).<br />
• Spænd brystringens skrue (A).<br />
• Indfedt fjederakslen.<br />
• Sæt akseladapteren (C) på fjederakslen (B).<br />
C<br />
B<br />
Kun ved akseladapter uden integreret pasfeder:<br />
• Sæt pasfederen i akseladapteren.<br />
D<br />
6.3 Montage af motoraggregatet<br />
på porten<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 9<br />
6.3 / 1<br />
• Sæt motoraggregatet på akseladapteren.<br />
6.3 / 2<br />
• Sikre motoraggregatet med en brystring.
6. Montering<br />
6.4 Montering af drejemomentstøtte<br />
Montering på væg<br />
6.4 / 1<br />
Bemærk:<br />
Drejemomentstøtten kan monteres på væggen<br />
eller på sargen.<br />
A<br />
• Montér drejemomentstøtten (A) på motoren.<br />
• Montér monteringsvinklen (B) på drejemomentstøtten (A).<br />
• Montér monteringsvinklen (B) på væggen.<br />
B<br />
Montering på sarg<br />
10 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
6.4 / 2<br />
C<br />
B<br />
A<br />
• Montér drejemomentstøtten (A) på motoren.<br />
• Montér den første monteringsvinkel (B) på<br />
drejemomentstøtten (A).<br />
• Skru den anden monteringsvinkel (C) sammen med den første<br />
monteringsvinkel (B).<br />
• Montér den anden monteringsvinkel (C) på sargen.
6. Montering<br />
6.5 Tilslutninger til styring Control x.22<br />
6.5 / 1<br />
XN81<br />
XN70<br />
XM70<br />
XH75<br />
Forsigtig!<br />
Risiko for elektrisk stød:<br />
Inden der foretages arbejder på eltilslutningen,<br />
skal det sikres, at alle ledninger er koblet fra<br />
strømforsyningen.<br />
Derudover skal det sikres, at ledningerne ikke kan<br />
blive koblet til strømforsyningen, mens arbejderne<br />
på eltilslutningen foregår (fx. skal forhindres, at<br />
strømforsyningen kan blive koblet til igen).<br />
OBS!<br />
For at undgå beskadigelse af styringen:<br />
- De lokale sikkerhedsbestemmelser skal til<br />
enhver tid overholdes.<br />
- Ledningerne for strømforsyning og styrestrøm<br />
skal under alle omstændigheder lægges separat.<br />
- Styrespændingen er 24 V <strong>DC</strong>.<br />
- Fremmed spænding på kontakterne XW40A,<br />
XB10 eller XB02 vil medføre ødelæggelse af<br />
hele elektronikken.<br />
- På klemmerne 1 og 2 (XB02) må der kun<br />
tilsluttes potentialfri kontakter.<br />
7 3<br />
6 5 4<br />
1 2<br />
L N PE 15 16 17<br />
XB10 XB02 XW40B<br />
XV51 XP15 XW40A<br />
Betegnelse Type / funktion i<br />
XB70 Tilslutning modulantenne –<br />
Tilslutning af eksterne<br />
6.5 / 2,<br />
XB02<br />
betjeningselementer uden<br />
systemkabler og totråds<br />
punkt 8.3<br />
niveau 5<br />
fotocelleanlæg<br />
menu 1<br />
XB10<br />
Tilslutning af eksterne betjeningselementer<br />
med systemkabler<br />
–<br />
XH02<br />
Tilslutning programmerbar udgang<br />
(f.eks. signallampe)<br />
6.5 / 4<br />
XM70 Tilslutning motor (Drejeretning) 7.3<br />
XH75 Tilslutning portlås 6.5 / 6<br />
XN70 Tilslutning battery backup –<br />
XN81 Tilslutning netledning 6.5 / 2<br />
P<br />
XH02<br />
XB70<br />
Betegnelse Type / funktion i<br />
XP15 Tilslutning styring-sikkerhedskreds 6.5 / 5<br />
XV51 Tilslutning motoromdrejningstal –<br />
XW40A<br />
MS BUS,<br />
f.eks. betjeningsstyring, moduler<br />
–<br />
XW40B Tilslutning referencekassette –<br />
Krydshenvisning:<br />
Til montering af eksterne betjeningselementer,<br />
sikkerheds- og signalenheder skal der tages<br />
højde for de tilsvarende vejledninger.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 11<br />
i<br />
Tilslutning XN81<br />
6.5 / 2<br />
M07E039<br />
Bemærk:<br />
- Inden tilslutning af et betjeningselement på<br />
tilslutninger med systemstikbøsninger skal det<br />
pågældende kortslutningsstik fjernes.<br />
- <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> motoren leveres<br />
seriemæssigt med en integreret styring.<br />
Ved en udvidelse med ekstramoduler kan<br />
Control <strong>vario</strong> styringen yderligere tilsluttes via<br />
MS-bus.<br />
- XN81<br />
- X0<br />
- F0<br />
L N PE<br />
L<br />
L N PE<br />
Betegnelse Type / funktion<br />
L Tilslutning fase<br />
N Tilslutning nulleder<br />
PE Tilslutning beskyttelsesleder<br />
N<br />
PE
6. Montering<br />
Tilslutning XB02<br />
6.5 / 3<br />
M10E035<br />
6.5 / 4<br />
M10E040<br />
-W1<br />
-W2<br />
1 2<br />
- AP27<br />
- XB02 71 70 2 1 3<br />
Betegnelse Type / funktion<br />
1 24 V <strong>DC</strong> (max. 50 mA)<br />
2 Impuls<br />
3 GND<br />
70 GND<br />
70+71 Totråds fotocelleanlæg<br />
S1 Fotocelle åbnerkontakt potentialfri<br />
-X1<br />
- W1<br />
1 2<br />
Tilslutning XB02 (ekstern fotocelle)<br />
71<br />
12 11<br />
-S1<br />
70<br />
-XB02<br />
- W2<br />
1 2<br />
2 1 2 1<br />
TX RX<br />
+<br />
71 70<br />
-<br />
-Sb1<br />
Betegnelse Type / funktion<br />
1 24 V <strong>DC</strong> (max. 50 mA)<br />
2 Impuls<br />
3 GND<br />
70 GND<br />
70 + 71 Totråds fotocelleanlæg<br />
RX Modtager for totråds fotocelleanlæg<br />
Sb1 Ekstern impulskontakt (hvis disse findes)<br />
TX Sender for totråds fotocelleanlæg<br />
2 1 3<br />
Tilslutning XH02<br />
M10E010<br />
Bemærk:<br />
Hvis der anvendes et fotocelleanlæg med<br />
standard- eller sargfunktion, skal dette<br />
installeres i spændingsløs tilstand inden<br />
ibrugtagningen.<br />
Efter tilkobling af forsyningsspændingen bliver<br />
fotocelleanlægget kun automatisk genkendt af<br />
styringen, hvis fotocelleanlæggets lysvej er<br />
uafbrudt fri i mindst 5 sekunder. Ellers skal der<br />
foretages en efterfølgende programmering af<br />
fotocelleanlægget.<br />
Sikkerhedselementer, der gennem tilslutning til<br />
styringen bliver automatisk integreret i styringsforløbet,<br />
kan kun deaktiveres ved at fjerne den<br />
elektriske forbindelse og et efterfølgende reset<br />
af styringen (reset af sikkerhedselementer).<br />
-XH02 15 16 17<br />
12 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
6.5 / 5<br />
OBS!<br />
For at undgå beskadigelser af printkortet, skal<br />
man være opmærksom på kontaktbelastningen<br />
(max. 230 V / 2 A).<br />
L<br />
N<br />
-HH14<br />
Betegnelse Type / funktion<br />
15 / 16<br />
Tilslutning programmerbar udgang<br />
potentialfri NC<br />
16 Tilslutning COM<br />
16 / 17<br />
Tilslutning programmerbar udgang<br />
potentialfri NO<br />
HH14 Signallampe
6. Montering<br />
Tilslutning XH75 (option)<br />
6.5 / 6<br />
B<br />
XH75<br />
A<br />
• Tilslut el-låsen (A) til tilslutningsboksen (B).<br />
• Tilslut tilslutning XH75 til tilslutningsboksen (B).<br />
Tilslutning XP15 (option)<br />
Betegnelse Type / funktion<br />
AP01 Ensidet tilslutningsenhed<br />
R1 Modstand 8K2<br />
XP01 Kronmuffe, 6 polet<br />
BP49 Kontaktskinne LUKKET<br />
S1 Hængekabelkontakt<br />
XP15<br />
Fjederskinne 6 polet<br />
styring – sikkerhedskreds<br />
Bemærk:<br />
Tilslutning SKS er fra fabrikken forindstillet til<br />
en SKS 8,2 kΩ. Ved brug af en SKS OPTO 300<br />
skal der efter tilslutningen fortages et reset.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 13<br />
6.5 / 7<br />
M09E042<br />
-AP01<br />
i<br />
-S1<br />
- XP01<br />
Tilslutningseksempel: Brug med kontaktskinne og<br />
hængekabelkontakt<br />
- XP15<br />
- R1<br />
P1 b c d e f<br />
-W1<br />
WH BN GN YE BK<br />
1 2 3 4 5 6<br />
- BP49<br />
Krydshenvisning:<br />
Reset af styringen er beskrevet i punkt 8.3 /<br />
niveau 1 / menu 8.
7. Idriftsættelse<br />
7.1 Oversigt over styreenhed<br />
7.1 / 1<br />
Betjeningselementer<br />
1<br />
23<br />
7<br />
6 5 4<br />
8<br />
1 2<br />
Betegnelse Type / funktion i<br />
A Visning karrusel 10.1<br />
B<br />
C<br />
D<br />
Oversigt integreret styring Control x.22<br />
A B D<br />
Tast OP (+)<br />
(fx for at køre porten til position OP<br />
eller for at forhøje et parameter i<br />
programmeringsmodus)<br />
Tast NED (-)<br />
(fx for at køre porten til position NED<br />
eller for at nedsætte et parameter<br />
i programmeringsmodus)<br />
Tast (P)<br />
(fx for at skifte til programmeringsmodus<br />
eller for at gemme<br />
parametre)<br />
P<br />
C<br />
-<br />
-<br />
-<br />
7.2 Hurtigprogrammering<br />
7.2.1 Generelle oplysninger om hurtigprogrammering<br />
Bemærk:<br />
Til en korrekt idriftsættelse af portautomatikken<br />
er det nødvendigt, at hurtigprogrammeringen<br />
gennemføres.<br />
Dette gælder både ved første ibrugtagning og<br />
efter en reset.<br />
I hurtigprogrammeringen indstilles portautomatikkens grundfunktioner.<br />
- Slutposition OP<br />
- Slutposition NED<br />
- Trådløs styring (hvis til stede)<br />
Denne programmeringsprocedure er fortløbende og skal absolut<br />
gennemføres.<br />
Bemærk:<br />
- Under programmeringen af port-position<br />
ÅBEN og LUKKET skal hulakslen drejes mindst<br />
en gang 360º, således at der indlæres et<br />
referencepunkt.<br />
- Bevæger porten sig efter tryk på taste (+) i<br />
port-position LUKKET, skal hurtigprogrammeringen<br />
afbrydes og drejeretningen ændres.<br />
Programmeringen foretages ved hjælp af tast OP (+), NED (-) og<br />
STOP (P).<br />
Hvis der i programmeringsmodus ikke trykkes nogen taster inden<br />
for 120 sekunder, skifter styringen tilbage til driftsmodus. Dette<br />
vises via en tilsvarende melding.<br />
Krydshenvisning:<br />
Forklaringen vedrørende meldingerne er<br />
beskrevet i punkt 10.<br />
14 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
i<br />
i<br />
Krydshenvisning:<br />
Ændring af drejeretningen beskrives i<br />
punkt 7.3.<br />
7.2.2 Taster til programmering<br />
Start hurtigprogrammering (Integreret styring)<br />
• Hurtigprogrammeringen skal foretages i henhold til<br />
nedenstående forløbsdiagram.<br />
Bemærk:<br />
Man kan til enhver tid forlade hurtigprogrammeringen<br />
ved 3x tryk på P-knappen.
7. Idriftsættelse<br />
7.2.3 Forløbsdiagram for hurtigprogrammering<br />
Drifts-modus<br />
1.<br />
1x >2s
7. Idriftsættelse<br />
7.3 Ændring af drejeretning<br />
7.3 / 1<br />
i<br />
Forsigtig!<br />
Fare for elektrisk stød:<br />
Inden kabelføringsarbejder skal det sikres,<br />
at ledningerne er spændingsfri.<br />
Under kabelføringsarbejderne skal det sikres, at<br />
ledningerne forbliver spændingsfri (f.eks. skal<br />
gentilkobling forhindres).<br />
OBS!<br />
- For at garantere, at drivsystemet fungerer<br />
korrekt, skal der efter ændring af drejeretningen<br />
gennemføres et reset af betjeningsstyringen<br />
(kun nødvendigt, hvis portpositionerne allerede<br />
er blevet indlært).<br />
- Så længe portpositionerne ÅBN og LUK ikke<br />
er indstillet, kan porten bevæges elektrisk ud<br />
over disse portpositioner, og således tage<br />
skade.<br />
Krydshenvisning:<br />
- Tilslutningen af strømforsyningen er beskrevet<br />
i punkt 6.5.<br />
- Reset af betjeningsstyringen er beskrevet i<br />
punkt 8.3 / niveau 1 / menu 8.<br />
- Hurtigprogrammeringen er beskrevet i<br />
kapitel 7.2.3.<br />
XM70<br />
• Ombyt den brune og den grønne tråd på motortilslutning<br />
(XM70).<br />
• Foretag et reset af styringen.<br />
• Gentag hurtigprogrammeringen.<br />
7.4 Funktionskontrol<br />
16 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Kontrol:<br />
Efter hurtigprogrammeringen eller efter<br />
forandringer i menuen til programmering skal de<br />
følgende indlæringskørsler og kontroller<br />
gennemføres.<br />
Kørsel til indlæring af drivkraften<br />
Portautomatikken lærer den maksimalt nødvendige drivkraft<br />
under de to første kørsler efter indstilling af slutpositionerne.<br />
• Kør portautomatikken (med porten koblet til) uden afbrydelse<br />
én gang fra slutposition LUKKET til slutposition ÅBEN og tilbage<br />
igen.<br />
Portautomatikken finder under denne indlæringskørsel frem til<br />
den maksimale træk- og trykkraft plus kraftreserven, som er<br />
nødvendig for at bevæge porten.<br />
Kontrol:<br />
Efter tryk på tasten (+):<br />
Porten skal åbnes og køre til den lagrede<br />
slutposition ÅBEN.<br />
Efter tryk på tasten (-):<br />
Porten skal lukkes og køre til den lagrede<br />
slutposition LUKKET.<br />
Efter tryk på tasten på håndsenderen:<br />
Portautomatikken skal køre porten i hhv.<br />
retning ÅBEN eller LUKKET.<br />
Efter tryk på tasten på håndsenderen mens<br />
portautomatikken kører:<br />
Portautomatikken skal standse.<br />
Efter næste tryk kører portautomatikken i<br />
modsat retning.
7. Idriftsættelse<br />
Port-sensorer<br />
• Aktivér alle port-sensorer en efter en.<br />
Signalindretning<br />
• Kontrollér signalanordningens funktion.<br />
Nødbetjening<br />
i<br />
Kontrol:<br />
Kontrollér port-sensorerne iht. den tilsvarende<br />
betjeningsvejledning. Når et sikkerhedselement<br />
reagerer, lyser LED 1.<br />
Krydshenvisning:<br />
Nødbetjeningens funktion er beskrevet i<br />
punkt 9.<br />
• Kontrollér nødbetjeningens funktion.<br />
Fotocelle i sarg-området<br />
• Aktivér alle fotoceller en efter en.<br />
Bemærk:<br />
- Det skal være sikret at en tilsluttet fotocelle<br />
i sarg-området fungerer over monteringspositionen.<br />
Under monteringspositionen<br />
deaktiveres funktionen af styringen.<br />
- Ved tilslutning af flere fotoceller reagerer alle<br />
fotoceller på samme måde som en eventuel<br />
fotocelle i sarg-området.<br />
Fotocelle<br />
• Aktivér alle fotoceller en efter en.<br />
• Kontrollér alle tilsluttede fotoceller umiddelbart før port-position<br />
LUKKET.<br />
Afbrydelsesautomatik<br />
Forsigtig!<br />
For at undgå person- og materialeskader er en<br />
korrekt justering af den automatiske frakobling<br />
OP og NED nødvendig.<br />
Automatisk frakobling OP<br />
For portautomatikker til porte med åbninger i portfløjen<br />
(åbningens diameter > 50 mm):<br />
• Porten belastes med en vægt på 20 kg midt på underkanten<br />
mens den kører.<br />
Port skal standse øjeblikkeligt.<br />
Automatisk frakobling NED<br />
• Placér en forhindring med en højde på 50 mm på gulvet.<br />
• Kør porten ned mod forhindringen.<br />
Portautomatikken skal standse og reversere i det øjeblik,<br />
porten støder imod forhindringen.<br />
Bemærk:<br />
Indstillingerne af parametrene forbliver lagret<br />
også efter strømsvigt.<br />
Kun ved en reset sættes drivkræfterne ÅBEN og<br />
LUKKET tilbage til de fabriksindstillede værdier.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 17
8. Udvidede driftsfunktioner<br />
8.1 Forløbsdiagram for udvidet programmering<br />
(Eksempel for niveau 2, menu 2)<br />
Driftsmodus<br />
(Integreret<br />
styring)<br />
> 10 sek.<br />
+<br />
+<br />
+<br />
+<br />
+<br />
+<br />
+<br />
Niveau<br />
-<br />
+<br />
Menu<br />
Parameter<br />
Niveau 4 Menu 3 Forøget værdi<br />
Niveau 3<br />
Niveau 2<br />
Niveau 1<br />
-<br />
-<br />
-<br />
-<br />
Niveau-exit<br />
Niveau 8<br />
-<br />
-<br />
+<br />
+<br />
+<br />
Afslutning af<br />
programmeringen<br />
18 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
-<br />
-<br />
-<br />
-<br />
Menu-Exit<br />
(Niveau 2)<br />
-<br />
+<br />
+<br />
Menu 2<br />
Menu 1<br />
Menu 8<br />
-<br />
+<br />
+<br />
+<br />
+<br />
-<br />
-<br />
Parametre<br />
-<br />
Reduceret værdi<br />
-<br />
> 5 sek.<br />
> 5 sek.<br />
> 5 sek.<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –
8. Udvidede driftsfunktioner<br />
8.2 Samlet oversigt over programmerbare funktioner<br />
Niveau 1 – Grundfunktioner<br />
Niveau 2 – Indstillinger for drivenhed<br />
Niveau 3 – Automatisk lukning<br />
Niveau 4 – Trådløs programmering<br />
Niveau 5 – Særfunktion<br />
Niveau 6 – Variabel hastighed<br />
Niveau 7 – Service og vedligeholdelse<br />
Niveau 8 – Systemindstillinger<br />
Niveau Menu Fabriksindstilling<br />
Menu 3: Mellemposition OP –<br />
Menu 4: Mellemposition NED –<br />
Menu 7: Relæ-udgang Signallampe<br />
Menu 8: Reset Ingen reset<br />
Menu 1: Nødvendig drivkraft OP Trin 10<br />
Menu 2: Nødvendig drivkraft NED Trin 10<br />
Menu 3: Automatisk frakobling OP Trin 9<br />
Menu 4: Automatisk frakobling NED Trin 9<br />
Menu 1: Automatisk lukning Deaktiveret<br />
Menu 3: Tid for kørsel af port 2 sekunder<br />
Menu 4: Varslingstid 1 sekunder<br />
Menu 5: Startvarsling 0 sekunder<br />
Menu 7: Signallampe<br />
Portbevægelse/<br />
Advarsel: blinker<br />
Portstilstand: stop<br />
Menu 2: Mellemposition OP –<br />
Menu 3: Mellemposition NED –<br />
Menu 4: OP –<br />
Menu 5: NED –<br />
Menu 8: Relæ-udgang –<br />
Menu 1: Programmerbar impulsindgang Impuls<br />
Menu 4: Belysningstid 180 sekunder<br />
Menu 1: Hastighed ÅBN Trin 10<br />
Menu 2: Hastighed softløb ÅBN Trin 3<br />
Menu 3: Softløbsposition ÅBN –<br />
Menu 4: Hastighed LUK Trin 4<br />
Menu 5: Hastighed smartløb LUK Trin 4<br />
Menu 6: Hastighed softløb LUK Trin 3<br />
Menu 7: Smartløbsposition LUK –<br />
Menu 8: Softløbsposition LUK –<br />
Menu 1: Portcyklustæller –<br />
Menu 2: Servicetæller –<br />
Menu 3: Indstilling vedligeholdelsesinterval SLUKKET<br />
Menu 8: Reset service og vedligeholdelse Ingen reset<br />
Menu 1: Fotoceller Drift uden fotoceller<br />
Menu 2: Kantsikring Porten reverserer kort (OP/NED)<br />
Menu 3: Automatisk frakobling<br />
Porten standser (OP)<br />
Porten reverserer kort (NED)<br />
Menu 4: Driftsmåder Selvhold (OP/NED)<br />
Menu 5: Funktion retningskommandogiver Ikke aktiv<br />
Menu 6: Funktion impulskommandogiver Kun STOP, derefter standardfølge<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 19
8. Udvidede driftsfunktioner<br />
8.3 Funktionsoversigt for niveauerne<br />
Niveau 1 – Grundfunktioner<br />
i<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 3: Mellemposition OP<br />
Menu 4: Mellemposition NED<br />
Menu 7: Relæ-udgang<br />
Menu 8: Reset<br />
Forsigtig!<br />
I de udvidede driftsfunktioner kan der ændres på vigtige fabriksindstillinger.<br />
For at undgå person- og materialeskader er en korrekt justering af de forskellige parametre nødvendig.<br />
Indstilles med tast (+ / OP) og (- / NED)<br />
"Mellemposition OP" – Lukkefunktion er mulig med automatisk lukning<br />
Indstilles med tast (+ / OP) og (- / NED)<br />
A7 B7 C7 D7 E7 F7 G7 H7 I7 J7 K7 L7 – – – –<br />
A8 B8 C8 D8 E8 F8 G8 – – – – – – – – –<br />
OBS!<br />
Efter en reset vil alle parametre igen være indstillet til fabriksindstillingerne.<br />
For at sikre en korrekt drift af styringen:<br />
- skal alle ønskede funktioner programmeres på ny,<br />
- skal fjernbetjeningen teaches,<br />
- skal portautomatikken én gang køres til slutpositionerne OP og NED.<br />
Bemærk:<br />
- Kun den til sidst programmerede mellemposition kan anvendes.<br />
- Ved aktiveret automatisk lukning (niveau 3 / menu 1) kan relæ-udgangen (niveau 1 / menu 7) ikke programmeres.<br />
Krydshenvisning:<br />
Efter ændringer i menu 3 og 4 på niveau 1, skal der gennemføres en ny funktionskontrol (punkt 7.4).<br />
20 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
8. Udvidede driftsfunktioner<br />
Menu 7: Relæ-udgang<br />
Menu 8: Reset<br />
Trin<br />
Funktion<br />
(kun med optional signallamperelæ)<br />
Forklaring / henvisning i<br />
A7 Signallampe Funktion<br />
Niveau 3 /<br />
Menu 7<br />
B7 Portposition ÅBN - -<br />
C7 Portposition LUK - -<br />
D7 Mellemposition ÅBN - -<br />
E7 Mellemposition LUK - -<br />
F7 Drivsystem starter Kort impuls 1. sekund -<br />
G7 Fejlfunktion - -<br />
H7 Belysning Belysningstid<br />
Niveau 5 /<br />
Menu 4<br />
I7 Aflåsningsfrigivelse Portautomatikken kører -<br />
J7 Frigivelse lås<br />
Drivsystem starter /<br />
Kort impuls 3 sekunder<br />
-<br />
K7 Sikring mod utilsigtet åbning - -<br />
L7 Trådløs fjernbetjening Relæet er aktiveret så længer impulsen varer -<br />
Trin Funktion Forklaring / henvisning i<br />
A8 Ingen reset Uændret -<br />
B8 Reset styring * Fabriksindstilling -<br />
C8 Reset fjernstyring Telegrammer slettes -<br />
D8 Reset udvidelse automatisk lukning Niveau 3, menu 1-7 -<br />
E8 Reset kun udvidede drivfunktioner<br />
Undtagen dørposition ÅBN/LUK og<br />
fjernstyring impuls<br />
-<br />
F8 Reset sikkerhedselementer Fotocelle -<br />
G8 Reset bus-modul Tilsluttet bus-modul indlæres -<br />
* Alle tilsluttede og funktionsdygtige sikkerhedselementer genkendes igen efter reset.<br />
Bemærk:<br />
Alt efter relætype, kan dette vare op til 30 sekunder.<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 21
8. Udvidede driftsfunktioner<br />
Niveau 2 – Indstillinger for drivenhed<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 1: Nødvendig drivkraft OP (følsomhed i trin*)<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 2: Nødvendig drivkraft NED (følsomhed i trin*)<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 3: Automatisk frakobling OP (følsomhed i trin**)<br />
SLUK-<br />
KET<br />
* med stigende værdi for trin forøgaes også drivkraften.<br />
** med faldende værdi for trin forøges følsomheden for den automatiske frakobling.<br />
Niveau 3 – Automatisk lukning<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 1: Automatisk lukning<br />
A1 B1 C1 D1 E1 F1 G1 H1 – – – – – – – –<br />
Menu 3: Tid for kørsel af port (i sekunder)<br />
2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255<br />
Menu 4: Varslingstid (i sekunder)<br />
1 2 5 10 15 20 25 30 35 40 45 50 55 60 65 70<br />
Menu 5: Startvarsling (i sekunder)<br />
0 1 2 3 4 5 6 7 – – – – – – – –<br />
Menu 7: Signallampe<br />
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 4: Automatisk frakobling NED (følsomhed i trin**)<br />
SLUK-<br />
KET<br />
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Forsigtig!<br />
Efter deaktivering eller forhøjelse af afbrydelsesautomatiktrinene (menu 3 og 4):<br />
For at udelukke risikoen for tilskadekomst, skal de i EN 12453 og EN 12445 foreskrevne målinger gennemføres til<br />
dokumentation af en korrekt kraftfrakobling.<br />
A7 B7 C7 D7 E7 F7 – – – – – – – – – –<br />
Bemærk:<br />
- Den automatiske lukning kan kun programmeres, hvis der er tilsluttet en fotocelle.<br />
- Funktionerne fra menu 1 kan ændres vilkårligt via tidsværdierne i menuerne 3 og 4.<br />
22 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
8. Udvidede driftsfunktioner<br />
Menu 1: Automatisk lukning<br />
Menu 7: Signallampe<br />
Niveau 4 – Trådløs programmering<br />
Menu 2: Mellemposition OP<br />
Menu 3: Mellemposition NED<br />
Menu 4: OP<br />
Menu 5: NED<br />
Trin<br />
Port åben tid<br />
(sekunder)<br />
Forvarslingstid<br />
(sekunder)<br />
Auto. lukning andre funktioner<br />
A1 - - deaktiveret -<br />
B1<br />
C1<br />
D1<br />
15<br />
30<br />
60<br />
5<br />
5<br />
8<br />
aktiveret<br />
aktiveret<br />
aktiveret<br />
Forlængelse af port-ÅBN-tiden ved impuls<br />
(knap, håndsender)<br />
E1 15 5 aktiveret<br />
F1 30 5 aktiveret Afbrydelse af port-åben-tiden efter gennemkørsel af fotocellen<br />
G1 60 8 aktiveret<br />
H1 uendelig 3 aktiveret Luk efter gennemkørsel af fotocellen / lukkeforhindring<br />
Bemærk:<br />
Uden tilsluttet fotocelle eller lukkeforhindring er det kun parameter A1, der kan indstilles.<br />
Trin Portbevægelse / advarsel Poststilstand<br />
A7 blinker Fra (energispar)<br />
B7 lamper Fra (energispar)<br />
C7 blinker blinker<br />
D7 lamper lamper<br />
E7 blinker lamper<br />
F7 lamper blinker<br />
i<br />
Menu 8: Relæ-udgang (niveau 1, menu 7, L7)<br />
i<br />
Krydshenvisning:<br />
Tilslutningen af signallampen kan indstilles på niveau 1, menu 7.<br />
LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt<br />
LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt<br />
LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt<br />
LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt<br />
LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt<br />
Krydshenvisning:<br />
For at undgå fejlfunktioner, må der altid kun indlæres et signal pr. position.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 23
8. Udvidede driftsfunktioner<br />
Niveau 5 – Særfunktion<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 1: Programmerbar impulsindgang – Klemme 1/2<br />
A1 B1 C1 D1 E1 F1 – – – – – – – – – –<br />
Menu 4: Belysningstid (i sekunder)<br />
2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255<br />
Menu 1: Programmerbar impulsindgang<br />
Trin Funktion Forklaring / henvisning<br />
A1 Impuls kun lukker<br />
B1 Lukkeforhindring kun lukker<br />
C1 Stop og reverseret kun retning NED – kun åbner<br />
D1 Stop og reverseret kun retning NED – kun lukker<br />
E1 Impuls OP Induktionssløjfe – kun lukker<br />
F1 Stop (kun åbner) Drivsystem stopper<br />
i<br />
Bemærk:<br />
Trin C1 kan kun benyttes, hvis der ikke er tilsluttet andre MS-bus-moduler med programmerbar impulsindgang<br />
(f.eks. ekstern styring).<br />
Krydshenvisning:<br />
- Specialfunktionernes programmering er afhængig af tilslutning XB02.<br />
Tilslutning XB02 beskrives i punkt 6.5.<br />
- Den indstillede belysningstid er kun aktiv, hvis relæudgang (niveau 1 / menu 7) er programmeret til<br />
belysning (H7).<br />
24 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
8. Udvidede driftsfunktioner<br />
Niveau 6 – Variabel hastighed<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 1: Hastighed OP (i trin)<br />
– – – – – – 7 8 9 10 11 12 13 14 15 16<br />
Menu 2: Hastighed softløb OP (i trin)<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 3: Softløbsposition OP<br />
Menu 4: Hastighed NED (i trin)<br />
Indstilles med tast (+ / OP) og (- / NED)<br />
– – – – – – 7 8 9 10 11 12 13 14 15 16<br />
Menu 5: Hastighed smartløb NED (i trin)<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 6: Hastighed softløb NED (i trin)<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 7: Smartløbposition NED<br />
Menu 8: Softløbsposition NED<br />
i<br />
Indstilles med tast (+ / OP) og (- / NED)<br />
Indstilles med tast (+ / OP) og (- / NED)<br />
Krydshenvisning:<br />
Efter ændringer i menu 1, 2, 3, 4, 6, og 8 på niveau 6, skal der gennemføres en ny funktionskontrol (punkt 7.4).<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 25
8. Udvidede driftsfunktioner<br />
Niveau 7 – Service og vedligeholdelse<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
Menu 1: Portcyklustæller<br />
A1 B1 C1 D1 E1 – – – – – – – – – – –<br />
Menu 2: Servicetæller<br />
A2 B2 C2 D2 E2 – – – – – – – – – – –<br />
Menu 3: Indstilling vedligeholdelsesinterval<br />
A3 B3 C3 D3 E3 F3 G3 H3 I3 J3 K3 L3 M3 N3 O3 P3<br />
Menu 8: Reset service og vedligeholdelse<br />
A8 B8 – – – – – – – – – – – – – –<br />
Visning af antallet af aktiveringer:<br />
0 1 2 3 4 5 6 7 8 9<br />
Menu 1: Portcyklustæller<br />
Her udlæses styringens port-cyklustæller og vises med 5 cifre (til 99.999).<br />
Indikatorfunktionen er beskrevet i nedenstående forløbsdiagram.<br />
Antallet af aktiveringer vises som 1'ere, 10'ere, 100'ere ... osv.<br />
Med tasterne (+) og (-) kan det næste eller det sidste ciffer for antallet af aktiveringer vises.<br />
A1 Portcyklustæller – 10.000'er cifre<br />
B1 Portcyklustæller – 1.000'er cifre<br />
C1 Portcyklustæller – 100'er cifre<br />
D1 Portcyklustæller – 10'er cifre<br />
E1 Portcyklustæller – 1'er cifre<br />
Menu 2: Servicetæller<br />
Styringens servicetæller udlæses her og vises med fem cifre (op til 99.999).<br />
Indikatorfunktionen er beskrevet i nedenstående forløbsdiagram.<br />
Antallet af endnu nødvendige aktiveringer vises som 1ere, 10ere, 100ere ... osv.<br />
Visningen sker analog til visningen beskrevet under menu 1.<br />
A2 Servicetæller – 10.000'er cifre<br />
B2 Servicetæller – 1.000'er cifre<br />
C2 Servicetæller – 100'er cifre<br />
D2 Servicetæller – 10'er cifre<br />
E2 Servicetæller – 1'er cifre<br />
26 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
8. Udvidede driftsfunktioner<br />
Menu 3: Indstilling vedligeholdelsesinterval<br />
Her programmeres det antal portcyklusser, fra hvilket styringen viser en nødvendig vedligeholdelse.<br />
A3 Vedligeholdelsesinterval SLUKKET<br />
B3 Vedligeholdelsesinterval for alle 1.000 aktiveringer<br />
af porten<br />
C3 Vedligeholdelsesinterval for alle 2.000 aktiveringer<br />
af porten<br />
D3 Vedligeholdelsesinterval for alle 3.000 aktiveringer<br />
af porten<br />
E3 Vedligeholdelsesinterval for alle 4.000 aktiveringer<br />
af porten<br />
F3 Vedligeholdelsesinterval for alle 5.000 aktiveringer<br />
af porten<br />
G3 Vedligeholdelsesinterval for alle 6.000 aktiveringer<br />
af porten<br />
H3 Vedligeholdelsesinterval for alle 7.000 aktiveringer<br />
af porten<br />
Menu 8: Reset service og vedligeholdelse<br />
Her nulstilles fejlhukommelsen for service, diagnose og vedligeholdelsesarbejder.<br />
A8 Ingen reset B8 Reset fejlhukommelse<br />
I3 Vedligeholdelsesinterval for alle 8.000 aktiveringer<br />
af porten<br />
J3 Vedligeholdelsesinterval for alle 9.000 aktiveringer<br />
af porten<br />
K3 Vedligeholdelsesinterval for alle 10.000 aktiveringer<br />
af porten<br />
L3 Vedligeholdelsesinterval for alle 15.000 aktiveringer<br />
af porten<br />
M3 Vedligeholdelsesinterval for alle 20.000 aktiveringer<br />
af porten<br />
N3 Vedligeholdelsesinterval for alle 30.000 aktiveringer<br />
af porten<br />
O3 Vedligeholdelsesinterval for alle 40.000 aktiveringer<br />
af porten<br />
P3 Vedligeholdelsesinterval for alle 50.000 aktiveringer<br />
af porten<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 27
8. Udvidede driftsfunktioner<br />
Niveau 8 – Systemindstillinger<br />
Menu 1: Fotocelle<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
A1 B1 C1 - - - - - - - - - - - - -<br />
Menu 2: Kantsikring<br />
A2 B2 C2 D2 - - - - - - - - - - - -<br />
Menu 3: Automatisk frakobling<br />
A3 B3 C3 D3 - - - - - - - - - - - -<br />
Menu 4: Driftsmåder<br />
A4 B4 C4 D4 - - - - - - - - - - - -<br />
Menu 5: Funktion retningskommandogiver<br />
A5 B5 - - - - - - - - - - - - - -<br />
Menu 6: Funktion impulskommandogiver<br />
A6 B6 - - - - - - - - - - - - - -<br />
Menu 1: Fotocelle<br />
Trin<br />
Fotocelle<br />
(Tilslutning XB02 - klemme 70/71)<br />
Portbevægelse LUK<br />
OBS!<br />
En tilsluttet fotocelle erkendes automatisk af styringen efter NET TIL.<br />
Fotocellen kan omprogrammeres senere.<br />
Bemærk:<br />
Ikke ønskede fotoceller skal afbrydes, da disse ellers registreres af styringen.<br />
Fremmed fotocelle<br />
(Tilslutning XB02 - klemme 70/71)<br />
Portbevægelse LUK<br />
A1 Drift uden fotoceller<br />
B1 Porten reverserer længe 2<br />
Ikke aktiv<br />
C1 Ikke aktiv Porten reverserer længe 2<br />
i<br />
Krydshenvisning:<br />
Tilslutning XB02 beskrives i punkt 6.5.<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
28 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
8. Udvidede driftsfunktioner<br />
Menu 2: Kantsikring<br />
Trin<br />
Menu 3: Funktion frakoblingsautomatik<br />
Menu 4: Driftsmåder<br />
Trin Portbevægelse ÅBN Portbevægelse LUK<br />
A3 Porten standser Porten reverserer kort 1<br />
B3 Porten reverserer kort 1<br />
Porten reverserer kort 1<br />
C3 Porten standser Porten reverserer længe 2<br />
D3 Porten reverserer længe 2<br />
Porten reverserer længe 2<br />
1 Porten reverserer kort: Drivsystemet bevæger kort porten i modsat retning, for at frigive en hindring.<br />
2 Porten reverserer længe: Portautomatikken kører porten helt hen til den modsatte yderposition.<br />
Trin ÅBN LUK<br />
A4 Dødmand Dødmand<br />
B4 Selvhold Dødmand<br />
C4 Dødmand Selvhold<br />
D4 Selvhold Selvhold<br />
Menu 5: Funktion retningskommandogiver<br />
Trin Retningskommandogiver Forklaringer<br />
A5 ikke aktiv<br />
B5 kun STOP<br />
Menu 6: Funktion impulskommandogiver<br />
Portbevægelse OP<br />
(kun mulig med udvidelsesmodul)<br />
Retningskommandogiverne udløser kun en kommando<br />
ved stillestående port.<br />
En kørende port stoppes af enhver<br />
retningskommandogiver.<br />
Trin Impulskommandogiver Forklaringer<br />
A6 ikke aktiv<br />
B6 kun STOP, derefter standardfølge<br />
Portbevægelse LUK<br />
A2 Porten reverserer kort 1<br />
Porten reverserer kort 1<br />
B2 Porten reverserer kort 1<br />
Porten reverserer længe 2<br />
C2 Porten reverserer længe 2<br />
Porten reverserer kort 1<br />
D2 Porten reverserer længe 2<br />
Porten reverserer længe 2<br />
E2 Porten reverserer kort 1 med TS-test Porten reverserer kort 1 med TS-test<br />
F2 Porten reverserer kort 1 med TS-test Porten reverserer længe 2 med TS-test<br />
G2 Porten reverserer længe 2 med TS-test Porten reverserer kort 1 med TS-test<br />
H2 Porten reverserer længe 2 med TS-test Porten reverserer længe 2 med TS-test<br />
Impulskommandogiverne udløser kun en kommando<br />
ved stillestående port.<br />
En kørende port stoppes af enhver<br />
impulskommandogiver.<br />
En følgekommando starter drivsystemet i den modsatte<br />
retning (ÅBN - STOP - LUK - STOP - ÅBN).<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 29
9. Betjening<br />
9.1 Standarddrift<br />
Kør porten i retning OP<br />
9.1 / 1<br />
• Tryk på taste OP på betjeningselementet.<br />
Porten stopper automatisk i portposition OP.<br />
Kør porten i retning NED<br />
9.1 / 2<br />
Bemærk:<br />
Drivsystemet kører porten i selvhold.<br />
• Tryk på taste LUK på betjeningselementet.<br />
Porten stopper automatisk i portposition NED.<br />
9.2 Nødbetjening<br />
Drivsystem med hurtigoplåsning<br />
For at betjene porten manuelt, kan gearet adskilles fra<br />
fjederakslen.<br />
Oplåsning af motoraggregat<br />
Låsning af motoraggregat<br />
• Træk den grønne kabelklokke nedad.<br />
• Løsn porten gennem lette bevægelser i retning ÅBEN og<br />
LUKKET.<br />
Porten kan ÅBNES og LUKKES elektrisk.<br />
30 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)<br />
9.2 / 1<br />
OBS!<br />
For at undgå en beskadigelse af porten,<br />
- må porten kun låses op og låses i lukket<br />
tilstand,<br />
- skal en eventuel eksisterende portlås<br />
deaktiveres inden nødbetjening.<br />
• Træk den røde kabelklokke nedad.<br />
Bevægelse af port<br />
• Frigør porten gennem lette bevægelser i retning ÅBEN og<br />
LUKKET.<br />
Porten kan ÅBNES og LUKKES manuelt.<br />
Bemærk:<br />
For at sikre en korrekt funktion, skal hulakslen<br />
drejes mindst en gang 360º efter låsningen.
10. Meldinger<br />
10.1 Oversigt over indikatorfunktionerne<br />
LED-indikatorer i driftsmodus<br />
Status sikkerhedselementer<br />
Porten står i slutposition OP<br />
Porten kører i retning OP<br />
Mellemposition OP<br />
Mellemposition NED<br />
Porten står i mellemposition<br />
Porten står i slutposition NED<br />
Port kører i retning NED<br />
Referencepunkt (blinker når referencepunktet<br />
passeres)<br />
Vedligeholdelse<br />
Sikkerhedsstopkreds motorenhed<br />
Kommandogiver aktiveret<br />
Fjernbetjeningen aktiveres<br />
Driftsklar<br />
Eksempel:<br />
Porten står i slutposition OP.<br />
Den starter sin bevægelse i retning NED,<br />
så snart varslingstiden / startvarslingen er afsluttet.<br />
10.2 Statusmeldinger<br />
Supplerende til meldingerne om slutposition giver statusmeldingerne<br />
oplysning om portautomatikkens status under drift.<br />
Sikkerhedselementer:<br />
LED 1 anvendes som statusindikator til tilsluttede<br />
sikkerhedselementer mens porten kører (kantsikring,<br />
fotoceller).<br />
Aktiveres det pågældende sikkerhedselement,<br />
lyser LED 1 under aktiveringen.<br />
Betjeningselementer / trådløs:<br />
LED 7 anvendes som statusindikator mens porten<br />
kører og ved komponenttest af tilsluttede betjeningselementer<br />
(OP, NED, STOP, halvvejs OP, etc. ...).<br />
Aktiveres det pågældende betjeningselement,<br />
lyser LED 7 under aktiveringen.<br />
Hvis der modtages et radiosignal,<br />
blinker LED 7 hurtigt.<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 31
10. Meldinger<br />
10.3 Fejlmeldinger<br />
Fejl i anlægget vises ved hjælp af et tilsvarende meldingsnummer.<br />
Styringen skifter om til meldingsmodus.<br />
1.<br />
Visning af meldingsnummer i ca.<br />
3 sekunder (eksempel: Melding 15).<br />
2. Visning afbrydes ca. 1 sekund.<br />
3.<br />
Visning af driftsmodus i ca. 3 sekunder<br />
(Eksempel: Driftsspænding, Portposition OP).<br />
4. Visning afbrydes ca. 1 sekund.<br />
5. Gentagelse af visninger 1 – 4.<br />
Bemærk:<br />
- Styringen viser meldingsnummeret via rytmisk<br />
blinken med én eller flere indikatorer.<br />
Meldingsnummeret findes frem til ved<br />
addition af de tilhørende cifre.<br />
- Mens programmeringen foregår, undertrykkes<br />
statusmeldinger og/eller øvrige meldinger.<br />
Visningerne i programmeringsmodus altid er<br />
entydige.<br />
Meldingsnumrene har to funktioner:<br />
1. De giver oplysninger om, hvorfor styringen ikke kunne<br />
gennemføre den aktuelle kørekommando korrekt.<br />
2. De viser, hvilke komponenter er fejlbehæftet,<br />
for på denne måde at sørge for en bedre og hurtigere<br />
service på monteringsstedet plus at<br />
der kun udskiftes dele på styringen, som faktisk er defekt.<br />
Styringen befinder sig i meldingsmodus, indtil styringen skifter til<br />
drifts- eller diagnosemodus.<br />
Skift til driftsmodus<br />
Styringen skifter til driftsmodus i det øjeblik den modtager en<br />
bevægelsesimpuls.<br />
Skift til diagnosemodus<br />
(Integreret styring)<br />
Et skift til diagnosemodus kan ske ud fra meldingsmodus og ud<br />
fra driftsmodus.<br />
• Tryk kort på taste (P).<br />
Styringen skifter til diagnosemodus og viser den sidste melding.<br />
Tastefunktioner i diagnosemodus<br />
Tast (+ / OP) Ved at trykke på tasten (+) vises altid den aktuelle<br />
fejl.<br />
Tast (- / NED) Ved at trykke på tasten (-) vises op til 5 fejl i<br />
fejlhukommelsen efter hinanden.<br />
Tast (P / STOP) Ved at trykke på tasten (P) afsluttes<br />
diagnosemodussen.<br />
Karruselindikator løber baglæns.<br />
Styringen skifter igen til driftsmodus.<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
32 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
10. Meldinger<br />
10.4 Afhjælpning af fejl<br />
Fejl uden visning af fejlmeldinger<br />
Fejl Årsag Afhjælpning<br />
Indikator 8 lyser ikke. - Ingen spænding tilstede. - Kontrollér at netspænding er tilstede.<br />
- Kontroller ettilslutningen.<br />
Ingen reaktion efter<br />
impulsgivning.<br />
Ingen reaktion efter<br />
impulsgivning via håndsender.<br />
Drev reverserer ved afbrydelse af<br />
fotocellen på sargen.<br />
Der køres upræcist til<br />
yderpositioner.<br />
Ingen reaktion efter impulsudløsning.<br />
Motoren kører kun i<br />
retning LUKKET i dødmandsdrift<br />
(Meldingsnummer 1 vises).<br />
Fejl med visning af fejlmeldinger<br />
- Termosikringen i nettransformatoren har<br />
reageret.<br />
Fejl Årsag Afhjælpning<br />
Melding 1 - Avanceret melding (kun læsbar med<br />
MDS).<br />
- Lad nettransformatoren køle ned.<br />
- Styringsenhed defekt. - Lad portautomatikken undersøge.<br />
- Tilslutningsklemme til tast "impuls"<br />
kortsluttet, fx. på grund af kortslutning i<br />
ledning eller fladklemmer.<br />
- Kobl for kontrol eventuelt tilsluttede nøglekontakter eller indre<br />
trykkontakter fra styringsenheden (punkt 6.5):<br />
Træk ledningen ud af dåse XB02 eller sæt kortslutningsstik XB10 i og<br />
søg efter fejl i ledningsføringen.<br />
- Modulantenne ikke sat i. - Kobl modulantennen til styringsenheden (punkt 8.1).<br />
- Håndsenderens kodning stemmer ikke<br />
overens med modtagerens kodning.<br />
- Aktivér håndsenderen på ny (punkt 8.4).<br />
- Håndsenderens batteri er afladet. - Isæt et nyt batteri (punkt 7.1).<br />
- Håndsender eller styringselektronik eller<br />
modulantenne defekt.<br />
- Programmeringen af fotocellen i<br />
sargområdet blev ikke korrekt<br />
gennemført.<br />
- Lad alle tre komponenter undersøge.<br />
- Foretag et reset af styringen (punkt 8.4 / niveau 1 / menu F8),<br />
gennemfør en ny hurtigprogrammering (punkt 7.2).<br />
- Porten blev bevæget uden spænding. - Hulakslen skal drejes mindst en gang 360º, så der køres over<br />
referencepunktet.<br />
- Elektronisk kabelbrudsikring har udløst. - Kontrollér portløb og frigør porten.<br />
- Lad en autoriseret fagmand kontrollere afbrydelsesautomatikken<br />
(punkt 8.3 / niveau 2 / menu 3+4).<br />
- Reparer porten.<br />
- Lad styringen kontrollere.<br />
Melding 7 - Efter 120 sekunder uden der er blevet trykket på en tast afsluttes programmeringsmodus automatisk.<br />
- Programmering af slutpositionerne ÅBEN og LUKKET uden at referencepunktet passeres.<br />
Melding 8 - Referencepunktføler defekt. - Lad portautomatikken undersøge.<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 33
10. Meldinger<br />
Fejl Årsag Afhjælpning<br />
Melding 9 - Ingen impulser fra hastighedssensoren<br />
tilstede, portautomatik blokeret.<br />
Melding 10 - Porten går for trægt.<br />
- Porten blokeret.<br />
- Maksimal drivkraft indstillet til en for lav<br />
værdi.<br />
- Lad portautomatikken undersøge.<br />
- Etablér portens lette gang.<br />
- Lad en autoriseret fagmand kontrollere den maksimale drivkraft<br />
(punkt 8.3 / niveau 2 / menu 1+2).<br />
Melding 11 - Løbetidsbegrænsning. - Lad portautomatikken undersøge.<br />
Melding 12 - Test af SKS i retning OP ikke ok. - Kontroller kantsikring.<br />
- Fjern kantsikringsprogrammeringen ved ikke<br />
forhåndenværende SKS (punkt 8.3 / niveau 8 / menu 2).<br />
Melding 13 - Test SKS i retning NED ikke ok. - Kontroller kantsikring.<br />
- Fjern kantsikringsprogrammeringen ved ikke<br />
forhåndenværende SKS (punkt 8.3 / niveau 8 / menu 2).<br />
Melding 14 - Der er ingen gyldige yderpositioner. - Gentag hurtigprogrammering (punkt 7.2).<br />
Melding 15 - Eksterne fotoceller afbrudt eller defekt. - Fjern forhindringen eller lad fotocellerne undersøge.<br />
- Fotoceller programmeret, men ikke<br />
tilsluttet.<br />
Melding 16 - Strømsensor for automatisk frakobling<br />
defekt.<br />
Melding 26 - Underspænding, overbelastning af portautomatikken<br />
ved indstilling max. kraft<br />
på trin 16.<br />
Melding 28 - Porten går for trægt eller for ujævnt.<br />
- Porten blokeret.<br />
- For følsom indstilling af den<br />
automatiske frakobling.<br />
- Kabel sprunget eller faldet ned.<br />
- Fjeder brækket.<br />
- Sæt fotocellerne ud af funktion / tilslut fotocellerne.<br />
- Lad motorenheden undersøge.<br />
- Lad den eksterne spændingsforsyning undersøge.<br />
- Kontrollér porten og etablér portens lette gang.<br />
- Lad en autoriseret fagmand kontrollere den automatiske frakobling<br />
(punkt 8.3 / niveau 2 / menu 3+4).<br />
- Reparer porten.<br />
Melding 35 - Elektronik defekt. - Lad portautomatikken undersøge.<br />
Melding 36 - Kortslutningstråd fjernet,<br />
men stop-tast dog ikke tilsluttet.<br />
- Drivsystem låst op.<br />
- Kredsløb for hvilestrøm afbrudt.<br />
- Tilslut stop-tasten til XB10 eller sæt kortslutningsstikket i (punkt 6.5).<br />
- Lås drivsystem.<br />
34 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
11. Addendum<br />
11.1 Tekniske data <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
Mekaniske data / Type 15/30<br />
Drejningsmoment, drev Nm 15<br />
Nominelt omdrejningstal min -1 30<br />
Maks. omdrejning, drivaksel 15<br />
Nødbetjening Hurtigoplåsning med trækkabel<br />
Frigørelse af transmission Hurtigoplåsning<br />
Hulakseldiameter mm Alu-hulaksel, fortanding iht. DIN 5480 - 42 x 1,25 x 30 x 32<br />
Elektriske data / Type 15/30<br />
Mærkespænding V 1N~ 230<br />
Mærkefrekvens Hz 50<br />
Strømforbrug A 1,1<br />
Motoreffekt kW 0,25<br />
Motor-tilkoblingstid (ED) % 25<br />
Forsyning af eksterne elementer V 24 / 200 mA<br />
Kapslingsklasse IP 20<br />
Beskyttelsesklasse I<br />
Omgivelsesdata / Type 15/30<br />
Dimensioner mm 119 x 420 x 261<br />
Vægt kg 6,70<br />
Temperaturområde C˚ -20 til +60<br />
Montagevarianter Påsætnings- eller flangemontage<br />
Tegnforklaring:<br />
LED slukket<br />
LED lyser<br />
LED blinker langsomt<br />
LED blinker rytmisk<br />
LED blinker hurtigt<br />
Levering fra fabrikken<br />
Ikke mulig –<br />
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 35
11. Addendum<br />
11.2 Indbygningserklæring 11.3 EF-overensstemmelseserklæring<br />
Hermed erklærer vi, at nedenstående produkt på grund af sin<br />
opbygning og konstruktionsmåde samt i den af os markedsførte<br />
type stemmer overens med de gældende grundlæggende krav<br />
vedr. sikkerhed og sundhed indeholdt i EF-direktivet om<br />
elektromagnetisk kompatibilitet, maskindirektivet og<br />
lavspændingsdirektivet.<br />
På forlangende af tilsynsmyndighederne bliver dokumentationen<br />
stillet til rådighed i papirform.<br />
Ved en ændring af produkterne, der ikke er aftalt med os,<br />
mister denne erklæring sin gyldighed.<br />
Produkt: Industriportsmotor <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong><br />
Relevante EF-direktiver:<br />
- Maskindirektivet 2006/42/EF<br />
EN 60204-1:2007<br />
EN ISO 12100-1:2003<br />
EN ISO 13849-1:2008<br />
Kat. 2 / PLC til funktionerne kraftbegrænsning og<br />
yderpositionsregistrering og lukkekantanalyse<br />
EN 61508:2001<br />
- Elektromagnetisk kompatibilite 2004/108/EF<br />
EN 55014-1<br />
EN 61000-3-2:2006 (2008)<br />
EN 61000-3-3:2009<br />
EN 61000-6-2:2006<br />
EN 61000-6-3:2007<br />
- Lavspændingsdirektivet 2006/95/EF<br />
EN 60335-1:2002<br />
EN 60335-2-103:2004<br />
Gyldighedsområde for denne indbygningserklæring:<br />
Produktionsdato 01.01.2010 - 30.09.2011<br />
01.10.2010 ppa. K. Goldstein<br />
Forretningsledelsen<br />
Producent og dokumentadministration<br />
<strong>Marantec</strong> Antriebs- und Steuerungstechnik GmbH & Co. KG<br />
Remser Brook 11 · 33428 Marienfeld · Germany<br />
Fon +49 (5247) 705-0<br />
Hermed erklærer vi, at nedenstående produkt på grund af sin<br />
opbygning og konstruktionsmåde samt i den af os markedsførte<br />
type stemmer overens med de gældende grundlæggende krav<br />
vedr. sikkerhed og sundhed indeholdt i EF-direktivet om<br />
elektromagnetisk kompatibilitet, maskindirektivet og<br />
lavspændingsdirektivet.<br />
Ved en ændring af produkterne, der ikke er aftalt med os, mister<br />
denne erklæring sin gyldighed.<br />
Produkt:<br />
Relevante EF-direktiver:<br />
- Maskindirektivet 2006/42/EF<br />
EN 60204-1:2007<br />
EN ISO 12100-1:2003<br />
EN ISO 13849-1:2008<br />
EN 61508:2001<br />
- Elektromagnetisk kompatibilite 2004/108/EF<br />
EN 55014-1<br />
EN 61000-3-2:2006 (2008)<br />
EN 61000-3-3:2009<br />
EN 61000-6-2:2006<br />
EN 61000-6-3:2007<br />
- Lavspændingsdirektivet 2006/95/EF<br />
EN 60335-1:2002<br />
EN 60335-2-103:2004<br />
Dato/underskrift<br />
36 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 37
38 Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091)
Håndbog for montering og betjening, <strong>Dynamic</strong> <strong>vario</strong> <strong>DC</strong> DK (#98091) 39
Dansk Originalvejledning. Ophavsretligt beskyttet.<br />
Genoptryk - også i uddrag - er kun tilladt med vores tilladelse.<br />
Ret til ændringer, som tjener teknisk fremskridt, forbeholdes.<br />
98091<br />
Redigering status: 01.2011<br />
#98091<br />
1 - DK 360319-M-0.5.0110
