Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal <strong>Rigips</strong>, s.r.o., 2010, tel.: 296 411 800<br />
Stěny šachet <strong>Rigips</strong><br />
Stěny šachet <strong>Rigips</strong><br />
Desky RF (<strong>DF</strong>), RFI (<strong>DF</strong>H2)<br />
3.80.50<br />
Kód: OK 11, OK 12, OK 13<br />
Odpovídá W629<br />
Požární odolnost<br />
EI 30 - EI 90<br />
hodnocena z obou stran<br />
Část 2<br />
max. 625 mm<br />
4.1 4.4<br />
5 4.2 2.1 1 3 7 4.3 6<br />
Maximální výška stěny<br />
H max = 6 000 mm<br />
Maximální šířka<br />
není omezena<br />
5<br />
1<br />
3<br />
2.1<br />
Hmotnost konstrukce<br />
1<br />
16 – 43 kg/m 2<br />
7<br />
4.4 2.2 4.1 4.2<br />

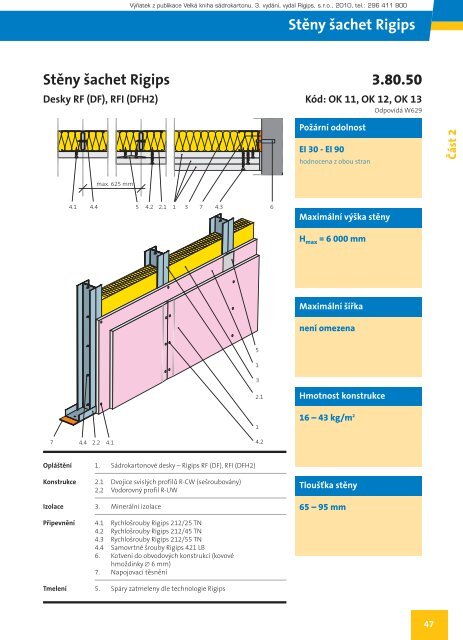

Opláštění 1. Sádrokartonové desky – <strong>Rigips</strong> RF (<strong>DF</strong>), RFI (<strong>DF</strong>H2)<br />
Konstrukce 2.1 Dvojice svislých profilů R-CW (sešroubovány)<br />
2.2 Vodorovný profil R-UW<br />
Izolace 3. Minerální izolace<br />
Tloušťka stěny<br />
65 – 95 mm<br />
Připevnění 4.1 Rychlošrouby <strong>Rigips</strong> 212/25 TN<br />
4.2 Rychlošrouby <strong>Rigips</strong> 212/45 TN<br />
4.3 Rychlošrouby <strong>Rigips</strong> 212/55 TN<br />
4.4 Samovrtné šrouby <strong>Rigips</strong> 421 LB<br />
6. Kotvení do obvodových konstrukcí (kovové<br />
hmoždinky ∅ 6 mm)<br />
7. Napojovací těsnění<br />
Tmelení 5. Spáry zatmeleny dle technologie <strong>Rigips</strong><br />
47
Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal <strong>Rigips</strong>, s.r.o., 2010, tel.: 296 411 800<br />
Stěny šachet <strong>Rigips</strong><br />
Část 2<br />
3.80.50<br />
Kód: OK 11, OK 12, OK 13<br />
Odpovídá W629<br />
Požární odolnost<br />
Stěny šachet <strong>Rigips</strong><br />
Desky RF (<strong>DF</strong>), RFI (<strong>DF</strong>H2)<br />
Požární<br />
odolnost<br />
Opláštění<br />
Tloušťka<br />
stěny<br />
[mm]<br />
Kontrukce<br />
(max. rozteč<br />
svislých<br />
prvků<br />
625 mm)<br />
Minerální izolace *)<br />
Tloušťka<br />
[mm]<br />
Objemová<br />
hmotnost<br />
[kg/m 3 ]<br />
Kód<br />
konstrukce<br />
Číslo<br />
konstrukce<br />
Popis<br />
položky<br />
EI 30 1x RF (<strong>DF</strong>) 15 65 2x R-CW 50 50 45 1) OK 11 3.80.50 a<br />
EI 45 2x RF (<strong>DF</strong>) 12,5 75 2x R-CW 50 50 45 1) OK 12 3.80.51 b<br />
EI 60 2x RF (<strong>DF</strong>) 15 80 2x R-CW 50 50 45 1) OK 12 3.80.51 c<br />
EI 90 3x RF (<strong>DF</strong>) 15 95 2x R-CW 50 50 45 1) OK 13 3.80.52 d<br />
*)<br />
Minimální hodnoty pro uváděnou požární odolnost<br />
1)<br />
Např. Isover Fassil<br />
Tloušťka minerální izolace nesmí přesáhnout rozměr profilu R-CW.<br />
Maximální výšky<br />
Maximální šířky<br />
Opláštění<br />
z každé<br />
strany<br />
Konstrukce<br />
(max. rozteč<br />
svislých<br />
prvků<br />
625 mm)<br />
Max. výška místnosti<br />
při standardní rozteči<br />
Kategorie *)<br />
A B, C1-C4, D<br />
[mm] [mm]<br />
Maximální<br />
šířka<br />
šachty<br />
Hmotnost<br />
konstrukce<br />
[kg/m 2 ]<br />
Kód<br />
konstrukce<br />
Číslo<br />
konstrukce<br />
1x 15 2x R-CW 50 6 000 6 000 není omezena 16 OK 11 3.80.50<br />
2x 12,5 2x R-CW 50 6 000 6 000 není omezena 24 OK 12 3.80.51<br />
2x 15 2x R-CW 50 6 000 6 000 není omezena 30 OK 12 3.80.51<br />
3x 15 2x R-CW 50 6 000 6 000 není omezena 43 OK 13 3.80.52<br />
*)<br />
Užitné kategorie ploch dle ČSN EN 1991-1-1:<br />
A – Obytné plochy a plochy pro domácí činnost. Místnosti obytných budov a domů, lůžkové<br />
pokoje a čekárny v nemocnicích, ložnice hotelů a ubytoven, kuchyně, toalety.<br />
B – Kancelářské plochy.<br />
C1 – Plochy, kde může docházet ke shromažďování lidí – plochy se stoly atd.;<br />
např. plochy ve školách, kavárnách, restauracích, jídelnách, čítárnách, recepcích.<br />
C2 – Plochy, kde může docházet ke shromažďování lidí – plochy se zabudovanými sedadly;<br />
např. plochy v kostelech, divadlech nebo kinech, konferenčních sálech, přednáškových<br />
nebo zasedacích místnostech, nádražních a jiných čekárnách.<br />
C3 – Plochy, kde může docházet ke shromažďování lidí – plochy bez překážek pro pohyb osob;<br />
např. plochy v muzeích, výstavních síních a přístupové plochy ve veřejných<br />
a administrativních budovách, hotelích, nemocnicích, železničních nádražních halách.<br />
C4 – Plochy, kde může docházet ke shromažďování lidí – plochy určené k pohybovým aktivitám;<br />
např. taneční sály, tělocvičny, jeviště atd.<br />
D – Obchodní plochy – plochy v malých obchodech, plochy v obchodních domech.<br />
Popis položky<br />
a: 3.80.50 (OK 11)<br />
Stěna šachty <strong>Rigips</strong> (EI 30) na konstrukci kovové 2x R-CW 50, opláštěná<br />
1x RF (<strong>DF</strong>) 15, minerální izolace 50 mm o minimální objemové hmotnosti<br />
45 kg/m 3 (např. Isover Fassil)<br />
b: 3.80.51 (OK 12)<br />
Stěna šachty <strong>Rigips</strong> (EI 45) na konstrukci kovové 2x R-CW 50, opláštěná<br />
2x RF (<strong>DF</strong>) 12,5, minerální izolace 50 mm o minimální objemové hmotnosti<br />
45 kg/m 3 (např. Isover Fassil)<br />
c: 3.80.51 (OK 12)<br />
Stěna šachty <strong>Rigips</strong> (EI 60) na konstrukci kovové 2x R-CW 50, opláštěná<br />
2x RF (<strong>DF</strong>) 15, minerální izolace 50 mm o minimální objemové hmotnosti<br />
45 kg/m 3 (např. Isover Fassil)<br />
d: 3.80.52 (OK 13)<br />
Stěna šachty <strong>Rigips</strong> (EI 90) na konstrukci kovové 2x R-CW 50, opláštěná<br />
3x RF (<strong>DF</strong>) 15, minerální izolace 50 mm o minimální objemové hmotnosti<br />
45 kg/m 3 (např. Isover Fassil)<br />
