S<br />

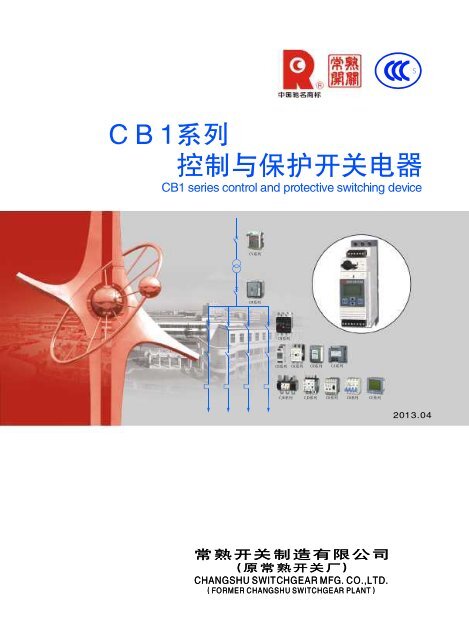

CB1 系 列<br />
控 制 与 保 护 开 关 电 器<br />
CB1seriescontroland protectiveswitchingdevice<br />
CV 系 列<br />
CW 系 列<br />
CM 系 列<br />
CB 系 列<br />
CK 系 列 CR 系 列 CA 系 列<br />
CJR 系 列 CJD 系 列 CD 系 列 CH 系 列 CE 系 列<br />
2013.04<br />
常 熟 开 关 制 造 有 限 公 司<br />
( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG. CO.,LTD.<br />
(FORMERCHANGSHUSWITCHGEAR SWITCHGEAR PLANT)
StateTorch Plan KeyHigh-tech<br />
Enterprise<br />
QualityManagement System Certificate<br />
Environmental Management<br />
System Certificate<br />
OccupationalHealthAndSafety<br />
ManagementSystem Certificate<br />
National Enterprise Technology Center<br />
China Well-known Trademark<br />
Certificate OfConformity For<br />
MeasurementManagement Systems<br />
National Innovative Pilot Enterprise<br />
Postdoctoral Programme
公 司 简 介<br />
Introduction<br />
常 熟 开 关 制 造 有 限 公 司 是 国 有 资 产 参 股 的 电 器 制 造 企 业 、“ 国 家 重 点 高 新 技 术 企<br />
业 ”, 占 地 约 300 亩 , 员 工 1685 人 。 主 要 生 产 中 低 压 电 器 元 件 、 工 控 产 品 、 太 阳 能 光 伏<br />
逆 变 器 、 成 套 装 置 等 , 可 以 为 您 提 供 “ 智 能 配 电 系 统 三 位 一 体 完 整 的 解 决 方 案 ”。<br />
公 司 建 有 博 士 后 科 研 工 作 站 、 国 家 认 定 企 业 技 术 中 心 和 江 苏 省 电 器 控 制 工 程 中<br />
心 , 具 有 一 支 以 博 士 、 硕 士 、 本 科 生 为 主 的 多 层 次 研 发 队 伍 , 工 程 技 术 人 员 占 企 业 员<br />
工 总 数 的 50% 左 右 。 公 司 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动 化 生 产 、 断 路 器 装 配 自 动<br />
检 测 流 水 线 等 一 大 批 先 进 的 制 造 和 试 验 检 测 设 备 ; 实 施 以 ERP 管 理 为 重 点 的 信 息 化 、<br />
网 络 化 管 理 ; 完 善 质 量 / 环 境 / 职 业 健 康 安 全 体 系 , 确 保 为 用 户 提 供 优 质 、 安 全 、 可<br />
靠 的 产 品 。 公 司 “<br />
” 商 标 被 国 家 工 商 行 政 管 理 总 局 认 定 为 中 国 驰 名 商 标 ,CM 系 列 塑<br />
料 外 壳 式 断 路 器 、CW 系 列 智 能 型 万 能 式 断 路 器 曾 双 双 被 评 为 中 国 名 牌 产 品 。<br />
Changshu Switchgear Mfg. Co., Ltd. (Former Changshu Switchgear Plant), an enterprise with stateowned<br />
equity, covered an area of 200,000 m, with 1685 staffs, is a "National Key New High-tech<br />
2<br />
Enterprise" and mainly produces HV and LV electrical components, industry control products, solar<br />
photovoltaic inverters and complete sets of equipment etc, all of which could provide trinity and<br />
complete solutions for intelligent power distribution system.<br />
Post - doctoral scientific research station, Province Enterprise Technique Center and Jiangsu<br />
Province Electrical Apparatus Control Engineering Research Center have been established and a multilevel<br />
professional technique team has been formed consisting of PHD candidates, postgraduates and<br />
university graduates. Engineers and technicians have covered 50% of all staffs.<br />
Advanced mould manufacturing equipments, automation producing equipments for spare parts, assembling<br />
and inspecting lines for breakers and test equipments have been brought in. Meanwhile, information and<br />
network management, taking ERP management as the focal point, has been applied and quality environmental<br />
systems (ISO9001/ISO14001/OHSMS18001) have also been established and perfected to ensure reliability and<br />
safety for customers.<br />
The registered trademark has been recognized as Famous Trademark of China by State Administration<br />
for Industry and Commerce of China. And CM Series Moulded Case Circuit Breaker and CW Series Intelligent<br />
Air Circuit Breaker are both China Top Brand products.
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CV1-12 系 列<br />
高 压 真 空 断 路 器<br />
CV2-12 系 列<br />
高 压 真 空 断 路 器<br />
CV1-24 系 列<br />
高 压 真 空 断 路 器<br />
CV1-40.5 系 列<br />
高 压 真 空 断 路 器<br />
CW1 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW2 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3V 系 列<br />
智 能 型 真 空 万 能 式 断 路 器<br />
CM1 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM1 E系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM1 Z系 列<br />
智 能 型 断 路 器<br />
CM1 L系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM1 EL系 列<br />
带 剩 余 电 流 保 护<br />
电 子 式 塑 壳 断 路 器<br />
CM2 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM2Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM2L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM3 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM3E 系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM3L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM5 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM5L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM5ZL 系 列<br />
带 剩 余 电 流 保 护 智 能 型 塑 壳 断 路 器<br />
CM5Z/iP 系 列<br />
能 量 监 测 型 智 能 塑 壳 断 路 器<br />
CM5G 系 列<br />
隔 离 开 关
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CA1/CA1B 系 列 自 动<br />
转 换 开 关 (CB 级 )<br />
CAP1 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CAP2 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CK3 系 列 接 触 器<br />
CJR3 系 列<br />
热 过 载 继 电 器<br />
CJD3 系 列<br />
电 子 过 载 继 电 器<br />
CLJ3 剩 余 电 流<br />
动 作 继 电 器<br />
CR1 系 列<br />
电 动 机 软 起 动 器<br />
CR2 系 列<br />
智 能 型 电 动 机 软 起 动 器<br />
CD4 系 列<br />
智 能 马 达 保 护 器<br />
CB1 系 列<br />
控 制 和 保 护 开 关 电 器 (CPS)<br />
CF1 系 列<br />
变 频 器<br />
CS1G 系 列 三 相 并 网 型<br />
光 伏 发 电 逆 变 器<br />
CW3G 系 列 CW3DC 系 列<br />
隔 离 开 关 (AC,DC) 直 流 万 能 式 断 路 器<br />
CM3DC 系 列<br />
直 流 塑 壳 断 路 器<br />
CH 系 列 小 型 断 路 器<br />
CE1 系 列<br />
智 能 型 电 力 仪 表<br />
CI1 系 列<br />
远 程 智 能 I/O 模 块<br />
CN1DP-MP<br />
CN1DP-MD<br />
CN1DP-MC<br />
通 信 适 配 器<br />
CN1EG 以 太 网<br />
适 配 器<br />
FDM3<br />
短 消 息 通 知 模 块<br />
FWB1 温 度 报 警 模 块<br />
●Riyear-PowerNet 配 电 监 控 系 统<br />
●FCX3 智 能 配 电 监 控 器
优 秀 特 色<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
元 件 集 成 一 体 化 : 将 断 路 器 、 接 触 器 、 过 载 继 电 器 、 隔 离 器 等 元 件 功 能 高 度 集 成 , 不 仅<br />
将 过 电 流 保 护 功 能 和 频 繁 控 制 功 能 合 二 为 一 , 而 且 实 现 了 产 品 固 有 的 自 配 合 特 性<br />
短 路 分 断 能 力 高 : 额 定 运 行 短 路 分 断 能 力 达 50kA(CB1-12、CB1-32)、150kA(CB1-<br />
125), 可 满 足 大 容 量 变 压 器 场 合 , 并 满 足 分 断 能 力 范 围 内 的 完 全 配 合 要 求 , 高 于<br />
GB14048.4“2” 型 协 调 配 合 要 求<br />
可 靠 性 高 : 在 AC400V/AC-43 下 , 电 气 寿 命 150 万 次 (CB1-12)、120 万 次 (CB1-32)、<br />
100 万 次 (CB1-125); 机 械 寿 命 分 别 为 1200 万 次 (CB1-12、CB1-32)、500 万 次 (CB1-<br />
125)<br />
功 耗 小 , 达 到 接 触 器 能 效 等 级 “2 级 ”<br />
CB1-12、CB1-32 系 列 宽 度 仅 为 45mm 为 国 内 同 类 产 品 最 小<br />
具 有 端 子 控 制 、 手 动 控 制 、 键 盘 控 制 和 远 程 控 制 四 种 控 制 方 式<br />
具 有 过 载 、 短 路 、 断 相 、 不 平 衡 、 堵 转 、 接 地 、 工 艺 欠 流 、 起 动 超 时 等 保 护 功 能 , 能 充<br />
分 满 足 各 种 负 载 设 备 的 要 求<br />
提 供 各 种 参 数 、 状 态 、 电 动 机 的 运 行 状 态 ( 热 容 百 分 比 ) 的 监 视 功 能 , 方 便 用 户 掌 握 设<br />
备 的 运 行 情 况<br />
具 有 日 志 、 自 动 复 位 、 热 记 忆 、 键 盘 锁 定 、 模 拟 电 流 输 出 、 过 载 预 报 警 和 报 警 输 出 等 功 能<br />
CB1 系 列 是 基 于 Modbus-RTU 协 议 的 通 信 产 品 , 通 过 本 公 司 的 CN1DP 适 配 器 、CN1EG 以 太<br />
网 适 配 器 可 应 用 于 Modbus、Profibus、Devicenet、CAN 总 线 和 以 太 网 通 信 网 络 , 方 便 用 户<br />
进 行 多 种 协 议 的 应 用 管 理
目 录<br />
R<br />
概 述<br />
1<br />
正 常 工 作 条 件 和 安 装 条 件<br />
1<br />
型 号 及 含 义<br />
2<br />
结 构 简 介<br />
2<br />
主 要 技 术 指 标<br />
4<br />
控 制 方 式<br />
5<br />
智 能 控 制 器<br />
6<br />
辅 助 电 路 特 性<br />
13<br />
外 形 及 安 装 尺 寸<br />
14<br />
接 线 原 理 图<br />
15<br />
连 接 导 线 参 考 截 面 及 接 线 端 子 拧 紧 力 矩<br />
19<br />
快 速 选 用 表 20<br />
订 货 规 范 21
概<br />
述<br />
国 内 首 推 、 小 型 化 、 智 能 化 、 模 块 化 、 集 成<br />
化 、 自 配 合 的 电 机 控 制 和 保 护 CPS 系 列 产 品 , 是<br />
常 熟 开 关 精 心 开 发 的 又 一 产 品 。CB1 系 列 控 制 与<br />
保 护 开 关 电 器 ( 以 下 简 称 CB1) 将 断 路 器 、 接 触<br />
器 、 过 载 继 电 器 以 及 隔 离 器 的 主 要 功 能 集 成 一<br />
体 , 具 有 短 路 分 断 能 力 高 、 使 用 寿 命 长 、 协 调 配<br />
合 特 性 好 、 保 护 功 能 全 、 智 能 化 程 度 高 、 系 统 设<br />
计 简 化 、 安 装 调 试 方 便 、 节 能 节 材 等 特 点 , 有 效<br />
的 减 少 了 电 机 控 制 系 统 中 的 产 品 种 类 、 规 格 及 数<br />
量 , 解 决 了 分 立 元 件 之 间 的 协 调 配 合 特 性 问 题 ,<br />
是 低 压 配 电 与 控 制 系 统 中 一 种 理 想 的 基 础 元 件 。<br />
CB1 系 列 主 要 用 于 交 流 50Hz, 额 定 工 作 电 压<br />
400V、690V, 额 定 电 流 自 0.15A 至 125A 的 电 动 机<br />
的 控 制 与 保 护 , 适 用 于 频 繁 操 作 控 制 , 能 够 接<br />
通 、 承 载 、 分 断 正 常 条 件 下 包 括 规 定 的 运 行 过 载<br />
条 件 下 的 电 流 , 且 能 够 接 通 在 规 定 时 间 内 承 载 并<br />
分 断 规 定 的 非 正 常 条 件 下 的 电 流 , 如 短 路 电 流 。<br />
● CB1 系 列 额 定 工 作 电 压 AC400、<br />
690V/50Hz<br />
● CB1 系 列 额 定 工 作 电 流 12A、32A、<br />
125A<br />
●<br />
●<br />
●<br />
●<br />
CB1 系 列 极 数 为 三 极<br />
CB1 系 列 具 有 隔 离 功 能<br />
CB1 系 列 使 用 类 别 为 AC-43<br />
CB1 系 列 符 合 以 下 标 准<br />
IEC60947-1 及 GB14048.1 总 则<br />
IEC60947-6-2 及 GB 14048.9 控 制 与 保 护 开<br />
关 电 器 ( 设 备 )<br />
● CB1 系 列 获 国 家 强 制 性 产 品 认 证 CCC 标<br />
志 。<br />
正 常 工 作 条 件 和 安 装 条 件<br />
● 周 围 空 气 温 度 -5℃~+40℃, 且 24h 的 平<br />
均 值 不 超 过 +35℃;<br />
● 安 装 地 点 的 海 拔 不 超 过 2000m;<br />
● 空 气 的 相 对 湿 度 在 最 高 温 度 为 +40℃ 时<br />
不 超 过 50%; 在 较 低 温 度 下 可 以 允 许 有 较 高 的 相<br />
对 湿 度 , 例 如 20℃ 时 达 到 90%, 对 由 于 温 度 变 化<br />
偶 尔 产 生 的 凝 露 应 采 取 特 殊 的 措 施 ;<br />
● 污 染 等 级 为 3 级 ;<br />
● 主 电 路 安 装 类 别 为 Ⅲ, 辅 助 控 制 电 路 为<br />
Ⅱ;<br />
● CB1 系 列 应 安 装 在 无 爆 炸 危 险 和 无 导 电<br />
尘 埃 、 无 足 以 腐 蚀 金 属 和 破 坏 绝 缘 的 地 方 ;<br />
● 电 磁 环 境<br />
CB1 系 列 适 用 于 电 磁 环 境 A<br />
● 安 装 条 件 如 图 。<br />
相 对 于 正 常 垂 直 安 装 平 面<br />
1
型 号 及 含 义<br />
CB1<br />
— □ / □ □<br />
整 定 电 流 范 围 代 号 ( 见 P4, 主 要 技 术 指 标 表 )<br />
控 制 器 类 别 ( 见 P7, 智 能 控 制 器 功 能 汇 总 表 )<br />
额 定 工 作 电 流 ( 见 P4, 主 要 技 术 指 标 表 )<br />
设 计 代 号<br />
控 制 与 保 护 开 关 电 器 (CPS)<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
结 构 简 介<br />
● CB1-12/32 结 构 示 意 图<br />
主 回 路 进 线 接 线 端 子<br />
(1/L1、 3/L2、<br />
5/L3)<br />
控 制 旋 钮<br />
17、18: 就 绪 常 开 接 线 端 子<br />
75、76: 故 障 脱 扣 常 闭 辅 助<br />
接 线 端 子 }( 见 P12)<br />
87、88: 故 障 脱 扣 常 开 辅 助<br />
接 线 端 子<br />
脱 扣 测 试 拨 动 开 关<br />
隔 离 位 置 锁 扣 机 构<br />
触 头 位 置 指 示 窗 口<br />
( 见 P12、P8)<br />
“ 脱 扣 ” 位 置 :<br />
在 主 回 路 闭 合 状 态<br />
下 , 当 出 现 故 障 时 至<br />
该 位 置 , 具 体 见 P6。<br />
“ 就 绪 ” 位 置 :<br />
该 位 置 下 , 通 过 通 断 控 制 电 源<br />
A1、A2 实 现 CB1 的 合 、 分 。<br />
控 制 器 类 别 及 整 定 电 流<br />
范 围 ( 见 P3、P6)<br />
开 关 状 态<br />
Ia=<br />
Ib=<br />
Ic=<br />
分<br />
0A<br />
0A<br />
0A<br />
中 文 液 晶 显 示 窗 口<br />
“ 断 开 ” 位 置 :<br />
手 动 操 作 至 该 位<br />
置 ,CB1 断 开 。<br />
按 键<br />
“ 复 位 ”:<br />
脱 扣 后 向 该 方 向 手 动<br />
操 作 可 使 开 关 再 扣<br />
A1+/~、A2-/~: 控 制 电 源 / 起 动<br />
信 号 接 线 端 子<br />
13、14: 指 示 主 极 状 态 常 开 辅 助<br />
接 线 端 子<br />
21、22: 指 示 主 极 状 态 常 闭 辅 助<br />
接 线 端 子<br />
主 回 路 出 线 接 线 端 子<br />
(2/T1、4/T2、6/T3)<br />
}<br />
( 见 P12)<br />
注 : 控 制 旋 钮 在 各 位 置 状 态 下 , 就 绪 和 脱 扣<br />
触 头 、 辅 助 触 头 状 态 见 P12。<br />
2
结 构 简 介<br />
● CB1-125 结 构 示 意 图<br />
主 回 路 进 线 接 线 端 子 (1/L1、3/L2、5/L3)<br />
A1~,A2~: 控 制 电 源 / 起 动 信 号 接 线 端 子<br />
75、76: 故 障 脱 扣 常 闭 接 线 端 子<br />
75、78: 故 障 脱 扣 常 开 接 线 端 子<br />
控 制 按 钮<br />
脱 扣 测 试 按 钮<br />
中 文 液 晶 显 示 窗 口<br />
“ 脱 扣 ” 位 置 :<br />
在 主 回 路 闭 合 状 态 下 ,<br />
当 出 现 故 障 时 至 该 位<br />
置 , 具 体 见 P7。<br />
“ 断 开 ” 位 置 :<br />
手 动 操 作 至 该 位 置 ,<br />
CB1 断 开 , 故 障 时 至<br />
该 位 置 , 具 体 见 P7。<br />
“ 就 绪 ” 位 置 :<br />
该 位 置 下 , 通 过 通 断 控 制 电 源<br />
A1、A2 实 现 CB1 的 合 、 分 。<br />
“ 复 位 ” 位 置 :<br />
脱 扣 后 将 该 方 向 手 动<br />
操 作 可 使 开 关 再 扣<br />
13、14: 指 示 主 极 状 态 常 开 辅 助 接 线 端 子<br />
21、22: 指 示 主 极 状 态 常 闭 辅 助 接 线 端 子<br />
按 键<br />
注 : 控 制 就 绪 在 各 位 置 状 态 下 , 脱 扣 触 头 、 辅 助 触 头 状 态 见 P13。<br />
触 头 位 置 指 示 窗 口<br />
主 回 路 出 线 接 线 端 子 (2/T1、4/T2、6/T3)<br />
3
主 要 技 术 指 标<br />
项 目<br />
技 术 参 数<br />
型 号<br />
CB1-12<br />
CB1-32<br />
CB1-125<br />
约 定 自 由 空 气 发 热 电 流 Ith(A)<br />
12<br />
32 125<br />
额 定 工 作 电 流 Ie(A)<br />
12<br />
32<br />
125<br />
使 用 类 别<br />
额 定 工 作 电 压 Ue(V)<br />
额 定 绝 缘 电 压 Ui(V)<br />
额 定 冲 击 耐 受 电 压 Uimp(kV)<br />
极 数<br />
AC-43<br />
AC400、690/50Hz( 注 1)<br />
690<br />
6<br />
3<br />
800<br />
8<br />
额 定 运 行 短 路<br />
分 断 能 力 Ics(kA)<br />
AC400V<br />
AC690V<br />
50<br />
4<br />
150<br />
15<br />
总 分 断 时 间 (ms) 3<br />
脱 扣 器 额 定 电 流 Iet(A)<br />
0.6<br />
1.4<br />
5<br />
12<br />
18<br />
32<br />
125<br />
整 定 电 流 Ir1范 围 (A)<br />
0.15~0.6<br />
0.35~1.4<br />
1.25~5<br />
3~12<br />
4.5~18<br />
8~32<br />
63~125<br />
整 定 电 流 范 围 代 号<br />
R1<br />
R2<br />
R3<br />
R4<br />
S1<br />
S2<br />
U<br />
对 应 Iet 的 被 控 制 电 动 机<br />
最 大 额 定 功 率 Pe(kW)<br />
AC400V<br />
AC690V<br />
0.12<br />
0.25<br />
0.37<br />
0.75<br />
1.5<br />
3<br />
5.5<br />
7.5<br />
7.5<br />
11<br />
15 55<br />
22<br />
110<br />
额 定 控 制 电 源 电 压 Us(V)<br />
最 大 功 耗 (W)<br />
AC230/50Hz ( 运 行 :90V~265V, 断 开 : < 60V)<br />
4<br />
7<br />
动 作 时 间 (ms)<br />
闭 合<br />
断 开<br />
控 制 方 式<br />
CB1 共 有 四 种 控 制 方 式 : 端 子 控 制 ( 优 先 级<br />
最 高 )、 手 动 控 制 ( 优 先 级 其 次 )、 键 盘 控 制 和<br />
远 程 控 制 ( 优 先 级 最 低 , 且 两 者 只 能 选 其 一 )。<br />
(1) 端 子 控 制 :CB1 控 制 旋 钮 在 “ 就<br />
绪 ” 位 置 ,A1、A2 通 电 ,CB1 即 闭 合 ;A1、<br />
A2 断 电 ,CB1 即 断 开 。 其 控 制 方 式 为 直 接 起 动 。<br />
(2) 手 动 控 制 : 在 A1、 A2 通 电 情 况<br />
下 , 将 手 动 控 制 旋 钮 拨 到 “ 就 绪 ” 位 置 ,CB1 即<br />
闭 合 ; 将 手 动 控 制 旋 钮 拨 到 “ 断 开 ” 位 置 ,<br />
CB1 即 断 开 。<br />
(3) 键 盘 控 制 : 在 A1、 A2通 电 , 控 制<br />
旋 钮 在 “ 就 绪 ” 位 置 情 况 下 , 通 过 菜 单 实 现<br />
CB1 接 触 器 功 能 的 合 、 分 和 磁 通 变 换 器 的 脱 扣 测<br />
试 。<br />
(4) 远 程 控 制 ( 控 制 器 类 别 为 ZM 时 才<br />
有 此 功 能 ): 在 远 程 模 式 下 , 通 过 上 位 机 控 制<br />
CB1 的 合 、 分 。<br />
注 :CB1 系 列 的 控 制 旋 钮 到 达 “ 脱 扣 ” 位 置<br />
后 , 需 要 将 旋 钮 拨 到 “ 断 开 ” 位 置 ( 即 “ 复 位 ”<br />
位 置 ) 后 , 才 能 将 控 制 旋 钮 拨 到 “ 就 绪 ” 位 置 。<br />
5
智 能 控 制 器<br />
●<br />
智 能 控 制 器 各 种 保 护 参 数 整 定 值<br />
型 号 CB1-12 CB1-32 CB1-125<br />
额 定 工 作 电 流 Ie(A)<br />
12<br />
32<br />
125<br />
脱 扣 器 额 定 电 流 Iet(A)<br />
脱 扣 级 别<br />
0.6 1.4 5 12 18 32<br />
10A、10、15、20、25、30<br />
125<br />
过 载 保 护<br />
整 定 电 流 Ir 1(A)<br />
0.15~0.6<br />
步 长 :0.01<br />
0.35~1.4<br />
步 长 :0.01<br />
1.25~5<br />
步 长 :0.01<br />
3~12<br />
步 长 :0.1<br />
4.5~18<br />
步 长 :0.1<br />
8~32<br />
步 长 :0.1<br />
63~125<br />
步 长 :1<br />
短 路 保 护<br />
动 作 时 间 t(s) 1<br />
整 定 电 流 Ir 3(A)<br />
t= k<br />
b<br />
1.12 1n (I/Ir 1)<br />
2<br />
a<br />
1<br />
(I/Ir 1)-1.12<br />
2 2<br />
15×0.6 15×1.4 15×5 15×12 15×18 15×32 (10、12、14)×125<br />
动 作 电 流 允 差 ±20%<br />
瞬 时 大 电 流 保 护 整 定 电 流 Img(A)<br />
断 相 保 护<br />
(8.0~17.0)Ir 1 ; 步 长 为 0.5Ir1 ; 允 差 :±10% (8.0~9.0)Ir 1; 步 长 为 0.1Ir 1;<br />
允 差 :±10%<br />
可 ON/OFF<br />
不 平 衡 保 护<br />
不 平 衡 度 ε I(s)<br />
动 作 时 间 t(s) 7<br />
20%~80%, 步 长 为 5% ; 可 OFF<br />
允 差 :±10%<br />
4 允 差 :±10%<br />
接 地 故 障 保 护<br />
动 作 电 流 Ir 4(A)<br />
动 作 时 间 t(s) 4<br />
(0.4~0.8) Ir 1 , 步 长 :0.05Ir1; 可 OFF<br />
0.1、0.2、0.3、0.4<br />
允 差 :±10%<br />
允 差 :±10%<br />
工 艺 欠 流 保 护<br />
动 作 电 流 Ir 5(A)<br />
动 作 时 间 t(s) 5<br />
(0.4~0.8) Ir 1 , 步 长 为 0.05Ir1; 可 OFF<br />
1~30; 步 长 为 1<br />
允 差 :±10%<br />
允 差 :±10%<br />
堵 转 保 护<br />
动 作 电 流 Ir 6(A)<br />
动 作 时 间 t(s) 6<br />
(3~8)Ir 1 , 步 长 为 0.5Ir 1; 可 OFF<br />
0.2~13; 步 长 为 0.1<br />
允 差 :±10%<br />
允 差 :±10%<br />
起 动 超 时 保 护<br />
起 动 电 流 Ir 9(A)<br />
动 作 时 间 t(s) 9<br />
(1.0~8.0)Ir 1 , 步 长 为 0.5Ir1; 可 OFF<br />
(1~200); 步 长 为 1<br />
允 差 :±10%<br />
允 差 :±10%<br />
热 过 载 预 报 警<br />
(10%~80%) 热 容 ; 步 长 :5%<br />
允 差 为 ±5%<br />
a 反 时 限 动 作 特 性 根 据 GB/T14598.15-1998;<br />
b k 为 动 作 时 间 常 数 , 由 7.2 倍 整 定 电 流 Ir 1 动 作 时 间 导 出 。<br />
6
智 能 控 制 器<br />
●<br />
智 能 控 制 器 功 能 汇 总<br />
功 能 名 称<br />
a<br />
控 制 器 类 别<br />
智 能 型<br />
ZA ZL ZP ZM<br />
ZF<br />
b<br />
保 护 方 式<br />
设 定<br />
保 护 动 作 后<br />
控 制 旋 钮 位 置<br />
过 载 保 护<br />
√<br />
——<br />
脱 扣<br />
脱 扣 ( 手 动 复 位 );<br />
就 绪 ( 自 动 复 位 或<br />
远 程 模 式 )<br />
短 路 保 护<br />
√<br />
脱 扣<br />
脱 扣<br />
瞬 时 大 电 流 保 护<br />
断 相 保 护<br />
√<br />
○(CB1-125 为 标 配 )<br />
脱 扣<br />
脱 扣<br />
脱 扣 ( 手 动 复<br />
位 ); 就 绪 ( 自 动<br />
复 位 或 远 程 模 式 )<br />
不 平 衡 保 护<br />
接 地 故 障 保 护<br />
工 艺 欠 流 保 护<br />
堵 转 保 护<br />
起 动 超 时 保 护<br />
○<br />
○<br />
○<br />
○<br />
○<br />
脱 扣 或 报 警<br />
脱 扣 或 报 警<br />
脱 扣 或 报 警<br />
脱 扣 或 报 警<br />
脱 扣 或 报 警<br />
保 护 方 式 设 定<br />
为 脱 扣 时 : 脱<br />
扣 ( 手 动 复<br />
位 ); 就 绪<br />
( 自 动 复 位 或<br />
远 程 模 式 )<br />
热 过 载 预 报 警 功 能<br />
○<br />
报 警<br />
——<br />
可 编 程 输 入 / 输 出 功 能<br />
通 信 功 能<br />
—— —— —— √<br />
——<br />
附 加 功 能<br />
电 动 机 负 载 指 示 功 能<br />
—— √ —— ——<br />
——<br />
热 过 载 预 报 警 、 报 警 输 出 功 能<br />
—— —— √ ——<br />
√<br />
增 加 2NO2NC 辅 助 触 点 输 出<br />
√ ——<br />
——<br />
——<br />
——<br />
过 载 报 警 不 脱 扣<br />
——<br />
——<br />
——<br />
——<br />
√<br />
键 盘 锁 定 功 能<br />
测 量 功 能<br />
日 志 功 能<br />
监 视 功 能<br />
脱 扣 测 试 功 能<br />
故 障 区 分 功 能<br />
自 动 复 位 功 能<br />
√<br />
√<br />
√<br />
√<br />
√<br />
√<br />
√<br />
——<br />
注 :“√” 表 示 有 此 功 能 ,“○” 表 示 该 功 能 可 选 ,“——” 表 示 无 此 功 能 。<br />
a 控 制 器 类 别 的 选 择 : 按 此 表 进 行 选 择 。<br />
b 保 护 方 式 为 “ 报 警 ” 时 ,CB1 不 动 作 但 提 供 面 板 指 示 或 通 信 输 出 。<br />
7
智 能 控 制 器<br />
●<br />
各 保 护 功 能 释 义<br />
◆ 过 载 保 护<br />
CB1 的 过 载 保 护 有 6 条 过 载 曲 线 可 供 选 择 , 从<br />
而 为 用 户 提 供 了 更 广 大 的 灵 活 性 。 过 载 保 护 是 按<br />
GB/T14598.15 冷 态 曲 线 反 时 限 特 性 来 模 拟 电 动 机 的<br />
过 热 保 护 。 过 载 保 护 动 作 则 触 头 位 置 指 示 “O”。<br />
过 载 保 护 的 反 时 限 特 性 见 表 及 图 :<br />
CB1 具 有 热 记 忆 功 能 , 即 使 控 制 电 源 中 断 情<br />
况 下 也 会 进 行 热 计 算 , 这 样 可 防 止 电 机 在 温 升 过<br />
高 的 情 况 下 重 新 起 动 。<br />
复 位 电 机 热 状 态 : 若 在 某 些 特 殊 场 合 即 使 在<br />
电 机 温 升 较 高 的 情 况 下 也 必 须 起 动 电 机 时 , 可 先<br />
操 作 菜 单 中 的 “ 过 载 复 位 ”, 将 电 机 热 状 态 复 位<br />
为 “0”, 然 后 再 起 动 电 机 。<br />
整 定 电 流 Ir 1倍 数<br />
1.05<br />
1.2<br />
1.5<br />
7.2a<br />
a 7.2 倍 对 应 的 动 作 时 间 为 整 定 时 间 。<br />
不 同 脱 扣 级 别 的 动 作 时 间 t 1(s)<br />
10A 10 15 20 25 30<br />
2h 内 不 动 作<br />
1h 内 动 作<br />
28 65 93 121 149 186<br />
3 7 10 13 16 20<br />
动 作 时 间<br />
允 差<br />
——<br />
——<br />
±20%<br />
±20%<br />
状 态<br />
冷 态<br />
热 态<br />
热 态<br />
冷 态<br />
t(s)<br />
10000<br />
1000<br />
100<br />
10<br />
1<br />
30<br />
25<br />
20<br />
15<br />
10<br />
10A<br />
0.1 1.12 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20<br />
×Ir1<br />
过 载 保 护 反 时 限 曲 线 ( 冷 态 )<br />
8
智 能 控 制 器<br />
t(s)<br />
10000<br />
1000<br />
100<br />
10<br />
1<br />
30<br />
25<br />
20<br />
15<br />
10<br />
0.1<br />
1.12 2 3 4<br />
5<br />
6<br />
7 8<br />
10A<br />
9 10 11 12 13 14 15 16 17 18 19 20<br />
×Ir1<br />
过 载 保 护 反 时 限 曲 线 ( 热 态 )<br />
◆ 短 路 保 护<br />
当 短 路 电 流 达 到 或 超 过 Ir 3时 , CB1 瞬 时 脱<br />
扣 ,CB1-12/32 触 头 位 置 指 示 “I>>”,CB1-<br />
125 触 头 位 置 指 示 “ O”。<br />
◆ 瞬 时 大 电 流 保 护<br />
当 运 行 电 流 达 到 或 超 过 瞬 时 大 电 流 保 护 整 定<br />
值 Img, 则 CB1 断 开 , 触 头 位 置 指 示 “O”。<br />
◆ 断 相 保 护<br />
当 三 相 中 任 何 一 相 断 相 ,CB1 断 开 , 触 头 位<br />
置 指 示 “O”。<br />
◆ 不 平 衡 保 护<br />
控 制 器 设 定 为 用 于 保 护 三 相 电 机 时 ,CB1 可<br />
具 有 电 机 三 相 不 平 衡 保 护 功 能 。 当 流 过 被 保 护 电<br />
机 的 三 相 电 流 不 平 衡 度 达 到 或 超 过 不 平 衡 保 护 设<br />
定 值 , 并 达 到 设 定 的 动 作 时 间 ,CB1 断 开 或 发 出<br />
报 警 信 号 , 断 开 时 触 头 位 置 指 示 “O”。<br />
◆ 接 地 故 障 保 护<br />
当 被 保 护 的 电 机 相 线 对 保 护 导 体 (PE) 或<br />
中 性 保 护 导 体 (PEN) 短 路 电 流 达 到 或 超 过 接 地<br />
故 障 保 护 整 定 值 并 达 到 设 定 的 动 作 时 间 ,CB1 断<br />
开 或 发 出 报 警 信 号 , 断 开 时 触 头 位 置 指 示<br />
“O”。<br />
◆ 工 艺 欠 流 保 护<br />
当 流 过 被 保 护 电 机 的 电 流 降 至 或 小 于 工 艺 欠<br />
流 保 护 设 定 值 , 并 达 到 设 定 的 动 作 时 间 ,CB1 断<br />
开 或 发 出 报 警 信 号 , 断 开 时 触 头 位 置 指 示<br />
“O”。<br />
◆ 堵 转 保 护<br />
当 电 机 堵 转 电 流 达 到 或 超 过 堵 转 保 护 设 定 值<br />
并 达 到 设 定 动 作 时 间 ,CB1 断 开 或 发 出 报 警 信<br />
号 , 断 开 时 触 头 位 置 指 示 “O”。<br />
◆ 起 动 超 时 保 护<br />
当 起 动 电 流 超 过 起 动 超 时 保 护 设 定 值 , 并 达<br />
到 设 定 时 间 ,CB1 断 开 或 发 出 报 警 信 号 , 断 开 时<br />
触 头 位 置 指 示 “O”。<br />
◆ 热 过 载 预 报 警<br />
当 控 制 器 检 测 到 电 机 的 热 容 达 到 或 超 过 预 报<br />
警 设 定 值 时 ,CB1 发 出 预 报 警 信 号 。<br />
9
智 能 控 制 器<br />
●<br />
对 应 于 控 制 器 类 别 的 附 加 功 能<br />
◆ ZA 型 控 制 器 — 具 备 多 辅 助 触 头 输 出<br />
ZA 型 控 制 器 增 加 2NO2NC 辅 助 触 头 输 出 。<br />
31、32,51、52(CB1-125 为 61、62,71、<br />
72) : 反 映 主 极 状 态 常 闭 接 线 端 子 ;<br />
43、44,63、64(CB1-125 为 53、54,83、<br />
84) : 反 映 主 极 状 态 常 开 接 线 端 子 。<br />
辅 助 触 头 电 气 特 性 : 详 见 P12<br />
◆ ZL 型 控 制 器 — 具 备 负 载 指 示 输 出<br />
ZL 型 控 制 器 提 供 指 示 电 动 机 负 载 状 态 的 模 拟<br />
电 流 输 出 信 号 (4~20mA), 通 过 外 接 测 量 仪 表<br />
( 负 载 电 阻 典 型 值 为 750Ω), 实 现 对 电 机 负 载 状 况<br />
的 监 视 。 4~20mA 对 应 于 0~200% 的 负 载 ( 单 相<br />
负 载 为 0~300%)( 输 出 值 对 应 三 个 均 方 根 电 流<br />
平 均 值 与 Ir 1的 比 值 )。 该 功 能 需 要 一 个 24VDC 外<br />
部 辅 助 电 源 。<br />
DC24V 辅 助 电 源 接 线 端 子 和 4~20mA 输 出 接<br />
线 端 子 。<br />
上 述 电 气 特 性 : 额 定 绝 缘 电 压 Ui:24V<br />
额 定 冲 击 耐 受 电 压 Uimp:<br />
0.8kV<br />
额 定 工 作 电 压 Ue:DC24V<br />
10
智 能 控 制 器<br />
◆ ZP 型 控 制 器 — 具 备 过 载 预 报 警 、 报 警 继 电<br />
器 输 出 功 能<br />
ZP 型 控 制 器 提 供 过 载 预 报 警 继 电 器 输 出 触 头<br />
(1NC+1NO:05、 06,07、08) 和 报 警 继 电 器 输<br />
出 触 头 (1NC+1NO:95、 96,97、98), 预 报 警<br />
LED( 黄 色 ) 指 示 和 报 警 LED( 红 色 ) 指 示 。 通 过 预<br />
报 警 继 电 器 输 出 常 开 触 头 进 行 自 动 卸 载 或 者 报 警 后<br />
手 工 卸 载 , 以 避 免 在 运 行 中 由 于 过 载 脱 扣 而 造 成 停<br />
机 ; 通 过 报 警 继 电 器 输 出 触 头 可 输 出 热 过 载 信 号 。<br />
当 热 容 超 过 激 活 阀 值 ( 激 活 阀 值 为 热 脱 扣 热 容<br />
的 10%~80%) 时 即 显 示 热 过 载 预 报 警 , 通 过 模 块<br />
前 面 板 上 的 一 个 LED 灯 ( 黄 色 ) 指 示 且 预 报 警 继 电<br />
器 动 作 , 当 热 脱 扣 后 , 预 报 警 LED 灯 熄 灭 , 预 报 警<br />
继 电 器 触 头 恢 复 原 状 态 ( 即 脱 扣 不 报 警 ), 报 警<br />
LED 灯 亮 , 报 警 继 电 器 动 作 。( 可 考 虑 通 过 菜 单 来<br />
设 置 脱 扣 或 报 警 )<br />
复 位 : 将 控 制 旋 钮 从 脱 扣 位 置 拨 到 断 开 位 置 可<br />
实 现 过 载 报 警 复 位 , 报 警 继 电 器 复 位 , 报 警 指 示 灯<br />
灭 。 当 前 热 容 若 大 于 激 活 阀 值 , 则 预 报 警 继 电 器 动<br />
作 , 预 报 警 指 示 灯 亮 , 反 之 , 预 报 警 继 电 器 不 动<br />
作 , 预 报 警 指 示 灯 灭 。<br />
05、06 为 过 载 预 报 警 输 出 常 闭 接 线 端 子 ;<br />
07、08 为 过 载 预 报 警 输 出 常 开 接 线 端 子 ;<br />
95、96 为 过 载 故 障 输 出 常 闭 接 线 端 子 ;<br />
97、98 为 过 载 故 障 输 出 常 开 接 线 端 子 。<br />
电 气 特 性 :<br />
额 定 绝 缘 电 压 Ui:250V<br />
额 定 冲 击 耐 受 电 压 Uimp:4kV<br />
额 定 工 作 电 压 Ue:AC230V<br />
约 定 发 热 电 流 Ith:5A<br />
◆ZM 型 控 制 器 — 具 备 通 信 功 能<br />
ZM 型 控 制 器 提 供 能 与 上 位 机 交 换 数 据 的 通 信<br />
接 口 (A、B、GND), 可 输 出 正 反 转 控 制 信 号 的<br />
输 出 端 (OA1、COM、OA3, 其 中 OA1、COM: 正<br />
转 ,OA3、COM: 反 转 ,CB1 控 制 电 源 为 直 流 时 有<br />
效 ), 并 具 有 一 可 编 程 输 出 端 (LO1) 和 两 可 编 程<br />
输 入 端 (LI1、LI2), 具 有 4 个 LED 指 示 ( 电 源 、 故<br />
障 、 就 地 、 通 信 )。<br />
电 源 : 表 示 OA1、OA3、LO1 有 24V 输 出 电 压<br />
( 亮 );( 绿 色 )<br />
故 障 : 表 示 内 部 通 信 故 障 ( 亮 );( 红 色 )<br />
就 地 : 表 示 处 于 就 地 控 制 状 态 ( 亮 ), 远 程 控<br />
制 ( 灭 );( 黄 色 )<br />
通 信 : 表 示 正 在 与 上 位 机 通 信 ( 闪 烁 ), 通 信<br />
缺 失 ( 灭 );( 黄 色 )<br />
选 择 该 功 能 后 可 对 控 制 器 的 参 数 、 保 护 等 进 行<br />
读 写 操 作 。<br />
注 : 使 用 输 出 OA1、OA3、 LO1 或 使 用 输 入<br />
LI1、LI2, 必 须 接 上 DC24V 电 源 。<br />
DC24V 为 DC24V 辅 助 电 源 接 线 端 子 ;<br />
OA1、 COM 为 正 转 输 出 DC24V 电 源 接 线 端 子 ;<br />
OA3、COM 为 反 转 输 出 DC24V 电 源 接 线 端 子 ;<br />
LO1、COM 为 可 编 程 输 出 接 线 端 子 ;<br />
LI1/LI2、COM 为 可 编 程 输 入 接 线 端 子 : 当 菜 单<br />
中 的 可 编 程 输 入 1 设 定 为 ” 控 制 模 式 “ 时 ,LI1、<br />
COM 为 远 程 / 本 地 输 入 接 线 端 子 ;LI2、COM 为 A1、<br />
A2 辅 助 电 源 起 动 信 号 同 步 输 入 接 线 端 子 ( 无 源 信 号<br />
输 入 )。 当 菜 单 中 的 可 编 程 输 入 1 设 定 为 其 他 模 式<br />
时 ,LI1/LI2、COM 为 可 编 程 输 入 接 线 端 子 。<br />
A、B、GND 为 ModBus 通 信 用 接 线 端 子 。<br />
电 气 特 性 :<br />
额 定 绝 缘 电 压 Ui:24V<br />
额 定 冲 击 耐 受 电 压 Uimp:0.8kV<br />
额 定 工 作 电 压 Ue:DC24V<br />
◆ ZF 型 控 制 器 — 具 备 过 载 报 警 不 脱 扣 功 能<br />
ZF 型 控 制 器 除 过 载 不 脱 扣 外 , 其 他 功 能 与 ZP 型 控 制 器 一 致<br />
11
智 能 控 制 器<br />
●<br />
其 他 功 能<br />
◆ 键 盘 锁 定 功 能<br />
控 制 器 的 菜 单 中 具 有 键 盘 密 码 锁 定 功 能 , 防<br />
止 无 关 人 员 误 操 作 。<br />
◆ 测 量 功 能<br />
控 制 器 能 测 量 三 相 电 流 I1、I2、I3 的 实 时<br />
值 。 测 量 范 围 为 ( Irmin 1<br />
~ 2Iet) , 测 量 精 度 为 ±<br />
2<br />
5%。 测 量 精 度 以 引 用 误 差 表 示 , 基 准 值 为 Iet。<br />
◆ 日 志 功 能<br />
控 制 器 能 记 录 最 近 10 次 的 故 障 类 型 及 故 障 电<br />
流 , 显 示 起 动 次 数 、 脱 扣 次 数 。<br />
◆ 监 视 功 能<br />
监 视 CB1 的 各 种 参 数 、 状 态 、 三 相 电 流 、 电<br />
机 负 载 状 况 和 本 次 电 动 机 运 行 时 间 等 。<br />
◆ 脱 扣 测 试 功 能<br />
进 入 控 制 器 相 应 菜 单 进 行 脱 扣 测 试 ,CB1 应<br />
脱 扣 ,CB1-12/32 触 头 位 置 指 示 “I>>”,CB1-<br />
125 为 “ O”。<br />
◆ 故 障 区 分 功 能<br />
控 制 器 可 通 过 菜 单 中 事 件 记 录 (10 条 记 录 ,<br />
第 一 条 为 最 新 故 障 记 录 , 以 此 类 推 ) 来 区 分 故 障<br />
类 型 , 并 记 录 故 障 发 生 时 A 相 、B 相 、C 相 和 接 地<br />
分 断 电 流 。<br />
CB1 可 通 过 触 头 位 置 指 示 装 置 区 分 短 路 故 障<br />
和 其 它 故 障 , 当 因 短 路 故 障 断 开 ,CB1-12/32 触<br />
头 位 置 指 示 “ I>> ” CB1-125触 头 位 置 指 示<br />
“ O”; 当 CB1 因 其 他 故 障 断 开 , 触 头 位 置 指 示<br />
装 置 显 示 “O”。<br />
CB1-125 可 通 过 面 板 上 的 指 示 灯 区 分 短 路 故<br />
障 和 过 载 故 障 , 当 因 短 路 故 障 时 , 短 路 故 障 指 示<br />
灯 亮 , 当 因 过 载 故 障 断 开 时 , 过 载 故 障 指 示 灯<br />
亮 。CB1-125 对 短 路 故 障 和 过 载 故 障 具 有 故 障 记<br />
录 功 能 , 在 控 制 器 失 去 电 源 供 电 的 情 况 下 还 可 以<br />
通 过 “ 故 障 类 型 查 询 ” 按 钮 来 实 现 故 障 查 询 。<br />
◆ 自 动 复 位 功 能<br />
除 短 路 保 护 外 的 保 护 功 能 可 设 置 自 动 复 位 方<br />
式 。<br />
复 位 条 件 : 故 障 发 生 后 , 控 制 电 源 不 断 电 的<br />
情 况 下 , 时 间 超 过 设 定 的 复 位 时 间 (60s) 即 自 动<br />
复 位 。<br />
但 过 载 保 护 除 外 , 其 自 动 复 位 条 件 为 : 热 容<br />
比 例 降 到 15% 以 下 时 自 动 复 位 ( 过 载 动 作 时 刻 对<br />
应 热 容 比 例 为 100%), 但 剩 余 热 容 保 留 , 复 位<br />
时 间 根 据 其 反 时 限 特 性 曲 线 对 应 的 值 与 60s 两 者<br />
取 较 长 者 。<br />
12
辅 助 电 路 特 性<br />
●<br />
就 绪 和 脱 扣 触 头 、 辅 助 触 头 状 态<br />
CB1 状 态<br />
控 制 旋 钮<br />
位 置<br />
触 头 位 置<br />
指 示<br />
就 绪 常 开<br />
故 障 脱 扣 常 闭<br />
触 头 17、18<br />
( 仅 CB1-12/32) 触 头 75、76<br />
故 障 脱 扣 常 开<br />
触 头 87、88<br />
(75、78)<br />
主 极 状 态<br />
常 开 辅 助 触 头<br />
13、14<br />
主 极 状 态<br />
常 闭 辅 助 触 头<br />
21、22<br />
就 绪<br />
就 绪<br />
O<br />
运 行<br />
就 绪<br />
1<br />
断 开<br />
断 开<br />
O<br />
短 路 脱 扣<br />
脱 扣<br />
CB1-12/32:<br />
I ><br />
CB1-125:O<br />
手 动<br />
复 位<br />
脱 扣<br />
O<br />
自 动<br />
复 位<br />
就 绪<br />
O<br />
远 程 模 式<br />
就 绪<br />
O<br />
注 : : 常 开 触 头 处 于 闭 合 位 置 ; : 常 闭 触 头 处 于 断 开 位 置 。<br />
●<br />
电 气 特 性<br />
◆就 绪 和 脱 扣 触 头 电 气 特 性 : 额 定 绝 缘 电 压 Ui:250V<br />
额 定 冲 击 耐 受 电 压 Uimp:4kV<br />
额 定 工 作 电 压 Ue:230VAC<br />
约 定 发 热 电 流 Ith:5A<br />
◆辅 助 触 头 电 气 特 性<br />
额 定 绝 缘 电 压 Ui:250V<br />
额 定 冲 击 耐 受 电 压 Uimp:4kV<br />
额 定 工 作 电 压 、 电 流 见 表<br />
辅 助 触 头 的 额 定 值<br />
约 定 发 热 电 流<br />
Ith(A)<br />
5<br />
额 定 工 作 电 压 Ue(V)<br />
DC24<br />
DC110<br />
AC230<br />
CB1-12/32<br />
CB1-125<br />
CB1-12/32<br />
CB1-125<br />
CB1-12/32<br />
CB1-125<br />
AC-15<br />
5<br />
3<br />
额 定 工 作 电 流 Ie(A)<br />
DC-13<br />
5<br />
3<br />
0.1<br />
0.55<br />
13
外 形 及 安 装 尺 寸<br />
● CB1-12/32<br />
导 轨 安 装<br />
螺 钉 固 定<br />
140<br />
30<br />
Φ4<br />
● CB1-125<br />
45<br />
100.5<br />
82.5<br />
60<br />
20<br />
8<br />
37<br />
15<br />
173<br />
6-Φ8<br />
20<br />
64<br />
125*<br />
*: 仅 ZA 型 时 适 用<br />
109<br />
14
接 线 原 理 图<br />
● 起 动 、 停 止 接 线 图<br />
●2 线 控 制<br />
运 行<br />
停 机 / 复 位<br />
S1 A1 A2<br />
● 3 线 控 制<br />
停 机 / 复 位<br />
SB1<br />
运 行<br />
SB2<br />
A1<br />
A2<br />
13 14<br />
● 三 相 电 动 机 的 连 接<br />
L1 L2 L3<br />
1/L1 3/L2 5/L3 13142122<br />
控 制 单 元<br />
CB1<br />
2/T1 4/T2 6/T3<br />
A1<br />
A2<br />
M<br />
15
接 线 原 理 图<br />
●<br />
单 相 电 动 机 的 连 接<br />
L<br />
N<br />
1/L1 5/L3<br />
13142122<br />
控 制 单 元<br />
CB1<br />
2/T1 6/T3<br />
A1<br />
A2<br />
M<br />
注 : 连 接 单 相 电 机 时 必 须 接 在 A 相 和 C 相<br />
●<br />
带 ZA 控 制 器 的 开 关 电 器 推 荐 接 线 图<br />
主 电 路<br />
SB1<br />
L1 L2 L3<br />
SB2<br />
控 制 电 源<br />
** 辅 助 触 头 1 辅 助 触 头 2 就 绪 脱 扣 触 头<br />
/ 起 、 停 控 制<br />
停 止<br />
起 动<br />
L1<br />
1/L13/L25/L3<br />
A1<br />
31(61)* 43 51(71)* 63 13 14 21 17 75 87(75)*<br />
控 制 单 元 (ZA)<br />
CB1<br />
2/T14/T26/T3<br />
A2 32(62)* 44 52(72)* 64 22 18 76 88(78)*<br />
M<br />
合 闸 指 示 就 绪 指 示 故 障 指 示<br />
N<br />
* 注 : 括 号 外 的 标 注 为 CB1-12/32 时 的 端 子 标 号 , 括 号 内 的 标 号 为 CB1-125 时 的 端 子 标 号 , 且 CB1-125 的 脱 扣<br />
触 头 为 带 公 共 点 的 转 换 触 头 , 即 75 和 (75) 为 同 一 端 子 。<br />
** 注 : 图 中 起 、 停 控 制 采 用 3 线 控 制 方 法 , 如 需 2 线 控 制 , 请 参 照 起 动 、 停 止 接 线 图 接 线 。<br />
16
接 线 原 理 图<br />
●<br />
带 ZL 控 制 器 的 开 关 电 器 推 荐 接 线 图<br />
主 电 路<br />
L1 L2 L3 SB1<br />
SB2<br />
1/L13/L2 5/L3<br />
控 制 电 源<br />
/ 起 、 停 控 制 ** 模 拟 电 流 输 出 辅 助 触 头 就 绪 脱 扣 触 头<br />
A1<br />
停 止<br />
起 动<br />
13 14 21 17 75 87(75)*<br />
L<br />
控 制 单 元 (ZL)<br />
CB1<br />
2/T1 4/T2 6/T3<br />
A2 4~20mA<br />
22 18 76 88(78)*<br />
24VDC<br />
M<br />
就 绪 指 示<br />
故 障 指 示<br />
N<br />
* 注 : 括 号 外 的 标 注 为 CB1-12/32 时 的 端 子 标 号 , 括 号 内 的 标 号 为 CB1-125 时 的 端 子 标 号 , 且 CB1-125 的 脱 扣<br />
触 头 为 带 公 共 点 的 转 换 触 头 , 即 75 和 (75) 为 同 一 端 子 。<br />
** 注 : 图 中 起 、 停 控 制 采 用 3 线 控 制 方 法 , 如 需 2 线 控 制 , 请 参 照 起 动 、 停 止 接 线 图 接 线 。<br />
●<br />
带 ZP、ZF 控 制 器 的 开 关 电 器 推 荐 接 线 图<br />
主 电 路<br />
L1 L2<br />
SB1<br />
L3<br />
SB2<br />
控 制 电 源 过 载 预 报 警<br />
** 辅 助 触 头<br />
/ 起 、 停 控 制<br />
就 绪 脱 扣 触 头<br />
与 报 警 输 出<br />
停 止<br />
起 动<br />
L1<br />
1/L13/L2 5/L3<br />
A1<br />
05 07 95 97<br />
13 14 21<br />
17 75 87(75)*<br />
控 制 单 元 (ZP,2F)<br />
CB1<br />
2/T1 4/T26/T3<br />
A2 06 08 96 98<br />
22 18 76 88(78)*<br />
M<br />
预 报 警 指 示<br />
报 警 指 示<br />
就 绪 指 示<br />
故 障 指 示<br />
N<br />
* 注 : 括 号 外 的 标 注 为 CB1-12/32 时 的 端 子 标 号 , 括 号 内 的 标 号 为 CB1-125 时 的 端 子 标 号 , 且 CB1-125 的 脱 扣<br />
触 头 为 带 公 共 点 的 转 换 触 头 , 即 75 和 (75) 为 同 一 端 子 。<br />
** 注 : 图 中 起 、 停 控 制 采 用 3 线 控 制 方 法 , 如 需 2 线 控 制 , 请 参 照 起 动 、 停 止 接 线 图 接 线 。<br />
17
接 线 原 理 图<br />
●<br />
带 ZM 控 制 器 的 开 关 电 器 推 荐 接 线 图<br />
主 电 路<br />
L1 L2 L3<br />
SA1<br />
控 制 电 源<br />
/ 起 、 停 控 制<br />
本 地<br />
远 程<br />
SA2<br />
运 行<br />
停 机<br />
Modbus 通 信 辅 助 触 头 就 绪 脱 扣 触 头<br />
L1<br />
1/L13/L25/L3<br />
A1<br />
OA1 COM OA3LO1 LI1 LI2<br />
13 14 21 17 75 87(75)*<br />
控 制 单 元 (ZM)<br />
CB1<br />
2/T14/T26/T3<br />
A2 A BGND<br />
22 18 76 88(78)*<br />
M<br />
Modbus<br />
24VDC<br />
就 绪 指 示<br />
故 障 指 示<br />
N<br />
* 注 : 括 号 外 的 标 注 为 CB1-12/32 时 的 端 子 标 号 , 括 号 内 的 标 号 为 CB1-125 时 的<br />
端 子 标 号 , 且 CB1-125 的 脱 扣 触 头 为 带 公 共 点 的 转 换 触 头 , 即 75 和 (75) 为 同 一<br />
端 子 。<br />
另 注 : 当 用 户 未 按 推 荐 接 线 图 连 接 外 围 线 路 调 试 CB1 时 , 请 在 菜 单 中 将 可 编 程 输 入 1<br />
设 置 为 “ 无 ”, 否 则 会 出 现 CB1 不 能 合 闸 。<br />
18
连 接 导 体 参 考 截 面 及 接 线 端 子 拧 紧 力 矩<br />
连 接 导 体 参 考 截 面 及 接 线 端 子 拧 紧 力 矩<br />
额 定 电 流<br />
(A)<br />
导 线 截 面<br />
(mm<br />
2)<br />
0
快 速 选 用 表<br />
20
订 货 规 范<br />
一 、 用 户 务 必 确 认 对 本 产 品 技 术 资 料 已 有 详 细 了 解 , 并 应 根 据 产 品 将 来 使 用 的 场 合 按 “ 订 货 规 范 ” 表 订 货 ;<br />
二 、 用 户 不 作 要 求 时 , 产 品 整 定 参 数 出 厂 时 按 “ 出 厂 整 定 值 ” 表 默 认 设 定 。<br />
( 请 在 □ 打 √)<br />
用 户 单 位 订 货 台 数 订 货 日 期<br />
规 格<br />
CB1-12 CB1-32 CB1-125<br />
ZA( 具 备 多 辅 助 触 头 输 出 )<br />
□<br />
ZA<br />
□<br />
ZA<br />
□<br />
ZL( 具 备 负 载 指 示 功 能 )<br />
□<br />
ZL<br />
□<br />
ZL<br />
□<br />
智 能 控 制 器<br />
ZP( 具 备 热 过 载 预 报 警 、 报 警 继 电 器 输 出 功 能 ) □<br />
ZP<br />
□<br />
ZP<br />
□<br />
ZM( 具 备 通 信 功 能 )<br />
□<br />
ZM<br />
□<br />
ZM<br />
□<br />
ZF( 具 备 热 过 载 预 报 警 、 报 警 继 电 器 输 出<br />
功 能 , 过 载 不 脱 扣 功 能 )<br />
□<br />
ZF<br />
□<br />
ZF<br />
□<br />
R1<br />
□<br />
S1<br />
□<br />
U<br />
□<br />
整 定 电 流 范 围<br />
代 号<br />
R2<br />
R3<br />
□<br />
□<br />
S2<br />
□<br />
R4<br />
□<br />
标 配<br />
过 载 保 护 短 路 保 护 瞬 时 大 电 流 保 护<br />
保 护 功 能<br />
可 选<br />
断 相 保 护<br />
不 平 衡 保 护<br />
接 地 保 护<br />
工 艺 欠 流 保 护<br />
□<br />
□<br />
□<br />
□<br />
(CB1-125 标 配 )<br />
堵 转 保 护<br />
□<br />
起 动 超 时 保 护<br />
热 过 载 预 报 警 功 能<br />
□<br />
□<br />
控 制 和 维 护 功 能<br />
键 盘 锁 定 功 能 测 量 功 能 日 志 功 能 监 视 功 能 脱 扣 测 试 功 能<br />
故 障 区 分 功 能 自 动 复 位 功 能<br />
注 : 功 能 的 开 启 、 关 闭 及 参 数 用 户 可 自 行 设 定<br />
21
订 货 规 范<br />
出 厂 整 定 值<br />
设 定 参 数<br />
设 定 范 围<br />
预 设 值<br />
步 长<br />
整 定 电 流 Ir 1(A)<br />
电 机 类 型<br />
复 位 方 式<br />
过 载 保 护<br />
脱 扣 级 别<br />
保 护 方 式<br />
瞬 时 大 电 流 保 护<br />
动 作 电 流 Ir2<br />
动 作 时 间 t2<br />
保 护 方 式<br />
短 路 保 护<br />
动 作 电 流 Ir3<br />
保 护 方 式<br />
断 相 保 护<br />
动 作 时 间 t8<br />
保 护 方 式<br />
接 地 保 护<br />
CB1-12<br />
CB1-32<br />
CB1-125<br />
R1:<br />
0.15~0.6<br />
R2:<br />
0.35~1.4<br />
R3:<br />
1.25~5<br />
R4:<br />
3~12<br />
S1:<br />
4.5~18<br />
S2:<br />
8~32<br />
U:63~125<br />
单 相 、 三 相<br />
手 动 、 自 动<br />
开 启<br />
10A、10、15、20、25、30<br />
脱 扣 ( 制 造 厂 设 定 )<br />
开 启<br />
CB1-12/32:(8~17) Ir1<br />
CB1-125:(8~9) Ir1<br />
100ms( 制 造 厂 设 定 )<br />
脱 扣 ( 制 造 厂 设 定 )<br />
开 启<br />
CB1-12/32:15Iet( 制 造 厂 设 定 )<br />
CB1-125:(10-12-14)Irl<br />
脱 扣 ( 制 造 厂 设 定 )<br />
开 启 、 关 闭<br />
100ms( 制 造 厂 设 定 )<br />
脱 扣 ( 制 造 厂 设 定 )<br />
开 启 、 关 闭<br />
整 定 电 流 范 围 最 大 值<br />
三 相<br />
手 动<br />
开 启<br />
10<br />
脱 扣<br />
开 启<br />
15 Ir1<br />
9Ir1<br />
100ms<br />
脱 扣<br />
开 启<br />
15Iet<br />
开 启<br />
100 ms<br />
脱 扣<br />
关 闭<br />
R1、R2、R3:0.01<br />
R4、S1、S2:0.1<br />
U:1<br />
0.5 Ir1<br />
0.1Ir1<br />
12 Ir1 2Ir1<br />
脱 扣<br />
动 作 电 流 Ir4<br />
(0.4~0.8)Ir1<br />
0.8 Ir1<br />
0.05 Ir1<br />
动 作 时 间 t4<br />
(0.1、0.2、0.3、0.4)s<br />
0.1s<br />
0.1s<br />
保 护 方 式<br />
脱 扣 、 报 警<br />
脱 扣<br />
工 艺 欠 流 保 护<br />
开 启 、 关 闭<br />
关 闭<br />
动 作 电 流 Ir5<br />
(0.4~0.8) Ir1<br />
0.4 Ir1<br />
0.05 Ir1<br />
动 作 时 间 t5<br />
(1~30)s<br />
10 s<br />
1s<br />
保 护 方 式<br />
脱 扣 、 报 警<br />
脱 扣<br />
22
订 货 规 范<br />
续<br />
表<br />
设 定 参 数 设 定 范 围 预 设 值 步 长<br />
堵 转 保 护<br />
开 启 、 关 闭<br />
关 闭<br />
动 作 电 流 Ir6<br />
(3.0-8.0)Ir1<br />
8.0 Ir1<br />
0.5 Ir1<br />
动 作 时 间 t6<br />
( 0.2-13 )s<br />
5s<br />
0.1s<br />
保 护 方 式<br />
脱 扣 、 报 警<br />
脱 扣<br />
三 相 不 平 衡 保 护<br />
开 启 、 关 闭<br />
关 闭<br />
不 平 衡 度 εI<br />
20%~80%<br />
40%<br />
5%<br />
动 作 时 间 t7<br />
4s( 制 造 厂 设 定 )<br />
4s<br />
保 护 方 式<br />
脱 扣 、 报 警<br />
脱 扣<br />
起 动 超 时 保 护<br />
开 启 、 关 闭<br />
关 闭<br />
动 作 电 流 Ir9<br />
(1~8)Ir1<br />
1Ir1<br />
0.5Ir1<br />
动 作 时 间 t9<br />
(1~200)s<br />
10s<br />
1s<br />
保 护 方 式<br />
脱 扣 、 报 警<br />
脱 扣<br />
热 过 载 预 报 警<br />
开 启 、 关 闭<br />
关 闭<br />
报 警 程 度<br />
10%~80%<br />
80%<br />
5%<br />
A 相 电 流<br />
开 启 、 关 闭<br />
开 启<br />
B 相 电 流<br />
开 启 、 关 闭<br />
开 启<br />
C 相 电 流<br />
开 启 、 关 闭<br />
开 启<br />
平 均 电 流<br />
开 启 、 关 闭<br />
关 闭<br />
接 地 电 流<br />
开 启 、 关 闭<br />
关 闭<br />
热 容<br />
开 启 、 关 闭<br />
关 闭<br />
不 平 衡 程 度<br />
开 启 、 关 闭<br />
关 闭<br />
23
全 国 一 级 经 销 商 明 细 表<br />
北 京<br />
北 京 欣 凯 通 机 电 有 限 公 司 010-66162644<br />
北 京 市 北 方 森 源 电 气 有 限 责 任 公 司 010-87581702<br />
天 津<br />
天 津 市 强 强 电 器 科 技 有 限 公 司 022-83715527<br />
上 海<br />
上 海 企 开 电 器 设 备 有 限 公 司 021-56319844<br />
上 海 森 昊 电 气 有 限 公 司 021-54791857<br />
上 海 泰 耀 机 电 设 备 有 限 公 司 021-57428230<br />
上 海 华 启 电 气 设 备 有 限 公 司 021-56319844<br />
上 海 斐 格 电 气 有 限 公 司 021-24205696<br />
福 建<br />
泉 州 市 恒 源 电 力 设 备 有 限 公 司 0595-22587087<br />
厦 门 亿 合 电 器 有 限 公 司 0592-5223466<br />
浙 江<br />
杭 州 华 森 电 器 有 限 公 司 0571-86969090<br />
杭 州 天 源 机 电 设 备 有 限 公 司 0571-87244850<br />
乐 清 市 新 格 电 气 有 限 公 司 0577-62727313<br />
宁 波 市 江 东 腾 辉 电 器 有 限 公 司 0574-87890910<br />
安 徽<br />
合 肥 皖 为 电 气 设 备 工 程 有 限 责 任 公 司 0551-62884402<br />
江 苏<br />
南 京 扬 力 电 器 有 限 公 司 025-84585297<br />
南 京 兰 珀 电 气 工 程 有 限 公 司 025-85283021<br />
常 州 市 中 环 电 器 有 限 公 司 0519-88867161<br />
镇 江 兆 丰 电 器 有 限 公 司 0511-88320888<br />
苏 州 市 机 电 设 备 有 限 责 任 公 司 0512-67202006<br />
苏 州 苏 新 机 电 设 备 有 限 公 司 0512-67571866<br />
苏 州 市 中 信 机 电 设 备 有 限 公 司 0512-65236366<br />
苏 州 明 大 机 电 有 限 公 司 0512-65833162<br />
无 锡 市 法 德 兰 电 器 成 套 公 司 0510-82736734<br />
盐 城 市 科 宇 电 气 有 限 公 司 0515-89800508<br />
连 云 港 市 希 门 自 动 化 电 器 设 备 有 限 公 司 0518-85013959<br />
徐 州 泛 得 电 子 有 限 公 司 0516-83861527<br />
南 通 正 源 电 气 有 限 公 司 0513-85030391<br />
扬 州 通 润 电 气 设 备 有 限 公 司 0514-87895515<br />
常 熟 市 中 通 电 力 设 备 有 限 责 任 公 司 0512-52853511<br />
常 熟 市 润 源 电 气 设 备 销 售 有 限 公 司 0512-52110269<br />
常 熟 市 创 达 电 气 物 资 有 限 责 任 公 司 0512-52728292<br />
海 安 县 巨 龙 工 贸 有 限 公 司 13328080061<br />
山 东<br />
莱 芜 汇 鑫 实 业 有 限 公 司 13863410777<br />
山 东 亘 源 电 力 工 程 有 限 公 司 0531-86018833<br />
淄 博 新 能 机 电 设 备 有 限 公 司 0533-2186118<br />
济 南 久 业 电 气 设 备 有 限 公 司 0531-85869178<br />
烟 台 信 谊 电 气 技 术 有 限 公 司 0535-6105866<br />
江 苏 华 晟 电 器 设 备 有 限 公 司 山 东 电 气 技 术 中 心 0531-88950385<br />
江 西<br />
江 西 佳 创 实 业 有 限 公 司 0791-88317951<br />
广 东<br />
广 州 市 友 朋 电 气 设 备 有 限 公 司 020-34527080<br />
佛 山 市 君 鹏 机 电 设 备 有 限 公 司 0757-83811990<br />
佛 山 市 嘉 合 贸 易 有 限 公 司 0757-83397660<br />
东 莞 市 运 通 泰 电 气 科 技 有 限 公 司 0769-22028877<br />
深 圳 市 华 冠 电 器 销 售 有 限 公 司 0755-83928099<br />
众 业 达 电 气 股 份 有 限 公 司 ( 含 子 公 司 ) 0754-88739922<br />
汕 头 市 新 兴 工 业 配 套 材 料 有 限 公 司 0754-88681888<br />
湖 南<br />
长 沙 常 开 电 气 有 限 公 司 0731-84699925<br />
长 沙 市 康 发 电 器 有 限 公 司 0731-84422858<br />
湖 北<br />
武 汉 万 千 新 能 电 气 有 限 公 司 027-87312243<br />
武 汉 圣 天 科 技 有 限 公 司 027-82706552<br />
广 西<br />
南 宁 市 德 控 机 电 设 备 有 限 责 任 公 司 0771-3212829<br />
河 北<br />
河 北 华 尔 电 气 有 限 公 司 0311-87227761<br />
河 南<br />
河 南 中 电 电 器 有 限 公 司 0371-66965984<br />
河 南 航 天 机 电 数 字 有 限 公 司 0371-63329025<br />
四 川<br />
成 都 慧 永 电 器 成 套 设 备 有 限 公 司 028-68003527<br />
陕 西<br />
陕 西 新 力 源 电 气 有 限 公 司 029-88348089<br />
西 安 西 菱 电 器 机 械 设 备 有 限 公 司 029-88320213<br />
云 南<br />
昆 明 惠 尔 电 气 有 限 公 司 0871-63835808<br />
宁 夏<br />
银 川 同 正 电 气 有 限 公 司 0951-6014483<br />
甘 肃<br />
天 水 上 联 电 器 成 套 有 限 公 司 0938-8381068<br />
山 西<br />
山 西 万 里 顺 贸 易 有 限 公 司 0351-6521630<br />
山 西 常 顺 电 器 销 售 服 务 有 限 公 司 0351-7023860<br />
新 疆<br />
新 疆 德 控 电 气 有 限 公 司 0991-5588266<br />
辽 宁<br />
沈 阳 市 新 业 物 资 实 业 公 司 024-22734762<br />
鞍 山 市 耐 特 机 电 系 统 工 程 有 限 公 司 0412-5230221<br />
吉 林<br />
长 春 市 金 蟾 经 贸 有 限 公 司 0431-84788961<br />
黑 龙 江<br />
哈 尔 滨 北 低 日 月 机 电 设 备 有 限 公 司 0451-88387734<br />
内 蒙 古<br />
包 头 市 杰 德 自 动 化 工 程 有 限 公 司 0472-6180955<br />
内 蒙 古 宇 欣 机 电 科 技 有 限 公 司 0471-6512281<br />
海 南<br />
海 南 华 胜 电 气 设 备 有 限 公 司 0898-66226803
常 熟 开 关<br />
持 续 超 越<br />
国 家 创 新 型 试 点 企 业<br />
国 家 重 点 高 新 技 术 企 业<br />
全 国 企 事 业 知 识 产 权 示 范 单 位<br />
全 国 守 合 同 重 信 用 企 业<br />
国 家 科 学 技 术 进 步 二 等 奖 获 得 者<br />
2013.04<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)<br />
ADDRESS:NO.8 JIANYE ROAD CHANGSHU,JIANGSU,P.R.CHINA<br />
URL:HTTP://WWW.RIYUE.COM.CN<br />
E-MAIL:cskg0001@cs-kg.com<br />
POST CODE:215500<br />
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。<br />
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。<br />
All technical data of productsshould be subject to final confirmation of our technicaldepartment.<br />
Publishing of this product catalogue and explaination ofall details will be reserved byChangshu Switchgear<br />
Mfg.Co., Ltd. ( former Changshu Switchgear Plant ).
