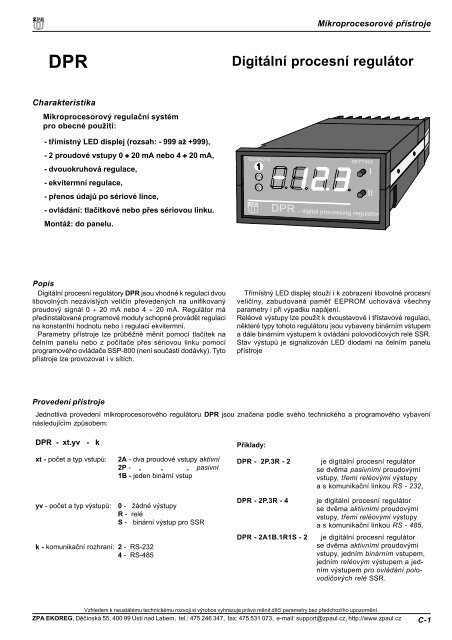

Mikroprocesorové pøístroje<br />
DPR<br />
Digitální procesní regulátor<br />
Charakteristika<br />
Mikroprocesorový regulaèní systém<br />
pro obecné použití:<br />
- tøímístný LED displej (rozsah: - 999 až +999),<br />
- 2 proudové vstupy 0 ÷ 20 mA nebo 4 ÷ 20 mA,<br />
- dvouokruhová regulace,<br />
- ekvitermní regulace,<br />
- pøenos údajù po sériové lince,<br />
- ovládání: tlaèítkové nebo pøes sériovou linku.<br />
Montáž: do panelu.<br />
Popis<br />
Digitální procesní regulátory DPR jsou vhodné k regulaci dvou<br />
libovolných nezávislých velièin pøevedených na unifikovaný<br />
proudový signál 0 ÷ 20 mA nebo 4 ÷ 20 mA. Regulátor má<br />
pøedinstalované programové moduly schopné provádìt regulaci<br />
na konstantní hodnotu nebo i regulaci ekvitermní.<br />
Parametry pøístroje lze prùbìžnì mìnit pomocí tlaèítek na<br />
èelním panelu nebo z poèítaèe pøes sériovou linku pomocí<br />
programového ovládaèe SSP-800 (není souèástí dodávky). Tyto<br />
pøístroje lze provozovat i v sítích.<br />
Tøímístný LED displej slouží i k zobrazení libovolné procesní<br />
velièiny, zabudovaná pamì EEPROM uchovává všechny<br />
parametry i pøi výpadku napájení.<br />
Reléové výstupy lze použít k dvoustavové i tøístavové regulaci,<br />
nìkteré typy tohoto regulátoru jsou vybaveny binárním vstupem<br />
a dále binárním výstupem k ovládání polovodièových relé SSR.<br />
Stav výstupù je signalizován LED diodami na èelním panelu<br />
pøístroje<br />
Provedení pøístroje<br />
Jednotlivá provedení mikroprocesorového regulátoru DPR jsou znaèena podle svého technického a programového vybavení<br />
následujícím zpùsobem:<br />
DPR - xt.yv - k<br />
xt - poèet a typ vstupù:<br />
2A - dva proudové vstupy aktivní<br />
2P - „ „ „ pasivní<br />
1B - jeden binární vstup<br />
Pøíklady:<br />
DPR - 2P.3R - 2 je digitální procesní regulátor<br />
se dvìma pasivními proudovými<br />
vstupy, tøemi reléovými výstupy<br />
a s komunikaèní linkou RS - 232,<br />
yv - poèet a typ výstupù:<br />
0 - žádné výstupy<br />
R - relé<br />
S - binární výstup pro SSR<br />
DPR - 2P.3R - 4<br />
je digitální procesní regulátor<br />
se dvìma aktivními proudovými<br />
vstupy, tøemi reléovými výstupy<br />
a s komunikaèní linkou RS - 485,<br />
k - komunikaèní rozhraní: 2 - RS-232<br />
4 - RS-485<br />
DPR - 2A1B.1R1S - 2 je digitální procesní regulátor<br />
se dvìma aktivními proudovými<br />
vstupy, jedním binárním vstupem,<br />
jedním reléovým výstupem a jedním<br />
výstupem pro ovládání polovodièových<br />
relé SSR.<br />
Vzhledem k neustálému technickému rozvoji si výrobce vyhrazuje právo mìnit dílèí parametry bez pøedchozího upozornìní.<br />
ZPA EKOREG, Dìèínská 55, 400 99 Ústí nad Labem, tel.: 475 246 347, fax: 475 531 073, e-mail: support@zpaul.cz, http://www.zpaul.cz<br />
C-1
Mikroprocesorové pøístroje<br />
Technické údaje - všeobecné<br />
Indikace:<br />
Pøesnost:<br />
3 místný LED displej, èervený, 14 mm<br />
0,1% +1digit<br />
Komunikace: RS - 232 (RS - 485)<br />
kom. protokol: SIC 800<br />
rychlost (progr.): 300 ÷ 52 600 bit/s<br />
Pracovní podmínky: teplota: - 20°C ÷ +60°C, vlhkost: ≤80%<br />
Stupeò krytí: pøístroj: IP 40, svorkovnice: IP 00<br />
Rozmìry:<br />
96 x 48 x 149 mm<br />
Hmotnost:<br />
0,4 kg<br />
Napájení:<br />
Jištìní:<br />
230 V, 50 Hz, 5 VA<br />
vnìjší pojistka T 100 mA<br />
Montáž:<br />
do panelu, montážní otvor: 92 x 44 mm<br />
Technické údaje - podle provedení<br />
Pøístroj: DPR - 2A.3R - 2(4) DPR - 2P.3R - 2(4) DPR - 2A1B.2R - 2(4) DPR - 2A1B.1R1S - 2(4)<br />
Proudové vstupy: 2 x aktivní 2 x pasivní 2 x aktivní 2 x aktivní<br />
rozsahy (progr.): 4 ÷ 20 mA 0 ÷ 20 mA, 4 ÷ 20 mA 4 ÷ 20 mA 0 ÷20 mA<br />
napìtí naprázdno: 24 V=, nestab. - 24 V=, nestab. 24 V=, nestab.<br />
proudové omezení: 50 mA 50 mA 50 mA 50 mA<br />
Binární vstupy: - - 1 x pasivní * 1 x pasivní *<br />
vst. napìtí: - - 230 V, 50 Hz 230 V, 50 Hz<br />
vst. proud: 5 mA 5 mA<br />
Bin. výstupy pro SSR: - - - 1<br />
log. "0" / log. "1" : - 0,8 V= / 12 V=<br />
výst proud: - - - ≤ 10 mA<br />
Reléové výstupy:<br />
2 x spínací kontakt<br />
1 x pøepínací kontakt<br />
250 V~ , 2 A<br />
2 x spínací kontakt<br />
1 x pøepínací kontakt<br />
250 V~ , 2 A<br />
1 x spínací kontakt<br />
1 x pøepínací kontakt<br />
250 V~ , 2 A<br />
1 x pøepínací kontakt<br />
250 V~ , 2 A<br />
* Vhodným zapojením binárního vstupu jej lze zmìnit z pasivního na aktivní - viz pøísl. obrázek v sekci „Svorkové zapojení“.<br />
Svorkové zapojení<br />
Zapojení DPR-2A.3R-2<br />
Zapojení DPR-2P.3R-2<br />
Zapojení DPR-2A1B.2R-2<br />
Zapojení DPI-2A1B.2R-2 s aktivním binárním vstupem<br />
Vzhledem k neustálému technickému rozvoji si výrobce vyhrazuje právo mìnit dílèí parametry bez pøedchozího upozornìní.<br />
ZPA EKOREG, Dìèínská 55, 400 99 Ústí nad Labem, tel.: 475 246 347, fax: 475 531 073, e-mail: support@zpaul.cz, http://www.zpaul.cz<br />
C-2
Mikroprocesorové pøístroje<br />
Je-li pøístroj na konci linky, je tøeba propojit<br />
svorky 4-5. Tim se do vedení zapojí vnitøní<br />
zakonèovací odpor 120 Ω<br />
Zapojení DPR-2A1B.1R1S-2<br />
Zapojení sériového rozhraní RS-485<br />
Rozmìry pøístroje<br />
Montážní otvor v panelu:<br />
Minimální vzdálenost<br />
mezi montážními otvory<br />
pro více pøístrojù:<br />
92 x 44 mm<br />
15 mm<br />
Podmínky pro montáž, instalaci a oživení<br />
Montáž, instalaci a oživení digitálního procesního regulátoru DPR smí provádìt pouze osoba s kvalifikací podle vyhlášky è. 50/78<br />
pøi dodržení všech platných pøedpisù. Dále je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny.<br />
Podklady pro objednávku<br />
objednací èíslo<br />
typ<br />
40 07020 902001 DPR - 2A.3R - 2<br />
40 07020 902002 DPR - 2A.3R - 4<br />
40 07020 902003 DPR - 2P.3R - 2<br />
40 07020 902004 DPR - 2P.3R - 4<br />
40 07020 902011 DPR - 2A1B.2R - 2<br />
40 07020 902012 DPR - 2A1B.2R - 4<br />
40 07020 902021 DPR - 2A1B.1R1S - 2<br />
40 07020 902022 DPR - 2A1B.1R1S - 4<br />
Katalogový list TP 46/34/02 - 98<br />
